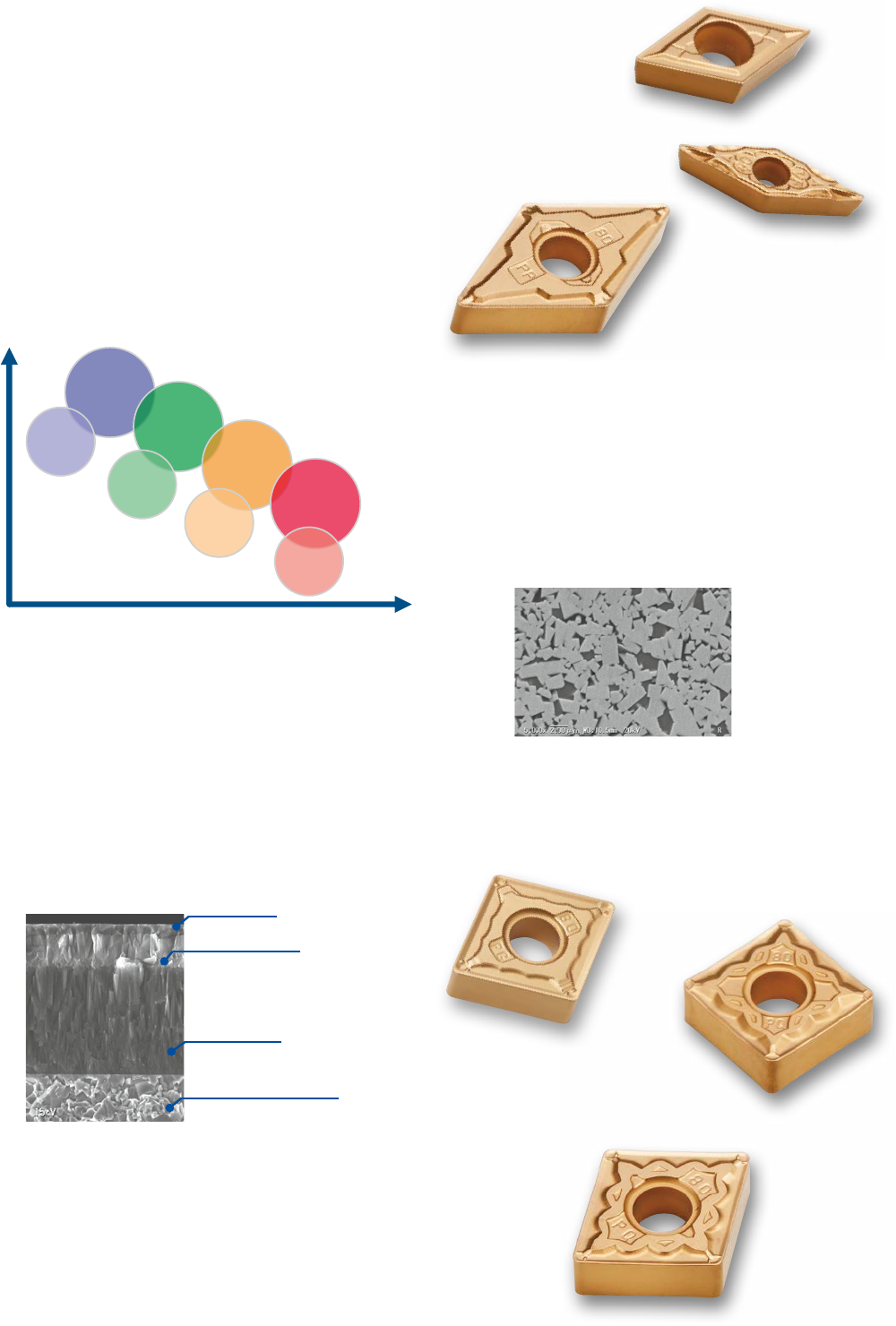

Серия CA5
Новые сплавы с CVD покрытием для обработки стали
Особая твердосплавная
основа
Стойкость инструмента и стабильность
обработки благодаря новой технологии
нанесения покрытия
Адгезионная прочность слоя покрытия улучшена на
40 %. Высокое соотношение твердости и прочности
слоя α-AI2O3 обеспечивает длительную стойкость
инструмента.
Новая твердосплавная основа
Специализированная твердосплавная основа
сповышенной на 10 % твердостью иустойчивостью
к пластическим деформациям при высокой
температуре. Подходит для высокоэффективной
обработки.
Гладкая и ровная поверхность обеспечивает
низкую силу резания.
• Острая режущая кромка и стабильная обработка.
• Предотвращает адгезию и внезапные поломки.
Новые сплавы с CVD покрытием
для обработки стали
• CA510: высокоскоростная и высокоэффективная обработка.
• CA515: резание от непрерывного до слегка прерывистого.
• CA525: идеально подходит в качестве инструмента общего назначения.
• CA530: тяжелая прерывистая обработка.
Твердосплавная
основа
Слой TiCN
Слой TiN
α-AI2O3 слой
Износостойкость
Стабильность
Традиционное
покрытие P05
Традиционное
покрытие P15
Традиционное
покрытие P25
Традиционное
покрытие P35
CA530
CA510
CA515
CA525
1

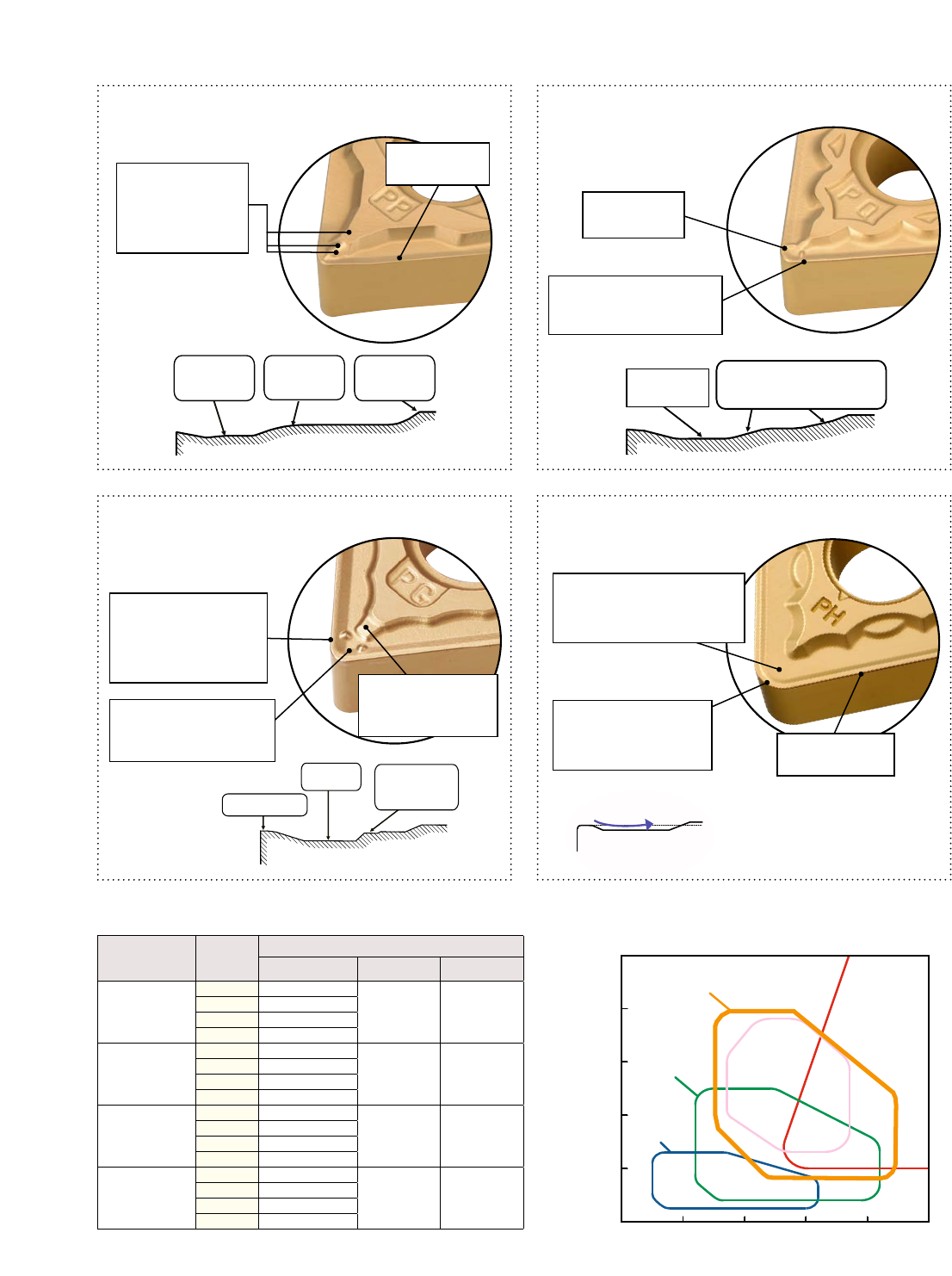

Стружколом для обработки стали
PP Стружколом
для чистовой обработки
PQ Стружколом
для чистовой и получистовой
обработки
PG Стружколом
для получистовой и черновой
обработки
PH Стружколом
для черновой обработки
Первая точка Вторая точка Третья точка
Малое значение ap
и низкая скорость
подачи
Диапазон
основного
применения
Большое значение
ap и высокая
скорость подачи
Три разные точки
обеспечивают
удаление стружки при
различных скоростях
подачи.
Гладкая тонкая
режущая кромка
Двухступенчатая конструкция стенки
с небольшим подъемом для удаления
мелкой стружки позволяет добиться
отличной работы стружколома
Плоская зона
(область
дробления)
Плоская зона
(область
дробления)
Положительный угол фаски
схорошо сбалансированным
сочетанием остроты и
прочности.
PQ
PP
PH
ap (мм)
Подача (мм/об)
0.40.30.20.1 0.5
2
1
3
4
5(Сталь/С-тип длина режущей кромки = 12)
PG
л.с.
Беспрепятственное стружкодробление за
счет широкого и неглубокого стружколома.
Хорошее соотношение
остроты и прочности
Плоская зона
(область
дробления)
Крутая стенка
(предотвращает
пакетирование стружки
при обработке на
высоких скоростях)
Стружколом Сплав Мин. - Рекомендация - Макс.
Vрез (м/мин) ap (мм) f (мм/об)
PP
CA510 190 - 280 - 360
0.2 - 0.5 - 1.5 0.04 - 0.16 - 0.28
CA515 160 - 260 - 340
CA525 150 - 240 - 320
CA530 140 - 210 - 270
PQ
CA510 180 - 260 - 340
0.5 - 1.0 - 2.5 0.15 - 0.25 - 0.4
CA515 150 - 240 - 320
CA525 140 - 220 - 300
CA530 130 - 190 - 250
PG
CA510 180 - 260 - 340
1.0 - 2.0 - 4.0 0.18 - 0.3 - 0.45
CA515 150 - 240 - 320
CA525 140 - 220 - 300
CA530 120 - 180 - 250
PH
CA510 160 - 260 - 340
1.0 - 4.0 - 6.0 0.25 - 0.5 - 0.7
CA515 150 - 240 - 320
CA525 140 - 220 - 300
CA530 120 - 180 - 250
Хороший баланс между
остротой и прочностью
благодаря особой
конструкции, состоящей
из плоской области и
положительного угла фаски.
Улучшенный контроль
стружки при низкой скорости
подачи. Предотвращает
кратерный износ.
Сталь углеродистая/легированная/C-тип/IC=12
Предотвращает
пакетирование
стружки при обработке
сбольшими подачами
■Рекомендуемые режимы резания
Широкая фаска.
Высокая прочность.
Положительный угол фаски
на вершине пластины.
Предотвращает кратерный
износ.
Широкая фаска и неглубокий
стружколом препятствуют
пакетированию стружки при
обработке с большими подачами.
2

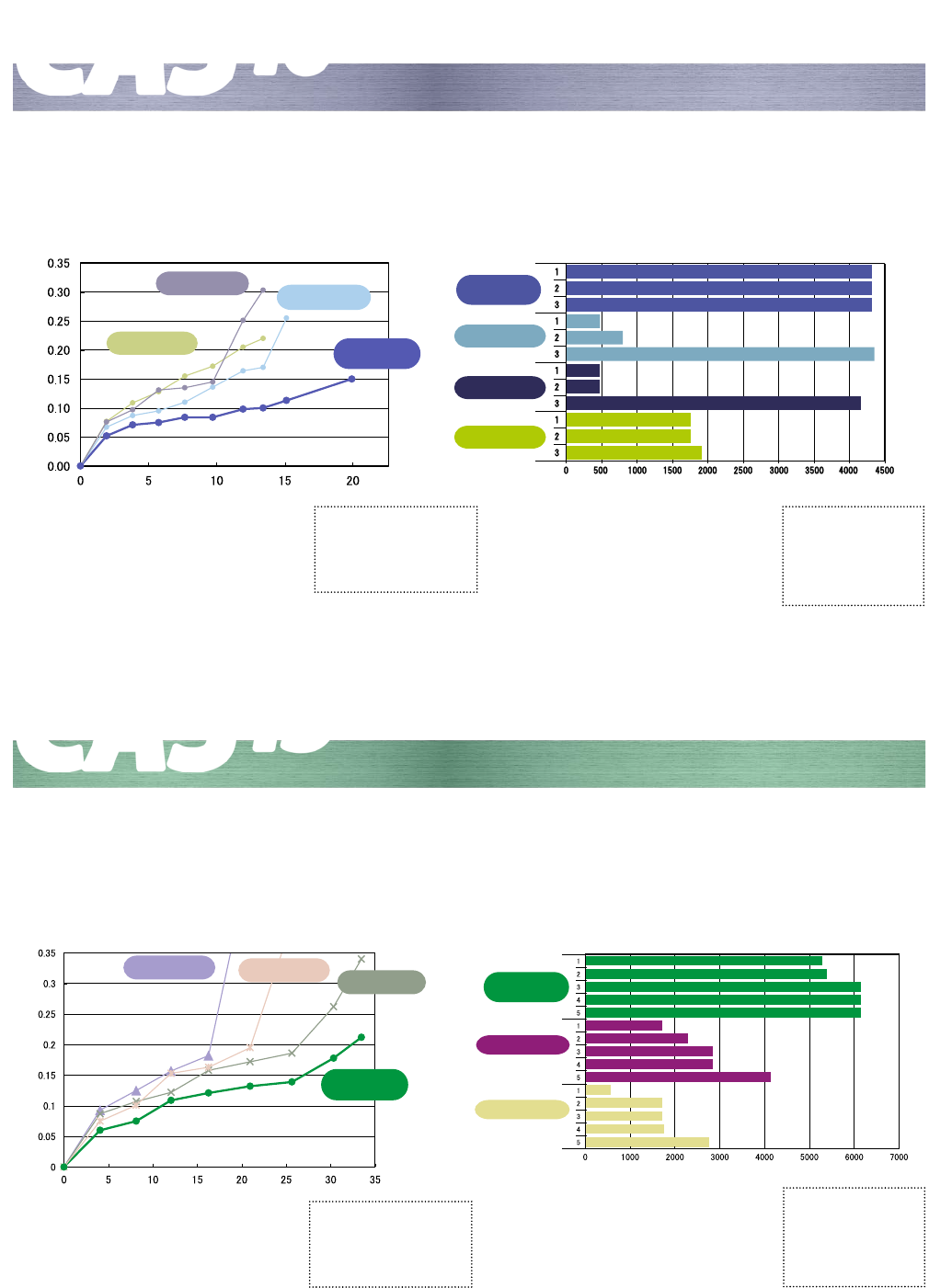

Сравнение износостойкости
Основа с абсолютным сопротивлением тепловой деформации. Толстое и прочное покрытие,
обеспечивающее высокую износостойкость.
Применение: высокоскоростная и высокоэффективная обработка стали.
Основа с сопротивлением тепловой деформации. Прочное покрытие, обеспечивающее высокую
износостойкость.
Применение: для обработки стали (общего назначения) от непрерывной до слегка прерывистой.
Образец
конкурента K
Образец
конкурента L Образец
конкурента M
CA510
Износ по задней поверхности (мм)
Время обработки (мин)
Образец
конкурента F Образец
конкурента G Образец
конкурента H
CA515
Время обработки (мин)
Износ по задней поверхности (мм)
CA510
Число ударов
Образец
конкурента N
Образец
конкурента O
Образец
конкурента P
Традиционная I
Традиционная J
CA515
Число ударов
Сравнение износостойкости Сравнение стойкости к поломке
Сравнение стойкости к поломке
Режимы резания:
Заготовка: 34CrMo4 (35XM)
Vрез = 350 м/мин
ap = 2,0 мм
скорость подачи f = 0,3мм/об
с подводом СОЖ
Режимы резания:
Заготовка: 42CrMo4 (40XM)
с 4 пазами
Vрез = 300 м/мин
ap = 1,5 мм
f = 0,25мм/об
с подводом СОЖ
Режимы резания:
Заготовка: 42CrMo4 (40XM)
с 4 пазами
Vрез = 300 м/мин
ap = 1,5 мм
f = 0,27мм/об
с подводом СОЖ
Режимы резания:
Заготовка: 34CrMo4 (35XM)
Vрез = 300 м/мин
ap = 2,0 мм
скорость подачи f = 0,3мм/об
с подводом СОЖ
CA510
CA515
3

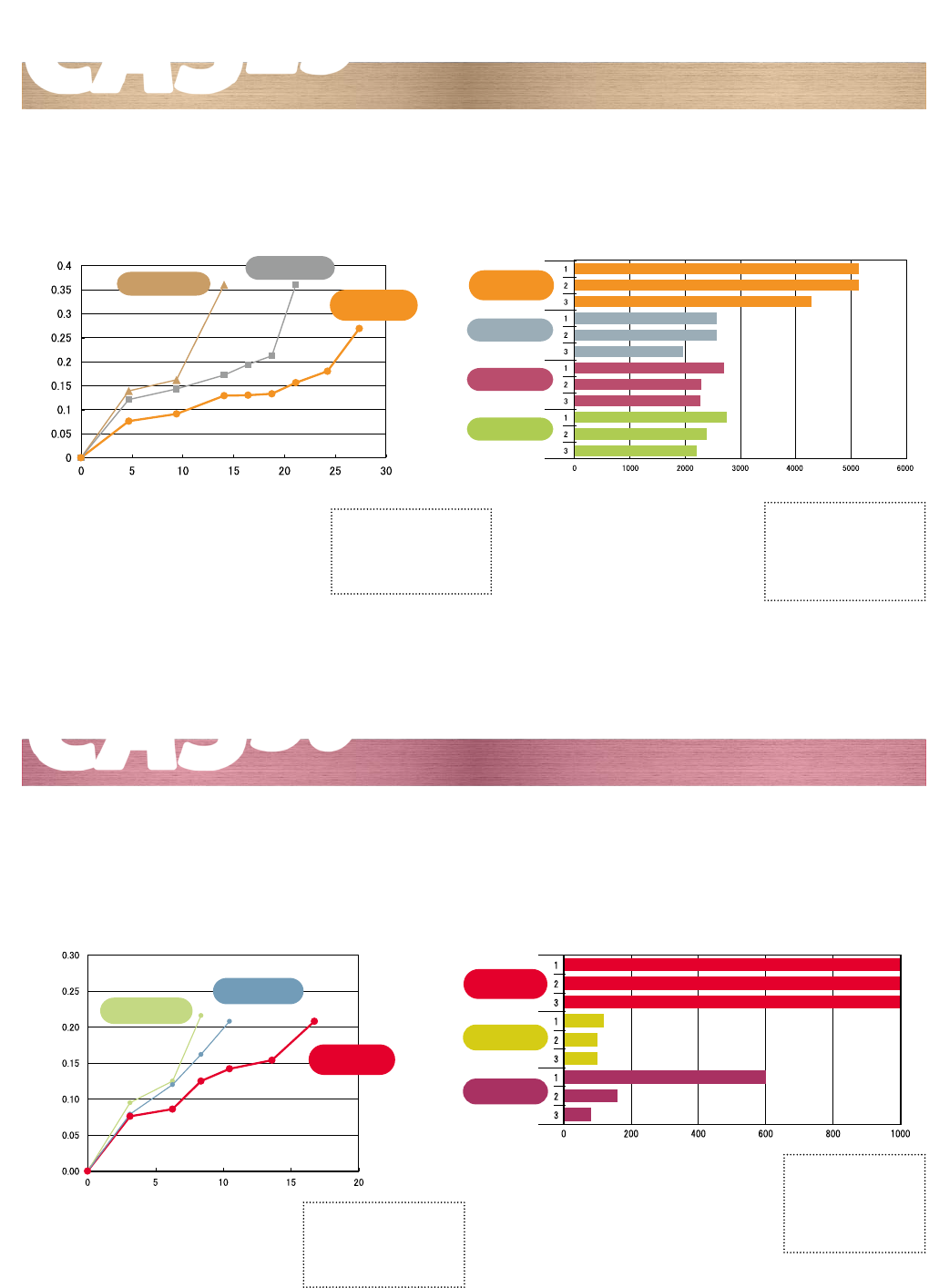

Сравнение износостойкости
Прочная основа с высокой стабильностью. Прочное покрытие, обеспечивающее износостойкость.
Применение: обработка стали (от обработки общего характера до обработки с частыми прерываниями)
с учетом обеспечения стабильности.
Основа с высокой износостойкостью и сопротивлением к поломке режущей кромки. Прочное
покрытие, обеспечивающее высокую износостойкость.
Применение: идеально подходит в качестве инструмента общего назначения.
Образец
конкурента А
Образец
конкурента B
CA525
Время обработки (мин)
Износ по задней поверхности (мм)
Образец
конкурента Q
Образец
конкурента R
CA530
Износ по задней поверхности (мм)
Время обработки (мин)
Образец
конкурента C
Образец
конкурента D
Образец
конкурента Е
CA525
Число ударов
Образец
конкурента S
Образец
конкурента T
CA530
Число ударов
Сравнение износостойкости Сравнение стойкости к поломке
Сравнение стойкости к поломке
Режимы резания:
Заготовка: 42CrMo4 (40XM)
с 4 пазами
Vрез = 100 м/мин
ap = 1,5 мм
f = 0,25мм/об
с подводом СОЖ
Режимы резания:
Заготовка: 42CrMo4 (40XM)
с 4 пазами
Vрез = 300 м/мин
ap = 1,5 мм
скорость подачи f = 0,3мм/об
с подводом СОЖ
Режимы резания:
Заготовка: 34CrMo4 (35XM)
Vрез = 300 м/мин
ap = 1,5 мм
скорость подачи f = 0,3мм/об
с подводом СОЖ
Режимы резания:
Заготовка: 34CrMo4 (35XM)
Vрез = 300 м/мин
ap = 2,0 мм
скорость подачи f = 0,3мм/об
с подводом СОЖ
CA525
CA530
4
Горячекатаная сталь
· Детали для
автомобильной
промышленности
· Vрез = 500 м/мин
· ap = 0,7 мм
· f = 0,3мм/об
· СОЖ
· CNMG120408PG
φ280
CA510
Образец конкурента U
(с покрытием CVD)
· CA510 демонстрирует стойкость инструмента в 1,3 раза дольше всравнении
с твердым сплавом с покрытием CVD образца конкурента U
C35 (углеродистая сталь)
· Детали для
автомобильной
промышленности
· Vрез = 300 м/мин
· ap = 1,0 мм
· f = 0,3мм/об
· СОЖ
· DNMG150408PQ
φ80
CA510
Образец конкурента V
(с покрытием CVD)
· CA510 демонстрирует стойкость инструмента в 1,3 раза дольше
всравнении с
твердым сплавом с покрытием CVD образца конкурента V
100 шт./кромка
75 шт./кромка
200 шт./кромка
150 шт./кромка
10 шт./кромка
7 шт./кромка
430 шт./кромка
380 шт./кромка
10 шт./кромка
2 шт./кромка
более 1400 шт./кромка
800–1000 шт./кромка

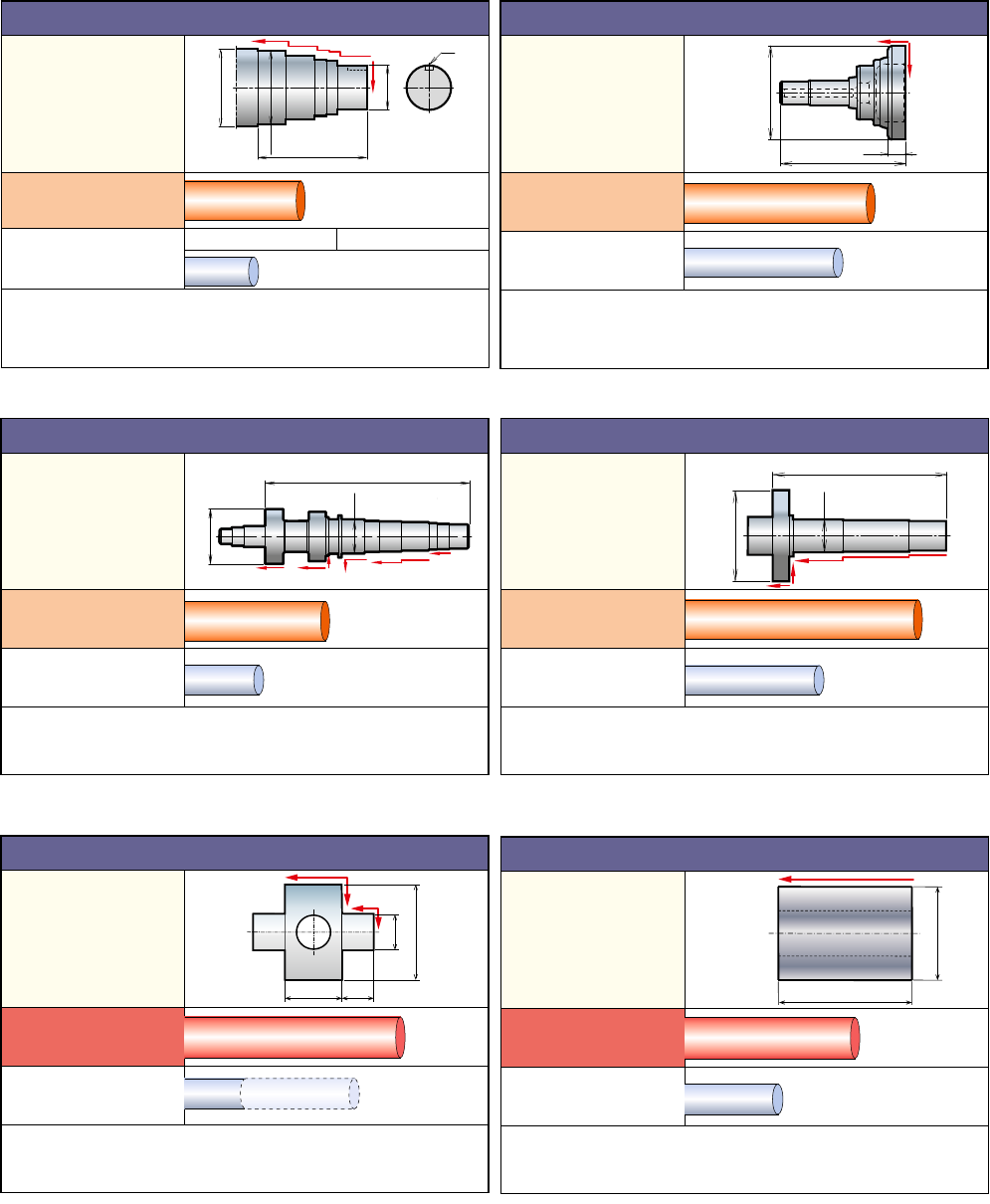

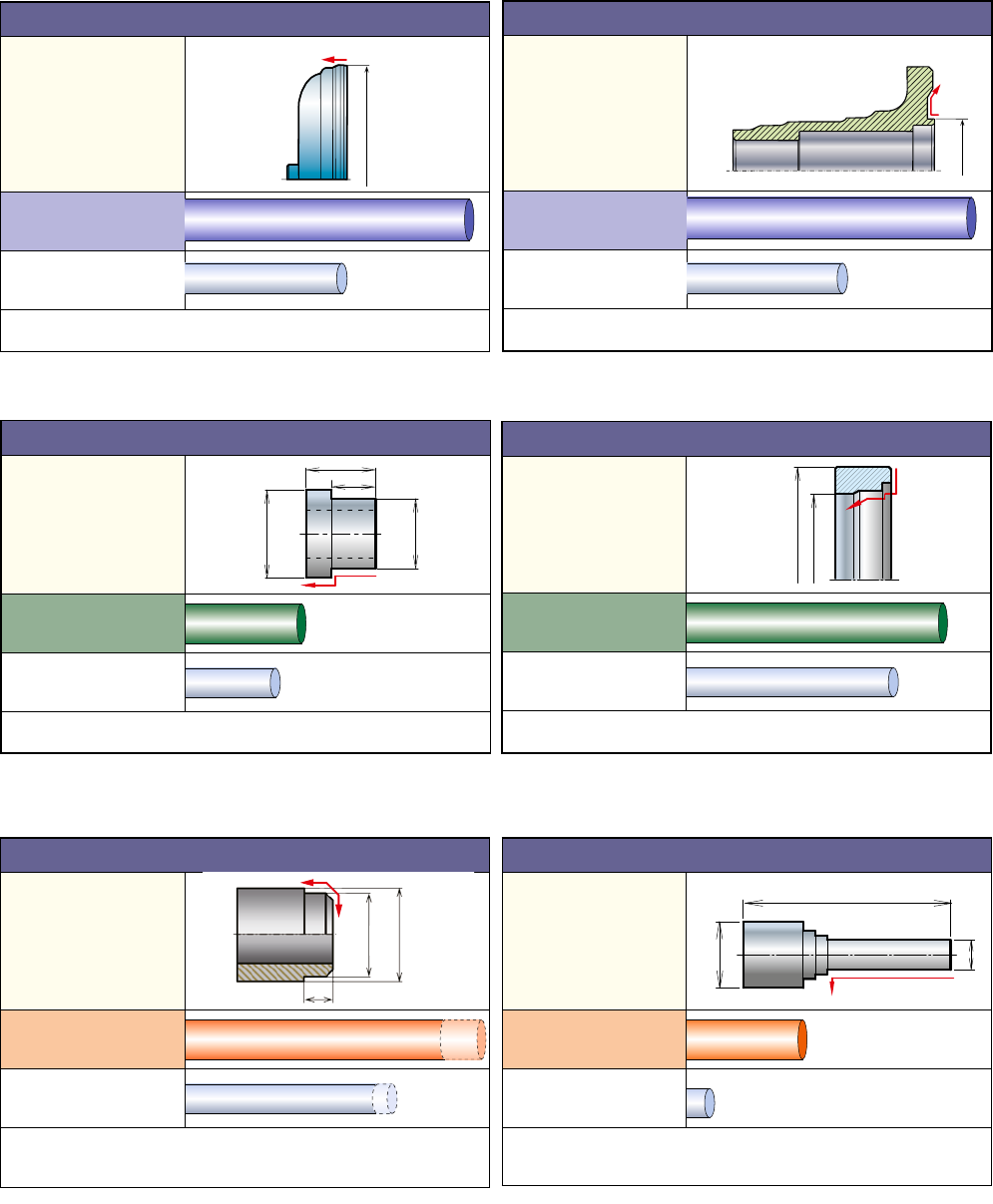

■ Практические примеры
20CrMo5 (легированная сталь)
· Вал
· Vрез =120 м/мин
· ap = 2,0 мм
· f = 0,25мм/об
· Без подвода СОЖ
· TNMG160408R-ST
CA525
Образец конкурента H
(спокрытием CVD)
· CA525 демонстрирует стойкость инструмента в 5 раза дольше
всравнении с
твердым сплавом с покрытием CVD образца конкурента H.
φ55
173
φ25
1,0040 (прокатная сталь)
· Деталь станка
· Vрез = 170 м/мин
· ap = 0,75 мм
· f = 0,2 мм/об
· СОЖ
· CNMG120408PQ
CA525
Образец конкурента G
(с покрытием CVD)
Прессованный стружколом
· CA525 демонстрирует стойкость инструмента в 1,4 раза дольше
всравнении
с твердым сплавом с покрытием CVD образца конкурента G.
· Хороший контроль стружкообразования.
6
φ20
φ18.5
42CrMo4 (легированная сталь)
· Крышка
· Vрез = 140~150 м/мин
· ap = 3,0~3,5 мм
· f = 0,35~0,4 мм/об.
· СОЖ
· CNMG120408PT
CA515
Образец конкурента E
(с покрытием CVD)
· CA515 демонстрирует стойкость инструмента в 1,4 раза дольше
всравнении с
твердым сплавом с покрытием CVD образца конкурента E
φ240
φ190
120
190
15CrMo5 (легированная сталь)
· Шестерня
· Vрез = 380 м/мин
· ap = 1,5~2,0 мм
· f = 0,3~0,4 мм/об.
· СОЖ
· WNMG080408PQ
CA515
Образец конкурента F
(с покрытием CVD)
· CA515 демонстрирует стойкость инструмента в 1,4 раза дольше всравнении с
твердым сплавом с покрытием CVD образца конкурента F
φ120
φ144
5
JI
10 шт./кромка
× мгновенная поломка
6 шт./кромка 150 шт./кромка
70 шт./кромка
40 шт./кромка 190 шт./кромка
180 шт./кромка
260 шт./кромка
C45 (углеродистая сталь)
· Вал
· Vрез = 100 м/мин
· ap = 2,0~4,0 мм
· f = 0,4мм/об
· СОЖ
· WNMG080408PS
CA525
Традиционное покрытие L
(покрытие CVD)
· CA525 демонстрирует в 1,7 раза более длительную стойкость инструмента в
сравнении с твердым сплавом L с традиционным покрытием CVD.
φ90
320
φ60
C45 (углеродистая сталь)
· Вал
· Vрез = 250 м/мин
· ap = 3,0 мм
· f = 0,3мм/об
· СОЖ
· CNMG120408PS
CA525
Образец конкурента I
(с покрытием CVD)
Образец конкурента J
(с покрытием PVD)
· CA525 демонстрирует стойкость инструмента в 1,6 раза дольше всравнении с
твердым сплавом с покрытием CVD образца конкурента V.
· Образец конкурента J из твердого сплава с покрытием PVD сломался, не
завершив обработку одной детали..
φ75
170
φ125
φ130
Гнездо шпонки
20CrMo5 (легированная сталь)
· Вал с фланцем
· Vрез = 260~280 м/мин
· ap = 0,6 мм
· f = 0,3~0,5мм/об
· СОЖ
· CNMG120408PQ
CA525
Образец конкурента K
(с покрытием CVD)
· CA525 демонстрирует стойкость инструмента в 1,2 раза дольше
всравнении
с твердым сплавом с покрытием CVD образца конкурента K
φ120
160 20
20Cr4 (легированная сталь)
· Вал
· Vрез = 90 м/мин
· ap = 2,0~3,0 мм
· f = 32мм/об
· СОЖ
· WNMG080408PS
CA525
Традиционное покрытие M
(покрытие CVD)
· CA525 демонстрирует в 1,3 раза более длительную стойкость инструмента в
сравнении с твердым сплавом M с традиционным покрытием CVD.
φ110
210
φ40
Сталь 13Cr
· Детали станка
· Vрез = 100 м/мин
· ap = 2,0 мм
· f = 0,4мм/об
· СОЖ
· SNMG120412PH
φ280
φ195
CA530
Традиционное покрытие G
(покрытие CVD)
· CA530 демонстрирует стойкость инструмента в 1,8 раза дольше всравнении с
твердым сплавом с покрытием CVD образца конкурента G.
· Повышенная эффективность обработки в 1,1 раза.
20Cr4 (легированная сталь)
· Шестерня
· Vрез = 180 м/мин
· ap = 2,0 мм
· f = 0,2 мм/об
· СОЖ
· DNMG150404CQ
30 16
φ20
φ50
CA530
Традиционное покрытие F
(покрытие CVD)
· CA530 демонстрирует стойкость инструмента примерно в 1,25 раза дольше в
сравнении с твердым сплавом с покрытием CVD образца конкурента F
9 шт./кромка
5 шт./кромка
10 шт./кромка
3~8 шт./кромка
6

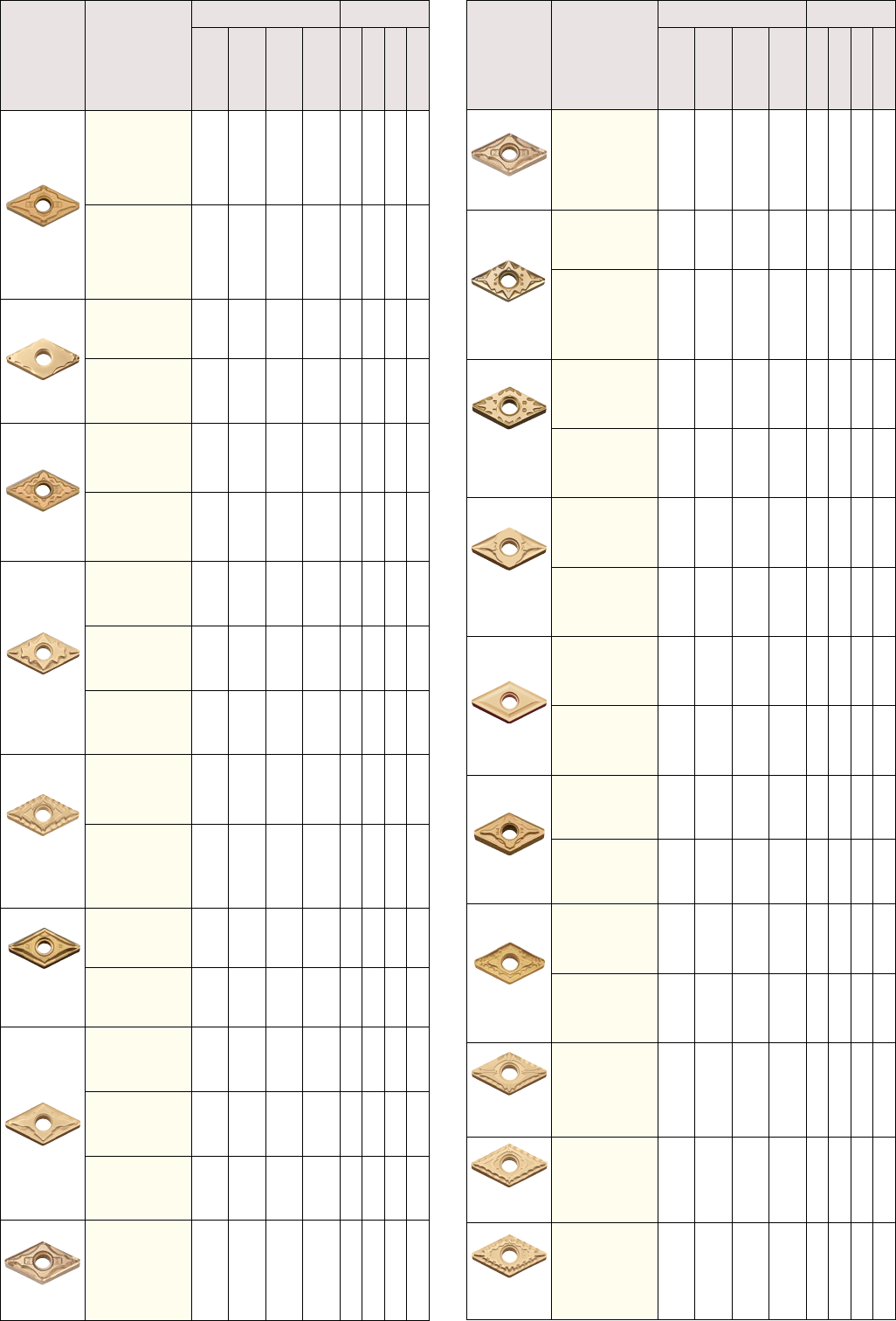

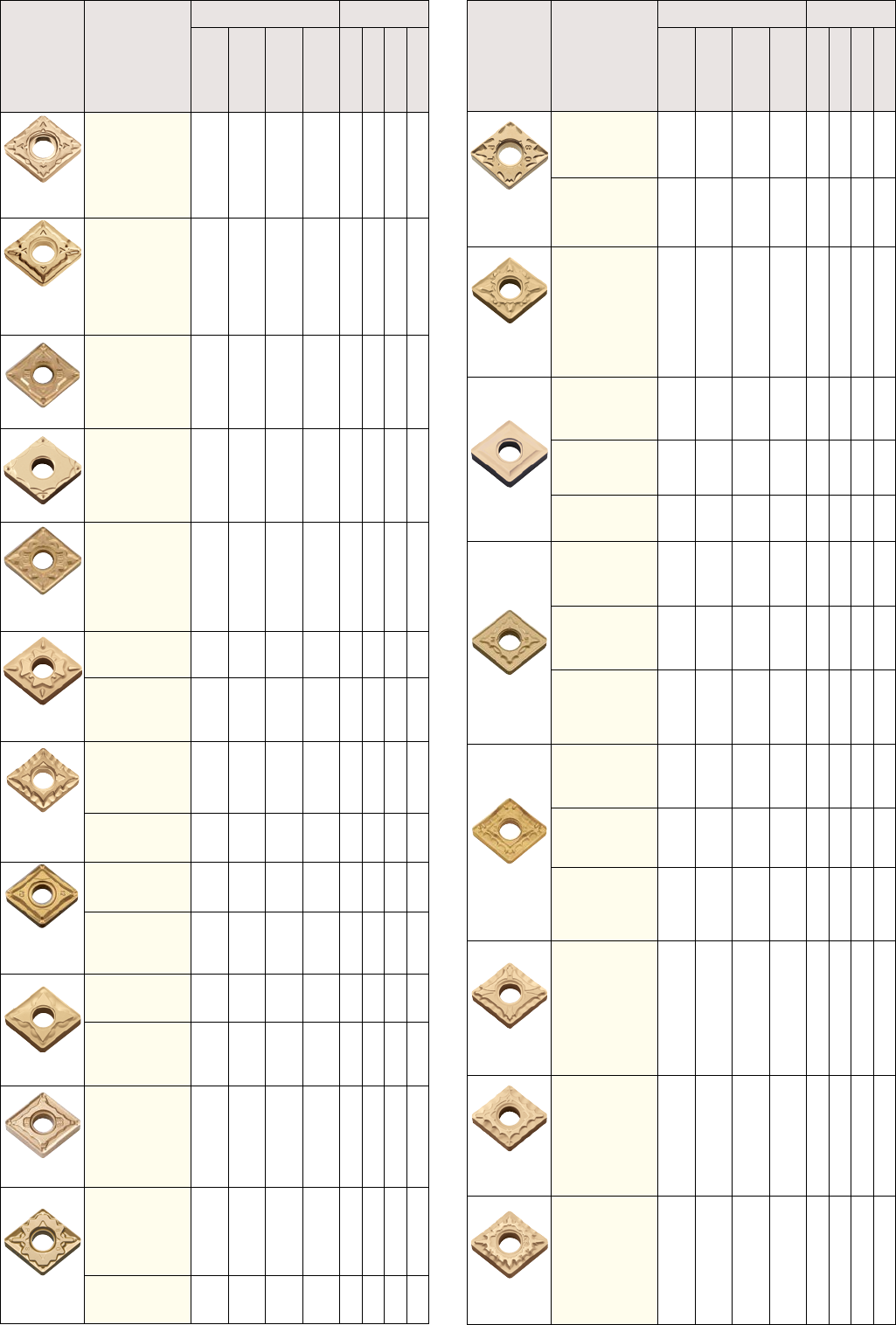

■ Негативные пластины
●: Стандартный элемент
Форма Обозначение
Размер (мм) С покрытием CVD
I.C.
Толщина
Отверстие
Радиус при
вершине (rε)
CA510
CA515
CA525
CA530
Чистовая обработка
сгеометрией кромки
Wiper
CNMG 120404WP
120408WP 12.70 4.76 5.16 0.4
0.8
●
●
●
●
●
●
●
●
Чистовая
иполучистовая
обработка с геометрией
кромки Wiper
CNMG 120404WQ
120408WQ
120412WQ
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая обработка
CNMG 120402PP
120404PP
120408PP
120412PP
12.70 4.76 5.16
0.2
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая обработка
CNMG
120402GP
120404GP
120408GP
12.70 4.76 5.16
0.2
0.4
0.8
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая
иполучистовая
обработка
CNMG
120404PQ
120408PQ
120412PQ
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая
иполучистовая
обработка
CNMG 090404HQ
090408HQ 9.525 4.76 3.81 0.4
0.8
●
●
●
●
●
●
●
●
CNMG
120404HQ
120408HQ
120412HQ
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая
иполучистовая
обработка/продольное
точение
CNMG
120404CQ
120408CQ
120412CQ
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
CNMG 160608CQ
160612CQ 15.875 6.35 6.35 0.8
1.2
●
●
●
●
●
●
●
●
Чистовая
иполучистовая
обработка/продольное
точение
CNMG 120408CJ
120412CJ 12.70 4.76 5.16 0.8
1.2
●
●
●
●
●
●
●
●
CNMG 160612CJ
160616CJ 15.875 6.35 6.35 1.2
1.6
●
●
●
●
●
●
●
●
Получистовая и
черновая обработка
CNMG 090404GS
090408GS 9.525 4.76 3.81 0.4
0.8
●
●
●
●
●
●
●
●
CNMG 120404GS
120408GS
120412GS
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Получистовая и
черновая обработка
CNMG 120404PG
120408PG
120412PG
120416PG
12.70 4.76 5.16
0.4
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Получистовая и
черновая обработка
CNMG 120404PS
120408PS
120412PS
120416PS
12.70 4.76 5.16
0.4
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
CNMG 160612PS
160616PS 15.875 6.35 6.35 1.2
1.6
●
●
●
●
●
●
●
●
Форма Обозначение
Размер (мм) С покрытием CVD
I.C.
Толщина
Отверстие
Радиус при
вершине (rε)
CA510
CA515
CA525
CA530
Получистовая и
черновая обработка/
высокое значение
подачи
CNMG 120408PT
120412PT 12.70 4.76 5.16 0.8
1.2
●
●
●
●
●
●
●
●
CNMG
160608PT
160612PT
160616PT
15.875 6.35 6.35
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
Получистовая и
черновая обработка/
высокое значение
подачи
CNMG 120408GT
120412GT 12.70 4.76 5.16 0.8
1.2
●
●
●
●
●
●
●
●
●
●
Черновая обработка
CNMG
120404
120408
120412
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
CNMG 160608
160612 15.875 6.35 6.35 0.8
1.2
●
●
●
●
CNMG 190612
190616 19.05 6.35 7.94 1.2
1.6
●
●
●
●
●
●
●
●
Черновая обработка
CNMG 120408PH
120412PH
120416PH
12.70 4.76 5.16
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
CNMG 160608PH
160612PH
160616PH
15.875 6.35 6.35
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
CNMG 190608PH
190612PH
190616PH
190624PH
19.05 6.35 7.94
0.8
1.2
1.6
2.4
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Односторонняя/
черновая/высокое
значение подачи
CNMM 120408PX
120412PX
120416PX
12.70 4.76 5.16
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
CNMM 160608PX
160612PX
160616PX
15.875 6.35 6.35
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
CNMM 190608PX
190612PX
190616PX
190624PX
19.05 6.35 7.94
0.8
1.2
1.6
2.4
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая обработка,
низкоуглеродистая
сталь
CNMG 120404XP
120408XP 12.70 4.76 5.16 0.4
0.8
●
●
●
●
●
●
●
●
Низкоуглеродистая
сталь/получистовая
обработка
CNMG 120404XQ
120408XQ 12.70 4.76 5.16 0.4
0.8
●
●
●
●
●
●
●
●
Черновая обработка,
низкоуглеродистая
сталь
CNMG 120408XS 12.70 4.76 5.16 0.8 ●●●●
7
Форма Обозначение
Размер (мм) С покрытием CVD
I.C.
Толщина
Отверстие
Радиус при
вершине (rε)
CA510
CA515
CA525
CA530
Чистовая обработка
DNMG 150402PP
150404PP
150408PP
150412PP
12.70 4.76 5.16
0.2
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
DNMG 150602PP
150604PP
150608PP
150612PP
12.70 6.35 5.16
0.2
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая обработка
DNMG 110404GP
110408GP 9.525 4.76 3.81 0.4
0.8
●
●
●
●
●
●
●
●
DNMG 150402GP
150404GP
150408GP
12.70 4.76 5.16
0.2
0.4
0.8
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая и
получистовая обработка
DNMG 150404PQ
150408PQ
150412PQ
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
DNMG 150604PQ
150608PQ
150612PQ
12.70 6.35 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая и
получистовая обработка
DNMG 110402HQ
110404HQ 9.525 4.76 3.81 0.2
0.4
●
●
●
●
●
●
●
●
DNMG 150404HQ
150408HQ
150412HQ
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
DNMG 150604HQ
150608HQ
150612HQ
12.70 6.35 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая и
получистовая
обработка/продольное
точение
DNMG 150404CQ
150408CQ
150412CQ
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
DNMG 150604CQ
150608CQ
150612CQ
12.70 6.35 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая
иполучистовая
обработка/продольное
точение
DNMG 150408CJ
150412CJ 12.70 4.76 5.16 0.8
1.2
●
●
●
●
●
●
●
●
DNMG 150608CJ
150612CJ 12.70 6.35 5.16 0.8
1.2
●
●
●
●
●
●
●
●
Получистовая и
черновая обработка
DNMG 110404GS
110408GS 9.525 4.76 3.81 0.4
0.8
●
●
●
●
●
●
●
●
DNMG 150404GS
150408GS
150412GS
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
DNMG 150604GS
150608GS 12.70 6.35 5.16 0.4
0.8
●
●
●
●
Получистовая и
черновая обработка
DNMG 150404PG
150408PG
150412PG
150416PG
12.70 4.76 5.16
0.4
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Форма Обозначение
Размер (мм) С покрытием CVD
I.C.
Толщина
Отверстие
Радиус при
вершине (rε)
CA510
CA515
CA525
CA530
Получистовая и
черновая обработка
DNMG 150604PG
150608PG
150612PG
150616PG
12.70 6.35 5.16
0.4
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Получистовая и
черновая обработка
DNMG 150404PS
150408PS
150412PS
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
DNMG 150604PS
150608PS
150612PS
150616PS
12.70 6.35 5.16
0.4
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Получистовая и
черновая обработка/
подача на высокой
скорости
DNMG 150408PT
150412PT 12.70 4.76 5.16 0.8
1.2
●
●
●
●
●
●
●
●
DNMG 150608PT
150612PT 12.70 6.35 5.16 0.8
1.2
●
●
●
●
●
●
●
●
Получистовая и
черновая обработка/
высокое значение
подачи
DNMG 150408GT
150412GT 12.70 4.76 5.16 0.8
1.2
●
●
●
●
●
●
●
●
DNMG 150608GT
150612GT 12.70 6.35 5.16 0.8
1.2
●
●
●
●
●
●
●
●
Черновая
обработка
DNMG 150404
150408 12.70 4.76 5.16 0.4
0.8
●
●
●
●
●
●
●
●
DNMG 150608
150612 12.70 6.35 5.16 0.8
1.2
●
●
●
●
●
●
●
●
Черновая
обработка
DNMG 150408PH
150412PH
150416PH
12.70 4.76 5.16
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
DNMG 150608PH
150612PH
150616PH
12.70 6.35 5.16
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
Односторонняя/
черновая/высокое
значение подачи
DNMM 150408PX
150412PX
150416PX
12.70 4.76 5.16
0.8
1.2
1.6
●
●
●
●
●
●
DNMM 150608PX
150612PX
150616PX
12.70 6.35 5.16
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
Чистовая обработка,
низкоуглеродистая
сталь
DNMG 150404XP
150408XP 12.70 4.76 5.16 0.4
0.8
●
●
●
●
●
●
●
●
Низкоуглеродистая
сталь/получистовая
обработка
DNMG 150404XQ
150408XQ 12.70 4.76 5.16 0.4
0.8
●
●
●
●
●
●
●
●
Черновая обработка,
низкоуглеродистая
сталь
DNMG 150408XS 12.70 4.76 5.16 0.8 ●●●●
●: Стандартный элемент
8

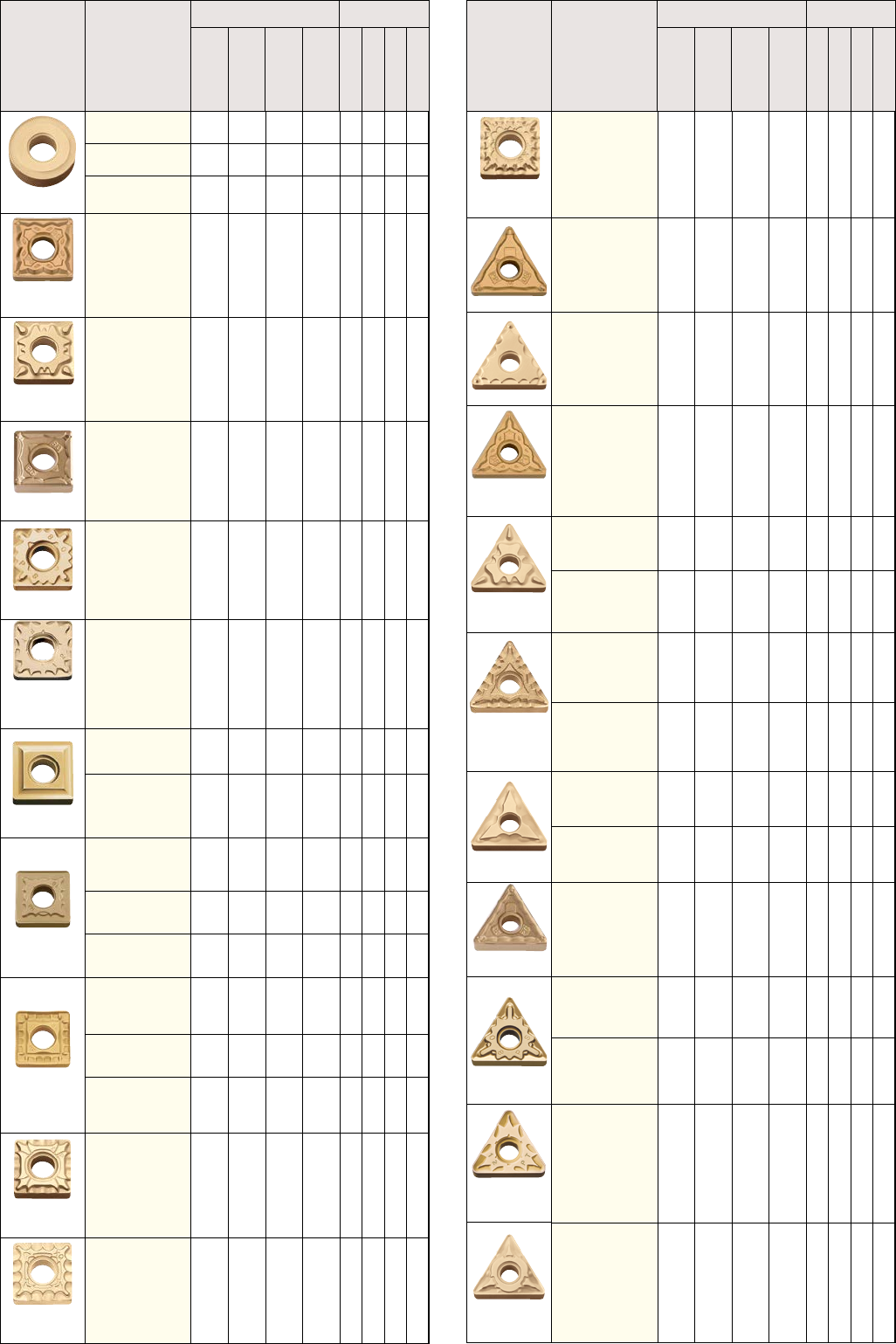

■ Негативные пластины
Форма Обозначение
Размер
(мм) С покрытием CVD
I.C.
Толщина
Отверстие
Радиус при
вершине (rε)
CA510
CA515
CA525
CA530
Получистовая и
черновая обработка
RNMG 090300 9.525 3.18 3.81 - ● ● ● ●
RNMG 120400 12.70 4.76 5.16 - ● ● ● ●
RNMG 150600 15.875 6.35 6.35 - ● ●
Чистовая
иполучистовая
обработка
SNMG 120404PQ
120408PQ
120412PQ
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая
иполучистовая
обработка
SNMG 120404HQ
120408HQ
120412HQ
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Получистовая и
черновая обработка
SNMG 120408PG
120412PG
120416PG
12.70 4.76 5.16
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
Получистовая и
черновая обработка
SNMG 120408PS
120412PS
120416PS
12.70 4.76 5.16
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
Получистовая и
черновая обработка/
высокое значение
подачи
SNMG 120408PT
120412PT 12.70 4.76 5.16 0.8
1.2
●
●
●
●
●
●
●
●
Черновая
обработка
SNMG 090304
090308 9.525 3.18 3.81 0.4
0.8
●
●
●
●
SNMG 120408
120412
120416
12.70 4.76 5.16
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
Черновая
обработка
SNMG 120408PH
120412PH
120416PH
12.70 4.76 5.16
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
SNMG 150612PH
150616PH 15.875 6.35 6.35 1.2
1.6
●
●
●
●
●
●
●
●
SNMG 190612PH
190616PH 19.05 6.35 7.94 1.2
1.6
●
●
●
●
Односторонняя/
черновая/высокое
значение подачи
SNMM 120408PX
120412PX
120416PX
12.70 4.76 5.16
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
SNMM 150612PX
150616PX 15.875 6.35 6.35 1.2
1.6
●
●
●
●
SNMM 190612PX
190616PX
190624PX
19.05 6.35 7.94
1.2
1.6
2.4
●
●
●
●
●
●
●
●
●
●
Чистовая обработка,
низкоуглеродистая
сталь
SNMG 120408XP 12.70 4.76 5.16 0.8 ● ● ● ●
Низкоуглеродистая
сталь/получистовая
обработка
SNMG 120408XQ 12.70 4.76 5.16 0.8 ● ● ● ●
Форма Обозначение
Размер
(мм) С покрытием CVD
I.C.
Толщина
Отверстие
Радиус при
вершине (rε)
CA510
CA515
CA525
CA530
Черновая обработка,
низкоуглеродистая
сталь
SNMG 120408XS 12.70 4.76 5.16 0.8 ● ● ● ●

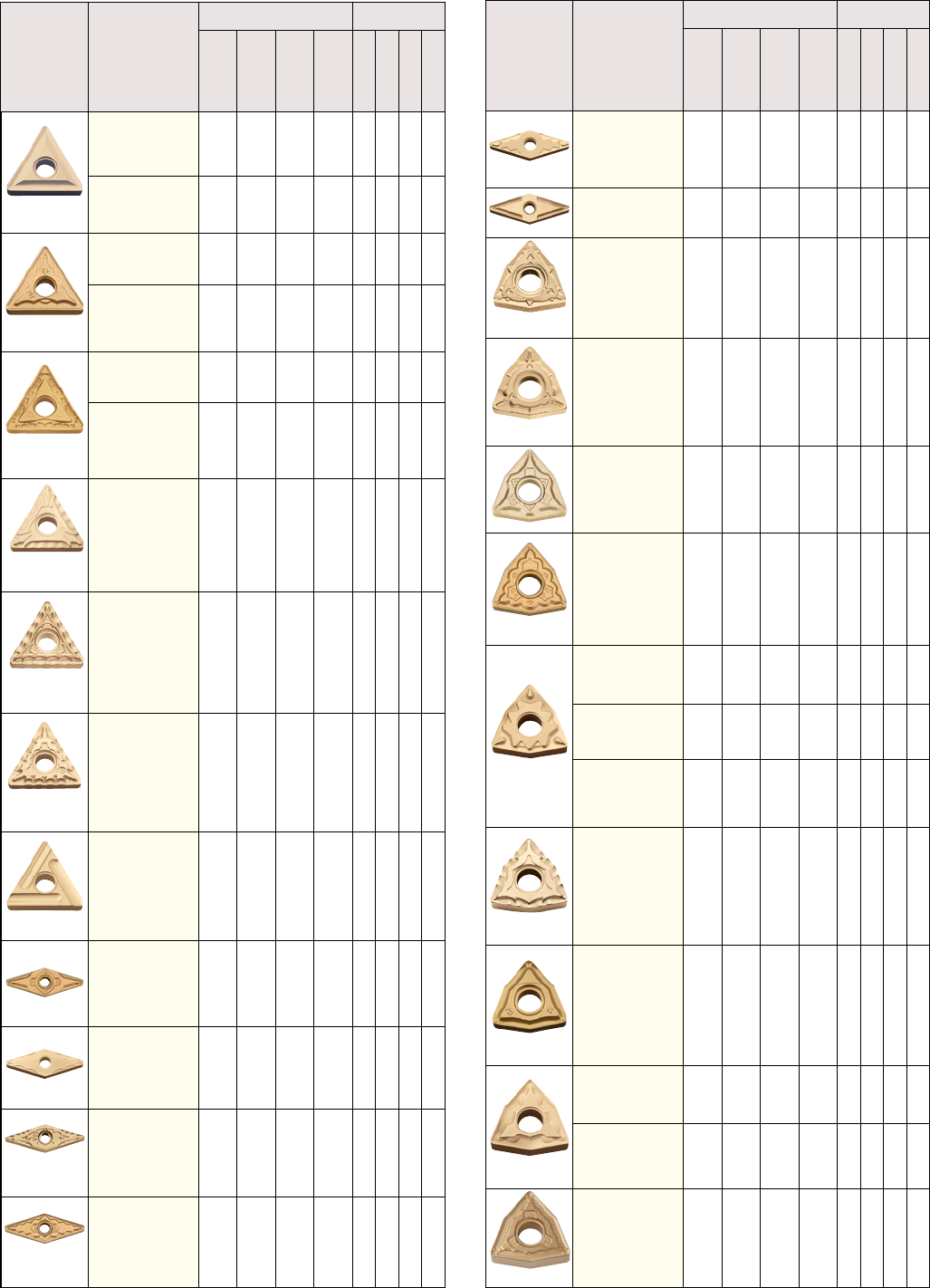

Чистовая обработка
TNMG 160402PP
160404PP
160408PP
160412PP
9.525 4.76 3.81
0.2
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая обработка
TNMG 160402GP
160404GP
160408GP
9.525 4.76 3.81
0.2
0.4
0.8
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая
иполучистовая
обработка
TNMG 160404PQ
160408PQ
160412PQ
9.525 4.76 3.81
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая
иполучистовая
обработка
TNMG 110404HQ
110408HQ 6.35 4.76 2.26 0.4
0.8
●
●
●
●
●
●
●
●
TNMG 160404HQ
160408HQ
160412HQ
9.525 4.76 3.81
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая
иполучистовая
обработка/продольное
точение
TNMG 160404CQ
160408CQ
160412CQ
9.525 4.76 3.81
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
TNMG 220408CQ
220412CQ 12.70 4.76 5.16 0.8
1.2
●
●
●
●
●
●
●
●
Получистовая и
черновая обработка
TNMG 110404GS
110408GS 6.35 4.76 2.26 0.4
0.8
●
●
●
●
TNMG 160404GS
160408GS 9.525 4.76 3.81 0.4
0.8
●
●
●
●
●
●
●
●
Получистовая и
черновая обработка
TNMG 160404PG
160408PG
160412PG
9.525 4.76 3.81
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Получистовая и
черновая обработка
TNMG 160404PS
160408PS
160412PS
9.525 4.76 3.81
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
TNMG 220404PS
220408PS
220412PS
220416PS
12.70 4.76 5.16
0.4
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Получистовая и черно-
вая обработка/высокое
значение подачи
TNMG 160408PT
160412PT 9.525 4.76 3.81 0.8
1.2
●
●
●
●
●
●
●
●
Получистовая и черно-
вая обработка/высокое
значение подачи
TNMG 160408GT
160412GT 9.525 4.76 3.81 0.8
1.2
●
●
●
●
●
●
●
●
●: Стандартный элемент
9
Форма
Показано
правостороннее
исполнение
Обозначение
Размер (мм) С покрытием CVD
I.C.
Толщина
Отверстие
Радиус при
вершине (rε)
CA510
CA515
CA525
CA530
Черновая
обработка

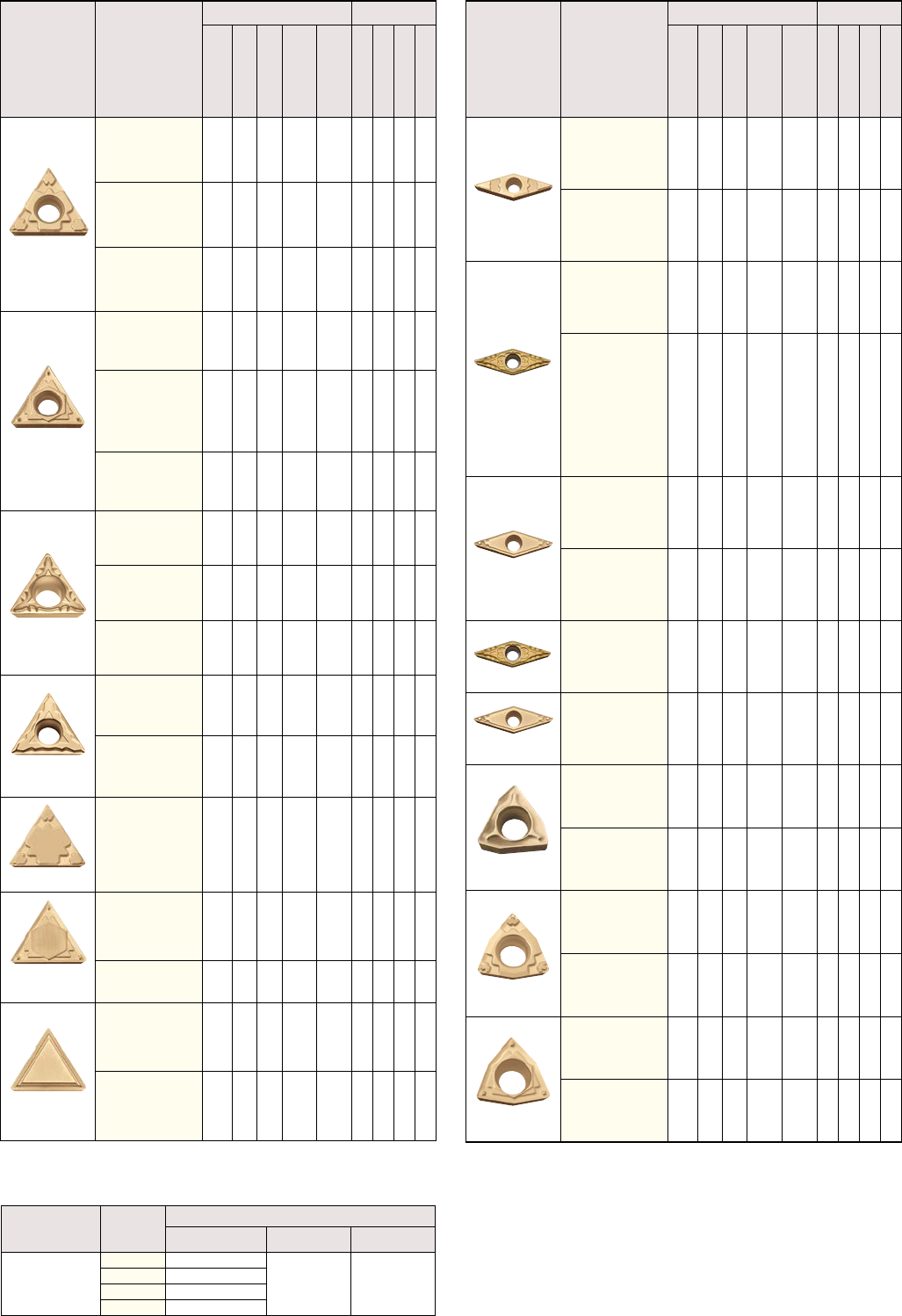

TNMG 160404
160408
160412
9.525
4.76 3.81
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
TNMG 220408
220412
12.70
4.76 5.16 0.8
1.2
●
●
●
●
●
●
●
●
Черновая
обработка
TNMG 160408PH
160412PH
9.525
4.76 3.81 0.8
1.2
●
●
●
●
●
●
●
●
TNMG 220408PH
220412PH
220416PH
12.70
4.76 5.16
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
Односторонняя/
черновая/высокое
значение подачи
TNMM 160408PX
160412PX
9.525
4.76 3.81 0.8
1.2
●
●
●
●
TNMM 220408PX
220412PX
220416PX
12.70
4.76 5.16
0.8
1.2
1.6
●
●
●
●
●
●
Чистовая обработка,
низкоуглеродистая
сталь
TNMG 160404XP
160408XP
9.525
4.76 3.81 0.4
0.8
●
●
●
●
●
●
●
●
Низкоуглеродистая
сталь/получистовая
обработка
TNMG 160404XQ
160408XQ
9.525
4.76 3.81
0.4
0.8
●
●
●
●
●
●
●
●
Черновая обработка,
низкоуглеродистая
сталь
TNMG 160408XS
9.525
4.76 3.81 0.8 ● ● ● ●
Получистовая
ичерновая обработка
TNMG 160404R/LST
160408R/L-ST
9.525
4.76 3.81
0.4
0.8
●
●
●
●
●
●
●
●
Чистовая обработка
VNMG 160402PP
160404PP
160408PP
160412PP
9.525
476 3.81
0.2
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая обработка
VNMG 160402GP
160404GP
16048GP
9.525
4.76 3.81
0.2
0.4
0.8
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая
иполучистовая
обработка
VNMG 160404VF
160408VF
16042VF
9.525
4.76 3.81
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая
иполучистовая
обработка
VNMG 160404PQ
160408PQ
160412PQ
9.525
4.76 3.81
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Форма Обозначение
Размер (мм) С покрытием CVD
I.C.
Толщина
Отверстие
Радиус при
вершине (rε)
CA510
CA515
CA525
CA530
Чистовая иполучистовая
обработка
VNMG 160404HQ
160408HQ
160412HQ
9.525 4.76 3.81
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Черновая обработка
VNMG 160404
160408 9.525 4.76 3.81 0.4
0.8
●
●
●
●
●
●
●
●
Чистовая обработка с геометрией
кромки Wiper
WNMG 080404WP
080408WP 12.70 4.76 5.16 0.4
0.8
●
●
●
●
●
●
●
●
Чистовая и получистовая обработка с
геометрией кромки Wiper
WNMG 080404WQ
080408WQ
080412WQ
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая обработка
WNMG 080402PP
080404PP
080408PP
080412PP
12.70 4.76 5.16
0.2
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая иполучистовая
обработка
WNMG 080404PQ
080408PQ
080412PQ
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая иполучистовая
обработка
WNMG
06T304HQ
06T308HQ 9.525 3.97 3.81 0.4
0.8
●
●
●
●
WNMG
060404HQ
060408HQ 9.525 4.76 3.81 0.4
0.8
●
●
●
●
●
●
●
●
WNMG
080404HQ
080408HQ
080412HQ
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая иполучистовая
обработка/продольное точение
WNMG
080404CQ
080408CQ
080412CQ
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая иполучистовая
обработка/продольное точение
WNMG 080408CJ
080412CJ 12.70 4.76 5.16 0.8
1.2
●
●
●
●
●
●
●
●
Получистовая ичерновая
обработка
WNMG 060404GS
060408GS 9.525 4.76 3.81 0.4
0.8
●
●
●
●
●
●
●
●
WNMG 080404GS
080408GS
080412GS
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Получистовая и черновая
обработка
WNMG 080404PG
080408PG
080412PG
080416PG
12.70 4.76 5.16
0.4
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●: Стандартный элемент
10
■ Негативные пластины
Форма Обозначение
Размер (мм) С покрытием CVD
I.C.
Толщина
Отверстие
Радиус при
вершине (rε)
CA510
CA515
CA525
CA530
Получистовая
и черновая обработка

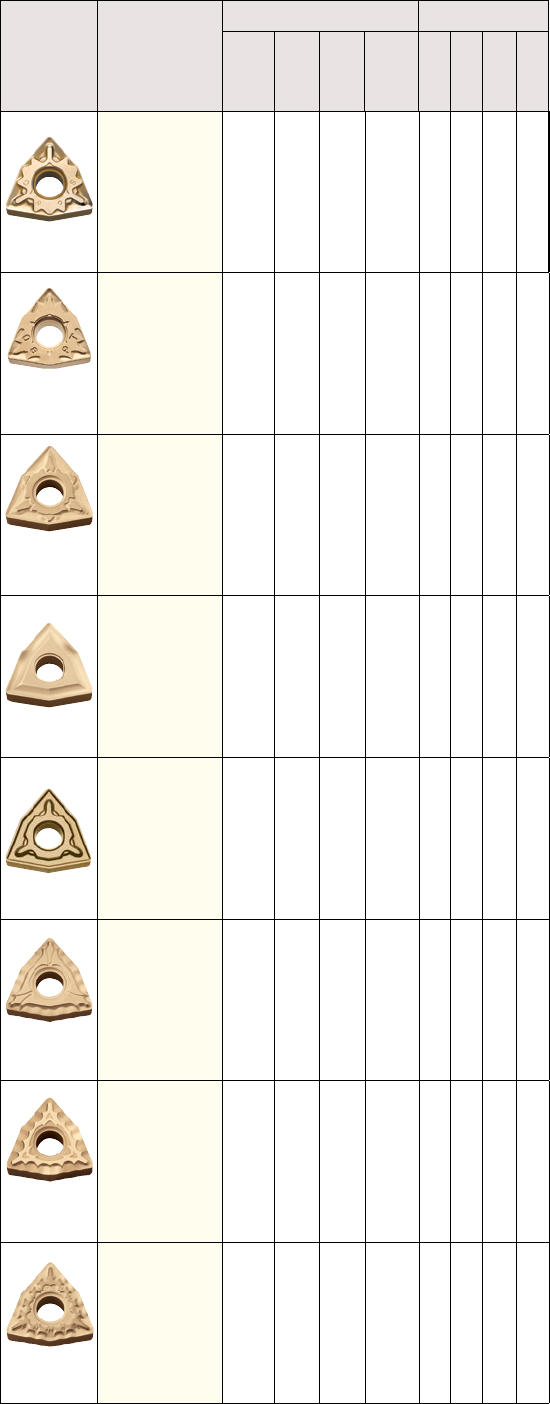

WNMG 080404PS
080408PS
080412PS
080416PS
12.70 4.76 5.16
0.4
0.8
1.2
1.6
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Получистовая
и черновая обработка/
высокое значение
подачи
WNMG 080408PT
080412PT 12.70 4.76 5.16 0.8
1.2
●
●
●
●
●
●
●
●
Получистовая
ичерновая обработка/
высокое значение
подачи
WNMG
080408GT
080412GT 12.70 4.76 5.16 0.8
1.2
●
●
●
●
●
●
●
●
Черновая обработка
WNMG
080404
080408
080412
12.70 4.76 5.16
0.4
0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Черновая обработка
WNMG 080408PH
080412PH 12.70 4.76 5.16 0.8
1.2
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая обработка,
низкоуглеродистая
сталь
WNMG 080404XP
080408XP 12.70 4.76 5.16 0.4
0.8
●
●
●
●
●
●
●
●
Низкоуглеродистая
сталь/получистовая
обработка
WNMG 080404XQ
080408XQ 12.70 4.76 5.16 0.4
0.8
●
●
●
●
●
●
●
●
Черновая обработка,
низкоуглеродистая
сталь
WNMG 080408XS 12.70 4.76 5.16 0.8 ● ● ● ●
●: Стандартный элемент
11
Форма Обозначение
Размер (мм) С покрытием CVD
I.C.
Толщина
Отверстие
Радиус при
вершине (rε)
Задний угол
CA510
CA515
CA525
CA530
Чистовая обработка

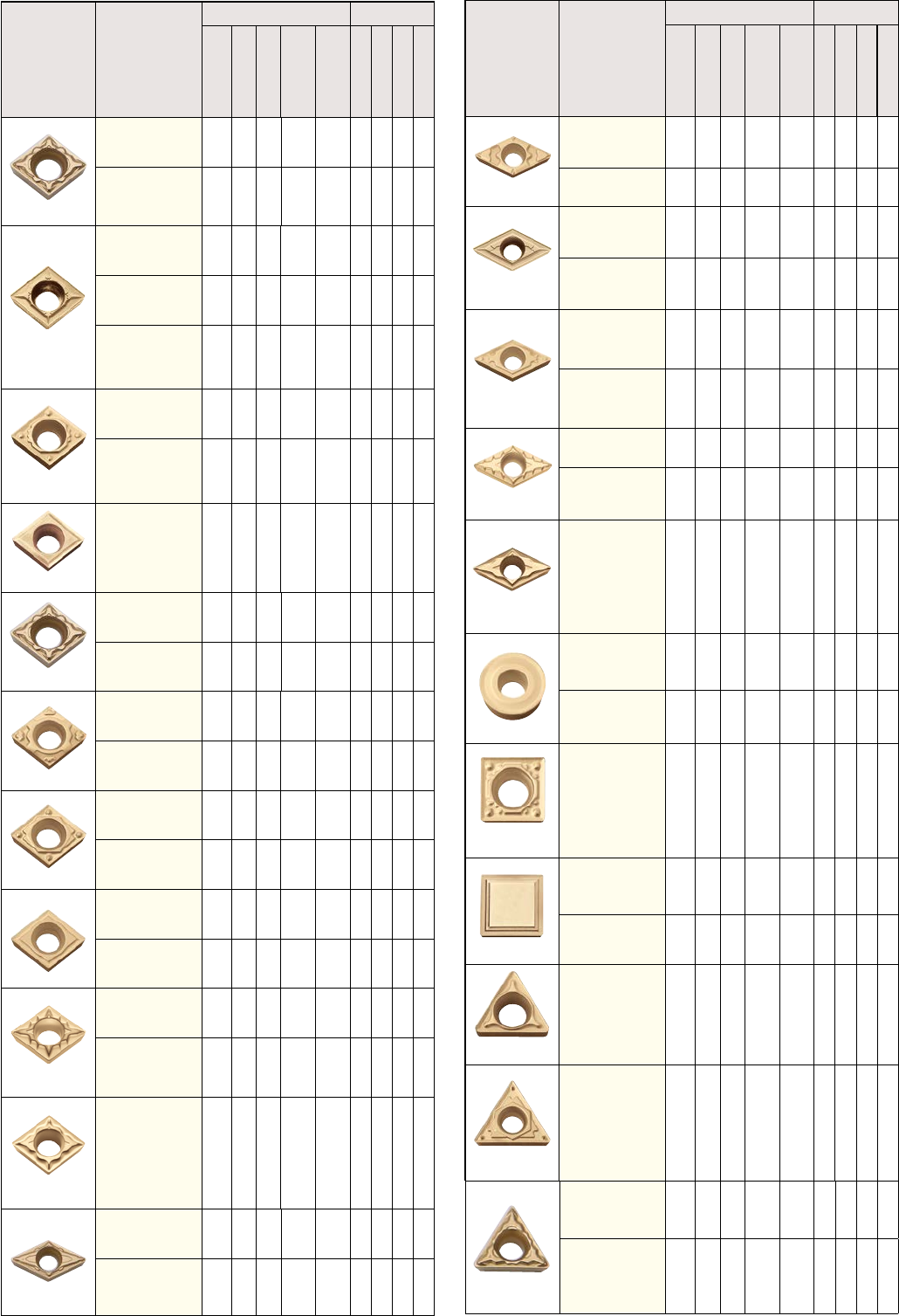

DCMT 070202GP
070204GP 6.35 2.38 2.8 0.2
0.4 7° ●
●
●
●
●
●
●
●
DCMT 11T304GP
11T308GP 9.525 3.97 4.4 0.4
0.8 7° ●
●
●
●
●
●
●
●
Чистовая иполучистовая
обработка
DCMT 070202GK
070204GK
070208GK
6.35 2.38 2.8
0.2
0.4
0.8
7°
●
●
●
●
●
●
●
●
●
●
●
●
DCMT 11T302GK
11T304GK
11T308GK
9.525 3.97 4.4
0.2
0.4
0.8
7°
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая иполучистовая
обработка
DCMT 070202HQ
070204HQ
070208HQ
6.35 2.38 2.8
0.2
0.4
0.8
7°
●
●
●
●
●
●
●
●
●
●
●
●
DCMT 11T302HQ
11T304HQ
11T308HQ
9.525 3.97 4.4
0.2
0.4
0.8
7°
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая обработка,
низкоуглеродистая сталь
DCMT 070204XP 6.35 2.38 2.8 0.4 7° ● ● ● ●
DCMT 11T302XP
11T304XP
11T308XP
9.525 3.97 4.4
0.2
0.4
0.8
7°
●
●
●
●
●
●
●
●
●
●
●
●
Получистовая обработка,
низкоуглеродистая сталь
DCMT 11T304XQ
11T308XQ 9.525 3.97 4.4 0.4
0.8 7° ●
●
●
●
●
●
●
●
Получистовая обработка
RCMX 1003M0 10.0 3.18 3.6 - 7° ● ● ● ●
RCMX 1204M0 12.0 4.76 4.2 - 7° ● ● ● ●
Чистовая иполучистовая
обработка
SCMT 09T304HQ
09T308HQ 9.525 3.97 4.4 0.4
0.8 7° ●
●
●
●
●
●
●
●
Получистовая обработка
SPMR 090304
090308 9.525 3.18 - 0.4
0.8 11° ●
●
●
●
●
●
●
●
SPMR 120304
120308 12.70 3.18 - 0.4
0.8 11° ●
●
●
●
●
●
●
●
Чистовая обработка
TBMT 060102DP
060104^^ 3.97 1.59 2.3 0.2
0.4 5° ●
●
●
●
●
●
●
●
Чистовая иполучистовая
обработка
TCMT 110204HQ
110208HQ 6.35 2.38 2.8 0.4
0.8 7° ●
●
●
●
●
●
●
●
Чистовая обработка
TPMT 090202PP
090204PP 5.56 2.38 2.8 0.2
0.4 11° ●
●
●
●
●
●
●
●
TPMT 110302PP
110304PP
110308PP
6.35 3.18 3.3
0.2
0.4
0.8
11°
●
●
●
●
●
●
●
●
●
●
●
●
Форма Обозначение
Размер (мм) С покрытием CVD
I.C.
Толщина
Отверстие
Радиус при
вершине (rε)
Задний угол
CA510
CA515
CA525
CA530
Чистовая обработка
CCMT 060202PP
060204PP 6.35 2.38 2.8 0.2
0.4 7° ●
●
●
●
●
●
●
●
CCMT 09T302PP
09T304PP
09T308PP
9.525 3.97 4.4
0.2
0.4
0.8
7°
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая иполучистовая
обработка
CCMT 060202GK
060204GK 6.35 2.38 2.8 0.2
0.4 7° ●
●
●
●
●
●
●
●
CCMT 09T302GK
09T304GK 9.525 3.97 4.4 0.2
0.4 7° ●
●
●
●
●
●
●
●
CCMT 120404GK
120408GK
120412GK
12.70 4.76 5.5
0.4
0.8
1.2
7°
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая иполучистовая
обработка
CCMT 060202HQ
060204HQ 6.35 2.38 2.8 0.2
0.4 7° ●
●
●
●
●
●
●
●
CCMT 09T302HQ
09T304HQ
09T308HQ
9.525 3.97 4.4
0.2
0.4
0.8
7°
●
●
●
●
●
●
●
●
●
●
●
●
Получистовая обработка
CCMT 09T308 9.525 3.97 4.4 0.8 7° ●●●●
Чистовая обработка
CPMT 080202PP
080204PP 7.94 2.38 3.3 0.2
0.4 11° ●
●
●
●
●
●
●
●
CPMT 090302PP
090304PP
090308PP
9.525 3.18 4.4
0.2
0.4
0.8
11°
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая обработка
CPMT 080204GP 7.94 2.38 3.3 0.4 11° ●●●●
CPMT 090304GP
090308GP 9.525 3.18 4.4 0.4
0.8 11° ●
●
●
●
●
●
●
●
Чистовая иполучистовая
обработка
CPMH 080204HQ
080208HQ 7.94 2.38 3.5 0.4
0.8 11° ●
●
●
●
●
●
●
●
CPMH 090304HQ
090308HQ 9.525 3.18 4.5 0.4
0.8 11° ●
●
●
●
●
●
●
●
Получистовая обработка
CPMH 080204
080208 7.94 2.38 3.5 0.4
0.8 11° ●
●
●
●
●
●
●
●
CPMH 090304
090308 9.525 3.18 4.5 0.4
0.8 11° ●
●
●
●
●
●
●
●
Чистовая обработка,
низкоуглеродистая сталь
CPMT 080204XP 7.94 2.38 3.3 0.4 11° ●●●●
CPMT 090304XP
090308XP 9.525 3.18 4.4 0.4
0.8 11° ●
●
●
●
●
●
●
●
Получистовая обработка,
низкоуглеродистая сталь
CPMT 090304XQ
090308XQ 9.525 3.18 4.4 0.4
0.8 11° ●
●
●
●
●
●
●
●
Чистовая обработка
DCMT 070202PP
070204PP 6.35 2.38 2.8 0.2
0.4 7° ●
●
●
●
●
●
●
●
DCMT 11T302PP
11T304PP
11T308PP
9.525 3.97 4.4
0.2
0.4
0.8
7°
●
●
●
●
●
●
●
●
●
●
●
●
■ Позитивные пластины
●: Стандартный элемент
12
Форма Обозначение
Размер (мм) С покрытием CVD
I.C.
Толщина
Отверстие
Радиус при
вершине (rε)
Задний угол
CA510
CA515
CA525
CA530
Чистовая обработка
TPMT 090204GP 5.56 2.38 2.8 0.4 11° ● ● ● ●
TPMT 110304GP
110308GP 6.35 3.18 3.3 0.4
0.8 11° ●
●
●
●
●
●
●
●
TPMT 160304GP 9.525 3.18 4.4 0.4 11° ● ● ● ●
Чистовая иполучистовая
обработка
TPMT 090202HQ
090204HQ 5.56 2.38 2.8 0.2
0.4 11° ●
●
●
●
●
●
●
●
TPMT 110302HQ
110304HQ
110308HQ
6.35 3.18 3.3
0.2
0.4
0.8
11°
●
●
●
●
●
●
●
●
●
●
●
●
TPMT 160304HQ
160308HQ 9.525 3.18 4.4 0.4
0.8 11° ●
●
●
●
●
●
●
●
Чистовая обработка,
низкоуглеродистая сталь
TPMT 090204XP 5.56 2.38 2.8 0.4 11° ● ● ● ●
TPMT 110304XP
110308XP 6.35 3.18 3.3 0.4
0.8 11° ●
●
●
●
●
●
●
●
TPMT 160304XP
160308XP 9.525 3.18 4.4 0.4
0.8 11° ●
●
●
●
●
●
●
●
Получистовая обработка,
низкоуглеродистая сталь
TPMT 110304XQ
110308XQ 6.35 3.18 3.3 0.4
0.8 11° ●
●
●
●
●
●
●
●
TPMT 160304XQ
160308XQ 9.525 3.18 4.4 0.4
0.8 11° ●
●
●
●
●
●
●
●
Чистовая обработка
TPMR 160304GP 9.525 3.18 - 0.4 11° ● ● ● ●
Чистовая иполучистовая
обработка
TPMR 110304HQ
110308HQ 6.35 3.18 - 0.4
0.8 11° ●
●
●
●
●
●
●
●
TPMR 160304HQ
160308HQ 9.525 3.18 - 0.4
0.8 11° ●
●
●
●
●
●
●
●
Получистовая обработка
TPMR 110304
110308 6.35 3.18 - 0.4
0.8 11° ●
●
●
●
●
●
●
●
TPMR 160304
160308 9.525 3.18 - 0.4
0.8 11° ●
●
●
●
●
●
●
●
Форма Обозначение
Размер (мм) С покрытием CVD
I.C.
Толщина
Отверстие
Радиус при
вершине (rε)
Задний угол
CA510
CA515
CA525
CA530
Чистовая обработка
VBMT 110304GP 6.35 3.18 2.8 0.4 5° ● ● ● ●
VBMT 160404GP
160408GP 9.525 4.76 4.4 0.4
0.8 5° ●
●
●
●
●
●
●
●
VBMT 110302VF
110304VF
110308VF
6.35 3.18 2.8
0.2
0.4
0.8
5°
●
●
●
●
●
●
●
●
●
●
●
●
VBMT 160402VF
160404VF
160408VF
160412VF
9.525 4.76 4.4
0.2
0.4
0.8
1.2
5°
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая обработка
Чистовая иполучистовая
обработка
VBMT 110304HQ
110308HQ 6.35 3.18 2.8 0.4
0.8 5° ●
●
●
●
●
●
●
●
VBMT 160404HQ
160408HQ
160412HQ
9.525 4.76 4.4
0.4
0.8
1.2
5°
●
●
●
●
●
●
●
●
●
●
●
●
Чистовая обработка
VCMT 080202VF
080204VF 4.76 2.38 2.3 0.2
0.4 7° ●
●
●
●
●
●
●
●
Чистовая иполучистовая
обработка
VCMT 080202HQ
080204HQ 4.76 2.38 2.3 0.2
0.4 7° ●
●
●
●
●
●
●
●
Чистовая обработка
WBMT 060102R/L-DP
060104R/L-DP 3.97 1.59 2.3 0.2
0.4 5° L
L
L
L
L
L
L
L
WBMT 080202R/L-DP
080204R/L-DP 4.76 2.38 2.3 0.2
0.4 5° L
L
L
L
L
L
L
L
Чистовая обработка
WPMT 110204GP 6.35 2.38 2.8 0.4 11° ●●●●
WPMT 160304GP 9.525 3.18 4.4 0.4 11° ●●●●
Чистовая иполучистовая
обработка
WPMT 110202HQ
110204HQ 6.35 2.38 2.8 0.2
0.4 11° ●
●
●
●
●
●
●
●
WPMT 160304HQ
160308HQ 9.525 3.18 4.4 0.4
0.8 11° ●
●
●
●
●
●
●
●
Форма
Показано левостороннее
исполнение
■ Позитивные пластины
●: Стандартный элемент
Стружколом Сплав Мин.-Рекомендация-Макс.
Vрез (м/мин) ap (мм) f (мм/об)
PP
(позитивный)
CA510 120 - 170 - 220
0.1 - 0.3 - 0.8
0.04 - 0.12 -
0.25
CA515 100 - 160 - 210
CA525 90 - 140 - 190
CA530 80 - 120 - 160
■Рекомендуемые режимы резания
13
