Каталог Kyocera высокопроизводительные модульные сверла DRA

MagicDrill

Оптимальная толщина перемычки ограничивает отклонение.

Дробление стружки на мелкие сегменты и качественное

сверление глубоких отверстий.

Простая замена пластины.

DRA

Превосходная точность отверстий при конструкции,

обеспечивающей малую силу резания

DRA

Высокопроизводительное

модульное сверло

DRA Конкурент B Конкурент C

Осевая сила (N)

4 000

2 265

2 888

3 496

3 000

2 000

1 000

35 %

20 %

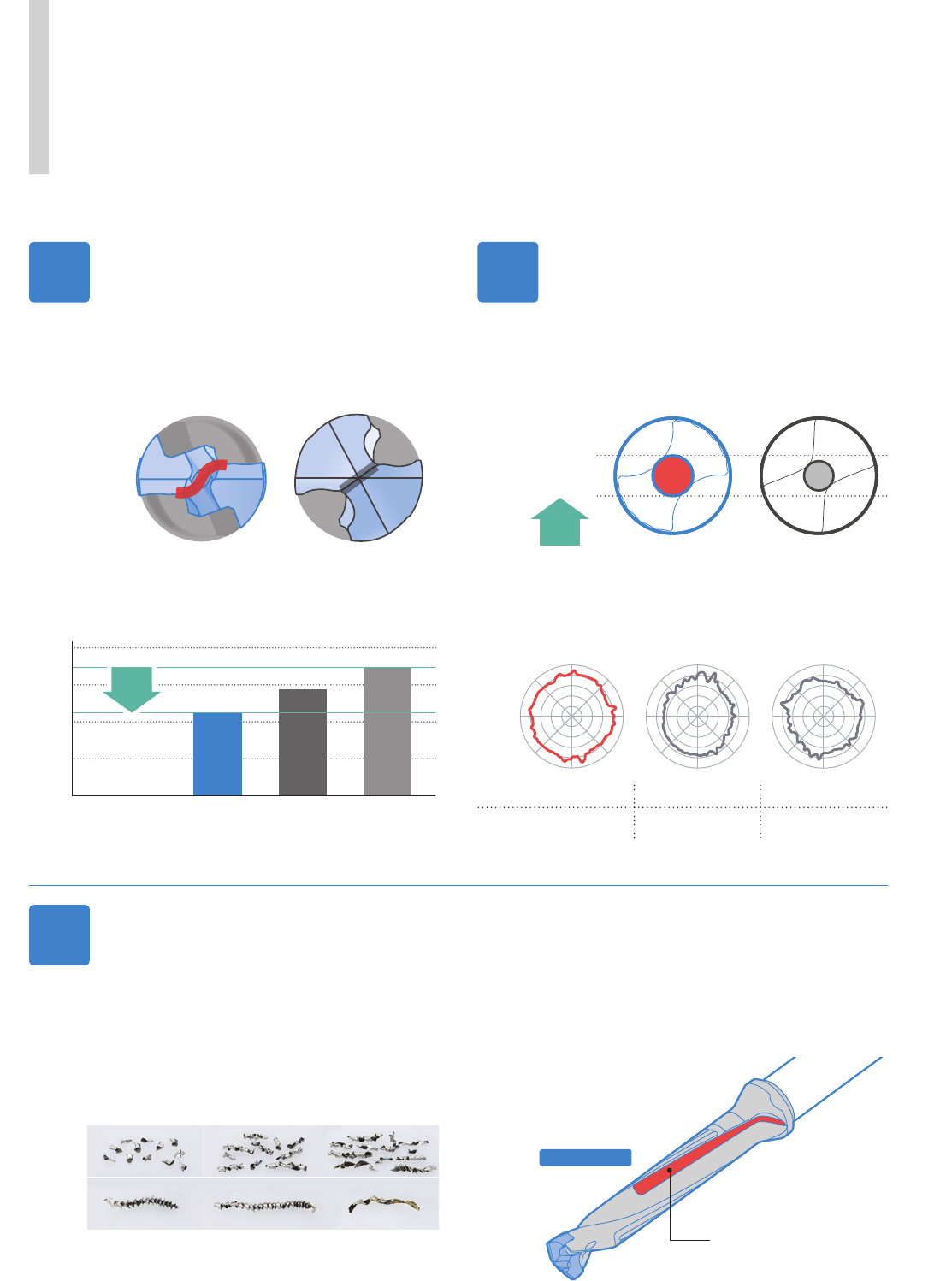

3Дробление стружки на мелкие сегменты даже при сверлении

глубоких отверстий

Оптимальная толщина пере-

мычки ограничивает отклоне-

ние

Конструкция, обеспечивающая

малую силу резания, улучшает

точность отверстий

Специальная перемычка S-образной формы позволя-

ет уменьшить осевую силу и контролировать вибра-

цию.

По сравнению с конкурентом А точность отверстия

выше за счет уменьшения отклонения сверла и уве-

личенной толщины перемычки на 20%.

• Оптимизированная толщина стружки для стабильного удаления стружки

• Вспомогательная канавка большей ширины (5D, 8D) позволяет беспрепятственно удалять стружку

Оправка 5D

Сравнение

толщины

перемычки

Сравнение стружки

Режимы резания: Vрез = 60 м/мин, f = 0,2 мм/об, диаметр обработки ø14 мм,

глубина обработки = 70 мм, СОЖ

Заготовка: X5CrNi1810

(Первая

стружка)

DRA Конкурент F Конкурент G

Изображе-

ние режущей

кромки

DRA DRA

Стандартное

сверло

Конкурент А

Вспомогательная канавка

(помогает удалять стружку)

Сравнение силы резания Сравнение отклонения от круглости и цилиндричности

(оценка компании-разработчика)(оценка компании-разработчика)

DRA Конкурент D Конкурент Е

(оценка компании-разработчика)

• Превосходная точность отверстий при конструкции, обеспечивающей малую силу резания

• 5 преимуществ, позволяющих эффективно решать распространенные сложности сверления

Высокопроизводительное модульное сверло

Режимы резания: Vрез = 120 м/мин, f = 0,3 мм/об, диаметр обработки = ø14 мм,

положение измерения = 55 мм, СОЖ

Заготовка: C50

Режимы резания: Vрез = 120 м/мин, f = 0,25 мм/об, диаметр обработки = ø14 мм,

глубина обработки = 45 мм, СОЖ

Заготовка: C50

MagicDrill DRA

 18,7 мкм 31,1 мкм 27,3 мкм

-

 23,6 мкм 34,3 мкм 30,1 мкм

1 2

Сквозное

отверстие

DRA (PR1535)

Конкурент H

Конкурент I

Износ (мм)

Время резания (мин)

0,25

0,20

0,15

0,05

0,10

0 10 20 30 40 50 60 70

Сопротивление окислению

400 600 800 1 000 1 200 1 400

Низкое Высокое

MEGACOAT

TiCN

TiN

TiAIN

MEGACOAT NANO

Твердость (ГПа)

Температура начала окисления (°C)

Число отверстий

DRA

ø9-3D

Конкурент

K ø9-3D 100

500 5раз

Стойкость

инструмента

Сквозное

отверстие

Время резания

45 c

65 c

DRA ø18-8D

Конкурент J ø18-7D

Время резания

30 %

Режимы резания: Vрез. = 100 м/мин, f = 0,25 мм/об, диаметр обработки = ø14 мм,

глубина обработки = 45 мм, СОЖ

Заготовка: 42CrM04

Стабильная работа и стойкость сверла при обработке

различных материалов

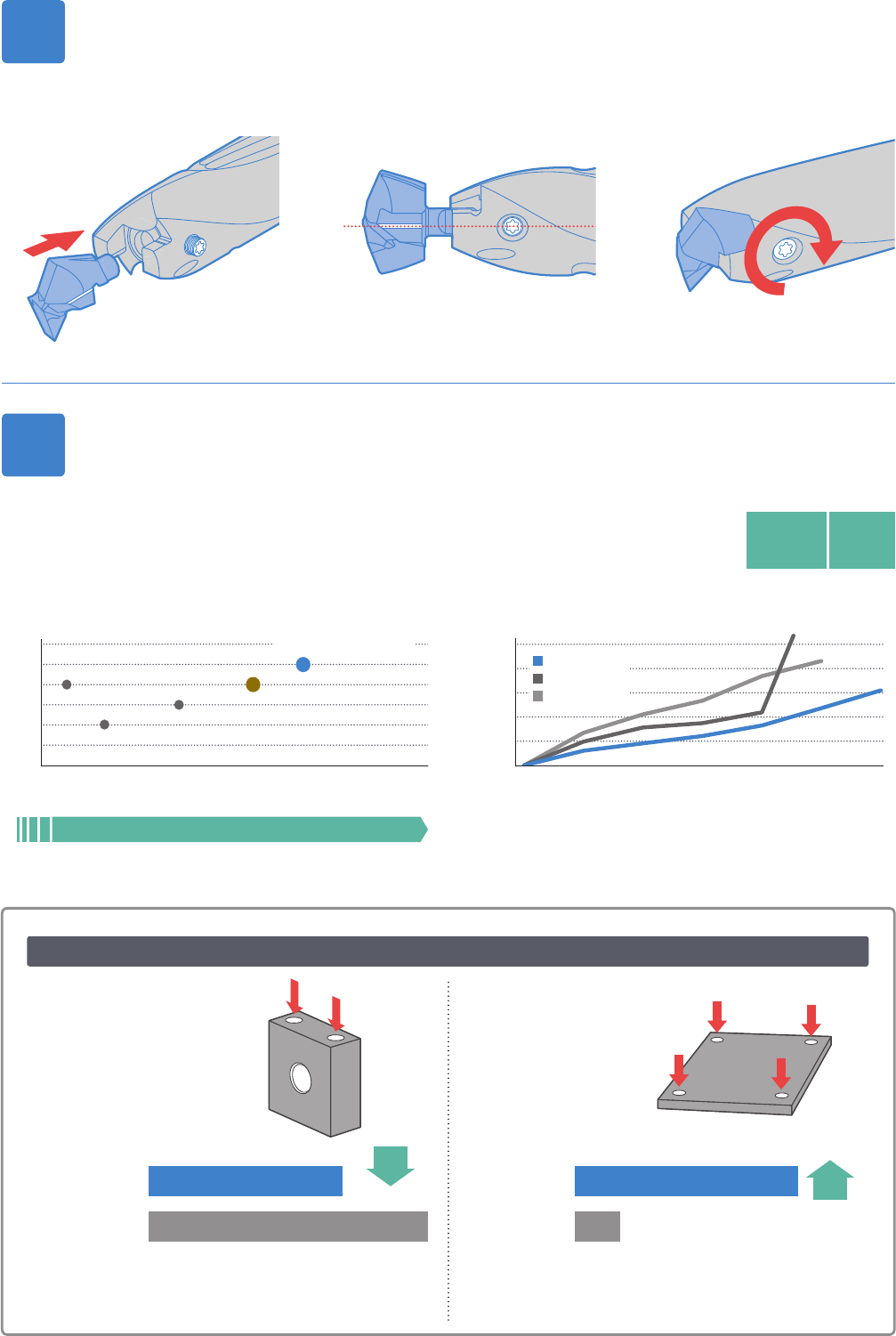

Простая замена пластины

Практические примеры

Замените пластину, не снимая сверла.

Сплав PR1535 с покрытием MEGACOAT NANO используется для обработки различных

материалов, от стали до нержавеющей стали, и сочетает всебе прочную основу со

специальным покрытием нано-слоем.

Замените пластину, не

снимая сверла. Вставьте пластину в оправку (совместите

риску пластины с положением винта).

Зафиксируйте пластину, затянув винт.

Сравнение износостойкостиСвойства покрытия

Vрез = 60 м/мин (n = 2120 мин-1)

f = 0,12 мм/об (Vf = 254 мм/мин)

Глубина резания 15 мм

Работа с СОЖ (СОЖ, подаваемая

через инструмент)

SS16-DRA090M-3

DA0900M-GM PR1535

 DRA     5   

   K.  DRA   

         .

(Данные заказчика)

Пластина X5CrNi1810

Рекомендовано

впервую очередь

(оценка компании-разработчика)

 · -

 

PR1535



PR1525

Vрез = 70 м/мин (n = 1240 мин-1)

f = 0,23 мм/об (Vf = 285 мм/мин)

Глубина резания 100 мм

Работа с СОЖ (СОЖ, подаваемая

через инструмент)

С обработкой отверстия по центру

SF25-DRA180M-8

DA1800M-GM PR1535

 J       ,

   .  DRA  

        .

(Данные заказчика)

Зажимное приспособление

1.0040

140°

øDc

Пластина

  ()   

øDc Lp PR1535 PR1525

DA1050M-GM 10,50 1,79

SS12-DRA105M-

SF16-DRA105M-

DA1060M-GM 10,60 1,81

DA1070M-GM 10,70 1,83

DA1080M-GM 10,80 1,85

DA1090M-GM 10,90 1,86

DA1100M-GM 11,00 1,87

SS12-DRA110M-

SF16-DRA110M-

DA1110M-GM 11,10 1,89

DA1120M-GM 11,20 1,91

DA1130M-GM 11,30 1,92

DA1140M-GM 11,40 1,94

DA1150M-GM 11,50 1,96

SS12-DRA115M-

SF16-DRA115M-

DA1160M-GM 11,60 1,98

DA1170M-GM 11,70 2,00

DA1180M-GM 11,80 2,01

DA1190M-GM 11,90 2,03

DA1200M-GM 12,00 2,03

SS14-DRA120M-

SF16-DRA120M-

DA1210M-GM 12,10 2,05

DA1220M-GM 12,20 2,07

DA1230M-GM 12,30 2,08

DA1240M-GM 12,40 2,10

DA1250M-GM 12,50 2,12

SS14-DRA125M-

SF16-DRA125M-

DA1260M-GM 12,60 2,14

DA1270M-GM 12,70 2,16

DA1280M-GM 12,80 2,17

DA1290M-GM 12,90 2,19

  ()   

øDc Lp PR1535 PR1525

DA0794M-GM 7,94 1,34

SS10-DRA080M-

SF12-DRA080M-

DA0800M-GM 8,00 1,35

DA0810M-GM 8,10 1,37

DA0820M-GM 8,20 1,38

DA0830M-GM 8,30 1,40

DA0840M-GM 8,40 1,42

DA0850M-GM 8,50 1,44

SS10-DRA085M-

SF12-DRA085M-

DA0860M-GM 8,60 1,46

DA0870M-GM 8,70 1,48

DA0880M-GM 8,80 1,49

DA0890M-GM 8,90 1,51

DA0900M-GM 9,00 1,52

SS10-DRA090M-

SF12-DRA090M-

DA0910M-GM 9,10 1,54

DA0920M-GM 9,20 1,56

DA0930M-GM 9,30 1,58

DA0940M-GM 9,40 1,59

DA0950M-GM 9,50 1,61

SS10-DRA095M-

SF12-DRA095M-

DA0960M-GM 9,60 1,63

DA0970M-GM 9,70 1,65

DA0980M-GM 9,80 1,67

DA0990M-GM 9,90 1,68

DA1000M-GM 10,00 1,70

SS12-DRA100M-

SF16-DRA100M-

DA1010M-GM 10,10 1,72

DA1020M-GM 10,20 1,74

DA1030M-GM 10,30 1,75

DA1040M-GM 10,40 1,77

øDc k8 (мм)

7,94 ~ 10,00 +0,022

10,10 ~ 18,00 +0,027

18,10 ~ 25,50 +0,033

Пластины продаются в упаковках по 1 шт.

— доступно

Допуск k8

k8 — это допуск размера пла-

стины. Это не допуск диаметра

резания.

Рекомендовано

в первую очередь

 · -

 

PR1535



PR1525

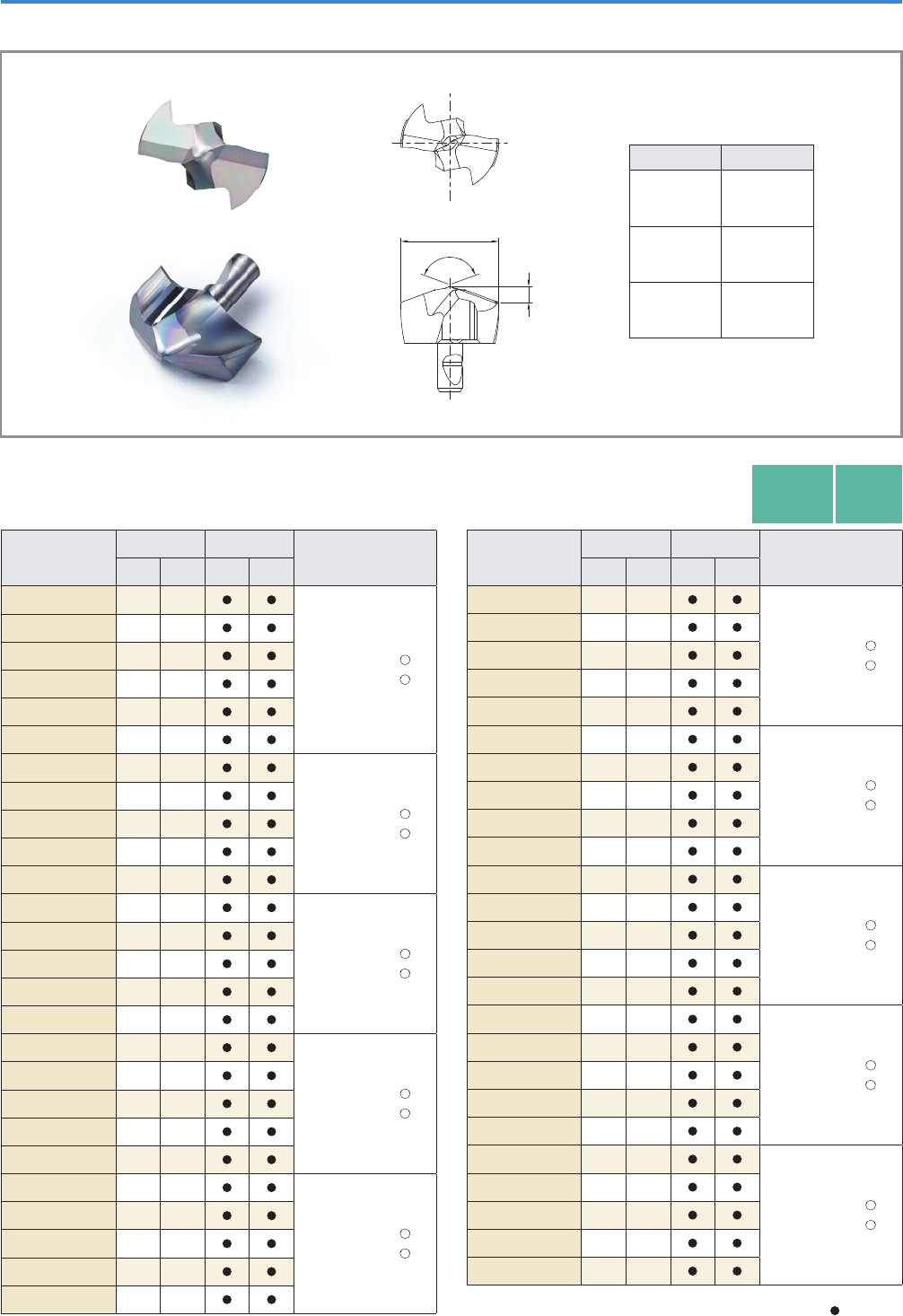

Пластина для сверла DRA Диаметр обработки ø7,94 — ø25,50

Пластина

  ()   

øDc Lp PR1535 PR1525

DA1300M-GM 13,00 2,20

SS14-DRA130M-

SF16-DRA130M-

DA1310M-GM 13,10 2,22

DA1320M-GM 13,20 2,24

DA1330M-GM 13,30 2,25

DA1340M-GM 13,40 2,27

DA1350M-GM 13,50 2,29

SS14-DRA135M-

SF16-DRA135M-

DA1360M-GM 13,60 2,31

DA1370M-GM 13,70 2,33

DA1380M-GM 13,80 2,35

DA1390M-GM 13,90 2,36

DA1400M-GM 14,00 2,33

SS16-DRA140M-

SF16-DRA140M-

DA1410M-GM 14,10 2,34

DA1420M-GM 14,20 2,36

DA1430M-GM 14,30 2,38

DA1440M-GM 14,40 2,40

DA1450M-GM 14,50 2,42

SS16-DRA145M-

SF16-DRA145M-

DA1460M-GM 14,60 2,43

DA1470M-GM 14,70 2,45

DA1480M-GM 14,80 2,47

DA1490M-GM 14,90 2,49

DA1500M-GM 15,00 2,52

SS16-DRA150M-

SF20-DRA150M-

DA1510M-GM 15,10 2,54

DA1520M-GM 15,20 2,55

DA1530M-GM 15,30 2,57

DA1540M-GM 15,40 2,59

DA1550M-GM 15,50 2,61

DA1560M-GM 15,60 2,63

DA1570M-GM 15,70 2,65

DA1580M-GM 15,80 2,66

DA1590M-GM 15,90 2,68

DA1600M-GM 16,00 2,69

SS18-DRA160M-

SF20-DRA160M-

DA1610M-GM 16,10 2,71

DA1620M-GM 16,20 2,73

DA1630M-GM 16,30 2,75

DA1640M-GM 16,40 2,76

DA1650M-GM 16,50 2,78

DA1660M-GM 16,60 2,80

DA1670M-GM 16,70 2,82

DA1680M-GM 16,80 2,84

DA1690M-GM 16,90 2,86

DA1700M-GM 17,00 2,86

SS18-DRA170M-

SF20-DRA170M-

DA1710M-GM 17,10 2,88

DA1720M-GM 17,20 2,90

DA1730M-GM 17,30 2,92

DA1740M-GM 17,40 2,93

  ()   

øDc Lp PR1535 PR1525

DA1750M-GM 17,50 2,95

SS18-DRA170M-

SF20-DRA170M-

DA1760M-GM 17,60 2,97

DA1770M-GM 17,70 2,99

DA1780M-GM 17,80 3,01

DA1790M-GM 17,90 3,03

DA1800M-GM 18,00 3,04

SS20-DRA180M-

SF25-DRA180M-

DA1810M-GM 18,10 3,06

DA1820M-GM 18,20 3,07

DA1830M-GM 18,30 3,09

DA1840M-GM 18,40 3,11

DA1850M-GM 18,50 3,13

DA1860M-GM 18,60 3,15

DA1870M-GM 18,70 3,17

DA1880M-GM 18,80 3,18

DA1890M-GM 18,90 3,20

DA1900M-GM 19,00 3,21

SS20-DRA190M-

SF25-DRA190M-

DA1910M-GM 19,10 3,23

DA1920M-GM 19,20 3,25

DA1930M-GM 19,30 3,27

DA1940M-GM 19,40 3,29

DA1950M-GM 19,50 3,30

DA1960M-GM 19,60 3,32

DA1970M-GM 19,70 3,34

DA1980M-GM 19,80 3,36

DA1990M-GM 19,90 3,38

DA2000M-GM 20,00 3,37

SS25-DRA200M-

SF25-DRA200M-

DA2010M-GM 20,10 3,39

DA2020M-GM 20,20 3,41

DA2030M-GM 20,30 3,43

DA2040M-GM 20,40 3,45

DA2050M-GM 20,50 3,46

DA2060M-GM 20,60 3,48

DA2070M-GM 20,70 3,50

DA2080M-GM 20,80 3,52

DA2090M-GM 20,90 3,54

DA2100M-GM 21,00 3,54 SS25-DRA210M-

SF25-DRA210M-

DA2150M-GM 21,50 3,63

DA2200M-GM 22,00 3,71 SS25-DRA220M-

SF25-DRA220M-

DA2250M-GM 22,50 3,80

DA2300M-GM 23,00 3,87 SS25-DRA230M-

SF25-DRA230M-

DA2350M-GM 23,50 3,96

DA2400M-GM 24,00 4,04 SS25-DRA240M-

SF25-DRA240M-

DA2450M-GM 24,50 4,13

DA2500M-GM 25,00 4,20 SS32-DRA250M-

SF25-DRA250M-

DA2550M-GM 25,50 4,29

Пластины продаются в упаковках по 1 шт.

— доступно

øDc

øDs

Отверстие для СОЖ

øDs

øDc

Отверстие для СОЖ

øDs

øDc

Lp Ls

L3 Отверстие для СОЖ

 -



 ()

 

 

øDc øDs L L3 Ls 

 

. .

SS10-DRA080M-3 7,94 8,49

79 25,5

DA0794M-GM — DA0840M-GM

HS-2524TRP

FTP-5

SS10-DRA085M-3 8,50 8,99 81 27,0 DA0850M-GM — DA0890M-GM

SS10-DRA090M-3 9,00 9,49 83 28,5 DA0900M-GM — DA0940M-GM

SS10-DRA095M-3 9,50 9,99 85 30,0 DA0950M-GM — DA0990M-GM

SS12-DRA100M-3 10,00 10,49

92 31,5

DA1000M-GM — DA1040M-GM

HS-2534TRP

SS12-DRA105M-3 10,50 10,99 94 33,0 DA1050M-GM — DA1090M-GM

SS12-DRA110M-3 11,00 11,49 97 34,5 DA1100M-GM — DA1140M-GM

SS12-DRA115M-3 11,50 11,99 99 36,0 DA1150M-GM — DA1190M-GM

SS14-DRA120M-3 12,00 12,49

101 37,5 DA1200M-GM — DA1240M-GM

SS14-DRA125M-3 12,50 12,99 103 39,0 DA1250M-GM — DA1290M-GM

SS14-DRA130M-3 13,00 13,49 105 40,5 DA1300M-GM — DA1340M-GM

SS14-DRA135M-3 13,50 13,99 107 42,0 DA1350M-GM — DA1390M-GM

SS16-DRA140M-3 14,00 14,49

112 43,5

DA1400M-GM — DA1440M-GM

HS-3048TRP FTP-6

SS16-DRA145M-3 14,50 14,99 114 45,0 DA1450M-GM — DA1490M-GM

SS16-DRA150M-3 15,00 15,99 119 48,0 DA1500M-GM — DA1590M-GM

SS18-DRA160M-3 16,00 16,99 18 124 51,0 DA1600M-GM — DA1690M-GM

SS18-DRA170M-3 17,00 17,99 128 54,0 DA1700M-GM — DA1790M-GM

SS20-DRA180M-3 18,00 18,99 20 135 57,0 50 DA1800M-GM — DA1890M-GM

HS-4067TRP FTP-7

SS20-DRA190M-3 19,00 19,99 139 60,0 DA1900M-GM — DA1990M-GM

SS25-DRA200M-3 20,00 20,99

149 63,0

DA2000M-GM — DA2090M-GM

SS25-DRA210M-3 21,00 21,99 153 66,0 DA2100M-GM — DA2150M-GM

SS25-DRA220M-3 22,00 22,99 158 69,0 DA2200M-GM — DA2250M-GM

SS25-DRA230M-3 23,00 23,99 162 72,0 DA2300M-GM — DA2350M-GM

SS25-DRA240M-3 24,00 24,99 166 75,0 DA2400M-GM — DA2450M-GM

SS32-DRA250M-3 25,00 25,50 32 174 78,0 60 DA2500M-GM — DA2550M-GM

— доступно

Размер оправки 3D

Размер Lp см. в таблице размеров пластин

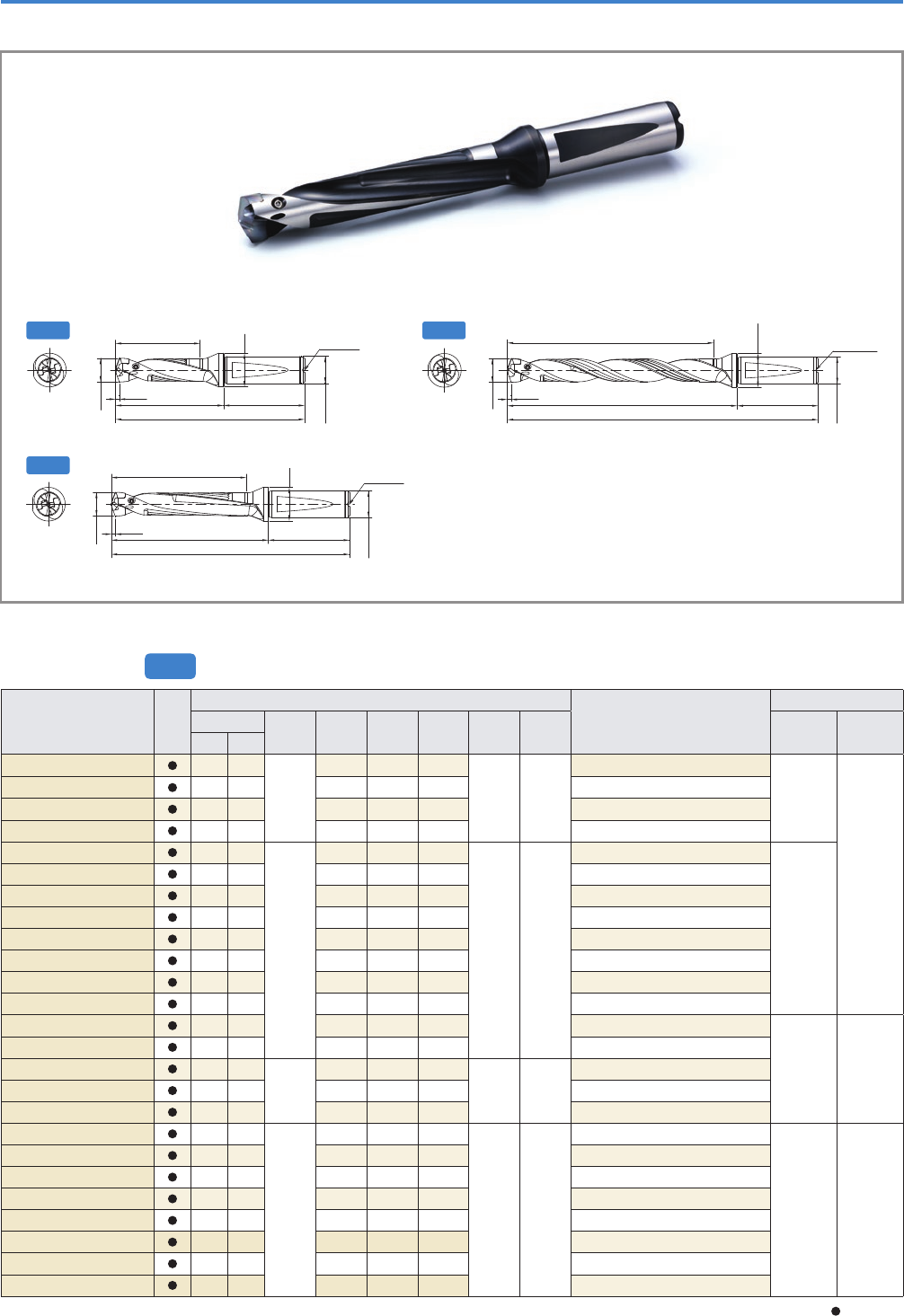

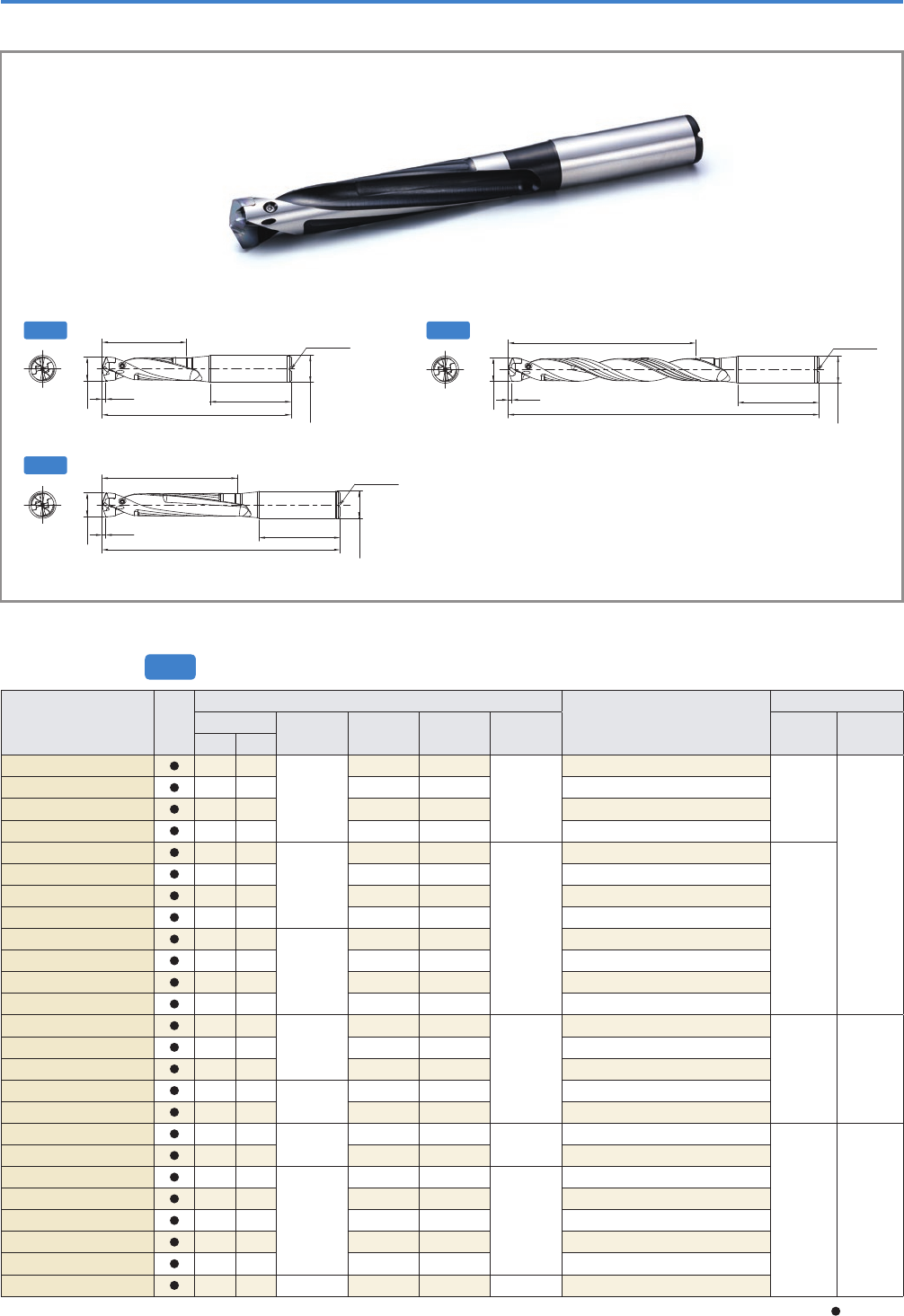

Оправка DRA (прямой хвостовик)

 -



 ()

 

 

øDc øDs L L3 Ls 

 

. .

SS10-DRA080M-8 7,94 8,49

121 68,0

DA0794M-GM — DA0840M-GM

HS-2524TRP

FTP-5

SS10-DRA085M-8 8,50 8,99 126 72,0 DA0850M-GM — DA0890M-GM

SS10-DRA090M-8 9,00 9,49 130 76,0 DA0900M-GM — DA0940M-GM

SS10-DRA095M-8 9,50 9,99 135 80,0 DA0950M-GM — DA0990M-GM

SS12-DRA100M-8 10,00 10,49

144 84,0

DA1000M-GM — DA1040M-GM

HS-2534TRP

SS12-DRA105M-8 10,50 10,99 149 88,0 DA1050M-GM — DA1090M-GM

SS12-DRA110M-8 11,00 11,49 154 92,0 DA1100M-GM — DA1140M-GM

SS12-DRA115M-8 11,50 11,99 159 96,0 DA1150M-GM — DA1190M-GM

SS14-DRA120M-8 12,00 12,49

163 100,0 DA1200M-GM — DA1240M-GM

SS14-DRA125M-8 12,50 12,99 168 104,0 DA1250M-GM — DA1290M-GM

SS14-DRA130M-8 13,00 13,49 172 108,0 DA1300M-GM — DA1340M-GM

SS14-DRA135M-8 13,50 13,99 177 112,0 DA1350M-GM — DA1390M-GM

SS16-DRA140M-8 14,00 14,49

184 116,0

DA1400M-GM — DA1440M-GM

HS-3048TRP FTP-6

SS16-DRA145M-8 14,50 14,99 189 120,0 DA1450M-GM — DA1490M-GM

SS16-DRA150M-8 15,00 15,99 199 128,0 DA1500M-GM — DA1590M-GM

SS18-DRA160M-8 16,00 16,99 18 209 136,0 DA1600M-GM — DA1690M-GM

SS18-DRA170M-8 17,00 17,99 218 144,0 DA1700M-GM — DA1790M-GM

SS20-DRA180M-8 18,00 18,99 20 230 152,0 50 DA1800M-GM — DA1890M-GM

HS-4067TRP FTP-7

SS20-DRA190M-8 19,00 19,99 239 160,0 DA1900M-GM — DA1990M-GM

SS25-DRA200M-8 20,00 20,99

254 168,0

DA2000M-GM — DA2090M-GM

SS25-DRA210M-8 21,00 21,99 263 176,0 DA2100M-GM — DA2150M-GM

SS25-DRA220M-8 22,00 22,99 273 184,0 DA2200M-GM — DA2250M-GM

SS25-DRA230M-8 23,00 23,99 282 192,0 DA2300M-GM — DA2350M-GM

SS25-DRA240M-8 24,00 24,99 291 200,0 DA2400M-GM — DA2450M-GM

SS32-DRA250M-8 25,00 25,50 32 304 208,0 60 DA2500M-GM — DA2550M-GM

 -



 ()

 

 

øDc øDs L L3 Ls 

 

. .

SS10-DRA080M-5 7,94 8,49

96 42,5

DA0794M-GM — DA0840M-GM

HS-2524TRP

FTP-5

SS10-DRA085M-5 8,50 8,99 99 45,0 DA0850M-GM — DA0890M-GM

SS10-DRA090M-5 9,00 9,49 102 47,5 DA0900M-GM — DA0940M-GM

SS10-DRA095M-5 9,50 9,99 105 50,0 DA0950M-GM — DA0990M-GM

SS12-DRA100M-5 10,00 10,49

113 52,5

DA1000M-GM — DA1040M-GM

HS-2534TRP

SS12-DRA105M-5 10,50 10,99 116 55,0 DA1050M-GM — DA1090M-GM

SS12-DRA110M-5 11,00 11,49 120 57,5 DA1100M-GM — DA1140M-GM

SS12-DRA115M-5 11,50 11,99 123 60,0 DA1150M-GM — DA1190M-GM

SS14-DRA120M-5 12,00 12,49

126 62,5 DA1200M-GM — DA1240M-GM

SS14-DRA125M-5 12,50 12,99 129 65,0 DA1250M-GM — DA1290M-GM

SS14-DRA130M-5 13,00 13,49 132 67,5 DA1300M-GM — DA1340M-GM

SS14-DRA135M-5 13,50 13,99 135 70,0 DA1350M-GM — DA1390M-GM

SS16-DRA140M-5 14,00 14,49

141 72,5

DA1400M-GM — DA1440M-GM

HS-3048TRP FTP-6

SS16-DRA145M-5 14,50 14,99 144 75,0 DA1450M-GM — DA1490M-GM

SS16-DRA150M-5 15,00 15,99 151 80,0 DA1500M-GM — DA1590M-GM

SS18-DRA160M-5 16,00 16,99 18 158 85,0 DA1600M-GM — DA1690M-GM

SS18-DRA170M-5 17,00 17,99 164 90,0 DA1700M-GM — DA1790M-GM

SS20-DRA180M-5 18,00 18,99 20 173 95,0 50 DA1800M-GM — DA1890M-GM

HS-4067TRP FTP-7

SS20-DRA190M-5 19,00 19,99 179 100,0 DA1900M-GM — DA1990M-GM

SS25-DRA200M-5 20,00 20,99

191 105,0

DA2000M-GM — DA2090M-GM

SS25-DRA210M-5 21,00 21,99 197 110,0 DA2100M-GM — DA2150M-GM

SS25-DRA220M-5 22,00 22,99 204 115,0 DA2200M-GM — DA2250M-GM

SS25-DRA230M-5 23,00 23,99 210 120,0 DA2300M-GM — DA2350M-GM

SS25-DRA240M-5 24,00 24,99 216 125,0 DA2400M-GM — DA2450M-GM

SS32-DRA250M-5 25,00 25,50 32 226 130,0 60 DA2500M-GM — DA2550M-GM

— доступно

Размер оправки

L1 Ls

ød1

øDs

øDc

Отверстие для СОЖ

ød1

L1 Ls

øDc

øDs

Отверстие для СОЖ

Lp L1 Ls

øDc

ød1

øDs

Отверстие для СОЖ

— доступно

 -



 ()

 

 

øDc øDs L L1 L3 Ls ød1 

 

. .

SF12-DRA080M-3 7,94 8,49

84 39 25,5

45 16

DA0794M-GM — DA0840M-GM

HS-2524TRP

FTP-5

SF12-DRA085M-3 8,50 8,99 86 41 27,0 DA0850M-GM — DA0890M-GM

SF12-DRA090M-3 9,00 9,49 88 43 28,5 DA0900M-GM — DA0940M-GM

SF12-DRA095M-3 9,50 9,99 90 45 30,0 DA0950M-GM — DA0990M-GM

SF16-DRA100M-3 10,00 10,49

95 47 31,5

48 20

DA1000M-GM — DA1040M-GM

HS-2534TRP

SF16-DRA105M-3 10,50 10,99 97 49 33,0 DA1050M-GM — DA1090M-GM

SF16-DRA110M-3 11,00 11,49 100 52 34,5 DA1100M-GM — DA1140M-GM

SF16-DRA115M-3 11,50 11,99 102 54 36,0 DA1150M-GM — DA1190M-GM

SF16-DRA120M-3 12,00 12,49 104 56 37,5 DA1200M-GM — DA1240M-GM

SF16-DRA125M-3 12,50 12,99 106 58 39,0 DA1250M-GM — DA1290M-GM

SF16-DRA130M-3 13,00 13,49 108 60 40,5 DA1300M-GM — DA1340M-GM

SF16-DRA135M-3 13,50 13,99 110 62 42,0 DA1350M-GM — DA1390M-GM

SF16-DRA140M-3 14,00 14,49 112 64 43,5 DA1400M-GM — DA1440M-GM

HS-3048TRP FTP-6

SF16-DRA145M-3 14,50 14,99 114 66 45,0 DA1450M-GM — DA1490M-GM

SF20-DRA150M-3 15,00 15,99

121 71 48,0

50 25

DA1500M-GM — DA1590M-GM

SF20-DRA160M-3 16,00 16,99 126 76 51,0 DA1600M-GM — DA1690M-GM

SF20-DRA170M-3 17,00 17,99 130 80 54,0 DA1700M-GM — DA1790M-GM

SF25-DRA180M-3 18,00 18,99

141 85 57,0

56 32

DA1800M-GM — DA1890M-GM

HS-4067TRP FTP-7

SF25-DRA190M-3 19,00 19,99 145 89 60,0 DA1900M-GM — DA1990M-GM

SF25-DRA200M-3 20,00 20,99 149 93 63,0 DA2000M-GM — DA2090M-GM

SF25-DRA210M-3 21,00 21,99 153 97 66,0 DA2100M-GM — DA2150M-GM

SF25-DRA220M-3 22,00 22,99 158 102 69,0 DA2200M-GM — DA2250M-GM

SF25-DRA230M-3 23,00 23,99 162 106 72,0 DA2300M-GM — DA2350M-GM

SF25-DRA240M-3 24,00 24,99 166 110 75,0 DA2400M-GM — DA2450M-GM

SF25-DRA250M-3 25,00 25,50 170 114 78,0 DA2500M-GM — DA2550M-GM

Размер оправки 3D

Размер Lp см. в таблице размеров пластин

Оправка DRA (с лыской)

Размер оправки

— доступно

 -



 ()

 

 

øDc øDs L L1 L3 Ls ød1 

 

. .

SF12-DRA080M-5 7,94 8,49

101 56 42,5

45 16

DA0794M-GM — DA0840M-GM

HS-2524TRP

FTP-5

SF12-DRA085M-5 8,50 8,99 104 59 45,0 DA0850M-GM — DA0890M-GM

SF12-DRA090M-5 9,00 9,49 107 62 47,5 DA0900M-GM — DA0940M-GM

SF12-DRA095M-5 9,50 9,99 110 65 50,0 DA0950M-GM — DA0990M-GM

SF16-DRA100M-5 10,00 10,49

116 68 52,5

48 20

DA1000M-GM — DA1040M-GM

HS-2534TRP

SF16-DRA105M-5 10,50 10,99 119 71 55,0 DA1050M-GM — DA1090M-GM

SF16-DRA110M-5 11,00 11,49 123 75 57,5 DA1100M-GM — DA1140M-GM

SF16-DRA115M-5 11,50 11,99 126 78 60,0 DA1150M-GM — DA1190M-GM

SF16-DRA120M-5 12,00 12,49 129 81 62,5 DA1200M-GM — DA1240M-GM

SF16-DRA125M-5 12,50 12,99 132 84 65,0 DA1250M-GM — DA1290M-GM

SF16-DRA130M-5 13,00 13,49 135 87 67,5 DA1300M-GM — DA1340M-GM

SF16-DRA135M-5 13,50 13,99 138 90 70,0 DA1350M-GM — DA1390M-GM

SF16-DRA140M-5 14,00 14,49 141 93 72,5 DA1400M-GM — DA1440M-GM

HS-3048TRP FTP-6

SF16-DRA145M-5 14,50 14,99 144 96 75,0 DA1450M-GM — DA1490M-GM

SF20-DRA150M-5 15,00 15,99

153 103 80,0

50 25

DA1500M-GM — DA1590M-GM

SF20-DRA160M-5 16,00 16,99 160 110 85,0 DA1600M-GM — DA1690M-GM

SF20-DRA170M-5 17,00 17,99 166 116 90,0 DA1700M-GM — DA1790M-GM

SF25-DRA180M-5 18,00 18,99

179 123 95,0

56 32

DA1800M-GM — DA1890M-GM

HS-4067TRP FTP-7

SF25-DRA190M-5 19,00 19,99 185 129 100,0 DA1900M-GM — DA1990M-GM

SF25-DRA200M-5 20,00 20,99 191 135 105,0 DA2000M-GM — DA2090M-GM

SF25-DRA210M-5 21,00 21,99 197 141 110,0 DA2100M-GM — DA2150M-GM

SF25-DRA220M-5 22,00 22,99 204 148 115,0 DA2200M-GM — DA2250M-GM

SF25-DRA230M-5 23,00 23,99 210 154 120,0 DA2300M-GM — DA2350M-GM

SF25-DRA240M-5 24,00 24,99 216 160 125,0 DA2400M-GM — DA2450M-GM

SF25-DRA250M-5 25,00 25,50 222 166 130,0 DA2500M-GM — DA2550M-GM

 -



 ()

 

 

øDc øDs L L1 L3 Ls ød1 

 

. .

SF12-DRA080M-8 7,94 8,49

126 81 68,0

45 16

DA0794M-GM — DA0840M-GM

HS-2524TRP

FTP-5

SF12-DRA085M-8 8,50 8,99 131 86 72,0 DA0850M-GM — DA0890M-GM

SF12-DRA090M-8 9,00 9,49 135 90 76,0 DA0900M-GM — DA0940M-GM

SF12-DRA095M-8 9,50 9,99 140 95 80,0 DA0950M-GM — DA0990M-GM

SF16-DRA100M-8 10,00 10,49

147 99 84,0

48 20

DA1000M-GM — DA1040M-GM

HS-2534TRP

SF16-DRA105M-8 10,50 10,99 152 104 88,0 DA1050M-GM — DA1090M-GM

SF16-DRA110M-8 11,00 11,49 157 109 92,0 DA1100M-GM — DA1140M-GM

SF16-DRA115M-8 11,50 11,99 162 114 96,0 DA1150M-GM — DA1190M-GM

SF16-DRA120M-8 12,00 12,49 166 118 100,0 DA1200M-GM — DA1240M-GM

SF16-DRA125M-8 12,50 12,99 171 123 104,0 DA1250M-GM — DA1290M-GM

SF16-DRA130M-8 13,00 13,49 175 127 108,0 DA1300M-GM — DA1340M-GM

SF16-DRA135M-8 13,50 13,99 180 132 112,0 DA1350M-GM — DA1390M-GM

SF16-DRA140M-8 14,00 14,49 184 136 116,0 DA1400M-GM — DA1440M-GM

HS-3048TRP FTP-6

SF16-DRA145M-8 14,50 14,99 189 141 120,0 DA1450M-GM — DA1490M-GM

SF20-DRA150M-8 15,00 15,99

201 151 128,0

50 25

DA1500M-GM — DA1590M-GM

SF20-DRA160M-8 16,00 16,99 211 161 136,0 DA1600M-GM — DA1690M-GM

SF20-DRA170M-8 17,00 17,99 220 170 144,0 DA1700M-GM — DA1790M-GM

SF25-DRA180M-8 18,00 18,99

236 180 152,0

56 32

DA1800M-GM — DA1890M-GM

HS-4067TRP FTP-7

SF25-DRA190M-8 19,00 19,99 245 189 160,0 DA1900M-GM — DA1990M-GM

SF25-DRA200M-8 20,00 20,99 254 198 168,0 DA2000M-GM — DA2090M-GM

SF25-DRA210M-8 21,00 21,99 263 207 176,0 DA2100M-GM — DA2150M-GM

SF25-DRA220M-8 22,00 22,99 273 217 184,0 DA2200M-GM — DA2250M-GM

SF25-DRA230M-8 23,00 23,99 282 226 192,0 DA2300M-GM — DA2350M-GM

SF25-DRA240M-8 24,00 24,99 291 235 200,0 DA2400M-GM — DA2450M-GM

SF25-DRA250M-8 25,00 25,50 300 244 208,0 DA2500M-GM — DA2550M-GM

Размер оправки 8D

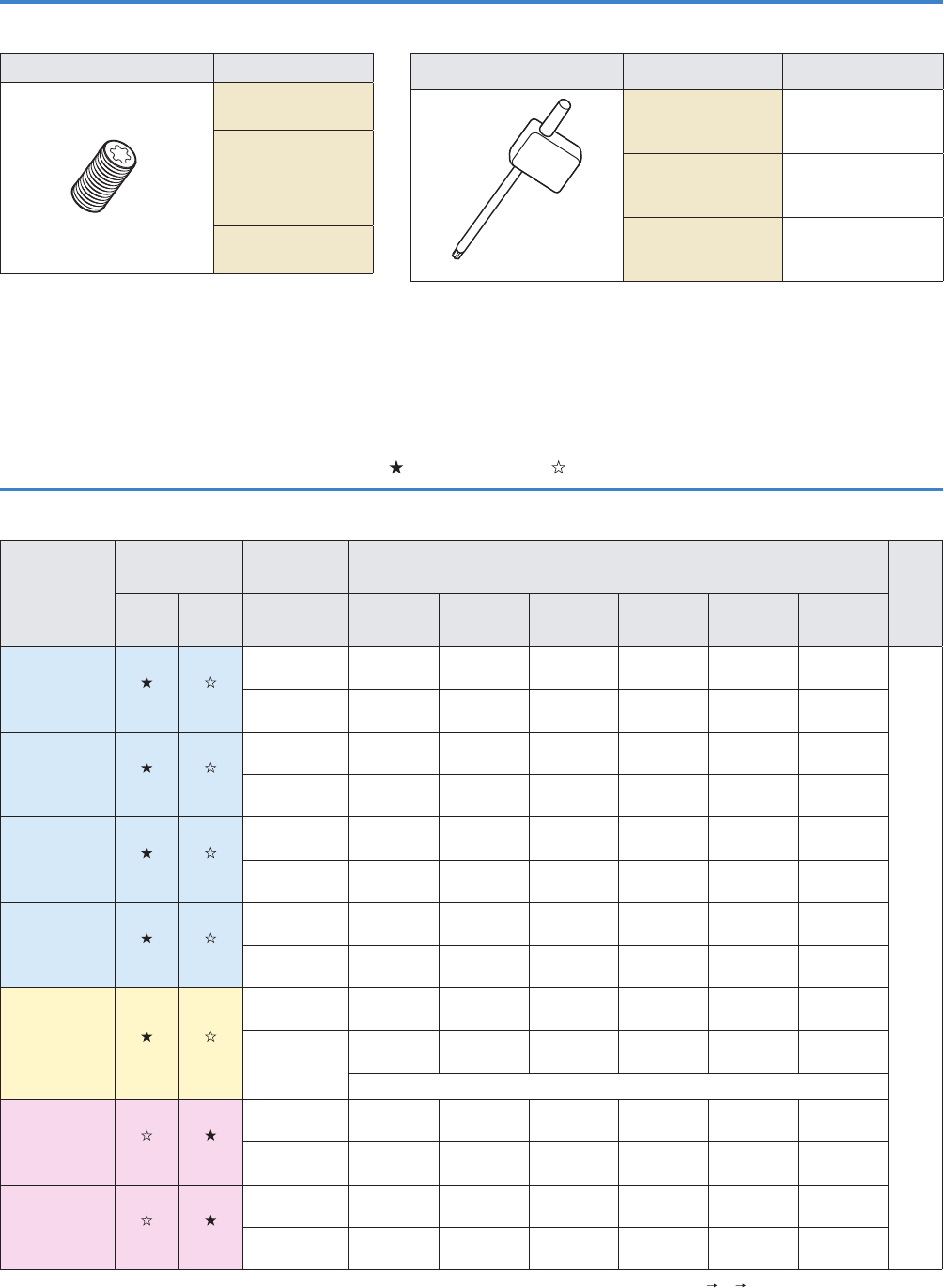

Прижимной винт Обозначение

HS-2524TRP

HS-2534TRP

HS-3048TRP

HS-4067TRP

Ключ Обозначение Крутящий момент

(Н · м)

FTP-5 0,4

FTP-6 0,5

FTP-7 0,8

 

  /

 

(/)

 



()

 

øDc () -



PR1535 PR1525 

(/) ø8 ø11 ø14 ø18 ø22 ø25





100 – 180

 3 980—7 160 2 890—5 210 2 270—4 090 1 770—3 180 1 450—2 600 1 270—2 290



(. .

10)

/ 0,12—0,24 0,12—0,31 0,16—0,36 0,16—0,4 0,2—0,45 0,2—0,45

 

100 – 150

 3 980—5 970 2 890—4 340 2 270—3 410 1 770—2 650 1 450—2 170 1 270—1 910

/ 0,12—0,24 0,12—0,31 0,16—0,36 0,16—0,4 0,2—0,45 0,2—0,45

 

70 – 120

 2 790—4 780 2 030—3 470 1 590—2 730 1 240—2 120 1 010—1 740 890—1 530

/ 0,12—0,24 0,12—0,31 0,16—0,36 0,16—0,4 0,2—0,45 0,2—0,45





50 – 90

 1 990—3 580 1 450—2 600 1 140—2 050 880—1 590 720—1 300 640—1 150

/ 0,08—0,17 0,08—0,22 0,11—0,25 0,11—0,28 0,14—0,32 0,14—0,32

 

40 – 70

 1 590—2 790 1 160—2 030 910—1 590 710—1 240 580—1 010 510—890

/ 0,1—0,24 0,1—0,24 0,12—0,3 0,15—0,3 0,15—0,3 0,15—0,35

    0.5xD,     0,15 /.

 

90 – 170

 3 580—6 760 2 600—4 920 2 050—3 870 1 590—3 010 1 300—2 460 1 150—2 170

/ 0,14—0,29 0,14—0,37 0,19—0,43 0,19—0,45 0,24—0,45 0,24—0,45

  



40 – 120

 1 590—4 780 1 160—3 470 910—2 730 710—2 120 580—1 740 510—1 530

/ 0,12—0,24 0,12—0,31 0,16—0,36 0,16—0,4 0,2—0,45 0,2—0,45

По мере увеличения глубины сверления (3D 5D 8D) следует снижать скорость подачи.

Рекомендуемая скорость подачи: тип 3D = 100 %, тип 5D = 80 % или ниже, тип 8D = 70 % или ниже.

Рекомендуемые режимы резания 1-я рекомендация 2-я рекомендация

Запасные детали

МАКС. 0,02 мм

Рекомендовано в первую очередь

При использовании

внешнего подвода СОЖ

Рекомендовано в первую очередь

Гидравлический патрон

Силовой патрон

Цанговый патрон

Рекомендуется во вторую очередь

СОЖ, подаваемая через инструмент

Для нержавеющей стали или высокоскоростной обработки

рекомендуется комбинация внешнего подвода СОЖ и

подвода СОЖ через инструмент.

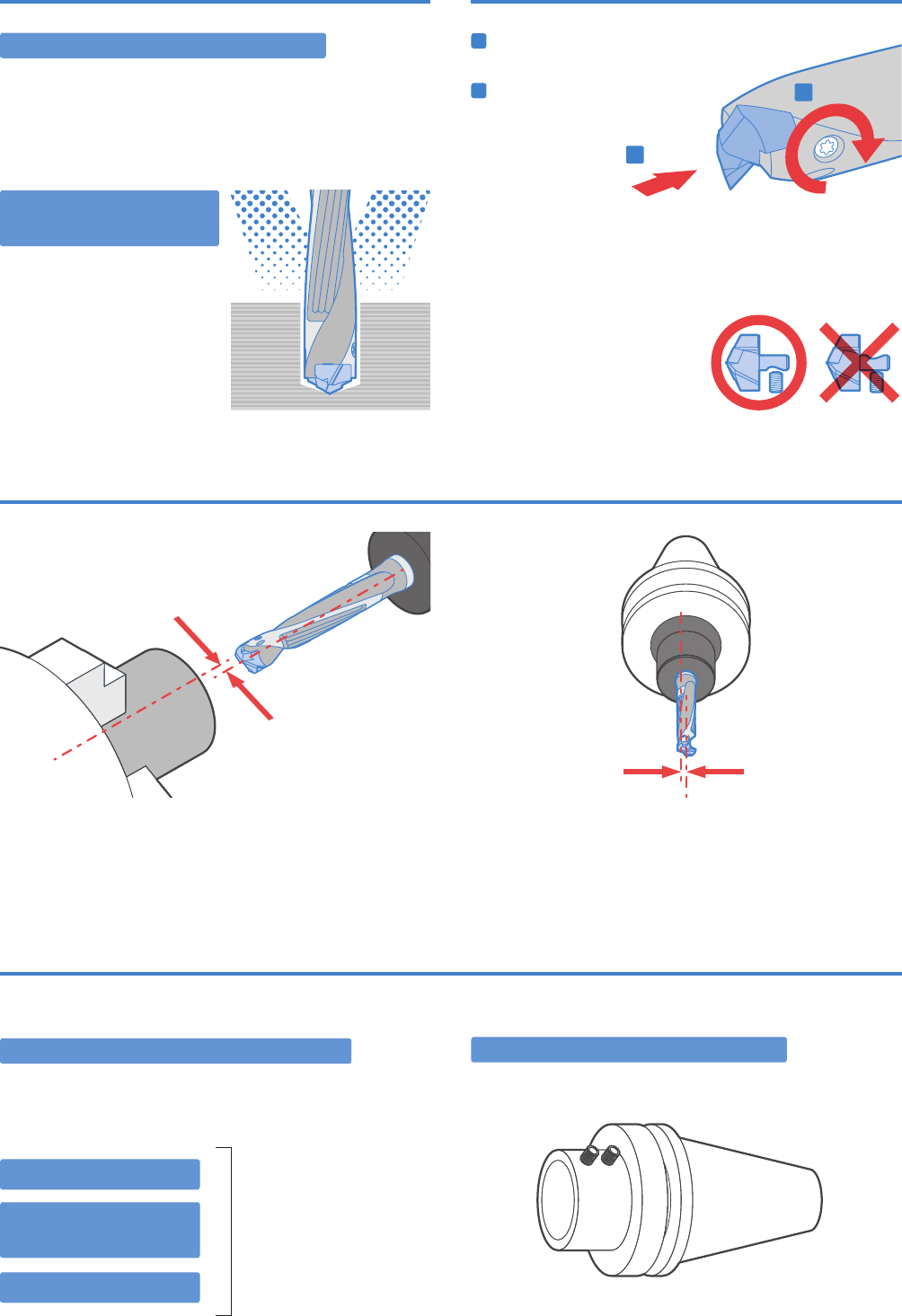

Порядок установки сверла DRA

Гидравлический патрон, силовой патрон,

цанговый патрон

Вставляйте сверло DRA

в эти патроны

Оправка с боковым прижимом

Пример оправки с боковым прижимом

Токарный станок:

в пределах 3D

Вертикальное M/C:

в пределах 1,5 D

Не рекомендуется сухое резание.

Сверло DRA работает как с втулкой для растачивания, так

и сцанговым патроном. Отклонение осевой линии между

заготовкой и сверлом не должно превышать 0,02 мм.

Если сверло закреплено и находится

в неподвижном положении

Не используйте патроны с поврежденными или деформиро-

ванными базовыми поверхностями.

Отклонение центра не должно превышать 0,02 мм.

Если сверло вращается

1 Вставьте пластину в оправку

вправильном направлении.

2 Затяните прижимной винт,

чтобы закрепить пластину

(крутящий момент: см. стр. 9)

1. При каждой замене очищайте гнездо пластины с помощью сжатого воздуха.

2. Убедитесь, что базовые поверхности пластины находятся в тесном контак-

те с оправкой.

Проверьте направление

пластины

Отверстие Как устанавливать пластины

Отклонение от центра / несоосность

Рекомендации при установке на станок

Центровоч-

ное сверло

DRA 3D/5D

DRA 8D

Хорошо Плохо

Обработка центро-

вочного отверстия

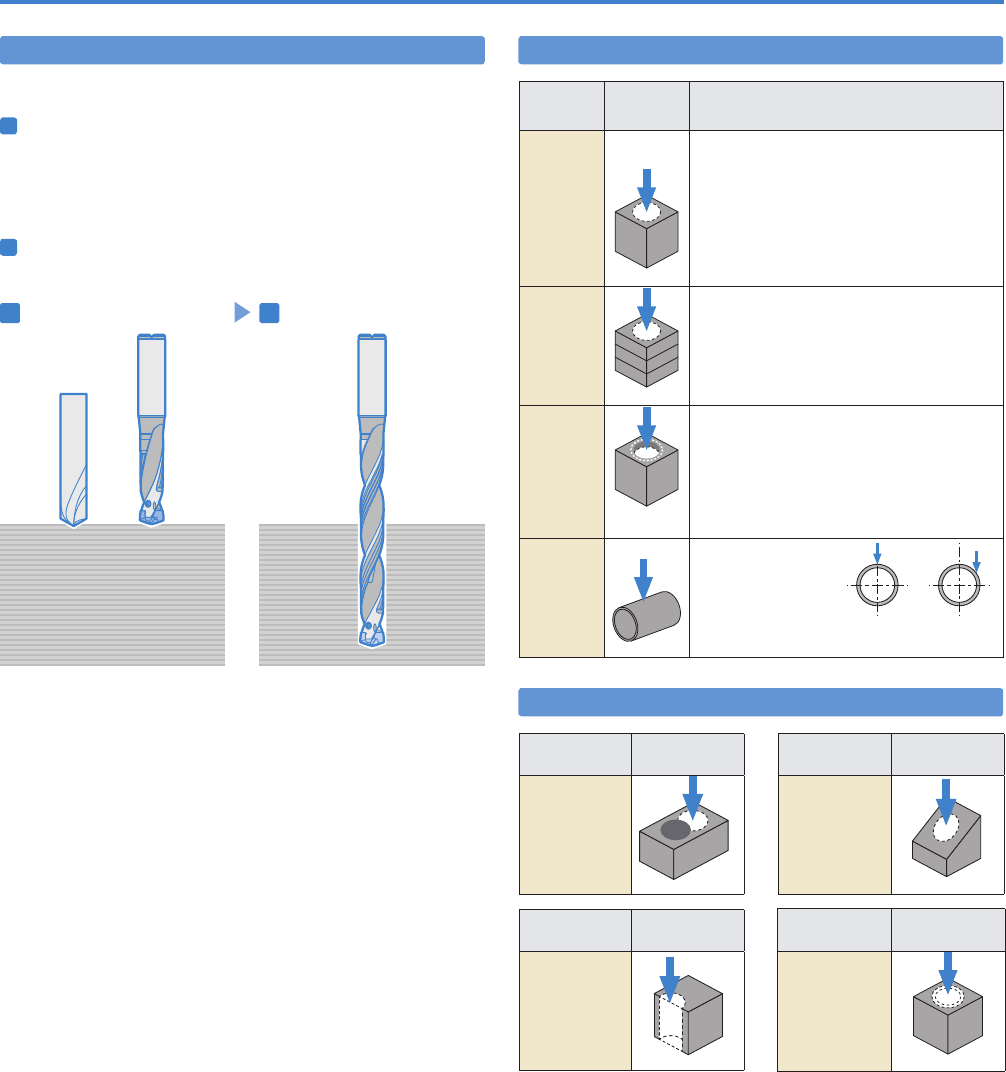

Рекомендации при обработке с оправкой 8D Применяемая заготовка

Нерекомендуемые заготовки

Область

примене-

ния

Форма

заготовки Ограничения при механической обработке на

станке

Плоская

поверх-

ность

1.      

  0.5xD,    

 0,15 /.

2.      -

 ,   .  

    -

       .

Обработка

пакета

   ,    

 .

Вогнутая

поверх-

ность

1.      

     ,   

 .

2.        

,     

 .

Заготовка в

виде трубы

1.  

  

 .

2.   -

 .

Область

применения

Форма

заготовки

Сверление с

перекрытием

Область

применения

Форма

заготовки

Неполное

отверстие

Область

применения

Форма

заготовки

Наклонная

поверхность

Область

применения

Форма

заготовки

Отлитое

отверстие

Прочие рекомендации

    





Рекомендуемая обработка

1 Выполните центровку с использованием сверла DRA

типа 3D/5D или имеющегося в наличии центровочного

сверла c углом при вершине приблиз. 140°. (Размер

центровочного отверстия должен быть не менее

половины диаметра окончательного отверстия).

2 Затем просверлите отверстие, используя сверло

DRA(тип 8D).
