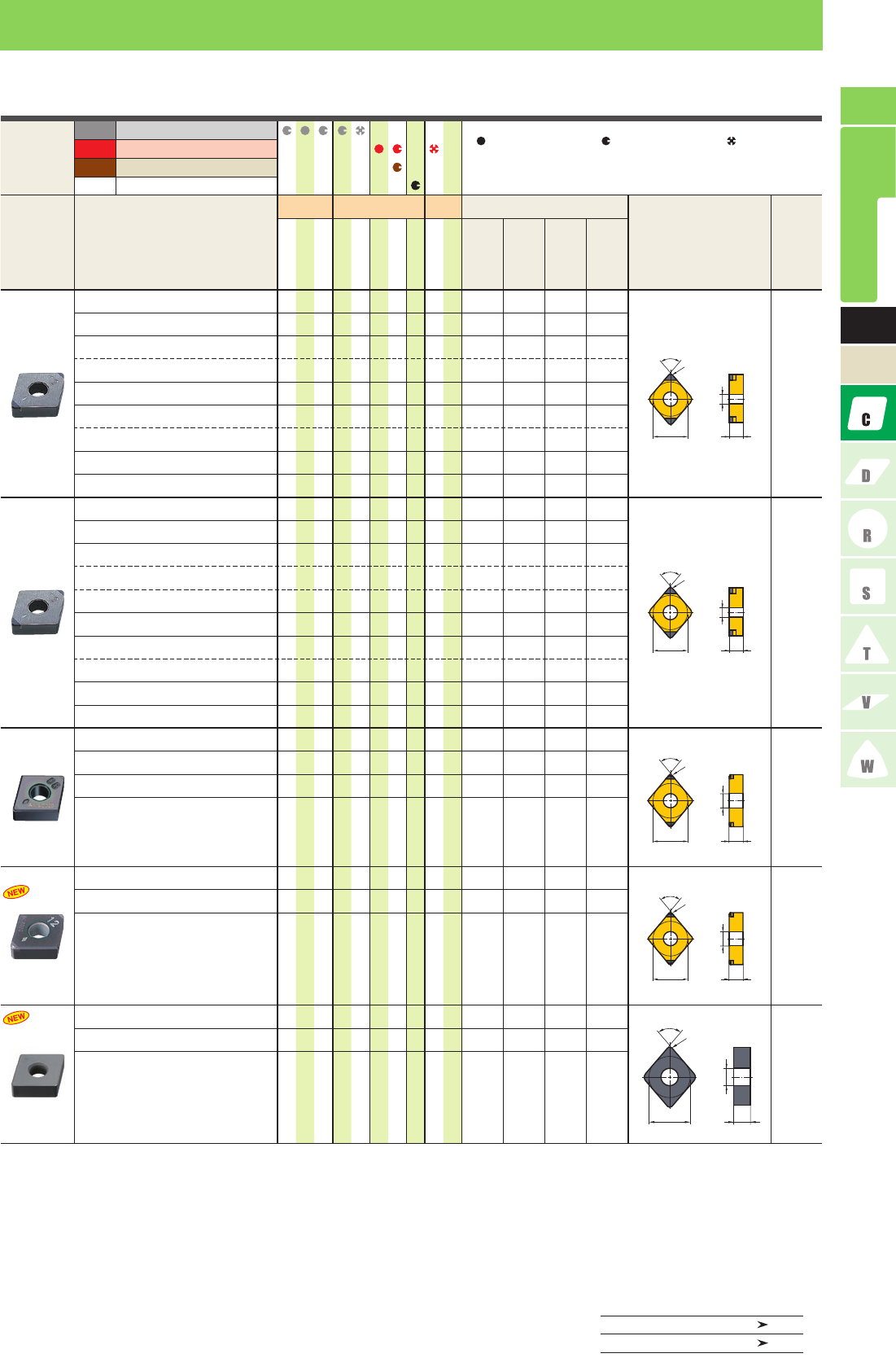

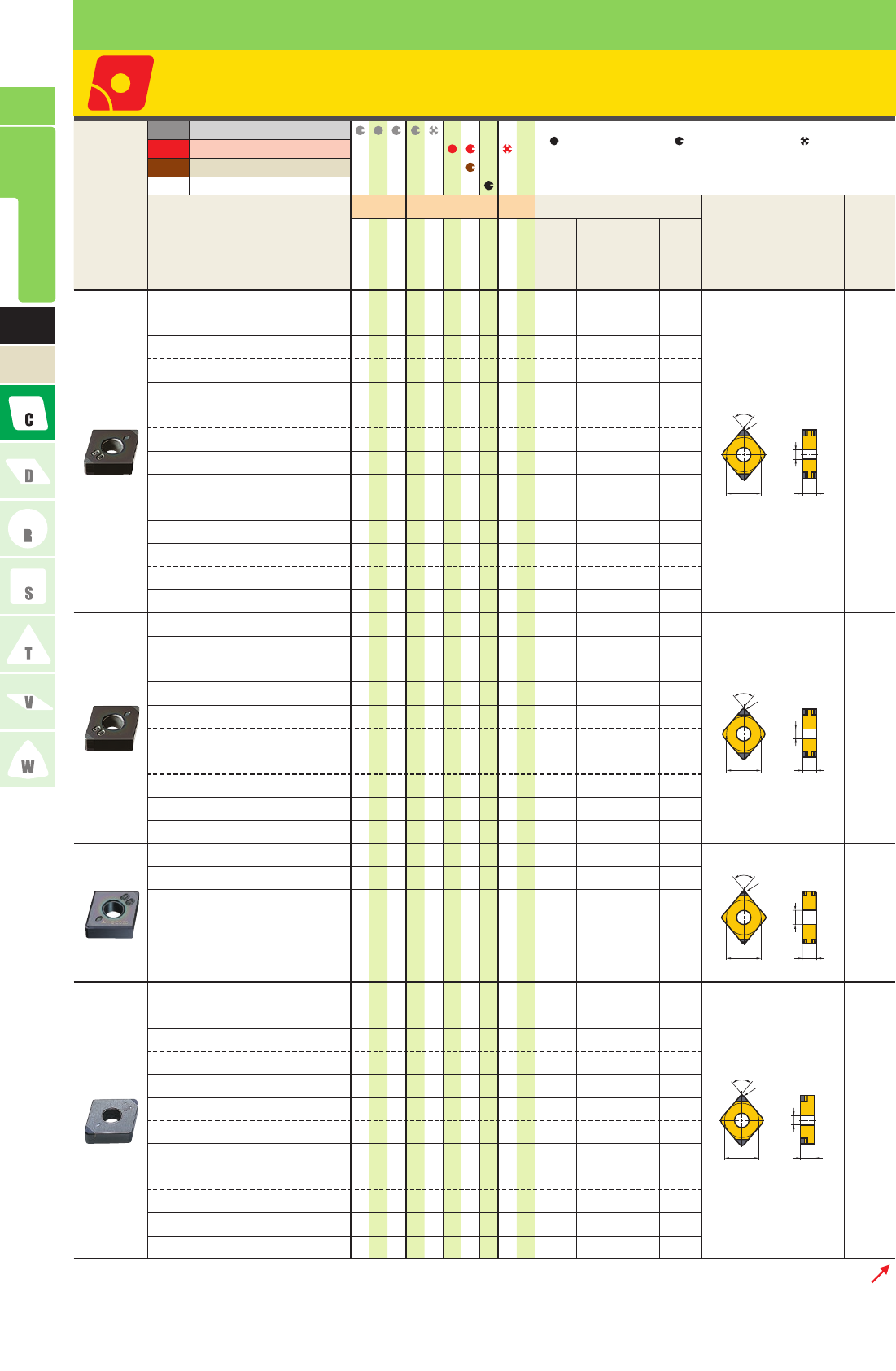

B000
B023
CBN
B022
CBN
D1S1
80°
Re
øD2
D1S1
80°
Re
øD2
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
MBS140
D1S1Re D2
NP-CNGA 120404GA4 a a 12.7 4.76 0.4 5.16
C008
C009
E014
E037
H006
─008
120408GA4 a a 12.7 4.76 0.8 5.16
120412GA4 a a 12.7 4.76 1.2 5.16
120404GN4 s12.7 4.76 0.4 5.16
120408GN4 s12.7 4.76 0.8 5.16
120412GN4 s12.7 4.76 1.2 5.16
120404FS4 s12.7 4.76 0.4 5.16
120408FS4 sa12.7 4.76 0.8 5.16
120412FS4 sa12.7 4.76 1.2 5.16
120404TA4 sa12.7 4.76 0.4 5.16
120408TA4 sa12.7 4.76 0.8 5.16
120412TA4 sa12.7 4.76 1.2 5.16
120408TN4 a12.7 4.76 0.8 5.16
120412TN4 a12.7 4.76 1.2 5.16
NP-CNGA 120408GAWC4 a12.7 4.76 0.8 5.16
C008
C009
E014
E037
H006
─008
120412GAWC4 a12.7 4.76 1.2 5.16
120404GAWS4 s12.7 4.76 0.4 5.16
120408GAWS4 s12.7 4.76 0.8 5.16
120412GAWS4 s12.7 4.76 1.2 5.16
120408GSWC4 a12.7 4.76 0.8 5.16
120412GSWC4 a12.7 4.76 1.2 5.16
120404GSWS4 a12.7 4.76 0.4 5.16
120408GSWS4 a12.7 4.76 0.8 5.16
120412GSWS4 a12.7 4.76 1.2 5.16
BF-CNGG 120404TA4 s12.7 4.76 0.4 5.16
C008
C009
E014
E037
H006
─008
120408TA4 s12.7 4.76 0.8 5.16
120412TA4 s12.7 4.76 1.2 5.16
NP-CNGA 120404GA2 s s a a a 12.7 4.76 0.4 5.16
C008
C009
E014
E037
H006
─008
120408GA2 s s a12.7 4.76 0.8 5.16
120412GA2 s s a12.7 4.76 1.2 5.16
120404GS2 a a a a 12.7 4.76 0.4 5.16
120408GS2 a a a a a 12.7 4.76 0.8 5.16
120412GS2 a a a a a 12.7 4.76 1.2 5.16
120404GN2 s12.7 4.76 0.4 5.16
120408GN2 s12.7 4.76 0.8 5.16
120412GN2 s12.7 4.76 1.2 5.16
120404FS2 a a a 12.7 4.76 0.4 5.16
120408FS2 a a a a a 12.7 4.76 0.8 5.16
120412FS2 a a a a a 12.7 4.76 1.2 5.16
CN
80°
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
MBS140
D1S1Re D2
NP-CNGA 120404TA2 asa a s12.7 4.76 0.4 5.16
C008
C009
E014
E037
H006
─008
120408TA2 asa a a 12.7 4.76 0.8 5.16
120412TA2 asa a a 12.7 4.76 1.2 5.16
120404TS2 s12.7 4.76 0.4 5.16
120408TS2 s12.7 4.76 0.8 5.16
120412TS2 s12.7 4.76 1.2 5.16
120404TN2 a12.7 4.76 0.4 5.16
120408TN2 a12.7 4.76 0.8 5.16
120412TN2 a12.7 4.76 1.2 5.16
NP-CNGA 120404GAWS2 as12.7 4.76 0.4 5.16
C008
C009
E014
E037
H006
─008
120408GAWS2 sas12.7 4.76 0.8 5.16
120412GAWS2 sas12.7 4.76 1.2 5.16
120408GAWC2 a12.7 4.76 0.8 5.16
120404GSWS2 a a 12.7 4.76 0.4 5.16
120408GSWS2 a a 12.7 4.76 0.8 5.16
120412GSWS2 a a 12.7 4.76 1.2 5.16
120404GSWC2 a12.7 4.76 0.4 5.16
120408GSWC2 a a 12.7 4.76 0.8 5.16
120412GSWC2 a12.7 4.76 1.2 5.16
BF-CNGM 120404TA2 a12.7 4.76 0.4 5.16
C008
C009
E014
E037
H006
─008
120408TA2 a12.7 4.76 0.8 5.16
120412TA2 a12.7 4.76 1.2 5.16
BM-CNGM 120408TA2 a12.7 4.76 0.8 5.16
C008
C009
E014
E037
H006
─008
120412TA2 a12.7 4.76 1.2 5.16
CNGA 120408 s12.7 4.76 0.8 5.16
C008
C009
E014
E037
H006
─008
120412 s12.7 4.76 1.2 5.16
ПРИМЕНЕНИЕ МАРКИ МАТЕРИАЛА ИНСТРУМЕНТА ДЛЯ
КАЖДОГО ВИДА ОБРАБАТЫВАЕМОГО МАТЕРИАЛА
Указаны условия резания, соответствующие обрабатываемому материалу.
Даны рекомендации по выбору марки материала инструмента.
:
Стабильное резание
:
Предельное резание
:
Нестабильное резание
НА РИСУНКЕ ПОКАЗАНЫ РАЗМЕРЫ ПЛАСТИНЫ
D1
: Диаметр вписанной окружности
S1
: Толщина
Re : Радиус на угле
&D2
: Диаметр отверстия
Размеры указаны в столбце "Размеры".
УСЛОВНОЕ ОБОЗНАЧЕНИЕ И
ОПИСАНИЕ НАЛИЧИЯ НА СКЛАДЕ
Показано на левой странице
каждого разворота.
ФОТОГРАФИЯ ПЛАСТИНЫ
НАИМЕНОВАНИЕ ПРОДУКЦИИ
ССЫЛКИ НА СТРАНИЦЫ
·СТРУЖКОЛОМЫ
·СПЛАВЫ И ПОКРЫТИЯ
·ТЕХНИЧЕСКИЕ ДАННЫЕ
Показано на правой странице каждого разворота.
УКАЗАТЕЛЬ НА СТРАНИЦУ ПРИМЕНЯЕМЫХ ДЕРЖАВОК
Указывает на страницы с применяемыми державками.
ОБОЗНАЧЕНИЕ ФОРМЫ И УГЛА
РАЗДЕЛ ПРОДУКЦИИ
ОБОЗНАЧЕНИЕ ТИПА С ОТРИЦАТЕЛЬНЫМ
/ ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ
ОБОЗНАЧЕНИЕ ТИПА
ПЛАСТИН
НАЛИЧИЕ НА СКЛАДЕ
ОБОЗНАЧЕНИЕ ПЛАСТИНЫ
МАТЕРИАЛ ПЛАСТИНЫ
РАЗМЕРЫ ПЛАСТИНЫ

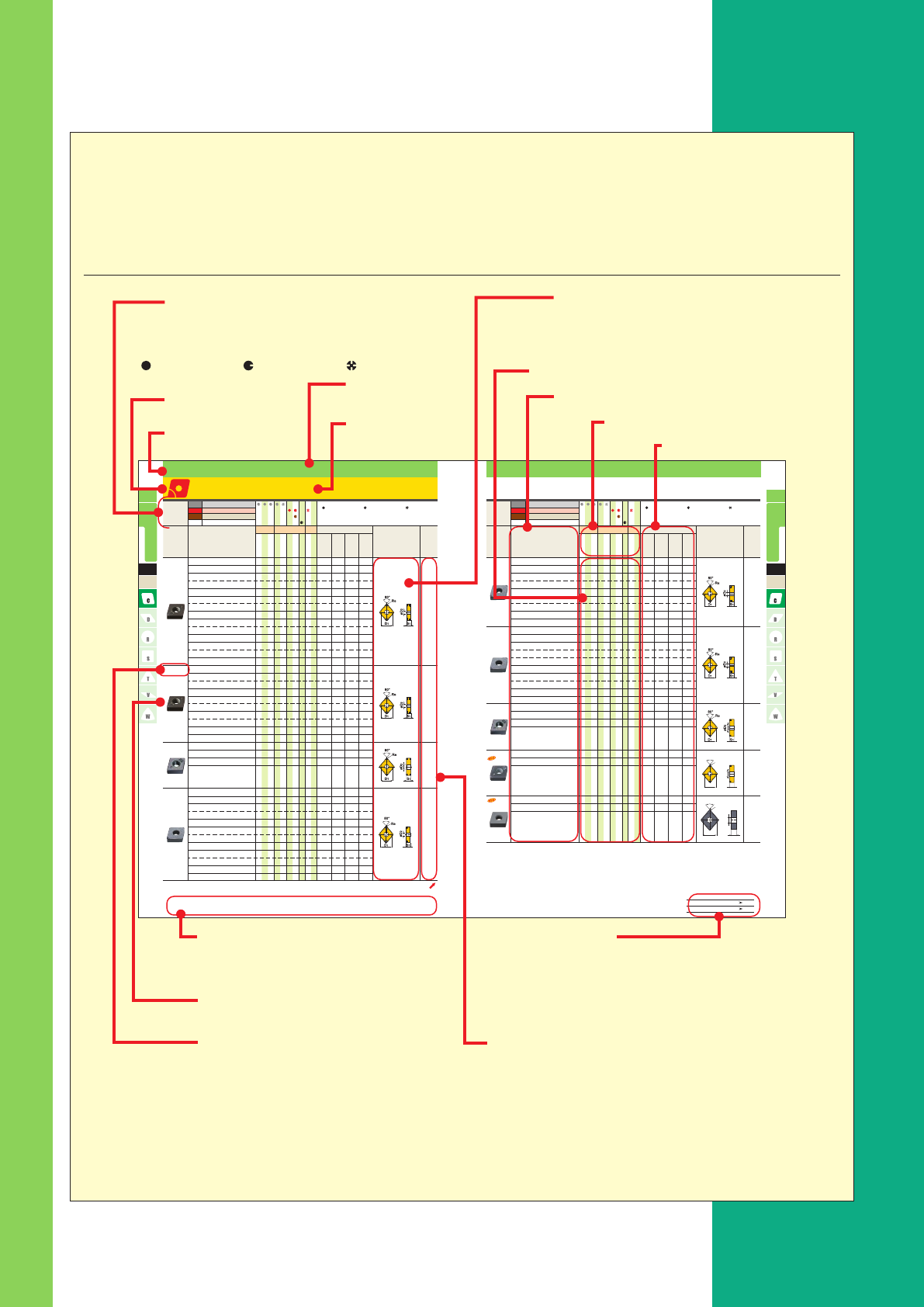

КАК ПОЛУЧИТЬ ИНФОРМАЦИЮ О
ПЛАСТИНАХ С КНБ И ПКА
a Как пользоваться страницами раздела
z Таблицы организованы в соответствии с формой токарной пластины.
(Смотри оглавление на следующей странице.)
x Пластины расположены в порядке :
•Пластины с отрицательным задним углом (с отверстием|без отверстия)
•Пластины с положительным задним углом (с отверстием|без отверстия)
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ОТРИЦ. УГЛОМ]
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
С
ОТВ.
С
ОТВ.
* Перед применением пластин с зачистной кромкой, пожалуйста, обратитесь к странице B014.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
* Перед применением пластин с зачистной кромкой, пожалуйста, обратитесь к странице B014.
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное
резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN
Полностью
из КНБ
Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное
резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN
Полностью
из КНБ
Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
NEW PETIT CUT NEW PETIT CUT
NEW PETIT CUT
NEW PETIT CUT
NEW PETIT CUT
NEW PETIT CUT
(Со стружколомом)
(Со стружколомом)
(Со стружколомом)
NEW PETIT CUT
(С зачистной кромкой)
*
NEW PETIT CUT
(С зачистной кромкой)
*
СПЛАВЫ И ПОКРЫТИЯ B009
ОБОЗНАЧЕНИЕ B002
a : Есть на складе. s : Со склада в Японии.
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B001
B002
B004
B015
B016
B022
B024
B027
B028
B030
B031
B032
B032
B032
B033
B033
B034
B036
B037
B039
B040
B041
B042
B042
B043
B043
B044
B044
B045
B046
B048
B048
B049
B049
B050
B051
B051
B052
B052
B053
B053
B053
B054
B055
B055
B055
B056
B056
B057
B058
ОБОЗНАЧЕНИЕ ..........................................................
CBN (КУБИЧЕСКИЙ НИТРИД БОРА) .......................
PCD (ПОЛИКРИСТАЛЛИЧЕСКИЙ АЛМАЗ) .............

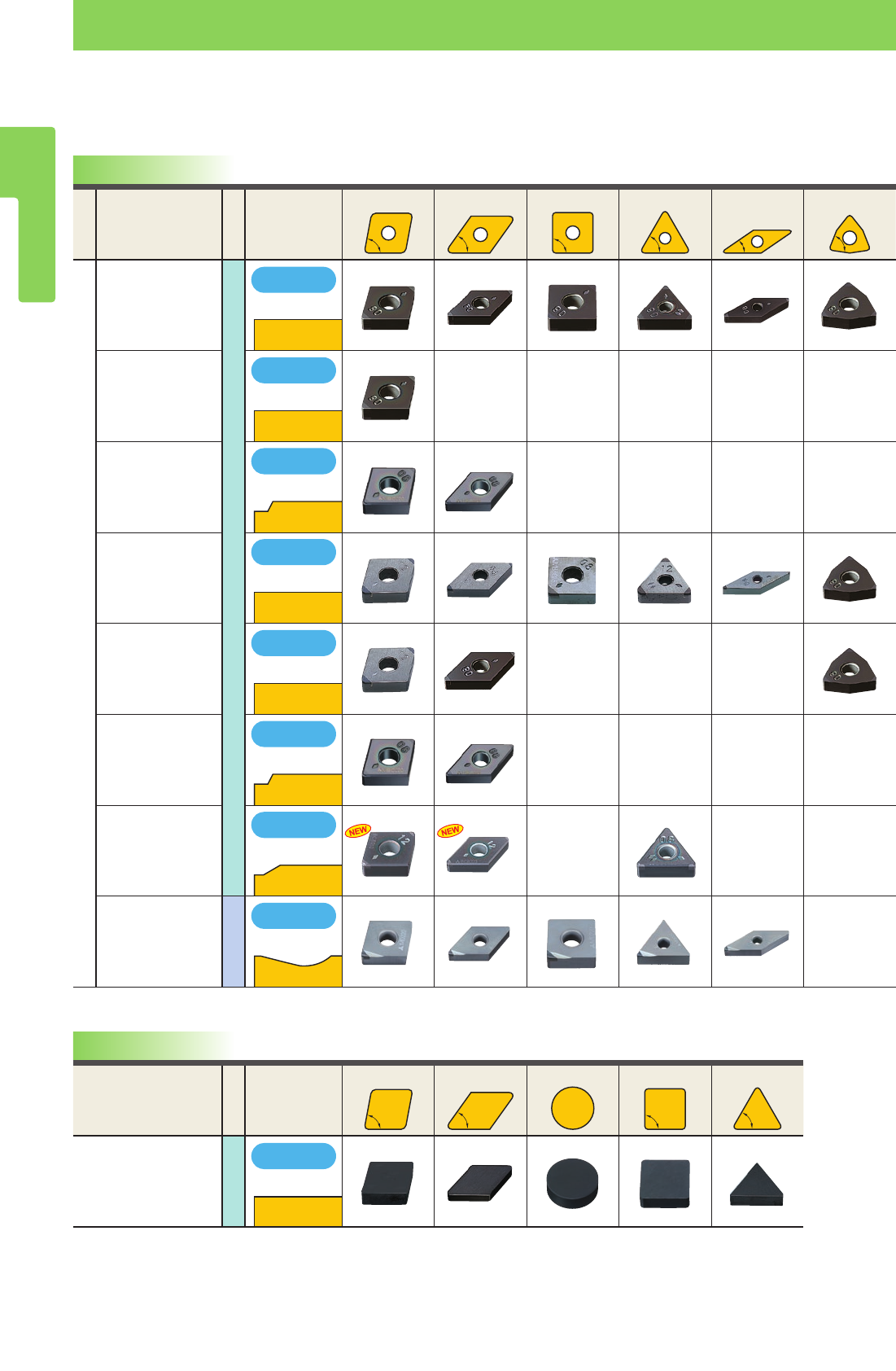

КЛАССИФИКАЦИЯ CBN&PCD ПЛАСТИН ...............
СТАНДАРТНЫЕ ПОВОРОТНЫЕ РЕЖУЩИЕ ПЛАСТИНКИ С КНБ
ПЛАСТИНЫ С ОТРИЦАТЕЛЬНЫМ ЗАДНИМ УГЛОМ И ОТВЕРСТИЕМ
CN.
ooТИП...
РОМБИЧЕСКАЯ 80°
...
DN.
ooТИП...
РОМБИЧЕСКАЯ 55°
...
SN.
ooТИП...КВАДРАТНАЯ 90° ....
TN.
ooТИП...
ТРЕУГОЛЬНАЯ 60°
...
VN.
ooТИП...
РОМБИЧЕСКАЯ 35°
...
WN
.
ooТИП...
ТРИГОНАЛЬНАЯ 80°
...
ПЛАСТИНЫ С ОТРИЦАТЕЛЬНЫМ ЗАДНИМ УГЛОМ И БЕЗ ОТВЕРСТИЯ
CN.
ooТИП...
РОМБИЧЕСКАЯ 80°
...
DN.
ooТИП...
РОМБИЧЕСКАЯ 55°
...
RN.
ooТИП...КРУГЛАЯ ..............
SN.
ooТИП...КВАДРАТНАЯ 90° ....
TN.
ooТИП...
ТРЕУГОЛЬНАЯ 60°
...
ПЛАСТИНЫ С ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ И ОТВЕРСТИЕМ
CC.
ooТИП...
РОМБИЧЕСКАЯ 80°
...
CP.
ooТИП...
РОМБИЧЕСКАЯ 80°
...
DC.
ooТИП...
РОМБИЧЕСКАЯ 55°
...
TC.
ooТИП...
ТРЕУГОЛЬНАЯ 60°
...
TP.
ooТИП...
ТРЕУГОЛЬНАЯ 60°
...
VB.
ooТИП...
РОМБИЧЕСКАЯ 35°
...
VC.
ooТИП...
РОМБИЧЕСКАЯ 35°
...
WC
.
ooТИП...
ТРИГОНАЛЬНАЯ 80°
...
ПЛАСТИНЫ С ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ И БЕЗ ОТВЕРСТИЯ
RTG ТИП ...............................
SP.
ooТИП...КВАДРАТНАЯ 90° ....
TB.
ooТИП...
ТРЕУГОЛЬНАЯ 60°
...
TP.
ooТИП...
ТРЕУГОЛЬНАЯ 60°
...
GY ТИП .................................
MGTR ТИП............................
СТАНДАРТНЫЕ ПОВОРОТНЫЕ РЕЖУЩИЕ ПЛАСТИНКИ С ПКА
ПЛАСТИНЫ С ОТРИЦАТЕЛЬНЫМ ЗАДНИМ УГЛОМ И ОТВЕРСТИЕМ
CN.
ooТИП...
РОМБИЧЕСКАЯ 80°
...
DN.
ooТИП...
РОМБИЧЕСКАЯ 55°
...
SN.
ooТИП...КВАДРАТНАЯ 90° ....
TN.
ooТИП...
ТРЕУГОЛЬНАЯ 60°
...
VN.
ooТИП...
РОМБИЧЕСКАЯ 35°
...
ПЛАСТИНЫ С ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ И ОТВЕРСТИЕМ
CC.
ooТИП...
РОМБИЧЕСКАЯ 80°
...
CP.
ooТИП...
РОМБИЧЕСКАЯ 80°
...
DC.
ooТИП...
РОМБИЧЕСКАЯ 55°
...
DE.
ooТИП...
РОМБИЧЕСКАЯ 55°
...
SP.
ooТИП...КВАДРАТНАЯ 90° ....
TC.
ooТИП...
ТРЕУГОЛЬНАЯ 60°
...
TE.
ooТИП...
ТРЕУГОЛЬНАЯ 60°
...
TP.
ooТИП...
ТРЕУГОЛЬНАЯ 60°
...
VB.
ooТИП...
РОМБИЧЕСКАЯ 35°
...
VC.
ooТИП...
РОМБИЧЕСКАЯ 35°
...
VD.
ooТИП...
РОМБИЧЕСКАЯ 35°
...
WC
.
ooТИП...
ТРИГОНАЛЬНАЯ 80°
...
WP
.
ooТИП...
ТРИГОНАЛЬНАЯ 80°
...
ПЛАСТИНЫ С ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ И БЕЗ ОТВЕРСТИЯ
SP.
ooТИП...КВАДРАТНАЯ 90° ....
TP.
ooТИП...
ТРЕУГОЛЬНАЯ 60°
...
ТОКАРНАЯ ОБРАБОТКА МАТЕРИАЛ
ПЛАСТИНЫ СТАНДАРТЫ ТОКАРНЫХ
ПЛАСТИН С КНБ И ПКА
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B002
B5°
C7°
D15°
E20°
N0°
P11°
W
T
B
H
A
M
N─
X───
BM
BF
NP
6.35 e0.08 e0.08 e0.08 e0.11 e0.16 ─
9.525 e0.08 e0.08 e0.08 e0.11 e0.16 ─
12.70 e0.13 e0.13 e0.13 e0.15 ─ ─
6.35 e0.05 e0.05 e0.05 e0.05 e0.05 ─
9.525 e0.05 e0.05 e0.05 e0.05 e0.05 e0.05
12.70 e0.08 e0.08 e0.08 e0.08 ─e0.08
øD1
m
m
øD1S1
Ge0.025 e0.025 e0.13
M *e0.08─e0.18 e0.05─e0.15 e0.13
D GN ANP
x
vz
c b
-
C
D
R
S
T
V
W
ПЛАСТИНЫ С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
c
Стандартный угол
Обозначение
Стандартный угол
b
Способ фиксации и особенность стружколома
Метрическая система
Обозначение
Наличие
отверстия
Форма
отверстия
Стружколом
Рис.
С Отверстием
цилиндрическое
+
одна зенковка
(40─60°)
Нет
С Отверстием
Односторонний
С Отверстием
цилиндрическое
+
одна зенковка
(70─90°)
Нет
С Отверстием
Односторонний
С Отверстием
цилиндрическое
Нет
С Отверстием
цилиндрическое
Односторонний
Без отв. Нет
Специальная
конструкция
Со стружколомом
Со стружколомом
New Petit Cut
Без
маркировки
Стандартный тип
z
Геометрия пластины
Диаметр вписанной
окружности
Треугольная Квадратная
Ромбическая
80°
Ромбическая
55°
Ромбическая
35°
Круглая
a Допуск на диаметр вписанной окружности &D1 (мм)
Диаметр вписанной
окружности
Треугольная Квадратная
Ромбическая
80°
Ромбическая
55°
Ромбическая
35°
Круглая
v Класс допуска
Обозначение
Допуск на высоту
режущей кромки
m (мм)
Допуск на диаметр
вписанной окружности
&D1 (мм)
Допуск на толину
пластины
S1 (мм)
Сменные пластины со знаком * являются спечёнными.
Особенности допуска пластин класса М
a Допуск на высоту режущей кромки m (мм)

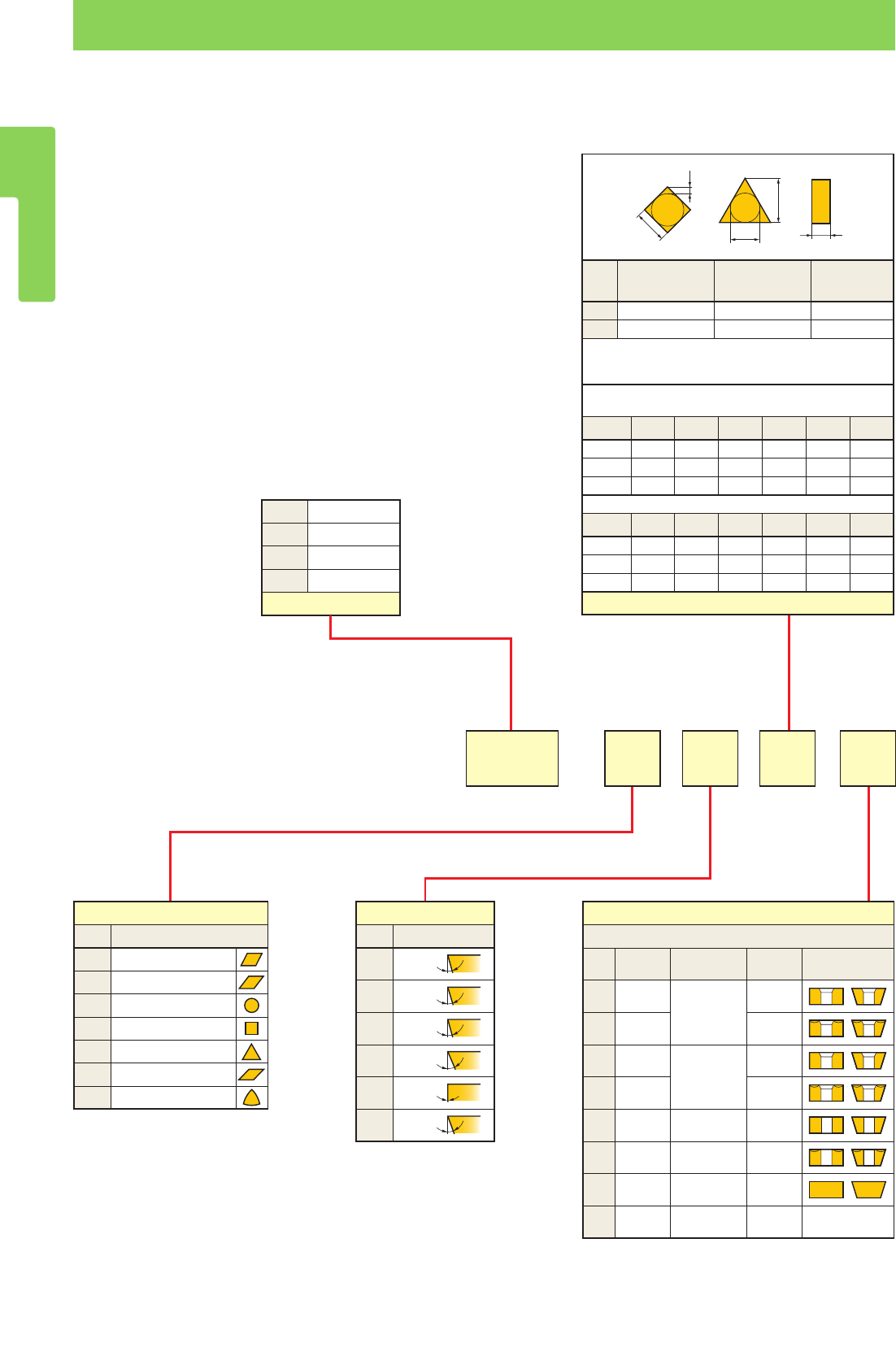

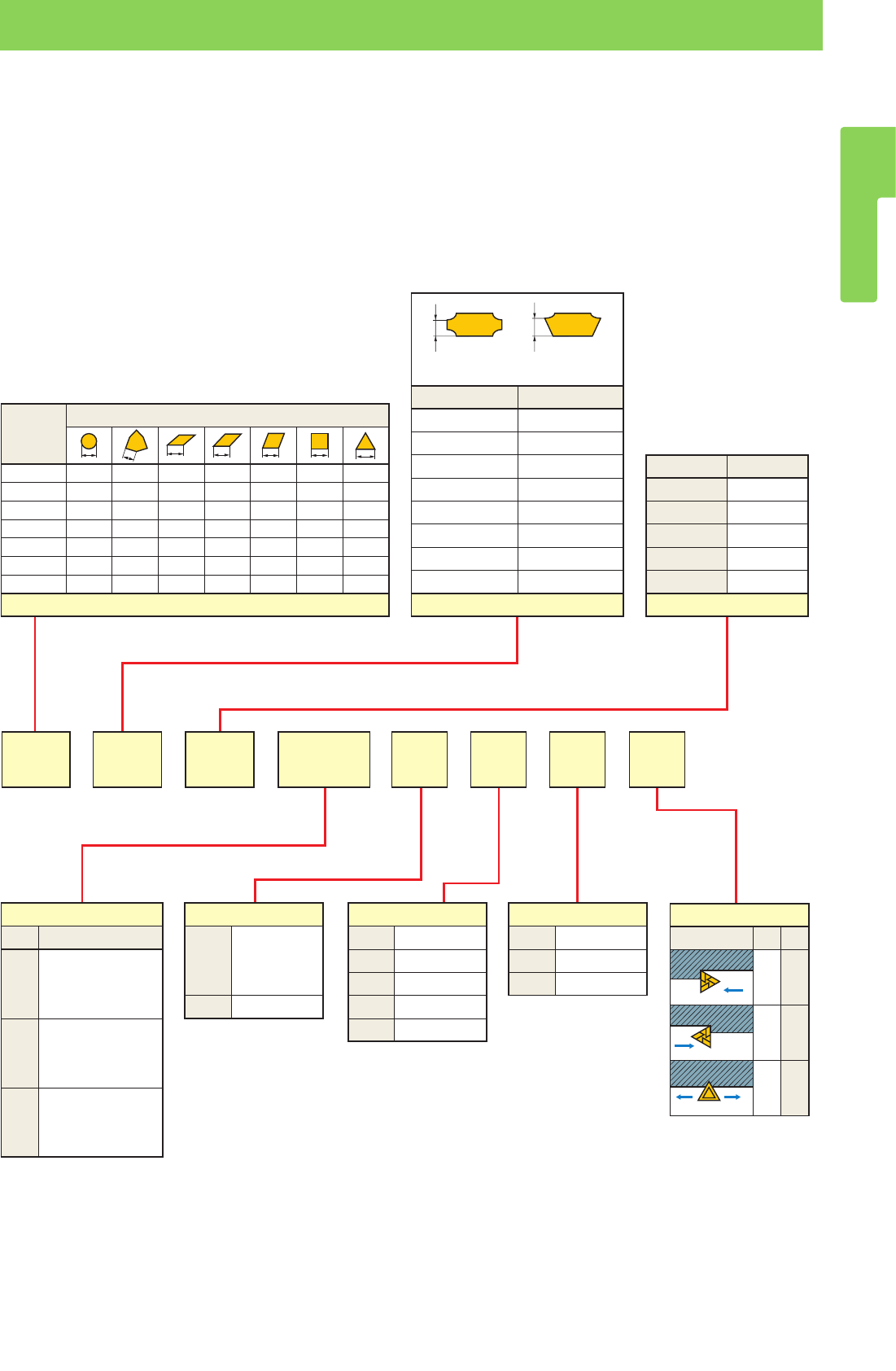

ОБОЗНАЧЕНИЕ
x Форма пластины
Обозначение
Форма пластины
Ромбическая 80°
Ромбическая 55°
Круглая
Квадратная
Треугольная
Ромбическая 35°
Тригональная
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B003
GA
GS
GN
FA
FS
FN
TA
TS
TN
WS
WC
W
22
33
44
66
1
F
91°
J
93°
GA 2 JRW
/u
11
u
12
u
13
15 04 04
n m ,
.
RWVDCST
3.97 02 04 03 03 06
4.76 L3 08 05 04 04 08
5.56 03 09 06 05 05 09
6.35 04 11 07 06 06 11
7.94 05 13 09 08 07 13
9.525 09 06 16 11 09 09 16
12.70 12 08 22 15 12 12 22
S1 1.39
01 1.59
T0 1.79
02 2.38
T2 2.78
03 3.18
T3 3.97
04 4.76
02 0.2
04 0.4
08 0.8
12 1.2
16 1.6
R
L
N
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
.
Применение (Хонингование)
Обозначение
Хонингование
Непрерывное резание -
Получистовое
прерывистое резание
Непрерывное
резание
Прерывистое
резание
/ Зачистная кромка
С зачистной кромкой
Без
маркировки
Без зачистной кромки
u
11
Количество кромок
Без
маркировки
u
12
Угол режущей кромки
Без
маркировки
Не ограничено
Диаметр
вписанной
окружности
(мм)
Обозначение
n Размер пластины
*
Толщина от нижней поверхности пластины
до верха режущей кромки.
Обозначение Толщина (мм)
m Толщина пластины
Обозначение
Радиус на угле (мм)
,
Конфигурация углов поворотной режущей пластинки
Для получения подробной
информации обратитесь
к странице B011.
Пожалуйста обратите
особое внимание при
использовании зачистных
пластин.
Для получения подробной
информации обратитесь к
странице B014.
u
13
Направление резания
Рис.
Напр.
Обозначение
Правое
Левое
Любое
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B004
1 5 10 20 40 50 100
400
300
200
100
400
300
200
100
0 10000 20000 30000 40000
MBC020
MBC010
MBC010
BC8020
MBC020
BC8020
MBC020
MBC010
BC8020
BC8020
MBC010 TiN
MBC020
y y
BC8020 / MBC010 / MBC020
ПЛАСТИНЫ С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ

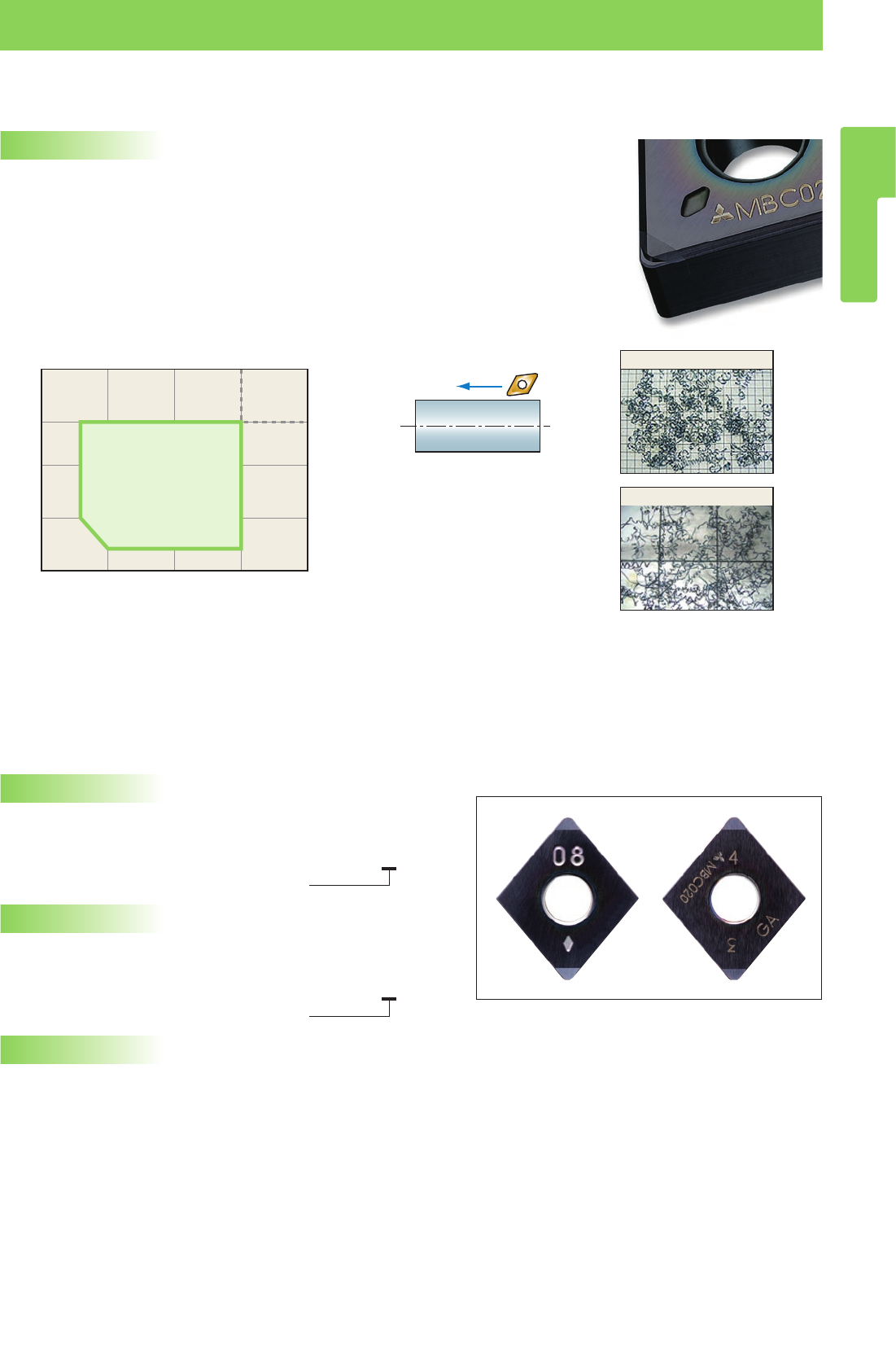

СЕРИЯ КНБ С ПОКРЫТИЕМ
ХАРАКТЕРИСТИКА
ХАРАКТЕРИСТИКИ ОБРАБОТКИ
С появлением BC8020, Mitsubishi может предложить 3 сплава
CBN с покрытием для обработки закаленных сталей. Эти 3
сплава с покрытием охватывают широкий спектр применения.
Для увеличения стойкости инструмента, Mitsubishi использует
уникальный метод "активного спекания" в сочетании с
увеличением прочности режущей кромки. Спавы CBN с высоким
сопротивлением кратерному износу в сочетании с новейшим
покрытием дают возможность увеличения эффективности
обработки и стойкости инструмента.
Скорость резания (м/мин)
Режим резания
Чистовое Черновое
Непрерывное
Прерывистое
ЧерновоеЧистовое
Скорость резания (м/мин)
Время обработки (мин)
Количество ударов
V-T Диаграмма (VB=0.1мм) Число ударов перед поломкой
Непрерывное резание Прерывистое резание
<Режимы резания>
<Режимы резания>
Заготовка
Наружное непрерывное резание
Пластина
Подача
Глубина резания
Обработка с СОЖ
Заготовка
Внешнее прерывистое резание 8 канавок
Пластина
Скорость резания
Подача
Глубина резания
Сухое резание
: Легированная сталь (60HRC)
: NP-CNGA120408GA
: 0.1мм/об
: 0.1мм
: Легированная сталь (60HRC)
: NP-CNGA120408GA
: 150м/мин
: 0.2мм/об
: 0.2мм
Покрытие Классификация свойств и применение Основной
компонент Слой
покрытия
Высокоэффективный CBN с покрытием
Увеличенная прочность режущей кромки, высокая износостойкость CBN
и покрытияTiAlN, позволяют достичь высоких показателей стойкости
инструмента при прерывистой обработке.
CBN
(Среднее зерно)
TiN
Al2O3
TiAlN
КНБ с покрытием для высокоскоростного непрерывного резания
MBC010 лучше всего используется специальная керамическая связующая
структура обеспечивающая высокую износостойкость. Высокая
износостойкость обеспечивает непрерывную механическую обработку на
высоких скоростях до 300м/мин.
CBN
(Микрозернистый)
TiN
Al2O3
КНБ с покрытием для резания общего назначения
Используется субстрат КНБ с высокой прочностью режущих кромок.
Покрытие на остове TiAIN способствует прекрасной износостойкости.
Он имеет широкий спектр применения, начиная с непрерывного резания
и до резания с незначительным прерыванием процесса.
CBN
(Микрозернистый)
TiN
Al2O3
TiAlN
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B005
BC8020
BC8020
BC8020
BC8020
BC8020 BC8020
0.16
0.12
0.08
0.04
0
10
8
6
4
2
0
0246810 0246810
0 5000 10000 15000 20000 25000
0 5000 20000 22000 24000 26000 28000 30000
y
y
y
BC8020
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
<Режимы резания>
Заготовка : Легированная сталь (60HRC) Пластина : NP-CNGA120408GA
Скорость резания : 150м/мин Подача : 0.15мм/об Глубина резания : 0.5мм
Непрерывная Обработка с СОЖ
<Режимы резания>
Заготовка :
Легированная сталь (60HRC)
Получистовое прерывистое резание
Пластина : NP-CNGA120408GA
Скорость резания
: 150м/мин
Подача : 0.15мм/об
Глубина резания
: 0.15мм
Прерывистая сухая обработка
ИЗНОСОСТОЙКОСТЬ
СОПРОТИВЛЕНИЕ РАЗРУШЕНИЮ
ОБРАБОТАННАЯ ПОВЕРХНОСТЬ
НЕПРЕРЫВНОЕ РЕЗАНИЕ
ПРЕРЫВИСТОЕ РЕЗАНИЕ (ТОЧЕЧНЫЙ ИЗНОС)
Износ по задней поверхности (мм)
Обработанная поверхность (!м)
Время обработки (мин)
Нормальное износа
Кратерный износ
Выкрашивание
Обычный с Покрытием КНБ
Обычный с Покрытием КНБ
Обычный с
Покрытием
КНБ
Обычный с
Покрытием
КНБ
Поломки
Время обработки (мин)
BC8020 обладает отличной производительностью для тяжелых или прерывистых условий обработки.
Обычный с Покрытием КНБ
Обычный с Покрытием КНБ
Количество ударов
Количество ударов
Нормальное износа
ПРЕРЫВИСТОЕ РЕЗАНИЕ (ВЫКРАШИВАНИЕ)
СОПРОТИВЛЕНИЕ РАЗРУШЕНИЮ <Режимы резания>
Заготовка :
Легированная сталь (60HRC)
Тяжёлое прерывистое резание
Пластина : NP-CNGA120408GA
Скорость резания
: 150м/мин
Подача : 0.2мм/об
Глубина резания
: 0.2мм
Прерывистая сухая обработка
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B006
0 10 20 30 40
0 2 4 6 8 10 12 14 16
0 10 20 30
6
4
2
0.15
0.1
0.05
0.10
0.08
0.06
0.04
0.02
0.00
0 5 10
MBC020
MBC020
MBC010
MBC010
MBC010
MBC020

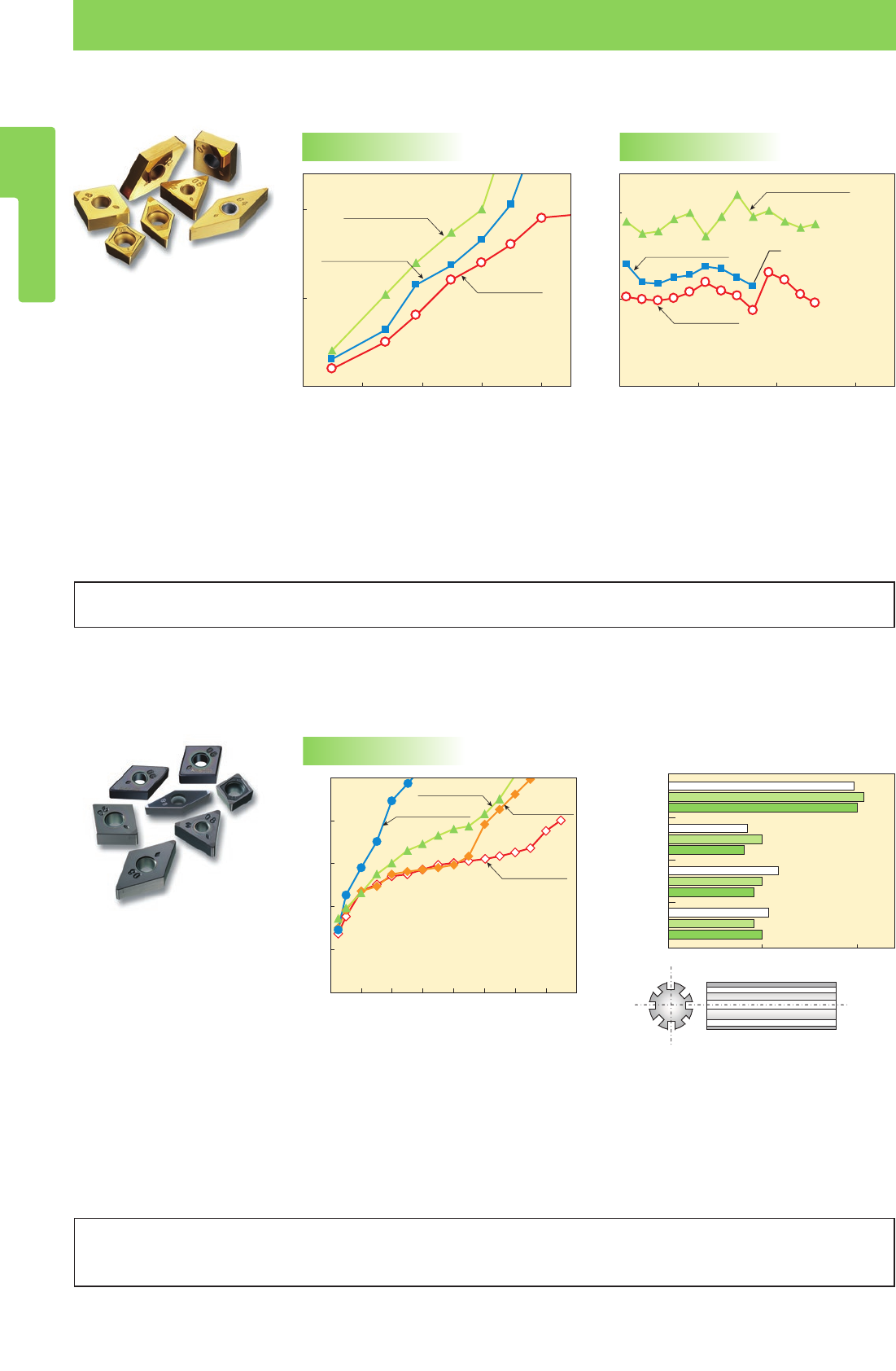

ПЛАСТИНЫ С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
Заготовка : Легированная сталь (60HRC)
Пластина : NP-CNGA120408GS2
Скорость резания
: 300м/мин
Подача : 0.05мм/об
Глубина резания
: 0.1мм
Непрерывная сухая обработка
Заготовка : Легированная сталь (60HRC)
Круглая штанга
Пластина : NP-CNGA120408GA4
Скорость резания
: 220м/мин
Подача : 0.1мм/об
Глубина резания
: 0.1мм
Непрерывная сухая обработка
Заготовка : Легированная сталь (60HRC)
Пластина : NP-CNGA120408GS2
Скорость резания
: 150м/мин
Подача : 0.15мм/об
Глубина резания
: 0.2мм
Непрерывная сухая обработка
Заготовка : Легированная сталь (60HRC)
8 Канавки
Пластина : NP-CNGA120408GA4
Скорость резания
: 200м/мин
Подача : 0.1мм/об
Глубина резания
: 0.1мм
Прерывистая сухая обработка
<Режимы резания>
<Режимы резания>
<Режимы резания>
<Режимы резания>
ИЗНОСОСТОЙКОСТЬ
ПРОЧНОСТЬ
ОБРАБОТАННАЯ ПОВЕРХНОСТЬ
Износ по задней поверхности (мм)
Износ по задней поверхности (мм)
Время обработки (мин)
Время обработки (мин)
Обработанная поверхность (!м)
Время обработки (мин) Время обработки (мин)
Поломки
Высокий износ
(Износостойкость инструмента)
Поломки
MBC010
С покрытием TiN для неизменно высокого качества обрабатываемой поверхности.
MBC020
Для высокой производительной обработки в широком диапазоне применений
- от непрерывного до прерывистого точения закалённых сталей.
Конкурентные покрытия B
Конкурентные
покрытия A
Традиционная
Прежний сорт
с покрытием
Конкурентные
покрытия A
Конкурентные
покрытия B
Конкурентные
покрытия B
Конкурентные
покрытия A
Конкурентные покрытия A
Конкурентные покрытия B
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B007
0 10000 20000 30000 40000
MB835
MB8025
MB835
MB8025
400
300
200
1001 5 10 20 40 50 100
10 20 30 40 50 60 100
700
600
500
400
300
200
MB710
y
MB8025
MB835
y y
y
y
MB710 CBN
TiC
Al2O3
MB730
MBS140
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ОБРАБОТКА ЗАКАЛЕННОЙ СТАЛИ
СЕРИЯ КНБ БЕЗ ПОКРЫТИЯ
Покрытие Классификация свойств и применение Основной
компонент
Для токарной обработки общего назначения, Для непрерывной и прерывистой
чистовой обработки.
Новая технология спекания КНБ рекомендуется для непрерывного резания при скорости от средней до высокой.
CBN (Микрозернистый)
TiN
Al2O3
Для чернового прерывистого резания
Улучшенный микрозернистый сплав. Превосходная устойчивость к разрушению при черновом
прерывистом резании.
CBN (Микрозернистый)
TiN
Al2O3
ХАРАКТЕРИСТИКИ ОБРАБОТКИ
Непрерывное резание Прерывистое резание
Скорость резания (м/мин)
Время обработки (мин) Количество ударов
V-T Диаграмма (VB=0.1мм) Число ударов перед поломкой
<Режимы резания> <Режимы резания>
Заготовка
Подача
Глубина резания
Обработка с СОЖ
Заготовка
Скорость резания
Подача
Глубина резания
Сухое резание
: Легированная сталь (60HRC)
: 0.1мм/об
: 0.1мм
: 0.15мм/об
: 0.2мм
: Легированная
сталь (60HRC)
Внешнее прерывистое резание 8 канавок
: 150м/мин
ХАРАКТЕРИСТИКИ ОБРАБОТКИ
ОБРАБОТКА ЧУГУНА
Непрерывное резание
Скорость резания (м/мин)
Время обработки (мин)
V-T Диаграмма (VB=0.1мм)
Керамика
Заготовка : DIN GG25
Пластина : TNGA160408
Подача : 0.1мм/об
Глубина резания
: 0.15мм
Обработка с СОЖ
Заготовка : DIN GG25
Пластина : TNGA160408
Подача : 0.1мм/об
Глубина резания
: 0.1мм
Сухое резание
<
Режимы резания для
MB710 ><Режимы резания керамики>
Покрытие
Классификация свойств и применение
Основной
компонент
Для обычного резания
Сплав общего назначения с
хорошо сбалансированной
износостойкостью и устойчивостью
к разрушению.
Для высокоскоростного
резания
Имеет более высокое содержание
КНБ, что способствует улучшенной
теплопроводности. Пригоден для
обработки резанием с высокими
скоростями.
CBN
(Высокое содержание)
Сплав на основе Co
Для обработки резанием с
высокими скоростями и для
грубой обработки чугуна
Самое высокое содержание КНБ,
высокая теплопроводность.
Позволяет большие глубины
резания.
CBN
AIN
(Полностью)
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B008
40 60 80 100
100 300 500 700 17 34 51 68 85 102
300
200
100
2.0
1.5
1.0
0.5
0
2.0
1.5
1.0
0.5
0
MB4020
MB4020
MB4020
MB835
MB4020
y y
a.
80 300 ─0.2 ─0.3
80 250 ─0.2 ─0.3
80 150 ─0.2 ─0.3
y
ПЛАСТИНЫ С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ

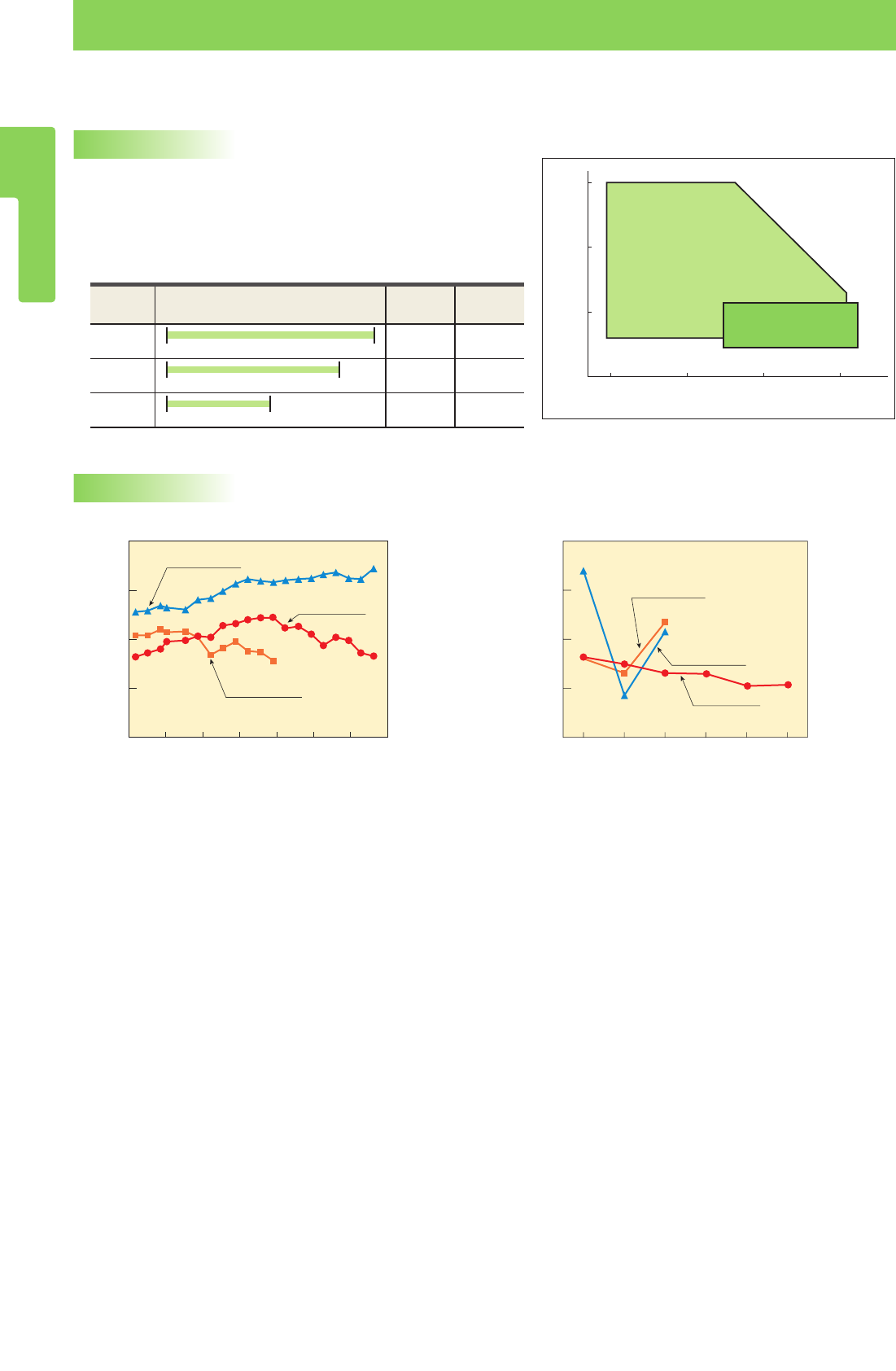

ХАРАКТЕРИСТИКИ И РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ

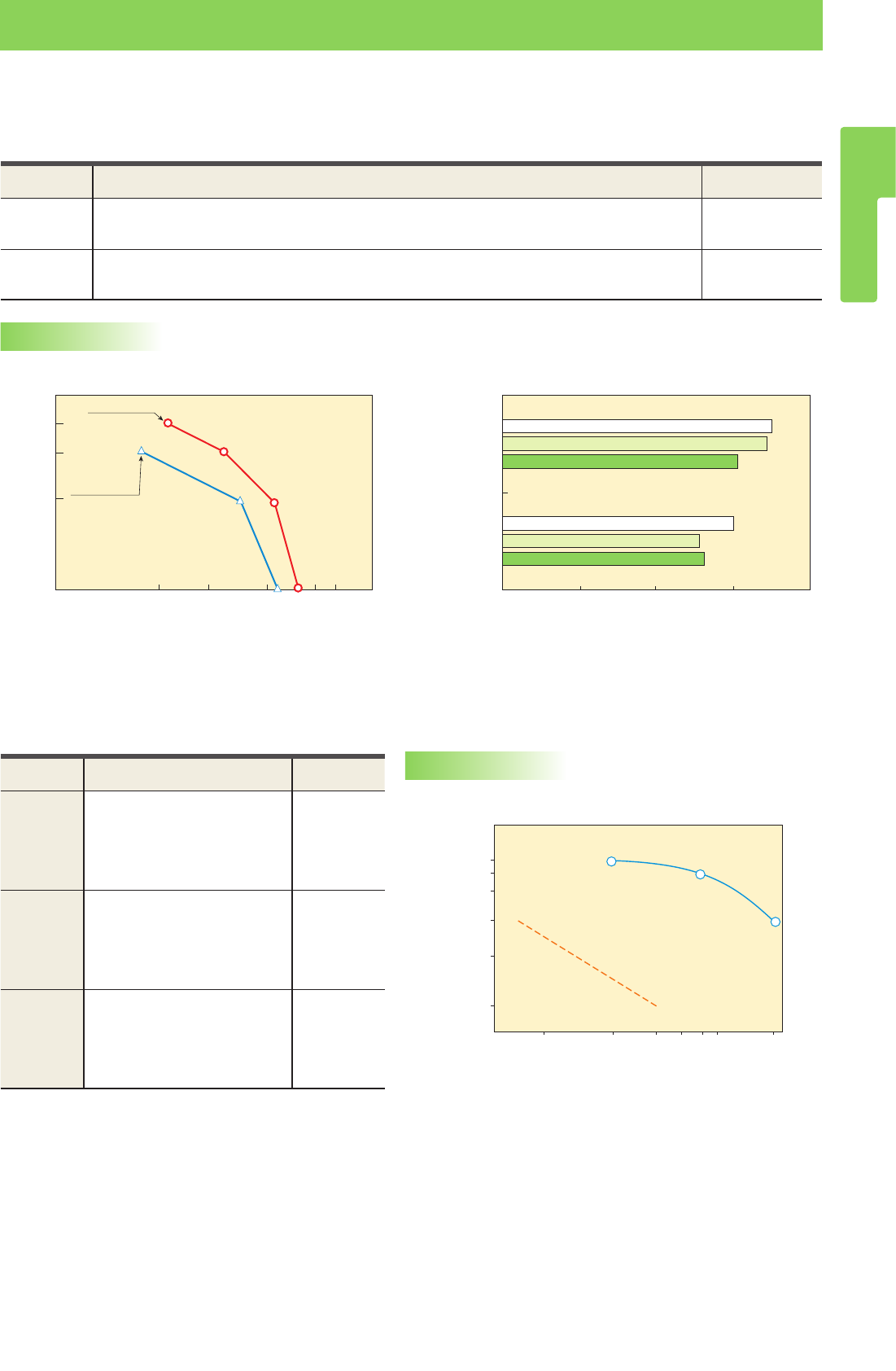

ХАРАКТЕРИСТИКИ ОБРАБОТКИ
Благодаря высокому содержанию частиц КНБ и высокой
прочности сцепления, сплав МВ4020 особенно хорошо
подходит для обработки спеченных материалов разной
структуры и степени твёрдости при различных видах
обработки.
<Режимы резания>
Заготовка : Спеченный материал высокой прочности
Пластина : NP-CNGA120408
Скорость резания
: 190м/мин
Подача : 0.15мм/об
Глубина резания
: 0.1мм
Обработка с СОЖ
<Режимы резания>
Заготовка : Спеченный материал высокой прочности
Пластина : NP-CNGA120408
Скорость резания
: 100м/мин
Подача : 0.15мм/об
Глубина резания
: 0.1мм
Обработка с СОЖ
Для обычного резания
Скорость резания (м/мин)
Обработанная поверхность : Ra (!м)
Обработанная поверхность : Ra (!м)
Твёрдость материала (HRB)
Твёрдость заготовки Твёрдость заготовки
Поломки
Поломки
Поломки
Непрерывная обработка спеченных материалов высокой прочности
Непрерывная обработка спеченных материалов
Обрабатываемый
материал
Скорость резания (м/мин)Подача
(мм/об)
Глубина резания
(мм)
Обычный
спеченный материал
Спеченный материал
высокой прочности
Спеченный
сплав
КНБ ДЛЯ спеченных материалов
Конкурентные покрытия A
Конкурентные покрытия B
Конкурентные покрытия A
Конкурентные покрытия B
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B009
35 ─65
HRC
MBC010 250 (150 ─400)─0.2 ─0.2
MBC020 200 (80 ─250)─0.2 ─0.3
BC8020
200 (80 ─250)─0.3 ─0.8
150 (60 ─200)─0.2 ─0.3
MB8025
180 (80 ─250)─0.3 ─0.5
120 (60 ─150)─0.2 ─0.3
120 (70 ─150)─0.3 ─0.5
MB835 100 (50 ─120)─0.3 ─0.5
MB4020 250 (80 ─300)─0.2 ─0.3
MB4020 150 (80 ─250)─0.2 ─0.3
MB4020, MB835 100 (80 ─150)─0.2 ─0.3
150 250 300 350
MB730 MB835
MB730 MB710 MB835
250 500 750 1000 1250
GG25
MB710
MBS140
MB730
─0.5
─1.0
MBS140
─5.0
GG30
─0.4 ─0.5
GGG40 MB710
MB730 ─0.4 ─0.5
GGG70
a
a
a
a
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
a
a
a
Подходит для высокоскоростной чистовой обработки
термообработанной стали,спеченных твердых сплавов и чугуна.
Низкие свойства железа, в результате - хорошее качество обработки поверхности.
Шлифовка может быть заменена на точение.
Термообработанные стали
Спеченный сплав
Клапанная сталь
Чугун
Обрабатываемый
материал Структура
заготовки
Скорость резания (м/мин)Подача
(мм/об)
Глубина резания
(мм)
Охлаждение
Серый чугун
Феррит + Перлит
Сухое,Сож
Перлит
Легированный чугун Перлит
Сухое,Сож
Ковкий чугун
Феррит
Сухое,Сож
Феррит + Перлит
Перлит
Количество твердых частиц
Нет или малые Размер
Твердость заготовки (HV)
Обработка с
врезной подачей
Обработка с
продольной подачей
Обрабатываемый
материал Рекомендуемое
покрытие
Рекомендуемые режимы резания
Скорость резания (м/мин)Подача (мм/об)Глубина резания (мм)
Обычный спеченный
материал
Спеченный материал
высокой плотности
Спеченный сплав
РЕКОМЕНДАЦИИ ПО ВЫБОРУ
Обрабатываемый
материал
Тип
Режим резания
Рекомендуемое
покрытие
Рекомендуемые режимы резания
Скорость резания (м/мин)
Подача (мм/об)Глубина резания (мм)
Конструкционная сталь
В особенности
Цементированная сталь
Высоколегированная сталь
С покрытием
Высокоскоростное
финишное резание
Непрерывное резание
основного назначения
Тяжёлое прерывистое
резание в общих целях
Прерывистое резание
использовании в общих целях
Без покрытия
Непрерывное резание
основного назначения
Прерывистое резание
использовании в общих целях
Непрерывное - Чистовое
прерывистое резание
Тяжёлое прерывистое
резание
КНБ
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B010

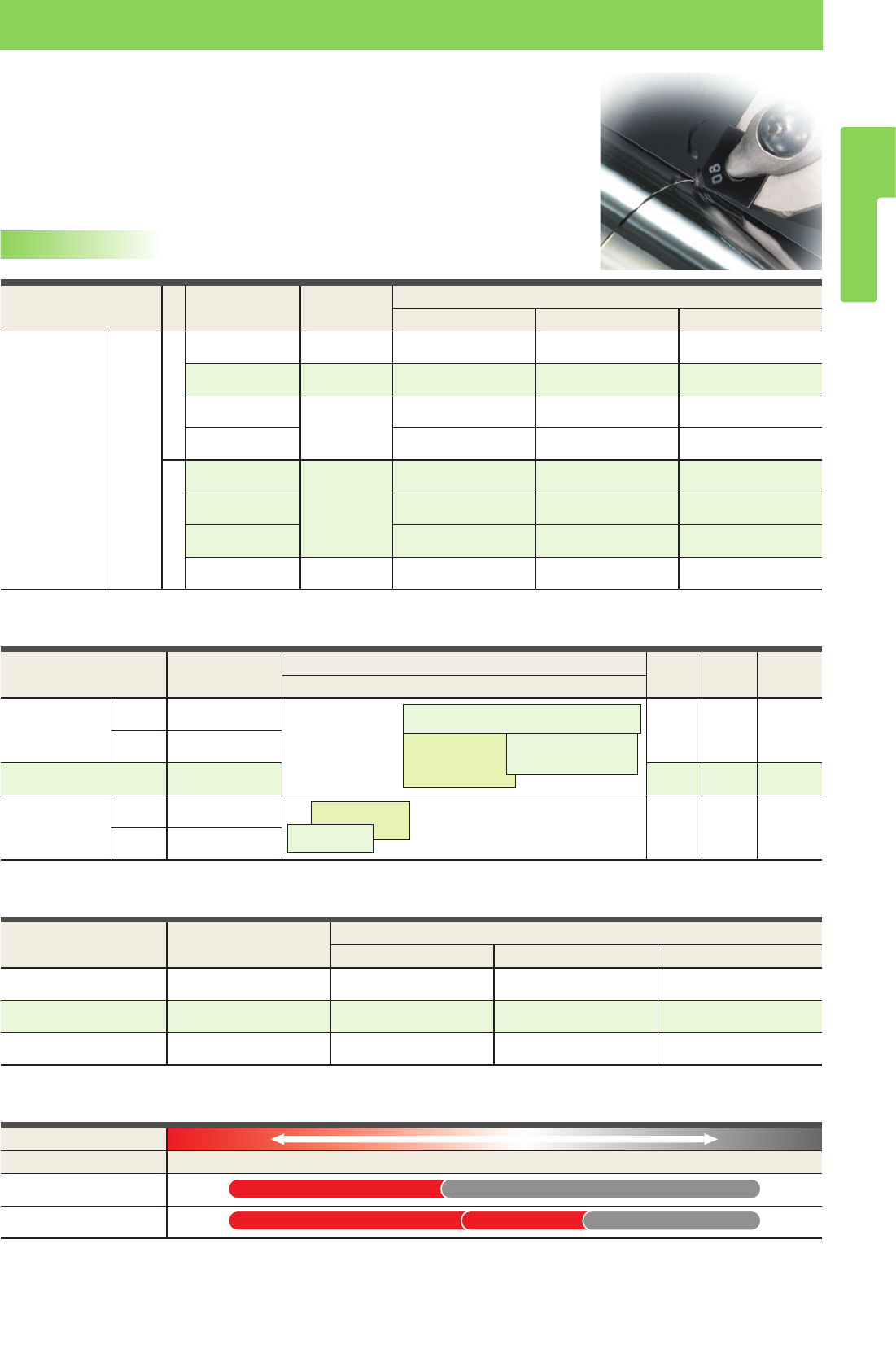

MB8025 80 (30 ─130)0.3 (0.1 ─0.5)0.2 ─3.0
MB710 80 (30 ─130)0.3 (0.1 ─0.5)0.2 ─3.0
MB8025 80 (30 ─130)0.3 (0.1 ─0.5)0.2 ─3.0
MB730 50 (20 ─70)0.25 (0.1 ─0.4)0.1 ─3.0
MB730, MBS140 20 (10 ─30)─0.2 ─0.2
MB730 120 (100 ─150)─0.2 ─0.5
MB730 70 (50 ─100)─0.2 ─0.5
a
a
ПЛАСТИНЫ С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
Ролик
Жаропрочные сплавы
Обрабатываемый
материал Покрытие Рекомендуемые режимы резания
Скорость резания (м/мин)Подача (мм/об)Глубина резания (мм)
Литейная сталь
Литейная сталь Адамит
Ковкий чугун
Зернистый чугун
Отбеленный чугун
Хромистая сталь
Высоколегированная сталь
Быстрорежущая сталь
Спеченый твердый сплав
Обрабатываемый
материал Покрытие Рекомендуемые режимы резания
Скорость резания (м/мин)Подача (мм/об)Глубина резания (мм)
Никелевый жаростойкий сплав
(Например Инконель)
Кобальтовый жаростойкий сплав
(Например Стеллит)
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B011
0 10 20
0.12
0.10
0.08
0.06
0.04
0.02
0.00
80000
60000
40000
20000
0
NP-CNGA120404 F A W2
A S N
FFA 0.1
R0
15°
FS 0.1
R0.015
15°
FN 0.05
R0.015
15°
GGA 0.13
R0.03
25°
GS 0.13
R0.015
25°
GN 0.05
R0.015
25°
TTA 0.13
R0.03
35°
TS 0.13
R0.015
35°
TN 0.05
R0.015
35°
y
y
y
y y
FA
FS
FN
TN
TS
GS
GA
TA
GN
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ

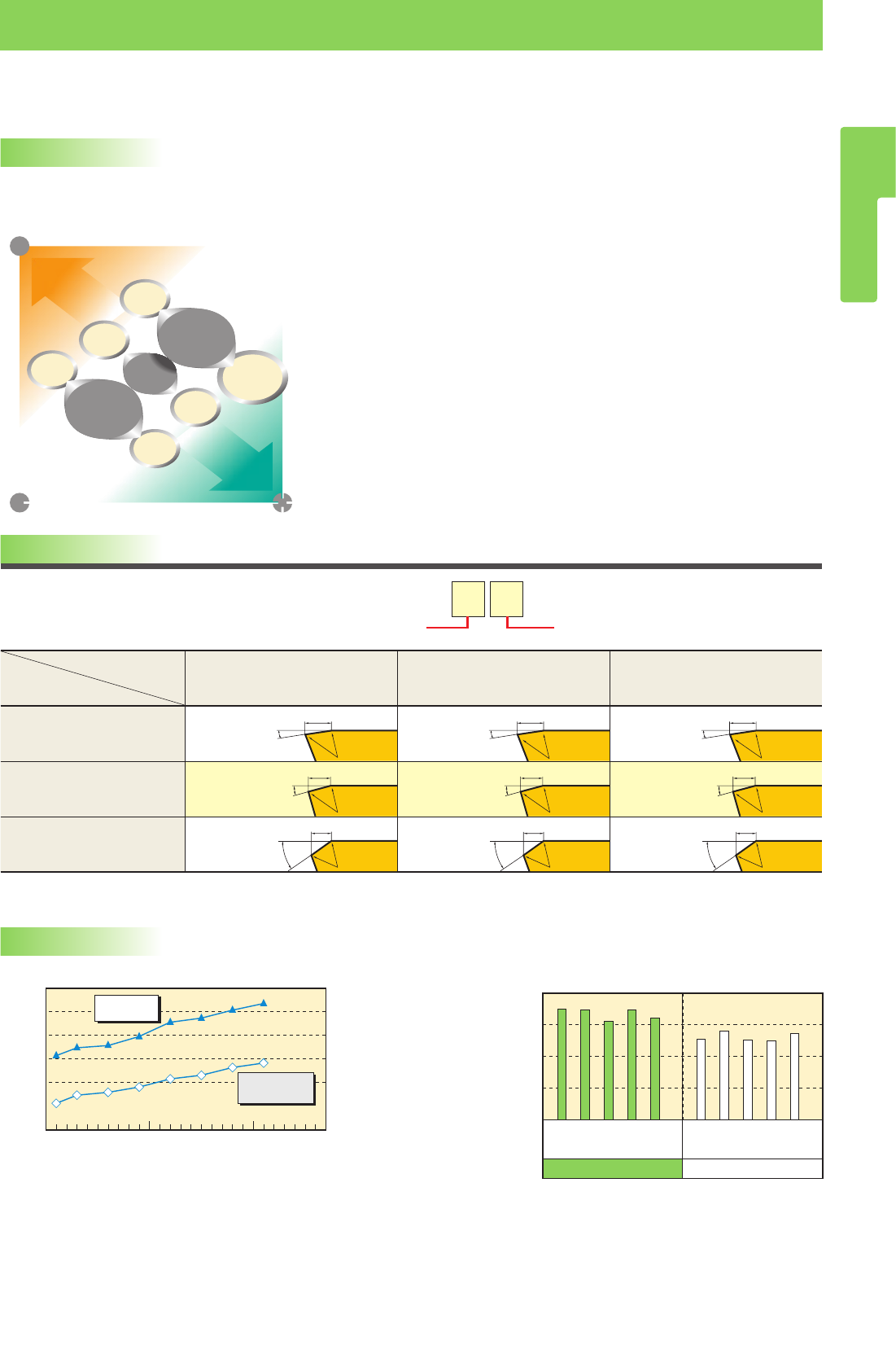

НОВЫЕ ТИПЫ ХОНИНГОВАНИЯ
ХОНИНГОВАНИЕ

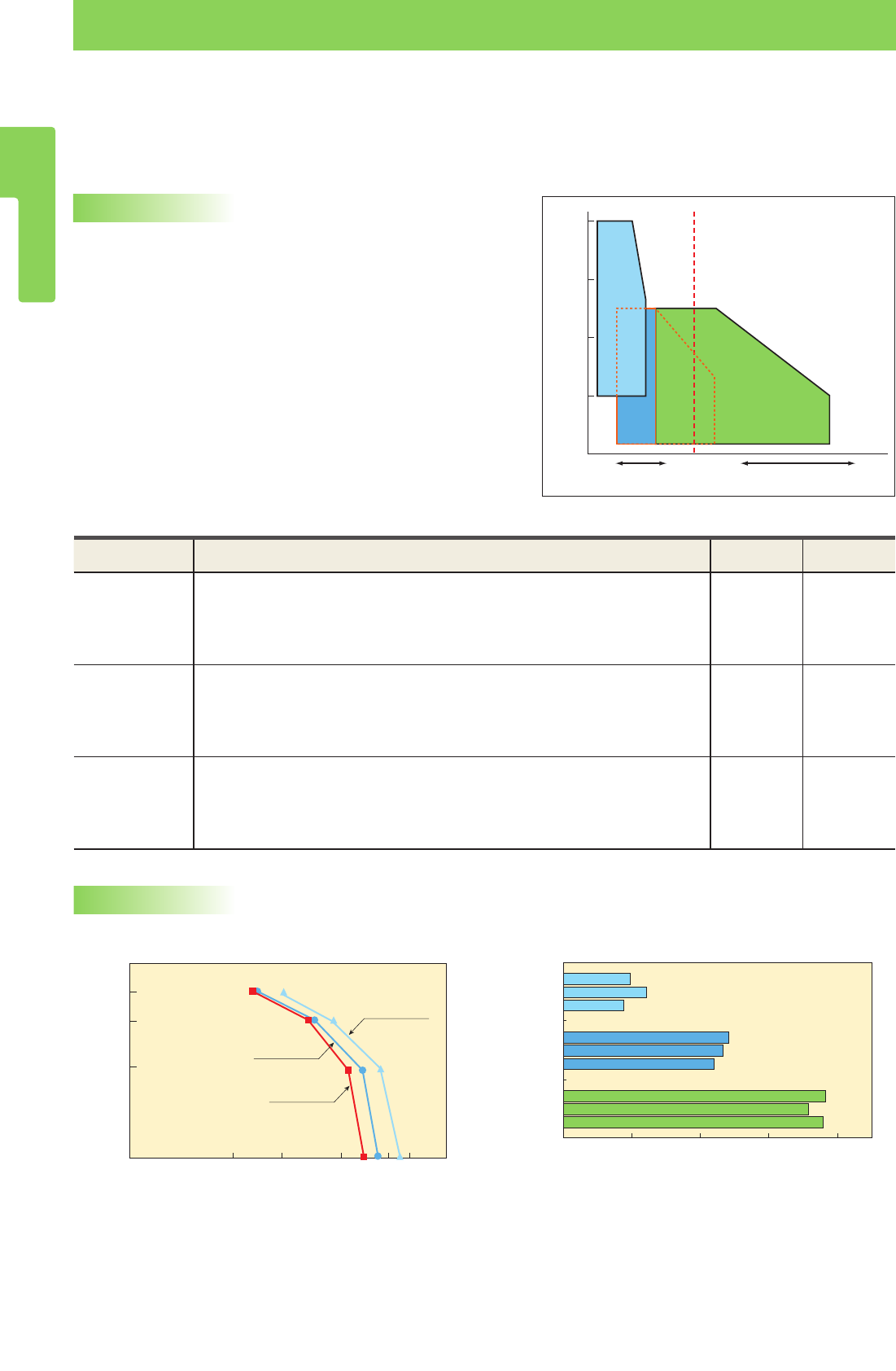

ХАРАКТЕРИСТИКИ ОБРАБОТКИ
Для всех сортов КНБ с покрытием (BC8020 / MBC010 / MBC020) и без покрытия (MB8025 / MB710 / MB730 / MB835 /
MB4020) предлагается широкий выбор стандартных пластин.
(Примечание) Сначала выберите тип пластины с режущей кромкой в сооответствии с областью применения (F,G,T) затем выберите
тип хонингования (A,S,N) исходя из технических требований оборудования.
Для обычной
обработки
Для сравнительно
небольшой глубины резания
Для высоконагруженной
обработки
(1-я рекомендация)
(острый противозаусеночный тип)
(Устойчивый к образованию лунки износа)
Для непрерывной
обработки
Хонингование Хонингование Хонингование
Непрерывная ─
Чистовая прерывистая обработка
Хонингование Хонингование Хонингование
Для прерывистой обработки
Хонингование Хонингование Хонингование
ТИП ХОНИНГОВАНИЯ
КРОМКИ
1-я рекомендация
(Обычное резание)
Хонингование
Хонингование
Хонингование
Хонингование
Хонингование
Хонингование
Хонингование
Хонингование
Хонингование
Нестабильное резание
Стабильное резание
ОСНОВНОЕ
ПРИМЕНЕНИЕ
Основное применение Тип хонингования кромки
Для непрерывного резания
FS
ХОНИНГОВАНИЕ
Для прерывистого резания
TA
ХОНИНГОВАНИЕ
Износ по задней поверхности (мм)
Количество ударов
Время обработки (мин)
Заготовка : Легированная сталь (60HRC)
Пластина : NP-CNGA120408FS2/GA2 (MBC010)
Скорость резания
: 150м/мин
Подача : 0.1мм/об
Глубина резания
: 0.1мм
Сухое резание
Заготовка : Легированная сталь (60HRC)
Внешнее прерывистое резание 8 канавок
Пластина : NP-TNGA160408TA3/GA3 (MB8025)
Скорость резания
: 100м/мин
Подача : 0.1мм/об
Глубина резания
: 0.1мм
Обработка с СОЖ
<Режимы резания>
Предельное
резание (GA)
Непрерывное
резание (FS)
<Режимы резания>
1-ый
2-ой
3-ий
4-ый
5-ый
1-ый
2-ой
3-ий
4-ый
5-ый
Непрерывное резание (TA)Предельное резание (GA)
ХОНИНГОВАНИЕ
Хонингование GA - это первый выбор.
Хонингование GS для глубин резания максимально 0.1 мм.
Хонингование GN при частом образовании лунки износа.
Хонингование FS - это первый выбор.
Хонингование FA для улучшения производительности начальной обработки.
Хонингование FN при частом образовании лунки износа.
Хонингование TA - это первый выбор.
Хонингование TS для глубин резания максимально 0.1 мм.
Хонингование TN при частом образовании лунки износа.
Предельное резание
Непрерывное резание, Стабильное резание
Прерванное среднее и тяжелое резание заготовок,
нестабильное резание
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B012
10 60 110 160
0.1
0.08
0.06
0.04
0.02
0
00.05 0.1 0.15 0.2
5.0
4.75
4.0
3.18
3.0
2.5
2.39
2.0
MB8025
y
H35 ─65HRC MB8025 100
(60 ─120)
&30
129 100
0.1 0.05
0 200 400
MB8025 MB8025
0 200 400
a
a
ПЛАСТИНЫ С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПЛАСТИНЫ КНБ ДЛЯ ОБРАБОТКИ КАНАВОК
(GY/MG)
ХАРАКТЕРИСТИКА
РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ
ПРИМЕР ПРИМЕНЕНИЯ

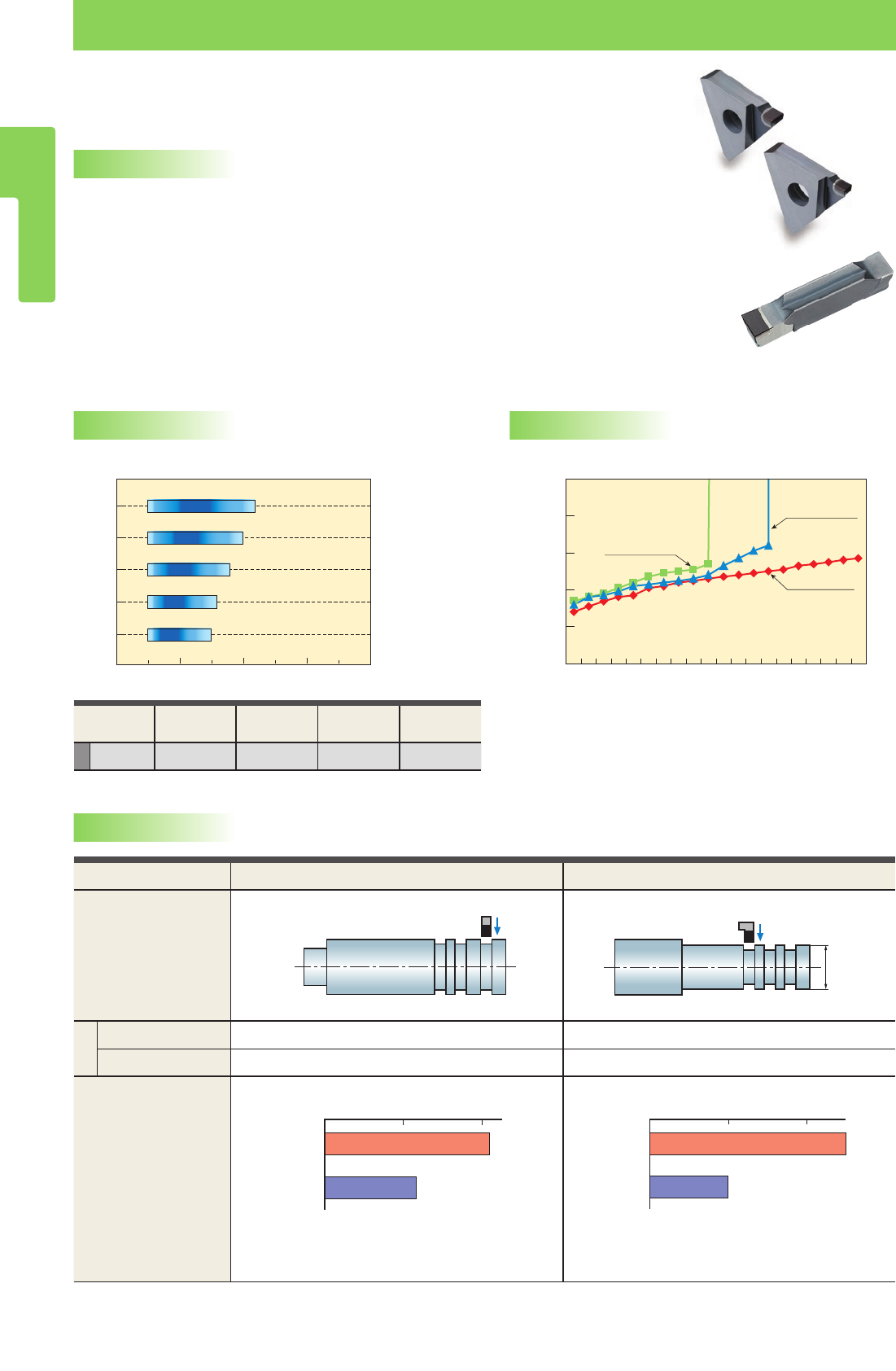

ХАРАКТЕРИСТИКИ ОБРАБОТКИ
В сочетании с жёстким держателем инструмента обеспечивает
высокую точность и долгий срок службы инструмента.
Для обработки закалённой стали большое значение имеет жёсткость держателя. Держатели серии GY обеспечивают
высокую жёсткость моноблочного держателя, хотя в данном случае речь идёт о двухкомпонентном исполнении.Пластины
MG имеют широкую поверхность крепления для гнезда пластины и, следовательно, очень надежное крепление.
Сочетание с этими держателями обеспечивает отличную производительность при обработке закалённой стали.
Пластины могут быть использованы с различными держателями.
Два типа - MG для узких канавок и GY для обычных канавок - позволяют выбрать
оптимальный инструмент.
<Режимы резания>
Анализ стойкости инструмента для GY-серии
Ширина пластины (мм)
Износ по задней поверхности (мм)
Номер прохода
Подача (мм/об)
Обрабатываемый
материал
Твердость Покрытие
Скорость резания
(м/мин)Охлаждение
Закалённая сталь
Сухое,Сож
Пластинa GY1G0300F020N-GFGS (Сплав : MB8025)MGTR43200 (Сплав : MB8025)
Заготовка
Приводной вал (Легированная сталь (HRC58~62)) Приводной вал (Легированная сталь (HRC61~65))
Режимы
резания
Скорость резания (м/мин)
Подача (мм/об)
Результат
GY-серия обеспечивает более высокую стойкость
инструмента.
Срок службы инструмента выше в 2.5 раза по
сравнению с конкурентом.
(штук)
Поломки
(штук)
Заготовка :
Легированная сталь (HRC60)
Скорость резания
: 120м/мин
Подача : 0.1мм/об
Глубина резания
: 0.35мм
Сухое резание
Конкурент, CBN Конкурент, CBN
Конкурентные
покрытия A
Конкурентные
покрытия B
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B013
0.1 0.2 0.3
0.3
0.2
0.1
0
a
a
aa
NP-CNGA120408GA4
NP-CNGA120408GA2
a
y

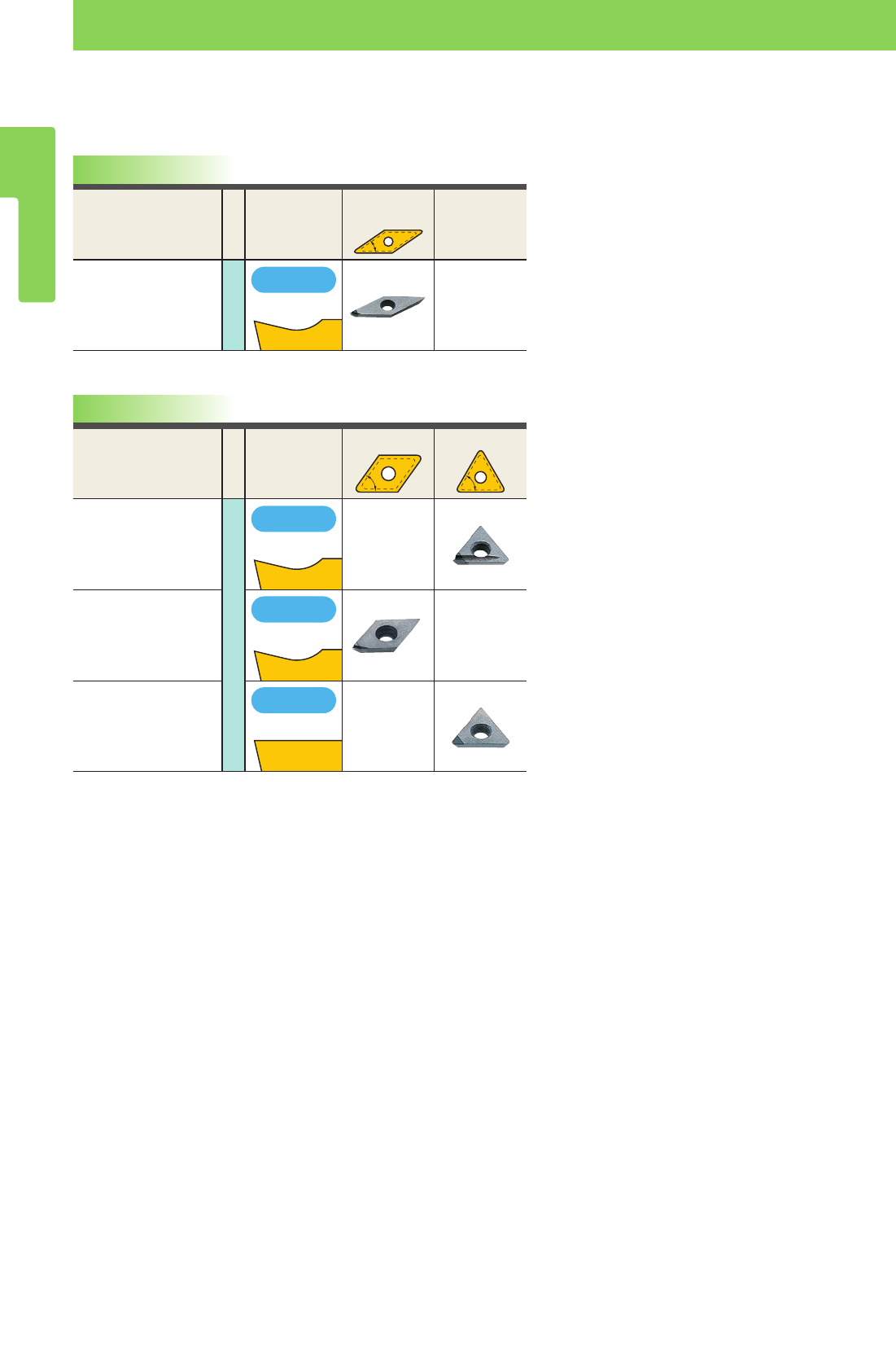

СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ

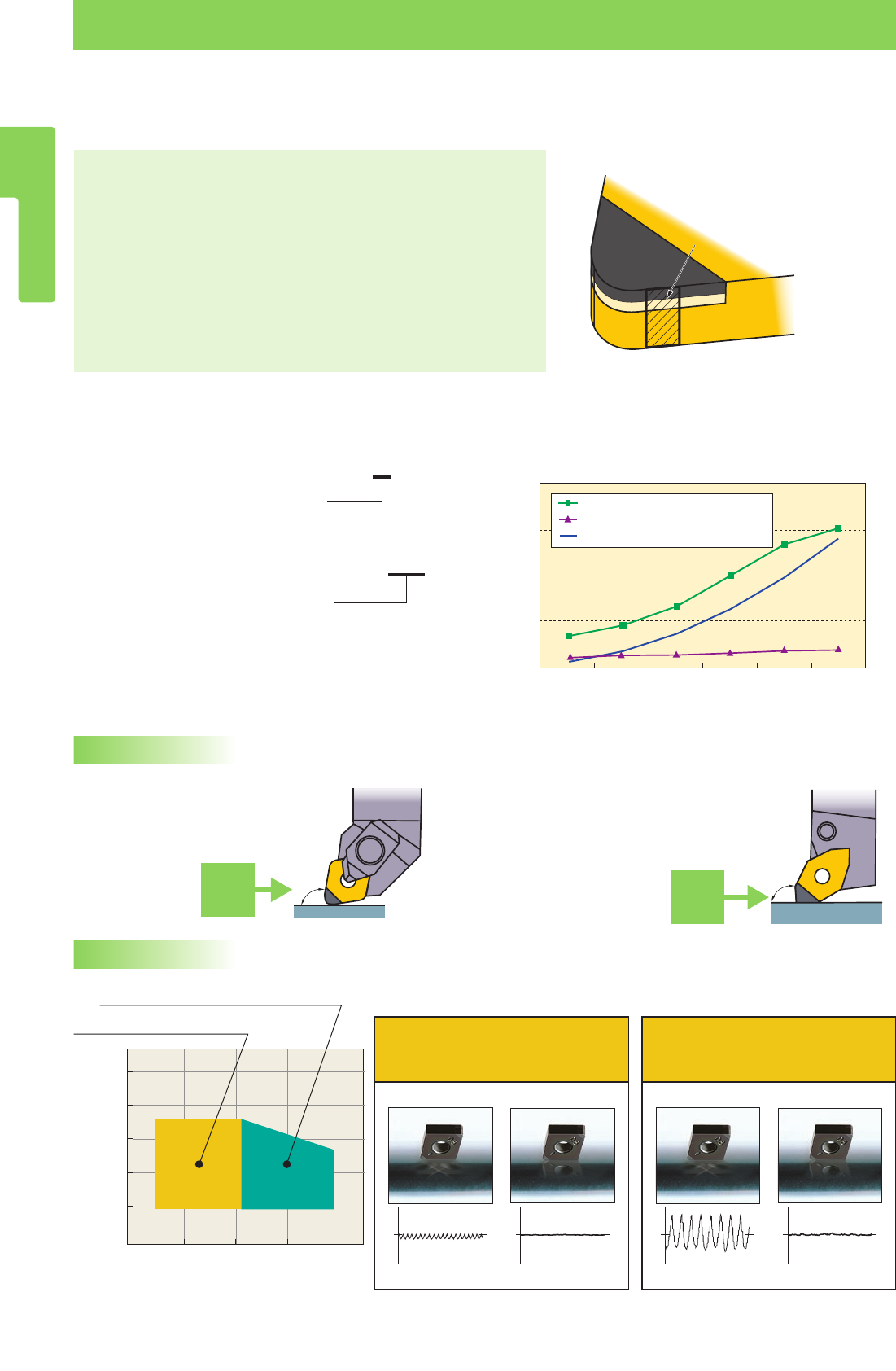

ХАРАКТЕРИСТИКА
Геометрия стружколома обеспечивает отличный контроль стружки
Новая пластина КНБ со шлифованным стружколомом гарантирует высокую степень контроля стружки.
Идеально подходит для точения твёрдых материалов, при которой необходимы хорошие стружкодробление
и стружкоотвод. Отличное решение для предотвращения навивания стружки и повреждения поверхности.
Подходит для пластин с позитивной геометрией для улучшения отвода стружки при растачивании.
Широкий ассортимент изделий серии КНБ с покрытием
Сплав MBC020 с покрытием MIRACLE отличается высокой производительностью
обработки и долгим сроком службы при использовании в широком диапазоне видов
обработки и материалов.
Стружколом MITSUBISHI
Конкуренты

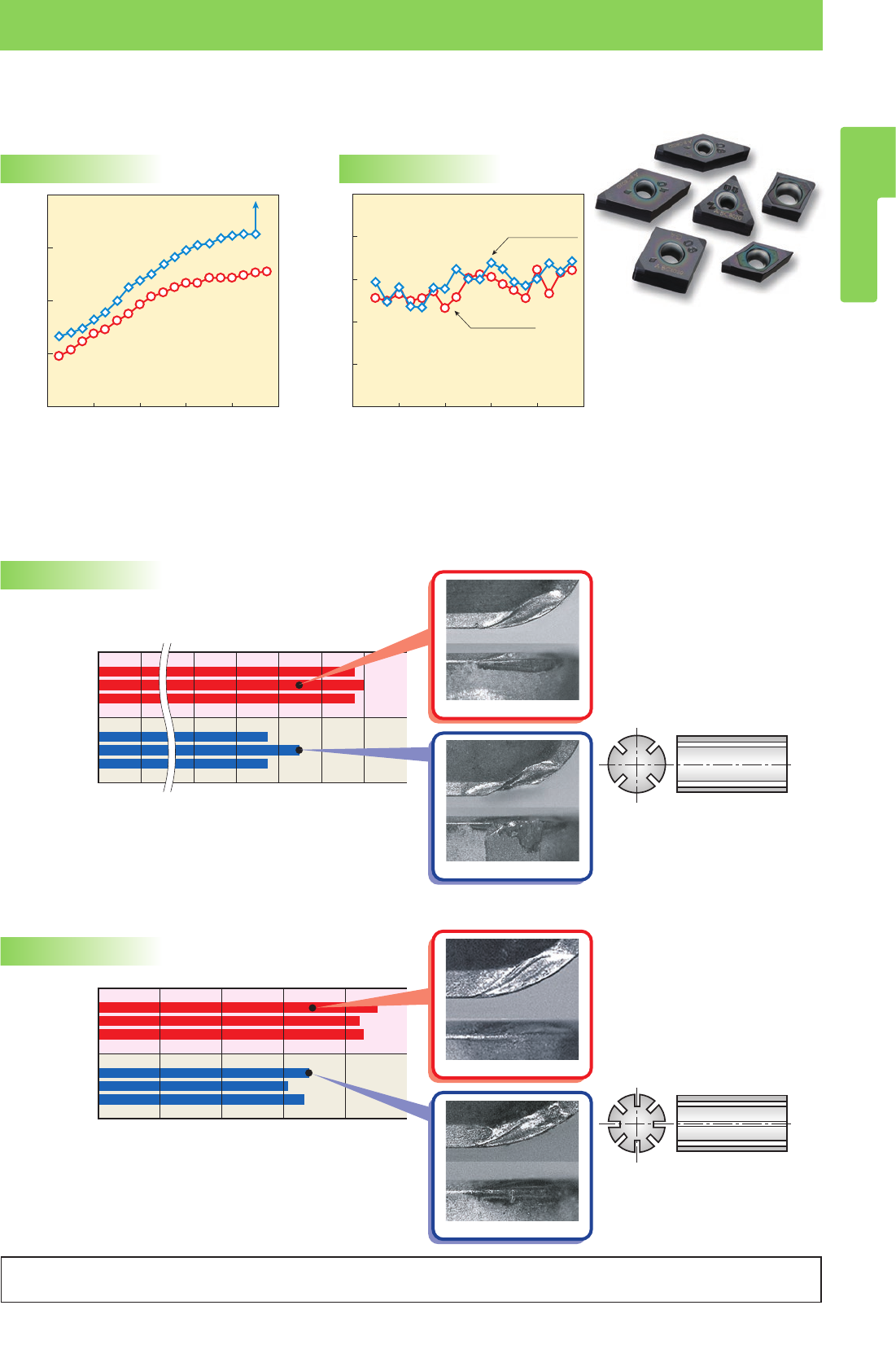

ПЛАСТИНЫ КНБ СО СТРУЖКОЛОМОМ
Сфера применения Наружное точение
Глубина резания (мм)
Подача (мм/об)
Сфера применения
стружколома MITSUBISHI
Конкуренты
Заготовка : Легированная сталь (55HRC)
Пластина : BF-CNGG120408TA4
Скорость резания
: 100м/мин
Подача : 0.2мм/об
Глубина резания
: 0.1мм
Сухое резание
<Режимы резания>
Двухсторонний, многоугольный тип пластин
Односторонний, многоугольный тип пластин
Радиус угла R0.2
Односторонняя пластина не имеет рабочих
кромок на нижней стороне.
Сплав КНБ указан на верхней стороне.
Пластины с радиусом угла R0.2 предлагаются в исполнении MBC020 и
идеально подходят для копировального точения и обработки малых
радиусов.
Число углов режущих кромок
Число углов режущих кромок
МНОГОУГОЛЬНЫЙ ТИП ПЛАСТИН
Доступен сплав MBC020.
Доступны все сплавы КНБ кроме MB810.
Верхняя сторона Нижняя сторона
Двухсторонний, многоугольный тип пластин
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B014
0.05 0.10 0.15 0.20 0.25 0.30
20
15
10
5
0
00.1 0.2 0.4 0.5
0.5
0.4
0.3
0.2
0.1
y
y
y
y
NP-CNGA120408GAWS2
NP-CNGA120408GW
ПЛАСТИНЫ С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
Для эффективного применения пластины с зачистной
кромкой следует использовать держатель с углом установки
93°. Эффект использования зачистной кромки может быть
усилен с помощью держателя с углом установки 91°.
При других углах установки,
например, 60°, 90°,107° и т. д.
эффект использования зачистной
кромки отсутствует.
ЗАЧИСТНЫЕ ПЛАСТИНЫ
aУлучшенное качество поверхности
При тех же условиях обработки как при использовании обычного стружкола, но с повыщением
подачи, качество поверхности обрабатываемой детали может быть улучшено.
aУвеличение эффективности
Высокие подачи не только сокращают время обработки, но также дают
возможность совмещать черновую и финишную операций.
aУвеличение износостойкости инструмента
При условии изменения резания на высокую подачу, необходимое время время
обработки одной детали сокращается, таким образом большее количество деталей
может быть обработано одной пластиной. Кроме того, высокая подача предотвращает
трение, поэтому снижается износ и увеличивается стойкость инструмента.
aУлучшение стружкодробления
При высоких подачах, образуется тонкая стружка, которая более легко ломается.
Пример обозначения
Не
ограничено
93°
(Указан)
ХАРАКТЕРИСТИКИ ОБРАБОТКИ
Ограниченное применение державок
Обычная пластина с зачистной кромкой
WC : Стабильное резание
WS : Предельное резание
Обработанная поверхность (!м)
Подача (мм/об)
<Режимы резания>
Зачистная кромка
Область применения: высокая скорость подачи (высокая производительность)
Глубина резания (мм)
Подача (мм/об)
Область применения: финишная обработка с высокой точностью.
Вспомогательный
угол в плане
95°
Вспомогательный угол
в плане
УКАЗАНИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ
РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ И ИСПОЛНЕНИЕ
Финишная обработка с высокой точностью
Скорость резания : 100м/мин Подача : 0.1мм/об
Глубина резания : 0.1мм Сухое резание
Без зачистной кромки
С зачистной кромкой
Ry=3.2!м Ry=1.0!м
Высокопроизводительная обработка с высокой скоростью подачи
Скорость резания : 100м/мин Подача : 0.3мм/об
Глубина резания : 0.1мм Сухое резание
Без зачистной кромки
С зачистной кромкой
Ry=12.2!м Ry=1.2!м
Заготовка : Труднообрабатываемый
материал (HRC60)
Пластина : NP-CNGA120408
Скорость резания
: 120м/мин
Глубина резания
: 0.1мм
Сухое резание
Неограниченное
применение державок
Могут быть использованы стандартные державки.
(
*
Для высокой жесткости инструмента
рекомендуется использовать
двойной прижим.)
R0.8-MB8025
R0.8-MB8025 Зачистная кромка
R0.8
Шероховатость Обработанной Поверхности
Обозначение пластин
Пластина с зачистной кромкой для заготовок малой прочности
Новая КНБ-пластина с зачистной кромкой для обработки
недостаточно жестких заготовок предлагается в сплавах MBC010,
MBC020 и MB8025 и подходит для тех сфер применения, при
которых обычная геометрия зачистной кромки приводит к слишком
высокому давлению резания и, следовательно, вибрации.
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

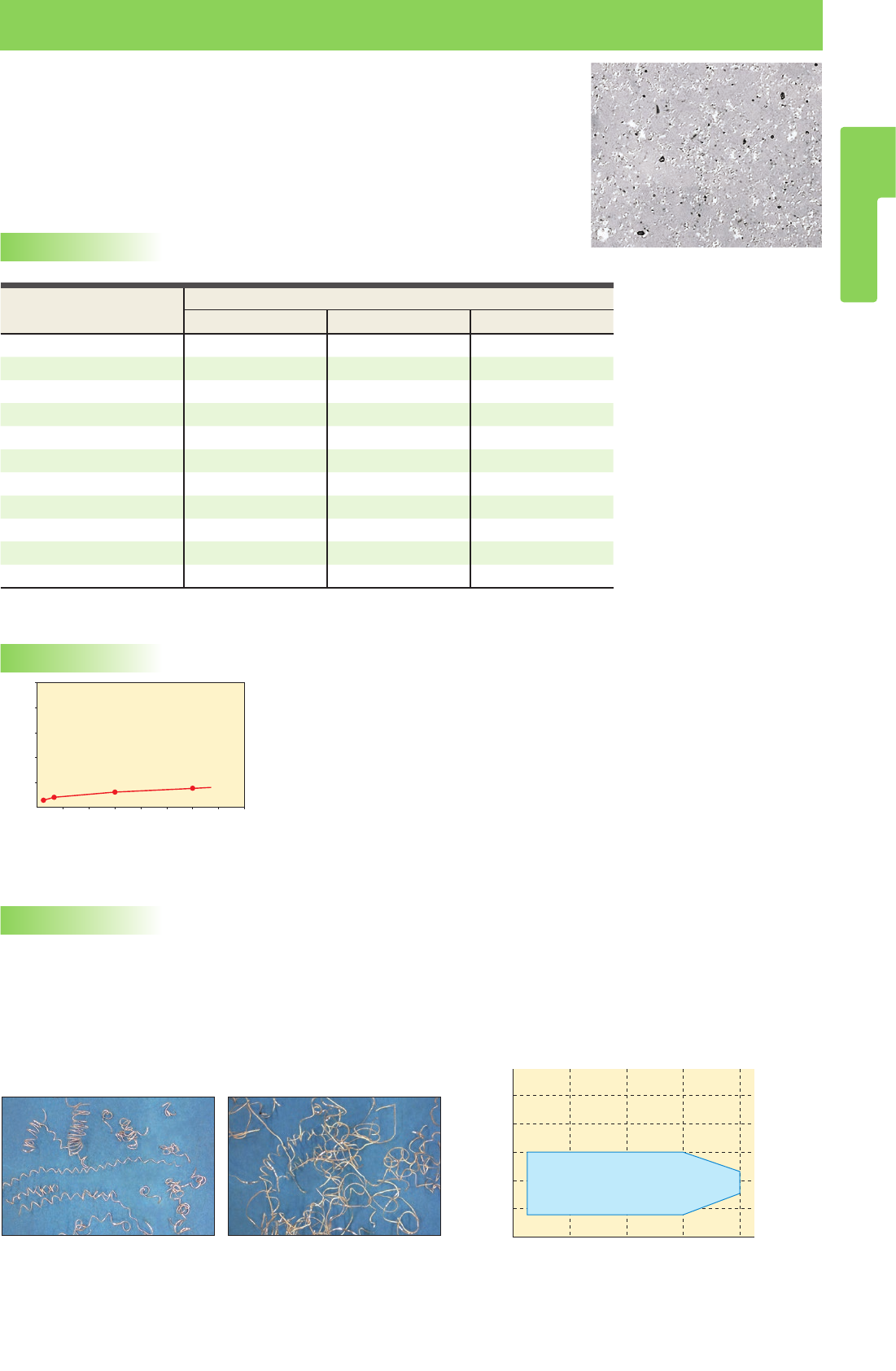

B015
0 4 8 12 16 20 24 28 32
0.5
0.4
0.3
0.2
0.1
0.25 0.50 0.75 1.00
0.30
0.20
0.10
0.05
MD220
NP-TNMM160404R-F
y
y
a a
a
a
1000 (200─1500)─ 0.2 ─ 3.0
800 (200─1200)─ 0.2 ─ 3.0
600 (200─1000)─ 0.2 ─ 3.0
700 (200─1200)─ 0.2 ─ 3.0
600 (100─1000)─ 0.4 ─ 2.0
500 (100─800)─ 0.25 ─ 2.0
400 (100─600)─ 0.3 ─ 2.0
50 (30─80)─ 0.1 ─ 2.0
600 (300─800)─ 0.15 ─ 1.0
1300 (300─4000)─ 0.4 ─
15 (5─20)─0.2 ─0.5
a
a
a
a
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПКА СПЛАВ MD220
ПОЛИКРИСТАЛЛИЧЕСКИЙ АЛМАЗ
ХАРАКТЕРИСТИКА
ХАРАКТЕРИСТИКИ ОБРАБОТКИ
Износ по задней поверхности (мм)
Подача (мм/об)
Глубина резания (мм)
Длина обработки (kм)
Инструмент из спеченного алмазного
покрытия для резания алюминиевых
сплавов с высоким содержанием Si
<Режимы резания>
<Режимы резания> <Режимы резания>
Заготовка : Алюминиевый сплав с высоким содержанием Si
Инструмент : P11R,SPGN120308
vc=200м/мин
ap=1.5мм
f=0.15мм/об
Охлаждение : СОЖ на водной основе
Микроструктура MD220
ТОКАРНАЯ ОБРАБОТКА
Экономичность
Серия пластин ПКА обеспечивает долгий срок службы инструмента. Возможность исключить последующие шлифовальные операции позволяет снизить себестоимость изготовления продукции.
Со стружколомом Стружколом, сформованный непосредственно на части ПКА, обеспечивает отличный контроль стружки.
Доступны пластины с радиусом угла R0.05мм, позволяющие обрабатывать заготовоки с малым радиусом.
Подходит для таких материалов, как алюминиевые сплавы,
цветные металлы и армированные волокна пластмасс.
Подходит для тонкой высокоскоростной.
(Примечание1) e : 1-я рекомендация. u : 2-я рекомендация.
(Примечание2) Не пригоден для стали.
РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ
ХАРАКТЕРИСТИКИ ОБРАБОТКИ
ПЛАСТИНЫ NEW PETIT CUT СЕРИИ
Обрабатываемый материал Рекомендуемые режимы резания
Рекомендуемая скорость резания
(м/мин)Подача (мм/об)Глубина резания (мм)
Алюминий
Алюминиевые сплавы (Si
<
16%)
Алюминиевые сплавы (Si
>
16%)
Медный сплав
Упрочнённый пластик
Пластмасса с армированными волокнами
Графит
Керамика
Жёсткий каучук
Неорганическая плита
Спеченый твердый сплав
Заготовка : Алюминиевые сплавы
Скорость резания
: 340м/мин
Подача : 0.1мм/об
Заготовка : Алюминиевые сплавы
Скорость резания
: 400м/мин
Обработка с СОЖ
Глубина резания
: 0.1мм
Сухое резание
Геометрия стружки при использовании пластины со стружколомом Геометрия стружки при использовании пластины без стружколома
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B016
G
NP-CNGA_
oo
4 NP-DNGA_
oo
4 NP-SNGA_
oo
4 NP-TNGA_
oo
6NP-VNGA_
oo
4
NP-WNGA_
oo
6
^ B022 ^ B024 ^ B027 ^ B028 ^ B030 ^ B031
NP-CNGA_
oo
W
o
4
^ B022
BF
BF-CNGG_
oo
4 BF-DNGG_
oo
4
^ B022 ^ B024
NP-CNGA_
oo
2 NP-DNGA_
oo
2 NP-SNGA_
oo
2 NP-TNGA_
oo
3NP-VNGA_
oo
2
NP-WNGA_
oo
3
^ B022 ^ B024 ^ B027 ^ B028 ^ B030 ^ B031
NP-CNGA_
oo
W
o
2
NP-DNGA_G
o
WS2J_R/L
NP-WNGA_G
o
WS3
^ B023 ^ B025 ^ B031
BF
BF-CNGM_
oo
2 BF-DNGM_
oo
2
^ B023 ^ B025
BM
BM-CNGM_
oo
2 BM-DNGM_
oo
2 BM-TNGM_
oo
3
^ B023 ^ B026 ^ B028
M
R/L-F
NP-CNMM_R-F NP-DNMM_R-F NP-SNMM_R-F NP-TNMM_R-F NP-VNMM_R-F
^ B048 ^ B048 ^ B049 ^ B049 ^ B050
G
CNGN DNGN RNGN SNGN TNGN
^ B032 ^ B032 ^ B032 ^ B034 ^ B034
ПЛАСТИНЫ С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПЛАСТИНЫ С ОТРИЦАТЕЛЬНЫМ ЗАДНИМ УГЛОМ И ОТВЕРСТИЕМ
Наименование
продукции
Тип
Допуск
Обозначение
стружколома и
форма канавки
Ромбическая 80° Ромбическая 55°
Квадратная 90°
Треугольная 60° Ромбическая 35°
Тригональная 80°
NEW PETIT CUT
Многокромочный
тип "multi-corner"
Двусторонний
Плоский верх
Многокромочный
тип "multi-corner"
Двусторонний
С зачистной
кромкой
Плоский верх
Многокромочный
тип "multi-corner"
Двусторонний
Cо
стружколомателем
Многокромочный
тип "multi-corner"
Односторонний
Плоский верх
Многокромочный
тип "multi-corner"
Односторонний
С зачистной
кромкой
Плоский верх
Многокромочный
тип "multi-corner"
Односторонний
Cо
стружколомателем
Многокромочный
тип "multi-corner"
Односторонний
Cо
стружколомателем
С одной режущей
кромкой
Односторонний
Cо стружколомателем
КЛАССИФИКАЦИЯ
ПЛАСТИНЫ С ОТРИЦАТЕЛЬНЫМ ЗАДНИМ УГЛОМ И БЕЗ ОТВЕРСТИЯ
Тип
Допуск
Обозначение
стружколома и
форма канавки
Ромбическая 80° Ромбическая 55°
Круглая
Квадратная 90°
Треугольная 60°
Многокромочный тип
"multi-corner"
Двусторонний
(Полностью из КНБ)
Плоский верх
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

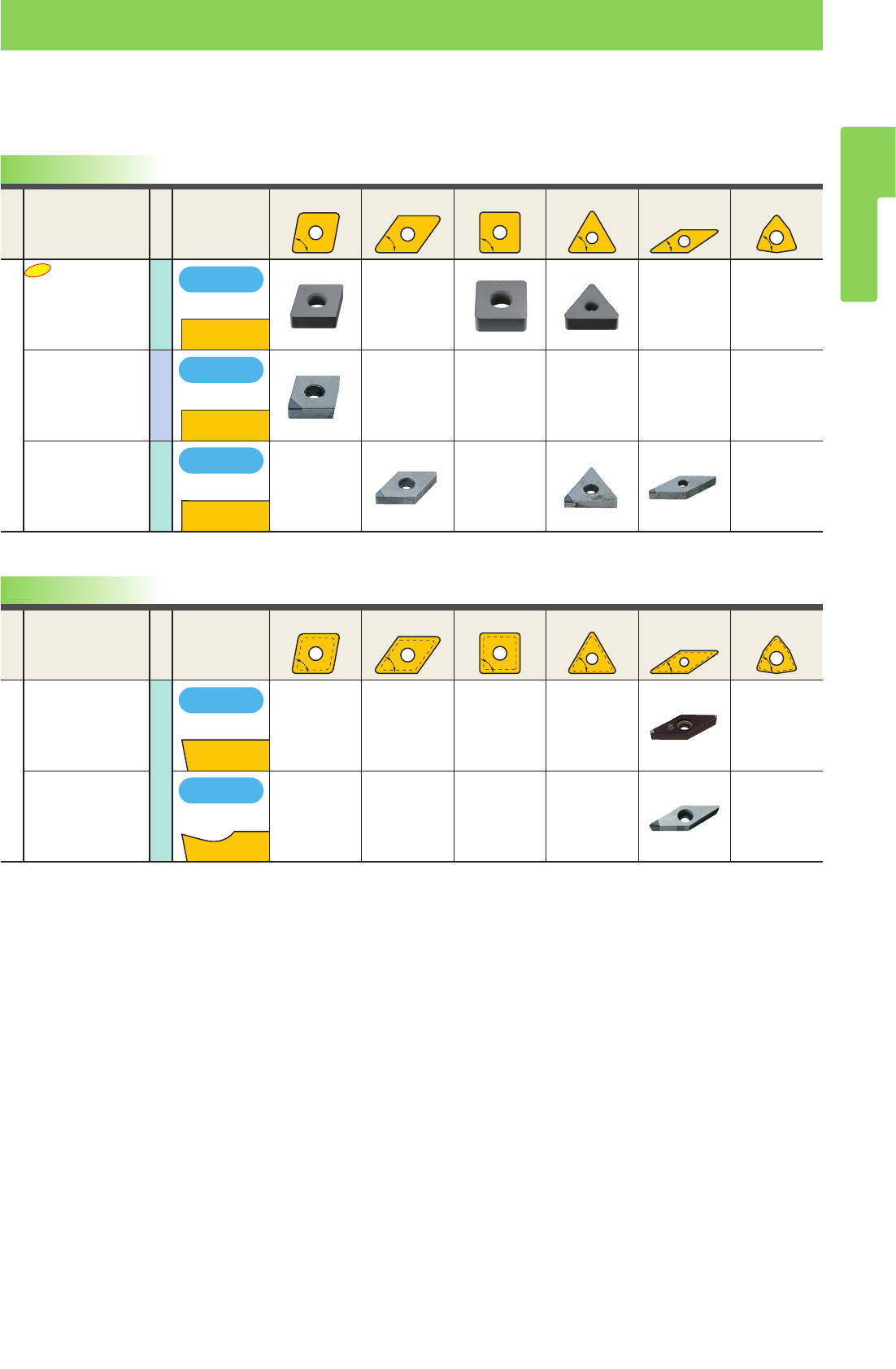

B017
G
CNGA SNGA TNGA
^ B023 ^ B027 ^ B029
M
CNMA
^ B048
G
DNGA TNGA VNGA
^ B048 ^ B049 ^ B050
NEW
G
NP-VBGW_
oo
2
^ B041
R-F
NP-VBGT_R-F
^ B055
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПЛАСТИНЫ С ОТРИЦАТЕЛЬНЫМ ЗАДНИМ УГЛОМ И ОТВЕРСТИЕМ
Наименование
продукции
Тип
Допуск
Обозначение
стружколома и
форма канавки
Ромбическая 80° Ромбическая 55°
Квадратная 90°
Треугольная 60°
Ромбическая 35°
Тригональная 80°
Стандарт
Многокромочный
тип "multi-corner"
Двусторонний
Плоский верх
С одной режущей
кромкой
Односторонний
Плоский верх
С одной режущей
кромкой
Односторонний
Плоский верх
ПЛАСТИНЫ С ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ 5° И ОТВЕРСТИЕМ
Наименование
продукции
Тип
Допуск
Обозначение
стружколома и
форма канавки
Ромбическая 80° Ромбическая 55°
Квадратная 90°
Треугольная 60° Ромбическая 35°
Тригональная 80°
NEW PETIT CUT
Многокромочный
тип "multi-corner"
Односторонний
Плоский верх
С одной режущей
кромкой
Односторонний
Cо стружколомателем
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

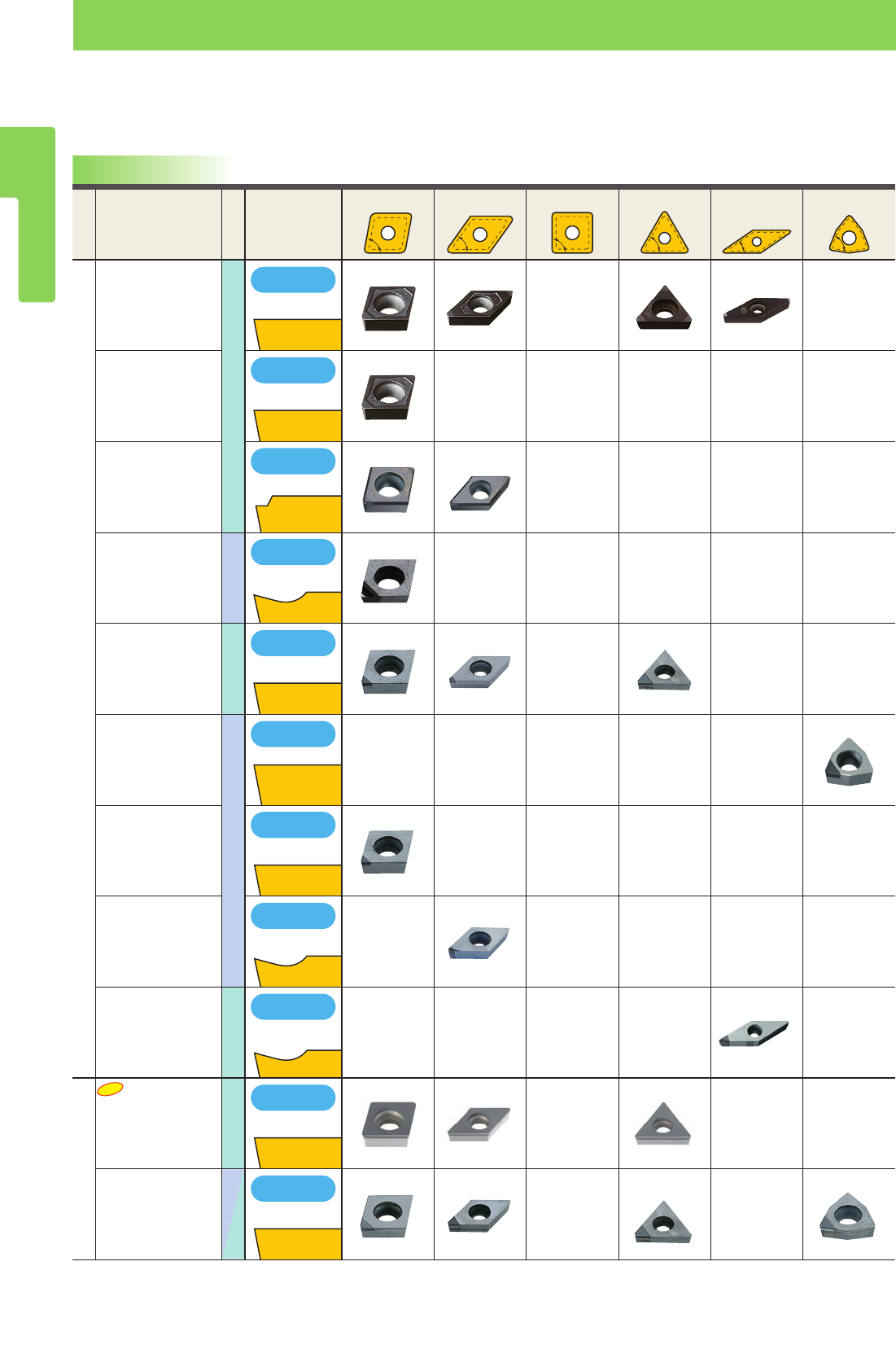

B018
G
NP-CCGW_
oo
2
NP-DCGW_
oo
2 NP-TCGW_
oo
3NP-VCGW_
oo
2
^ B034 ^ B037 ^ B039 ^ B042
NP-CCGW_
oo
W
o
2
^ B035
BF
BF-CCGT_
oo
2 BF-DCGT_
oo
2
^ B035 ^ B037
M
NP-CCMH
^ B051
G
NP-CCGW_
oo
NP-DCGW_oo NP-TCGW_
oo
^ B035 ^ B038 ^ B039
M
NP-WCMW_
oo
^ B042
NP-CCMW
^ B051
R/L-F
NP-DCMT_R/L-F
^ B052
G
R-F
NP-VCGT_R-F
^ B055
G
CCGW DCGW TCGW
^ B035 ^ B038 ^ B039
G
MCCMW DCMW TCMW
TCGW WCMW
^ B051 ^ B052 ^ B053 ^ B056
NEW
ПЛАСТИНЫ С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПЛАСТИНЫ С ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ 7° И ОТВЕРСТИЕМ
Наименование
продукции
Тип
Допуск
Обозначение
стружколома и
форма канавки
Ромбическая 80° Ромбическая 55°
Квадратная 90°
Треугольная 60° Ромбическая 35°
Тригональная 80°
NEW PETIT CUT
Многокромочный
тип "multi-corner"
Односторонний
Плоский верх
Многокромочный
тип "multi-corner"
Односторонний
С зачистной
кромкой
Плоский верх
Многокромочный
тип "multi-corner"
Односторонний
Cо
стружколомателем
С одной режущей
кромкой
Односторонний
Cо стружколомателем
Стандарт
С одной режущей
кромкой
Односторонний
Плоский верх
С одной режущей
кромкой
Односторонний
Плоский верх
С одной режущей
кромкой
Односторонний
Плоский верх
С одной режущей
кромкой
Односторонний
Cо стружколомателем
С одной режущей
кромкой
Односторонний
Cо стружколомателем
Стандарт
Многогранная
полнопрофильная,
односторонняя
Плоский верх
С одной режущей
кромкой
Односторонний
Плоский верх
КЛАССИФИКАЦИЯ
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

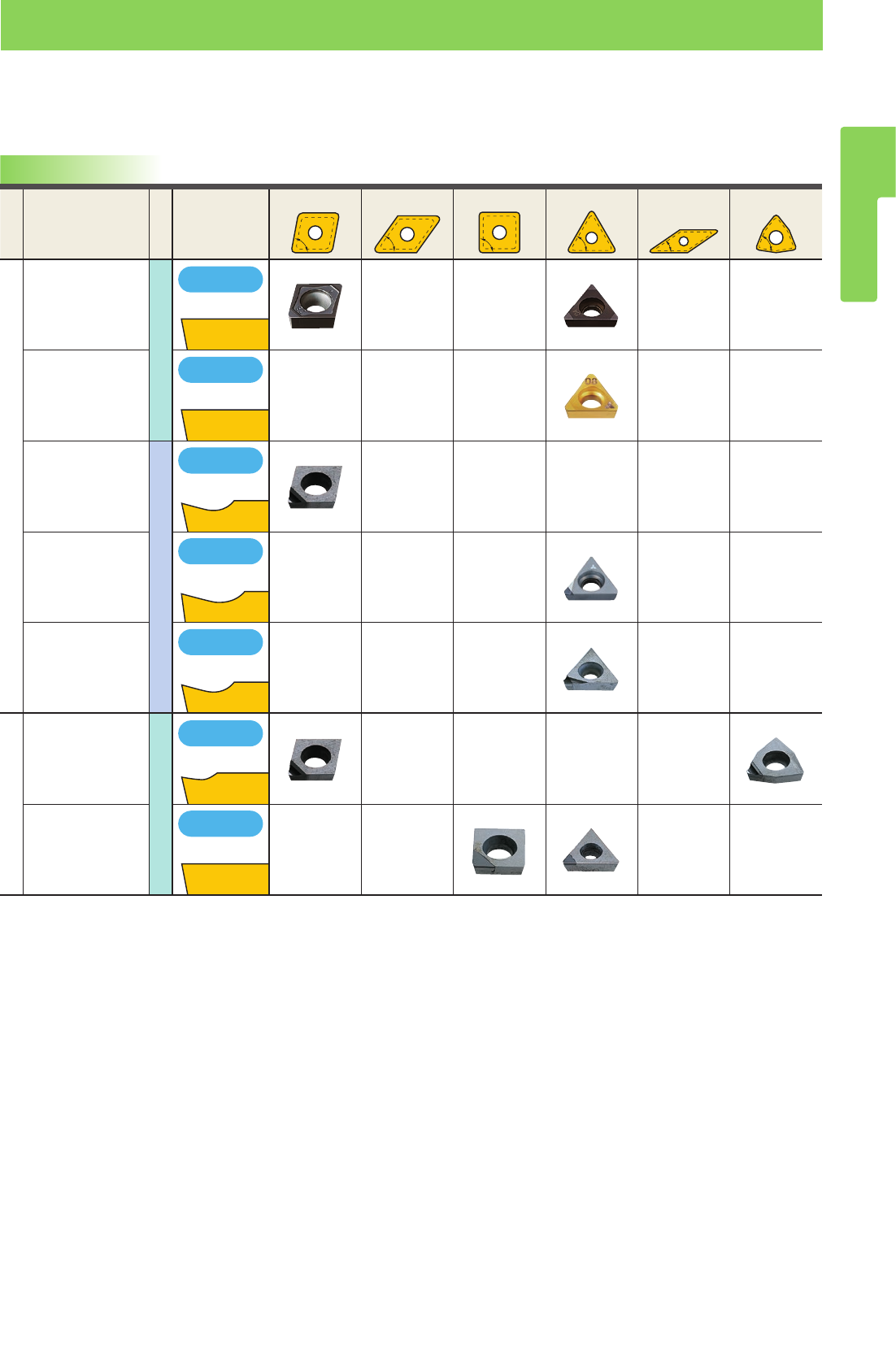

B019
G
NP-CPGB_
oo
2
NP-TPGB_
oo
3
^ B036 ^ B040
NP-TPGX_
oo
3
^ B040
M
NP-CPMH
^ B051
R/L-F
NP-TPMX_R/L-F
^ B054
R/L-F
NP-TPMH_R/L-F
^ B054
G
CPGT WPGT
^ B051 ^ B056
SPGX TPGX
^ B053 ^ B054
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПЛАСТИНЫ С ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ 11° И ОТВЕРСТИЕМ
Наименование
продукции
Тип
Допуск
Обозначение
стружколома и
форма канавки
Ромбическая 80° Ромбическая 55°
Квадратная 90°
Треугольная 60° Ромбическая 35°
Тригональная 80°
NEW PETIT CUT
Многокромочный
тип "multi-corner"
Односторонний
Плоский верх
Многокромочный
тип "multi-corner"
Односторонний
Плоский верх
С одной режущей
кромкой
Односторонний
Cо стружколомом
Стандарт
С одной режущей
кромкой
Односторонний
Cо стружколомом
С одной режущей
кромкой
Односторонний
Cо стружколомом
Стандарт
С одной режущей
кромкой
Односторонний
Cо стружколомом
Стандарт
С одной режущей
кромкой
Односторонний
Плоский верх
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B020
(
)
G
R/L VDGX_R/L-F
^ B055
(
)
G
R/L TEGX_R/L
^ B053
(
)
R/L-F DEGX_R/L-F
^ B052
TEGX
^ B053
ПЛАСТИНЫ С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПЛАСТИНЫ С ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ 15° И ОТВЕРСТИЕМ
ПЛАСТИНЫ С ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ 20° И ОТВЕРСТИЕМ
Тип
Допуск
Обозначение
стружколома и
форма канавки
Ромбическая 35°
С одной режущей кромкой
Односторонний
Для Алюминиевых Сплавов
Cо стружколомом
Тип
Допуск
Обозначение
стружколома и
форма канавки
Ромбическая 55°
Треугольная 60°
С одной режущей кромкой
Односторонний
Для Алюминиевых Сплавов
Cо стружколомом
С одной режущей кромкой
Односторонний
Для Алюминиевых Сплавов
Cо стружколомом
С одной режущей кромкой
Односторонний
(
Для Алюминиевых Сплавов
)
Плоский верх
КЛАССИФИКАЦИЯ
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

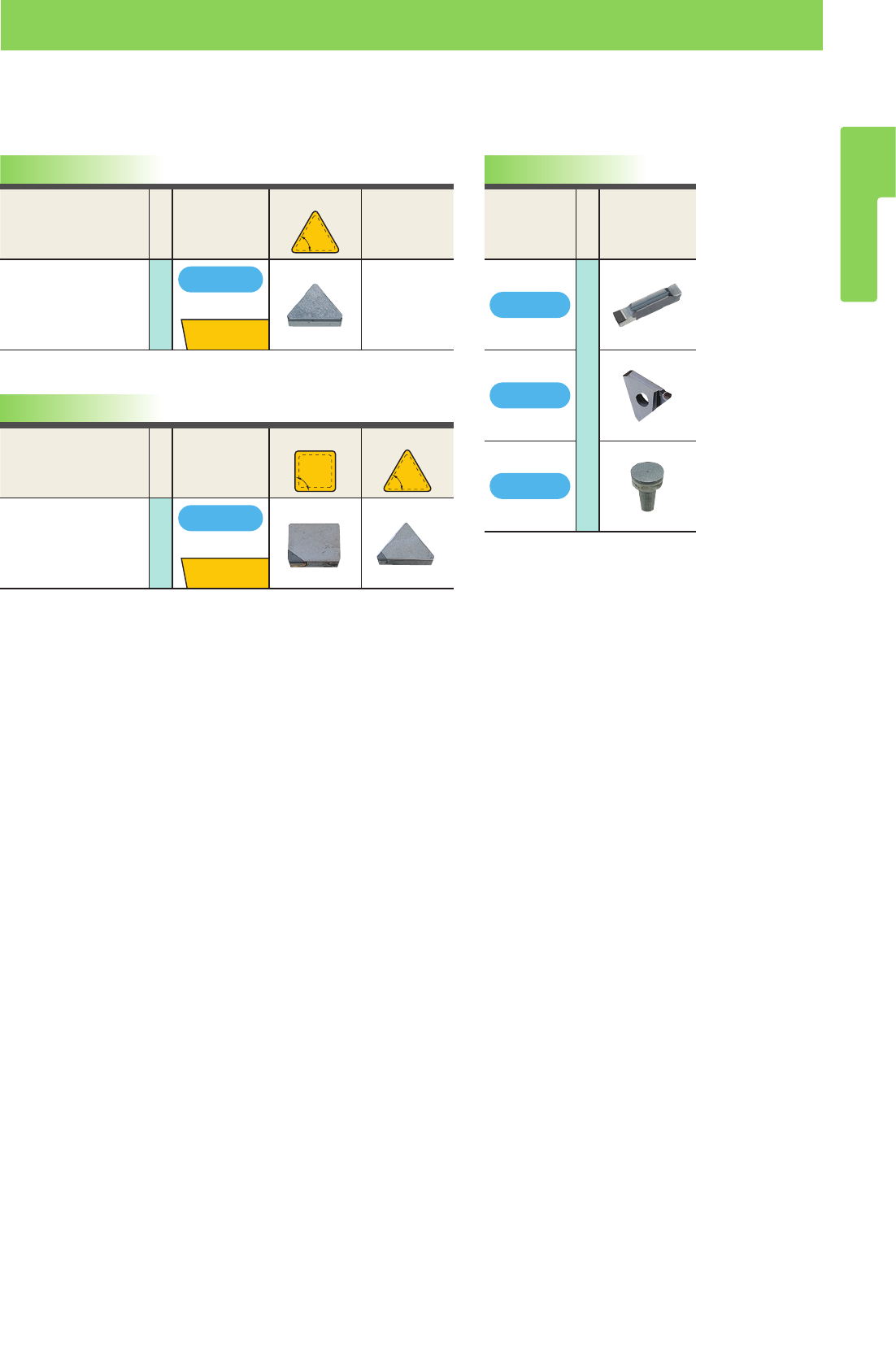

B021
G
TBGN
^ B044
G
SPGN TPGN
^ B043, B057 ^ B044, B058
G
GY_GFGS
^ B045
MGTR
^ B046
RTG-A
^ B043
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПЛАСТИНЫ С ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ 5° И БЕЗ ОТВЕРСТИЯ
ПЛАСТИНЫ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ
ПЛАСТИНЫ С ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ 11° И БЕЗ ОТВЕРСТИЯ
Тип
Допуск
Обозначение
стружколома и
форма канавки
Треугольная 60°
Многокромочный тип
"multi-corner"
Односторонний
Плоский верх
Тип
Допуск
Обозначение
стружколома и
форма канавки
Квадратная 90°
Треугольная 60°
С одной режущей
кромкой
Односторонний
Плоский верх
Тип
державки
Допуск
Пластины
GY Тип
MG Тип
TL Тип
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B022
CBN
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
MBS140
D1S1Re D2
NP-CNGA 120404GA4 a a 12.7 4.76 0.4 5.16
C008
C009
E014
E037
H006
─008
120408GA4 a a 12.7 4.76 0.8 5.16
120412GA4 a a 12.7 4.76 1.2 5.16
120404GN4 s12.7 4.76 0.4 5.16
120408GN4 s12.7 4.76 0.8 5.16
120412GN4 s12.7 4.76 1.2 5.16
120404FS4 s12.7 4.76 0.4 5.16
120408FS4 sa12.7 4.76 0.8 5.16
120412FS4 sa12.7 4.76 1.2 5.16
120404TA4 sa12.7 4.76 0.4 5.16
120408TA4 sa12.7 4.76 0.8 5.16
120412TA4 sa12.7 4.76 1.2 5.16
120408TN4 a12.7 4.76 0.8 5.16
120412TN4 a12.7 4.76 1.2 5.16
NP-CNGA 120408GAWC4 a12.7 4.76 0.8 5.16
C008
C009
E014
E037
H006
─008
120412GAWC4 a12.7 4.76 1.2 5.16
120404GAWS4 s12.7 4.76 0.4 5.16
120408GAWS4 s12.7 4.76 0.8 5.16
120412GAWS4 s12.7 4.76 1.2 5.16
120408GSWC4 a12.7 4.76 0.8 5.16
120412GSWC4 a12.7 4.76 1.2 5.16
120404GSWS4 a12.7 4.76 0.4 5.16
120408GSWS4 a12.7 4.76 0.8 5.16
120412GSWS4 a12.7 4.76 1.2 5.16
BF-CNGG 120404TA4 s12.7 4.76 0.4 5.16
C008
C009
E014
E037
H006
─008
120408TA4 s12.7 4.76 0.8 5.16
120412TA4 s12.7 4.76 1.2 5.16
NP-CNGA 120404GA2 s s a a a 12.7 4.76 0.4 5.16
C008
C009
E014
E037
H006
─008
120408GA2 s s a12.7 4.76 0.8 5.16
120412GA2 s s a12.7 4.76 1.2 5.16
120404GS2 a a a a 12.7 4.76 0.4 5.16
120408GS2 a a a a a 12.7 4.76 0.8 5.16
120412GS2 a a a a a 12.7 4.76 1.2 5.16
120404GN2 s12.7 4.76 0.4 5.16
120408GN2 s12.7 4.76 0.8 5.16
120412GN2 s12.7 4.76 1.2 5.16
120404FS2 a a a 12.7 4.76 0.4 5.16
120408FS2 a a a a a 12.7 4.76 0.8 5.16
120412FS2 a a a a a 12.7 4.76 1.2 5.16
CN
80°
80° Re
øD2
D1S1
80°
Re
øD2
D1S1
80°
Re
øD2
D1S1
80°
Re
øD2
D1S1
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ОТРИЦ. УГЛОМ]
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
С
ОТВ.
* Перед применением пластин с зачистной кромкой, пожалуйста, обратитесь к странице B014.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное
резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN
Полностью
из КНБ
Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
NEW PETIT CUT
NEW PETIT CUT
NEW PETIT CUT
(Со стружколомом)
NEW PETIT CUT
(С зачистной кромкой)
*
a : Есть на складе. s : Со склада в Японии.
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B023
CBN
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
MBS140
D1S1Re D2
NP-CNGA 120404TA2 asa a s12.7 4.76 0.4 5.16
C008
C009
E014
E037
H006
─008
120408TA2 asa a a 12.7 4.76 0.8 5.16
120412TA2 asa a a 12.7 4.76 1.2 5.16
120404TS2 s12.7 4.76 0.4 5.16
120408TS2 s12.7 4.76 0.8 5.16
120412TS2 s12.7 4.76 1.2 5.16
120404TN2 a12.7 4.76 0.4 5.16
120408TN2 a12.7 4.76 0.8 5.16
120412TN2 a12.7 4.76 1.2 5.16
NP-CNGA 120404GAWS2 as12.7 4.76 0.4 5.16
C008
C009
E014
E037
H006
─008
120408GAWS2 sas12.7 4.76 0.8 5.16
120412GAWS2 sas12.7 4.76 1.2 5.16
120408GAWC2 a12.7 4.76 0.8 5.16
120404GSWS2 a a 12.7 4.76 0.4 5.16
120408GSWS2 a a 12.7 4.76 0.8 5.16
120412GSWS2 a a 12.7 4.76 1.2 5.16
120404GSWC2 a12.7 4.76 0.4 5.16
120408GSWC2 a a 12.7 4.76 0.8 5.16
120412GSWC2 a12.7 4.76 1.2 5.16
BF-CNGM 120404TA2 a12.7 4.76 0.4 5.16
C008
C009
E014
E037
H006
─008
120408TA2 a12.7 4.76 0.8 5.16
120412TA2 a12.7 4.76 1.2 5.16
BM-CNGM 120408TA2 a12.7 4.76 0.8 5.16
C008
C009
E014
E037
H006
─008
120412TA2 a12.7 4.76 1.2 5.16
CNGA 120408 s12.7 4.76 0.8 5.16
C008
C009
E014
E037
H006
─008
120412 s12.7 4.76 1.2 5.16
80°
Re
øD2
D1S1
80°
Re
øD2
D1S1
80°
Re
øD2
D1S1
D1S1
80°
Re
øD2
D1S1
80°
Re
øD2
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
С
ОТВ.
* Перед применением пластин с зачистной кромкой, пожалуйста, обратитесь к странице B014.
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное
резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN
Полностью
из КНБ
Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
NEW PETIT CUT
NEW PETIT CUT
NEW PETIT CUT
(Со стружколомом)
(Со стружколомом)
NEW PETIT CUT
(С зачистной кромкой)
*
СПЛАВЫ И ПОКРЫТИЯ B009
ОБОЗНАЧЕНИЕ B002
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

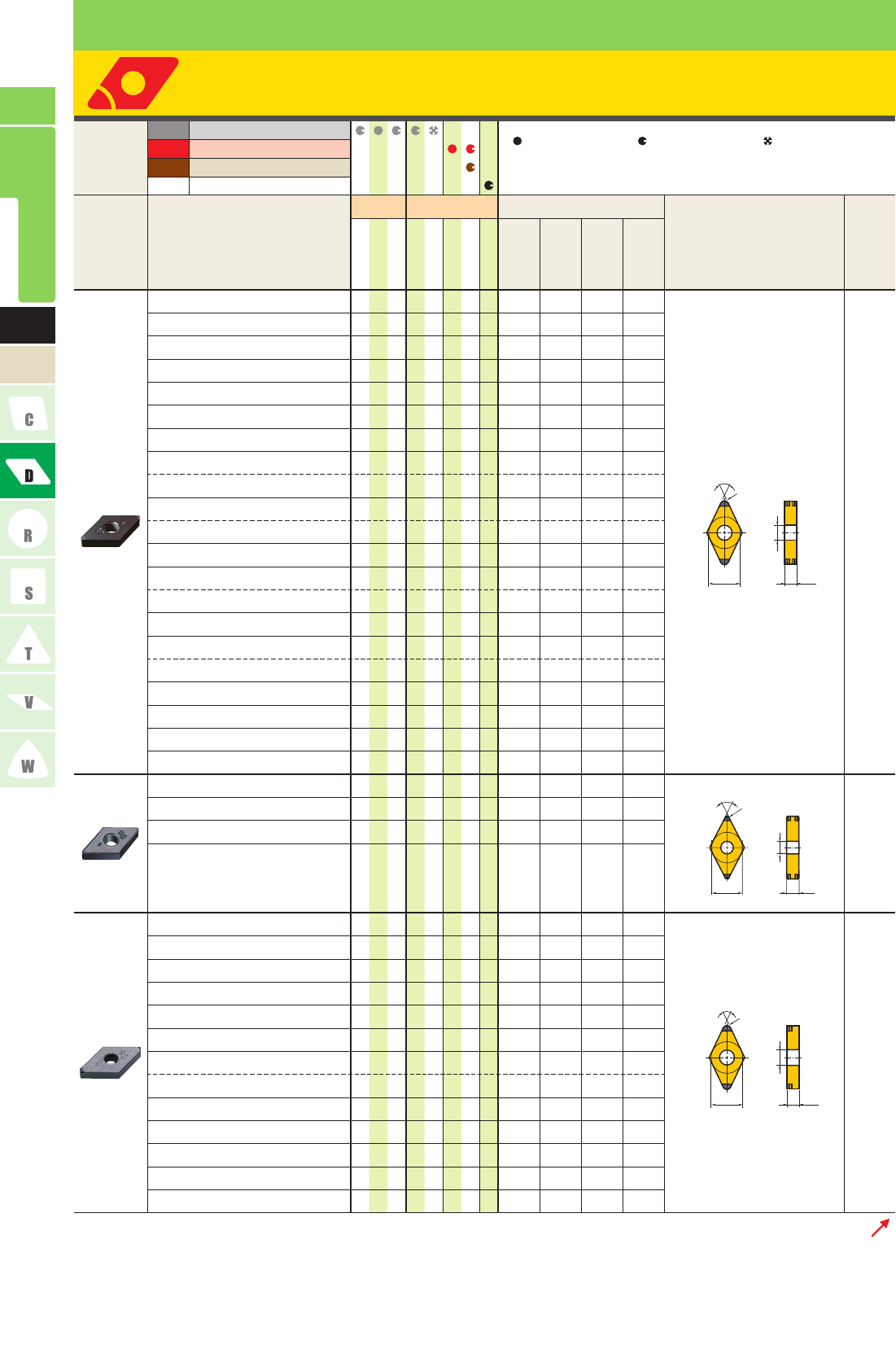

B024
CBN
DN
55°
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
D1S1Re D2
NP-DNGA 110408GA4 a
9.525
4.76 0.8 3.81
C010
C011
E014
E037
─039
H009
─011
110412GA4 a
9.525
4.76 1.2 3.81
150404GA4 s s
12.7
4.76 0.4 5.16
150408GA4 s s
12.7
4.76 0.8 5.16
150412GA4 s s
12.7
4.76 1.2 5.16
150604GA4 a a
12.7
6.35 0.4 5.16
150608GA4 a a
12.7
6.35 0.8 5.16
150612GA4 a a
12.7
6.35 1.2 5.16
150608GS4 a
12.7
6.35 0.8 5.16
150612GS4 a
12.7
6.35 1.2 5.16
150404GN4 s
12.7
4.76 0.4 5.16
150408GN4 s
12.7
4.76 0.8 5.16
150412GN4 s
12.7
4.76 1.2 5.16
150404FS4 s
12.7
4.76 0.4 5.16
150408FS4 s
12.7
4.76 0.8 5.16
150412FS4 s
12.7
4.76 1.2 5.16
150404TA4 s s
12.7
4.76 0.4 5.16
150408TA4 s s
12.7
4.76 0.8 5.16
150412TA4 s s
12.7
4.76 1.2 5.16
150608TA4 a
12.7
6.35 0.8 5.16
150612TA4 a
12.7
6.35 1.2 5.16
BF-DNGG 150404TA4 s
12.7
4.76 0.4 5.16 C010
C011
E014
E037
─039
H009
─011
150408TA4 s
12.7
4.76 0.8 5.16
150412TA4 s
12.7
4.76 1.2 5.16
NP-DNGA 110408GA2 a
9.525
4.76 0.8 3.81
C010
C011
E015
E038
─040
H009
─011
150404GA2 s s a
12.7
4.76 0.4 5.16
150408GA2 s s a
12.7
4.76 0.8 5.16
150412GA2 s s a
12.7
4.76 1.2 5.16
150604GA2 a
12.7
6.35 0.4 5.16
150608GA2 a
12.7
6.35 0.8 5.16
150612GA2 a
12.7
6.35 1.2 5.16
150404GS2 s s s
12.7
4.76 0.4 5.16
150408GS2 s s s
12.7
4.76 0.8 5.16
150412GS2 s s s
12.7
4.76 1.2 5.16
150604GS2 a a a a
12.7
6.35 0.4 5.16
150608GS2 a a a a a
12.7
6.35 0.8 5.16
150612GS2 a a a a a
12.7
6.35 1.2 5.16
55°
Re
øD2
D1S1
55°
Re
øD2
D1S1
55°
Re
øD2
D1S1
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ОТРИЦ. УГЛОМ]
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
NEW PETIT CUT
NEW PETIT CUT
NEW PETIT CUT
(Со стружколомом)
a : Есть на складе. s : Со склада в Японии.
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

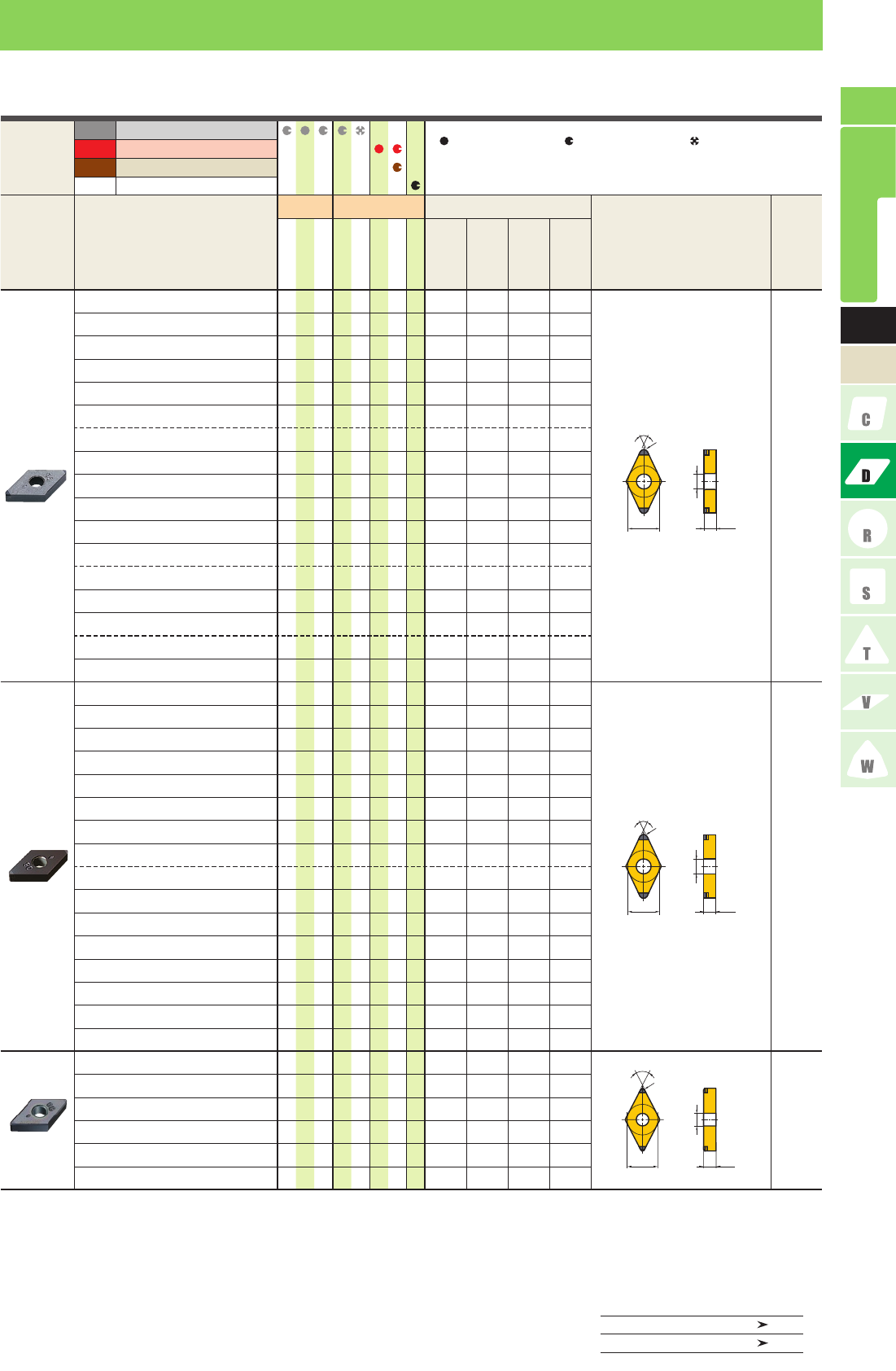

B025
CBN
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
D1S1Re D2
NP-DNGA 150404FS2 s s 12.7 4.76 0.4 5.16
C010
C011
E015
E038
─040
H009
─011
150408FS2 s s 12.7 4.76 0.8 5.16
150412FS2 s s 12.7 4.76 1.2 5.16
150604FS2 a a a 12.7 6.35 0.4 5.16
150608FS2 a a a 12.7 6.35 0.8 5.16
150612FS2 a a a 12.7 6.35 1.2 5.16
150404TA2 s s a12.7 4.76 0.4 5.16
150408TA2 s s a12.7 4.76 0.8 5.16
150412TA2 s s 12.7 4.76 1.2 5.16
150604TA2 a a a 12.7 6.35 0.4 5.16
150608TA2 a a a 12.7 6.35 0.8 5.16
150612TA2 a a 12.7 6.35 1.2 5.16
150404TS2 s12.7 4.76 0.4 5.16
150408TS2 s12.7 4.76 0.8 5.16
150412TS2 s12.7 4.76 1.2 5.16
150604TN2 a12.7 6.35 0.4 5.16
150608TN2 a12.7 6.35 0.8 5.16
NP-DNGA 150404GAWS2JR s s 12.7 4.76 0.4 5.16
C010
C011
E015
E038
─040
H009
─011
150404GAWS2JL s s 12.7 4.76 0.4 5.16
150408GAWS2JR s s 12.7 4.76 0.8 5.16
150408GAWS2JL s s 12.7 4.76 0.8 5.16
150604GAWS2JR a12.7 6.35 0.4 5.16
150604GAWS2JL a12.7 6.35 0.4 5.16
150608GAWS2JR a12.7 6.35 0.8 5.16
150608GAWS2JL a12.7 6.35 0.8 5.16
150404GSWS2JR s12.7 4.76 0.4 5.16
150404GSWS2JL s12.7 4.76 0.4 5.16
150408GSWS2JR s12.7 4.76 0.8 5.16
150408GSWS2JL s12.7 4.76 0.8 5.16
150604GSWS2JR aaa 12.7 6.35 0.4 5.16
150604GSWS2JL aaa 12.7 6.35 0.4 5.16
150608GSWS2JR aaa 12.7 6.35 0.8 5.16
150608GSWS2JL aaa 12.7 6.35 0.8 5.16
BF-DNGM 150404TA2 s12.7 4.76 0.4 5.16 C010
C011
E015
E038
─040
H009
─011
150408TA2 s12.7 4.76 0.8 5.16
150412TA2 s12.7 4.76 1.2 5.16
150604TA2 a12.7 6.35 0.4 5.16
150608TA2 a12.7 6.35 0.8 5.16
150612TA2 a12.7 6.35 1.2 5.16
55°
Re
øD2
D1S1
55° Re
øD2
D1S1
55°
Re
øD2
D1S1
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
С
ОТВ.
NEW PETIT CUT
NEW PETIT CUT
(Со стружколомом)
NEW PETIT CUT
(С зачистной кромкой)
*
СПЛАВЫ И ПОКРЫТИЯ B009
ОБОЗНАЧЕНИЕ B002
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Показана правая пластина.
* Перед применением пластин с зачистной кромкой, пожалуйста, обратитесь к странице B014.
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

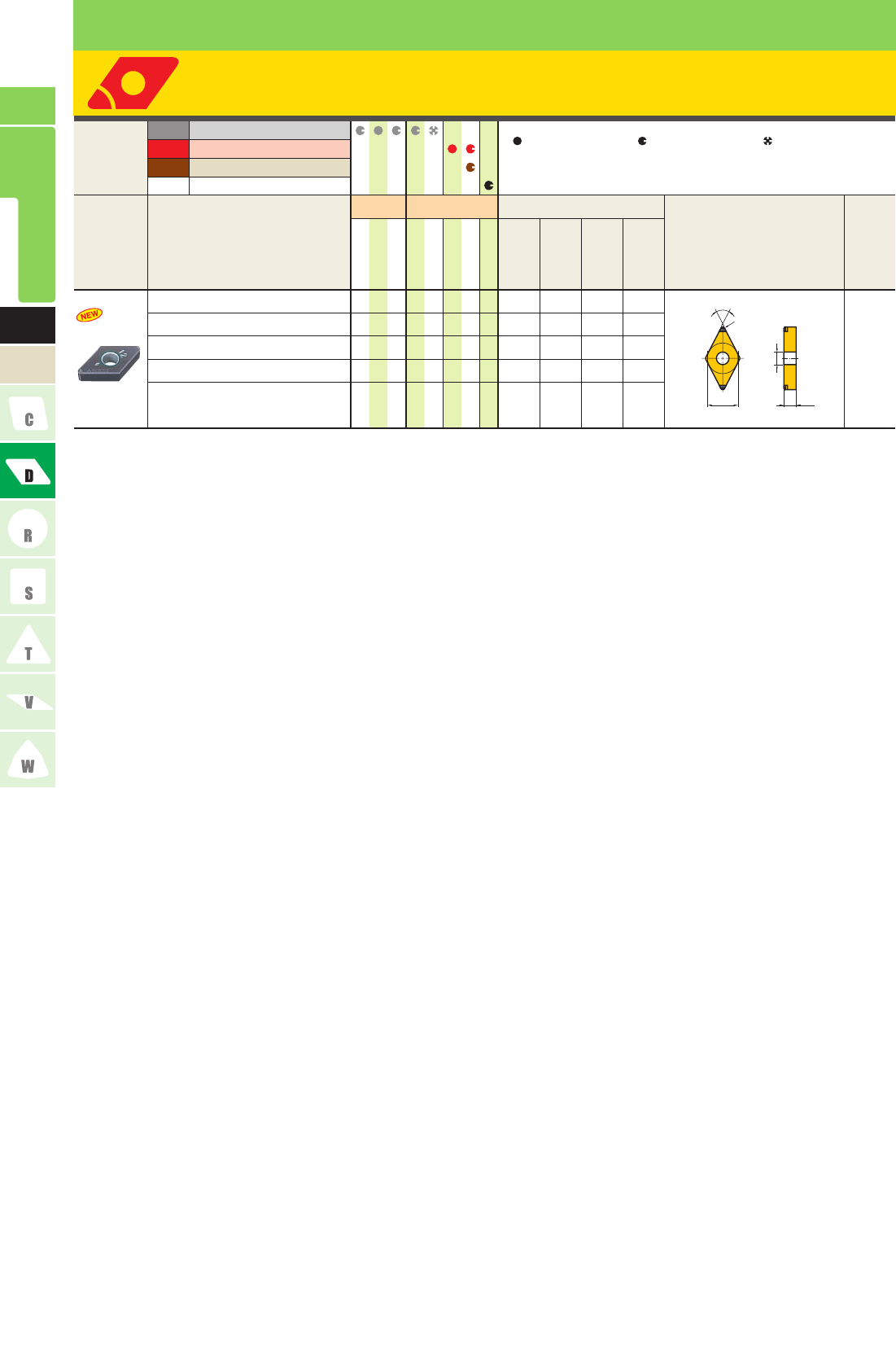

B026
CBN
DN
55°
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
D1S1Re D2
BM-DNGM 150408TA2 s12.7 4.76 0.8 5.16 C010
C011
E014
E037
─039
H009
─011
150412TA2 s12.7 4.76 1.2 5.16
150608TA2 a12.7 6.35 0.8 5.16
150612TA2 a12.7 6.35 1.2 5.16
S1
Re
D1
55°
øD2
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ОТРИЦ. УГЛОМ]
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
С
ОТВ.
a : Есть на складе. s : Со склада в Японии.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
NEW PETIT CUT
(Со стружколомом)
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

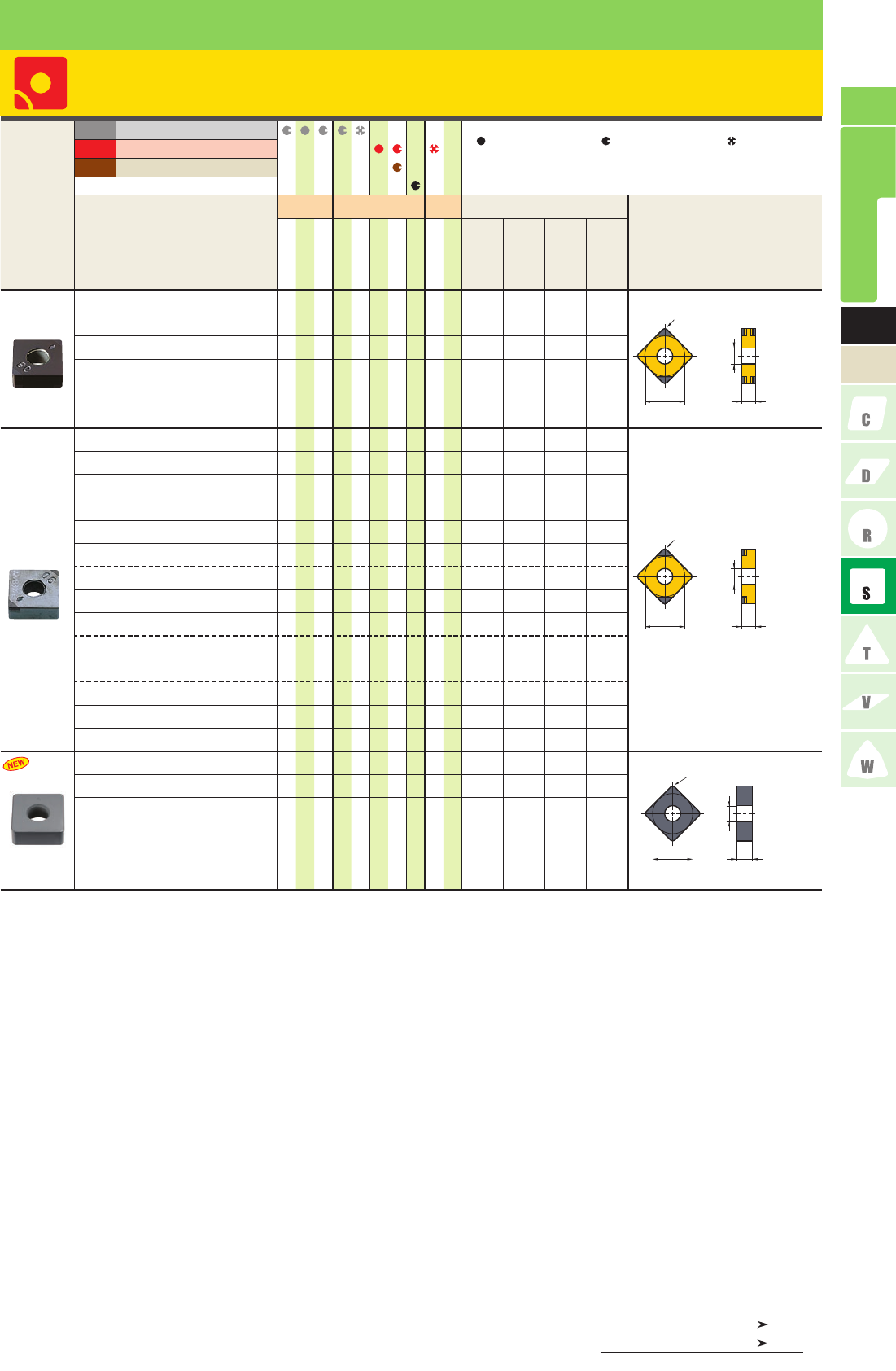

B027
CBN
SN
90°
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
MBS140
D1S1Re D2
NP-SNGA 120404GA4 s12.7 4.76 0.4 5.16
C012
─015
E015
E036
120408GA4 as12.7 4.76 0.8 5.16
120412GA4 as12.7 4.76 1.2 5.16
NP-SNGA 120404GA2 a12.7 4.76 0.4 5.16
C012
─015
E015
E036
120408GA2 a12.7 4.76 0.8 5.16
120412GA2 a12.7 4.76 1.2 5.16
120404GS2 a a 12.7 4.76 0.4 5.16
120408GS2 a a a a 12.7 4.76 0.8 5.16
120412GS2 a a a a 12.7 4.76 1.2 5.16
120404FS2 a12.7 4.76 0.4 5.16
120408FS2 a12.7 4.76 0.8 5.16
120412FS2 a12.7 4.76 1.2 5.16
120408TA2 a12.7 4.76 0.8 5.16
120412TA2 a12.7 4.76 1.2 5.16
120404TS2 s12.7 4.76 0.4 5.16
120408TS2 s12.7 4.76 0.8 5.16
120412TS2 s12.7 4.76 1.2 5.16
SNGA 120408 s12.7 4.76 0.8 5.16
C012
─015
E015
E036
120412 s12.7 4.76 1.2 5.16
Re
øD2
D1S1
Re
øD2
D1S1
S1
D1
Re
øD2
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
NEW PETIT CUT
NEW PETIT CUT
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное
резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN
Полностью
из КНБ
Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
С
ОТВ.
СПЛАВЫ И ПОКРЫТИЯ B009
ОБОЗНАЧЕНИЕ B002
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

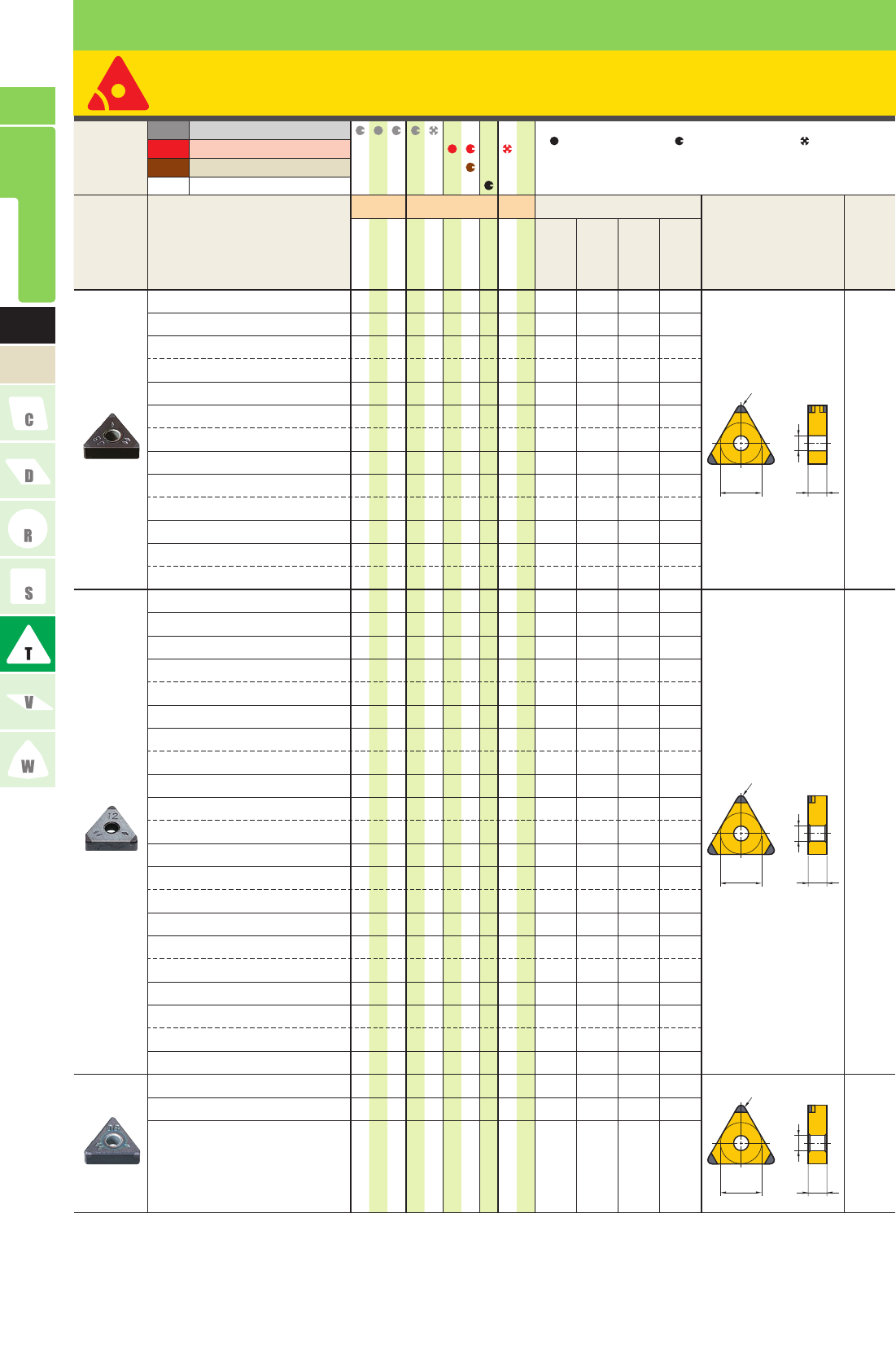

B028
CBN
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
MBS140
D1S1Re D2
NP-TNGA 160404GA6 as9.525 4.76 0.4 3.81
C016
─018
E015
E036
160408GA6 a a 9.525 4.76 0.8 3.81
160412GA6 a a 9.525 4.76 1.2 3.81
160404GN6 s9.525 4.76 0.4 3.81
160408GN6 s9.525 4.76 0.8 3.81
160412GN6 s9.525 4.76 1.2 3.81
160404FS6 s9.525 4.76 0.4 3.81
160408FS6 s9.525 4.76 0.8 3.81
160412FS6 s9.525 4.76 1.2 3.81
160404TA6 s s 9.525 4.76 0.4 3.81
160408TA6 sa9.525 4.76 0.8 3.81
160412TA6 s s 9.525 4.76 1.2 3.81
160408TN6 a9.525 4.76 0.8 3.81
NP-TNGA 160402GA3 s9.525 4.76 0.2 3.81
C016
─018
E015
E036
160404GA3 s s a9.525 4.76 0.4 3.81
160408GA3 s s a9.525 4.76 0.8 3.81
160412GA3 s s a9.525 4.76 1.2 3.81
160404GS3 a a 9.525 4.76 0.4 3.81
160408GS3 a a a a 9.525 4.76 0.8 3.81
160412GS3 a a a a 9.525 4.76 1.2 3.81
160402GN3 s9.525 4.76 0.2 3.81
160404GN3 s9.525 4.76 0.4 3.81
160408GN3 s9.525 4.76 0.8 3.81
160404FS3 a a 9.525 4.76 0.4 3.81
160408FS3 a a 9.525 4.76 0.8 3.81
160412FS3 a a 9.525 4.76 1.2 3.81
160404TA3 as9.525 4.76 0.4 3.81
160408TA3 asa a 9.525 4.76 0.8 3.81
160412TA3 asa9.525 4.76 1.2 3.81
160404TS3 s9.525 4.76 0.4 3.81
160408TS3 s9.525 4.76 0.8 3.81
160412TS3 s9.525 4.76 1.2 3.81
160408TN3 a9.525 4.76 0.8 3.81
160412TN3 a9.525 4.76 1.2 3.81
BM-TNGM 160408TA3 a9.525 4.76 0.8 3.81
C016
─018
E015
E036
160412TA3 a9.525 4.76 1.2 3.81
TN
60°
Re
øD2
D1S1
Re
øD2
D1S1
Re
øD2
D1S1
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ОТРИЦ. УГЛОМ]
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
NEW PETIT CUT
NEW PETIT CUT
NEW PETIT CUT
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное
резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN
Полностью
из КНБ
Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
(Со стружколомом)
С
ОТВ.
a : Есть на складе. s : Со склада в Японии.
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

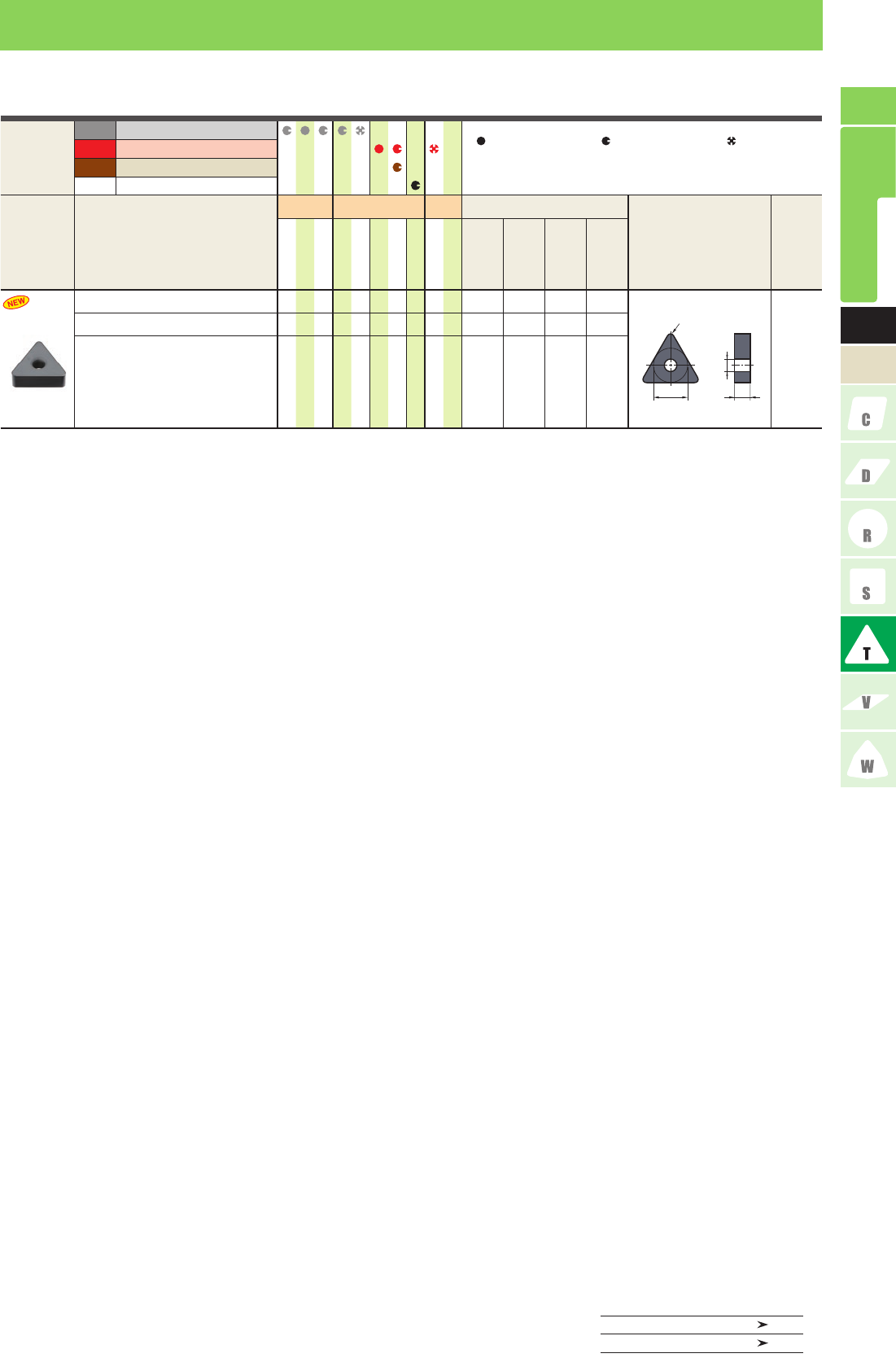

B029
CBN
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
MBS140
D1S1Re D2
TNGA 160408 s9.525 4.76 0.8 3.81
C016
─018
E015
E036
160412 s9.525 4.76 1.2 3.81
D1S1
Re
øD2
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное
резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN
Полностью
из КНБ
Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
СПЛАВЫ И ПОКРЫТИЯ B009
ОБОЗНАЧЕНИЕ B002
С
ОТВ.
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

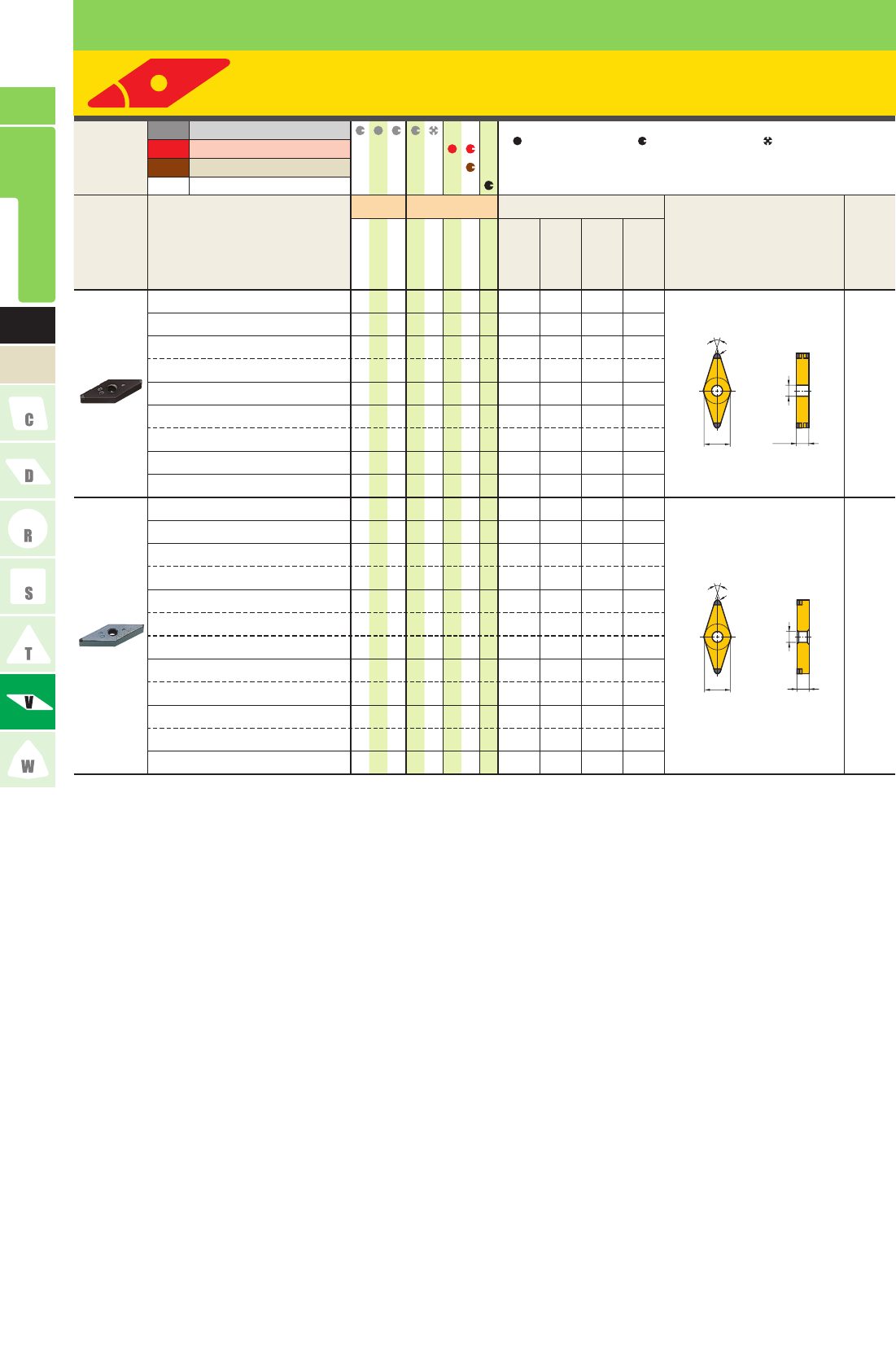

B030
CBN
VN
35°
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
D1S1Re D2
NP-VNGA 160404GA4 a a 9.525 4.76 0.4 3.81
C019
─021
E016
160408GA4 a a 9.525 4.76 0.8 3.81
160412GA4 a9.525 4.76 1.2 3.81
160404FS4 s9.525 4.76 0.4 3.81
160408FS4 s9.525 4.76 0.8 3.81
160412FS4 s9.525 4.76 1.2 3.81
160404TA4 s9.525 4.76 0.4 3.81
160408TA4 s9.525 4.76 0.8 3.81
160412TA4 s9.525 4.76 1.2 3.81
NP-VNGA 160402GA2 s9.525 4.76 0.2 3.81
C019
─021
E016
160404GA2 s s a9.525 4.76 0.4 3.81
160408GA2 s s a9.525 4.76 0.8 3.81
160404GS2 a a 9.525 4.76 0.4 3.81
160408GS2 a a 9.525 4.76 0.8 3.81
160402GN2 s9.525 4.76 0.2 3.81
160404FS2 a a 9.525 4.76 0.4 3.81
160408FS2 a a 9.525 4.76 0.8 3.81
160404TA2 a9.525 4.76 0.4 3.81
160408TA2 a9.525 4.76 0.8 3.81
160404TS2 s9.525 4.76 0.4 3.81
160408TS2 s9.525 4.76 0.8 3.81
35°
Re
øD2
D1S1
35°
Re
øD2
D1S1
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ОТРИЦ. УГЛОМ]
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
NEW PETIT CUT
NEW PETIT CUT
a : Есть на складе. s : Со склада в Японии.
С
ОТВ.
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B031
CBN

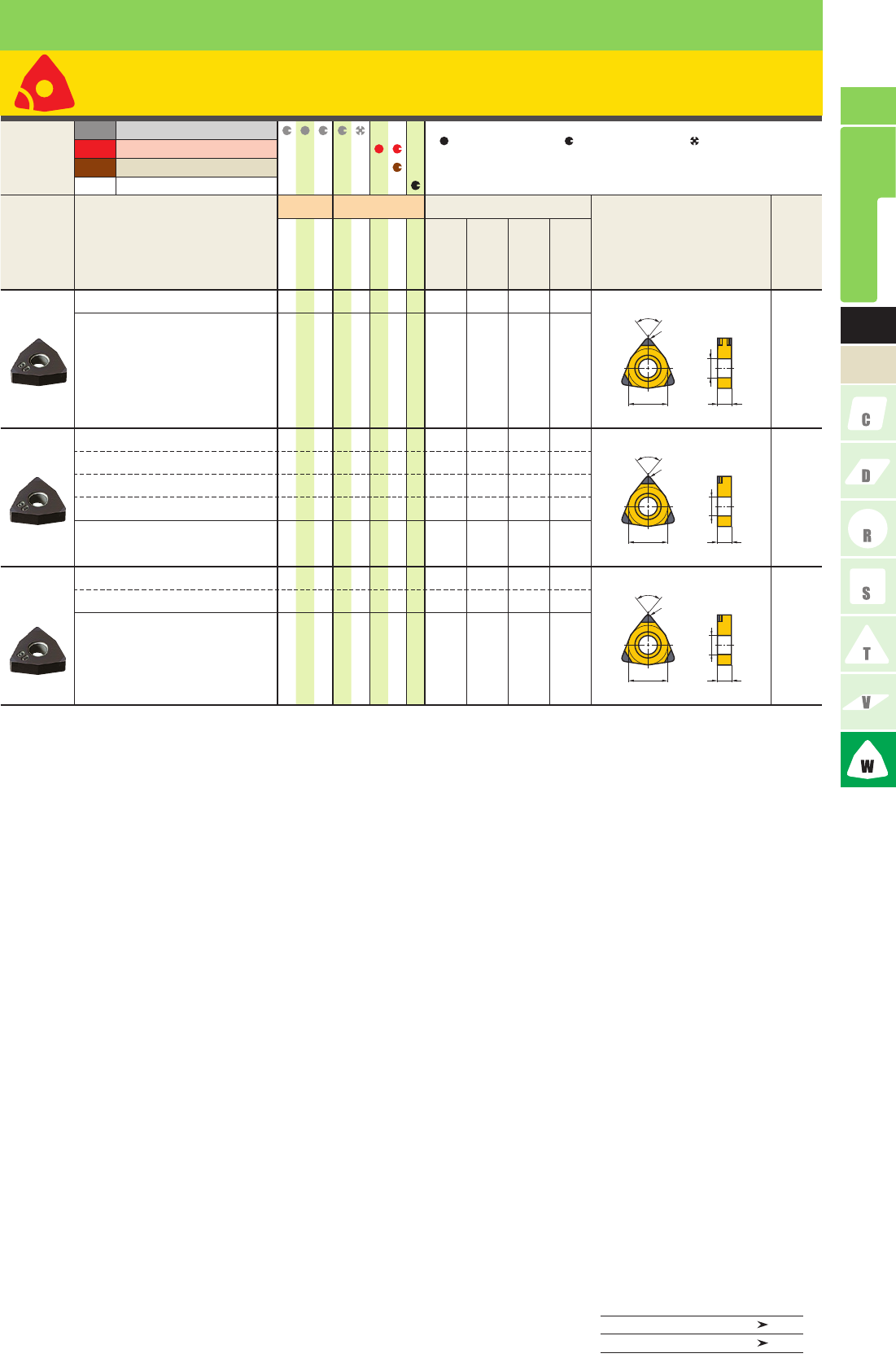

WN
80°
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
D1S1Re D2
NP-WNGA 080408GA6 a a 12.7 4.76 0.8 5.16
C022
C023
E016
E040
NP-WNGA 080408GA3 s s a12.7 4.76 0.8 5.16
C022
C023
E016
E040
080408FS3 as12.7 4.76 0.8 5.16
080408TA3 a12.7 4.76 0.8 5.16
080408TS3 s12.7 4.76 0.8 5.16
NP-WNGA 080408GAWS3 s s 12.7 4.76 0.8 5.16
C022
C023
E016
E040
080408GSWS3 s12.7 4.76 0.8 5.16
80°
Re
øD2
D1S1
80°
Re
øD2
D1S1
80°
Re
øD2
D1S1
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
* Перед применением пластин с зачистной кромкой, пожалуйста, обратитесь к странице B014.
NEW PETIT CUT
NEW PETIT CUT
NEW PETIT CUT
(С зачистной кромкой)
*
СПЛАВЫ И ПОКРЫТИЯ B009
ОБОЗНАЧЕНИЕ B002
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

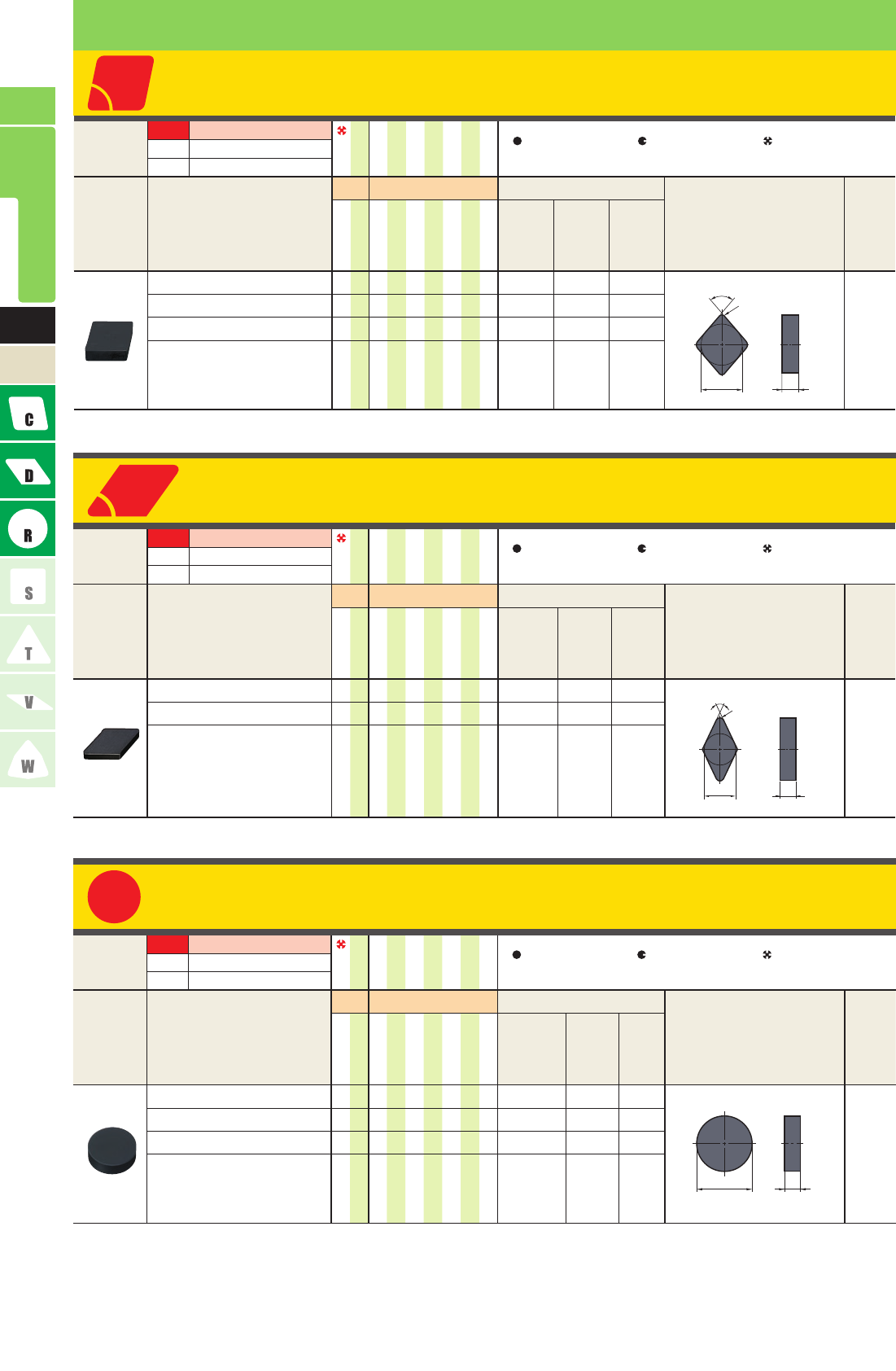

B032
CBN
CN
80°
DN
55°
RN
K
MBS140
D1S1Re
CNGN 120404 a12.7 4.76 0.4
─
120408 a12.7 4.76 0.8
120412 a12.7 4.76 1.2
K
MBS140
D1S1Re
DNGN 110308 s9.525 3.18 0.8
─
110312 s9.525 3.18 1.2
K
MBS140
D1S1Re
RNGN 090300 a9.525 3.18 ─
─
120300 a12.7 3.18 ─
120400 a12.7 4.76 ─
55°
Re
D1S1
D1S1
80°
Re
D1S1
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ОТРИЦ. УГЛОМ]
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
БЕЗ
ОТВ.
ПЛАСТИНЫ
БЕЗ ОТВ.
ПЛАСТИНЫ
БЕЗ ОТВ.
ПЛАСТИНЫ
БЕЗ ОТВ.
Обрабатываемый
материал
Чугун Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
Полностью
из КНБ
Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Обрабатываемый
материал
Чугун Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
Полностью
из КНБ
Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Обрабатываемый
материал
Чугун Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
Полностью
из КНБ
Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
a : Есть на складе. s : Со склада в Японии.
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B033

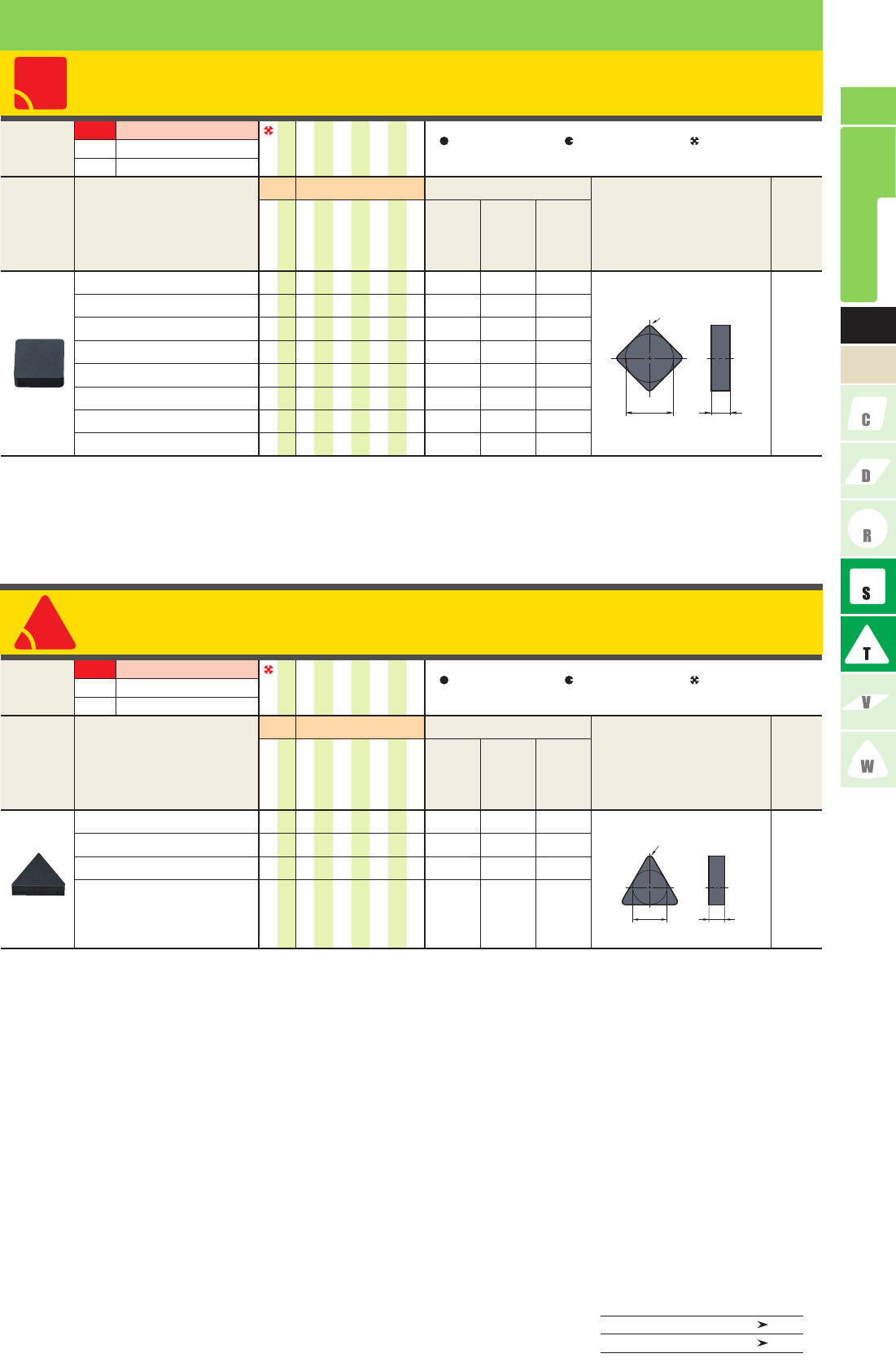

CBN
K
MBS140
D1S1Re
SNGN 090308 a9.525 3.18 0.8
─
090312 a9.525 3.18 1.2
090316 a9.525 3.18 1.6
090408 s9.525 4.76 0.8
090412 s9.525 4.76 1.2
120408 a12.7 4.76 0.8
120412 a12.7 4.76 1.2
120416 a12.7 4.76 1.6
K
MBS140
D1S1Re
TNGN 160408 a9.525 4.76 0.8
─
160412 a9.525 4.76 1.2
160416 a9.525 4.76 1.6
SN
90°
TN
60°
Re
D1S1
Re
D1S1
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
БЕЗ
ОТВ.
Обрабатываемый
материал
Чугун Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
Полностью
из КНБ
Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Обрабатываемый
материал
Чугун Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
Полностью
из КНБ
Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
ПЛАСТИНЫ
БЕЗ ОТВ.
ПЛАСТИНЫ
БЕЗ ОТВ.
СПЛАВЫ И ПОКРЫТИЯ B009
ОБОЗНАЧЕНИЕ B002
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B034
CBN
CC
80° CC
80°
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
D1S1Re D2
NP-CCGW 060202GA2 a a a
6.35
2.38 0.2 2.8
C024
D008
E007
E031
E035
060204GA2 a a a a
6.35
2.38 0.4 2.8
060208GA2 a a a
6.35
2.38 0.8 2.8
09T302GA2 sa a
9.525
3.97 0.2 4.4
09T304GA2 a a a a
9.525
3.97 0.4 4.4
09T308GA2 a a a
9.525
3.97 0.8 4.4
09T312GA2 a a
9.525
3.97 1.2 4.4
120404GA2 a a
12.7
4.76 0.4 5.5
120408GA2 a a
12.7
4.76 0.4 5.5
060202GS2 as s
6.35
2.38 0.2 2.8
060204GS2 a a a a
6.35
2.38 0.4 2.8
060208GS2 a a a
6.35
2.38 0.8 2.8
09T304GS2 a a a a a a
9.525
3.97 0.4 4.4
09T308GS2 a a a a a a
9.525
3.97 0.8 4.4
09T312GS2 a a
9.525
3.97 1.2 4.4
060204GN2 a
6.35
2.38 0.4 2.8
09T302GN2 s
9.525
3.97 0.2 4.4
09T304GN2 as
9.525
3.97 0.4 4.4
09T308GN2 as
9.525
3.97 0.8 4.4
060202FA2 a a a a
6.35
2.38 0.2 2.8
060204FA2 a
6.35
2.38 0.4 2.8
060208FA2 a
6.35
2.38 0.8 2.8
060202FS2 a a s
6.35
2.38 0.2 2.8
060204FS2 a a a a a a
6.35
2.38 0.4 2.8
060208FS2 a a a
6.35
2.38 0.8 2.8
09T302FS2 sa a a s
9.525
3.97 0.2 4.4
09T304FS2 a a a a a a a
9.525
3.97 0.4 4.4
09T308FS2 a a a a a a a
9.525
3.97 0.8 4.4
060202TA2 a a
6.35
2.38 0.2 2.8
060204TA2 a a a
6.35
2.38 0.4 2.8
060208TA2 a a
6.35
2.38 0.8 2.8
09T304TA2 a a a a
9.525
3.97 0.4 4.4
09T308TA2 a a a a
9.525
3.97 0.8 4.4
09T312TA2 a a
9.525
3.97 1.2 4.4
060202TS2 s
6.35
2.38 0.2 2.8
060204TS2 s
6.35
2.38 0.4 2.8
060208TS2 s
6.35
2.38 0.8 2.8
09T302TS2 s
9.525
3.97 0.2 4.4
09T304TS2 s
9.525
3.97 0.4 4.4
09T308TS2 s
9.525
3.97 0.8 4.4
09T304TN2 a a a
9.525
3.97 0.4 4.4
09T308TN2 a a a
9.525
3.97 0.8 4.4
80°
Re
øD2
D1S1
7°
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ПОЛОЖ. УГЛОМ]
ПОЛОЖ.
7°
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
NEW PETIT CUT
a : Есть на складе. s : Со склада в Японии.
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

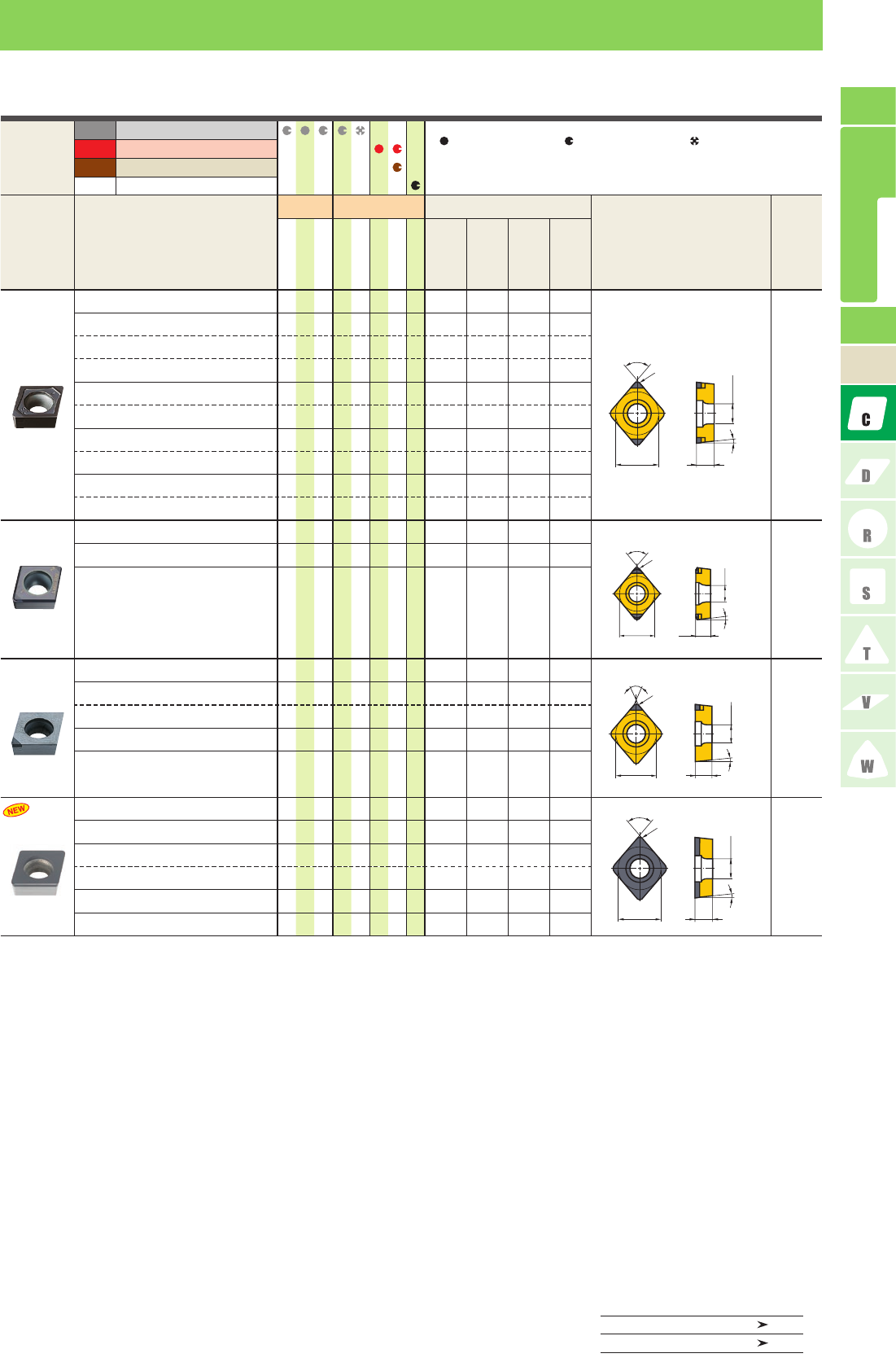

B035

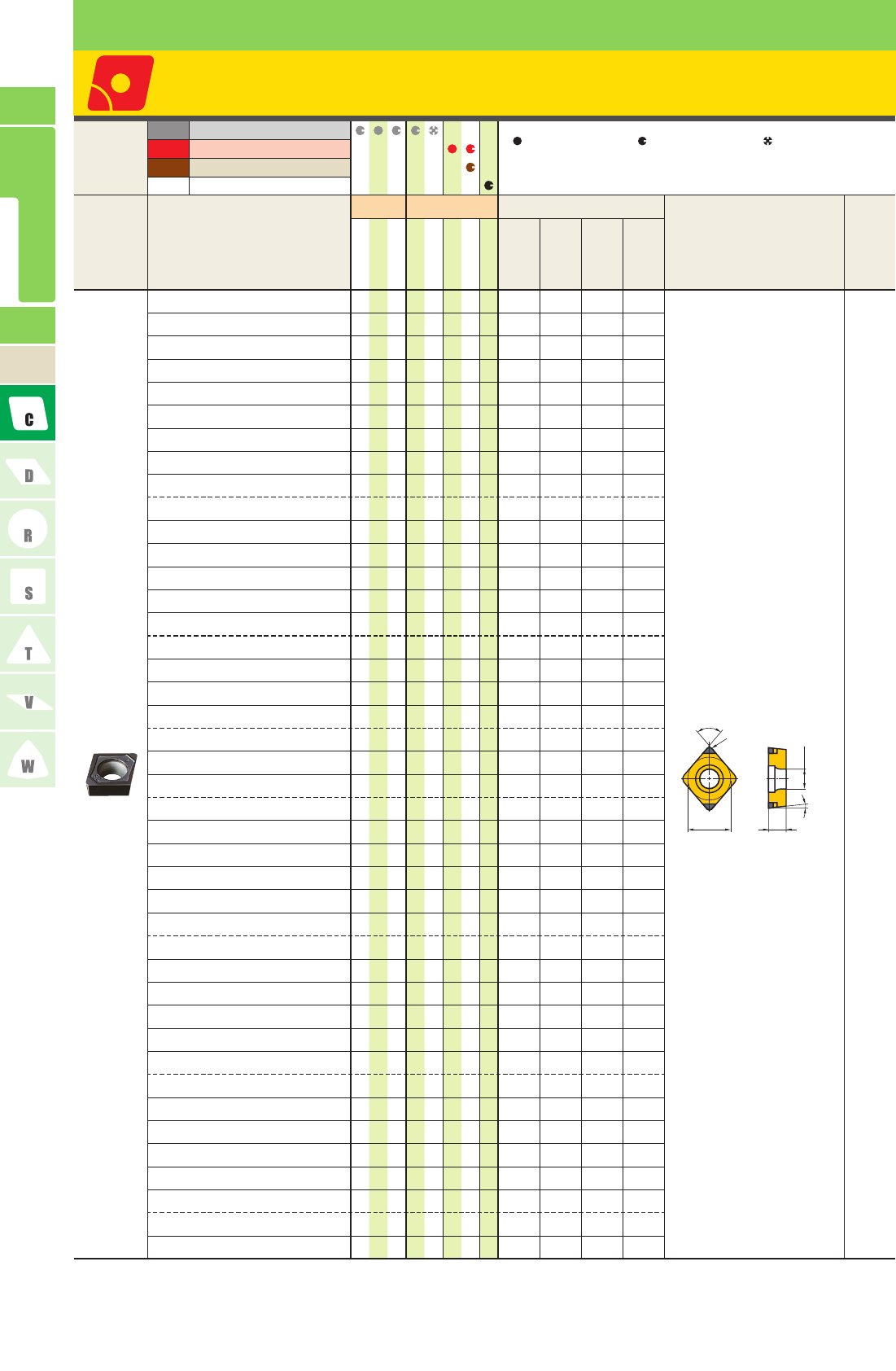

CBN
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
D1S1Re D2
NP-CCGW 09T304GAWS2 a9.525 3.97 0.4 4.4
C024
D008
E031
E035
09T308GAWS2 a a 9.525 3.97 0.8 4.4
09T308GAWC2 a a 9.525 3.97 0.8 4.4
09T304GSWS2 aaa 9.525 3.97 0.4 4.4
09T308GSWS2 aaa 9.525 3.97 0.8 4.4
09T304GSWC2 a a a 9.525 3.97 0.4 4.4
09T308GSWC2 a a a 9.525 3.97 0.8 4.4
09T304FSWC2 a9.525 3.97 0.4 4.4
09T308FSWC2 a9.525 3.97 0.8 4.4
09T308TAWC2 a a 9.525 3.97 0.8 4.4
BF-CCGT 09T304TA2 a9.525 3.97 0.4 4.4
C024
D008
E031
E035
09T308TA2 a9.525 3.97 0.8 4.4
NP-CCGW 03S102FA a a a 3.57 1.39 0.2 2.0
E017
04T002FA a a a 4.37 1.79 0.2 2.4
03S104FS a a a 3.57 1.39 0.4 2.0
04T004FS a a a 4.37 1.79 0.4 2.4
CCGW 060202FS s6.35 2.38 0.2 2.8
C024
D008
E007
E031
E035
060204FS s6.35 2.38 0.4 2.8
060208FS s6.35 2.38 0.8 2.8
09T304FS s9.525 3.97 0.4 4.4
09T308FS s9.525 3.97 0.8 4.4
80°
Re
øD2
D1S1
7°
80°
Re
øD2
D1S1
7°
80°
Re
øD2
D1S1
7°
D1S1
80°
7°
øD2
Re
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПОЛОЖ.
7°
С
ОТВ.
* Перед применением пластин с зачистной кромкой, пожалуйста, обратитесь к странице B014.
NEW PETIT CUT
NEW PETIT CUT
(Со стружколомом)
NEW PETIT CUT
(С зачистной кромкой)
*
СПЛАВЫ И ПОКРЫТИЯ B009
ОБОЗНАЧЕНИЕ B002
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B036
CBN

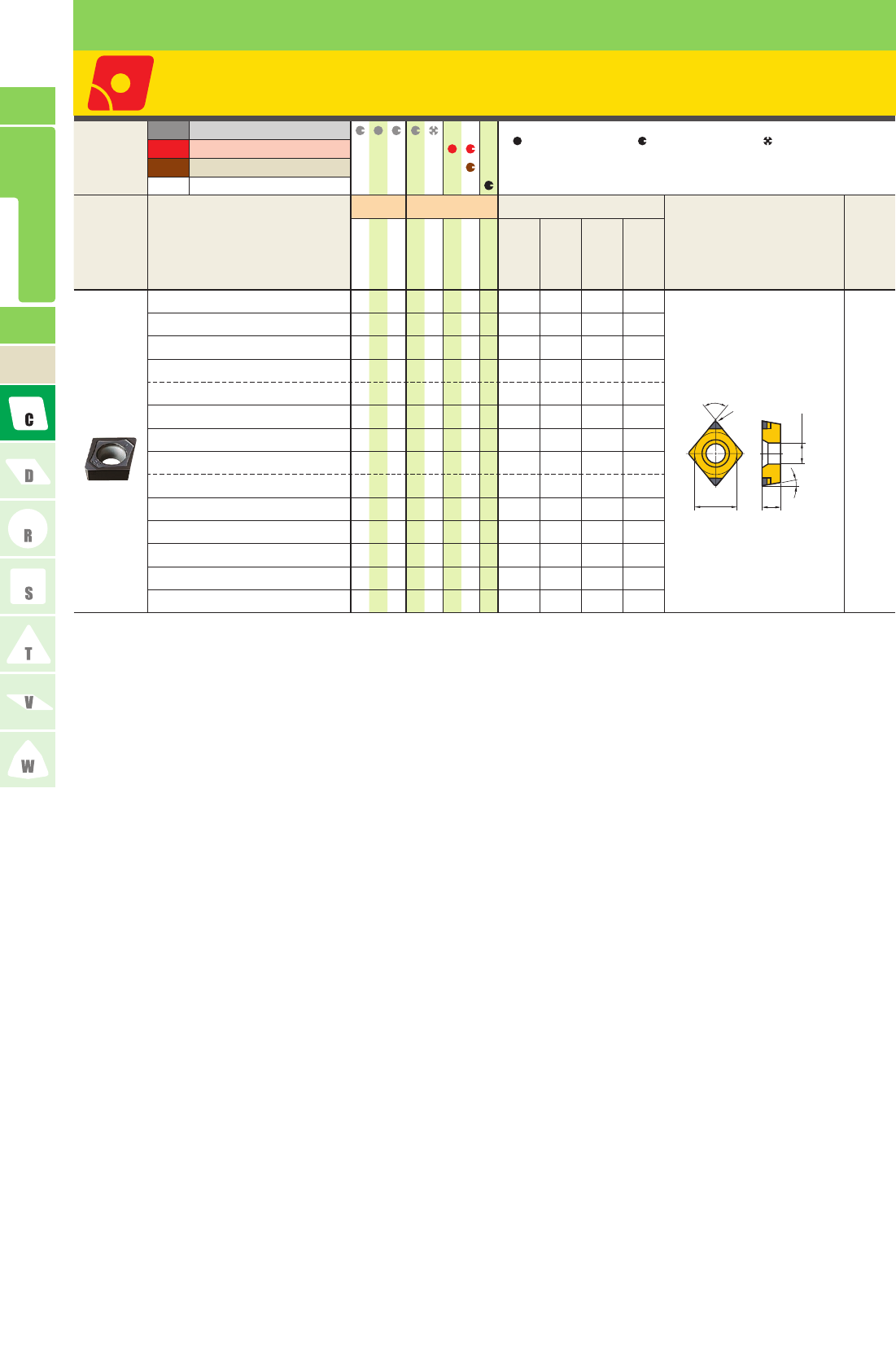

CP
80°
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
D1S1Re D2
NP-CPGB 080204GA2 a a a
7.94
2.38 0.4 3.5
E007
080208GA2 a a a
7.94
2.38 0.8 3.5
090304GA2 a a a
9.525
3.18 0.4 4.5
090308GA2 a a a
9.525
3.18 0.8 4.5
080204GS2 a
7.94
2.38 0.4 3.5
080208GS2 a
7.94
2.38 0.8 3.5
090304GS2 a
9.525
3.18 0.4 4.5
090308GS2 a
9.525
3.18 0.8 4.5
080202FS2 s
7.94
2.38 0.2 3.5
080204FS2 a a a s
7.94
2.38 0.4 3.5
080208FS2 a a a
7.94
2.38 0.8 3.5
090302FS2 s
9.525
3.18 0.2 4.5
090304FS2 a a a s
9.525
3.18 0.4 4.5
090308FS2 a a a s
9.525
3.18 0.8 4.5
80°
Re
øD2
D1S1
11°
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ПОЛОЖ. УГЛОМ]
ПОЛОЖ.
11°
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
NEW PETIT CUT
a : Есть на складе. s : Со склада в Японии.
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B037
CBN

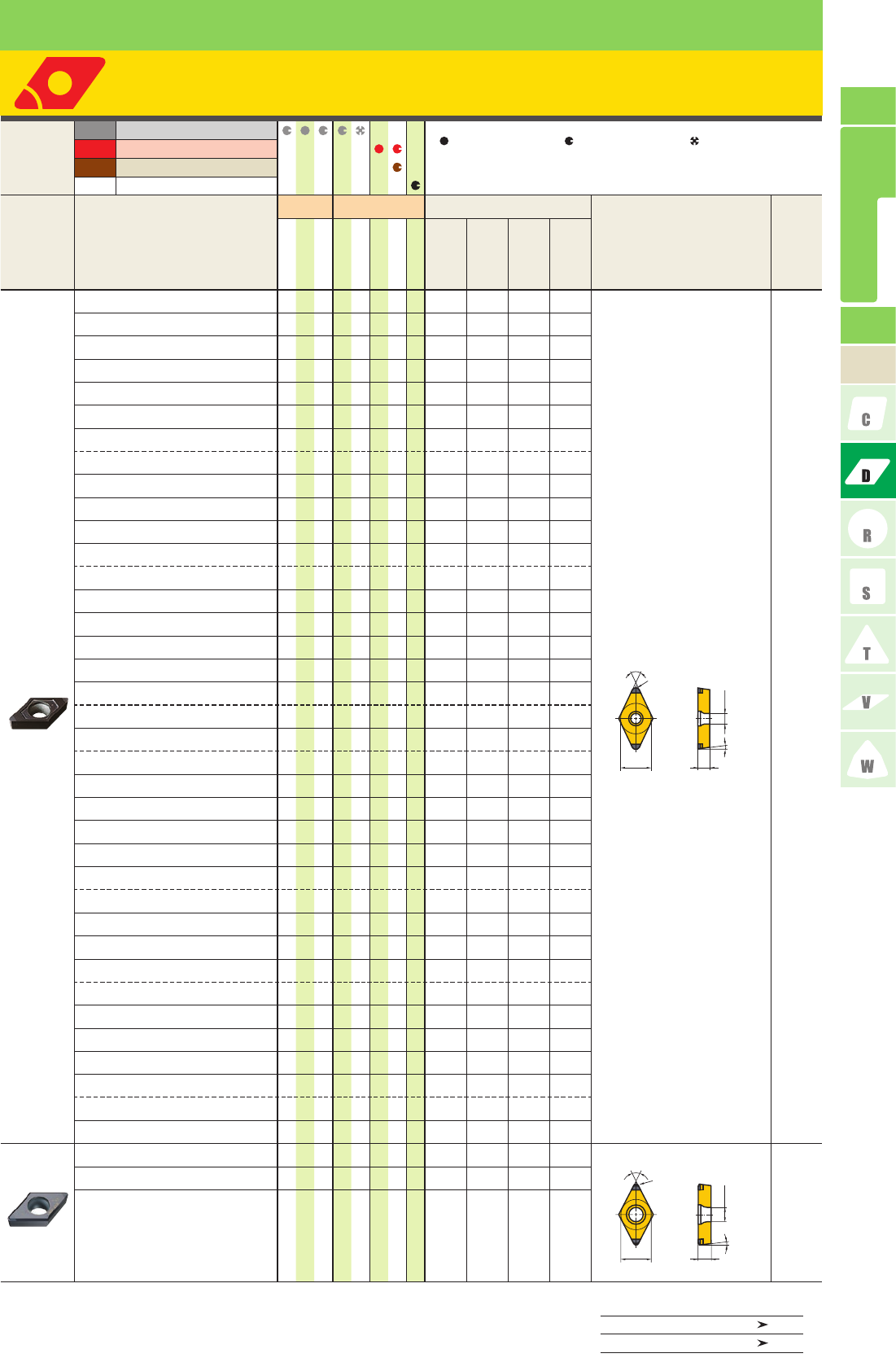

DC
55°
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
D1S1Re D2
NP-DCGW 070202GA2 a a a 6.35 2.38 0.2 2.8
C025
D009
D026
E009
E010
E030
E032
070204GA2 a a a 6.35 2.38 0.4 2.8
070208GA2 a a a 6.35 2.38 0.8 2.8
11T302GA2 sa a 9.525 3.97 0.2 4.4
11T304GA2 a a a 9.525 3.97 0.4 4.4
11T308GA2 a a a 9.525 3.97 0.8 4.4
11T312GA2 a a 9.525 3.97 1.2 4.4
070204GS2 a a a a 6.35 2.38 0.4 2.8
070208GS2 a a a a 6.35 2.38 0.8 2.8
11T302GS2 a9.525 3.97 0.2 4.4
11T304GS2 a a a a a a 9.525 3.97 0.4 4.4
11T308GS2 a a a a a a 9.525 3.97 0.8 4.4
070202GN2 s6.35 2.38 0.2 2.8
070204GN2 as6.35 2.38 0.4 2.8
070208GN2 s6.35 2.38 0.8 2.8
11T302GN2 s9.525 3.97 0.2 4.4
11T304GN2 as9.525 3.97 0.4 4.4
11T308GN2 as9.525 3.97 0.8 4.4
11T304FA2 a a 9.525 3.97 0.4 4.4
11T308FA2 a a 9.525 3.97 0.8 4.4
070202FS2 a a 6.35 2.38 0.2 2.8
070204FS2 a a a a 6.35 2.38 0.4 2.8
070208FS2 a a 6.35 2.38 0.8 2.8
11T302FS2 sas9.525 3.97 0.2 4.4
11T304FS2 a a a 9.525 3.97 0.4 4.4
11T308FS2 a a a 9.525 3.97 0.8 4.4
070204TA2 a a a 6.35 2.38 0.4 2.8
11T302TA2 a9.525 3.97 0.2 4.4
11T304TA2 a a a a 9.525 3.97 0.4 4.4
11T308TA2 a a 9.525 3.97 0.8 4.4
070204TS2 s6.35 2.38 0.4 2.8
070208TS2 s6.35 2.38 0.8 2.8
11T302TS2 s9.525 3.97 0.2 4.4
11T304TS2 s9.525 3.97 0.4 4.4
11T308TS2 s9.525 3.97 0.8 4.4
11T304TN2 a9.525 3.97 0.4 4.4
11T308TN2 a a a 9.525 3.97 0.8 4.4
BF-DCGT 11T304TA2 a9.525 3.97 0.4 4.4 C025
D009
D026
E009
E010
E030
E032
11T308TA2 a9.525 3.97 0.8 4.4
55°
Re
øD2
D1S1
7°
55°
Re
øD2
D1S1
7°
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПОЛОЖ.
7°
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
NEW PETIT CUT
NEW PETIT CUT
(Со стружколомом)
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
СПЛАВЫ И ПОКРЫТИЯ B009
ОБОЗНАЧЕНИЕ B002
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B038

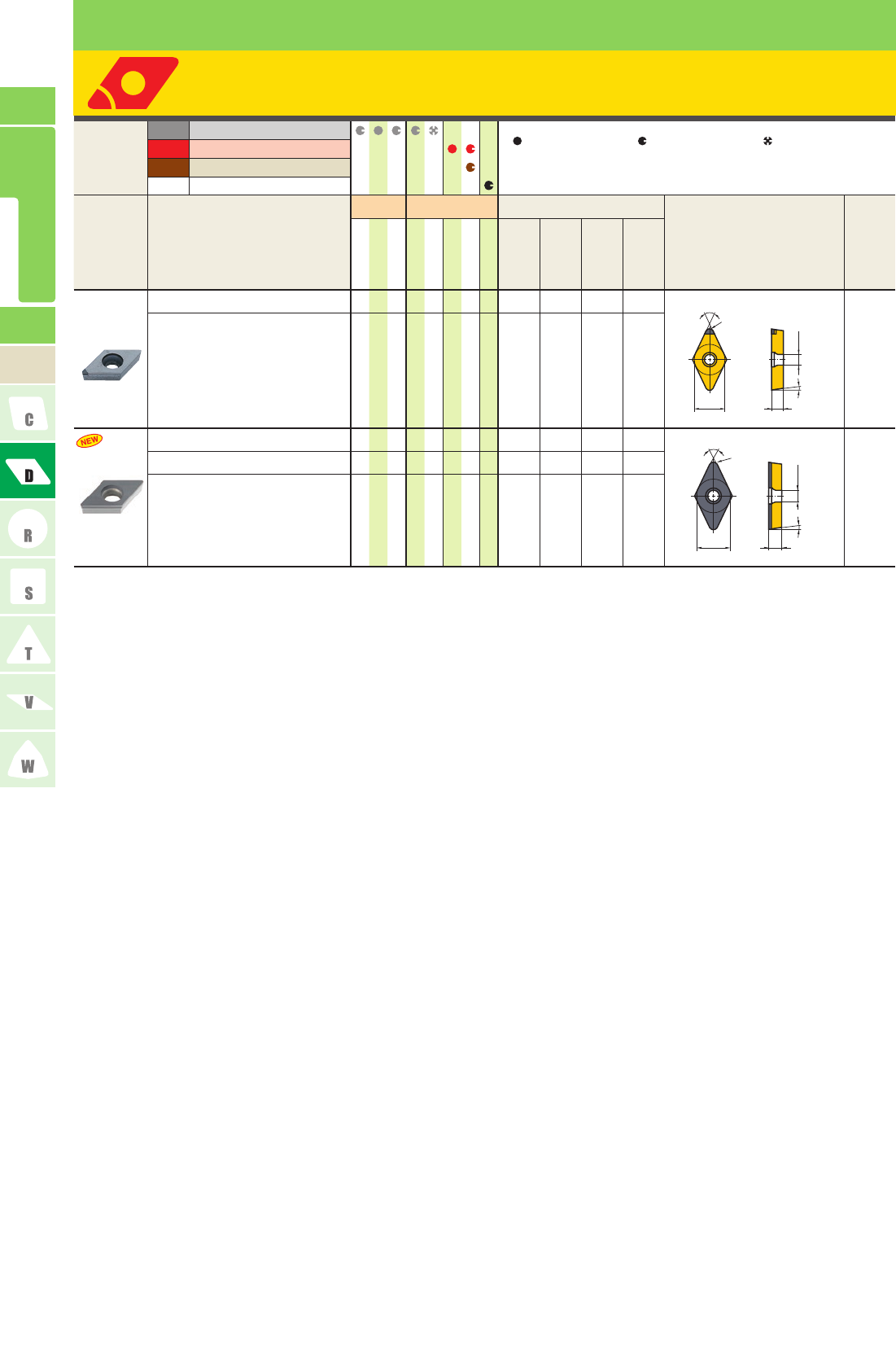

CBN
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
D1S1Re D2
NP-DCGW11T302GS s s 9.525 3.97 0.2 4.4 C025
D009
D026
E009
E010
E030
E032
DCGW070204FS s6.35 2.38 0.4 2.8 C025
D009
D026
E009
E010
E030
E032
070208FS s6.35 2.38 0.8 2.8
DC
55°
55°
Re
øD2
D1S1
7°
Re
D1S1
55°
7°
øD2
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ПОЛОЖ. УГЛОМ]
ПОЛОЖ.
7°
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
NEW PETIT CUT
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
a : Есть на складе. s : Со склада в Японии.
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

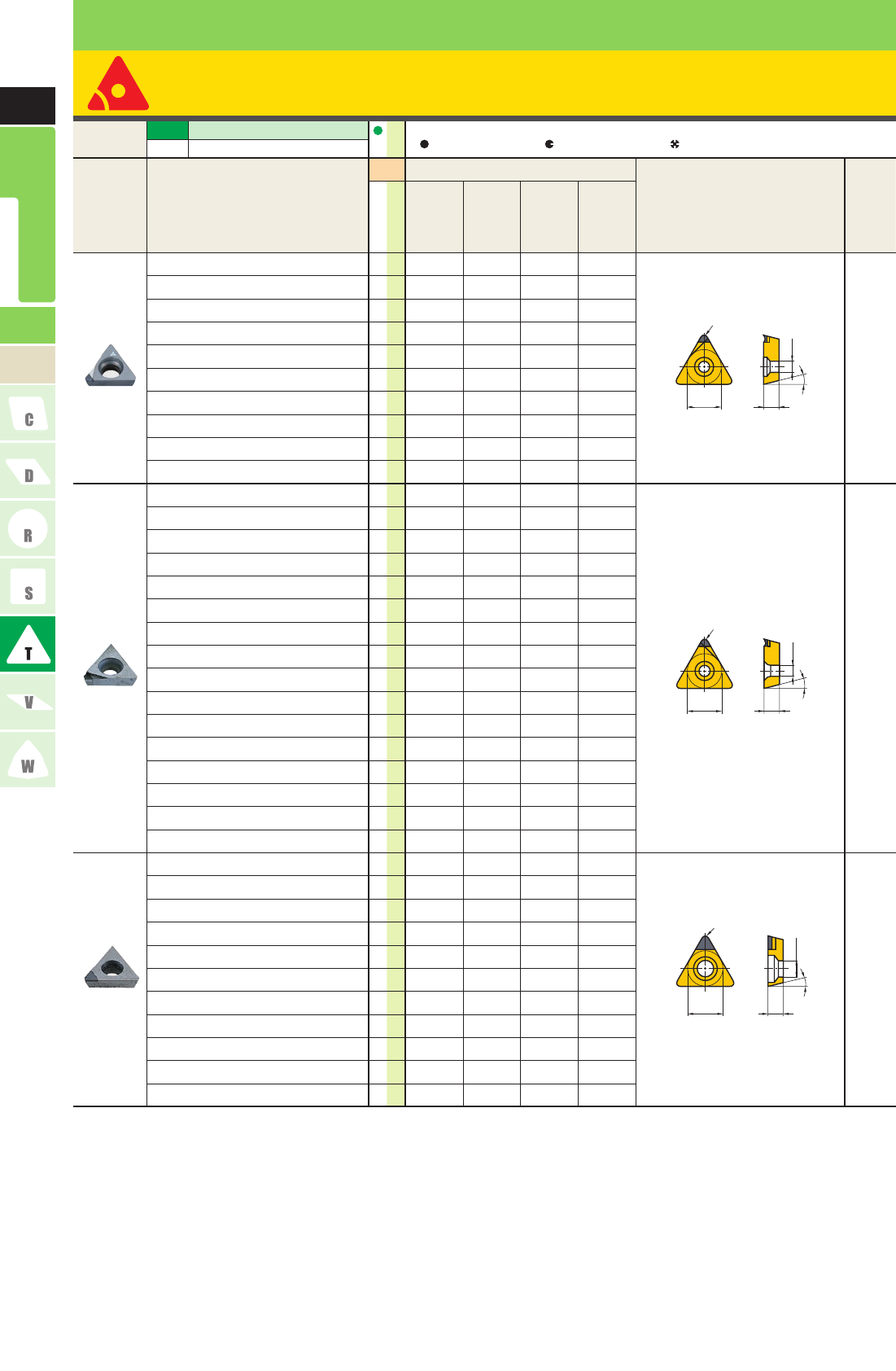

B039

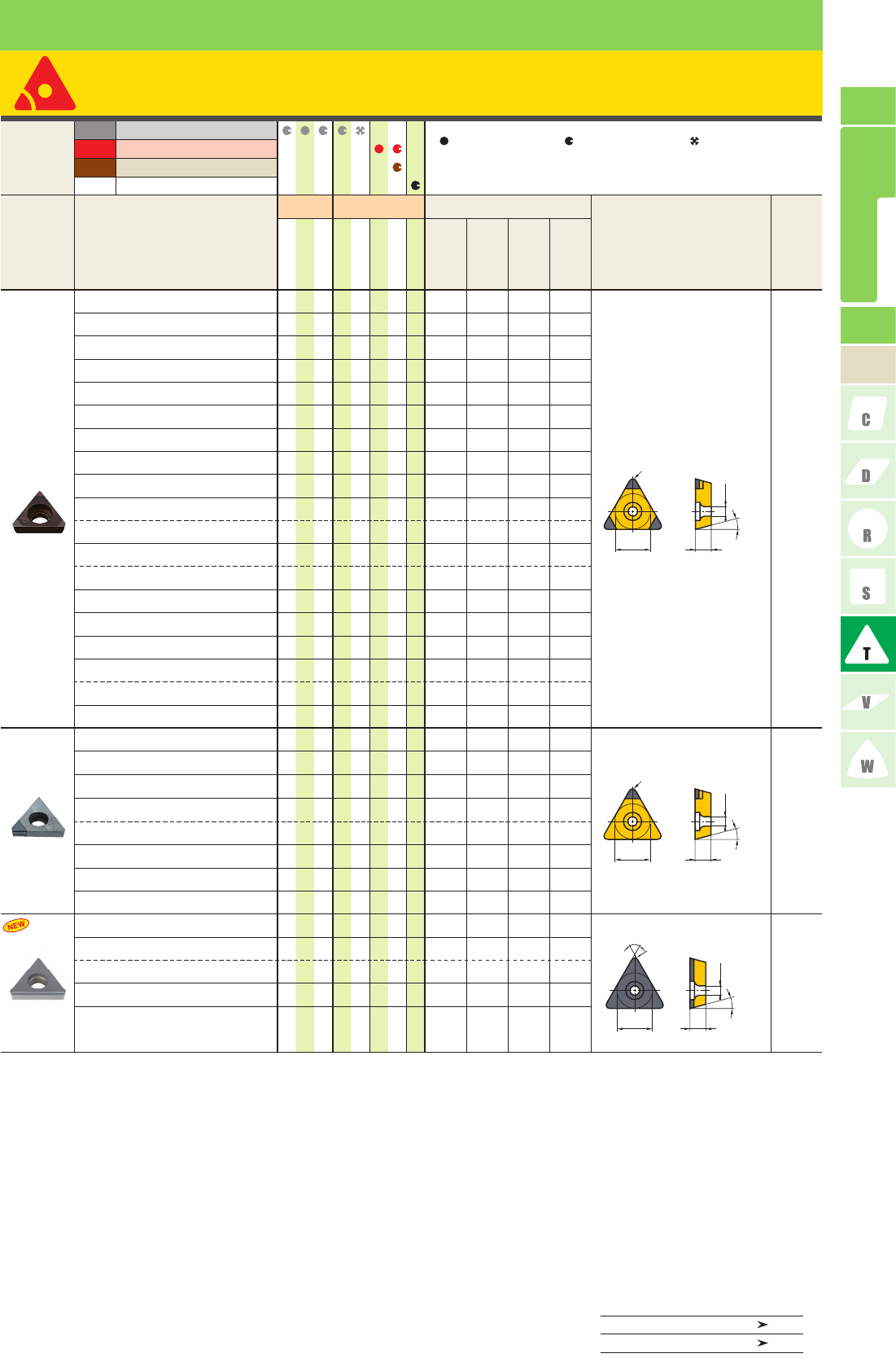

CBN
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
D1S1Re D2
NP-TCGW 090202GA3 a
5.56
2.38 0.2 2.5
C029
E029
090204GA3 a a
5.56
2.38 0.4 2.5
090208GA3 a a
5.56
2.38 0.8 2.5
110202GA3 a
6.35
2.38 0.2 2.8
110204GA3 a a
6.35
2.38 0.4 2.8
110208GA3 a a
6.35
2.38 0.8 2.8
130304GA3 s
7.94
3.18 0.4 3.4
130308GA3 s
7.94
3.18 0.8 3.4
16T304GA3 a a
9.525
3.97 0.4 4.4
16T308GA3 a a
9.525
3.97 0.8 4.4
16T304GS3 a a
9.525
3.97 0.4 4.4
16T308GS3 a a
9.525
3.97 0.8 4.4
090204FS3 a
5.56
2.38 0.4 2.5
110204FS3 as
6.35
2.38 0.4 2.8
110208FS3 s
6.35
2.38 0.8 2.8
16T304FS3 a a a
9.525
3.97 0.4 4.4
16T308FS3 a a
9.525
3.97 0.8 4.4
110204TS3 s
6.35
2.38 0.4 2.8
110208TS3 s
6.35
2.38 0.8 2.8
NP-TCGW 090204GS a a
5.56
2.38 0.4 2.5
C029
E029
090208GS a a
5.56
2.38 0.8 2.5
110204GS a a
6.35
2.38 0.4 2.8
110208GS a a
6.35
2.38 0.8 2.8
090204FS a a
5.56
2.38 0.4 2.5
090208FS a a
5.56
2.38 0.8 2.5
110204FS a a
6.35
2.38 0.4 2.8
110208FS a a
6.35
2.38 0.8 2.8
TCGW 090204FS s5.56 2.38 0.4 2.5
C029
E029
090208FS s5.56 2.38 0.8 2.5
110204FS s6.35 2.38 0.4 2.8
110208FS s6.35 2.38 0.8 2.8
TC
60°
Re
øD2
D1S1
7°
Re
øD2
D1S1
7°
S1
7°
øD2
D1
60°
Re
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПОЛОЖ.
7°
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
NEW PETIT CUT
NEW PETIT CUT
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
СПЛАВЫ И ПОКРЫТИЯ B009
ОБОЗНАЧЕНИЕ B002
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B040
CBN

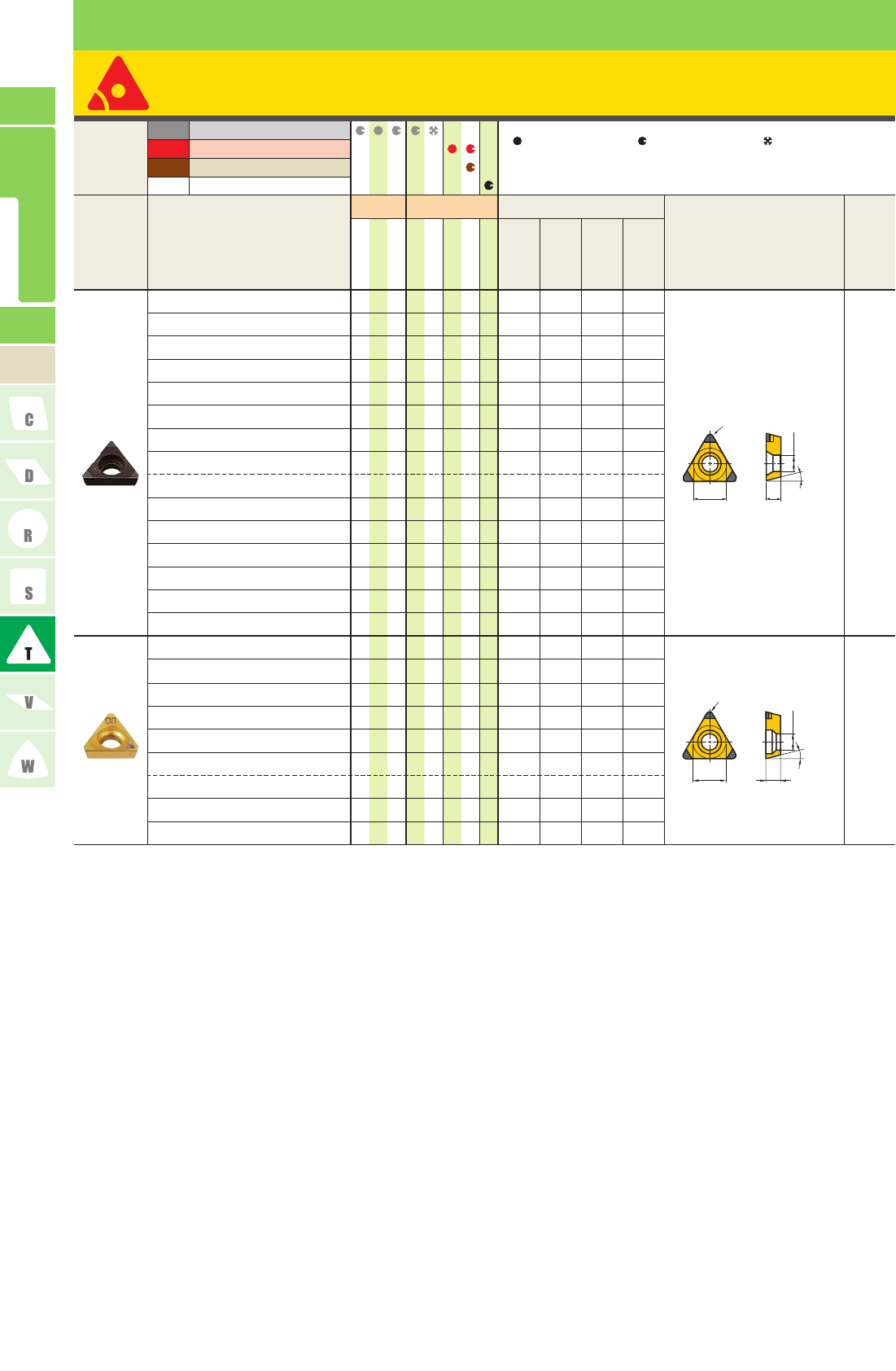

TP
60°
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
D1S1Re D2
NP-TPGB 080204GA3 a a
4.76
2.38 0.4 2.4
E008
080208GA3 sa
4.76
2.38 0.8 2.4
090204GA3 sa
5.56
2.38 0.4 2.9
090208GA3 sa
5.56
2.38 0.8 2.9
110304GA3 asa
6.35
3.18 0.4 3.4
110308GA3 a a a
6.35
3.18 0.8 3.4
160304GA3 asa
9.525
3.18 0.4 4.4
160308GA3 asa
9.525
3.18 0.8 4.4
090202FS3 s
5.56
2.38 0.2 2.9
090204FS3 s
5.56
2.38 0.4 2.9
110302FS3 s
6.35
3.18 0.2 3.4
110304FS3 as
6.35
3.18 0.4 3.4
110308FS3 as
6.35
3.18 0.8 3.4
160304FS3 a
9.525
3.18 0.4 4.4
160308FS3 a
9.525
3.18 0.8 4.4
NP-TPGX 080202GS3 a
4.76
2.38 0.2 2.5
E026
080204GS3 a
4.76
2.38 0.4 2.5
090202GS3 a
5.56
2.38 0.2 3.0
090204GS3 a
5.56
2.38 0.4 3.0
110304GS3 a
6.35
3.18 0.4 3.5
110308GS3 a
6.35
3.18 0.8 3.5
080204TA3 a
4.76
2.38 0.4 2.5
090204TA3 a
5.56
2.38 0.4 3.0
110304TA3 a
6.35
3.18 0.4 3.5
Re
øD2
D1S1
11°
Re
øD2
D1S1
11°
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ПОЛОЖ. УГЛОМ]
ПОЛОЖ.
11°
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
NEW PETIT CUT
NEW PETIT CUT
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
a : Есть на складе. s : Со склада в Японии.
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B041

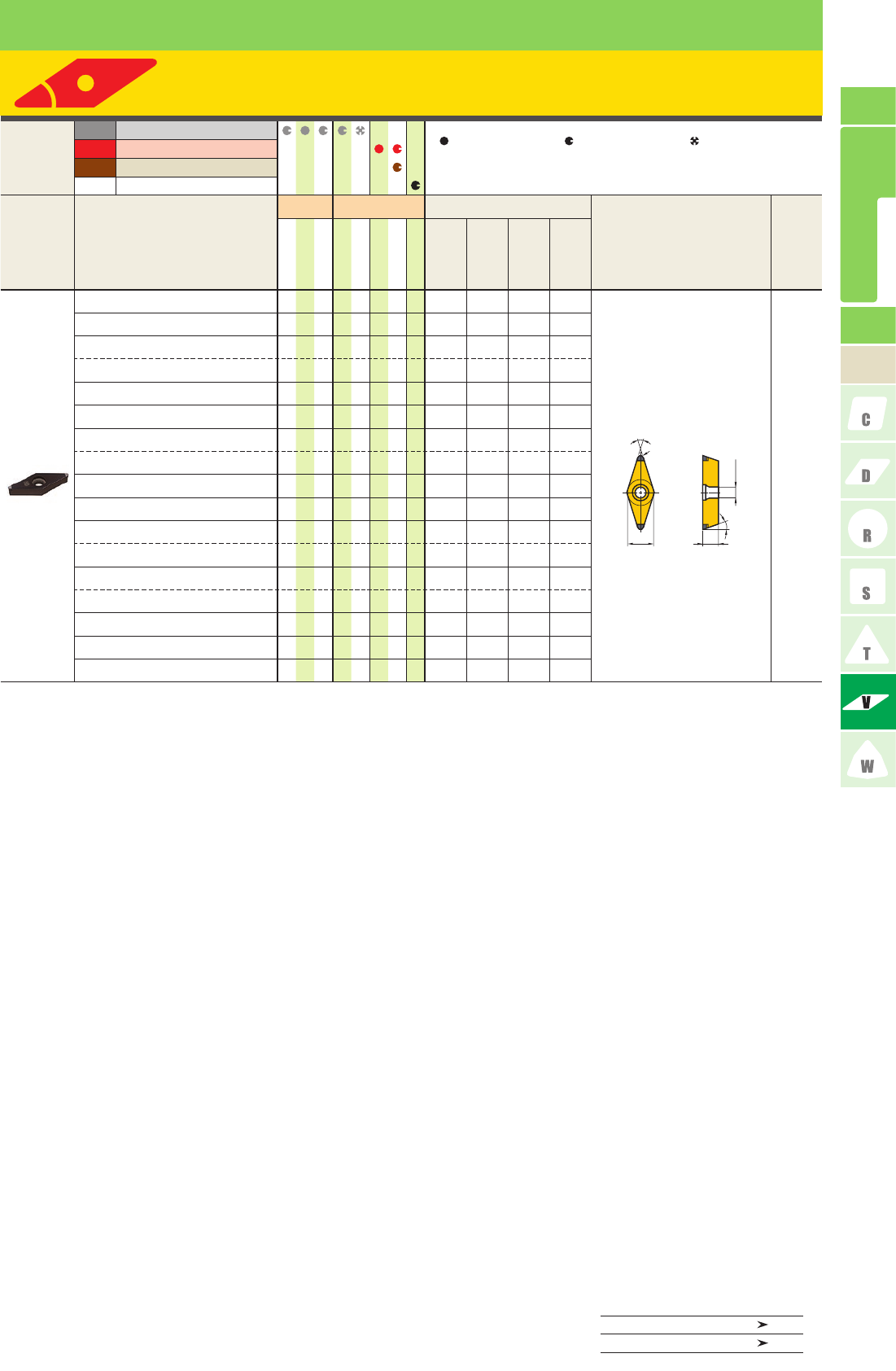

CBN
VB
35°
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
D1S1Re D2
NP-VBGW 110304GA2 a
6.35
3.18 0.4 2.9
D010
D011
E012
E013
H013
160404GA2 a a a
9.525
4.76 0.4 4.4
160408GA2 a a a
9.525
4.76 0.8 4.4
110304GS2 s
6.35
3.18 0.4 2.9
110308GS2 s
6.35
3.18 0.8 2.9
160404GS2 a a a a a a
9.525
4.76 0.4 4.4
160408GS2 a a a a a a
9.525
4.76 0.8 4.4
110304FS2 as
6.35
3.18 0.4 2.9
110308FS2 s
6.35
3.18 0.8 2.9
160404FS2 a a
9.525
4.76 0.4 4.4
160408FS2 a a
9.525
4.76 0.8 4.4
160404TA2 a
9.525
4.76 0.4 4.4
160408TA2 a a
9.525
4.76 0.8 4.4
110304TS2 s
6.35
3.18 0.4 2.9
110308TS2 s
6.35
3.18 0.8 2.9
160404TS2 s
9.525
4.76 0.4 4.4
160408TS2 s
9.525
4.76 0.8 4.4
Re
øD2
D1S1
5°
35°
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПОЛОЖ.
5°
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
NEW PETIT CUT
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
СПЛАВЫ И ПОКРЫТИЯ B009
ОБОЗНАЧЕНИЕ B002
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B042

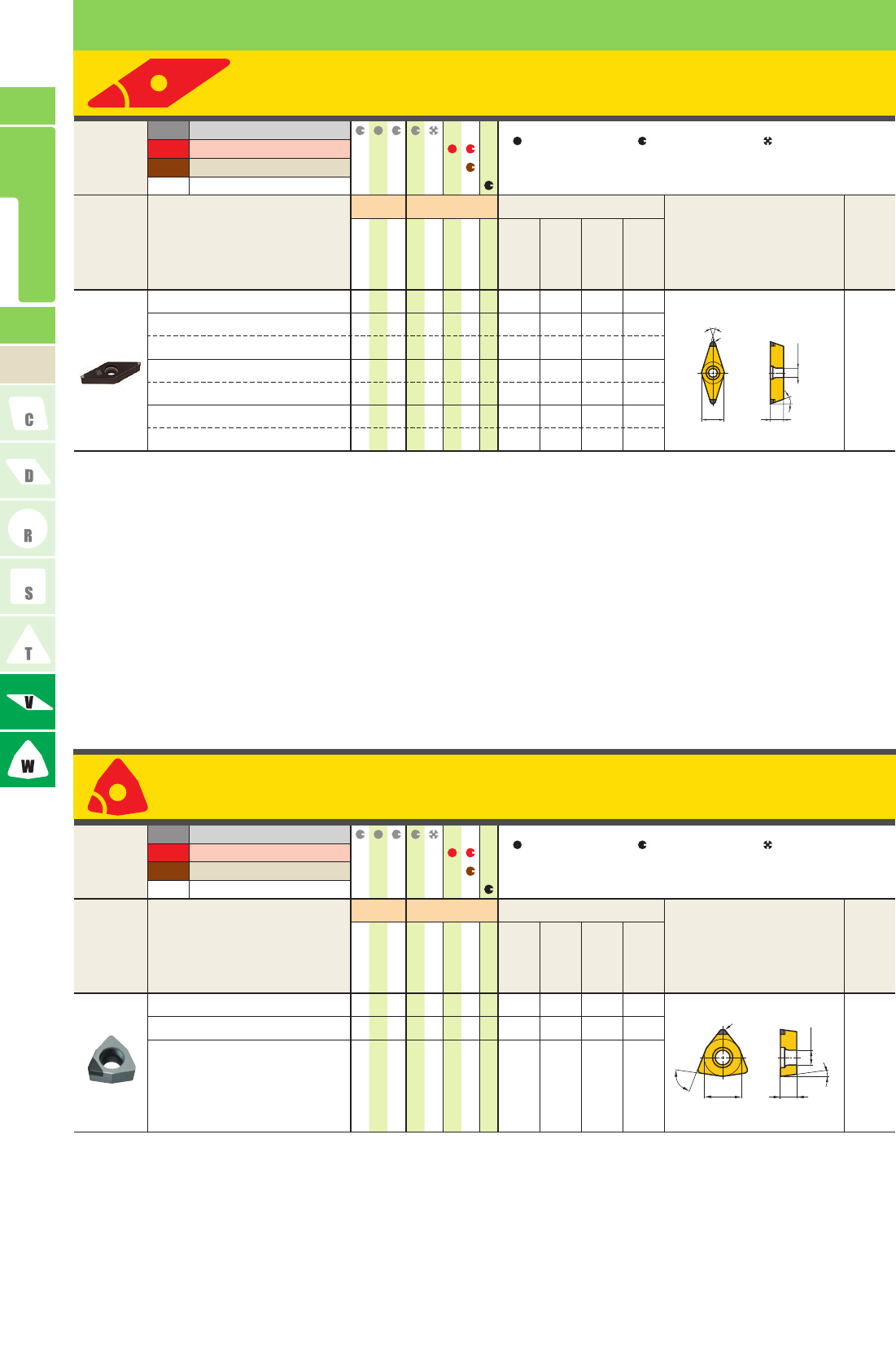

CBN
VC
35°
WC
80°
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
D1S1Re D2
NP-VCGW 160404GA2 a a a
9.525
4.76 0.4 4.4
C030
C031
E033
E034
160408GA2 a a a
9.525
4.76 0.8 4.4
160404GS2 a
9.525
4.76 0.4 4.4
160408GS2 a
9.525
4.76 0.8 4.4
160404FS2 a
9.525
4.76 0.4 4.4
160408FS2 s
9.525
4.76 0.8 4.4
160408TA2 a
9.525
4.76 0.8 4.4
H
K
S
BC8020
MBC010
MBC020
MB8025
MB835
MB710
MB730
MB4020
D1S1Re D2
NP-WCMW L30204FA s
4.76
2.38 0.4 2.3
E028
L30208FA s
4.76
2.38 0.8 2.3
Re
øD2
D1S1
7°
35°
Re
øD2
D1S1
7°
80°
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ПОЛОЖ. УГЛОМ]
ПОЛОЖ.
7°
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
NEW PETIT CUT
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Хонингование (Последняя цифра номера для заказа) :
Смотрите на странице B011
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
a : Есть на складе. s : Со склада в Японии.
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

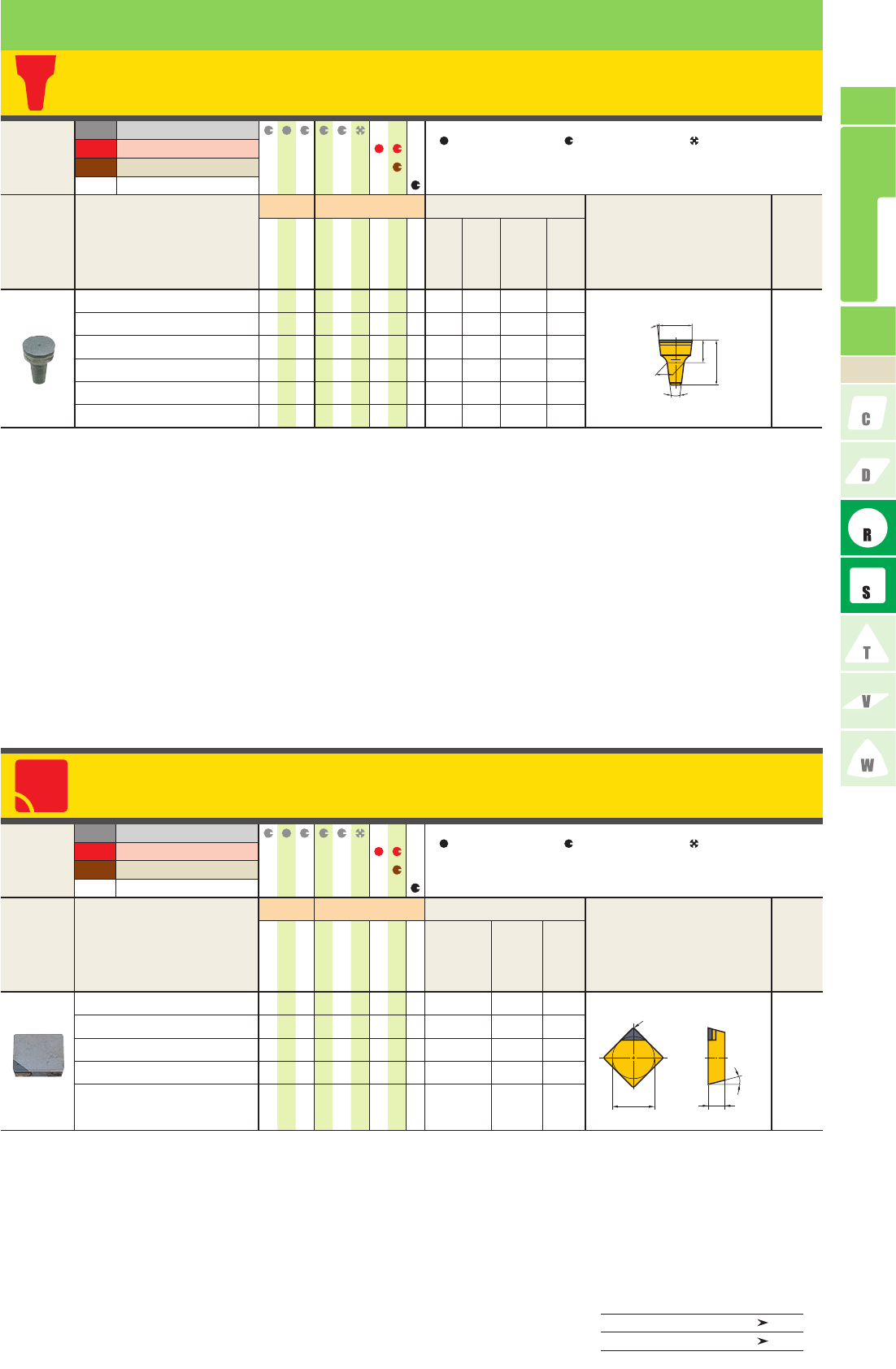

B043
CBN
RTG
H
K
S
BC8020
MBC010
MBC020
MB8025
MB825
MB835
MB710
MB730
MB4020
D1S1L1D4
RTG 05A s5 3.5 7.5 2.5
C036
06A s6 3.5 7.5 3.5
07A s7 5 11 3.5
08A s8 5 11 4.5
10A s10 6.5 14 5.5
H
K
S
BC8020
MBC010
MBC020
MB8025
MB825
MB835
MB710
MB730
MB4020
D1S1Re
SPGN 090304 s9.525 3.18 0.4
─
090308 s9.525 3.18 0.8
120304 s s 12.7 3.18 0.4
120308 s s 12.7 3.18 0.8
SP
90°
Re
D1S1
11°
øD1
L1
6°
øD4
S1
12°
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПОЛОЖ.
6°
11°
БЕЗ
ОТВ.
ПЛАСТИНЫ
БЕЗ ОТВ.
ПЛАСТИНЫ
БЕЗ ОТВ.
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
СПЛАВЫ И ПОКРЫТИЯ B009
ОБОЗНАЧЕНИЕ B002
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B044

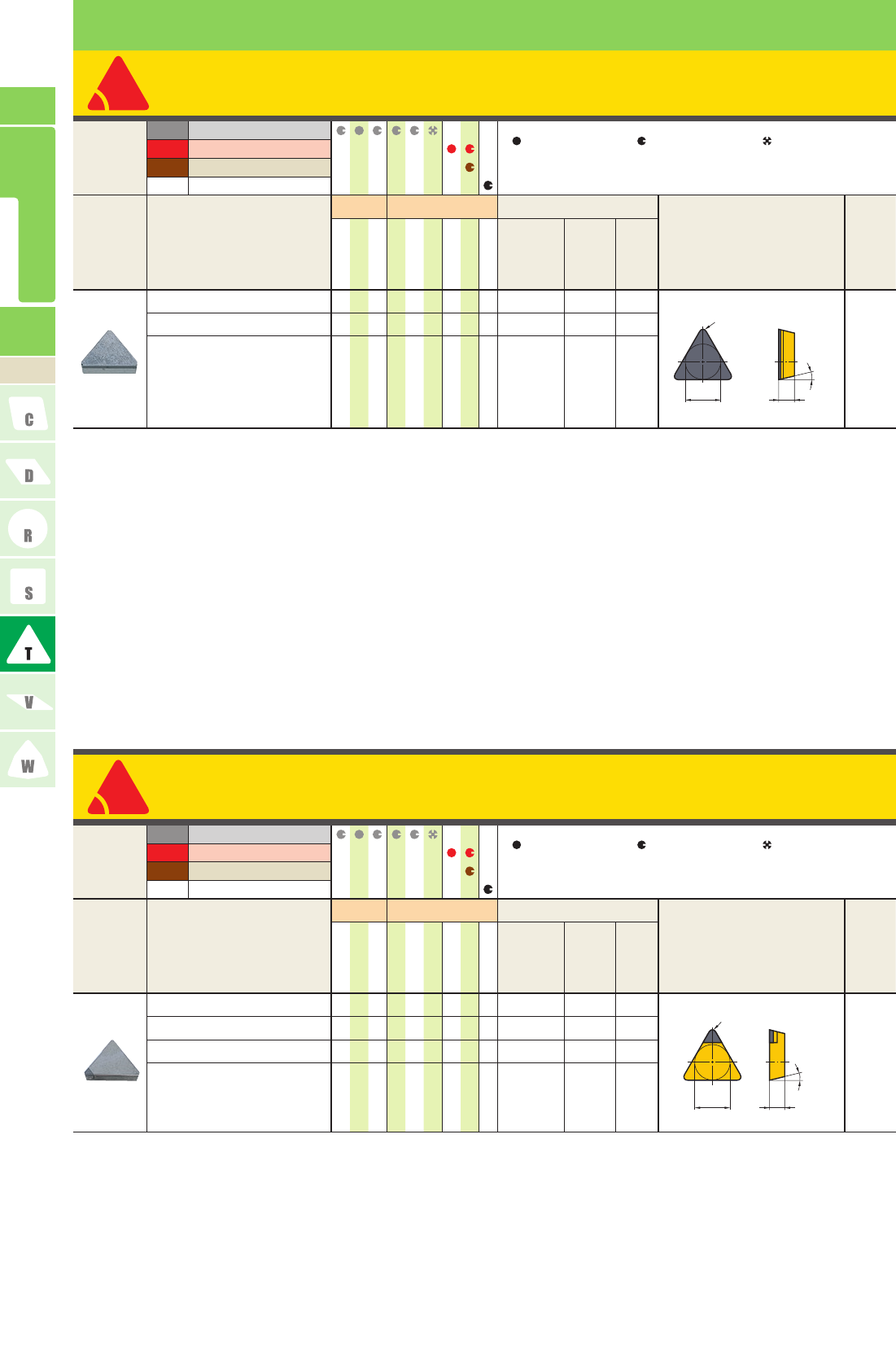

CBN
TB
60°
TP
60°
H
K
S
BC8020
MBC010
MBC020
MB8025
MB825
MB835
MB710
MB730
MB4020
D1S1Re
TBGN060104 s3.97 1.59 0.4
─
060108 s3.97 1.59 0.8
H
K
S
BC8020
MBC010
MBC020
MB8025
MB825
MB835
MB710
MB730
MB4020
D1S1Re
TPGN110304 s s 6.35 3.18 0.4
E027
160304 s s 9.525 3.18 0.4
160308 s s 9.525 3.18 0.8
Re
S1
5°
D1
Re
S1
11°
D1
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ПОЛОЖ. УГЛОМ]
ПОЛОЖ.
5°
11°
БЕЗ
ОТВ.
ПЛАСТИНЫ
БЕЗ ОТВ.
ПЛАСТИНЫ
БЕЗ ОТВ.
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
a : Есть на складе. s : Со склада в Японии.
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B045
CBN
H
K
S
BC8020
MBC010
MBC020
MB8025
MB825
MB835
MB710
MB730
MB4020
W3Re L2
GY1G 0200D020N-GFGS a2.00 0.2 20.70
F018
─117
0239E020N-GFGS a2.39 0.2 20.70
0250E020N-GFGS a2.50 0.2 20.70
0300F020N-GFGS a3.00 0.2 20.70
0318F020N-GFGS a3.18 0.2 20.70
0400G020N-GFGS a4.00 0.2 25.65
0475H020N-GFGS a4.75 0.2 25.65
0500H020N-GFGS a5.00 0.2 25.65
GY
Re ±0.05
7°
3.0
W3 ±0.03
L2
Re ±0.05
7°
7°
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПОЛОЖ.
7°
БЕЗ
ОТВ.
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
ПЛАСТИНЫ
БЕЗ ОТВ.
СПЛАВЫ И ПОКРЫТИЯ B009
ОБОЗНАЧЕНИЕ B002
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

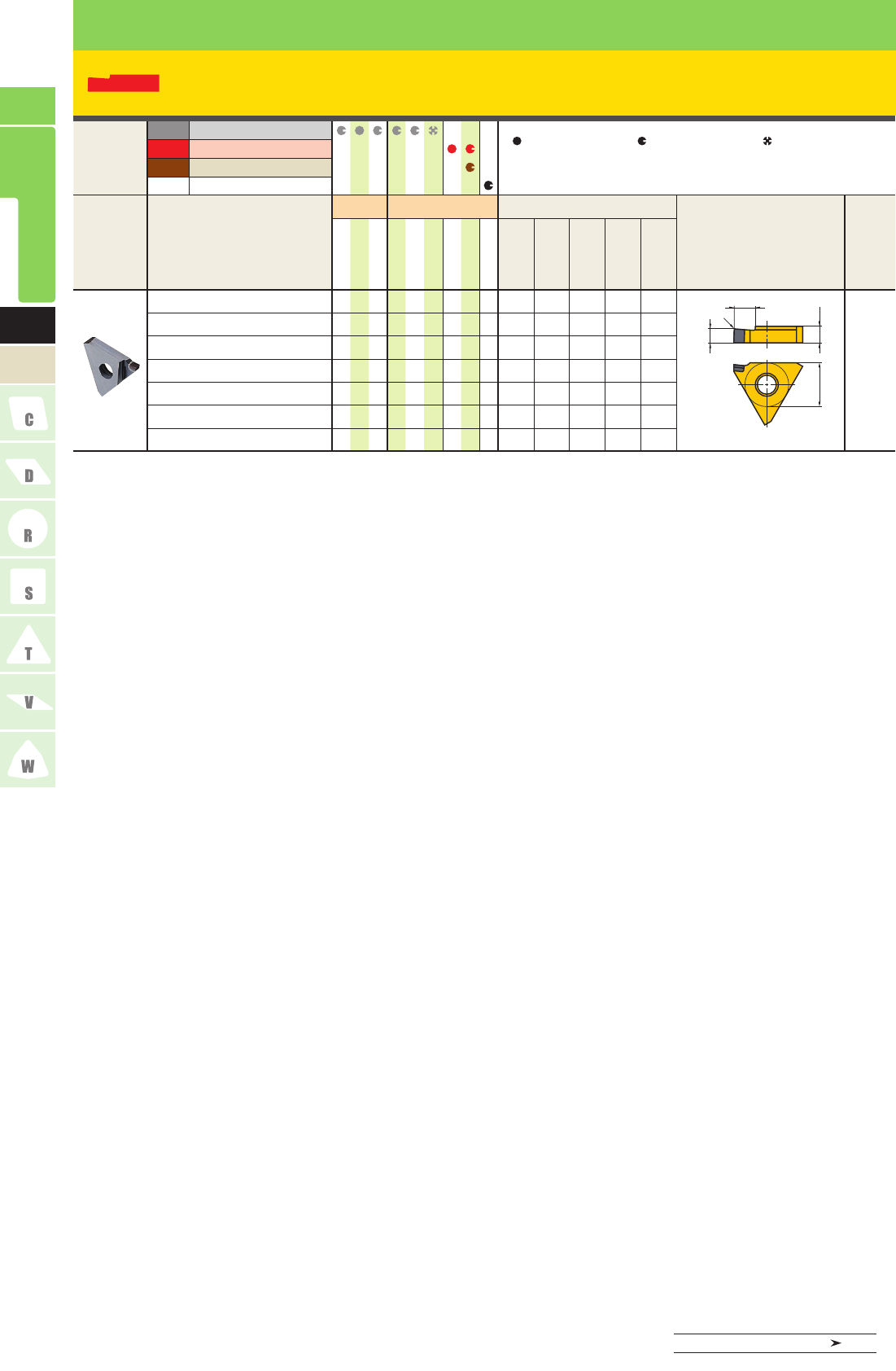

B046
CBN

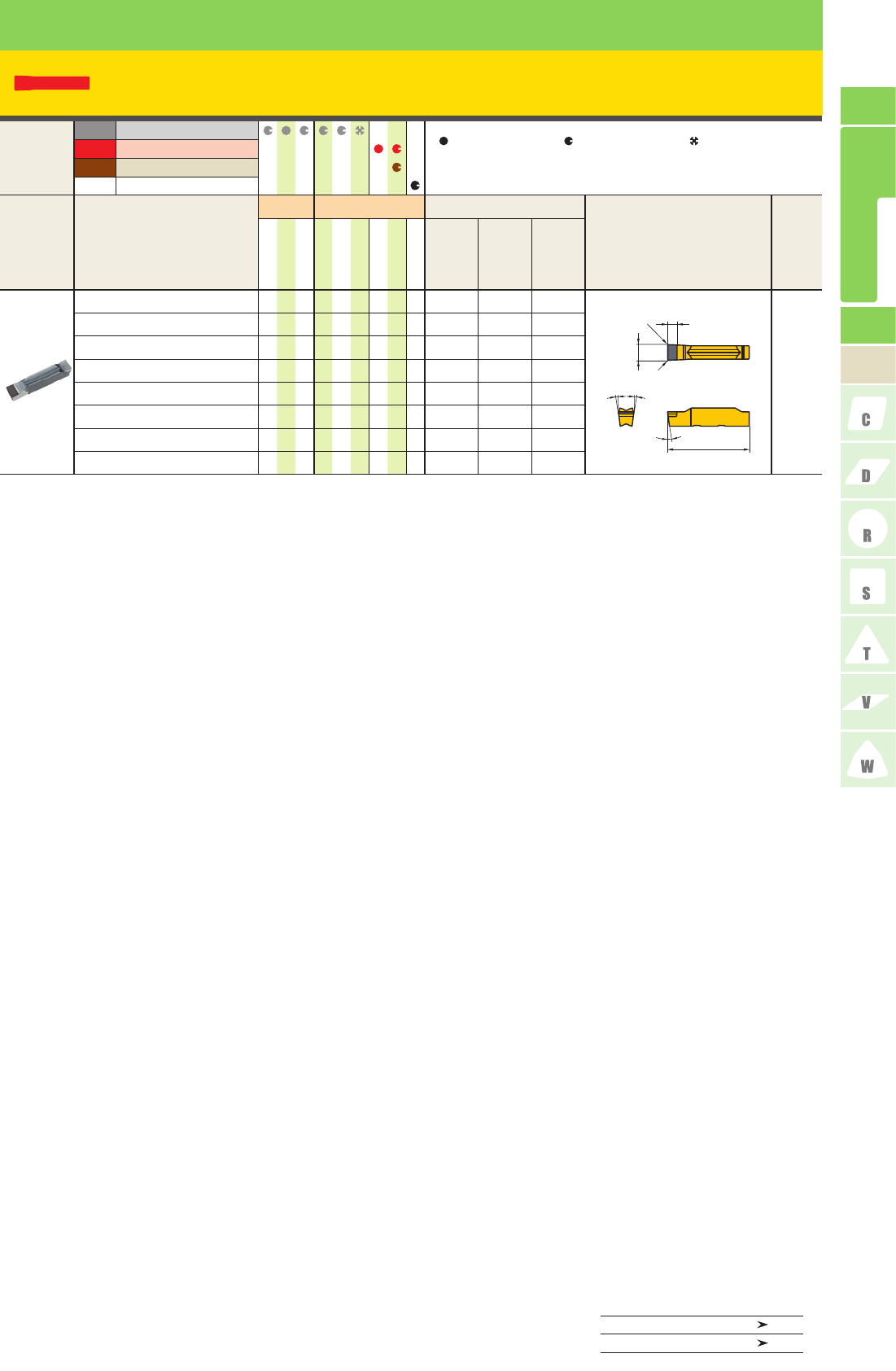

MGTR
H
K
S
BC8020
MBC010
MBC020
MB8025
MB825
MB835
MB710
MB730
MB4020
W3L3D1S1Re
MGTR43125 s1.25 2.0 12.7 4.76 0.2
H014
43150 s1.50 3.5 12.7 4.76 0.2
43200 s2.00 3.5 12.7 4.76 0.2
43250 s2.50 4.0 12.7 4.76 0.2
43300 s3.00 4.0 12.7 4.76 0.2
43350 s3.50 5.0 12.7 4.76 0.2
43400 s4.00 5.0 12.7 4.76 0.2
W3 ±0.03
L3
S1
D1
Re
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ОТРИЦ. УГЛОМ]
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С КНБ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
Обрабатываемый
материал
Труднообрабатываемый материал
Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Чугун
Жаропрочные сплавы, Титановые сплавы
Спеченный сплав
Форма Обозначение
CBN
спокрытием
CBN Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Только правая оправка.
s : Со склада в Японии.
СПЛАВЫ И ПОКРЫТИЯ B009
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B047
Для заметок
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B048

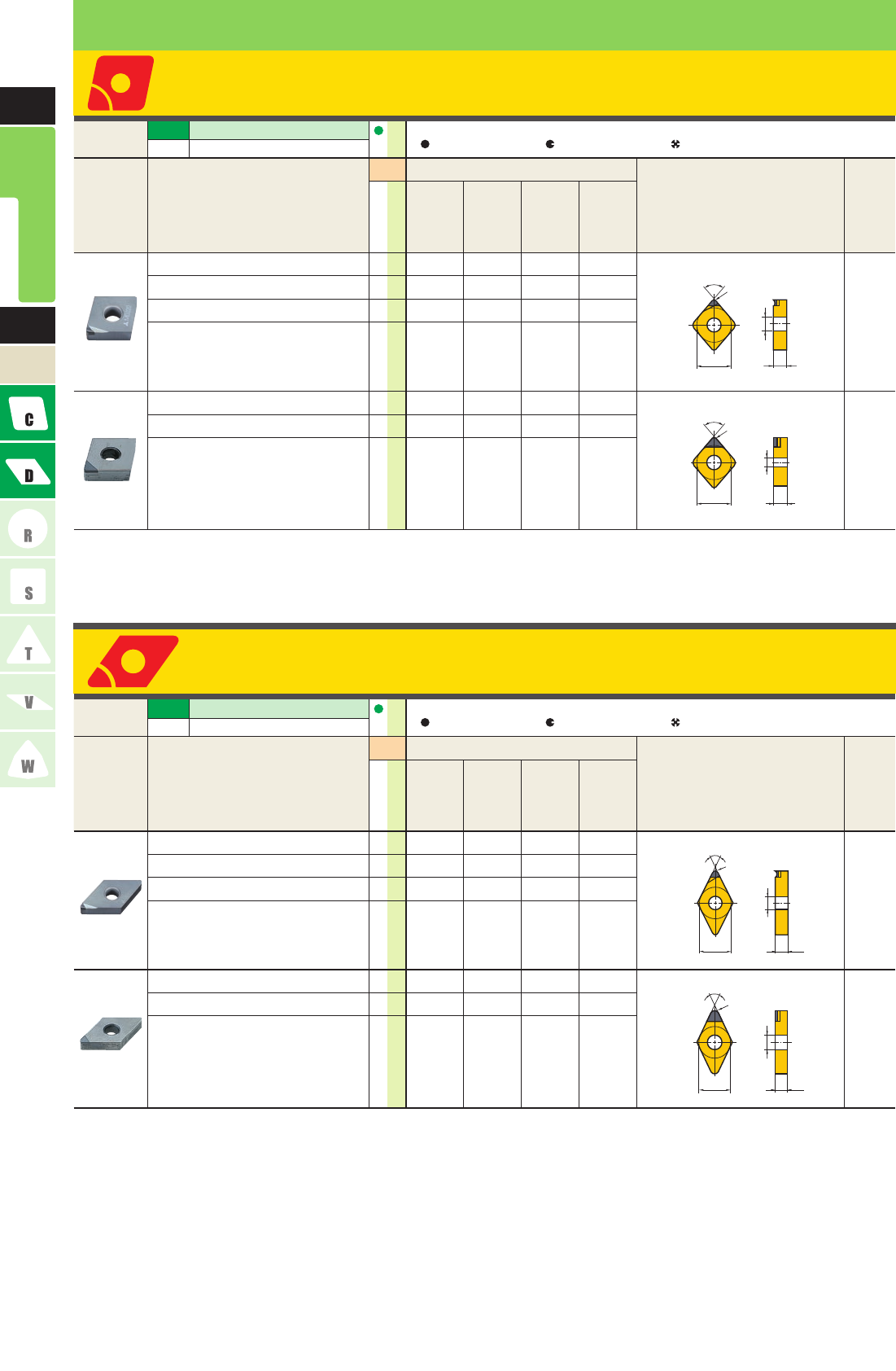

CN
80°
DN
55°
N
MD220
D1S1Re D2
NP-CNMM 120402R-F s12.7 4.76 0.2 5.16
C008
C009
E037
H006
─008
120404R-F s12.7 4.76 0.4 5.16
120408R-F s12.7 4.76 0.8 5.16
CNMA 120404 s12.7 4.76 0.4 5.16
C008
C009
E014
E037
H006
─008
120408 s12.7 4.76 0.8 5.16
N
MD220
D1S1Re D2
NP-DNMM150402R-F s12.7 4.76 0.2 5.16 C010
C011
E014
E037
─039
H009
H010
150404R-F s12.7 4.76 0.4 5.16
150408R-F s12.7 4.76 0.8 5.16
DNGA150404 s12.7 4.76 0.4 5.16 C010
C011
E014
E037
─039
H009
─011
150408 s12.7 4.76 0.8 5.16
Re
S1
D1
80°
øD2
Re
S1
D1
80°
øD2
Re
S1D1
55°
øD2
Re
S1D1
55°
øD2
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ОТРИЦ. УГЛОМ]
PCD
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
NEW PETIT CUT
NEW PETIT CUT
(Со стружколомом)
(Со стружколомом)
С
ОТВ.
s : Со склада в Японии.
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B049
SN
90°
TN
60°
N
MD220
D1S1Re D2
NP-SNMM 120404R-F s12.7 4.76 0.4 5.16
C012
─015
E015
E036
120408R-F s12.7 4.76 0.8 5.16
N
MD220
D1S1Re D2
NP-TNMM 160402R-F s9.525 4.76 0.2 3.81
C016
─018
E015
E036
160404R-F s9.525 4.76 0.4 3.81
160408R-F s9.525 4.76 0.8 3.81
TNGA 160402 s9.525 4.76 0.2 3.81
C016
─018
E015
E036
160404 s9.525 4.76 0.4 3.81
160408 s9.525 4.76 0.8 3.81
Re
S1
D1
øD2
Re
S1
D1
øD2
Re
S1
D1
øD2
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
PCD
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
NEW PETIT CUT
NEW PETIT CUT
(Со стружколомом)
(Со стружколомом)
СПЛАВЫ И ПОКРЫТИЯ B015
ОБОЗНАЧЕНИЕ B002
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B050

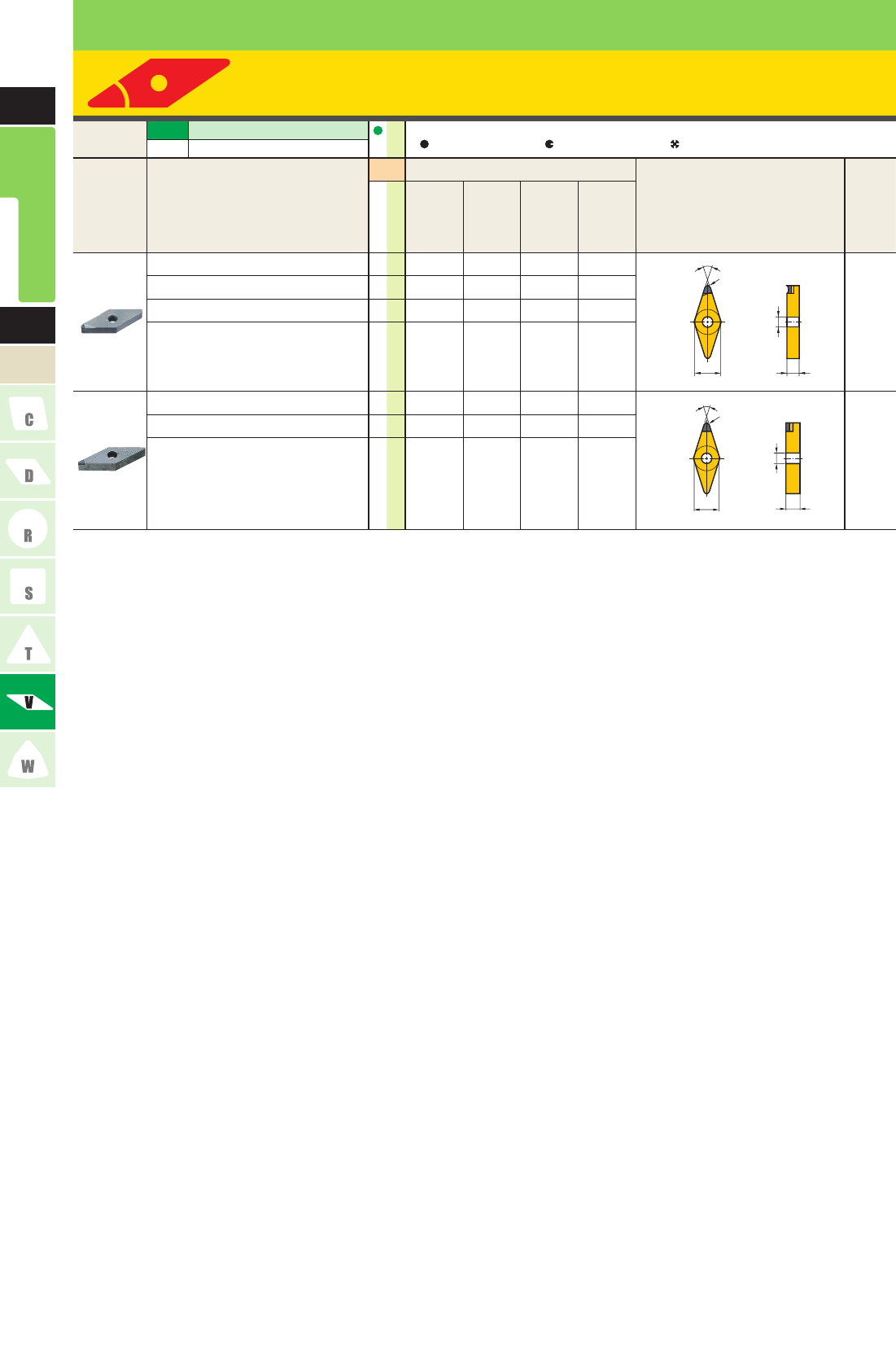

VN
35°
N
MD220
D1S1Re D2
NP-VNMM 160402R-F s9.525 4.76 0.2 3.81
C019
─021
E016
160404R-F s9.525 4.76 0.4 3.81
160408R-F s9.525 4.76 0.8 3.81
VNGA 160404 s9.525 4.76 0.4 3.81
C019
─021
E016
160408 s9.525 4.76 0.8 3.81
Re
S1
D1
35°
øD2
Re
S1D1
35°
øD2
ОТРИЦ.
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ОТРИЦ. УГЛОМ]
PCD
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
NEW PETIT CUT
(Со стружколомом)
a : Есть на складе. s : Со склада в Японии.
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

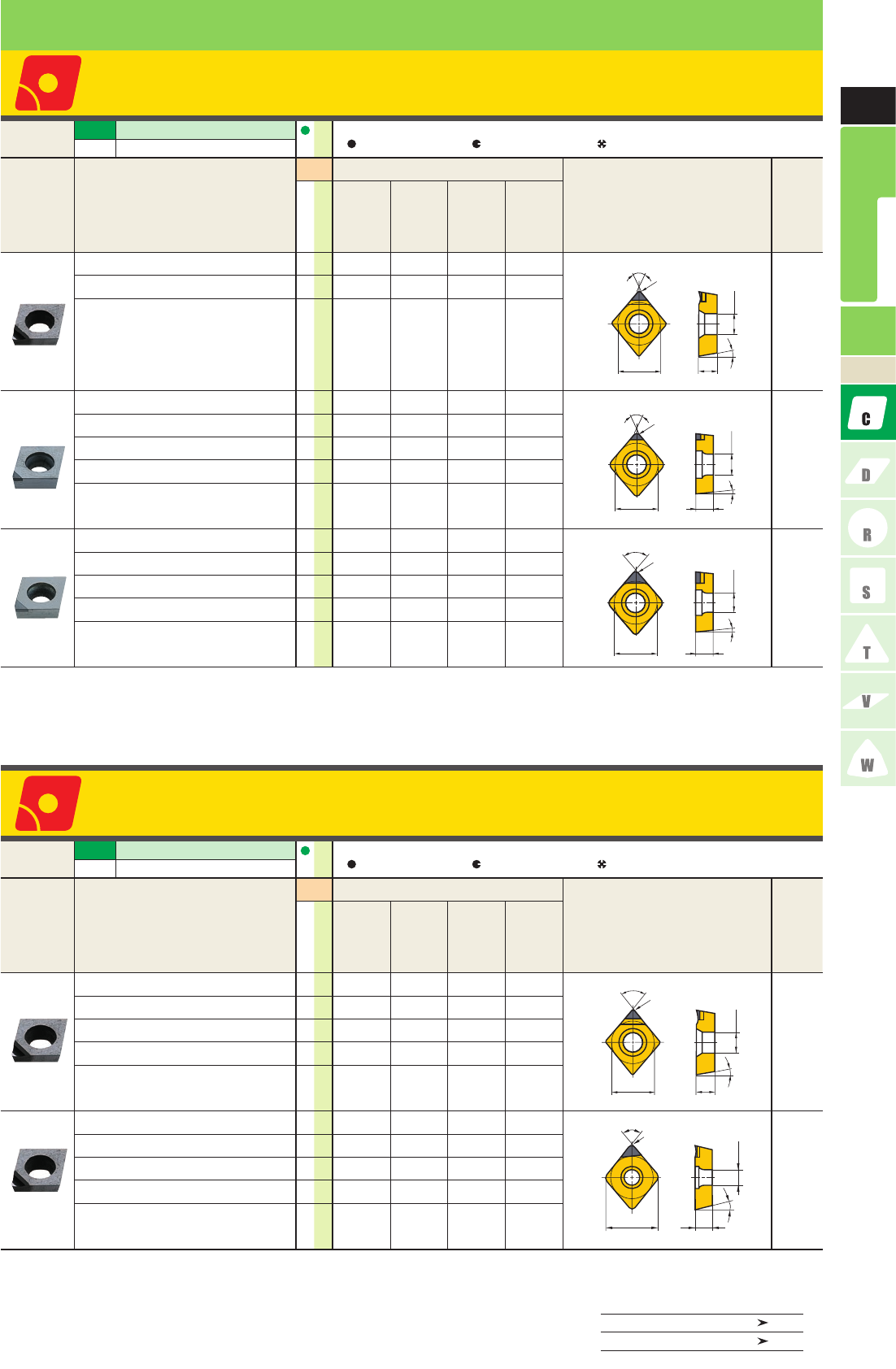

B051
CC
80° CC
80°
CP
80°
N
MD220
D1S1Re D2
NP-CCMH 060202 s6.35 2.38 0.2 2.8
C024
D008
E007
E031
E035
060204 s6.35 2.38 0.4 2.8
NP-CCMW 03S102 a3.57 1.39 0.2 2.0
─
03S104 s3.57 1.39 0.4 2.0
04T002 a4.37 1.79 0.2 2.4
04T004 s4.37 1.79 0.4 2.4
CCMW060202 s6.35 2.38 0.2 2.8
C024
D008
E007
E031
E035
060204 s6.35 2.38 0.4 2.8
09T302 s9.525 3.97 0.2 4.4
09T304 s9.525 3.97 0.4 4.4
N
MD220
D1S1Re D2
NP-CPMH 080202 s7.94 2.38 0.2 3.5
E007
080204 s7.94 2.38 0.4 3.5
090302 s9.525 3.18 0.2 4.5
090304 s9.525 3.18 0.4 4.5
CPGT 080202 s7.94 2.38 0.2 3.4
─
080204 s7.94 2.38 0.4 3.4
090302 s9.525 3.18 0.2 4.4
090304 s9.525 3.18 0.4 4.4
Re
S1
D1
80°
øD2
7°
Re
S1
D1
80°
øD2
11°
Re
S1D1
80°
øD2
11°
Re
S1
D1
80°
øD2
7°
Re
S1
D1
80°
øD2
7°
PCD
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПОЛОЖ.
7°
11°
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
NEW PETIT CUT
NEW PETIT CUT
NEW PETIT CUT
(Со стружколомом)
(Со стружколомом)
(Со стружколомом)
СПЛАВЫ И ПОКРЫТИЯ B015
ОБОЗНАЧЕНИЕ B002
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ПОЛОЖ. УГЛОМ]
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

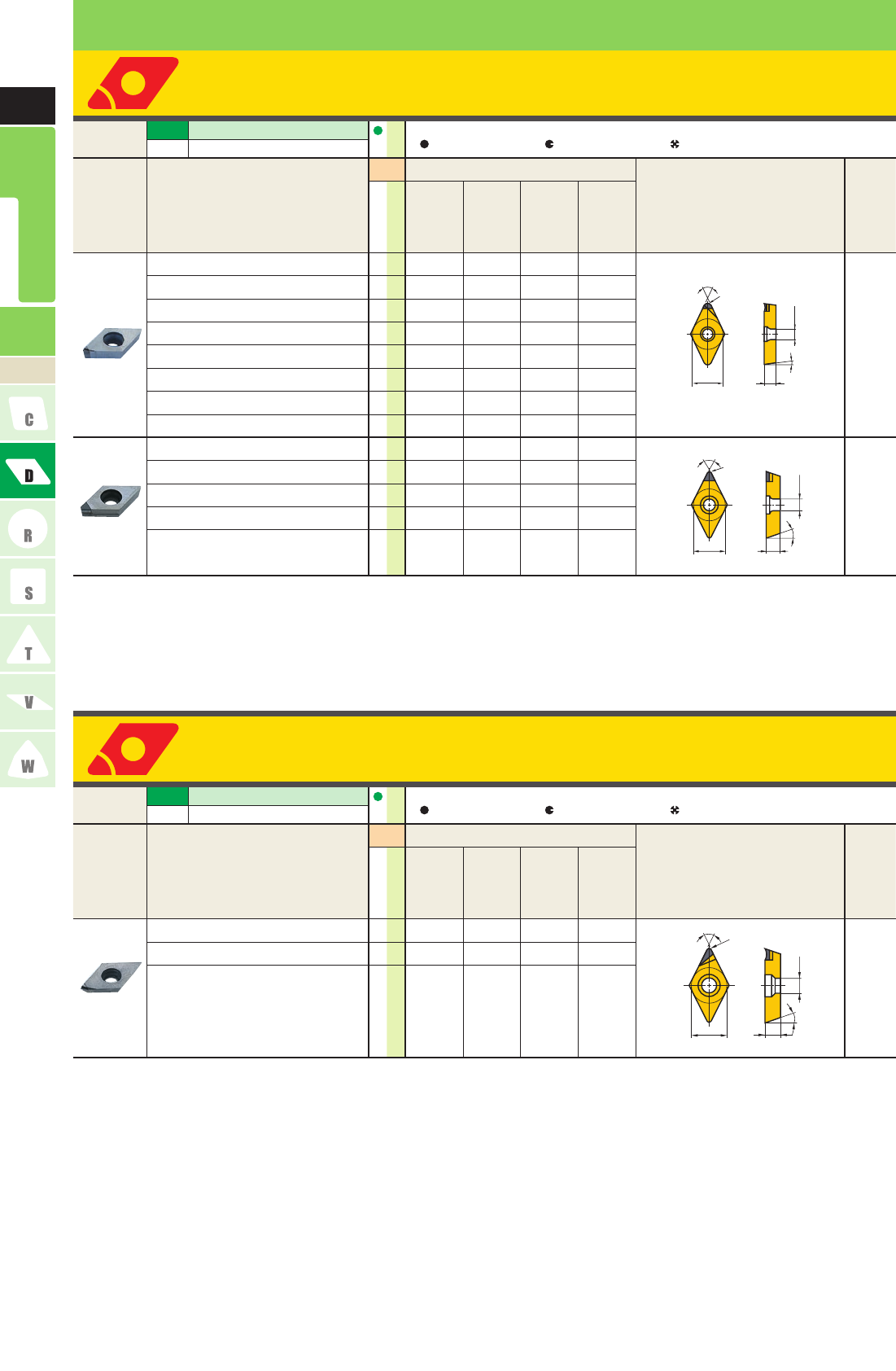

B052
DC
55°
N
MD220
D1S1Re D2
NP-DCMT 070202R-F s6.35 2.38 0.2 2.8
C025
D009
D026
E009
E010
E030
E032
070202L-F s6.35 2.38 0.2 2.8
070204R-F s6.35 2.38 0.4 2.8
070204L-F s6.35 2.38 0.4 2.8
11T302R-F s9.525 3.97 0.2 4.4
11T302L-F s9.525 3.97 0.2 4.4
11T304R-F s9.525 3.97 0.4 4.4
11T304L-F s9.525 3.97 0.4 4.4
DCMW 070202 s6.35 2.38 0.2 2.8 C025
D009
D026
E009
E010
E030
E032
070204 s6.35 2.38 0.4 2.8
11T302 s9.525 3.97 0.2 4.4
11T304 s9.525 3.97 0.4 4.4
N
MD220
D1S1Re D2
DEGX 150404R-F s12.7 4.76 0.4 5.1
C033
150404L-F s12.7 4.76 0.4 5.1
DE
55°
Re
S1
D1
55°
øD2
7°
Re
S1
D1
55°
øD2
7°
Re
S1
D1
20°
øD2
55°
PCD
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ПОЛОЖ. УГЛОМ]
ПОЛОЖ.
7°
20°
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
NEW PETIT CUT
(Со стружколомом)
(Со стружколомом)
s : Со склада в Японии.
Показана правая пластина.
Показана левая пластина.
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

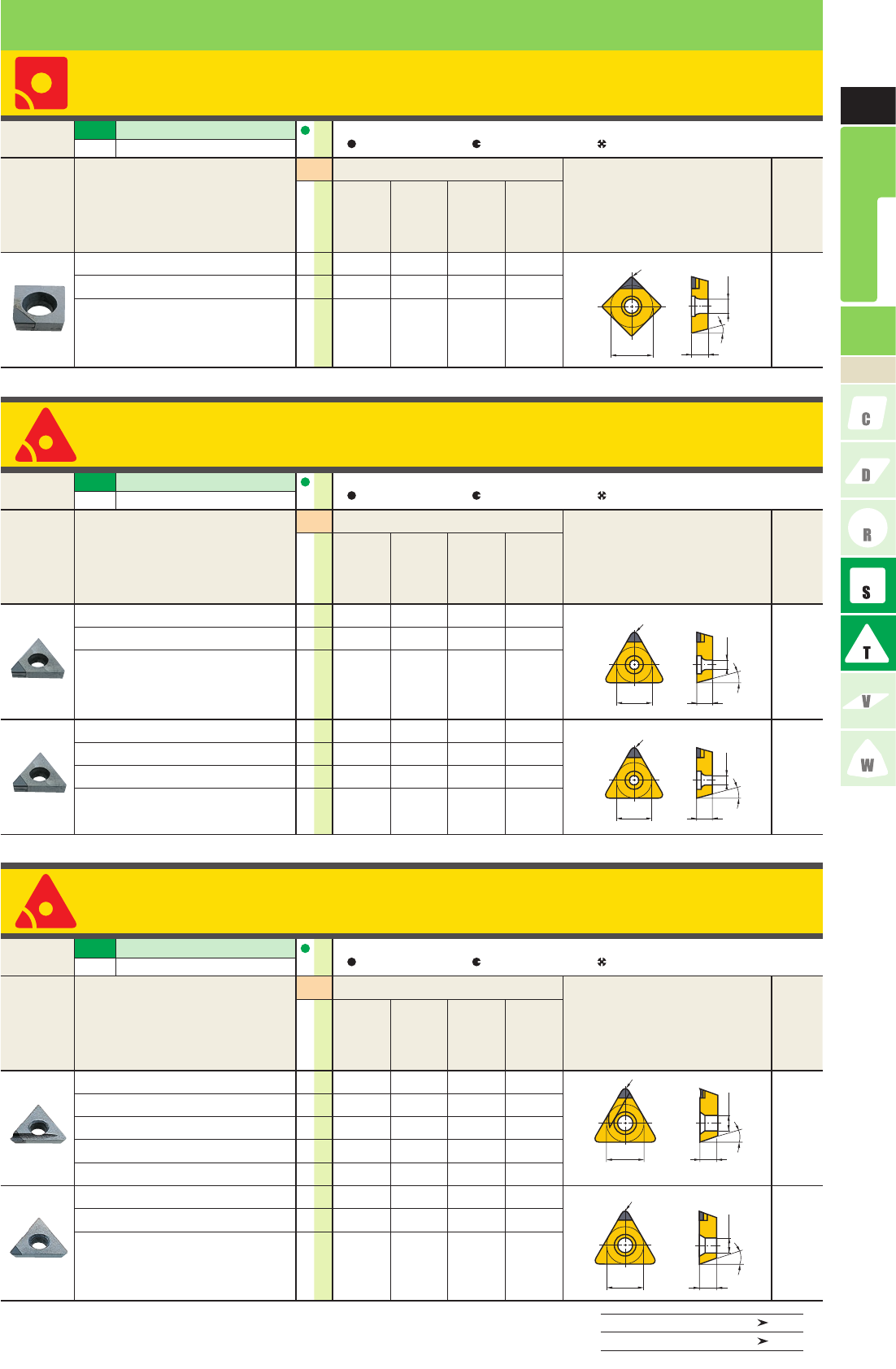

B053
TC
60°
TE
60°
SP
90°
N
MD220
D1S1Re D2
SPGX090304 s9.525 3.18 0.4 4.8
─
090308 s9.525 3.18 0.8 4.8
N
MD220
D1S1Re D2
TEGX 160302R s9.525 3.18 0.2 4.3
C034
E041
160302L s9.525 3.18 0.2 4.3
160304R s9.525 3.18 0.4 4.3
160304L s9.525 3.18 0.4 4.3
TEGX 160302 s9.525 3.18 0.2 4.3
C034
E041
160304 s9.525 3.18 0.4 4.3
N
MD220
D1S1Re D2
TCMW 110202 s6.35 2.38 0.2 2.8
C029
E029
110204 s6.35 2.38 0.4 2.8
TCGW 060102 s3.97 1.59 0.2 2.3
─
060104 s3.97 1.59 0.4 2.3
060108 s3.97 1.59 0.8 2.3
Re
S1D1
7°
øD2
Re
S1
D1
7°
øD2
Re
S1
D1
20°
øD2
Re
S1
D1
20°
øD2
Re
S1
D1
11°
øD2
PCD
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПОЛОЖ.
7°/11°
20°
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
(Со стружколомом)
Показана правая пластина.
СПЛАВЫ И ПОКРЫТИЯ B015
ОБОЗНАЧЕНИЕ B002
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
B054
TP
60°
N
MD220
D1S1Re D2
NP-TPMX 090202R-F s5.56 2.38 0.2 3.0
E026
090202L-F s5.56 2.38 0.2 3.0
090204L-F s5.56 2.38 0.4 3.0
090208L-F s5.56 2.38 0.8 3.0
110302L-F s6.35 3.18 0.2 3.5
110304L-F s6.35 3.18 0.4 3.5
110308L-F s6.35 3.18 0.8 3.5
160302L-F s9.525 3.18 0.2 4.8
160304L-F s9.525 3.18 0.4 4.8
160308L-F s9.525 3.18 0.8 4.8
NP-TPMH 080202R-F s4.76 2.38 0.2 2.5
E008
080202L-F s4.76 2.38 0.2 2.5
080204R-F s4.76 2.38 0.4 2.5
080204L-F s4.76 2.38 0.4 2.5
090202R-F s5.56 2.38 0.2 2.9
090202L-F s5.56 2.38 0.2 2.9
090204R-F s5.56 2.38 0.4 2.9
090204L-F s5.56 2.38 0.4 2.9
110302R-F s6.35 3.18 0.2 3.4
110302L-F s6.35 3.18 0.2 3.4
110304R-F s6.35 3.18 0.4 3.4
110304L-F s6.35 3.18 0.4 3.4
160302R-F s9.525 3.18 0.2 4.4
160302L-F s9.525 3.18 0.2 4.4
160304R-F s9.525 3.18 0.4 4.4
160304L-F s9.525 3.18 0.4 4.4
TPGX 080202 s4.76 2.38 0.2 2.5
E026
080204 s4.76 2.38 0.4 2.5
080208 s4.76 2.38 0.8 2.5
090202 s5.56 2.38 0.2 3.0
090204 s5.56 2.38 0.4 3.0
090208 s5.56 2.38 0.8 3.0
110302 s6.35 3.18 0.2 3.5
110304 s6.35 3.18 0.4 3.5
110308 s6.35 3.18 0.8 3.5
160304 s9.525 3.18 0.4 4.8
160308 s9.525 3.18 0.8 4.8
Re
S1
D1
11°
øD2
Re
S1
D1
11°
øD2
Re
S1
D1
11°
øD2
PCD
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ПОЛОЖ. УГЛОМ]
ПОЛОЖ.
11°
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
NEW PETIT CUT
NEW PETIT CUT
(Со стружколомом)
(Со стружколомом)
Показана правая пластина.
Показана левая пластина.
a : Есть на складе. s : Со склада в Японии.
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

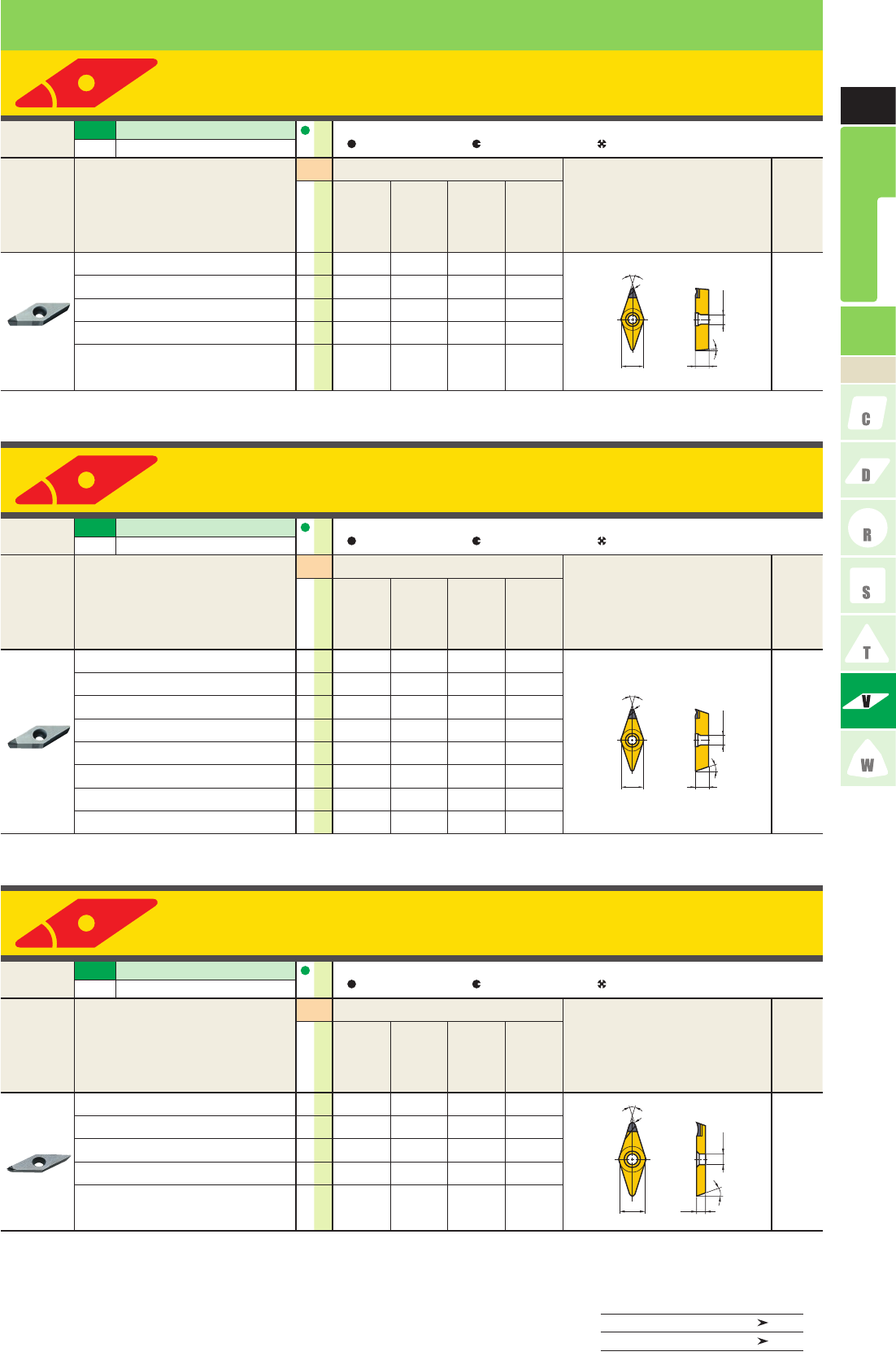

B055
VB
35°
VC
35°
VD
35°
N
MD220
D1S1Re D2
NP-VBGT 1103V5R-F s6.35 3.18 0.05 2.85
D010
D011
E012
E013
110301R-F s6.35 3.18 0.1 2.85
110302R-F s6.35 3.18 0.2 2.85
110304R-F s6.35 3.18 0.4 2.85
N
MD220
D1S1Re D2
NP-VCGT 0802V5R-F s4.76 2.38 0.05 2.4
C030
E012
E013
E033
080201R-F s4.76 2.38 0.1 2.4
080202R-F s4.76 2.38 0.2 2.4
080204R-F s4.76 2.38 0.4 2.4
1103V5R-F s6.35 3.18 0.05 2.8
110301R-F s6.35 3.18 0.1 2.8
110302R-F s6.35 3.18 0.2 2.8
110304R-F s6.35 3.18 0.4 2.8
N
MD220
D1S1Re D2
VDGX 160302R-F a9.525 3.18 0.2 4.5
C035
160302L-F a9.525 3.18 0.2 4.5
160304R-F a9.525 3.18 0.4 4.5
160304L-F a9.525 3.18 0.4 4.5
Re
S1
D1
5°
øD2
35°
Re
S1
D1
7°
øD2
35°
Re
S1
D1
15°
øD2
35°
PCD
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПОЛОЖ.
5°/7°
15°
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
(Со стружколомом)
(Со стружколомом)
(Со стружколомом)
Показана правая пластина.
СПЛАВЫ И ПОКРЫТИЯ B015
ОБОЗНАЧЕНИЕ B002
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

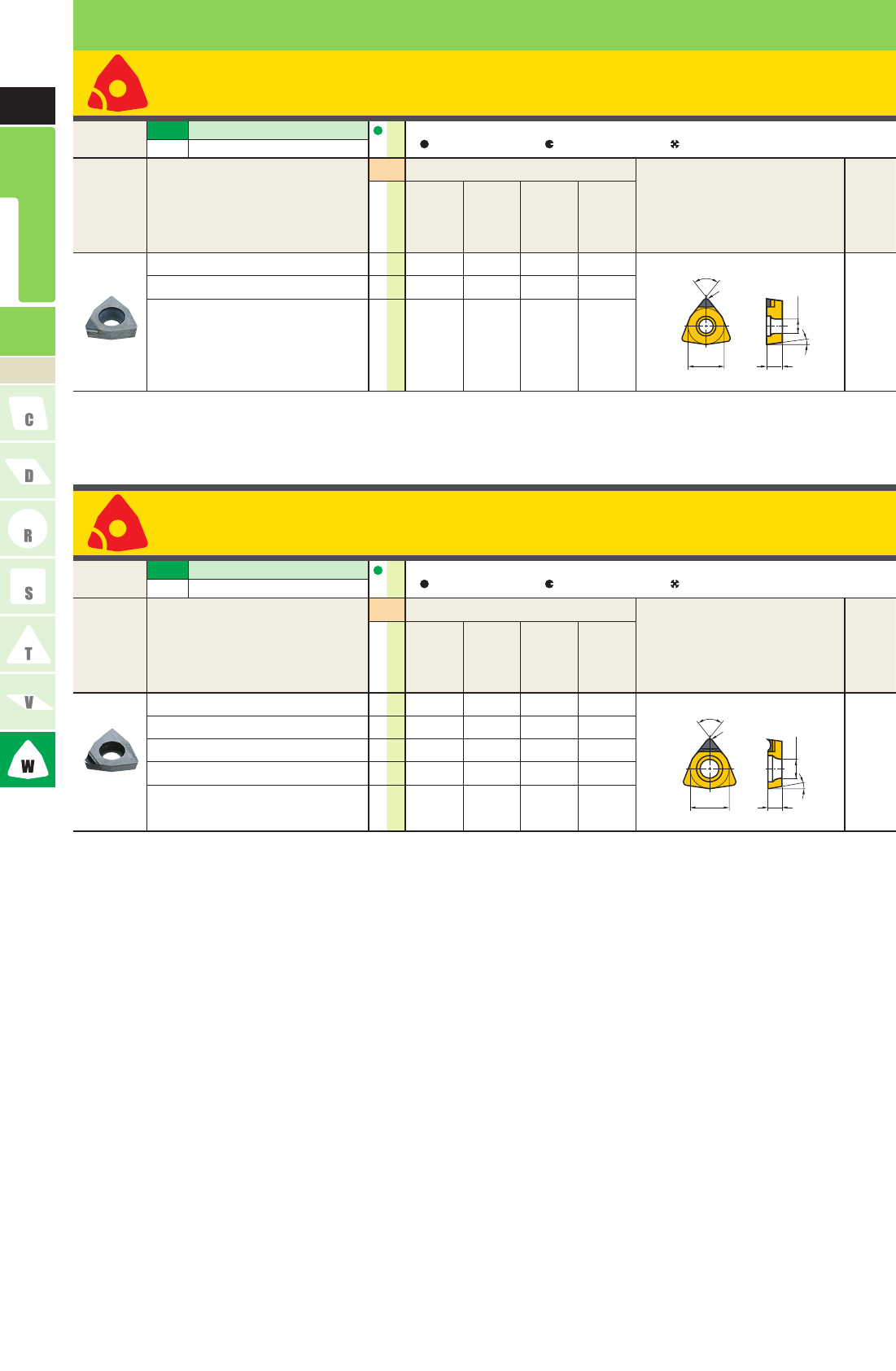

B056
WP
80°
WC
80°
N
MD220
D1S1Re D2
WCMWL30204 a4.76 2.38 0.4 2.3
E028
06T304 s9.525 3.97 0.4 4.4
N
MD220
D1S1Re D2
WPGT040202 s6.35 2.38 0.2 2.8
E011
040204 s6.35 2.38 0.4 2.8
060302 s9.525 3.18 0.2 4.4
060304 s9.525 3.18 0.4 4.4
Re
S1
D1
7°
øD2
80°
Re
S1
D1
11°
øD2
80°
PCD
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ПОЛОЖ. УГЛОМ]
ПОЛОЖ.
7°
11°
С
ОТВ.
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
ПЛАСТИНЫ
С ОТВЕРСТИЕМ
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
(Со стружколомом)
a : Есть на складе. s : Со склада в Японии.
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

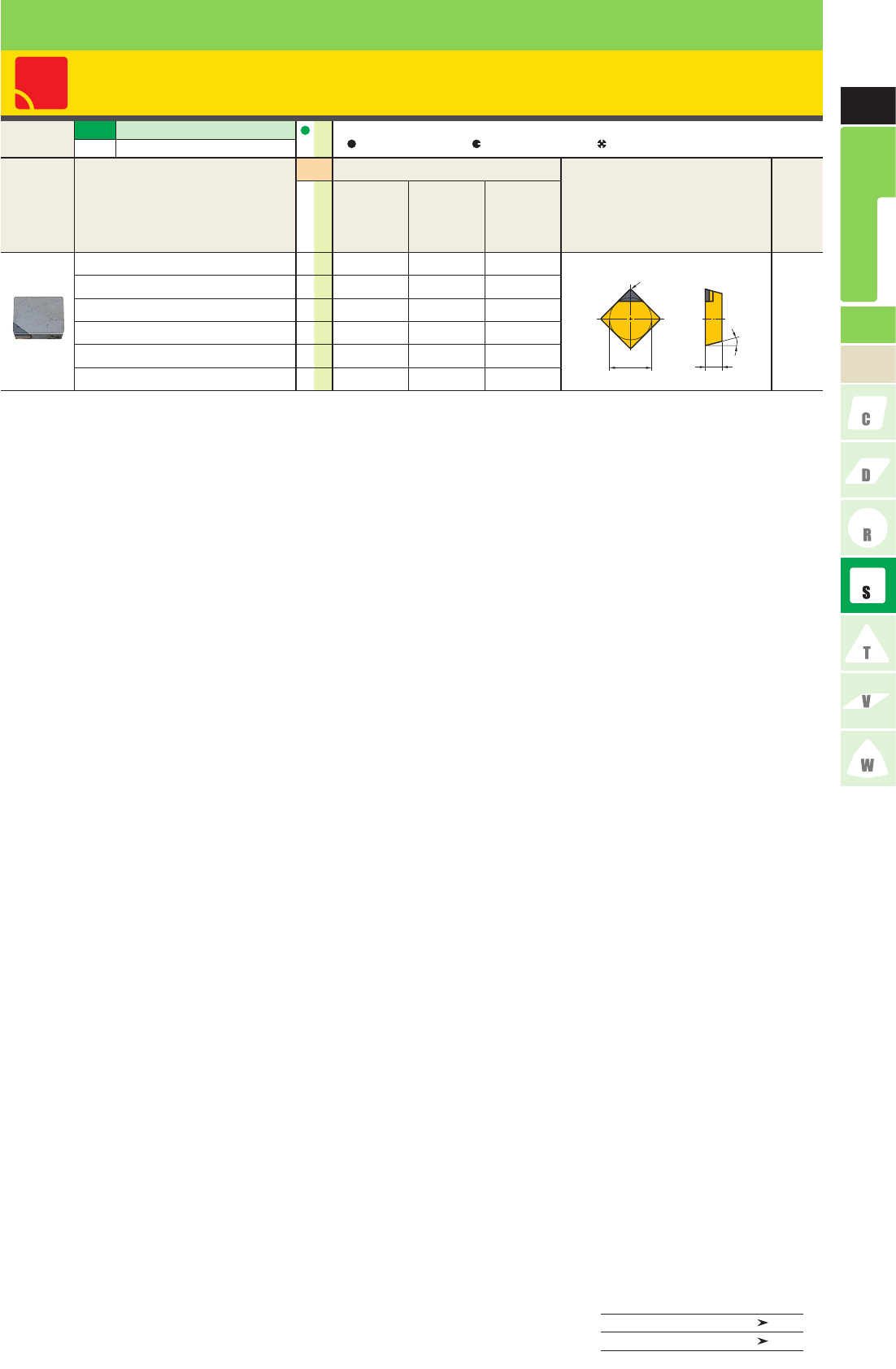

B057
SP
90°
N
MD220
D1S1Re
SPGN090302 s 9.525 3.18 0.2
─
090304 s 9.525 3.18 0.4
090308 s 9.525 3.18 0.8
120304 s12.7 3.18 0.4
120308 s12.7 3.18 0.8
120312 s12.7 3.18 1.2
Re
S1
D1
11°
PCD
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
ПОЛОЖ.
11°
БЕЗ
ОТВ.
ПЛАСТИНЫ
БЕЗ ОТВ.
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
СПЛАВЫ И ПОКРЫТИЯ B015
ОБОЗНАЧЕНИЕ B002
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru

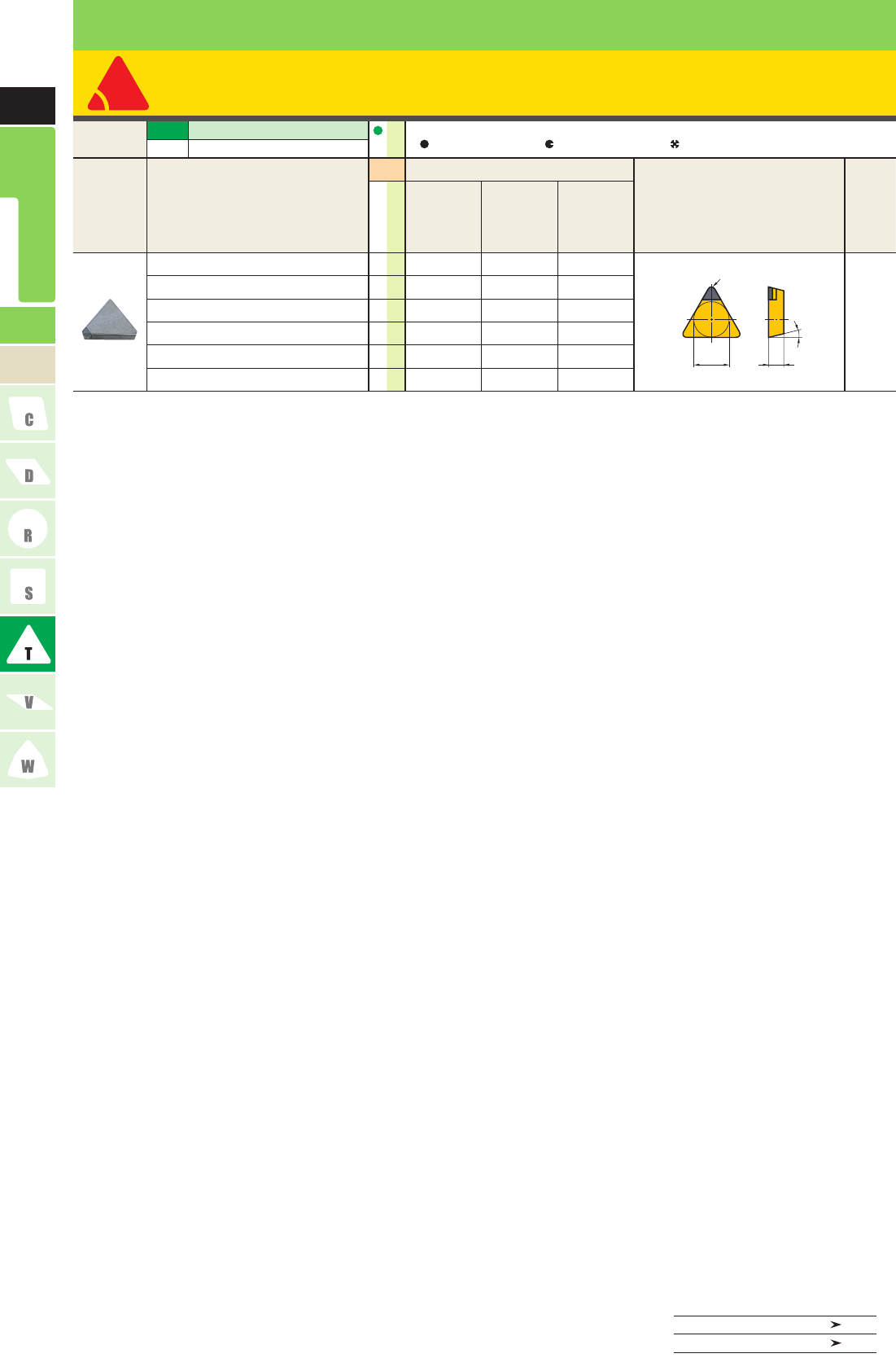

B058
TP
60°
N
MD220
D1S1Re
TPGN110302 s6.35 3.18 0.2
E027
110304 s6.35 3.18 0.4
110308 s6.35 3.18 0.8
160302 s9.525 3.18 0.2
160304 s9.525 3.18 0.4
160308 s9.525 3.18 0.8
Re
S1
D1
11°
PCD
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ
С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ
СМЕННЫЕ РЕЖУЩИЕ ПЛАСТИНЫ С ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ [С ПОЛОЖ. УГЛОМ]
ПОЛОЖ.
11°
БЕЗ
ОТВ.
ПЛАСТИНЫ
БЕЗ ОТВ.
Обрабатываемый
материал
Цветные Металлы Условия резания :
: Стабильное резание : Предельное резание : Нестабильное резание
Форма Обозначение
PCD Размеры (мм)
Геометрия
Указатель на страницу
применяемых державок
s : Со склада в Японии. СПЛАВЫ И ПОКРЫТИЯ B015
ОБОЗНАЧЕНИЕ B002
Заказ инструмента: http://steelcam.org | 8 (343) 382-52-03 | sales@sverla-ekb.ru
