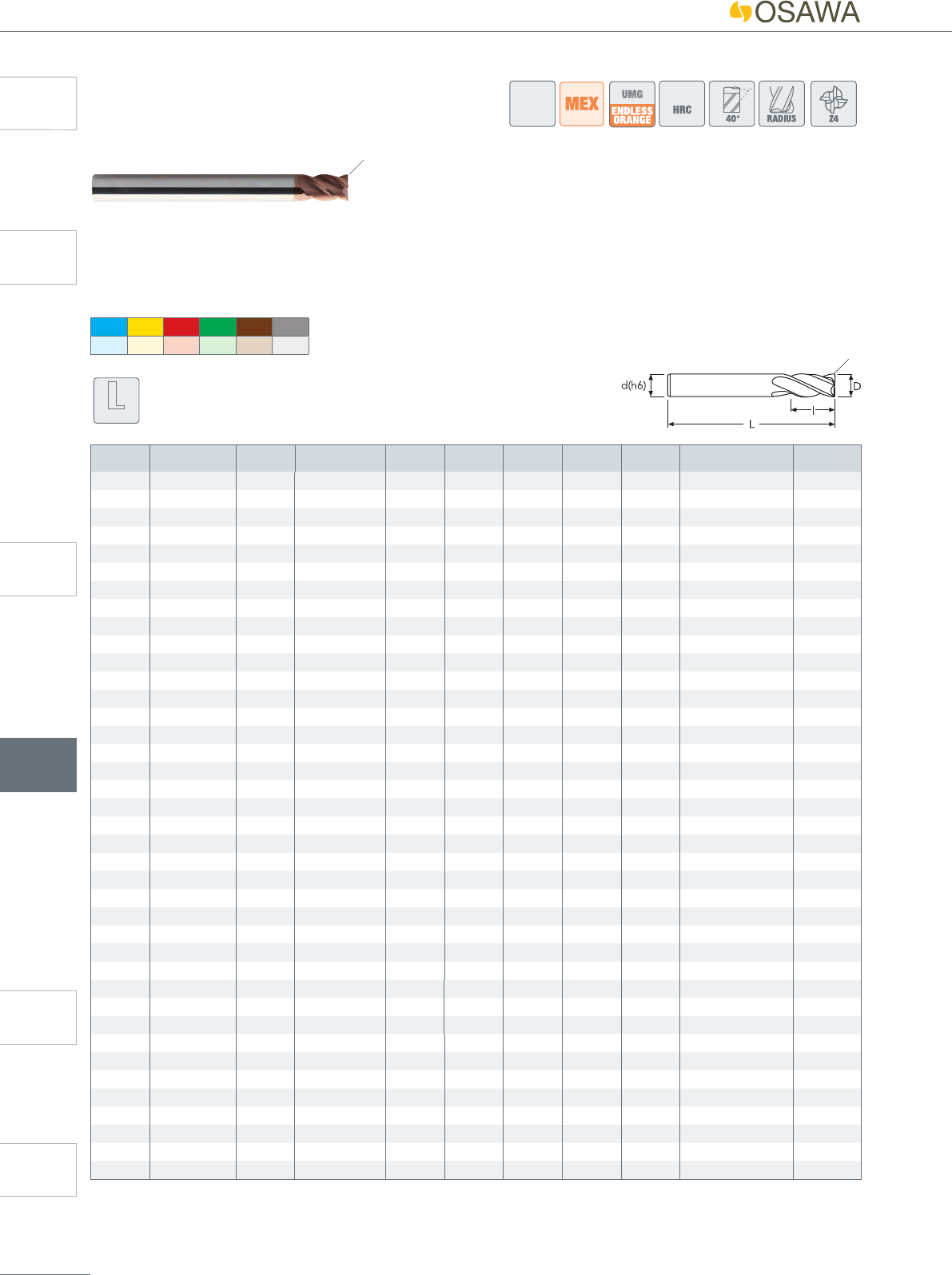

MEX (30÷55HRC) and MH (30÷70HRC) - Corner radius
528
CARBIDE
DRILLS
PU-HPU
TA-4HTA
SUH
ALH
HRC
SUH MINI
HL
HSD
C-SD-TA
LFTA
SUTA
HSS-HSS/CO
HSS
DRILLS
G2
MDTA
HF VH/UP
MEF
ALU
MEX/MH
UH/MH
CARBIDE
END-MILLS
HSS
END-MILLS
CARBIDE
BURRS
INFO

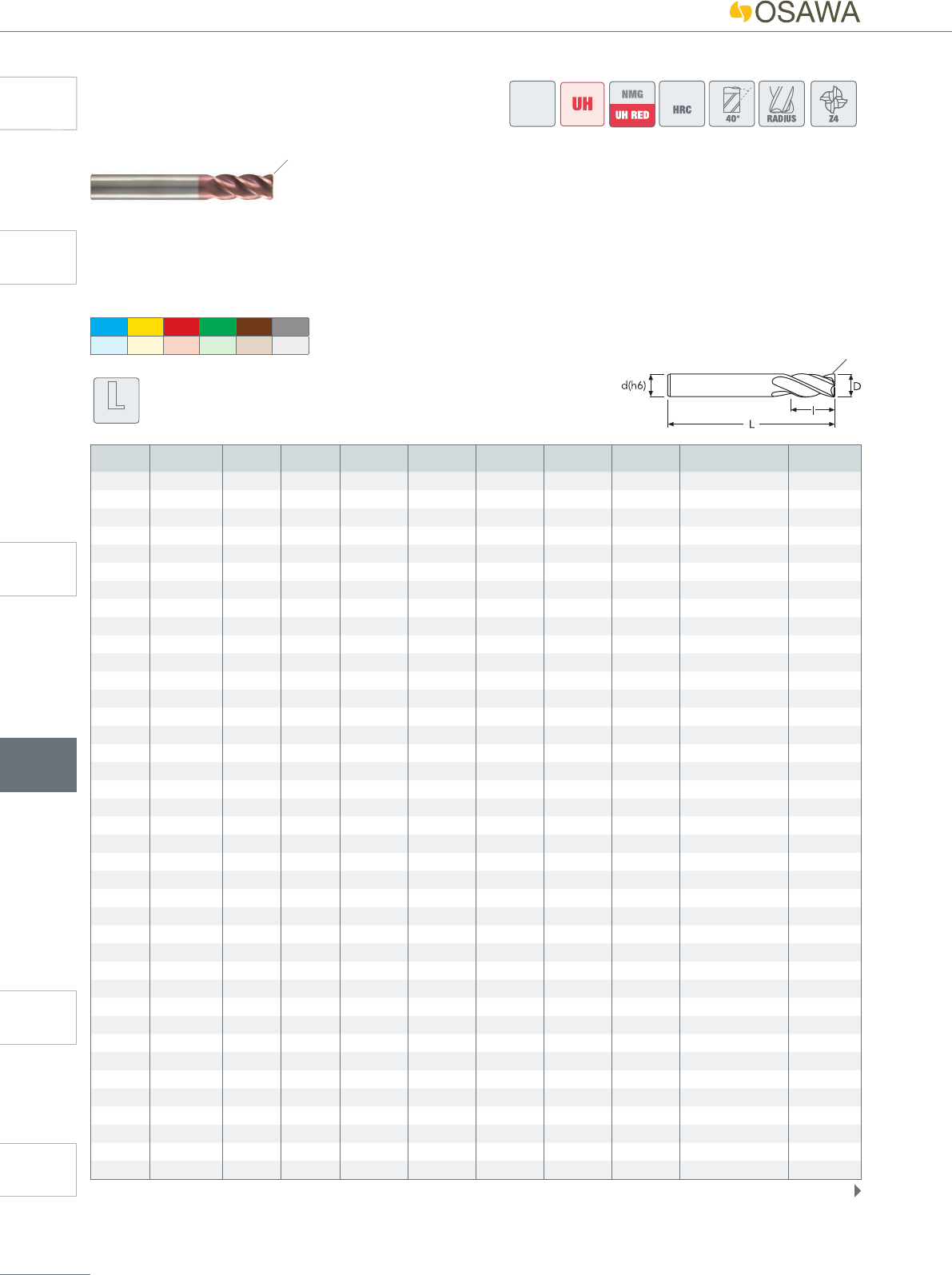

D D Tol. CR CR Tol. d(h6) l l1 d1 L z 30’ 1° 1°30’ 2° 3° EDP No. Stock
10/-0.015 0.10 0/-0.010 4 1.5 12 0.95 50 2 12,59 12,99 13,40 13,81 14,62 MEXLN20100112 h
10/-0.015 0.10 0/-0.010 4 1.5 16 0.95 50 2 16,72 17,26 17,80 18,35 19,43 MEXLN20100116 h
10/-0.015 0.10 0/-0.010 4 1.5 20 0.95 50 2 20,86 21,53 22,21 22,88 24,24 MEXLN20100120 h
10/-0.015 0.20 0/-0.010 4 1.5 4 0.95 50 2 4,32 4,45 4,58 4,72 4,99 MEXLN20100204 h
10/-0.015 0.20 0/-0.010 4 1.5 6 0.95 50 2 6,38 6,58 6,79 6,99 7,39 MEXLN20100206 h
10/-0.015 0.20 0/-0.010 4 1.5 8 0.95 50 2 8,45 8,72 8,99 9,26 9,79 MEXLN20100208 h
10/-0.015 0.20 0/-0.010 4 1.5 10 0.95 50 2 10,52 10,85 11,19 11,52 12,20 MEXLN20100210 h
10/-0.015 0.20 0/-0.010 4 1.5 12 0.95 50 2 12,58 12,99 13,39 13,79 14,60 MEXLN20100212 h
10/-0.015 0.20 0/-0.010 4 1.5 16 0.95 50 2 16,72 17,26 17,79 18,33 19,41 MEXLN20100216 h
10/-0.015 0.20 0/-0.010 4 1.5 20 0.95 50 2 20,85 21,53 22,20 22,87 24,22 MEXLN20100220 h
10/-0.015 0.30 0/-0.010 4 1.5 6 0.95 50 2 6,38 6,58 6,78 6,97 7,37 MEXLN20100306 h
10/-0.015 0.30 0/-0.010 4 1.5 10 0.95 50 2 10,51 10,85 11,18 11,51 12,18 MEXLN20100310 h
10/-0.015 0.30 0/-0.010 4 1.5 16 0.95 50 2 16,72 17,25 17,78 18,32 19,39 MEXLN20100316 h
10/-0.015 0.30 0/-0.010 4 1.5 20 0.95 50 2 20,85 21,52 22,19 22,86 24,20 MEXLN20100320 h
1.2 0/-0.015 0.10 0/-0.010 4 1.8 6 1.15 50 2 6,39 6,59 6,80 7,00 7,41 MEXLN20120106 h
1.2 0/-0.015 0.10 0/-0.010 4 1.8 8 1.15 50 2 8,45 8,73 9,00 9,27 9,81 MEXLN20120108 h
1.2 0/-0.015 0.10 0/-0.010 4 1.8 10 1.15 50 2 10,52 10,86 11,20 11,54 12,22 MEXLN20120110 h
1.2 0/-0.015 0.10 0/-0.010 4 1.8 12 1.15 50 2 12,59 12,99 13,40 13,81 14,62 MEXLN20120112 h
1.4 0/-0.015 0.10 0/-0.010 4 2.1 6 1.35 50 2 6,39 6,59 6,80 7,00 7,41 MEXLN20140106 h
1.4 0/-0.015 0.10 0/-0.010 4 2.1 8 1.35 50 2 8,45 8,73 9,00 9,27 9,81 MEXLN20140108 h
1.4 0/-0.015 0.10 0/-0.010 4 2.1 10 1.35 50 2 10,52 10,86 11,20 11,54 12,22 MEXLN20140110 h
1.4 0/-0.015 0.10 0/-0.010 4 2.1 12 1.35 50 2 12,59 12,99 13,40 13,81 14,62 MEXLN20140112 h
1.4 0/-0.015 0.10 0/-0.010 4 2.1 16 1.35 50 2 16,72 17,26 17,80 18,35 19,43 MEXLN20140116 h
1.5 0/-0.015 0.10 0/-0.010 4 2.3 4 1.45 50 2 4,32 4,46 4,59 4,73 5,01 MEXLN20150104 h
1.5 0/-0.015 0.10 0/-0.010 4 2.3 8 1.45 50 2 8,45 8,73 9,00 9,27 9,81 MEXLN20150108 h
1.5 0/-0.015 0.10 0/-0.010 4 2.3 12 1.45 50 2 12,59 12,99 13,40 13,81 14,62 MEXLN20150112 h
1.5 0/-0.015 0.10 0/-0.010 4 2.3 16 1.45 50 2 16,72 17,26 17,80 18,35 19,43 MEXLN20150116 h
1.5 0/-0.015 0.10 0/-0.010 4 2.3 20 1.45 60 2 20,86 21,53 22,21 22,88 24,24 MEXLN20150120 h
1.5 0/-0.015 0.20 0/-0.010 4 2.3 8 1.45 50 2 8,45 8,72 8,99 9,26 9,79 MEXLN20150208 h
1.5 0/-0.015 0.20 0/-0.010 4 2.3 10 1.45 50 2 10,52 10,85 11,19 11,52 12,20 MEXLN20150210 h
1.5 0/-0.015 0.20 0/-0.010 4 2.3 12 1.45 50 2 12,58 12,99 13,39 13,79 14,60 MEXLN20150212 h
1.5 0/-0.015 0.20 0/-0.010 4 2.3 16 1.45 50 2 16,72 17,26 17,79 18,33 19,41 MEXLN20150216 h
1.5 0/-0.015 0.20 0/-0.010 4 2.3 20 1.45 60 2 20,85 21,53 22,20 22,87 24,22 MEXLN20150220 h
1.5 0/-0.015 0.30 0/-0.010 4 2.3 8 1.45 50 2 8,45 8,71 8,98 9,24 9,77 MEXLN20150308 h
1.5 0/-0.015 0.30 0/-0.010 4 2.3 16 1.45 50 2 16,72 17,25 17,78 18,32 19,39 MEXLN20150316 h
1.5 0/-0.015 0.30 0/-0.010 4 2.3 20 1.45 60 2 20,85 21,52 22,19 22,86 24,20 MEXLN20150320 h
1.6 0/-0.015 0.10 0/-0.010 4 2.4 8 1.55 50 2 8,45 8,73 9,00 9,27 9,81 MEXLN20160108 h
1.6 0/-0.015 0.10 0/-0.010 4 2.4 12 1.55 50 2 12,59 12,99 13,40 13,81 14,62 MEXLN20160112 h
1.6 0/-0.015 0.10 0/-0.010 4 2.4 16 1.55 50 2 16,72 17,26 17,80 18,35 19,43 MEXLN20160116 h
h stock standard f non-stock standard m stock exhaustion

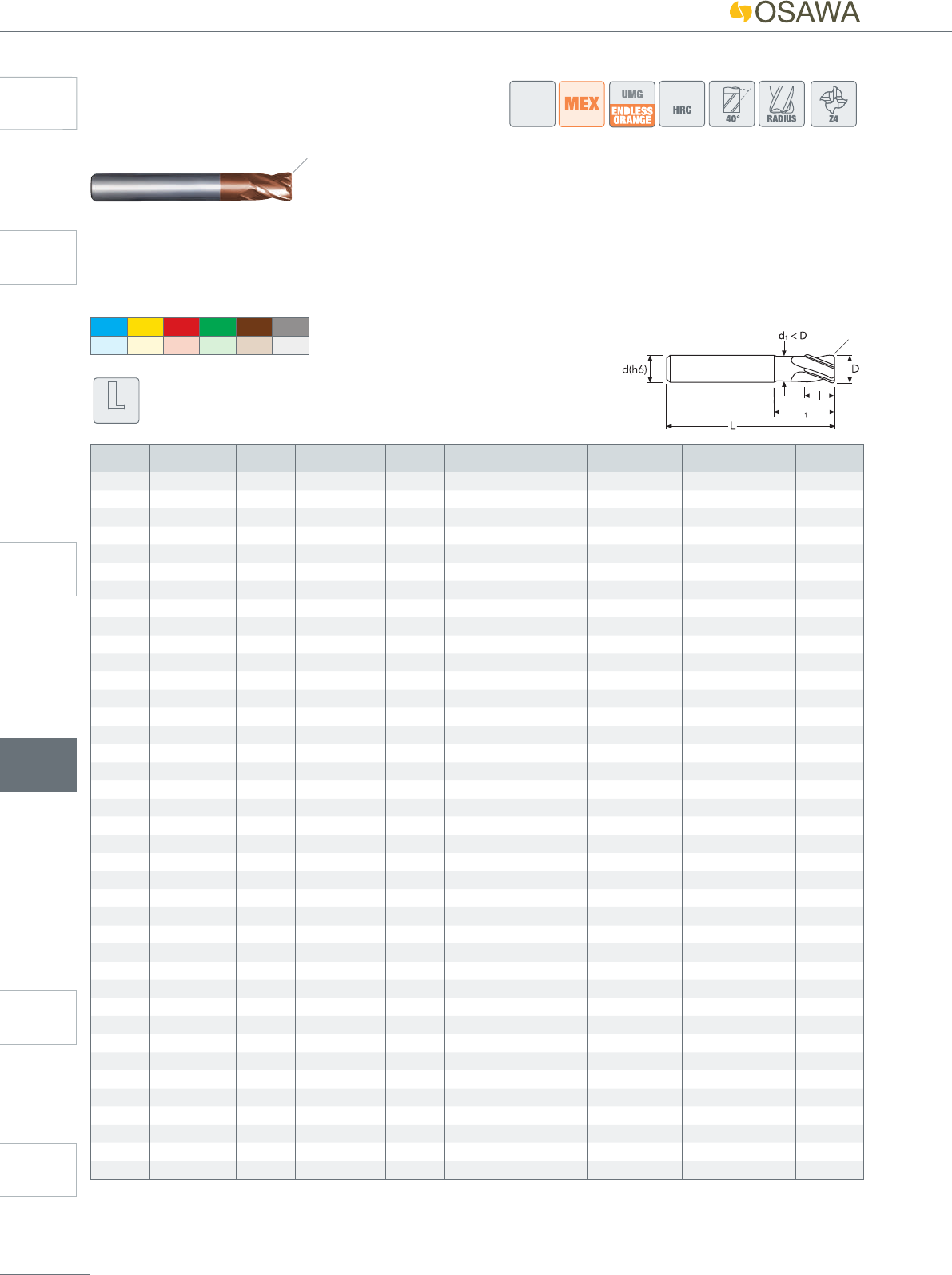

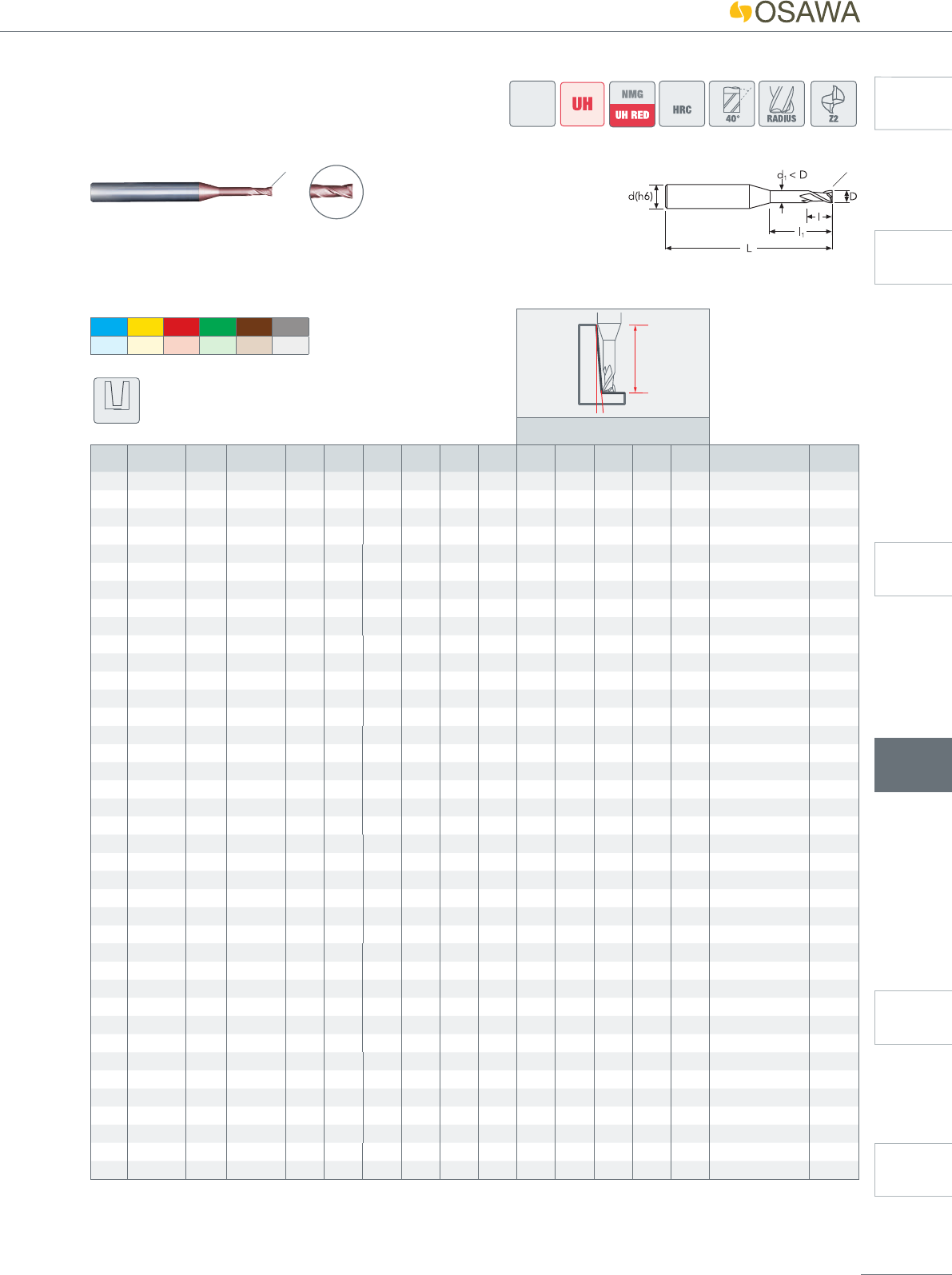

MEXLN2R
cylindrical shank, 2 flutes, extended and reduced
neck, corner radius
OSAWA
NORM
<55
PMKNSH
HH H
H 1st choice I suitable
SQUARE RIB
CR CR
α
actual length
actual length according to angle
