Каталог R-Way корпусные фрезы

Корпусны е фрезы

Обработка стали

Класс Классификация

ISO Ц вет Р еком ендации по эксплуатации

3005 P05(P01-P15)

Г ол уб ой ,тё м но -се ры й

Обладает хорошей стойкостью к пластической деформации.

Подходит для высокой скорости резания и процессу обработки

аустенитной нержавеющей стали, закаленной стали и

углеродистой стали.

3015 P15(P10-P20)

Г ол уб ой ,тё м но -се ры й

Подходит для обработки нержавеющей стали. Применяется когда

нужна высокая прочность режущей кромки и высокое качество

поверхности. Высокая стойкость к термическому удару. Подходит

для легкого прерывистого резания.

2020 35(M25-M40)

Голубой, тём но-серы й

PVD покрытие. Применяется дляобработки аустенитных нержавеющих

сталей и дуплексных нержавеющих сталей, получистовой и черновой

обработки при низкой и средней скорости резания. Высокое

сопротивление термо удару. Идеально подходит для быстрого

прерывистого резания.

3025 P20(P15-P30)

Ф и о л е т о во ж ё л ты й

Сплав с покрытием PVD. Подходит для обработки в нестабильных

условиях, в частности: при резании пластинами с длинной режущей

кромкой, при глубоком фрезеровании, при фрезеровании

инструментом с длинным вылетом. Рекомендован для обработки

вязких материалов, в частности низкоуглеродистой стали.

1030 P30(P25-P40)

Ч ё р н ы й /ж ё л т ы й

Ч ёр ны й

Высокая прочность матрицы в сочетании с Al2O3 покрытием подходит

для фрезерования стали и чугуна.

1040 P40(P35-P50)

Ч ё р н ы й /ж ё л т ы й

Твердый сплав с покрытием для фрезерования стали. рекомендован

для вертикального фрезерования и фрезерования уступов.

Ч ёр ны й

Корпусны е фрезы

Обработка чугуноб

Класс Классификация Цвет Реком ендации по эксплуатации

ISO

2001 K05-K15

Ф и л е т о в о ж ё л т ы й

Сплав с покрытием CVD, подходит для получистовой и черновой

фрезерной обработки серого чугуна и ковкого чугуна; в основном

используется без подачи СОЖ.

4030 K15(K10-K25)

Ч ёр ны й

Сплав с покрытием CVD, подходит для получистовой и черновой

фрезерной обработки серого чугуна; в основном используется без

подачи СОЖ. При обработке на средних и высоких скоростях

гарантирован длительный срок службы инструмента.

1040 K30(K25-K35)

Ч ё р н ы й /ж ё л т ы й

Имеет износостойкое покрытие, подходит для фрезерной обработки

чугуна в тяжелых условиях: ковкого чугуна при подаче СОЖ, а так же

чугуна с высокой прочностью на растяжение.

Обработка нержабеющей стали

Класс Классификация

ISO Цвет Реком ендации по эксплуатации

3005 M10(M05-M15)

Голубой, тём но -с еры й

С высокой красностойкостью и хорошей стойкостью к пластической

деформации. Подходит для высокой скорости резания и обработки

аустенитной нержавеющей стали, закаленной стали и углеродистой

стали.

3015 M15(M10-M25)

Голубой, тём но -с еры й

Сплав с PVD покрытием для фрезерования нержавеющей стали.

Предпочтительны для обработки вязких и упрочненных материалов.

3020 M25(M15-M30)

Голубой, тём но -с еры й

Сплав с покрытием PVD. Рекомендуется для среднего и

высокоскоростного фрезерования нержавеющих сталей. В сочетании

с положительным передним углом применяется для обработки

жаропрочных материалов и титановых сплавов.

2020 M35(M25-M40)

Голубой, тём но -с еры й

PVD покрытие. Применяется для обработки аустенитных нержавеющих

сталей и дуплексных нержавеющих сталей, получистовой и черновой

обработки при низкой и средней скорости резания. Высокое

сопротивление термоудару.

Идеально подходит для быстрого прерывистого резания.

Корпусны е фрезы

Система обозначения пластин для фрезерной обработки

Тип пластины

„*•

<ь° Отв. Стружколом Изображение „*•

<ь° Отв. Стружколом Изображение

оо

>65°

ВЕсть Нет д а NНет Нет \

____

>65°

нЕсть Односто ронний д а RНет О дносторонний Г 7

>65°

сЕсть Нет д а FНет Д вухсторонний А А

>65°

JЕсть Двухсторонний д а АЕсть Нет ГJ

<65°

WЕсть Нет lA A 7 М Есть О дносторонний \J

<65

тЕсть Односторонний д а GЕсть Д в ухсторонний С2

<65°

QЕсть Нет д а X—— Специальный тип

<65°

иЕсть Д вухсторонний д а

Стружколом и система крепления

----------

S P K N

Задний угол

Обозн.

Угол

Обозн.

Угол

А в

Л - 3о IU -

С D

иJ

L -7 “ -V"I5°

Е F

-д а 20° —А"25°

G N

— Узо° * - 0°

Р 0 Другие

значения

Допуски

&[.0D 1 ~

Класс m (мм) 0 D 1S 1

А±0.005 ±0.025 ±0.025

F±0.005 ±0.013 ±0.025

С±0.013 ±0.025 ±0.025

Н±0.013 ±0.013 ±0.025

Е±0.025 ±0.025 ±0.025

G±0.025 ±0.025 ±0.13

J±0.005 ±0.05-±0.13 ±0.025

К±0.013 ±0.05-±0.13 ±0.025

L±0.025 ±0.05-±0.13 ±0.025

М±0.08-±0.18 ±0.05-±0.13 ±0.13

N±0.08-±0.18 ±0.05-±0.13 +0.025

и±0.13-±0.38 ±0.08-±0.25 ±0.13

Д о п ус к д л и н ы реж ущ ей кром ки

0D1 Лт

□

СА

О с < з > О .

6.35 ±0.08 ±0.08 ±0.08 ±0.11 ±0.16 ...

9.525 ±0.08 ±0.08 ±0.08 ±0.11 ±0.16 . . .

12.7 ±0.13 ±0.13 ±0.13 ±0.15 . . . . . .

15.875 ±0.15 ±0.15 ±0.15 ±0.18 — —

19.05 ±0.15 ±0.15 ±0.15 ±0.18 . . . . . .

25.4 —±0.18 — — — —

Допуск диаметра вписанной окружности

0D1 Ат

сл

□

О с О ,

6.35 ±0.05 ±0 .05 ±0.05 ±0.05 ±0.05 ...

9.525 ±0.05 ±0.05 ±0.05 ±0.05 ±0.05 ±0.05

12.7 ±0.08 ±0.08 ±0.08 ±0.08 . . . ±0.08

15.875 ±0.10 ±0.10 ±0.10 ±0.10 . . . ±0.10

19.05 ±0.10 ±0.10 ±0.10 ±0.10 . . . ±0.10

25.4 —±0.13 . . . —. . . ±0.13

Корпусны е фрезы

Система обозначения пластин для фрезерной обработки

Диаметр I.C

Форма пластины

С D R S Т V W

0Я

СП

□ I

Ай

3.97 06

5.0 05

5.56 09

6.0 06

6.35 06 07 11 11

8.0 08

9.525 09 11 09 09 16 16 06

10.0 10

12.0 12

12.7 12 15 12 12 22 22 08

15.875 16 19 15 15 27 10

16.0 16

19.05 19 19 19 33

20.0 20

25.0 25

25.4 25 25 25

31.75 31

32 32

Длина режущей кромки

— I

----------------------

Толщина определяется как высота от нижней части

пластины до самой высокой части режущей кромки

Обозначение Толщина пластины (мм)

00 0.79

ТО 0.99

01 1.59

Т1 1.98

02 2.38

Т2 2.78

03 3.18

ТЗ 3.97

04 4.76

Т4 4.96

05 5.56

Т5 5.95

06 6.35

Тб 6.75

07 7.94

09 9.52

T9 9.72

11 11.11

12 12.70

Толщина пластины

12 04

Wiper

0 < К г a n ' ^ L

А45° А3°

СП

В5°

Е75° С7°

F85° D15°

см

ZДругие F25°

со

N0°

Р11°

ZДругие

AF Т

= ! __________

Фаска (мм)

N -

___

ГО к

0-5° 0-0.10

1-10° 1-0.15

< Х

ЕJ2-15° 2-0.20

3-20° 3-0.25

ТJ4-25° 4-0.30 O w

5-30° 5-0.35

6-0.40

SJО

7-0.45 Не маркир.

Направление

резания

RПравостороннее

LЛевостороннее

NНейтральное

Корпусны е фрезы

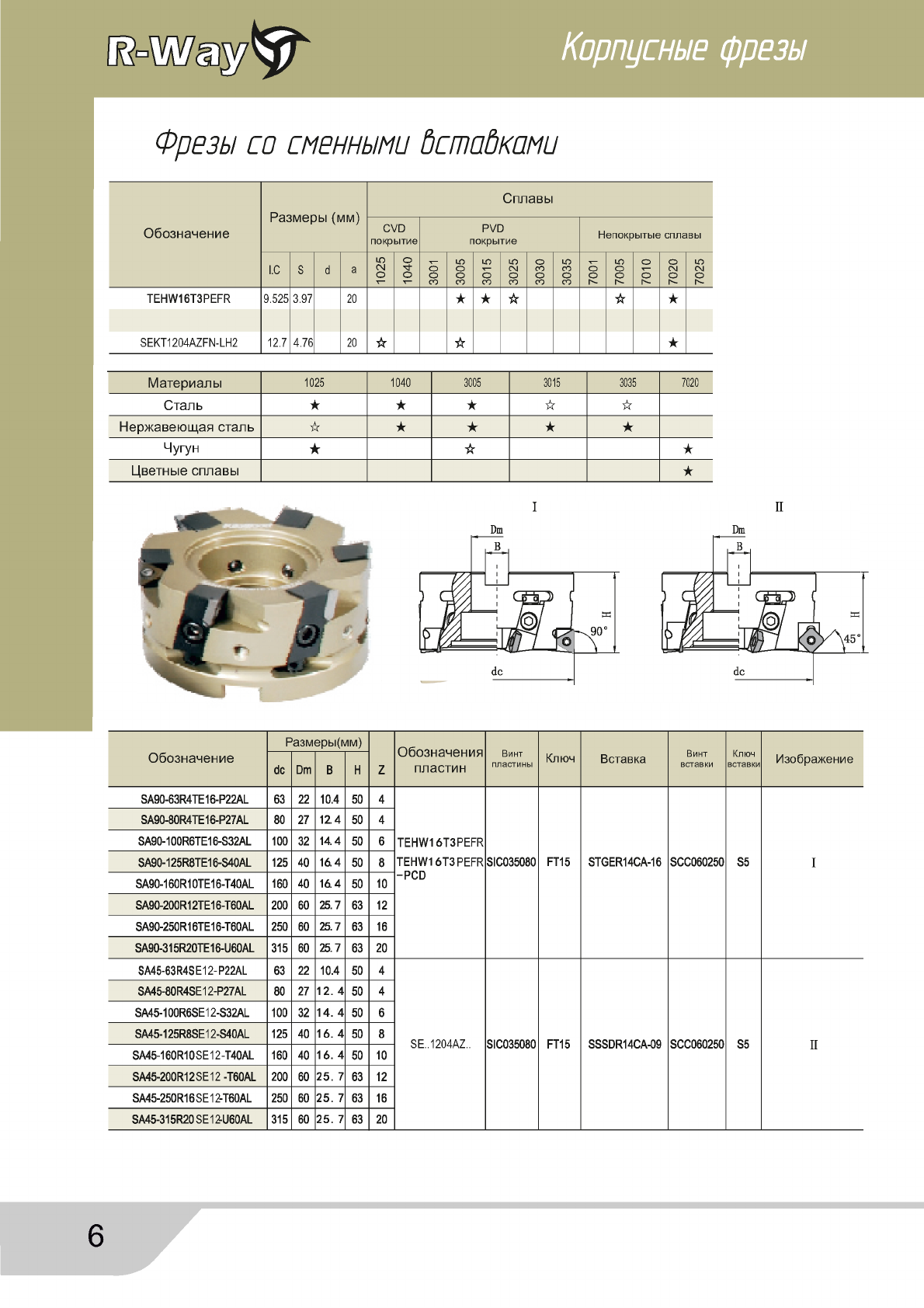

Фрезы со сменными bстайками

О б о з н а ч е н и е Р а з м е р ы (м м )

С пл ав ы

CVD

покрытие

I.C S d aLO

см

оо

СО

3025

СО

СО О

см

TEHW16T3PEFR 9.525 3.97 20 ★ ★ ☆ ☆ ★

SEKT1204AZFN-LH2 12.7 4.76 20 ☆ ☆ ★

PVD

покрытие Непокрытые сплавы

М а те р и а л ы 1025 1040 3005 3015 3035 7020

С т ал ь ★ ★ ★ ☆ ☆

Н е р ж а в е ю щ а я ста ль ☆ ★ ★ ★ ★

Ч угу н ★☆★

Ц в етны е сплав ы ★

О б о з н а ч е н и е Размеры (мм)

О б о з н а ч е н и я

п л а ст и н

Винт

пластины Ключ Вставка Винт

вставки Ключ

вставки Изображение

dc Dm В Н

SA90-63R4TE16-P22AL 63 22 10.4 50 4

PEFR

-PCD SIC035080 FT15 STGER14CA-16 SCC060250 S5 I

SA90-80R4TE16-P27AL 80 27 12.4 50 4

SA90-100R6TE16-S32AL 100 32 14.4 50 6

SA90-125R8TE16-S40AL 125 40 164 50 8

SA90-160R10ТЕ16-T40AL 160 40 16.4 50 10

SA90-200R12TE16-T60AL 200 60 25.7 63 12

SA90-250R16ТЕ16-T60AL 250 60 25.7 63 16

SA90-315R20TE16-U60AL 315 60 25.7 63 20

SA45-63R4SE12- 63 22 10.4 50 4

SE.1204AZ.. SIC035080 FT15 SSSDR14CA-09 SCC060250 S5 II

SA45-80R4SE12- 80 27 12. 4 50 4

SA45-100R6SE12 100 32 14. 4 50 6

SA45-125R8SE12 125 40 16. 4 50 8

SA45-160R10SE12 160 40 16. 4 50 10

SA45-200R12SE12 200 60 25. 7 63 12

SA45-250R16SE12- 250 60 25. 7 63 16

SE12 315 60 25. 7 63 20

Корпусны е фрезы

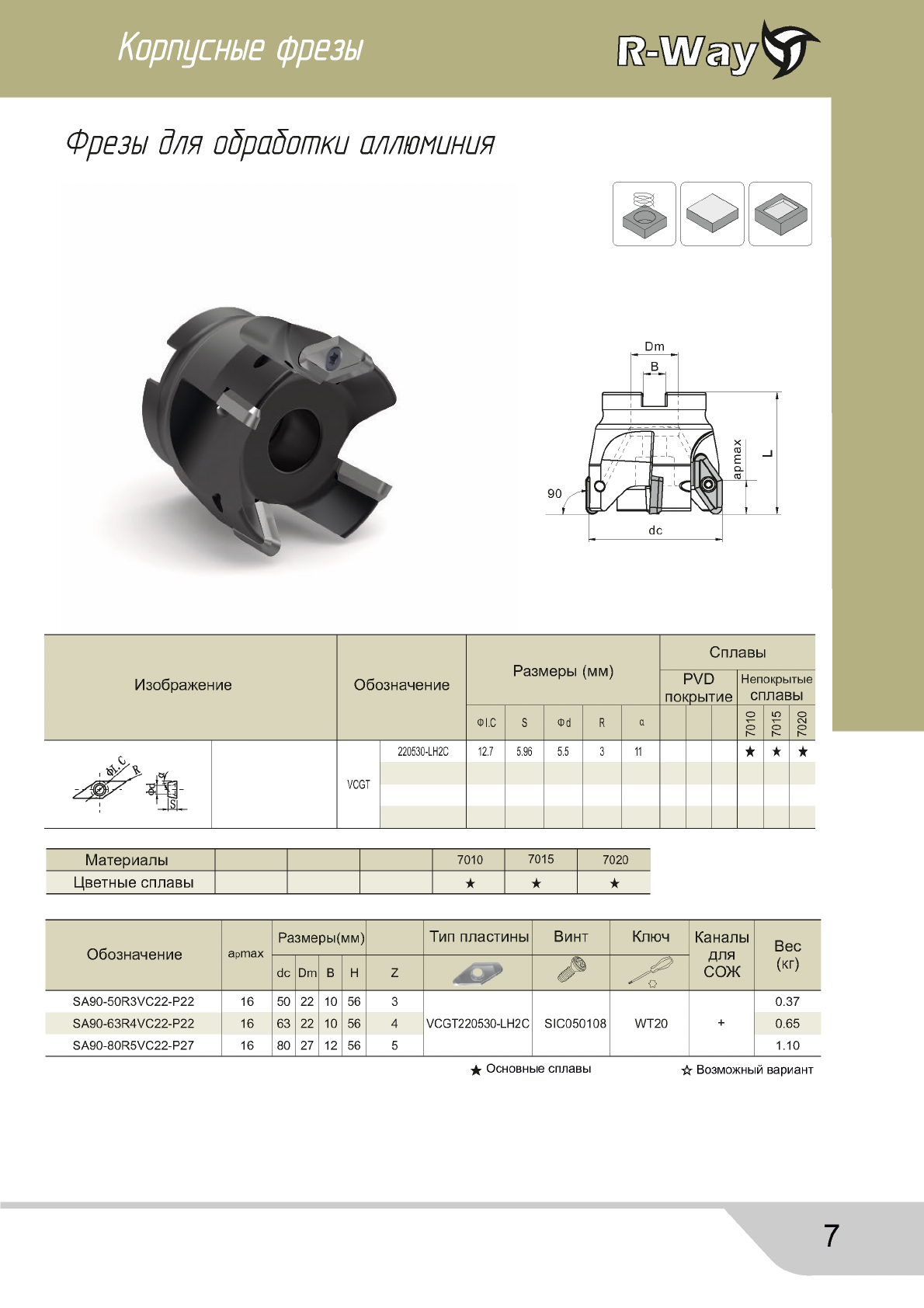

Фрезы для обработки аллюминия

Изображение Обозначение Размеры (мм) Сплавы

PVD

покрытие Непокрыты е

сплавы

Ф1.С S Ф6 R а

Is*-

г*-

см

Is-

С, 220530-LH2C 12.7 5.96 5.5 3 11 ★★★

VCGT

' %|

" J : ' s l _

Материалы 7010 7015 7020

Цветные сплавы ★ ★ ★

Обозначение apmax Р аз м е р ы (м м ) Тип пластины Винт Ключ Каналы

для

СОЖ

Вес

(кг)

dc Dm B H Z s f

S A 90 -5 0R 3V C 22 -P 22 16 50 22 10 56 3 0.37

S A 90 -6 3R 4V C 22 -P 22 16 63 22 10 56 4 VCG T220530-LH2C SIC 0 50 10 8 W T 20 +0.65

S A 90 -8 0R 5V C 22 -P 27 16 80 27 12 56 5 1.10

•Ь Основны е сплавы -fa Возможный вариант

Корпусны е фрезы

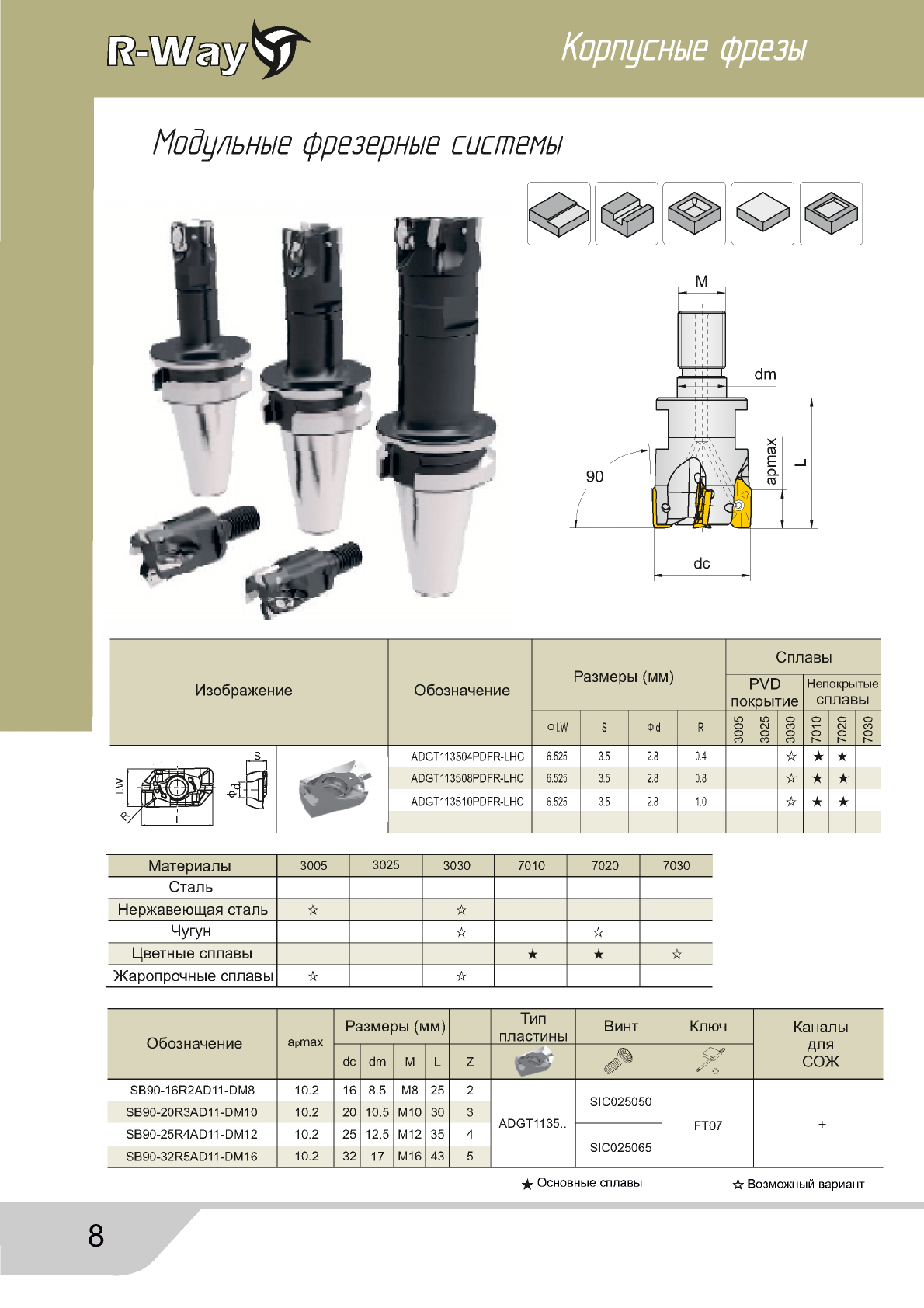

Модульные фрезерные системы

Изображение Обозначение Размеры(мм)

0I.W S Фа R LO

со

A D G T 1 1350 4 PD F R -L H C 6.525 3.5 2.8 0.4 ☆ ★ ★

A D G T 1 135 08 P D FR -L H C 6.525 3.5 2.8 0.8 ☆ ★ ★

A D G T 1 1 35 10 PD F R -L H C 6.525 3.5 2.8 1.0 ☆ ★ ★

Сплавы

PVD

покрытие Непокрыты е

сплавы

- /

----

Материалы 3005 3025 3030 7010 7020 7030

Сталь

Нержавеющая сталь ☆ ☆

Чугун ☆ ☆

Цветные сплавы ★ ★ ☆

Жаропрочные сплавы ☆ ☆

Обозначение apmax Размеры (мм) Тип

пластины Винт Ключ Каналы

для

СОЖ

dc dm M L Z &я

S B 90 -16R 2 A D 11 -D M 8 10.2 16 8.5 M8 2 5 2 SIC025050

S B90 -2 0R 3A D 11 -D M 1 0 10.2 20 10.5 M 10 30 3 A D G T 11 35.. FT07 +

S B90 -2 5R 4A D 11 -D M 1 2 10.2 25 12.5 M 12 35 4 SIC025065

S B90 -3 2R 5A D 11 -D M 1 6 10.2 32 17 M 16 43 5

★ Основные сплавы Возможный вариант

Корпусны е фрезы

Фрезы для обработки плоскостей

Изображение Обозначение Размеры (мм) Сплавы

CVD

покрытие

I.C S dLQ

СМ

СО

'nT

оо

см

со

см

со

см

со

г^-

0 U 0 Z

ONGX080608-L 20.2 6.00 5.3 0.8 ☆ ★

ONGX080608-F 20.2 6.00 5.3 0.8 ☆ ★ ★

ONGX080608-M 20.2 6.00 5.3 0.8 ☆ ★ ☆ ☆ ☆

ONGX080608-R 20.2 6.00 5.3 0.8 ☆ ★ ☆ ☆

PVD

покрытие Непокрытые

с п л а вы

Материалы 1035 1040 3005 3015 3020 7010

Сталь ★ ★ ★ ★ ☆

Нержавеющая сталь ☆ ★ ★ ★

Чугун ★ ☆ ★

Цветные сплавы ★

Обозначение Размеры (мм) Тип Винт Ключ

dc Dm B H Z пластины

SA45-63R5ON08-P22 63 22 10.4 40 5

SA45-80R6ON08-P27 80 27 12.4 50 6

SA45-100R7ON08-S32 100 32 14.4 63 7

SA45-125R8ON08-S40 125 40 16.4 63 8 ONGX080608.. SIC050140 WT20

SA45-160R10ON08-T40 160 40 16.4 63 10

SA45-200R12ON08-T60 200 60 25.7 63 12

SA45-250R14ON08-T60 250 60 25.7 63 14

SA45-315R16ON08-U60 315 60 25.7 80 16

Обозначение Размеры (мм)

Тип

пластины Винт Ключ П о д кл а д н а я

п л а с т и н а

dc Dm B H

WA45-80R10ON08-P27 80 27 12.4 50 10

WA45-100R14ON08-S32 100 32 14.4 63 14

WA45-125R18ON08-S40 125 40 16.4 63 18

WA45-160R22ON08-T40 160 40 16.4 63 22 ONGX080608.. SEC060200 S3 W1006Y

WA45-200R28ON08-T60 200 60 25.7 63 28

WA45-250R36ON08-T60 250 60 25.7 63 36

WA45-315R46ON08-U60 315 60 25.7 80 46

★ Основные сплавы Возможный вариант

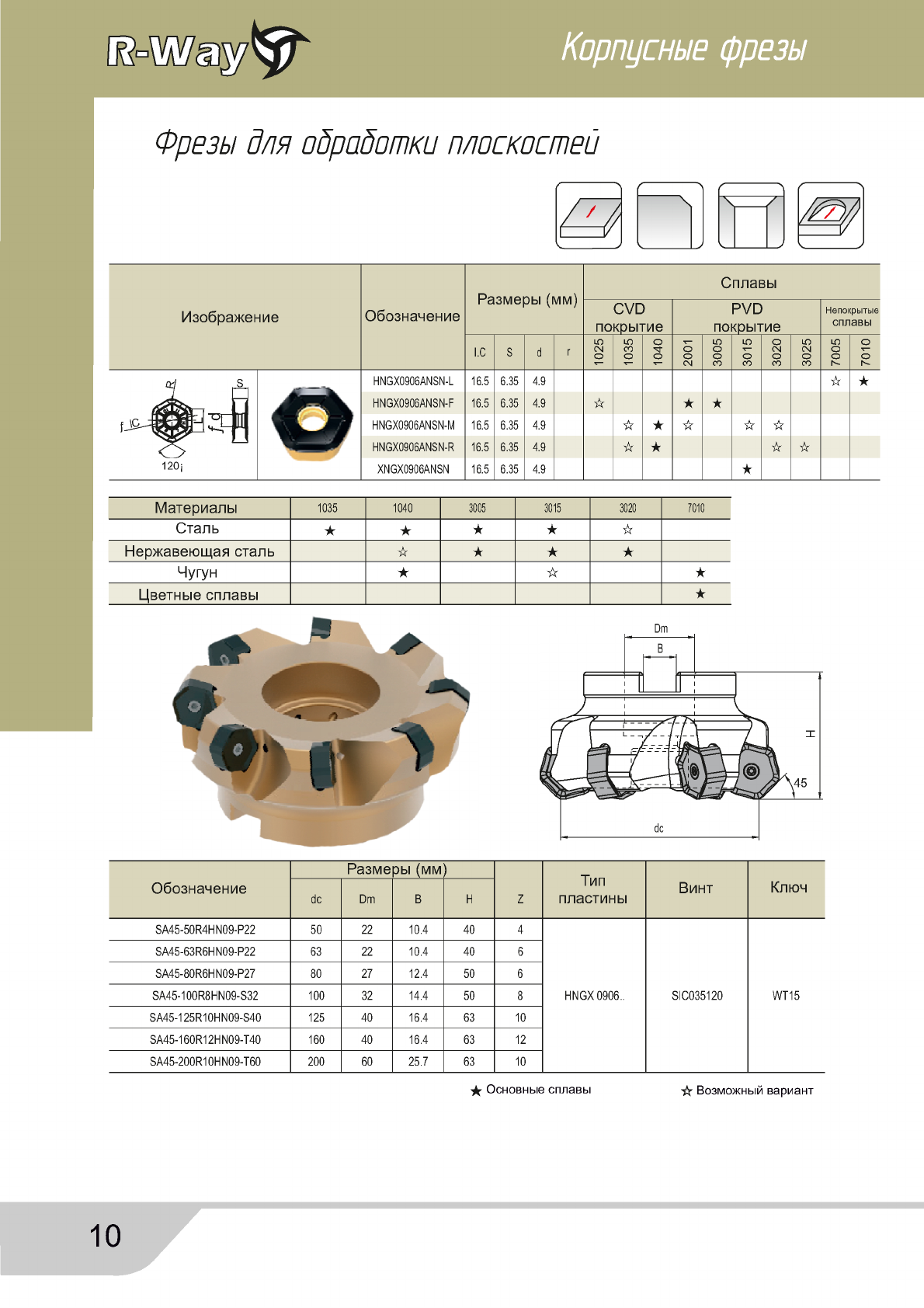

Корпусны е фрезы

Фрезы для одрадотки плоскостей

—

Обозначение Размеры (мм) Сплавы

^ D

покрытие PVD

покрытие Непокрытые

с п л а вы

I.C S d LO

СО

'nT

оО

со

СО

HNGX0906ANSN-L 16.5 6.35 4.9 ☆ ★

HNGX0906ANSN-F 16.5 6.35 4.9 ☆ ★ ★

HNGX0906ANSN-M 16.5 6.35 4.9 ☆ ★ ☆ ☆ ☆

HNGX0906ANSN-R 16.5 6.35 4.9 ☆ ★ ☆ ☆

XNGX0906ANSN 16.5 6.35 4.9 ★


120, О

Материалы 1035 1040 3005 3015 3020 7010

Сталь ★ ★ ★ ★ ☆

Нержавеющая сталь ☆ ★ ★ ★

Чугун ★ ☆ ★

Цветные сплавы ★

Обозначение Размеры (мм)

Zdc Dm B H

SA45-50R4HN09-P22 50 22 10.4 40 4

SA45-63R6HN09-P22 63 22 10.4 40 6

SA45-80R6HN09-P27 80 27 12.4 50 6

SA45-100R8HN09-S32 100 32 14.4 50 8

SA45-125R10HN09-S40 125 40 16.4 63 10

SA45-160R12HN09-T40 160 40 16.4 63 12

SA45-200R10HN09-T60 200 60 25.7 63 10

Тип

пластины Винт Ключ

HNGX 0906.. SIC035120 WT15

Основны е сплавы Возможный вариант

Корпусны е фрезы

Фрезы для обработки плоскостей

Изображение Размеры (мм) Сплавы

CVD

покрытие PVD

покрытие Непокрытые

с п л а в ы

Ф1.С S Фd аLO

осо

см

оЮ

со о

см

со LO

см

со

см

со

со о

Г"-

Г"- LO

см

Г"-

со

г--

8 3.18 3.4 11 ★ ☆ ☆ ☆ ☆

10 3.97 4.4 11 ★ ☆ ☆ ☆ ☆

12 4.76 4.4 11 ★ ☆ ☆ ☆ ☆

08 3.18 3.4 11 ☆ ☆ ★ ☆

12 4.76 4.4 11 ☆ ☆ ★ ☆

16 6.35 4.4 11 ☆ ☆ ★ ☆

RPMT0803MOE-BJS

RPMT10T3MOE-BJS

RPMT1204MOE-BJS

RPHT1204MO-MM

RPHT1606MO-ML

Обозначение Размеры (мм)

ZТип

пластины Винт Ключ Вес

(k g )

dc Dm В Н

SA00-63R3RP12-Р22

63 22 10.4 40

RP..1204.. SIC035080 FT15

0.46

SA00-63R4RP12-Р22 4 0.44

SA00-63R5RP12-Р22 5 0.44

SA00-80R4RP12-Р27 80 27 12.4 50 4 0.88

SA00-80R6RP12-Р27 6 0.89

SA00-100R4RP12-S32 100 32 14.4 50 41.39

SA00-100R6RP12-S32 6 1.37

SA00-63R3RP16-Р22 63 22 10.4 40 3

RP..1605.. SID040110 FT15

0.38

SA00-63R4RP16-Р22 4 0.37

SA00-80R4RP16-Р27 80 27 12.4 50 4 0.87

SA00-80R5RP16-Р27 5 0.86

SA00-100R4RP16-S32 100 32 14.4 50 41.27

SA00-100R6RP16-S32 6 1.30

SA00-125R5RP16-S40 125 40 16.4 63 5 2.59

SA00-125R6RP16-S40 6 2.52

Корпусны е фрезы

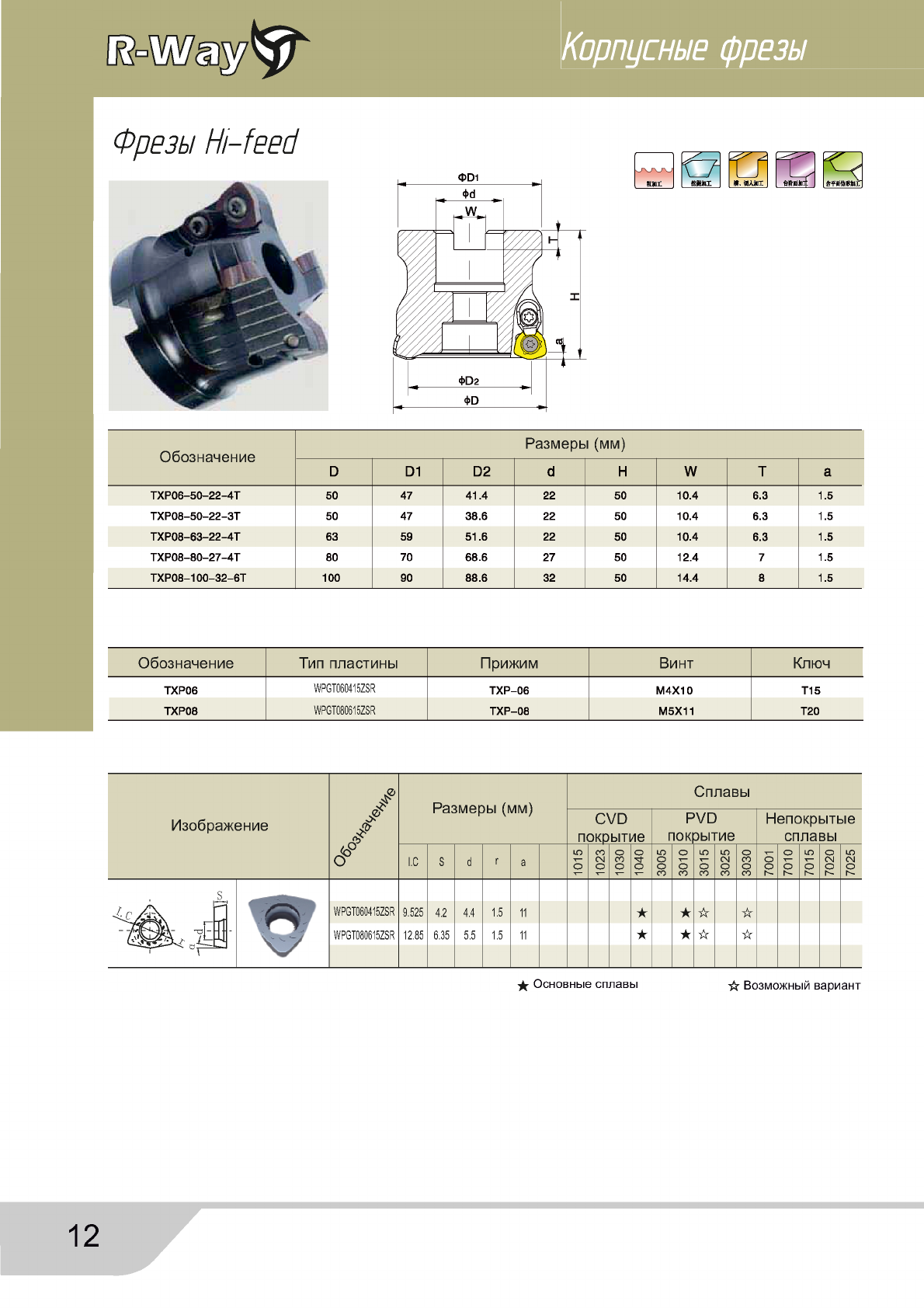

Обозначение Размеры(мм)

D D1 D2 d Н W т а

ТХР 06-50-22-4Т 50 47 41.4 22 50 10.4 6.3 1.5

ТХ Р08-50-22-ЗТ 50 47 38.6 22 50 10.4 6.3 1.5

ТХР 08-63-22-4Т 63 59 51.6 22 50 10.4 6.3 1.5

ТХР 08-80-27-4Т 80 70 68.6 27 50 12.4 7 1.5

ТХР08-100-32-6Т 100 90 88.6 32 50 14.4 8 1.5

Обозначение Тип пластины Прижим Винт Ключ

ТХР06

WPGT060415ZSR

ТХ Р-06 М 4Х 10 Т15

ТХР08

WPGT080615ZSR

ТХР-08 М5Х11 Т20

Корпусны е фрезы

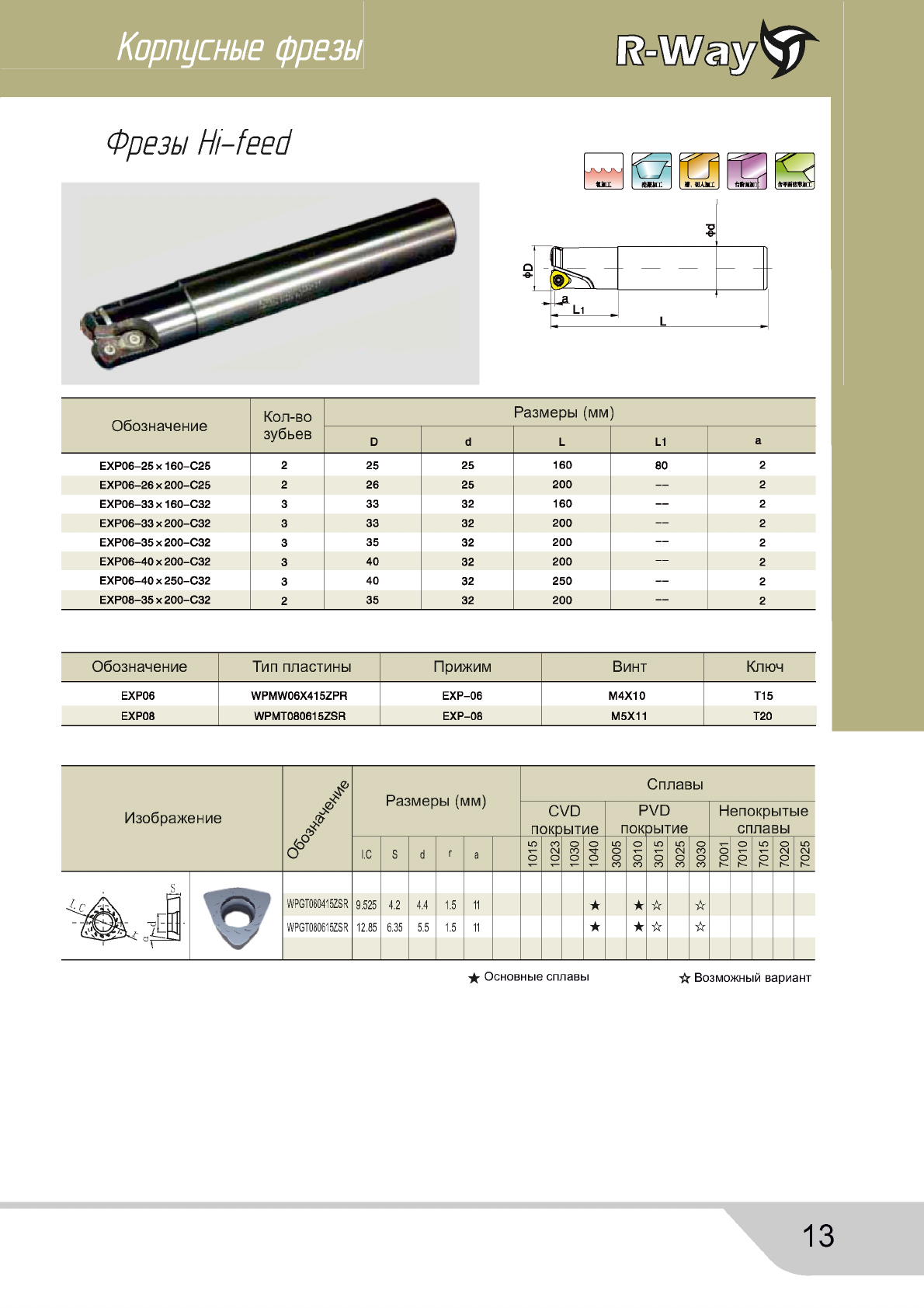

Обозначение Кол-во

зубьев Размеры (мм)

D d L L1 а

ЕХР06-25 х16 0-С 25 225 25 160 80 2

ЕХР06-26 х 200-С 25 2 26 25 200 —2

ЕХР06-33 х 160-С 32 3 33 32 160 —2

ЕХР06-33 х 200-С 32 3 33 32 200 —2

ЕХР06-35 х 200-С 32 335 32 200 — 2

ЕХР06-40 х 200-С 32 340 32 200 —2

ЕХР06-40 х 250-С 32 340 32 250 —2

ЕХР08-35 х200-С 32 235 32 200 — 2

Обозначение Тип пластины Прижим Винт Ключ

ЕХР06 WPMW06X415ZPR ЕХР-06 М4Х10 Т15

ЕХР08 WPMT080615ZSR ЕХР-08 М5Х11 Т20

Корпусны е фрезы

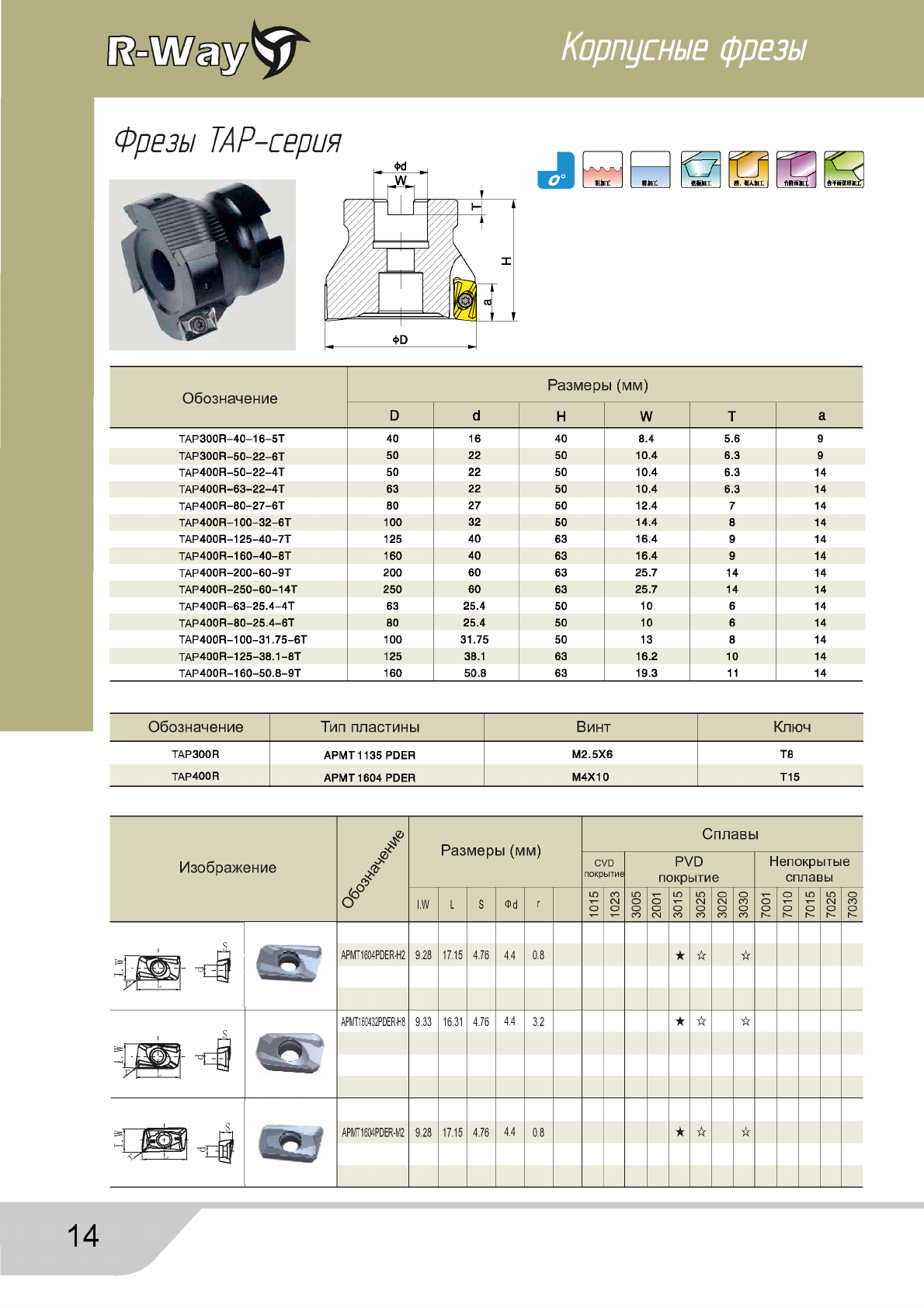

О бо значен ие Размеры (мм)

D d НWта

TAP 40 16 40 8.4 5.6 9

T A P 30 0R -50-2 2-6T 50 22 50 10.4 6.3 9

TAP 50 22 50 10.4 6.3 14

T A P 40 0R -63-2 2-4T 63 22 50 10.4 6.3 14

T A P 40 0R -80-2 7-6T 80 27 50 12.4 7 14

TAP400R-10 0 -32 -6 Т 100 32 50 14.4 8 14

TAP400R-12 5 -40 -7 Т 125 40 63 16.4 9 14

TA P400R-16 0-4 0-8 Т 160 40 63 16.4 9 14

T A P 40 0R -2 00-6 0-9 T 200 60 63 25.7 14 14

TA P 40 0R -2 50-6 0-1 4T 250 60 63 25.7 14 14

T A P 40 0R -6 3-25 .4 -4 T 63 25.4 50 10 6 14

T A P 40 0R -8 0-25 .4 -6 T 80 25.4 50 10 6 14

TAP400R-10 0 -3 1.75-6Т 100 31.75 50 13 8 14

TA P400R -12 5 -3 8 .1 -8 Т 125 38.1 63 16.2 10 14

TAP 160 50.8 63 19.3 11 14

О бозначение Тип пластины Винт Ключ

TAP300R АРМ Т1135 PDER М 2.5X6 Т8

TAP400R АРМ Т1604 PDER М4Х10 Т15

Изображ ение

(К

о *> °

Размеры (мм) Сплавы

OVD

покрытие PVD

покрытие Непокрытые

сплавы

I.W L S Ф(1 LO

со

см

со

см

со

см

со

см

со

Г--

см

со

APMT1604PDER-H2 9.28 17.15 4.76 4.4 0.8 ★ ☆ ☆

APMT160432PDER-H8 9.33 16.31 4.76 4.4 3.2 ★ ☆ ☆

APMT1604PDER-M2 9.28 17.15 4.76 4.4 0.8 ★ ☆ ☆

жLсп :

Корпусны е фрезы

Обозначение Кол-во

зубьев Размеры (мм)

D d L L1 L2 а

TA P 3 00 R -1 0X 1 30 1 10 10 130 30 —9

TA P300R-11 Х 130-С 10 1 11 10 130 30 —9

TA P300R -12 х 130 1 12 12 130 30 —9

TA P 300R -13x 130-С 12 113 12 130 30 —9

TA P 3 00 R -1 6X 1 30 2 16 16 130 40 —9

TA P 3 00 R -1 6X 160 2 16 16 160 40 —9

TA P 300R -1 6 x 2 0 0 216 16 200 40 100 9

TA P 3 0 0 R -1 6 X 16 0-С 1 5 216 15 160 40 —9

TA P 3 0 0 R -1 7 X 16 0-С 1 6 217 16 160 40 —9

TA P300R-17 х 20 0-С 1 6 217 16 200 40 —9

TA P 3 00 R -2 0X 1 30 220 20 130 40 —9

TA P 3 00 R -2 0X 1 60 220 20 160 50 —9

TA P300R -20 X 16 0-С 1 9 220 19 160 50 —9

Т AP300R-20 х 200 220 20 200 50 100 9

TA P300R -20 х 20 0-С 1 9 220 19 200 50 9

TA P300R-21 х 160-С 2 0 221 20 160 50 —9

TA P300R-21 х 200 -С 20 221 20 200 50 —9

TA P 3 00 R -2 5X 1 20 325 25 120 50 _9

TA P 3 00 R -2 5X 1 60 325 25 160 50 ____ 9

TA P 3 00 R -2 5X 2 00 325 25 200 50 —9

TA P 4 00 R -2 5X 1 60 225 25 160 50 ____ 14

TA P 400R -25X 160 -C 2 4 225 24 160 40

____

TA P 4 00 R -2 5X 2 00 225 25 200 75 —14

TA P400R -25 X 200-С 24 225 24 200 50

____

TA P400R -25 х 250 225 25 250 50 115 14

TA P 4 00 R -2 6х 16 0-С 2 5 226 25 160 40 —14

TA P 400R -26х 200-С 25 226 25 200 50 —14

TA P 400R -26х 250-С 25 226 25 250 50 —14

TA P 4 00 R -3 2X 1 60 232 32 160 50 —14

TA P 4 00 R -3 2X 2 00 232 32 200 80 —14

TA P400R -32 х 250 232 32 250 60 115 14

TA P 4 00 R -3 2X 3 00 232 32 300 60 115 14

TA P 400R -35х 16 0-С 32 335 32 160 60

TA P 400R -35х 200-С 32 335 32 200 60

TA P 400R -35х 250-С 32 335 32 250 60 —14

TA P 400R -35х 300-С 32 335 32 300 60

____

TA P 400R -35х 350-С 32 335 32 350 60 —14

TA P 400R -35х 400-С 32 3 35 32 400 60 —14

TA P 400R -40х 200-С 32 3 40 32 200 60 —14

TA P 400R -40х 250-С 32 3 40 32 250 60 —14

TA P 400R -40х 300-С 32 340 32 300 60 —14

TA P 400R -40х 350-С 32 3 40 32 350 60 —14

Т3 40 32 400 60 —14

Корпусны е фрезы

Фрезы RAP-серия

Обозначение Размеры (мм)

D d Н W та

R A P 40 0R -6 3-2 2-4T 63 22 50 10.4 6.3 8

R A P 40 0R -8 0-2 7-5T 80 27 50 12.4 7 8

RA P400R-100-32 -6 Т 100 32 50 14.4 8 8

RA P400R-125-40 -7 Т 125 40 63 16.4 9 8

RA P400R-160-40 -8 Т 160 40 63 16.4 9 8

R A P 400 R -200-60-9T 200 60 63 25.7 14 8

R AP400R-250-60-1 ОТ 250 60 63 25.7 14 8

Обозначение Тип пластины Винт Ключ

RAP400R АРМТ 1604 PDER М 4х 10 Т15

Корпусны е фрезы

Фрезы EMR-серия

Обозначение Кол-во

зубьев Размеры (мм)

D d L L1 l_2 а

EM R-4R х 12 х 130 1 12 12 130 40 —4

EM R-4R х 13 х 13 0-С 1 2 1 13 12 130 40 —4

E M R -4R X 16x130 2 16 16 130 40 —4

E M R -4R X 16x160 2 16 16 160 40 —4

EM R -4R X 1 6 x1 60 -0 15 2 16 15 160 40 —4

EM R -4R X 1 6x 200 2 16 16 200 40 100 4

EM R -4R X 1 6 x2 00 -0 15 216 15 200 50 —4

EM R -4R X 1 7 x1 60 -0 16 217 16 160 40 —4

EM R -4R X 1 7 x2 00 -0 16 217 16 200 50 —4

EM R-4R х 20 х 160 220 20 160 50 —4

EM R -4R X 2 0 x 1 60 -0 19 220 19 160 50 —4

EM R -4R X 20x 20 0 220 20 200 50 100 4

EM R -4R X 2 0 x 2 00 -0 1 9 220 19 200 50 4

EM R -4R х 21 х 1 6 0-0 20 221 20 160 50 —4

EM R -4R X21 х 200-С 20 221 20 200 50 —4

ЕМ R -5R х 20 х 160 220 20 160 50 —5

EM R -5R X 20 x2 00 220 20 200 50 100 5

EM R-5R х 21 х 1 6 0-0 20 2 21 20 160 50 — 5

EM R -5R X21 х 200-С 20 2 21 20 200 50 —5

EM R -5R X 2 5 x 1 6 0-0 25 225 25 160 50 —5

EM R -5R X 2 5 x 1 6 0-0 20 225 20 160 50 —5

EM R -5R X 2 5 x 1 6 0-0 24 225 24 160 50 —5

EM R -5R X 2 5 x 20 0-0 25 225 25 200 75 —5

EM R-5R х 25 х 250-С 25 225 25 250 60 115 5

EM R -5R X 2 5 x 20 0-0 20 225 20 200 50 —5

EM R-5R х 25 х 200-С 24 225 24 200 50 —5

EM R -5R X 2 5 x 25 0-0 24 225 24 250 50 —5

EM R -5R X 2 6 x 1 6 0-0 25 226 25 160 50

____

EM R-5R х 26 х 200-С 25 226 25 200 50 —5

EM R -5R X 2 6 x 25 0-0 25 226 25 250 50 —5

E M R -5 R x 3 0 x 1 1 0-0 20 230 20 110 40 —5

EM R-5R х 30 х 110-С З/4 230 19.05 110 40 —5

EM R -5R X 3 0 x 1 6 0-0 25 230 25 160 50 —5

EM R -5R X 3 0 x 20 0-0 25 230 25 200 50 —5

EM R-5R х 30 х 250-С 25 230 25 250 60

___

EM R -5R X 3 0 x 30 0-0 25 230 25 300 60

EM R -5R X 3 0 x 30 0-0 32 230 32 300 60 —5

EM R -5R X 3 5 x 1 6 0-0 32 2/3 35 32 160 50 —5

EM R-5R х 35 х 200-С 32 2/3 35 32 200 50 —5

EM R-5R х 35 х 250-С 32 2/3 35 32 250 60 —5

EM R -5R X 3 5 x 30 0-0 32 3 35 32 300 60 —5

EM R-5R х 35 х 350-С 32 3 35 32 350 60 —5

EM R-5R х 35 х 400-С 32 3 35 32 400 60 —5

EM R -5R X 4 0 x 1 6 0-0 32 4 40 32 160 50 —5

EM R -5R X 4 0 x 20 0-0 32 440 32 200 50 —5

EM R -5R X 4 0 x 25 0-0 32 4 40 32 250 60 —5

EM R-5R х 40 х 300-С 32 440 32 300 60 —5

EM R -5R X 4 0 x 35 0-0 32 4 40 32 350 60 —5

Корпусны е фрезы

Фрезы EMR-серия

Обозначение Размеры (мм)

D d Н W т а

E M R -5 R -5 0-2 2-4 T 50 22 50 10.4 6.3 5

E M R -5 R -6 3-2 2-4 T 63 22 50 10.4 6.3 5

E M R -5 R -8 0-2 7-6 T 80 27 50 12.4 7 5

E M R -5R -10 0-3 2-6 Т 100 32 50 14.4 7 5

E M R -5R -12 5-4 0-7 Т 125 40 63 16.4 95

E M R -5 R -1 60 -4 0-8T 160 40 63 16.4 95

E M R -5 R -6 3-25 .4-4 T 63 25.4 50 10 6 5

E M R -5 R -8 0-25 .4-6 T 80 25.4 50 10 65

E M R -5R -10 0-3 1.75-6Т 100 31.75 50 13 8 5

Обозначение Размеры (мм)

D d Н W т а

E M R W -6R -5 0-22 -4T 50 22 50 10.4 6.3 6

E M R W -6R -6 3-22 -4T 63 22 50 10.4 6.3 6

E M R W -6R -8 0-27 -6T 80 27 50 12.4 7 6

EM RW -6R-100-32-6 Т 100 32 50 14.4 8 6

EM RW -6R-125-40-7 Т 125 40 63 16.4 9 6

EMRW 6R 160 40 8Т 160 40 63 16.4 9 6

E M RW -6R -200-60 -9T 200 60 63 25.7 14 6

E M RW -6R -63-25.4-4T 63 25.4 50 10 6 6

E M RW -6R -80-25.4-6T 80 25.4 50 10 6 6

E M RW -6R -10 0-31 .75-6Т 100 31.75 50 13 8 6

Обозначение Тип пластины Прижим Винт Ключ

EM R-5R R P M T 10ТЗ М О Е Y-5R М4 х 10 / М 3.5 х 10 Т15

EMRW -6R R PM T 1204 M OE Y-6R М 4х 10 Т15

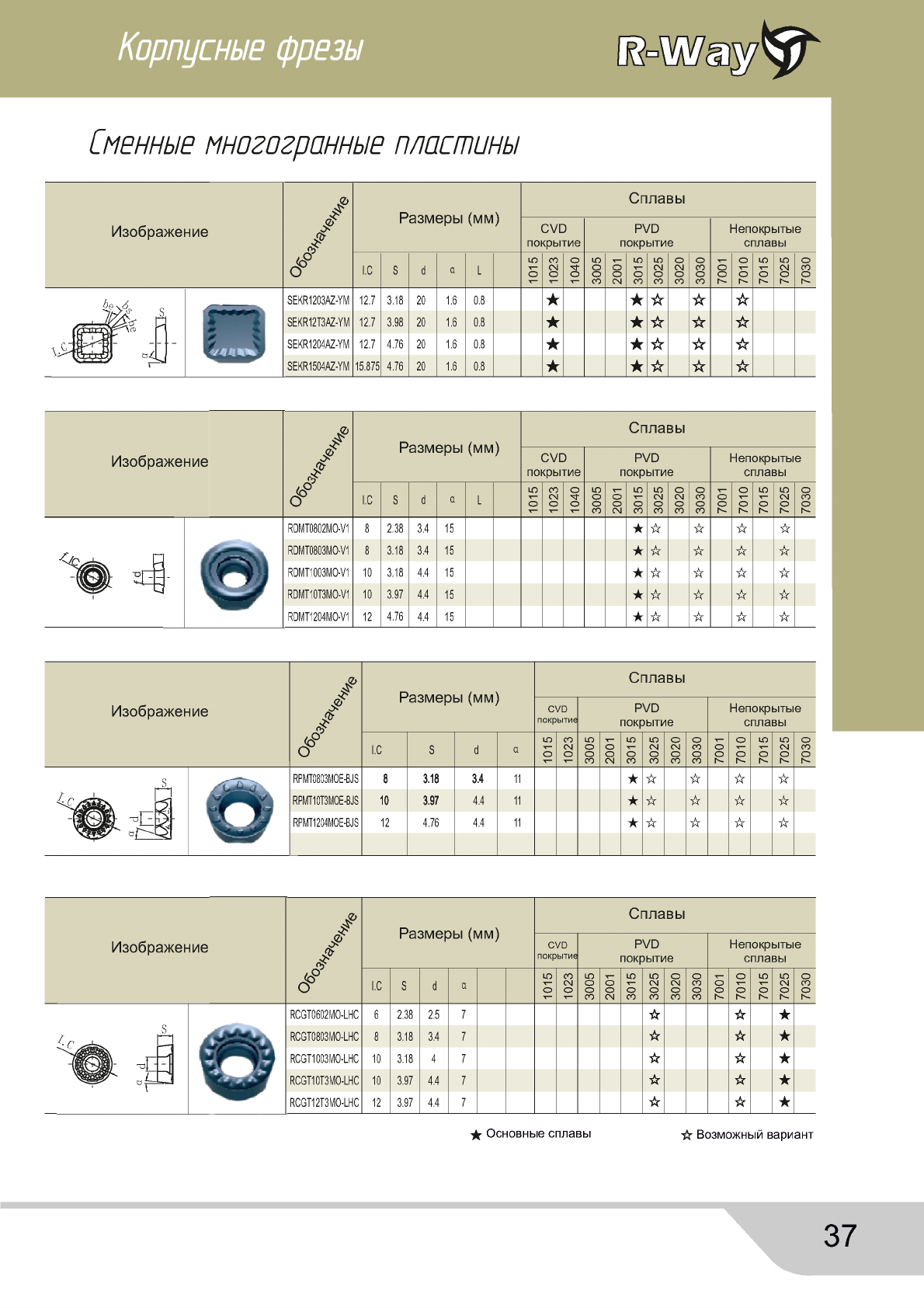

Изображение Размеры (мм) Сплавы

CVD

покрытие

с Г Ф1.С S Фй аLO

со

СМ

со

см

со

см

со

см

со

Г"-

Г--

см

Г"-

RPMT0803MOE-BJS 8 3.18 3.4 ii ★ ☆ ☆ ☆ ☆

RPMT10T3MOE-BJS 10 3.97 4.4 ii ★ ☆ ☆ ☆ ☆

RPMT1204MOE-BJS 12 4.76 4.4 ii ★ ☆ ☆ ☆ ☆

PVD

покрытие Непокрытые

сплавы

Основные сплавы ■& Возможный вариант

Корпусны е фрезы

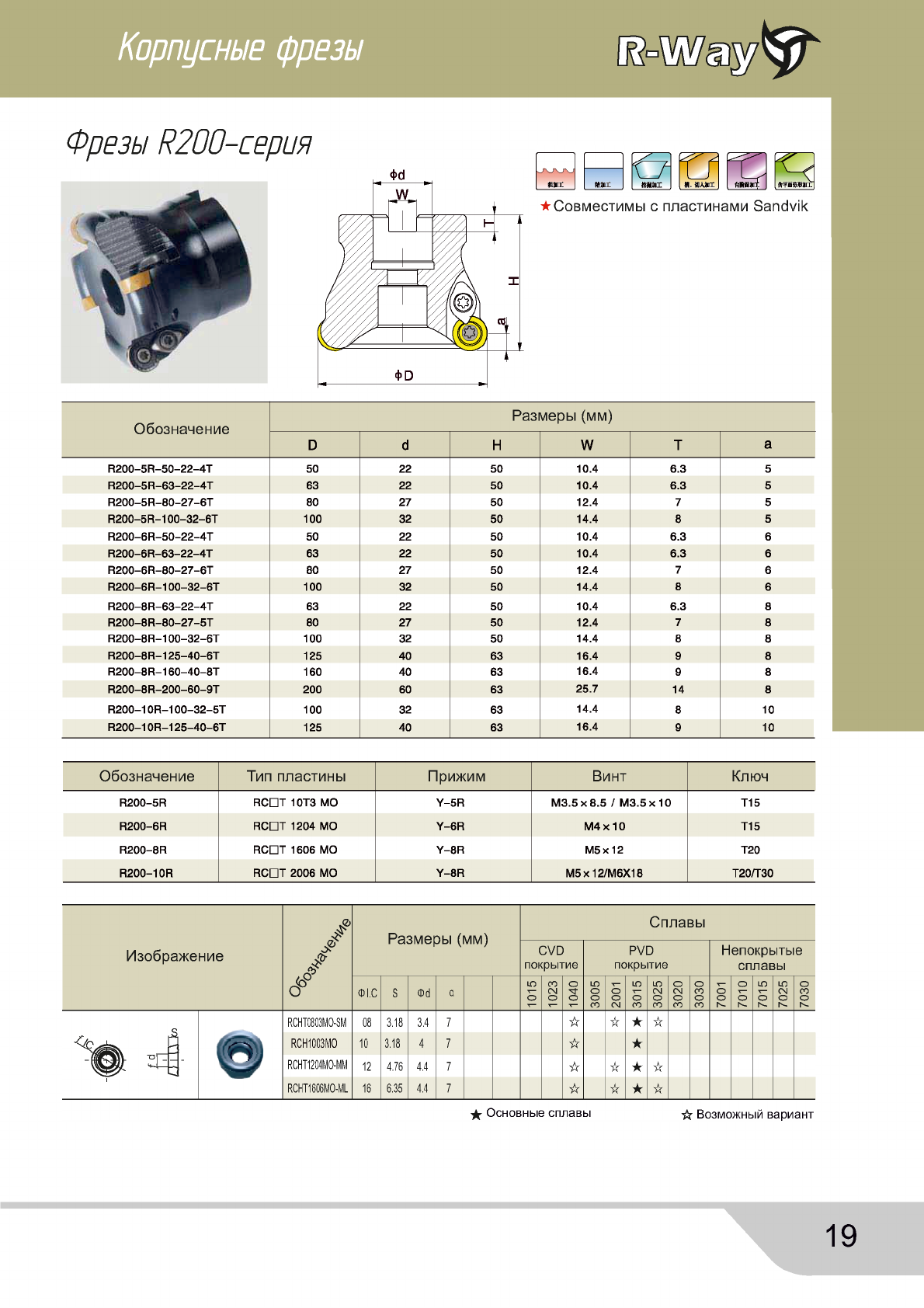

Фрезы R200-cepue

★ Совместимы с пластинами Sandvik

Обозначение Размеры (мм)

D d Н W т а

R 200-5 R -50-2 2-4T 50 22 50 10.4 6.3 5

R 20 0-5R -63-2 2-4 T 63 22 50 10.4 6.3 5

R 20 0-5R -80-2 7-6 T 80 27 50 12.4 7 5

R 200 -5R -1 00 -3 2-6T 100 32 50 14.4 8 5

R 20 0-6R -50-2 2-4 T 50 22 50 10.4 6.3 6

R 20 0 -6R -6 3-22-4 T 63 22 50 10.4 6.3 6

R 20 0-6R -80-2 7-6 T 80 27 50 12.4 76

R 200-6 R -10 0-3 2-6 Т 100 32 50 14.4 86

R 20 0-8R -63-2 2-4 T 63 22 50 10.4 6.3 8

R 20 0-8R -80-2 7-5 T 80 27 50 12.4 78

R 200-8 R -10 0-3 2-6 Т 100 32 50 14.4 8 8

R 200-8 R -12 5-4 0-6 Т 125 40 63 16.4 9 8

R 200-8 R -16 0-4 0-8 Т 160 40 63 16.4 9 8

R 200-8 R -2 00 -60-9 T 200 60 63 25.7 14 8

R 2 00-10R -10 0-3 2-5 Т 100 32 63 14.4 8 10

R 2 00-10R -12 5-4 0-6 Т 125 40 63 16.4 9 10

Обозначение Тип пластины Прижим Винт Ключ

R200-5R R CDT 10ТЗ МО Y -5 R М 3.5 X 8.5 / М 3 .5 Х 1 0 Т15

R200-6R R CD T 1204 МО Y -6R М 4 х 10 Т15

R200-8R RC DT 1606 МО Y -8 R М 5х 12 Т20

R200-10R R CD T 2006 МО Y -8 R М5 х 12/М6Х18 Т20/Т30

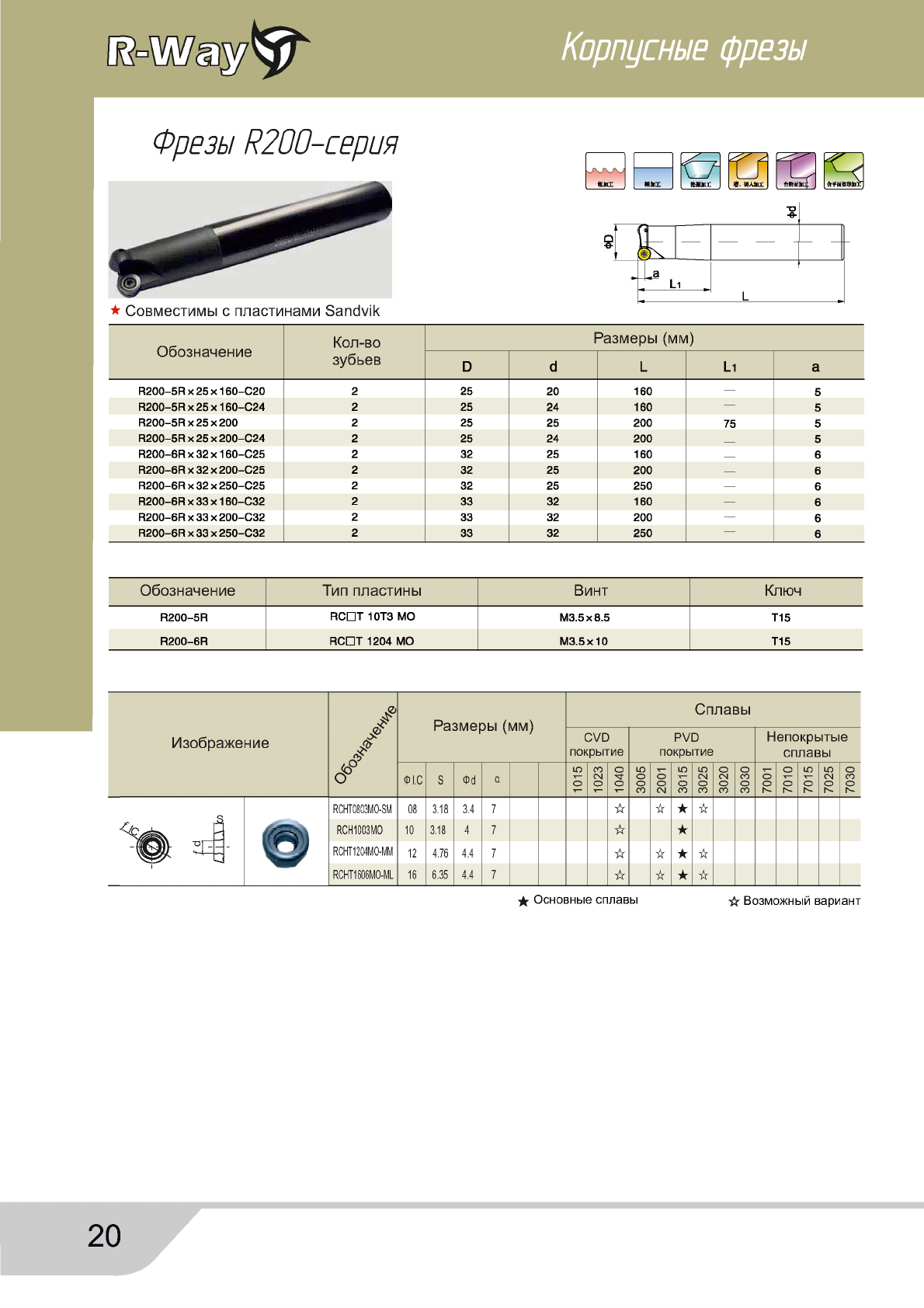

Корпусны е фрезы

Фрезы R200-cepue

★ Совместимы с пластинами Sandvik

Обозначение Кол-во

зубьев Размеры (мм)

D d L L1 а

R200-5R X 25 X 160-С 20 2 25 20 160 —5

R200-5R х 25 х 160-С 24 2 25 24 160 —5

R 200-5R X 25x200 225 25 200 75 5

R200-5R х 25 х 200-С 24 2 25 24 200 5

R 200-6R X 32 х1 60 -С 25 2 32 25 160

R200-6R X 32 X 200-С 25 2 32 25 200 —6

R200-6R х 32 х 250-С 25 232 25 250 —6

R 200-6R X 33 x16 0-0 3 2 233 32 160 —6

R200-6R X 33 X 200-С 32 233 32 200 —6

R200-6R х 33 х 250-С 32 2 33 32 250 —6

Обозначение Тип пластины Винт Ключ

R200-5R ROO T 10ТЗ МО М 3.5Х8.5 Т15

R200-6R R CD T 1204 МО М 3.5х 10 Т15


£> Размеры (мм) Сплавы

OVD

покрытие

с Г Ф I.C S Ф(1 а

СО

см

'sT

со

см

со

см

со

см

со

Г--

см

Г--

со

Г--

RCHT0803MO-SM 08 3.18 3.4 7 ☆ ☆ ★ ☆

RCH1003MO 10 3.18 4 7 ☆ ★

RCHT1204MO-MM 12 4.76 4.4 7 ☆ ☆ ★ ☆

RCHT1606MO-ML 16 6.35 4.4 7 ☆ ☆ ★ ☆

PVD

покрытие Непокрытые

сплавы

Основны е сплавы Возможный вариант

Корпусны е фрезы

Обозначение Размеры (мм)

D d Н W т а

T R S -5 R -5 0 -2 2 -4 T 50 22 50 10.4 6.3 5

T R S -5 R -6 3 -2 2 -4 T 63 22 50 10.4 6.3 5

T R S -5 R -8 0 -2 7 -6 T 80 27 50 12.4 7 5

T R S -5 R -1 0 0 -3 2 -6 Т 100 32 50 14.4 85

T R S -6 R -5 0 -2 2 -4 T 50 22 50 10.4 6.3 6

T R S -6 R -6 3 -2 2 -4 T 63 22 50 10.4 6.3 6

T R S -6 R -8 0 -2 7 -6 T 80 27 50 12.4 7 6

T R S -6 R -1 0 0 -3 2 -6 Т 100 32 50 14.4 8 6

T R S -8 R -6 3 -2 2 -4 T 63 22 50 10.4 6.3 8

T R S -8 R -8 0 -2 7 -5 T 80 27 50 12.4 78

T R S -8 R -1 0 0 -3 2 -6 Т 100 32 50 14.4 8 8

Обозначение Тип пластины Прижим Винт Ключ

TR S-5R R D DD 10ТЗ МО Y -5 R М4х9 / МЗ.бхЮ Т15

TR S-6R R D D D 1204 МО Y -6 R М 4х 10 Т15

TR S-8R R D D D 1604 МО Y -8R М5х11.5 Т20

Изображение Размеры (мм) Сплавы

OVD

покрытие PVD

покрытие Н е по кры ты е

спл авы

ф|.с S Фа а

1015

1023

1040

со

2001

3015

3025

см

со

7001

7010

Г"-

см

оО

со

Г"-

8 2.38 3.4 15 ★ ☆ ☆ ☆ ☆

8 3.18 3.4 15 ★ ☆ ☆ ☆ ☆

10 3.18 4.4 15 ★ ☆ ☆ ☆ ☆

10 3.97 4.4 15 ★ ☆ ☆ ☆ ☆

12 4.76 4.4 15 ★ ☆ ☆ ☆ ☆

RDMT0802MO-V1

RDMT0803MO-V1

RDMT1003MO-V1

RDMT10T3MO-V1

RDMT1204MO-V1

★ Основные сплавы - f o Возможный вариант

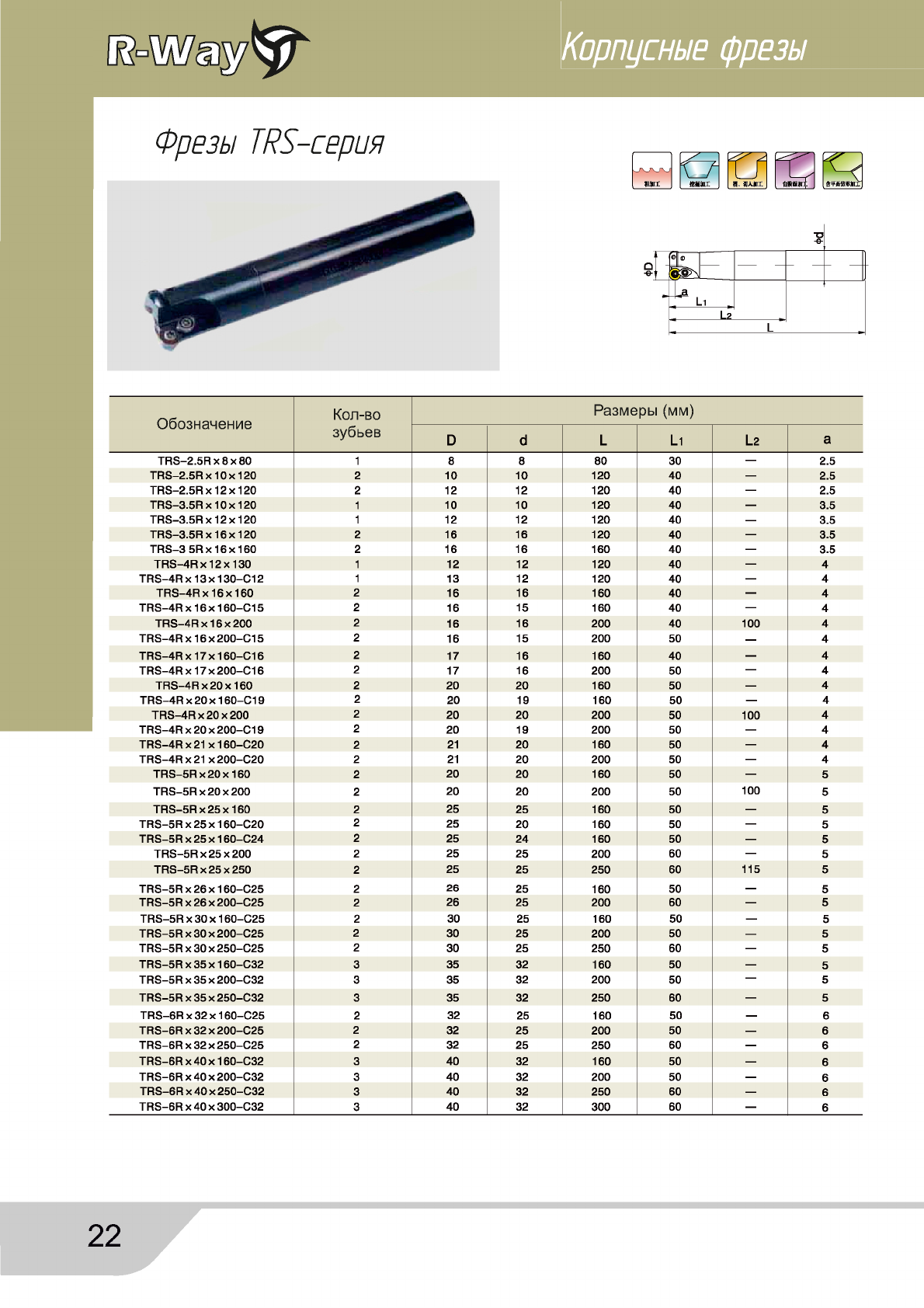

Корпусны е фрезы

Обозначение Кол-во

зубьев Размеры (мм)

D d L L1 l_2 а

TR S-2.5R х 8 х 80 1 8 8 80 30 —2.5

TR S-2.5R X 1 0x 120 2 10 10 120 40 —2.5

TR S -2.5R х 12 х 120 2 12 12 120 40 —2.5

TR S-3.5R X 1 0x 120 1 10 10 120 40 —3.5

TR S -3.5R х 12 х 120 1 12 12 120 40 —3.5

TR S-3.5R X 1 6x 120 216 16 120 40 —3.5

TR S -3 5R x 16x160 2 16 16 160 40 —3.5

T R S-4R X 1 2x 130 1 12 12 120 40 —4

T R S-4R X 1 3x 13 0-0 1 2 113 12 120 40 —4

T R S-4R X 1 6x160 216 16 160 40 —4

T R S -4 R x 1 6 x 1 6 0-С 1 5 216 15 160 40 — 4

TR S -4 RX 1 6x 200 216 16 200 40 100 4

T R S -4 R x 1 6 x 20 0-С 1 5 216 15 200 50 —4

TR S -4R х 17 х 16 0-С 1 6 217 16 160 40 —4

T R S-4R X 1 7х20 0-С 1 6 217 16 200 50 —4

TR S -4 RX 20 x1 60 2 20 20 160 50 —4

T R S-4R X 2 0 x 1 6 0 -0 1 9 220 19 160 50 —4

TR S -4R X 20x 20 0 220 20 200 50 100 4

T R S-4R X 2 0 x 2 0 0 -0 1 9 220 19 200 50 —4

TR S -4R х 21 х 1 6 0-02 0 221 20 160 50 —4

TR S -4R x2 1 х 200-С 20 2 21 20 200 50 —4

TR S-5R х 20 х 160 220 20 160 50 —5

TR S -5 RX 20 x2 00 220 20 200 50 100 5

TR S-5R х 25 х 160 2 25 25 160 50 —5

T R S-5R X 2 5 x 1 6 0-0 20 225 20 160 50 —5

T R S-5R X 2 5 x 1 6 0-0 24 225 24 160 50 —5

T R S-5R X 25 x2 00 2 25 25 200 60 —5

T R S-5R X 25 x2 50 225 25 250 60 115 5

T R S-5R X 2 6 x 1 6 0-0 25 226 25 160 50 —5

TR S -5R х 26 х 200-С 25 2 26 25 200 60 —5

TR S -5 RX 3 0 x 1 60 -0 25 2 30 25 160 50 —5

T R S-5R X 3 0 x2 00 -0 2 5 230 25 200 50 —5

TR S -5R х 30 х 250-С 25 230 25 250 60 — 5

T R S-5R X 3 5 x 1 6 0-03 2 335 32 160 50 —5

T R S-5R X 3 5x 20 0-0 32 3 35 32 200 50 —5

TR S -5R х 35 х 250-С 32 3 35 32 250 60 —5

TR S -6 RX 3 2 x 1 60 -0 25 2 32 25 160 50 —6

TR S -6R х 32 х 200-С 25 232 25 200 50 —6

TR S -6R х 32 х 250-С 25 232 25 250 60 —6

T R S-6R X 4 0 x 1 6 0-03 2 3 40 32 160 50 —6

T R S-6R X 4 0x 20 0-0 32 3 40 32 200 50 —6

TR S -6 RX 4 0 x2 50 -0 3 2 3 40 32 250 60 —6

T R S-6R X 4 0x 30 0-0 32 340 32 300 60 —6

Корпусны е фрезы

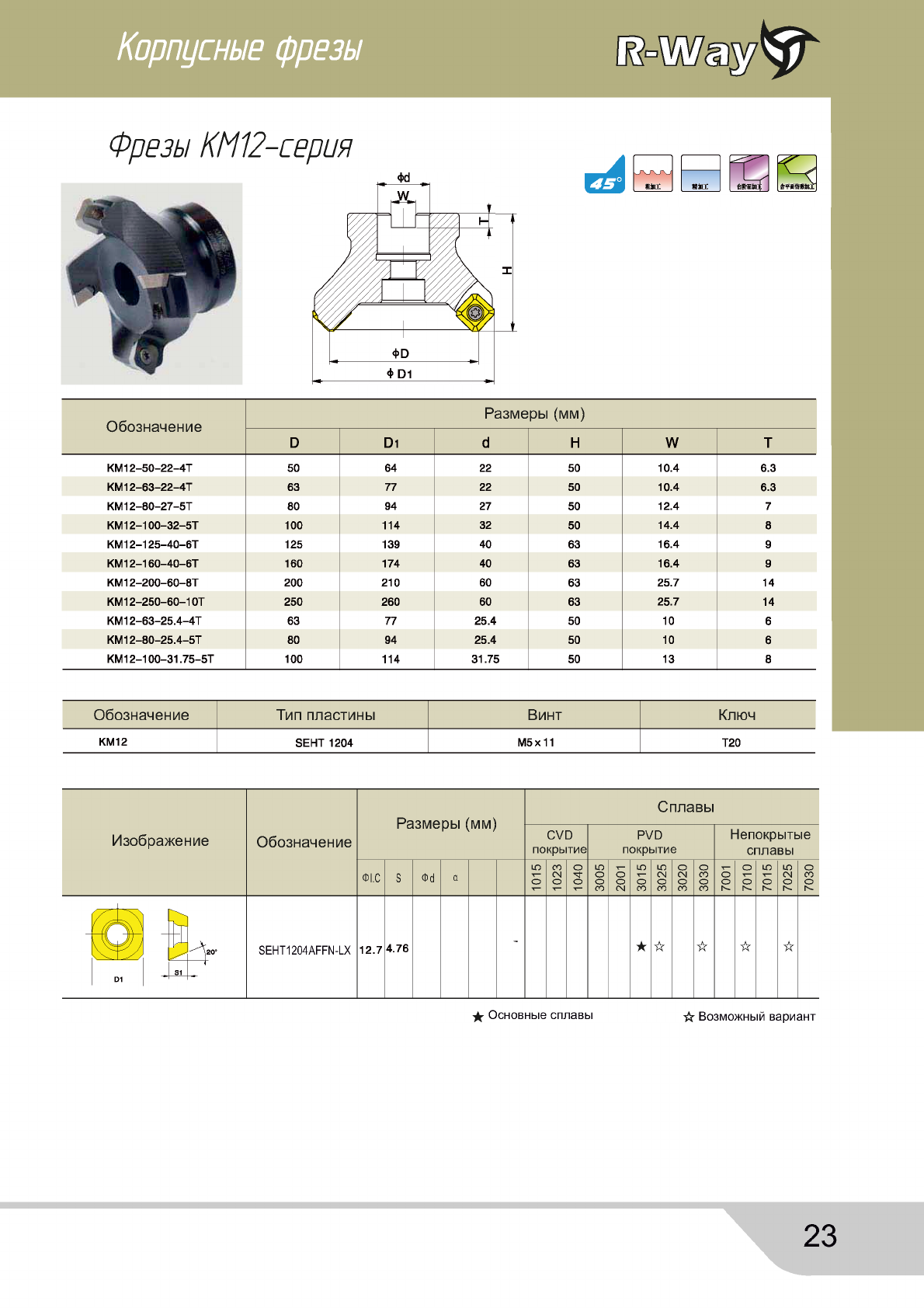

Фрезы КМ12-серия

Т.

Обозначение Размеры(мм)

D D1 d Н W т

КМ 12-5 0-2 2 -4 Т 50 64 22 50 10.4 6.3

КМ 12-63-22-4Т 63 77 22 50 10.4 6.3

КМ 12-80-27-5Т 80 94 27 50 12.4 7

КМ 1 2-1 00 -32-5 Т 100 114 32 50 14.4 8

КМ 1 2-1 25 -40-6 Т 125 139 40 63 16.4 9

КМ 1 2-1 60 -40-6 Т 160 174 40 63 16.4 9

КМ 12 -2 00 -6 0 -8 Т 200 210 60 63 25.7 14

КМ 12-250-60-1 ОТ 250 260 60 63 25.7 14

КМ 12-63-25.4-4Т 63 77 25.4 50 10 6

КМ 12-80-25.4-5Т 80 94 25.4 50 10 6

КМ 12-100-3 1.75-5Т 100 114 31.75 50 13 8

Обозначение Тип пластины Винт Ключ

КМ12 SEHT 1204 М 5х 11 Т20

Корпусны е фрезы

О бо зн ач ен ие Размеры (мм)

D d Н W т

R 39 0-11-5 0 -2 2 -4 Т 50 22 50 10.4 6.3

R 39 0-11-6 3 -2 2 -4 Т 63 22 50 10.4 6.3

R390-17 -6 3 -22 -4 Т 63 22 50 10.4 6.3

R390-17 -8 0 -27 -6 Т 80 27 50 12.4 7

R390-17 -1 0 0-3 2-6 Т 100 32 50 14.4 8

R 390-17-125 -40-6T 125 40 63 16.4 9

R390-17 -1 6 0-4 0-8 Т 160 40 63 16.4 9

О бозначение Тип пластины Винт Ключ

R 3 9 0-1 1 R 3 9 0 -1 1Т 308 М 2.5X6 Т8

R 3 9 0 -1 7 R 3 9 0 -1 7 0 4 08 М 3.5X10 Т15

И зоб раж ен ие

£>

<$■

Размеры (мм)

с Г I.W L S Фа

СО

С\|

ою

со

2001

со

см

со

см

со

BR390-11T308-PM 6.9 11.72 3.58 2.8 0.8 ★ ☆ ☆

BR390-11T331-PM 6.9 11.86 3.6 2.8 3.1 ★ ☆ ☆

R390-170408-РМ 9.6 17.82 4.76 4.12 0.8 ★ ☆ ☆

BR390-11T308-PL 6.9 11.72 3.58 2.8 0.8 ★ ☆ ☆

R390-170450-PL 9.6 17.82 4.76 4.12 5★ ☆ ☆

Сплавы

CVD

покрытие PVD

покрытие Непокрытые

сплавы

I ю ю

С\|

о о

^ Основные сплавы iV Возможный вариант

Корпусны е фрезы

Обозначение Размеры (мм)

DdL L1 а

R 3 90 -1 1 -1 6X16 0-С 1 6-2 Т 16 16 160 40 11

R 3 90-1 1 -1 6 Х 20 0-С 1 6-2 Т 16 16 200 50 11

R 3 90 -1 1-2 0 X 16 0 -С 2 0-2 Т 20 20 160 40 и

R 3 90 -1 1-2 0 Х 20 0 -С 2 0-2 Т 20 20 200 50 и

R 3 90 -1 1-2 5 X 16 0 -С 2 5-2 Т 25 25 160 40 и

R 3 90 -1 1-2 5 Х 20 0 -С 2 5-2 Т 25 25 200 50 11

R 390 -1 7-2 5X 1 6 0-С 2 5-2 Т 25 25 160 40 17

R 390 -1 7-2 5Х 2 00 -С 2 5-2 Т 25 25 200 50 17

R 390 -1 7-3 2Х 2 00 -С 2 5-2 Т 32 25 200 50 17

Обозначение Тип пластины Винт Ключ

R 3 9 0 -1 1 R 3 9 0 -1 1Т308 М 2.5X 6 Т8

R 390-1 7 R 3 9 0 -170408 М 3.5X8 Т15

Корпусны е фрезы

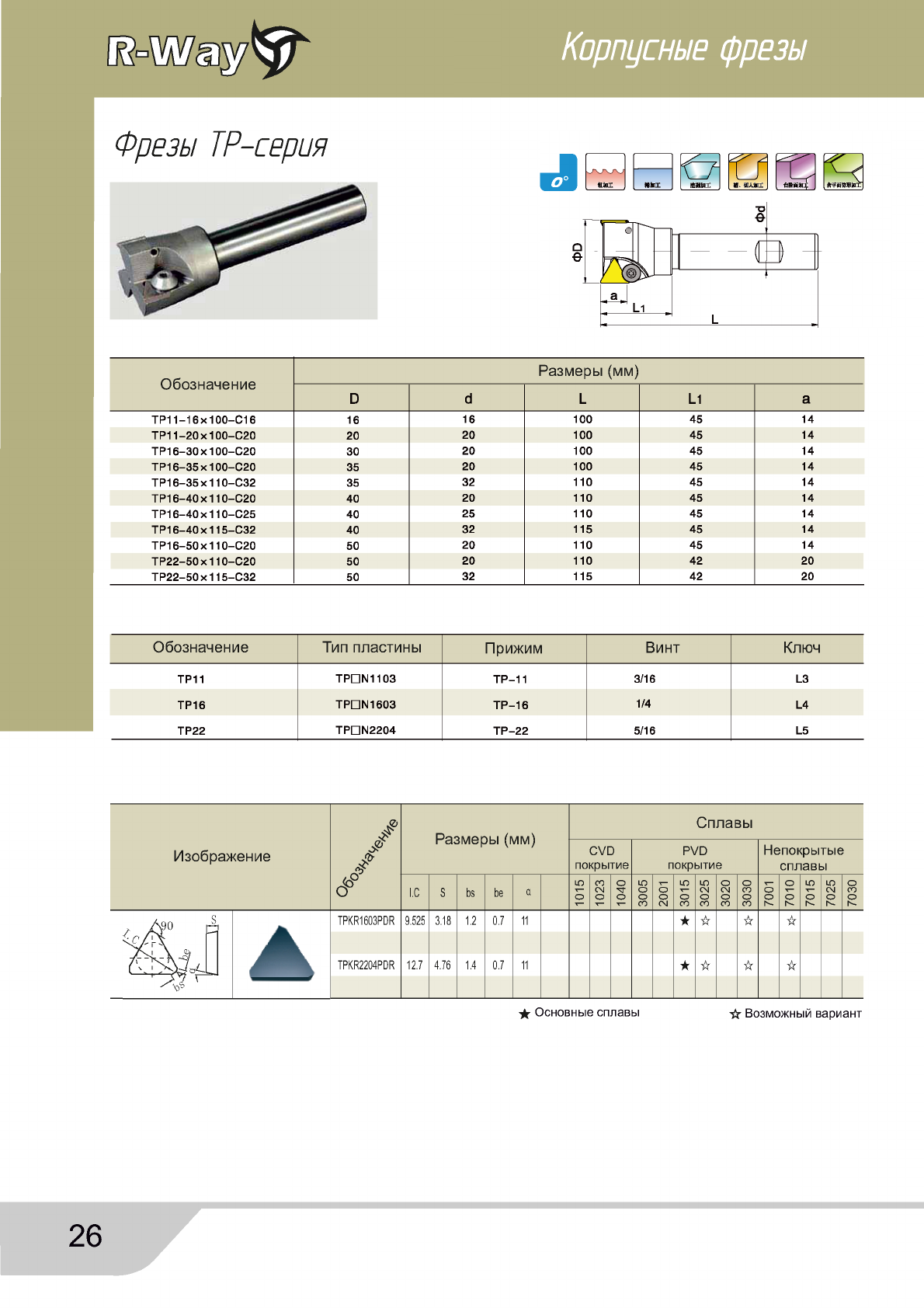

Фрезы TP-серия

Обозначение Размеры (мм)

D d L L1 а

ТР11 -1 6 х 100-С 16 16 16 100 45 14

ТР11-20 х 100-С 20 20 20 100 45 14

ТР16 -3 0 x 1 0 0 -0 2 0 30 20 100 45 14

ТР16 -3 5 x 1 0 0 -0 2 0 35 20 100 45 14

ТР16 -3 5 x 1 1 0 -03 2 35 32 110 45 14

ТР16 -4 0 x 1 1 0 -02 0 40 20 110 45 14

ТР16 -4 0 x 1 1 0 -02 5 40 25 110 45 14

ТР16 -4 0 x 1 1 5 -03 2 40 32 115 45 14

ТР16 -5 0 x 1 1 0 -02 0 50 20 110 45 14

Т Р 2 2 -5 0 х 1 10-0 20 50 20 110 42 20

Т Р 2 2 -5 0 х 1 15-0 32 50 32 115 42 20

Обозначение Тип пластины Прижим Винт Ключ

ТР11 Т Р Ш 1 1 0 3 ТР -11 3/16 L3

ТР16 Т Р Ш 1 6 0 3 Т Р -1 6 1/4 L4

ТР22 Т Р Ш 2 2 0 4 Т Р -2 2 5/16 L5


л>

(У?

Размеры (мм)

< Г I.C S bs be аLO

со

см

'sT

со

см

со

см

со

см

со

Г--

Г"-

TPKR1603PDR 9.525 3.18 1.2 0.7 11 ★ ☆ ☆ ☆

TPKR2204PDR 12.7 4.76 1.4 0.7 11 ★ ☆ ☆ ☆

Сплавы

CVD

покрытие PVD

покрытие Непокрытые

сплавы

ю о

см со

о о

^ Основные сплавы Возможный вариант

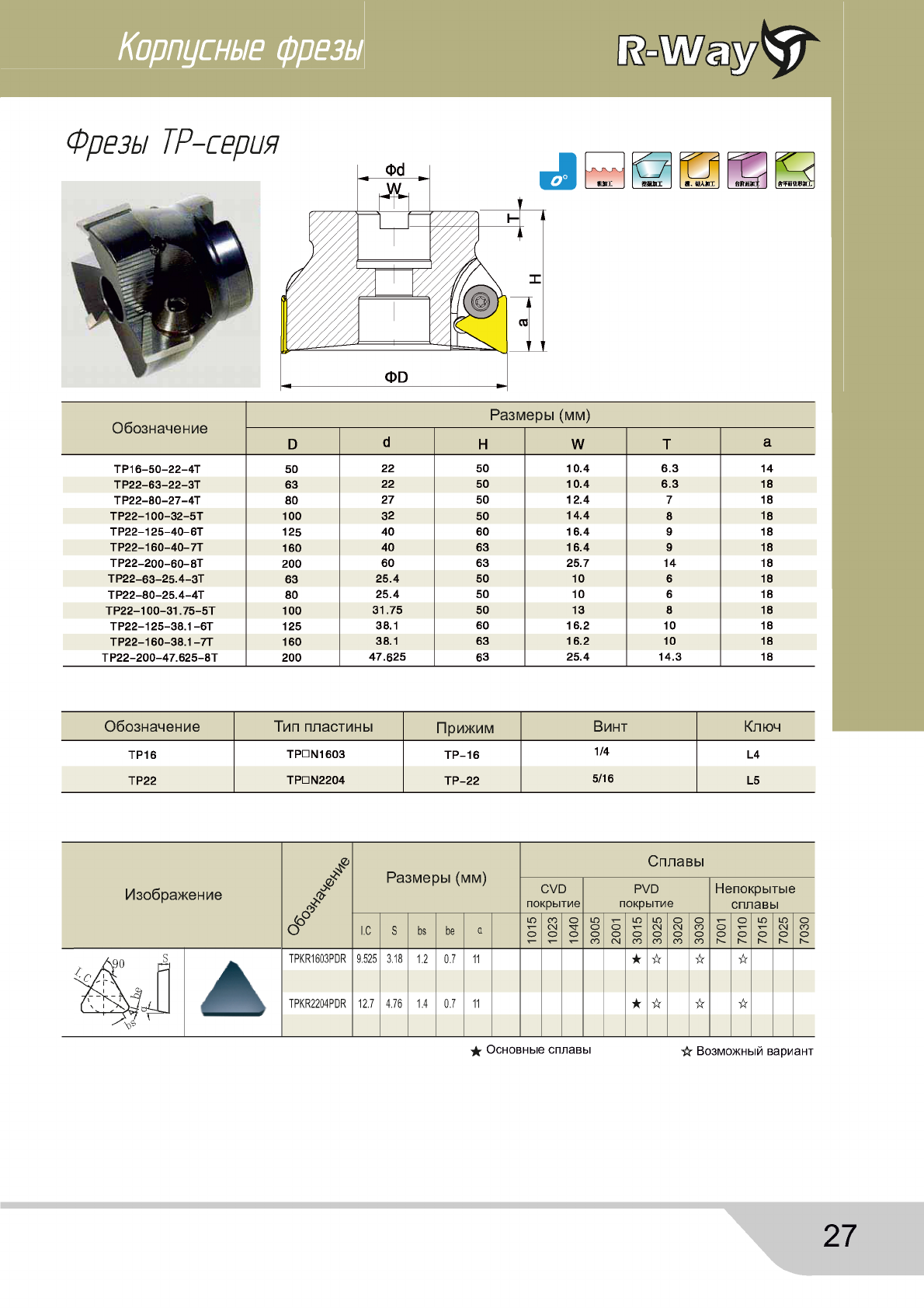

Корпусны е фрезы

Обозначение Размеры (мм)

DdН W т а

Т Р 1 6 -5 0 -2 2 -4 Т 50 22 50 10.4 6.3 14

T P 2 2 -6 3 -2 2 -3 T 63 22 50 10.4 6.3 18

Т Р 2 2 -8 0 -2 7 -4 Т 80 27 50 12.4 7 18

Т Р 2 2 -1 0 0-3 2 -5 Т 100 32 50 14.4 8 18

Т Р 2 2-1 2 5 -4 0 -6Т 125 40 60 16.4 9 18

Т Р 2 2-1 6 0 -4 0 -7Т 160 40 63 16.4 9 18

Т Р 2 2 -2 0 0-6 0 -8 Т 200 60 63 25.7 14 18

T P 2 2 -6 3 -2 5.4 -3 T 63 25.4 50 10 6 18

Т Р 2 2 -8 0 -2 5.4 -4 Т 80 25.4 50 10 6 18

Т Р 2 2 -1 0 0 -3 1 .7 5 -5 Т 100 31.75 50 13 8 18

Т Р 2 2-1 2 5-3 8.1 -6 Т 125 38.1 60 16.2 10 18

Т Р 2 2-1 6 0-3 8.1 -7 Т 160 38.1 63 16.2 10 18

Т Р 22 -2 00 -4 7.6 25 -8 Т 200 47.625 63 25.4 14.3 18

Обозначение Тип пластины Прижим Винт Ключ

ТР16 TP D N1603 Т Р -1 6 1/4 L4

ТР22 TP D N2204 Т Р -2 2 5/16 L5

Изображение Ж

o -S

Размеры (мм)

< г I.C S bs be аLO

1023

1040

со

2001

со

С\|

со

см

со

Г"-

7010

TPKR1603PDR 9.525 3.18 1.2 0.7 11 ★ ☆ ☆ ☆

TPKR2204PDR 12.7 4.76 1.4 0.7 11 ★ ☆ ☆ ☆

Сплавы

CVD

покрытие PVD

покрытие Непокрытые

сплавы

ю ю

С\|

Основные сплавы ■Д- Возможный вариант

Корпусны е фрезы

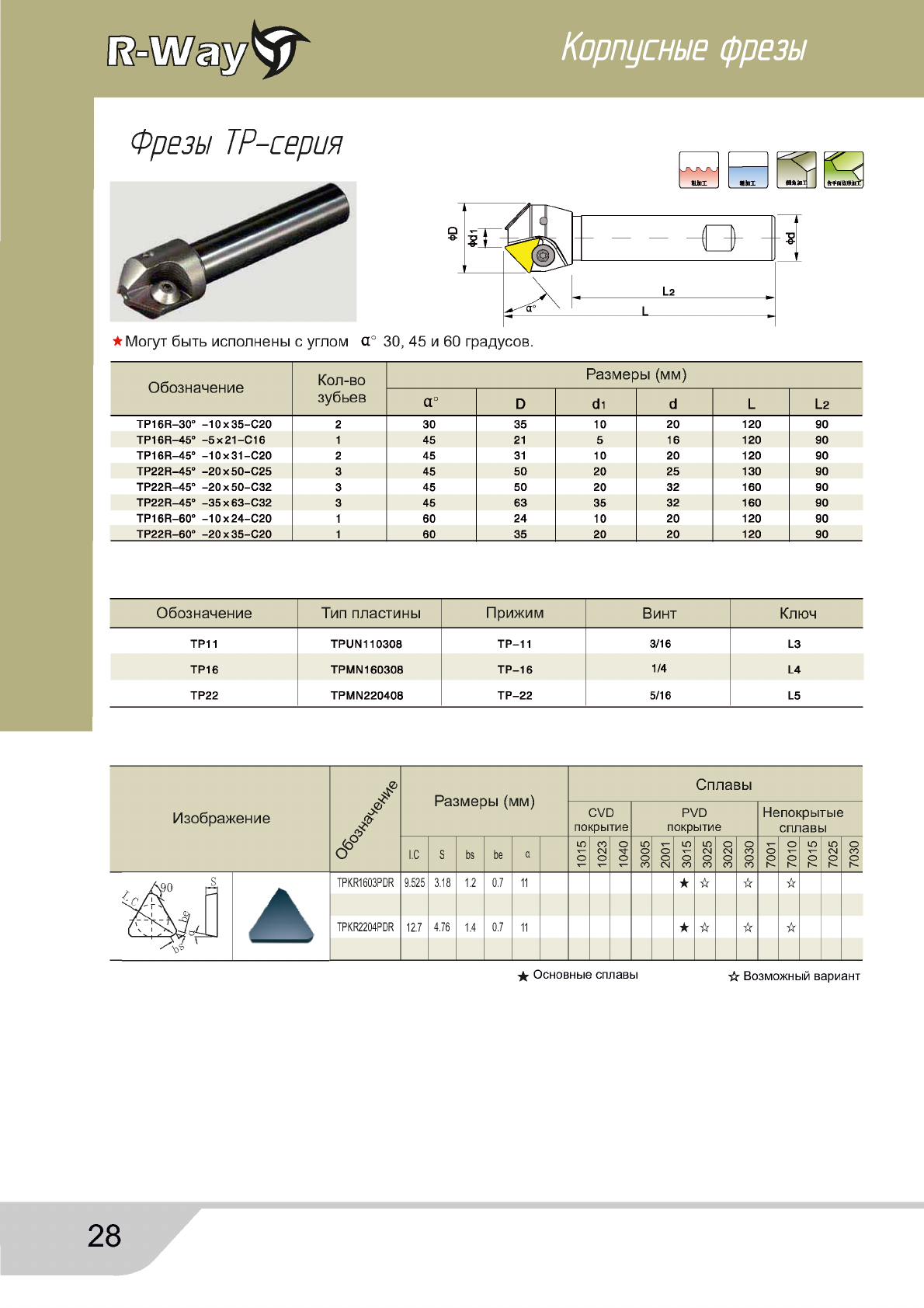

Фрезы TP-серия

★ Могут быть исполнены с углом а ° 30, 45 и 60 градусов.

Обозначение Кол-во

зубьев Размеры (мм)

а° Dd i d L l_2

TP16R -300 -1 0 х3 5-С 2 0 230 35 10 20 120 90

TP16R -450 -5 x 21 -0 16 1 45 21 5 16 120 90

TP16R -450 -1 0 x 3 1 -0 2 0 2 45 31 10 20 120 90

TP22R -450 -2 0 x 5 0 -0 2 5 3 45 50 20 25 130 90

TP22R -450 -2 0 x 5 0 -0 3 2 3 45 50 20 32 160 90

TP22R -450 -3 5 x 6 3 -0 3 2 3 45 63 35 32 160 90

TP16R -60” -1 0 x 2 4 -0 2 0 1 60 24 10 20 120 90

TP22R -600 -2 0 x 3 5 -0 2 0 1 60 35 20 20 120 90

Обозначение Тип пластины Прижим Винт Ключ

ТР11 T P U N 110308 ТР -11 3/16 L3

ТР16 TP M N 16 0308 Т Р -1 6 1/4 L4

ТР22 T PM N 220 408 Т Р -2 2 5/16 L5

Изображение 4 *

£Размеры (мм) Сплавы

OVD

покрытие

< г I.C S bs be а

1015

1023

1040

со

2001

3015

3025

С\|

со

7001

7010

7015

7025

со

Г--

TPKR1603PDR 9.525 3.18 1.2 0.7 11 ★ ☆ ☆ ☆

TPKR2204PDR 12.7 4.76 1.4 0.7 11 ★ ☆ ☆ ☆

PVD

покрытие Непокрытые

сплавы

Основные сплавы ■& Возможный вариант

Корпусны е фрезы

Фрезы SD/SE-серия

Обозначение Размеры (мм)

S D -445-0 3-25.4 80 25.4 55 5

S D -4 4 5 -0 4 -3 1 .75 100 31.75 55 5

S D -4 45 -0 5 -3 8 .1 125 38.1 60 6

S D -4 45-0 6-5 0.8 160 50.8 60 8

S D -4 45 -0 8-47.6 25 200 47.625 65 10

S D -44 5-1 0-47.625 250 47.625 65 12

S D -44 5-1 2-47.625 300 47.625 65 14

S D -545-0 3-25.4 80 25.4 55 5

S D -5 4 5 -0 4 -3 1 .75 100 31.75 55 5

S D -5 4 5 -0 5 -3 8 .1 125 38.1 60 6

S D -545-0 6-50.8 160 50.8 60 8

S D -545-0 8-4 7.6 25 200 47.625 65 10

S D -54 5-1 0-47.625 250 47.625 65 12

S D -54 5-1 2-47.625 300 47.625 65 14

Тип пластины

Л а SDKN1203

I)/ SDKN1504

Обозначение Размеры (мм) Тип пластины

D d Н т

S E -54 5-03 -2 5.4 80 25.4 50 5

S E -5 4 5 -0 4 -3 1 .75 100 31.75 50 6

\W k

□J

SE -5 45-0 5 -38.1 125 38.1 50 7V

^20°

—Г SEKN1504

S E -54 5-06 -5 0.8 160 50.8 55 8

S E -5 45-0 8-4 7.6 25 200 47.625 55 10 15 .875 л7R

S E -5 4 5-1 0-47 .625 250 47.625 55 12

S E -5 4 5-1 2-47 .625 300 47.625 55 14

S E -4 45 -6 3-2 2 63 22 50 4

S E -44 5-63 -2 5.4 63 25.4 50 4

S E -44 5-03 -2 5.4 80 25.4 50 5

ГО

|сп \

S E -4 4 5 -0 4 -3 1 .75 100 31.75 50 6

...

20°

г г

S E -4 4 5 -0 5 -3 8 .1 125 38.1 50 7РSEKN1203

S E -44 5-06 -5 0.8 160 50.8 55 812.7

S E -4 45-0 8-4 7.6 25 200 47.625 55 10

S E -4 4 5-1 0-4 7.6 25 250 47.625 55 12

S E -4 4 5-1 2-4 7.6 25 300 47.625 55 14

Корпусны е фрезы

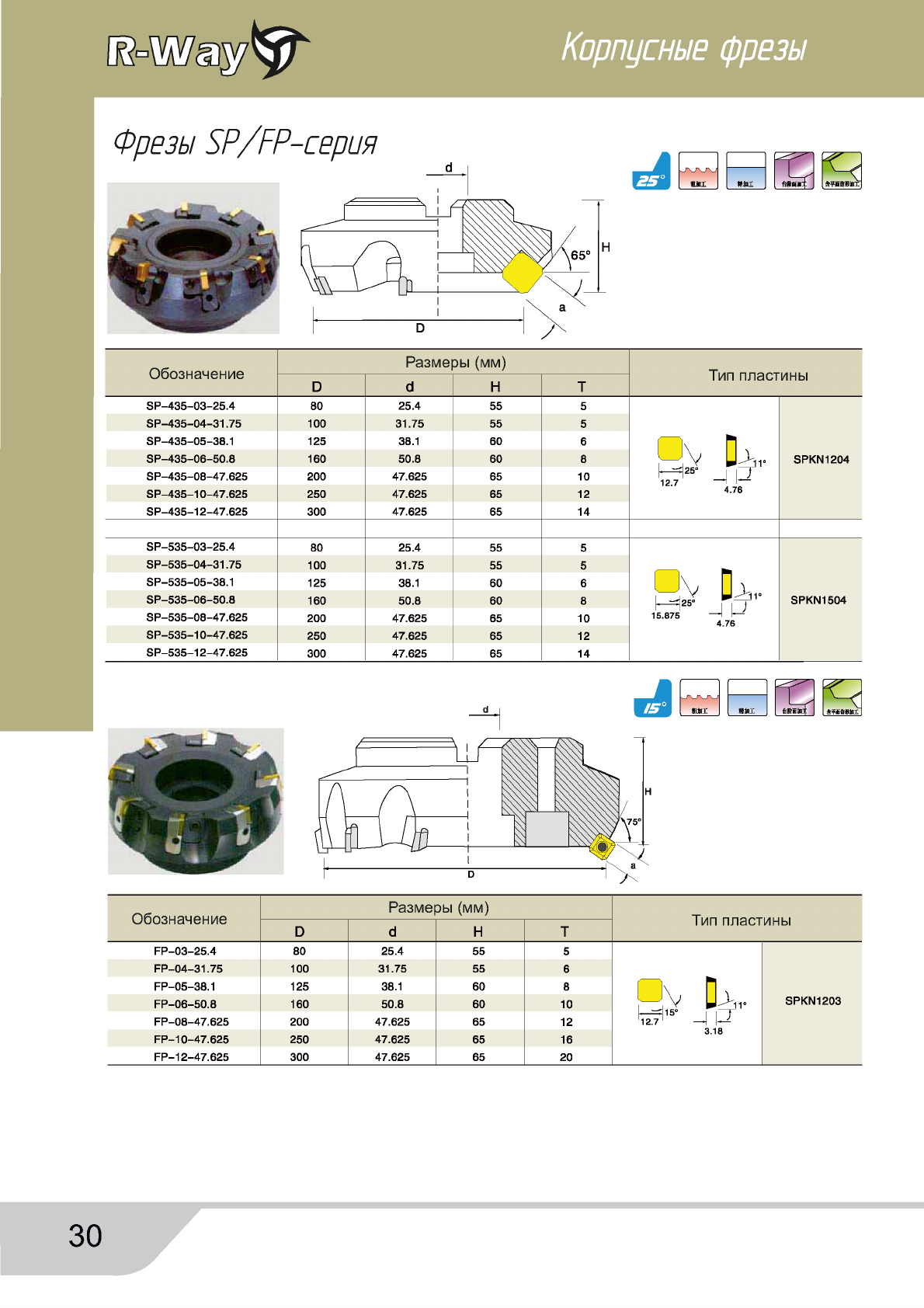

Фрезы SP/FP-серия

Обозначение Размеры (мм)

S P -43 5-03 -2 5.4 80 25.4 55 5

S P -4 3 5 -0 4 -3 1 .75 100 31.75 55 5

SP -4 35-0 5 -38.1 125 38.1 60 6□ v

М 25" _

S P -43 5-06 -5 0.8 160 50.8 60 8 рЛ- SPKN1204

S P -4 35-0 8-4 7.6 25 200 47.625 65 10 и

S P -4 3 5-1 0-47 .625 250 47.625 65 12 4.76

S P -4 3 5-1 2-47 .625 300 47.625 65 14

S P -53 5-03 -2 5.4 80 25.4 55 5

S P -5 3 5 -0 4 -3 1 .75 100 31.75 55 5

SP -5 35-0 5 -38.1 125 38.1 60 6 и,.

S P -53 5-06 -5 0.8 160 50.8 60 8

15.87 5 “ И

SPKN1504

S P -5 35-0 8-4 7.6 25 200 47.625 65 10

S P -5 3 5-1 0-47 .625 250 47.625 65 12

S P -5 3 5-1 2-47 .625 300 47.625 65 14

Тип пластины

Обозначение Размеры (мм) Тип пластины

D d Н т

F P -0 3 -2 5 .4 80 25.4 55 5

F P -0 4 -3 1 .75 100 31.75 55 6

FP -05-38.1 125 38.1 60 8 □ v

|-Н15°

'12.7 1 U r

F P -0 6 -5 0 .8 160 50.8 60 10 SPKN1203

F P -0 8-4 7.6 25 200 47.625 65 12 —

F P -1 0-4 7.625 250 47.625 65 16

F P -1 2-4 7.625 300 47.625 65 20

Корпусны е фрезы

Кукурузные фрезы н

Обозначение тРазмеры (мм) Тип пластины Винт Ключ

DdА Н

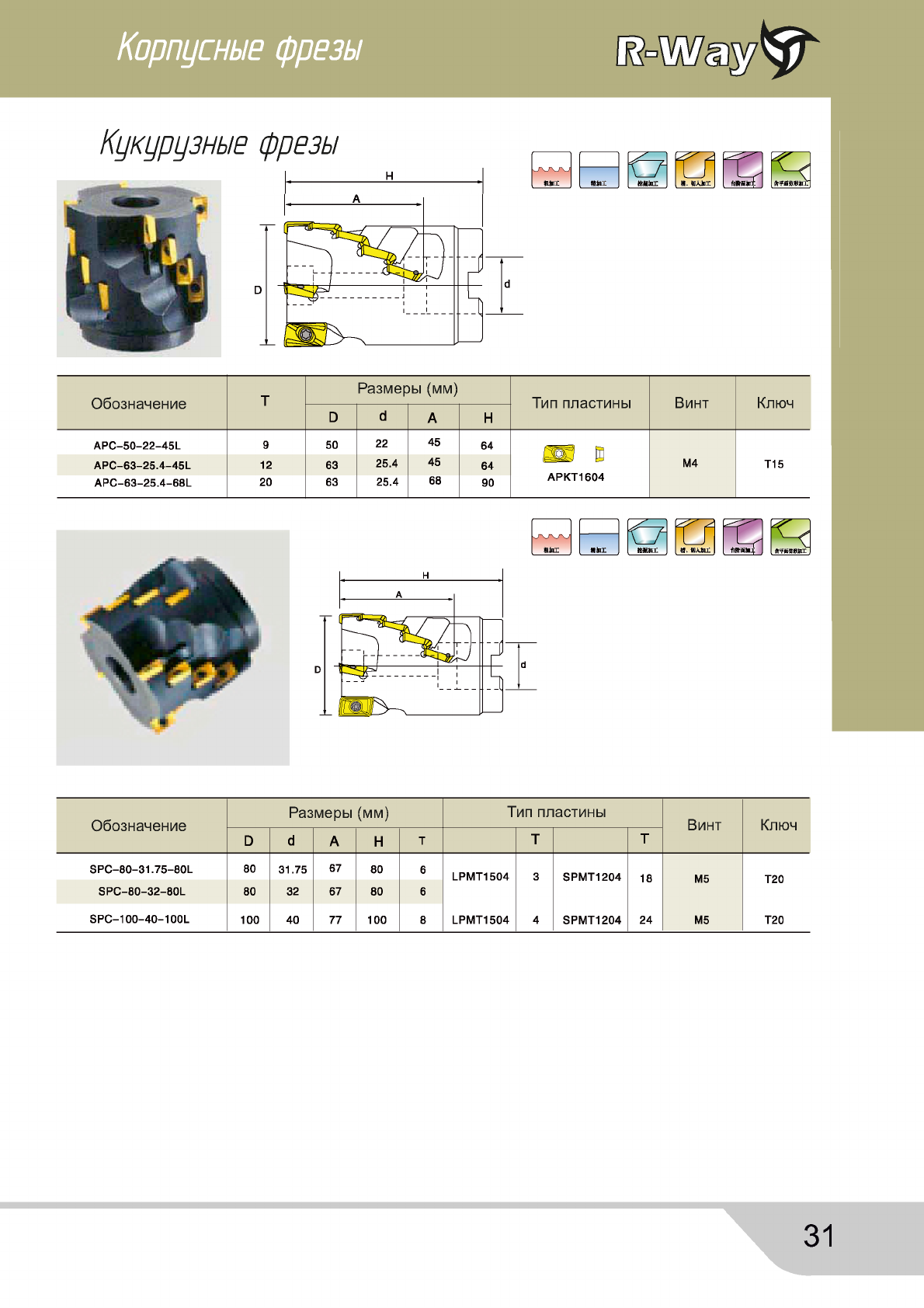

A P C -5 0-2 2-45L 9 50 22 45 64

АРКТ1604

A P C -6 3-25.4 -4 5L 12 63 25.4 45 64 М4 Т15

A P C -6 3-2 5.4-68L 20 63 25.4 68 90

Обозначение Размеры (мм) Тип пластины Винт Ключ

DdАНттт

S P C -8 0-3 1.7 5-8 0L 80 31.75 67 80 6LPM T1504 3S PM T1204 18 М5 Т20

S P C -8 0-3 2-8 0L 80 32 67 80 6

S P C -1 00 -4 0 -1 00L 100 40 77 100 8 LPM T1504 4 SP M T1204 24 М5 Т20

Корпусные фрезы

Обозначение ТTef

Размеры (мм) Тип пластины Винт Ключ

Dd1_1 L

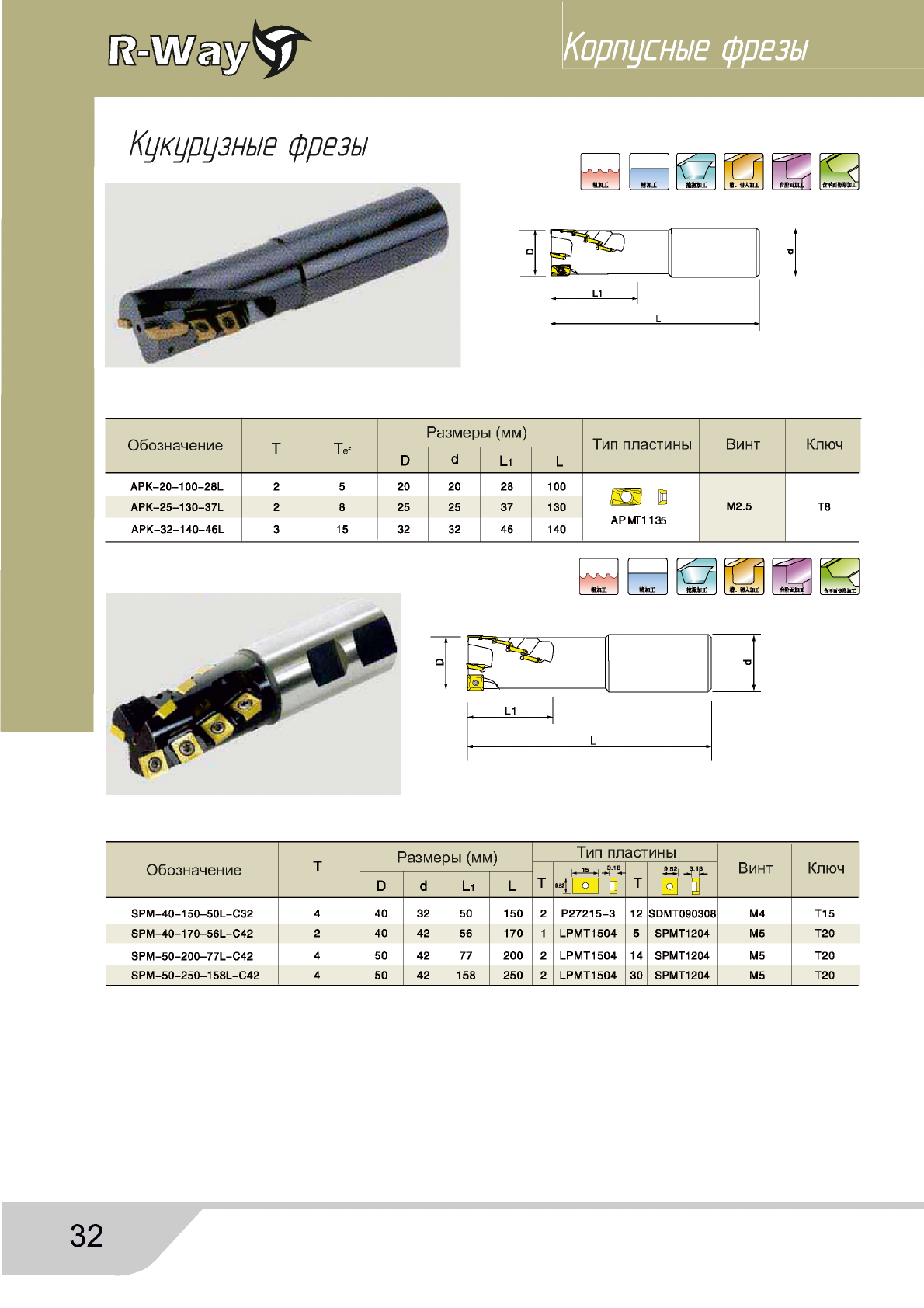

А Р К - 2 0 - 1 0 0 - 2 8 L 2 5 20 20 28 100 ш в

А Р К - 2 5 - 1 3 0 -3 7 L 2 8 2 5 25 3 7 130 М 2.5 Т 8

А Р К - 3 2 - 1 4 0 -4 6 L 3 15 32 32 46 140 А Р Ml 1135

Обозначение тРазмеры (мм) Тип пластины Винт Ключ

т. нс 3.18

И—1-5— -н I—

#.mJ о ^ т0 3

D d 1_1 L

S P M - 4 0 - 1 5 0 -5 0 L -C 3 2 4 4 0 32 5 0 150 2 Р 2 7 2 1 5 -3 12 S D M T 0 9 03 0 8 М 4 Т 1 5

S P M - 4 0 - 1 7 0 -5 6 L -C 4 2 2 4 0 4 2 5 6 1 70 1 L P M T 1 5 0 4 5 S P M T 1 20 4 М 5 Т 2 0

S P M - 5 0 - 2 0 0 -7 7 L -C 4 2 4 5 0 4 2 7 7 2 0 0 2 L P M T 1 5 0 4 1 4 S P M T 1 20 4 М 5 Т 2 0

S P M -5 0 - 2 5 0 - 1 5 8 L -C 4 2 4 5 0 42 158 2 50 2 L P M T 1 5 04 3 0 SP M T12 04 М 5 Т 20

Корпусны е фрезы

Кукурузные фрезы

Обозначение Кол-во

зубьев Размеры (мм) Тип пластины Винт Ключ

DcLLi

S P E - 4 0 - 4 2 - 5 6 - 2 T 2 4 0 4 2 1 7 3 5 6 S P M T 1 2 0 4 M 5 - 6 .4 T 2 0

S P E - 4 0 - 3 2 - 5 0 - 4 T 4 4 0 3 2 1 5 5 5 0 S D M T 0 9 0 3 0 8 M 5 - 5 . 0 T 1 5

S P E - 5 0 - 5 0 . 8 - 9 7 - 4 T 4 5 0 5 0 .8 2 2 4 9 7 S P M T 1 2 0 4 M 5 - 6 . 4 T 2 0

S P E - 5 0 - 5 0 . 8 - 1 5 8 - 4 T 45 0 5 0 . 8 284 1 5 8 S P M T 1 2 0 4 M 5 - 6 .4 T 2 0

Обозначение Кол-во Размеры (мм) Тип пластины Винт Ключ

зубьев DL1L2L

XT40-40-53-3T 34 0 5 3 1 0 5 1 7 1 A P M T 1 1 3 5 M 2 .5 T 8

XT40-40-49-3T 3 4 0 4 9 1 0 5 1 7 1

XT40-50-63-3T 3 5 0 6 3 1 1 3 1 7 9

X T 4 0 - 6 3 - 7 6 - 3 T 3 6 3 7 6 1 2 6 1 9 2 M 4 T 1 5

XT50-50-76-3T 35 0 7 6 1 3 8 2 6 8 A P M T 1 6 0 4

XT50-63-88-3T 3 6 3 8 8 1 5 2 2 8 2

X T 5 0 - 8 0 - 9 0 - 5 T 5 8 0 9 2 1 5 6 2 8 6

XT50-100-109-6T 61 0 0 1 0 9 1 7 3 3 0 3

★ Могут быть исполнены с конусами BT, NT, SK.

Корпусны е фрезы

Кукурузные фрезы

Обозначение Кол-во

зубьев Размеры (мм) Тип пластины Винт Ключ

D c LLi

A P -5 0 -2 2 -4 5 -3 T 3 5 0 22 6 4 4 5

A P -6 3 -2 7 -4 5 -4 T 4 6 3 2 7 64 4 5 A P K T 1 6 0 4 M 4 T 1 5

A P -8 0 -3 2 -6 8 -4 T 4 8 0 3 2 9 0 6 8

Обозначение Кол-во Размеры (мм) Тип пластины Винт Ключ

зубьев DcL L1

TAP-50-22-42-3T 3 50 22 55 42

TAP-63-27-42-4T 4 63 27 63 42 AP**1604 M4 T15

TAP-80-32-70-5T 5 80 32 85 70

TAP-100-40-80-6T 6 100 40 95 80

Обозначение Кол-во

зубьев Размеры (мм) Тип пластины Винт Ключ

DcLL1

SP-80-32-67-6T 6 80 32 80 67 LPMT1504 SPMT1204 M5 T20

SP-100-40-67-6T 6 100 40 80 67

Корпусны е фрезы

Дисковые фрезы

Обозначение Размеры(мм) Тип Винт Ключ

(DD ФС Фс1 ае ар НZпластины

S M P -8 0 X 8 -K 2 7 -1 0 T -0 6 80 41 27 17 812 10

S M P -1 0 0Х 8 -К 3 2 -1 4 Т -0 6 100 47 32 25 8 12 14 М РП Т060304 М 2.5 X6 .5 Т8

S M P -1 00X10 -К 3 2 -1 4 Т -0 6 100 47 32 25 10 14 14

S M P -1 25X10 -К 4 0 -1 6 Т -0 6 125 55 40 34 10 14 16 М РП Т080 305 М ЗХ8 Т8

S M P -1 25X12 -К 4 0 -1 2 Т -0 8 125 55 40 34 12 16 12

S M P -1 60X12 -К 4 0 -1 4 Т -0 8 160 62 40 47 12 16 14

S M P -1 60 X 16-K 4 0 -1 2T -1 2 160 62 40 49 16 20 12

S M P -1 6 0 Х 2 0-К 4 0 -1 2 Т -1 2 160 62 40 49 20 24 12 М Р П Т120408 М 5Х12 Т20

S M P -2 00X 16 -К 5 0 -1 4 Т -1 2 200 72 50 62 16 24 14

S M P -2 00 X 2 0 -K 5 0-1 4 Т -1 2 200 72 50 63 20 26 14

Обозначение Размеры (мм)

ZТип

пластины Винт Ключ

DdН W та

S M P -8 0X 8 -A 2 2 -0 6 -1 0 80 45 22 21 8 40 10

М Р П Т060304 М 2.5X 6.5 Т8

S M P -1 0 0 Х 8 -В 2 7 -0 6 -1 4 100 55 27 24 8 40 14

S M P -1 00X10 -В 2 7 -0 6 -1 4 100 55 27 24 10 40 14

S M P -1 25X10 -В 3 2 -0 6 -1 6 125 65 32 33 10 45 16

М РП Т080305 МЗХ8 Т8

S M P -1 25X12 -В 3 2 -0 8 -1 2 125 65 32 33 12 45 12

S M P -1 60X12 -В 4 0 -0 8 -1 4 160 80 40 45 12 50 14

S M P-2 00 X12 -С 4 0 -0 8 -1 8 200 92 40 53 12 50 18

S M P -1 25 X16 -В 3 2 -1 2 -1 0 125 65 32 30 16 50 10

S M P -1 60 X16 -В 4 0 -1 2 -1 2 160 80 40 45 16 60 12

М Р П Т 120408 М 5Х12 Т20

S M P -1 60 X18 -В 4 0 -1 2 -1 2 160 80 40 45 18 60 12

S M P -200 X1 6 -С 4 0 -1 2 -1 2 200 92 40 53 16 50 14

S M P -200 X1 8 -С 4 0 -1 2 -1 4 200 92 40 53 18 50 14

S M P -2 00 X 2 0-C 4 0 -1 2 -1 4 200 92 40 53 20 50 14

Корпусны е фрезы

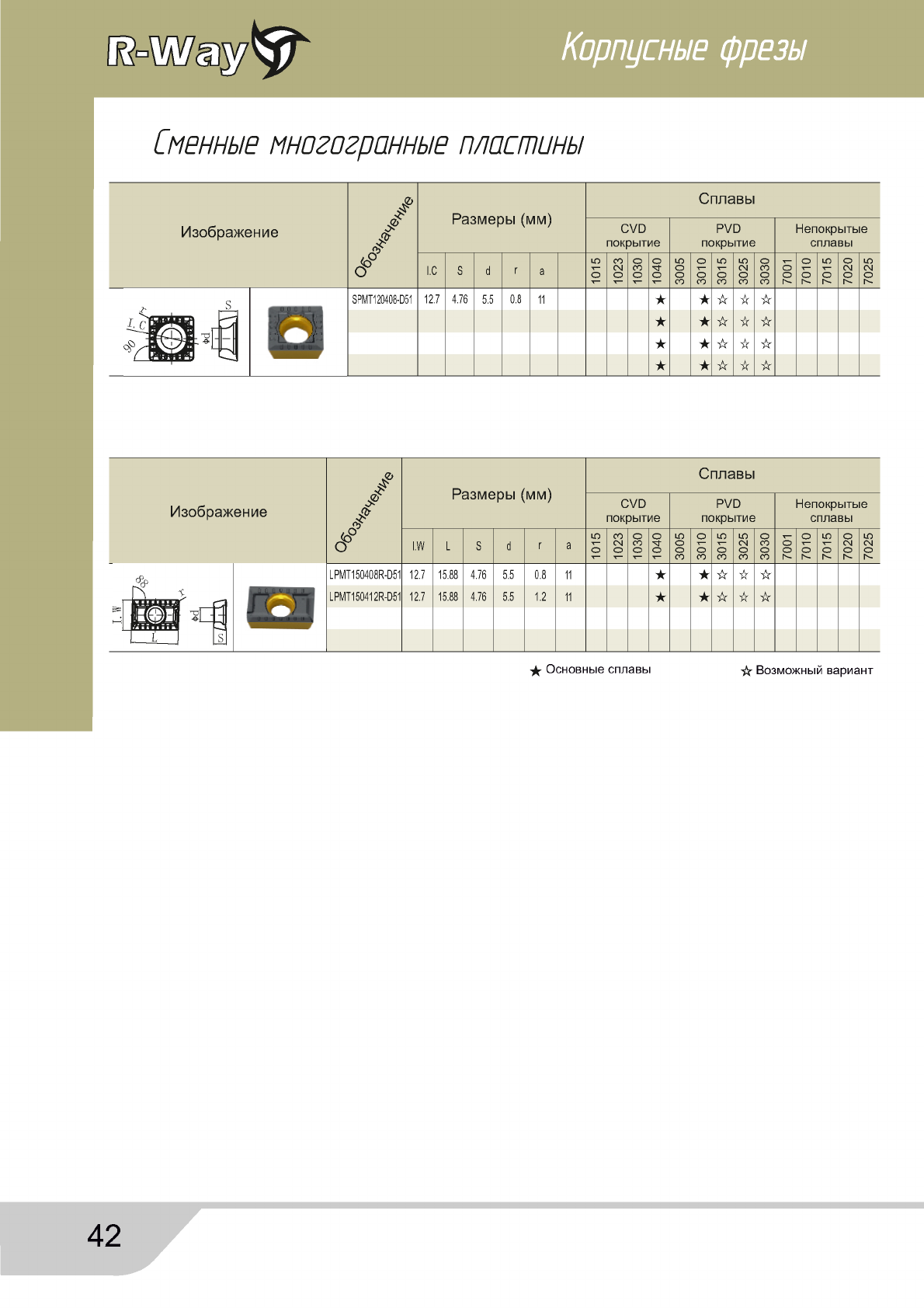

Сменные многогранные пластины

★ ☆ ☆ ☆

Изображение Размеры (мм) C V D

покрытие

Сплавы

PVD

покрытие Непокрытые

сплавы


(у

< ? °

Размеры (мм) Сплавы

CVD

покрытие PVD

покрытие Непокрытые

сплавы

I.C SdаLLO

СО

СМ

оо

ою

со о

С\|

со

см

со

см

со

со о

Г"-

h -

Г--

см

оо

со

SEMN1203AFTN 12.7 3.18 20 15.7 ★ ★ ☆ ☆ ☆

Основные сплавы Возможный вариант

Корпусны е фрезы

Сменные многогранные пластины


я>

£Размеры (мм) Сплавы

CVD

покрытие

о * ° I.C S dаL

1015

СО

СМ

1040

со

2001

3015

СМ

со

СМ

со

7001

7010

Г--

СМ

оо

со

Г--

SEKR1203AZ-YM 12.7 3.18 20 1.6 0.8 ★ ★ ☆ ☆ ☆

SEKR12T3AZ-YM 12.7 3.98 20 1.6 0.8 ★ ★ ☆ ☆ ☆

SEKR1204AZ-YM 12.7 4.76 20 1.6 0.8 ★ ★ ☆ ☆ ☆

SEKR1504AZ-YM 15.875 4.76 20 1.6 0.8 ★ ★ ☆ ☆ ☆

PVD

покрытие Непокрытые

сплавы

Изображение Размеры (мм) C V D

покрытие

I.C S dаL

1015

СО

С\|

1040

со

2001

3015

С\|

со

см

со

7001

7010

Г--

см

оо

со

RDMT0802MO-V1 8 2.38 3.4 15 ★ ☆ ☆ ☆ ☆

RDMT0803MO-V1 8 3.18 3.4 15 ★ ☆ ☆ ☆ ☆

RDMT1003MO-V1 10 3.18 4.4 15 ★ ☆ ☆ ☆ ☆

RDMT10T3MO-V1 10 3.97 4.4 15 ★ ☆ ☆ ☆ ☆

RDMT1204MO-V1 12 4.76 4.4 15 ★ ☆ ☆ ☆ ☆

Сплавы

PVD

покрытие Непокрытые

сплавы

3 1 = -


&Размеры (мм) Сплавы

CVD

покрытие

I.C S d аLO

Осо

см

ою

со о

см

со

см

со

см

со

со о

Г--

см

оо

со

Г--

RPMT0803MOE-BJS 8 3.18 3.4 11 ★ ☆ ☆ ☆ ☆

RPMT10T3MOE-BJS 10 3.97 4.4 11 ★ ☆ ☆ ☆ ☆

RPMT1204MOE-BJS 12 4.76 4.4 11 ★ ☆ ☆ ☆ ☆

PVD

покрытие Непокрытые

сплавы


S )

су

Размеры (мм) Сплавы

CVD

покрытие PVD

покрытие Непокрытые

сплавы

I.C S d аLO

осо

см

ою

со о

см

со

см

со

см

со

со о

Г--

оLO

ою

см

Г--

со

RCGT0602MO-LHC 6 2.38 2.5 7 ☆ ☆ ★

RCGT0803MO-LHC 8 3.18 3.4 7 ☆ ☆ ★

RCGT1003MO-LHC 10 3.18 4 7 ☆ ☆ ★

RCGT10T3MO-LHC 10 3.97 4.4 7 ☆ ☆ ★

RCGT12T3MO-LHC 12 3.97 4.4 7 ☆ ☆ ★

Основные сплавы Возможный вариант

Корпусны е фрезы

Сменные многогранные пластины

(у

Размеры (мм) Сплавы

CVD

покрытие PVD

покрытие Непокрытые

сплавы

I.W LSdLO

ОСО

СМ

со

см

со

см

со

см

со

Г--

см

Г--

со

Г--

APMT1135PDER-H2 6.2 11.21 3.5 2.8 0.8 ★ ☆ ☆

APMT1604PDER-H2 9.28 17.15 4.76 4.4 0.8 ★ ☆ ☆

APMT160432PDER-H8 9.33 16.31 4.76 4.4 3.2 ★ ☆ ☆

APMT1135PDER-M2 6.2 11.21 3.5 2.8 0.8 ★ ☆ ☆

APMT1604PDER-M2 9.28 17.15 4.76 4.4 0.8 ★ ☆ ☆


я>

4 с

Размеры (мм) CVD

покрытие

I.W L S dLO

СО

со

см

со

см

со

см

со

Г--

см

Г--

со

Г--

APMT1135PDER-EM 6.24 11.2 3.5 2.8 0.8 ★ ☆ ☆

APMT1604PDER-EM 9.41 17.24 5.28 4.4 0.8 ★ ☆ ☆

APMT170508R-EM 10.63 18.54 5.56 4.4 0.8 ★ ☆ ☆

APMT170516R-EM 10.63 18.54 5.56 4.4 1.6 ★ ☆ ☆

Сплавы

PVD

покрытие Непокрытые

сплавы


о ?

Размеры (мм) Сплавы

CVD

покрытие

I.W L SdLO

со

см

со

см

со

см

со

см

со

Г--

см

Г--

со

Г--

R390-11T308-PM 6.9 11.72 3.58 2.8 0.8 ★ ☆ ☆

R390-11T331-PM 6.9 11.86 3.6 2.8 3.1 ★ ☆ ☆

R390-170408-PM 9.6 17.82 4.76 4.12 0.8 ★ ☆ ☆

R390-11T308-PL 6.9 11.72 3.58 2.8 0.8 ★ ☆ ☆

R390-170450-PL 9.6 17.82 4.76 4.12 5 ★ ☆ ☆

PVD

покрытие Непокрытые

сплавы

Основные сплавы ■& Возможный вариант

Корпусны е фрезы

Сменные многогранные пластаны


Л)

(у

<?°

Размеры (мм) Сплавы

CVD

покрытие P V D

п о к р ы т и е

Н е п о к р ы т ы е

с п л а в ы

I.W LSdLO

СО

см

ою

со

см

со

см

со

см

со

Г--

Г-- LO

ою

см

со

Г--

APKT11T304-LHC 6.5 12.24 3.6 2.8 0.4 ☆ ☆ ☆ ☆★

APKT11T308-LHC 6.5 12.24 3.6 2.8 0.8 ☆ ☆ ☆ ☆★

APKT1135PDFR-G2C 6.2 11.3 3.5 2.8 0.8 ☆ ☆ ☆ ☆★

APKT1604PDFR-G2C 9.26 17 4.76 4.4 0.8 ☆ ☆ ☆ ☆★

APEX100304FR-LHC 6.6 10.3 3.18 2.8 0.4 ☆ ☆ ☆ ☆★


я>

&Размеры (мм) Сплавы

CVD

покрытие

о * ° I.W L S dLO

СО

см

со

см

со

см

со

см

со

Г--

Г"-

Г--

h -

со

Г--

ADGT150404PDFR-LHC 9.7 15.58 4.76 4.4 0.4 ☆ ☆ ☆ ☆★

ADGT150408PDFR-LHC 9.7 15.58 4.76 4.4 0.8 ☆☆ ☆ ☆★

ADGT150412PDFR-LHC 9.7 15.58 4.76 4.4 1.2 ☆☆ ☆ ☆★

ADGT190404-LHC 9.525 22.1 4.76 4.7 0.4 ☆ ☆ ☆ ☆★

ADGT190408-LHC 9.525 22.1 4.76 4.7 0.8 ☆ ☆ ☆ ☆★

ADGT190412-LHC 9.525 22.1 4.76 4.7 1.2 ☆ ☆ ☆ ☆★

ADGT190420-LHC 9.525 22.1 4.76 4.7 2.0 ☆ ☆ ☆ ☆★

ADGT190424-LHC 9.525 22.1 4.76 4.7 2.4 ☆ ☆ ☆ ☆★

ADGT190432-LHC 9.525 22.1 4.76 4.7 3.2 ☆ ☆ ☆ ☆★

P V D

п о к р ы т и е

Н е п о к р ы т ы е

с п л а в ы


гк-

Размеры (мм) Сплавы

CVD

покрытие

о*° I.W L S dLO

со

см

со

см

со

см

со

см

со

г--

см

г--

со

г--

АРКТ160402FR-L НС 9.8 16.88 4.76 4.4 0.2 ☆☆☆★ ★

APKT160404PDFR-LHC 9.8 16.88 4.76 4.4 0.4 ☆☆☆★ ★

АРКТ160408PDFR-LHC 9.8 16.88 4.76 4.4 0.8 ☆☆☆★ ★

APKT160416PDFR-LHC 9.8 16.88 4.76 4.4 1.6 ☆☆☆★ ★

APKT16T4PDFR-LH1C 9.5 17 4.96 4.4 0.8

APKT1652PDFR-LH2C 9.8 16.88 4.76 4.4 3.2 ☆☆☆★ ★

P V D

п о к р ы т и е

Н е п о к р ы т ы е

с п л а в ы

I -

-Д Основные сплавы -Д Возможный вариант

Корпусны е фрезы

Сменные многогранные пластины


о*>°

Размеры (мм) Сплавы

C V D

покрытие PVD

покрытие Непокрытые

сплавы

Ф1.С S Фd R аю

СЧ|

осо

СЧ1

ою

со

CN1

со о

Г--

Г"-

см

Г--

WCGX030204-ZS 5.56 2.38 2.8 0.4 7★ ★ ★ ☆ ☆

WCGX030208-ZS 5.56 2.38 2.8 0.8 7★ ★ ★ ☆ ☆

WCGX040204-ZS 6.35 2.38 3 0.4 7★ ★ ★ ☆ ☆

WCGX040208-ZS 6.35 2.38 3 0.8 7★ ★ ★ ☆ ☆

WCGX050304-ZS 7.94 3.18 3.4 0.4 7★ ★ ★ ☆ ☆

-WCGX050308-ZS 7.94 3.18 3.4 0.8 7★ ★ ★ ☆ ☆

WCGX06T304-ZS 9.525 3.97 4.4 0.4 7★ ★ ★ ☆ ☆

WCGX06T308-ZS 9.525 3.97 4.4 0.8 7★ ★ ★ ☆ ☆

WCGX080404-ZS 12.7 4.76 5.5 0.4 7 ★ ★ ★ ☆ ☆

WCGX080408-ZS 12.7 4.76 5.5 0.8 7 ★ ★ ★ ☆ ☆

WCGX080412-ZS 12.7 4.76 5.5 1.2 7 ★ ★ ★ ☆ ☆


<jr

Размеры (мм)

de Ф1.С S da

1025

СО

ою

со

см

со

7001

Г"-

Г--

см

Г--

SPMG050204-ZV 5.56 2.38 2.5 0.4 11 ★ ★ ☆

SPMG060204-ZV 6.35 2.38 2.8 0.4 11 ★ ★ ☆

SPMG07T308-ZV 7.94 3.97 2.8 0.8 11 ★ ★ ☆

SPMT090408-ZV 9.8 4.3 4.1 0.8 11 ★ ★ ☆

SPMG110408-ZV 11.5 4.76 4.4 0.8 11 ★ ★ ☆

SPMG140512-ZV 14.3 5.56 5.5 1.2 11 ★ ★ ☆

Сплавы

CVD

покрытие PVD

покрытие Непокрытые

сплавы

★ Основные сплавы ^ Возможный вариант

Корпусны е фрезы

Сменные многогранные пластаны


Я>

о ?

< ? °

Размеры (мм) Сплавы

CVD

покрытие PVD

покрытие Непокрытые

сплавы

Ф1.С S Фd R аLO

С\1

осо

CsJ

ою

со

CN 1

со о

Г--

WCGX030204-ZV 5.56 2.38 2.5 0.4 7 ★ ★ ★ ☆ ☆

WCGX030208-ZV 5.56 2.38 2.5 0.8 7 ★ ★ ★ ☆ ☆

WCGX040204-ZV 6.35 2.38 2.8 0.4 7 ★ ★ ★ ☆ ☆

WCGX040208-ZV 6.35 2.38 2.8 0.8 7 ★ ★ ★ ☆ ☆

WCGX050304-ZV 7.94 3.18 3.4 0.4 7 ★ ★ ★ ☆ ☆

—И- WCGX050308-ZV 7.94 3.18 3.4 0.8 7★ ★ ★ ☆ ☆

а _ _

WCGX06T304-ZV 9.525 3.97 4.4 0.4 7★ ★ ★ ☆ ☆

WCGX06T308-ZV 9.525 3.97 4.4 0.8 7★ ★ ★ ☆ ☆

WCGX080404-ZV 12.7 4.76 5.5 0.4 7★ ★ ★ ☆ ☆

WCGX080408-ZV 12.7 4.76 5.5 0.8 7★ ★ ★ ☆ ☆

WCGX080412-ZV 12.7 4.76 5.5 1.2 7★ ★ ★ ☆ ☆


&Размеры (мм) CVD

покрытие

< г I.C S daLO

1023

СО

оо

ою

со

3025

со

7001

оLO

Г--

ою

см

WPGT050315ZSR 7.94 3.5 41.5 11 ★ ★ ☆ ☆

WPGT060415ZSR 9.525 4.2 4.4 1.5 11 ★ ★ ☆ ☆

WPGT080615ZSR 12.85 6.35 5.5 1.5 11 ★ ★ ☆ ☆

WPGT090725ZSR 15 7 5.5 2.5 11 ★ ★ ☆ ☆

Сплавы

PVD

покрытие Непокрытые

сплавы


£Размеры (мм) C VD

покрытие

< Г ФШ S Фd L R a ю

1023

СО

см

'sT О

со

3015

3025

со

7001

ою

7020

CsJ

h -

ZDGW08T2R10 6.75 2.78 2.8 8.4 10 15 ★ ☆ ★ ☆ ☆ ☆

ZDGW1103R12.5 8.5 3.18 2.8 10.6 12.5 15 ★ ☆ ★ ☆ ☆ ☆

ZDGW13T3R16 10.5 3.97 4.4 13.2 16 15 ★ ☆ ★ ☆ ☆ ☆

ZPGW2204R20 12.7 4.76 5.5 16.1 20 11 ★ ☆ ★ ☆ ☆ ☆

ZPGW2204R25 12.7 4.76 5.5 16.9 25 11 ★ ☆ ★ ☆ ☆ ☆

ZPGW2204R31 12.7 4.76 5.5 17.6 31.5 11 ★ ☆ ★ ☆ ☆ ☆

Сплавы

PVD

покрытие Непокрытые

сплавы

V / "

Основные сплавы ■& Возможный вариант

Корпусны е фрезы

Сменные многогранные пластины


з>

£Размеры (мм) CVD

покрытие

о * > ° I.C S da

осо

оо

с о

оо

'sT

с о

С\|

с о

Г--

оо

см

Г--

SPMT120408-D51 12.7 4.76 5.5 0.8 11

★ ★ ☆ ☆ ☆

Сплавы

PVD

покрытие Непокрытые

сплавы


о*>°

Размеры (мм) Сплавы

CVD

покрытие PVD

покрытие Непокрытые

сплавы

I.W L S d a

ОСО

см

оо

со

оо

'sT

ою

со

см

со

со о

Г--

оLO

оо

см

Г--

см

12.7 15.88 4.76 5.5 0.8 11

★ ★ ☆ ☆ ☆

12.7 15.88 4.76 5.5 1.2 11

★ ★ ☆ ☆ ☆

L PM T 1 50 40 8R -D 5 1

LP M T 15 041 2R -D 5 1

Основны е сплавы -Д Возможный вариант

Корпусны е фрезы

Техническая информация

Проблема Иллюстрация Описание

Износ

по задней поверхности

Ухудшение качества

поверхности или выход

I за пределы поля допуска

Причина

Слишком высокая скорость

резания, недостаточный ресурс

стойкости инструмента

Рекомендации

- Снизить скорость резания

- Применить более износо

стойкий тип твёрдого сплава

Разруш ение режущ ей

кромки вне зоны резания

Лункообразование

Повреждение кромки

стружкой, наросты

Интенсивное лунко

образование, приводящее

к ослаблению

режущей кромки

Пластическая

деф ормция

Точечный

износ

Плохая шероховатость

поверхности

Наростообразование

Полом ка пластины

Резкое снижение качества

обрабатываемой

поверхности, несоблюдение

допусков на размер

обрабатываемой

поверхности

Снижение качества

обрабатываемой

поверхности,

разрушение поверхности

Наросты, снижение

качества

обрабатываемой

поверхности

Случайная поломка

либо нестабильная

стойкость инструмента

Слишком большая подача,

слишком высокая скорость

резания

Слишком высокая скорость

резания

Слишком высокая нагрузка

на пластину, неверный

выбор сплава пластины

Слишком высокая

скорость резания

Слишком большая подача,

наличие сильных вибраций

в процессе резания,

недостаточная прочность

режущей кромки

Слишком большая

низкая скорость

резания

Слишком большая подача

и глубина резания,

наличие сильных вибраций

в процессе резания

-применить иную геометрию

резания

-снизить скорость резания

-применить более жаро

прочный сплав

-применить иную геометрию

резания

-снизить скорость резания

-применить более жаро

прочный сплав

-применить более износо

стойкий тип твердого сплава

-уменьшить подачу

-уменьшить глубину резания

- уменьшить предпологаемый

срок службы инструмента

- выбрать более износо

стойкий сплав

- уменьшить подачу и глубину

резания

- использовать более

жёсткую фрезу

- выбрать более прочный

сплав

- повысить скорость

резания

- применить положительную

геометрию пластины

- выбрать более прочный

сплав

- увеличить размер фаски

- выбрать пластину с большим

радиусом при вершине

- использовать более жёсткую

фрезу

Термотрещины

Повреждение стружкой

Последствие

нестабильного

терморежима при

прерывистом резании

Происходит при обработке

материала с большой

твёрдостью, а также

при наличии сильных

вибраций а процессе

резания

Слишком большая подача,

слишком высокая скорость

резания

Недостаточная прочность

режущей кромки,

недостаточная жёсткость

фрезы

- уменьшить подачу

- снизить скорость резания

- отказаться от охлаждения

жидкостью

- выбрать более прочный

сплав (керамика с покрытием

TiC, CBN)

- использовать более жёсткую

фрезу

- поменять режущую кромку

Корпусны е фрезы

Техническая информация

Шаг - это расстояние между одной точкой на одной режущей кромке и такой же точкой на следующей режущей кромке Фрезы, в основном,

подразделяются на фрезы с крупным, мелким и сверхмелким шагом

Оптимальная устойчивость

L M H

(Низкая) (Средняя) (Высокая)

Крупный шаг ^ Мелкий шаг Сверхмелкий шаг

Когда ширина фрезерования равна диаметру

фрезы, обработка стабильна, и мощности станка

достаточно, применение крупного шага может

увеличить эффективность производства.

Используется в общем фрезеровании и

крупносерийных производствах. Когда ширина фрезерования меньше

диаметра фрезы, резание максимальными

краямиможет увеличить эффективность

производства.

Выбор угла д плане

Угол в плане формируется пластиной и корпусом фрезы. Он

влияет на толщину стружки, силы резания и срок службы инстру

мента. Сокращение угла в плане уменьшает толщину стружки и

увеличивает площадь резания между режущей кромкой и обра

баты ваемой деталью при заданно й скорости подачи.

Малый угол в плане также обеспечивает стабильный вход или

выход из обрабатываемой детали, защищая режущую кромку и

продляя ресурс стойкости инструмента. Однако, это увеличит и

осевую силу резания на обрабатываемой детали, так же не

подходит для обработки тонких деталей, таких как тонколистовой

металл.

Угол в плане Подача на зуб Максимальная глубина резания

90 fzhex=fz*sinkr

75 fzhex=0.96*fz

60 fzh.ex=0.86xfz

45 fzhex=0.707xfz

Круглая

пластина fzh = V iC 4 iC -2 a P f vf

Корпусны е фрезы

Техническая информация

Встречное фрезерование Попутное фрезерование

Фрезерование по подаче (или попутное фрезерование): направление подачи детали то же, что и вращение фрезы

в точке соприкосновения.

Фрезерование против подачи (или встречное фрезерование): направление подачи детали обратно

направлению вращения фрезы в точке соприкосновения.

В попутном фрезеровании основная сила, которую испытывает режущая кромка, - напряжение сжатия, в то время как во встречном

фрезеровании - это напряжение растяжения. Прочность на сжатие у твердосплавного материала намного выше, чем предел прочности на

разрыв. В попутном фрезеровании пока стружка постепенно становится тоньше, режущая кромка и деталь прижимаются друг к другу.

Трение между кромкой и деталью небольшое, таким образом, сокращается износ кромки, упрочняется поверхность детали и шероховатость

поверхности (Ra). Во встречном фрезеровании стружка постепенно становится толще. Когда пластина врезается в деталь - образуется

сильное трение и большее повышение температуры, чем при попутном фрезеровании, становиться более прочной поверхность детали.

Во встречном фрезеровании, поскольку горизонтальное направление силы резания, которую фреза оказывает на деталь, противоположно

направлению подачи детали, наплавляющий винт рабочего стола близко стыкуется с одной стороной гайки. В попутном фрезеровании

направление силы резания то же, что и направление подачи. Когда у кромки радиальная сила на детали достаточно большая, рабочий стол

будет колебаться влево-вправо, таким образом, зазор будет смещаться назад. Зазор вернется на переднюю сторону с продолжающимся

вращением направляющего винта. В этот момент рабочий стол обездвижится, однако, он снова будет колебаться влево-вправо, когда

радиальная сила снова будет достаточно большой. Периодическое колебание стола приведет к плохому качеству поверхности и поломке

инструмента.

При применении концевых фрез в попутном фрезеровании, кромки всегда начинают врезание на поверхности детали, поэтому концевые

фрезы не походят для обработки деталей с закаленной поверхностью.

Встречное фрезерование рекомендуется при фрезеровании тонкостенных деталей или при фрезеровании квадратов с высокими

требованиями к точности.
