Òâåðäîñïëàâíûå äèñêîâûå ïèëû
Òâåðäîñïëàâíûå äèñêîâûå ïèëû
2
Обозначение дисковых пил
С : быстрорежущая сталь
B : покрытый
тв. сплав
A : Непокрытый OD
тв. сплав
G : разновысотные зубы
Z : переменные зубы
Ф63Х0.3ХФ16
ТНК ID
кол-во зубов
A: дисковая пила
B: пазовая пила
C: фасонная фреза
D:радиусная фреза
А В S z120T
.
тип
зуба
исполнения
зуба
S
A
Параметры дисковых пил
задняя поверхность
R канавки
передняя
поверхность Передний
угол
задний угол
диаметр
посадки
количество
зубов
Паз
Толщина
Угол затылка
ширина зуба
3
Òâåðäîñïëàâíûå äèñêîâûå ïèëû
Стандартные дисковые пилы
Для заказа необходимо указать:
1. Стандарт 4. Толщину пилы THK
O D m m 12 16 20 25 32 40 45&50 63&70 75&80
ID m m 4 4 5 8 8 10 12.7&13 16&12.7 22&25.4
DIN 1837 1837 1838 1838 1837 1838 1838 1837 1838 1838
ТНК Количество зубов
0.2 48 64 80 80 100 120 120 160
0.25 40 48 64 80 100 100 120 160
0.3 40 48 64 80 80 100 120 120
0.4 40 48 64 64 80 100 100 120
0.5 32 40 48 64 80 80 100 48 120 64 120
0.6 32 40 48 64 80 80 100 48 100 64 120 64
0.8 32 40 48 48 64 80 80 48 100 48 120 64
1.0 24 32 40 48 64 64 80 40 32 100 48 40 100 64 40
1.2 24 32 40 48 48 64 80 40 32 80 48 32 100 48 40
1.5 24 32 40 40 48 64 64 40 24 80 40 32 100 48 40
2.0 20 24 32 40 48 48 64 32 24 80 40 32 80 48 40
2.5 20 24 32 40 40 48 64 32 24 64 40 32 80 48 32
3.0 20 24 32 32 40 48 48 32 24 64 40 24 80 40 32
4.0 16 20 24 32 40 40 48 32 20 64 32 24 64 40 32
5.0 16 20 24 32 32 40 48 24 20 48 32 24 64 40 24
6.0 16 20 24 24 32 40 40 4 20 48 32 20 64 32 24
OD mm 100 125 160 2 00
ID mm 22&25.Д 22&25.4 32&31.75 32&31.75
стандарт 1837 1838 1838 1837 1838 1838 1837 1838 1838 1837 1838 1838
THK Количество зубов
0.5 160
0.6 160 80
0.8 120 80 160 80
1.0 120 64 48 160 80 64 160 100 80
1.2 120 64 48 120 80 64 160 100 64
1.5 100 64 48 120 80 48 160 80 64 160 100 80
2.0 100 64 40 120 64 48 120 80 64 160 100 64
2.5 100 48 40 100 64 48 120 80 48 160 100 64
3.0 80 48 40 100 64 40 120 64 48 120 80 64
4.0 80 48 32 100 48 40 100 64 48 120 80 48
5.0 80 40 32 80 48 40 100 64 40 120 64 48
6.0 64 40 32 80 48 32 100 48 40 100 64 48
2. Наружний диаметр OD
3. Внутренний диаметр ID
5. Количество зубов Z
4
Òâåðäîñïëàâíûå äèñêîâûå ïèëû

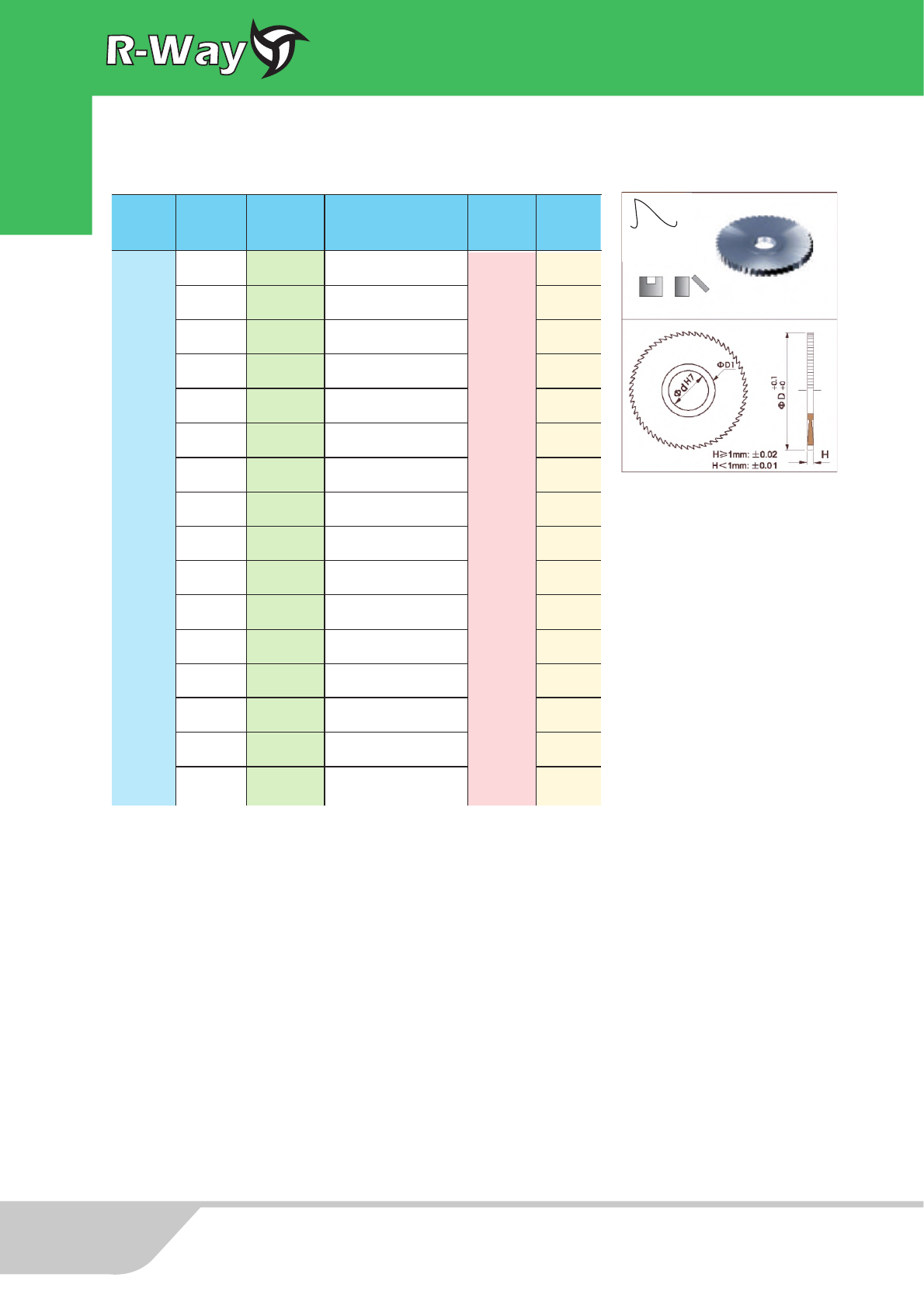

Дисковые твердосплавные пилы, тип зубов А
код
D
мм
Н
мм
Z
количество зубов ТИП d
мм
АА
12 0.15-3.0 32,24,20,16
A
4
16 0.15-3.0 40,32,24,20 5
20 0.15-3.0 48,40,32,24 6
25 0.20-3.0 64,48,40,32 8
32 0.20-4.0 80,64,48,40,32 8
40 0.20-6.0 100,80,64,48,40 10
45 0.20-6.0 100,80,64,48,40 12.7, 13
50 0.20-6.0 100,80,64,48,40 13
63 0.20-6.0 120,100,80,64,48 16
70 0.20-6.0 120,100,80,64,48 12.7
75 0.30-8.0 120,100,80,64,48 22, 25.4
80 0.50-8.0 120,100,80,64,48 22, 25.4
100 0.60-8.0 120,100,80,64 22, 25.4
125 1.00-8.0 160,120,100,80 22, 25.4
160 1.50-8.0 160,120,100,80 27, 25.4
200 2.00-8.0 200,160,120,100 32,31.75
Для заказа необходимо указать.
1 Код
2 Наружний диаметр D
3 Внутренний диаметр d
4 Толщину пилы H
5 Количество зубов Z
6 Исполнение зуба
7 Обрабатываемый материал
8 Необходимое покрытие
возможное
5
Òâåðäîñïëàâíûå äèñêîâûå ïèëû

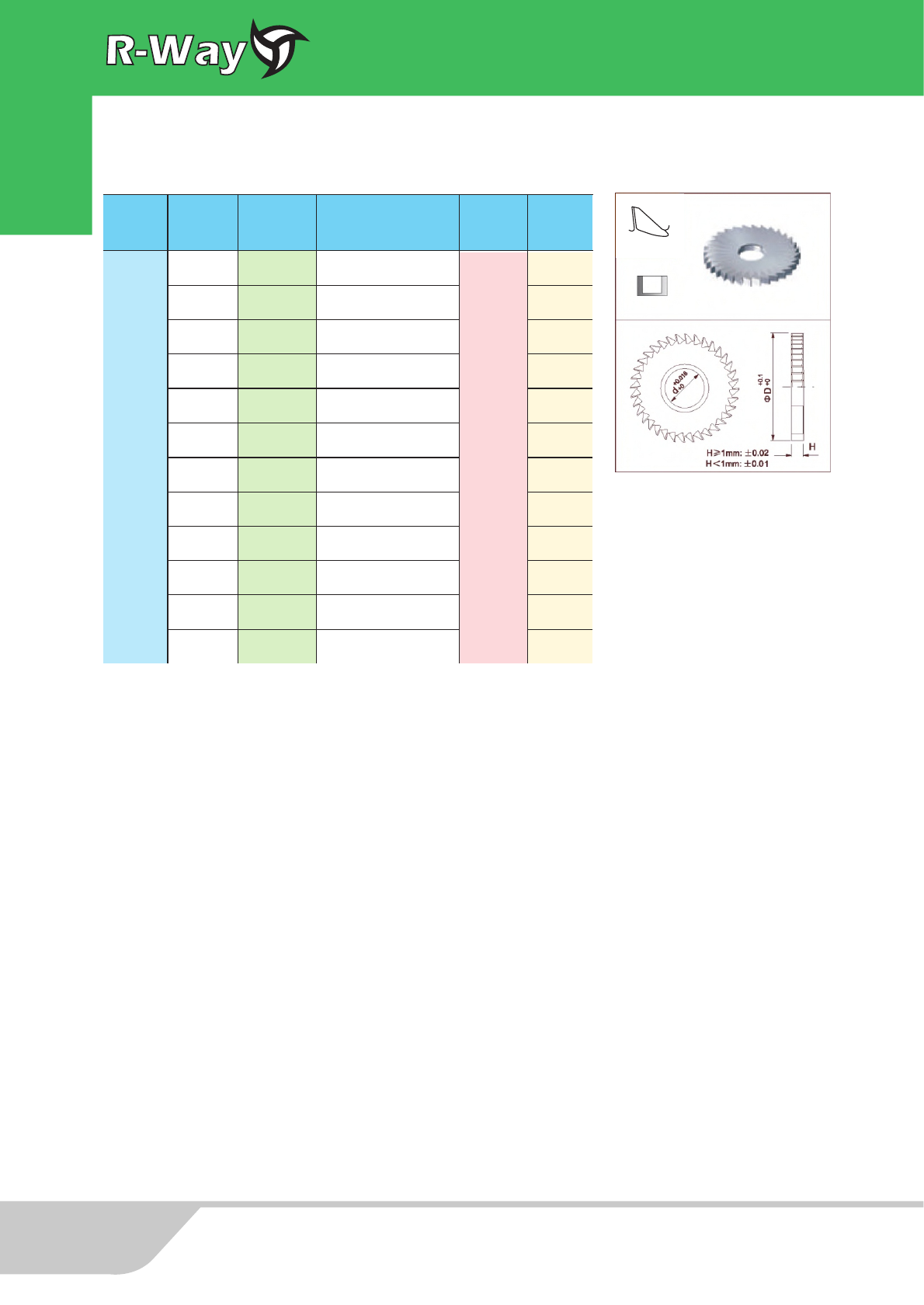

Дисковые твердосплавные пилы, тип зубов S
Для заказа необходимо указать.
1 Код
2 Наружний диаметр D
3 Внутренний диаметр d
4 Толщину пилы H
5 Количество зубов Z
6 Исполнение зуба
7 Обрабатываемый материал
8 Необходимое покрытие
код
D
мм
Н
мм ТИП d
мм
12 0.15-3.0 16,12 4
16 0.15-3.0 20,16 5
20 0.30-3.0 40,32,24,20 6
25 0.30-3.0 32,24,20 8
32 0.30-4.0 48,40,32,24 8
40 0.30-6.0 56,48,40,32,24 10
45 0.30-6.0 56,48,40,32,24 12.7, 13
50 0.30-6.0 64,56,48,40,32 S13
63 0.30-6.0 100,80,64,48,40 16
70 0.30-6.0 100,80,64,48,40 12.7
75 0.50-8.0 100,80,64,48,40 22, 25.4
80 0.50-8.0 100,80,64,48,40 22, 25.4
100 0.80-8.0 120,100,80,64,48 22, 25.4
125 1.00-8.0 160,120,100,80,64 22, 25.4
160 1.50-8.0 1 60.1 20.400.80 27, 25.4
200 2.00-8.0 1 80.160.420.100 32,31.75
AA
Z
количество зубов
возможное
6
Òâåðäîñïëàâíûå äèñêîâûå ïèëû

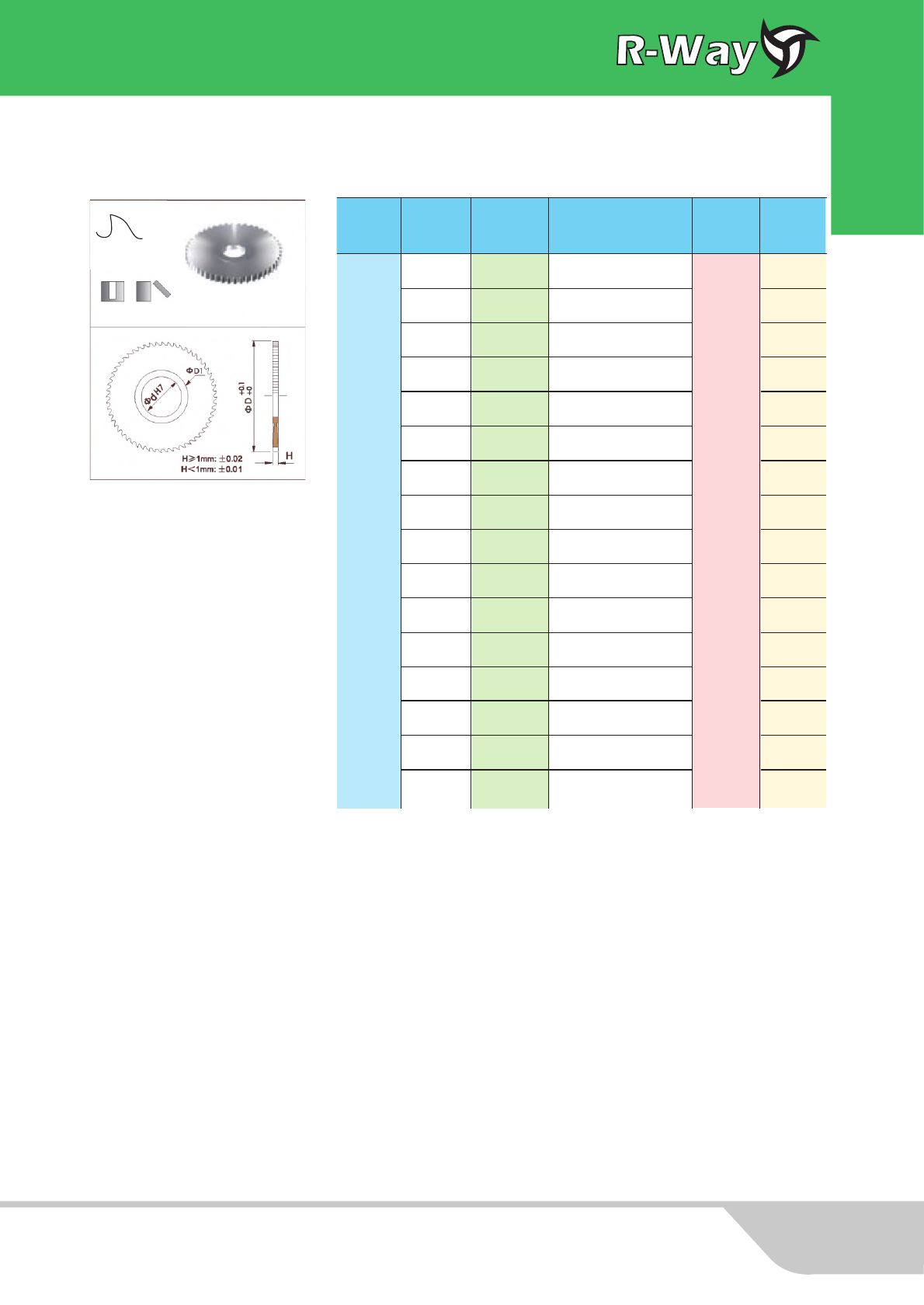

Дисковые пазовые твердосплавные пилы
код
D
мм
Н
мм
Z
количество зубов ТИП d
мм
возможное
АВ
32 2.0-6.0 32,24,20,16
S
8
40 2.0-6.0 40,32,24,20 10
45 2.0-6.0 40.32.24.20 12.7, 13
50 2.0-6.0 48,40,32,24 13
63 2.0-8.0 56,48,40,32,24 16
70 2.0-8.0 56,48,40,32,24 12.7
75 2.0-8.0 56,48,40,32,24 22, 25.4
80 2.0-8.0 64,56,48,40,32,24 22, 25.4
100 2.0-8.0 80,64,48,40,32 22, 25.4
125 2.0-8.0 80,64,48,40 22, 25.4
160 2.0-8.0 80,64,48,40 27, 25.4
200 2.0-8.0 100,80,64,48 32,31.75
Для заказа необходимо указать.
1 Код
2 Наружний диаметр D
3 Внутренний диаметр d
4 Толщину пилы H
5 Количество зубов Z
6 Исполнение зуба
7 Обрабатываемый материал
8 Необходимое покрытие
7
Òâåðäîñïëàâíûå äèñêîâûå ïèëû

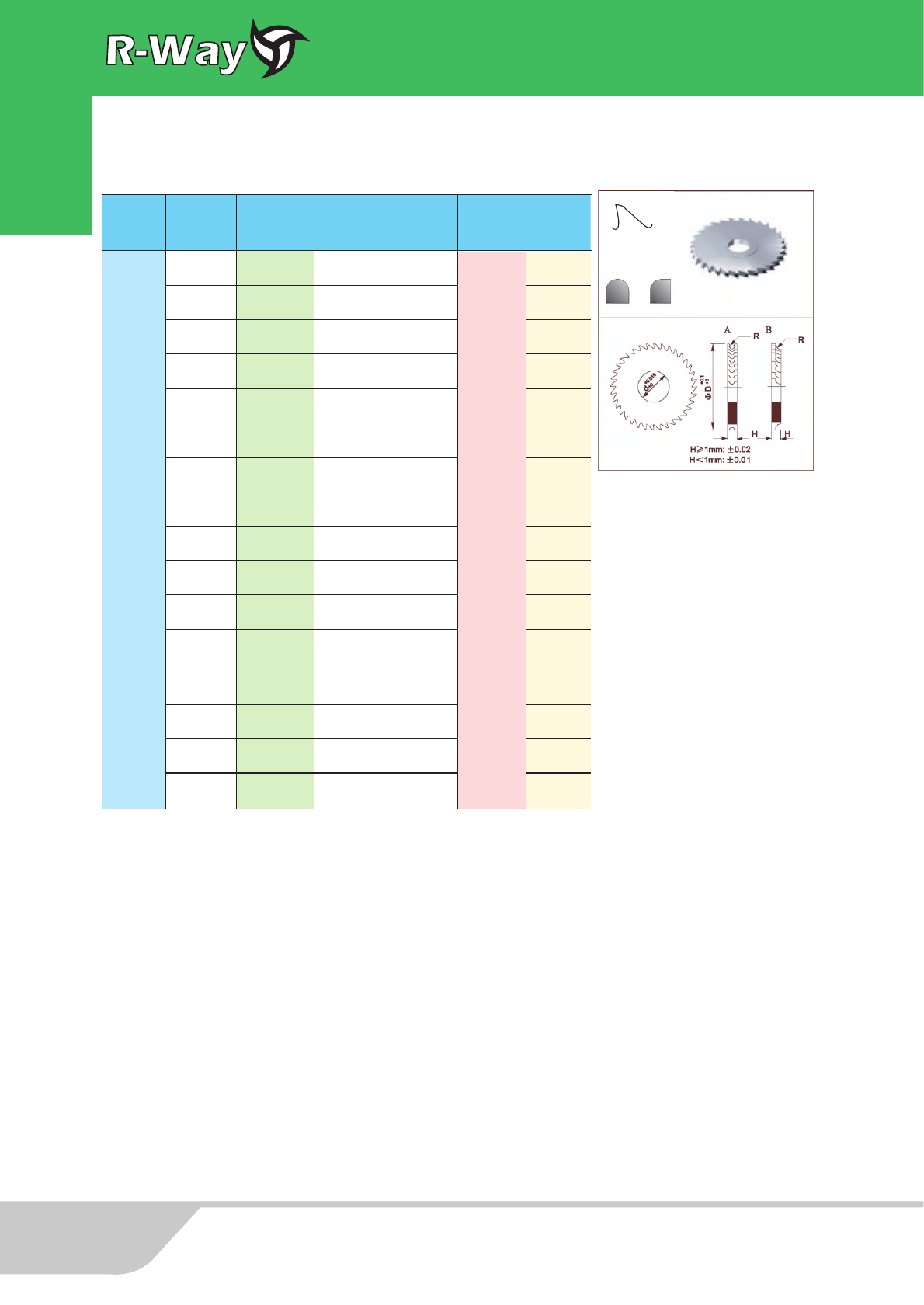

Дисковые фасонные твердосплавные пилы
код
D
мм
Н
мм ТИП d
мм
Z
количество зубов
возможное
Для заказа необходимо указать.
1 Код
2 Наружний диаметр D
3 Внутренний диаметр d
4 Толщину пилы H
5 Количество зубов Z
6 Исполнение зуба
7 Тип профиля
8 Параметр R (и a) или fxao
9 Обрабатываемый материал
10 Необходимое покрытие
12 1.0-3.0 6,4 4
16 1.0-3.0 8,6 5
20 1.0-3.0 12,8 6
25 1.0-3.0 20.16 8
32 1.0-4.0 24,20,16 8
40 1.0-6.0 32,28,24,20 10
45 1.0-6.0 32,28,24,20 12.7, 13
50 1.0-6.0 32,28,24,20 A
13
63 1.0-6.0 40,36,32,28,24,20 16
70 1.0-6.0 40,36,32,28,24,20 12.7
75 1.0-8.0 40,36,32,28,24,20 22, 25.4
80 1.5-8.0 40,36,32,28,24,20 22, 25.4
100 2.0-8.0 48,40,36,32,28,24 22, 25.4
125 2.0-8.0 56,48,40,36,32,28 22, 25.4
160 2.0-8.0 64,56,48,40,36,32 27, 25.4
200 2.0-8.0 8064,, 56,48,40,36 32,31.75
AC
8
Òâåðäîñïëàâíûå äèñêîâûå ïèëû
Дисковые радиусные твердосплавные пилы
код
D
мм
Н
мм
Z
количество зубов ТИП d
мм
возможное
12 1.0-3.0 4 4
16 1.0-3.0 6 5
20 1.0-3.0 12,8 6
25 1.0-3.0 16,12 8
32 1.0-4.0 24,20,16 8
40 1.0-6.0 32,28,24,20 10
45 1.0-6.0 32,28,24,20
A
12.7, 13
50 1.0-6.0 32,28,24,20 13
63 1.0-6.0 40,36,32,28,24,20 16
70 1.0-6.0 40,36,32,28,24,20 12.7
75 1.0-8.0 40,36,32,28,24,20 22, 25.4
80 1.5-8.0 40,36,32,28,24,20 22, 25.4
100 2.0-8.0 48,40,36,32,28,24 22, 25.4
125 2.0-8.0 56,48,40,36,32,28 22, 25.4
160 2.0-8.0 64,56,48,40,36,32 27, 25.4
200 2.0-8.0 80,64,56,48,40,36 32,31.75
Для заказа необходимо указать.
1 .Код
2. Наружний диаметр D
3. Внутренний диаметр d
4. Толщину пилы H
5. Количество зубов Z
6. Исполнение зуба
7. Тип профиля
8. Параметр R
9. Обрабатываемый материал
10. Необходимое покрытие
AD
9
Òâåðäîñïëàâíûå äèñêîâûå ïèëû
Рекомендованные режимы резания
Тип Материал Vc
(м/min)
fz
(mm/z)
В начале обработки
рекомендуется
сделать пробный
проход при min Vc и
min fz относительно
указанных в таблицах с
постепенным
увеличением скорости
резания и скорости
подачи до
рекомендованных
значений при
устойчивой работе.
Рекомендуется
использовать
динамически
сбалансированные
зажимные патроны
высокой точности
и жесткости. Если
биение инструмента
превышает 0,01 mm,
рекомендуется
произвести переналадку
перед возобновлением
обработки.
P
Сталь HRC<25 80-120 0.005-0.02
Сталь
HRC=25-38 50-90 0.005-0.02
H HRC 50-HRC65 20-50 0.005-0.02
M Нержавеющая
сталь 60-150 0.005-0.02
S
Титан и титановые
сплавы 20-50 0.005-0.02
Жаропрочные
материалы 20-50 0.005-0.02
K Чугун
Серый чугун 110-130 0.005-0.02
N
Алюминиевый
сплав
Si<=10%
250-400 0.005-0.05
Латунь
Бронза 200-350 0.005-0.04
10
Òâåðäîñïëàâíûå äèñêîâûå ïèëû
