A 1
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
F
Точение
CoroTurn
®
Prime
Пластины A2
CoroTurn
®
TR
Пластины A3
CoroTurn
®
107
Пластины A5-A8
Инструмент для наружной обработки A10-A13
Инструмент для внутренней обработки A14
T-Max
®
P
Пластины A15-A23
T-Max
®
Пластины A24
CoroTurn
®
XS
Режущие инструменты A25
Режимы резания
A26
Полный ассортимент см. на сайте www.sandvik.coromant.com

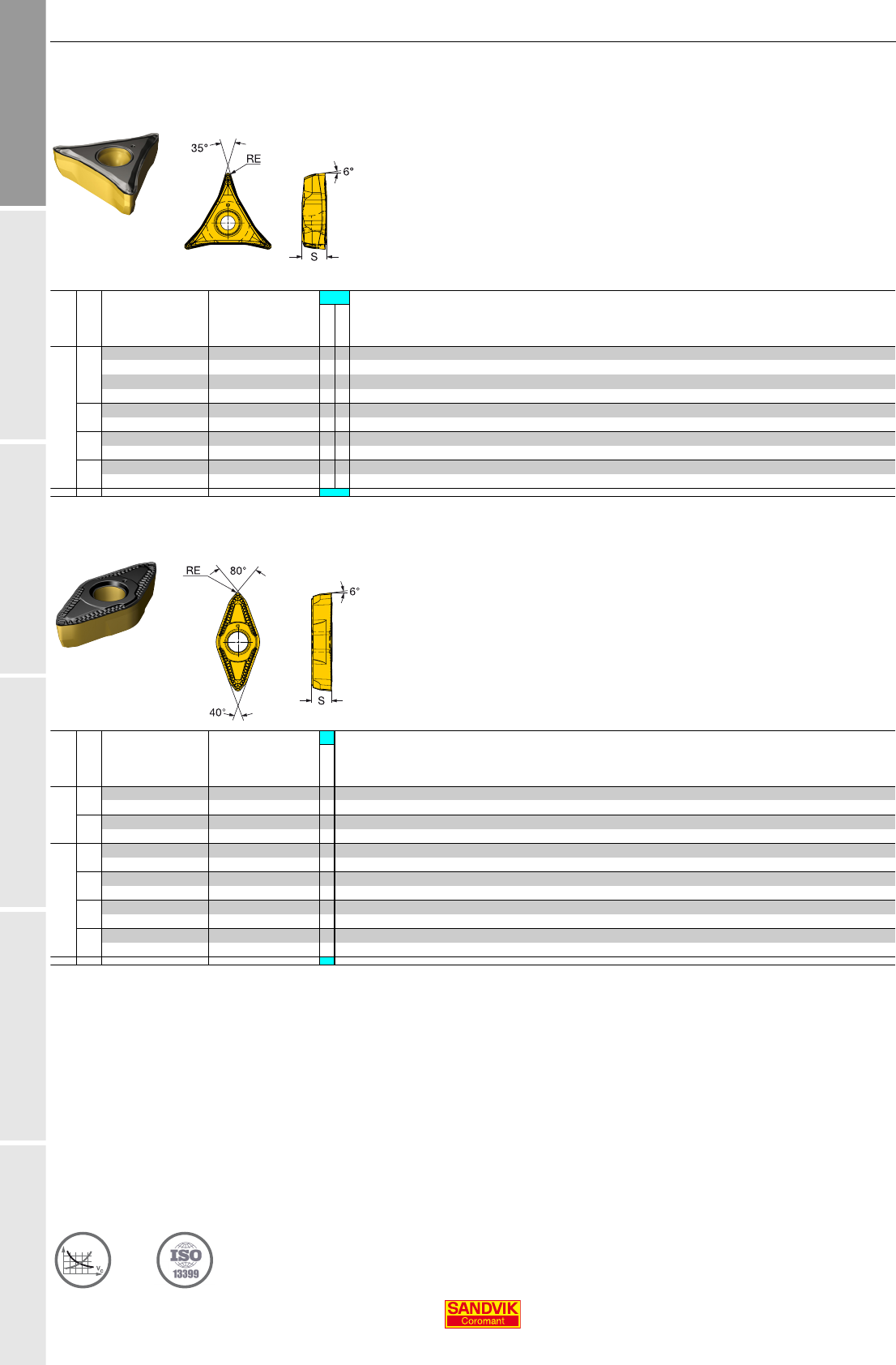

A 2
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Пластины
Пластины CoroTurn
®
Prime для точения
Пластина типа A
Пластина типа В
P
SSC S REEQ RE
КОД ISO
4415
4425
Чистовая обработка
L5
CP-A 6.00 0.4 0.40
CP-A1104-L5
★ ✩
.236 .016 .016
6.00 0.8 0.79
CP-A1108-L5
★ ✩
.236 .031 .031
L5W
CP-A 6.00 0.8 0.80
CP-A1108-L5W
★ ✩
.236 .031 .031
L3
CP-A 6.00 0.79
CP-A1108-L3
★ ✩
.236 .031
L3WX
CP-A 6.00 0.8 0.80
CP-A1108-L3WX
★ ✩
.236 .031 .031
P
SSC S REEQ RE
КОД ISO
4425
Чистовая
обработка
L4
CP-B 5.00 0.8 0.80
CP-B1108-L4
.197 .031 .031
L4W
CP-B 5.00 0.8 0.80
CP-B1108-L4W
.197 .031 .031
Средняя
M5
CP-B 5.00 0.8 0.80
CP-B1108-M5
.197 .031 .031
M5W
CP-B 5.00 0.8 0.80
CP-B1108-M5W
.197 .031 .031
H3W
CP-B 5.00 0.8 0.80
CP-B1108-H3W
.197 .031 .031
H3
CP-B 5.00 0.8 0.80
CP-B1108-H3
.197 .031 .031
SSC = Должен соответствовать индексу SSC инструмента.
A26 F2

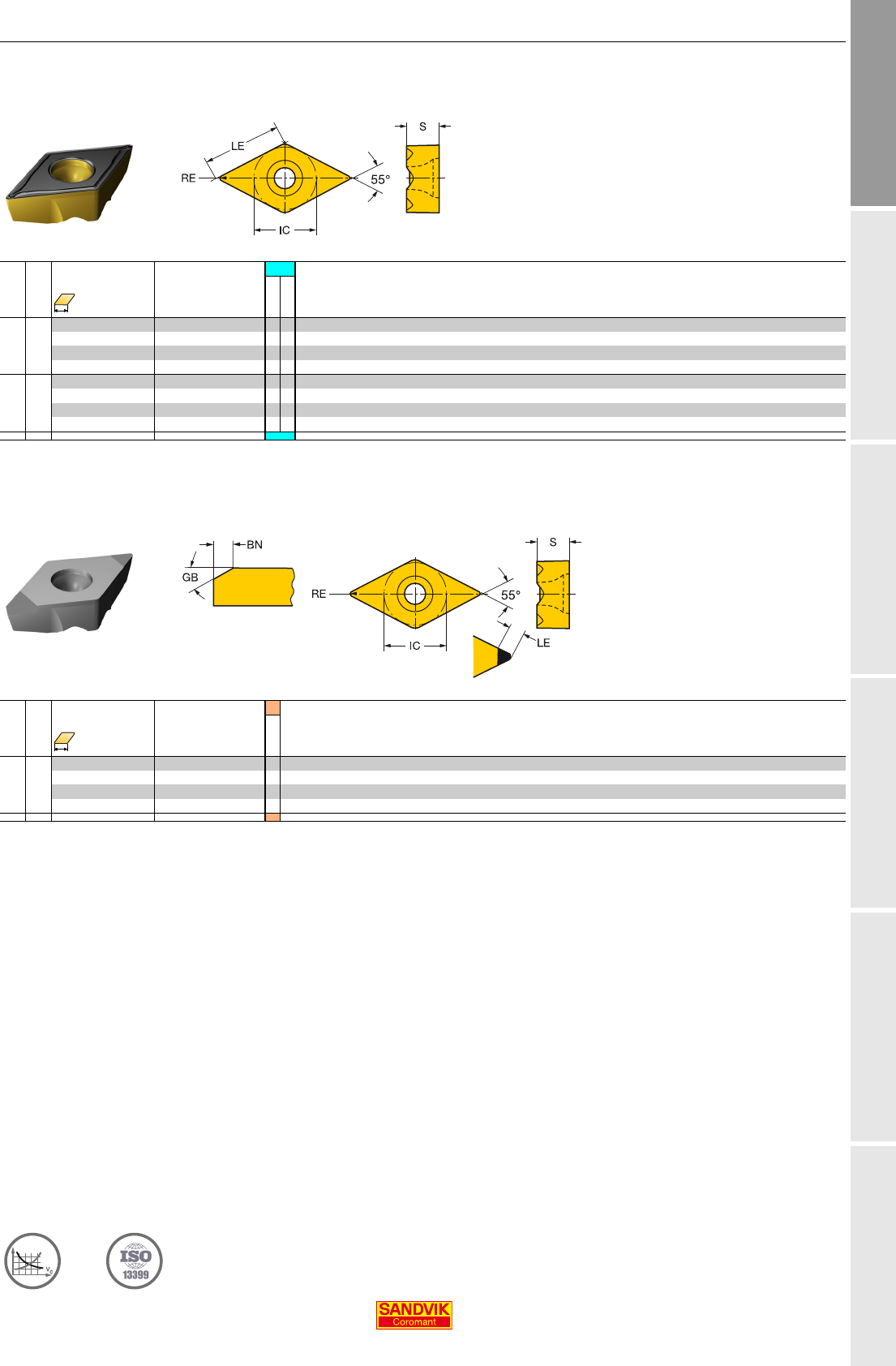

A 3
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Пластины
Пластины CoroTurn
®
TR для точения
Пластина формы D (ромб 55°)
Cверхтвёрдые режущие материалы
P
LE S RE
КОД ISO
4415
4425
Чистовая
обработка
F
13 12.6 5.53 0.40
TR-DC1304-F
★ ✩
.496 .218 .016
12.2 5.53 0.79
TR-DC1308-F
★ ✩
.480 .218 .031
Средняя
M
13 12.2 5.53 0.79
TR-DC1308-M
✩ ★
.480 .218 .031
11.8 5.53 1.19
TR-DC1312-M
✩ ★
.465 .218 .047
S
LE S RE
КОД ISO
7014
Чистовая
обработка
EF
13 3.0 5.53 0.79
TR-DC1308EF
.118 .218 .031
2.6 5.53 1.19
TR-DC1312EF
.104 .218 .047
A26 F2
A 4
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Пластины
Пластины CoroTurn
®
TR для точения
Пластина формы V (ромб 35°)
Cверхтвёрдые режущие материалы
P
LE S RE
КОД ISO
4415
4425
Чистовая обработка
F
13 12.6 4.53 0.40
TR-VB1304-F
★ ✩
.496 .178 .016
12.2 4.53 0.79
TR-VB1308-F
★ ✩
.480 .178 .031
11.8 4.53 1.19
TR-VB1312-F
★ ✩
.465 .178 .047
S
LE S RE
КОД ISO
7014
Чистовая
обработка
EF
13 3.0 4.53 0.79
TR-VB1308EF
.118 .178 .031
2.1 4.53 1.19
TR-VB1312EF
.084 .178 .047
A26 F2
A 5
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Пластины

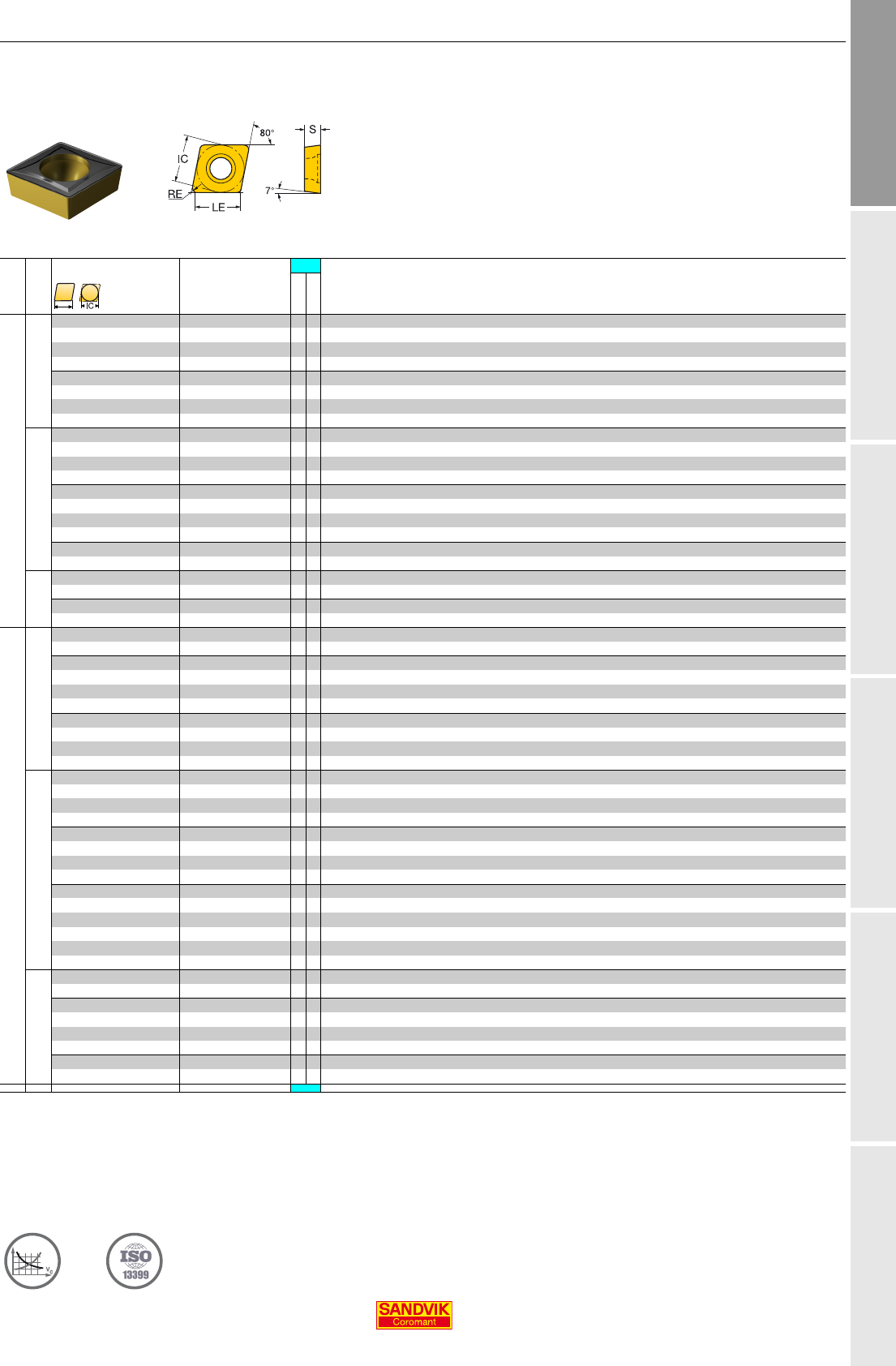

Пластины CoroTurn
®
107 для точения
Пластина формы С (ромб 80°)
P
LE S RE
КОД ISO
4415
4425
КОД ANSI
Чистовая обработка
WF
06 1/4 6.0 2.38 0.40
CCMT 06 02 04-WF
★ ✩
CCMT 2(1.5)1-WF
.238 .094 .016
5.6 2.38 0.79
CCMT 06 02 08-WF
★ ✩
CCMT 2(1.5)2-WF
.222 .094 .031
09 3/8 9.3 3.97 0.40
CCMT 09 T3 04-WF
★ ✩
CCMT 3(2.5)1-WF
.365 .156 .016
8.9 3.97 0.79
CCMT 09 T3 08-WF
★ ✩
CCMT 3(2.5)2-WF
.349 .156 .031
PF
06 1/4 6.2 2.38 0.20
CCMT 06 02 02-PF
CCMT 2(1.5)0-PF
.246 .094 .008
6.0 2.38 0.40
CCMT 06 02 04-PF
CCMT 2(1.5)1-PF
.238 .094 .016
09 3/8 9.3 3.97 0.40
CCMT 09 T3 04-PF
★ ✩
CCMT 3(2.5)1-PF
.365 .156 .016
8.9 3.97 0.79
CCMT 09 T3 08-PF
★ ✩
CCMT 3(2.5)2-PF
.349 .156 .031
12 1/2 12.5 4.76 0.40
CCMT 12 04 04-PF
★ ✩
CCMT 431-PF
.492 .188 .016
UF
06 1/4 6.0 2.38 0.40
CCMT 06 02 04-UF
★ ✩
CCMT 2(1.5)1-UF
.238 .094 .016
09 3/8 9.3 3.97 0.40
CCMT 09 T3 04-UF
★ ✩
CCMT 3(2.5)1-UF
.365 .156 .016
Средняя
WM
06 1/4 5.6 2.38 0.79
CCMT 06 02 08-WM
✩ ★
CCMT 2(1.5)2-WM
.222 .094 .031
09 3/8 9.3 3.97 0.40
CCMT 09 T3 04-WM
✩ ★
CCMT 3(2.5)1-WM
.365 .156 .016
8.9 3.97 0.79
CCMT 09 T3 08-WM
✩ ★
CCMT 3(2.5)2-WM
.349 .156 .031
12 1/2 12.5 4.76 0.40
CCMT 12 04 04-WM
✩ ★
CCMT 431-WM
.492 .188 .016
12.1 4.76 0.79
CCMT 12 04 08-WM
✩ ★
CCMT 432-WM
.476 .188 .031
PM
06 1/4 6.0 2.38 0.40
CCMT 06 02 04-PM
✩ ★
CCMT 2(1.5)1-PM
.238 .094 .016
5.6 2.38 0.79
CCMT 06 02 08-PM
✩ ★
CCMT 2(1.5)2-PM
.222 .094 .031
09 3/8 9.3 3.97 0.40
CCMT 09 T3 04-PM
✩ ★
CCMT 3(2.5)1-PM
.365 .156 .016
8.9 3.97 0.79
CCMT 09 T3 08-PM
✩ ★
CCMT 3(2.5)2-PM
.349 .156 .031
12 1/2 12.5 4.76 0.40
CCMT 12 04 04-PM
✩ ★
CCMT 431-PM
.492 .188 .016
12.1 4.76 0.79
CCMT 12 04 08-PM
✩ ★
CCMT 432-PM
.476 .188 .031
11.7 4.76 1.19
CCMT 12 04 12-PM
✩ ★
CCMT 433-PM
.460 .188 .047
UM
06 1/4 6.0 2.38 0.40
CCMT 06 02 04-UM
✩ ★
CCMT 2(1.5)1-UM
.238 .094 .016
09 3/8 9.3 3.97 0.40
CCMT 09 T3 04-UM
✩ ★
CCMT 3(2.5)1-UM
.365 .156 .016
8.9 3.97 0.79
CCMT 09 T3 08-UM
✩ ★
CCMT 3(2.5)2-UM
.349 .156 .031
12 1/2 12.1 4.76 0.79
CCMT 12 04 08-UM
✩ ★
CCMT 432-UM
.476 .188 .031
A26 F2
A 6
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Пластины

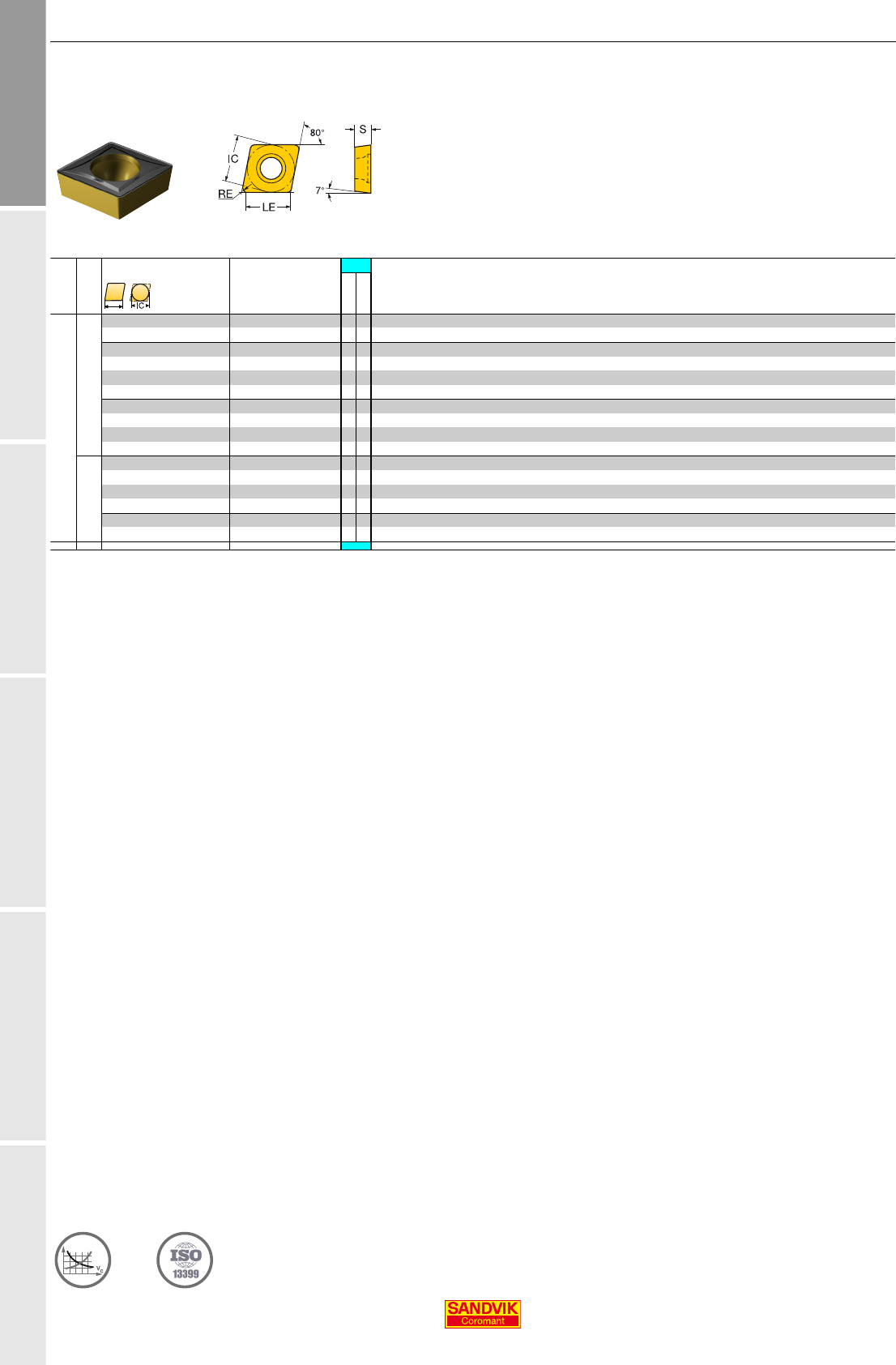

Пластины CoroTurn
®
107 для точения
Пластина формы С (ромб 80°)
P
LE S RE
КОД ISO
4415
4425
КОД ANSI
Черновая обработка
PR
06 1/4 5.6 2.38 0.79
CCMT 06 02 08-PR
✩ ★
CCMT 2(1.5)2-PR
.222 .094 .031
09 3/8 8.9 3.97 0.79
CCMT 09 T3 08-PR
✩ ★
CCMT 3(2.5)2-PR
.349 .156 .031
8.5 3.97 1.19
CCMT 09 T3 12-PR
✩ ★
CCMT 3(2.5)3-PR
.334 .156 .047
12 1/2 12.1 4.76 0.79
CCMT 12 04 08-PR
✩ ★
CCMT 432-PR
.476 .188 .031
11.7 4.76 1.19
CCMT 12 04 12-PR
✩ ★
CCMT 433-PR
.460 .188 .047
UR
09 3/8 9.3 3.97 0.40
CCMT 09 T3 04-UR
✩ ★
CCMT 3(2.5)1-UR
.365 .156 .016
8.9 3.97 0.79
CCMT 09 T3 08-UR
✩ ★
CCMT 3(2.5)2-UR
.349 .156 .031
12 1/2 12.1 4.76 0.79
CCMT 12 04 08-UR
✩ ★
CCMT 432-UR
.476 .188 .031
A26 F2
A 7
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Пластины

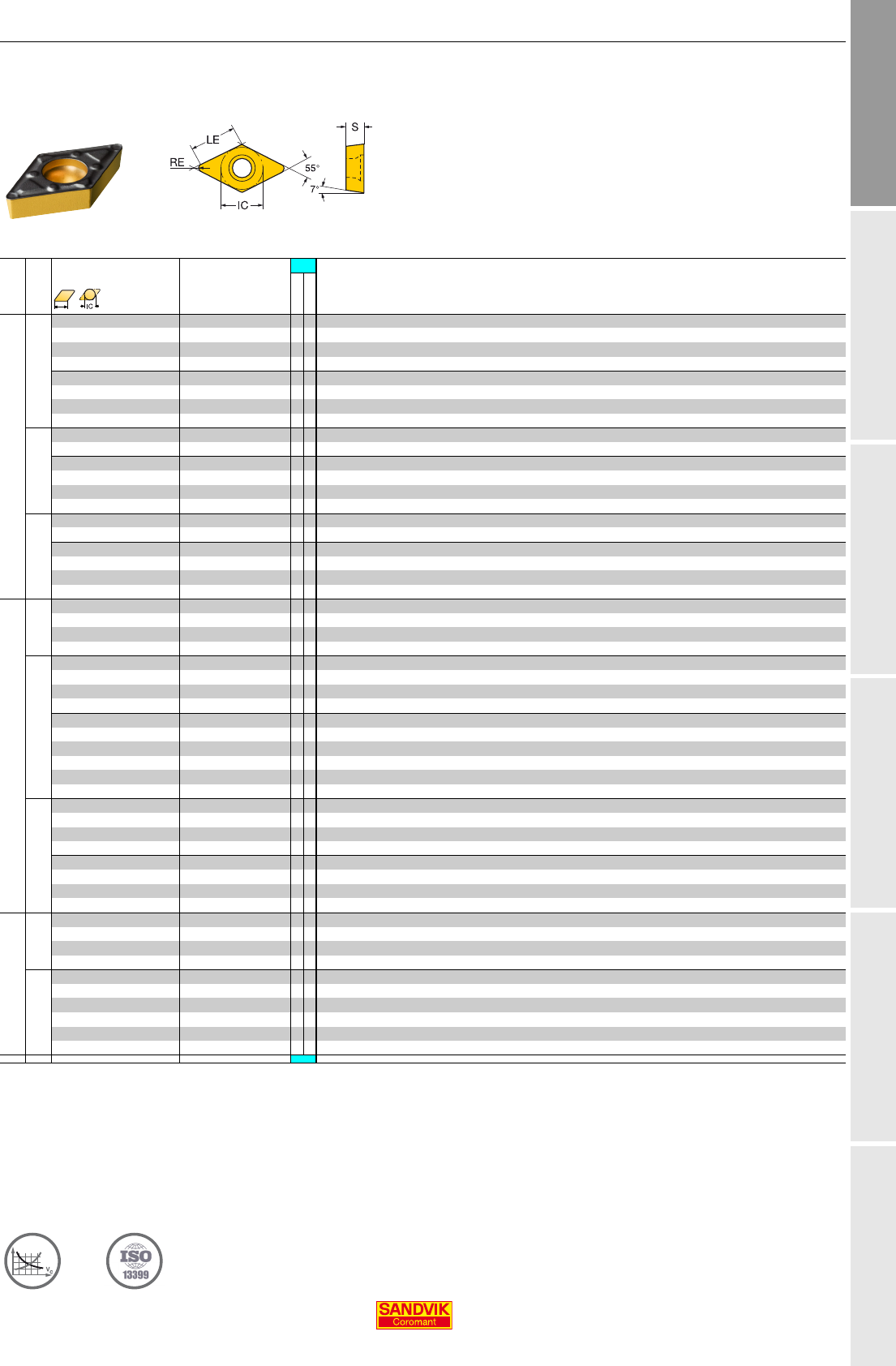

Пластины CoroTurn
®
107 для точения

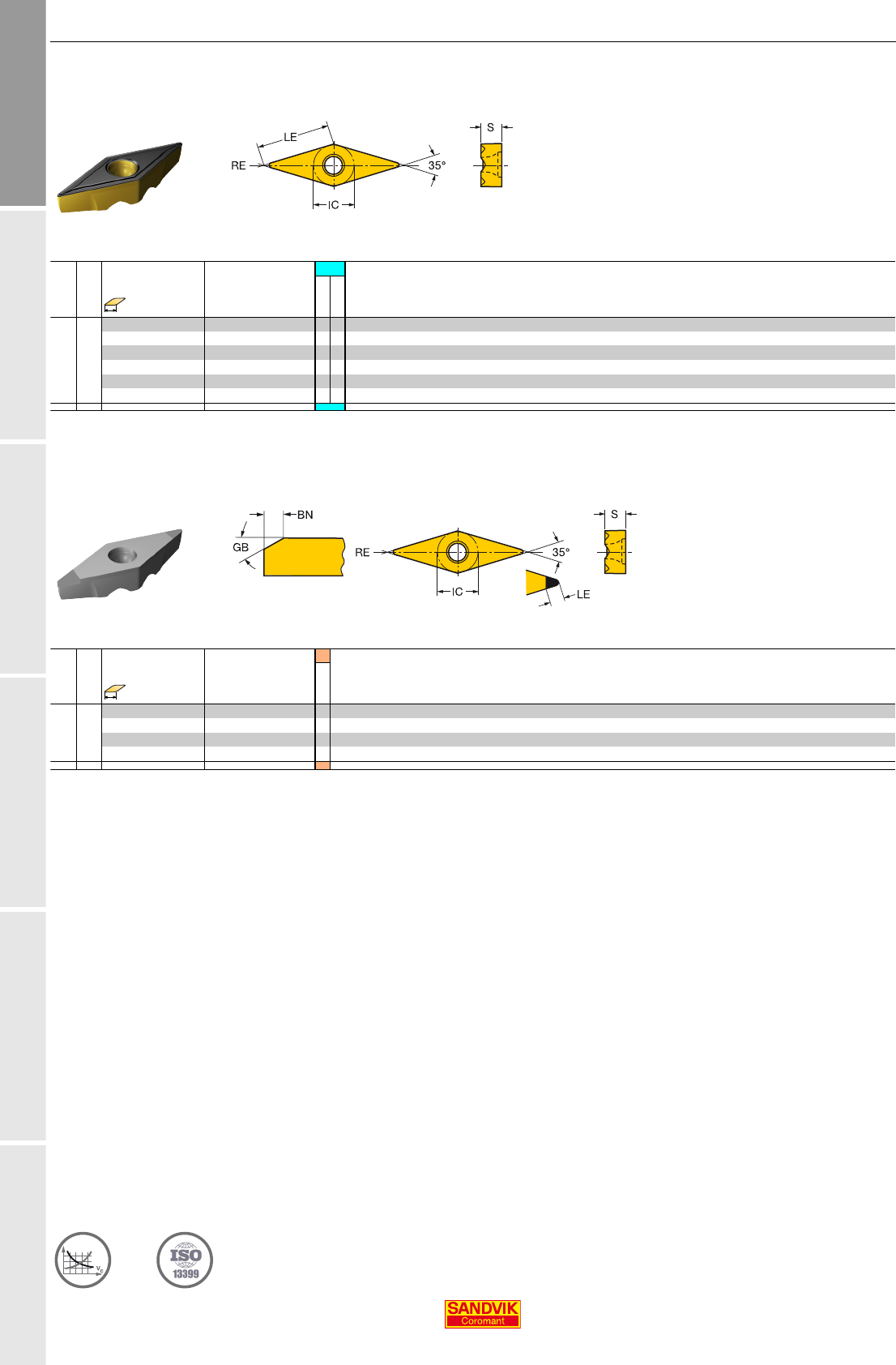

Пластина формы D (ромб 55°)
P
LE S RE
КОД ISO
4415
4425
КОД ANSI
Чистовая обработка
WF
07 1/4 7.4 2.38 0.40
DCMX 07 02 04-WF
★ ✩
DCMX 2(1.5)1-WF
.289 .094 .016
7.0 2.38 0.79
DCMX 07 02 08-WF
★ ✩
DCMX 2(1.5)2-WF
.274 .094 .031
11 3/8 11.2 3.97 0.40
DCMX 11 T3 04-WF
★ ✩
DCMX 3(2.5)1-WF
.442 .156 .016
10.8 3.97 0.79
DCMX 11 T3 08-WF
★ ✩
DCMX 3(2.5)2-WF
.426 .156 .031
PF
07 1/4 7.4 2.38 0.40
DCMT 07 02 04-PF
★ ✩
DCMT 2(1.5)1-PF
.289 .094 .016
11 3/8 11.2 3.97 0.40
DCMT 11 T3 04-PF
★ ✩
DCMT 3(2.5)1-PF
.442 .156 .016
10.8 3.97 0.79
DCMT 11 T3 08-PF
★ ✩
DCMT 3(2.5)2-PF
.426 .156 .031
UF
07 1/4 7.4 2.38 0.40
DCMT 07 02 04-UF
★ ✩
DCMT 2(1.5)1-UF
.289 .094 .016
11 3/8 11.2 3.97 0.40
DCMT 11 T3 04-UF
★ ✩
DCMT 3(2.5)1-UF
.442 .156 .016
10.8 3.97 0.79
DCMT 11 T3 08-UF
★ ✩
DCMT 3(2.5)2-UF
.426 .156 .031
Средняя
WM
11 3/8 11.2 3.97 0.40
DCMX 11 T3 04-WM
✩ ★
DCMX 3(2.5)1-WM
.442 .156 .016
10.8 3.97 0.79
DCMX 11 T3 08-WM
✩ ★
DCMX 3(2.5)2-WM
.426 .156 .031
PM
07 1/4 7.4 2.38 0.40
DCMT 07 02 04-PM
✩ ★
DCMT 2(1.5)1-PM
.289 .094 .016
7.0 2.38 0.79
DCMT 07 02 08-PM
✩ ★
DCMT 2(1.5)2-PM
.274 .094 .031
11 3/8 11.2 3.97 0.40
DCMT 11 T3 04-PM
✩ ★
DCMT 3(2.5)1-PM
.442 .156 .016
10.8 3.97 0.79
DCMT 11 T3 08-PM
✩ ★
DCMT 3(2.5)2-PM
.426 .156 .031
10.4 3.97 1.19
DCMT 11 T3 12-PM
✩ ★
DCMT 3(2.5)3-PM
.411 .156 .047
UM
07 1/4 7.4 2.38 0.40
DCMT 07 02 04-UM
✩ ★
DCMT 2(1.5)1-UM
.289 .094 .016
7.0 2.38 0.79
DCMT 07 02 08-UM
✩ ★
DCMT 2(1.5)2-UM
.274 .094 .031
11 3/8 11.2 3.97 0.40
DCMT 11 T3 04-UM
✩ ★
DCMT 3(2.5)1-UM
.442 .156 .016
10.8 3.97 0.79
DCMT 11 T3 08-UM
✩ ★
DCMT 3(2.5)2-UM
.426 .156 .031
Черновая обработка
PR
11 3/8 10.8 3.97 0.79
DCMT 11 T3 08-PR
✩ ★
DCMT 3(2.5)2-PR
.426 .156 .031
10.4 3.97 1.19
DCMT 11 T3 12-PR
✩ ★
DCMT 3(2.5)3-PR
.411 .156 .047
UR
11 3/8 11.2 3.97 0.40
DCMT 11 T3 04-UR
✩ ★
DCMT 3(2.5)1-UR
.442 .156 .016
10.8 3.97 0.79
DCMT 11 T3 08-UR
✩ ★
DCMT 3(2.5)2-UR
.426 .156 .031
10.4 3.97 1.19
DCMT 11 T3 12-UR
✩ ★
DCMT 3(2.5)3-UR
.411 .156 .047
A26 F2
A 8
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Пластины

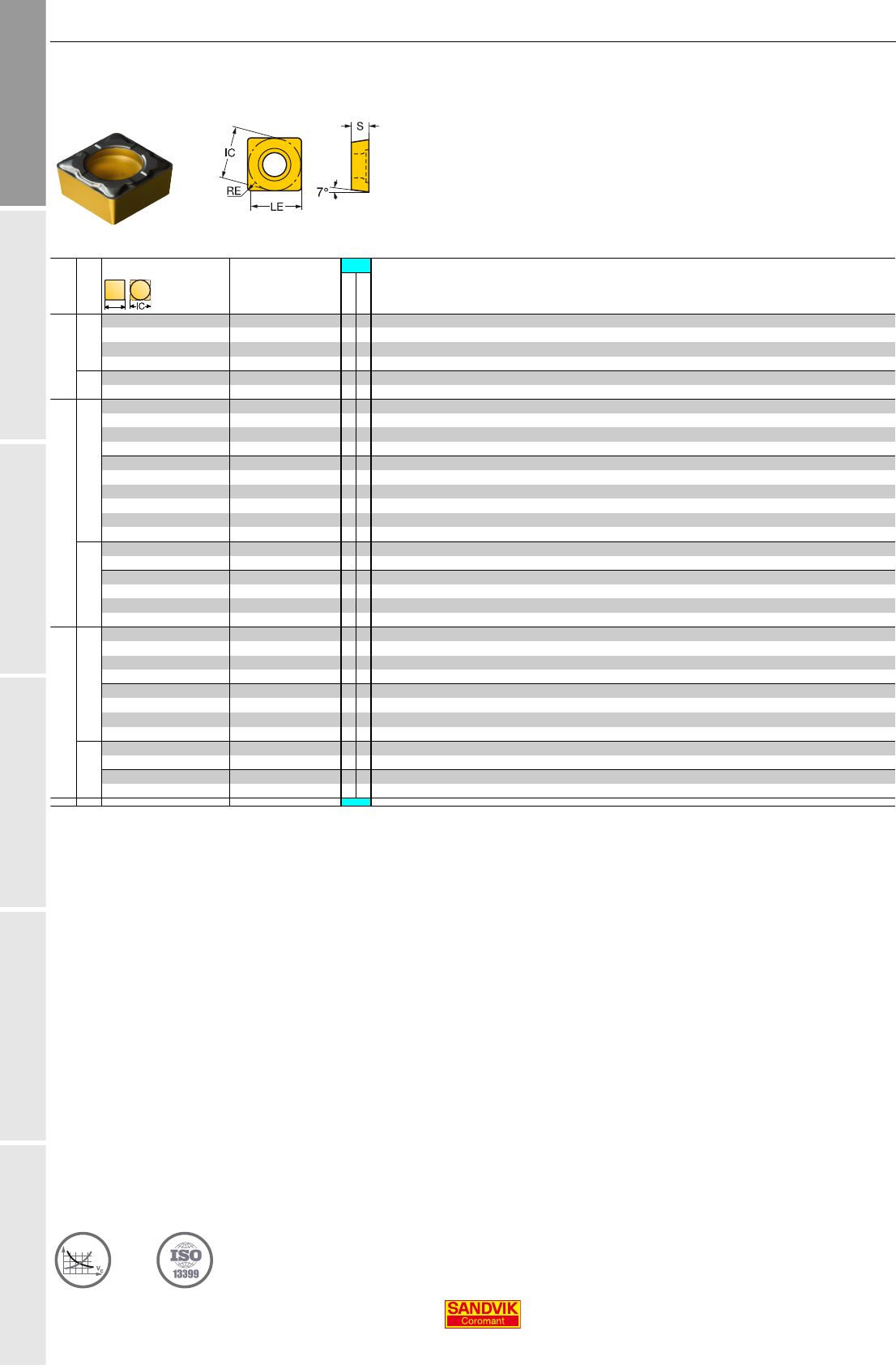

Пластины CoroTurn
®
107 для точения
Пластина формы S (квадратная)
P
LE S RE
КОД ISO
4415
4425
КОД ANSI
Чистовая обработка
PF
09 3/8 9.1 3.97 0.40
SCMT 09 T3 04-PF
★ ✩
SCMT 3(2.5)1-PF
.359 .156 .016
8.7 3.97 0.79
SCMT 09 T3 08-PF
★ ✩
SCMT 3(2.5)2-PF
.344 .156 .031
UF
09 3/8 8.7 3.97 0.79
SCMT 09 T3 08-UF
★ ✩
SCMT 3(2.5)2-UF
.344 .156 .031
Средняя
PM
09 3/8 9.1 3.97 0.40
SCMT 09 T3 04-PM
✩ ★
SCMT 3(2.5)1-PM
.359 .156 .016
8.7 3.97 0.79
SCMT 09 T3 08-PM
✩ ★
SCMT 3(2.5)2-PM
.344 .156 .031
12 1/2 12.3 4.76 0.40
SCMT 12 04 04-PM
✩ ★
SCMT 431-PM
.484 .188 .016
11.9 4.76 0.79
SCMT 12 04 08-PM
✩ ★
SCMT 432-PM
.469 .188 .031
11.5 4.76 1.19
SCMT 12 04 12-PM
✩ ★
SCMT 433-PM
.453 .188 .047
UM
09 3/8 8.7 3.97 0.79
SCMT 09 T3 08-UM
✩ ★
SCMT 3(2.5)2-UM
.344 .156 .031
12 1/2 11.9 4.76 0.79
SCMT 12 04 08-UM
✩ ★
SCMT 432-UM
.469 .188 .031
11.5 4.76 1.19
SCMT 12 04 12-UM
✩ ★
SCMT 433-UM
.453 .188 .047
Черновая обработка
PR
09 3/8 8.7 3.97 0.79
SCMT 09 T3 08-PR
✩ ★
SCMT 3(2.5)2-PR
.344 .156 .031
8.3 3.97 1.19
SCMT 09 T3 12-PR
✩ ★
SCMT 3(2.5)3-PR
.328 .156 .047
12 1/2 11.9 4.76 0.79
SCMT 12 04 08-PR
✩ ★
SCMT 432-PR
.469 .188 .031
11.5 4.76 1.19
SCMT 12 04 12-PR
✩ ★
SCMT 433-PR
.453 .188 .047
UR
09 3/8 8.7 3.97 0.79
SCMT 09 T3 08-UR
✩ ★
SCMT 3(2.5)2-UR
.344 .156 .031
12 1/2 11.9 4.76 0.79
SCMT 12 04 08-UR
SCMT 432-UR
.469 .188 .031
A26 F2
A 9
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
F

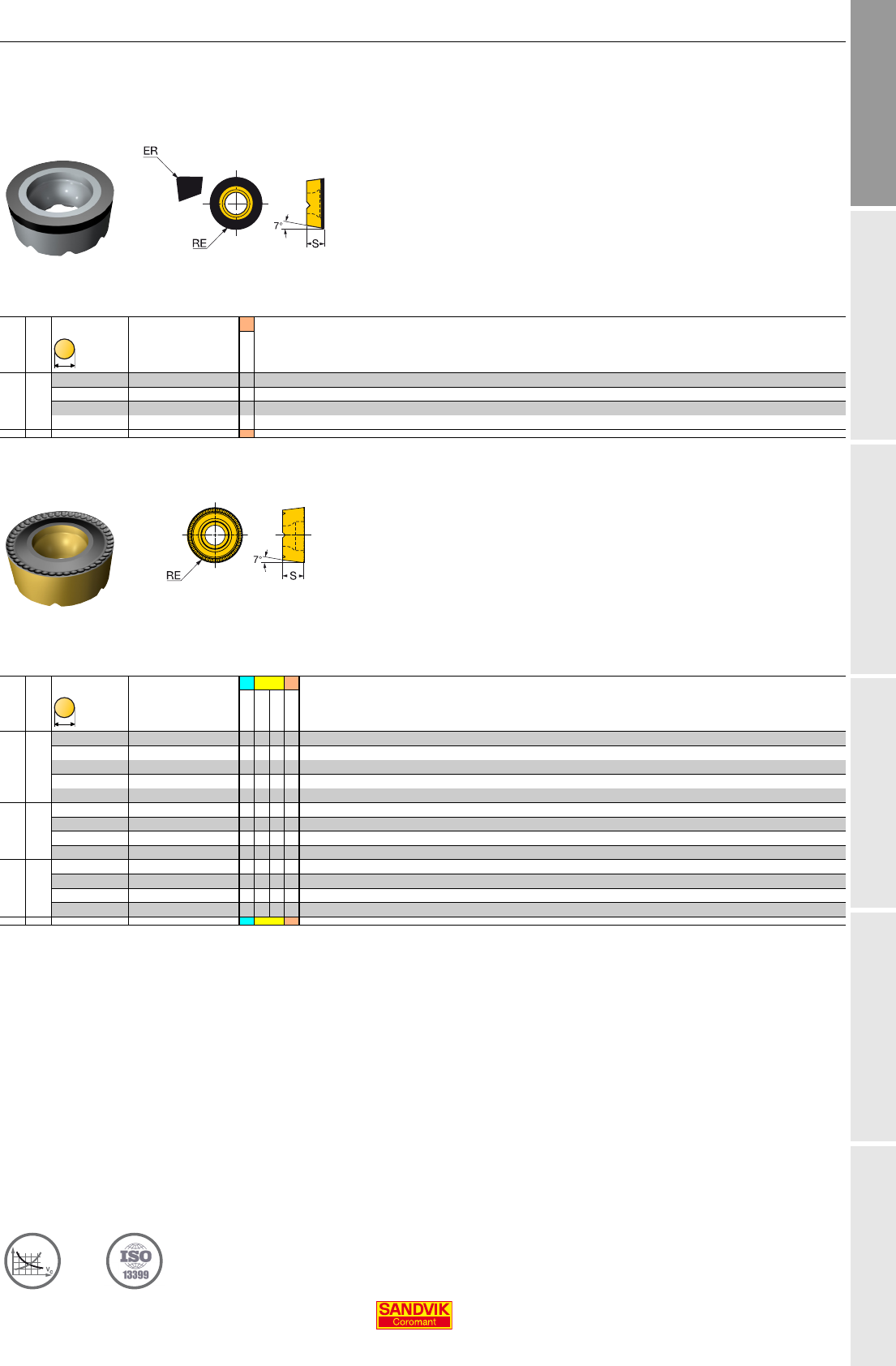

ТОЧЕНИЕ Пластины
Пластины CoroTurn
®
107 для точения
Пластина формы R (круглая)
Круглые пластины с направляющей на опорной поверхности
Метрическое исполнение
Метрическое исполнение
S
SRE
КОД ISO
7014
Средняя
ED
08 3.18 4.00
RCGW0803MTED
10 3.97 5.00
RCGW10T3MTED
12 4.76 6.00
RCGW1204MUED
P M S
SRE
КОД ISO
4425
1105
2220
1105
Чистовая
обработка
L3
08 3.18 4.00
RCMT 08 03 MP-L3
★ ✩ ★ ★
10 3.97 5.00
RCMT 10 T3 MP-L3
★✩★★
12 4.76 6.00
RCMT 12 04 MP-L3
★ ✩ ★ ★
16 6.35 8.00
RCMT 16 06 MP-L3
★✩★★
Средняя
M3
08 3.18 4.00
RCMT 08 03 MP-M3
★✩★★
10 3.97 5.00
RCMT 10 T3 MP-M3
★ ✩ ★ ★
12 4.76 6.00
RCMT 12 04 MP-M3
★✩★★
16 6.35 8.00
RCMT 16 06 MP-M3
★ ✩ ★ ★
Черновая
обработка
H7
08 3.18 4.00
RCMT 08 03 MP-H7
★✩★★
10 3.97 5.00
RCMT 10 T3 MP-H7
★ ✩ ★ ★
12 4.76 6.00
RCMT 12 04 MP-H7
★✩★★
16 6.35 8.00
RCMT 16 06 MP-H7
★ ✩ ★ ★
A26 F2
A 10
ТОЧЕНИЕ
Инструмент для наружной обработки
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Инструмент для наружной обработки

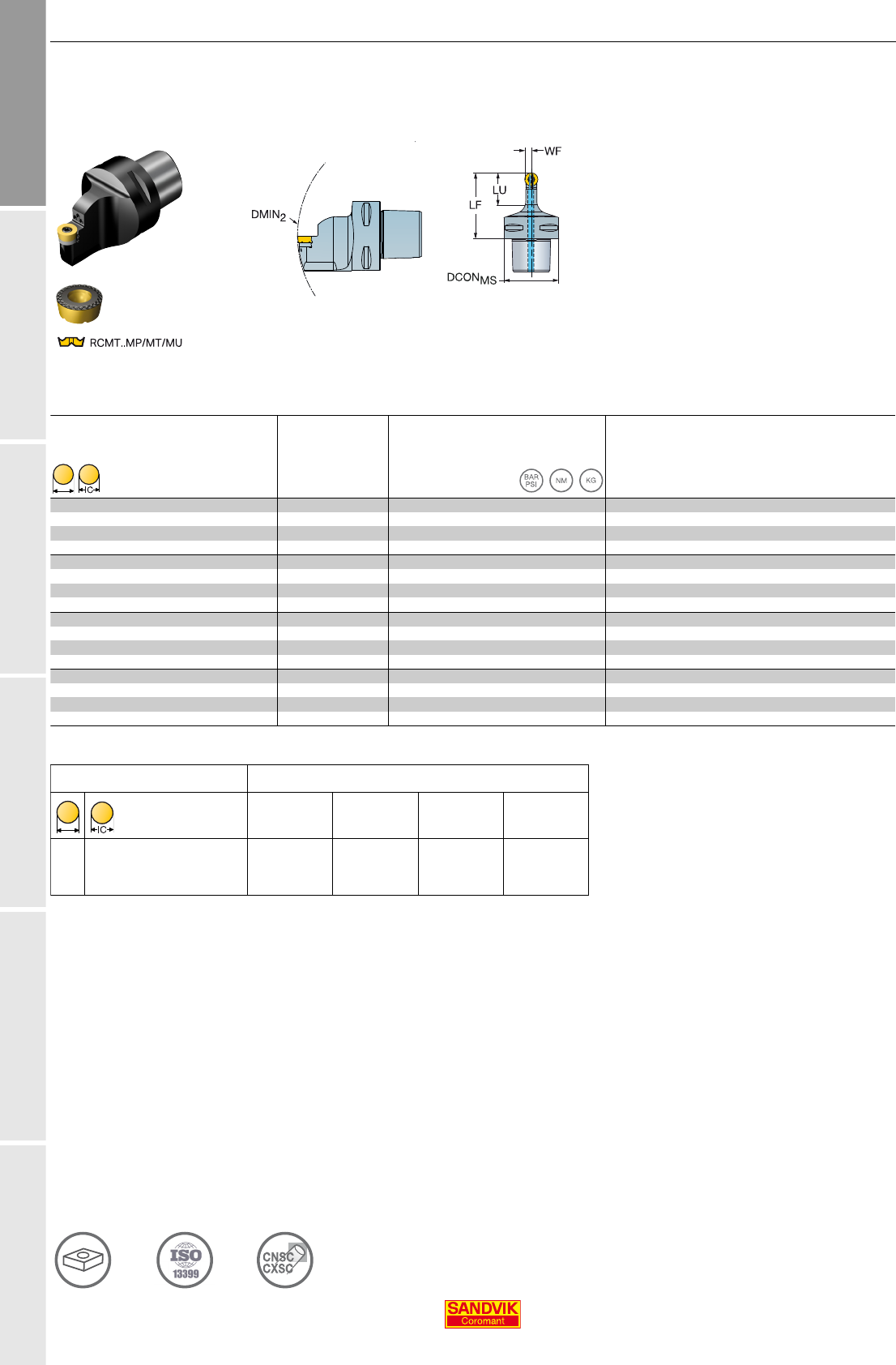

Резцовые головки CoroTurn
®
107 для точения
Конструкция с креплением винтом – для пластин с направляющей на опорной поверхности
Coromant Capto
®
– Внутренний подвод СОЖ
Размеры, мм, дюйм
CZC
MS
DMIN
2
LU RMPX CNSC
Код заказа
DCON
MS
WB LF WF MIID
08 .315 C5 165.0 28.0 90° 3
C5-SRDCN-00060-08XC
50 6.8 60.0 4.0 150 1.4 0.53 RCMT 08 03 MP
6.496 1.102 1.969 .268 2.362 .157 2175
C6 190.0 32.0 90° 3
C6-SRDCN-00065-08XC
63 6.8 65.0 4.0 150 1.4 0.89 RCMT 08 03 MP
7.480 1.260 2.480 .268 2.559 .157 2175
10 .394 C5 165.0 30.0 90° 3
C5-SRDCN-00060-10XC
50 8.4 60.0 5.0 150 3.0 0.53 RCMT 10 T3 MP
6.496 1.181 1.969 .331 2.362 .197 2175
C6 190.0 34.0 90° 3
C6-SRDCN-00065-10XC
63 8.4 65.0 5.0 150 3.0 0.89 RCMT 10 T3 MP
7.480 1.339 2.480 .331 2.559 .197 2175
12 .472 C5 165.0 30.0 90° 3
C5-SRDCN-00060-12XC
50 10.2 60.0 6.0 150 3.0 0.54 RCMT 12 04 MP
6.496 1.181 1.969 .402 2.362 .236 2175
C6 190.0 34.0 90° 3
C6-SRDCN-00065-12XC
63 10.2 65.0 6.0 150 3.0 0.91 RCMT 12 04 MP
7.480 1.339 2.480 .402 2.559 .236 2175
16 .630 C5 165.0 30.0 90° 3
C5-SRDCN-00060-16XC
50 13.6 60.0 8.0 150 6.4 0.57 RCMT 16 06 MP
6.496 1.181 1.969 .535 2.362 .315 2175
C6 190.0 34.0 90° 3
C6-SRDCN-00065-16XC
63 13.6 65.0 8.0 150 6.4 0.94 RCMT 16 06 MP
7.480 1.339 2.480 .535 2.559 .315 2175
N - Нейтральное
Комплектующие
CZC
MS
Винт пластины
Опорная
пластина
Винт опорной
пластины Сопло
08 .315 C5-C6 5513 020-04 5691 026-23
10 .394 C5-C6 5513 020-09 5691 026-13
12 .472 C5-C6 5513 020-01
5322 160-01 E7F3
5512 090-01 5691 026-13
16 .630 C5-C6 5513 020-26
5322 160-02 E7F3
5512 090-06 5691 026-03
Полный перечень комплектующих см. на www.sandvik.coromant.com
A9 F2 F5

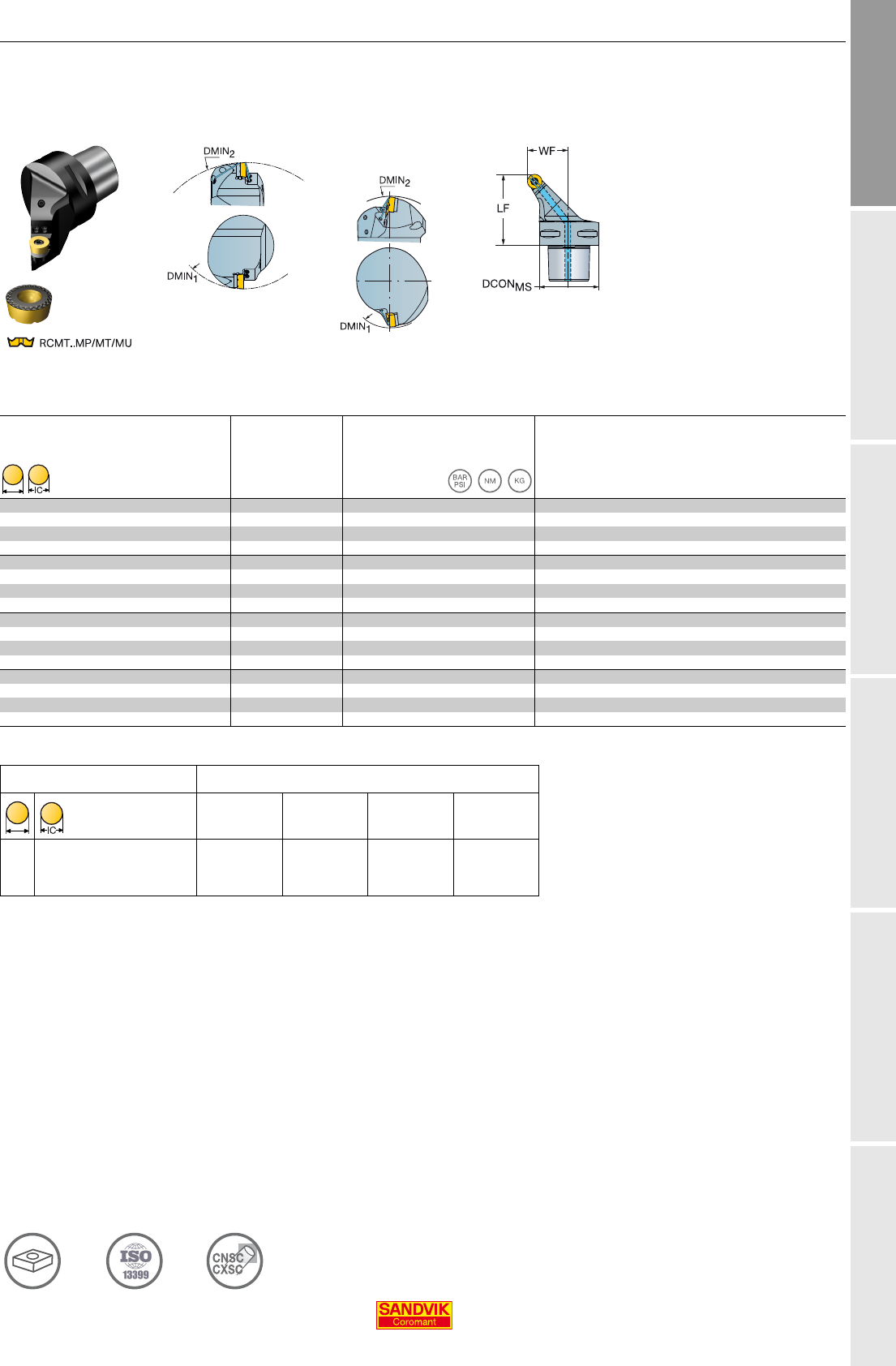

A 11
Инструмент для наружной обработки
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Инструмент для наружной обработки
Резцовые головки CoroTurn
®
107 для точения
Конструкция с креплением винтом – для пластин с направляющей на опорной поверхности
Coromant Capto
®
– Внутренний подвод СОЖ
Размеры, мм, дюйм
CZC
MS
DMIN
1
DMIN
2
RMPX CNSC
Код заказа
DCON
MS
LF WF MIID
08 .315 C5 150.0 165.0 45° 3
C5-SRSCR/L-35060-08XC
50 60.0 35.0 150 1.4 0.61 RCMT 08 03 MP
5.906 6.496 1.969 2.362 1.378 2175
C6 150.0 190.0 45° 3
C6-SRSCR/L-45065-08XC
63 65.0 45.0 150 1.4 1.17 RCMT 08 03 MP
5.906 7.480 2.480 2.559 1.772 2175
10 .394 C5 150.0 165.0 45° 3
C5-SRSCR/L-35060-10XC
50 60.0 35.0 150 3.0 0.62 RCMT 10 T3 MP
5.906 6.496 1.969 2.362 1.378 2175
C6 150.0 190.0 45° 3
C6-SRSCR/L-45065-10XC
63 65.0 45.0 150 3.0 1.17 RCMT 10 T3 MP
5.906 7.480 2.480 2.559 1.772 2175
12 .472 C5 150.0 165.0 45° 3
C5-SRSCR/L-35060-12XC
50 60.0 35.0 150 3.0 0.63 RCMT 12 04 MP
5.906 6.496 1.969 2.362 1.378 2175
C6 150.0 190.0 45° 3
C6-SRSCR/L-45065-12XC
63 65.0 45.0 150 3.0 1.18 RCMT 12 04 MP
5.906 7.480 2.480 2.559 1.772 2175
16 .630 C5 150.0 165.0 45° 3
C5-SRSCR/L-35060-16XC
50 60.0 35.0 150 6.4 0.64 RCMT 16 06 MP
5.906 6.496 1.969 2.362 1.378 2175
C6 150.0 190.0 45° 3
C6-SRSCR/L-45065-16XC
63 65.0 45.0 150 6.4 1.18 RCMT 16 06 MP
5.906 7.480 2.480 2.559 1.772 2175
R = Правое исполнение, L = Левое исполнение
Комплектующие
CZC
MS
Винт пластины
Опорная
пластина
Винт опорной
пластины Сопло
08 .315 C5-C6 5513 020-04 5691 026-23
10 .394 C5-C6 5513 020-09 5691 026-13
12 .472 C5-C6 5513 020-01
5322 160-01 E7F3
5512 090-01 5691 026-03
16 .630 C5-C6 5513 020-26
5322 160-02 E7F3
5512 090-06 5691 026-03
Полный перечень комплектующих см. на www.sandvik.coromant.com
A9 F2 F5

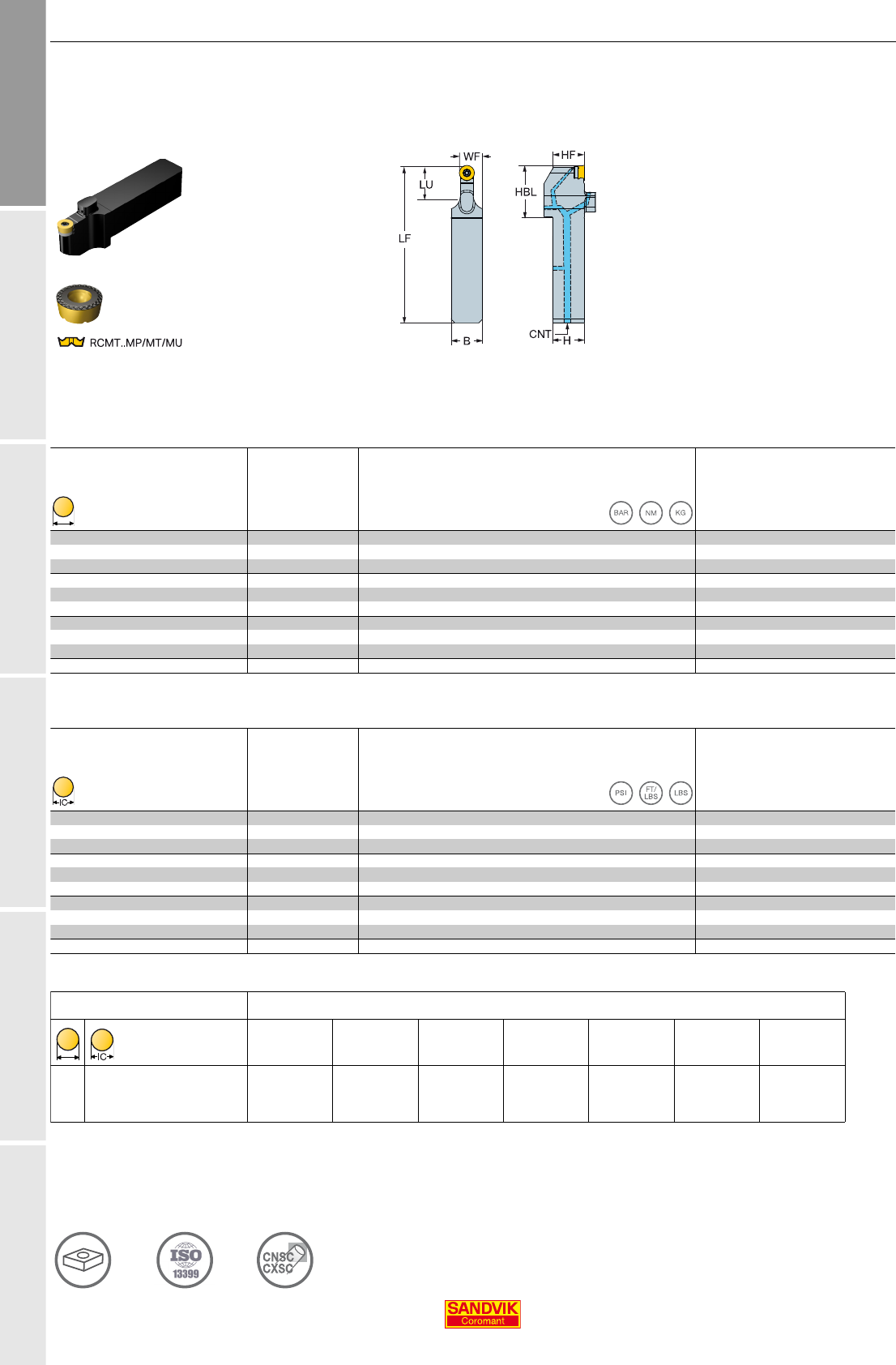

A 12
ТОЧЕНИЕ
Инструмент для наружной обработки
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Инструмент для наружной обработки
Державки CoroTurn
®
107 QS для точения
Конструкция с креплением винтом – для пластин с направляющей на опорной поверхности
Высокоточная подача СОЖ
Метрическое исполнение
Дюймовое исполнение
Размеры, мм
CZC
MS
LU RMPX OHX CNSC
Код заказа
B H WB HBL LF WF HF CNT MIID
08 20 x 20 20.0 90° 56.0 3
QS-SRDCN-202020-08XC
20.0 20.0 6.8 36.0 105.0 14.0 20.0 G 1/8-28 150 1.4 0.25 RCMT 08 03 MP
25 x 25 20.0 90° 61.0 3
QS-SRDCN-252520-08XC
25.0 25.0 6.8 36.0 120.0 16.5 25.0 G 1/8-28 150 1.4 0.46 RCMT 08 03 MP
25 x 25 40.0 90° 81.0 3
QS-SRDCN-252540-08XC
25.0 25.0 6.8 56.0 140.0 16.5 25.0 G 1/8-28 150 1.4 0.50 RCMT 08 03 MP
10 20 x 20 25.0 90° 60.0 3
QS-SRDCN-202025-10XC
20.0 20.0 8.4 40.0 109.0 15.0 20.0 G 1/8-28 150 3.0 0.27 RCMT 10 T3 MP
25 x 25 25.0 90° 65.0 3
QS-SRDCN-252525-10XC
25.0 25.0 8.4 40.0 124.0 17.5 25.0 G 1/8-28 150 3.0 0.48 RCMT 10 T3 MP
25 x 25 40.0 90° 80.0 3
QS-SRDCN-252540-10XC
25.0 25.0 8.4 55.0 139.0 17.5 25.0 G 1/8-28 150 3.0 0.52 RCMT 10 T3 MP
12 20 x 20 25.0 90° 58.0 3
QS-SRDCN-202025-12XC
20.0 20.0 10.2 38.0 107.0 16.0 20.0 G 1/8-28 150 3.0 0.27 RCMT 12 04 MP
25 x 25 28.0 90° 66.0 3
QS-SRDCN-252528-12XC
25.0 25.0 10.2 41.0 125.0 18.5 25.0 G 1/8-28 150 3.0 0.49 RCMT 12 04 MP
25 x 25 40.0 90° 78.0 3
QS-SRDCN-252540-12XC
25.0 25.0 10.2 53.0 137.0 20.5 25.0 G 1/8-28 150 3.0 0.52 RCMT 12 04 MP
16 25 x 25 35.0 90° 70.0 3
QS-SRDCN-252535-16XC
25.0 25.0 13.6 45.0 129.0 20.5 25.0 G 1/8-28 150 6.4 0.50 RCMT 16 06 MP
Размеры, дюйм
CZC
MS
LU RMPX OHX CNSC
Код заказа
B H WB HBL LF WF HF CNT MIID
.315 3/4 x 3/4 1.000 90° 2.125 3
QS-SRDCN-12-20-08XC
.750 .750 .268 1.375 4.092 .531 .750 G 1/8-28 2175 1.0 0.494 RCMT 08 03 MP
1 x 1 .750 90° 2.375 3
QS-SRDCN-16-20-08XC
1.000 1.000 .268 1.375 4.682 .656 1.000 G 1/8-28 2175 1.0 1.045 RCMT 08 03 MP
1 x 1 1.500 90° 3.125 3
QS-SRDCN-16-40-08XC
1.000 1.000 .268 2.125 5.432 .656 1.000 G 1/8-28 2175 1.0 1.120 RCMT 08 03 MP
.394 3/4 x 3/4 1.000 90° 2.375 3
QS-SRDCN-12-25-10XC
.750 .750 .331 1.625 4.342 .570 .750 G 1/8-28 2175 2.2 0.545 RCMT 10 T3 MP
1 x 1 1.000 90° 2.625 3
QS-SRDCN-16-25-10XC
1.000 1.000 .331 1.625 4.932 .695 1.000 G 1/8-28 2175 2.2 1.111 RCMT 10 T3 MP
1 x 1 1.500 90° 3.125 3
QS-SRDCN-16-40-10XC
1.000 1.000 .331 2.125 5.432 .695 1.000 G 1/8-28 2175 2.2 1.175 RCMT 10 T3 MP
.472 3/4 x 3/4 1.000 90° 2.250 3
QS-SRDCN-12-25-12XC
.750 .750 .402 1.500 4.217 .610 .750 G 1/8-28 2175 2.2 0.529 RCMT 12 04 MP
1 x 1 1.125 90° 2.625 3
QS-SRDCN-16-28-12XC
1.000 1.000 .402 1.625 4.932 .735 1.000 G 1/8-28 2175 2.2 1.102 RCMT 12 04 MP
1 x 1 1.500 90° 3.125 3
QS-SRDCN-16-40-12XC
1.000 1.000 .402 2.125 5.432 .735 1.000 G 1/8-28 2175 2.2 1.206 RCMT 12 04 MP
.630 1 x 1 1.375 90° 2.750 3
QS-SRDCN-16-35-16XC
1.000 1.000 .535 1.750 5.057 .813 1.000 G 1/8-28 2175 4.7 1.124 RCMT 16 06 MP
R = Правое исполнение, L = Левое исполнение
Комплектующие
CZC
MS
Винт пластины
Опорная
пластина
Винт опорной
пластины Сопло Винт Винт Винт
08 .315 20 x 20-25 x 25 5513 020-04 5691 026-23 5512 104-01 3214 012-01 3214 013-01
10 .394 20 x 20-25 x 25 5513 020-09 5691 026-13 5512 104-01 3214 012-01 3214 013-01
12 .472 20 x 20-25 x 25 5513 020-01
5322 160-01 E7F3
5512 090-01 5691 026-13 5512 104-01 3214 012-01 3214 013-01
16 .630 25 x 25 5513 020-26
5322 160-02 E7F3
5512 090-06 5691 026-03 5512 104-01 3214 012-01 3214 013-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
A9 F2 F5
A 13
Инструмент для наружной обработки
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Инструмент для наружной обработки

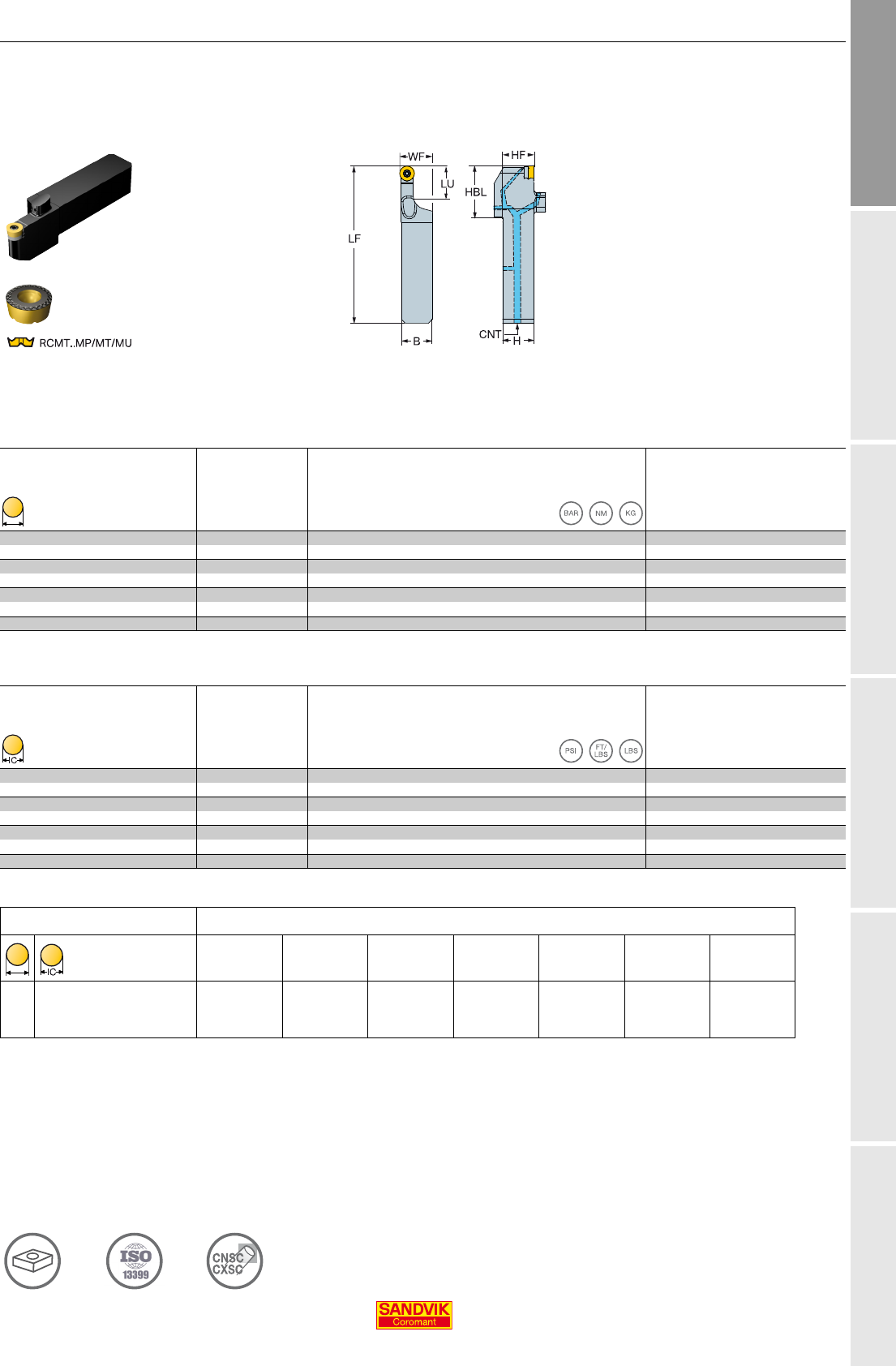

Державки CoroTurn
®
107 QS для точения
Конструкция с креплением винтом – для пластин с направляющей на опорной поверхности
Высокоточная подача СОЖ
Метрическое исполнение
Дюймовое исполнение
Размеры, мм
CZC
MS
LU RMPX OHX CNSC
Код заказа
B H WB HBL LF WF HF CNT MIID
08 20 x 20 20.0 90° 59.0 3
QS-SRDCR/L-202020-08XC
20.0 20.0 6.8 39.0 108.0 21.0 20.0 G 1/8-28 150 1.4 0.26 RCMT 08 03 MP
25 x 25 20.0 90° 64.0 3
QS-SRDCR/L-252520-08XC
25.0 25.0 6.8 39.0 123.0 26.0 25.0 G 1/8-28 150 1.4 0.47 RCMT 08 03 MP
10 20 x 20 25.0 90° 63.0 3
QS-SRDCR/L-202025-10XC
20.0 20.0 8.4 43.0 112.0 21.5 20.0 G 1/8-28 150 3.0 0.28 RCMT 10 T3 MP
25 x 25 25.0 90° 68.0 3
QS-SRDCR/L-252525-10XC
25.0 25.0 8.4 43.0 127.0 26.5 25.0 G 1/8-28 150 3.0 0.49 RCMT 10 T3 MP
12 20 x 20 25.0 90° 60.0 3
QS-SRDCR/L-202025-12XC
20.0 20.0 10.2 40.0 109.0 21.5 20.0 G 1/8-28 150 3.0 0.27 RCMT 12 04 MP
25 x 25 28.0 90° 69.0 3
QS-SRDCR/L-252528-12XC
25.0 25.0 10.2 44.0 128.0 26.5 25.0 G 1/8-28 150 3.0 0.50 RCMT 12 04 MP
16 25 x 25 35.0 90° 71.0 3
QS-SRDCR/L-252535-16XC
25.0 25.0 13.6 46.0 130.0 26.5 25.0 G 1/8-28 150 6.4 0.50 RCMT 16 06 MP
Размеры, дюйм
CZC
MS
LU RMPX OHX CNSC
Код заказа
B H WB HBL LF WF HF CNT MIID
.315 3/4 x 3/4 .750 90° 2.250 3
QS-SRDCR/L-12-20-08XC
.750 .750 .268 1.500 4.217 .781 .750 G 1/8-28 2175 1.0 0.509 RCMT 08 03 MP
1 x 1 .750 90° 2.500 3
QS-SRDCR/L-16-20-08XC
1.000 1.000 .268 1.500 4.807 1.031 1.000 G 1/8-28 2175 1.0 1.067 RCMT 08 03 MP
.394 3/4 x 3/4 1.000 90° 2.500 3
QS-SRDCR/L-12-25-10XC
.750 .750 .331 1.750 4.467 .813 .750 G 1/8-28 2175 2.2 0.564 RCMT 10 T3 MP
1 x 1 1.000 90° 2.750 3
QS-SRDCR/L-16-25-10XC
1.000 1.000 .331 1.750 5.057 1.063 1.000 G 1/8-28 2175 2.2 1.140 RCMT 10 T3 MP
.472 3/4 x 3/4 1.000 90° 2.375 3
QS-SRDCR/L-12-25-12XC
.750 .750 .402 1.625 4.342 .813 .750 G 1/8-28 2175 2.2 0.551 RCMT 12 04 MP
1 x 1 1.125 90° 2.750 3
QS-SRDCR/L-16-28-12XC
1.000 1.000 .402 1.750 5.057 1.063 1.000 G 1/8-28 2175 2.2 1.133 RCMT 12 04 MP
.630 1 x 1 1.375 90° 2.875 3
QS-SRDCR/L-16-35-16XC
1.000 1.000 .535 1.875 5.182 1.063 1.000 G 1/8-28 2175 4.7 1.155 RCMT 16 06 MP
R = Правое исполнение, L = Левое исполнение
Комплектующие
CZC
MS
Винт пластины
Опорная
пластина
Винт опорной
пластины Сопло Винт Винт Винт
08 .315 20 x 20-25 x 25 5513 020-04 5691 026-23 5512 104-01 3214 012-01 3214 013-01
10 .394 20 x 20-25 x 25 5513 020-09 5691 026-13 5512 104-01 3214 012-01 3214 013-01
12 .472 20 x 20-25 x 25 5513 020-01
5322 160-01 E7F3
5512 090-01 5691 026-13 5512 104-01 3214 012-01 3214 013-01
16 .630 25 x 25 5513 020-26
5322 160-02 E7F3
5512 090-06 5691 026-03 5512 104-01 3214 012-01 3214 013-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
A9 F2 F5
A 14
ТОЧЕНИЕ
Инструмент для внутренней обработки
R
U
S
A
B
C
D
E
F

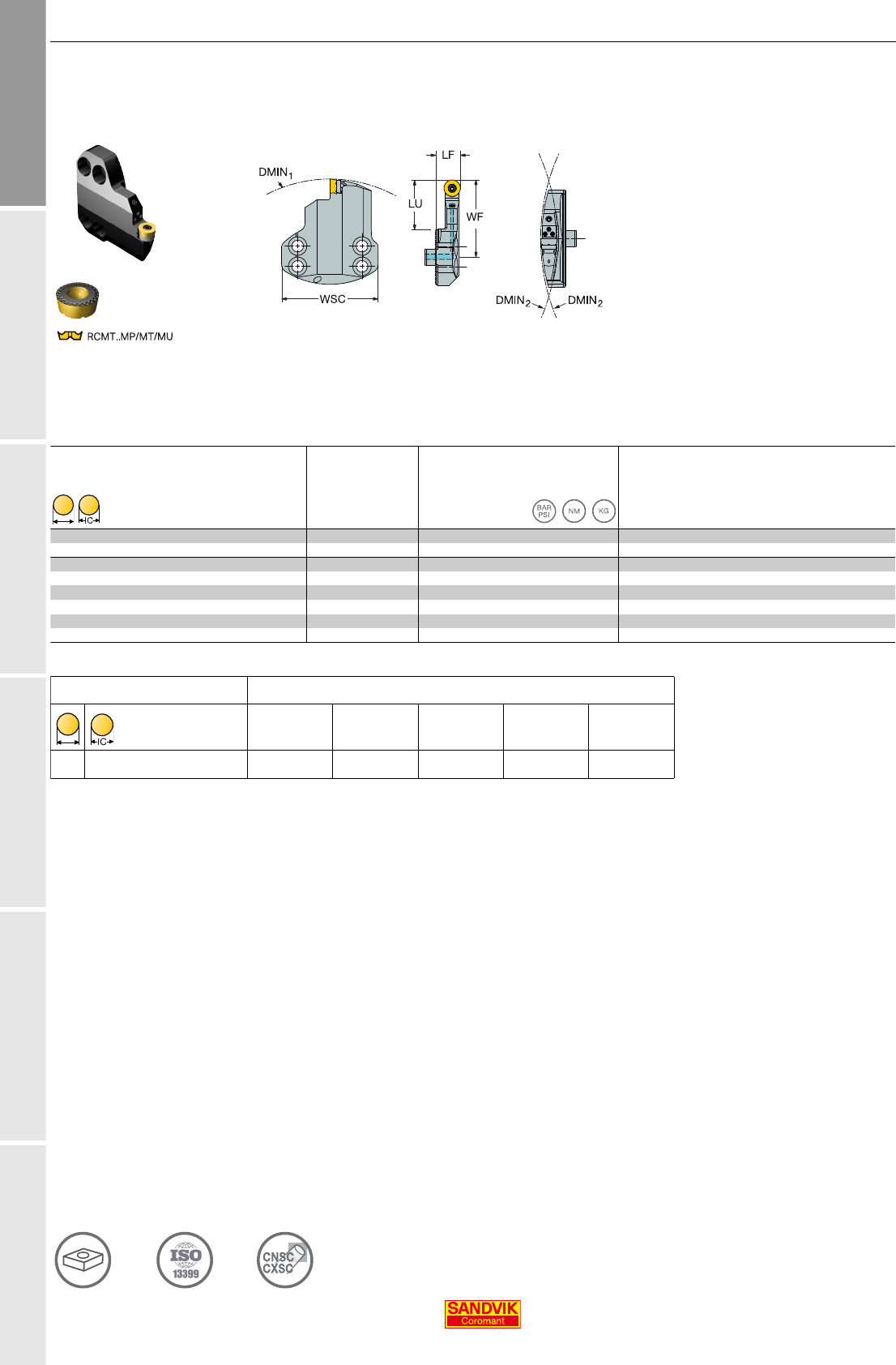

ТОЧЕНИЕ Инструмент для внутренней обработки
Резцовые головки CoroTurn
®
107 для точения
Конструкция с креплением винтом – для пластин с направляющей на опорной поверхности
CoroTurn
®
SL70 — Высокоточная подача СОЖ
Размеры, мм, дюйм
CZC
MS
DMIN
1
DMIN
2
LU RMPX CNSC
Код заказа
WB LF WF WSC MIID
10 .394 70 120.0 250.0 35.0 90° 1
SL70-SRDCR/L-35-10XC
8.4 17.0 56.0 70.0 70 3.0 0.27 RCMT 10 T3 MP
4.724 9.843 1.378 .331 .669 2.205 2.756 1015
12 .472 70 120.0 300.0 35.0 90° 1
SL70-SRDCR/L-35-12XC
10.2 18.0 56.0 70.0 70 3.0 0.30 RCMT 12 04 MP
4.724 11.811 1.378 .402 .709 2.205 2.756 1015
70 120.0 260.0 50.0 90° 1
SL70-SRDCR/L-50-12XC
10.2 18.0 71.0 70.0 70 3.0 0.35 RCMT 12 04 MP
4.724 10.236 1.969 .402 .709 2.795 2.756 1015
70 120.0 260.0 75.0 90° 1
SL70-SRDCR/L-75-12XC
10.2 18.0 96.0 70.0 70 3.0 0.44 RCMT 12 04 MP
4.724 10.236 2.953 .402 .709 3.780 2.756 1015
R = Правое исполнение, L = Левое исполнение
Комплектующие
CZC
MS
Винт пластины
Опорная
пластина
Винт опорной
пластины Сопло
Центрирующая
втулка
10 .394 70 5513 020-09 5691 026-13 5552 058-04
12 .472 70 5513 020-01
5322 160-01 E7F3
5512 090-01 5691 026-13 5552 058-04
Полный перечень комплектующих см. на www.sandvik.coromant.com
A9 F2 F5
A 15
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
F

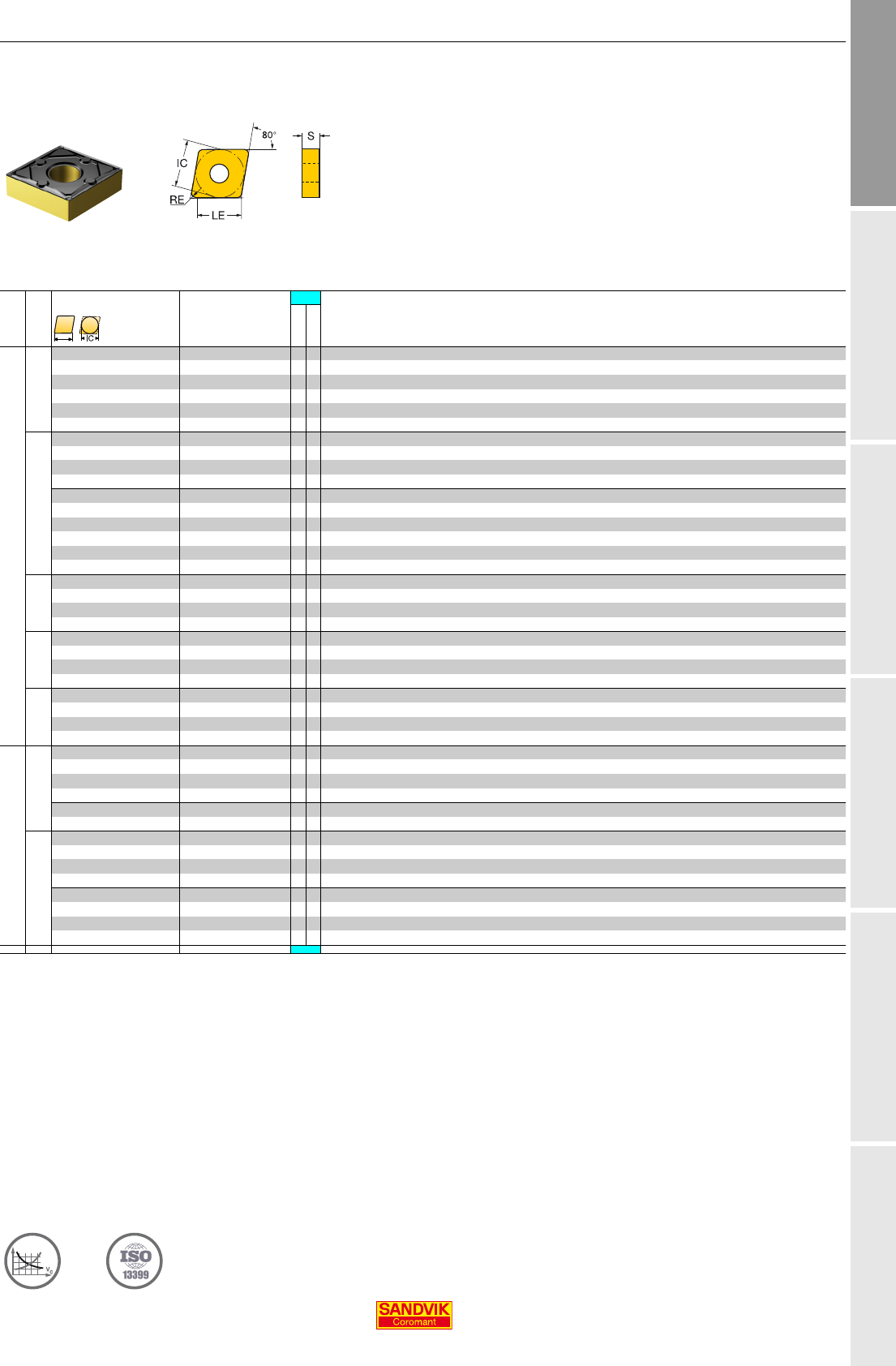

ТОЧЕНИЕ Пластины
Пластины T-Max
®
P для точения
Пластина формы С (ромб 80°)
P
LE S RE
КОД ISO
4415
4425
КОД ANSI
Чистовая обработка
WF
12 1/2 12.5 4.76 0.40
CNMG 12 04 04-WF
★ ✩
CNMG 431-WF
.492 .188 .016
12.1 4.76 0.79
CNMG 12 04 08-WF
★ ✩
CNMG 432-WF
.476 .188 .031
11.7 4.76 1.19
CNMG 12 04 12-WF
★ ✩
CNMG 433-WF
.460 .188 .047
PF
09 3/8 9.3 3.18 0.40
CNMG 09 03 04-PF
★ ✩
CNMG 321-PF
.365 .125 .016
8.9 3.18 0.79
CNMG 09 03 08-PF
★ ✩
CNMG 322-PF
.349 .125 .031
12 1/2 12.5 4.76 0.40
CNMG 12 04 04-PF
★ ✩
CNMG 431-PF
.492 .188 .016
12.1 4.76 0.79
CNMG 12 04 08-PF
★ ✩
CNMG 432-PF
.476 .188 .031
11.7 4.76 1.19
CNMG 12 04 12-PF
★ ✩
CNMG 433-PF
.460 .188 .047
LC
12 1/2 12.5 4.76 0.40
CNMG 12 04 04-LC
★ ✩
CNMG 431-LC
.492 .188 .016
12.1 4.76 0.79
CNMG 12 04 08-LC
★ ✩
CNMG 432-LC
.476 .188 .031
WL
12 1/2 12.5 4.76 0.40
CNMG 12 04 04-WL
★ ✩
CNMG 431-WL
.492 .188 .016
12.1 4.76 0.79
CNMG 12 04 08-WL
★ ✩
CNMG 432-WL
.476 .188 .031
XF
12 1/2 12.5 4.76 0.40
CNMG 12 04 04-XF
★ ✩
CNMG 431-XF
.492 .188 .016
12.1 4.76 0.79
CNMG 12 04 08-XF
★ ✩
CNMG 432-XF
.476 .188 .031
Средняя
WM
12 1/2 12.1 4.76 0.79
CNMG 12 04 08-WM
✩ ★
CNMG 432-WM
.476 .188 .031
11.7 4.76 1.19
CNMG 12 04 12-WM
✩ ★
CNMG 433-WM
.460 .188 .047
16 5/8 14.9 6.35 1.19
CNMG 16 06 12-WM
✩ ★
CNMG 543-WM
.587 .250 .047
WMX
12 1/2 12.1 4.76 0.79
CNMG 12 04 08-WMX
✩ ★
CNMG 432-WMX
.476 .188 .031
11.7 4.76 1.19
CNMG 12 04 12-WMX
✩ ★
CNMG 433-WMX
.460 .188 .047
16 5/8 15.3 6.35 0.79
CNMG 16 06 08-WMX
✩ ★
CNMG 542-WMX
.603 .250 .031
14.9 6.35 1.19
CNMG 16 06 12-WMX
✩ ★
CNMG 543-WMX
.587 .250 .047
A26 F2
A 16
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Пластины

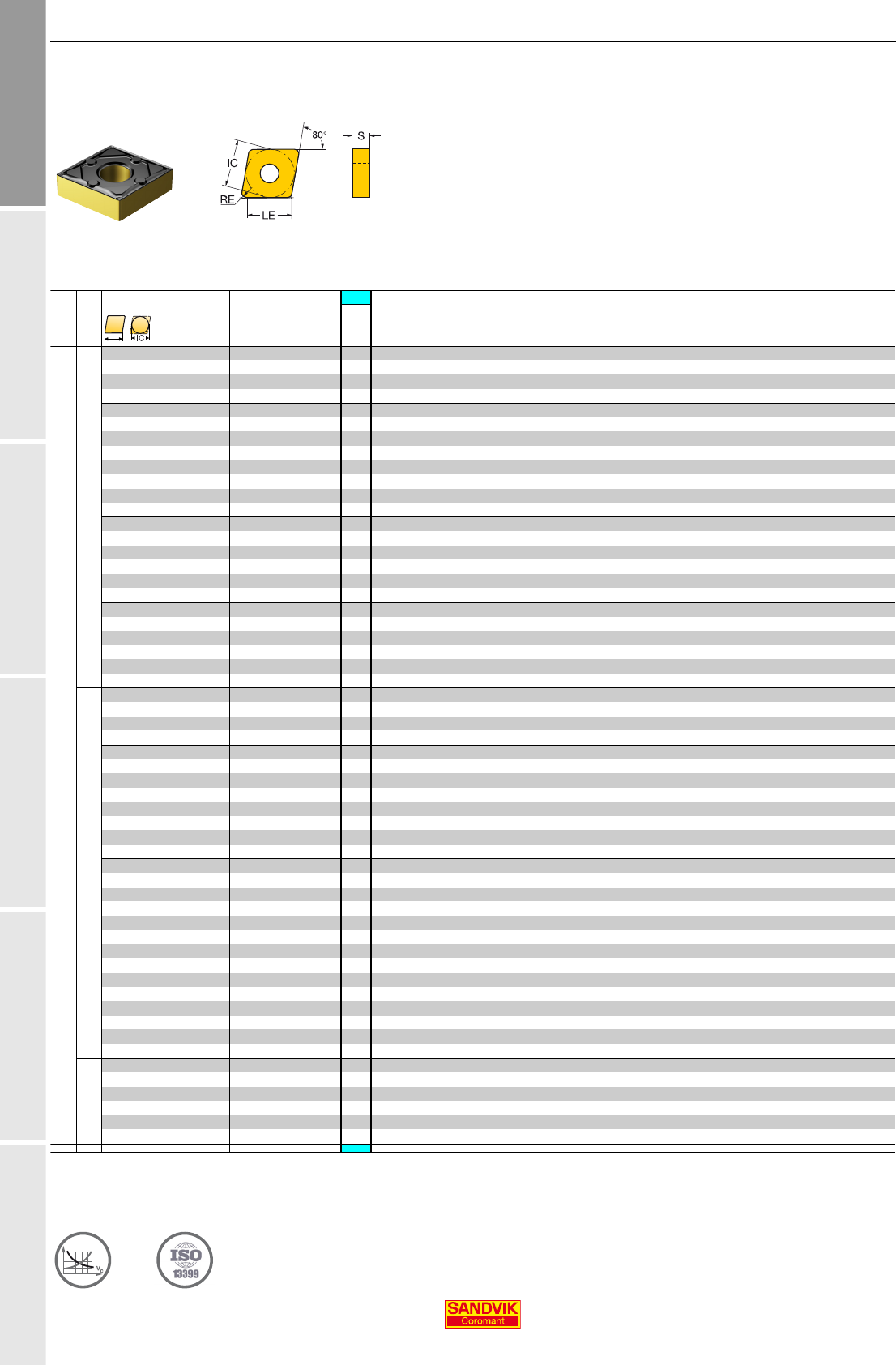

Пластины T-Max
®
P для точения
Пластина формы С (ромб 80°)
P
LE S RE
КОД ISO
4415
4425
КОД ANSI
Medium
PM
09 3/8 9.3 3.18 0.40
CNMG 09 03 04-PM
✩ ★
CNMG 321-PM
.365 .125 .016
8.9 3.18 0.79
CNMG 09 03 08-PM
✩ ★
CNMG 322-PM
.349 .125 .031
12 1/2 12.5 4.76 0.40
CNMG 12 04 04-PM
✩ ★
CNMG 431-PM
.492 .188 .016
12.1 4.76 0.79
CNMG 12 04 08-PM
✩ ★
CNMG 432-PM
.476 .188 .031
11.7 4.76 1.19
CNMG 12 04 12-PM
✩ ★
CNMG 433-PM
.460 .188 .047
11.3 4.76 1.59
CNMG 12 04 16-PM
✩ ★
CNMG 434-PM
.445 .188 .063
16 5/8 15.3 6.35 0.79
CNMG 16 06 08-PM
✩ ★
CNMG 542-PM
.603 .250 .031
14.9 6.35 1.19
CNMG 16 06 12-PM
✩ ★
CNMG 543-PM
.587 .250 .047
14.5 6.35 1.59
CNMG 16 06 16-PM
✩ ★
CNMG 544-PM
.572 .250 .063
19 3/4 18.5 6.35 0.79
CNMG 19 06 08-PM
✩ ★
CNMG 642-PM
.730 .250 .031
18.1 6.35 1.19
CNMG 19 06 12-PM
✩ ★
CNMG 643-PM
.714 .250 .047
17.7 6.35 1.59
CNMG 19 06 16-PM
✩ ★
CNMG 644-PM
.699 .250 .063
QM
09 3/8 9.3 3.18 0.40
CNMG 09 03 04-QM
✩ ★
CNMG 321-QM
.365 .125 .016
8.9 3.18 0.79
CNMG 09 03 08-QM
✩ ★
CNMG 322-QM
.349 .125 .031
12 1/2 12.5 4.76 0.40
CNMG 12 04 04-QM
✩ ★
CNMG 431-QM
.492 .188 .016
12.1 4.76 0.79
CNMG 12 04 08-QM
✩ ★
CNMG 432-QM
.476 .188 .031
11.7 4.76 1.19
CNMG 12 04 12-QM
✩ ★
CNMG 433-QM
.460 .188 .047
11.3 4.76 1.59
CNMG 12 04 16-QM
✩ ★
CNMG 434-QM
.445 .188 .063
16 5/8 15.7 6.35 0.40
CNMG 16 06 04-QM
✩ ★
CNMG 541-QM
.619 .250 .016
15.3 6.35 0.79
CNMG 16 06 08-QM
✩ ★
CNMG 542-QM
.603 .250 .031
14.9 6.35 1.19
CNMG 16 06 12-QM
✩ ★
CNMG 543-QM
.587 .250 .047
14.5 6.35 1.59
CNMG 16 06 16-QM
✩ ★
CNMG 544-QM
.572 .250 .063
19 3/4 18.5 6.35 0.79
CNMG 19 06 08-QM
✩ ★
CNMG 642-QM
.730 .250 .031
18.1 6.35 1.19
CNMG 19 06 12-QM
✩ ★
CNMG 643-QM
.714 .250 .047
17.7 6.35 1.59
CNMG 19 06 16-QM
✩ ★
CNMG 644-QM
.699 .250 .063
XM
12 1/2 12.5 4.76 0.40
CNMG 12 04 04-XM
CNMG 431-XM
.492 .188 .016
12.1 4.76 0.79
CNMG 12 04 08-XM
✩ ★
CNMG 432-XM
.476 .188 .031
11.7 4.76 1.19
CNMG 12 04 12-XM
✩ ★
CNMG 433-XM
.460 .188 .047
A26 F2
A 17
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
F

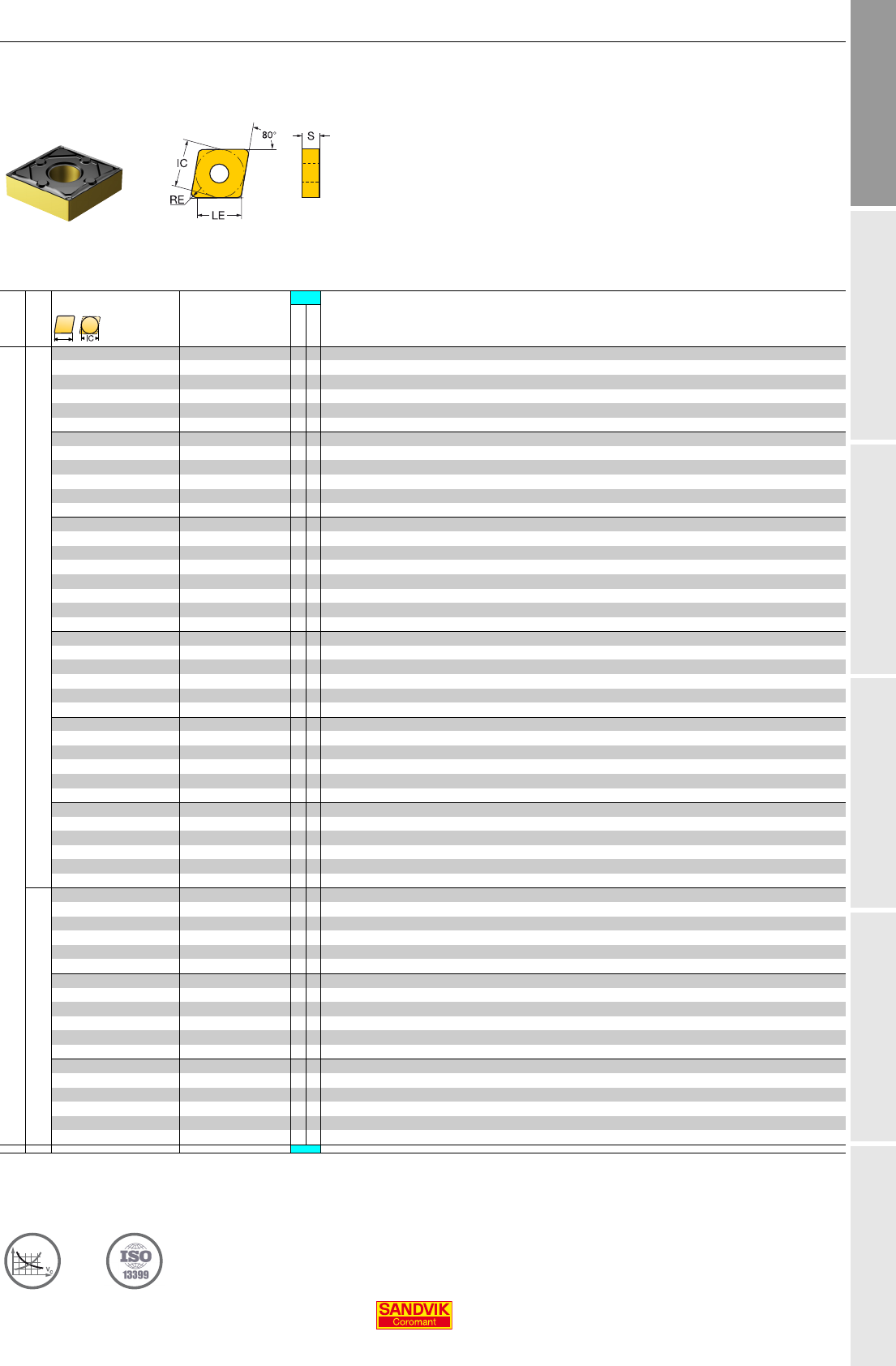

ТОЧЕНИЕ Пластины
Пластины T-Max
®
P для точения
Пластина формы С (ромб 80°)
P
LE S RE
КОД ISO
4415
4425
КОД ANSI
Черновая обработка
PR
12 1/2 12.1 4.76 0.79
CNMG 12 04 08-PR
✩ ★
CNMG 432-PR
.476 .188 .031
11.7 4.76 1.19
CNMG 12 04 12-PR
✩ ★
CNMG 433-PR
.460 .188 .047
11.3 4.76 1.59
CNMG 12 04 16-PR
✩ ★
CNMG 434-PR
.445 .188 .063
16 5/8 14.9 6.35 1.19
CNMG 16 06 12-PR
✩ ★
CNMG 543-PR
.587 .250 .047
14.5 6.35 1.59
CNMG 16 06 16-PR
✩ ★
CNMG 544-PR
.572 .250 .063
13.7 6.35 2.38
CNMG 16 06 24-PR
✩ ★
CNMG 546-PR
.540 .250 .094
19 3/4 18.5 6.35 0.79
CNMG 19 06 08-PR
✩ ★
CNMG 642-PR
.730 .250 .031
18.1 6.35 1.19
CNMG 19 06 12-PR
✩ ★
CNMG 643-PR
.714 .250 .047
17.7 6.35 1.59
CNMG 19 06 16-PR
✩ ★
CNMG 644-PR
.699 .250 .063
16.9 6.35 2.38
CNMG 19 06 24-PR
✩ ★
CNMG 646-PR
.667 .250 .094
12 1/2 12.1 4.76 0.79
CNMM 12 04 08-PR
✩ ★
CNMM 432-PR
.476 .188 .031
11.7 4.76 1.19
CNMM 12 04 12-PR
✩ ★
CNMM 433-PR
.460 .188 .047
11.3 4.76 1.59
CNMM 12 04 16-PR
✩ ★
CNMM 434-PR
.445 .188 .063
16 5/8 15.3 6.35 0.79
CNMM 16 06 08-PR
✩ ★
CNMM 542-PR
.603 .250 .031
14.9 6.35 1.19
CNMM 16 06 12-PR
✩ ★
CNMM 543-PR
.587 .250 .047
14.5 6.35 1.59
CNMM 16 06 16-PR
✩ ★
CNMM 544-PR
.572 .250 .063
19 3/4 18.1 6.35 1.19
CNMM 19 06 12-PR
✩ ★
CNMM 643-PR
.714 .250 .047
17.7 6.35 1.59
CNMM 19 06 16-PR
✩ ★
CNMM 644-PR
.699 .250 .063
16.9 6.35 2.38
CNMM 19 06 24-PR
✩ ★
CNMM 646-PR
.667 .250 .094
QR
12 1/2 12.1 4.76 0.79
CNMM 12 04 08-QR
✩ ★
CNMM 432-QR
.476 .188 .031
11.7 4.76 1.19
CNMM 12 04 12-QR
✩ ★
CNMM 433-QR
.460 .188 .047
11.3 4.76 1.59
CNMM 12 04 16-QR
✩ ★
CNMM 434-QR
.445 .188 .063
16 5/8 14.9 6.35 1.19
CNMM 16 06 12-QR
✩ ★
CNMM 543-QR
.587 .250 .047
14.5 6.35 1.59
CNMM 16 06 16-QR
✩ ★
CNMM 544-QR
.572 .250 .063
13.7 6.35 2.38
CNMM 16 06 24-QR
✩ ★
CNMM 546-QR
.540 .250 .094
19 3/4 18.1 6.35 1.19
CNMM 19 06 12-QR
✩ ★
CNMM 643-QR
.714 .250 .047
17.7 6.35 1.59
CNMM 19 06 16-QR
✩ ★
CNMM 644-QR
.699 .250 .063
16.9 6.35 2.38
CNMM 19 06 24-QR
✩ ★
CNMM 646-QR
.667 .250 .094
A26 F2
A 18
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Пластины

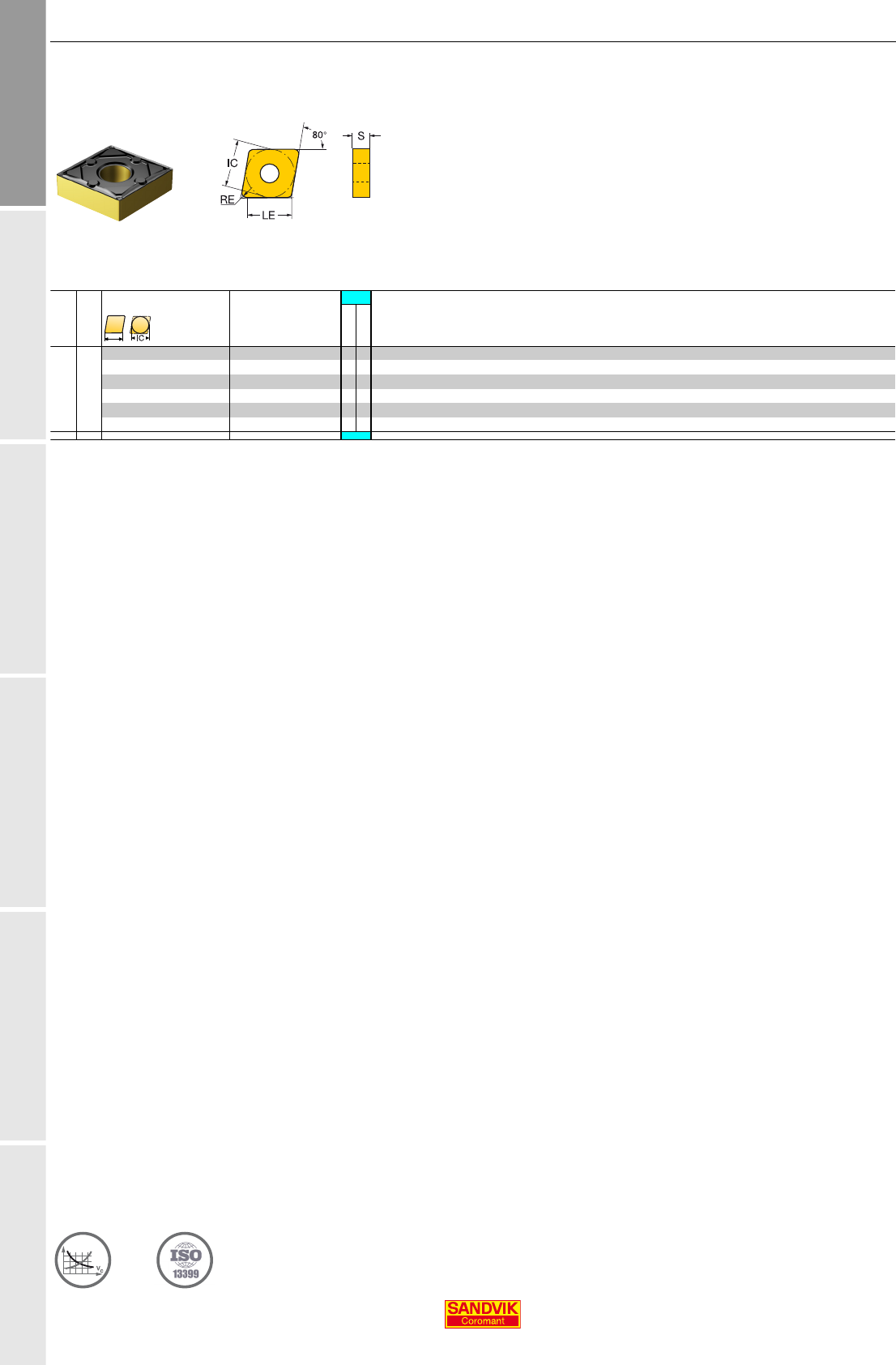

Пластины T-Max
®
P для точения
Пластина формы С (ромб 80°)
P
LE S RE
КОД ISO
4415
4425
КОД ANSI
Roughing
XMR
12 1/2 12.1 4.76 0.79
CNMG 12 04 08-XMR
✩ ★
CNMG 432-XMR
.476 .188 .031
11.7 4.76 1.19
CNMG 12 04 12-XMR
✩ ★
CNMG 433-XMR
.460 .188 .047
11.3 4.76 1.59
CNMG 12 04 16-XMR
CNMG 434-XMR
.445 .188 .063
A26 F2
A 19
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Пластины

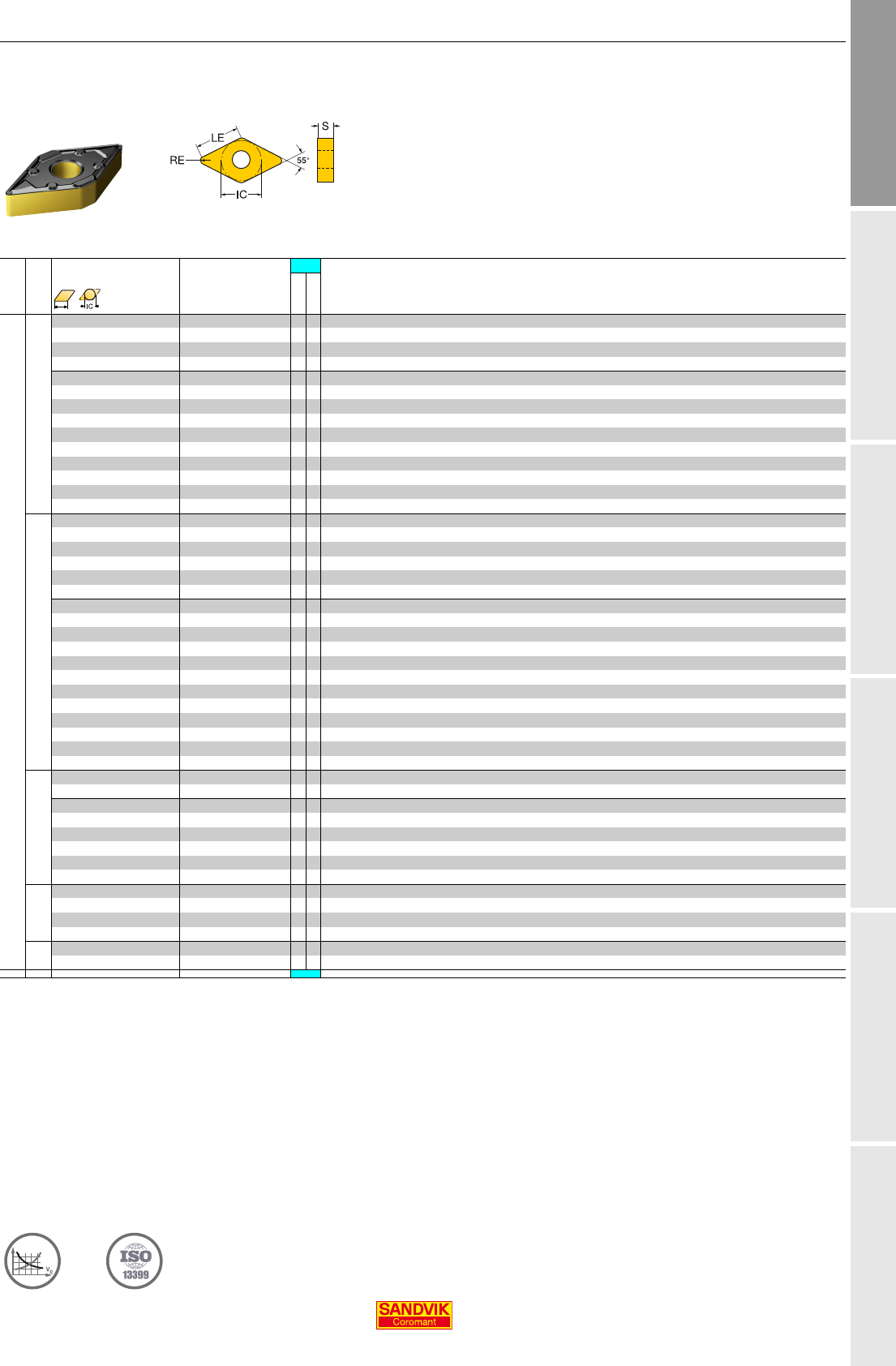

Пластины T-Max
®
P для точения
Пластина формы D (ромб 55°)
P
LE S RE
КОД ISO
4415
4425
КОД ANSI
Чистовая обработка
WF
11 3/8 11.2 4.76 0.40
DNMX 11 04 04-WF
★ ✩
DNMX 331-WF
.442 .188 .016
10.8 4.76 0.79
DNMX 11 04 08-WF
★ ✩
DNMX 332-WF
.426 .188 .031
15 1/2 15.1 4.76 0.40
DNMX 15 04 04-WF
★ ✩
DNMX 431-WF
.595 .188 .016
14.7 4.76 0.79
DNMX 15 04 08-WF
★ ✩
DNMX 432-WF
.579 .188 .031
15.1 6.35 0.40
DNMX 15 06 04-WF
★ ✩
DNMX 441-WF
.595 .250 .016
14.7 6.35 0.79
DNMX 15 06 08-WF
★ ✩
DNMX 442-WF
.579 .250 .031
14.3 6.35 1.19
DNMX 15 06 12-WF
★ ✩
DNMX 443-WF
.563 .250 .047
PF
11 3/8 11.2 4.76 0.40
DNMG 11 04 04-PF
★ ✩
DNMG 331-PF
.442 .188 .016
10.8 4.76 0.79
DNMG 11 04 08-PF
★ ✩
DNMG 332-PF
.426 .188 .031
10.4 4.76 1.19
DNMG 11 04 12-PF
★ ✩
DNMG 333-PF
.411 .188 .047
15 1/2 15.1 4.76 0.40
DNMG 15 04 04-PF
★ ✩
DNMG 431-PF
.595 .188 .016
14.7 4.76 0.79
DNMG 15 04 08-PF
★ ✩
DNMG 432-PF
.579 .188 .031
14.3 4.76 1.19
DNMG 15 04 12-PF
★ ✩
DNMG 433-PF
.563 .188 .047
15.1 6.35 0.40
DNMG 15 06 04-PF
★ ✩
DNMG 441-PF
.595 .250 .016
14.7 6.35 0.79
DNMG 15 06 08-PF
★ ✩
DNMG 442-PF
.579 .250 .031
14.3 6.35 1.19
DNMG 15 06 12-PF
★ ✩
DNMG 443-PF
.563 .250 .047
LC
11 3/8 10.8 4.76 0.79
DNMG 11 04 08-LC
★ ✩
DNMG 332-LC
.426 .188 .031
15 1/2 15.1 4.76 0.40
DNMG 15 04 04-LC
★ ✩
DNMG 431-LC
.595 .188 .016
14.7 4.76 0.79
DNMG 15 04 08-LC
★ ✩
DNMG 432-LC
.579 .188 .031
14.7 6.35 0.79
DNMG 15 06 08-LC
★ ✩
DNMG 442-LC
.579 .250 .031
K
15 1/2 15.1 6.35 0.40
DNMG 15 06 04R/L-K
★ ✩
DNMG 441L-K
.595 .250 .016
14.7 6.35 0.79
DNMG 15 06 08R/L-K
★ ✩
DNMG 442L-K
.579 .250 .031
XF
15 1/2 14.7 6.35 0.79
DNMG 15 06 08-XF
DNMG 442-XF
.579 .250 .031
A26 F2
A 20
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Пластины
Пластины T-Max
®
P для точения

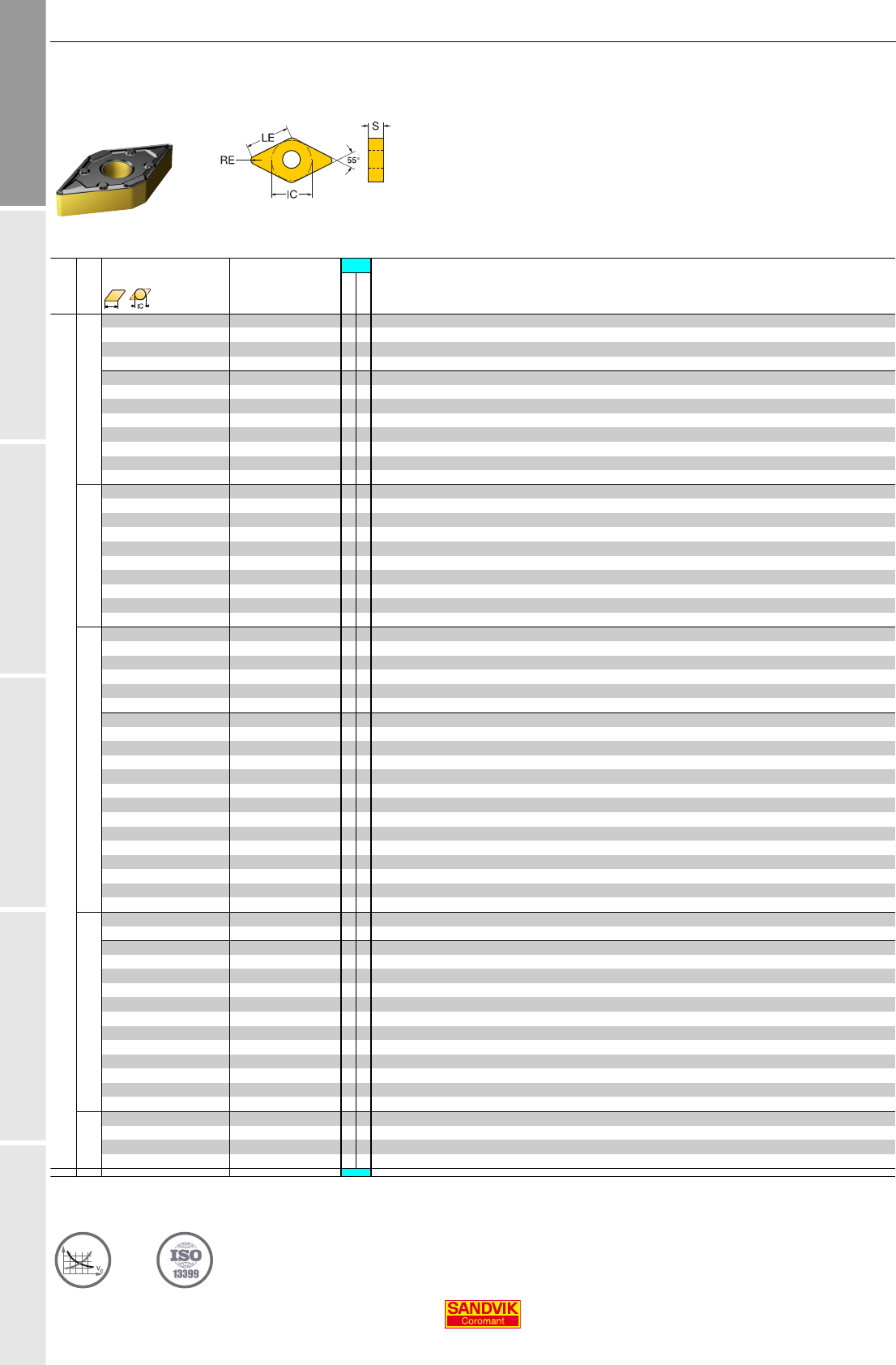

Пластина формы D (ромб 55°)
P
LE S RE
КОД ISO
4415
4425
КОД ANSI
Средняя
WM
11 3/8 10.8 4.76 0.79
DNMX 11 04 08-WM
✩ ★
DNMX 332-WM
.426 .188 .031
10.4 4.76 1.19
DNMX 11 04 12-WM
✩ ★
DNMX 333-WM
.411 .188 .047
15 1/2 14.7 4.76 0.79
DNMX 15 04 08-WM
✩ ★
DNMX 432-WM
.579 .188 .031
14.7 6.35 0.79
DNMX 15 06 08-WM
✩ ★
DNMX 442-WM
.579 .250 .031
14.3 6.35 1.19
DNMX 15 06 12-WM
✩ ★
DNMX 443-WM
.563 .250 .047
13.9 6.35 1.59
DNMX 15 06 16-WM
✩ ★
DNMX 444-WM
.547 .250 .063
WMX
15 1/2 14.7 4.76 0.79
DNMX 15 04 08-WMX
✩ ★
DNMX 432-WMX
.579 .188 .031
14.3 4.76 1.19
DNMX 15 04 12-WMX
✩ ★
DNMX 433-WMX
.563 .188 .047
14.7 6.35 0.79
DNMX 15 06 08-WMX
✩ ★
DNMX 442-WMX
.579 .250 .031
14.3 6.35 1.19
DNMX 15 06 12-WMX
✩ ★
DNMX 443-WMX
.563 .250 .047
13.9 6.35 1.59
DNMX 15 06 16-WMX
✩ ★
DNMX 444-WMX
.547 .250 .063
PM
11 3/8 11.2 4.76 0.40
DNMG 11 04 04-PM
✩ ★
DNMG 331-PM
.442 .188 .016
10.8 4.76 0.79
DNMG 11 04 08-PM
✩ ★
DNMG 332-PM
.426 .188 .031
10.4 4.76 1.19
DNMG 11 04 12-PM
✩ ★
DNMG 333-PM
.411 .188 .047
15 1/2 15.1 4.76 0.40
DNMG 15 04 04-PM
✩ ★
DNMG 431-PM
.595 .188 .016
14.7 4.76 0.79
DNMG 15 04 08-PM
✩ ★
DNMG 432-PM
.579 .188 .031
14.3 4.76 1.19
DNMG 15 04 12-PM
✩ ★
DNMG 433-PM
.563 .188 .047
15.1 6.35 0.40
DNMG 15 06 04-PM
✩ ★
DNMG 441-PM
.595 .250 .016
14.7 6.35 0.79
DNMG 15 06 08-PM
✩ ★
DNMG 442-PM
.579 .250 .031
14.3 6.35 1.19
DNMG 15 06 12-PM
✩ ★
DNMG 443-PM
.563 .250 .047
13.9 6.35 1.59
DNMG 15 06 16-PM
✩ ★
DNMG 444-PM
.547 .250 .063
QM
11 3/8 10.4 4.76 1.19
DNMG 11 04 12-QM
✩ ★
DNMG 333-QM
.411 .188 .047
15 1/2 14.7 4.76 0.79
DNMG 15 04 08-QM
✩ ★
DNMG 432-QM
.579 .188 .031
14.3 4.76 1.19
DNMG 15 04 12-QM
✩ ★
DNMG 433-QM
.563 .188 .047
15.1 6.35 0.40
DNMG 15 06 04-QM
✩ ★
DNMG 441-QM
.595 .250 .016
14.7 6.35 0.79
DNMG 15 06 08-QM
✩ ★
DNMG 442-QM
.579 .250 .031
14.3 6.35 1.19
DNMG 15 06 12-QM
✩ ★
DNMG 443-QM
.563 .250 .047
13.9 6.35 1.59
DNMG 15 06 16-QM
✩ ★
DNMG 444-QM
.547 .250 .063
XM
15 1/2 14.7 6.35 0.79
DNMG 15 06 08-XM
✩ ★
DNMG 442-XM
.579 .250 .031
14.3 6.35 1.19
DNMG 15 06 12-XM
✩ ★
DNMG 443-XM
.563 .250 .047
A26 F2
A 21
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Пластины
Пластины T-Max
®
P для точения

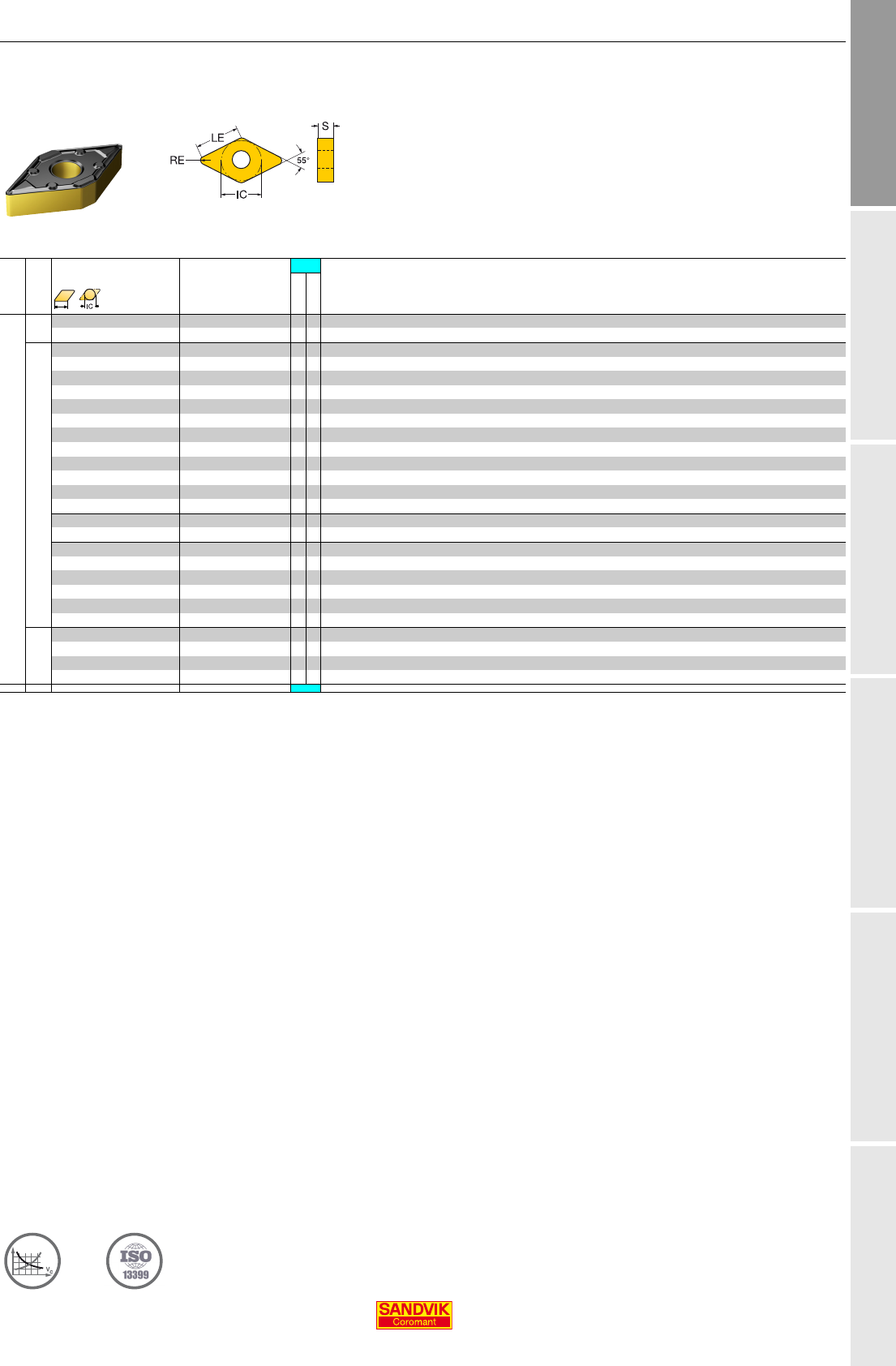

Пластина формы D (ромб 55°)
P
LE S RE
КОД ISO
4415
4425
КОД ANSI
Черновая обработка
XMR
15 1/2 14.3 6.35 1.19
DNMG 15 06 12-XMR
✩ ★
DNMG 443-XMR
.563 .250 .047
PR
15 1/2 14.7 4.76 0.79
DNMG 15 04 08-PR
✩ ★
DNMG 432-PR
.579 .188 .031
14.3 4.76 1.19
DNMG 15 04 12-PR
✩ ★
DNMG 433-PR
.563 .188 .047
13.9 4.76 1.59
DNMG 15 04 16-PR
✩ ★
DNMG 434-PR
.547 .188 .063
14.7 6.35 0.79
DNMG 15 06 08-PR
✩ ★
DNMG 442-PR
.579 .250 .031
14.3 6.35 1.19
DNMG 15 06 12-PR
✩ ★
DNMG 443-PR
.563 .250 .047
13.9 6.35 1.59
DNMG 15 06 16-PR
✩ ★
DNMG 444-PR
.547 .250 .063
19 5/8 18.6 6.35 0.79
DNMG 19 06 08-PR
✩ ★
DNMG 542-PR
.731 .250 .031
15 1/2 14.7 6.35 0.79
DNMM 15 06 08-PR
✩ ★
DNMM 442-PR
.579 .250 .031
14.3 6.35 1.19
DNMM 15 06 12-PR
✩ ★
DNMM 443-PR
.563 .250 .047
13.9 6.35 1.59
DNMM 15 06 16-PR
✩ ★
DNMM 444-PR
.547 .250 .063
QR
15 1/2 14.7 6.35 0.79
DNMM 15 06 08-QR
✩ ★
DNMM 442-QR
.579 .250 .031
14.3 6.35 1.19
DNMM 15 06 12-QR
✩ ★
DNMM 443-QR
.563 .250 .047
A26 F2
A 22
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
F

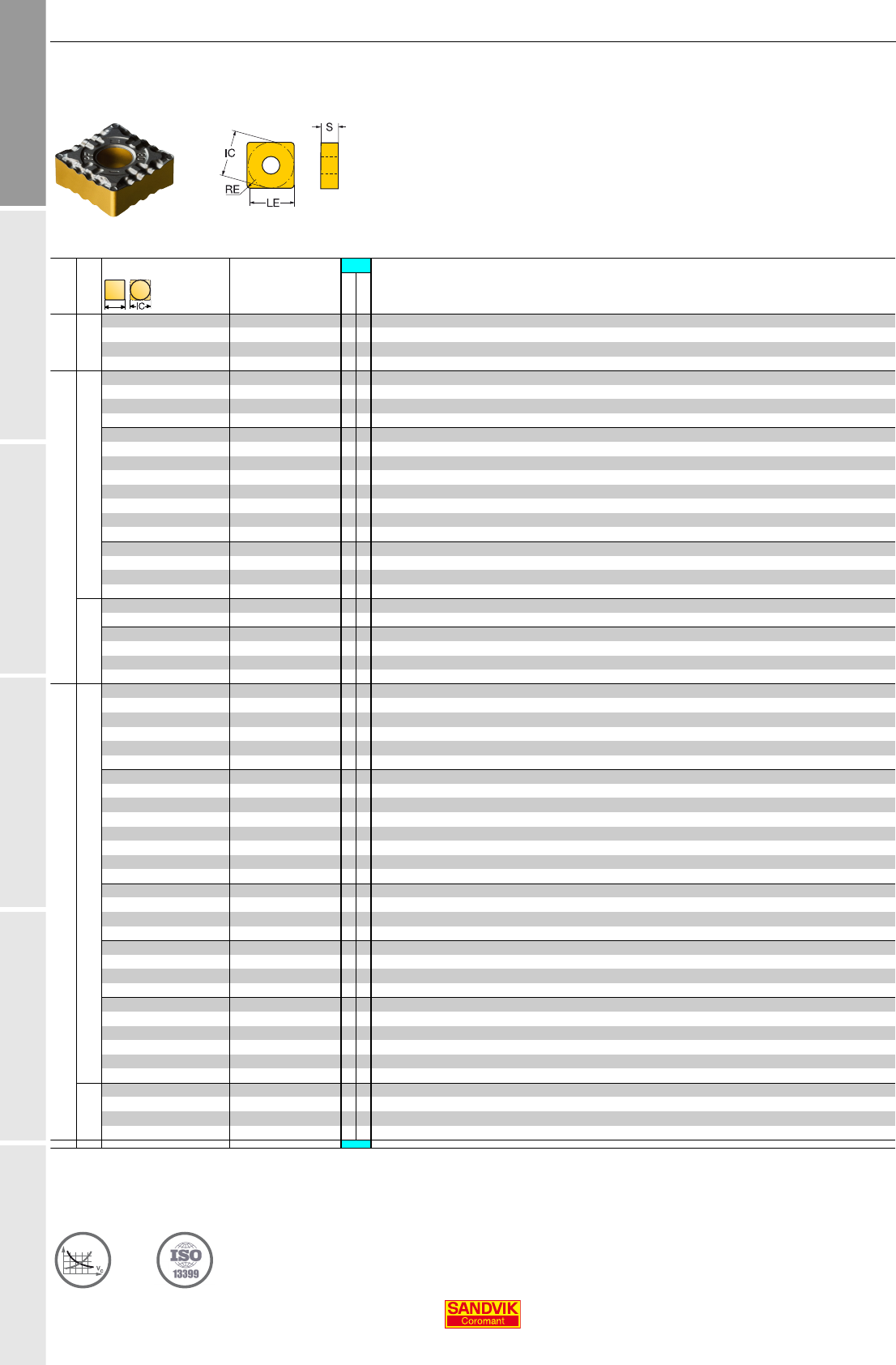

ТОЧЕНИЕ Пластины
Пластины T-Max
®
P для точения
Пластина формы S (квадратная)
P
LE S RE
КОД ISO
4415
4425
КОД ANSI
Чистовая
обработка
PF
12 1/2 11.9 4.76 0.79
SNMG 12 04 08-PF
★ ✩
SNMG 432-PF
.469 .188 .031
11.5 4.76 1.19
SNMG 12 04 12-PF
★ ✩
SNMG 433-PF
.453 .188 .047
Средняя
PM
09 3/8 9.1 3.18 0.40
SNMG 09 03 04-PM
✩ ★
SNMG 321-PM
.359 .125 .016
8.7 3.18 0.79
SNMG 09 03 08-PM
✩ ★
SNMG 322-PM
.344 .125 .031
12 1/2 12.3 4.76 0.40
SNMG 12 04 04-PM
✩ ★
SNMG 431-PM
.484 .188 .016
11.9 4.76 0.79
SNMG 12 04 08-PM
✩ ★
SNMG 432-PM
.469 .188 .031
11.5 4.76 1.19
SNMG 12 04 12-PM
✩ ★
SNMG 433-PM
.453 .188 .047
11.1 4.76 1.59
SNMG 12 04 16-PM
✩ ★
SNMG 434-PM
.437 .188 .063
15 5/8 14.7 6.35 1.19
SNMG 15 06 12-PM
✩ ★
SNMG 543-PM
.578 .250 .047
14.3 6.35 1.59
SNMG 15 06 16-PM
SNMG 544-PM
.562 .250 .063
QM
09 3/8 8.7 3.18 0.79
SNMG 09 03 08-QM
✩ ★
SNMG 322-QM
.344 .125 .031
12 1/2 11.9 4.76 0.79
SNMG 12 04 08-QM
✩ ★
SNMG 432-QM
.469 .188 .031
11.5 4.76 1.19
SNMG 12 04 12-QM
✩ ★
SNMG 433-QM
.453 .188 .047
Черновая обработка
PR
12 1/2 11.9 4.76 0.79
SNMG 12 04 08-PR
✩ ★
SNMG 432-PR
.469 .188 .031
11.5 4.76 1.19
SNMG 12 04 12-PR
✩ ★
SNMG 433-PR
.453 .188 .047
11.1 4.76 1.59
SNMG 12 04 16-PR
✩ ★
SNMG 434-PR
.437 .188 .063
15 5/8 15.1 6.35 0.79
SNMG 15 06 08-PR
✩ ★
SNMG 542-PR
.594 .250 .031
14.7 6.35 1.19
SNMG 15 06 12-PR
✩ ★
SNMG 543-PR
.578 .250 .047
14.3 6.35 1.59
SNMG 15 06 16-PR
✩ ★
SNMG 544-PR
.562 .250 .063
13.5 6.35 2.38
SNMG 15 06 24-PR
✩ ★
SNMG 546-PR
.531 .250 .094
12 1/2 11.9 4.76 0.79
SNMM 12 04 08-PR
✩ ★
SNMM 432-PR
.469 .188 .031
11.5 4.76 1.19
SNMM 12 04 12-PR
✩ ★
SNMM 433-PR
.453 .188 .047
15 5/8 14.7 6.35 1.19
SNMM 15 06 12-PR
✩ ★
SNMM 543-PR
.578 .250 .047
14.3 6.35 1.59
SNMM 15 06 16-PR
✩ ★
SNMM 544-PR
.562 .250 .063
19 3/4 17.9 6.35 1.19
SNMM 19 06 12-PR
✩ ★
SNMM 643-PR
.703 .250 .047
17.5 6.35 1.59
SNMM 19 06 16-PR
✩ ★
SNMM 644-PR
.687 .250 .063
16.7 6.35 2.38
SNMM 19 06 24-PR
✩ ★
SNMM 646-PR
.656 .250 .094
QR
19 3/4 17.9 6.35 1.19
SNMM 19 06 12-QR
✩ ★
SNMM 643-QR
.703 .250 .047
17.5 6.35 1.59
SNMM 19 06 16-QR
✩ ★
SNMM 644-QR
.687 .250 .063
A26 F2
A 23
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Пластины
Пластины T-Max
®
P для точения

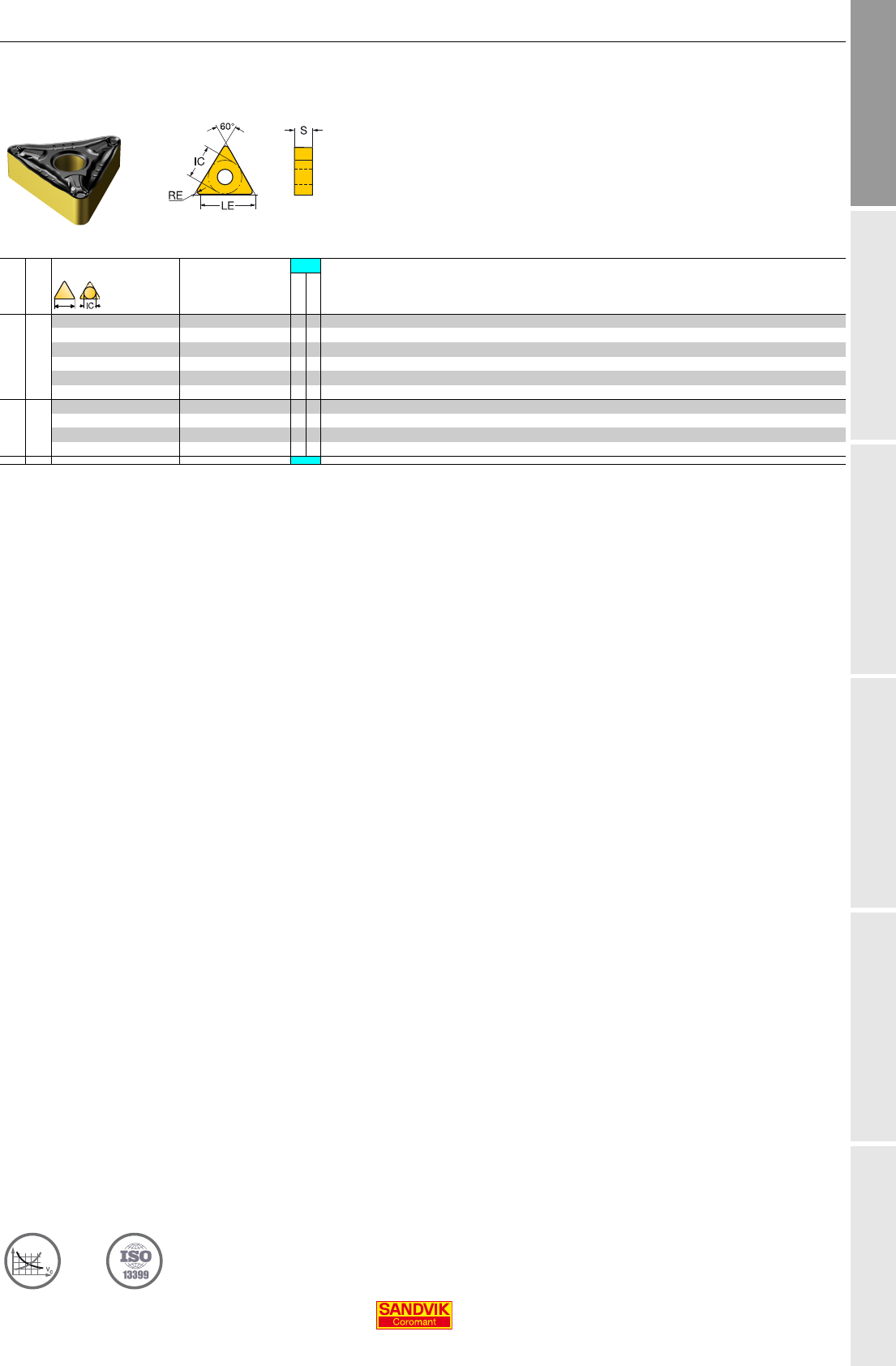

Пластина формы Т (треугольная)
P
LE S RE
КОД ISO
4415
4425
КОД ANSI
Средняя
PM
16 3/8 16.1 4.76 0.40
TNMG 16 04 04-PM
✩ ★
TNMG 331-PM
.634 .188 .016
15.7 4.76 0.79
TNMG 16 04 08-PM
✩ ★
TNMG 332-PM
.618 .188 .031
15.3 4.76 1.19
TNMG 16 04 12-PM
✩ ★
TNMG 333-PM
.602 .188 .047
Черновая
обработка
PR
16 3/8 15.7 4.76 0.79
TNMG 16 04 08-PR
✩ ★
TNMG 332-PR
.618 .188 .031
15.3 4.76 1.19
TNMG 16 04 12-PR
✩ ★
TNMG 333-PR
.602 .188 .047
A26 F2
A 24
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Пластины
Пластины T-Max
®
для точения

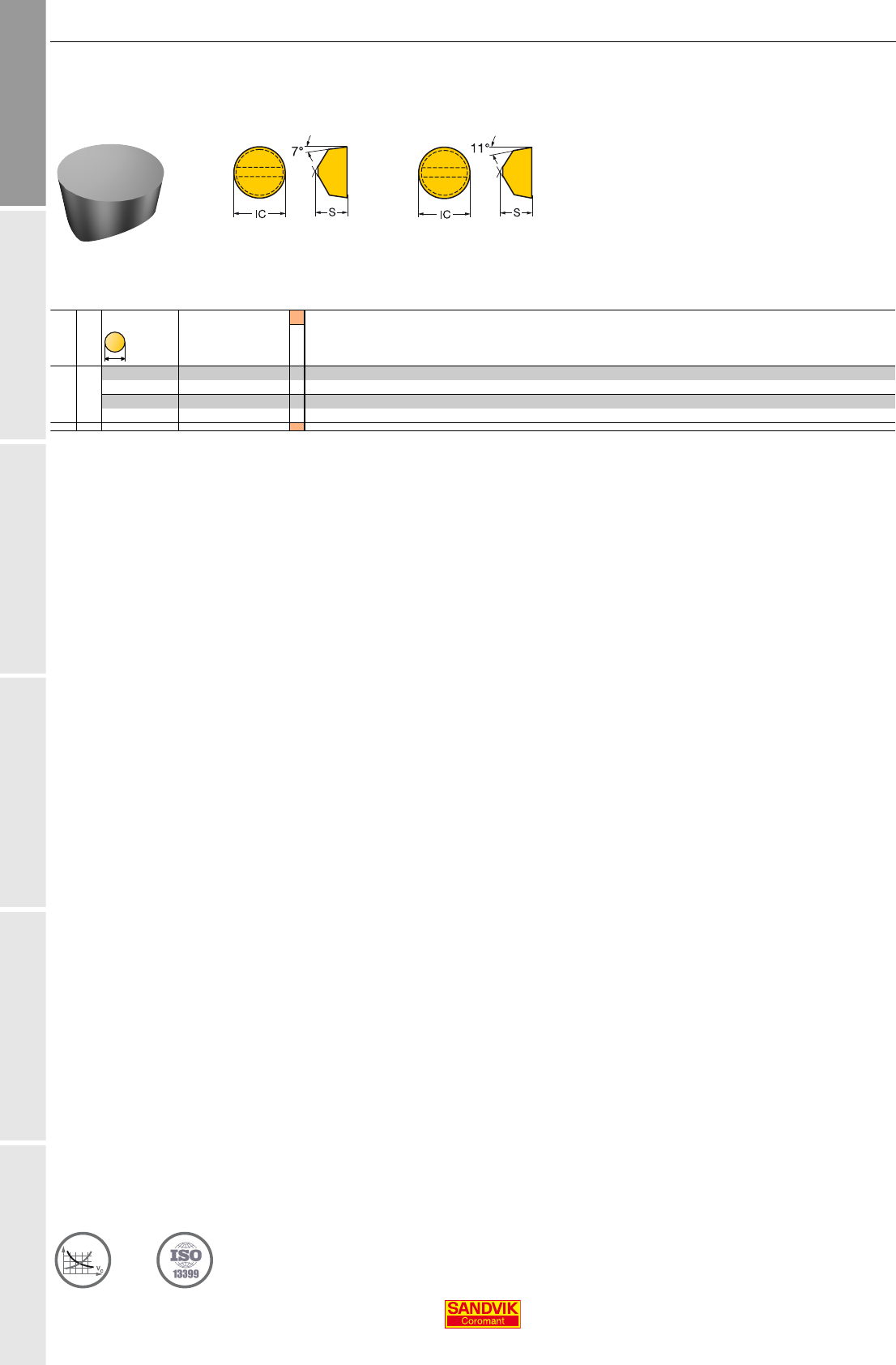

Пластина формы R (круглая)
Метрическое исполнение
TSYC RCGX..E RPGX..E
S
SRE
КОД ISO
7014
Средняя
E
06 6.35 3.18
RCGX060600E
4.76 3.18
RPGX060400E
09 7.94 4.76
RCGX090700E
7.94 4.76
RPGX090700E
A26 F2
A 25
Режущие инструменты
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
F
ТОЧЕНИЕ Режущие инструменты

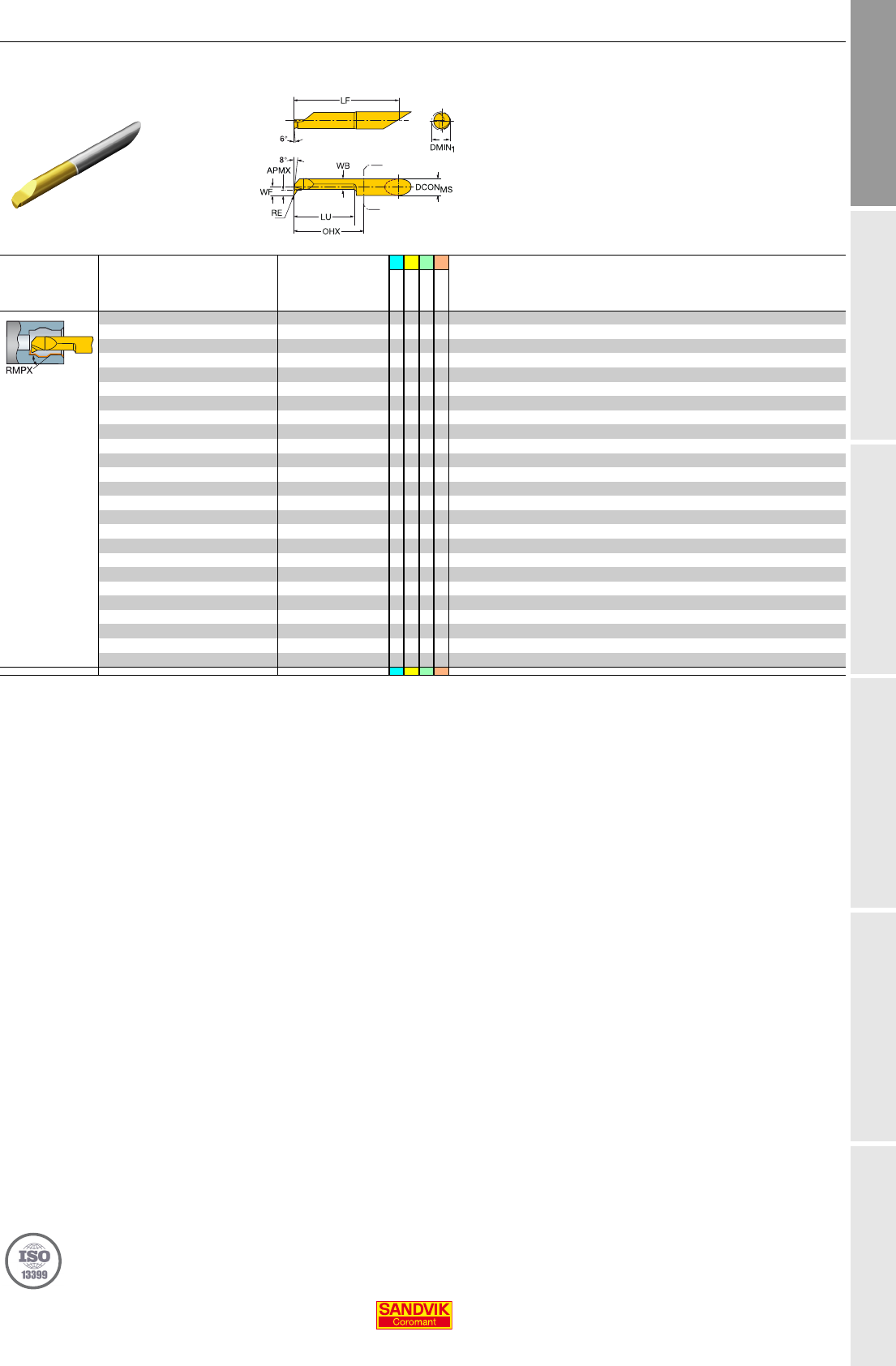

Вставки CoroTurn
®
XS
P M N S
Размеры, мм
CZC
MS
DMIN
1
LU OHX RE APMX
Код заказа
1125
1125
1125
1125
DCON
MS
WB LF WF RMPX
42.7 10.0 13.0 0.05 0.2
CXS-04T098-05-2710R
✩ ★ ✩ ★
42.1 27.3 1.2 17°
4 2.7 10.0 13.0 0.15 0.2
CXS-04T098-15-2710R
✩★✩★
4 2.1 27.3 1.2 17°
42.7 15.0 18.0 0.15 0.2
CXS-04T098-15-2715R
✩ ★ ✩ ★
42.1 32.3 1.2 17°
4 3.2 15.0 18.0 0.05 0.2
CXS-04T098-05-3215R
✩★✩★
4 2.6 32.3 1.5 17°
43.2 10.0 13.0 0.15 0.2
CXS-04T098-15-3210R
✩ ★ ✩ ★
42.6 27.3 1.5 17°
4 3.2 15.0 18.0 0.15 0.2
CXS-04T098-15-3215R
✩★✩★
4 2.6 32.3 1.5 17°
43.2 20.0 23.0 0.15 0.2
CXS-04T098-15-3220R
✩ ★ ✩ ★
42.6 37.3 1.5 17°
4 4.2 15.0 18.0 0.05 0.3
CXS-04T098-05-4215R
✩★✩★
4 3.5 32.3 2.0 17°
44.2 10.0 13.0 0.15 0.3
CXS-04T098-15-4210R
✩ ★ ✩ ★
43.5 27.3 2.0 17°
4 4.2 15.0 18.0 0.15 0.3
CXS-04T098-15-4215R
✩★✩★
4 3.5 32.3 2.0 17°
44.2 20.0 23.0 0.15 0.3
CXS-04T098-15-4220R
✩ ★ ✩ ★
43.5 37.3 2.0 17°
4 4.2 25.0 28.0 0.15 0.3
CXS-04T098-15-4225R
✩★✩★
4 3.5 42.3 2.0 17°
55.2 20.0 23.0 0.05 0.5
CXS-05T098-05-5220R
✩ ★ ✩ ★
54.3 42.3 2.5 17°
5 5.2 10.0 13.0 0.20 0.5
CXS-05T098-20-5210R
✩★✩★
5 4.3 32.3 2.5 17°
55.2 20.0 23.0 0.20 0.5
CXS-05T098-20-5220R
✩ ★ ✩ ★
54.3 42.3 2.5 17°
5 5.2 25.0 28.0 0.20 0.5
CXS-05T098-20-5225R
✩★✩★
5 4.3 47.3 2.5 17°
55.2 30.0 33.0 0.20 0.5
CXS-05T098-20-5230R
✩ ★ ✩ ★
54.3 52.3 2.5 17°
6 6.2 15.0 18.0 0.20 0.5
CXS-06T098-20-6215R
✩★✩★
6 5.3 37.3 3.0 17°
66.2 20.0 23.0 0.20 0.5
CXS-06T098-20-6220R
✩ ★ ✩ ★
65.3 42.3 3.0 17°
6 6.2 25.0 28.0 0.20 0.5
CXS-06T098-20-6225R
✩★✩★
6 5.3 47.3 3.0 17°
66.2 30.0 33.0 0.20 0.5
CXS-06T098-20-6230R
✩ ★ ✩ ★
65.3 52.3 3.0 17°
6 6.2 40.0 43.0 0.20 0.5
CXS-06T098-20-6240R
✩★✩★
6 5.3 62.3 3.0 17°
77.2 25.0 28.0 0.20 0.5
CXS-07T098-20-7225R
✩ ★ ✩ ★
76.3 47.3 3.5 17°
7 7.2 30.0 33.0 0.20 0.5
CXS-07T098-20-7230R
✩★✩★
7 6.3 52.3 3.5 17°
77.2 50.0 53.0 0.20 0.5
CXS-07T098-20-7250R
✩ ★ ✩ ★
76.3 72.3 3.5 17°
Размер CZC
MS
должен соответствовать размеру CZC
WS
держателя. R = Правое исполнение, L = Левое исполнение
F2
B 22
铣削 切削参数
CHI
A
B
C
D
E
F
B 1
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
F
Фрезерование
Фрезы для высокопроизводительной обработки
CoroMill
®
415 B2
Дисковые фрезы
Регулируемые двусторонние дисковые фрезы CoroMill
®
331 B3-B6
Регулируемые двусторонние дисковые фрезы CoroMill
®
331 для прямой и обратной обработки B7-B11
Оптимизированные цельные фрезы
Цельнотвёрдосплавная концевая фреза CoroMill
®
Plura для плунжерной обработки B12-B13
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки уступов B14-B15
Концевые фрезы CoroMill
®
Plura общего назначения B16-B18
Режимы резания
B19-B21
Полный ассортимент см. на сайте www.sandvik.coromant.com
B 2
ФРЕЗЕРОВАНИЕ
Фрезы для высокопроизводительной обработки
R
U
S
A
B
C
D
E
F
ФРЕЗЕРОВАНИЕ Фрезы для высокопроизводительной обработки

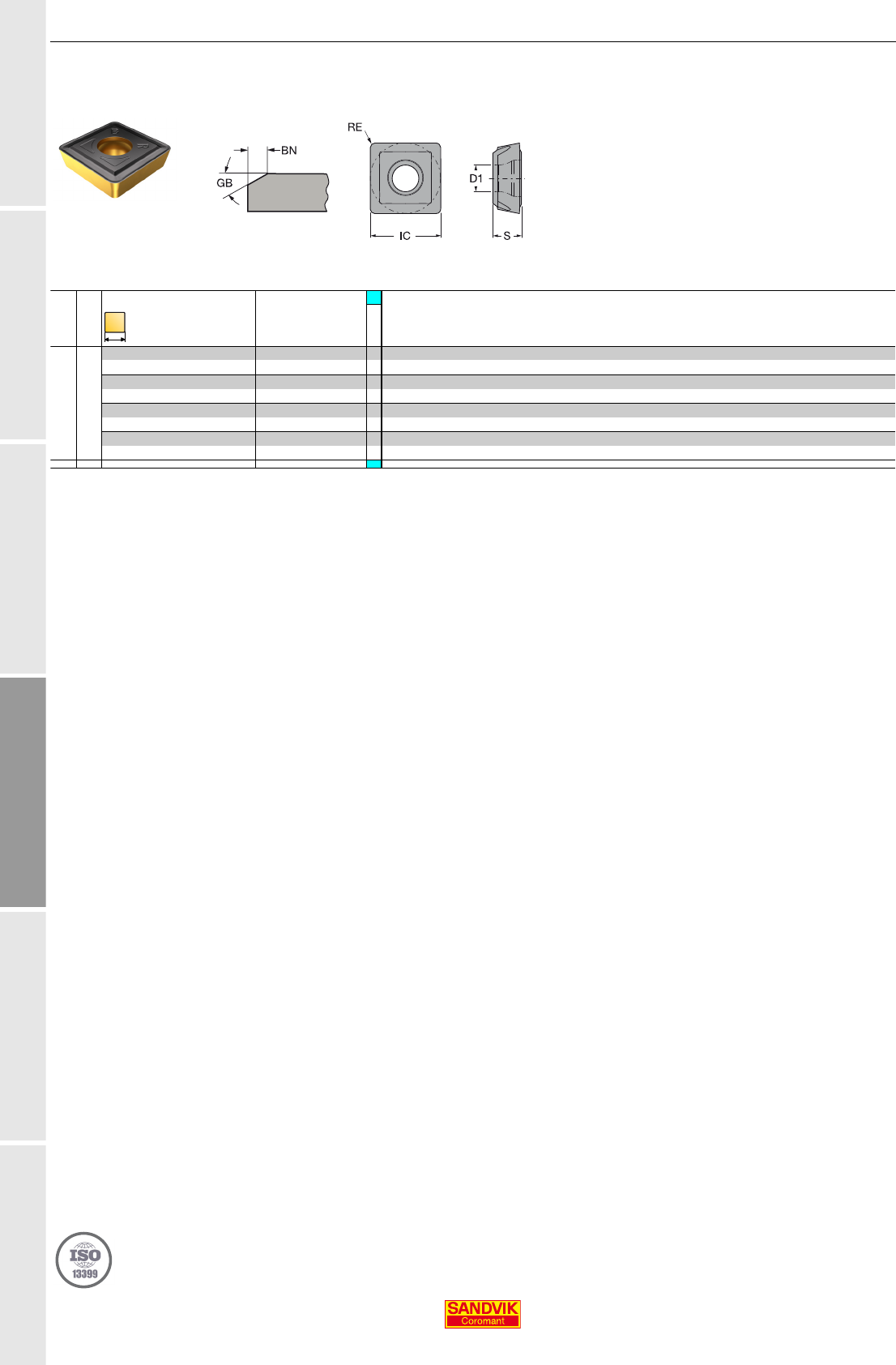

Пластины для фрез CoroMill
®
415
KRINS 15°
P M S
Размеры, мм
RE
Код заказа
1040
1040
S30T
S40T
S30T
S40T
IC LE S BS BSR REEQ
M30
05 1.20
415N-05 02 12E-M30
✩ ★ ✩ ✩ ★ ✩
5.0 3.0 2.21 0.0 1.2 2.00
07 2.00
415N-07 03 20E-M30
✩★✩✩★✩
7.0 3.0 3.07 0.0 1.2 2.80
IC
F2
B 3
Дисковые фрезы
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
F

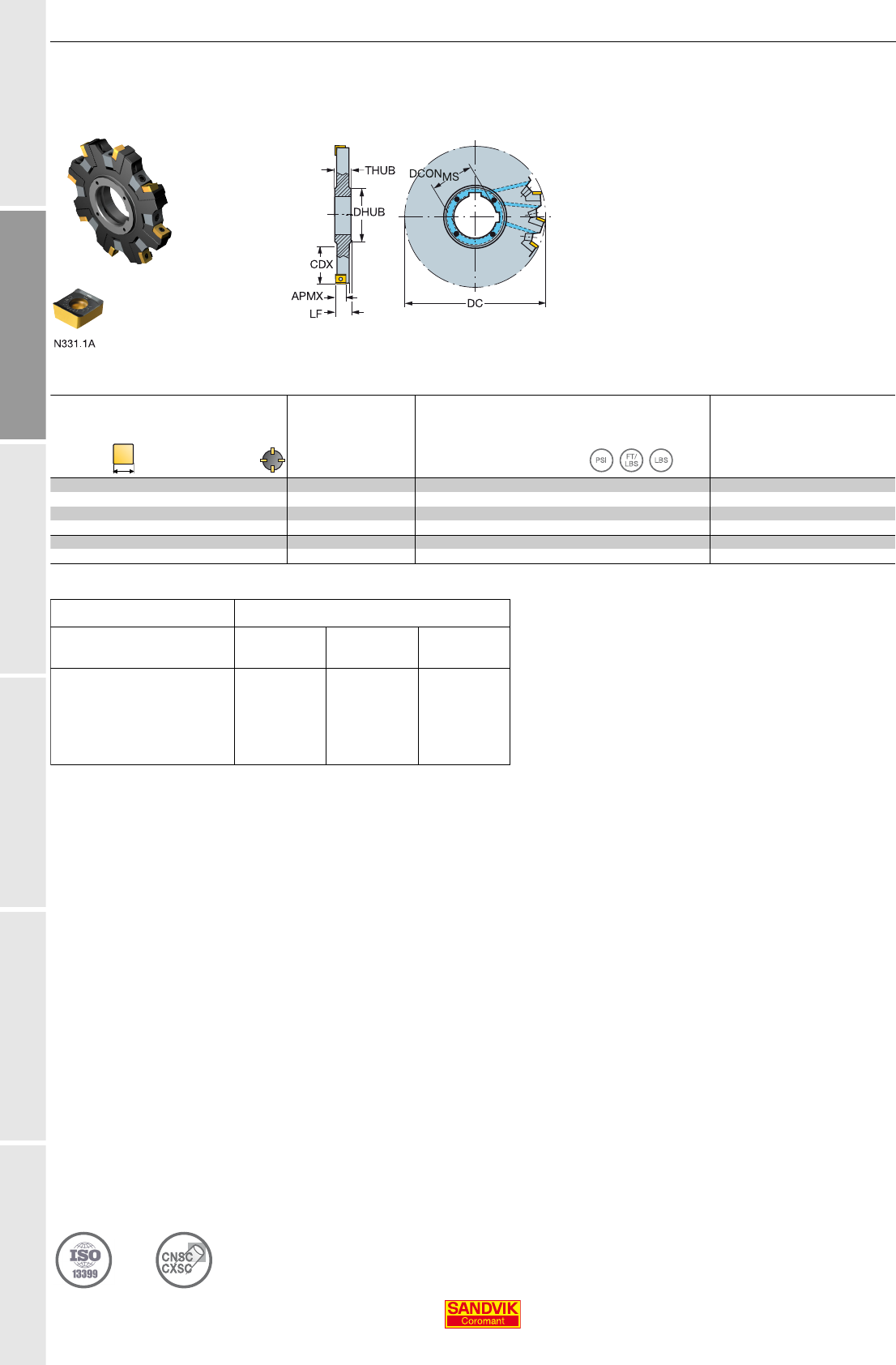

ФРЕЗЕРОВАНИЕ Дисковые фрезы

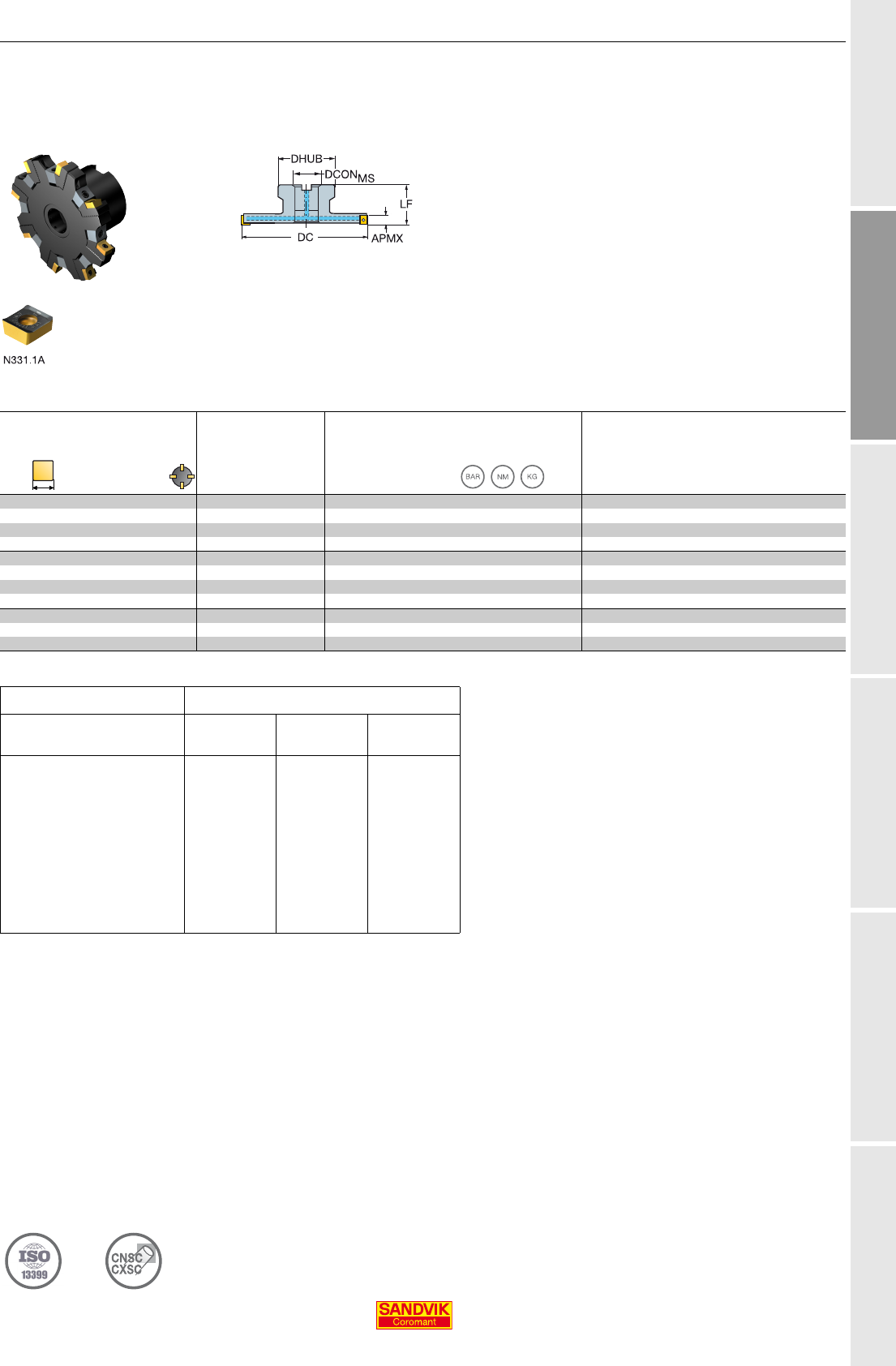

Регулируемые двусторонние дисковые фрезы CoroMill
®
331
Отверстие со шпоночным пазом – Внутренний подвод СОЖ
Метрическое исполнение
KAPR 90°
Размеры, мм
DC CDX CZC
MS
APMX CNSC
Код заказа
DCON
MS
LF DRVCT DHUB THUB RPMX CICT MIID
80 19.5 08 27 7.6 1 6
R331.52C-080S27EM
27.0 13.00 139.0 16.0 80 1.4 0.23 18100 6N331.1A-08
100 25.5 08 32 7.6 1 8
R331.52C-100S32EM
32.0 13.00 1 47.0 16.0 80 1.4 0.37 15900 8 N331.1A-08
125 34.0 08 40 7.6 110
R331.52C-125S40EM
40.0 13.00 255.0 16.0 80 1.4 0.60 14100 10 N331.1A-08
160 51.5 08 40 7.6 1 12
R331.52C-160S40EM
40.0 13.00 1 55.0 16.0 80 1.4 1.10 12400 12 N331.1A-08
80 19.5 08 27 7.6 1 6
R331.52C-080S27FM
27.0 14.00 139.0 16.0 80 1.4 0.27 18100 6N331.1A-08
100 25.5 08 32 7.6 1 8
R331.52C-100S32FM
32.0 14.00 1 47.0 16.0 80 1.4 0.44 15900 8 N331.1A-08
125 34.0 08 40 7.6 110
R331.52C-125S40FM
40.0 14.00 255.0 16.0 80 1.4 0.72 14100 10 N331.1A-08
160 51.5 08 40 7.6 1 12
R331.52C-160S40FM
40.0 14.00 1 55.0 16.0 80 1.4 1.33 12400 12 N331.1A-08
100 25.5 11 32 10.6 1 6
R331.52C-100S32KM
32.0 16.75 247.0 18.5 80 3.0 0.54 14000 6N331.1A-11
125 34.0 11 40 10.6 1 8
R331.52C-125S40KM
40.0 16.75 1 55.0 18.5 80 3.0 0.88 12400 8 N331.1A-11
160 51.5 11 40 10.6 110
R331.52C-160S40KM
40.0 16.75 255.0 18.5 80 3.0 1.62 10800 10 N331.1A-11
Комплектующие
Код заказа
Винт
пластины Клин Винт
R331.52C-125S40EM 5513 020-24 5431 105-01 339-831
R331.52C-125S40FM 5513 020-24 5431 105-02 339-831
R331.52C-080S27EM 5513 020-24 5431 105-01 339-831
R331.52C-080S27FM 5513 020-24 5431 105-02 339-831
R331.52C-100S32EM 5513 020-24 5431 105-01 339-831
R331.52C-100S32FM 5513 020-24 5431 105-02 339-831
R331.52C-160S40EM 5513 020-24 5431 105-01 339-831
R331.52C-160S40FM 5513 020-24 5431 105-02 339-831
R331.52C-100S32KM 5513 020-29 5431 105-04 5516 010-02
R331.52C-160S40KM 5513 020-29 5431 105-04 339-831
R331.52C-125S40KM 5513 020-29 5431 105-04 339-831
Полный перечень комплектующих см. на www.sandvik.coromant.com
F2 F5
B 4
ФРЕЗЕРОВАНИЕ
Дисковые фрезы
R
U
S
A
B
C
D
E
F
ФРЕЗЕРОВАНИЕ Дисковые фрезы

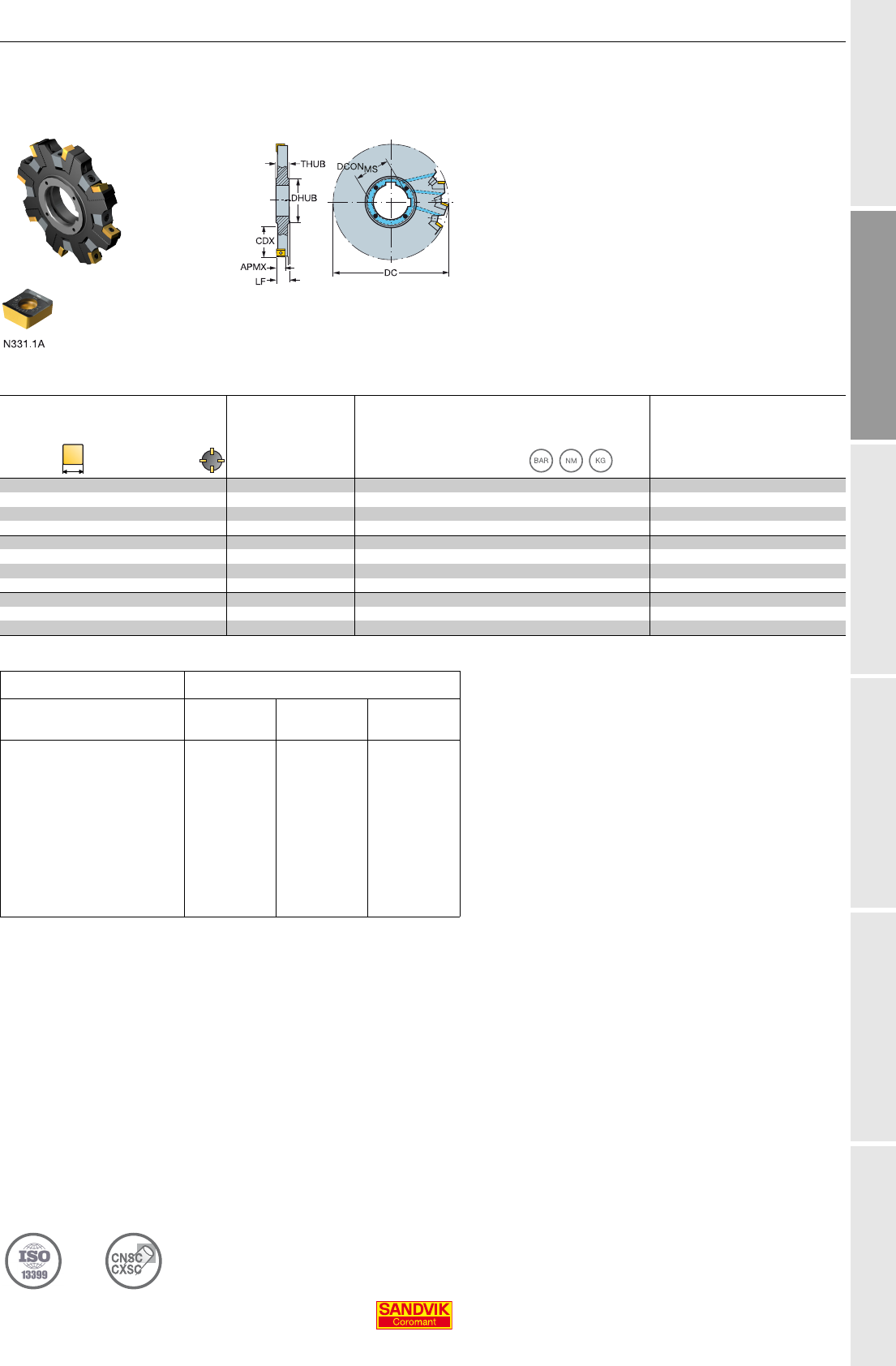

Регулируемые двусторонние дисковые фрезы CoroMill
®
331
Отверстие со шпоночным пазом – Внутренний подвод СОЖ
Дюймовое исполнение
KAPR 90°
Размеры, дюйм
DC CDX CZC
MS
APMX
CNSC
Код заказа
DCON
MS
LF DRVCT DHUB THUB RPMX CICT MIID
3.150 .768 08 1
.299
1 6
R331.52C-080T25FM
1.000 .551 11.535 .630 1160 1.0 0.56 18100 6N331.1A-08
4.000 1.043 08 1 1/4
.299
18
R331.52C-101T32FM
1.250 .551 1 1.811 .630 1160 1.0 0.94 15900 8 N331.1A-08
5.000 1.437 08 1 1/2
.299
110
R331.52C-127T38FM
1.500 .551 22.047 .630 1160 1.0 1.59 14100 10 N331.1A-08
6.000 1.929 08 1 1/2
.299
112
R331.52C-152T38FM
1.500 .551 1 2.047 .728 1160 1.0 2.51 12400 12 N331.1A-08
5.000 1.437 11 1 1/2
.417
1 8
R331.52C-127T38KM
1.500 .659 12.047 .728 1160 2.2 2.03 12400 8N331.1A-11
6.000 1.929 11 1 1/2
.417
110
R331.52C-152T38KM
1.500 .659 2 2.047 .728 1160 2.2 3.15 10800 10 N331.1A-11
Комплектующие
Код заказа
Винт
пластины Клин Винт
R331.52C-080T25FM 5513 020-24 5431 105-02 339-831
R331.52C-101T32FM 5513 020-24 5431 105-02 339-831
R331.52C-127T38FM 5513 020-24 5431 105-02 339-831
R331.52C-152T38FM 5513 020-24 5431 105-02 339-831
R331.52C-152T38KM 5513 020-29 5431 105-04 339-831
R331.52C-127T38KM 5513 020-29 5431 105-04 339-831
Полный перечень комплектующих см. на www.sandvik.coromant.com
F2 F5
B 5
Дисковые фрезы
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
F
ФРЕЗЕРОВАНИЕ Дисковые фрезы
Регулируемые двусторонние дисковые фрезы CoroMill
®
331
Крепление на оправке – Внутренний подвод СОЖ
Метрическое исполнение
STDNO ISO6462
KAPR 90°
Размеры, мм
DC CZC
MS
APMX CNSC
Код заказа
DCON
MS
ISO LF DHUB RPMX CICT MIID
80 08 27 7.6 1 6
R331.52C-080Q27EMR
27.0 A50.00 51.0 80 1.4 0.56 18100 6N331.1A-08
100 08 27 7.6 1 8
R331.52C-100Q27EMR
27.0 A 50.00 51.0 80 1.4 0.87 15900 8 N331.1A-08
125 08 32 7.6 110
R331.52C-125Q32EMR
32.0 B50.00 61.0 80 1.4 1.10 14100 10 N331.1A-08
160 08 40 7.6 1 12
R331.52C-160Q40EMR
40.0 B 50.00 73.0 80 1.4 1.73 12400 12 N331.1A-08
80 08 27 7.6 1 6
R331.52C-080Q27FMR
27.0 A50.00 51.0 80 1.4 0.59 18100 6N331.1A-08
100 08 27 7.6 1 8
R331.52C-100Q27FMR
27.0 A 50.00 51.0 80 1.4 0.93 15900 8 N331.1A-08
125 08 32 7.6 110
R331.52C-125Q32FMR
32.0 B50.00 61.0 80 1.4 1.21 14100 10 N331.1A-08
160 08 40 7.6 1 12
R331.52C-160Q40FMR
40.0 B 50.00 73.0 80 1.4 1.93 12400 12 N331.1A-08
100 11 27 10.6 1 6
R331.52C-100Q27KMR
27.0 A50.00 51.0 80 3.0 0.95 14000 6N331.1A-11
125 11 32 10.6 1 8
R331.52C-125Q32KMR
32.0 B 50.00 61.0 80 3.0 1.33 12400 8 N331.1A-11
160 11 40 10.6 110
R331.52C-160Q40KMR
40.0 B50.00 73.0 80 3.0 2.17 10800 10 N331.1A-11
Комплектующие
Код заказа
Винт
пластины Клин Винт
R331.52C-080Q27EMR 5513 020-24 5431 105-01 339-831
R331.52C-080Q27FMR 5513 020-24 5431 105-02 269-832
R331.52C-100Q27EMR 5513 020-24 5431 105-01 339-831
R331.52C-100Q27FMR 5513 020-24 5431 105-02 339-831
R331.52C-125Q32EMR 5513 020-24 5431 105-01 339-831
R331.52C-125Q32FMR 5513 020-24 5431 105-02 339-831
R331.52C-160Q40EMR 5513 020-24 5431 105-01 339-831
R331.52C-160Q40FMR 5513 020-24 5431 105-02 339-831
R331.52C-100Q27KMR 5513 020-29 5431 105-04 339-831
R331.52C-125Q32KMR 5513 020-29 5431 105-04 339-831
R331.52C-160Q40KMR 5513 020-29 5431 105-04 339-831
Полный перечень комплектующих см. на www.sandvik.coromant.com
F2 F5
B 6
ФРЕЗЕРОВАНИЕ
Дисковые фрезы
R
U
S
A
B
C
D
E
F

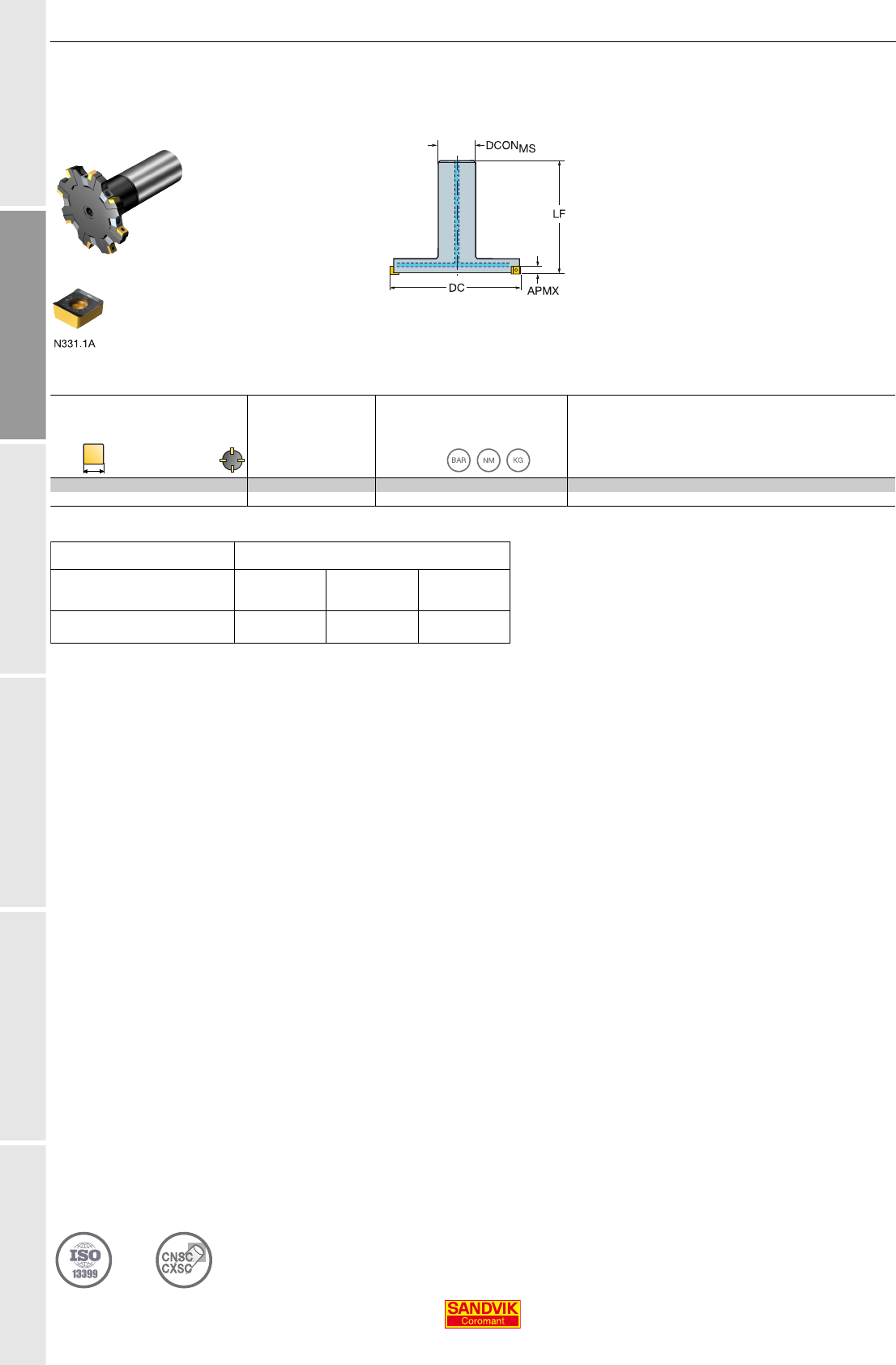

ФРЕЗЕРОВАНИЕ Дисковые фрезы
Регулируемые двусторонние дисковые фрезы CoroMill
®
331
Цилиндрический хвостовик – Внутренний подвод СОЖ
Метрическое исполнение
KAPR 90°
Размеры, мм
DC CZC
MS
APMX CNSC
Код заказа
DCON
MS
LF RPMX CICT MIID
80 08 32 7.6 1 6
R331.52C-080A32EMR
32.0 115.00 80 1.4 0.87 15900 6N331.1A-08
100 08 40 7.6 1 8
R331.52C-100A40EMR
40.0 125.00 80 1.4 1.64 15900 8 N331.1A-08
Комплектующие
Код заказа
Винт
пластины Клин Винт
R331.52C-080A32EMR 5513 020-24 5431 105-01 339-831
R331.52C-100A40EMR 5513 020-24 5431 105-01 339-831
Полный перечень комплектующих см. на www.sandvik.coromant.com
F2 F5
B 7
Дисковые фрезы
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
F
ФРЕЗЕРОВАНИЕ Дисковые фрезы
Регулируемые двусторонние дисковые фрезы CoroMill
®
331 для прямой и обратной
обработки
Отверстие со шпоночным пазом – Внутренний подвод СОЖ
Метрическое исполнение
KAPR 90°
Размеры, мм
DC CDX CZC
MS
APMX CNSC
Код заказа
DCON
MS
LF DRVCT DHUB THUB RPMX CICT MIID
80 19.5 08 27 7.6 1 6
L331.52C-080S27EM
27.0 13.00 139.0 16.0 80 1.4 0.23 18100 6N331.1A-08
100 25.5 08 32 7.6 1 8
L331.52C-100S32EM
32.0 13.00 1 47.0 16.0 80 1.4 0.37 15900 8 N331.1A-08
125 34.0 08 40 7.6 110
L331.52C-125S40EM
40.0 13.00 255.0 16.0 80 1.4 0.60 14100 10 N331.1A-08
160 51.5 08 40 7.6 1 12
L331.52C-160S40EM
40.0 13.00 1 55.0 16.0 80 1.4 1.10 12400 12 N331.1A-08
80 19.5 08 27 7.6 1 6
L331.52C-080S27FM
27.0 14.00 139.0 16.0 80 1.4 0.27 18100 6N331.1A-08
100 25.5 08 32 7.6 1 8
L331.52C-100S32FM
32.0 14.00 1 47.0 16.0 80 1.4 0.44 15900 8 N331.1A-08
125 34.0 08 40 7.6 110
L331.52C-125S40FM
40.0 14.00 255.0 16.0 80 1.4 0.72 14100 10 N331.1A-08
160 51.5 08 40 7.6 1 12
L331.52C-160S40FM
40.0 14.00 1 55.0 16.0 80 1.4 1.33 12400 12 N331.1A-08
100 25.5 11 32 10.6 1 6
L331.52C-100S32KM
32.0 16.75 247.0 18.5 80 3.0 0.54 14000 6N331.1A-11
125 34.0 11 40 10.6 1 8
L331.52C-125S40KM
40.0 16.75 1 55.0 18.5 80 3.0 0.88 12400 8 N331.1A-11
160 51.5 11 40 10.6 110
L331.52C-160S40KM
40.0 16.75 255.0 18.5 80 3.0 1.62 10800 10 N331.1A-11
Комплектующие
Код заказа
Винт
пластины Клин Винт
L331.52C-125S40EM 5513 020-24 5431 105-01 339-831
L331.52C-125S40FM 5513 020-24 5431 105-02 339-831
L331.52C-080S27EM 5513 020-24 5431 105-01 339-831
L331.52C-080S27FM 5513 020-24 5431 105-02 339-831
L331.52C-100S32EM 5513 020-24 5431 105-01 339-831
L331.52C-100S32FM 5513 020-24 5431 105-02 339-831
L331.52C-160S40EM 5513 020-24 5431 105-01 339-831
L331.52C-160S40FM 5513 020-24 5431 105-02 339-831
L331.52C-100S32KM 5513 020-29 5431 105-04 5516 010-02
L331.52C-160S40KM 5513 020-29 5431 105-04 339-831
L331.52C-125S40KM 5513 020-29 5431 105-04 339-831
Полный перечень комплектующих см. на www.sandvik.coromant.com
F2 F5
B 8
ФРЕЗЕРОВАНИЕ
Дисковые фрезы
R
U
S
A
B
C
D
E
F
ФРЕЗЕРОВАНИЕ Дисковые фрезы
Регулируемые двусторонние дисковые фрезы CoroMill
®
331 для прямой и обратной
обработки
Отверстие со шпоночным пазом – Внутренний подвод СОЖ
Дюймовое исполнение
KAPR 90°
Размеры, дюйм
DC CDX CZC
MS
APMX
CNSC
Код заказа
DCON
MS
LF DRVCT DHUB THUB RPMX CICT MIID
3.150 .768 08 1
.299
1 6
L331.52C-080T25FM
1.000 .551 11.535 .630 1160 1.0 0.56 18100 6N331.1A-08
4.000 1.043 08 1 1/4
.299
18
L331.52C-101T32FM
1.250 .551 1 1.811 .630 1160 1.0 0.94 15900 8 N331.1A-08
5.000 1.437 08 1 1/2
.299
110
L331.52C-127T38FM
1.500 .551 22.047 .630 1160 1.0 1.59 14100 10 N331.1A-08
6.000 1.929 08 1 1/2
.299
112
L331.52C-152T38FM
1.500 .551 1 2.047 .728 1160 1.0 2.51 12400 12 N331.1A-08
5.000 1.437 11 1 1/2
.417
1 8
L331.52C-127T38KM
1.500 .659 12.047 .728 1160 2.2 2.03 12400 8N331.1A-11
6.000 1.929 11 1 1/2
.417
110
L331.52C-152T38KM
1.500 .659 2 2.047 .728 1160 2.2 3.15 10800 10 N331.1A-11
Комплектующие
Код заказа
Винт
пластины Клин Винт
L331.52C-080T25FM 5513 020-24 5431 105-02 339-831
L331.52C-101T32FM 5513 020-24 5431 105-02 339-831
L331.52C-127T38FM 5513 020-24 5431 105-02 339-831
L331.52C-152T38FM 5513 020-24 5431 105-02 339-831
L331.52C-152T38KM 5513 020-29 5431 105-04 339-831
L331.52C-127T38KM 5513 020-29 5431 105-04 339-831
Полный перечень комплектующих см. на www.sandvik.coromant.com
F2 F5
B 9
Дисковые фрезы
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
F
ФРЕЗЕРОВАНИЕ Дисковые фрезы
Регулируемые двусторонние дисковые фрезы CoroMill
®
331 для прямой и обратной
обработки
Крепление на оправке – Внутренний подвод СОЖ
Метрическое исполнение
STDNO ISO6462
KAPR 90°
Размеры, мм
DC CDX CZC
MS
APMX CNSC
Код заказа
DCON
MS
ISO LF DHUB RPMX CICT MIID
80 20.3 08 27 7.6 1 6
R331.52C-080Q27EML
27.0 A40.00 51.0 80 1.4 0.56 18100 6N331.1A-08
100 23.5 08 27 7.6 1 8
R331.52C-100Q27EML
27.0 A 40.00 51.0 80 1.4 0.87 15900 8 N331.1A-08
125 31.0 08 32 7.6 110
R331.52C-125Q32EML
32.0 B40.00 61.0 80 1.4 1.10 14100 10 N331.1A-08
160 42.5 08 40 7.6 1 12
R331.52C-160Q40EML
40.0 B 40.00 73.0 80 1.4 1.73 12400 12 N331.1A-08
80 20.3 08 27 7.6 1 6
R331.52C-080Q27FML
27.0 A38.00 51.0 80 1.4 0.59 18100 6N331.1A-08
100 23.5 08 27 7.6 1 8
R331.52C-100Q27FML
27.0 A 38.00 51.0 80 1.4 0.93 15900 8 N331.1A-08
125 31.0 08 32 7.6 110
R331.52C-125Q32FML
32.0 B38.00 61.0 80 1.4 1.21 14100 10 N331.1A-08
160 42.5 08 40 7.6 1 12
R331.52C-160Q40FML
40.0 B 38.00 73.0 80 1.4 1.94 12400 12 N331.1A-08
100 25.8 11 27 10.6 1 6
R331.52C-100Q27KML
27.0 A35.00 51.0 80 3.0 0.96 14000 6N331.1A-11
125 31.0 11 32 10.6 1 8
R331.52C-125Q32KML
32.0 B 35.00 61.0 80 3.0 1.33 12400 8 N331.1A-11
160 42.5 11 40 10.6 110
R331.52C-160Q40KML
40.0 B35.00 73.0 80 3.0 2.17 10800 10 N331.1A-11
Комплектующие
Код заказа
Винт
пластины Клин Винт
R331.52C-080Q27EML 5513 020-24 5431 105-01 339-831
R331.52C-080Q27FML 5513 020-24 5431 105-02 269-832
R331.52C-100Q27EML 5513 020-24 5431 105-01 339-831
R331.52C-100Q27FML 5513 020-24 5431 105-02 339-831
R331.52C-125Q32EML 5513 020-24 5431 105-01 339-831
R331.52C-125Q32FML 5513 020-24 5431 105-02 339-831
R331.52C-160Q40EML 5513 020-24 5431 105-01 339-831
R331.52C-160Q40FML 5513 020-24 5431 105-02 339-831
R331.52C-100Q27KML 5513 020-29 5431 105-04 339-831
R331.52C-125Q32KML 5513 020-29 5431 105-04 339-831
R331.52C-160Q40KML 5513 020-29 5431 105-04 339-831
Полный перечень комплектующих см. на www.sandvik.coromant.com
F2 F5
B 10
ФРЕЗЕРОВАНИЕ
Дисковые фрезы
R
U
S
A
B
C
D
E
F

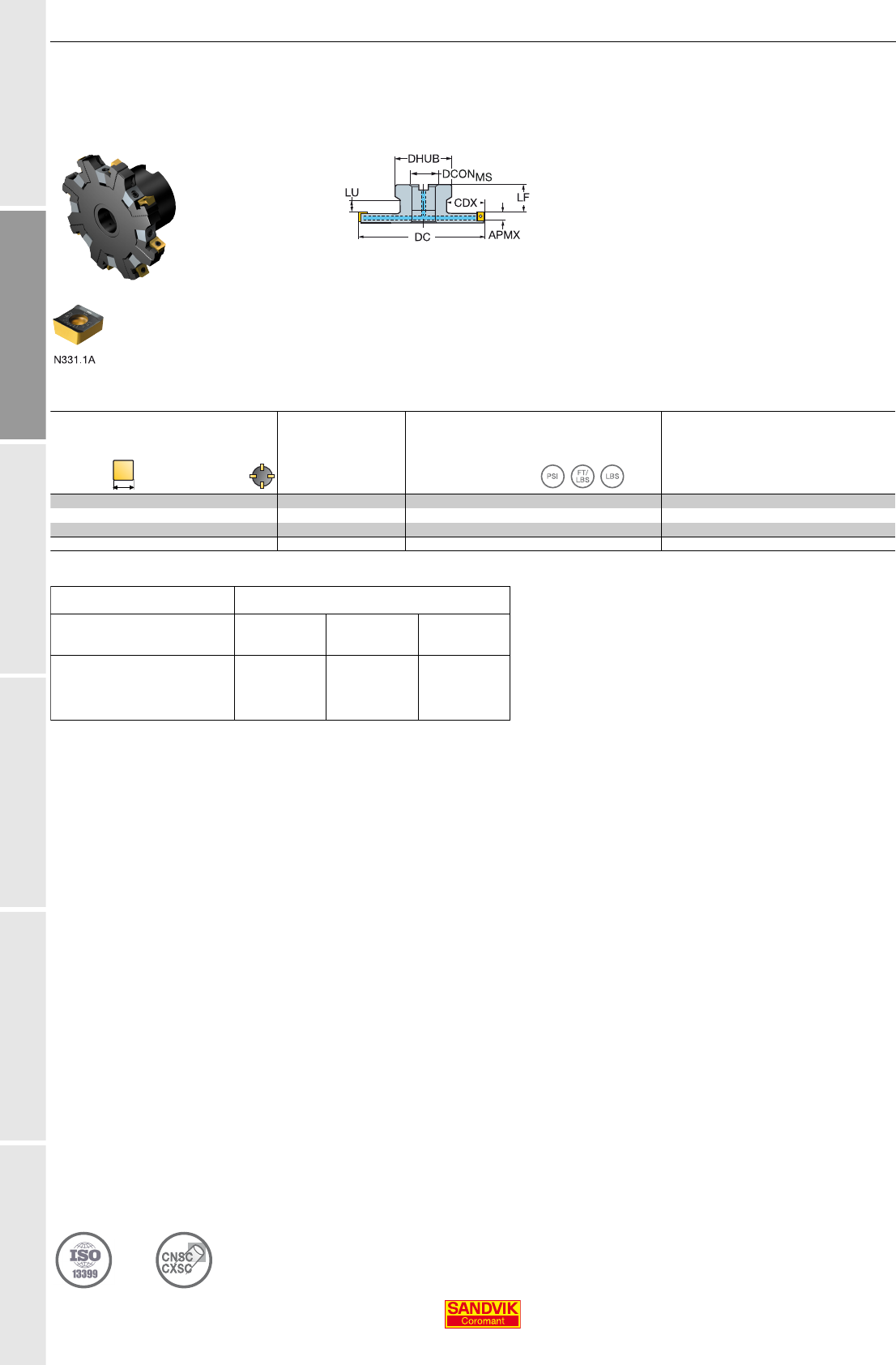

ФРЕЗЕРОВАНИЕ Дисковые фрезы
Регулируемые двусторонние дисковые фрезы CoroMill
®
331 для прямой и обратной
обработки
Крепление на оправке – Внутренний подвод СОЖ
Дюймовое исполнение
STDNO ISO6462
KAPR 90°
Размеры, дюйм
DC CDX CZC
MS
APMX CNSC
Код заказа
DCON
MS
ISO LF DHUB RPMX CICT MIID
3.150 .799 08 1.299 1 6
R331.52C-080R25FML
1.000 A1.528 2.008 1160 1.0 1.31 18100 6N331.1A-08
4.000 .957 08 1 .299 1 8
R331.52C-101R25FML
1.000 A 1.528 2.008 1160 1.0 2.10 15900 8 N331.1A-08
5.000 1.260 08 1 1/4 .299 110
R331.52C-127R32FML
1.250 B1.528 2.402 1160 1.0 2.65 14100 10 N331.1A-08
4.000 1.016 11 1 .417 1 6
R331.52C-101R25KML
1.000 A 1.409 2.008 1160 2.2 2.26 14000 6 N331.1A-11
Комплектующие
Код заказа
Винт
пластины Клин Винт
R331.52C-080R25FML 5513 020-24 5431 105-02 269-832
R331.52C-101R25FML 5513 020-24 5431 105-02 339-831
R331.52C-127R32FML 5513 020-24 5431 105-02 339-831
R331.52C-101R25KML 5513 020-29 5431 105-04 339-831
Полный перечень комплектующих см. на www.sandvik.coromant.com
F2 F5
B 11
Дисковые фрезы
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
F

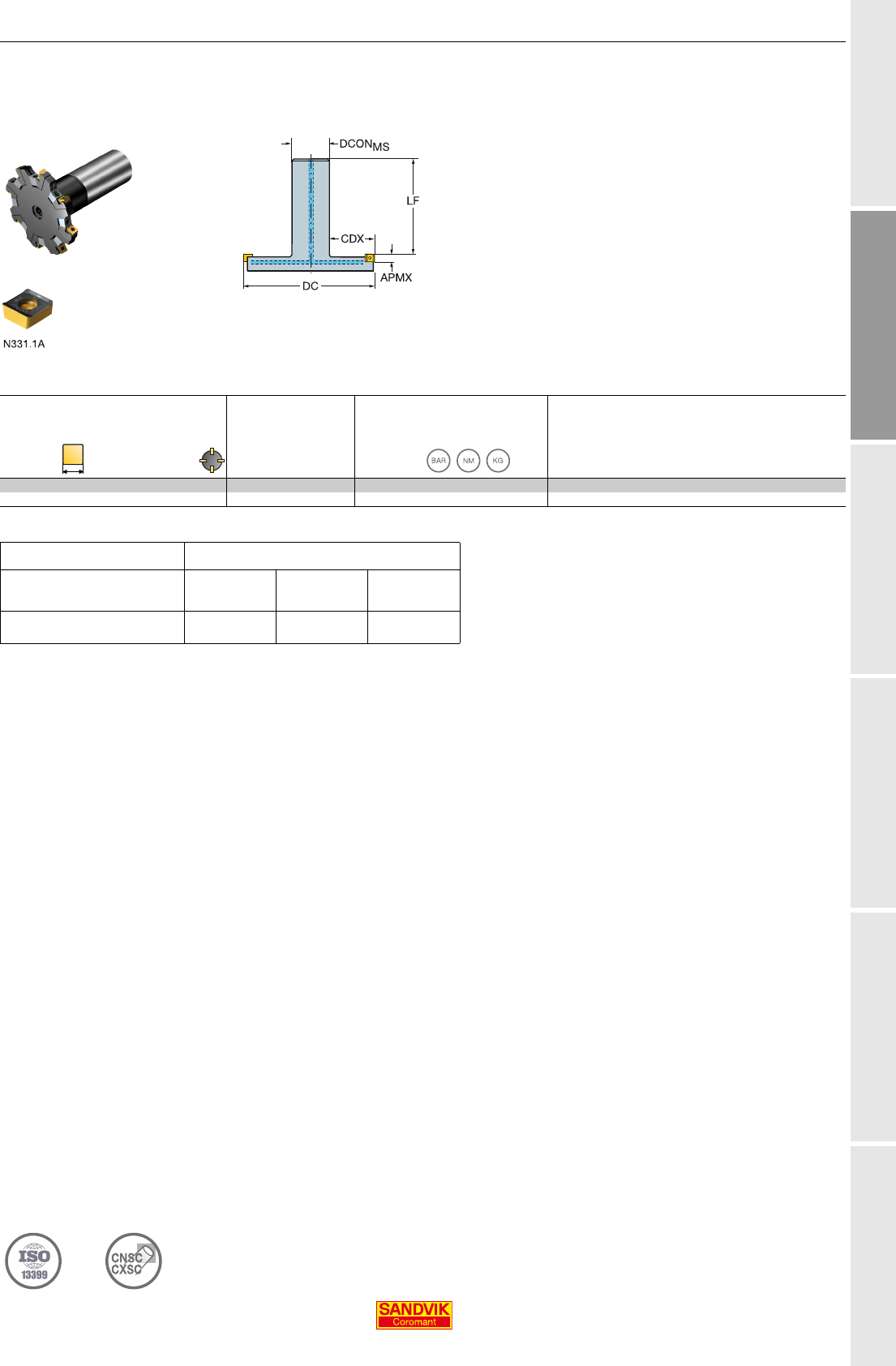

ФРЕЗЕРОВАНИЕ Дисковые фрезы
Регулируемые двусторонние дисковые фрезы CoroMill
®
331 для прямой и обратной
обработки
Цилиндрический хвостовик – Внутренний подвод СОЖ
Метрическое исполнение
KAPR 90°
Размеры, мм
DC CDX CZC
MS
APMX CNSC
Код заказа
DCON
MS
LF RPMX CICT MIID
80 23.0 08 32 7.6 1 6
R331.52C-080A32EML
32.0 105.00 80 1.4 0.87 18100 6N331.1A-08
100 29.0 08 40 7.6 1 8
R331.52C-100A40EML
40.0 115.00 80 1.4 1.49 15900 8 N331.1A-08
Комплектующие
Код заказа
Винт
пластины Клин Винт
R331.52C-080A32EML 5513 020-24 5431 105-01 339-831
R331.52C-100A40EML 5513 020-24 5431 105-01 339-831
Полный перечень комплектующих см. на www.sandvik.coromant.com
F2 F5
B 12
ФРЕЗЕРОВАНИЕ
Оптимизированные цельные фрезы
R
U
S
A
B
C
D
E
F
ФРЕЗЕРОВАНИЕ Оптимизированные цельные фрезы
Цельнотвёрдосплавная концевая фреза CoroMill
®
Plura для плунжерной обработки
Для обработки сплавов на основе никеля
Метрическое исполнение
Дюймовое исполнение
FHA
TCDCON h5
S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU CNSC CXSC ZEFP
Код заказа
1610
DCON
MS
LF DN
4.0 61.3 0.48 10° 16.0 4 4 4
2P070-0400-PB
6.0 54.9 3.9
6.0 6 2.0 0.72 10° 24.0 4 4 4
2P070-0600-PB
6.0 60.3 5.8
8.0 82.6 0.96 10° 32.0 4 4 4
2P070-0800-PB
8.0 68.4 7.8
10.0 10 3.3 1.20 10° 40.0 4 4 4
2P070-1000-PB
10.0 80.4 9.7
12.0 12 4.0 1.44 10° 48.0 4 4 4
2P070-1200-PB
12.0 92.5 11.6
16.0 16 5.3 1.92 10° 64.0 4 4 4
2P070-1600-PB
16.0 111.7 15.5
S
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU CNSC CXSC ZEFP
Код заказа
1610
DCON
MS
LF DN
.187 1/4 .062 .022 10° .748 4 4 4
2P070-0476-PB
.250 2.264 .182
.250 1/4 .083 .030 10° 1.000 4 4 4
2P070-0635-PB
.250 2.429 .243
.375 3/8 .124 .045 10° 1.500 4 4 4
2P070-0953-PB
.375 3.091 .364
.500 1/2 .165 .060 10° 2.000 4 4 4
2P070-1270-PB
.500 3.756 .485
.625 5/8 .206 .075 10° 2.500 4 4 4
2P070-1588-PB
.625 4.378 .606
B19F2F5F6
B 13
Оптимизированные цельные фрезы
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
F

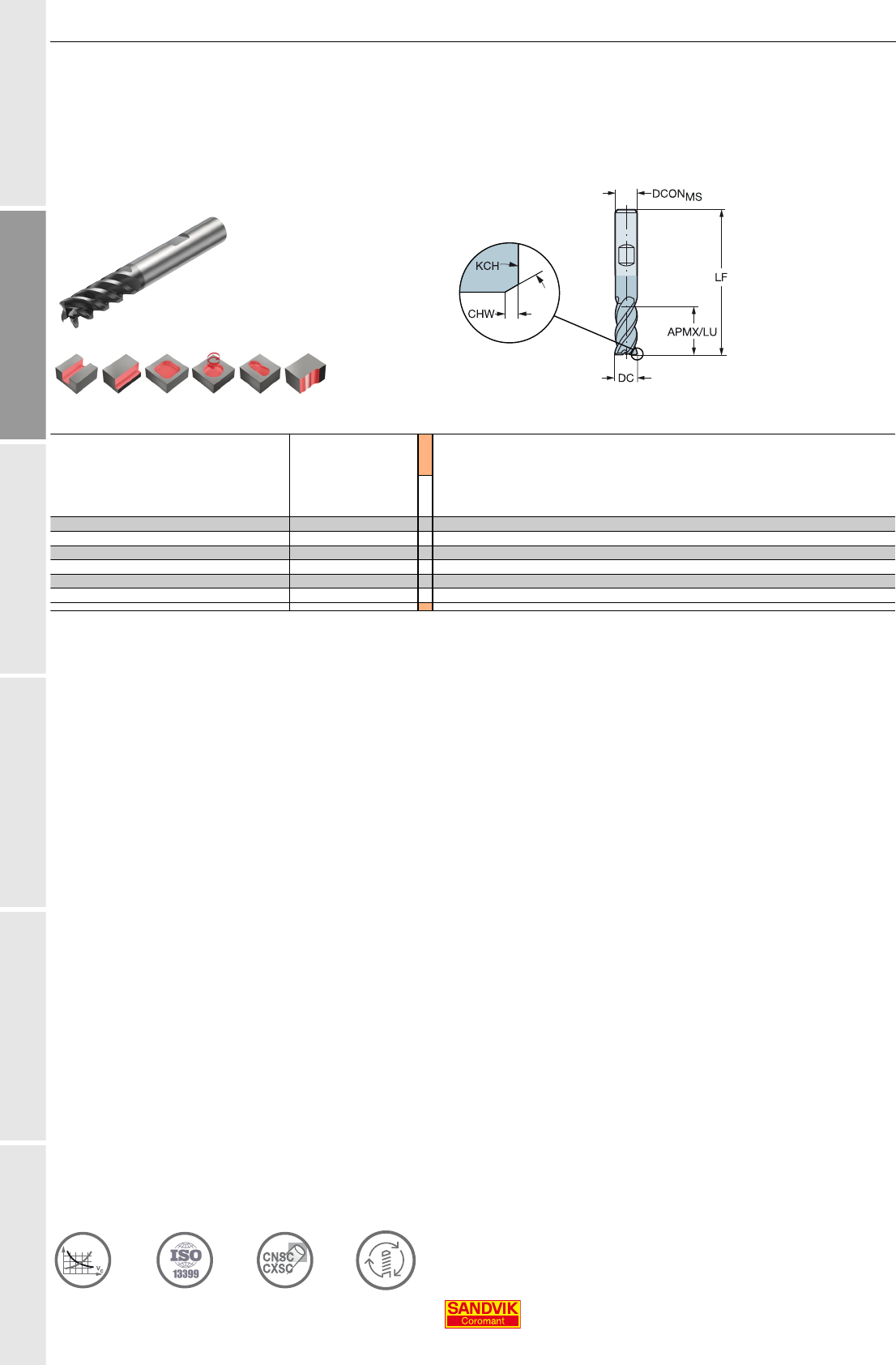

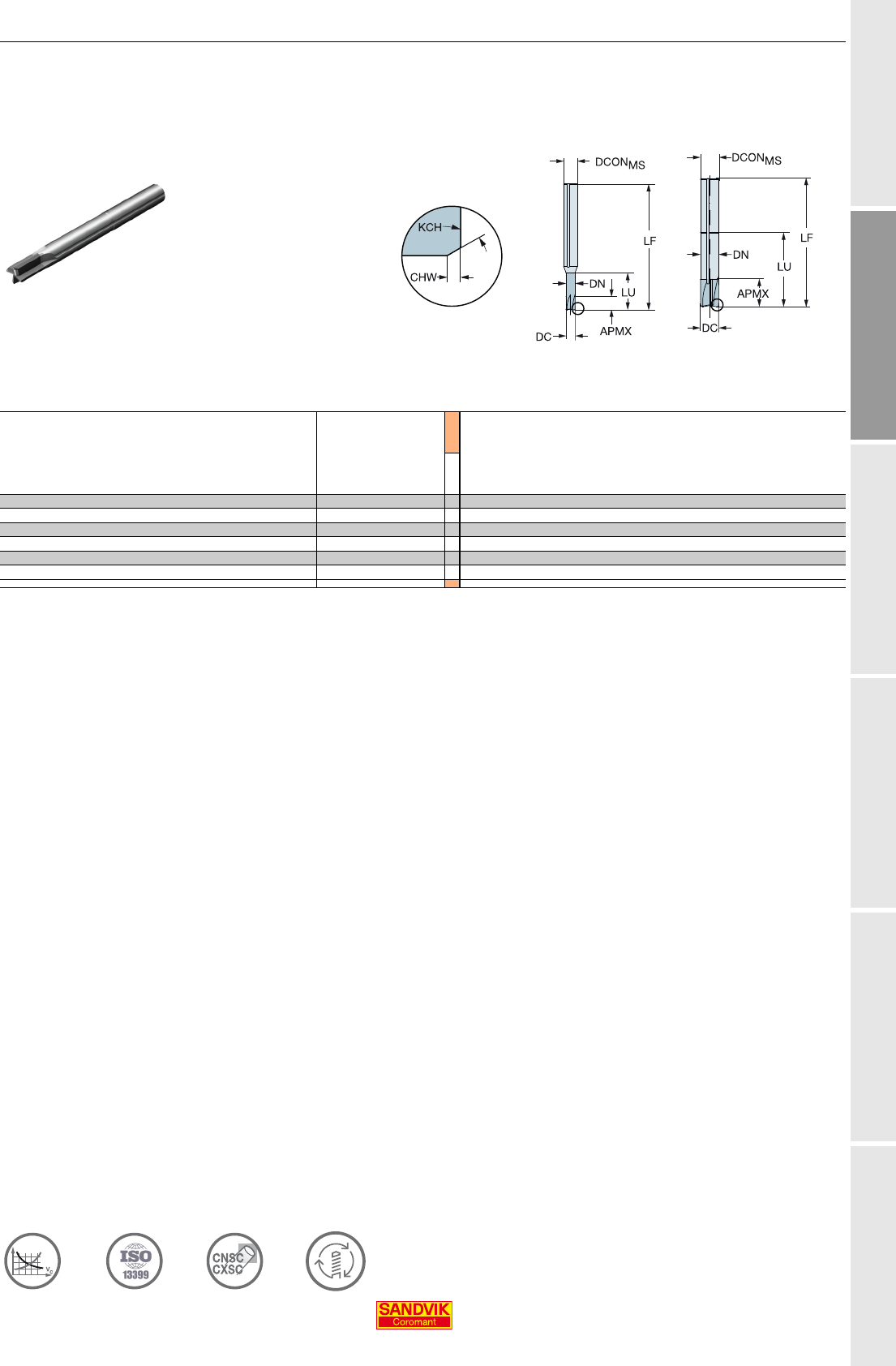

ФРЕЗЕРОВАНИЕ Оптимизированные цельные фрезы
Цельнотвёрдосплавная концевая фреза CoroMill
®
Plura для плунжерной обработки
Для обработки сплавов на основе никеля
Метрическое исполнение
FHA
TCDCON h5
S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU CNSC CXSC ZEFP
Код заказа
1610
DCON
MS
LF DN
4.0 61.3 0.48 10° 24.0 4 4 4
2P090-0400-PB
6.0 62.9 3.9
6.0 6 2.0 0.72 10° 36.0 4 4 4
2P090-0600-PB
6.0 72.3 5.8
8.0 82.6 0.96 10° 48.0 4 4 4
2P090-0800-PB
8.0 84.4 7.8
10.0 10 3.3 1.20 10° 60.0 4 4 4
2P090-1000-PB
10.0 100.4 9.7
12.0 12 4.0 1.44 10° 72.0 4 4 4
2P090-1200-PB
12.0 116.5 11.6
16.0 16 5.3 1.92 10° 96.0 4 4 4
2P090-1600-PB
16.0 143.7 15.5
B19F2F5F6
B 14
ФРЕЗЕРОВАНИЕ
Оптимизированные цельные фрезы
R
U
S
A
B
C
D
E
F

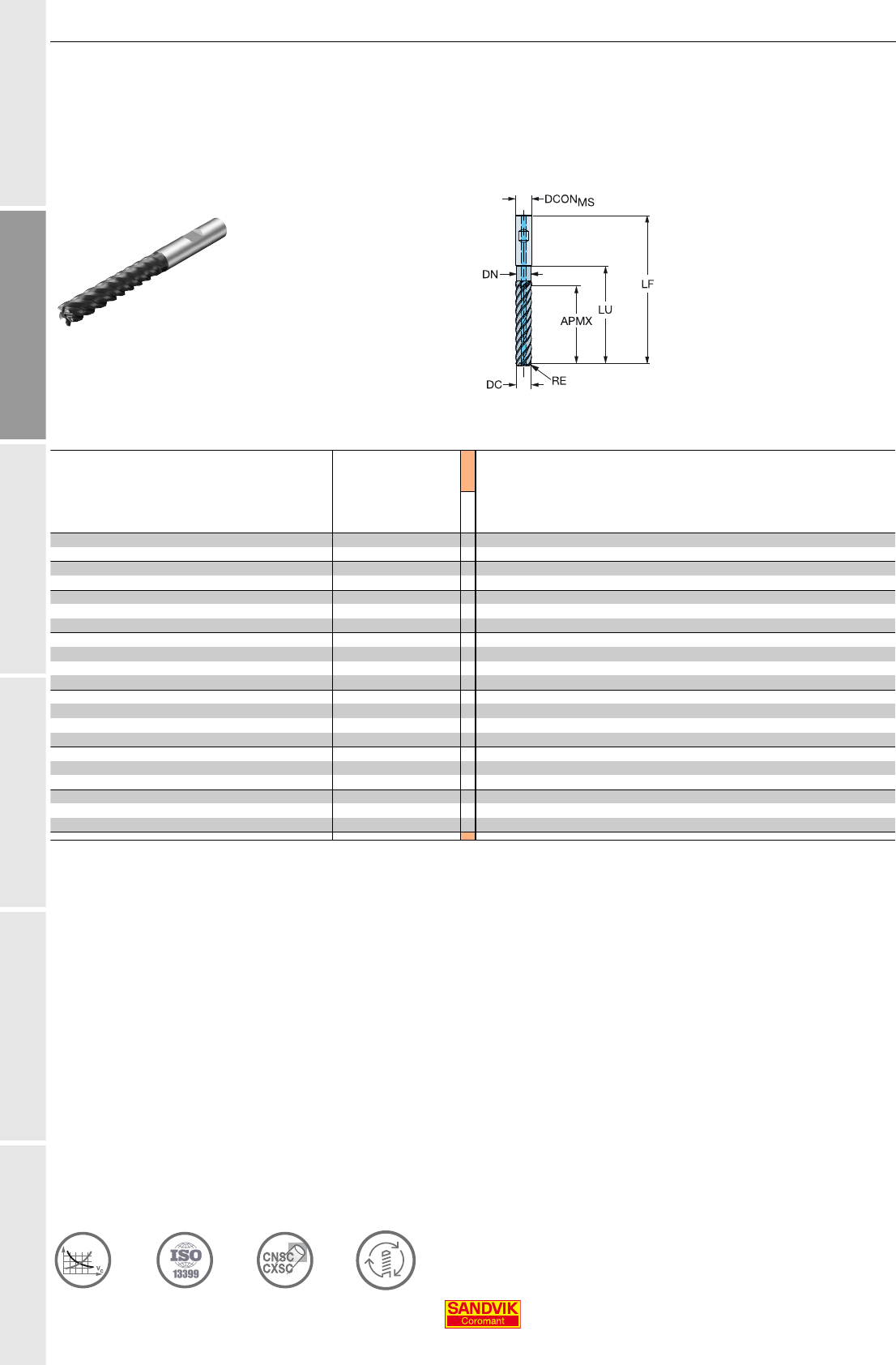

ФРЕЗЕРОВАНИЕ Оптимизированные цельные фрезы

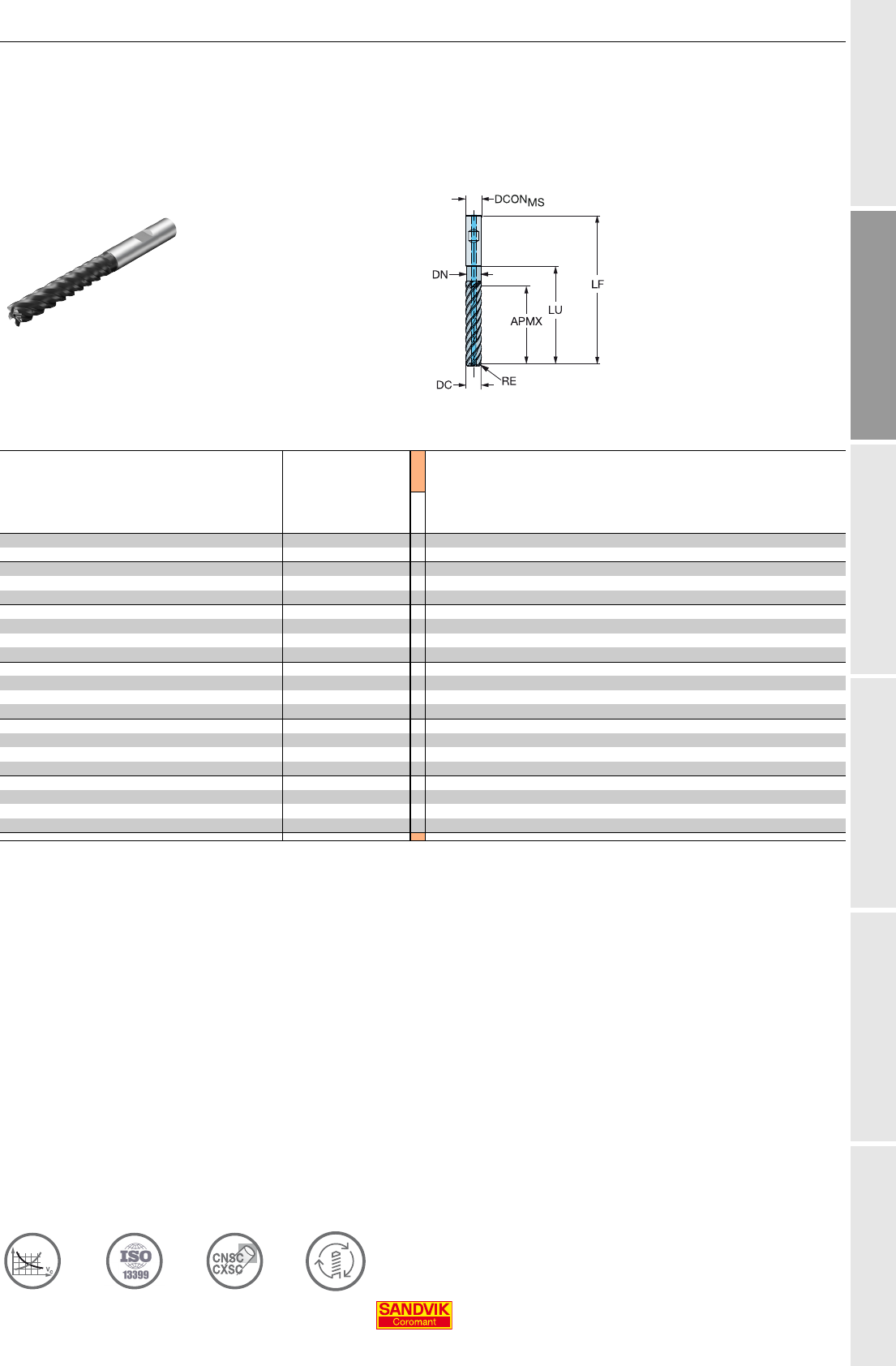

Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки уступов
Для обработки сплавов на основе титана
Метрическое исполнение
FHA 45°
BSG COROMANT
TCDC h10
TCDCON h6
S
Размеры, мм
DC CZC
MS
APMX RE LU CNSC CXSC ZEFP
Код заказа
1745
DCON
MS
LF DN
6.0 630.0 0.50 34.0 1 1 5
2F380-0600-050ASD
6.0 72.0 5.7
6 30.0 1.00 34.0 1 1 5
2F380-0600-100ASD
6.0 72.0 5.7
8.0 840.0 0.50 45.0 1 1 5
2F380-0800-050ASD
8.0 82.0 7.6
8 40.0 1.00 45.0 1 1 5
2F380-0800-100ASD
8.0 82.0 7.6
10.0 10 50.0 0.50 56.0 1 1 5
2F380-1000-050ASD
10.0 97.0 9.5
10 50.0 1.00 56.0 1 1 5
2F380-1000-100ASD
10.0 97.0 9.5
10 50.0 2.00 56.0 1 1 5
2F380-1000-200ASD
10.0 97.0 9.5
12.0 12 60.0 1.00 67.0 1 1 5
2F380-1200-100ASD
12.0 115.0 11.4
12 60.0 2.00 67.0 1 1 5
2F380-1200-200ASD
12.0 115.0 11.4
12 60.0 2.50 67.0 1 1 5
2F380-1200-250ASD
12.0 115.0 11.4
12 60.0 3.00 67.0 1 1 5
2F380-1200-300ASD
12.0 115.0 11.4
16.0 16 80.0 2.00 89.0 1 1 5
2F380-1600-200ASD
16.0 140.0 15.2
16 80.0 2.50 89.0 1 1 5
2F380-1600-250ASD
16.0 140.0 15.2
16 80.0 3.00 89.0 1 1 5
2F380-1600-300ASD
16.0 140.0 15.2
16 80.0 4.00 89.0 1 1 5
2F380-1600-400ASD
16.0 140.0 15.2
20.0 20 100.0 3.00 111.0 1 1 5
2F380-2000-300ASD
20.0 165.0 19.0
20 100.0 4.00 111.0 1 1 5
2F380-2000-400ASD
20.0 165.0 19.0
20 100.0 6.35 111.0 1 1 5
2F380-2000-635ASD
20.0 165.0 19.0
25.0 25 125.0 3.00 138.5 1 1 5
2F380-2500-300ASD
25.0 203.0 23.8
25 125.0 4.00 138.5 1 1 5
2F380-2500-400ASD
25.0 203.0 23.8
25 125.0 6.35 138.5 1 1 5
2F380-2500-635ASD
25.0 203.0 23.8
B20F2F5F6
B 15
Оптимизированные цельные фрезы
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
F
ФРЕЗЕРОВАНИЕ Оптимизированные цельные фрезы
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки уступов
Для обработки сплавов на основе титана
Дюймовое исполнение
FHA 45°
BSG COROMANT
TCDC h10
TCDCON h6
S
Размеры, дюйм
DC CZC
MS
APMX RE LU CNSC CXSC ZEFP
Код заказа
1745
DCON
MS
LF DN
.250 1/4 1.250 .030 1.406 1 1 5
2F380-0635-076ASD
.250 2.938 .237
1/4 1.250 .060 1.406 1 1 5
2F380-0635-152ASD
.250 2.938 .237
.375 3/8 1.875 .030 2.094 1 1 5
2F380-0953-076ASD
.375 3.750 .356
3/8 1.875 .060 2.094 1 1 5
2F380-0953-152ASD
.375 3.750 .356
3/8 1.875 .090 2.094 1 1 5
2F380-0953-228ASD
.375 3.750 .356
.500 1/2 2.500 .030 2.781 1 1 5
2F380-1270-076ASD
.500 4.688 .475
1/2 2.500 .060 2.781 1 1 5
2F380-1270-152ASD
.500 4.688 .475
1/2 2.500 .090 2.781 1 1 5
2F380-1270-228ASD
.500 4.688 .475
1/2 2.500 .120 2.781 1 1 5
2F380-1270-304ASD
.500 4.688 .475
.625 5/8 3.125 .030 3.469 1 1 5
2F380-1588-076ASD
.625 5.500 .594
5/8 3.125 .060 3.469 1 1 5
2F380-1588-152ASD
.625 5.500 .594
5/8 3.125 .090 3.469 1 1 5
2F380-1588-228ASD
.625 5.500 .594
5/8 3.125 .120 3.469 1 1 5
2F380-1588-304ASD
.625 5.500 .594
.750 3/4 3.781 .030 4.156 1 1 5
2F380-1905-076ASD
.750 6.375 .713
3/4 3.781 .060 4.156 1 1 5
2F380-1905-152ASD
.750 6.375 .713
3/4 3.781 .090 4.156 1 1 5
2F380-1905-228ASD
.750 6.375 .713
3/4 3.781 .120 4.156 1 1 5
2F380-1905-304ASD
.750 6.375 .713
1.000 1 5.031 .030 5.531 1 1 5
2F380-2540-076ASD
1.000 8.125 .950
15.031 .060 5.531 1 1 5
2F380-2540-152ASD
1.000 8.125 .950
1 5.031 .090 5.531 1 1 5
2F380-2540-228ASD
1.000 8.125 .950
15.031 .120 5.531 1 1 5
2F380-2540-304ASD
1.000 8.125 .950
B20F2F5F6
B 16
ФРЕЗЕРОВАНИЕ
Оптимизированные цельные фрезы
R
U
S
A
B
C
D
E
F

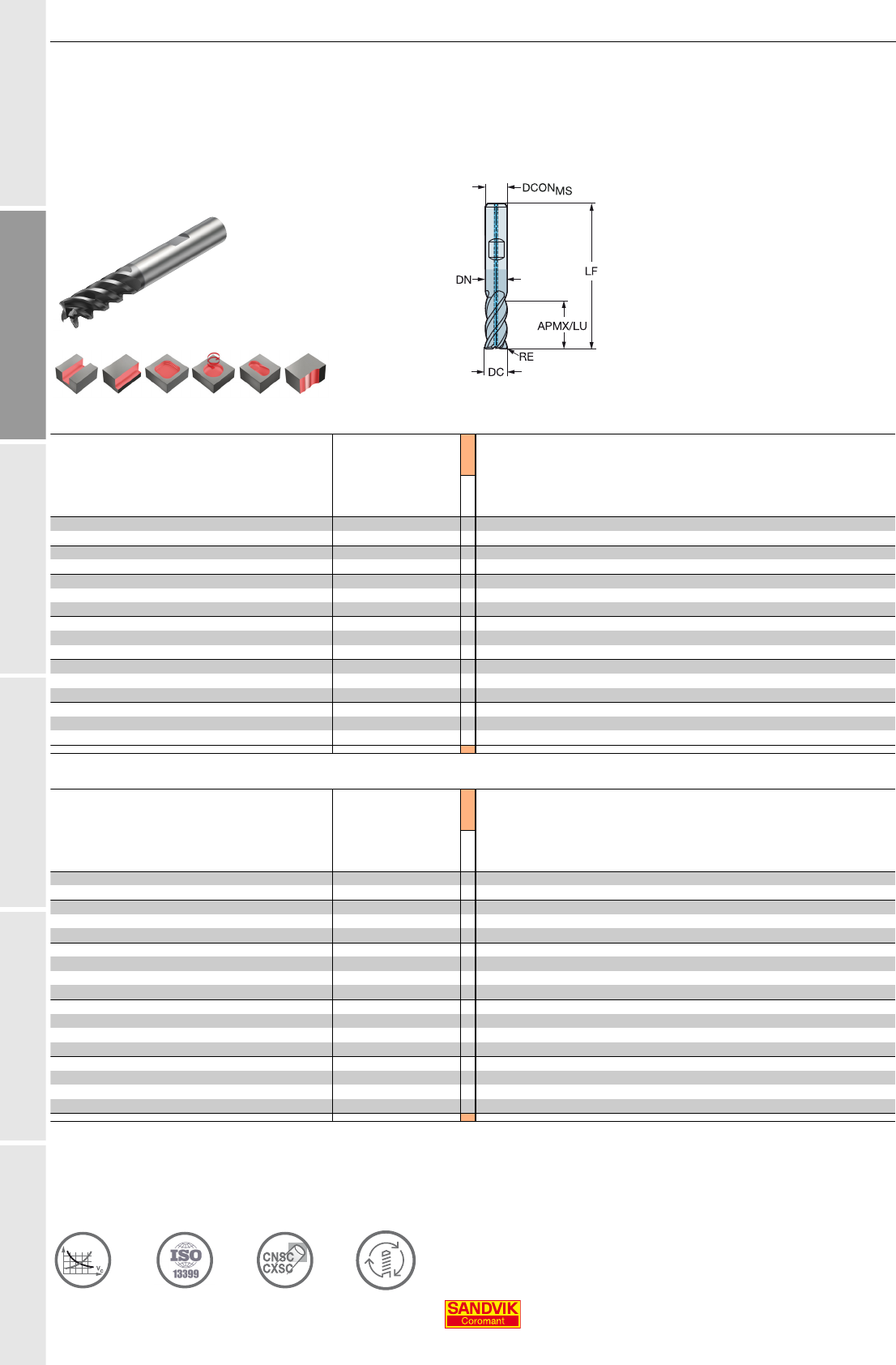

ФРЕЗЕРОВАНИЕ Оптимизированные цельные фрезы

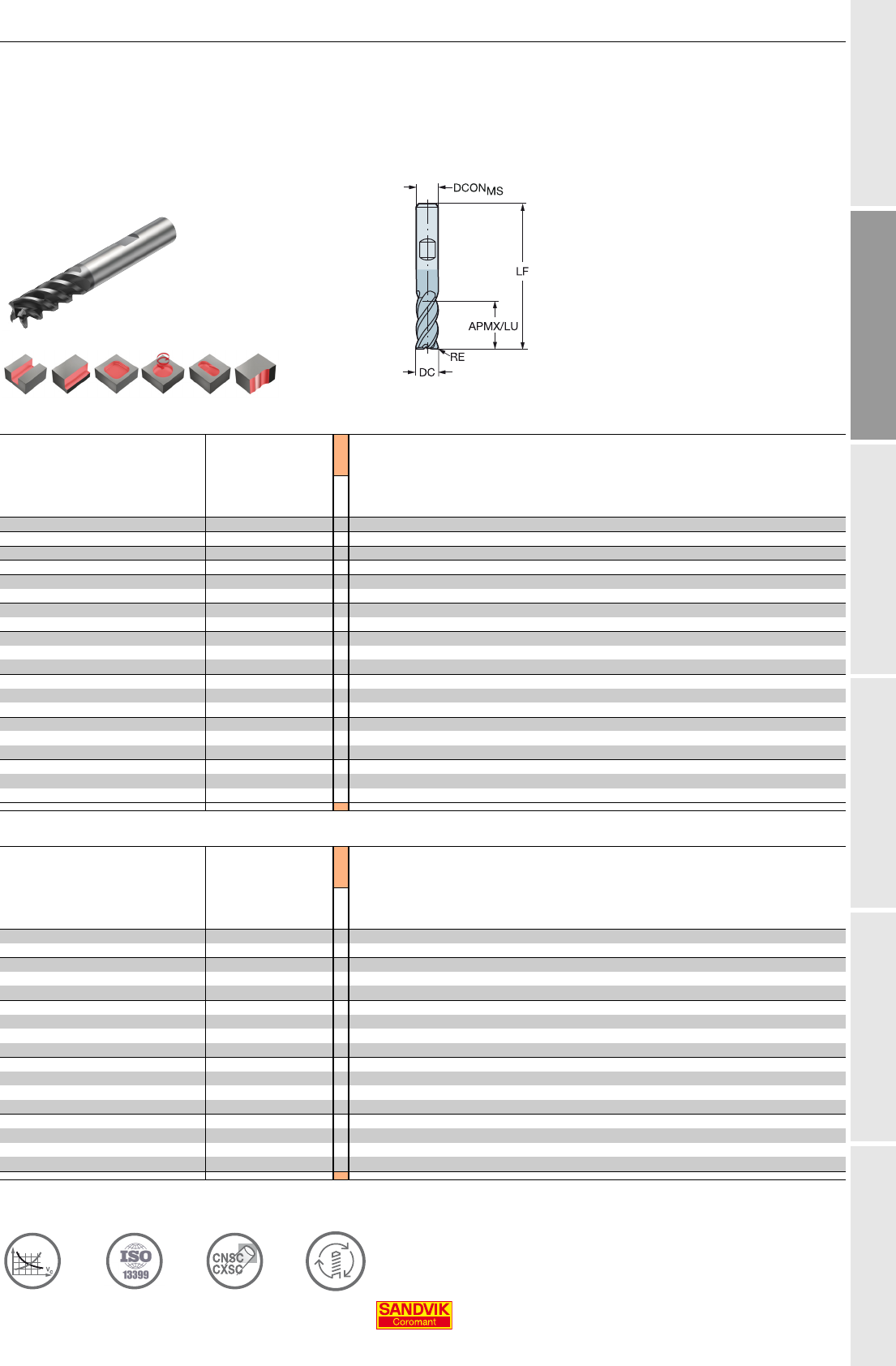

Концевые фрезы CoroMill
®
Plura общего назначения
Для обработки жаропрочных сплавов
Метрическое исполнение
Дюймовое исполнение
FHA 50°
BSG DIN 6527 L
TCDC h9
TCDCON h6
S
Размеры, мм
DC CZC
MS
APMX RE LU CNSC CXSC ZEFP
Код заказа
1725
DCON
MS
LF DN
6.0 613.0 0.50 19.0 1 1 4
2F440-0600-050ASD
6.0 57.0 5.7
6 13.0 1.00 19.0 1 1 4
2F440-0600-100ASD
6.0 57.0 5.7
8.0 819.0 0.50 25.0 1 1 4
2F440-0800-050ASD
8.0 63.0 7.6
8 19.0 1.00 25.0 1 1 4
2F440-0800-100ASD
8.0 63.0 7.6
10.0 10 22.0 0.50 30.0 1 1 4
2F440-1000-050ASD
10.0 72.0 9.5
10 22.0 1.00 30.0 1 1 4
2F440-1000-100ASD
10.0 72.0 9.5
10 22.0 2.00 30.0 1 1 4
2F440-1000-200ASD
10.0 72.0 9.5
12.0 12 26.0 0.50 36.0 1 1 4
2F440-1200-050ASD
12.0 83.0 11.4
12 26.0 1.00 36.0 1 1 4
2F440-1200-100ASD
12.0 83.0 11.4
12 26.0 2.00 36.0 1 1 4
2F440-1200-200ASD
12.0 83.0 11.4
16.0 16 32.0 2.00 42.0 1 1 4
2F440-1600-200ASD
16.0 92.0 15.2
16 32.0 3.00 42.0 1 1 4
2F440-1600-300ASD
16.0 92.0 15.2
16 32.0 4.00 42.0 1 1 4
2F440-1600-400ASD
16.0 92.0 15.2
20.0 20 38.0 3.00 52.0 1 1 4
2F440-2000-300ASD
20.0 104.0 19.0
20 38.0 4.00 52.0 1 1 4
2F440-2000-400ASD
20.0 104.0 19.0
20 38.0 6.35 52.0 1 1 4
2F440-2000-635ASD
20.0 104.0 19.0
S
Размеры, дюйм
DC CZC
MS
APMX RE LU CNSC CXSC ZEFP
Код заказа
1725
DCON
MS
LF DN
.250 1/4 .625 .030 .875 1 1 4
2F440-0635-076ASD
.250 2.500 .237
1/4 .625 .060 .875 1 1 4
2F440-0635-152ASD
.250 2.500 .237
.375 3/8 .781 .030 1.156 1 1 4
2F440-0953-076ASD
.375 3.000 .356
3/8 .781 .060 1.156 1 1 4
2F440-0953-152ASD
.375 3.000 .356
3/8 .781 .090 1.156 1 1 4
2F440-0953-228ASD
.375 3.000 .356
.500 1/2 1.125 .030 1.438 1 1 4
2F440-1270-076ASD
.500 3.500 .475
1/2 1.125 .060 1.438 1 1 4
2F440-1270-152ASD
.500 3.500 .475
1/2 1.125 .090 1.438 1 1 4
2F440-1270-228ASD
.500 3.500 .475
1/2 1.125 .120 1.438 1 1 4
2F440-1270-304ASD
.500 3.500 .475
.625 5/8 1.313 .030 1.563 1 1 4
2F440-1588-076ASD
.625 3.750 .594
5/8 1.313 .060 1.563 1 1 4
2F440-1588-152ASD
.625 3.750 .594
5/8 1.313 .090 1.563 1 1 4
2F440-1588-228ASD
.625 3.750 .594
5/8 1.313 .120 1.563 1 1 4
2F440-1588-304ASD
.625 3.750 .594
.750 3/4 1.625 .030 1.937 1 1 4
2F440-1905-076ASD
.750 4.250 .713
3/4 1.625 .060 1.937 1 1 4
2F440-1905-152ASD
.750 4.250 .713
3/4 1.625 .090 1.937 1 1 4
2F440-1905-228ASD
.750 4.250 .713
3/4 1.625 .120 1.937 1 1 4
2F440-1905-304ASD
.750 4.250 .713
B21F2F5F6
B 17
Оптимизированные цельные фрезы
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
F
ФРЕЗЕРОВАНИЕ Оптимизированные цельные фрезы
Концевые фрезы CoroMill
®
Plura общего назначения
Для обработки жаропрочных сплавов
Метрическое исполнение
Дюймовое исполнение
FHA 50°
BSG DIN 6527 L
TCDC h9
TCDCON h6
S
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1725
DCON
MS
LF DN
2.0 67.0 0.20 9.5 3
2S440-0200-020-SD
6.0 57.0 1.9
3.0 6 8.0 0.30 10.0 3
2S440-0300-030-SD
6.0 57.0 2.9
4.0 611.0 0.50 15.0 3
2S440-0400-050-SD
6.0 57.0 3.8
5.0 6 13.0 0.50 16.0 3
2S440-0500-050-SD
6.0 57.0 4.8
6.0 613.0 0.50 19.0 4
2S440-0600-050-SD
6.0 57.0 5.7
6 13.0 1.00 19.0 4
2S440-0600-100-SD
6.0 57.0 5.7
8.0 819.0 0.50 25.0 4
2S440-0800-050-SD
8.0 63.0 7.6
8 19.0 1.00 25.0 4
2S440-0800-100-SD
8.0 63.0 7.6
10.0 10 22.0 0.50 30.0 4
2S440-1000-050-SD
10.0 72.0 9.5
10 22.0 1.00 30.0 4
2S440-1000-100-SD
10.0 72.0 9.5
10 22.0 2.00 30.0 4
2S440-1000-200-SD
10.0 72.0 9.5
12.0 12 26.0 0.50 36.0 4
2S440-1200-050-SD
12.0 83.0 11.4
12 26.0 1.00 36.0 4
2S440-1200-100-SD
12.0 83.0 11.4
12 26.0 2.00 36.0 4
2S440-1200-200-SD
12.0 83.0 11.4
16.0 16 32.0 2.00 42.0 4
2S440-1600-200-SD
16.0 92.0 15.2
16 32.0 3.00 42.0 4
2S440-1600-300-SD
16.0 92.0 15.2
16 32.0 4.00 42.0 4
2S440-1600-400-SD
16.0 92.0 15.2
20.0 20 38.0 3.00 52.0 4
2S440-2000-300-SD
20.0 104.0 19.0
20 38.0 4.00 52.0 4
2S440-2000-400-SD
20.0 104.0 19.0
20 38.0 6.35 52.0 4
2S440-2000-635-SD
20.0 104.0 19.0
S
Размеры, дюйм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1725
DCON
MS
LF DN
.250 1/4 .625 .030 .875 4
2S440-0635-076-SD
.250 2.500 .237
1/4 .625 .060 .875 4
2S440-0635-152-SD
.250 2.500 .237
.375 3/8 .781 .030 1.156 4
2S440-0953-076-SD
.375 3.000 .356
3/8 .781 .060 1.156 4
2S440-0953-152-SD
.375 3.000 .356
3/8 .781 .090 1.156 4
2S440-0953-228-SD
.375 3.000 .356
.500 1/2 1.125 .030 1.438 4
2S440-1270-076-SD
.500 3.500 .475
1/2 1.125 .060 1.438 4
2S440-1270-152-SD
.500 3.500 .475
1/2 1.125 .090 1.438 4
2S440-1270-228-SD
.500 3.500 .475
1/2 1.125 .120 1.438 4
2S440-1270-304-SD
.500 3.500 .475
.625 5/8 1.313 .030 1.563 4
2S440-1588-076-SD
.625 3.750 .594
5/8 1.313 .060 1.563 4
2S440-1588-152-SD
.625 3.750 .594
5/8 1.313 .090 1.563 4
2S440-1588-228-SD
.625 3.750 .594
5/8 1.313 .120 1.563 4
2S440-1588-304-SD
.625 3.750 .594
.750 3/4 1.625 .030 1.937 4
2S440-1905-076-SD
.750 4.250 .713
3/4 1.625 .060 1.937 4
2S440-1905-152-SD
.750 4.250 .713
3/4 1.625 .090 1.937 4
2S440-1905-228-SD
.750 4.250 .713
3/4 1.625 .120 1.937 4
2S440-1905-304-SD
.750 4.250 .713
B21F2F5F6
B 18
ФРЕЗЕРОВАНИЕ
Оптимизированные цельные фрезы
R
U
S
A
B
C
D
E
F
ФРЕЗЕРОВАНИЕ Оптимизированные цельные фрезы
Концевые фрезы CoroMill
®
Plura общего назначения
Для обработки жаропрочных сплавов
Метрическое исполнение
FHA 50°
BSG DIN 6527 L
TCDC h9
TCDCON h6
S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1725
DCON
MS
LF DN
6.0 613.0 0.10 45° 19.0 4
2P440-0600-SD
6.0 57.0 5.7
8.0 8 19.0 0.10 45° 25.0 4
2P440-0800-SD
8.0 63.0 7.6
10.0 10 22.0 0.10 45° 30.0 4
2P440-1000-SD
10.0 72.0 9.5
12.0 12 26.0 0.10 45° 36.0 4
2P440-1200-SD
12.0 83.0 11.4
16.0 16 32.0 0.15 45° 42.0 4
2P440-1600-SD
16.0 92.0 15.2
20.0 20 38.0 0.15 45° 52.0 4
2P440-2000-SD
20.0 104.0 19.0
B21F2F5F6
B 19
Режимы резания
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
F
ФРЕЗЕРОВАНИЕ Режимы резания
Рекомендуемые режимы резания
Оптимизированная цельнотвёрдосплавная концевая фреза CoroMill
®
Plura для плунжерной обработки сплавов на
основе никеля
a
e
= 0.3 x DC a
e
= 0.3 x DC
a
p
= 4 x DC a
p
= 6 x DC
ISO
Код MC CMC Обрабатываемый материал HB f
z
, мм/зуб v
c
, м/мин v
c
, фут/мин f
z
, мм/зуб v
c
, м/мин v
c
, фут/мин
S
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 400 0,02-0,05 25 82 B04 25 82
B 20
ФРЕЗЕРОВАНИЕ
Режимы резания
R
U
S
A
B
C
D
E
F
ФРЕЗЕРОВАНИЕ Режимы резания
Рекомендуемые режимы резания
Оптимизированная цельная твёрдосплавная концевая фреза CoroMill
®
Plura для высокопроизводительного
фрезерования уступов в сплавах титана
Рекомендуемые подачи
a
e
= 0.07 x DC a
e
= 0.033 x DC a
e
= 0,2 мм
a
p
= 5.0 x DC a
p
= 5.0 x DC a
p
= 5.0 x DC
ISO
Код MC Обрабатываемый материал HB
f
z
v
c
, м/мин v
c
, фут/мин
f
z
v
c
, м/мин v
c
, фут/мин
f
z
v
c
, м/мин v
c
, фут/мин
S
S4.3.Z.AN Титановые сплавы альфа/бета 330 T01 80 262 T02 120 394 T03 180 590
S4.4.Z.AN Титановый сплав бета 410 T01 60 197 T02 90 295 T03 120 394
мм/зуб
дюйм/зуб
DC 6.000 6.350 8.000 9.525 10.000 12.000 12.700 15.875 16.000 19.050 20.000 25.000 25.400
f
z
0.236 0.250 0.315 0.375 0.394 0.472 0.500 0.625 0.630 0.750 0.787 0.984 1.000
T01 0.020 0.021 0.023 0.023 0.024 0.025 0.025 0.026 0.027 0.027 0.028 0.0292 0.029
.0008 .0008 .0009 .0009 .0009 .0010 .0010 .0010 .0010 .0011 .0011 .0011 .0012
T02 0.032 0.033 0.036 0.037 0.038 0.040 0.041 0.042 0.042 0.044 0.045 0.0467 0.047
.0013 .0013 .0014 .0015 .0015 .0016 .0016 .0017 .0017 .0017 .0018 .0018 .0019
T03 0.064 0.067 0.072 0.075 0.077 0.080 0.081 0.085 0.085 0.088 0.089 0.093 0.094
.0025 .0026 .0028 .0030 .0030 .0031 .0032 .0033 .0033 .0035 .0035 .0037 .0037
B 21
Режимы резания
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
F

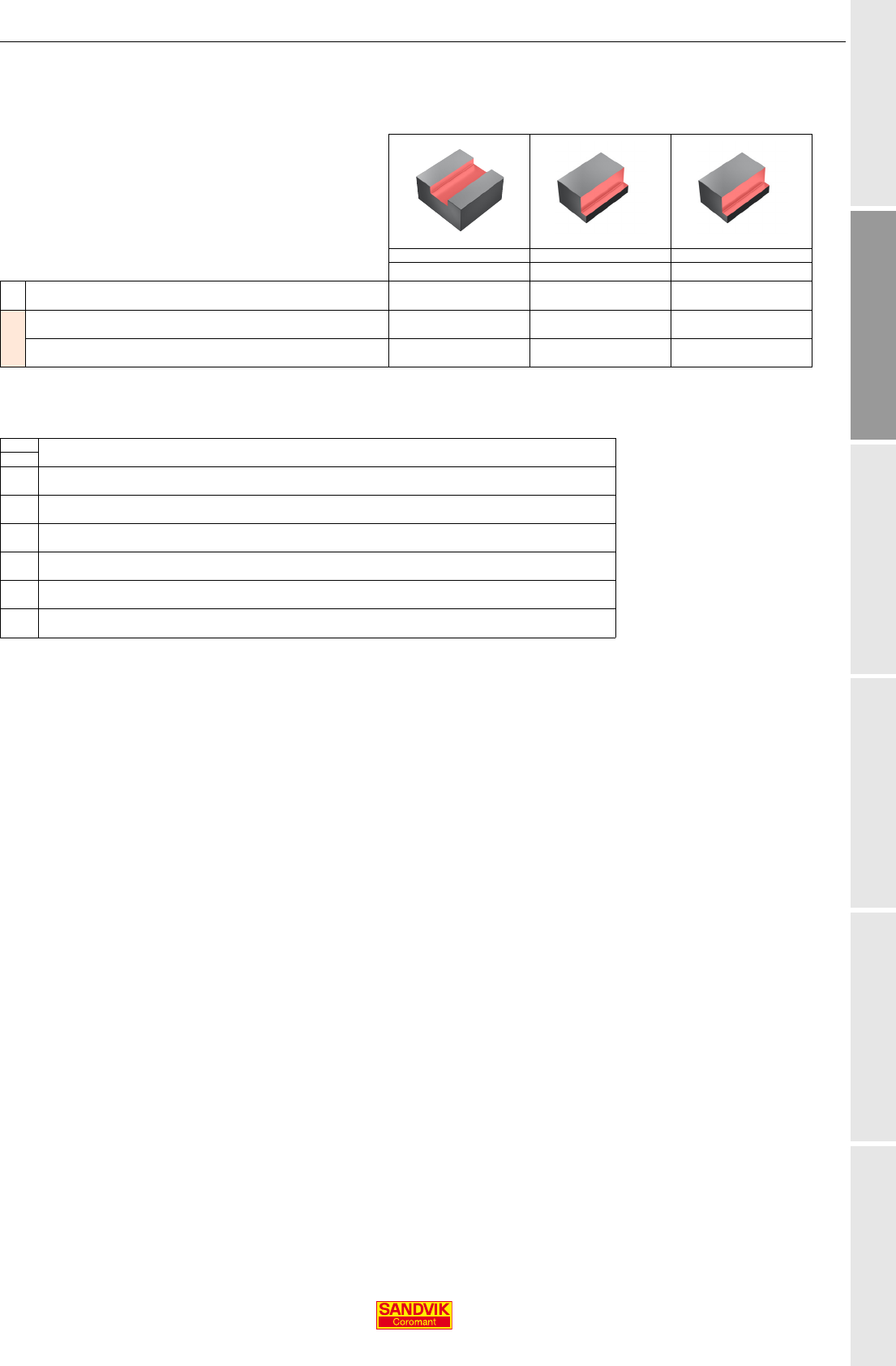

ФРЕЗЕРОВАНИЕ Режимы резания
Рекомендуемые режимы резания
Оптимизированная цельная твёрдосплавная концевая фреза CoroMill
®
Plura для стабильного многопрофильного
фрезерования жаропрочных сплавов
Рекомендуемые подачи
a
e
= 1.0 x DC a
e
= 0.5 x DC a
e
= 0.25 x DC
a
p
= 0.5 x DC a
p
= 1.0 x DC a
p
= 2.0 x DC
ISO
Код MC Обрабатываемый материал HB
f
z
v
c
, м/мин v
c
, фут/мин
f
z
v
c
, м/мин v
c
, фут/мин
f
z
v
c
, м/мин v
c
, фут/мин
S
S1.0.U.AN Жаропрочные сплавы на основе железа 200 Z01 30 98 Z01 35 115 Z04 40 131
S2.0.Z.AN Жаропрочные сплавы на основе никеля 250 Z02 22 72 Z02 28 92 Z05 30 98
S2.0.Z.AG Жаропрочные сплавы на основе никеля 400 Z03 17 56 Z03 22 72 Z06 25 82
S3.0.Z.AN Сверхпрочные сплавы на кобальтовой основе 200 Z01 25 82 Z0130 98Z0435 115
мм/зуб
дюйм/зуб
DC 2.000 3.000 4.000 5.000 6.000 6.350 8.000 9.525 10.000 12.000 12.700 15.875 16.000 19.050 20.000
f
z
0.0787 0.1181 0.157 0.197 0.236 0.250 0.315 0.375 0.394 0.472 0.500 0.625 0.630 0.750 0.787
Z01 0.005 0.008 0.011 0.014 0.016 0.017 0.022 0.026 0.027 0.0325 0.0330 0.0365 0.0366 0.0387 0.0393
.0002 .0002 .0004 .0005 .0006 .0007 .0009 .0010 .0011 .0013 .0013 .0014 .0014 .0015 .0015
Z02 0.005 0.008 0.010 0.013 0.015 0.016 0.020 0.024 0.025 0.0300 0.0305 0.0337 0.0338 0.0357 0.0363
.0002 .0003 .0004 .0005 .0006 .0006 .0008 .0009 .0010 .0012 .0012 .0013 .0013 .0014 .0014
Z03 0.004 0.006 0.008 0.010 0.013 0.013 0.017 0.020 0.021 0.0250 0.0254 0.0281 0.0281 0.0298 0.0302
.0002 .0004 .0003 .0004 .0005 .0005 .0007 .0008 .0008 .0010 .0010 .0011 .0011 .0012 .0012
Z04 0.007 0.010 0.013 0.016 0.020 0.021 0.026 0.031 0.033 0.0390 0.041 0.052 0.052 0.062 0.065
.0003 .0005 .0005 .0006 .0008 .0008 .0010 .0012 .0013 .0015 .0016 .0020 .0020 .0024 .0026
Z05 0.006 0.009 0.012 0.015 0.018 0.019 0.024 0.029 0.030 0.0360 0.038 0.048 0.048 0.057 0.060
.0002 .0004 .0005 .0006 .0007 .0008 .0009 .0011 .0012 .0014 .0015 .0019 .0019 .0023 .0024
Z06 0.006 0.009 0.012 0.015 0.018 0.019 0.023 0.028 0.029 0.035 0.037 0.046 0.047 0.056 0.058
.0002 .0006 .0005 .0006 .0007 .0007 .0009 .0011 .0011 .0014 .0015 .0018 .0018 .0022 .0023
B 22
ФРЕЗЕРОВАНИЕ
Режимы резания
R
U
S
A
B
C
D
E
F
C 1
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
F
Сверление
Свёрла со сменными пластинами
CoroDrill
®
DS20 C2-C5
Режимы резания
C6
Полный ассортимент см. на сайте www.sandvik.coromant.com
C 2
СВЕРЛЕНИЕ
Свёрла со сменными пластинами
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Свёрла со сменными пластинами

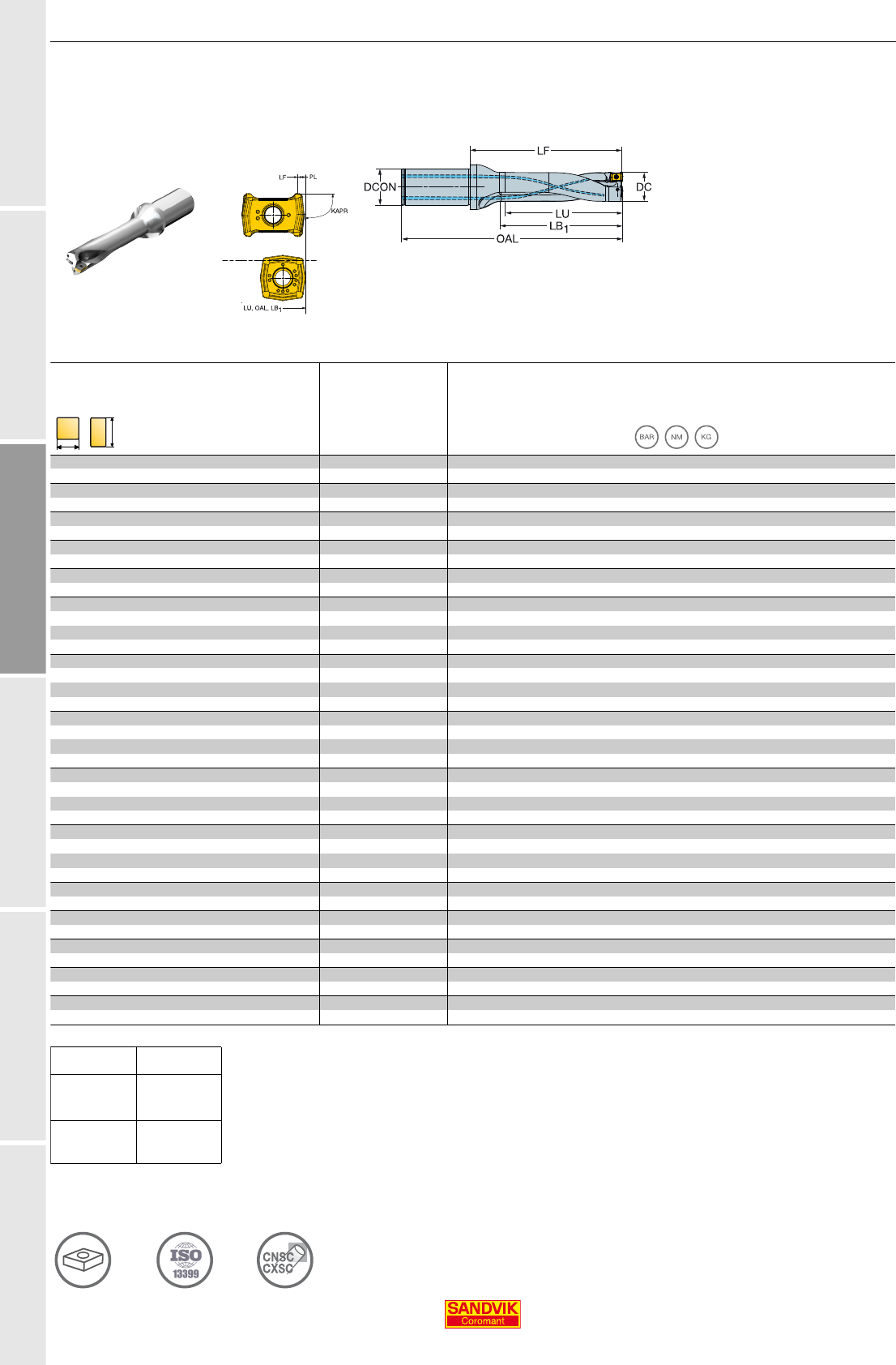

Свёрла CoroDrill
®
DS20 со сменными пластинами
С цилиндрическим хвостовиком и лыской по ISO 9766
Внутренний подвод СОЖ
Метрическое исполнение
Размеры, мм
DC LU CZC
MS
ADJLX TCHAL TCHAU
Код заказа
DCON
MS
LF OAL LB
1
PL KAPR RPMX
01C 01P 15.50 62.46 20 1.00 0.00 0.27
DS20-D1550L20-04
20.00 82.53 131.00 63.00 0.46 81° 10 0.6 0.193 24000
77.96 20 1.00 0.00 0.27
DS20-D1550L20-05
20.00 95.53 146.00 78.00 0.46 81° 10 0.6 0.205 15000
01C 01P 16.50 66.46 20 0.75 0.00 0.27
DS20-D1650L20-04
20.00 84.53 135.00 67.00 0.46 81° 10 0.6 0.203 22000
82.96 20 0.75 0.00 0.27
DS20-D1650L20-05
20.00 100.53 151.00 83.00 0.46 81° 10 0.6 0.217 14000
01C 01P 17.50 70.46 25 0.50 0.00 0.27
DS20-D1750L25-04
25.00 94.53 151.00 73.00 0.46 81° 10 0.6 0.337 21000
85.46 25 0.50 0.00 0.27
DS20-D1750L25-05
25.00 105.53 156.00 88.00 0.46 81° 10 0.6 0.353 13000
18.50 72.46 25 0.25 0.00 0.27
DS20-D1850L25-04
25.00 96.53 153.00 75.00 0.46 81° 10 0.6 0.349 20000
92.96 25 0.25 0.00 0.27
DS20-D1850L25-05
25.00 114.53 171.00 93.00 0.46 81° 10 0.6 0.368 13000
02C 02P 19.50 78.55 25 1.06 0.00 0.33
DS20-D1950L25-04
25.00 100.44 157.00 79.00 0.55 81° 10 0.9 0.362 19000
98.05 25 1.06 0.00 0.33
DS20-D1950L25-05
25.00 119.44 176.00 98.00 0.55 81° 10 0.9 0.385 12000
06C 06P 41.00 164.00 40 3.73 0.00 0.35
DS20-D4100L40-04
40.00 197.72 269.00 169.00 1.27 81° 10 3.0 1.750 9000
205.00 40 3.73 0.00 0.35
DS20-D4100L40-05
40.00 238.72 310.00 210.00 1.27 81° 10 3.0 1.961 5000
246.00 40 3.73 -0.10 0.40
DS20-D4100L40-06
40.00 279.72 351.00 251.00 1.27 81° 10 3.0 2.172 4000
287.00 40 3.73 -0.10 0.40
DS20-D4100L40-07
40.00 320.72 392.00 292.00 1.27 81° 10 3.0 2.383 3000
06C 06P 42.00 168.00 50 3.46 0.00 0.35
DS20-D4200L50-04
50.00 208.72 290.00 173.00 1.27 81° 10 3.0 2.578 8000
210.00 50 3.46 0.00 0.35
DS20-D4200L50-05
50.00 250.72 332.00 215.00 1.27 81° 10 3.0 2.805 5000
252.00 50 3.46 -0.10 0.40
DS20-D4200L50-06
50.00 292.72 374.00 257.00 1.27 81° 10 3.0 3.033 4000
294.00 50 3.46 -0.10 0.40
DS20-D4200L50-07
50.00 334.72 416.00 299.00 1.27 81° 10 3.0 3.260 2000
06C 06P 43.00 172.00 50 3.19 0.00 0.35
DS20-D4300L50-04
50.00 212.72 294.00 177.00 1.27 81° 10 3.0 2.654 8000
215.00 50 3.19 0.00 0.35
DS20-D4300L50-05
50.00 255.72 337.00 220.00 1.27 81° 10 3.0 2.898 5000
258.00 50 3.19 -0.10 0.40
DS20-D4300L50-06
50.00 298.72 380.00 263.00 1.27 81° 10 3.0 3.143 3000
301.00 50 3.19 -0.10 0.40
DS20-D4300L50-07
50.00 341.72 423.00 306.00 1.27 81° 10 3.0 3.388 2000
06C 06P 44.00 176.00 50 2.92 0.00 0.35
DS20-D4400L50-04
50.00 216.72 298.00 181.00 1.27 81° 10 3.0 2.733 8000
220.00 50 2.92 0.00 0.35
DS20-D4400L50-05
50.00 260.72 342.00 225.00 1.27 81° 10 3.0 2.996 5000
264.00 50 2.92 -0.10 0.40
DS20-D4400L50-06
50.00 304.72 386.00 269.00 1.27 81° 10 3.0 3.259 3000
308.00 50 2.92 -0.10 0.40
DS20-D4400L50-07
50.00 348.72 430.00 313.00 1.27 81° 10 3.0 3.521 2000
06C 06P 45.00 180.00 50 2.65 0.00 0.35
DS20-D4500L50-04
50.00 220.72 302.00 185.00 1.27 81° 10 3.0 2.816 8000
225.00 50 2.65 0.00 0.35
DS20-D4500L50-05
50.00 265.72 347.00 230.00 1.27 81° 10 3.0 3.101 5000
270.00 50 2.65 -0.10 0.40
DS20-D4500L50-06
50.00 310.72 392.00 275.00 1.27 81° 10 3.0 3.385 3000
315.00 50 2.65 -0.10 0.40
DS20-D4500L50-07
50.00 355.72 437.00 320.00 1.27 81° 10 3.0 3.669 2000
06C 06P 46.00 184.00 50 2.38 0.00 0.35
DS20-D4600L50-04
50.00 224.72 306.00 189.00 1.27 81° 10 3.0 2.902 8000
230.00 50 2.38 0.00 0.35
DS20-D4600L50-05
50.00 270.72 352.00 235.00 1.27 81° 10 3.0 3.206 5000
06C 06P 47.00 188.00 50 2.11 0.00 0.35
DS20-D4700L50-04
50.00 227.72 309.00 193.00 1.27 81° 10 3.0 2.968 8000
235.00 50 2.11 0.00 0.35
DS20-D4700L50-05
50.00 274.72 356.00 240.00 1.27 81° 10 3.0 3.293 5000
06C 06P 48.00 192.00 50 1.84 0.00 0.35
DS20-D4800L50-04
50.00 231.72 313.00 197.00 1.27 81° 10 3.0 3.061 7000
240.00 50 1.84 0.00 0.35
DS20-D4800L50-05
50.00 279.72 361.00 245.00 1.27 81° 10 3.0 3.408 5000
06C 06P 49.00 196.00 50 1.57 0.00 0.35
DS20-D4900L50-04
50.00 235.72 317.00 201.00 1.27 81° 10 3.0 3.158 7000
245.00 50 1.57 0.00 0.35
DS20-D4900L50-05
50.00 284.72 366.00 250.00 1.27 81° 10 3.0 3.528 4000
06C 06P 50.00 200.00 50 1.30 0.00 0.35
DS20-D5000L50-04
50.00 239.72 321.00 205.00 1.27 81° 10 3.0 3.259 7000
250.00 50 1.30 0.00 0.35
DS20-D5000L50-05
50.00 289.72 371.00 255.00 1.27 81° 10 3.0 3.652 4000
Комплектующие
DC Винт пластины
5513 020-27
5513 020-88
41.00-65.00 416.1-834
Полный перечень комплектующих см. на www.sandvik.coromant.com
C5 F2 F5
02C 02P
15.50-17.50
18.50-19.50
C 3
Свёрла со сменными пластинами
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Свёрла со сменными пластинами

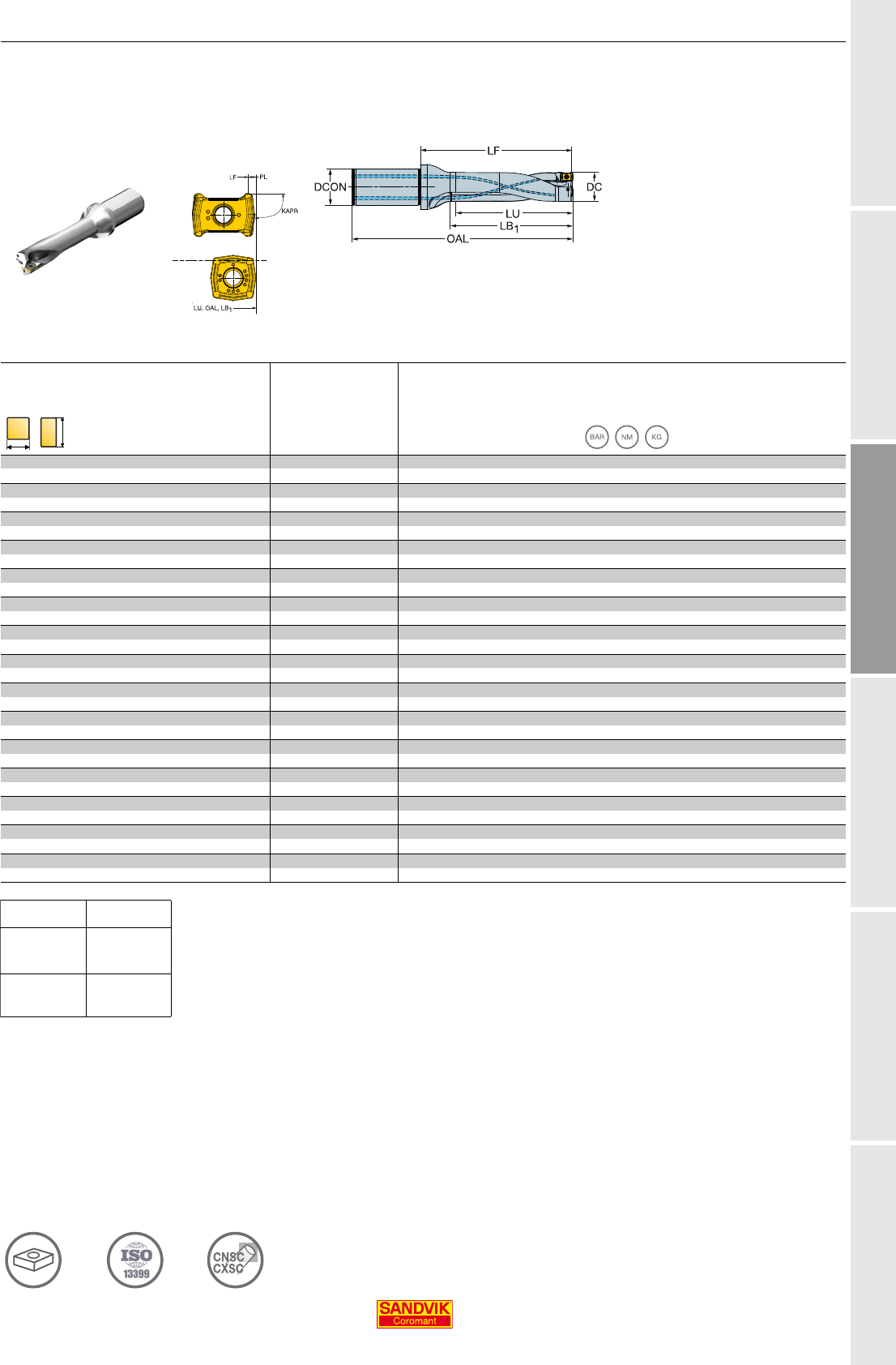

Свёрла CoroDrill
®
DS20 со сменными пластинами
С цилиндрическим хвостовиком и лыской по ISO 9766
Внутренний подвод СОЖ
Метрическое исполнение
Размеры, мм
DC LU CZC
MS
ADJLX TCHAL TCHAU
Код заказа
DCON
MS
LF OAL LB
1
PL KAPR RPMX
06C 06P 51.00 204.00 50 1.03 0.00 0.35
DS20-D5100L50-04
50.00 243.72 325.00 209.00 1.27 81° 10 3.0 3.363 7000
255.00 50 1.03 0.00 0.35
DS20-D5100L50-05
50.00 294.72 376.00 260.00 1.27 81° 10 3.0 3.781 4000
06C 06P 52.00 208.00 50 0.76 0.00 0.35
DS20-D5200L50-04
50.00 247.72 329.00 213.00 1.27 81° 10 3.0 3.472 7000
260.00 50 0.76 0.00 0.35
DS20-D5200L50-05
50.00 299.72 381.00 265.00 1.27 81° 10 3.0 3.916 4000
07C 07P 53.00 212.00 50 4.21 0.00 0.35
DS20-D5300L50-04
50.00 251.41 333.00 217.00 1.58 81° 10 3.0 3.459 7000
265.00 50 4.21 0.00 0.35
DS20-D5300L50-05
50.00 304.41 386.00 270.00 1.58 81° 10 3.0 3.911 4000
07C 07P 54.00 216.00 50 3.92 0.00 0.35
DS20-D5400L50-04
50.00 255.41 337.00 221.00 1.58 81° 10 3.0 3.573 7000
270.00 50 3.92 0.00 0.35
DS20-D5400L50-05
50.00 309.41 391.00 275.00 1.58 81° 10 3.0 4.052 4000
07C 07P 55.00 220.00 50 3.63 0.00 0.35
DS20-D5500L50-04
50.00 259.41 341.00 225.00 1.58 81° 10 3.0 3.694 6000
275.00 50 3.63 0.00 0.35
DS20-D5500L50-05
50.00 314.41 396.00 280.00 1.58 81° 10 3.0 4.202 4000
07C 07P 56.00 224.00 50 3.34 0.00 0.35
DS20-D5600L50-04
50.00 263.41 345.00 229.00 1.58 81° 10 3.0 3.827 6000
280.00 50 3.34 0.00 0.35
DS20-D5600L50-05
50.00 319.41 401.00 285.00 1.58 81° 10 3.0 4.367 4000
07C 07P 57.00 228.00 50 3.05 0.00 0.35
DS20-D5700L50-04
50.00 267.41 349.00 233.00 1.58 81° 10 3.0 3.957 6000
285.00 50 3.05 0.00 0.35
DS20-D5700L50-05
50.00 324.41 406.00 290.00 1.58 81° 10 3.0 4.528 4000
07C 07P 58.00 232.00 50 2.76 0.00 0.35
DS20-D5800L50-04
50.00 271.41 353.00 237.00 1.58 81° 10 3.0 4.300 6000
290.00 50 2.76 0.00 0.35
DS20-D5800L50-05
50.00 329.41 411.00 295.00 1.58 81° 10 3.0 4.623 4000
07C 07P 59.00 236.00 50 2.47 0.00 0.35
DS20-D5900L50-04
50.00 274.41 356.00 241.00 1.58 81° 10 3.0 4.146 6000
295.00 50 2.47 0.00 0.35
DS20-D5900L50-05
50.00 333.41 415.00 300.00 1.58 81° 10 3.0 4.768 4000
07C 07P 60.00 240.00 50 2.18 0.00 0.35
DS20-D6000L50-04
50.00 278.41 360.00 245.00 1.58 81° 10 3.0 4.350 6000
300.00 50 2.18 0.00 0.35
DS20-D6000L50-05
50.00 338.41 420.00 305.00 1.58 81° 10 3.0 5.021 4000
07C 07P 61.00 244.00 50 1.89 0.00 0.35
DS20-D6100L50-04
50.00 282.41 364.00 249.00 1.58 81° 10 3.0 4.498 6000
305.00 50 1.89 0.00 0.35
DS20-D6100L50-05
50.00 343.41 425.00 310.00 1.58 81° 10 3.0 5.204 4000
07C 07P 62.00 248.00 50 1.60 0.00 0.35
DS20-D6200L50-04
50.00 286.41 368.00 253.00 1.58 81° 10 3.0 4.651 6000
310.00 50 1.60 0.00 0.35
DS20-D6200L50-05
50.00 348.41 430.00 315.00 1.58 81° 10 3.0 5.393 3000
07C 07P 63.00 252.00 50 1.31 0.00 0.35
DS20-D6300L50-04
50.00 290.41 372.00 257.00 1.58 81° 10 3.0 4.806 6000
315.00 50 1.31 0.00 0.35
DS20-D6300L50-05
50.00 353.41 435.00 320.00 1.58 81° 10 3.0 5.587 3000
07C 07P 64.00 256.00 50 1.02 0.00 0.35
DS20-D6400L50-04
50.00 295.41 377.00 261.00 1.58 81° 10 3.0 4.848 5000
320.00 50 1.02 0.00 0.35
DS20-D6400L50-05
50.00 359.41 441.00 325.00 1.58 81° 10 3.0 5.633 3000
07C 07P 65.00 260.00 50 0.73 0.00 0.35
DS20-D6500L50-04
50.00 299.41 381.00 265.00 1.58 81° 10 3.0 5.167 5000
325.00 50 0.73 0.00 0.35
DS20-D6500L50-05
50.00 364.41 446.00 330.00 1.58 81° 10 3.0 6.027 3000
Полный перечень комплектующих см. на www.sandvik.coromant.com
C5 F2 F5
Комплектующие
DC Винт пластины
5513 020-27
5513 020-88
41.00-65.00 416.1-834
15.50-17.50
18.50-19.50
C 4
СВЕРЛЕНИЕ
Свёрла со сменными пластинами
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Свёрла со сменными пластинами
Свёрла CoroDrill
®
DS20 со сменными пластинами
С цилиндрическим хвостовиком и лыской по ISO 9766
Внутренний подвод СОЖ
Дюймовое исполнение
Размеры, дюйм
DC LU CZC
MS
ADJLX TCHAL TCHAU
Код заказа
DCON
MS
LF OAL LB
1
PL KAPR RPMX
06C 06P 1.625 6.500 1 1/2 .143 .000 .014
DS20-D4128LX38-04
1.500 7.770 10.576 6.666 .050 81° 145 2.2 3.968 9000
8.125 1 1/2 .143 .000 .014
DS20-D4128LX38-05
1.500 9.395 12.201 8.291 .050 81° 145 2.2 4.409 5000
9.750 1 1/2 .143 -.004 .016
DS20-D4128LX38-06
1.500 11.020 13.826 9.916 .050 81° 145 2.2 5.511 4000
11.375 1 1/2 .143 -.004 .016
DS20-D4128LX38-07
1.500 12.645 15.451 11.541 .050 81° 145 2.2 5.952 3000
06C 06P 1.687 6.748 1 1/2 .127 .000 .014
DS20-D4285LX38-04
1.500 8.013 10.819 6.914 .050 81° 145 2.2 4.409 8000
8.435 1 1/2 .127 .000 .014
DS20-D4285LX38-05
1.500 9.700 12.506 8.601 .050 81° 145 2.2 4.629 5000
10.122 1 1/2 .127 -.004 .016
DS20-D4285LX38-06
1.500 11.387 14.193 10.288 .050 81° 145 2.2 5.952 3000
11.809 1 1/2 .127 -.004 .016
DS20-D4285LX38-07
1.500 13.074 15.880 11.975 .050 81° 145 2.2 6.393 2000
06C 06P 1.750 7.000 1 1/2 .110 .000 .014
DS20-D4445LX38-04
1.500 8.260 11.066 7.166 .050 81° 145 2.2 4.409 8000
8.750 1 1/2 .110 .000 .014
DS20-D4445LX38-05
1.500 10.010 12.816 8.916 .050 81° 145 2.2 4.841 5000
10.500 1 1/2 .110 -.004 .016
DS20-D4445LX38-06
1.500 11.760 14.566 10.666 .050 81° 145 2.2 6.172 3000
12.250 1 1/2 .110 -.004 .016
DS20-D4445LX38-07
1.500 13.510 16.316 12.416 .050 81° 145 2.2 6.038 2000
06C 06P 1.875 7.500 1 1/2 .076 .000 .014
DS20-D4763LX38-04
1.500 8.750 11.556 7.666 .050 81° 145 2.2 5.070 7000
9.375 1 1/2 .076 .000 .014
DS20-D4763LX38-05
1.500 10.625 13.431 9.541 .050 81° 145 2.2 6.393 5000
06C 06P 2.000 8.000 1 1/2 .042 .000 .014
DS20-D5080LX38-04
1.500 9.520 12.326 8.166 .050 81° 145 2.2 6.172 7000
10.000 1 1/2 .042 .000 .014
DS20-D5080LX38-05
1.500 11.520 14.326 10.166 .050 81° 145 2.2 7.716 4000
07C 07P 2.125 8.500 1 1/2 .154 .000 .014
DS20-D5398LX38-04
1.500 10.009 12.828 8.678 .063 81° 145 2.2 6.530 7000
10.625 1 1/2 .154 .000 .014
DS20-D5398LX38-05
1.500 12.134 14.953 10.803 .063 81° 145 2.2 8.377 4000
07C 07P 2.250 9.000 1 1/2 .118 .000 .014
DS20-D5715LX38-04
1.500 10.499 13.318 9.178 .063 81° 145 2.2 7.414 6000
11.250 1 1/2 .118 .000 .014
DS20-D5715LX38-05
1.500 12.749 15.568 11.428 .063 81° 145 2.2 9.259 4000
07C 07P 2.375 9.500 1 1/2 .082 .000 .014
DS20-D6033LX38-04
1.500 10.989 13.808 9.678 .063 81° 145 2.2 8.377 6000
11.875 1 1/2 .082 .000 .014
DS20-D6033LX38-05
1.500 13.364 16.183 12.053 .063 81° 145 2.2 10.582 4000
07C 07P 2.500 10.000 1 1/2 .045 .000 .014
DS20-D6350LX38-04
1.500 11.480 14.299 10.178 .063 81° 145 2.2 9.389 6000
12.500 1 1/2 .045 .000 .014
DS20-D6350LX38-05
1.500 13.980 16.799 12.678 .063 81° 145 2.2 11.905 3000
Комплектующие
Винт пластины
416.1-834
Полный перечень комплектующих см. на www.sandvik.coromant.com
C5 F2 F5
C 5
Свёрла со сменными пластинами
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Свёрла со сменными пластинами

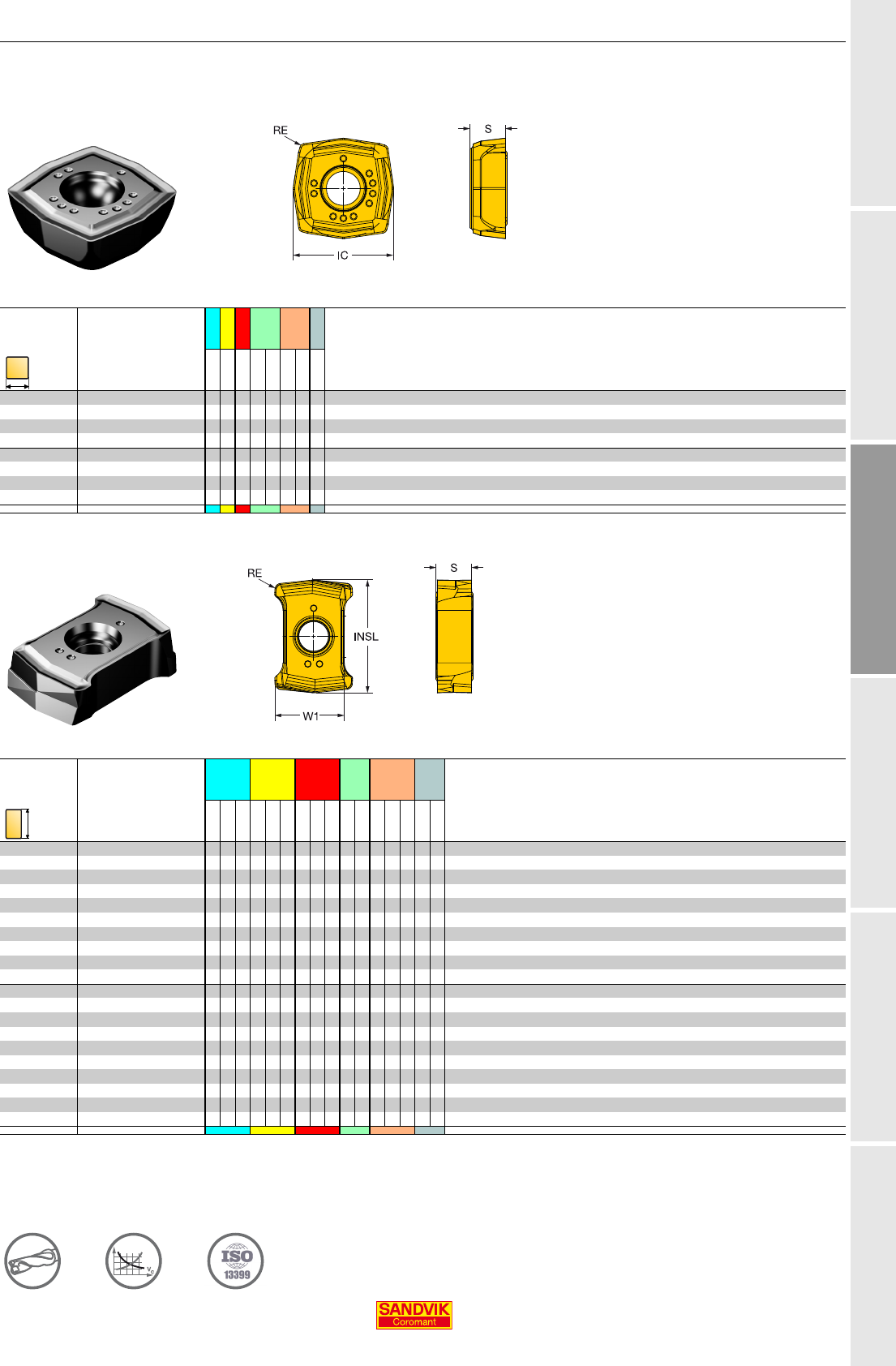

Пластины для свёрл CoroDrill
®
DS20
Центральные пластины
Периферийные пластины
P M K N S H
Размеры, мм, дюйм
INSUC
Код заказа
1344
1144
1344
H13A
1344
1344
H13A
1344
SREIC
06 C
DS20-0608-C-L5
★ ★ ★ ✩ ★ ✩ ★
3.90 0.35 17.5
.154 .014 .687
06 C
DS20-0608-C-M7
★ ★
3.90 0.35 17.5
.154 .014 .687
07 C
DS20-0708-C-L5
★ ★ ★ ✩ ★ ✩ ★
4.50 0.35 21.8
.177 .014 .859
07 C
DS20-0708-C-M7
★ ★
4.50 0.35 21.8
.177 .014 .859
P M K N S H
Размеры, мм, дюйм
INSUC
Код заказа
4324
4334
4344
2044
4334
4344
4324
4334
4344
4344
H13A
2044
4344
H13A
4334
4344
SREW1INSL
06 P
DS20-0608-P-H5W
★ ✩ ★ ✩ ✩
6.20 0.80 14.4 19.4
.244 .031 .568 .764
06 P
DS20-0608-P-L5W
✩ ★ ✩ ★ ✩ ✩ ★ ✩
6.20 0.80 14.4 19.4
.244 .031 .568 .764
06 P
DS20-0608-P-L6W
★ ★ ★ ★ ★ ★
6.20 0.80 14.4 19.4
.244 .031 .568 .764
06 P
DS20-0608-P-M7W
✩ ★ ✩ ✩ ★ ✩ ✩ ★
6.20 0.80 14.4 19.4
.244 .031 .568 .764
06 P
DS20-0608-P-S5W
✩ ★ ★ ✩
6.20 0.80 14.4 19.4
.244 .031 .568 .764
07 P
DS20-0708-P-H5W
★ ✩ ★ ✩ ✩
7.00 0.80 18.0 21.9
.276 .031 .710 .862
07 P
DS20-0708-P-L5W
✩ ★ ✩ ★ ✩ ✩ ★ ✩
7.00 0.80 18.0 21.9
.276 .031 .710 .862
07 P
DS20-0708-P-L6W
★ ★ ★ ★ ★ ★
7.00 0.80 18.0 21.9
.276 .031 .710 .862
07 P
DS20-0708-P-M7W
✩ ★ ✩ ✩ ★ ✩ ✩ ★
7.00 0.80 18.0 21.9
.276 .031 .710 .862
07 P
DS20-0708-P-S5W
✩ ★ ★ ✩
7.00 0.80 18.0 21.9
.276 .031 .710 .862
C2 C6 F2
C 6
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
DS20
4-5xD
Метрические значения
ISO
Код MC
Обрабатываемый
материал
HB
Спла
в
Рекомендуемые
режимы резания
Диаметр
сверла
4-5xD
P
Min
Рекоменд.
Max
P1.0.Z.AN Нелегированная сталь 110 4324 230 340 400 15.00-18.00
C=0.05-0.10% 4334 210 285 325 18.01-22.00
4344 190 225 245 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P1.1.Z.AN Нелегированная сталь 125 4324 230 320 370 15.00-18.00
C=0.05-0.25% 4334 200 270 305 18.01-22.00
4344 170 210 235 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P1.2.Z.AN Нелегированная сталь 190 4324 190 265 305 15.00-18.00
C=0.25-0.55% 4334 155 215 250 18.01-22.00
4344 120 165 190 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P1.3.Z.AN Нелегированная сталь 190 4324 170 250 290 15.00-18.00
C=0.55-0.80% 4334 140 205 240 18.01-22.00
4344 105 155 185 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P1.5.C.UT Нелегированная сталь 150 4324 140 260 325 15.00-18.00
Отливка - без термообработки
4334 135 220 265 18.01-22.00
4344 125 175 200 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P2.1.Z.AN
Низколегированная сталь
175 4324 180 260 305 15.00-18.00
Отожженная 4334 150 215 250 18.01-22.00
4344 115 165 190 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P2.2.Z.AN
Низколегированная сталь
240 4324 180 250 290 15.00-18.00
Отожженная 4334 150 200 225 18.01-22.00
4344 115 175 205 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P2.5.Z.HT
Низколегированная сталь
330 4324 90 190 245 15.00-18.00
Закаленная и отпущенная
4334 85 155 195 18.01-22.00
4344 75 125 150 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P2.6.C.UT
Низколегированная сталь
200 4324 110 210 265 15.00-18.00
Отливка - без термообработки
4334 105 175 210 18.01-22.00
4344 100 140 160 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P3.0.Z.AN
Высоколегированная сталь
200 4324 160 245 290 15.00-18.00
Отожженная 4334 130 200 240 18.01-22.00
4344 100 150 180 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
Глубина сверления 4xD Глубина сверления 5xD
-S5W -L5W -L6W -M7W -H5W -S5W -L5W -L6W -M7W -H5W
Рекомендуемое начальное значение в середине диапазона подач
f
n
, мм/об f
n
, мм/об f
n
, мм/об f
n
, мм/об f
n
, мм/об f
n
, мм/об f
n
, мм/об f
n
, мм/об f
n
, мм/об f
n
, мм/об
0.04-0.08
0.04-0.08
0.04-0.08 - 0.04-0.1 0.04-0.07
0.04-0.07
0.04-0.07 - 0.04-0.09
0.04-0.09
0.04-0.09
0.04-0.09 - 0.04-0.11 0.04-0.08
0.04-0.08
0.04-0.08 - 0.04-0.1
0.04-0.1
0.04-0.1
0.04-0.1 - 0.04-0.12 0.04-0.09
0.04-0.09
0.04-0.09 - 0.04-0.11
0.05-0.11
0.05-0.11
0.05-0.11 - 0.05-0.13 0.05-0.1
0.05-0.1
0.05-0.1 - 0.05-0.12
0.05-0.12
0.05-0.12
0.05-0.12 - 0.05-0.16 0.05-0.11
0.05-0.11
0.05-0.11 - 0.05-0.14
0.06-0.12
0.06-0.12
0.06-0.12 - 0.06-0.16 0.06-0.11
0.06-0.11
0.06-0.11 - 0.06-0.14
0.06-0.12
0.06-0.12
0.06-0.12 - 0.06-0.16 0.06-0.11
0.06-0.11
0.06-0.11 - 0.06-0.14
0.04-0.1
0.04-0.1
0.04-0.1 - 0.04-0.1 0.04-0.09
0.04-0.09
0.04-0.09 - 0.04-0.09
0.04-0.11
0.04-0.11
0.04-0.11 - 0.04-0.11 0.04-0.1
0.04-0.1
0.04-0.1 - 0.04-0.1
0.04-0.12
0.04-0.12
0.04-0.12 - 0.04-0.12 0.04-0.11
0.04-0.11
0.04-0.11 - 0.04-0.11
0.05-0.13
0.05-0.13
0.05-0.13 - 0.05-0.13 0.05-0.12
0.05-0.12
0.05-0.12 - 0.05-0.12
0.05-0.14
0.05-0.14
0.05-0.14 - 0.05-0.16 0.05-0.13
0.05-0.13
0.05-0.13 - 0.05-0.14
0.06-0.14
0.06-0.14
0.06-0.14 - 0.06-0.16 0.06-0.13
0.06-0.13
0.06-0.13 - 0.06-0.14
0.06-0.14
0.06-0.14
0.06-0.14 - 0.06-0.16 0.06-0.13
0.06-0.13
0.06-0.13 - 0.06-0.14
- 0.05-0.12 0.06-0.14
0.06-0.16
- - 0.05-0.1 0.06-0.12
0.06-0.14
-
- 0.05-0.14 0.06-0.16
0.06-0.18
- - 0.05-0.12 0.06-0.14
0.06-0.15
-
- 0.05-0.18 0.06-0.2
0.06-0.22
- - 0.05-0.15 0.06-0.17
0.06-0.19
-
- 0.07-0.22 0.08-0.24
0.08-0.26
- - 0.07-0.19 0.08-0.2
0.08-0.22
-
- 0.07-0.24 0.08-0.26
0.08-0.28
- - 0.07-0.2 0.08-0.22
0.08-0.24
-
- 0.09-0.24 0.1-0.26
0.1-0.28
- - 0.09-0.2 0.1-0.22
0.1-0.24
-
- 0.09-0.24 0.1-0.26
0.1-0.28
- - 0.09-0.2 0.1-0.22
0.1-0.24
-
- 0.05-0.12 0.06-0.14
0.06-0.16
- - 0.05-0.1 0.06-0.12
0.06-0.14
-
- 0.05-0.14 0.06-0.16
0.06-0.18
- - 0.05-0.12 0.06-0.14
0.06-0.15
-
- 0.05-0.18 0.06-0.2
0.06-0.22
- - 0.05-0.15 0.06-0.17
0.06-0.19
-
- 0.07-0.22 0.08-0.24
0.08-0.26
- - 0.07-0.19 0.08-0.2
0.08-0.22
-
- 0.07-0.24 0.08-0.26
0.08-0.28
- - 0.07-0.2 0.08-0.22
0.08-0.24
-
- 0.09-0.24 0.1-0.26
0.1-0.28
- - 0.09-0.2 0.1-0.22
0.1-0.24
-
- 0.09-0.24 0.1-0.26
0.1-0.28
- - 0.09-0.2 0.1-0.22
0.1-0.24
-
- 0.04-0.12 0.04-0.12
0.04-0.12
- - 0.04-0.1 0.04-0.1
0.04-0.1
-
- 0.04-0.13 0.04-0.13
0.04-0.13
- - 0.04-0.11 0.04-0.11
0.04-0.11
-
- 0.04-0.14 0.04-0.14
0.04-0.14
- - 0.04-0.12 0.04-0.12
0.04-0.12
-
- 0.05-0.15 0.05-0.15
0.05-0.15
- - 0.05-0.13 0.05-0.13
0.05-0.13
-
- 0.05-0.16 0.05-0.16
0.05-0.16
- - 0.05-0.14 0.05-0.14
0.05-0.14
-
- 0.06-0.16 0.06-0.16
0.06-0.16
- - 0.06-0.14 0.06-0.14
0.06-0.14
-
- 0.06-0.16 0.06-0.16
0.06-0.16
- - 0.06-0.14 0.06-0.14
0.06-0.14
-
- - 0.06-0.14
0.06-0.16
- - - 0.06-0.12
0.06-0.14
-
- - 0.06-0.16
0.06-0.18
- - - 0.06-0.14
0.06-0.15
-
- - 0.06-0.2
0.06-0.22
- - - 0.06-0.17
0.06-0.19
-
- - 0.08-0.24
0.08-0.26
- - - 0.08-0.2
0.08-0.22
-
- - 0.08-0.26
0.08-0.28
- - - 0.08-0.22
0.08-0.24
-
- - 0.1-0.26
0.1-0.28
- - - 0.1-0.22
0.1-0.24
-
- - 0.1-0.26
0.1-0.28
- - - 0.1-0.22
0.1-0.24
-
- - 0.06-0.14
0.06-0.16
- - - 0.06-0.12
0.06-0.14
-
- - 0.06-0.16
0.06-0.18
- - - 0.06-0.14
0.06-0.15
-
- - 0.06-0.2
0.06-0.22
- - - 0.06-0.17
0.06-0.19
-
- - 0.08-0.24
0.08-0.26
- - - 0.08-0.2
0.08-0.22
-
- - 0.08-0.26
0.08-0.28
- - - 0.08-0.22
0.08-0.24
-
- - 0.1-0.26
0.1-0.28
- - - 0.1-0.22
0.1-0.24
-
- - 0.1-0.26
0.1-0.28
- - - 0.1-0.22
0.1-0.24
-
- - 0.06-0.14
0.06-0.16
- - - 0.06-0.12
0.06-0.14
-
- - 0.06-0.16
0.06-0.18
- - - 0.06-0.14
0.06-0.15
-
- - 0.06-0.2
0.06-0.22
- - - 0.06-0.17
0.06-0.19
-
- - 0.08-0.24
0.08-0.26
- - - 0.08-0.2
0.08-0.22
-
- - 0.08-0.26
0.08-0.28
- - - 0.08-0.22
0.08-0.24
-
- - 0.1-0.26
0.1-0.28
- - - 0.1-0.22
0.1-0.24
-
- - 0.1-0.26
0.1-0.28
- - - 0.1-0.22
0.1-0.24
-
- - 0.06-0.16
0.06-0.18
- - - 0.06-0.14
0.06-0.15
-
- - 0.06-0.18
0.06-0.2
- - - 0.06-0.15
0.06-0.17
-
- - 0.06-0.22
0.06-0.24
- - - 0.06-0.19
0.06-0.2
-
- - 0.08-0.26
0.08-0.28
- - - 0.08-0.22
0.08-0.24
-
- - 0.08-0.28
0.08-0.3
- - - 0.08-0.24
0.08-0.26
-
- - 0.1-0.28
0.1-0.3
- - - 0.1-0.24
0.1-0.26
-
- - 0.1-0.28
0.1-0.3
- - - 0.1-0.24
0.1-0.26
-
- - 0.06-0.14
0.06-0.16
- - - 0.06-0.12
0.06-0.14
-
- - 0.06-0.16
0.06-0.18
- - - 0.06-0.14
0.06-0.15
-
- - 0.06-0.2
0.06-0.22
- - - 0.06-0.17
0.06-0.19
-
- - 0.08-0.24
0.08-0.26
- - - 0.08-0.2
0.08-0.22
-
- - 0.08-0.26
0.08-0.28
- - - 0.08-0.22
0.08-0.24
-
- - 0.1-0.26
0.1-0.28
- - - 0.1-0.22
0.1-0.24
-
- - 0.1-0.26
0.1-0.28
- - - 0.1-0.22
0.1-0.24
-
C 7
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
DS20
4-5xD
Метрические значения
ISO
Код MC
Обрабатываемый
материал
HB
Спла
в
Рекомендуемые
режимы резания
Диаметр
сверла
4-5xD
P
P3.0.Z.HT
Высоколегированная сталь
380 4324 80 165 210 15.00-18.00
Закаленная и отпущенная
4334 75 140 175 18.01-22.00
4344 70 110 130 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P5.0.Z.AN
Ферритная/мартенситная
нержавеющая сталь
200 4334 115 185 225 15.00-18.00
4344 115 155 175 18.01-22.00
Отожженная 2044 115 150 165 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P5.0.Z.HT
Ферритная/мартенситная
нержавеющая сталь
330 4334 75 135 170 15.00-18.00
4344 70 115 140 18.01-22.00
Закаленная и отпущенная
2044 70 115 140 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
M
M1.0.Z.AQ Аустенитная
нержавеющая сталь
200 4334 115 185 225 15.00-18.00
4344 115 165 190 18.01-22.00
Отожженная/закаленная 2044 115 155 180 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
M1.1.Z.AQ Аустенитная
нержавеющая сталь
200 4334 115 195 240 15.00-18.00
4344 115 175 210 18.01-22.00
Улучшенная обрабатываемость
2044 115 170 200 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
M2.0.Z.AQ Супераустенитная
(Ni>20%) нержавеющая
сталь
200 4334 80 125 150 15.00-18.00
4344 80 110 125 18.01-22.00
2044 80 110 125 22.01-27.00
Отожженная/закаленная 27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
M3.1.Z.AQ
Дуплексная нержавеющая сталь
230 4334 85 125 145 15.00-18.00
>60% феррита
(N<0,10%)
4344 85 115 130 18.01-22.00
2044 85 110 125 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
M3.2.Z.AQ
Дуплексная нержавеющая сталь
260 4334 75 105 120 15.00-18.00
<Феррит 60% (N>0,10%)
4344 75 100 115 18.01-22.00
2044 75 100 115 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
S
S2.0.Z.AN Жаропрочные сплавы 350 4334 20 40 50 15.00-18.00
S2.0.Z.AG На основе никеля 4344 20 40 50 18.01-22.00
S2.0.Z.NS 2044 20 40 50 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
S4.2.Z.AN Жаропрочные сплавы 330 H13A 40 90 120 15.00-18.00
S4.3.Z.AG На основе титана 4344 40 90 120 18.01-22.00
2044 40 90 120 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
Глубина сверления 4xD Глубина сверления 5xD
-S5W -L5W -L6W -M7W -H5W -S5W -L5W -L6W -M7W -H5W
Рекомендуемое начальное значение в середине диапазона подач
- - 0.06-0.14
0.06-0.16
- - - 0.06-0.12
0.06-0.14
-
- - 0.06-0.16
0.06-0.18
- - - 0.06-0.14
0.06-0.15
-
- - 0.06-0.2
0.06-0.22
- - - 0.06-0.17
0.06-0.19
-
- - 0.08-0.24
0.08-0.26
- - - 0.08-0.2
0.08-0.22
-
- - 0.08-0.26
0.08-0.28
- - - 0.08-0.22
0.08-0.24
-
- - 0.1-0.26
0.1-0.28
- - - 0.1-0.22
0.1-0.24
-
- - 0.1-0.26
0.1-0.28
- - - 0.1-0.22
0.1-0.24
-
0.05-0.13
0.05-0.13
0.05-0.13 - 0.05-0.12 0.05-0.11
0.05-0.11
0.05-0.11 - 0.05-0.1
0.05-0.14
0.05-0.14
0.05-0.14 - 0.05-0.13 0.05-0.12
0.05-0.12
0.05-0.12 - 0.05-0.11
0.05-0.15
0.05-0.15
0.05-0.15 - 0.05-0.14 0.05-0.13
0.05-0.13
0.05-0.13 - 0.05-0.12
0.07-0.16
0.07-0.16
0.07-0.16 - 0.07-0.15 0.07-0.14
0.07-0.14
0.07-0.14 - 0.07-0.13
0.07-0.18
0.07-0.18
0.07-0.18 - 0.07-0.16 0.07-0.15
0.07-0.15
0.07-0.15 - 0.07-0.14
0.09-0.18
0.09-0.18
0.09-0.18 - 0.09-0.16 0.09-0.15
0.09-0.15
0.09-0.15 - 0.09-0.14
0.09-0.18
0.09-0.18
0.09-0.18 - 0.09-0.16 0.09-0.15
0.09-0.15
0.09-0.15 - 0.09-0.14
0.05-0.13
0.05-0.13
0.05-0.13 - 0.05-0.12 0.05-0.11
0.05-0.11
0.05-0.11 - 0.05-0.1
0.05-0.14
0.05-0.14
0.05-0.14 - 0.05-0.13 0.05-0.12
0.05-0.12
0.05-0.12 - 0.05-0.11
0.05-0.15
0.05-0.15
0.05-0.15 - 0.05-0.14 0.05-0.13
0.05-0.13
0.05-0.13 - 0.05-0.12
0.07-0.16
0.07-0.16
0.07-0.16 - 0.07-0.15 0.07-0.14
0.07-0.14
0.07-0.14 - 0.07-0.13
0.07-0.18
0.07-0.18
0.07-0.18 - 0.07-0.16 0.07-0.15
0.07-0.15
0.07-0.15 - 0.07-0.14
0.09-0.18
0.09-0.18
0.09-0.18 - 0.09-0.16 0.09-0.15
0.09-0.15
0.09-0.15 - 0.09-0.14
0.09-0.18
0.09-0.18
0.09-0.18 - 0.09-0.16 0.09-0.15
0.09-0.15
0.09-0.15 - 0.09-0.14
0.05-0.12
0.05-0.12
0.05-0.12 - 0.05-0.11 0.05-0.11
0.05-0.11
0.05-0.11 - 0.05-0.1
0.05-0.13
0.05-0.13
0.05-0.13 - 0.05-0.12 0.05-0.12
0.05-0.12
0.05-0.12 - 0.05-0.11
0.05-0.14
0.05-0.14
0.05-0.14 - 0.05-0.13 0.05-0.13
0.05-0.13
0.05-0.13 - 0.05-0.12
0.07-0.15
0.07-0.15
0.07-0.15 - 0.07-0.14 0.07-0.14
0.07-0.14
0.07-0.14 - 0.07-0.13
0.07-0.16
0.07-0.16
0.07-0.16 - 0.07-0.15 0.07-0.14
0.07-0.14
0.07-0.14 - 0.07-0.14
0.09-0.16
0.09-0.16
0.09-0.16 - 0.09-0.15 0.09-0.14
0.09-0.14
0.09-0.14 - 0.09-0.14
0.09-0.16
0.09-0.16
0.09-0.16 - 0.09-0.15 0.09-0.14
0.09-0.14
0.09-0.14 - 0.09-0.14
0.05-0.12
0.05-0.12
0.05-0.12 - 0.05-0.11 0.05-0.11
0.05-0.11
0.05-0.11 - 0.05-0.1
0.05-0.13
0.05-0.13
0.05-0.13 - 0.05-0.12 0.05-0.12
0.05-0.12
0.05-0.12 - 0.05-0.11
0.05-0.14
0.05-0.14
0.05-0.14 - 0.05-0.13 0.05-0.13
0.05-0.13
0.05-0.13 - 0.05-0.12
0.07-0.15
0.07-0.15
0.07-0.15 - 0.07-0.14 0.07-0.14
0.07-0.14
0.07-0.14 - 0.07-0.13
0.07-0.16
0.07-0.16
0.07-0.16 - 0.07-0.15 0.07-0.14
0.07-0.14
0.07-0.14 - 0.07-0.14
0.09-0.16
0.09-0.16
0.09-0.16 - 0.09-0.15 0.09-0.14
0.09-0.14
0.09-0.14 - 0.09-0.14
0.09-0.16
0.09-0.16
0.09-0.16 - 0.09-0.15 0.09-0.14
0.09-0.14
0.09-0.14 - 0.09-0.14
0.05-0.12
0.05-0.12
0.05-0.12 - 0.05-0.11 0.05-0.11
0.05-0.11
0.05-0.11 - 0.05-0.1
0.05-0.13
0.05-0.13
0.05-0.13 - 0.05-0.12 0.05-0.12
0.05-0.12
0.05-0.12 - 0.05-0.11
0.05-0.14
0.05-0.14
0.05-0.14 - 0.05-0.13 0.05-0.13
0.05-0.13
0.05-0.13 - 0.05-0.12
0.07-0.15
0.07-0.15
0.07-0.15 - 0.07-0.14 0.07-0.14
0.07-0.14
0.07-0.14 - 0.07-0.13
0.07-0.16
0.07-0.16
0.07-0.16 - 0.07-0.15 0.07-0.14
0.07-0.14
0.07-0.14 - 0.07-0.14
0.09-0.16
0.09-0.16
0.09-0.16 - 0.09-0.15 0.09-0.14
0.09-0.14
0.09-0.14 - 0.09-0.14
0.09-0.16
0.09-0.16
0.09-0.16 - 0.09-0.15 0.09-0.14
0.09-0.14
0.09-0.14 - 0.09-0.14
0.05-0.12
0.05-0.12
0.05-0.12 - 0.05-0.11 0.05-0.11
0.05-0.11
0.05-0.11 - 0.05-0.1
0.05-0.13
0.05-0.13
0.05-0.13 - 0.05-0.12 0.05-0.12
0.05-0.12
0.05-0.12 - 0.05-0.11
0.05-0.14
0.05-0.14
0.05-0.14 - 0.05-0.13 0.05-0.13
0.05-0.13
0.05-0.13 - 0.05-0.12
0.07-0.15
0.07-0.15
0.07-0.15 - 0.07-0.14 0.07-0.14
0.07-0.14
0.07-0.14 - 0.07-0.13
0.07-0.16
0.07-0.16
0.07-0.16 - 0.07-0.15 0.07-0.14
0.07-0.14
0.07-0.14 - 0.07-0.14
0.09-0.16
0.09-0.16
0.09-0.16 - 0.09-0.15 0.09-0.14
0.09-0.14
0.09-0.14 - 0.09-0.14
0.09-0.16
0.09-0.16
0.09-0.16 - 0.09-0.15 0.09-0.14
0.09-0.14
0.09-0.14 - 0.09-0.14
0.05-0.12
0.05-0.12
0.05-0.12 - 0.05-0.11 0.05-0.11
0.05-0.11
0.05-0.11 - 0.05-0.1
0.05-0.13
0.05-0.13
0.05-0.13 - 0.05-0.12 0.05-0.12
0.05-0.12
0.05-0.12 - 0.05-0.11
0.05-0.14
0.05-0.14
0.05-0.14 - 0.05-0.13 0.05-0.13
0.05-0.13
0.05-0.13 - 0.05-0.12
0.07-0.15
0.07-0.15
0.07-0.15 - 0.07-0.14 0.07-0.14
0.07-0.14
0.07-0.14 - 0.07-0.13
0.07-0.16
0.07-0.16
0.07-0.16 - 0.07-0.15 0.07-0.14
0.07-0.14
0.07-0.14 - 0.07-0.14
0.09-0.16
0.09-0.16
0.09-0.16 - 0.09-0.15 0.09-0.14
0.09-0.14
0.09-0.14 - 0.09-0.14
0.09-0.16
0.09-0.16
0.09-0.16 - 0.09-0.15 0.09-0.14
0.09-0.14
0.09-0.14 - 0.09-0.14
0.04-0.08
0.04-0.08
0.04-0.08 - - 0.04-0.07
0.04-0.07
0.04-0.07 - -
0.04-0.09
0.04-0.09
0.04-0.09 - - 0.04-0.08
0.04-0.08
0.04-0.08 - -
0.04-0.1
0.04-0.1
0.04-0.1 - - 0.04-0.09
0.04-0.09
0.04-0.09 - -
0.05-0.11
0.05-0.11
0.05-0.11 - - 0.05-0.1
0.05-0.1
0.05-0.1 - -
0.05-0.12
0.05-0.12
0.05-0.12 - - 0.05-0.11
0.05-0.11
0.05-0.11 - -
0.06-0.12
0.06-0.12
0.06-0.12 - - 0.06-0.11
0.06-0.11
0.06-0.11 - -
0.06-0.12
0.06-0.12
0.06-0.12 - - 0.06-0.11
0.06-0.11
0.06-0.11 - -
0.06-0.14
0.06-0.14 0.06-0.14 - -
0.06-0.12
0.06-0.12 0.06-0.12 - -
0.06-0.15
0.06-0.15 0.06-0.15 - -
0.06-0.13
0.06-0.13 0.06-0.13 - -
0.06-0.16
0.06-0.16 0.06-0.16 - -
0.06-0.14
0.06-0.14 0.06-0.14 - -
0.08-0.17
0.08-0.17 0.08-0.17 - -
0.08-0.14
0.08-0.14 0.08-0.14 - -
0.08-0.18
0.08-0.18 0.08-0.18 - -
0.08-0.15
0.08-0.15 0.08-0.15 - -
0.1-0.18
0.1-0.18 0.1-0.18 - -
0.1-0.15
0.1-0.15 0.1-0.15 - -
0.1-0.18
0.1-0.18 0.1-0.18 - -
0.1-0.15
0.1-0.15 0.1-0.15 - -
C 8
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
DS20
4-5xD
Метрические значения
ISO
Код MC
Обрабатываемый
материал
HB
Спла
в
Рекомендуемые
режимы резания
Диаметр
сверла
4-5xD
K
K1.1.C.NS Ковкий чугун 200 4324 140 210 245 15.00-18.00
Низкой прочности на растяжение
4334 110 170 200 18.01-22.00
4344 180 165 155 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
K2.1.C.UT Серый чугун 180 4324 210 285 325 15.00-18.00
Низкой прочности на растяжение
4334 170 235 270 18.01-22.00
4344 130 180 205 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
K2.2.C.UT
Серый чугун
245 4324 125 205 245 15.00-18.00
Высокой прочности на растяжение
4334 100 160 195 18.01-22.00
4344 75 125 150 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
K3.1.C.UT
Чугун с шаровидным графитом
155 4324 125 190 225 15.00-18.00
Ферритный 4334 100 155 185 18.01-22.00
4344 80 120 145 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
K3.3.C.UT
Чугун с шаровидным графитом
265 4324 110 175 210 15.00-18.00
Перлитный 4334 90 145 175 18.01-22.00
4344 70 110 130 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
K4.2.C.UT
Чугун с вермикулярным графитом
230 4324 130 210 250 15.00-18.00
Высокая прочность на растяжение
(перлит>90%)
4334 110 170 200 18.01-22.00
4344 85 125 150 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
H
H1.3.Z.HA Особо твёрдые стали 60 4324 30 65 85 15.00-18.00
Закаленная и отпущенная (HRC)
4334 30 65 85 18.01-22.00
4344 30 65 85 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
Глубина сверления 4xD Глубина сверления 5xD
-S5W -L5W -L6W -M7W -H5W -S5W -L5W -L6W -M7W -H5W
Рекомендуемое начальное значение в середине диапазона подач
- 0.08-0.15 0.08-0.15
0.08-0.2
- - 0.08-0.13 0.08-0.13
0.08-0.17
-
- 0.08-0.18 0.08-0.18
0.08-0.23
- - 0.08-0.15 0.08-0.15
0.08-0.2
-
- 0.08-0.21 0.08-0.21
0.08-0.26
- - 0.08-0.18 0.08-0.18
0.08-0.22
-
- 0.1-0.24 0.1-0.24
0.1-0.29
- - 0.1-0.2 0.1-0.2
0.1-0.25
-
- 0.1-0.27 0.1-0.27
0.1-0.32
- - 0.1-0.23 0.1-0.23
0.1-0.27
-
- 0.12-0.27 0.12-0.27
0.12-0.32
- - 0.12-0.23 0.12-0.23
0.12-0.27
-
- 0.12-0.27 0.12-0.27
0.12-0.32
- - 0.12-0.23 0.12-0.23
0.12-0.27
-
- 0.08-0.15 0.08-0.15
0.08-0.2
- - 0.08-0.13 0.08-0.13
0.08-0.17
-
- 0.08-0.18 0.08-0.18
0.08-0.23
- - 0.08-0.15 0.08-0.15
0.08-0.2
-
- 0.08-0.21 0.08-0.21
0.08-0.26
- - 0.08-0.18 0.08-0.18
0.08-0.22
-
- 0.1-0.24 0.1-0.24
0.1-0.29
- - 0.1-0.2 0.1-0.2
0.1-0.25
-
- 0.1-0.27 0.1-0.27
0.1-0.32
- - 0.1-0.23 0.1-0.23
0.1-0.27
-
- 0.12-0.27 0.12-0.27
0.12-0.32
- - 0.12-0.23 0.12-0.23
0.12-0.27
-
- 0.12-0.27 0.12-0.27
0.12-0.32
- - 0.12-0.23 0.12-0.23
0.12-0.27
-
- 0.08-0.13 0.08-0.13
0.08-0.18
- - 0.08-0.11 0.08-0.11
0.08-0.15
-
- 0.08-0.16 0.08-0.16
0.08-0.21
- - 0.08-0.14 0.08-0.14
0.08-0.18
-
- 0.08-0.19 0.08-0.19
0.08-0.24
- - 0.08-0.16 0.08-0.16
0.08-0.2
-
- 0.1-0.22 0.1-0.22
0.1-0.27
- - 0.1-0.19 0.1-0.19
0.1-0.23
-
- 0.1-0.25 0.1-0.25
0.1-0.3
- - 0.1-0.21 0.1-0.21
0.1-0.26
-
- 0.12-0.25 0.12-0.25
0.12-0.3
- - 0.12-0.21 0.12-0.21
0.12-0.26
-
- 0.12-0.25 0.12-0.25
0.12-0.3
- - 0.12-0.21 0.12-0.21
0.12-0.26
-
- 0.08-0.13 0.08-0.13
0.08-0.18
- - 0.08-0.11 0.08-0.11
0.08-0.15
-
- 0.08-0.16 0.08-0.16
0.08-0.21
- - 0.08-0.14 0.08-0.14
0.08-0.18
-
- 0.08-0.19 0.08-0.19
0.08-0.24
- - 0.08-0.16 0.08-0.16
0.08-0.2
-
- 0.1-0.22 0.1-0.22
0.1-0.27
- - 0.1-0.19 0.1-0.19
0.1-0.23
-
- 0.1-0.25 0.1-0.25
0.1-0.3
- - 0.1-0.21 0.1-0.21
0.1-0.26
-
- 0.12-0.25 0.12-0.25
0.12-0.3
- - 0.12-0.21 0.12-0.21
0.12-0.26
-
- 0.12-0.25 0.12-0.25
0.12-0.3
- - 0.12-0.21 0.12-0.21
0.12-0.26
-
- 0.08-0.13 0.08-0.13
0.08-0.18
- - 0.08-0.11 0.08-0.11
0.08-0.15
-
- 0.08-0.16 0.08-0.16
0.08-0.21
- - 0.08-0.14 0.08-0.14
0.08-0.18
-
- 0.08-0.19 0.08-0.19
0.08-0.24
- - 0.08-0.16 0.08-0.16
0.08-0.2
-
- 0.1-0.22 0.1-0.22
0.1-0.27
- - 0.1-0.19 0.1-0.19
0.1-0.23
-
- 0.1-0.25 0.1-0.25
0.1-0.3
- - 0.1-0.21 0.1-0.21
0.1-0.26
-
- 0.12-0.25 0.12-0.25
0.12-0.3
- - 0.12-0.21 0.12-0.21
0.12-0.26
-
- 0.12-0.25 0.12-0.25
0.12-0.3
- - 0.12-0.21 0.12-0.21
0.12-0.26
-
- 0.08-0.13 0.08-0.13
0.08-0.18
- - 0.08-0.11 0.08-0.11
0.08-0.15
-
- 0.08-0.16 0.08-0.16
0.08-0.21
- - 0.08-0.14 0.08-0.14
0.08-0.18
-
- 0.08-0.19 0.08-0.19
0.08-0.24
- - 0.08-0.16 0.08-0.16
0.08-0.2
-
- 0.1-0.22 0.1-0.22
0.1-0.27
- - 0.1-0.19 0.1-0.19
0.1-0.23
-
- 0.1-0.25 0.1-0.25
0.1-0.3
- - 0.1-0.21 0.1-0.21
0.1-0.26
-
- 0.12-0.25 0.12-0.25
0.12-0.3
- - 0.12-0.21 0.12-0.21
0.12-0.26
-
- 0.12-0.25 0.12-0.25
0.12-0.3
- - 0.12-0.21 0.12-0.21
0.12-0.26
-
- 0.06-0.13
0.06-0.13
0.06-0.13 - - 0.06-0.11
0.06-0.11
0.06-0.11 -
- 0.06-0.14
0.06-0.14
0.06-0.14 - - 0.06-0.12
0.06-0.12
0.06-0.12 -
- 0.06-0.15
0.06-0.15
0.06-0.15 - - 0.06-0.13
0.06-0.13
0.06-0.13 -
- 0.08-0.16
0.08-0.16
0.08-0.16 - - 0.08-0.14
0.08-0.14
0.08-0.14 -
- 0.08-0.18
0.08-0.18
0.08-0.18 - - 0.08-0.15
0.08-0.15
0.08-0.15 -
- 0.1-0.18
0.1-0.18
0.1-0.18 - - 0.1-0.15
0.1-0.15
0.1-0.15 -
- 0.1-0.18
0.1-0.18
0.1-0.18 - - 0.1-0.15
0.1-0.15
0.1-0.15 -
C 9
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
DS20
4-5xD
Метрические значения
ISO
Код MC
Обрабатываемый
материал
HB
Спла
в
Рекомендуемые
режимы резания
Диаметр
сверла
4-5xD
N
N1.2.Z.AG Алюминиевые сплавы 100 H13A 300 365 400 15.00-18.00
4344 300 365 400 18.01-22.00
Сплавы AlSi, Si
1%
22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
N1.3.C.UT Алюминиевые сплавы 75 H13A 250 350 400 15.00-18.00
4344 250 350 400 18.01-22.00
Сплавы AlSi (1% < Si <
13%)
22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
N1.3.C.AG Алюминиевые сплавы 90 H13A 250 315 350 15.00-18.00
4344 250 315 350 18.01-22.00
AlSi cast and aged alloys
(1%< Si <13%)
22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
N3.3.U.UT Медь и медные сплавы 110 H13A 250 350 400 15.00-18.00
Легкообрабатываемые
сплавы
4344 250 350 400 18.01-22.00
22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
N3.2.C.UT Медь и медные сплавы 90 H13A 180 220 240 15.00-18.00
Свинцовистая латунь и
бронза (Pb<1%)
4344 180 220 240 18.01-22.00
22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
Глубина сверления 4xD Глубина сверления 5xD
-S5W -L5W -L6W -M7W -H5W -S5W -L5W -L6W -M7W -H5W
Рекомендуемое начальное значение в середине диапазона подач
0.06-0.16
0.06-0.16 0.06-0.16 - -
0.06-0.14
0.06-0.14 0.06-0.14 - -
0.06-0.18
0.06-0.18 0.06-0.18 - -
0.06-0.15
0.06-0.15 0.06-0.15 - -
0.06-0.2
0.06-0.2 0.06-0.2 - -
0.06-0.17
0.06-0.17 0.06-0.17 - -
0.08-0.22
0.08-0.22 0.08-0.22 - -
0.08-0.19
0.08-0.19 0.08-0.19 - -
0.08-0.25
0.08-0.25 0.08-0.25 - -
0.08-0.21
0.08-0.21 0.08-0.21 - -
0.1-0.25
0.1-0.25 0.1-0.25 - -
0.1-0.21
0.1-0.21 0.1-0.21 - -
0.1-0.25
0.1-0.25 0.1-0.25 - -
0.1-0.21
0.1-0.21 0.1-0.21 - -
0.06-0.14
0.06-0.14 0.06-0.14 - -
0.06-0.12
0.06-0.12 0.06-0.12 - -
0.06-0.16
0.06-0.16 0.06-0.16 - -
0.06-0.14
0.06-0.14 0.06-0.14 - -
0.06-0.18
0.06-0.18 0.06-0.18 - -
0.06-0.15
0.06-0.15 0.06-0.15 - -
0.08-0.2
0.08-0.2 0.08-0.2 - -
0.08-0.17
0.08-0.17 0.08-0.17 - -
0.08-0.22
0.08-0.22 0.08-0.22 - -
0.08-0.19
0.08-0.19 0.08-0.19 - -
0.1-0.22
0.1-0.22 0.1-0.22 - -
0.1-0.19
0.1-0.19 0.1-0.19 - -
0.1-0.22
0.1-0.22 0.1-0.22 - -
0.1-0.19
0.1-0.19 0.1-0.19 - -
0.06-0.14
0.06-0.14 0.06-0.14 - -
0.06-0.12
0.06-0.12 0.06-0.12 - -
0.06-0.16
0.06-0.16 0.06-0.16 - -
0.06-0.14
0.06-0.14 0.06-0.14 - -
0.06-0.18
0.06-0.18 0.06-0.18 - -
0.06-0.15
0.06-0.15 0.06-0.15 - -
0.08-0.2
0.08-0.2 0.08-0.2 - -
0.08-0.17
0.08-0.17 0.08-0.17 - -
0.08-0.22
0.08-0.22 0.08-0.22 - -
0.08-0.19
0.08-0.19 0.08-0.19 - -
0.1-0.22
0.1-0.22 0.1-0.22 - -
0.1-0.19
0.1-0.19 0.1-0.19 - -
0.1-0.22
0.1-0.22 0.1-0.22 - -
0.1-0.19
0.1-0.19 0.1-0.19 - -
0.06-0.16
0.06-0.16 0.06-0.16 - -
0.06-0.14
0.06-0.14 0.06-0.14 - -
0.06-0.18
0.06-0.18 0.06-0.18 - -
0.06-0.15
0.06-0.15 0.06-0.15 - -
0.06-0.2
0.06-0.2 0.06-0.2 - -
0.06-0.17
0.06-0.17 0.06-0.17 - -
0.08-0.22
0.08-0.22 0.08-0.22 - -
0.08-0.19
0.08-0.19 0.08-0.19 - -
0.08-0.25
0.08-0.25 0.08-0.25 - -
0.08-0.21
0.08-0.21 0.08-0.21 - -
0.1-0.25
0.1-0.25 0.1-0.25 - -
0.1-0.21
0.1-0.21 0.1-0.21 - -
0.1-0.25
0.1-0.25 0.1-0.25 - -
0.1-0.21
0.1-0.21 0.1-0.21 - -
0.06-0.16
0.06-0.16 0.06-0.16 - -
0.06-0.14
0.06-0.14 0.06-0.14 - -
0.06-0.18
0.06-0.18 0.06-0.18 - -
0.06-0.15
0.06-0.15 0.06-0.15 - -
0.06-0.2
0.06-0.2 0.06-0.2 - -
0.06-0.17
0.06-0.17 0.06-0.17 - -
0.08-0.22
0.08-0.22 0.08-0.22 - -
0.08-0.19
0.08-0.19 0.08-0.19 - -
0.08-0.25
0.08-0.25 0.08-0.25 - -
0.08-0.21
0.08-0.21 0.08-0.21 - -
0.1-0.25
0.1-0.25 0.1-0.25 - -
0.1-0.21
0.1-0.21 0.1-0.21 - -
0.1-0.25
0.1-0.25 0.1-0.25 - -
0.1-0.21
0.1-0.21 0.1-0.21 - -
C 10
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
DS20
6-7xD
Метрические значения
ISO
Код MC
Обрабатываемый
материал
HB
Спла
в
Рекомендуемые
режимы резания
Диаметр
сверла
6-7xD
P
Min
Рекоменд.
Max
P1.0.Z.AN Нелегированная сталь 110 4324 230 305 360 15.00-18.00
C=0.05-0.10% 4334 210 255 295 18.01-22.00
4344 190 205 220 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P1.1.Z.AN Нелегированная сталь 125 4324 230 290 335 15.00-18.00
C=0.05-0.25% 4334 200 245 275 18.01-22.00
4344 170 190 210 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P1.2.Z.AN Нелегированная сталь 190 4324 190 240 275 15.00-18.00
C=0.25-0.55% 4334 155 195 225 18.01-22.00
4344 120 150 170 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P1.3.Z.AN Нелегированная сталь 190 4324 170 225 260 15.00-18.00
C=0.55-0.80% 4334 140 185 215 18.01-22.00
4344 105 140 165 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P1.5.C.UT Нелегированная сталь 150 4324 140 235 295 15.00-18.00
Отливка - без термообработки
4334 135 200 240 18.01-22.00
4344 125 160 180 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P2.1.Z.AN
Низколегированная сталь
175 4324 180 235 275 15.00-18.00
Отожженная 4334 150 195 225 18.01-22.00
4344 115 150 170 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P2.2.Z.AN
Низколегированная сталь
240 4324 180 225 260 15.00-18.00
Отожженная 4334 150 180 205 18.01-22.00
4344 115 160 185 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P2.5.Z.HT
Низколегированная сталь
330 4324 90 170 220 15.00-18.00
Закаленная и отпущенная
4334 85 140 175 18.01-22.00
4344 75 115 135 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P2.6.C.UT
Низколегированная сталь
200 4324 110 190 240 15.00-18.00
Отливка - без термообработки
4334 105 160 190 18.01-22.00
4344 100 125 145 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P3.0.Z.AN
Высоколегированная сталь
200 4324 160 220 260 15.00-18.00
Отожженная 4334 130 180 215 18.01-22.00
4344 100 135 160 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
Подача на входе в отверстие должна составлять 75% от
рекомендуемой величины. Подача на выходе из отверстия должна
составлять 0,05 мм/об.
Глубина сверления 6xD Глубина сверления 7xD
-S5W -L5W -L6W -M7W -H5W -S5W -L5W -L6W -M7W -H5W
Рекомендуемое начальное значение в середине диапазона подач
f
n
, мм/об f
n
, мм/об f
n
, мм/об f
n
, мм/об f
n
, мм/об f
n
, мм/об f
n
, мм/об f
n
, мм/об f
n
, мм/об f
n
, мм/об
0.04-0.06
0.04-0.06
0.04-0.06 - 0.04-0.08 0.04-0.05
0.04-0.05
0.04-0.05 - 0.04-0.07
0.04-0.07
0.04-0.07
0.04-0.07 - 0.04-0.09 0.04-0.06
0.04-0.06
0.04-0.06 - 0.04-0.07
0.04-0.08
0.04-0.08
0.04-0.08 - 0.04-0.1 0.04-0.07
0.04-0.07
0.04-0.07 - 0.04-0.08
0.05-0.09
0.05-0.09
0.05-0.09 - 0.05-0.1 0.05-0.07
0.05-0.07
0.05-0.07 - 0.05-0.08
0.05-0.1
0.05-0.1
0.05-0.1 - 0.05-0.13 0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.1
0.06-0.1
0.06-0.1
0.06-0.1 - 0.06-0.13 0.06-0.08
0.06-0.08
0.06-0.08 - 0.06-0.1
0.06-0.1
0.06-0.1
0.06-0.1 - 0.06-0.13 0.06-0.08
0.06-0.08
0.06-0.08 - 0.06-0.1
0.04-0.08
0.04-0.08
0.04-0.08 - 0.04-0.08 0.04-0.07
0.04-0.07
0.04-0.07 - 0.04-0.07
0.04-0.09
0.04-0.09
0.04-0.09 - 0.04-0.09 0.04-0.07
0.04-0.07
0.04-0.07 - 0.04-0.07
0.04-0.1
0.04-0.1
0.04-0.1 - 0.04-0.1 0.04-0.08
0.04-0.08
0.04-0.08 - 0.04-0.08
0.05-0.1
0.05-0.1
0.05-0.1 - 0.05-0.1 0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.08
0.05-0.11
0.05-0.11
0.05-0.11 - 0.05-0.13 0.05-0.09
0.05-0.09
0.05-0.09 - 0.05-0.1
0.06-0.11
0.06-0.11
0.06-0.11 - 0.06-0.13 0.06-0.09
0.06-0.09
0.06-0.09 - 0.06-0.1
0.06-0.11
0.06-0.11
0.06-0.11 - 0.06-0.13 0.06-0.09
0.06-0.09
0.06-0.09 - 0.06-0.1
- 0.05-0.08 0.06-0.09
0.06-0.1
- - 0.05-0.07 0.06-0.08
0.06-0.09
-
- 0.05-0.09 0.06-0.1
0.06-0.12
- - 0.05-0.08 0.06-0.09
0.06-0.1
-
- 0.05-0.12 0.06-0.13
0.06-0.14
- - 0.05-0.1 0.06-0.11
0.06-0.12
-
- 0.07-0.14 0.08-0.16
0.08-0.17
- - 0.07-0.12 0.08-0.13
0.08-0.14
-
- 0.07-0.16 0.08-0.17
0.08-0.18
- - 0.07-0.13 0.08-0.14
0.08-0.15
-
- 0.09-0.16 0.1-0.17
0.1-0.18
- - 0.09-0.13 0.1-0.14
0.1-0.15
-
- 0.09-0.16 0.1-0.17
0.1-0.18
- - 0.09-0.13 0.1-0.14
0.1-0.15
-
- 0.05-0.08 0.06-0.09
0.06-0.1
- - 0.05-0.07 0.06-0.08
0.06-0.09
-
- 0.05-0.09 0.06-0.1
0.06-0.12
- - 0.05-0.08 0.06-0.09
0.06-0.1
-
- 0.05-0.12 0.06-0.13
0.06-0.14
- - 0.05-0.1 0.06-0.11
0.06-0.12
-
- 0.07-0.14 0.08-0.16
0.08-0.17
- - 0.07-0.12 0.08-0.13
0.08-0.14
-
- 0.07-0.16 0.08-0.17
0.08-0.18
- - 0.07-0.13 0.08-0.14
0.08-0.15
-
- 0.09-0.16 0.1-0.17
0.1-0.18
- - 0.09-0.13 0.1-0.14
0.1-0.15
-
- 0.09-0.16 0.1-0.17
0.1-0.18
- - 0.09-0.13 0.1-0.14
0.1-0.15
-
- 0.04-0.08 0.04-0.08
0.04-0.08
- - 0.04-0.07 0.04-0.07
0.04-0.07
-
- 0.04-0.08 0.04-0.08
0.04-0.08
- - 0.04-0.07 0.04-0.07
0.04-0.07
-
- 0.04-0.09 0.04-0.09
0.04-0.09
- - 0.04-0.08 0.04-0.08
0.04-0.08
-
- 0.05-0.1 0.05-0.1
0.05-0.1
- - 0.05-0.08 0.05-0.08
0.05-0.08
-
- 0.05-0.1 0.05-0.1
0.05-0.1
- - 0.05-0.09 0.05-0.09
0.05-0.09
-
- 0.06-0.1 0.06-0.1
0.06-0.1
- - 0.06-0.09 0.06-0.09
0.06-0.09
-
- 0.06-0.1 0.06-0.1
0.06-0.1
- - 0.06-0.09 0.06-0.09
0.06-0.09
-
- - 0.06-0.09
0.06-0.1
- - - 0.06-0.08
0.06-0.09
-
- - 0.06-0.1
0.06-0.12
- - - 0.06-0.09
0.06-0.1
-
- - 0.06-0.13
0.06-0.14
- - - 0.06-0.11
0.06-0.12
-
- - 0.08-0.16
0.08-0.17
- - - 0.08-0.13
0.08-0.14
-
- - 0.08-0.17
0.08-0.18
- - - 0.08-0.14
0.08-0.15
-
- - 0.1-0.17
0.1-0.18
- - - 0.1-0.14
0.1-0.15
-
- - 0.1-0.17
0.1-0.18
- - - 0.1-0.14
0.1-0.15
-
- - 0.06-0.09
0.06-0.1
- - - 0.06-0.08
0.06-0.09
-
- - 0.06-0.1
0.06-0.12
- - - 0.06-0.09
0.06-0.1
-
- - 0.06-0.13
0.06-0.14
- - - 0.06-0.11
0.06-0.12
-
- - 0.08-0.16
0.08-0.17
- - - 0.08-0.13
0.08-0.14
-
- - 0.08-0.17
0.08-0.18
- - - 0.08-0.14
0.08-0.15
-
- - 0.1-0.17
0.1-0.18
- - - 0.1-0.14
0.1-0.15
-
- - 0.1-0.17
0.1-0.18
- - - 0.1-0.14
0.1-0.15
-
- - 0.06-0.09
0.06-0.1
- - - 0.06-0.08
0.06-0.09
-
- - 0.06-0.1
0.06-0.12
- - - 0.06-0.09
0.06-0.1
-
- - 0.06-0.13
0.06-0.14
- - - 0.06-0.11
0.06-0.12
-
- - 0.08-0.16
0.08-0.17
- - - 0.08-0.13
0.08-0.14
-
- - 0.08-0.17
0.08-0.18
- - - 0.08-0.14
0.08-0.15
-
- - 0.1-0.17
0.1-0.18
- - - 0.1-0.14
0.1-0.15
-
- - 0.1-0.17
0.1-0.18
- - - 0.1-0.14
0.1-0.15
-
- - 0.06-0.1
0.06-0.12
- - - 0.06-0.09
0.06-0.1
-
- - 0.06-0.12
0.06-0.13
- - - 0.06-0.1
0.06-0.11
-
- - 0.06-0.14
0.06-0.16
- - - 0.06-0.12
0.06-0.13
-
- - 0.08-0.17
0.08-0.18
- - - 0.08-0.14
0.08-0.15
-
- - 0.08-0.18
0.08-0.2
- - - 0.08-0.15
0.08-0.17
-
- - 0.1-0.18
0.1-0.2
- - - 0.1-0.15
0.1-0.17
-
- - 0.1-0.18
0.1-0.2
- - - 0.1-0.15
0.1-0.17
-
- - 0.06-0.09
0.06-0.1
- - - 0.06-0.08
0.06-0.09
-
- - 0.06-0.1
0.06-0.12
- - - 0.06-0.09
0.06-0.1
-
- - 0.06-0.13
0.06-0.14
- - - 0.06-0.11
0.06-0.12
-
- - 0.08-0.16
0.08-0.17
- - - 0.08-0.13
0.08-0.14
-
- - 0.08-0.17
0.08-0.18
- - - 0.08-0.14
0.08-0.15
-
- - 0.1-0.17
0.1-0.18
- - - 0.1-0.14
0.1-0.15
-
- - 0.1-0.17
0.1-0.18
- - - 0.1-0.14
0.1-0.15
-
C 11
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
DS20
6-7xD
Метрические значения
ISO
Код MC
Обрабатываемый
материал
HB
Спла
в
Рекомендуемые
режимы резания
Диаметр
сверла
6-7xD
P
P3.0.Z.HT
Высоколегированная сталь
380 4324 80 150 190 15.00-18.00
Закаленная и
отпущенная
4334 75 125 160 18.01-22.00
4344 70 100 115 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P5.0.Z.AN
Ферритная/мартенситная
нержавеющая сталь
200 4334 115 165 205 15.00-18.00
4344 115 140 160 18.01-22.00
Отожженная 2044 115 135 150 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
P5.0.Z.HT
Ферритная/мартенситная
нержавеющая сталь
330 4334 75 120 155 15.00-18.00
4344 70 105 125 18.01-22.00
Закаленная и
отпущенная
2044 70 105 125 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
M
M1.0.Z.AQ Аустенитная
нержавеющая сталь
200 4334 115 165 205 15.00-18.00
4344 115 150 170 18.01-22.00
Отожженная/закаленная 2044 115 140 160 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
M1.1.Z.AQ Аустенитная
нержавеющая сталь
200 4334 115 175 215 15.00-18.00
4344 115 160 190 18.01-22.00
Улучшенная
обрабатываемость
2044 115 155 180 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
M2.0.Z.AQ Супераустенитная
(Ni>20%) нержавеющая
сталь
200 4334 80 115 135 15.00-18.00
4344 80 100 115 18.01-22.00
2044 80 100 115 22.01-27.00
Отожженная/закаленная 27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
M3.1.Z.AQ
Дуплексная нержавеющая сталь
230 4334 85 115 130 15.00-18.00
>60% феррита
(N<0,10%)
4344 85 105 115 18.01-22.00
2044 85 100 115 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
M3.2.Z.AQ
Дуплексная нержавеющая сталь
260 4334 75 95 110 15.00-18.00
<Феррит 60% (N>0,10%)
4344 75 90 105 18.01-22.00
2044 75 90 105 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
S
S2.0.Z.AN Жаропрочные сплавы 350 4334 20 35 45 15.00-18.00
S2.0.Z.AG На основе никеля 4344 20 35 45 18.01-22.00
S2.0.Z.NS 2044 20 35 45 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
S4.2.Z.AN Жаропрочные сплавы 330 H13A 40 80 110 15.00-18.00
S4.3.Z.AG На основе титана 4344 40 80 110 18.01-22.00
2044 40 80 110 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
Подача на входе в отверстие должна составлять 75% от
рекомендуемой величины. Подача на выходе из отверстия должна
составлять 0,05 мм/об.
Глубина сверления 6xD Глубина сверления 7xD
-S5W -L5W -L6W -M7W -H5W -S5W -L5W -L6W -M7W -H5W
Рекомендуемое начальное значение в середине диапазона подач
- - 0.06-0.09
0.06-0.1
- - - 0.06-0.08
0.06-0.09
-
- - 0.06-0.1
0.06-0.12
- - - 0.06-0.09
0.06-0.1
-
- - 0.06-0.13
0.06-0.14
- - - 0.06-0.11
0.06-0.12
-
- - 0.08-0.16
0.08-0.17
- - - 0.08-0.13
0.08-0.14
-
- - 0.08-0.17
0.08-0.18
- - - 0.08-0.14
0.08-0.15
-
- - 0.1-0.17
0.1-0.18
- - - 0.1-0.14
0.1-0.15
-
- - 0.1-0.17
0.1-0.18
- - - 0.1-0.14
0.1-0.15
-
0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.08 0.05-0.07
0.05-0.07
0.05-0.07 - 0.05-0.07
0.05-0.09
0.05-0.09
0.05-0.09 - 0.05-0.08 0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.07
0.05-0.1
0.05-0.1
0.05-0.1 - 0.05-0.09 0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.08
0.07-0.1
0.07-0.1
0.07-0.1 - 0.07-0.1 0.07-0.09
0.07-0.09
0.07-0.09 - 0.07-0.08
0.07-0.12
0.07-0.12
0.07-0.12 - 0.07-0.1 0.07-0.1
0.07-0.1
0.07-0.1 - 0.07-0.09
0.09-0.12
0.09-0.12
0.09-0.12 - 0.09-0.1 0.09-0.1
0.09-0.1
0.09-0.1 - 0.09-0.09
0.09-0.12
0.09-0.12
0.09-0.12 - 0.09-0.1 0.09-0.1
0.09-0.1
0.09-0.1 - 0.09-0.09
0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.08 0.05-0.07
0.05-0.07
0.05-0.07 - 0.05-0.07
0.05-0.09
0.05-0.09
0.05-0.09 - 0.05-0.08 0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.07
0.05-0.1
0.05-0.1
0.05-0.1 - 0.05-0.09 0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.08
0.07-0.1
0.07-0.1
0.07-0.1 - 0.07-0.1 0.07-0.09
0.07-0.09
0.07-0.09 - 0.07-0.08
0.07-0.12
0.07-0.12
0.07-0.12 - 0.07-0.1 0.07-0.1
0.07-0.1
0.07-0.1 - 0.07-0.09
0.09-0.12
0.09-0.12
0.09-0.12 - 0.09-0.1 0.09-0.1
0.09-0.1
0.09-0.1 - 0.09-0.09
0.09-0.12
0.09-0.12
0.09-0.12 - 0.09-0.1 0.09-0.1
0.09-0.1
0.09-0.1 - 0.09-0.09
0.05-0.1
0.05-0.1
0.05-0.1 - 0.05-0.09 0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.07
0.05-0.1
0.05-0.1
0.05-0.1 - 0.05-0.1 0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.08
0.05-0.11
0.05-0.11
0.05-0.11 - 0.05-0.1 0.05-0.09
0.05-0.09
0.05-0.09 - 0.05-0.08
0.07-0.12
0.07-0.12
0.07-0.12 - 0.07-0.11 0.07-0.1
0.07-0.1
0.07-0.1 - 0.07-0.09
0.07-0.13
0.07-0.13
0.07-0.13 - 0.07-0.12 0.07-0.1
0.07-0.1
0.07-0.1 - 0.07-0.1
0.09-0.13
0.09-0.13
0.09-0.13 - 0.09-0.12 0.09-0.1
0.09-0.1
0.09-0.1 - 0.09-0.1
0.09-0.13
0.09-0.13
0.09-0.13 - 0.09-0.12 0.09-0.1
0.09-0.1
0.09-0.1 - 0.09-0.1
0.05-0.1
0.05-0.1
0.05-0.1 - 0.05-0.09 0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.07
0.05-0.1
0.05-0.1
0.05-0.1 - 0.05-0.1 0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.08
0.05-0.11
0.05-0.11
0.05-0.11 - 0.05-0.1 0.05-0.09
0.05-0.09
0.05-0.09 - 0.05-0.08
0.07-0.12
0.07-0.12
0.07-0.12 - 0.07-0.11 0.07-0.1
0.07-0.1
0.07-0.1 - 0.07-0.09
0.07-0.13
0.07-0.13
0.07-0.13 - 0.07-0.12 0.07-0.1
0.07-0.1
0.07-0.1 - 0.07-0.1
0.09-0.13
0.09-0.13
0.09-0.13 - 0.09-0.12 0.09-0.1
0.09-0.1
0.09-0.1 - 0.09-0.1
0.09-0.13
0.09-0.13
0.09-0.13 - 0.09-0.12 0.09-0.1
0.09-0.1
0.09-0.1 - 0.09-0.1
0.05-0.1
0.05-0.1
0.05-0.1 - 0.05-0.09 0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.07
0.05-0.1
0.05-0.1
0.05-0.1 - 0.05-0.1 0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.08
0.05-0.11
0.05-0.11
0.05-0.11 - 0.05-0.1 0.05-0.09
0.05-0.09
0.05-0.09 - 0.05-0.08
0.07-0.12
0.07-0.12
0.07-0.12 - 0.07-0.11 0.07-0.1
0.07-0.1
0.07-0.1 - 0.07-0.09
0.07-0.13
0.07-0.13
0.07-0.13 - 0.07-0.12 0.07-0.1
0.07-0.1
0.07-0.1 - 0.07-0.1
0.09-0.13
0.09-0.13
0.09-0.13 - 0.09-0.12 0.09-0.1
0.09-0.1
0.09-0.1 - 0.09-0.1
0.09-0.13
0.09-0.13
0.09-0.13 - 0.09-0.12 0.09-0.1
0.09-0.1
0.09-0.1 - 0.09-0.1
0.05-0.1
0.05-0.1
0.05-0.1 - 0.05-0.09 0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.07
0.05-0.1
0.05-0.1
0.05-0.1 - 0.05-0.1 0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.08
0.05-0.11
0.05-0.11
0.05-0.11 - 0.05-0.1 0.05-0.09
0.05-0.09
0.05-0.09 - 0.05-0.08
0.07-0.12
0.07-0.12
0.07-0.12 - 0.07-0.11 0.07-0.1
0.07-0.1
0.07-0.1 - 0.07-0.09
0.07-0.13
0.07-0.13
0.07-0.13 - 0.07-0.12 0.07-0.1
0.07-0.1
0.07-0.1 - 0.07-0.1
0.09-0.13
0.09-0.13
0.09-0.13 - 0.09-0.12 0.09-0.1
0.09-0.1
0.09-0.1 - 0.09-0.1
0.09-0.13
0.09-0.13
0.09-0.13 - 0.09-0.12 0.09-0.1
0.09-0.1
0.09-0.1 - 0.09-0.1
0.05-0.1
0.05-0.1
0.05-0.1 - 0.05-0.09 0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.07
0.05-0.1
0.05-0.1
0.05-0.1 - 0.05-0.1 0.05-0.08
0.05-0.08
0.05-0.08 - 0.05-0.08
0.05-0.11
0.05-0.11
0.05-0.11 - 0.05-0.1 0.05-0.09
0.05-0.09
0.05-0.09 - 0.05-0.08
0.07-0.12
0.07-0.12
0.07-0.12 - 0.07-0.11 0.07-0.1
0.07-0.1
0.07-0.1 - 0.07-0.09
0.07-0.13
0.07-0.13
0.07-0.13 - 0.07-0.12 0.07-0.1
0.07-0.1
0.07-0.1 - 0.07-0.1
0.09-0.13
0.09-0.13
0.09-0.13 - 0.09-0.12 0.09-0.1
0.09-0.1
0.09-0.1 - 0.09-0.1
0.09-0.13
0.09-0.13
0.09-0.13 - 0.09-0.12 0.09-0.1
0.09-0.1
0.09-0.1 - 0.09-0.1
0.04-0.06
0.04-0.06
0.04-0.06 - - 0.04-0.05
0.04-0.05
0.04-0.05 - -
0.04-0.07
0.04-0.07
0.04-0.07 - - 0.04-0.06
0.04-0.06
0.04-0.06 - -
0.04-0.08
0.04-0.08
0.04-0.08 - - 0.04-0.07
0.04-0.07
0.04-0.07 - -
0.05-0.09
0.05-0.09
0.05-0.09 - - 0.05-0.07
0.05-0.07
0.05-0.07 - -
0.05-0.1
0.05-0.1
0.05-0.1 - - 0.05-0.08
0.05-0.08
0.05-0.08 - -
0.06-0.1
0.06-0.1
0.06-0.1 - - 0.06-0.08
0.06-0.08
0.06-0.08 - -
0.06-0.1
0.06-0.1
0.06-0.1 - - 0.06-0.08
0.06-0.08
0.06-0.08 - -
0.06-0.11
0.06-0.11 0.06-0.11 - -
0.06-0.09
0.06-0.09 0.06-0.09 - -
0.06-0.12
0.06-0.12 0.06-0.12 - -
0.06-0.1
0.06-0.1 0.06-0.1 - -
0.06-0.13 0.06-0.13 0.06-0.13 - -
0.06-0.1
0.06-0.1 0.06-0.1 - -
0.08-0.14
0.08-0.14 0.08-0.14 - -
0.08-0.11
0.08-0.11 0.08-0.11 - -
0.08-0.14
0.08-0.14 0.08-0.14 - -
0.08-0.12
0.08-0.12 0.08-0.12 - -
0.1-0.14
0.1-0.14 0.1-0.14 - -
0.1-0.12
0.1-0.12 0.1-0.12 - -
0.1-0.14
0.1-0.14 0.1-0.14 - -
0.1-0.12
0.1-0.12 0.1-0.12 - -
C 12
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
DS20
6-7xD
Метрические значения
ISO
Код MC
Обрабатываемый
материал
HB
Спла
в
Рекомендуемые
режимы резания
Диаметр
сверла
6-7xD
K
K1.1.C.NS Ковкий чугун 200 4324 140 190 220 15.00-18.00
Низкой прочности на растяжение
4334 110 155 180 18.01-22.00
4344 180 150 140 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
K2.1.C.UT Серый чугун 180 4324 210 255 295 15.00-18.00
Низкой прочности на растяжение
4334 170 210 245 18.01-22.00
4344 130 160 185 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
K2.2.C.UT
Серый чугун
245 4324 125 185 220 15.00-18.00
Высокой прочности на растяжение
4334 100 145 175 18.01-22.00
4344 75 115 135 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
K3.1.C.UT
Чугун с шаровидным графитом
155 4324 125 170 205 15.00-18.00
Ферритный 4334 100 140 165 18.01-22.00
4344 80 110 130 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
K3.3.C.UT
Чугун с шаровидным графитом
265 4324 110 160 190 15.00-18.00
Перлитный 4334 90 130 160 18.01-22.00
4344 70 100 115 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
K4.2.C.UT
Чугун с вермикулярным графитом
230 4324 130 190 225 15.00-18.00
Высокая прочность на растяжение
(перлит>90%)
4334 110 155 180 18.01-22.00
4344 85 115 135 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
H
H1.3.Z.HA Особо твёрдые стали 60 4324 30 60 75 15.00-18.00
Закаленная и отпущенная (HRC)
4334 30 60 75 18.01-22.00
4344 30 60 75 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
Подача на входе в отверстие должна составлять 75% от
рекомендуемой величины. Подача на выходе из отверстия должна
составлять 0,05 мм/об.
Глубина сверления 6xD Глубина сверления 7xD
-S5W -L5W -L6W -M7W -H5W -S5W -L5W -L6W -M7W -H5W
Рекомендуемое начальное значение в середине диапазона подач
- 0.08-0.1 0.08-0.1
0.08-0.13
- - 0.08-0.08 0.08-0.08
0.08-0.11
-
- 0.08-0.12 0.08-0.12
0.08-0.15
- - 0.08-0.1 0.08-0.1
0.08-0.13
-
- 0.08-0.14 0.08-0.14
0.08-0.17
- - 0.08-0.12 0.08-0.12
0.08-0.14
-
- 0.1-0.16 0.1-0.16
0.1-0.19
- - 0.1-0.13 0.1-0.13
0.1-0.16
-
- 0.1-0.18 0.1-0.18
0.1-0.21
- - 0.1-0.15 0.1-0.15
0.1-0.18
-
- 0.12-0.18 0.12-0.18
0.12-0.21
- - 0.12-0.15 0.12-0.15
0.12-0.18
-
- 0.12-0.18 0.12-0.18
0.12-0.21
- - 0.12-0.15 0.12-0.15
0.12-0.18
-
- 0.08-0.1 0.08-0.1
0.08-0.13
- - 0.08-0.08 0.08-0.08
0.08-0.11
-
- 0.08-0.12 0.08-0.12
0.08-0.15
- - 0.08-0.1 0.08-0.1
0.08-0.13
-
- 0.08-0.14 0.08-0.14
0.08-0.17
- - 0.08-0.12 0.08-0.12
0.08-0.14
-
- 0.1-0.16 0.1-0.16
0.1-0.19
- - 0.1-0.13 0.1-0.13
0.1-0.16
-
- 0.1-0.18 0.1-0.18
0.1-0.21
- - 0.1-0.15 0.1-0.15
0.1-0.18
-
- 0.12-0.18 0.12-0.18
0.12-0.21
- - 0.12-0.15 0.12-0.15
0.12-0.18
-
- 0.12-0.18 0.12-0.18
0.12-0.21
- - 0.12-0.15 0.12-0.15
0.12-0.18
-
- 0.08-0.08 0.08-0.08
0.08-0.12
- - 0.08-0.07 0.08-0.07
0.08-0.1
-
- 0.08-0.1 0.08-0.1
0.08-0.14
- - 0.08-0.09 0.08-0.09
0.08-0.12
-
- 0.08-0.12 0.08-0.12
0.08-0.16
- - 0.08-0.1 0.08-0.1
0.08-0.13
-
- 0.1-0.14 0.1-0.14
0.1-0.18
- - 0.1-0.12 0.1-0.12
0.1-0.15
-
- 0.1-0.16 0.1-0.16
0.1-0.2
- - 0.1-0.14 0.1-0.14
0.1-0.17
-
- 0.12-0.16 0.12-0.16
0.12-0.2
- - 0.12-0.14 0.12-0.14
0.12-0.17
-
- 0.12-0.16 0.12-0.16
0.12-0.2
- - 0.12-0.14 0.12-0.14
0.12-0.17
-
- 0.08-0.08 0.08-0.08
0.08-0.12
- - 0.08-0.07 0.08-0.07
0.08-0.1
-
- 0.08-0.1 0.08-0.1
0.08-0.14
- - 0.08-0.09 0.08-0.09
0.08-0.12
-
- 0.08-0.12 0.08-0.12
0.08-0.16
- - 0.08-0.1 0.08-0.1
0.08-0.13
-
- 0.1-0.14 0.1-0.14
0.1-0.18
- - 0.1-0.12 0.1-0.12
0.1-0.15
-
- 0.1-0.16 0.1-0.16
0.1-0.2
- - 0.1-0.14 0.1-0.14
0.1-0.17
-
- 0.12-0.16 0.12-0.16
0.12-0.2
- - 0.12-0.14 0.12-0.14
0.12-0.17
-
- 0.12-0.16 0.12-0.16
0.12-0.2
- - 0.12-0.14 0.12-0.14
0.12-0.17
-
- 0.08-0.08 0.08-0.08
0.08-0.12
- - 0.08-0.07 0.08-0.07
0.08-0.1
-
- 0.08-0.1 0.08-0.1
0.08-0.14
- - 0.08-0.09 0.08-0.09
0.08-0.12
-
- 0.08-0.12 0.08-0.12
0.08-0.16
- - 0.08-0.1 0.08-0.1
0.08-0.13
-
- 0.1-0.14 0.1-0.14
0.1-0.18
- - 0.1-0.12 0.1-0.12
0.1-0.15
-
- 0.1-0.16 0.1-0.16
0.1-0.2
- - 0.1-0.14 0.1-0.14
0.1-0.17
-
- 0.12-0.16 0.12-0.16
0.12-0.2
- - 0.12-0.14 0.12-0.14
0.12-0.17
-
- 0.12-0.16 0.12-0.16
0.12-0.2
- - 0.12-0.14 0.12-0.14
0.12-0.17
-
- 0.08-0.08 0.08-0.08
0.08-0.12
- - 0.08-0.07 0.08-0.07
0.08-0.1
-
- 0.08-0.1 0.08-0.1
0.08-0.14
- - 0.08-0.09 0.08-0.09
0.08-0.12
-
- 0.08-0.12 0.08-0.12
0.08-0.16
- - 0.08-0.1 0.08-0.1
0.08-0.13
-
- 0.1-0.14 0.1-0.14
0.1-0.18
- - 0.1-0.12 0.1-0.12
0.1-0.15
-
- 0.1-0.16 0.1-0.16
0.1-0.2
- - 0.1-0.14 0.1-0.14
0.1-0.17
-
- 0.12-0.16 0.12-0.16
0.12-0.2
- - 0.12-0.14 0.12-0.14
0.12-0.17
-
- 0.12-0.16 0.12-0.16
0.12-0.2
- - 0.12-0.14 0.12-0.14
0.12-0.17
-
- 0.06-0.08 0.06-0.08
0.06-0.08
- - 0.06-0.07 0.06-0.07
0.06-0.07
-
- 0.06-0.09 0.06-0.09
0.06-0.09
- - 0.06-0.08 0.06-0.08
0.06-0.08
-
- 0.06-0.1 0.06-0.1
0.06-0.1
- - 0.06-0.08 0.06-0.08
0.06-0.08
-
- 0.08-0.1 0.08-0.1
0.08-0.1
- - 0.08-0.09 0.08-0.09
0.08-0.09
-
- 0.08-0.12 0.08-0.12
0.08-0.12
- - 0.08-0.1 0.08-0.1
0.08-0.1
-
- 0.1-0.12 0.1-0.12
0.1-0.12
- - 0.1-0.1 0.1-0.1
0.1-0.1
-
- 0.1-0.12 0.1-0.12
0.1-0.12
- - 0.1-0.1 0.1-0.1
0.1-0.1
-
C 13
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
DS20
6-7xD
Метрические значения
ISO
Код MC
Обрабатываемый
материал
HB
Спла
в
Рекомендуемые
режимы резания
Диаметр
сверла
6-7xD
N
N1.2.Z.AG Алюминиевые сплавы 100 H13A 300 330 360 15.00-18.00
4344 300 330 360 18.01-22.00
Сплавы AlSi, Si
1% 22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
N1.3.C.UT Алюминиевые сплавы 75 H13A 250 315 360 15.00-18.00
4344 250 315 360 18.01-22.00
Сплавы AlSi (1% < Si <
13%)
22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
N1.3.C.AG Алюминиевые сплавы 90 H13A 250 285 315 15.00-18.00
4344 250 285 315 18.01-22.00
AlSi cast and aged alloys
(1%< Si <13%)
22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
N3.3.U.UT Медь и медные сплавы 110 H13A 250 315 360 15.00-18.00
Легкообрабатываемые
сплавы
4344 250 315 360 18.01-22.00
22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
N3.2.C.UT Медь и медные сплавы 90 H13A 180 200 215 15.00-18.00
Свинцовистая латунь и
бронза (Pb<1%)
4344 180 200 215 18.01-22.00
22.01-27.00
27.01-33.00
33.01-40.00
40.01-52.00
52.01-65.00
Подача на входе в отверстие должна составлять 75% от
рекомендуемой величины. Подача на выходе из отверстия должна
составлять 0,05 мм/об.
Глубина сверления 6xD Глубина сверления 7xD
-S5W -L5W -L6W -M7W -H5W -S5W -L5W -L6W -M7W -H5W
Рекомендуемое начальное значение в середине диапазона подач
0.06-0.1
0.06-0.1 0.06-0.1 - -
0.06-0.09
0.06-0.09 0.06-0.09 - -
0.06-0.12
0.06-0.12 0.06-0.12 - -
0.06-0.1
0.06-0.1 0.06-0.1 - -
0.06-0.13
0.06-0.13 0.06-0.13 - -
0.06-0.11
0.06-0.11 0.06-0.11 - -
0.08-0.14
0.08-0.14 0.08-0.14 - -
0.08-0.12
0.08-0.12 0.08-0.12 - -
0.08-0.16
0.08-0.16 0.08-0.16 - -
0.08-0.14
0.08-0.14 0.08-0.14 - -
0.1-0.16
0.1-0.16 0.1-0.16 - -
0.1-0.14
0.1-0.14 0.1-0.14 - -
0.1-0.16
0.1-0.16 0.1-0.16 - -
0.1-0.14
0.1-0.14 0.1-0.14 - -
0.06-0.09
0.06-0.09 0.06-0.09 - -
0.06-0.08
0.06-0.08 0.06-0.08 - -
0.06-0.1
0.06-0.1 0.06-0.1 - -
0.06-0.09
0.06-0.09 0.06-0.09 - -
0.06-0.12
0.06-0.12 0.06-0.12 - -
0.06-0.1
0.06-0.1 0.06-0.1 - -
0.08-0.13
0.08-0.13 0.08-0.13 - -
0.08-0.11
0.08-0.11 0.08-0.11 - -
0.08-0.14
0.08-0.14 0.08-0.14 - -
0.08-0.12
0.08-0.12 0.08-0.12 - -
0.1-0.14
0.1-0.14 0.1-0.14 - -
0.1-0.12
0.1-0.12 0.1-0.12 - -
0.1-0.14
0.1-0.14 0.1-0.14 - -
0.1-0.12
0.1-0.12 0.1-0.12 - -
0.06-0.09
0.06-0.09 0.06-0.09 - -
0.06-0.08
0.06-0.08 0.06-0.08 - -
0.06-0.1
0.06-0.1 0.06-0.1 - -
0.06-0.09
0.06-0.09 0.06-0.09 - -
0.06-0.12
0.06-0.12 0.06-0.12 - -
0.06-0.1
0.06-0.1 0.06-0.1 - -
0.08-0.13
0.08-0.13 0.08-0.13 - -
0.08-0.11
0.08-0.11 0.08-0.11 - -
0.08-0.14
0.08-0.14 0.08-0.14 - -
0.08-0.12
0.08-0.12 0.08-0.12 - -
0.1-0.14
0.1-0.14 0.1-0.14 - -
0.1-0.12
0.1-0.12 0.1-0.12 - -
0.1-0.14
0.1-0.14 0.1-0.14 - -
0.1-0.12
0.1-0.12 0.1-0.12 - -
0.06-0.1
0.06-0.1 0.06-0.1 - -
0.06-0.09
0.06-0.09 0.06-0.09 - -
0.06-0.12
0.06-0.12 0.06-0.12 - -
0.06-0.1
0.06-0.1 0.06-0.1 - -
0.06-0.13
0.06-0.13 0.06-0.13 - -
0.06-0.11
0.06-0.11 0.06-0.11 - -
0.08-0.14
0.08-0.14 0.08-0.14 - -
0.08-0.12
0.08-0.12 0.08-0.12 - -
0.08-0.16
0.08-0.16 0.08-0.16 - -
0.08-0.14
0.08-0.14 0.08-0.14 - -
0.1-0.16
0.1-0.16 0.1-0.16 - -
0.1-0.14
0.1-0.14 0.1-0.14 - -
0.1-0.16
0.1-0.16 0.1-0.16 - -
0.1-0.14
0.1-0.14 0.1-0.14 - -
0.06-0.1
0.06-0.1 0.06-0.1 - -
0.06-0.09
0.06-0.09 0.06-0.09 - -
0.06-0.12
0.06-0.12 0.06-0.12 - -
0.06-0.1
0.06-0.1 0.06-0.1 - -
0.06-0.13
0.06-0.13 0.06-0.13 - -
0.06-0.11
0.06-0.11 0.06-0.11 - -
0.08-0.14
0.08-0.14 0.08-0.14 - -
0.08-0.12
0.08-0.12 0.08-0.12 - -
0.08-0.16
0.08-0.16 0.08-0.16 - -
0.08-0.14
0.08-0.14 0.08-0.14 - -
0.1-0.16
0.1-0.16 0.1-0.16 - -
0.1-0.14
0.1-0.14 0.1-0.14 - -
0.1-0.16
0.1-0.16 0.1-0.16 - -
0.1-0.14
0.1-0.14 0.1-0.14 - -
C 14
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
DS20
4-5xD
Дюймовые значения
ISO
Код MC
Обрабатываемый
материал
HB
Спла
в
Рекомендуемые
режимы резания
Диаметр
сверла
4-5xD
P
Min Rec. Max
P1.0.Z.AN Нелегированная сталь 110 4324 755 1115 1310 0.591-0.709
C=0.05-0.10% 4334 690 935 1065 0.709-0.866
4344 625 740 805 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P1.1.Z.AN Нелегированная сталь 125 4324 755 1055 1215 0.591-0.709
C=0.05-0.25% 4334 655 880 1000 0.709-0.866
4344 560 695 770 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P1.2.Z.AN Нелегированная сталь 190 4324 625 870 1000 0.591-0.709
C=0.25-0.55% 4334 510 710 820 0.709-0.866
4344 395 545 625 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P1.3.Z.AN Нелегированная сталь 190 4324 560 815 950 0.591-0.709
C=0.55-0.80% 4334 460 670 785 0.709-0.866
4344 345 515 605 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P1.5.C.UT Нелегированная сталь 150 4324 460 855 1065 0.591-0.709
Отливка - без термообработки
4334 445 720 870 0.709-0.866
4344 410 570 655 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P2.1.Z.AN Низколегированная сталь 175 4324 590 855 1000 0.591-0.709
Отожженная 4334 490 705 820 0.709-0.866
4344 375 540 625 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P2.2.Z.AN Низколегированная сталь 240 4324 590 825 950 0.591-0.709
Отожженная 4334 490 655 740 0.709-0.866
4344 375 565 670 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P2.5.Z.HT Низколегированная сталь 330 4324 295 625 805 0.591-0.709
Закаленная и отпущенная 4334 280 515 640 0.709-0.866
4344 245 405 490 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P2.6.C.UT Низколегированная сталь 200 4324 360 690 870 0.591-0.709
Отливка - без термообработки
4334 345 570 690 0.709-0.866
4344 330 455 525 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P3.0.Z.AN
Высоколегированная сталь
200 4324 525 800 950 0.591-0.709
Отожженная 4334 425 660 785 0.709-0.866
4344 330 500 590 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
Глубина сверления 4xD Глубина сверления 5xD
-S5W -L5W -L6W -M7W -H5W -S5W -L5W -L6W -M7W -H5W
Рекомендуемое начальное значение в середине диапазона подач Рекомендуемое начальное значение в середине диапазона подач
f
n
, дюйм/об f
n
, дюйм/об f
n
, дюйм/об f
n
, дюйм/об f
n
, дюйм/об f
n
, дюйм/об f
n
, дюйм/об f
n
, дюйм/об f
n
, дюйм/об f
n
, дюйм/об
0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.004 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.004
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.004
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.005 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.005 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.005
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.006 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.006
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.006 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.006
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.006 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.006
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005
0.002-0.006
0.002-0.006
0.002-0.006 - 0.002-0.006 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.006
0.002-0.006
0.002-0.006
0.002-0.006 - 0.002-0.006 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.006
0.002-0.006
0.002-0.006
0.002-0.006 - 0.002-0.006 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.006
- 0.002-0.005 0.002-0.006
0.002-0.006
- - 0.002-0.004 0.002-0.005
0.002-0.005
-
- 0.002-0.006 0.002-0.006
0.002-0.007
- - 0.002-0.005 0.002-0.005
0.002-0.006
-
- 0.002-0.007 0.002-0.008
0.002-0.009
- - 0.002-0.006 0.002-0.007
0.002-0.007
-
- 0.003-0.009 0.003-0.009
0.003-0.01
- - 0.003-0.007 0.003-0.008
0.003-0.009
-
- 0.003-0.009 0.003-0.01
0.003-0.011
- - 0.003-0.008 0.003-0.009
0.003-0.009
-
- 0.004-0.009 0.004-0.01
0.004-0.011
- - 0.004-0.008 0.004-0.009
0.004-0.009
-
- 0.004-0.009 0.004-0.01
0.004-0.011
- - 0.004-0.008 0.004-0.009
0.004-0.009
-
- 0.002-0.005 0.002-0.006
0.002-0.006
- - 0.002-0.004 0.002-0.005
0.002-0.005
-
- 0.002-0.006 0.002-0.006
0.002-0.007
- - 0.002-0.005 0.002-0.005
0.002-0.006
-
- 0.002-0.007 0.002-0.008
0.002-0.009
- - 0.002-0.006 0.002-0.007
0.002-0.007
-
- 0.003-0.009 0.003-0.009
0.003-0.01
- - 0.003-0.007 0.003-0.008
0.003-0.009
-
- 0.003-0.009 0.003-0.01
0.003-0.011
- - 0.003-0.008 0.003-0.009
0.003-0.009
-
- 0.004-0.009 0.004-0.01
0.004-0.011
- - 0.004-0.008 0.004-0.009
0.004-0.009
-
- 0.004-0.009 0.004-0.01
0.004-0.011
- - 0.004-0.008 0.004-0.009
0.004-0.009
-
- 0.002-0.005 0.002-0.005
0.002-0.005
- - 0.002-0.004 0.002-0.004
0.002-0.004
-
- 0.002-0.005 0.002-0.005
0.002-0.005
- - 0.002-0.004 0.002-0.004
0.002-0.004
-
- 0.002-0.006 0.002-0.006
0.002-0.006
- - 0.002-0.005 0.002-0.005
0.002-0.005
-
- 0.002-0.006 0.002-0.006
0.002-0.006
- - 0.002-0.005 0.002-0.005
0.002-0.005
-
- 0.002-0.006 0.002-0.006
0.002-0.006
- - 0.002-0.005 0.002-0.005
0.002-0.005
-
- 0.002-0.006 0.002-0.006
0.002-0.006
- - 0.002-0.005 0.002-0.005
0.002-0.005
-
- 0.002-0.006 0.002-0.006
0.002-0.006
- - 0.002-0.005 0.002-0.005
0.002-0.005
-
- - 0.002-0.006
0.002-0.006
- - - 0.002-0.005
0.002-0.005
-
- - 0.002-0.006
0.002-0.007
- - - 0.002-0.005
0.002-0.006
-
- - 0.002-0.008
0.002-0.009
- - - 0.002-0.007
0.002-0.007
-
- - 0.003-0.009
0.003-0.01
- - - 0.003-0.008
0.003-0.009
-
- - 0.003-0.01
0.003-0.011
- - - 0.003-0.009
0.003-0.009
-
- - 0.004-0.01
0.004-0.011
- - - 0.004-0.009
0.004-0.009
-
- - 0.004-0.01
0.004-0.011
- - - 0.004-0.009
0.004-0.009
-
- - 0.002-0.006
0.002-0.006
- - - 0.002-0.005
0.002-0.005
-
- - 0.002-0.006
0.002-0.007
- - - 0.002-0.005
0.002-0.006
-
- - 0.002-0.008
0.002-0.009
- - - 0.002-0.007
0.002-0.007
-
- - 0.003-0.009
0.003-0.01
- - - 0.003-0.008
0.003-0.009
-
- - 0.003-0.01
0.003-0.011
- - - 0.003-0.009 0.003-0.009 -
- - 0.004-0.01
0.004-0.011
- - - 0.004-0.009
0.004-0.009
-
- - 0.004-0.01
0.004-0.011
- - - 0.004-0.009
0.004-0.009
-
- - 0.002-0.006
0.002-0.006
- - - 0.002-0.005
0.002-0.005
-
- - 0.002-0.006
0.002-0.007
- - - 0.002-0.005
0.002-0.006
-
- - 0.002-0.008
0.002-0.009
- - - 0.002-0.007
0.002-0.007
-
- - 0.003-0.009
0.003-0.01
- - - 0.003-0.008
0.003-0.009
-
- - 0.003-0.01
0.003-0.011
- - - 0.003-0.009
0.003-0.009
-
- - 0.004-0.01
0.004-0.011
- - - 0.004-0.009
0.004-0.009
-
- - 0.004-0.01
0.004-0.011
- - - 0.004-0.009
0.004-0.009
-
- - 0.002-0.006
0.002-0.007
- - - 0.002-0.005
0.002-0.006
-
- - 0.002-0.007
0.002-0.008
- - - 0.002-0.006
0.002-0.007
-
- - 0.002-0.009
0.002-0.009
- - - 0.002-0.007
0.002-0.008
-
- - 0.003-0.01
0.003-0.011
- - - 0.003-0.009
0.003-0.009
-
- - 0.003-0.011
0.003-0.012
- - - 0.003-0.009
0.003-0.01
-
- - 0.004-0.011
0.004-0.012
- - - 0.004-0.009
0.004-0.01
-
- - 0.004-0.011
0.004-0.012
- - - 0.004-0.009
0.004-0.01
-
- - 0.002-0.006
0.002-0.006
- - - 0.002-0.005
0.002-0.005
-
- - 0.002-0.006
0.002-0.007
- - - 0.002-0.005
0.002-0.006
-
- - 0.002-0.008
0.002-0.009
- - - 0.002-0.007
0.002-0.007
-
- - 0.003-0.009
0.003-0.01
- - - 0.003-0.008
0.003-0.009
-
- - 0.003-0.01
0.003-0.011
- - - 0.003-0.009
0.003-0.009
-
- - 0.004-0.01
0.004-0.011
- - - 0.004-0.009
0.004-0.009
-
- - 0.004-0.01
0.004-0.011
- - - 0.004-0.009
0.004-0.009
-
C 15
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
DS20
4-5xD
Дюймовые значения
ISO
Код MC
Обрабатываемый
материал
HB
Спла
в
Рекомендуемые
режимы резания
Диаметр
сверла
4-5xD
P
P3.0.Z.HT
Высоколегированная сталь
380 4324 260 540 690 0.591-0.709
Закаленная и отпущенная 4334 245 460 575 0.709-0.866
4344 230 355 425 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P5.0.Z.AN Ферритная/мартенситная
нержавеющая сталь
200 4334 375 610 740 0.591-0.709
4344 375 505 575 0.709-0.866
Отожженная 2044 375 480 540 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P5.0.Z.HT Ферритная/мартенситная
нержавеющая сталь
330 4334 245 450 560 0.591-0.709
4344 230 380 460 0.709-0.866
Закаленная и отпущенная 2044 230 380 460 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
M
M1.0.Z.AQ Аустенитная
нержавеющая сталь
200 4334 375 610 740 0.591-0.709
4344 375 540 625 0.709-0.866
Отожженная/закаленная 2044 375 515 590 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
M1.1.Z.AQ Аустенитная
нержавеющая сталь
200 4334 375 640 785 0.591-0.709
4344 375 580 690 0.709-0.866
Улучшенная
обрабатываемость
2044 375 555 655 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
M2.0.Z.AQ Супераустенитная
(Ni>20%) нержавеющая
сталь
200 4334 260 410 490 0.591-0.709
4344 260 360 410 0.709-0.866
2044 260 360 410 0.866-1.063
Отожженная/закаленная 1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
M3.1.Z.AQ
Дуплексная нержавеющая сталь
230 4334 280 405 475 0.591-0.709
>60% феррита (N<0,10%)
4344 280 375 425 0.709-0.866
2044 280 365 410 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
M3.2.Z.AQ
Дуплексная нержавеющая сталь
260 4334 245 345 395 0.591-0.709
<60% феррита (N
0,10%)
4344 245 330 375 0.709-0.866
2044 245 330 375 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
S
S2.0.Z.AN
Жаропрочные сплавы
350 4334 65 130 165 0.591-0.709
S2.0.Z.AG На основе никеля 4344 65 130 165 0.709-0.866
S2.0.Z.NS 2044 65 130 165 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
S4.2.Z.AN
Жаропрочные сплавы
330 H13A 130 300 395 0.591-0.709
S4.3.Z.AG На основе титана 4344 130 300 395 0.709-0.866
2044 130 300 395 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
Глубина сверления 4xD Глубина сверления 5xD
-S5W -L5W -L6W -M7W -H5W -S5W -L5W -L6W -M7W -H5W
Рекомендуемое начальное значение в середине диапазона подач Рекомендуемое начальное значение в середине диапазона подач
- - 0.002-0.006
0.002-0.006
- - - 0.002-0.005
0.002-0.005
-
- - 0.002-0.006
0.002-0.007
- - - 0.002-0.005
0.002-0.006
-
- - 0.002-0.008
0.002-0.009
- - - 0.002-0.007
0.002-0.007
-
- - 0.003-0.009
0.003-0.01
- - - 0.003-0.008
0.003-0.009
-
- - 0.003-0.01
0.003-0.011
- - - 0.003-0.009
0.003-0.009
-
- - 0.004-0.01
0.004-0.011
- - - 0.004-0.009
0.004-0.009
-
- - 0.004-0.01
0.004-0.011
- - - 0.004-0.009
0.004-0.009
-
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004
0.002-0.006
0.002-0.006
0.002-0.006 - 0.002-0.005 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.004
0.002-0.006
0.002-0.006
0.002-0.006 - 0.002-0.006 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005
0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.006 0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.005
0.003-0.007
0.003-0.007
0.003-0.007 - 0.003-0.006 0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.005
0.004-0.007
0.004-0.007
0.004-0.007 - 0.004-0.006 0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.005
0.004-0.007
0.004-0.007
0.004-0.007 - 0.004-0.006 0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.005
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004
0.002-0.006
0.002-0.006
0.002-0.006 - 0.002-0.005 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.004
0.002-0.006
0.002-0.006
0.002-0.006 - 0.002-0.006 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005
0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.006 0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.005
0.003-0.007
0.003-0.007
0.003-0.007 - 0.003-0.006 0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.005
0.004-0.007
0.004-0.007
0.004-0.007 - 0.004-0.006 0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.005
0.004-0.007
0.004-0.007
0.004-0.007 - 0.004-0.006 0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.005
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.004 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.004
0.002-0.006
0.002-0.006
0.002-0.006 - 0.002-0.005 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005
0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.006 0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.005
0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.006 0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.005
0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.006 0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.005
0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.006 0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.005
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.004 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.004
0.002-0.006
0.002-0.006
0.002-0.006 - 0.002-0.005 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005
0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.006 0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.005
0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.006 0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.005
0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.006 0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.005
0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.006 0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.005
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.004 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.004
0.002-0.006
0.002-0.006
0.002-0.006 - 0.002-0.005 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005
0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.006 0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.005
0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.006 0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.005
0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.006 0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.005
0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.006 0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.005
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.004 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.004
0.002-0.006
0.002-0.006
0.002-0.006 - 0.002-0.005 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005
0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.006 0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.005
0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.006 0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.005
0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.006 0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.005
0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.006 0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.005
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.004 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004
0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.004
0.002-0.006
0.002-0.006
0.002-0.006 - 0.002-0.005 0.002-0.005
0.002-0.005
0.002-0.005 - 0.002-0.005
0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.006 0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.005
0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.006 0.003-0.006
0.003-0.006
0.003-0.006 - 0.003-0.005
0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.006 0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.005
0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.006 0.004-0.006
0.004-0.006
0.004-0.006 - 0.004-0.005
0.002-0.003
0.002-0.003
0.002-0.003 - - 0.002-0.003
0.002-0.003
0.002-0.003 - -
0.002-0.004
0.002-0.004
0.002-0.004 - - 0.002-0.003
0.002-0.003
0.002-0.003 - -
0.002-0.004
0.002-0.004
0.002-0.004 - - 0.002-0.004
0.002-0.004
0.002-0.004 - -
0.002-0.004
0.002-0.004
0.002-0.004 - - 0.002-0.004
0.002-0.004
0.002-0.004 - -
0.002-0.005
0.002-0.005
0.002-0.005 - - 0.002-0.004
0.002-0.004
0.002-0.004 - -
0.002-0.005
0.002-0.005
0.002-0.005 - - 0.002-0.004
0.002-0.004
0.002-0.004 - -
0.002-0.005
0.002-0.005
0.002-0.005 - - 0.002-0.004
0.002-0.004
0.002-0.004 - -
0.002-0.006
0.002-0.006 0.002-0.006 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.006
0.002-0.006 0.002-0.006 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.006
0.002-0.006 0.002-0.006 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.003-0.007
0.003-0.007 0.003-0.007 - -
0.003-0.006
0.003-0.006 0.003-0.006 - -
0.003-0.007
0.003-0.007 0.003-0.007 - -
0.003-0.006
0.003-0.006 0.003-0.006 - -
0.004-0.007
0.004-0.007 0.004-0.007 - -
0.004-0.006
0.004-0.006 0.004-0.006 - -
0.004-0.007
0.004-0.007 0.004-0.007 - -
0.004-0.006
0.004-0.006 0.004-0.006 - -
C 16
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
DS20
4-5xD
Дюймовые значения
ISO
Код MC
Обрабатываемый
материал
HB
Спла
в
Рекомендуемые
режимы резания
Диаметр
сверла
4-5xD
K
K1.1.C.NS Ковкий чугун 200 4324 460 685 805 0.591-0.709
Низкой прочности на растяжение
4334 360 550 655 0.709-0.866
4344 590 540 510 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
K2.1.C.UT
Серый чугун
180 4324 690 935 1065 0.591-0.709
Низкой прочности на растяжение
4334 560 770 885 0.709-0.866
4344 425 585 670 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
K2.2.C.UT
Серый чугун
245 4324 410 665 805 0.591-0.709
Высокой прочности на растяжение
4334 330 530 640 0.709-0.866
4344 245 405 490 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
K3.1.C.UT
Чугун с шаровидным графитом
155 4324 410 625 740 0.591-0.709
Ферритный 4334 330 510 605 0.709-0.866
4344 260 400 475 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
K3.3.C.UT
Чугун с шаровидным графитом
265 4324 360 575 690 0.591-0.709
Ферритный 4334 295 475 575 0.709-0.866
4344 230 355 425 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
K4.2.C.UT
Чугун с вермикулярным графитом
230 4324 425 680 820 0.591-0.709
Высокой прочности на растяжение
4334 360 550 655 0.709-0.866
4344 280 415 490 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
H
H1.3.Z.HA Закалённая сталь 60 4324 100 215 280 0.591-0.709
Закаленная и отпущенная (HRC) 4334 100 215 280 0.709-0.866
4344 100 215 280 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
Глубина сверления 4xD Глубина сверления 5xD
-S5W -L5W -L6W -M7W -H5W -S5W -L5W -L6W -M7W -H5W
Рекомендуемое начальное значение в середине диапазона подач Рекомендуемое начальное значение в середине диапазона подач
- 0.003-0.006 0.003-0.006
0.003-0.008
- - 0.003-0.005 0.003-0.005
0.003-0.007
-
- 0.003-0.007 0.003-0.007
0.003-0.009
- - 0.003-0.006 0.003-0.006
0.003-0.008
-
- 0.003-0.008 0.003-0.008
0.003-0.01
- - 0.003-0.007 0.003-0.007
0.003-0.009
-
- 0.004-0.009 0.004-0.009
0.004-0.011
- - 0.004-0.008 0.004-0.008
0.004-0.01
-
- 0.004-0.011 0.004-0.011
0.004-0.013
- - 0.004-0.009 0.004-0.009
0.004-0.011
-
- 0.005-0.011 0.005-0.011
0.005-0.013
- - 0.005-0.009 0.005-0.009
0.005-0.011
-
- 0.005-0.011 0.005-0.011
0.005-0.013
- - 0.005-0.009 0.005-0.009
0.005-0.011
-
- 0.003-0.006 0.003-0.006
0.003-0.008
- - 0.003-0.005 0.003-0.005
0.003-0.007
-
- 0.003-0.007 0.003-0.007
0.003-0.009
- - 0.003-0.006 0.003-0.006
0.003-0.008
-
- 0.003-0.008 0.003-0.008
0.003-0.01
- - 0.003-0.007 0.003-0.007
0.003-0.009
-
- 0.004-0.009 0.004-0.009
0.004-0.011
- - 0.004-0.008 0.004-0.008
0.004-0.01
-
- 0.004-0.011 0.004-0.011
0.004-0.013
- - 0.004-0.009 0.004-0.009
0.004-0.011
-
- 0.005-0.011 0.005-0.011
0.005-0.013
- - 0.005-0.009 0.005-0.009
0.005-0.011
-
- 0.005-0.011 0.005-0.011
0.005-0.013
- - 0.005-0.009 0.005-0.009
0.005-0.011
-
- 0.003-0.005 0.003-0.005
0.003-0.007
- - 0.003-0.004 0.003-0.004
0.003-0.006
-
- 0.003-0.006 0.003-0.006
0.003-0.008
- - 0.003-0.005 0.003-0.005
0.003-0.007
-
- 0.003-0.007 0.003-0.007
0.003-0.009
- - 0.003-0.006 0.003-0.006
0.003-0.008
-
- 0.004-0.009 0.004-0.009
0.004-0.011
- - 0.004-0.007 0.004-0.007
0.004-0.009
-
- 0.004-0.01 0.004-0.01
0.004-0.012
- - 0.004-0.008 0.004-0.008
0.004-0.01
-
- 0.005-0.01 0.005-0.01
0.005-0.012
- - 0.005-0.008 0.005-0.008
0.005-0.01
-
- 0.005-0.01 0.005-0.01
0.005-0.012
- - 0.005-0.008 0.005-0.008
0.005-0.01
-
- 0.003-0.005 0.003-0.005
0.003-0.007
- - 0.003-0.004 0.003-0.004
0.003-0.006
-
- 0.003-0.006 0.003-0.006
0.003-0.008
- - 0.003-0.005 0.003-0.005
0.003-0.007
-
- 0.003-0.007 0.003-0.007
0.003-0.009
- - 0.003-0.006 0.003-0.006
0.003-0.008
-
- 0.004-0.009 0.004-0.009
0.004-0.011
- - 0.004-0.007 0.004-0.007
0.004-0.009
-
- 0.004-0.01 0.004-0.01
0.004-0.012
- - 0.004-0.008 0.004-0.008
0.004-0.01
-
- 0.005-0.01 0.005-0.01
0.005-0.012
- - 0.005-0.008 0.005-0.008
0.005-0.01
-
- 0.005-0.01 0.005-0.01
0.005-0.012
- - 0.005-0.008 0.005-0.008
0.005-0.01
-
- 0.003-0.005 0.003-0.005
0.003-0.007
- - 0.003-0.004 0.003-0.004
0.003-0.006
-
- 0.003-0.006 0.003-0.006
0.003-0.008
- - 0.003-0.005 0.003-0.005
0.003-0.007
-
- 0.003-0.007 0.003-0.007
0.003-0.009
- - 0.003-0.006 0.003-0.006
0.003-0.008
-
- 0.004-0.009 0.004-0.009
0.004-0.011
- - 0.004-0.007 0.004-0.007
0.004-0.009
-
- 0.004-0.01 0.004-0.01
0.004-0.012
- - 0.004-0.008 0.004-0.008
0.004-0.01
-
- 0.005-0.01 0.005-0.01
0.005-0.012
- - 0.005-0.008 0.005-0.008
0.005-0.01
-
- 0.005-0.01 0.005-0.01
0.005-0.012
- - 0.005-0.008 0.005-0.008
0.005-0.01
-
- 0.003-0.005 0.003-0.005
0.003-0.007
- - 0.003-0.004 0.003-0.004
0.003-0.006
-
- 0.003-0.006 0.003-0.006
0.003-0.008
- - 0.003-0.005 0.003-0.005
0.003-0.007
-
- 0.003-0.007 0.003-0.007
0.003-0.009
- - 0.003-0.006 0.003-0.006
0.003-0.008
-
- 0.004-0.009 0.004-0.009
0.004-0.011
- - 0.004-0.007 0.004-0.007
0.004-0.009
-
- 0.004-0.01 0.004-0.01
0.004-0.012
- - 0.004-0.008 0.004-0.008
0.004-0.01
-
- 0.005-0.01 0.005-0.01
0.005-0.012
- - 0.005-0.008 0.005-0.008
0.005-0.01
-
- 0.005-0.01 0.005-0.01
0.005-0.012
- - 0.005-0.008 0.005-0.008
0.005-0.01
-
- 0.002-0.005
0.002-0.005
0.002-0.005 - - 0.002-0.004
0.002-0.004
0.002-0.004 -
- 0.002-0.006
0.002-0.006
0.002-0.006 - - 0.002-0.005
0.002-0.005
0.002-0.005 -
- 0.002-0.006
0.002-0.006
0.002-0.006 - - 0.002-0.005
0.002-0.005
0.002-0.005 -
- 0.003-0.006
0.003-0.006
0.003-0.006 - - 0.003-0.005
0.003-0.005
0.003-0.005 -
- 0.003-0.007
0.003-0.007
0.003-0.007 - - 0.003-0.006
0.003-0.006
0.003-0.006 -
- 0.004-0.007
0.004-0.007
0.004-0.007 - - 0.004-0.006
0.004-0.006
0.004-0.006 -
- 0.004-0.007
0.004-0.007
0.004-0.007 - - 0.004-0.006
0.004-0.006
0.004-0.006 -
C 17
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
DS20
4-5xD
Дюймовые значения
ISO
Код MC
Обрабатываемый
материал
HB
Спла
в
Рекомендуемые
режимы резания
Диаметр
сверла
4-5xD
N
N1.2.Z.AG Алюминиевые сплавы 100 H13A 985 1195 1310 0.591-0.709
4344 985 1195 1310 0.709-0.866
Сплавы AlSi, Si
1% 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
N1.3.C.UT Алюминиевые сплавы 75 H13A 820 1140 1310 0.591-0.709
4344 820 1140 1310 0.709-0.866
Сплавы AlSi, Si
1% 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
N1.3.C.AG Алюминиевые сплавы 90 H13A 820 1035 1150 0.591-0.709
4344 820 1035 1150 0.709-0.866
AlSi cast and aged alloys (1%<
Si <13%)
0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
N3.3.U.UT Медь и медные сплавы 110 H13A 820 1140 1310 0.591-0.709
Легкообрабатываемые
сплавы
4344 820 1140 1310 0.709-0.866
0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
N3.2.C.UT Медь и медные сплавы 90 H13A 590 715 785 0.591-0.709
Свинцовая латунь,
свинцовистая бронза (Pb
1%)
4344 590 715 785 0.709-0.866
0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
Глубина сверления 4xD Глубина сверления 5xD
-S5W -L5W -L6W -M7W -H5W -S5W -L5W -L6W -M7W -H5W
Рекомендуемое начальное значение в середине диапазона подач Рекомендуемое начальное значение в середине диапазона подач
0.002-0.006
0.002-0.006 0.002-0.006 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.007
0.002-0.007 0.002-0.007 - -
0.002-0.006
0.002-0.006 0.002-0.006 - -
0.002-0.008
0.002-0.008 0.002-0.008 - -
0.002-0.007
0.002-0.007 0.002-0.007 - -
0.003-0.009
0.003-0.009 0.003-0.009 - -
0.003-0.007
0.003-0.007 0.003-0.007 - -
0.003-0.01
0.003-0.01 0.003-0.01 - -
0.003-0.008
0.003-0.008 0.003-0.008 - -
0.004-0.01
0.004-0.01 0.004-0.01 - -
0.004-0.008
0.004-0.008 0.004-0.008 - -
0.004-0.01
0.004-0.01 0.004-0.01 - -
0.004-0.008
0.004-0.008 0.004-0.008 - -
0.002-0.006
0.002-0.006 0.002-0.006 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.006
0.002-0.006 0.002-0.006 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.007
0.002-0.007 0.002-0.007 - -
0.002-0.006
0.002-0.006 0.002-0.006 - -
0.003-0.008
0.003-0.008 0.003-0.008 - -
0.003-0.007
0.003-0.007 0.003-0.007 - -
0.003-0.009
0.003-0.009 0.003-0.009 - -
0.003-0.007
0.003-0.007 0.003-0.007 - -
0.004-0.009
0.004-0.009 0.004-0.009 - -
0.004-0.007
0.004-0.007 0.004-0.007 - -
0.004-0.009
0.004-0.009 0.004-0.009 - -
0.004-0.007
0.004-0.007 0.004-0.007 - -
0.002-0.006
0.002-0.006 0.002-0.006 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.006
0.002-0.006 0.002-0.006 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.007
0.002-0.007 0.002-0.007 - -
0.002-0.006
0.002-0.006 0.002-0.006 - -
0.003-0.008
0.003-0.008 0.003-0.008 - -
0.003-0.007
0.003-0.007 0.003-0.007 - -
0.003-0.009
0.003-0.009 0.003-0.009 - -
0.003-0.007
0.003-0.007 0.003-0.007 - -
0.004-0.009
0.004-0.009 0.004-0.009 - -
0.004-0.007
0.004-0.007 0.004-0.007 - -
0.004-0.009
0.004-0.009 0.004-0.009 - -
0.004-0.007
0.004-0.007 0.004-0.007 - -
0.002-0.006
0.002-0.006 0.002-0.006 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.007
0.002-0.007 0.002-0.007 - -
0.002-0.006
0.002-0.006 0.002-0.006 - -
0.002-0.008
0.002-0.008 0.002-0.008 - -
0.002-0.007
0.002-0.007 0.002-0.007 - -
0.003-0.009
0.003-0.009 0.003-0.009 - -
0.003-0.007
0.003-0.007 0.003-0.007 - -
0.003-0.01
0.003-0.01 0.003-0.01 - -
0.003-0.008
0.003-0.008 0.003-0.008 - -
0.004-0.01
0.004-0.01 0.004-0.01 - -
0.004-0.008
0.004-0.008 0.004-0.008 - -
0.004-0.01
0.004-0.01 0.004-0.01 - -
0.004-0.008
0.004-0.008 0.004-0.008 - -
0.002-0.006
0.002-0.006 0.002-0.006 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.007
0.002-0.007 0.002-0.007 - -
0.002-0.006
0.002-0.006 0.002-0.006 - -
0.002-0.008
0.002-0.008 0.002-0.008 - -
0.002-0.007
0.002-0.007 0.002-0.007 - -
0.003-0.009
0.003-0.009 0.003-0.009 - -
0.003-0.007
0.003-0.007 0.003-0.007 - -
0.003-0.01
0.003-0.01 0.003-0.01 - -
0.003-0.008
0.003-0.008 0.003-0.008 - -
0.004-0.01
0.004-0.01 0.004-0.01 - -
0.004-0.008
0.004-0.008 0.004-0.008 - -
0.004-0.01
0.004-0.01 0.004-0.01 - -
0.004-0.008
0.004-0.008 0.004-0.008 - -
C 18
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
DS20
6-7xD
Дюймовые значения
ISO
Код MC
Обрабатываемый
материал
HB
Спла
в
Рекомендуемые
режимы резания
Диаметр
сверла
6-7xD
P
Min
Рекоменд.
Max
P1.0.Z.AN Нелегированная сталь 110 4324 755 1005 1180 0.591-0.709
C=0.05-0.10% 4334 690 840 960 0.709-0.866
4344 625 665 725 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P1.1.Z.AN Нелегированная сталь 125 4324 755 950 1095 0.591-0.709
C=0.05-0.25% 4334 655 790 900 0.709-0.866
4344 560 625 695 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P1.2.Z.AN Нелегированная сталь 190 4324 625 785 900 0.591-0.709
C=0.25-0.55% 4334 510 640 740 0.709-0.866
4344 395 490 565 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P1.3.Z.AN Нелегированная сталь 190 4324 560 735 855 0.591-0.709
C=0.55-0.80% 4334 460 605 705 0.709-0.866
4344 345 465 545 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P1.5.C.UT Нелегированная сталь 150 4324 460 770 960 0.591-0.709
Отливка - без термообработки
4334 445 650 785 0.709-0.866
4344 410 515 590 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P2.1.Z.AN Низколегированная сталь 175 4324 590 770 900 0.591-0.709
Отожженная 4334 490 635 740 0.709-0.866
4344 375 485 565 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P2.2.Z.AN Низколегированная сталь 240 4324 590 745 855 0.591-0.709
Отожженная 4334 490 590 665 0.709-0.866
4344 375 510 605 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P2.5.Z.HT Низколегированная сталь 330 4324 295 565 725 0.591-0.709
Закаленная и отпущенная 4334 280 465 575 0.709-0.866
4344 245 365 440 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P2.6.C.UT Низколегированная сталь 200 4324 360 620 785 0.591-0.709
Отливка - без термообработки
4334 345 515 620 0.709-0.866
4344 330 410 475 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P3.0.Z.AN
Высоколегированная сталь
200 4324 525 720 855 0.591-0.709
Отожженная 4334 425 595 705 0.709-0.866
4344 330 450 530 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
Глубина сверления 6xD Глубина сверления 7xD
-S5W -L5W -L6W -M7W -H5W -S5W -L5W -L6W -M7W -H5W
Рекомендуемое начальное значение в середине диапазона подач Рекомендуемое начальное значение в середине диапазона подач
fn inch/rev fn inch/rev fn inch/rev fn inch/rev fn inch/rev fn inch/rev fn inch/rev fn inch/rev fn inch/rev fn inch/rev
0.002-0.003
0.002-0.003 0.002-0.003 - 0.002-0.003
0.002-0.002
0.002-0.002 0.002-0.002 - 0.002-0.003
0.002-0.003
0.002-0.003 0.002-0.003 - 0.002-0.003
0.002-0.002
0.002-0.002 0.002-0.002 - 0.002-0.003
0.002-0.003
0.002-0.003 0.002-0.003 - 0.002-0.004
0.002-0.003
0.002-0.003 0.002-0.003 - 0.002-0.003
0.002-0.003
0.002-0.003 0.002-0.003 - 0.002-0.004
0.002-0.003
0.002-0.003 0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004 0.002-0.004 - 0.002-0.005
0.002-0.003
0.002-0.003 0.002-0.003 - 0.002-0.004
0.002-0.004
0.002-0.004 0.002-0.004 - 0.002-0.005
0.002-0.003
0.002-0.003 0.002-0.003 - 0.002-0.004
0.002-0.004
0.002-0.004 0.002-0.004 - 0.002-0.005
0.002-0.003
0.002-0.003 0.002-0.003 - 0.002-0.004
0.002-0.003
0.002-0.003 0.002-0.003 - 0.002-0.003
0.002-0.003
0.002-0.003 0.002-0.003 - 0.002-0.003
0.002-0.003
0.002-0.003 0.002-0.003 - 0.002-0.003
0.002-0.003
0.002-0.003 0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004 0.002-0.004 - 0.002-0.004
0.002-0.003
0.002-0.003 0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004 0.002-0.004 - 0.002-0.004
0.002-0.003
0.002-0.003 0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004 0.002-0.004 - 0.002-0.005
0.002-0.004
0.002-0.004 0.002-0.004 - 0.002-0.004
0.002-0.004
0.002-0.004 0.002-0.004 - 0.002-0.005
0.002-0.004
0.002-0.004 0.002-0.004 - 0.002-0.004
0.002-0.004
0.002-0.004 0.002-0.004 - 0.002-0.005
0.002-0.004
0.002-0.004 0.002-0.004 - 0.002-0.004
- 0.002-0.003 0.002-0.004
0.002-0.004
- - 0.002-0.003 0.002-0.003
0.002-0.003
-
- 0.002-0.004 0.002-0.004
0.002-0.005
- - 0.002-0.003 0.002-0.003
0.002-0.004
-
- 0.002-0.005 0.002-0.005
0.002-0.006
- - 0.002-0.004 0.002-0.004
0.002-0.005
-
- 0.003-0.006 0.003-0.006 0.003-0.007 - - 0.003-0.005 0.003-0.005
0.003-0.006
-
- 0.003-0.006 0.003-0.007
0.003-0.007
- - 0.003-0.005 0.003-0.006
0.003-0.006
-
- 0.004-0.006 0.004-0.007
0.004-0.007
- - 0.004-0.005 0.004-0.006
0.004-0.006
-
- 0.004-0.006 0.004-0.007
0.004-0.007
- - 0.004-0.005 0.004-0.006
0.004-0.006
-
- 0.002-0.003 0.002-0.004
0.002-0.004
- - 0.002-0.003 0.002-0.003
0.002-0.003
-
- 0.002-0.004 0.002-0.004
0.002-0.005
- - 0.002-0.003 0.002-0.003
0.002-0.004
-
- 0.002-0.005 0.002-0.005
0.002-0.006
- - 0.002-0.004 0.002-0.004
0.002-0.005
-
- 0.003-0.006 0.003-0.006
0.003-0.007
- - 0.003-0.005 0.003-0.005
0.003-0.006
-
- 0.003-0.006 0.003-0.007
0.003-0.007
- - 0.003-0.005 0.003-0.006
0.003-0.006
-
- 0.004-0.006 0.004-0.007
0.004-0.007
- - 0.004-0.005 0.004-0.006
0.004-0.006
-
- 0.004-0.006 0.004-0.007
0.004-0.007
- - 0.004-0.005 0.004-0.006
0.004-0.006
-
- 0.002-0.003 0.002-0.003
0.002-0.003
- - 0.002-0.003 0.002-0.003
0.002-0.003
-
- 0.002-0.003 0.002-0.003
0.002-0.003
- - 0.002-0.003 0.002-0.003
0.002-0.003
-
- 0.002-0.004 0.002-0.004
0.002-0.004
- - 0.002-0.003 0.002-0.003
0.002-0.003
-
- 0.002-0.004 0.002-0.004
0.002-0.004
- - 0.002-0.003 0.002-0.003
0.002-0.003
-
- 0.002-0.004 0.002-0.004
0.002-0.004
- - 0.002-0.003 0.002-0.003
0.002-0.003
-
- 0.002-0.004 0.002-0.004
0.002-0.004
- - 0.002-0.003 0.002-0.003
0.002-0.003
-
- 0.002-0.004 0.002-0.004
0.002-0.004
- - 0.002-0.003 0.002-0.003
0.002-0.003
-
- - 0.002-0.004
0.002-0.004
- - - 0.002-0.003
0.002-0.003
-
- - 0.002-0.004
0.002-0.005
- - - 0.002-0.003
0.002-0.004
-
- - 0.002-0.005
0.002-0.006
- - - 0.002-0.004
0.002-0.005
-
- - 0.003-0.006
0.003-0.007
- - - 0.003-0.005
0.003-0.006
-
- - 0.003-0.007
0.003-0.007
- - - 0.003-0.006
0.003-0.006
-
- - 0.004-0.007
0.004-0.007
- - - 0.004-0.006
0.004-0.006
-
- - 0.004-0.007
0.004-0.007
- - - 0.004-0.006
0.004-0.006
-
- - 0.002-0.004
0.002-0.004
- - - 0.002-0.003
0.002-0.003
-
- - 0.002-0.004
0.002-0.005
- - - 0.002-0.003
0.002-0.004
-
- - 0.002-0.005
0.002-0.006
- - - 0.002-0.004
0.002-0.005
-
- - 0.003-0.006
0.003-0.007
- - - 0.003-0.005
0.003-0.006
-
- - 0.003-0.007
0.003-0.007
- - - 0.003-0.006
0.003-0.006
-
- - 0.004-0.007
0.004-0.007
- - - 0.004-0.006
0.004-0.006
-
- - 0.004-0.007
0.004-0.007
- - - 0.004-0.006
0.004-0.006
-
- - 0.002-0.004
0.002-0.004
- - - 0.002-0.003
0.002-0.003
-
- - 0.002-0.004
0.002-0.005
- - - 0.002-0.003
0.002-0.004
-
- - 0.002-0.005
0.002-0.006
- - - 0.002-0.004
0.002-0.005
-
- - 0.003-0.006 0.003-0.007 - - - 0.003-0.005
0.003-0.006
-
- - 0.003-0.007
0.003-0.007
- - - 0.003-0.006
0.003-0.006
-
- - 0.004-0.007
0.004-0.007
- - - 0.004-0.006
0.004-0.006
-
- - 0.004-0.007
0.004-0.007
- - - 0.004-0.006
0.004-0.006
-
- - 0.002-0.004
0.002-0.005
- - - 0.002-0.003
0.002-0.004
-
- - 0.002-0.005
0.002-0.005
- - - 0.002-0.004
0.002-0.004
-
- - 0.002-0.006
0.002-0.006
- - - 0.002-0.005
0.002-0.005
-
- - 0.003-0.007
0.003-0.007
- - - 0.003-0.006
0.003-0.006
-
- - 0.003-0.007
0.003-0.008
- - - 0.003-0.006
0.003-0.006
-
- - 0.004-0.007
0.004-0.008
- - - 0.004-0.006
0.004-0.006
-
- - 0.004-0.007
0.004-0.008
- - - 0.004-0.006
0.004-0.006
-
- - 0.002-0.004
0.002-0.004
- - - 0.002-0.003
0.002-0.003
-
- - 0.002-0.004
0.002-0.005
- - - 0.002-0.003
0.002-0.004
-
- - 0.002-0.005
0.002-0.006
- - - 0.002-0.004
0.002-0.005
-
- - 0.003-0.006
0.003-0.007
- - - 0.003-0.005 0.003-0.006 -
- - 0.003-0.007
0.003-0.007
- - - 0.003-0.006
0.003-0.006
-
- - 0.004-0.007
0.004-0.007
- - - 0.004-0.006
0.004-0.006
-
- - 0.004-0.007
0.004-0.007
- - - 0.004-0.006
0.004-0.006
-
C 19
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
DS20
6-7xD
Дюймовые значения
ISO
Код MC
Обрабатываемый
материал
HB
Спла
в
Рекомендуемые
режимы резания
Диаметр
сверла
6-7xD
P
P3.0.Z.HT
Высоколегированная сталь
380 4324 260 485 620 0.591-0.709
Закаленная и отпущенная 4334 245 415 520 0.709-0.866
4344 230 320 385 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P5.0.Z.AN Ферритная/мартенситная
нержавеющая сталь
200 4334 375 550 665 0.591-0.709
4344 375 455 520 0.709-0.866
Отожженная 2044 375 430 485 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
P5.0.Z.HT Ферритная/мартенситная
нержавеющая сталь
330 4334 245 405 505 0.591-0.709
4344 230 340 415 0.709-0.866
Закаленная и отпущенная 2044 230 340 415 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
M1.0.Z.AQ Аустенитная
нержавеющая сталь
200 4334 375 550 665 0.591-0.709
4344 375 485 565 0.709-0.866
Отожженная/закаленная 2044 375 465 530 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
M
M1.1.Z.AQ Аустенитная
нержавеющая сталь
200 4334 375 575 705 0.591-0.709
4344 375 520 620 0.709-0.866
Улучшенная
обрабатываемость
2044 375 500 590 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
M2.0.Z.AQ Супераустенитная
(Ni>20%) нержавеющая
сталь
200 4334 260 370 440 0.591-0.709
4344 260 325 370 0.709-0.866
2044 260 325 370 0.866-1.063
Отожженная/закаленная 1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
M3.1.Z.AQ
Дуплексная нержавеющая сталь
230 4334 280 365 430 0.591-0.709
>60% феррита (N<0,10%) 4344 280 340 385 0.709-0.866
2044 280 330 370 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
M3.2.Z.AQ
Дуплексная нержавеющая сталь
260 4334 245 310 355 0.591-0.709
<60% феррита (N
0,10%) 4344 245 295 340 0.709-0.866
2044 245 295 340 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
S
S2.0.Z.AN
Жаропрочные сплавы
350 4334 65 115 150 0.591-0.709
S2.0.Z.AG На основе никеля 4344 65 115 150 0.709-0.866
S2.0.Z.NS 2044 65 115 150 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
S4.2.Z.AN
Жаропрочные сплавы
330 H13A 130 270 355 0.591-0.709
S4.3.Z.AG На основе титана 4344 130 270 355 0.709-0.866
2044 130 270 355 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
Подача на входе в отверстие должна составлять 75% от
рекомендуемой величины. Подача на выходе из отверстия должна
составлять 0,002 дюйм/об.
Глубина сверления 6xD Глубина сверления 7xD
-S5W -L5W -L6W -M7W -H5W -S5W -L5W -L6W -M7W -H5W
Рекомендуемое начальное значение в середине диапазона подач Рекомендуемое начальное значение в середине диапазона подач
- - 0.002-0.004
0.002-0.004
- - - 0.002-0.003
0.002-0.003
-
- - 0.002-0.004
0.002-0.005
- - - 0.002-0.003
0.002-0.004
-
- - 0.002-0.005
0.002-0.006
- - - 0.002-0.004
0.002-0.005
-
- - 0.003-0.006
0.003-0.007
- - - 0.003-0.005
0.003-0.006
-
- - 0.003-0.007
0.003-0.007
- - - 0.003-0.006
0.003-0.006
-
- - 0.004-0.007
0.004-0.007
- - - 0.004-0.006
0.004-0.006
-
- - 0.004-0.007
0.004-0.007
- - - 0.004-0.006
0.004-0.006
-
0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.003 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003
0.003-0.004
0.003-0.004
0.003-0.004 - 0.003-0.004 0.003-0.003
0.003-0.003
0.003-0.003 - 0.003-0.003
0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.004 0.003-0.004
0.003-0.004
0.003-0.004 - 0.003-0.003
0.004-0.005
0.004-0.005
0.004-0.005 - 0.004-0.004 0.004-0.004
0.004-0.004
0.004-0.004 - 0.004-0.003
0.004-0.005
0.004-0.005
0.004-0.005 - 0.004-0.004 0.004-0.004
0.004-0.004
0.004-0.004 - 0.004-0.003
0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.003 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003
0.003-0.004
0.003-0.004
0.003-0.004 - 0.003-0.004 0.003-0.003
0.003-0.003
0.003-0.003 - 0.003-0.003
0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.004 0.003-0.004
0.003-0.004
0.003-0.004 - 0.003-0.003
0.004-0.005
0.004-0.005
0.004-0.005 - 0.004-0.004 0.004-0.004
0.004-0.004
0.004-0.004 - 0.004-0.003
0.004-0.005
0.004-0.005
0.004-0.005 - 0.004-0.004 0.004-0.004
0.004-0.004
0.004-0.004 - 0.004-0.003
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.003 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.003
0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.004 0.003-0.004
0.003-0.004
0.003-0.004 - 0.003-0.004
0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.005 0.003-0.004
0.003-0.004
0.003-0.004 - 0.003-0.004
0.004-0.005
0.004-0.005
0.004-0.005 - 0.004-0.005 0.004-0.004
0.004-0.004
0.004-0.004 - 0.004-0.004
0.004-0.005
0.004-0.005
0.004-0.005 - 0.004-0.005 0.004-0.004
0.004-0.004
0.004-0.004 - 0.004-0.004
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.003 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.003
0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.004 0.003-0.004
0.003-0.004
0.003-0.004 - 0.003-0.004
0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.005 0.003-0.004
0.003-0.004
0.003-0.004 - 0.003-0.004
0.004-0.005
0.004-0.005
0.004-0.005 - 0.004-0.005 0.004-0.004
0.004-0.004
0.004-0.004 - 0.004-0.004
0.004-0.005
0.004-0.005
0.004-0.005 - 0.004-0.005 0.004-0.004
0.004-0.004
0.004-0.004 - 0.004-0.004
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.003 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.003
0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.004 0.003-0.004
0.003-0.004
0.003-0.004 - 0.003-0.004
0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.005 0.003-0.004
0.003-0.004
0.003-0.004 - 0.003-0.004
0.004-0.005
0.004-0.005
0.004-0.005 - 0.004-0.005 0.004-0.004
0.004-0.004
0.004-0.004 - 0.004-0.004
0.004-0.005
0.004-0.005
0.004-0.005 - 0.004-0.005 0.004-0.004
0.004-0.004
0.004-0.004 - 0.004-0.004
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.003 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.003
0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.004 0.003-0.004
0.003-0.004
0.003-0.004 - 0.003-0.004
0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.005 0.003-0.004
0.003-0.004
0.003-0.004 - 0.003-0.004
0.004-0.005
0.004-0.005
0.004-0.005 - 0.004-0.005 0.004-0.004
0.004-0.004
0.004-0.004 - 0.004-0.004
0.004-0.005
0.004-0.005
0.004-0.005 - 0.004-0.005 0.004-0.004
0.004-0.004
0.004-0.004 - 0.004-0.004
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.003 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004 0.002-0.003
0.002-0.003
0.002-0.003 - 0.002-0.003
0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.004 0.002-0.004
0.002-0.004
0.002-0.004 - 0.002-0.003
0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.004 0.003-0.004
0.003-0.004
0.003-0.004 - 0.003-0.004
0.003-0.005
0.003-0.005
0.003-0.005 - 0.003-0.005 0.003-0.004
0.003-0.004
0.003-0.004 - 0.003-0.004
0.004-0.005
0.004-0.005
0.004-0.005 - 0.004-0.005 0.004-0.004
0.004-0.004
0.004-0.004 - 0.004-0.004
0.004-0.005
0.004-0.005
0.004-0.005 - 0.004-0.005 0.004-0.004
0.004-0.004
0.004-0.004 - 0.004-0.004
0.002-0.003
0.002-0.003
0.002-0.003 - - 0.002-0.002
0.002-0.002
0.002-0.002 - -
0.002-0.003
0.002-0.003
0.002-0.003 - - 0.002-0.002
0.002-0.002
0.002-0.002 - -
0.002-0.003
0.002-0.003
0.002-0.003 - - 0.002-0.003
0.002-0.003
0.002-0.003 - -
0.002-0.003
0.002-0.003
0.002-0.003 - - 0.002-0.003
0.002-0.003
0.002-0.003 - -
0.002-0.004
0.002-0.004
0.002-0.004 - - 0.002-0.003
0.002-0.003
0.002-0.003 - -
0.002-0.004
0.002-0.004
0.002-0.004 - - 0.002-0.003
0.002-0.003
0.002-0.003 - -
0.002-0.004
0.002-0.004
0.002-0.004 - - 0.002-0.003
0.002-0.003
0.002-0.003 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.003-0.005
0.003-0.005 0.003-0.005 - -
0.003-0.004
0.003-0.004 0.003-0.004 - -
0.003-0.006
0.003-0.006 0.003-0.006 - -
0.003-0.005
0.003-0.005 0.003-0.005 - -
0.004-0.006
0.004-0.006 0.004-0.006 - -
0.004-0.005
0.004-0.005 0.004-0.005 - -
0.004-0.006
0.004-0.006 0.004-0.006 - -
0.004-0.005
0.004-0.005 0.004-0.005 - -
C 20
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
DS20
6-7xD
Дюймовые значения
ISO
Код MC
Обрабатываемый
материал
HB
Спла
в
Рекомендуемые
режимы резания
Диаметр
сверла
6-7xD
K
K1.1.C.NS Ковкий чугун 200 4324 460 615 725 0.591-0.709
Низкой прочности на растяжение
4334 360 495 590 0.709-0.866
4344 590 485 460 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
K2.1.C.UT
Серый чугун
180 4324 690 840 960 0.591-0.709
Низкой прочности на растяжение
4334 560 695 795 0.709-0.866
4344 425 525 605 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
K2.2.C.UT
Серый чугун
245 4324 410 600 725 0.591-0.709
Высокой прочности на растяжение
4334 330 475 575 0.709-0.866
4344 245 365 440 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
K3.1.C.UT
Чугун с шаровидным графитом
155 4324 410 565 665 0.591-0.709
Ферритный 4334 330 460 545 0.709-0.866
4344 260 360 430 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
K3.3.C.UT
Чугун с шаровидным графитом
265 4324 360 520 620 0.591-0.709
Ферритный 4334 295 430 520 0.709-0.866
4344 230 320 385 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
K4.2.C.UT
Чугун с вермикулярным графитом
230 4324 425 610 740 0.591-0.709
Высокой прочности на растяжение
4334 360 495 590 0.709-0.866
4344 280 375 440 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
H
H1.3.Z.HA Закалённая сталь 60 4324 100 195 250 0.591-0.709
Закаленная и отпущенная (HRC) 4334 100 195 250 0.709-0.866
4344 100 195 250 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
Подача на входе в отверстие должна составлять 75% от
рекомендуемой величины. Подача на выходе из отверстия должна
составлять 0,002 дюйм/об.
Глубина сверления 6xD Глубина сверления 7xD
-S5W -L5W -L6W -M7W -H5W -S5W -L5W -L6W -M7W -H5W
Рекомендуемое начальное значение в середине диапазона подач Рекомендуемое начальное значение в середине диапазона подач
- 0.003-0.004 0.003-0.004
0.003-0.005
- - 0.003-0.003 0.003-0.003
0.003-0.004
-
- 0.003-0.005 0.003-0.005
0.003-0.006
- - 0.003-0.004 0.003-0.004
0.003-0.005
-
- 0.003-0.005 0.003-0.005
0.003-0.007
- - 0.003-0.005 0.003-0.005
0.003-0.006
-
- 0.004-0.006 0.004-0.006
0.004-0.007
- - 0.004-0.005 0.004-0.005
0.004-0.006
-
- 0.004-0.007 0.004-0.007
0.004-0.008
- - 0.004-0.006 0.004-0.006
0.004-0.007
-
- 0.005-0.007 0.005-0.007
0.005-0.008
- - 0.005-0.006 0.005-0.006
0.005-0.007
-
- 0.005-0.007 0.005-0.007
0.005-0.008
- - 0.005-0.006 0.005-0.006
0.005-0.007
-
- 0.003-0.004 0.003-0.004
0.003-0.005
- - 0.003-0.003 0.003-0.003
0.003-0.004
-
- 0.003-0.005 0.003-0.005
0.003-0.006
- - 0.003-0.004 0.003-0.004
0.003-0.005
-
- 0.003-0.005 0.003-0.005
0.003-0.007
- - 0.003-0.005 0.003-0.005
0.003-0.006
-
- 0.004-0.006 0.004-0.006
0.004-0.007
- - 0.004-0.005 0.004-0.005
0.004-0.006
-
- 0.004-0.007 0.004-0.007
0.004-0.008
- - 0.004-0.006 0.004-0.006
0.004-0.007
-
- 0.005-0.007 0.005-0.007
0.005-0.008
- - 0.005-0.006 0.005-0.006
0.005-0.007
-
- 0.005-0.007 0.005-0.007
0.005-0.008
- - 0.005-0.006 0.005-0.006
0.005-0.007
-
- 0.003-0.003 0.003-0.003
0.003-0.005
- - 0.003-0.003 0.003-0.003
0.003-0.004
-
- 0.003-0.004 0.003-0.004
0.003-0.005
- - 0.003-0.003 0.003-0.003
0.003-0.005
-
- 0.003-0.005 0.003-0.005
0.003-0.006
- - 0.003-0.004 0.003-0.004
0.003-0.005
-
- 0.004-0.006 0.004-0.006
0.004-0.007
- - 0.004-0.005 0.004-0.005
0.004-0.006
-
- 0.004-0.006 0.004-0.006
0.004-0.008
- - 0.004-0.005 0.004-0.005
0.004-0.006
-
- 0.005-0.006 0.005-0.006
0.005-0.008
- - 0.005-0.005 0.005-0.005
0.005-0.006
-
- 0.005-0.006 0.005-0.006
0.005-0.008
- - 0.005-0.005 0.005-0.005
0.005-0.006
-
- 0.003-0.003 0.003-0.003
0.003-0.005
- - 0.003-0.003 0.003-0.003
0.003-0.004
-
- 0.003-0.004 0.003-0.004
0.003-0.005
- - 0.003-0.003 0.003-0.003
0.003-0.005
-
- 0.003-0.005 0.003-0.005
0.003-0.006
- - 0.003-0.004 0.003-0.004
0.003-0.005
-
- 0.004-0.006 0.004-0.006
0.004-0.007
- - 0.004-0.005 0.004-0.005
0.004-0.006
-
- 0.004-0.006 0.004-0.006
0.004-0.008
- - 0.004-0.005 0.004-0.005
0.004-0.006
-
- 0.005-0.006 0.005-0.006
0.005-0.008
- - 0.005-0.005 0.005-0.005
0.005-0.006
-
- 0.005-0.006 0.005-0.006
0.005-0.008
- - 0.005-0.005 0.005-0.005
0.005-0.006
-
- 0.003-0.003 0.003-0.003
0.003-0.005
- - 0.003-0.003 0.003-0.003
0.003-0.004
-
- 0.003-0.004 0.003-0.004
0.003-0.005
- - 0.003-0.003 0.003-0.003
0.003-0.005
-
- 0.003-0.005 0.003-0.005
0.003-0.006
- - 0.003-0.004 0.003-0.004
0.003-0.005
-
- 0.004-0.006 0.004-0.006
0.004-0.007
- - 0.004-0.005 0.004-0.005
0.004-0.006
-
- 0.004-0.006 0.004-0.006
0.004-0.008
- - 0.004-0.005 0.004-0.005
0.004-0.006
-
- 0.005-0.006 0.005-0.006
0.005-0.008
- - 0.005-0.005 0.005-0.005
0.005-0.006
-
- 0.005-0.006 0.005-0.006
0.005-0.008
- - 0.005-0.005 0.005-0.005
0.005-0.006
-
- 0.003-0.003 0.003-0.003
0.003-0.005
- - 0.003-0.003 0.003-0.003
0.003-0.004
-
- 0.003-0.004 0.003-0.004
0.003-0.005
- - 0.003-0.003 0.003-0.003
0.003-0.005
-
- 0.003-0.005 0.003-0.005
0.003-0.006
- - 0.003-0.004 0.003-0.004
0.003-0.005
-
- 0.004-0.006 0.004-0.006
0.004-0.007
- - 0.004-0.005 0.004-0.005
0.004-0.006
-
- 0.004-0.006 0.004-0.006
0.004-0.008
- - 0.004-0.005 0.004-0.005
0.004-0.006
-
- 0.005-0.006 0.005-0.006
0.005-0.008
- - 0.005-0.005 0.005-0.005
0.005-0.006
-
- 0.005-0.006 0.005-0.006
0.005-0.008
- - 0.005-0.005 0.005-0.005
0.005-0.006
-
- 0.002-0.003
0.002-0.003
0.002-0.003 - - 0.002-0.003
0.002-0.003
0.002-0.003 -
- 0.002-0.004
0.002-0.004
0.002-0.004 - - 0.002-0.003
0.002-0.003
0.002-0.003 -
- 0.002-0.004
0.002-0.004
0.002-0.004 - - 0.002-0.003
0.002-0.003
0.002-0.003 -
- 0.003-0.004
0.003-0.004
0.003-0.004 - - 0.003-0.003
0.003-0.003
0.003-0.003 -
- 0.003-0.005
0.003-0.005
0.003-0.005 - - 0.003-0.004
0.003-0.004
0.003-0.004 -
- 0.004-0.005
0.004-0.005
0.004-0.005 - - 0.004-0.004
0.004-0.004
0.004-0.004 -
- 0.004-0.005
0.004-0.005
0.004-0.005 - - 0.004-0.004
0.004-0.004
0.004-0.004 -
C 21
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
DS20
6-7xD
Дюймовые значения
ISO
Код MC
Обрабатываемый
материал
HB
Спла
в
Рекомендуемые
режимы резания
Диаметр
сверла
6-7xD
N
N1.2.Z.AG Алюминиевые сплавы 100 H13A 985 1075 1180 0.591-0.709
4344 985 1075 1180 0.709-0.866
Сплавы AlSi, Si
1% 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
N1.3.C.UT Алюминиевые сплавы 75 H13A 820 1025 1180 0.591-0.709
4344 820 1025 1180 0.709-0.866
Сплавы AlSi, Si
1% 0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
N1.3.C.AG Алюминиевые сплавы 90 H13A 820 930 1035 0.591-0.709
4344 820 930 1035 0.709-0.866
AlSi cast and aged alloys (1%<
Si <13%)
0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
N3.3.U.UT Медь и медные сплавы 110 H13A 820 1025 1180 0.591-0.709
Легкообрабатываемые
сплавы
4344 820 1025 1180 0.709-0.866
0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
N3.2.C.UT Медь и медные сплавы 90 H13A 590 645 705 0.591-0.709
Свинцовая латунь,
свинцовистая бронза (Pb
1%)
4344 590 645 705 0.709-0.866
0.866-1.063
1.063-1.299
1.299-1.575
1.575-2.047
2.047-2.559
Подача на входе в отверстие должна составлять 75% от
рекомендуемой величины. Подача на выходе из отверстия должна
составлять 0,002 дюйм/об.
Глубина сверления 6xD Глубина сверления 7xD
-S5W -L5W -L6W -M7W -H5W -S5W -L5W -L6W -M7W -H5W
Рекомендуемое начальное значение в середине диапазона подач Рекомендуемое начальное значение в середине диапазона подач
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.002-0.003
0.002-0.003 0.002-0.003 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.003-0.006
0.003-0.006 0.003-0.006 - -
0.003-0.005
0.003-0.005 0.003-0.005 - -
0.003-0.006
0.003-0.006 0.003-0.006 - -
0.003-0.005
0.003-0.005 0.003-0.005 - -
0.004-0.006
0.004-0.006 0.004-0.006 - -
0.004-0.005
0.004-0.005 0.004-0.005 - -
0.004-0.006
0.004-0.006 0.004-0.006 - -
0.004-0.005
0.004-0.005 0.004-0.005 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.002-0.003
0.002-0.003 0.002-0.003 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.002-0.003
0.002-0.003 0.002-0.003 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.003-0.005
0.003-0.005 0.003-0.005 - -
0.003-0.004
0.003-0.004 0.003-0.004 - -
0.003-0.006
0.003-0.006 0.003-0.006 - -
0.003-0.005
0.003-0.005 0.003-0.005 - -
0.004-0.006
0.004-0.006 0.004-0.006 - -
0.004-0.005
0.004-0.005 0.004-0.005 - -
0.004-0.006
0.004-0.006 0.004-0.006 - -
0.004-0.005
0.004-0.005 0.004-0.005 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.002-0.003
0.002-0.003 0.002-0.003 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.002-0.003
0.002-0.003 0.002-0.003 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.003-0.005
0.003-0.005 0.003-0.005 - -
0.003-0.004
0.003-0.004 0.003-0.004 - -
0.003-0.006
0.003-0.006 0.003-0.006 - -
0.003-0.005
0.003-0.005 0.003-0.005 - -
0.004-0.006
0.004-0.006 0.004-0.006 - -
0.004-0.005
0.004-0.005 0.004-0.005 - -
0.004-0.006
0.004-0.006 0.004-0.006 - -
0.004-0.005
0.004-0.005 0.004-0.005 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.002-0.003
0.002-0.003 0.002-0.003 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.003-0.006
0.003-0.006 0.003-0.006 - -
0.003-0.005
0.003-0.005 0.003-0.005 - -
0.003-0.006
0.003-0.006 0.003-0.006 - -
0.003-0.005
0.003-0.005 0.003-0.005 - -
0.004-0.006
0.004-0.006 0.004-0.006 - -
0.004-0.005
0.004-0.005 0.004-0.005 - -
0.004-0.006
0.004-0.006 0.004-0.006 - -
0.004-0.005
0.004-0.005 0.004-0.005 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.002-0.003
0.002-0.003 0.002-0.003 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.002-0.005
0.002-0.005 0.002-0.005 - -
0.002-0.004
0.002-0.004 0.002-0.004 - -
0.003-0.006
0.003-0.006 0.003-0.006 - -
0.003-0.005
0.003-0.005 0.003-0.005 - -
0.003-0.006
0.003-0.006 0.003-0.006 - -
0.003-0.005
0.003-0.005 0.003-0.005 - -
0.004-0.006
0.004-0.006 0.004-0.006 - -
0.004-0.005
0.004-0.005 0.004-0.005 - -
0.004-0.006
0.004-0.006 0.004-0.006 - -
0.004-0.005
0.004-0.005 0.004-0.005 - -
C 22
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
F
СВЕРЛЕНИЕ Режимы резания
Выбор режимов резания
Процессы образования и эвакуации стружки имеют важное значение при сверлении и зависят от материала заготовки, параметров сверла,
геометрии пластин, давления/расхода СОЖ и режимов резания. Пакетирование стружки может вызывать радиальное смещение сверла, и
как следствие, ухудшать качество отверстий, стойкость и надёжность инструмента и даже приводить к поломке сверла/пластин.
Образование стружки считается нормальным, если стружка беспрепятственно эвакуируется от сверла. Проще всего понять это,
прислушавшись к звукам во время сверления. Равномерный звук означает, что стружка эвакуируется хорошо, в то время как прерывистый
указывает на пакетирование стружки. Проверьте усилие подачи и мощность. В случае выявления отклонений причиной может быть
пакетирование стружки. Осмотрите стружку. Если она длинная и изогнутая, а не витая, это означает, что происходит пакетирование стружки.
Осмотрите отверстие. Если имеет место пакетирование стружки, поверхность будет заметно неровной
Влияние скорости резания – v
c
Слишком высокая скорость резания: Слишком низкая скорость резания:
Повышенный износ по задней поверхности Наростообразование
Пластическая деформация Неудовлетворительная эвакуация стружки
Плохое качество и низкая точность отверстий Увеличение времени резания
Влияние подачи – f
n
Большая подача: Низкая подача:
Затрудненное стружкодробление Предпочтительно для материалов, дающих сливную стружку
Уменьшение времени резания Улучшение качества обработки
Снижение износа инструмента при возрастании риска повреждения сверла
Ускоренный износ инструмента
Ухудшение качества отверстия Увеличение времени резания
Более открытая
стружка благодаря
меньшему трению
Скорость резания
Увеличение толщины и жёсткости стружки
Подача
V
c
Получение отверстий высокого качества
Эвакуация стружки
Убедитесь, что эвакуация стружки осуществляется должным образом. Пакетирование стружки влияет на качество обработки отверстий и
надёжность/стойкость инструмента. Геометрия сверла/пластин и режимы резания также имеют важное значение.
Стабильность, наладка инструмента
Используйте сверло минимально возможной длины. Используйте жёсткий и точный держатель инструмента с минимальным биением.
Убедитесь, что шпиндель станка находится в хорошем состоянии и обеспечена соосность. Убедитесь, что деталь жёстко закреплена.
Проверьте значения подачи при сверлении отверстий в неровных или наклонных поверхностях, а также пересекающихся отверстий.
СТОЙКОСТЬ, мин
Проверьте износ пластин и установите заданную стойкость инструмента. Самый эффективный способ наблюдать за процессом сверления
использовать индикатор усилия подачи.
Рекомендации по эксплуатации
Регулярно заменяйте зажимной винт. Перед сменой пластин обязательно очищайте гнёзда и используйте динамометрический ключ. Не
допускайте превышения максимального износа и своевременно перетачивайте цельнотвердосплавные свёрла.
Сверление глубоких отверстий сверлом CoroDrill
®
DS20
Если требуется максимально высокая точность отверстия при сверлении на глубину 6–7xD инструментом CoroDrill DS20, важно уменьшать
подачу на входе (первые 1–2 мм) и выходе (последние 5 мм).
D 1
РАСТАЧИВАНИЕ
R
U
S
A
B
C
D
E
F
Растачивание
Черновое растачивание
Пластины CoroBore
®
111 для чернового растачивания D2
Полный ассортимент см. на сайте www.sandvik.coromant.com
D 2
РАСТАЧИВАНИЕ
Черновое растачивание
R
U
S
A
B
C
D
E
F
РАСТАЧИВАНИЕ Черновое растачивание
Пластины CoroBore
®
111 для чернового растачивания
Пластина формы S (квадратная)
P
S RE BSR GB BN
КОД ISO
4425
Черновая обработка
BR
06 2.60 0.60 5.0 0.10
SPMT0606-BR
.102 .024 .197 .004
08 3.00 0.80 5.0 0.10
SPMT0808-BR
.118 .031 .197 .004
12 4.00 1.20 5.0 0.15
SPMT1212-BR
.157 .047 .197 .006
18 5.50 1.20 5.0 0.15
SPMT1812-BR
.217 .047 .197 .006
F2
E 1
ОСНАСТКА ДЛЯ ВРАЩАЮЩЕГОСЯ ИНСТРУМЕНТА
R
U
S
A
B
C
D
E
F
Оснастка для вращающегося инструмента
Интерфейс со стороны станка: Coromant Capto
®
Адаптеры MDI с соединением Coromant Capto
®
E2
Интерфейс со стороны станка: HSK
Адаптеры MDI с конусом HSK E3
Полный ассортимент см. на сайте www.sandvik.coromant.com
E 2
ОСНАСТКА ДЛЯ ВРАЩАЮЩЕГОСЯ ИНСТРУМЕНТА
Интерфейс со стороны станка: Coromant Capto®
R
U
S
A
B
C
D
E
F
ОСНАСТКА ДЛЯ ВРАЩАЮЩЕГОСЯ ИНСТРУМЕНТА Интер фейс со стороны станк а: Coromant Capto
®
Адаптеры MDI с соединением Coromant Capto
®
Размеры, мм, дюйм
CZC
MS
CZC
WS
CNSC CXSC
Код заказа
DCON
MS
DCON
WS
LF LB
1
LB
2
BD
1
RPMX
C8 MDI-25 3 1
C8-DM25-N-042
80.0 25.0 42.0 17.0 52.0 62.7 80 170.0 2.08 14000
3.150 .984 1.654 .669 2.047 2.469 1160
Информацию о комплектующих см. на сайте www.sandvik.coromant.com
F2 F5
E 3
Интерфейс со стороны станка: HSK
ОСНАСТКА ДЛЯ ВРАЩАЮЩЕГОСЯ ИНСТРУМЕНТА
R
U
S
A
B
C
D
E
F
ОСНАСТКА ДЛЯ ВРАЩАЮЩЕГОСЯ ИНСТРУМЕНТА Инт ерфейс со стороны станка: HSK
Адаптеры MDI с конусом HSK
Интерфейс со стороны станка HSK A/C/T
Метрическое исполнение
DSGN 1 2
Размеры, мм, дюйм
CZC
MS
CZC
WS
CNSC CXSC
DSGN
Код заказа
DCON
MS
DCON
WS
LF LB
1
LB
2
BD
1
BD
2
RPMX
63.0 MDI-40 1 1
1
HT06-DM40-N-061
63.0 40.0 61.0 73.0 79.7 80 230.0 1.51 20500
2.480 1.575 2.402 2.874 3.138 1160
100.0 MDI-25 1 1
2
HT10-DM25-N-048
100.0 25.0 48.0 29.0 58.0 62.7 100.0 80 170.0 2.37 12500
3.937 .984 1.890 1.142 2.283 2.469 3.937 1160
MDI-32 1 1
2
HT10-DM32-N-048
100.0 32.0 48.0 29.0 58.0 67.7 100.0 80 200.0 2.40 12500
3.937 1.260 1.890 1.142 2.283 2.665 3.937 1160
MDI-40 1 1
2
HT10-DM40-N-048
100.0 40.0 48.0 31.0 60.0 79.7 100.0 80 230.0 2.60 12500
3.937 1.575 1.890 1.220 2.362 3.138 3.937 1160
MDI-50 1 1
2
HT10-DM50-N-055
100.0 50.0 55.0 40.0 69.0 94.7 100.0 80 250.0 3.15 12500
3.937 1.969 2.165 1.575 2.717 3.728 3.937 1160
Информацию о комплектующих см. на сайте www.sandvik.coromant.com
F2 F5
E 4
ОСНАСТКА ДЛЯ ВРАЩАЮЩЕГОСЯ ИНСТРУМЕНТА
Интерфейс со стороны станка: HSK
R
U
S
A
B
C
D
E
F
F 1
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
F
Общая информация
ISO 13399
F2
Тип подвода СОЖ
F5
Восстановление инструмента
F6
Информация по безопасности
F7
Концепция Coromant по утилизации отходов
F8
F 2
ОБЩАЯ ИНФОРМАЦИЯ
ISO 13399
R
U
S
A
B
C
D
E
F
ОБЩАЯ ИНФОРМАЦИЯ ISO 13399
ISO 13399 — международный стандарт для упрощения обмена данными о режущих инструментах. Стандарт
определяет новые параметры и описания каждого инструмента.
Впервые появился стандартизованный способ описания данных о режущем инструменте. Если при обозначении всех инструментов будут
применяться одинаковые параметры и определения, то значительно упростится процесс передачи данных об инструменте между различными
системами программного обеспечения.
Что это значит для вас?
По сути, это означает, что ваши системы смогут общаться с нашими системами, так как все они будут говорить на одном языке. Загрузите
данные о продукции с нашего веб-сайта и примените их в своей CAD/ CAM-системе, чтобы собрать инструментальную наладку для вашего
производства. Вам не придется искать информацию в каталогах и переводить данные из одной системы в другую. Представьте, сколько
времени вы сможете сэкономить!
Обозначение Описание
ADJLN Минимальная величина регулировки
ADJLX Максимальная величина регулировки
ADJRG Диапазон регулировки
ALP Осевой задний угол
AN Главный задний угол
ANN Вспомогательный задний угол
APMX Максимальная глубина резания
APMX_EFW Максимальная глубина резания - осевая подача
APMX_FFW Максимальная глубина резания - боковая подача
AZ Максимальная глубина врезания
B Ширина хвостовика
BAWS Угол корпуса со стороны заготовки
BAMS Угол корпуса со стороны станка
BBD Сбалансировано конструктивно
BBR Сбалансировано индивидуально
BCH Длина фаски при вершине
BD Диаметр корпуса
BHTA Половина угла конуса
BN Ширина фаски
BS Длина кромки Wiper
BSG Стандарт
BSR Радиус кромки Wiper
CBMD Производитель стружколома
CDX Максимальная глубина резания
CEMR Главный радиус режущей кромки
CF Фаска
CHBA Угол фаски корпуса
CHBL Длина фаски корпуса
CHW Ширина фаски при вершине
CICT Число режущих элементов
CICT
BALL
Число режущих элементов - режущая пластина со сферическим концом
CICT
E
Число режущих пластин - торцевых
CICT
P
Число режущих пластин - периферийных
CICT
S
Число режущих пластин - боковых
CICT
SP
Число режущих элементов - защитная пластина
CICT
T
Число режущих пластин - общее
CND Диаметр отверстия для подвода СОЖ
CNSC Тип подвода СОЖ к инструменту
CNT Размер резьбы входного отверстия для СОЖ
COATING Покрытие
CP Максимальное давление СОЖ
CRKS Размер резьбы центрального болта
CRNT Размер резьбы отверстия для радиального подвода СОЖ
CTPT Тип операции
CUTDIA Максимальный диаметр отрезки обрабатываемой детали
CW Ширина резания
CWN Минимальная ширина резания
CWTOLL Нижнее отклонение ширины резания
CWTOLU Верхнее отклонение ширины резания
CWX Максимальная ширина резания
CXSC Тип подвода СОЖ к зоне резания
CZC Размер соединения
CZC
MS
Размер соединения со стороны станка
CZC
WS
Размер соединения со стороны заготовки
D1 Диаметр отверстия под винт
DAH Диаметр отверстия под головку винта
DAXIN Минимальный внутренний диаметр торцевой канавки
DAXN Минимальный наружный диаметр торцевой канавки
F 3
ISO 13399
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
F
ОБЩАЯ ИНФОРМАЦИЯ ISO 13399
DAXX Максимальный наружный диаметр торцевой канавки
DBC Диаметр окружности болтов
DC Диаметр резания
DCB Диаметр отверстия
DCBN Минимальный диаметр отверстия
DCBX Максимальный диаметр отверстия
DCF Диаметр резания, контакт по торцу
DCIN Внутренний диаметр резания
DCN Минимальный диаметр резания
DCON Диаметр соединения
DCON
MS
Диаметр соединения со стороны станка
DCON
WS
Диаметр соединения со стороны заготовки
DCONN
WS
Минимальный диаметр соединения со стороны заготовки
DCONX
WS
Максимальный диаметр соединения со стороны заготовки
DCPS Размер чипа данных
DCSF
MS
Диаметр контактной поверхности со стороны станка
DCSF
WS
Диаметр контактной поверхности со стороны заготовки
DCX Максимальный диаметр резания
DHUB Диаметр оправки соединения
DIX Максимальный диаметр для устройства замены инструмента
DMIN Минимальный диаметр отверстия
DMM Диаметр хвостовика
DN Диаметр шейки
DRVCT Число приводов
DSGN Исполнение
EPSR Угол профиля резьбы пластины
FHA Угол подъёма стружечной канавки
FLGT Толщина фланца
FTDZ Размер обрабатываемой резьбы
GB Ширина фаски
ысота хвостовика
HA Теоретическая высота резьбы
HB Разность высоты резьбы
HBH Высота смещения основания головки
HC Фактическая высота резьбы
HF Функциональная высота
HRY Нижняя точка от основной плоскости
HSUP Высота опоры
HTB Высота корпуса
HTH Высота
IC Диаметр вписанной окружности
INSL Длина пластины
INSUC Код использования пластины
IZC Размер пластины
KAPR Главный угол в плане
KAPR_EFW Главный угол в плане - осевая подача
KCH Фаска при вершине
KRINS Главный угол в плане
KWW Ширина шпоночного паза
L Длина режущей кромки
LAMS Угол наклона
LB Длина корпуса
LCF Длина стружечной канавки
LCOX Максимальная длина отрезки
LE Эффективная длина режущей кромки
LF Функциональная длина
LFN Минимальная функциональная длина
LH Длина головки
LPR Программируемая длина
LS Длина хвостовика
LSC Длина закрепления
LSCN Минимальная длина закрепления
LSCS Расстояние до участка закрепления
LSCX Максимальная длина закрепления
LSD Длина закрепления
LU Рабочая длина (max рекомендуемая)
LU_BFW Рабочая длина - обратная обработка торца
LUX Максимальная рабочая длина
MHD Присоединительные размеры
MIID Эталонная пластина
MIID
E
Эталонная пластина - торцевая
MIID
S
Эталонная пластина - боковая
MIID
C
Эталонная пластина - центральная
MIID
P
Эталонная пластина - периферийная
MIID
I
Эталонная пластина - промежуточная
MMCC Заданный крутящий момент
MMCX Max момент резания
NOF Число стружечных канавок
NT Число зубьев
OAH Общая высота
OAL Общая длина
OAW Общая ширина
OH Рекомендуемый вылет
OHN Минимальный вылет
F 4
ОБЩАЯ ИНФОРМАЦИЯ
ISO 13399
R
U
S
A
B
C
D
E
F
ОБЩАЯ ИНФОРМАЦИЯ ISO 13399
OHX Максимальный вылет
ORDCODE Код заказа
PCL Периферийная цилиндрическая длина
PDX Длина профиля ex
PDY Длина профиля ey
PHD Диаметр предварительно обработанного отверстия
PHDX Максимальный диаметр предварительно обработанного отверстия
PL Длина режущей части
PNA Угол профиля резьбы
PRFRAD Радиус профиля
PRSPC Характеристика профиля
PSIR Главный угол в плане (дюйм.)
PSIRL Левый угол наклона режущей кромки
PSIRR Правый угол наклона режущей кромки
PSW Ширина предварительно обработанного паза
RADH Радиальная высота корпуса
RADW Радиальная ширина корпуса
RAR Задний угол правосторонний
RE Радиус при вершине
REEQ Эквивалент радиуса при вершине
REL Радиус при вершине слева
RER Радиус при вершине справа
RETOLL Нижнее отклонение радиуса при вершине
RETOLU Верхнее отклонение радиуса при вершине
RGL Запас на переточку
RMPX Максимальный угол врезания
RPMX Максимальная частота вращения
олщина пластины
SDL Длина ступени
SIG Угол при вершине
SPTL Линия шеврона
SSC Код размера гнезда под пластину
SSC
E
Размер гнезда под пластину - торцевое положение
SSC
P
Размер гнезда под пластину - периферийное положение
SSC
S
Размер гнезда под пластину - боковое положение
STA Входной угол ступени
STDNO Стандартное число
SUBSTRATE Основа
TCDC Допуск на диаметр резания
TCDCON Допуск на диаметр соединения
TCDMM Допуск на диаметр хвостовика
TCHA Точность отверстия
TCHAL Нижнее отклонение допуска отверстия
TCHAU Верхнее отклонение допуска отверстия
TCT Класс точности инструмента
TCTR Класс точности резьбы
TD Диаметр резьбы
TDZ Размер резьбы
TFLA Длина компенсации патрона Z+
TFLB Длина компенсации патрона Z-
TG Градиент конусности
THBTP Наличие обратной конусности резьбы
THCA Угол коррекции винтовой линии резьбы
THCHT Длина режущей части метчика
THFT Профиль резьбы
THFTS Форма резьбы, стандартная серия
THL Длина резьбы
THUB Ширина червячной фрезы
TP Шаг резьбы
TPI Ниток на дюйм
TPIN Ниток на дюйм минимум
TPIX Ниток на дюйм максимум
TPN Шаг резьбы минимальный
TPT Тип профиля резьбы
TPX Шаг резьбы максимальный
TRMAX Максимальный диапазон резьб
TQ Крутящий момент
TSYC Обозначение инструмента
TTP Тип резьбы
ULDR Отношение рабочей длины к диаметру
VCX Максимальная скорость резания
W1 Ширина пластины
WB Ширина корпуса
WF Функциональная ширина
WFCIRP Ширина до опорной точки режущего элемента
WSC Ширина закрепления
WT Вес элемента
ZADJ Число регулируемых пластин
ZEFF Число эффективных торцевых режущих кромок
ZEFP Число эффективных периферийных режущих кромок
ZWX Максимальное число пластин Wiper
F 5
Тип подвода СОЖ
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
F
ОБЩАЯ И НФОРМАЦИЯ Тип подв ода СОЖ
CNSC
Тип подвода СОЖ к инструменту
Код
Описание Изображение
0 Без подвода СОЖ
1 Подвод СОЖ через
центр
2 Радиальный подвод
СОЖ
3 Подвод СОЖ через
центр и радиальный
подвод
севой подвод СОЖ
на концентрической
окружности
5 Радиальный подвод
СОЖ перед
адаптером
6 Подвод СОЖ через
фланец
7 Подвод СОЖ через
фланец и через
центр
8 Подвод СОЖ через
пазы на хвостовике
CXSC
Тип подвода СОЖ к зоне резания
Код
Описание Изображение
0 Без подвода СОЖ
1 Подвод СОЖ через
центр
2 Радиальный подвод
СОЖ
одвод СОЖ под
наклоном
севой подвод СОЖ
на концентрической
окружности
одвод СОЖ под
наклоном с
регулируемыми
соплами
севой подвод СОЖ
не через центр с
регулируемыми
соплами
7 Подвод СОЖ через
пазы на хвостовике
8 Подвод СОЖ через
центр или не через
центр с
регулируемыми
соплами
F 6
ОБЩАЯ ИНФОРМАЦИЯ
Восстановление инструмента
R
U
S
A
B
C
D
E
F
ОБЩАЯ ИНФОРМАЦИЯ Восстановление инструмента
Восстановление инструмента
Мы предлагаем больше, чем традиционная переточка инструментов. Наша
программа восстановления режущей способности твердосплавного
инструмента гарантирует многократное воссоздание геометрии и покрытия
исходного качества, что позволяет вам снижать производственные затраты.
Наше предложение
100% x3 50%
Надёжность инструмента Исходное качество Экономия
Наши специалисты окажут вам поддержку и
поделятся своим опытом.
Возможность 3-кратного восстановления
инструментов до первоначальных
характеристик.
Благодаря программе восстановления
инструмента вы можете снизить расходы на
инструмент до 50%.
Инструменты, доступные для восстановления
Сверление Фрезерование Развёртывание
Специальный символ на странице с описанием
инструмента означает возможность
восстановления его режущей способности.
Дополнительная информация
Контейнер для отправки
инструментов на восстановление Сервис по восстановлению Что происходит с инструментами?
Контейнер можно заказать двух размеров
- маленький (300 x 200 x 138 мм)
арт. №: 6949557
- средний (400 x 300 x 138 мм)
арт. №: 6949558
Инструменты Sandvik Coromant всех типов
могут пересылаться в одном контейнере.
- - Перед тем как приступить к процессу
восстановления режущей способности, мы
проводим тщательный осмотр и
определяем, может ли инструмент быть
восстановлен. Инструменты, не
подлежащие восстановлению,
возвращаются владельцам.
- После каждого процесса восстановления
на хвостовик инструмента наносится
соответствующая лазерная маркировка.
- Инструменты доставляются обратно в
оригинальной упаковке.
- - Полное восстановление геометрии
- Уменьшение длины сверла
- Уменьшение диаметра и длины концевой
фрезы (минимальный диаметр составляет
около 0,9xDc)
- Сохранение допуска на диаметр
развёртки
По вопросу стоимости сервиса обращайтесь к региональному представителю Sandvik Coromant.
F 7
Информация по безопасности
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
F
ОБЩАЯ ИНФОРМАЦИЯ Информация по безопасности
Информация по безопасности
Составляющие твердого сплава
Твердые сплавы содержат в основном такие компоненты, как карбид вольфрама и кобальт.
Другие компоненты карбиды титана, тантала, молибдена и ванадия, а также карбонитриды
титана и никель.
Опасные воздействия
При шлифовании и нагреве заготовок или изделий из твердого сплава образуются опасные
вещества, такие как пыль или пары, которые могут попасть в дыхательные пути, на кожу и в
глаза или быть проглочены.
Повышенная токсичность
Пыль является токсичным веществом, которое может вызвать раздражение и воспаление
дыхательных путей. Есть данные о повышенной токсичности совместного вдыхания паров
карбида вольфрама и кобальта по сравнению с вдыханием одного кобальта.
Контакт с кожей может немедленно привести к раздражению. У чувствительных людей может
возникнуть аллергическая реакция.
Длительное влияние токсичных веществ
Неоднократное вдыхание аэрозолей, содержащих кобальт, может затруднить дыхание.
Длительное вдыхание паров или пыли при увеличивающихся концентрациях вредных
компонентов может привести к хроническим заболеваниям легких, в том числе и раку.
Исследования показали, что люди, работавшие в прошлом в контакте с повышенной
концентрацией паров карбида вольфрама и кобальта, более склонны к заболеванию раком
легких.
Кобальт и никель являются потенциальными раздражителями кожи. Длительный контакт с
указанными компонентами может привести к повышенной чувствительности кожи.
Вредные последствия
Продолжительное вдыхание является токсичным и может нанести существенный вред
здоровью.
Токсично при вдыхании.
Данные о возможном канцерогенном эффекте ограничены.
Может вызвать раздражение при вдыхании и контакте с кожей.
Меры предосторожности
Избегать образования и вдыхания пыли. Для снижения содержания вредных элементов до
нормы необходимо всегда использовать вытяжную вентиляцию.
Использовать респираторы, если вентиляция невозможна или недостаточна.
При необходимости следует надевать защитные очки с боковыми шторками.
Избегать контактов с кожей. Носить защитные перчатки. После соприкосновения
рекомендуется тщательно вымыть соответствующие кожные покровы.
Носить специальную защитную одежду и вовремя ее стирать.
Не принимать пищу, не пить и не курить на рабочем месте. Тщательно мыть лицо и руки
перед едой, питьем, курением.
F 8
ОБЩАЯ ИНФОРМАЦИЯ
Концепция Coromant по утилизации отходов
R
U
S
A
B
C
D
E
F
ОБЩАЯ ИНФОРМАЦИЯ Концепция Coromant по ути лизации отходов
Ради защиты окружающей среды
Присоединяйтесь к новой концепции Coromant по утилизации отходов!
Новая концепция (CRC) представляет собой комплексную услугу, предлагаемую Sandvik Coromant всем
своим заказчикам, покупающим твердосплавные пластины (включая пластины из кубического нитрида бора
и пластины с алмазным покрытием) и цельнотвердосплавный инструмент.
Исходя из прослеживаемой в последнее время тенденции к увеличению использования невозобновляемых
природных материалов, наиболее экономное потребление природных ресурсов является обязанностью всех
производителей.
Sandvik Coromant вносит свой вклад в сохранение природных ресурсов, предлагая сервис по приемке
использованных твердосплавных пластин и цельнотвердосплавного инструмента, которые затем
перерабатываются способом, не наносящим ущерба окружающей среде.
После наполнения тары для сбора твердого сплава ее содержимое перегружается в коробки для
транспортировки. Заполненная тара для транспортировки отправляется в "Центр по переработке отходов".
За дополнительной информацией Вы можете обратиться в ближайшее представительство Sandvik Coromant.
Преимущества концепции СRС по утилизации отходов
- Единая система по всему миру.
- Для прямых заказчиков и посредников.
- Простота процедуры сбора и транспортировки твердого сплава.
- Меньше отходов, загрязняющих окружающую среду.
- Лучшее использование природных ресурсов.
- Принимаются также твердосплавные пластины других изготовителей.
Закажите специальную тару для сбора использованного твердого сплава. Мы
рекомендуем иметь отдельную тару для сбора твердосплавных пластин и отдельную
тару для сбора цельнотвердосплавного инструмента для каждого рабочего места.
Коды для заказа
Тара для сбора твердого сплава: 91617
Тара для транспортировки цельнотвердосплавного инструмента (деревянная): 92994
Тара для транспортировки твердосплавных пластин (деревянная): 92995
