2021.1
Дополнение к каталогам
– ”Токарные инструменты”, ”Вращающиеся инструменты” и ”Цельный режущий инструмент”
A 1
R
U
S
A
B
C
D
Точение A

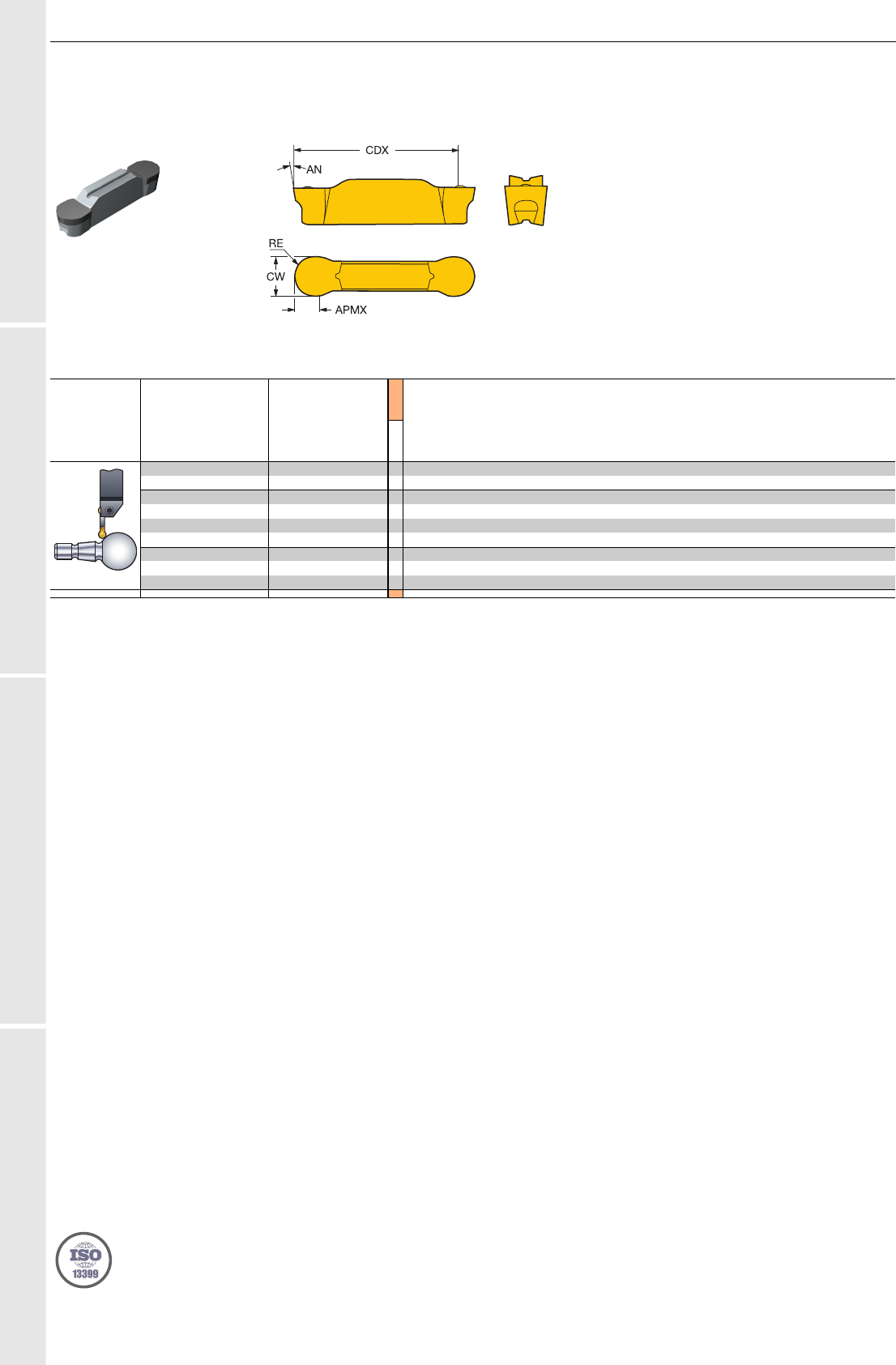

Отрезка и обработка канавок B

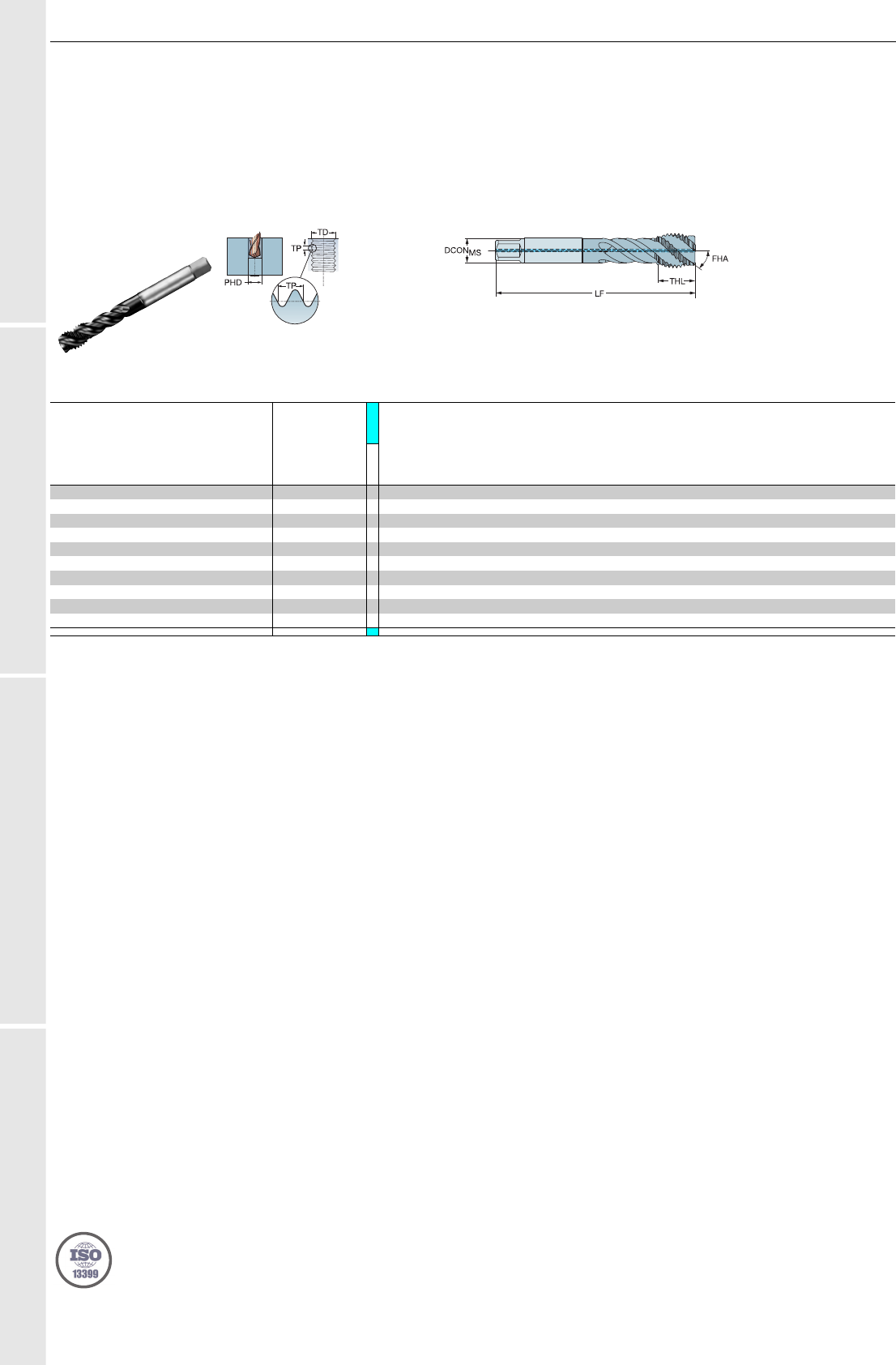

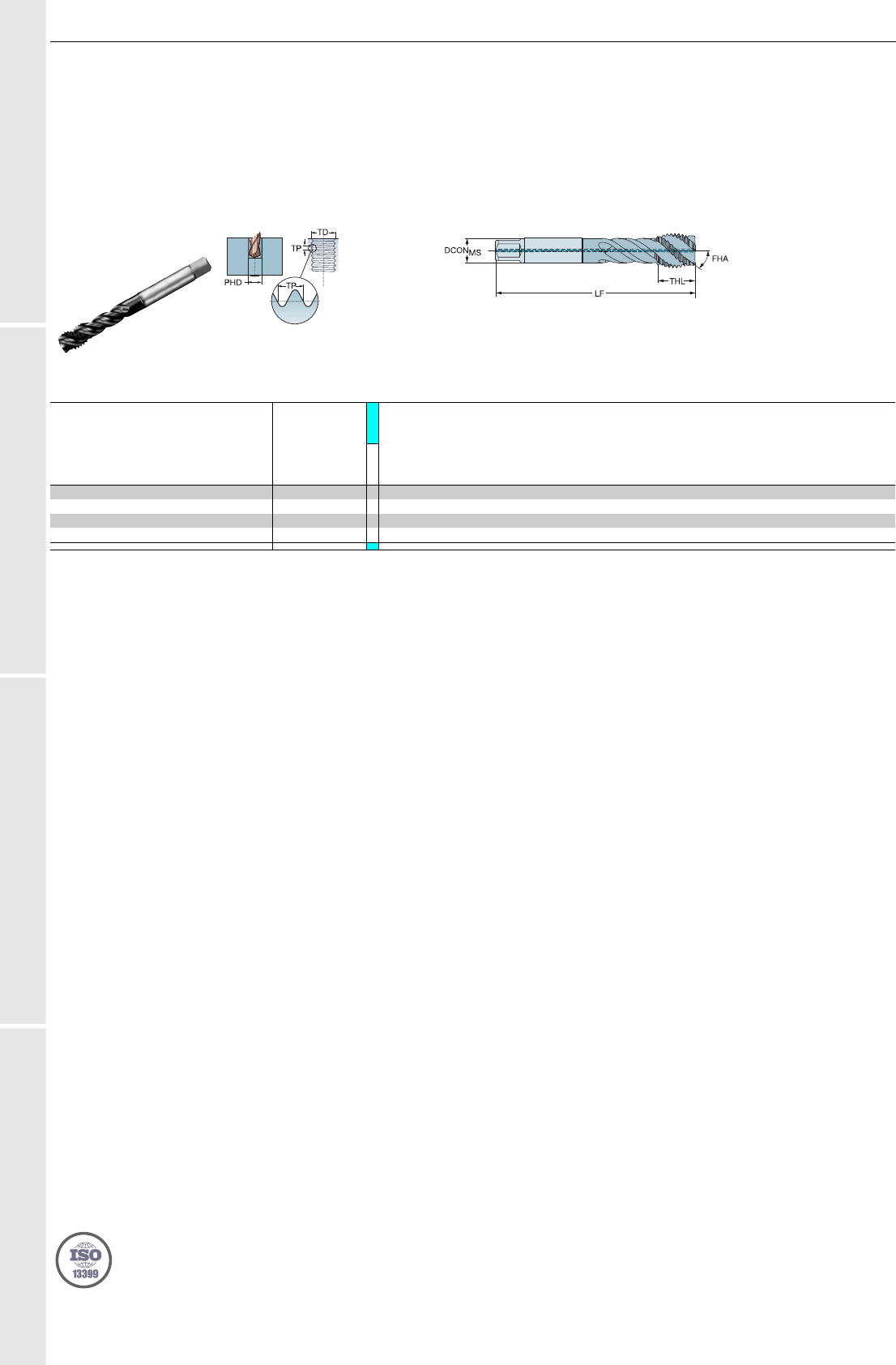

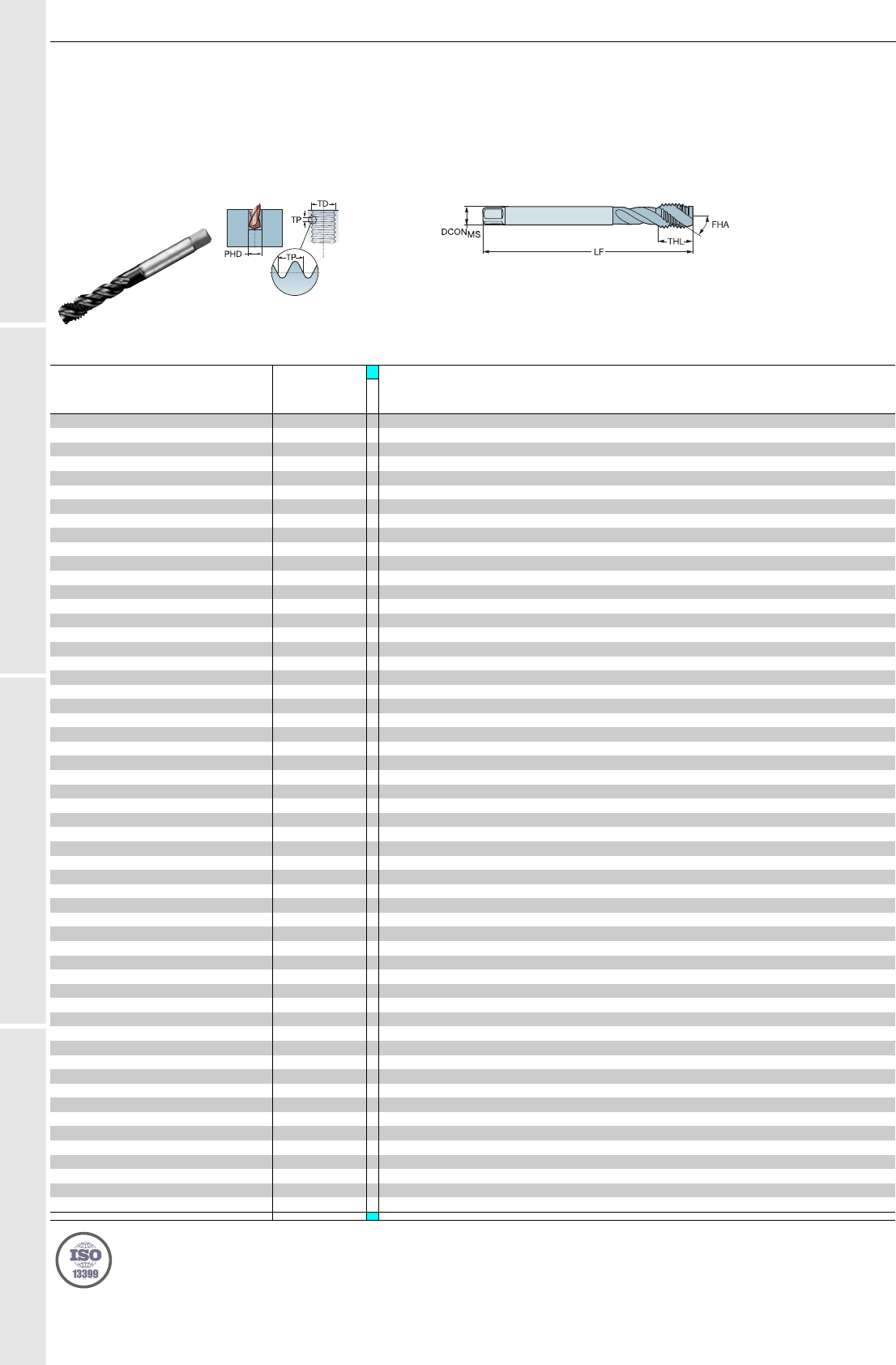

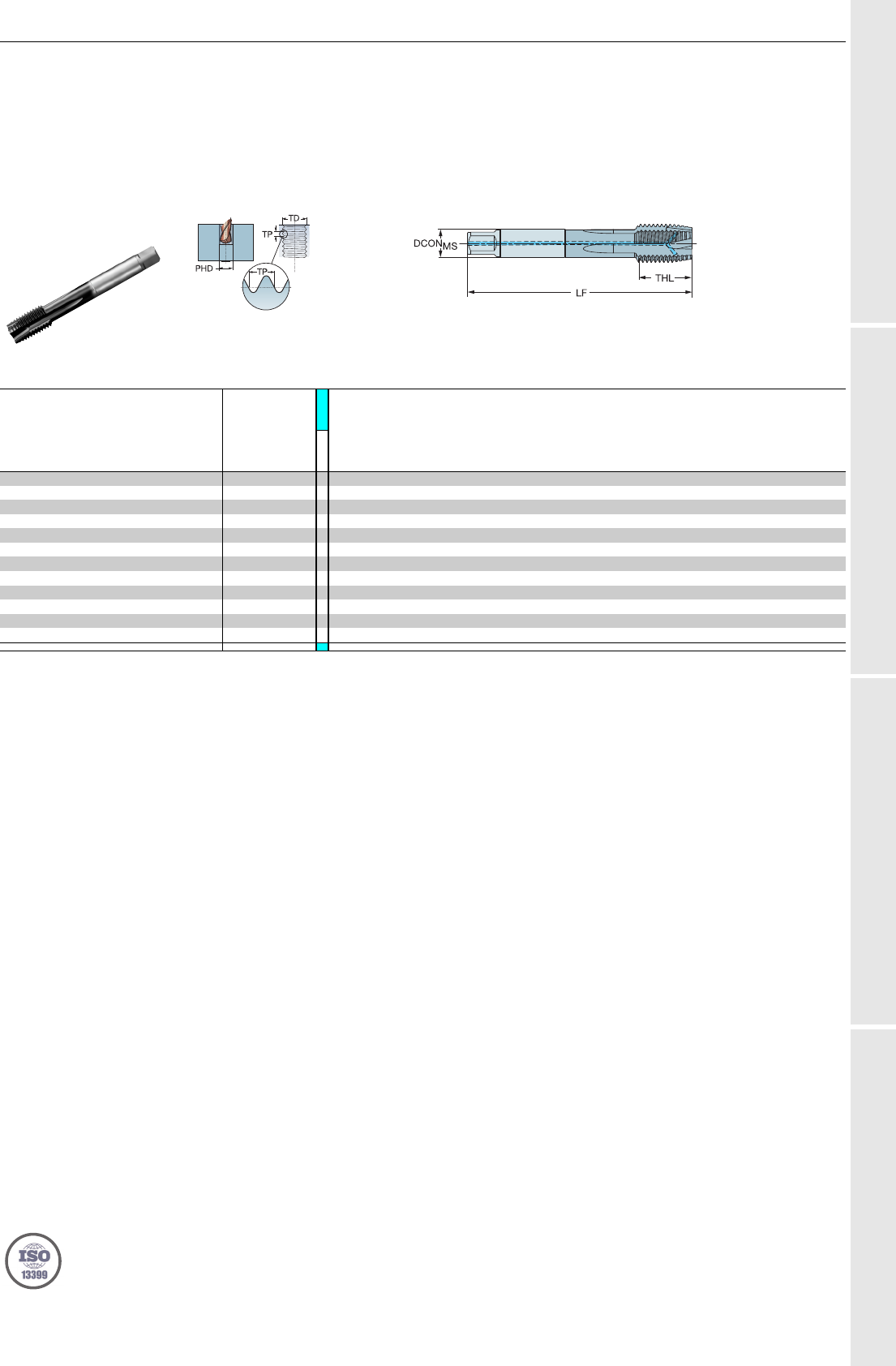

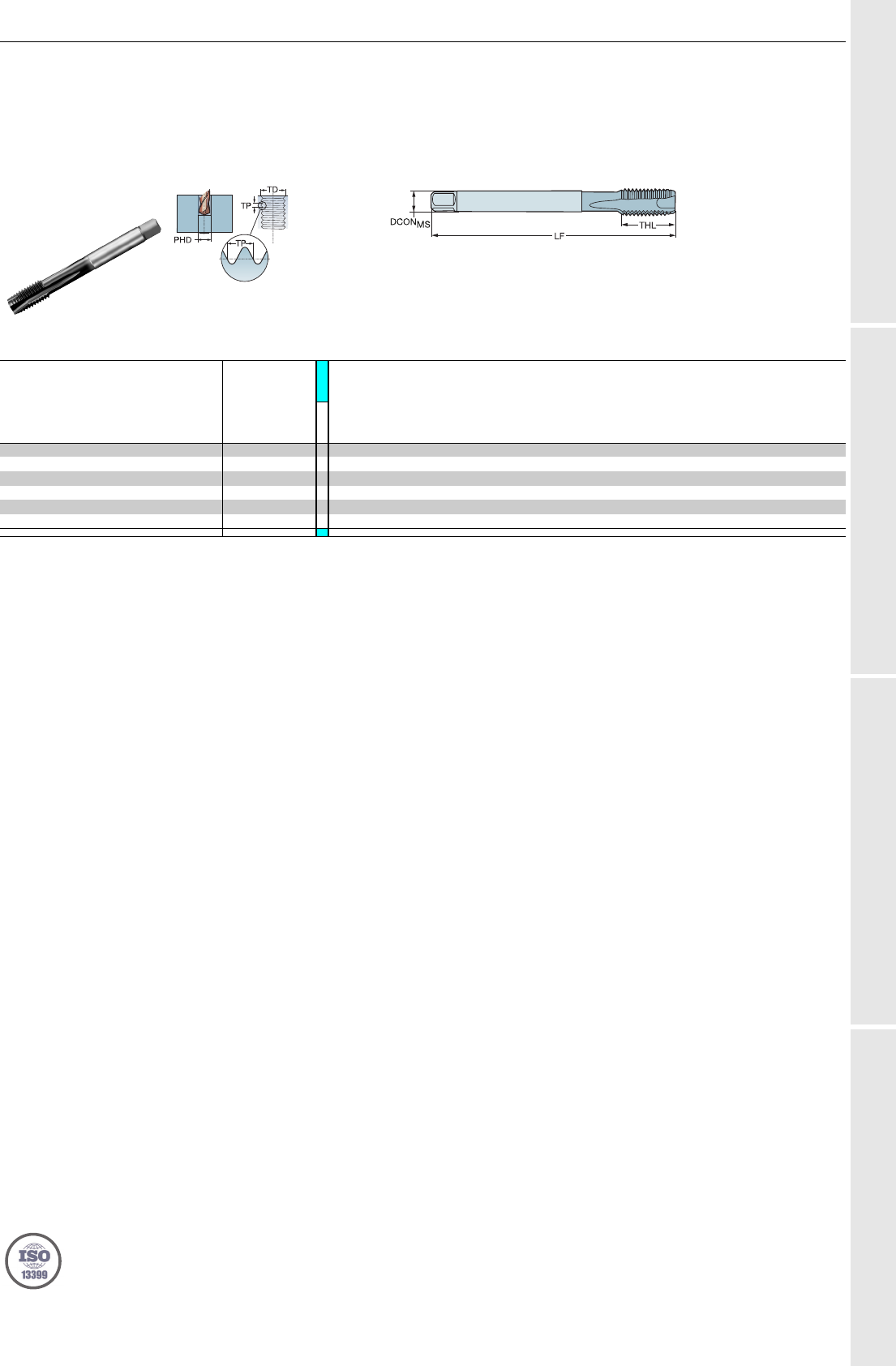

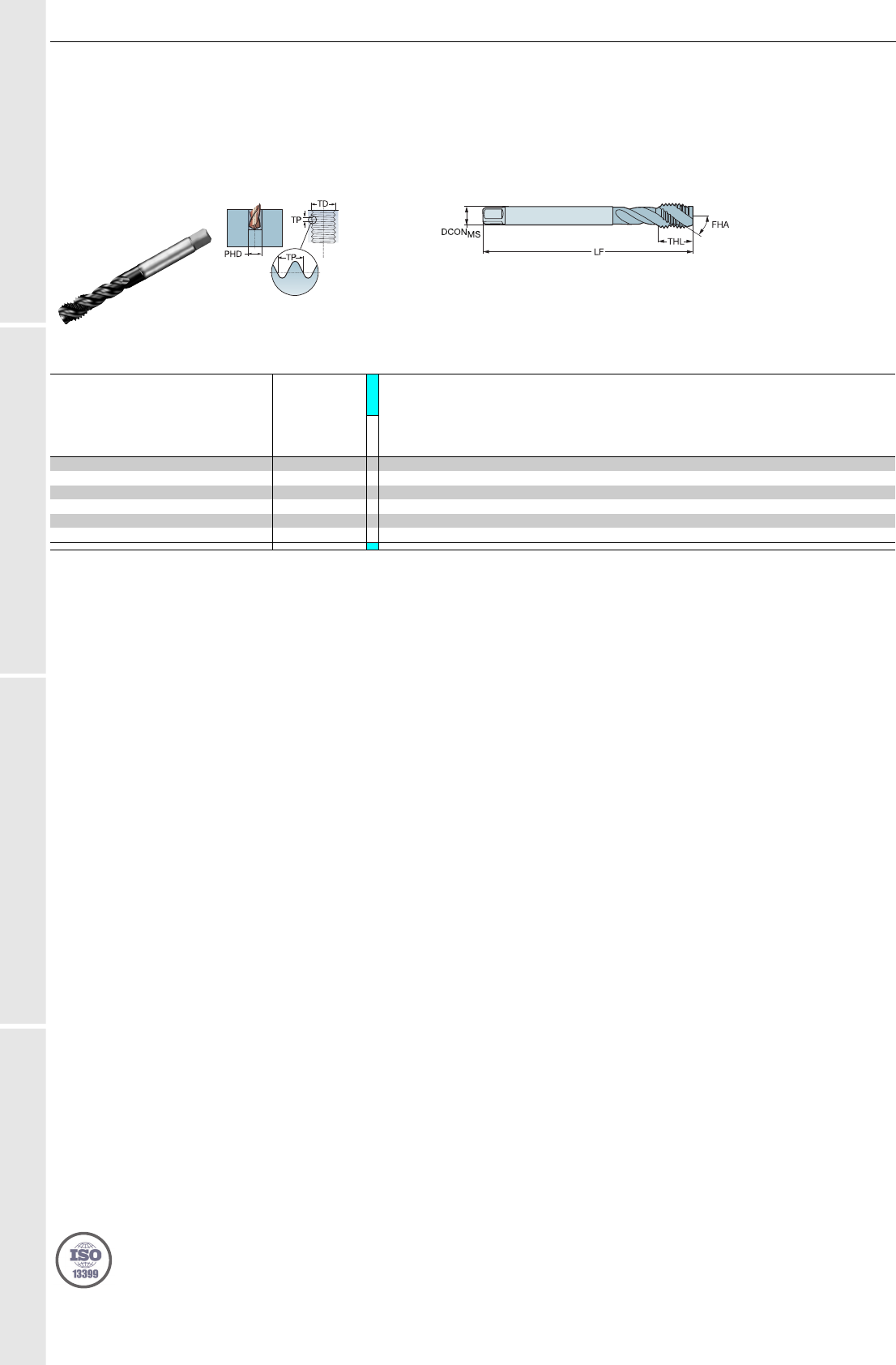

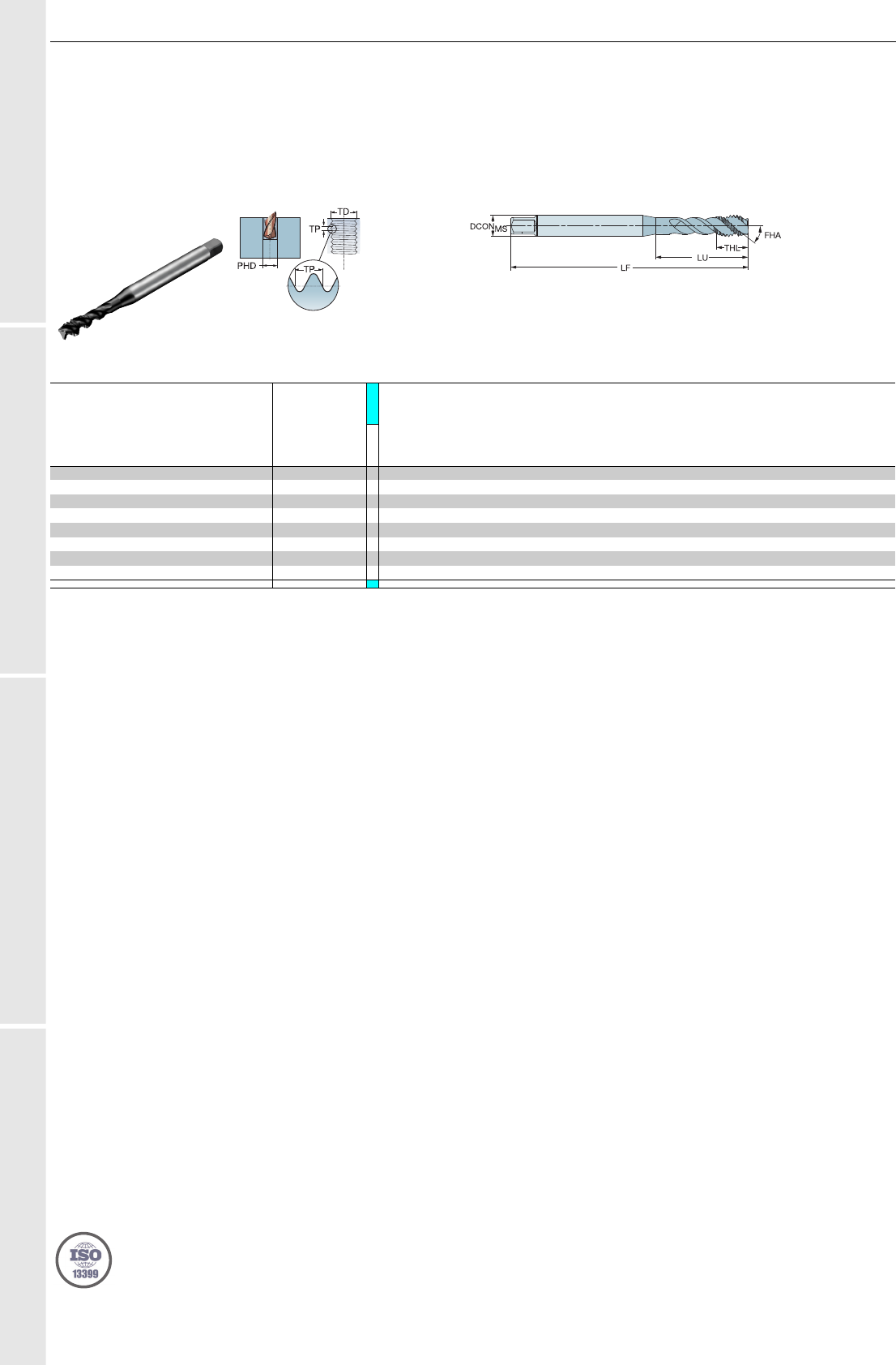

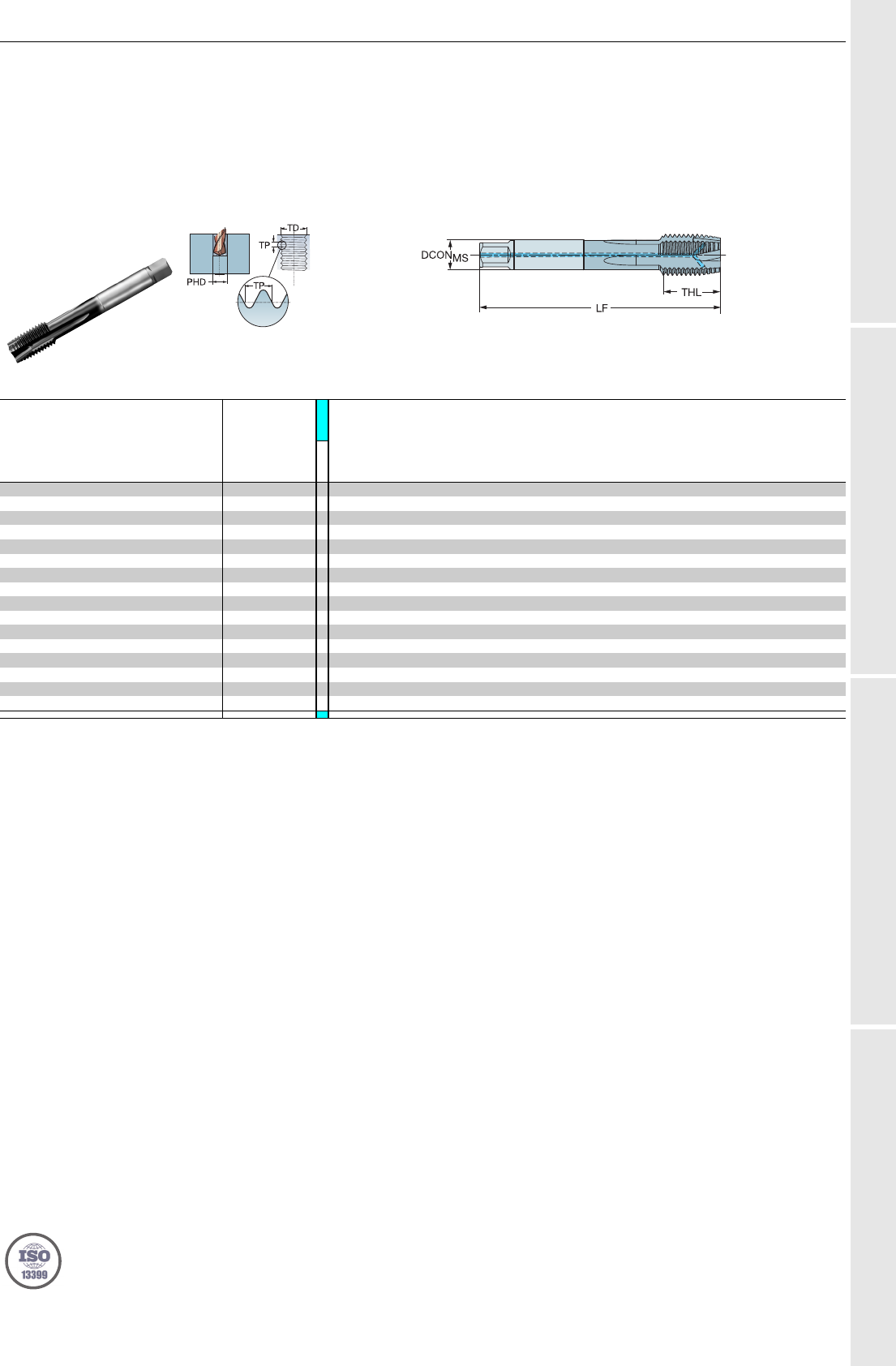

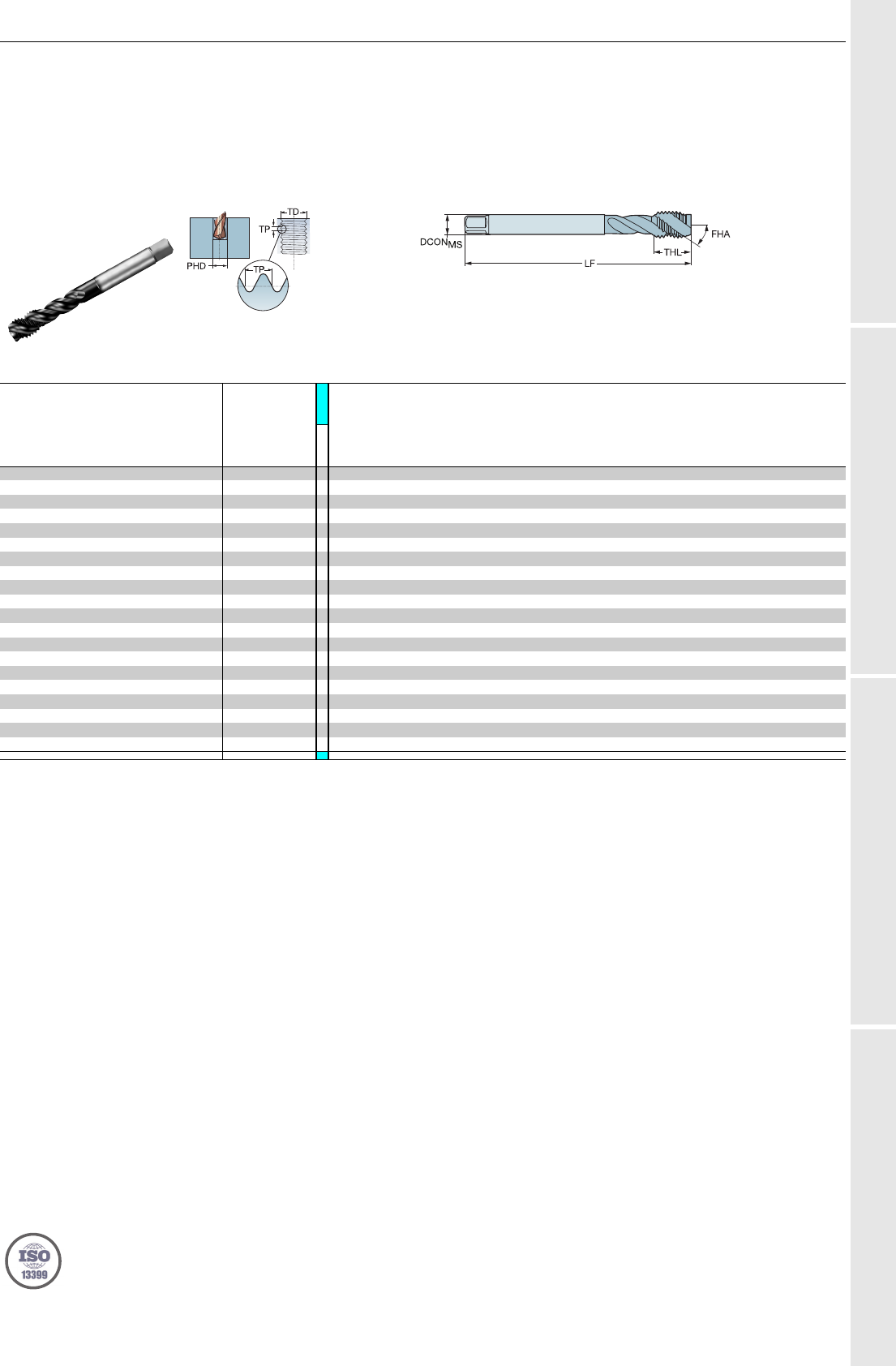

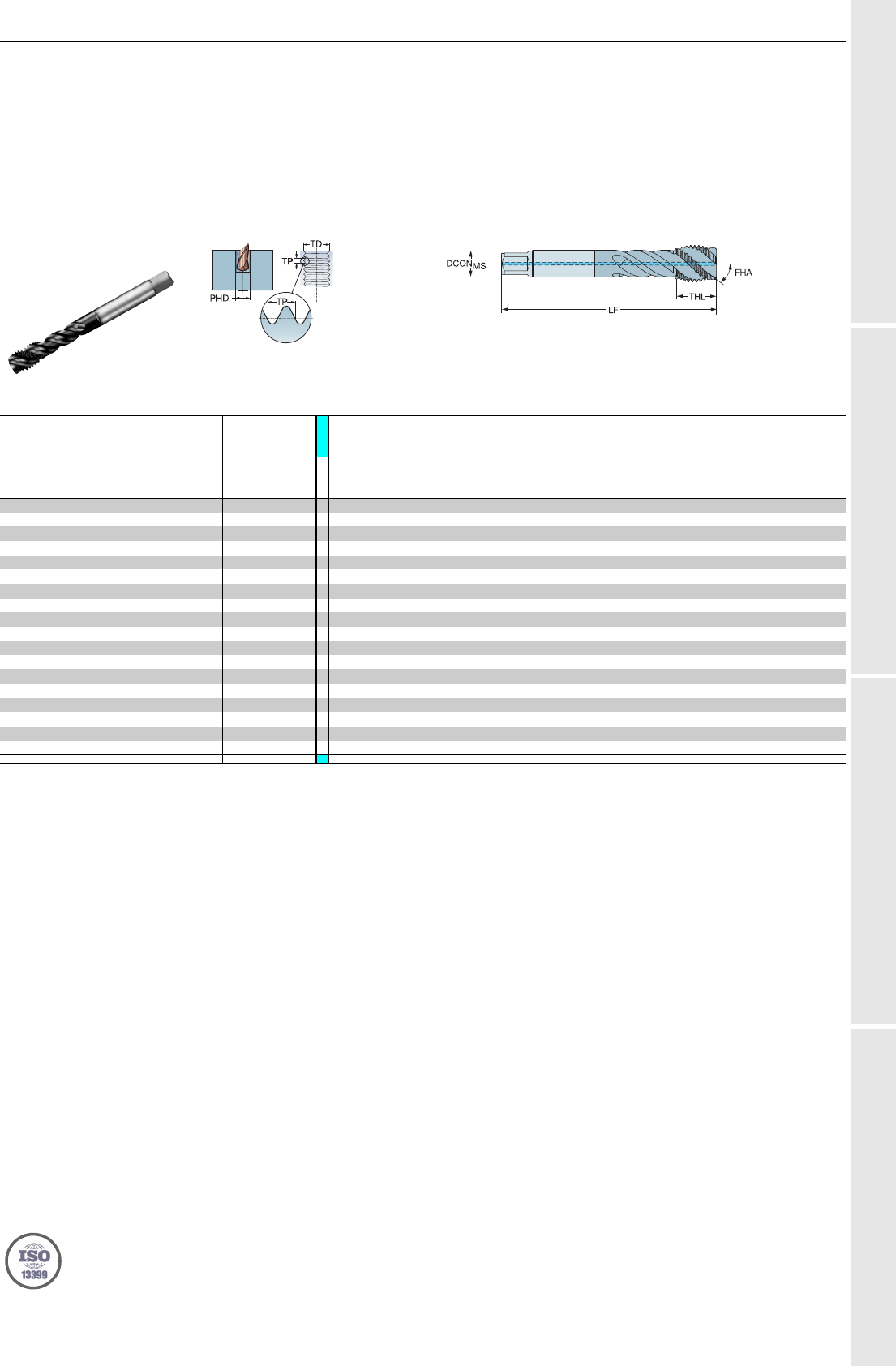

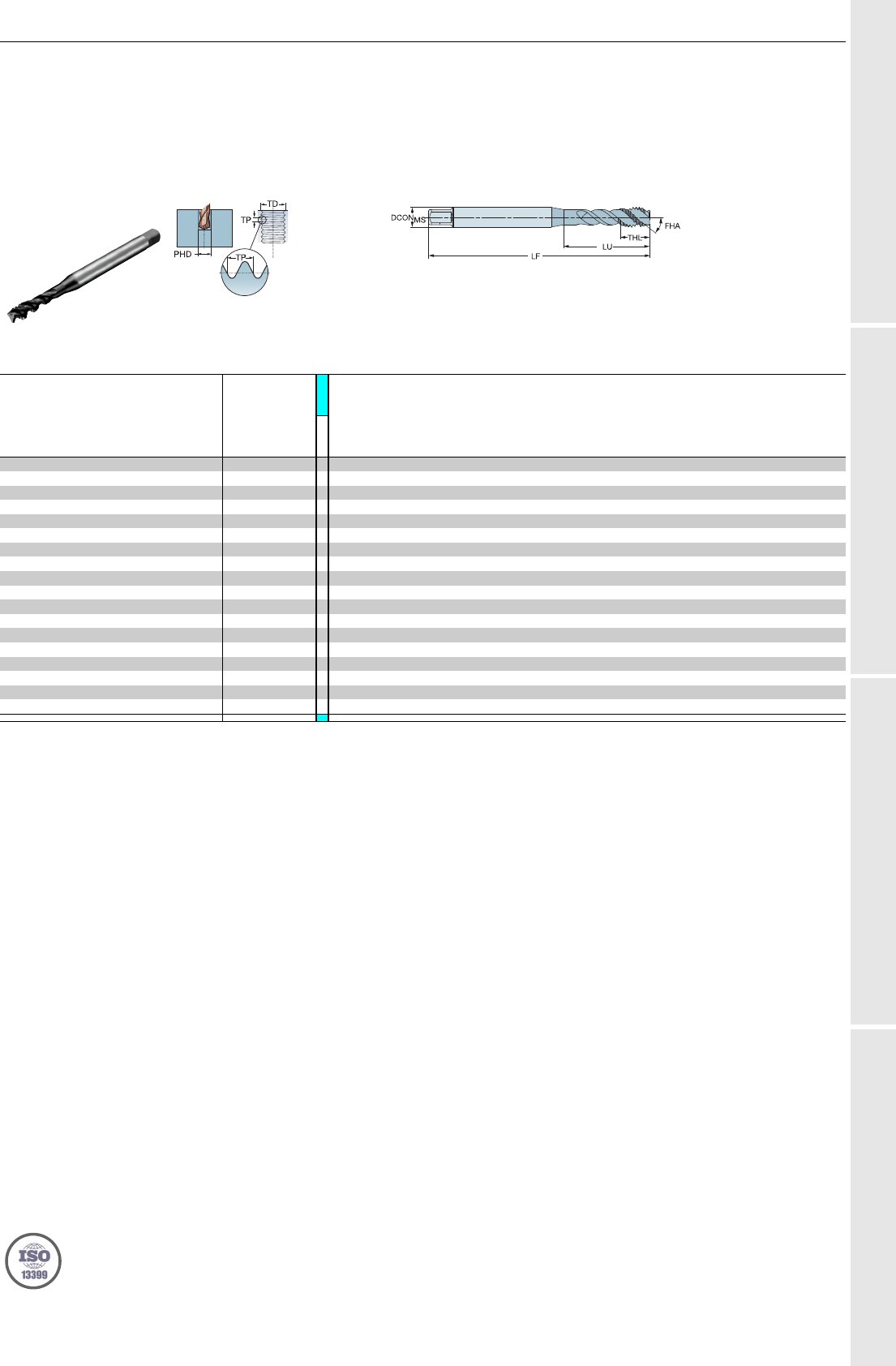

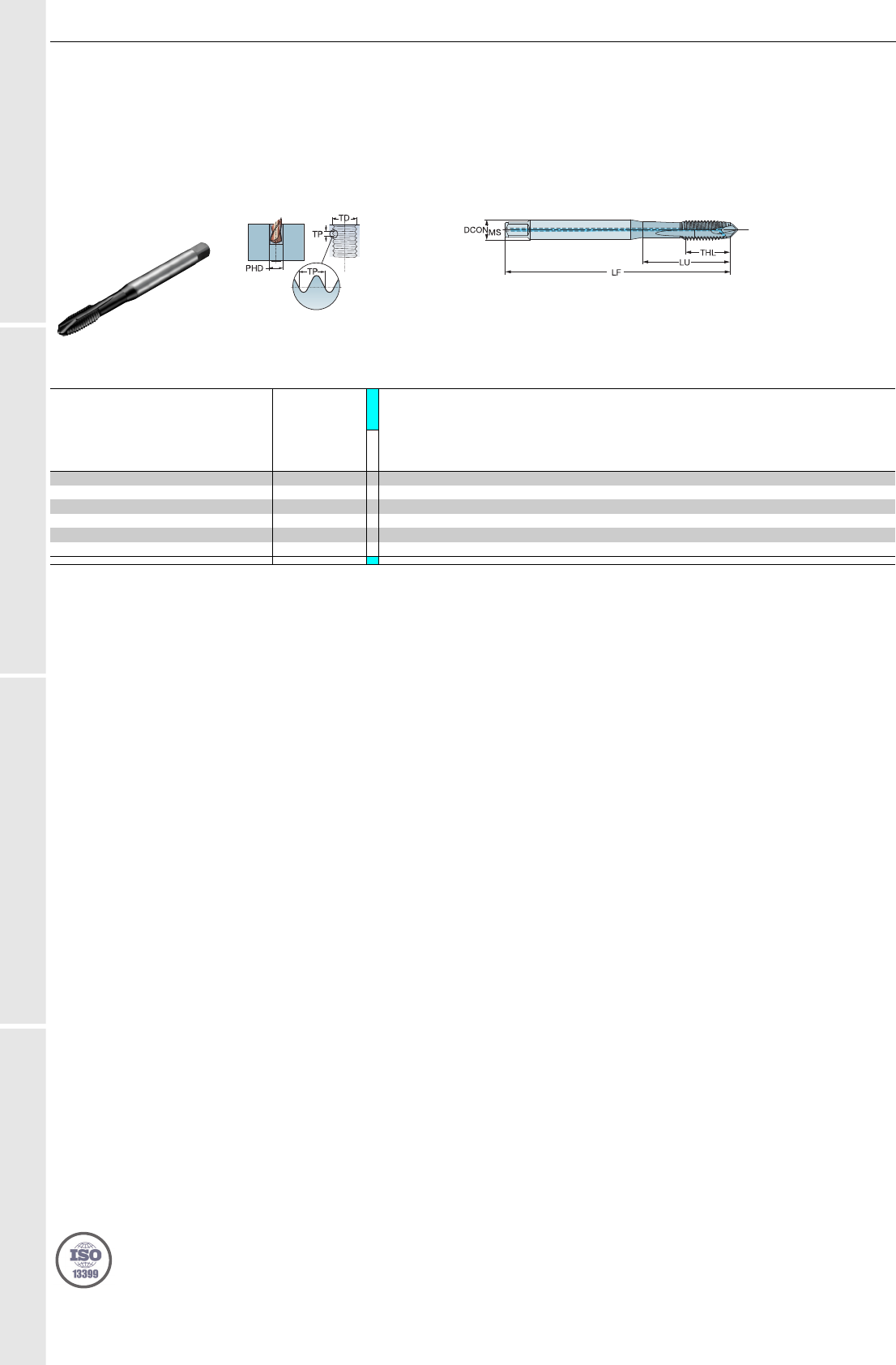

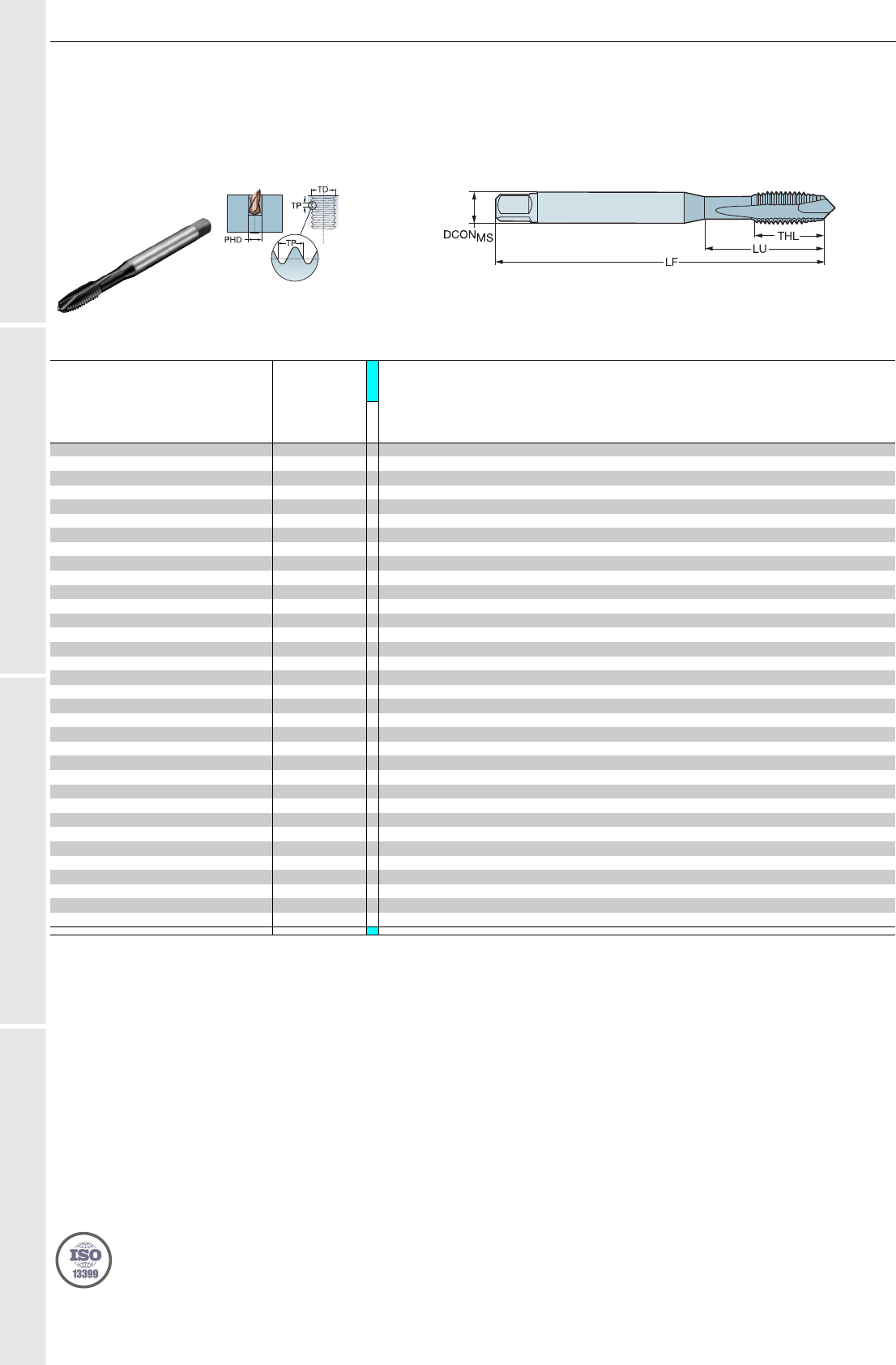

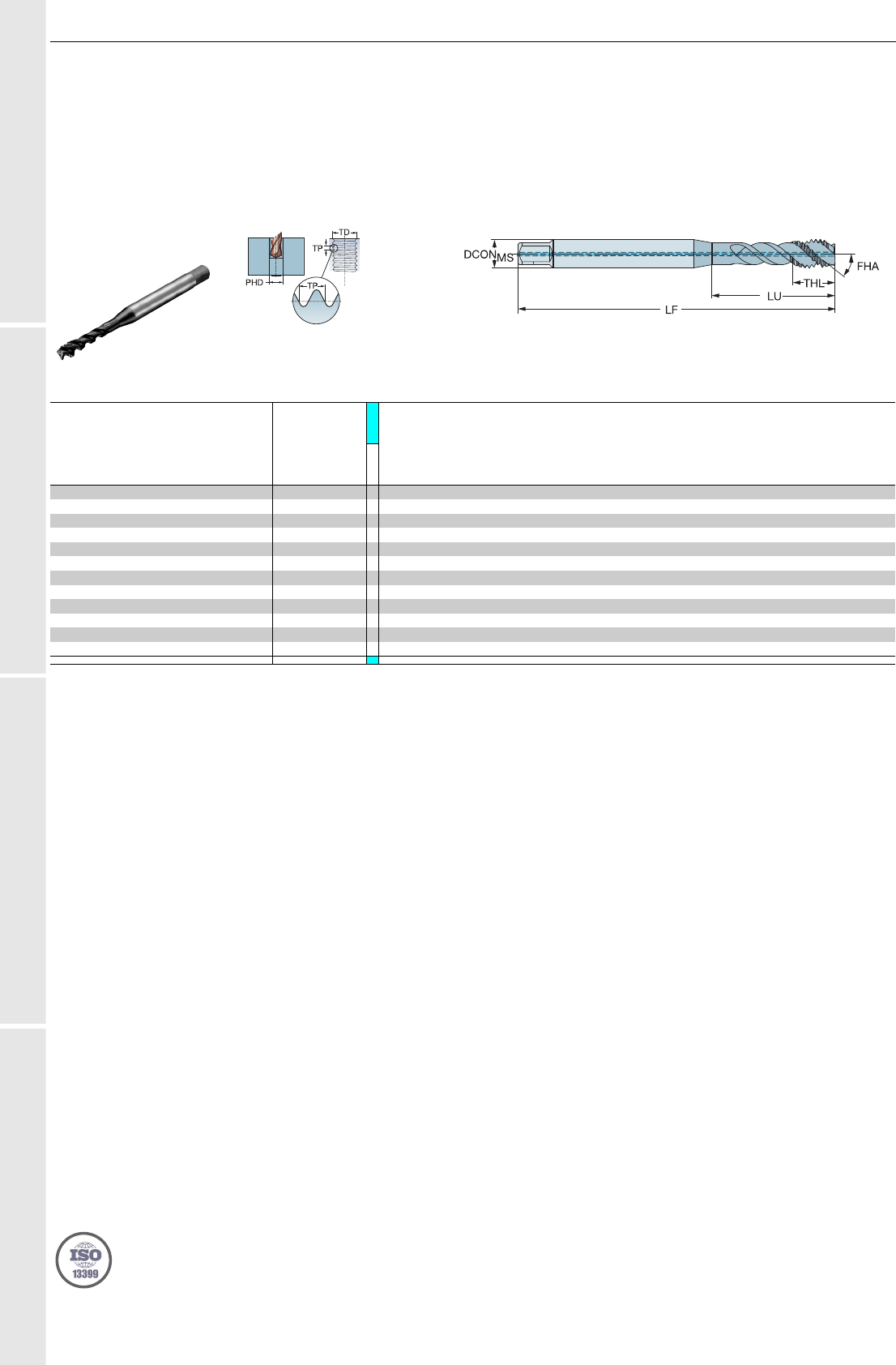

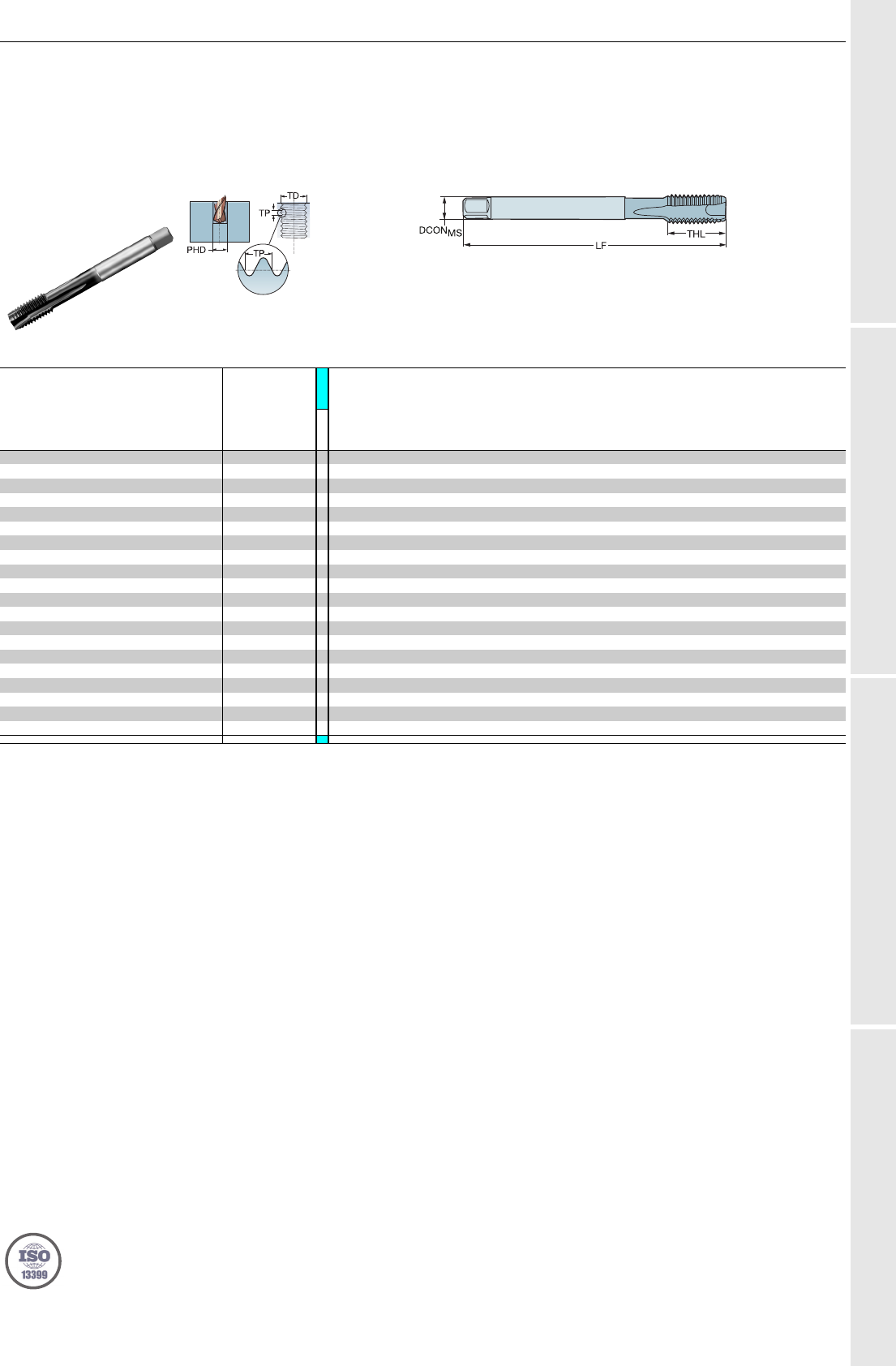

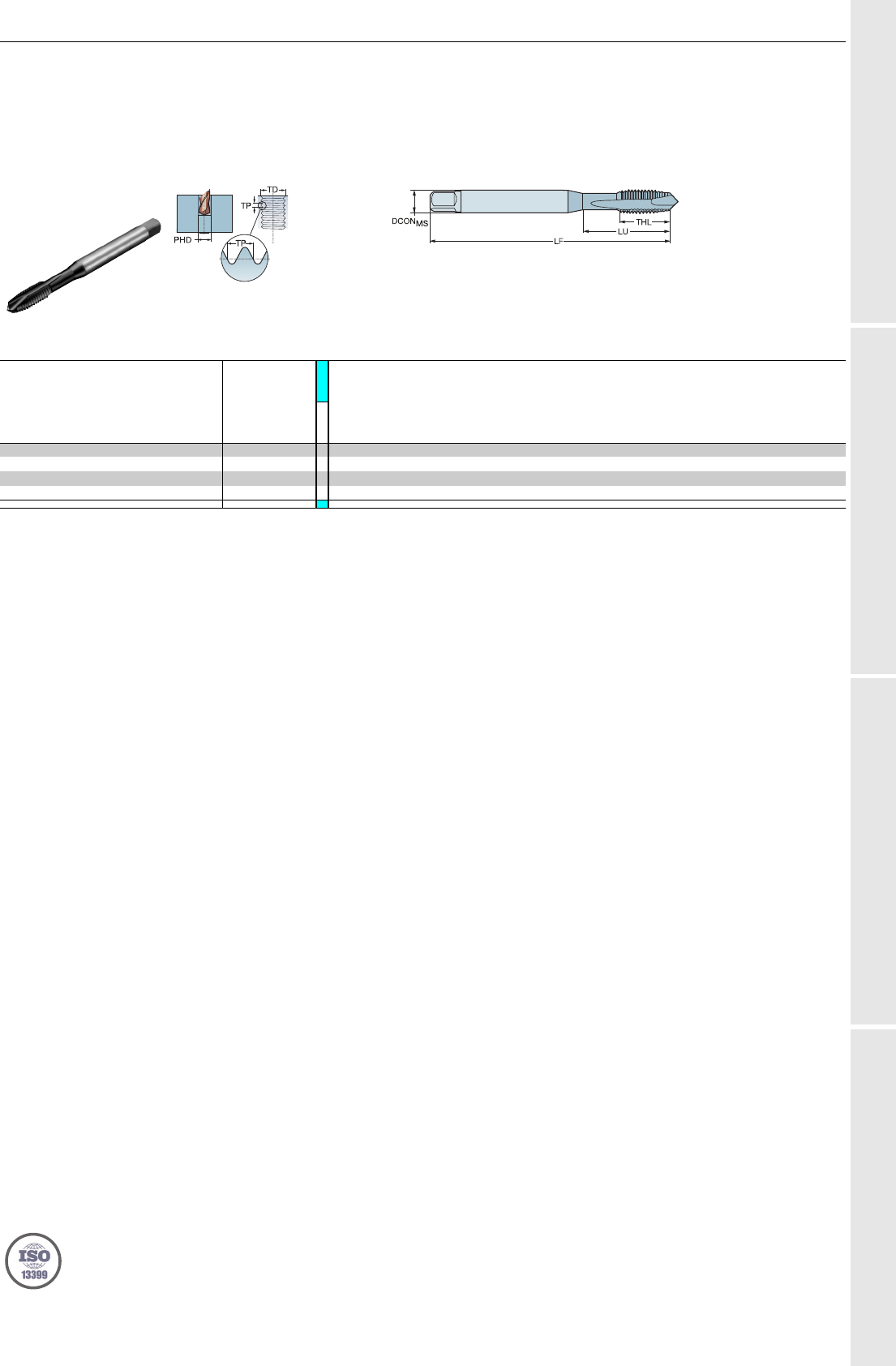

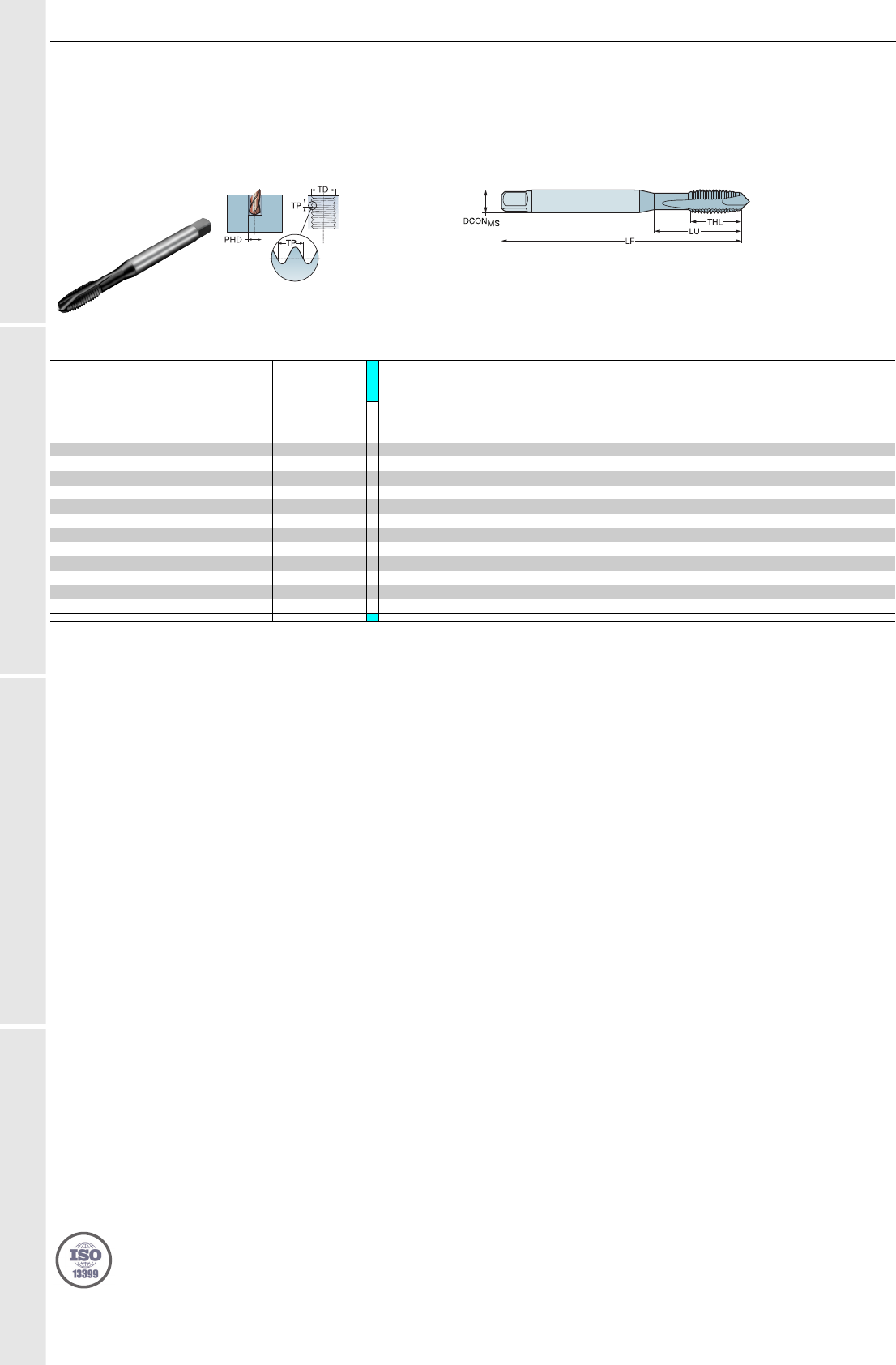

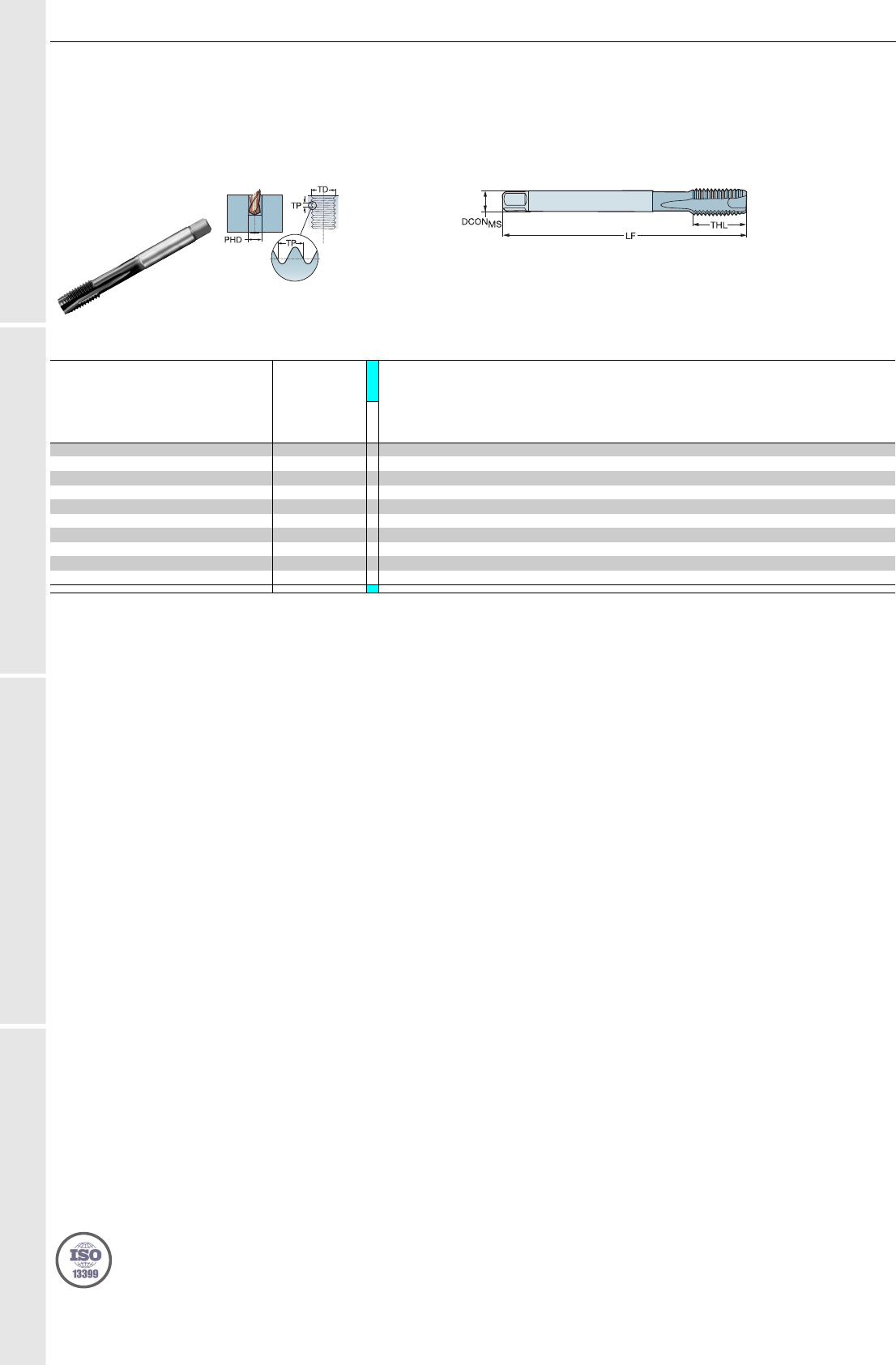

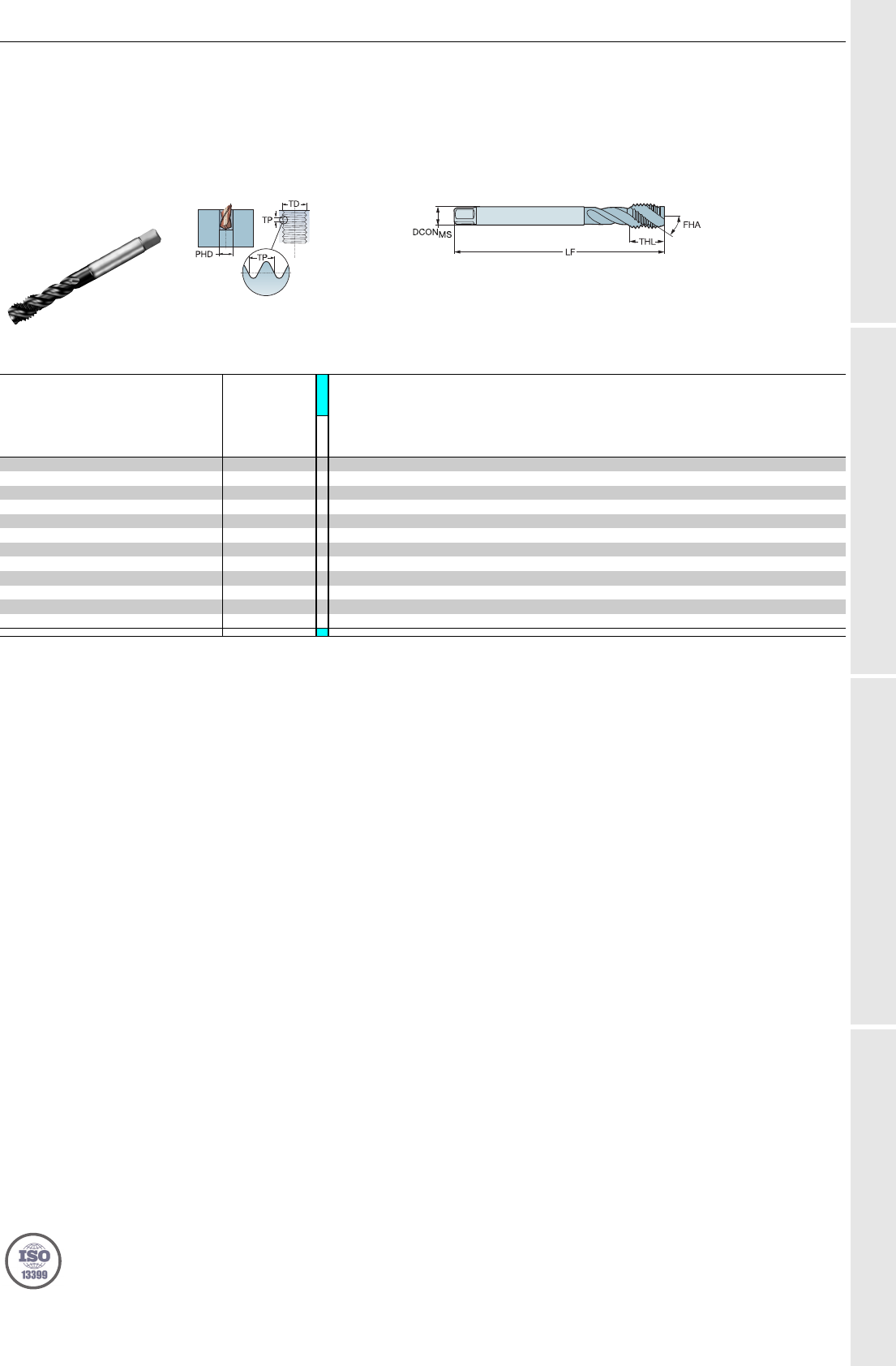

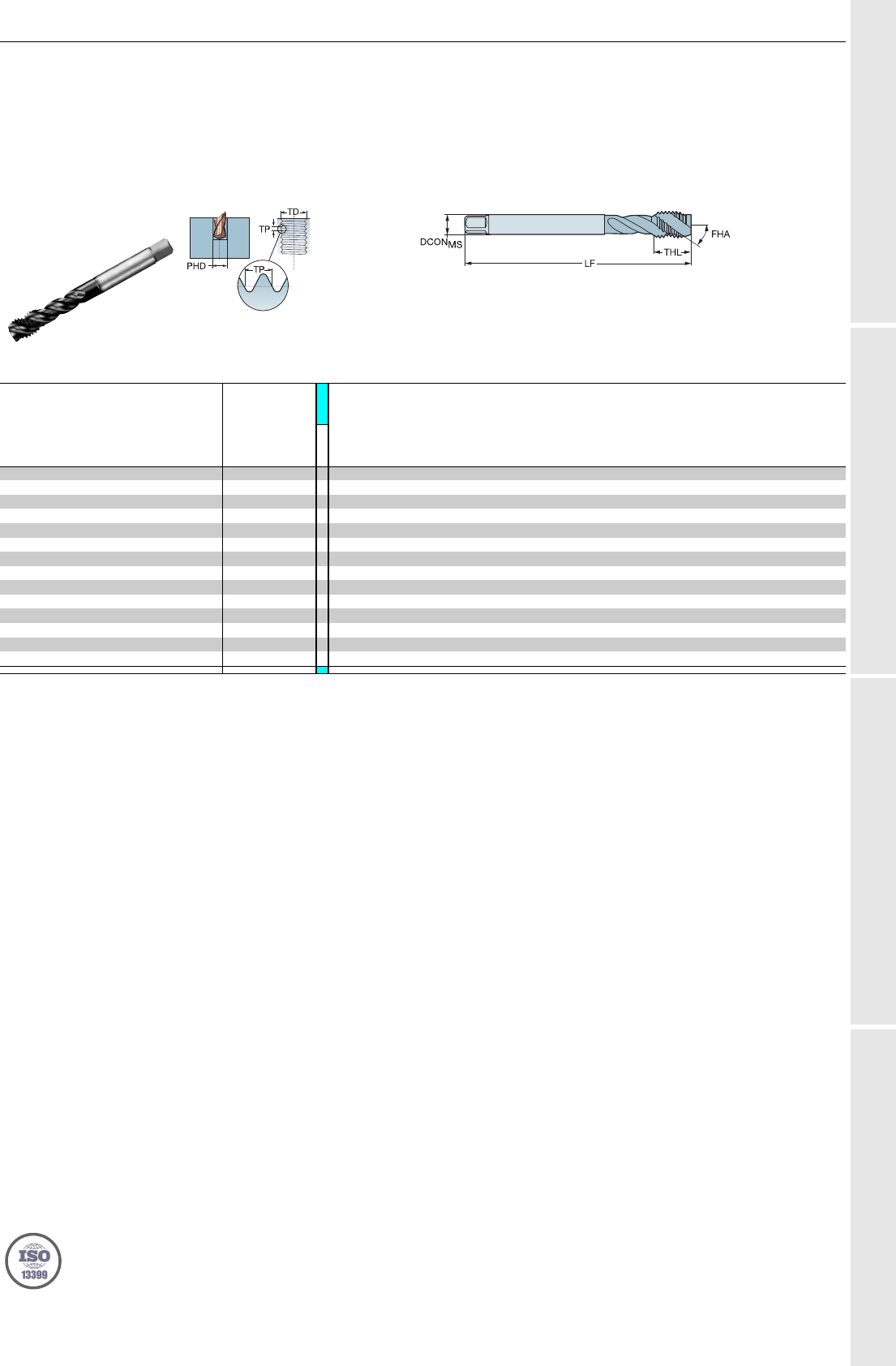

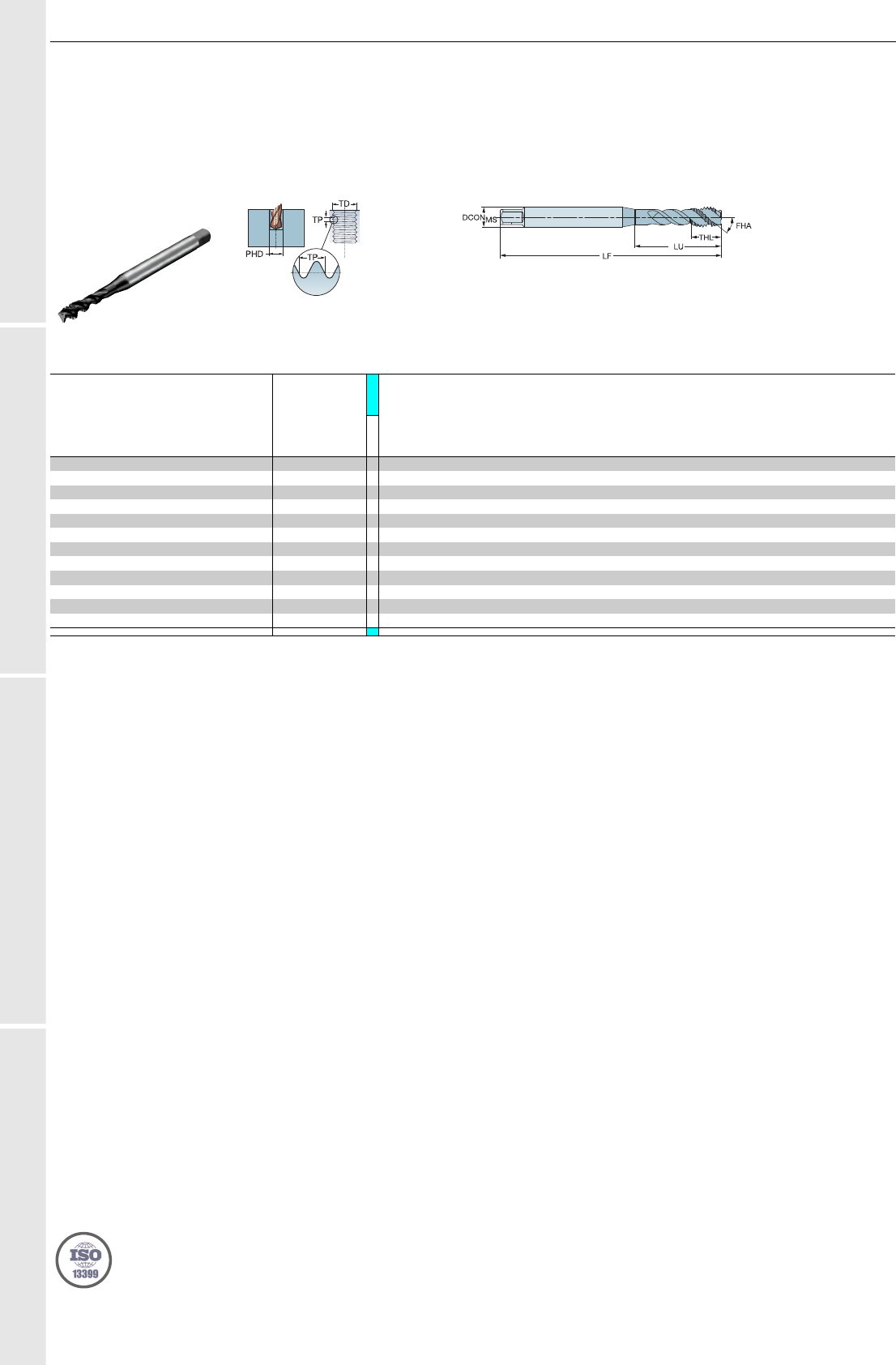

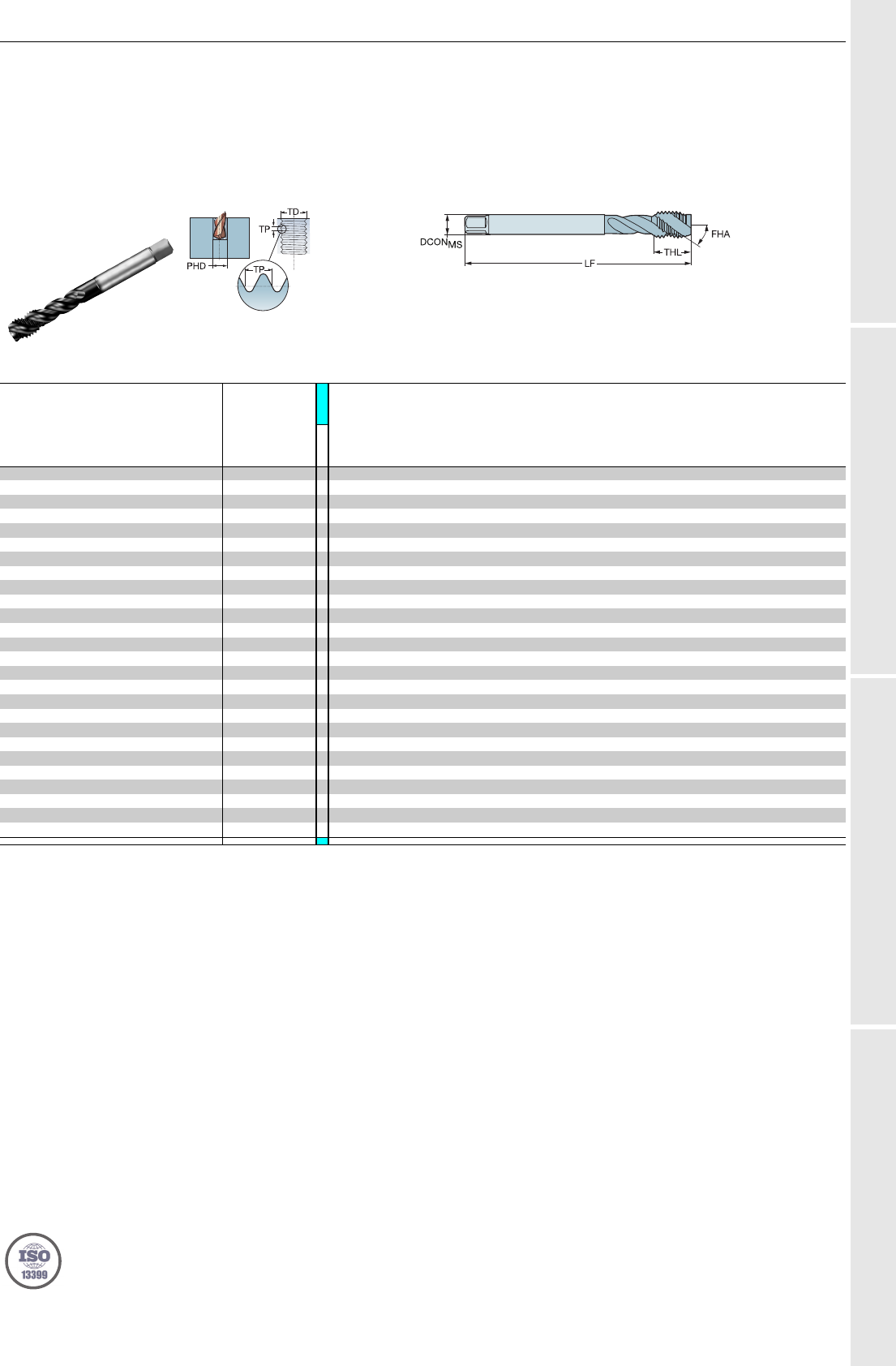

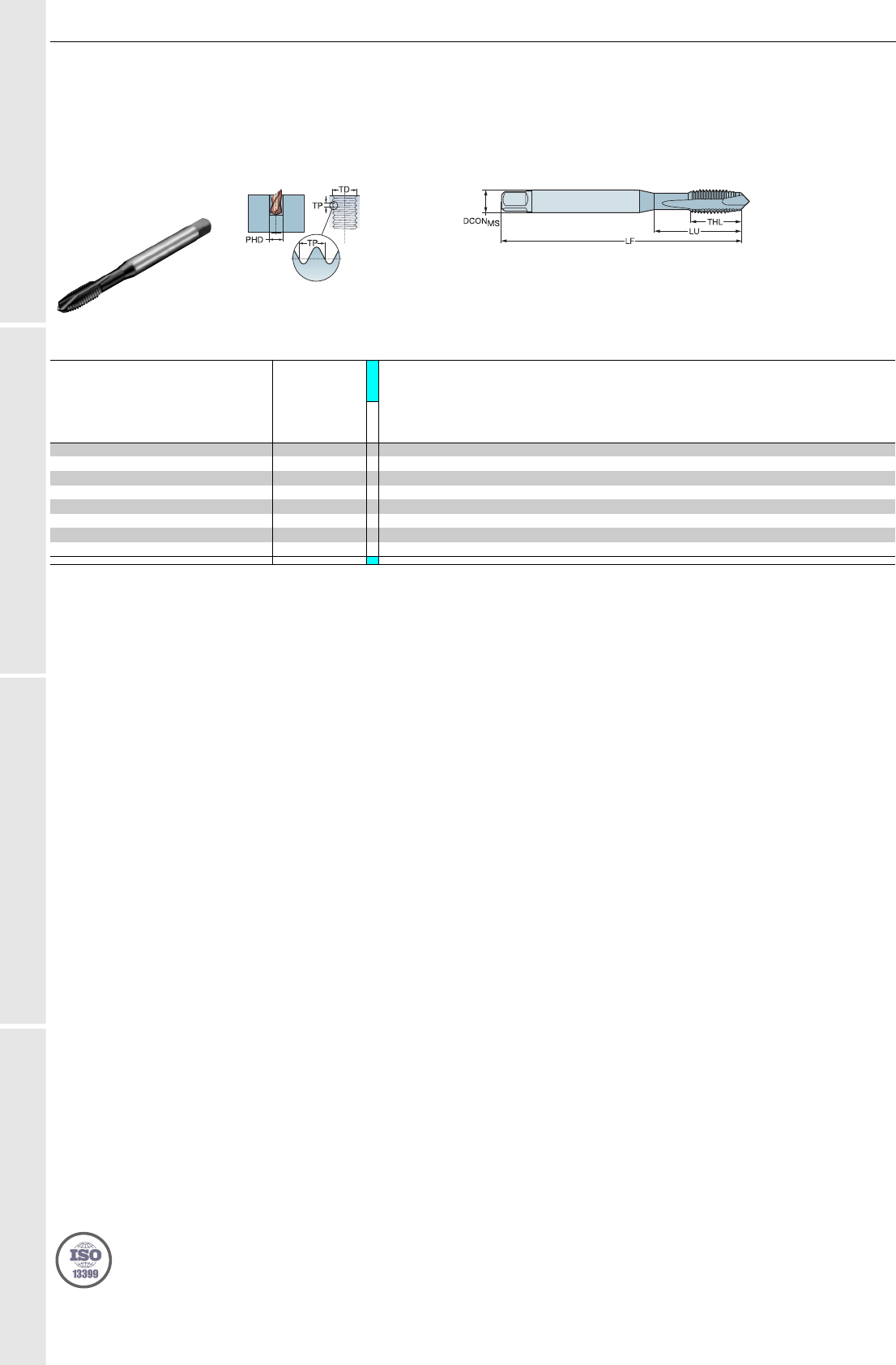

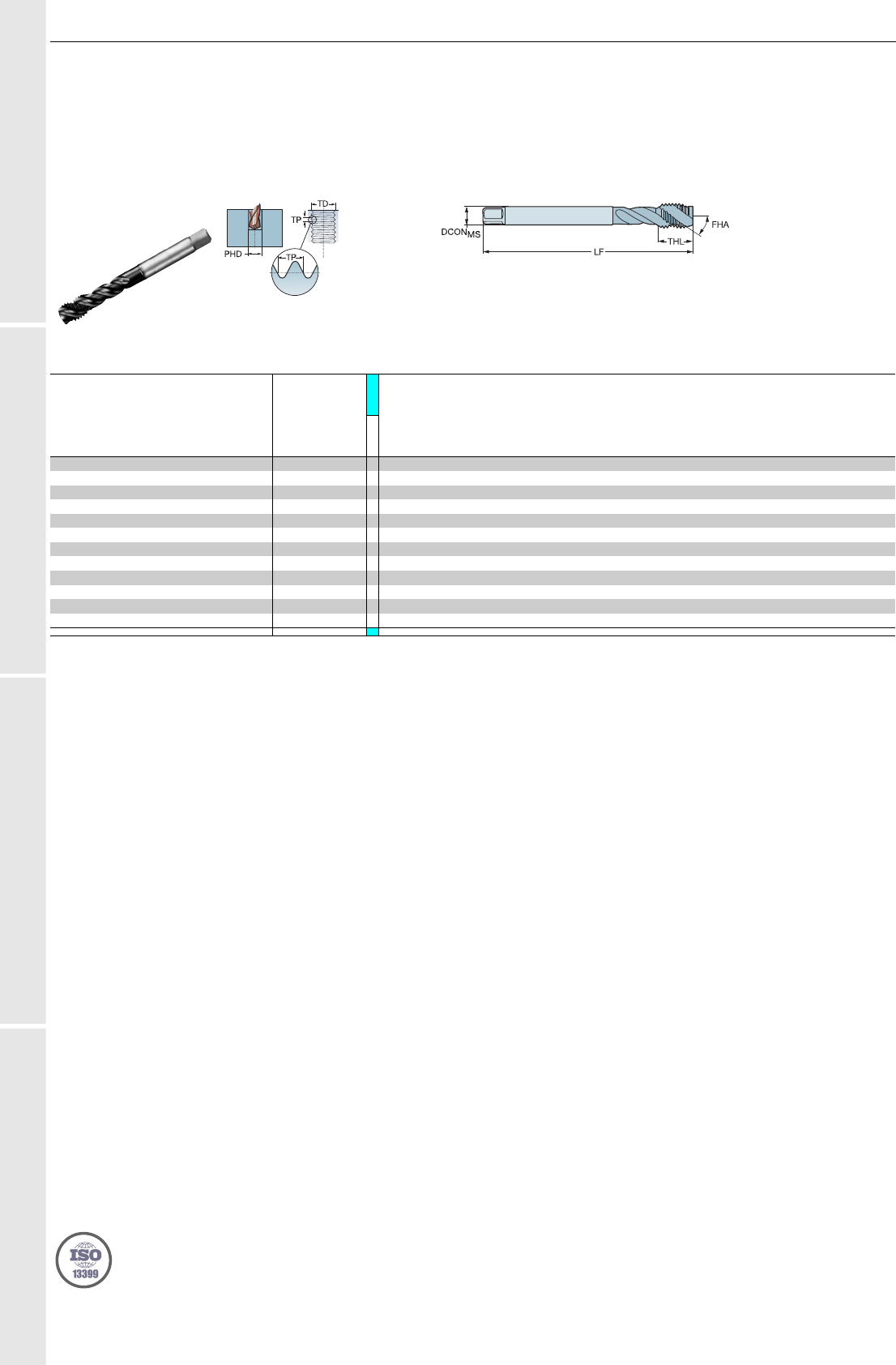

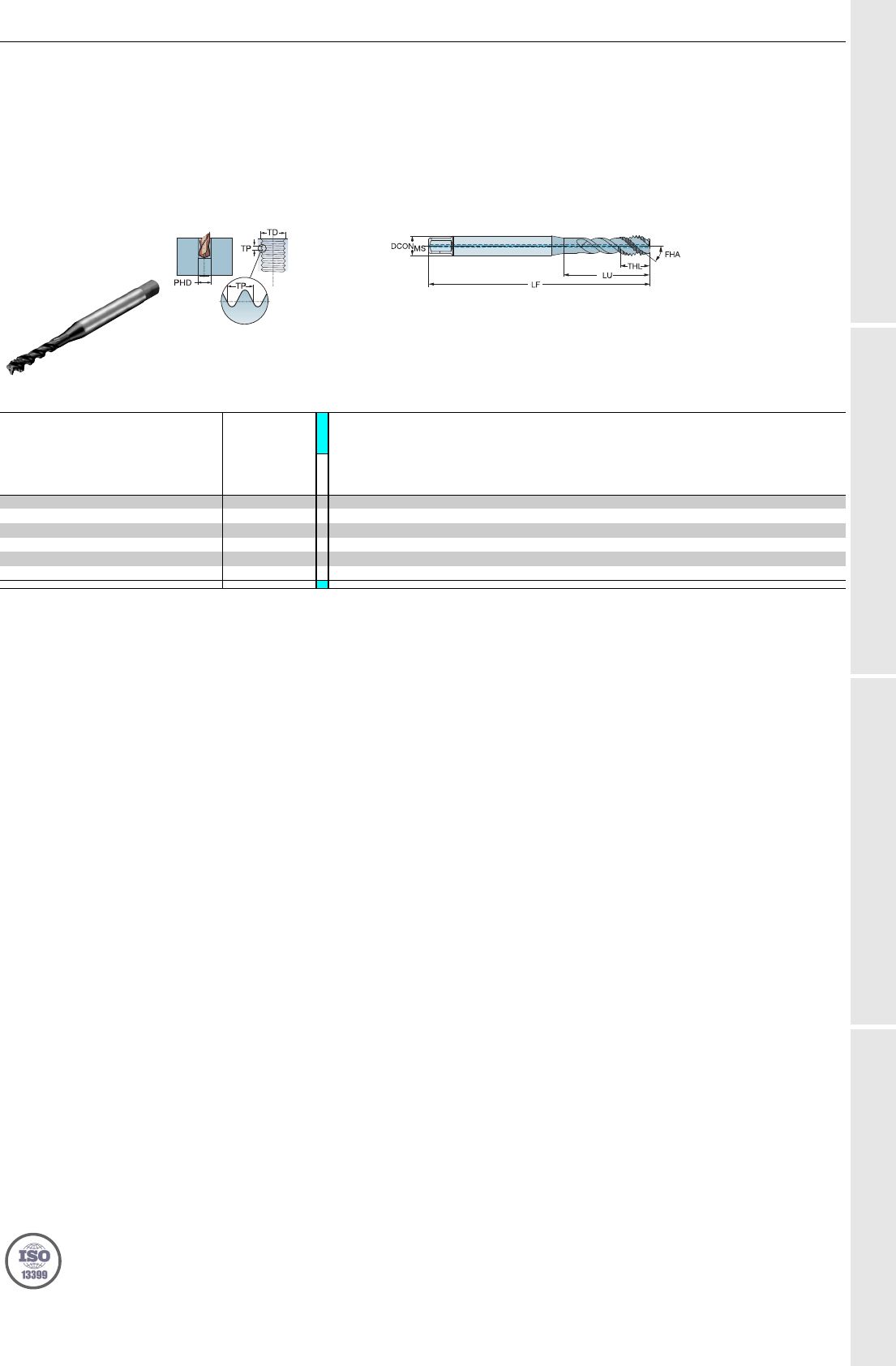

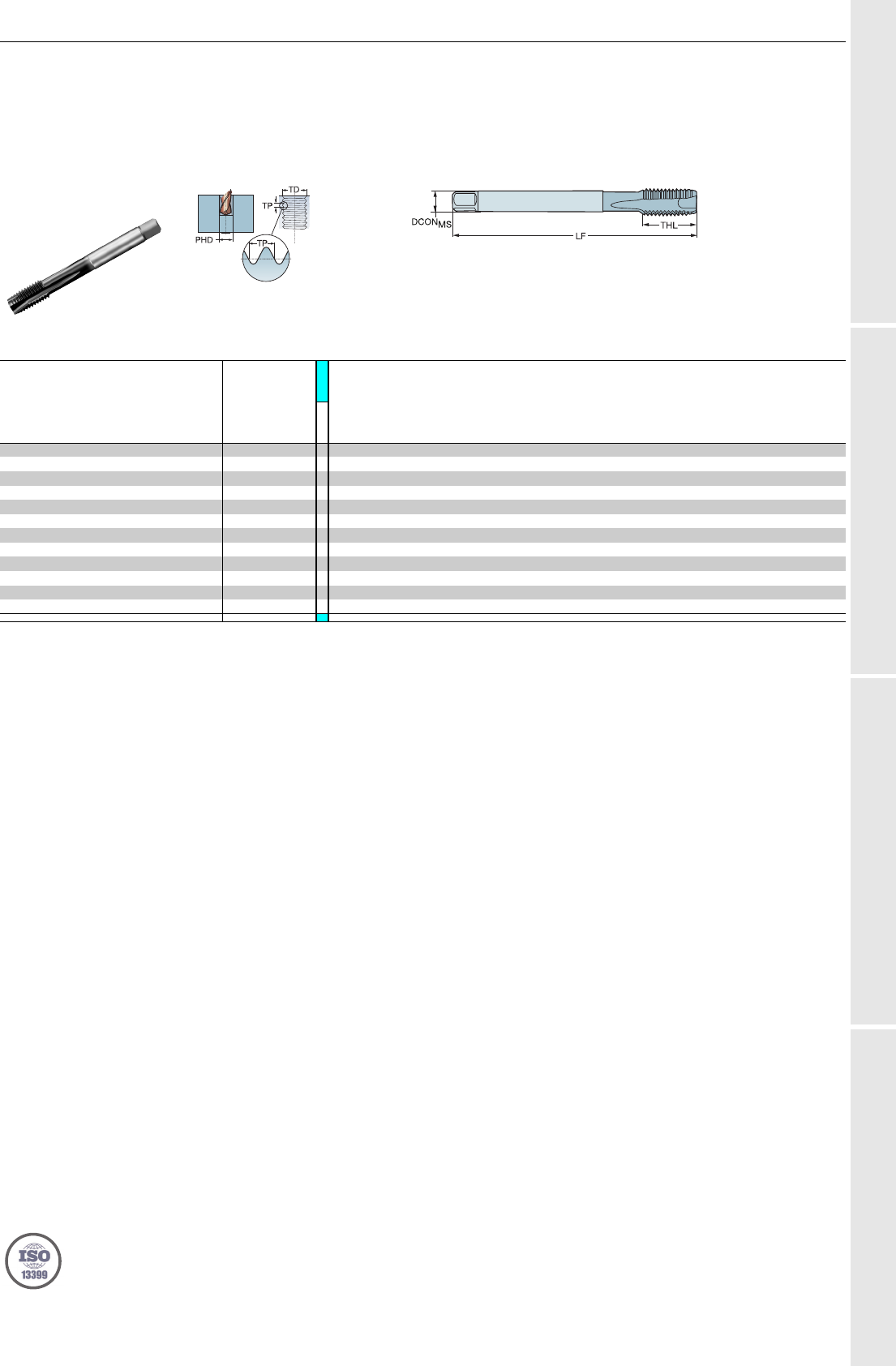

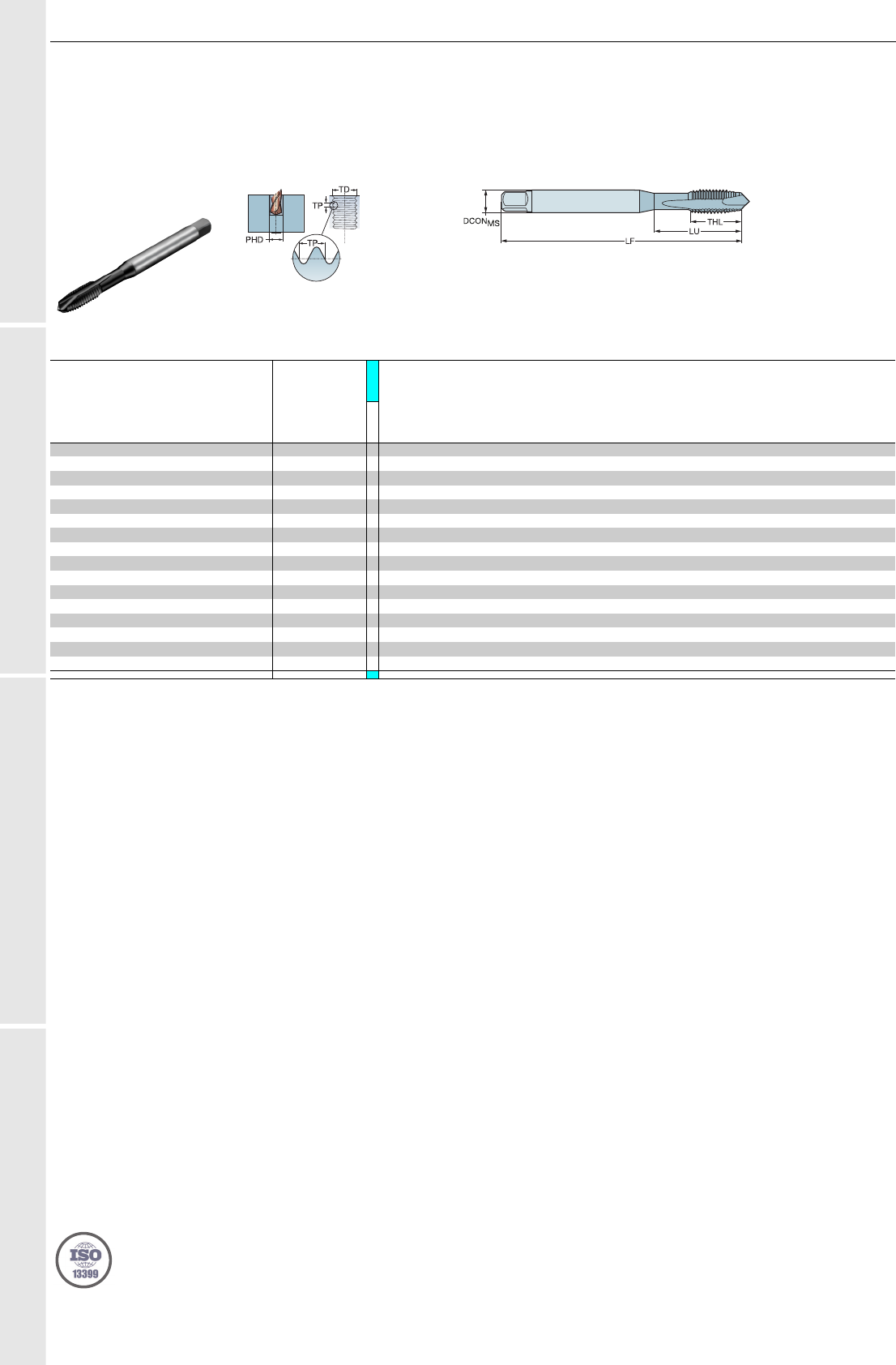

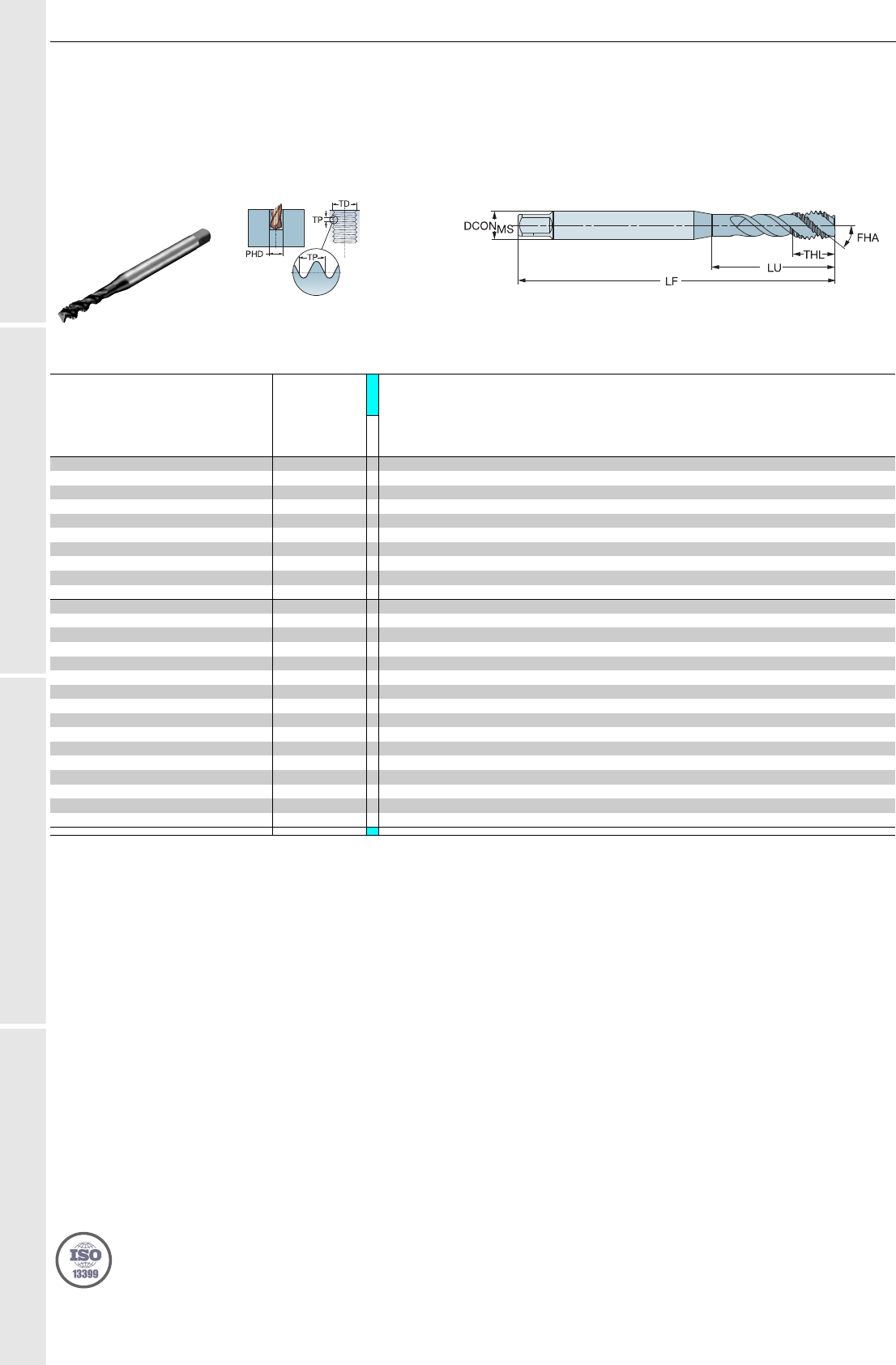

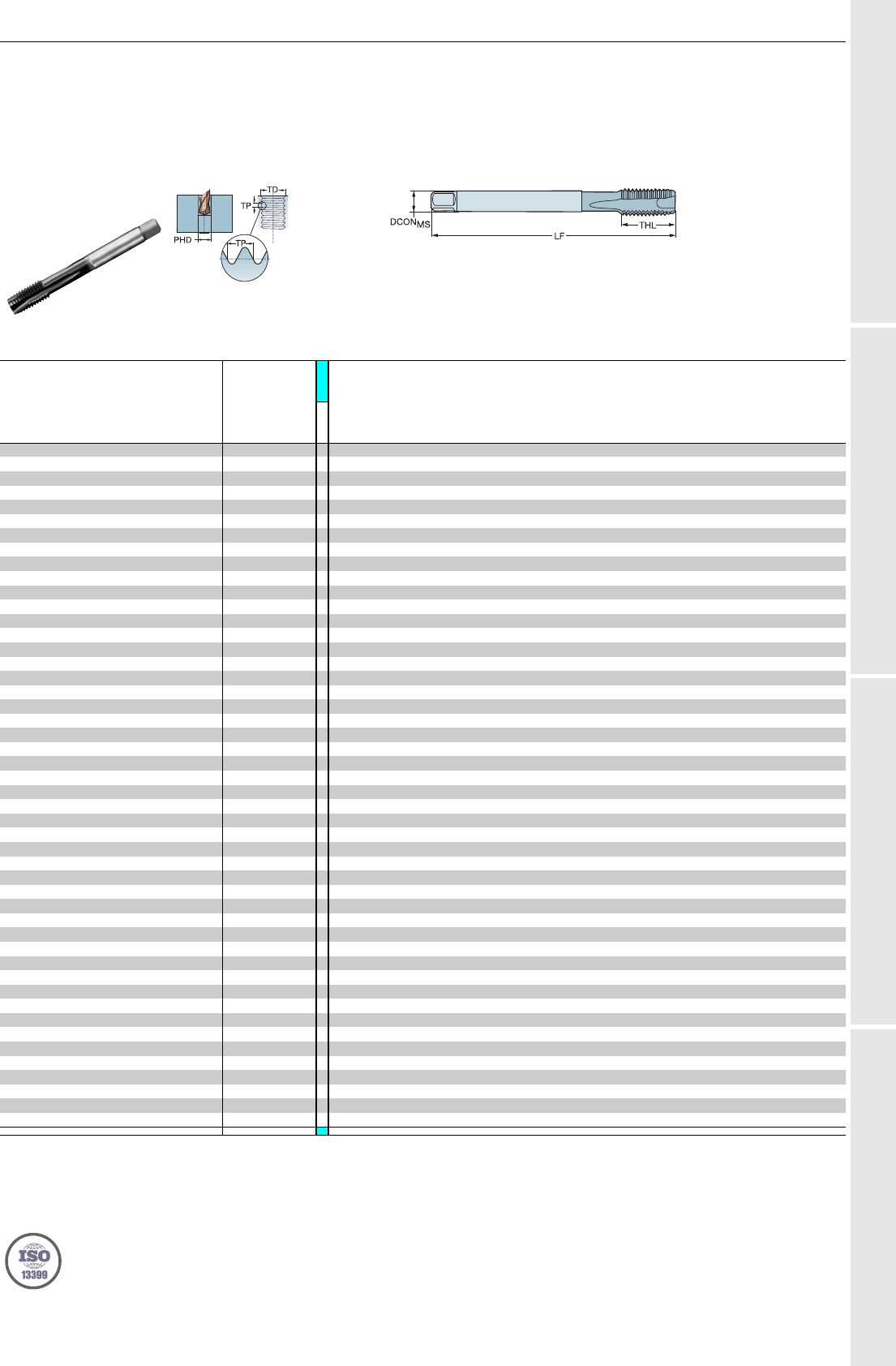

Нарезание резьбы метчиками C
Общая информация D
A 3
Инструмент для наружной обработки
ТОЧЕНИЕ
R
U
S
A
B
C
D

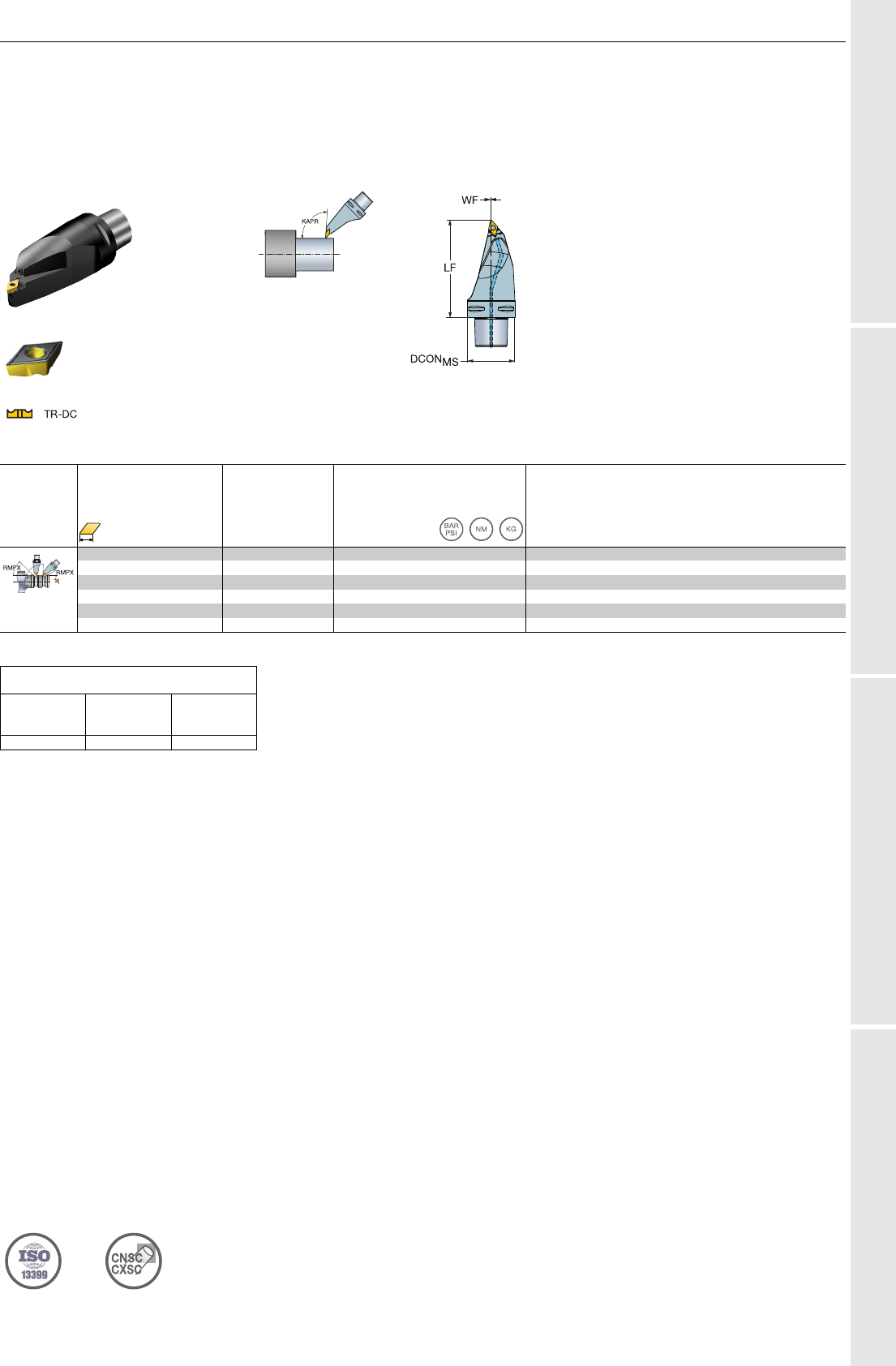

ТОЧЕНИЕ Инструмент для наружной обработки
Резцовые головки CoroTurn
®
TR для точения
Закрепление пластин винтом
Coromant Capto
®
– Внутренний подвод СОЖ
Cx-TR-D13MCR/L..C
KAPR 93.0°
PSIR -3.0°
Размеры, мм, дюйм
CZC
MS
RMPX CNSC
Код заказа
DCON
MS
LF WF MIID
13 C5 30° 3
C5-TR-D13MCL-00115C
50 115. 0 0.0 150 3.0 1.22 TR-DC1308
1.969 4.528 .000 2175
C6 30° 3
C6-TR-D13MCL-00130C
63 130.0 0.0 150 3.0 2.09 TR-DC1308
2.480 5.118 .000 2175
C8 30° 3
C8-TR-D13MCL-00160C
80 160.0 0.0 150 3.0 4.29 TR-DC1308
3.150 6.299 .000 2175
L = Левое исполнение
Комплектующие
Винт пластины Сопло Винт
5513 020-01 5691 026-03 3213 010-256
Полный перечень комплектующих см. на www.sandvik.coromant.com
76 79
A 4
ТОЧЕНИЕ
Инструмент для наружной обработки
R
U
S
A
B
C
D

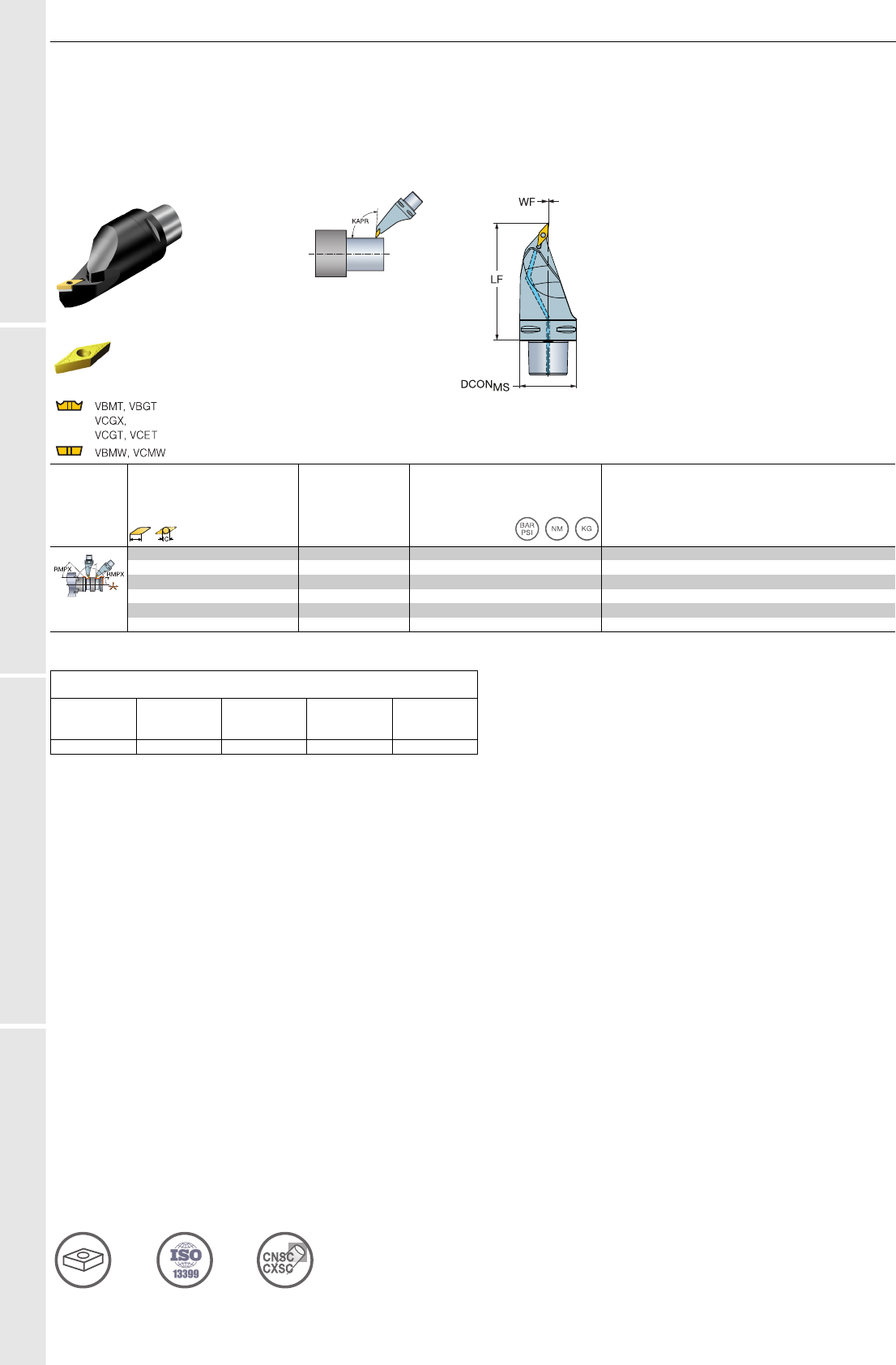

ТОЧ ЕНИ Е Инс тру мен т для наружной обработки
Резцовые головки CoroTurn
®
TR для точения
Закрепление пластин винтом
Coromant Capto
®
– Внутренний подвод СОЖ
KAPR 93.0°
PSIR -3.0°
Размеры, мм, дюйм
CZC
MS
RMPX CNSC
Код заказа
DCON
MS
LF WF MIID
13 C5 50° 3
C5-TR-V13MBL-00115C
50 115. 0 0.0 150 2.0 1.14 TR-VB1308
1.969 4.528 .000 2175
C6 50° 3
C6-TR-V13MBL-00130C
63 130.0 0.0 150 2.0 1.99 TR-VB1308
2.480 5.118 .000 2175
C8 50° 3
C8-TR-V13MBL-00160C
80 160.0 0.0 150 2.0 4.05 TR-VB1308
3.150 6.299 .000 2175
L = Левое исполнение
Комплектующие
Винт пластины Сопло Винт
5513 020-64 5691 026-03 3213 010-256
Полный перечень комплектующих см. на www.sandvik.coromant.com
76 79
A 5
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
ТОЧЕНИЕ Пластины
Пластины CoroTurn
®
107 для точения

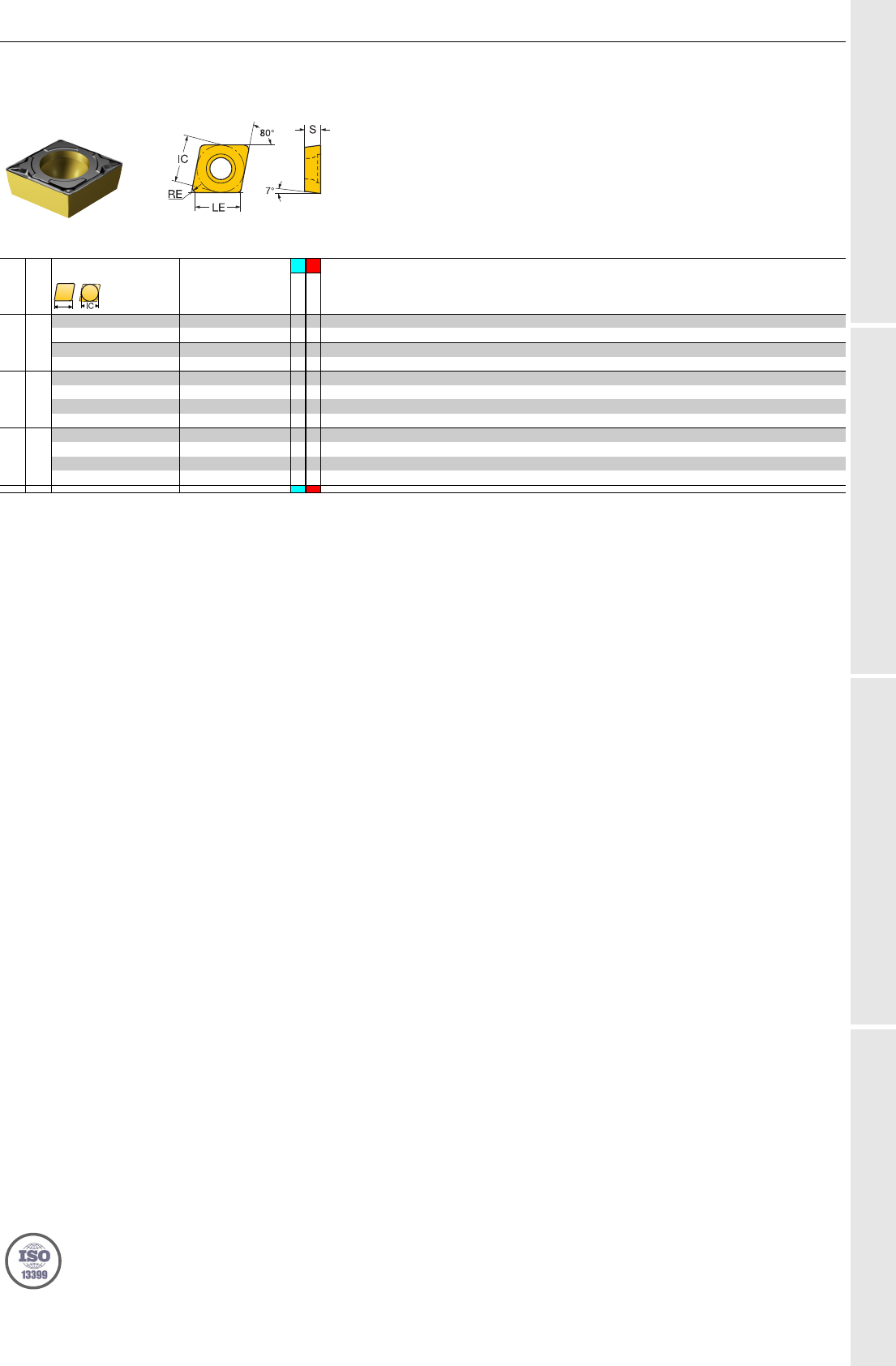

Пластина формы С (ромб 80°)
P K
LE S RE
КОД ISO
4425
4425
КОД ANSI
Чистовая
обработка
PF
06 1/4 6.0 2.38 0.40
CCMT 06 02 04-PF
✩ ★
CCMT 2(1.5)1-PF
.238 .094 .016
09 3/8 9.5 3.97 0.20
CCMT 09 T3 02-PF
★ ★
CCMT 3(2.5)0-PF
.373 .156 .008
Средняя
UM
06 1/4 5.6 2.38 0.79
CCMT 06 02 08-UM
★ ★
CCMT 2(1.5)2-UM
.222 .094 .031
Черновая
обработка
UR
06 1/4 6.0 2.38 0.40
CCMT 06 02 04-UR
★ ★
CCMT 2(1.5)1-UR
.238 .094 .016
76
A 6
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
ТОЧ ЕНИ Е Пластины
Пластины CoroTurn
®
107 для точения

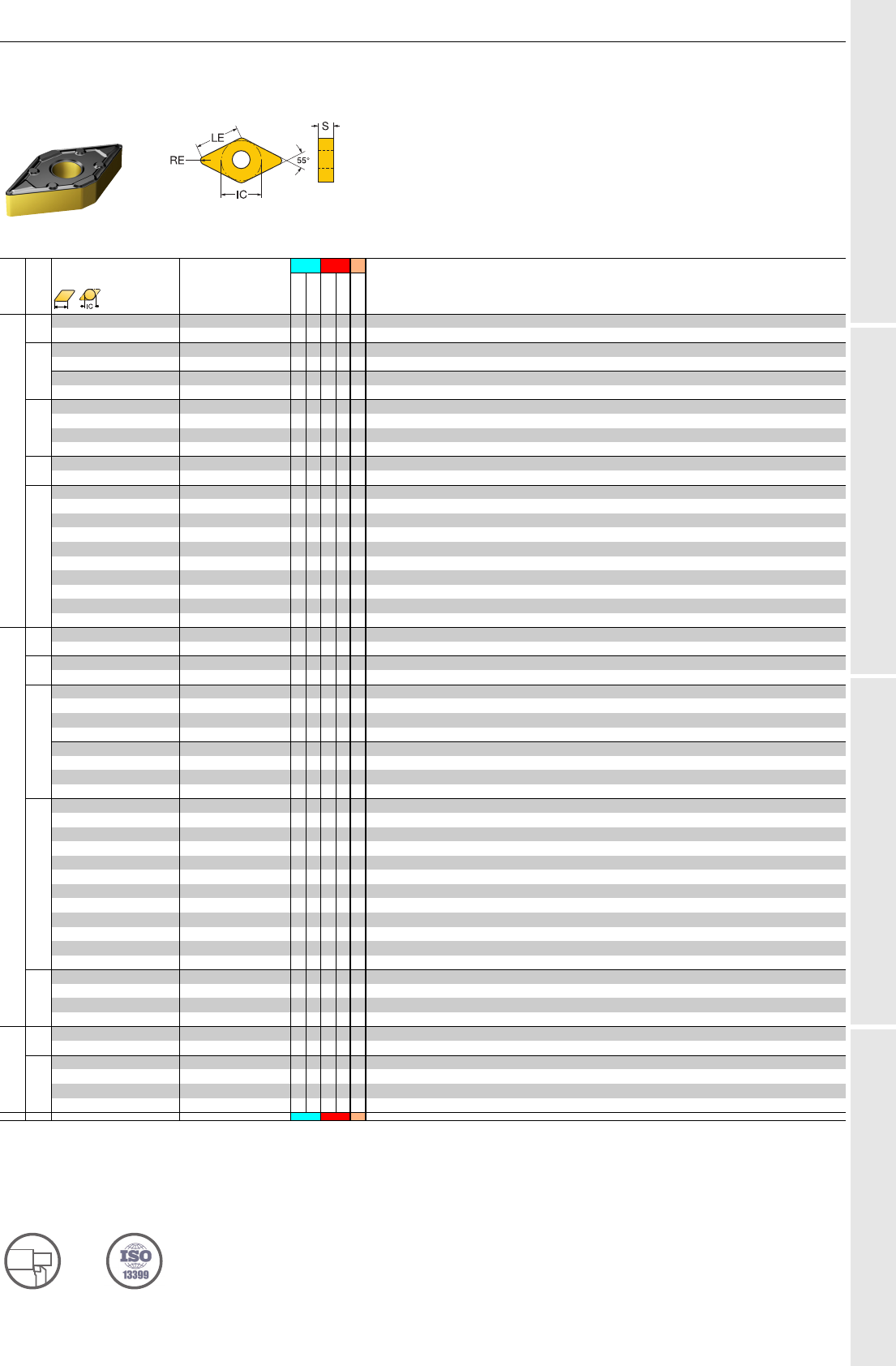

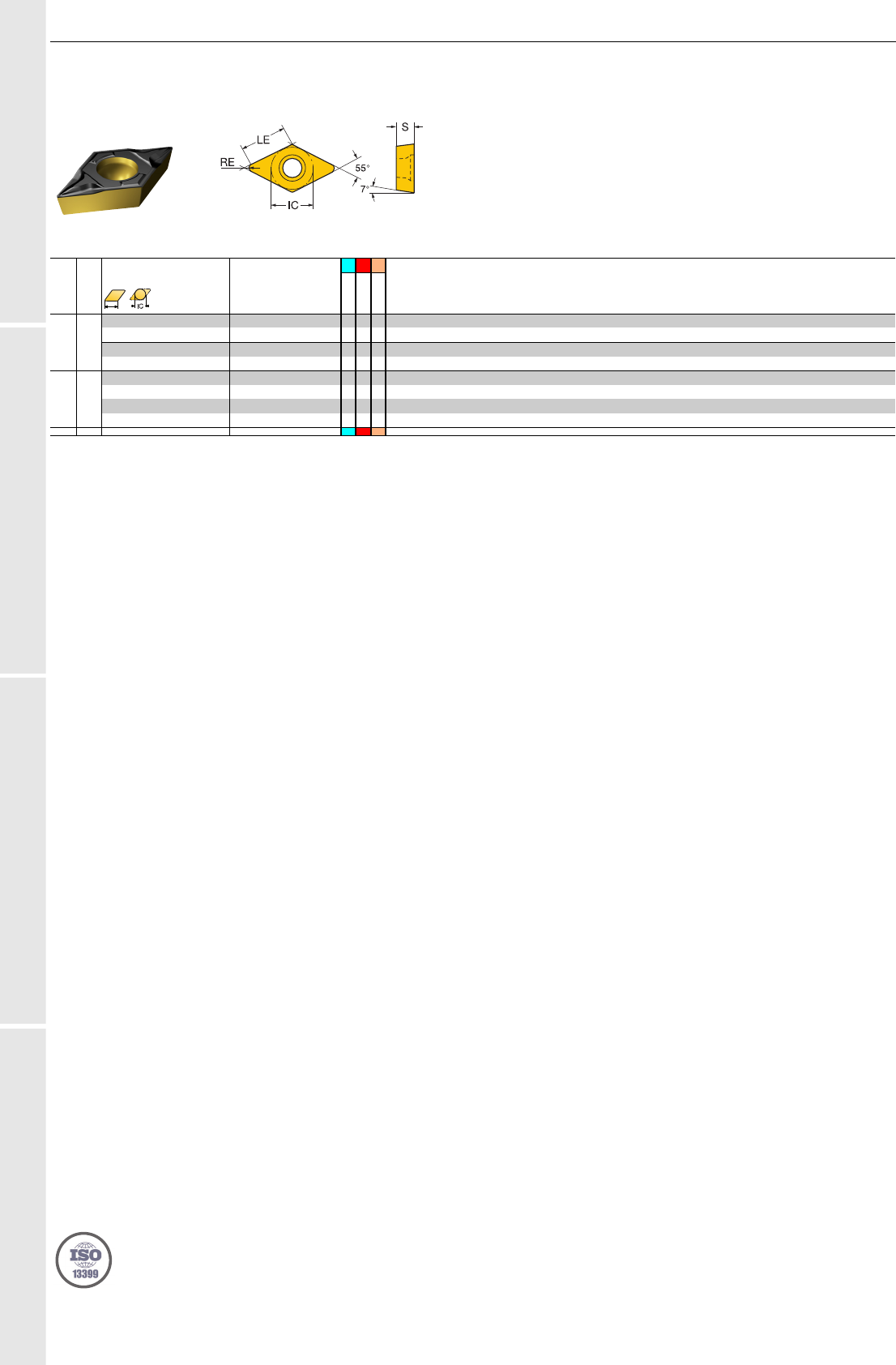

Пластина формы D (ромб 55°)
P K S
LE S RE
КОД ISO
4425
4425
S205
КОД ANSI
Чистовая
обработка
PF
07 1/4 7.6 2.38 0.20
DCMT 07 02 02-PF
★ ★
DCMT 2(1.5)0-PF
.297 .094 .008
11 3/8 11.4 3.97 0.20
DCMT 11 T3 02-PF
★ ★
DCMT 3(2.5)0-PF
.450 .156 .008
Средняя
UM
11 3/8 11.2 3.97 0.40
DCGT 11 T3 04-UM
★
DCGT 3(2.5)1-UM
.442 .156 .016
10.8 3.97 0.79
DCGT 11 T3 08-UM
★
DCGT 3(2.5)2-UM
.426 .156 .031
76
A 9
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
ТОЧЕНИЕ Пластины
Пластины CoroTurn
®
107 для точения

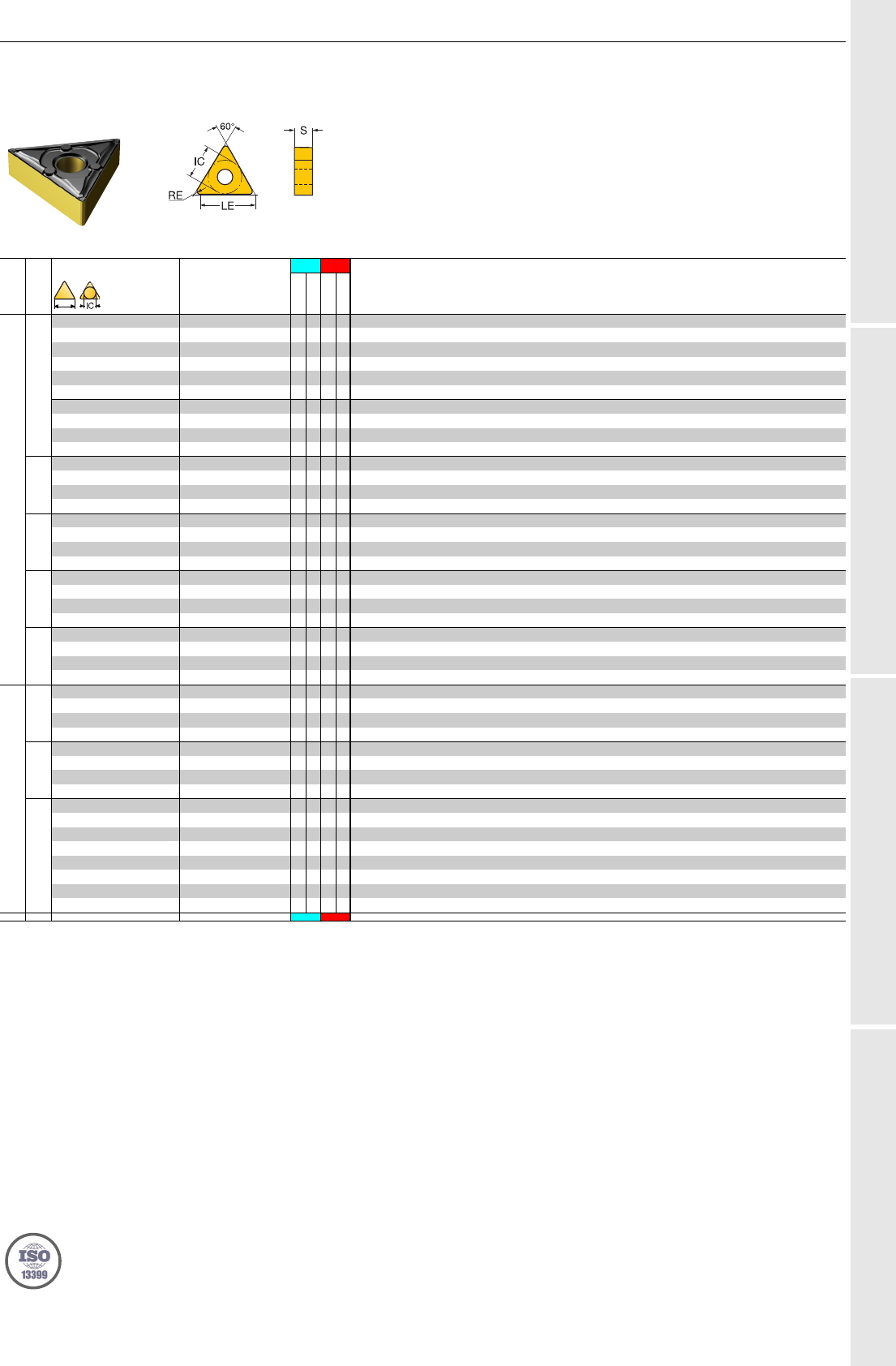

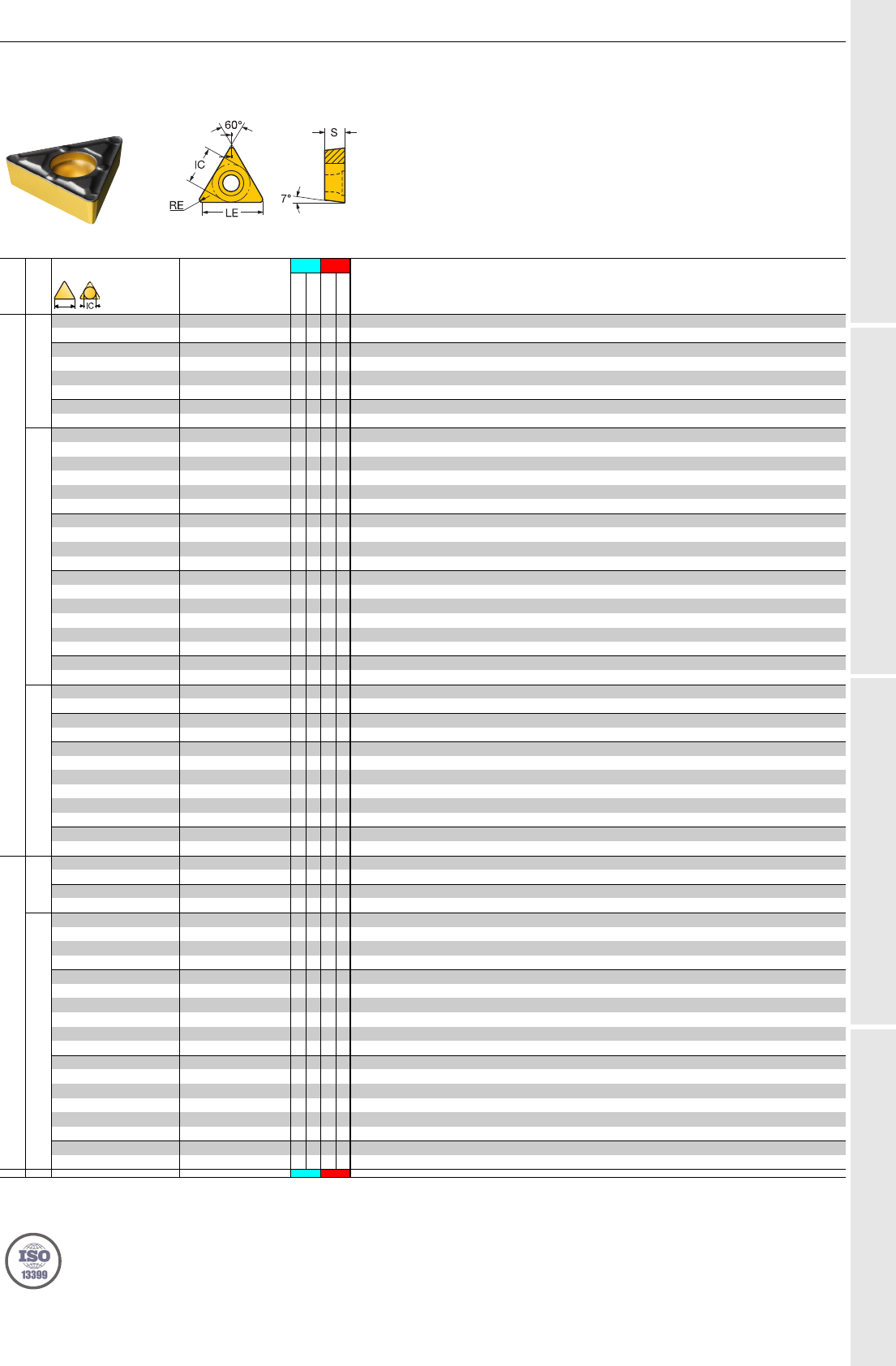

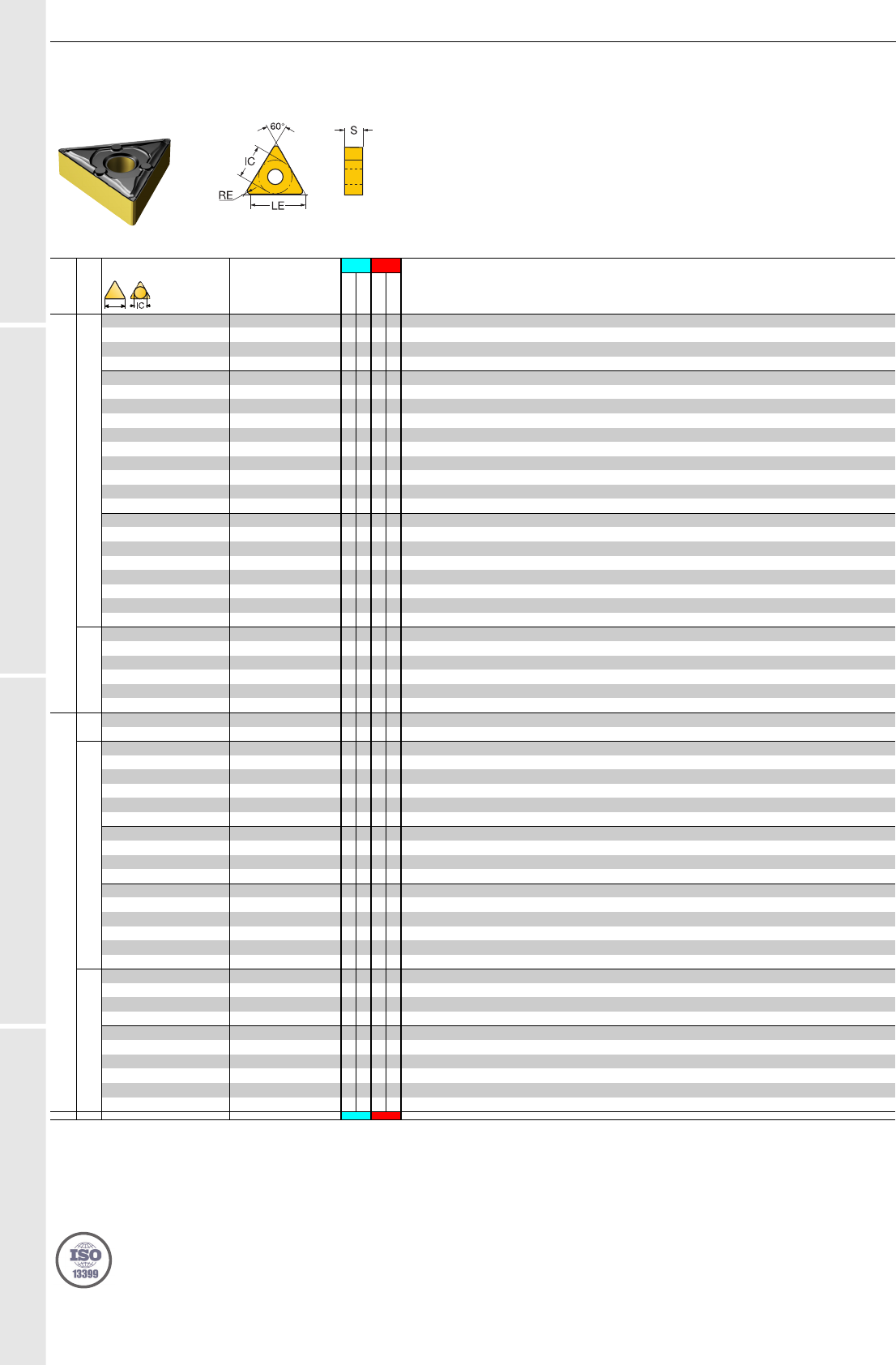

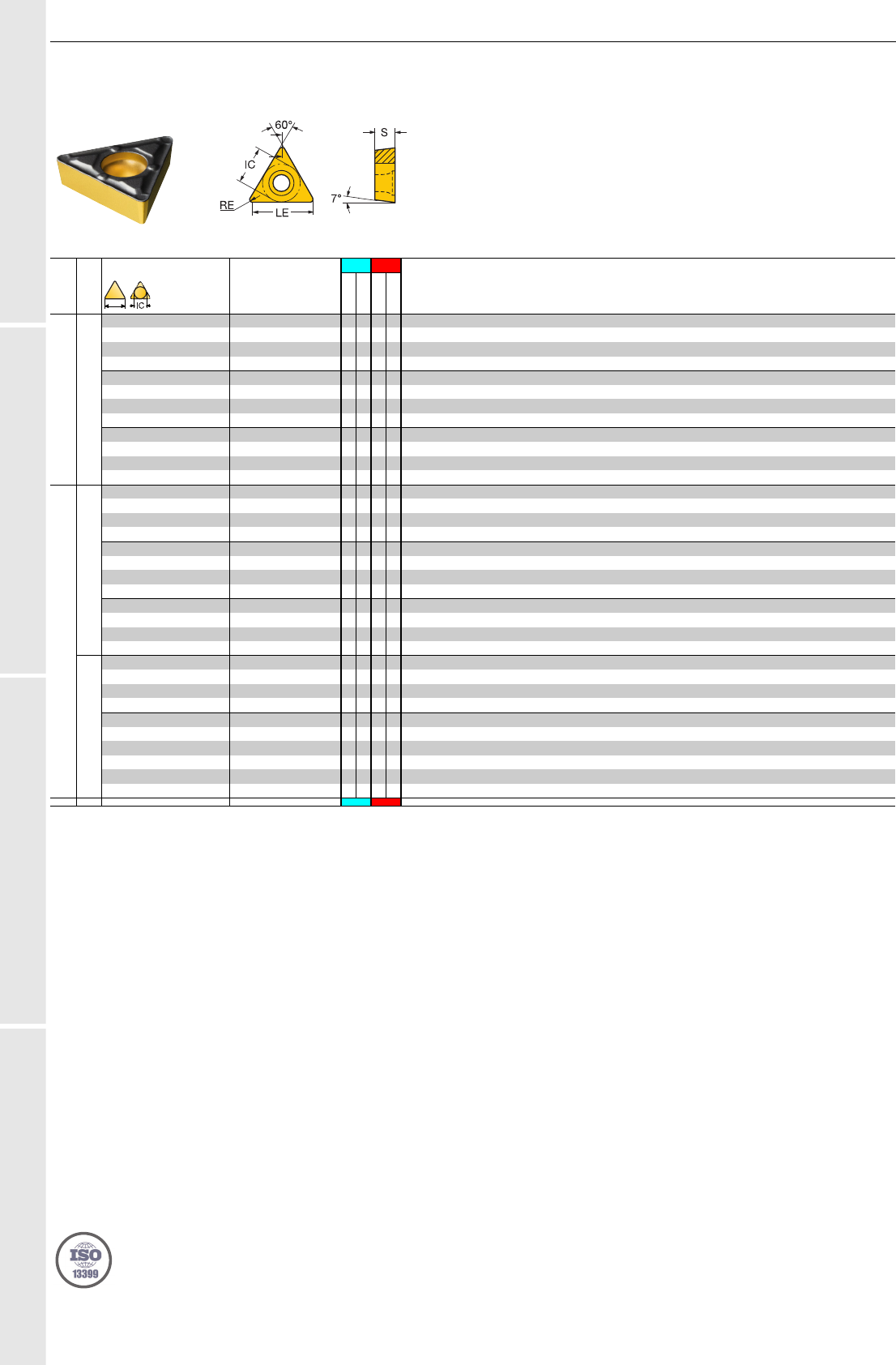

Пластина формы Т (треугольная)
P K
LE S RE
КОД ISO
4415
4425
4415
4425
КОД ANSI
Чистовая обработка
WF
09 7/32 9.0 2.38 0.40
TCMX 09 02 04-WF
★ ✩ ✩ ✩
TCMX 1.8(1.5)1-WF
.353 .094 .016
11 1/4 10.3 3.18 0.40
TCMX 11 03 04-WF
★ ✩ ✩ ✩
TCMX 221-WF
.407 .125 .016
9.9 3.18 0.79
TCMX 11 03 08-WF
★ ✩ ✩ ★
TCMX 222-WF
.391 .125 .031
16 3/8 15.7 3.97 0.79
TCMX 16 T3 08-WF
★ ✩ ✩ ✩
TCMX 3(2.5)2-WF
.618 .156 .031
PF
06 5/32 6.4 1.98 0.20
TCMT 06 T1 02-PF
★ ★
TCMT 1.2(1.2)0-PF
.253 .078 .008
6.2 1.98 0.40
TCMT 06 T1 04-PF
★ ✩ ✩ ★
TCMT 1.2(1.2)1-PF
.245 .078 .016
5.8 1.98 0.79
TCMT 06 T1 08-PF
★ ✩ ✩ ★
TCMT 1.2(1.2)2-PF
.229 .078 .031
09 7/32 9.2 2.38 0.20
TCMT 09 02 02-PF
★ ★
TCMT 1.8(1.5)0-PF
.361 .094 .008
9.0 2.38 0.40
TCMT 09 02 04-PF
★ ✩ ✩ ★
TCMT 1.8(1.5)1-PF
.353 .094 .016
11 1/4 10.5 3.18 0.20
TCMT 11 03 02-PF
★ ★
TCMT 220-PF
.415 .125 .008
10.3 3.18 0.40
TCMT 11 03 04-PF
★ ✩ ✩ ★
TCMT 221-PF
.407 .125 .016
9.9 3.18 0.79
TCMT 11 03 08-PF
★ ✩ ✩ ★
TCMT 222-PF
.391 .125 .031
16 3/8 16.1 3.97 0.40
TCMT 16 T3 04-PF
★ ✩ ✩ ★
TCMT 3(2.5)1-PF
.634 .156 .016
UF
06 5/32 6.2 1.98 0.40
TCMT 06 T1 04-UF
★ ✩ ✩ ★
TCMT 1.2(1.2)1-UF
.245 .078 .016
09 7/32 9.0 2.38 0.40
TCMT 09 02 04-UF
★ ✩ ✩ ★
TCMT 1.8(1.5)1-UF
.353 .094 .016
11 1/4 10.5 2.38 0.20
TCMT 11 02 02-UF
★ ✩
TCMT 2(1.5)0-UF
.415 .094 .008
10.3 2.38 0.40
TCMT 11 02 04-UF
★ ✩ ✩ ✩
TCMT 2(1.5)1-UF
.407 .094 .016
9.9 2.38 0.79
TCMT 11 02 08-UF
★ ✩ ✩ ★
TCMT 2(1.5)2-UF
.391 .094 .031
16 3/8 15.7 3.97 0.79
TCMT 16 T3 08-UF
★ ✩ ✩ ★
TCMT 3(2.5)2-UF
.618 .156 .031
Средняя
WM
11 1/4 9.9 3.18 0.79
TCMX 11 03 08-WM
✩ ★ ✩ ✩
TCMX 222-WM
.391 .125 .031
16 3/8 15.7 3.97 0.79
TCMX 16 T3 08-WM
✩ ★ ✩ ✩
TCMX 3(2.5)2-WM
.618 .156 .031
PM
09 7/32 9.0 2.38 0.40
TCMT 09 02 04-PM
✩ ★ ✩ ★
TCMT 1.8(1.5)1-PM
.353 .094 .016
8.6 2.38 0.79
TCMT 09 02 08-PM
✩ ★ ✩ ★
TCMT 1.8(1.5)2-PM
.337 .094 .031
11 1/4 10.3 3.18 0.40
TCMT 11 03 04-PM
✩ ★ ✩ ★
TCMT 221-PM
.407 .125 .016
9.9 3.18 0.79
TCMT 11 03 08-PM
✩ ★ ✩ ★
TCMT 222-PM
.391 .125 .031
9.5 3.18 1.19
TCMT 11 03 12-PM
✩ ★ ✩ ★
TCMT 223-PM
.376 .125 .047
16 3/8 16.1 3.97 0.40
TCMT 16 T3 04-PM
✩ ★ ✩ ★
TCMT 3(2.5)1-PM
.634 .156 .016
15.7 3.97 0.79
TCMT 16 T3 08-PM
✩ ★ ✩ ★
TCMT 3(2.5)2-PM
.618 .156 .031
15.3 3.97 1.19
TCMT 16 T3 12-PM
✩ ★ ✩ ★
TCMT 3(2.5)3-PM
.602 .156 .047
22 1/2 21.2 4.76 0.79
TCMT 22 04 08-PM
★ ★
TCMT 432-PM
.835 .188 .031
R = Правое исполнение, L = Левое исполнение
76
A 10
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
ТОЧ ЕНИ Е Пластины
Пластины CoroTurn
®
107 для точения
Пластина формы Т (треугольная)
P K
LE S RE
КОД ISO
4415
4425
4415
4425
КОД ANSI
Средняя
UM
09 7/32 9.0 2.38 0.40
TCMT 09 02 04-UM
✩ ★ ✩ ★
TCMT 1.8(1.5)1-UM
.353 .094 .016
8.6 2.38 0.79
TCMT 09 02 08-UM
★ ★
TCMT 1.8(1.5)2-UM
.337 .094 .031
11 1/4 10.3 2.38 0.40
TCMT 11 02 04-UM
✩ ★ ✩ ✩
TCMT 2(1.5)1-UM
.407 .094 .016
9.9 2.38 0.79
TCMT 11 02 08-UM
✩ ★ ✩ ✩
TCMT 2(1.5)2-UM
.391 .094 .031
16 3/8 16.1 3.97 0.40
TCMT 16 T3 04-UM
✩ ★ ✩ ★
TCMT 3(2.5)1-UM
.634 .156 .016
15.7 3.97 0.79
TCMT 16 T3 08-UM
✩ ★ ✩ ✩
TCMT 3(2.5)2-UM
.618 .156 .031
Черновая обработка
PR
11 1/4 9.9 3.18 0.79
TCMT 11 03 08-PR
✩ ★ ✩ ★
TCMT 222-PR
.391 .125 .031
9.5 3.18 1.19
TCMT 11 03 12-PR
★ ★
TCMT 223-PR
.376 .125 .047
16 3/8 15.7 3.97 0.79
TCMT 16 T3 08-PR
✩ ★ ✩ ★
TCMT 3(2.5)2-PR
.618 .156 .031
15.3 3.97 1.19
TCMT 16 T3 12-PR
✩ ★ ✩ ★
TCMT 3(2.5)3-PR
.602 .156 .047
22 1/2 21.2 4.76 0.79
TCMT 22 04 08-PR
★ ★
TCMT 432-PR
.835 .188 .031
20.8 4.76 1.19
TCMT 22 04 12-PR
★ ★
TCMT 433-PR
.819 .188 .047
UR
11 1/4 10.3 2.38 0.40
TCMT 11 02 04-UR
✩ ★ ✩ ✩
TCMT 2(1.5)1-UR
.407 .094 .016
9.9 2.38 0.79
TCMT 11 02 08-UR
✩ ★ ✩ ✩
TCMT 2(1.5)2-UR
.391 .094 .031
16 3/8 16.1 3.97 0.40
TCMT 16 T3 04-UR
✩ ★ ✩ ✩
TCMT 3(2.5)1-UR
.634 .156 .016
15.7 3.97 0.79
TCMT 16 T3 08-UR
✩ ★ ✩ ✩
TCMT 3(2.5)2-UR
.618 .156 .031
15.3 3.97 1.19
TCMT 16 T3 12-UR
★ ★
TCMT 3(2.5)3-UR
.602 .156 .047
R = Правое исполнение, L = Левое исполнение
76
A 11
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
ТОЧЕНИЕ Пластины
Пластины CoroTurn
®
107 для точения

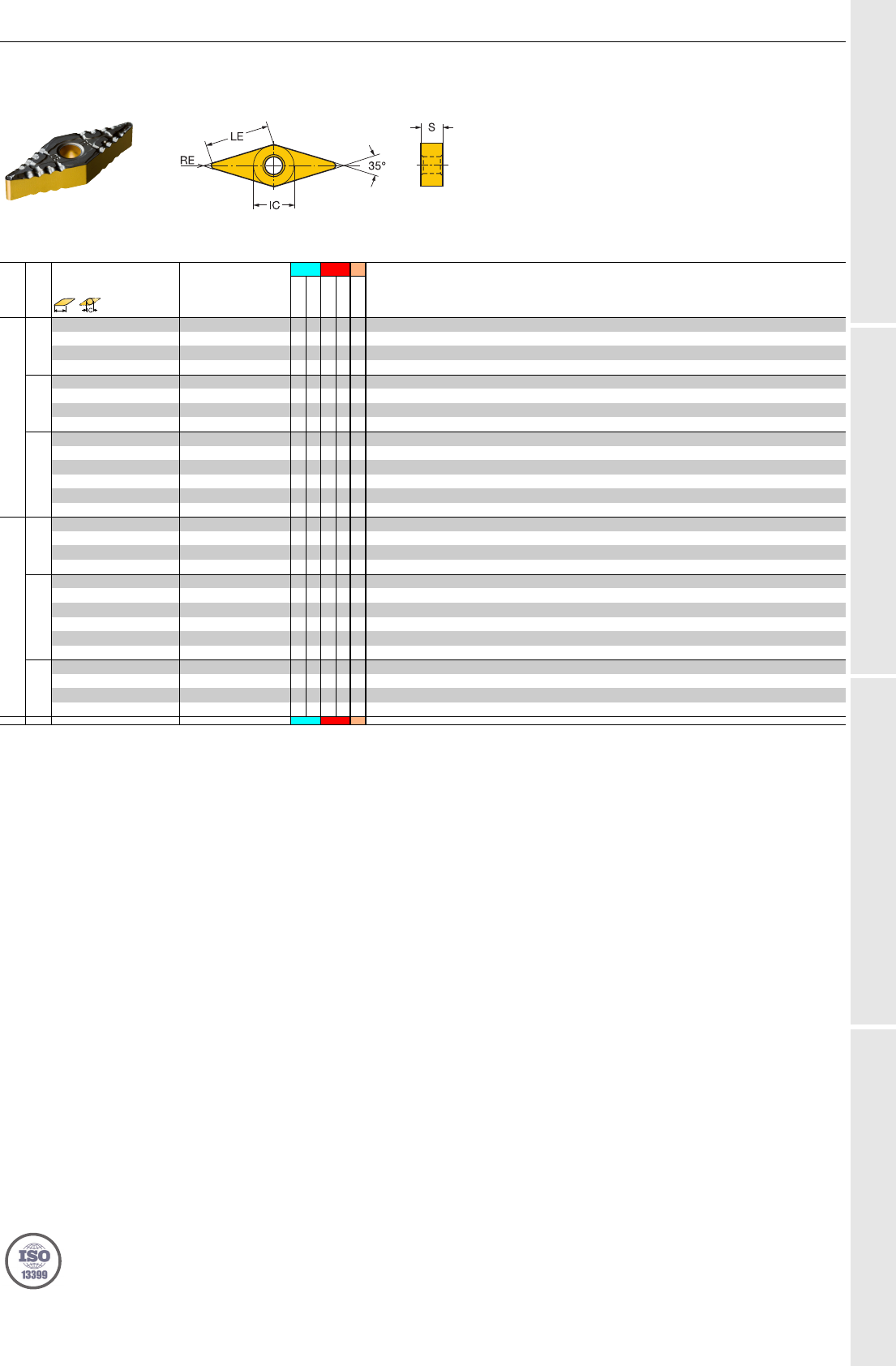

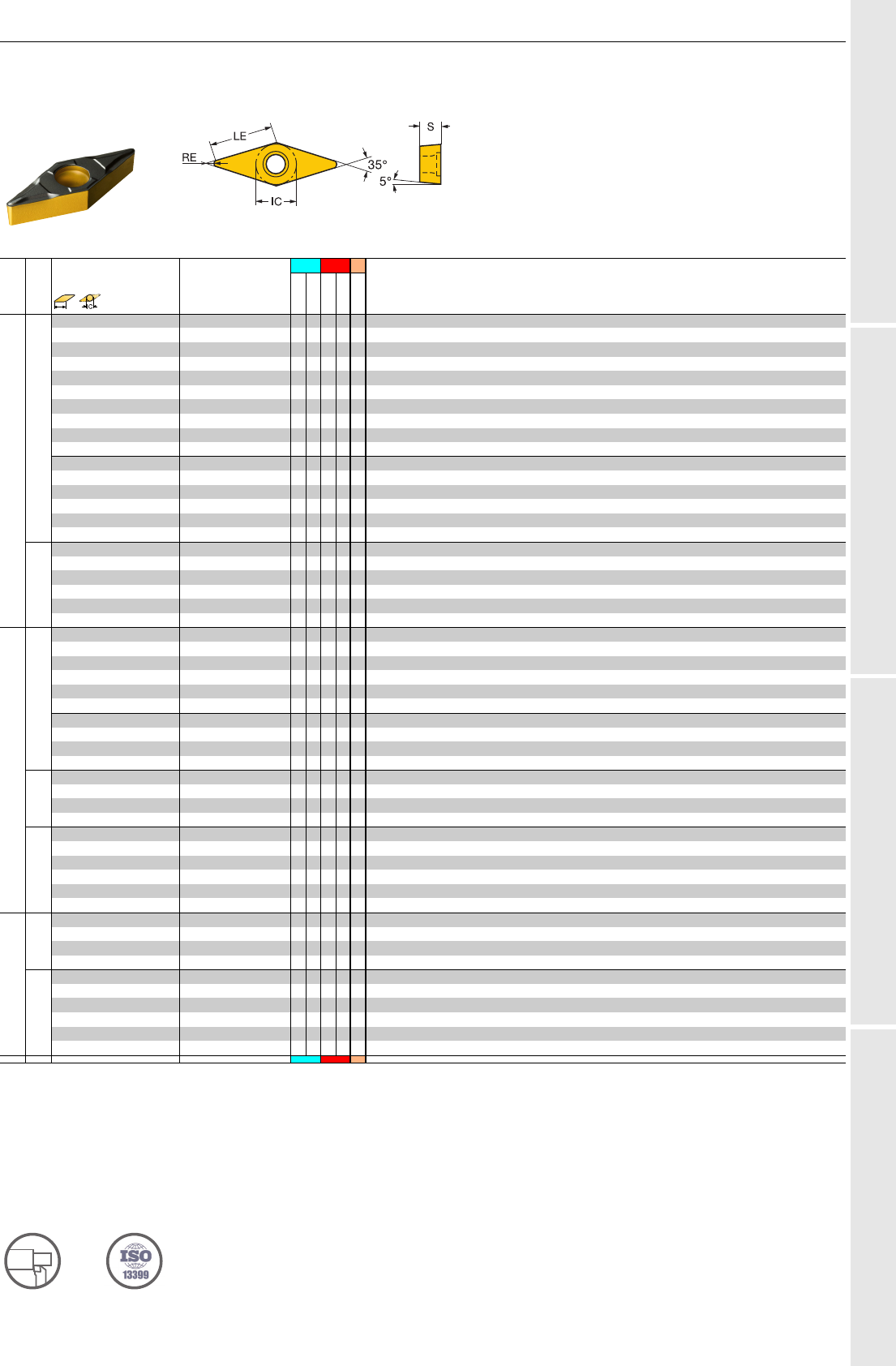

Пластина формы V (ромб 35°)
P K S
LE S RE
КОД ISO
4415
4425
4415
4425
S205
КОД ANSI
Чистовая обработка
PF
11 1/4 10.7 3.18 0.40
VCMT 11 03 04-PF
★ ✩ ✩ ★
VCMT 221-PF
.420 .125 .016
10.9 3.18 0.20
VBMT 11 03 02-PF
★ ★
VBMT 220-PF
.428 .125 .008
10.7 3.18 0.40
VBMT 11 03 04-PF
★ ✩ ✩ ★
VBMT 221-PF
.420 .125 .016
10.3 3.18 0.79
VBMT 11 03 08-PF
★ ✩ ✩ ★
VBMT 222-PF
.404 .125 .031
9.9 3.18 1.19
VBMT 11 03 12-PF
★ ✩ ✩ ★
VBMT 223-PF
.389 .125 .047
16 3/8 16.2 4.76 0.40
VBMT 16 04 04-PF
★ ✩ ✩ ★
VBMT 331-PF
.638 .188 .016
15.8 4.76 0.79
VBMT 16 04 08-PF
★ ✩ ✩ ★
VBMT 332-PF
.622 .188 .031
15.4 4.76 1.19
VBMT 16 04 12-PF
★ ★
VBMT 333-PF
.607 .188 .047
UF
11 1/4 10.9 2.38 0.20
VBMT 11 02 02-UF
★ ✩
VBMT 2(1.5)0-UF
.428 .094 .008
10.7 2.38 0.40
VBMT 11 02 04-UF
★ ✩ ✩ ✩
VBMT 2(1.5)1-UF
.420 .094 .016
10.3 2.38 0.79
VBMT 11 02 08-UF
✩ ✩
VBMT 2(1.5)2-UF
.404 .094 .031
Средняя
PM
16 3/8 16.2 4.76 0.40
VBMT 16 04 04-PM
✩ ★ ✩ ★
VBMT 331-PM
.638 .188 .016
15.8 4.76 0.79
VBMT 16 04 08-PM
✩ ★ ✩ ★
VBMT 332-PM
.622 .188 .031
15.4 4.76 1.19
VBMT 16 04 12-PM
✩ ★ ✩ ★
VBMT 333-PM
.607 .188 .047
11 1/4 10.7 3.18 0.40
VCMT 11 03 04-PM
✩ ★ ✩ ★
VCMT 221-PM
.420 .125 .016
10.3 3.18 0.79
VCMT 11 03 08-PM
✩ ★ ✩ ★
VCMT 222-PM
.404 .125 .031
UM
16 3/8 16.2 4.76 0.40
VBGT 16 04 04-UM
★
VBGT 331-UM
.638 .188 .016
15.8 4.76 0.79
VBGT 16 04 08-UM
★
VBGT 332-UM
.622 .188 .031
UM
16.2 4.76 0.40
VBMT 16 04 04-UM
✩ ★ ✩ ✩
VBMT 331-UM
.638 .188 .016
15.8 4.76 0.79
VBMT 16 04 08-UM
✩ ★ ✩ ✩
VBMT 332-UM
.622 .188 .031
15.4 4.76 1.19
VBMT 16 04 12-UM
★ ★
VBMT 333-UM
.607 .188 .047
Черновая обработка
PR
16 3/8 15.8 4.76 0.79
VBMT 16 04 08-PR
✩ ★ ✩ ★
VBMT 332-PR
.622 .188 .031
15.4 4.76 1.19
VBMT 16 04 12-PR
✩ ★ ✩ ★
VBMT 333-PR
.607 .188 .047
UR
16 3/8 16.2 4.76 0.40
VBMT 16 04 04-UR
✩ ★ ✩ ✩
VBMT 331-UR
.638 .188 .016
15.8 4.76 0.79
VBMT 16 04 08-UR
✩ ★ ✩ ✩
VBMT 332-UR
.622 .188 .031
15.4 4.76 1.19
VBMT 16 04 12-UR
✩ ★ ✩ ✩
VBMT 333-UR
.607 .188 .047
12 76
A 12
ТОЧЕНИЕ
Инструмент для наружной обработки
R
U
S
A
B
C
D
ТОЧ ЕНИ Е Инс тру мен т для наружной обработки
Резцовые головки CoroTurn
®
107 для точения
Закрепление пластин винтом
Coromant Capto
®
– Высокоточная подача СОЖ
Cx-SVMBR/L..C
KAPR 93.0°
PSIR -3.0°
Размеры, мм, дюйм
CZC
MS
RMPX CNSC
Код заказа
DCON
MS
LF WF MIID
16 3/8 C6 50° 3
C6-SVMBR/L-00130-16C
63 130.0 0.0 150 3.0 2.10 VBMT 16 04 08
2.480 5.118 .000 2175
C8 50° 3
C8-SVMBR/L-00160-16C
80 160.0 0.0 150 3.0 4.25 VBMT 16 04 08
2.480 6.299 .000 2175
R = Правое исполнение, L = Левое исполнение
Комплектующие
Винт пластины
Опорная
пластина
Винт опорной
пластины Сопло
Винт для
подвода СОЖ
5513 020-01 5322 270-01 5512 090-01 5691 026-03 3213 010-256
Полный перечень комплектующих см. на www.sandvik.coromant.com
11 76 79
A 13
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
ТОЧЕНИЕ Пластины
Пластины T-Max
®
P для точения

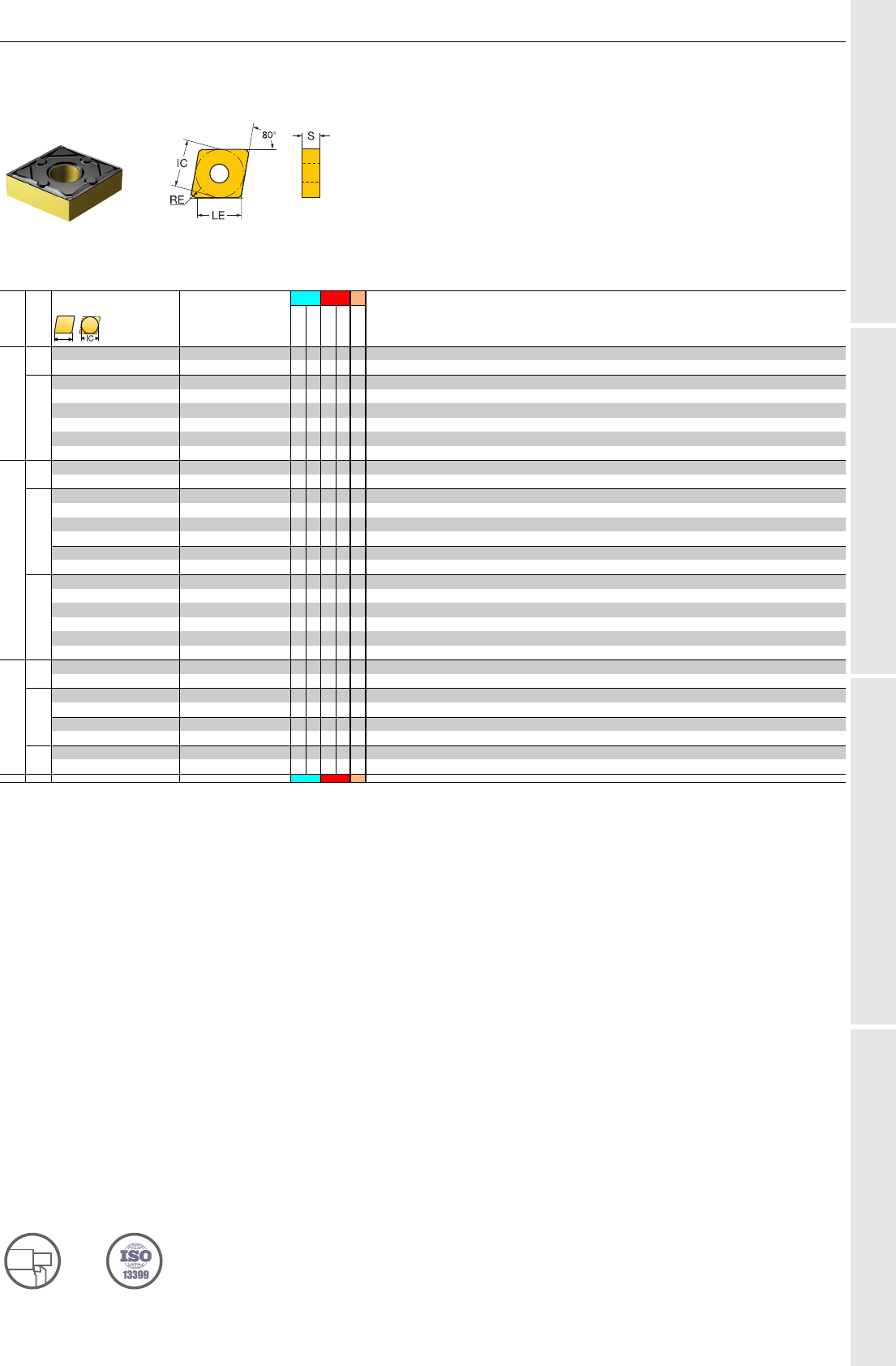

Пластина формы С (ромб 80°)
P K S
LE S RE
КОД ISO
4415
4425
4415
4425
S205
КОД ANSI
Чистовая обработка
WF
09 3/8 8.9 3.18 0.79
CNMG 09 03 08-WF
★ ✩
CNMG 322-WF
.349 .125 .031
SF
12 1/2 8.5 4.76 0.40
CNMG 12 04 04-SF
★
CNMG431-SF
.335 .188 .016
8.5 4.76 0.79
CNMG 12 04 08-SF
★
CNMG432-SF
.335 .188 .031
8.5 4.76 1.19
CNMG 12 04 12-SF
★
CNMG433-SF
.335 .188 .047
Средняя
WM
16 5/8 15.3 6.35 0.79
CNMG 16 06 08-WM
★ ✩
CNMG 542-WM
.603 .250 .031
QM
12 1/2 12.1 4.76 0.79
CNMG 12 04 08-QM
★
CNMG 432-QM
.476 .188 .031
11.7 4.76 1.19
CNMG 12 04 12-QM
★
CNMG 433-QM
.460 .188 .047
19 3/4 18.9 6.35 0.40
CNMG 19 06 04-QM
★ ★
CNMG 641-QM
.746 .250 .016
SM
12 1/2 8.5 4.76 0.40
CNMG 12 04 04-SM
★
CNMG431-SM
.335 .188 .016
8.5 4.76 0.79
CNMG 12 04 08-SM
★
CNMG432-SM
.335 .188 .031
8.5 4.76 1.19
CNMG 12 04 12-SM
★
CNMG433-SM
.335 .188 .047
Черновая обработка
PR
16 5/8 15.3 6.35 0.79
CNMG 16 06 08-PR
★ ★
CNMG 542-PR
.603 .250 .031
QR
16 5/8 15.3 6.35 0.79
CNMM 16 06 08-QR
★ ★
CNMM 542-QR
.603 .250 .031
19 3/4 18.5 6.35 0.79
CNMM 19 06 08-QR
★ ★
CNMM 642-QR
.730 .250 .031
XMR
16 5/8 14.9 6.35 1.19
CNMG 16 06 12-XMR
✩ ★ ✩ ★
CNMG 543-XMR
.587 .250 .047
22 76
A 14
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
ТОЧ ЕНИ Е Пластины
Пластины T-Max
®
P для точения

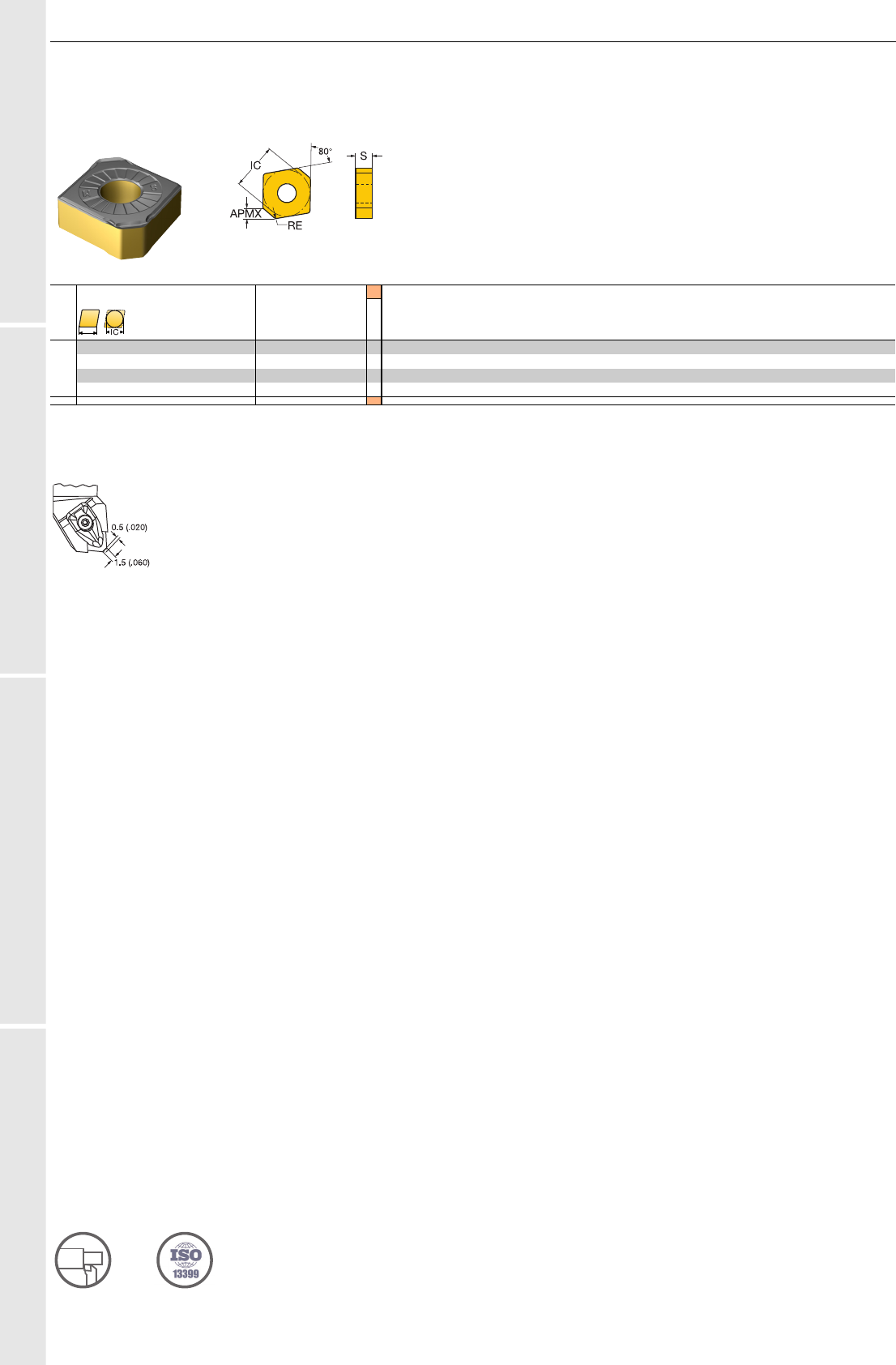

Пластина формы С (ромб 80°)
Геометрия для работы с большими подачами
S
LE S RE KCH CHW
КОД ISO
S205
КОД ANSI
Черновая
обработка
12 1/2 2.4 4.76 0.8 50° 1.5
CNMX 12 04 A1-SM
★
CNMX 43A1-SM
.094 .188 .031 50° .059
3.8 4.76 0.8 50° 2.5
CNMX 12 04 A2-SM
★
CNMX 43A2-SM
.150 .188 .031 50° .098
При использовании пластины CNMX державка нуждается в модификации
Опорные пластины
5322 234-07 для державок T-Max P
5322 234-08 для державок CoroTurn RC
23 76
A 15
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
ТОЧЕНИЕ Пластины
Пластины T-Max
®
P для точения
Пластина формы D (ромб 55°)
P K S
LE S RE
КОД ISO
4415
4425
4415
4425
S205
КОД ANSI
Чистовая обработка
WF
15 1/2 14.3 4.76 1.19
DNMX 15 04 12-WF
★ ✩
DNMX 433-WF
.563 .188 .047
LC
11 3/8 11.2 4.76 0.40
DNMG 11 04 04-LC
★
DNMG 331-LC
.442 .188 .016
15 1/2 15.1 6.35 0.40
DNMG 15 06 04-LC
★
DNMG 441-LC
.595 .250 .016
K
15 1/2 15.1 4.76 0.40
DNMG 15 04 04R/L-K
✩ ★
DNMG 431L-K
.595 .188 .016
14.7 4.76 0.79
DNMG 15 04 08R/L-K
✩ ★
DNMG 432L-K
.579 .188 .031
XF
15 1/2 14.7 4.76 0.79
DNMG 15 04 08-XF
✩ ★
DNMG 432-XF
.579 .188 .031
SF
15 1/2 6.4 4.76 0.40
DNMG 15 04 04-SF
★
DNMG431-SF
.252 .188 .016
6.4 4.76 0.79
DNMG 15 04 08-SF
★
DNMG432-SF
.252 .188 .031
6.4 6.35 0.40
DNMG 15 06 04-SF
★
DNMG441-SF
.252 .250 .016
6.4 6.35 0.79
DNMG 15 06 08-SF
★
DNMG442-SF
.252 .250 .031
6.4 6.35 1.19
DNMG 15 06 12-SF
★
DNMG443-SF
.252 .250 .047
Средняя
WM
15 1/2 13.9 4.76 1.59
DNMX 15 04 16-WM
✩ ✩
DNMX 434-WM
.547 .188 .063
WMX
15 1/2 13.9 4.76 1.59
DNMX 15 04 16-WMX
★ ✩
DNMX 434-WMX
.547 .188 .063
QM
11 3/8 11.2 4.76 0.40
DNMG 11 04 04-QM
★ ★
DNMG 331-QM
.442 .188 .016
10.8 4.76 0.79
DNMG 11 04 08-QM
★ ★
DNMG 332-QM
.426 .188 .031
15 1/2 14.7 6.35 0.79
DNMG 15 06 08-QM
★
DNMG 442-QM
.579 .250 .031
14.3 6.35 1.19
DNMG 15 06 12-QM
★
DNMG 443-QM
.563 .250 .047
SM
15 1/2 6.4 4.76 0.40
DNMG 15 04 04-SM
★
DNMG431-SM
.252 .188 .016
6.4 4.76 0.79
DNMG 15 04 08-SM
★
DNMG432-SM
.252 .188 .031
6.4 4.76 1.19
DNMG 15 04 12-SM
★
DNMG433-SM
.252 .188 .047
6.4 6.35 0.40
DNMG 15 06 04-SM
★
DNMG441-SM
.252 .250 .016
6.4 6.35 0.79
DNMG 15 06 08-SM
★
DNMG442-SM
.252 .250 .031
6.4 6.35 1.19
DNMG 15 06 12-SM
★
DNMG443-SM
.252 .250 .047
XM
15 1/2 14.7 4.76 0.79
DNMG 15 04 08-XM
★ ★
DNMG 432-XM
.579 .188 .031
15.1 6.35 0.40
DNMG 15 06 04-XM
★ ★
DNMG 441-XM
.595 .250 .016
Черновая
обработка
PR
19 5/8 18.2 6.35 1.19
DNMG 19 06 12-PR
★ ★
DNMG 543-PR
.716 .250 .047
QR
15 1/2 14.3 4.76 1.19
DNMM 15 04 12-QR
★ ★
DNMM 433-QR
.563 .188 .047
13.9 6.35 1.59
DNMM 15 06 16-QR
★ ★
DNMM 444-QR
.547 .250 .063
23 76
A 16
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
ТОЧ ЕНИ Е Пластины
Пластины T-Max
®
P для точения

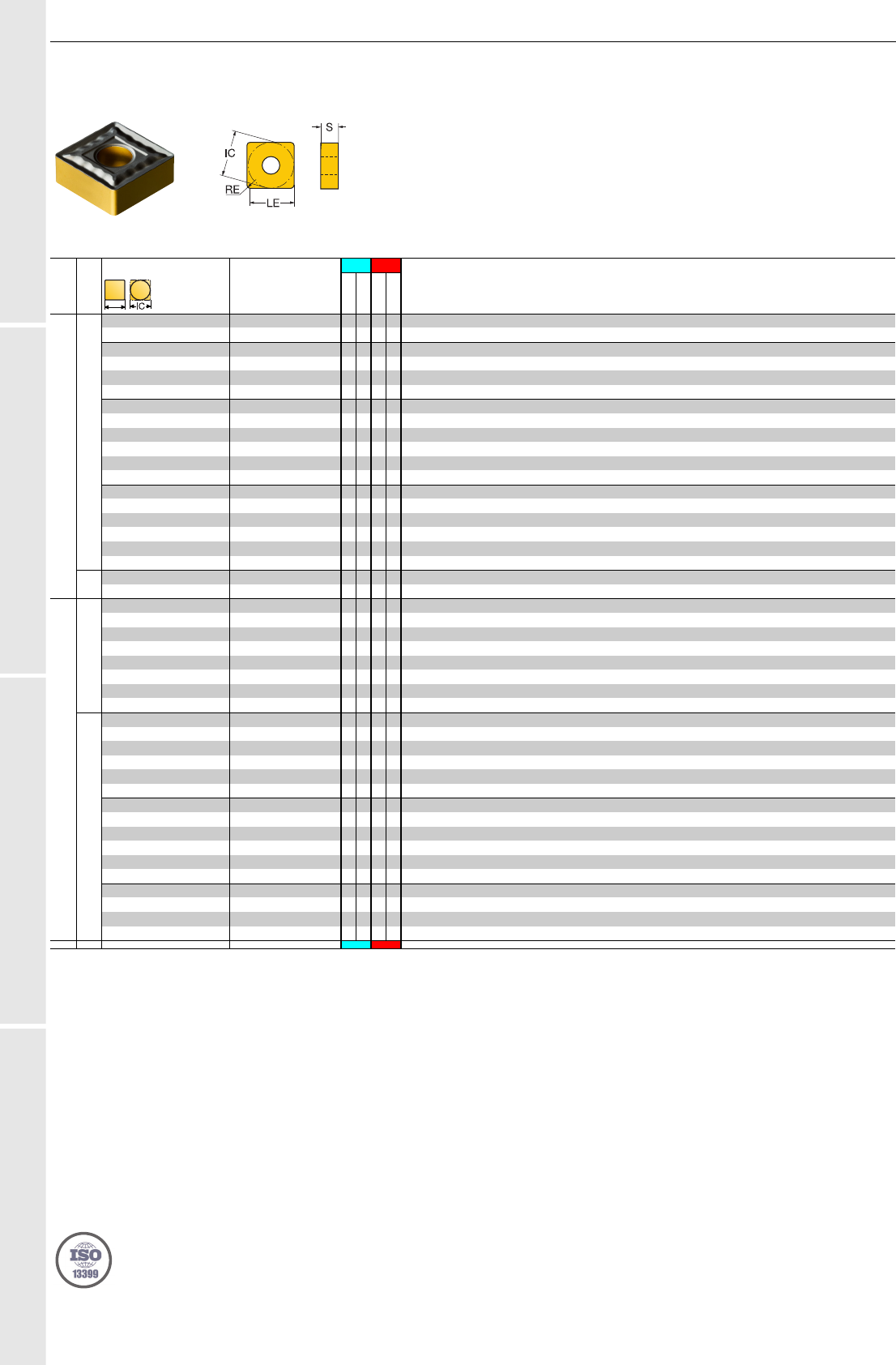

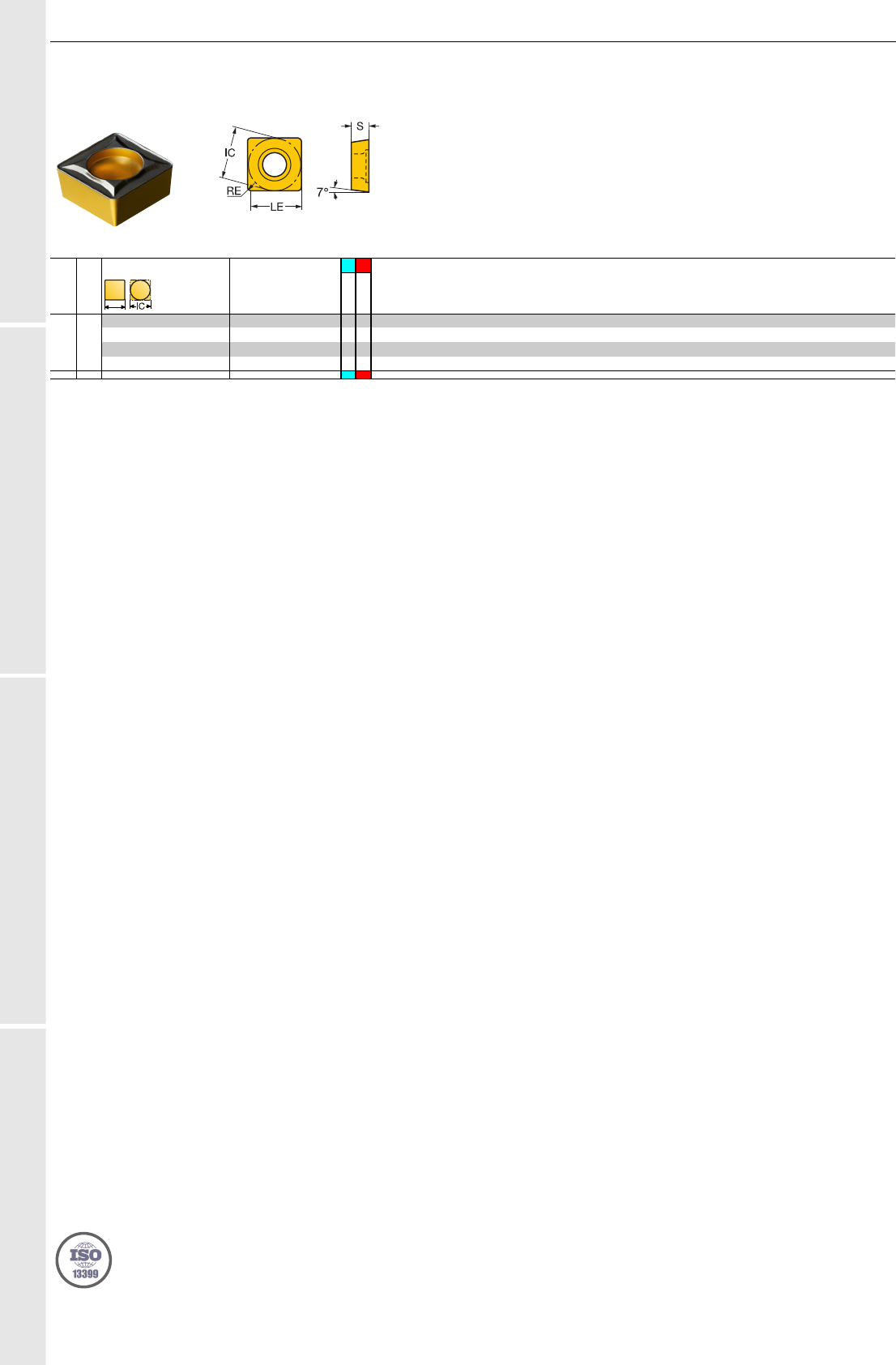

Пластина формы S (квадратная)
P K
LE S RE
КОД ISO
4415
4425
4415
4425
КОД ANSI
Средняя
QM
09 3/8 9.1 3.18 0.40
SNMG 09 03 04-QM
★ ★
SNMG 321-QM
.359 .125 .016
12 1/2 12.3 4.76 0.40
SNMG 12 04 04-QM
★ ★
SNMG 431-QM
.484 .188 .016
11.1 4.76 1.59
SNMG 12 04 16-QM
★ ✩
SNMG 434-QM
.437 .188 .063
15 5/8 15.1 6.35 0.79
SNMG 15 06 08-QM
★ ★
SNMG 542-QM
.594 .250 .031
14.7 6.35 1.19
SNMG 15 06 12-QM
★ ✩
SNMG 543-QM
.578 .250 .047
14.3 6.35 1.59
SNMG 15 06 16-QM
★ ★
SNMG 544-QM
.562 .250 .063
19 3/4 18.3 6.35 0.79
SNMG 19 06 08-QM
★ ★
SNMG 642-QM
.719 .250 .031
17.9 6.35 1.19
SNMG 19 06 12-QM
✩ ★ ✩ ✩
SNMG 643-QM
.703 .250 .047
17.5 6.35 1.59
SNMG 19 06 16-QM
★ ✩
SNMG 644-QM
.687 .250 .063
XM
12 1/2 11 .9 4.76 0.79
SNMG 12 04 08-XM
★ ★
SNMG 432-XM
.469 .188 .031
Черновая обработка
PR
19 3/4 18.3 6.35 0.79
SNMG 19 06 08-PR
★ ★
SNMG 642-PR
.719 .250 .031
17.9 6.35 1.19
SNMG 19 06 12-PR
✩ ★ ✩ ★
SNMG 643-PR
.703 .250 .047
17.5 6.35 1.59
SNMG 19 06 16-PR
✩ ★ ✩ ★
SNMG 644-PR
.687 .250 .063
16.7 6.35 2.38
SNMG 19 06 24-PR
✩ ★ ✩ ★
SNMG 646-PR
.656 .250 .094
QR
12 1/2 11 .9 4.76 0.79
SNMM 12 04 08-QR
★ ★
SNMM 432-QR
.469 .188 .031
11.5 4.76 1.19
SNMM 12 04 12-QR
★ ★
SNMM 433-QR
.453 .188 .047
11.1 4.76 1.59
SNMM 12 04 16-QR
★ ★
SNMM 434-QR
.437 .188 .063
15 5/8 14.7 6.35 1.19
SNMM 15 06 12-QR
★ ★
SNMM 543-QR
.578 .250 .047
14.3 6.35 1.59
SNMM 15 06 16-QR
★ ★
SNMM 544-QR
.562 .250 .063
13.5 6.35 2.38
SNMM 15 06 24-QR
★ ★
SNMM 546-QR
.531 .250 .094
19 3/4 18.3 6.35 0.79
SNMM 19 06 08-QR
★ ★
SNMM 642-QR
.719 .250 .031
16.7 6.35 2.38
SNMM 19 06 24-QR
★ ★
SNMM 646-QR
.656 .250 .094
76
A 17
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
ТОЧЕНИЕ Пластины
Пластины T-Max
®
P для точения
Пластина формы Т (треугольная)
P K
LE S RE
КОД ISO
4415
4425
4415
4425
КОД ANSI
Чистовая обработка
PF
16 3/8 16.1 4.76 0.40
TNMG 16 04 04-PF
★ ✩ ✩ ★
TNMG 331-PF
.634 .188 .016
15.7 4.76 0.79
TNMG 16 04 08-PF
★ ✩ ✩ ★
TNMG 332-PF
.618 .188 .031
15.3 4.76 1.19
TNMG 16 04 12-PF
★ ✩ ✩ ★
TNMG 333-PF
.602 .188 .047
22 1/2 21.2 4.76 0.79
TNMG 22 04 08-PF
★ ✩ ✩ ★
TNMG 432-PF
.835 .188 .031
20.8 4.76 1.19
TNMG 22 04 12-PF
★ ✩ ✩ ★
TNMG 433-PF
.819 .188 .047
LC
16 3/8 16.1 4.76 0.40
TNMG 16 04 04-LC
★ ✩
TNMG 331-LC
.634 .188 .016
15.7 4.76 0.79
TNMG 16 04 08-LC
★ ✩
TNMG 332-LC
.618 .188 .031
K
16 3/8 16.1 4.76 0.40
TNMG 16 04 04R/L-K
★ ✩ ✩ ★
TNMG 331L-K
.634 .188 .016
15.7 4.76 0.79
TNMG 16 04 08R/L-K
★ ✩ ✩ ★
TNMG 332L-K
.618 .188 .031
WF
16 3/8 16.1 4.76 0.40
TNMX 16 04 04-WF
★ ✩ ✩ ✩
TNMX 331-WF
.634 .188 .016
15.7 4.76 0.79
TNMX 16 04 08-WF
★ ✩ ✩ ✩
TNMX 332-WF
.618 .188 .031
XF
16 3/8 16.1 4.76 0.40
TNMG 16 04 04-XF
★ ✩ ✩ ★
TNMG 331-XF
.634 .188 .016
15.7 4.76 0.79
TNMG 16 04 08-XF
★ ✩ ✩
TNMG 332-XF
.618 .188 .031
Средняя
WM
16 3/8 15.7 4.76 0.79
TNMX 16 04 08-WM
✩ ★ ✩ ✩
TNMX 332-WM
.618 .188 .031
15.3 4.76 1.19
TNMX 16 04 12-WM
✩ ★ ✩ ✩
TNMX 333-WM
.602 .188 .047
WMX
16 3/8 15.7 4.76 0.79
TNMX 16 04 08-WMX
✩ ★ ✩ ✩
TNMX 332-WMX
.618 .188 .031
15.3 4.76 1.19
TNMX 16 04 12-WMX
✩ ★ ✩ ✩
TNMX 333-WMX
.602 .188 .047
PM
22 1/2 21.6 4.76 0.40
TNMG 22 04 04-PM
✩ ★ ✩ ★
TNMG 431-PM
.850 .188 .016
21.2 4.76 0.79
TNMG 22 04 08-PM
✩ ★ ✩ ★
TNMG 432-PM
.835 .188 .031
20.8 4.76 1.19
TNMG 22 04 12-PM
✩ ★ ✩ ★
TNMG 433-PM
.819 .188 .047
20.4 4.76 1.59
TNMG 22 04 16-PM
✩ ★ ✩ ★
TNMG 434-PM
.803 .188 .063
76
A 18
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
ТОЧ ЕНИ Е Пластины
Пластины T-Max
®
P для точения
Пластина формы Т (треугольная)
P K
LE S RE
КОД ISO
4415
4425
4415
4425
КОД ANSI
Средняя
QM
11 1/4 10.6 3.18 0.40
TNMG 11 03 04-QM
✩ ★ ✩ ★
TNMG 221-QM
.417 .125 .016
10.2 3.18 0.79
TNMG 11 03 08-QM
✩ ★ ✩ ★
TNMG 222-QM
.402 .125 .031
16 3/8 16.1 3.18 0.40
TNMG 16 03 04-QM
★ ★
TNMG 321-QM
.634 .125 .016
15.7 3.18 0.79
TNMG 16 03 08-QM
★ ★
TNMG 322-QM
.618 .125 .031
16.1 4.76 0.40
TNMG 16 04 04-QM
✩ ★ ✩ ✩
TNMG 331-QM
.634 .188 .016
15.7 4.76 0.79
TNMG 16 04 08-QM
✩ ★ ✩ ✩
TNMG 332-QM
.618 .188 .031
15.3 4.76 1.19
TNMG 16 04 12-QM
✩ ★ ✩ ★
TNMG 333-QM
.602 .188 .047
22 1/2 21.6 4.76 0.40
TNMG 22 04 04-QM
★ ✩
TNMG 431-QM
.850 .188 .016
21.2 4.76 0.79
TNMG 22 04 08-QM
✩ ★ ✩ ✩
TNMG 432-QM
.835 .188 .031
20.8 4.76 1.19
TNMG 22 04 12-QM
✩ ★ ✩ ✩
TNMG 433-QM
.819 .188 .047
20.4 4.76 1.59
TNMG 22 04 16-QM
✩ ★ ✩ ✩
TNMG 434-QM
.803 .188 .063
XM
16 3/8 16.1 4.76 0.40
TNMG 16 04 04-XM
★ ★
TNMG 331-XM
.634 .188 .016
15.7 4.76 0.79
TNMG 16 04 08-XM
✩ ★ ✩ ★
TNMG 332-XM
.618 .188 .031
15.3 4.76 1.19
TNMG 16 04 12-XM
✩ ★ ✩ ★
TNMG 333-XM
.602 .188 .047
Черновая обработка
XMR
16 3/8 15.7 4.76 0.79
TNMG 16 04 08-XMR
✩ ★ ✩ ★
TNMG 332-XMR
.618 .188 .031
PR
22 1/2 21.2 4.76 0.79
TNMG 22 04 08-PR
✩ ★ ✩ ★
TNMG 432-PR
.835 .188 .031
20.8 4.76 1.19
TNMG 22 04 12-PR
✩ ★ ✩ ★
TNMG 433-PR
.819 .188 .047
20.4 4.76 1.59
TNMG 22 04 16-PR
✩ ★ ✩ ★
TNMG 434-PR
.803 .188 .063
16 3/8 15.7 4.76 0.79
TNMM 16 04 08-PR
✩ ★ ✩ ★
TNMM 332-PR
.618 .188 .031
15.3 4.76 1.19
TNMM 16 04 12-PR
✩ ★ ✩ ★
TNMM 333-PR
.602 .188 .047
22 1/2 21.2 4.76 0.79
TNMM 22 04 08-PR
✩ ★ ✩ ★
TNMM 432-PR
.835 .188 .031
20.8 4.76 1.19
TNMM 22 04 12-PR
✩ ★ ✩ ★
TNMM 433-PR
.819 .188 .047
20.4 4.76 1.59
TNMM 22 04 16-PR
✩ ★ ✩ ★
TNMM 434-PR
.803 .188 .063
QR
16 3/8 15.7 4.76 0.79
TNMM 16 04 08-QR
✩ ★ ✩ ★
TNMM 332-QR
.618 .188 .031
15.3 4.76 1.19
TNMM 16 04 12-QR
★ ★
TNMM 333-QR
.602 .188 .047
22 1/2 21.2 4.76 0.79
TNMM 22 04 08-QR
★ ★
TNMM 432-QR
.835 .188 .031
20.8 4.76 1.19
TNMM 22 04 12-QR
✩ ★ ✩ ★
TNMM 433-QR
.819 .188 .047
20.4 4.76 1.59
TNMM 22 04 16-QR
★ ★
TNMM 434-QR
.803 .188 .063
76
A 19
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
ТОЧЕНИЕ Пластины
Пластины T-Max
®
P для точения
Пластина формы V (ромб 35°)
P K S
LE S RE
КОД ISO
4415
4425
4415
4425
S205
КОД ANSI
Чистовая обработка
PF
16 3/8 16.2 4.76 0.40
VNMG 16 04 04-PF
★ ✩ ✩ ★
VNMG 331-PF
.638 .188 .016
15.8 4.76 0.79
VNMG 16 04 08-PF
★ ✩ ✩ ★
VNMG 332-PF
.622 .188 .031
LC
16 3/8 16.2 4.76 0.40
VNMG 16 04 04-LC
★ ✩
VNMG 331-LC
.638 .188 .016
15.8 4.76 0.79
VNMG 16 04 08-LC
★ ✩
VNMG 332-LC
.622 .188 .031
SF
16 3/8 16.2 4.76 0.40
VNMG 16 04 04-SF
★
VNMG331-SF
.638 .188 .016
15.8 4.76 0.79
VNMG 16 04 08-SF
★
VNMG332-SF
.622 .188 .031
15.4 4.76 1.19
VNMG 16 04 12-SF
★
VNMG333-SF
.607 .188 .047
Средняя
PM
16 3/8 15.8 4.76 0.79
VNMG 16 04 08-PM
✩ ★ ✩ ★
VNMG 332-PM
.622 .188 .031
15.4 4.76 1.19
VNMG 16 04 12-PM
✩ ★ ✩ ★
VNMG 333-PM
.607 .188 .047
QM
16 3/8 16.2 4.76 0.40
VNMG 16 04 04-QM
✩ ★ ✩ ✩
VNMG 331-QM
.638 .188 .016
15.8 4.76 0.79
VNMG 16 04 08-QM
✩ ★ ✩
VNMG 332-QM
.622 .188 .031
15.4 4.76 1.19
VNMG 16 04 12-QM
★ ★
VNMG 333-QM
.606 .187 .047
SM
16 3/8 15.8 4.76 0.79
VNMG 16 04 08-SM
★
VNMG332-SM
.622 .188 .031
15.4 4.76 1.19
VNMG 16 04 12-SM
★
VNMG333-SM
.607 .188 .047
76
A 20
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
ТОЧ ЕНИ Е Пластины
Пластины T-Max
®
P для точения

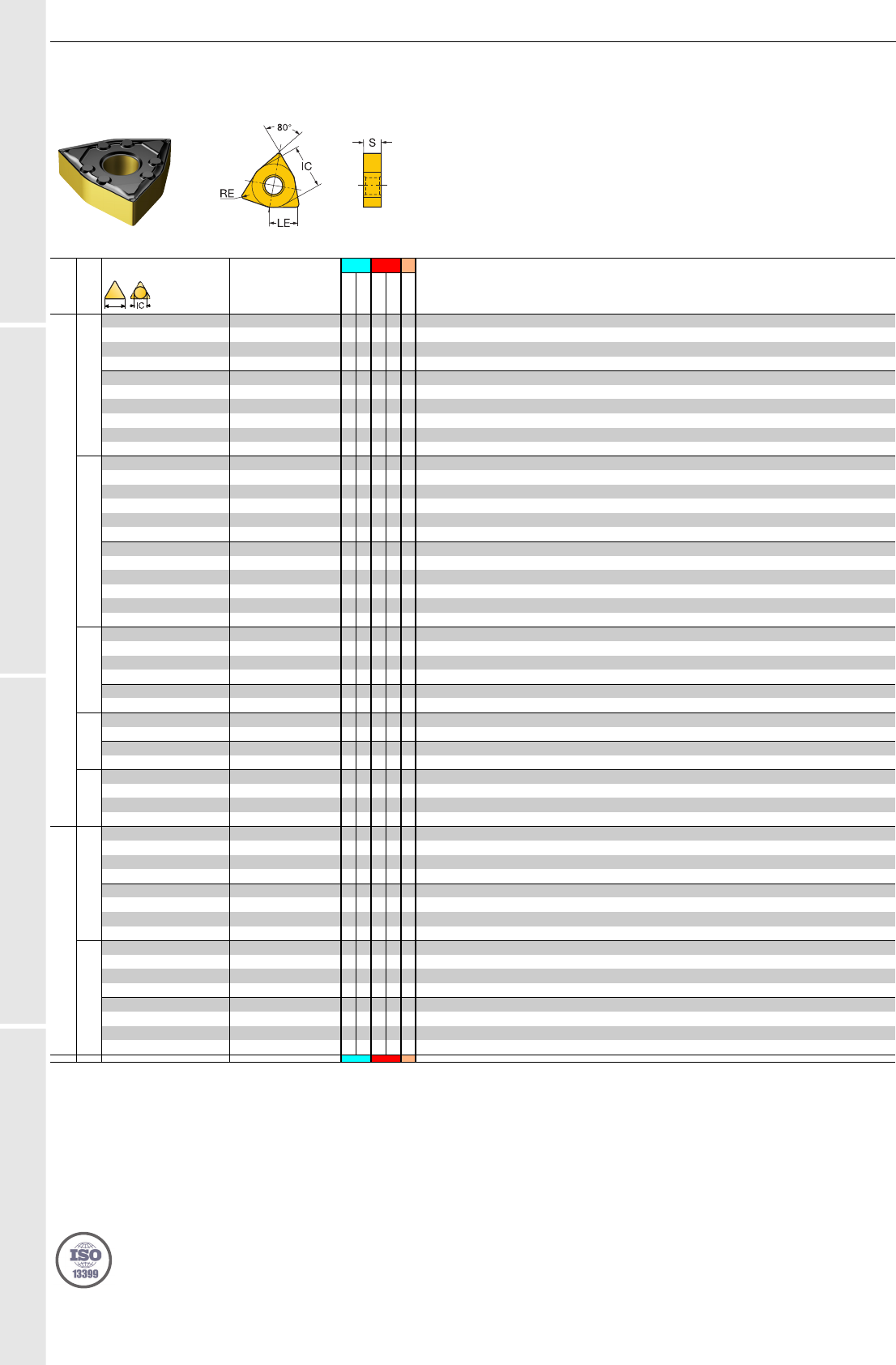

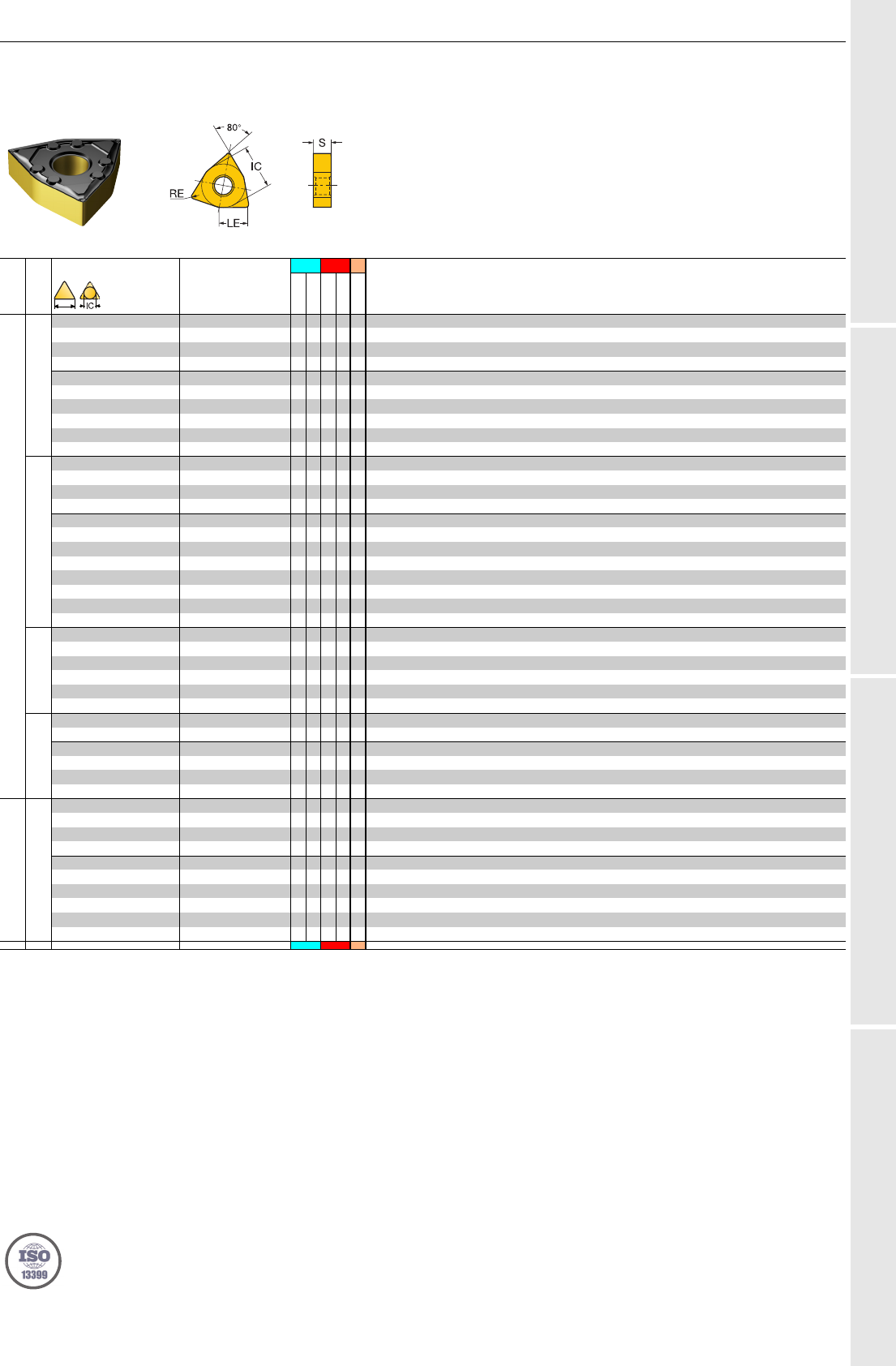

Пластина формы W (ломаный треугольник с углом 80°)
P K S
LE S RE
КОД ISO
4415
4425
4415
4425
S205
КОД ANSI
Чистовая обработка
WF
06 3/8 6.1 4.76 0.40
WNMG 06 04 04-WF
★ ✩ ✩ ✩
WNMG 331-WF
.241 .188 .016
5.7 4.76 0.79
WNMG 06 04 08-WF
★ ✩ ✩ ✩
WNMG 332-WF
.225 .188 .031
08 1/2 8.3 4.76 0.40
WNMG 08 04 04-WF
★ ✩ ✩ ✩
WNMG 431-WF
.326 .188 .016
7.9 4.76 0.79
WNMG 08 04 08-WF
★ ✩ ✩ ✩
WNMG 432-WF
.311 .188 .031
7.5 4.76 1.19
WNMG 08 04 12-WF
★ ✩ ✩ ✩
WNMG 433-WF
.295 .188 .047
PF
06 3/8 6.1 4.76 0.40
WNMG 06 04 04-PF
★ ✩ ✩ ★
WNMG 331-PF
.241 .188 .016
5.7 4.76 0.79
WNMG 06 04 08-PF
★ ✩ ✩ ★
WNMG 332-PF
.225 .188 .031
5.3 4.76 1.19
WNMG 06 04 12-PF
★ ★
WNMG 333-PF
.209 .188 .047
08 1/2 8.3 4.76 0.40
WNMG 08 04 04-PF
★ ✩ ✩ ★
WNMG 431-PF
.326 .188 .016
7.9 4.76 0.79
WNMG 08 04 08-PF
★ ✩ ✩ ★
WNMG 432-PF
.311 .188 .031
7.5 4.76 1.19
WNMG 08 04 12-PF
★ ✩ ✩ ★
WNMG 433-PF
.295 .188 .047
LC
06 3/8 6.1 4.76 0.40
WNMG 06 04 04-LC
★
WNMG 331-LC
.241 .188 .016
5.7 4.76 0.79
WNMG 06 04 08-LC
★ ✩
WNMG 332-LC
.225 .188 .031
08 1/2 7.9 4.76 0.79
WNMG 08 04 08-LC
★ ✩
WNMG 432-LC
.311 .188 .031
WL
06 3/8 5.7 4.76 0.79
WNMG 06 04 08-WL
★
WNMG 332-WL
.225 .188 .031
08 1/2 7.9 4.76 0.79
WNMG 08 04 08-WL
★ ✩
WNMG 432-WL
.311 .188 .031
XF
08 1/2 8.3 4.76 0.40
WNMG 08 04 04-XF
★ ★
WNMG 431-XF
.326 .188 .016
7.9 4.76 0.79
WNMG 08 04 08-XF
✩ ★
WNMG 432-XF
.311 .188 .031
Medium
WM
06 3/8 5.7 4.76 0.79
WNMG 06 04 08-WM
✩ ★ ✩ ✩
WNMG 332-WM
.225 .188 .031
5.3 4.76 1.19
WNMG 06 04 12-WM
✩ ★ ✩ ✩
WNMG 333-WM
.209 .188 .047
08 1/2 7.9 4.76 0.79
WNMG 08 04 08-WM
✩ ★ ✩ ✩
WNMG 432-WM
.311 .188 .031
7.5 4.76 1.19
WNMG 08 04 12-WM
✩ ★ ✩ ✩
WNMG 433-WM
.295 .188 .047
WMX
06 3/8 1.6 4.76 0.79
WNMG 06 04 08-WMX
✩ ★ ✩ ✩
WNMG 332-WMX
.063 .188 .031
1.6 4.76 1.19
WNMG 06 04 12-WMX
✩ ★ ✩ ✩
WNMG 333-WMX
.063 .188 .047
08 1/2 2.2 4.76 0.79
WNMG 08 04 08-WMX
✩ ★ ✩ ✩
WNMG 432-WMX
.087 .188 .031
2.2 4.76 1.19
WNMG 08 04 12-WMX
✩ ★ ✩ ✩
WNMG 433-WMX
.087 .188 .047
76
A 21
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
ТОЧЕНИЕ Пластины
Пластины T-Max
®
P для точения
Пластина формы W (ломаный треугольник с углом 80°)
P K S
LE S RE
КОД ISO
4415
4425
4415
4425
S205
КОД ANSI
Medium
PM
06 3/8 5.7 4.76 0.79
WNMG 06 04 08-PM
✩ ★ ✩ ★
WNMG 332-PM
.225 .188 .031
5.3 4.76 1.19
WNMG 06 04 12-PM
✩ ★ ✩ ★
WNMG 333-PM
.209 .188 .047
08 1/2 7.9 4.76 0.79
WNMG 08 04 08-PM
✩ ★ ✩ ★
WNMG 432-PM
.311 .188 .031
7.5 4.76 1.19
WNMG 08 04 12-PM
✩ ★ ✩ ★
WNMG 433-PM
.295 .188 .047
7.1 4.76 1.59
WNMG 08 04 16-PM
✩ ★ ✩ ★
WNMG 434-PM
.279 .188 .063
QM
06 3/8 5.7 4.76 0.79
WNMG 06 04 08-QM
✩ ★ ✩ ★
WNMG 332-QM
.225 .188 .031
5.3 4.76 1.19
WNMG 06 04 12-QM
✩ ★ ✩ ★
WNMG 333-QM
.209 .188 .047
08 1/2 8.3 4.76 0.40
WNMG 08 04 04-QM
✩ ★ ✩ ✩
WNMG 431-QM
.326 .188 .016
7.9 4.76 0.79
WNMG 08 04 08-QM
✩ ★ ✩ ✩
WNMG 432-QM
.311 .188 .031
7.5 4.76 1.19
WNMG 08 04 12-QM
✩ ★ ✩ ✩
WNMG 433-QM
.295 .188 .047
7.1 4.76 1.59
WNMG 08 04 16-QM
✩ ★ ✩ ★
WNMG 434-QM
.279 .188 .063
SM
08 1/2 3.2 4.76 0.40
WNMG 08 04 04-SM
★
WNMG431-SM
.126 .188 .016
3.2 4.76 0.79
WNMG 08 04 08-SM
★
WNMG432-SM
.126 .188 .031
3.2 4.76 1.19
WNMG 08 04 12-SM
★
WNMG433-SM
.126 .188 .047
XM
06 3/8 5.7 4.76 0.79
WNMG 06 04 08-XM
★ ★
WNMG 332-XM
.225 .188 .031
08 1/2 7.9 4.76 0.79
WNMG 08 04 08-XM
✩ ★ ✩ ★
WNMG 432-XM
.311 .188 .031
7.5 4.76 1.19
WNMG 08 04 12-XM
✩ ★ ✩ ★
WNMG 433-XM
.295 .188 .047
Черновая обработка
PR
06 3/8 5.7 4.76 0.79
WNMG 06 04 08-PR
✩ ★ ✩ ★
WNMG 332-PR
.225 .188 .031
5.3 4.76 1.19
WNMG 06 04 12-PR
✩ ★ ✩ ★
WNMG 333-PR
.209 .188 .047
08 1/2 7.9 4.76 0.79
WNMG 08 04 08-PR
✩ ★ ✩ ★
WNMG 432-PR
.311 .188 .031
7.5 4.76 1.19
WNMG 08 04 12-PR
✩ ★ ✩ ★
WNMG 433-PR
.295 .188 .047
7.1 4.76 1.59
WNMG 08 04 16-PR
✩ ★ ✩ ★
WNMG 434-PR
.279 .188 .063
76
A 22
ТОЧЕНИЕ
Инструмент для наружной обработки
R
U
S
A
B
C
D
ТОЧ ЕНИ Е Инс тру мен т для наружной обработки

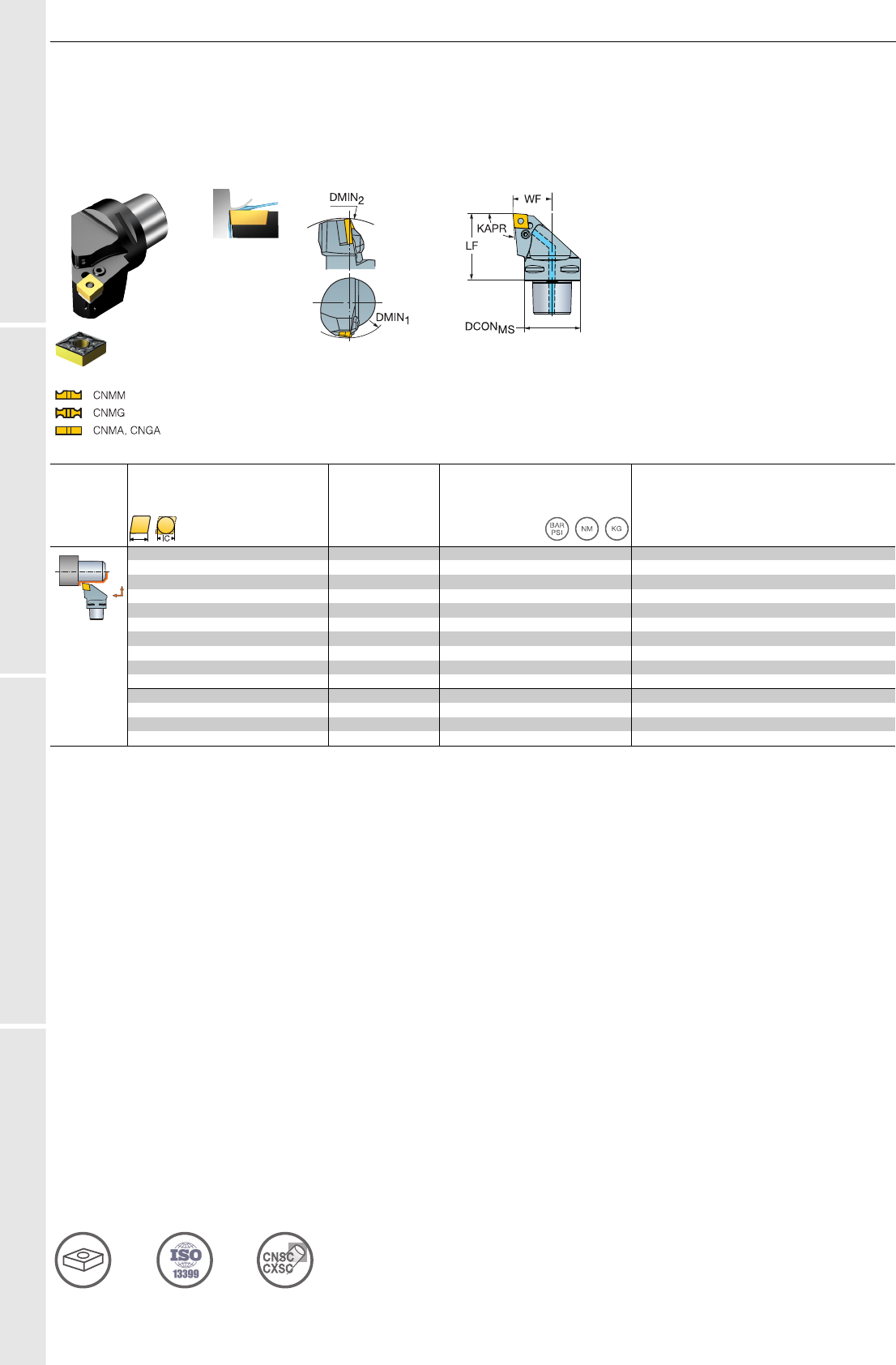

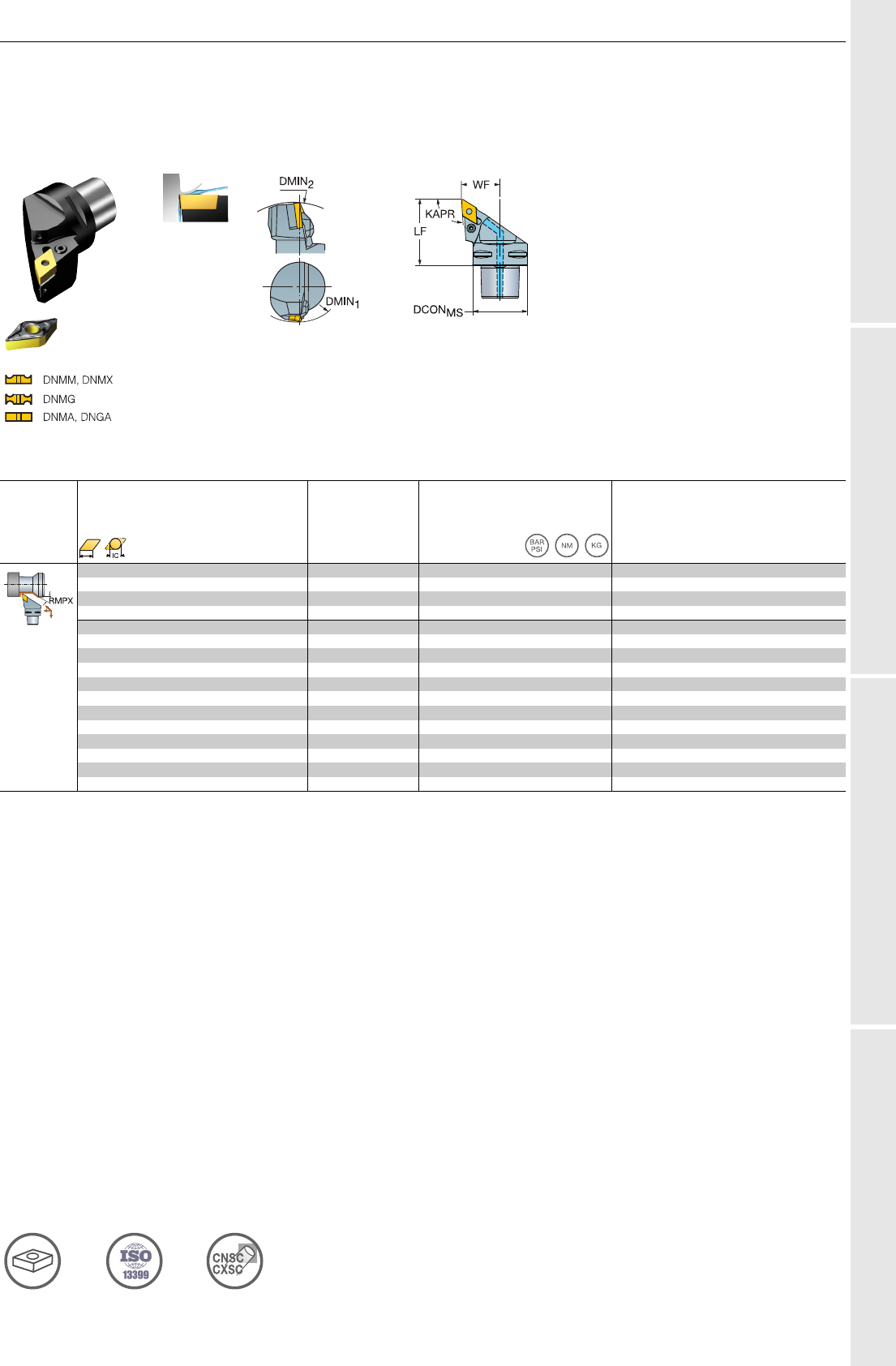

Резцовые головки T-Max
®
P для точения
Прижим рычагом за отверстие
Coromant Capto
®
– Высокоточная подача СОЖ
Cx-PCLNR/L..C
KAPR 95.0°
PSIR -5.0°
Размеры, мм, дюйм
CZC
MS
DMIN
1
DMIN
2
CNSC
Код заказа
DCON
MS
LF WF MIID
12 1/2 C3 109.0 140.0 3
C3-PCLNR/L-22045-12C
32 40.0 22.0 150 5.0 0.24 CNMG 12 04 08
4.291 5.512 1.260 1.575 .866 2175
C4 112.0 155.0 3
C4-PCLNR/L-27050-12C
40 50.0 27.0 150 5.0 0.42 CNMG 12 04 08
4.409 6.102 1.575 1.969 1.063 2175
C5 113.0 165.0 3
C5-PCLNR/L-35060-12C
50 60.0 35.0 150 5.0 0.76 CNMG 12 04 08
4.449 6.496 1.969 2.362 1.378 2175
C6 123.0 220.0 3
C6-PCLNR/L-45065-12C
63 65.0 45.0 150 5.0 1.31 CNMG 12 04 08
4.843 8.661 2.480 2.559 1.772 2175
C8 167.0 280.0 3
C8-PCLNR/L-55080-12C
80 80.0 55.0 150 5.0 2.71 CNMG 12 04 08
6.575 11.024 3.150 3.150 2.165 2175
16 5/8 C6 140.0 215.0 3
C6-PCLNR/L-45065-16C
63 65.0 45.0 150 5.0 1.34 CNMG 16 06 12
5.512 8.465 2.480 2.559 1.772 2175
C8 142.0 280.0 3
C8-PCLNR/L-55080-16C
80 80.0 55.0 150 5.0 2.75 CNMG 16 06 12
5.591 11.024 3.150 3.150 2.165 2175
R = Правое исполнение, L = Левое исполнение
Полный перечень комплектующих см. на www.sandvik.coromant.com
13 76 79
A 23
Инструмент для наружной обработки
ТОЧЕНИЕ
R
U
S
A
B
C
D
ТОЧЕНИЕ Инструмент для наружной обработки
Резцовые головки T-Max
®
P для точения
Прижим рычагом за отверстие
Coromant Capto
®
– Высокоточная подача СОЖ
KAPR 93.0°
PSIR -3.0°
Размеры, мм, дюйм
CZC
MS
DMIN
1
DMIN
2
RMPX CNSC
Код заказа
DCON
MS
LF WF MIID
11 3/8 C4 183.0 140.0 27° 3
C4-PDJNR/L-27050-11C
40 50.0 27.0 150 2.0 0.39 DNMG 11 04 08
7.205 5.512 1.575 1.969 1.063 2175
C5 185.0 165.0 27° 3
C5-PDJNR/L-35060-11C
50 60.0 35.0 150 2.0 0.73 DNMG 11 04 08
7.283 6.496 1.969 2.362 1.378 2175
15 1/2 C4 138.0 145.0 27° 3
C4-PDJNR/L-27055-15C
40 55.0 27.0 150 5.0 0.42 DNMG 15 06 08
5.433 5.709 1.575 2.165 1.063 2175
C5 139.0 165.0 27° 3
C5-PDJNR/L-35060-1504C
50 60.0 35.0 150 5.0 0.71 DNMG 15 06 08
5.472 6.496 1.969 2.362 1.378 2175
C5 139.0 165.0 27° 3
C5-PDJNR/L-35060-15C
50 60.0 35.0 150 5.0 0.71 DNMG 15 06 08
5.472 6.496 1.969 2.362 1.378 2175
C6 173.0 190.0 27° 3
C6-PDJNR/L-45065-1504C
63 65.0 45.0 150 5.0 1.18 DNMG 15 06 08
6.811 7.480 2.480 2.559 1.772 2175
C6 173.0 190.0 27° 3
C6-PDJNR/L-45065-15C
63 65.0 45.0 150 5.0 1.18 DNMG 15 06 08
6.811 7.480 2.480 2.559 1.772 2175
C8 204.0 248.0 27° 3
C8-PDJNR/L-55080-15C
80 65.0 45.0 150 5.0 2.42 DNMG 15 06 08
8.032 9.764 2.480 2.559 1.772 2175
R = Правое исполнение, L = Левое исполнение
Полный перечень комплектующих см. на www.sandvik.coromant.com
15 76 79
A 26
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
ТОЧ ЕНИ Е Пластины
Пластины T-Max
®
для точения

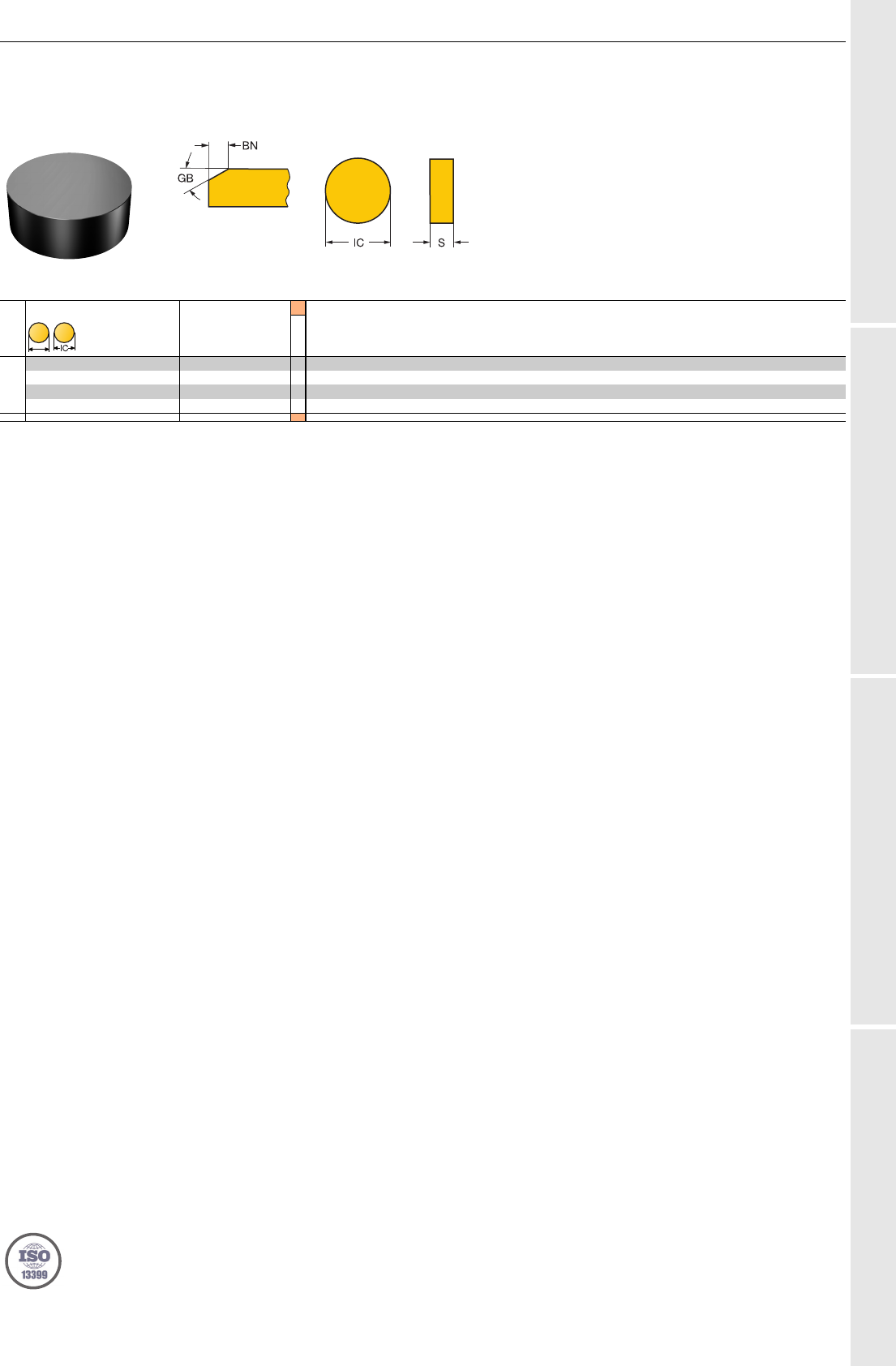

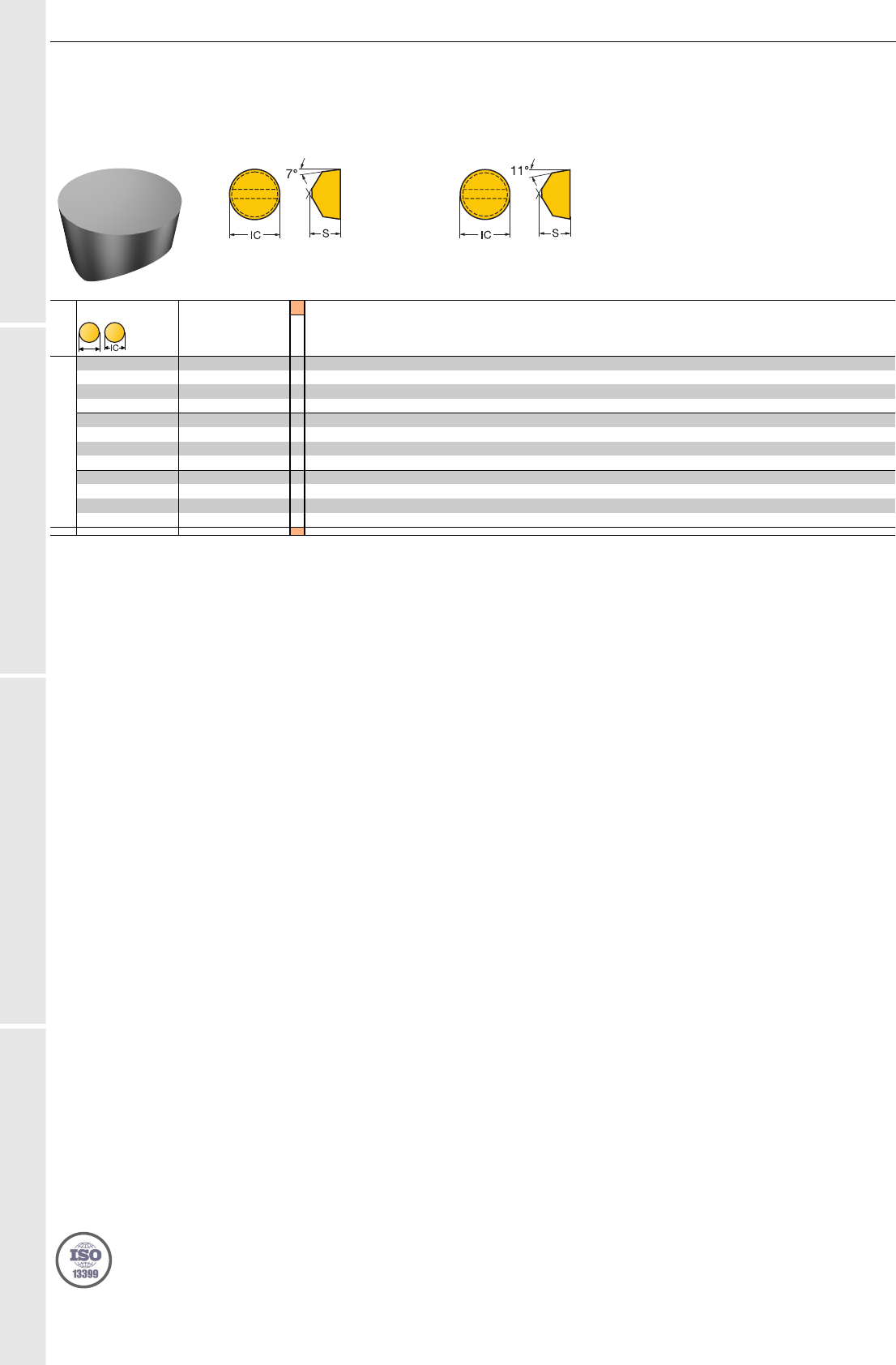

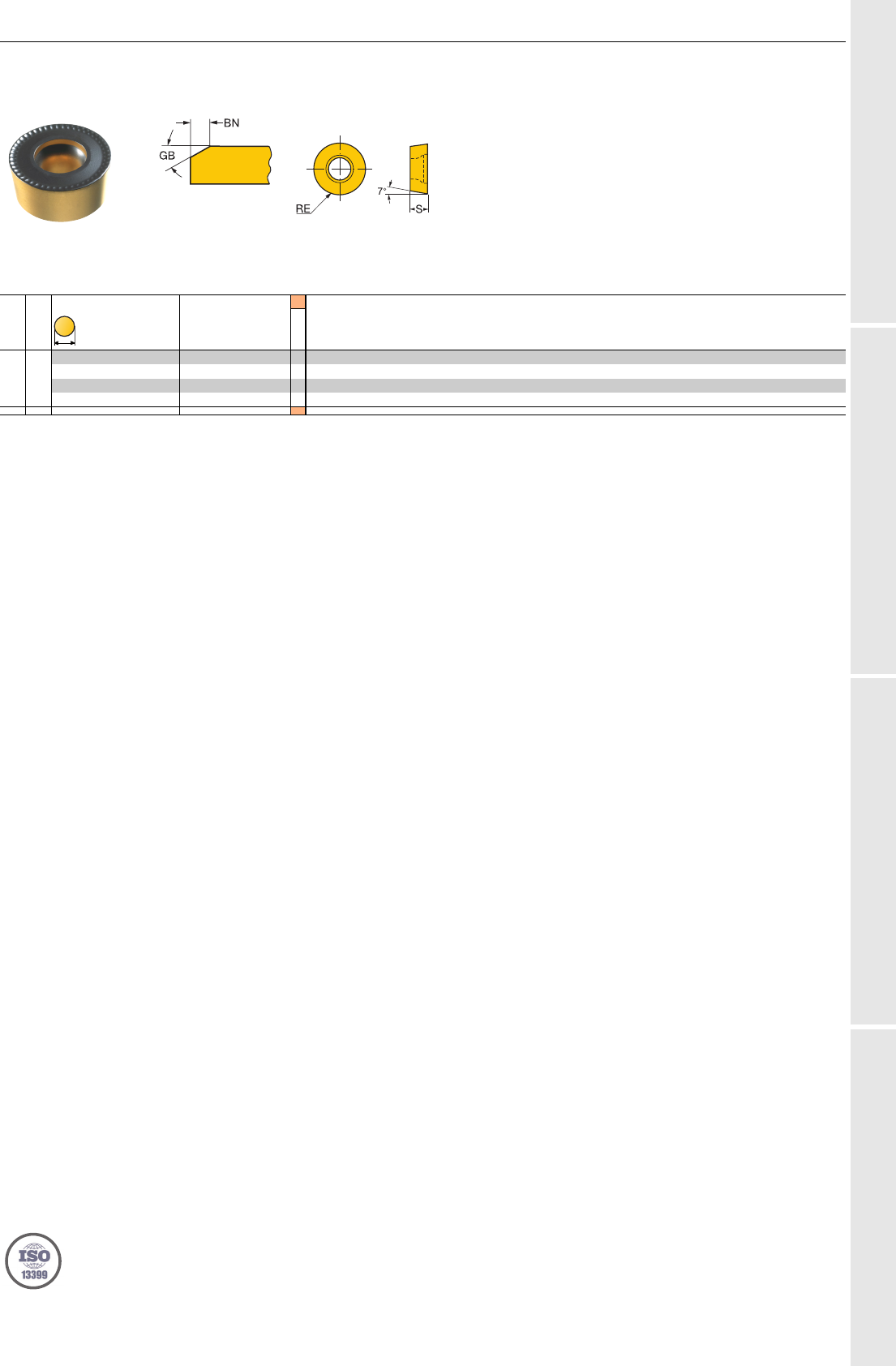

Пластина формы R (круглая)
Cверхтвёрдые режущие материалы
RCGX..E RPGX..E
S
SRE
КОД ISO
6165
КОД ANSI
Средняя
06 1/4 6.35 3.2
RCGX060600E
✩
RCGX24A
.250 .125
4.76 3.2
RPGX060400E
✩
RPGX23A
.188 .125
09 3/8 7.94 4.8
RCGX090700E
✩
RCGX35A
.313 .188
7.94 4.8
RPGX090700E
✩
RPGX35A
.313 .188
12 1/2 7.94 6.4
RCGX120700E
✩
RCGX45A
.313 .250
7.94 6.4
RPGX120700E
✩
RPGX45A
.313 .250
76
A 28
ОТРЕЗКА И ОБРАБОТКА КАНАВОК
Пластины
R
U
S
A
B
C
D
ОТРЕЗКА И ОБРАБОТКА КАНАВОК Пластины
Пластины CoroCut
®
1-2 для профильной обработки
Cверхтвёрдые режущие материалы
Двухлезвийные пластины CoroCut
®
S
Размеры, мм, дюйм
SSC CW RE APMX
Код заказа
6220
AN CWTOLL CWTOLU RETOLL RETOLU
H5.00 2.50 0.7
N123H2-0500-RE
★
7° -0.020 0.020 -0.020 0.020
.197 .098 .028 -.0008 .0008 -.0008 .0008
J6.00 3.00 0.8
N123J2-0600-RE
★
7° -0.020 0.020 -0.020 0.020
.236 .118 .030 -.0008 .0008 -.0008 .0008
6.35 3.18 0.8
N123J2-0635-RE
★
7° -0.020 0.020 -0.020 0.020
.250 .125 .030 -.0008 .0008 -.0008 .0008
L8.00 4.00 0.9
N123L2-0800-RE
★
7° -0.020 0.020 -0.020 0.020
.315 .157 .033 -.0008 .0008 -.0008 .0008
SSC = Должен соответствовать индексу SSC инструмента.N = Нейтральное исполнение
76
A 30
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и

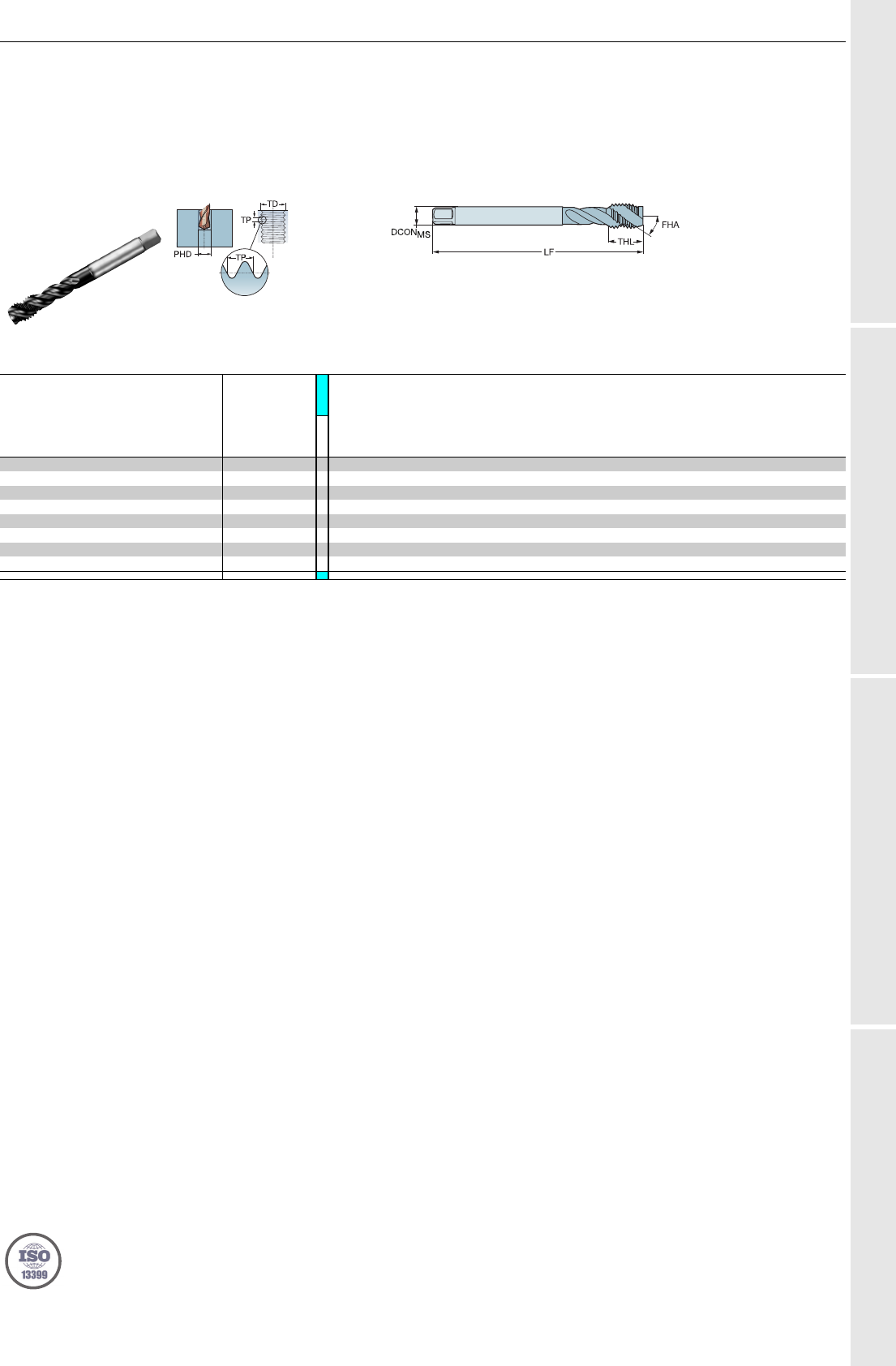

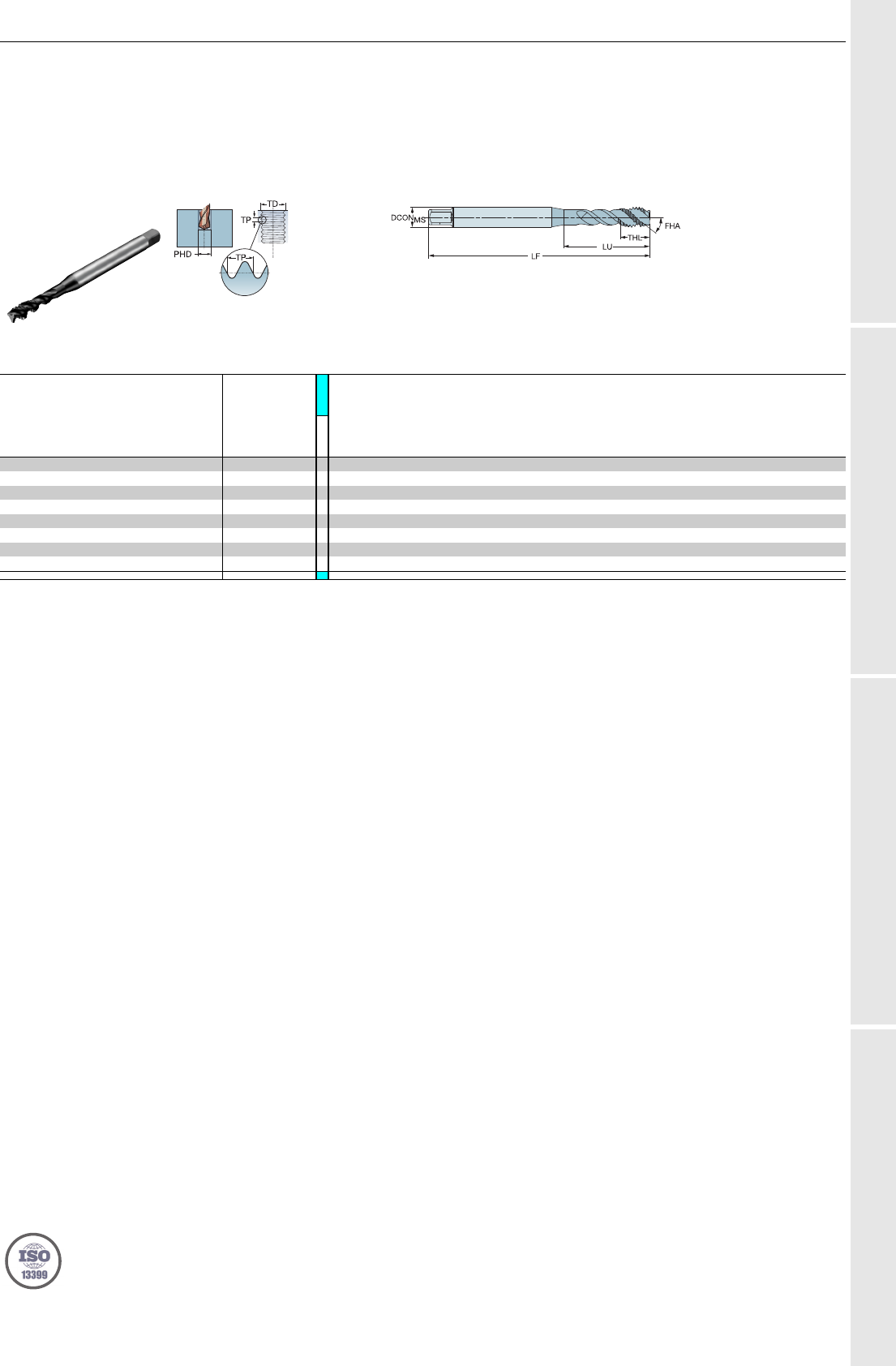

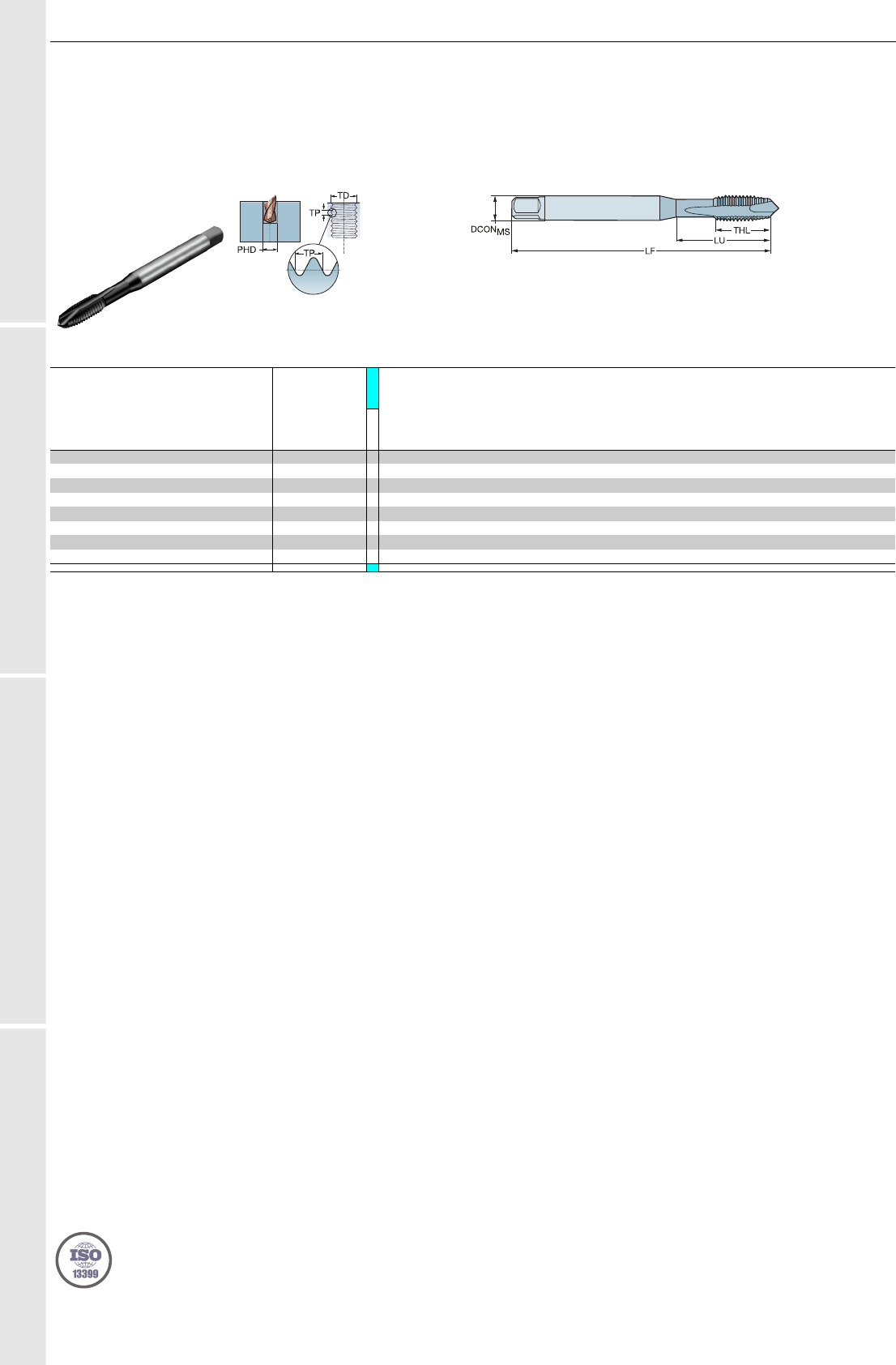

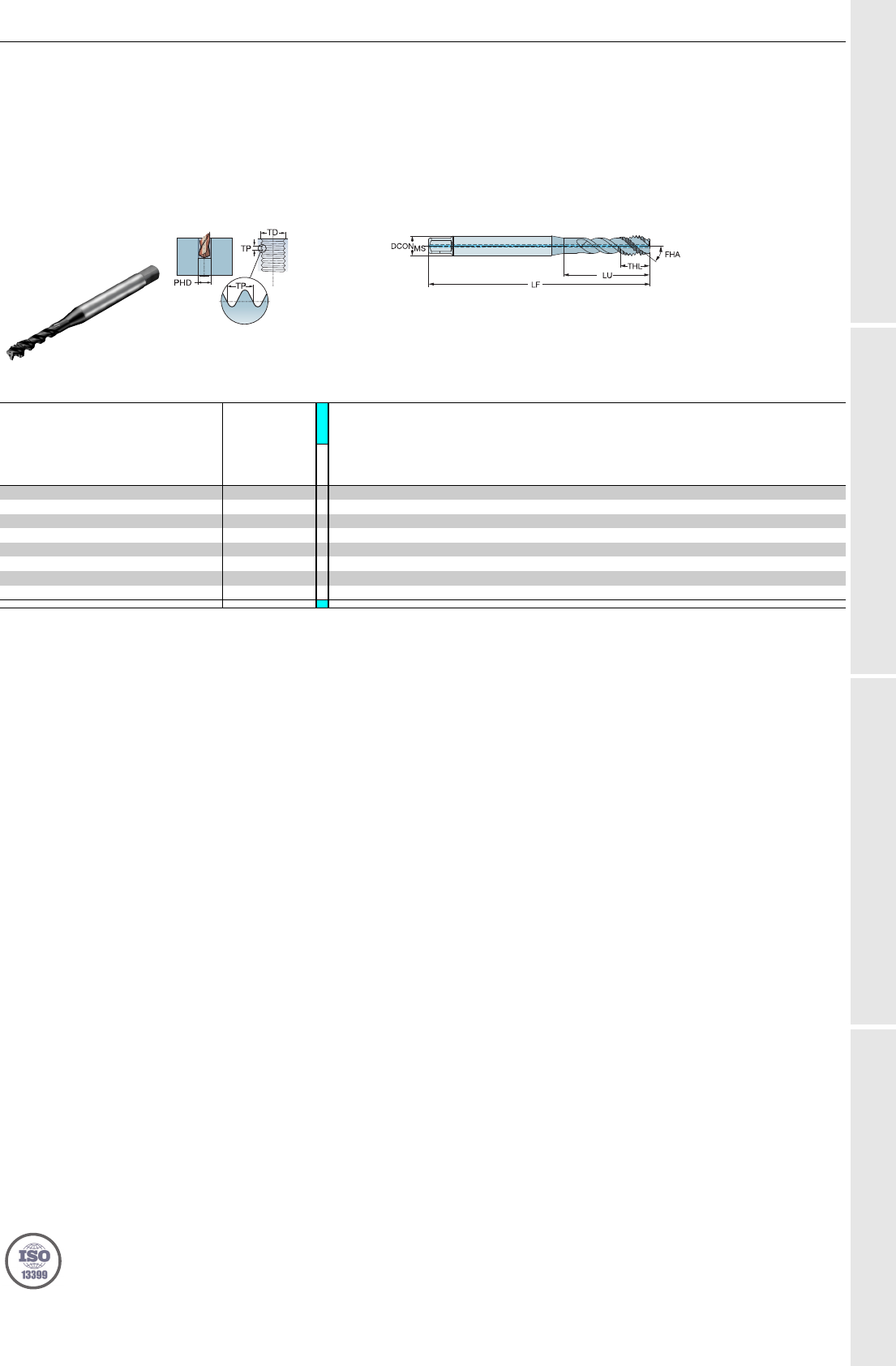

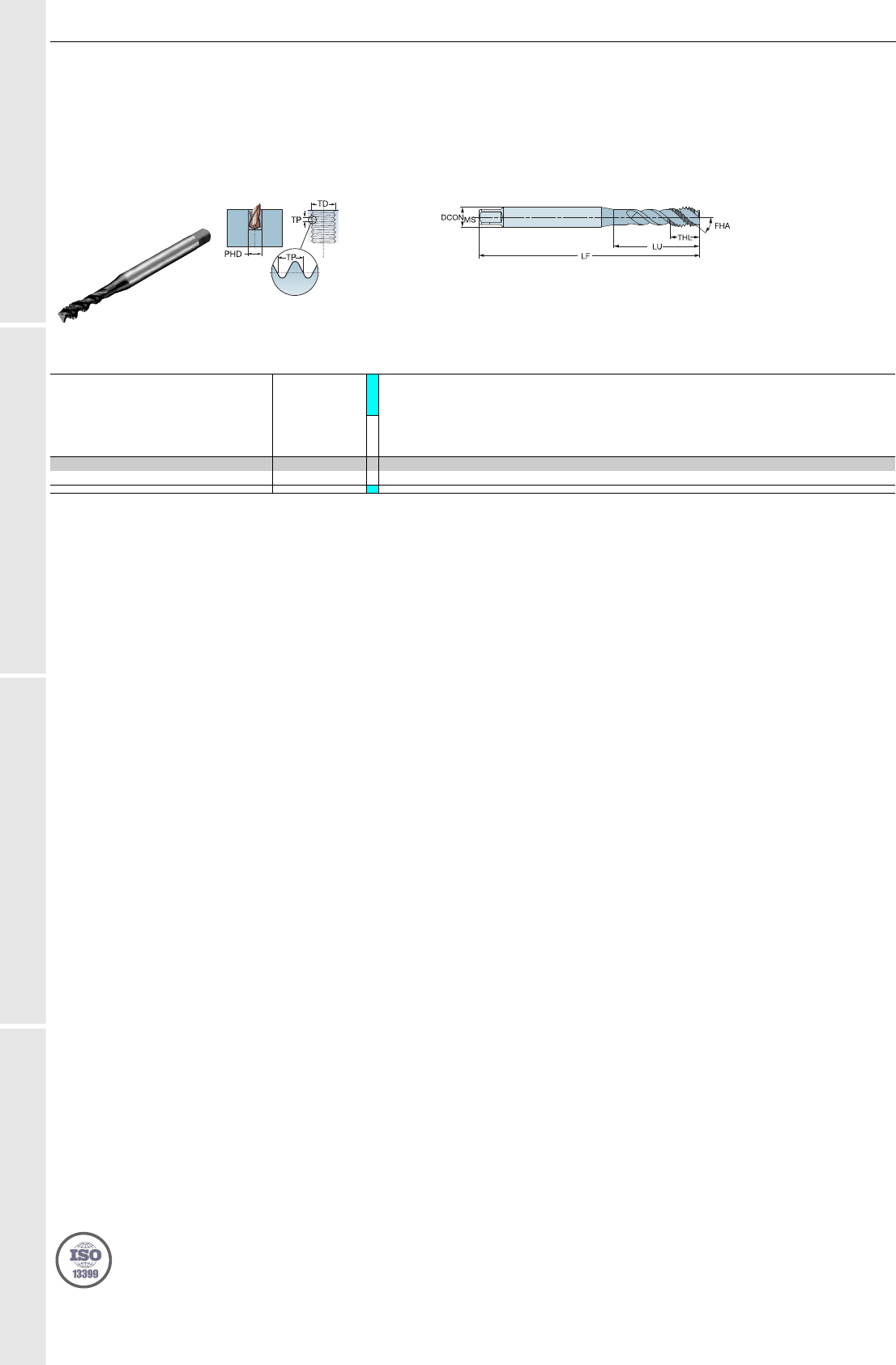

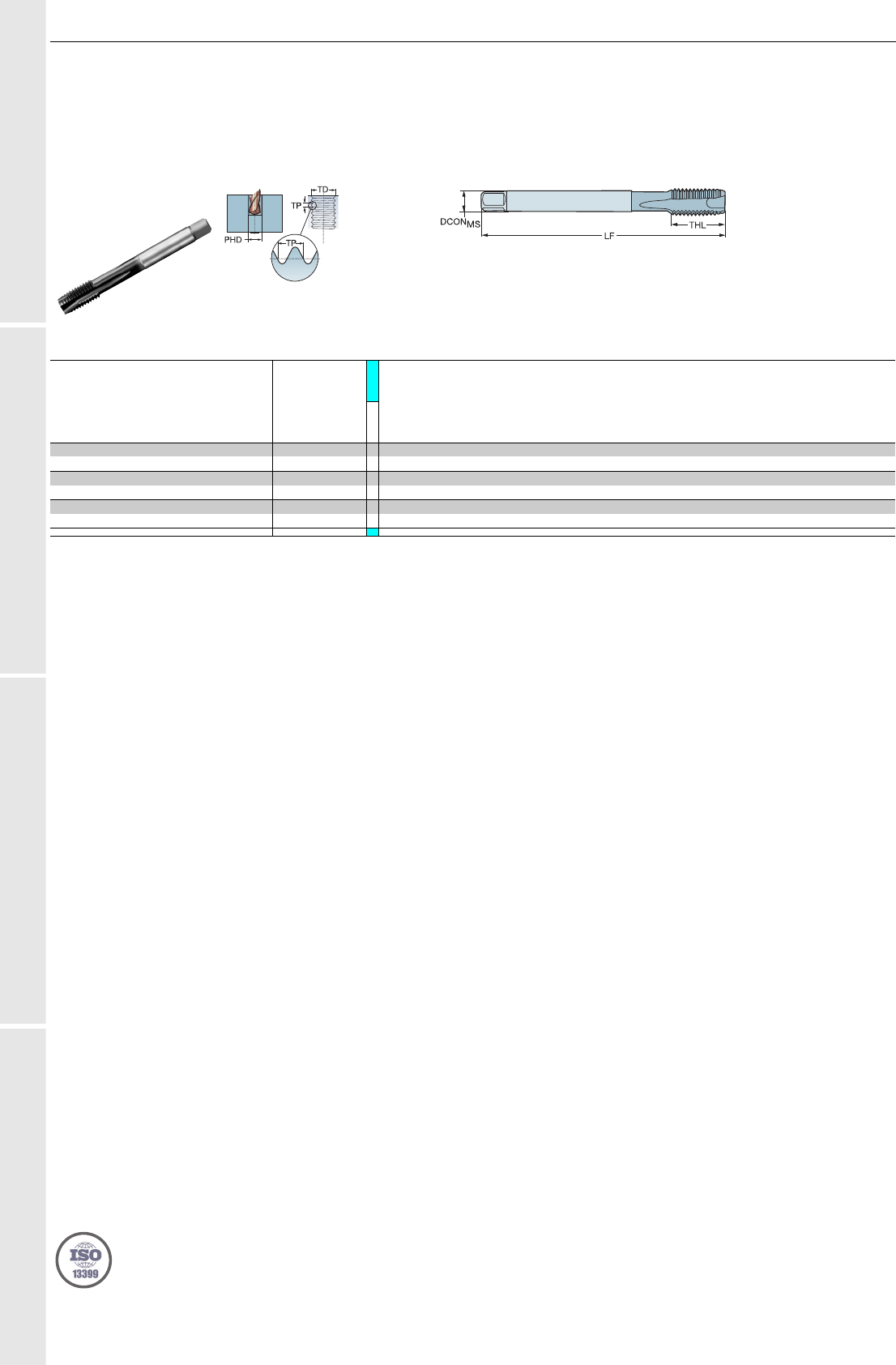

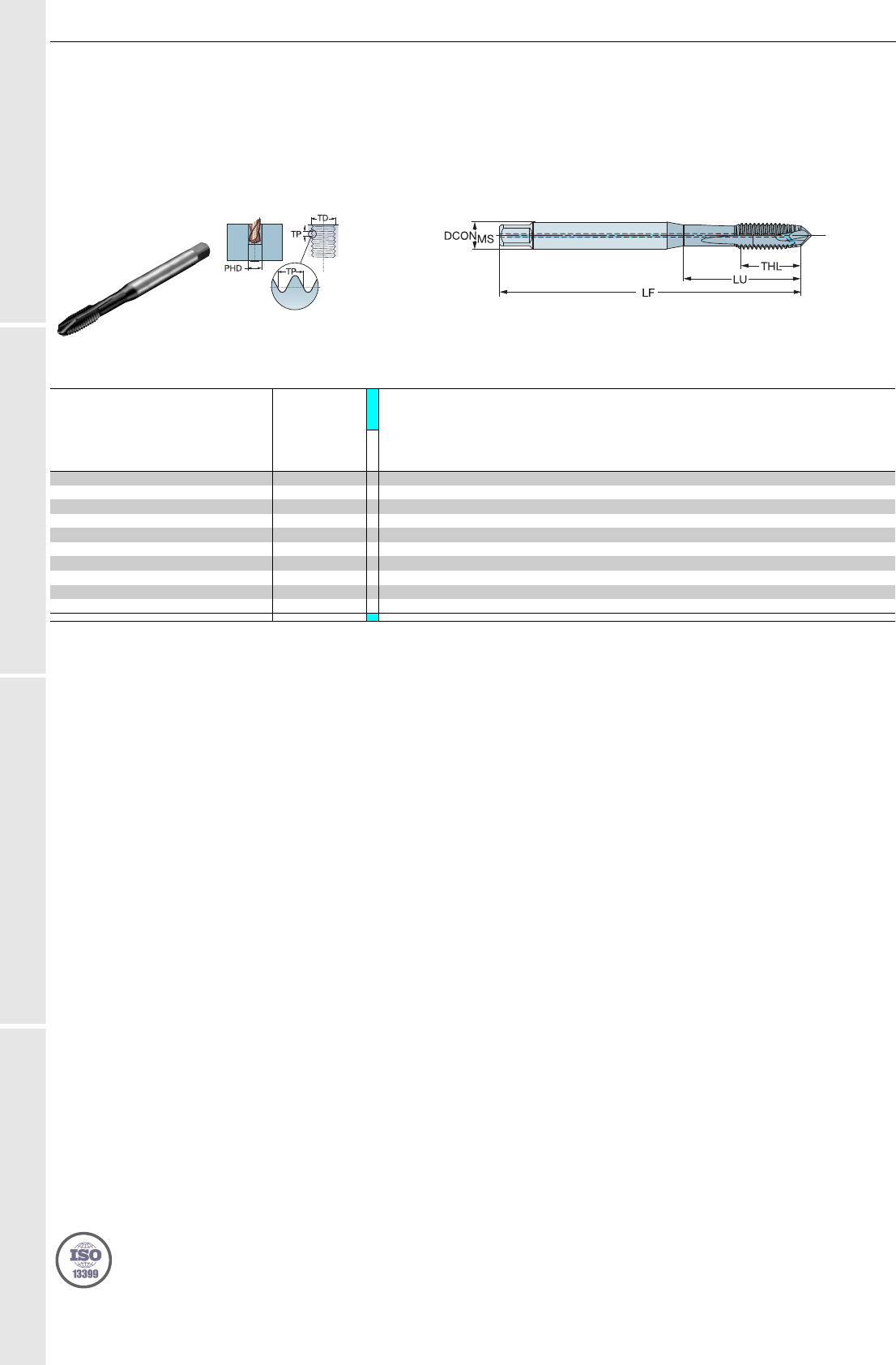

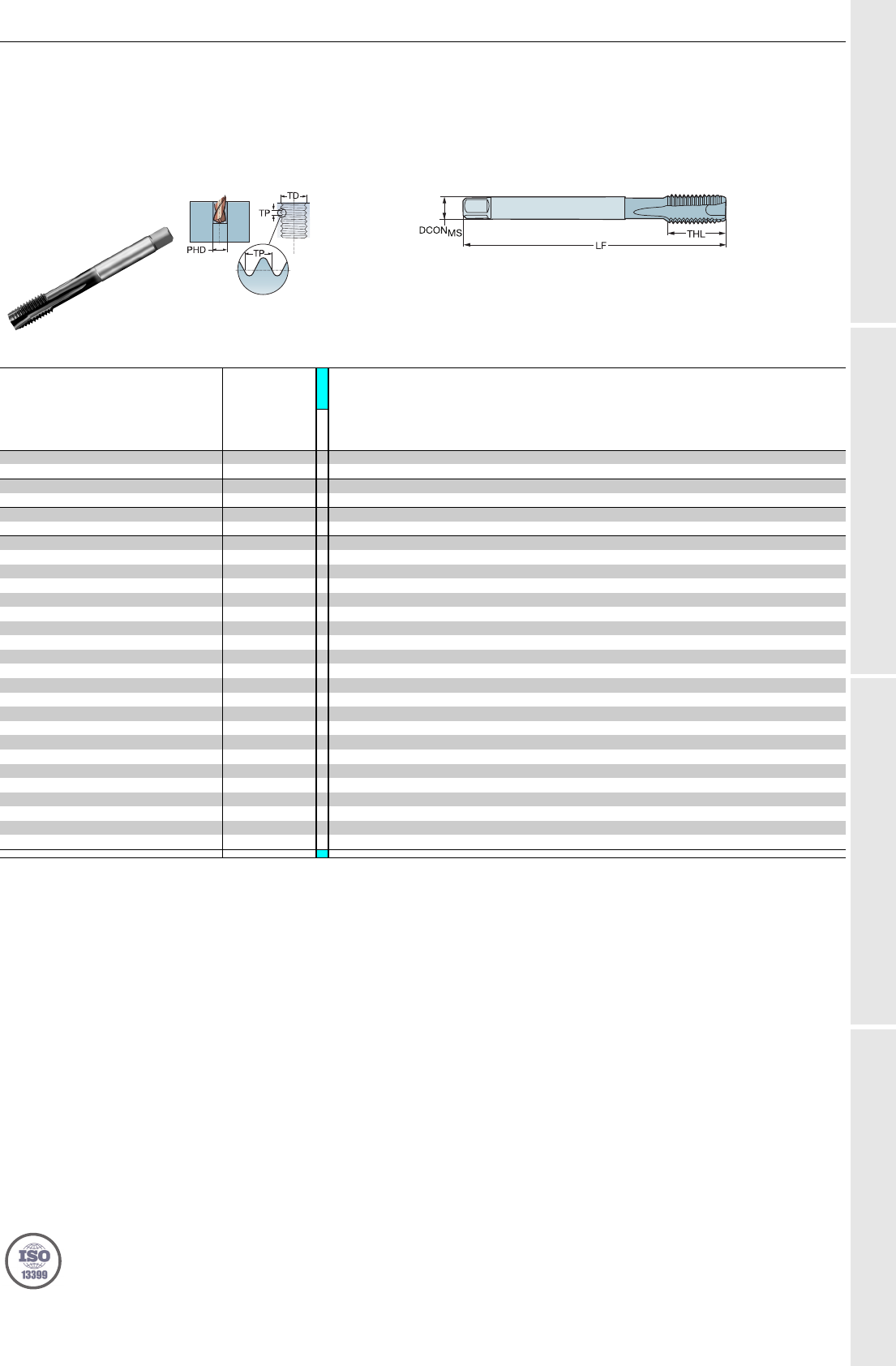

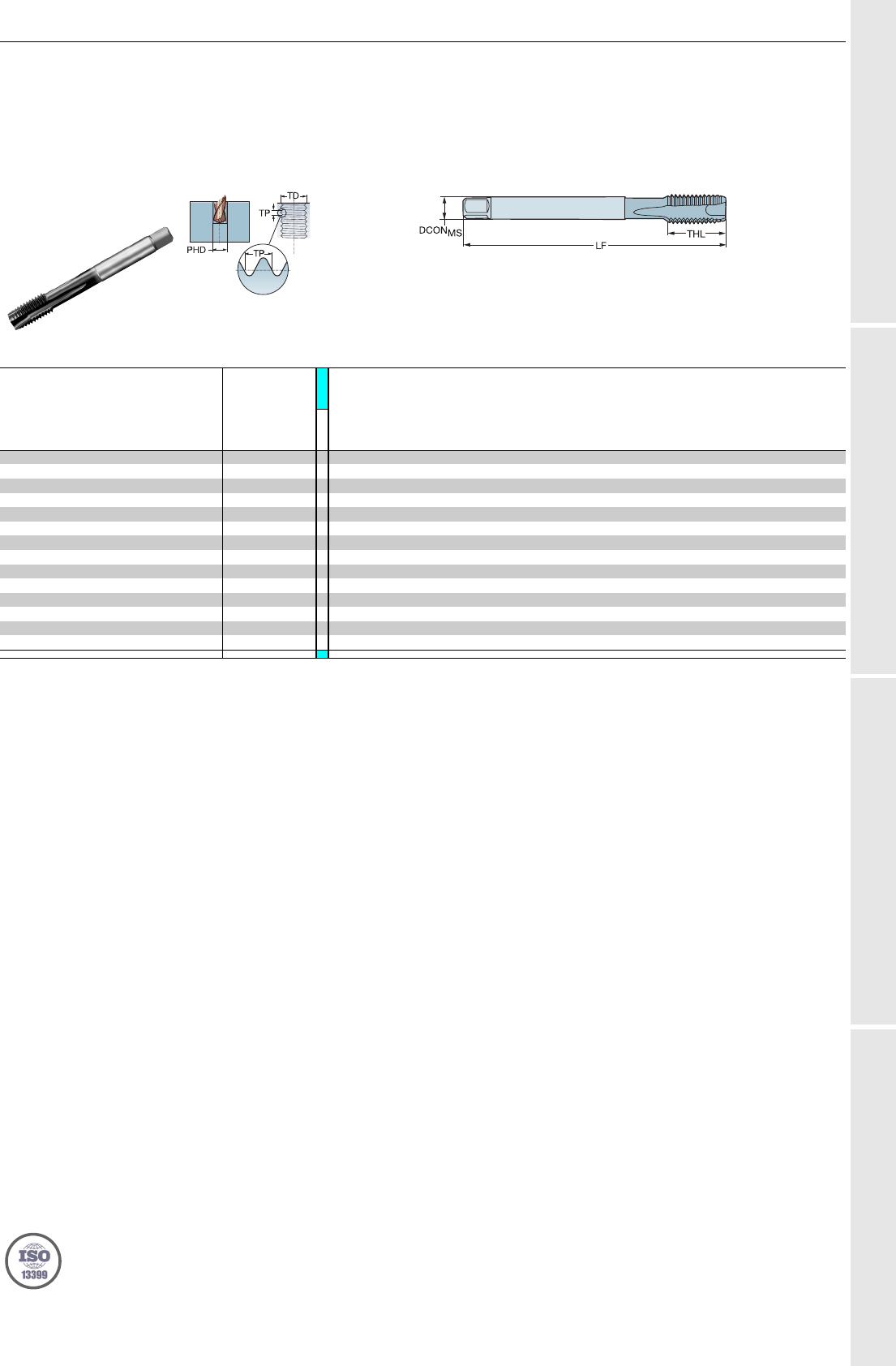

Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
M3 0.50 18.00 .141 x .110 B6HX
T200-PM100AA-M3
★
3.6 3.00 56.0 9.0 32.5 DIN/ANSI
.709 .141 .118 2.205 .354 .098
M4 0.70 21.00 .168 x .131 B6HX
T200-PM100AA-M4
★
4.3 4.00 63.0 13.0 33.3 DIN/ANSI
.827 .168 .157 2.480 .512 .130
M5 0.80 27.50 .194 x .152 B6HX
T200-PM100AA-M5
★
4.9 5.00 70.0 14.0 34.2 DIN/ANSI
1.083 .194 .197 2.756 .551 .165
M6 1.00 26.00 .255 x .191 B6HX
T200-PM100AA-M6
★
6.5 6.00 80.0 15.0 35.0 DIN/ANSI
1.024 .255 .236 3.150 .591 .197
M8 1.25 33.50 .697 x .523 B6HX
T200-PM100AA-M8
★
8.1 8.00 90.0 18.0 36.8 DIN/ANSI
1.319 .318 .315 3.543 .709 .268
M10 1.50 38.00 .800 x .600 B6HX
T200-PM100AA-M10
★
9.7 10.00 100.0 20.0 38.5 DIN/ANSI
1.496 .381 .394 3.937 .787 .335
76
A 31
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
M12 1.75 55.00 .367 x .275 B6HX
T200-PM101AA-M12
★
9.3 12.00 110.0 23.0 410.3 DIN/ANSI
2.165 .367 .472 4.331 .906 .406
M14 2.00 60.00 .429 x .322 B6HX
T200-PM101AA-M14
★
10.9 14.00 110.0 23.0 412.0 DIN/ANSI
2.362 .429 .551 4.331 .906 .472
M16 2.00 55.00 .480 x .360 B6HX
T200-PM101AA-M16
★
12.2 16.00 110.0 23.0 414.0 DIN/ANSI
2.165 .480 .630 4.331 .906 .551
M18 2.50 72.00 542 x .406 B6HX
T200-PM101AA-M18
★
13.8 18.00 125.0 30.0 415.5 DIN/ANSI
2.835 .542 .709 4.921 1.181 .610
M20 2.50 72.00 .652 x .489 B6HX
T200-PM101AA-M20
★
16.6 20.00 140.0 30.0 417.5 DIN/ANSI
2.835 .652 .787 5.512 1.181 .689
M24 3.00 86.00 .760 x .570 B6HX
T200-PM101AA-M24
★
19.3 24.00 160.0 36.0 421.0 DIN/ANSI
3.386 .760 .945 6.299 1.417 .827
76
A 32
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
M1 0.25 6.00 2.50 x 2.10 B5HX
T200-PM100DA-M1
★
2.5 1.00 40.0 5.0 20.8 DIN 371
.236 .098 .039 1.575 .197 .030
M1.2 0.25 6.00 2.50 x 2.10 B5HX
T200-PM100DA-M1.2
★
2.5 1.20 40.0 5.0 21.0 DIN 371
.236 .098 .047 1.575 .197 .037
M1.4 0.30 7.70 2.50 x 2.10 B5HX
T200-PM100DA-M1.4
★
2.5 1.40 40.0 6.5 21.1 DIN 371
.303 .098 .055 1.575 .256 .043
M1.6 0.35 8.30 2.50 x 2.10 B6HX
T200-PM100DA-M1.6
★
2.5 1.60 40.0 7.0 21.3 DIN 371
.327 .098 .063 1.575 .276 .049
M1.8 0.35 8.40 2.50 x 2.10 B6HX
T200-PM100DA-M1.8
★
2.5 1.80 40.0 7.0 21.5 DIN 371
.331 .098 .071 1.575 .276 .057
M2 0.40 9.00 2.80 x 2.10 B6HX
T200-PM100DA-M2
★
2.8 2.00 45.0 6.0 21.6 DIN 371
.354 .110 .079 1.772 .236 .063
M2.2 0.45 12.00 2.80 x 2.10 B6HX
T200-PM100DA-M2.2
★
2.8 2.20 45.0 7.0 21.8 DIN 371
.472 .110 .087 1.772 .276 .069
M2.3 0.40 12.00 2.80 x 2.10 B6HX
T200-PM100DA-M2.3
★
2.8 2.30 45.0 7.0 21.9 DIN 371
.472 .110 .091 1.772 .276 .073
M2.5 0.45 12.50 2.80 x 2.10 B6HX
T200-PM100DA-M2.5
★
2.8 2.50 50.0 8.0 22.1 DIN 371
.492 .110 .098 1.969 .315 .081
M3 0.50 18.00 3.50 x 2.70 B6HX
T200-PM100DA-M3
★
3.5 3.00 56.0 9.0 32.5 DIN 371
.709 .138 .118 2.205 .354 .098
M3.5 0.60 20.00 4.00 x 3.00 B6HX
T200-PM100DA-M3.5
★
4.0 3.50 56.0 11.0 32.9 DIN 371
.787 .157 .138 2.205 .433 .114
M4 0.70 21.00 4.50 x 3.40 B6HX
T200-PM100DA-M4
★
4.5 4.00 63.0 12.0 33.3 DIN 371
.827 .177 .157 2.480 .472 .130
M5 0.80 25.00 6.00 x 4.90 B6HX
T200-PM100DA-M5
★
6.0 5.00 70.0 13.0 34.2 DIN 371
.984 .236 .197 2.756 .512 .165
M6 1.00 31.00 6.00 x 4.90 B6HX
T200-PM100DA-M6
★
6.0 6.00 80.0 15.0 35.0 DIN 371
1.220 .236 .236 3.150 .591 .197
M7 1.00 31.00 7.00 x 5.50 B6HX
T200-PM100DA-M7
★
9.3 7.00 80.0 15.0 36.0 DIN 371
1.220 .367 .276 3.150 .591 .236
M8 1.25 35.00 8.00 x 6.20 B6HX
T200-PM100DA-M8
★
10.9 8.00 90.0 18.0 36.8 DIN 371
1.378 .429 .315 3.543 .709 .268
M10 1.50 39.00 10.00 x 8.00 B6HX
T200-PM100DA-M10
★
7.0 10.00 100.0 20.0 38.5 DIN 371
1.535 .276 .394 3.937 .787 .335
76
A 33
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 376
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
M4 0.70 31.50 2.80 x 2.10 B6HX
T200-PM101DA-M4
★
2.8 4.00 63.0 12.0 33.3 DIN 376
1.240 .110 .157 2.480 .472 .130
M5 0.80 35.00 3.50 x 2.70 B6HX
T200-PM101DA-M5
★
3.5 5.00 70.0 13.0 34.2 DIN 376
1.378 .138 .197 2.756 .512 .165
M6 1.00 40.00 4.50 x 3.40 B6HX
T200-PM101DA-M6
★
4.5 6.00 80.0 15.0 35.0 DIN 376
1.575 .177 .236 3.150 .591 .197
M8 1.25 43.00 6.00 x 4.90 B6HX
T200-PM101DA-M8
★
6.0 8.00 90.0 18.0 36.8 DIN 376
1.693 .236 .315 3.543 .709 .268
M10 1.50 48.00 7.00 x 5.50 B6HX
T200-PM101DA-M10
★
7.0 10.00 100.0 20.0 38.5 DIN 376
1.890 .276 .394 3.937 .787 .335
M12 1.75 55.00 6.00 x 4.90 B6HX
T200-PM101DA-M12
★
9.0 12.00 110.0 23.0 410.3 DIN 376
2.165 .354 .472 4.331 .906 .406
M14 2.00 60.00 11.00 x 9.00 B6HX
T200-PM101DA-M14
★
11.0 14.00 110.0 25.0 412.0 DIN 376
2.362 .433 .551 4.331 .984 .472
M16 2.00 60.00 12.00 x 9.00 B6HX
T200-PM101DA-M16
★
12.0 16.00 110.0 25.0 414.0 DIN 376
2.362 .472 .630 4.331 .984 .551
M18 2.50 72.00 14.00 x 11.00 B6HX
T200-PM101DA-M18
★
14.0 18.00 125.0 30.0 415.5 DIN 376
2.835 .551 .709 4.921 1.181 .610
M20 2.50 72.00 16.00 x 12.00 B6HX
T200-PM101DA-M20
★
16.0 20.00 140.0 30.0 417.5 DIN 376
2.835 .630 .787 5.512 1.181 .689
M22 2.50 82.00 18.00 x 14.50 B6HX
T200-PM101DA-M22
★
18.0 22.00 140.0 34.0 419.5 DIN 376
3.228 .709 .866 5.512 1.339 .768
M24 3.00 91.00 18.00 x 14.50 B6HX
T200-PM101DA-M24
★
18.0 24.00 160.0 38.0 421.0 DIN 376
3.583 .709 .945 6.299 1.496 .827
M27 3.00 91.00 20.00 x 16.00 B6HX
T200-PM101DA-M27
★
20.0 27.00 160.0 38.0 424.0 DIN 376
3.583 .787 1.063 6.299 1.496 .945
M30 3.50 108.00 22.00 x 18.00 B6HX
T200-PM101DA-M30
★
22.0 30.00 180.0 45.0 426.5 DIN 376
4.252 .866 1.181 7.087 1.772 1.043
76
A 34
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371
ULDR 3.0
CNSC 1
CXSC 2
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
M4 0.70 21.00 4.50 x 3.40 B6HX
T200-PM108DA-M4
★
4.5 4.00 63.0 12.0 33.3 DIN 371
.827 .177 .157 2.480 .472 .130
M5 0.80 25.00 6.00 x 4.90 B6HX
T200-PM108DA-M5
★
6.0 5.00 70.0 13.0 34.2 DIN 371
.984 .236 .197 2.756 .512 .165
M6 1.00 31.00 6.00 x 4.90 B6HX
T200-PM108DA-M6
★
6.0 6.00 80.0 15.0 35.0 DIN 371
1.220 .236 .236 3.150 .591 .197
M8 1.25 35.00 8.00 x 6.20 B6HX
T200-PM108DA-M8
★
8.0 8.00 90.0 17.5 36.8 DIN 371
1.378 .315 .315 3.543 .689 .268
M10 1.50 39.00 10.00 x 8.00 B6HX
T200-PM108DA-M10
★
10.0 10.00 100.0 20.0 38.5 DIN 371
1.535 .394 .394 3.937 .787 .335
76
A 35
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 376
ULDR 3.0
CNSC 1
CXSC 2
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
M12 1.75 55.00 9.00 x 7.00 B6HX
T200-PM109DA-M12
★
9.0 12.00 110.0 23.0 410.3 DIN 376
2.165 .354 .472 4.331 .906 .406
M14 2.00 60.00 11.00 x 9.00 B6HX
T200-PM109DA-M14
★
11.0 14.00 110.0 25.0 412.0 DIN 376
2.362 .433 .551 4.331 .984 .472
M16 2.00 60.00 12.00 x 9.00 B6HX
T200-PM109DA-M16
★
12.0 16.00 110.0 25.0 414.0 DIN 376
2.362 .472 .630 4.331 .984 .551
M18 2.50 72.00 14.00 x 11.00 B6HX
T200-PM109DA-M18
★
14.0 18.00 125.0 30.0 415.5 DIN 376
2.835 .551 .709 4.921 1.181 .610
M20 2.50 72.00 16.00 x 12.00 B6HX
T200-PM109DA-M20
★
16.0 20.00 140.0 30.0 417.5 DIN 376
2.835 .630 .787 5.512 1.181 .689
M22 2.50 82.00 18.00 x 14.50 B6HX
T200-PM109DA-M22
★
18.0 22.00 140.0 34.0 419.5 DIN 376
3.228 .709 .866 5.512 1.339 .768
M24 3.00 91.00 18.00 x 14.50 B6HX
T200-PM109DA-M24
★
18.0 24.00 160.0 38.0 421.0 DIN 376
3.583 .709 .945 6.299 1.496 .827
M30 3.50 108.00 22.00 x 18.00 B6HX
T200-PM109DA-M30
★
22.0 30.00 180.0 45.0 426.5 DIN 376
4.252 .866 1.181 7.087 1.772 1.043
76
A 36
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
JIS-B-4430
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
M3 0.50 18.00 4.00 x 3.20 B6HX
T200-PM100JA-M3
★
4.0 3.00 46.0 9.0 32.5 JISB4430
.709 .157 .118 1.811 .354 .098
M4 0.70 21.00 5.00 x 4.00 B6HX
T200-PM100JA-M4
★
5.0 4.00 52.0 12.0 33.3 JISB4430
.827 .197 .157 2.047 .472 .130
M5 0.80 25.00 5.50 x 4.50 B6HX
T200-PM100JA-M5
★
5.5 5.00 60.0 13.0 34.2 JISB4430
.984 .217 .197 2.362 .512 .165
M6 1.00 30.00 6.00 x 4.50 B6HX
T200-PM100JA-M6
★
6.0 6.00 62.0 15.0 35.0 JISB4430
1.181 .236 .236 2.441 .591 .197
76
A 37
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
JIS-B-4430
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
M8 1.25 35.00 6.20 x 5.00 B6HX
T200-PM101JA-M8
★
6.2 8.00 70.0 18.0 36.8 JISB4430
1.378 .244 .315 2.756 .709 .266
M10 1.50 37.50 7.00 x 5.50 B6HX
T200-PM101JA-M10
★
7.0 10.00 75.0 20.0 38.5 JISB4430
1.476 .276 .394 2.953 .787 .335
M12 1.75 41.00 8.50 x 6.50 B6HX
T200-PM101JA-M12
★
8.5 12.00 82.0 23.0 410.3 JISB4430
1.614 .335 .472 3.228 .906 .406
M16 2.00 53.00 12.50 x 10.00 B6HX
T200-PM101JA-M16
★
12.5 16.00 95.0 25.0 414.0 JISB4430
2.087 .492 .630 3.740 .984 .551
M18 2.50 50.00 14.00 x 11.00 B6HX
T200-PM101JA-M18
★
14.0 18.00 100.0 30.0 415.5 JISB4430
1.969 .551 .709 3.937 1.181 .610
M20 2.50 52.50 15.00 x 12.00 B6HX
T200-PM101JA-M20
★
15.0 20.00 105.0 30.0 417.5 JISB4430
2.067 .591 .787 4.134 1.181 .689
M24 3.00 60.00 19.00 x 15.00 B6HX
T200-PM101JA-M24
★
19.0 24.00 120.0 36.0 421.0 JISB4430
2.362 .748 .945 4.724 1.417 .827
76
A 38
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая c мелким шагом (MF)
JIS-B-4436
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
MF4X0.5 0.50 21.00 5.00 x 4.00 B6HX
T200-PM100JB-M4X050
★
5.0 4.00 52.0 12.0 33.5 JISB4436
.827 .197 .157 2.047 .472 .138
MF5X0.5 0.50 25.00 5.50 x 4.50 B6HX
T200-PM100JB-M5X050
★
5.5 5.00 52.0 13.0 34.5 JISB4436
.984 .217 .197 2.047 .512 .177
MF6X0.5 0.50 30.00 6.00 x 4.50 B6HX
T200-PM100JB-M6X050
★
6.0 6.00 62.0 15.0 35.5 JISB4436
1.181 .236 .236 2.441 .591 .217
MF6X0.75 0.75 30.00 6.00 x 4.50 B6HX
T200-PM100JB-M6X075
★
6.0 6.00 62.0 15.0 35.3 JISB4436
1.181 .236 .236 2.441 .591 .207
76
A 39
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая c мелким шагом (MF)
JIS-B-4436
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
MF8X1 1.00 35.00 6.20 x 5.00 B6HX
T200-PM101JB-M8X100
★
6.2 8.00 70.0 18.0 37.0 JISB4436
1.378 .244 .315 2.756 .709 .276
MF10X1 1.00 39.00 7.00 x 5.50 B6HX
T200-PM101JB-M10X100
★
7.0 10.00 70.0 20.0 39.0 JISB4436
1.535 .276 .394 2.756 .787 .354
MF10X1.25 1.25 37.50 7.00 x 5.50 B6HX
T200-PM101JB-M10X125
★
7.0 10.00 75.0 20.0 38.8 JISB4436
1.476 .276 .394 2.953 .787 .344
MF12X1 1.00 35.00 8.50 x 6.50 B6HX
T200-PM101JB-M12X100
★
8.5 12.00 70.0 21.0 411. 0 JISB4436
1.378 .335 .472 2.756 .827 .433
MF12X1.25 1.25 40.00 8.50 x 6.50 B6HX
T200-PM101JB-M12X125
★
8.5 12.00 80.0 21.0 410.8 JISB4436
1.575 .335 .472 3.150 .827 .425
MF12X1.5 1.50 40.00 8.50 x 6.50 B6HX
T200-PM101JB-M12X150
★
8.5 12.00 82.0 21.0 410.5 JISB4436
1.575 .335 .472 3.228 .827 .413
MF14X1.5 1.50 49.00 10.50 x 8.00 B6HX
T200-PM101JB-M14X150
★
10.5 14.00 88.0 49.0 412.5 JISB4436
1.929 .413 .551 3.465 1.929 .492
MF16X1.5 1.50 47.50 12.50 x 10.00 B6HX
T200-PM101JB-M16X150
★
12.5 16.00 95.0 21.0 414.5 JISB4436
1.870 .492 .630 3.740 .827 .571
MF18X1.5 1.50 47.50 14.00 x 11.00 B6HX
T200-PM101JB-M18X150
★
14.0 18.00 95.0 24.0 416.5 JISB4436
1.870 .551 .709 3.740 .945 .650
MF20X1.5 1.50 47.50 15.00 x 12.00 B6HX
T200-PM101JB-M20X150
★
15.0 20.00 95.0 24.0 418.5 JISB4436
1.870 .591 .787 3.740 .945 .728
76
A 40
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая c мелким шагом (MF)
DIN 374
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
MF4x0.5 0.50 31.50 2.80 x 2.10 B6HX
T200-PM101DA-M4X050
★
2.8 4.00 63.0 12.0 33.5 DIN 374
1.240 .110 .157 2.480 .472 .138
MF5x0.5 0.50 35.00 3.50 x 2.70 B6HX
T200-PM101DA-M5X050
★
3.5 5.00 70.0 13.0 34.5 DIN 374
1.378 .138 .197 2.756 .512 .177
MF6x0.75 0.75 40.00 4.50 x 3.40 B6HX
T200-PM101DA-M6X075
★
4.5 6.00 80.0 15.0 35.3 DIN 374
1.575 .177 .236 3.150 .591 .209
76
A 41
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая c мелким шагом (MF)
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
MF8x1 1.00 33.50 .318 x .238 B6HX
T200-PM100AB-M8X100
★
8.1 8.00 90.0 18.0 37.0 DIN/ANSI
1.319 .318 .315 3.543 .709 .276
MF10x1.25 1.25 38.00 .381 x .286 B6HX
T200-PM100AB-M10X125
★
9.7 10.00 100.0 20.0 38.8 DIN/ANSI
1.496 .381 .394 3.937 .787 .346
76
A 42
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая c мелким шагом (MF)
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
MF12x1.25 1.25 55.00 .318 x .238 B6HX
T200-PM101AB-M12X125
★
9.3 12.00 110.0 23.0 410.8 DIN/ANSI
2.165 .367 .472 4.331 .906 .425
MF12x1.5 1.50 55.00 .381 x .286 B6HX
T200-PM101AB-M12X150
★
9.3 12.00 110.0 23.0 410.5 DIN/ANSI
2.165 .367 .472 4.331 .906 .413
MF14x1.5 1.50 55.00 .367 x .275 B6HX
T200-PM101AB-M14X150
★
10.9 14.00 110.0 23.0 412.5 DIN/ANSI
2.165 .429 .551 4.331 .906 .492
MF16x1.5 1.50 55.00 .367 x .275 B6HX
T200-PM101AB-M16X150
★
12.2 16.00 110.0 23.0 414.5 DIN/ANSI
2.165 .480 .630 4.331 .906 .571
MF18x1.5 1.50 72.00 .542 x .406 B6HX
T200-PM101AB-M18X150
★
13.8 18.00 125.0 30.0 416.5 DIN/ANSI
2.835 .542 .709 4.921 1.181 .650
76
A 43
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая c мелким шагом (MF)
DIN 374
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
MF8x0.75 0.75 40.00 6.00 x 4.90 B6HX
T200-PM101DB-M8X075
★
6.0 8.00 80.0 15.0 37.3 DIN 374
1.575 .236 .315 3.150 .591 .287
MF8x1 1.00 33.50 6.00 x 4.90 B6HX
T200-PM101DB-M8X100
★
6.0 8.00 90.0 18.0 37.0 DIN 374
1.319 .236 .315 3.543 .709 .276
MF10x1 1.00 45.00 7.00 x 5.50 B6HX
T200-PM101DB-M10X100
★
7.0 10.00 90.0 18.0 39.0 DIN 374
1.772 .276 .394 3.543 .709 .354
MF10x1.25 1.25 48.00 7.00 x 5.50 B6HX
T200-PM101DB-M10X125
★
7.0 10.00 100.0 19.8 38.8 DIN 374
1.890 .276 .394 3.937 .780 .346
MF12x1 1.00 50.00 9.00 x 7.00 B6HX
T200-PM101DB-M12X100
★
9.0 12.00 100.0 21.0 411.0 DIN 374
1.969 .354 .472 3.937 .827 .433
MF12x1.25 1.25 50.00 9.00 x 7.00 B6HX
T200-PM101DB-M12X125
★
9.0 12.00 100.0 21.0 410.8 DIN 374
1.969 .354 .472 3.937 .827 .425
MF12x1.5 1.50 50.00 9.00 x 7.00 B6HX
T200-PM101DB-M12X150
★
9.0 12.00 100.0 21.0 410.5 DIN 374
1.969 .354 .472 3.937 .827 .413
MF14x1 1.00 50.00 11.00 x 9.00 B6HX
T200-PM101DB-M14X100
★
11.0 14.00 100.0 21.0 413.0 DIN 374
1.969 .433 .551 3.937 .827 .512
MF14x1.25 1.25 50.00 11.00 x 9.00 B6HX
T200-PM101DB-M14X125
★
11.0 14.00 100.0 21.0 412.8 DIN 374
1.969 .433 .551 3.937 .827 .504
MF14x1.5 1.50 50.00 11.00 x 9.00 B6HX
T200-PM101DB-M14X150
★
11.0 14.00 100.0 21.0 412.5 DIN 374
1.969 .433 .551 3.937 .827 .492
MF16x1 1.00 50.00 12.00 x 9.00 B6HX
T200-PM101DB-M16X100
★
12.0 16.00 100.0 21.0 415.0 DIN 374
1.969 .472 .630 3.937 .827 .591
MF16x1.5 1.50 50.00 12.00 x 9.00 B6HX
T200-PM101DB-M16X150
★
12.0 16.00 100.0 21.0 414.5 DIN 374
1.969 .472 .630 3.937 .827 .571
MF18x1 1.00 58.00 14.00 x 11.00 B6HX
T200-PM101DB-M18X100
★
14.0 18.00 110.0 24.0 417.0 DIN 374
2.283 .551 .709 4.331 .945 .669
MF18x1.5 1.50 58.00 14.00 x 11.00 B6HX
T200-PM101DB-M18X150
★
14.0 18.00 110.0 24.0 416.5 DIN 374
2.283 .551 .709 4.331 .945 .650
MF20x1 1.00 58.00 16.00 x 12.00 B6HX
T200-PM101DB-M20X100
★
16.0 20.00 125.0 24.0 419.0 DIN 374
2.283 .630 .787 4.921 .945 .748
MF20x1.5 1.50 58.00 16.00 x 12.00 B6HX
T200-PM101DB-M20X150
★
16.0 20.00 125.0 24.0 418.5 DIN 374
2.283 .630 .787 4.921 .945 .728
MF22x1.5 1.50 60.00 18.00 x 14.50 B6HX
T200-PM101DB-M22X150
★
18.0 22.00 125.0 25.0 420.5 DIN 374
2.362 .709 .866 4.921 .984 .807
MF24x1.5 1.50 67.00 18.00 x 14.50 B6HX
T200-PM101DB-M24X150
★
18.0 24.00 140.0 28.0 422.5 DIN 374
2.638 .709 .945 5.512 1.102 .886
MF24x2 2.00 67.00 18.00 x 14.50 B6HX
T200-PM101DB-M24X200
★
18.0 24.00 140.0 28.0 422.0 DIN 374
2.638 .709 .945 5.512 1.102 .866
MF26x1.5 1.50 67.00 18.00 x 14.50 B6HX
T200-PM101DB-M26X150
★
18.0 26.00 140.0 28.0 424.5 DIN 374
2.638 .709 1.024 5.512 1.102 .965
MF27x2 2.00 67.00 20.00 x 16.00 B6HX
T200-PM101DB-M27X200
★
20.0 27.00 140.0 28.0 425.0 DIN 374
2.638 .787 1.063 5.512 1.102 .984
MF28x1.5 1.50 67.00 20.00 x 16.00 B6HX
T200-PM101DB-M28X150
★
20.0 28.00 140.0 28.0 426.5 DIN 374
2.638 .787 1.102 5.512 1.102 1.043
MF30x1.5 1.50 67.00 20.00 x 16.00 B6HX
T200-PM101DB-M30X150
★
22.0 30.00 150.0 28.0 428.5 DIN 374
2.638 .866 1.181 5.906 1.102 1.122
MF30x2 2.00 67.00 22.00 x 18.00 B6HX
T200-PM101DB-M30X200
★
22.0 30.00 150.0 28.0 428.0 DIN 374
2.638 .866 1.181 5.906 1.102 1.102
76
A 44
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNC2-56 56.00 12.00 .141 x .110 B3BX
T200-PM100AE-2-56
★
3.6 2.18 45.0 7.0 21.9 DIN/ANSI
.472 .141 .086 1.772 .276 .073
UNC4-40 40.00 17.00 .141 x .110 B2BX
T200-PM100AE-4-40
★
3.6 2.85 56.0 9.0 32.4 DIN/ANSI
.669 .141 .112 2.205 .354 .093
UNC6-32 32.00 21.00 .141 x .110 B2BX
T200-PM100AE-6-32
★
3.6 3.51 56.0 11.0 32.9 DIN/ANSI
.827 .141 .138 2.205 .433 .112
UNC8-32 32.00 21.00 .168 x .131 B2BX
T200-PM100AE-8-32
★
4.3 4.17 63.0 13.0 33.5 DIN/ANSI
.827 .168 .164 2.480 .512 .138
UNC10-24 24.00 27.50 .194 x .152 B3BX
T200-PM100AE-10-24
★
4.9 4.83 70.0 14.0 33.9 DIN/ANSI
1.083 .194 .190 2.756 .551 .154
UNC1/4-20 20.00 25.00 .255 x .191 B3BX
T200-PM100AE-1/4
★
6.5 6.35 80.0 15.0 35.1 DIN/ANSI
1.319 .480 .313 3.543 .709 .260
UNC3/8-16 16.00 38.00 .381 x .286 B3BX
T200-PM100AE-3/8
★
9.7 9.53 100.0 20.0 38.0 DIN/ANSI
1.496 .381 .375 3.937 .787 .315
UNC5/16-18 18.00 33.50 .480 x .360 B3BX
T200-PM100AE-5/16
★
8.1 7.94 90.0 18.0 36.6 DIN/ANSI
.984 .318 .250 3.150 .591 .201
76
A 45
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNC7/16-14 14.00 48.00 .323 x .242 B2BX
T200-PM101AE-7/16
★
8.2 11 .11 100.0 20.0 49.4 DIN/ANSI
1.890 .323 .438 3.937 .787 .370
UNC1/2-13 13.00 55.00 .367 x .275 B3BX
T200-PM101AE-1/2
★
9.3 12.70 110.0 23.0 410.8 DIN/ANSI
2.165 .367 .500 4.331 .906 .425
UNC5/8-11 11.00 55.00 .480 x .360 B3BX
T200-PM101AE-5/8
★
12.2 15.88 110.0 23.0 413.5 DIN/ANSI
2.165 .480 .625 4.331 .906 .531
UNC3/4-10 10.00 72.00 .590 x .442 B3BX
T200-PM101AE-3/4
★
15.0 19.05 125.0 30.0 416.5 DIN/ANSI
2.835 .590 .750 4.921 1.181 .650
UNC7/8-9 9.00 81.00 .697 x .523 B3BX
T200-PM101AE-7/8
★
17.7 22.23 140.0 34.0 419.5 DIN/ANSI
3.189 .697 .875 5.512 1.339 .768
UNC1"-8 8.00 86.00 .800 x .600 B3BX
T200-PM101AE-1
★
20.3 25.40 160.0 36.0 422.3 DIN/ANSI
3.386 .800 1.000 6.299 1.417 .876
76
A 46
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
CNSC 1
CXSC 2
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNC1/4-20 20.00 25.00 .255 x .191 B2BX
T200-PM108AE-1/4
★
6.5 6.35 80.0 15.0 35.1 DIN/ANSI
.984 .255 .250 3.150 .591 .201
UNC5/16-18 18.00 33.50 .318 x .238 B2BX
T200-PM108AE-5/16
★
8.1 7.94 90.0 18.0 36.6 DIN/ANSI
1.319 .318 .313 3.543 .709 .260
UNC3/8-16 16.00 38.00 .381 x .286 B2BX
T200-PM108AE-3/8
★
9.7 9.53 100.0 20.0 38.0 DIN/ANSI
1.496 .381 .375 3.937 .787 .315
76
A 47
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
CNSC 1
CXSC 2
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNC7/16-14 14.00 48.00 .323 x .242 B2BX
T200-PM109AE-7/16
★
8.2 11 .11 100.0 20.0 49.4 DIN/ANSI
1.890 .323 .438 3.937 .787 .370
UNC1/2-13 13.00 55.00 .367 x .275 B2BX
T200-PM109AE-1/2
★
9.3 12.70 110.0 23.0 410.8 DIN/ANSI
2.165 .367 .500 4.331 .906 .425
UNC5/8-11 11.00 55.00 .480 x .360 B2BX
T200-PM109AE-5/8
★
12.2 15.88 110.0 23.0 413.5 DIN/ANSI
2.165 .480 .625 4.331 .906 .531
UNC3/4-10 10.00 72.00 .590 x .442 B2BX
T200-PM109AE-3/4
★
15.0 19.05 125.0 30.0 416.5 DIN/ANSI
2.835 .590 .750 4.921 1.181 .650
UNC7/8-9 9.00 81.00 .697 x .523 B2BX
T200-PM109AE-7/8
★
17.7 22.23 140.0 34.0 419.5 DIN/ANSI
3.189 .697 .875 5.512 1.339 .768
UNC1"-8 8.00 86.00 .800 x .600 B2BX
T200-PM109AE-1
★
20.3 25.40 160.0 30.0 422.3 DIN/ANSI
3.386 .800 1.000 6.299 1.181 .876
76
A 48
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNC8-32 32.00 21.00 .168 x .131 B3BX
T200-PM114AE-8-32
★
4.3 4.17 63.0 13.0 33.5 DIN/ANSI
.827 .168 .164 2.480 .512 .138
UNC1/4-20 20.00 25.00 .255 x .191 B2BX
T200-PM114AE-1/4
★
6.5 6.35 80.0 15.0 35.1 DIN/ANSI
.984 .255 .250 3.150 .591 .201
UNC5/16-18 18.00 33.50 .542 x .406 B2BX
T200-PM114AE-5/16
★
8.1 7.94 90.0 18.0 36.6 DIN/ANSI
1.319 .318 .313 3.543 .709 .260
UNC3/8-16 16.00 38.00 .381 x .286 B2BX
T200-PM114AE-3/8
★
9.7 9.53 100.0 20.0 38.0 DIN/ANSI
1.496 .381 .375 3.937 .787 .315
76
A 49
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNC1/2-13 13.00 55.00 .367 x .275 B2BX
T200-PM115AE-1/2
★
9.3 12.70 110.0 23.0 410.8 DIN/ANSI
2.165 .367 .500 4.331 .906 .425
UNC5/8-11 11.00 55.00 .480 x .360 B2BX
T200-PM115AE-5/8
★
12.2 15.88 110.0 23.0 413.5 DIN/ANSI
2.165 .480 .625 4.331 .906 .531
UNC3/4-10 10.00 72.00 .590 x .442 B2BX
T200-PM115AE-3/4
★
15.0 19.05 125.0 30.0 416.5 DIN/ANSI
2.835 .590 .750 4.921 1.181 .650
76
A 50
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
M 3 0.50 18.00 .141 x .110 C6HX
T300-PM100AA-M3
★
3.6 3.00 56.0 7.0 32.5 DIN/ANSI
.709 .141 .118 2.205 .276 .098
M4 0.70 21.00 .168 x .131 C6HX
T300-PM100AA-M4
★
4.3 4.00 63.0 8.0 33.3 DIN/ANSI
.827 .168 .157 2.480 .315 .130
M5 0.80 27.50 .194 x .152 C6HX
T300-PM100AA-M5
★
4.9 5.00 70.0 8.0 34.2 DIN/ANSI
1.083 .194 .197 2.756 .315 .165
M6 1.00 26.00 .255 x .191 C6HX
T300-PM100AA-M6
★
6.5 6.00 80.0 11.0 35.0 DIN/ANSI
1.024 .255 .236 3.150 .433 .197
M8 1.25 33.50 .318 x .238 C6HX
T300-PM100AA-M8
★
8.1 8.00 90.0 12.0 36.8 DIN/ANSI
1.319 .318 .315 3.543 .472 .268
M10 1.50 38.00 .381 x .286 C6HX
T300-PM100AA-M10
★
9.7 10.00 100.0 15.0 38.5 DIN/ANSI
1.496 .381 .394 3.937 .591 .335
76
A 51
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
M12 1.75 55.00 .367 x .275 C6HX
T300-PM101AA-M12
★
9.3 12.00 110.0 18.0 310.2 DIN/ANSI
2.165 .367 .472 4.331 .709 .402
M14 2.00 60.00 .429 x .322 C6HX
T300-PM101AA-M14
★
10.9 14.00 110.0 20.0 312.0 DIN/ANSI
2.362 .429 .551 4.331 .787 .472
M16 2.00 55.00 .480 x .360 C6HX
T300-PM101AA-M16
★
12.2 16.00 110.0 20.0 414.0 DIN/ANSI
2.165 .480 .630 4.331 .787 .551
M18 2.50 72.00 .542 x .406 C6HX
T300-PM101AA-M18
★
13.8 18.00 125.0 25.0 415.5 DIN/ANSI
2.835 .542 .709 4.921 .984 .610
M20 2.50 72.00 .652 x .489 C6HX
T300-PM101AA-M20
★
16.6 20.00 140.0 25.0 417.5 DIN/ANSI
2.835 .652 .787 5.512 .984 .689
M24 3.00 86.00 .760 x .570 C6HX
T300-PM101AA-M24
★
19.3 24.00 160.0 30.0 421.0 DIN/ANSI
3.386 .760 .945 6.299 1.181 .827
76
A 52
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
M1.6 0.35 6.00 2.50 x 2.10 C6HX
T300-PM100DA-M1.6
★
2.5 1.60 40.0 6.0 21.3 DIN 371
.236 .098 .063 1.575 .236 .049
M2 0.40 9.00 2.80 x 2.10 C6HX
T300-PM100DA-M2
★
2.8 2.00 45.0 4.0 31.6 DIN 371
.354 .110 .079 1.772 .157 .063
M2.3 0.40 12.00 2.80 x 2.10 C6HX
T300-PM100DA-M2.3
★
2.8 2.30 45.0 4.0 31.9 DIN 371
.472 .110 .091 1.772 .157 .073
M2.5 0.45 12.50 2.80 x 2.10 C6HX
T300-PM100DA-M2.5
★
2.8 2.50 50.0 4.0 32.1 DIN 371
.492 .110 .098 1.969 .157 .081
M2.6 0.45 12.50 2.80 x 2.10 C6HX
T300-PM100DA-M2.6
★
2.8 2.60 50.0 4.0 32.2 DIN 371
.492 .110 .102 1.969 .157 .085
M3 0.50 18.00 3.50 x 2.70 C6HX
T300-PM100DA-M3
★
3.5 3.00 56.0 6.0 32.5 DIN 371
.709 .138 .118 2.205 .236 .098
M3.5 0.60 20.00 4.00 x 3.00 C6HX
T300-PM100DA-M3.5
★
4.0 3.50 56.0 6.5 32.9 DIN 371
.787 .157 .138 2.205 .256 .114
M4 0.70 21.00 4.50 x 3.40 C6HX
T300-PM100DA-M4
★
4.5 4.00 63.0 7.0 33.3 DIN 371
.827 .177 .157 2.480 .276 .130
M5 0.80 25.00 6.00 x 4.90 C6HX
T300-PM100DA-M5
★
6.0 5.00 70.0 8.0 34.2 DIN 371
.984 .236 .197 2.756 .315 .165
M6 1.00 31.00 6.00 x 4.90 C6HX
T300-PM100DA-M6
★
6.0 6.00 80.0 10.0 35.0 DIN 371
1.220 .236 .236 3.150 .394 .197
M7 1.00 31.00 7.00 x 5.50 C6HX
T300-PM100DA-M7
★
7.0 7.00 80.0 10.0 36.0 DIN 371
1.220 .276 .276 3.150 .394 .236
M8 1.25 35.00 8.00 x 6.20 C6HX
T300-PM100DA-M8
★
8.0 8.00 90.0 12.0 36.8 DIN 371
1.378 .315 .315 3.543 .472 .268
M10 1.50 39.00 10.00 x 8.00 C6HX
T300-PM100DA-M10
★
10.0 10.00 100.0 15.0 38.5 DIN 371
1.535 .394 .394 3.937 .591 .335
76
A 53
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 376
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
M5 0.80 35.00 3.50 x 2.70 C6HX
T300-PM101DA-M5
★
3.5 5.00 70.0 8.0 34.2 DIN 376
1.378 .138 .197 2.756 .315 .165
M6 1.00 40.00 4.50 x 3.40 C6HX
T300-PM101DA-M6
★
4.5 6.00 80.0 10.0 35.0 DIN 376
1.575 .177 .236 3.150 .394 .197
M8 1.25 43.00 6.00 x 4.90 C6HX
T300-PM101DA-M8
★
6.0 8.00 90.0 13.0 36.8 DIN 376
1.693 .236 .315 3.543 .512 .268
M10 1.50 48.00 7.00 x 5.50 C6HX
T300-PM101DA-M10
★
7.0 10.00 100.0 15.0 38.5 DIN 376
1.890 .276 .394 3.937 .591 .335
M12 1.75 55.00 9.00 x 7.00 C6HX
T300-PM101DA-M12
★
9.0 12.00 110.0 16.0 310.2 DIN 376
2.165 .354 .472 4.331 .630 .402
M14 2.00 60.00 11.00 x 9.00 C6HX
T300-PM101DA-M14
★
11.0 14.00 110.0 20.0 312.0 DIN 376
2.362 .433 .551 4.331 .787 .472
M16 2.00 60.00 12.00 x 9.00 C6HX
T300-PM101DA-M16
★
12.0 16.00 110.0 20.0 414.0 DIN 376
2.362 .472 .630 4.331 .787 .551
M18 2.50 72.00 14.00 x 11.00 C6HX
T300-PM101DA-M18
★
14.0 18.00 125.0 25.0 415.5 DIN 376
2.835 .551 .709 4.921 .984 .610
M20 2.50 72.00 16.00 x 12.00 C6HX
T300-PM101DA-M20
★
16.0 20.00 140.0 25.0 417.5 DIN 376
2.835 .630 .787 5.512 .984 .689
M22 2.50 82.00 18.00 x 14.50 C6HX
T300-PM101DA-M22
★
18.0 22.00 140.0 25.0 419.5 DIN 376
3.228 .709 .866 5.512 .984 .768
M24 3.00 91.00 18.00 x 14.50 C6HX
T300-PM101DA-M24
★
18.0 24.00 160.0 30.0 421.0 DIN 376
3.583 .709 .945 6.299 1.181 .827
M27 3.00 91.00 20.00 x 16.00 C6HX
T300-PM101DA-M27
★
20.0 27.00 160.0 30.0 424.0 DIN 376
3.583 .787 1.063 6.299 1.181 .945
M30 3.50 108.00 22.00 x 18.00 C6HX
T300-PM101DA-M30
★
22.0 30.00 180.0 36.0 426.5 DIN 376
4.252 .866 1.181 7.087 1.417 1.043
76
A 54
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371
ULDR 3.0
FHA 48°
CNSC 1
CXSC 1
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
M4 0.70 21.00 4.50 x 3.40 C6HX
T300-PM104DA-M4
★
4.5 4.00 63.0 7.0 33.3 DIN 371
.827 .177 .157 2.480 .276 .130
M5 0.80 25.00 6.00 x 4.90 C6HX
T300-PM104DA-M5
★
6.0 5.00 70.0 8.0 34.2 DIN 371
.984 .236 .197 2.756 .315 .165
M6 1.00 31.00 6.00 x 4.90 C6HX
T300-PM104DA-M6
★
6.0 6.00 80.0 10.0 35.0 DIN 371
1.220 .236 .236 3.150 .394 .197
M7 1.00 31.00 7.00 x 5.50 C6HX
T300-PM104DA-M7
★
7.0 7.00 80.0 10.0 36.0 DIN 371
1.220 .276 .276 3.150 .394 .236
M8 1.25 35.00 8.00 x 6.20 C6HX
T300-PM104DA-M8
★
8.0 8.00 90.0 12.0 36.8 DIN 371
1.378 .315 .315 3.543 .472 .268
M10 1.50 39.00 10.00 x 8.00 C6HX
T300-PM104DA-M10
★
10.0 10.00 100.0 15.0 38.5 DIN 371
1.535 .394 .394 3.937 .591 .335
76
A 55
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 376
ULDR 3.0
FHA 48°
CNSC 1
CXSC 1
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
M12 1.75 55.00 9.00 x 7.00 C6HX
T300-PM105DA-M12
★
9.0 12.00 110.0 16.0 310.2 DIN 376
2.165 .354 .472 4.331 .630 .402
M14 2.00 60.00 11.00 x 9.00 C6HX
T300-PM105DA-M14
★
11.0 14.00 110.0 20.0 312.0 DIN 376
2.362 .433 .551 4.331 .787 .472
M16 2.00 60.00 12.00 x 9.00 C6HX
T300-PM105DA-M16
★
12.0 16.00 110.0 20.0 414.0 DIN 376
2.362 .472 .630 4.331 .787 .551
M18 2.50 72.00 14.00 x 11.00 C6HX
T300-PM105DA-M18
★
14.0 18.00 125.0 25.0 415.5 DIN 376
2.835 .551 .709 4.921 .984 .610
M20 2.50 72.00 16.00 x 12.00 C6HX
T300-PM105DA-M20
★
16.0 20.00 140.0 25.0 417.5 DIN 376
2.835 .630 .787 5.512 .984 .689
M22 2.50 82.00 18.00 x 14.50 C6HX
T300-PM105DA-M22
★
18.0 22.00 140.0 25.0 419.5 DIN 376
3.228 .709 .866 5.512 .984 .768
M24 3.00 91.00 18.00 x 14.50 C6HX
T300-PM105DA-M24
★
18.0 24.00 160.0 30.0 421.0 DIN 376
3.583 .709 .945 6.299 1.181 .827
M27 3.00 91.00 20.00 x 16.00 C6HX
T300-PM105DA-M27
★
20.0 27.00 160.0 30.0 424.0 DIN 376
3.583 .787 1.063 6.299 1.181 .945
M30 3.50 108.00 22.00 x 18.00 C6HX
T300-PM105DA-M30
★
22.0 30.00 180.0 36.0 426.5 DIN 376
4.252 .866 1.181 7.087 1.417 1.043
76
A 56
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
JIS-B-4430
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
M3 0.50 18.00 4.00 x 3.20 C6HX
T300-PM100JA-M3
★
4.0 3.00 46.0 6.0 32.5 JIS-B-4430
.709 .157 .118 1.811 .236 .098
M4 0.70 21.00 5.00 x 4.00 C6HX
T300-PM100JA-M4
★
5.0 4.00 52.0 7.0 33.3 JIS-B-4430
.827 .197 .157 2.047 .276 .130
M5 0.80 25.00 5.50 x 4.50 C6HX
T300-PM100JA-M5
★
5.5 5.00 60.0 8.0 34.2 JIS-B-4430
.984 .217 .197 2.362 .315 .165
M6 1.00 30.00 6.00 x 4.50 C6HX
T300-PM100JA-M6
★
6.0 6.00 62.0 10.0 35.0 JIS-B-4430
1.181 .236 .236 2.441 .394 .197
76
A 57
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
JIS-B-4430
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
M8 1.25 37.00 6.20 x 5.00 C6HX
T300-PM101JA-M8
★
6.2 8.00 70.0 12.0 36.8 JIS-B-4430
1.457 .244 .315 2.756 .472 .268
M10 1.50 39.00 7.00 x 5.50 C6HX
T300-PM101JA-M10
★
7.0 10.00 75.0 15.0 38.5 JIS-B-4430
1.535 .276 .394 2.953 .591 .335
M12 1.75 41.00 8.50 x 6.50 C6HX
T300-PM101JA-M12
★
8.5 12.00 82.0 16.0 310.3 JIS-B-4430
1.614 .335 .472 3.228 .630 .406
M16 2.00 53.00 12.50 x 10.00 C6HX
T300-PM101JA-M16
★
12.5 16.00 95.0 20.0 414.0 JIS-B-4430
2.087 .492 .630 3.740 .787 .551
M18 2.50 56.00 14.00 x 11.00 C6HX
T300-PM101JA-M18
★
14.0 18.00 100.0 25.0 415.5 JIS-B-4430
2.205 .551 .709 3.937 .984 .610
M20 2.50 52.50 15.00 x 12.00 C6HX
T300-PM101JA-M20
★
15.0 20.00 105.0 25.0 417.5 JIS-B-4430
2.067 .591 .787 4.134 .984 .689
M24 3.00 60.00 19.00 x 15.00 C6HX
T300-PM101JA-M24
★
19.0 24.00 120.0 30.0 421.0 JIS-B-4430
2.362 .748 .945 4.724 1.181 .827
76
A 58
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая c мелким шагом (MF)
JIS-B-4436
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
MF4X0.5 0.50 21.00 5.00 x 4.00 C6HX
T300-PM100JB-M4X050
★
5.0 4.00 52.0 7.0 33.5 JIS-B-4436
.827 .197 .157 2.047 .276 .138
MF5X0.5 0.50 25.00 5.50 x 4.50 C6HX
T300-PM100JB-M5X050
★
5.5 5.00 52.0 8.0 34.5 JIS-B-4436
.984 .217 .197 2.047 .315 .177
MF6X0.5 0.50 30.00 6.00 x 4.50 C6HX
T300-PM100JB-M6X050
★
6.0 6.00 62.0 10.0 35.5 JIS-B-4436
1.181 .236 .236 2.441 .394 .217
MF6X0.75 0.75 30.00 6.00 x 4.50 C6HX
T300-PM100JB-M6X075
★
6.0 6.00 62.0 10.0 35.3 JIS-B-4436
1.181 .236 .236 2.441 .394 .207
76
A 59
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая c мелким шагом (MF)
JIS-B-4436
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
MF8X1 1.00 37.00 6.20 x 5.00 C6HX
T300-PM101JB-M8X100
★
6.2 8.00 70.0 12.0 37.0 JIS-B-4436
1.457 .244 .315 2.756 .472 .276
MF10X1 1.00 39.00 7.00 x 5.50 C6HX
T300-PM101JB-M10X100
★
7.0 10.00 70.0 12.0 39.0 JIS-B-4436
1.535 .276 .394 2.756 .472 .354
MF10X1.25 1.25 39.00 7.00 x 5.50 C6HX
T300-PM101JB-M10X125
★
7.0 10.00 75.0 15.0 38.8 JIS-B-4436
1.535 .276 .394 2.953 .591 .346
MF12X1 1.00 35.00 8.50 x 6.50 C6HX
T300-PM101JB-M12X100
★
8.5 12.00 70.0 13.0 311. 0 JIS-B-4436
1.378 .335 .472 2.756 .512 .433
MF12X1.25 1.25 40.00 8.50 x 6.50 C6HX
T300-PM101JB-M12X125
★
8.5 12.00 80.0 13.0 310.8 JIS-B-4436
1.575 .335 .472 3.150 .512 .425
MF12X1.5 1.50 40.00 8.50 x 6.50 C6HX
T300-PM101JB-M12X150
★
8.5 12.00 82.0 13.0 310.5 JIS-B-4436
1.575 .335 .472 3.228 .512 .413
MF14X1.5 1.50 49.00 10.50 x 8.00 C6HX
T300-PM101JB-M14X150
★
10.5 14.00 88.0 15.0 312.5 JIS-B-4436
1.929 .413 .551 3.465 .591 .492
MF16X1.5 1.50 47.50 12.50 x 10.00 C6HX
T300-PM101JB-M16X150
★
12.5 16.00 95.0 15.0 414.5 JIS-B-4436
1.870 .492 .630 3.740 .591 .571
MF18X1.5 1.50 47.50 14.00 x 11.00 C6HX
T300-PM101JB-M18X150
★
14.0 18.00 95.0 17.0 416.5 JIS-B-4436
1.870 .551 .709 3.740 .669 .650
MF20X1.5 1.50 47.50 15.00 x 12.00 C6HX
T300-PM101JB-M20X150
★
15.0 20.00 95.0 17.0 418.5 JIS-B-4436
1.870 .591 .787 3.740 .669 .728
76
A 60
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая c мелким шагом (MF)
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
MF8x1 1.00 33.50 .318 x .238 C6HX
T300-PM100AB-M8X100
★
8.1 8.00 90.0 12.0 37.0 DIN/ANSI
1.319 .318 .315 3.543 .472 .276
76
A 61
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая c мелким шагом (MF)
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
MF12x1.25 1.25 55.00 .367 x .275 C6HX
T300-PM101AB-M12X125
★
9.3 12.00 110.0 18.0 310.8 DIN/ANSI
2.165 .367 .472 4.331 .709 .425
MF12x1.5 1.50 55.00 .367 x .275 C6HX
T300-PM101AB-M12X150
★
9.3 12.00 110.0 18.0 310.5 DIN/ANSI
2.165 .367 .472 4.331 .709 .413
MF16x1.5 1.50 55.00 .480 x .360 C6HX
T300-PM101AB-M16X150
★
12.2 16.00 110.0 20.0 414.5 DIN/ANSI
2.165 .480 .630 4.331 .787 .571
MF18x1.5 1.50 72.00 .542 x .406 C6HX
T300-PM101AB-M18X150
★
13.8 18.00 125.0 25.0 416.5 DIN/ANSI
2.835 .542 .709 4.921 .984 .650
76
A 62
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая c мелким шагом (MF)
DIN 374
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
MF4x0.5 0.50 31.50 2.80 x 2.10 C6HX
T300-PM101DB-M4X050
★
2.8 4.00 63.0 7.0 33.5 DIN 374
1.240 .110 .157 2.480 .276 .138
MF5x0.5 0.50 35.00 3.50 x 2.70 C6HX
T300-PM101DB-M5X050
★
3.5 5.00 70.0 8.0 34.5 DIN 374
1.378 .138 .197 2.756 .315 .177
MF6x0.75 0.75 40.00 4.50 x 3.40 C6HX
T300-PM101DB-M6X075
★
4.5 6.00 80.0 10.0 35.3 DIN 374
1.575 .177 .236 3.150 .394 .209
MF8x0.75 0.75 36.00 6.00 x 4.90 C6HX
T300-PM101DB-M8X075
★
6.0 8.00 80.0 13.0 37.3 DIN 374
1.417 .236 .315 3.150 .512 .287
MF8x1 1.00 43.00 6.00 x 4.90 C6HX
T300-PM101DB-M8X100
★
6.0 8.00 90.0 13.0 37.0 DIN 374
1.693 .236 .315 3.543 .512 .276
MF10x1 1.00 43.00 7.00 x 5.50 C6HX
T300-PM101DB-M10X100
★
7.0 10.00 90.0 13.0 39.0 DIN 374
1.693 .276 .394 3.543 .512 .354
MF10x1.25 1.25 48.00 7.00 x 5.50 C6HX
T300-PM101DB-M10X125
★
7.0 10.00 100.0 15.0 38.8 DIN 374
1.890 .276 .394 3.937 .591 .346
MF12x1 1.00 50.00 9.00 x 7.00 C6HX
T300-PM101DB-M12X100
★
9.0 12.00 100.0 15.0 311.0 DIN 374
1.969 .354 .472 3.937 .591 .433
MF12x1.25 1.25 50.00 9.00 x 7.00 C6HX
T300-PM101DB-M12X125
★
9.0 12.00 100.0 15.0 310.8 DIN 374
1.969 .354 .472 3.937 .591 .425
MF12x1.5 1.50 50.00 9.00 x 7.00 C6HX
T300-PM101DB-M12X150
★
9.0 12.00 100.0 15.0 310.5 DIN 374
1.969 .354 .472 3.937 .591 .413
MF14x1 1.00 50.00 11.00 x 9.00 C6HX
T300-PM101DB-M14X100
★
11.0 14.00 100.0 15.0 313.0 DIN 374
1.969 .433 .551 3.937 .591 .512
MF14x1.25 1.25 50.00 11.00 x 9.00 C6HX
T300-PM101DB-M14X125
★
11.0 14.00 100.0 15.0 312.8 DIN 374
1.969 .433 .551 3.937 .591 .504
MF14x1.5 1.50 50.00 11.00 x 9.00 C6HX
T300-PM101DB-M14X150
★
11.0 14.00 100.0 15.0 312.5 DIN 374
1.969 .433 .551 3.937 .591 .492
MF16x1 1.00 50.00 12.00 x 9.00 C6HX
T300-PM101DB-M16X100
★
12.0 16.00 100.0 15.0 415.0 DIN 374
1.969 .472 .630 3.937 .591 .591
MF16x1.5 1.50 50.00 12.00 x 9.00 C6HX
T300-PM101DB-M16X150
★
12.0 16.00 100.0 15.0 414.5 DIN 374
1.969 .472 .630 3.937 .591 .571
MF18x1 1.00 58.00 14.00 x 11.00 C6HX
T300-PM101DB-M18X100
★
14.0 18.00 110.0 17.0 417.0 DIN 374
2.283 .551 .709 4.331 .669 .669
MF18x1.5 1.50 58.00 14.00 x 11.00 C6HX
T300-PM101DB-M18X150
★
14.0 18.00 110.0 17.0 416.5 DIN 374
2.283 .551 .709 4.331 .669 .650
MF20x1 1.00 58.00 16.00 x 12.00 C6HX
T300-PM101DB-M20X100
★
16.0 20.00 125.0 17.0 419.0 DIN 374
2.283 .630 .787 4.921 .669 .748
MF20x1.5 1.50 58.00 16.00 x 12.00 C6HX
T300-PM101DB-M20X150
★
16.0 20.00 125.0 17.0 418.5 DIN 374
2.283 .630 .787 4.921 .669 .728
MF22x1.5 1.50 60.00 18.00 x 14.50 C6HX
T300-PM101DB-M22X150
★
18.0 22.00 125.0 17.0 420.5 DIN 374
2.362 .709 .866 4.921 .669 .807
MF24x1.5 1.50 67.00 18.00 x 14.50 C6HX
T300-PM101DB-M24X150
★
18.0 24.00 140.0 20.0 422.5 DIN 374
2.638 .709 .945 5.512 .787 .886
MF24x2 2.00 67.00 18.00 x 14.50 C6HX
T300-PM101DB-M24X200
★
18.0 24.00 140.0 20.0 422.0 DIN 374
2.638 .709 .945 5.512 .787 .866
MF25x1.5 1.50 67.00 18.00 x 14.50 C6HX
T300-PM101DB-M25X150
★
18.0 25.00 140.0 20.0 423.5 DIN 374
2.638 .709 .984 5.512 .787 .925
MF26x1.5 1.50 67.00 18.00 x 14.50 C6HX
T300-PM101DB-M26X150
★
18.0 26.00 140.0 20.0 424.5 DIN 374
2.638 .709 1.024 5.512 .787 .965
MF27x1.5 1.50 67.00 20.00 x 16.00 C6HX
T300-PM101DB-M27X150
★
20.0 27.00 140.0 20.0 425.5 DIN 374
2.638 .787 1.063 5.512 .787 1.004
MF27x2 2.00 67.00 20.00 x 16.00 C6HX
T300-PM101DB-M27X200
★
20.0 27.00 140.0 20.0 425.0 DIN 374
2.638 .787 1.063 5.512 .787 .984
MF30x1.5 1.50 67.00 22.00 x 18.00 C6HX
T300-PM101DB-M30X150
★
22.0 30.00 150.0 20.0 428.5 DIN 374
2.638 .866 1.181 5.906 .787 1.122
MF30x2 2.00 67.00 22.00 x 18.00 C6HX
T300-PM101DB-M30X200
★
22.0 30.00 150.0 20.0 428.0 DIN 374
2.638 .866 1.181 5.906 .787 1.102
76
A 63
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNC2-56 56.00 12.00 .141 x .110 C3B
T300-PM100AE-2-56
★
3.6 2.18 45.0 4.0 31.9 DIN/ANSI
.472 .141 .086 1.772 .157 .073
UNC4-40 40.00 17.00 .141 x .110 C2BX
T300-PM100AE-4-40
★
3.6 2.85 56.0 6.5 32.4 DIN/ANSI
.669 .141 .112 2.205 .256 .093
UNC#5-40 40.00 18.00 .141 x .110 C2BX
T300-PM100AE-5-40
★
3.6 3.18 56.0 6.5 32.7 DIN/ANSI
.709 .141 .125 2.205 .256 .104
UNC#6-32 32.00 21.00 .141 x .110 C2BX
T300-PM100AE-6-32
★
3.6 3.51 56.0 6.5 32.9 DIN/ANSI
.827 .141 .138 2.205 .256 .112
UNC#8-32 32.00 21.00 .168 x .131 C3BX
T300-PM100AE-8-32
★
4.3 4.17 63.0 7.0 33.5 DIN/ANSI
.827 .168 .164 2.480 .276 .138
UNC#10-24 24.00 27.50 .194 x .152 C3BX
T300-PM100AE-10-24
★
4.9 4.83 70.0 8.5 33.9 DIN/ANSI
1.083 .194 .190 2.756 .335 .154
UNC1/4-20 20.00 25.00 .255 x .191 C3BX
T300-PM100AE-1/4
★
6.5 6.35 80.0 10.0 35.1 DIN/ANSI
.984 .255 .250 3.150 .394 .201
UNC5/16-18 18.00 33.50 .318 x .238 C3BX
T300-PM100AE-5/16
★
8.1 7.94 90.0 12.0 36.6 DIN/ANSI
1.319 .318 .313 3.543 .472 .260
UNC3/8-16 16.00 38.00 .381 x .286 C3BX
T300-PM100AE-3/8
★
9.7 9.53 100.0 16.0 38.0 DIN/ANSI
1.496 .381 .375 3.937 .630 .315
76
A 64
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNC7/16-14 14.00 48.00 .323 x .242 C3BX
T300-PM101AE-7/16
★
8.2 11 .11 100.0 15.0 39.4 DIN/ANSI
1.890 .323 .438 3.937 .591 .370
UNC1/2-13 13.00 55.00 .367 x .275 C3BX
T300-PM101AE-1/2
★
9.3 12.70 110.0 18.0 310.8 DIN/ANSI
2.165 .367 .500 4.331 .709 .425
UNC5/8-11 11.00 55.00 .480 x .360 C3BX
T300-PM101AE-5/8
★
12.2 15.88 110.0 20.0 413.5 DIN/ANSI
2.165 .480 .625 4.331 .787 .531
UNC3/4-10 10.00 72.00 .590 x .442 C3BX
T300-PM101AE-3/4
★
15.0 19.05 125.0 25.0 416.5 DIN/ANSI
2.835 .590 .750 4.921 .984 .650
UNC7/8-9 9.00 81.00 .697 x .523 C3BX
T300-PM101AE-7/8
★
17.7 22.23 140.0 25.0 419.5 DIN/ANSI
3.189 .697 .875 5.512 .984 .768
UNC1'-8 8.00 86.00 .800 x .600 C3BX
T300-PM101AE-1
★
20.3 25.40 160.0 30.0 422.3 DIN/ANSI
3.386 .800 1.000 6.299 1.181 .876
76
A 65
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
FHA 48°
CNSC 1
CXSC 1
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNC1/4-20 20.00 24.50 .255 x .191 C2BX
T300-PM104AE-1/4
★
6.5 6.35 80.0 10.0 35.1 DIN/ANSI
.965 .255 .250 3.150 .394 .201
UNC5/16-18 18.00 33.00 .318 x .238 C2BX
T300-PM104AE-5/16
★
8.1 7.94 90.0 12.0 36.6 DIN/ANSI
1.299 .318 .313 3.543 .472 .260
UNC3/8-16 16.00 38.00 .381 x .286 C2BX
T300-PM104AE-3/8
★
9.7 9.53 100.0 16.0 38.0 DIN/ANSI
1.496 .381 .375 3.937 .630 .315
76
A 66
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
FHA 48°
CNSC 1
CXSC 1
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNC1/2-13 13.00 55.00 .367 x .275 C2BX
T300-PM105AE-1/2
★
9.3 12.70 110.0 18.0 310.8 DIN/ANSI
2.165 .367 .500 4.331 .709 .425
UNC5/8-11 11.00 55.00 .480 x .360 C2BX
T300-PM105AE-5/8
★
12.2 15.88 110.0 20.0 413.5 DIN/ANSI
2.165 .480 .625 4.331 .787 .531
UNC3/4-10 10.00 72.00 .590 x .442 C2BX
T300-PM105AE-3/4
★
15.0 19.05 125.0 25.0 416.5 DIN/ANSI
2.835 .590 .750 4.921 .984 .650
UNC7/8-9 9.00 81.00 .697 x .523 C2BX
T300-PM105AE-7/8
★
17.7 22.23 140.0 25.0 419.5 DIN/ANSI
3.189 .697 .875 5.512 .984 .768
UNC1"-8 8.00 86.00 .800 x .600 C2BX
T300-PM105AE-1
★
20.3 25.40 160.0 30.0 422.3 DIN/ANSI
3.386 .800 1.000 6.299 1.181 .876
76
A 67
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNC#8-32 32.00 21.00 .168 x .131 C2BX
T300-PM114AE-8-32
★
4.3 4.17 63.0 7.0 33.5 DIN/ANSI
.827 .168 .164 2.480 .276 .138
UNC1/4-20 20.00 25.00 .255 x .191 C2BX
T300-PM114AE-1/4
★
6.5 6.35 80.0 10.0 35.1 DIN/ANSI
.984 .255 .250 3.150 .394 .201
UNC5/16-18 18.00 33.50 .318 x .238 C2BX
T300-PM114AE-5/16
★
8.1 7.94 90.0 12.0 36.6 DIN/ANSI
1.319 .318 .313 3.543 .472 .260
UNC3/8-16 16.00 38.00 .381 x .286 C2BX
T300-PM114AE-3/8
★
9.7 9.53 100.0 16.0 38.0 DIN/ANSI
1.496 .381 .375 3.937 .630 .315
76
A 68
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNC1/2-13 13.00 55.00 .367 x .275 C2BX
T300-PM115AE-1/2
★
9.3 12.70 110.0 18.0 310.8 DIN/ANSI
2.165 .367 .500 4.331 .709 .425
UNC5/8-11 11.00 55.00 .480 x .360 C2BX
T300-PM115AE-5/8
★
12.2 15.88 110.0 20.0 413.5 DIN/ANSI
2.165 .480 .625 4.331 .787 .531
UNC3/4-10 10.00 72.00 .590 x .442 C2BX
T300-PM115AE-3/4
★
15.0 19.05 125.0 25.0 416.5 DIN/ANSI
2.835 .590 .750 4.921 .984 .650
76
A 69
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNF8-36 36.00 21.00 .168 x .131 C3BX
T300-PM100AF-8-36
★
4.3 4.17 63.0 7.0 33.5 DIN/ANSI
.827 .168 .164 2.480 .276 .138
UNF10-32 32.00 27.50 .194 x .152 C3BX
T300-PM100AF-10-32
★
4.9 4.83 70.0 8.5 34.1 DIN/ANSI
1.083 .194 .190 2.756 .335 .161
UNF1/4-28 28.00 25.00 .255 x .191 C3BX
T300-PM100AF-1/4
★
6.5 6.35 80.0 10.0 35.5 DIN/ANSI
.984 .255 .250 3.150 .394 .217
UNF5/16-24 24.00 33.50 .318 x .238 C3BX
T300-PM100AF-5/16
★
8.1 7.94 90.0 12.0 36.9 DIN/ANSI
1.319 .318 .313 3.543 .472 .272
UNF3/8-24 24.00 38.00 .381 x .286 C3BX
T300-PM100AF-3/8
★
9.7 9.53 100.0 16.0 38.5 DIN/ANSI
1.496 .381 .375 3.937 .630 .335
76
A 70
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNF7/16-20 20.00 48.00 .323 x .242 C3BX
T300-PM101AF-7/16
★
8.2 11 .11 100.0 15.0 39.9 DIN/ANSI
1.890 .323 .438 3.937 .591 .390
UNF1/2-20 20.00 55.00 .367 x .275 C3BX
T300-PM101AF-1/2
★
9.3 12.70 110.0 18.0 311.5 DIN/ANSI
2.165 .367 .500 4.331 .709 .453
UNF5/8-18 18.00 55.00 .480 x .360 C3BX
T300-PM101AF-5/8
★
12.2 15.88 110.0 20.0 414.5 DIN/ANSI
2.165 .480 .625 4.331 .787 .571
UNF3/4-16 16.00 72.00 .590 x .442 C3BX
T300-PM101AF-3/4
★
15.0 19.05 125.0 25.0 417.5 DIN/ANSI
2.835 .590 .750 4.921 .984 .689
UNF7/8-14 14.00 81.00 .697 x .523 C3BX
T300-PM101AF-7/8
★
17.7 22.23 140.0 25.0 420.4 DIN/ANSI
3.189 .697 .875 5.512 .984 .803
UNF1-12 12.00 86.00 .800 x .600 C3BX
T300-PM101AF-1
★
20.3 25.40 160.0 30.0 423.3 DIN/ANSI
3.386 .800 1.000 6.299 1.181 .915
76
A 71
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN/ANSI
ULDR 3.0
FHA 48°
CNSC 1
CXSC 1
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNF10-32 32.00 27.50 .194 x .152 C2BX
T300-PM104AF-10-32
★
4.9 4.83 70.0 9.0 34.1 DIN/ANSI
1.083 .194 .190 2.756 .354 .161
UNF1/4-28 28.00 24.50 .255 x .191 C2BX
T300-PM104AF-1/4
★
6.5 6.35 80.0 10.0 35.5 DIN/ANSI
.965 .255 .250 3.150 .394 .217
UNF5/16-24 24.00 33.00 .318 x .238 C2BX
T300-PM104AF-5/16
★
8.1 7.94 90.0 12.0 36.9 DIN/ANSI
1.299 .318 .313 3.543 .472 .272
UNF3/8-24 24.00 38.00 .381 x .286 C2BX
T300-PM104AF-3/8
★
9.7 9.53 100.0 16.0 38.5 DIN/ANSI
1.496 .381 .375 3.937 .630 .335
76
A 72
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN/ANSI
ULDR 3.0
FHA 48°
CNSC 1
CXSC 1
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNF1/2-20 20.00 55.00 .367 x .275 C2BX
T300-PM105AF-1/2
★
9.3 12.70 110.0 18.0 311.5 DIN/ANSI
2.165 .367 .500 4.331 .709 .453
UNF5/8-18 18.00 55.00 .480 x .360 C2BX
T300-PM105AF-5/8
★
12.2 15.88 110.0 20.0 414.5 DIN/ANSI
2.165 .480 .625 4.331 .787 .571
76
A 73
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNF1/4-28 28.00 25.00 .255 x .191 C2BX
T300-PM114AF-1/4
★
6.5 6.35 80.0 10.0 35.5 DIN/ANSI
.984 .255 .250 3.150 .394 .217
UNF5/16-24 24.00 33.50 .318 x .238 C2BX
T300-PM114AF-5/16
★
8.1 7.94 90.0 12.0 36.9 DIN/ANSI
1.319 .318 .313 3.543 .472 .272
UNF3/8-24 24.00 38.00 .381 x .286 C2BX
T300-PM114AF-3/8
★
9.7 9.53 100.0 16.0 38.5 DIN/ANSI
1.496 .381 .375 3.937 .630 .335
76
A 74
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКА МИ Мет чик и
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD TIALN
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
P1PM
DCON
MS
TD LF THL NOF PHD BSG
UNF1/2-20 20.00 55.00 .367 x .275 C2BX
T300-PM115AF-1/2
★
9.3 12.70 110.0 18.0 311.5 DIN/ANSI
2.165 .367 .500 4.331 .709 .453
UNF5/8-18 18.00 55.00 .480 x .360 C2BX
T300-PM115AF-5/8
★
12.2 15.88 110.0 20.0 414.5 DIN/ANSI
2.165 .480 .625 4.331 .787 .571
UNF3/4-16 16.00 72.00 .590 x .442 C2BX
T300-PM115AF-3/4
★
15.0 19.05 125.0 25.0 417.5 DIN/ANSI
2.835 .590 .750 4.921 .984 .689
76
A 76
ОБЩАЯ ИНФОРМАЦИЯ
ISO 13399
R
U
S
A
B
C
D
ОБЩА Я ИНФОРМАЦИЯ ISO 13399
ISO 13399 — международный стандарт для упрощения обмена данными о режущих инструментах. Стандарт
определяет новые параметры и описания каждого инструмента.
Впервые появился стандартизованный способ описания данных о режущем инструменте. Если при обозначении всех инструментов будут
применяться одинаковые параметры и определения, то значительно упростится процесс передачи данных об инструменте между различными
системами программного обеспечения.
Что это значит для вас?
По сути, это означает, что ваши системы смогут общаться с нашими системами, так как все они будут говорить на одном языке. Загрузите
данные о продукции с нашего веб-сайта и примените их в своей CAD/ CAM-системе, чтобы собрать инструментальную наладку для вашего
производства. Вам не придется искать информацию в каталогах и переводить данные из одной системы в другую. Представьте, сколько
времени вы сможете сэкономить!
Обозначение Описание
ADJLN Минимальная величина регулировки
ADJLX Максимальная величина регулировки
ADJRG Диапазон регулировки
ALP Осевой задний угол
AN Главный задний угол
ANN Вспомогательный задний угол
APMX Максимальная глубина резания
APMX_EFW Максимальная глубина резания - осевая подача
APMX_FFW Максимальная глубина резания - боковая подача
AZ Максимальная глубина врезания
BШирина хвостовика
BAWS Угол корпуса со стороны заготовки
BAMS Угол корпуса со стороны станка
BBD Сбалансировано конструктивно
BBR Сбалансировано индивидуально
BCH Длина фаски при вершине
BD Диаметр корпуса
BHTA Половина угла конуса
BN Ширина фаски
BS Длина кромки Wiper
BSG Стандарт
BSR Радиус кромки Wiper
CBMD Производитель стружколома
CDX Максимальная глубина резания
CEMR Главный радиус режущей кромки
CF Фаска
CHBA Угол фаски корпуса
CHBL Длина фаски корпуса
CHW Ширина фаски при вершине
CICT Число режущих элементов
CICT
BALL
Число режущих элементов - режущая пластина со сферическим концом
CICT
E
Число режущих пластин - торцевых
CICT
P
Число режущих пластин - периферийных
CICT
S
Число режущих пластин - боковых
CICT
SP
Число режущих элементов - защитная пластина
CICT
T
Число режущих пластин - общее
CND Диаметр отверстия для подвода СОЖ

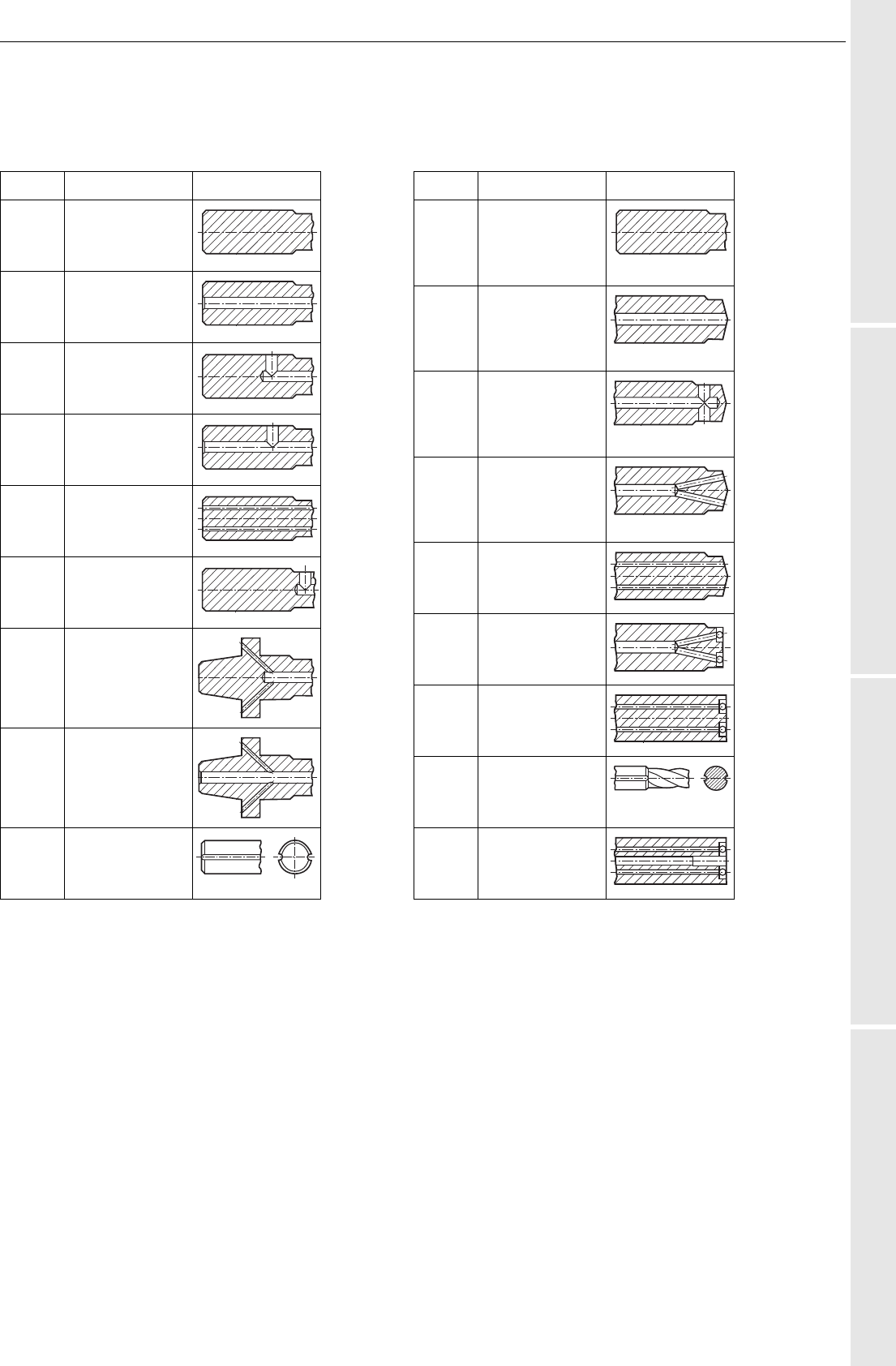

CNSC Тип подвода СОЖ к инструменту
CNT Размер резьбы входного отверстия для СОЖ
COATING Покрытие
CP Максимальное давление СОЖ
CRKS Размер резьбы центрального болта
CRNT Размер резьбы отверстия для радиального подвода СОЖ
CTPT Тип операции
CUTDIA Максимальный диаметр отрезки обрабатываемой детали
CW Ширина резания
CWN Минимальная ширина резания
CWTOLL Нижнее отклонение ширины резания
CWTOLU Верхнее отклонение ширины резания
CWX Максимальная ширина резания
CXSC Тип подвода СОЖ к зоне резания
CZC Размер соединения
CZC
MS
Размер соединения со стороны станка
CZC
WS
Размер соединения со стороны заготовки
D1 Диаметр отверстия под винт
DAH Диаметр отверстия под головку винта
DAXIN Минимальный внутренний диаметр торцевой канавки
DAXN Минимальный наружный диаметр торцевой канавки
A 77
ISO 13399
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
ОБЩАЯ ИНФОР МАЦИ Я ISO 13399
DAXX Максимальный наружный диаметр торцевой канавки
DBC Диаметр окружности болтов
DC Диаметр резания
DCB Диаметр отверстия
DCBN Минимальный диаметр отверстия
DCBX Максимальный диаметр отверстия
DCF Диаметр резания, контакт по торцу
DCIN Внутренний диаметр резания
DCN Минимальный диаметр резания
DCON Диаметр соединения
DCON
MS
Диаметр соединения со стороны станка
DCON
WS
Диаметр соединения со стороны заготовки
DCONN
WS
Минимальный диаметр соединения со стороны заготовки
DCONX
WS
Максимальный диаметр соединения со стороны заготовки
DCPS Размер чипа данных
DCSF
MS
Диаметр контактной поверхности со стороны станка
DCSF
WS
Диаметр контактной поверхности со стороны заготовки
DCX Максимальный диаметр резания
DHUB Диаметр оправки соединения
DIX Максимальный диаметр для устройства замены инструмента
DMIN Минимальный диаметр отверстия
DMM Диаметр хвостовика
DN Диаметр шейки
DRVCT Число приводов
DSGN Исполнение
EPSR Угол профиля резьбы пластины
FHA Угол подъёма стружечной канавки
FLGT Толщина фланца
FTDZ Размер обрабатываемой резьбы
GB Ширина фаски
HВысота хвостовика
HA Теоретическая высота резьбы
HB Разность высоты резьбы
HBH Высота смещения основания головки
HC Фактическая высота резьбы
HF Функциональная высота
HRY Нижняя точка от основной плоскости
HSUP Высота опоры
HTB Высота корпуса
HTH Высота
IC Диаметр вписанной окружности
INSL Длина пластины
INSUC Код использования пластины
IZC Размер пластины
KAPR Главный угол в плане
KAPR_EFW Главный угол в плане - осевая подача
KCH Фаска при вершине
KRINS Главный угол в плане
KWW Ширина шпоночного паза
LДлина режущей кромки
LAMS Угол наклона
LB Длина корпуса
LCF Длина стружечной канавки
LCOX Максимальная длина отрезки
LE Эффективная длина режущей кромки
LF Функциональная длина
LFN Минимальная функциональная длина
LH Длина головки
LPR Программируемая длина
LS Длина хвостовика
LSC Длина закрепления
LSCN Минимальная длина закрепления
LSCS Расстояние до участка закрепления
LSCX Максимальная длина закрепления
LSD Длина закрепления
LU Рабочая длина (max рекомендуемая)
LU_BFW Рабочая длина - обратная обработка торца
LUX Максимальная рабочая длина
MHD Присоединительные размеры
MIID Эталонная пластина
MIID
E
Эталонная пластина - торцевая
MIID
S
Эталонная пластина - боковая
MIID
C
Эталонная пластина - центральная
MIID
P
Эталонная пластина - периферийная
MIID
I
Эталонная пластина - промежуточная
MMCC Заданный крутящий момент
MMCX Max момент резания
NOF Число стружечных канавок
NT Число зубьев
OAH Общая высота
OAL Общая длина
OAW Общая ширина
OH Рекомендуемый вылет
OHN Минимальный вылет
A 78
ОБЩАЯ ИНФОРМАЦИЯ
ISO 13399
R
U
S
A
B
C
D
ОБЩА Я ИНФОРМАЦИЯ ISO 13399
OHX Максимальный вылет
ORDCODE Код заказа
PCL Периферийная цилиндрическая длина
PDX Длина профиля ex
PDY Длина профиля ey
PHD Диаметр предварительно обработанного отверстия
PHDX Максимальный диаметр предварительно обработанного отверстия
PL Длина режущей части
PNA Угол профиля резьбы
PRFRAD Радиус профиля
PRSPC Характеристика профиля
PSIR Главный угол в плане (дюйм.)
PSIRL Левый угол наклона режущей кромки
PSIRR Правый угол наклона режущей кромки
PSW Ширина предварительно обработанного паза
RADH Радиальная высота корпуса
RADW Радиальная ширина корпуса
RAR Задний угол правосторонний
RE Радиус при вершине
REEQ Эквивалент радиуса при вершине
REL Радиус при вершине слева
RER Радиус при вершине справа
RETOLL Нижнее отклонение радиуса при вершине
RETOLU Верхнее отклонение радиуса при вершине
RGL Запас на переточку
RMPX Максимальный угол врезания
RPMX Максимальная частота вращения
SТолщина пластины
SDL Длина ступени
SIG Угол при вершине
SPTL Линия шеврона
SSC Код размера гнезда под пластину
SSC
E
Размер гнезда под пластину - торцевое положение
SSC
P
Размер гнезда под пластину - периферийное положение
SSC
S
Размер гнезда под пластину - боковое положение
STA Входной угол ступени
STDNO Стандартное число
SUBSTRATE Основа
TCDC Допуск на диаметр резания
TCDCON Допуск на диаметр соединения
TCDMM Допуск на диаметр хвостовика
TCHA Точность отверстия
TCHAL Нижнее отклонение допуска отверстия
TCHAU Верхнее отклонение допуска отверстия
TCT Класс точности инструмента
TCTR Класс точности резьбы
TD Диаметр резьбы
TDZ Размер резьбы
TFLA Длина компенсации патрона Z+
TFLB Длина компенсации патрона Z-
TG Градиент конусности
THBTP Наличие обратной конусности резьбы
THCA Угол коррекции винтовой линии резьбы
THCHT Длина режущей части метчика
THFT Профиль резьбы
THFTS Форма резьбы, стандартная серия
THL Длина резьбы
THUB Ширина червячной фрезы
TP Шаг резьбы
TPI Ниток на дюйм
TPIN Ниток на дюйм минимум
TPIX Ниток на дюйм максимум
TPN Шаг резьбы минимальный
TPT Тип профиля резьбы
TPX Шаг резьбы максимальный
TRMAX Максимальный диапазон резьб
TQ Крутящий момент
TSYC Обозначение инструмента
TTP Тип резьбы
ULDR Отношение рабочей длины к диаметру
VCX Максимальная скорость резания
W1 Ширина пластины
WB Ширина корпуса
WF Функциональная ширина
WFCIRP Ширина до опорной точки режущего элемента
WSC Ширина закрепления
WT Вес элемента
ZADJ Число регулируемых пластин
ZEFF Число эффективных торцевых режущих кромок
ZEFP Число эффективных периферийных режущих кромок
ZWX Максимальное число пластин Wiper
A 79
Тип подвода СОЖ
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
ОБЩАЯ ИНФОР МАЦИ Я Тип подвода СОЖ
CNSC
Тип подвода СОЖ к инструменту
Код
Описание Изображение
0Без подвода СОЖ
1Подвод СОЖ через
центр
2Радиальный подвод
СОЖ
3Подвод СОЖ через
центр и радиальный
подвод
4Осевой подвод СОЖ
на концентрической
окружности
5Радиальный подвод
СОЖ перед
адаптером
6Подвод СОЖ через
фланец
7Подвод СОЖ через
фланец и через
центр
8Подвод СОЖ через
пазы на хвостовике
CXSC
Тип подвода СОЖ к зоне резания
Код
Описание Изображение
0Без подвода СОЖ
1Подвод СОЖ через
центр
2Радиальный подвод
СОЖ
3Подвод СОЖ под
наклоном
4Осевой подвод СОЖ
на концентрической
окружности
5Подвод СОЖ под
наклоном с
регулируемыми
соплами
6Осевой подвод СОЖ
не через центр с
регулируемыми
соплами
7Подвод СОЖ через
пазы на хвостовике
8Подвод СОЖ через
центр или не через
центр с
регулируемыми
соплами
A 80
ОБЩАЯ ИНФОРМАЦИЯ
Информация по безопасности
R
U
S
A
B
C
D
ОБЩА Я ИНФОРМАЦИЯ Информация по безопасности
Информация по безопасности
Составляющие твердого сплава
Твердые сплавы содержат в основном такие компоненты, как карбид вольфрама и кобальт.
Другие компоненты – карбиды титана, тантала, молибдена и ванадия, а также карбонитриды
титана и никель.
Опасные воздействия
При шлифовании и нагреве заготовок или изделий из твердого сплава образуются опасные
вещества, такие как пыль или пары, которые могут попасть в дыхательные пути, на кожу и в
глаза или быть проглочены.
Повышенная токсичность
Пыль является токсичным веществом, которое может вызвать раздражение и воспаление
дыхательных путей. Есть данные о повышенной токсичности совместного вдыхания паров
карбида вольфрама и кобальта по сравнению с вдыханием одного кобальта.
Контакт с кожей может немедленно привести к раздражению. У чувствительных людей может
возникнуть аллергическая реакция.
Длительное влияние токсичных веществ
Неоднократное вдыхание аэрозолей, содержащих кобальт, может затруднить дыхание.
Длительное вдыхание паров или пыли при увеличивающихся концентрациях вредных
компонентов может привести к хроническим заболеваниям легких, в том числе и раку.
Исследования показали, что люди, работавшие в прошлом в контакте с повышенной
концентрацией паров карбида вольфрама и кобальта, более склонны к заболеванию раком
легких.
Кобальт и никель являются потенциальными раздражителями кожи. Длительный контакт с
указанными компонентами может привести к повышенной чувствительности кожи.
Вредные последствия
Продолжительное вдыхание является токсичным и может нанести существенный вред
здоровью.
Токсично при вдыхании.
Данные о возможном канцерогенном эффекте ограничены.
Может вызвать раздражение при вдыхании и контакте с кожей.
Меры предосторожности
Избегать образования и вдыхания пыли. Для снижения содержания вредных элементов до
нормы необходимо всегда использовать вытяжную вентиляцию.
Использовать респираторы, если вентиляция невозможна или недостаточна.
При необходимости следует надевать защитные очки с боковыми шторками.
Избегать контактов с кожей. Носить защитные перчатки. После соприкосновения
рекомендуется тщательно вымыть соответствующие кожные покровы.
Носить специальную защитную одежду и вовремя ее стирать.
Не принимать пищу, не пить и не курить на рабочем месте. Тщательно мыть лицо и руки
перед едой, питьем, курением.
A 81
Концепция Coromant по утилизации отходов
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
ОБЩАЯ ИНФОР МАЦИ Я Концепция Coromant по утилизации отходов
Ради защиты окружающей среды
Присоединяйтесь к новой концепции Coromant по утилизации отходов!
Новая концепция (CRC) представляет собой комплексную услугу, предлагаемую
Sandvik Coromant всем своим заказчикам, покупающим твердосплавные пластины
(включая пластины из кубического нитрида бора и пластины с алмазным покрытием) и
цельнотвердосплавный инструмент.
Исходя из прослеживаемой в последнее время тенденции к увеличению
использования невозобновляемых природных материалов, наиболее экономное
потребление природных ресурсов является обязанностью всех производителей.
Sandvik Coromant вносит свой вклад в сохранение природных ресурсов, предлагая
сервис по приемке использованных твердосплавных пластин и цельнотвердосплавного
инструмента, которые затем перерабатываются способом, не наносящим ущерба
окружающей среде.
После наполнения тары для сбора твердого сплава ее содержимое перегружается в
коробки для транспортировки. Заполненная тара для транспортировки отправляется в
"Центр по переработке отходов". За дополнительной информацией Вы можете
обратиться в ближайшее представительство Sandvik Coromant.
Преимущества концепции СRС по утилизации отходов
-Единая система по всему миру.
-Для прямых заказчиков и посредников.
-Простота процедуры сбора и транспортировки твердого сплава.
Закажите специальную тару для сбора использованного твердого сплава. Мы
рекомендуем иметь отдельную тару для сбора твердосплавных пластин и отдельную
тару для сбора цельнотвердосплавного инструмента для каждого рабочего места.
Коды для заказа
Тара для сбора твердого сплава:91617
Тара для транспортировки цельнотвердосплавного инструмента (деревянная): 92994
Тара для транспортировки твердосплавных пластин (деревянная): 92995
