2021.2
Дополнение к каталогам
A 1
R
U
S
A
B
C
D
E
Точение A
Отрезка и обработка канавок B
Фрезерование C
Сверление D
Общая информация E
A 4
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
ТОЧ ЕНИ Е Пластины

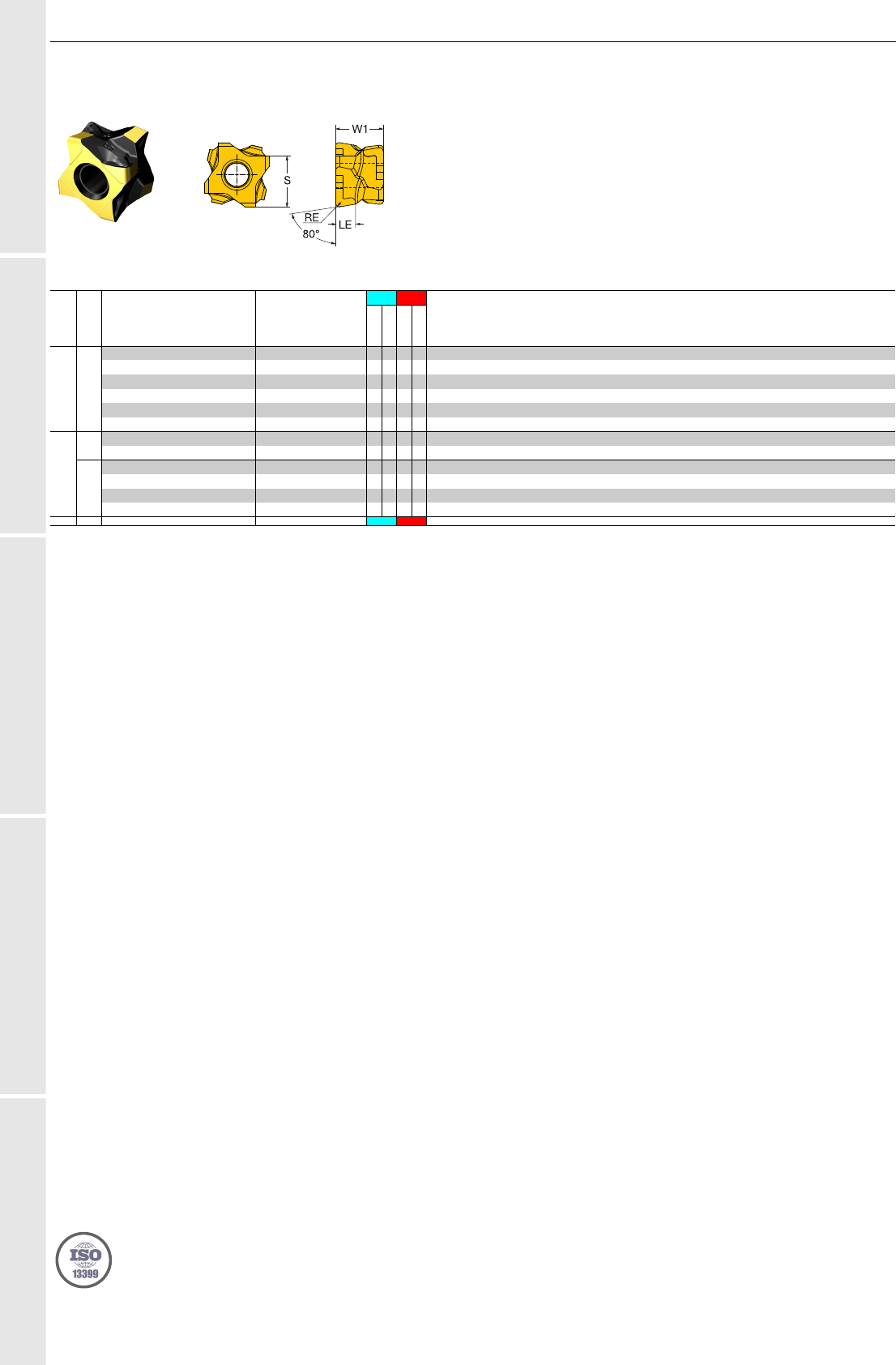

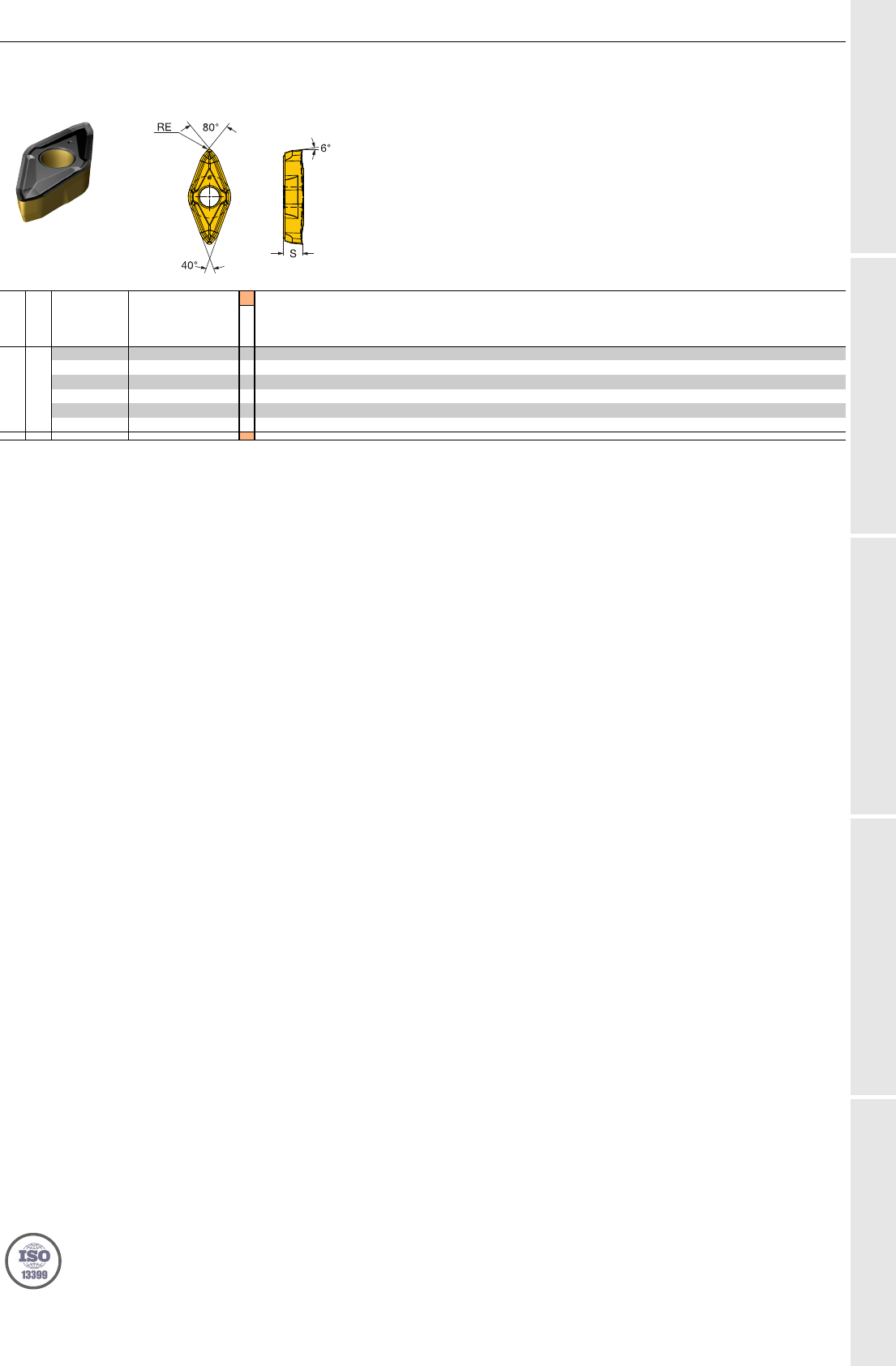

Пластины CoroTurn
®
300 для точения
P K
SSC LE S RE W1 BS
КОД ISO
4415
4425
4415
4425
Чистовая обработка
L4
10 4.0 11.00 0.40 10.0
3-80-101104-8-L4
★ ✩ ✩ ★
4.0 11.00 0.79 10.0
3-80-101108-8-L4
★✩✩★
4.0 11.00 1.19 10.0
3-80-101112-8-L4
★ ✩ ✩ ★
Средняя
M5
10 4.0 11.00 0.79 10.0
3-80-101108-8-M5
✩ ★ ✩ ★
4.0 11.00 1.19 10.0
3-80-101112-8-M5
✩★✩★
M5W
10 4.0 11.00 0.79 10.0 0.7
3-80-101108-8-M5W
✩ ★ ✩ ★
4.0 11.00 1.19 10.0 0.8
3-80-101112-8-M5W
✩★✩★
SSC = Должен соответствовать индексу SSC инструмента.
81
A 5
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
ТОЧЕНИЕ Пластины
Пластины CoroTurn
®
107 для точения

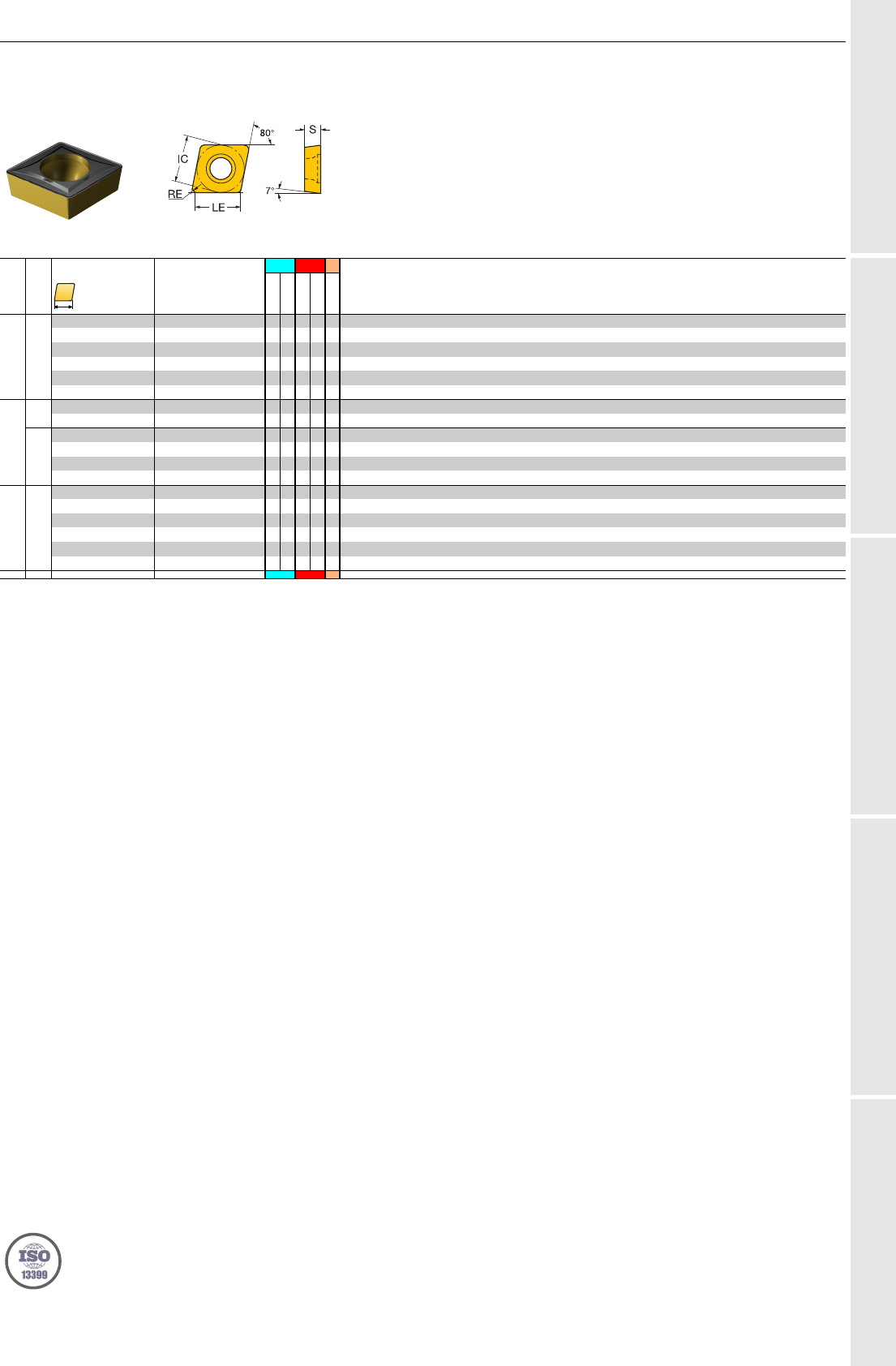

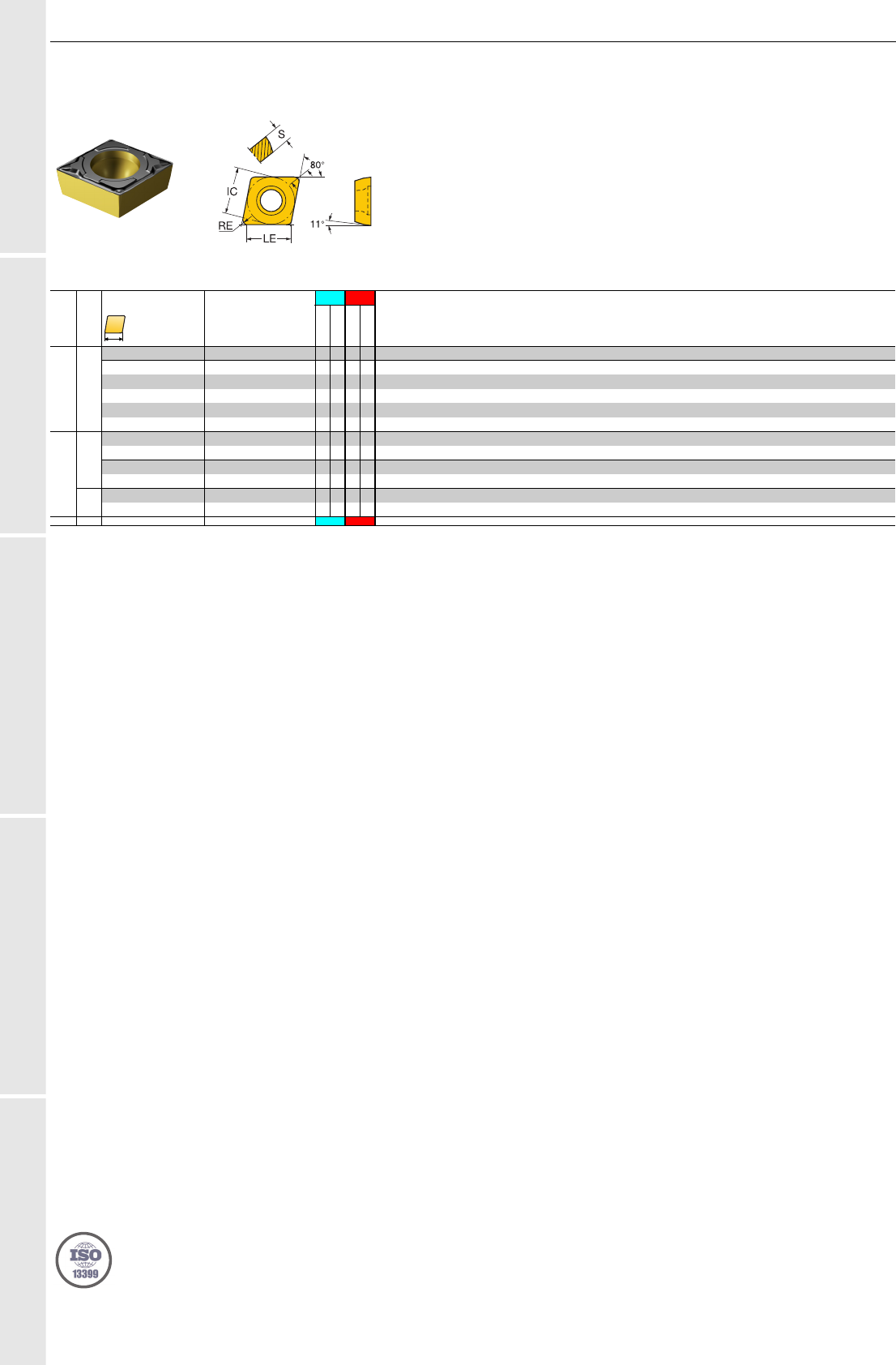

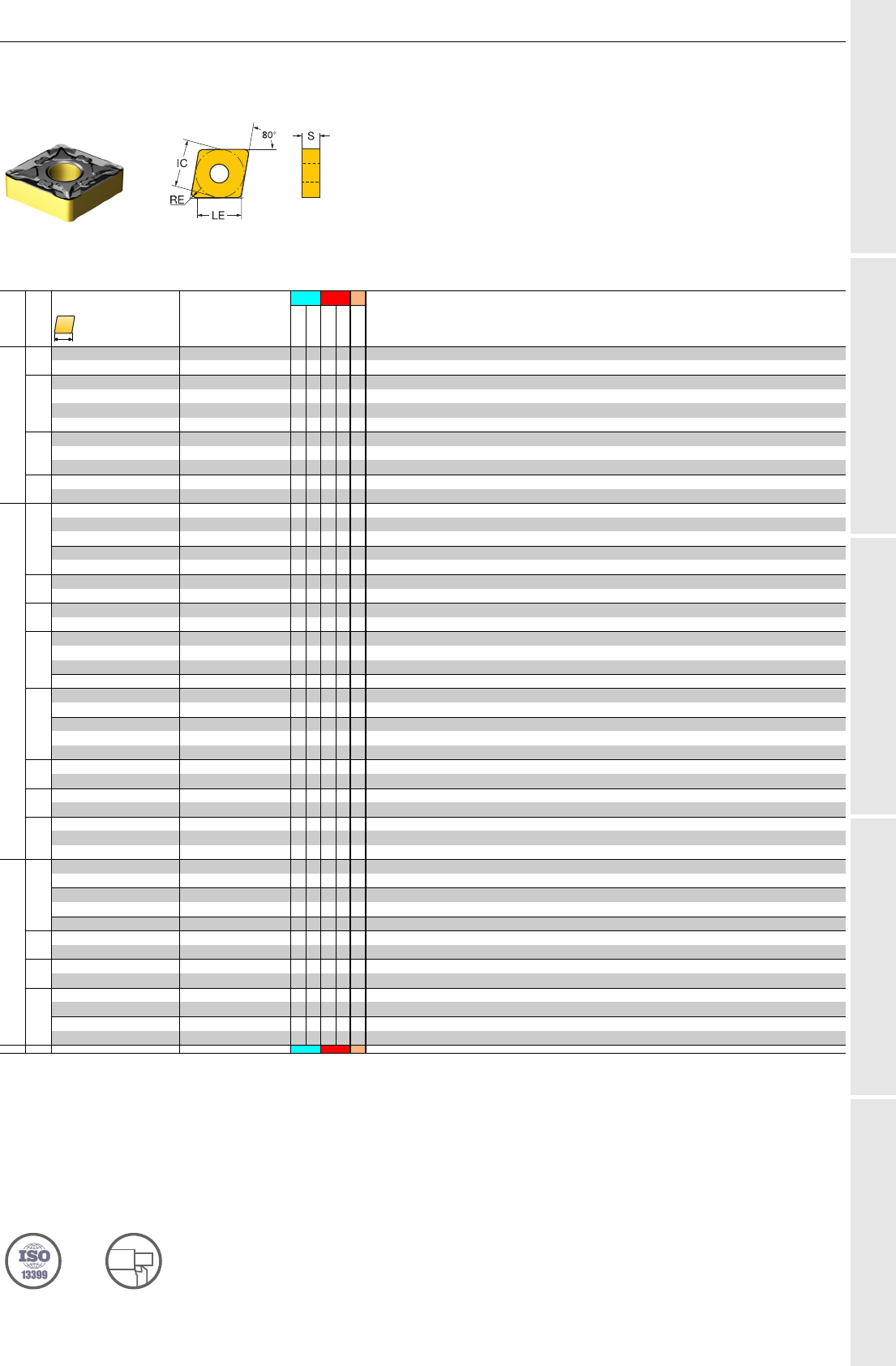

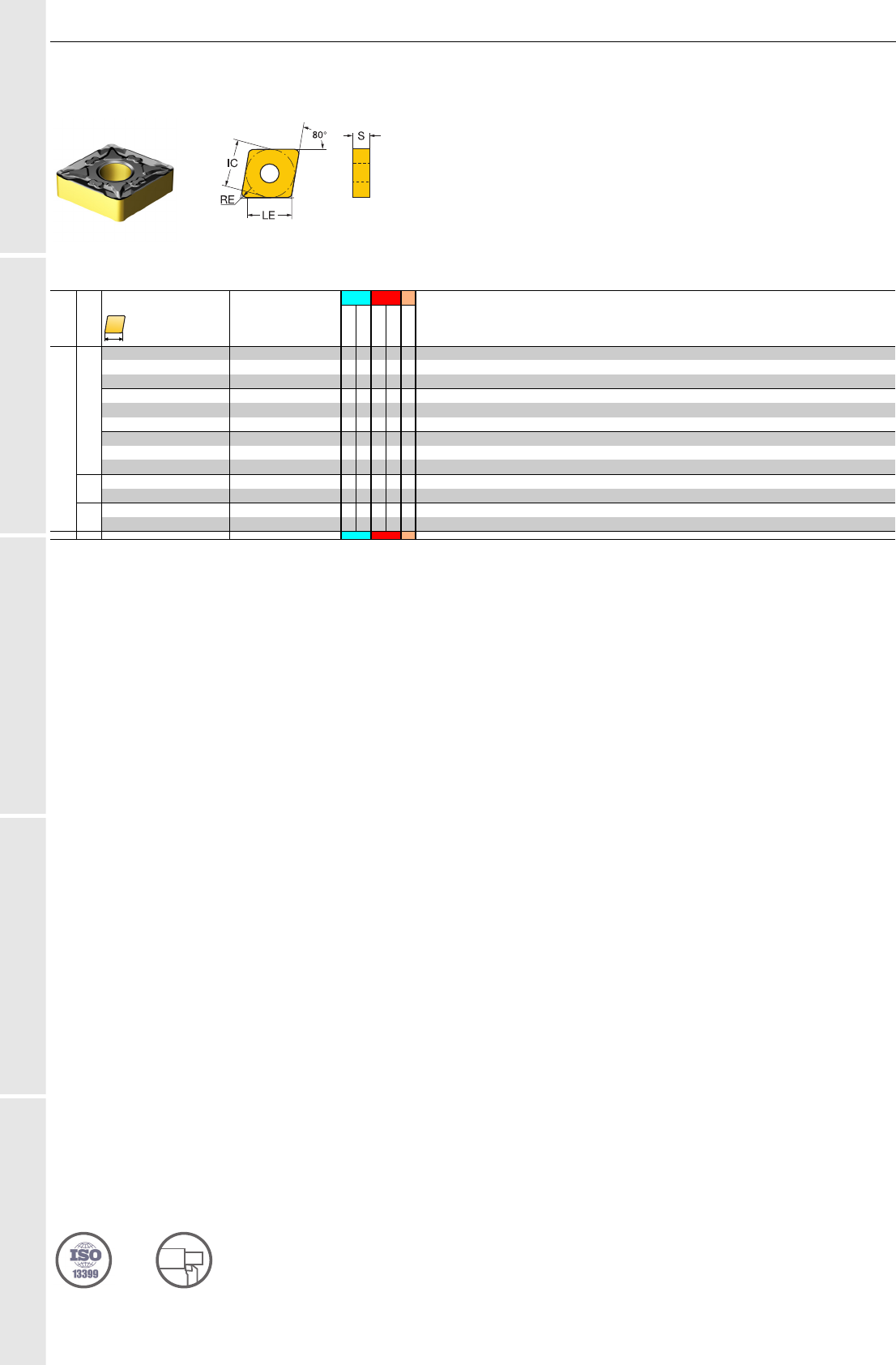

Пластина формы С (ромб 80°)
P K S
LE S RE
КОД ISO
4415
4425
4415
4425
S205
Чистовая обработка
MF
09 8.9 3.97 0.79
CCMT 09 T3 08-MF
★
Средняя
PMC
09 9.3 3.97 0.40
CCMT 09 T3 04-PMC
★ ★
8.9 3.97 0.79
CCMT 09 T3 08-PMC
★★
UM
06 5.6 2.38 0.79
CCMT 06 02 08-UM
★ ★
Черновая
обработка
UR
06 6.0 2.38 0.40
CCMT 06 02 04-UR
★ ★
81
A 7
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
ТОЧЕНИЕ Пластины
Пластины CoroTurn
®
107 для точения

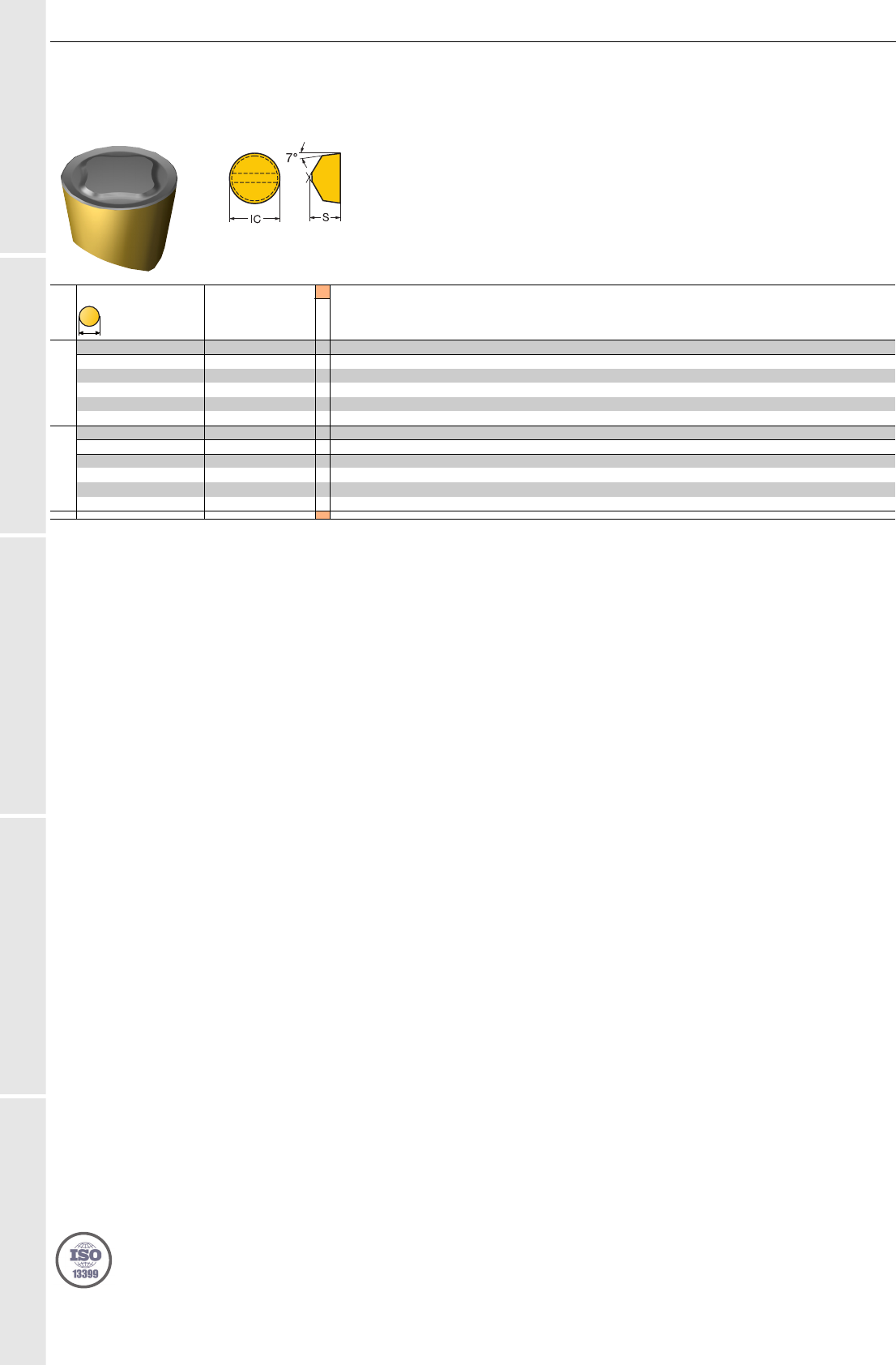

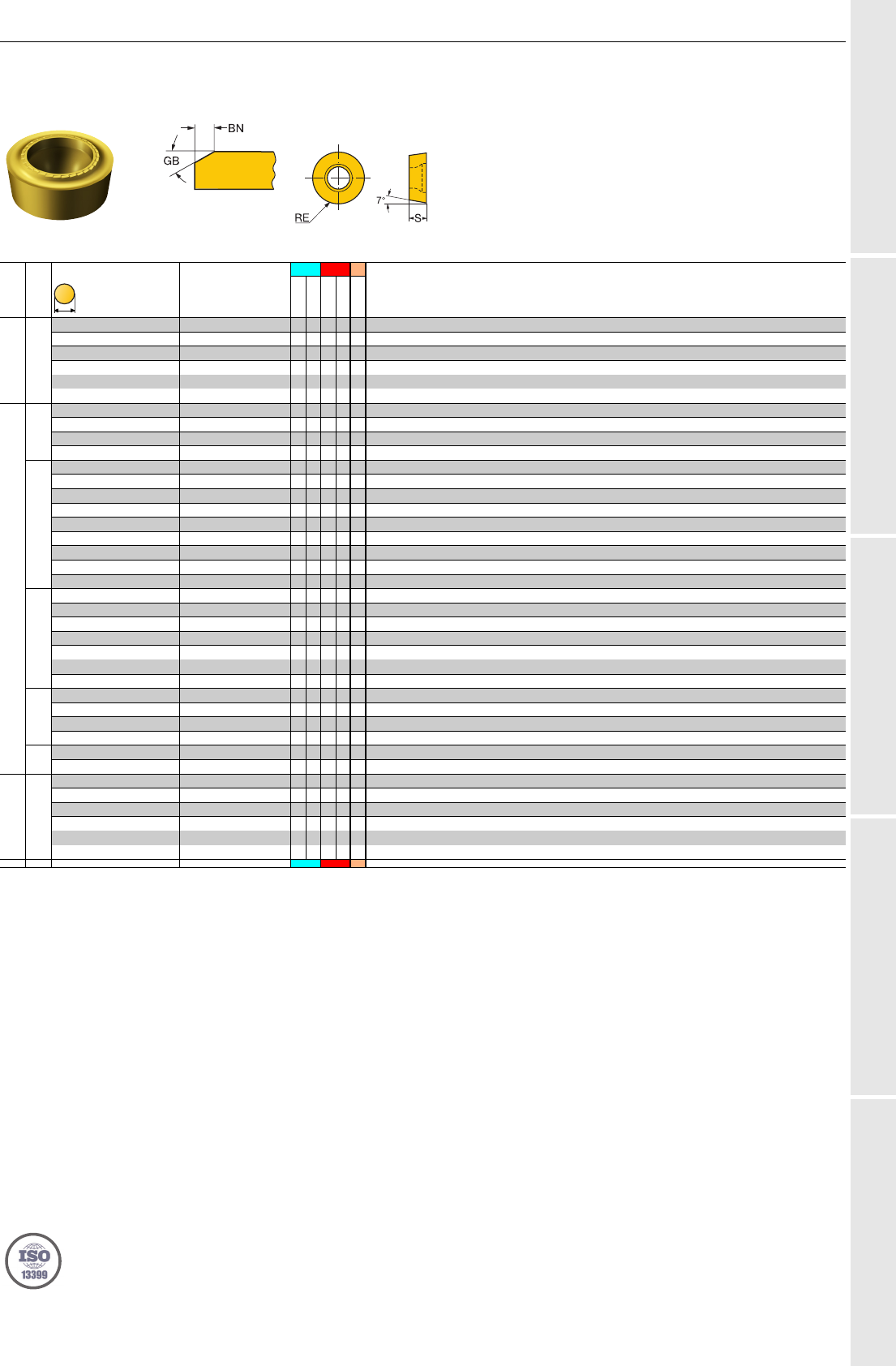

Пластина формы R (круглая)
P K S
SREGBBN
КОД ISO
4415
4425
4415
4425
S205
Чистовая обработка
L3
08 3.18 4.00
RCMT 08 03 MP-L3
★
10 3.97 5.00
RCMT 10 T3 MP-L3
★
12 4.76 6.00
RCMT 12 04 MP-L3
★
16 6.35 8.00
RCMT 16 06 MP-L3
★
Средняя
M3
08 3.18 4.00
RCMT 08 03 MP-M3
★
10 3.97 5.00
RCMT 10 T3 MP-M3
★
12 4.76 6.00
RCMT 12 04 MP-M3
★
16 6.35 8.00
RCMT 16 06 MP-M3
★
M0
05 2.38 2.50 0° 0.10
RCMT 05 02 M0
★ ★
06 2.38 3.00 0° 0.10
RCMT 06 02 M0
✩★✩★
08 3.18 4.00 0° 0.10
RCMT 08 03 M0
✩ ★ ✩ ★
10 3.97 5.00 15° 0.10
RCMT 10 T3 M0
✩★✩★
12 4.76 6.00 15° 0.12
RCMT 12 04 M0
✩ ★ ✩ ★
16 6.35 8.00 15° 0.15
RCMT 16 06 M0
✩★✩★
20 6.35 10.00 15° 0.15
RCMT 20 06 M0
★ ★
25 7.94 12.50 15° 0.20
RCMT 25 07 M0
★★
32 9.53 16.00 15° 0.20
RCMT 32 09 M0
★ ★
SM
06 3.18 3.18
RCMT 06 03 00-SM
★
08 3.18 4.00
RCMT 08 03 M0-SM
★
09 3.97 4.76 15° 0.10
RCMT 09 T3 00-SM
★
10 3.97 5.00 15° 0.10
RCMT 10 T3 M0-SM
★
12 4.76 6.00 15° 0.10
RCMT 12 04 M0-SM
★
4.76 6.35 15° 0.10
RCMT 12 04 00-SM
★
16 6.35 8.00 15° 0.10
RCMT 16 06 M0-SM
★
00
06 3.18 3.18 0° 0.10
RCMT 06 03 00
✩ ★ ✩ ★
09 3.97 4.76 15° 0.08
RCMT 09 T3 00
✩★✩★
12 4.76 6.35 15° 0.12
RCMT 12 04 00
✩ ★ ✩ ★
19 6.35 9.53 15° 0.15
RCMT 19 06 00
★★
M0
09 3.97 4.76 15° 0.10
RCMT 09 T3 00-M0
★ ★
12 4.76 6.35 15° 0.12
RCMT 12 04 00-M0
✩★✩★
Черновая
обработка
H7
08 3.18 4.00
RCMT 08 03 MP-H7
★
10 3.97 5.00
RCMT 10 T3 MP-H7
★
12 4.76 6.00
RCMT 12 04 MP-H7
★
16 6.35 8.00
RCMT 16 06 MP-H7
★
81
A 8
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
ТОЧ ЕНИ Е Пластины
Пластины CoroTurn
®
107 для точения

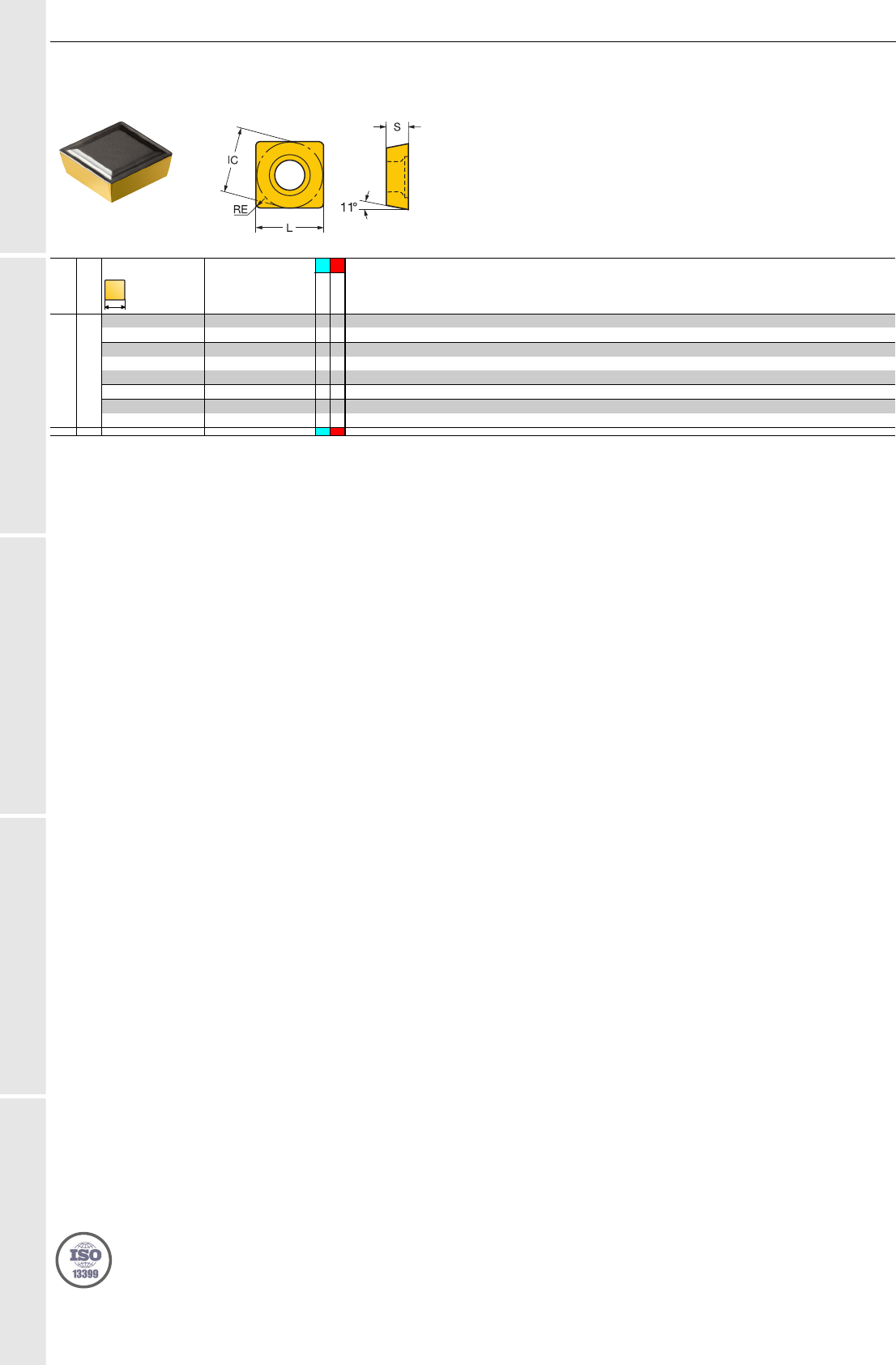

Пластина формы S (квадратная)
P K
LE S RE
КОД ISO
4415
4425
4415
4425
Средняя
PMC
09 9.1 3.97 0.40
SCMT 09 T3 04-PMC
★ ★
Черновая обработка
UR
12 11.9 4.76 0.79
SCMT 12 04 08-UR
★ ★
XL
38 38.0 9.53 3.18
SCMT 38 09 32-XL
★ ★
XH
38 34.9 12.70 3.18
SBMT 38 12 32-XH
★ ★
81
A 10
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
ТОЧ ЕНИ Е Пластины
Пластины CoroTurn
®
107 для точения

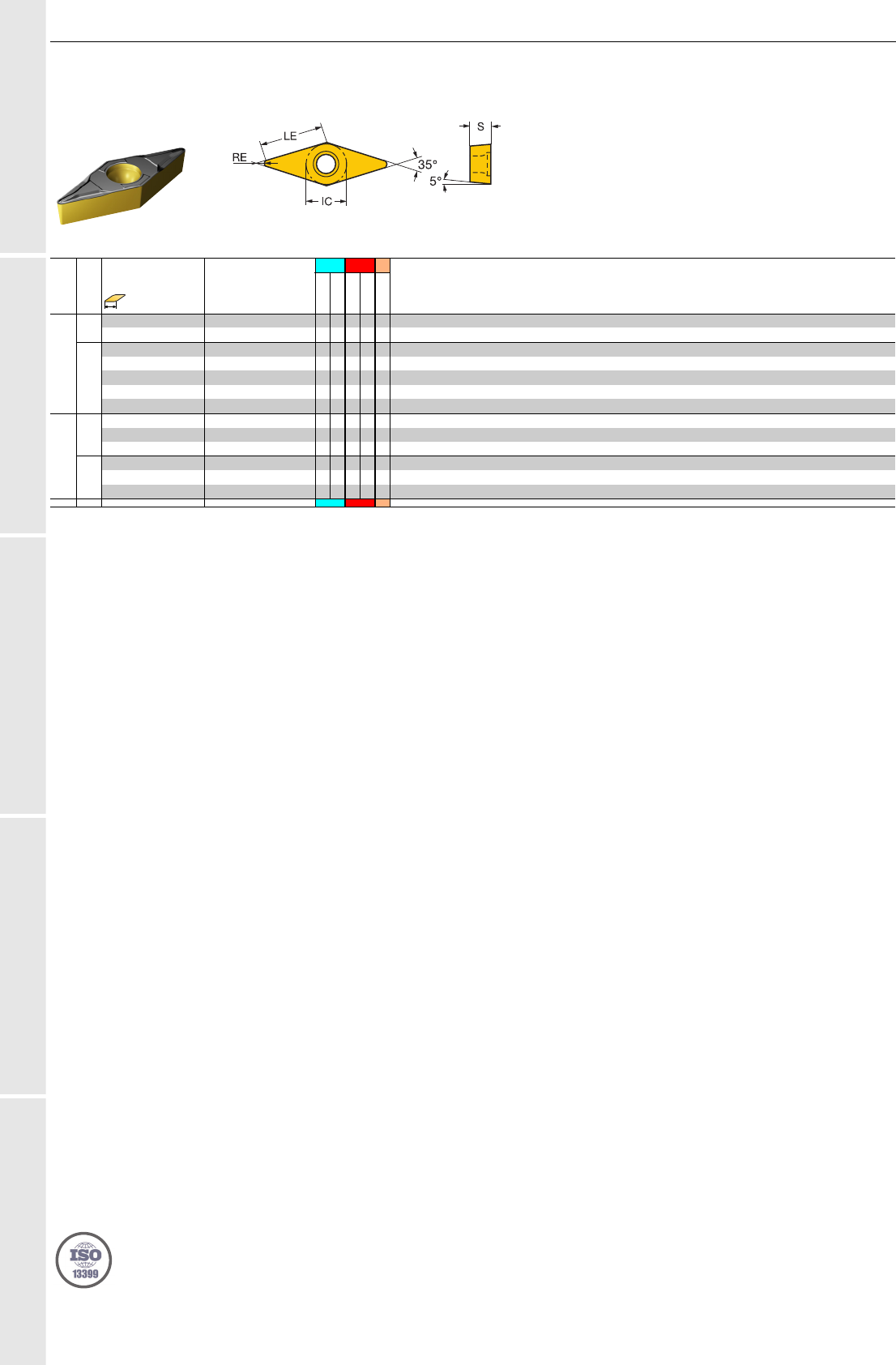

Пластина формы V (ромб 35°)
P K S
LE S RE
КОД ISO
4415
4425
4415
4425
S205
Чистовая обработка
MF
16 15.8 4.76 0.79
VBMT 16 04 08-MF
★
UF
11 10.3 2.38 0.79
VBMT 11 02 08-UF
★ ★
Средняя
PMC
16 16.2 4.76 0.40
VBMT 16 04 04-PMC
✩★✩★
15.8 4.76 0.79
VBMT 16 04 08-PMC
✩ ★ ✩ ★
15.4 4.76 1.19
VBMT 16 04 12-PMC
★★
UM
16 15.8 4.76 1.19
VBMT 16 04 08-UM
★
81
A 11
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
ТОЧЕНИЕ Пластины

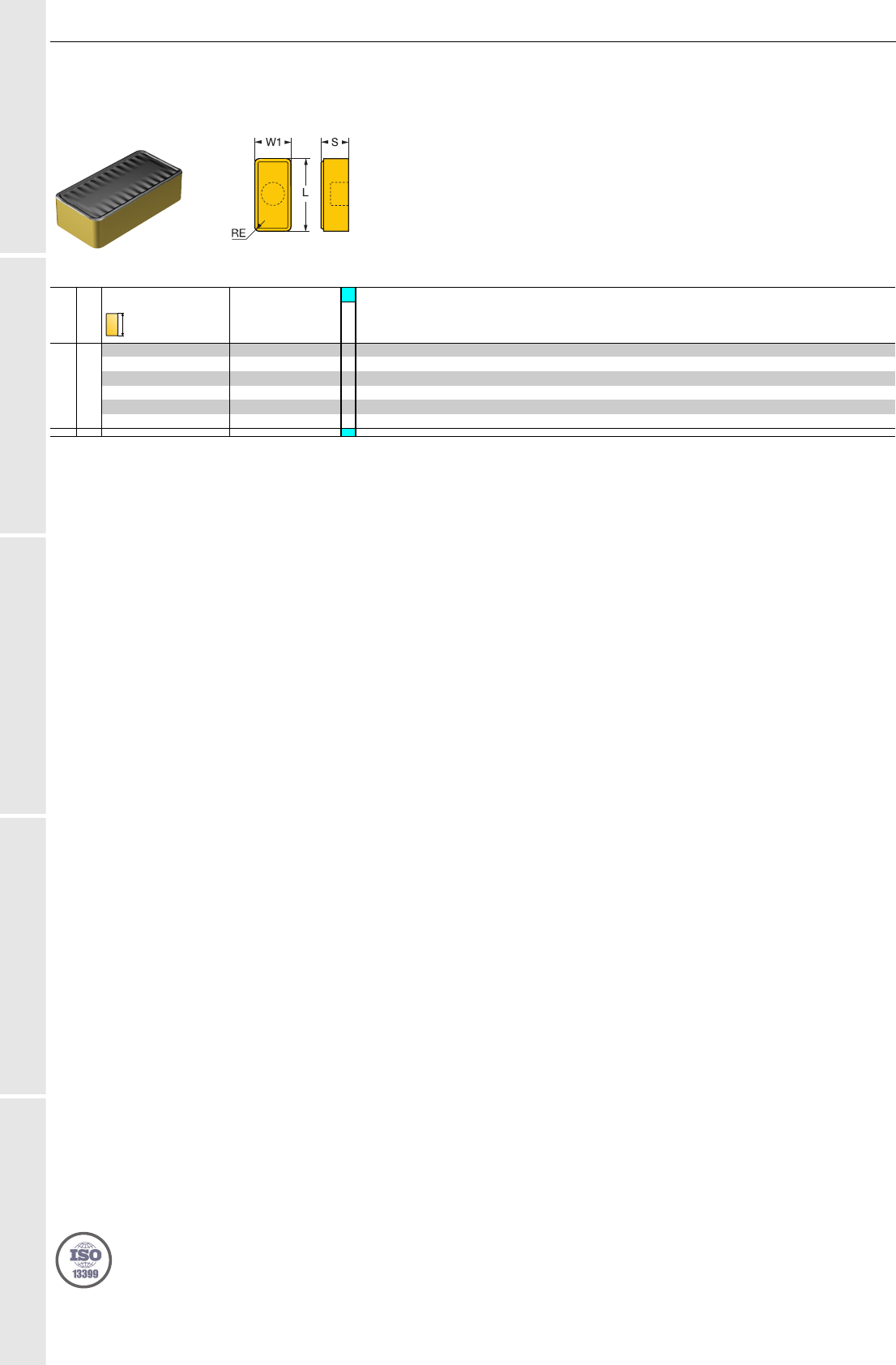

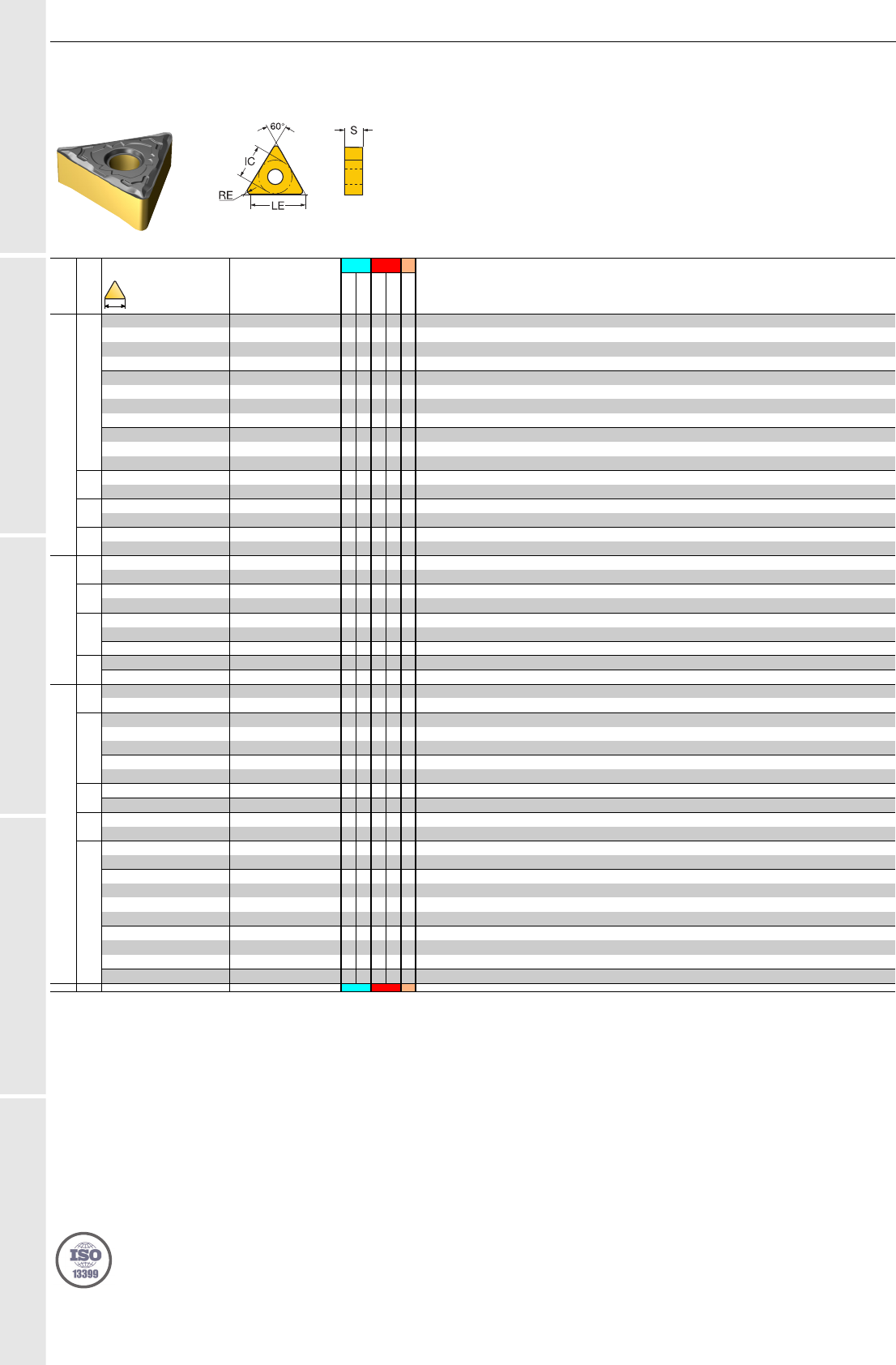

Пластины T-Max
®
P для точения
Пластина формы С (ромб 80°)
P K S
LE S RE BS
КОД ISO
4415
4425
4415
4425
S205
Чистовая обработка
PF
19 15.3 11.00 4.00
CNMX 19 11 40-PF
★ ★
MF
12 12.5 4.76 0.40
CNMG 12 04 04-MF
★ ✩ ✩ ★ ★
12.1 4.76 0.79
CNMG 12 04 08-MF
★✩✩★★
11.7 4.76 1.19
CNMG 12 04 12-MF
★ ✩ ✩ ★ ★
11.3 4.76 1.59
CNMG 12 04 16-MF
★★
SGF
8.5 4.76 0.40
CNGG 12 04 04-SGF
★
8.5 4.76 0.79
CNGG 12 04 08-SGF
★
8.5 4.76 1.19
CNGG 12 04 12-SGF
★
PF
12 12.1 4.76 0.79
CNMU 12 04 08-PF
★
Средняя
PMC
12 12.5 4.76 0.40
CNMG 12 04 04-PMC
★★
12.1 4.76 0.79
CNMG 12 04 08-PMC
✩ ★ ✩ ★
11.7 4.76 1.19
CNMG 12 04 12-PMC
✩★✩★
16 15.3 6.35 0.79
CNMG 16 06 08-PMC
★ ★
14.9 6.35 1.19
CNMG 16 06 12-PMC
✩★✩★
WM
16 15.3 6.35 0.79 0.9
CNMG 16 06 08-WM
★ ★
QM
19 18.9 6.35 0.40
CNMG 19 06 04-QM
★ ★
SM
16 15.3 6.35 0.79
CNMG 16 06 08-SM
★
10.6 6.35 1.19
CNMG 16 06 12-SM
★
10.6 6.35 1.59
CNMG 16 06 16-SM
★
19 12.7 6.35 1.59
CNMG 19 06 16-SM
★
HM
16 14.9 6.35 1.19
CNMG 16 06 12-HM
✩ ★ ✩ ★
14.5 6.35 1.59
CNMG 16 06 16-HM
✩★✩★
19 18.1 6.35 1.19
CNMG 19 06 12-HM
✩ ★ ✩ ★
17.7 6.35 1.59
CNMG 19 06 16-HM
✩★✩★
19.0 6.35 2.38
CNMG 19 06 24-HM
✩ ★ ✩ ★
PM
12 11.7 4.76 1.19
CNMU 12 04 12-PM
✩★
11.7 6.35 1.19
CNMU 12 06 12-PM
✩ ★
QM
12 11.7 4.76 1.19
CNMU 12 04 12-QM
✩★
SMR
12 8.5 4.76 0.79
CNMG 12 04 08-SMR
★
8.5 4.76 1.19
CNMG 12 04 12-SMR
★
8.5 4.76 1.59
CNMG 12 04 16-SMR
★
Черновая обработка
WR
12 12.1 4.76 0.79 1.0
CNMM 12 04 08-WR
✩ ★ ✩ ★
11.3 4.76 1.59 1.4
CNMM 12 04 16-WR
★★
16 14.9 6.35 1.19 1.4
CNMM 16 06 12-WR
★ ★
14.5 6.35 1.59 1.5
CNMM 16 06 16-WR
★★
19 17.7 6.35 1.59 1.5
CNMM 19 06 16-WR
✩ ★ ✩ ★
PR
25 23.4 9.53 2.38
CNMG 25 09 24-PR
★★
QR
25 23.4 9.53 2.38
CNMM 25 09 24-QR
★★
HR
19 17.7 6.35 1.59
CNMM 19 06 16-HR
✩★✩★
16.9 6.35 2.38
CNMM 19 06 24-HR
✩ ★ ✩ ★
25 23.4 9.53 2.38
CNMM 25 09 24-HR
★★
22.6 9.53 3.18
CNMM 25 09 32-HR
★ ★
81 23
A 12
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
ТОЧ ЕНИ Е Пластины
Пластины T-Max
®
P для точения
Пластина формы С (ромб 80°)
P K S
LE S RE BS
КОД ISO
4415
4425
4415
4425
S205
Черновая обработка
MR
12 12.1 4.76 0.79
CNMG 12 04 08-MR
✩ ★ ✩ ★
11.7 4.76 1.19
CNMG 12 04 12-MR
✩★✩★
11.3 4.76 1.59
CNMG 12 04 16-MR
✩ ★ ✩ ★
16 15.3 6.35 0.79
CNMG 16 06 08-MR
✩★✩★
14.9 6.35 1.19
CNMG 16 06 12-MR
✩ ★ ✩ ★
14.5 6.35 1.59
CNMG 16 06 16-MR
✩★✩★
19 18.5 6.35 0.79
CNMG 19 06 08-MR
✩ ★ ✩ ★
18.1 6.35 1.19
CNMG 19 06 12-MR
✩★✩★
17.7 6.35 1.59
CNMG 19 06 16-MR
✩ ★ ✩ ★
PR
12 11.3 4.76 1.59
CNMU 12 04 16-PR
★
11.3 6.35 1.59
CNMU 12 06 16-PR
★
XMR
16 14.5 6.35 1.59
CNMG 16 06 16-XMR
★★
81 23
A 13
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
ТОЧЕНИЕ Пластины
Пластины T-Max
®
P для точения

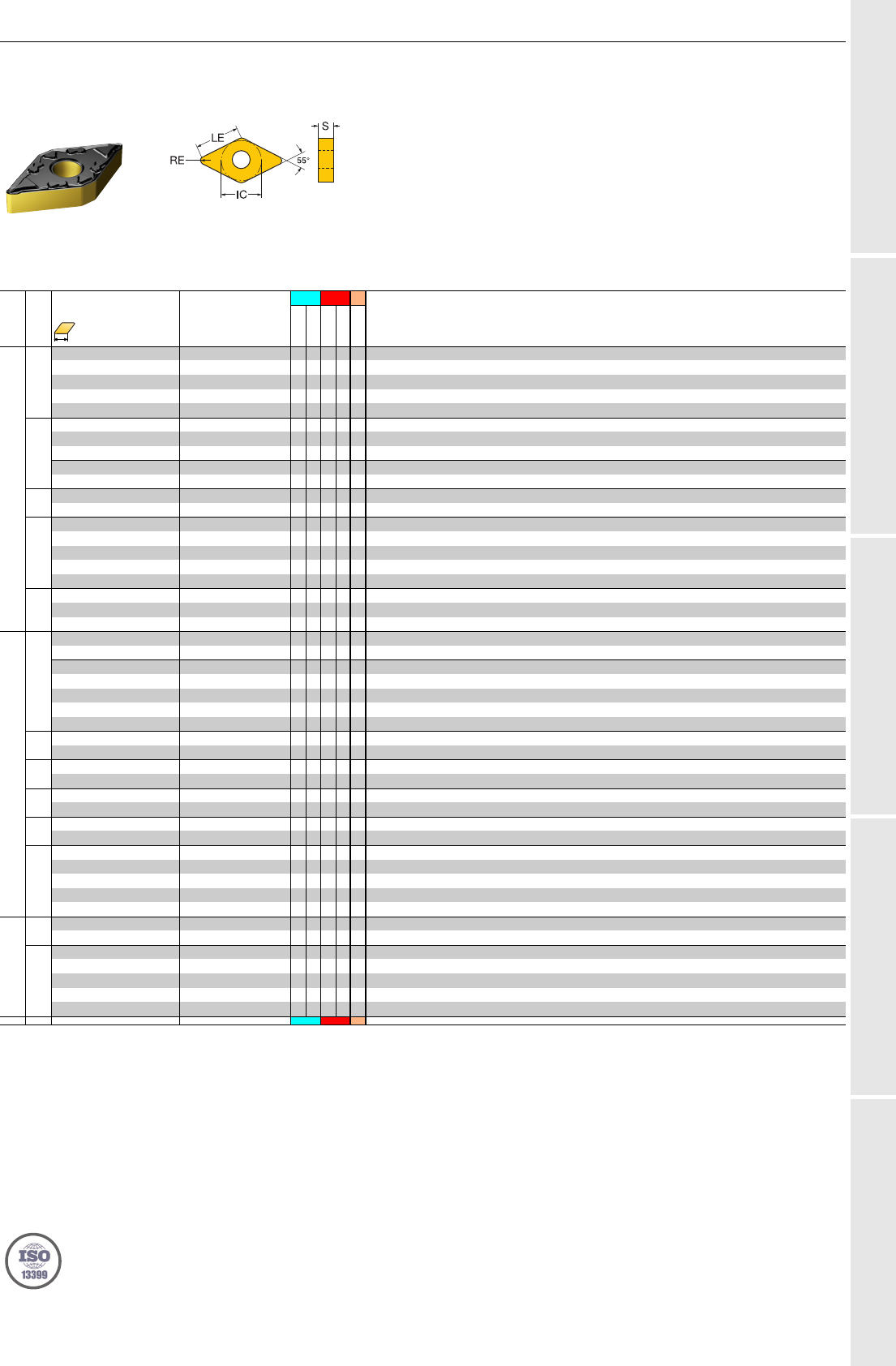

Пластина формы D (ромб 55°)
P K S
LE S RE BS
КОД ISO
4415
4425
4415
4425
S205
Чистовая обработка
MF
15 15.1 4.76 0.40
DNMG 15 04 04-MF
★ ✩ ✩ ★ ★
14.7 4.76 0.79
DNMG 15 04 08-MF
★✩✩★★
15.1 6.35 0.40
DNMG 15 06 04-MF
★ ✩ ✩ ★ ★
14.7 6.35 0.79
DNMG 15 06 08-MF
★✩✩★★
14.3 6.35 1.19
DNMG 15 06 12-MF
★ ✩ ✩ ★ ★
MF
11 11.2 4.76 0.40
DNMG 11 04 04-MF
★★
10.8 4.76 0.79
DNMG 11 04 08-MF
★ ✩ ✩ ★
10.4 4.76 1.19
DNMG 11 04 12-MF
★★
15 14.3 4.76 1.19
DNMG 15 04 12-MF
★ ★
13.9 4.76 1.59
DNMG 15 04 16-MF
★★
K
15 15.1 4.76 0.40
DNMG 15 04 04R-K
★ ★
14.7 4.76 0.79
DNMG 15 04 08R-K
★★
SGF
15 6.4 4.76 0.40
DNGG 15 04 04-SGF
★
6.4 4.76 0.79
DNGG 15 04 08-SGF
★
6.4 6.35 0.40
DNGG 15 06 04-SGF
★
6.4 6.35 0.79
DNGG 15 06 08-SGF
★
6.4 6.35 1.19
DNGG 15 06 12-SGF
★
XF
15 15.1 4.76 0.40
DNMG 15 04 04-XF
★★
14.7 4.76 0.79
DNMG 15 04 08-XF
★ ★
15.1 6.35 0.40
DNMG 15 06 04-XF
★★
Средняя
PMC
11 11.2 4.76 0.40
DNMG 11 04 04-PMC
✩ ★ ✩ ★
10.8 4.76 0.79
DNMG 11 04 08-PMC
★★
15 15.1 4.76 0.40
DNMG 15 04 04-PMC
★ ★
14.7 4.76 0.79
DNMG 15 04 08-PMC
✩★✩★
15.1 6.35 0.40
DNMG 15 06 04-PMC
✩ ★ ✩ ★
14.7 6.35 0.79
DNMG 15 06 08-PMC
✩★✩★
14.3 6.35 1.19
DNMG 15 06 12-PMC
✩ ★ ✩ ★
WM
15 14.3 4.76 1.19 0.8
DNMX 15 04 12-WM
✩★✩★
13.9 4.76 1.59 1.0
DNMX 15 04 16-WM
★ ★
QM
15 14.7 4.76 0.79
DNMG 15 04 08-QM
★
SM
11 11.2 4.76 0.40
DNMG 11 04 04-SM
★
XM
15 15.1 4.76 0.40
DNMG 15 04 04-XM
★★
14.7 4.76 0.79
DNMG 15 04 08-XM
★ ★
SMR
15 6.4 4.76 0.79
DNMG 15 04 08-SMR
★
6.4 4.76 1.19
DNMG 15 04 12-SMR
★
6.4 6.35 0.79
DNMG 15 06 08-SMR
★
6.4 6.35 1.19
DNMG 15 06 12-SMR
★
6.4 6.35 1.59
DNMG 15 06 16-SMR
★
Черновая обработка
PR
19 18.2 6.35 1.19
DNMG 19 06 12-PR
★ ★
MR
15 14.7 4.76 0.79
DNMG 15 04 08-MR
✩ ★ ✩ ★
14.3 4.76 1.19
DNMG 15 04 12-MR
★★
14.7 6.35 0.79
DNMG 15 06 08-MR
✩ ★ ✩ ★
14.3 6.35 1.19
DNMG 15 06 12-MR
✩★✩★
13.9 6.35 1.59
DNMG 15 06 16-MR
✩ ★ ✩ ★
81
A 14
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
ТОЧ ЕНИ Е Пластины
Пластины T-Max
®
P для точения

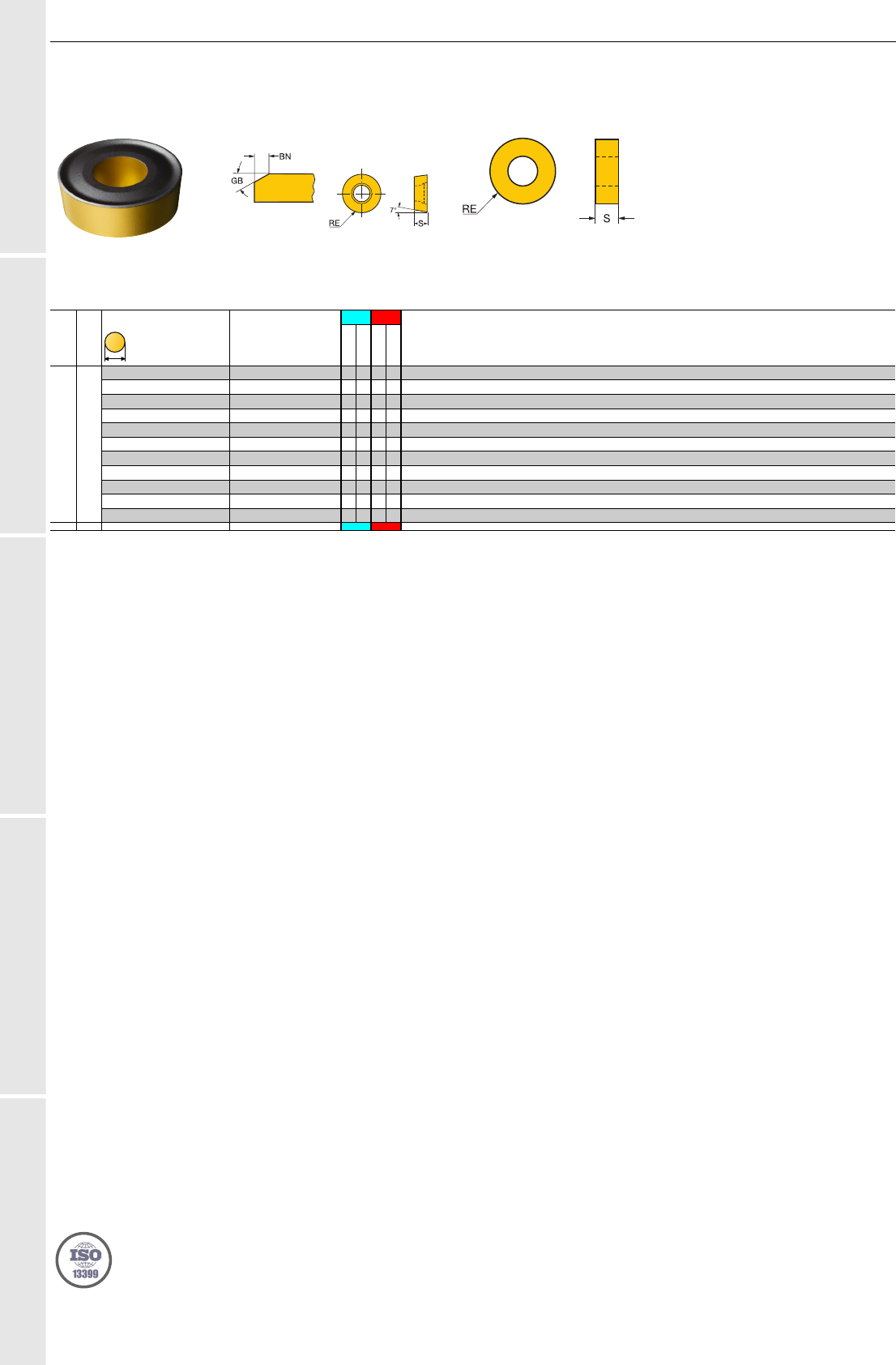

Пластина формы R (круглая)
RCMX RNMG
P K
SREGBBN
КОД ISO
4415
4425
4415
4425
Средняя
00
10 3.18 5.00 15° 0.20
RCMX 10 03 00
✩ ★ ✩ ★
12 4.76 6.00 15° 0.20
RCMX 12 04 00
✩★✩★
16 6.35 8.00 15° 0.25
RCMX 16 06 00
✩ ★ ✩ ★
20 6.35 10.00 15° 0.30
RCMX 20 06 00
★★
25 7.94 12.50 15° 0.40
RCMX 25 07 00
★ ★
32 9.53 16.00 15° 0.40
RCMX 32 09 00
★★
09 3.18 4.76
RNMG 09 03 00
★ ★
12 4.76 6.35
RNMG 12 04 00
✩★✩★
15 6.35 7.94
RNMG 15 06 00
✩ ★ ✩ ★
19 6.35 9.53
RNMG 19 06 00
★★
25 9.53 12.70
RNMG 25 09 00
★ ★
81
A 15
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
ТОЧЕНИЕ Пластины
Пластины T-Max
®
P для точения

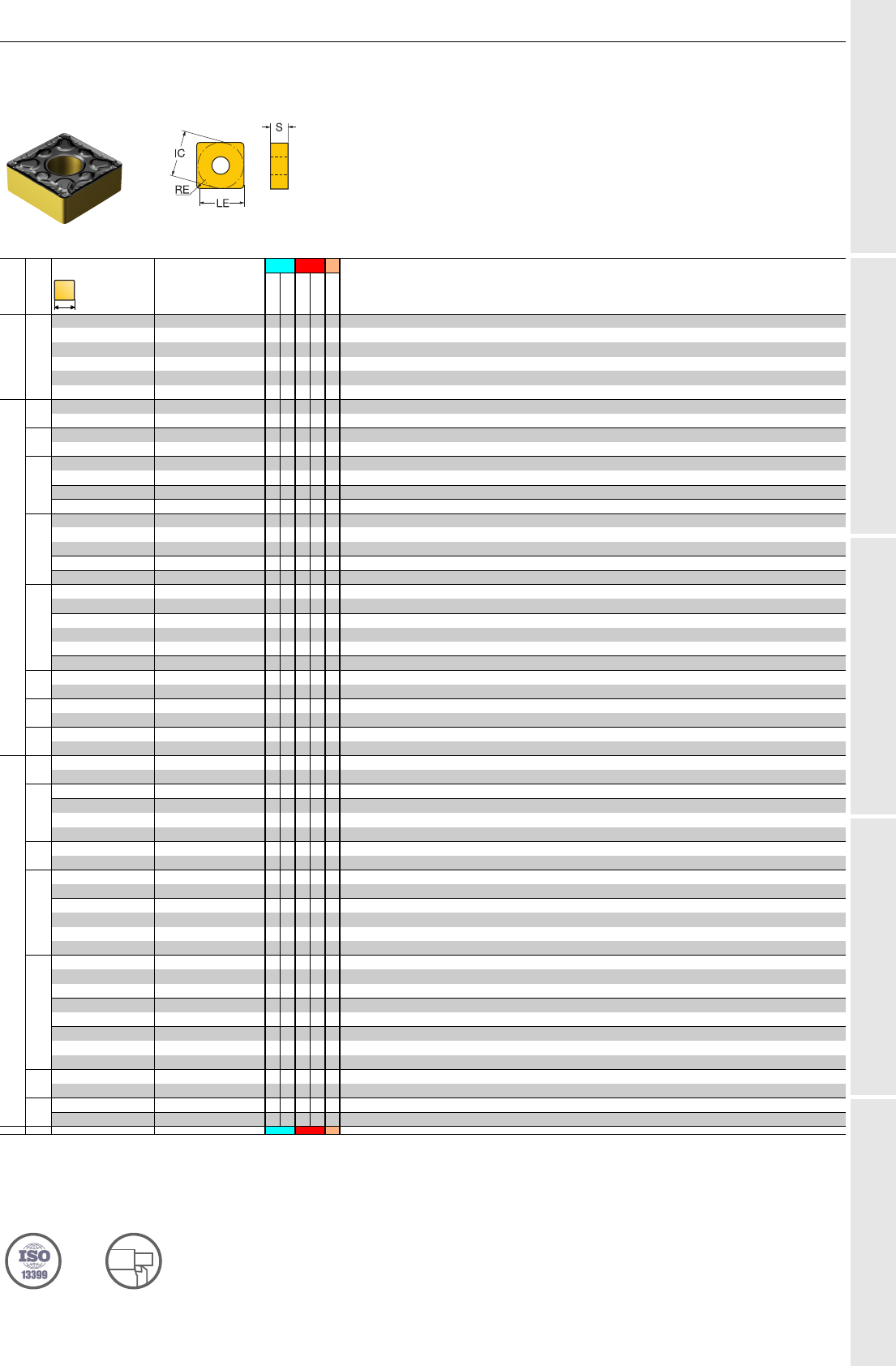

Пластина формы S (квадратная)
P K S
LE S RE
КОД ISO
4415
4425
4415
4425
S205
Чистовая обработка
MF
12 11.9 4.76 0.79
SNMG 12 04 08-MF
★ ✩ ✩ ★
11.5 4.76 1.19
SNMG 12 04 12-MF
★✩✩★
Средняя
PMC
12 11.5 4.76 1.19
SNMG 12 04 12-PMC
★ ★
PM
15 14.3 6.35 1.59
SNMG 15 06 16-PM
★ ★
QM
12 11.9 4.76 0.79
SNMG 12 04 08-QM
★
11.1 4.76 1.59
SNMG 12 04 16-QM
★★
15 14.7 6.35 1.19
SNMG 15 06 12-QM
★ ★
19 17.5 6.35 1.59
SNMG 19 06 16-QM
★★
SM
12 8.5 4.76 0.79
SNMG 12 04 08-SM
★
8.5 4.76 1.19
SNMG 12 04 12-SM
★
8.5 4.76 1.59
SNMG 12 04 16-SM
★
15 10.6 6.35 1.19
SNMG 15 06 12-SM
★
19 12.7 6.35 1.59
SNMG 19 06 16-SM
★
HM
15 14.7 6.35 1.19
SNMG 15 06 12-HM
✩★✩★
14.3 6.35 1.59
SNMG 15 06 16-HM
✩ ★ ✩ ★
19 17.9 6.35 1.19
SNMG 19 06 12-HM
✩★✩★
17.5 6.35 1.59
SNMG 19 06 16-HM
✩ ★ ✩ ★
19.0 6.35 2.38
SNMG 19 06 24-HM
✩★✩★
25 23.0 9.53 2.38
SNMG 25 09 24-HM
★ ★
KM
12 11.1 4.76 1.59
SNMU 12 04 16-KM
★★
XM
12 11.5 4.76 1.19
SNMG 12 04 12-XM
★★
SMR
12 8.5 4.76 0.79
SNMG 12 04 08-SMR
★
8.5 4.76 1.19
SNMG 12 04 12-SMR
★
Черновая обработка
MR
25 23.0 7.94 2.38
SNMM 25 07 24-MR
✩★✩★
PR
19 18.3 6.35 0.79
SNMG 19 06 08-PR
★★
25 23.8 7.94 1.59
SNMG 25 07 16-PR
★ ★
23.0 7.94 2.38
SNMG 25 07 24-PR
★★
23.0 9.53 2.38
SNMG 25 09 24-PR
★ ★
QR
25 23.0 7.94 2.38
SNMM 25 07 24-QR
★★
HR
19 17.5 6.35 1.59
SNMM 19 06 16-HR
✩★✩★
16.7 6.35 2.38
SNMM 19 06 24-HR
★ ★
25 23.0 7.94 2.38
SNMM 25 07 24-HR
★★
22.2 7.94 3.18
SNMM 25 07 32-HR
★ ★
23.0 9.53 2.38
SNMM 25 09 24-HR
★★
22.2 9.53 3.18
SNMM 25 09 32-HR
★ ★
MR
12 11.9 4.76 0.79
SNMG 12 04 08-MR
✩★✩★
11.5 4.76 1.19
SNMG 12 04 12-MR
✩ ★ ✩ ★
11.1 4.76 1.59
SNMG 12 04 16-MR
✩★✩★
15 14.7 6.35 1.19
SNMG 15 06 12-MR
✩ ★ ✩ ★
14.3 6.35 1.59
SNMG 15 06 16-MR
✩★✩★
19 18.3 6.35 0.79
SNMG 19 06 08-MR
★ ★
17.9 6.35 1.19
SNMG 19 06 12-MR
✩★✩★
17.5 6.35 1.59
SNMG 19 06 16-MR
✩ ★ ✩ ★
XMR
12 11.9 4.76 0.79
SNMG 12 04 08-XMR
★★
11.5 4.76 1.19
SNMG 12 04 12-XMR
✩ ★ ✩ ★
SMR
15 10.6 6.35 1.59
SNMG 15 06 16-SMR
★
19 12.7 6.35 1.59
SNMG 19 06 16-SMR
★
81 24
A 16
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
ТОЧ ЕНИ Е Пластины
Пластины T-Max
®
P для точения

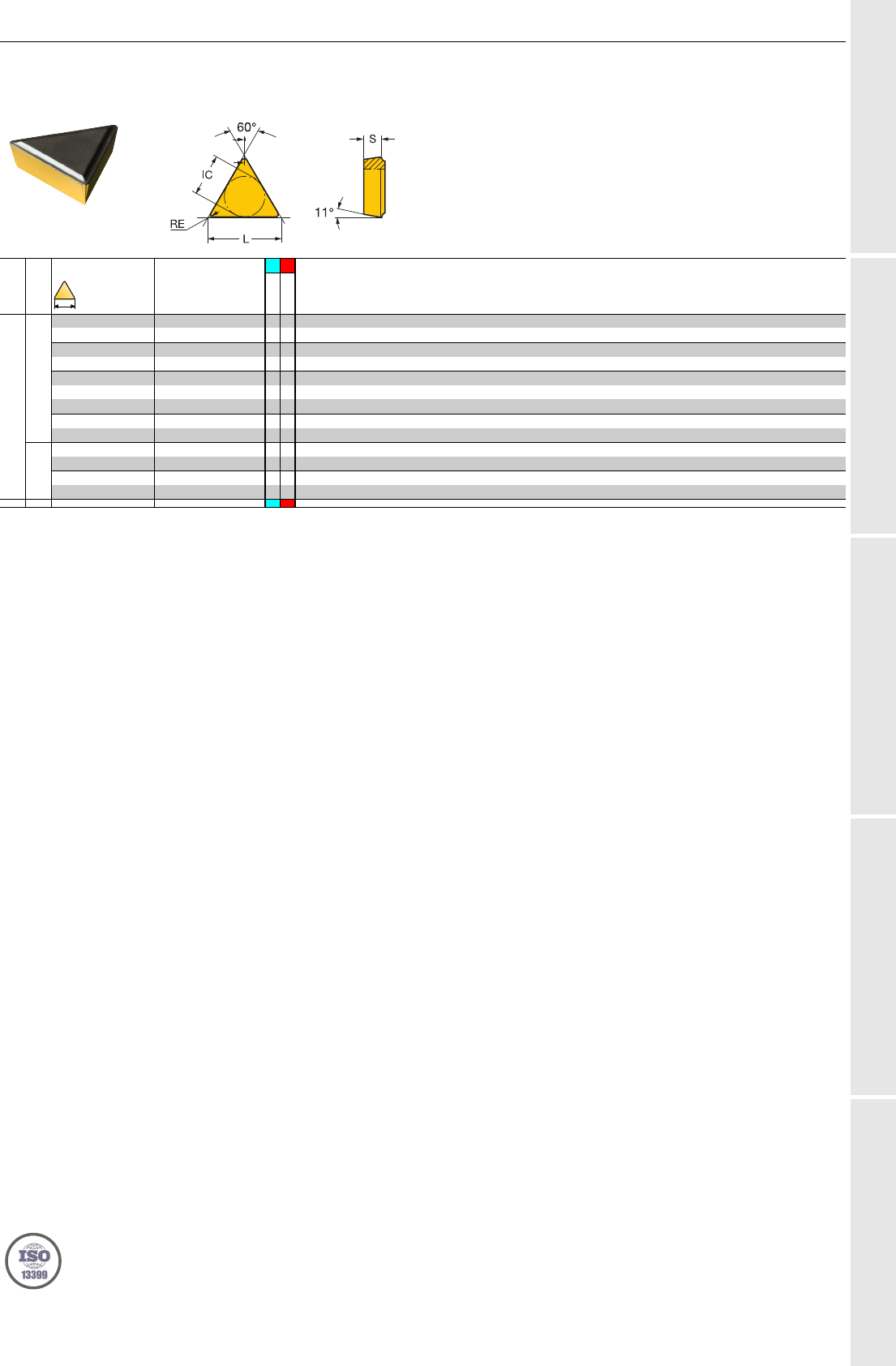

Пластина формы Т (треугольная)
P K S
LE S RE BS
КОД ISO
4415
4425
4415
4425
S205
Чистовая обработка
MF
11 10.8 3.18 0.20
TNMG 11 03 02-MF
★ ✩ ✩ ★
10.6 3.18 0.40
TNMG 11 03 04-MF
★✩✩★
10.2 3.18 0.79
TNMG 11 03 08-MF
★ ✩ ✩ ★
9.8 3.18 1.19
TNMG 11 03 12-MF
★★
16 16.1 4.76 0.40
TNMG 16 04 04-MF
★ ✩ ✩ ★
15.7 4.76 0.79
TNMG 16 04 08-MF
★✩✩★
15.3 4.76 1.19
TNMG 16 04 12-MF
★ ✩ ✩ ★
14.9 4.76 1.59
TNMG 16 04 16-MF
★✩✩★
22 21.6 4.76 0.40
TNMG 22 04 04-MF
★ ★
21.2 4.76 0.79
TNMG 22 04 08-MF
★✩✩★
20.8 4.76 1.19
TNMG 22 04 12-MF
★ ✩ ✩ ★
PF
16 15.7 4.76 0.79
TNMU 16 04 08-PF
★
WM
16 15.3 4.76 1.19 0.6
TNMU 16 04 12-WM
★✩
SF
16 4.8 4.76 0.40
TNMG 16 04 04-SF
★
4.8 4.76 0.79
TNMG 16 04 08-SF
★
Средняя
PMC
16 15.7 4.76 0.79
TNMG 16 04 08-PMC
✩★✩★
QM
27 26.7 6.35 0.79
TNMG 27 06 08-QM
★★
26.3 6.35 1.19
TNMG 27 06 12-QM
✩ ★ ✩ ★
SM
16 4.8 4.76 0.79
TNMG 16 04 08-SM
★
4.8 4.76 1.19
TNMG 16 04 12-SM
★
22 6.4 4.76 0.79
TNMG 22 04 08-SM
★
HM
27 27.0 6.35 1.19
TNMG 27 06 12-HM
★ ★
33 33.0 9.53 2.38
TNMG 33 09 24-HM
★★
Черновая обработка
WR
22 20.8 4.76 1.19 1.3
TNMX 22 04 12-WR
★ ★
20.4 4.76 1.59 1.4
TNMX 22 04 16-WR
★★
PR
27 26.7 6.35 0.79
TNMG 27 06 08-PR
✩ ★ ✩ ★
26.3 6.35 1.19
TNMG 27 06 12-PR
✩★✩★
25.9 6.35 1.59
TNMG 27 06 16-PR
✩ ★ ✩ ★
33 31.4 7.94 1.59
TNMG 33 07 16-PR
★★
30.6 9.53 2.38
TNMG 33 09 24-PR
✩ ★ ✩ ★
QR
22 21.2 4.76 0.79
TNMM 22 04 08-QR
★★
27 25.9 6.35 1.59
TNMM 27 06 16-QR
★ ★
HR
27 25.9 6.35 1.59
TNMM 27 06 16-HR
★★
25.1 6.35 2.38
TNMM 27 06 24-HR
✩ ★ ✩ ★
MR
16 15.7 4.76 0.79
TNMG 16 04 08-MR
✩★✩★
15.3 4.76 1.19
TNMG 16 04 12-MR
✩ ★ ✩ ★
22 21.2 4.76 0.79
TNMG 22 04 08-MR
✩★✩★
20.8 4.76 1.19
TNMG 22 04 12-MR
✩ ★ ✩ ★
20.4 4.76 1.59
TNMG 22 04 16-MR
✩★✩★
19.6 4.76 2.38
TNMG 22 04 24-MR
★ ★
27 26.7 6.35 0.79
TNMG 27 06 08-MR
★★
26.3 6.35 1.19
TNMG 27 06 12-MR
✩ ★ ✩ ★
25.9 6.35 1.59
TNMG 27 06 16-MR
✩★✩★
33 30.6 9.53 2.38
TNMG 33 09 24-MR
★ ★
81
A 17
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
ТОЧЕНИЕ Пластины
Пластины T-Max
®
P для точения
Пластина формы Т (треугольная)
Пластины для обдирки прутков
TNMX49-MF TNMX-2
P
LE S RE APMX BS KCH CHW
КОД ISO
4425
Чистовая обработка
11 8.0 6.35 5.00 2.0 8.0 105° 7.0
TNMX 11 06-2
★
15 13.0 9.53 5.00 3.0 13.0 105° 11. 0
TNMX 15 09-2
★
49 21.0 10.00 12.00 2.5 21.0
TNMX 49 10 51-MF
★
81
A 18
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
ТОЧ ЕНИ Е Пластины
Пластины T-Max
®
P для точения
Пластина формы V (ромб 35°)
P K S
LE S RE
КОД ISO
4415
4425
4415
4425
S205
Чистовая обработка
MF
16 16.2 4.76 0.40
VNMG 16 04 04-MF
★ ★ ★
15.8 4.76 0.79
VNMG 16 04 08-MF
★✩✩★★
15.4 4.76 1.19
VNMG 16 04 12-MF
★ ★
SGF
16 2.4 4.76 0.40
VNGG 16 04 04-SGF
★
2.4 4.76 0.79
VNGG 16 04 08-SGF
★
2.4 4.76 1.19
VNGG 16 04 12-SGF
★
Средняя
PMC
16 16.2 4.76 0.40
VNMG 16 04 04-PMC
✩ ★ ✩ ★
15.8 4.76 0.79
VNMG 16 04 08-PMC
✩★✩★
15.4 4.76 1.19
VNMG 16 04 12-PMC
★ ★
QM
16 15.4 4.76 1.19
VNMG 16 04 12-QM
★
81 25
A 19
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
ТОЧЕНИЕ Пластины
Пластины T-Max
®
P для точения

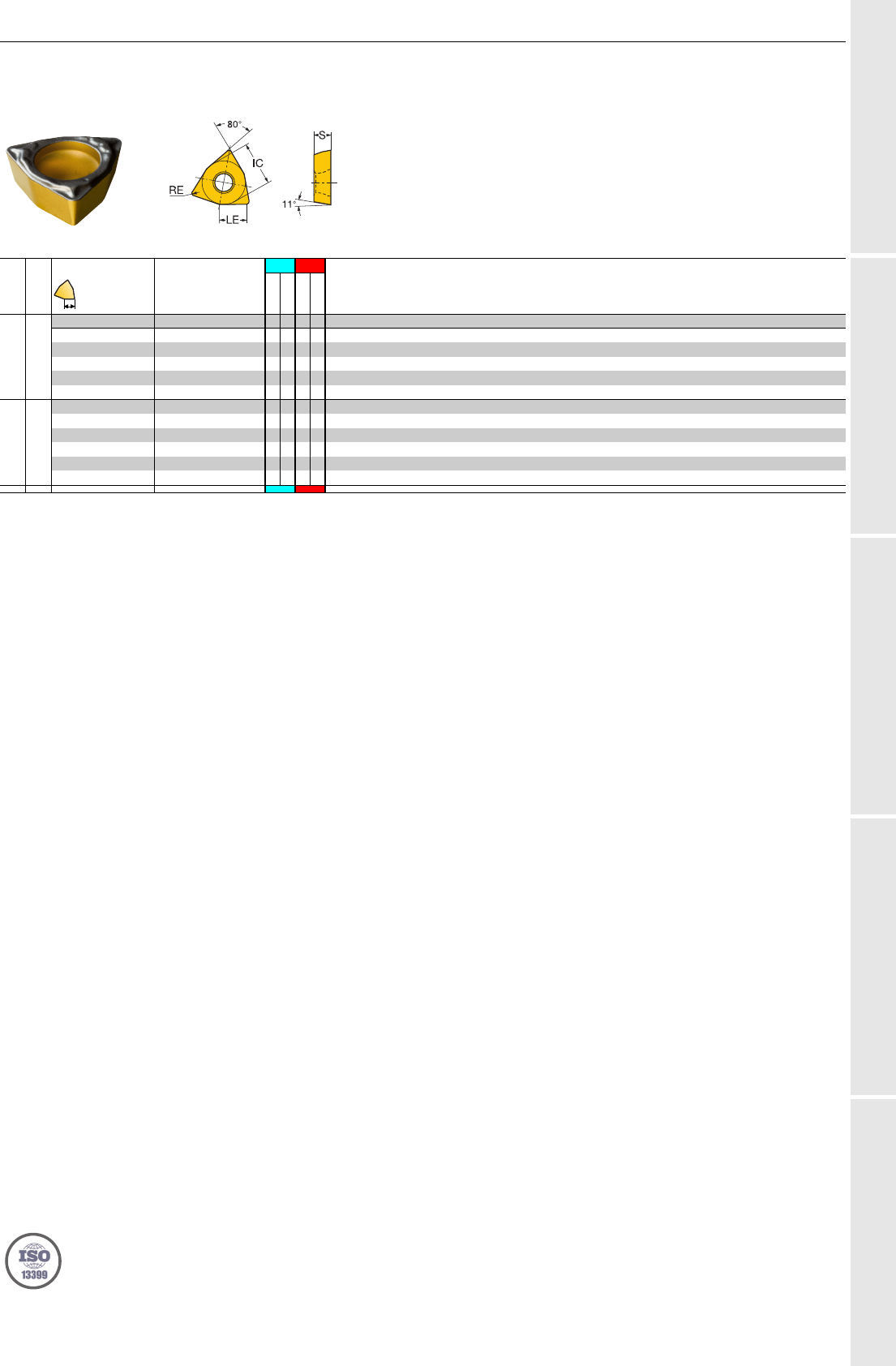

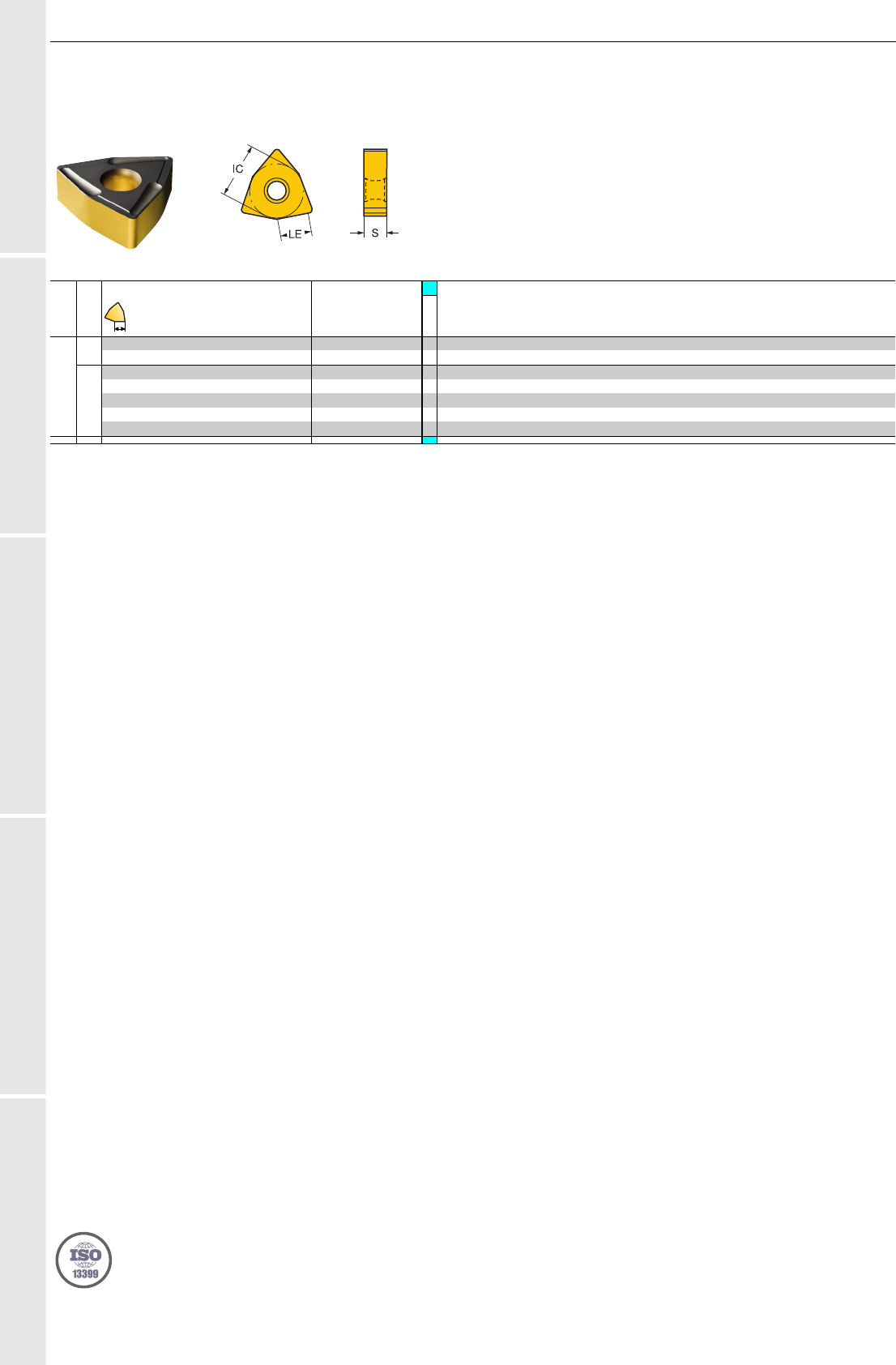

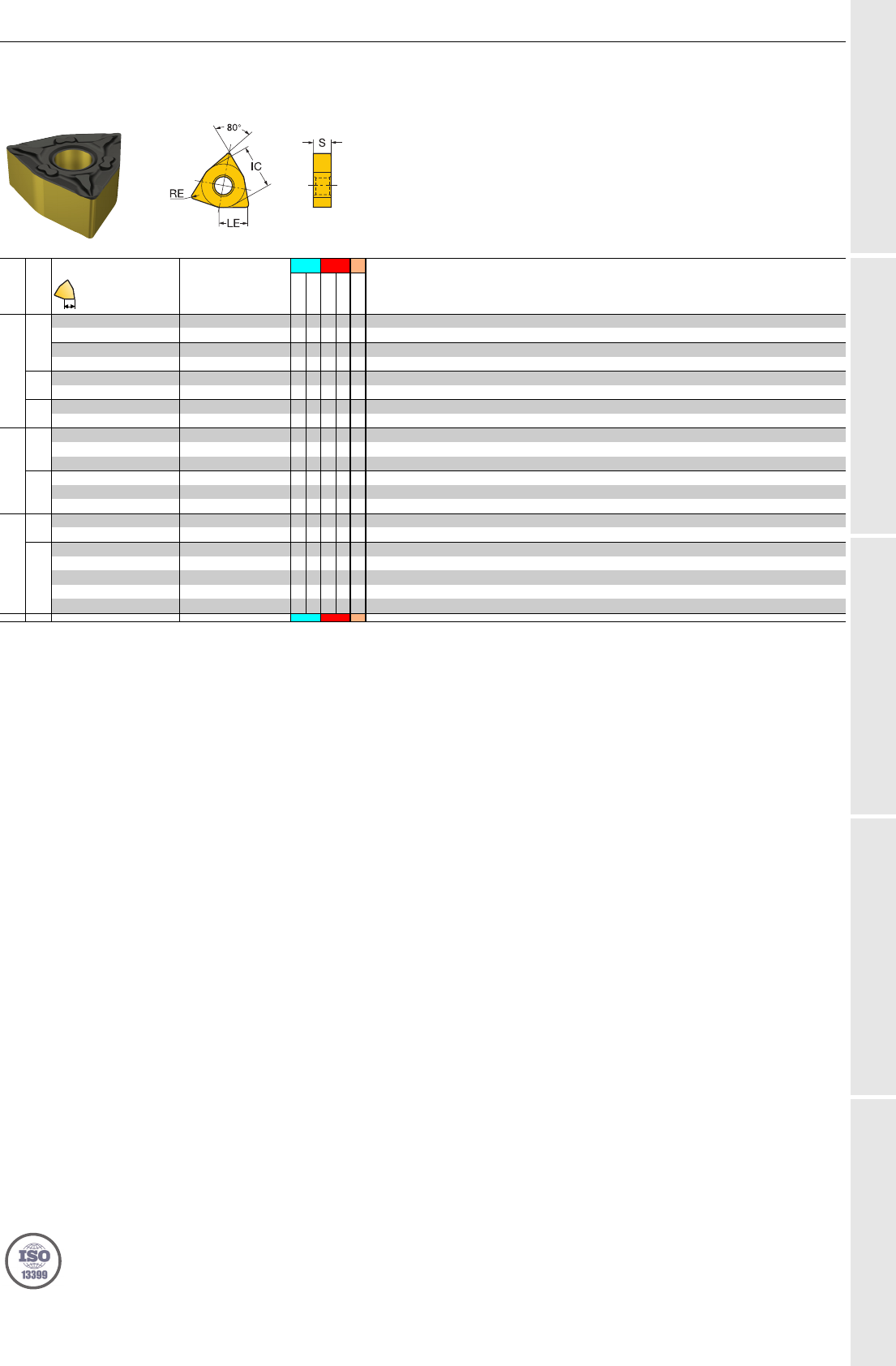

Пластина формы W (ломаный треугольник с углом 80°)
P K S
LE S RE BS
КОД ISO
4415
4425
4415
4425
S205
Чистовая обработка
MF
06 6.1 4.76 0.40
WNMG 06 04 04-MF
★ ★
5.7 4.76 0.79
WNMG 06 04 08-MF
★★
08 8.3 4.76 0.40
WNMG 08 04 04-MF
★ ★
7.9 4.76 0.79
WNMG 08 04 08-MF
★★★
SGF
08 3.2 4.76 0.40
WNGG 08 04 04-SGF
★
3.2 4.76 0.79
WNGG 08 04 08-SGF
★
WM
08 7.5 4.76 1.19 1.1
WNMU 08 04 12-WM
★ ✩
Средняя
PMC
08 8.3 4.76 0.40
WNMG 08 04 04-PMC
✩ ★ ✩ ★
7.9 4.76 0.79
WNMG 08 04 08-PMC
✩★✩★
7.5 4.76 1.19
WNMG 08 04 12-PMC
✩ ★ ✩ ★
SMR
08 7.9 4.76 0.79
WNMG 08 04 08-SMR
★
Черновая обработка
XMR
08 7.5 4.76 1.19
WNMG 08 04 12-XMR
★ ★
MR
08 7.9 4.76 0.79
WNMG 08 04 08-MR
✩ ★ ✩ ★
7.5 4.76 1.19
WNMG 08 04 12-MR
✩★✩★
7.1 4.76 1.59
WNMG 08 04 16-MR
✩ ★ ✩ ★
81
A 20
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
ТОЧ ЕНИ Е Пластины
Пластины T-Max
®
P для точения
Пластина формы W (ломаный треугольник с углом 80°)
Пластины для обдирки прутков
P
LE S RE APMX BS KCH CHW
КОД ISO
4425
Средняя
MM
21 15.0 12.70 16.00 5.0 7.5 100° 18.0
WNMX 21 12 51-MM
★
PM
15 13.0 9.53 11.00 3.0 5.3 100° 11.0
WNMT 15 09 31-PM
★
81
A 21
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
ТОЧЕНИЕ Пластины
Пластины T-Max
®
P для точения
P K
LE S RE W1
КОД ISO
4425
4425
Средняя
25
19 15.1 19.05 4.00 10.0
175.32-19 19 40-25
★ ★
P
LE S RE W1
КОД ISO
4425
Чистовая обработка
PF
19 15.1 19.05 4.00 10.0
LNUX 19 19 40-PF
★
Средняя
PM
19 15.1 19.05 4.00 10.0
LNMX 19 19 40-PM
★
30 26.0 19.05 4.00 12.0
LNMX 30 19 40-PM
★
19 15.1 19.05 4.00 10.0
LNUX 19 19 40-PM
★
Черновая
обработка
PR
30 26.0 19.05 4.00 12.0
LNMX 30 19 40-PR
★
26.0 19.05 4.00 12.0
LNUX 30 19 40-PR
★
81
A 23
Инструмент для наружной обработки
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
ТОЧЕНИЕ Инструмент для наружной обработки
Резцовые головки T-Max
®
P для точения
Прижим клин-прихватом сверху
Coromant Capto
®
– Высокоточная подача СОЖ
Cx-DCLNR/L..B
KAPR 95.0°
PSIR -5.0°
Размеры, мм, дюйм
CZC
MS
DMIN
1
DMIN
2
CNSC
Код заказа
DCON
MS
LF WF MIID
12 1/2 C4 158.0 140.0 3
C4-DCLNR/L-27050-12B
40 50.0 27.0 150 3.9 0.41 CNMG 12 04 08
6.220 5.512 1.575 1.969 1.063 2175
C5 158.0 165.0 3
C5-DCLNR/L-35060-12B
50 60.0 35.0 150 3.9 0.73 CNMG 12 04 08
6.220 6.496 1.969 2.362 1.378 2175
16 5/8 C6 165.0 190.0 3
C6-DCLNR/L-45065-16B
63 65.0 45.0 150 6.4 1.27 CNMG 16 06 12
6.496 7.480 2.480 2.559 1.772 2175
19 3/4 C8 154.0 250.0 3
C8-DCLNR/L-55080-19B
80 80.0 55.0 150 6.4 2.59 CNMG 19 06 12
6.063 9.843 3.150 3.150 2.165 2175
R = Правое исполнение, L = Левое исполнение
Полный перечень комплектующих см. на www.sandvik.coromant.com
11 81 84
A 24
ТОЧЕНИЕ
Инструмент для наружной обработки
R
U
S
A
B
C
D
E
ТОЧ ЕНИ Е Инс тру мен т для наружн ой обработки
Резцовые головки T-Max
®
P для точения
Прижим клин-прихватом сверху
Coromant Capto
®
– Высокоточная подача СОЖ
KAPR 45.0°
PSIR 45.0°
Размеры, мм, дюйм
CZC
MS
DMIN
1
DMIN
2
CNSC
Код заказа
DCON
MS
LPR LF WF MIID
12 1/2 C4 127.0 140.0 3
C4-DSSNR/L-27042-12B
40 50.3 42.0 27.0 150 3.9 0.35 SNMG 12 04 08
5.000 5.512 1.575 1.981 1.654 1.063 2175
C5 114.0 165.0 3
C5-DSSNR/L-35052-12B
50 60.3 52.0 35.0 150 3.9 0.67 SNMG 12 04 08
4.488 6.496 1.969 2.375 2.047 1.378 2175
15 5/8 C6 159.0 190.0 3
C6-DSSNR/L-45054-15B
63 64.2 54.0 45.0 150 6.4 1.13 SNMG 15 06 12
6.260 7.480 2.480 2.529 2.126 1.772 2175
R = Правое исполнение, L = Левое исполнение
Полный перечень комплектующих см. на www.sandvik.coromant.com
15 81 84
A 25
Инструмент для наружной обработки
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
ТОЧЕНИЕ Инструмент для наружной обработки
Резцовые головки T-Max
®
P для точения
Прижим клин-прихватом сверху
Coromant Capto
®
– Высокоточная подача СОЖ
KAPR 93.0°
PSIR -3.0°
Размеры, мм, дюйм
CZC
MS
DMIN
1
DMIN
2
RMPX CNSC
Код заказа
DCON
MS
LF WF MIID
16 3/8 C4 148.0 152.0 50° 3
C4-DVJNR/L-27062-16C
40 62.0 27.0 150 3.0 0.40 VNMG 16 04 08
5.827 5.984 1.575 2.441 1.063 2175
C5 168.0 170.0 50° 3
C5-DVJNR/L-35065-16C
50 65.0 35.0 150 3.0 0.67 VNMG 16 04 08
6.614 6.693 1.969 2.559 1.378 2175
C6 165.0 191.0 50° 3
C6-DVJNR/L-45065-16C
63 65.0 45.0 150 3.0 1.03 VNMG 16 04 08
6.496 7.520 2.480 2.559 1.772 2175
C8 154.0 250.0 50° 3
C8-DVJNR/L-55080-16C
80 80.0 55.0 150 3.0 2.23 VNMG 16 04 08
6.063 9.843 3.150 3.150 2.165 2175
R = Правое исполнение, L = Левое исполнение
Полный перечень комплектующих см. на www.sandvik.coromant.com
18 81 84
A 26
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
ТОЧ ЕНИ Е Пластины
Пластины T-Max
®
для точения
Пластина формы R (круглая)
Cверхтвёрдые режущие материалы
S
SREGBBN
КОД ISO
S205
Чистовая обработка
06 6.35 3.2 0.10
RCGX 06 06 00-SF
★
09 7.94 4.8 15° 0.10
RCGX 09 07 00-SF
★
Средняя
06 6.35 3.2 0.10
RCMX 06 06 00-SM
★
09 7.94 4.8 15° 0.10
RCMX 09 07 00-SM
★
12 7.94 6.4 15° 0.10
RCMX 12 07 00-SM
★
81
A 27
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
ТОЧЕНИЕ Пластины
Пластины T-Max
®
для точения
KNUX KNMX
P K
LE S RE W1
КОД ISO
4415
4425
4415
4425
Чистовая обработка
71
16 3/8 16.0 4.76 0.50 9.5
KNMX 16 04 05 R/L-71
★ ✩ ✩ ★
.630 .188 .020 .375
15.5 4.76 1.00 9.5
KNMX 16 04 10 R/L-71
★ ✩ ✩ ★
.610 .188 .039 .375
11
16 3/8 16.0 4.76 0.50 9.5
KNUX 16 04 05R/L11
★ ✩ ✩ ✩
.630 .188 .020 .375
15.5 4.76 1.00 9.5
KNUX 16 04 10R/L11
★ ✩ ✩ ✩
.610 .188 .039 .375
12
16 3/8 16.0 4.76 0.50 9.5
KNUX 16 04 05R/L12
★ ✩ ✩ ✩
.630 .188 .020 .375
15.5 4.76 1.00 9.5
KNUX 16 04 10R/L12
★ ✩ ✩ ✩
.610 .188 .039 .375
N = Нейтральное исполнение, R = Правое исполнение, L = Левое исполнение
81
A 28
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
ТОЧ ЕНИ Е Пластины

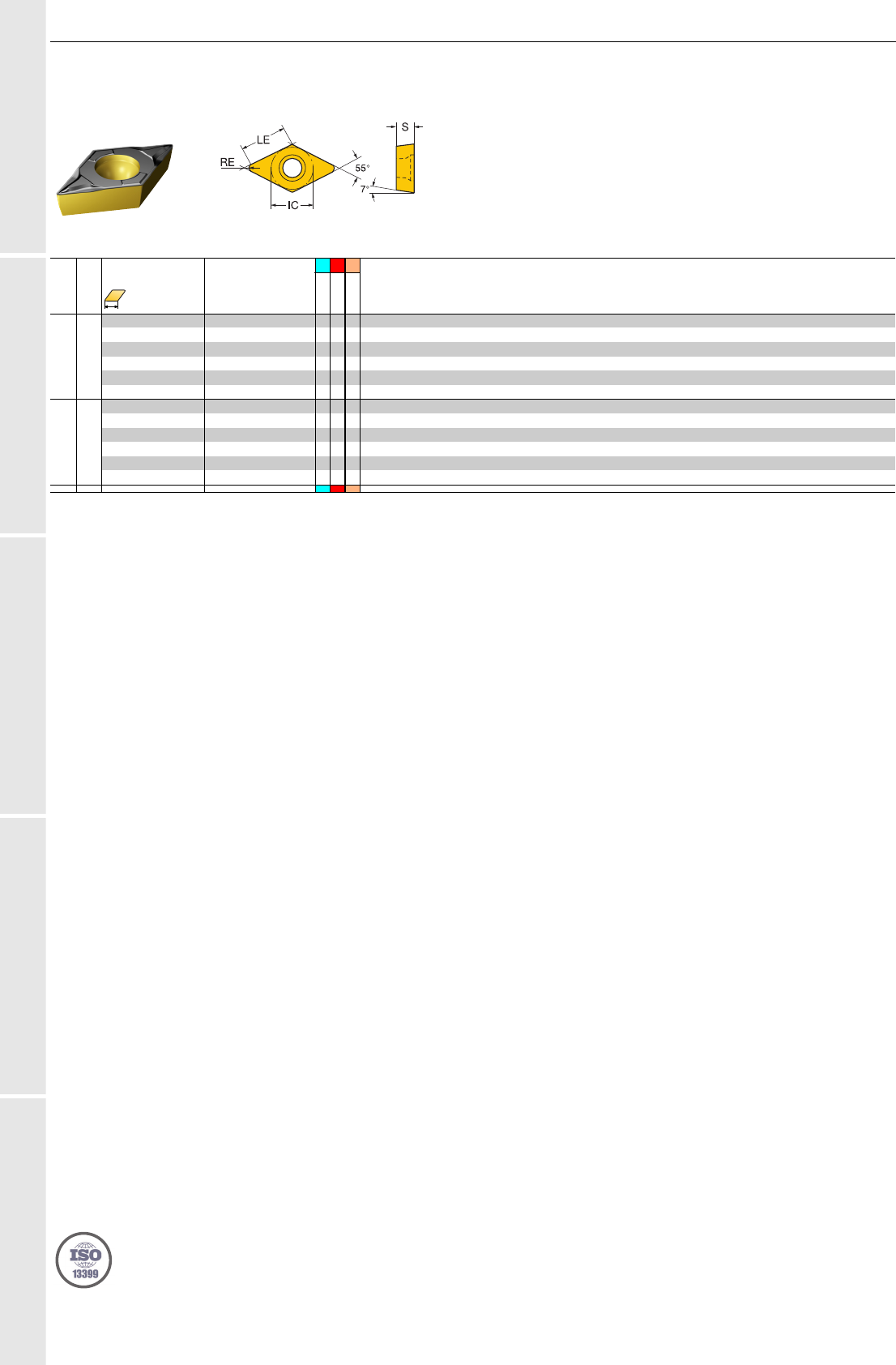

Пластины CoroTurn
®
111 для точения
Пластина формы С (ромб 80°)
P K
LE S RE
КОД ISO
4415
4425
4415
4425
Чистовая обработка
PF
06 6.0 2.38 0.40
CPMT 06 02 04-PF
★ ✩ ✩ ★
09 9.3 3.97 0.40
CPMT 09 T3 04-PF
★✩✩★
8.9 3.97 0.79
CPMT 09 T3 08-PF
★ ✩ ✩ ★
Средняя
PM
06 6.0 2.38 0.40
CPMT 06 02 04-PM
✩ ★ ✩ ★
5.6 2.38 0.79
CPMT 06 02 08-PM
✩★✩★
09 9.3 3.97 0.40
CPMT 09 T3 04-PM
✩ ★ ✩ ★
8.9 3.97 0.79
CPMT 09 T3 08-PM
✩★✩★
UM
09 9.3 3.97 0.40
CPMT 09 T3 04-UM
✩ ★ ✩ ★
8.9 3.97 0.79
CPMT 09 T3 08-UM
✩★✩★
81
A 29
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
ТОЧЕНИЕ Пластины
Пластины CoroTurn
®
111 для точения

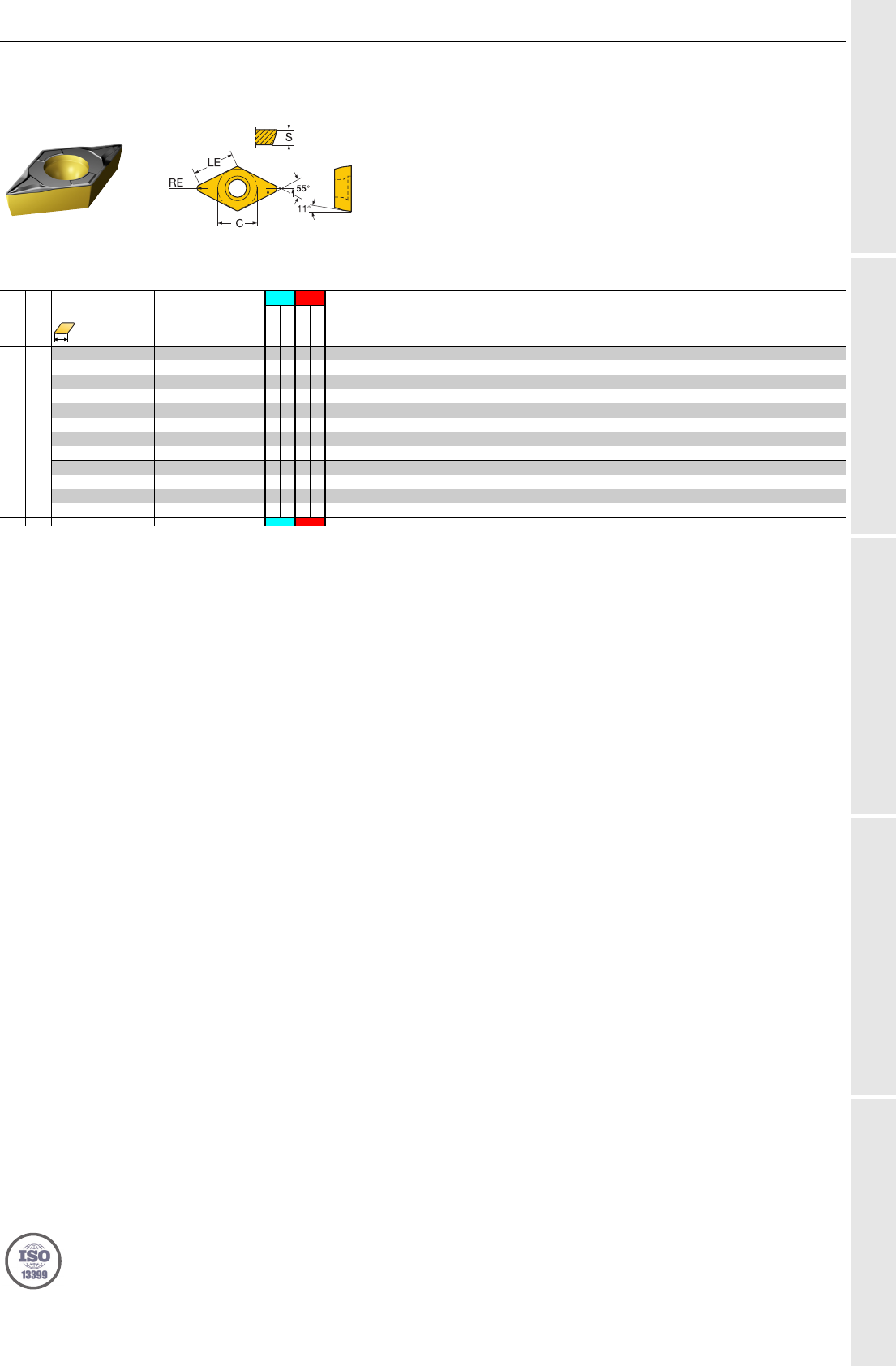

Пластина формы D (ромб 55°)
P K
LE S RE
КОД ISO
4415
4425
4415
4425
Чистовая обработка
PF
07 7.4 2.38 0.40
DPMT 07 02 04-PF
★ ✩ ✩ ★
Средняя
PM
07 7.4 2.38 0.40
DPMT 07 02 04-PM
✩ ★ ✩ ★
7.0 2.38 0.79
DPMT 07 02 08-PM
✩★✩★
11 11.2 3.97 0.40
DPMT 11 T3 04-PM
✩ ★ ✩ ★
10.8 3.97 0.79
DPMT 11 T3 08-PM
✩★✩★
81
A 30
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
ТОЧ ЕНИ Е Пластины
Пластины CoroTurn
®
111 для точения

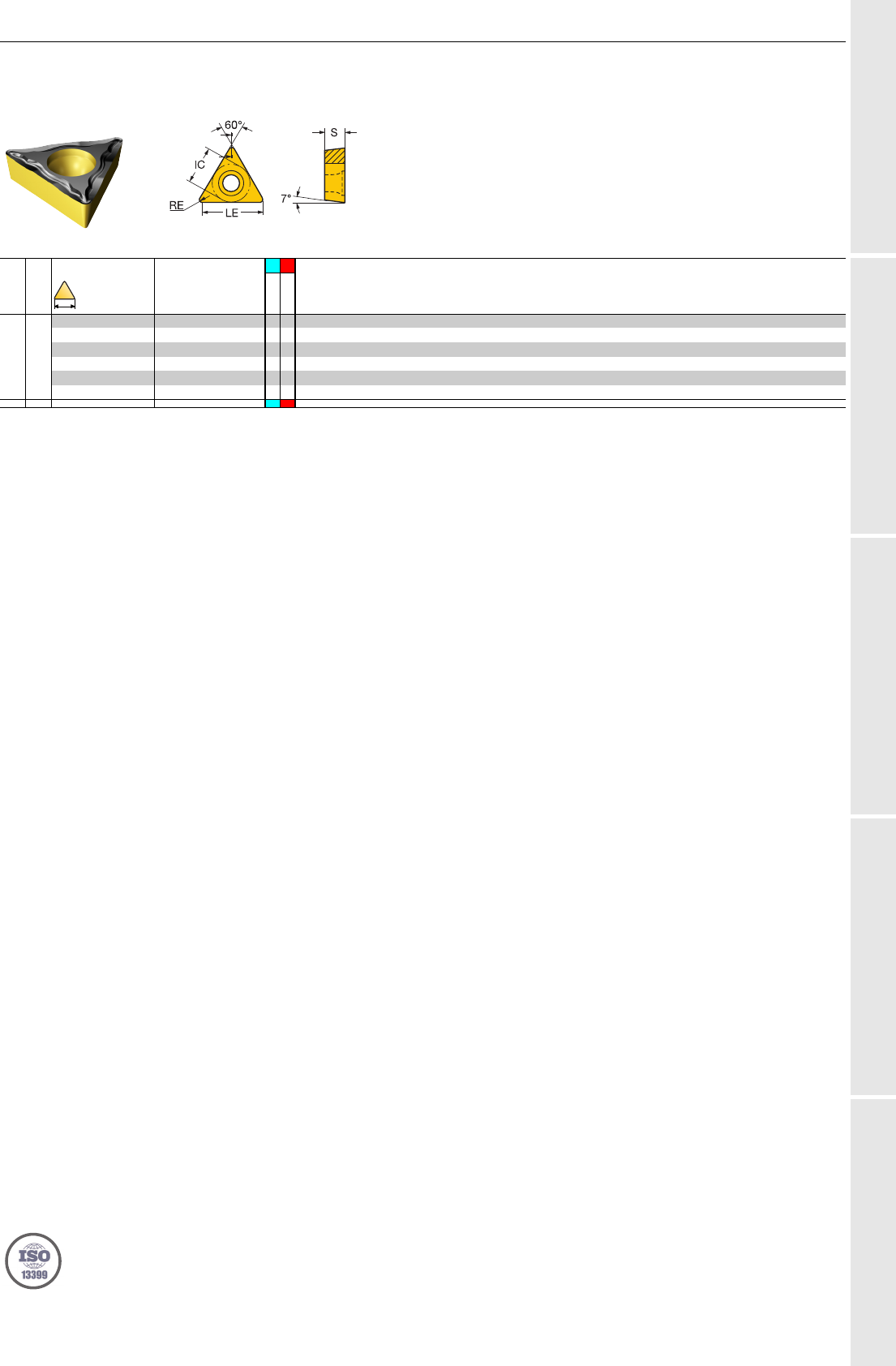

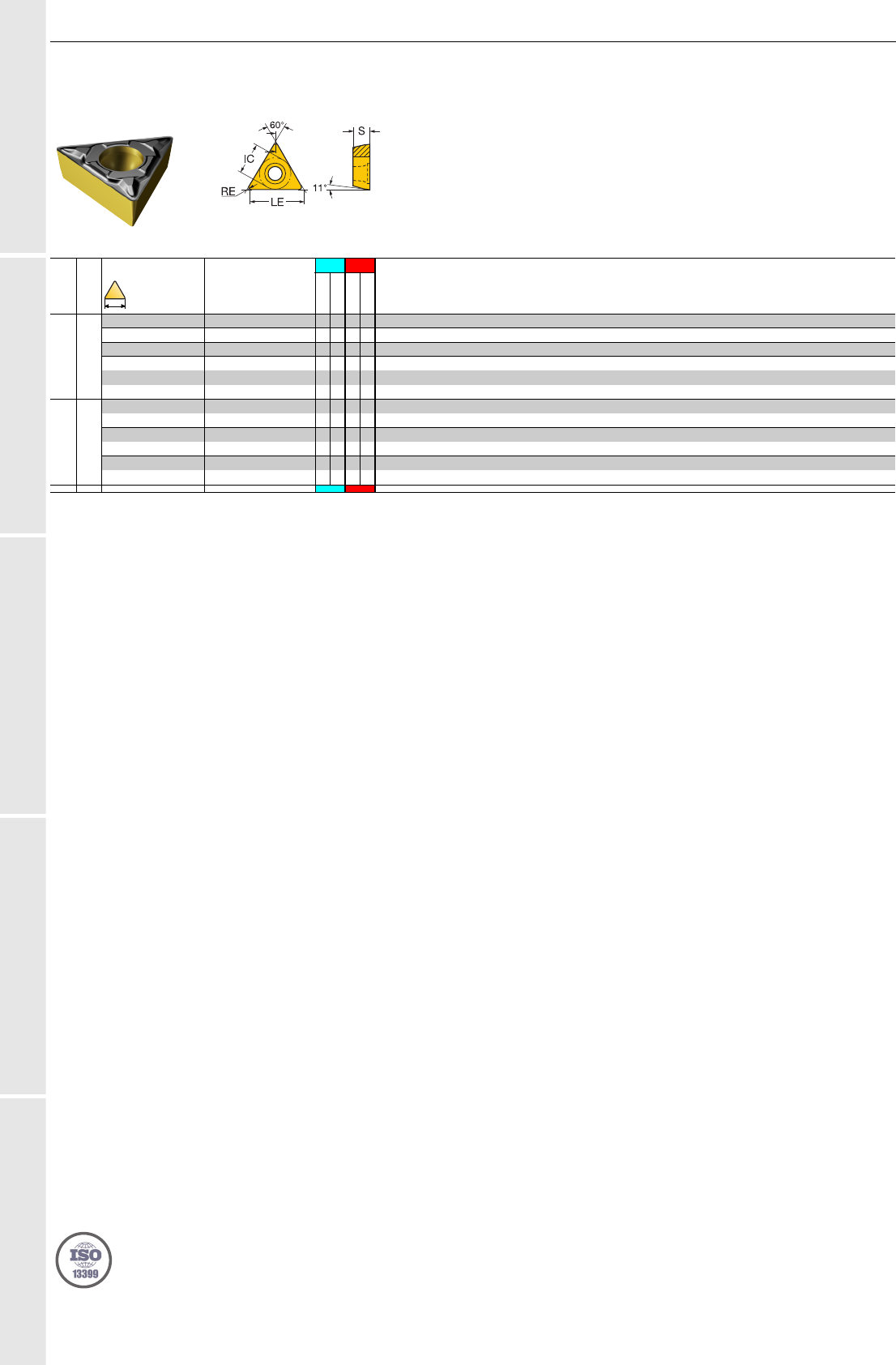

Пластина формы Т (треугольная)
P K
LE S RE
КОД ISO
4415
4425
4415
4425
Чистовая обработка
PF
06 6.2 1.91 0.40
TPMT 06 T1 04-PF
★ ✩ ✩ ★
09 9.5 2.38 0.40
TPMT 09 02 04-PF
★✩✩★
11 10.6 3.18 0.40
TPMT 11 03 04-PF
★ ✩ ✩ ★
16 16.1 3.97 0.40
TPMT 16 T3 04-PF
★✩✩★
Средняя
PM
09 9.5 2.38 0.40
TPMT 09 02 04-PM
✩ ★ ✩ ★
9.1 2.38 0.79
TPMT 09 02 08-PM
✩★✩★
11 10.6 3.18 0.40
TPMT 11 03 04-PM
✩ ★ ✩ ★
10.2 3.18 0.79
TPMT 11 03 08-PM
✩★✩★
16 16.1 3.97 0.40
TPMT 16 T3 04-PM
✩ ★ ✩ ★
15.7 3.97 0.79
TPMT 16 T3 08-PM
✩★✩★
81
A 31
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
ТОЧЕНИЕ Пластины
Пластины CoroTurn
®
111 для точения
Пластина формы W (ломаный треугольник с углом 80°)
P K
LE S RE
КОД ISO
4415
4425
4415
4425
Чистовая обработка
PF
02 2.2 1.59 0.40
WPMT 02 01 04-PF
★ ✩ ✩ ★
04 3.9 2.38 0.40
WPMT 04 02 04-PF
★★
Средняя
PM
04 3.9 2.38 0.40
WPMT 04 02 04-PM
★ ★
3.5 2.38 0.79
WPMT 04 02 08-PM
★★
81
A 32
ТОЧЕНИЕ
Пластины
R
U
S
A
B
C
D
E
ТОЧ ЕНИ Е Пластины
Пластины T-Max
®
S для точения
Пластина формы S (квадратная)
P K
LE S RE
КОД ISO
4425
4425
Чистовая обработка
53
09 9.1 3.18 0.40
SPMR 09 03 04
★ ★
8.7 3.18 0.79
SPMR 09 03 08
★★
12 12.3 3.18 0.40
SPMR 12 03 04
★ ★
11.9 3.18 0.79
SPMR 12 03 08
★★
11.5 3.18 1.19
SPMR 12 03 12
★ ★
09 8.7 3.18 0.79
SPMR 09 03 08-53
★★
12 12.3 3.18 0.40
SPMR 12 03 04-53
★ ★
11.9 3.18 0.79
SPMR 12 03 08-53
★★
81
A 33
Пластины
ТОЧЕНИЕ
R
U
S
A
B
C
D
E
ТОЧЕНИЕ Пластины
Пластины T-Max
®
S для точения
Пластина формы Т (треугольная)
P K
LE S RE
КОД ISO
4425
4425
Чистовая обработка
53
09 9.5 2.38 0.40
TPMR 09 02 04
★ ★
9.1 2.38 0.79
TPMR 09 02 08
★★
11 10.6 3.18 0.40
TPMR 11 03 04
★ ★
10.2 3.18 0.79
TPMR 11 03 08
★★
16 16.1 3.18 0.40
TPMR 16 03 04
★ ★
15.7 3.18 0.79
TPMR 16 03 08
★★
15.3 3.18 1.19
TPMR 16 03 12
★ ★
22 21.2 4.76 0.79
TPMR 22 04 08
★★
20.8 4.76 1.19
TPMR 22 04 12
★ ★
53
11 10.6 3.18 0.40
TPMR 11 03 04-53
★★
10.2 3.18 0.79
TPMR 11 03 08-53
★ ★
16 16.1 3.18 0.40
TPMR 16 03 04-53
★★
15.7 3.18 0.79
TPMR 16 03 08-53
★ ★
81
A 34
ОТРЕЗКА И ОБРАБОТКА КАНАВОК
R
U
S
A
B
C
D
E
ОТРЕЗКА И ОБРАБОТКА КАНАВОК
Отрезка и обработка канавок
CoroCut
®
1-2
Пластины
Пластины CoroCut
®
1-2 для профильной обработки 48-49
CoroCut
®
QD
Пластины
Пластины CoroCut
®
QD для отрезки 50-51
Пластины CoroCut
®
QD для точения 52
Пластины CoroCut
®
QD для обработки канавок 53
A 48
ОТРЕЗКА И ОБРАБОТКА КАНАВОК
Пластины
R
U
S
A
B
C
D
E
ОТРЕЗКА И ОБРАБОТКА КАНАВОК Пластины

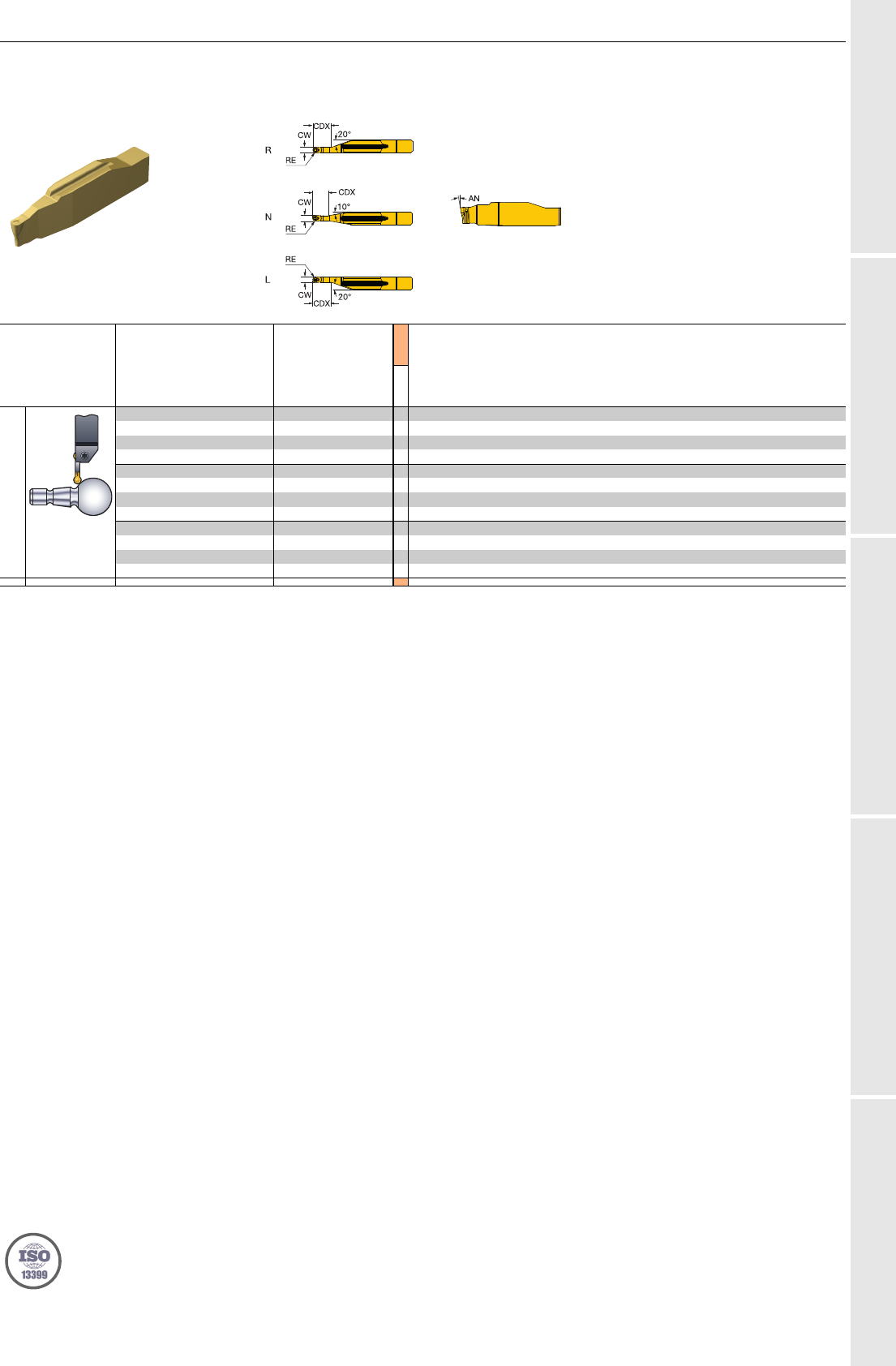

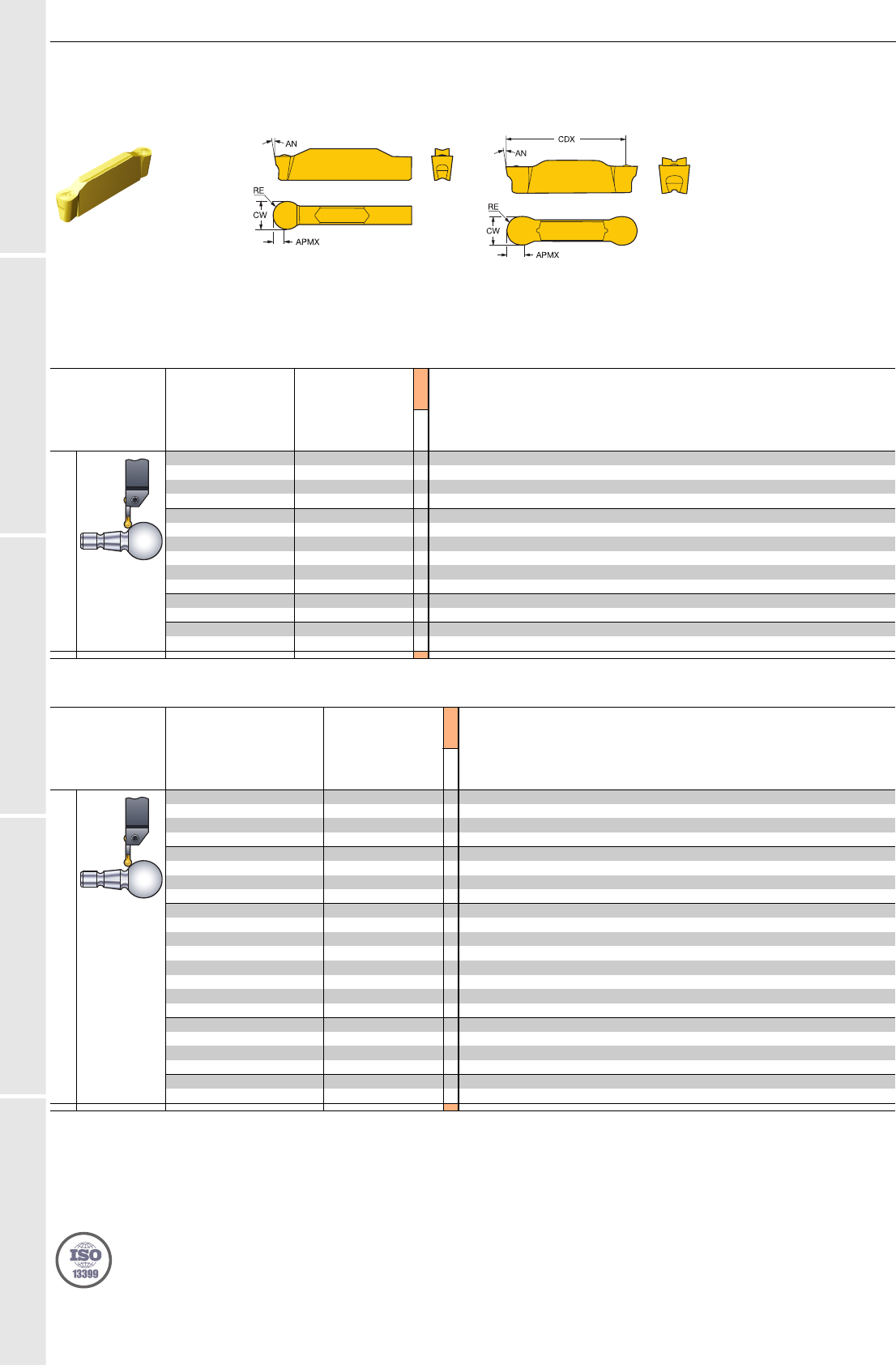

Пластины CoroCut
®
1-2 для профильной обработки
Однолезвийные пластины CoroCut
®
Двухлезвийные пластины CoroCut
®
N123x1-RO N123x2-RO
S
Размеры, мм, дюйм
SSC CW RE APMX
Код заказа
S205
AN CWTOLL CWTOLU RETOLL RETOLU
Чистовая обработка
F3.00 1.50 1.3
N123F1-0300-RO
★
7° -0.020 0.020 -0.010 0.010
.118 .059 .051 -.0008 .0008 -.0004 .0004
3.18 1.59 1.4
N123F1-0318-RO
★
7° -0.020 0.020 -0.010 0.010
.125 .063 .055 -.0008 .0008 -.0004 .0004
H4.00 2.00 1.8
N123H1-0400-RO
★
7° -0.020 0.020 -0.010 0.010
.157 .079 .071 -.0008 .0008 -.0004 .0004
4.75 2.38 2.2
N123H1-0475-RO
★
7° -0.020 0.020 -0.010 0.010
.187 .094 .087 -.0008 .0008 -.0004 .0004
5.00 2.50 2.3
N123H1-0500-RO
★
7° -0.020 0.020 -0.010 0.010
.197 .098 .091 -.0008 .0008 -.0004 .0004
J6.00 3.00 2.8
N123J1-0600-RO
★
7° -0.020 0.020 -0.010 0.010
.236 .118 .110 -.0008 .0008 -.0004 .0004
L8.00 4.00 3.8
N123L1-0800-RO
★
7° -0.020 0.020 -0.010 0.010
.315 .157 .150 -.0008 .0008 -.0004 .0004
S
Размеры, мм, дюйм
SSC CW RE CDX APMX
Код заказа
S205
AN CWTOLL CWTOLU RETOLL RETOLU
Чистовая обработка
E2.00 1.00 19.2 0.8
N123E2-0200-RO
★
7° -0.020 0.020 -0.010 0.010
.079 .039 .756 .031 -.0008 .0008 -.0004 .0004
2.39 1.20 19.0 1.0
N123E2-0239-RO
★
7° -0.020 0.020 -0.010 0.010
.094 .047 .748 .039 -.0008 .0008 -.0004 .0004
F3.00 1.50 18.7 1.3
N123F2-0300-RO
★
7° -0.020 0.020 -0.010 0.010
.118 .059 .736 .051 -.0008 .0008 -.0004 .0004
3.18 1.59 18.6 1.4
N123F2-0318-RO
★
7° -0.020 0.020 -0.010 0.010
.125 .063 .732 .055 -.0008 .0008 -.0004 .0004
H3.96 1.98 23.3 1.8
N123H2-0396-RO
★
7° -0.020 0.020 -0.010 0.010
.156 .078 .917 .071 -.0008 .0008 -.0004 .0004
4.00 2.00 23.3 1.8
N123H2-0400-RO
★
7° -0.020 0.020 -0.010 0.010
.157 .079 .917 .071 -.0008 .0008 -.0004 .0004
4.75 2.38 22.9 2.2
N123H2-0475-RO
★
7° -0.020 0.020 -0.010 0.010
.187 .094 .902 .087 -.0008 .0008 -.0004 .0004
5.00 2.50 22.8 2.3
N123H2-0500-RO
★
7° -0.020 0.020 -0.010 0.010
.197 .098 .898 .091 -.0008 .0008 -.0004 .0004
J6.00 3.00 22.2 2.8
N123J2-0600-RO
★
7° -0.020 0.020 -0.010 0.010
.236 .118 .874 .110 -.0008 .0008 -.0004 .0004
6.35 3.18 22.0 3.0
N123J2-0635-RO
★
7° -0.020 0.020 -0.010 0.010
.250 .125 .866 .118 -.0008 .0008 -.0004 .0004
L8.00 4.00 27.3 3.8
N123L2-0800-RO
★
7° -0.020 0.020 -0.010 0.010
.315 .157 1.075 .150 -.0008 .0008 -.0004 .0004
SSC = Должен соответствовать индексу SSC инструмента.N = Нейтральное исполнение
81
A 49
Пластины
ОТРЕЗКА И ОБРАБОТКА КАНАВОК
R
U
S
A
B
C
D
E
ОТРЕЗКА И ОБРАБОТКА КАНАВОК Пластины
Пластины CoroCut
®
1-2 для профильной обработки
Однолезвийные пластины CoroCut
®
S
Размеры, мм, дюйм
SSC CW RE CDX APMX
Код заказа
S205
AN CWTOLL CWTOLU RETOLL RETOLU
Чистовая обработка
HL 1.50 0.75 4.0 0.5
L123H1-0150-RO
★
7° -0.020 0.020 -0.010 0.010
.059 .030 .157 .020 -.0008 .0008 -.0004 .0004
2.00 1.00 5.0 0.8
L123H1-0200-RO
★
7° -0.020 0.020 -0.010 0.010
.079 .039 .197 .031 -.0008 .0008 -.0004 .0004
HN 1.50 0.75 4.0 0.5
N123H1-0150-RO
★
7° -0.020 0.020 -0.010 0.010
.059 .030 .157 .020 -.0008 .0008 -.0004 .0004
2.00 1.00 5.0 0.8
N123H1-0200-RO
★
7° -0.020 0.020 -0.010 0.010
.079 .039 .197 .031 -.0008 .0008 -.0004 .0004
HR 1.50 0.75 4.0 0.5
R123H1-0150-RO
★
7° -0.020 0.020 -0.010 0.010
.059 .030 .157 .020 -.0008 .0008 -.0004 .0004
2.00 1.00 5.0 0.8
R123H1-0200-RO
★
7° -0.020 0.020 -0.010 0.010
.079 .039 .197 .031 -.0008 .0008 -.0004 .0004
SSC = Должен соответствовать индексу SSC инструмента.N = Нейтральное исполнение, R = Правое исполнение, L = Левое
исполнение
81
A 50
ОТРЕЗКА И ОБРАБОТКА КАНАВОК
Пластины
R
U
S
A
B
C
D
E
ОТРЕЗКА И ОБРАБОТКА КАНАВОК Пластины

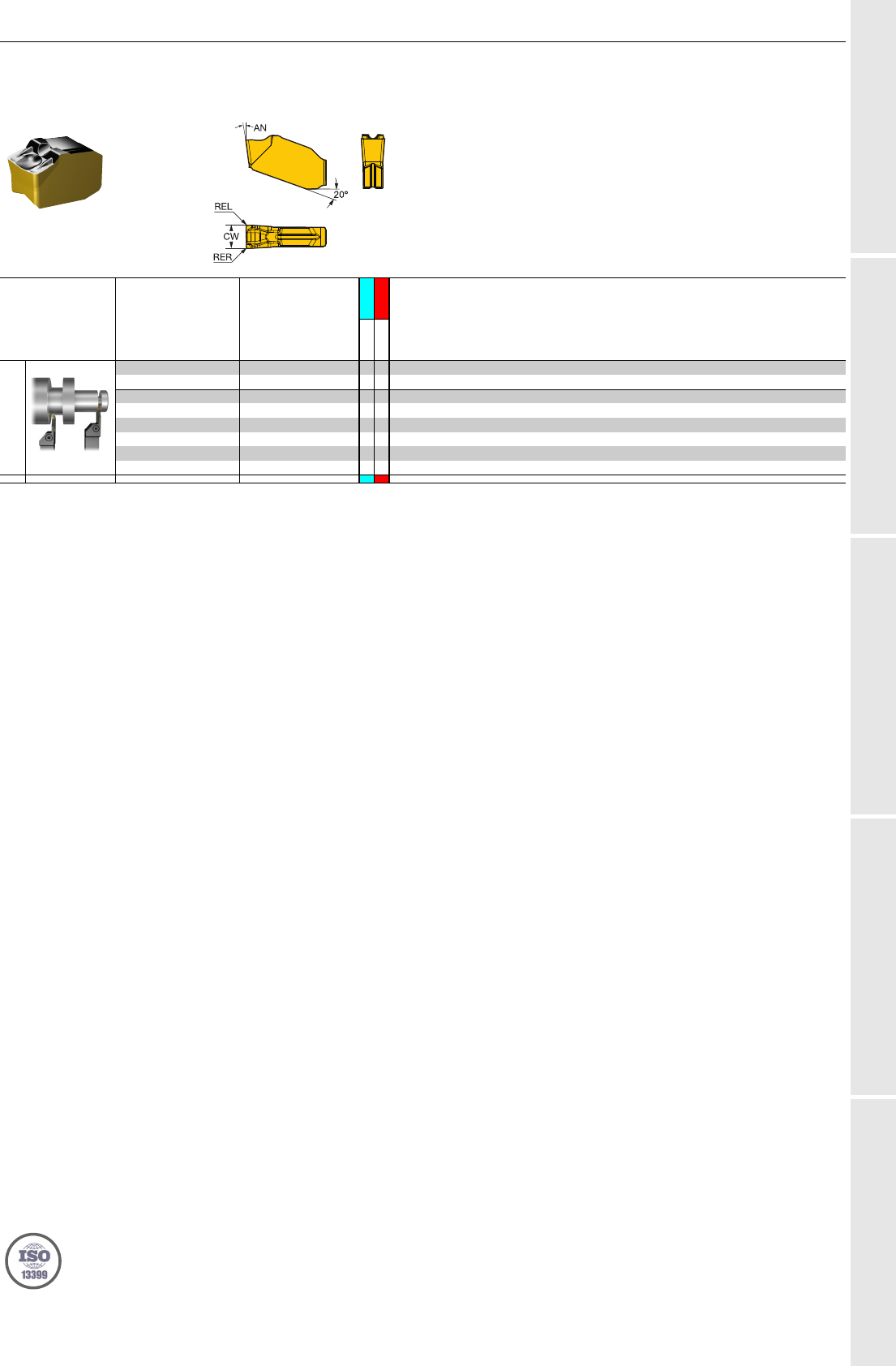

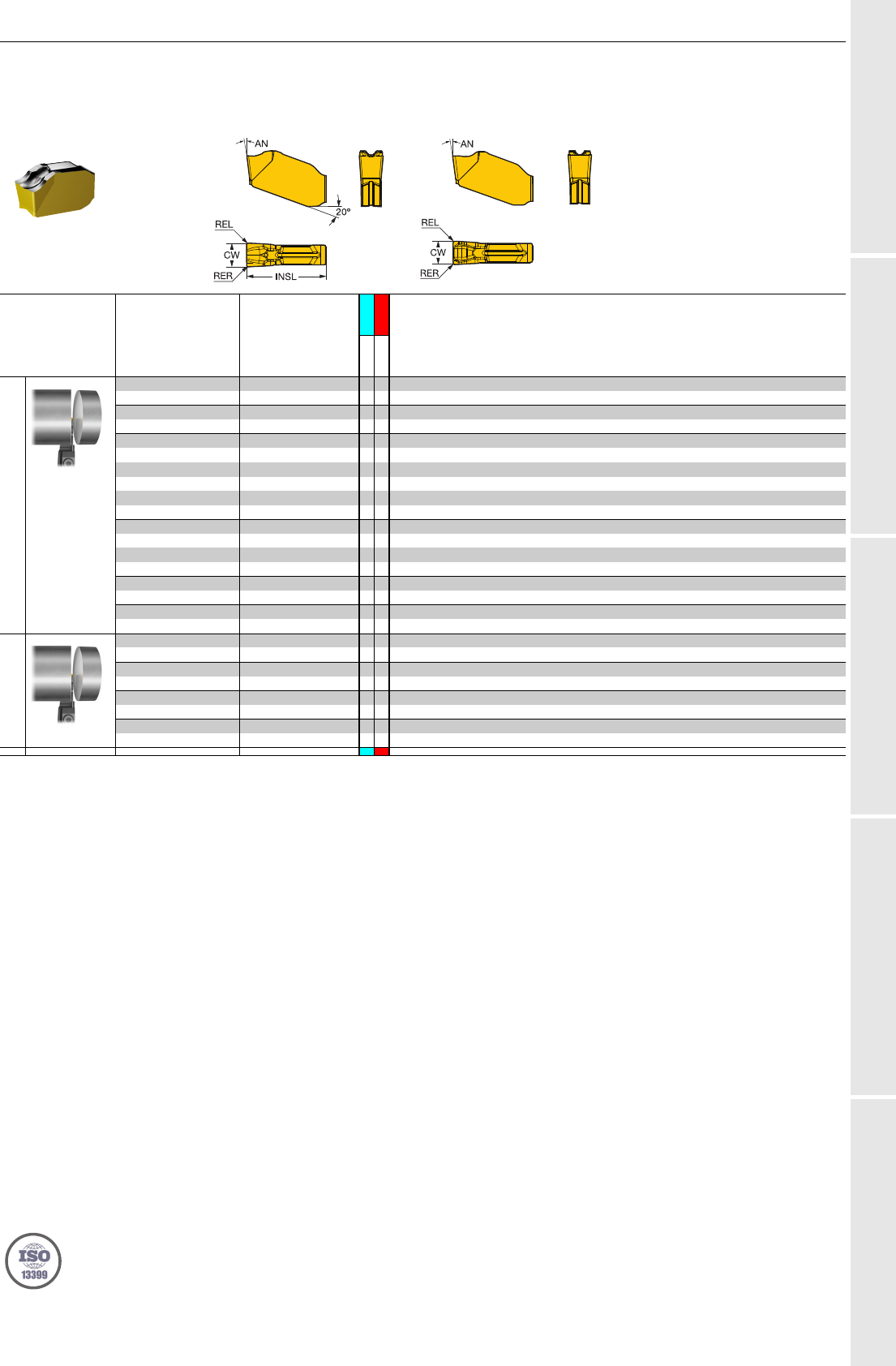

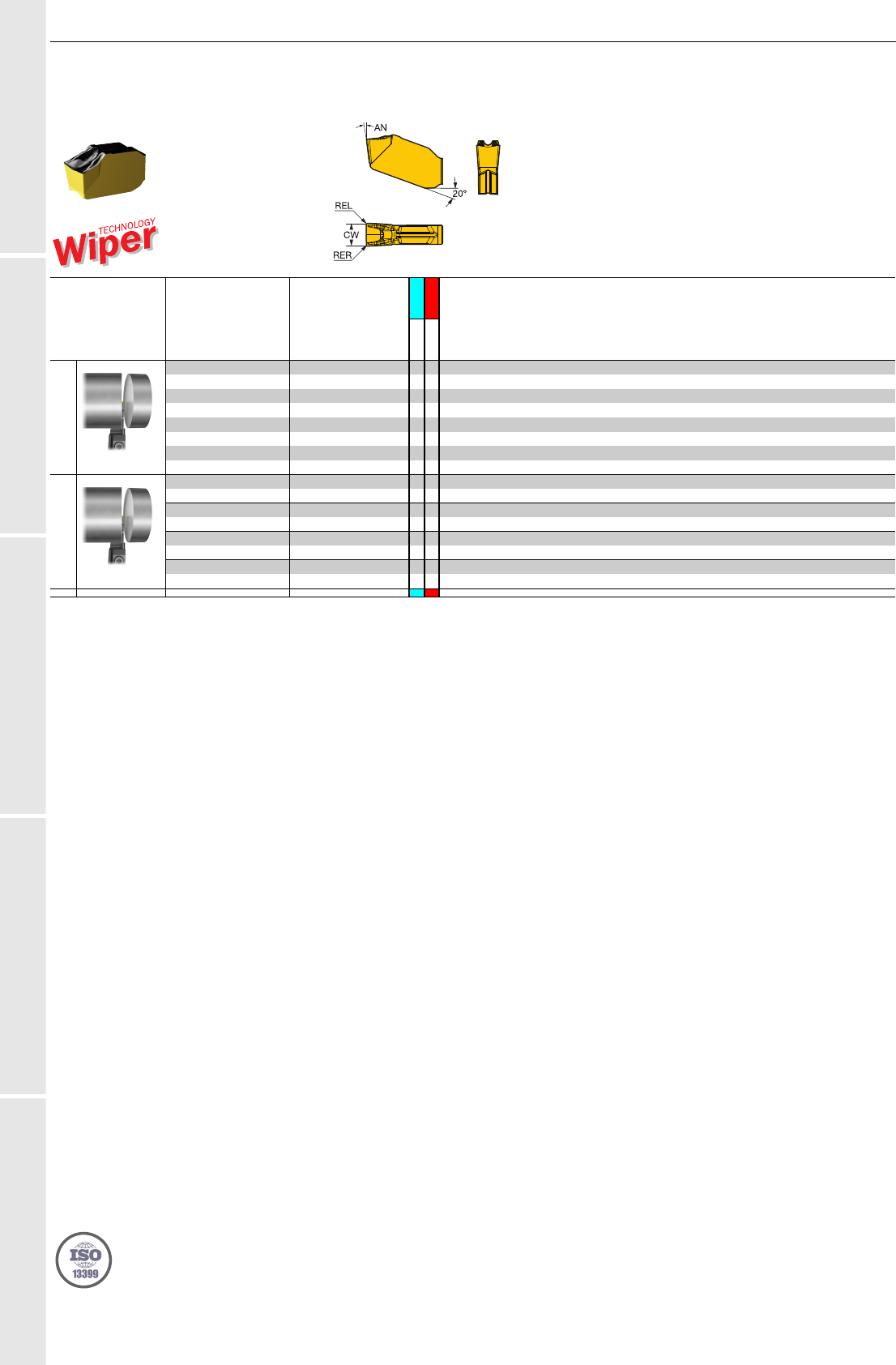

Пластины CoroCut
®
QD для отрезки
P K
Размеры, мм, дюйм
SSC CW REL RER
Код заказа
4425
4425
AN CWTOLL CWTOLU RETOLL RETOLU
Чистовая обработка
G3.00 0.15 0.15
QD-NG-0300-0001-CF
✩ ✩
7° -0.050 0.050 -0.050 0.050
.118 .006 .006 -.0020 .0020 -.0020 .0020
Средняя
G3.00 0.30 0.30
QD-NG-0300-0003-CL
✩ ✩
7° -0.050 0.050 -0.050 0.050
.118 .012 .012 -.0020 .0020 -.0020 .0020
H4.00 0.30 0.30
QD-NH-0400-0003-CL
✩ ✩
7° -0.050 0.050 -0.050 0.050
.157 .012 .012 -.0020 .0020 -.0020 .0020
J5.00 0.40 0.40
QD-NJ-0500-0004-CL
✩ ✩
7° -0.050 0.050 -0.050 0.050
.197 .016 .016 -.0020 .0020 -.0020 .0020
L8.00 0.40 0.40
QD-NL-0800-0004-CL
✩ ✩
7° -0.050 0.050 -0.050 0.050
.315 .016 .016 -.0020 .0020 -.0020 .0020
SSC = Должен соответствовать индексу SSC инструмента.N = Нейтральное исполнение
81
A 51
Пластины
ОТРЕЗКА И ОБРАБОТКА КАНАВОК
R
U
S
A
B
C
D
E
ОТРЕЗКА И ОБРАБОТКА КАНАВОК Пластины
Пластины CoroCut
®
QD для отрезки
QD-N..-CM QD-N..-CR
P K
Размеры, мм, дюйм
SSC CW REL RER
Код заказа
4425
4425
AN CWTOLL CWTOLU RETOLL RETOLU
Средняя
E2.00 0.20 0.20
QD-NE-0200-0002-CM
✩ ✩
7° -0.050 0.050 -0.050 0.050
.079 .008 .008 -.0020 .0020 -.0020 .0020
F2.50 0.20 0.20
QD-NF-0250-0002-CM
✩ ✩
7° -0.050 0.050 -0.050 0.050
.098 .008 .008 -.0020 .0020 -.0020 .0020
G3.00 0.20 0.20
QD-NG-0300-0002-CM
✩ ✩
7° -0.050 0.050 -0.050 0.050
.118 .008 .008 -.0020 .0020 -.0020 .0020
3.00 0.40 0.40
QD-NG-0300-0004-CM
✩ ✩
7° -0.050 0.050 -0.050 0.050
.118 .016 .016 -.0020 .0020 -.0020 .0020
3.18 0.20 0.20
QD-NG-0318-0002-CM
✩ ✩
7° -0.050 0.050 -0.050 0.050
.125 .008 .008 -.0020 .0020 -.0020 .0020
H4.00 0.20 0.20
QD-NH-0400-0002-CM
✩ ✩
7° -0.050 0.050 -0.050 0.050
.157 .008 .008 -.0020 .0020 -.0020 .0020
4.00 0.40 0.40
QD-NH-0400-0004-CM
✩ ✩
7° -0.050 0.050 -0.050 0.050
.157 .016 .016 -.0020 .0020 -.0020 .0020
J5.00 0.20 0.20
QD-NJ-0500-0002-CM
✩ ✩
7° -0.050 0.050 -0.050 0.050
.197 .008 .008 -.0020 .0020 -.0020 .0020
K6.00 0.30 0.30
QD-NK-0600-0003-CM
✩ ✩
7° -0.050 0.050 -0.050 0.050
.236 .012 .012 -.0020 .0020 -.0020 .0020
Черновая обработка
G3.00 0.30 0.30
QD-NG-0300-0003-CR
✩ ✩
7° -0.050 0.050 -0.050 0.050
.118 .012 .012 -.0020 .0020 -.0020 .0020
H4.00 0.30 0.30
QD-NH-0400-0003-CR
✩ ✩
7° -0.050 0.050 -0.050 0.050
.157 .012 .012 -.0020 .0020 -.0020 .0020
J5.00 0.40 0.40
QD-NJ-0500-0004-CR
✩ ✩
7° -0.050 0.050 -0.050 0.050
.197 .016 .016 -.0020 .0020 -.0020 .0020
K6.00 0.40 0.40
QD-NK-0600-0004-CR
✩ ✩
7° -0.050 0.050 -0.050 0.050
.236 .016 .016 -.0020 .0020 -.0020 .0020
SSC = Должен соответствовать индексу SSC инструмента.N = Нейтральное исполнение
81
A 52
ОТРЕЗКА И ОБРАБОТКА КАНАВОК
Пластины
R
U
S
A
B
C
D
E
ОТРЕЗКА И ОБРАБОТКА КАНАВОК Пластины

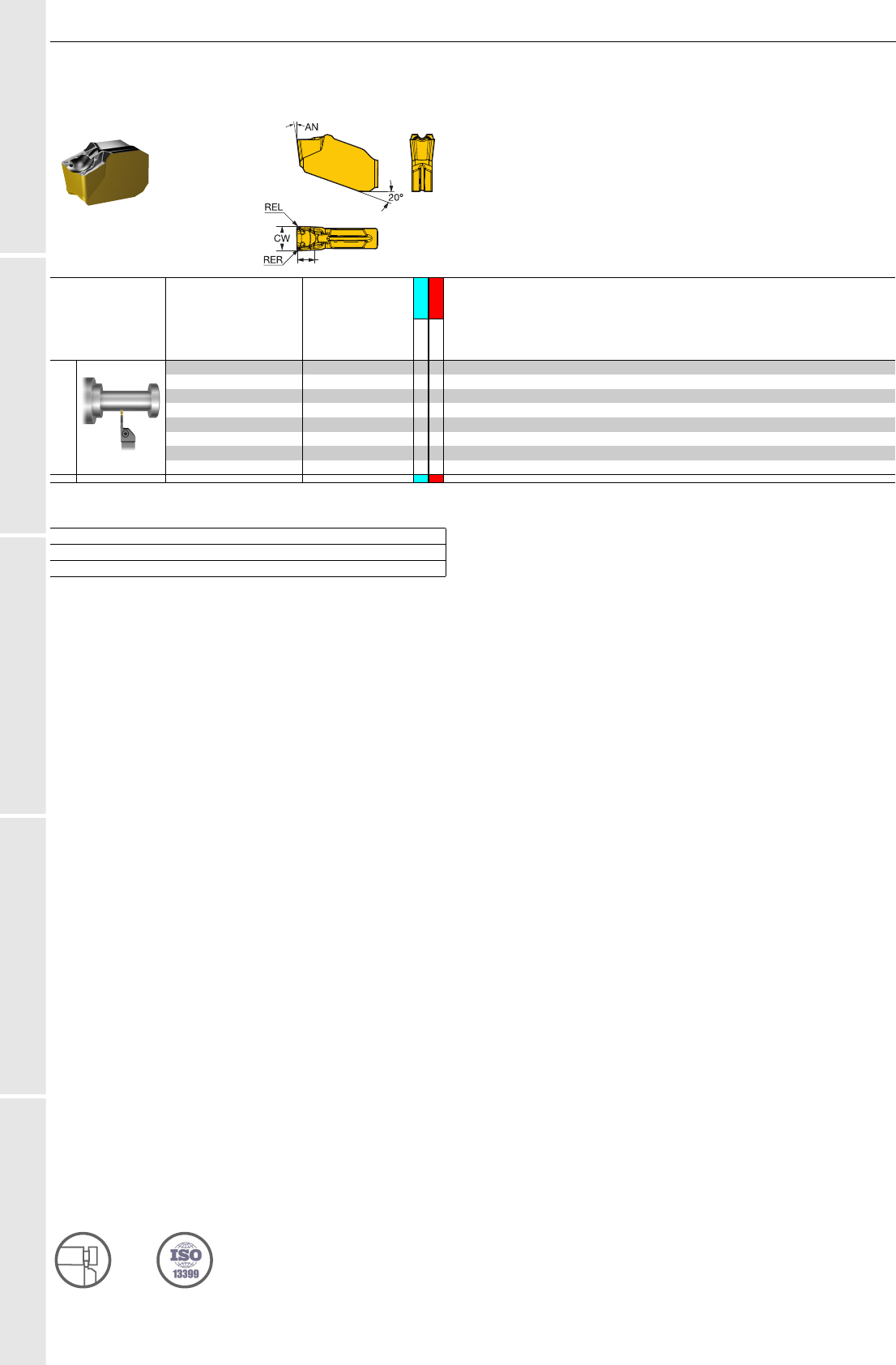

Пластины CoroCut
®
QD для точения
P K
Размеры, мм, дюйм
SSC CW REL RER APMX
Код заказа
4425
4425
AN
Чистовая обработка
L8.00 0.80 0.80 4.0
QD-NL-0800-0008-TF
✩ ✩
7°
.315 .031 .031 .157
SSC = Должен соответствовать индексу SSC инструмента.N = Нейтральное исполнение
Допуски:
CWTOLL CWTOLU RETOLL RETOLU
QD-N..-TF -0.050 0.050 -0.05 0.05
APM X
39 81
A 53
Пластины
ОТРЕЗКА И ОБРАБОТКА КАНАВОК
R
U
S
A
B
C
D
E
ОТРЕЗКА И ОБРАБОТКА КАНАВОК Пластины
Пластины CoroCut
®
QD для обработки канавок
P K
Размеры, мм, дюйм
SSC CW REL RER
Код заказа
4425
4425
AN CWTOLL CWTOLU RETOLL RETOLU
Средняя
K6.00 0.40 0.40
QD-NK-0600-0004-GM
✩ ✩
7° -0.050 0.050 -0.050 0.050
.236 .016 .016 -.0020 .0020 -.0020 .0020
L8.00 0.80 0.80
QD-NL-0800-0008-GM
✩ ✩
7° -0.050 0.050 -0.050 0.050
.315 .031 .031 -.0020 .0020 -.0020 .0020
SSC = Должен соответствовать индексу SSC инструмента.N = Нейтральное исполнение
81
A 55
Фрезы для высокопроизводительной обработки
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Фрезы для высокопроизводительной обработки

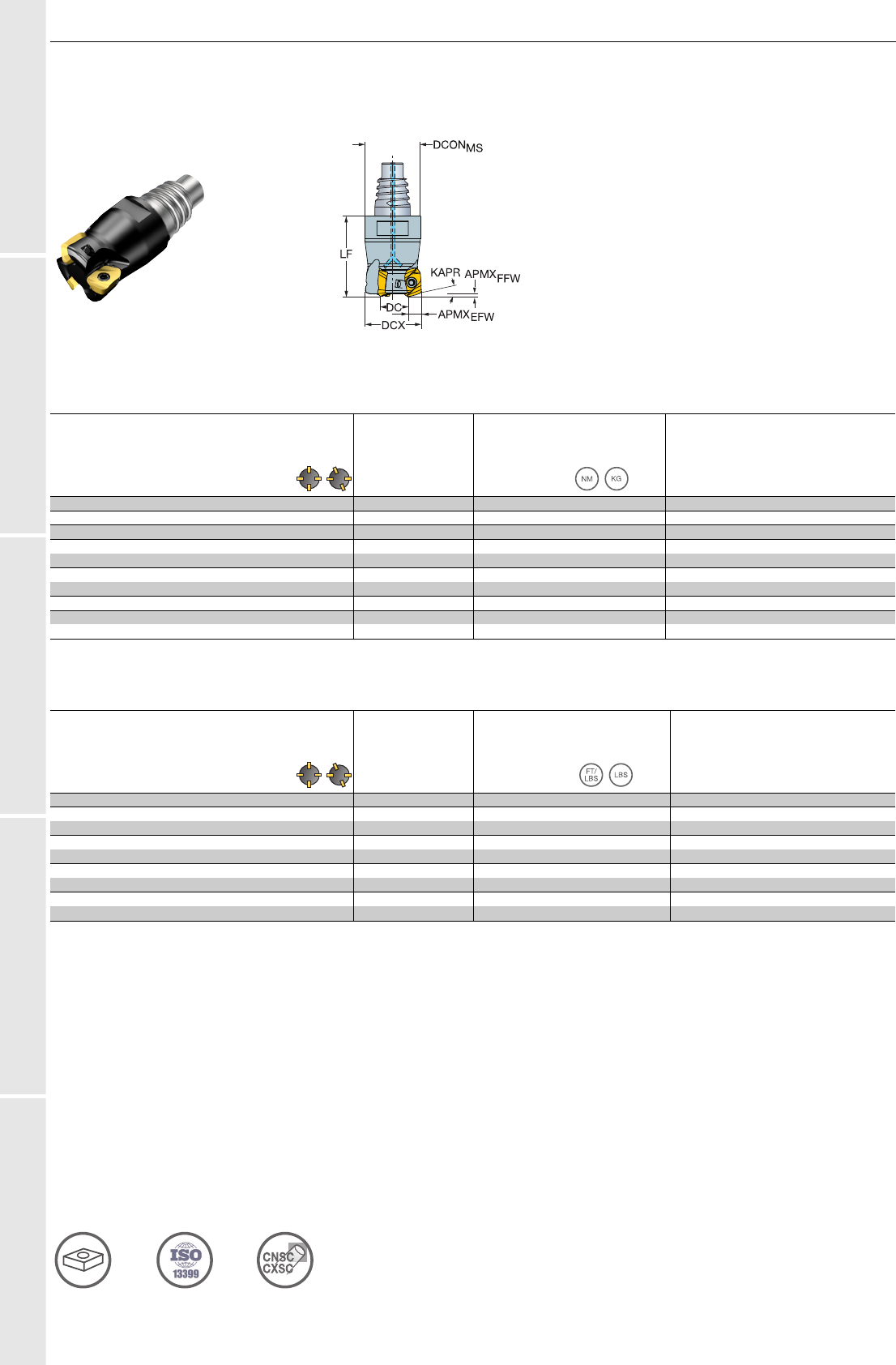

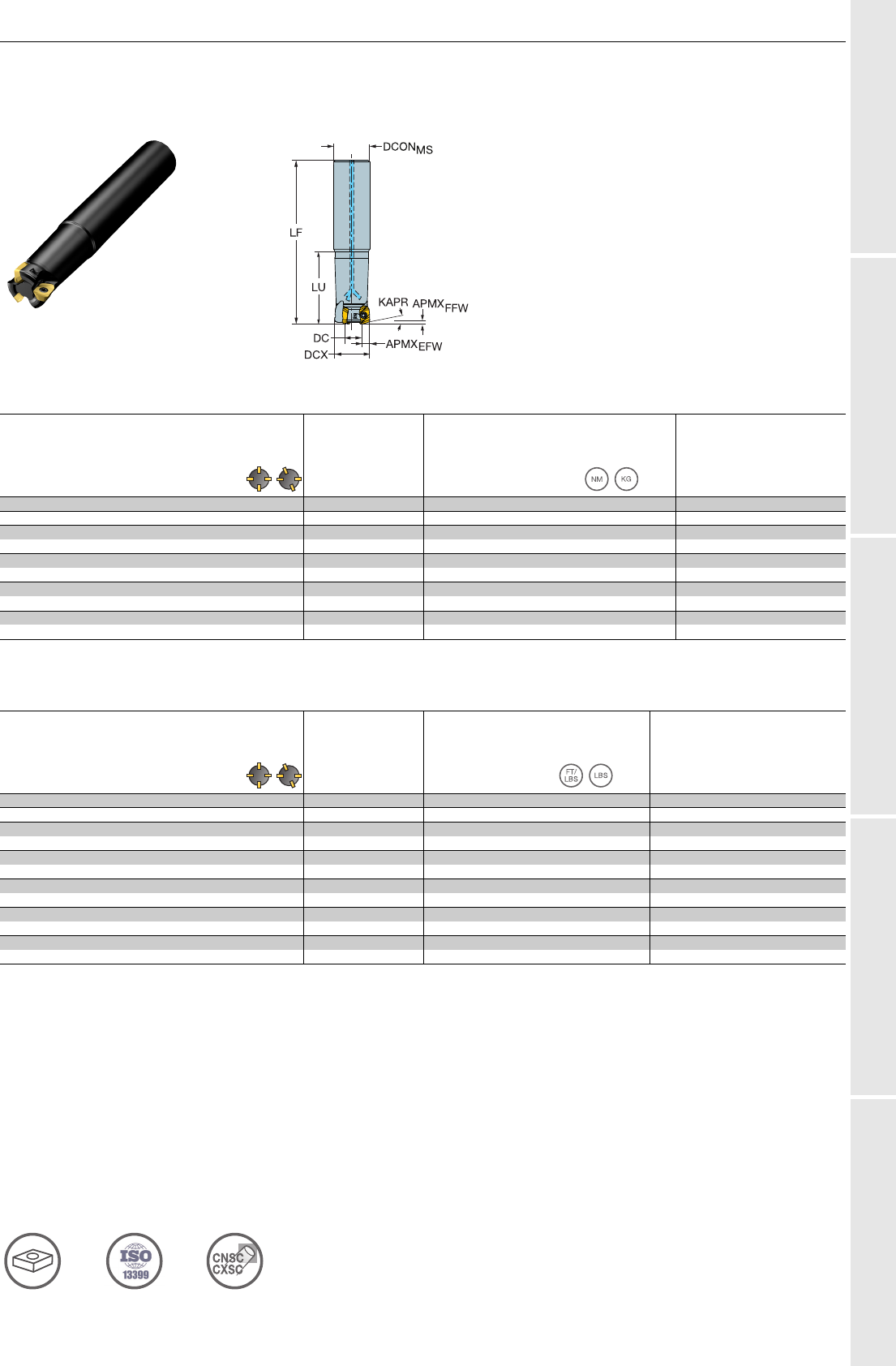

Фреза для работы с высокими подачами CoroMill
®
MH20
Цилиндрический хвостовик – Внутренний подвод СОЖ
Метрическое исполнение
Дюймовое исполнение
KAPR 15°
Размеры, мм
DC SSC CZC
MS
APMX
FFW
RMPX AZ CNSC
Код заказа
DCON
MS
DCX BD LF LU RPMX CICT MIID
8.2 06 16 0.80 9.50° 0.7 1 2
MH20-R016A16-06L
16.0 16.0 16.0 100.0 40.0 0.9 0.13 26200 2MH20-060320..
10.4 08 20 1.20 9.60° 0.9 1 2
MH20-R020A20-08L
20.0 20.0 120.0 40.0 1.4 0.25 23400 2 MH20-080425..
12.2 06 20 0.80 5.80° 0.7 1 2
MH20-R020A20-06L
20.0 20.0 20.0 180.0 80.0 0.9 0.38 16900 2MH20-060320..
06 20 0.80 5.80° 0.7 1 3
MH20-R020A20-06M
20.0 20.0 120.0 40.0 0.9 0.25 23400 3 MH20-060320..
15.4 08 25 1.20 5.70° 0.9 1 2
MH20-R025A25-08L
25.0 25.0 200.0 100.0 2.0 0.66 18900 2MH20-080425..
08 25 1.20 5.70° 0.9 1 3
MH20-R025A25-08M
25.0 25.0 150.0 50.0 2.0 0.50 20900 3 MH20-080425..
17.2 06 25 0.80 3.70° 0.7 1 3
MH20-R025A25-06M
25.0 25.0 200.0 80.0 0.9 0.68 18900 3MH20-060320..
06 25 0.80 3.70° 0.7 1 4
MH20-R025A25-06H
25.0 25.0 150.0 50.0 0.9 0.51 20900 4 MH20-060320..
22.4 08 32 1.20 3.60° 0.9 1 3
MH20-R032A32-08L
32.0 32.0 210.0 100.0 2.0 1.15 18500 3MH20-080425..
08 32 1.20 3.60° 0.9 1 4
MH20-R032A32-08M
32.0 32.0 150.0 60.0 2.0 0.82 18500 4 MH20-080425..
Размеры, дюйм
DC SSC CZC
MS
APMX
FFW
RMPX AZ CNSC
Код заказа
DCON
MS
DCX LF LU RPMX CICT MIID
.322 06 5/8 .031 10° .028 1 2
MH20-AR016O16-06L
.625 .625 3.937 1.575 .6 0.28 26300 2MH20-060320..
.418 08 3/4 .047 10° .035 1 2
MH20-AR019O19-08L
.750 .750 4.724 1.575 1.0 0.49 24000 2 MH20-080425..
.443 06 3/4 .031 6° .028 1 2
MH20-AR019O19-06L
.750 .750 7.087 3.150 .6 0.75 15500 2MH20-060320..
06 3/4 .031 6° .028 1 3
MH20-AR019O19-06M
.750 .750 4.724 1.575 .6 0.50 24000 3 MH20-060320..
.622 08 1.047 5° .035 1 2
MH20-AR025O25-08L
1.000 1.000 7.874 3.937 1.4 1.50 19500 2MH20-080425..
08 1 .047 5° .035 1 3
MH20-AR025O25-08M
1.000 1.000 5.906 1.969 1.4 1.14 20700 3 MH20-080425..
.693 06 1.031 3° .028 1 3
MH20-AR025O25-06M
1.000 1.000 7.874 3.937 .6 1.53 19500 3MH20-060320..
06 1 .031 3° .028 1 4
MH20-AR025O25-06H
1.000 1.000 5.906 1.969 .6 1.17 20700 4 MH20-060320..
.872 08 1 1/4 .047 3° .035 1 3
MH20-AR032O32-08L
1.250 1.250 8.268 3.937 1.4 2.49 18600 3MH20-080425..
08 1 1/4 .047 3° .035 1 4
MH20-AR032O32-08M
1.250 1.250 5.906 2.362 1.4 1.77 18600 4 MH20-080425..
1.122 08 1 1/4 .047 2° .035 2 4
MH20-AR038O32-08M
1.250 1.500 9.843 4.724 1.4 3.26 15800 4MH20-080425..
08 1 1/4 .047 2° .035 1 5
MH20-AR038O32-08H
1.250 1.500 8.268 3.150 1.4 2.72 16900 5 MH20-080425..
Полный перечень комплектующих см. на www.sandvik.coromant.com
57 81 84
A 56
ФРЕЗЕРОВАНИЕ
Фрезы для высокопроизводительной обработки
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Фрезы для высокопроизводительной обработки
Фреза для работы с высокими подачами CoroMill
®
MH20
Coromant EH — Внутренний подвод СОЖ
Метрическое исполнение
Дюймовое исполнение
KAPR 15°
Размеры, мм
DC SSC CZC
MS
APMX
FFW
RMPX AZ CNSC
Код заказа
DCON
MS
DCX LF RPMX CICT MIID
8.2 06 E16 0.80 9.50° 0.7 1 2
MH20-R016EH16-06L
15.5 16.0 27.0 0.9 0.08 26200 2MH20-060320..
10.4 08 E20 1.20 5.80° 0.9 1 2
MH20-R020EH20-08L
19.3 20.0 30.0 1.4 0.14 23400 2 MH20-080425..
12.2 06 E20 0.80 5.80° 0.7 1 3
MH20-R020EH20-06M
19.3 20.0 30.0 0.9 0.15 23400 3MH20-060320..
15.4 08 E25 1.20 5.70° 0.9 1 2
MH20-R025EH25-08L
24.2 25.0 35.0 2.0 0.27 20900 2 MH20-080425..
08 E25 1.20 5.70° 0.9 1 3
MH20-R025EH25-08M
24.2 25.0 35.0 2.0 0.27 20900 3MH20-080425..
17.2 06 E25 0.80 3.70° 0.7 1 3
MH20-R025EH25-06M
24.2 25.0 35.0 0.9 0.28 20900 3 MH20-060320..
06 E25 0.80 3.70° 0.7 1 4
MH20-R025EH25-06H
24.2 25.0 35.0 0.9 0.28 20900 4MH20-060320..
20.0 06 E20 0.80 5.80° 0.7 1 2
MH20-R020EH20-06L
19.3 20.0 30.0 0.9 0.15 23400 2 MH20-060320..
25.4 08 E25 1.20 3.60° 0.9 1 3
MH20-R032EH25-08L
24.2 32.0 35.0 2.0 0.34 18500 3MH20-080425..
08 E25 1.20 3.60° 0.9 1 4
MH20-R032EH25-08M
24.2 32.0 35.0 2.0 0.33 18500 4 MH20-080425..
Размеры, дюйм
DC SSC CZC
MS
APMX
FFW
RMPX AZ CNSC
Код заказа
DCON
MS
DCX LF RPMX CICT MIID
.318 06 E16 .047 10° .035 1 2
MH20-AR016EH16-06L
.610 .625 1.063 .6 0.07 26300 2MH20-060320..
.443 06 E20 .031 6° .028 1 2
MH20-AR019EH20-06L
.728 .750 1.181 .6 0.31 24000 2 MH20-060320..
06 E20 .031 6° .028 1 3
MH20-AR019EH20-06M
.728 .750 1.181 .6 0.31 24000 3MH20-060320..
.622 08 E25 .047 5° .035 1 2
MH20-AR025EH25-08L
.965 1.000 1.378 1.4 0.61 20700 2 MH20-080425..
08 E25 .047 5° .035 1 3
MH20-AR025EH25-08M
.965 1.000 1.378 1.4 0.59 20700 3MH20-080425..
.693 06 E25 .031 3° .028 1 3
MH20-AR025EH25-06M
.965 1.000 1.378 .6 0.62 20700 3 MH20-060320..
06 E25 .031 3° .028 1 4
MH20-AR025EH25-06H
.965 1.000 1.378 .6 0.62 20700 4MH20-060320..
.872 08 E25 .031 3° .035 1 3
MH20-AR032EH25-08L
.965 1.250 1.378 1.4 0.73 18600 3 MH20-080425..
08 E25 .047 3° .035 1 4
MH20-AR032EH25-08M
.965 1.250 1.378 1.4 0.72 18600 4MH20-080425..
Полный перечень комплектующих см. на www.sandvik.coromant.com
57 81 84
A 57
Фрезы для высокопроизводительной обработки
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Фрезы для высокопроизводительной обработки

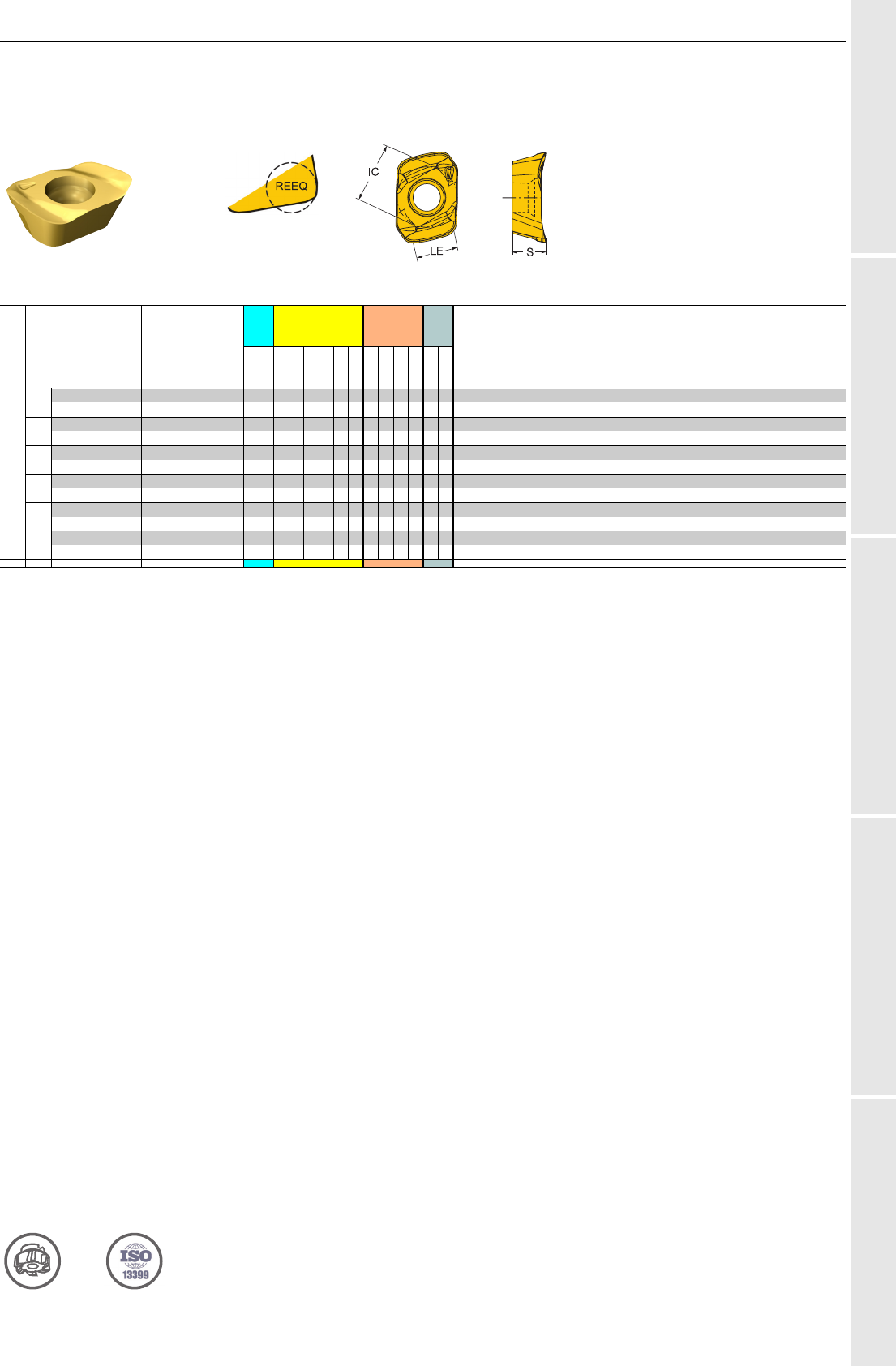

Пластины для фрез CoroMill
®
MH20
KRINS 15°
P M S H
Размеры, мм, дюйм
SSC CEMR RE
Код заказа
1130
4340
1040
1130
2040
4340
S30T
S40T
1130
2040
S30T
S40T
1010
1130
W1 LE S
Средняя
L30
06 15.0 1.60
MH20-060320E-L30
★ ✩ ✩ ✩ ✩ ★ ✩
6.4 4.5 3.42
.591 .063 .252 .177 .135
M20
06 15.0 1.60
MH20-060320M-M20
✩ ★ ✩ ✩ ✩ ★ ✩
6.4 4.5 3.42
.591 .063 .252 .177 .135
M50
06 15.0 1.60
MH20-060320M-M50
✩ ★ ✩ ✩ ✩ ✩
6.4 4.5 3.42
.591 .063 .252 .177 .135
L30
08 25.0 2.10
MH20-080425E-L30
★ ✩ ✩ ✩ ✩ ★ ✩
8.5 5.9 4.03
.984 .083 .335 .232 .159
M20
08 25.0 2.10
MH20-080425M-M20
✩ ★ ✩ ✩ ✩ ★ ✩
8.5 5.9 4.03
.984 .083 .335 .232 .159
M50
08 25.0 2.10
MH20-080425M-M50
✩ ★ ✩ ✩ ✩ ✩
8.5 5.9 4.03
.984 .083 .335 .232 .159
55 81
A 59

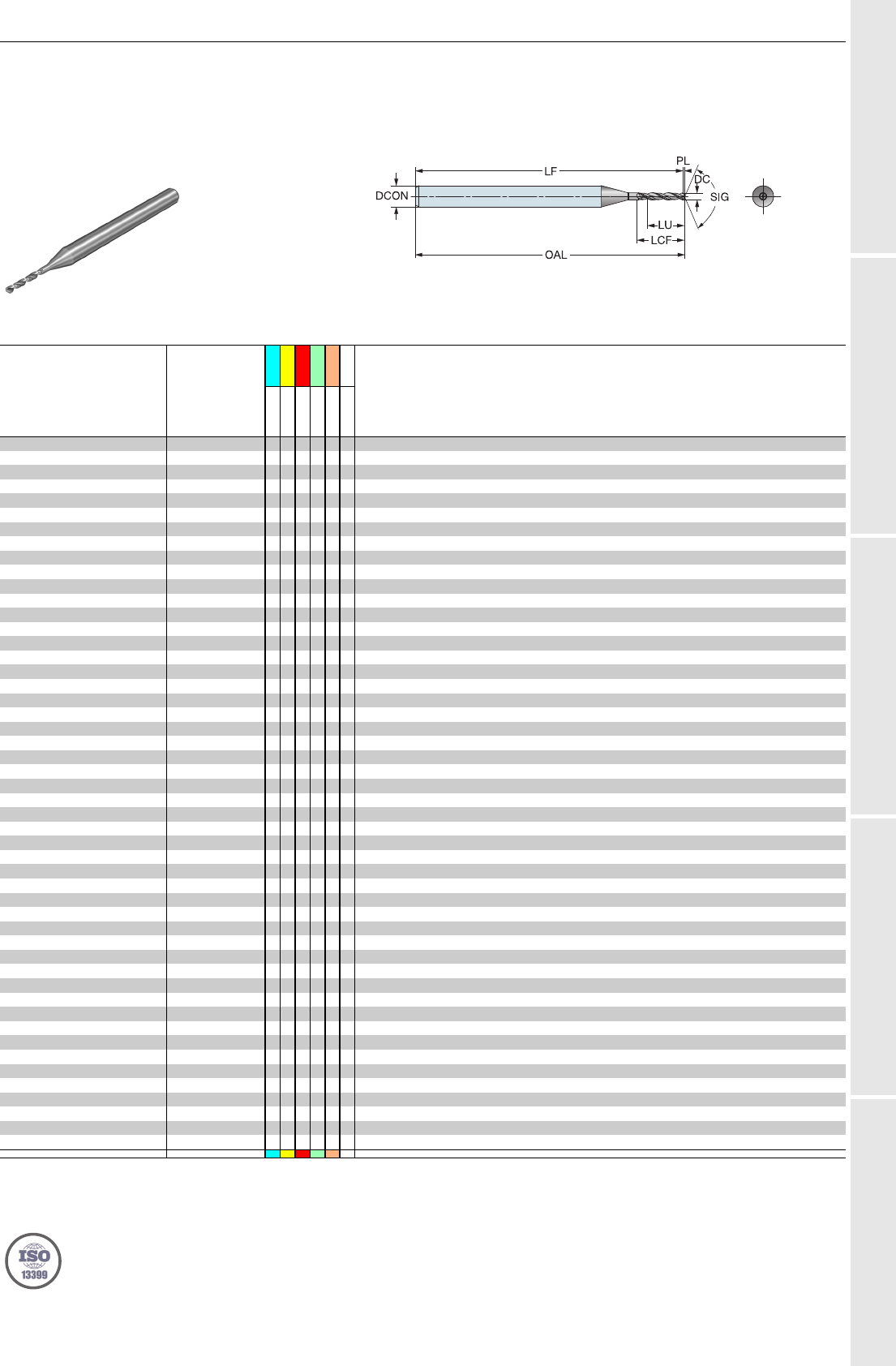

Цельные твердосплавные свёрла
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Цельные твердосплавные свёрла

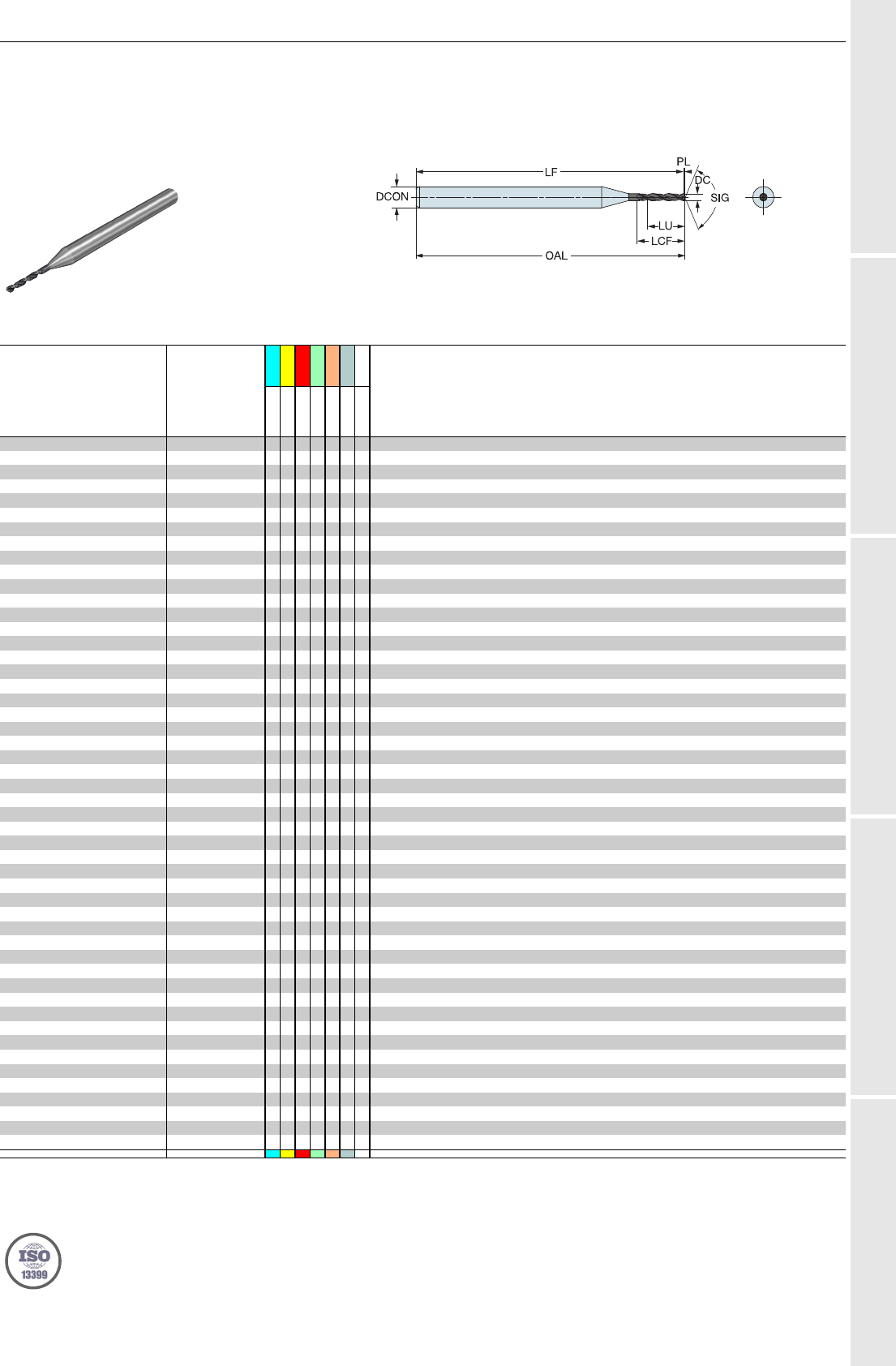

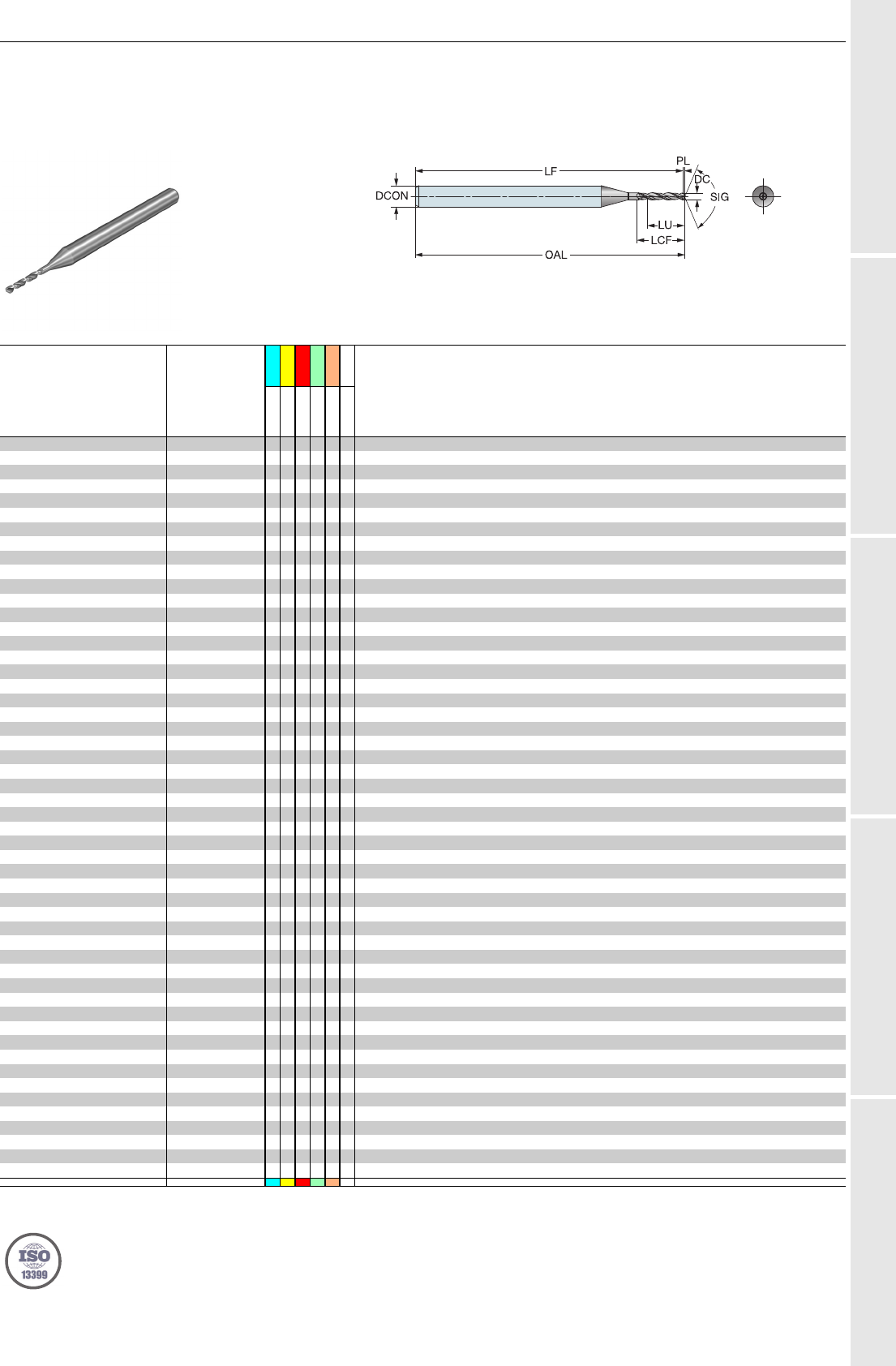

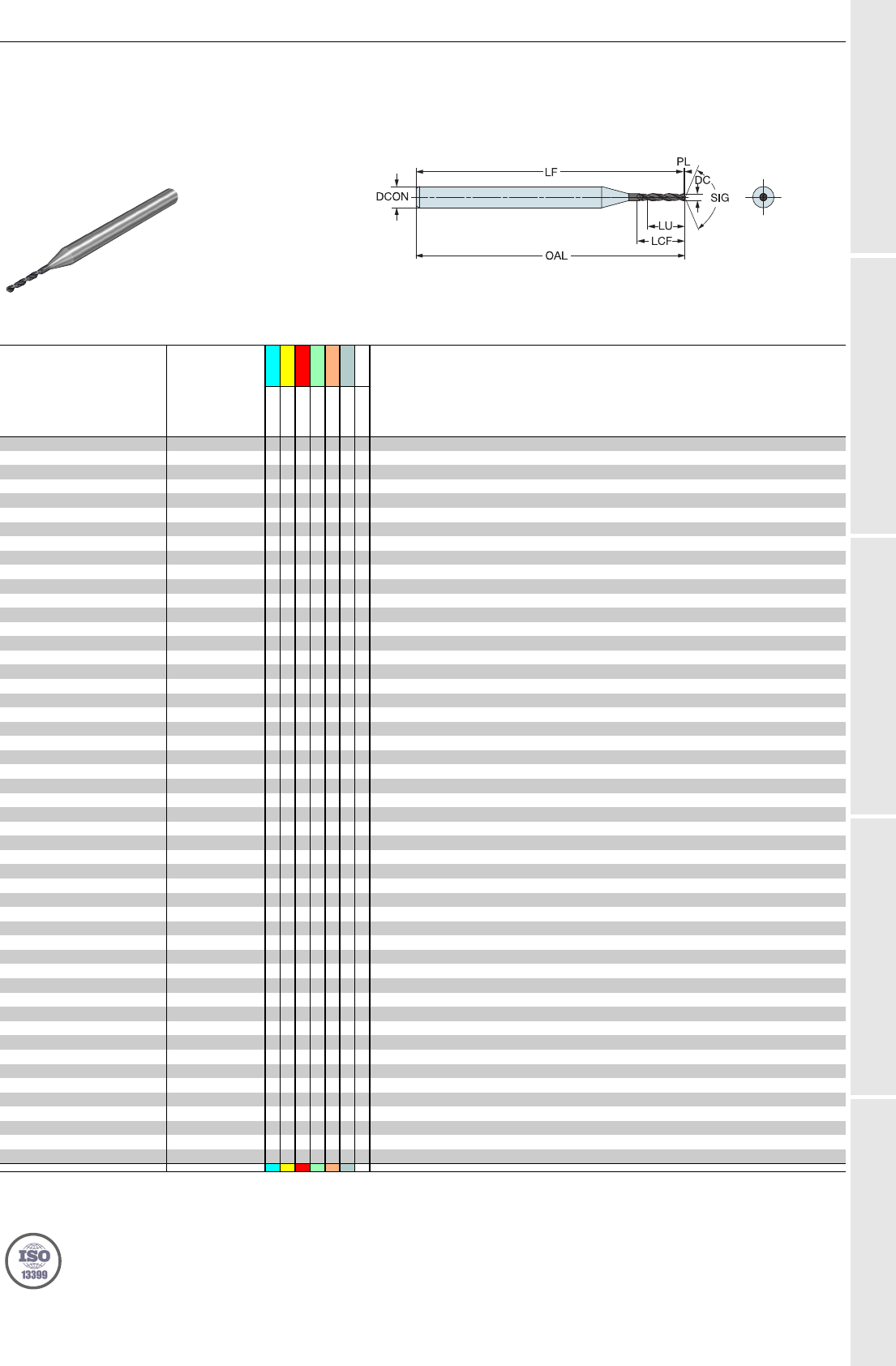

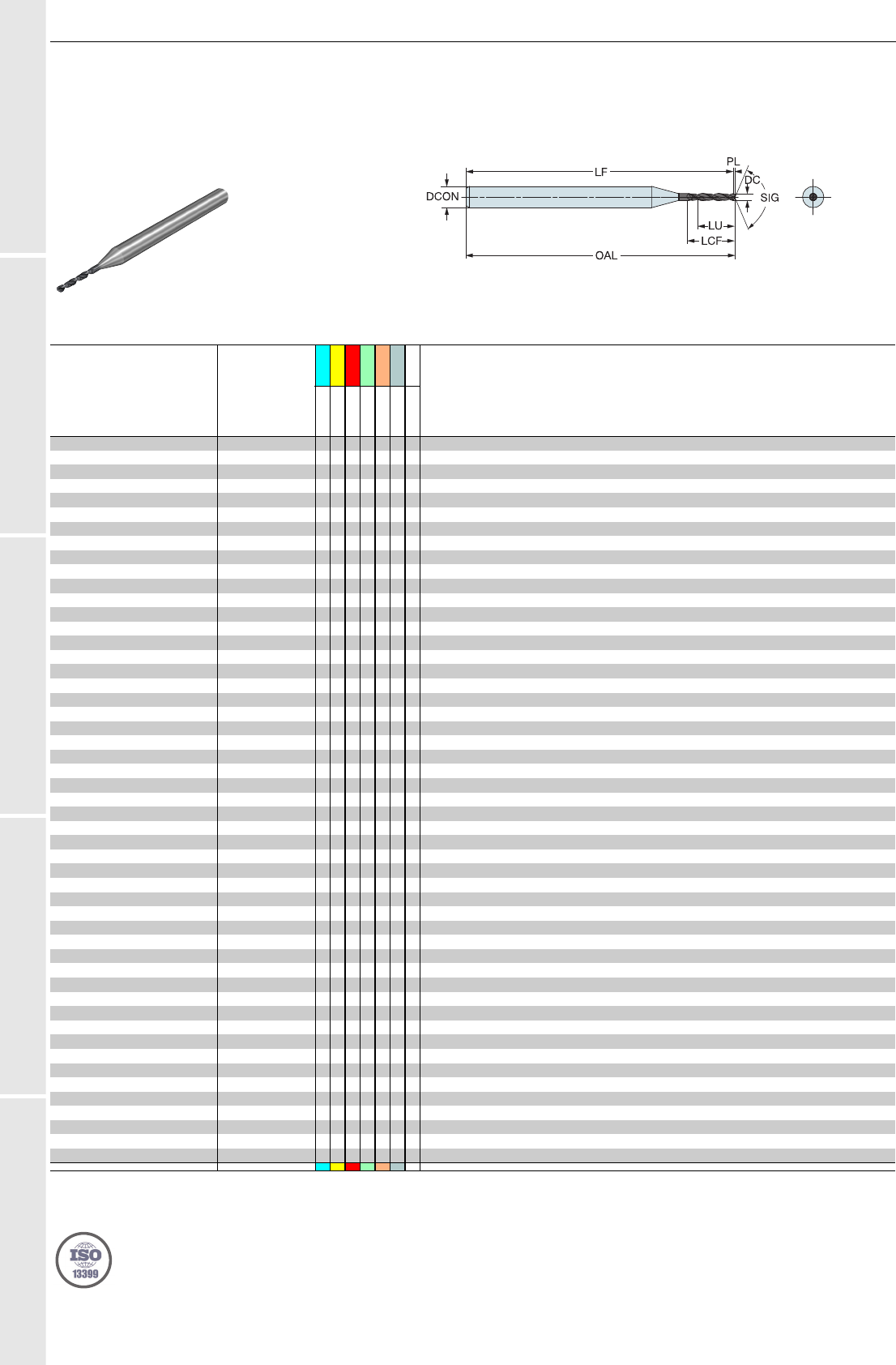

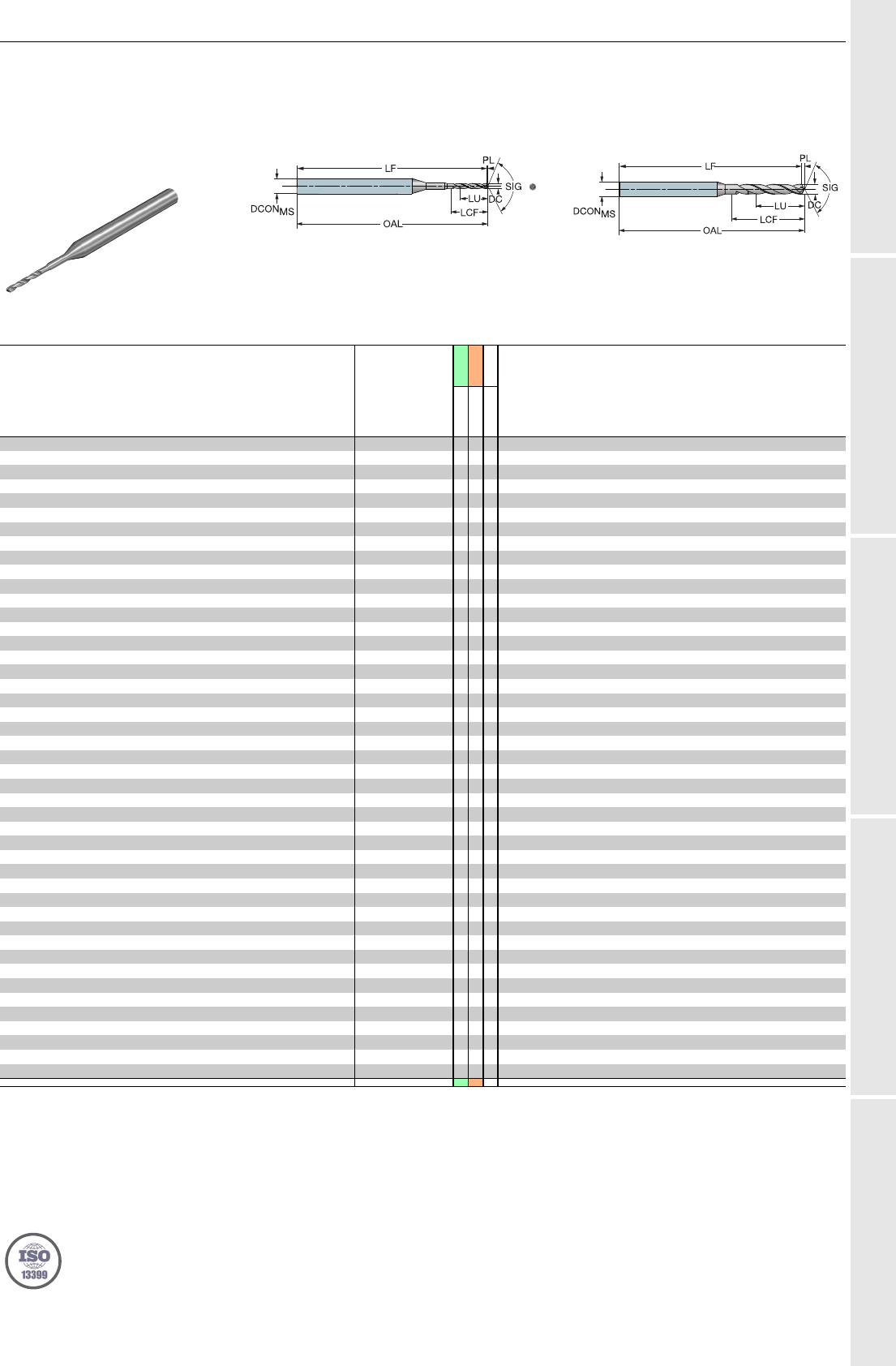

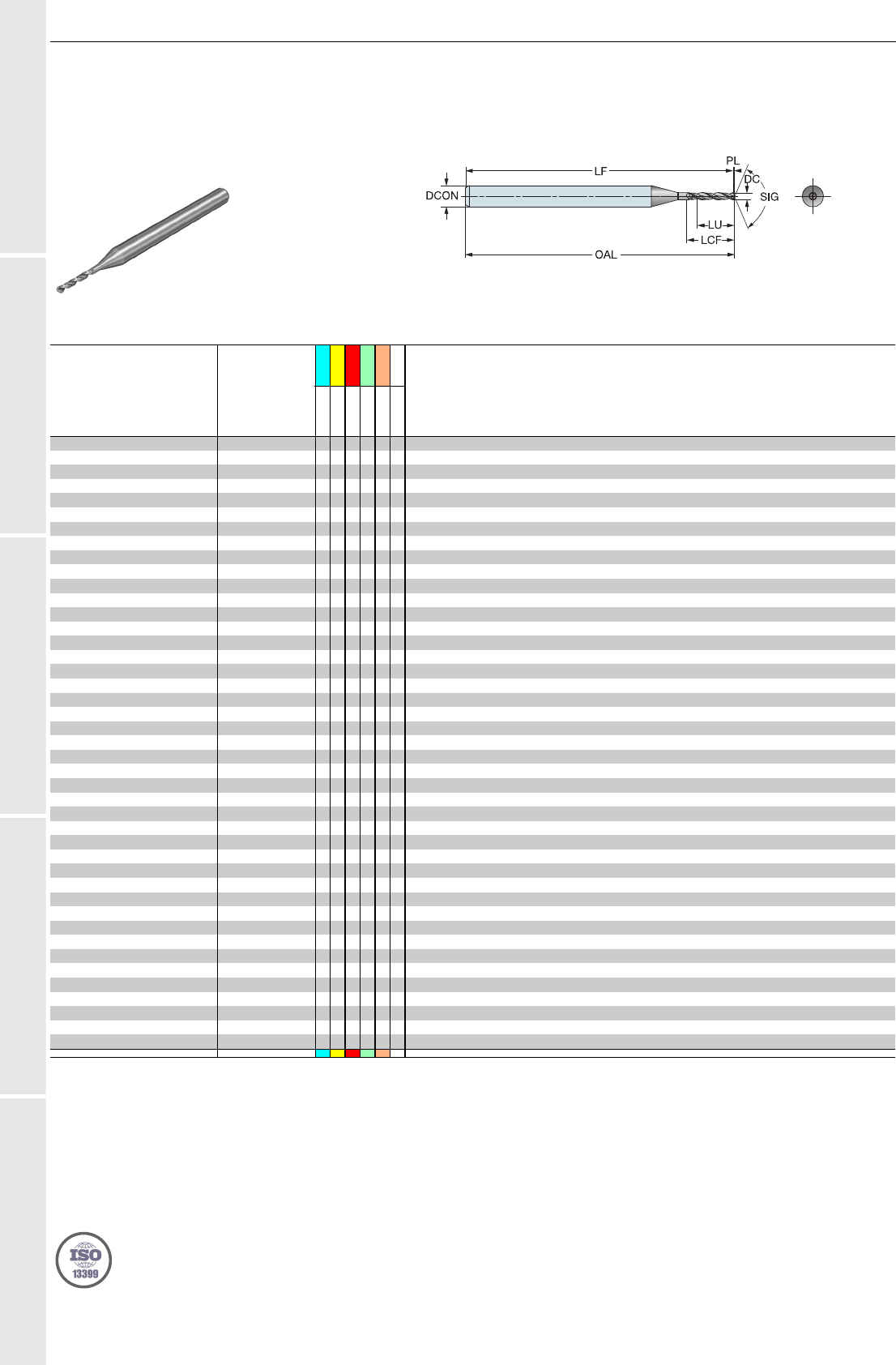

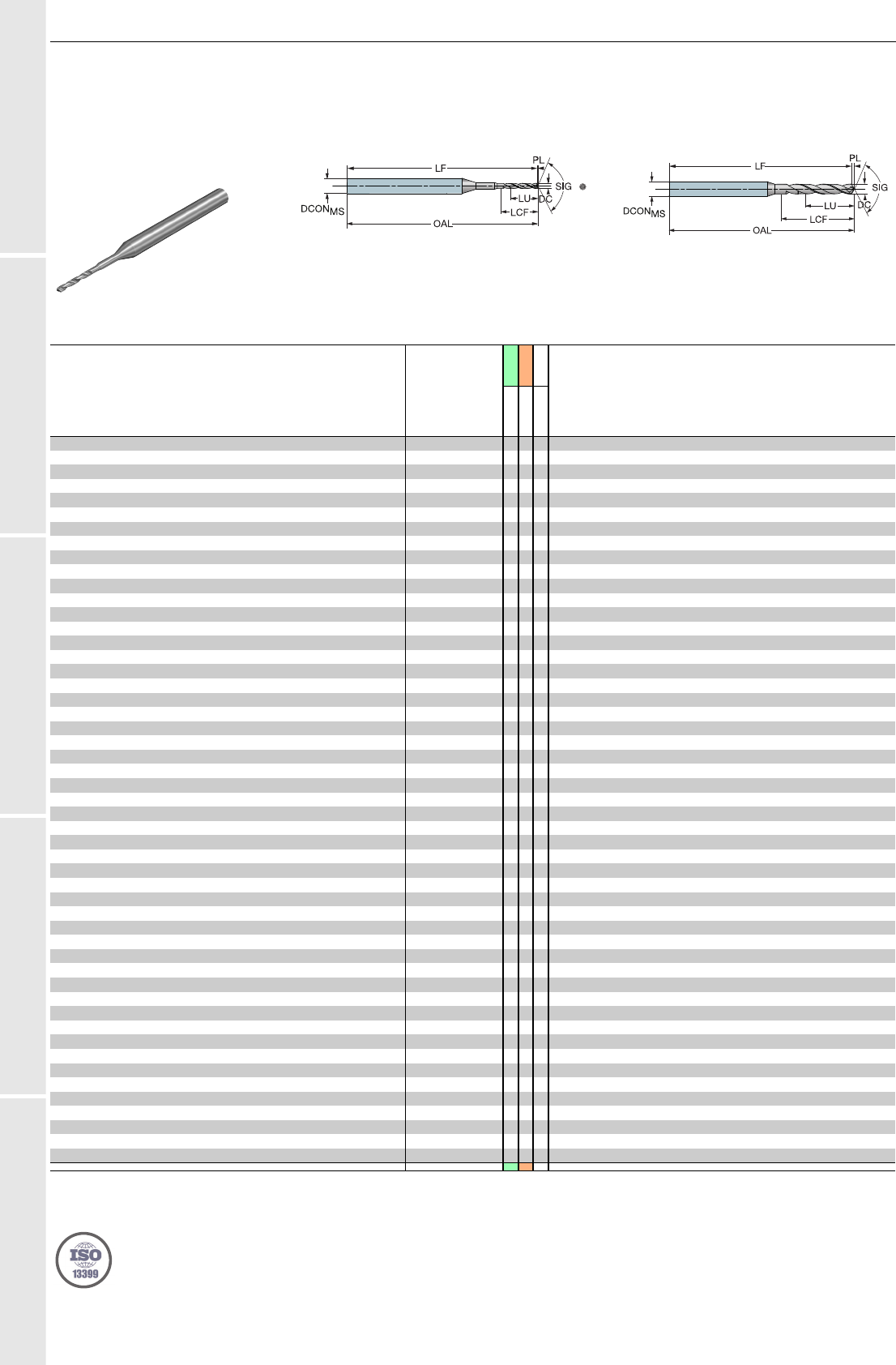

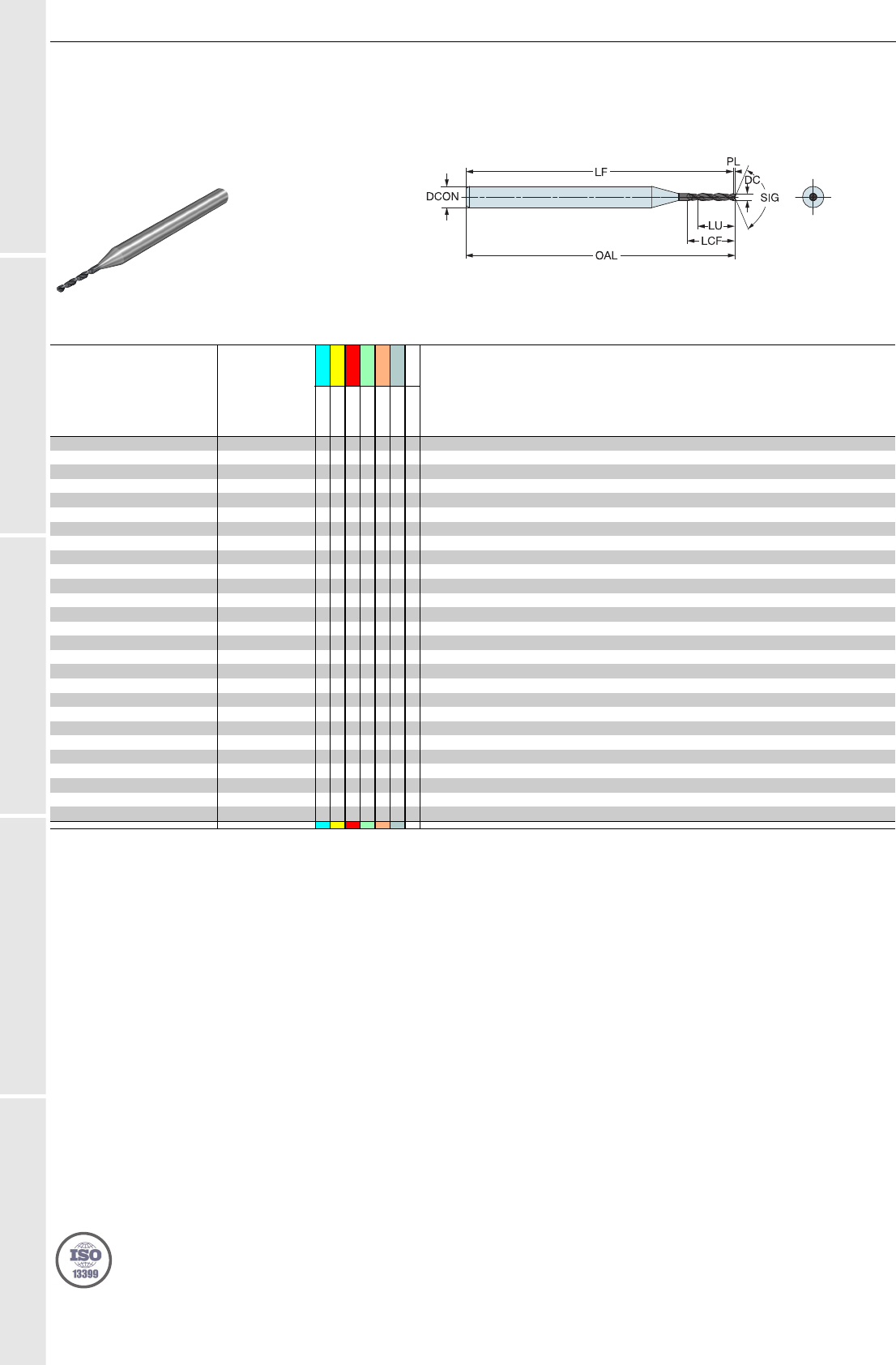

CoroDrill
®
462-XM solid carbide micro drill
Для обработки различных материалов
TCHA JS7
SIG 130°
P M K N S O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
H10F
H10F
H10F
H10F
H10F
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
0.03 .001 0.3 .010 8 3
462.1-0030-002A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.496 0.014 0.0 .000
0.04 .002 0.3 .012 7 3
462.1-0040-003A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.496 0 .016 0.0 .000
0.05 .002 0.4 .014 7 3
462.1-0050-003A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.496 0.018 0.0 .000
0.06 .002 0.4 .016 6 3
462.1-0060-004A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.496 0 .020 0.0 .001
0.07 .003 0.5 .018 6 3
462.1-0070-004A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.495 0.024 0.0 .001
0.08 .003 0.5 .020 6 3
462.1-0080-005A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.495 0 .028 0.0 .001
0.09 .004 0.5 .020 5 3
462.1-0090-005A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.495 0.028 0.0 .001
0.10 .004 0.5 .020 5 3
462.1-0100-005A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.495 0 .028 0.0 .001
0.11 .004 0.5 .020 4 3
462.1-0110-005A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.495 0.028 0.0 .001
0.12 .005 0.5 .020 4 3
462.1-0120-005A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.495 0 .028 0.0 .001
0.13 .005 0.8 .031 6 3
462.1-0130-008A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.495 1.039 0.0 .001
0.14 .006 0.8 .031 5 3
462.1-0140-008A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.495 1 .039 0.0 .001
0.15 .006 0.8 .031 5 3
462.1-0150-008A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.495 1.039 0.0 .001
0.16 .006 1.1 .043 6 3
462.1-0160-011A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.494 1 .055 0.0 .001
0.17 .007 1.1 .043 6 3
462.1-0170-011A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.494 1.055 0.0 .002
0.18 .007 1.1 .043 6 3
462.1-0180-011A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.494 1 .055 0.0 .002
0.19 .007 1.1 .043 5 3
462.1-0190-011A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.494 1.055 0.0 .002
0.20 .008 1.5 .059 7 3
462.1-0200-015A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.494 1 .071 0.0 .002
0.21 .008 1.5 .059 7 3
462.1-0210-015A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.494 1.071 0.0 .002
0.22 .009 1.5 .059 6 3
462.1-0220-015A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.494 1 .071 0.1 .002
0.23 .009 1.5 .059 6 3
462.1-0230-015A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 38.0 1.494 1.071 0.1 .002
0.24 .009 1.5 .059 6 3
462.1-0240-015A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.494 1 .071 0.1 .002
0.25 .010 1.9 .075 7 3
462.1-0250-019A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.494 2.087 0.1 .002
0.26 .010 1.9 .075 7 3
462.1-0260-019A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.494 2 .087 0.1 .002
0.27 .011 1.9 .075 7 3
462.1-0270-019A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.494 2.087 0.1 .002
0.28 .011 1.9 .075 6 3
462.1-0280-019A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.493 2 .087 0.1 .003
0.29 .011 1.9 .075 6 3
462.1-0290-019A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.493 2.087 0.1 .003
0.30 .012 1.8 .071 6 3
462.1-0300-018A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.493 2 .094 0.1 .003
0.31 .012 1.8 .071 5 3
462.1-0310-018A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.493 2.094 0.1 .003
0.32 .013 1.8 .071 5 3
462.1-0320-018A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.493 2 .094 0.1 .003
0.33 .013 1.8 .071 5 3
462.1-0330-018A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.493 2.094 0.1 .003
0.34 .013 1.8 .071 5 3
462.1-0340-018A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.493 2 .094 0.1 .003
0.35 .014 2.2 .087 6 3
462.1-0350-022A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.493 2.110 0.1 .003
0.36 .014 2.2 .087 6 3
462.1-0360-022A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.493 2 .110 0.1 .003
0.37 .015 2.2 .087 5 3
462.1-0370-022A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.493 2.110 0.1 .003
0.38 .015 2.2 .087 5 3
462.1-0380-022A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.493 2 .110 0.1 .003
0.39 .015 2.7 .106 6 3
462.1-0390-027A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.493 3.142 0.1 .004
0.40 .016 2.7 .106 6 3
462.1-0400-027A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.493 3 .142 0.1 .004
0.41 .016 2.7 .106 6 3
462.1-0410-027A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.492 3.142 0.1 .004
0.42 .017 2.7 .106 6 3
462.1-0420-027A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.492 3 .142 0.1 .004
0.43 .017 2.7 .106 6 3
462.1-0430-027A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.492 3.142 0.1 .004
0.44 .017 2.7 .106 6 3
462.1-0440-027A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.492 3 .142 0.1 .004
0.45 .018 2.7 .106 6 3
462.1-0450-027A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.492 3.142 0.1 .004
0.46 .018 2.7 .106 5 3
462.1-0460-027A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.492 3 .142 0.1 .004
0.47 .019 2.7 .106 5 3
462.1-0470-027A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.492 3.142 0.1 .004
0.48 .019 2.7 .106 5 3
462.1-0480-027A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.492 3 .142 0.1 .004
0.49 .019 3.2 .126 6 3
462.1-0490-032A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.492 4.157 0.1 .004
0.50 .020 3.2 .126 6 3
462.1-0500-032A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.491 4 .157 0.1 .005
0.51 .020 3.2 .126 6 3
462.1-0510-032A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.491 4.157 0.1 .005
0.52 .020 3.2 .126 6 3
462.1-0520-032A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.491 4 .157 0.1 .005
0.53 .021 3.2 .126 6 3
462.1-0530-032A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.491 4.157 0.1 .005
0.54 .021 3.6 .142 6 3
462.1-0540-036A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.491 4 .177 0.1 .005
81
A 60
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла
R
U
S
A
B
C
D
E
СВЕРЛ ЕНИ Е Цельные твердосплавные свё рла
CoroDrill
®
462-XM solid carbide micro drill
Для обработки различных материалов
TCHA JS7
SIG 130°
P M K N S O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
H10F
H10F
H10F
H10F
H10F
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
0.55 .022 3.6 .142 6 3
462.1-0550-036A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.491 4.177 0.1 .005
0.56 .022 3.6 .142 6 3
462.1-0560-036A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.491 4 .177 0.1 .005
0.57 .022 3.6 .142 6 3
462.1-0570-036A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.491 4.177 0.1 .005
0.58 .023 3.6 .142 6 3
462.1-0580-036A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.491 4 .177 0.1 .005
0.59 .023 3.6 .142 6 3
462.1-0590-036A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.491 4.177 0.1 .005
0.60 .024 3.6 .142 6 3
462.1-0600-036A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.491 4 .177 0.1 .006
0.61 .024 3.9 .154 6 3
462.1-0610-039A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.491 5.197 0.1 .006
0.62 .024 3.9 .154 6 3
462.1-0620-039A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.491 5 .197 0.1 .006
0.63 .025 3.9 .154 6 3
462.1-0630-039A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.490 5.197 0.1 .006
0.64 .025 3.9 .154 6 3
462.1-0640-039A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.490 5 .197 0.1 .006
0.65 .026 3.9 .154 6 3
462.1-0650-039A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.490 5.197 0.2 .006
0.66 .026 3.9 .154 5 3
462.1-0660-039A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.9 1.490 5 .197 0.2 .006
0.67 .026 3.9 .154 5 3
462.1-0670-039A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.490 5.197 0.2 .006
0.68 .027 4.5 .177 6 3
462.1-0680-045A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.490 5 .220 0.2 .006
0.69 .027 4.5 .177 6 3
462.1-0690-045A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.490 5.220 0.2 .006
0.70 .028 4.5 .177 6 3
462.1-0700-045A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.490 5 .220 0.2 .006
0.71 .028 4.5 .177 6 3
462.1-0710-045A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.489 5.220 0.2 .007
0.72 .028 4.5 .177 6 3
462.1-0720-045A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.489 5 .220 0.2 .007
0.73 .029 4.5 .177 6 3
462.1-0730-045A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.489 5.220 0.2 .007
0.74 .029 4.5 .177 6 3
462.1-0740-045A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.489 5 .220 0.2 .007
0.75 .030 4.5 .177 6 3
462.1-0750-045A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.489 5.220 0.2 .007
0.76 .030 5.0 .197 6 3
462.1-0760-050A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.489 6 .248 0.2 .007
0.77 .030 5.0 .197 6 3
462.1-0770-050A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.489 6.248 0.2 .007
0.78 .031 5.0 .197 6 3
462.1-0780-050A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.489 6 .248 0.2 .007
0.79 .031 5.0 .197 6 3
462.1-0790-050A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.489 6.248 0.2 .007
0.80 .031 5.0 .197 6 3
462.1-0800-050A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.489 6 .248 0.2 .007
0.81 .032 5.0 .197 6 3
462.1-0810-050A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.489 6.248 0.2 .007
0.82 .032 5.0 .197 6 3
462.1-0820-050A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.489 6 .248 0.2 .008
0.83 .033 5.0 .197 6 3
462.1-0830-050A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.489 6.248 0.2 .008
0.84 .033 5.0 .197 5 3
462.1-0840-050A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.488 6 .248 0.2 .008
0.85 .033 5.0 .197 5 3
462.1-0850-050A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.488 6.248 0.2 .008
0.86 .034 5.7 .224 6 3
462.1-0860-057A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.488 7 .280 0.2 .008
0.87 .034 5.7 .224 6 3
462.1-0870-057A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.488 7.280 0.2 .008
0.88 .035 5.7 .224 6 3
462.1-0880-057A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.488 7 .280 0.2 .008
0.89 .035 5.7 .224 6 3
462.1-0890-057A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.488 7.280 0.2 .008
0.90 .035 5.7 .224 6 3
462.1-0900-057A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.488 7 .280 0.2 .008
0.91 .036 5.7 .224 6 3
462.1-0910-057A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.488 7.280 0.2 .008
0.92 .036 5.7 .224 6 3
462.1-0920-057A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.488 7 .280 0.2 .008
0.93 .037 5.7 .224 6 3
462.1-0930-057A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.487 7.280 0.2 .009
0.94 .037 5.7 .224 6 3
462.1-0940-057A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.487 7 .280 0.2 .009
0.95 .037 5.7 .224 6 3
462.1-0950-057A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.487 7.280 0.2 .009
0.96 .038 6.5 .256 6 3
462.1-0960-065A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.487 8 .315 0.2 .009
0.97 .038 6.5 .256 6 3
462.1-0970-065A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.487 8.315 0.2 .009
0.98 .039 6.5 .256 6 3
462.1-0980-065A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.487 8 .315 0.2 .009
0.99 .039 6.5 .256 6 3
462.1-0990-065A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.487 8.315 0.2 .009
1.00 .039 6.5 .256 6 3
462.1-1000-065A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.487 8 .315 0.2 .009
1.01 .040 6.5 .256 6 3
462.1-1010-065A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.487 8.315 0.2 .009
1.02 .040 6.5 .256 6 3
462.1-1020-065A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.487 8 .315 0.2 .009
1.03 .041 6.5 .256 6 3
462.1-1030-065A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.487 8.315 0.2 .009
1.04 .041 6.5 .256 6 3
462.1-1040-065A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.487 8 .315 0.2 .010
1.05 .041 6.5 .256 6 3
462.1-1050-065A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.487 8.315 0.2 .010
81
A 61
Цельные твердосплавные свёрла
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Цельные твердосплавные свёрла
CoroDrill
®
462-XM solid carbide micro drill
Для обработки различных материалов
TCHA JS7
SIG 130°
P M K N S O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
H10F
H10F
H10F
H10F
H10F
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
1.06 .042 7.3 .287 6 3
462.1-1060-073A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.486 9.354 0.2 .010
1.07 .042 7.3 .287 6 3
462.1-1070-073A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.486 9 .354 0.2 .010
1.08 .043 7.3 .287 6 3
462.1-1080-073A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.486 9.354 0.3 .010
1.09 .043 7.3 .287 6 3
462.1-1090-073A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.8 1.486 9 .354 0.3 .010
1.10 .043 7.3 .287 6 3
462.1-1100-073A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.486 9.354 0.3 .010
1.11 .044 7.3 .287 6 3
462.1-1110-073A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.486 9 .354 0.3 .010
1.12 .044 7.3 .287 6 3
462.1-1120-073A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.486 9.354 0.3 .010
1.13 .044 7.3 .287 6 3
462.1-1130-073A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.486 9 .354 0.3 .010
1.14 .045 7.3 .287 6 3
462.1-1140-073A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.485 9.354 0.3 .010
1.15 .045 7.3 .287 6 3
462.1-1150-073A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.485 9 .354 0.3 .011
1.16 .046 8.2 .323 7 3
462.1-1160-082A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.17 .046 8.2 .323 7 3
462.1-1170-082A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.18 .046 8.2 .323 6 3
462.1-1180-082A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.19 .047 8.2 .323 6 3
462.1-1190-082A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.20 .047 8.2 .323 6 3
462.1-1200-082A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.21 .048 8.2 .323 6 3
462.1-1210-082A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.22 .048 8.2 .323 6 3
462.1-1220-082A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.23 .048 8.2 .323 6 3
462.1-1230-082A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.24 .049 8.2 .323 6 3
462.1-1240-082A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.25 .049 8.2 .323 6 3
462.1-1250-082A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.26 .050 8.2 .323 6 3
462.1-1260-082A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .012
1.27 .050 8.2 .323 6 3
462.1-1270-082A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.484 10 .394 0.3 .012
1.28 .050 8.2 .323 6 3
462.1-1280-082A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.484 10 .394 0.3 .012
1.29 .051 8.2 .323 6 3
462.1-1290-082A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.484 10 .394 0.3 .012
1.30 .051 8.2 .323 6 3
462.1-1300-082A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.484 10 .394 0.3 .012
1.31 .052 9.2 .362 7 3
462.1-1310-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.484 11 .441 0.3 .012
1.32 .052 9.2 .362 6 3
462.1-1320-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.484 11 .441 0.3 .012
1.33 .052 9.2 .362 6 3
462.1-1330-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.484 11 .441 0.3 .012
1.34 .053 9.2 .362 6 3
462.1-1340-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.484 11 .441 0.3 .012
1.35 .053 9.2 .362 6 3
462.1-1350-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.484 11 .441 0.3 .012
1.36 .054 9.2 .362 6 3
462.1-1360-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .012
1.37 .054 9.2 .362 6 3
462.1-1370-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.38 .054 9.2 .362 6 3
462.1-1380-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.39 .055 9.2 .362 6 3
462.1-1390-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.40 .055 9.2 .362 6 3
462.1-1400-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.41 .056 9.2 .362 6 3
462.1-1410-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.42 .056 9.2 .362 6 3
462.1-1420-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.43 .056 9.2 .362 6 3
462.1-1430-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.44 .057 9.2 .362 6 3
462.1-1440-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.45 .057 9.2 .362 6 3
462.1-1450-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.46 .057 9.2 .362 6 3
462.1-1460-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.47 .058 9.2 .362 6 3
462.1-1470-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.48 .058 9.2 .362 6 3
462.1-1480-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.482 11 .441 0.3 .014
1.49 .059 9.2 .362 6 3
462.1-1490-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.482 11 .441 0.3 .014
1.50 .059 9.2 .362 6 3
462.1-1500-092A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.482 11 .441 0.3 .014
1.51 .059 11.2 .441 7 3
462.1-1510-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.482 13 .528 0.4 .014
1.52 .060 11. 2 .441 7 3
462.1-1520-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.7 1.482 13 .528 0.4 .014
1.53 .060 11.2 .441 7 3
462.1-1530-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.482 13 .528 0.4 .014
1.54 .061 11. 2 .441 7 3
462.1-1540-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.482 13 .528 0.4 .014
1.55 .061 11.2 .441 7 3
462.1-1550-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.482 13 .528 0.4 .014
1.56 .061 11. 2 .441 7 3
462.1-1560-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.482 13 .528 0.4 .014
81
A 62
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла
R
U
S
A
B
C
D
E
СВЕРЛ ЕНИ Е Цельные твердосплавные свё рла
CoroDrill
®
462-XM solid carbide micro drill
Для обработки различных материалов
TCHA JS7
SIG 130°
P M K N S O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
H10F
H10F
H10F
H10F
H10F
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
1.57 .062 11.2 .441 7 3
462.1-1570-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.482 13 .528 0.4 .014
1.58 .062 11.2 .441 7 3
462.1-1580-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.482 13 .528 0.4 .015
1.59 .063 11. 2 .441 7 3
462.1-1590-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.482 13 .528 0.4 .015
1.60 .063 11.2 .441 7 3
462.1-1600-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.482 13 .528 0.4 .015
1.61 .063 11. 2 .441 6 3
462.1-1610-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .015
1.62 .064 11.2 .441 6 3
462.1-1620-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .015
1.63 .064 11. 2 .441 6 3
462.1-1630-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .015
1.64 .065 11.2 .441 6 3
462.1-1640-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .015
1.65 .065 11. 2 .441 6 3
462.1-1650-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .015
1.66 .065 11.2 .441 6 3
462.1-1660-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .015
1.67 .066 11. 2 .441 6 3
462.1-1670-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .015
1.68 .066 11.2 .441 6 3
462.1-1680-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .015
1.69 .067 11. 2 .441 6 3
462.1-1690-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .016
1.70 .067 11.2 .441 6 3
462.1-1700-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.71 .067 11. 2 .441 6 3
462.1-1710-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.72 .068 11.2 .441 6 3
462.1-1720-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.73 .068 11. 2 .441 6 3
462.1-1730-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.74 .069 11.2 .441 6 3
462.1-1740-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.75 .069 11. 2 .441 6 3
462.1-1750-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.76 .069 11.2 .441 6 3
462.1-1760-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.77 .070 11. 2 .441 6 3
462.1-1770-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.78 .070 11.2 .441 6 3
462.1-1780-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.79 .070 11. 2 .441 6 3
462.1-1790-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.80 .071 11.2 .441 6 3
462.1-1800-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .017
1.81 .071 11. 2 .441 6 3
462.1-1810-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .017
1.82 .072 11.2 .441 6 3
462.1-1820-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .017
1.83 .072 11. 2 .441 6 3
462.1-1830-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.479 13 .528 0.4 .017
1.84 .072 11.2 .441 6 3
462.1-1840-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.479 13 .528 0.4 .017
1.85 .073 11. 2 .441 6 3
462.1-1850-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.479 13 .528 0.4 .017
1.86 .073 11.2 .441 6 3
462.1-1860-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.479 13 .528 0.4 .017
1.87 .074 11. 2 .441 5 3
462.1-1870-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.479 13 .528 0.4 .017
1.88 .074 11.2 .441 5 3
462.1-1880-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.479 13 .528 0.4 .017
1.89 .074 11. 2 .441 5 3
462.1-1890-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.479 13 .528 0.4 .017
1.90 .075 11.2 .441 5 3
462.1-1900-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.479 13 .528 0.4 .017
1.91 .075 11. 2 .441 5 3
462.1-1910-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.478 13 .528 0.4 .018
1.92 .076 11.2 .441 5 3
462.1-1920-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.478 13 .528 0.4 .018
1.93 .076 11. 2 .441 5 3
462.1-1930-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.478 13 .528 0.4 .018
1.94 .076 11.2 .441 5 3
462.1-1940-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.478 13 .528 0.5 .018
1.95 .077 11. 2 .441 5 3
462.1-1950-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.6 1.478 13 .528 0.5 .018
1.96 .077 11.2 .441 5 3
462.1-1960-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.478 13 .528 0.5 .018
1.97 .078 11. 2 .441 5 3
462.1-1970-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.478 13 .528 0.5 .018
1.98 .078 11.2 .441 5 3
462.1-1980-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.478 13 .528 0.5 .018
1.99 .078 11. 2 .441 5 3
462.1-1990-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.478 13 .528 0.5 .018
2.00 .079 11.2 .441 5 3
462.1-2000-112A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.478 13 .528 0.5 .018
2.01 .079 12.5 .492 6 3
462.1-2010-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.478 14 .551 0.5 .018
2.02 .080 12.5 .492 6 3
462.1-2020-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.478 14 .551 0.5 .019
2.03 .080 12.5 .492 6 3
462.1-2030-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.478 14 .551 0.5 .019
2.04 .080 12.5 .492 6 3
462.1-2040-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.05 .081 12.5 .492 6 3
462.1-2050-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.06 .081 12.5 .492 6 3
462.1-2060-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.07 .081 12.5 .492 6 3
462.1-2070-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
81
A 63
Цельные твердосплавные свёрла
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Цельные твердосплавные свёрла
CoroDrill
®
462-XM solid carbide micro drill
Для обработки различных материалов
TCHA JS7
SIG 130°
P M K N S O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
H10F
H10F
H10F
H10F
H10F
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
2.08 .082 12.5 .492 6 3
462.1-2080-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.09 .082 12.5 .492 5 3
462.1-2090-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.10 .083 12.5 .492 5 3
462.1-2100-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.11 .083 12.5 .492 5 3
462.1-2110-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.12 .083 12.5 .492 5 3
462.1-2120-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.13 .084 12.5 .492 5 3
462.1-2130-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.14 .084 12.5 .492 5 3
462.1-2140-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.15 .085 12.5 .492 5 3
462.1-2150-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.16 .085 12.5 .492 5 3
462.1-2160-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.17 .085 12.5 .492 5 3
462.1-2170-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.18 .086 12.5 .492 5 3
462.1-2180-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.19 .086 12.5 .492 5 3
462.1-2190-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.20 .087 12.5 .492 5 3
462.1-2200-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.21 .087 12.5 .492 5 3
462.1-2210-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.22 .087 12.5 .492 5 3
462.1-2220-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.23 .088 12.5 .492 5 3
462.1-2230-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.24 .088 12.5 .492 5 3
462.1-2240-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .021
2.25 .089 12.5 .492 5 3
462.1-2250-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .021
2.26 .089 12.5 .492 5 3
462.1-2260-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.475 14 .551 0.5 .021
2.27 .089 12.5 .492 5 3
462.1-2270-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.475 14 .551 0.5 .021
2.28 .090 12.5 .492 5 3
462.1-2280-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.475 14 .551 0.5 .021
2.29 .090 12.5 .492 5 3
462.1-2290-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.475 14 .551 0.5 .021
2.30 .091 12.5 .492 5 3
462.1-2300-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.475 14 .551 0.5 .021
2.31 .091 12.5 .492 5 3
462.1-2310-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.475 14 .551 0.5 .021
2.32 .091 12.5 .492 5 3
462.1-2320-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.475 14 .551 0.5 .021
2.33 .092 12.5 .492 5 3
462.1-2330-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.475 14 .551 0.5 .021
2.34 .092 12.5 .492 5 3
462.1-2340-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.474 14 .551 0.5 .021
2.35 .093 12.5 .492 5 3
462.1-2350-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.474 14 .551 0.5 .022
2.36 .093 12.5 .492 5 3
462.1-2360-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.474 14 .551 0.6 .022
2.37 .093 12.5 .492 5 3
462.1-2370-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.474 14 .551 0.6 .022
2.38 .094 12.5 .492 5 3
462.1-2380-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.5 1.474 14 .551 0.6 .022
2.39 .094 12.5 .492 5 3
462.1-2390-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.474 14 .551 0.6 .022
2.40 .094 12.5 .492 5 3
462.1-2400-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.474 14 .551 0.6 .022
2.41 .095 12.5 .492 5 3
462.1-2410-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.474 14 .551 0.6 .022
2.42 .095 12.5 .492 5 3
462.1-2420-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.474 14 .551 0.6 .022
2.43 .096 12.5 .492 5 3
462.1-2430-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.474 14 .551 0.6 .022
2.44 .096 12.5 .492 5 3
462.1-2440-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.474 14 .551 0.6 .022
2.45 .096 12.5 .492 5 3
462.1-2450-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.474 14 .551 0.6 .022
2.46 .097 12.5 .492 5 3
462.1-2460-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.474 14 .551 0.6 .023
2.47 .097 12.5 .492 5 3
462.1-2470-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.473 14 .551 0.6 .023
2.48 .098 12.5 .492 5 3
462.1-2480-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.473 14 .551 0.6 .023
2.49 .098 12.5 .492 5 3
462.1-2490-125A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.473 14 .551 0.6 .023
2.50 .098 14.0 .551 5 3
462.1-2500-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.473 17 .669 0.6 .023
2.51 .099 14.0 .551 5 3
462.1-2510-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.473 17 .669 0.6 .023
2.52 .099 14.0 .551 5 3
462.1-2520-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.473 17 .669 0.6 .023
2.53 .100 14.0 .551 5 3
462.1-2530-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.473 17 .669 0.6 .023
2.54 .100 14.0 .551 5 3
462.1-2540-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.473 17 .669 0.6 .023
2.55 .100 14.0 .551 5 3
462.1-2550-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.473 17 .669 0.6 .023
2.56 .101 14.0 .551 5 3
462.1-2560-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .023
2.57 .101 14.0 .551 5 3
462.1-2570-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
81
A 64
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла
R
U
S
A
B
C
D
E
СВЕРЛ ЕНИ Е Цельные твердосплавные свё рла
CoroDrill
®
462-XM solid carbide micro drill
Для обработки различных материалов
TCHA JS7
SIG 130°
P M K N S O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
H10F
H10F
H10F
H10F
H10F
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
2.58 .102 14.0 .551 5 3
462.1-2580-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.59 .102 14.0 .551 5 3
462.1-2590-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.60 .102 14.0 .551 5 3
462.1-2600-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.61 .103 14.0 .551 5 3
462.1-2610-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.62 .103 14.0 .551 5 3
462.1-2620-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.63 .104 14.0 .551 5 3
462.1-2630-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.64 .104 14.0 .551 5 3
462.1-2640-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.65 .104 14.0 .551 5 3
462.1-2650-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.66 .105 14.0 .551 5 3
462.1-2660-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.67 .105 14.0 .551 5 3
462.1-2670-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .025
2.68 .106 14.0 .551 5 3
462.1-2680-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .025
2.69 .106 14.0 .551 5 3
462.1-2690-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.471 17 .669 0.6 .025
2.70 .106 14.0 .551 5 3
462.1-2700-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.471 17 .669 0.6 .025
2.71 .107 14.0 .551 5 3
462.1-2710-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.471 17 .669 0.6 .025
2.72 .107 14.0 .551 5 3
462.1-2720-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.471 17 .669 0.6 .025
2.73 .107 14.0 .551 5 3
462.1-2730-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.471 17 .669 0.6 .025
2.74 .108 14.0 .551 5 3
462.1-2740-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.471 17 .669 0.6 .025
2.75 .108 14.0 .551 5 3
462.1-2750-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.471 17 .669 0.6 .025
2.76 .109 14.0 .551 5 3
462.1-2760-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.471 17 .669 0.6 .025
2.77 .109 14.0 .551 5 3
462.1-2770-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.470 17 .669 0.6 .025
2.78 .109 14.0 .551 5 3
462.1-2780-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.470 17 .669 0.6 .026
2.79 .110 14.0 .551 5 3
462.1-2790-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.470 17 .669 0.7 .026
2.80 .110 14.0 .551 5 3
462.1-2800-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.4 1.470 17 .669 0.7 .026
2.81 .111 14.0 .551 4 3
462.1-2810-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .026
2.82 .111 14.0 .551 4 3
462.1-2820-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .026
2.83 .111 14.0 .551 4 3
462.1-2830-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .026
2.84 .112 14.0 .551 4 3
462.1-2840-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .026
2.85 .112 14.0 .551 4 3
462.1-2850-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .026
2.86 .113 14.0 .551 4 3
462.1-2860-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .026
2.87 .113 14.0 .551 4 3
462.1-2870-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .026
2.88 .113 14.0 .551 4 3
462.1-2880-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .026
2.89 .114 14.0 .551 4 3
462.1-2890-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .027
2.90 .114 14.0 .551 4 3
462.1-2900-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.91 .115 14.0 .551 4 3
462.1-2910-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.92 .115 14.0 .551 4 3
462.1-2920-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.93 .115 14.0 .551 4 3
462.1-2930-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.94 .116 14.0 .551 4 3
462.1-2940-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.95 .116 14.0 .551 4 3
462.1-2950-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.96 .117 14.0 .551 4 3
462.1-2960-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.97 .117 14.0 .551 4 3
462.1-2970-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.98 .117 14.0 .551 4 3
462.1-2980-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.99 .118 14.0 .551 4 3
462.1-2990-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
3.00 .118 14.0 .551 4 3
462.1-3000-140A0-XM
✩✩✩★✩✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .028
81
A 65
Цельные твердосплавные свёрла
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Цельные твердосплавные свёрла
CoroDrill
®
462-XM solid carbide micro drill
Для обработки различных материалов
TCHA JS7
SIG 130°
P M K N S H O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
X2BM
X2BM
X2BM
X2BM
X2BM
X2BM
X2BM
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
0.20 .008 1.5 .059 7 3
462.1-0200-015A0-XM
★★★★✩★✩
3.0 .118 38 1.496 38.0 1.494 1.071 0.0 .002
0.21 .008 1.5 .059 7 3
462.1-0210-015A0-XM
★★★★✩★✩
3.0 .118 38 1.496 38.0 1.494 1 .071 0.0 .002
0.22 .009 1.5 .059 6 3
462.1-0220-015A0-XM
★★★★✩★✩
3.0 .118 38 1.496 38.0 1.494 1.071 0.1 .002
0.23 .009 1.5 .059 6 3
462.1-0230-015A0-XM
★★★★✩★✩
3.0 .118 38 1.496 38.0 1.494 1 .071 0.1 .002
0.24 .009 1.5 .059 6 3
462.1-0240-015A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.494 1.071 0.1 .002
0.25 .010 1.9 .075 7 3
462.1-0250-019A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.494 2 .087 0.1 .002
0.26 .010 1.9 .075 7 3
462.1-0260-019A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.494 2.087 0.1 .002
0.27 .011 1.9 .075 7 3
462.1-0270-019A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.494 2 .087 0.1 .002
0.28 .011 1.9 .075 6 3
462.1-0280-019A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.493 2.087 0.1 .003
0.29 .011 1.9 .075 6 3
462.1-0290-019A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.493 2 .087 0.1 .003
0.30 .012 1.8 .071 6 3
462.1-0300-018A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.493 2.094 0.1 .003
0.31 .012 1.8 .071 5 3
462.1-0310-018A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.493 2 .094 0.1 .003
0.32 .013 1.8 .071 5 3
462.1-0320-018A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.493 2.094 0.1 .003
0.33 .013 1.8 .071 5 3
462.1-0330-018A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.493 2 .094 0.1 .003
0.34 .013 1.8 .071 5 3
462.1-0340-018A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.493 2.094 0.1 .003
0.35 .014 2.2 .087 6 3
462.1-0350-022A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.493 2 .110 0.1 .003
0.36 .014 2.2 .087 6 3
462.1-0360-022A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.493 2.110 0.1 .003
0.37 .015 2.2 .087 5 3
462.1-0370-022A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.493 2 .110 0.1 .003
0.38 .015 2.2 .087 5 3
462.1-0380-022A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.493 2.110 0.1 .003
0.39 .015 2.7 .106 6 3
462.1-0390-027A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.493 3 .142 0.1 .004
0.40 .016 2.7 .106 6 3
462.1-0400-027A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.493 3.142 0.1 .004
0.41 .016 2.7 .106 6 3
462.1-0410-027A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.492 3 .142 0.1 .004
0.42 .017 2.7 .106 6 3
462.1-0420-027A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.492 3.142 0.1 .004
0.43 .017 2.7 .106 6 3
462.1-0430-027A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.492 3 .142 0.1 .004
0.44 .017 2.7 .106 6 3
462.1-0440-027A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.492 3.142 0.1 .004
0.45 .018 2.7 .106 6 3
462.1-0450-027A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.492 3 .142 0.1 .004
0.46 .018 2.7 .106 5 3
462.1-0460-027A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.492 3.142 0.1 .004
0.47 .019 2.7 .106 5 3
462.1-0470-027A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.492 3 .142 0.1 .004
0.48 .019 2.7 .106 5 3
462.1-0480-027A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.492 3.142 0.1 .004
0.49 .019 3.2 .126 6 3
462.1-0490-032A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.492 4 .157 0.1 .004
0.50 .020 3.2 .126 6 3
462.1-0500-032A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.491 4.157 0.1 .005
0.51 .020 3.2 .126 6 3
462.1-0510-032A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.491 4 .157 0.1 .005
0.52 .020 3.2 .126 6 3
462.1-0520-032A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.491 4.157 0.1 .005
0.53 .021 3.2 .126 6 3
462.1-0530-032A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.491 4 .157 0.1 .005
0.54 .021 3.6 .142 6 3
462.1-0540-036A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.491 4.177 0.1 .005
0.55 .022 3.6 .142 6 3
462.1-0550-036A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.491 4 .177 0.1 .005
0.56 .022 3.6 .142 6 3
462.1-0560-036A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.491 4.177 0.1 .005
0.57 .022 3.6 .142 6 3
462.1-0570-036A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.491 4 .177 0.1 .005
0.58 .023 3.6 .142 6 3
462.1-0580-036A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.491 4.177 0.1 .005
0.59 .023 3.6 .142 6 3
462.1-0590-036A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.491 4 .177 0.1 .005
0.60 .024 3.6 .142 6 3
462.1-0600-036A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.491 4.177 0.1 .006
0.61 .024 3.9 .154 6 3
462.1-0610-039A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.491 5 .197 0.1 .006
0.62 .024 3.9 .154 6 3
462.1-0620-039A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.491 5.197 0.1 .006
0.63 .025 3.9 .154 6 3
462.1-0630-039A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.490 5 .197 0.1 .006
0.64 .025 3.9 .154 6 3
462.1-0640-039A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.490 5.197 0.1 .006
0.65 .026 3.9 .154 6 3
462.1-0650-039A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.490 5 .197 0.2 .006
0.66 .026 3.9 .154 5 3
462.1-0660-039A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.9 1.490 5.197 0.2 .006
0.67 .026 3.9 .154 5 3
462.1-0670-039A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.490 5 .197 0.2 .006
0.68 .027 4.5 .177 6 3
462.1-0680-045A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.490 5.220 0.2 .006
0.69 .027 4.5 .177 6 3
462.1-0690-045A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.490 5 .220 0.2 .006
81
A 66
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла
R
U
S
A
B
C
D
E
СВЕРЛ ЕНИ Е Цельные твердосплавные свё рла
CoroDrill
®
462-XM solid carbide micro drill
Для обработки различных материалов
TCHA JS7
SIG 130°
P M K N S H O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
X2BM
X2BM
X2BM
X2BM
X2BM
X2BM
X2BM
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
0.70 .028 4.5 .177 6 3
462.1-0700-045A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.490 5.220 0.2 .006
0.71 .028 4.5 .177 6 3
462.1-0710-045A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.489 5 .220 0.2 .007
0.72 .028 4.5 .177 6 3
462.1-0720-045A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.489 5.220 0.2 .007
0.73 .029 4.5 .177 6 3
462.1-0730-045A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.489 5 .220 0.2 .007
0.74 .029 4.5 .177 6 3
462.1-0740-045A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.489 5.220 0.2 .007
0.75 .030 4.5 .177 6 3
462.1-0750-045A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.489 5 .220 0.2 .007
0.76 .030 5.0 .197 6 3
462.1-0760-050A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.489 6.248 0.2 .007
0.77 .030 5.0 .197 6 3
462.1-0770-050A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.489 6 .248 0.2 .007
0.78 .031 5.0 .197 6 3
462.1-0780-050A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.489 6.248 0.2 .007
0.79 .031 5.0 .197 6 3
462.1-0790-050A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.489 6 .248 0.2 .007
0.80 .031 5.0 .197 6 3
462.1-0800-050A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.489 6.248 0.2 .007
0.81 .032 5.0 .197 6 3
462.1-0810-050A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.489 6 .248 0.2 .007
0.82 .032 5.0 .197 6 3
462.1-0820-050A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.489 6.248 0.2 .008
0.83 .033 5.0 .197 6 3
462.1-0830-050A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.489 6 .248 0.2 .008
0.84 .033 5.0 .197 5 3
462.1-0840-050A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.488 6.248 0.2 .008
0.85 .033 5.0 .197 5 3
462.1-0850-050A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.488 6 .248 0.2 .008
0.86 .034 5.7 .224 6 3
462.1-0860-057A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.488 7.280 0.2 .008
0.87 .034 5.7 .224 6 3
462.1-0870-057A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.488 7 .280 0.2 .008
0.88 .035 5.7 .224 6 3
462.1-0880-057A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.488 7.280 0.2 .008
0.89 .035 5.7 .224 6 3
462.1-0890-057A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.488 7 .280 0.2 .008
0.90 .035 5.7 .224 6 3
462.1-0900-057A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.488 7.280 0.2 .008
0.91 .036 5.7 .224 6 3
462.1-0910-057A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.488 7 .280 0.2 .008
0.92 .036 5.7 .224 6 3
462.1-0920-057A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.488 7.280 0.2 .008
0.93 .037 5.7 .224 6 3
462.1-0930-057A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.487 7 .280 0.2 .009
0.94 .037 5.7 .224 6 3
462.1-0940-057A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.487 7.280 0.2 .009
0.95 .037 5.7 .224 6 3
462.1-0950-057A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.487 7 .280 0.2 .009
0.96 .038 6.5 .256 6 3
462.1-0960-065A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.487 8.315 0.2 .009
0.97 .038 6.5 .256 6 3
462.1-0970-065A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.487 8 .315 0.2 .009
0.98 .039 6.5 .256 6 3
462.1-0980-065A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.487 8.315 0.2 .009
0.99 .039 6.5 .256 6 3
462.1-0990-065A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.487 8 .315 0.2 .009
1.00 .039 6.5 .256 6 3
462.1-1000-065A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.487 8.315 0.2 .009
1.01 .040 6.5 .256 6 3
462.1-1010-065A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.487 8 .315 0.2 .009
1.02 .040 6.5 .256 6 3
462.1-1020-065A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.487 8.315 0.2 .009
1.03 .041 6.5 .256 6 3
462.1-1030-065A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.487 8 .315 0.2 .009
1.04 .041 6.5 .256 6 3
462.1-1040-065A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.487 8.315 0.2 .010
1.05 .041 6.5 .256 6 3
462.1-1050-065A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.487 8 .315 0.2 .010
1.06 .042 7.3 .287 6 3
462.1-1060-073A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.486 9.354 0.2 .010
1.07 .042 7.3 .287 6 3
462.1-1070-073A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.486 9 .354 0.2 .010
1.08 .043 7.3 .287 6 3
462.1-1080-073A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.486 9.354 0.3 .010
1.09 .043 7.3 .287 6 3
462.1-1090-073A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.8 1.486 9 .354 0.3 .010
1.10 .043 7.3 .287 6 3
462.1-1100-073A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.486 9.354 0.3 .010
1.11 .044 7.3 .287 6 3
462.1-1110-073A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.486 9 .354 0.3 .010
1.12 .044 7.3 .287 6 3
462.1-1120-073A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.486 9.354 0.3 .010
1.13 .044 7.3 .287 6 3
462.1-1130-073A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.486 9 .354 0.3 .010
1.14 .045 7.3 .287 6 3
462.1-1140-073A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.485 9.354 0.3 .010
1.15 .045 7.3 .287 6 3
462.1-1150-073A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.485 9 .354 0.3 .011
1.16 .046 8.2 .323 7 3
462.1-1160-082A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.17 .046 8.2 .323 7 3
462.1-1170-082A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.18 .046 8.2 .323 6 3
462.1-1180-082A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.19 .047 8.2 .323 6 3
462.1-1190-082A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.20 .047 8.2 .323 6 3
462.1-1200-082A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
81
A 67
Цельные твердосплавные свёрла
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Цельные твердосплавные свёрла
CoroDrill
®
462-XM solid carbide micro drill
Для обработки различных материалов
TCHA JS7
SIG 130°
P M K N S H O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
X2BM
X2BM
X2BM
X2BM
X2BM
X2BM
X2BM
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
1.21 .048 8.2 .323 6 3
462.1-1210-082A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.22 .048 8.2 .323 6 3
462.1-1220-082A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.23 .048 8.2 .323 6 3
462.1-1230-082A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.24 .049 8.2 .323 6 3
462.1-1240-082A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.25 .049 8.2 .323 6 3
462.1-1250-082A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .011
1.26 .050 8.2 .323 6 3
462.1-1260-082A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.485 10 .394 0.3 .012
1.27 .050 8.2 .323 6 3
462.1-1270-082A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.484 10 .394 0.3 .012
1.28 .050 8.2 .323 6 3
462.1-1280-082A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.484 10 .394 0.3 .012
1.29 .051 8.2 .323 6 3
462.1-1290-082A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.484 10 .394 0.3 .012
1.30 .051 8.2 .323 6 3
462.1-1300-082A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.484 10 .394 0.3 .012
1.31 .052 9.2 .362 7 3
462.1-1310-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.484 11 .441 0.3 .012
1.32 .052 9.2 .362 6 3
462.1-1320-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.484 11 .441 0.3 .012
1.33 .052 9.2 .362 6 3
462.1-1330-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.484 11 .441 0.3 .012
1.34 .053 9.2 .362 6 3
462.1-1340-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.484 11 .441 0.3 .012
1.35 .053 9.2 .362 6 3
462.1-1350-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.484 11 .441 0.3 .012
1.36 .054 9.2 .362 6 3
462.1-1360-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .012
1.37 .054 9.2 .362 6 3
462.1-1370-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.38 .054 9.2 .362 6 3
462.1-1380-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.39 .055 9.2 .362 6 3
462.1-1390-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.40 .055 9.2 .362 6 3
462.1-1400-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.41 .056 9.2 .362 6 3
462.1-1410-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.42 .056 9.2 .362 6 3
462.1-1420-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.43 .056 9.2 .362 6 3
462.1-1430-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.44 .057 9.2 .362 6 3
462.1-1440-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.45 .057 9.2 .362 6 3
462.1-1450-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.46 .057 9.2 .362 6 3
462.1-1460-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.47 .058 9.2 .362 6 3
462.1-1470-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.483 11 .441 0.3 .013
1.48 .058 9.2 .362 6 3
462.1-1480-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.482 11 .441 0.3 .014
1.49 .059 9.2 .362 6 3
462.1-1490-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.482 11 .441 0.3 .014
1.50 .059 9.2 .362 6 3
462.1-1500-092A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.482 11 .441 0.3 .014
1.51 .059 11.2 .441 7 3
462.1-1510-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.482 13 .528 0.4 .014
1.52 .060 11.2 .441 7 3
462.1-1520-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.7 1.482 13 .528 0.4 .014
1.53 .060 11.2 .441 7 3
462.1-1530-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.482 13 .528 0.4 .014
1.54 .061 11.2 .441 7 3
462.1-1540-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.482 13 .528 0.4 .014
1.55 .061 11.2 .441 7 3
462.1-1550-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.482 13 .528 0.4 .014
1.56 .061 11.2 .441 7 3
462.1-1560-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.482 13 .528 0.4 .014
1.57 .062 11.2 .441 7 3
462.1-1570-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.482 13 .528 0.4 .014
1.58 .062 11.2 .441 7 3
462.1-1580-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.482 13 .528 0.4 .015
1.59 .063 11.2 .441 7 3
462.1-1590-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.482 13 .528 0.4 .015
1.60 .063 11.2 .441 7 3
462.1-1600-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.482 13 .528 0.4 .015
1.61 .063 11.2 .441 6 3
462.1-1610-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .015
1.62 .064 11.2 .441 6 3
462.1-1620-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .015
1.63 .064 11.2 .441 6 3
462.1-1630-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .015
1.64 .065 11.2 .441 6 3
462.1-1640-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .015
1.65 .065 11.2 .441 6 3
462.1-1650-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .015
1.66 .065 11.2 .441 6 3
462.1-1660-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .015
1.67 .066 11.2 .441 6 3
462.1-1670-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .015
1.68 .066 11.2 .441 6 3
462.1-1680-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .015
1.69 .067 11.2 .441 6 3
462.1-1690-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.481 13 .528 0.4 .016
1.70 .067 11.2 .441 6 3
462.1-1700-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.71 .067 11.2 .441 6 3
462.1-1710-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
81
A 68
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла
R
U
S
A
B
C
D
E
СВЕРЛ ЕНИ Е Цельные твердосплавные свё рла
CoroDrill
®
462-XM solid carbide micro drill
Для обработки различных материалов
TCHA JS7
SIG 130°
P M K N S H O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
X2BM
X2BM
X2BM
X2BM
X2BM
X2BM
X2BM
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
1.72 .068 11.2 .441 6 3
462.1-1720-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.73 .068 11.2 .441 6 3
462.1-1730-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.74 .069 11.2 .441 6 3
462.1-1740-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.75 .069 11.2 .441 6 3
462.1-1750-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.76 .069 11.2 .441 6 3
462.1-1760-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.77 .070 11.2 .441 6 3
462.1-1770-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.78 .070 11.2 .441 6 3
462.1-1780-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.79 .070 11.2 .441 6 3
462.1-1790-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .016
1.80 .071 11.2 .441 6 3
462.1-1800-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .017
1.81 .071 11.2 .441 6 3
462.1-1810-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .017
1.82 .072 11.2 .441 6 3
462.1-1820-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.480 13 .528 0.4 .017
1.83 .072 11.2 .441 6 3
462.1-1830-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.479 13 .528 0.4 .017
1.84 .072 11.2 .441 6 3
462.1-1840-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.479 13 .528 0.4 .017
1.85 .073 11.2 .441 6 3
462.1-1850-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.479 13 .528 0.4 .017
1.86 .073 11.2 .441 6 3
462.1-1860-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.479 13 .528 0.4 .017
1.87 .074 11.2 .441 5 3
462.1-1870-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.479 13 .528 0.4 .017
1.88 .074 11.2 .441 5 3
462.1-1880-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.479 13 .528 0.4 .017
1.89 .074 11.2 .441 5 3
462.1-1890-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.479 13 .528 0.4 .017
1.90 .075 11.2 .441 5 3
462.1-1900-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.479 13 .528 0.4 .017
1.91 .075 11.2 .441 5 3
462.1-1910-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.478 13 .528 0.4 .018
1.92 .076 11.2 .441 5 3
462.1-1920-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.478 13 .528 0.4 .018
1.93 .076 11.2 .441 5 3
462.1-1930-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.478 13 .528 0.4 .018
1.94 .076 11.2 .441 5 3
462.1-1940-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.478 13 .528 0.5 .018
1.95 .077 11.2 .441 5 3
462.1-1950-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.6 1.478 13 .528 0.5 .018
1.96 .077 11.2 .441 5 3
462.1-1960-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.478 13 .528 0.5 .018
1.97 .078 11.2 .441 5 3
462.1-1970-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.478 13 .528 0.5 .018
1.98 .078 11.2 .441 5 3
462.1-1980-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.478 13 .528 0.5 .018
1.99 .078 11.2 .441 5 3
462.1-1990-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.478 13 .528 0.5 .018
2.00 .079 11.2 .441 5 3
462.1-2000-112A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.478 13 .528 0.5 .018
2.01 .079 12.5 .492 6 3
462.1-2010-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.478 14 .551 0.5 .018
2.02 .080 12.5 .492 6 3
462.1-2020-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.478 14 .551 0.5 .019
2.03 .080 12.5 .492 6 3
462.1-2030-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.478 14 .551 0.5 .019
2.04 .080 12.5 .492 6 3
462.1-2040-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.05 .081 12.5 .492 6 3
462.1-2050-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.06 .081 12.5 .492 6 3
462.1-2060-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.07 .081 12.5 .492 6 3
462.1-2070-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.08 .082 12.5 .492 6 3
462.1-2080-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.09 .082 12.5 .492 5 3
462.1-2090-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.10 .083 12.5 .492 5 3
462.1-2100-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.11 .083 12.5 .492 5 3
462.1-2110-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.12 .083 12.5 .492 5 3
462.1-2120-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.477 14 .551 0.5 .019
2.13 .084 12.5 .492 5 3
462.1-2130-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.14 .084 12.5 .492 5 3
462.1-2140-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.15 .085 12.5 .492 5 3
462.1-2150-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.16 .085 12.5 .492 5 3
462.1-2160-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.17 .085 12.5 .492 5 3
462.1-2170-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.18 .086 12.5 .492 5 3
462.1-2180-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.19 .086 12.5 .492 5 3
462.1-2190-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.20 .087 12.5 .492 5 3
462.1-2200-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.21 .087 12.5 .492 5 3
462.1-2210-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.22 .087 12.5 .492 5 3
462.1-2220-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
81
A 69
Цельные твердосплавные свёрла
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Цельные твердосплавные свёрла
CoroDrill
®
462-XM solid carbide micro drill
Для обработки различных материалов
TCHA JS7
SIG 130°
P M K N S H O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
X2BM
X2BM
X2BM
X2BM
X2BM
X2BM
X2BM
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
2.23 .088 12.5 .492 5 3
462.1-2230-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .020
2.24 .088 12.5 .492 5 3
462.1-2240-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .021
2.25 .089 12.5 .492 5 3
462.1-2250-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.476 14 .551 0.5 .021
2.26 .089 12.5 .492 5 3
462.1-2260-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.475 14 .551 0.5 .021
2.27 .089 12.5 .492 5 3
462.1-2270-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.475 14 .551 0.5 .021
2.28 .090 12.5 .492 5 3
462.1-2280-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.475 14 .551 0.5 .021
2.29 .090 12.5 .492 5 3
462.1-2290-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.475 14 .551 0.5 .021
2.30 .091 12.5 .492 5 3
462.1-2300-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.475 14 .551 0.5 .021
2.31 .091 12.5 .492 5 3
462.1-2310-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.475 14 .551 0.5 .021
2.32 .091 12.5 .492 5 3
462.1-2320-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.475 14 .551 0.5 .021
2.33 .092 12.5 .492 5 3
462.1-2330-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.475 14 .551 0.5 .021
2.34 .092 12.5 .492 5 3
462.1-2340-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.474 14 .551 0.5 .021
2.35 .093 12.5 .492 5 3
462.1-2350-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.474 14 .551 0.5 .022
2.36 .093 12.5 .492 5 3
462.1-2360-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.474 14 .551 0.6 .022
2.37 .093 12.5 .492 5 3
462.1-2370-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.474 14 .551 0.6 .022
2.38 .094 12.5 .492 5 3
462.1-2380-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.5 1.474 14 .551 0.6 .022
2.39 .094 12.5 .492 5 3
462.1-2390-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.474 14 .551 0.6 .022
2.40 .094 12.5 .492 5 3
462.1-2400-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.474 14 .551 0.6 .022
2.41 .095 12.5 .492 5 3
462.1-2410-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.474 14 .551 0.6 .022
2.42 .095 12.5 .492 5 3
462.1-2420-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.474 14 .551 0.6 .022
2.43 .096 12.5 .492 5 3
462.1-2430-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.474 14 .551 0.6 .022
2.44 .096 12.5 .492 5 3
462.1-2440-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.474 14 .551 0.6 .022
2.45 .096 12.5 .492 5 3
462.1-2450-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.474 14 .551 0.6 .022
2.46 .097 12.5 .492 5 3
462.1-2460-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.474 14 .551 0.6 .023
2.47 .097 12.5 .492 5 3
462.1-2470-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.473 14 .551 0.6 .023
2.48 .098 12.5 .492 5 3
462.1-2480-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.473 14 .551 0.6 .023
2.49 .098 12.5 .492 5 3
462.1-2490-125A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.473 14 .551 0.6 .023
2.50 .098 14.0 .551 5 3
462.1-2500-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.473 17 .669 0.6 .023
2.51 .099 14.0 .551 5 3
462.1-2510-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.473 17 .669 0.6 .023
2.52 .099 14.0 .551 5 3
462.1-2520-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.473 17 .669 0.6 .023
2.53 .100 14.0 .551 5 3
462.1-2530-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.473 17 .669 0.6 .023
2.54 .100 14.0 .551 5 3
462.1-2540-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.473 17 .669 0.6 .023
2.55 .100 14.0 .551 5 3
462.1-2550-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.473 17 .669 0.6 .023
2.56 .101 14.0 .551 5 3
462.1-2560-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .023
2.57 .101 14.0 .551 5 3
462.1-2570-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.58 .102 14.0 .551 5 3
462.1-2580-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.59 .102 14.0 .551 5 3
462.1-2590-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.60 .102 14.0 .551 5 3
462.1-2600-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.61 .103 14.0 .551 5 3
462.1-2610-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.62 .103 14.0 .551 5 3
462.1-2620-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.63 .104 14.0 .551 5 3
462.1-2630-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.64 .104 14.0 .551 5 3
462.1-2640-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.65 .104 14.0 .551 5 3
462.1-2650-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.66 .105 14.0 .551 5 3
462.1-2660-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .024
2.67 .105 14.0 .551 5 3
462.1-2670-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .025
2.68 .106 14.0 .551 5 3
462.1-2680-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.472 17 .669 0.6 .025
2.69 .106 14.0 .551 5 3
462.1-2690-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.471 17 .669 0.6 .025
2.70 .106 14.0 .551 5 3
462.1-2700-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.471 17 .669 0.6 .025
2.71 .107 14.0 .551 5 3
462.1-2710-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.471 17 .669 0.6 .025
2.72 .107 14.0 .551 5 3
462.1-2720-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.471 17 .669 0.6 .025
2.73 .107 14.0 .551 5 3
462.1-2730-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.471 17 .669 0.6 .025
81
A 70
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла
R
U
S
A
B
C
D
E
СВЕРЛ ЕНИ Е Цельные твердосплавные свё рла
CoroDrill
®
462-XM solid carbide micro drill
Для обработки различных материалов
TCHA JS7
SIG 130°
P M K N S H O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
X2BM
X2BM
X2BM
X2BM
X2BM
X2BM
X2BM
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
2.74 .108 14.0 .551 5 3
462.1-2740-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.471 17 .669 0.6 .025
2.75 .108 14.0 .551 5 3
462.1-2750-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.471 17 .669 0.6 .025
2.76 .109 14.0 .551 5 3
462.1-2760-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.471 17 .669 0.6 .025
2.77 .109 14.0 .551 5 3
462.1-2770-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.470 17 .669 0.6 .025
2.78 .109 14.0 .551 5 3
462.1-2780-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.470 17 .669 0.6 .026
2.79 .110 14.0 .551 5 3
462.1-2790-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.470 17 .669 0.7 .026
2.80 .110 14.0 .551 5 3
462.1-2800-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.4 1.470 17 .669 0.7 .026
2.81 .111 14.0 .551 4 3
462.1-2810-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .026
2.82 .111 14.0 .551 4 3
462.1-2820-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .026
2.83 .111 14.0 .551 4 3
462.1-2830-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .026
2.84 .112 14.0 .551 4 3
462.1-2840-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .026
2.85 .112 14.0 .551 4 3
462.1-2850-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .026
2.86 .113 14.0 .551 4 3
462.1-2860-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .026
2.87 .113 14.0 .551 4 3
462.1-2870-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .026
2.88 .113 14.0 .551 4 3
462.1-2880-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .026
2.89 .114 14.0 .551 4 3
462.1-2890-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.470 17 .669 0.7 .027
2.90 .114 14.0 .551 4 3
462.1-2900-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.91 .115 14.0 .551 4 3
462.1-2910-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.92 .115 14.0 .551 4 3
462.1-2920-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.93 .115 14.0 .551 4 3
462.1-2930-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.94 .116 14.0 .551 4 3
462.1-2940-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.95 .116 14.0 .551 4 3
462.1-2950-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.96 .117 14.0 .551 4 3
462.1-2960-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.97 .117 14.0 .551 4 3
462.1-2970-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.98 .117 14.0 .551 4 3
462.1-2980-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
2.99 .118 14.0 .551 4 3
462.1-2990-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .027
3.00 .118 14.0 .551 4 3
462.1-3000-140A0-XM
★★★★✩★✩
3.0 .118 38 1.496 37.3 1.469 17 .669 0.7 .028
81
A 71
Цельные твердосплавные свёрла
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Цельные твердосплавные свёрла
Цельные твердосплавные свёрла CoroDrill
®
862
Для обработки различных материалов
TCHA H7
SIG 140°
P M K N S H O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
X2BL
X2BL
X2BL
X2BL
X2BL
X2BL
X2BL
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
0.30 .012 2.7 .106 9 3
862.1-0300-027A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 38 1.496 38.0 1.494 3.130 0.1 .002
0.35 .014 3.2 .124 9 3
862.1-0350-031A0-GM
✩✩✩✩★★✩
3.0 .118 38 1.496 37.9 1.494 3 .154 0.1 .003
0.40 .016 3.6 .142 9 3
862.1-0400-036A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 38 1.496 37.9 1.493 4.173 0.1 .003
0.45 .018 4.1 .159 9 3
862.1-0450-040A0-GM
✩✩✩✩★★✩
3.0 .118 38 1.496 37.9 1.493 5 .197 0.1 .003
0.50 .020 4.5 .177 9 3
862.1-0500-045A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 38 1.496 37.9 1.493 5.217 0.1 .004
0.55 .022 5.0 .195 9 3
862.1-0550-049A0-GM
✩✩✩✩★★✩
3.0 .118 38 1.496 37.9 1.492 6 .240 0.1 .004
0.60 .024 5.4 .213 9 3
862.1-0600-054A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 38 1.496 37.9 1.492 6.260 0.1 .004
0.65 .026 5.9 .230 9 3
862.1-0650-058A0-GM
✩✩✩✩★★✩
3.0 .118 38 1.496 37.9 1.491 7 .283 0.1 .005
0.70 .028 6.3 .248 9 3
862.1-0700-063A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 38 1.496 37.9 1.491 7.303 0.1 .005
0.75 .030 6.8 .266 9 3
862.1-0750-067A0-GM
✩✩✩✩★★✩
3.0 .118 40 1.575 39.9 1.569 8 .327 0.1 .005
0.80 .031 7.2 .283 9 3
862.1-0800-072A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 40 1.575 39.9 1.569 8.346 0.1 .006
0.85 .033 7.7 .301 9 3
862.1-0850-076A0-GM
✩✩✩✩★★✩
3.0 .118 40 1.575 39.9 1.569 9 .370 0.2 .006
0.90 .035 8.1 .319 9 3
862.1-0900-081A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 40 1.575 39.8 1.569 9.390 0.2 .006
0.95 .037 8.6 .337 9 3
862.1-0950-085A0-GM
✩✩✩✩★★✩
3.0 .118 45 1.772 44.8 1.765 10 .413 0.2 .007
1.00 .039 9.0 .354 9 3
862.1-1000-090A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 45 1.772 44.8 1.765 11 .433 0.2 .007
1.05 .041 9.5 .372 9 3
862.1-1050-094A0-GM
✩✩✩✩★★✩
3.0 .118 45 1.772 44.8 1.764 11 .457 0.2 .008
1.10 .043 9.9 .390 9 3
862.1-1100-099A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 45 1.772 44.8 1.764 12 .476 0.2 .008
1.15 .045 10.4 .407 9 3
862.1-1150-103A0-GM
✩✩✩✩★★✩
3.0 .118 45 1.772 44.8 1.763 12 .500 0.2 .008
1.20 .047 10.8 .425 9 3
862.1-1200-108A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 45 1.772 44.8 1.763 13 .520 0.2 .009
1.25 .049 11.3 .443 9 3
862.1-1250-112A0-GM
✩✩✩✩★★✩
3.0 .118 45 1.772 44.8 1.763 13 .543 0.2 .009
1.30 .051 11.7 .461 9 3
862.1-1300-117A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 45 1.772 44.8 1.762 14 .563 0.2 .009
1.35 .053 12.2 .478 9 3
862.1-1350-121A0-GM
✩✩✩✩★★✩
3.0 .118 45 1.772 44.8 1.762 14 .587 0.2 .010
1.40 .055 12.6 .496 9 3
862.1-1400-126A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 45 1.772 44.8 1.762 15 .606 0.3 .010
1.45 .057 13.1 .514 9 3
862.1-1450-130A0-GM
✩✩✩✩★★✩
3.0 .118 45 1.772 44.7 1.761 16 .630 0.3 .010
1.50 .059 13.5 .531 9 3
862.1-1500-135A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 45 1.772 44.7 1.761 16 .650 0.3 .011
1.55 .061 14.0 .549 9 3
862.1-1550-139A0-GM
✩✩✩✩★★✩
3.0 .118 50 1.969 49.7 1.957 17 .673 0.3 .011
1.60 .063 14.4 .567 9 3
862.1-1600-144A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 50 1.969 49.7 1.957 17 .693 0.3 .011
1.65 .065 14.9 .585 9 3
862.1-1650-148A0-GM
✩✩✩✩★★✩
3.0 .118 50 1.969 49.7 1.957 18 .717 0.3 .012
1.70 .067 15.3 .602 9 3
862.1-1700-153A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 50 1.969 49.7 1.956 18 .736 0.3 .012
1.75 .069 15.8 .620 9 3
862.1-1750-157A0-GM
✩✩✩✩★★✩
3.0 .118 50 1.969 49.7 1.956 19 .760 0.3 .013
1.80 .071 16.2 .638 9 3
862.1-1800-162A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 50 1.969 49.7 1.956 19 .780 0.3 .013
1.85 .073 16.7 .656 9 3
862.1-1850-166A0-GM
✩✩✩✩★★✩
3.0 .118 55 2.165 54.7 2.152 20 .803 0.3 .013
1.90 .075 17.1 .673 9 3
862.1-1900-171A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 55 2.165 54.7 2.152 20 .823 0.3 .014
1.95 .077 17.6 .691 9 3
862.1-1950-175A0-GM
✩✩✩✩★★✩
3.0 .118 55 2.165 54.7 2.152 21 .846 0.4 .014
2.00 .079 18.0 .709 9 3
862.1-2000-180A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 55 2.165 54.6 2.151 22 .866 0.4 .014
2.05 .081 18.5 .726 9 3
862.1-2050-184A0-GM
✩✩✩✩★★✩
3.0 .118 55 2.165 54.6 2.151 22 .890 0.4 .015
2.10 .083 18.9 .744 9 3
862.1-2100-189A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 55 2.165 54.6 2.150 23 .909 0.4 .015
2.15 .085 19.4 .762 9 3
862.1-2150-193A0-GM
✩✩✩✩★★✩
3.0 .118 55 2.165 54.6 2.150 23 .933 0.4 .015
2.20 .087 19.8 .780 9 3
862.1-2200-198A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 55 2.165 54.6 2.150 24 .953 0.4 .016
2.25 .089 20.3 .797 9 3
862.1-2250-202A0-GM
✩✩✩✩★★✩
3.0 .118 55 2.165 54.6 2.149 24 .976 0.4 .016
2.30 .091 20.7 .815 9 3
862.1-2300-207A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 60 2.362 59.6 2.346 25 .996 0.4 .016
2.35 .093 21.2 .833 9 3
862.1-2350-211A0-GM
✩✩✩✩★★✩
3.0 .118 60 2.362 59.6 2.345 25 1.020 0.4 .017
2.40 .094 21.6 .850 9 3
862.1-2400-216A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 60 2.362 59.6 2.345 26 1.039 0.4 .017
2.45 .096 22.1 .868 9 3
862.1-2450-220A0-GM
✩✩✩✩★★✩
3.0 .118 60 2.362 59.6 2.344 27 1.063 0.4 .018
2.50 .098 22.5 .886 9 3
862.1-2500-225A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 60 2.362 59.6 2.344 27 1.083 0.5 .018
2.55 .100 23.0 .904 9 3
862.1-2550-229A0-GM
✩✩✩✩★★✩
3.0 .118 60 2.362 59.5 2.344 28 1.106 0.5 .018
2.60 .102 23.4 .921 9 3
862.1-2600-234A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 60 2.362 59.5 2.344 28 1.126 0.5 .019
2.65 .104 23.9 .939 9 3
862.1-2650-238A0-GM
✩✩✩✩★★✩
3.0 .118 60 2.362 59.5 2.343 29 1.150 0.5 .019
2.70 .106 24.3 .957 9 3
862.1-2700-243A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 60 2.362 59.5 2.343 29 1.169 0.5 .019
2.75 .108 24.8 .974 9 3
862.1-2750-247A0-GM
✩✩✩✩★★✩
3.0 .118 65 2.559 64.5 2.539 30 1.193 0.5 .020
2.80 .110 25.2 .992 9 3
862.1-2800-252A0-GM
✩ ✩ ✩ ✩ ★ ★ ✩
3.0 .118 65 2.559 64.5 2.539 30 1.213 0.5 .020
2.85 .112 25.7 1.010 9 3
862.1-2850-256A0-GM
✩✩✩✩★★✩
3.0 .118 65 2.559 64.5 2.539 31 1.236 0.5 .020
81
A 72

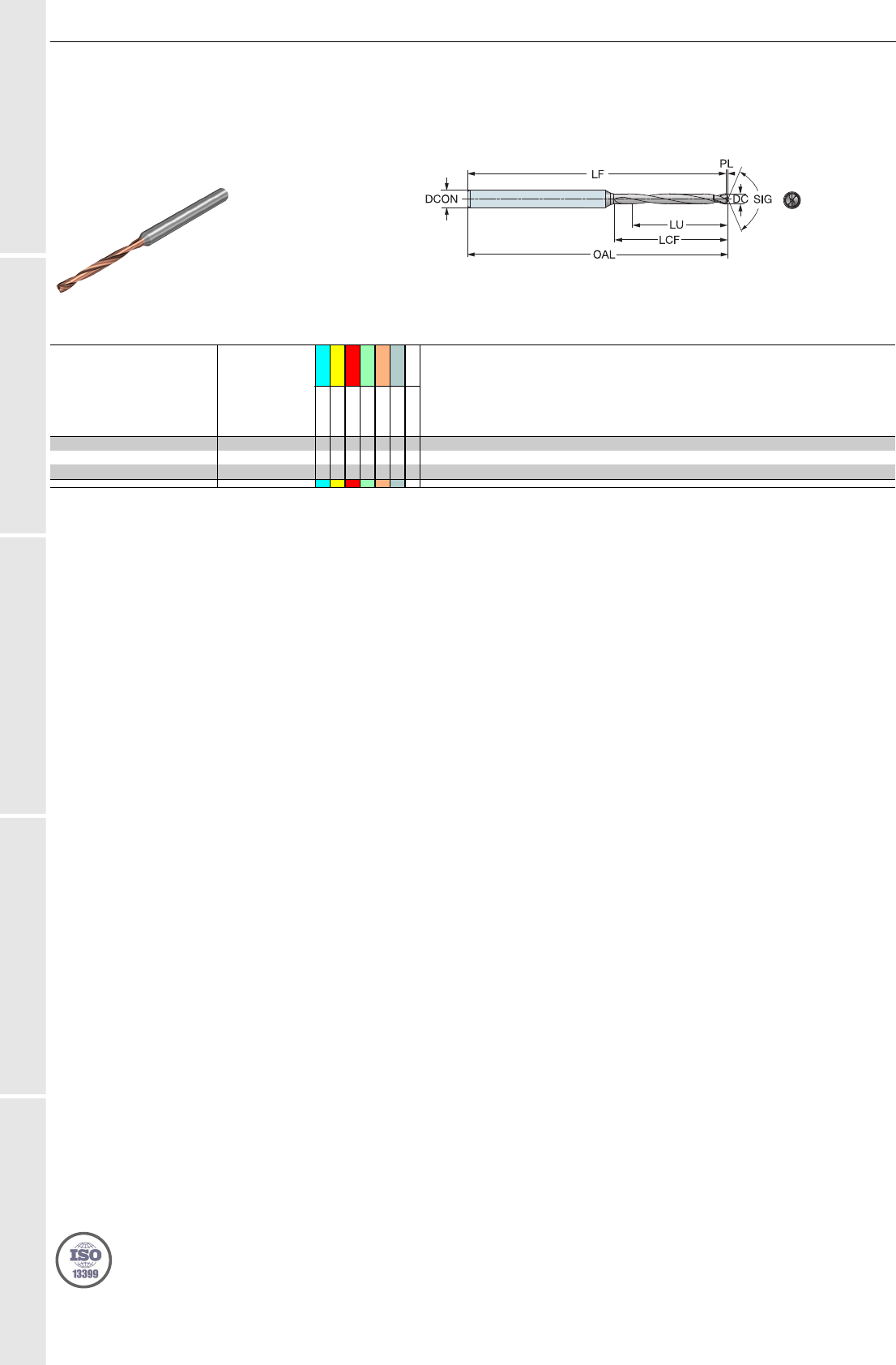

СВЕРЛЕНИЕ
Цельные твердосплавные свёрла
R
U
S
A
B
C
D
E
СВЕРЛ ЕНИ Е Цельные твердосплавные свё рла
Цельные твердосплавные свёрла CoroDrill
®
862
Для обработки различных материалов
TCHA H7
SIG 140°
P M K N S H O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
X2BL
X2BL
X2BL
X2BL
X2BL
X2BL
X2BL
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
2.90 .114 26.1 1.028 9 3
862.1-2900-261A0-GM
✩✩✩✩★★✩
3.0 .118 65 2.559 64.5 2.538 31 1.256 0.5 .021
2.95 .116 26.6 1.045 9 3
862.1-2950-265A0-GM
✩✩✩✩★★✩
3.0 .118 65 2.559 64.5 2.538 32 1.280 0.5 .021
3.00 .118 27.0 1.063 9 3
862.1-3000-270A0-GM
✩✩✩✩★★✩
3.0 .118 65 2.559 64.5 2.537 33 1.299 0.5 .021
81
A 73

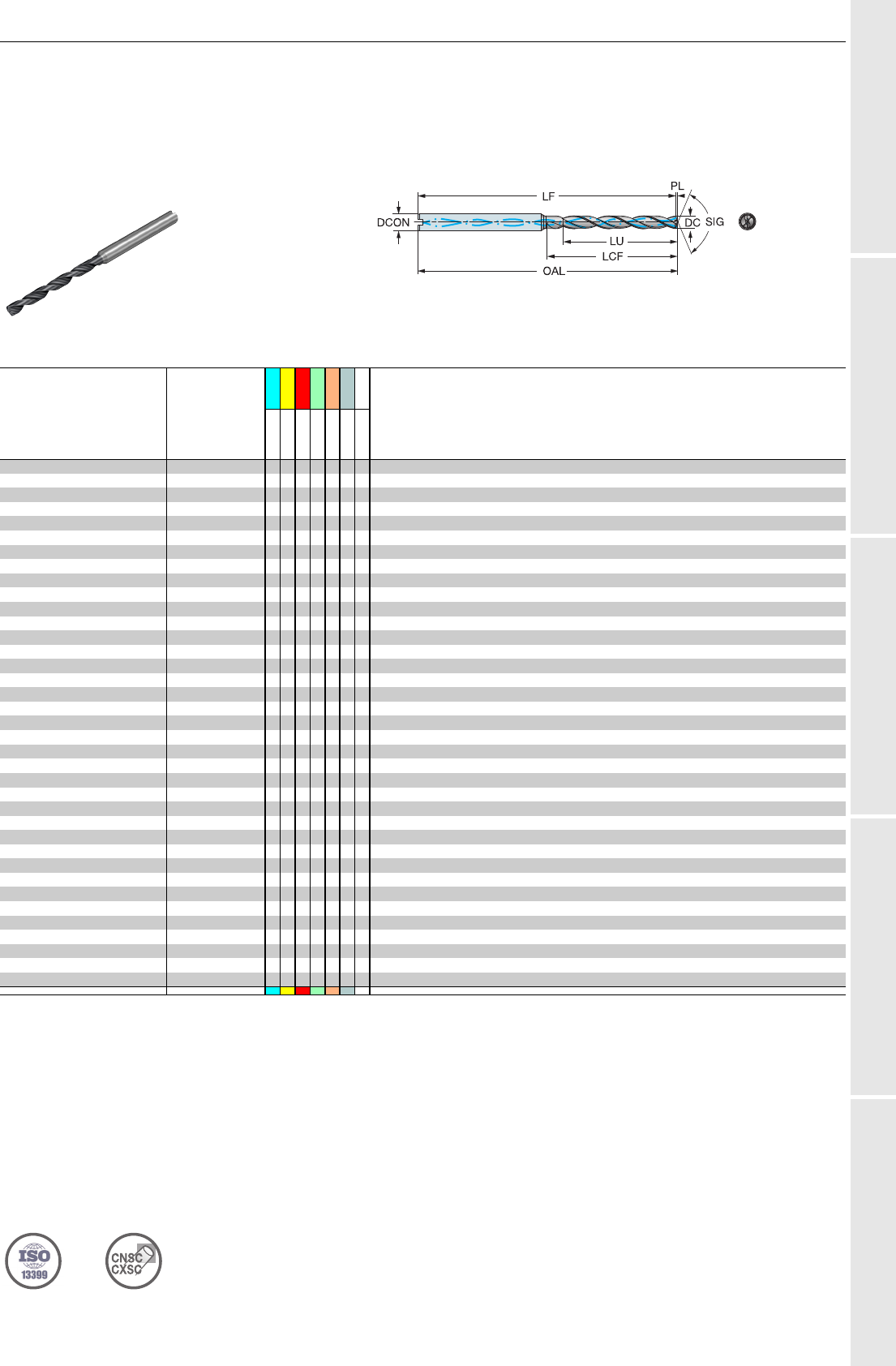

Цельные твердосплавные свёрла
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Цельные твердосплавные свёрла
Цельные твердосплавные свёрла CoroDrill
®
862
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA JS7
SIG 140°
P M K N S H O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
X2BM
X2BM
X2BM
X2BM
X2BM
X2BM
X2BM
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
1.00 .039 9.0 .354 9 3
862.1-1000-090A1-GM
★★★★★★✩
3.0 .118 51 2.008 50.8 2.001 11 .433 0.2 .007
1.10 .043 9.9 .390 9 3
862.1-1100-099A1-GM
★★★★★★✩
3.0 .118 51 2.008 50.8 2.000 12 .472 0.2 .008
1.20 .047 10.8 .425 9 3
862.1-1200-108A1-GM
★★★★★★✩
3.0 .118 51 2.008 50.8 1.999 13 .512 0.2 .009
1.30 .051 11.7 .461 9 3
862.1-1300-117A1-GM
★★★★★★✩
3.0 .118 51 2.008 50.8 1.998 14 .551 0.2 .009
1.40 .055 12.6 .496 9 3
862.1-1400-126A1-GM
★★★★★★✩
3.0 .118 51 2.008 50.8 1.998 15 .591 0.3 .010
1.50 .059 13.5 .531 9 3
862.1-1500-135A1-GM
★★★★★★✩
3.0 .118 51 2.008 50.7 1.997 16 .650 0.3 .011
1.60 .063 14.4 .567 9 3
862.1-1600-144A1-GM
★★★★★★✩
3.0 .118 51 2.008 50.7 1.996 17 .689 0.3 .011
1.70 .067 15.3 .602 9 3
862.1-1700-153A1-GM
★★★★★★✩
3.0 .118 51 2.008 50.7 1.996 18 .728 0.3 .012
1.80 .071 16.2 .638 9 3
862.1-1800-162A1-GM
★★★★★★✩
3.0 .118 51 2.008 50.7 1.995 19 .748 0.3 .013
1.85 .073 16.2 .638 8 3
862.1-1850-162A1-GM
★★★★★★✩
3.0 .118 51 2.008 50.7 1.994 19 .748 0.3 .013
1.90 .075 17.1 .673 9 3
862.1-1900-171A1-GM
★★★★★★✩
3.0 .118 51 2.008 50.7 1.994 20 .787 0.3 .014
1.98 .078 17.1 .673 8 3
862.1-1980-171A1-GM
★★★★★★✩
3.0 .118 51 2.008 50.6 1.994 20 .787 0.4 .014
2.00 .079 18.0 .709 9 3
862.1-2000-180A1-GM
★★★★★★✩
3.0 .118 51 2.008 50.6 1.994 21 .827 0.4 .014
2.05 .081 18.0 .709 8 3
862.1-2050-180A1-GM
★★★★★★✩
3.0 .118 51 2.008 50.6 1.993 21 .827 0.4 .015
2.08 .082 18.0 .709 8 3
862.1-2080-180A1-GM
★★★★★★✩
3.0 .118 51 2.008 50.6 1.993 21 .827 0.4 .015
2.10 .083 18.9 .744 9 3
862.1-2100-189A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.6 2.387 22 .866 0.4 .015
2.15 .085 18.9 .744 8 3
862.1-2150-189A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.6 2.386 22 .866 0.4 .015
2.18 .086 18.9 .744 8 3
862.1-2180-189A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.6 2.386 22 .866 0.4 .016
2.20 .087 19.8 .780 9 3
862.1-2200-198A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.6 2.386 23 .906 0.4 .016
2.25 .089 19.8 .780 8 3
862.1-2250-198A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.6 2.385 23 .906 0.4 .016
2.26 .089 19.8 .780 8 3
862.1-2260-198A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.6 2.385 23 .906 0.4 .016
2.30 .091 20.7 .815 9 3
862.1-2300-207A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.6 2.385 24 .945 0.4 .016
2.38 .094 20.7 .815 8 3
862.1-2380-207A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.6 2.385 24 .945 0.4 .017
2.40 .094 21.6 .850 9 3
862.1-2400-216A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.6 2.384 24 .965 0.4 .017
2.44 .096 21.6 .850 8 3
862.1-2440-216A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.6 2.384 24 .965 0.4 .017
2.50 .098 22.5 .886 9 3
862.1-2500-225A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.6 2.384 25 1.004 0.5 .018
2.58 .102 22.5 .886 8 3
862.1-2580-225A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.5 2.383 25 .984 0.5 .018
2.60 .102 23.4 .921 9 3
862.1-2600-234A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.5 2.383 26 1.043 0.5 .019
2.64 .104 23.4 .921 8 3
862.1-2640-234A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.5 2.383 26 1.043 0.5 .019
2.70 .106 24.3 .957 9 3
862.1-2700-243A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.5 2.382 27 1.083 0.5 .019
2.71 .107 24.3 .957 8 3
862.1-2710-243A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.5 2.382 27 1.083 0.5 .019
2.80 .110 25.2 .992 9 3
862.1-2800-252A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.5 2.382 28 1.102 0.5 .020
2.82 .111 25.2 .992 8 3
862.1-2820-252A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.5 2.382 28 1.102 0.5 .020
2.87 .113 25.2 .992 8 3
862.1-2870-252A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.5 2.381 28 1.102 0.5 .021
2.90 .114 26.1 1.028 9 3
862.1-2900-261A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.5 2.381 29 1.142 0.5 .021
2.95 .116 26.1 1.028 8 3
862.1-2950-261A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.5 2.380 29 1.142 0.5 .021
3.00 .118 27.0 1.063 9 3
862.1-3000-270A1-GM
★★★★★★✩
3.0 .118 61 2.402 60.5 2.380 31 1.220 0.5 .021
81 84
A 74

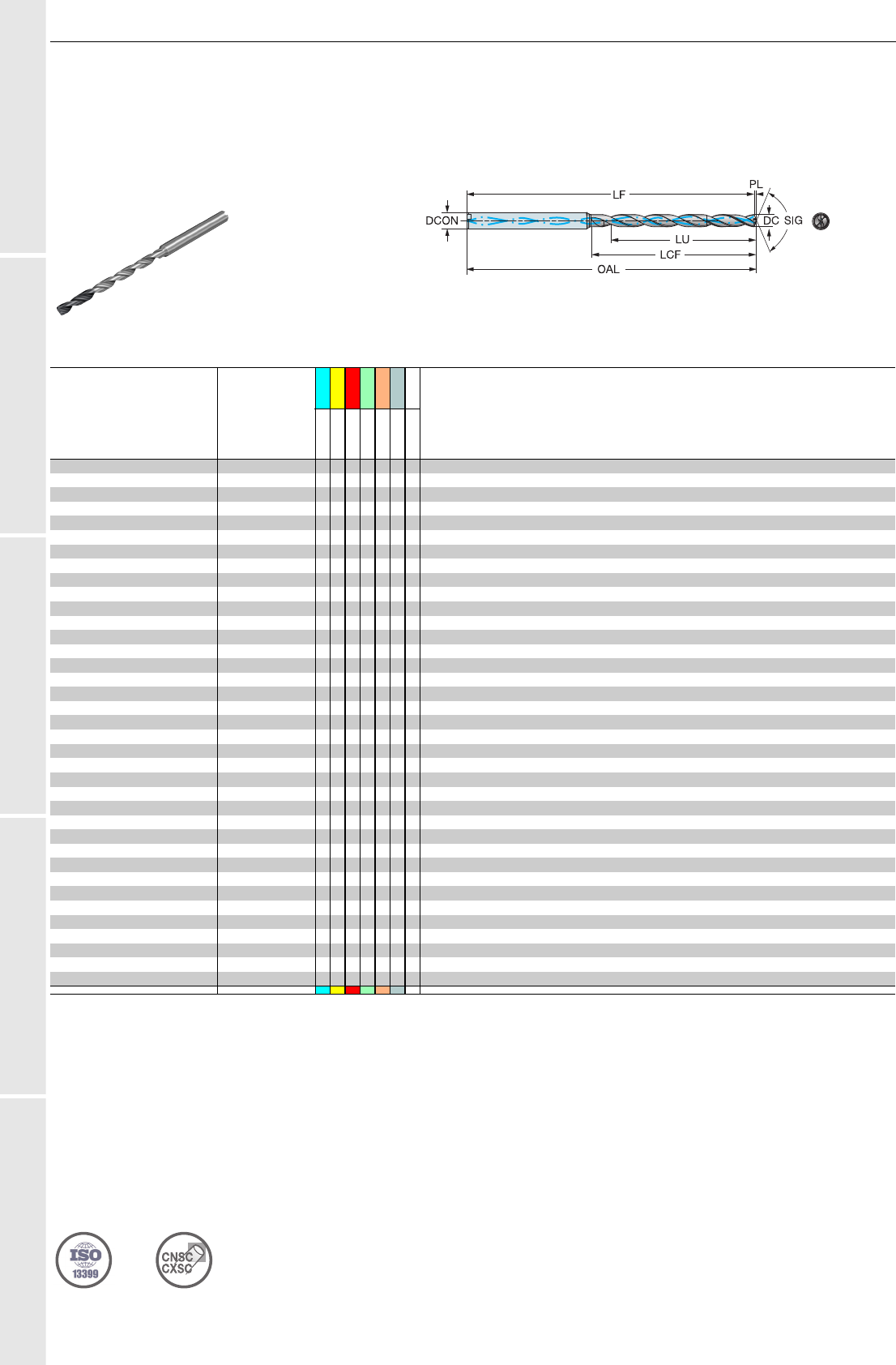

СВЕРЛЕНИЕ
Цельные твердосплавные свёрла
R
U
S
A
B
C
D
E
СВЕРЛ ЕНИ Е Цельные твердосплавные свё рла
Цельные твердосплавные свёрла CoroDrill
®
862
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA JS7
SIG 137°
P M K N S H O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
X2BL
X2BL
X2BL
X2BL
X2BL
X2BL
X2BL
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
1.00 .039 12.0 .472 12 3
862.1-1000-120A1-GM
★★★★★★✩
3.0 .118 50 1.969 49.8 1.961 14 .551 0.2 .008
1.10 .043 13.2 .520 12 3
862.1-1100-132A1-GM
★★★★★★✩
3.0 .118 50 1.969 49.8 1.961 15 .610 0.2 .009
1.20 .047 14.4 .567 12 3
862.1-1200-144A1-GM
★★★★★★✩
3.0 .118 50 1.969 49.8 1.960 16 .650 0.2 .009
1.30 .051 15.6 .614 12 3
862.1-1300-156A1-GM
★★★★★★✩
3.0 .118 50 1.969 49.8 1.959 17 .689 0.3 .010
1.40 .055 16.8 .661 12 3
862.1-1400-168A1-GM
★★★★★★✩
3.0 .118 50 1.969 49.8 1.959 19 .748 0.3 .011
1.50 .059 18.0 .709 12 3
862.1-1500-180A1-GM
★★★★★★✩
3.0 .118 50 1.969 49.7 1.958 21 .827 0.3 .012
1.60 .063 19.2 .756 12 3
862.1-1600-192A1-GM
★★★★★★✩
3.0 .118 50 1.969 49.7 1.957 22 .886 0.3 .012
1.70 .067 20.4 .803 12 3
862.1-1700-204A1-GM
★★★★★★✩
3.0 .118 50 1.969 49.7 1.956 23 .925 0.3 .013
1.80 .071 21.6 .850 12 3
862.1-1800-216A1-GM
★★★★★★✩
3.0 .118 50 1.969 49.7 1.956 24 .965 0.4 .014
1.85 .073 21.6 .850 11 3
862.1-1850-216A1-GM
★★★★★★✩
3.0 .118 55 2.165 54.7 2.152 24 .965 0.4 .014
1.90 .075 22.8 .898 12 3
862.1-1900-228A1-GM
★★★★★★✩
3.0 .118 55 2.165 54.7 2.152 26 1.024 0.4 .015
1.98 .078 22.8 .898 11 3
862.1-1980-228A1-GM
★★★★★★✩
3.0 .118 55 2.165 54.6 2.151 26 1.024 0.4 .015
2.00 .079 24.0 .945 12 3
862.1-2000-240A1-GM
★★★★★★✩
3.0 .118 55 2.165 54.6 2.151 27 1.063 0.4 .016
2.05 .081 24.0 .945 11 3
862.1-2050-240A1-GM
★★★★★★✩
3.0 .118 55 2.165 54.6 2.151 27 1.063 0.4 .016
2.08 .082 24.0 .945 11 3
862.1-2080-240A1-GM
★★★★★★✩
3.0 .118 55 2.165 54.6 2.150 27 1.063 0.4 .016
2.10 .083 25.2 .992 12 3
862.1-2100-252A1-GM
★★★★★★✩
3.0 .118 55 2.165 54.6 2.150 28 1.122 0.4 .016
2.15 .085 25.2 .992 11 3
862.1-2150-252A1-GM
★★★★★★✩
3.0 .118 55 2.165 54.6 2.150 28 1.122 0.4 .017
2.18 .086 25.2 .992 11 3
862.1-2180-252A1-GM
★★★★★★✩
3.0 .118 55 2.165 54.6 2.150 28 1.122 0.4 .017
2.20 .087 26.4 1.039 12 3
862.1-2200-264A1-GM
★★★★★★✩
3.0 .118 55 2.165 54.6 2.150 29 1.161 0.4 .017
2.25 .089 26.4 1.039 11 3
862.1-2250-264A1-GM
★★★★★★✩
3.0 .118 55 2.165 54.6 2.149 29 1.161 0.4 .017
2.26 .089 26.4 1.039 11 3
862.1-2260-264A1-GM
★★★★★★✩
3.0 .118 55 2.165 54.6 2.149 33 1.299 0.4 .018
2.30 .091 27.6 1.087 12 3
862.1-2300-276A1-GM
★★★★★★✩
3.0 .118 55 2.165 54.6 2.149 30 1.201 0.5 .018
2.38 .094 27.6 1.087 11 3
862.1-2380-276A1-GM
★★★★★★✩
3.0 .118 55 2.165 54.6 2.148 30 1.201 0.5 .018
2.40 .094 28.8 1.134 12 3
862.1-2400-288A1-GM
★★★★★★✩
3.0 .118 55 2.165 54.6 2.148 32 1.260 0.5 .019
2.44 .096 28.8 1.134 11 3
862.1-2440-288A1-GM
★★★★★★✩
3.0 .118 55 2.165 54.6 2.148 32 1.260 0.5 .019
2.50 .098 30.0 1.181 12 3
862.1-2500-300A1-GM
★★★★★★✩
3.0 .118 60 2.362 59.6 2.344 33 1.299 0.5 .019
2.58 .102 30.0 1.181 11 3
862.1-2580-300A1-GM
★★★★★★✩
3.0 .118 60 2.362 59.5 2.344 33 1.299 0.5 .020
2.60 .102 31.2 1.228 12 3
862.1-2600-312A1-GM
★★★★★★✩
3.0 .118 60 2.362 59.5 2.344 34 1.358 0.5 .020
2.64 .104 31.2 1.228 11 3
862.1-2640-312A1-GM
★★★★★★✩
3.0 .118 60 2.362 59.5 2.343 34 1.358 0.5 .020
2.70 .106 32.4 1.276 12 3
862.1-2700-324A1-GM
★★★★★★✩
3.0 .118 60 2.362 59.5 2.343 35 1.398 0.5 .021
2.71 .107 32.4 1.276 11 3
862.1-2710-324A1-GM
★★★★★★✩
3.0 .118 60 2.362 59.5 2.343 35 1.398 0.5 .021
2.80 .110 33.6 1.323 12 3
862.1-2800-336A1-GM
★★★★★★✩
3.0 .118 60 2.362 59.5 2.342 36 1.437 0.6 .022
2.82 .111 33.6 1.323 11 3
862.1-2820-336A1-GM
★★★★★★✩
3.0 .118 60 2.362 59.5 2.342 36 1.437 0.6 .022
2.87 .113 33.6 1.323 11 3
862.1-2870-336A1-GM
★★★★★★✩
3.0 .118 60 2.362 59.5 2.342 36 1.437 0.6 .022
2.90 .114 34.8 1.370 12 3
862.1-2900-348A1-GM
★★★★★★✩
3.0 .118 60 2.362 59.5 2.341 38 1.496 0.6 .022
2.95 .116 34.8 1.370 11 3
862.1-2950-348A1-GM
★★★★★★✩
3.0 .118 60 2.362 59.5 2.341 38 1.496 0.6 .023
3.00 .118 36.0 1.417 12 3
862.1-3000-360A1-GM
★★★★★★✩
3.0 .118 60 2.362 59.5 2.341 40 1.575 0.6 .023
81 84
A 75

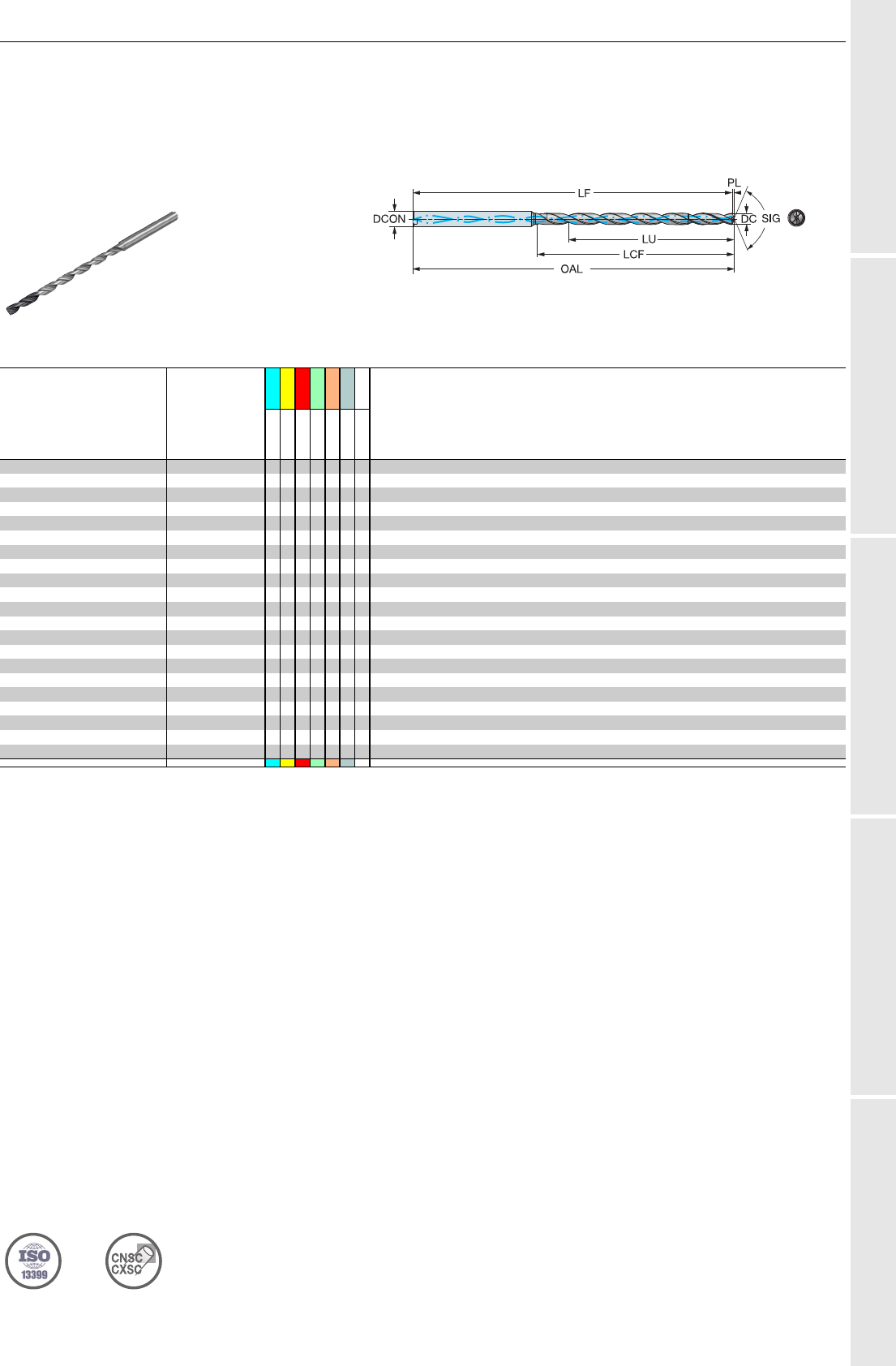

Цельные твердосплавные свёрла
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Цельные твердосплавные свёрла
Цельные твердосплавные свёрла CoroDrill
®
862
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA JS7
SIG 137°
P M K N S H O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
X2BL
X2BL
X2BL
X2BL
X2BL
X2BL
X2BL
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
1.00 .039 16.0 .630 16 3
862.1-1000-160A1-GM
★★★★★★✩
3.0 .118 65 2.559 64.8 2.552 18 .709 0.2 .008
1.10 .043 17.6 .693 16 3
862.1-1100-176A1-GM
★★★★★★✩
3.0 .118 65 2.559 64.8 2.551 19 .768 0.2 .009
1.20 .047 19.2 .756 16 3
862.1-1200-192A1-GM
★★★★★★✩
3.0 .118 65 2.559 64.8 2.550 21 .827 0.2 .009
1.30 .051 20.8 .819 16 3
862.1-1300-208A1-GM
★★★★★★✩
3.0 .118 65 2.559 64.8 2.550 23 .906 0.3 .010
1.40 .055 22.4 .882 16 3
862.1-1400-224A1-GM
★★★★★★✩
3.0 .118 65 2.559 64.8 2.549 24 .965 0.3 .011
1.50 .059 24.0 .945 16 3
862.1-1500-240A1-GM
★★★★★★✩
3.0 .118 65 2.559 64.7 2.548 27 1.063 0.3 .012
1.60 .063 25.6 1.008 16 3
862.1-1600-256A1-GM
★★★★★★✩
3.0 .118 65 2.559 64.7 2.548 28 1.122 0.3 .012
1.70 .067 27.2 1.071 16 3
862.1-1700-272A1-GM
★★★★★★✩
3.0 .118 65 2.559 64.7 2.547 30 1.181 0.3 .013
1.80 .071 28.8 1.134 16 3
862.1-1800-288A1-GM
★★★★★★✩
3.0 .118 65 2.559 64.7 2.546 32 1.260 0.4 .014
1.90 .075 30.4 1.197 16 3
862.1-1900-304A1-GM
★★★★★★✩
3.0 .118 65 2.559 64.7 2.545 33 1.319 0.4 .015
2.00 .079 32.0 1.260 16 3
862.1-2000-320A1-GM
★★★★★★✩
3.0 .118 65 2.559 64.6 2.545 35 1.378 0.4 .016
2.10 .083 33.6 1.323 16 3
862.1-2100-336A1-GM
★★★★★★✩
3.0 .118 82 3.228 81.6 3.213 36 1.437 0.4 .016
2.20 .087 35.2 1.386 16 3
862.1-2200-352A1-GM
★★★★★★✩
3.0 .118 82 3.228 81.6 3.213 38 1.496 0.4 .017
2.30 .091 36.8 1.449 16 3
862.1-2300-368A1-GM
★★★★★★✩
3.0 .118 82 3.228 81.6 3.212 40 1.575 0.5 .018
2.40 .094 38.4 1.512 16 3
862.1-2400-384A1-GM
★★★★★★✩
3.0 .118 82 3.228 81.6 3.211 41 1.634 0.5 .019
2.50 .098 40.0 1.575 16 3
862.1-2500-400A1-GM
★★★★★★✩
3.0 .118 82 3.228 81.6 3.211 43 1.693 0.5 .019
2.60 .102 41.6 1.638 16 3
862.1-2600-416A1-GM
★★★★★★✩
3.0 .118 82 3.228 81.5 3.210 44 1.752 0.5 .020
2.70 .106 43.2 1.701 16 3
862.1-2700-432A1-GM
★★★★★★✩
3.0 .118 82 3.228 81.5 3.209 46 1.811 0.5 .021
2.80 .110 44.8 1.764 16 3
862.1-2800-448A1-GM
★★★★★★✩
3.0 .118 82 3.228 81.5 3.208 48 1.890 0.6 .022
2.90 .114 46.4 1.827 16 3
862.1-2900-464A1-GM
★★★★★★✩
3.0 .118 82 3.228 81.5 3.207 49 1.949 0.6 .022
3.00 .118 48.0 1.890 16 3
862.1-3000-480A1-GM
★★★★★★✩
3.0 .118 82 3.228 81.5 3.207 52 2.047 0.6 .023
81 84
A 76
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла
R
U
S
A
B
C
D
E
СВЕРЛ ЕНИ Е Цельные твердосплавные свё рла
Цельные твердосплавные свёрла CoroDrill
®
862
Для обработки различных материалов
862.3..A0-GM X1DU (RR) 862.1..A0-GM X1DU (RR)
SIG 118° 118°
N S O
Размеры, мм, дюйм
DC DC" DC
1
DC
1
"DC
2
DC
2
"SDL
1
SDL
1
" STA LU LU" ULDR CZC
MS
Код заказа
X1DU
X1DU
X1DU
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
0.30 .012 1.27 .050 2.30 .091 35° 1.5 .059 3
862.3-0300-015A0-GM
★★★
3.0 .118 37 1.476 37.4 1.473 2.080 0.1 .004
0.30 .012 1.27 .050 3.20 .126 35° 2.4 .094 3
862.3-0300-024A0-GM
★★★
3.0 .118 37 1.476 37.4 1.473 2 .115 0.1 .004
0.30 .012 1.27 .050 4.40 .173 35° 3.6 .142 3
862.3-0300-036A0-GM
★★★
3.0 .118 37 1.476 37.4 1.473 4.162 0.1 .004
0.40 .016 1.27 .050 3.10 .122 35° 2.0 .079 3
862.3-0390-019A0-GM
★★★
3.0 .118 37 1.476 37.4 1.472 2 .106 0.1 .005
0.40 .016 1.27 .050 4.30 .169 35° 3.2 .126 3
862.3-0390-031A0-GM
★★★
3.0 .118 37 1.476 37.4 1.472 3.154 0.1 .005
0.40 .016 1.27 .050 5.80 .228 35° 4.8 .189 3
862.3-0390-047A0-GM
★★★
3.0 .118 37 1.476 37.4 1.472 5 .213 0.1 .005
0.40 .016 1.27 .050 3.10 .122 35° 2.0 .079 3
862.3-0400-020A0-GM
★★★
3.0 .118 37 1.476 37.4 1.472 2.106 0.1 .005
0.40 .016 1.27 .050 4.30 .169 35° 3.2 .126 3
862.3-0400-032A0-GM
★★★
3.0 .118 37 1.476 37.4 1.472 3 .153 0.1 .005
0.40 .016 1.27 .050 5.90 .232 35° 4.8 .189 3
862.3-0400-048A0-GM
★★★
3.0 .118 37 1.476 37.4 1.472 5.216 0.1 .005
0.50 .020 1.27 .050 3.90 .154 35° 2.5 .098 3
862.3-0500-025A0-GM
★★★
3.0 .118 37 1.476 37.4 1.470 3 .133 0.2 .006
0.50 .020 1.27 .050 5.40 .213 35° 4.0 .157 3
862.3-0500-040A0-GM
★★★
3.0 .118 37 1.476 37.4 1.470 4.192 0.2 .006
0.50 .020 1.27 .050 7.40 .291 35° 6.0 .236 3
862.3-0500-060A0-GM
★★★
3.0 .118 37 1.476 37.4 1.470 6 .270 0.2 .006
0.60 .024 1.27 .050 4.60 .181 35° 3.0 .118 3
862.3-0600-030A0-GM
★★★
3.0 .118 37 1.476 37.3 1.469 4.159 0.2 .007
0.60 .024 1.27 .050 6.40 .252 35° 4.8 .189 3
862.3-0600-048A0-GM
★★★
3.0 .118 37 1.476 37.3 1.469 5 .230 0.2 .007
0.60 .024 1.27 .050 8.80 .346 35° 7.2 .283 3
862.3-0600-072A0-GM
★★★
3.0 .118 37 1.476 37.3 1.469 8.324 0.2 .007
0.70 .028 1.27 .050 5.40 .213 35° 3.5 .138 3
862.3-0700-035A0-GM
★★★
3.0 .118 37 1.476 37.3 1.468 4 .185 0.2 .008
0.70 .028 1.27 .050 7.50 .295 35° 5.6 .220 3
862.3-0700-056A0-GM
★★★
3.0 .118 37 1.476 37.3 1.468 6.268 0.2 .008
0.70 .028 1.27 .050 10.30 .406 35° 8.4 .331 3
862.3-0700-084A0-GM
★★★
3.0 .118 37 1.476 37.3 1.468 9 .378 0.2 .008
0.79 .031 1.27 .050 6.10 .240 35° 4.0 .157 3
862.3-0790-039A0-GM
★★★
3.0 .118 37 1.476 37.3 1.467 5.209 0.2 .009
0.79 .031 1.27 .050 8.50 .335 35° 6.4 .252 3
862.3-0790-063A0-GM
★★★
3.0 .118 37 1.476 37.3 1.467 7 .303 0.2 .009
0.80 .031 1.27 .050 6.20 .244 35° 4.0 .157 3
862.3-0800-040A0-GM
★★★
3.0 .118 37 1.476 37.3 1.467 5.212 0.2 .009
0.80 .031 1.27 .050 8.60 .339 35° 6.4 .252 3
862.3-0800-064A0-GM
★★★
3.0 .118 37 1.476 37.3 1.467 7 .307 0.2 .009
0.90 .035 1.27 .050 7.00 .276 35° 4.5 .177 3
862.3-0900-045A0-GM
★★★
3.0 .118 37 1.476 37.2 1.466 6.239 0.3 .011
0.90 .035 1.27 .050 9.70 .382 35° 7.2 .283 3
862.3-0900-072A0-GM
★★★
3.0 .118 37 1.476 37.2 1.466 8 .345 0.3 .011
1.00 .039 1.27 .050 7.70 .303 35° 5.0 .197 3
862.3-1000-050A0-GM
★★★
3.0 .118 37 1.476 37.2 1.465 6.265 0.3 .012
1.00 .039 1.27 .050 10.70 .421 35° 8.0 .315 3
862.3-1000-080A0-GM
★★★
3.0 .118 37 1.476 37.2 1.465 9 .383 0.3 .012
1.10 .043 1.27 .050 8.50 .335 35° 5.5 .217 3
862.3-1100-055A0-GM
★★★
3.0 .118 37 1.476 37.2 1.463 7.292 0.3 .013
1.10 .043 1.27 .050 11.80 .465 35° 8.8 .346 3
862.3-1100-088A0-GM
★★★
3.0 .118 37 1.476 37.2 1.463 10 .422 0.3 .013
1.20 .047 1.27 .050 9.30 .366 35° 6.0 .236 3
862.3-1200-060A0-GM
★★★
3.0 .118 37 1.476 37.1 1.462 8.318 0.4 .014
1.20 .047 1.27 .050 12.90 .508 35° 9.6 .378 3
862.3-1200-096A0-GM
★★★
3.0 .118 37 1.476 37.1 1.462 11 .460 0.4 .014
1.30 .051 10.4 .409 8 3
862.1-1300-065A0-GM
★★★
3.0 .118 37 1.476 37.1 1.461 8.344 0.4 .015
1.30 .051 15.6 .614 12 3
862.1-1300-104A0-GM
★★★
3.0 .118 37 1.476 37.1 1.461 12 .498 0.4 .015
1.30 .051 7.0 .276 5 3
862.1-1300-156A0-GM
★★★
3.0 .118 37 1.476 37.1 1.461 17 .703 0.4 .015
1.40 .055 11.2 .441 8 3
862.1-1400-070A0-GM
★★★
3.0 .118 37 1.476 37.1 1.460 9 .371 0.4 .017
1.40 .055 16.8 .661 12 3
862.1-1400-112A0-GM
★★★
3.0 .118 37 1.476 37.1 1.460 13 .536 0.4 .017
1.40 .055 7.5 .295 5 3
862.1-1400-168A0-GM
★★★
3.0 .118 50 1.969 49.6 1.952 19 .757 0.4 .017
1.50 .059 12.0 .472 8 3
862.1-1500-075A0-GM
★★★
3.0 .118 37 1.476 37.0 1.459 10 .398 0.5 .018
1.50 .059 18.0 .709 12 3
862.1-1500-120A0-GM
★★★
3.0 .118 37 1.476 37.0 1.459 14 .575 0.5 .018
1.50 .059 7.9 .311 5 3
862.1-1500-180A0-GM
★★★
3.0 .118 50 1.969 49.5 1.951 20 .811 0.5 .018
1.59 .063 12.7 .500 7 3
862.1-1580-079A0-GM
★★★
3.0 .118 37 1.476 37.0 1.458 3 .134 0.5 .019
1.59 .063 19.1 .752 12 3
862.1-1580-127A0-GM
★★★
3.0 .118 37 1.476 37.0 1.458 4.193 0.5 .019
1.59 .063 8.0 .315 5 3
862.1-1580-190A0-GM
★★★
3.0 .118 50 1.969 49.5 1.950 6 .272 0.5 .019
1.60 .063 12.8 .504 8 3
862.1-1600-080A0-GM
★★★
3.0 .118 37 1.476 37.0 1.457 10 .424 0.5 .019
1.60 .063 19.2 .756 12 3
862.1-1600-128A0-GM
★★★
3.0 .118 37 1.476 37.0 1.457 15 .613 0.5 .019
1.60 .063 8.5 .335 5 3
862.1-1600-192A0-GM
★★★
3.0 .118 50 1.969 49.5 1.950 21 .865 0.5 .019
1.70 .067 13.6 .535 8 3
862.1-1700-085A0-GM
★★★
3.0 .118 37 1.476 37.0 1.456 11 .450 0.5 .020
1.70 .067 20.4 .803 12 3
862.1-1700-136A0-GM
★★★
3.0 .118 37 1.476 37.0 1.456 16 .651 0.5 .020
1.70 .067 9.0 .354 5 3
862.1-1700-204A0-GM
★★★
3.0 .118 50 1.969 49.5 1.948 23 .919 0.5 .020
1.80 .071 14.4 .567 8 3
862.1-1800-090A0-GM
★★★
3.0 .118 37 1.476 37.0 1.455 12 .477 0.5 .021
1.80 .071 21.6 .850 12 3
862.1-1800-144A0-GM
★★★
3.0 .118 37 1.476 37.0 1.455 17 .690 0.5 .021
1.80 .071 9.5 .374 5 3
862.1-1800-216A0-GM
★★★
3.0 .118 50 1.969 49.5 1.947 24 .973 0.5 .021
81
A 77
Цельные твердосплавные свёрла
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Цельные твердосплавные свёрла
Цельные твердосплавные свёрла CoroDrill
®
862
Для обработки различных материалов
862.3..A0-GM X1DU (RR) 862.1..A0-GM X1DU (RR)
SIG 118° 118°
N S O
Размеры, мм, дюйм
DC DC" DC
1
DC
1
"DC
2
DC
2
"SDL
1
SDL
1
" STA LU LU" ULDR CZC
MS
Код заказа
X1DU
X1DU
X1DU
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
1.90 .075 15.2 .598 8 3
862.1-1900-095A0-GM
★ ★ ★
3.0 .118 37 1.476 36.9 1.454 12 .504 0.6 .022
1.90 .075 22.8 .898 12 3
862.1-1900-152A0-GM
★★★
3.0 .118 50 1.969 49.4 1.946 18 .728 0.6 .022
1.90 .075 9.9 .390 5 3
862.1-1900-228A0-GM
★ ★ ★
3.0 .118 50 1.969 49.4 1.946 26 1.027 0.6 .022
1.98 .078 15.9 .626 8 3
862.1-1980-099A0-GM
★★★
3.0 .118 37 1.476 36.9 1.453 6 .264 0.6 .023
1.98 .078 23.8 .937 11 3
862.1-1980-158A0-GM
★ ★ ★
3.0 .118 50 1.969 49.4 1.945 9.382 0.6 .023
1.98 .078 10.0 .394 5 3
862.1-1980-238A0-GM
★★★
3.0 .118 50 1.969 49.4 1.945 7 .291 0.6 .023
2.00 .079 16.0 .630 8 3
862.1-2000-100A0-GM
★ ★ ★
3.0 .118 37 1.476 36.9 1.453 13 .530 0.6 .024
2.00 .079 24.0 .945 12 3
862.1-2000-160A0-GM
★★★
3.0 .118 50 1.969 49.4 1.945 19 .766 0.6 .024
2.00 .079 10.5 .413 5 3
862.1-2000-240A0-GM
★ ★ ★
3.0 .118 50 1.969 49.4 1.945 27 1.081 0.6 .024
2.10 .083 16.8 .661 8 3
862.1-2100-105A0-GM
★★★
3.0 .118 37 1.476 36.9 1.452 14 .557 0.6 .025
2.10 .083 25.2 .992 12 3
862.1-2100-168A0-GM
★ ★ ★
3.0 .118 50 1.969 49.4 1.944 20 .805 0.6 .025
2.10 .083 11.0 .433 5 3
862.1-2100-252A0-GM
★★★
3.0 .118 50 1.969 49.4 1.944 28 1.135 0.6 .025
2.20 .087 17.6 .693 8 3
862.1-2200-110A0-GM
★ ★ ★
3.0 .118 37 1.476 36.8 1.450 14 .583 0.7 .026
2.20 .087 26.4 1.039 12 3
862.1-2200-176A0-GM
★★★
3.0 .118 50 1.969 49.3 1.942 21 .843 0.7 .026
2.20 .087 11.5 .453 5 3
862.1-2200-264A0-GM
★ ★ ★
3.0 .118 50 1.969 49.3 1.942 30 1.189 0.7 .026
2.30 .091 18.4 .724 8 3
862.1-2300-115A0-GM
★★★
3.0 .118 37 1.476 36.8 1.449 15 .609 0.7 .027
2.30 .091 27.6 1.087 12 3
862.1-2300-184A0-GM
★ ★ ★
3.0 .118 50 1.969 49.3 1.941 22 .881 0.7 .027
2.30 .091 11.9 .469 5 3
862.1-2300-276A0-GM
★★★
3.0 .118 62 2.461 61.8 2.433 31 1.243 0.7 .027
2.30 .091 19.1 .752 8 3
862.1-2380-119A0-GM
★ ★ ★
3.0 .118 37 1.476 36.8 1.448 10 .421 0.7 .028
2.38 .094 28.6 1.126 12 3
862.1-2380-190A0-GM
★★★
3.0 .118 50 1.969 49.3 1.940 15 .606 0.7 .028
2.38 .094 12.0 .472 5 3
862.1-2380-285A0-GM
★ ★ ★
3.0 .118 62 2.461 61.8 2.432 21 .858 0.7 .028
2.38 .094 19.2 .756 8 3
862.1-2400-120A0-GM
★★★
3.0 .118 37 1.476 36.8 1.448 16 .636 0.7 .028
2.40 .094 28.8 1.134 12 3
862.1-2400-192A0-GM
★ ★ ★
3.0 .118 50 1.969 49.3 1.940 23 .920 0.7 .028
2.40 .094 12.5 .492 5 3
862.1-2400-288A0-GM
★★★
3.0 .118 62 2.461 61.8 2.432 32 1.298 0.7 .028
2.40 .094 20.0 .787 8 3
862.1-2500-125A0-GM
★ ★ ★
3.0 .118 37 1.476 36.7 1.447 16 .663 0.8 .030
2.50 .098 30.0 1.181 12 3
862.1-2500-200A0-GM
★★★
3.0 .118 50 1.969 49.2 1.939 24 .958 0.8 .030
2.50 .098 13.0 .512 5 3
862.1-2500-300A0-GM
★ ★ ★
3.0 .118 62 2.461 61.7 2.431 34 1.352 0.8 .030
2.50 .098 20.8 .819 8 3
862.1-2600-130A0-GM
★★★
3.0 .118 37 1.476 36.7 1.446 17 .689 0.8 .031
2.60 .102 31.2 1.228 12 3
862.1-2600-208A0-GM
★ ★ ★
3.0 .118 50 1.969 49.2 1.938 25 .996 0.8 .031
2.60 .102 13.5 .531 5 3
862.1-2600-312A0-GM
★★★
3.0 .118 62 2.461 61.7 2.430 35 1.406 0.8 .031
2.60 .102 21.6 .850 8 3
862.1-2700-135A0-GM
★ ★ ★
3.0 .118 37 1.476 36.7 1.444 18 .716 0.8 .032
2.70 .106 32.4 1.276 12 3
862.1-2700-216A0-GM
★★★
3.0 .118 50 1.969 49.2 1.937 26 1.035 0.8 .032
2.70 .106 13.9 .547 5 3
862.1-2700-324A0-GM
★ ★ ★
3.0 .118 62 2.461 61.7 2.429 37 1.460 0.8 .032
2.70 .106 22.2 .874 8 3
862.1-2770-138A0-GM
★★★
3.0 .118 50 1.969 49.2 1.936 13 .528 0.8 .033
2.78 .109 33.3 1.311 11 3
862.1-2770-222A0-GM
★ ★ ★
3.0 .118 50 1.969 49.2 1.936 19 .760 0.8 .033
2.78 .109 14.0 .551 5 3
862.1-2770-333A0-GM
★★★
3.0 .118 62 2.461 61.7 2.428 27 1.071 0.8 .033
2.78 .109 22.4 .882 8 3
862.1-2800-140A0-GM
★ ★ ★
3.0 .118 50 1.969 49.2 1.935 18 .742 0.8 .033
2.80 .110 33.6 1.323 12 3
862.1-2800-224A0-GM
★★★
3.0 .118 50 1.969 49.2 1.935 27 1.073 0.8 .033
2.80 .110 14.5 .571 5 3
862.1-2800-336A0-GM
★ ★ ★
3.0 .118 62 2.461 61.7 2.428 38 1.514 0.8 .033
2.80 .110 23.2 .913 8 3
862.1-2900-145A0-GM
★★★
3.0 .118 50 1.969 49.1 1.934 19 .769 0.9 .034
2.90 .114 34.8 1.370 12 3
862.1-2900-232A0-GM
★ ★ ★
3.0 .118 50 1.969 49.1 1.934 28 1.111 0.9 .034
2.90 .114 15.0 .591 5 3
862.1-2900-348A0-GM
★★★
3.0 .118 62 2.461 61.6 2.426 39 1.568 0.9 .034
2.90 .114 24.0 .945 8 3
862.1-3000-150A0-GM
★ ★ ★
3.0 .118 50 1.969 49.1 1.933 20 .795 0.9 .035
3.00 .118 36.0 1.417 12 3
862.1-3000-240A0-GM
★★★
3.0 .118 50 1.969 49.1 1.933 29 1.150 0.9 .035
3.00 .118 36.0 1.417 12 3
862.1-3000-360A0-GM
★ ★ ★
3.0 .118 62 2.461 61.6 2.425 41 1.622 0.9 .035
81
A 78

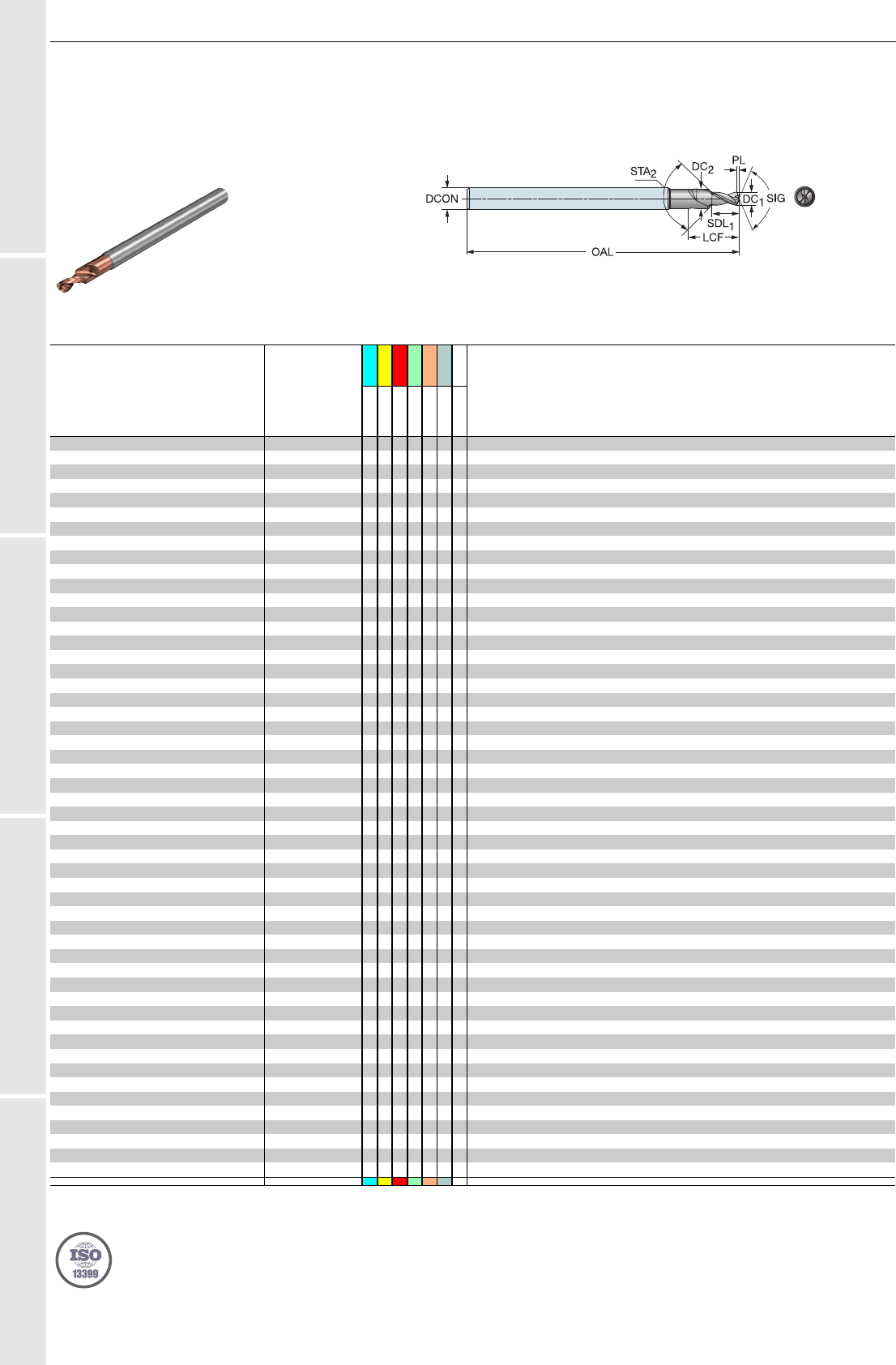

СВЕРЛЕНИЕ
Цельные твердосплавные свёрла
R
U
S
A
B
C
D
E
СВЕРЛ ЕНИ Е Цельные твердосплавные свё рла
Цельные твердосплавные свёрла CoroDrill
®
862
Для обработки различных материалов
TCHA H8
SIG 140°
P M K N S H O
Размеры, мм, дюйм
DC
1
DC
1
"DC
2
DC
2
"STA LU LU" CZC
MS
Код заказа
X2BL
X2BL
X2BL
X2BL
X2BL
X2BL
X2BL
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
0.30 .012 0.40 .016 90° 0.6 .024 4
862.2-0300-006A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.9 1.965 2.098 0.1 .002
0.35 .014 0.47 .019 90° 0.7 .028 4
862.2-0350-007A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.9 1.965 2 .098 0.1 .003
0.40 .016 0.53 .021 90° 0.8 .031 4
862.2-0400-008A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.9 1.964 3.118 0.1 .003
0.45 .018 0.60 .024 90° 0.9 .035 4
862.2-0450-009A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.9 1.963 3 .118 0.1 .003
0.50 .020 0.67 .026 90° 1.0 .039 4
862.2-0500-010A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.9 1.963 3.138 0.1 .004
0.55 .022 0.73 .029 90° 1.1 .043 4
862.2-0550-011A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.8 1.962 3 .138 0.1 .004
0.60 .024 0.80 .031 90° 1.2 .047 4
862.2-0600-012A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.8 1.962 4.169 0.1 .004
0.65 .026 0.87 .034 90° 1.3 .051 4
862.2-0650-013A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.8 1.961 4 .169 0.1 .005
0.70 .028 0.93 .037 90° 1.4 .055 4
862.2-0700-014A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.8 1.961 5.209 0.1 .005
0.75 .030 1.00 .039 90° 1.5 .059 4
862.2-0750-015A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.8 1.960 5 .209 0.1 .005
0.80 .031 1.07 .042 90° 1.6 .063 4
862.2-0800-016A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.8 1.959 6.236 0.1 .006
0.85 .033 1.13 .044 90° 1.7 .067 4
862.2-0850-017A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.8 1.959 6 .236 0.2 .006
0.90 .035 1.20 .047 90° 1.8 .071 4
862.2-0900-018A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.7 1.958 6.236 0.2 .006
0.95 .037 1.27 .050 90° 1.9 .075 4
862.2-0950-019A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.7 1.958 6 .236 0.2 .007
1.00 .039 1.33 .052 90° 2.0 .079 4
862.2-1000-020A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.7 1.957 7.276 0.2 .007
1.05 .041 1.40 .055 90° 2.0 .079 4
862.2-1050-020A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.7 1.957 7 .276 0.2 .008
1.10 .043 1.47 .058 90° 2.2 .087 4
862.2-1100-022A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.7 1.956 7.276 0.2 .008
1.15 .045 1.53 .060 90° 2.0 .079 4
862.2-1150-020A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.7 1.956 7 .276 0.2 .008
1.20 .047 1.60 .063 90° 2.4 .094 4
862.2-1200-024A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.7 1.955 7.276 0.2 .009
1.25 .049 1.67 .066 90° 2.4 .094 4
862.2-1250-024A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.6 1.954 7 .276 0.2 .009
1.30 .051 1.73 .068 90° 2.6 .102 4
862.2-1300-026A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.6 1.954 8.315 0.2 .009
1.35 .053 1.80 .071 90° 2.6 .102 4
862.2-1350-026A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.6 1.953 8 .315 0.2 .010
1.40 .055 1.87 .074 90° 2.8 .110 4
862.2-1400-028A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.6 1.953 8.315 0.3 .010
1.45 .057 1.93 .076 90° 2.8 .110 4
862.2-1450-028A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.6 1.952 8 .315 0.3 .010
1.50 .059 2.00 .079 90° 3.0 .118 4
862.2-1500-030A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.6 1.952 9.354 0.3 .011
1.55 .061 2.07 .081 90° 3.0 .118 4
862.2-1550-030A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.6 1.951 9 .354 0.3 .011
1.60 .063 2.13 .084 90° 3.2 .126 4
862.2-1600-032A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.5 1.950 9.354 0.3 .011
1.65 .065 2.20 .087 90° 3.2 .126 4
862.2-1650-032A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.5 1.950 9 .354 0.3 .012
1.70 .067 2.27 .089 90° 3.4 .134 4
862.2-1700-034A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.5 1.949 9.374 0.3 .012
1.75 .069 2.33 .092 90° 3.4 .134 4
862.2-1750-034A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.5 1.948 9 .374 0.3 .013
1.80 .071 2.40 .094 90° 3.6 .142 4
862.2-1800-036A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.5 1.948 9.374 0.3 .013
1.85 .073 2.47 .097 90° 3.7 .146 4
862.2-1850-037A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.5 1.948 10 .402 0.3 .013
1.90 .075 2.53 .100 90° 3.8 .150 4
862.2-1900-038A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.5 1.947 10 .402 0.3 .014
1.95 .077 2.60 .102 90° 3.8 .150 4
862.2-1950-038A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.4 1.946 10 .402 0.4 .014
1.98 .078 2.64 .104 90° 3.8 .150 4
862.2-1980-038A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.4 1.946 10 .402 0.4 .014
2.00 .079 2.67 .105 90° 4.0 .157 4
862.2-2000-040A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.4 1.946 10 .402 0.4 .014
2.05 .081 2.73 .107 90° 4.1 .161 4
862.2-2050-041A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.4 1.945 11 .433 0.4 .015
2.08 .082 2.77 .109 90° 4.0 .157 4
862.2-2080-040A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.4 1.945 11 .433 0.4 .015
2.10 .083 2.80 .110 90° 4.2 .165 4
862.2-2100-042A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.4 1.944 11 .433 0.4 .015
2.15 .085 2.87 .113 90° 4.3 .169 4
862.2-2150-043A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.4 1.944 11 .433 0.4 .015
2.18 .086 2.91 .115 90° 4.1 .161 4
862.2-2180-041A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.4 1.944 11 .433 0.4 .016
2.20 .087 2.93 .115 90° 4.4 .173 4
862.2-2200-044A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.4 1.943 11 .433 0.4 .016
2.25 .089 3.00 .118 90° 4.5 .177 4
862.2-2250-045A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.4 1.943 12 .472 0.4 .016
2.26 .089 3.01 .119 90° 4.5 .177 4
862.2-2260-045A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.4 1.943 12 .472 0.4 .016
2.30 .091 3.07 .121 90° 4.6 .181 4
862.2-2300-046A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.3 1.943 12 .472 0.4 .016
2.35 .093 3.13 .123 90° 4.6 .181 4
862.2-2350-046A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.3 1.942 12 .472 0.4 .017
2.38 .094 3.17 .125 90° 4.6 .181 4
862.2-2380-046A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.3 1.941 12 .472 0.4 .017
2.40 .094 3.20 .126 90° 4.8 .189 4
862.2-2400-048A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.3 1.941 12 .472 0.4 .017
2.44 .096 3.25 .128 90° 4.8 .189 4
862.2-2440-048A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.3 1.941 12 .472 0.4 .017
2.45 .096 3.27 .129 90° 4.8 .189 4
862.2-2450-048A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.3 1.941 12 .472 0.4 .018
2.50 .098 3.33 .131 90° 5.0 .197 4
862.2-2500-050A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.3 1.940 12 .500 0.5 .018
2.55 .100 3.40 .134 90° 5.0 .197 4
862.2-2550-050A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.3 1.939 12 .500 0.5 .018
81
A 79
Цельные твердосплавные свёрла
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E

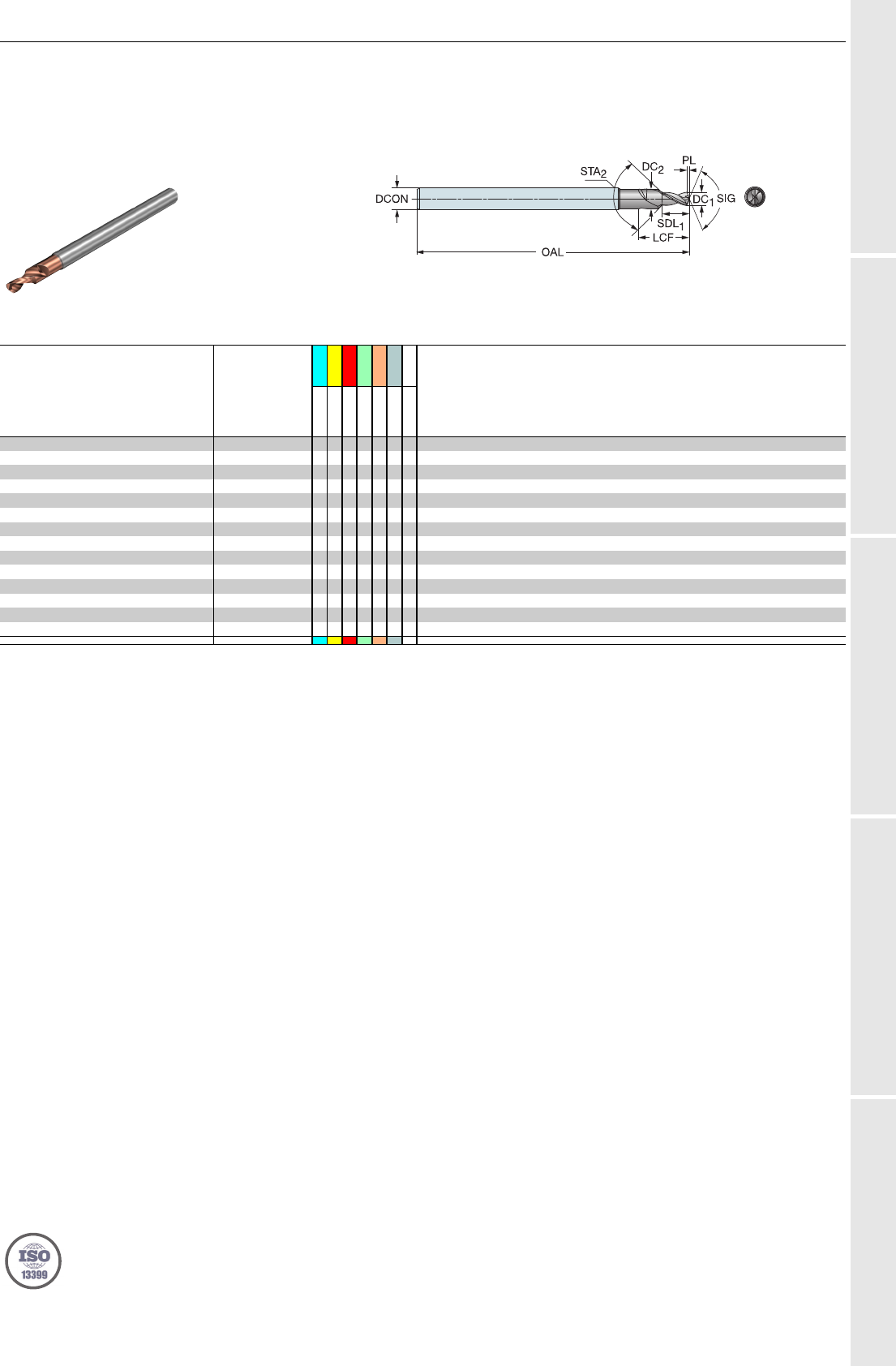

СВЕРЛЕНИЕ Цельные твердосплавные свёрла
Цельные твердосплавные свёрла CoroDrill
®
862
Для обработки различных материалов
TCHA H8
SIG 140°
P M K N S H O
Размеры, мм, дюйм
DC
1
DC
1
"DC
2
DC
2
"STA LU LU" CZC
MS
Код заказа
X2BL
X2BL
X2BL
X2BL
X2BL
X2BL
X2BL
DCON
MS
DCON
MS
" OAL OAL" LF LF" LCF LCF" PL PL"
2.58 .102 3.44 .135 90° 5.0 .197 4
862.2-2580-050A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.3 1.939 12 .500 0.5 .018
2.60 .102 3.47 .137 90° 5.2 .205 4
862.2-2600-052A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.3 1.939 12 .500 0.5 .019
2.64 .104 3.50 .138 90° 5.2 .205 4
862.2-2640-052A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.2 1.939 12 .500 0.5 .019
2.65 .104 3.53 .139 90° 5.2 .205 4
862.2-2650-052A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.2 1.939 12 .500 0.5 .019
2.70 .106 3.60 .142 90° 5.4 .213 4
862.2-2700-054A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.2 1.938 13 .531 0.5 .019
2.71 .107 3.61 .142 90° 5.4 .213 4
862.2-2710-054A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.2 1.938 13 .531 0.5 .019
2.75 .108 3.67 .144 90° 5.4 .213 4
862.2-2750-054A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.2 1.937 13 .531 0.5 .020
2.80 .110 3.73 .147 90° 5.6 .220 4
862.2-2800-056A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.2 1.937 13 .531 0.5 .020
2.82 .111 3.76 .148 90° 5.6 .220 4
862.2-2820-056A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.2 1.937 13 .531 0.5 .020
2.85 .112 3.80 .150 90° 5.6 .220 4
862.2-2850-056A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.2 1.936 13 .531 0.5 .020
2.87 .113 3.83 .151 90° 5.6 .220 4
862.2-2870-056A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.2 1.936 13 .531 0.5 .021
2.90 .114 3.87 .152 90° 5.8 .228 4
862.2-2900-058A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.2 1.935 14 .551 0.5 .021
2.95 .116 3.93 .155 90° 5.9 .232 4
862.2-2950-059A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.2 1.935 14 .551 0.5 .021
3.00 .118 4.00 .157 90° 6.0 .236 4
862.2-3000-060A0-GP
★★★★★★✩
4.0 .157 50 1.969 49.1 1.934 14 .551 0.5 .021
81
A 81
ISO 13399
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОР МАЦИ Я IS O 13399
ISO 13399 — международный стандарт для упрощения обмена данными о режущих инструментах. Стандарт
определяет новые параметры и описания каждого инструмента.
Впервые появился стандартизованный способ описания данных о режущем инструменте. Если при обозначении всех инструментов будут
применяться одинаковые параметры и определения, то значительно упростится процесс передачи данных об инструменте между различными
системами программного обеспечения.
Что это значит для вас?
По сути, это означает, что ваши системы смогут общаться с нашими системами, так как все они будут говорить на одном языке. Загрузите
данные о продукции с нашего веб-сайта и примените их в своей CAD/ CAM-системе, чтобы собрать инструментальную наладку для вашего
производства. Вам не придется искать информацию в каталогах и переводить данные из одной системы в другую. Представьте, сколько
времени вы сможете сэкономить!
Обозначение Описание
ADJLN Минимальная величина регулировки
ADJLX Максимальная величина регулировки
ADJRG Диапазон регулировки
ALP Осевой задний угол
AN Главный задний угол
ANN Вспомогательный задний угол
APMX Максимальная глубина резания
APMX_EFW Максимальная глубина резания - осевая подача
APMX_FFW Максимальная глубина резания - боковая подача
AZ Максимальная глубина врезания
BШирина хвостовика
BAWS Угол корпуса со стороны заготовки
BAMS Угол корпуса со стороны станка
BBD Сбалансировано конструктивно
BBR Сбалансировано индивидуально
BCH Длина фаски при вершине
BD Диаметр корпуса
BHTA Половина угла конуса
BN Ширина фаски
BS Длина кромки Wiper
BSG Стандарт
BSR Радиус кромки Wiper
CBMD Производитель стружколома
CDX Максимальная глубина резания
CEMR Главный радиус режущей кромки
CF Фаска
CHBA Угол фаски корпуса
CHBL Длина фаски корпуса
CHW Ширина фаски при вершине
CICT Число режущих элементов
CICT
BALL
Число режущих элементов - режущая пластина со сферическим концом
CICT
E
Число режущих пластин - торцевых
CICT
P
Число режущих пластин - периферийных
CICT
S
Число режущих пластин - боковых
CICT
SP
Число режущих элементов - защитная пластина
CICT
T
Число режущих пластин - общее
CND Диаметр отверстия для подвода СОЖ
CNSC Тип подвода СОЖ к инструменту
CNT Размер резьбы входного отверстия для СОЖ
COATING Покрытие
CP Максимальное давление СОЖ
CRKS Размер резьбы центрального болта
CRNT Размер резьбы отверстия для радиального подвода СОЖ
CTPT Тип операции
CUTDIA Максимальный диаметр отрезки обрабатываемой детали
CW Ширина резания
CWN Минимальная ширина резания
CWTOLL Нижнее отклонение ширины резания
CWTOLU Верхнее отклонение ширины резания
CWX Максимальная ширина резания
CXSC Тип подвода СОЖ к зоне резания
CZC Размер соединения
CZC
MS
Размер соединения со стороны станка
CZC
WS
Размер соединения со стороны заготовки
D1 Диаметр отверстия под винт
DAH Диаметр отверстия под головку винта
DAXIN Минимальный внутренний диаметр торцевой канавки
DAXN Минимальный наружный диаметр торцевой канавки
A 82
ОБЩАЯ ИНФОРМАЦИЯ
ISO 13399
R
U
S
A
B
C
D
E
ОБЩА Я ИНФОРМАЦИЯ ISO 13399
DAXX Максимальный наружный диаметр торцевой канавки
DBC Диаметр окружности болтов
DC Диаметр резания
DCB Диаметр отверстия
DCBN Минимальный диаметр отверстия
DCBX Максимальный диаметр отверстия
DCF Диаметр резания, контакт по торцу
DCIN Внутренний диаметр резания
DCN Минимальный диаметр резания
DCON Диаметр соединения
DCON
MS
Диаметр соединения со стороны станка
DCON
WS
Диаметр соединения со стороны заготовки
DCONN
WS
Минимальный диаметр соединения со стороны заготовки
DCONX
WS
Максимальный диаметр соединения со стороны заготовки
DCPS Размер чипа данных
DCSF
MS
Диаметр контактной поверхности со стороны станка
DCSF
WS
Диаметр контактной поверхности со стороны заготовки
DCX Максимальный диаметр резания
DHUB Диаметр оправки соединения
DIX Максимальный диаметр для устройства замены инструмента
DMIN Минимальный диаметр отверстия
DMM Диаметр хвостовика
DN Диаметр шейки
DRVCT Число приводов
DSGN Исполнение
EPSR Угол профиля резьбы пластины
FHA Угол подъёма стружечной канавки
FLGT Толщина фланца
FTDZ Размер обрабатываемой резьбы
GB Ширина фаски
HВысота хвостовика
HA Теоретическая высота резьбы
HB Разность высоты резьбы
HBH Высота смещения основания головки
HC Фактическая высота резьбы
HF Функциональная высота
HRY Нижняя точка от основной плоскости
HSUP Высота опоры
HTB Высота корпуса
HTH Высота
IC Диаметр вписанной окружности
INSL Длина пластины
INSUC Код использования пластины
IZC Размер пластины
KAPR Главный угол в плане
KAPR_EFW Главный угол в плане - осевая подача
KCH Фаска при вершине
KRINS Главный угол в плане
KWW Ширина шпоночного паза
LДлина режущей кромки
LAMS Угол наклона
LB Длина корпуса
LCF Длина стружечной канавки
LCOX Максимальная длина отрезки
LE Эффективная длина режущей кромки
LF Функциональная длина
LFN Минимальная функциональная длина
LH Длина головки
LPR Программируемая длина
LS Длина хвостовика
LSC Длина закрепления
LSCN Минимальная длина закрепления
LSCS Расстояние до участка закрепления
LSCX Максимальная длина закрепления
LSD Длина закрепления
LU Рабочая длина (max рекомендуемая)
LU_BFW Рабочая длина - обратная обработка торца
LUX Максимальная рабочая длина
MHD Присоединительные размеры
MIID Эталонная пластина
MIID
E
Эталонная пластина - торцевая
MIID
S
Эталонная пластина - боковая
MIID
C
Эталонная пластина - центральная
MIID
P
Эталонная пластина - периферийная
MIID
I
Эталонная пластина - промежуточная
MMCC Заданный крутящий момент
MMCX Max момент резания
NOF Число стружечных канавок
NT Число зубьев
OAH Общая высота
OAL Общая длина
OAW Общая ширина
OH Рекомендуемый вылет
OHN Минимальный вылет
A 83
ISO 13399
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОР МАЦИ Я IS O 13399
OHX Максимальный вылет
ORDCODE Код заказа
PCL Периферийная цилиндрическая длина
PDX Длина профиля ex
PDY Длина профиля ey
PHD Диаметр предварительно обработанного отверстия
PHDX Максимальный диаметр предварительно обработанного отверстия
PL Длина режущей части
PNA Угол профиля резьбы
PRFRAD Радиус профиля
PRSPC Характеристика профиля
PSIR Главный угол в плане (дюйм.)
PSIRL Левый угол наклона режущей кромки
PSIRR Правый угол наклона режущей кромки
PSW Ширина предварительно обработанного паза
RADH Радиальная высота корпуса
RADW Радиальная ширина корпуса
RAR Задний угол правосторонний
RE Радиус при вершине
REEQ Эквивалент радиуса при вершине
REL Радиус при вершине слева
RER Радиус при вершине справа
RETOLL Нижнее отклонение радиуса при вершине
RETOLU Верхнее отклонение радиуса при вершине
RGL Запас на переточку
RMPX Максимальный угол врезания
RPMX Максимальная частота вращения
SТолщина пластины
SDL Длина ступени
SIG Угол при вершине
SPTL Линия шеврона
SSC Код размера гнезда под пластину
SSC
E
Размер гнезда под пластину - торцевое положение
SSC
P
Размер гнезда под пластину - периферийное положение
SSC
S
Размер гнезда под пластину - боковое положение
STA Входной угол ступени
STDNO Стандартное число
SUBSTRATE Основа
TCDC Допуск на диаметр резания
TCDCON Допуск на диаметр соединения
TCDMM Допуск на диаметр хвостовика
TCHA Точность отверстия
TCHAL Нижнее отклонение допуска отверстия
TCHAU Верхнее отклонение допуска отверстия
TCT Класс точности инструмента
TCTR Класс точности резьбы
TD Диаметр резьбы
TDZ Размер резьбы
TFLA Длина компенсации патрона Z+
TFLB Длина компенсации патрона Z-
TG Градиент конусности
THBTP Наличие обратной конусности резьбы
THCA Угол коррекции винтовой линии резьбы
THCHT Длина режущей части метчика
THFT Профиль резьбы
THFTS Форма резьбы, стандартная серия
THL Длина резьбы
THUB Ширина червячной фрезы
TP Шаг резьбы
TPI Ниток на дюйм
TPIN Ниток на дюйм минимум
TPIX Ниток на дюйм максимум
TPN Шаг резьбы минимальный
TPT Тип профиля резьбы
TPX Шаг резьбы максимальный
TRMAX Максимальный диапазон резьб
TQ Крутящий момент
TSYC Обозначение инструмента
TTP Тип резьбы
ULDR Отношение рабочей длины к диаметру
VCX Максимальная скорость резания
W1 Ширина пластины
WB Ширина корпуса
WF Функциональная ширина
WFCIRP Ширина до опорной точки режущего элемента
WSC Ширина закрепления
WT Вес элемента
ZADJ Число регулируемых пластин
ZEFF Число эффективных торцевых режущих кромок
ZEFP Число эффективных периферийных режущих кромок
ZWX Максимальное число пластин Wiper
A 84
ОБЩАЯ ИНФОРМАЦИЯ
Тип подвода СОЖ
R
U
S
A
B
C
D
E

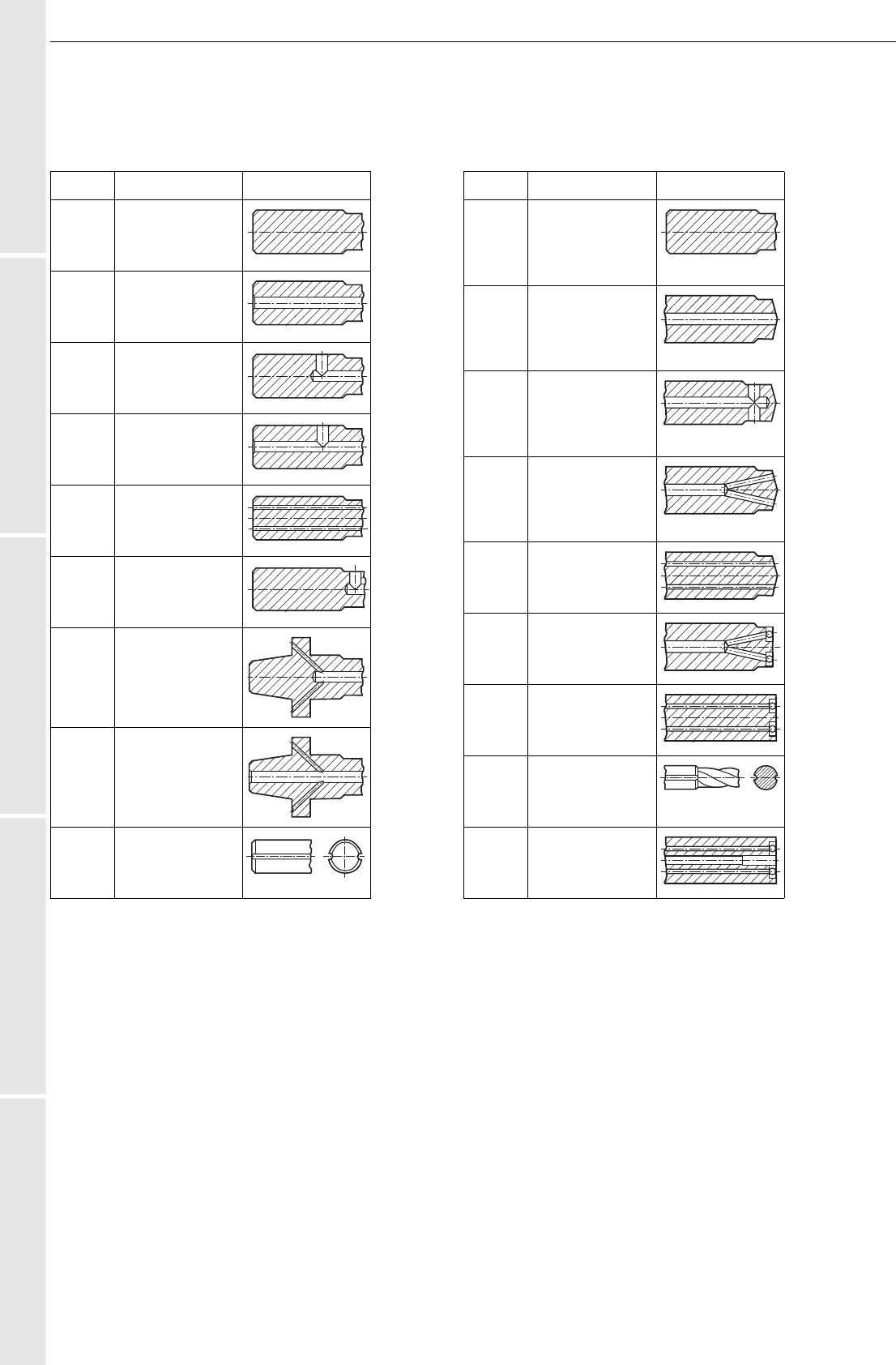

ОБЩА Я ИНФОРМАЦИЯ Тип подвода СОЖ
CNSC
Тип подвода СОЖ к инструменту
Код
Описание Изображение
0Без подвода СОЖ
1Подвод СОЖ через
центр
2Радиальный подвод
СОЖ
3Подвод СОЖ через
центр и радиальный
подвод
4Осевой подвод СОЖ
на концентрической
окружности
5Радиальный подвод
СОЖ перед
адаптером
6Подвод СОЖ через
фланец
7Подвод СОЖ через
фланец и через
центр
8Подвод СОЖ через
пазы на хвостовике
CXSC
Тип подвода СОЖ к зоне резания
Код
Описание Изображение
0Без подвода СОЖ
1Подвод СОЖ через
центр
2Радиальный подвод
СОЖ
3Подвод СОЖ под
наклоном
4Осевой подвод СОЖ
на концентрической
окружности
5Подвод СОЖ под
наклоном с
регулируемыми
соплами
6Осевой подвод СОЖ
не через центр с
регулируемыми
соплами
7Подвод СОЖ через
пазы на хвостовике
8Подвод СОЖ через
центр или не через
центр с
регулируемыми
соплами
A 85
Информация по безопасности
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОР МАЦИ Я Информация по безопасности
Информация по безопасности
Составляющие твердого сплава
Твердые сплавы содержат в основном такие компоненты, как карбид вольфрама и кобальт.
Другие компоненты – карбиды титана, тантала, молибдена и ванадия, а также карбонитриды
титана и никель.
Опасные воздействия
При шлифовании и нагреве заготовок или изделий из твердого сплава образуются опасные
вещества, такие как пыль или пары, которые могут попасть в дыхательные пути, на кожу и в
глаза или быть проглочены.
Повышенная токсичность
Пыль является токсичным веществом, которое может вызвать раздражение и воспаление
дыхательных путей. Есть данные о повышенной токсичности совместного вдыхания паров
карбида вольфрама и кобальта по сравнению с вдыханием одного кобальта.
Контакт с кожей может немедленно привести к раздражению. У чувствительных людей может
возникнуть аллергическая реакция.
Длительное влияние токсичных веществ
Неоднократное вдыхание аэрозолей, содержащих кобальт, может затруднить дыхание.
Длительное вдыхание паров или пыли при увеличивающихся концентрациях вредных
компонентов может привести к хроническим заболеваниям легких, в том числе и раку.
Исследования показали, что люди, работавшие в прошлом в контакте с повышенной
концентрацией паров карбида вольфрама и кобальта, более склонны к заболеванию раком
легких.
Кобальт и никель являются потенциальными раздражителями кожи. Длительный контакт с
указанными компонентами может привести к повышенной чувствительности кожи.
Вредные последствия
Продолжительное вдыхание является токсичным и может нанести существенный вред
здоровью.
Токсично при вдыхании.
Данные о возможном канцерогенном эффекте ограничены.
Может вызвать раздражение при вдыхании и контакте с кожей.
Меры предосторожности
Избегать образования и вдыхания пыли. Для снижения содержания вредных элементов до
нормы необходимо всегда использовать вытяжную вентиляцию.
Использовать респираторы, если вентиляция невозможна или недостаточна.
При необходимости следует надевать защитные очки с боковыми шторками.
Избегать контактов с кожей. Носить защитные перчатки. После соприкосновения
рекомендуется тщательно вымыть соответствующие кожные покровы.
Носить специальную защитную одежду и вовремя ее стирать.
Не принимать пищу, не пить и не курить на рабочем месте. Тщательно мыть лицо и руки
перед едой, питьем, курением.
A 86
ОБЩАЯ ИНФОРМАЦИЯ
Концепция Coromant по утилизации отходов
R
U
S
A
B
C
D
E
ОБЩА Я ИНФОРМАЦИЯ Концепция Coromant по утилизации отхо дов
Ради защиты окружающей среды
Присоединяйтесь к новой концепции Coromant по утилизации отходов!
Новая концепция (CRC) представляет собой комплексную услугу, предлагаемую
Sandvik Coromant всем своим заказчикам, покупающим твердосплавные пластины
(включая пластины из кубического нитрида бора и пластины с алмазным покрытием) и
цельнотвердосплавный инструмент.
Исходя из прослеживаемой в последнее время тенденции к увеличению
использования невозобновляемых природных материалов, наиболее экономное
потребление природных ресурсов является обязанностью всех производителей.
Sandvik Coromant вносит свой вклад в сохранение природных ресурсов, предлагая
сервис по приемке использованных твердосплавных пластин и цельнотвердосплавного
инструмента, которые затем перерабатываются способом, не наносящим ущерба
окружающей среде.
После наполнения тары для сбора твердого сплава ее содержимое перегружается в
коробки для транспортировки. Заполненная тара для транспортировки отправляется в
"Центр по переработке отходов". За дополнительной информацией Вы можете
обратиться в ближайшее представительство Sandvik Coromant.
Преимущества концепции СRС по утилизации отходов
-Единая система по всему миру.
-Для прямых заказчиков и посредников.
-Простота процедуры сбора и транспортировки твердого сплава.
Закажите специальную тару для сбора использованного твердого сплава. Мы
рекомендуем иметь отдельную тару для сбора твердосплавных пластин и отдельную
тару для сбора цельнотвердосплавного инструмента для каждого рабочего места.
Коды для заказа
Тара для сбора твердого сплава:91617
Тара для транспортировки цельнотвердосплавного инструмента (деревянная): 92994
Тара для транспортировки твердосплавных пластин (деревянная): 92995
www.sandvik.coromant.com
C-2900:171
