Каталог Sandvik базовые наборы инструментов для новых станков

Базовые наборы

инструментов

для новых станков

Получите оснащенный станок!

Новый станок — это всегда большие инвестиции, поэтому желательно,

чтобы период его окупаемости был как можно короче. Для того, чтобы

вы могли быстрее приступить к эксплуатации вашего нового станка,

мы предлагаем базовый набор инструментов, подходящий для ваших

операций обработки.

Мы существенно упростили выбор режущего инструмента в зависимости

от типа обработки.

Наше предложение включает 66 базовых наборов инструментов для

наиболее распространенных токарных центров, обрабатывающих

центров и автоматов продольного точения. Каждый набор состоит из

стандартных инструментов и режущих пластин.

Убедитесь, что вы получаете максимальную выгоду от инвестиций

в станки. Ваш новый станок начнёт приносить прибыль только в том

случае, если он надлежащим образом оснащен и введен в эксплуатацию.

Содержание

Введение ..........................................................................................................................................................4

Токарные центры

Описание наборов ..................................................................................................................................... 5

Набор державок для наружного точения ............................................................................................... 6

Набор державок для наружного точения с высокоточной подачей СОЖ ........................................... 7

Набор расточных оправок ....................................................................................................................... 8

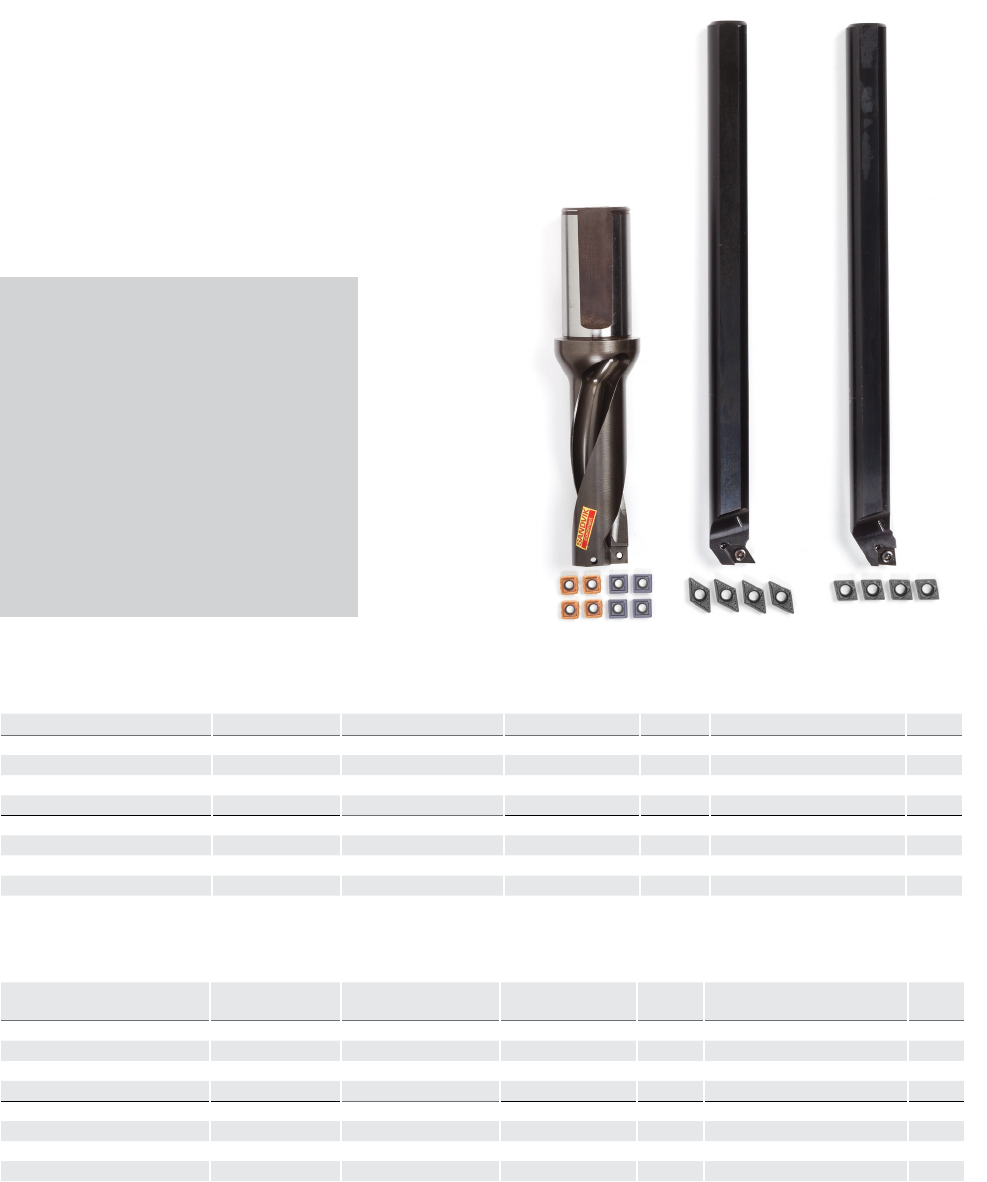

Набор для сверления и внутренней токарной обработки .................................................................... 9

Набор расточных оправок с высокоточной подачей СОЖ и втулками EasyFix ................................ 10

Обрабатывающие центры

Описание наборов ..................................................................................................................................................11

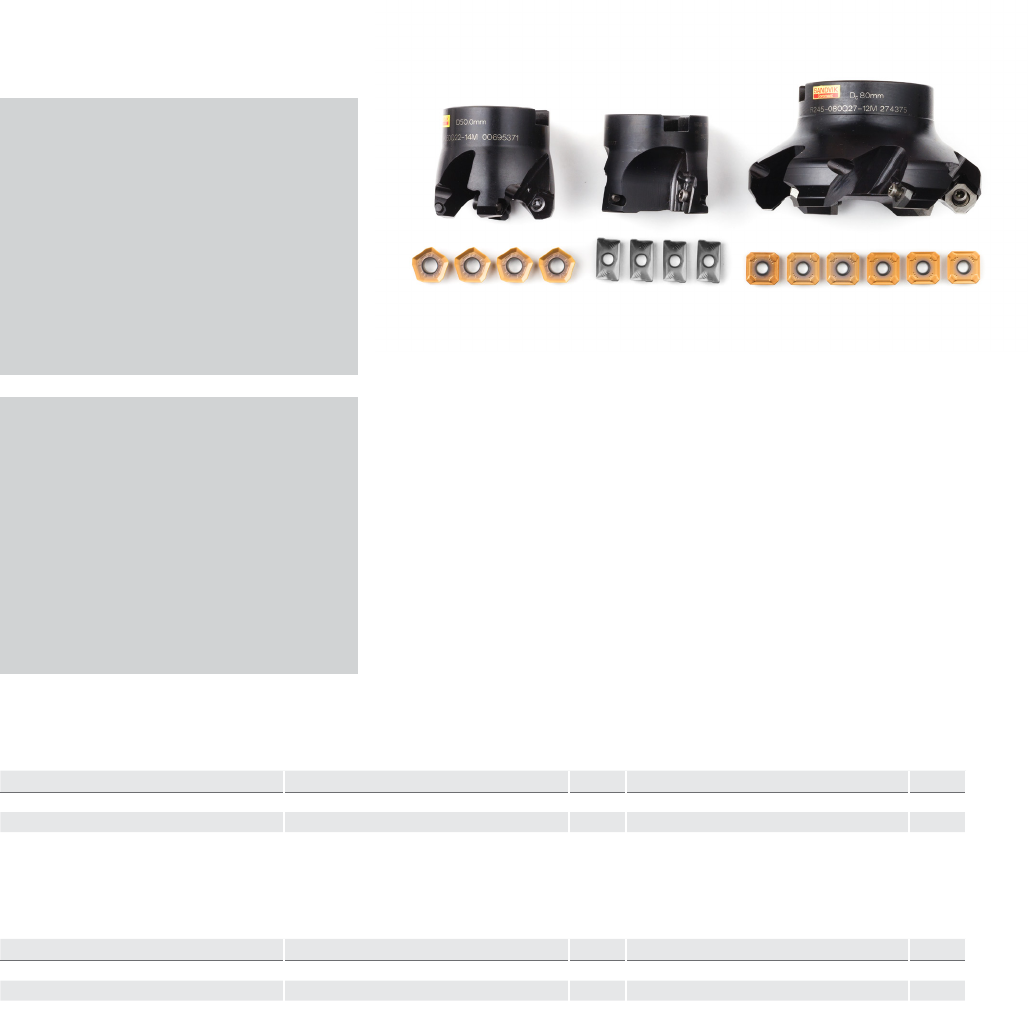

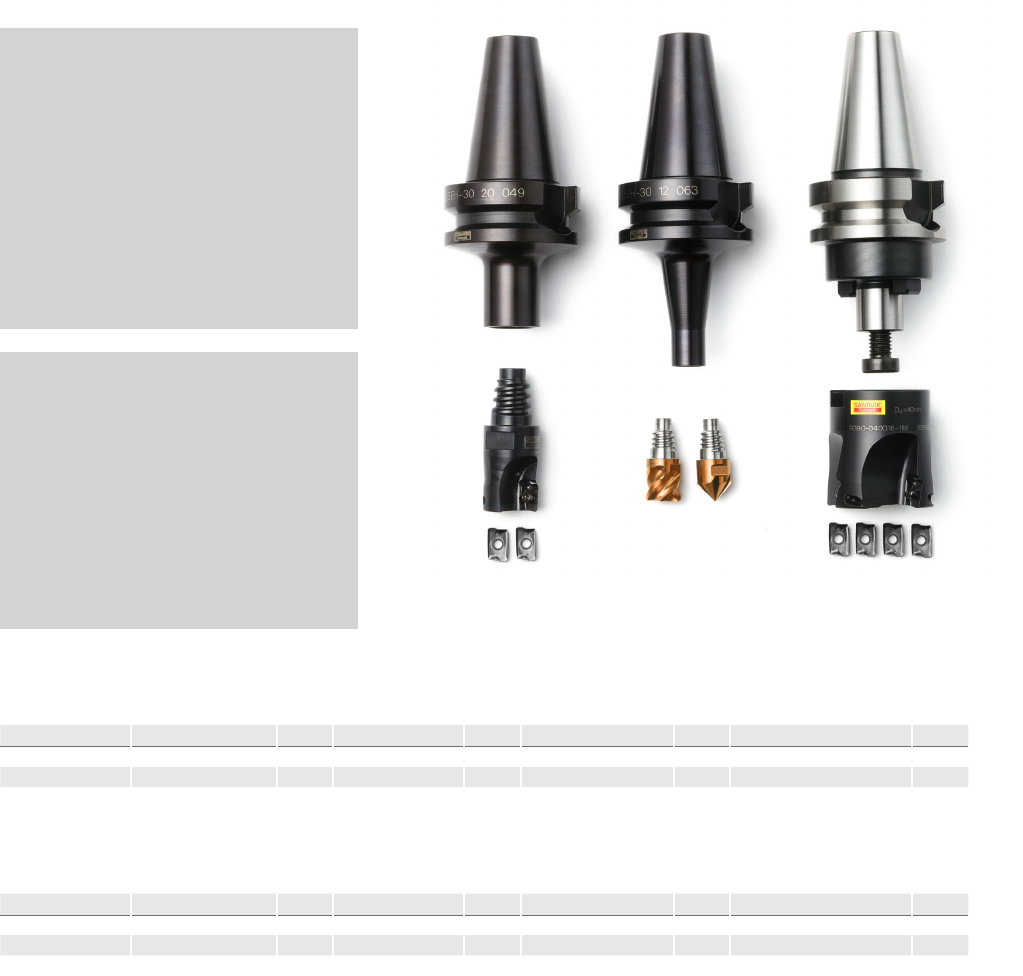

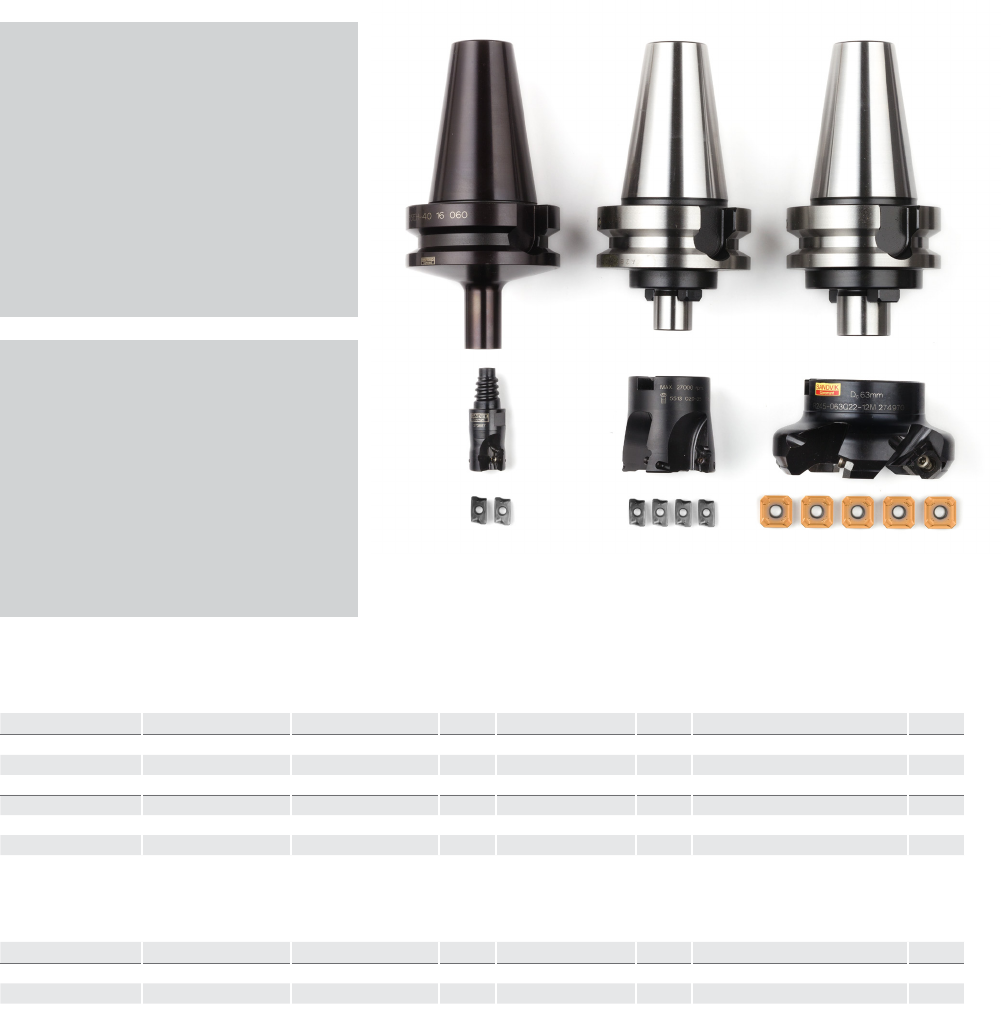

Фрезерный набор для MAS-BT30 .......................................................................................................... 12

Фрезерный набор для конуса ISO 40 ..................................................................................................... 13

Фрезерный набор для конуса ISO 50 ..................................................................................................... 14

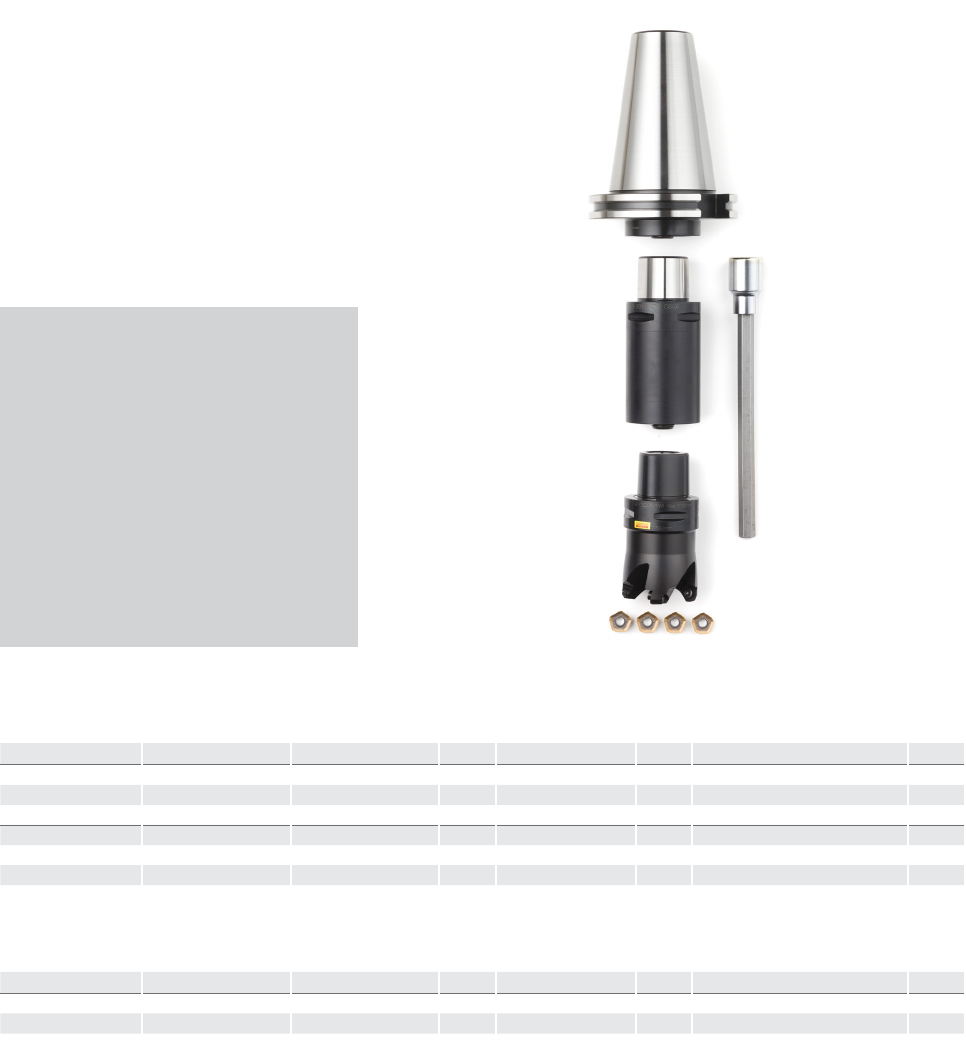

Модульная сборка CoroMill® 419 для конуса ISO 50 ............................................................................ 15

Автоматы продольного точения

Описание наборов ................................................................................................................................... 16

Citizen

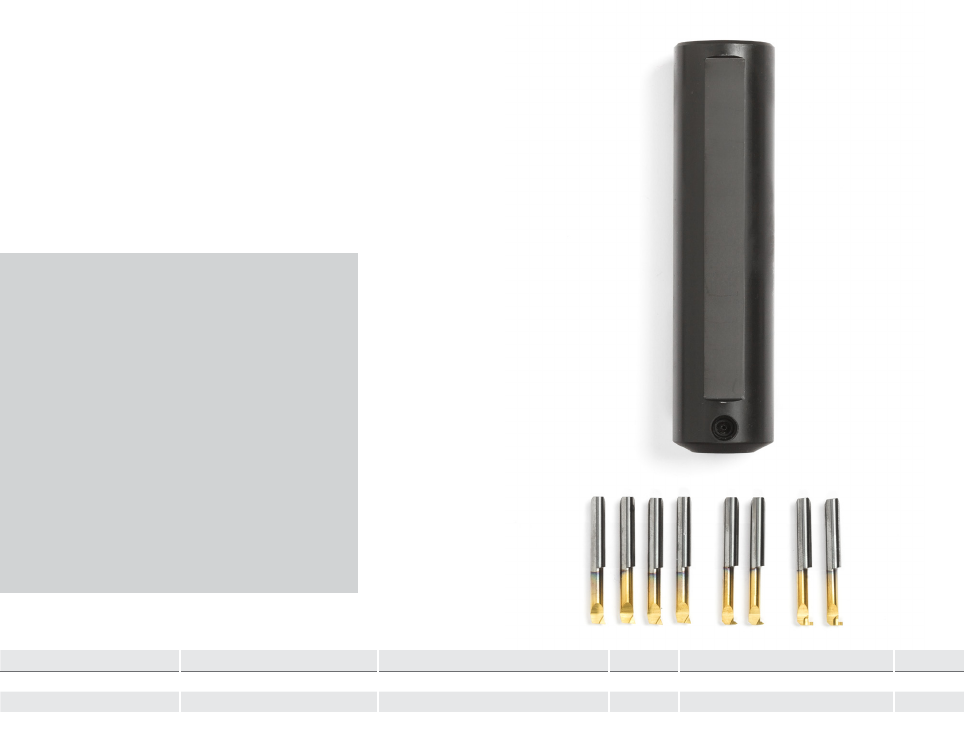

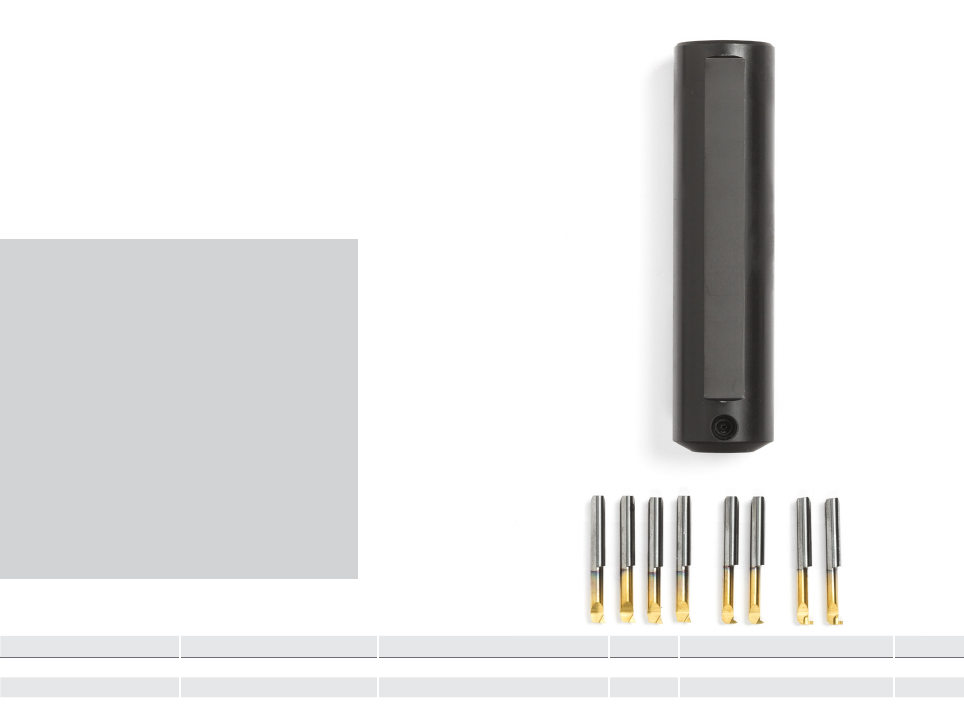

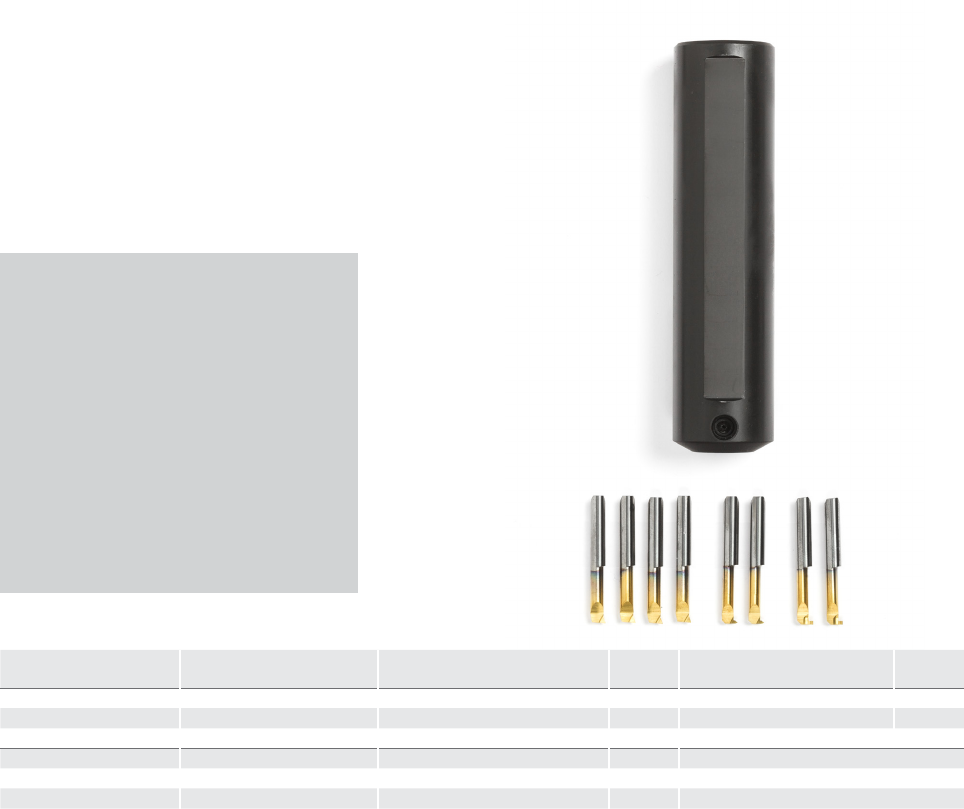

Внутренняя токарная обработка – CoroTurn® XS .................................................................................17

Наружная токарная обработка – быстросменная система крепления QS™ ................................... 18

Наружная токарная обработка – быстросменная система крепления QS™

с высокоточной подачей СОЖ ............................................................................................................... 19

Star

Внутренняя токарная обработка – CoroTurn® XS ................................................................................ 20

Наружная токарная обработка – быстросменная система крепления QS™ ................................... 21

Наружная токарная обработка – быстросменная система крепления QS™

с высокоточной подачей СОЖ ............................................................................................................... 22

Tsugami

Внутренняя токарная обработка – CoroTurn® XS ................................................................................ 23

Наружная токарная обработка – быстросменная система крепления QS™ ................................... 24

Наружная токарная обработка – быстросменная система крепления QS™

с высокоточной подачей СОЖ ............................................................................................................... 25

Выберите набор инструментов прямо сейчас!

Посетите страницу о наборах инструментов на нашем сайте, чтобы выбрать требуемый

набор для быстрого запуска нового станка.

Здесь вы найдете дополнительную информацию по различным наборам инструментов,

а также рекомендации по оптимизации процессов обработки.

www.sandvik.coromant.com/startuptoolkits

4

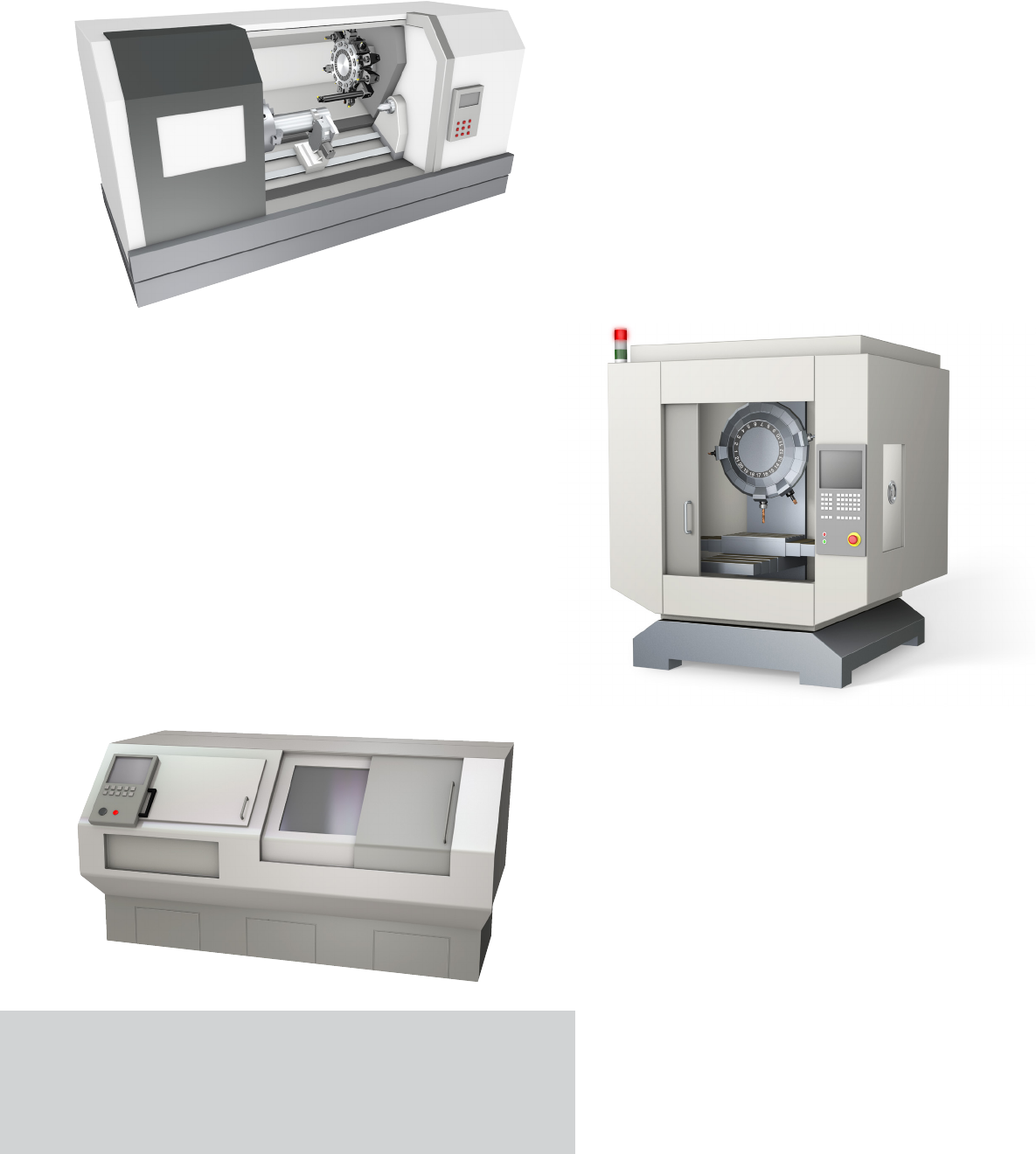

Токарные центры

Для токарных центров доступны 28 наборов

инструментов, в зависимости от интерфейса

станка, системы размеров (метрической или

дюймовой) и вида обработки (наружной или

внутренней). Каждая державка поставляется

с четырьмя режущими пластинами. Вы также

можете выбрать инструменты с высокоточной

подачей СОЖ для обеспечения максимальной

эффективности токарных операций.

Введение

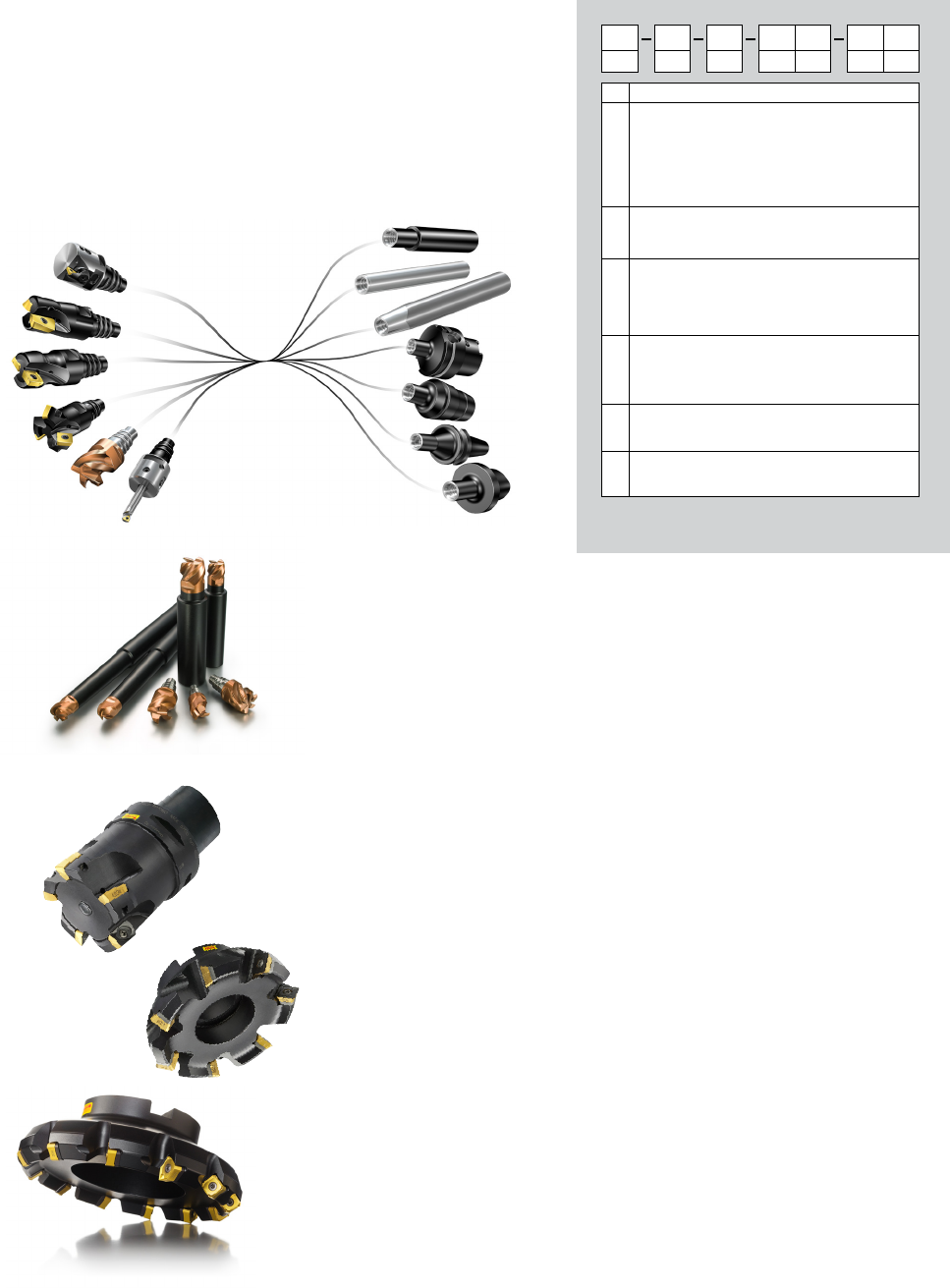

Обрабатывающие центры

Вы можете выбрать любой из десяти наборов инструментов,

в зависимости от интерфейса станка и системы размеров

(метрической или дюймовой). Наборы для станков с

конусами размером 30 и 40 включают в себя новую

модульную систему Coromant EH для фрезерных сборок

малого диаметра. Благодаря уменьшению длины сборки,

система Coromant EH обеспечивает значительное

повышение производительности малых и средних

обрабатывающих центров.

Автоматы продольного точения

В зависимости от типа и размера станка,

а также вида обработки (наружной или

внутренней), на выбор предлагается

28 вариантов наборов. Для повышения

эффективности резания и контроля над

стружкодроблением выбирайте инструменты

с высокоточной подачей СОЖ.

Знаете ли вы ...

Оснастив новый станок базовым набором

инструментов, вы можете значительно сократить

срок возврата инвестиций за счет быстрого и

простого запуска станка!

5

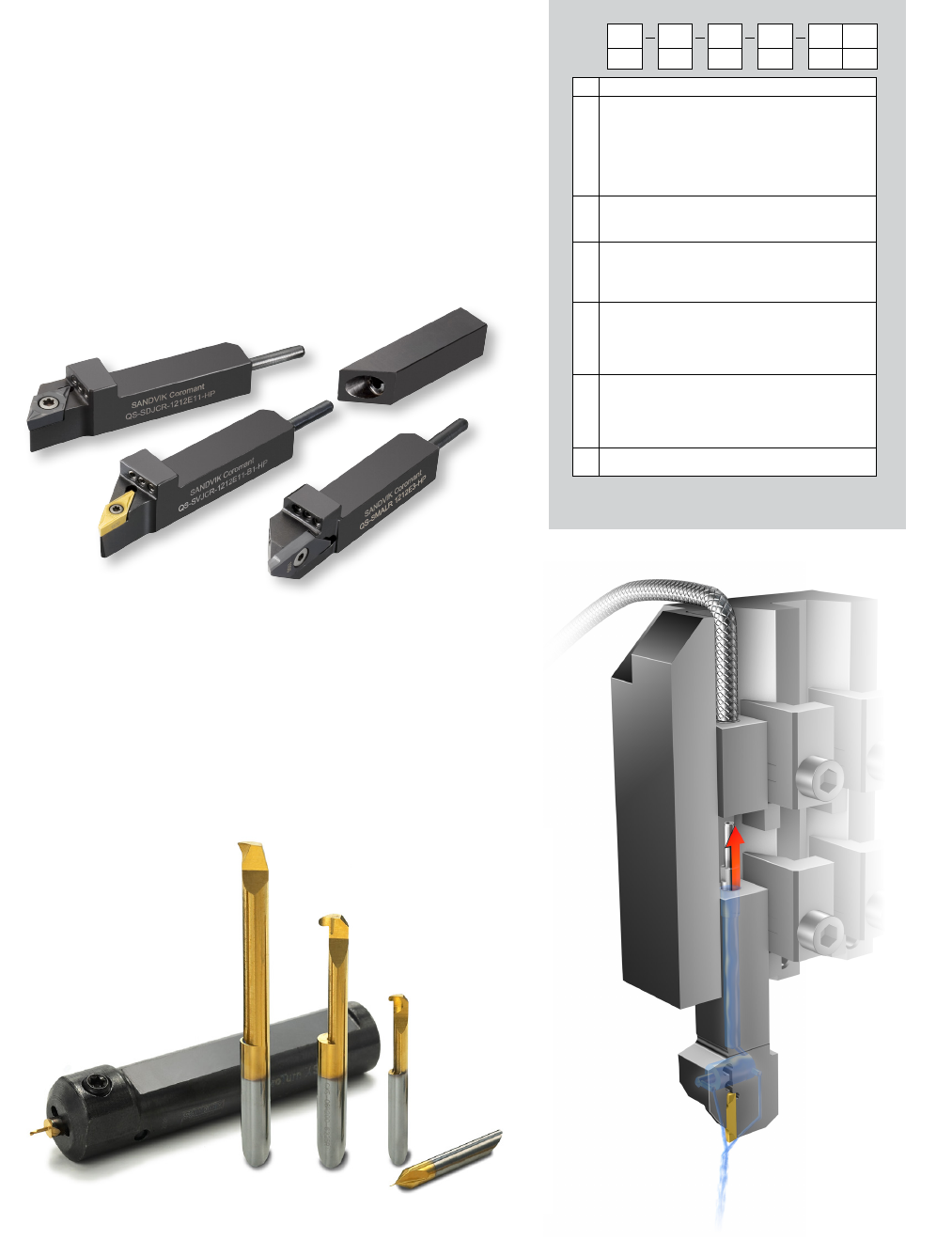

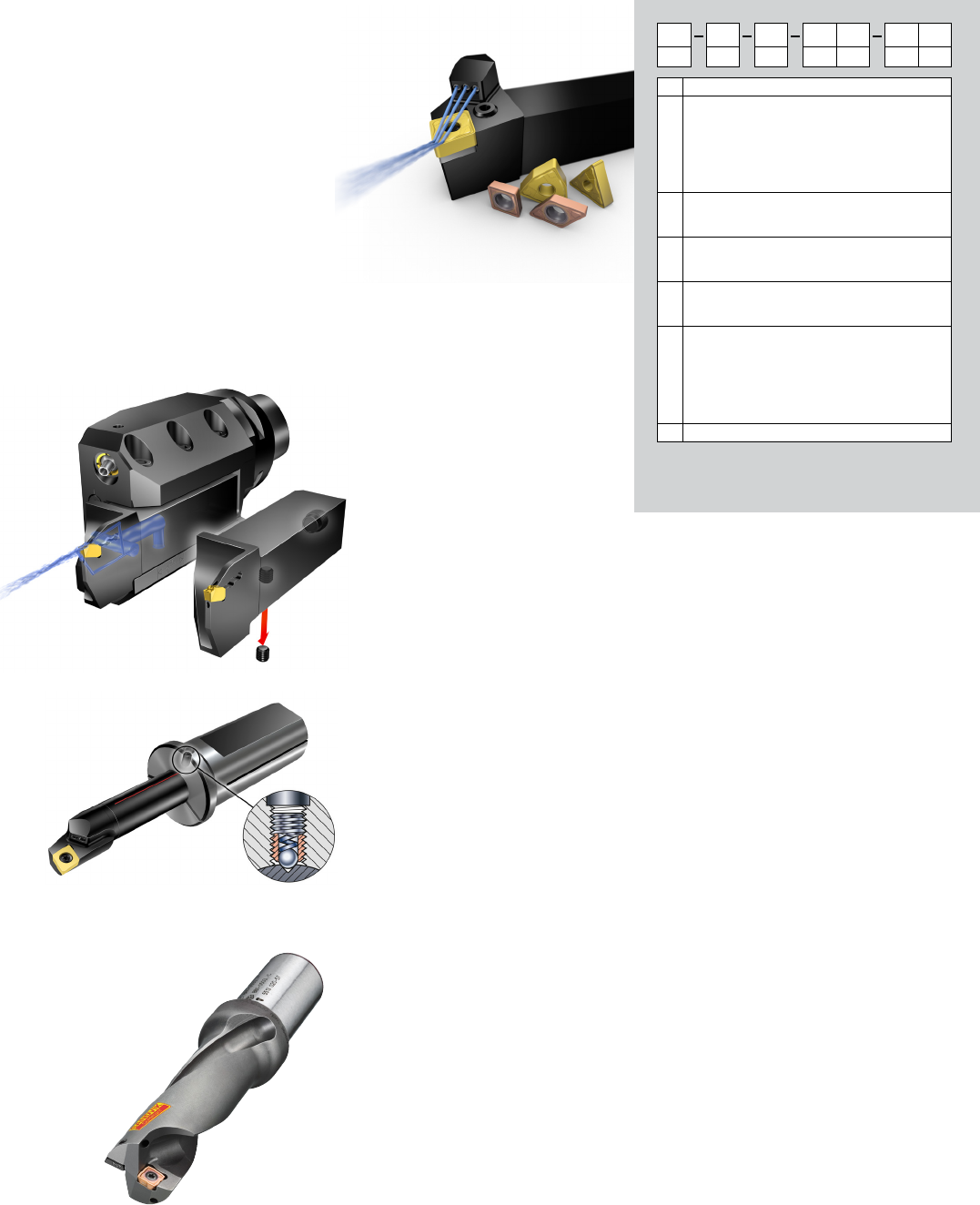

T-Max® P и CoroTurn® 107

Державки систем T-Max® P и

CoroTurn 107 с соплами CoroTurn HP

для высокоточной подачи СОЖ

обеспечивают хороший контроль

над формированием стружки,

надежность процесса обработки

и высокую производительность за

счет потоков СОЖ, направленных

точно в зону резания.

Использование режущих пластин со

специализированными геометриями

для высокоточной подачи СОЖ

позволит повысить стойкость

инструмента.

Токарные центры

KIT

1

TC

2

M

3

R

4

E

5

25

6

HP

7

1KIT - базовый набор инструментов

2Тип станка

TC - Токарные центры

MC - Обрабатывающие центры

QS - Автоматы продольного точения,

наружная обработка

CXS - Автоматы продольного точения,

внутренняя обработка

3 Ед. изм.

M - метрические

A - дюймовые

4Исполнение инструмента

R - правое

L - левое

5Тип операции

E - наружная обработка

I - внутренняя обработка

6 Интерфейс станка

20 - 20 мм

25 - 25 мм

40 - 40 мм

0750 - 0,75"

1000 - 1,0"

1250 - 1,25"

7HP - CoroTurn® HP с высокоточной подачей СОЖ

CoroCut®

CoroCut — это широкая программа режущих инструментов,

держателей, а также сплавов и геометрий пластин для отрезки

и обработки канавок.

CoroDrill® 880

Это сверло со сменными пластинами обладает прочным

корпусом и уникальной технологией ступенчатого сверления

Step Technology™ за счет центральной и периферийной пластин.

В результате обеспечивается идеальный баланс сил резания.

CoroDrill 880 гарантирует высокую эффективность при обработке

всех групп материалов.

EasyFix

Втулки EasyFix просты в использовании и значительно

сокращают время наладки инструмента. Это превосходное

решение для закрепления цилиндрических расточных оправок.

Подпружиненный шариковый фиксатор, расположенный внутри

втулки, защелкивается в пазу расточной оправки, гарантируя

точное позиционирование режущей кромки по высоте центров

станка. Паз на цилиндрической втулке имеет металлическое

уплотнение, что позволяет использовать имеющуюся на станке

систему подвода СОЖ.

6

Метрическое исполнение

Код заказа Размер

хвостовика, мм

Направление Державка Кол-во Режущая пластина Кол-во

KIT-TC-M-LE-20 20 × 20 Левое DCLNL 2020K 12 1CNMG 120408-XM 4325 4

DDJNL 2020K 11 1DNMX 110404-WF 4325 4

LF123G20-2020B 1N123G2-0300-0003-TF 1125 4

KIT-TC-M-LE-25 25 × 25 Левое DCLNL 2525M 12 1CNMG 120408-XM 4325 4

DDJNL 2525M 15 1DNMG 150608-XF 4325 4

LF123G20-2525B 1N123G2-0300-0003-TF 1125 4

KIT-TC-M-RE-20 20 × 20 Правое DCLNR 2020K 12 1CNMG 120408-XM 4325 4

DDJNR 2020K 11 1DNMX 110404-WF 4325 4

RF123G20-2020B 1N123G2-0300-0003-TF 1125 4

KIT-TC-M-RE-25 25 × 25 Правое DCLNR 2525M 12 1CNMG 120408-XM 4325 4

DDJNR 2525M 15 1DNMG 150608-XF 4325 4

RF123G20-2525B 1N123G2-0300-0003-TF 1125 4

Дюймовое исполнение

Код заказа Размер хвостовика,

дюйм

Исполнение Державка Кол-во Режущая пластина Кол-во

KIT-TC-A-LE-0750 0,75 × 0,75 Левое DCLNL 12 4B 1CNMG 432-XM 4325 4

DDJNL 12 4B 1DNMG 432-XF 4325 4

LF123G079-12B 1N123G2-0300-0003-TF 1125 4

KIT-TC-A-LE-1000 1,0 × 1,0 Левое DCLNL 16 4C 1CNMG 432-XM 4325 4

DDJNL 16 4C 1DNMG 432-XF 4325 4

LF123G079-16B 1N123G2-0300-0003-TF 1125 4

KIT-TC-A-RE-0750 0,75 × 0,75 Правое DCLNR 12 4B 1CNMG 432-XM 4325 4

DDJNR 12 4B 1DNMG 432-XF 4325 4

RF123G079-12B 1N123G2-0300-0003-TF 1125 4

KIT-TC-A-RE-1000 1,0 × 1,0 Правое DCLNR 16 4C 1CNMG 432-XM 4325 4

DDJNR 16 4C 1DNMG 432-XF 4325 4

RF123G079-16B 1N123G2-0300-0003-TF 1125 4

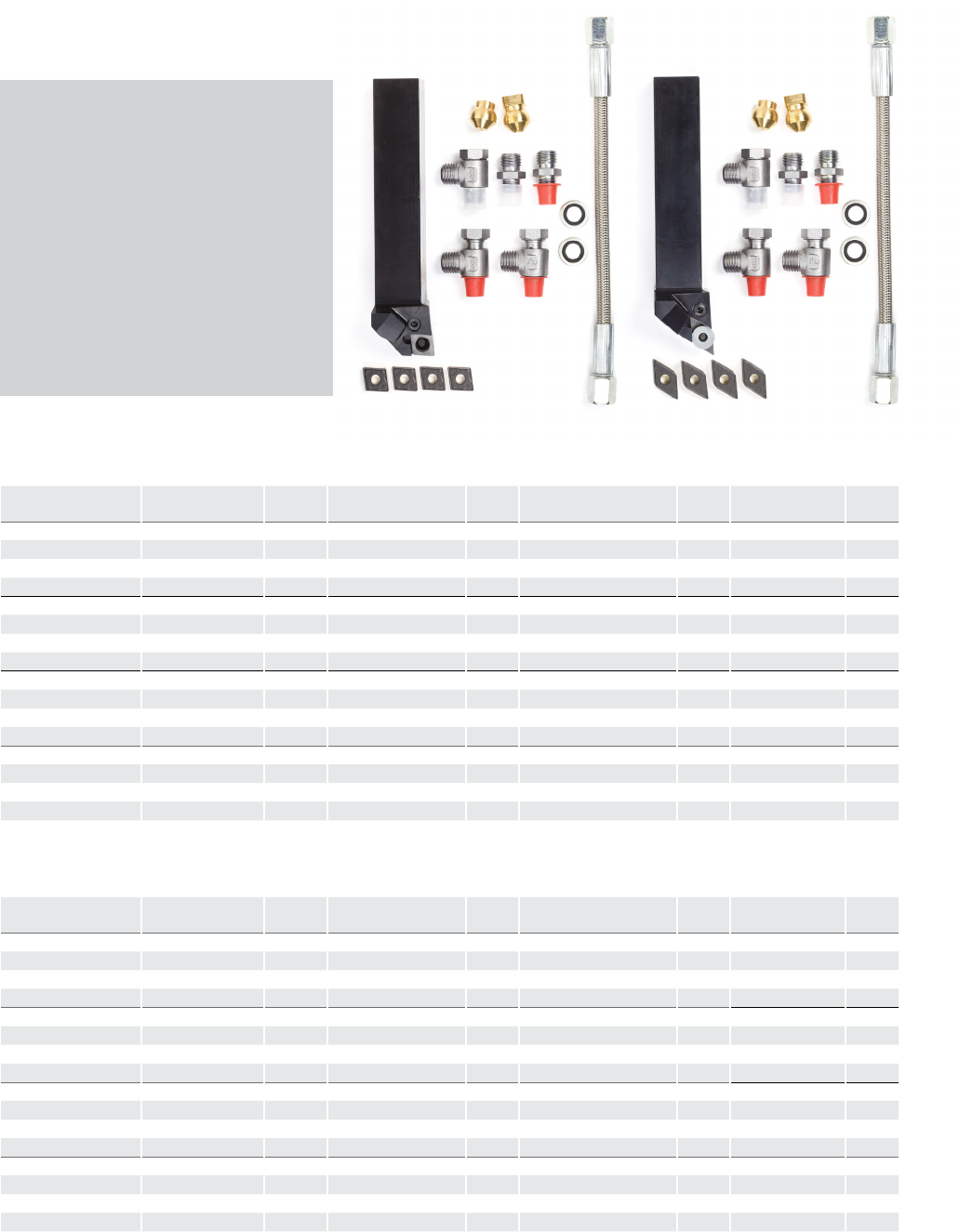

Токарные центры

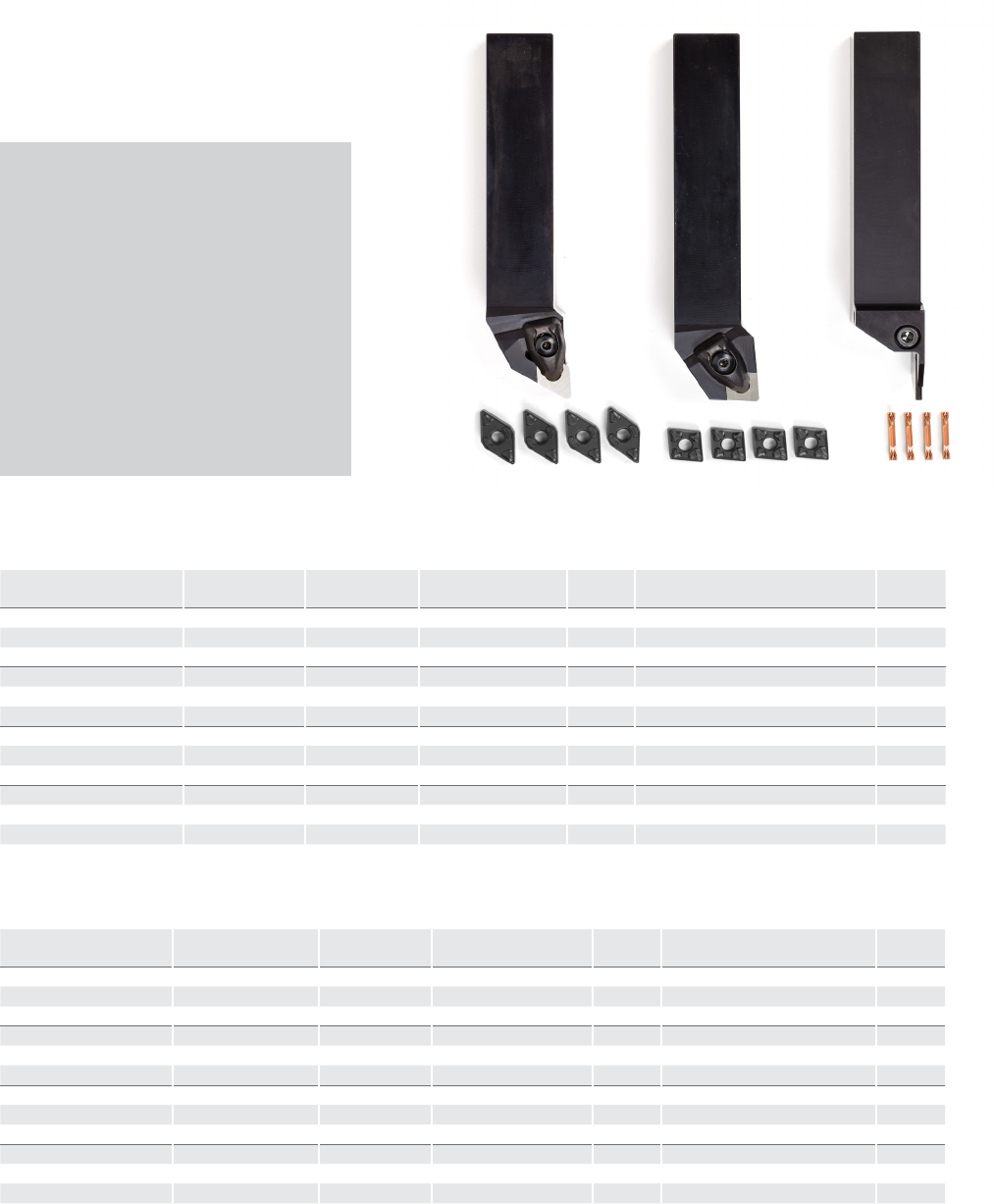

Набор державок для наружного точения

В набор входят Кол-во

Державка T-Max® P для пластин CNMG .......................1

Державка T-Max® P для пластин DNMG .......................1

Державка для отрезных пластин CoroCut® 1-2 ..........1

Пластина без задних углов формы C (CNMG)

для T-Max® P ..................................................................4

Пластина без задних углов формы D (DNMG)

для T-Max® P ..................................................................4

Пластина CoroCut® 1-2 размером 3 мм ........................4

Показано правое исполнение

7

В набор входят Кол-во

Державка T-max® P с высокоточной подачей

СОЖ для пластин CNMG .............................................1

Державка T-max® P с высокоточной подачей

СОЖ для пластин DNMG .............................................1

Пластина без задних углов формы C (CNMG)

для T-Max® P ..................................................................4

Пластина без задних углов формы D (DNMG)

для T-Max® P ..................................................................4

Шланг для подвода СОЖ ................................................2

Узел подвода СОЖ ..........................................................2

Заглушка канала СОЖ ....................................................2

Пробка ................................................................................2

Токарные центры

Набор державок для наружного точения

с высокоточной подачей СОЖ

Метрическое исполнение

Код заказа Размер

хвостовика, мм

Испол-

нение

Державка Кол-во Режущая пластина Кол-во Узел подвода

СОЖ

Кол-во

KIT-TC-M-LE-20HP 20 × 20 Левое PCLNL 2020K 12HP 1CNMG 120408-PMC 4325 45692 070-01 2

PDJNL 2020K 15HP 1DNMG 150608-PMC 4325 45693 065-01 2

5692 063-01 2

5692 063-02 2

KIT-TC-M-LE-25HP 25 × 25 Левое PCLNL 2525M 12HP 1CNMG 120408-PMC 4325 45692 070-01 2

PDJNL 2525M 15HP 1DNMG 150608-PMC 4325 45693 065-01 2

5692 063-01 2

5692 063-02 2

KIT-TC-M-RE-20HP 20 × 20 Правое PCLNR 2020K 12HP 1CNMG 120408-PMC 4325 45692 070-01 2

PDJNR 2020K 15HP 1DNMG 150608-PMC 4325 45693 065-01 2

5692 063-01 2

5692 063-02 2

KIT-TC-M-RE-25HP 25 × 25 Правое PCLNR 2525M 12HP 1CNMG 120408-PMC 4325 45692 070-01 2

PDJNR 2525M 15HP 1DNMG 150608-PMC 4325 45693 065-01 2

5692 063-01 2

5692 063-02 2

Дюймовое исполнение

Код заказа Размер

хвостовика, дюйм

Испол-

нение

Державка Кол-во Режущая пластина Кол-во Узел подвода

СОЖ

Кол-во

KIT-TC-A-LE-0750HP 0,75 × 0,75 Левое PCLNL 12 4BHP 1CNMG 432-PMC 4325 45692 070-01 2

PDJNL 12 4BHP 1DNMG 432-PMC 4325 45693 065-01 2

5692 063-01 2

5692 063-02 2

KIT-TC-A-LE-1000HP 1,0 × 1,0 Левое PCLNL 16 4DHP 1CNMG 432-PMC 4325 45692 070-01 2

PDJNL 16 4DHP 1DNMG 432-PMC 4325 45693 065-01 2

5692 063-01 2

5692 063-02 2

KIT-TC-A-RE-0750HP 0,75 × 0,75 Правое PCLNR 12 4BHP 1CNMG 432-PMC 4325 45692 070-01 2

PDJNR 12 4BHP 1DNMG 432-PMC 4325 45693 065-01 2

5692 063-01 2

5692 063-02 2

KIT-TC-A-RE-1000HP 1,0 × 1,0 Правое PCLNR 16 4DHP 1CNMG 432-PMC 4325 45692 070-01 2

PDJNR 16 4DHP 1DNMG 432-PMC 4325 45693 065-01 2

5692 063-01 2

5692 063-02 2

Показано правое исполнение

8

Токарные центры

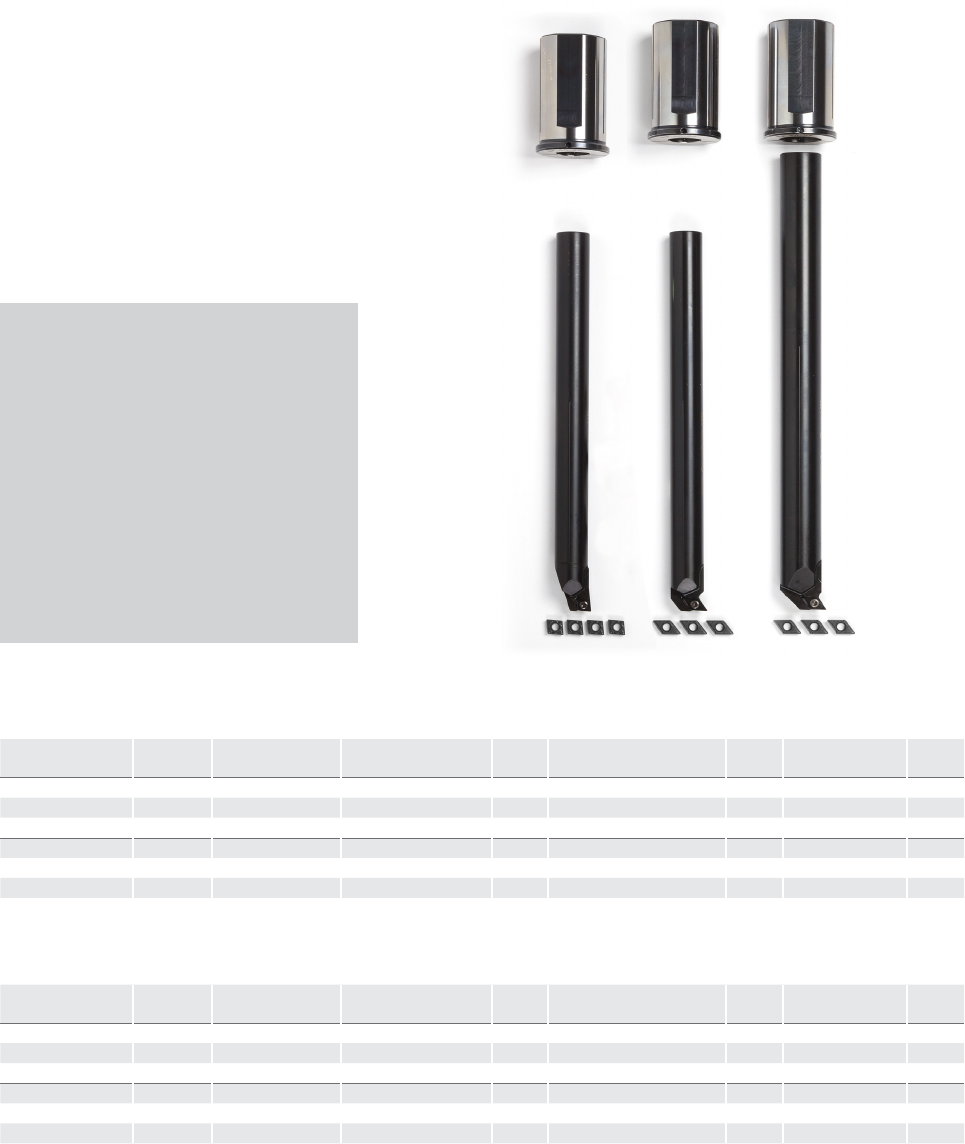

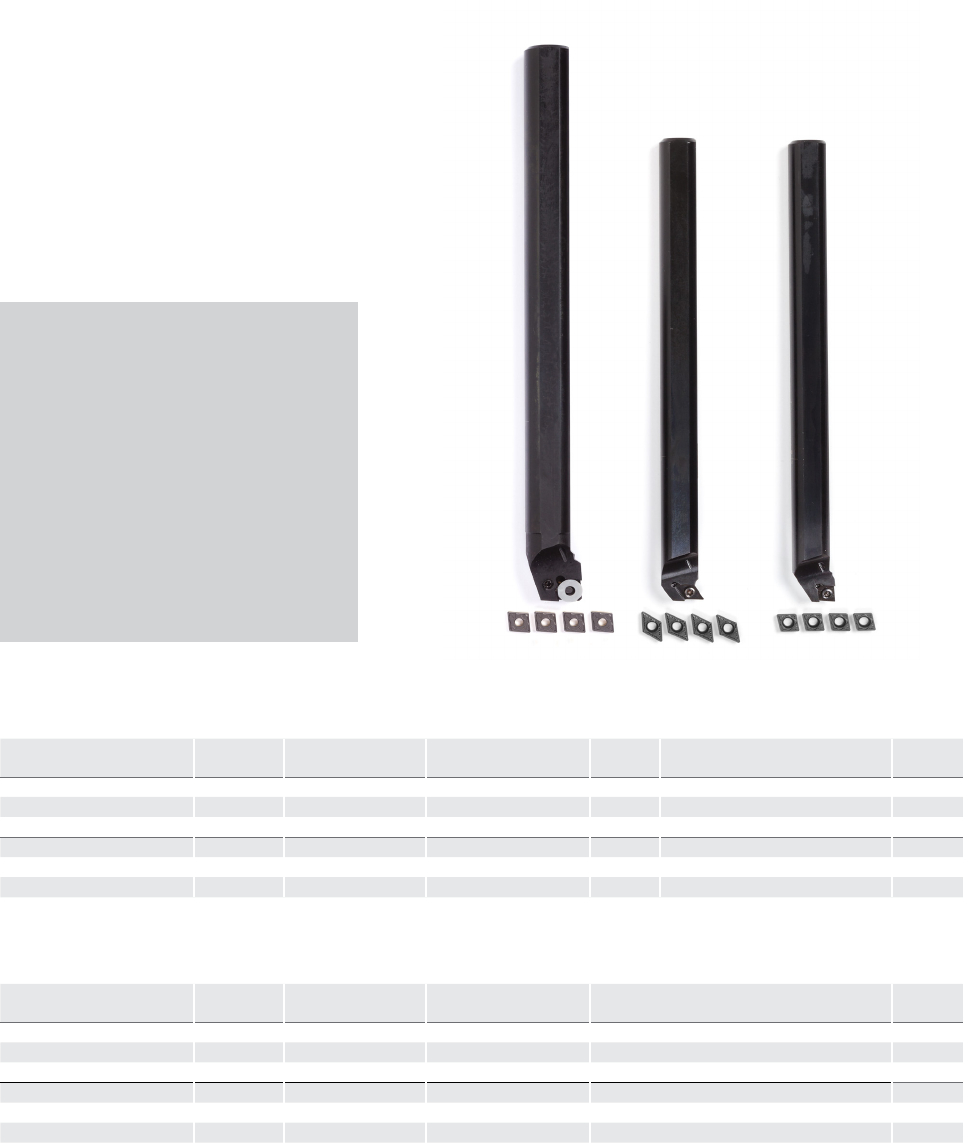

Набор расточных оправок

В набор входят Кол-во

Расточная оправка (ø 25 мм или 1")

для пластин CNMG .......................................................1

Расточная оправка (ø 25 мм или 0,75")

для пластин DCMT .......................................................1

Расточная оправка (ø 25 мм или 0,75")

для пластин CCMT .......................................................1

Пластина без задних углов формы С (CNMG)

для державки T-Max® P ................................................4

Пластина с задними углами формы D (DCMT)

для державки CoroTurn® 107 .......................................4

Пластина с задними углами формы C (CCMT)

для державки CoroTurn® 107 ......................................4

Метрическое исполнение

Код заказа Исполне-

ние

Размер

хвостовика, мм

Державка Кол-во Режущая пластина Кол-во

KIT-TC-M-LI Левое 25 A25T-PCLNL 12 1CNMG 120408-XM 4325 4

20 A20S-SDUCL 11 1DCMT 11T308-PM 4325 4

20 A20S-SCLCL 09 1CCMT 09T304-PM 4325 4

KIT-TC-M-RI Правое 25 A25T-PCLNR 12 1CNMG 120408-XM 4325 4

20 A20S-SDUCR 11 1DCMT 11T308-PM 4325 4

20 A20S-SCLCR 09 1CCMT 09T304-PM 4325 4

Дюймовое исполнение

Код заказа Исполне-

ние

Размер хвостовика,

дюйм

Державка Кол-во Режущая пластина Кол-во

KIT-TC-A-LI Левое 1,0 A16T-DCLNL 4 1CNMG 432-XM 4325 4

0,75 A12S-SDUCL 3 1DCMT 3(2.5)2-PM 4325 4

0,75 A12S-SCLCL 3 1CCMT 3(2.5)1-PM 4325 4

KIT-TC-A-RI Правое 1,0 A16T-DCLNR 4 1CNMG 432-XM 4325 4

0,75 A12S-SDUCR 3 1DCMT 3(2.5)2-PM 4325 4

0,75 A12S-SCLCR 3 1CCMT 3(2.5)1-PM 4325 4

Показано правое исполнение

9

В набор входят Кол-во

Сверло со сменными пластинами –

CoroDrill® 880 (ø 27 мм или 1,062") .............................1

Пластина для сверла – периферийная .......................4

Пластина для сверла – центральная ...........................4

Расточная оправка (ø 25 мм или 0,75")

для пластин DCMT .......................................................1

Расточная оправка (ø 25 мм или 0,75")

для пластин CCMT .......................................................1

Пластина с задними углами формы D (DCMT)

для державки CoroTurn® 107 .......................................4

Пластина с задними углами формы С (CCMT)

для державки CoroTurn® 107 ......................................4

Токарные центры

Набор для сверления и

внутренней токарной обработки

Метрическое исполнение

Код заказа Исполнение Размер хвостовика, мм Державка Кол-во Режущая пластина Кол-во

KIT-TC-M-LI-32 Левое 20 A20S-SCLCL 09 1CCMT 09T308-PM 4325 4

20 A20S-SDUCL 11 1DCMT 11T308-PM 4325 4

32 880-D2700L32-03 1880-05 03 05H-C-LM 1044 4

880-05 03 W08H-P-LM 4324 4

KIT-TC-M-RI-32 Правое 20 A20S-SCLCR 09 1CCMT 09T308-PM 4325 4

20 A20S-SDUCR 11 1DCMT 11T308-PM 4325 4

32 880-D2700L32-03 1880-05 03 05H-C-LM 1044 4

880-05 03 W08H-P-LM 4324 4

Дюймовое исполнение

Код заказа Исполнение Размер хвостовика,

дюйм

Державка Кол-во Режущая пластина Кол-во

KIT-TC-A-LI-1250 Левое 0,75 A12S-SCLCL 3 1CCMT 3(2.5)2-PM 4325 4

0,75 A12S-SDUCL 3 1DCMT 3(2.5)2-PM 4325 4

1,25 A880-D1062LX31-03 1880-05 03 05H-C-LM 1044 4

880-05 03 W08H-P-LM 4324 4

KIT-TC-A-RI-1250 Правое 0,75 A12S-SCLCR 3 1CCMT 3(2.5)2-PM 4325 4

0,75 A12S-SDUCR 3 1DCMT 3(2.5)2-PM 4325 4

1,25 A880-D1062LX31-03 1880-05 03 05H-C-LM 1044 4

880-05 03 W08H-P-LM 4324 4

Показано правое исполнение

10

Токарные центры

Набор расточных оправок с высокоточной

подачей СОЖ и втулками EasyFix

В набор входят Кол-во

Втулка EasyFix – OD 40 мм и ID 25 мм

или OD 1,5” и ID 1,0” .....................................................1

Втулка EasyFix – OD 40 мм и ID 20 мм

или OD 1,5” и ID 0,75” ...................................................2

Расточная оправка (ø25 мм или 1,0")

для пластин DCMT .......................................................1

Расточная оправка (ø20 мм или 0,75")

для пластин DCMT .......................................................1

Расточная оправка (ø20 мм или 0,75")

для пластины CCMT .....................................................1

Пластина с задними углами формы D (DCMT)

для державки CoroTurn® 107 .......................................6

Пластина с задними углами формы C (CCMT)

для державки CoroTurn® 107 ......................................4

Метрическое исполнение

Код заказа Исполне-

ние

Размер

хвостовика, мм

Державка Кол-во Режущая пластина Кол-во Втулка EasyFix Кол-во

KIT-TC-M-LI-40EF Левое 25 A25T-SDUCL 11HP-R 1DCMT 11T308-PM 4325 6 EF-40-25 1

20 A20S-SDUCL 11HP-R 1DCMT 11T308-PM 4325 4EF-40-20 2

20 A20S-SCLCL 09HP-R 1CCMT 09T304-PM 4325 4

KIT-TC-M-RI-40EF Правое 25 A25T-SDUCR 11HP-R 1DCMT 11T308-PM 4325 6 EF-40-25 1

20 A20S-SDUCR 11HP-R 1DCMT 11T308-PM 4325 4EF-40-20 2

20 A20S-SCLCR 09HP-R 1CCMT 09T304-PM 4325 4

Дюймовое исполнение

Код заказа Исполне-

ние

Размер хвостови-

ка, дюйм

Державка Кол-во Режущая пластина Кол-во Втулка EasyFix Кол-во

KIT-TC-A-LI-1500EF Левое 1,0 A16T-SDUCL 3HP-R 1DCMT 3(2.5)2-PM 4325 6 EF-A24-A16 1

0,75 A12S-SDUCL 3HP-R 1DCMT 3(2.5)2-PM 4325 4EF-A24-A12 2

0,75 A12S-SCLCL 3HP-R 1CCMT 3(2.5)1-PM 4325 4

KIT-TC-A-RI-1500EF Правое 1,0 A16T-SDUCR 3HP-R 1DCMT 3(2.5)2-PM 4325 6 EF-A24-A16 1

0,75 A12S-SDUCR 3HP-R 1DCMT 3(2.5)2-PM 4325 4EF-A24-A12 2

0,75 A12S-SCLCR 3HP-R 1CCMT 3(2.5)1-PM 4325 4

Показано правое исполнение

11

Обрабатывающие центры

KIT

1

MC

2

M

3

B

4

50

5

C5

6

419

7

1KIT - базовый набор инструментов

2Тип станка

TC - Токарные центры

MC - Обрабатывающие центры

QS - Автоматы продольного точения,

наружная обработка

CXS - Автоматы продольного точения,

внутренняя обработка

3 Ед. изм.

M - метрические

A - дюймовые

4Интерфейс станка

B - MAS-BT

I - ISO/DIN

V - CAT-V

SK - подходит для всех типов интерфейсов

5Размер шпинделя

30

40

50

6 Модульное соединение

C5 - 50 мм

7Тип фрезы

419 - CoroMill® 419

Coromant EH

Coromant EH – это модульная инструментальная система

со сменными головками. Модульная конструкция имеет

большие преимущества при обработке на крупных обра-

батывающих центрах с большим вылетом инструмента

и на обрабатывающих центрах меньшего размера, когда

вылет инструмента ограничен из-за риска возникновения

вибраций, для исключения которых потребуется снизить

режимы резания.

CoroMill® 316

CoroMill 316 – это гибкая система сменных фрезерных головок, которая

может применяться для широкого диапазона операций, таких как тор-

цевое фрезерование с большими подачами, фрезерование пазов, фре-

зерование методом винтовой интерполяции, фрезерование уступов и

фасок. Этот инструмент прост в эксплуатации, а для замены головок

требуется всего несколько секунд. В результате сокращается время

простоев станка при переходе от одной операции к другой.

CoroMill® 390

Семейство CoroMill 390 — это обширная программа универсальных

фрез для различных видов обработки. Они обеспечивают высокое

качество прямоугольных уступов и идеально подходят для фрезерова-

ния с врезанием под углом или методом винтовой интерполяции.

CoroMill® 245

Фреза CoroMill 245 является превосходным выбором, если вам необхо-

димы высокая скорость съема металла и зеркальная чистота обра-

ботанной поверхности. Геометрия инструмента обеспечивает низкие

силы резания и небольшое потребление мощности. Оптимизирован-

ные вершины пластин уменьшают образование заусенцев и выкраши-

вание обработанной поверхности.

CoroMill® 345

CoroMill 345 – это эффективная торцевая фреза, обладающая боль-

шой производительностью за счет возможности работать с высокой

подачей на зуб и высокой скоростью съема металла. Жесткий корпус

и опорные пластины, защищающие посадочные гнезда, гарантируют

надежность процесса обработки. На всех фрезах диаметром до 125 мм

доступен внутренний подвод СОЖ.

12

В набор входят (метрич.) Кол-во

Адаптер Coromant EH20 с конусом BT30 .....................1

Адаптер Coromant EH12 с конусом BT30 ......................1

Оправка для торцевых фрез –

размер оправки 16 мм ..................................................1

Концевая фреза CoroMill® 390 с соединением

EH20 – ø20 мм ...............................................................1

Концевая фреза CoroMill® 316 с соединением

EH12 – ø12 мм ................................................................1

Фреза для обработки фасок CoroMill® 316

с соединением EH12 – ø12 мм ....................................1

Торцевая фреза с углом в плане 90° –

CoroMill® 390 ø40 мм ....................................................1

Пластина размером 11 мм для CoroMill® 390 ..............6

Обрабатывающие центры

Фрезерный набор для MAS-BT30

Метрическое исполнение

Код заказа Адаптер Кол-во Корпус фрезы Кол-во Режущая пластина Кол-во Головка CoroMill® 316 Кол-во

KIT-MC-M-B30 A205-30 16 035 1R390-040Q16-11M 1R390-11T308M-PL 1130 6 316-12SM450C12010P 1030 1

392.55EH-30 20 049 1R390-020EH20-11L 1316-12CM600-12045G 1030 1

392.55EH-30 12 063 1

Дюймовое исполнение

Код заказа Адаптер Кол-во Корпус фрезы Кол-во Режущая пластина Кол-во Головка CoroMill® 316 Кол-во

KIT-MC-A-B30 AA205-30 19 030 1RA390-038R19-11M 1R390-11T308M-PL 1130 7A316-12SM450C05008P 1030 1

392.55EH-30 25 054 1RA390-025EH25-11M 1316-12CM600-12045G 1030 1

392.55EH-30 12 063 1

В набор входят (дюйм.) Кол-во

Адаптер Coromant EH25 с конусом BT30 .....................1

Адаптер Coromant EH12 с конусом BT30 ......................1

Оправка для торцевых фрез –

размер оправки 0,75" ...................................................1

Концевая фреза CoroMill® 390

с соединением EH25 – ø1,0" .......................................1

Концевая фреза CoroMill® 316

с соединением EH12 – ø0,5" .......................................1

Фреза для обработки фасок CoroMill® 316

с соединением EH12 – ø0,5" .......................................1

Торцевая фреза с углом в плане 90° –

CoroMill® 390 ø1,5" ........................................................1

Пластина размером 11 мм для CoroMill® 390 ..............7

Показан набор метрического исполнения

13

В набор входят (метрич.) Кол-во

Адаптер Coromant EH16 ...................................................1

Оправка для торцевых фрез –

размер оправки 16 мм ...................................................1

Оправка для торцевых фрез –

размер оправки 22 мм ...................................................1

Концевая фреза CoroMill® 390

с соединением EH16 – ø16 мм .....................................1

Фреза для обработки уступов 90° –

CoroMill® 390 ø40 мм ......................................................1

Торцевая фреза с углом в плане 45° –

CoroMill® 245 ø63 мм ......................................................1

Пластина размером 11 мм для CoroMill® 390 .................6

Пластина размером 12 мм для CoroMill® 245 .................5

Обрабатывающие центры

Фрезерный набор для конуса ISO 40

В набор входят (дюйм.) Кол-во

Адаптер Coromant EH16 ...................................................1

Оправка для торцевых фрез – размер оправки 0,75" ....2

Концевая фреза CoroMill® 390

с соединением EH16 – ø0,575" .....................................1

Фреза для обработки уступов 90° –

CoroMill® 390 ø1,5" ..........................................................1

Торцевая фреза с углом в плане 45° –

CoroMill® 245 ø2,5" ..........................................................1

Пластина размером 11 мм для CoroMill® 390 .................6

Пластина размером 12 мм для CoroMill® 245 .................5

Метрическое исполнение

Код заказа Интерфейс Адаптер Кол-во Корпус фрезы Кол-во Режущая пластина Кол-во

KIT-MC-M-B40 MAS-BT 40 392.55EH-40 16 060 1R390-016EH16-11L 1R390-11T308M-PL 1130 6

A2B05-40 16 035 1R390-040Q16-11M 1R245-12T3M-PM 1030 5

A2B05-40 22 035 1R245-063Q22-12M 1

KIT-MC-M-I40 ISO 40 392.140EH-40 16 049 1R390-016EH16-11L 1R390-11T308M-PL 1130 6

A1B05-40 16 035 1R390-040Q16-11M 1R245-12T3M-PM 1030 5

A1B05-40 22 035 1R245-063Q22-12M 1

Дюймовое исполнение

Код заказа Интерфейс Адаптер Кол-во Корпус фрезы Кол-во Режущая пластина Кол-во

KIT-MC-A-V40 CAT-V 40 A392.45EH-40 16 065 1RA390-016EH16-11L 1R390-11T308M-PL 1130 6

AA3B05-40 19 038 2RA390-038R19-11M 1R245-12T3M-PM 1030 5

RA245-063R19-12M 1

Показан набор метрического исполнения

14

В набор входят (метрич.) Кол-во

Высокопроизводительная фреза –

CoroMill® 419 ø50 мм ......................................................1

Фреза для обработки уступов 90° –

CoroMill® 390 ø50 мм ......................................................1

Торцевая фреза с углом в плане 45° –

CoroMill® 245 ø80 мм ......................................................1

Пластина размером 14 мм для CoroMill® 419 .................4

Пластина размером 17 мм для CoroMill® 390 .................4

Пластина размером 12 мм для CoroMill® 245 .................6

Обрабатывающие центры

Фрезерный набор для конуса ISO 50

Метрическое исполнение

Код заказа Корпус фрезы Кол-во Режущая пластина Кол-во

KIT-MC-M-SK50 419-050Q22-14M 1419R-1405M-PM 1030 4

R390-050Q22-17M 1R390-170408M-PM 1130 4

R245-080Q27-12M 1R245-12T3M-PM 1030 6

Дюймовое исполнение

Код заказа Корпус фрезы Кол-во Режущая пластина Кол-во

KIT-MC-A-SK50 A419-051R19-14M 1419R-1405M-PM 1030 4

RA390-051R19-17M 1R390-170408M-PM 1130 4

A345-102R38-13M 1345R-1305M-PM 1030 7

В набор входят (дюйм.) Кол-во

Высокопроизводительная фреза –

CoroMill® 419 ø2" .............................................................1

Фреза для обработки уступов 90° –

CoroMill® 390 ø2" .............................................................1

Торцевая фреза с углом в плане 45° –

CoroMill® 345 ø4" .............................................................1

Пластина размером 14 мм для CoroMill® 419 .................4

Пластина размером 17 мм для CoroMill® 390 .................4

Пластина размером 13 мм для CoroMill® 345 .................7

Показан набор метрического исполнения

15

В набор входят Кол-во

Адаптер Coromant Capto® размера C5 с

конусом ISO 50................................................................1

Удлинитель – соединения C5/C5 .....................................1

Высокопроизводительная фреза –

CoroMill® 419 ø54 мм ......................................................1

Пластина размером 14 мм для CoroMill® 419 .................4

Сборочный ключ ................................................................1

Обрабатывающие центры

Модульная сборка CoroMill® 419 для

конуса ISO 50

Метрическое исполнение

Код заказа Интерфейс Адаптер Кол-во Корпус фрезы Кол-во Режущая пластина Кол-во

KIT-MC-M-B50-C5-419 MAS BT 50 C5-390,58-50 040 1419-052C5-14M 1419R-1405M-PM 1030 4

C5-391.01-50 080A 1 1

5680 015-01 1 1

KIT-MC-M-I50-C5-419 ISO 50 C5-390,140-50 030 1419-052C5-14M 1419R-1405M-PM 1030 4

C5-391.01-50 080A 1 1

5680 015-01 1 1

Дюймовое исполнение

Код заказа Интерфейс Адаптер Кол-во Корпус фрезы Кол-во Режущая пластина Кол-во

KIT-MC-M-V50-C5-419 CAT-V 50 C5-A390,45-50 040 1419-052C5-14M 1419R-1405M-PM 1030 4

C5-391.01-50 080A 1 1

5680 015-01 1 1

16

Автоматы продольного точения

KIT

1

QS

2

M

3

CZ

4

12

5

HP

6

1KIT - базовый набор инструментов

2Тип станка

TC - Токарные центры

MC - Обрабатывающие центры

QS - Автоматы продольного точения,

наружная обработка

CXS - Автоматы продольного точения,

внутренняя обработка

3 Ед. изм.

M - метрические

A - дюймовые

4Марка станка

CZ - Citizen

ST - Star

TG - Tsugami

5Интерфейс станка - система QS

12 - 12 мм

16 - 16 мм

0500 - 0,5"

0625 - 0,625"

Интерфейс станка - система CXS

22 - 22 мм

25 - 25 мм

0750 - 0,75" (19,05 мм)

1000 - 1,0" (25,4 мм)

6 HP - CoroTurn® HP с высокоточной подачей СОЖ

Быстросменная оснастка с системой крепления QS™

Система крепления QS максимально увеличивает долю

производительного времени, так как инструмент может

быть легко извлечен из станка для замены режущей пла-

стины. Эта система позволяет немедленно приступить к

обработке после закрепления инструмента без дополни-

тельной настройки и измерений. Для обеспечения беспе-

ребойного производства и повышения качества изделий

из наиболее труднообрабатываемых длинностружечных

материалов применяйте державки CoroTurn® HP (с вы-

сокоточной подачей СОЖ). Оригинальное крепление в

считанные минуты можно заменить клиньями, адаптиро-

ванными для определенного станка.

CoroTurn® XS

Система CoroTurn XS предназначена для внутренней

обработки и позволяет быстро производить смену

и настройку расточных оправок. Вставка с высокой

точностью располагается в расточной оправке за

счет установочного штифта, который позиционирует

вставку в правильном положении – по высоте и длине.

17

Код заказа Размер хвостовика, мм

(дюйм)

Державка Кол-во Вставка Кол-во

KIT-CXS-A-CZ-0750 19,05 (0,75) CXS-A0750-04 1CXS-04T098A15-4210R 1025 4

CXS-04G100-4215R 1025 2

CXS-04TH050VM-4215R 1025 2

KIT-CXS-A-CZ-1000 25,4 (1,0) CXS-A1000-04M 1CXS-04T098A15-4210R 1025 4

CXS-04G100-4215R 1025 2

CXS-04TH050VM-4215R 1025 2

Автоматы продольного точения – Citizen

Внутренняя токарная обработка –

CoroTurn® XS

В набор входят Кол-во

Державка для вставок CoroTurn® XS

размером 4 мм ..............................................................1

Вставка для растачивания CoroTurn® XS,

GC1025 ...........................................................................4

Вставка для резьбонарезания CoroTurn® XS,

GC1025 ...........................................................................2

Вставка для обработки канавок CoroTurn® XS,

GC1025 ...........................................................................2

18

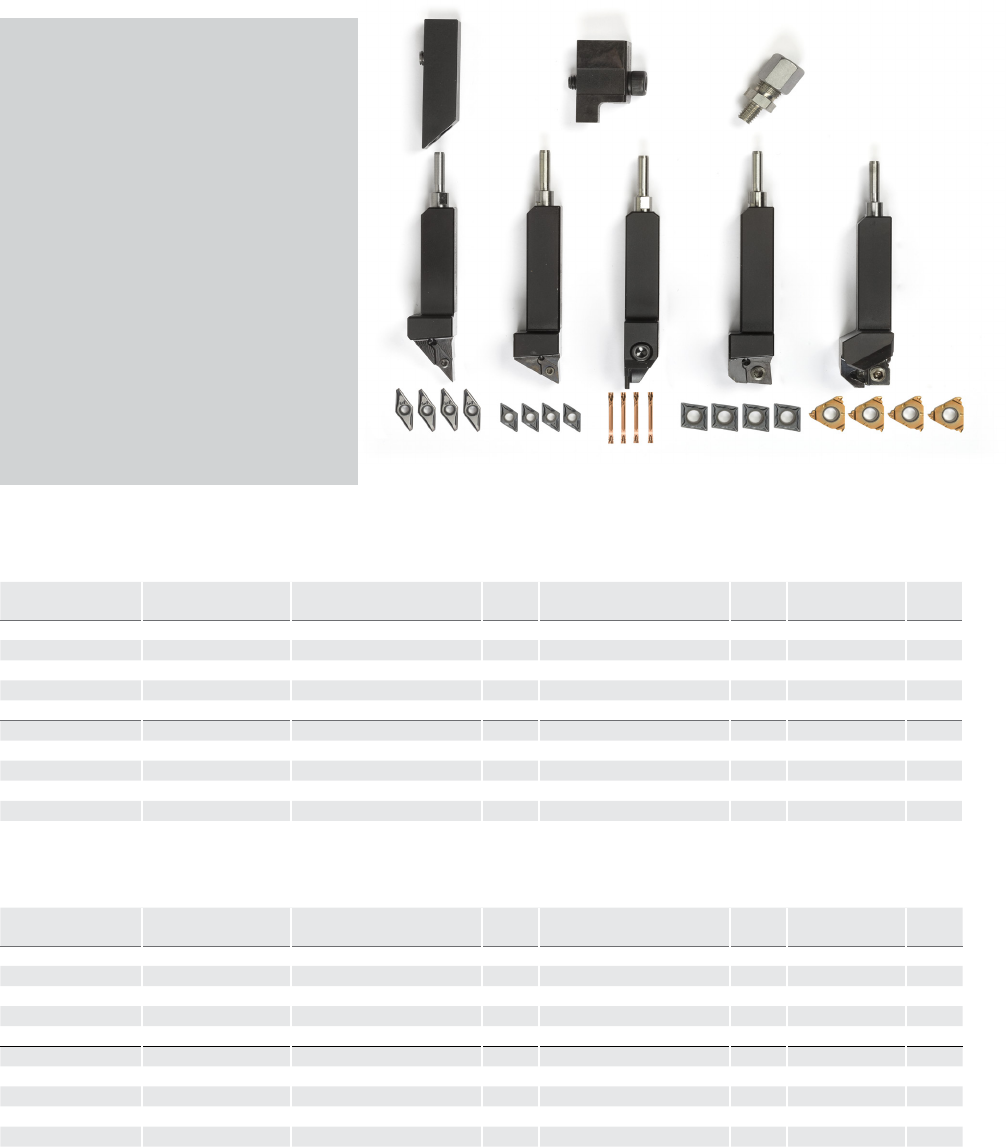

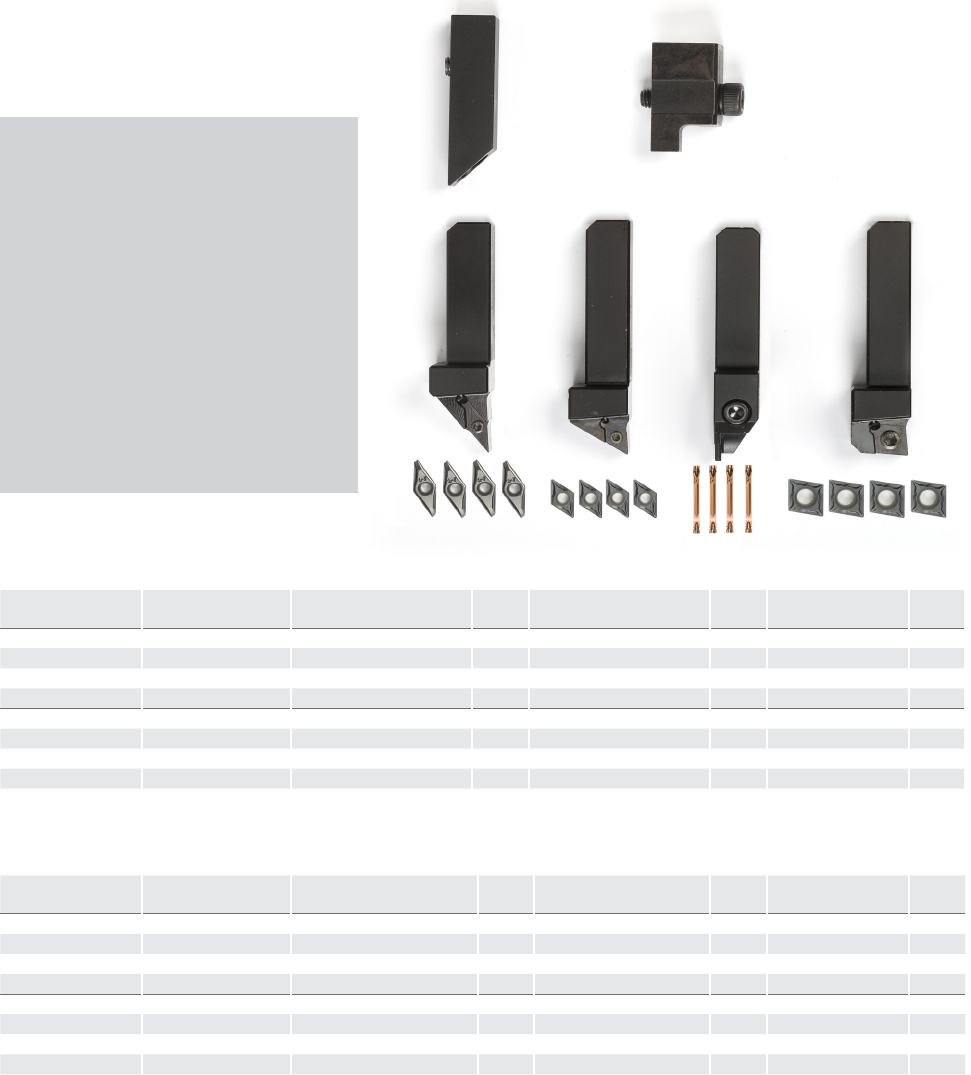

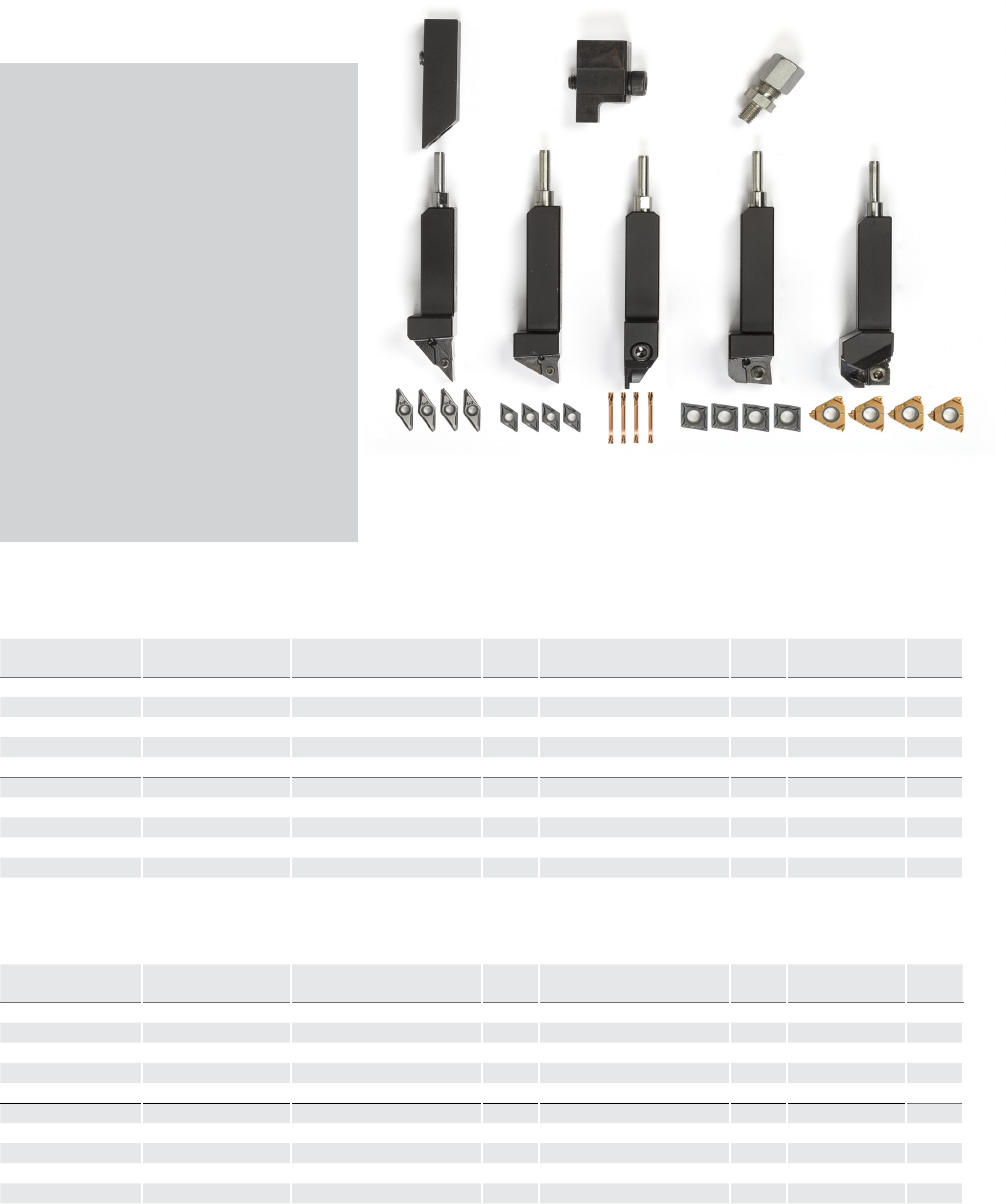

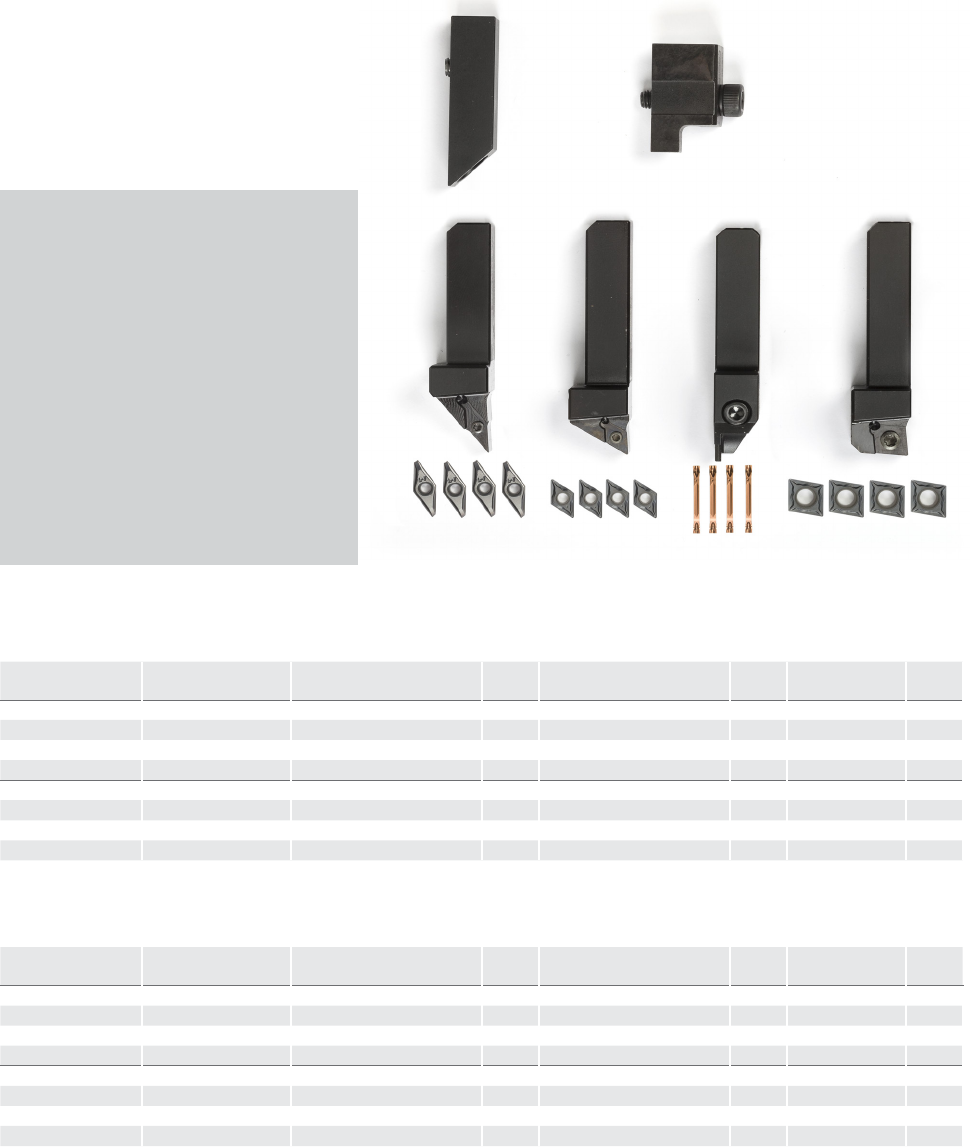

Автоматы продольного точения – Citizen

Наружная токарная обработка –

быстросменная система крепления QS™

Метрическое исполнение

Код заказа Размер хвостовика,

мм

Державка Кол-во Режущая пластина Кол-во Клин/упор Кол-во

KIT-QS-M-CZ-12 12 × 12 QS-SVJBR 1212E11-B1 1VCEX 110301R-F 1105 4QS-1212 4

QS-SDJCR 1212E07 1DCGT 070204-UM 1105 4QS-30 8

QS-SCLCR 1212E09 1CCGT 09T304-UM 1105 4

QS-LF123E11-1212B 1N123E2-0200-0002-CM 1125 4

KIT-QS-M-CZ-16 16 × 16 QS-SVJBR 1616E11-B1 1VCEX 110301R-F 1105 4QS-1616 4

QS-SDJCR 1616E11 1DCGT 11T304-UM 1105 4QS-40 8

QS-SCLCR 1616E09 1CCGT 09T304-UM 1105 4

QS-LF123E11-1616B 1N123E2-0200-0002-CM 1125 4

Дюймовое исполнение

Код заказа Размер хвостовика,

дюйм

Державка Кол-во Режущая пластина Кол-во Клин/упор Кол-во

KIT-QS-A-CZ-0500 0,5 × 0,5 QS-SVJBR 082X-B1 1VCEX 110301R-F 1105 4QS-A08 4

QS-SDJCR 083X 1DCGT 11T304-UM 1105 4QS-30A 8

QS-SCLCR 083X 1CCGT 09T304-UM 1105 4

QS-LF123E043-08B 1N123E2-0200-0002-CM 1125 4

KIT-QS-A-CZ-0625 0,625 × 0,625 QS-SVJBR 102X-B1 1VCEX 110301R-F 1105 4QS-A10 4

QS-SDJCR 103X 1DCGT 11T304-UM 1105 4QS-40A 8

QS-SCLCR 103X 1CCGT 09T304-UM 1105 4

QS-LF123E043-10B 1N123E2-0200-0002-CM 1125 4

×4 ×8

В набор входят Кол-во

Державка QS для пластин с задними

углами формы V (VCEX) ..............................................1

Державка QS для пластин с задними

углами формы D (DCGT) .............................................1

Державка QS для отрезных пластин

CoroCut® 1-2 ...................................................................1

Державка QS для пластин с задними

углами формы C (CCGT) .............................................1

Пластина с задними углами формы V (VCEX),

GC1105 ............................................................................4

Пластина с задними углами формы D (DCGT),

GC1105 ............................................................................4

Пластина CoroCut 1-2 шириной 2 мм,

GC112 5 ............................................................................4

Пластина с задними углами формы C (CCGT),

GC1105 ............................................................................4

Упор QS ..............................................................................4

Клин QS .............................................................................8

19

Автоматы продольного точения – Citizen

Наружная токарная обработка –

быстросменная система крепления QS™ с

высокоточной подачей СОЖ

Метрическое исполнение

Код заказа Размер хвостовика,

мм

Державка Кол-во Режущая пластина Кол-во Клин/упор Кол-во

KIT-QS-M-CZ-12HP 12 × 12 QS-SVJCR 1212E11HP 1VCEX 110301R-F 1105 4QS-1212HP-M 5

QS-SDJCR 1212E07HP 1DCGT 070204-UM 1105 4QS-30 10

QS-SCLCR 1212E09HP 1CCGT 09T304-UM 1105 45696 001-01 5

QS-QD-LFE16C1212S 1QD-NE-0200-0002-CM 1125 4

QS-266RFA-1212-16HP 1266RG-16MM01A150M 1135 4

KIT-QS-M-CZ-16HP 16 × 16 QS-SVJCR 1616E11HP 1VCEX 110301R-F 1105 4QS-1616HP-M 5

QS-SDJCR 1616E11HP 1DCGT 11T304-UM 1105 4QS-40 10

QS-SCLCR 1616E09HP 1CCGT 09T304-UM 1105 45696 001-01 5

QS-QD-LFE20C1616S 1QD-NE-0200-0002-CM 1125 4

QS-266RFA-1616-16HP 1266RG-16MM01A150M 1135 4

Дюймовое исполнение

Код заказа Размер хвостовика,

дюйм

Державка Кол-во Режущая пластина Кол-во Клин/упор Кол-во

KIT-QS-A-CZ-0500HP 0,5 × 0,5 QS-SVJCR 082XHP 1VCEX 110301R-F 1105 4QS-A08HP-M 5

QS-SDJCR 082XHP 1DCGT 070204-UM 1105 4QS-30A 10

QS-SCLCR 083XHP 1CCGT 09T304-UM 1105 45696 001-01 5

QS-QD-LFE0625C08S 1QD-NE-0200-0002-CM 1125 4

QS-266RFA-083HP 1266RG-16UN01A180M 1135 4

KIT-QS-A-CZ-0625HP 0,625 × 0,625 QS-SVJCR 103XHP 1VCEX 110301R-F 1105 4QS-A10HP-M 5

QS-SDJCR 103XHP 1DCGT 11T304-UM 1105 4QS-40A 10

QS-SCLCR 103XHP 1CCGT 09T304-UM 1105 45696 001-01 5

QS-QD-LFE0800C10S 1QD-NE-0200-0002-CM 1125 4

QS-266RFA-103HP 1266RG-16UN01A180M 1135 4

×5 ×10 ×5

В набор входят Кол-во

Державка QS для пластин с задними

углами формы V (VCEX) ..............................................1

Державка QS для пластин с задними

углами формы D (DCGT) .............................................1

Державка QS для отрезных пластин

CoroCut® QD ..................................................................1

Державка QS для пластин с задними

углами формы C (CCGT) .............................................1

Державка QS для резьбонарезных пластин

CoroThread® 266 ...........................................................1

Пластина с задними углами формы V (VCEX),

GC1105 ............................................................................4

Пластина с задними углами формы D (DCGT),

GC1105 ............................................................................4

Отрезная пластина CoroCut® QD шириной 2 мм,

GC112 5 ............................................................................4

Пластина с задними углами формы C (CCGT),

GC1105 ...........................................................................4

Резьбонарезная пластина для державок

CoroThread® 266, GC1135 .............................................4

Упор QS ..............................................................................5

Клин QS ...........................................................................10

Штуцер подвода СОЖ .....................................................5

20

Код заказа Размер хвостовика, мм Державка Кол-во Вставка Кол-во

KIT-CXS-M-ST-22 22 CXS-A22-04 1CXS-04T098A15-4210R 1025 4

CXS-04G100-4215R 1025 2

CXS-04TH050VM-4215R 1025 2

Автоматы продольного точения – Star

Внутренняя токарная обработка –

CoroTurn® XS

В набор входят Кол-во

Державка для вставок CoroTurn® XS

размером 4 мм ..............................................................1

Вставка для растачивания CoroTurn® XS,

GC1025 ...........................................................................4

Вставка для резьбонарезания

CoroTur n® XS, GC1025 ..................................................2

Вставка для обработки канавок

CoroTur n® XS, GC1025 ..................................................2

21

Автоматы продольного точения – Star

Наружная токарная обработка –

быстросменная система крепления QS™

Метрическое исполнение

Код заказа Размер хвостовика,

мм

Державка Кол-во Режущая пластина Кол-во Клин/упор Кол-во

KIT-QS-M-ST-12 12 × 12 QS-SVJBR 1212E11-B1 1VCEX 110301R-F 1105 4QS-1212 4

QS-SDJCR 1212E07 1DCGT 070204-UM 1105 4QS-351 5

QS-SCLCR 1212E09 1CCGT 09T304-UM 1105 4QS-352 3

QS-LF123E11-1212B 1N123E2-0200-0002-CM 1125 4

KIT-QS-M-ST-16 16 × 16 QS-SVJBR 1616E11-B1 1VCEX 110301R-F 1105 4QS-1616 4

QS-SDJCR 1616E11 1DCGT 11T304-UM 1105 4QS-351 5

QS-SCLCR 1616E09 1CCGT 09T304-UM 1105 4QS-352 3

QS-LF123E11-1616B 1N123E2-0200-0002-CM 1125 4

Дюймовое исполнение

Код заказа Размер хвостовика,

дюйм

Державка Кол-во Режущая пластина Кол-во Клин/упор Кол-во

KIT-QS-A-ST-0500 0,5 × 0,5 QS-SVJBR 082X-B1 1VCEX 110301R-F 1105 4QS-A08 4

QS-SDJCR 083X 1DCGT 11T304-UM 1105 4QS-351 5

QS-SCLCR 083X 1CCGT 09T304-UM 1105 4QS-352 3

QS-LF123E043-08B 1N123E2-0200-0002-CM 1125 4

KIT-QS-A-ST-0625 0,625 × 0,625 QS-SVJBR 102X-B1 1VCEX 110301R-F 1105 4QS-A10 4

QS-SDJCR 103X 1DCGT 11T304-UM 1105 4QS-351 5

QS-SCLCR 103X 1CCGT 09T304-UM 1105 4QS-352 3

QS-LF123E043-10B 1N123E2-0200-0002-CM 1125 4

В набор входят Кол-во

Державка QS для пластин с задними

углами формы V (VCEX) ..............................................1

Державка QS для пластин с задними

углами формы D (DCGT) .............................................1

Державка QS для отрезных пластин

CoroCut® 1-2 ...................................................................1

Державка QS для пластин с задними

углами формы C (CCGT) .............................................1

Пластина с задними углами формы V (VCEX),

GC1105 ............................................................................4

Пластина с задними углами формы D (DCGT),

GC1105 ............................................................................4

Пластина CoroCut 1-2 шириной 2 мм,

GC112 5 ............................................................................4

Пластина с задними углами формы C (CCGT),

GC1105 ............................................................................4

Упор QS ..............................................................................4

Клин QS .............................................................................8

×4 ×8

22

Автоматы продольного точения – Star

Наружная токарная обработка –

быстросменная система крепления QS™ с

высокоточной подачей СОЖ

Метрическое исполнение

Код заказа Размер хвостовика,

мм

Державка Кол-во Режущая пластина Кол-во Клин/упор Кол-во

KIT-QS-M-ST-12HP 12 × 12 QS-SVJCR 1212E11HP 1VCEX 110301R-F 1105 4QS-1212HP-M 5

QS-SDJCR 1212E07HP 1DCGT 070204-UM 1105 4QS-351 6

QS-SCLCR 1212E09HP 1CCGT 09T304-UM 1105 4QS-352 4

QS-QD-LFE16C1212S 1QD-NE-0200-0002-CM 1125 45696 001-01 5

QS-266RFA-1212-16HP 1266RG-16MM01A150M 1135 4

KIT-QS-M-ST-16HP 16 × 16 QS-SVJCR 1616E11HP 1VCEX 110301R-F 1105 4QS-1616HP-M 5

QS-SDJCR 1616E11HP 1DCGT 11T304-UM 1105 4QS-351 6

QS-SCLCR 1616E09HP 1CCGT 09T304-UM 1105 4QS-352 4

QS-QD-LFE20C1616S 1QD-NE-0200-0002-CM 1125 45696 001-01 5

QS-266RFA-1616-16HP 1266RG-16MM01A150M 1135 4

Дюймовое исполнение

Код заказа Размер хвостовика,

дюйм

Державка Кол-во Режущая пластина Кол-во Клин/упор Кол-во

KIT-QS-A-ST-0500HP 0,5 × 0,5 QS-SVJCR 082XHP 1VCEX 110301R-F 1105 4QS-A08HP-M 5

QS-SDJCR 082XHP 1DCGT 070204-UM 1105 4QS-351 6

QS-SCLCR 083XHP 1CCGT 09T304-UM 1105 4QS-352 4

QS-QD-LFE0625C08S 1QD-NE-0200-0002-CM 1125 45696 001-01 5

QS-266RFA-083HP 1266RG-16UN01A180M 1135 4

KIT-QS-A-ST-0625HP 0,625 × 0,625 QS-SVJCR 102XHP 1VCEX 110301R-F 1105 4QS-103HP-M 5

QS-SDJCR 103XHP 1DCGT 11T304-UM 1105 4QS-351 6

QS-SCLCR 103XHP 1CCGT 09T304-UM 1105 4QS-352 4

QS-QD-LFE0800C10S 1QD-NE-0200-0002-CM 1125 45696 001-01 5

QS-266RFA-103HP 1266RG-16UN01A180M 1135 4

В набор входят Кол-во

Державка QS для пластин с задними

углами формы V (VCEX) ..............................................1

Державка QS для пластин с задними

углами формы D (DCGT) .............................................1

Державка QS для отрезных пластин

CoroCut® QD ..................................................................1

Державка QS для пластин с задними

углами формы C (CCGT) .............................................1

Державка QS для резьбонарезных пластин

CoroThread®266 ............................................................1

Пластина с задними углами формы V (VCEX),

GC1105 ............................................................................4

Пластина с задними углами формы D (DCGT),

GC1105 ............................................................................4

Отрезная пластина CoroCut® QD шириной 2 мм,

GC112 5 ............................................................................4

Пластина с задними углами формы C (CCGT),

GC1105 ...........................................................................4

Резьбонарезная пластина для державок

CoroThread® 266, GC1135 .............................................4

Упор QS ..............................................................................5

Клин QS ...........................................................................10

Штуцер подвода СОЖ .....................................................5

×5 ×10 ×5

23

Код заказа Размер хвостовика, мм Державка Кол-во Вставка Кол-во

KIT-CXS-M-TG-25 25 CXS-A25-04 1CXS-04T098A15-4210R 1025 4

CXS-04G100-4215R 1025 2

CXS-04TH050VM-4215R 1025 2

Автоматы продольного точения – Tsugami

Внутренняя токарная обработка –

CoroTurn® XS

В набор входят Кол-во

Державка для вставок CoroTurn® XS

размером 4 мм ..............................................................1

Вставка для растачивания CoroTurn® XS,

GC1025 ...........................................................................4

Вставка для резьбонарезания CoroTurn® XS,

GC1025 ...........................................................................2

Вставка для обработки канавок CoroTurn® XS,

GC1025 ...........................................................................2

24

Автоматы продольного точения – Tsugami

Наружная токарная обработка –

быстросменная система крепления QS™

Метрическое исполнение

Код заказа Размер хвостовика,

мм

Державка Кол-во Режущая пластина Кол-во Клин/упор Кол-во

KIT-QS-M-TG-12 12 × 12 QS-SVJBR 1212E11-B1 1VCEX 110301R-F 1105 4QS-130-12 4

QS-SDJCR 1212E07 1DCGT 070204-UM 1105 4QS-130 4

QS-SCLCR 1212E09 1CCGT 09T304-UM 1105 4

QS-LF123E11-1212B 1N123E2-0200-0002-CM 1125 4

KIT-QS-M-TG-16 16 × 16 QS-SVJBR 1616E11-B1 1VCEX 110301R-F 1105 4QS-130-16 4

QS-SDJCR 1616E11 1DCGT 11T304-UM 1105 4QS-130 4

QS-SCLCR 1616E09 1CCGT 09T304-UM 1105 4

QS-LF123E11-1616B 1N123E2-0200-0002-CM 1125 4

Дюймовое исполнение

Код заказа Размер хвостовика,

дюйм

Державка Кол-во Режущая пластина Кол-во Клин/упор Кол-во

KIT-QS-A-TG-0500 0,5 × 0,5 QS-SVJBR 082X-B1 1VCEX 110301R-F 1105 4QS-130-12 4

QS-SDJCR 083X 1DCGT 11T304-UM 1105 4QS-130 4

QS-SCLCR 083X 1CCGT 09T304-UM 1105 4

QS-LF123E043-08B 1N123E2-0200-0002-CM 1125 4

KIT-QS-A-TG-0625 0,625 × 0,625 QS-SVJBR 102X-B1 1VCEX 110301R-F 1105 4QS-130-16 4

QS-SDJCR 103X 1DCGT 11T304-UM 1105 4QS-130 4

QS-SCLCR 103X 1CCGT 09T304-UM 1105 4

QS-LF123E043-10B 1N123E2-0200-0002-CM 1125 4

В набор входят Кол-во

Державка QS для пластин с задними

углами формы V (VCEX) ..............................................1

Державка QS для пластин с задними

углами формы D (DCGT) .............................................1

Державка QS для отрезных пластин

CoroCut® 1-2 ...................................................................1

Державка QS для пластин с задними

углами формы C (CCGT) .............................................1

Пластина с задними углами формы V (VCEX),

GC1105 ............................................................................4

Пластина с задними углами формы D (DCGT),

GC1105 ............................................................................4

Пластина CoroCut 1-2 шириной 2 мм, GC1125 .............4

Пластина с задними углами формы C (CCGT),

GC1105 ............................................................................4

Упор QS ..............................................................................4

Клин QS .............................................................................4

×4 ×4

25

Автоматы продольного точения – Tsugami

Наружная токарная обработка –

быстросменная система крепления QS™ с

высокоточной подачей СОЖ

Метрическое исполнение

Код заказа Размер хвостовика,

мм

Державка Кол-во Режущая пластина Кол-во Клин/упор Кол-во

KIT-QS-M-TG-12HP 12 × 12 QS-SVJCR 1212E11HP 1VCEX 110301R-F 1105 4QS-1212HP-M 5

QS-SDJCR 1212E07HP 1DCGT 070204-UM 1105 4QS-140 5

QS-SCLCR 1212E09HP 1CCGT 09T304-UM 1105 4QS-140HP 5

QS-QD-LFE16C1212S 1QD-NE-0200-0002-CM 1125 45696 001-01 5

QS-266RFA-1212-16HP 1266RG-16MM01A150M 1135 4

KIT-QS-M-TG-16HP 16 × 16 QS-SVJCR 1616E11HP 1VCEX 110301R-F 1105 4QS-1616HP-M 5

QS-SDJCR 1616E11HP 1DCGT 11T304-UM 1105 4QS-150 10

QS-SCLCR 1616E09HP 1CCGT 09T304-UM 1105 45696 001-01 5

QS-QD-LFE20C1616S 1QD-NE-0200-0002-CM 1125 4

QS-266RFA-1616-16HP 1266RG-16MM01A150M 1135 4

Дюймовое исполнение

Код заказа Размер хвостовика,

дюйм

Державка Кол-во Режущая пластина Кол-во Клин/упор Кол-во

KIT-QS-A-TG-0500HP 0,5 × 0,5 QS-SVJCR 082XHP 1VCEX 110301R-F 1105 4QS-A08HP-M 5

QS-SDJCR 082XHP 1DCGT 070204-UM 1105 4QS-140 5

QS-SCLCR 083XHP 1CCGT 09T304-UM 1105 4QS-140HPA 5

QS-QD-LFE0625C08S 1QD-NE-0200-0002-CM 1125 45696 001-01 5

QS-266RFA-083HP 1266RG-16UN01A180M 1135 4

KIT-QS-A-TG-0625HP 0,625 × 0,625 QS-SVJCR 102XHP 1VCEX 110301R-F 1105 4QS-A10HP-M 5

QS-SDJCR 103XHP 1DCGT 11T304-UM 1105 4QS-150 10

QS-SCLCR 103XHP 1CCGT 09T304-UM 1105 45696 001-01 5

QS-QD-LFE0800C10S 1QD-NE-0200-0002-CM 1125 4

QS-266RFA-103HP 1266RG-16UN01A180M 1135 4

В набор входят Кол-во

Державка QS для пластин с задними

углами формы V (VCEX) ..............................................1

Державка QS для пластин с задними

углами формы D (DCGT) .............................................1

Державка QS для отрезных пластин

CoroCut® QD ..................................................................1

Державка QS для пластин с задними

углами формы C (CCGT) .............................................1

Державка QS для резьбонарезных пластин

CoroThread® 266 ...........................................................1

Пластина с задними углами формы V (VCEX),

GC1105 ............................................................................4

Пластина с задними углами формы D (DCGT),

GC1105............................................................................4

Отрезная пластина CoroCut® QD шириной 2 мм,

GC112 5 ............................................................................4

Пластина с задними углами формы C (CCGT),

GC1105 ............................................................................4

Резьбонарезная пластина для державок

CoroThread® 266, GC1135 .............................................4

Упор QS ..............................................................................5

Клин QS ...........................................................................10

Штуцер подвода СОЖ .....................................................5

×5 ×10 ×5

26

.............................................................................................................................................................................................................................................................................

Для заметок

27

.............................................................................................................................................................................................................................................................................

Для заметок

Главный офис:

AB Sandvik Coromant

SE-811 81 Сандвикен, Швеция

www.sandvik.coromant.com

E-mail: info.coromant@sandvik.com
