Представляем наши новые каталоги
Каталог состоит из трёх томов: "Токарные инструменты",
"Вращающиеся инструменты" и "Цельные режущие
инструменты". Представлено в общей сложности более 30000
единиц стандартной продукции.
Токарные инструменты – Общее точение, Отрезка и обработка
канавок, Резьбонарезание, Инструмент для многоцелевой
обработки, Инструментальный блоки и Инструментальная
оснастка
Вращающиеся инструменты – Фрезерование, Сверление,
Растачивание и Инструментальная оснастка
Цельные режущие инструменты – Фрезерование, Сверление,
Нарезание резьбы метчиком и Развёртывание
Используя обзоры продукции в начале каждой главы, найдите
интересующую вас область и по ссылке перейдите
непосредственно на страницу продукции. По ссылкам внизу
каждой страницы с продукцией можно посмотреть подходящую
к ней другую продукцию и информацию — державки, пластины и
параметры резания.
Наш полный ассортимент, включающий примерно 50000
стандартных позиций, приведён на www.sandvik.coromant.com.
Мы также предлагаем широкий ассортимент продукции,
адаптируемой к вашим требованиям обработки.
Посетите www.sandvik.coromant.com и узнайте актуальные
размеры и допуски, подробные параметры резания, и закажите
доступные инструменты и комплектующие.
Условные обозначения:
Рекомендуемые
диаметры
предварительно
обработанных
отверстий
Режимы резания Описание сплавов Параметры ISO 13399
Система обозначения Информация о СОЖ Восстановление
инструмента Информация
Первый выбор
Хороший выбор
Не доступно
2
R
U
S
A
B
C
D
E
Универсальные решения
Полный ассортимент высокопроизводительных инструментов,
гарантирующих высокую гибкость и экономичность
технологического процесса.
Оптимизированные решения
Уникальная линейка специализированных инструментов для
определённых областей применения, отличающихся высокой
эффективностью, ресурсом и надёжностью.
Инженерные решения
Инструменты Tailor Made и специальные инструменты,
разработанные по индивидуальному запросу.
Наш ассортимент продукции
Всё, что мы делаем, направлено на поддержание рабочего процесса, повышение его эффективности и производительности.
По опыту мы знаем, что это требует поиска различных инструментов для каждого заказчика и для разных условий обработки.
Не существует единого решения, которое подошло бы всем без исключения. В связи с этим мы разработали предложение,
которое включает цельный режущий инструмент трёх различных категорий.
3
R
U
S
A
B
C
D
E
Как найти нужный инструмент
1. Выберите область применения (сверление, фрезерование, нарезание резьбы
метчиками и т.д.)
2. Выберите категорию инструмента в зависимости от требований обработки
-Уникальный инструмент, разработанный для конкретной
операции обработки
-Углубленное изучение процесса и рекомендации
экспертов
-Решения, не относящиеся к стандартному ассортименту
продукции
-Один инструмент для множества материалов
-Надёжный инструмент для различных областей
применения
-Идеально подходит для мелкосерийного производства и
меняющихся производственных условий
-Инструменты для обработки определённых групп
материалов
-Инструменты, оптимизированные для конкретных
областей применения
-Идеально подходят для средне- и крупносерийного
производства
6
R
U
S
A
B
C
D
E
AФрезерование
BСверление
CНарезание резьбы метчиками
DРазвёртывание
EОбщая информация
R
U
S
Фрезерование
Универсальные решения
Полный ассортимент высокопроизводительных инструментов,
гарантирующих высокую гибкость и экономичность
технологического процесса.
Оптимизированные решения
Уникальная линейка специализированных инструментов для
определённых областей применения, отличающихся высокой
эффективностью, ресурсом и надёжностью.
Инженерные решения
Инструменты Tailor Made и специальные инструменты,
разработанные по индивидуальному запросу.
A 2
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
CoroMill
®
326
CoroMill
®
Plura - Универсальные фрезы
CoroMill
®
Plura - Оптимизированные фрезы
CoroMill
®
316
A 3
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Универсальные решения
Цельные твердосплавные концевые фрезы CoroMill
®
Plura
A11
Фрезы для тяжёлой черновой обработки A12-A24
Фрезы для средней черновой обработки A26-A28
Фрезы со стружкоделительными канавками для черновой обработки A30
Фрезы со сферическим концом для профильной обработки A32-A34
Фрезы для обработки фасок A36
Оптимизированные решения
Цельные твердосплавные концевые фрезы CoroMill
®
Plura
A37
Фрезы для тяжёлого фрезерования (HD) A38-A44
Фрезы для высокопроизводительной обработки уступов (HFS) A46-A58
Фрезы для высокопроизводительной торцевой обработки A60-A62
Фрезы общего назначения A64-A72
Фрезы для обработки материалов высокой твёрдости A74-A76
Фрезы для высокопроизводительной обработки алюминия и других цветных металлов A78-A84
Фрезы со стружкоделительными канавками для черновой обработки A86-A90
Фрезы для чистовой обработки A92-A96
Фрезы для мелкоразмерной обработки A98
Фрезы со сферическим концом для мелкоразмерной обработки A100-A102
Фрезы для обработки поверхностей тел вращения A104
Фрезы со сферическим концом для профильной обработки A106-A116
Фрезы для обработки кромок A118-A122

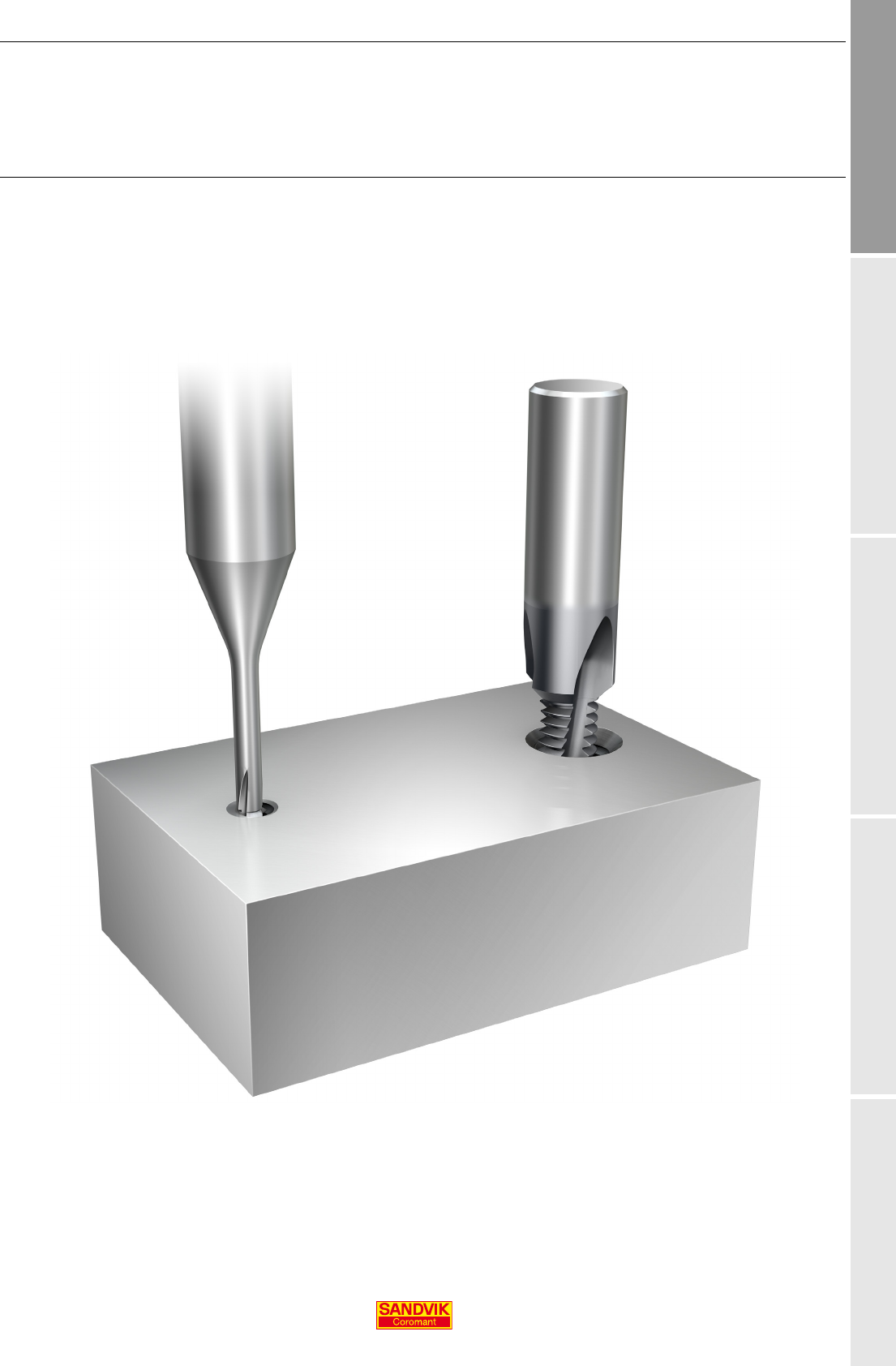

Фрезы для нарезания резьбы A124-A134
Цельные твердосплавные сменные головки CoroMill
®
316
A135
Фрезы для тяжёлого фрезерования (HD) A136-A138
Фрезы общего назначения A140-A142
Фрезы для высокопроизводительной торцевой обработки A144
Фрезы с открытыми стружечными канавками A146
Фрезы для высокопроизводительной обработки алюминия и других цветных металлов A148
Фрезы со стружкоделительными канавками для черновой обработки A150
Фрезы для профильной обработки A152
Фрезы для чистовой обработки A154
Фрезы для обработки фасок A156-A158
Цельные твердосплавные концевые фрезы CoroMill
®
326
A159
Фрезы для обработки фасок A160
Фрезы для нарезания резьбы A161
Инженерные решения
A162
A 4
ФРЕЗЕРОВАНИЕ
Выбор инструмента для фрезерования
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Выбор инструмента для фрезерования
Практические рекомендации по выбору инструмента
CoroMill
®
Plura
Универсальные
Фрезы для тяжёлой черновой обработки
A12-A24
+++ ++ ++ + + ++ •••••
2 зуба +++ + + + + ++ •••••
3 зуба ++ ++ + + + ++ •••••
4 зуба + +++ ++ + + + •••••
Фрезы для средней черновой обработки
A26-A28
++ +++ +++ ++ ++ ++ •••••
3 зуба ++ ++ ++ ++ ++ ++ •••••
4 зуба + +++ +++ ++ ++ + ••••
Фрезы со стружкоделительными канавками
для черновой обработки.
A30
++ +++ ++ ++ ++ + • • • •
Фрезы для профильной обработки
A32-A34
+++ •••••
Фрезы для обработки фасок
A36
+++ +++ ••••••
Оптимизированные
Фрезы для тяжёлого
фрезерования
A38-A44
+++ +++ +++ +++ +++ ++ • • • •
Фрезы для
высокопроизводительной
обработки уступов.
A46-A58
+ +++ ++ ++ ++ ++ • • • •
Фрезы для
высокопроизводительной
торцевой обработки. A60-A62
+++ ++ +++ • • • • •
Фрезы общего назначения
A64-A72
++ ++ ++ ++ ++ ++ • • • • •
Фрезы для обработки
материалов высокой
твёрдости.
A74-A76
+++ + + + • •
Фрезы для высокопроизводительной
обработки алюминия
A78-A84
+++ +++ +++ +++ +++ +++ • •
Фрезы со стружкоделительными
канавками для черновой
обработки.
A86-A90
++ ++ ++ ++ ++ •••••
Фрезы для чистовой
обработки
A92-A96
+++ ••• ••
Фрезы для мелкоразмерной
обработки
A98-A102
+ +++ +++ ••••••
Фрезы для обработки
поверхностей тел вращения
A104
+++ • • • •
Фрезы для профильной
обработки
A106-A116
+++ •••••••
Фрезы для обработки кромок
A118-A122
+++ •
Фрезы для нарезания резьбы
A134
+++ ••••••
P
P
A 5
Выбор инструмента для фрезерования
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Выбор инструмента для фрезерования
CoroMill
®
316
Обозначение операций обработки
Оптимизированные
Фрезы для тяжёлого фрезерования
A136-A138
++ +++ +++ +++ +++ ++ • • • •
Фрезы общего назначения
A140-A142
++ +++ +++ ++ ++ + • • • •
Фрезы для высокопроизводительной
торцевой обработки.
A144
+++ ++ +++ • • • •
Фрезы с открытыми стружечными
канавками
.
A146
+++ + ++ +++ +++ +++ • • • •
Фрезы для высокопроизводительной
обработки алюминия.
A148
++ +++ ++ ++ ++ ++ •
Фрезы со стружкоделительными
канавками для черновой обработки. A150
++ ++ ++ ++ ++ • • • •
Фрезы для профильной обработки
A152
+++ •••••
Фрезы для чистовой обработки
A154
+++ • • • •
Фрезы для обработки фасок
A156-A158
+++ +++ • • • •
Фрезерование уступов Фрезерование кромок Фрезерование карманов Фрезерование пазов
Торцевое фрезерование Профильное фрезерование Фрезерование поверхностей тел
вращения Винтовая интерполяция
Плунжерное фрезерование Врезание под углом Фрезерование внутренних фасок Фрезерование наружных фасок
Резьбофрезерование
Ifind E7
P
A 6
ФРЕЗЕРОВАНИЕ
Обзор инструмента
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Обзор инструмента
Универсальные решения
Цельные твердосплавные концевые фрезы CoroMill
®
Plura
Фрезы для тяжёлой
черновой обработки Фрезы для средней
черновой обработки
Фрезы со
стружкоделительными
канавками для
черновой обработки
Фрезы со
сферическим концом
для профильной
обработки
Фрезы для обработки
фасок
Обрабатываемый
материал Для различных
материалов твёрдостью
48 HRc
Для различных
материалов твёрдостью
48 HRc
Для различных
материалов твёрдостью
48 HRc
Для различных
материалов твёрдостью
48 HRc
Для различных
материалов твёрдостью
48 HRc
Области применения по
ISO
DC мм 1.00 - 25.00 2.00 - 25.00 6.00 - 20.00 1.00 - 20.00 1.00 - 8.00
DC дюйм .125 - 1.000 .125 - 1.000 .250 - 1.000 .063 - .750
.047 - .248
FHA 30°, 35° 45° 37° 30° 0°
ZEFP 2, 3, 4 3, 4 42, 4 2, 3, 4, 5, 6
RE мм ---0.50 - 10.00 -
RE дюйм ---.031 - .375 -
CHW мм 0.00 - 0.30 0.00 - 0.20 0.35 - 0.63 - -
CHW дюйм .000 - .012 .000 - .010 .014 - .031 - -
Хвостовик Цилиндрический Weldon Цилиндрический Цилиндрический Цилиндрический
Weldon Weldon
BSG DIN 6527 K DIN 6527 L DIN 6527 L COROMANT COROMANT
DIN 6527 L Внутренний Внутренний
COROMANT
Сплав 1630 1620, 1630 1640 1620, 1630 1620
Внутренний подвод СОЖ
Наружный подвод СОЖ
Стр.A12-A24 A26-A28 A30 A32-A34 A36
P P
P
PP
A 7
Обзор инструмента
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Обзо р инструмента
Оптимизированные решения
Цельные твердосплавные концевые фрезы CoroMill
®
Plura
Фрезы для тяжёлого фрезерования Фрезы для высокопроизводительной обработки
уступов
Обрабатываемый
материал Для обработки стали Для обработки стали Для обработки
нержавеющей стали Для обработки
сплавов на основе
титана
Для обработки
сплавов на основе
никеля
Для обработки стали
твёрдостью
48 HRC
Области применения
по ISO
DC мм 6.00 - 25.00 2.00 - 25.00 6.00 - 25.00 4.00 - 32.00 4.00 - 25.00 2.00 - 25.00
DC дюйм .250 - .750 .125 - .750 .250 - 750 .188 - 1.250 -
FHA 38° 38, 42° 38° 42° 42° 37°
ZEFP 5 4 4 4, 5, 6 4, 5 4
RE мм 0.50 - 2.00 0.20 - 2.00 0.50 - 6.35 0.50 - 4.00 0.50 - 6.35 -
RE дюйм .015 - .060 .015 - .060 .015 - .190 .030 - .120 - -
CHW мм 0.10 - 0.25 -0.10 - 0.25 - - 0.15 - 0.20
CHW дюйм .004 - .010
-
.004 - .010
- -
Хвостовик
Цилиндрический Цилиндрический Цилиндрический Цилиндрический Цилиндрический Цилиндрический
Weldon Weldon Weldon
iLock iLock
BSG COROMANT COROMANT COROMANT COROMANT COROMANT DIN 6527 L
Сплав 1730 1730 1740 1745 1710 1630
Внутренний подвод
СОЖ
Наружный подвод
СОЖ
Стр.A38-A39 A40-A41 A42-A44 A46-A50 A51-A53 A54
Фрезы для
высокопроизводительной обработки
уступов
Фрезы для
высокопроизводительной торцевой
обработки Фрезы общего назначения
Обрабатываемый
материал Для обработки стали
и нержавеющей стали Для обработки
нержавеющей стали и
жаропрочных сплавов
Для обработки стали и
закалённой стали
твёрдостью
63 HRc
Для обработки
нержавеющей стали и
стали твёрдостью
48
HRc
Для обработки стали и
закалённой стали
твёрдостью
63 HRc
Для обработки
нержавеющей стали и
стали твёрдостью
48
HRc
Области применения
по ISO
DC мм 6.00 - 25.00 2.00 - 25.00 4.00 - 20.00 4.00 - 20.00 2.00 - 20.00 2.00 - 25.00
DC дюйм .250 - 1.000
- - -
.187 - .750 .187 - .750
FHA 37° 41° 50° 50° 50° 50°
ZEFP 4 4 4 4 3, 4 3, 4, 5
RE мм
-
0.50 - 4.00 0.50 - 2.00 0.50 - 2.00 0.50 - 4.00 0.20 - 6.35
RE дюйм - - - - .016 - .063 .016 - .063
CHW мм 0.15 - 0.20 0.15 - 0.20 - - 0.10 - 0.15 0.10 - 0.15
CHW дюйм .004 - .010
- - - - -
Хвостовик
Цилиндрический Цилиндрический Цилиндрический Цилиндрический Цилиндрический Цилиндрический
Weldon Weldon
iLock
BSG COROMANT DIN 6527 L COROMANT COROMANT COROMANT COROMANT
DIN 6527 L DIN 6527 L
Сплав 1630, 1740 1640 1610 1620 1620 1620, 1630, 1640
Внутренний подвод
СОЖ
Наружный подвод
СОЖ
Стр.A55-A56 A57-A58 A60 A61-A62 A64-A65 A66-A72
P
P P
P
P
P
P P
A 8
ФРЕЗЕРОВАНИЕ
Обзор инструмента
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Обзор инструмента
Оптимизированные решения
Цельные твердосплавные концевые фрезы CoroMill
®
Plura
Фрезы для
обработки
материалов
высокой
твёрдости
Фрезы для
высокопроизводительной обработки
алюминия и других цветных
металлов
Фрезы со стружкоделительными канавками для
черновой обработки
Обрабатываемый
материал Для обработки
закалённой стали
твёрдостью
43
HRC
63
Для обработки
цветных металлов Для обработки
цветных металлов с
содержанием кремния
> 9%
Для обработки
материалов группы
ISO S
Для обработки
цветных металлов Для обработки стали
твёрдостью
48 HRC
Области применения
по ISO
DC мм 2.00 - 16.00 2.00 - 20.00 1.00 - 16.00 6.00 - 25.00 6.00 - 25.00 6.00 - 25.00
DC дюйм .125 - .375
- - - - -
FHA 30° 25°, 30° 30° 30° 40° 30°, 40°
ZEFP 2, 4 1, 2 2, 4 4, 5 33, 4, 5, 6, 8
RE мм 0.20 - 3.00 0.15 - 2.50 -
- -
0.35 - 4.00
RE дюйм .031 - .063 -----
CHW мм -0.10 - 0.15 0.10 - 0.15 0.10 - 0.15 0.45 - 0.90 -
CHW дюйм
- - - - - -
Хвостовик
Цилиндрический Цилиндрический Цилиндрический
Weldon
Цилиндрический Цилиндрический
Weldon
BSG COROMANT COROMANT COROMANT DIN 6527 L COROMANT DIN 6527 K
DIN 6527 L DIN 6527 L DIN 6527 L
Сплав 1610 H10F, 1630 N20C 1620 H10F 1640
Внутренний подвод
СОЖ
Наружный подвод
СОЖ
Стр.A74-A76 A78-A83 A84 A86 A87 A88-A89
Фрезы со
стружкоделитель-
ными канавкамидля
черновой обработки
Фрезы для чистовой обработки Фрезы для
мелкоразмерной
обработки
Фрезы со сферическим концом для
мелкоразмерной обработки
Обрабатываемый
материал Для обработки стали и
нержавеющей стали Для обработки
закалённой стали
твёрдостью
43≤HRC≤63
Для обработки
нержавеющей стали и
стали твёрдостью
48 HRc
Для обработки
различных
материалов
твёрдостью ≤ 63 HRc
Для обработки
различных
материалов
твёрдостью ≤ 63 HRc
Для обработки
закалённой стали
твёрдостью
43≤HRC≤63
Области применения
по ISO
DC мм 6.00 - 20.00 3.00 - 20.00 3.00 - 20.00 0.40 - 1.00 0.40 - 1.00 0.20 - 2.50
DC дюйм
-
.250 - .750 .063 - .750
- - -
FHA 40° 30°, 50° 50°, 60° 30° 30° 30°
ZEFP 44, 6, 8, 10, 12, 14, 16 4, 5, 6, 8 2 2 2
RE мм 0.35 - 0.40 0.50 - 2.00
- -
0.20 - 0.50 0.10 - 1.25
RE дюйм
-
.016 - .031 .016 - .125 - - -
CHW мм
-
0.10 - 0.15 0.10 - 0.15
- - -
CHW дюйм
-
.006
- - - -
Хвостовик Weldon
Цилиндрический Цилиндрический Цилиндрический Цилиндрический Цилиндрический
BSG DIN 6527 K COROMANT COROMANT COROMANT COROMANT COROMANT
DIN 6527 L DIN 6527 L DIN 6527 L
Сплав 1640 1610 1620 1620 1620 1700
Внутренний подвод
СОЖ
Наружный подвод
СОЖ
Стр.A90 A92-A94 A95-A96 A98 A100-A101 A102
P
P
P
P
P
P
P
A 9
Обзор инструмента
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Обзо р инструмента
Оптимизированные решения
Цельные твердосплавные концевые фрезы CoroMill
®
Plura
Фрезы для
обработки
поверхностей тел
вращения
Фрезы со сферическим концом для профильной обработки
Обрабатываемый
материал Для обработки
различных
материалов
твёрдостью
48 HRc
Для обработки
различных Для обработки
цветных металлов с
содержанием кремния
> 9%
Для обработки стали и
закалённой стали
твёрдостью
63 HRc
Для обработки
закалённой стали
твёрдостью
43
HRC
63
Для обработки
нержавеющей стали и
стали твёрдостью
48
HRc
Области применения
по ISO
DC мм 6.00 - 12.00 2.00 - 16.00 1.00 - 12.00 1.00 - 16.00 1.00 - 16.00 4.00 - 16.00
DC дюйм
---
.063 - .500 .063 - .500
-
FHA 30° 30°, 40° 30° 30° 30° 40°
ZEFP 2 2 2 2 2, 4 2, 3, 4
RE мм 0.50 - 1.00 1.00 - 8.00 0.50 - 6.00 0.50 - 8.00 0.50 - 8.00 2.00 - 8.00
RE дюйм -
- -
.031 - .250 .031 - .250 -
CHW мм
- - - - - -
CHW дюйм
- - - - - -
Хвостовик
Цилиндрический Цилиндрический Цилиндрический Цилиндрический Цилиндрический Цилиндрический
BSG COROMANT COROMANT COROMANT COROMANT COROMANT COROMANT
Сплав 1620 H10F N20C 1610, 1620, P10 1700, 1610 1620, 1630
Внутренний подвод
СОЖ
Наружный подвод
СОЖ
Стр.A104 A106-A107 A108 A109-A111 A112-A115 A116
Фрезы для
обработки кромок
Резьбофрезы -
внутренняя
резьба
Резьбофрезы -
внутренняя и
наружная резьба
Обрабатываемый
материал Для обработки
композиционных
материалов
Профили резьбы: M
60°, MF 60°, MJ 60°,
UN 60°, UNC/UNF 60°,
NPT 60°, NPTF 60°
Тип резьбы: трубная G
Области применения
по ISO
DC мм 4.00 - 16.00 1.20 - 25.00 -
DC дюйм .250 - .625 .053 - .783 .236 - .984
FHA -4°, 4°, 30°, 40° 10°, 15°, 27° 10°
ZEFP 5, 6, 7, 9, 11 3, 4, 5, 6 3, 4, 5
RE мм
---
RE дюйм
---
CHW мм
---
CHW дюйм
---
Хвостовик
Цилиндрический Цилиндрический
Weldon
Weldon
BSG COROMANT COROMANT COROMANT
Сплав O10A, 1630, O12M,
O10M 1630, 1620, H07F, 1610 1630
Внутренний подвод
СОЖ
Наружный подвод
СОЖ
Стр.A118-A122 A124-A133 A134
P
P P P
P
P
A 10
ФРЕЗЕРОВАНИЕ
Обзор инструмента
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Обзор инструмента
Оптимизированные решения
Цельные твердосплавные сменные головки CoroMill
®
316
Сменные
головки для
тяжёлого
фрезерования
Сменные
головки общего
назначения
Сменные головки для
высокопроизводительной
торцевой обработки
Сменные головки
с открытыми
стружечными
канавками
Сменные головки для
высокопроизводительной
обработки алюминия
Сменные головки со
стружкоделительными
канавками для черновой
обработки
Обрабатываемый
материал Для обработки
нержавеющей стали
и стали твёрдостью
48 HRc
Для обработки
различных
материалов
твёрдостью
48 HRc
Для обработки
различных
материалов
твёрдостью
48 HRc
Для обработки
различных
материалов
твёрдостью
48 HRc
Для обработки
цветных металлов Для обработки
различных
материалов
твёрдостью
48 HRc
Области применения по
ISO
DC мм 10.00 - 25.00 10.00 - 25.00 10.00 - 25.00 10.00 - 16.00 10.00 - 25.00 10.00 - 25.00
DC дюйм .375 - 1.000 .375 - 1.000 .375 - .750
- -
.375 - 1.000
DCX мм
- - - - - -
DCX дюйм
- - - - - -
CHW мм 0.15 - 0.25
- - -
0.10 - 0.15 -
CHW дюйм
- - - - - -
RE мм 0.50 - 4.00 0.50 - 4.00 1.50 - 3.00 0.50 - 3.00 1.00 - 4.00 0.40
RE дюйм .015 - .250 .015 - .250 .060 - .080 - - .016 - .062
FHA 42° 50° 50° 10° 45° 45°
ZEFP 43, 4, 5 3, 4, 5 2 3 4, 5, 6, 8
KAPR
- - - - - -
Хвостовик Coromant EH Coromant EH Coromant EH Coromant EH Coromant EH Coromant EH
BSG COROMANT COROMANT COROMANT COROMANT COROMANT COROMANT
Сплав 1730 1030 1030 1030 H10F 1030
Внутренний подвод СОЖ
Наружный подвод СОЖ
Стр.A136-A138 A140-A142 A144 A146 A148 A150
Сменные
головки для
профильной
обработки
Сменные
головки для
чистовой
обработки
Сменные
головки для
обработки фасок
Обрабатываемый
материал Для обработки
различных
материалов
твёрдостью
48 HRc
Для обработки
различных
материалов
твёрдостью
48 HRc
Для обработки
различных
материалов
твёрдостью
48 HRc
Области применения по
ISO
DC мм 10.00 - 25.00 10.00 - 25.00 1.50 - 8.00
DC дюйм .375 - 1.000 .375 - 1.000 .059 - .276
DCX мм
- -
10.00 - 25.00
DCX дюйм
- -
.375 - .750
CHW мм
-
0.10 - 0.15 -
CHW дюйм
- - -
RE мм 5.00 - 12.50 1.00 - 1.50 -
RE дюйм .187 - .500 .015 - .062 -
FHA 10°, 40° 50° 0°, 10°
ZEFP 2, 4 6, 8, 10, 12 2, 4, 6, 8
KAPR
- -
15°, 30°, 45°, 49°,60°
Хвостовик Coromant EH Coromant EH Coromant EH
BSG COROMANT COROMANT COROMANT
Сплав 1030 1030 1030
Внутренний подвод СОЖ
Наружный подвод СОЖ
Стр.A152 A154 A156-A158
P
P
P
P
P
P P
P
A 11
Универсальные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
CoroMill
®
Plura - Универсальные фрезы
Высокопроизводительные концевые фрезы с высоким уровнем универсальности и
экономичности
Область применения
-Тяжёлая черновая обработка
-Получистовая/черновая обработка
-Черновая обработка со стружкоделительными
канавками
-Профильная обработка
-Фрезерование фасок
Ассортимент
-Высококачественные сплавы для обработки материалов всех групп в
различных условиях
-Надёжные геометрии с конструкцией для различных областей
фрезерования
-Варианты хвостовиков: цилиндрический и Weldon
-Прямые, со стружкоделительными канавками и без
-Фрезы со сферическим концом и фрезы для обработки фасок
-Возможность трёхкратного восстановления до первоначальных
характеристик
Области применения по ISO:
P
Универсальные
инструменты предназначены
для обеспечения высокой производительности и
надёжности при обработке деталей различных
размеров и форм из разнообразных материалов,
что позволяет максимально эффективно
использовать станок.
Для наиболее полного использования станков при обработке различных деталей и для
изменяющихся условий производства вам нужны инструменты высочайшей точности,
надёжности и универсальности. Если главными приоритетами являются точность,
стабильность и экономичность обработки, то ваш первый выбор — универсальные
фрезы CoroMill Plura.
www.sandvik.coromant.com/coromillplura
E8
A 12
ФРЕЗЕРОВАНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
FHA 30°
BSG DIN 6527 K
TCDCON h6
P M K N S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
1.0 33.5 3.0 2
1P220-0100-XA
★★★★★
3.0 38.0
1.5 3 3.5 3.0 2
1P220-0150-XA
★★★★★
3.0 38.0
1.8 63.5 3.0 2
1P220-0180-XA
★★★★★
6.0 50.0
2.0 6 3.5 3.0 2
1P220-0200-XA
★★★★★
6.0 50.0
2.5 63.5 0.08 45° 3.0 2
1P220-0250-XA
★★★★★
6.0 50.0
2.8 6 4.5 0.08 45° 4.0 2
1P220-0280-XA
★★★★★
6.0 50.0
3.0 64.5 0.08 45° 4.0 2
1P220-0300-XA
★★★★★
6.0 50.0
3.5 6 4.5 0.08 45° 4.0 2
1P220-0350-XA
★★★★★
6.0 50.0
3.8 65.5 0.08 45° 5.0 2
1P220-0380-XA
★★★★★
6.0 54.0
4.0 6 5.5 0.13 45° 5.0 2
1P220-0400-XA
★★★★★
6.0 54.0
4.5 65.5 0.13 45° 5.0 2
1P220-0450-XA
★★★★★
6.0 54.0
4.8 6 6.5 0.13 45° 6.0 2
1P220-0480-XA
★★★★★
6.0 54.0
5.0 66.5 0.13 45° 6.0 2
1P220-0500-XA
★★★★★
6.0 54.0
5.8 6 7.5 0.13 45° 7.0 2
1P220-0575-XA
★★★★★
6.0 54.0
6.0 67.5 0.13 45° 7.0 2
1P220-0600-XA
★★★★★
6.0 54.0
6.8 8 8.5 0.13 45° 8.0 2
1P220-0675-XA
★★★★★
8.0 58.0
7.0 88.5 0.13 45° 8.0 2
1P220-0700-XA
★★★★★
8.0 58.0
7.8 8 9.5 0.13 45° 9.0 2
1P220-0775-XA
★★★★★
8.0 58.0
8.0 89.5 0.20 45° 9.0 2
1P220-0800-XA
★★★★★
8.0 58.0
9.0 10 10.5 0.20 45° 10.0 2
1P220-0900-XA
★★★★★
10.0 66.0
9.7 10 11.5 0.20 45° 11.0 2
1P220-0970-XA
★★★★★
10.0 66.0
10.0 10 11.5 0.20 45° 11.0 2
1P220-1000-XA
★★★★★
10.0 66.0
11.7 12 12.5 0.20 45° 12.0 2
1P220-1170-XA
★★★★★
12.0 73.0
12.0 12 12.5 0.20 45° 12.0 2
1P220-1200-XA
★★★★★
12.0 73.0
13.7 14 14.5 0.20 45° 14.0 2
1P220-1370-XA
★★★★★
14.0 75.0
14.0 14 14.5 0.20 45° 14.0 2
1P220-1400-XA
★★★★★
14.0 75.0
15.7 16 16.5 0.20 45° 16.0 2
1P220-1570-XA
★★★★★
16.0 82.0
16.0 16 16.5 0.20 45° 16.0 2
1P220-1600-XA
★★★★★
16.0 82.0
17.7 18 18.5 0.20 45° 18.0 2
1P220-1770-XA
★★★★★
18.0 84.0
18.0 18 18.5 0.20 45° 18.0 2
1P220-1800-XA
★★★★★
18.0 84.0
19.7 20 20.5 0.30 45° 20.0 2
1P220-1970-XA
★★★★★
20.0 92.0
20.0 20 20.5 0.30 45° 20.0 2
1P220-2000-XA
★★★★★
20.0 92.0
P M K N S
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
.125 1/8 .172 .003 45° .172 2
1P220-0318-XA
★★★★★
.125 1.500
.188 3/16 .250 .005 45° .250 2
1P220-0476-XA
★★★★★
.187 2.000
.250 1/4 .313 .005 45° .313 2
1P220-0635-XA
★★★★★
.250 2.000
.375 3/8 .469 .008 45° .469 2
1P220-0953-XA
★★★★★
.375 2.500
.500 1/2 .625 .008 45° .625 2
1P220-1270-XA
★★★★★
.500 3.000
.625 5/8 .750 .008 45° .750 2
1P220-1588-XA
★★★★★
.625 3.000
.750 3/4 1.000 .012 45° 1.000 2
1P220-1905-XA
★★★★★
.750 4.000
1.000 1 1.250 .012 45° 1.250 2
1P220-2540-XA
★★★★★
1.000 4.000
A165 A176 E3 E16 E8
A 13
Универсальные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
FHA 30°
BSG DIN 6527 K
TCDCON h6
P M K N S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
1.8 63.5 3.0 2
1P220-0180-XB
★★★★★
6.0 50.0
2.0 6 3.5 3.0 2
1P220-0200-XB
★★★★★
6.0 50.0
2.5 63.5 0.08 45° 3.0 2
1P220-0250-XB
★★★★★
6.0 50.0
2.8 6 4.5 0.08 45° 4.0 2
1P220-0280-XB
★★★★★
6.0 50.0
3.0 64.5 0.08 45° 4.0 2
1P220-0300-XB
★★★★★
6.0 50.0
3.5 6 4.5 0.08 45° 4.0 2
1P220-0350-XB
★★★★★
6.0 50.0
3.8 65.5 0.08 45° 5.0 2
1P220-0380-XB
★★★★★
6.0 54.0
4.0 6 5.5 0.13 45° 5.0 2
1P220-0400-XB
★★★★★
6.0 54.0
4.8 66.5 0.13 45° 6.0 2
1P220-0480-XB
★★★★★
6.0 54.0
5.0 6 6.5 0.13 45° 6.0 2
1P220-0500-XB
★★★★★
6.0 54.0
5.8 67.5 0.13 45° 7.0 2
1P220-0575-XB
★★★★★
6.0 54.0
6.0 6 7.5 0.13 45° 7.0 2
1P220-0600-XB
★★★★★
6.0 54.0
6.8 88.5 0.13 45° 8.0 2
1P220-0675-XB
★★★★★
8.0 58.0
7.0 8 8.5 0.13 45° 8.0 2
1P220-0700-XB
★★★★★
8.0 58.0
7.8 89.5 0.13 45° 9.0 2
1P220-0775-XB
★★★★★
8.0 58.0
8.0 8 9.5 0.20 45° 9.0 2
1P220-0800-XB
★★★★★
8.0 58.0
9.0 10 10.5 0.20 45° 10.0 2
1P220-0900-XB
★★★★★
10.0 66.0
9.7 10 11.5 0.20 45° 11.0 2
1P220-0970-XB
★★★★★
10.0 66.0
10.0 10 11.5 0.20 45° 11.0 2
1P220-1000-XB
★★★★★
10.0 66.0
11.7 12 12.5 0.20 45° 12.0 2
1P220-1170-XB
★★★★★
12.0 73.0
12.0 12 12.5 0.20 45° 12.0 2
1P220-1200-XB
★★★★★
12.0 73.0
13.7 14 14.5 0.20 45° 14.0 2
1P220-1370-XB
★★★★★
14.0 75.0
14.0 14 14.5 0.20 45° 14.0 2
1P220-1400-XB
★★★★★
14.0 75.0
15.7 16 16.5 0.20 45° 16.0 2
1P220-1570-XB
★★★★★
16.0 82.0
16.0 16 16.5 0.20 45° 16.0 2
1P220-1600-XB
★★★★★
16.0 82.0
17.7 18 18.5 0.20 45° 18.0 2
1P220-1770-XB
★★★★★
18.0 84.0
18.0 18 18.5 0.20 45° 18.0 2
1P220-1800-XB
★★★★★
18.0 84.0
19.7 20 20.5 0.30 45° 20.0 2
1P220-1970-XB
★★★★★
20.0 92.0
20.0 20 20.5 0.30 45° 20.0 2
1P220-2000-XB
★★★★★
20.0 92.0
A165 A176 E3 E16 E8
A 14
ФРЕЗЕРОВАНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
FHA 30°
BSG DIN 6527 K
TCDC e8
TCDCON h6
P M K N S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
1.0 33.5 3.0 3
1P221-0100-XA
★★★★★
3.0 38.0
1.5 3 3.5 3.0 3
1P221-0150-XA
★★★★★
3.0 38.0
1.8 63.5 3.0 3
1P221-0180-XA
★★★★★
6.0 50.0
2.0 6 3.5 3.0 3
1P221-0200-XA
★★★★★
6.0 50.0
2.5 63.5 0.08 45° 3.0 3
1P221-0250-XA
★★★★★
6.0 50.0
2.8 6 4.5 0.08 45° 4.0 3
1P221-0280-XA
★★★★★
6.0 50.0
3.0 64.5 0.08 45° 4.0 3
1P221-0300-XA
★★★★★
6.0 50.0
3.5 6 4.5 0.08 45° 4.0 3
1P221-0350-XA
★★★★★
6.0 50.0
3.8 65.5 0.08 45° 5.0 3
1P221-0380-XA
★★★★★
6.0 54.0
4.0 6 5.5 0.13 45° 5.0 3
1P221-0400-XA
★★★★★
6.0 54.0
4.5 65.5 0.13 45° 5.0 3
1P221-0450-XA
★★★★★
6.0 54.0
4.8 6 6.5 0.13 45° 6.0 3
1P221-0480-XA
★★★★★
6.0 54.0
5.0 66.5 0.13 45° 6.0 3
1P221-0500-XA
★★★★★
6.0 54.0
5.8 6 7.5 0.13 45° 7.0 3
1P221-0575-XA
★★★★★
6.0 54.0
6.0 67.5 0.13 45° 7.0 3
1P221-0600-XA
★★★★★
6.0 54.0
6.8 8 8.5 0.13 45° 8.0 3
1P221-0675-XA
★★★★★
8.0 58.0
7.0 88.5 0.13 45° 8.0 3
1P221-0700-XA
★★★★★
8.0 58.0
7.8 8 9.5 0.13 45° 9.0 3
1P221-0775-XA
★★★★★
8.0 58.0
8.0 89.5 0.20 45° 9.0 3
1P221-0800-XA
★★★★★
8.0 58.0
9.0 10 10.5 0.20 45° 10.0 3
1P221-0900-XA
★★★★★
10.0 66.0
9.7 10 11.5 0.20 45° 11.0 3
1P221-0970-XA
★★★★★
10.0 66.0
10.0 10 11.5 0.20 45° 11.0 3
1P221-1000-XA
★★★★★
10.0 66.0
11.7 12 12.5 0.20 45° 12.0 3
1P221-1170-XA
★★★★★
12.0 73.0
12.0 12 12.5 0.20 45° 12.0 3
1P221-1200-XA
★★★★★
12.0 73.0
13.7 14 14.5 0.20 45° 14.0 3
1P221-1370-XA
★★★★★
14.0 75.0
14.0 14 14.5 0.20 45° 14.0 3
1P221-1400-XA
★★★★★
14.0 75.0
15.7 16 16.5 0.20 45° 16.0 3
1P221-1570-XA
★★★★★
16.0 82.0
16.0 16 16.5 0.20 45° 16.0 3
1P221-1600-XA
★★★★★
16.0 82.0
17.7 18 18.5 0.20 45° 18.0 3
1P221-1770-XA
★★★★★
18.0 84.0
18.0 18 18.5 0.20 45° 18.0 3
1P221-1800-XA
★★★★★
18.0 84.0
19.7 20 20.5 0.30 45° 20.0 3
1P221-1970-XA
★★★★★
20.0 92.0
20.0 20 20.5 0.30 45° 20.0 3
1P221-2000-XA
★★★★★
20.0 92.0
A165 A176 E3 E16 E8
A 15
Универсальные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
FHA 30°
BSG DIN 6527 K
TCDC e8
TCDCON h6
P M K N S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
1.8 63.5 3.0 3
1P221-0180-XB
★★★★★
6.0 50.0
2.0 6 3.5 3.0 3
1P221-0200-XB
★★★★★
6.0 50.0
2.5 63.5 0.08 45° 3.0 3
1P221-0250-XB
★★★★★
6.0 50.0
2.8 6 4.5 0.08 45° 4.0 3
1P221-0280-XB
★★★★★
6.0 50.0
3.0 64.5 0.08 45° 4.0 3
1P221-0300-XB
★★★★★
6.0 50.0
3.5 6 4.5 0.08 45° 4.0 3
1P221-0350-XB
★★★★★
6.0 50.0
3.8 65.5 0.08 45° 5.0 3
1P221-0380-XB
★★★★★
6.0 54.0
4.0 6 5.5 0.13 45° 5.0 3
1P221-0400-XB
★★★★★
6.0 54.0
4.5 65.5 0.13 45° 5.0 3
1P221-0450-XB
★★★★★
6.0 54.0
4.8 6 6.5 0.13 45° 6.0 3
1P221-0480-XB
★★★★★
6.0 54.0
5.0 66.5 0.13 45° 6.0 3
1P221-0500-XB
★★★★★
6.0 54.0
5.8 6 7.5 0.13 45° 7.0 3
1P221-0575-XB
★★★★★
6.0 54.0
6.0 67.5 0.13 45° 7.0 3
1P221-0600-XB
★★★★★
6.0 54.0
6.8 8 8.5 0.13 45° 8.0 3
1P221-0675-XB
★★★★★
8.0 58.0
7.0 88.5 0.13 45° 8.0 3
1P221-0700-XB
★★★★★
8.0 58.0
7.8 8 9.5 0.13 45° 9.0 3
1P221-0775-XB
★★★★★
8.0 58.0
8.0 89.5 0.20 45° 9.0 3
1P221-0800-XB
★★★★★
8.0 58.0
9.0 10 10.5 0.20 45° 10.0 3
1P221-0900-XB
★★★★★
10.0 66.0
9.7 10 11.5 0.20 45° 11.0 3
1P221-0970-XB
★★★★★
10.0 66.0
10.0 10 11.5 0.20 45° 11.0 3
1P221-1000-XB
★★★★★
10.0 66.0
11.7 12 12.5 0.20 45° 12.0 3
1P221-1170-XB
★★★★★
12.0 73.0
12.0 12 12.5 0.20 45° 12.0 3
1P221-1200-XB
★★★★★
12.0 73.0
13.7 14 14.5 0.20 45° 14.0 3
1P221-1370-XB
★★★★★
14.0 75.0
14.0 14 14.5 0.20 45° 14.0 3
1P221-1400-XB
★★★★★
14.0 75.0
15.7 16 16.5 0.20 45° 16.0 3
1P221-1570-XB
★★★★★
16.0 82.0
16.0 16 16.5 0.20 45° 16.0 3
1P221-1600-XB
★★★★★
16.0 82.0
17.7 18 18.5 0.20 45° 18.0 3
1P221-1770-XB
★★★★★
18.0 84.0
18.0 18 18.5 0.20 45° 18.0 3
1P221-1800-XB
★★★★★
18.0 84.0
19.7 20 20.5 0.30 45° 20.0 3
1P221-1970-XB
★★★★★
20.0 92.0
20.0 20 20.5 0.30 45° 20.0 3
1P221-2000-XB
★★★★★
20.0 92.0
A165 A176 E3 E16 E8
A 16
ФРЕЗЕРОВАНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
1P222-XA 1P222-XB
FHA 35° 35°
BSG DIN 6527 K DIN 6527 K
TCDC h10 h10
TCDCON h6 h6
P M K N S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
2.0 64.5 4.0 4
1P222-0200-XB
★★★★★
6.0 50.0
64.5 4.04
1P222-0200-XA
★★★★★
6.0 50.0
3.0 65.5 0.08 45° 5.0 4
1P222-0300-XB
★★★★★
6.0 50.0
6 5.5 0.08 45° 5.0 4
1P222-0300-XA
★★★★★
6.0 50.0
4.0 68.5 0.13 45° 8.0 4
1P222-0400-XB
★★★★★
6.0 54.0
6 8.5 0.13 45° 8.0 4
1P222-0400-XA
★★★★★
6.0 54.0
5.0 69.5 0.13 45° 9.0 4
1P222-0500-XB
★★★★★
6.0 54.0
6 9.5 0.13 45° 9.0 4
1P222-0500-XA
★★★★★
6.0 54.0
6.0 610.5 0.13 45° 10.0 4
1P222-0600-XB
★★★★★
6.0 54.0
6 10.5 0.13 45° 10.0 4
1P222-0600-XA
★★★★★
6.0 54.0
7.0 811.5 0.13 45° 11.0 4
1P222-0700-XB
★★★★★
8.0 58.0
8 11.5 0.13 45° 11.0 4
1P222-0700-XA
★★★★★
8.0 58.0
8.0 812.5 0.13 45° 12.0 4
1P222-0800-XB
★★★★★
8.0 58.0
8 12.5 0.13 45° 12.0 4
1P222-0800-XA
★★★★★
8.0 58.0
10.0 10 14.5 0.20 45° 14.0 4
1P222-1000-XB
★★★★★
10.0 66.0
10 14.5 0.20 45° 14.0 4
1P222-1000-XA
★★★★★
10.0 66.0
12.0 12 16.5 0.20 45° 16.0 4
1P222-1200-XB
★★★★★
12.0 73.0
12 16.5 0.20 45° 16.0 4
1P222-1200-XA
★★★★★
12.0 73.0
16.0 16 22.5 0.20 45° 22.0 4
1P222-1600-XB
★★★★★
16.0 82.0
16 22.5 0.20 45° 22.0 4
1P222-1600-XA
★★★★★
16.0 82.0
20.0 20 26.5 0.30 45° 26.0 4
1P222-2000-XB
★★★★★
20.0 92.0
20 26.5 0.30 45° 26.0 4
1P222-2000-XA
★★★★★
20.0 92.0
25.0 25 32.5 0.30 45° 32.0 4
1P222-2500-XB
★★★★★
25.0 121.0
25 32.5 0.30 45° 32.0 4
1P222-2500-XA
★★★★★
25.0 121.0
P M K N S
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
.125 1/8 .219 .003 45° .219 4
1P222-0318-XA
★★★★★
.125 1.500
.188 3/16 .375 .005 45° .375 4
1P222-0476-XA
★★★★★
.187 2.000
.250 1/4 .437 .005 45° .437 4
1P222-0635-XA
★★★★★
.250 2.000
.375 3/8 .625 .008 45° .625 4
1P222-0953-XA
★★★★★
.375 2.500
.500 1/2 .875 .008 45° .875 4
1P222-1270-XA
★★★★★
.500 3.000
.625 5/8 1.063 .008 45° 1.063 4
1P222-1588-XA
★★★★★
.625 3.500
.750 3/4 1.250 .010 45° 1.250 4
1P222-1905-XA
★★★★★
.750 4.000
1.000 1 1.687 .012 45° 1.687 4
1P222-2540-XA
★★★★★
1.000 5.000
A165 A176 E3 E16 E8
A 17
Универсальные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
1P230-XA 1P230-XB
FHA 30° 30°
BSG DIN 6527 L DIN 6527 L
TCDCON h6 h6
P M K N S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
1.0 34.5 4.0 2
1P230-0100-XA
★★★★★
3.0 38.0
1.5 3 4.5 4.0 2
1P230-0150-XA
★★★★★
3.0 38.0
2.0 66.5 6.0 2
1P230-0200-XB
★★★★★
6.0 57.0
66.5 6.02
1P230-0200-XA
★★★★★
6.0 57.0
2.5 67.5 0.08 45° 7.0 2
1P230-0250-XB
★★★★★
6.0 57.0
6 7.5 0.08 45° 7.0 2
1P230-0250-XA
★★★★★
6.0 57.0
3.0 67.5 0.08 45° 7.0 2
1P230-0300-XB
★★★★★
6.0 57.0
6 7.5 0.08 45° 7.0 2
1P230-0300-XA
★★★★★
6.0 57.0
3.5 67.5 0.08 45° 7.0 2
1P230-0350-XB
★★★★★
6.0 57.0
6 7.5 0.08 45° 7.0 2
1P230-0350-XA
★★★★★
6.0 57.0
4.0 68.5 0.13 45° 8.0 2
1P230-0400-XB
★★★★★
6.0 57.0
6 8.5 0.13 45° 8.0 2
1P230-0400-XA
★★★★★
6.0 57.0
4.5 68.5 0.13 45° 8.0 2
1P230-0450-XB
★★★★★
6.0 57.0
6 8.5 0.13 45° 8.0 2
1P230-0450-XA
★★★★★
6.0 57.0
5.0 610.5 0.13 45° 10.0 2
1P230-0500-XB
★★★★★
6.0 57.0
6 10.5 0.13 45° 10.0 2
1P230-0500-XA
★★★★★
6.0 57.0
6.0 610.5 0.13 45° 10.0 2
1P230-0600-XB
★★★★★
6.0 57.0
6 10.5 0.13 45° 10.0 2
1P230-0600-XA
★★★★★
6.0 57.0
7.0 813.5 0.13 45° 13.0 2
1P230-0700-XB
★★★★★
8.0 63.0
8 13.5 0.20 45° 13.0 2
1P230-0700-XA
★★★★★
8.0 63.0
8.0 816.5 0.20 45° 16.0 2
1P230-0800-XB
★★★★★
8.0 63.0
8 16.5 0.20 45° 16.0 2
1P230-0800-XA
★★★★★
8.0 63.0
9.0 10 16.5 0.20 45° 16.0 2
1P230-0900-XB
★★★★★
10.0 72.0
10 16.5 0.20 45° 16.0 2
1P230-0900-XA
★★★★★
10.0 72.0
10.0 10 19.5 0.20 45° 19.0 2
1P230-1000-XB
★★★★★
10.0 72.0
10 19.5 0.20 45° 19.0 2
1P230-1000-XA
★★★★★
10.0 72.0
11.0 12 22.5 0.20 45° 22.0 2
1P230-1100-XB
★★★★★
12.0 83.0
12 22.5 0.20 45° 22.0 2
1P230-1100-XA
★★★★★
12.0 83.0
12.0 12 22.5 0.20 45° 22.0 2
1P230-1200-XB
★★★★★
12.0 83.0
12 22.5 0.20 45° 22.0 2
1P230-1200-XA
★★★★★
12.0 83.0
14.0 14 22.5 0.20 45° 22.0 2
1P230-1400-XB
★★★★★
14.0 83.0
14 22.5 0.20 45° 22.0 2
1P230-1400-XA
★★★★★
14.0 83.0
16.0 16 26.5 0.20 45° 26.0 2
1P230-1600-XB
★★★★★
16.0 92.0
16 26.5 0.20 45° 26.0 2
1P230-1600-XA
★★★★★
16.0 92.0
18.0 18 26.5 0.20 45° 26.0 2
1P230-1800-XB
★★★★★
18.0 92.0
18 26.5 0.20 45° 26.0 2
1P230-1800-XA
★★★★★
18.0 92.0
20.0 20 32.5 0.30 45° 32.0 2
1P230-2000-XB
★★★★★
20.0 104.0
20 32.5 0.30 45° 32.0 2
1P230-2000-XA
★★★★★
20.0 104.0
A165 A176 E3 E16 E8
A 18
ФРЕЗЕРОВАНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Дюймовое исполнение
FHA 30°
BSG DIN 6527 L
TCDCON h6
P M K N S
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
.125 1/8 .313 .003 45° .313 2
1P230-0318-XA
★★★★★
.125 1.500
.188 3/16 .406 .005 45° .406 2
1P230-0476-XA
★★★★★
.187 2.000
.250 1/4 .453 .005 45° .453 2
1P230-0635-XA
★★★★★
.250 2.500
.375 3/8 .687 .008 45° .687 2
1P230-0953-XA
★★★★★
.375 2.500
.500 1/2 .937 .008 45° .937 2
1P230-1270-XA
★★★★★
.500 3.000
.625 5/8 1.125 .008 45° 1.125 2
1P230-1588-XA
★★★★★
.625 3.500
.750 3/4 1.219 .012 45° 1.219 2
1P230-1905-XA
★★★★★
.750 4.000
1.000 1 1.625 .012 45° 1.625 2
1P230-2540-XA
★★★★★
1.000 5.000
A165 A176 E3 E16 E8
A 19
Универсальные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
FHA 30°
BSG DIN 6527 L
TCDCON h6
P M K N S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
1.0 34.5 4.0 3
1P231-0100-XA
★★★★★
3.0 38.0
1.5 3 4.5 4.0 3
1P231-0150-XA
★★★★★
3.0 38.0
2.0 66.5 6.0 3
1P231-0200-XA
★★★★★
6.0 57.0
2.5 6 7.5 0.08 45° 7.0 3
1P231-0250-XA
★★★★★
6.0 57.0
3.0 67.5 0.08 45° 7.0 3
1P231-0300-XA
★★★★★
6.0 57.0
3.5 6 7.5 0.08 45° 7.0 3
1P231-0350-XA
★★★★★
6.0 57.0
4.0 68.5 0.13 45° 8.0 3
1P231-0400-XA
★★★★★
6.0 57.0
4.5 6 8.5 0.13 45° 8.0 3
1P231-0450-XA
★★★★★
6.0 57.0
5.0 610.5 0.13 45° 10.0 3
1P231-0500-XA
★★★★★
6.0 57.0
5.5 6 10.5 0.13 45° 10.0 3
1P231-0550-XA
★★★★★
6.0 57.0
6.0 610.5 0.13 45° 10.0 3
1P231-0600-XA
★★★★★
6.0 57.0
6.5 8 13.5 0.13 45° 13.0 3
1P231-0650-XA
★★★★★
8.0 63.0
7.0 813.5 0.13 45° 13.0 3
1P231-0700-XA
★★★★★
8.0 63.0
7.5 8 16.5 0.13 45° 16.0 3
1P231-0750-XA
★★★★★
8.0 63.0
8.0 816.5 0.20 45° 16.0 3
1P231-0800-XA
★★★★★
8.0 63.0
9.0 10 16.5 0.20 45° 16.0 3
1P231-0900-XA
★★★★★
10.0 72.0
10.0 10 19.5 0.20 45° 19.0 3
1P231-1000-XA
★★★★★
10.0 72.0
11.0 12 22.5 0.20 45° 22.0 3
1P231-1100-XA
★★★★★
12.0 83.0
12.0 12 22.5 0.20 45° 22.0 3
1P231-1200-XA
★★★★★
12.0 83.0
13.0 14 22.5 0.20 45° 22.0 3
1P231-1300-XA
★★★★★
14.0 83.0
14.0 14 22.5 0.20 45° 22.0 3
1P231-1400-XA
★★★★★
14.0 83.0
15.0 16 26.5 0.20 45° 26.0 3
1P231-1500-XA
★★★★★
16.0 92.0
16.0 16 26.5 0.20 45° 26.0 3
1P231-1600-XA
★★★★★
16.0 92.0
18.0 18 26.5 0.20 45° 26.0 3
1P231-1800-XA
★★★★★
18.0 92.0
20.0 20 32.5 0.30 45° 32.0 3
1P231-2000-XA
★★★★★
20.0 104.0
P M K N S
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
.125 1/8 .313 .003 45° .313 3
1P231-0318-XA
★★★★★
.125 1.500
.188 3/16 .406 .005 45° .406 3
1P231-0476-XA
★★★★★
.187 2.000
.250 1/4 .453 .005 45° .453 3
1P231-0635-XA
★★★★★
.250 2.500
.375 3/8 .687 .008 45° .687 3
1P231-0953-XA
★★★★★
.375 2.500
.500 1/2 .937 .008 45° .937 3
1P231-1270-XA
★★★★★
.500 3.000
.625 5/8 1.125 .008 45° 1.125 3
1P231-1588-XA
★★★★★
.625 3.500
.750 3/4 1.219 .012 45° 1.219 3
1P231-1905-XA
★★★★★
.750 4.000
1.000 1 1.625 .012 45° 1.625 3
1P231-2540-XA
★★★★★
1.000 5.000
A165 A176 E3 E16 E8
A 20
ФРЕЗЕРОВАНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
FHA 30°
BSG DIN 6527 L
TCDCON h6
P M K N S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
4.5 68.5 0.13 45° 8.0 3
1P231-0450-XB
★★★★★
6.0 57.0
5.0 6 10.5 0.13 45° 10.0 3
1P231-0500-XB
★★★★★
6.0 57.0
5.5 610.5 0.13 45° 10.0 3
1P231-0550-XB
★★★★★
6.0 57.0
6.0 6 10.5 0.13 45° 10.0 3
1P231-0600-XB
★★★★★
6.0 57.0
6.5 813.5 0.13 45° 13.0 3
1P231-0650-XB
★★★★★
8.0 63.0
7.0 8 13.5 0.13 45° 13.0 3
1P231-0700-XB
★★★★★
8.0 63.0
7.5 816.5 0.13 45° 16.0 3
1P231-0750-XB
★★★★★
8.0 63.0
8.0 8 16.5 0.20 45° 16.0 3
1P231-0800-XB
★★★★★
8.0 63.0
9.0 10 16.5 0.20 45° 16.0 3
1P231-0900-XB
★★★★★
10.0 72.0
10.0 10 19.5 0.20 45° 19.0 3
1P231-1000-XB
★★★★★
10.0 72.0
11.0 12 22.5 0.20 45° 22.0 3
1P231-1100-XB
★★★★★
12.0 83.0
12.0 12 22.5 0.20 45° 22.0 3
1P231-1200-XB
★★★★★
12.0 83.0
13.0 14 22.5 0.20 45° 22.0 3
1P231-1300-XB
★★★★★
14.0 83.0
14.0 14 22.5 0.20 45° 22.0 3
1P231-1400-XB
★★★★★
14.0 83.0
15.0 16 26.5 0.20 45° 26.0 3
1P231-1500-XB
★★★★★
16.0 92.0
16.0 16 26.5 0.20 45° 26.0 3
1P231-1600-XB
★★★★★
16.0 92.0
18.0 18 26.5 0.20 45° 26.0 3
1P231-1800-XB
★★★★★
18.0 92.0
20.0 20 32.5 0.30 45° 32.0 3
1P231-2000-XB
★★★★★
20.0 104.0
A165 A176 E3 E16 E8
A 21
Универсальные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
1P240-XA 1P240-XB
FHA 35° 35°
BSG DIN 6527 L DIN 6527 L
TCDC h10 h10
TCDCON h6 h6
P M K N S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
2.0 67.5 7.0 4
1P240-0200-XA
★★★★★
6.0 57.0
3.0 6 8.5 0.08 45° 8.0 4
1P240-0300-XA
★★★★★
6.0 57.0
3.5 610.5 0.08 45° 10.0 4
1P240-0350-XA
★★★★★
6.0 57.0
4.0 6 11.5 0.13 45° 11.0 4
1P240-0400-XB
★★★★★
6.0 57.0
611.5 0.13 45° 11.0 4
1P240-0400-XA
★★★★★
6.0 57.0
4.5 6 11.5 0.13 45° 11.0 4
1P240-0450-XB
★★★★★
6.0 57.0
611.5 0.13 45° 11.0 4
1P240-0450-XA
★★★★★
6.0 57.0
5.0 6 13.5 0.13 45° 13.0 4
1P240-0500-XB
★★★★★
6.0 57.0
613.5 0.13 45° 13.0 4
1P240-0500-XA
★★★★★
6.0 57.0
5.5 6 13.5 0.13 45° 13.0 4
1P240-0550-XB
★★★★★
6.0 57.0
613.5 0.13 45° 13.0 4
1P240-0550-XA
★★★★★
6.0 57.0
6.0 6 13.5 0.13 45° 13.0 4
1P240-0600-XB
★★★★★
6.0 57.0
613.5 0.13 45° 13.0 4
1P240-0600-XA
★★★★★
6.0 57.0
6.5 8 16.5 0.13 45° 16.0 4
1P240-0650-XA
★★★★★
8.0 63.0
7.0 816.5 0.13 45° 16.0 4
1P240-0700-XB
★★★★★
8.0 63.0
8 16.5 0.13 45° 16.0 4
1P240-0700-XA
★★★★★
8.0 63.0
8.0 819.5 0.13 45° 19.0 4
1P240-0800-XB
★★★★★
8.0 63.0
8 19.5 0.13 45° 19.0 4
1P240-0800-XA
★★★★★
8.0 63.0
9.0 10 19.5 0.13 45° 19.0 4
1P240-0900-XB
★★★★★
10.0 72.0
10 19.5 0.13 45° 19.0 4
1P240-0900-XA
★★★★★
10.0 72.0
10.0 10 22.5 0.20 45° 22.0 4
1P240-1000-XB
★★★★★
10.0 72.0
10 22.5 0.20 45° 22.0 4
1P240-1000-XA
★★★★★
10.0 72.0
12.0 12 26.5 0.20 45° 26.0 4
1P240-1200-XB
★★★★★
12.0 83.0
12 26.5 0.20 45° 26.0 4
1P240-1200-XA
★★★★★
12.0 83.0
14.0 14 26.5 0.20 45° 26.0 4
1P240-1400-XB
★★★★★
14.0 83.0
14 26.5 0.20 45° 26.0 4
1P240-1400-XA
★★★★★
14.0 83.0
16.0 16 32.5 0.20 45° 32.0 4
1P240-1600-XB
★★★★★
16.0 92.0
16 32.5 0.20 45° 32.0 4
1P240-1600-XA
★★★★★
16.0 92.0
18.0 18 32.5 0.20 45° 32.0 4
1P240-1800-XB
★★★★★
18.0 92.0
18 32.5 0.20 45° 32.0 4
1P240-1800-XA
★★★★★
18.0 92.0
20.0 20 38.5 0.30 45° 38.0 4
1P240-2000-XB
★★★★★
20.0 104.0
20 38.5 0.30 45° 38.0 4
1P240-2000-XA
★★★★★
20.0 104.0
25.0 25 45.5 0.30 45° 45.0 4
1P240-2500-XB
★★★★★
25.0 121.0
25 45.5 0.30 45° 45.0 4
1P240-2500-XA
★★★★★
25.0 121.0
P M K N S
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
.125 1/8 .359 .003 45° .359 4
1P240-0318-XA
★★★★★
.125 1.500
.188 3/16 .547 .005 45° .547 4
1P240-0476-XA
★★★★★
.187 2.000
.250 1/4 .562 .005 45° .562 4
1P240-0635-XA
★★★★★
.250 2.500
.375 3/8 .844 .008 45° .844 4
1P240-0953-XA
★★★★★
.375 3.000
.500 1/2 1.125 .008 45° 1.125 4
1P240-1270-XA
★★★★★
.500 3.500
.625 5/8 1.313 .008 45° 1.313 4
1P240-1588-XA
★★★★★
.625 4.000
.750 3/4 1.437 .012 45° 1.437 4
1P240-1905-XA
★★★★★
.750 4.000
1.000 1 1.828 .012 45° 1.828 4
1P240-2540-XA
★★★★★
1.000 5.000
A165 A176 E3 E16 E8
A 22
ФРЕЗЕРОВАНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
1P250-XA 1P250-XB
FHA 30° 30°
BSG COROMANT COROMANT
TCDCON h6 h6
P M K N S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
2.0 68.5 8.0 2
1P250-0200-XA
★★★★★
6.0 57.0
2.5 6 12.5 0.08 45° 12.0 2
1P250-0250-XA
★★★★★
6.0 57.0
3.0 612.5 0.08 45° 12.0 2
1P250-0300-XA
★★★★★
6.0 57.0
4.0 6 14.5 0.13 45° 14.0 2
1P250-0400-XB
★★★★★
6.0 57.0
614.5 0.13 45° 14.0 2
1P250-0400-XA
★★★★★
6.0 57.0
5.0 6 16.5 0.13 45° 16.0 2
1P250-0500-XB
★★★★★
6.0 57.0
616.5 0.13 45° 16.0 2
1P250-0500-XA
★★★★★
6.0 57.0
6.0 6 19.5 0.13 45° 19.0 2
1P250-0600-XB
★★★★★
6.0 57.0
619.5 0.13 45° 19.0 2
1P250-0600-XA
★★★★★
6.0 57.0
7.0 8 19.5 0.13 45° 19.0 2
1P250-0700-XA
★★★★★
8.0 63.0
8.0 819.5 0.20 45° 19.0 2
1P250-0800-XB
★★★★★
8.0 63.0
8 19.5 0.20 45° 19.0 2
1P250-0800-XA
★★★★★
8.0 63.0
9.0 10 21.5 0.20 45° 21.0 2
1P250-0900-XB
★★★★★
10.0 72.0
10 21.5 0.20 45° 21.0 2
1P250-0900-XA
★★★★★
10.0 72.0
10.0 10 22.5 0.20 45° 22.0 2
1P250-1000-XB
★★★★★
10.0 72.0
10 22.5 0.20 45° 22.0 2
1P250-1000-XA
★★★★★
10.0 72.0
12.0 12 25.5 0.20 45° 25.0 2
1P250-1200-XB
★★★★★
12.0 83.0
12 25.5 0.20 45° 25.0 2
1P250-1200-XA
★★★★★
12.0 83.0
14.0 14 30.5 0.20 45° 30.0 2
1P250-1400-XA
★★★★★
14.0 83.0
16.0 16 32.5 0.20 45° 32.0 2
1P250-1600-XB
★★★★★
16.0 92.0
16 32.5 0.20 45° 32.0 2
1P250-1600-XA
★★★★★
16.0 92.0
18.0 18 32.5 0.20 45° 32.0 2
1P250-1800-XB
★★★★★
18.0 92.0
18 32.5 0.20 45° 32.0 2
1P250-1800-XA
★★★★★
18.0 92.0
20.0 20 38.5 0.30 45° 38.0 2
1P250-2000-XB
★★★★★
20.0 104.0
20 38.5 0.30 45° 38.0 2
1P250-2000-XA
★★★★★
20.0 104.0
P M K N S
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
.125 1/8 .359 .003 45° .359 2
1P250-0318-XA
★★★★★
.125 1.500
.188 3/16 .687 .005 45° .687 2
1P250-0476-XA
★★★★★
.187 2.000
.250 1/4 .813 .005 45° .813 2
1P250-0635-XA
★★★★★
.250 2.500
.375 3/8 .875 .008 45° .875 2
1P250-0953-XA
★★★★★
.375 3.000
.500 1/2 1.188 .008 45° 1.188 2
1P250-1270-XA
★★★★★
.500 3.500
.625 5/8 1.484 .008 45° 1.484 2
1P250-1588-XA
★★★★★
.625 4.000
.750 3/4 1.687 .012 45° 1.687 2
1P250-1905-XA
★★★★★
.750 4.000
1.000 1 2.250 .012 45° 2.250 2
1P250-2540-XA
★★★★★
1.000 5.000
A165 A176 E3 E16 E8
A 23
Универсальные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
1P251-XA 1P251-XB
FHA 30° 30°
BSG COROMANT COROMANT
TCDCON h6 h6
P M K N S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
2.0 68.5 8.0 3
1P251-0200-XA
★★★★★
6.0 57.0
2.5 6 12.5 0.08 45° 12.0 3
1P251-0250-XA
★★★★★
6.0 57.0
3.0 612.5 0.08 45° 12.0 3
1P251-0300-XA
★★★★★
6.0 57.0
4.0 6 14.5 0.13 45° 14.0 3
1P251-0400-XB
★★★★★
6.0 57.0
614.5 0.13 45° 14.0 3
1P251-0400-XA
★★★★★
6.0 57.0
5.0 6 16.5 0.13 45° 16.0 3
1P251-0500-XB
★★★★★
6.0 57.0
616.5 0.13 45° 16.0 3
1P251-0500-XA
★★★★★
6.0 57.0
6.0 6 19.5 0.13 45° 19.0 3
1P251-0600-XB
★★★★★
6.0 57.0
619.5 0.13 45° 19.0 3
1P251-0600-XA
★★★★★
6.0 57.0
7.0 8 19.5 0.13 45° 19.0 3
1P251-0700-XA
★★★★★
8.0 63.0
8.0 819.5 0.20 45° 19.0 3
1P251-0800-XB
★★★★★
8.0 63.0
8 19.5 0.20 45° 19.0 3
1P251-0800-XA
★★★★★
8.0 63.0
9.0 10 21.5 0.20 45° 21.0 3
1P251-0900-XB
★★★★★
10.0 72.0
10 21.5 0.20 45° 21.0 3
1P251-0900-XA
★★★★★
10.0 72.0
10.0 10 22.5 0.20 45° 22.0 3
1P251-1000-XB
★★★★★
10.0 72.0
10 22.5 0.20 45° 22.0 3
1P251-1000-XA
★★★★★
10.0 72.0
12.0 12 25.5 0.20 45° 25.0 3
1P251-1200-XB
★★★★★
12.0 83.0
12 25.5 0.20 45° 25.0 3
1P251-1200-XA
★★★★★
12.0 83.0
14.0 14 30.5 0.20 45° 30.0 3
1P251-1400-XA
★★★★★
14.0 83.0
16.0 16 32.5 0.20 45° 32.0 3
1P251-1600-XB
★★★★★
16.0 92.0
16 32.5 0.20 45° 32.0 3
1P251-1600-XA
★★★★★
16.0 92.0
18.0 18 32.5 0.20 45° 32.0 3
1P251-1800-XB
★★★★★
18.0 92.0
18 32.5 0.20 45° 32.0 3
1P251-1800-XA
★★★★★
18.0 92.0
20.0 20 38.5 0.30 45° 38.0 3
1P251-2000-XB
★★★★★
20.0 104.0
20 38.5 0.30 45° 38.0 3
1P251-2000-XA
★★★★★
20.0 104.0
A165 A176 E3 E16 E8
A 24
ФРЕЗЕРОВАНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
1P260-XA 1P260-XB
FHA 30° 30°
BSG COROMANT COROMANT
TCDC h10 h10
TCDCON h6 h6
P M K N S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1620
1620
1620
1620
1620
DCON LF
1.0 34.0 4.0 3
1P260-0100-XA
★★★★★
3.0 38.0
1.5 3 6.0 6.0 3
1P260-0150-XA
★★★★★
3.0 38.0
2.0 38.0 8.0 3
1P260-0200-XA
★★★★★
3.0 38.0
3.0 3 12.0 12.0 3
1P260-0300-XA
★★★★★
3.0 38.0
4.0 414.0 14.0 3
1P260-0400-XA
★★★★★
4.0 50.0
5.0 6 16.0 16.0 3
1P260-0500-XB
★★★★★
6.0 57.0
616.0 16.0 3
1P260-0500-XA
★★★★★
6.0 57.0
6.0 6 22.0 22.0 3
1P260-0600-XB
★★★★★
6.0 65.0
622.0 22.0 3
1P260-0600-XA
★★★★★
6.0 65.0
8.0 8 28.0 28.0 3
1P260-0800-XB
★★★★★
8.0 80.0
828.0 28.0 3
1P260-0800-XA
★★★★★
8.0 80.0
10.0 10 32.0 0.10 45° 32.0 3
1P260-1000-XB
★★★★★
10.0 100.0
10 32.0 0.10 45° 32.0 3
1P260-1000-XA
★★★★★
10.0 100.0
12.0 12 38.0 0.10 45° 38.0 3
1P260-1200-XB
★★★★★
12.0 100.0
12 38.0 0.10 45° 38.0 3
1P260-1200-XA
★★★★★
12.0 100.0
16.0 16 50.0 0.15 45° 50.0 3
1P260-1600-XB
★★★★★
16.0 115.0
16 50.0 0.15 45° 50.0 3
1P260-1600-XA
★★★★★
16.0 115.0
20.0 20 50.0 0.15 45° 50.0 3
1P260-2000-XB
★★★★★
20.0 125.0
20 50.0 0.15 45° 50.0 3
1P260-2000-XA
★★★★★
20.0 125.0
P M K N S
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1620
1620
1620
1620
1620
DCON LF
.125 1/8 .500 .500 3
1P260-0318-XA
★★★★★
.125 2.000
.188 3/16 .625 .625 3
1P260-0476-XA
★★★★★
.187 2.000
.250 1/4 .937 .937 3
1P260-0635-XA
★★★★★
.250 2.500
.375 3/8 1.219 .004 45° 1.219 3
1P260-0953-XA
★★★★★
.375 3.000
.500 1/2 1.594 .004 45° 1.594 3
1P260-1270-XA
★★★★★
.500 3.500
.625 5/8 1.938 .006 45° 1.938 3
1P260-1588-XA
★★★★★
.625 4.000
.750 3/4 2.313 .006 45° 2.313 3
1P260-1905-XA
★★★★★
.750 5.000
1.000 1 2.500 .010 45° 2.500 3
1P260-2540-XA
★★★★★
1.000 6.000
A165 A176 E3 E16 E8
A 25
Универсальные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для средней черновой
обработки
A 26
ФРЕЗЕРОВАНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для средней черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
1P330-XA 1P330-XB
FHA 45° 45°
BSG DIN 6527 L DIN 6527 L
TCDC h10 h10
TCDCON h6 h6
P M K N S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1620
1620
1620
1620
1620
DCON LF
2.0 66.0 6.0 3
1P330-0200-XB
★★★★★
6.0 57.0
66.0 6.03
1P330-0200-XA
★★★★★
6.0 57.0
3.0 67.0 7.0 3
1P330-0300-XB
★★★★★
6.0 57.0
67.0 7.03
1P330-0300-XA
★★★★★
6.0 57.0
4.0 68.0 0.10 45° 8.0 3
1P330-0400-XB
★★★★★
6.0 57.0
6 8.0 0.10 45° 8.0 3
1P330-0400-XA
★★★★★
6.0 57.0
5.0 610.0 0.10 45° 10.0 3
1P330-0500-XB
★★★★★
6.0 57.0
6 10.0 0.10 45° 10.0 3
1P330-0500-XA
★★★★★
6.0 57.0
6.0 610.0 0.10 45° 10.0 3
1P330-0600-XB
★★★★★
6.0 57.0
6 10.0 0.10 45° 10.0 3
1P330-0600-XA
★★★★★
6.0 57.0
7.0 813.0 0.10 45° 13.0 3
1P330-0700-XB
★★★★★
8.0 63.0
8 13.0 0.10 45° 13.0 3
1P330-0700-XA
★★★★★
8.0 63.0
8.0 816.0 0.10 45° 16.0 3
1P330-0800-XB
★★★★★
8.0 63.0
8 16.0 0.10 45° 16.0 3
1P330-0800-XA
★★★★★
8.0 63.0
9.0 10 16.0 0.10 45° 16.0 3
1P330-0900-XB
★★★★★
10.0 72.0
10 16.0 0.10 45° 16.0 3
1P330-0900-XA
★★★★★
10.0 72.0
10.0 10 19.0 0.10 45° 19.0 3
1P330-1000-XB
★★★★★
10.0 72.0
10 19.0 0.10 45° 19.0 3
1P330-1000-XA
★★★★★
10.0 72.0
12.0 12 22.0 0.10 45° 22.0 3
1P330-1200-XB
★★★★★
12.0 83.0
12 22.0 0.10 45° 22.0 3
1P330-1200-XA
★★★★★
12.0 83.0
14.0 14 22.0 0.15 45° 22.0 3
1P330-1400-XB
★★★★★
14.0 83.0
14 22.0 0.15 45° 22.0 3
1P330-1400-XA
★★★★★
14.0 83.0
16.0 16 26.0 0.15 45° 26.0 3
1P330-1600-XB
★★★★★
16.0 92.0
16 26.0 0.15 45° 26.0 3
1P330-1600-XA
★★★★★
16.0 92.0
18.0 18 26.0 0.15 45° 26.0 3
1P330-1800-XB
★★★★★
18.0 92.0
18 26.0 0.15 45° 26.0 3
1P330-1800-XA
★★★★★
18.0 92.0
20.0 20 32.0 0.15 45° 32.0 3
1P330-2000-XB
★★★★★
20.0 104.0
20 32.0 0.15 45° 32.0 3
1P330-2000-XA
★★★★★
20.0 104.0
P M K N S
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1620
1620
1620
1620
1620
DCON LF
.125 1/8 .297 .297 3
1P330-0318-XA
★★★★★
.125 1.500
.188 3/16 .375 .004 45° .375 3
1P330-0476-XA
★★★★★
.187 2.000
.250 1/4 .422 .004 45° .422 3
1P330-0635-XA
★★★★★
.250 2.500
.375 3/8 .719 .004 45° .719 3
1P330-0953-XA
★★★★★
.375 2.500
.500 1/2 .922 .004 45° .922 3
1P330-1270-XA
★★★★★
.500 3.000
.625 5/8 1.031 .006 45° 1.031 3
1P330-1588-XA
★★★★★
.625 3.500
.750 3/4 1.219 .006 45° 1.219 3
1P330-1905-XA
★★★★★
.750 4.000
1.000 1 1.594 .010 45° 1.594 3
1P330-2540-XA
★★★★★
1.000 5.000
A165 A176 E3 E16 E8
A 27
Универсальные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для средней черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
1P341-XA 1P341-XB
FHA 45° 45°
BSG DIN 6527 L DIN 6527 L
TCDC h10 h10
TCDCON h6 h6
P M K S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1620
1630
1620
1630
1620
1630
1620
1630
DCON LF
2.0 67.0 7.0 4
1P341-0200-XA
★★★★★★★★
6.0 57.0
3.0 6 8.0 8.0 4
1P341-0300-XA
★★★★★★★★
6.0 57.0
4.0 611.0 0.10 45° 11.0 4
1P341-0400-XA
★★★★★★★★
6.0 57.0
5.0 6 13.0 0.10 45° 13.0 4
1P341-0500-XA
★★★★★★★★
6.0 57.0
6.0 613.0 0.10 45° 13.0 4
1P341-0600-XB
★ ★ ★ ★
6.0 57.0
6 13.0 0.10 45° 13.0 4
1P341-0600-XA
★★★★★★★★
6.0 57.0
8.0 819.0 0.10 45° 19.0 4
1P341-0800-XB
★ ★ ★ ★
8.0 63.0
8 19.0 0.10 45° 19.0 4
1P341-0800-XA
★★★★★★★★
8.0 63.0
10.0 10 22.0 0.10 45° 22.0 4
1P341-1000-XB
★ ★ ★ ★
10.0 72.0
10 22.0 0.10 45° 22.0 4
1P341-1000-XA
★★★★★★★★
10.0 72.0
12.0 12 26.0 0.10 45° 26.0 4
1P341-1200-XB
★ ★ ★ ★
12.0 83.0
12 26.0 0.10 45° 26.0 4
1P341-1200-XA
★★★★★★★★
12.0 83.0
14.0 14 26.0 0.15 45° 26.0 4
1P341-1400-XB
★ ★ ★ ★
14.0 83.0
14 26.0 0.15 45° 26.0 4
1P341-1400-XA
★★★★★★★★
14.0 83.0
16.0 16 32.0 0.15 45° 32.0 4
1P341-1600-XB
★ ★ ★ ★
16.0 92.0
16 32.0 0.15 45° 32.0 4
1P341-1600-XA
★★★★★★★★
16.0 92.0
18.0 18 32.0 0.15 45° 32.0 5
1P341-1800-XA
★★★★★★★★
18.0 92.0
20.0 20 38.0 0.15 45° 38.0 5
1P341-2000-XB
★★★★
20.0 104.0
20 38.0 0.15 45° 38.0 5
1P341-2000-XA
★★★★★★★★
20.0 104.0
P M K S
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
DCON LF
.125 1/8 .313 .313 4
1P341-0318-XA
★★★★
.125 1.500
.188 3/16 .469 .004 45° .469 4
1P341-0476-XA
★★★★
.187 2.000
.250 1/4 .531 .004 45° .531 4
1P341-0635-XA
★★★★
.250 2.500
.375 3/8 .844 .006 45° .844 4
1P341-0953-XA
★★★★
.375 3.000
.500 1/2 1.094 .006 45° 1.094 4
1P341-1270-XA
★★★★
.500 3.500
.625 5/8 1.313 .010 45° 1.313 5
1P341-1588-XA
★★★★
.625 4.000
.750 3/4 1.563 .010 45° 1.563 5
1P341-1905-XA
★★★★
.750 4.000
1.000 1 2.094 .010 45° 2.094 5
1P341-2540-XA
★★★★
1.000 5.000
A165 A176 E3 E16 E8
A 28
ФРЕЗЕРОВАНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для средней черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
FHA 45°
BSG COROMANT
TCDC h10
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1620
1620
1620
1620
DCON LF
6.0 622.0 0.10 45° 22.0 4
1P360-0600-XA
★★★★
6.0 65.0
8.0 8 28.0 0.10 45° 28.0 4
1P360-0800-XA
★★★★
8.0 80.0
10.0 10 32.0 0.10 45° 32.0 4
1P360-1000-XA
★★★★
10.0 100.0
12.0 12 40.0 0.10 45° 40.0 4
1P360-1200-XA
★★★★
12.0 100.0
14.0 14 50.0 0.15 45° 50.0 4
1P360-1400-XA
★★★★
14.0 104.0
16.0 16 50.0 0.15 45° 50.0 5
1P360-1600-XA
★★★★
16.0 115.0
20.0 20 55.0 0.15 45° 55.0 5
1P360-2000-XA
★★★★
20.0 125.0
20 75.0 0.15 45° 75.0 6
1P370-2000-XA
★★★★
20.0 145.0
25.0 25 90.0 0.15 45° 90.0 8
1P360-2500-XA
★★★★
25.0 153.0
P M K S
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1620
1620
1620
1620
DCON LF
.125 1/8 .500 .004 45° .500 4
1P360-0318-XA
★★★★
.125 2.000
.188 3/16 .750 .004 45° .750 4
1P360-0476-XA
★★★★
.187 2.500
.250 1/4 .875 .004 45° .875 4
1P360-0635-XA
★★★★
.250 2.500
.375 3/8 1.219 .004 45° 1.219 4
1P360-0953-XA
★★★★
.375 4.000
.500 1/2 1.687 .006 45° 1.687 4
1P360-1270-XA
★★★★
.500 4.000
.625 5/8 2.000 .006 45° 2.000 5
1P360-1588-XA
★★★★
.625 5.000
.750 3/4 2.344 .006 45° 2.344 5
1P360-1905-XA
★★★★
.750 5.000
1.000 1 3.609 .010 45° 3.609 8
1P360-2540-XA
★★★★
1.000 7.000
A165 A176 E3 E16 E8
A 29
Универсальные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura со стружкоделительными
канавками для черновой обработки
A 30
ФРЕЗЕРОВАНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura со стружкоделительными канавками для черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
FHA 37°
BSG DIN 6527 L
TCDC h12
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1640
1640
1640
1640
DCON LF
6.0 613.0 0.35 35° 13.0 4
1P340-0600-XB
★★★★
6.0 57.0
8.0 8 19.0 0.45 35° 19.0 4
1P340-0800-XB
★★★★
8.0 63.0
10.0 10 22.0 0.50 35° 22.0 4
1P340-1000-XB
★★★★
10.0 72.0
12.0 12 26.0 0.50 35° 26.0 4
1P340-1200-XB
★★★★
12.0 83.0
14.0 14 26.0 0.50 35° 26.0 4
1P340-1400-XB
★★★★
14.0 83.0
16.0 16 32.0 0.55 35° 32.0 4
1P340-1600-XB
★★★★
16.0 92.0
18.0 18 32.0 0.50 35° 32.0 4
1P340-1800-XB
★★★★
18.0 92.0
20.0 20 38.0 0.63 35° 38.0 4
1P340-2000-XB
★★★★
20.0 104.0
FHA 37°
BSG Внутренний
TCDC h12
TCDCON h6
P M K S
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1640
1640
1640
1640
DCON LF
.250 1/4 .531 .014 35° .531 4
1P340-0635-XA
★★★★
.250 2.500
.375 3/8 .844 .018 35° .844 4
1P340-0953-XA
★★★★
.375 3.000
.500 1/2 1.094 .020 35° 1.094 4
1P340-1270-XA
★★★★
.500 3.500
.625 5/8 1.313 .020 35° 1.313 4
1P340-1588-XA
★★★★
.625 4.000
.750 3/4 1.563 .022 35° 1.563 4
1P340-1905-XA
★★★★
.750 4.000
1.000 1 2.094 .031 35° 2.094 4
1P340-2540-XA
★★★★
1.000 5.000
A165 A176 E3 E16 E8
A 31
Универсальные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Фрезы CoroMill
®
Plura со сферическим концом для
профильной обработки
A 32
ФРЕЗЕРОВАНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h7
TCDCON h5
PSIR 0°
P M K N S
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
1.0 33.0 0.50 3.0 2
1B230-0100-XA
★★★★★
3.0 38.0
1.5 3 3.0 0.75 3.0 2
1B230-0150-XA
★★★★★
3.0 38.0
2.0 36.0 1.00 6.0 2
1B230-0200-XA
★★★★★
3.0 38.0
2.5 3 7.0 1.25 7.0 2
1B230-0250-XA
★★★★★
3.0 38.0
3.0 37.0 1.50 7.0 2
1B230-0300-XA
★★★★★
3.0 38.0
4.0 6 8.0 2.00 8.0 2
1B230-0400-XA
★★★★★
6.0 57.0
5.0 610.0 2.50 10.0 2
1B230-0500-XA
★★★★★
6.0 57.0
6.0 6 10.0 3.00 10.0 2
1B230-0600-XA
★★★★★
6.0 57.0
7.0 813.0 3.50 13.0 2
1B230-0700-XA
★★★★★
8.0 63.0
8.0 8 16.0 4.00 16.0 2
1B230-0800-XA
★★★★★
8.0 63.0
9.0 10 16.0 4.50 16.0 2
1B230-0900-XA
★★★★★
10.0 72.0
10.0 10 19.0 5.00 19.0 2
1B230-1000-XA
★★★★★
10.0 72.0
12.0 12 22.0 6.00 22.0 2
1B230-1200-XA
★★★★★
12.0 83.0
14.0 14 22.0 7.00 22.0 2
1B230-1400-XA
★★★★★
14.0 83.0
16.0 16 26.0 8.00 26.0 2
1B230-1600-XA
★★★★★
16.0 92.0
18.0 18 26.0 9.00 26.0 2
1B230-1800-XA
★★★★★
18.0 92.0
20.0 20 32.0 10.00 32.0 2
1B230-2000-XA
★★★★★
20.0 104.0
A165 A176 E3 E16 E8
A 33
Универсальные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Дюймовое исполнение
Дюймовое исполнение
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
PSIR 0°
P M K N S
Размеры, дюйм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1620
1620
1620
1620
1620
DCON LF
.063 1/4 .125 .031 .125 2
1B231-0159-XA
★★★★★
.250 3.000
.094 1/4 .188 .047 .188 2
1B231-0238-XA
★★★★★
.250 3.000
.125 1/4 .250 .063 .250 2
1B231-0318-XA
★★★★★
.250 3.000
.156 1/4 .313 .078 .313 2
1B231-0397-XA
★★★★★
.250 3.000
.187 1/4 .375 .094 .375 2
1B231-0476-XA
★★★★★
.250 3.000
.250 1/4 .500 .125 .500 2
1B231-0635-XA
★★★★★
.250 3.000
.313 3/8 .625 .156 .625 2
1B231-0794-XA
★★★★★
.375 3.500
.375 3/8 .750 .188 .750 2
1B231-0953-XA
★★★★★
.375 3.500
.500 1/2 1.000 .250 1.000 2
1B231-1270-XA
★★★★★
.500 4.000
P M K N S
Размеры, дюйм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1620
1620
1620
1620
1620
DCON LF
.063 1/4 .125 .031 .125 2
1B232-0159-XA
★★★★★
.250 2.000
.094 1/4 .188 .047 .188 2
1B232-0238-XA
★★★★★
.250 2.000
.125 1/4 .250 .063 .250 2
1B232-0318-XA
★★★★★
.250 2.000
.156 1/4 .313 .078 .313 2
1B232-0397-XA
★★★★★
.250 2.000
.187 1/4 .375 .094 .375 2
1B232-0476-XA
★★★★★
.250 2.000
.250 1/4 .500 .125 .500 2
1B232-0635-XA
★★★★★
.250 2.000
.313 3/8 .625 .156 .625 2
1B232-0794-XA
★★★★★
.375 2.500
.375 3/8 .750 .188 .750 2
1B232-0953-XA
★★★★★
.375 2.500
.500 1/2 1.000 .250 1.000 2
1B232-1270-XA
★★★★★
.500 3.000
.625 5/8 1.250 .313 1.250 2
1B232-1588-XA
★★★★★
.625 3.500
.750 3/4 1.500 .375 1.500 2
1B232-1905-XA
★★★★★
.750 4.000
A165 A176 E3 E16 E8
A 34
ФРЕЗЕРОВАНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
FHA 30°
BSG COROMANT
TCDC h8
TCDCON h6
PSIR 0°
P M K N S
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
3.0 68.0 1.50 8.0 4
1B240-0300-XA
★★★★★
6.0 80.0
4.0 6 11.0 2.00 11.0 4
1B240-0400-XA
★★★★★
6.0 80.0
5.0 613.0 2.50 13.0 4
1B240-0500-XA
★★★★★
6.0 80.0
6.0 6 13.0 3.00 13.0 4
1B240-0600-XA
★★★★★
6.0 80.0
7.0 816.0 3.50 16.0 4
1B240-0700-XA
★★★★★
8.0 100.0
8.0 8 19.0 4.00 19.0 4
1B240-0800-XA
★★★★★
8.0 100.0
10.0 10 22.0 5.00 22.0 4
1B240-1000-XA
★★★★★
10.0 100.0
12.0 12 26.0 6.00 26.0 4
1B240-1200-XA
★★★★★
12.0 100.0
16.0 16 32.0 8.00 32.0 4
1B240-1600-XA
★★★★★
16.0 100.0
20.0 20 38.0 10.00 38.0 4
1B240-2000-XA
★★★★★
20.0 125.0
P M K N S
Размеры, дюйм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1630
1630
1630
1630
1630
DCON LF
.063 1/4 .125 .031 .125 4
1B240-0159-XA
★★★★★
.250 3.000
.094 1/4 .188 .047 .188 4
1B240-0238-XA
★★★★★
.250 3.000
.125 1/4 .250 .063 .250 4
1B240-0318-XA
★★★★★
.250 3.000
.156 1/4 .313 .078 .313 4
1B240-0397-XA
★★★★★
.250 3.000
.187 1/4 .375 .094 .375 4
1B240-0476-XA
★★★★★
.250 3.000
.250 1/4 .500 .125 .500 4
1B240-0635-XA
★★★★★
.250 3.000
.313 3/8 .625 .156 .625 4
1B240-0794-XA
★★★★★
.375 3.500
.375 3/8 .750 .188 .750 4
1B240-0953-XA
★★★★★
.375 3.500
.500 1/2 1.000 .250 1.000 4
1B240-1270-XA
★★★★★
.500 4.000
A165 A176 E3 E16 E8
A 35
Универсальные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для обработки фасок
A 36
ФРЕЗЕРОВАНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Универсальные решения
Концевые фрезы CoroMill
®
Plura для обработки фасок
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Метрическое исполнение
Дюймовое исполнение
1C050-XA 1C050-XB
TCDCON h6 h6
P M K N S H
Размеры, мм
KAPR CZC
MS
APMX LU ZEFP
Код заказа
1620
1620
1620
1620
1620
1620
DCON DC DCX LF RPMX
45° 10.0 4.25 4.25 4
1C050-0150-045-XB
★★★★★★
10.0 1.50 10.0 99.20 80000
45° 12.0 4.50 4.50 6
1C050-0300-045-XB
★★★★★★
12.0 3.00 12.0 81.50 80000
45° 6.0 2.50 2.50 4
1C050-0100-045-XA
★★★★★★
6.0 1.00 6.0 56.50 80000
45° 8.0 3.00 3.00 5
1C050-0200-045-XA
★★★★★★
8.0 2.00 8.0 79.00 80000
45° 10.0 4.25 4.25 4
1C050-0150-045-XA
★★★★★★
10.0 1.50 10.0 99.20 80000
45° 12.0 4.50 4.50 6
1C050-0300-045-XA
★★★★★★
12.0 3.00 12.0 81.50 80000
60° 10.0 7.35 7.35 4
1C050-0150-060-XB
★★★★★★
10.0 1.50 10.0 100.00 80000
60° 7.35 7.35 4
1C050-0150-060-XA
★★★★★★
10.0 1.50 10.0 98.70 80000
TCDCON h6
P M K N S H
Размеры, мм
PRFRAD CZC
MS
APMX LU ZEFP
Код заказа
1620
1620
1620
1620
1620
1620
DCON DC DCX LF RPMX
0.5 6.0 0.50 0.50 3
1U000-0400-050-XA
★★★★★★
6.0 4.00 6.0 57.00 80000
0.8 0.75 0.75 3
1U000-0400-075-XA
★★★★★★
6.0 4.00 6.0 57.00 80000
1.0 8.0 1.00 1.00 4
1U000-0400-100-XA
★★★★★★
8.0 4.00 8.0 63.00 80000
1.5 1.50 1.50 4
1U000-0400-150-XA
★★★★★★
8.0 4.00 8.0 63.00 80000
2.0 10.0 2.00 2.00 4
1U000-0500-200-XA
★★★★★★
10.0 5.00 10.0 72.00 80000
2.5 10.0 2.50 2.50 4
1U000-0500-250-XA
★★★★★★
10.0 5.00 10.0 72.00 80000
3.0 12.0 3.00 3.00 4
1U000-0500-300-XA
★★★★★★
12.0 5.00 12.0 83.00 80000
4.0 14.0 4.00 4.00 4
1U000-0600-400-XA
★★★★★★
14.0 6.00 14.0 83.00 80000
5.0 16.0 5.00 5.00 4
1U000-0600-500-XA
★★★★★★
16.0 6.00 16.0 92.00 80000
6.0 20.0 6.00 6.00 4
1U000-0800-600-XA
★★★★★★
20.0 8.00 20.0 104.00 80000
P M K N S H
Размеры, дюйм
PRFRAD CZC
MS
APMX LU ZEFP
Код заказа
1620
1620
1620
1620
1620
1620
DCON DC DCX LF RPMX
.031 1/8 .031 .031 2
1U000-0119-079-XA
★★★★★★
.125 .047 .125 1.500 80000
.062 1/4 .062 .062 3
1U000-0160-158-XA
★★★★★★
.250 .063 .250 2.000 80000
.094 3/8 .094 .094 3
1U000-0160-238-XA
★★★★★★
.375 .063 .313 2.500 80000
.125 1/2 .125 .125 4
1U000-0630-318-XA
★★★★★★
.500 .248 .500 3.000 48300
.188 5/8 .188 .188 4
1U000-0630-476-XA
★★★★★★
.625 .248 .625 3.500 25100
A166 A176 E3 E16 E8
A 37
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
CoroMill
®
Plura - Оптимизированные фрезы
Высококачественные концевые фрезы для определённых материалов и областей
применения
Область применения
-Тяжёлое фрезерование
-Высокопроизводительное фрезерование
уступов
-Общее фрезерование
-Высокопроизводительное фрезерование
алюминия и других цветных металлов
-Фрезерование материалов высокой
твёрдости
-Фрезерование композиционных материалов
-Чистовое фрезерование
-Мелкоразмерное фрезерование
-Высокопроизводительное торцевое
фрезерование
-Профильное фрезерование
-Черновое фрезерование фрезами со
стружкоделительными канавками
-Фрезерование поверхностей тел вращения
-Фрезерование резьбы
Ассортимент
-Идеальное сочетание высококачественного сплава и специальной геометрии для
конкретного материала и области применения
-Варианты хвостовиков: цилиндрический и Weldon
-Инструменты: прямые, сферические и конические со сферическим концом
-Инструменты для черновой обработки со стружкоделительными канавками и без
них
-С шейкой и без шейки; доступны хвостовики уменьшенного диаметра
-Доступны инструменты с внутренним подводом СОЖ
-Возможность трёхкратного восстановления до первоначальных характеристик
Оптимизированные
инструменты, геометрии и
сплавы которых улучшены
специально для определённых
материалов и областей
применения, максимально
повышают объём выпускаемой
продукции за единицу времени.
Области применения по ISO:
P
Для обработки самых ответственных деталей и для самых сложных областей применения вам
необходимы инструменты наивысшего качества. Когда первостепенное значение имеет
обеспечение жёстких допусков и эффективная обработка, правильным выбором будет цельная
концевая фреза.
www.sandvik.coromant.com/coromillplura
E8
A 38
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для тяжёлого фрезерования
Для обработки стали
CoroMill
®
Plura HD
Метрическое исполнение
Дюймовое исполнение
FHA 38°
BSG COROMANT
TCDC h10
TCDCON h6
P K
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1730
1730
DCON LF DN
6.0 613.0 0.50 20.0 5
2F342-0600-050-PC
★ ✩
6.0 57.0 5.7
6 13.0 1.00 20.0 5
2F342-0600-100-PC
★✩
6.0 57.0 5.7
8.0 818.0 0.50 25.0 5
2F342-0800-050-PC
★ ✩
8.0 63.0 7.6
8 18.0 1.00 25.0 5
2F342-0800-100-PC
★✩
8.0 63.0 7.6
818.0 2.00 25.0 5
2F342-0800-200-PC
★ ✩
8.0 63.0 7.6
10.0 10 22.0 0.50 30.0 5
2F342-1000-050-PC
★✩
10.0 72.0 9.5
10 22.0 1.00 30.0 5
2F342-1000-100-PC
★ ✩
10.0 72.0 9.5
10 22.0 2.00 30.0 5
2F342-1000-200-PC
★✩
10.0 72.0 9.5
12.0 12 26.0 0.50 36.0 5
2F342-1200-050-PC
★ ✩
12.0 83.0 11.4
12 26.0 1.00 36.0 5
2F342-1200-100-PC
★✩
12.0 83.0 11.4
12 26.0 2.00 36.0 5
2F342-1200-200-PC
★ ✩
12.0 83.0 11.4
16.0 16 34.0 0.50 42.0 5
2F342-1600-050-PC
★✩
16.0 92.0 15.2
16 34.0 1.00 42.0 5
2F342-1600-100-PC
★ ✩
16.0 92.0 15.2
16 34.0 2.00 42.0 5
2F342-1600-200-PC
★✩
16.0 92.0 15.2
20.0 20 42.0 1.00 52.0 5
2F342-2000-100-PC
★ ✩
20.0 104.0 19.0
20 42.0 2.00 52.0 5
2F342-2000-200-PC
★✩
20.0 104.0 19.0
P K
Размеры, дюйм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1730
1730
DCON LF DN
.250 1/4 .626 .015 .937 5
2F342-0635-038-PC
★ ✩
.250 2.500 .237
1/4 .626 .030 .937 5
2F342-0635-076-PC
★✩
.250 2.500 .237
.313 5/16 .752 .015 1.063 5
2F342-0794-038-PC
★ ✩
.313 2.500 .297
5/16 .752 .030 1.063 5
2F342-0794-076-PC
★✩
.313 2.500 .297
.375 3/8 .878 .015 1.250 5
2F342-0953-038-PC
★ ✩
.375 3.000 .356
3/8 .878 .030 1.250 5
2F342-0953-076-PC
★✩
.375 3.000 .356
.438 7/16 1.000 .015 1.438 5
2F342-1111-038-PC
★ ✩
.438 3.500 .416
7/16 1.000 .030 1.437 5
2F342-1111-076-PC
★✩
.438 3.500 .416
.500 1/2 1.126 .015 1.438 5
2F342-1270-038-PC
★ ✩
.500 3.500 .475
1/2 1.126 .030 1.438 5
2F342-1270-076-PC
★✩
.500 3.500 .475
1/2 1.126 .060 1.438 5
2F342-1270-152-PC
★ ✩
.500 3.500 .475
.625 5/8 1.315 .030 1.625 5
2F342-1588-076-PC
★✩
.625 3.500 .594
5/8 1.315 .060 1.625 5
2F342-1588-152-PC
★ ✩
.625 3.500 .594
.750 3/4 1.626 .030 1.937 5
2F342-1905-076-PC
★✩
.750 4.000 .713
3/4 1.626 .060 1.937 5
2F342-1905-152-PC
★ ✩
.750 4.000 .713
A167 A176 E3 E16 E8
A 39
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для тяжёлого фрезерования
Для обработки стали
CoroMill
®
Plura HD
Метрическое исполнение
Дюймовое исполнение
FHA 38°
BSG COROMANT
TCDC h10
TCDCON h6
P K
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1730
1730
DCON LF DN
6.0 613.0 0.10 45° 20.0 5
2N342-0600-PC
★ ✩
6.0 57.0 5.7
8.0 8 18.0 0.15 45° 25.0 5
2N342-0800-PC
★✩
8.0 63.0 7.6
10.0 10 22.0 0.15 45° 30.0 5
2N342-1000-PC
★ ✩
10.0 72.0 9.5
12.0 12 26.0 0.15 45° 36.0 5
2N342-1200-PC
★✩
12.0 83.0 11.4
14.0 14 30.0 0.15 45° 38.0 5
2N342-1400-PC
★ ✩
14.0 83.0 13.3
16.0 16 34.0 0.25 45° 42.0 5
2N342-1600-PC
★✩
16.0 92.0 15.2
20.0 20 42.0 0.25 45° 52.0 5
2N342-2000-PC
★ ✩
20.0 104.0 19.0
25.0 25 52.0 0.25 45° 63.0 5
2N342-2500-PC
★✩
25.0 121.0 24.0
P K
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1730
1730
DCON LF DN
.250 1/4 .626 .004 45° .937 5
2N342-0635-PC
★ ✩
.250 2.500 .237
.313 5/16 .752 .004 45° 1.063 5
2N342-0794-PC
★✩
.313 2.500 .297
.375 3/8 .878 .006 45° 1.250 5
2N342-0953-PC
★ ✩
.375 3.000 .356
.438 7/16 1.000 .006 45° 1.438 5
2N342-1111-PC
★✩
.438 3.500 .416
.500 1/2 1.126 .006 45° 1.438 5
2N342-1270-PC
★ ✩
.500 3.500 .475
.625 5/8 1.315 .010 45° 1.625 5
2N342-1588-PC
★✩
.625 3.500 .594
.750 3/4 1.626 .010 45° 1.937 5
2N342-1905-PC
★ ✩
.750 4.000 .713
A167 A176 E3 E16 E8
A 40
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для тяжёлого фрезерования
Для обработки стали
CoroMill
®
Plura HD
Метрическое исполнение
Дюймовое исполнение
BSG COROMANT
TCDC h10
TCDCON h6
P K
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP FHA
Код заказа
1730
1730
DCON LF
2.0 65.0 0.05 45° 5.0 438°
2P342-0200-PA
★ ✩
6.0 57.0
3.0 6 7.0 0.10 45° 7.0 4 38°
2P342-0300-PA
★✩
6.0 57.0
4.0 69.0 0.10 45° 9.0 438°
2P342-0400-PA
★ ✩
6.0 57.0
5.0 6 11.0 0.10 45° 11.0 4 38°
2P342-0500-PA
★✩
6.0 57.0
6.0 613.0 0.10 45° 13.0 438°
2P342-0600-PA
★ ✩
6.0 57.0
8.0 8 18.0 0.15 45° 18.0 4 38°
2P342-0800-PA
★✩
8.0 63.0
10.0 10 22.0 0.15 45° 22.0 442°
2P342-1000-PA
★ ✩
10.0 72.0
12.0 12 26.0 0.15 45° 26.0 4 42°
2P342-1200-PA
★✩
12.0 83.0
14.0 14 30.0 0.15 45° 30.0 442°
2P342-1400-PA
★ ✩
14.0 83.0
16.0 16 34.0 0.25 45° 34.0 4 42°
2P342-1600-PA
★✩
16.0 92.0
20.0 20 42.0 0.25 45° 42.0 442°
2P342-2000-PA
★ ✩
20.0 104.0
25.0 25 52.0 0.25 45° 52.0 4 42°
2P342-2500-PA
★✩
25.0 121.0
P K
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP FHA
Код заказа
1730
1730
DCON LF
.125 1/8 .313 .004 45° .313 438°
2P342-0318-PA
★ ✩
.125 1.500
.187 3/16 .438 .004 45° .438 4 38°
2P342-0476-PA
★✩
.187 2.000
.250 1/4 .625 .004 45° .625 438°
2P342-0635-PA
★ ✩
.250 2.500
.313 5/16 .750 .004 45° .750 4 38°
2P342-0794-PA
★✩
.313 2.500
.375 3/8 .875 .006 45° .875 442°
2P342-0953-PA
★ ✩
.375 2.500
.438 7/16 1.000 .006 45° 1.000 4 42°
2P342-1111-PA
★✩
.438 2.750
.500 1/2 1.125 .006 45° 1.125 442°
2P342-1270-PA
★ ✩
.500 3.000
.625 5/8 1.313 .010 45° 1.313 4 42°
2P342-1588-PA
★✩
.625 3.500
.750 3/4 1.625 .010 45° 1.625 442°
2P342-1905-PA
★ ✩
.750 4.000
A167 A176 E3 E16 E8
A 41
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для тяжёлого фрезерования
Для обработки стали
CoroMill
®
Plura HD
Метрическое исполнение
Дюймовое исполнение
BSG COROMANT
TCDC h10
TCDCON h6
P K
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP FHA
Код заказа
1730
1730
DCON LF
3.0 67.0 0.20 7.0 438°
2S342-0300-020-PA
★ ✩
6.0 57.0
6 7.0 0.50 7.0 4 38°
2S342-0300-050-PA
★✩
6.0 57.0
4.0 69.0 0.20 9.0 438°
2S342-0400-020-PA
★ ✩
6.0 57.0
6 9.0 0.50 9.0 4 38°
2S342-0400-050-PA
★✩
6.0 57.0
5.0 611.0 0.50 11.0 438°
2S342-0500-050-PA
★ ✩
6.0 57.0
6 11.0 1.00 11.0 4 38°
2S342-0500-100-PA
★✩
6.0 57.0
6.0 613.0 0.50 13.0 438°
2S342-0600-050-PA
★ ✩
6.0 57.0
6 13.0 1.00 13.0 4 38°
2S342-0600-100-PA
★✩
6.0 57.0
8.0 818.0 0.50 18.0 438°
2S342-0800-050-PA
★ ✩
8.0 63.0
8 18.0 1.00 18.0 4 38°
2S342-0800-100-PA
★✩
8.0 63.0
818.0 2.00 18.0 438°
2S342-0800-200-PA
★ ✩
8.0 63.0
10.0 10 22.0 0.50 22.0 4 42°
2S342-1000-050-PA
★✩
10.0 72.0
10 22.0 1.00 22.0 442°
2S342-1000-100-PA
★ ✩
10.0 72.0
10 22.0 2.00 22.0 4 42°
2S342-1000-200-PA
★✩
10.0 72.0
12.0 12 26.0 0.50 26.0 442°
2S342-1200-050-PA
★ ✩
12.0 83.0
12 26.0 1.00 26.0 4 42°
2S342-1200-100-PA
★✩
12.0 83.0
12 26.0 2.00 26.0 442°
2S342-1200-200-PA
★ ✩
12.0 83.0
16.0 16 34.0 0.50 34.0 4 42°
2S342-1600-050-PA
★✩
16.0 92.0
16 34.0 1.00 34.0 442°
2S342-1600-100-PA
★ ✩
16.0 92.0
16 34.0 2.00 34.0 4 42°
2S342-1600-200-PA
★✩
16.0 92.0
20.0 20 42.0 1.00 42.0 442°
2S342-2000-100-PA
★ ✩
20.0 104.0
20 42.0 2.00 42.0 4 42°
2S342-2000-200-PA
★✩
20.0 104.0
P K
Размеры, дюйм
DC CZC
MS
APMX RE LU ZEFP FHA
Код заказа
1730
1730
DCON LF
.125 1/8 .313 .015 .313 438°
2S342-0318-038-PA
★ ✩
.125 1.500
.187 3/16 .438 .015 .438 4 38°
2S342-0476-038-PA
★✩
.187 2.000
.250 1/4 .625 .015 .625 438°
2S342-0635-038-PA
★ ✩
.250 2.500
1/4 .625 .030 .625 4 38°
2S342-0635-076-PA
★✩
.250 2.500
.313 5/16 .750 .015 .750 438°
2S342-0794-038-PA
★ ✩
.313 2.500
5/16 .750 .030 .750 4 38°
2S342-0794-076-PA
★✩
.313 2.500
.375 3/8 .875 .015 .875 442°
2S342-0953-038-PA
★ ✩
.375 2.500
3/8 .875 .030 .875 4 42°
2S342-0953-076-PA
★✩
.375 2.500
.438 7/16 1.000 .015 1.000 442°
2S342-1111-038-PA
★ ✩
.438 2.750
7/16 1.000 .030 1.000 4 42°
2S342-1111-076-PA
★✩
.438 2.750
.500 1/2 1.125 .015 1.125 442°
2S342-1270-038-PA
★ ✩
.500 3.000
1/2 1.125 .030 1.125 4 42°
2S342-1270-076-PA
★✩
.500 3.000
1/2 1.125 .060 1.125 442°
2S342-1270-152-PA
★ ✩
.500 3.000
.625 5/8 1.313 .030 1.313 4 42°
2S342-1588-076-PA
★✩
.625 3.500
5/8 1.315 .060 1.315 442°
2S342-1588-152-PA
★ ✩
.625 3.500
.750 3/4 1.625 .030 1.625 4 42°
2S342-1905-076-PA
★✩
.750 4.000
3/4 1.625 .060 1.625 442°
2S342-1905-152-PA
★ ✩
.750 4.000
A167 A176 E3 E16 E8
A 42
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для тяжёлого фрезерования
Для обработки нержавеющей стали
CoroMill
®
Plura HD
Метрическое исполнение
Дюймовое исполнение
FHA 38°
BSG COROMANT
TCDC h10
TCDCON h6
M S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU CNSC CXSC ZEFP
Код заказа
1740
1740
DCON LF
6.0 613.0 0.10 45° 13.0 1 3 4
2P342-0600-CMA
★ ✩
6.0 57.0
8.0 8 18.0 0.15 45° 18.0 1 3 4
2P342-0800-CMA
★✩
8.0 63.0
10.0 10 22.0 0.15 45° 22.0 1 3 4
2P342-1000-CMA
★ ✩
10.0 72.0
12.0 12 26.0 0.15 45° 26.0 1 3 4
2P342-1200-CMA
★✩
12.0 83.0
16.0 16 34.0 0.25 45° 34.0 1 3 4
2P342-1600-CMA
★ ✩
16.0 92.0
20.0 20 42.0 0.25 45° 42.0 1 3 4
2P342-2000-CMA
★✩
20.0 104.0
25.0 25 52.0 0.25 45° 52.0 1 3 4
2P342-2500-CMA
★ ✩
25.0 121.0
M S
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU CNSC CXSC ZEFP
Код заказа
1740
1740
DCON LF
.250 1/4 .625 .004 45° .625 1 3 4
2P342-0635-CMA
★ ✩
.250 2.500
.313 5/16 .750 .004 45° .750 1 3 4
2P342-0794-CMA
★✩
.313 2.500
.375 3/8 .875 .006 45° .875 1 3 4
2P342-0953-CMA
★ ✩
.375 2.500
.500 1/2 1.125 .006 45° 1.125 1 3 4
2P342-1270-CMA
★✩
.500 3.000
.625 5/8 1.313 .010 45° 1.313 1 3 4
2P342-1588-CMA
★ ✩
.625 3.500
.750 3/4 1.625 .010 45° 1.625 1 3 4
2P342-1905-CMA
★✩
.750 4.000
A167 A176 E3 E16 E22 E8
A 43
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для тяжёлого фрезерования
Для обработки нержавеющей стали
CoroMill
®
Plura HD
Метрическое исполнение
FHA 38°
BSG COROMANT
TCDC h10
TCDCON h6
M S
Размеры, мм
DC CZC
MS
APMX RE LU CNSC CXSC ZEFP
Код заказа
1740
1740
DCON LF
6.0 613.0 0.50 13.0 1 3 4
2S342-0600-050CMA
★ ✩
6.0 57.0
6 13.0 1.00 13.0 1 3 4
2S342-0600-100CMA
★✩
6.0 57.0
8.0 818.0 0.50 18.0 1 3 4
2S342-0800-050CMA
★ ✩
8.0 63.0
8 18.0 1.00 18.0 1 3 4
2S342-0800-100CMA
★✩
8.0 63.0
818.0 1.50 18.0 1 3 4
2S342-0800-150CMA
★ ✩
8.0 63.0
8 18.0 2.00 18.0 1 3 4
2S342-0800-200CMA
★✩
8.0 63.0
10.0 10 22.0 0.50 22.0 1 3 4
2S342-1000-050CMA
★ ✩
10.0 72.0
10 22.0 1.00 22.0 1 3 4
2S342-1000-100CMA
★✩
10.0 72.0
10 22.0 1.50 22.0 1 3 4
2S342-1000-150CMA
★ ✩
10.0 72.0
10 22.0 2.00 22.0 1 3 4
2S342-1000-200CMA
★✩
10.0 72.0
10 22.0 3.00 22.0 1 3 4
2S342-1000-300CMA
★ ✩
10.0 72.0
12.0 12 26.0 0.50 26.0 1 3 4
2S342-1200-050CMA
★✩
12.0 83.0
12 26.0 1.00 26.0 1 3 4
2S342-1200-100CMA
★ ✩
12.0 83.0
12 26.0 1.50 26.0 1 3 4
2S342-1200-150CMA
★✩
12.0 83.0
12 26.0 2.00 26.0 1 3 4
2S342-1200-200CMA
★ ✩
12.0 83.0
12 26.0 3.00 26.0 1 3 4
2S342-1200-300CMA
★✩
12.0 83.0
16.0 16 34.0 0.50 34.0 1 3 4
2S342-1600-050CMA
★ ✩
16.0 92.0
16 34.0 1.00 34.0 1 3 4
2S342-1600-100CMA
★✩
16.0 92.0
16 34.0 2.00 34.0 1 3 4
2S342-1600-200CMA
★ ✩
16.0 92.0
16 34.0 3.00 34.0 1 3 4
2S342-1600-300CMA
★✩
16.0 92.0
16 34.0 4.00 34.0 1 3 4
2S342-1600-400CMA
★ ✩
16.0 92.0
16 34.0 5.00 34.0 1 3 4
2S342-1600-500CMA
★✩
16.0 92.0
20.0 20 42.0 1.00 42.0 1 3 4
2S342-2000-100CMA
★ ✩
20.0 104.0
20 42.0 2.00 42.0 1 3 4
2S342-2000-200CMA
★✩
20.0 104.0
20 42.0 3.00 42.0 1 3 4
2S342-2000-300CMA
★ ✩
20.0 104.0
20 42.0 4.00 42.0 1 3 4
2S342-2000-400CMA
★✩
20.0 104.0
20 42.0 5.00 42.0 1 3 4
2S342-2000-500CMA
★ ✩
20.0 104.0
20 42.0 6.35 42.0 1 3 4
2S342-2000-635CMA
★✩
20.0 104.0
A167 A176 E3 E16 E22 E8
A 44
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для тяжёлого фрезерования
Для обработки нержавеющей стали
CoroMill
®
Plura HD
Дюймовое исполнение
FHA 38°
BSG COROMANT
TCDC h10
TCDCON h6
M S
Размеры, дюйм
DC CZC
MS
APMX RE LU CNSC CXSC ZEFP
Код заказа
1740
1740
DCON LF
.250 1/4 .625 .015 .625 1 3 4
2S342-0635-038CMA
★ ✩
.250 2.500
1/4 .625 .030 .625 1 3 4
2S342-0635-076CMA
★✩
.250 2.500
.313 5/16 .750 .015 .750 1 3 4
2S342-0794-038CMA
★ ✩
.313 2.500
.375 3/8 .875 .015 .875 1 3 4
2S342-0953-038CMA
★✩
.375 2.500
3/8 .875 .030 .875 1 3 4
2S342-0953-076CMA
★ ✩
.375 2.500
3/8 .875 .060 .875 1 3 4
2S342-0953-152CMA
★✩
.375 2.500
.500 1/2 1.125 .015 1.125 1 3 4
2S342-1270-038CMA
★ ✩
.500 3.000
1/2 1.125 .030 1.125 1 3 4
2S342-1270-076CMA
★✩
.500 3.000
1/2 1.125 .060 1.125 1 3 4
2S342-1270-152CMA
★ ✩
.500 3.000
1/2 1.125 .090 1.125 1 3 4
2S342-1270-229CMA
★✩
.500 3.000
1/2 1.125 .120 1.125 1 3 4
2S342-1270-305CMA
★ ✩
.500 3.000
.625 5/8 1.313 .030 1.313 1 3 4
2S342-1588-076CMA
★✩
.625 3.500
5/8 1.313 .060 1.313 1 3 4
2S342-1588-152CMA
★ ✩
.625 3.500
5/8 1.313 .090 1.313 1 3 4
2S342-1588-229CMA
★✩
.625 3.500
5/8 1.313 .120 1.313 1 3 4
2S342-1588-305CMA
★ ✩
.625 3.500
.750 3/4 1.625 .030 1.625 1 3 4
2S342-1905-076CMA
★✩
.750 4.000
3/4 1.625 .060 1.625 1 3 4
2S342-1905-152CMA
★ ✩
.750 4.000
3/4 1.625 .090 1.625 1 3 4
2S342-1905-229CMA
★✩
.750 4.000
3/4 1.625 .120 1.625 1 3 4
2S342-1905-305CMA
★ ✩
.750 4.000
3/4 1.625 .190 1.625 1 3 4
2S342-1905-483CMA
★✩
.750 4.000
A167 A176 E3 E16 E22 E8
A 45
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для
высокопроизводительной обработки уступов
A 46
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки уступов
Для обработки сплавов на основе титана
CoroMill
®
Plura HFS
Метрическое исполнение
Дюймовое исполнение
FHA 42°
BSG COROMANT
TCDC h10
TCDCON h6
S
Размеры, мм
DC CZC
MS
APMX RE LU CNSC CXSC ZEFP
Код заказа
1745
DCON LF DN
10.0 10 22.0 1.00 30.0 1 3 6
2F340-1000-100CSC
★
10.0 72.0 9.5
12 26.0 1.00 36.0 1 3 6
2F340-1200-100CSC
★
12.0 83.0 11.4
10 22.0 2.00 30.0 1 3 6
2F340-1000-200CSC
★
10.0 72.0 9.5
12.0 12 26.0 2.00 36.0 1 3 6
2F340-1200-200CSC
★
12.0 83.0 11.4
16.0 16 34.0 2.00 42.0 1 3 6
2F340-1600-200CSC
★
16.0 92.0 15.2
16 34.0 3.00 42.0 1 3 6
2F340-1600-300CSC
★
16.0 92.0 15.2
20.0 20 42.0 3.00 52.0 1 3 6
2F340-2000-300CSC
★
20.0 104.0 19.0
25.0 25 52.0 4.00 63.0 1 3 6
2F340-2500-400CSC
★
25.0 121.0 23.8
32.0 32 66.0 4.00 82.0 1 3 6
2F340-3200-400CSC
★
32.0 150.0 30.4
S
Размеры, дюйм
DC CZC
MS
APMX RE LU CNSC CXSC ZEFP
Код заказа
1745
DCON LF DN
.375 3/8 .781 .030 1.156 1 3 6
2F340-0953-076CSC
★
.375 2.750 .356
3/8 .781 .060 1.156 1 3 6
2F340-0953-152CSC
★
.375 2.750 .356
.500 1 1/2 1.125 .060 1.438 1 3 6
2F340-1270-152CSC
★
1.500 3.500 .475
1/2 1.125 .090 1.438 1 3 6
2F340-1270-228CSC
★
.500 3.500 .475
.625 5/8 1.125 .060 1.563 1 3 6
2F340-1588-152CSC
★
.625 3.500 .594
5/8 1.313 .060 1.563 1 3 6
2F340-1588-228CSC
★
.625 3.500 .594
.750 3/4 1.625 .090 1.563 1 3 6
2F340-1905-228CSC
★
.750 4.000 .713
3/4 1.625 .120 1.937 1 3 6
2F340-1905-304CSC
★
.750 4.000 .713
1.000 12.125 .120 2.656 1 3 6
2F340-2540-304CSC
★
1.000 5.000 .951
1.250 1 1/4 2.625 .120 3.250 1 3 6
2F340-3175-304CSC
★
1.250 6.000 1.187
A168 A176 E3 E16 E22 E8
A 47
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки уступов
Для обработки сплавов на основе титана
CoroMill
®
Plura HFS
Метрическое исполнение
FHA 42°
BSG COROMANT
TCDC h10
TCDCON h6
S
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1745
DCON LF DN
4.0 69.0 0.50 14.5 4
2F340-0400-050-SC
★
6.0 57.0 3.8
5.0 6 11.0 0.50 16.5 4
2F340-0500-050-SC
★
6.0 57.0 4.8
6.0 613.0 0.50 20.0 5
2F340-0600-050-SC
★
6.0 57.0 5.7
6 13.0 1.00 20.0 5
2F340-0600-100-SC
★
6.0 57.0 5.7
8.0 818.0 0.50 25.0 5
2F340-0800-050-SC
★
8.0 63.0 7.6
8 18.0 1.00 25.0 5
2F340-0800-100-SC
★
8.0 63.0 7.6
10.0 10 22.0 0.50 30.0 6
2F340-1000-050-SC
★
10.0 72.0 9.5
10 22.0 1.00 30.0 6
2F340-1000-100-SC
★
10.0 72.0 9.5
10 22.0 2.00 30.0 6
2F340-1000-200-SC
★
10.0 72.0 9.5
12.0 12 26.0 1.00 36.0 6
2F340-1200-100-SC
★
12.0 83.0 11.4
12 26.0 2.00 36.0 6
2F340-1200-200-SC
★
12.0 83.0 11.4
12 26.0 2.50 36.0 6
2F340-1200-250-SC
★
12.0 83.0 11.4
12 26.0 3.00 36.0 6
2F340-1200-300-SC
★
12.0 83.0 11.4
16.0 16 34.0 2.00 42.0 6
2F340-1600-200-SC
★
16.0 92.0 15.2
16 34.0 2.50 42.0 6
2F340-1600-250-SC
★
16.0 92.0 15.2
16 34.0 3.00 42.0 6
2F340-1600-300-SC
★
16.0 92.0 15.2
16 34.0 4.00 42.0 6
2F340-1600-400-SC
★
16.0 92.0 15.2
20.0 20 42.0 3.00 52.0 6
2F340-2000-300-SC
★
20.0 104.0 19.0
20 42.0 4.00 52.0 6
2F340-2000-400-SC
★
20.0 104.0 19.0
20 42.0 6.35 52.0 6
2F340-2000-635-SC
★
20.0 104.0 19.0
25.0 25 52.0 3.00 63.0 6
2F340-2500-300-SC
★
25.0 121.0 23.8
25 52.0 4.00 63.0 6
2F340-2500-400-SC
★
25.0 121.0 23.8
25 52.0 6.35 63.0 6
2F340-2500-635-SC
★
25.0 121.0 23.8
32.0 32 66.0 4.00 82.0 6
2F340-3200-400-SC
★
32.0 150.0 30.4
A168 A176 E3 E16 E8
A 48
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки уступов
Для обработки сплавов на основе титана
CoroMill
®
Plura HFS
Дюймовое исполнение
FHA 42°
BSG COROMANT
TCDC h10
TCDCON h6
S
Размеры, дюйм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1745
DCON LF DN
.188 3/16 .438 .030 .625 4
2F340-0476-076-SC
★
.187 2.000 .178
.250 1/4 .625 .030 .875 5
2F340-0635-076-SC
★
.250 2.500 .237
1/4 .625 .060 .875 5
2F340-0635-152-SC
★
.250 2.500 .237
.375 3/8 .781 .030 1.156 6
2F340-0953-076-SC
★
.375 2.750 .356
3/8 .781 .060 1.156 6
2F340-0953-152-SC
★
.375 2.750 .356
3/8 .781 .090 1.156 6
2F340-0953-228-SC
★
.375 2.750 .356
.500 1/2 1.125 .030 1.438 6
2F340-1270-076-SC
★
.500 3.500 .475
1/2 1.125 .060 1.438 6
2F340-1270-152-SC
★
.500 3.500 .475
1/2 1.125 .090 1.438 6
2F340-1270-228-SC
★
.500 3.500 .475
1/2 1.125 .120 1.438 6
2F340-1270-304-SC
★
.500 3.500 .475
.625 5/8 1.313 .030 1.563 6
2F340-1588-076-SC
★
.625 3.500 .594
5/8 1.313 .060 1.563 6
2F340-1588-152-SC
★
.625 3.500 .594
5/8 1.313 .090 1.563 6
2F340-1588-228-SC
★
.625 3.500 .594
5/8 1.313 .120 1.563 6
2F340-1588-304-SC
★
.625 3.500 .594
.750 3/4 1.625 .030 1.937 6
2F340-1905-076-SC
★
.750 4.000 .713
3/4 1.625 .060 1.937 6
2F340-1905-152-SC
★
.750 4.000 .713
3/4 1.625 .090 1.937 6
2F340-1905-228-SC
★
.750 4.000 .713
3/4 1.625 .120 1.937 6
2F340-1905-304-SC
★
.750 4.000 .713
1.000 12.125 .030 2.656 6
2F340-2540-076-SC
★
1.000 5.000 .951
1 2.125 .060 2.656 6
2F340-2540-152-SC
★
1.000 5.000 .951
12.125 .090 2.656 6
2F340-2540-228-SC
★
1.000 5.000 .951
1 2.125 .120 2.656 6
2F340-2540-304-SC
★
1.000 5.000 .951
1.250 1 1/4 2.625 .030 3.250 6
2F340-3175-076-SC
★
1.250 6.000 1.187
1 1/4 2.625 .060 3.250 6
2F340-3175-152-SC
★
1.250 6.000 1.187
1 1/4 2.625 .090 3.250 6
2F340-3175-228-SC
★
1.250 6.000 1.187
1 1/4 2.625 .120 3.250 6
2F340-3175-304-SC
★
1.250 6.000 1.187
A168 A176 E3 E16 E8
A 49
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки уступов
Для обработки сплавов на основе титана
CoroMill
®
Plura HFS
Метрическое исполнение
Метрическое исполнение
FHA 42°
BSG COROMANT
TCDC h10
TCDCON h6
S
Размеры, мм
DC CZC
MS
APMX RE LU CNSC CXSC ZEFP
Код заказа
1745
DCON LF DN
16.0 16 34.0 2.00 42.0 1 3 6
2F340-1600-200CSD
★
16.0 92.0 15.2
16 34.0 3.00 42.0 1 3 6
2F340-1600-300CSD
★
16.0 92.0 15.2
20.0 20 42.0 3.00 52.0 1 3 6
2F340-2000-300CSD
★
20.0 104.0 19.0
25.0 25 52.0 4.00 63.0 1 3 6
2F340-2500-400CSD
★
25.0 121.0 23.8
FHA 42°
BSG COROMANT
TCDC h10
TCDCON h6
S
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1745
DCON LF DN
16.0 16 34.0 2.00 42.0 6
2F340-1600-200-SD
★
16.0 92.0 15.2
16 34.0 3.00 42.0 6
2F340-1600-300-SD
★
16.0 92.0 15.2
20.0 20 42.0 3.00 52.0 6
2F340-2000-300-SD
★
20.0 104.0 19.0
20 42.0 4.00 52.0 6
2F340-2000-400-SD
★
20.0 104.0 19.0
25.0 25 52.0 4.00 63.0 6
2F340-2500-400-SD
★
25.0 121.0 23.8
A168 A176 E3 E16 E22 E8
A 50
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки уступов
Для обработки сплавов на основе титана
CoroMill
®
Plura HFS
Метрическое исполнение
Метрическое исполнение
FHA 42°
BSG COROMANT
TCDC h10
TCDCON h6
S
Размеры, мм
DC CZC
MS
APMX RE LU CNSC CXSC ZEFP
Код заказа
1745
DCON LF DN
16.0 16 34.0 2.00 42.0 1 3 6
2F340-1600-200CSF
★
16.0 92.0 15.2
16 34.0 3.00 42.0 1 3 6
2F340-1600-300CSF
★
16.0 92.0 15.2
20.0 20 42.0 3.00 52.0 1 3 6
2F340-2000-300CSF
★
20.0 104.0 19.0
25.0 25 52.0 4.00 63.0 1 3 6
2F340-2500-400CSF
★
25.0 121.0 23.8
32.0 32 66.0 4.00 82.0 1 3 6
2F340-3200-400CSF
★
32.0 150.0 30.4
FHA 42°
BSG COROMANT
TCDC h10
TCDCON h6
S
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1745
DCON LF DN
16.0 16 34.0 3.00 42.0 6
2F340-1600-300-SF
★
16.0 92.0 15.2
20.0 20 42.0 3.00 52.0 6
2F340-2000-300-SF
★
20.0 104.0 19.0
25.0 25 52.0 4.00 63.0 6
2F340-2500-400-SF
★
25.0 121.0 23.8
32.0 32 66.0 4.00 82.0 6
2F340-3200-400-SF
★
32.0 150.0 30.4
A168 A176 E3 E16 E22 E8
A 51
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки уступов
Для обработки сплавов на основе никеля
CoroMill
®
Plura HFS
Метрическое исполнение
FHA 42°
BSG COROMANT
TCDC h10
TCDCON h6
S
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1710
DCON LF DN
4.0 69.0 0.50 14.5 4
2F341-0400-050-SC
★
6.0 57.0 3.8
5.0 6 11.0 0.50 16.5 4
2F341-0500-050-SC
★
6.0 57.0 4.8
6.0 613.0 0.50 20.0 5
2F341-0600-050-SC
★
6.0 57.0 5.7
6 13.0 1.00 20.0 5
2F341-0600-100-SC
★
6.0 57.0 5.7
8.0 818.0 0.50 25.0 5
2F341-0800-050-SC
★
8.0 63.0 7.6
8 18.0 1.00 25.0 5
2F341-0800-100-SC
★
8.0 63.0 7.6
10.0 10 22.0 0.50 30.0 5
2F341-1000-050-SC
★
10.0 72.0 9.5
10 22.0 1.00 20.0 5
2F341-1000-100-SC
★
10.0 72.0 9.5
10 22.0 2.00 30.0 5
2F341-1000-200-SC
★
10.0 72.0 9.5
12.0 12 26.0 1.00 36.0 5
2F341-1200-100-SC
★
12.0 83.0 11.4
12 26.0 2.00 36.0 5
2F341-1200-200-SC
★
12.0 83.0 11.4
12 26.0 2.50 36.0 5
2F341-1200-250-SC
★
12.0 83.0 11.4
12 26.0 3.00 36.0 5
2F341-1200-300-SC
★
12.0 83.0 11.4
16.0 16 34.0 2.00 42.0 5
2F341-1600-200-SC
★
16.0 92.0 15.2
16 34.0 2.50 42.0 5
2F341-1600-250-SC
★
16.0 92.0 15.2
16 34.0 3.00 42.0 5
2F341-1600-300-SC
★
16.0 92.0 15.2
16 34.0 4.00 42.0 5
2F341-1600-400-SC
★
16.0 92.0 15.2
20.0 20 42.0 3.00 52.0 5
2F341-2000-300-SC
★
20.0 104.0 19.0
20 42.0 4.00 52.0 5
2F341-2000-400-SC
★
20.0 104.0 19.0
20 42.0 6.35 52.0 5
2F341-2000-635-SC
★
20.0 104.0 19.0
25.0 25 52.0 4.00 63.0 5
2F341-2500-400-SC
★
25.0 121.0 23.8
25 52.0 6.35 63.0 5
2F341-2500-635-SC
★
25.0 121.0 23.8
A168 A176 E3 E16 E8
A 52
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки уступов
Для обработки сплавов на основе никеля
CoroMill
®
Plura HFS
Метрическое исполнение
FHA 42°
BSG COROMANT
TCDC h10
TCDCON h6
S
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1710
DCON LF DN
16.0 16 34.0 3.00 42.0 5
2F341-1600-300-SD
★
16.0 92.0 15.2
16 34.0 4.00 42.0 5
2F341-1600-400-SD
★
16.0 92.0 15.2
20.0 20 42.0 3.00 52.0 5
2F341-2000-300-SD
★
20.0 104.0 19.0
20 42.0 4.00 52.0 5
2F341-2000-400-SD
★
20.0 104.0 19.0
25.0 25 52.0 4.00 63.0 5
2F341-2500-400-SD
★
25.0 121.0 23.8
A168 A176 E3 E16 E8
A 53
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки уступов
Для обработки сплавов на основе никеля
CoroMill
®
Plura HFS
Метрическое исполнение
FHA 42°
BSG COROMANT
TCDC h10
TCDCON h6
S
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1710
DCON LF DN
16.0 16 34.0 3.00 42.0 5
2F341-1600-300-SF
★
16.0 92.0 15.2
16 34.0 4.00 42.0 5
2F341-1600-400-SF
★
16.0 92.0 15.2
20.0 20 42.0 3.00 52.0 5
2F341-2000-300-SF
★
20.0 104.0 19.0
20 42.0 4.00 52.0 5
2F341-2000-400-SF
★
20.0 104.0 19.0
25.0 25 52.0 4.00 63.0 5
2F341-2500-400-SF
★
25.0 121.0 23.8
A168 A176 E3 E16 E8
A 54
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки уступов
Для обработки стали твёрдостью
48 HRC
CoroMill
®
Plura HFS
Метрическое исполнение
2P340-PA 2P340-PB
FHA 37° 37°
BSG DIN 6527 L DIN 6527 L
TCDC h10 h10
TCDCON h6 h6
P K
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
DCON LF
2.0 67.0 0.15 45° 7.0 4
2P340-0200-PB
★ ✩
6.0 57.0
6 7.0 0.15 45° 7.0 4
2P340-0200-PA
★✩
6.0 57.0
2.5 68.0 0.15 45° 8.0 4
2P340-0250-PB
★ ✩
6.0 57.0
6 8.0 0.15 45° 8.0 4
2P340-0250-PA
★✩
6.0 57.0
3.0 68.0 0.15 45° 8.0 4
2P340-0300-PB
★ ✩
6.0 57.0
6 8.0 0.15 45° 8.0 4
2P340-0300-PA
★✩
6.0 57.0
3.5 610.0 0.13 45° 10.0 4
2P340-0350-PB
★ ✩
6.0 57.0
6 10.0 0.13 45° 10.0 4
2P340-0350-PA
★✩
6.0 57.0
4.0 611.0 0.13 45° 11.0 4
2P340-0400-PB
★ ✩
6.0 57.0
6 11.0 0.13 45° 11.0 4
2P340-0400-PA
★✩
6.0 57.0
5.0 613.0 0.13 45° 13.0 4
2P340-0500-PB
★ ✩
6.0 57.0
6 13.0 0.13 45° 13.0 4
2P340-0500-PA
★✩
6.0 57.0
6.0 613.0 0.15 45° 13.0 4
2P340-0600-PB
★ ✩
6.0 57.0
6 13.0 0.15 45° 13.0 4
2P340-0600-PA
★✩
6.0 57.0
7.0 816.0 0.15 45° 16.0 4
2P340-0700-PB
★ ✩
8.0 63.0
8 16.0 0.15 45° 16.0 4
2P340-0700-PA
★✩
8.0 63.0
8.0 819.0 0.15 45° 19.0 4
2P340-0800-PB
★ ✩
8.0 63.0
8 19.0 0.15 45° 19.0 4
2P340-0800-PA
★✩
8.0 63.0
9.0 10 19.0 0.15 45° 19.0 4
2P340-0900-PB
★ ✩
10.0 72.0
10 19.0 0.15 45° 19.0 4
2P340-0900-PA
★✩
10.0 72.0
10.0 10 22.0 0.15 45° 22.0 4
2P340-1000-PB
★ ✩
10.0 72.0
10 22.0 0.15 45° 22.0 4
2P340-1000-PA
★✩
10.0 72.0
12.0 12 26.0 0.15 45° 26.0 4
2P340-1200-PB
★ ✩
12.0 83.0
12 26.0 0.15 45° 26.0 4
2P340-1200-PA
★✩
12.0 83.0
14.0 14 26.0 0.20 45° 26.0 4
2P340-1400-PB
★ ✩
14.0 83.0
14 26.0 0.20 45° 26.0 4
2P340-1400-PA
★✩
14.0 83.0
16.0 16 32.0 0.20 45° 32.0 4
2P340-1600-PB
★ ✩
16.0 92.0
16 32.0 0.20 45° 32.0 4
2P340-1600-PA
★✩
16.0 92.0
18.0 18 32.0 0.20 45° 32.0 4
2P340-1800-PB
★ ✩
18.0 92.0
18 32.0 0.20 45° 32.0 4
2P340-1800-PA
★✩
18.0 92.0
20.0 20 38.0 0.20 45° 38.0 4
2P340-2000-PB
★ ✩
20.0 104.0
20 38.0 0.20 45° 38.0 4
2P340-2000-PA
★✩
20.0 104.0
25.0 25 45.0 0.20 45° 45.0 4
2P340-2500-PB
★ ✩
25.0 121.0
25 45.0 0.20 45° 45.0 4
2P340-2500-PA
★✩
25.0 121.0
A168 A176 E3 E16 E8
A 55
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки уступов
Для обработки нержавеющей стали и стали твёрдостью
48 HRc
CoroMill
®
Plura HFS
Метрическое исполнение
FHA 37°
BSG COROMANT
TCDC h10
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
1630
1630
1630
DCON LF
6.0 622.0 0.15 45° 22.0 4
2P360-0600-PA
★ ★ ✩ ✩
6.0 65.0
8.0 8 28.0 0.15 45° 28.0 4
2P360-0800-PA
★★✩✩
8.0 80.0
10.0 10 32.0 0.15 45° 32.0 4
2P360-1000-PA
★ ★ ✩ ✩
10.0 100.0
12.0 12 40.0 0.15 45° 40.0 4
2P360-1200-PA
★★✩✩
12.0 100.0
14.0 14 50.0 0.20 45° 50.0 4
2P360-1400-PA
★ ★ ✩ ✩
14.0 104.0
16.0 16 60.0 0.15 45° 60.0 4
2P360-1600-PA
★★✩✩
16.0 124.0
20.0 20 70.0 0.20 45° 70.0 4
2P360-2000-PA
★ ★ ✩ ✩
20.0 155.0
A168 A176 E3 E16 E8
A 56
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки уступов
Для обработки нержавеющей стали и стали твёрдостью
30 HRc
CoroMill
®
Plura HFS
Метрическое исполнение
Дюймовое исполнение
FHA 37°
TCDC h10
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1740
1740
1740
1740
DCON LF
6.0 624.0 0.10 45° 24.0 4
2P370-0600-PB
★ ★ ✩ ✩
6.0 66.0
8.0 8 32.0 0.10 45° 32.0 4
2P370-0800-PB
★★✩✩
8.0 74.0
10.0 10 40.0 0.15 45° 40.0 4
2P370-1000-PB
★ ★ ✩ ✩
10.0 87.0
12.0 12 48.0 0.15 45° 48.0 4
2P370-1200-PB
★★✩✩
12.0 103.0
16.0 16 64.0 0.20 45° 64.0 4
2P370-1600-PB
★ ★ ✩ ✩
16.0 124.0
20.0 20 80.0 0.25 45° 80.0 4
2P370-2000-PB
★★✩✩
20.0 145.0
25.0 25 100.0 0.25 45° 100.0 4
2P370-2500-PB
★ ★ ✩ ✩
25.0 178.0
P M K S
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1740
1740
1740
1740
DCON LF
.250 1/4 1.000 .004 45° 1.000 4
2P370-0635-PB
★ ★ ✩ ✩
.250 2.688
.313 5/16 1.250 .004 45° 1.250 4
2P370-0794-PB
★★✩✩
.313 2.938
.375 3/8 1.500 .006 45° 1.500 4
2P370-0953-PB
★ ★ ✩ ✩
.375 3.375
.500 1/2 2.000 .006 45° 2.000 4
2P370-1270-PB
★★✩✩
.500 4.188
.625 5/8 2.500 .008 45° 2.500 4
2P370-1588-PB
★ ★ ✩ ✩
.625 4.875
.750 3/4 3.000 .010 45° 3.000 4
2P370-1905-PB
★★✩✩
.750 5.625
1.000 14.000 .010 45° 4.000 4
2P370-2540-PB
★ ★ ✩ ✩
1.000 7.125
A168 A176 E3 E16 E8
A 57
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки уступов
Для обработки нержавеющей стали
CoroMill
®
Plura HFS
Метрическое исполнение
FHA 41°
BSG DIN 6527 L
TCDC h10
TCDCON h6
M S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1640
1640
DCON LF
2.0 67.0 0.15 45° 7.0 4
2P341-0200-MA
★ ✩
6.0 57.0
3.0 6 8.0 0.15 45° 8.0 4
2P341-0300-MA
★✩
6.0 57.0
4.0 611.0 0.15 45° 11.0 4
2P341-0400-MA
★ ✩
6.0 57.0
5.0 6 13.0 0.15 45° 13.0 4
2P341-0500-MA
★✩
6.0 57.0
6.0 613.0 0.15 45° 13.0 4
2P341-0600-MA
★ ✩
6.0 57.0
8.0 8 19.0 0.15 45° 19.0 4
2P341-0800-MA
★✩
8.0 63.0
10.0 10 22.0 0.15 45° 22.0 4
2P341-1000-MA
★ ✩
10.0 72.0
12.0 12 26.0 0.15 45° 26.0 4
2P341-1200-MA
★✩
12.0 83.0
14.0 14 26.0 0.20 45° 26.0 4
2P341-1400-MA
★ ✩
14.0 83.0
16.0 16 32.0 0.20 45° 32.0 4
2P341-1600-MA
★✩
16.0 92.0
20.0 20 38.0 0.20 45° 38.0 4
2P341-2000-MA
★ ✩
20.0 104.0
25.0 25 45.0 0.20 45° 45.0 4
2P341-2500-MA
★✩
25.0 121.0
A168 A176 E3 E16 E8
A 58
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки уступов
Для обработки нержавеющей стали
CoroMill
®
Plura HFS
Метрическое исполнение
FHA 41°
BSG DIN 6527 L
TCDC h10
TCDCON h6
M S
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1640
1640
DCON LF
4.0 611.0 0.50 11.0 4
2S340-0400-050-MA
★ ✩
6.0 57.0
6 11.0 1.00 11.0 4
2S340-0400-100-MA
★✩
6.0 57.0
5.0 613.0 0.50 13.0 4
2S340-0500-050-MA
★ ✩
6.0 57.0
6 13.0 1.00 13.0 4
2S340-0500-100-MA
★✩
6.0 57.0
6.0 613.0 0.50 13.0 4
2S340-0600-050-MA
★ ✩
6.0 57.0
6 13.0 1.00 13.0 4
2S340-0600-100-MA
★✩
6.0 57.0
8.0 819.0 0.50 19.0 4
2S340-0800-050-MA
★ ✩
8.0 63.0
8 19.0 1.00 19.0 4
2S340-0800-100-MA
★✩
8.0 63.0
819.0 1.50 19.0 4
2S340-0800-150-MA
★ ✩
8.0 63.0
8 19.0 2.00 19.0 4
2S340-0800-200-MA
★✩
8.0 63.0
10.0 10 22.0 0.50 22.0 4
2S340-1000-050-MA
★ ✩
10.0 72.0
10 22.0 1.00 22.0 4
2S340-1000-100-MA
★✩
10.0 72.0
10 22.0 1.50 22.0 4
2S340-1000-150-MA
★ ✩
10.0 72.0
10 22.0 2.00 22.0 4
2S340-1000-200-MA
★✩
10.0 72.0
12.0 12 26.0 1.00 26.0 4
2S340-1200-100-MA
★ ✩
12.0 83.0
12 26.0 1.50 26.0 4
2S340-1200-150-MA
★✩
12.0 83.0
12 26.0 2.00 26.0 4
2S340-1200-200-MA
★ ✩
12.0 83.0
12 26.0 3.00 26.0 4
2S340-1200-300-MA
★✩
12.0 83.0
16.0 16 32.0 1.50 32.0 4
2S340-1600-150-MA
★ ✩
16.0 92.0
16 32.0 2.00 32.0 4
2S340-1600-200-MA
★✩
16.0 92.0
16 32.0 3.00 32.0 4
2S340-1600-300-MA
★ ✩
16.0 92.0
16 32.0 4.00 32.0 4
2S340-1600-400-MA
★✩
16.0 92.0
20.0 20 38.0 1.50 38.0 4
2S340-2000-150-MA
★ ✩
20.0 104.0
20 38.0 2.00 38.0 4
2S340-2000-200-MA
★✩
20.0 104.0
20 38.0 3.00 38.0 4
2S340-2000-300-MA
★ ✩
20.0 104.0
20 38.0 4.00 38.0 4
2S340-2000-400-MA
★✩
20.0 104.0
A168 A176 E3 E16 E8
A 59
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для
высокопроизводительной торцевой обработки
A 60
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной торцевой обработки
Для обработки стали и закалённой стали твёрдостью
63 HRc
Метрическое исполнение
FHA 50°
BSG COROMANT
TCDC h9
TCDCON h8
P H
Размеры, мм
DC CZC
MS
APMX
1
APMX
2
RE
1
RE
2
LU ZEFP
Код заказа
1610
1610
DCON DCF LF RPMX
4.0 611.0 0.1 0.5 4.0 15.0 4
R215.H4-04050BAC01H
✩ ★
6.0 1.2 57.0 80000
6.0 6 15.0 0.2 0.5 9.0 15.0 4
R215.H4-06050BAC02H
✩★
6.0 1.4 57.0 80000
8.0 820.0 0.2 1.0 12.0 20.0 4
R215.H4-08050CAC02H
✩ ★
8.0 6.4 63.0 80000
10.0 10 26.0 0.3 1.5 15.0 26.0 4
R215.H4-10050DAC03H
✩★
10.0 1.6 72.0 80000
12.0 12 30.0 0.4 1.5 18.0 30.0 4
R215.H4-12050DAC04H
✩ ★
12.0 2.0 83.0 80000
16.0 16 36.0 0.5 2.0 24.0 36.0 4
R215.H4-16050EAC05H
✩★
16.0 3.0 92.0 80000
20.0 20 45.0 0.6 2.0 30.0 45.0 4
R215.H4-20050EAC06H
✩ ★
20.0 4.4 104.0 80000
A169 A176 E3 E16 E8
A 61
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной торцевой обработки
Для обработки нержавеющей стали и стали твёрдостью
48 HRc
Метрическое исполнение
FHA 50°
BSG COROMANT
TCDC h9
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX
1
APMX
2
RE
1
RE
2
LU ZEFP
Код заказа
1620
1620
1620
1620
DCON DCF LF RPMX
6.0 615.0 0.2 0.5 3.0 15.0 4
R215.H4-06050BAK02P
★ ★ ✩ ✩
6.0 2.8 100.0 26044
8.0 8 20.0 0.3 1.0 4.0 20.0 4
R215.H4-08050CAK02P
★★✩✩
8.0 3.1 120.0 20172
10.0 10 26.0 0.7 1.5 5.0 26.0 4
R215.H4-10050DAK03P
★ ★ ✩ ✩
10.0 3.4 150.0 14699
12.0 12 12.0 0.7 1.5 6.0 12.0 4
R215.H4-12050DAK08P
★★✩✩
12.0 4.5 93.0 80000
16.0 16 16.0 1.0 2.0 8.0 16.0 4
R215.H4-16050EAK10P
★ ★ ✩ ✩
16.0 6.2 112.0 80000
20.0 20 20.0 1.3 2.0 10.0 20.0 4
R215.H4-20050EAK13P
★★✩✩
20.0 8.0 130.0 80000
A169 A176 E3 E16 E8
A 62
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной торцевой обработки
Для обработки нержавеющей стали и стали твёрдостью
48 HRc
Метрическое исполнение
FHA 50°
BSG DIN 6527 L
TCDC h9
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX
1
APMX
2
RE
1
RE
2
LU ZEFP
Код заказа
1620
1620
1620
1620
DCON DCF LF RPMX
4.0 611.0 0.2 0.5 2.0 11.0 4
R215.H4-04050BAC02P
★ ★ ✩ ✩
6.0 1.6 57.0 80000
6.0 6 15.0 0.3 0.5 3.0 15.0 4
R215.H4-06050BAC03P
★★✩✩
6.0 2.8 57.0 80000
8.0 820.0 0.5 1.0 4.0 20.0 4
R215.H4-08050CAC05P
★ ★ ✩ ✩
8.0 3.1 63.0 80000
10.0 10 26.0 0.7 1.5 5.0 26.0 4
R215.H4-10050DAC07P
★★✩✩
10.0 3.4 72.0 80000
12.0 12 30.0 0.8 1.5 6.0 30.0 4
R215.H4-12050DAC08P
★ ★ ✩ ✩
12.0 4.5 83.0 80000
16.0 16 36.0 1.0 2.0 8.0 36.0 4
R215.H4-16050EAC10P
★★✩✩
16.0 6.2 92.0 80000
20.0 20 45.0 1.3 2.0 10.0 45.0 4
R215.H4-20050EAC13P
★ ★ ✩ ✩
20.0 8.0 104.0 80000
A169 A176 E3 E16 E8
A 63
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura общего назначения
A 64
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura общего назначения
Для обработки стали и закалённой стали твёрдостью
63 HRc
Метрическое исполнение
Дюймовое исполнение
FHA 50°
BSG COROMANT
TCDC h9
TCDCON h6
P H
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1620
1620
DCON LF
2.0 67.0 0.50 7.0 3
R216.23-02050BAK70H
✩ ★
6.0 57.0
3.0 6 8.0 0.50 8.0 3
R216.23-03050BAK08H
✩★
6.0 57.0
4.0 611.0 1.00 11.0 3
R216.23-04050CAK11H
✩ ★
6.0 57.0
5.0 6 13.0 1.00 13.0 3
R216.23-05050CAK13H
✩★
6.0 57.0
6.0 613.0 1.00 13.0 4
R216.24-06050CAK13H
✩ ★
6.0 65.0
8.0 8 19.0 2.00 19.0 4
R216.24-08050EAK19H
✩★
8.0 80.0
10.0 10 22.0 2.00 22.0 4
R216.24-10050EAK22H
✩ ★
10.0 100.0
12.0 12 26.0 3.00 26.0 4
R216.24-12050GAK26H
✩★
12.0 100.0
14.0 14 26.0 3.00 26.0 4
R216.24-14050GAK26H
✩ ★
14.0 104.0
16.0 16 32.0 4.00 32.0 4
R216.24-16050IAK32H
✩★
16.0 115.0
20.0 20 38.0 4.00 38.0 4
R216.24-20050IAK38H
✩ ★
20.0 125.0
P H
Размеры, дюйм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1620
1620
DCON LF
.187 1/4 .375 .016 .375 3
RA216.23-1250AAK06H
✩ ★
.250 3.000
1/4 .375 .031 .375 3
RA216.23-1250BAK06H
✩★
.250 3.000
.250 1/4 .500 .016 .500 4
RA216.24-1650AAK08H
✩ ★
.250 3.000
1/4 .500 .031 .500 4
RA216.24-1650BAK08H
✩★
.250 3.000
.313 3/8 .625 .016 .625 4
RA216.24-2050AAK10H
✩ ★
.375 3.500
3/8 .625 .031 .625 4
RA216.24-2050BAK10H
✩★
.375 3.500
.375 3/8 .750 .016 .750 4
RA216.24-2450AAK12H
✩ ★
.375 3.500
3/8 .750 .031 .750 4
RA216.24-2450BAK12H
✩★
.375 3.500
.500 1/2 1.000 .031 1.000 4
RA216.24-3250BAK16H
✩ ★
.500 4.000
1/2 1.000 .063 1.000 4
RA216.24-3250DAK16H
✩★
.500 4.000
.625 5/8 1.250 .063 1.250 4
RA216.24-4050DAK20H
✩ ★
.625 4.500
.750 3/4 1.500 .063 1.500 4
RA216.24-4850DAK24H
✩★
.750 5.000
A169 A176 E3 E16 E8
A 65
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura общего назначения
Для обработки стали и закалённой стали твёрдостью
63 HRc
Метрическое исполнение
FHA 50°
BSG COROMANT
TCDC h10
TCDCON h6
P H
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1620
1620
DCON LF
2.0 67.0 0.10 45° 7.0 3
R216.33-02050-AK70H
✩ ★
6.0 57.0
3.0 6 8.0 0.10 45° 8.0 3
R216.33-03050-AK08H
✩★
6.0 57.0
4.0 611.0 0.10 45° 11.0 3
R216.33-04050-AK11H
✩ ★
6.0 57.0
5.0 6 13.0 0.10 45° 13.0 3
R216.33-05050-AK13H
✩★
6.0 57.0
6.0 613.0 0.10 45° 13.0 4
R216.34-06050-AK13H
✩ ★
6.0 65.0
8.0 8 19.0 0.10 45° 19.0 4
R216.34-08050-AK19H
✩★
8.0 80.0
10.0 10 22.0 0.10 45° 22.0 4
R216.34-10050-AK22H
✩ ★
10.0 100.0
12.0 12 26.0 0.10 45° 26.0 4
R216.34-12050-AK26H
✩★
12.0 100.0
14.0 14 26.0 0.15 45° 26.0 4
R216.34-14050-AK26H
✩ ★
14.0 104.0
16.0 16 32.0 0.15 45° 32.0 4
R216.34-16050-AK32H
✩★
16.0 115.0
20.0 20 38.0 0.15 45° 38.0 4
R216.34-20050-AK38H
✩ ★
20.0 125.0
A169 A176 E3 E16 E8
A 66
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura общего назначения
Для обработки нержавеющей стали и стали твёрдостью
48 HRc
Метрическое исполнение
FHA 50°
BSG COROMANT
TCDC h10
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU CNSC CXSC ZEFP
Код заказа
1640
1640
1640
1640
DCON LF
6.0 613.0 0.10 45° 13.0 1 1 4
R215.34C06050-BC13P
★ ★ ✩ ✩
6.0 57.0
8.0 8 19.0 0.10 45° 19.0 1 1 4
R215.34C08050-BC19P
★★✩✩
8.0 63.0
10.0 10 22.0 0.10 45° 22.0 1 1 4
R215.34C10050-BC22P
★ ★ ✩ ✩
10.0 72.0
12.0 12 26.0 0.10 45° 26.0 1 1 4
R215.34C12050-BC26P
★★✩✩
12.0 83.0
16.0 16 32.0 0.15 45° 32.0 1 1 4
R215.34C16050-BC32P
★ ★ ✩ ✩
16.0 92.0
20.0 20 38.0 0.15 45° 38.0 1 1 4
R215.34C20050-BC38P
★★✩✩
20.0 104.0
A169 A176 E3 E16 E22 E8
A 67
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura общего назначения
Для обработки нержавеющей стали и стали твёрдостью
48 HRc
Метрическое исполнение
Дюймовое исполнение
FHA 50°
BSG COROMANT
TCDC h9
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1620
1630
1620
1630
1620
1630
1620
1630
DCON LF
4.0 611.0 1.00 11.0 3
R216.23-04050CAK11P
★ ★ ★ ★ ✩ ✩ ✩ ✩
6.0 57.0
5.0 6 13.0 1.00 13.0 3
R216.23-05050CAK13P
★★★★✩✩✩✩
6.0 57.0
6.0 613.0 1.00 13.0 4
R216.24-06050CAK13P
★ ★ ★ ★ ✩ ✩ ✩ ✩
6.0 65.0
8.0 8 19.0 2.00 19.0 4
R216.24-08050EAK19P
★★★★✩✩✩✩
8.0 80.0
10.0 10 22.0 2.00 22.0 4
R216.24-10050EAK22P
★ ★ ★ ★ ✩ ✩ ✩ ✩
10.0 100.0
12.0 12 26.0 3.00 26.0 4
R216.24-12050GAK26P
★★★★✩✩✩✩
12.0 100.0
14.0 14 26.0 3.00 26.0 4
R216.24-14050GAK26P
★ ★ ★ ★ ✩ ✩ ✩ ✩
14.0 104.0
16.0 16 32.0 4.00 32.0 4
R216.24-16050IAK32P
★★★★✩✩✩✩
16.0 115.0
20.0 20 38.0 4.00 38.0 4
R216.24-20050IAK38P
★ ★ ★ ★ ✩ ✩ ✩ ✩
20.0 125.0
P M K S
Размеры, дюйм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1620
1630
1620
1630
1620
1630
1620
1630
DCON LF
.187 1/4 .375 .016 .375 3
RA216.23-1250AAK06P
★ ★ ✩ ✩
.250 3.000
1/4 .562 .016 .562 3
RA216.23-1250AAK09P
★★✩✩
.250 3.000
1/4 .562 .031 .562 3
RA216.23-1250BAK09P
★ ★ ✩ ✩
.250 3.000
.250 1/4 .500 .016 .500 4
RA216.24-1650AAK08P
★★✩✩
.250 3.000
1/4 .750 .016 .750 4
RA216.24-1650AAK12P
★ ★ ✩ ✩
.250 3.000
1/4 .750 .031 .750 4
RA216.24-1650BAK12P
★★✩✩
.250 3.000
.313 3/8 .625 .016 .625 4
RA216.24-2050AAK10P
★ ★ ✩ ✩
.375 3.500
3/8 1.000 .016 1.000 4
RA216.24-2050AAK15P
★★✩✩
.375 3.500
3/8 1.000 .031 1.000 4
RA216.24-2050BAK15P
★ ★ ✩ ✩
.375 3.500
.375 3/8 .750 .016 .750 4
RA216.24-2450AAK12P
★★✩✩
.375 3.500
3/8 1.125 .016 1.125 4
RA216.24-2450AAK18P
★ ★ ✩ ✩
.375 3.500
3/8 1.125 .031 1.125 4
RA216.24-2450BAK18P
★★✩✩
.375 3.500
.500 1/2 1.000 .031 1.000 4
RA216.24-3250BAK16P
★ ★ ✩ ✩
.500 4.000
1/2 1.500 .031 1.500 4
RA216.24-3250BAK24P
★★✩✩
.500 4.000
1/2 1.500 .063 1.500 4
RA216.24-3250DAK24P
★ ★ ✩ ✩
.500 4.000
.625 5/8 1.250 .031 1.250 4
RA216.24-4050BAK20P
★★✩✩
.625 4.500
5/8 1.875 .063 1.875 4
RA216.24-4050DAK30P
★ ★ ✩ ✩
.625 4.500
.750 3/4 1.500 .031 1.500 4
RA216.24-4850BAK24P
★★✩✩
.750 5.000
3/4 2.250 .063 2.250 4
RA216.24-4850DAK36P
★ ★ ✩ ✩
.750 5.000
A169 A176 E3 E16 E8
A 68
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura общего назначения
Для обработки нержавеющей стали и стали твёрдостью
48 HRc
Метрическое исполнение
FHA 50°
BSG COROMANT
TCDC h9
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1620
1620
1620
1620
DCON LF DN
10.0 10 22.0 1.00 42.0 4
R216.24-10050CCK22P
★ ★ ✩ ✩
10.0 100.0 9.5
10 22.0 1.50 42.0 4
R216.24-10050DCK22P
★★✩✩
10.0 100.0 9.5
10 22.0 2.00 42.0 4
R216.24-10050ECK22P
★ ★ ✩ ✩
10.0 100.0 9.5
10 22.0 2.50 42.0 4
R216.24-10050FCK22P
★★✩✩
10.0 100.0 9.5
10 22.0 3.00 42.0 4
R216.24-10050GCK22P
★ ★ ✩ ✩
10.0 100.0 9.5
12.0 12 26.0 1.00 53.0 4
R216.24-12050CCK26P
★★✩✩
12.0 100.0 11.4
12 26.0 1.50 53.0 4
R216.24-12050DCK26P
★ ★ ✩ ✩
12.0 100.0 11.4
12 26.0 2.00 53.0 4
R216.24-12050ECK26P
★★✩✩
12.0 100.0 11.4
12 26.0 2.50 53.0 4
R216.24-12050FCK26P
★ ★ ✩ ✩
12.0 100.0 11.4
12 26.0 3.00 53.0 4
R216.24-12050GCK26P
★★✩✩
12.0 100.0 11.4
12 26.0 3.00 60.0 4
R216.24-12050GCL26P
★ ★ ✩ ✩
12.0 105.0 11.4
12 26.0 4.00 53.0 4
R216.24-12050ICK26P
★★✩✩
12.0 100.0 11.4
16.0 16 36.0 1.00 65.0 4
R216.24-16050CCK36P
★ ★ ✩ ✩
16.0 115.0 15.2
16 36.0 1.50 65.0 4
R216.24-16050DCK36P
★★✩✩
16.0 115.0 15.2
16 36.0 2.00 65.0 4
R216.24-16050ECK36P
★ ★ ✩ ✩
16.0 115.0 15.2
16 36.0 2.50 65.0 4
R216.24-16050FCK36P
★★✩✩
16.0 115.0 15.2
16 36.0 3.00 65.0 4
R216.24-16050GCK36P
★ ★ ✩ ✩
16.0 115.0 15.2
16 36.0 3.00 80.0 4
R216.24-16050GCL36P
★★✩✩
16.0 128.0 15.2
16 36.0 4.00 65.0 4
R216.24-16050ICK36P
★ ★ ✩ ✩
16.0 115.0 15.2
16 36.0 6.35 67.0 4
R216.24-16050OCK36P
★★✩✩
16.0 115.0 15.2
16 36.0 6.35 80.0 4
R216.24-16050OCL36P
★ ★ ✩ ✩
16.0 128.0 15.2
20.0 20 44.0 2.50 80.0 4
R216.24-20050FCK44P
★★✩✩
20.0 145.0 19.0
20 44.0 3.00 80.0 4
R216.24-20050GCK44P
★ ★ ✩ ✩
20.0 145.0 19.0
20 44.0 3.00 100.0 4
R216.24-20050GCL44P
★★✩✩
20.0 150.0 19.0
20 44.0 4.00 80.0 4
R216.24-20050ICK44P
★ ★ ✩ ✩
20.0 145.0 19.0
20 44.0 6.35 80.0 4
R216.24-20050OCK44P
★★✩✩
20.0 145.0 19.0
20 44.0 6.35 100.0 4
R216.24-20050OCL44P
★ ★ ✩ ✩
20.0 150.0 19.0
25.0 25 54.0 3.00 98.0 5
R216.25-25050GCK54P
★★✩✩
25.0 155.0 24.0
25 54.0 3.00 125.0 5
R216.25-25050GCL54P
★ ★ ✩ ✩
25.0 181.0 23.8
25 54.0 4.00 99.0 5
R216.25-25050ICK54P
★★✩✩
25.0 156.0 24.0
25 54.0 6.35 99.0 5
R216.25-25050OCK54P
★ ★ ✩ ✩
25.0 156.0 24.0
25 54.0 6.35 125.0 5
R216.25-25050OCL54P
★★✩✩
25.0 181.0 24.0
A169 A176 E3 E16 E8
A 69
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura общего назначения
Для обработки нержавеющей стали и стали твёрдостью
48 HRc
Метрическое исполнение
FHA 50°
BSG COROMANT
TCDC h9
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1620
1620
1620
1620
DCON LF DN
12.0 12 26.0 1.00 53.0 4
R216.24-12050CYK26P
★ ★ ✩ ✩
12.0 100.0 11.4
12 26.0 1.50 53.0 4
R216.24-12050DYK26P
★★✩✩
12.0 100.0 11.4
12 26.0 2.00 53.0 4
R216.24-12050EYK26P
★ ★ ✩ ✩
12.0 100.0 11.4
12 26.0 2.50 53.0 4
R216.24-12050FYK26P
★★✩✩
12.0 100.0 11.4
12 26.0 3.00 53.0 4
R216.24-12050GYK26P
★ ★ ✩ ✩
12.0 100.0 11.4
12 26.0 4.00 53.0 4
R216.24-12050IYK26P
★★✩✩
12.0 100.0 11.4
16.0 16 36.0 1.00 65.0 4
R216.24-16050CYK36P
★ ★ ✩ ✩
16.0 115.0 15.2
16 36.0 2.00 65.0 4
R216.24-16050EYK36P
★★✩✩
16.0 115.0 15.2
16 36.0 2.50 65.0 4
R216.24-16050FYK36P
★ ★ ✩ ✩
16.0 115.0 15.2
16 36.0 3.00 65.0 4
R216.24-16050GYK36P
★★✩✩
16.0 115.0 15.2
16 36.0 4.00 65.0 4
R216.24-16050IYK36P
★ ★ ✩ ✩
16.0 115.0 15.2
20.0 20 44.0 3.00 80.0 4
R216.24-20050GYK44P
★★✩✩
20.0 145.0 19.0
20 44.0 4.00 80.0 4
R216.24-20050IYK44P
★ ★ ✩ ✩
20.0 145.0 19.0
25.0 25 54.0 3.00 99.0 5
R216.25-25050GYK54P
★★✩✩
25.0 155.0 24.0
25 54.0 4.00 99.0 5
R216.25-25050IYK54P
★ ★ ✩ ✩
25.0 155.0 24.0
25 54.0 6.35 99.0 5
R216.25-25050OYK54P
★★✩✩
25.0 155.0 24.0
A169 A176 E3 E16 E8
A 70
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura общего назначения
Для обработки нержавеющей стали и стали твёрдостью
48 HRc
Метрическое исполнение
FHA 50°
BSG COROMANT
TCDC h10
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1620
1630
1620
1630
1620
1630
1620
1630
DCON LF
4.0 611.0 0.10 45° 11.0 3
R216.33-04050-AK11P
★ ★ ★ ★ ✩ ✩ ✩ ✩
6.0 57.0
5.0 6 13.0 0.10 45° 13.0 3
R216.33-05050-AK13P
★★★★✩✩✩✩
6.0 57.0
6.0 613.0 0.10 45° 13.0 4
R216.34-06050-AK13P
★ ★ ★ ★ ✩ ✩ ✩ ✩
6.0 65.0
8.0 8 19.0 0.10 45° 19.0 4
R216.34-08050-AK19P
★★★★✩✩✩✩
8.0 80.0
10.0 10 22.0 0.10 45° 22.0 4
R216.34-10050-AK22P
★ ★ ★ ★ ✩ ✩ ✩ ✩
10.0 100.0
12.0 12 26.0 0.10 45° 26.0 4
R216.34-12050-AK26P
★★★★✩✩✩✩
12.0 100.0
14.0 14 26.0 0.15 45° 26.0 4
R216.34-14050-AK26P
★ ★ ★ ★ ✩ ✩ ✩ ✩
14.0 104.0
16.0 16 32.0 0.15 45° 32.0 4
R216.34-16050-AK32P
★★★★✩✩✩✩
16.0 115.0
20.0 20 38.0 0.15 45° 38.0 4
R216.34-20050-AK38P
★ ★ ★ ★ ✩ ✩ ✩ ✩
20.0 125.0
A169 A176 E3 E16 E8
A 71
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura общего назначения
Для обработки нержавеющей стали и стали твёрдостью
48 HRc
Метрическое исполнение
FHA 50°
BSG DIN 6527 L
TCDC h9
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1620
1620
1620
1620
DCON LF DN
2.0 67.0 0.20 9.5 3
R216.23-02050ACC07P
★ ★ ✩ ✩
6.0 57.0 1.9
3.0 6 8.0 0.30 10.0 3
R216.23-03050ACC08P
★★✩✩
6.0 57.0 2.9
4.0 611.0 0.50 15.0 3
R216.23-04050BCC11P
★ ★ ✩ ✩
6.0 57.0 3.8
5.0 6 13.0 0.50 16.0 3
R216.23-05050BCC13P
★★✩✩
6.0 57.0 4.8
6.0 613.0 0.50 19.0 4
R216.24-06050BCC13P
★ ★ ✩ ✩
6.0 57.0 5.7
6 13.0 1.00 19.0 4
R216.24-06050CCC13P
★★✩✩
6.0 57.0 5.7
8.0 819.0 0.50 25.0 4
R216.24-08050BCC19P
★ ★ ✩ ✩
8.0 63.0 7.6
8 19.0 1.00 25.0 4
R216.24-08050CCC19P
★★✩✩
8.0 63.0 7.6
819.0 1.50 25.0 4
R216.24-08050DCC19P
★ ★ ✩ ✩
8.0 63.0 7.6
8 19.0 2.00 25.0 4
R216.24-08050ECC19P
★★✩✩
8.0 63.0 7.6
10.0 10 22.0 0.50 30.0 4
R216.24-10050BCC22P
★ ★ ✩ ✩
10.0 72.0 9.5
10 22.0 1.00 30.0 4
R216.24-10050CCC22P
★★✩✩
10.0 72.0 9.5
10 22.0 1.50 30.0 4
R216.24-10050DCC22P
★ ★ ✩ ✩
10.0 72.0 9.5
10 22.0 2.00 30.0 4
R216.24-10050ECC22P
★★✩✩
10.0 72.0 9.5
12.0 12 26.0 0.50 36.0 4
R216.24-12050BCC26P
★ ★ ✩ ✩
12.0 83.0 11.4
12 26.0 1.00 36.0 4
R216.24-12050CCC26P
★★✩✩
12.0 83.0 11.4
12 26.0 1.50 36.0 4
R216.24-12050DCC26P
★ ★ ✩ ✩
12.0 83.0 11.4
12 26.0 2.00 36.0 4
R216.24-12050ECC26P
★★✩✩
12.0 83.0 11.4
12 26.0 2.50 36.0 4
R216.24-12050FCC26P
★ ★ ✩ ✩
12.0 83.0 11.4
12 26.0 3.00 36.0 4
R216.24-12050GCC26P
★★✩✩
12.0 83.0 11.4
16.0 16 32.0 0.50 42.0 4
R216.24-16050BCC32P
★ ★ ✩ ✩
16.0 92.0 15.2
16 32.0 1.00 42.0 4
R216.24-16050CCC32P
★★✩✩
16.0 92.0 15.2
16 32.0 2.00 42.0 4
R216.24-16050ECC32P
★ ★ ✩ ✩
16.0 92.0 15.2
16 32.0 2.50 42.0 4
R216.24-16050FCC32P
★★✩✩
16.0 92.0 15.2
16 32.0 4.00 42.0 4
R216.24-16050ICC32P
★ ★ ✩ ✩
16.0 92.0 15.2
20.0 20 38.0 1.00 52.0 4
R216.24-20050CCC38P
★★✩✩
20.0 104.0 19.0
20 38.0 2.00 52.0 4
R216.24-20050ECC38P
★ ★ ✩ ✩
20.0 104.0 19.0
20 38.0 2.50 52.0 4
R216.24-20050FCC38P
★★✩✩
20.0 104.0 19.0
20 44.0 2.50 80.0 4
R216.24-20050FCC44P
★ ★ ✩ ✩
20.0 130.0 19.0
20 38.0 3.00 52.0 4
R216.24-20050GCC38P
★★✩✩
20.0 104.0 19.0
20 44.0 3.00 80.0 4
R216.24-20050GCC44P
★ ★ ✩ ✩
20.0 130.0 19.0
20 38.0 4.00 52.0 4
R216.24-20050ICC38P
★★✩✩
20.0 104.0 19.0
20 44.0 4.00 80.0 4
R216.24-20050ICC44P
★ ★ ✩ ✩
20.0 130.0 19.0
20 44.0 6.35 80.0 4
R216.24-20050OCC44P
★★✩✩
20.0 104.0 19.0
A169 A176 E3 E16 E8
A 72
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura общего назначения
Для обработки нержавеющей стали и стали твёрдостью
48 HRc
Метрическое исполнение
Метрическое исполнение
FHA 50°
BSG DIN 6527 L
TCDC h9
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1620
1630
1620
1630
1620
1630
1620
1630
DCON LF
6.0 613.0 1.00 13.0 4
R216.24-06050CBC13P
★ ★ ★ ★ ✩ ✩ ✩ ✩
6.0 57.0
8.0 8 19.0 2.00 19.0 4
R216.24-08050EBC19P
★★★★✩✩✩✩
8.0 63.0
10.0 10 22.0 2.00 22.0 4
R216.24-10050EBC22P
★ ★ ★ ★ ✩ ✩ ✩ ✩
10.0 72.0
12.0 12 26.0 3.00 26.0 4
R216.24-12050GBC26P
★★★★✩✩✩✩
12.0 83.0
14.0 14 26.0 3.00 26.0 4
R216.24-14050GBC26P
★ ★ ✩ ✩
14.0 83.0
16.0 16 32.0 4.00 32.0 4
R216.24-16050IBC32P
★★★★✩✩✩✩
16.0 92.0
20.0 20 38.0 4.00 38.0 4
R216.24-20050IBC38P
★ ★ ★ ★ ✩ ✩ ✩ ✩
20.0 104.0
FHA 50°
BSG DIN 6527 L
TCDC h10
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1620
1630
1640
1620
1630
1640
1620
1630
1640
1620
1630
1640
DCON LF
6.0 613.0 0.10 45° 13.0 4
R216.34-06050-BC13P
★ ★ ★ ★ ★ ★ ✩ ✩ ✩ ✩ ✩ ✩
6.0 57.0
8.0 8 19.0 0.10 45° 19.0 4
R216.34-08050-BC19P
★★★★★★✩✩✩✩✩✩
8.0 63.0
10.0 10 22.0 0.10 45° 22.0 4
R216.34-10050-BC22P
★ ★ ★ ★ ★ ★ ✩ ✩ ✩ ✩ ✩ ✩
10.0 72.0
12.0 12 26.0 0.10 45° 26.0 4
R216.34-12050-BC26P
★★★★★★✩✩✩✩✩✩
12.0 83.0
14.0 14 26.0 0.15 45° 26.0 4
R216.34-14050-BC26P
★ ★ ★ ★ ★ ★ ✩ ✩ ✩ ✩ ✩ ✩
14.0 83.0
16.0 16 32.0 0.15 45° 32.0 4
R216.34-16050-BC32P
★★★★★★✩✩✩✩✩✩
16.0 92.0
20.0 20 38.0 0.15 45° 38.0 4
R216.34-20050-BC38P
★ ★ ★ ★ ★ ★ ✩ ✩ ✩ ✩ ✩ ✩
20.0 104.0
A169 A176 E3 E16 E8
A 73
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для обработки
материалов высокой твёрдости
A 74
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для обработки материалов высокой твёрдости
Для обработки закалённой стали твёрдостью 43≤HRC≤63
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
P H
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1610
1610
DCON LF DN
2.0 62.0 0.20 2.0 2
R216.22-02030AAI20G
✩ ★
6.0 57.0
6 2.0 0.20 20.0 2
R216.22-02030AAJ20G
✩★
6.0 72.0 1.9
3.0 63.0 0.30 20.0 2
R216.22-03030AAJ03G
✩ ★
6.0 72.0 2.9
6 3.0 0.50 3.0 2
R216.22-03030BAI03G
✩★
6.0 57.0
4.0 64.0 0.40 40.0 4
R216.24-04030AAJ04G
✩ ★
6.0 72.0 3.8
6 4.0 0.50 4.0 2
R216.22-04030BAI04G
✩★
6.0 57.0
5.0 65.0 0.50 20.0 2
R216.22-05030BAI05G
✩ ★
6.0 57.0 4.9
6 5.0 0.50 20.0 4
R216.24-05030BAJ05G
✩★
6.0 72.0 4.8
6.0 66.0 0.50 24.0 4
R216.24-06030BAJ06G
✩ ★
6.0 72.0 5.7
6 6.0 1.00 21.0 2
R216.22-06030CAI06G
✩★
6.0 63.0 5.7
66.0 1.00 21.0 4
R216.24-06030CAI06G
✩ ★
6.0 57.0 5.7
8.0 8 8.0 0.50 29.0 4
R216.24-08030BAJ08G
✩★
8.0 80.0 7.9
88.0 1.00 27.0 2
R216.22-08030CAI08G
✩ ★
8.0 72.0 7.7
8 8.0 1.00 27.0 4
R216.24-08030CAI08G
✩★
8.0 63.0 7.7
88.0 1.00 29.0 4
R216.24-08030CAJ08G
✩ ★
8.0 80.0 7.9
8 8.0 1.50 29.0 4
R216.24-08030DAJ08G
✩★
8.0 80.0 7.9
10.0 10 10.0 0.50 35.0 4
R216.24-10030BAJ10G
✩ ★
10.0 100.0 9.9
10 10.0 1.00 35.0 4
R216.24-10030CAJ10G
✩★
10.0 100.0 9.9
10 10.0 1.50 32.0 2
R216.22-10030DAI10G
✩ ★
10.0 72.0 9.7
10 10.0 1.50 32.0 4
R216.24-10030DAI10G
✩★
10.0 72.0 9.7
12.0 12 12.0 0.50 36.0 4
R216.24-12030BAJ12G
✩ ★
12.0 100.0 11.8
12 12.0 1.00 36.0 4
R216.24-12030CAJ12G
✩★
12.0 100.0 11.8
12 12.0 1.50 36.0 2
R216.22-12030DAI12G
✩ ★
12.0 83.0 11.8
12 12.0 1.50 36.0 4
R216.24-12030DAI12G
✩★
12.0 83.0 11.8
12 12.0 2.00 36.0 4
R216.24-12030EAJ12G
✩ ★
12.0 100.0 11.8
16.0 16 16.0 2.00 42.0 4
R216.24-16030EAI16G
✩★
16.0 92.0 15.8
A169 A176 E3 E16 E8
A 75
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для обработки материалов высокой твёрдости
Для обработки закалённой стали твёрдостью 43≤HRC≤63
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
P H
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1610
1610
DCON LF
3.0 63.0 0.50 3.0 2
R216.22-03030BAP03G
✩ ★
6.0 80.0
4.0 6 4.0 0.50 4.0 2
R216.22-04030BAP04G
✩★
6.0 90.0
6.0 86.0 0.50 6.0 2
R216.22-06030BAP06G
✩ ★
8.0 100.0
8 6.0 1.00 53.0 4
R216.24-06030CAP06G
✩★
8.0 100.0
8.0 10 8.0 1.00 53.0 4
R216.24-08030CAP08G
✩ ★
10.0 100.0
10.0 12 10.0 1.00 67.0 4
R216.24-10030CAP10G
✩★
12.0 125.0
12 10.0 3.00 67.0 4
R216.24-10030GAP10G
✩ ★
12.0 125.0
12.0 14 12.0 1.00 12.0 4
R216.24-12030CAP12G
✩★
14.0 140.0
16.0 16 16.0 1.00 16.0 4
R216.24-16030CAP16G
✩ ★
16.0 150.0
16 16.0 3.00 16.0 4
R216.24-16030GAP16G
✩★
16.0 150.0
A169 A176 E3 E16 E8
A 76
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для обработки материалов высокой твёрдости
Для обработки закалённой стали твёрдостью 43≤HRC≤63
Дюймовое исполнение
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
P H
Размеры, дюйм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1610
1610
DCON LF DN
.125 1/4 .125 .031 .750 4
RA216.24-0830BAK02G
★
.250 3.000 .121
.156 1/4 .156 .031 .750 4
RA216.24-1030BAK02G
★
.250 3.000 .137
.188 1/4 .188 .063 .750 4
RA216.24-1230DAK03G
★
.250 3.000 .183
.250 1/4 .250 .063 1.000 4
RA216.24-1630DAK04G
★
.250 3.000 .246
.375 3/8 .375 .063 1.250 4
RA216.24-2430DAK06G
✩ ★
.375 3.500 .369
A169 A176 E3 E16 E8
A 77
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной
обработки алюминия и других цветных металлов
A 78
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки алюминия
Для обработки цветных металлов
Метрическое исполнение
Метрическое исполнение
FHA 25°
BSG COROMANT
TCDC h10
TCDCON h6
N
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
H10F
DCON LF DN
2.0 33.0 9.0 2
2P120-0200-NC
★
3.0 38.0 1.9
3.0 3 4.0 12.0 2
2P120-0300-NC
★
3.0 38.0 2.9
4.0 46.0 14.0 2
2P120-0400-NC
★
4.0 50.0 3.8
5.0 6 8.0 16.0 2
2P120-0500-NC
★
6.0 57.0 4.8
6.0 610.0 28.0 2
2P120-0600-NC
★
6.0 65.0 5.7
8.0 8 12.0 35.0 2
2P120-0800-NC
★
8.0 80.0 7.6
10.0 10 14.0 0.10 45° 45.0 2
2P120-1000-NC
★
10.0 90.0 9.5
12.0 12 16.0 0.10 45° 50.0 2
2P120-1200-NC
★
12.0 100.0 11.4
16.0 16 20.0 0.15 45° 63.0 2
2P120-1600-NC
★
16.0 115.0 15.2
20.0 20 20.0 0.15 45° 70.0 2
2P120-2000-NC
★
20.0 125.0 19.0
FHA 25°
BSG COROMANT
TCDC h10
TCDCON h6
N
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
H10F
DCON LF
2.0 38.0 8.0 2
2P160-0200-NA
★
3.0 38.0
3.0 3 12.0 12.0 2
2P160-0300-NA
★
3.0 38.0
4.0 414.0 14.0 2
2P160-0400-NA
★
4.0 50.0
5.0 6 16.0 16.0 2
2P160-0500-NA
★
6.0 57.0
6.0 622.0 22.0 2
2P160-0600-NA
★
6.0 65.0
8.0 8 28.0 28.0 2
2P160-0800-NA
★
8.0 80.0
10.0 10 32.0 0.10 45° 32.0 2
2P160-1000-NA
★
10.0 90.0
12.0 12 38.0 0.10 45° 38.0 2
2P160-1200-NA
★
12.0 100.0
A170 A176 E3 E16 E8
A 79
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки алюминия
Для обработки цветных металлов
Метрическое исполнение
FHA 25°
BSG COROMANT
TCDC h10
TCDCON h6
N
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
H10F
DCON LF DN
2.0 33.0 0.15 5.0 2
2P121-0200-NC
★
3.0 38.0 1.8
3 3.0 0.15 8.0 2
2P122-0200-NC
★
3.0 50.0 1.8
3.0 34.5 0.15 9.0 2
2P121-0300-NC
★
3.0 38.0 2.7
3 4.5 0.15 12.0 2
2P122-0300-NC
★
3.0 50.0 2.7
4.0 46.0 0.15 12.0 2
2P121-0400-NC
★
4.0 50.0 3.7
4 6.0 0.15 16.0 2
2P122-0400-NC
★
4.0 60.0 3.7
5.0 57.5 0.15 15.0 2
2P121-0500-NC
★
5.0 50.0 4.7
5 7.5 0.15 20.0 2
2P122-0500-NC
★
5.0 60.0 4.6
6.0 69.0 0.15 18.0 2
2P121-0600-NC
★
6.0 57.0 5.7
6 9.0 0.15 24.0 2
2P122-0600-NC
★
6.0 65.0 5.5
7.0 710.0 0.15 21.0 2
2P121-0700-NC
★
7.0 60.0 6.7
8.0 8 12.0 0.15 24.0 2
2P121-0800-NC
★
8.0 63.0 7.7
812.0 0.15 32.0 2
2P122-0800-NC
★
8.0 80.0 7.4
10.0 10 15.0 0.15 30.0 2
2P121-1000-NC
★
10.0 72.0 9.7
10 15.0 0.15 40.0 2
2P122-1000-NC
★
10.0 89.0 9.2
12.0 12 18.0 0.15 36.0 2
2P121-1200-NC
★
12.0 83.0 11.7
12 18.0 0.15 48.0 2
2P122-1200-NC
★
12.0 100.0 11.0
14.0 14 21.0 0.15 42.0 2
2P121-1400-NC
★
14.0 83.0 13.7
14 21.0 0.15 56.0 2
2P122-1400-NC
★
14.0 105.0 13.0
16.0 16 24.0 0.15 48.0 2
2P121-1600-NC
★
16.0 92.0 15.7
16 24.0 0.15 64.0 2
2P122-1600-NC
★
16.0 120.0 15.0
20.0 20 30.0 0.15 60.0 2
2P121-2000-NC
★
20.0 104.0 19.7
20 30.0 0.15 80.0 2
2P122-2000-NC
★
20.0 150.0 19.0
A170 A176 E3 E16 E8
A 80
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки алюминия
Для обработки цветных металлов
Метрическое исполнение
Метрическое исполнение
FHA 25°
BSG COROMANT
TCDC h10
TCDCON h6
N
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
H10F
DCON LF
3.0 24.0 0.15 32.0 2
2P123-0300-NG
★
2.9 60.0
4.0 3 5.0 0.15 32.0 2
2P123-0400-NG
★
3.8 60.0
5.0 48.0 0.15 42.0 2
2P123-0500-NG
★
4.8 70.0
6.0 5 9.0 0.15 64.0 2
2P123-0600-NG
★
5.8 100.0
8.0 711.0 0.15 64.0 2
2P123-0800-NG
★
7.8 100.0
10.0 9 15.0 0.15 60.0 2
2P123-1000-NG
★
9.7 100.0
12.0 11 17.0 0.15 80.0 2
2P123-1200-NG
★
11.7 125.0
16.0 15 23.0 0.15 77.0 2
2P123-1600-NG
★
15.7 125.0
20.0 19 26.0 0.15 100.0 2
2P123-2000-NG
★
19.7 150.0
FHA 25°
BSG COROMANT
TCDC h10
TCDCON h6
N
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
H10F
DCON LF
2.0 38.0 0.15 8.0 2
2P170-0200-NA
★
3.0 50.0
3.0 3 12.0 0.15 12.0 2
2P170-0300-NA
★
3.0 50.0
4.0 416.0 0.15 16.0 2
2P170-0400-NA
★
4.0 60.0
5.0 5 20.0 0.15 20.0 2
2P170-0500-NA
★
5.0 60.0
6.0 624.0 0.15 24.0 2
2P170-0600-NA
★
6.0 65.0
7.0 7 28.0 0.15 28.0 2
2P170-0700-NA
★
7.0 79.0
8.0 832.0 0.15 32.0 2
2P170-0800-NA
★
8.0 79.0
9.0 9 36.0 0.15 36.0 2
2P170-0900-NA
★
9.0 88.0
10.0 10 40.0 0.15 40.0 2
2P170-1000-NA
★
10.0 88.0
12.0 12 48.0 0.15 48.0 2
2P170-1200-NA
★
12.0 99.0
14.0 14 56.0 0.15 56.0 2
2P170-1400-NA
★
14.0 105.0
16.0 16 64.0 0.15 64.0 2
2P170-1600-NA
★
16.0 120.0
18.0 18 74.0 0.15 74.0 2
2P170-1800-NA
★
18.0 120.0
20.0 20 80.0 0.15 80.0 2
2P170-2000-NA
★
20.0 150.0
A170 A176 E3 E16 E8
A 81
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки алюминия
Для обработки цветных металлов
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h10
TCDCON h6
N
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
H10F
DCON LF
2.0 34.0 0.15 4.0 2
2P232-0200-NA
★
3.0 38.0
3.0 3 5.0 0.15 5.0 2
2P232-0300-NA
★
3.0 38.0
4.0 47.0 0.15 7.0 2
2P232-0400-NA
★
4.0 50.0
5.0 5 9.0 0.15 9.0 2
2P232-0500-NA
★
5.0 50.0
6.0 618.0 0.15 18.0 2
2P232-0600-NA
★
6.0 57.0
7.0 7 18.0 0.15 18.0 2
2P232-0700-NA
★
7.0 60.0
8.0 818.0 0.15 18.0 2
2P232-0800-NA
★
8.0 63.0
9.0 9 20.0 0.15 20.0 2
2P232-0900-NA
★
9.0 67.0
10.0 10 22.0 0.15 22.0 2
2P232-1000-NA
★
10.0 72.0
12.0 12 22.0 0.15 22.0 2
2P232-1200-NA
★
12.0 83.0
14.0 14 25.0 0.15 25.0 2
2P232-1400-NA
★
14.0 83.0
16.0 16 29.0 0.15 29.0 2
2P232-1600-NA
★
16.0 92.0
18.0 18 33.0 0.15 33.0 2
2P232-1800-NA
★
18.0 92.0
20.0 20 36.0 0.15 36.0 2
2P232-2000-NA
★
20.0 104.0
A170 A176 E3 E16 E8
A 82
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки алюминия
Для обработки цветных металлов
Метрическое исполнение
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h10
TCDCON h6
N
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
H10F
DCON LF DN
3.0 34.5 0.20 8.0 2
2S220-0300-020-NC
★
3.0 38.0 2.7
4.0 4 6.0 0.30 11.0 2
2S220-0400-030-NC
★
4.0 50.0 3.7
5.0 57.5 0.50 14.0 2
2S220-0500-050-NC
★
5.0 50.0 4.7
6.0 6 9.0 1.00 17.0 2
2S220-0600-100-NC
★
6.0 57.0 5.7
8.0 812.0 1.00 23.0 2
2S220-0800-100-NC
★
8.0 63.0 7.7
10.0 10 15.0 1.50 29.0 2
2S220-1000-150-NC
★
10.0 72.0 9.7
12.0 12 18.0 1.50 35.0 2
2S220-1200-150-NC
★
12.0 83.0 11.7
16.0 16 24.0 2.00 47.0 2
2S220-1600-200-NC
★
16.0 92.0 15.7
FHA 30°
BSG COROMANT
TCDC h10
TCDCON h6
N
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
H10F
DCON LF
3.0 24.0 0.20 32.0 2
2S221-0300-020-NG
★
2.9 60.0
4.0 3 5.0 0.30 32.0 2
2S221-0400-030-NG
★
3.8 60.0
5.0 48.0 0.50 42.0 2
2S221-0500-050-NG
★
4.8 70.0
6.0 5 9.0 1.00 64.0 2
2S221-0600-100-NG
★
5.8 100.0
8.0 713.0 1.00 64.0 2
2S221-0800-100-NG
★
7.8 100.0
10.0 9 15.0 1.50 60.0 2
2S221-1000-150-NG
★
9.7 100.0
12.0 11 17.0 1.50 80.0 2
2S221-1200-150-NG
★
11.7 125.0
16.0 15 23.0 2.00 77.0 2
2S221-1600-200-NG
★
15.7 125.0
20.0 19 26.0 2.50 100.0 2
2S221-2000-250-NG
★
19.7 150.0
A170 A176 E3 E16 E8
A 83
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки алюминия
Для обработки цветных металлов
Метрическое исполнение
FHA 30°
BSG DIN 6527 L
TCDC h10
TCDCON h6
N
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1630
H10F
DCON LF
3.0 67.0 7.0 1
2P230-0300-NA
★
6.0 57.0
67.0 7.01
2P231-0300-NA
★
6.0 57.0
4.0 68.0 8.0 1
2P230-0400-NA
★
6.0 57.0
68.0 8.01
2P231-0400-NA
★
6.0 57.0
5.0 610.0 10.0 1
2P230-0500-NA
★
6.0 57.0
6 10.0 10.0 1
2P231-0500-NA
★
6.0 57.0
6.0 610.0 10.0 1
2P230-0600-NA
★
6.0 57.0
6 10.0 10.0 1
2P231-0600-NA
★
6.0 57.0
8.0 816.0 16.0 1
2P230-0800-NA
★
8.0 63.0
8 16.0 16.0 1
2P231-0800-NA
★
8.0 63.0
10.0 10 19.0 0.10 45° 19.0 1
2P230-1000-NA
★
10.0 72.0
10 19.0 0.10 45° 19.0 1
2P231-1000-NA
★
10.0 72.0
A170 A176 E3 E16 E8
A 84
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки алюминия
Для обработки цветных металлов с содержанием кремния > 9%
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h10
TCDCON h6
N O
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
N20C
N20C
DCON LF DN
1.0 31.0 2.0 2
2P210-0100-NC
★ ✩
3.0 50.0
1.5 3 1.5 1.5 2
2P210-0150-NC
★✩
3.0 50.0
2.0 32.0 2.0 2
2P210-0200-NC
★ ✩
3.0 50.0
3.0 6 3.0 3.0 2
2P210-0300-NC
★✩
6.0 80.0
4.0 64.0 40.0 2
2P210-0400-NC
★ ✩
6.0 100.0 3.8
5.0 6 5.0 50.0 2
2P210-0500-NC
★✩
6.0 100.0 4.8
6.0 66.0 60.0 4
2P210-0600-NC
★ ✩
6.0 100.0 5.7
8.0 8 8.0 80.0 4
2P210-0800-NC
★✩
8.0 120.0 7.6
10.0 10 10.0 0.10 45° 100.0 4
2P210-1000-NC
★ ✩
10.0 150.0 9.5
12.0 12 12.0 0.10 45° 100.0 4
2P210-1200-NC
★✩
12.0 150.0 11.4
16.0 16 16.0 0.15 45° 100.0 4
2P210-1600-NC
★ ✩
16.0 150.0 15.2
A170 A176 E3 E16 E8
A 85
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura со стружкоделительными
канавками для черновой обработки
A 86
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura со стружкоделительными канавками для черновой обработки
Для обработки материалов группы ISO S
Метрическое исполнение
FHA 30°
BSG DIN 6527 L
TCDC h10
TCDCON h6
M S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1620
1620
DCON LF
6.0 613.0 13.0 4
R216.34-06030-BC13B
✩ ★
6.0 57.0
8.0 8 19.0 19.0 4
R216.34-08030-BC19B
✩★
8.0 63.0
10.0 10 22.0 0.10 45° 22.0 4
R216.34-10030-BC22B
✩ ★
10.0 72.0
12.0 12 26.0 0.10 45° 26.0 4
R216.34-12030-BC26B
✩★
12.0 83.0
16.0 16 32.0 0.15 45° 32.0 4
R216.34-16030-BC32B
✩ ★
16.0 92.0
18.0 18 32.0 0.15 45° 32.0 4
R216.34-18030-BC32B
✩★
18.0 92.0
20.0 20 38.0 0.15 45° 38.0 4
R216.34-20030-BC38B
✩ ★
20.0 104.0
25.0 25 45.0 0.15 45° 45.0 5
R216.35-25030-BC45B
✩★
25.0 121.0
A170 A176 E3 E16 E8
A 87
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura со стружкоделительными канавками для черновой обработки
Для обработки цветных металлов
Метрическое исполнение
Метрическое исполнение
FHA 40°
BSG COROMANT
TCDC h12
TCDCON h5
N
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
H10F
DCON LF DN
6.0 810.0 0.45 35° 24.0 3
R216.33-06040-AJ10U
★
8.0 63.0 5.5
8.0 10 12.0 0.45 35° 29.0 3
R216.33-08040-AJ12U
★
10.0 72.0 7.5
10.0 12 14.0 0.58 35° 35.0 3
R216.33-10040-AJ14U
★
12.0 83.0 9.5
12.0 12 16.0 0.58 35° 50.0 3
R216.33-12040-AJ16U
★
12.0 100.0 11.4
16.0 16 20.0 0.70 35° 63.0 3
R216.33-16040-AJ20U
★
16.0 115.0 15.2
20.0 20 20.0 0.70 35° 70.0 3
R216.33-20040-AJ20U
★
20.0 125.0 19.0
25.0 25 25.0 0.90 35° 75.0 3
R216.33-25040-AJ25U
★
25.0 135.0 23.8
FHA 40°
BSG DIN 6527 L
TCDC h12
TCDCON h6
N
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
H10F
DCON LF
6.0 613.0 0.45 35° 13.0 3
R216.33-06040-AC13U
★
6.0 57.0
8.0 8 19.0 0.45 35° 19.0 3
R216.33-08040-AC19U
★
8.0 63.0
10.0 10 22.0 0.58 35° 22.0 3
R216.33-10040-AC22U
★
10.0 72.0
12.0 12 26.0 0.58 35° 26.0 3
R216.33-12040-AC26U
★
12.0 83.0
14.0 14 26.0 0.70 35° 26.0 3
R216.33-14040-AC26U
★
14.0 83.0
16.0 16 32.0 0.70 35° 32.0 3
R216.33-16040-AC32U
★
16.0 92.0
20.0 20 38.0 0.70 35° 38.0 3
R216.33-20040-AC38U
★
20.0 104.0
A170 A176 E3 E16 E8
A 88
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura со стружкоделительными канавками для черновой обработки
Для обработки стали твёрдостью
48 HRC
Метрическое исполнение
Метрическое исполнение
FHA 30°
BSG DIN 6527 K
TCDC h12
TCDCON h6
P M K
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1640
1640
1640
DCON LF
6.0 67.0 0.35 7.0 3
R216.33-06030-BS07K
★ ✩ ★
6.0 54.0
8.0 8 9.0 0.40 9.0 3
R216.33-08030-BS09K
★✩★
8.0 58.0
10.0 10 11.0 0.40 11.0 3
R216.33-10030-BS11K
★ ✩ ★
10.0 66.0
12.0 12 12.0 0.40 12.0 3
R216.33-12030-BS12K
★✩★
12.0 73.0
14.0 14 14.0 0.40 14.0 3
R216.33-14030-BS14K
★ ✩ ★
14.0 75.0
16.0 16 16.0 0.40 16.0 3
R216.33-16030-BS16K
★✩★
16.0 82.0
20.0 20 20.0 0.40 20.0 3
R216.33-20030-BS20K
★ ✩ ★
20.0 92.0
FHA 40°
BSG DIN 6527 L
TCDC h12
TCDCON h6
P M K
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1640
1640
1640
DCON LF
6.0 613.0 0.35 13.0 4
R216.34-06040-BC13K
★ ✩ ★
6.0 57.0
8.0 8 19.0 0.35 19.0 4
R216.34-08040-BC19K
★✩★
8.0 63.0
10.0 10 22.0 0.40 22.0 4
R216.34-10040-BC22K
★ ✩ ★
10.0 72.0
12.0 12 26.0 0.40 26.0 4
R216.34-12040-BC26K
★✩★
12.0 83.0
14.0 14 26.0 0.40 26.0 4
R216.34-14040-BC26K
★ ✩ ★
14.0 83.0
16.0 16 32.0 0.40 32.0 4
R216.34-16040-BC32K
★✩★
16.0 92.0
18.0 18 32.0 0.40 32.0 4
R216.34-18040-BC32K
★ ✩ ★
18.0 92.0
20.0 20 38.0 0.40 38.0 4
R216.34-20040-BC38K
★✩★
20.0 104.0
A170 A176 E3 E16 E8
A 89
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura со стружкоделительными канавками для черновой обработки
Для обработки стали твёрдостью
48 HRC
Метрическое исполнение
Метрическое исполнение
FHA 45°
BSG DIN 6527 L
TCDC h12
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1640
1640
1640
1640
DCON LF
12.0 12 26.0 0.40 26.0 5
R216.35-12045-BC28K
★ ✩ ✩ ✩
12.0 83.0
16.0 16 32.0 0.40 32.0 6
R216.36-16045-BC32K
★✩✩✩
16.0 92.0
20.0 20 38.0 0.40 38.0 6
R216.36-20045-BC38K
★ ✩ ✩ ✩
20.0 104.0
25.0 25 45.0 0.40 45.0 8
R216.38-25045-BC45K
★✩✩✩
25.0 121.0
FHA 45°
BSG DIN 6527 L
TCDC h12
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1640
1640
1640
1640
DCON LF DN
16.0 16 32.0 4.00 44.0 6
R216.36-16045ICC32K
★ ✩ ✩ ✩
16.0 92.0 15.2
16 32.0 4.00 64.0 6
R216.36-16045ICK32K
★✩✩✩
16.0 112.0 15.2
20.0 20 38.0 4.00 54.0 6
R216.36-20045ICC38K
★ ✩ ✩ ✩
20.0 104.0 19.0
20 38.0 4.00 80.0 6
R216.36-20045ICK38K
★✩✩✩
20.0 130.0 19.0
25.0 25 45.0 4.00 65.0 8
R216.38-25045ICC45K
★ ✩ ✩ ✩
25.0 121.0 23.8
25 45.0 4.00 100.0 8
R216.38-25045ICK45K
★✩✩✩
25.0 156.0 23.8
A170 A176 E3 E16 E8
A 90
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura со стружкоделительными канавками для черновой обработки
Для обработки стали и нержавеющей стали
Метрическое исполнение
Метрическое исполнение
FHA 40°
BSG DIN 6527 K
TCDC h12
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX RE LU CNSC CXSC ZEFP
Код заказа
1640
1640
1640
1640
DCON LF DN
6.0 67.0 0.35 16.0 1 1 4
R215.34C06040-DS07K
★ ★ ✩ ✩
6.0 54.0 5.5
8.0 8 9.0 0.40 20.0 1 1 4
R215.34C08040-DS09K
★★✩✩
8.0 58.0 7.5
10.0 10 11.0 0.40 24.0 1 1 4
R215.34C10040-DS11K
★ ★ ✩ ✩
10.0 66.0 9.5
12.0 12 12.0 0.40 26.0 1 1 4
R215.34C12040-DS12K
★★✩✩
12.0 73.0 11.4
16.0 16 16.0 0.40 32.0 1 1 4
R215.34C16040-DS16K
★ ★ ✩ ✩
16.0 82.0 15.2
20.0 20 20.0 0.40 40.0 1 1 4
R215.34C20040-DS20K
★★✩✩
20.0 92.0 19.0
FHA 40°
BSG DIN 6527 L
TCDC h12
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX RE LU CNSC CXSC ZEFP
Код заказа
1640
1640
1640
1640
DCON LF DN
6.0 613.0 0.35 19.0 1 1 4
R215.34C06040-DC13K
★ ★ ✩ ✩
6.0 57.0 5.5
8.0 8 19.0 0.40 25.0 1 1 4
R215.34C08040-DC19K
★★✩✩
8.0 63.0 7.5
10.0 10 22.0 0.40 30.0 1 1 4
R215.34C10040-DC22K
★ ★ ✩ ✩
10.0 72.0 9.5
12.0 12 26.0 0.40 36.0 1 1 4
R215.34C12040-DC26K
★★✩✩
12.0 83.0 11.4
16.0 16 32.0 0.40 42.0 1 1 4
R215.34C16040-DC32K
★ ★ ✩ ✩
16.0 92.0 15.2
18.0 18 32.0 0.40 42.0 1 1 4
R215.34C18040-DC32K
★★✩✩
18.0 92.0 17.1
20.0 20 38.0 0.40 52.0 1 1 4
R215.34C20040-DC38K
★ ★ ✩ ✩
20.0 104.0 19.0
A170 A176 E3 E16 E22 E8
A 91
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для чистовой обработки
A 92
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для чистовой обработки
Для обработки закалённой стали твёрдостью 43≤HRC≤63
Дюймовое исполнение
Дюймовое исполнение
FHA 50°
BSG COROMANT
TCDC h9
TCDCON h6
P H
Размеры, дюйм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1610
1610
DCON LF
.250 1/4 .500 .016 .500 6
RA215.26-1650AAK08H
✩ ★
.250 3.000
.500 1/2 1.000 .031 1.000 6
RA215.26-3250BAK16H
✩★
.500 4.000
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
P H
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1610
1610
DCON LF
.500 1/2 1.000 .006 45° 1.000 12
RA215.3C-3230-AK16H
✩ ★
.500 5.000
.750 3/4 1.500 .006 45° 1.500 16
RA215.3G-4830-AK24H
✩★
.750 4.000
A170 A176 E3 E16 E8
A 93
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для чистовой обработки
Для обработки закалённой стали твёрдостью 43≤HRC≤63
Метрическое исполнение
Метрическое исполнение
FHA 30°
BSG DIN 6527 L
TCDC h10
TCDCON h6
P H
Размеры, мм
DC CZC
MS
APMX LU ZEFP
Код заказа
1610
1610
DCON LF
5.0 613.0 13.0 6
R215.36-05030-AC13H
✩ ★
6.0 57.0
6.0 6 13.0 13.0 6
R215.36-06030-AC13H
✩★
6.0 57.0
8.0 819.0 19.0 8
R215.38-08030-AC19H
✩ ★
8.0 63.0
10.0 10 22.0 22.0 10
R215.3A-10030-AC22H
✩★
10.0 72.0
12.0 12 26.0 26.0 12
R215.3C-12030-AC26H
✩ ★
12.0 83.0
14.0 14 26.0 26.0 14
R215.3E-14030-AC26H
✩★
14.0 83.0
16.0 16 32.0 32.0 16
R215.3G-16030-AC32H
✩ ★
16.0 92.0
20.0 20 38.0 38.0 16
R215.3G-20030-AC38H
✩★
20.0 104.0
FHA 50°
BSG DIN 6527 L
TCDC h10
TCDCON h6
P H
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1610
1610
DCON LF
3.0 68.0 0.10 45° 8.0 4
R215.34-03050-AC08H
✩ ★
6.0 57.0
4.0 6 11.0 0.10 45° 11.0 4
R215.34-04050-AC11H
✩★
6.0 57.0
6.0 613.0 0.10 45° 13.0 6
R215.36-06050-AC13H
✩ ★
6.0 57.0
8.0 8 19.0 0.10 45° 19.0 6
R215.36-08050-AC19H
✩★
8.0 63.0
10.0 10 22.0 0.10 45° 22.0 6
R215.36-10050-AC22H
✩ ★
10.0 72.0
12.0 12 26.0 0.10 45° 26.0 6
R215.36-12050-AC26H
✩★
12.0 83.0
16.0 16 32.0 0.15 45° 32.0 6
R215.36-16050-AC32H
✩ ★
16.0 92.0
20.0 20 38.0 0.15 45° 38.0 8
R215.38-20050-AC38H
✩★
20.0 104.0
A170 A176 E3 E16 E8
A 94
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для чистовой обработки
Для обработки закалённой стали твёрдостью 43≤HRC≤63
Метрическое исполнение
FHA 50°
BSG DIN 6527 L
TCDC h9
TCDCON h5
P H
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1610
1610
DCON LF
3.0 68.0 0.50 8.0 4
R215.24-03050BAC08H
✩ ★
6.0 57.0
4.0 6 11.0 0.50 11.0 4
R215.24-04050BAC11H
✩★
6.0 57.0
6.0 613.0 0.50 13.0 6
R215.26-06050BAC13H
✩ ★
6.0 57.0
8.0 8 19.0 0.50 19.0 6
R215.26-08050BAC19H
✩★
8.0 63.0
10.0 10 22.0 1.00 22.0 6
R215.26-10050CAC22H
✩ ★
10.0 72.0
10 22.0 1.50 22.0 6
R215.26-10050DAC22H
✩★
10.0 72.0
10 22.0 2.00 22.0 6
R215.26-10050EAC22H
✩ ★
10.0 72.0
12.0 12 26.0 1.00 26.0 6
R215.26-12050CAC26H
✩★
12.0 83.0
16.0 16 32.0 1.50 32.0 6
R215.26-16050DAC32H
✩ ★
16.0 92.0
20.0 20 38.0 1.50 38.0 8
R215.28-20050DAC38H
✩★
20.0 104.0
A170 A176 E3 E16 E8
A 95
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для чистовой обработки
Для обработки нержавеющей стали и стали твёрдостью
48 HRc
Дюймовое исполнение
FHA 50°
BSG COROMANT
TCDC h9
TCDCON h6
P M K S
Размеры, дюйм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1620
1620
1620
1620
DCON LF
.063 1/4 .188 .016 .188 4
RA215.24-0450AAK13L
★ ★ ✩ ✩
.250 3.000
.094 1/4 .281 .016 .281 4
RA215.24-0650AAK18L
★★✩✩
.250 3.000
1/4 .281 .031 .281 4
RA215.24-0650BAK18L
★ ★ ✩ ✩
.250 3.000
.125 1/4 .375 .016 .375 4
RA215.24-0850AAK06L
★★✩✩
.250 3.000
1/4 .375 .031 .375 4
RA215.24-0850BAK06L
★ ★ ✩ ✩
.250 3.000
.156 1/4 .500 .016 .500 4
RA215.24-1050AAK08L
★★✩✩
.250 3.000
1/4 .500 .031 .500 4
RA215.24-1050BAK08L
★ ★ ✩ ✩
.250 3.000
.188 1/4 .571 .016 .563 6
RA215.26-1250AAK09L
★★✩✩
.250 3.000
1/4 .571 .031 .563 6
RA215.26-1250BAK09L
★ ★ ✩ ✩
.250 3.000
.250 1/4 .750 .016 .750 6
RA215.26-1650AAK12L
★★✩✩
.250 3.000
1/4 .750 .031 .750 6
RA215.26-1650BAK12L
★ ★ ✩ ✩
.250 3.000
1/4 1.125 .031 1.125 6
RA215.26-1650BAL18L
★★✩✩
.250 4.000
.313 3/8 1.000 .016 1.000 6
RA215.26-2050AAK15L
★ ★ ✩ ✩
.375 3.500
3/8 1.000 .031 1.000 6
RA215.26-2050BAK15L
★★✩✩
.375 3.500
3/8 1.400 .031 1.406 6
RA215.26-2050BAL23L
★ ★ ✩ ✩
.375 4.500
.375 3/8 1.125 .031 1.125 6
RA215.26-2450BAK18L
★★✩✩
.375 3.500
3/8 1.125 .063 1.125 6
RA215.26-2450DAK18L
★ ★ ✩ ✩
.375 3.500
3/8 1.666 .063 1.688 6
RA215.26-2450DAL27L
★★✩✩
.375 4.500
.500 1/2 1.500 .031 1.500 6
RA215.26-3250BAK24L
★ ★ ✩ ✩
.500 4.000
1/2 1.500 .063 1.500 6
RA215.26-3250DAK24L
★★✩✩
.500 4.000
1/2 2.250 .063 2.250 6
RA215.26-3250DAL36L
★ ★ ✩ ✩
.500 5.000
.625 5/8 1.875 .063 1.875 6
RA215.26-4050DAK30L
★★✩✩
.625 4.500
5/8 1.875 .125 1.875 6
RA215.26-4050HAK30L
★ ★ ✩ ✩
.625 4.500
5/8 2.813 .125 2.813 6
RA215.26-4050HAL45L
★★✩✩
.625 5.500
.750 3/4 2.250 .063 2.250 8
RA215.28-4850DAK36L
★ ★ ✩ ✩
.750 5.000
3/4 2.250 .125 2.250 8
RA215.28-4850HAK36L
★★✩✩
.750 5.000
3/4 3.375 .125 3.375 8
RA215.28-4850HAL54L
★ ★ ✩ ✩
.750 6.000
A170 A176 E3 E16 E8
A 96
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для чистовой обработки
Для обработки нержавеющей стали и стали твёрдостью
48 HRc
Метрическое исполнение
Метрическое исполнение
FHA 50°
BSG DIN 6527 L
TCDC h10
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1620
1620
1620
1620
DCON LF
3.0 68.0 0.10 45° 8.0 4
R215.34-03050-AC08L
★ ★ ✩ ✩
6.0 57.0
4.0 6 11.0 0.10 45° 11.0 4
R215.34-04050-AC11L
★★✩✩
6.0 57.0
5.0 613.0 0.10 45° 13.0 5
R215.35-05050-AC13L
★ ★ ✩ ✩
6.0 57.0
6.0 6 13.0 0.10 45° 13.0 6
R215.36-06050-AC13L
★★✩✩
6.0 57.0
8.0 819.0 0.10 45° 19.0 6
R215.36-08050-AC19L
★ ★ ✩ ✩
8.0 63.0
10.0 10 22.0 0.10 45° 22.0 6
R215.36-10050-AC22L
★★✩✩
10.0 72.0
12.0 12 26.0 0.10 45° 26.0 6
R215.36-12050-AC26L
★ ★ ✩ ✩
12.0 83.0
16.0 16 32.0 0.15 45° 32.0 6
R215.36-16050-AC32L
★★✩✩
16.0 92.0
20.0 20 38.0 0.15 45° 38.0 8
R215.38-20050-AC38L
★ ★ ✩ ✩
20.0 104.0
FHA 60°
BSG DIN 6527 L
TCDC h10
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
1620
1620
1620
1620
DCON LF
6.0 613.0 0.10 45° 13.0 6
R215.36-06060-AC13L
★ ★ ✩ ✩
6.0 57.0
8.0 8 19.0 0.10 45° 19.0 6
R215.36-08060-AC19L
★★✩✩
8.0 63.0
10.0 10 22.0 0.10 45° 22.0 6
R215.36-10060-AC22L
★ ★ ✩ ✩
10.0 72.0
12.0 12 26.0 0.10 45° 26.0 6
R215.36-12060-AC26L
★★✩✩
12.0 83.0
14.0 14 26.0 0.15 45° 26.0 6
R215.36-14060-AC26L
★ ★ ✩ ✩
14.0 83.0
16.0 16 32.0 0.15 45° 32.0 6
R215.36-16060-AC32L
★★✩✩
16.0 92.0
18.0 18 32.0 0.15 45° 32.0 6
R215.36-18060-AC32L
★ ★ ✩ ✩
18.0 92.0
20.0 20 38.0 0.15 45° 38.0 6
R215.36-20060-AC38L
★★✩✩
20.0 104.0
A170 A176 E3 E16 E8
A 97
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для мелкоразмерной
обработки
A 98
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для мелкоразмерной обработки
Для обработки различных материалов твёрдостью ≤ 63 HRc
Метрическое исполнение
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
P M K N S H
Размеры, мм
DC CZC
MS
APMX LU ZEFP
Код заказа
1620
1620
1620
1620
1620
1620
DCON LF DN
0.4 30.4 1.3 2
2P211-0040-PC
★★★★★★
3.0 38.0 0.4
0.5 3 0.5 1.5 2
2P211-0050-PC
★★★★★★
3.0 38.0 0.5
30.5 2.5 2
2P212-0050-PC
★★★★★★
3.0 60.0 0.5
0.6 3 0.6 1.8 2
2P211-0060-PC
★★★★★★
3.0 38.0 0.6
30.6 3.0 2
2P212-0060-PC
★★★★★★
3.0 60.0 0.6
0.8 3 0.8 2.0 2
2P211-0080-PC
★★★★★★
3.0 38.0 0.8
30.8 4.0 2
2P212-0080-PC
★★★★★★
3.0 60.0 0.8
1.0 3 1.0 2.5 2
2P211-0100-PC
★★★★★★
3.0 38.0 1.0
31.0 5.0 2
2P212-0100-PC
★★★★★★
3.0 60.0 1.0
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
P M K N S H
Размеры, мм
DC CZC
MS
APMX LU ZEFP
Код заказа
1620
1620
1620
1620
1620
1620
DCON LF DN
0.4 60.4 1.0 2
R216.32-00430-AE04G
★★★★★★
6.0 54.0 0.4
0.5 6 0.5 1.2 2
R216.32-00530-AE05G
★★★★★★
6.0 54.0 0.5
60.5 2.5 2
R216.32-00530-AI05G
★★★★★★
6.0 57.0 0.5
60.55.02
R216.32-00530-AJ05G
★★★★★★
6.0 57.0 0.5
0.6 60.6 1.5 2
R216.32-00630-AE06G
★★★★★★
6.0 54.0 0.6
60.63.02
R216.32-00630-AI06G
★★★★★★
6.0 57.0 0.6
60.6 6.0 2
R216.32-00630-AJ06G
★★★★★★
6.0 57.0 0.6
0.8 6 0.8 2.0 2
R216.32-00830-AE08G
★★★★★★
6.0 54.0 0.8
60.8 4.0 2
R216.32-00830-AI08G
★★★★★★
6.0 57.0 0.8
60.88.02
R216.32-00830-AJ08G
★★★★★★
6.0 57.0 0.8
1.0 61.0 2.5 2
R216.32-01030-AE10G
★★★★★★
6.0 54.0 1.0
61.05.02
R216.32-01030-AI10G
★★★★★★
6.0 57.0 1.0
61.0 10.0 2
R216.32-01030-AJ10G
★★★★★★
6.0 57.0 1.0
A171 A176 E3 E16 E8
A 99
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Фрезы CoroMill
®
Plura со сферическим концом для
мелкоразмерной обработки
A 100
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Фрезы CoroMill
®
Plura со сферическим концом для мелкоразмерной обработки
Для обработки различных материалов твёрдостью ≤ 63 HRc
Метрическое исполнение
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
PSIR 0°
P M K N S H
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1620
1620
1620
1620
1620
1620
DCON LF DN
0.4 60.4 0.20 1.0 2
R216.42-00430-AE04G
★★★★★★
6.0 54.0 0.4
0.5 6 0.5 0.25 1.2 2
R216.42-00530-AE05G
★★★★★★
6.0 54.0 0.5
0.6 60.6 0.30 1.5 2
R216.42-00630-AE06G
★★★★★★
6.0 54.0 0.6
0.8 6 0.8 0.40 2.0 2
R216.42-00830-AE08G
★★★★★★
6.0 54.0 0.8
1.0 61.0 0.50 2.5 2
R216.42-01030-AE10G
★★★★★★
6.0 54.0 1.0
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
PSIR 0°
P M K N S H
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1620
1620
1620
1620
1620
1620
DCON LF DN
0.5 60.5 0.25 2.5 2
R216.42-00530-AO05G
★★★★★★
6.0 57.0 0.5
0.6 6 0.6 0.30 3.0 2
R216.42-00630-AO06G
★★★★★★
6.0 57.0 0.6
0.8 60.8 0.40 4.0 2
R216.42-00830-AO08G
★★★★★★
6.0 57.0 0.8
1.0 6 1.0 0.50 5.0 2
R216.42-01030-AO10G
★★★★★★
6.0 57.0 1.0
A171 A176 E3 E16 E8
A 101
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Фрезы CoroMill
®
Plura со сферическим концом для мелкоразмерной обработки
Для обработки различных материалов твёрдостью ≤ 63 HRc
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
PSIR 0°
P M K N S H
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1620
1620
1620
1620
1620
1620
DCON LF DN
0.5 60.5 0.25 5.0 2
R216.42-00530-AJ05G
★★★★★★
6.0 57.0 0.5
0.6 6 0.6 0.30 6.0 2
R216.42-00630-AJ06G
★★★★★★
6.0 57.0 0.6
0.8 60.8 0.40 8.0 2
R216.42-00830-AJ08G
★★★★★★
6.0 57.0 0.8
1.0 6 1.0 0.50 10.0 2
R216.42-01030-AJ10G
★★★★★★
6.0 57.0 1.0
A171 A176 E3 E16 E8
A 102
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Фрезы CoroMill
®
Plura со сферическим концом для мелкоразмерной обработки
Для обработки закалённой стали твёрдостью 43≤HRC≤63
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h8
TCDCON h5
PSIR 0°
H
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1700
DCON LF DN
0.2 40.2 0.10 0.3 2
R216.42-00230-EC02G
★
4.0 45.0 0.2
4 0.2 0.10 2.0 2
R216.42-00230-IC02G
★
4.0 45.0 0.2
0.3 40.3 0.15 0.5 2
R216.42-00330-EC03G
★
4.0 45.0 0.3
4 0.3 0.15 0.9 2
R216.42-00330-FC03G
★
4.0 45.0 0.3
40.3 0.15 1.5 2
R216.42-00330-GC03G
★
4.0 45.0 0.3
4 0.3 0.15 2.0 2
R216.42-00330-HC03G
★
4.0 45.0 0.3
40.3 0.15 3.0 2
R216.42-00330-JC03G
★
4.0 45.0 0.3
0.4 4 0.3 0.20 0.6 2
R216.42-00430-EC04G
★
4.0 45.0 0.4
40.3 0.20 1.2 2
R216.42-00430-FC04G
★
4.0 45.0 0.4
4 0.3 0.20 2.0 2
R216.42-00430-GC04G
★
4.0 45.0 0.4
40.3 0.20 4.0 2
R216.42-00430-JC04G
★
4.0 45.0 0.4
0.5 4 0.4 0.25 0.8 2
R216.42-00530-EC05G
★
4.0 45.0 0.5
40.4 0.25 1.5 2
R216.42-00530-FC05G
★
4.0 45.0 0.5
4 0.4 0.25 3.0 2
R216.42-00530-HC05G
★
4.0 45.0 0.5
40.4 0.25 5.0 2
R216.42-00530-JC05G
★
4.0 45.0 0.5
0.8 4 0.5 0.40 1.2 2
R216.42-00830-EC08G
★
4.0 45.0 0.8
40.5 0.40 2.4 2
R216.42-00830-FC08G
★
4.0 45.0 0.8
1.0 6 0.8 0.50 1.5 2
R216.42-01030-EC10G
★
6.0 45.0 1.0
60.8 0.50 3.0 2
R216.42-01030-FC10G
★
6.0 45.0 1.0
6 0.8 0.50 6.0 2
R216.42-01030-HC10G
★
6.0 45.0 1.0
60.8 0.50 10.0 2
R216.42-01030-JC10G
★
6.0 50.0 1.0
1.2 6 1.1 0.60 3.6 2
R216.42-01230-FC12G
★
6.0 45.0 1.2
1.5 61.4 0.75 2.3 2
R216.42-01530-EC15G
★
6.0 45.0 1.4
6 1.4 0.75 4.5 2
R216.42-01530-FC15G
★
6.0 45.0 1.4
61.4 0.75 8.0 2
R216.42-01530-GC15G
★
6.0 45.0 1.4
6 1.4 0.75 12.0 2
R216.42-01530-IC15G
★
6.0 50.0 1.4
2.0 61.7 1.00 3.0 2
R216.42-02030-EC20G
★
6.0 45.0 1.9
6 1.7 1.00 6.0 2
R216.42-02030-FC20G
★
6.0 45.0 1.9
61.7 1.00 8.0 2
R216.42-02030-GC20G
★
6.0 45.0 1.9
6 1.7 1.00 12.0 2
R216.42-02030-HC20G
★
6.0 50.0 1.9
61.7 1.00 16.0 2
R216.42-02030-IC20G
★
6.0 50.0 1.9
6 1.7 1.00 20.0 2
R216.42-02030-JC20G
★
6.0 55.0 1.9
2.5 62.0 1.25 15.0 2
R216.42-02530-HC25G
★
6.0 50.0 2.4
6 2.0 1.25 20.0 2
R216.42-02530-IC25G
★
6.0 55.0 2.4
A171 A176 E3 E16 E8
A 103
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для обработки
поверхностей тел вращения
A 104
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для обработки поверхностей тел вращения
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h10
TCDCON h6
P M K S
Размеры, мм
DC CZC
MS
APMX RE LU ZEFP
Код заказа
1620
1620
1620
1620
DCON LF BS
6.0 610.0 0.50 10.0 4
R216.T4-06030BAS10N
★ ★ ★ ★
6.0 54.0 2.5
8.0 8 12.0 0.50 12.0 4
R216.T4-08030BAS12N
★★★★
8.0 58.0 3.5
10.0 10 14.0 1.00 14.0 4
R216.T4-10030CAS14N
★ ★ ★ ★
10.0 66.0 4.0
12.0 12 16.0 1.00 16.0 4
R216.T4-12030CAS16N
★★★★
12.0 73.0 5.0
A171 A176 E3 E16 E8
A 105
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Фрезы CoroMill
®
Plura со сферическим концом для
профильной обработки
A 106
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для обработки цветных металлов
Метрическое исполнение
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
PSIR 0°
N
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
H10F
DCON LF
2.0 66.0 1.00 6.0 2
R216.42-02030-AK60A
★
6.0 57.0
3.0 6 7.0 1.50 7.0 2
R216.42-03030-AK07A
★
6.0 80.0
4.0 68.0 2.00 8.0 2
R216.42-04030-AK08A
★
6.0 80.0
5.0 6 10.0 2.50 10.0 2
R216.42-05030-AK10A
★
6.0 80.0
6.0 610.0 3.00 10.0 2
R216.42-06030-AK10A
★
6.0 80.0
8.0 8 16.0 4.00 16.0 2
R216.42-08030-AK16A
★
8.0 100.0
10.0 10 19.0 5.00 19.0 2
R216.42-10030-AK19A
★
10.0 100.0
12.0 12 22.0 6.00 22.0 2
R216.42-12030-AK22A
★
12.0 100.0
16.0 16 26.0 8.00 26.0 2
R216.42-16030-AK26A
★
16.0 100.0
FHA 40°
BSG COROMANT
TCDC h10
TCDCON h6
PSIR 0°
N
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
H10F
DCON LF
3.0 24.0 1.50 32.0 2
2B320-0300-NG
★
2.9 60.0
4.0 3 5.0 2.00 32.0 2
2B320-0400-NG
★
3.8 60.0
5.0 48.0 2.50 42.0 2
2B320-0500-NG
★
4.8 70.0
6.0 5 9.0 3.00 64.0 2
2B320-0600-NG
★
5.8 100.0
8.0 713.0 4.00 64.0 2
2B320-0800-NG
★
7.8 100.0
10.0 9 15.0 5.00 60.0 2
2B320-1000-NG
★
9.7 100.0
12.0 11 17.0 6.00 80.0 2
2B320-1200-NG
★
11.7 125.0
16.0 15 23.0 8.00 77.0 2
2B320-1600-NG
★
15.7 125.0
A172 A176 E3 E16 E8
A 107
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для обработки цветных металлов
Метрическое исполнение
FHA 40°
BSG COROMANT
TCDC h10
TCDCON h8
PSIR 0°
N
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
H10F
DCON LF DN
3.0 35.0 1.50 8.8 2
2B330-0300-NC
★
3.0 38.0 2.7
4.0 4 7.0 2.00 11.8 2
2B330-0400-NC
★
4.0 50.0 3.7
5.0 510.0 2.50 14.8 2
2B330-0500-NC
★
5.0 50.0 4.7
6.0 6 11.0 3.00 17.8 2
2B330-0600-NC
★
6.0 57.0 5.7
8.0 814.0 4.00 23.8 2
2B330-0800-NC
★
8.0 63.0 7.7
10.0 10 18.0 5.00 29.8 2
2B330-1000-NC
★
10.0 73.0 9.7
12.0 12 22.0 6.00 35.8 2
2B330-1200-NC
★
12.0 83.0 11.7
16.0 16 29.0 8.00 47.8 2
2B330-1600-NC
★
16.0 92.0 15.7
A172 A176 E3 E16 E8
A 108
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для обработки цветных металлов с содержанием кремния > 9%
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h8
PSIR 0°
N O
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
N20C
N20C
DCON LF
1.0 33.0 0.50 3.0 2
2B230-0100-NA
★ ✩
3.0 38.0
1.5 3 3.0 0.75 3.0 2
2B230-0150-NA
★✩
3.0 38.0
2.0 36.0 1.00 6.0 2
2B230-0200-NA
★ ✩
3.0 38.0
3.0 3 7.0 1.50 7.0 2
2B230-0300-NA
★✩
3.0 38.0
4.0 68.0 2.00 8.0 2
2B230-0400-NA
★ ✩
6.0 57.0
5.0 6 10.0 2.50 10.0 2
2B230-0500-NA
★✩
6.0 57.0
6.0 610.0 3.00 10.0 2
2B230-0600-NA
★ ✩
6.0 57.0
8.0 8 16.0 4.00 16.0 2
2B230-0800-NA
★✩
8.0 63.0
10.0 10 19.0 5.00 19.0 2
2B230-1000-NA
★ ✩
10.0 72.0
12.0 12 22.0 6.00 22.0 2
2B230-1200-NA
★✩
12.0 83.0
A172 A176 E3 E16 E8
A 109
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для обработки стали и закалённой стали твёрдостью
63 HRc
Метрическое исполнение
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h7
TCDCON h5
PSIR 0°
P M K S H
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1610
1620
1610
1620
1610
1620
1610
1620
1610
1620
DCON LF DN
1.0 61.0 0.50 1.0 2
R216.42-01030-AI10G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
6.0 57.0
1.5 6 1.5 0.75 2.0 2
R216.42-01530-AI15G
★✩✩✩★
6.0 57.0
2.0 62.0 1.00 2.0 2
R216.42-02030-AI20G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
6.0 57.0
2.5 6 2.5 1.25 2.0 2
R216.42-02530-AI25G
★✩✩✩★
6.0 57.0
3.0 63.0 1.50 3.0 2
R216.42-03030-AI03G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
6.0 57.0
4.0 6 4.0 2.00 4.0 2
R216.42-04030-AI04G
★★✩✩✩✩✩✩★★
6.0 57.0
5.0 65.0 2.50 20.0 2
R216.42-05030-AI05G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
6.0 57.0 4.9
6.0 6 6.0 3.00 21.0 2
R216.42-06030-AI06G
★★✩✩✩✩✩✩★★
6.0 63.0 5.7
8.0 88.0 4.00 27.0 2
R216.42-08030-AI08G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
8.0 72.0 7.7
10.0 10 10.0 5.00 32.0 2
R216.42-10030-AI10G
★★✩✩✩✩✩✩★★
10.0 83.0 9.7
12.0 12 12.0 6.00 36.0 2
R216.42-12030-AI12G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
12.0 83.0 11.4
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
PSIR 0°
P M K S H
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1610
1620
1610
1620
1610
1620
1610
1620
1610
1620
DCON LF
1.0 61.5 0.50 1.5 2
R216.42-01030-AK15G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
6.0 57.0
1.5 6 2.0 0.75 2.0 2
R216.42-01530-AK20G
★★✩✩✩✩✩✩★★
6.0 57.0
2.0 63.0 1.00 3.0 2
R216.42-02030-AK30G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
6.0 57.0
2.5 6 3.0 1.25 3.0 2
R216.42-02530-AK30G
★★✩✩✩✩✩✩★★
6.0 57.0
3.0 64.0 1.50 4.0 2
R216.42-03030-AK04G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
6.0 57.0
4.0 6 5.0 2.00 5.0 2
R216.42-04030-AK05G
★★✩✩✩✩✩✩★★
6.0 80.0
5.0 66.0 2.50 6.0 2
R216.42-05030-AK06G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
6.0 80.0
6.0 6 10.0 3.00 10.0 2
R216.42-06030-AK10G
★★✩✩✩✩✩✩★★
6.0 80.0
8.0 816.0 4.00 16.0 2
R216.42-08030-AK16G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
8.0 100.0
10.0 10 19.0 5.00 19.0 2
R216.42-10030-AK19G
★★✩✩✩✩✩✩★★
10.0 100.0
12.0 12 22.0 6.00 22.0 2
R216.42-12030-AK22G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
12.0 100.0
16.0 16 32.0 8.00 32.0 2
R216.42-16030-AK32G
★★✩✩✩✩✩✩★★
16.0 125.0
A172 A176 E3 E16 E8
A 110
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для обработки стали и закалённой стали твёрдостью
63 HRc
Метрическое исполнение
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h7
TCDCON h5
PSIR 0°
P M K S H
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1610
1620
1610
1620
1610
1620
1610
1620
1610
1620
DCON LF
1.0 61.0 0.50 1.0 2
R216.42-01030-AP10G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
6.0 80.0
2.0 6 2.0 1.00 2.0 2
R216.42-02030-AP20G
★★✩✩✩✩✩✩★★
6.0 80.0
3.0 63.0 1.50 3.0 2
R216.42-03030-AP03G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
6.0 80.0
4.0 8 4.0 2.00 4.0 2
R216.42-04030-AP04G
★★✩✩✩✩✩✩★★
8.0 90.0
5.0 85.0 2.50 5.0 2
R216.42-05030-AP05G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
8.0 100.0
6.0 10 6.0 3.00 6.0 2
R216.42-06030-AP06G
★★✩✩✩✩✩✩★★
10.0 100.0
8.0 12 8.0 4.00 8.0 2
R216.42-08030-AP08G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
12.0 100.0
10.0 14 10.0 5.00 10.0 2
R216.42-10030-AP10G
★★✩✩✩✩✩✩★★
14.0 125.0
12.0 16 12.0 6.00 12.0 2
R216.42-12030-AP12G
★ ★ ✩ ✩ ✩ ✩ ✩ ✩ ★ ★
16.0 140.0
FHA 30°
BSG COROMANT
TCDC h7
TCDCON h6
PSIR 0°
P M K S H
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
P10
P10
P10
P10
P10
DCON LF
3.0 35.0 1.50 5.0 2
R216.42-03030-AQ05G
★✩✩✩★
3.0 100.0
4.0 4 6.0 2.00 6.0 2
R216.42-04030-AQ06G
★✩✩✩★
4.0 100.0
6.0 69.0 3.00 9.0 2
R216.42-06030-AQ09G
★✩✩✩★
6.0 125.0
8.0 8 12.0 4.00 12.0 2
R216.42-08030-AQ12G
★✩✩✩★
8.0 150.0
10.0 10 15.0 5.00 15.0 2
R216.42-10030-AQ15G
★✩✩✩★
10.0 150.0
12.0 12 18.0 6.00 18.0 2
R216.42-12030-AQ18G
★✩✩✩★
12.0 150.0
A172 A176 E3 E16 E8
A 111
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для обработки стали и закалённой стали твёрдостью
63 HRc
Дюймовое исполнение
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
PSIR 0°
P M K S H
Размеры, дюйм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1620
1620
1620
1620
1620
DCON LF
.063 1/4 .063 .031 .063 2
RA216.42-0430-AL04G
★✩✩✩★
.250 4.000
.094 1/4 .094 .047 .094 2
RA216.42-0630-AL06G
★✩✩✩★
.250 4.000
.125 1/4 .125 .062 .125 2
RA216.42-0830-AL03G
★✩✩✩★
.250 4.000
.156 1/4 .156 .078 .156 2
RA216.42-1030-AL04G
★✩✩✩★
.250 4.000
.187 1/4 .187 .094 .187 2
RA216.42-1230-AL05G
★✩✩✩★
.250 4.000
.250 3/8 .250 .125 .250 2
RA216.42-1630-AL06G
★✩✩✩★
.375 4.500
.500 5/8 .500 .250 .500 2
RA216.42-3230-AL12G
★✩✩✩★
.625 5.500
A172 A176 E3 E16 E8
A 112
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для обработки закалённой стали твёрдостью 43≤HRC≤63
Метрическое исполнение
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDCON h5
PSIR 0°
H
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1700
DCON LF
3.0 64.5 1.50 5.0 2
R216.42-03030-AS04G
★
6.0 57.0
6 4.5 1.50 10.0 2
R216.42-03030-AL04G
★
6.0 70.0
4.0 66.0 2.00 6.0 2
R216.42-04030-AC06G
★
6.0 70.0
6 6.0 2.00 6.0 2
R216.42-04030-AS06G
★
6.0 57.0
5.0 67.5 2.50 8.0 2
R216.42-05030-AC07G
★
6.0 80.0
6 7.5 2.50 8.0 2
R216.42-05030-AS07G
★
6.0 57.0
6.0 69.0 3.00 9.0 2
R216.42-06030-AS09G
★
6.0 57.0
6 9.0 3.00 9.0 2
R216.42-06030-AC09G
★
6.0 90.0
8.0 812.0 4.00 12.0 2
R216.42-08030-AC12G
★
8.0 100.0
8 12.0 4.00 12.0 2
R216.42-08030-AS12G
★
8.0 63.0
10.0 10 15.0 5.00 15.0 2
R216.42-10030-AS15G
★
10.0 72.0
10 15.0 5.00 15.0 2
R216.42-10030-AC15G
★
10.0 100.0
12.0 12 18.0 6.00 18.0 2
R216.42-12030-AS18G
★
12.0 83.0
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
PSIR 0°
P H
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1610
1610
DCON LF DN
6.0 66.0 3.00 21.0 4
R216.44-06030-AI06G
✩ ★
6.0 57.0 5.7
8.0 8 8.0 4.00 27.0 4
R216.44-08030-AI08G
✩★
8.0 63.0 7.7
10.0 10 10.0 5.00 32.0 4
R216.44-10030-AI10G
✩ ★
10.0 72.0 9.7
12.0 12 12.0 6.00 36.0 4
R216.44-12030-AI12G
✩★
12.0 83.0 11.4
16.0 16 16.0 8.00 42.0 4
R216.44-16030-AI16G
✩ ★
16.0 92.0 15.2
A172 A176 E3 E16 E8
A 113
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для обработки закалённой стали твёрдостью 43≤HRC≤63
Метрическое исполнение
Дюймовое исполнение
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
PSIR 0°
P H
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1610
1610
DCON LF
1.0 61.5 0.50 1.5 2
R216.42-01030-AC15G
✩ ★
6.0 57.0
2.0 6 3.0 1.00 3.0 2
R216.42-02030-AC30G
✩★
6.0 57.0
3.0 64.0 1.50 4.0 2
R216.42-03030-AC04G
✩ ★
6.0 21.0
4.0 6 5.0 2.00 5.0 2
R216.42-04030-AC05G
✩★
6.0 57.0
5.0 66.0 2.50 6.0 2
R216.42-05030-AC06G
✩ ★
6.0 57.0
6.0 6 10.0 3.00 10.0 2
R216.42-06030-AC10G
✩★
6.0 57.0
8.0 816.0 4.00 16.0 2
R216.42-08030-AC16G
✩ ★
8.0 63.0
10.0 10 19.0 5.00 19.0 2
R216.42-10030-AC19G
✩★
10.0 72.0
12.0 12 22.0 6.00 22.0 2
R216.42-12030-AC22G
✩ ★
12.0 83.0
P H
Размеры, дюйм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1610
1610
DCON LF
.063 1/4 .125 .031 .125 2
RA216.42-0430-AK08G
✩ ★
.250 3.000
.094 1/4 .188 .047 .188 2
RA216.42-0630-AK12G
✩★
.250 3.000
.125 1/4 .250 .062 .250 2
RA216.42-0830-AK04G
✩ ★
.250 3.000
.187 1/4 .375 .094 .375 2
RA216.42-1230-AK06G
✩★
.250 3.000
.250 1/4 .500 .125 .500 2
RA216.42-1630-AK08G
✩ ★
.250 3.000
.313 3/8 .625 .156 .625 2
RA216.42-2030-AK10G
✩★
.375 3.500
.375 3/8 .750 .187 .750 2
RA216.42-2430-AK12G
✩ ★
.375 3.500
.500 1/2 1.000 .250 1.000 2
RA216.42-3230-AK16G
✩★
.500 4.000
A172 A176 E3 E16 E8
A 114
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для обработки закалённой стали твёрдостью 43≤HRC≤63
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h7
TCDCON h5
PSIR 0°
P H
Размеры, мм
DC CZC
MS
APMX RE
1
RE
2
LU ZEFP
Код заказа
1610
1610
DCON LF PCL DN
1.0 62.0 0.50 0.50 20.0 2
R216.62-01030-AO20G
✩ ★
6.0 75.0 1.5
2.0 6 3.0 1.00 1.00 20.0 2
R216.62-02030-AO30G
✩★
6.0 75.0 1.5 1.7
3.0 64.0 1.50 1.50 30.0 2
R216.62-03030-AO04G
✩ ★
6.0 80.0 1.5 2.5
4.0 6 5.0 2.00 2.00 30.0 2
R216.62-04030-AO05G
✩★
6.0 80.0 1.5 3.3
5.0 67.0 2.50 2.50 43.0 2
R216.62-05030-AO07G
✩ ★
6.0 80.0 2.0 4.1
6 7.0 2.50 2.50 43.0 4
R216.64-05030-AO07G
✩★
6.0 80.0 2.0 4.1
6.0 67.0 3.00 3.00 30.0 2
R216.62-06030-AO07G
✩ ★
6.0 100.0 2.0 4.7
6 7.0 3.00 3.00 30.0 4
R216.64-06030-AO07G
✩★
6.0 100.0 2.0 4.7
8.0 89.0 4.00 4.00 36.0 2
R216.62-08030-AO09G
✩ ★
8.0 100.0 3.0 6.5
8 9.0 4.00 4.00 36.0 4
R216.64-08030-AO09G
✩★
8.0 100.0 3.0 6.5
10.0 10 11.0 5.00 5.00 43.0 2
R216.62-10030-AO11G
✩ ★
10.0 100.0 3.0 8.2
10 11.0 5.00 5.00 43.0 4
R216.64-10030-AO11G
✩★
10.0 100.0 3.0 8.2
12.0 12 13.0 6.00 6.00 52.0 2
R216.62-12030-AO13G
✩ ★
12.0 100.0 3.0 9.8
12 13.0 6.00 6.00 52.0 4
R216.64-12030-AO13G
✩★
12.0 100.0 3.0 9.8
16.0 16 15.0 8.00 8.00 61.0 2
R216.62-16030-AO15G
✩ ★
16.0 150.0 3.0 13.4
16 15.0 8.00 8.00 61.0 4
R216.64-16030-AO15G
✩★
16.0 150.0 3.0 13.4
A172 A176 E3 E16 E8
A 115
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для обработки закалённой стали твёрдостью 43≤HRC≤63
Дюймовое исполнение
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
PSIR 0°
P H
Размеры, дюйм
DC CZC
MS
APMX RE
1
RE
2
LU ZEFP
Код заказа
1610
1610
DCON DCX LF PCL DN
.125 1/4 .125 .063 .062 .709 2
RA216.62-0830-AK02G
✩ ★
.250 .125 3.000 .000 .109
.156 1/4 .156 .078 .078 .882 2
RA216.62-1030-AK02G
✩★
.250 .156 3.000 .000 .140
.250 1/4 .250 .125 .125 1.398 2
RA216.62-1630-AK04G
✩ ★
.250 .250 3.000 .000 .203
.313 3/8 .437 .156 .156 1.772 2
RA216.62-2030-AK07G
✩★
.375 .312 3.500 .125 .250
.375 3/8 .500 .188 .187 2.205 2
RA216.62-2430-AK08G
✩ ★
.375 .375 3.500 .125 .343
A172 A176 E3 E16 E8
A 116
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для обработки нержавеющей стали и стали твёрдостью
48 HRc
Метрическое исполнение
FHA 40°
BSG COROMANT
TCDCON h6
PSIR 3°
P M K N S H
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
1620
1630
1620
1630
1620
1630
1620
1630
1620
1630
1620
1630
DCON LF
4.0 810.0 2.00 10.0 2
R216.52-04040RAL10G
★ ★ ✩ ✩ ✩ ✩
8.0 80.0
8 40.0 2.00 40.0 3
R216.53-04040RAL40G
★★✩✩✩✩
8.0 80.0
6.0 10 12.0 3.00 12.0 2
R216.52-06040RAL12G
★ ★ ✩ ✩ ✩ ✩
10.0 100.0
10 40.0 3.00 40.0 4
R216.54-06040RAL40G
★★✩✩✩✩
10.0 100.0
8.0 12 15.0 4.00 15.0 3
R216.53-08040RAL15G
★ ★ ✩ ✩ ✩ ✩
12.0 100.0
12 40.0 4.00 40.0 4
R216.54-08040RAL40G
★★✩✩✩✩
12.0 100.0
10.0 14 40.0 5.00 40.0 4
R216.54-10040RAL40G
★ ★ ✩ ✩ ✩ ✩
14.0 115.0
12.0 16 42.0 6.00 42.0 4
R216.54-12040RAL42G
★★✩✩✩✩
16.0 115.0
16.0 20 45.0 8.00 45.0 4
R216.54-16040RAL45G
★ ★ ✩ ✩ ✩ ✩
20.0 125.0
A172 A176 E3 E16 E8
A 117
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для обработки кромок
A 118
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для обработки кромок
Для обработки углепластиков
Метрическое исполнение
Дюймовое исполнение
FHA -4°
TCDCON h6
O
Размеры, мм
DC CZC
MS
APMX ZEFP
Код заказа
O10A
DCON LF
4.0 412.0 5
2P051-0400-OA
★
4.0 40.0
6.0 6 18.0 7
2P051-0600-OA
★
6.0 60.0
8.0 820.0 9
2P051-0800-OA
★
8.0 70.0
10.0 10 30.0 9
2P051-1000-OA
★
10.0 80.0
12.0 12 31.8 11
2P051-1200-OA
★
12.0 82.5
O
Размеры, дюйм
DC CZC
MS
APMX ZEFP
Код заказа
O10A
DCON LF
.250 1/4 .752 7
2P051-0635-OA
★
.250 2.500
.313 5/16 .752 7
2P051-0794-OA
★
.313 2.500
.375 3/8 1.122 9
2P051-0953-OA
★
.375 3.000
.500 1/2 1.252 11
2P051-1270-OA
★
.500 3.248
A172 A176 E3 E16 E8
A 119
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для обработки кромок
Для обработки углепластиков
Метрическое исполнение
Дюймовое исполнение
FHA 4°
TCDCON h6
O
Размеры, мм
DC CZC
MS
APMX ZEFP
Код заказа
O10A
DCON LF
4.0 412.0 5
2P050-0400-OA
★
4.0 40.0
6.0 6 18.0 7
2P050-0600-OA
★
6.0 60.0
8.0 820.0 9
2P050-0800-OA
★
8.0 70.0
10.0 10 30.0 9
2P050-1000-OA
★
10.0 80.0
12.0 12 31.8 11
2P050-1200-OA
★
12.0 82.5
O
Размеры, дюйм
DC CZC
MS
APMX ZEFP
Код заказа
O10A
DCON LF
.250 1/4 .752 7
2P050-0635-OA
★
.250 2.500
.313 5/16 .752 7
2P050-0794-OA
★
.313 2.500
.375 3/8 1.122 9
2P050-0953-OA
★
.375 3.000
.500 1/2 1.252 11
2P050-1270-OA
★
.500 3.248
A172 A176 E3 E16 E8
A 120
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для обработки кромок
Для обработки углепластиков
Метрическое исполнение
Дюймовое исполнение
FHA 30°
TCDCON h6
O
Размеры, мм
DC CZC
MS
APMX LU ZEFP
Код заказа
1630
DCON LF SPTL
6.0 626.0 26.0 6
2P460-0600-NA
★
6.0 76.0 6.0
8.0 8 26.0 26.0 6
2P460-0800-NA
★
8.0 76.0 8.0
10.0 10 30.0 30.0 6
2P460-1000-NA
★
10.0 76.0 10.0
12.0 12 38.0 38.0 6
2P460-1200-NA
★
12.0 100.0 12.0
16.0 16 38.0 38.0 6
2P460-1600-NA
★
16.0 100.0 16.0
O
Размеры, дюйм
DC CZC
MS
APMX LU ZEFP
Код заказа
1630
DCON LF SPTL
.250 1/4 1.000 1.000 6
2P460-0635-NA
★
.250 3.000 .250
.313 5/16 1.000 1.000 6
2P460-0794-NA
★
.313 3.000 .313
.375 3/8 1.250 1.250 6
2P460-0952-NA
★
.375 3.000 .375
.500 1/2 1.500 1.500 6
2P460-1270-NA
★
.500 4.000 .500
.625 5/8 1.500 1.500 6
2P460-1588-NA
★
.625 4.000 .625
A172 A176 E3 E16 E8
A 121
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для обработки кромок
Для обработки углепластиков
Метрическое исполнение
Дюймовое исполнение
FHA 40°
TCDCON h6
O
Размеры, мм
DC CZC
MS
APMX ZEFP
Код заказа
O12M
DCON LF
6.0 618.0 5
2P350-0600-OA
★
6.0 60.0
8.0 8 20.0 6
2P350-0800-OA
★
8.0 70.0
10.0 10 30.0 6
2P350-1000-OA
★
10.0 80.0
12.0 12 31.8 6
2P350-1200-OA
★
12.0 82.5
O
Размеры, дюйм
DC CZC
MS
APMX ZEFP
Код заказа
O12M
DCON LF
.250 1/4 .752 5
2P350-0635-OA
★
.250 2.500
.313 5/16 .752 6
2P350-0794-OA
★
.313 2.500
.375 3/8 1.122 6
2P350-0953-OA
★
.375 3.000
.500 1/2 1.252 6
2P350-1270-OA
★
.500 3.248
A172 A176 E3 E16 E8
A 122
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для обработки кромок
Для обработки углепластиков
Метрическое исполнение
Дюймовое исполнение
FHA 40°
TCDCON h6
O
Размеры, мм
DC CZC
MS
APMX ZEFP
Код заказа
O10M
DCON LF SPTL
6.0 618.0 6
2P460-0600-OA
★
6.0 60.0 5.0
8.0 8 20.0 6
2P460-0800-OA
★
8.0 70.0 5.0
10.0 10 30.0 6
2P460-1000-OA
★
10.0 80.0 5.0
12.0 12 31.8 6
2P460-1200-OA
★
12.0 82.5 10.0
16.0 16 38.1 6
2P460-1600-OA
★
16.0 100.0 10.0
O
Размеры, дюйм
DC CZC
MS
APMX ZEFP
Код заказа
O10M
DCON LF SPTL
.250 1/4 .752 6
2P460-0635-OA
★
.250 2.500 .197
.313 5/16 .752 6
2P460-0794-OA
★
.313 2.500 .197
.375 3/8 1.122 6
2P460-0953-OA
★
.375 3.000 .197
.500 1/2 1.252 6
2P460-1270-OA
★
.500 3.248 .394
.625 5/8 1.500 6
2P460-1588-OA
★
.625 4.000 .394
A172 A176 E3 E16 E8
A 123
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для резьбофрезерования
A 124
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для резьбофрезерования
Для обработки различных материалов
Внутренняя резьба
Метрическая/Метрическая с мелким шагом, 60°
FHA 10°
BSG COROMANT
TCDCON h6
P M K N S H
Размеры, мм
FTDZ
TP DC CZC
MS
APMX CNSC CXSC ZEFP
Код заказа
1630
1630
1630
1630
1630
1630
DCON LF
M4x0.7
0.70 3.20 6.0 8.40 0 0 3
R217.13-032070AC08N
★★★★★★
6.00 57.00
M5x0.8
0.80 4.10 6.0 11.20 0 0 3
R217.13-041080AC11N
★★★★★★
6.00 57.00
M6x0,5
0.50 4.80 6.0 10.00 1 1 3
R217.13C048050AC10N
★★★★★★
6.00 57.00
M8x0,75
0.75 6.00 6.0 12.00 1 1 3
R217.13C060075AC12N
★★★★★★
6.00 57.00
M6x1.0
1.00 4.50 6.0 13.00 1 1 4
R217.14C045100AC13N
★★★★★★
6.00 57.00
M8x1.25
1.25 6.00 6.0 17.50 1 1 4
R217.14C060125AK17N
★★★★★★
6.00 65.00
M10x1.5
1.50 7.50 8.0 21.00 1 1 4
R217.14C075150AK21N
★★★★★★
8.00 72.00
M10x1,0
1.00 8.00 8.0 16.00 1 1 4
R217.14C080100AC16N
★★★★★★
8.00 63.00
M12x1.75
1.75 9.50 10.0 26.25 1 1 4
R217.14C095175AK26N
★★★★★★
10.00 80.00
M14x2.0
2.00 10.00 10.0 30.00 1 1 5
R217.15C100200AK30N
★★★★★★
10.00 83.00
M14x1,5
1.50 12.00 12.0 22.50 1 1 4
R217.14C120150AC22N
★★★★★★
12.00 83.00
M16x2.0
2.00 12.00 12.0 34.00 1 1 5
R217.15C120200AK34N
★★★★★★
12.00 92.00
M18x1,5
1.50 16.00 16.0 30.00 1 1 5
R217.15C160150AC30N
★★★★★★
16.00 92.00
M20x2,5
2.50 16.00 16.0 42.50 1 1 5
R217.15C160250AK42N
★★★★★★
16.00 105.00
M24x3,0
3.00 19.00 20.0 50.00 1 1 5
R217.15C190300AK50N
★★★★★★
20.00 125.00
A175 A176 E3 E20 E22 E8
A 125
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для резьбофрезерования
Для обработки различных материалов
Внутренняя резьба
Метрическая/Метрическая с мелким шагом, 60°
FHA 10°
BSG COROMANT
TCDCON h6
P M K N S H
Размеры, мм
FTDZ
TP DC CZC
MS
APMX CNSC CXSC ZEFP
Код заказа
1630
1630
1630
1630
1630
1630
DCON LF
1
LF
2
M3X0.5
0.50 2.30 6.0 5.00 0 0 3
R217.13-023050CC06K
★★★★★★
6.00 57.0 52.0
M4X0.70
0.70 3.20 6.0 8.80 1 1 3
R217.13C032070CC08K
★★★★★★
6.00 57.0 48.2
M5X0.80
0.80 4.10 6.0 10.72 1 1 3
R217.13C041080CC11K
★★★★★★
6.00 57.0 46.3
M6x1.0
1.00 4.80 8.0 12.78 1 1 3
R217.13C048100CC13K
★★★★★★
8.00 63.0 50.2
M8x1.25
1.25 6.50 10.0 17.35 1 1 3
R217.13C065125CC17K
★★★★★★
10.00 72.0 54.7
M10x1.5
1.50 8.20 12.0 22.41 1 1 3
R217.13C082150CC21K
★★★★★★
12.00 83.0 60.6
M12x1.75
1.75 9.90 14.0 26.00 1 1 4
R217.14C099175CC26K
★★★★★★
14.00 83.0 57.0
M14x2.0
2.00 11.60 16.0 31.30 1 1 4
R217.14C116200CC30K
★★★★★★
16.00 92.0 60.7
M16X2.0
2.00 13.60 18.0 33.30 1 1 4
R217.14C136200CC34K
★★★★★★
18.00 92.0 58.7
A175 A176 E3 E20 E22 E8
A 126
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для резьбофрезерования
Для обработки различных материалов
Внутренняя резьба
Метрическая/Метрическая с мелким шагом, 60°
FHA 10°
BSG COROMANT
TCDCON h6
P M K N S H
Размеры, мм
FTDZ
TP DC CZC
MS
APMX ZEFP
Код заказа
1630
1630
1630
1630
1630
1630
DCON LF
MF6x0.5
0.50 4.80 6.0 10.00 3
R217.13-048050AC10N
★★★★★★
6.00 57.00
MF8x0.75
0.75 6.00 6.0 12.00 3
R217.13-060075AC12N
★★★★★★
6.00 57.00
MF8x1.0
1.00 6.00 6.0 12.00 3
R217.13-060100AC12N
★★★★★★
6.00 57.00
MF10x1
1.00 8.00 8.0 16.00 4
R217.14-080100AC16N
★★★★★★
8.00 63.00
MF12x1
1.00 10.00 10.0 20.00 4
R217.14-100100AC20N
★★★★★★
10.00 72.00
MF12x1.5
1.50 10.00 10.0 21.00 4
R217.14-100150AC20N
★★★★★★
10.00 72.00
MF14x1
1.00 12.00 12.0 22.00 4
R217.14-120100AC22N
★★★★★★
12.00 83.00
MF14x1.5
1.50 12.00 12.0 22.50 4
R217.14-120150AC22N
★★★★★★
12.00 83.00
MF16x1
1.00 14.00 14.0 26.00 5
R217.15-140100AC26N
★★★★★★
14.00 83.00
MF16x1.5
1.50 14.00 14.0 27.00 5
R217.15-140150AC26N
★★★★★★
14.00 83.00
MF20x2
2.00 16.00 16.0 30.00 5
R217.15-160200AC30N
★★★★★★
16.00 92.00
M20x2,5
2.50 16.00 16.0 42.50 5
R217.15-160250AC42N
★★★★★★
16.00 105.00
M24x3
3.00 19.00 20.0 50.00 5
R217.15-190300AC50N
★★★★★★
20.00 125.00
MF24x2
2.00 20.00 20.0 36.00 5
R217.15-200200AC35N
★★★★★★
20.00 104.00
MF28x2
2.00 25.00 25.0 46.00 6
R217.16-250200AC46N
★★★★★★
25.00 121.00
A175 A176 E3 E20 E8
A 127
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для резьбофрезерования
Для обработки различных материалов
Внутренняя резьба
Метрическая/Метрическая с мелким шагом, 60°
FHA 15°
BSG COROMANT
TCDCON h6
P M K N S H O
Размеры, мм
FTDZ
TP DC
1
DC
2
CZC
MS
APMX ZEFP
Код заказа
1620
H07F
1620
H07F
1620
H07F
1620
H07F
1620
H07F
1620
H07F
1620
H07F
DCON LF
1
LF
2
M 1.6
0.35 1.20 0.67 3.0 0.53 3
R217.13-012035AC05P
★★★★★★★★★★★★★★
3.00 37.8 38.0
M 1.6
0.35 1.20 0.67 6.0 0.53 3
R217.13-012035AC03P
★★★★★★★
6.00 37.8 38.0
M 2
0.40 1.55 0.84 6.0 1.00 3
R217.13-015040AC04P
★ ★ ★ ★ ★ ★ ★
6.00 56.8 57.0
M 2
0.40 1.55 0.84 6.0 1.00 3
R217.13-015040AC06P
★★★★★★★★★★★★★★
6.00 56.8 57.0
M 2.5
0.45 1.95 1.05 6.0 1.13 3
R217.13-019045AC05P
★ ★ ★ ★ ★ ★ ★
6.00 56.8 57.0
M 2.5
0.45 1.95 1.05 6.0 1.13 3
R217.13-019045AC07P
★★★★★★★★★★★★★★
6.00 56.8 57.0
M 3
0.50 2.30 1.24 6.0 1.25 3
R217.13-023050AC06P
★ ★ ★ ★ ★ ★ ★
6.00 56.8 57.0
M 3
0.50 2.30 1.24 6.0 1.25 3
R217.13-023050AC09P
★★★★★★★★★★★★★★
6.00 56.8 57.0
M 4
0.70 3.10 1.67 6.0 1.75 3
R217.13-031070AC08P
★ ★ ★ ★ ★ ★ ★
6.00 56.7 57.0
M 4
0.70 3.10 1.67 6.0 1.75 3
R217.13-031070AC12P
★★★★★★★★★★★★★★
6.00 56.7 57.0
M 5
0.80 4.00 2.16 6.0 2.00 3
R217.13-040080AC10P
★ ★ ★ ★ ★ ★ ★
6.00 56.6 57.0
M 5
0.80 4.00 2.16 6.0 2.00 3
R217.13-040080AC15P
★★★★★★★★★★★★★★
6.00 56.6 57.0
M 6
1.00 4.80 2.60 6.0 2.50 3
R217.13-048100AC12P
★ ★ ★ ★ ★ ★ ★
6.00 56.5 57.0
M 6
1.00 4.80 2.60 6.0 2.50 3
R217.13-048100AC18P
★★★★★★★★★★★★★★
6.00 59.5 60.0
M 8
1.25 6.40 3.45 8.0 3.13 3
R217.13-064125AC16P
★ ★ ★ ★ ★ ★ ★
8.00 63.0 63.0
M 8
1.25 6.40 3.45 8.0 3.13 3
R217.13-064125AC24P
★★★★★★★★★★★★★★
8.00 67.4 68.0
M 10
1.50 8.20 4.45 10.0 3.75 4
R217.14-082150AC20P
★ ★ ★ ★ ★ ★ ★
10.00 71.3 72.0
M 12
1.75 9.50 5.13 10.0 4.38 5
R217.15-095175AC24P
★★★★★★★
10.00 71.1 72.0
A175 A176 E3 E20 E8
A 128
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для резьбофрезерования
Для обработки сплавов на основе никеля и закалённой стали
Внутренняя резьба
Метрическая/Метрическая с мелким шагом, 60°
FHA 10°
BSG COROMANT
TCDCON h6
S H
Размеры, мм
FTDZ
TP DC CZC
MS
APMX ZEFP
Код заказа
1620
1620
DCON LF
M6x1.0
1.00 4.50 6.0 10.00 4
R217.14-045100AC10M
★ ★
6.00 57.00
M8x1.25
1.25 6.00 6.0 12.50 5
R217.15-060125AC12M
★★
6.00 57.00
M10x1.5
1.50 8.00 8.0 16.50 5
R217.15-080150AC16M
★ ★
8.00 63.00
M12x1.75
1.75 9.00 10.0 19.25 5
R217.15-090175AC19M
★★
10.00 72.00
MF12x1
1.00 10.00 10.0 20.00 5
R217.15-100100AC20M
★ ★
10.00 72.00
M14x2.0
2.00 12.00 12.0 26.00 5
R217.15-120200AC26M
★★
12.00 83.00
MF14x1.5
1.50 12.00 12.0 27.00 6
R217.16-120150AC27M
★ ★
12.00 83.00
A175 A176 E3 E20 E8
A 129
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для резьбофрезерования
Для обработки сплавов на основе никеля и закалённой стали
Внутренняя резьба
Метрическая/Метрическая с мелким шагом, 60°
FHA 15°
BSG COROMANT
TCDCON h6
S H
Размеры, мм
FTDZ
TP DC
1
DC
2
CZC
MS
APMX ZEFP
Код заказа
1610
1610
DCON LF
1
LF
2
M 2
0.40 1.50 0.84 6.0 0.60 3
R217.13-015040AC04S
★ ★
6.00 56.8 57.0
M 2.5
0.45 1.95 1.05 6.0 0.68 3
R217.13-019045AC05S
★★
6.00 56.8 57.0
M 3
0.50 2.30 1.24 6.0 0.75 3
R217.13-023050AC06S
★ ★
6.00 56.8 57.0
M 4
0.70 3.10 1.67 6.0 1.05 3
R217.13-031070AC08S
★★
6.00 56.7 57.0
M 5
0.80 4.00 2.16 6.0 1.20 4
R217.14-040080AC10S
★ ★
6.00 56.6 57.0
M 6
1.00 4.80 2.60 6.0 1.50 4
R217.14-048100AC12S
★★
6.00 56.5 57.0
A175 A176 E3 E20 E8
A 130
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для резьбофрезерования
Для обработки различных материалов
Внутренняя резьба
MJ 60°
FHA 27°
BSG COROMANT
TCDCON h6
P M K N S H
Размеры, мм
FTDZ
TP DC CZC
MS
APMX CNSC CXSC ZEFP
Код заказа
1630
1630
1630
1630
1630
1630
DCON LF
MJ4X0.7
0.70 3.00 6.0 6.30 0 0 3
R217.13-030070AC6H
★ ★ ★
6.00 54.00
MJ5X0.8
0.80 3.90 6.0 8.00 0 0 3
R217.13-039080AC8H
★★ ★
6.00 54.00
MJ6X1
1.00 4.80 6.0 9.00 0 0 3
R217.13-048100AC9H
★ ★ ★
6.00 54.00
MJ8X1.25
1.25 6.30 8.0 12.50 1 1 4
R217.14C063125AC12H
★★★★★★
8.00 58.00
MJ10X1.5
1.50 7.50 8.0 15.00 1 1 4
R217.14C075150AC15H
★★★★★★
8.00 58.00
MJ12X1.75
1.75 9.50 10.0 19.25 1 1 4
R217.14C095175AC19H
★★★★★★
10.00 72.00
A175 A176 E3 E20 E22 E8
A 131
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для резьбофрезерования
Для обработки различных материалов
Внутренняя резьба
UN 60°
UNC / UNF, 60°
FHA 10°
BSG COROMANT
TCDCON h6
P M K N S H
Размеры, дюйм
FTDZ
TPI DC CZC
MS
APMX CNSC CXSC ZEFP
Код заказа
1630
1630
1630
1630
1630
1630
DCON LF
1/4-20 UNC
20.0 .189 6.0 .551 1 1 3
R217.33C048200AC13N
★★★★★★
.236 2.244
5/16-18 UNC
18.0 .217 6.0 .556 1 1 3
R217.33C055180AC14N
★★★★★★
.236 2.244
3/8-16 UNC
16.0 .295 8.0 .750 1 1 4
R217.34C075160AC19N
★★★★★★
.315 2.480
7/16-14 UNC
14.0 .315 8.0 .785 1 1 4
R217.34C080140AC19N
★★★★★★
.315 2.480
1/2-13 UNC
13.0 .394 10.0 .846 1 1 4
R217.34C100130AC21N
★★★★★★
.394 2.835
9/16-12 UNC
12.0 .394 10.0 .833 1 1 4
R217.34C100120AC21N
★★★★★★
.394 2.835
5/8-11 UNC
11.0 .472 12.0 1.000 1 1 4
R217.34C120110AC25N
★★★★★★
.472 3.268
3/4-10 UNC
10.0 .551 14.0 1.300 1 1 5
R217.35C140100AC33N
★★★★★★
.551 3.268
P M K N S H
Размеры, дюйм
FTDZ
TPI DC CZC
MS
APMX CNSC CXSC ZEFP
Код заказа
1630
1630
1630
1630
1630
1630
DCON LF
1/4-28 UNF
28.0 .189 6.0 .536 1 1 3
R217.33C048280AC13N
★★★★★★
.236 2.244
5/16-24 UNF
24.0 .236 6.0 .541 1 1 3
R217.33C060240AC13N
★★★★★★
.236 2.244
7/16-20 UNF
20.0 .315 8.0 .750 1 1 4
R217.34C080200AC19N
★★★★★★
.315 2.480
9/16-18 UNF
18.0 .394 10.0 .889 1 1 4
R217.34C100180AC22N
★★★★★★
.394 2.835
3/4-16 UNF
16.0 .551 14.0 1.250 1 1 5
R217.35C140160AC31N
★★★★★★
.551 3.268
A175 A176 E3 E20 E22 E8
A 132
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для резьбофрезерования
Для обработки различных материалов
Внутренняя резьба
UNC / UNF, 60°
FHA 15°
BSG COROMANT
TCDCON h6
P M K N S H O
Размеры, дюйм
FTDZ
TPI DC
1
DC
2
CZC
MS
APMX LU ZEFP
Код заказа
1620
1620
1620
1620
1620
1620
1620
DCON LF
1
LF
2
UNC # 1-64
64.0 .053 .027 6.0 .023 .244 3
R217.33-013640AC05P
★★★★★★★
.236 2.236 2.244
UNF #2-64
64.0 .067 .033 6.0 .016 .281 3
R217.33-017640AC06P
★★★★★★★
.236 2.236 2.244
UNC #2-56
56.0 .063 .027 6.0 .027 .285 3
R217.33-016560AC06P
★★★★★★★
.236 2.235 2.244
UNF #3-56
56.0 .077 .041 6.0 .009 .325 3
R217.33-019560AC07P
★★★★★★★
.236 2.235 2.244
UNC #3-48
48.0 .077 .038 6.0 .052 .329 3
R217.33-019480AC07P
★★★★★★★
.236 2.223 2.244
UNF #4-48
48.0 .083 .046 6.0 .031 .368 3
R217.33-021480AC08P
★★★★★★★
.236 2.223 2.244
UNC #4-40
40.0 .083 .041 6.0 .062 .374 3
R217.33-021400AC08P
★★★★★★★
.236 2.219 2.244
UNF #6-40
40.0 .108 .059 6.0 .037 .453 3
R217.33-027400AC10P
★★★★★★★
.236 2.230 2.244
UNC #6-32
32.0 .102 .051 6.0 .078 .463 3
R217.33-026320AC10P
★★★★★★★
.236 2.228 2.244
UNC #8-32
32.0 .128 .064 6.0 .078 .539 3
R217.33-032320AC12P
★★★★★★★
.236 2.228 2.244
UNF #10-32
32.0 .152 .076 6.0 .047 .618 3
R217.33-038320AC14P
★★★★★★★
.236 2.228 2.244
UNF 1/4
28.0 .207 .112 6.0 .054 .805 3
R217.33-052280AC19P
★★★★★★★
.236 2.226 2.244
UNC #10-24
24.0 .140 .070 6.0 .104 .634 3
R217.33-035240AC14P
★★★★★★★
.236 2.223 2.244
UNF 5/16
24.0 .258 .140 8.0 .062 1.000 3
R217.33-065240AC24P
★★★★★★★
.315 2.459 2.480
UNC 1/4
20.0 .191 .095 6.0 .125 .827 3
R217.33-048200AC19P
★★★★★★★
.236 2.219 2.244
UNC 5/16
18.0 .244 .122 8.0 .139 1.022 3
R217.33-062180AC24P
★★★★★★★
.315 2.453 2.480
A175 A176 E3 E20 E8
A 133
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для резьбофрезерования
Для обработки различных материалов
Внутренняя резьба
NPT 60°
NPTF 60°
FHA 10°
TCDCON h6
P M K N S H
Размеры, дюйм
TPI DC
1
DC
2
CZC
MS
APMX ZEFP
Код заказа
1630
1630
1630
1630
1630
1630
DCON LF
1
LF
2
27.0 .311 .150 8.0 .453 3
R217.53-079270AC11N
★★★★★★
.315 2.243 2.283
18.0 .390 .189 10.0 .627 3
R217.53-099180AC15N
★★★★★★
.394 2.548 2.598
14.0 .626 .313 16.0 .806 4
R217.54-159140AC20N
★★★★★★
.630 3.150 3.228
11.5 .783 .386 20.0 1.068 5
R217.55-199115AC27N
★★★★★★
.787 3.523 3.622
P M K N S H
Размеры, дюйм
TPI DC
1
DC
2
CZC
MS
APMX ZEFP
Код заказа
1630
1630
1630
1630
1630
1630
DCON LF
1
LF
2
27.0 .311 .150 8.0 .453 3
R217.73-079270AC11N
★★★★★★
.315 2.243 2.283
18.0 .390 .189 10.0 .627 3
R217.73-099180AC15N
★★★★★★
.394 2.548 2.598
14.0 .626 .313 16.0 .806 4
R217.74-159140AC20N
★★★★★★
.630 3.150 3.228
11.5 .783 .386 20.0 1.068 5
R217.75-199115AC27N
★★★★★★
.787 3.523 3.622
A175 A176 E3 E20 E8
A 134
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
Plura для резьбофрезерования
Для обработки различных материалов
Внутренние и наружные резьбы
Трубная резьба, G
FHA 10°
BSG COROMANT
TCDCON h6
P M K N S H
Размеры, дюйм
FTDZ
TPI DC CZC
MS
APMX ZEFP
Код заказа
1630
1630
1630
1630
1630
1630
DCON LF
G1/8
28.0 .236 6.0 .606 3
R217.93-060280BC15N
★★★★★★
.236 2.244
G1/4
19.0 .394 10.0 .787 4
R217.94-100190BC20N
★★★★★★
.394 2.835
G3/8
19.0 .551 14.0 1.051 5
R217.95-140190BC26N
★★★★★★
.551 3.268
G1/2 5/8
14.0 .630 16.0 1.213 5
R217.95-160140BC30N
★★★★★★
.630 3.622
G5/8 3/4 7/8
14.0 .787 20.0 1.425 4
R217.95-200140BC35N
★★★★★★
.787 4.094
G1"-3"
11.0 .984 25.0 1.817 5
R217.95-250110BC45N
★★★★★★
.984 4.764
A175 A176 E3 E20 E8
A 135
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Область применения
-Фрезерование пазов
-Винтовая интерполяция
-Фрезерование уступов
-Профильное фрезерование
-Высокопроизводительное торцевое
фрезерование
-Фрезерование фасок
Ассортимент
-Инструменты для работы с высокой подачей
-Геометрия со стружкоделительными канавками
-Инструменты с внутренним подводом СОЖ
-Геометрии для операций от черновой до финишной
обработки
-Широкий ассортимент хвостовиков и
интегрированных адаптеров
Соединение Coromant EH
Соединение Coromant EH обеспечивает надёжность закрепления и
точность контакта между головкой и хвостовиком. Инструмент прост в
эксплуатации: головку можно заменить всего за несколько секунд.
Информацию для заказа смотрите в каталоге "Вращающиеся инструменты"
Области применения по ISO
P
CoroMill
®
316
От черновой до чистовой обработки
www.sandvik.coromant.com/coromill316
A 136
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 для тяжёлого фрезерования
Для обработки нержавеющей стали и стали твёрдостью
48 HRc
CoroMill
®
316 HD
Метрическое исполнение
FHA 42°
BSG COROMANT
TCDC h10
P M K S
Размеры, мм
DC CZC
MS
APMX RE ZEFP
Код заказа
1730
1730
1730
1730
DCON LF DN
10.0 E10 12.0 0.50 4
316-10SL442-10005P
★ ★ ✩ ✩
9.7 18.5 9.7
E10 12.0 1.00 4
316-10SL442-10010P
★★✩✩
9.7 18.5 9.7
E10 12.0 1.50 4
316-10SL442-10015P
★ ★ ✩ ✩
9.7 18.5 9.7
E10 12.0 2.00 4
316-10SL442-10020P
★★✩✩
9.7 18.5 9.7
E10 12.0 3.00 4
316-10SL442-10030P
★ ★ ✩ ✩
9.7 18.5 9.7
12.0 E12 14.4 0.50 4
316-12SL442-12005P
★★✩✩
11.7 22.0 11.7
E12 14.4 1.00 4
316-12SL442-12010P
★ ★ ✩ ✩
11.7 22.0 11 .7
E12 14.4 1.50 4
316-12SL442-12015P
★★✩✩
11.7 22.0 11.7
E12 14.4 2.00 4
316-12SL442-12020P
★ ★ ✩ ✩
11.7 22.0 11 .7
E12 14.4 3.00 4
316-12SL442-12030P
★★✩✩
11.7 22.0 11.7
E12 14.4 4.00 4
316-12SL442-12040P
★ ★ ✩ ✩
11.7 22.0 11 .7
16.0 E16 19.2 0.50 4
316-16SL442-16005P
★★✩✩
15.5 29.1 15.5
E16 19.2 1.00 4
316-16SL442-16010P
★ ★ ✩ ✩
15.5 29.1 15.5
E16 19.2 1.50 4
316-16SL442-16015P
★★✩✩
15.5 29.1 15.5
E16 19.2 2.00 4
316-16SL442-16020P
★ ★ ✩ ✩
15.5 29.1 15.5
E16 19.2 3.00 4
316-16SL442-16030P
★★✩✩
15.5 29.1 15.5
E16 19.2 4.00 4
316-16SL442-16040P
★ ★ ✩ ✩
15.5 29.1 15.5
20.0 E20 24.0 0.50 4
316-20SL442-20005P
★★✩✩
19.3 34.2 19.3
E20 24.0 1.00 4
316-20SL442-20010P
★ ★ ✩ ✩
19.3 34.2 19.3
E20 24.0 2.00 4
316-20SL442-20020P
★★✩✩
19.3 34.2 19.3
E20 24.0 3.00 4
316-20SL442-20030P
★ ★ ✩ ✩
19.3 34.2 19.3
E20 24.0 4.00 4
316-20SL442-20040P
★★✩✩
19.3 34.2 19.3
25.0 E25 30.0 0.50 4
316-25SL442-25005P
★ ★ ✩ ✩
24.2 41.9 24.2
E25 30.0 1.00 4
316-25SL442-25010P
★★✩✩
24.2 41.9 24.2
E25 30.0 1.50 4
316-25SL442-25015P
★ ★ ✩ ✩
24.2 41.9 24.2
E25 30.0 2.00 4
316-25SL442-25020P
★★✩✩
24.2 41.9 24.2
E25 30.0 3.00 4
316-25SL442-25030P
★ ★ ✩ ✩
24.2 41.9 24.2
E25 30.0 4.00 4
316-25SL442-25040P
★★✩✩
24.2 41.9 24.2
A167 A176 E3 E19
A 137
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 для тяжёлого фрезерования
Для обработки нержавеющей стали и стали твёрдостью
48 HRc
CoroMill
®
316 HD
Дюймовое исполнение
FHA 42°
BSG COROMANT
TCDC h10
P M K S
Размеры, дюйм
DC CZC
MS
APMX RE ZEFP
Код заказа
1730
1730
1730
1730
DCON LF DN
.375 E10 .453 .015 4
A316-10SL442-03704P
★ ★ ✩ ✩
.364 .713 .364
E10 .453 .030 4
A316-10SL442-03708P
★★✩✩
.364 .713 .364
E10 .453 .060 4
A316-10SL442-03715P
★ ★ ✩ ✩
.364 .713 .364
.500 E12 .602 .015 4
A316-12SL442-05004P
★★✩✩
.484 .898 .484
E12 .602 .030 4
A316-12SL442-05008P
★ ★ ✩ ✩
.484 .898 .484
E12 .602 .060 4
A316-12SL442-05015P
★★✩✩
.484 .898 .484
E12 .602 .090 4
A316-12SL442-05023P
★ ★ ✩ ✩
.484 .898 .484
E12 .602 .120 4
A316-12SL442-05031P
★★✩✩
.484 .898 .484
.625 E16 .752 .015 4
A316-16SL442-06204P
★ ★ ✩ ✩
.610 1.146 .610
E16 .752 .030 4
A316-16SL442-06208P
★★✩✩
.610 1.146 .610
E16 .752 .060 4
A316-16SL442-06215P
★ ★ ✩ ✩
.610 1.146 .610
E16 .752 .090 4
A316-16SL442-06223P
★★✩✩
.610 1.146 .610
E16 .752 .120 4
A316-16SL442-06231P
★ ★ ✩ ✩
.610 1.146 .610
.750 E20 .902 .015 4
A316-20SL442-07504P
★★✩✩
.728 1.291 .728
E20 .902 .030 4
A316-20SL442-07508P
★ ★ ✩ ✩
.728 1.291 .728
E20 .902 .060 4
A316-20SL442-07515P
★★✩✩
.728 1.291 .728
E20 .902 .090 4
A316-20SL442-07523P
★ ★ ✩ ✩
.728 1.291 .728
E20 .902 .120 4
A316-20SL442-07531P
★★✩✩
.728 1.291 .728
E20 .902 .190 4
A316-20SL442-07548P
★ ★ ✩ ✩
.728 1.291 .728
E20 .902 .250 4
A316-20SL442-07563P
★★✩✩
.728 1.291 .728
1.000 E25 1.201 .060 4
A316-25SL442-10015P
★ ★ ✩ ✩
.965 1.665 .965
E25 1.201 .120 4
A316-25SL442-10031P
★★✩✩
.965 1.665 .965
E25 1.201 .190 4
A316-25SL442-10048P
★ ★ ✩ ✩
.965 1.665 .965
E25 1.201 .250 4
A316-25SL442-10063P
★★✩✩
.965 1.665 .965
A167 A176 E3 E19
A 138
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 для тяжёлого фрезерования
Для обработки нержавеющей стали и стали твёрдостью
48 HRc
CoroMill
®
316 HD
Метрическое исполнение
FHA 42°
BSG COROMANT
TCDC h10
P M K S
Размеры, мм
DC CZC
MS
APMX CHW KCH ZEFP
Код заказа
1730
1730
1730
1730
DCON LF DN
10.0 E10 12.0 0.15 45° 4
316-10SL442-10000P
★ ★ ✩ ✩
9.7 18.5 9.7
12.0 E12 14.4 0.15 45° 4
316-12SL442-12000P
★★✩✩
11.7 22 .0 11.7
16.0 E16 19.2 0.25 45° 4
316-16SL442-16000P
★ ★ ✩ ✩
15.5 29.1 15.5
20.0 E20 24.0 0.25 45° 4
316-20SL442-20000P
★★✩✩
19.3 34.2 19.3
25.0 E25 30.0 0.25 45° 4
316-25SL442-25000P
★ ★ ✩ ✩
24.2 41.9 24.2
A167 A176 E3 E19
A 139
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 общего назначения
A 140
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 общего назначения
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
FHA 50°
BSG COROMANT
TCDC h9
P M K S
Размеры, мм
DC CZC
MS
APMX RE CNSC CXSC ZEFP
Код заказа
1030
1030
1030
1030
DCON LF DN
10.0 E10 6.0 0.50 1 2 4
316-10SM450C10005P
★ ★ ✩ ✩
9.7 12.4 9.7
E10 6.0 1.00 1 2 4
316-10SM450C10010P
★★✩✩
9.7 12.4 9.7
E10 6.0 1.50 1 2 4
316-10SM450C10015P
★ ★ ✩ ✩
9.7 12.4 9.7
E10 6.0 2.00 1 2 4
316-10SM450C10020P
★★✩✩
9.7 12.4 9.7
E10 6.0 3.00 1 2 4
316-10SM450C10030P
★ ★ ✩ ✩
9.7 12.4 9.7
12.0 E12 7.5 0.50 1 2 4
316-12SM450C12005P
★★✩✩
11.7 14.5 11.7
E12 7.5 1.00 1 2 4
316-12SM450C12010P
★ ★ ✩ ✩
11.7 14.5 11 .7
E12 7.5 2.00 1 2 4
316-12SM450C12020P
★★✩✩
11.7 14.5 11.7
E12 7.5 3.00 1 2 4
316-12SM450C12030P
★ ★ ✩ ✩
11.7 14.5 11 .7
E12 7.5 4.00 1 2 4
316-12SM450C12040P
★★✩✩
11.7 14.5 11.7
16.0 E16 10.0 0.50 1 3 4
316-16SM450C16005P
★ ★ ✩ ✩
15.5 18.7 15.5
E16 10.0 1.00 1 2 4
316-16SM450C16010P
★★✩✩
15.5 18.7 15.5
E16 10.0 1.50 1 2 4
316-16SM450C16015P
★ ★ ✩ ✩
15.5 18.7 15.5
E16 10.0 2.00 1 2 4
316-16SM450C16020P
★★✩✩
15.5 18.7 15.5
E16 10.0 3.00 1 2 4
316-16SM450C16030P
★ ★ ✩ ✩
15.5 18.7 15.5
E16 10.0 4.00 1 2 4
316-16SM450C16040P
★★✩✩
15.5 18.7 15.5
20.0 E20 12.0 0.50 1 3 4
316-20SM450C20005P
★ ★ ✩ ✩
19.3 21.3 19.3
E20 12.0 1.00 1 2 4
316-20SM450C20010P
★★✩✩
19.3 21.3 19.3
E20 12.0 1.50 1 2 4
316-20SM450C20015P
★ ★ ✩ ✩
19.3 21.3 19.3
E20 12.0 2.00 1 2 4
316-20SM450C20020P
★★✩✩
19.3 21.3 19.3
E20 12.0 3.00 1 2 4
316-20SM450C20030P
★ ★ ✩ ✩
19.3 21.3 19.3
E20 12.0 4.00 1 2 4
316-20SM450C20040P
★★✩✩
19.3 21.3 19.3
25.0 E25 15.0 1.00 1 2 5
316-25SM550C25010P
★ ★ ✩ ✩
24.2 25.6 24.2
E25 15.0 1.50 1 2 5
316-25SM550C25015P
★★✩✩
24.2 25.6 24.2
E25 15.0 2.00 1 2 5
316-25SM550C25020P
★ ★ ✩ ✩
24.2 25.6 24.2
P M K S
Размеры, дюйм
DC CZC
MS
APMX RE CNSC CXSC ZEFP
Код заказа
1030
1030
1030
1030
DCON LF DN
.375 E10 .236 .015 1 3 4
A316-10SM450C03704P
★ ★ ✩ ✩
.364 .488 .364
E10 .236 .031 1 3 4
A316-10SM450C03708P
★★✩✩
.364 .488 .364
.500 E12 .315 .015 1 3 4
A316-12SM450C05004P
★ ★ ✩ ✩
.484 .571 .484
E12 .315 .031 1 3 4
A316-12SM450C05008P
★★✩✩
.484 .571 .484
E12 .315 .062 1 3 4
A316-12SM450C05015P
★ ★ ✩ ✩
.484 .571 .484
.625 E16 .394 .031 1 3 4
A316-16SM450C06208P
★★✩✩
.610 .736 .610
E16 .394 .062 1 3 4
A316-16SM450C06215P
★ ★ ✩ ✩
.610 .736 .610
.750 E20 .453 .031 1 3 4
A316-20SM450C07508P
★★✩✩
.728 .839 .728
E20 .453 .062 1 3 4
A316-20SM450C07515P
★ ★ ✩ ✩
.728 .839 .728
E20 .453 .125 1 3 4
A316-20SM450C07532P
★★✩✩
.728 .839 .728
E20 .453 .250 1 3 4
A316-20SM450C07563P
★ ★ ✩ ✩
.728 .839 .728
1.000 E25 .610 .125 1 3 5
A316-25SM550C10032P
★★✩✩
.965 1.008 .965
E25 .610 .188 1 3 5
A316-25SM550C10047P
★ ★ ✩ ✩
.965 1.008 .965
E25 .610 .250 1 3 5
A316-25SM550C10063P
★★✩✩
.965 1.008 .965
A169 A176 E3 E19 E22
A 141
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 общего назначения
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
FHA 50°
BSG COROMANT
TCDC h9
P M K S
Размеры, мм
DC CZC
MS
APMX RE ZEFP
Код заказа
1030
1030
1030
1030
DCON LF DN
10.0 E10 5.5 0.50 4
316-10SM450-10005P
★ ★ ✩ ✩
9.7 12.4 9.7
E10 5.5 0.50 3
316-10SM350-10005P
★★✩✩
9.7 12.4 9.7
E10 5.5 1.00 4
316-10SM450-10010P
★ ★ ✩ ✩
9.7 12.4 9.7
E10 5.5 1.00 3
316-10SM350-10010P
★★✩✩
9.7 12.4 9.7
E10 5.5 1.50 4
316-10SM450-10015P
★ ★ ✩ ✩
9.7 12.4 9.7
E10 5.5 2.00 4
316-10SM450-10020P
★★✩✩
9.7 12.4 9.7
E10 5.5 3.00 4
316-10SM450-10030P
★ ★ ✩ ✩
9.7 12.4 9.7
12.0 E12 6.5 0.50 4
316-12SM450-12005P
★★✩✩
11.7 14.5 11.7
E12 6.5 0.50 3
316-12SM350-12005P
★ ★ ✩ ✩
11.7 14.5 11 .7
E12 6.5 1.00 4
316-12SM450-12010P
★★✩✩
11.7 14.5 11.7
E12 6.5 1.00 3
316-12SM350-12010P
★ ★ ✩ ✩
11.7 14.5 11 .7
E12 6.5 1.50 4
316-12SM450-12015P
★★✩✩
11.7 14.5 11.7
E12 6.5 2.00 4
316-12SM450-12020P
★ ★ ✩ ✩
11.7 14.5 11 .7
E12 6.5 3.00 4
316-12SM450-12030P
★★✩✩
11.7 14.5 11.7
E12 6.5 4.00 4
316-12SM450-12040P
★ ★ ✩ ✩
11.7 14.5 11 .7
16.0 E16 8.5 0.50 4
316-16SM450-16005P
★★✩✩
15.5 18.7 15.5
E16 8.5 0.50 3
316-16SM350-16005P
★ ★ ✩ ✩
15.5 18.7 15.5
E16 8.5 1.00 4
316-16SM450-16010P
★★✩✩
15.5 18.7 15.5
E16 8.5 1.00 3
316-16SM350-16010P
★ ★ ✩ ✩
15.5 18.7 15.5
E16 8.5 1.50 4
316-16SM450-16015P
★★✩✩
15.5 18.7 15.5
E16 8.5 2.00 4
316-16SM450-16020P
★ ★ ✩ ✩
15.5 18.7 15.5
E16 8.5 3.00 4
316-16SM450-16030P
★★✩✩
15.5 18.7 15.5
E16 8.5 4.00 4
316-16SM450-16040P
★ ★ ✩ ✩
15.5 18.7 15.5
20.0 E20 11.0 0.50 3
316-20SM350-20005P
★★✩✩
19.3 21.3 19.3
E20 11.0 0.50 4
316-20SM450-20005P
★ ★ ✩ ✩
19.3 21.3 19.3
E20 11.0 1.00 3
316-20SM350-20010P
★★✩✩
19.3 21.3 19.3
E20 11.0 1.00 4
316-20SM450-20010P
★ ★ ✩ ✩
19.3 21.3 19.3
E20 11.0 1.50 4
316-20SM450-20015P
★★✩✩
19.3 21.3 19.3
E20 11.0 2.00 4
316-20SM450-20020P
★ ★ ✩ ✩
19.3 21.3 19.3
E20 11.0 3.00 4
316-20SM450-20030P
★★✩✩
19.3 21.3 19.3
E20 11.0 4.00 4
316-20SM450-20040P
★ ★ ✩ ✩
19.3 21.3 19.3
25.0 E25 13.5 1.00 5
316-25SM550-25010P
★★✩✩
24.2 25.6 24.2
E25 13.5 1.50 5
316-25SM550-25015P
★ ★ ✩ ✩
24.2 25.6 24.2
E25 13.5 2.00 5
316-25SM550-25020P
★★✩✩
24.2 25.6 24.2
A169 A176 E3 E19
A 142
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 общего назначения
Для обработки различных материалов твёрдостью ≤ 48 HRc
Дюймовое исполнение
FHA 50°
BSG COROMANT
TCDC h9
P M K S
Размеры, дюйм
DC CZC
MS
APMX RE ZEFP
Код заказа
1030
1030
1030
1030
DCON LF DN
.375 E10 .209 .015 4
A316-10SM450-03704P
★ ★ ✩ ✩
.364 .488 .364
E10 .209 .015 3
A316-10SM350-03704P
★★✩✩
.364 .488 .364
E10 .209 .031 4
A316-10SM450-03708P
★ ★ ✩ ✩
.364 .488 .364
E10 .209 .031 3
A316-10SM350-03708P
★★✩✩
.364 .488 .364
E10 .209 .062 4
A316-10SM450-03715P
★ ★ ✩ ✩
.364 .488 .364
E10 .209 .062 3
A316-10SM350-03715P
★★✩✩
.364 .488 .364
.500 E12 .276 .015 4
A316-12SM450-05004P
★ ★ ✩ ✩
.484 .575 .484
E12 .276 .015 3
A316-12SM350-05004P
★★✩✩
.484 .575 .484
E12 .276 .031 4
A316-12SM450-05008P
★ ★ ✩ ✩
.484 .575 .484
E12 .276 .031 3
A316-12SM350-05008P
★★✩✩
.484 .575 .484
E12 .276 .062 3
A316-12SM350-05015P
★ ★ ✩ ✩
.484 .575 .484
.625 E16 .335 .015 3
A316-16SM350-06204P
★★✩✩
.610 .736 .610
E16 .335 .031 4
A316-16SM450-06208P
★ ★ ✩ ✩
.610 .736 .610
.750 E20 .413 .031 3
A316-20SM350-07508P
★★✩✩
.728 .839 .728
E20 .413 .031 4
A316-20SM450-07508P
★ ★ ✩ ✩
.728 .839 .728
E20 .413 .125 4
A316-20SM450-07532P
★★✩✩
.728 .839 .728
E20 .413 .250 4
A316-20SM450-07563P
★ ★ ✩ ✩
.728 .839 .728
1.000 E25 .551 .062 5
A316-25SM550-10015P
★★✩✩
.965 1.008 .965
E25 .551 .125 5
A316-25SM550-10032P
★ ★ ✩ ✩
.965 1.008 .965
E25 .551 .188 5
A316-25SM550-10047P
★★✩✩
.965 1.008 .965
E25 .551 .250 5
A316-25SM550-10063P
★ ★ ✩ ✩
.965 1.008 .965
A169 A176 E3 E19
A 143
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 для
высокопроизводительной торцевой обработки
A 144
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 для высокопроизводительной торцевой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
Метрическое исполнение
Дюймовое исполнение
BSG COROMANT
TCDC h9
P M K S
Размеры, мм
DC CZC
MS
APMX
1
APMX
2
RE
1
RE
2
LU CNSC CXSC ZEFP FHA
Код заказа
1030
1030
1030
1030
DCON DCF LF DN RPMX
10.0 E10 6.0 0.7 1.5 5.0 12.4 1 2 4 50°
316-10HM450C10015P
✩ ★ ✩ ★
9.7 3.4 12.4 9.7 80000
12.0 E12 7.5 0.8 1.5 6.0 14.5 1 2 4 50°
316-12HM450C12015P
✩★✩★
11.7 4.5 14.5 11.7 80000
16.0 E16 10.0 1.0 2.0 8.0 18.7 1 2 4 50°
316-16HM450C16020P
✩ ★ ✩ ★
15.5 6.2 18.7 15.5 80000
20.0 E20 12.0 1.3 2.0 10.0 21.3 1 2 4 50°
316-20HM450C20020P
✩★✩★
19.3 8.0 21.3 19.3 80000
25.0 E25 13.0 1.6 3.0 12.0 25.6 1 3 5 50°
316-25HM550C25030P
✩ ★ ✩ ★
24.2 10.0 25.6 24.2 80000
P M K S
Размеры, дюйм
DC CZC
MS
APMX
1
APMX
2
RE
1
RE
2
LU CNSC CXSC ZEFP FHA
Код заказа
1030
1030
1030
1030
DCON DCF LF DN RPMX
.375 E10 .236 .024 .060 .181 .488 1 3 4 50°
A316-10HM450C03715P
✩ ★ ✩ ★
.364 .134 .488 .364 80000
.500 E12 .315 .033 .060 .236 .571 1 3 4 50°
A316-12HM450C05015P
✩★✩★
.484 .197 .571 .484 80000
.625 E16 .394 .039 .080 .315 .736 1 3 4 50°
A316-16HM450C06220P
✩ ★ ✩ ★
.610 .236 .736 .610 80000
.750 E20 .453 .047 .080 .354 .839 1 3 4 50°
A316-20HM450C07520P
✩★✩★
.728 .315 .839 .728 80000
BSG COROMANT
TCDC h9
P M K S
Размеры, мм
DC CZC
MS
APMX
1
APMX
2
RE
1
RE
2
LU ZEFP FHA
Код заказа
1030
1030
1030
1030
DCON DCF LF DN RPMX
10.0 E10 5.5 0.7 1.5 5.0 12.4 350°
316-10HM350-10015P
★ ★ ✩ ✩
9.7 3.4 12.4 9.7 80000
E10 5.5 0.7 1.5 5.0 12.4 4 50°
316-10HM450-10015P
★★✩✩
9.7 3.4 12.4 9.7 80000
12.0 E12 6.5 0.8 1.5 6.0 14.5 350°
316-12HM350-12015P
★ ★ ✩ ✩
11.7 4.5 14.5 11.7 80000
E12 6.5 0.8 1.5 6.0 14.5 4 50°
316-12HM450-12015P
★★✩✩
11.7 4.5 14.5 11.7 80000
16.0 E16 8.5 1.0 2.0 8.0 18.7 350°
316-16HM350-16020P
★ ★ ✩ ✩
15.5 6.2 18.7 15.5 80000
E16 8.5 1.0 2.0 8.0 18.7 4 50°
316-16HM450-16020P
★★✩✩
15.5 6.2 18.7 15.5 80000
20.0 E20 11.0 1.3 2.0 10.0 21.3 450°
316-20HM450-20020P
★ ★ ✩ ✩
19.3 8.0 21.3 19.3 80000
25.0 E25 13.5 1.6 3.0 12.0 25.6 4 50°
316-25HM450-25030P
★★✩✩
24.2 10.0 25.6 24.2 80000
P M K S
Размеры, дюйм
DC CZC
MS
APMX
1
APMX
2
RE
1
RE
2
LU ZEFP FHA
Код заказа
1030
1030
1030
1030
DCON DCF LF DN RPMX
.375 E10 .209 .024 .060 .181 .488 450°
A316-10HM450-03715P
★ ★ ✩ ✩
.364 .134 .488 .364 80000
.500 E12 .276 .033 .060 .236 .575 4 50°
A316-12HM450-05015P
★★✩✩
.484 .197 .575 .484 80000
.625 E16 .335 .039 .080 .315 .736 450°
A316-16HM450-06220P
★ ★ ✩ ✩
.610 .236 .736 .610 80000
.750 E20 .413 .047 .080 .354 .839 4 50°
A316-20HM450-07520P
★★✩✩
.728 .315 .839 .728 80000
A169 A176 E3 E19 E22
A 145
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 с открытыми
стружечными канавками
A 146
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 с открытыми стружечными канавками
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
FHA 10°
BSG COROMANT
TCDC h10
P M K S
Размеры, мм
DC CZC
MS
APMX RE ZEFP
Код заказа
1030
1030
1030
1030
DCON LF DN
10.0 E10 8.0 0.50 2
316-10SM210-10005P
★ ★ ✩ ✩
9.7 11.8 9.7
E10 8.0 0.80 2
316-10SM210-10008P
★★✩✩
9.7 11.8 9.7
E10 8.0 1.00 2
316-10SM210-10010P
★ ★ ✩ ✩
9.7 11.8 9.7
12.0 E12 10.0 0.50 2
316-12SM210-12005P
★★✩✩
11.7 14.0 11.7
E12 10.0 0.80 2
316-12SM210-12008P
★ ★ ✩ ✩
11.7 14.0 11 .7
16.0 E16 13.0 0.50 2
316-16SM210-16005P
★★✩✩
15.5 18.1 15.5
E16 13.0 0.80 2
316-16SM210-16008P
★ ★ ✩ ✩
15.5 18.1 15.5
E16 13.0 1.00 2
316-16SM210-16010P
★★✩✩
15.5 18.1 15.5
E16 13.0 3.00 2
316-16SM210-16030P
★ ★ ✩ ✩
15.5 18.1 15.5
A171 A176 E3 E19
A 147
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 для высокопроизводительной
обработки алюминия и других цветных металлов
A 148
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 для высокопроизводительной обработки алюминия
Для обработки цветных металлов
Метрическое исполнение
Метрическое исполнение
FHA 45°
BSG COROMANT
TCDC h9
N
Размеры, мм
DC CZC
MS
APMX RE ZEFP
Код заказа
H10F
DCON LF DN
10.0 E10 5.5 1.00 3
316-10SM345-10010A
★
9.7 12.4 9.7
E10 5.5 2.50 3
316-10SM345-10025A
★
9.7 12.4 9.7
12.0 E12 6.5 1.00 3
316-12SM345-12010A
★
11.7 14.5 11.7
E12 6.5 2.50 3
316-12SM345-12025A
★
11.7 14.5 11.7
E12 6.5 4.00 3
316-12SM345-12040A
★
11.7 14.5 11.7
16.0 E16 8.5 1.50 3
316-16SM345-16015A
★
15.5 18.7 15.5
E16 8.5 2.50 3
316-16SM345-16025A
★
15.5 18.7 15.5
E16 8.5 4.00 3
316-16SM345-16040A
★
15.5 18.7 15.5
20.0 E20 11.0 2.50 3
316-20SM345-20025A
★
19.3 21.3 19.3
E20 11.0 4.00 3
316-20SM345-20040A
★
19.3 21.3 19.3
25.0 E25 13.5 4.00 3
316-25SM345-25040A
★
24.2 25.6 24.2
FHA 45°
BSG COROMANT
TCDC h9
N
Размеры, мм
DC CZC
MS
APMX CHW KCH ZEFP
Код заказа
H10F
DCON LF DN
10.0 E10 5.5 0.10 45° 3
316-10SM345-10000A
★
9.7 12.4 9.7
12.0 E12 6.5 0.10 45° 3
316-12SM345-12000A
★
11.7 14.5 11.7
16.0 E16 8.5 0.15 45° 3
316-16SM345-16000A
★
15.5 18.7 15.5
20.0 E20 11.0 0.15 45° 3
316-20SM345-20000A
★
19.3 21.3 19.3
25.0 E25 13.5 0.15 45° 3
316-25SM345-25000A
★
24.2 25.6 24.2
A170 A176 E3 E19
A 149
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 со стружкоделительными
канавками для черновой обработки
A 150
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 со стружкоделительными канавками для черновой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
FHA 45°
BSG COROMANT
TCDC h12
P M K S
Размеры, мм
DC CZC
MS
APMX RE ZEFP
Код заказа
1030
1030
1030
1030
DCON LF DN
10.0 E10 5.5 0.40 5
316-10SM545-10004K
★ ★ ✩ ✩
9.7 12.4 9.7
E10 5.5 0.40 4
316-10SM440-10004K
★★✩✩
9.7 12.4 9.7
12.0 E12 6.5 0.40 5
316-12SM545-12004K
★ ★ ✩ ✩
11.7 14.5 11 .7
E12 6.5 0.40 4
316-12SM440-12004K
★★✩✩
11.7 14.5 11.7
16.0 E16 8.5 0.40 6
316-16SM645-16004K
★ ★ ✩ ✩
15.5 18.7 15.5
E16 8.5 0.40 4
316-16SM440-16004K
★★✩✩
15.5 18.7 15.5
20.0 E20 11.0 0.40 6
316-20SM645-20004K
★ ★ ✩ ✩
19.3 21.3 19.3
25.0 E25 13.5 0.40 8
316-25SM845-25004K
★★✩✩
24.2 25.6 24.2
P M K S
Размеры, дюйм
DC CZC
MS
APMX RE ZEFP
Код заказа
1030
1030
1030
1030
DCON LF DN
.375 E10 .209 .016 4
A316-10SM440-03704K
★ ★ ✩ ✩
.364 .488 .364
.500 E12 .276 .016 4
A316-12SM440-05004K
★★✩✩
.484 .575 .484
E12 .276 .062 4
A316-12SM440-05015K
★ ★ ✩ ✩
.484 .575 .484
.625 E16 .335 .062 4
A316-16SM440-06215K
★★✩✩
.610 .736 .610
.750 E20 .413 .015 4
A316-20SM440-07504K
★ ★ ✩ ✩
.728 .839 .728
E20 .413 .016 6
A316-20SM645-07504K
★★✩✩
.728 .839 .728
1.000 E25 .551 .016 8
A316-25SM845-10004K
★ ★ ✩ ✩
.965 1.008 .965
A170 A176 E3 E19
A 151
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 для профильной
обработки
A 152
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 для профильной обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
Метрическое исполнение
Дюймовое исполнение
BSG COROMANT
TCDC h9
P M K N S
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP FHA
Код заказа
1030
1030
1030
1030
1030
DCON LF DN
10.0 E10 8.0 5.00 11.8 210°
316-10BM210-10050G
★ ★ ✩ ★ ✩
9.7 11.8 9.7
12.0 E12 10.0 6.00 14.0 2 10°
316-12BM210-12060G
★★✩✩✩
11.7 14.0 11.7
16.0 E16 13.0 8.00 18.1 210°
316-16BM210-16080G
★ ★ ✩ ★ ✩
15.5 18.1 15.5
P M K S
Размеры, дюйм
DC CZC
MS
APMX RE
1
LU ZEFP FHA
Код заказа
1030
1030
1030
1030
DCON LF DN
.375 E10 .315 .188 .465 210°
A316-10BM210-03750G
★ ★ ✩ ✩
.364 .465 .382
.500 E12 .413 .250 .551 2 10°
A316-12BM210-05060G
★★✩✩
.484 .551 .461
.625 E16 .512 .313 .713 210°
A316-16BM210-06280G
★ ★ ✩ ✩
.610 .713 .610
BSG COROMANT
TCDC h9
P M K S
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP FHA
Код заказа
1030
1030
1030
1030
DCON LF DN
10.0 E10 5.5 5.00 12.4 440°
316-10BM440-10050G
★ ★ ✩ ✩
9.7 12.4 9.7
12.0 E12 6.5 6.00 14.5 4 40°
316-12BM440-12060G
★★✩✩
11.7 14.5 11.7
16.0 E16 8.5 8.00 18.7 440°
316-16BM440-16080G
★ ★ ✩ ✩
15.5 18.7 15.5
20.0 E20 11.0 10.00 21.3 2 40°
316-20BM240-200AG
★★✩✩
19.3 21.3 19.3
E20 11.0 10.00 21.3 440°
316-20BM440-200AG
★ ★ ✩ ✩
19.3 21.3 19.3
25.0 E25 13.5 12.50 25.6 4 40°
316-25BM440-250DG
★★✩✩
24.2 25.6 24.2
P M K S
Размеры, дюйм
DC CZC
MS
APMX RE
1
LU ZEFP FHA
Код заказа
1030
1030
1030
1030
DCON LF DN
.375 E10 .209 .187 .488 440°
A316-10BM440-03750G
★ ★ ✩ ✩
.364 .488 .364
.500 E12 .276 .250 .575 4 40°
A316-12BM440-05060G
★★✩✩
.484 .575 .484
.625 E16 .335 .313 .736 440°
A316-16BM440-06280G
★ ★ ✩ ✩
.610 .736 .610
.750 E20 .413 .375 .839 4 40°
A316-20BM440-075AG
★★✩✩
.728 .839 .728
1.000 E25 .551 .500 1.008 440°
A316-25BM440-100CG
★ ★ ✩ ✩
.965 1.008 .965
A172 A176 E3 E19
A 153
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 для чистовой обработки
A 154
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 для чистовой обработки
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
Метрическое исполнение
FHA 50°
BSG COROMANT
TCDC h9
P M K S
Размеры, мм
DC CZC
MS
APMX RE ZEFP
Код заказа
1030
1030
1030
1030
DCON LF DN
10.0 E10 5.5 1.00 6
316-10FM650-10010L
★ ★ ✩ ✩
9.7 12.4 9.7
12.0 E12 6.5 1.00 6
316-12FM650-12010L
★★✩✩
11.7 14.5 11.7
16.0 E16 8.5 1.50 6
316-16FM650-16015L
★ ★ ✩ ✩
15.5 18.7 15.5
20.0 E20 11.0 1.50 8
316-20FM850-20015L
★★✩✩
19.3 21.3 19.3
25.0 E25 13.5 1.00 8
316-25FM850-25010L
★ ★ ✩ ✩
24.2 25.6 24.2
P M K S
Размеры, дюйм
DC CZC
MS
APMX RE ZEFP
Код заказа
1030
1030
1030
1030
DCON LF DN
.375 E10 .209 .015 6
A316-10FM650-03704L
★ ★ ✩ ✩
.364 .488 .364
E10 .209 .031 6
A316-10FM650-03708L
★★✩✩
.364 .488 .364
E10 .209 .062 6
A316-10FM650-03715L
★ ★ ✩ ✩
.364 .488 .364
.500 E12 .276 .015 6
A316-12FM650-05004L
★★✩✩
.484 .575 .484
E12 .276 .062 6
A316-12FM650-05015L
★ ★ ✩ ✩
.484 .575 .484
.625 E16 .335 .031 6
A316-16FM650-06208L
★★✩✩
.610 .736 .610
E16 .335 .031 8
A316-16FM850-06208L
★ ★ ✩ ✩
.610 .736 .610
.750 E20 .413 .031 8
A316-20FM850-07508L
★★✩✩
.728 .839 .728
E20 .413 .031 10
A316-20FMA50-07508L
★ ★ ✩ ✩
.728 .839 .728
1.000 E25 .551 .062 10
A316-25FMA50-10015L
★★✩✩
.965 1.008 .965
E25 .551 .062 12
A316-25FMC50-10015L
★ ★ ✩ ✩
.965 1.008 .965
FHA 50°
BSG COROMANT
TCDC h10
P M K S
Размеры, мм
DC CZC
MS
APMX CHW KCH ZEFP
Код заказа
1030
1030
1030
1030
DCON LF DN
10.0 E10 5.5 0.10 45° 6
316-10FM650-10000L
★ ★ ✩ ✩
9.7 12.4 9.7
12.0 E12 6.5 0.10 45° 6
316-12FM650-12000L
★★✩✩
11.7 14 .5 11.7
16.0 E16 8.5 0.15 45° 6
316-16FM650-16000L
★ ★ ✩ ✩
15.5 18.7 15.5
20.0 E20 11.0 0.15 45° 8
316-20FM850-20000L
★★✩✩
19.3 21.3 19.3
A170 A176 E3 E19
A 155
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 для обработки фасок
A 156
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 для обработки фасок
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
FHA 0°
BSG COROMANT
P M K S
Размеры, мм
KAPR CZC
MS
APMX ZEFP
Код заказа
1030
1030
1030
1030
DCON DC DCX LF DN RPMX
15° E12 1.20 6
316-12CM600-12015G
★ ★ ✩ ✩
11.7 3.00 12.0 14.50 11.7 80000
30° 2.60 6
316-12CM600-12030G
★★✩✩
11.7 3.00 12.0 13.60 11.7 80000
45° E10 4.25 4
316-10CM400-10045G
★ ★ ✩ ✩
9.7 1.50 10.0 12.40 9.7 80000
45° E12 4.50 6
316-12CM600-12045G
★★✩✩
11.7 3.00 12.0 13.00 11.7 80000
45° E16 6.50 8
316-16CM800-16045G
★ ★ ✩ ✩
15.5 3.00 16.0 17.20 15.5 80000
60° E10 5.60 4
316-10CM400-10060G
★★✩✩
9.7 3.50 10.0 12.40 9.7 80000
60° E12 6.50 6
316-12CM600-12060G
★ ★ ✩ ✩
11.7 4.50 12.0 10.60 11.7 80000
P M K S
Размеры, дюйм
KAPR CZC
MS
APMX ZEFP
Код заказа
1030
1030
1030
1030
DCON DC DCX LF DN RPMX
30° E10 .073 4
A316-10CM400-03730G
★ ★ ✩ ✩
.364 .118 .375 .488 .364 80000
30° E12 .110 6
A316-12CM600-05030G
★★✩✩
.484 .118 .500 .575 .484 80000
30° E16 .146 8
A316-16CM800-06230G
★ ★ ✩ ✩
.610 .118 .625 .736 .610 80000
45° E10 .128 4
A316-10CM400-03745G
★★✩✩
.364 .118 .375 .488 .364 80000
45° E12 .191 6
A316-12CM600-05045G
★ ★ ✩ ✩
.484 .118 .500 .512 .484 80000
45° E16 .256 8
A316-16CM800-06245G
★★✩✩
.610 .256 .625 .677 .610 80000
49° E12 .220 6
A316-12CM600-05049G
★ ★ ✩ ✩
.484 .118 .500 .575 .484 80000
49° E16 .291 8
A316-16CM800-06249G
★★✩✩
.610 .118 .625 .736 .610 80000
60° E10 .222 4
A316-10CM400-03760G
★ ★ ✩ ✩
.364 .118 .375 .488 .364 80000
60° E12 .280 6
A316-12CM600-05060G
★★✩✩
.484 .177 .500 .575 .484 80000
60° E16 .303 8
A316-16CM800-06260G
★ ★ ✩ ✩
.610 .276 .625 .736 .610 80000
A166 A176 E3 E19
A 157
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 для обработки фасок
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
FHA 10°
P M K S
Размеры, мм
KAPR CZC
MS
APMX ZEFP
Код заказа
1030
1030
1030
1030
DCON DC DCX LF DN RPMX
15° E12 1.33 2
316-12CM210-12015G
★ ★ ✩ ✩
11.7 1.50 12.0 14.00 11.7 80000
30° 3.03 2
316-12CM210-12030G
★★✩✩
11.7 1.50 12.0 14.00 11.7 80000
45° E10 4.23 2
316-10CM210-10045G
★ ★ ✩ ✩
9.7 1.50 10.0 11.80 9.7 80000
45° E12 5.23 2
316-12CM210-12045G
★★✩✩
11.7 1.50 12.0 14.00 11.7 80000
45° E16 7.23 2
316-16CM210-16045G
★ ★ ✩ ✩
15.5 1.50 16.0 18.10 15.5 80000
60° E10 7.50 2
316-10CM210-10060G
★★✩✩
9.7 1.50 10.0 11.80 9.7 80000
60° E12 7.73 2
316-12CM210-12060G
★ ★ ✩ ✩
11.7 1.50 12.0 14.00 11.7 80000
P M K S
Размеры, дюйм
KAPR CZC
MS
APMX ZEFP
Код заказа
1030
1030
1030
1030
DCON DC DCX LF DN RPMX
45° E10 .169 2
A316-10CM210-03745G
★ ★ ✩ ✩
.364 .059 .375 .465 .364 80000
45° E12 .230 2
A316-12CM210-05045G
★★✩✩
.484 .059 .500 .551 .484 80000
45° E16 .293 2
A316-16CM210-06245G
★ ★ ✩ ✩
.610 .059 .625 .713 .610 80000
A166 A176 E3 E19
A 158
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Сменные головки CoroMill
®
316 для обработки фасок
Для обработки различных материалов твёрдостью ≤ 48 HRc
Метрическое исполнение
Дюймовое исполнение
BSG COROMANT
P M K S
Размеры, мм
PRFRAD CZC
MS
APMX ZEFP
Код заказа
1030
1030
1030
1030
DCON DC DCX LF DN RPMX
1.5 E10 1.50 4
316-10UM400-10015G
★ ★ ✩ ✩
9.7 5.00 10.0 12.40 9.7 80000
3.0 3.00 4
316-10UM400-10030G
★★✩✩
9.7 4.00 10.0 12.40 9.7 80000
3.0 E12 3.00 4
316-12UM400-12030G
★ ★ ✩ ✩
11.7 5.00 12.0 14.50 11.7 80000
4.0 4.00 4
316-12UM400-12040G
★★✩✩
11.7 4.00 12.0 14.50 11.7 80000
4.0 E16 4.00 4
316-16UM400-16040G
★ ★ ✩ ✩
15.5 6.00 16.0 18.70 15.5 80000
5.0 5.00 4
316-16UM400-16050G
★★✩✩
15.5 6.00 16.0 18.70 15.5 80000
6.0 E20 6.00 4
316-20UM400-20060G
★ ★ ✩ ✩
19.3 8.00 20.0 21.30 19.3 80000
8.0 E25 8.00 4
316-25UM400-25080G
★★✩✩
24.2 8.00 25.0 25.60 24.2 80000
P M K S
Размеры, дюйм
PRFRAD CZC
MS
APMX ZEFP
Код заказа
1030
1030
1030
1030
DCON DC DCX LF DN RPMX
.062 E10 .062 4
A316-10UM400-03715G
★ ★ ✩ ✩
.364 .236 .375 .488 .364 80000
.125 .125 4
A316-10UM400-03732G
★★✩✩
.364 .118 .375 .488 .364 80000
.188 E16 .188 4
A316-16UM400-06247G
★ ★ ✩ ✩
.610 .236 .625 .736 .610 80000
.250 E20 .250 4
A316-20UM400-07563G
★★✩✩
.728 .236 .750 .839 .728 80000
A166 A176 E3 E19
A 159
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
CoroMill
®
326
Нарезание резьбы и обработка фасок в мелкоразмерных отверстиях
Особенности и преимущества
-Три режущие кромки для повышения производительности
-Обычное и обратное снятие фасок одним инструментом
-Очень высокая точность и низкие усилия резания
-Один инструмент для обработки резьбы с разным шагом
-Один сплав для обработки всех материалов
-Неполные профили резьбы для обеспечения гибкости
Области применения по ISO:
P
Область применения
-Фрезерование внутренней резьбы
-Фрезерование фасок
www.sandvik.coromant.com/coromill326
РезьбонарезаниеФрезерование фасок
Рекомендации
Используйте с патроном CoroChuck 930 для обеспечения
высокой стабильности и точности. Всегда используйте с
цилиндрическими цангами для патрона CoroChuck 930.
A 160
ФРЕЗЕРОВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
326 для обработки фасок
Для обработки различных материалов
Метрическое исполнение
Дюймовое исполнение
FHA 0°
TCDCON h6
P M K N S H O
Размеры, мм
KAPR CZC
MS
APMX LU ZEFP
Код заказа
1025
1025
1025
1025
1025
1025
1025
DCON DC DCX LF BD
1
RPMX
45° 6.0 0.60 15.00 3
326R06-B1502006-CH
★★★★★★★
6.0 4.60 5.8 58.00 4.2 80000
45° 0.60 25.00 3
326R06-B2502006-CH
★★★★★★★
6.0 4.60 5.8 68.00 4.2 80000
45° 8.0 1.20 25.00 3
326R08-B2502012-CH
★★★★★★★
8.0 5.50 7.8 68.00 5.0 80000
45° 1.20 35.00 3
326R08-B3502012-CH
★★★★★★★
8.0 5.50 7.8 78.00 5.0 80000
P M K N S H O
Размеры, дюйм
KAPR CZC
MS
APMX LU ZEFP
Код заказа
1025
1025
1025
1025
1025
1025
1025
DCON DC DCX LF BD
1
RPMX
45° 1/4 .024 .591 3
A326R06-M1502006-CH
★★★★★★★
.250 .181 .228 2.283 .165 80000
45° .024 .984 3
A326R06-M2502006-CH
★★★★★★★
.250 .181 .228 2.677 .165 80000
45° 5/16 .047 .984 3
A326R08-M2502012-CH
★★★★★★★
.313 .217 .307 2.677 .197 80000
45° .047 1.378 3
A326R08-M3502012-CH
★★★★★★★
.313 .217 .307 3.071 .197 80000
A175 A176 E3
A 161
Оптимизированные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Оптимизированные решения
Концевые фрезы CoroMill
®
326 для резьбофрезерования
Для обработки различных материалов
Метрическое исполнение
Дюймовое исполнение
FHA 0°
BSG COROMANT
TCDCON h6
P M K N S H O
Размеры, мм
TPN TPX TPIN TPIX DC CZC
MS
APMX LU ZEFP
Код заказа
1025
1025
1025
1025
1025
1025
1025
DCON BD
1
CF HA HB LF
0.5 1.5 16.0 50.0 5.80 6.0 1.94 15.00 3
326R06-B15050VM-TH
★★★★★★★
6.00 3.5 0.1 0.97 0.06 58.00
0.5 1.5 16.0 50.0 7.80 8.0 1.94 25.00 3
326R08-B25050VM-TH
★★★★★★★
8.00 5.5 0.1 0.97 0.06 68.00
1.0 2.0 12.0 24.0 7.80 8.0 2.62 25.00 3
326R08-B25100VM-TH
★★★★★★★
8.00 5.0 0.1 1.31 0.12 68.00
P M K N S H O
Размеры, дюйм
TPN TPX TPIN TPIX DC CZC
MS
APMX LU ZEFP
Код заказа
1025
1025
1025
1025
1025
1025
1025
DCON BD
1
CF HA HB LF
.020 .059 16.0 50.0 .228 1/4 .076 .591 3
A326R06-M15050VM-TH
★★★★★★★
.250 .138 .002 .038 .002 2.283
.020 .059 16.0 50.0 .307 5/16 .076 .984 3
A326R08-M25050VM-TH
★★★★★★★
.313 .217 .002 .038 .002 2.677
.039 .079 12.0 24.0 .307 5/16 .103 .984 3
A326R08-M25100VM-TH
★★★★★★★
.313 .197 .005 .052 .005 2.677
A175 A176 E3
A 162
ФРЕЗЕРОВАНИЕ
Инженерные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Инженерные решения
Инженерные решения - Цельные твердосплавные концевые фрезы
CoroMill
®
Plura - Универсальные фрезы CoroMill
®
Plura - Оптимизированные
фрезы
Фрезы для
тяжёлой
черновой
обработки
Фрезы для
средней
черновой
обработки
Фрезы со
сферическим
концом для
профильной
обработки
Фрезы для
тяжёлого
фрезерования
Фрезы для
высокопроизвод
ительной
обработки
уступов
DC мм 2-25.4 2-25.4 2-25.4 2-25.4 4-25.4
ZEFP 2/3/4 3 2/3/4 4/5 4
FHA 30/35 45 0/20/30/40/45/50/60 38/42 37
Хвостовик HA/HB HA/HB HA/HB/ILO HA/HB HA/HB
RE 0.4xDC 0.4xDC N/A 0.4xDC 0.4xDC
CHW 0.2xDC 0.2xDC N/A 0.15xDC 0.15xDC
KCH 30-60 30-60 N/A 40-50 40-50
APMX 5xDC 5xDC
-
6xDC 5xDC
Сплав H10F/1620/1630 H10F/1620/1630 H10F/1630/N20C H10F/1720/1730/1740 1630/1720/1730/1740
CoroMill
®
Plura - Оптимизированные фрезы
Фрезы для
высокопроизводи
тельной
обработки
уступов в
материалах ISO S
Фрезы общего
назначения
Фрезы для
обработки
материалов
высокой
твёрдости
Фрезы для
высокопроизводительной
обработки алюминия
Фрезы со
стружкоделительными
канавками для
черновой обработки
DC мм 4-38.1 2-32 2-20 2-25.4 5-32
ZEFP 4/5/6 3-8 2-8 2/3/4 3/8
FHA 42 30/50 0/20/30/40/45/50/55/60 25/30/45 20/30/40/45
Хвостовик HA/HB/ILO HA/HB/ILO HA/HB/ILO HA/HB/RS HA/HB/ILO
RE 0.4xDC 0.25XDC 0.495xDC 0.4xDC 0.495xDC
CHW 0.15xDC 0.2xDC 0.2xDC 0.2xDC 0.2xDC
KCH 40-50 20-60 20-60 15-60 20-60
APMX 4xDC 4xDC 5xDC 5xDC 5xDC
Сплав 1745/1710 H10F/1610/1620/1630/
1640
H10F/1610/1620/1630/
1640 H10F/1630/N20C H10F/1610/1620/1630/
1640
A 163
Инженерные решения
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Инженерные решения
Инженерные решения - Цельные твердосплавные концевые фрезы
CoroMill
®
Plura - Оптимизированные фрезы
Фрезы для
чистовой
обработки
Фреза со
сферическим
концом для
профильной
обработки
Фрезы для
обработки
кромок
DC мм 2-32 2-25.4 4.0 - 12.7
ZEFP 2/10 2-4 В зависимости от
геометрии
FHA 0/20/30/40/45/50/55/60 0/30/50/60 В зависимости от
геометрии
Хвостовик HA/HB/ILO HA/HB SS
RE 0.495xDC N/A N/A
CHW 0.2xDC N/A N/A
KCH 20-60 N/A N/A
APMX 5xDC 5xDC 5xDC
Сплав H10F/1610/1620/1630/
1640 H10F/1620/1630 H10F/O10M/O10A/
O12M
A 164
ФРЕЗЕРОВАНИЕ
Инженерные решения
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Инженерные решения
Инженерные решения - Цельные твердосплавные концевые фрезы
CoroMill
®
316
Сменные
головки для
тяжёлого
фрезерования
Сменные
головки общего
назначения
Сменные головки для
высокопроизводительн
ой торцевой обработки
Сменные головки для
высокопроизводительно
й обработки алюминия
Сменные головки со
стружкоделительными
канавками для
черновой обработки
DC мм 0,6xDC-DC 0,6xDC-DC Номинальный DC 0,6xDC-DC 0,6xDC-DC
ZEFP 4/5 3/4/5 3/4 3 4/5/6/8
FHA 38/42 50 50 45 40/45
Хвостовик EH EH EH EH EH
RE 0.4xDC 0.4xDC 0.4xDC 0.4xDC 0.4xDC
CHW 0.2xDC 0.2xDC 0.2xDC 0.2xDC 0.2xDC
KCH 40-50 40-50 40-50 40-50 40-50
APMX 0.55-1.2xDC 0.55-1-1.2-1.5XDC 0.55-1-1.2-1.5XDC 0.55-1-1.2-1.5XDC 0.55-1-1.2-1.5XDC
Сплав H10F/1630 H10F/1030/1620/1730 H10F/1030/1620/1730 H10F/1030/1620/1730 H10F/1030/1620/1730
CoroMill
®
316
Сменные
головки для
чистовой
обработки
Сменные
головки для
обработки
фасок
Сменные
головки для
профильной
обработки
DC мм 0,6xDC-DC Номинальный DC 0,6xDC-DC
ZEFP 6/8/10/12 4/6/8 2/4
FHA 50 0 40
Хвостовик EH EH EH
RE 0.4xDC 0.4xDC N/A
CHW 0.2xDC 0.2xDC N/A
KCH 40-50 40-50 N/A
APMX 0.55-1-1.2-1.5XDC 0.55-1-1.2-1.5XDC 0,55-1-1,2-1,5XDC
Сплав H10F/1030/1620/1730 H10F/1030/1620/1730 H10F/1030/1620/1730
A 165
Режимы резания
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Режимы резания
Рекомендуемые скорости резания
Универсальные - цельные концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Универсальные - цельные концевые фрезы CoroMill
®
Plura для средней черновой обработки
Универсальные - цельные концевые фрезы CoroMill
®
Plura со стружкоделительными канавками для черновой обработки
Универсальные - цельные фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
a
e
= 1.0 x DC a
e
= 0.5 x DC a
e
= 0.1 x DC
a
p
= 0.5 x DC a
p
= 1.0 x DC a
p
= 1.5 x DC
ISO
Код MC CMC Обрабатываемый материал HB
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F52 145 476 F47 175 574 F55 290 951
P2.2.Z.AN 02.2 Низколегированная сталь 240 F52 110 361 F47 135 443 F55 200 656
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F52 80 262 F47 100 328 F55 170 558
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F52 65 213 F47 80 262 F55 150 492
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F51 65 213 F46 80 262 F54 120 394
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F51 55 180 F46 70 230 F54 90 295
K
K1.1.C.NS 07.2 Ковкий чугун 200 F52 140 459 F47 165 541 F55 150 492
K2.1.C.UT 08.2 Серый чугун 180 F52 130 427 F47 150 492 F55 200 656
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F52 125 410 F47 145 476 F55 155 509
N
N1.2.Z.AG 30.12 Алюминиевые сплавы 100 F53 680 2231 F50 835 2740 F56 950 3117
N1.3.C.UT 30.21 Алюминиевые сплавы 75 F53 230 755 F50 305 1001 F56 410 1345
N1.4.C.NS 30.42 Алюминиевые сплавы 130 F53 100 328 F50 130 427 F56 195 640
N3.2.C.UT 33.2 Медь и медные сплавы 90 F53 130 427 F50 170 558 F56 245 804
S
S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 F51 30 98 F46 40 131 F54 50 164
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F51 30 98 F46 40 131 F54 60 197
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F51 40 131 F46 50 164 F54 100 328
a
p
=0.05 x DC a
p
= 0.01 x DC
ISO
Код MC CMC Обрабатываемый материал HB
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F07 245 804 F37 295 968
P2.2.Z.AN 02.2 Низколегированная сталь 240 F07 180 591 F37 215 705
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F07 120 394 F37 140 459
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F07 100 328 F37 110 361
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F11 90 295 F43 110 361
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F11 80 262 F43 90 295
K
K1.1.C.NS 07.2 Ковкий чугун 200 F07 180 591 F37 215 705
K2.1.C.UT 08.2 Серый чугун 180 F07 205 673 F37 245 804
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F07 165 541 F37 200 656
N
N1.2.Z.AG 30.12 Алюминиевые сплавы 100 F12 1345 4413 F45 1345 4413
N1.3.C.UT 30.21 Алюминиевые сплавы 75 F12 920 3018 F45 1105 3625
N1.4.C.NS 30.42 Алюминиевые сплавы 130 F12 330 1083 F45 395 1296
N3.2.C.UT 33.2 Медь и медные сплавы 90 F12 520 1706 F45 625 2051
S
S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 F11 50 164 F43 70 230
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F11 40 131 F43 55 180
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F11 80 262 F43 105 344
* Для получения рекомендуемой величины подачи сравните код f
z
с соответствующим кодом на странице A173
A 166
ФРЕЗЕРОВАНИЕ
Режимы резания
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Режимы резания
Рекомендуемые скорости резания
Универсальные - цельные концевые фрезы CoroMill
®
Plura для обработки фасок
Оптимизированные - сменные головки CoroMill
®
316 для обработки фасок
a
e
= 0.1 x DC
a
p
= 0.1 x DC
ISO Код MC CMC Обрабатываемый материал HB f
z
*v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F06 320 1050
P2.2.Z.AN 02.2 Низколегированная сталь 240 F06 220 722
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F06 130 427
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F06 90 295
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F10 110 361
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F10 70 230
K
K1.1.C.NS 07.2 Ковкий чугун 200 F06 240 787
K2.1.C.UT 08.2 Серый чугун 180 F06 240 787
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F06 215 705
N
N1.2.Z.AG 30.12 Алюминиевые сплавы 100 F24 2300 7546
N1.3.C.UT 30.21 Алюминиевые сплавы 75 F24 370 1214
N1.4.C.NS 30.42 Алюминиевые сплавы 130 F24 240 787
N3.2.C.UT 33.2 Медь и медные сплавы 90 F24 680 2231
S
S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 F10 50 164
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F10 50 164
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F10 90 295
H
H1.1.Z.HA 04.1 Сталь - твердость 50 50HRC F10 70 230
* Для получения рекомендуемой величины подачи сравните код f
z
с соответствующим кодом на странице A173
A 167
Режимы резания
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Режимы резания
Рекомендуемые скорости резания
Оптимизированные - цельные концевые фрезы CoroMill
®
Plura для тяжёлого фрезерования
Оптимизированные - сменные головки CoroMill
®
316 для тяжёлого фрезерования
a
e
= 1.0 x DC a
e
= 0.5 x DC a
e
= 0.25 x DC
a
p
= 1.0 x DC a
p
= 1.0 x DC a
p
= 1.0 x DC
ISO
Код MC CMC Обрабатываемый материал HB
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F27 150 492 F28 180 590 F29 250 820
P2.2.Z.AN 02.2 Низколегированная сталь 240 F30 120 394 F28 145 475 F29 200 656
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F30 80 262 F28 95 311 F29 135 442
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F30 115 377 F28 140 459 F29 195 639
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F30 80 262 F31 100 328 F32 140 459
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F33 80 262 F34 95 311 F35 135 442
K
K1.1.C.NS 07.2 Ковкий чугун 200 F27 150 492 F28 180 590 F29 250 820
K2.1.C.UT 08.2 Серый чугун 180 F27 150 492 F28 180 590 F29 250 820
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F27 160 525 F28 190 623 F29 270 885
S
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F33 20 148 F34 25 180 F35 32 246
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F33 40 262 F34 50 311 F35 60 442
Оптимизированные режимы резания см. в CoroGuide 2.0.
a
e
= 1.0 x DC a
e
= 0.5 x DC a
e
= 0.1 x DC
a
p
=0.5 x DC a
p
= 0.5 x DC a
p
= 1.0 x DC
ISO
Код MC CMC Обрабатываемый материал HB
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F27 150 476 F28 180 640 F29 250 951
P2.2.Z.AN 02.2 Низколегированная сталь 240 F30 120 361 F28 145 492 F29 200 738
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F30 80 180 F28 75 246 F29 135 377
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F30 80 246 F28 100 328 F29 150 492
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F30 70 197 F31 85 279 F32 125 410
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F33 65 246 F34 80 328 F35 120 492
K
K1.1.C.NS 07.2 Ковкий чугун 200 F27 150 459 F28 160 607 F29 220 919
K2.1.C.UT 08.2 Серый чугун 180 F27 150 246 F28 160 344 F29 220 509
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F27 130 361 F28 140 492 F29 200 722
S
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F33 20 49 F34 25 82 F35 35 115
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F33 40 82 F34 35 115 F35 50 164
* Для получения рекомендуемой величины подачи сравните код f
z
с соответствующим кодом на странице A173
A 168
ФРЕЗЕРОВАНИЕ
Режимы резания
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Режимы резания
Рекомендуемые скорости резания
Оптимизированные - цельные концевые фрезы CoroMill
®
Plura для высокопроизводительного фрезерования уступов
a
e
= в зависимости от материала a
e
= в зависимости от материала a
e
= в зависимости от материала
a
p
= 2.0 x DC a
p
= 3.0 x DC a
p
= 4.0 x DC
ISO
Код MC CMC Обрабатываемый материал HB
a
e
f
z
*
v
c
, м/мин v
c
, фут/мин
a
e
f
z
*
v
c
, м/мин v
c
, фут/мин
a
e
f
z
*
v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 0.12 x DC F13 250 820 0.10 x DC F16 250 820 0.10 x DC F19 230 755
P2.2.Z.AN 02.2 Низколегированная сталь 240 0.10 x DC F13 240 787 0.10 x DC F16 240 787 0.10 x DC F19 220 722
P3.0.Z.HT 03.21 Высоколегированная сталь 320 0.08 x DC F13 140 459 0.08 x DC F16 140 459 0.05 x DC F19 120 394
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 0.08 x DC F13 120 394 0.08 x DC F16 120 394 0.05 x DC F19 110 361
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 0.10 x DC F14 150 492 0.10 x DC F17 140 459 0.10 x DC F20 125 410
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 0.08 x DC F14 130 427 0.08 x DC F17 130 427 0.08 x DC F20 110 361
K
K1.1.C.NS 07.2 Ковкий чугун 200 0.12 x DC F13 235 771 0.10 x DC F16 235 771 0.10 x DC F19 215 705
K2.1.C.UT 08.2 Серый чугун 180 0.12 x DC F13 240 787 0.10 x DC F16 240 787 0.10 x DC F19 220 722
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 0.12 x DC F13 245 804 0.10 x DC F16 245 804 0.10 x DC F19 225 738
S
S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 0.05 x DC F15 65 213 0.05 x DC F18 65 213 0.05 x DC F21 60 197
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 0.05 x DC F15 55 180 0.05 x DC F18 55 180 0.05 x DC F21 50 164
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 0.05 x DC F15 120 394 0.05 x DC F18 115 377 0.05 x DC F21 105 344
Оптимизированные режимы резания см. в CoroGuide 2.0.
a
e
= 0.5 x DC a
e
= 0.25 x DC
a
p
= 1.0 x DC a
p
= 1.5 x DC
ISO
Код MC CMC Обрабатываемый материал HB
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F47 220 804 F49 235 902
P2.2.Z.AN 02.2 Низколегированная сталь 240 F47 175 574 F49 200 656
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F47 150 574 F49 175 656
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F47 115 574 F49 130 656
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F46 120 410 F48 135 463
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F46 110 377 F48 125 427
K
K1.1.C.NS 07.2 Ковкий чугун 200 F47 165 541 F49 185 607
K2.1.C.UT 08.2 Серый чугун 180 F47 275 902 F49 310 1017
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F47 165 541 F49 185 607
S
S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 F46 35 115 F48 45 148
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F46 35 115 F48 45 148
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F46 80 272 F48 95 305
Оптимизированные режимы резания см. в CoroGuide 2.0.
a
e
= 0.1 x DC a
e
= 0.4 x DC
a
p
= 2.0 x DC a
p
= 1.0 x DC
ISO
Код MC Обрабатываемый материал HB
f
z
v
c
, м/мин v
c
, фут/мин
f
z
v
c
, м/мин v
c
, фут/мин
S
S2.0.Z.AG Сплавы на основе никеля 350 A 35 115 B 20 66
S2.0.Z.AN 250 C 50 164 D 30 98
S4.3.Z.AN Жаропрочные сплавы на основе титана 330 E 110 361 F 44 144
S4.4.Z.AN 410 E 50 164 F 30 98
* Для получения рекомендуемой величины подачи сравните код f
z
с соответствующим кодом на странице A173
A 169
Режимы резания
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Режимы резания
Рекомендуемые скорости резания
Оптимизированные - цельные концевые фрезы CoroMill
®
Plura для высокопроизводительного торцевого фрезерования
Оптимизированные - сменные головки CoroMill
®
316 для высокопроизводительного торцевого фрезерования
Оптимизированные - цельные концевые фрезы CoroMill
®
Plura для фрезерования материалов высокой твёрдости
a
e
= 0.5 x DC
a
p
= 0.1 x DC
ISO Код MC CMC Обрабатываемый материал HB f
z
*v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F40 110 361
P2.2.Z.AN 02.2 Низколегированная сталь 240 F40 100 328
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F40 60 197
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F40 50 164
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F40 60 197
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F40 50 164
K
K1.1.C.NS 07.2 Ковкий чугун 200 F40 120 394
K2.1.C.UT 08.2 Серый чугун 180 F40 120 394
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F40 110 361
S
S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 F40 50 165
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F40 35 115
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F40 75 246
H
H1.1.Z.HA 04.1 Сталь - твердость 50 50HRC F41 110 361
H1.2.Z.HA 04.1 Сталь - твердость 55 55HRC F41 110 361
H1.3.Z.HA 04.1 Сталь - твердость 60 60HRC F41 60 197
Оптимизированные - цельные концевые фрезы CoroMill
®
Plura общего назначения
Оптимизированные - сменные головки CoroMill
®
316 общего назначения
a
e
= 1.0 x DC a
e
= 0.5 x DC a
e
= 0.1 x DC
a
p
= 0.5 x DC a
p
= 1.0 x DC a
p
= 1.5 x DC
ISO
Код MC CMC Обрабатываемый материал HB
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F04 165 541 F05 215 705 F06 305 1001
P2.2.Z.AN 02.2 Низколегированная сталь 240 F04 125 410 F05 160 525 F06 220 722
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F04 75 246 F05 95 312 F06 130 427
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F04 45 148 F05 65 213 F06 85 279
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F08 60 197 F09 75 246 F10 110 361
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F08 45 148 F09 65 213 F10 85 279
K
K1.1.C.NS 07.2 Ковкий чугун 200 F04 135 443 F05 170 558 F06 240 787
K2.1.C.UT 08.2 Серый чугун 180 F04 135 443 F05 165 541 F06 240 787
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F04 125 410 F05 150 492 F06 215 705
S
S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 F08 25 82 F09 35 115 F10 60 197
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F08 25 82 F09 35 115 F10 60 197
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F08 40 131 F09 55 180 F10 95 312
H
H1.1.Z.HA 04.1 Сталь - твердость 50 50HRC F08 50 164 F09 80 262 F10 90 295
H1.2.Z.HA 04.1 Сталь - твердость 55 55HRC F08 50 164 F09 80 262 F10 90 295
H1.3.Z.HA 04.1 Сталь - твердость 60 60HRC F08 30 98 F09 50 164 F10 50 164
a
e
= 1.0 x DC a
e
= 0.1 x DC a
e
= 0.05 X DC
a
p
=0.1 x DC a
p
= 1.0 x DC a
p
= 1.5 x DC
ISO
Код MC CMC Обрабатываемый материал HB
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
P
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F04 140 459 F06 225 738 F07 250 820
H
H1.1.Z.HA 04.1 Сталь - твердость 50 50HRC F08 110 361 F10 185 607 F11 205 673
H1.2.Z.HA 04.1 Сталь - твердость 55 55HRC F08 125 410 F10 215 705 F11 245 804
H1.3.Z.HA 04.1 Сталь - твердость 60 60HRC F08 75 246 F10 130 427 F11 145 476
* Для получения рекомендуемой величины подачи сравните код f
z
с соответствующим кодом на странице A173
A 170
ФРЕЗЕРОВАНИЕ
Режимы резания
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Режимы резания
Рекомендуемые скорости резания
Оптимизированные - цельные концевые фрезы CoroMill
®
Plura для высокопроизводительной обработки алюминия и других цветных металлов
Оптимизированные - сменные головки CoroMill
®
316 для высокопроизводительной обработки алюминия и других цветных металлов
a
e
= 1.0 x DC a
e
= 0.5 x DC a
e
= 0.1 x DC
a
p
=0.5 x DC a
p
= 1.0 x DC a
p
= 1.5 x DC
ISO
Код MC CMC Обрабатываемый материал HB
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
N
N1.2.Z.AG 30.12 Алюминиевые сплавы 100 F22 800 2625 F23 980 3215 F24 1120 3675
N1.3.C.UT 30.21 Алюминиевые сплавы 75 F22 270 886 F23 360 1181 F24 480 1575
N1.4.C.NS 30.42 Алюминиевые сплавы 130 F22 100 328 F23 130 427 F24 190 623
N3.2.C.UT 33.2 Медь и медные сплавы 90 F22 150 492 F23 200 656 F24 290 951
O
O7.0.S.UT Графит - - - F25 450 1476 F26 500 1640
Оптимизированные - цельные концевые фрезы CoroMill
®
Plura со стружкоделительными канавками для черновой обработки
Оптимизированные - сменные головки CoroMill
®
316 со стружкоделительными канавками для черновой обработки
a
e
= 1.0 x DC a
e
= 0.5 x DC a
e
= 0.1 x DC
a
p
=0.5 x DC a
p
= 1.0 x DC a
p
= 1.5 x DC
ISO
Код MC CMC Обрабатываемый материал HB
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F04 170 558 F05 220 722 F06 315 1033
P2.2.Z.AN 02.2 Низколегированная сталь 240 F04 120 394 F05 160 525 F06 230 755
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F04 80 262 F05 100 328 F06 140 459
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F04 50 164 F05 65 213 F06 95 312
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F08 60 197 F09 75 246 F10 115 377
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F08 50 164 F09 65 213 F10 95 312
K
K1.1.C.NS 07.2 Ковкий чугун 200 F04 130 427 F05 170 558 F06 245 804
K2.1.C.UT 08.2 Серый чугун 180 F04 130 427 F05 170 558 F06 245 804
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F04 115 377 F05 155 509 F06 220 722
N
N1.2.Z.AG 30.12 Алюминиевые сплавы 100 F38 1270 4167 F39 1610 5282 F24 2150 7054
N1.3.C.UT 30.21 Алюминиевые сплавы 75 F38 310 1017 F39 380 1247 F24 540 1772
N1.4.C.NS 30.42 Алюминиевые сплавы 130 F38 110 361 F39 150 492 F24 220 722
N3.2.C.UT 33.2 Медь и медные сплавы 90 F38 170 558 F39 230 755 F24 320 1050
S
S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 F08 20 66 F09 30 98 F10 50 164
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F08 20 66 F09 30 98 F10 50 164
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F08 50 164 F09 80 262 F10 130 427
Оптимизированные - цельные концевые фрезы CoroMill
®
Plura для чистовой обработки
Оптимизированные - сменные головки CoroMill
®
316 для чистовой обработки
a
e
= 0.1 x DC a
e
= 0.05 x DC
a
p
= 1.0 x DC a
p
= 1.5 x DC
ISO
Код MC CMC Обрабатываемый материал HB
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F06 280 919 F07 330 1083
P2.2.Z.AN 02.2 Низколегированная сталь 240 F06 205 673 F07 240 787
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F06 120 394 F07 140 459
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F06 80 262 F07 95 312
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F10 100 328 F11 115 377
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F10 80 262 F11 95 312
K
K1.1.C.NS 07.2 Ковкий чугун 200 F06 220 722 F07 255 837
K2.1.C.UT 08.2 Серый чугун 180 F06 220 722 F07 255 837
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F06 140 459 F07 165 541
S
S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 F10 50 164 F11 60 197
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F10 50 164 F11 60 197
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F10 80 262 F11 95 312
H
H1.1.Z.HA 04.1 Сталь - твердость 50 50HRC F10 120 394 F11 140 459
H1.2.Z.HA 04.1 Сталь - твердость 55 55HRC F10 120 394 F11 140 459
H1.3.Z.HA 04.1 Сталь - твердость 60 60HRC F10 70 230 F11 80 262
* Для получения рекомендуемой величины подачи сравните код f
z
с соответствующим кодом на странице A173
A 171
Режимы резания
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Режимы резания
Рекомендуемые скорости резания
Оптимизированные - цельные концевые фрезы CoroMill
®
Plura для мелкоразмерной обработки
Оптимизированные - цельные фрезы CoroMill
®
Plura со сферическим концом для мелкоразмерной обработки
Оптимизированные - цельные концевые фрезы CoroMill
®
Plura для фрезерования поверхностей тел вращения
Оптимизированные - сменные головки CoroMill
®
316 с открытыми стружечными канавками
a
e
= 1.0 x DC a
e
= 0.5 x DC a
e
= 0.25 x DC a
e
= 0.05 x DC
a
p
= 0.5 x DC a
p
= 1.0 x DC a
p
= 1.0 x DC a
p
= 0.05 x DC
ISO
Код MC CMC Обрабатываемый материал HB f
z
*v
c
, м/мин v
c
, фут/мин f
z
*v
c
, м/мин v
c
, фут/мин f
z
*v
c
, м/мин v
c
, фут/мин f
z
*v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F04 140 459 F05 195 640 F36 215 705 F07 330 1083
P2.2.Z.AN 02.2 Низколегированная сталь 240 F04 115 377 F05 160 525 F36 175 574 F07 240 787
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F04 80 262 F05 90 295 F36 100 328 F07 140 459
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F04 70 230 F05 80 262 F36 90 295 F07 100 328
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F08 90 295 F09 110 361 F42 120 394 F11 120 394
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F08 70 230 F09 75 246 F42 85 279 F11 100 328
K
K1.1.C.NS 07.2 Ковкий чугун 200 F04 155 509 F05 170 558 F36 185 607 F07 270 886
K2.1.C.UT 08.2 Серый чугун 180 F04 160 525 F05 175 574 F36 195 640 F07 270 886
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F04 165 541 F05 180 591 F36 200 656 F07 240 787
N
N1.2.Z.AG 30.12 Алюминиевые сплавы 100 F38 800 2625 F39 1040 3412 F44 1145 3757 F12 1450 4757
N1.3.C.UT 30.21 Алюминиевые сплавы 75 F38 640 2100 F39 830 2723 F44 915 3002 F12 1030 3379
N1.4.C.NS 30.42 Алюминиевые сплавы 130 F38 200 656 F39 240 787 F44 265 869 F12 360 1181
N3.2.C.UT 33.2 Медь и медные сплавы 90 F38 320 1050 F39 385 1263 F44 425 1394 F12 740 2428
S
S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 F08 30 98 F09 40 131 F42 45 148 F11 60 197
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F08 30 98 F09 40 131 F42 45 148 F11 60 197
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F08 65 213 F09 85 279 F42 95 312 F11 110 361
H
H1.1.Z.HA 04.1 Сталь - твердость 50 50HRC F08 40 131 F09 45 148 F42 50 164 F11 140 459
H1.2.Z.HA 04.1 Сталь - твердость 55 55HRC F08 20 66 F09 25 82 F42 25 82 F11 140 459
H1.3.Z.HA 04.1 Сталь - твердость 60 60HRC F08 10 33 F09 15 49 F42 15 49 F11 80 262
a
e
= 0.75 x DC
a
p
=0.1 x DC
ISO
Код MC CMC Обрабатываемый материал HB f
z
*v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F27 250 820
P2.2.Z.AN 02.2 Низколегированная сталь 240 F27 180 591
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F27 150 492
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F27 75 246
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F33 105 344
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F33 85 279
K
K1.1.C.NS 07.2 Ковкий чугун 200 F27 195 640
K2.1.C.UT 08.2 Серый чугун 180 F27 195 640
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F27 155 509
S
S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 F33 30 98
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F33 30 98
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F33 50 164
a
e
= 1.0 x DC a
e
= 0.5 x DC a
e
= 0.1 x DC
a
p
=0.5 x DC a
p
= 0.5 x DC a
p
= 0.75 x DC
ISO
Код MC CMC Обрабатываемый материал HB
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F01 145 476 F02 195 640 F03 290 951
P2.2.Z.AN 02.2 Низколегированная сталь 240 F01 110 361 F02 150 492 F03 225 738
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F01 55 180 F02 75 246 F03 115 377
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F01 75 246 F02 100 328 F03 150 492
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F21 60 197 F15 85 279 F06 125 410
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F21 75 246 F15 100 328 F06 150 492
K
K1.1.C.NS 07.2 Ковкий чугун 200 F01 140 459 F02 185 607 F03 280 919
K2.1.C.UT 08.2 Серый чугун 180 F01 75 246 F02 105 344 F03 155 509
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F01 110 361 F02 150 492 F03 220 722
S
S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 F21 20 66 F15 25 82 F06 40 131
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F21 15 49 F15 25 82 F06 35 115
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F21 25 82 F15 35 115 F06 50 164
* Для получения рекомендуемой величины подачи сравните код f
z
с соответствующим кодом на странице A173
A 172
ФРЕЗЕРОВАНИЕ
Режимы резания
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Режимы резания
Рекомендуемые скорости резания
Оптимизированные - цельные фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Оптимизированные - сменные головки CoroMill
®
316 для профильной обработки
a
e
= 0.05 x DC a
e
= 0.01 x DC
ISO
Код MC CMC Обрабатываемый материал HB f
z
*v
c
, м/мин v
c
, фут/мин f
z
*v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F07 300 984 F37 360 1181
P2.2.Z.AN 02.2 Низколегированная сталь 240 F07 220 722 F37 265 869
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F07 130 427 F37 150 492
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F07 90 295 F37 100 328
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F11 110 361 F43 130 427
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F11 90 295 F43 100 328
K
K1.1.C.NS 07.2 Ковкий чугун 200 F07 240 787 F37 290 951
K2.1.C.UT 08.2 Серый чугун 180 F07 240 787 F37 290 951
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F07 215 705 F37 255 837
N
N1.2.Z.AG 30.12 Алюминиевые сплавы 100 F12 1765 5791 F45 1765 5791
N1.3.C.UT 30.21 Алюминиевые сплавы 75 F12 755 2477 F45 910 2986
N1.4.C.NS 30.42 Алюминиевые сплавы 130 F12 280 919 F45 335 1099
N3.2.C.UT 33.2 Медь и медные сплавы 90 F12 505 1657 F45 615 2018
S
S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 F11 50 164 F43 70 230
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F11 50 164 F43 70 230
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F11 100 328 F43 130 427
H
H1.1.Z.HA 04.1 Сталь - твердость 50 50HRC F11 145 476 F43 175 574
H1.2.Z.HA 04.1 Сталь - твердость 55 55HRC F11 145 476 F43 175 574
H1.3.Z.HA 04.1 Сталь - твердость 60 60HRC F11 85 279 F43 100 328
O
O7.0.S.UT Графит F12 800 2625 F45 850 2789
Оптимизированные - цельные концевые фрезы CoroMill
®
Plura для обработки кромок
Для композиционных материалов
a
p
x a
e
> DC a
p
x a
e
> DC
f
z
мм/зуб*
v
c
, м/мин
f
z
мм/зуб*
v
c
, м/мин
2P460
0.03 100 0.08 200
2P350
0.03 130 0.03 280
2P050
0.06 100 0.05 200
* Для получения рекомендуемой величины подачи сравните код f
z
с соответствующим кодом на странице A173
A 173
Режимы резания
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Режимы резания
Рекомендуемые значения подачи
CoroMill
®
Plura
CoroMill
®
316
Метрическое исполнение
DC мм
0.500 1.000 2.000 3.000 4.000 6.000 6.350 7.938 8.000 9.525 10.000 12.000 12.700 14.000 15.875 16.000 18.000 19.050 20.000 25.000 25.400
F1 мм/зуб - 0.0100 0.0200 0.0200 0.0200 0.0400 0.0400 0.0600 0.0600 0.0700 0.0700 0.0800 0.0800 0.1000 0.1100 0.1100 0.1200 0.1200 0.1200 0.1200 0.1200
F2 мм/зуб - 0.010 0.030 0.040 0.040 0.050 0.050 0.080 0.080 0.110 0.120 0.120 0.120 0.120 0.140 0.140 0.140 0.160 0.170 0.190 0.190
F3 мм/зуб - 0.020 0.040 0.050 0.060 0.080 0.080 0.120 0.120 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.160 0.210 0.210 0.240 0.240
F4 мм/зуб 0.010 0.010 0.020 0.020 0.020 0.030 0.030 0.050 0.050 0.060 0.060 0.070 0.070 0.080 0.090 0.090 0.100 0.100 0.100 0.100 0.100
F5 мм/зуб 0.010 0.010 0.020 0.030 0.030 0.040 0.040 0.070 0.070 0.100 0.100 0.100 0.100 0.100 0.120 0.120 0.120 0.120 0.140 0.160 0.160
F6 мм/зуб - 0.020 0.030 0.040 0.050 0.070 0.070 0.100 0.100 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.150 0.180 0.200 0.200 0.200
F7 мм/зуб 0.010 0.020 0.030 0.050 0.060 0.080 0.080 0.120 0.120 0.150 0.150 0.150 0.150 0.150 0.160 0.160 0.180 0.200 0.200 0.250 0.250
F8 мм/зуб 0.010 0.010 0.020 0.020 0.020 0.020 0.020 0.040 0.040 0.050 0.050 0.060 0.060 0.060 0.070 0.070 0.080 0.080 0.080 0.080 0.080
F9 мм/зуб 0.010 0.010 0.020 0.020 0.020 0.040 0.040 0.060 0.060 0.080 0.080 0.080 0.080 0.080 0.100 0.100 0.100 0.100 0.110 0.130 0.130
F10 мм/зуб - 0.020 0.020 0.030 0.040 0.060 0.060 0.080 0.080 0.100 0.100 0.100 0.100 0.100 0.100 0.120 0.120 0.140 0.160 0.160 0.160
F11 мм/зуб 0.015 0.020 0.030 0.040 0.050 0.060 0.060 0.100 0.100 0.120 0.120 0.120 0.120 0.120 0.140 0.140 0.150 0.160 0.160 0.200 0.200
F12 мм/зуб 0.035 0.060 0.080 0.100 0.130 0.180 0.180 0.260 0.260 0.330 0.330 0.330 0.330 0.350 0.380 0.380 0.400 0.430 0.440 0.500 0.500
F13 мм/зуб - - 0.016 0.024 0.032 0.072 0.076 0.095 0.096 0.143 0.150 0.180 0.191 0.210 0.238 0.240 0.270 0.286 0.300 0.375 0.375
F14 мм/зуб - - 0.012 0.018 0.024 0.060 0.064 0.079 0.080 0.124 0.130 0.156 0.165 0.182 0.206 0.208 0.234 0.248 0.260 0.325 0.325
F15 мм/зуб - - 0.008 0.012 0.016 0.036 0.038 0.048 0.048 0.071 0.075 0.090 0.095 0.105 0.119 0.120 0.135 0.143 0.150 0.188 0.188
F16 мм/зуб - - - - - 0.072 0.076 0.086 0.086 0.114 0.120 0.144 0.152 0.168 0.191 0.192 0.216 0.229 0.240 - -
F17 мм/зуб - - - - - 0.060 0.064 0.071 0.072 0.099 0.104 0.125 0.132 0.146 0.165 0.166 0.187 0.198 0.208 - -
F18 мм/зуб - - - - - 0.036 0.038 0.048 0.048 0.057 0.060 0.072 0.076 0.084 0.095 0.096 0.108 0.114 0.120 - -
F19 мм/зуб - - - - - 0.070 0.070 0.080 0.080 0.080 0.080 0.090 0.090 0.100 0.100 0.100 0.150 0.150 0.160 0.190 0.190
F20 мм/зуб - - - - - 0.060 0.060 0.060 0.060 0.070 0.070 0.070 0.070 0.080 0.080 0.080 0.130 0.130 0.140 0.160 0.160
F21 мм/зуб - - - - - 0.040 0.040 0.050 0.050 0.050 0.050 0.060 0.060 0.070 0.070 0.070 0.120 0.120 0.130 0.150 0.150
F22 мм/зуб - 0.020 0.040 0.040 0.040 0.072 0.072 0.110 0.110 0.130 0.130 0.150 0.150 0.180 0.200 0.200 0.220 0.220 0.220 0.220 0.220
F23 мм/зуб - 0.030 0.060 0.070 0.070 0.100 0.100 0.170 0.170 0.220 0.220 0.220 0.220 0.220 0.260 0.260 0.260 0.310 0.310 0.350 0.350
F24 мм/зуб - 0.040 0.070 0.070 0.110 0.150 0.150 0.200 0.200 0.260 0.260 0.260 0.260 0.260 0.260 0.260 0.330 0.440 0.440 0.440 0.440
F25 мм/зуб - 0.010 0.010 0.010 0.020 0.020 0.020 0.030 0.030 0.040 0.040 0.050 0.050 0.060 0.070 0.070 - - - - -
F26 мм/зуб - 0.010 0.020 0.020 0.030 0.040 0.040 0.060 0.060 0.080 0.080 0.100 0.100 0.120 0.140 0.140 - - - - -
F27 мм/зуб - - 0.020 0.024 0.028 0.035 0.036 0.042 0.043 0.048 0.050 0.057 0.059 0.063 0.070 0.070 0.077 0.080 0.083 0.100 -
F28 мм/зуб - - 0.024 0.030 0.036 0.047 0.049 0.058 0.059 0.067 0.070 0.080 0.084 0.090 0.099 0.100 0.110 0.115 0.120 0.145 -
F29 мм/зуб - - 0.028 0.035 0.041 0.054 0.056 0.067 0.067 0.077 0.080 0.093 0.098 0.107 0.119 0.120 0.133 0.140 0.147 0.180 -
F30 мм/зуб - - 0.020 0.023 0.025 0.030 0.031 0.035 0.035 0.039 0.040 0.047 0.049 0.053 0.060 0.060 0.067 0.070 0.073 0.090 -
F31 мм/зуб - - 0.020 0.023 0.025 0.037 0.040 0.051 0.052 0.063 0.067 0.076 0.079 0.084 0.093 0.093 0.102 0.107 0.111 0.133 -
F32 мм/зуб - - 0.020 0.023 0.026 0.044 0.047 0.061 0.062 0.076 0.080 0.090 0.094 0.100 0.109 0.110 0.120 0.125 0.130 0.200 -
F33 мм/зуб - - 0.020 0.020 0.020 0.020 0.021 0.027 0.028 0.033 0.035 0.038 0.040 0.042 0.045 0.045 0.048 0.050 0.052 0.060 -
F34 мм/зуб - - 0.024 0.026 0.029 0.033 0.034 0.037 0.038 0.041 0.042 0.048 0.050 0.054 0.060 0.060 0.066 0.069 0.072 0.087 -
F35 мм/зуб - - 0.030 0.033 0.035 0.040 0.041 0.045 0.045 0.049 0.050 0.070 0.077 0.091 0.110 0.111 0.131 0.142 0.152 0.203 -
F36 мм/зуб 0.010 0.010 0.020 0.030 0.040 0.050 0.050 0.080 0.080 0.100 0.100 0.120 0.120 0.120 0.120 0.120 0.120 0.150 0.150 0.200 0.200
F37 мм/зуб - 0.030 0.050 0.080 0.100 0.120 0.120 0.150 0.150 0.200 0.200 0.200 0.200 0.200 0.200 0.200 0.200 0.250 0.250 0.250 0.250
F38 мм/зуб 0.020 0.020 0.040 0.040 0.050 0.070 0.070 0.110 0.110 0.130 0.130 0.150 0.150 0.180 0.200 0.200 0.220 0.220 0.220 0.220 0.220
F39 мм/зуб 0.020 0.030 0.060 0.070 0.070 0.100 0.100 0.160 0.160 0.220 0.220 0.220 0.220 0.220 0.260 0.260 0.260 0.310 0.310 0.350 0.350
F40 мм/зуб - - - 0.070 0.100 0.160 0.160 0.250 0.250 0.300 0.300 0.350 0.350 0.400 0.500 0.500 0.600 0.700 0.700 0.700 0.700
F41 мм/зуб - - - 0.060 0.080 0.130 0.130 0.200 0.200 0.240 0.240 0.280 0.280 0.320 0.400 0.400 0.480 0.560 0.560 0.560 0.560
F42 мм/зуб 0.020 0.010 0.020 0.020 0.040 0.045 0.045 0.060 0.060 0.090 0.090 0.100 0.100 0.100 0.100 0.100 0.100 0.120 0.120 0.160 0.160
F43 мм/зуб - 0.020 0.040 0.065 0.080 0.100 0.100 0.120 0.120 0.160 0.160 0.160 0.160 0.160 0.160 0.160 0.160 0.200 0.200 0.200 0.200
F44 мм/зуб - 0.030 0.060 0.070 0.090 0.120 0.120 0.180 0.180 0.235 0.235 0.260 0.260 0.260 0.260 0.260 0.280 0.330 0.330 0.440 0.440
F45 мм/зуб - 0.070 0.110 0.175 0.220 0.260 0.260 0.330 0.330 0.440 0.440 0.440 0.440 0.440 0.440 0.440 0.440 0.500 0.500 0.500 0.500
F46 мм/зуб - 0.001 0.003 0.005 0.008 0.013 0.013 0.020 0.020 0.027 0.027 0.035 0.035 0.040 0.050 0.050 0.055 0.060 0.060 0.080 0.080
F47 мм/зуб - 0.002 0.004 0.008 0.012 0.020 0.020 0.030 0.030 0.040 0.040 0.050 0.050 0.060 0.070 0.070 0.080 0.090 0.090 0.115 0.115
F48 мм/зуб - 0.001 0.004 0.007 0.011 0.017 0.017 0.027 0.027 0.036 0.036 0.047 0.047 0.053 0.067 0.067 0.073 0.080 0.080 0.106 0.106
F49 мм/зуб - 0.003 0.005 0.011 0.016 0.027 0.027 0.040 0.040 0.053 0.053 0.067 0.067 0.080 0.093 0.093 0.011 0.120 0.120 0.153 0.153
F50 мм/зуб - 0.003 0.005 0.010 0.015 0.025 0.025 0.040 0.040 0.050 0.050 0.065 0.065 0.080 0.090 0.090 0.105 0.120 0.120 0.155 0.155
F51 мм/зуб - 0.002 0.005 0.009 0.013 0.020 0.020 0.023 0.023 0.035 0.035 0.040 0.040 0.050 0.055 0.055 0.060 0.070 0.070 0.080 0.080
F52 мм/зуб - 0.003 0.007 0.013 0.020 0.030 0.030 0.040 0.040 0.050 0.050 0.060 0.060 0.070 0.080 0.080 0.090 0.100 0.100 0.110 0.110
F53 мм/зуб - 0.004 0.009 0.017 0.025 0.040 0.040 0.045 0.045 0.065 0.065 0.080 0.080 0.090 0.105 0.105 0.120 0.130 0.130 0.140 0.140
F54 мм/зуб - 0.002 0.006 0.010 0.016 0.027 0.027 0.041 0.041 0.055 0.055 0.072 0.072 0.082 0.103 0.103 0.113 0.123 0.123 0.164 0.164
F55 мм/зуб - 0.004 0.008 0.016 0.025 0.041 0.041 0.062 0.062 0.082 0.082 0.103 0.103 0.123 0.144 0.144 0.164 0.185 0.185 0.236 0.236
F56 мм/зуб - 0.006 0.010 0.021 0.031 0.051 0.051 0.082 0.082 0.103 0.103 0.133 0.133 0.164 0.185 0.185 0.215 0.246 0.246 0.318 0.318
DC мм
4.000 4.765 5.000 6.000 6.350 8.000 9.525 10.000 12.000 12.700 14.000 15.875 16.000 18.000 19.050 20.000 25.000 25.400 31.750 32.000
Aмм/зуб 0.020 0.024 0.025 0.030 0.032 0.040 0.048 0.050 0.060 0.064 0.070 0.079 0.080 0.090 0.095 0.100 0.125
Bмм/зуб 0.013 0.015 0.016 0.019 0.020 0.025 0.030 0.031 0.038 0.040 0.044 0.050 0.050 0.056 0.060 0.063 0.078
Cмм/зуб 0.026 0.031 0.033 0.039 0.041 0.052 0.062 0.065 0.078 0.083 0.091 0.103 0.104 0.117 0.124 0.130 0.163
Dмм/зуб 0.016 0.019 0.020 0.024 0.026 0.033 0.039 0.041 0.049 0.052 0.057 0.064 0.065 0.073 0.077 0.081 0.102
Eмм/зуб 0.028 0.033 0.034 0.041 0.044 0.055 0.065 0.069 0.083 0.087 0.096 0.109 0.111 0.124 0.131 0.138 0.172 0.175 0.218 0.220
Fмм/зуб 0.015 0.018 0.019 0.023 0.024 0.030 0.036 0.038 0.045 0.048 0.053 0.060 0.060 0.068 0.071 0.075 0.094 0.095 0.119 0.120
A 174
ФРЕЗЕРОВАНИЕ
Режимы резания
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Режимы резания
Рекомендуемые значения подачи
CoroMill
®
Plura
CoroMill
®
316
Дюймовое исполнение
DC дюйм
.020 .039 .079 .118 .157 .236 .250 .313 .315 .375 .394 .472 .500 .551 .625 .630 .709 .750 .787 .984 1.000
F1 дюйм/зуб - .0004 .0008 .0008 .0008 .0016 .0016 .0024 .0024 .0028 .0028 .0031 .0031 .0039 .0043 .0043 .0047 .0047 .0047 .0047 .0047
F2 дюйм/зуб - .0004 .0012 .0016 .0016 .0020 .0020 .0031 .0031 .0043 .0047 .0047 .0047 .0047 .0055 .0055 .0055 .0063 .0067 .0075 .0075
F3 дюйм/зуб - .0008 .0016 .0020 .0024 .0031 .0031 .0047 .0047 .0055 .0055 .0055 .0055 .0055 .0055 .0055 .0063 .0083 .0083 .0094 .0094
F4 дюйм/зуб .0004 .0004 .0008 .0008 .0008 .0012 .0012 .0020 .0020 .0024 .0024 .0028 .0028 .0031 .0035 .0035 .0039 .0039 .0039 .0039 .0039
F5 дюйм/зуб .0004 .0004 .0008 .0012 .0012 .0016 .0016 .0028 .0028 .0039 .0039 .0039 .0039 .0039 .0047 .0047 .0047 .0047 .0055 .0063 .0063
F6 дюйм/зуб - .0008 .0012 .0016 .0020 .0028 .0028 .0039 .0039 .0047 .0047 .0047 .0047 .0047 .0047 .0047 .0059 .0071 .0079 .0079 .0079
F7 дюйм/зуб .0004 .0008 .0012 .0020 .0024 .0031 .0031 .0047 .0047 .0059 .0059 .0059 .0059 .0059 .0063 .0063 .0071 .0079 .0079 .0098 .0098
F8 дюйм/зуб .0004 .0004 .0008 .0008 .0008 .0008 .0008 .0016 .0016 .0020 .0020 .0024 .0024 .0024 .0028 .0028 .0031 .0031 .0031 .0031 .0031
F9 дюйм/зуб .0004 .0004 .0008 .0008 .0008 .0016 .0016 .0024 .0024 .0031 .0031 .0031 .0031 .0031 .0039 .0039 .0039 .0039 .0043 .0051 .0051
F10 дюйм/зуб - .0008 .0008 .0012 .0016 .0024 .0024 .0031 .0031 .0039 .0039 .0039 .0039 .0039 .0039 .0047 .0047 .0055 .0063 .0063 .0063
F11 дюйм/зуб .0006 .0008 .0012 .0016 .0020 .0024 .0024 .0039 .0039 .0047 .0047 .0047 .0047 .0047 .0055 .0055 .0059 .0063 .0063 .0079 .0079
F12 дюйм/зуб .0014 .0024 .0031 .0039 .0051 .0071 .0071 .0102 .0102 .0130 .0130 .0130 .0130 .0138 .0150 .0150 .0157 .0169 .0173 .0197 .0197
F13 дюйм/зуб - - .0006 .0009 .0013 .0028 .0030 .0038 .0038 .0056 .0059 .0071 .0075 .0083 .0094 .0094 .0106 .0113 .0118 .0148 .0148
F14 дюйм/зуб - - .0005 .0007 .0009 .0024 .0025 .0031 .0031 .0049 .0051 .0061 .0065 .0072 .0081 .0082 .0092 .0098 .0102 .0128 .0128
F15 дюйм/зуб - - .0003 .0005 .0006 .0014 .0015 .0019 .0019 .0028 .0030 .0035 .0038 .0041 .0047 .0047 .0053 .0056 .0059 .0074 .0074
F16 дюйм/зуб - - - - - .0028 .0030 .0034 .0034 .0045 .0047 .0057 .0060 .0066 .0075 .0076 .0085 .0090 .0094 - -
F17 дюйм/зуб - - - - - .0024 .0025 .0028 .0028 .0039 .0041 .0049 .0052 .0057 .0065 .0066 .0074 .0078 .0082 - -
F18 дюйм/зуб - - - - - .0014 .0015 .0019 .0019 .0023 .0024 .0028 .0030 .0033 .0038 .0038 .0043 .0045 .0047 - -
F19 дюйм/зуб - - - - - .0028 .0028 .0031 .0031 .0031 .0031 .0035 .0035 .0039 .0039 .0039 .0059 .0059 .0063 .0075 .0075
F20 дюйм/зуб - - - - - .0024 .0024 .0024 .0024 .0028 .0028 .0028 .0028 .0031 .0031 .0031 .0051 .0051 .0055 .0063 .0063
F21 дюйм/зуб - - - - - .0016 .0016 .0020 .0020 .0020 .0020 .0024 .0024 .0028 .0028 .0028 .0047 .0047 .0051 .0059 .0059
F22 дюйм/зуб - .0008 .0016 .0016 .0016 .0028 .0028 .0043 .0043 .0051 .0051 .0059 .0059 .0071 .0079 .0079 .0087 .0087 .0087 .0087 .0087
F23 дюйм/зуб - .0012 .0024 .0028 .0028 .0039 .0039 .0067 .0067 .0087 .0087 .0087 .0087 .0087 .0102 .0102 .0102 .0122 .0122 .0138 .0138
F24 дюйм/зуб - .0016 .0028 .0028 .0043 .0059 .0059 .0079 .0079 .0102 .0102 .0102 .0102 .0102 .0102 .0102 .0130 .0173 .0173 .0173 .0173
F25 дюйм/зуб - .0004 .0004 .0004 .0008 .0008 .0008 .0012 .0012 .0016 .0016 .0020 .0020 .0024 .0028 .0028 - - - - -
F26 дюйм/зуб - .0004 .0008 .0008 .0012 .0016 .0016 .0024 .0024 .0031 .0031 .0039 .0039 .0047 .0055 .0055 - - - - -
F27 дюйм/зуб - - .0008 .0009 .0011 .0014 .0014 .0017 .0017 .0019 .0020 .0022 .0023 .0025 .0027 .0028 .0030 .0032 .0033 .0039 -
F28 дюйм/зуб - - .0009 .0012 .0014 .0019 .0019 .0023 .0023 .0026 .0028 .0031 .0033 .0035 .0039 .0039 .0043 .0045 .0047 .0057 -
F29 дюйм/зуб - - .0011 .0014 .0016 .0021 .0022 .0026 .0026 .0030 .0031 .0037 .0039 .0042 .0047 .0047 .0052 .0055 .0058 .0071 -
F30 дюйм/зуб - - .0008 .0009 .0010 .0012 .0012 .0014 .0014 .0015 .0016 .0018 .0019 .0021 .0023 .0024 .0026 .0028 .0029 .0035 -
F31 дюйм/зуб - - .0008 .0009 .0010 .0015 .0016 .0020 .0020 .0025 .0026 .0030 .0031 .0033 .0037 .0037 .0040 .0042 .0044 .0052 -
F32 дюйм/зуб - - .0008 .0009 .0010 .0017 .0019 .0024 .0024 .0030 .0031 .0035 .0037 .0039 .0043 .0043 .0047 .0049 .0051 .0079 -
F33 дюйм/зуб - - .0008 .0008 .0008 .0008 .0008 .0011 .0011 .0013 .0014 .0015 .0016 .0016 .0018 .0018 .0019 .0020 .0020 .0024 -
F34 дюйм/зуб - - .0009 .0010 .0011 .0013 .0013 .0015 .0015 .0016 .0017 .0019 .0020 .0021 .0023 .0024 .0026 .0027 .0028 .0034 -
F35 дюйм/зуб - - .0012 .0013 .0014 .0016 .0016 .0018 .0018 .0019 .0020 .0028 .0030 .0036 .0043 .0044 .0052 .0056 .0060 .0080 -
F36 дюйм/зуб .0004 .0004 .0008 .0012 .0016 .0020 .0020 .0031 .0031 .0039 .0039 .0047 .0047 .0047 .0047 .0047 .0047 .0059 .0059 .0079 .0079
F37 дюйм/зуб .0000 .0012 .0020 .0031 .0039 .0047 .0047 .0059 .0059 .0079 .0079 .0079 .0079 .0079 .0079 .0079 .0079 .0098 .0098 .0098 .0098
F38 дюйм/зуб .0008 .0008 .0016 .0016 .0020 .0028 .0028 .0043 .0043 .0051 .0051 .0059 .0059 .0071 .0079 .0079 .0087 .0087 .0087 .0087 .0087
F39 дюйм/зуб .0008 .0012 .0024 .0028 .0028 .0039 .0039 .0063 .0063 .0087 .0087 .0087 .0087 .0087 .0102 .0102 .0102 .0122 .0122 .0138 .0138
F40 дюйм/зуб - - - .0028 .0039 .0063 .0063 .0098 .0098 .0118 .0118 .0138 .0138 .0157 .0197 .0197 .0236 .0276 .0276 .0276 .0276
F41 дюйм/зуб - - - .0024 .0031 .0051 .0051 .0079 .0079 .0094 .0094 .0110 .0110 .0126 .0157 .0157 .0189 .0220 .0220 .0220 .0220
F42 дюйм/зуб .0008 .0004 .0008 .0008 .0016 .0018 .0018 .0024 .0024 .0035 .0035 .0039 .0039 .0039 .0039 .0039 .0039 .0047 .0047 .0063 .0063
F43 дюйм/зуб - .0008 .0016 .0026 .0031 .0039 .0039 .0047 .0047 .0063 .0063 .0063 .0063 .0063 .0063 .0063 .0063 .0079 .0079 .0079 .0079
F44 дюйм/зуб - .0012 .0024 .0028 .0035 .0047 .0047 .0071 .0071 .0093 .0093 .0102 .0102 .0102 .0102 .0102 .0110 .0130 .0130 .0173 .0173
F45 дюйм/зуб - .0028 .0043 .0069 .0087 .0102 .0102 .0130 .0130 .0173 .0173 .0173 .0173 .0173 .0173 .0173 .0173 .0197 .0197 .0197 .0197
F46 дюйм/зуб - .0001 .0001 .0002 .0003 .0005 .0005 .0008 .0008 .0011 .0011 .0014 .0014 .0016 .0020 .0020 .0022 .0024 .0024 .0031 .0031
F47 дюйм/зуб - .0002 .0002 .0003 .0005 .0008 .0008 .0012 .0012 .0016 .0016 .0020 .0020 .0024 .0028 .0028 .0031 .0035 .0035 .0045 .0045
F48 дюйм/зуб - .0001 .0002 .0003 .0004 .0007 .0007 .0011 .0011 .0014 .0014 .0019 .0019 .0021 .0026 .0026 .0029 .0031 .0031 .0042 .0042
F49 дюйм/зуб - .0001 .0002 .0004 .0006 .0010 .0010 .0016 .0016 .0021 .0021 .0026 .0026 .0031 .0037 .0037 .0004 .0047 .0047 .0060 .0060
F50 дюйм/зуб - .0001 .0002 .0004 .0006 .0010 .0010 .0016 .0016 .0020 .0020 .0026 .0026 .0031 .0035 .0035 .0041 .0047 .0047 .0061 .0061
F51 дюйм/зуб - .0002 .0002 .0004 .0005 .0008 .0008 .0009 .0009 .0014 .0014 .0016 .0016 .0020 .0022 .0022 .0024 .0028 .0028 .0031 .0031
F52 дюйм/зуб - .0001 .0003 .0005 .0008 .0012 .0012 .0016 .0016 .0020 .0020 .0024 .0024 .0028 .0031 .0031 .0035 .0039 .0039 .0043 .0043
F53 дюйм/зуб - .0002 .0004 .0007 .0010 .0016 .0016 .0018 .0018 .0026 .0026 .0031 .0031 .0035 .0041 .0041 .0047 .0051 .0051 .0055 .0055
F54 дюйм/зуб - .0002 .0002 .0004 .0006 .0010 .0010 .0016 .0016 .0022 .0022 .0028 .0028 .0032 .0040 .0040 .0044 .0048 .0048 .0065 .0065
F55 дюйм/зуб - .0002 .0003 .0006 .0010 .0016 .0016 .0024 .0024 .0032 .0032 .0040 .0040 .0048 .0056 .0056 .0065 .0073 .0073 .0093 .0093
F56 дюйм/зуб - .0002 .0004 .0008 .0012 .0020 .0020 .0032 .0032 .0040 .0040 .0052 .0052 .0065 .0073 .0073 .0085 .0097 .0097 .0125 .0125
DC дюйм
.1570 .1880 .1970 .2360 .2500 .3150 .3750 .3940 .4720 .5000 .5510 .6250 .6300 .7090 .7500 .7870 .9840 1.000 1.250 1.260
Aдюйм/зуб .0008 .0009 .0010 .0012 .0013 .0016 .0019 .0020 .0024 .0025 .0028 .0031 .0031 .0035 .0038 .0039 .0049
Bдюйм/зуб .0005 .0006 .0006 .0007 .0008 .0010 .0012 .0012 .0015 .0016 .0017 .0020 .0020 .0022 .0023 .0025 .0031
Cдюйм/зуб .0010 .0012 .0013 .0015 .0016 .0020 .0024 .0026 .0031 .0033 .0036 .0041 .0041 .0046 .0049 .0051 .0064
Dдюйм/зуб .0006 .0008 .0008 .0010 .0010 .0013 .0015 .0016 .0019 .0020 .0022 .0025 .0026 .0029 .0030 .0032 .0040
Eдюйм/зуб .0011 .0013 .0014 .0016 .0017 .0022 .0026 .0027 .0032 .0034 .0038 .0043 .0043 .0049 .0052 .0054 .0068 .0069 .0086 .0087
Fдюйм/зуб .0006 .0007 .0007 .0009 .0009 .0012 .0014 .0015 .0018 .0019 .0021 .0023 .0024 .0027 .0028 .0030 .0037 .0038 .0047 .0047
A 175
Режимы резания
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Режимы резания
Режимы резания для резьбофрезы CoroMill
®
Plura
Рекомендации по скоростям резания и подачам
Обрабатываемый материал Фрезы для
обработки
резьбы
Размеры, мм, дюйм
l
th
= 0.5 ×
a
p
l
th
= a
p
Твердость
Резьба
Скорость резания
v
c
Подача на зуб, f
z
Скорость резания
v
c
Подача на зуб, f
z
ISO MC HB HRC
DC DC" ZEFP м/мин фут/мин мм дюйм м/мин фут/мин мм дюйм
P
Нелегированная сталь
M2 1.55 .061 3 127 417 0.027 .0011 120 396 0.020 .0008
P1.1.Z.AN 125 M4 3.2 .126 3 152 500 0.030 .0012 141 465 0.018 .0007
M10 8.2 .323 4 132 435 0.052 .0020 124 410 0.029 .0012
M20 16 .630 5 141 465 0.130 .0051 131 430 0.069 .0028
Низколегированная сталь
M2 1.55 .061 3 84 276 0.018 .0007 80 263 0.016 .0006
P2.5.Z.HT 300 M4 3.2 .126 3 147 485 0.012 .0005 137 440 0.006 .0003
M10 8.2 .323 4 164 540 0.086 .0034 153 500 0.050 .0020
M20 16 .630 5 173 570 0.089 .0036 162 535 0.118 .0046
Высоколегированная сталь
M2 1.55 .061 3 73 240 0.005 .0002 70 231 0.0045 .0002
P3.0.Z.HT 450 M4 3.2 .126 3 163 540 0.035 .0014 151 500 0.015 .0006
M10 8.2 .323 4 164 550 0.061 .0024 153 520 0.049 .0020
M20 16 .630 5 173 570 0.012 .0005 162 540 0.118 .0046
M
Нержавеющая сталь
M2 1.55 .061 3 37 121 0.01 .0004 35 114 0.009 .00035
P5.0.Z.AN 200 M4 3.2 .126 3 81 265 0.024 .0010 75 245 0.009 .0004
M10 8.2 .323 4 82 270 0.052 .0020 76 250 0.036 .0014
M20 16 .630 5 86 280 0.089 .0036 93 310 0.089 .0036
M2 1.55 .061 3 52 170 0.009 .00035 50 164 0.0085 .00035
M1.0.Z.AQ 200 M4 3.2 .126 3 53 175 0.018 .0007 49 160 0.007 .0007
M10 8.2 .323 4 53 175 0.052 .0020 50 165 0.027 .0012
M20 16 .630 5 56 185 0.089 .0036 53 175 0.072 .0029
M2 1.55 .061 3 42 137 0.0045 .0002 40 131 0.0042 .00015
M3.1.Z.AQ 230 M4 3.2 .126 3 53 175 0.018 .0008 49 160 0.007 .0003
M10 8.2 .323 4 53 175 0.052 .0020 50 165 0.027 .0012
M20 16 .630 5 56 185 0.131 .0052 53 175 0.074 .0030
K
Ковкий чугун
M2 1.55 .061 3 97 318 0.0289 .0012 92 301 0.025 .001
K1.1.C.NS M4 3.2 .126 3 80 265 0.020 .0008 77 260 0.016 .0006
M10 8.2 .323 4 89 290 0.061 .0022 83 275 0.036 .0014
M20 16 .630 5 82 270 0.084 .0032 83 275 0.089 .0036
Серый чугун
M2 1.55 .061 3 82 269 0.018 .0007 80 262 0.016 .0006
K2.2.C.UT M4 3.2 .126 3 76 260 0.018 .0007 73 250 0.014 .0006
M10 8.2 .323 4 86 310 0.038 .0014 79 285 0.034 .0013
M20 16 .630 5 79 285 0.075 .0030 80 290 0.080 .0032
Чугун с шаровидным графитом
M2 1.55 .061 3 97 318 0.04 .0015 94 308 0.035 .0014
K3.1.C.UT M4 3.2 .126 3 101 340 0.027 .0012 97 330 0.020 .0008
M10 8.2 .323 4 104 345 0.047 .0020 105 340 0.048 .0020
M20 16 .630 5 104 345 0.089 .0036 97 330 0.067 .0026
N
Алюминий
M2 1.55 .061 3 390 1280 0.06 .0023 375 1230 0.055 .0022
N1.2.Z.UT 60 M4 3.2 .126 3 503 1660 0.040 .0016 503 1660 0.035 .0014
M10 8.2 .323 4 1120 3700 0.089 .0036 1060 3500 0.061 .0024
M20 16 .630 5 1130 3750 0.089 .0036 1060 3500 0.089 .0036
M2 1.55 .061 3 377 1237 0.058 .0022 365 1198 0.054 .0022
N1.3.C.UT 95 M4 3.2 .126 3 434 1430 0.040 .0016 404 1330 0.018 .0007
M10 8.2 .323 4 461 1520 0.061 .0025 432 1420 0.061 .0034
M20 16 .630 5 467 1540 0.089 .0036 436 1445 0.089 .0036
M2 1.55 .061 3 125 410 0.056 .0022 123 404 0.054 .0022
150 M4 3.2 .126 3 273 900 0.028 .0011 262 890 0.021 .0009
M10 8.2 .323 4 278 920 0.053 .0021 260 870 0.026 .0012
M20 16 .630 5 282 930 0.089 .0036 263 880 0.071 .0028
S
Жаропрочные сплавы
M2 1.55 .061 3 27 89 0.011 .0004 25 82 0.01 .0004
S1.0.U.AN 200 M4 3.2 .126 3 35 115 0.006 .0002 35 115 0.003 .0001
M10 8.2 .323 4 37 120 0.023 .0011 35 115 0.013 .0006
M20 16 .630 5 38 125 0.066 .0026 38 125 0.063 .0025
Сплавы на основе титана
M2 1.55 .061 3 16 53 0.007 .0003 15 49 0.0065 .00025
S2.0.Z.AG 300 M4 3.2 .126 3 30 100 0.008 .0004 29 100 0.004 .0002
M10 8.2 .323 4 32 105 0.013 .0006 30 100 0.007 .0003
M20 16 .630 5 32 105 0.037 .0015 30 100 0.018 .0007
M2 1.55 .061 3 25 82 0.01 .0004 23 75 0.009 .00035
S4.2.Z.AN 300 M4 3.2 .126 3 55 180 0.012 .0005 51 165 0.006 .0011
M10 8.2 .323 4 58 190 0.037 .0015 54 175 0.020 .0008
M20 12 .472 6 59 195 0.089 .0036 55 180 0.051 .0022
H M2 1.55 .061 3 20 66 0.002 .00008 18 59 0.002 .00008
H1.3.Z.HA 55 M4 4.5 .177 4 43 140 0.010 .0004 40 130 0.005 .0002
M10 8.2 .323 5 42 135 0.022 .0010 45 150 0.018 .0007
M20 12 .472 5 45 150 0.042 .0017 42 135 0.021 .0009
M2 1.55 .061 3 17 56 0.002 .00008 15 49 0.002 .00008
H1.3.Z.HA 60 M4 4.5 .177 4 30 100 0.005 .0002 30 100 0.003 .0001
M10 8.2 .323 5 29 100 0.011 .0005 28 100 0.006 .0002
M20 12 .472 5 30 100 0.022 .0010 28 100 0.010 .0004
A 176
ФРЕЗЕРОВАНИЕ
Режимы резания
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Режимы резания
Максимальный угол врезания
CoroMill
®
Plura - Оптимизированные фрезы
CoroMill
®
Plura - Универсальные фрезы
CoroMill
®
316
Сплавы для фрезерования
Число зубьев (ZEFP)
ISO Обрабатываемый материал
2345
6
P
Сталь (Твёрдость <300HB)
9755
4
Сталь (Твёрдость >300HB)
7543
3
MНержавеющая сталь
5554
4
KЧугун
10 10 8 6
5
NЦветные металлы
15 12 10 10
10
SЖаропрочные и титановые сплавы
5544
3
HМатериалы высокой твёрдости
221.51.5
1.5
OДругие материалы, не входящие в группы ISO
15 12 10 10
10
P M K N S HOС СОЖ Без СОЖ Описание
1030 ++ + ++ +
Универсальный сплав. Предназначен для обработки большинства материалов, но
наиболее эффективен при обработке ISO P.
1610 + ++
Сплав с особомелкозернистой основой и многослойным покрытие TiAlN. Подходит для
получистовой и чистовой обработки материалов ISO H (и более твердых ISO P). Сплав
не рассчитан на большие величины a
e
. Для стабильных условий обработки.
1620 + ++ + ++ +
Универсальный сплав, аналогичный 1630. Предназначен для обработки большинства
материалов. Высокая износостойкость. Имеет более высокую прочность при обработке
ISO S и ISO M по сравнению с 1630. Предпочтительна обработка без применения СОЖ.
1630 ++ + ++ + + +
Универсальный сплав, аналогичный 1620. Предназначен для обработки большинства
материалов. Имеет более высокую прочность при обработке ISO P и ISO K по
сравнению с 1620. Предпочтительна обработка без применения СОЖ.
1640 + ++ + ++
Очень прочный сплав, рассчитанный на высокие подачи на зуб (большие величины a
e
).
Предназначен для обработки большинства материалов. Хорошо подходит для
обработки с применением СОЖ. Также подходит для нестабильных условий.
H10F ++ +
Сплав без покрытия для обработки материалов ISO N и некоторых ISO O (например,
термопластов).
N20C + ++
Сплав с алмазным покрытием для обработки графита и композиционных материалов, а
также материалов ISO N с высоким содержанием кремния (примерно >9%).
1700 ++
Сплав с высокой твёрдостью для обработки материалов ISO H.
1710 ++
Твёрдая, износостойкая мелкозернистая основа. Новое покрытие со свойствами,
уменьшающими адгезию. Специализированный сплав для обработки никеля.
1730 ++ + ++ +
Следующее поколение сплавов 1730. Универсальный сплав, более прочный и с более
широкой областью применения по сравнению с 1630. Предпочтительна обработка без
применения СОЖ.
1740 + ++ + ++
Следующее поколение сплавов 1740. Новая сверхмелкозернистая основа и покрытие
TiAlN для более высокой прочности и более широкой области применения по сравнению
с 1640. Подходит для обработки с применением СОЖ.
1745 ++
Прочная основа субмикронной зернистости с новым кремниевым покрытием.
Специализированный сплав для обработки титана.
P10+++ ++
Инструмент только одного типа выполнен из данного сплава. Удлиненная фреза со
сферическим концом. Сплав аналогичен 1620.
R
U
S
Сверление
Универсальные решения
Полный ассортимент высокопроизводительных инструментов,
гарантирующих высокую гибкость и экономичность
технологического процесса.
Оптимизированные решения
Уникальная линейка специализированных инструментов для
определённых областей применения, отличающихся высокой
эффективностью, ресурсом и надёжностью.
Инженерные решения
Инструменты Tailor Made и специальные инструменты,
разработанные по индивидуальному запросу.
B 2
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Оптимизированные
свёрла
Универсальные
свёрла
Оптимизированные свёрла
- для сверления глубоких
отверстий
Оптимизированные
свёрла - для
мелкоразмерной
обработки
Инструменты для
ручных дрелей
B 3
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Универсальные решения
CoroDrill
®
460
B6
Свёрла для обработки различных материалов B7-B23
Оптимизированные решения
CoroDrill
®
860
B24
Свёрла для обработки стали B25-B32
Свёрла для обработки нержавеющей стали B34-B37
Свёрла для обработки алюминия B39-B42
CoroDrill
®
R846
B43
Свёрла для обработки жаропрочных сплавов B44-B46
CoroDrill
®
R840
B47
Свёрла для оптимизации обработки отверстий B48-B61
CoroDrill
®
861
B62
Свёрла для обработки глубоких отверстий в различных материалах B63-B67
CoroDrill
®
862
B68
Свёрла для обработки высокоточных отверстий малого диаметра B69
CoroDrill
®
854
B70
Свёрла для обработки композиционных материалов B71
CoroDrill
®
863
B72
Свёрла для обработки деталей в аэрокосмической промышленности на станках с ЧПУ, дрелями с автоматической подачей или с помощью роботов
B73-B75
CoroDrill
®
452
B76
Инструменты для обработки композиционных материалов ручными дрелями B77-B79
Инженерные решения
B80
B 4
СВЕРЛЕНИЕ
Обзор инструмента
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Обзор инструмента
460 860-PM 860-MM 860-NM
Диаметр, мм 3.0 - 20.0 3.0 - 20.0 3.0 - 16.0 3.0 - 20.0
Точность инструмента m7 m7 m7 m7
Точность отверстия (TCHA) H8-9 H8 H8 H7-8
Внутренний подвод СОЖ
Наружный подвод СОЖ
Отношение рабочей длины к диаметру (ULDR)
2-5xØ
8xØ 2-8xØ 2-8xØ 2-5xØ 8xØ
Твёрдость (HB) Скорость резания (V
c
), м/мин
P1.2.Z.AN
Нелегированная сталь
150 88-132 B 88-132 B 140-250 D
P2.2.Z.AN
Низколегированная сталь
240
P2.5.Z.HT.2
Низколегированная сталь (закалённая)
350 52-78 A 64-96 A 60-100 G
P3.0.Z.AN
Высоколегированная сталь (отожжённая)
200 32-48 B 80-120 B 60-140 F
P4.0.S.NS
Порошковые стали
150
P5.1.Z.AN
Нержавеющая сталь (ферритная)
200
M1.0.Z.AQ
Нержавеющая сталь (аустенитная)
200 32-48 B 24-36 B 48-72 H
M2.0.Z.AQ
Нержавеющая сталь (супераустенитная)
200 32-48 B 24-36 B 48-72 H
M3.2.Z.AQ
Нержавеющая сталь (дуплексная)
260 28-42 A 20-30 A 64-96 H
K1.1.C.NS
Ковкий чугун
200 64-96 B 60-90 B
K2.1.C.UT
Серый чугун: Низкой прочности на растяжение
180 88-132 C 92-138 C
K2.2.C.UT
Серый чугун: Высокой прочности на растяжение
245 88-132 C 92-138 C
K3.3.C.UT
Чугун с шаровидным графитом
265 64-96 B 60-90 B
K5.1.C.NS
Чугун с шаровидным графитом: отпущенный ковкий чугун (ADI)
300 64-96 B 60-90 B
N1.1.Z.UT
Алюминиевые сплавы
30 320-480 J 320-480 I
N1.2.Z.AG
Алюминиевые сплавы
100 200-300 C 216-324 C 320-480 J 320-480 I
N1.3.C.AG
Алюминиевые сплавы
90 160-240 B 144-216 B 240-360 J 240-360 I
N1.4.C.NS
Алюминиевые сплавы
130 120-180 B 72-108 B 200-300 J 200-300 I
N3.4.C.UT
Медь и медные сплавы: высокой прочности
300
N3.3.U.UT
Медь и медные сплавы
110 176-264 C 176-264 C
N3.1.U.UT
Медь и медные сплавы
100 100-150 C 100-150 C
N4.0.C.UT
Сплавы на основе цинка
70
N2.0.C.UT
Сплавы на основе магния
70 200-300 I 200-300 K
S1.0.U.AN
Жаропрочные сплавы
200
S2.0.Z.AG
Сплавы на основе никеля
350
S4.4.Z.AN
Жаропрочные сплавы на основе титана
330 32-48 A
H1.1.Z.HA
Закалённая сталь
50HRC 24-36 A
H2.0.C.UT.4
Отбеленный чугун
64HRC 20-30 A
O
Углепластик (CFRP)
Стр. B7-B23 B25-B32 B34-B37 B39-B42
Рекомендуемые режимы резания действительны для внутреннего подвода СОЖ. При использовании наружного подвода СОЖ соответственно корректируйте
скорость резания и подачу.
ABCDEFGH I JK
R840 < 3 мм
Диаметр сверла, мм
0.30-1.40
Подача (f
n
), мм/об
0.008 0.008 0.011 0.013 0.014 0.014 0.019 0.004
1.50-2.90 0.080 0.023 0.045 0.080 0.045 0.060 0.080 0.030
862 1.85-2.49 0.030 0.050 0.070 0.080 0.100
2.50-2.95 0.040 0.070 0.100 0.115 0.150
460, 860,
R846, R840,
861, 854,
863, 452
3.00 0.070 0.100 0.130 0.100 0.120 0.140 0.140 0.100 0.180 0.250 0.150
4.00 0.080 0.115 0.150 0.140 0.150 0.180 0.180 0.100 0.220 0.325 0.180
6.00 0.107 0.153 0.200 0.180 0.180 0.200 0.240 0.110 0.317 0.533 0.250
8.00 0.140 0.200 0.260 0.220 0.200 0.220 0.280 0.120 0.430 0.800 0.330
10.00 0.170 0.250 0.330 0.240 0.220 0.240 0.320 0.140 0.550 1.000 0.420
12.00 0.200 0.280 0.380 0.270 0.260 0.280 0.360 0.160 0.700 1.200 0.480
16.00 0.230 0.320 0.430 0.300 0.280 0.300 0.400 0.200 0.700 1.200 0.550
20.00 0.240 0.340 0.450 0.330 0.300 0.320 0.440 0.740 1.200 0.580
Все указанные значения являются начальными и могут быть скорректированы на +/- 20%
B 5
Обзор инструмента
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Обзор инструмента
R846 R840 861 862 854 863 452
3.0 - 16.0 0.30 - 2.99 3.0 - 20.0 3.0 - 12.0 3.0 - 20.0 3.0 - 12.0 1.85 - 2.95 2.0 - 12.7 2.3 - 13.8 2.0 - 12.7
m7 m7 m7 p7 m7 m7 m7 h7 h7 h7
H9 H9 H9 H9 H9 H9 H9 H9 H9 H9
2-5xØ 5-7xØ 2-7xØ 3xØ 12-15xØ 20-30xØ 8-12xØ 1.4-15xØ 1.5-12xØ 2-15xØ
Скорость резания (V
c
), м/мин
15-50 F 80-140 U 76-150 N 80-156 Q 72-140 M 40-60 D
52-114 M 64-120 Q 58-135 M 32-60 C
7-27 B 50-80 T 52-114 M 64-120 Q 58-135 M 32-60 C
6-24 C 40-80 T 52-114 M 64-120 Q 58-135 M 32-60 C
76-132 N 80-132 Q 72-119 M 40-60 C
24-114 M 20-120 Q 19-108 M 18-60 B
40-80 T 24-66 M 20-42 P 19-38 R 18-26 A 15-30 W
40-80 T 24-42 M 20-36 P 19-33 R 18-26 A 15-30 W
40-80 T 24-36 A 20-30 P 19-28 R 18-26 A 15-30 W
10-42 D 90-150 V 64-96 B 60-90 B 55-82 A 32-48 B
10-42 D 90-150 V 88-132 C 92-138 C 92-138 C 40-60 B
6-30 D 70-130 V 64-96 B 60-90 B 55-82 A 32-48 B
8-34 D 70-100 V 64-96 B 60-90 B 55-82 A 32-48 B
64-96 B 60-90 B 55-82 A 32-48 B
200-300 C 216-324 C 194-292 C 48-72 E 200-400 X 60-80 Y
17-68 G 120-230 V 200-300 C 216-324 C 194-292 C 48-72 E 200-400 X 60-80 Y
120-240 B 72-216 C 65-194 B 40-60 E 200-400 X 60-80 Y
120-180 B 72-108 C 65-97 B 40-60 E 200-400 X 60-80 Y
80-120 C 80-120 A 200-400 X 60-80 Y
176-264 C 176-264 B 200-400 X 60-80 Y
100-150 C 100-150 B 200-400 X 60-80 Y
76-264 C 176-264 B 200-400 X 60-80 Y
120-240 C 65-194 B 120-240 C 200-400 X 60-80 Y
10-25 L 3-13 H 12-18 A 15-30 Y 15-30 Z
10-25 L 12-18 A 15-30 Y 15-30 Z
20-60 L 12-18 A 15-30 Y 15-30 Z
30-50 S
15-25 S
200-400 X 200-400 X 60-80 W
B44-B46 B56 B48-B61 B63-B67 B69 B71 B73-B75 B77-B79
LMNPQRSTUVWXYZ
0.090 0.085 0.115 0.085 0.115 0.055 0.080 0.110 0.175 0.200 0.100 0.220 0.070 0.060
0.090 0.100 0.135 0.100 0.135 0.065 0.080 0.110 0.175 0.200 0.100 0.220 0.070 0.060
0.090 0.130 0.175 0.130 0.175 0.090 0.100 0.160 0.230 0.280 0.100 0.220 0.070 0.060
0.110 0.170 0.230 0.170 0.230 0.115 0.100 0.160 0.230 0.280 0.100 0.220 0.070 0.060
0.110 0.210 0.290 0.210 0.290 0.140 0.125 0.180 0.300 0.420 0.100 0.220 0.070 0.060
0.110 0.240 0.330 0.240 0.300 0.165 0.125 0.180 0.300 0.420 0.100 0.220 0.070 0.060
0.130 0.275 0.370 0.140 0.230 0.340 0.450 0.100 0.220 0.070 0.060
0.130 0.295 0.390 0.140 0.230 0.340 0.450 0.100 0.220 0.070 0.060
B 6
СВЕРЛЕНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Универсальные решения
CoroDrill
®
460
Универсальные высокопроизводительные цельные твердосплавные свёрла
Особенности и преимущества
-Высокая производительность и продолжительная стойкость
инструмента
-Отличная стоимость в сочетании с высоким качеством
-Превосходное качество отверстия
-Универсальное сверло, сокращающее затраты на инструмент
-Допускает восстановление до трёх раз гарантированно, что еще
больше повышает срок службы
-Рекомендуемое давление СОЖ через инструмент 20 бар
www.sandvik.coromant.com/corodrill460
Области применения по ISO:
P
Патроны см. в нашем каталоге "Вращающиеся инструменты".
Область применения
-Для широкого диапазона материалов и для всех отраслей
промышленности, таких как общее машиностроение, обработка
штампов и пресс-форм, автомобильной и энергетической
отраслей
-Внутренний и наружный подвод СОЖ
Рекомендации
Сверло рекомендуется закреплять в высокоточном гидропластовом
патроне. Это позволит получить отверстия высокого качества,
снизить радиальное биение и сохранить высокую стойкость
инструмента.
Применяйте внутренний подвод СОЖ для повышения
эффективности резания и эвакуации стружки. Это позволит
повысить производительность обработки.
E8
B 7
Универсальные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Уни верса льные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
3.00 .118 9.4 .370 3 6
460.1-0300-009A1-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.00 .118 15.4 .606 5 6
460.1-0300-015A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.6 2.583 28 1.102 0.4 .016 DIN 6537 L
3.00 .118 24.4 .961 8 6
460.1-0300-023A1-XM
✩✩★✩✩★
6.00 .236 79 3.110 78.6 3.094 37 1.457 0.4 .016 COROMANT
3.05 .120 15.7 .618 5 6
460.1-0305-015A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.6 2.583 28 1.102 0.4 .016 DIN 6537 L
3.10 .122 9.7 .382 3 6
460.1-0310-009A1-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.10 .122 15.9 .626 5 6
460.1-0310-016A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.6 2.583 28 1.102 0.4 .016 DIN 6537 L
3.10 .122 25.2 .992 8 6
460.1-0310-023A1-XM
✩✩★✩✩★
6.00 .236 79 3.110 78.6 3.094 37 1.457 0.4 .016 COROMANT
3.15 .124 16.2 .638 5 6
460.1-0315-016A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.18 .125 10.0 .394 3 6
460.1-0318-010A1-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.18 .125 16.3 .642 5 6
460.1-0318-016A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.18 .125 25.9 1.020 8 6
460.1-0318-024A1-XM
✩✩★✩✩★
6.00 .236 79 3.110 78.5 3.091 37 1.457 0.5 .020 COROMANT
3.20 .126 10.1 .398 3 6
460.1-0320-010A1-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.20 .126 16.5 .650 5 6
460.1-0320-016A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.20 .126 26.1 1.028 8 6
460.1-0320-024A1-XM
✩✩★✩✩★
6.00 .236 79 3.110 78.5 3.091 37 1.457 0.5 .020 COROMANT
3.26 .128 16.8 .661 5 6
460.1-0326-016A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.30 .130 10.4 .409 3 6
460.1-0330-010A1-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.30 .130 17.0 .669 5 6
460.1-0330-017A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.30 .130 26.9 1.059 8 6
460.1-0330-025A1-XM
✩✩★✩✩★
6.00 .236 79 3.110 78.5 3.091 37 1.457 0.5 .020 COROMANT
3.35 .132 17.2 .677 5 6
460.1-0335-017A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.38 .133 17.4 .685 5 6
460.1-0338-017A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.40 .134 10.7 .421 3 6
460.1-0340-010A1-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.40 .134 17.5 .689 5 6
460.1-0340-017A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.40 .134 27.7 1.091 8 6
460.1-0340-026A1-XM
✩✩★✩✩★
6.00 .236 79 3.110 78.5 3.091 37 1.457 0.5 .020 COROMANT
3.45 .136 17.7 .697 5 6
460.1-0345-017A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.50 .138 11.0 .433 3 6
460.1-0350-011A1-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.50 .138 18.0 .709 5 6
460.1-0350-018A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.50 .138 28.5 1.122 8 6
460.1-0350-026A1-XM
✩✩★✩✩★
6.00 .236 79 3.110 78.5 3.091 37 1.457 0.5 .020 COROMANT
3.57 .141 11.2 .441 3 6
460.1-0357-011A1-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.57 .141 18.4 .724 5 6
460.1-0357-018A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.57 .141 29.1 1.146 8 6
460.1-0357-027A1-XM
✩✩★✩✩★
6.00 .236 79 3.110 78.5 3.091 37 1.457 0.5 .020 COROMANT
3.60 .142 11.3 .445 3 6
460.1-0360-011A1-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.60 .142 18.5 .728 5 6
460.1-0360-018A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.66 .144 18.8 .740 5 6
460.1-0366-018A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.70 .146 11.6 .457 3 6
460.1-0370-011A1-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.70 .146 19.0 .748 5 6
460.1-0370-019A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.70 .146 28.9 1.138 7 6
460.1-0370-028A1-XM
✩✩★✩✩★
6.00 .236 79 3.110 78.5 3.091 37 1.457 0.5 .020 COROMANT
3.73 .147 19.2 .756 5 6
460.1-0373-019A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.80 .150 11.9 .469 3 6
460.1-0380-011A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 24 .945 0.5 .020 DIN 6537 K
3.80 .150 19.5 .768 5 6
460.1-0380-019A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.5 2.894 36 1.417 0.5 .020 DIN 6537 L
3.80 .150 30.9 1.217 8 6
460.1-0380-029A1-XM
✩✩★✩✩★
6.00 .236 90 3.543 89.5 3.524 48 1.890 0.5 .020 COROMANT
3.86 .152 19.9 .783 5 6
460.1-0386-019A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
3.90 .154 12.3 .484 3 6
460.1-0390-012A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
3.90 .154 20.1 .791 5 6
460.1-0390-020A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
3.91 .154 20.1 .791 5 6
460.1-0391-020A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
3.97 .156 12.5 .492 3 6
460.1-0397-012A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
3.97 .156 20.4 .803 5 6
460.1-0397-020A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
3.97 .156 32.3 1.272 8 6
460.1-0397-030A1-XM
✩✩★✩✩★
6.00 .236 90 3.543 89.4 3.520 48 1.890 0.6 .024 COROMANT
3.99 .157 20.5 .807 5 6
460.1-0399-020A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.00 .157 12.6 .496 3 6
460.1-0400-012A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.00 .157 20.6 .811 5 6
460.1-0400-020A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.00 .157 32.6 1.283 8 6
460.1-0400-030A1-XM
✩✩★✩✩★
6.00 .236 90 3.543 89.4 3.520 48 1.890 0.6 .024 COROMANT
B82 E3 E22 E8
B 8
СВЕРЛЕНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Универсальные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
4.04 .159 20.8 .819 5 6
460.1-0404-020A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.05 .159 12.7 .500 3 6
460.1-0405-012A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.05 .159 20.8 .819 5 6
460.1-0405-020A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.09 .161 21.0 .827 5 6
460.1-0409-020A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.10 .161 12.9 .508 3 6
460.1-0410-012A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.10 .161 21.1 .831 5 6
460.1-0410-021A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.10 .161 33.4 1.315 8 6
460.1-0410-031A1-XM
✩✩★✩✩★
6.00 .236 90 3.543 89.4 3.520 48 1.890 0.6 .024 COROMANT
4.15 .163 21.4 .843 5 6
460.1-0415-021A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.20 .165 13.2 .520 3 6
460.1-0420-013A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.20 .165 21.6 .850 5 6
460.1-0420-021A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.20 .165 34.2 1.346 8 6
460.1-0420-032A1-XM
✩✩★✩✩★
6.00 .236 90 3.543 89.4 3.520 48 1.890 0.6 .024 COROMANT
4.22 .166 21.7 .854 5 6
460.1-0422-021A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.25 .167 21.9 .862 5 6
460.1-0425-021A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.30 .169 13.5 .531 3 6
460.1-0430-013A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.30 .169 22.1 .870 5 6
460.1-0430-022A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.30 .169 35.0 1.378 8 6
460.1-0430-032A1-XM
✩✩★✩✩★
6.00 .236 90 3.543 89.4 3.520 48 1.890 0.6 .024 COROMANT
4.31 .170 22.2 .874 5 6
460.1-0431-022A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.35 .171 22.4 .882 5 6
460.1-0435-022A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.37 .172 13.7 .539 3 6
460.1-0437-013A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.37 .172 22.5 .886 5 6
460.1-0437-022A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.37 .172 35.6 1.402 8 6
460.1-0437-033A1-XM
✩✩★✩✩★
6.00 .236 90 3.543 89.4 3.520 48 1.890 0.6 .024 COROMANT
4.39 .173 22.6 .890 5 6
460.1-0439-022A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.40 .173 13.8 .543 3 6
460.1-0440-013A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.40 .173 22.6 .890 5 6
460.1-0440-022A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.45 .175 22.9 .902 5 6
460.1-0445-022A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.50 .177 14.2 .559 3 6
460.1-0450-014A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.50 .177 23.2 .913 5 6
460.1-0450-023A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.50 .177 36.7 1.445 8 6
460.1-0450-034A1-XM
✩✩★✩✩★
6.00 .236 90 3.543 89.3 3.516 48 1.890 0.7 .028 COROMANT
4.57 .180 23.5 .925 5 6
460.1-0457-023A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.60 .181 14.5 .571 3 6
460.1-0460-014A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.60 .181 23.7 .933 5 6
460.1-0460-023A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.60 .181 37.5 1.476 8 6
460.1-0460-035A1-XM
✩✩★✩✩★
6.00 .236 90 3.543 89.3 3.516 48 1.890 0.7 .028 COROMANT
4.62 .182 23.8 .937 5 6
460.1-0462-023A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.70 .185 14.6 .575 3 6
460.1-0470-014A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.70 .185 24.2 .953 5 6
460.1-0470-024A1-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.70 .185 38.3 1.508 8 6
460.1-0470-035A1-XM
✩✩★✩✩★
6.00 .236 90 3.543 89.3 3.516 48 1.890 0.7 .028 COROMANT
4.76 .187 15.0 .591 3 6
460.1-0476-014A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
4.76 .187 24.5 .965 5 6
460.1-0476-024A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
4.76 .187 38.8 1.528 8 6
460.1-0476-036A1-XM
✩✩★✩✩★
6.00 .236 104 4.094 103.3 4.067 62 2.441 0.7 .028 COROMANT
4.80 .189 15.1 .594 3 6
460.1-0480-014A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
4.80 .189 24.7 .972 5 6
460.1-0480-024A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
4.80 .189 39.1 1.539 8 6
460.1-0480-036A1-XM
✩✩★✩✩★
6.00 .236 104 4.094 103.3 4.067 62 2.441 0.7 .028 COROMANT
4.85 .191 25.0 .984 5 6
460.1-0485-024A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
4.90 .193 15.4 .606 3 6
460.1-0490-015A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
4.90 .193 25.2 .992 5 6
460.1-0490-025A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
4.92 .194 25.3 .996 5 6
460.1-0492-025A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
4.98 .196 25.6 1.008 5 6
460.1-0498-025A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.00 .197 15.7 .618 3 6
460.1-0500-015A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.00 .197 25.7 1.012 5 6
460.1-0500-025A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.00 .197 40.7 1.602 8 6
460.1-0500-038A1-XM
✩✩★✩✩★
6.00 .236 104 4.094 103.3 4.067 62 2.441 0.7 .028 COROMANT
B82 E3 E22 E8
B 9
Универсальные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Уни верса льные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
5.05 .199 15.9 .626 3 6
460.1-0505-015A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.05 .199 26.0 1.024 5 6
460.1-0505-025A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.06 .199 26.0 1.024 5 6
460.1-0506-025A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.10 .201 16.0 .630 3 6
460.1-0510-015A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.10 .201 26.2 1.032 5 6
460.1-0510-026A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.10 .201 41.5 1.634 8 6
460.1-0510-038A1-XM
✩✩★✩✩★
6.00 .236 104 4.094 103.3 4.067 62 2.441 0.7 .028 COROMANT
5.11 .201 26.3 1.035 5 6
460.1-0511-026A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.16 .203 16.2 .638 3 6
460.1-0516-016A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.16 .203 26.5 1.043 5 6
460.1-0516-026A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.16 .203 42.0 1.654 8 6
460.1-0516-039A1-XM
✩✩★✩✩★
6.00 .236 104 4.094 103.2 4.063 62 2.441 0.8 .031 COROMANT
5.18 .204 26.7 1.051 5 6
460.1-0518-026A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.20 .205 16.4 .646 3 6
460.1-0520-016A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.20 .205 26.8 1.055 5 6
460.1-0520-026A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.20 .205 42.4 1.669 8 6
460.1-0520-039A1-XM
✩✩★✩✩★
6.00 .236 104 4.094 103.2 4.063 62 2.441 0.8 .031 COROMANT
5.22 .206 26.9 1.059 5 6
460.1-0522-026A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.25 .207 27.0 1.063 5 6
460.1-0525-026A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.31 .209 27.3 1.075 5 6
460.1-0531-027A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.41 .213 27.8 1.094 5 6
460.1-0541-027A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.50 .217 17.3 .681 3 6
460.1-0550-017A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.50 .217 28.3 1.114 5 6
460.1-0550-028A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.50 .217 44.8 1.764 8 6
460.1-0550-041A1-XM
✩✩★✩✩★
6.00 .236 104 4.094 103.2 4.063 62 2.441 0.8 .031 COROMANT
5.56 .219 17.5 .689 3 6
460.1-0556-017A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.56 .219 28.6 1.126 5 6
460.1-0556-028A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.56 .219 45.3 1.783 8 6
460.1-0556-042A1-XM
✩✩★✩✩★
6.00 .236 104 4.094 103.2 4.063 62 2.441 0.8 .031 COROMANT
5.60 .220 17.6 .693 3 6
460.1-0560-017A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.60 .220 28.8 1.134 5 6
460.1-0560-028A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.61 .221 28.9 1.138 5 6
460.1-0561-028A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.65 .222 29.1 1.146 5 6
460.1-0565-028A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.70 .224 17.7 .697 3 6
460.1-0570-017A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.70 .224 29.3 1.154 5 6
460.1-0570-029A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.70 .224 46.4 1.827 8 6
460.1-0570-043A1-XM
✩✩★✩✩★
6.00 .236 104 4.094 103.2 4.063 62 2.441 0.8 .031 COROMANT
5.75 .226 29.6 1.165 5 6
460.1-0575-029A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.79 .228 29.8 1.173 5 6
460.1-0579-029A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.80 .228 17.6 .693 3 6
460.1-0580-017A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.80 .228 29.9 1.177 5 6
460.1-0580-029A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.80 .228 47.3 1.862 8 6
460.1-0580-044A1-XM
✩✩★✩✩★
6.00 .236 104 4.094 103.1 4.059 62 2.441 0.9 .035 COROMANT
5.90 .232 30.4 1.197 5 6
460.1-0590-030A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.94 .234 30.6 1.205 5 6
460.1-0594-030A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.95 .234 17.3 .681 2 6
460.1-0595-018A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.95 .234 30.6 1.205 5 6
460.1-0595-030A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.95 .234 48.5 1.909 8 6
460.1-0595-045A1-XM
✩✩★✩✩★
6.00 .236 104 4.094 103.1 4.059 62 2.441 0.9 .035 COROMANT
6.00 .236 18.9 .744 3 6
460.1-0600-018A1-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
6.00 .236 30.9 1.217 5 6
460.1-0600-030A1-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
6.00 .236 48.9 1.925 8 6
460.1-0600-045A1-XM
✩✩★✩✩★
6.00 .236 104 4.094 103.1 4.059 62 2.441 0.9 .035 COROMANT
6.05 .238 19.0 .748 3 8
460.1-0605-018A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.05 .238 31.1 1.224 5 8
460.1-0605-030A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.10 .240 19.2 .756 3 8
460.1-0610-018A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.10 .240 31.4 1.236 5 8
460.1-0610-031A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.10 .240 49.7 1.957 8 8
460.1-0610-046A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 125.1 4.925 84 3.307 0.9 .035 COROMANT
6.15 .242 31.7 1.248 5 8
460.1-0615-031A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
B82 E3 E22 E8
B 10
СВЕРЛЕНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Универсальные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
6.20 .244 19.5 .768 3 8
460.1-0620-019A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.20 .244 31.9 1.256 5 8
460.1-0620-031A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.20 .244 50.5 1.988 8 8
460.1-0620-047A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 125.1 4.925 84 3.307 0.9 .035 COROMANT
6.25 .246 32.2 1.268 5 8
460.1-0625-031A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.30 .248 19.8 .780 3 8
460.1-0630-019A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.30 .248 32.4 1.276 5 8
460.1-0630-032A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.35 .250 20.0 .787 3 8
460.1-0635-019A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.35 .250 32.7 1.287 5 8
460.1-0635-032A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.35 .250 51.7 2.035 8 8
460.1-0635-048A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 125.1 4.925 84 3.307 0.9 .035 COROMANT
6.40 .252 20.1 .791 3 8
460.1-0640-019A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.40 .252 32.9 1.295 5 8
460.1-0640-032A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.50 .256 20.5 .807 3 8
460.1-0650-020A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.50 .256 33.5 1.319 5 8
460.1-0650-033A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.50 .256 53.0 2.087 8 8
460.1-0650-049A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 125.0 4.921 84 3.307 1.0 .039 COROMANT
6.53 .257 33.6 1.323 5 8
460.1-0653-033A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.60 .260 20.8 .819 3 8
460.1-0660-020A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.60 .260 34.0 1.339 5 8
460.1-0660-033A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.60 .260 53.8 2.118 8 8
460.1-0660-050A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 125.0 4.921 84 3.307 1.0 .039 COROMANT
6.63 .261 34.1 1.343 5 8
460.1-0663-033A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.70 .264 21.1 .831 3 8
460.1-0670-020A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.70 .264 34.5 1.358 5 8
460.1-0670-034A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.70 .264 54.6 2.150 8 8
460.1-0670-050A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 125.0 4.921 84 3.307 1.0 .039 COROMANT
6.75 .266 21.2 .835 3 8
460.1-0675-020A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.75 .266 34.7 1.366 5 8
460.1-0675-034A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.75 .266 55.0 2.165 8 8
460.1-0675-051A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 125.0 4.921 84 3.307 1.0 .039 COROMANT
6.76 .266 34.8 1.370 5 8
460.1-0676-034A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.80 .268 21.4 .843 3 8
460.1-0680-020A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.80 .268 35.0 1.378 5 8
460.1-0680-034A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.80 .268 55.4 2.181 8 8
460.1-0680-051A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 125.0 4.921 84 3.307 1.0 .039 COROMANT
6.85 .270 35.3 1.390 5 8
460.1-0685-034A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.90 .272 21.7 .854 3 8
460.1-0690-021A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.90 .272 35.5 1.398 5 8
460.1-0690-035A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.90 .272 56.2 2.213 8 8
460.1-0690-052A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 125.0 4.921 84 3.307 1.0 .039 COROMANT
6.91 .272 35.6 1.402 5 8
460.1-0691-035A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
7.00 .276 22.0 .866 3 8
460.1-0700-021A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
7.00 .276 36.0 1.417 5 8
460.1-0700-035A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
7.00 .276 57.0 2.244 8 8
460.1-0700-053A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 125.0 4.921 84 3.307 1.0 .039 COROMANT
7.04 .277 36.2 1.425 5 8
460.1-0704-035A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
7.10 .280 22.3 .878 3 8
460.1-0710-021A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.0 3.071 41 1.614 1.0 .039 DIN 6537 K
7.10 .280 36.5 1.437 5 8
460.1-0710-036A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
7.14 .281 22.5 .886 3 8
460.1-0714-021A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.14 .281 36.8 1.449 5 8
460.1-0714-036A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.14 .281 58.2 2.291 8 8
460.1-0714-054A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 124.9 4.917 84 3.307 1.1 .043 COROMANT
7.20 .283 37.1 1.461 5 8
460.1-0720-036A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.20 .283 58.7 2.311 8 8
460.1-0720-054A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 124.9 4.917 84 3.307 1.1 .043 COROMANT
7.25 .285 37.3 1.469 5 8
460.1-0725-036A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.30 .287 23.0 .906 3 8
460.1-0730-022A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.30 .287 37.6 1.480 5 8
460.1-0730-037A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.37 .290 37.9 1.492 5 8
460.1-0737-037A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.40 .291 23.3 .917 3 8
460.1-0740-022A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.40 .291 38.1 1.500 5 8
460.1-0740-037A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.40 .291 60.3 2.374 8 8
460.1-0740-056A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 124.9 4.917 84 3.307 1.1 .043 COROMANT
B82 E3 E22 E8
B 11
Универсальные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Уни верса льные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
7.45 .293 38.3 1.508 5 8
460.1-0745-037A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.49 .295 38.6 1.520 5 8
460.1-0749-037A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.50 .295 23.6 .929 3 8
460.1-0750-023A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.50 .295 38.6 1.520 5 8
460.1-0750-038A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.50 .295 61.1 2.406 8 8
460.1-0750-056A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 124.9 4.917 84 3.307 1.1 .043 COROMANT
7.54 .297 23.7 .933 3 8
460.1-0754-023A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.54 .297 38.8 1.528 5 8
460.1-0754-038A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.54 .297 61.4 2.417 8 8
460.1-0754-057A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 124.9 4.917 84 3.307 1.1 .043 COROMANT
7.60 .299 23.9 .941 3 8
460.1-0760-023A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.60 .299 39.1 1.539 5 8
460.1-0760-038A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.60 .299 61.9 2.437 8 8
460.1-0760-057A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 124.9 4.917 84 3.307 1.1 .043 COROMANT
7.67 .302 39.5 1.555 5 8
460.1-0767-038A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.70 .303 24.2 .953 3 8
460.1-0770-023A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.70 .303 39.6 1.559 5 8
460.1-0770-039A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.70 .303 62.7 2.469 8 8
460.1-0770-058A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 124.9 4.917 84 3.307 1.1 .043 COROMANT
7.80 .307 24.6 .969 3 8
460.1-0780-023A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.80 .307 40.2 1.583 5 8
460.1-0780-039A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.80 .307 63.6 2.504 8 8
460.1-0780-059A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 124.8 4.913 84 3.307 1.2 .047 COROMANT
7.90 .311 24.9 .980 3 8
460.1-0790-024A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.90 .311 40.7 1.602 5 8
460.1-0790-040A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.94 .313 25.0 .984 3 8
460.1-0794-024A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.94 .313 40.9 1.610 5 8
460.1-0794-040A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.94 .313 64.7 2.547 8 8
460.1-0794-060A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 124.8 4.913 84 3.307 1.2 .047 COROMANT
8.00 .315 25.2 .992 3 8
460.1-0800-024A1-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
8.00 .315 41.2 1.622 5 8
460.1-0800-040A1-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
8.00 .315 65.2 2.567 8 8
460.1-0800-060A1-XM
✩✩★✩✩★
8.00 .315 126 4.961 124.8 4.913 84 3.307 1.2 .047 COROMANT
8.03 .316 41.3 1.626 510
460.1-0803-040A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.05 .317 25.3 .996 3 10
460.1-0805-024A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.05 .317 41.4 1.630 510
460.1-0805-040A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.10 .319 25.5 1.004 3 10
460.1-0810-024A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.10 .319 41.7 1.642 510
460.1-0810-041A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.10 .319 66.0 2.598 8 10
460.1-0810-061A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.8 5.937 106 4.173 1.2 .047 COROMANT
8.15 .321 42.0 1.654 510
460.1-0815-041A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.20 .323 25.8 1.016 3 10
460.1-0820-025A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.20 .323 42.2 1.661 510
460.1-0820-041A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.20 .323 66.8 2.630 8 10
460.1-0820-062A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.8 5.937 106 4.173 1.2 .047 COROMANT
8.25 .325 42.5 1.673 510
460.1-0825-041A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.30 .327 42.7 1.681 5 10
460.1-0830-042A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.33 .328 26.2 1.032 310
460.1-0833-025A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.33 .328 42.9 1.689 5 10
460.1-0833-042A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.33 .328 67.9 2.673 810
460.1-0833-062A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.8 5.937 106 4.173 1.2 .047 COROMANT
8.40 .331 26.4 1.039 3 10
460.1-0840-025A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.40 .331 43.2 1.701 510
460.1-0840-042A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.40 .331 68.4 2.693 8 10
460.1-0840-063A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.8 5.937 106 4.173 1.2 .047 COROMANT
8.43 .332 43.4 1.709 510
460.1-0843-042A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.50 .335 26.8 1.055 3 10
460.1-0850-026A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.50 .335 43.8 1.724 510
460.1-0850-043A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.50 .335 69.3 2.728 8 10
460.1-0850-064A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.7 5.933 106 4.173 1.3 .051 COROMANT
8.55 .337 44.0 1.732 510
460.1-0855-043A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
B82 E3 E22 E8
B 12
СВЕРЛЕНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Универсальные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
8.60 .339 27.1 1.067 310
460.1-0860-026A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.60 .339 44.3 1.744 5 10
460.1-0860-043A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.60 .339 70.1 2.760 810
460.1-0860-065A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.7 5.933 106 4.173 1.3 .051 COROMANT
8.61 .339 44.3 1.744 5 10
460.1-0861-043A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.65 .341 44.5 1.752 510
460.1-0865-043A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.70 .343 27.4 1.079 3 10
460.1-0870-026A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.70 .343 44.8 1.764 510
460.1-0870-044A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.70 .343 70.9 2.791 8 10
460.1-0870-065A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.7 5.933 106 4.173 1.3 .051 COROMANT
8.73 .344 27.5 1.083 310
460.1-0873-026A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.73 .344 44.9 1.768 5 10
460.1-0873-044A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.73 .344 71.1 2.799 810
460.1-0873-065A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.7 5.933 106 4.173 1.3 .051 COROMANT
8.80 .346 27.7 1.091 3 10
460.1-0880-026A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.80 .346 45.3 1.783 510
460.1-0880-044A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.80 .346 71.7 2.823 8 10
460.1-0880-066A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.7 5.933 106 4.173 1.3 .051 COROMANT
8.84 .348 45.5 1.791 510
460.1-0884-044A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.90 .350 28.0 1.102 3 10
460.1-0890-027A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.90 .350 45.8 1.803 510
460.1-0890-045A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
9.00 .354 28.3 1.114 3 10
460.1-0900-027A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
9.00 .354 46.3 1.823 510
460.1-0900-045A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
9.00 .354 73.3 2.886 8 10
460.1-0900-068A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.7 5.933 106 4.173 1.3 .051 COROMANT
9.05 .356 46.6 1.835 510
460.1-0905-045A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
9.09 .358 46.8 1.843 5 10
460.1-0909-045A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
9.10 .358 28.6 1.126 310
460.1-0910-027A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
9.10 .358 46.8 1.843 5 10
460.1-0910-046A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
9.13 .359 28.7 1.130 310
460.1-0913-027A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.13 .359 47.0 1.850 5 10
460.1-0913-046A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.13 .359 74.4 2.929 810
460.1-0913-068A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.6 5.929 106 4.173 1.4 .055 COROMANT
9.20 .362 47.4 1.866 5 10
460.1-0920-046A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.25 .364 47.6 1.874 510
460.1-0925-046A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.30 .366 29.3 1.154 3 10
460.1-0930-028A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.30 .366 47.9 1.886 510
460.1-0930-047A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.30 .366 75.8 2.984 8 10
460.1-0930-070A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.6 5.929 106 4.173 1.4 .055 COROMANT
9.35 .368 48.1 1.894 510
460.1-0935-047A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.40 .370 29.6 1.165 3 10
460.1-0940-028A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.40 .370 48.4 1.906 510
460.1-0940-047A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.50 .374 29.9 1.177 3 10
460.1-0950-029A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.50 .374 48.7 1.917 510
460.1-0950-048A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.50 .374 77.4 3.047 8 10
460.1-0950-071A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.6 5.929 106 4.173 1.4 .055 COROMANT
9.53 .375 30.0 1.181 310
460.1-0953-029A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.53 .375 48.6 1.913 5 10
460.1-0953-048A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.53 .375 77.6 3.055 810
460.1-0953-071A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.6 5.929 106 4.173 1.4 .055 COROMANT
9.58 .377 48.5 1.909 5 10
460.1-0958-048A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.60 .378 30.2 1.189 310
460.1-0960-029A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.60 .378 48.5 1.909 5 10
460.1-0960-048A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.65 .380 48.5 1.909 510
460.1-0965-048A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.70 .382 30.5 1.201 3 10
460.1-0970-029A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.70 .382 48.4 1.906 410
460.1-0970-049A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.80 .386 30.9 1.217 3 10
460.1-0980-029A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.80 .386 48.3 1.902 410
460.1-0980-049A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.80 .386 79.9 3.146 8 10
460.1-0980-074A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.5 5.925 106 4.173 1.5 .059 COROMANT
B82 E3 E22 E8
B 13
Универсальные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Уни верса льные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
9.90 .390 31.2 1.228 310
460.1-0990-030A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.90 .390 48.1 1.894 4 10
460.1-0990-050A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.90 .390 80.7 3.177 810
460.1-0990-074A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.5 5.925 106 4.173 1.5 .059 COROMANT
9.92 .391 31.2 1.228 3 10
460.1-0992-030A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.92 .391 48.1 1.894 410
460.1-0992-050A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.92 .391 80.8 3.181 8 10
460.1-0992-074A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.5 5.925 106 4.173 1.5 .059 COROMANT
10.00 .394 31.5 1.240 310
460.1-1000-030A1-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
10.00 .394 48.0 1.890 4 10
460.1-1000-050A1-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
10.00 .394 81.5 3.209 810
460.1-1000-075A1-XM
✩✩★✩✩★
10.00 .394 152 5.984 150.5 5.925 106 4.173 1.5 .059 COROMANT
10.05 .396 31.6 1.244 3 12
460.1-1005-030A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.05 .396 51.7 2.035 512
460.1-1005-050A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.08 .397 51.9 2.043 5 12
460.1-1008-050A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.10 .398 31.8 1.252 312
460.1-1010-030A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.10 .398 52.0 2.047 5 12
460.1-1010-051A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.20 .402 32.1 1.264 312
460.1-1020-031A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.20 .402 52.5 2.067 5 12
460.1-1020-051A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.20 .402 83.1 3.272 812
460.1-1020-077A1-XM
✩✩★✩✩★
12.00 .472 180 7.087 178.5 7.028 128 5.039 1.5 .059 COROMANT
10.26 .404 52.8 2.079 5 12
460.1-1026-051A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.30 .406 32.4 1.276 312
460.1-1030-031A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.30 .406 53.0 2.087 5 12
460.1-1030-052A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.30 .406 83.9 3.303 812
460.1-1030-077A1-XM
✩✩★✩✩★
12.00 .472 180 7.087 178.5 7.028 128 5.039 1.5 .059 COROMANT
10.32 .406 32.5 1.280 3 12
460.1-1032-031A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.32 .406 53.1 2.091 512
460.1-1032-052A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.32 .406 84.1 3.311 8 12
460.1-1032-077A1-XM
✩✩★✩✩★
12.00 .472 180 7.087 178.5 7.028 128 5.039 1.5 .059 COROMANT
10.40 .409 32.7 1.287 312
460.1-1040-031A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.40 .409 53.5 2.106 5 12
460.1-1040-052A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.40 .409 84.7 3.335 812
460.1-1040-078A1-XM
✩✩★✩✩★
12.00 .472 180 7.087 178.5 7.028 128 5.039 1.5 .059 COROMANT
10.45 .411 53.8 2.118 5 12
460.1-1045-052A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.49 .413 54.0 2.126 512
460.1-1049-052A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.50 .413 33.1 1.303 3 12
460.1-1050-032A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
10.50 .413 54.1 2.130 512
460.1-1050-053A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.50 .413 85.6 3.370 8 12
460.1-1050-079A1-XM
✩✩★✩✩★
12.00 .472 180 7.087 178.4 7.024 128 5.039 1.6 .063 COROMANT
10.55 .415 54.3 2.138 512
460.1-1055-053A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.60 .417 33.4 1.315 3 12
460.1-1060-032A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
10.60 .417 54.6 2.150 512
460.1-1060-053A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.65 .419 54.8 2.157 5 12
460.1-1065-053A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.70 .421 55.1 2.169 512
460.1-1070-054A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.72 .422 33.7 1.327 3 12
460.1-1072-032A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
10.72 .422 55.2 2.173 512
460.1-1072-054A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.72 .422 87.3 3.437 8 12
460.1-1072-080A1-XM
✩✩★✩✩★
12.00 .472 180 7.087 178.4 7.024 128 5.039 1.6 .063 COROMANT
10.75 .423 55.3 2.177 512
460.1-1075-054A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.90 .429 56.1 2.209 5 12
460.1-1090-055A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
11.00 .433 34.6 1.362 312
460.1-1100-033A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
11.00 .433 56.6 2.228 5 12
460.1-1100-055A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
11.00 .433 89.6 3.528 812
460.1-1100-083A1-XM
✩✩★✩✩★
12.00 .472 180 7.087 178.4 7.024 128 5.039 1.6 .063 COROMANT
11.11 .437 35.0 1.378 3 12
460.1-1111-033A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.11 .437 57.2 2.252 512
460.1-1111-056A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.11 .437 90.5 3.563 8 12
460.1-1111-083A1-XM
✩✩★✩✩★
12.00 .472 180 7.087 178.3 7.020 128 5.039 1.7 .067 COROMANT
11.20 .441 35.3 1.390 312
460.1-1120-034A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.20 .441 57.6 2.268 5 12
460.1-1120-056A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.20 .441 91.3 3.594 812
460.1-1120-084A1-XM
✩✩★✩✩★
12.00 .472 180 7.087 178.3 7.020 128 5.039 1.7 .067 COROMANT
11.30 .445 57.4 2.260 5 12
460.1-1130-057A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
B82 E3 E22 E8
B 14
СВЕРЛЕНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Универсальные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
11.40 .449 35.9 1.413 312
460.1-1140-034A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.40 .449 57.3 2.256 5 12
460.1-1140-057A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.50 .453 36.2 1.425 312
460.1-1150-035A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.50 .453 57.2 2.252 4 12
460.1-1150-058A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.50 .453 93.7 3.689 812
460.1-1150-086A1-XM
✩✩★✩✩★
12.00 .472 180 7.087 178.3 7.020 128 5.039 1.7 .067 COROMANT
11.51 .453 36.2 1.425 3 12
460.1-1151-035A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.51 .453 57.2 2.252 412
460.1-1151-058A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.51 .453 93.8 3.693 8 12
460.1-1151-086A1-XM
✩✩★✩✩★
12.00 .472 180 7.087 178.3 7.020 128 5.039 1.7 .067 COROMANT
11.55 .455 57.1 2.248 412
460.1-1155-058A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.60 .457 36.5 1.437 3 12
460.1-1160-035A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.60 .457 57.1 2.248 412
460.1-1160-058A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.70 .461 57.0 2.244 4 12
460.1-1170-059A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.80 .465 37.2 1.465 312
460.1-1180-035A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.80 .465 56.8 2.236 4 12
460.1-1180-059A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
11.80 .465 96.2 3.787 812
460.1-1180-089A1-XM
✩✩★✩✩★
12.00 .472 180 7.087 178.2 7.016 128 5.039 1.8 .071 COROMANT
11.91 .469 37.5 1.476 3 12
460.1-1191-036A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.91 .469 56.7 2.232 412
460.1-1191-060A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
11.91 .469 97.0 3.819 8 12
460.1-1191-089A1-XM
✩✩★✩✩★
12.00 .472 180 7.087 178.2 7.016 128 5.039 1.8 .071 COROMANT
12.00 .472 37.8 1.488 312
460.1-1200-036A1-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
12.00 .472 56.6 2.228 4 12
460.1-1200-060A1-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
12.00 .472 97.8 3.850 812
460.1-1200-090A1-XM
✩✩★✩✩★
12.00 .472 180 7.087 178.2 7.016 128 5.039 1.8 .071 COROMANT
12.05 .474 37.9 1.492 3 14
460.1-1205-036A1-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.2 4.142 60 2.362 1.8 .071 DIN 6537 K
12.05 .474 62.0 2.441 514
460.1-1205-060A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.2 4.811 77 3.032 1.8 .071 DIN 6537 L
12.10 .476 38.1 1.500 3 14
460.1-1210-036A1-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.2 4.142 60 2.362 1.8 .071 DIN 6537 K
12.20 .480 38.4 1.512 314
460.1-1220-037A1-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.2 4.142 60 2.362 1.8 .071 DIN 6537 K
12.20 .480 62.4 2.457 5 14
460.1-1220-061A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.2 4.811 77 3.032 1.8 .071 DIN 6537 L
12.20 .480 99.4 3.913 814
460.1-1220-092A1-XM
✩✩★✩✩★
14.00 .551 202 7.953 200.2 7.882 151 5.945 1.8 .071 COROMANT
12.25 .482 62.3 2.453 5 14
460.1-1225-061A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.2 4.811 77 3.032 1.8 .071 DIN 6537 L
12.30 .484 38.7 1.524 314
460.1-1230-037A1-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.2 4.142 60 2.362 1.8 .071 DIN 6537 K
12.30 .484 62.2 2.449 5 14
460.1-1230-062A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.2 4.811 77 3.032 1.8 .071 DIN 6537 L
12.30 .484 100.3 3.949 814
460.1-1230-092A1-XM
✩✩★✩✩★
14.00 .551 202 7.953 200.2 7.882 151 5.945 1.8 .071 COROMANT
12.40 .488 62.1 2.445 5 14
460.1-1240-062A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.2 4.811 77 3.032 1.8 .071 DIN 6537 L
12.50 .492 39.4 1.551 314
460.1-1250-038A1-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
12.50 .492 62.0 2.441 4 14
460.1-1250-063A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
12.50 .492 101.9 4.012 814
460.1-1250-094A1-XM
✩✩★✩✩★
14.00 .551 202 7.953 200.1 7.878 151 5.945 1.9 .075 COROMANT
12.60 .496 61.9 2.437 4 14
460.1-1260-063A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
12.70 .500 40.0 1.575 314
460.1-1270-038A1-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
12.70 .500 61.8 2.433 4 14
460.1-1270-064A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
12.70 .500 103.5 4.075 814
460.1-1270-095A1-XM
✩✩★✩✩★
14.00 .551 202 7.953 200.1 7.878 151 5.945 1.9 .075 COROMANT
12.75 .502 61.7 2.429 4 14
460.1-1275-064A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
12.80 .504 40.3 1.587 314
460.1-1280-038A1-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
12.80 .504 61.6 2.425 4 14
460.1-1280-064A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
12.80 .504 104.3 4.106 814
460.1-1280-096A1-XM
✩✩★✩✩★
14.00 .551 202 7.953 200.1 7.878 151 5.945 1.9 .075 COROMANT
12.90 .508 61.5 2.421 4 14
460.1-1290-065A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
13.00 .512 40.9 1.610 314
460.1-1300-039A1-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
13.00 .512 61.4 2.417 4 14
460.1-1300-065A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
13.00 .512 105.9 4.169 814
460.1-1300-098A1-XM
✩✩★✩✩★
14.00 .551 202 7.953 200.1 7.878 151 5.945 1.9 .075 COROMANT
13.10 .516 41.2 1.622 3 14
460.1-1310-039A1-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
13.10 .516 61.3 2.413 414
460.1-1310-066A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.10 .516 106.7 4.201 8 14
460.1-1310-098A1-XM
✩✩★✩✩★
14.00 .551 202 7.953 200.0 7.874 151 5.945 2.0 .079 COROMANT
B82 E3 E22 E8
B 15
Универсальные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Уни верса льные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
13.25 .522 61.1 2.406 414
460.1-1325-066A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.30 .524 61.0 2.402 4 14
460.1-1330-067A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.40 .528 60.9 2.398 414
460.1-1340-067A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.49 .531 42.5 1.673 3 14
460.1-1349-041A1-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
13.49 .531 60.8 2.394 414
460.1-1349-061A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.49 .531 110.0 4.331 8 14
460.1-1349-101A1-XM
✩✩★✩✩★
14.00 .551 202 7.953 200.0 7.874 151 5.945 2.0 .079 COROMANT
13.50 .531 42.5 1.673 314
460.1-1350-041A1-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
13.50 .531 60.8 2.394 4 14
460.1-1350-061A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.50 .531 11 0.0 4.331 814
460.1-1350-101A1-XM
✩✩★✩✩★
14.00 .551 202 7.953 200.0 7.874 151 5.945 2.0 .079 COROMANT
13.55 .533 60.7 2.390 4 14
460.1-1355-061A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.65 .537 60.6 2.386 414
460.1-1365-061A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.70 .539 111.6 4.394 8 14
460.1-1370-103A1-XM
✩✩★✩✩★
14.00 .551 202 7.953 200.0 7.874 151 5.945 2.0 .079 COROMANT
13.75 .541 60.5 2.382 414
460.1-1375-062A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.80 .543 43.4 1.709 3 14
460.1-1380-041A1-XM
✩✩★✩✩★
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
13.80 .543 60.4 2.378 414
460.1-1380-062A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
13.89 .547 43.3 1.705 3 14
460.1-1389-042A1-XM
✩✩★✩✩★
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
13.89 .547 60.3 2.374 414
460.1-1389-063A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
13.89 .547 113.2 4.457 8 14
460.1-1389-104A1-XM
✩✩★✩✩★
14.00 .551 202 7.953 199.9 7.870 151 5.945 2.1 .083 COROMANT
14.00 .551 44.1 1.736 314
460.1-1400-042A1-XM
✩✩★✩✩★
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
14.00 .551 63.0 2.480 4 14
460.1-1400-063A1-XM
✩✩★✩✩★
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
14.00 .551 11 4.1 4.492 814
460.1-1400-105A1-XM
✩✩★✩✩★
14.00 .551 202 7.953 199.9 7.870 151 5.945 2.1 .083 COROMANT
14.10 .555 68.9 2.713 4 16
460.1-1410-063A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.9 5.154 83 3.268 2.1 .083 DIN 6537 L
14.20 .559 11 5.7 4.555 816
460.1-1420-107A1-XM
✩✩★✩✩★
16.00 .630 227 8.937 224.9 8.854 172 6.772 2.1 .083 COROMANT
14.25 .561 44.9 1.768 3 16
460.1-1425-043A1-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.9 4.445 65 2.559 2.1 .083 DIN 6537 K
14.25 .561 68.8 2.709 416
460.1-1425-071A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.9 5.154 83 3.268 2.1 .083 DIN 6537 L
14.25 .561 116.1 4.571 8 16
460.1-1425-107A1-XM
✩✩★✩✩★
16.00 .630 227 8.937 224.9 8.854 172 6.772 2.1 .083 COROMANT
14.29 .563 45.0 1.772 316
460.1-1429-043A1-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.9 4.445 65 2.559 2.1 .083 DIN 6537 K
14.29 .563 68.7 2.705 4 16
460.1-1429-072A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.9 5.154 83 3.268 2.1 .083 DIN 6537 L
14.29 .563 11 6.4 4.583 816
460.1-1429-107A1-XM
✩✩★✩✩★
16.00 .630 227 8.937 224.9 8.854 172 6.772 2.1 .083 COROMANT
14.30 .563 68.7 2.705 4 16
460.1-1430-072A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.9 5.154 83 3.268 2.1 .083 DIN 6537 L
14.50 .571 45.7 1.799 316
460.1-1450-044A1-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
14.50 .571 68.5 2.697 4 16
460.1-1450-073A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
14.50 .571 11 8.2 4.654 816
460.1-1450-109A1-XM
✩✩★✩✩★
16.00 .630 227 8.937 224.8 8.850 172 6.772 2.2 .087 COROMANT
14.55 .573 68.5 2.697 4 16
460.1-1455-073A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
14.60 .575 68.4 2.693 416
460.1-1460-073A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
14.68 .578 46.2 1.819 3 16
460.1-1468-044A1-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
14.68 .578 68.3 2.689 416
460.1-1468-073A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
14.68 .578 119.7 4.713 8 16
460.1-1468-110A1-XM
✩✩★✩✩★
16.00 .630 227 8.937 224.8 8.850 172 6.772 2.2 .087 COROMANT
14.70 .579 11 9.8 4.717 816
460.1-1470-110A1-XM
✩✩★✩✩★
16.00 .630 227 8.937 224.8 8.850 172 6.772 2.2 .087 COROMANT
14.75 .581 68.3 2.689 4 16
460.1-1475-066A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
14.80 .583 46.6 1.835 316
460.1-1480-044A1-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
14.80 .583 68.2 2.685 4 16
460.1-1480-067A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
15.00 .591 47.2 1.858 316
460.1-1500-045A1-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
15.00 .591 68.0 2.677 4 16
460.1-1500-068A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
15.00 .591 122.2 4.811 816
460.1-1500-113A1-XM
✩✩★✩✩★
16.00 .630 227 8.937 224.8 8.850 172 6.772 2.2 .087 COROMANT
15.08 .594 47.5 1.870 3 16
460.1-1508-045A1-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
15.08 .594 67.9 2.673 416
460.1-1508-068A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
15.08 .594 122.9 4.839 8 16
460.1-1508-113A1-XM
✩✩★✩✩★
16.00 .630 227 8.937 224.8 8.850 172 6.772 2.2 .087 COROMANT
15.10 .594 47.6 1.874 316
460.1-1510-045A1-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.7 4.437 65 2.559 2.3 .091 DIN 6537 K
15.10 .594 67.9 2.673 4 16
460.1-1510-068A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.10 .594 123.1 4.846 816
460.1-1510-113A1-XM
✩✩★✩✩★
16.00 .630 227 8.937 224.7 8.846 172 6.772 2.3 .091 COROMANT
B82 E3 E22 E8
B 16
СВЕРЛЕНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Универсальные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
15.25 .600 67.8 2.669 416
460.1-1525-069A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.30 .602 67.7 2.665 4 16
460.1-1530-069A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.48 .609 48.7 1.917 316
460.1-1548-046A1-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.7 4.437 65 2.559 2.3 .091 DIN 6537 K
15.48 .609 67.5 2.657 4 16
460.1-1548-070A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.48 .609 126.1 4.965 816
460.1-1548-116A1-XM
✩✩★✩✩★
16.00 .630 227 8.937 224.7 8.846 172 6.772 2.3 .091 COROMANT
15.50 .610 48.8 1.921 3 16
460.1-1550-047A1-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.7 4.437 65 2.559 2.3 .091 DIN 6537 K
15.50 .610 67.5 2.657 416
460.1-1550-070A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.50 .610 126.3 4.972 8 16
460.1-1550-116A1-XM
✩✩★✩✩★
16.00 .630 227 8.937 224.7 8.846 172 6.772 2.3 .091 COROMANT
15.55 .612 67.5 2.657 416
460.1-1555-070A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.60 .614 67.4 2.654 4 16
460.1-1560-070A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.70 .618 127.9 5.035 816
460.1-1570-118A1-XM
✩✩★✩✩★
16.00 .630 227 8.937 224.7 8.846 172 6.772 2.3 .091 COROMANT
15.80 .622 49.2 1.937 3 16
460.1-1580-047A1-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.6 4.433 65 2.559 2.4 .094 DIN 6537 K
15.80 .622 67.2 2.646 416
460.1-1580-071A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
15.88 .625 49.1 1.933 3 16
460.1-1588-048A1-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.6 4.433 65 2.559 2.4 .094 DIN 6537 K
15.88 .625 67.1 2.642 416
460.1-1588-071A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
15.88 .625 129.4 5.094 8 16
460.1-1588-119A1-XM
✩✩★✩✩★
16.00 .630 227 8.937 224.6 8.843 172 6.772 2.4 .094 COROMANT
16.00 .630 49.0 1.929 316
460.1-1600-048A1-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.6 4.433 65 2.559 2.4 .094 DIN 6537 K
16.00 .630 67.0 2.638 4 16
460.1-1600-072A1-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
16.00 .630 130.4 5.134 816
460.1-1600-120A1-XM
✩✩★✩✩★
16.00 .630 227 8.937 224.6 8.843 172 6.772 2.4 .094 COROMANT
16.08 .633 76.9 3.028 4 18
460.1-1608-072A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.6 5.535 93 3.661 2.4 .094 DIN 6537 L
16.10 .634 76.9 3.028 418
460.1-1610-072A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.6 5.535 93 3.661 2.4 .094 DIN 6537 L
16.27 .641 51.2 2.016 3 18
460.1-1627-049A1-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.6 4.748 73 2.874 2.4 .094 DIN 6537 K
16.27 .641 76.7 3.020 418
460.1-1627-081A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.6 5.535 93 3.661 2.4 .094 DIN 6537 L
16.30 .642 76.7 3.020 4 18
460.1-1630-073A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.6 5.535 93 3.661 2.4 .094 DIN 6537 L
16.50 .650 52.0 2.047 318
460.1-1650-050A1-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.5 4.744 73 2.874 2.5 .098 DIN 6537 K
16.50 .650 76.5 3.012 4 18
460.1-1650-074A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
16.55 .652 76.5 3.012 418
460.1-1655-074A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
16.67 .656 52.5 2.067 3 18
460.1-1667-050A1-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.5 4.744 73 2.874 2.5 .098 DIN 6537 K
16.67 .656 76.3 3.004 418
460.1-1667-075A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
16.75 .659 76.3 3.004 4 18
460.1-1675-075A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
16.80 .661 76.2 3.000 418
460.1-1680-076A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
16.90 .665 76.1 2.996 4 18
460.1-1690-076A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
17.00 .669 53.5 2.106 318
460.1-1700-051A1-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.5 4.744 73 2.874 2.5 .098 DIN 6537 K
17.00 .669 76.0 2.992 4 18
460.1-1700-077A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
17.00 .669 138.5 5.453 818
460.1-1700-128A1-XM
✩✩★✩✩★
18.00 .709 246 9.685 243.5 9.587 194 7.638 2.5 .098 COROMANT
17.07 .672 53.7 2.114 3 18
460.1-1707-051A1-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.5 4.744 73 2.874 2.5 .098 DIN 6537 K
17.07 .672 75.9 2.988 418
460.1-1707-077A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
17.10 .673 75.9 2.988 4 18
460.1-1710-077A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.4 5.528 93 3.661 2.6 .102 DIN 6537 L
17.30 .681 75.7 2.980 418
460.1-1730-078A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.4 5.528 93 3.661 2.6 .102 DIN 6537 L
17.46 .687 55.0 2.165 3 18
460.1-1746-052A1-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.4 4.740 73 2.874 2.6 .102 DIN 6537 K
17.46 .687 75.5 2.972 418
460.1-1746-079A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.4 5.528 93 3.661 2.6 .102 DIN 6537 L
17.50 .689 55.1 2.169 3 18
460.1-1750-053A1-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.4 4.740 73 2.874 2.6 .102 DIN 6537 K
17.50 .689 75.5 2.972 418
460.1-1750-079A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.4 5.528 93 3.661 2.6 .102 DIN 6537 L
17.50 .689 142.6 5.614 8 18
460.1-1750-131A1-XM
✩✩★✩✩★
18.00 .709 246 9.685 243.4 9.583 194 7.638 2.6 .102 COROMANT
17.55 .691 75.5 2.972 418
460.1-1755-079A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.4 5.528 93 3.661 2.6 .102 DIN 6537 L
17.80 .701 75.2 2.961 4 18
460.1-1780-080A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.3 5.524 93 3.661 2.7 .106 DIN 6537 L
17.86 .703 55.1 2.169 318
460.1-1786-054A1-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.3 4.736 73 2.874 2.7 .106 DIN 6537 K
17.86 .703 75.1 2.957 4 18
460.1-1786-080A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.3 5.524 93 3.661 2.7 .106 DIN 6537 L
17.90 .705 75.1 2.957 418
460.1-1790-081A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.3 5.524 93 3.661 2.7 .106 DIN 6537 L
18.00 .709 56.7 2.232 3 18
460.1-1800-054A1-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.3 4.736 73 2.874 2.7 .106 DIN 6537 K
18.00 .709 78.6 3.094 418
460.1-1800-081A1-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.3 5.524 93 3.661 2.7 .106 DIN 6537 L
18.00 .709 146.7 5.776 8 18
460.1-1800-135A1-XM
✩✩★✩✩★
18.00 .709 246 9.685 243.3 9.579 194 7.638 2.7 .106 COROMANT
B82 E3 E22 E8
B 17
Универсальные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Уни верса льные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
18.26 .719 57.5 2.264 320
460.1-1826-055A1-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.3 5.051 79 3.110 2.7 .106 DIN 6537 K
18.26 .719 86.4 3.402 4 20
460.1-1826-082A1-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.3 5.917 101 3.976 2.7 .106 DIN 6537 L
18.35 .722 86.3 3.398 420
460.1-1835-083A1-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.3 5.917 101 3.976 2.7 .106 DIN 6537 L
18.50 .728 58.3 2.295 3 20
460.1-1850-056A1-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
18.50 .728 86.2 3.394 420
460.1-1850-083A1-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
18.50 .728 150.8 5.937 8 20
460.1-1850-139A1-XM
✩✩★✩✩★
20.00 .787 269 10.591 266.2 10.480 215 8.465 2.8 .110 COROMANT
18.65 .734 58.7 2.311 320
460.1-1865-056A1-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
18.65 .734 86.1 3.390 4 20
460.1-1865-084A1-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
18.80 .740 59.2 2.331 320
460.1-1880-056A1-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
18.90 .744 85.9 3.382 4 20
460.1-1890-085A1-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
19.00 .748 59.8 2.354 320
460.1-1900-057A1-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
19.00 .748 85.8 3.378 4 20
460.1-1900-086A1-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
19.00 .748 154.8 6.094 820
460.1-1900-143A1-XM
✩✩★✩✩★
20.00 .787 269 10.591 266.2 10.480 215 8.465 2.8 .110 COROMANT
19.05 .750 60.0 2.362 3 20
460.1-1905-057A1-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
19.05 .750 85.8 3.378 420
460.1-1905-086A1-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
19.25 .758 85.6 3.370 4 20
460.1-1925-087A1-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.1 5.909 101 3.976 2.9 .114 DIN 6537 L
19.30 .760 85.6 3.370 420
460.1-1930-087A1-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.1 5.909 101 3.976 2.9 .114 DIN 6537 L
19.50 .768 61.4 2.417 3 20
460.1-1950-059A1-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.1 5.043 79 3.110 2.9 .114 DIN 6537 K
19.50 .768 85.4 3.362 420
460.1-1950-088A1-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.1 5.909 101 3.976 2.9 .114 DIN 6537 L
19.50 .768 158.9 6.256 8 20
460.1-1950-146A1-XM
✩✩★✩✩★
20.00 .787 269 10.591 266.1 10.476 215 8.465 2.9 .114 COROMANT
19.55 .770 85.4 3.362 420
460.1-1955-088A1-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.1 5.909 101 3.976 2.9 .114 DIN 6537 L
19.80 .780 62.4 2.457 3 20
460.1-1980-059A1-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.0 5.039 79 3.110 3.0 .118 DIN 6537 K
19.80 .780 85.2 3.354 420
460.1-1980-089A1-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.0 5.906 101 3.976 3.0 .118 DIN 6537 L
20.00 .787 63.0 2.480 3 20
460.1-2000-060A1-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.0 5.039 79 3.110 3.0 .118 DIN 6537 K
20.00 .787 85.0 3.346 420
460.1-2000-090A1-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.0 5.906 101 3.976 3.0 .118 DIN 6537 L
20.00 .787 163.0 6.417 8 20
460.1-2000-150A1-XM
✩✩★✩✩★
20.00 .787 269 10.591 266.0 10.472 215 8.465 3.0 .118 COROMANT
B82 E3 E22 E8
B 18
СВЕРЛЕНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Универсальные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
3.00 .118 9.4 .370 3 6
460.1-0300-009A0-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.00 .118 15.4 .606 5 6
460.1-0300-015A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.6 2.583 28 1.102 0.4 .016 DIN 6537 L
3.10 .122 9.7 .382 3 6
460.1-0310-009A0-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.10 .122 15.9 .626 5 6
460.1-0310-016A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.6 2.583 28 1.102 0.4 .016 DIN 6537 L
3.18 .125 10.0 .394 3 6
460.1-0318-010A0-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.18 .125 16.3 .642 5 6
460.1-0318-016A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.20 .126 10.1 .398 3 6
460.1-0320-010A0-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.20 .126 16.5 .650 5 6
460.1-0320-016A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.30 .130 10.4 .409 3 6
460.1-0330-010A0-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.30 .130 17.0 .669 5 6
460.1-0330-017A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.40 .134 10.7 .421 3 6
460.1-0340-010A0-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.40 .134 17.5 .689 5 6
460.1-0340-017A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.50 .138 11.0 .433 3 6
460.1-0350-011A0-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.50 .138 18.0 .709 5 6
460.1-0350-018A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.57 .141 11.2 .441 3 6
460.1-0357-011A0-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.57 .141 18.4 .724 5 6
460.1-0357-018A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.60 .142 11.3 .445 3 6
460.1-0360-011A0-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.60 .142 18.5 .728 5 6
460.1-0360-018A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.70 .146 11.6 .457 3 6
460.1-0370-011A0-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.70 .146 19.0 .748 5 6
460.1-0370-019A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.73 .147 11.7 .461 3 6
460.1-0373-011A0-XM
✩✩★✩✩★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.80 .150 11.9 .469 3 6
460.1-0380-011A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.5 2.579 24 .945 0.5 .020 DIN 6537 K
3.80 .150 19.5 .768 5 6
460.1-0380-019A0-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.5 2.894 36 1.417 0.5 .020 DIN 6537 L
3.90 .154 12.3 .484 3 6
460.1-0390-012A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
3.90 .154 20.1 .791 5 6
460.1-0390-020A0-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
3.97 .156 12.5 .492 3 6
460.1-0397-012A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
3.97 .156 20.4 .803 5 6
460.1-0397-020A0-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.00 .157 12.6 .496 3 6
460.1-0400-012A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.00 .157 20.6 .811 5 6
460.1-0400-020A0-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.10 .161 12.9 .508 3 6
460.1-0410-012A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.10 .161 21.1 .831 5 6
460.1-0410-021A0-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.20 .165 13.2 .520 3 6
460.1-0420-013A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.20 .165 21.6 .850 5 6
460.1-0420-021A0-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.30 .169 13.5 .531 3 6
460.1-0430-013A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.30 .169 22.1 .870 5 6
460.1-0430-022A0-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.37 .172 13.7 .539 3 6
460.1-0437-013A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.37 .172 22.5 .886 5 6
460.1-0437-022A0-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.40 .173 13.8 .543 3 6
460.1-0440-013A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.40 .173 22.6 .890 5 6
460.1-0440-022A0-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.50 .177 14.2 .559 3 6
460.1-0450-014A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.50 .177 23.2 .913 5 6
460.1-0450-023A0-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.60 .181 14.5 .571 3 6
460.1-0460-014A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.60 .181 23.7 .933 5 6
460.1-0460-023A0-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.70 .185 14.6 .575 3 6
460.1-0470-014A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.70 .185 24.2 .953 5 6
460.1-0470-024A0-XM
✩✩★✩✩★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.76 .187 15.0 .591 3 6
460.1-0476-014A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
4.76 .187 24.5 .965 5 6
460.1-0476-024A0-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
4.80 .189 15.1 .594 3 6
460.1-0480-014A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
4.80 .189 24.7 .972 5 6
460.1-0480-024A0-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
4.90 .193 15.4 .606 3 6
460.1-0490-015A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
4.90 .193 25.2 .992 5 6
460.1-0490-025A0-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
B82 E3 E8
B 19
Универсальные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Уни верса льные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
5.00 .197 15.7 .618 3 6
460.1-0500-015A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.00 .197 25.7 1.012 5 6
460.1-0500-025A0-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.10 .201 16.0 .630 3 6
460.1-0510-015A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.10 .201 26.2 1.032 5 6
460.1-0510-026A0-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.16 .203 16.2 .638 3 6
460.1-0516-016A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.16 .203 26.5 1.043 5 6
460.1-0516-026A0-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.20 .205 16.4 .646 3 6
460.1-0520-016A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.20 .205 26.8 1.055 5 6
460.1-0520-026A0-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.50 .217 17.3 .681 3 6
460.1-0550-017A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.50 .217 28.3 1.114 5 6
460.1-0550-028A0-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.56 .219 17.5 .689 3 6
460.1-0556-017A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.56 .219 28.6 1.126 5 6
460.1-0556-028A0-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.60 .220 17.6 .693 3 6
460.1-0560-017A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.60 .220 28.8 1.134 5 6
460.1-0560-028A0-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.70 .224 17.7 .697 3 6
460.1-0570-017A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.70 .224 29.3 1.154 5 6
460.1-0570-029A0-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.80 .228 17.6 .693 3 6
460.1-0580-017A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.80 .228 29.9 1.177 5 6
460.1-0580-029A0-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.95 .234 17.3 .681 2 6
460.1-0595-018A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.95 .234 30.6 1.205 5 6
460.1-0595-030A0-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
6.00 .236 18.9 .744 3 6
460.1-0600-018A0-XM
✩✩★✩✩★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
6.00 .236 30.9 1.217 5 6
460.1-0600-030A0-XM
✩✩★✩✩★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
6.10 .240 19.2 .756 3 8
460.1-0610-018A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.10 .240 31.4 1.236 5 8
460.1-0610-031A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.20 .244 19.5 .768 3 8
460.1-0620-019A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.20 .244 31.9 1.256 5 8
460.1-0620-031A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.30 .248 19.8 .780 3 8
460.1-0630-019A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.30 .248 32.4 1.276 5 8
460.1-0630-032A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.35 .250 20.0 .787 3 8
460.1-0635-019A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.35 .250 32.7 1.287 5 8
460.1-0635-032A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.40 .252 20.1 .791 3 8
460.1-0640-019A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.40 .252 32.9 1.295 5 8
460.1-0640-032A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.50 .256 20.5 .807 3 8
460.1-0650-020A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.50 .256 33.5 1.319 5 8
460.1-0650-033A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.60 .260 20.8 .819 3 8
460.1-0660-020A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.60 .260 34.0 1.339 5 8
460.1-0660-033A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.70 .264 21.1 .831 3 8
460.1-0670-020A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.70 .264 34.5 1.358 5 8
460.1-0670-034A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.75 .266 21.2 .835 3 8
460.1-0675-020A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.75 .266 34.7 1.366 5 8
460.1-0675-034A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.80 .268 21.4 .843 3 8
460.1-0680-020A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.80 .268 35.0 1.378 5 8
460.1-0680-034A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.90 .272 21.7 .854 3 8
460.1-0690-021A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.90 .272 35.5 1.398 5 8
460.1-0690-035A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
7.00 .276 22.0 .866 3 8
460.1-0700-021A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
7.00 .276 36.0 1.417 5 8
460.1-0700-035A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
7.10 .280 22.3 .878 3 8
460.1-0710-021A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 78.0 3.071 41 1.614 1.0 .039 DIN 6537 K
7.10 .280 36.5 1.437 5 8
460.1-0710-036A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
7.14 .281 22.5 .886 3 8
460.1-0714-021A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.14 .281 36.8 1.449 5 8
460.1-0714-036A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.30 .287 23.0 .906 3 8
460.1-0730-022A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.30 .287 37.6 1.480 5 8
460.1-0730-037A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
B82 E3 E8
B 20
СВЕРЛЕНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Универсальные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
7.40 .291 23.3 .917 3 8
460.1-0740-022A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.40 .291 38.1 1.500 5 8
460.1-0740-037A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.50 .295 23.6 .929 3 8
460.1-0750-023A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.50 .295 38.6 1.520 5 8
460.1-0750-038A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.54 .297 23.7 .933 3 8
460.1-0754-023A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.54 .297 38.8 1.528 5 8
460.1-0754-038A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.60 .299 23.9 .941 3 8
460.1-0760-023A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.60 .299 39.1 1.539 5 8
460.1-0760-038A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.70 .303 24.2 .953 3 8
460.1-0770-023A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.70 .303 39.6 1.559 5 8
460.1-0770-039A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.80 .307 24.6 .969 3 8
460.1-0780-023A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.80 .307 40.2 1.583 5 8
460.1-0780-039A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.90 .311 24.9 .980 3 8
460.1-0790-024A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.90 .311 40.7 1.602 5 8
460.1-0790-040A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.94 .313 25.0 .984 3 8
460.1-0794-024A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.94 .313 40.9 1.610 5 8
460.1-0794-040A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
8.00 .315 25.2 .992 3 8
460.1-0800-024A0-XM
✩✩★✩✩★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
8.00 .315 41.2 1.622 5 8
460.1-0800-040A0-XM
✩✩★✩✩★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
8.10 .319 25.5 1.004 310
460.1-0810-024A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.10 .319 41.7 1.642 5 10
460.1-0810-041A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.20 .323 25.8 1.016 310
460.1-0820-025A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.20 .323 42.2 1.661 5 10
460.1-0820-041A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.33 .328 26.2 1.032 310
460.1-0833-025A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.33 .328 42.9 1.689 5 10
460.1-0833-042A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.40 .331 26.4 1.039 310
460.1-0840-025A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.40 .331 43.2 1.701 5 10
460.1-0840-042A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.50 .335 26.8 1.055 310
460.1-0850-026A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.50 .335 43.8 1.724 5 10
460.1-0850-043A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.60 .339 27.1 1.067 310
460.1-0860-026A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.60 .339 44.3 1.744 5 10
460.1-0860-043A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.70 .343 27.4 1.079 310
460.1-0870-026A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.70 .343 44.8 1.764 5 10
460.1-0870-044A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.73 .344 27.5 1.083 310
460.1-0873-026A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.73 .344 44.9 1.768 5 10
460.1-0873-044A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.80 .346 27.7 1.091 310
460.1-0880-026A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.80 .346 45.3 1.783 5 10
460.1-0880-044A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.90 .350 45.8 1.803 510
460.1-0890-045A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
9.00 .354 28.3 1.114 3 10
460.1-0900-027A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
9.00 .354 46.3 1.823 510
460.1-0900-045A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
9.10 .358 28.6 1.126 3 10
460.1-0910-027A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
9.10 .358 46.8 1.843 510
460.1-0910-046A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
9.13 .359 28.7 1.130 3 10
460.1-0913-027A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.13 .359 47.0 1.850 510
460.1-0913-046A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.30 .366 29.3 1.154 3 10
460.1-0930-028A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.30 .366 47.9 1.886 510
460.1-0930-047A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.40 .370 29.6 1.165 3 10
460.1-0940-028A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.40 .370 48.4 1.906 510
460.1-0940-047A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.50 .374 29.9 1.177 3 10
460.1-0950-029A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.50 .374 48.7 1.917 510
460.1-0950-048A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.53 .375 30.0 1.181 3 10
460.1-0953-029A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.53 .375 48.6 1.913 510
460.1-0953-048A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
B82 E3 E8
B 21
Универсальные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Уни верса льные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
9.60 .378 30.2 1.189 310
460.1-0960-029A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.60 .378 48.5 1.909 5 10
460.1-0960-048A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.70 .382 30.5 1.201 310
460.1-0970-029A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.70 .382 48.4 1.906 4 10
460.1-0970-049A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.80 .386 30.9 1.217 310
460.1-0980-029A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.80 .386 48.3 1.902 4 10
460.1-0980-049A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.90 .390 31.2 1.228 310
460.1-0990-030A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.90 .390 48.1 1.894 4 10
460.1-0990-050A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.92 .391 31.2 1.228 310
460.1-0992-030A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.92 .391 48.1 1.894 4 10
460.1-0992-050A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
10.00 .394 31.5 1.240 310
460.1-1000-030A0-XM
✩✩★✩✩★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
10.00 .394 48.0 1.890 4 10
460.1-1000-050A0-XM
✩✩★✩✩★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
10.10 .398 31.8 1.252 312
460.1-1010-030A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.10 .398 52.0 2.047 5 12
460.1-1010-051A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.20 .402 32.1 1.264 312
460.1-1020-031A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.20 .402 52.5 2.067 5 12
460.1-1020-051A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.30 .406 32.4 1.276 312
460.1-1030-031A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.30 .406 53.0 2.087 5 12
460.1-1030-052A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.32 .406 32.5 1.280 312
460.1-1032-031A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.32 .406 53.1 2.091 5 12
460.1-1032-052A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.40 .409 32.7 1.287 312
460.1-1040-031A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.40 .409 53.5 2.106 5 12
460.1-1040-052A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.50 .413 33.1 1.303 312
460.1-1050-032A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
10.50 .413 54.1 2.130 5 12
460.1-1050-053A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.60 .417 33.4 1.315 312
460.1-1060-032A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
10.60 .417 54.6 2.150 5 12
460.1-1060-053A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.72 .422 33.7 1.327 312
460.1-1072-032A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
10.72 .422 55.2 2.173 5 12
460.1-1072-054A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.80 .425 34.0 1.339 312
460.1-1080-032A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
11.00 .433 34.6 1.362 3 12
460.1-1100-033A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
11.00 .433 56.6 2.228 512
460.1-1100-055A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
11.11 .437 35.0 1.378 3 12
460.1-1111-033A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.11 .437 57.2 2.252 512
460.1-1111-056A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.20 .441 35.3 1.390 3 12
460.1-1120-034A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.20 .441 57.6 2.268 512
460.1-1120-056A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.40 .449 35.9 1.413 3 12
460.1-1140-034A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.40 .449 57.3 2.256 512
460.1-1140-057A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.50 .453 36.2 1.425 3 12
460.1-1150-035A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.50 .453 57.2 2.252 412
460.1-1150-058A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.51 .453 36.2 1.425 3 12
460.1-1151-035A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.51 .453 57.2 2.252 412
460.1-1151-058A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.60 .457 36.5 1.437 3 12
460.1-1160-035A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.60 .457 57.1 2.248 412
460.1-1160-058A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.80 .465 37.2 1.465 3 12
460.1-1180-035A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.80 .465 56.8 2.236 412
460.1-1180-059A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
11.91 .469 37.5 1.476 3 12
460.1-1191-036A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.91 .469 56.7 2.232 412
460.1-1191-060A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
12.00 .472 37.8 1.488 3 12
460.1-1200-036A0-XM
✩✩★✩✩★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
12.00 .472 56.6 2.228 412
460.1-1200-060A0-XM
✩✩★✩✩★
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
12.10 .476 38.1 1.500 3 14
460.1-1210-036A0-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.2 4.142 60 2.362 1.8 .071 DIN 6537 K
12.10 .476 62.3 2.453 514
460.1-1210-061A0-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.2 4.811 77 3.032 1.8 .071 DIN 6537 L
B82 E3 E8
B 22
СВЕРЛЕНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Универсальные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
12.20 .480 38.4 1.512 314
460.1-1220-037A0-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.2 4.142 60 2.362 1.8 .071 DIN 6537 K
12.20 .480 62.4 2.457 5 14
460.1-1220-061A0-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.2 4.811 77 3.032 1.8 .071 DIN 6537 L
12.30 .484 38.7 1.524 314
460.1-1230-037A0-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.2 4.142 60 2.362 1.8 .071 DIN 6537 K
12.30 .484 62.2 2.449 5 14
460.1-1230-062A0-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.2 4.811 77 3.032 1.8 .071 DIN 6537 L
12.50 .492 39.4 1.551 314
460.1-1250-038A0-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
12.50 .492 62.0 2.441 4 14
460.1-1250-063A0-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
12.70 .500 40.0 1.575 314
460.1-1270-038A0-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
12.70 .500 61.8 2.433 4 14
460.1-1270-064A0-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
12.80 .504 40.3 1.587 314
460.1-1280-038A0-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
12.80 .504 61.6 2.425 4 14
460.1-1280-064A0-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
13.00 .512 40.9 1.610 314
460.1-1300-039A0-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
13.00 .512 61.4 2.417 4 14
460.1-1300-065A0-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
13.10 .516 41.2 1.622 314
460.1-1310-039A0-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
13.10 .516 61.3 2.413 4 14
460.1-1310-066A0-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.49 .531 42.5 1.673 314
460.1-1349-041A0-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
13.49 .531 60.8 2.394 4 14
460.1-1349-061A0-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.50 .531 42.5 1.673 314
460.1-1350-041A0-XM
✩✩★✩✩★
14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
13.50 .531 60.8 2.394 4 14
460.1-1350-061A0-XM
✩✩★✩✩★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.80 .543 43.4 1.709 314
460.1-1380-041A0-XM
✩✩★✩✩★
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
13.80 .543 60.4 2.378 4 14
460.1-1380-062A0-XM
✩✩★✩✩★
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
13.89 .547 43.3 1.705 314
460.1-1389-042A0-XM
✩✩★✩✩★
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
13.89 .547 60.3 2.374 4 14
460.1-1389-063A0-XM
✩✩★✩✩★
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
14.00 .551 44.1 1.736 314
460.1-1400-042A0-XM
✩✩★✩✩★
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
14.00 .551 63.0 2.480 4 14
460.1-1400-063A0-XM
✩✩★✩✩★
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
14.25 .561 44.9 1.768 316
460.1-1425-043A0-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.9 4.445 65 2.559 2.1 .083 DIN 6537 K
14.25 .561 68.8 2.709 4 16
460.1-1425-071A0-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.9 5.154 83 3.268 2.1 .083 DIN 6537 L
14.29 .563 45.0 1.772 316
460.1-1429-043A0-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.9 4.445 65 2.559 2.1 .083 DIN 6537 K
14.29 .563 68.7 2.705 4 16
460.1-1429-072A0-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.9 5.154 83 3.268 2.1 .083 DIN 6537 L
14.50 .571 45.7 1.799 316
460.1-1450-044A0-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
14.50 .571 68.5 2.697 4 16
460.1-1450-073A0-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
14.68 .578 46.2 1.819 316
460.1-1468-044A0-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
14.68 .578 68.3 2.689 4 16
460.1-1468-073A0-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
14.80 .583 46.6 1.835 316
460.1-1480-044A0-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
14.80 .583 68.2 2.685 4 16
460.1-1480-067A0-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
15.00 .591 47.2 1.858 316
460.1-1500-045A0-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
15.00 .591 68.0 2.677 4 16
460.1-1500-068A0-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
15.08 .594 47.5 1.870 316
460.1-1508-045A0-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
15.08 .594 67.9 2.673 4 16
460.1-1508-068A0-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
15.10 .594 47.6 1.874 316
460.1-1510-045A0-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.7 4.437 65 2.559 2.3 .091 DIN 6537 K
15.10 .594 67.9 2.673 4 16
460.1-1510-068A0-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.48 .609 48.7 1.917 316
460.1-1548-046A0-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.7 4.437 65 2.559 2.3 .091 DIN 6537 K
15.48 .609 67.5 2.657 4 16
460.1-1548-070A0-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.50 .610 48.8 1.921 316
460.1-1550-047A0-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.7 4.437 65 2.559 2.3 .091 DIN 6537 K
15.50 .610 67.5 2.657 4 16
460.1-1550-070A0-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.80 .622 49.2 1.937 316
460.1-1580-047A0-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.6 4.433 65 2.559 2.4 .094 DIN 6537 K
15.80 .622 67.2 2.646 4 16
460.1-1580-071A0-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
15.88 .625 49.1 1.933 316
460.1-1588-047A0-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.6 4.433 65 2.559 2.4 .094 DIN 6537 K
15.88 .625 67.1 2.642 4 16
460.1-1588-071A0-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
16.00 .630 49.0 1.929 316
460.1-1600-048A0-XM
✩✩★✩✩★
16.00 .630 115 4.528 112.6 4.433 65 2.559 2.4 .094 DIN 6537 K
16.00 .630 67.0 2.638 4 16
460.1-1600-072A0-XM
✩✩★✩✩★
16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
16.27 .641 51.2 2.016 318
460.1-1627-049A0-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.6 4.748 73 2.874 2.4 .094 DIN 6537 K
16.27 .641 76.7 3.020 4 18
460.1-1627-081A0-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.6 5.535 93 3.661 2.4 .094 DIN 6537 L
B82 E3 E8
B 23
Универсальные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Уни верса льные решения
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
P M K N S H
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
16.50 .650 52.0 2.047 318
460.1-1650-050A0-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.5 4.744 73 2.874 2.5 .098 DIN 6537 K
16.50 .650 76.5 3.012 4 18
460.1-1650-074A0-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
16.67 .656 52.5 2.067 318
460.1-1667-050A0-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.5 4.744 73 2.874 2.5 .098 DIN 6537 K
16.67 .656 76.3 3.004 4 18
460.1-1667-075A0-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
17.00 .669 53.5 2.106 318
460.1-1700-051A0-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.5 4.744 73 2.874 2.5 .098 DIN 6537 K
17.00 .669 76.0 2.992 4 18
460.1-1700-077A0-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
17.07 .672 53.7 2.114 318
460.1-1707-051A0-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.5 4.744 73 2.874 2.5 .098 DIN 6537 K
17.46 .687 55.0 2.165 3 18
460.1-1746-052A0-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.4 4.740 73 2.874 2.6 .102 DIN 6537 K
17.46 .687 75.5 2.972 418
460.1-1746-079A0-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.4 5.528 93 3.661 2.6 .102 DIN 6537 L
17.50 .689 55.1 2.169 3 18
460.1-1750-053A0-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.4 4.740 73 2.874 2.6 .102 DIN 6537 K
17.50 .689 75.5 2.972 418
460.1-1750-079A0-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.4 5.528 93 3.661 2.6 .102 DIN 6537 L
17.80 .701 55.2 2.173 3 18
460.1-1780-053A0-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.3 4.736 73 2.874 2.7 .106 DIN 6537 K
17.80 .701 75.2 2.961 418
460.1-1780-080A0-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.3 5.524 93 3.661 2.7 .106 DIN 6537 L
17.86 .703 55.1 2.169 3 18
460.1-1786-054A0-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.3 4.736 73 2.874 2.7 .106 DIN 6537 K
17.86 .703 75.1 2.957 418
460.1-1786-080A0-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.3 5.524 93 3.661 2.7 .106 DIN 6537 L
18.00 .709 56.7 2.232 3 18
460.1-1800-054A0-XM
✩✩★✩✩★
18.00 .709 123 4.843 120.3 4.736 73 2.874 2.7 .106 DIN 6537 K
18.00 .709 78.6 3.094 418
460.1-1800-081A0-XM
✩✩★✩✩★
18.00 .709 143 5.630 140.3 5.524 93 3.661 2.7 .106 DIN 6537 L
18.26 .719 57.5 2.264 3 20
460.1-1826-055A0-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.3 5.051 79 3.110 2.7 .106 DIN 6537 K
18.26 .719 86.4 3.402 420
460.1-1826-082A0-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.3 5.917 101 3.976 2.7 .106 DIN 6537 L
18.50 .728 58.3 2.295 3 20
460.1-1850-056A0-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
18.50 .728 86.2 3.394 420
460.1-1850-083A0-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
18.65 .734 58.7 2.311 3 20
460.1-1865-056A0-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
18.65 .734 86.1 3.390 420
460.1-1865-084A0-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
19.00 .748 59.8 2.354 3 20
460.1-1900-057A0-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
19.00 .748 85.8 3.378 420
460.1-1900-086A0-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
19.05 .750 60.0 2.362 3 20
460.1-1905-057A0-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
19.05 .750 85.8 3.378 420
460.1-1905-086A0-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
19.50 .768 61.4 2.417 3 20
460.1-1950-059A0-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.1 5.043 79 3.110 2.9 .114 DIN 6537 K
19.50 .768 85.4 3.362 420
460.1-1950-088A0-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.1 5.909 101 3.976 2.9 .114 DIN 6537 L
19.80 .780 62.4 2.457 3 20
460.1-1980-059A0-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.0 5.039 79 3.110 3.0 .118 DIN 6537 K
19.80 .780 85.2 3.354 420
460.1-1980-089A0-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.0 5.906 101 3.976 3.0 .118 DIN 6537 L
20.00 .787 63.0 2.480 3 20
460.1-2000-060A0-XM
✩✩★✩✩★
20.00 .787 131 5.157 128.0 5.039 79 3.110 3.0 .118 DIN 6537 K
20.00 .787 85.0 3.346 420
460.1-2000-090A0-XM
✩✩★✩✩★
20.00 .787 153 6.024 150.0 5.906 101 3.976 3.0 .118 DIN 6537 L
B82 E3 E8
B 24
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
www.sandvik.coromant.com/corodrill860
CoroDrill
®
860
Высокопроизводительные свёрла для обработки стали
Особенности и преимущества
-Высокие режимы резания
-Низкая стоимость в расчёте на отверстие
-Надёжность
-Эффективная эвакуация стружки
-Высокая стойкость инструмента, контролируемый износ
-Стабильная точность отверстия
-Возможность 3-кратного восстановления свёрл до исходных
характеристик
Область применения по ISO:
P
Область применения
860-PM: Длинно- и короткостружечные стальные материалы, такие
как нелегированные стали, низкоуглеродистые стали,
низколегированные стали, высоколегированные стали и стальное
литьё
E8
Рекомендации
Рекомендуется использовать прецизионные
гидропластовые патроны.
Рекомендуется использовать внутренний подвод СОЖ с
давлением 20 бар.
Патроны см. в нашем каталоге "Вращающиеся инструменты".
B 25
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
860
Для обработки стали
Внутренний подвод СОЖ
TCHA H8
SIG 147°
P
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
4234
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
3.00 .118 9.5 .374 3 6
860.1-0300-016A1-PM
★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.00 .118 15.5 .610 5 6
860.1-0300-021A1-PM
★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.00 .118 24.5 .965 8 6
860.1-0300-029A1-PM
★
6.00 .236 74 2.913 73.5 2.894 34 1.339 0.5 .020 COROMANT
3.10 .122 9.8 .386 3 6
860.1-0310-016A1-PM
★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.10 .122 16.0 .630 5 6
860.1-0310-021A1-PM
★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.10 .122 25.3 .996 8 6
860.1-0310-029A1-PM
★
6.00 .236 74 2.913 73.5 2.894 34 1.339 0.5 .020 COROMANT
3.17 .125 10.0 .394 3 6
860.1-0317-016A1-PM
★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.17 .125 16.4 .646 5 6
860.1-0317-021A1-PM
★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.17 .125 25.9 1.020 8 6
860.1-0317-029A1-PM
★
6.00 .236 74 2.913 73.5 2.894 34 1.339 0.5 .020 COROMANT
3.20 .126 10.1 .398 3 6
860.1-0320-016A1-PM
★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.20 .126 16.5 .650 5 6
860.1-0320-021A1-PM
★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.20 .126 26.1 1.028 8 6
860.1-0320-029A1-PM
★
6.00 .236 74 2.913 73.5 2.894 34 1.339 0.5 .020 COROMANT
3.30 .130 10.5 .413 3 6
860.1-0330-016A1-PM
★
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.30 .130 17.1 .673 5 6
860.1-0330-021A1-PM
★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.30 .130 27.0 1.063 8 6
860.1-0330-029A1-PM
★
6.00 .236 74 2.913 73.4 2.890 35 1.378 0.6 .024 COROMANT
3.40 .134 10.8 .425 3 6
860.1-0340-016A1-PM
★
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.40 .134 17.6 .693 5 6
860.1-0340-021A1-PM
★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.40 .134 27.5 1.083 8 6
860.1-0340-029A1-PM
★
6.00 .236 74 2.913 73.4 2.890 35 1.378 0.6 .024 COROMANT
3.45 .136 17.8 .701 5 6
860.1-0345-021A1-PM
★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.45 .136 27.4 1.079 7 6
860.1-0345-029A1-PM
★
6.00 .236 74 2.913 73.4 2.890 35 1.378 0.6 .024 COROMANT
3.50 .138 11.1 .437 3 6
860.1-0350-016A1-PM
★
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.50 .138 18.1 .713 5 6
860.1-0350-021A1-PM
★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.50 .138 27.3 1.075 7 6
860.1-0350-029A1-PM
★
6.00 .236 74 2.913 73.4 2.890 35 1.378 0.6 .024 COROMANT
3.55 .140 11.2 .441 3 6
860.1-0355-016A1-PM
★
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.57 .141 18.5 .728 5 6
860.1-0357-021A1-PM
★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.57 .141 27.1 1.067 7 6
860.1-0357-029A1-PM
★
6.00 .236 74 2.913 73.4 2.890 35 1.378 0.6 .024 COROMANT
3.60 .142 11.4 .449 3 6
860.1-0360-016A1-PM
★
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.60 .142 27.1 1.067 7 6
860.1-0360-029A1-PM
★
6.00 .236 74 2.913 73.4 2.890 35 1.378 0.6 .024 COROMANT
3.70 .146 11.7 .461 3 6
860.1-0370-016A1-PM
★
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.70 .146 19.1 .752 5 6
860.1-0370-021A1-PM
★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.70 .146 27.9 1.098 7 6
860.1-0370-029A1-PM
★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 COROMANT
3.80 .150 12.1 .476 3 6
860.1-0380-018A1-PM
★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
3.80 .150 19.7 .776 5 6
860.1-0380-027A1-PM
★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
3.80 .150 31.1 1.224 8 6
860.1-0380-037A1-PM
★
6.00 .236 85 3.346 84.3 3.319 44 1.732 0.7 .028 COROMANT
3.90 .154 12.4 .488 3 6
860.1-0390-018A1-PM
★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
3.90 .154 20.2 .795 5 6
860.1-0390-027A1-PM
★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
3.90 .154 31.9 1.256 8 6
860.1-0390-037A1-PM
★
6.00 .236 85 3.346 84.3 3.319 44 1.732 0.7 .028 COROMANT
3.97 .156 12.6 .496 3 6
860.1-0397-018A1-PM
★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
3.97 .156 32.4 1.276 8 6
860.1-0397-037A1-PM
★
6.00 .236 85 3.346 84.3 3.319 44 1.732 0.7 .028 COROMANT
4.00 .157 12.7 .500 3 6
860.1-0400-018A1-PM
★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.00 .157 20.7 .815 5 6
860.1-0400-027A1-PM
★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.00 .157 32.7 1.287 8 6
860.1-0400-037A1-PM
★
6.00 .236 85 3.346 84.3 3.319 44 1.732 0.7 .028 COROMANT
4.10 .161 13.0 .512 3 6
860.1-0410-018A1-PM
★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.10 .161 21.2 .835 5 6
860.1-0410-027A1-PM
★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.10 .161 33.5 1.319 8 6
860.1-0410-037A1-PM
★
6.00 .236 85 3.346 84.3 3.319 45 1.772 0.7 .028 COROMANT
4.20 .165 13.3 .524 3 6
860.1-0420-018A1-PM
★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.20 .165 21.7 .854 5 6
860.1-0420-027A1-PM
★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.20 .165 34.3 1.350 8 6
860.1-0420-037A1-PM
★
6.00 .236 85 3.346 84.3 3.319 45 1.772 0.7 .028 COROMANT
4.30 .169 13.7 .539 3 6
860.1-0430-018A1-PM
★
6.00 .236 66 2.598 65.2 2.567 24 .945 0.8 .031 DIN 6537 K
4.30 .169 22.3 .878 5 6
860.1-0430-027A1-PM
★
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.30 .169 35.2 1.386 8 6
860.1-0430-037A1-PM
★
6.00 .236 85 3.346 84.2 3.315 45 1.772 0.8 .031 COROMANT
4.36 .172 22.6 .890 5 6
860.1-0436-027A1-PM
★
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
B102 E3 E22 E8
B 26
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
860
Для обработки стали
Внутренний подвод СОЖ
TCHA H8
SIG 147°
P
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
4234
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
4.40 .173 14.0 .551 3 6
860.1-0440-018A1-PM
★
6.00 .236 66 2.598 65.2 2.567 24 .945 0.8 .031 DIN 6537 K
4.40 .173 22.8 .898 5 6
860.1-0440-027A1-PM
★
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.40 .173 36.0 1.417 8 6
860.1-0440-037A1-PM
★
6.00 .236 85 3.346 84.2 3.315 45 1.772 0.8 .031 COROMANT
4.50 .177 14.3 .563 3 6
860.1-0450-018A1-PM
★
6.00 .236 66 2.598 65.2 2.567 24 .945 0.8 .031 DIN 6537 K
4.50 .177 23.3 .917 5 6
860.1-0450-027A1-PM
★
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.50 .177 36.8 1.449 8 6
860.1-0450-037A1-PM
★
6.00 .236 85 3.346 84.2 3.315 46 1.811 0.8 .031 COROMANT
4.55 .179 14.4 .567 3 6
860.1-0455-018A1-PM
★
6.00 .236 66 2.598 65.2 2.567 24 .945 0.8 .031 DIN 6537 K
4.55 .179 23.5 .925 5 6
860.1-0455-027A1-PM
★
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.60 .181 14.6 .575 3 6
860.1-0460-018A1-PM
★
6.00 .236 66 2.598 65.2 2.567 24 .945 0.8 .031 DIN 6537 K
4.60 .181 23.8 .937 5 6
860.1-0460-027A1-PM
★
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.60 .181 36.8 1.449 8 6
860.1-0460-037A1-PM
★
6.00 .236 85 3.346 84.2 3.315 46 1.811 0.8 .031 COROMANT
4.70 .185 14.6 .575 3 6
860.1-0470-018A1-PM
★
6.00 .236 66 2.598 65.2 2.567 24 .945 0.8 .031 DIN 6537 K
4.70 .185 24.3 .957 5 6
860.1-0470-027A1-PM
★
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.70 .185 36.6 1.441 7 6
860.1-0470-037A1-PM
★
6.00 .236 85 3.346 84.2 3.315 46 1.811 0.8 .031 COROMANT
4.76 .187 15.0 .591 3 6
860.1-0476-019A1-PM
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
4.76 .187 36.5 1.437 7 6
860.1-0476-037A1-PM
★
6.00 .236 97 3.819 96.2 3.787 46 1.811 0.8 .031 COROMANT
4.76 .187 38.8 1.528 8 6
860.1-0476-047A1-PM
★
6.00 .236 97 3.819 96.2 3.787 56 2.205 0.8 .031 COROMANT
4.80 .189 15.2 .598 3 6
860.1-0480-019A1-PM
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
4.80 .189 24.8 .976 5 6
860.1-0480-037A1-PM
★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
4.80 .189 39.2 1.543 8 6
860.1-0480-047A1-PM
★
6.00 .236 97 3.819 96.2 3.787 56 2.205 0.8 .031 COROMANT
4.90 .193 15.5 .610 3 6
860.1-0490-019A1-PM
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
4.90 .193 25.3 .996 5 6
860.1-0490-037A1-PM
★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
4.90 .193 40.0 1.575 8 6
860.1-0490-047A1-PM
★
6.00 .236 97 3.819 96.2 3.787 56 2.205 0.8 .031 COROMANT
5.00 .197 15.8 .622 3 6
860.1-0500-019A1-PM
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.00 .197 25.8 1.016 5 6
860.1-0500-037A1-PM
★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.00 .197 40.8 1.606 8 6
860.1-0500-047A1-PM
★
6.00 .236 97 3.819 96.2 3.787 57 2.244 0.8 .031 COROMANT
5.10 .201 16.1 .634 3 6
860.1-0510-019A1-PM
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.10 .201 26.3 1.035 5 6
860.1-0510-037A1-PM
★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.10 .201 41.6 1.638 8 6
860.1-0510-047A1-PM
★
6.00 .236 97 3.819 96.2 3.787 57 2.244 0.8 .031 COROMANT
5.16 .203 16.3 .642 3 6
860.1-0516-019A1-PM
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.16 .203 26.6 1.047 5 6
860.1-0516-037A1-PM
★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.16 .203 42.1 1.657 8 6
860.1-0516-047A1-PM
★
6.00 .236 97 3.819 96.2 3.787 57 2.244 0.8 .031 COROMANT
5.20 .205 16.4 .646 3 6
860.1-0520-019A1-PM
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.20 .205 26.8 1.055 5 6
860.1-0520-037A1-PM
★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.20 .205 42.4 1.669 8 6
860.1-0520-047A1-PM
★
6.00 .236 97 3.819 96.2 3.787 57 2.244 0.8 .031 COROMANT
5.25 .207 27.1 1.067 5 6
860.1-0525-037A1-PM
★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.30 .209 16.7 .657 3 6
860.1-0530-019A1-PM
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.30 .209 27.3 1.075 5 6
860.1-0530-037A1-PM
★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.30 .209 43.2 1.701 8 6
860.1-0530-047A1-PM
★
6.00 .236 97 3.819 96.2 3.787 57 2.244 0.8 .031 COROMANT
5.40 .213 17.0 .669 3 6
860.1-0540-019A1-PM
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.40 .213 27.8 1.094 5 6
860.1-0540-037A1-PM
★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.40 .213 44.0 1.732 8 6
860.1-0540-047A1-PM
★
6.00 .236 97 3.819 96.2 3.787 57 2.244 0.8 .031 COROMANT
5.50 .217 17.4 .685 3 6
860.1-0550-019A1-PM
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.50 .217 28.4 1.118 5 6
860.1-0550-037A1-PM
★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.50 .217 44.9 1.768 8 6
860.1-0550-047A1-PM
★
6.00 .236 97 3.819 96.1 3.783 57 2.244 0.9 .035 COROMANT
5.56 .219 28.7 1.130 5 6
860.1-0555-037A1-PM
★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.56 .219 17.5 .689 3 6
860.1-0556-019A1-PM
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.56 .219 28.7 1.130 5 6
860.1-0556-037A1-PM
★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.56 .219 45.3 1.783 8 6
860.1-0556-047A1-PM
★
6.00 .236 97 3.819 96.1 3.783 58 2.283 0.9 .035 COROMANT
5.60 .220 17.7 .697 3 6
860.1-0560-019A1-PM
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.60 .220 28.9 1.138 5 6
860.1-0560-037A1-PM
★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.60 .220 45.7 1.799 8 6
860.1-0560-047A1-PM
★
6.00 .236 97 3.819 96.1 3.783 58 2.283 0.9 .035 COROMANT
B102 E3 E22 E8
B 27
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
860
Для обработки стали
Внутренний подвод СОЖ
TCHA H8
SIG 147°
P
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
4234
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
5.70 .224 17.7 .697 3 6
860.1-0570-019A1-PM
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.70 .224 29.4 1.157 5 6
860.1-0570-037A1-PM
★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.70 .224 46.5 1.831 8 6
860.1-0570-047A1-PM
★
6.00 .236 97 3.819 96.1 3.783 58 2.283 0.9 .035 COROMANT
5.80 .228 17.6 .693 3 6
860.1-0580-019A1-PM
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.80 .228 29.9 1.177 5 6
860.1-0580-037A1-PM
★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.80 .228 47.3 1.862 8 6
860.1-0580-047A1-PM
★
6.00 .236 97 3.819 96.1 3.783 58 2.283 0.9 .035 COROMANT
5.90 .232 17.4 .685 2 6
860.1-0590-019A1-PM
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.90 .232 30.4 1.197 5 6
860.1-0590-037A1-PM
★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.90 .232 47.4 1.866 8 6
860.1-0590-047A1-PM
★
6.00 .236 97 3.819 96.1 3.783 58 2.283 0.9 .035 COROMANT
5.95 .234 17.3 .681 2 6
860.1-0595-019A1-PM
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.95 .234 30.7 1.209 5 6
860.1-0595-037A1-PM
★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.95 .234 47.3 1.862 7 6
860.1-0595-047A1-PM
★
6.00 .236 97 3.819 96.1 3.783 58 2.283 0.9 .035 COROMANT
6.00 .236 18.9 .744 3 6
860.1-0600-019A1-PM
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
6.00 .236 30.9 1.217 5 6
860.1-0600-037A1-PM
★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
6.00 .236 48.9 1.925 8 6
860.1-0600-047A1-PM
★
6.00 .236 97 3.819 96.1 3.783 58 2.283 0.9 .035 COROMANT
6.10 .240 19.3 .760 3 8
860.1-0610-024A1-PM
★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.10 .240 31.5 1.240 5 8
860.1-0610-040A1-PM
★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.10 .240 49.8 1.961 8 8
860.1-0610-055A1-PM
★
8.00 .315 106 4.173 105.0 4.134 66 2.598 1.0 .039 COROMANT
6.20 .244 19.6 .772 3 8
860.1-0620-024A1-PM
★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.20 .244 32.0 1.260 5 8
860.1-0620-040A1-PM
★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.20 .244 50.6 1.992 8 8
860.1-0620-055A1-PM
★
8.00 .315 106 4.173 105.0 4.134 67 2.638 1.0 .039 COROMANT
6.30 .248 19.9 .783 3 8
860.1-0630-024A1-PM
★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.30 .248 32.5 1.280 5 8
860.1-0630-040A1-PM
★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.30 .248 51.4 2.024 8 8
860.1-0630-055A1-PM
★
8.00 .315 106 4.173 105.0 4.134 67 2.638 1.0 .039 COROMANT
6.35 .250 20.1 .791 3 8
860.1-0635-024A1-PM
★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.35 .250 32.8 1.291 5 8
860.1-0635-040A1-PM
★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.35 .250 51.8 2.039 8 8
860.1-0635-055A1-PM
★
8.00 .315 106 4.173 105.0 4.134 67 2.638 1.0 .039 COROMANT
6.40 .252 20.2 .795 3 8
860.1-0640-024A1-PM
★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.40 .252 33.0 1.299 5 8
860.1-0640-040A1-PM
★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.40 .252 52.2 2.055 8 8
860.1-0640-055A1-PM
★
8.00 .315 106 4.173 105.0 4.134 67 2.638 1.0 .039 COROMANT
6.50 .256 20.6 .811 3 8
860.1-0650-024A1-PM
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.50 .256 33.6 1.323 5 8
860.1-0650-040A1-PM
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.50 .256 53.1 2.091 8 8
860.1-0650-055A1-PM
★
8.00 .315 106 4.173 104.9 4.130 67 2.638 1.1 .043 COROMANT
6.60 .260 20.9 .823 3 8
860.1-0660-024A1-PM
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.60 .260 34.1 1.343 5 8
860.1-0660-040A1-PM
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.60 .260 53.9 2.122 8 8
860.1-0660-055A1-PM
★
8.00 .315 106 4.173 104.9 4.130 67 2.638 1.1 .043 COROMANT
6.70 .264 21.2 .835 3 8
860.1-0670-024A1-PM
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.70 .264 34.6 1.362 5 8
860.1-0670-040A1-PM
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.70 .264 54.7 2.154 8 8
860.1-0670-055A1-PM
★
8.00 .315 106 4.173 104.9 4.130 67 2.638 1.1 .043 COROMANT
6.75 .266 21.3 .839 3 8
860.1-0675-024A1-PM
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.75 .266 34.8 1.370 5 8
860.1-0675-040A1-PM
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.75 .266 55.1 2.169 8 8
860.1-0675-055A1-PM
★
8.00 .315 106 4.173 104.9 4.130 67 2.638 1.1 .043 COROMANT
6.80 .268 21.5 .846 3 8
860.1-0680-024A1-PM
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.80 .268 35.1 1.382 5 8
860.1-0680-040A1-PM
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.80 .268 55.5 2.185 8 8
860.1-0680-055A1-PM
★
8.00 .315 106 4.173 104.9 4.130 67 2.638 1.1 .043 COROMANT
6.90 .272 21.8 .858 3 8
860.1-0690-024A1-PM
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.90 .272 35.6 1.402 5 8
860.1-0690-040A1-PM
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.90 .272 56.3 2.217 8 8
860.1-0690-055A1-PM
★
8.00 .315 106 4.173 104.9 4.130 68 2.677 1.1 .043 COROMANT
7.00 .276 22.1 .870 3 8
860.1-0700-024A1-PM
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
7.00 .276 36.1 1.421 5 8
860.1-0700-040A1-PM
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.00 .276 57.1 2.248 8 8
860.1-0700-055A1-PM
★
8.00 .315 106 4.173 104.9 4.130 68 2.677 1.1 .043 COROMANT
B102 E3 E22 E8
B 28
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
860
Для обработки стали
Внутренний подвод СОЖ
TCHA H8
SIG 147°
P
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
4234
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
7.10 .280 22.4 .882 3 8
860.1-0710-028A1-PM
★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.10 .280 36.6 1.441 5 8
860.1-0710-040A1-PM
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.10 .280 57.9 2.280 8 8
860.1-0710-064A1-PM
★
8.00 .315 116 4.567 114.9 4.524 77 3.032 1.1 .043 COROMANT
7.14 .281 22.6 .890 3 8
860.1-0714-028A1-PM
★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.14 .281 36.9 1.453 5 8
860.1-0714-040A1-PM
★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.14 .281 58.3 2.295 8 8
860.1-0714-064A1-PM
★
8.00 .315 116 4.567 114.8 4.520 77 3.032 1.2 .047 COROMANT
7.20 .283 22.8 .898 3 8
860.1-0720-028A1-PM
★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.20 .283 37.2 1.465 5 8
860.1-0720-040A1-PM
★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.30 .287 37.7 1.484 5 8
860.1-0730-040A1-PM
★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.30 .287 59.6 2.346 8 8
860.1-0730-064A1-PM
★
8.00 .315 116 4.567 114.8 4.520 77 3.032 1.2 .047 COROMANT
7.40 .291 23.4 .921 3 8
860.1-0740-028A1-PM
★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.40 .291 38.2 1.504 5 8
860.1-0740-040A1-PM
★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.40 .291 60.4 2.378 8 8
860.1-0740-064A1-PM
★
8.00 .315 116 4.567 114.8 4.520 77 3.032 1.2 .047 COROMANT
7.50 .295 23.7 .933 3 8
860.1-0750-028A1-PM
★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.50 .295 38.7 1.524 5 8
860.1-0750-040A1-PM
★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.50 .295 61.2 2.409 8 8
860.1-0750-064A1-PM
★
8.00 .315 116 4.567 114.8 4.520 77 3.032 1.2 .047 COROMANT
7.54 .297 38.9 1.532 5 8
860.1-0754-040A1-PM
★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.60 .299 24.0 .945 3 8
860.1-0760-028A1-PM
★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.60 .299 39.2 1.543 5 8
860.1-0760-040A1-PM
★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.60 .299 62.0 2.441 8 8
860.1-0760-064A1-PM
★
8.00 .315 116 4.567 114.8 4.520 77 3.032 1.2 .047 COROMANT
7.70 .303 24.3 .957 3 8
860.1-0770-028A1-PM
★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.70 .303 39.7 1.563 5 8
860.1-0770-040A1-PM
★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.70 .303 62.8 2.472 8 8
860.1-0770-064A1-PM
★
8.00 .315 116 4.567 114.8 4.520 78 3.071 1.2 .047 COROMANT
7.80 .307 24.7 .972 3 8
860.1-0780-028A1-PM
★
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.80 .307 40.3 1.587 5 8
860.1-0780-040A1-PM
★
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
7.80 .307 63.7 2.508 8 8
860.1-0780-064A1-PM
★
8.00 .315 116 4.567 114.7 4.516 78 3.071 1.3 .051 COROMANT
7.90 .311 25.0 .984 3 8
860.1-0790-028A1-PM
★
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.90 .311 40.8 1.606 5 8
860.1-0790-040A1-PM
★
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
7.94 .313 25.1 .988 3 8
860.1-0794-028A1-PM
★
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.94 .313 41.0 1.614 5 8
860.1-0794-040A1-PM
★
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
7.94 .313 64.8 2.551 8 8
860.1-0794-064A1-PM
★
8.00 .315 116 4.567 114.7 4.516 78 3.071 1.3 .051 COROMANT
8.00 .315 25.3 .996 3 8
860.1-0800-028A1-PM
★
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
8.00 .315 41.3 1.626 5 8
860.1-0800-040A1-PM
★
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
8.00 .315 65.3 2.571 8 8
860.1-0800-064A1-PM
★
8.00 .315 116 4.567 114.7 4.516 78 3.071 1.3 .051 COROMANT
8.10 .319 25.6 1.008 310
860.1-0810-031A1-PM
★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.10 .319 41.8 1.646 5 10
860.1-0810-045A1-PM
★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.10 .319 66.1 2.602 810
860.1-0810-080A1-PM
★
10.00 .394 139 5.472 137.7 5.421 94 3.701 1.3 .051 COROMANT
8.15 .321 42.1 1.657 5 10
860.1-0815-045A1-PM
★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.20 .323 25.9 1.020 310
860.1-0820-031A1-PM
★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.20 .323 42.3 1.665 5 10
860.1-0820-045A1-PM
★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.20 .323 66.9 2.634 810
860.1-0820-080A1-PM
★
10.00 .394 139 5.472 137.7 5.421 94 3.701 1.3 .051 COROMANT
8.30 .327 26.3 1.035 3 10
860.1-0830-031A1-PM
★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.30 .327 42.9 1.689 510
860.1-0830-045A1-PM
★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.30 .327 67.8 2.669 8 10
860.1-0830-080A1-PM
★
10.00 .394 139 5.472 137.6 5.417 94 3.701 1.4 .055 COROMANT
8.33 .328 43.0 1.693 510
860.1-0833-045A1-PM
★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.40 .331 26.6 1.047 3 10
860.1-0840-031A1-PM
★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.40 .331 43.4 1.709 510
860.1-0840-045A1-PM
★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.40 .331 68.6 2.701 8 10
860.1-0840-080A1-PM
★
10.00 .394 139 5.472 137.6 5.417 94 3.701 1.4 .055 COROMANT
8.50 .335 26.9 1.059 310
860.1-0850-031A1-PM
★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.50 .335 43.9 1.728 5 10
860.1-0850-045A1-PM
★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.50 .335 69.4 2.732 810
860.1-0850-080A1-PM
★
10.00 .394 139 5.472 137.6 5.417 95 3.740 1.4 .055 COROMANT
B102 E3 E22 E8
B 29
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
860
Для обработки стали
Внутренний подвод СОЖ
TCHA H8
SIG 147°
P
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
4234
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
8.60 .339 27.2 1.071 310
860.1-0860-031A1-PM
★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.60 .339 44.4 1.748 5 10
860.1-0860-045A1-PM
★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.60 .339 70.2 2.764 810
860.1-0860-080A1-PM
★
10.00 .394 139 5.472 137.6 5.417 95 3.740 1.4 .055 COROMANT
8.70 .343 27.5 1.083 3 10
860.1-0870-031A1-PM
★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.70 .343 44.9 1.768 510
860.1-0870-045A1-PM
★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.70 .343 71.0 2.795 8 10
860.1-0870-080A1-PM
★
10.00 .394 139 5.472 137.6 5.417 95 3.740 1.4 .055 COROMANT
8.73 .344 27.6 1.087 310
860.1-0873-031A1-PM
★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.73 .344 45.1 1.776 5 10
860.1-0873-045A1-PM
★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.73 .344 71.3 2.807 810
860.1-0873-080A1-PM
★
10.00 .394 139 5.472 137.6 5.417 95 3.740 1.4 .055 COROMANT
8.80 .346 27.8 1.094 3 10
860.1-0880-031A1-PM
★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.80 .346 45.4 1.787 510
860.1-0880-045A1-PM
★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.80 .346 71.8 2.827 8 10
860.1-0880-080A1-PM
★
10.00 .394 139 5.472 137.6 5.417 95 3.740 1.4 .055 COROMANT
8.90 .350 28.1 1.106 310
860.1-0890-031A1-PM
★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.90 .350 45.9 1.807 5 10
860.1-0890-045A1-PM
★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.00 .354 28.5 1.122 310
860.1-0900-031A1-PM
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.00 .354 46.5 1.831 5 10
860.1-0900-045A1-PM
★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.00 .354 73.5 2.894 810
860.1-0900-080A1-PM
★
10.00 .394 139 5.472 137.5 5.413 95 3.740 1.5 .059 COROMANT
9.10 .358 28.8 1.134 3 10
860.1-0910-031A1-PM
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.10 .358 47.0 1.850 510
860.1-0910-045A1-PM
★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.10 .358 74.3 2.925 8 10
860.1-0910-080A1-PM
★
10.00 .394 139 5.472 137.5 5.413 95 3.740 1.5 .059 COROMANT
9.20 .362 29.1 1.146 310
860.1-0920-031A1-PM
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.20 .362 47.5 1.870 5 10
860.1-0920-045A1-PM
★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.20 .362 75.1 2.957 810
860.1-0920-080A1-PM
★
10.00 .394 139 5.472 137.5 5.413 95 3.740 1.5 .059 COROMANT
9.30 .366 29.4 1.157 3 10
860.1-0930-031A1-PM
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.30 .366 48.0 1.890 510
860.1-0930-045A1-PM
★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.30 .366 75.9 2.988 8 10
860.1-0930-080A1-PM
★
10.00 .394 139 5.472 137.5 5.413 95 3.740 1.5 .059 COROMANT
9.40 .370 29.7 1.169 310
860.1-0940-031A1-PM
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.40 .370 48.5 1.909 5 10
860.1-0940-045A1-PM
★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.40 .370 76.7 3.020 810
860.1-0940-080A1-PM
★
10.00 .394 139 5.472 137.5 5.413 96 3.780 1.5 .059 COROMANT
9.50 .374 30.0 1.181 3 10
860.1-0950-031A1-PM
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.50 .374 48.7 1.917 510
860.1-0950-045A1-PM
★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.50 .374 77.5 3.051 8 10
860.1-0950-080A1-PM
★
10.00 .394 139 5.472 137.5 5.413 96 3.780 1.5 .059 COROMANT
9.52 .375 30.1 1.185 310
860.1-0952-031A1-PM
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.52 .375 48.6 1.913 5 10
860.1-0952-045A1-PM
★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.52 .375 77.7 3.059 810
860.1-0952-080A1-PM
★
10.00 .394 139 5.472 137.5 5.413 96 3.780 1.5 .059 COROMANT
9.55 .376 48.6 1.913 5 10
860.1-0955-045A1-PM
★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.60 .378 30.3 1.193 310
860.1-0960-031A1-PM
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.60 .378 48.5 1.909 5 10
860.1-0960-045A1-PM
★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.60 .378 78.3 3.083 810
860.1-0960-080A1-PM
★
10.00 .394 139 5.472 137.5 5.413 96 3.780 1.5 .059 COROMANT
9.70 .382 30.7 1.209 3 10
860.1-0970-031A1-PM
★
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.70 .382 48.4 1.906 410
860.1-0970-045A1-PM
★
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.70 .382 79.2 3.118 8 10
860.1-0970-080A1-PM
★
10.00 .394 139 5.472 137.4 5.409 96 3.780 1.6 .063 COROMANT
9.80 .386 31.0 1.220 310
860.1-0980-031A1-PM
★
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.80 .386 48.3 1.902 4 10
860.1-0980-045A1-PM
★
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.80 .386 80.0 3.150 810
860.1-0980-080A1-PM
★
10.00 .394 139 5.472 137.4 5.409 96 3.780 1.6 .063 COROMANT
9.90 .390 31.3 1.232 3 10
860.1-0990-031A1-PM
★
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.90 .390 48.1 1.894 410
860.1-0990-045A1-PM
★
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.90 .390 80.8 3.181 8 10
860.1-0990-080A1-PM
★
10.00 .394 139 5.472 137.4 5.409 96 3.780 1.6 .063 COROMANT
9.92 .391 31.4 1.236 310
860.1-0992-031A1-PM
★
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.92 .391 81.0 3.189 8 10
860.1-0992-080A1-PM
★
10.00 .394 139 5.472 137.4 5.409 96 3.780 1.6 .063 COROMANT
B102 E3 E22 E8
B 30
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
860
Для обработки стали
Внутренний подвод СОЖ
TCHA H8
SIG 147°
P
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
4234
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
10.00 .394 31.6 1.244 310
860.1-1000-031A1-PM
★
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
10.00 .394 48.0 1.890 4 10
860.1-1000-045A1-PM
★
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
10.00 .394 81.6 3.213 810
860.1-1000-080A1-PM
★
10.00 .394 139 5.472 137.4 5.409 96 3.780 1.6 .063 COROMANT
10.10 .398 31.9 1.256 3 12
860.1-1010-037A1-PM
★
12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
10.10 .398 52.1 2.051 512
860.1-1010-053A1-PM
★
12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.10 .398 82.4 3.244 8 12
860.1-1010-098A1-PM
★
12.00 .472 163 6.417 161.4 6.354 114 4.488 1.6 .063 COROMANT
10.20 .402 32.3 1.272 312
860.1-1020-037A1-PM
★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.20 .402 52.7 2.075 5 12
860.1-1020-053A1-PM
★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.20 .402 83.3 3.280 812
860.1-1020-098A1-PM
★
12.00 .472 163 6.417 161.3 6.350 114 4.488 1.7 .067 COROMANT
10.30 .406 32.6 1.283 3 12
860.1-1030-037A1-PM
★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.30 .406 53.2 2.094 512
860.1-1030-053A1-PM
★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.30 .406 84.1 3.311 8 12
860.1-1030-098A1-PM
★
12.00 .472 163 6.417 161.3 6.350 114 4.488 1.7 .067 COROMANT
10.32 .406 32.6 1.283 312
860.1-1032-037A1-PM
★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.32 .406 53.3 2.098 5 12
860.1-1032-053A1-PM
★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.40 .409 32.9 1.295 312
860.1-1040-037A1-PM
★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.40 .409 53.7 2.114 5 12
860.1-1040-053A1-PM
★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.40 .409 84.9 3.343 812
860.1-1040-098A1-PM
★
12.00 .472 163 6.417 161.3 6.350 115 4.528 1.7 .067 COROMANT
10.45 .411 53.9 2.122 5 12
860.1-1045-053A1-PM
★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.50 .413 33.2 1.307 312
860.1-1050-037A1-PM
★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.50 .413 54.2 2.134 5 12
860.1-1050-053A1-PM
★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.50 .413 85.7 3.374 812
860.1-1050-098A1-PM
★
12.00 .472 163 6.417 161.3 6.350 115 4.528 1.7 .067 COROMANT
10.60 .417 33.5 1.319 3 12
860.1-1060-037A1-PM
★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.60 .417 54.7 2.154 512
860.1-1060-053A1-PM
★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.70 .421 33.8 1.331 3 12
860.1-1070-037A1-PM
★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.70 .421 55.2 2.173 512
860.1-1070-053A1-PM
★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.71 .422 33.9 1.335 3 12
860.1-1071-037A1-PM
★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.71 .422 55.3 2.177 512
860.1-1071-053A1-PM
★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.80 .425 34.2 1.346 3 12
860.1-1080-037A1-PM
★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
10.80 .425 55.8 2.197 512
860.1-1080-053A1-PM
★
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
10.80 .425 88.2 3.472 8 12
860.1-1080-098A1-PM
★
12.00 .472 163 6.417 161.2 6.346 115 4.528 1.8 .071 COROMANT
10.90 .429 34.5 1.358 312
860.1-1090-037A1-PM
★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
10.90 .429 56.3 2.217 5 12
860.1-1090-053A1-PM
★
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
11.00 .433 34.8 1.370 312
860.1-1100-037A1-PM
★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.00 .433 56.8 2.236 5 12
860.1-1100-053A1-PM
★
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
11.00 .433 89.8 3.535 812
860.1-1100-098A1-PM
★
12.00 .472 163 6.417 161.2 6.346 115 4.528 1.8 .071 COROMANT
11.10 .437 35.1 1.382 3 12
860.1-1110-037A1-PM
★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.10 .437 57.3 2.256 512
860.1-1110-053A1-PM
★
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
11.10 .437 90.6 3.567 8 12
860.1-1110-098A1-PM
★
12.00 .472 163 6.417 161.2 6.346 115 4.528 1.8 .071 COROMANT
11.11 .437 35.1 1.382 312
860.1-1111-037A1-PM
★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.11 .437 90.7 3.571 8 12
860.1-1111-098A1-PM
★
12.00 .472 163 6.417 161.2 6.346 115 4.528 1.8 .071 COROMANT
11.20 .441 35.4 1.394 312
860.1-1120-037A1-PM
★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.20 .441 57.6 2.268 5 12
860.1-1120-053A1-PM
★
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
11.20 .441 91.4 3.598 812
860.1-1120-098A1-PM
★
12.00 .472 163 6.417 161.2 6.346 115 4.528 1.8 .071 COROMANT
11.30 .445 35.7 1.406 3 12
860.1-1130-037A1-PM
★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.30 .445 57.4 2.260 512
860.1-1130-053A1-PM
★
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
11.30 .445 92.2 3.630 8 12
860.1-1130-098A1-PM
★
12.00 .472 163 6.417 161.2 6.346 115 4.528 1.8 .071 COROMANT
11.40 .449 36.1 1.421 312
860.1-1140-037A1-PM
★
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.50 .453 36.4 1.433 3 12
860.1-1150-037A1-PM
★
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.50 .453 57.2 2.252 412
860.1-1150-053A1-PM
★
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.50 .453 93.9 3.697 8 12
860.1-1150-098A1-PM
★
12.00 .472 163 6.417 161.1 6.343 116 4.567 1.9 .075 COROMANT
11.60 .457 36.7 1.445 312
860.1-1160-037A1-PM
★
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.60 .457 57.1 2.248 4 12
860.1-1160-053A1-PM
★
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
B102 E3 E22 E8
B 31
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
860
Для обработки стали
Внутренний подвод СОЖ
TCHA H8
SIG 147°
P
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
4234
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
11.70 .461 37.0 1.457 312
860.1-1170-037A1-PM
★
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.70 .461 57.0 2.244 4 12
860.1-1170-053A1-PM
★
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.80 .465 37.3 1.469 312
860.1-1180-037A1-PM
★
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.80 .465 56.8 2.236 4 12
860.1-1180-053A1-PM
★
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.80 .465 96.3 3.791 812
860.1-1180-098A1-PM
★
12.00 .472 163 6.417 161.1 6.343 116 4.567 1.9 .075 COROMANT
11.90 .469 37.6 1.480 3 12
860.1-1190-037A1-PM
★
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.90 .469 56.7 2.232 412
860.1-1190-053A1-PM
★
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.90 .469 97.1 3.823 8 12
860.1-1190-098A1-PM
★
12.00 .472 163 6.417 161.1 6.343 116 4.567 1.9 .075 COROMANT
12.00 .472 38.0 1.496 312
860.1-1200-037A1-PM
★
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
12.00 .472 56.6 2.228 4 12
860.1-1200-053A1-PM
★
12.00 .472 118 4.646 116.0 4.567 71 2.795 2.0 .079 DIN 6537 L
12.00 .472 98.0 3.858 812
860.1-1200-098A1-PM
★
12.00 .472 163 6.417 161.0 6.339 116 4.567 2.0 .079 COROMANT
12.10 .476 38.3 1.508 3 14
860.1-1210-040A1-PM
★
14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
12.10 .476 62.5 2.461 514
860.1-1210-057A1-PM
★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
12.10 .476 98.8 3.890 8 14
860.1-1210-115A1-PM
★
14.00 .551 182 7.165 180.0 7.087 133 5.236 2.0 .079 COROMANT
12.20 .480 38.6 1.520 314
860.1-1220-040A1-PM
★
14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
12.20 .480 62.4 2.457 5 14
860.1-1220-057A1-PM
★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
12.20 .480 99.6 3.921 814
860.1-1220-115A1-PM
★
14.00 .551 182 7.165 180.0 7.087 133 5.236 2.0 .079 COROMANT
12.30 .484 38.9 1.532 3 14
860.1-1230-040A1-PM
★
14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
12.30 .484 62.2 2.449 514
860.1-1230-057A1-PM
★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
12.30 .484 100.4 3.953 8 14
860.1-1230-115A1-PM
★
14.00 .551 182 7.165 180.0 7.087 133 5.236 2.0 .079 COROMANT
12.50 .492 39.5 1.555 314
860.1-1250-040A1-PM
★
14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
12.50 .492 62.0 2.441 4 14
860.1-1250-057A1-PM
★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
12.50 .492 102.0 4.016 814
860.1-1250-115A1-PM
★
14.00 .551 182 7.165 180.0 7.087 133 5.236 2.0 .079 COROMANT
12.60 .496 39.9 1.571 3 14
860.1-1260-040A1-PM
★
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
12.70 .500 40.2 1.583 314
860.1-1270-040A1-PM
★
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
12.70 .500 61.8 2.433 4 14
860.1-1270-057A1-PM
★
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
12.70 .500 103.7 4.083 814
860.1-1270-115A1-PM
★
14.00 .551 182 7.165 179.9 7.083 134 5.276 2.1 .083 COROMANT
12.80 .504 40.5 1.594 3 14
860.1-1280-040A1-PM
★
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
12.80 .504 61.6 2.425 414
860.1-1280-057A1-PM
★
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
12.80 .504 104.5 4.114 8 14
860.1-1280-115A1-PM
★
14.00 .551 182 7.165 179.9 7.083 134 5.276 2.1 .083 COROMANT
13.00 .512 41.1 1.618 314
860.1-1300-040A1-PM
★
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
13.00 .512 61.4 2.417 4 14
860.1-1300-057A1-PM
★
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
13.00 .512 106.1 4.177 814
860.1-1300-115A1-PM
★
14.00 .551 182 7.165 179.9 7.083 134 5.276 2.1 .083 COROMANT
13.10 .516 41.4 1.630 3 14
860.1-1310-040A1-PM
★
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
13.10 .516 61.3 2.413 414
860.1-1310-057A1-PM
★
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
13.10 .516 106.9 4.209 8 14
860.1-1310-115A1-PM
★
14.00 .551 182 7.165 179.9 7.083 134 5.276 2.1 .083 COROMANT
13.25 .522 61.1 2.406 414
860.1-1325-057A1-PM
★
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
13.50 .531 42.7 1.681 3 14
860.1-1350-040A1-PM
★
14.00 .551 107 4.213 104.8 4.126 60 2.362 2.2 .087 DIN 6537 K
13.50 .531 60.8 2.394 414
860.1-1350-057A1-PM
★
14.00 .551 124 4.882 121.8 4.795 77 3.032 2.2 .087 DIN 6537 L
13.50 .531 110.2 4.339 8 14
860.1-1350-115A1-PM
★
14.00 .551 182 7.165 179.8 7.079 134 5.276 2.2 .087 COROMANT
13.75 .541 43.5 1.713 314
860.1-1375-040A1-PM
★
14.00 .551 107 4.213 104.8 4.126 60 2.362 2.2 .087 DIN 6537 K
13.75 .541 60.5 2.382 4 14
860.1-1375-057A1-PM
★
14.00 .551 124 4.882 121.8 4.795 77 3.032 2.2 .087 DIN 6537 L
13.80 .543 43.4 1.709 314
860.1-1380-040A1-PM
★
14.00 .551 107 4.213 104.8 4.126 60 2.362 2.2 .087 DIN 6537 K
13.80 .543 60.4 2.378 4 14
860.1-1380-057A1-PM
★
14.00 .551 124 4.882 121.8 4.795 77 3.032 2.2 .087 DIN 6537 L
13.80 .543 11 2.6 4.433 814
860.1-1380-115A1-PM
★
14.00 .551 182 7.165 179.8 7.079 134 5.276 2.2 .087 COROMANT
13.89 .547 60.3 2.374 4 14
860.1-1389-057A1-PM
★
14.00 .551 124 4.882 121.8 4.795 77 3.032 2.2 .087 DIN 6537 L
14.00 .551 44.3 1.744 314
860.1-1400-040A1-PM
★
14.00 .551 107 4.213 104.7 4.122 60 2.362 2.3 .091 DIN 6537 K
14.00 .551 63.0 2.480 4 14
860.1-1400-057A1-PM
★
14.00 .551 124 4.882 121.7 4.791 77 3.032 2.3 .091 DIN 6537 L
14.00 .551 11 4.3 4.500 814
860.1-1400-115A1-PM
★
14.00 .551 182 7.165 179.7 7.075 134 5.276 2.3 .091 COROMANT
14.25 .561 45.0 1.772 3 16
860.1-1425-044A1-PM
★
16.00 .630 115 4.528 112.7 4.437 65 2.559 2.3 .091 DIN 6537 K
14.25 .561 68.8 2.709 416
860.1-1425-062A1-PM
★
16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
B102 E3 E22 E8
B 32
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
860
Для обработки стали
Внутренний подвод СОЖ
TCHA H8
SIG 147°
P
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
4234
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
14.29 .563 45.2 1.780 316
860.1-1429-044A1-PM
★
16.00 .630 115 4.528 112.7 4.437 65 2.559 2.3 .091 DIN 6537 K
14.29 .563 68.7 2.705 4 16
860.1-1429-062A1-PM
★
16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
14.50 .571 45.8 1.803 316
860.1-1450-044A1-PM
★
16.00 .630 115 4.528 112.7 4.437 65 2.559 2.3 .091 DIN 6537 K
14.50 .571 68.5 2.697 4 16
860.1-1450-062A1-PM
★
16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
14.69 .578 46.4 1.827 316
860.1-1469-044A1-PM
★
16.00 .630 115 4.528 112.7 4.437 65 2.559 2.3 .091 DIN 6537 K
14.80 .583 68.2 2.685 4 16
860.1-1480-062A1-PM
★
16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
15.00 .591 47.4 1.866 316
860.1-1500-044A1-PM
★
16.00 .630 115 4.528 112.6 4.433 65 2.559 2.4 .094 DIN 6537 K
15.00 .591 68.0 2.677 4 16
860.1-1500-062A1-PM
★
16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
15.50 .610 49.0 1.929 316
860.1-1550-044A1-PM
★
16.00 .630 115 4.528 112.5 4.429 65 2.559 2.5 .098 DIN 6537 K
15.50 .610 67.5 2.657 4 16
860.1-1550-062A1-PM
★
16.00 .630 133 5.236 130.5 5.138 83 3.268 2.5 .098 DIN 6537 L
15.80 .622 49.2 1.937 316
860.1-1580-044A1-PM
★
16.00 .630 115 4.528 112.5 4.429 65 2.559 2.5 .098 DIN 6537 K
15.80 .622 67.2 2.646 4 16
860.1-1580-062A1-PM
★
16.00 .630 133 5.236 130.5 5.138 83 3.268 2.5 .098 DIN 6537 L
15.87 .625 49.1 1.933 316
860.1-1587-044A1-PM
★
16.00 .630 115 4.528 112.5 4.429 65 2.559 2.5 .098 DIN 6537 K
16.00 .630 49.0 1.929 3 16
860.1-1600-044A1-PM
★
16.00 .630 115 4.528 112.5 4.429 65 2.559 2.5 .098 DIN 6537 K
16.00 .630 67.0 2.638 416
860.1-1600-062A1-PM
★
16.00 .630 133 5.236 130.5 5.138 83 3.268 2.5 .098 DIN 6537 L
16.00 .630 130.5 5.138 8 16
860.1-1600-133A1-PM
★
16.00 .630 204 8.032 201.5 7.933 154 6.063 2.5 .098 COROMANT
16.50 .650 52.1 2.051 318
860.1-1650-050A1-PM
★
18.00 .709 123 4.843 120.4 4.740 73 2.874 2.6 .102 DIN 6537 K
16.50 .650 76.5 3.012 4 18
860.1-1650-070A1-PM
★
18.00 .709 143 5.630 140.4 5.528 93 3.661 2.6 .102 DIN 6537 L
16.80 .661 53.0 2.087 318
860.1-1680-050A1-PM
★
18.00 .709 123 4.843 120.4 4.740 73 2.874 2.6 .102 DIN 6537 K
17.00 .669 76.0 2.992 4 18
860.1-1700-070A1-PM
★
18.00 .709 143 5.630 140.3 5.524 93 3.661 2.7 .106 DIN 6537 L
17.50 .689 55.2 2.173 318
860.1-1750-050A1-PM
★
18.00 .709 123 4.843 120.3 4.736 73 2.874 2.7 .106 DIN 6537 K
17.50 .689 75.5 2.972 4 18
860.1-1750-070A1-PM
★
18.00 .709 143 5.630 140.3 5.524 93 3.661 2.7 .106 DIN 6537 L
17.80 .701 75.2 2.961 418
860.1-1780-070A1-PM
★
18.00 .709 143 5.630 140.2 5.520 93 3.661 2.8 .110 DIN 6537 L
18.00 .709 56.8 2.236 3 18
860.1-1800-050A1-PM
★
18.00 .709 123 4.843 120.2 4.732 73 2.874 2.8 .110 DIN 6537 K
18.00 .709 78.6 3.094 418
860.1-1800-070A1-PM
★
18.00 .709 143 5.630 140.2 5.520 93 3.661 2.8 .110 DIN 6537 L
18.50 .728 58.4 2.299 3 20
860.1-1850-055A1-PM
★
20.00 .787 131 5.157 128.1 5.043 79 3.110 2.9 .114 DIN 6537 K
18.80 .740 59.3 2.335 320
860.1-1880-055A1-PM
★
20.00 .787 131 5.157 128.1 5.043 79 3.110 2.9 .114 DIN 6537 K
18.80 .740 86.0 3.386 4 20
860.1-1880-077A1-PM
★
20.00 .787 153 6.024 150.1 5.909 101 3.976 2.9 .114 DIN 6537 L
19.00 .748 59.9 2.358 320
860.1-1900-055A1-PM
★
20.00 .787 131 5.157 128.1 5.043 79 3.110 2.9 .114 DIN 6537 K
20.00 .787 63.0 2.480 3 20
860.1-2000-055A1-PM
★
20.00 .787 131 5.157 127.9 5.035 79 3.110 3.1 .122 DIN 6537 K
B102 E3 E22 E8
B 33
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
www.sandvik.coromant.com/corodrill860
CoroDrill
®
860
Высокопроизводительные свёрла для обработки нержавеющей стали
Особенности и преимущества
-Высокие режимы резания
-Низкая стоимость в расчёте на отверстие
-Надёжность
-Эффективная эвакуация стружки
-Высокая стойкость инструмента, контролируемый износ
-Стабильная точность отверстия
-Возможность 3-кратного восстановления свёрл до исходных
характеристик
Области применения по ISO:
Область применения
860-MM: Длинностружечные нержавеющие стали, такие как
аустенитная, супераустенитная, ферритная и дуплексная
нержавеющая сталь
E8
Рекомендации
Рекомендуется использовать прецизионные гидропластовые
патроны.
Рекомендуется использовать внутренний подвод СОЖ с
давлением 20 бар.
Патроны см. в нашем каталоге "Вращающиеся инструменты".
B 34
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
860
Для обработки нержавеющей стали
Внутренний подвод СОЖ
TCHA H8
SIG 140°
M
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
2214
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
3.00 .118 9.5 .374 3 6
860.1-0300-009A1-MM
★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.00 .118 15.5 .610 5 6
860.1-0300-015A1-MM
★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.00 .118 24.5 .965 8 6
860.1-0300-024A1-MM
★
6.00 .236 85 3.346 84.5 3.327 45 1.772 0.5 .020 COROMANT
3.10 .122 9.8 .386 3 6
860.1-0310-009A1-MM
★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.10 .122 25.3 .996 8 6
860.1-0310-025A1-MM
★
6.00 .236 85 3.346 84.5 3.327 45 1.772 0.5 .020 COROMANT
3.18 .125 16.4 .646 5 6
860.1-0318-016A1-MM
★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.20 .126 16.5 .650 5 6
860.1-0320-016A1-MM
★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.30 .130 10.4 .409 3 6
860.1-0330-010A1-MM
★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.30 .130 17.0 .669 5 6
860.1-0330-017A1-MM
★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.30 .130 26.9 1.059 8 6
860.1-0330-026A1-MM
★
6.00 .236 85 3.346 84.5 3.327 45 1.772 0.5 .020 COROMANT
3.40 .134 27.8 1.094 8 6
860.1-0340-027A1-MM
★
6.00 .236 85 3.346 84.4 3.323 45 1.772 0.6 .024 COROMANT
3.50 .138 11.1 .437 3 6
860.1-0350-011A1-MM
★
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.50 .138 18.1 .713 5 6
860.1-0350-018A1-MM
★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.50 .138 28.6 1.126 8 6
860.1-0350-028A1-MM
★
6.00 .236 85 3.346 84.4 3.323 45 1.772 0.6 .024 COROMANT
3.60 .142 11.4 .449 3 6
860.1-0360-011A1-MM
★
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.60 .142 18.6 .732 5 6
860.1-0360-018A1-MM
★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.70 .146 19.1 .752 5 6
860.1-0370-019A1-MM
★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.70 .146 30.2 1.189 8 6
860.1-0370-030A1-MM
★
6.00 .236 85 3.346 84.4 3.323 45 1.772 0.6 .024 COROMANT
3.80 .150 12.0 .472 3 6
860.1-0380-011A1-MM
★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
3.80 .150 19.6 .772 5 6
860.1-0380-019A1-MM
★
6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
3.80 .150 31.0 1.220 8 6
860.1-0380-030A1-MM
★
6.00 .236 102 4.016 101.4 3.992 58 2.283 0.6 .024 COROMANT
4.00 .157 12.7 .500 3 6
860.1-0400-012A1-MM
★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.00 .157 20.7 .815 5 6
860.1-0400-020A1-MM
★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.00 .157 32.7 1.287 8 6
860.1-0400-032A1-MM
★
6.00 .236 102 4.016 101.3 3.988 58 2.283 0.7 .028 COROMANT
4.10 .161 33.5 1.319 8 6
860.1-0410-033A1-MM
★
6.00 .236 102 4.016 101.3 3.988 58 2.283 0.7 .028 COROMANT
4.20 .165 13.3 .524 3 6
860.1-0420-013A1-MM
★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.20 .165 21.7 .854 5 6
860.1-0420-021A1-MM
★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.20 .165 34.3 1.350 8 6
860.1-0420-034A1-MM
★
6.00 .236 102 4.016 101.3 3.988 58 2.283 0.7 .028 COROMANT
4.30 .169 13.6 .535 3 6
860.1-0430-013A1-MM
★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.30 .169 22.2 .874 5 6
860.1-0430-022A1-MM
★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.30 .169 35.1 1.382 8 6
860.1-0430-034A1-MM
★
6.00 .236 102 4.016 101.3 3.988 58 2.283 0.7 .028 COROMANT
4.37 .172 13.8 .543 3 6
860.1-0437-013A1-MM
★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.37 .172 22.5 .886 5 6
860.1-0437-022A1-MM
★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.40 .173 13.9 .547 3 6
860.1-0440-013A1-MM
★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.40 .173 22.7 .894 5 6
860.1-0440-022A1-MM
★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.40 .173 35.9 1.413 8 6
860.1-0440-035A1-MM
★
6.00 .236 102 4.016 101.3 3.988 58 2.283 0.7 .028 COROMANT
4.50 .177 14.2 .559 3 6
860.1-0450-014A1-MM
★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.50 .177 23.2 .913 5 6
860.1-0450-023A1-MM
★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.50 .177 36.7 1.445 8 6
860.1-0450-036A1-MM
★
6.00 .236 102 4.016 101.3 3.988 58 2.283 0.7 .028 COROMANT
4.60 .181 23.8 .937 5 6
860.1-0460-023A1-MM
★
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.60 .181 37.6 1.480 8 6
860.1-0460-037A1-MM
★
6.00 .236 102 4.016 101.2 3.984 58 2.283 0.8 .031 COROMANT
4.70 .185 24.3 .957 5 6
860.1-0470-024A1-MM
★
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.76 .187 15.1 .594 3 6
860.1-0476-014A1-MM
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
4.80 .189 15.2 .598 3 6
860.1-0480-014A1-MM
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
4.80 .189 39.2 1.543 8 6
860.1-0480-038A1-MM
★
6.00 .236 107 4.213 106.2 4.181 70 2.756 0.8 .031 COROMANT
4.90 .193 25.3 .996 5 6
860.1-0490-025A1-MM
★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.00 .197 15.8 .622 3 6
860.1-0500-015A1-MM
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.00 .197 25.8 1.016 5 6
860.1-0500-025A1-MM
★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.00 .197 40.8 1.606 8 6
860.1-0500-040A1-MM
★
6.00 .236 107 4.213 106.2 4.181 70 2.756 0.8 .031 COROMANT
5.10 .201 16.1 .634 3 6
860.1-0510-015A1-MM
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.10 .201 26.3 1.035 5 6
860.1-0510-026A1-MM
★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
B106 E3 E22 E8
B 35
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
860
Для обработки нержавеющей стали
Внутренний подвод СОЖ
TCHA H8
SIG 140°
M
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
2214
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
5.16 .203 16.3 .642 3 6
860.1-0516-016A1-MM
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.20 .205 16.5 .650 3 6
860.1-0520-016A1-MM
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.20 .205 26.9 1.059 5 6
860.1-0520-026A1-MM
★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.30 .209 27.4 1.079 5 6
860.1-0530-027A1-MM
★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.50 .217 17.4 .685 3 6
860.1-0550-017A1-MM
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.50 .217 28.4 1.118 5 6
860.1-0550-028A1-MM
★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.50 .217 44.9 1.768 8 6
860.1-0550-044A1-MM
★
6.00 .236 107 4.213 106.1 4.177 70 2.756 0.9 .035 COROMANT
5.56 .219 17.6 .693 3 6
860.1-0556-017A1-MM
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.70 .224 46.5 1.831 8 6
860.1-0570-046A1-MM
★
6.00 .236 107 4.213 106.1 4.177 70 2.756 0.9 .035 COROMANT
5.80 .228 17.6 .693 3 6
860.1-0580-017A1-MM
★
6.00 .236 66 2.598 65.0 2.559 28 1.102 1.0 .039 DIN 6537 K
5.80 .228 47.4 1.866 8 6
860.1-0580-046A1-MM
★
6.00 .236 107 4.213 106.0 4.173 70 2.756 1.0 .039 COROMANT
5.90 .232 17.4 .685 2 6
860.1-0590-018A1-MM
★
6.00 .236 66 2.598 65.0 2.559 28 1.102 1.0 .039 DIN 6537 K
5.90 .232 30.5 1.201 5 6
860.1-0590-030A1-MM
★
6.00 .236 82 3.228 81.0 3.189 44 1.732 1.0 .039 DIN 6537 L
6.00 .236 19.0 .748 3 6
860.1-0600-018A1-MM
★
6.00 .236 66 2.598 65.0 2.559 28 1.102 1.0 .039 DIN 6537 K
6.00 .236 31.0 1.220 5 6
860.1-0600-030A1-MM
★
6.00 .236 82 3.228 81.0 3.189 44 1.732 1.0 .039 DIN 6537 L
6.00 .236 49.0 1.929 8 6
860.1-0600-048A1-MM
★
6.00 .236 107 4.213 106.0 4.173 70 2.756 1.0 .039 COROMANT
6.10 .240 31.5 1.240 5 8
860.1-0610-031A1-MM
★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.10 .240 49.8 1.961 8 8
860.1-0610-049A1-MM
★
8.00 .315 124 4.882 123.0 4.843 85 3.346 1.0 .039 COROMANT
6.20 .244 32.0 1.260 5 8
860.1-0620-031A1-MM
★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.20 .244 50.6 1.992 8 8
860.1-0620-050A1-MM
★
8.00 .315 124 4.882 123.0 4.843 85 3.346 1.0 .039 COROMANT
6.35 .250 20.1 .791 3 8
860.1-0635-019A1-MM
★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.35 .250 32.8 1.291 5 8
860.1-0635-032A1-MM
★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.35 .250 51.8 2.039 8 8
860.1-0635-051A1-MM
★
8.00 .315 124 4.882 123.0 4.843 85 3.346 1.0 .039 COROMANT
6.40 .252 33.0 1.299 5 8
860.1-0640-032A1-MM
★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.50 .256 20.6 .811 3 8
860.1-0650-020A1-MM
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.50 .256 33.6 1.323 5 8
860.1-0650-033A1-MM
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.50 .256 53.1 2.091 8 8
860.1-0650-052A1-MM
★
8.00 .315 124 4.882 122.9 4.839 85 3.346 1.1 .043 COROMANT
6.60 .260 20.9 .823 3 8
860.1-0660-020A1-MM
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.60 .260 34.1 1.343 5 8
860.1-0660-033A1-MM
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.70 .264 34.6 1.362 5 8
860.1-0670-034A1-MM
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.75 .266 21.3 .839 3 8
860.1-0675-020A1-MM
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.80 .268 21.5 .846 3 8
860.1-0680-020A1-MM
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.80 .268 35.1 1.382 5 8
860.1-0680-034A1-MM
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.80 .268 55.5 2.185 8 8
860.1-0680-054A1-MM
★
8.00 .315 124 4.882 122.9 4.839 85 3.346 1.1 .043 COROMANT
6.90 .272 21.8 .858 3 8
860.1-0690-021A1-MM
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.90 .272 35.6 1.402 5 8
860.1-0690-035A1-MM
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.90 .272 56.3 2.217 8 8
860.1-0690-055A1-MM
★
8.00 .315 124 4.882 122.9 4.839 85 3.346 1.1 .043 COROMANT
7.00 .276 22.1 .870 3 8
860.1-0700-021A1-MM
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
7.00 .276 36.1 1.421 5 8
860.1-0700-035A1-MM
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.00 .276 57.1 2.248 8 8
860.1-0700-056A1-MM
★
8.00 .315 124 4.882 122.9 4.839 85 3.346 1.1 .043 COROMANT
7.10 .280 58.0 2.283 8 8
860.1-0710-057A1-MM
★
8.00 .315 124 4.882 122.8 4.835 85 3.346 1.2 .047 COROMANT
7.14 .281 22.6 .890 3 8
860.1-0714-021A1-MM
★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.14 .281 58.3 2.295 8 8
860.1-0714-057A1-MM
★
8.00 .315 124 4.882 122.8 4.835 85 3.346 1.2 .047 COROMANT
7.40 .291 23.4 .921 3 8
860.1-0740-022A1-MM
★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.50 .295 23.7 .933 3 8
860.1-0750-023A1-MM
★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.50 .295 38.7 1.524 5 8
860.1-0750-038A1-MM
★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.80 .307 24.7 .972 3 8
860.1-0780-023A1-MM
★
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.80 .307 40.3 1.587 5 8
860.1-0780-039A1-MM
★
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
7.80 .307 63.7 2.508 8 8
860.1-0780-062A1-MM
★
8.00 .315 124 4.882 122.7 4.831 85 3.346 1.3 .051 COROMANT
7.94 .313 64.8 2.551 8 8
860.1-0794-064A1-MM
★
8.00 .315 124 4.882 122.7 4.831 85 3.346 1.3 .051 COROMANT
B106 E3 E22 E8
B 36
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
860
Для обработки нержавеющей стали
Внутренний подвод СОЖ
TCHA H8
SIG 140°
M
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
2214
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
8.00 .315 25.3 .996 3 8
860.1-0800-024A1-MM
★
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
8.00 .315 41.3 1.626 5 8
860.1-0800-040A1-MM
★
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
8.00 .315 65.3 2.571 8 8
860.1-0800-064A1-MM
★
8.00 .315 124 4.882 122.7 4.831 85 3.346 1.3 .051 COROMANT
8.10 .319 25.6 1.008 3 10
860.1-0810-024A1-MM
★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.10 .319 41.8 1.646 510
860.1-0810-041A1-MM
★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.10 .319 66.1 2.602 8 10
860.1-0810-065A1-MM
★
10.00 .394 139 5.472 137.7 5.421 98 3.858 1.3 .051 COROMANT
8.20 .323 25.9 1.020 310
860.1-0820-025A1-MM
★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.20 .323 42.3 1.665 5 10
860.1-0820-041A1-MM
★
10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.40 .331 43.4 1.709 510
860.1-0840-042A1-MM
★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.50 .335 26.9 1.059 3 10
860.1-0850-026A1-MM
★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.50 .335 43.9 1.728 510
860.1-0850-043A1-MM
★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.50 .335 69.4 2.732 8 10
860.1-0850-068A1-MM
★
10.00 .394 139 5.472 137.6 5.417 98 3.858 1.4 .055 COROMANT
8.60 .339 27.2 1.071 310
860.1-0860-026A1-MM
★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.60 .339 44.4 1.748 5 10
860.1-0860-043A1-MM
★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.60 .339 70.2 2.764 810
860.1-0860-069A1-MM
★
10.00 .394 139 5.472 137.6 5.417 98 3.858 1.4 .055 COROMANT
8.70 .343 27.5 1.083 3 10
860.1-0870-026A1-MM
★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.70 .343 44.9 1.768 510
860.1-0870-044A1-MM
★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.70 .343 71.0 2.795 8 10
860.1-0870-070A1-MM
★
10.00 .394 139 5.472 137.6 5.417 98 3.858 1.4 .055 COROMANT
8.80 .346 27.8 1.094 310
860.1-0880-026A1-MM
★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.80 .346 71.8 2.827 8 10
860.1-0880-070A1-MM
★
10.00 .394 139 5.472 137.6 5.417 98 3.858 1.4 .055 COROMANT
9.00 .354 28.5 1.122 310
860.1-0900-027A1-MM
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.00 .354 46.5 1.831 5 10
860.1-0900-045A1-MM
★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.00 .354 73.5 2.894 810
860.1-0900-072A1-MM
★
10.00 .394 139 5.472 137.5 5.413 98 3.858 1.5 .059 COROMANT
9.10 .358 28.8 1.134 3 10
860.1-0910-027A1-MM
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.10 .358 47.0 1.850 510
860.1-0910-046A1-MM
★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.10 .358 74.3 2.925 8 10
860.1-0910-073A1-MM
★
10.00 .394 139 5.472 137.5 5.413 98 3.858 1.5 .059 COROMANT
9.30 .366 29.4 1.157 310
860.1-0930-028A1-MM
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.30 .366 48.0 1.890 5 10
860.1-0930-047A1-MM
★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.40 .370 76.7 3.020 810
860.1-0940-075A1-MM
★
10.00 .394 139 5.472 137.5 5.413 98 3.858 1.5 .059 COROMANT
9.50 .374 30.1 1.185 3 10
860.1-0950-029A1-MM
★
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.50 .374 48.7 1.917 510
860.1-0950-048A1-MM
★
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.50 .374 77.6 3.055 8 10
860.1-0950-076A1-MM
★
10.00 .394 139 5.472 137.4 5.409 98 3.858 1.6 .063 COROMANT
9.53 .375 77.8 3.063 810
860.1-0953-076A1-MM
★
10.00 .394 139 5.472 137.4 5.409 98 3.858 1.6 .063 COROMANT
9.60 .378 30.4 1.197 3 10
860.1-0960-029A1-MM
★
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.60 .378 78.4 3.087 810
860.1-0960-077A1-MM
★
10.00 .394 139 5.472 137.4 5.409 98 3.858 1.6 .063 COROMANT
9.80 .386 31.0 1.220 3 10
860.1-0980-029A1-MM
★
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.80 .386 48.3 1.902 410
860.1-0980-049A1-MM
★
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
10.00 .394 31.6 1.244 3 10
860.1-1000-030A1-MM
★
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
10.00 .394 48.0 1.890 410
860.1-1000-050A1-MM
★
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
10.00 .394 81.6 3.213 8 10
860.1-1000-080A1-MM
★
10.00 .394 139 5.472 137.4 5.409 98 3.858 1.6 .063 COROMANT
10.10 .398 52.2 2.055 512
860.1-1010-051A1-MM
★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.10 .398 82.5 3.248 8 12
860.1-1010-081A1-MM
★
12.00 .472 163 6.417 161.3 6.350 114 4.488 1.7 .067 COROMANT
10.20 .402 32.3 1.272 312
860.1-1020-031A1-MM
★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.20 .402 52.7 2.075 5 12
860.1-1020-051A1-MM
★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.30 .406 32.6 1.283 312
860.1-1030-031A1-MM
★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.30 .406 53.2 2.094 5 12
860.1-1030-052A1-MM
★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.30 .406 84.1 3.311 812
860.1-1030-082A1-MM
★
12.00 .472 163 6.417 161.3 6.350 114 4.488 1.7 .067 COROMANT
10.50 .413 33.2 1.307 3 12
860.1-1050-032A1-MM
★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.50 .413 54.2 2.134 512
860.1-1050-053A1-MM
★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.50 .413 85.7 3.374 8 12
860.1-1050-084A1-MM
★
12.00 .472 163 6.417 161.3 6.350 114 4.488 1.7 .067 COROMANT
10.60 .417 54.7 2.154 512
860.1-1060-053A1-MM
★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
B106 E3 E22 E8
B 37
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
860
Для обработки нержавеющей стали
Внутренний подвод СОЖ
TCHA H8
SIG 140°
M
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
2214
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
10.80 .425 34.2 1.346 312
860.1-1080-032A1-MM
★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.00 .433 34.8 1.370 3 12
860.1-1100-033A1-MM
★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.00 .433 56.8 2.236 512
860.1-1100-055A1-MM
★
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
11.00 .433 89.8 3.535 8 12
860.1-1100-088A1-MM
★
12.00 .472 163 6.417 161.2 6.346 114 4.488 1.8 .071 COROMANT
11.10 .437 35.1 1.382 312
860.1-1110-033A1-MM
★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.11 .437 90.7 3.571 8 12
860.1-1111-089A1-MM
★
12.00 .472 163 6.417 161.2 6.346 114 4.488 1.8 .071 COROMANT
11.20 .441 57.6 2.268 512
860.1-1120-056A1-MM
★
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
11.30 .445 35.8 1.409 3 12
860.1-1130-034A1-MM
★
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.50 .453 36.4 1.433 312
860.1-1150-035A1-MM
★
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.50 .453 57.2 2.252 4 12
860.1-1150-058A1-MM
★
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.60 .457 57.1 2.248 412
860.1-1160-058A1-MM
★
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.70 .461 37.0 1.457 3 12
860.1-1170-035A1-MM
★
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.80 .465 37.3 1.469 312
860.1-1180-035A1-MM
★
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.80 .465 56.8 2.236 4 12
860.1-1180-059A1-MM
★
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.80 .465 96.3 3.791 812
860.1-1180-094A1-MM
★
12.00 .472 163 6.417 161.1 6.343 114 4.488 1.9 .075 COROMANT
12.00 .472 38.0 1.496 3 12
860.1-1200-036A1-MM
★
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
12.00 .472 56.6 2.228 412
860.1-1200-060A1-MM
★
12.00 .472 118 4.646 116.0 4.567 71 2.795 2.0 .079 DIN 6537 L
12.00 .472 98.0 3.858 8 12
860.1-1200-096A1-MM
★
12.00 .472 163 6.417 161.0 6.339 114 4.488 2.0 .079 COROMANT
12.10 .476 62.5 2.461 514
860.1-1210-061A1-MM
★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
12.20 .480 38.6 1.520 3 14
860.1-1220-037A1-MM
★
14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
12.50 .492 62.0 2.441 414
860.1-1250-063A1-MM
★
14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
12.50 .492 102.0 4.016 8 14
860.1-1250-100A1-MM
★
14.00 .551 170 6.693 168.0 6.614 123 4.843 2.0 .079 COROMANT
12.60 .496 61.9 2.437 414
860.1-1260-063A1-MM
★
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
12.70 .500 40.2 1.583 3 14
860.1-1270-038A1-MM
★
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
12.70 .500 61.8 2.433 414
860.1-1270-064A1-MM
★
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
12.80 .504 40.5 1.594 3 14
860.1-1280-038A1-MM
★
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
13.00 .512 41.1 1.618 314
860.1-1300-039A1-MM
★
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
13.00 .512 61.4 2.417 4 14
860.1-1300-065A1-MM
★
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
13.00 .512 106.1 4.177 814
860.1-1300-104A1-MM
★
14.00 .551 170 6.693 167.9 6.610 123 4.843 2.1 .083 COROMANT
13.50 .531 60.8 2.394 4 14
860.1-1350-061A1-MM
★
14.00 .551 124 4.882 121.8 4.795 77 3.032 2.2 .087 DIN 6537 L
13.50 .531 106.8 4.205 714
860.1-1350-108A1-MM
★
14.00 .551 170 6.693 167.8 6.606 123 4.843 2.2 .087 COROMANT
13.80 .543 60.4 2.378 4 14
860.1-1380-062A1-MM
★
14.00 .551 124 4.882 121.7 4.791 77 3.032 2.3 .091 DIN 6537 L
13.89 .547 60.3 2.374 414
860.1-1389-063A1-MM
★
14.00 .551 124 4.882 121.7 4.791 77 3.032 2.3 .091 DIN 6537 L
14.00 .551 44.3 1.744 3 14
860.1-1400-042A1-MM
★
14.00 .551 107 4.213 104.7 4.122 60 2.362 2.3 .091 DIN 6537 K
14.00 .551 63.0 2.480 414
860.1-1400-063A1-MM
★
14.00 .551 124 4.882 121.7 4.791 77 3.032 2.3 .091 DIN 6537 L
14.00 .551 109.0 4.291 7 14
860.1-1400-112A1-MM
★
14.00 .551 170 6.693 167.7 6.602 123 4.843 2.3 .091 COROMANT
14.25 .561 68.8 2.709 416
860.1-1425-071A1-MM
★
16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
14.25 .561 116.3 4.579 8 16
860.1-1425-114A1-MM
★
16.00 .630 182 7.165 179.7 7.075 133 5.236 2.3 .091 COROMANT
14.50 .571 68.5 2.697 416
860.1-1450-073A1-MM
★
16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
14.68 .578 68.3 2.689 4 16
860.1-1468-073A1-MM
★
16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
15.00 .591 47.5 1.870 316
860.1-1500-045A1-MM
★
16.00 .630 115 4.528 112.5 4.429 65 2.559 2.5 .098 DIN 6537 K
15.00 .591 68.0 2.677 4 16
860.1-1500-068A1-MM
★
16.00 .630 133 5.236 130.5 5.138 83 3.268 2.5 .098 DIN 6537 L
15.80 .622 11 7.2 4.614 716
860.1-1580-126A1-MM
★
16.00 .630 182 7.165 179.4 7.063 133 5.236 2.6 .102 COROMANT
B106 E3 E22 E8
B 38
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
www.sandvik.coromant.com/corodrill860
CoroDrill
®
860
Высокопроизводительные свёрла для обработки цветных сплавов
Особенности и преимущества
-Высокие режимы резания
-Низкая стоимость в расчёте на отверстие
-Надёжность
-Эффективная эвакуация стружки
-Высокая стойкость инструмента, контролируемый износ
-Стабильная точность отверстия
-Возможность 3-кратного восстановления свёрл до исходных
характеристик
Область применения по ISO:
Область применения
860-NM: Цветные металлы, такие как сплавы на основе алюминия,
магния и меди, включая бронзу
E8
Рекомендации
Рекомендуется использовать прецизионные
гидропластовые патроны.
Рекомендуется использовать внутренний подвод СОЖ с
давлением 20 бар.
Патроны см. в нашем каталоге "Вращающиеся инструменты".
B 39
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
860
Для обработки алюминия и цветных сплавов
Внутренний подвод СОЖ
TCHA H7
SIG 130°
N
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
3.00 .118 9.4 .370 3 6
860.1-0300-009A1-NM
★
6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.00 .118 24.4 .961 8 6
860.1-0300-024A1-NM
★
6.00 .236 77 3.032 76.6 3.016 36 1.417 0.4 .016 COROMANT
3.18 .125 10.0 .394 3 6
860.1-0318-010A1-NM
★
6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.18 .125 25.8 1.016 8 6
860.1-0318-025A1-NM
★
6.00 .236 77 3.032 76.6 3.016 36 1.417 0.4 .016 COROMANT
3.20 .126 10.0 .394 3 6
860.1-0320-010A1-NM
★
6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.20 .126 26.0 1.024 8 6
860.1-0320-026A1-NM
★
6.00 .236 77 3.032 76.6 3.016 36 1.417 0.4 .016 COROMANT
3.30 .130 10.3 .406 3 6
860.1-0330-010A1-NM
★
6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.30 .130 26.8 1.055 8 6
860.1-0330-026A1-NM
★
6.00 .236 77 3.032 76.6 3.016 36 1.417 0.4 .016 COROMANT
3.50 .138 11.0 .433 3 6
860.1-0350-011A1-NM
★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.50 .138 28.3 1.114 8 6
860.1-0350-028A1-NM
★
6.00 .236 77 3.032 76.5 3.012 36 1.417 0.5 .020 COROMANT
3.57 .141 11.2 .441 3 6
860.1-0357-011A1-NM
★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.57 .141 28.1 1.106 7 6
860.1-0357-029A1-NM
★
6.00 .236 77 3.032 76.5 3.012 36 1.417 0.5 .020 COROMANT
3.70 .146 11.6 .457 3 6
860.1-0370-011A1-NM
★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.70 .146 27.9 1.098 7 6
860.1-0370-030A1-NM
★
6.00 .236 77 3.032 76.5 3.012 36 1.417 0.5 .020 COROMANT
3.80 .150 11.9 .469 3 6
860.1-0380-011A1-NM
★
6.00 .236 66 2.598 65.5 2.579 24 .945 0.5 .020 DIN 6537 K
3.80 .150 30.9 1.217 8 6
860.1-0380-030A1-NM
★
6.00 .236 86 3.386 85.5 3.366 47 1.850 0.5 .020 COROMANT
3.90 .154 12.2 .480 3 6
860.1-0390-012A1-NM
★
6.00 .236 66 2.598 65.5 2.579 24 .945 0.5 .020 DIN 6537 K
3.90 .154 31.7 1.248 8 6
860.1-0390-031A1-NM
★
6.00 .236 86 3.386 85.5 3.366 47 1.850 0.5 .020 COROMANT
3.97 .156 12.4 .488 3 6
860.1-0397-012A1-NM
★
6.00 .236 66 2.598 65.5 2.579 24 .945 0.5 .020 DIN 6537 K
3.97 .156 32.3 1.272 8 6
860.1-0397-032A1-NM
★
6.00 .236 86 3.386 85.5 3.366 47 1.850 0.5 .020 COROMANT
4.00 .157 12.5 .492 3 6
860.1-0400-012A1-NM
★
6.00 .236 66 2.598 65.5 2.579 24 .945 0.5 .020 DIN 6537 K
4.00 .157 32.5 1.280 8 6
860.1-0400-032A1-NM
★
6.00 .236 86 3.386 85.5 3.366 47 1.850 0.5 .020 COROMANT
4.10 .161 12.8 .504 3 6
860.1-0410-012A1-NM
★
6.00 .236 66 2.598 65.5 2.579 24 .945 0.5 .020 DIN 6537 K
4.10 .161 33.3 1.311 8 6
860.1-0410-033A1-NM
★
6.00 .236 86 3.386 85.5 3.366 47 1.850 0.5 .020 COROMANT
4.20 .165 13.2 .520 3 6
860.1-0420-013A1-NM
★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.20 .165 34.2 1.346 8 6
860.1-0420-034A1-NM
★
6.00 .236 86 3.386 85.4 3.362 47 1.850 0.6 .024 COROMANT
4.37 .172 13.7 .539 3 6
860.1-0437-013A1-NM
★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.37 .172 35.5 1.398 8 6
860.1-0437-035A1-NM
★
6.00 .236 86 3.386 85.4 3.362 47 1.850 0.6 .024 COROMANT
4.50 .177 14.1 .555 3 6
860.1-0450-014A1-NM
★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.50 .177 36.6 1.441 8 6
860.1-0450-036A1-NM
★
6.00 .236 86 3.386 85.4 3.362 47 1.850 0.6 .024 COROMANT
4.60 .181 14.4 .567 3 6
860.1-0460-014A1-NM
★
6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.60 .181 37.4 1.472 8 6
860.1-0460-037A1-NM
★
6.00 .236 86 3.386 85.4 3.362 47 1.850 0.6 .024 COROMANT
4.76 .187 14.9 .587 3 6
860.1-0476-014A1-NM
★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 K
4.76 .187 38.7 1.524 8 6
860.1-0476-038A1-NM
★
6.00 .236 99 3.898 98.4 3.874 60 2.362 0.6 .024 COROMANT
5.00 .197 15.7 .618 3 6
860.1-0500-015A1-NM
★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.00 .197 40.7 1.602 8 6
860.1-0500-040A1-NM
★
6.00 .236 99 3.898 98.3 3.870 60 2.362 0.7 .028 COROMANT
5.10 .201 16.0 .630 3 6
860.1-0510-015A1-NM
★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.10 .201 41.5 1.634 8 6
860.1-0510-041A1-NM
★
6.00 .236 99 3.898 98.3 3.870 60 2.362 0.7 .028 COROMANT
5.16 .203 16.2 .638 3 6
860.1-0516-015A1-NM
★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.16 .203 42.0 1.654 8 6
860.1-0516-041A1-NM
★
6.00 .236 99 3.898 98.3 3.870 60 2.362 0.7 .028 COROMANT
5.20 .205 16.3 .642 3 6
860.1-0520-016A1-NM
★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.20 .205 42.3 1.665 8 6
860.1-0520-042A1-NM
★
6.00 .236 99 3.898 98.3 3.870 60 2.362 0.7 .028 COROMANT
5.50 .217 17.2 .677 3 6
860.1-0550-017A1-NM
★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.50 .217 44.7 1.760 8 6
860.1-0550-044A1-NM
★
6.00 .236 99 3.898 98.3 3.870 60 2.362 0.7 .028 COROMANT
5.56 .219 17.4 .685 3 6
860.1-0556-017A1-NM
★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.56 .219 45.2 1.780 8 6
860.1-0556-044A1-NM
★
6.00 .236 99 3.898 98.3 3.870 60 2.362 0.7 .028 COROMANT
5.80 .228 17.6 .693 3 6
860.1-0580-017A1-NM
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.80 .228 47.2 1.858 8 6
860.1-0580-046A1-NM
★
6.00 .236 99 3.898 98.2 3.866 60 2.362 0.8 .031 COROMANT
6.00 .236 18.8 .740 3 6
860.1-0600-018A1-NM
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
6.00 .236 48.8 1.921 8 6
860.1-0600-048A1-NM
★
6.00 .236 99 3.898 98.2 3.866 60 2.362 0.8 .031 COROMANT
6.30 .248 19.7 .776 3 8
860.1-0630-019A1-NM
★
8.00 .315 79 3.110 78.2 3.079 34 1.339 0.8 .031 DIN 6537 K
6.30 .248 51.2 2.016 8 8
860.1-0630-050A1-NM
★
8.00 .315 121 4.764 120.2 4.732 80 3.150 0.8 .031 COROMANT
B102 E3 E22 E8
B 40
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
860
Для обработки алюминия и цветных сплавов
Внутренний подвод СОЖ
TCHA H7
SIG 130°
N
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
6.35 .250 19.9 .783 3 8
860.1-0635-019A1-NM
★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.35 .250 51.7 2.035 8 8
860.1-0635-051A1-NM
★
8.00 .315 121 4.764 120.1 4.728 80 3.150 0.9 .035 COROMANT
6.50 .256 20.4 .803 3 8
860.1-0650-020A1-NM
★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.50 .256 52.9 2.083 8 8
860.1-0650-052A1-NM
★
8.00 .315 121 4.764 120.1 4.728 80 3.150 0.9 .035 COROMANT
6.60 .260 20.7 .815 3 8
860.1-0660-020A1-NM
★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.60 .260 53.7 2.114 8 8
860.1-0660-053A1-NM
★
8.00 .315 121 4.764 120.1 4.728 80 3.150 0.9 .035 COROMANT
6.75 .266 21.1 .831 3 8
860.1-0675-020A1-NM
★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.75 .266 54.9 2.161 8 8
860.1-0675-054A1-NM
★
8.00 .315 121 4.764 120.1 4.728 80 3.150 0.9 .035 COROMANT
6.80 .268 21.3 .839 3 8
860.1-0680-020A1-NM
★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.80 .268 55.3 2.177 8 8
860.1-0680-054A1-NM
★
8.00 .315 121 4.764 120.1 4.728 80 3.150 0.9 .035 COROMANT
6.90 .272 21.6 .850 3 8
860.1-0690-021A1-NM
★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
7.00 .276 21.9 .862 3 8
860.1-0700-021A1-NM
★
8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
7.00 .276 56.9 2.240 8 8
860.1-0700-056A1-NM
★
8.00 .315 121 4.764 120.1 4.728 80 3.150 0.9 .035 COROMANT
7.14 .281 22.4 .882 3 8
860.1-0714-021A1-NM
★
8.00 .315 79 3.110 78.0 3.071 41 1.614 1.0 .039 DIN 6537 K
7.30 .287 22.9 .902 3 8
860.1-0730-022A1-NM
★
8.00 .315 79 3.110 78.0 3.071 41 1.614 1.0 .039 DIN 6537 K
7.30 .287 59.4 2.339 8 8
860.1-0730-058A1-NM
★
8.00 .315 121 4.764 120.0 4.724 80 3.150 1.0 .039 COROMANT
7.40 .291 23.2 .913 3 8
860.1-0740-022A1-NM
★
8.00 .315 79 3.110 78.0 3.071 41 1.614 1.0 .039 DIN 6537 K
7.40 .291 60.2 2.370 8 8
860.1-0740-059A1-NM
★
8.00 .315 121 4.764 120.0 4.724 80 3.150 1.0 .039 COROMANT
7.50 .295 23.5 .925 3 8
860.1-0750-023A1-NM
★
8.00 .315 79 3.110 78.0 3.071 41 1.614 1.0 .039 DIN 6537 K
7.50 .295 61.0 2.402 8 8
860.1-0750-060A1-NM
★
8.00 .315 121 4.764 120.0 4.724 80 3.150 1.0 .039 COROMANT
7.94 .313 24.9 .980 3 8
860.1-0794-024A1-NM
★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.94 .313 64.6 2.543 8 8
860.1-0794-064A1-NM
★
8.00 .315 121 4.764 119.9 4.720 80 3.150 1.1 .043 COROMANT
8.00 .315 25.1 .988 3 8
860.1-0800-024A1-NM
★
8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
8.00 .315 65.1 2.563 8 8
860.1-0800-064A1-NM
★
8.00 .315 121 4.764 119.9 4.720 80 3.150 1.1 .043 COROMANT
8.33 .328 26.1 1.028 310
860.1-0833-025A1-NM
★
10.00 .394 89 3.504 87.9 3.461 47 1.850 1.1 .043 DIN 6537 K
8.33 .328 67.8 2.669 8 10
860.1-0833-067A1-NM
★
10.00 .394 145 5.709 143.9 5.665 100 3.937 1.1 .043 COROMANT
8.50 .335 26.6 1.047 310
860.1-0850-026A1-NM
★
10.00 .394 89 3.504 87.9 3.461 47 1.850 1.1 .043 DIN 6537 K
8.50 .335 69.1 2.720 8 10
860.1-0850-068A1-NM
★
10.00 .394 145 5.709 143.9 5.665 100 3.937 1.1 .043 COROMANT
8.60 .339 27.0 1.063 310
860.1-0860-026A1-NM
★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.60 .339 70.0 2.756 8 10
860.1-0860-069A1-NM
★
10.00 .394 145 5.709 143.8 5.661 100 3.937 1.2 .047 COROMANT
8.70 .343 27.3 1.075 310
860.1-0870-026A1-NM
★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.70 .343 70.8 2.787 8 10
860.1-0870-070A1-NM
★
10.00 .394 145 5.709 143.8 5.661 100 3.937 1.2 .047 COROMANT
8.73 .344 27.4 1.079 310
860.1-0873-026A1-NM
★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.73 .344 71.0 2.795 8 10
860.1-0873-070A1-NM
★
10.00 .394 145 5.709 143.8 5.661 100 3.937 1.2 .047 COROMANT
8.80 .346 27.6 1.087 310
860.1-0880-026A1-NM
★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.80 .346 71.6 2.819 8 10
860.1-0880-070A1-NM
★
10.00 .394 145 5.709 143.8 5.661 100 3.937 1.2 .047 COROMANT
9.00 .354 28.2 1.110 310
860.1-0900-027A1-NM
★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
9.00 .354 73.2 2.882 8 10
860.1-0900-072A1-NM
★
10.00 .394 145 5.709 143.8 5.661 100 3.937 1.2 .047 COROMANT
9.13 .359 28.6 1.126 310
860.1-0913-027A1-NM
★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
9.13 .359 74.2 2.921 8 10
860.1-0913-073A1-NM
★
10.00 .394 145 5.709 143.8 5.661 100 3.937 1.2 .047 COROMANT
9.30 .366 29.1 1.146 310
860.1-0930-028A1-NM
★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
9.30 .366 75.6 2.976 8 10
860.1-0930-074A1-NM
★
10.00 .394 145 5.709 143.8 5.661 100 3.937 1.2 .047 COROMANT
9.40 .370 29.5 1.161 310
860.1-0940-028A1-NM
★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
9.40 .370 76.5 3.012 8 10
860.1-0940-075A1-NM
★
10.00 .394 145 5.709 143.7 5.657 100 3.937 1.3 .051 COROMANT
9.50 .374 29.8 1.173 310
860.1-0950-029A1-NM
★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
9.50 .374 77.3 3.043 8 10
860.1-0950-076A1-NM
★
10.00 .394 145 5.709 143.7 5.657 100 3.937 1.3 .051 COROMANT
9.53 .375 29.9 1.177 310
860.1-0953-029A1-NM
★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
9.53 .375 77.5 3.051 8 10
860.1-0953-076A1-NM
★
10.00 .394 145 5.709 143.7 5.657 100 3.937 1.3 .051 COROMANT
9.92 .391 31.1 1.224 310
860.1-0992-030A1-NM
★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
9.92 .391 80.7 3.177 8 10
860.1-0992-079A1-NM
★
10.00 .394 145 5.709 143.7 5.657 100 3.937 1.3 .051 COROMANT
10.00 .394 31.3 1.232 310
860.1-1000-030A1-NM
★
10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
10.00 .394 81.3 3.201 8 10
860.1-1000-080A1-NM
★
10.00 .394 145 5.709 143.7 5.657 100 3.937 1.3 .051 COROMANT
B102 E3 E22 E8
B 41
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
860
Для обработки алюминия и цветных сплавов
Внутренний подвод СОЖ
TCHA H7
SIG 130°
N
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
10.20 .402 32.0 1.260 312
860.1-1020-031A1-NM
★
12.00 .472 102 4.016 100.6 3.961 55 2.165 1.4 .055 DIN 6537 K
10.20 .402 83.0 3.268 8 12
860.1-1020-082A1-NM
★
12.00 .472 171 6.732 169.6 6.677 120 4.724 1.4 .055 COROMANT
10.30 .406 32.3 1.272 312
860.1-1030-031A1-NM
★
12.00 .472 102 4.016 100.6 3.961 55 2.165 1.4 .055 DIN 6537 K
10.30 .406 83.8 3.299 8 12
860.1-1030-082A1-NM
★
12.00 .472 171 6.732 169.6 6.677 120 4.724 1.4 .055 COROMANT
10.32 .406 32.3 1.272 312
860.1-1032-031A1-NM
★
12.00 .472 102 4.016 100.6 3.961 55 2.165 1.4 .055 DIN 6537 K
10.40 .409 32.6 1.283 3 12
860.1-1040-031A1-NM
★
12.00 .472 102 4.016 100.6 3.961 55 2.165 1.4 .055 DIN 6537 K
10.50 .413 32.9 1.295 312
860.1-1050-032A1-NM
★
12.00 .472 102 4.016 100.6 3.961 55 2.165 1.4 .055 DIN 6537 K
10.50 .413 85.4 3.362 8 12
860.1-1050-084A1-NM
★
12.00 .472 171 6.732 169.6 6.677 120 4.724 1.4 .055 COROMANT
10.72 .422 33.6 1.323 312
860.1-1072-032A1-NM
★
12.00 .472 102 4.016 100.6 3.961 55 2.165 1.4 .055 DIN 6537 K
10.72 .422 87.2 3.433 8 12
860.1-1072-086A1-NM
★
12.00 .472 171 6.732 169.6 6.677 120 4.724 1.4 .055 COROMANT
10.80 .425 33.8 1.331 312
860.1-1080-032A1-NM
★
12.00 .472 102 4.016 100.6 3.961 55 2.165 1.4 .055 DIN 6537 K
10.80 .425 87.8 3.457 8 12
860.1-1080-086A1-NM
★
12.00 .472 171 6.732 169.6 6.677 120 4.724 1.4 .055 COROMANT
11.00 .433 34.5 1.358 312
860.1-1100-033A1-NM
★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
11.00 .433 89.5 3.524 8 12
860.1-1100-088A1-NM
★
12.00 .472 171 6.732 169.5 6.673 120 4.724 1.5 .059 COROMANT
11.10 .437 34.8 1.370 312
860.1-1110-033A1-NM
★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
11.10 .437 90.3 3.555 8 12
860.1-1110-089A1-NM
★
12.00 .472 171 6.732 169.5 6.673 120 4.724 1.5 .059 COROMANT
11.11 .437 34.8 1.370 312
860.1-1111-033A1-NM
★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
11.20 .441 35.1 1.382 3 12
860.1-1120-034A1-NM
★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
11.20 .441 91.1 3.587 812
860.1-1120-090A1-NM
★
12.00 .472 171 6.732 169.5 6.673 120 4.724 1.5 .059 COROMANT
11.50 .453 36.0 1.417 3 12
860.1-1150-035A1-NM
★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
11.50 .453 93.5 3.681 812
860.1-1150-092A1-NM
★
12.00 .472 171 6.732 169.5 6.673 120 4.724 1.5 .059 COROMANT
11.51 .453 36.1 1.421 3 12
860.1-1151-035A1-NM
★
12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
11.80 .465 37.0 1.457 312
860.1-1180-035A1-NM
★
12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
11.80 .465 96.0 3.780 8 12
860.1-1180-094A1-NM
★
12.00 .472 171 6.732 169.4 6.669 120 4.724 1.6 .063 COROMANT
12.00 .472 37.6 1.480 312
860.1-1200-036A1-NM
★
12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
12.00 .472 97.6 3.843 8 12
860.1-1200-096A1-NM
★
12.00 .472 171 6.732 169.4 6.669 120 4.724 1.6 .063 COROMANT
12.10 .476 37.9 1.492 314
860.1-1210-036A1-NM
★
14.00 .551 107 4.213 105.4 4.150 60 2.362 1.6 .063 DIN 6537 K
12.10 .476 98.4 3.874 8 14
860.1-1210-097A1-NM
★
14.00 .551 190 7.480 188.4 7.417 140 5.512 1.6 .063 COROMANT
12.20 .480 38.2 1.504 314
860.1-1220-037A1-NM
★
14.00 .551 107 4.213 105.4 4.150 60 2.362 1.6 .063 DIN 6537 K
12.30 .484 100.1 3.941 8 14
860.1-1230-098A1-NM
★
14.00 .551 190 7.480 188.4 7.417 140 5.512 1.6 .063 COROMANT
12.50 .492 39.2 1.543 314
860.1-1250-038A1-NM
★
14.00 .551 107 4.213 105.3 4.146 60 2.362 1.7 .067 DIN 6537 K
12.50 .492 101.7 4.004 8 14
860.1-1250-100A1-NM
★
14.00 .551 190 7.480 188.3 7.413 140 5.512 1.7 .067 COROMANT
12.70 .500 39.8 1.567 314
860.1-1270-038A1-NM
★
14.00 .551 107 4.213 105.3 4.146 60 2.362 1.7 .067 DIN 6537 K
12.70 .500 103.3 4.067 8 14
860.1-1270-102A1-NM
★
14.00 .551 190 7.480 188.3 7.413 140 5.512 1.7 .067 COROMANT
13.00 .512 40.7 1.602 314
860.1-1300-039A1-NM
★
14.00 .551 107 4.213 105.3 4.146 60 2.362 1.7 .067 DIN 6537 K
13.00 .512 105.7 4.161 8 14
860.1-1300-104A1-NM
★
14.00 .551 190 7.480 188.3 7.413 140 5.512 1.7 .067 COROMANT
13.10 .516 41.0 1.614 314
860.1-1310-039A1-NM
★
14.00 .551 107 4.213 105.2 4.142 60 2.362 1.8 .071 DIN 6537 K
13.10 .516 106.5 4.193 8 14
860.1-1310-105A1-NM
★
14.00 .551 190 7.480 188.2 7.409 140 5.512 1.8 .071 COROMANT
13.50 .531 42.3 1.665 314
860.1-1350-041A1-NM
★
14.00 .551 107 4.213 105.2 4.142 60 2.362 1.8 .071 DIN 6537 K
13.50 .531 109.8 4.323 8 14
860.1-1350-108A1-NM
★
14.00 .551 190 7.480 188.2 7.409 140 5.512 1.8 .071 COROMANT
13.89 .547 43.3 1.705 314
860.1-1389-042A1-NM
★
14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
14.00 .551 43.9 1.728 3 14
860.1-1400-042A1-NM
★
14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
14.00 .551 11 3.9 4.484 814
860.1-1400-112A1-NM
★
14.00 .551 190 7.480 188.1 7.406 140 5.512 1.9 .075 COROMANT
14.20 .559 44.5 1.752 3 16
860.1-1420-043A1-NM
★
16.00 .630 115 4.528 113.1 4.453 65 2.559 1.9 .075 DIN 6537 K
14.29 .563 44.8 1.764 316
860.1-1429-043A1-NM
★
16.00 .630 115 4.528 113.1 4.453 65 2.559 1.9 .075 DIN 6537 K
14.29 .563 116.2 4.575 8 16
860.1-1429-114A1-NM
★
16.00 .630 213 8.386 211.1 8.311 160 6.299 1.9 .075 COROMANT
14.50 .571 45.4 1.787 316
860.1-1450-044A1-NM
★
16.00 .630 115 4.528 113.1 4.453 65 2.559 1.9 .075 DIN 6537 K
14.50 .571 117.9 4.642 8 16
860.1-1450-116A1-NM
★
16.00 .630 213 8.386 211.1 8.311 160 6.299 1.9 .075 COROMANT
14.68 .578 11 9.4 4.701 816
860.1-1468-117A1-NM
★
16.00 .630 213 8.386 211.0 8.307 160 6.299 2.0 .079 COROMANT
14.75 .581 46.2 1.819 3 16
860.1-1475-044A1-NM
★
16.00 .630 115 4.528 113.0 4.449 65 2.559 2.0 .079 DIN 6537 K
15.00 .591 47.0 1.850 316
860.1-1500-045A1-NM
★
16.00 .630 115 4.528 113.0 4.449 65 2.559 2.0 .079 DIN 6537 K
15.00 .591 122.0 4.803 8 16
860.1-1500-120A1-NM
★
16.00 .630 213 8.386 211.0 8.307 160 6.299 2.0 .079 COROMANT
B102 E3 E22 E8
B 42
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
860
Для обработки алюминия и цветных сплавов
Внутренний подвод СОЖ
TCHA H7
SIG 130°
N
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
15.08 .594 47.3 1.862 316
860.1-1508-045A1-NM
★
16.00 .630 115 4.528 113.0 4.449 65 2.559 2.0 .079 DIN 6537 K
15.50 .610 48.6 1.913 3 16
860.1-1550-047A1-NM
★
16.00 .630 115 4.528 112.9 4.445 65 2.559 2.1 .083 DIN 6537 K
15.50 .610 126.1 4.965 816
860.1-1550-124A1-NM
★
16.00 .630 213 8.386 210.9 8.303 160 6.299 2.1 .083 COROMANT
16.00 .630 49.0 1.929 3 16
860.1-1600-048A1-NM
★
16.00 .630 115 4.528 112.9 4.445 65 2.559 2.1 .083 DIN 6537 K
16.00 .630 130.1 5.122 816
860.1-1600-128A1-NM
★
16.00 .630 213 8.386 210.9 8.303 160 6.299 2.1 .083 COROMANT
17.00 .669 53.3 2.098 3 18
860.1-1700-051A1-NM
★
18.00 .709 123 4.843 120.7 4.752 73 2.874 2.3 .091 DIN 6537 K
17.00 .669 138.3 5.445 818
860.1-1700-136A1-NM
★
18.00 .709 234 9.213 231.7 9.122 180 7.087 2.3 .091 COROMANT
17.50 .689 54.8 2.157 3 18
860.1-1750-053A1-NM
★
18.00 .709 123 4.843 120.7 4.752 73 2.874 2.3 .091 DIN 6537 K
B102 E3 E22 E8
B 43
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Патроны см. в нашем каталоге "Вращающиеся инструменты".
CoroDrill
®
R846
Оптимизированное сверление сплавов на основе никеля и титана
Особенности и преимущества
-Надёжность и безопасность процесса обработки
-Прогнозируемая стойкость инструмента
-Превосходная повторяемость результатов обработки
-Признанный в отрасли продукт с высококачественным сервисом по
восстановлению
-Уникальная геометрия для материалов ISO S, обеспечивающая
надёжный контроль над стружкодроблением
Область применения по ISO:
Область применения
-Свёрла пригодны для обработки кобальт-хромовых, никелевых и
титановых сплавов
-Глубина сверления до 5-ти диаметров
-Точность отверстия: H8-H9
-Оптимизировано для высокопроизводительной обработки
www.sandvik.coromant.com/corodrillr846
Рекомендации
Надёжное закрепление в патронах CoroChuck™ 930
Рекомендуемое давление СОЖ 20 бар
Жёсткое закрепление заготовки
B 44
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R846
Для обработки сплавов на основе никеля и титана
Внутренний подвод СОЖ
TCHA H9
SIG 140°
S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1220
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
3.00 .118 9.5 .374 3 6
R846-0300-30-A1A
★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.00 .118 15.5 .610 5 6
R846-0300-50-A1A
★
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.18 .125 10.1 .398 3 6
R846-0318-30-A1A
★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.20 .126 10.1 .398 3 6
R846-0320-30-A1A
★
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.30 .130 10.5 .413 3 6
R846-0330-30-A1A
★
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.40 .134 10.8 .425 3 6
R846-0340-30-A1A
★
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.50 .138 11.1 .437 3 6
R846-0350-30-A1A
★
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.50 .138 18.1 .713 5 6
R846-0350-50-A1A
★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.57 .141 11.3 .445 3 6
R846-0357-30-A1A
★
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.60 .142 11.4 .449 3 6
R846-0360-30-A1A
★
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.60 .142 18.6 .732 5 6
R846-0360-50-A1A
★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.70 .146 19.1 .752 5 6
R846-0370-50-A1A
★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.80 .150 12.0 .472 3 6
R846-0380-30-A1A
★
6.00 .236 62 2.441 65.4 2.575 20 .787 0.6 .024 DIN 6537 K
3.90 .154 12.4 .488 3 6
R846-0390-30-A1A
★
6.00 .236 62 2.441 65.3 2.571 20 .787 0.7 .028 DIN 6537 K
4.00 .157 12.7 .500 3 6
R846-0400-30-A1A
★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.00 .157 20.7 .815 5 6
R846-0400-50-A1A
★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.10 .161 13.0 .512 3 6
R846-0410-30-A1A
★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.15 .163 21.5 .846 5 6
R846-0415-50-A1A
★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.20 .165 13.3 .524 3 6
R846-0420-30-A1A
★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.20 .165 21.7 .854 5 6
R846-0420-50-A1A
★
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.30 .169 13.6 .535 3 6
R846-0430-30-A1A
★
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.50 .177 14.3 .563 3 6
R846-0450-30-A1A
★
6.00 .236 66 2.598 65.2 2.567 24 .945 0.8 .031 DIN 6537 K
4.50 .177 23.3 .917 5 6
R846-0450-50-A1A
★
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.60 .181 23.8 .937 5 6
R846-0460-50-A1A
★
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.70 .185 14.6 .575 3 6
R846-0470-30-A1A
★
6.00 .236 66 2.598 65.2 2.567 24 .945 0.8 .031 DIN 6537 K
4.76 .187 15.1 .594 3 6
R846-0476-30-A1A
★
6.00 .236 66 2.598 65.2 2.567 24 .945 0.8 .031 DIN 6537 K
4.80 .189 15.2 .598 3 6
R846-0480-30-A1A
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
4.80 .189 24.8 .976 5 6
R846-0480-50-A1A
★
6.00 .236 74 2.913 81.2 3.197 36 1.417 0.8 .031 DIN 6537 L
4.90 .193 15.5 .610 3 6
R846-0490-30-A1A
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.00 .197 15.8 .622 3 6
R846-0500-30-A1A
★
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.00 .197 25.8 1.016 5 6
R846-0500-50-A1A
★
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.10 .201 16.2 .638 3 6
R846-0510-30-A1A
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.10 .201 26.4 1.039 5 6
R846-0510-50-A1A
★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.16 .203 16.3 .642 3 6
R846-0516-30-A1A
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.20 .205 16.5 .650 3 6
R846-0520-30-A1A
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.25 .207 16.6 .654 3 6
R846-0525-30-A1A
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.30 .209 27.4 1.079 5 6
R846-0530-50-A1A
★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.40 .213 17.1 .673 3 6
R846-0540-30-A1A
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.50 .217 17.4 .685 3 6
R846-0550-30-A1A
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.50 .217 28.4 1.118 5 6
R846-0550-50-A1A
★
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.55 .219 17.6 .693 3 6
R846-0555-30-A1A
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.60 .220 17.7 .697 3 6
R846-0560-30-A1A
★
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.80 .228 17.6 .693 3 6
R846-0580-30-A1A
★
6.00 .236 66 2.598 65.0 2.559 28 1.102 1.0 .039 DIN 6537 K
5.80 .228 30.0 1.181 5 6
R846-0580-50-A1A
★
6.00 .236 82 3.228 81.0 3.189 44 1.732 1.0 .039 DIN 6537 L
6.00 .236 19.0 .748 3 6
R846-0600-30-A1A
★
6.00 .236 66 2.598 65.0 2.559 28 1.102 1.0 .039 DIN 6537 K
6.00 .236 31.0 1.220 5 6
R846-0600-50-A1A
★
6.00 .236 82 3.228 81.0 3.189 44 1.732 1.0 .039 DIN 6537 L
6.10 .240 31.5 1.240 5 8
R846-0610-50-A1A
★
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.20 .244 19.6 .772 3 8
R846-0620-30-A1A
★
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.35 .250 20.1 .791 3 8
R846-0635-30-A1A
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.50 .256 20.6 .811 3 8
R846-0650-30-A1A
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.50 .256 33.6 1.323 5 8
R846-0650-50-A1A
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
B108 E3 E22
B 45
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R846
Для обработки сплавов на основе никеля и титана
Внутренний подвод СОЖ
TCHA H9
SIG 140°
S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1220
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
6.60 .260 20.9 .823 3 8
R846-0660-30-A1A
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.60 .260 34.1 1.343 5 8
R846-0660-50-A1A
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.70 .264 21.2 .835 3 8
R846-0670-30-A1A
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.80 .268 21.5 .846 3 8
R846-0680-30-A1A
★
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.80 .268 35.1 1.382 5 8
R846-0680-50-A1A
★
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.90 .272 21.9 .862 3 8
R846-0690-30-A1A
★
8.00 .315 79 3.110 77.8 3.063 34 1.339 1.2 .047 DIN 6537 K
7.00 .276 22.2 .874 3 8
R846-0700-30-A1A
★
8.00 .315 79 3.110 77.8 3.063 34 1.339 1.2 .047 DIN 6537 K
7.00 .276 36.2 1.425 5 8
R846-0700-50-A1A
★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.10 .280 22.5 .886 3 8
R846-0710-30-A1A
★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.14 .281 22.6 .890 3 8
R846-0714-30-A1A
★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.20 .283 22.8 .898 3 8
R846-0720-30-A1A
★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.20 .283 37.2 1.465 5 8
R846-0720-50-A1A
★
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.30 .287 23.1 .909 3 8
R846-0730-30-A1A
★
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.40 .291 23.5 .925 3 8
R846-0740-30-A1A
★
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.50 .295 23.8 .937 3 8
R846-0750-30-A1A
★
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.50 .295 38.8 1.528 5 8
R846-0750-50-A1A
★
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
7.60 .299 24.1 .949 3 8
R846-0760-30-A1A
★
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.70 .303 24.4 .961 3 8
R846-0770-30-A1A
★
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
8.00 .315 25.4 1.000 3 8
R846-0800-30-A1A
★
8.00 .315 79 3.110 77.6 3.055 41 1.614 1.4 .055 DIN 6537 K
8.00 .315 41.4 1.630 5 8
R846-0800-50-A1A
★
8.00 .315 91 3.583 89.6 3.528 53 2.087 1.4 .055 DIN 6537 L
8.10 .319 25.7 1.012 310
R846-0810-30-A1A
★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.20 .323 26.0 1.024 3 10
R846-0820-30-A1A
★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.33 .328 26.4 1.039 310
R846-0833-30-A1A
★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.50 .335 26.9 1.059 3 10
R846-0850-30-A1A
★
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.50 .335 43.9 1.728 510
R846-0850-50-A1A
★
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.60 .339 27.3 1.075 3 10
R846-0860-30-A1A
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
8.65 .341 27.4 1.079 310
R846-0865-30-A1A
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
8.70 .343 27.6 1.087 3 10
R846-0870-30-A1A
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
8.73 .344 27.7 1.091 310
R846-0873-30-A1A
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
8.73 .344 45.1 1.776 5 10
R846-0873-50-A1A
★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
8.80 .346 27.9 1.098 310
R846-0880-30-A1A
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.00 .354 28.5 1.122 3 10
R846-0900-30-A1A
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.00 .354 46.5 1.831 510
R846-0900-50-A1A
★
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.13 .359 28.9 1.138 3 10
R846-0913-30-A1A
★
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.50 .374 30.1 1.185 310
R846-0950-30-A1A
★
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.53 .375 30.2 1.189 3 10
R846-0953-30-A1A
★
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.60 .378 30.4 1.197 310
R846-0960-30-A1A
★
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.70 .382 30.7 1.209 3 10
R846-0970-30-A1A
★
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.80 .386 31.1 1.224 310
R846-0980-30-A1A
★
10.00 .394 89 3.504 87.3 3.437 47 1.850 1.7 .067 DIN 6537 K
9.80 .386 48.3 1.902 4 10
R846-0980-50-A1A
★
10.00 .394 103 4.055 101.3 3.988 61 2.402 1.7 .067 DIN 6537 L
9.90 .390 31.4 1.236 310
R846-0990-30-A1A
★
10.00 .394 89 3.504 87.3 3.437 47 1.850 1.7 .067 DIN 6537 K
10.00 .394 31.7 1.248 3 10
R846-1000-30-A1A
★
10.00 .394 89 3.504 87.3 3.437 47 1.850 1.7 .067 DIN 6537 K
10.00 .394 48.0 1.890 410
R846-1000-50-A1A
★
10.00 .394 103 4.055 101.3 3.988 61 2.402 1.7 .067 DIN 6537 L
10.10 .398 32.0 1.260 3 12
R846-1010-30-A1A
★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.20 .402 32.3 1.272 312
R846-1020-30-A1A
★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.20 .402 52.7 2.075 5 12
R846-1020-50-A1A
★
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.30 .406 32.6 1.283 312
R846-1030-30-A1A
★
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.50 .413 33.3 1.311 3 12
R846-1050-30-A1A
★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
10.70 .421 55.3 2.177 512
R846-1070-50-A1A
★
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
B108 E3 E22
B 46
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R846
Для обработки сплавов на основе никеля и титана
Внутренний подвод СОЖ
TCHA H9
SIG 140°
S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1220
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
10.80 .425 34.2 1.346 312
R846-1080-30-A1A
★
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.00 .433 34.9 1.374 3 12
R846-1100-30-A1A
★
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.11 .437 35.2 1.386 312
R846-1111-30-A1A
★
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.80 .465 37.4 1.472 3 12
R846-1180-30-A1A
★
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
11.91 .469 37.7 1.484 312
R846-1191-30-A1A
★
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
12.00 .472 38.0 1.496 3 12
R846-1200-30-A1A
★
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
12.00 .472 56.6 2.228 412
R846-1200-50-A1A
★
12.00 .472 118 4.646 116.0 4.567 71 2.795 2.0 .079 DIN 6537 L
12.40 .488 39.3 1.547 3 14
R846-1240-30-A1A
★
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
12.70 .500 40.2 1.583 314
R846-1270-30-A1A
★
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
12.70 .500 61.8 2.433 4 14
R846-1270-50-A1A
★
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
13.00 .512 41.2 1.622 314
R846-1300-30-A1A
★
14.00 .551 107 4.213 104.8 4.126 60 2.362 2.2 .087 DIN 6537 K
13.50 .531 42.8 1.685 3 14
R846-1350-30-A1A
★
14.00 .551 107 4.213 104.7 4.122 60 2.362 2.3 .091 DIN 6537 K
14.25 .561 45.2 1.780 316
R846-1425-30-A1A
★
16.00 .630 115 4.528 112.6 4.433 65 2.559 2.4 .094 DIN 6537 K
14.60 .575 46.3 1.823 3 16
R846-1460-30-A1A
★
16.00 .630 115 4.528 112.5 4.429 65 2.559 2.5 .098 DIN 6537 K
B108 E3 E22
B 47
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
CoroDrill
®
R840
Свёрла для стабильной обработки отверстий
Особенности и преимущества
-Безопасное и прогнозируемое решение с минимальным биением
-Высокая точность отверстий
-Гарантированное 3-кратное восстановление до первоначальных
характеристик
-Для широкого спектра материалов
-Наличие/отсутствие внутреннего подвода СОЖ
-Надёжные геометрия и сплав для обработки всех материалов
Области применения по ISO:
P
Область применения
-Обычное сверление, сверление пакетов, сверление ступенчатых
отверстий и отверстий с фаской, сверление наклонных поверхностей,
пересекающихся отверстия и резьбовых отверстий
-Высокоточная обработка отверстий в различных материалах
E8
www.sandvik.coromant.com/corodrillr840
Патроны см. в нашем каталоге "Вращающиеся инструменты".
Рекомендации
Надёжное закрепление в патронах CoroChuck™ 930
Давление СОЖ 20 бар
Жёсткое закрепление заготовки
B 48
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R840
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1220
1220
1220
1220
1220
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
3.00 .118 9.5 .374 3 6
R840-0300-30-A1A
✩✩✩✩✩
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.00 .118 15.5 .610 5 6
R840-0300-50-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.10 .122 9.8 .386 3 6
R840-0310-30-A1A
✩✩✩✩✩
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.10 .122 16.0 .630 5 6
R840-0310-50-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.17 .125 10.0 .394 3 6
R840-0317-30-A1A
✩✩✩✩✩
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.17 .125 16.4 .646 5 6
R840-0317-50-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.20 .126 10.1 .398 3 6
R840-0320-30-A1A
✩✩✩✩✩
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.20 .126 16.5 .650 5 6
R840-0320-50-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.30 .130 10.5 .413 3 6
R840-0330-30-A1A
✩✩✩✩✩
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.30 .130 17.1 .673 5 6
R840-0330-50-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.40 .134 10.8 .425 3 6
R840-0340-30-A1A
✩✩✩✩✩
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.40 .134 17.6 .693 5 6
R840-0340-50-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.45 .136 10.9 .429 3 6
R840-0345-30-A1A
✩✩✩✩✩
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.45 .136 17.8 .701 5 6
R840-0345-50-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.50 .138 11.1 .437 3 6
R840-0350-30-A1A
✩✩✩✩✩
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.50 .138 18.1 .713 5 6
R840-0350-50-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.55 .140 11.2 .441 3 6
R840-0355-30-A1A
✩✩✩✩✩
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.55 .140 18.3 .720 5 6
R840-0355-50-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.57 .141 11.3 .445 3 6
R840-0357-30-A1A
✩✩✩✩✩
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.57 .141 18.5 .728 5 6
R840-0357-50-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.60 .142 11.4 .449 3 6
R840-0360-30-A1A
✩✩✩✩✩
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.60 .142 18.6 .732 5 6
R840-0360-50-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.70 .146 11.7 .461 3 6
R840-0370-30-A1A
✩✩✩✩✩
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.70 .146 19.1 .752 5 6
R840-0370-50-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.80 .150 12.0 .472 3 6
R840-0380-30-A1A
✩✩✩✩✩
6.00 .236 62 2.441 65.4 2.575 20 .787 0.6 .024 DIN 6537 K
3.80 .150 19.6 .772 5 6
R840-0380-50-A1A
✩✩✩✩✩
6.00 .236 66 2.598 73.4 2.890 28 1.102 0.6 .024 DIN 6537 L
3.90 .154 12.4 .488 3 6
R840-0390-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
3.90 .154 20.2 .795 5 6
R840-0390-50-A1A
✩✩✩✩✩
6.00 .236 66 2.598 73.3 2.886 28 1.102 0.7 .028 DIN 6537 L
3.97 .156 12.6 .496 3 6
R840-0397-30-A1A
✩✩✩✩✩
6.00 .236 62 2.441 65.3 2.571 20 .787 0.7 .028 DIN 6537 K
3.97 .156 20.5 .807 5 6
R840-0397-50-A1A
✩✩✩✩✩
6.00 .236 66 2.598 73.3 2.886 28 1.102 0.7 .028 DIN 6537 L
4.00 .157 12.7 .500 3 6
R840-0400-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.00 .157 20.7 .815 5 6
R840-0400-50-A1A
✩✩✩✩✩
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.10 .161 13.0 .512 3 6
R840-0410-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.10 .161 21.2 .835 5 6
R840-0410-50-A1A
✩✩✩✩✩
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.20 .165 13.3 .524 3 6
R840-0420-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.20 .165 21.7 .854 5 6
R840-0420-50-A1A
✩✩✩✩✩
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.30 .169 13.6 .535 3 6
R840-0430-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.30 .169 22.2 .874 5 6
R840-0430-50-A1A
✩✩✩✩✩
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.36 .172 13.8 .543 3 6
R840-0436-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.36 .172 22.5 .886 5 6
R840-0436-50-A1A
✩✩✩✩✩
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.40 .173 13.9 .547 3 6
R840-0440-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.40 .173 22.7 .894 5 6
R840-0440-50-A1A
✩✩✩✩✩
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.50 .177 14.3 .563 3 6
R840-0450-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.2 2.567 24 .945 0.8 .031 DIN 6537 K
4.50 .177 23.3 .917 5 6
R840-0450-50-A1A
✩✩✩✩✩
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.55 .179 14.4 .567 3 6
R840-0455-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.2 2.567 24 .945 0.8 .031 DIN 6537 K
4.55 .179 23.5 .925 5 6
R840-0455-50-A1A
✩✩✩✩✩
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.60 .181 14.6 .575 3 6
R840-0460-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.2 2.567 24 .945 0.8 .031 DIN 6537 K
4.60 .181 23.8 .937 5 6
R840-0460-50-A1A
✩✩✩✩✩
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.70 .185 14.6 .575 3 6
R840-0470-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.2 2.567 24 .945 0.8 .031 DIN 6537 K
4.70 .185 24.3 .957 5 6
R840-0470-50-A1A
✩✩✩✩✩
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.76 .187 15.1 .594 3 6
R840-0476-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
4.76 .187 24.6 .969 5 6
R840-0476-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
B110 E3 E22 E8
B 49
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R840
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1220
1220
1220
1220
1220
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
4.80 .189 15.2 .598 3 6
R840-0480-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
4.80 .189 24.8 .976 5 6
R840-0480-50-A1A
✩✩✩✩✩
6.00 .236 74 2.913 81.2 3.197 36 1.417 0.8 .031 DIN 6537 L
4.90 .193 15.5 .610 3 6
R840-0490-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
4.90 .193 25.3 .996 5 6
R840-0490-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.00 .197 15.8 .622 3 6
R840-0500-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.00 .197 25.8 1.016 5 6
R840-0500-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.00 .197 35.8 1.409 7 6
R840-0500-70-A1A
✩✩✩✩✩
6.00 .236 93 3.661 92.2 3.630 50 1.969 0.8 .031 COROMANT
5.10 .201 16.2 .638 3 6
R840-0510-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.10 .201 26.4 1.039 5 6
R840-0510-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.10 .201 36.6 1.441 7 6
R840-0510-70-A1A
✩✩✩✩✩
6.00 .236 93 3.661 92.1 3.626 50 1.969 0.9 .035 COROMANT
5.16 .203 16.4 .646 3 6
R840-0516-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.16 .203 26.7 1.051 5 6
R840-0516-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.16 .203 37.0 1.457 7 6
R840-0516-70-A1A
✩✩✩✩✩
6.00 .236 93 3.661 92.1 3.626 50 1.969 0.9 .035 COROMANT
5.20 .205 16.5 .650 3 6
R840-0520-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.20 .205 26.9 1.059 5 6
R840-0520-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.20 .205 37.3 1.469 7 6
R840-0520-70-A1A
✩✩✩✩✩
6.00 .236 93 3.661 92.1 3.626 50 1.969 0.9 .035 COROMANT
5.30 .209 27.4 1.079 5 6
R840-0525-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.30 .209 16.8 .661 3 6
R840-0530-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.30 .209 27.4 1.079 5 6
R840-0530-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.30 .209 38.0 1.496 7 6
R840-0530-70-A1A
✩✩✩✩✩
6.00 .236 93 3.661 92.1 3.626 50 1.969 0.9 .035 COROMANT
5.40 .213 17.1 .673 3 6
R840-0540-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.40 .213 27.9 1.098 5 6
R840-0540-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.40 .213 38.7 1.524 7 6
R840-0540-70-A1A
✩✩✩✩✩
6.00 .236 93 3.661 92.1 3.626 50 1.969 0.9 .035 COROMANT
5.50 .217 17.4 .685 3 6
R840-0550-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.50 .217 28.4 1.118 5 6
R840-0550-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.55 .219 39.8 1.567 7 6
R840-0550-70-A1A
✩✩✩✩✩
6.00 .236 93 3.661 92.1 3.626 50 1.969 0.9 .035 COROMANT
5.56 .219 28.7 1.130 5 6
R840-0555-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.56 .219 17.6 .693 3 6
R840-0556-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.56 .219 28.7 1.130 5 6
R840-0556-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.56 .219 39.8 1.567 7 6
R840-0556-70-A1A
✩✩✩✩✩
6.00 .236 93 3.661 92.1 3.626 50 1.969 0.9 .035 COROMANT
5.60 .220 17.8 .701 3 6
R840-0560-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.0 2.559 28 1.102 1.0 .039 DIN 6537 K
5.60 .220 29.0 1.142 5 6
R840-0560-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.0 3.189 44 1.732 1.0 .039 DIN 6537 L
5.60 .220 39.9 1.571 7 6
R840-0560-70-A1A
✩✩✩✩✩
6.00 .236 93 3.661 92.0 3.622 50 1.969 1.0 .039 COROMANT
5.70 .224 17.7 .697 3 6
R840-0570-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.0 2.559 28 1.102 1.0 .039 DIN 6537 K
5.70 .224 29.5 1.161 5 6
R840-0570-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.0 3.189 44 1.732 1.0 .039 DIN 6537 L
5.70 .224 39.7 1.563 6 6
R840-0570-70-A1A
✩✩✩✩✩
6.00 .236 93 3.661 92.0 3.622 50 1.969 1.0 .039 COROMANT
5.80 .228 17.6 .693 3 6
R840-0580-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.0 2.559 28 1.102 1.0 .039 DIN 6537 K
5.80 .228 30.0 1.181 5 6
R840-0580-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.0 3.189 44 1.732 1.0 .039 DIN 6537 L
5.80 .228 39.6 1.559 6 6
R840-0580-70-A1A
✩✩✩✩✩
6.00 .236 93 3.661 92.0 3.622 50 1.969 1.0 .039 COROMANT
5.90 .232 17.4 .685 2 6
R840-0590-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.0 2.559 28 1.102 1.0 .039 DIN 6537 K
5.90 .232 30.5 1.201 5 6
R840-0590-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.0 3.189 44 1.732 1.0 .039 DIN 6537 L
5.90 .232 39.4 1.551 6 6
R840-0590-70-A1A
✩✩✩✩✩
6.00 .236 93 3.661 92.0 3.622 50 1.969 1.0 .039 COROMANT
5.95 .234 17.3 .681 2 6
R840-0595-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.0 2.559 28 1.102 1.0 .039 DIN 6537 K
5.95 .234 30.8 1.213 5 6
R840-0595-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.0 3.189 44 1.732 1.0 .039 DIN 6537 L
5.95 .234 39.3 1.547 6 6
R840-0595-70-A1A
✩✩✩✩✩
6.00 .236 93 3.661 92.0 3.622 50 1.969 1.0 .039 COROMANT
6.00 .236 19.0 .748 3 6
R840-0600-30-A1A
✩✩✩✩✩
6.00 .236 66 2.598 65.0 2.559 28 1.102 1.0 .039 DIN 6537 K
6.00 .236 31.0 1.220 5 6
R840-0600-50-A1A
✩✩✩✩✩
6.00 .236 82 3.228 81.0 3.189 44 1.732 1.0 .039 DIN 6537 L
6.00 .236 41.0 1.614 6 6
R840-0600-70-A1A
✩✩✩✩✩
6.00 .236 93 3.661 92.0 3.622 50 1.969 1.0 .039 COROMANT
6.10 .240 19.3 .760 3 8
R840-0610-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.10 .240 31.5 1.240 5 8
R840-0610-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.10 .240 43.7 1.720 7 8
R840-0610-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 104.0 4.094 59 2.323 1.0 .039 COROMANT
B110 E3 E22 E8
B 50
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R840
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1220
1220
1220
1220
1220
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
6.20 .244 19.7 .776 3 8
R840-0620-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.20 .244 32.1 1.264 5 8
R840-0620-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.20 .244 44.5 1.752 7 8
R840-0620-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.9 4.091 59 2.323 1.1 .043 COROMANT
6.30 .248 20.0 .787 3 8
R840-0630-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.30 .248 32.6 1.283 5 8
R840-0630-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.30 .248 45.2 1.780 7 8
R840-0630-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.9 4.091 59 2.323 1.1 .043 COROMANT
6.35 .250 20.1 .791 3 8
R840-0635-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.35 .250 32.8 1.291 5 8
R840-0635-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.35 .250 45.5 1.791 7 8
R840-0635-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.9 4.091 59 2.323 1.1 .043 COROMANT
6.40 .252 20.3 .799 3 8
R840-0640-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.40 .252 33.1 1.303 5 8
R840-0640-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.40 .252 45.9 1.807 7 8
R840-0640-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.9 4.091 59 2.323 1.1 .043 COROMANT
6.50 .256 20.6 .811 3 8
R840-0650-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.50 .256 33.6 1.323 5 8
R840-0650-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.50 .256 46.6 1.835 7 8
R840-0650-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.9 4.091 59 2.323 1.1 .043 COROMANT
6.60 .260 20.9 .823 3 8
R840-0660-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.60 .260 34.1 1.343 5 8
R840-0660-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.60 .260 47.3 1.862 7 8
R840-0660-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.9 4.091 59 2.323 1.1 .043 COROMANT
6.70 .264 21.2 .835 3 8
R840-0670-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.70 .264 34.6 1.362 5 8
R840-0670-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.70 .264 48.0 1.890 7 8
R840-0670-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.9 4.091 59 2.323 1.1 .043 COROMANT
6.75 .266 21.4 .843 3 8
R840-0675-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.8 3.063 34 1.339 1.2 .047 DIN 6537 K
6.75 .266 34.9 1.374 5 8
R840-0675-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
6.75 .266 48.4 1.906 7 8
R840-0675-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.8 4.087 59 2.323 1.2 .047 COROMANT
6.80 .268 21.6 .850 3 8
R840-0680-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.8 3.063 34 1.339 1.2 .047 DIN 6537 K
6.80 .268 35.2 1.386 5 8
R840-0680-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
6.80 .268 48.8 1.921 7 8
R840-0680-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.8 4.087 59 2.323 1.2 .047 COROMANT
6.90 .272 21.9 .862 3 8
R840-0690-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.8 3.063 34 1.339 1.2 .047 DIN 6537 K
6.90 .272 35.7 1.406 5 8
R840-0690-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
6.90 .272 48.7 1.917 7 8
R840-0690-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.8 4.087 59 2.323 1.2 .047 COROMANT
7.00 .276 22.2 .874 3 8
R840-0700-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.8 3.063 34 1.339 1.2 .047 DIN 6537 K
7.00 .276 36.2 1.425 5 8
R840-0700-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.00 .276 49.9 1.965 7 8
R840-0700-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.8 4.087 59 2.323 1.2 .047 COROMANT
7.10 .280 22.5 .886 3 8
R840-0710-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.10 .280 36.7 1.445 5 8
R840-0710-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.10 .280 50.9 2.004 7 8
R840-0710-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.8 4.087 67 2.638 1.2 .047 COROMANT
7.14 .281 22.7 .894 3 8
R840-0714-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.14 .281 36.9 1.453 5 8
R840-0714-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.14 .281 51.2 2.016 7 8
R840-0714-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.8 4.087 67 2.638 1.2 .047 COROMANT
7.20 .283 22.8 .898 3 8
R840-0720-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.20 .283 37.2 1.465 5 8
R840-0720-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.20 .283 51.6 2.032 7 8
R840-0720-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.8 4.087 67 2.638 1.2 .047 COROMANT
7.30 .287 23.1 .909 3 8
R840-0730-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.30 .287 37.7 1.484 5 8
R840-0730-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.30 .287 52.3 2.059 7 8
R840-0730-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.8 4.087 67 2.638 1.2 .047 COROMANT
7.40 .291 23.5 .925 3 8
R840-0740-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.40 .291 38.3 1.508 5 8
R840-0740-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
7.40 .291 53.1 2.091 7 8
R840-0740-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.7 4.083 67 2.638 1.3 .051 COROMANT
7.50 .295 23.8 .937 3 8
R840-0750-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.50 .295 38.8 1.528 5 8
R840-0750-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
7.50 .295 53.8 2.118 7 8
R840-0750-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.7 4.083 67 2.638 1.3 .051 COROMANT
B110 E3 E22 E8
B 51
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R840
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1220
1220
1220
1220
1220
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
7.54 .297 23.9 .941 3 8
R840-0754-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.54 .297 39.0 1.535 5 8
R840-0754-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
7.54 .297 54.1 2.130 7 8
R840-0754-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.7 4.083 67 2.638 1.3 .051 COROMANT
7.60 .299 24.1 .949 3 8
R840-0760-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.60 .299 39.3 1.547 5 8
R840-0760-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
7.60 .299 54.5 2.146 7 8
R840-0760-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.7 4.083 67 2.638 1.3 .051 COROMANT
7.70 .303 24.4 .961 3 8
R840-0770-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.70 .303 39.8 1.567 5 8
R840-0770-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
7.70 .303 55.2 2.173 7 8
R840-0770-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.7 4.083 67 2.638 1.3 .051 COROMANT
7.80 .307 24.7 .972 3 8
R840-0780-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.80 .307 40.3 1.587 5 8
R840-0780-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
7.80 .307 55.9 2.201 7 8
R840-0780-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.7 4.083 67 2.638 1.3 .051 COROMANT
7.90 .311 25.1 .988 3 8
R840-0790-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.6 3.055 41 1.614 1.4 .055 DIN 6537 K
7.90 .311 40.9 1.610 5 8
R840-0790-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.6 3.528 53 2.087 1.4 .055 DIN 6537 L
7.90 .311 56.7 2.232 7 8
R840-0790-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.6 4.079 67 2.638 1.4 .055 COROMANT
7.94 .313 25.2 .992 3 8
R840-0794-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.6 3.055 41 1.614 1.4 .055 DIN 6537 K
7.94 .313 41.0 1.614 5 8
R840-0794-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.6 3.528 53 2.087 1.4 .055 DIN 6537 L
7.94 .313 56.7 2.232 7 8
R840-0794-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.6 4.079 67 2.638 1.4 .055 COROMANT
8.00 .315 25.4 1.000 3 8
R840-0800-30-A1A
✩✩✩✩✩
8.00 .315 79 3.110 77.6 3.055 41 1.614 1.4 .055 DIN 6537 K
8.00 .315 41.4 1.630 5 8
R840-0800-50-A1A
✩✩✩✩✩
8.00 .315 91 3.583 89.6 3.528 53 2.087 1.4 .055 DIN 6537 L
8.00 .315 56.6 2.228 7 8
R840-0800-70-A1A
✩✩✩✩✩
8.00 .315 105 4.134 103.6 4.079 67 2.638 1.4 .055 COROMANT
8.10 .319 25.7 1.012 3 10
R840-0810-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.10 .319 41.9 1.650 510
R840-0810-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.10 .319 58.1 2.287 7 10
R840-0810-70-A1A
✩✩✩✩✩
10.00 .394 120 4.724 118.6 4.669 75 2.953 1.4 .055 COROMANT
8.15 .321 42.1 1.657 510
R840-0815-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.20 .323 26.0 1.024 3 10
R840-0820-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.20 .323 42.4 1.669 510
R840-0820-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.20 .323 58.8 2.315 7 10
R840-0820-70-A1A
✩✩✩✩✩
10.00 .394 120 4.724 118.6 4.669 75 2.953 1.4 .055 COROMANT
8.30 .327 26.3 1.035 310
R840-0830-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.30 .327 42.9 1.689 5 10
R840-0830-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.30 .327 59.5 2.343 710
R840-0830-70-A1A
✩✩✩✩✩
10.00 .394 120 4.724 118.6 4.669 75 2.953 1.4 .055 COROMANT
8.33 .328 26.4 1.039 3 10
R840-0833-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.33 .328 43.1 1.697 510
R840-0833-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.33 .328 59.8 2.354 7 10
R840-0833-70-A1A
✩✩✩✩✩
10.00 .394 120 4.724 118.6 4.669 75 2.953 1.4 .055 COROMANT
8.40 .331 26.6 1.047 310
R840-0840-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.40 .331 43.4 1.709 5 10
R840-0840-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.40 .331 60.2 2.370 710
R840-0840-70-A1A
✩✩✩✩✩
10.00 .394 120 4.724 118.6 4.669 75 2.953 1.4 .055 COROMANT
8.50 .335 27.0 1.063 3 10
R840-0850-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
8.50 .335 44.0 1.732 510
R840-0850-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
8.50 .335 61.0 2.402 7 10
R840-0850-70-A1A
✩✩✩✩✩
10.00 .394 120 4.724 118.5 4.665 75 2.953 1.5 .059 COROMANT
8.60 .339 27.3 1.075 310
R840-0860-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
8.60 .339 44.5 1.752 5 10
R840-0860-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
8.60 .339 61.7 2.429 710
R840-0860-70-A1A
✩✩✩✩✩
10.00 .394 120 4.724 118.5 4.665 75 2.953 1.5 .059 COROMANT
8.70 .343 27.6 1.087 3 10
R840-0870-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
8.70 .343 45.0 1.772 510
R840-0870-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
8.70 .343 62.4 2.457 7 10
R840-0870-70-A1A
✩✩✩✩✩
10.00 .394 120 4.724 118.5 4.665 75 2.953 1.5 .059 COROMANT
8.73 .344 27.7 1.091 310
R840-0873-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
8.73 .344 45.1 1.776 5 10
R840-0873-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
8.73 .344 62.6 2.465 710
R840-0873-70-A1A
✩✩✩✩✩
10.00 .394 120 4.724 118.5 4.665 75 2.953 1.5 .059 COROMANT
8.80 .346 27.9 1.098 3 10
R840-0880-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
8.80 .346 45.5 1.791 510
R840-0880-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
8.80 .346 63.1 2.484 7 10
R840-0880-70-A1A
✩✩✩✩✩
10.00 .394 120 4.724 118.5 4.665 75 2.953 1.5 .059 COROMANT
B110 E3 E22 E8
B 52
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R840
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1220
1220
1220
1220
1220
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
8.90 .350 28.2 1.110 310
R840-0890-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
8.90 .350 46.0 1.811 5 10
R840-0890-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
8.90 .350 63.4 2.496 710
R840-0890-70-A1A
✩✩✩✩✩
10.00 .394 120 4.724 118.5 4.665 75 2.953 1.5 .059 COROMANT
9.00 .354 28.5 1.122 3 10
R840-0900-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.00 .354 46.5 1.831 510
R840-0900-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.00 .354 64.5 2.539 7 10
R840-0900-70-A1A
✩✩✩✩✩
10.00 .394 133 5.236 131.5 5.177 84 3.307 1.5 .059 COROMANT
9.10 .358 28.9 1.138 310
R840-0910-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.10 .358 47.1 1.854 5 10
R840-0910-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.10 .358 65.3 2.571 710
R840-0910-70-A1A
✩✩✩✩✩
10.00 .394 133 5.236 131.4 5.173 84 3.307 1.6 .063 COROMANT
9.13 .359 28.9 1.138 3 10
R840-0913-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.13 .359 47.2 1.858 510
R840-0913-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.13 .359 65.5 2.579 7 10
R840-0913-70-A1A
✩✩✩✩✩
10.00 .394 133 5.236 131.4 5.173 84 3.307 1.6 .063 COROMANT
9.20 .362 29.2 1.150 310
R840-0920-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.20 .362 47.6 1.874 5 10
R840-0920-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.20 .362 66.0 2.598 710
R840-0920-70-A1A
✩✩✩✩✩
10.00 .394 133 5.236 131.4 5.173 84 3.307 1.6 .063 COROMANT
9.30 .366 29.5 1.161 3 10
R840-0930-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.30 .366 48.1 1.894 510
R840-0930-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.30 .366 66.7 2.626 7 10
R840-0930-70-A1A
✩✩✩✩✩
10.00 .394 133 5.236 131.4 5.173 84 3.307 1.6 .063 COROMANT
9.40 .370 29.8 1.173 310
R840-0940-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.40 .370 48.6 1.913 5 10
R840-0940-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.40 .370 67.4 2.654 710
R840-0940-70-A1A
✩✩✩✩✩
10.00 .394 133 5.236 131.4 5.173 84 3.307 1.6 .063 COROMANT
9.50 .374 30.1 1.185 3 10
R840-0950-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.50 .374 48.7 1.917 510
R840-0950-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.50 .374 68.1 2.681 7 10
R840-0950-70-A1A
✩✩✩✩✩
10.00 .394 133 5.236 131.4 5.173 84 3.307 1.6 .063 COROMANT
9.52 .375 30.2 1.189 310
R840-0952-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.52 .375 48.6 1.913 5 10
R840-0952-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.52 .375 68.3 2.689 710
R840-0952-70-A1A
✩✩✩✩✩
10.00 .394 133 5.236 131.4 5.173 84 3.307 1.6 .063 COROMANT
9.55 .376 48.6 1.913 5 10
R840-0955-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.60 .378 30.4 1.197 310
R840-0960-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.60 .378 48.5 1.909 5 10
R840-0960-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.60 .378 68.8 2.709 710
R840-0960-70-A1A
✩✩✩✩✩
10.00 .394 133 5.236 131.4 5.173 84 3.307 1.6 .063 COROMANT
9.70 .382 30.8 1.213 3 10
R840-0970-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.3 3.437 47 1.850 1.7 .067 DIN 6537 K
9.70 .382 48.4 1.906 410
R840-0970-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.3 3.988 61 2.402 1.7 .067 DIN 6537 L
9.70 .382 69.6 2.740 7 10
R840-0970-70-A1A
✩✩✩✩✩
10.00 .394 133 5.236 131.3 5.169 84 3.307 1.7 .067 COROMANT
9.80 .386 31.1 1.224 310
R840-0980-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.3 3.437 47 1.850 1.7 .067 DIN 6537 K
9.80 .386 48.3 1.902 4 10
R840-0980-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.3 3.988 61 2.402 1.7 .067 DIN 6537 L
9.80 .386 70.3 2.768 710
R840-0980-70-A1A
✩✩✩✩✩
10.00 .394 133 5.236 131.3 5.169 84 3.307 1.7 .067 COROMANT
9.90 .390 31.4 1.236 3 10
R840-0990-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.3 3.437 47 1.850 1.7 .067 DIN 6537 K
9.90 .390 48.1 1.894 410
R840-0990-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.3 3.988 61 2.402 1.7 .067 DIN 6537 L
9.90 .390 71.0 2.795 7 10
R840-0990-70-A1A
✩✩✩✩✩
10.00 .394 133 5.236 131.3 5.169 84 3.307 1.7 .067 COROMANT
9.92 .391 31.5 1.240 310
R840-0992-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.3 3.437 47 1.850 1.7 .067 DIN 6537 K
9.92 .391 48.1 1.894 4 10
R840-0992-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.3 3.988 61 2.402 1.7 .067 DIN 6537 L
9.92 .391 71.1 2.799 710
R840-0992-70-A1A
✩✩✩✩✩
10.00 .394 133 5.236 131.3 5.169 84 3.307 1.7 .067 COROMANT
10.00 .394 31.7 1.248 3 10
R840-1000-30-A1A
✩✩✩✩✩
10.00 .394 89 3.504 87.3 3.437 47 1.850 1.7 .067 DIN 6537 K
10.00 .394 48.0 1.890 410
R840-1000-50-A1A
✩✩✩✩✩
10.00 .394 103 4.055 101.3 3.988 61 2.402 1.7 .067 DIN 6537 L
10.00 .394 71.0 2.795 7 10
R840-1000-70-A1A
✩✩✩✩✩
10.00 .394 133 5.236 131.3 5.169 84 3.307 1.7 .067 COROMANT
10.10 .398 32.0 1.260 312
R840-1010-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.10 .398 52.2 2.055 5 12
R840-1010-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.10 .398 72.4 2.850 712
R840-1010-70-A1A
✩✩✩✩✩
12.00 .472 140 5.512 138.3 5.445 91 3.583 1.7 .067 COROMANT
10.20 .402 32.3 1.272 3 12
R840-1020-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.20 .402 52.7 2.075 512
R840-1020-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.20 .402 73.1 2.878 7 12
R840-1020-70-A1A
✩✩✩✩✩
12.00 .472 140 5.512 138.3 5.445 91 3.583 1.7 .067 COROMANT
B110 E3 E22 E8
B 53
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R840
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1220
1220
1220
1220
1220
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
10.30 .406 32.7 1.287 312
R840-1030-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
10.30 .406 53.3 2.098 5 12
R840-1030-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
10.30 .406 73.9 2.909 712
R840-1030-70-A1A
✩✩✩✩✩
12.00 .472 140 5.512 138.2 5.441 91 3.583 1.8 .071 COROMANT
10.32 .406 32.7 1.287 3 12
R840-1032-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
10.32 .406 53.4 2.102 512
R840-1032-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
10.32 .406 74.0 2.913 7 12
R840-1032-70-A1A
✩✩✩✩✩
12.00 .472 140 5.512 138.2 5.441 91 3.583 1.8 .071 COROMANT
10.40 .409 33.0 1.299 312
R840-1040-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
10.40 .409 53.8 2.118 5 12
R840-1040-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
10.40 .409 74.6 2.937 712
R840-1040-70-A1A
✩✩✩✩✩
12.00 .472 140 5.512 138.2 5.441 91 3.583 1.8 .071 COROMANT
10.45 .411 54.0 2.126 5 12
R840-1045-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
10.50 .413 33.3 1.311 312
R840-1050-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
10.50 .413 54.3 2.138 5 12
R840-1050-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
10.50 .413 75.3 2.965 712
R840-1050-70-A1A
✩✩✩✩✩
12.00 .472 140 5.512 138.2 5.441 91 3.583 1.8 .071 COROMANT
10.60 .417 33.6 1.323 3 12
R840-1060-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
10.60 .417 54.8 2.157 512
R840-1060-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
10.60 .417 76.0 2.992 7 12
R840-1060-70-A1A
✩✩✩✩✩
12.00 .472 140 5.512 138.2 5.441 91 3.583 1.8 .071 COROMANT
10.70 .421 33.9 1.335 312
R840-1070-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
10.70 .421 55.3 2.177 5 12
R840-1070-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
10.70 .421 76.7 3.020 712
R840-1070-70-A1A
✩✩✩✩✩
12.00 .472 140 5.512 138.2 5.441 91 3.583 1.8 .071 COROMANT
10.71 .422 34.0 1.339 3 12
R840-1071-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
10.71 .422 55.4 2.181 512
R840-1071-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
10.71 .422 76.8 3.024 7 12
R840-1071-70-A1A
✩✩✩✩✩
12.00 .472 140 5.512 138.2 5.441 91 3.583 1.8 .071 COROMANT
10.80 .425 34.3 1.350 312
R840-1080-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
10.80 .425 55.9 2.201 5 12
R840-1080-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
10.80 .425 77.5 3.051 712
R840-1080-70-A1A
✩✩✩✩✩
12.00 .472 140 5.512 138.1 5.437 91 3.583 1.9 .075 COROMANT
10.90 .429 34.6 1.362 3 12
R840-1090-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
10.90 .429 56.4 2.220 512
R840-1090-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.00 .433 34.9 1.374 3 12
R840-1100-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.00 .433 56.9 2.240 512
R840-1100-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.00 .433 78.9 3.106 7 12
R840-1100-70-A1A
✩✩✩✩✩
12.00 .472 151 5.945 149.1 5.870 101 3.976 1.9 .075 COROMANT
11.10 .437 35.2 1.386 312
R840-1110-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.10 .437 57.4 2.260 5 12
R840-1110-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.10 .437 79.6 3.134 712
R840-1110-70-A1A
✩✩✩✩✩
12.00 .472 151 5.945 149.1 5.870 101 3.976 1.9 .075 COROMANT
11.11 .437 35.2 1.386 3 12
R840-1111-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.11 .437 57.5 2.264 512
R840-1111-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.11 .437 79.7 3.138 7 12
R840-1111-70-A1A
✩✩✩✩✩
12.00 .472 151 5.945 149.1 5.870 101 3.976 1.9 .075 COROMANT
11.20 .441 35.5 1.398 312
R840-1120-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.20 .441 57.6 2.268 5 12
R840-1120-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.20 .441 80.3 3.161 712
R840-1120-70-A1A
✩✩✩✩✩
12.00 .472 151 5.945 149.1 5.870 101 3.976 1.9 .075 COROMANT
11.30 .445 35.8 1.409 3 12
R840-1130-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.30 .445 57.4 2.260 512
R840-1130-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.30 .445 81.0 3.189 7 12
R840-1130-70-A1A
✩✩✩✩✩
12.00 .472 151 5.945 149.1 5.870 101 3.976 1.9 .075 COROMANT
11.40 .449 36.2 1.425 312
R840-1140-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
11.40 .449 57.3 2.256 5 12
R840-1140-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.0 4.567 71 2.795 2.0 .079 DIN 6537 L
11.40 .449 81.8 3.220 712
R840-1140-70-A1A
✩✩✩✩✩
12.00 .472 151 5.945 149.0 5.866 101 3.976 2.0 .079 COROMANT
11.50 .453 36.5 1.437 3 12
R840-1150-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
11.50 .453 57.2 2.252 412
R840-1150-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.0 4.567 71 2.795 2.0 .079 DIN 6537 L
11.50 .453 82.5 3.248 7 12
R840-1150-70-A1A
✩✩✩✩✩
12.00 .472 151 5.945 149.0 5.866 101 3.976 2.0 .079 COROMANT
11.51 .453 36.5 1.437 312
R840-1151-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
11.51 .453 57.2 2.252 4 12
R840-1151-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.0 4.567 71 2.795 2.0 .079 DIN 6537 L
B110 E3 E22 E8
B 54
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R840
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1220
1220
1220
1220
1220
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
11.60 .457 36.8 1.449 312
R840-1160-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
11.60 .457 57.1 2.248 4 12
R840-1160-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.0 4.567 71 2.795 2.0 .079 DIN 6537 L
11.60 .457 83.2 3.276 712
R840-1160-70-A1A
✩✩✩✩✩
12.00 .472 151 5.945 149.0 5.866 101 3.976 2.0 .079 COROMANT
11.70 .461 37.1 1.461 3 12
R840-1170-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
11.70 .461 57.0 2.244 412
R840-1170-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.0 4.567 71 2.795 2.0 .079 DIN 6537 L
11.70 .461 83.9 3.303 7 12
R840-1170-70-A1A
✩✩✩✩✩
12.00 .472 151 5.945 149.0 5.866 101 3.976 2.0 .079 COROMANT
11.80 .465 37.4 1.472 312
R840-1180-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
11.80 .465 56.8 2.236 4 12
R840-1180-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.0 4.567 71 2.795 2.0 .079 DIN 6537 L
11.80 .465 84.6 3.331 712
R840-1180-70-A1A
✩✩✩✩✩
12.00 .472 151 5.945 149.0 5.866 101 3.976 2.0 .079 COROMANT
11.90 .469 37.7 1.484 3 12
R840-1190-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
11.90 .469 56.7 2.232 412
R840-1190-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 116.0 4.567 71 2.795 2.0 .079 DIN 6537 L
11.90 .469 85.3 3.358 7 12
R840-1190-70-A1A
✩✩✩✩✩
12.00 .472 151 5.945 149.0 5.866 101 3.976 2.0 .079 COROMANT
12.00 .472 38.1 1.500 312
R840-1200-30-A1A
✩✩✩✩✩
12.00 .472 102 4.016 99.9 3.933 55 2.165 2.1 .083 DIN 6537 K
12.00 .472 56.6 2.228 4 12
R840-1200-50-A1A
✩✩✩✩✩
12.00 .472 118 4.646 115.9 4.563 71 2.795 2.1 .083 DIN 6537 L
12.00 .472 86.1 3.390 712
R840-1200-70-A1A
✩✩✩✩✩
12.00 .472 151 5.945 148.9 5.862 101 3.976 2.1 .083 COROMANT
12.10 .476 38.4 1.512 3 14
R840-1210-30-A1A
✩✩✩✩✩
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
12.10 .476 62.5 2.461 514
R840-1210-50-A1A
✩✩✩✩✩
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
12.10 .476 86.8 3.417 7 14
R840-1210-70-A1A
✩✩✩✩✩
14.00 .551 160 6.299 157.9 6.217 107 4.213 2.1 .083 COROMANT
12.20 .480 38.7 1.524 314
R840-1220-30-A1A
✩✩✩✩✩
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
12.20 .480 62.4 2.457 5 14
R840-1220-50-A1A
✩✩✩✩✩
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
12.20 .480 87.5 3.445 714
R840-1220-70-A1A
✩✩✩✩✩
14.00 .551 160 6.299 157.9 6.217 107 4.213 2.1 .083 COROMANT
12.30 .484 39.0 1.535 3 14
R840-1230-30-A1A
✩✩✩✩✩
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
12.30 .484 62.2 2.449 514
R840-1230-50-A1A
✩✩✩✩✩
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
12.30 .484 88.2 3.472 7 14
R840-1230-70-A1A
✩✩✩✩✩
14.00 .551 160 6.299 157.9 6.217 107 4.213 2.1 .083 COROMANT
12.40 .488 39.3 1.547 314
R840-1240-30-A1A
✩✩✩✩✩
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
12.40 .488 62.1 2.445 5 14
R840-1240-50-A1A
✩✩✩✩✩
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
12.40 .488 88.9 3.500 714
R840-1240-70-A1A
✩✩✩✩✩
14.00 .551 160 6.299 157.9 6.217 107 4.213 2.1 .083 COROMANT
12.50 .492 39.6 1.559 3 14
R840-1250-30-A1A
✩✩✩✩✩
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
12.50 .492 62.0 2.441 414
R840-1250-50-A1A
✩✩✩✩✩
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
12.50 .492 89.6 3.528 7 14
R840-1250-70-A1A
✩✩✩✩✩
14.00 .551 160 6.299 157.9 6.217 107 4.213 2.1 .083 COROMANT
12.60 .496 40.0 1.575 314
R840-1260-30-A1A
✩✩✩✩✩
14.00 .551 107 4.213 104.8 4.126 60 2.362 2.2 .087 DIN 6537 K
12.60 .496 61.9 2.437 4 14
R840-1260-50-A1A
✩✩✩✩✩
14.00 .551 124 4.882 121.8 4.795 77 3.032 2.2 .087 DIN 6537 L
12.60 .496 90.4 3.559 714
R840-1260-70-A1A
✩✩✩✩✩
14.00 .551 160 6.299 157.8 6.213 107 4.213 2.2 .087 COROMANT
12.70 .500 40.3 1.587 3 14
R840-1270-30-A1A
✩✩✩✩✩
14.00 .551 107 4.213 104.8 4.126 60 2.362 2.2 .087 DIN 6537 K
12.70 .500 61.8 2.433 414
R840-1270-50-A1A
✩✩✩✩✩
14.00 .551 124 4.882 121.8 4.795 77 3.032 2.2 .087 DIN 6537 L
12.70 .500 91.1 3.587 7 14
R840-1270-70-A1A
✩✩✩✩✩
14.00 .551 160 6.299 157.8 6.213 107 4.213 2.2 .087 COROMANT
12.80 .504 40.6 1.598 314
R840-1280-30-A1A
✩✩✩✩✩
14.00 .551 107 4.213 104.8 4.126 60 2.362 2.2 .087 DIN 6537 K
12.80 .504 61.6 2.425 4 14
R840-1280-50-A1A
✩✩✩✩✩
14.00 .551 124 4.882 121.8 4.795 77 3.032 2.2 .087 DIN 6537 L
12.80 .504 91.6 3.606 714
R840-1280-70-A1A
✩✩✩✩✩
14.00 .551 160 6.299 157.8 6.213 107 4.213 2.2 .087 COROMANT
13.00 .512 41.2 1.622 3 14
R840-1300-30-A1A
✩✩✩✩✩
14.00 .551 107 4.213 104.8 4.126 60 2.362 2.2 .087 DIN 6537 K
13.00 .512 61.4 2.417 414
R840-1300-50-A1A
✩✩✩✩✩
14.00 .551 124 4.882 121.8 4.795 77 3.032 2.2 .087 DIN 6537 L
13.00 .512 91.4 3.598 7 14
R840-1300-70-A1A
✩✩✩✩✩
14.00 .551 160 6.299 157.8 6.213 107 4.213 2.2 .087 COROMANT
13.10 .516 41.5 1.634 314
R840-1310-30-A1A
✩✩✩✩✩
14.00 .551 107 4.213 104.7 4.122 60 2.362 2.3 .091 DIN 6537 K
13.10 .516 61.3 2.413 4 14
R840-1310-50-A1A
✩✩✩✩✩
14.00 .551 124 4.882 121.7 4.791 77 3.032 2.3 .091 DIN 6537 L
13.10 .516 91.3 3.594 614
R840-1310-70-A1A
✩✩✩✩✩
14.00 .551 160 6.299 157.7 6.209 107 4.213 2.3 .091 COROMANT
13.25 .522 42.0 1.654 3 14
R840-1325-30-A1A
✩✩✩✩✩
14.00 .551 107 4.213 104.7 4.122 60 2.362 2.3 .091 DIN 6537 K
13.25 .522 61.1 2.406 414
R840-1325-50-A1A
✩✩✩✩✩
14.00 .551 124 4.882 121.7 4.791 77 3.032 2.3 .091 DIN 6537 L
13.25 .522 91.1 3.587 6 14
R840-1325-70-A1A
✩✩✩✩✩
14.00 .551 160 6.299 157.7 6.209 107 4.213 2.3 .091 COROMANT
13.50 .531 42.8 1.685 314
R840-1350-30-A1A
✩✩✩✩✩
14.00 .551 107 4.213 104.7 4.122 60 2.362 2.3 .091 DIN 6537 K
13.50 .531 60.8 2.394 4 14
R840-1350-50-A1A
✩✩✩✩✩
14.00 .551 124 4.882 121.7 4.791 77 3.032 2.3 .091 DIN 6537 L
13.50 .531 90.8 3.575 614
R840-1350-70-A1A
✩✩✩✩✩
14.00 .551 160 6.299 157.7 6.209 107 4.213 2.3 .091 COROMANT
B110 E3 E22 E8
B 55
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R840
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1220
1220
1220
1220
1220
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
13.75 .541 43.5 1.713 314
R840-1375-30-A1A
✩✩✩✩✩
14.00 .551 107 4.213 104.6 4.118 60 2.362 2.4 .094 DIN 6537 K
13.75 .541 60.5 2.382 4 14
R840-1375-50-A1A
✩✩✩✩✩
14.00 .551 124 4.882 121.6 4.787 77 3.032 2.4 .094 DIN 6537 L
13.80 .543 43.4 1.709 314
R840-1380-30-A1A
✩✩✩✩✩
14.00 .551 107 4.213 104.6 4.118 60 2.362 2.4 .094 DIN 6537 K
13.80 .543 60.4 2.378 4 14
R840-1380-50-A1A
✩✩✩✩✩
14.00 .551 124 4.882 121.6 4.787 77 3.032 2.4 .094 DIN 6537 L
13.80 .543 90.4 3.559 614
R840-1380-70-A1A
✩✩✩✩✩
14.00 .551 160 6.299 157.6 6.205 107 4.213 2.4 .094 COROMANT
13.89 .547 43.3 1.705 3 14
R840-1389-30-A1A
✩✩✩✩✩
14.00 .551 107 4.213 104.6 4.118 60 2.362 2.4 .094 DIN 6537 K
14.00 .551 44.4 1.748 314
R840-1400-30-A1A
✩✩✩✩✩
14.00 .551 107 4.213 104.6 4.118 60 2.362 2.4 .094 DIN 6537 K
14.00 .551 63.0 2.480 4 14
R840-1400-50-A1A
✩✩✩✩✩
14.00 .551 124 4.882 121.6 4.787 77 3.032 2.4 .094 DIN 6537 L
14.00 .551 93.0 3.661 614
R840-1400-70-A1A
✩✩✩✩✩
14.00 .551 160 6.299 157.6 6.205 107 4.213 2.4 .094 COROMANT
14.10 .555 44.7 1.760 3 16
R840-1410-30-A1A
✩✩✩✩✩
16.00 .630 115 4.528 112.6 4.433 65 2.559 2.4 .094 DIN 6537 K
14.10 .555 68.9 2.713 416
R840-1410-50-A1A
✩✩✩✩✩
16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
14.25 .561 45.2 1.780 3 16
R840-1425-30-A1A
✩✩✩✩✩
16.00 .630 115 4.528 112.5 4.429 65 2.559 2.5 .098 DIN 6537 K
14.25 .561 68.8 2.709 416
R840-1425-50-A1A
✩✩✩✩✩
16.00 .630 133 5.236 130.5 5.138 83 3.268 2.5 .098 DIN 6537 L
14.29 .563 45.3 1.783 3 16
R840-1429-30-A1A
✩✩✩✩✩
16.00 .630 115 4.528 112.5 4.429 65 2.559 2.5 .098 DIN 6537 K
14.50 .571 68.5 2.697 416
R840-1429-50-A1A
✩✩✩✩✩
16.00 .630 133 5.236 130.5 5.138 83 3.268 2.5 .098 DIN 6537 L
14.50 .571 46.0 1.811 3 16
R840-1450-30-A1A
✩✩✩✩✩
16.00 .630 115 4.528 112.5 4.429 65 2.559 2.5 .098 DIN 6537 K
14.50 .571 68.5 2.697 416
R840-1450-50-A1A
✩✩✩✩✩
16.00 .630 133 5.236 130.5 5.138 83 3.268 2.5 .098 DIN 6537 L
14.69 .578 46.6 1.835 3 16
R840-1469-30-A1A
✩✩✩✩✩
16.00 .630 115 4.528 112.5 4.429 65 2.559 2.5 .098 DIN 6537 K
14.69 .578 68.3 2.689 416
R840-1469-50-A1A
✩✩✩✩✩
16.00 .630 133 5.236 130.5 5.138 83 3.268 2.5 .098 DIN 6537 L
14.75 .581 46.8 1.843 3 16
R840-1475-30-A1A
✩✩✩✩✩
16.00 .630 115 4.528 112.5 4.429 65 2.559 2.5 .098 DIN 6537 K
14.75 .581 68.3 2.689 416
R840-1475-50-A1A
✩✩✩✩✩
16.00 .630 133 5.236 130.5 5.138 83 3.268 2.5 .098 DIN 6537 L
14.80 .583 46.9 1.846 3 16
R840-1480-30-A1A
✩✩✩✩✩
16.00 .630 115 4.528 112.5 4.429 65 2.559 2.5 .098 DIN 6537 K
14.80 .583 68.2 2.685 416
R840-1480-50-A1A
✩✩✩✩✩
16.00 .630 133 5.236 130.5 5.138 83 3.268 2.5 .098 DIN 6537 L
15.00 .591 47.6 1.874 3 16
R840-1500-30-A1A
✩✩✩✩✩
16.00 .630 115 4.528 112.4 4.425 65 2.559 2.6 .102 DIN 6537 K
15.00 .591 68.0 2.677 416
R840-1500-50-A1A
✩✩✩✩✩
16.00 .630 133 5.236 130.4 5.134 83 3.268 2.6 .102 DIN 6537 L
15.50 .610 49.2 1.937 3 16
R840-1550-30-A1A
✩✩✩✩✩
16.00 .630 115 4.528 112.3 4.421 65 2.559 2.7 .106 DIN 6537 K
15.50 .610 67.5 2.657 416
R840-1550-50-A1A
✩✩✩✩✩
16.00 .630 133 5.236 130.3 5.130 83 3.268 2.7 .106 DIN 6537 L
15.80 .622 49.2 1.937 3 16
R840-1580-30-A1A
✩✩✩✩✩
16.00 .630 115 4.528 112.3 4.421 65 2.559 2.7 .106 DIN 6537 K
15.80 .622 67.2 2.646 416
R840-1580-50-A1A
✩✩✩✩✩
16.00 .630 133 5.236 130.3 5.130 83 3.268 2.7 .106 DIN 6537 L
15.87 .625 49.1 1.933 3 16
R840-1587-30-A1A
✩✩✩✩✩
16.00 .630 115 4.528 112.3 4.421 65 2.559 2.7 .106 DIN 6537 K
15.87 .625 67.1 2.642 416
R840-1587-50-A1A
✩✩✩✩✩
16.00 .630 133 5.236 130.3 5.130 83 3.268 2.7 .106 DIN 6537 L
16.00 .630 49.0 1.929 3 16
R840-1600-30-A1A
✩✩✩✩✩
16.00 .630 115 4.528 112.2 4.417 65 2.559 2.8 .110 DIN 6537 K
16.00 .630 67.0 2.638 416
R840-1600-50-A1A
✩✩✩✩✩
16.00 .630 133 5.236 130.2 5.126 83 3.268 2.8 .110 DIN 6537 L
16.00 .630 112.0 4.409 7 16
R840-1600-70-A1A
✩✩✩✩✩
16.00 .630 178 7.008 175.2 6.898 128 5.039 2.8 .110 COROMANT
16.30 .642 11 6.9 4.602 718
R840-1630-70-A1A
✩✩✩✩✩
18.00 .709 187 7.362 184.2 7.252 137 5.394 2.8 .110 COROMANT
16.50 .650 52.3 2.059 3 18
R840-1650-30-A1A
✩✩✩✩✩
18.00 .709 123 4.843 120.2 4.732 73 2.874 2.8 .110 DIN 6537 K
16.50 .650 76.5 3.012 418
R840-1650-50-A1A
✩✩✩✩✩
18.00 .709 143 5.630 140.2 5.520 93 3.661 2.8 .110 DIN 6537 L
16.67 .656 52.9 2.083 3 18
R840-1667-30-A1A
✩✩✩✩✩
18.00 .709 123 4.843 120.1 4.728 73 2.874 2.9 .114 DIN 6537 K
16.67 .656 76.3 3.004 418
R840-1667-50-A1A
✩✩✩✩✩
18.00 .709 143 5.630 140.1 5.516 93 3.661 2.9 .114 DIN 6537 L
16.80 .661 76.2 3.000 4 18
R840-1680-50-A1A
✩✩✩✩✩
18.00 .709 143 5.630 140.1 5.516 93 3.661 2.9 .114 DIN 6537 L
17.00 .669 76.0 2.992 418
R840-1700-50-A1A
✩✩✩✩✩
18.00 .709 143 5.630 140.1 5.516 93 3.661 2.9 .114 DIN 6537 L
17.50 .689 55.5 2.185 3 18
R840-1750-30-A1A
✩✩✩✩✩
18.00 .709 123 4.843 120.0 4.724 73 2.874 3.0 .118 DIN 6537 K
17.50 .689 75.5 2.972 418
R840-1750-50-A1A
✩✩✩✩✩
18.00 .709 143 5.630 140.0 5.512 93 3.661 3.0 .118 DIN 6537 L
17.80 .701 75.2 2.961 4 18
R840-1780-50-A1A
✩✩✩✩✩
18.00 .709 143 5.630 139.9 5.508 93 3.661 3.1 .122 DIN 6537 L
18.00 .709 57.1 2.248 318
R840-1800-30-A1A
✩✩✩✩✩
18.00 .709 123 4.843 119.9 4.720 73 2.874 3.1 .122 DIN 6537 K
18.00 .709 78.6 3.094 4 18
R840-1800-50-A1A
✩✩✩✩✩
18.00 .709 143 5.630 139.9 5.508 93 3.661 3.1 .122 DIN 6537 L
18.50 .728 86.2 3.394 420
R840-1850-50-A1A
✩✩✩✩✩
20.00 .787 153 6.024 149.8 5.898 101 3.976 3.2 .126 DIN 6537 L
19.25 .758 85.6 3.370 4 20
R840-1925-50-A1A
✩✩✩✩✩
20.00 .787 153 6.024 149.7 5.894 101 3.976 3.3 .130 DIN 6537 L
19.80 .780 85.2 3.354 420
R840-1980-50-A1A
✩✩✩✩✩
20.00 .787 153 6.024 149.6 5.890 101 3.976 3.4 .134 DIN 6537 L
20.00 .787 63.0 2.480 3 20
R840-2000-30-A1A
✩✩✩✩✩
20.00 .787 131 5.157 127.6 5.024 79 3.110 3.4 .134 DIN 6537 K
20.00 .787 85.0 3.346 420
R840-2000-50-A1A
✩✩✩✩✩
20.00 .787 153 6.024 149.6 5.890 101 3.976 3.4 .134 DIN 6537 L
B110 E3 E22 E8
B 56
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R840
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
P K N S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1020
H10F
1020
H10F
1020
H10F
1020
H10F
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
0.30 .012 1.9 .075 6 1
R840-0030-70-A0B
✩ ✩ ✩ ✩
1.00 .039 25 .984 24.9 0.980 2.079 0.1 .004 COROMANT
0.40 .016 2.5 .098 6 1
R840-0040-70-A0B
✩✩✩✩
1.00 .039 25 .984 24.9 0.980 3 .118 0.1 .004 COROMANT
0.50 .020 3.2 .126 6 1
R840-0050-70-A0B
✩ ✩ ✩ ✩
1.00 .039 25 .984 24.8 0.976 4.157 0.2 .008 COROMANT
0.60 .024 3.8 .150 6 1
R840-0060-70-A0B
✩✩✩✩
1.00 .039 25 .984 24.8 0.976 4 .157 0.2 .008 COROMANT
0.70 .028 4.4 .173 6 1
R840-0070-70-A0B
✩ ✩ ✩ ✩
1.00 .039 25 .984 24.8 0.976 5.197 0.2 .008 COROMANT
0.80 .031 5.0 .197 6 1
R840-0080-70-A0B
✩✩✩✩
1.50 .059 25 .984 24.8 0.976 6 .236 0.2 .008 COROMANT
0.90 .035 5.7 .224 6 1
R840-0090-70-A0B
✩ ✩ ✩ ✩
1.50 .059 25 .984 24.7 0.972 7.276 0.3 .012 COROMANT
1.00 .039 6.3 .248 6 1
R840-0100-70-A0B
✩✩✩✩
1.50 .059 25 .984 24.7 0.972 8 .315 0.3 .012 COROMANT
1.10 .043 6.9 .272 6 1
R840-0110-70-A0B
✩ ✩ ✩ ✩
1.50 .059 25 .984 24.7 0.972 9.354 0.3 .012 COROMANT
1.20 .047 7.6 .299 6 1
R840-0120-70-A0B
✩✩✩✩
1.50 .059 25 .984 24.6 0.969 10 .394 0.4 .016 COROMANT
1.30 .051 8.2 .323 6 1
R840-0130-70-A0B
✩ ✩ ✩ ✩
1.50 .059 25 .984 24.6 0.969 10 .394 0.4 .016 COROMANT
1.40 .055 8.8 .346 6 1
R840-0140-70-A0B
✩✩✩✩
1.50 .059 25 .984 24.6 0.969 11 .433 0.4 .016 COROMANT
1.50 .059 6.3 .248 4 1
R840-0150-50-A0B
✩ ✩ ✩ ✩
1.50 .059 32 1.260 31.7 1.248 9.354 0.3 .012 COROMANT
1.59 .063 6.6 .260 4 1/16
R840-0159-50-A0B
✩✩✩✩
1.59 .062 34 1.339 33.7 1.327 10 .394 0.3 .012 COROMANT
1.60 .063 6.7 .264 4 1
R840-0160-50-A0B
✩ ✩ ✩ ✩
1.60 .063 34 1.339 33.7 1.327 10 .394 0.3 .012 COROMANT
1.70 .067 7.1 .280 4 1
R840-0170-50-A0B
✩✩✩✩
1.70 .067 34 1.339 33.7 1.327 10 .394 0.3 .012 COROMANT
1.80 .071 7.5 .295 4 1
R840-0180-50-A0B
✩ ✩ ✩ ✩
1.80 .071 36 1.417 35.7 1.406 11 .433 0.3 .012 COROMANT
1.90 .075 7.9 .311 4 1
R840-0190-50-A0B
✩✩✩✩
1.90 .075 36 1.417 35.7 1.406 11 .433 0.3 .012 COROMANT
1.98 .078 8.3 .327 45/64
R840-0198-50-A0B
✩ ✩ ✩ ✩
1.98 .078 38 1.496 37.6 1.480 12 .472 0.4 .016 COROMANT
2.00 .079 8.4 .331 4 2
R840-0200-50-A0B
✩✩✩✩
2.00 .079 38 1.496 37.6 1.480 12 .472 0.4 .016 COROMANT
2.10 .083 8.8 .346 4 2
R840-0210-50-A0B
✩ ✩ ✩ ✩
2.10 .083 38 1.496 37.6 1.480 12 .472 0.4 .016 COROMANT
2.20 .087 9.2 .362 4 2
R840-0220-50-A0B
✩✩✩✩
2.20 .087 40 1.575 39.6 1.559 13 .512 0.4 .016 COROMANT
2.30 .091 9.6 .378 4 2
R840-0230-50-A0B
✩ ✩ ✩ ✩
2.30 .091 40 1.575 39.6 1.559 13 .512 0.4 .016 COROMANT
2.38 .094 10.0 .394 4 3/32
R840-0238-50-A0B
✩✩✩✩
2.38 .094 43 1.693 42.6 1.677 14 .551 0.4 .016 COROMANT
2.40 .094 10.0 .394 4 2
R840-0240-50-A0B
✩ ✩ ✩ ✩
2.40 .094 43 1.693 42.6 1.677 14 .551 0.4 .016 COROMANT
2.50 .098 10.5 .413 4 2
R840-0250-50-A0B
✩✩✩✩
2.50 .098 43 1.693 42.5 1.673 14 .551 0.5 .020 COROMANT
2.60 .102 10.9 .429 4 2
R840-0260-50-A0B
✩ ✩ ✩ ✩
2.60 .102 43 1.693 42.5 1.673 14 .551 0.5 .020 COROMANT
2.70 .106 11.3 .445 4 2
R840-0270-50-A0B
✩✩✩✩
2.70 .106 46 1.811 45.5 1.791 16 .630 0.5 .020 COROMANT
2.78 .109 11.6 .457 47/64
R840-0278-50-A0B
✩ ✩ ✩ ✩
2.78 .109 46 1.811 45.5 1.791 16 .630 0.5 .020 COROMANT
2.80 .110 11.7 .461 4 2
R840-0280-50-A0B
✩✩✩✩
2.80 .110 46 1.811 45.5 1.791 16 .630 0.5 .020 COROMANT
2.90 .114 12.1 .476 4 2
R840-0290-50-A0B
✩ ✩ ✩ ✩
2.90 .114 46 1.811 45.5 1.791 16 .630 0.5 .020 COROMANT
B110 E3 E22 E8
B 57
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R840
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
P M K N S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1220
1220
1220
1220
1220
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
3.00 .118 9.5 .374 3 6
R840-0300-30-A0A
✩✩✩✩✩
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.00 .118 15.5 .610 5 6
R840-0300-50-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.10 .122 9.8 .386 3 6
R840-0310-30-A0A
✩✩✩✩✩
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.10 .122 16.0 .630 5 6
R840-0310-50-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.20 .126 10.1 .398 3 6
R840-0320-30-A0A
✩✩✩✩✩
6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.20 .126 16.5 .650 5 6
R840-0320-50-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.30 .130 10.5 .413 3 6
R840-0330-30-A0A
✩✩✩✩✩
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.30 .130 17.1 .673 5 6
R840-0330-50-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.38 .133 17.5 .689 5 6
R840-0338-50-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.40 .134 10.8 .425 3 6
R840-0340-30-A0A
✩✩✩✩✩
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.40 .134 17.6 .693 5 6
R840-0340-50-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.50 .138 11.1 .437 3 6
R840-0350-30-A0A
✩✩✩✩✩
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.50 .138 18.1 .713 5 6
R840-0350-50-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.55 .140 18.3 .720 5 6
R840-0355-50-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.60 .142 11.4 .449 3 6
R840-0360-30-A0A
✩✩✩✩✩
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.60 .142 18.6 .732 5 6
R840-0360-50-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.70 .146 11.7 .461 3 6
R840-0370-30-A0A
✩✩✩✩✩
6.00 .236 62 2.441 61.4 2.417 20 .787 0.6 .024 DIN 6537 K
3.70 .146 19.1 .752 5 6
R840-0370-50-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 L
3.80 .150 12.0 .472 3 6
R840-0380-30-A0A
✩✩✩✩✩
6.00 .236 62 2.441 65.4 2.575 20 .787 0.6 .024 DIN 6537 K
3.80 .150 19.6 .772 5 6
R840-0380-50-A0A
✩✩✩✩✩
6.00 .236 66 2.598 73.4 2.890 28 1.102 0.6 .024 DIN 6537 L
3.90 .154 12.4 .488 3 6
R840-0390-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
3.90 .154 20.2 .795 5 6
R840-0390-50-A0A
✩✩✩✩✩
6.00 .236 66 2.598 73.3 2.886 28 1.102 0.7 .028 DIN 6537 L
4.00 .157 12.7 .500 3 6
R840-0400-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.00 .157 20.7 .815 5 6
R840-0400-50-A0A
✩✩✩✩✩
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.10 .161 13.0 .512 3 6
R840-0410-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.10 .161 21.2 .835 5 6
R840-0410-50-A0A
✩✩✩✩✩
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.20 .165 13.3 .524 3 6
R840-0420-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.20 .165 21.7 .854 5 6
R840-0420-50-A0A
✩✩✩✩✩
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.30 .169 13.6 .535 3 6
R840-0430-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.30 .169 22.2 .874 5 6
R840-0430-50-A0A
✩✩✩✩✩
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.40 .173 13.9 .547 3 6
R840-0440-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.40 .173 22.7 .894 5 6
R840-0440-50-A0A
✩✩✩✩✩
6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.50 .177 14.3 .563 3 6
R840-0450-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.2 2.567 24 .945 0.8 .031 DIN 6537 K
4.50 .177 23.3 .917 5 6
R840-0450-50-A0A
✩✩✩✩✩
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.55 .179 23.5 .925 5 6
R840-0455-50-A0A
✩✩✩✩✩
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.60 .181 14.6 .575 3 6
R840-0460-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.2 2.567 24 .945 0.8 .031 DIN 6537 K
4.60 .181 23.8 .937 5 6
R840-0460-50-A0A
✩✩✩✩✩
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.70 .185 14.6 .575 3 6
R840-0470-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.2 2.567 24 .945 0.8 .031 DIN 6537 K
4.70 .185 24.3 .957 5 6
R840-0470-50-A0A
✩✩✩✩✩
6.00 .236 74 2.913 73.2 2.882 36 1.417 0.8 .031 DIN 6537 L
4.80 .189 15.2 .598 3 6
R840-0480-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
4.80 .189 24.8 .976 5 6
R840-0480-50-A0A
✩✩✩✩✩
6.00 .236 74 2.913 81.2 3.197 36 1.417 0.8 .031 DIN 6537 L
4.90 .193 15.5 .610 3 6
R840-0490-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
4.90 .193 25.3 .996 5 6
R840-0490-50-A0A
✩✩✩✩✩
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.00 .197 15.8 .622 3 6
R840-0500-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.00 .197 25.8 1.016 5 6
R840-0500-50-A0A
✩✩✩✩✩
6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.10 .201 16.2 .638 3 6
R840-0510-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.10 .201 26.4 1.039 5 6
R840-0510-50-A0A
✩✩✩✩✩
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.20 .205 16.5 .650 3 6
R840-0520-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.20 .205 26.9 1.059 5 6
R840-0520-50-A0A
✩✩✩✩✩
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.30 .209 16.8 .661 3 6
R840-0530-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.30 .209 27.4 1.079 5 6
R840-0530-50-A0A
✩✩✩✩✩
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
B110 E3 E22 E8
B 58
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R840
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
P M K N S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1220
1220
1220
1220
1220
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
5.40 .213 17.1 .673 3 6
R840-0540-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.40 .213 27.9 1.098 5 6
R840-0540-50-A0A
✩✩✩✩✩
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.50 .217 17.4 .685 3 6
R840-0550-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.50 .217 28.4 1.118 5 6
R840-0550-50-A0A
✩✩✩✩✩
6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.60 .220 17.8 .701 3 6
R840-0560-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.0 2.559 28 1.102 1.0 .039 DIN 6537 K
5.60 .220 29.0 1.142 5 6
R840-0560-50-A0A
✩✩✩✩✩
6.00 .236 82 3.228 81.0 3.189 44 1.732 1.0 .039 DIN 6537 L
5.70 .224 17.7 .697 3 6
R840-0570-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.0 2.559 28 1.102 1.0 .039 DIN 6537 K
5.70 .224 29.5 1.161 5 6
R840-0570-50-A0A
✩✩✩✩✩
6.00 .236 82 3.228 81.0 3.189 44 1.732 1.0 .039 DIN 6537 L
5.80 .228 17.6 .693 3 6
R840-0580-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.0 2.559 28 1.102 1.0 .039 DIN 6537 K
5.80 .228 30.0 1.181 5 6
R840-0580-50-A0A
✩✩✩✩✩
6.00 .236 82 3.228 81.0 3.189 44 1.732 1.0 .039 DIN 6537 L
5.90 .232 17.4 .685 2 6
R840-0590-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.0 2.559 28 1.102 1.0 .039 DIN 6537 K
5.90 .232 30.5 1.201 5 6
R840-0590-50-A0A
✩✩✩✩✩
6.00 .236 82 3.228 81.0 3.189 44 1.732 1.0 .039 DIN 6537 L
6.00 .236 19.0 .748 3 6
R840-0600-30-A0A
✩✩✩✩✩
6.00 .236 66 2.598 65.0 2.559 28 1.102 1.0 .039 DIN 6537 K
6.00 .236 31.0 1.220 5 6
R840-0600-50-A0A
✩✩✩✩✩
6.00 .236 82 3.228 81.0 3.189 44 1.732 1.0 .039 DIN 6537 L
6.10 .240 19.3 .760 3 8
R840-0610-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.10 .240 31.5 1.240 5 8
R840-0610-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.20 .244 19.7 .776 3 8
R840-0620-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.20 .244 32.1 1.264 5 8
R840-0620-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.30 .248 20.0 .787 3 8
R840-0630-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.30 .248 32.6 1.283 5 8
R840-0630-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.40 .252 20.3 .799 3 8
R840-0640-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.40 .252 33.1 1.303 5 8
R840-0640-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.50 .256 20.6 .811 3 8
R840-0650-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.50 .256 33.6 1.323 5 8
R840-0650-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.60 .260 20.9 .823 3 8
R840-0660-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.60 .260 34.1 1.343 5 8
R840-0660-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.70 .264 21.2 .835 3 8
R840-0670-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.9 3.067 34 1.339 1.1 .043 DIN 6537 K
6.70 .264 34.6 1.362 5 8
R840-0670-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
6.80 .268 21.6 .850 3 8
R840-0680-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.8 3.063 34 1.339 1.2 .047 DIN 6537 K
6.80 .268 35.2 1.386 5 8
R840-0680-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
6.90 .272 21.9 .862 3 8
R840-0690-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.8 3.063 34 1.339 1.2 .047 DIN 6537 K
6.90 .272 35.7 1.406 5 8
R840-0690-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.00 .276 22.2 .874 3 8
R840-0700-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.8 3.063 34 1.339 1.2 .047 DIN 6537 K
7.00 .276 36.2 1.425 5 8
R840-0700-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.10 .280 22.5 .886 3 8
R840-0710-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.10 .280 36.7 1.445 5 8
R840-0710-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.20 .283 22.8 .898 3 8
R840-0720-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.20 .283 37.2 1.465 5 8
R840-0720-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.30 .287 23.1 .909 3 8
R840-0730-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.30 .287 37.7 1.484 5 8
R840-0730-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.40 .291 23.5 .925 3 8
R840-0740-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.40 .291 38.3 1.508 5 8
R840-0740-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
7.50 .295 23.8 .937 3 8
R840-0750-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.50 .295 38.8 1.528 5 8
R840-0750-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
7.60 .299 24.1 .949 3 8
R840-0760-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.60 .299 39.3 1.547 5 8
R840-0760-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
7.70 .303 24.4 .961 3 8
R840-0770-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.70 .303 39.8 1.567 5 8
R840-0770-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
7.80 .307 24.7 .972 3 8
R840-0780-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.7 3.059 41 1.614 1.3 .051 DIN 6537 K
7.80 .307 40.3 1.587 5 8
R840-0780-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.7 3.532 53 2.087 1.3 .051 DIN 6537 L
7.90 .311 25.1 .988 3 8
R840-0790-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.6 3.055 41 1.614 1.4 .055 DIN 6537 K
7.90 .311 40.9 1.610 5 8
R840-0790-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.6 3.528 53 2.087 1.4 .055 DIN 6537 L
B110 E3 E22 E8
B 59
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R840
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
P M K N S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1220
1220
1220
1220
1220
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
8.00 .315 25.4 1.000 3 8
R840-0800-30-A0A
✩✩✩✩✩
8.00 .315 79 3.110 77.6 3.055 41 1.614 1.4 .055 DIN 6537 K
8.00 .315 41.4 1.630 5 8
R840-0800-50-A0A
✩✩✩✩✩
8.00 .315 91 3.583 89.6 3.528 53 2.087 1.4 .055 DIN 6537 L
8.10 .319 25.7 1.012 310
R840-0810-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.10 .319 41.9 1.650 5 10
R840-0810-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.20 .323 26.0 1.024 310
R840-0820-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.20 .323 42.4 1.669 5 10
R840-0820-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.30 .327 26.3 1.035 310
R840-0830-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.30 .327 42.9 1.689 5 10
R840-0830-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.40 .331 26.6 1.047 310
R840-0840-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
8.40 .331 43.4 1.709 5 10
R840-0840-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
8.50 .335 27.0 1.063 310
R840-0850-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
8.50 .335 44.0 1.732 5 10
R840-0850-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
8.60 .339 27.3 1.075 310
R840-0860-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
8.60 .339 44.5 1.752 5 10
R840-0860-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
8.70 .343 27.6 1.087 310
R840-0870-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
8.70 .343 45.0 1.772 5 10
R840-0870-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
8.80 .346 27.9 1.098 310
R840-0880-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
8.80 .346 45.5 1.791 5 10
R840-0880-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.00 .354 28.5 1.122 310
R840-0900-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.00 .354 46.5 1.831 5 10
R840-0900-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.10 .358 28.9 1.138 310
R840-0910-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.10 .358 47.1 1.854 5 10
R840-0910-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.20 .362 29.2 1.150 310
R840-0920-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.20 .362 47.6 1.874 5 10
R840-0920-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.30 .366 29.5 1.161 310
R840-0930-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.30 .366 48.1 1.894 5 10
R840-0930-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.40 .370 29.8 1.173 310
R840-0940-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.40 .370 48.6 1.913 5 10
R840-0940-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.50 .374 30.1 1.185 310
R840-0950-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.50 .374 48.7 1.917 5 10
R840-0950-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.60 .378 30.4 1.197 310
R840-0960-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.4 3.441 47 1.850 1.6 .063 DIN 6537 K
9.60 .378 48.5 1.909 5 10
R840-0960-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.4 3.992 61 2.402 1.6 .063 DIN 6537 L
9.70 .382 30.8 1.213 310
R840-0970-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.3 3.437 47 1.850 1.7 .067 DIN 6537 K
9.70 .382 48.4 1.906 4 10
R840-0970-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.3 3.988 61 2.402 1.7 .067 DIN 6537 L
9.80 .386 31.1 1.224 310
R840-0980-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.3 3.437 47 1.850 1.7 .067 DIN 6537 K
9.80 .386 48.3 1.902 4 10
R840-0980-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.3 3.988 61 2.402 1.7 .067 DIN 6537 L
9.90 .390 31.4 1.236 310
R840-0990-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.3 3.437 47 1.850 1.7 .067 DIN 6537 K
9.90 .390 48.1 1.894 4 10
R840-0990-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.3 3.988 61 2.402 1.7 .067 DIN 6537 L
10.00 .394 31.7 1.248 310
R840-1000-30-A0A
✩✩✩✩✩
10.00 .394 89 3.504 87.3 3.437 47 1.850 1.7 .067 DIN 6537 K
10.00 .394 48.0 1.890 4 10
R840-1000-50-A0A
✩✩✩✩✩
10.00 .394 103 4.055 101.3 3.988 61 2.402 1.7 .067 DIN 6537 L
10.10 .398 32.0 1.260 312
R840-1010-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.10 .398 52.2 2.055 5 12
R840-1010-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.20 .402 32.3 1.272 312
R840-1020-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
10.20 .402 52.7 2.075 5 12
R840-1020-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
10.30 .406 32.7 1.287 312
R840-1030-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
10.30 .406 53.3 2.098 5 12
R840-1030-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
10.40 .409 33.0 1.299 312
R840-1040-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
10.40 .409 53.8 2.118 5 12
R840-1040-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
10.50 .413 33.3 1.311 312
R840-1050-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
10.50 .413 54.3 2.138 5 12
R840-1050-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
10.60 .417 33.6 1.323 312
R840-1060-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
10.60 .417 54.8 2.157 5 12
R840-1060-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
B110 E3 E22 E8
B 60
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R840
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
P M K N S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1220
1220
1220
1220
1220
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
10.70 .421 33.9 1.335 312
R840-1070-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
10.70 .421 55.3 2.177 5 12
R840-1070-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
10.80 .425 34.3 1.350 312
R840-1080-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
10.80 .425 55.9 2.201 5 12
R840-1080-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
10.90 .429 34.6 1.362 312
R840-1090-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.00 .433 34.9 1.374 3 12
R840-1100-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.00 .433 56.9 2.240 512
R840-1100-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.10 .437 35.2 1.386 3 12
R840-1110-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.10 .437 57.4 2.260 512
R840-1110-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.20 .441 35.5 1.398 3 12
R840-1120-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.20 .441 57.6 2.268 512
R840-1120-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.30 .445 35.8 1.409 3 12
R840-1130-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.1 3.941 55 2.165 1.9 .075 DIN 6537 K
11.30 .445 57.4 2.260 512
R840-1130-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.1 4.571 71 2.795 1.9 .075 DIN 6537 L
11.50 .453 36.5 1.437 3 12
R840-1150-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
11.50 .453 57.2 2.252 412
R840-1150-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.0 4.567 71 2.795 2.0 .079 DIN 6537 L
11.60 .457 36.8 1.449 3 12
R840-1160-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
11.60 .457 57.1 2.248 412
R840-1160-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.0 4.567 71 2.795 2.0 .079 DIN 6537 L
11.70 .461 37.1 1.461 3 12
R840-1170-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
11.70 .461 57.0 2.244 412
R840-1170-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.0 4.567 71 2.795 2.0 .079 DIN 6537 L
11.80 .465 37.4 1.472 3 12
R840-1180-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
11.80 .465 56.8 2.236 412
R840-1180-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.0 4.567 71 2.795 2.0 .079 DIN 6537 L
11.90 .469 37.7 1.484 3 12
R840-1190-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 100.0 3.937 55 2.165 2.0 .079 DIN 6537 K
11.90 .469 56.7 2.232 412
R840-1190-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 116.0 4.567 71 2.795 2.0 .079 DIN 6537 L
12.00 .472 38.1 1.500 3 12
R840-1200-30-A0A
✩✩✩✩✩
12.00 .472 102 4.016 99.9 3.933 55 2.165 2.1 .083 DIN 6537 K
12.00 .472 56.6 2.228 412
R840-1200-50-A0A
✩✩✩✩✩
12.00 .472 118 4.646 115.9 4.563 71 2.795 2.1 .083 DIN 6537 L
12.10 .476 38.4 1.512 3 14
R840-1210-30-A0A
✩✩✩✩✩
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
12.10 .476 62.5 2.461 514
R840-1210-50-A0A
✩✩✩✩✩
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
12.20 .480 38.7 1.524 3 14
R840-1220-30-A0A
✩✩✩✩✩
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
12.20 .480 62.4 2.457 514
R840-1220-50-A0A
✩✩✩✩✩
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
12.30 .484 39.0 1.535 3 14
R840-1230-30-A0A
✩✩✩✩✩
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
12.30 .484 62.2 2.449 514
R840-1230-50-A0A
✩✩✩✩✩
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
12.40 .488 39.3 1.547 3 14
R840-1240-30-A0A
✩✩✩✩✩
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
12.50 .492 39.6 1.559 314
R840-1250-30-A0A
✩✩✩✩✩
14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
12.50 .492 62.0 2.441 4 14
R840-1250-50-A0A
✩✩✩✩✩
14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
12.60 .496 40.0 1.575 314
R840-1260-30-A0A
✩✩✩✩✩
14.00 .551 107 4.213 104.8 4.126 60 2.362 2.2 .087 DIN 6537 K
12.60 .496 61.9 2.437 4 14
R840-1260-50-A0A
✩✩✩✩✩
14.00 .551 124 4.882 121.8 4.795 77 3.032 2.2 .087 DIN 6537 L
12.70 .500 40.3 1.587 314
R840-1270-30-A0A
✩✩✩✩✩
14.00 .551 107 4.213 104.8 4.126 60 2.362 2.2 .087 DIN 6537 K
12.70 .500 61.8 2.433 4 14
R840-1270-50-A0A
✩✩✩✩✩
14.00 .551 124 4.882 121.8 4.795 77 3.032 2.2 .087 DIN 6537 L
12.80 .504 40.6 1.598 314
R840-1280-30-A0A
✩✩✩✩✩
14.00 .551 107 4.213 104.8 4.126 60 2.362 2.2 .087 DIN 6537 K
13.00 .512 41.2 1.622 3 14
R840-1300-30-A0A
✩✩✩✩✩
14.00 .551 107 4.213 104.8 4.126 60 2.362 2.2 .087 DIN 6537 K
13.00 .512 61.4 2.417 414
R840-1300-50-A0A
✩✩✩✩✩
14.00 .551 124 4.882 121.8 4.795 77 3.032 2.2 .087 DIN 6537 L
13.25 .522 42.0 1.654 3 14
R840-1325-30-A0A
✩✩✩✩✩
14.00 .551 107 4.213 104.7 4.122 60 2.362 2.3 .091 DIN 6537 K
13.25 .522 61.1 2.406 414
R840-1325-50-A0A
✩✩✩✩✩
14.00 .551 124 4.882 121.7 4.791 77 3.032 2.3 .091 DIN 6537 L
13.50 .531 42.8 1.685 3 14
R840-1350-30-A0A
✩✩✩✩✩
14.00 .551 107 4.213 104.7 4.122 60 2.362 2.3 .091 DIN 6537 K
13.50 .531 60.8 2.394 414
R840-1350-50-A0A
✩✩✩✩✩
14.00 .551 124 4.882 121.7 4.791 77 3.032 2.3 .091 DIN 6537 L
13.75 .541 43.5 1.713 3 14
R840-1375-30-A0A
✩✩✩✩✩
14.00 .551 107 4.213 104.6 4.118 60 2.362 2.4 .094 DIN 6537 K
13.80 .543 43.4 1.709 314
R840-1380-30-A0A
✩✩✩✩✩
14.00 .551 107 4.213 104.6 4.118 60 2.362 2.4 .094 DIN 6537 K
13.80 .543 60.4 2.378 4 14
R840-1380-50-A0A
✩✩✩✩✩
14.00 .551 124 4.882 121.6 4.787 77 3.032 2.4 .094 DIN 6537 L
14.00 .551 44.4 1.748 314
R840-1400-30-A0A
✩✩✩✩✩
14.00 .551 107 4.213 104.6 4.118 60 2.362 2.4 .094 DIN 6537 K
14.00 .551 63.0 2.480 4 14
R840-1400-50-A0A
✩✩✩✩✩
14.00 .551 124 4.882 121.6 4.787 77 3.032 2.4 .094 DIN 6537 L
14.25 .561 45.2 1.780 316
R840-1425-30-A0A
✩✩✩✩✩
16.00 .630 115 4.528 112.5 4.429 65 2.559 2.5 .098 DIN 6537 K
14.25 .561 68.8 2.709 4 16
R840-1425-50-A0A
✩✩✩✩✩
16.00 .630 133 5.236 130.5 5.138 83 3.268 2.5 .098 DIN 6537 L
B110 E3 E22 E8
B 61
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
R840
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
P M K N S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
1220
1220
1220
1220
1220
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
14.50 .571 46.0 1.811 316
R840-1450-30-A0A
✩✩✩✩✩
16.00 .630 115 4.528 112.5 4.429 65 2.559 2.5 .098 DIN 6537 K
14.50 .571 68.5 2.697 4 16
R840-1450-50-A0A
✩✩✩✩✩
16.00 .630 133 5.236 130.5 5.138 83 3.268 2.5 .098 DIN 6537 L
14.75 .581 46.8 1.843 316
R840-1475-30-A0A
✩✩✩✩✩
16.00 .630 115 4.528 112.5 4.429 65 2.559 2.5 .098 DIN 6537 K
14.75 .581 68.3 2.689 4 16
R840-1475-50-A0A
✩✩✩✩✩
16.00 .630 133 5.236 130.5 5.138 83 3.268 2.5 .098 DIN 6537 L
15.00 .591 47.6 1.874 316
R840-1500-30-A0A
✩✩✩✩✩
16.00 .630 115 4.528 112.4 4.425 65 2.559 2.6 .102 DIN 6537 K
15.00 .591 68.0 2.677 4 16
R840-1500-50-A0A
✩✩✩✩✩
16.00 .630 133 5.236 130.4 5.134 83 3.268 2.6 .102 DIN 6537 L
15.50 .610 49.2 1.937 316
R840-1550-30-A0A
✩✩✩✩✩
16.00 .630 115 4.528 112.3 4.421 65 2.559 2.7 .106 DIN 6537 K
15.50 .610 67.5 2.657 4 16
R840-1550-50-A0A
✩✩✩✩✩
16.00 .630 133 5.236 130.3 5.130 83 3.268 2.7 .106 DIN 6537 L
15.80 .622 49.2 1.937 316
R840-1580-30-A0A
✩✩✩✩✩
16.00 .630 115 4.528 112.3 4.421 65 2.559 2.7 .106 DIN 6537 K
15.80 .622 67.2 2.646 4 16
R840-1580-50-A0A
✩✩✩✩✩
16.00 .630 133 5.236 130.3 5.130 83 3.268 2.7 .106 DIN 6537 L
16.00 .630 49.0 1.929 316
R840-1600-30-A0A
✩✩✩✩✩
16.00 .630 115 4.528 112.2 4.417 65 2.559 2.8 .110 DIN 6537 K
16.00 .630 67.0 2.638 4 16
R840-1600-50-A0A
✩✩✩✩✩
16.00 .630 133 5.236 130.2 5.126 83 3.268 2.8 .110 DIN 6537 L
17.00 .669 76.0 2.992 418
R840-1700-50-A0A
✩✩✩✩✩
18.00 .709 143 5.630 140.1 5.516 93 3.661 2.9 .114 DIN 6537 L
17.50 .689 75.5 2.972 4 18
R840-1750-50-A0A
✩✩✩✩✩
18.00 .709 143 5.630 140.0 5.512 93 3.661 3.0 .118 DIN 6537 L
18.00 .709 57.1 2.248 318
R840-1800-30-A0A
✩✩✩✩✩
18.00 .709 123 4.843 119.9 4.720 73 2.874 3.1 .122 DIN 6537 K
18.00 .709 78.6 3.094 4 18
R840-1800-50-A0A
✩✩✩✩✩
18.00 .709 143 5.630 139.9 5.508 93 3.661 3.1 .122 DIN 6537 L
20.00 .787 63.0 2.480 320
R840-2000-30-A0A
✩✩✩✩✩
20.00 .787 131 5.157 127.6 5.024 79 3.110 3.4 .134 DIN 6537 K
B110 E3 E22 E8
B 62
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
CoroDrill
®
861
Стабильное сверление глубоких отверстий, до 30 x DC
Особенности и преимущества
-Специально разработанная геометрия вершины помогает снизить
осевую силу резания
-Форма режущей кромки исключает преждевременное выкрашивание и
отслаивание
-Патентованная геометрия с двойной ленточкой обеспечивает
повышенную стабильность сверления
-Отверстия для внутреннего подвода СОЖ обеспечивают подачу
смазочно-охлаждающей жидкости непосредственно на вершину
сверла даже при большой глубине сверления
-Возможность восстановления до исходного состояния для продления
ресурса инструмента
Области применения по ISO:
P
Область применения
-Точность отверстий до H8
H9
-Глубина сверления: 12
30 × D
-Для закрепления только в высокоточных патронах
-Широкий диапазон обрабатываемых материалов
-Сверление обычных отверстий, пересекающихся отверстий и засверливание в наклонную
поверхность
-Автомобильная промышленность: коленчатые валы, блоки двигателей, головки цилиндров
-Оптимальное давление СОЖ 20 бар
E8
www.sandvik.coromant.com/corodrill861
Рекомендации
Используйте патрон CoroChuck 930 вместе со свёрлами CoroDrill 861 для обеспечения
эффективности производства за счёт быстрой и легкой наладки и смены инструмента
B 63
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
861
Для обработки различных материалов
Пилотное сверло - Внутренний подвод СОЖ
TCHA H9
SIG 150°
P M K N
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
3.00 .118 9.4 .370 3 6
861.1-0300-009A1-GP
★ ★ ★ ★
6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.18 .125 9.9 .390 3 6
861.1-0318-010A1-GP
★★★★
6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.30 .130 10.3 .406 3 6
861.1-0330-010A1-GP
★ ★ ★ ★
6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.50 .138 10.9 .429 3 6
861.1-0350-011A1-GP
★★★★
6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.57 .141 11.1 .437 3 6
861.1-0357-011A1-GP
★ ★ ★ ★
6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.80 .150 11.9 .469 3 6
861.1-0380-011A1-GP
★★★★
6.00 .236 66 2.598 65.5 2.579 24 .945 0.5 .020 DIN 6537 K
3.97 .156 12.4 .488 3 6
861.1-0397-012A1-GP
★ ★ ★ ★
6.00 .236 66 2.598 65.5 2.579 24 .945 0.5 .020 DIN 6537 K
4.00 .157 12.5 .492 3 6
861.1-0400-012A1-GP
★★★★
6.00 .236 66 2.598 65.5 2.579 24 .945 0.5 .020 DIN 6537 K
4.20 .165 13.1 .516 3 6
861.1-0420-013A1-GP
★ ★ ★ ★
6.00 .236 66 2.598 65.5 2.579 24 .945 0.5 .020 DIN 6537 K
4.36 .172 13.6 .535 3 6
861.1-0436-013A1-GP
★★★★
6.00 .236 66 2.598 65.5 2.579 24 .945 0.5 .020 DIN 6537 K
4.50 .177 14.0 .551 3 6
861.1-0450-014A1-GP
★ ★ ★ ★
6.00 .236 66 2.598 65.5 2.579 24 .945 0.5 .020 DIN 6537 K
4.76 .187 14.9 .587 3 6
861.1-0476-014A1-GP
★★★★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 K
4.80 .189 15.0 .591 3 6
861.1-0480-014A1-GP
★ ★ ★ ★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 K
5.00 .197 15.6 .614 3 6
861.1-0500-015A1-GP
★★★★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 K
5.16 .203 16.1 .634 3 6
861.1-0516-015A1-GP
★ ★ ★ ★
6.00 .236 66 2.598 65.4 2.575 28 1.102 0.6 .024 DIN 6537 K
5.50 .217 17.2 .677 3 6
861.1-0550-017A1-GP
★★★★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.56 .219 17.3 .681 3 6
861.1-0556-017A1-GP
★ ★ ★ ★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.80 .228 17.6 .693 3 6
861.1-0580-017A1-GP
★★★★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
6.00 .236 18.7 .736 3 6
861.1-0600-018A1-GP
★ ★ ★ ★
6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
6.35 .250 19.8 .780 3 8
861.1-0635-019A1-GP
★★★★
8.00 .315 79 3.110 78.2 3.079 34 1.339 0.8 .031 DIN 6537 K
6.50 .256 20.3 .799 3 8
861.1-0650-020A1-GP
★ ★ ★ ★
8.00 .315 79 3.110 78.2 3.079 34 1.339 0.8 .031 DIN 6537 K
6.75 .266 21.1 .831 3 8
861.1-0675-020A1-GP
★★★★
8.00 .315 79 3.110 78.2 3.079 34 1.339 0.8 .031 DIN 6537 K
6.80 .268 21.2 .835 3 8
861.1-0680-020A1-GP
★ ★ ★ ★
8.00 .315 79 3.110 78.2 3.079 34 1.339 0.8 .031 DIN 6537 K
7.00 .276 21.8 .858 3 8
861.1-0700-021A1-GP
★★★★
8.00 .315 79 3.110 78.2 3.079 34 1.339 0.8 .031 DIN 6537 K
7.14 .281 22.3 .878 3 8
861.1-0714-021A1-GP
★ ★ ★ ★
8.00 .315 79 3.110 78.1 3.075 41 1.614 0.9 .035 DIN 6537 K
7.50 .295 23.4 .921 3 8
861.1-0750-023A1-GP
★★★★
8.00 .315 79 3.110 78.1 3.075 41 1.614 0.9 .035 DIN 6537 K
7.94 .313 24.8 .976 3 8
861.1-0794-024A1-GP
★ ★ ★ ★
8.00 .315 79 3.110 78.0 3.071 41 1.614 1.0 .039 DIN 6537 K
8.00 .315 25.0 .984 3 8
861.1-0800-024A1-GP
★★★★
8.00 .315 79 3.110 78.0 3.071 41 1.614 1.0 .039 DIN 6537 K
8.50 .335 26.5 1.043 310
861.1-0850-026A1-GP
★ ★ ★ ★
10.00 .394 89 3.504 88.0 3.465 47 1.850 1.0 .039 DIN 6537 K
9.00 .354 28.1 1.106 3 10
861.1-0900-027A1-GP
★★★★
10.00 .394 89 3.504 87.9 3.461 47 1.850 1.1 .043 DIN 6537 K
9.50 .374 29.6 1.165 310
861.1-0950-029A1-GP
★ ★ ★ ★
10.00 .394 89 3.504 87.9 3.461 47 1.850 1.1 .043 DIN 6537 K
9.53 .375 29.7 1.169 3 10
861.1-0953-029A1-GP
★★★★
10.00 .394 89 3.504 87.9 3.461 47 1.850 1.1 .043 DIN 6537 K
10.00 .394 31.2 1.228 310
861.1-1000-030A1-GP
★ ★ ★ ★
10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
10.50 .413 32.8 1.291 3 12
861.1-1050-032A1-GP
★★★★
12.00 .472 102 4.016 100.7 3.965 55 2.165 1.3 .051 DIN 6537 K
11.00 .433 34.3 1.350 312
861.1-1100-033A1-GP
★ ★ ★ ★
12.00 .472 102 4.016 100.7 3.965 55 2.165 1.3 .051 DIN 6537 K
11.11 .437 34.7 1.366 3 12
861.1-1111-033A1-GP
★★★★
12.00 .472 102 4.016 100.7 3.965 55 2.165 1.3 .051 DIN 6537 K
11.50 .453 35.9 1.413 312
861.1-1150-035A1-GP
★ ★ ★ ★
12.00 .472 102 4.016 100.6 3.961 55 2.165 1.4 .055 DIN 6537 K
12.00 .472 37.4 1.472 3 12
861.1-1200-036A1-GP
★★★★
12.00 .472 102 4.016 100.6 3.961 55 2.165 1.4 .055 DIN 6537 K
B112 E3 E22 E8
B 64
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
861
Для обработки различных материалов
Свёрла для обработки глубоких отверстий – Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
3.00 .118 36.5 1.437 12 6
861.1-0300-036A1-GM
★ ★ ★ ★
6.00 .236 94 3.701 93.5 3.681 52 2.047 0.5 .020 COROMANT
3.00 .118 45.5 1.791 15 6
861.1-0300-045A1-GM
★★★★
6.00 .236 96 3.780 95.5 3.760 54 2.126 0.5 .020 COROMANT
3.00 .118 60.5 2.382 20 6
861.1-0300-060A1-GM
★ ★ ★ ★
6.00 .236 111 4.370 110.5 4.350 69 2.717 0.5 .020 COROMANT
3.00 .118 90.5 3.563 30 6
861.1-0300-090A1-GM
★★★★
6.00 .236 141 5.551 140.5 5.532 99 3.898 0.5 .020 COROMANT
3.10 .122 37.7 1.484 12 6
861.1-0310-037A1-GM
★ ★ ★ ★
6.00 .236 94 3.701 93.5 3.681 52 2.047 0.5 .020 COROMANT
3.18 .125 38.6 1.520 12 6
861.1-0318-038A1-GM
★★★★
6.00 .236 94 3.701 93.5 3.681 52 2.047 0.5 .020 COROMANT
3.18 .125 48.1 1.894 15 6
861.1-0318-048A1-GM
★ ★ ★ ★
6.00 .236 99 3.898 98.6 3.882 57 2.244 0.5 .020 COROMANT
3.18 .125 64.0 2.520 20 6
861.1-0318-064A1-GM
★★★★
6.00 .236 115 4.528 114.5 4.508 73 2.874 0.5 .020 COROMANT
3.18 .125 95.8 3.772 30 6
861.1-0318-095A1-GM
★ ★ ★ ★
6.00 .236 147 5.787 146.3 5.760 105 4.134 0.5 .020 COROMANT
3.20 .126 38.9 1.532 12 6
861.1-0320-038A1-GM
★★★★
6.00 .236 94 3.701 93.5 3.681 52 2.047 0.5 .020 COROMANT
3.30 .130 40.1 1.579 12 6
861.1-0330-040A1-GM
★ ★ ★ ★
6.00 .236 94 3.701 93.5 3.681 52 2.047 0.5 .020 COROMANT
3.30 .130 50.0 1.969 15 6
861.1-0330-050A1-GM
★★★★
6.00 .236 101 3.976 100.9 3.972 59 2.323 0.5 .020 COROMANT
3.30 .130 66.5 2.618 20 6
861.1-0330-066A1-GM
★ ★ ★ ★
6.00 .236 118 4.646 117.4 4.622 76 2.992 0.5 .020 COROMANT
3.40 .134 41.4 1.630 12 6
861.1-0340-041A1-GM
★★★★
6.00 .236 94 3.701 93.4 3.677 52 2.047 0.6 .024 COROMANT
3.50 .138 42.6 1.677 12 6
861.1-0350-042A1-GM
★ ★ ★ ★
6.00 .236 94 3.701 93.4 3.677 52 2.047 0.6 .024 COROMANT
3.50 .138 53.1 2.091 15 6
861.1-0350-053A1-GM
★★★★
6.00 .236 105 4.134 104.4 4.110 63 2.480 0.6 .024 COROMANT
3.50 .138 70.6 2.780 20 6
861.1-0350-070A1-GM
★ ★ ★ ★
6.00 .236 123 4.843 121.9 4.799 81 3.189 0.6 .024 COROMANT
3.50 .138 105.6 4.157 30 6
861.1-0350-105A1-GM
★★★★
6.00 .236 158 6.220 156.9 6.177 116 4.567 0.6 .024 COROMANT
3.57 .141 43.4 1.709 12 6
861.1-0357-043A1-GM
★ ★ ★ ★
6.00 .236 94 3.701 93.4 3.677 52 2.047 0.6 .024 COROMANT
3.57 .141 54.2 2.134 15 6
861.1-0357-054A1-GM
★★★★
6.00 .236 106 4.173 105.7 4.161 64 2.520 0.6 .024 COROMANT
3.57 .141 72.0 2.835 20 6
861.1-0357-071A1-GM
★ ★ ★ ★
6.00 .236 124 4.882 123.6 4.866 82 3.228 0.6 .024 COROMANT
3.57 .141 107.7 4.240 30 6
861.1-0357-107A1-GM
★★★★
6.00 .236 160 6.299 159.3 6.272 118 4.646 0.6 .024 COROMANT
3.70 .146 43.9 1.728 11 6
861.1-0370-044A1-GM
★ ★ ★ ★
6.00 .236 94 3.701 93.4 3.677 52 2.047 0.6 .024 COROMANT
3.80 .150 46.2 1.819 12 6
861.1-0380-046A1-GM
★★★★
6.00 .236 109 4.291 108.4 4.268 67 2.638 0.6 .024 COROMANT
3.80 .150 57.6 2.268 15 6
861.1-0380-057A1-GM
★ ★ ★ ★
6.00 .236 110 4.331 109.8 4.323 68 2.677 0.6 .024 COROMANT
3.80 .150 76.6 3.016 20 6
861.1-0380-076A1-GM
★★★★
6.00 .236 129 5.079 128.8 5.071 87 3.425 0.6 .024 COROMANT
3.97 .156 48.3 1.902 12 6
861.1-0397-048A1-GM
★ ★ ★ ★
6.00 .236 109 4.291 108.3 4.264 67 2.638 0.7 .028 COROMANT
3.97 .156 60.2 2.370 15 6
861.1-0397-060A1-GM
★★★★
6.00 .236 113 4.449 112.8 4.441 71 2.795 0.7 .028 COROMANT
3.97 .156 80.0 3.150 20 6
861.1-0397-079A1-GM
★ ★ ★ ★
6.00 .236 133 5.236 132.6 5.220 91 3.583 0.7 .028 COROMANT
3.97 .156 119.7 4.713 30 6
861.1-0397-119A1-GM
★★★★
6.00 .236 173 6.811 172.3 6.783 131 5.157 0.7 .028 COROMANT
4.00 .157 48.7 1.917 12 6
861.1-0400-048A1-GM
★ ★ ★ ★
6.00 .236 109 4.291 108.3 4.264 67 2.638 0.7 .028 COROMANT
4.00 .157 60.7 2.390 15 6
861.1-0400-060A1-GM
★★★★
6.00 .236 114 4.488 113.3 4.461 72 2.835 0.7 .028 COROMANT
4.00 .157 80.7 3.177 20 6
861.1-0400-080A1-GM
★ ★ ★ ★
6.00 .236 134 5.276 133.3 5.248 92 3.622 0.7 .028 COROMANT
4.00 .157 120.7 4.752 30 6
861.1-0400-120A1-GM
★★★★
6.00 .236 174 6.850 173.3 6.823 132 5.197 0.7 .028 COROMANT
4.10 .161 49.9 1.965 12 6
861.1-0410-049A1-GM
★ ★ ★ ★
6.00 .236 109 4.291 108.3 4.264 67 2.638 0.7 .028 COROMANT
4.20 .165 51.1 2.012 12 6
861.1-0420-050A1-GM
★★★★
6.00 .236 109 4.291 108.3 4.264 67 2.638 0.7 .028 COROMANT
4.20 .165 63.7 2.508 15 6
861.1-0420-063A1-GM
★ ★ ★ ★
6.00 .236 118 4.646 116.9 4.602 76 2.992 0.7 .028 COROMANT
4.20 .165 84.7 3.335 20 6
861.1-0420-084A1-GM
★★★★
6.00 .236 139 5.472 137.9 5.429 97 3.819 0.7 .028 COROMANT
4.30 .169 52.3 2.059 12 6
861.1-0430-052A1-GM
★ ★ ★ ★
6.00 .236 109 4.291 108.3 4.264 67 2.638 0.7 .028 COROMANT
4.37 .172 53.1 2.091 12 6
861.1-0437-052A1-GM
★★★★
6.00 .236 109 4.291 108.3 4.264 67 2.638 0.7 .028 COROMANT
4.37 .172 66.2 2.606 15 6
861.1-0437-065A1-GM
★ ★ ★ ★
6.00 .236 121 4.764 119.9 4.720 79 3.110 0.7 .028 COROMANT
4.37 .172 88.0 3.465 20 6
861.1-0437-087A1-GM
★★★★
6.00 .236 142 5.591 141.7 5.579 100 3.937 0.7 .028 COROMANT
4.37 .172 131.7 5.185 30 6
861.1-0437-131A1-GM
★ ★ ★ ★
6.00 .236 186 7.323 185.4 7.299 144 5.669 0.7 .028 COROMANT
4.50 .177 54.7 2.154 12 6
861.1-0450-054A1-GM
★★★★
6.00 .236 109 4.291 108.3 4.264 67 2.638 0.7 .028 COROMANT
4.50 .177 68.2 2.685 15 6
861.1-0450-068A1-GM
★ ★ ★ ★
6.00 .236 123 4.843 122.3 4.815 81 3.189 0.7 .028 COROMANT
4.50 .177 90.7 3.571 20 6
861.1-0450-090A1-GM
★★★★
6.00 .236 146 5.748 144.8 5.701 104 4.094 0.7 .028 COROMANT
4.50 .177 135.7 5.343 30 6
861.1-0450-135A1-GM
★ ★ ★ ★
6.00 .236 191 7.520 189.8 7.472 149 5.866 0.7 .028 COROMANT
4.60 .181 56.0 2.205 12 6
861.1-0460-055A1-GM
★★★★
6.00 .236 109 4.291 108.2 4.260 67 2.638 0.8 .031 COROMANT
4.76 .187 57.9 2.280 12 6
861.1-0476-057A1-GM
★ ★ ★ ★
6.00 .236 128 5.039 127.2 5.008 86 3.386 0.8 .031 COROMANT
4.76 .187 72.2 2.843 15 6
861.1-0476-071A1-GM
★★★★
6.00 .236 128 5.039 126.9 4.996 86 3.386 0.8 .031 COROMANT
4.76 .187 96.0 3.780 20 6
861.1-0476-095A1-GM
★ ★ ★ ★
6.00 .236 152 5.984 150.7 5.933 110 4.331 0.8 .031 COROMANT
4.76 .187 143.6 5.654 30 6
861.1-0476-143A1-GM
★★★★
6.00 .236 199 7.835 198.4 7.811 157 6.181 0.8 .031 COROMANT
B116 E3 E22 E8
B 65
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
861
Для обработки различных материалов
Свёрла для обработки глубоких отверстий – Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
4.80 .189 58.4 2.299 12 6
861.1-0480-058A1-GM
★ ★ ★ ★
6.00 .236 128 5.039 127.2 5.008 86 3.386 0.8 .031 COROMANT
4.80 .189 72.8 2.866 15 6
861.1-0480-072A1-GM
★★★★
6.00 .236 128 5.039 127.6 5.024 86 3.386 0.8 .031 COROMANT
4.80 .189 96.8 3.811 20 6
861.1-0480-096A1-GM
★ ★ ★ ★
6.00 .236 152 5.984 151.6 5.969 110 4.331 0.8 .031 COROMANT
5.00 .197 60.8 2.394 12 6
861.1-0500-060A1-GM
★★★★
6.00 .236 128 5.039 127.2 5.008 86 3.386 0.8 .031 COROMANT
5.00 .197 75.8 2.984 15 6
861.1-0500-075A1-GM
★ ★ ★ ★
6.00 .236 132 5.197 131.2 5.165 90 3.543 0.8 .031 COROMANT
5.00 .197 100.8 3.969 20 6
861.1-0500-100A1-GM
★★★★
6.00 .236 157 6.181 156.2 6.150 115 4.528 0.8 .031 COROMANT
5.00 .197 150.8 5.937 30 6
861.1-0500-150A1-GM
★ ★ ★ ★
6.00 .236 207 8.150 206.2 8.118 165 6.496 0.8 .031 COROMANT
5.10 .201 62.0 2.441 12 6
861.1-0510-061A1-GM
★★★★
6.00 .236 128 5.039 127.2 5.008 86 3.386 0.8 .031 COROMANT
5.16 .203 62.8 2.472 12 6
861.1-0516-062A1-GM
★ ★ ★ ★
6.00 .236 128 5.039 127.2 5.008 86 3.386 0.8 .031 COROMANT
5.16 .203 78.2 3.079 15 6
861.1-0516-077A1-GM
★★★★
6.00 .236 135 5.315 134.0 5.276 93 3.661 0.8 .031 COROMANT
5.16 .203 104.0 4.094 20 6
861.1-0516-103A1-GM
★ ★ ★ ★
6.00 .236 161 6.339 159.8 6.291 119 4.685 0.8 .031 COROMANT
5.16 .203 155.6 6.126 30 6
861.1-0516-155A1-GM
★★★★
6.00 .236 212 8.346 211.4 8.323 170 6.693 0.8 .031 COROMANT
5.20 .205 63.3 2.492 12 6
861.1-0520-062A1-GM
★ ★ ★ ★
6.00 .236 128 5.039 127.1 5.004 86 3.386 0.9 .035 COROMANT
5.50 .217 66.9 2.634 12 6
861.1-0550-066A1-GM
★★★★
6.00 .236 128 5.039 127.1 5.004 86 3.386 0.9 .035 COROMANT
5.50 .217 83.4 3.283 15 6
861.1-0550-083A1-GM
★ ★ ★ ★
6.00 .236 141 5.551 140.1 5.516 99 3.898 0.9 .035 COROMANT
5.50 .217 110.9 4.366 20 6
861.1-0550-110A1-GM
★★★★
6.00 .236 169 6.654 167.6 6.598 127 5.000 0.9 .035 COROMANT
5.50 .217 165.9 6.532 30 6
861.1-0550-165A1-GM
★ ★ ★ ★
6.00 .236 224 8.819 222.6 8.764 182 7.165 0.9 .035 COROMANT
5.56 .219 67.6 2.661 12 6
861.1-0556-067A1-GM
★★★★
6.00 .236 128 5.039 127.1 5.004 86 3.386 0.9 .035 COROMANT
5.56 .219 84.3 3.319 15 6
861.1-0556-083A1-GM
★ ★ ★ ★
6.00 .236 142 5.591 141.1 5.555 100 3.937 0.9 .035 COROMANT
5.56 .219 112.0 4.409 20 6
861.1-0556-111A1-GM
★★★★
6.00 .236 170 6.693 168.9 6.650 128 5.039 0.9 .035 COROMANT
5.80 .228 70.6 2.780 12 6
861.1-0580-070A1-GM
★ ★ ★ ★
6.00 .236 128 5.039 127.0 5.000 86 3.386 1.0 .039 COROMANT
5.80 .228 88.0 3.465 15 6
861.1-0580-087A1-GM
★★★★
6.00 .236 146 5.748 145.4 5.724 104 4.094 1.0 .039 COROMANT
5.80 .228 117.0 4.606 20 6
861.1-0580-116A1-GM
★ ★ ★ ★
6.00 .236 175 6.890 174.4 6.866 133 5.236 1.0 .039 COROMANT
5.95 .234 72.4 2.850 12 6
861.1-0595-071A1-GM
★★★★
6.00 .236 128 5.039 127.0 5.000 86 3.386 1.0 .039 COROMANT
6.00 .236 73.0 2.874 12 6
861.1-0600-072A1-GM
★ ★ ★ ★
6.00 .236 128 5.039 127.0 5.000 86 3.386 1.0 .039 COROMANT
6.00 .236 91.0 3.583 15 6
861.1-0600-090A1-GM
★★★★
6.00 .236 150 5.906 149.0 5.866 108 4.252 1.0 .039 COROMANT
6.00 .236 121.0 4.764 20 6
861.1-0600-120A1-GM
★ ★ ★ ★
6.00 .236 180 7.087 179.0 7.047 138 5.433 1.0 .039 COROMANT
6.00 .236 181.0 7.126 30 6
861.1-0600-180A1-GM
★★★★
6.00 .236 240 9.449 239.0 9.409 198 7.795 1.0 .039 COROMANT
6.10 .240 74.2 2.921 12 8
861.1-0610-073A1-GM
★ ★ ★ ★
8.00 .315 158 6.220 157.0 6.181 116 4.567 1.0 .039 COROMANT
6.20 .244 75.4 2.969 12 8
861.1-0620-074A1-GM
★★★★
8.00 .315 158 6.220 157.0 6.181 116 4.567 1.0 .039 COROMANT
6.30 .248 76.6 3.016 12 8
861.1-0630-076A1-GM
★ ★ ★ ★
8.00 .315 158 6.220 157.0 6.181 116 4.567 1.0 .039 COROMANT
6.35 .250 77.2 3.039 12 8
861.1-0635-076A1-GM
★★★★
8.00 .315 158 6.220 157.0 6.181 116 4.567 1.0 .039 COROMANT
6.35 .250 96.3 3.791 15 8
861.1-0635-095A1-GM
★ ★ ★ ★
8.00 .315 156 6.142 155.3 6.114 114 4.488 1.0 .039 COROMANT
6.35 .250 128.0 5.039 20 8
861.1-0635-127A1-GM
★★★★
8.00 .315 188 7.402 187.0 7.362 146 5.748 1.0 .039 COROMANT
6.35 .250 191.5 7.539 30 8
861.1-0635-191A1-GM
★ ★ ★ ★
8.00 .315 252 9.921 250.5 9.862 210 8.268 1.0 .039 COROMANT
6.50 .256 79.1 3.114 12 8
861.1-0650-078A1-GM
★★★★
8.00 .315 158 6.220 156.9 6.177 116 4.567 1.1 .043 COROMANT
6.50 .256 98.6 3.882 15 8
861.1-0650-098A1-GM
★ ★ ★ ★
8.00 .315 159 6.260 157.9 6.217 117 4.606 1.1 .043 COROMANT
6.50 .256 131.1 5.161 20 8
861.1-0650-130A1-GM
★★★★
8.00 .315 192 7.559 190.4 7.496 150 5.906 1.1 .043 COROMANT
6.50 .256 196.1 7.720 30 8
861.1-0650-195A1-GM
★ ★ ★ ★
8.00 .315 257 10.118 255.4 10.055 215 8.465 1.1 .043 COROMANT
6.60 .260 80.3 3.161 12 8
861.1-0660-079A1-GM
★★★★
8.00 .315 158 6.220 156.9 6.177 116 4.567 1.1 .043 COROMANT
6.70 .264 81.5 3.209 12 8
861.1-0670-080A1-GM
★ ★ ★ ★
8.00 .315 158 6.220 156.9 6.177 116 4.567 1.1 .043 COROMANT
6.75 .266 82.1 3.232 12 8
861.1-0675-081A1-GM
★★★★
8.00 .315 158 6.220 156.9 6.177 116 4.567 1.1 .043 COROMANT
6.75 .266 102.3 4.028 15 8
861.1-0675-101A1-GM
★ ★ ★ ★
8.00 .315 163 6.417 162.3 6.390 121 4.764 1.1 .043 COROMANT
6.75 .266 136.0 5.354 20 8
861.1-0675-135A1-GM
★★★★
8.00 .315 197 7.756 196.1 7.720 155 6.102 1.1 .043 COROMANT
6.75 .266 203.5 8.012 30 8
861.1-0675-202A1-GM
★ ★ ★ ★
8.00 .315 265 10.433 263.5 10.374 223 8.780 1.1 .043 COROMANT
6.80 .268 82.7 3.256 12 8
861.1-0680-082A1-GM
★★★★
8.00 .315 158 6.220 156.9 6.177 116 4.567 1.1 .043 COROMANT
6.80 .268 103.1 4.059 15 8
861.1-0680-102A1-GM
★ ★ ★ ★
8.00 .315 164 6.457 163.3 6.429 122 4.803 1.1 .043 COROMANT
6.80 .268 137.1 5.398 20 8
861.1-0680-136A1-GM
★★★★
8.00 .315 198 7.795 197.3 7.768 156 6.142 1.1 .043 COROMANT
6.90 .272 83.9 3.303 12 8
861.1-0690-083A1-GM
★ ★ ★ ★
8.00 .315 158 6.220 156.9 6.177 116 4.567 1.1 .043 COROMANT
B116 E3 E22 E8
B 66
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
861
Для обработки различных материалов
Свёрла для обработки глубоких отверстий – Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
7.00 .276 85.1 3.350 12 8
861.1-0700-084A1-GM
★ ★ ★ ★
8.00 .315 158 6.220 156.9 6.177 116 4.567 1.1 .043 COROMANT
7.00 .276 106.1 4.177 15 8
861.1-0700-105A1-GM
★★★★
8.00 .315 168 6.614 166.9 6.571 126 4.961 1.1 .043 COROMANT
7.00 .276 141.1 5.555 20 8
861.1-0700-140A1-GM
★ ★ ★ ★
8.00 .315 203 7.992 201.9 7.949 161 6.339 1.1 .043 COROMANT
7.00 .276 211.1 8.311 30 8
861.1-0700-210A1-GM
★★★★
8.00 .315 273 10.748 271.9 10.705 231 9.094 1.1 .043 COROMANT
7.14 .281 86.9 3.421 12 8
861.1-0714-086A1-GM
★ ★ ★ ★
8.00 .315 158 6.220 156.8 6.173 116 4.567 1.2 .047 COROMANT
7.14 .281 108.3 4.264 15 8
861.1-0714-107A1-GM
★★★★
8.00 .315 171 6.732 169.4 6.669 129 5.079 1.2 .047 COROMANT
7.14 .281 144.1 5.673 20 8
861.1-0714-143A1-GM
★ ★ ★ ★
8.00 .315 206 8.110 205.1 8.075 164 6.457 1.2 .047 COROMANT
7.14 .281 215.5 8.484 30 8
861.1-0714-214A1-GM
★★★★
8.00 .315 278 10.945 276.6 10.890 236 9.291 1.2 .047 COROMANT
7.40 .291 90.0 3.543 12 8
861.1-0740-089A1-GM
★ ★ ★ ★
8.00 .315 158 6.220 156.8 6.173 116 4.567 1.2 .047 COROMANT
7.50 .295 91.2 3.591 12 8
861.1-0750-090A1-GM
★★★★
8.00 .315 158 6.220 156.8 6.173 116 4.567 1.2 .047 COROMANT
7.50 .295 113.7 4.476 15 8
861.1-0750-113A1-GM
★ ★ ★ ★
8.00 .315 177 6.969 175.8 6.921 135 5.315 1.2 .047 COROMANT
7.50 .295 151.2 5.953 20 8
861.1-0750-150A1-GM
★★★★
8.00 .315 215 8.465 213.3 8.398 173 6.811 1.2 .047 COROMANT
7.50 .295 226.2 8.906 30 8
861.1-0750-225A1-GM
★ ★ ★ ★
8.00 .315 290 11.417 288.3 11.350 248 9.764 1.2 .047 COROMANT
7.60 .299 92.4 3.638 12 8
861.1-0760-091A1-GM
★★★★
8.00 .315 158 6.220 156.8 6.173 116 4.567 1.2 .047 COROMANT
7.70 .303 93.7 3.689 12 8
861.1-0770-092A1-GM
★ ★ ★ ★
8.00 .315 158 6.220 156.7 6.169 116 4.567 1.3 .051 COROMANT
7.80 .307 94.9 3.736 12 8
861.1-0780-094A1-GM
★★★★
8.00 .315 158 6.220 156.7 6.169 116 4.567 1.3 .051 COROMANT
7.94 .313 96.6 3.803 12 8
861.1-0794-095A1-GM
★ ★ ★ ★
8.00 .315 158 6.220 156.7 6.169 116 4.567 1.3 .051 COROMANT
7.94 .313 120.4 4.740 15 8
861.1-0794-119A1-GM
★★★★
8.00 .315 185 7.283 183.6 7.228 143 5.630 1.3 .051 COROMANT
7.94 .313 160.1 6.303 20 8
861.1-0794-159A1-GM
★ ★ ★ ★
8.00 .315 225 8.858 223.3 8.791 183 7.205 1.3 .051 COROMANT
7.94 .313 239.4 9.425 30 8
861.1-0794-238A1-GM
★★★★
8.00 .315 304 11.969 302.7 11.917 262 10.315 1.3 .051 COROMANT
8.00 .315 97.3 3.831 12 8
861.1-0800-096A1-GM
★ ★ ★ ★
8.00 .315 158 6.220 156.7 6.169 116 4.567 1.3 .051 COROMANT
8.00 .315 121.3 4.776 15 8
861.1-0800-120A1-GM
★★★★
8.00 .315 186 7.323 184.7 7.272 144 5.669 1.3 .051 COROMANT
8.00 .315 161.3 6.350 20 8
861.1-0800-160A1-GM
★ ★ ★ ★
8.00 .315 226 8.898 224.7 8.846 184 7.244 1.3 .051 COROMANT
8.00 .315 241.3 9.500 30 8
861.1-0800-240A1-GM
★★★★
8.00 .315 306 12.047 304.7 11.996 264 10.394 1.3 .051 COROMANT
8.10 .319 98.5 3.878 12 10
861.1-0810-097A1-GM
★ ★ ★ ★
10.00 .394 192 7.559 190.7 7.508 146 5.748 1.3 .051 COROMANT
8.20 .323 99.7 3.925 12 10
861.1-0820-098A1-GM
★★★★
10.00 .394 192 7.559 190.7 7.508 146 5.748 1.3 .051 COROMANT
8.33 .328 101.4 3.992 12 10
861.1-0833-100A1-GM
★ ★ ★ ★
10.00 .394 192 7.559 190.6 7.504 146 5.748 1.4 .055 COROMANT
8.40 .331 102.2 4.024 12 10
861.1-0840-101A1-GM
★★★★
10.00 .394 192 7.559 190.6 7.504 146 5.748 1.4 .055 COROMANT
8.50 .335 103.4 4.071 12 10
861.1-0850-102A1-GM
★ ★ ★ ★
10.00 .394 192 7.559 190.6 7.504 146 5.748 1.4 .055 COROMANT
8.50 .335 128.9 5.075 15 10
861.1-0850-128A1-GM
★★★★
10.00 .394 199 7.835 197.6 7.780 153 6.024 1.4 .055 COROMANT
8.50 .335 171.4 6.748 20 10
861.1-0850-170A1-GM
★ ★ ★ ★
10.00 .394 242 9.528 240.1 9.453 196 7.717 1.4 .055 COROMANT
8.60 .339 104.6 4.118 12 10
861.1-0860-103A1-GM
★★★★
10.00 .394 192 7.559 190.6 7.504 146 5.748 1.4 .055 COROMANT
8.70 .343 105.8 4.165 12 10
861.1-0870-104A1-GM
★ ★ ★ ★
10.00 .394 192 7.559 190.6 7.504 146 5.748 1.4 .055 COROMANT
8.73 .344 106.2 4.181 12 10
861.1-0873-105A1-GM
★★★★
10.00 .394 192 7.559 190.6 7.504 146 5.748 1.4 .055 COROMANT
8.80 .346 107.0 4.213 12 10
861.1-0880-106A1-GM
★ ★ ★ ★
10.00 .394 192 7.559 190.6 7.504 146 5.748 1.4 .055 COROMANT
9.00 .354 109.5 4.311 12 10
861.1-0900-108A1-GM
★★★★
10.00 .394 192 7.559 190.5 7.500 146 5.748 1.5 .059 COROMANT
9.00 .354 136.5 5.374 15 10
861.1-0900-135A1-GM
★ ★ ★ ★
10.00 .394 208 8.189 206.5 8.130 162 6.378 1.5 .059 COROMANT
9.00 .354 181.5 7.146 20 10
861.1-0900-180A1-GM
★★★★
10.00 .394 253 9.961 251.5 9.902 207 8.150 1.5 .059 COROMANT
9.13 .359 111.0 4.370 12 10
861.1-0913-110A1-GM
★ ★ ★ ★
10.00 .394 192 7.559 190.5 7.500 146 5.748 1.5 .059 COROMANT
9.30 .366 113.1 4.453 12 10
861.1-0930-112A1-GM
★★★★
10.00 .394 192 7.559 190.5 7.500 146 5.748 1.5 .059 COROMANT
9.50 .374 115.6 4.551 12 10
861.1-0950-114A1-GM
★ ★ ★ ★
10.00 .394 192 7.559 190.4 7.496 146 5.748 1.6 .063 COROMANT
9.50 .374 144.1 5.673 15 10
861.1-0950-143A1-GM
★★★★
10.00 .394 217 8.543 215.4 8.480 171 6.732 1.6 .063 COROMANT
9.50 .374 191.6 7.543 20 10
861.1-0950-190A1-GM
★ ★ ★ ★
10.00 .394 265 10.433 262.9 10.350 219 8.622 1.6 .063 COROMANT
9.53 .375 115.9 4.563 12 10
861.1-0953-114A1-GM
★★★★
10.00 .394 192 7.559 190.4 7.496 146 5.748 1.6 .063 COROMANT
9.53 .375 144.4 5.685 15 10
861.1-0953-143A1-GM
★ ★ ★ ★
10.00 .394 217 8.543 215.9 8.500 171 6.732 1.6 .063 COROMANT
9.53 .375 192.1 7.563 20 10
861.1-0953-191A1-GM
★★★★
10.00 .394 265 10.433 263.5 10.374 219 8.622 1.6 .063 COROMANT
9.80 .386 119.2 4.693 12 10
861.1-0980-118A1-GM
★ ★ ★ ★
10.00 .394 192 7.559 190.4 7.496 146 5.748 1.6 .063 COROMANT
9.92 .391 120.7 4.752 12 10
861.1-0992-119A1-GM
★★★★
10.00 .394 192 7.559 190.4 7.496 146 5.748 1.6 .063 COROMANT
10.00 .394 121.6 4.787 12 10
861.1-1000-120A1-GM
★ ★ ★ ★
10.00 .394 192 7.559 190.4 7.496 146 5.748 1.6 .063 COROMANT
10.00 .394 151.6 5.969 15 10
861.1-1000-150A1-GM
★★★★
10.00 .394 226 8.898 224.4 8.835 180 7.087 1.6 .063 COROMANT
10.00 .394 201.6 7.937 20 10
861.1-1000-200A1-GM
★ ★ ★ ★
10.00 .394 276 10.866 274.4 10.803 230 9.055 1.6 .063 COROMANT
B116 E3 E22 E8
B 67
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
861
Для обработки различных материалов
Свёрла для обработки глубоких отверстий – Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
10.20 .402 124.1 4.886 12 12
861.1-1020-122A1-GM
★ ★ ★ ★
12.00 .472 228 8.976 226.3 8.909 176 6.929 1.7 .067 COROMANT
10.30 .406 125.3 4.933 12 12
861.1-1030-124A1-GM
★★★★
12.00 .472 228 8.976 226.3 8.909 176 6.929 1.7 .067 COROMANT
10.32 .406 125.5 4.941 12 12
861.1-1032-124A1-GM
★ ★ ★ ★
12.00 .472 228 8.976 226.3 8.909 176 6.929 1.7 .067 COROMANT
10.40 .409 126.5 4.980 12 12
861.1-1040-125A1-GM
★★★★
12.00 .472 228 8.976 226.3 8.909 176 6.929 1.7 .067 COROMANT
10.50 .413 127.7 5.028 12 12
861.1-1050-126A1-GM
★ ★ ★ ★
12.00 .472 228 8.976 226.3 8.909 176 6.929 1.7 .067 COROMANT
10.50 .413 159.2 6.268 15 12
861.1-1050-158A1-GM
★★★★
12.00 .472 240 9.449 238.3 9.382 189 7.441 1.7 .067 COROMANT
10.50 .413 211.7 8.335 20 12
861.1-1050-210A1-GM
★ ★ ★ ★
12.00 .472 293 11.535 290.8 11.449 242 9.528 1.7 .067 COROMANT
10.72 .422 130.3 5.130 12 12
861.1-1072-129A1-GM
★★★★
12.00 .472 228 8.976 226.2 8.906 176 6.929 1.8 .071 COROMANT
11.00 .433 133.8 5.268 12 12
861.1-1100-132A1-GM
★ ★ ★ ★
12.00 .472 228 8.976 226.2 8.906 176 6.929 1.8 .071 COROMANT
11.00 .433 166.8 6.567 15 12
861.1-1100-165A1-GM
★★★★
12.00 .472 249 9.803 247.2 9.732 198 7.795 1.8 .071 COROMANT
11.00 .433 221.8 8.732 20 12
861.1-1100-220A1-GM
★ ★ ★ ★
12.00 .472 304 11.969 302.2 11.898 253 9.961 1.8 .071 COROMANT
11.11 .437 135.2 5.323 12 12
861.1-1111-133A1-GM
★★★★
12.00 .472 228 8.976 226.2 8.906 176 6.929 1.8 .071 COROMANT
11.11 .437 168.5 6.634 15 12
861.1-1111-167A1-GM
★ ★ ★ ★
12.00 .472 251 9.882 249.2 9.811 200 7.874 1.8 .071 COROMANT
11.11 .437 224.1 8.823 20 12
861.1-1111-222A1-GM
★★★★
12.00 .472 307 12.087 304.8 12.000 256 10.079 1.8 .071 COROMANT
11.20 .441 136.2 5.362 12 12
861.1-1120-134A1-GM
★ ★ ★ ★
12.00 .472 228 8.976 226.2 8.906 176 6.929 1.8 .071 COROMANT
11.50 .453 139.9 5.508 12 12
861.1-1150-138A1-GM
★★★★
12.00 .472 228 8.976 226.1 8.902 176 6.929 1.9 .075 COROMANT
11.50 .453 174.4 6.866 15 12
861.1-1150-173A1-GM
★ ★ ★ ★
12.00 .472 258 10.158 256.1 10.083 207 8.150 1.9 .075 COROMANT
11.50 .453 231.9 9.130 20 12
861.1-1150-230A1-GM
★★★★
12.00 .472 316 12.441 313.6 12.347 265 10.433 1.9 .075 COROMANT
11.80 .465 143.5 5.650 12 12
861.1-1180-142A1-GM
★ ★ ★ ★
12.00 .472 228 8.976 226.1 8.902 176 6.929 1.9 .075 COROMANT
12.00 .472 146.0 5.748 12 12
861.1-1200-144A1-GM
★★★★
12.00 .472 228 8.976 226.0 8.898 176 6.929 2.0 .079 COROMANT
12.00 .472 182.0 7.165 15 12
861.1-1200-180A1-GM
★ ★ ★ ★
12.00 .472 267 10.512 265.0 10.433 216 8.504 2.0 .079 COROMANT
12.00 .472 242.0 9.528 20 12
861.1-1200-240A1-GM
★★★★
12.00 .472 327 12.874 325.0 12.795 276 10.866 2.0 .079 COROMANT
12.30 .484 149.7 5.894 12 14
861.1-1230-148A1-GM
★ ★ ★ ★
14.00 .551 258 10.158 256.0 10.079 207 8.150 2.0 .079 COROMANT
12.50 .492 152.0 5.984 12 14
861.1-1250-150A1-GM
★★★★
14.00 .551 258 10.158 256.0 10.079 207 8.150 2.0 .079 COROMANT
12.70 .500 154.5 6.083 12 14
861.1-1270-152A1-GM
★ ★ ★ ★
14.00 .551 258 10.158 255.9 10.075 207 8.150 2.1 .083 COROMANT
13.00 .512 158.1 6.224 12 14
861.1-1300-156A1-GM
★★★★
14.00 .551 258 10.158 255.9 10.075 207 8.150 2.1 .083 COROMANT
13.10 .516 159.3 6.272 12 14
861.1-1310-157A1-GM
★ ★ ★ ★
14.00 .551 258 10.158 255.9 10.075 207 8.150 2.1 .083 COROMANT
13.50 .531 164.2 6.465 12 14
861.1-1350-162A1-GM
★★★★
14.00 .551 258 10.158 255.8 10.071 207 8.150 2.2 .087 COROMANT
13.89 .547 169.0 6.654 12 14
861.1-1389-167A1-GM
★ ★ ★ ★
14.00 .551 258 10.158 255.7 10.067 207 8.150 2.3 .091 COROMANT
14.00 .551 170.3 6.705 12 14
861.1-1400-168A1-GM
★★★★
14.00 .551 258 10.158 255.7 10.067 207 8.150 2.3 .091 COROMANT
14.50 .571 176.4 6.945 12 16
861.1-1450-174A1-GM
★ ★ ★ ★
16.00 .630 291 11.457 288.6 11.362 236 9.291 2.4 .094 COROMANT
15.00 .591 182.5 7.185 12 16
861.1-1500-180A1-GM
★★★★
16.00 .630 291 11.457 288.5 11.358 236 9.291 2.5 .098 COROMANT
15.50 .610 188.5 7.421 12 16
861.1-1550-186A1-GM
★ ★ ★ ★
16.00 .630 291 11.457 288.5 11.358 236 9.291 2.5 .098 COROMANT
15.88 .625 193.1 7.602 12 16
861.1-1588-191A1-GM
★★★★
16.00 .630 291 11.457 288.4 11.354 236 9.291 2.6 .102 COROMANT
16.00 .630 194.6 7.661 12 16
861.1-1600-192A1-GM
★ ★ ★ ★
16.00 .630 291 11.457 288.4 11.354 236 9.291 2.6 .102 COROMANT
B116 E3 E22 E8
B 68
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
CoroDrill
®
862
Цельные твердосплавные свёрла с внутренним подводом СОЖ для мелкоразмерных
отверстий
www.sandvik.coromant.com/corodrill862
Области применения по ISO:
P
Преимущества и особенности
-Высокая эффективность обработки стали, нержавеющей
стали, чугуна и алюминия
-Сложная геометрия сверла и особая обработка его
поверхности обеспечивают эффективное резание
-Хорошее врезание и выход из отверстия, обработка отверстий
с жёсткими допусками
-Стружечные канавки с геометрией ACM (улучшенный отвод
стружки) способствуют формированию мелкой стружки и её
эффективному удалению
-Специально разработанная геометрия вершины уменьшает
осевую силу резания
-Полированная поверхность стружечных канавок сверла
способствует быстрой и эффективной эвакуации стружки
-Отверстия для внутреннего подвода СОЖ обеспечивают
подачу смазочно-охлаждающей жидкости непосредственно на
вершину сверла даже при большой глубине сверления
Область применения
-Точность отверстия: H8–H9
-Подходит для всех групп материалов
-Глубина сверления: 8–12 × D
Рекомендации
Используйте патрон CoroChuck 930 вместе со свёрлами CoroDrill 862 для обеспечения
эффективности производства за счёт быстрой и лёгкой наладки и смены инструмента
Минимальное давление СОЖ 20 бар
B 69
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
862
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
P M K N S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GC34
GC34
GC34
GC34
GC34
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
1.85 .073 14.5 .571 7 3
862.1-0185-015A1-GM
★★★★★
3.00 .118 73 2.874 72.7 2.862 20 .787 0.3 .012 COROMANT
1.85 .073 22.5 .886 12 3
862.1-0185-022A1-GM
★★★★★
3.00 .118 73 2.874 72.7 2.862 30 1.181 0.3 .012 COROMANT
1.90 .075 14.3 .563 7 3
862.1-0190-015A1-GM
★★★★★
3.00 .118 73 2.874 72.7 2.862 20 .787 0.3 .012 COROMANT
1.90 .075 23.1 .909 12 3
862.1-0190-023A1-GM
★★★★★
3.00 .118 73 2.874 72.7 2.862 30 1.181 0.3 .012 COROMANT
1.98 .078 14.2 .559 7 3
862.1-0198-016A1-GM
★★★★★
3.00 .118 73 2.874 72.7 2.862 20 .787 0.3 .012 COROMANT
1.98 .078 24.0 .945 12 3
862.1-0198-024A1-GM
★★★★★
3.00 .118 73 2.874 72.7 2.862 30 1.181 0.3 .012 COROMANT
2.00 .079 16.3 .642 8 3
862.1-0200-016A1-GM
★★★★★
3.00 .118 73 2.874 72.7 2.862 22 .866 0.3 .012 COROMANT
2.00 .079 24.3 .957 12 3
862.1-0200-024A1-GM
★★★★★
3.00 .118 73 2.874 72.7 2.862 32 1.260 0.3 .012 COROMANT
2.05 .081 16.7 .657 8 3
862.1-0205-016A1-GM
★★★★★
3.00 .118 73 2.874 72.7 2.862 22 .866 0.3 .012 COROMANT
2.05 .081 24.9 .980 12 3
862.1-0205-025A1-GM
★★★★★
3.00 .118 73 2.874 72.7 2.862 32 1.260 0.3 .012 COROMANT
2.08 .082 16.8 .661 8 3
862.1-0208-017A1-GM
★★★★★
3.00 .118 73 2.874 72.7 2.862 22 .866 0.3 .012 COROMANT
2.08 .082 25.3 .996 12 3
862.1-0208-025A1-GM
★★★★★
3.00 .118 73 2.874 72.7 2.862 32 1.260 0.3 .012 COROMANT
2.10 .083 16.8 .661 8 3
862.1-0210-017A1-GM
★★★★★
3.00 .118 73 2.874 72.7 2.862 22 .866 0.3 .012 COROMANT
2.10 .083 25.5 1.004 12 3
862.1-0210-025A1-GM
★★★★★
3.00 .118 73 2.874 72.7 2.862 32 1.260 0.3 .012 COROMANT
2.15 .085 16.6 .654 7 3
862.1-0215-017A1-GM
★★★★★
3.00 .118 73 2.874 72.6 2.858 22 .866 0.4 .016 COROMANT
2.15 .085 26.2 1.032 12 3
862.1-0215-026A1-GM
★★★★★
3.00 .118 73 2.874 72.6 2.858 32 1.260 0.4 .016 COROMANT
2.18 .086 16.6 .654 7 3
862.1-0218-017A1-GM
★★★★★
3.00 .118 73 2.874 72.6 2.858 22 .866 0.4 .016 COROMANT
2.20 .087 16.5 .650 7 3
862.1-0220-018A1-GM
★★★★★
3.00 .118 73 2.874 72.6 2.858 22 .866 0.4 .016 COROMANT
2.20 .087 26.5 1.043 12 3
862.1-0220-026A1-GM
★★★★★
3.00 .118 73 2.874 72.6 2.858 32 1.260 0.4 .016 COROMANT
2.25 .089 18.4 .724 8 3
862.1-0225-018A1-GM
★★★★★
3.00 .118 78 3.071 77.6 3.055 25 .984 0.4 .016 COROMANT
2.25 .089 27.4 1.079 12 3
862.1-0225-027A1-GM
★★★★★
3.00 .118 78 3.071 77.6 3.055 36 1.417 0.4 .016 COROMANT
2.26 .089 18.5 .728 8 3
862.1-0226-018A1-GM
★★★★★
3.00 .118 78 3.071 77.6 3.055 25 .984 0.4 .016 COROMANT
2.30 .091 18.8 .740 8 3
862.1-0230-018A1-GM
★★★★★
3.00 .118 78 3.071 77.6 3.055 25 .984 0.4 .016 COROMANT
2.30 .091 28.0 1.102 12 3
862.1-0230-028A1-GM
★★★★★
3.00 .118 78 3.071 77.6 3.055 36 1.417 0.4 .016 COROMANT
2.38 .094 19.0 .748 7 3
862.1-0238-019A1-GM
★★★★★
3.00 .118 78 3.071 77.6 3.055 25 .984 0.4 .016 COROMANT
2.38 .094 29.0 1.142 12 3
862.1-0238-029A1-GM
★★★★★
3.00 .118 78 3.071 77.6 3.055 36 1.417 0.4 .016 COROMANT
2.40 .094 19.0 .748 7 3
862.1-0240-019A1-GM
★★★★★
3.00 .118 78 3.071 77.6 3.055 25 .984 0.4 .016 COROMANT
2.40 .094 29.2 1.150 12 3
862.1-0240-029A1-GM
★★★★★
3.00 .118 78 3.071 77.6 3.055 36 1.417 0.4 .016 COROMANT
2.44 .096 18.9 .744 7 3
862.1-0244-020A1-GM
★★★★★
3.00 .118 78 3.071 77.6 3.055 25 .984 0.4 .016 COROMANT
2.44 .096 29.7 1.169 12 3
862.1-0244-029A1-GM
★★★★★
3.00 .118 78 3.071 77.6 3.055 36 1.417 0.4 .016 COROMANT
2.50 .098 18.8 .740 7 3
862.1-0250-020A1-GM
★★★★★
3.00 .118 78 3.071 77.6 3.055 25 .984 0.4 .016 COROMANT
2.50 .098 29.8 1.173 11 3
862.1-0250-030A1-GM
★★★★★
3.00 .118 78 3.071 77.6 3.055 36 1.417 0.4 .016 COROMANT
2.58 .102 20.6 .811 7 3
862.1-0258-021A1-GM
★★★★★
3.00 .118 84 3.307 83.6 3.291 27 1.063 0.4 .016 COROMANT
2.58 .102 31.4 1.236 12 3
862.1-0258-031A1-GM
★★★★★
3.00 .118 84 3.307 83.6 3.291 38 1.496 0.4 .016 COROMANT
2.60 .102 20.5 .807 7 3
862.1-0260-021A1-GM
★★★★★
3.00 .118 84 3.307 83.6 3.291 27 1.063 0.4 .016 COROMANT
2.60 .102 31.5 1.240 12 3
862.1-0260-031A1-GM
★★★★★
3.00 .118 84 3.307 83.6 3.291 38 1.496 0.4 .016 COROMANT
2.64 .104 20.4 .803 7 3
862.1-0264-021A1-GM
★★★★★
3.00 .118 84 3.307 83.6 3.291 27 1.063 0.4 .016 COROMANT
2.64 .104 31.4 1.236 11 3
862.1-0264-032A1-GM
★★★★★
3.00 .118 84 3.307 83.6 3.291 38 1.496 0.4 .016 COROMANT
2.70 .106 20.3 .799 7 3
862.1-0270-022A1-GM
★★★★★
3.00 .118 84 3.307 83.6 3.291 27 1.063 0.4 .016 COROMANT
2.70 .106 31.3 1.232 11 3
862.1-0270-032A1-GM
★★★★★
3.00 .118 84 3.307 83.6 3.291 38 1.496 0.4 .016 COROMANT
2.71 .107 22.1 .870 8 3
862.1-0271-022A1-GM
★★★★★
3.00 .118 84 3.307 83.6 3.291 30 1.181 0.4 .016 COROMANT
2.71 .107 33.0 1.299 12 3
862.1-0271-033A1-GM
★★★★★
3.00 .118 84 3.307 83.6 3.291 42 1.654 0.4 .016 COROMANT
2.80 .110 22.9 .902 8 3
862.1-0280-022A1-GM
★★★★★
3.00 .118 84 3.307 83.5 3.287 30 1.181 0.5 .020 COROMANT
2.80 .110 34.1 1.343 12 3
862.1-0280-034A1-GM
★★★★★
3.00 .118 84 3.307 83.5 3.287 42 1.654 0.5 .020 COROMANT
2.82 .111 23.0 .906 8 3
862.1-0282-023A1-GM
★★★★★
3.00 .118 84 3.307 83.5 3.287 30 1.181 0.5 .020 COROMANT
2.82 .111 34.3 1.350 12 3
862.1-0282-034A1-GM
★★★★★
3.00 .118 84 3.307 83.5 3.287 42 1.654 0.5 .020 COROMANT
2.87 .113 22.8 .898 7 3
862.1-0287-023A1-GM
★★★★★
3.00 .118 84 3.307 83.5 3.287 30 1.181 0.5 .020 COROMANT
2.87 .113 34.8 1.370 12 3
862.1-0287-034A1-GM
★★★★★
3.00 .118 84 3.307 83.5 3.287 42 1.654 0.5 .020 COROMANT
2.90 .114 22.8 .898 7 3
862.1-0290-023A1-GM
★★★★★
3.00 .118 84 3.307 83.5 3.287 30 1.181 0.5 .020 COROMANT
2.90 .114 34.8 1.370 12 3
862.1-0290-035A1-GM
★★★★★
3.00 .118 84 3.307 83.5 3.287 42 1.654 0.5 .020 COROMANT
2.95 .116 22.6 .890 7 3
862.1-0295-024A1-GM
★★★★★
3.00 .118 84 3.307 83.5 3.287 30 1.181 0.5 .020 COROMANT
2.95 .116 34.6 1.362 11 3
862.1-0295-035A1-GM
★★★★★
3.00 .118 84 3.307 83.5 3.287 42 1.654 0.5 .020 COROMANT
B124 E3 E22
B 70
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
CoroDrill
®
854
Цельные твердосплавные свёрла для обработки углепластиков
www.sandvik.coromant.com/corodrill854
Области применения по ISO:
Преимущества и особенности
-Геометрия со вспомогательными режущими кромками для
эффективного уменьшения сколов и выкрашивания
-Сверло CoroDrill 854 представлено в сплаве N20C с цельной
твердосплавной основой и алмазным покрытием,
повышающим стойкость при обработке абразивных
материалов
Область применения
-Углепластики с высоким содержанием волокон
-Пакетные материалы "углепластик/алюминий"
-Высокое качество сверления отверстий в композиционных
материалах
Рекомендации
Используйте патрон CoroChuck 930 вместе со свёрлами CoroDrill 854 для обеспечения
эффективности производства за счёт быстрой и лёгкой наладки и смены инструмента
B 71
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
854
Для обработки углепластиков
Наружный подвод СОЖ
TCHA H9
SIG 130°
N O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
N20C
N20C
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
4.00 .157 20.9 .823 5 6
854.1-0400-05-A0
★ ★
6.00 .236 74 2.913 73.1 2.878 36 1.417 0.9 .035 DIN 6537 L
4.76 .187 24.9 .980 5 6
854.1-0476-05-A0
★★
6.00 .236 82 3.228 80.9 3.185 44 1.732 1.1 .043 DIN 6537 L
5.00 .197 26.2 1.032 5 6
854.1-0500-05-A0
★ ★
6.00 .236 82 3.228 80.8 3.181 44 1.732 1.2 .047 DIN 6537 L
6.00 .236 31.4 1.236 5 6
854.1-0600-05-A0
★★
6.00 .236 82 3.228 80.6 3.173 44 1.732 1.4 .055 DIN 6537 L
6.35 .250 33.2 1.307 5 8
854.1-0635-05-A0
★ ★
8.00 .315 91 3.583 89.5 3.524 53 2.087 1.5 .059 DIN 6537 L
7.00 .276 36.6 1.441 5 8
854.1-0700-05-A0
★★
8.00 .315 91 3.583 89.4 3.520 53 2.087 1.6 .063 DIN 6537 L
7.94 .313 41.5 1.634 5 8
854.1-0794-05-A0
★ ★
8.00 .315 91 3.583 89.1 3.508 53 2.087 1.9 .075 DIN 6537 L
8.00 .315 41.9 1.650 5 8
854.1-0800-05-A0
★★
8.00 .315 91 3.583 89.1 3.508 53 2.087 1.9 .075 DIN 6537 L
9.00 .354 47.1 1.854 510
854.1-0900-05-A0
★ ★
10.00 .394 103 4.055 100.9 3.972 61 2.402 2.1 .083 DIN 6537 L
9.52 .375 48.6 1.913 5 10
854.1-0952-05-A0
★★
10.00 .394 103 4.055 100.8 3.969 61 2.402 2.2 .087 DIN 6537 L
11.11 .437 57.7 2.272 512
854.1-1111-05-A0
★ ★
12.00 .472 118 4.646 115.4 4.543 71 2.795 2.6 .102 DIN 6537 L
12.70 .500 61.8 2.433 4 14
854.1-1270-05-A0
★★
14.00 .551 124 4.882 121.0 4.764 77 3.032 3.0 .118 DIN 6537 L
B124 E3
B 72
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
CoroDrill
®
863
Свёрла для обработки деталей в аэрокосмической промышленности на станках с ЧПУ,
дрелями с автоматической подачей или с помощью роботов
www.sandvik.coromant.com/corodrill863
Области применения по ISO:
Преимущества и особенности
-Геометрии с малой осевой нагрузкой уменьшают расслоение
и заусенцы на выходе отверстия
-Складские позиции со специализированными областями
применения
-Геометрия вершины свёрл для обработки углепластиков
позволяет успешно выходить из тканых и однонаправленных
композитов
Область применения
-Для обработки на станках с ЧПУ и СМАПов
-Доступны исполнения с CVD-покрытием, вставками PCD и
твердосплавные свёрла
-Обрабатываемый материал: композиционные материалы,
алюминий, титан, жаропрочные сплавы и нержавеющая сталь
Ассортимент
- CoroDrill 863
®
- O: для обеспечения долговечности инструмента при сверлении
углепластиков
- CoroDrill 863
®
- OS: для эффективного контроля стружки при сверлении пакетов
"углепластик/титан"
- CoroDrill 863
®
- N: для высокоскоростной обработки алюминия
- CoroDrill 863
®
- MS: для сверления материалов высокой твёрдости
B 73
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
863
Для сверления дрелями с автоматической подачей и на станках с ЧПУ в аэрокосмической промышленности
Внутренний подвод СОЖ
SIG 135°
N
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
4.83 .190 20.0 .787 4 5
863.1-0483-020A1-N
★
5.00 .197 58 2.283 56.6 2.226 28 1.102 1.5 .057 COROMANT
4.85 .191 20.0 .787 4 5
863.1-0485-020A1-N
★
5.00 .197 58 2.283 56.6 2.226 28 1.102 1.5 .057 COROMANT
6.35 .250 26.0 1.024 4 6
863.1-0635-026A1-N
★
6.00 .236 75 2.953 73.1 2.876 37 1.457 2.0 .077 COROMANT
6.37 .251 26.0 1.024 4 6
863.1-0637-026A1-N
★
6.00 .236 75 2.953 73.1 2.876 37 1.457 2.0 .077 COROMANT
7.94 .313 32.0 1.260 4 8
863.1-0794-032A1-N
★
8.00 .315 81 3.189 78.6 3.094 43 1.693 2.4 .095 COROMANT
7.97 .314 32.0 1.260 4 8
863.1-0796-032A1-N
★
8.00 .315 81 3.189 78.6 3.094 43 1.693 2.4 .095 COROMANT
9.53 .375 39.0 1.535 410
863.1-0953-039A1-N
★
10.00 .394 93 3.661 90.1 3.548 51 2.008 2.9 .113 COROMANT
9.55 .376 39.0 1.535 4 10
863.1-0955-039A1-N
★
10.00 .394 93 3.661 90.1 3.548 51 2.008 2.9 .113 COROMANT
11.12 .438 43.0 1.693 312
863.1-1112-043A1-N
★
12.00 .472 105 4.134 101.6 4.002 58 2.283 3.4 .132 COROMANT
11.14 .439 43.0 1.693 3 12
863.1-1114-043A1-N
★
12.00 .472 105 4.134 101.6 4.002 58 2.283 3.4 .132 COROMANT
SIG 135°
N S O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
H10F
H10F
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
4.83 .190 20.0 .787 4 5
863.1-0483-020A1-OS
✩ ★ ★
5.00 .197 58 2.283 55.7 2.193 28 1.102 2.3 .091 COROMANT
4.85 .191 20.0 .787 4 5
863.1-0485-020A1-OS
✩★★
5.00 .197 58 2.283 55.7 2.193 28 1.102 2.3 .091 COROMANT
6.35 .250 26.0 1.024 4 6
863.1-0635-026A1-OS
✩ ★ ★
6.00 .236 75 2.953 72.3 2.845 37 1.457 2.7 .107 COROMANT
6.37 .251 26.0 1.024 4 6
863.1-0637-026A1-OS
✩★★
6.00 .236 75 2.953 72.3 2.845 37 1.457 2.7 .108 COROMANT
7.94 .313 32.0 1.260 4 8
863.1-0794-032A1-OS
✩ ★ ★
8.00 .315 81 3.189 77.7 3.059 43 1.693 3.3 .130 COROMANT
7.97 .314 32.0 1.260 4 8
863.1-0796-032A1-OS
✩★★
8.00 .315 81 3.189 77.7 3.059 43 1.693 3.3 .130 COROMANT
9.53 .375 39.0 1.535 410
863.1-0953-039A1-OS
✩ ★ ★
10.00 .394 93 3.661 89.1 3.506 51 2.008 3.9 .155 COROMANT
9.55 .376 39.0 1.535 4 10
863.1-0955-039A1-OS
✩★★
10.00 .394 93 3.661 89.1 3.506 51 2.008 3.9 .155 COROMANT
11.12 .438 43.0 1.693 312
863.1-1112-043A1-OS
✩ ★ ★
12.00 .472 105 4.134 100.4 3.952 58 2.283 4.6 .182 COROMANT
11.14 .439 43.0 1.693 3 12
863.1-1114-043A1-OS
✩✩✩
12.00 .472 105 4.134 100.4 3.952 58 2.283 4.6 .182 COROMANT
B126 E3 E22
B 74
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
863
Для сверления дрелями с автоматической подачей и на станках с ЧПУ в аэрокосмической промышленности
TCHAL 0
TCHAU 0
SIG 118°
O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
N20C
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
4.83 .190 20.0 .787 4 5
863.1-0483-020A0-O
★
5.00 .197 58 2.283 56.6 2.229 28 1.102 1.4 .055 COROMANT
4.85 .191 20.0 .787 4 5
863.1-0485-020A0-O
★
5.00 .197 58 2.283 56.6 2.229 28 1.102 1.4 .055 COROMANT
6.35 .250 26.0 1.024 4 6
863.1-0635-026A0-O
★
6.00 .236 75 2.953 73.2 2.880 37 1.457 1.8 .072 COROMANT
6.37 .251 26.0 1.024 4 6
863.1-0637-026A0-O
★
6.00 .236 75 2.953 73.2 2.880 37 1.457 1.8 .072 COROMANT
7.94 .313 32.0 1.260 4 8
863.1-0794-032A0-O
★
8.00 .315 81 3.189 78.7 3.098 43 1.693 2.3 .091 COROMANT
7.97 .314 32.0 1.260 4 8
863.1-0796-032A0-O
★
8.00 .315 81 3.189 78.7 3.098 43 1.693 2.3 .091 COROMANT
9.53 .375 39.0 1.535 410
863.1-0953-039A0-O
★
10.00 .394 93 3.661 90.2 3.552 51 2.008 2.8 .109 COROMANT
9.55 .376 39.0 1.535 4 10
863.1-0955-039A0-O
★
10.00 .394 93 3.661 90.2 3.552 51 2.008 2.8 .109 COROMANT
11.12 .438 43.0 1.693 312
863.1-1112-043A0-O
★
12.00 .472 105 4.134 101.8 4.007 58 2.283 3.2 .127 COROMANT
11.14 .439 43.0 1.693 3 12
863.1-1114-043A0-O
★
12.00 .472 105 4.134 101.8 4.007 58 2.283 3.2 .127 COROMANT
B126 E3
B 75
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
863
Для сверления дрелями с автоматической подачей в аэрокосмической промышленности
Резьбовое соединение
Внутренний подвод СОЖ
Внутренний подвод СОЖ
SIG 135°
M N S
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
H10F
H10F
OAL OAL" LF LF" LCF LCF" PL PL" BSG
4.83 .190 19.3 .760 35/16-24
863.1-0483-030B1-MS
★ ✩ ★
152 6.000 141.9 5.586 101 4.000 1.7 .068 COROMANT
4.85 .191 19.4 .764 4 5/16-24
863.1-0485-030B1-MS
★✩★
152 6.000 141.3 5.564 101 4.000 1.7 .068 COROMANT
6.35 .250 25.4 1.001 45/16-24
863.1-0635-039B1-MS
★ ✩ ★
152 6.000 141.4 5.566 101 4.000 2.2 .088 COROMANT
6.37 .251 25.5 1.004 3 5/16-24
863.1-0637-039B1-MS
★✩★
152 6.000 141.3 5.563 101 4.000 2.2 .088 COROMANT
7.94 .313 31.8 1.251 45/16-24
863.1-0794-048B1-MS
★ ✩ ★
152 6.000 140.8 5.544 101 4.000 2.7 .108 COROMANT
7.97 .314 31.9 1.254 4 5/16-24
863.1-0796-048B1-MS
★✩★
152 6.000 140.8 5.543 101 4.000 2.8 .108 COROMANT
9.53 .375 38.1 1.501 45/16-24
863.1-0953-058B1-MS
★ ✩ ★
152 6.000 140.3 5.522 101 4.000 3.3 .129 COROMANT
9.55 .376 38.2 1.504 3 5/16-24
863.1-0955-058B1-MS
★✩★
152 6.000 140.3 5.523 101 4.000 3.3 .129 COROMANT
11.12 .438 44.5 1.752 47/16-20
863.1-1112-067B1-MS
★ ✩ ★
152 6.000 138.1 5.438 101 4.000 3.8 .151 COROMANT
11.14 .439 44.6 1.754 4 7/16-20
863.1-1114-067B1-MS
★✩★
152 6.000 138.1 5.435 101 4.000 3.8 .151 COROMANT
SIG 135°
N S O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
H10F
H10F
OAL OAL" LF LF" LCF LCF" PL PL" BSG
4.83 .190 19.3 .760 35/16-24
863.1-0483-030B1-OS
✩ ★ ★
152 6.000 142.3 5.600 101 4.000 1.3 .051 COROMANT
4.85 .191 19.4 .764 4 5/16-24
863.1-0485-030B1-OS
✩★★
152 6.000 142.3 5.600 101 4.000 1.3 .051 COROMANT
6.35 .250 25.4 1.001 45/16-24
863.1-0635-039B1-OS
✩ ★ ★
152 6.000 141.8 5.582 101 4.000 1.8 .069 COROMANT
6.37 .251 25.5 1.004 3 5/16-24
863.1-0637-039B1-OS
✩★★
152 6.000 141.8 5.582 101 4.000 1.8 .069 COROMANT
7.94 .313 31.8 1.251 45/16-24
863.1-0794-048B1-OS
✩ ★ ★
152 6.000 141.3 5.564 101 4.000 2.2 .087 COROMANT
7.97 .314 31.9 1.254 4 5/16-24
863.1-0796-048B1-OS
✩★★
152 6.000 141.4 5.567 101 4.000 2.2 .087 COROMANT
9.53 .375 38.1 1.501 45/16-24
863.1-0953-058B1-OS
✩ ★ ★
152 6.000 140.9 5.548 101 4.000 2.7 .106 COROMANT
9.55 .376 38.2 1.504 3 5/16-24
863.1-0955-058B1-OS
✩★★
152 6.000 140.9 5.546 101 4.000 2.7 .106 COROMANT
11.12 .438 44.5 1.752 47/16-20
863.1-1112-067B1-OS
✩ ★ ★
152 6.000 138.8 5.465 101 4.000 3.1 .120 COROMANT
11.14 .439 44.6 1.754 4 7/16-20
863.1-1114-067B1-OS
✩★★
152 6.000 138.8 5.466 101 4.000 3.1 .120 COROMANT
B126 E3 E22
B 76
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
CoroDrill
®
452
Цельные твердосплавные свёрла, развёртки и зенковки
Серия инструментов для сверления отверстий под заклёпки и болты.
Доступны также ступенчатые свёрла, развёртки и зенковки.
www.sandvik.coromant.com/corodrill452
Области применения по ISO:
Преимущества и особенности
-Высокая точность отверстий, хорошее качество поверхности
-Свёрла для углепластика и пакетов "углепластик-металл"
-Геометрия, обеспечивающая низкие силы резания, снижает
риск отслаивания материалов и образования заусенцев
Область применения
-Портативные ручные дрели
-Отверстия под заклёпки и болты в аэрокосмической отрасли
-Обработка углепластиков (CFRP)
-Обработка пакетов "углепластик/металл"
Ассортимент
- CoroDrill
®
452.1–C: для сверления углепластиков
- CoroDrill
®
452.1–CM: для сверления пакетов "углепластик/
металл"
- CoroDrill
®
452.R–CM: для развёртывания отверстий в пакетах
"углепластик/металл"
- CoroDrill
®
452.C1: для зенкования отверстий в углепластиках
B 77
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
452
Для ручных дрелей
Для материалов, используемых в аэрокосмической промышленности
TCHA H9
SIG 118°
O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
2.50 .098 50.0 1.968 20 2
452.1-0250-044A0-C
★
2.50 .098 101 4.000 96.1 3.782 56 2.218 5.5 .218 COROMANT
3.26 .129 51.7 2.035 15 3
452.1-0326-044A0-C
★
3.26 .128 101 4.000 94.4 3.715 58 2.285 7.2 .285 COROMANT
4.17 .164 53.7 2.114 12 4
452.1-0417-044A0-C
★
4.17 .164 101 4.000 92.4 3.636 60 2.364 9.2 .364 COROMANT
4.83 .190 55.2 2.172 11 4
452.1-0483-044A0-C
★
4.83 .190 101 4.000 90.9 3.578 61 2.422 10.7 .422 COROMANT
5.56 .219 56.8 2.235 10 7/32
452.1-0556-044A0-C
★
5.56 .219 101 4.000 89.3 3.515 63 2.485 12.3 .485 COROMANT
6.35 .250 58.6 2.305 9 1/4
452.1-0635-044A0-C
★
6.35 .250 101 4.000 87.5 3.445 64 2.555 14.1 .555 COROMANT
7.94 .313 62.1 2.444 75/16
452.1-0794-044A0-C
★
7.94 .313 101 4.000 84.0 3.306 68 2.694 17.6 .694 COROMANT
B126 E3
B 78
СВЕРЛЕНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Цельные твердосплавные свёрла CoroDrill
®
452
Для ручных дрелей
Для материалов, используемых в аэрокосмической промышленности
TCHA H9
SIG 135°
M N S O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
H10F
H10F
H10F
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
2.50 .098 44.5 1.750 17 2
452.1-0250-044A0-CM
★ ★ ★ ★
2.50 .098 101 4.000 101.1 3.980 50 2.000 0.5 .020 COROMANT
3.26 .129 44.5 1.750 13 3
452.1-0326-044A0-CM
★★★★
3.26 .128 101 4.000 100.9 3.972 50 2.000 0.7 .027 COROMANT
4.17 .164 44.5 1.750 10 4
452.1-0417-044A0-CM
★ ★ ★ ★
4.17 .164 101 4.000 100.7 3.965 50 2.000 0.9 .034 COROMANT
4.83 .190 44.5 1.750 9 4
452.1-0483-044A0-CM
★★★★
4.83 .190 101 4.000 100.6 3.961 50 2.000 1.0 .039 COROMANT
5.56 .219 44.5 1.750 77/32
452.1-0556-044A0-CM
★ ★ ★ ★
5.56 .219 101 4.000 100.5 3.955 50 2.000 1.2 .045 COROMANT
6.35 .250 44.5 1.750 6 1/4
452.1-0635-044A0-CM
★★★★
6.35 .250 101 4.000 100.3 3.949 50 2.000 1.3 .052 COROMANT
7.94 .313 44.5 1.750 55/16
452.1-0794-044A0-CM
★ ★ ★ ★
7.94 .313 101 4.000 100.0 3.937 50 2.000 1.6 .065 COROMANT
TCHA H9
SIG 135°
M N S O
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
H10F
H10F
H10F
H10F
DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" PDD PDD" PDP PDP" BSG
4.17 .164 44.5 1.750 10 4
452.4-0417-034A0-CM
★ ★ ★ ★
4.17 .164 101 4.000 91.3 3.594 50 2.000 0.7 .028 3.37 .133 9.53 .375 COROMANT
4.83 .190 44.5 1.752 9 4
452.4-0483-034A0-CM
★★★★
4.83 .190 101 4.000 91.2 3.589 50 2.000 0.8 .033 4.06 .160 9.53 .375 COROMANT
5.56 .219 44.5 1.750 77/32
452.4-0556-034A0-CM
★ ★ ★ ★
5.56 .219 101 4.000 91.0 3.583 50 2.000 1.0 .039 4.76 .188 9.53 .375 COROMANT
6.35 .250 44.5 1.750 7 1/4
452.4-0635-034A0-CM
★★★★
6.35 .250 101 4.000 90.8 3.576 50 2.000 1.2 .045 5.56 .219 9.53 .375 COROMANT
7.94 .313 44.5 1.750 55/16
452.4-0794-034A0-CM
★ ★ ★ ★
7.94 .313 101 4.000 90.5 3.563 50 2.000 1.5 .058 7.15 .281 9.53 .375 COROMANT
B126 E3
B 79
Оптимизированные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Оптимизированные решения
Твердосплавные развёртки CoroDrill
®
452
Для ручных дрелей
Для материалов, используемых в аэрокосмической промышленности
M N S O
Размеры, мм, дюйм
DC
1
DC
1
"DC
2
DC
2
"DC
3
DC
3
"CZC
MS
Код заказа
H10F
H10F
H10F
H10F
DCON DCON" OAL OAL" LCF LCF" LU LU" SDL
1
SDL
1
"SDL
2
SDL
2
" BSG
65.23 2.568 85.22 3.355
105.87
4.168 4
452.R-0417-032A0-CM
★★★★
4.168 .164 101.6 4.000 55.88 2.200 50.8 2.000 6.09 .240 5.97 .235 COROMANT
81.99 3.228
101.98
4.015
122.63
4.828 4
452.R-0483-032A0-CM
★★★★
4.828 .190 101.6 4.000 55.88 2.200 50.8 2.000 6.03 .237 5.95 .234 COROMANT
100.51
3.957
120.50
4.744
141.15
5.557 7/32
452.R-0556-032A0-CM
★★★★
5.557 .219 101.6 4.000 55.88 2.200 50.8 2.000 5.95 .234 5.96 .235 COROMANT
120.70
4.752
140.69
5.539
161.34
6.352 1/4
452.R-0635-032A0-CM
★★★★
6.352 .250 101.6 4.000 55.88 2.200 50.8 2.000 5.87 .231 5.96 .235 COROMANT
161.04
6.340
181.03
7.127
201.68
7.940 5/16
452.R-0794-029A0-CM
★★★★
7.940 .313 101.6 4.000 55.88 2.200 50.8 2.000 7.29 .287 7.53 .296 COROMANT
Зенковки CoroDrill
®
452
Для ручных дрелей
Для материалов, используемых в аэрокосмической промышленности
SIG 100°
O
Размеры, мм, дюйм
PHD PHD" SIG CZC
MS
Код заказа
CD10
DC
1
DC
1
"DC
2
DC
2
" OAL OAL" LCF LCF"
4.14 .163 100° 1/4-28
452.C1-0414-100T-C
★
4.14 .163 10.00 .393 36.00 1.417 7.85 .309
4.14 .163 130° 1/4-28
452.C1-0414-130T-C
★
4.14 .163 10.00 .393 36.00 1.417 12.10 .476
4.80 .189 100° 1/4-28
452.C1-0480-100T-C
★
4.80 .189 10.00 .393 36.58 1.440 7.94 .312
4.80 .189 130° 1/4-28
452.C1-0480-130T-C
★
4.80 .189 10.00 .393 36.58 1.440 11.88 .467
5.53 .217 100° 1/4-28
452.C1-0553-100T-C
★
5.53 .217 10.00 .393 36.58 1.440 12.01 .472
5.53 .217 130° 1/4-28
452.C1-0553-130T-C
★
5.53 .217 10.00 .393 36.58 1.440 12.01 .472
6.32 .249 100° 1/4-28
452.C1-0632-100T-C
★
6.32 .249 14.00 .551 37.82 1.488 14.58 .574
6.32 .249 130° 1/4-28
452.C1-0632-130T-C
★
6.32 .249 14.00 .551 37.82 1.488 14.53 .572
7.91 .311 100° 1/4-28
452.C1-0791-100T-C
★
7.91 .311 18.00 .708 39.73 1.564 14.58 .574
7.91 .311 130° 1/4-28
452.C1-0791-130T-C
★
7.91 .311 18.00 .708 39.73 1.564 14.58 .574
12.68 .499 100° 3/8-24
452.C1-1268-100T-C
★
12.68 .499 26.00 1.023 49.00 1.929 23.77 .935
B126 E3
B 80
СВЕРЛЕНИЕ
Инженерные решения
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Инжен ерные решения
Инженерные решения - Цельные твердосплавные свёрла
CoroDrill
®
860-
PM
CoroDrill
®
860-
MM
CoroDrill
®
860-
NM CoroDrill
®
R846 CoroDrill
®
861-
GP
CoroDrill
®
861 -
GM
CoroDrill
®
862-
GM
Область применения Для обработки
стали
Для обработки
нержавеющей
стали
Для обработки
алюминия
Для обработки
жаропрочных
сплавов
Пилотное
сверло
Свёрла для
обработки глубоких
отверстий в
различных
материалах
Для отверстий
малого
диаметра
Области применения по ISO
Диаметр сверла 3.0 - 20.00 3.0 - 20.00 3.0 - 20.00 3.0 - 16.00 3.0 - 20.00 3.0 - 20.00 1.801 - 2.999
Глубина сверления <8 x Ø <8 x Ø <8 x Ø <8 x Ø <5 x Ø <30 x Ø <12 x Ø
Варианты размерных
допусков НЕТ ЕСТЬ ЕСТЬ ЕСТЬ НЕТ НЕТ ЕСТЬ
Тип хвостовика HA, HE HA, HE HA, HE HA, HE HA HA HA
Подвод СОЖ Внутр. и наруж.Внутренний Внутр. и наруж.Внутр. и наруж.Внутренний Внутренний Внутренний
Тип сверла 1, 2, 3 1, 2 1, 2 и 4 1, 2, 3 1, 2 1 1
Тип покрытия НЕТ НЕТ ЕСТЬ НЕТ НЕТ НЕТ НЕТ
Фаска при вершине НЕТ НЕТ НЕТ НЕТ НЕТ НЕТ НЕТ
Радиус при вершине НЕТ НЕТ НЕТ НЕТ НЕТ НЕТ НЕТ
Варианты углов при вершине НЕТ НЕТ НЕТ НЕТ НЕТ НЕТ НЕТ
Ленточка Одинарная Одинарная Одинарная Одинарная Одинарная Двойная,
смещение Одинарная
Варианты округления кромки НЕТ НЕТ НЕТ НЕТ НЕТ НЕТ НЕТ
Полирование стружечной
канавки НЕТ НЕТ НЕТ НЕТ НЕТ По умолчанию НЕТ
P
B 81
Инженерные решения
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Инжен ерные решения
Инженерные решения - Цельные твердосплавные свёрла
CoroDrill
®
R840 CoroDrill
®
400 CoroDrill
®
430 CoroDrill
®
865 CoroDrill
®
460-
XM Rock drill CoroDrill
®
452 CoroDrill
®
863
Для обработки
различных
материалов
Прямая
стружечная
канавка для
ISO-K
С 3 стружечными
канавками для
ISO-K
Масляные
каналы в
коленвале из
ISO-K и ISO-P
Универсальное
решение для
различных
материалов
Высокоточные
отверстия в
закалённых
материалах
Сверление
портативными
дрелями
Для обработки
композиционных
материалов
3.0 - 20.00 3.0 - 25.00 3.0 - 25.00 3.0 - 10.00 3.0 - 25.00 7.0 - 20.00 2.0 - 12.7 4.0 - 11.2
<8 x Ø <10 x Ø <10 x Ø <25 x Ø <8 x Ø <2 x Ø <15 x Ø <15 x Ø
ЕСТЬ ЕСТЬ ЕСТЬ НЕТ ЕСТЬ НЕТ НЕТ НЕТ
HA, HE HA & MQL HA & MQL HA MQL,
Удлинённый MQL
HA, HE, SS, RR,
MQL HA SS SS, HA, RR, RS,
THA
Внутр. и наруж.Внутр. и наруж.Внутр. и наруж.Внутренний Внутр. и наруж.Наружный Наружный Внутр. и наруж.
1, 2, 3, 4, 5 1, 2, 3, 4, 5, 6 1, 2, 4, 5 и 6 1 1, 2, 3, 4, 5 1 1,4,6 1,4
НЕТ По умолчанию —
сплав для ISO-K
По умолчанию —
сплав для ISO-K НЕТ TiAlNTop, TiAlN,
TiN НЕТ НЕТ 1220, N20C
ЕСТЬ ЕСТЬ ЕСТЬ НЕТ ЕСТЬ ЕСТЬ НЕТ НЕТ
ЕСТЬ ЕСТЬ ЕСТЬ НЕТ ЕСТЬ ЕСТЬ НЕТ НЕТ
118° - 150° 90° - 180° 110° - 180° НЕТ 90° - 180° 127° НЕТ НЕТ
Одинарная Двойная Одинарная Двойная,
смещение Одинарная или
двойная Одинарная Одинарная или
двойная Одинарная
НЕТ ЕСТЬ ЕСТЬ НЕТ НЕТ ЕСТЬ НЕТ НЕТ
НЕТ ЕСТЬ ЕСТЬ По умолчанию НЕТ ЕСТЬ НЕТ НЕТ
B 82
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, метрические значения
2
3 x DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
),
м/мин
HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 100-125-150
P1.1.Z.AN C = 0.1–0.25% 125 100-125-150
P1.2.Z.AN C = 0.25–0.55% 150 88-110-132
P1.3.Z.AN C = 0.55–0.80% 170 88-110-132
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 88-110-132
Низколегированная сталь
P2.1.Z.AN В состоянии поставки (сырая)175 88-110-132
P2.5.Z.HT.1 Закаленная и отпущенная 275 60-75-90
P2.5.Z.HT.2 Закаленная и отпущенная 350 52-65-78
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 76-95-114
P3.0.Z.HT.1 Инструментальная сталь 300 52-65-78
Сталь (отливки)
P1.5.C.UT Нелегированная 150 88-110-132
P2.6.C.UT Низколегированная (легирующих эл.
5%) 200 76-95-114
MНержавеющая сталь
M1.0.Z.AQ Аустенитная 200 32-40-48
M2.0.Z.AQ Супер аустенитная Ni
20% 200 32-40-48
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 28-35-42
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 28-35-42
M1.0.C.UT Аустенитная 200 32-40-48
M2.0.C.AQ Супер аустенитная Ni
20% 200 32-40-48
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 28-35-42
KКовкий чугун
K1.1.C.NS Ферритный/Перлитный 200 64-80-96
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 88-110-132
K2.2.C.UT Высокой прочности на растяжение 245 88-110-132
K2.3.C.UT Аустенитная 175 64-80-96
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 64-80-96
K3.2.C.UT Ферритный/Перлитный 215 64-80-96
K3.3.C.UT Перлитный 265 64-80-96
K3.5.C.UT Аустенитная 190 64-80-96
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 64-80-96
NАлюминиевые сплавы
N1.2.Z.UT Технически чистый 60 200-250-300
N1.2.Z.AG Сплавы AlSi, Si
1% 100 200-250-300
N1.3.C.UT Литье, не подвергнутое старению 75 200-250-300
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 160-200-240
N1.4.C.NS Литье, AlSi, Si
13% 130 120-150-180
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 176-220-264
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 100-125-150
SТитан
S4.1.Z.UT 200 44-55-66
S4.2.Z.AN 320 32-40-48
S4.4.Z.AN 330 32-40-48
H
H1.1.Z.HA Сверхтвердая сталь: Закаленная и отпущенная 50HRC 24-30-36
H2.0.C.UT.4 Отбеленный чугун 64HRC 20-25-30
B 83
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, метрические значения
2
3 x DC
Диаметр сверла, мм
3 4 6 8 10 12 16 20
Подача, f
n
, мм/об (min-нач.-max)
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.086-0.107-0.128 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.056-0.070-0.084 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.056-0.070-0.084 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
B 84
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, метрические значения
4
5 × DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
),
м/мин
HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 100-125-150
P1.1.Z.AN C = 0.1–0.25% 125 100-125-150
P1.2.Z.AN C = 0.25–0.55% 150 88-110-132
P1.3.Z.AN C = 0.55–0.80% 170 88-110-132
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 88-110-132
Низколегированная сталь
P2.1.Z.AN В состоянии поставки (сырая)175 88-110-132
P2.5.Z.HT.1 Закаленная и отпущенная 275 60-75-90
P2.5.Z.HT.2 Закаленная и отпущенная 350 52-65-78
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 76-95-114
P3.0.Z.HT.1 Инструментальная сталь 300 52-65-78
Сталь (отливки)
P1.5.C.UT Нелегированная 150 88-110-132
P2.6.C.UT Низколегированная (легирующих эл.
5%) 200 76-95-114
MНержавеющая сталь
M1.0.Z.AQ Аустенитная 200 32-40-48
M2.0.Z.AQ Супер аустенитная Ni
20% 200 32-40-48
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 28-35-42
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 28-35-42
M1.0.C.UT Аустенитная 200 32-40-48
M2.0.C.AQ Супер аустенитная Ni
20% 200 32-40-48
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 28-35-42
KКовкий чугун
K1.1.C.NS Ферритный/Перлитный 200 64-80-96
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 88-110-132
K2.2.C.UT Высокой прочности на растяжение 245 88-110-132
K2.3.C.UT Аустенитная 175 64-80-96
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 64-80-96
K3.2.C.UT Ферритный/Перлитный 215 64-80-96
K3.3.C.UT Перлитный 265 64-80-96
K3.5.C.UT Аустенитная 190 64-80-96
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 64-80-96
NАлюминиевые сплавы
N1.2.Z.UT Технически чистый 60 200-250-300
N1.2.Z.AG Сплавы AlSi, Si
1% 100 200-250-300
N1.3.C.UT Литье, не подвергнутое старению 75 200-250-300
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 160-200-240
N1.4.C.NS Литье, AlSi, Si
13% 130 120-150-180
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 176-220-264
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 100-125-150
SТитан
S4.1.Z.UT 200 44-55-66
S4.2.Z.AN 320 32-40-48
S4.4.Z.AN 330 32-40-48
H
H1.1.Z.HA Сверхтвердая сталь: Закаленная и отпущенная 50HRC 24-30-36
H2.0.C.UT.4 Отбеленный чугун 64HRC 20-25-30
B 85
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, метрические значения
4
5 × DC
Диаметр сверла, мм
3 4 6 8 10 12 16 20
Подача, f
n
, мм/об (min-нач.-max)
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
B 86
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, метрические значения
7
8 × DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
),
м/мин
HB
P
Нелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 104-130-156
P1.1.Z.AN C = 0.1–0.25% 125 104-130-156
P1.2.Z.AN C = 0.25–0.55% 150 88-110-132
P1.3.Z.AN C = 0.55–0.80% 170 88-110-132
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 88-110-132
Низколегированная сталь
P2.1.Z.AN Незакаленная 175 88-110-132
P2.5.Z.HT.1 Закаленная и отпущенная 275 72-90-108
P2.5.Z.HT.2 Закаленная и отпущенная 350 64-80-96
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 80-100-120
P3.0.Z.HT.1 Инструментальная сталь 300 64-80-96
Сталь (отливки)
P1.5.C.UT Нелегированная 150 88-110-132
P2.6.C.UT Низколегированная (легирующих эл-тов
5%) 200 80-100-120
M
Нержавеющая сталь
M1.0.Z.AQ Аустенитная 200 24-30-36
M2.0.Z.AQ Супер аустенитная Ni
20% 200 24-30-36
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 20-25-30
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 20-25-30
M1.0.C.UT Аустенитная 200 24-30-36
M2.0.C.AQ Супер аустенитная Ni
20% 200 24-30-36
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 20-25-30
K
Ковкий чугун
K1.1.C.NS Ферритный/Перлитный 200 60-75-90
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 92-115-138
K2.2.C.UT Высокой прочности на растяжение 245 92-115-138
K2.3.C.UT Аустенитная 175 60-75-90
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 60-75-90
K3.2.C.UT Ферритный/Перлитный 215 60-75-90
K3.3.C.UT Перлитный 265 60-75-90
K3.5.C.UT Аустенитная 190 60-75-90
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 60-75-90
N
Алюминиевые сплавы
N1.2.Z.UT Промышленный, технически чистый 60 216-270-324
N1.2.Z.AG Сплавы AlSi, Si
1% 100 216-270-324
N1.3.C.UT Литье, не подвергнутое старению 75 216-270-324
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 144-180-216
N1.4.C.NS Литье, AlSi, Si
13% 130 72-90-108
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 176-220-264
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 100-125-150
B 87
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, метрические значения
7
8 × DC
Диаметр сверла, мм
3 4 6 8 10 12 16 20
Подача, f
n
, мм/об (min-нач.-max)
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.120-0.150-0.180 0.144-0.180-0.216 0.200-0.250-0.300 0.264-0.330-0.396 0.336-0.420-0.504 0.384-0.480-0.576 0.440-0.550-0.660 0.464-0.580-0.696
0.120-0.150-0.180 0.144-0.180-0.216 0.200-0.250-0.300 0.264-0.330-0.396 0.336-0.420-0.504 0.384-0.480-0.576 0.440-0.550-0.660 0.464-0.580-0.696
0.120-0.150-0.180 0.144-0.180-0.216 0.200-0.250-0.300 0.264-0.330-0.396 0.336-0.420-0.504 0.384-0.480-0.576 0.440-0.550-0.660 0.464-0.580-0.696
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
B 88
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Наружный подвод СОЖ, метрические значения
2
3 x DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
),
м/мин
HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 80-100-125
P1.1.Z.AN C = 0.1–0.25% 125 80-100-125
P1.2.Z.AN C = 0.25–0.55% 150 70.4-88-110
P1.3.Z.AN C = 0.55–0.80% 170 70.4-88-110
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 70.4-88-110
Низколегированная сталь
P2.1.Z.AN В состоянии поставки (сырая)175 70.4-88-110
P2.5.Z.HT.1 Закаленная и отпущенная 275 48-60-75
P2.5.Z.HT.2 Закаленная и отпущенная 350 61.6-52-65
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 60.8-76-95
P3.0.Z.HT.1 Инструментальная сталь 300 41.6-52-65
Сталь (отливки)
P1.5.C.UT Нелегированная 150 70.4-88-110
P2.6.C.UT Низколегированная (легирующих эл.
5%) 200 60.8-76-95
MНержавеющая сталь
M1.0.Z.AQ Аустенитная 200 22.4-28-35
M2.0.Z.AQ Супер аустенитная Ni
20% 200 22.4-28-35
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 19.2-24-30
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 19.2-24-30
M1.0.C.UT Аустенитная 200 22.4-28-35
M2.0.C.AQ Супер аустенитная Ni
20% 200 22.4-28-35
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 19.2-24-30
KКовкий чугун
K1.1.C.NS Ферритный/Перлитный 200 51.2-64-80
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 70.4-88-110
K2.2.C.UT Высокой прочности на растяжение 245 70.4-88-110
K2.3.C.UT Аустенитная 175 51.2-64-80
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 51.2-64-80
K3.2.C.UT Ферритный/Перлитный 215 51.2-64-80
K3.3.C.UT Перлитный 265 51.2-64-80
K3.5.C.UT Аустенитная 190 51.2-64-80
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 51.2-64-80
NАлюминиевые сплавы
N1.2.Z.UT Технически чистый 60 160-200-250
N1.2.Z.AG Сплавы AlSi, Si
1% 100 160-200-250
N1.3.C.UT Литье, не подвергнутое старению 75 160-200-250
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 128-160-200
N1.4.C.NS Литье, AlSi, Si
13% 130 96-120-150
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 140.8-176-220
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 80-100-125
SТитан
S4.1.Z.UT 200 32.5-44-55
S4.2.Z.AN 320 25.6-32-40
S4.4.Z.AN 330 25.6-32-40
H
H1.1.Z.HA Сверхтвердая сталь: Закаленная и отпущенная 50HRC 19.2-24-30
H2.0.C.UT.4 Отбеленный чугун 64HRC 16-20-25
B 89
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Наружный подвод СОЖ, метрические значения
2
3 x DC
Диаметр сверла, мм
3 4 6 8 10 12 16 20
Подача, f
n
, мм/об (min-нач.-max)
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.12-0.15-0.18 0.16-0.20-0.24 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.36-0.45-0.54
0.104-0.130-0.156 0.12-0.15-0.18 0.16-0.20-0.24 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.36-0.45-0.54
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.12-0.15-0.18 0.16-0.20-0.24 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.36-0.45-0.54
0.104-0.130-0.156 0.12-0.15-0.18 0.16-0.20-0.24 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.36-0.45-0.54
0.104-0.130-0.156 0.12-0.15-0.18 0.16-0.20-0.24 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.36-0.45-0.54
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.16-0.20-0.24 0.184-0.230-0.276 0.192-0.240-0.288
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.16-0.20-0.24 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.16-0.20-0.24 0.184-0.230-0.276 0.192-0.240-0.288
B 90
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Наружный подвод СОЖ, метрические значения
4
5 × DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
),
м/мин
HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 80-100-125
P1.1.Z.AN C = 0.1–0.25% 125 80-100-125
P1.2.Z.AN C = 0.25–0.55% 150 70.4-88-110
P1.3.Z.AN C = 0.55–0.80% 170 70.4-88-110
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 70.4-88-110
Низколегированная сталь
P2.1.Z.AN В состоянии поставки (сырая)175 70.4-88-110
P2.5.Z.HT.1 Закаленная и отпущенная 275 48-60-75
P2.5.Z.HT.2 Закаленная и отпущенная 350 41.6-52-65
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 60.8-76-95
P3.0.Z.HT.1 Инструментальная сталь 300 41.6-52-65
Сталь (отливки)
P1.5.C.UT Нелегированная 150 70.4-88-110
P2.6.C.UT Низколегированная (легирующих эл.
5%) 200 60.8-76-95
MНержавеющая сталь
M1.0.Z.AQ Аустенитная 200 22.4-28-35
M2.0.Z.AQ Супер аустенитная Ni
20% 200 22.4-28-35
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 19.2-24-30
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 19.2-24-30
M1.0.C.UT Аустенитная 200 22.4-28-35
M2.0.C.AQ Супер аустенитная Ni
20% 200 22.4-28-35
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 19.2-24-30
KКовкий чугун
K1.1.C.NS Ферритный/Перлитный 200 51.2-64-80
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 70.4-88-110
K2.2.C.UT Высокой прочности на растяжение 245 70.4-88-110
K2.3.C.UT Аустенитная 175 51.2-64-80
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 51.2-64-80
K3.2.C.UT Ферритный/Перлитный 215 51.2-64-80
K3.3.C.UT Перлитный 265 51.2-64-80
K3.5.C.UT Аустенитная 190 51.2-64-80
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 51.2-64-80
NАлюминиевые сплавы
N1.2.Z.UT Технически чистый 60 160-200-250
N1.2.Z.AG Сплавы AlSi, Si
1% 100 160-200-250
N1.3.C.UT Литье, не подвергнутое старению 75 160-200-250
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 128-160-200
N1.4.C.NS Литье, AlSi, Si
13% 130 96-120-150
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 140.8-176-220
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 80-100-125
SТитан
S4.1.Z.UT 200 32.5-44-55
S4.2.Z.AN 320 25.6-32-40
S4.4.Z.AN 330 25.6-32-40
H
H1.1.Z.HA Сверхтвердая сталь: Закаленная и отпущенная 50HRC 19.2-24-30
H2.0.C.UT.4 Отбеленный чугун 64HRC 16-20-25
B 91
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Наружный подвод СОЖ, метрические значения
4
5 × DC
Диаметр сверла, мм
3 4 6 8 10 12 16 20
Подача, f
n
, мм/об (min-нач.-max)
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
B 92
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, дюймовые значения
2
3 x DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
) фут/мин
HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 328-410-492
P1.1.Z.AN C = 0.1–0.25% 125 328-410-492
P1.2.Z.AN C = 0.25–0.55% 150 289-361-433
P1.3.Z.AN C = 0.55–0.80% 170 289-361-433
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 289-361-433
Низколегированная сталь
P2.1.Z.AN В состоянии поставки (сырая)175 289-361-433
P2.5.Z.HT.1 Закаленная и отпущенная 275 197-246-295
P2.5.Z.HT.2 Закаленная и отпущенная 350 171-213-256
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 249-312-374
P3.0.Z.HT.1 Инструментальная сталь 300 171-213-256
Сталь (отливки)
P1.5.C.UT Нелегированная 150 289-361-433
P2.6.C.UT Низколегированная (легирующих эл.
5%) 200 249-312-374
MНержавеющая сталь
M1.0.Z.AQ Аустенитная 200 105-131-157
M2.0.Z.AQ Супер аустенитная Ni
20% 200 105-131-157
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 92-115-138
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 92-115-138
M1.0.C.UT Аустенитная 200 105-131-157
M2.0.C.AQ Супер аустенитная Ni
20% 200 105-131-157
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 92-115-138
KКовкий чугун
K1.1.C.NS Ферритный/Перлитный 200 210-262-315
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 289-361-433
K2.2.C.UT Высокой прочности на растяжение 245 289-361-433
K2.3.C.UT Аустенитная 175 210-262-315
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 210-262-315
K3.2.C.UT Ферритный/Перлитный 215 210-262-315
K3.3.C.UT Перлитный 265 210-262-315
K3.5.C.UT Аустенитная 190 210-262-315
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 210-262-315
NАлюминиевые сплавы
N1.2.Z.UT Технически чистый 60 656-820-984
N1.2.Z.AG Сплавы AlSi, Si
1% 100 656-820-984
N1.3.C.UT Литье, не подвергнутое старению 75 656-820-984
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 525-656-787
N1.4.C.NS Литье, AlSi, Si
13% 130 394-492-591
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 577-722-866
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 328-410-492
SТитан
S4.1.Z.UT 200 144-180-217
S4.2.Z.AN 320 105-121-157
S4.4.Z.AN 330 105-121-157
H
H1.1.Z.HA Сверхтвердая сталь: Закаленная и отпущенная 50HRC 79-98-118
H2.0.C.UT.4 Отбеленный чугун 64HRC 66-82-98
B 93
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, дюймовые значения
2
3 x DC
Диаметр сверла, дюйм
.1181 .1575 .2362 .3150 .3937 .4724 .6299 .7874
Подача, f
n
, дюйм/об (min-нач.-max)
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094
.0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180
.0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061
.0047-.0059-.0071
.0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203
.0142-.0177-.0213
.0041-.0051-.0061
.0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180
.0135-.0169-.0203
.0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
B 94
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, дюймовые значения
4
5 × DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
) фут/мин
HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 328-410-492
P1.1.Z.AN C = 0.1–0.25% 125 328-410-492
P1.2.Z.AN C = 0.25–0.55% 150 289-361-433
P1.3.Z.AN C = 0.55–0.80% 170 289-361-433
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 289-361-433
Низколегированная сталь
P2.1.Z.AN В состоянии поставки (сырая)175 289-361-433
P2.5.Z.HT.1 Закаленная и отпущенная 275 197-246-295
P2.5.Z.HT.2 Закаленная и отпущенная 350 171-213-256
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 249-312-374
P3.0.Z.HT.1 Инструментальная сталь 300 171-213-256
Сталь (отливки)
P1.5.C.UT Нелегированная 150 289-361-433
P2.6.C.UT Низколегированная (легирующих эл.
5%) 200 249-312-374
MНержавеющая сталь
M1.0.Z.AQ Аустенитная 200 105-131-157
M2.0.Z.AQ Супер аустенитная Ni
20% 200 105-131-157
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 92-115-138
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 92-115-138
M1.0.C.UT Аустенитная 200 105-131-157
M2.0.C.AQ Супер аустенитная Ni
20% 200 105-131-157
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 92-115-138
KКовкий чугун
K1.1.C.NS Ферритный/Перлитный 200 210-262-315
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 289-361-433
K2.2.C.UT Высокой прочности на растяжение 245 289-361-433
K2.3.C.UT Аустенитная 175 210-262-315
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 210-262-315
K3.2.C.UT Ферритный/Перлитный 215 210-262-315
K3.3.C.UT Перлитный 265 210-262-315
K3.5.C.UT Аустенитная 190 210-262-315
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 210-262-315
NАлюминиевые сплавы
N1.2.Z.UT Технически чистый 60 656-820-984
N1.2.Z.AG Сплавы AlSi, Si
1% 100 656-820-984
N1.3.C.UT Литье, не подвергнутое старению 75 656-820-984
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 525-656-787
N1.4.C.NS Литье, AlSi, Si
13% 130 394-492-591
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 577-722-866
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 328-410-492
SТитан
S4.1.Z.UT 200 144-180-217
S4.2.Z.AN 320 105-121-157
S4.4.Z.AN 330 105-121-157
H
H1.1.Z.HA Сверхтвердая сталь: Закаленная и отпущенная 50HRC 79-98-118
H2.0.C.UT.4 Отбеленный чугун 64HRC 66-82-98
B 95
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, дюймовые значения
4
5 × DC
Диаметр сверла, дюйм
.1181 .1575 .2362 .3150 .3937 .4724 .6299 .7874
Подача, f
n
, дюйм/об (min-нач.-max)
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094
.0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180
.0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061
.0047-.0059-.0071
.0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203
.0142-.0177-.0213
.0041-.0051-.0061
.0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180
.0135-.0169-.0203
.0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
B 96
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, дюймовые значения
7
8 × DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
) фут/мин
HB
P
Нелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 341-427-512
P1.1.Z.AN C = 0.1–0.25% 125 341-427-512
P1.2.Z.AN C = 0.25–0.55% 150 289-361-433
P1.3.Z.AN C = 0.55–0.80% 170 289-361-433
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 289-361-433
Низколегированная сталь
P2.1.Z.AN Незакаленная 175 289-361-433
P2.5.Z.HT.1 Закаленная и отпущенная 275 236-295-354
P2.5.Z.HT.2 Закаленная и отпущенная 350 210-262-315
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 262-328-394
P3.0.Z.HT.1 Инструментальная сталь 300 210-262-315
Сталь (отливки)
P1.5.C.UT Нелегированная 150 289-361-433
P2.6.C.UT Низколегированная (легирующих эл-тов
5%) 200 262-328-394
M
Нержавеющая сталь
M1.0.Z.AQ Аустенитная 200 79-98-118
M2.0.Z.AQ Супер аустенитная Ni
20% 200 79-98-118
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 66-82-98
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 66-82-98
M1.0.C.UT Аустенитная 200 79-98-118
M2.0.C.AQ Супер аустенитная Ni
20% 200 79-98-118
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 66-82-98
K
Ковкий чугун
K1.1.C.NS Ферритный/Перлитный 200 197-246-295
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 302-377-453
K2.2.C.UT Высокой прочности на растяжение 245 302-377-453
K2.3.C.UT Аустенитная 175 197-246-295
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 197-246-295
K3.2.C.UT Ферритный/Перлитный 215 197-246-295
K3.3.C.UT Перлитный 265 197-246-295
K3.5.C.UT Аустенитная 190 197-246-295
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 197-246-295
N
Алюминиевые сплавы
N1.2.Z.UT Промышленный, технически чистый 60 709-886-1063
N1.2.Z.AG Сплавы AlSi, Si
1% 100 709-886-1063
N1.3.C.UT Литье, не подвергнутое старению 75 709-886-1063
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 472-591-709
N1.4.C.NS Литье, AlSi, Si
13% 130 236-295-354
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 577-722-866
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 328-410-492
B 97
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, дюймовые значения
7
8 × DC
Диаметр сверла, дюйм
.1181 .1575 .2362 .3150 .3937 .4724 .6299 .7874
Подача, f
n
, дюйм/об (min-нач.-max)
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0047-.0059-.0071 .0057-.0071-.0085 .0079-.0098-.0118 .0104-.0130-.0156 .0132-.0165-.0198 .0151-.0189-.0227 .0173-.0217-.0260 .0183-.0228-.0274
.0047-.0059-.0071 .0057-.0071-.0085 .0079-.0098-.0118 .0104-.0130-.0156 .0132-.0165-.0198 .0151-.0189-.0227 .0173-.0217-.0260 .0183-.0228-.0274
.0047-.0059-.0071 .0057-.0071-.0085 .0079-.0098-.0118 .0104-.0130-.0156 .0132-.0165-.0198 .0151-.0189-.0227 .0173-.0217-.0260 .0183-.0228-.0274
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
B 98
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Наружный подвод СОЖ, дюймовые значения
2
3 x DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
) фут/мин
HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 262-328-410
P1.1.Z.AN C = 0.1–0.25% 125 262-328-410
P1.2.Z.AN C = 0.25–0.55% 150 289-361-433
P1.3.Z.AN C = 0.55–0.80% 170 231-289-361
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 231-289-361
Низколегированная сталь
P2.1.Z.AN В состоянии поставки (сырая)175 231-289-361
P2.5.Z.HT.1 Закаленная и отпущенная 275 157-197-246
P2.5.Z.HT.2 Закаленная и отпущенная 350 136-171-213
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 199-249-312
P3.0.Z.HT.1 Инструментальная сталь 300 136-171-213
Сталь (отливки)
P1.5.C.UT Нелегированная 150 231-289-361
P2.6.C.UT Низколегированная (легирующих эл.
5%) 200 199-249-312
MНержавеющая сталь
M1.0.Z.AQ Аустенитная 200 73-92-115
M2.0.Z.AQ Супер аустенитная Ni
20% 200 73-92-115
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 63-79-98
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 63-79-98
M1.0.C.UT Аустенитная 200 73-92-115
M2.0.C.AQ Супер аустенитная Ni
20% 200 73-92-115
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 63-79-98
KКовкий чугун
K1.1.C.NS Ферритный/Перлитный 200 168-210-262
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 231-289-361
K2.2.C.UT Высокой прочности на растяжение 245 231-289-361
K2.3.C.UT Аустенитная 175 168-210-262
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 168-210-262
K3.2.C.UT Ферритный/Перлитный 215 168-210-262
K3.3.C.UT Перлитный 265 168-210-262
K3.5.C.UT Аустенитная 190 210-262-315
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 168-210-262
NАлюминиевые сплавы
N1.2.Z.UT Технически чистый 60 525-656-820
N1.2.Z.AG Сплавы AlSi, Si
1% 100 525-656-820
N1.3.C.UT Литье, не подвергнутое старению 75 525-656-820
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 420-525-656
N1.4.C.NS Литье, AlSi, Si
13% 130 315-394-492
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 462-577-722
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 262-328-410
SТитан
S4.1.Z.UT 200 115-144-180
S4.2.Z.AN 320 84-105-131
S4.4.Z.AN 330 84-105-131
H
H1.1.Z.HA Сверхтвердая сталь: Закаленная и отпущенная 50HRC 63-79-98
H2.0.C.UT.4 Отбеленный чугун 64HRC 52-66-82
B 99
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Наружный подвод СОЖ, дюймовые значения
2
3 x DC
Диаметр сверла, дюйм
.1181 .1575 .2362 .3150 .3937 .4724 .6299 .7874
Подача, f
n
, дюйм/об (min-нач.-max)
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094
.0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180
.0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061
.0047-.0059-.0071
.0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203
.0142-.0177-.0213
.0041-.0051-.0061
.0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180
.0135-.0169-.0203
.0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
B 100
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Наружный подвод СОЖ, дюймовые значения
4
5 × DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
) фут/мин
HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 262-328-410
P1.1.Z.AN C = 0.1–0.25% 125 262-328-410
P1.2.Z.AN C = 0.25–0.55% 150 289-361-433
P1.3.Z.AN C = 0.55–0.80% 170 231-289-361
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 231-289-361
Низколегированная сталь
P2.1.Z.AN В состоянии поставки (сырая)175 231-289-361
P2.5.Z.HT.1 Закаленная и отпущенная 275 157-197-246
P2.5.Z.HT.2 Закаленная и отпущенная 350 136-171-213
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 199-249-312
P3.0.Z.HT.1 Инструментальная сталь 300 136-171-213
Сталь (отливки)
P1.5.C.UT Нелегированная 150 231-289-361
P2.6.C.UT Низколегированная (легирующих эл.
5%) 200 199-249-312
MНержавеющая сталь
M1.0.Z.AQ Аустенитная 200 73-92-115
M2.0.Z.AQ Супер аустенитная Ni
20% 200 73-92-115
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 63-79-98
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 63-79-98
M1.0.C.UT Аустенитная 200 73-92-115
M2.0.C.AQ Супер аустенитная Ni
20% 200 73-92-115
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 63-79-98
KКовкий чугун
K1.1.C.NS Ферритный/Перлитный 200 168-210-262
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 231-289-361
K2.2.C.UT Высокой прочности на растяжение 245 231-289-361
K2.3.C.UT Аустенитная 175 168-210-262
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 168-210-262
K3.2.C.UT Ферритный/Перлитный 215 168-210-262
K3.3.C.UT Перлитный 265 168-210-262
K3.5.C.UT Аустенитная 190 168-210-262
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 168-210-262
NАлюминиевые сплавы
N1.2.Z.UT Технически чистый 60 525-656-820
N1.2.Z.AG Сплавы AlSi, Si
1% 100 525-656-820
N1.3.C.UT Литье, не подвергнутое старению 75 525-656-820
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 420-525-656
N1.4.C.NS Литье, AlSi, Si
13% 130 315-394-492
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 462-577-722
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 262-328-410
SТитан
S4.1.Z.UT 200 115-144-180
S4.2.Z.AN 320 84-105-131
S4.4.Z.AN 330 84-105-131
H
H1.1.Z.HA Сверхтвердая сталь: Закаленная и отпущенная 50HRC 63-79-98
H2.0.C.UT.4 Отбеленный чугун 64HRC 52-66-82
B 101
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
460
Наружный подвод СОЖ, дюймовые значения
4
5 × DC
Диаметр сверла, дюйм
.1181 .1575 .2362 .3150 .3937 .4724 .6299 .7874
Подача, f
n
, дюйм/об (min-нач.-max)
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094
.0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180
.0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061
.0047-.0059-.0071
.0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203
.0142-.0177-.0213
.0041-.0051-.0061
.0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180
.0135-.0169-.0203
.0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
B 102
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
860-PM
Внутренний подвод СОЖ, метрические значения
3
8 × DC
CoroDrill
®
860-NM
2
3 x DC
7
8 × DC
Твердость по
Бринеллю Сплав Скорость резания (V
c
), м/мин
Код MC Обрабатываемый материал
ISO HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 4234 140-200-250
P1.1.Z.AN C = 0.1–0.25% 125 4234 140-200-250
P1.2.Z.AN C = 0.25–0.55% 150 4234 140-180-250
P1.3.Z.AN C = 0.55–0.80% 170 4234 140-180-250
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 4234 150-170-220
Низколегированная сталь
P2.1.Z.AN Незакаленная 175 4234 120-170-240
P2.5.Z.HT Закаленная и отпущенная 275 4234 80-110-140
P2.5.Z.HT Закаленная и отпущенная 350 4234 60-80-100
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 4234 60-120-140
P3.0.Z.HT Инструментальная сталь 300 4234 60-80-100
Сталь (отливки)
P1.5.C.UT Нелегированная 150 4234 120-170-210
P2.6.C.UT Низколегированная (легир. эл-тов
5%) 200 4234 120-160-220
ISO
Код MC
Скорость резания (V
c
),
м/мин
Обрабатываемый материал
NАлюминиевые сплавы
(min-нач.-max)
N1.1.Z.UT Технически чистый 320-400-480
N1.2.C.NS 320-400-480
N1.2.S.UT 320-400-480
N1.2.Z.AG Сплавы AlSi, Si
1% 320-400-480
N1.2.Z.UT Деформируемые, в т. ч. в холодном состоянии не подвергнутые старению 320-400-480
N1.3.C.AG Литье, в т. ч. подвергнутое старению 240-300-360
N1.3.C.UT Литье, не подвергнутое старению 320-400-480
N1.4.C.NS Литье, AlSi, Si
13% 200-250-300
N2.0.C.UT
Магниевые сплавы
200-250-300
ISO
Код MC
Скорость резания (V
c
),
м/мин
Обрабатываемый материал
NАлюминиевые сплавы
(min-нач.-max)
N1.1.Z.UT Технически чистый 320-400-480
N1.2.C.NS 320-400-480
N1.2.S.UT 320-400-480
N1.2.Z.AG Сплавы AlSi, Si
1% 320-400-480
N1.2.Z.UT Деформируемые, в т. ч. в холодном состоянии не подвергнутые старению 320-400-480
N1.3.C.AG Литье, в т. ч. подвергнутое старению 240-300-360
N1.3.C.UT Литье, не подвергнутое старению 320-400-480
N1.4.C.NS Литье, AlSi, Si
13% 200-250-300
N2.0.C.UT
Магниевые сплавы
200-250-300
Рекомендуемые режимы резания действительны при внутреннем подводе СОЖ, который обеспечивает наибольшую эффективность
обработки.
Минимально рекомендуемое давление СОЖ – 15 бар
При наружном подводе СОЖ:
- Необходимо скорректировать режимы резания для обеспечения эффективного дробления и эвакуации стружки
- Следует снизить подачу по сравнению с той, которая допустима при внутреннем подводе СОЖ
B 103
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
860-PM
Внутренний подвод СОЖ, метрические значения
3
8 × DC
CoroDrill
®
860-NM
2
3 x DC
7
8 × DC
Диаметр сверла, мм
346810121620
Подача (f
n
), мм/об
(min-нач.-max)
0.06-0.10-0.20 0.10-0.14-0.24 0.12-0.18-0.28 0.14-0.22-0.32 0.15-0.24-0.39 0.18-0.27-0.42 0.21-0.30-0.45 0.24-0.33-0.48
0.06-0.10-0.20 0.10-0.14-0.24 0.12-0.18-0.28 0.14-0.22-0.32 0.15-0.24-0.39 0.18-0.27-0.42 0.21-0.30-0.45 0.24-0.33-0.48
0.06-0.10-0.20 0.10-0.14-0.24 0.12-0.18-0.28 0.14-0.22-0.32 0.15-0.24-0.39 0.18-0.27-0.42 0.21-0.30-0.45 0.24-0.33-0.48
0.06-0.10-0.20 0.10-0.14-0.24 0.12-0.18-0.28 0.14-0.22-0.32 0.15-0.24-0.39 0.18-0.27-0.42 0.21-0.30-0.45 0.24-0.33-0.48
0.06-0.10-0.20 0.10-0.14-0.24 0.12-0.18-0.28 0.14-0.22-0.32 0.15-0.24-0.39 0.18-0.27-0.42 0.21-0.30-0.45 0.24-0.33-0.48
0.06-0.10-0.20 0.10-0.14-0.24 0.12-0.18-0.28 0.14-0.22-0.30 0.15-0.24-0.39 0.18-0.27-0.42 0.21-0.30-0.45 0.24-0.33-0.48
0.08-0.14-0.20 0.14-0.18-0.24 0.18-0.24-0.32 0.20-0.28-0.36 0.20-0.32-0.40 0.22-0.36-0.44 0.24-0.40-0.48 0.26-0.44-0.50
0.08-0.12-0.18 0.14-0.16-0.22 0.18-0.22-0.30 0.20-0.25-0.33 0.20-0.29-0.37 0.22-0.33-0.41 0.24-0.36-0.42 0.26-0.40-0.48
0.08-0.14-0.22 0.10-0.18-0.24 0.12-0.20-0.26 0.15-0.22-0.28 0.16-0.24-0.32 0.18-0.28-0.40 0.20-0.30-0.42 0.22-0.32-0.44
0.08-0.12-0.16 0.10-0.15-0.18 0.12-0.18-0.22 0.15-0.20-0.28 0.16-0.22-0.32 0.18-0.26-0.36 0.20-0.28-0.40 0.22-0.30-0.42
0.06-0.10-0.20 0.10-0.14-0.24 0.12-0.18-0.28 0.14-0.22-0.30 0.15-0.24-0.39 0.18-0.27-0.42 0.21-0.30-0.45 0.24-0.33-0.48
0.06-0.10-0.20 0.10-0.14-0.24 0.12-0.18-0.28 0.14-0.22-0.30 0.15-0.24-0.39 0.18-0.27-0.42 0.21-0.30-0.45 0.24-0.33-0.48
Диаметр сверла, мм
346810121620
Подача (f
n
), мм/об
(min-нач.-max)
0.20-0.25-0.30 0.260-0.325-0.390 0.426-0.533-0.639 0.64-0.80-0.96 0.8-1.0-1.2 0.88-1.20-1.44 0.96-1.20-1.44 0.96-1.20-1.44
0.20-0.25-0.30 0.260-0.325-0.390 0.426-0.533-0.639 0.64-0.80-0.96 0.8-1.0-1.2 0.88-1.20-1.44 0.96-1.20-1.44 0.96-1.20-1.44
0.20-0.25-0.30 0.260-0.325-0.390 0.426-0.533-0.639 0.64-0.80-0.96 0.8-1.0-1.2 0.88-1.20-1.44 0.96-1.20-1.44 0.96-1.20-1.44
0.20-0.25-0.30 0.260-0.325-0.390 0.426-0.533-0.639 0.64-0.80-0.96 0.8-1.0-1.2 0.88-1.20-1.44 0.96-1.20-1.44 0.96-1.20-1.44
0.20-0.25-0.30 0.260-0.325-0.390 0.426-0.533-0.639 0.64-0.80-0.96 0.8-1.0-1.2 0.88-1.20-1.44 0.96-1.20-1.44 0.96-1.20-1.44
0.20-0.25-0.30 0.260-0.325-0.390 0.426-0.533-0.639 0.64-0.80-0.96 0.8-1.0-1.2 0.88-1.20-1.44 0.96-1.20-1.44 0.96-1.20-1.44
0.20-0.25-0.30 0.260-0.325-0.390 0.426-0.533-0.639 0.64-0.80-0.96 0.8-1.0-1.2 0.88-1.20-1.44 0.96-1.20-1.44 0.96-1.20-1.44
0.144-0.180-0.216 0.176-0.220-0.264 0.254-0.317-0.380 0.344-0.430-0.516 0.44-0.55-0.66 0.56-0.70-0.84 0.56-0.70-0.84 0.592-0.740-0.888
0.144-0.180-0.216 0.176-0.220-0.264 0.254-0.317-0.380 0.344-0.430-0.516 0.44-0.55-0.66 0.56-0.70-0.84 0.56-0.70-0.84 0.592-0.740-0.888
Диаметр сверла, мм
346810121620
Подача (f
n
), мм/об
(min-нач.-max)
0.144-0.18-0.216 0.176-0.220-0.264 0.254-0.317-0.380 0.344-0.430-0.516 0.44-0.55-0.66 0.56-0.70-0.84 0.56-0.70-0.84 0.592-0.740-0.888
0.144-0.18-0.216 0.176-0.220-0.264 0.254-0.317-0.380 0.344-0.430-0.516 0.44-0.55-0.66 0.56-0.70-0.84 0.56-0.70-0.84 0.592-0.740-0.888
0.144-0.18-0.216 0.176-0.220-0.264 0.254-0.317-0.380 0.344-0.430-0.516 0.44-0.55-0.66 0.56-0.70-0.84 0.56-0.70-0.84 0.592-0.740-0.888
0.144-0.18-0.216 0.176-0.220-0.264 0.254-0.317-0.380 0.344-0.430-0.516 0.44-0.55-0.66 0.56-0.70-0.84 0.56-0.70-0.84 0.592-0.740-0.888
0.144-0.18-0.216 0.176-0.220-0.264 0.254-0.317-0.380 0.344-0.430-0.516 0.44-0.55-0.66 0.56-0.70-0.84 0.56-0.70-0.84 0.592-0.740-0.888
0.144-0.18-0.216 0.176-0.220-0.264 0.254-0.317-0.380 0.344-0.430-0.516 0.44-0.55-0.66 0.56-0.70-0.84 0.56-0.70-0.84 0.592-0.740-0.888
0.144-0.18-0.216 0.176-0.220-0.264 0.254-0.317-0.380 0.344-0.430-0.516 0.44-0.55-0.66 0.56-0.70-0.84 0.56-0.70-0.84 0.592-0.740-0.888
0.12-0.15-0.18 0.144-0.180-0.216 0.20-0.25-0.30 0.264-0.330-0.396 0.336-0.420-0.504 0.384-0.480-0.576 0.44-0.55-0.66 0.464-0.580-0.696
0.12-0.15-0.18 0.144-0.180-0.216 0.20-0.25-0.30 0.264-0.330-0.396 0.336-0.420-0.504 0.384-0.480-0.576 0.44-0.55-0.66 0.464-0.580-0.696
B 104
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
860-PM
Внутренний подвод СОЖ, дюймовые значения
3
8 × DC
CoroDrill
®
860-NM
2
3 x DC
7
8 × DC
Твердость по
Бринеллю Сплав Скорость резания (v
c
), фут/мин
Код MC Обрабатываемый материал
ISO HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 4234 460-655-820
P1.1.Z.AN C = 0.1–0.25% 125 4234 460-655-820
P1.2.Z.AN C = 0.25–0.55% 150 4234 460-590-820
P1.3.Z.AN C = 0.55–0.80% 170 4234 460-590-755
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 4234 490-560-720
Низколегированная сталь
P2.1.Z.AN Незакаленная 175 4234 395-560-785
P2.5.Z.HT Закаленная и отпущенная 275 4234 260-360-460
P2.5.Z.HT Закаленная и отпущенная 350 4234 195-260-330
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 4234 195-395-460
P3.0.Z.HT Инструментальная сталь 300 4234 195-260-330
Сталь (отливки)
P1.5.C.UT Нелегированная 150 4234 395-560-690
P2.6.C.UT Низколегированная (легир. эл-тов
5%) 200 4234 395-525-720
ISO
Код MC
Скорость резания (v
c
), фут/мин
Обрабатываемый материал
NАлюминиевые сплавы
(min-нач.-max)
N1.1.Z.UT Технически чистый 1050-1312-1575
N1.2.C.NS 1050-1312-1575
N1.2.S.UT 1050-1312-1575
N1.2.Z.AG Сплавы AlSi, Si
1% 1050-1312-1575
N1.2.Z.UT Деформируемые, в т. ч. в холодном состоянии не подвергнутые старению 1050-1312-1575
N1.3.C.AG Литье, в т. ч. подвергнутое старению 787-984-1181
N1.3.C.UT Литье, не подвергнутое старению 1050-1312-1575
N1.4.C.NS Литье, AlSi, Si
13% 656-820-984
N2.0.C.UT
Магниевые сплавы
656-820-984
ISO
Код MC
Скорость резания (v
c
), фут/мин
Обрабатываемый материал
NАлюминиевые сплавы
(min-нач.-max)
N1.1.Z.UT Технически чистый 1050-1312-1575
N1.2.C.NS 1050-1312-1575
N1.2.S.UT 1050-1312-1575
N1.2.Z.AG Сплавы AlSi, Si
1% 1050-1312-1575
N1.2.Z.UT Деформируемые, в т. ч. в холодном состоянии не подвергнутые старению 1050-1312-1575
N1.3.C.AG Литье, в т. ч. подвергнутое старению 787-984-1181
N1.3.C.UT Литье, не подвергнутое старению 1050-1312-1575
N1.4.C.NS Литье, AlSi, Si
13% 656-820-984
N2.0.C.UT
Магниевые сплавы
656-820-984
Рекомендуемые режимы резания действительны при внутреннем подводе СОЖ, который обеспечивает наибольшую эффективность
обработки.
Минимально рекомендуемое давление СОЖ – 15 бар
При наружном подводе СОЖ:
- Необходимо скорректировать режимы резания для обеспечения эффективного дробления и эвакуации стружки
- Следует снизить подачу по сравнению с той, которая допустима при внутреннем подводе СОЖ
B 105
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
860-PM
Внутренний подвод СОЖ, дюймовые значения
3
8 × DC
CoroDrill
®
860-NM
2
3 x DC
7
8 × DC
Диаметр сверла, дюйм
.1181 .1575 .2362 .3150 .3937 .4724 .6299 .7874
Подача (f
n
), дюйм/об.
(min-нач.-max)
.0024-.0039-.0079 .0039-.0055-.0094 .0047-.0071-.0110 .0055-.0087-.0126 .0059-.0094-.0154 .0071-.0106-.0165 .0083-.0118-.0177 .0094-.0130-.0189
.0024-.0039-.0079 .0039-.0055-.0094 .0047-.0071-.0110 .0055-.0087-.0126 .0059-.0094-.0154 .0071-.0106-.0165 .0083-.0118-.0177 .0094-.0130-.0189
.0024-.0039-.0079 .0039-.0055-.0094 .0047-.0071-.0110 .0055-.0087-.0126 .0059-.0094-.0154 .0071-.0106-.0165 .0083-.0118-.0177 .0094-.0130-.0189
.0024-.0039-.0079 .0039-.0055-.0094 .0047-.0071-.0110 .0055-.0087-.0126 .0059-.0094-.0154 .0071-.0106-.0165 .0083-.0118-.0177 .0094-.0130-.0189
.0024-.0039-.0079 .0039-.0055-.0094 .0047-.0071-.0110 .0055-.0087-.0126 .0059-.0094-.0154 .0071-.0106-.0165 .0083-.0118-.0177 .0094-.0130-.0189
.0031-.0039-.0079 .0039-.0055-.0094 .0047-.0071-.0110 .0055-.0087-.0118 .0059-.0094-.0154 .0071-.0106-.0165 .0083-.0118-.0177 .0094-.0130-.0189
.0031-.0055-.0079 .0055-.0071-.0094 .0071-.0094-.0126 .0079-.0110-.0142 .0079-.0126-.0157 .0087-.0142-.0173 .0094-.0157-.0189 .0102-.0173-.0197
.0031-.0047-.0071 .0055-.0063-.0087 .0071-.0087-.0118 .0079-.0098-.0130 .0079-.0114-.0146 .0087-.0130-.0161 .0094-.0142-.0165 .0105-.0157-.0189
.0031-.0055-.0087 .0039-.0071-.0094 .0047-.0079-.0102 .0059-.0087-.0110 .0063-.0094-.0126 .0071-.0110-.0157 .0079-.0118-.0165 .0087-.0126-.0173
.0031-.0047-.0063 .0039-.0059-.0071 .0047-.0071-.0087 .0059-.0079-.0110 .0063-.0087-.0126 .0071-.0102-.0142 .0079-.0110-.0157 .0087-.0118-.0165
.0031-.0039-.0079 .0039-.0055-.0094 .0047-.0071-.0110 .0055-.0087-.0118 .0059-.0094-.0154 .0071-.0106-.0165 .0083-.0118-.0177 .0094-.0130-.0189
.0031-.0039-.0079 .0039-.0055-.0094 .0047-.0071-.0110 .0055-.0087-.0118 .0059-.0094-.0154 .0071-.0106-.0165 .0083-.0118-.0177 .0094-.0130-.0189
Диаметр сверла, дюйм
.1181 .1575 .2362 .3150 .3937 .4724 .6299 .7874
Подача (f
n
), дюйм/об.
(min-нач.-max)
.0079-.0098-.0118 .0102-.0128-.0154 .0168-.0210-.0252 .0252-.0315-.0378 .0346-.0315-.0378 .0346-.0433-.0520 .0378-.0472-.0567 .0378-.0472-.0567
.0079-.0098-.0118 .0102-.0128-.0154 .0168-.0210-.0252 .0252-.0315-.0378 .0346-.0315-.0378 .0346-.0433-.0520 .0378-.0472-.0567 .0378-.0472-.0567
.0079-.0098-.0118 .0102-.0128-.0154 .0168-.0210-.0252 .0252-.0315-.0378 .0346-.0315-.0378 .0346-.0433-.0520 .0378-.0472-.0567 .0378-.0472-.0567
.0079-.0098-.0118 .0102-.0128-.0154 .0168-.0210-.0252 .0252-.0315-.0378 .0346-.0315-.0378 .0346-.0433-.0520 .0378-.0472-.0567 .0378-.0472-.0567
.0079-.0098-.0118 .0102-.0128-.0154 .0168-.0210-.0252 .0252-.0315-.0378 .0346-.0315-.0378 .0346-.0433-.0520 .0378-.0472-.0567 .0378-.0472-.0567
.0079-.0098-.0118 .0102-.0128-.0154 .0168-.0210-.0252 .0252-.0315-.0378 .0346-.0315-.0378 .0346-.0433-.0520 .0378-.0472-.0567 .0378-.0472-.0567
.0079-.0098-.0118 .0102-.0128-.0154 .0168-.0210-.0252 .0252-.0315-.0378 .0346-.0315-.0378 .0346-.0433-.0520 .0378-.0472-.0567 .0378-.0472-.0567
.0057-.0071-.0085 .0069-.0087-.0104 .0100-.0125-.0150 .0135-.0169-.0203 .0220-.0169-.0203 .0220-.0276-.0331 .0220-.0276-.0331 .0233-.0291-.0350
.0057-.0071-.0085 .0069-.0087-.0104 .0100-.0125-.0150 .0135-.0169-.0203 .0220-.0169-.0203 .0220-.0276-.0331 .0220-.0276-.0331 .0233-.0291-.0350
Диаметр сверла, дюйм
.1181 .1575 .2362 .3150 .3937 .4724 .6299 .7874
Подача (f
n
), дюйм/об.
(min-нач.-max)
.0057-.0071-.0085 .0069-.0087-.0104 .0100-.0125-.0150 .0135-.0169-.0203 .0173-.0217-.0260 .0220-.0276-.0331 .0220-.0276-.0331 .0233-.0291-.0350
.0057-.0071-.0085 .0069-.0087-.0104 .0100-.0125-.0150 .0135-.0169-.0203 .0173-.0217-.0260 .0220-.0276-.0331 .0220-.0276-.0331 .0233-.0291-.0350
.0057-.0071-.0085 .0069-.0087-.0104 .0100-.0125-.0150 .0135-.0169-.0203 .0173-.0217-.0260 .0220-.0276-.0331 .0220-.0276-.0331 .0233-.0291-.0350
.0057-.0071-.0085 .0069-.0087-.0104 .0100-.0125-.0150 .0135-.0169-.0203 .0173-.0217-.0260 .0220-.0276-.0331 .0220-.0276-.0331 .0233-.0291-.0350
.0057-.0071-.0085 .0069-.0087-.0104 .0100-.0125-.0150 .0135-.0169-.0203 .0173-.0217-.0260 .0220-.0276-.0331 .0220-.0276-.0331 .0233-.0291-.0350
.0057-.0071-.0085 .0069-.0087-.0104 .0100-.0125-.0150 .0135-.0169-.0203 .0173-.0217-.0260 .0220-.0276-.0331 .0220-.0276-.0331 .0233-.0291-.0350
.0057-.0071-.0085 .0069-.0087-.0104 .0100-.0125-.0150 .0135-.0169-.0203 .0173-.0217-.0260 .0220-.0276-.0331 .0220-.0276-.0331 .0233-.0291-.0350
.0047-.0059-.0071 .0057-.0071-.0085 .0079-.0098-.0118 .0104-.0130-.0156 .0132-.0165-.0198 .0151-.0189-.0227 .0173-.0217-.0260 .0183-.0228-.0274
.0047-.0059-.0071 .0057-.0071-.0085 .0079-.0098-.0118 .0104-.0130-.0156 .0132-.0165-.0198 .0151-.0189-.0227 .0173-.0217-.0260 .0183-.0228-.0274
Рекомендуемые режимы резания действительны при внутреннем подводе СОЖ, который обеспечивает наибольшую эффективность
обработки.
Минимально рекомендуемое давление СОЖ – 15 бар
При наружном подводе СОЖ:
- Необходимо скорректировать режимы резания для обеспечения эффективного дробления и эвакуации стружки
- Следует снизить подачу по сравнению с той, которая допустима при внутреннем подводе СОЖ
B 106
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
860-MM
Внутренний подвод СОЖ
Метрические значения
Дюймовые значения
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
),
м/мин
HB
M
Аустенитная нержавеющая сталь
(min-нач.-max)
M1.0.C.UT Отливка+без термообработки 165 48 - 60 - 72
M1.0.Z.AQ Отожженная/закаленная 200 48 - 60 - 72
M1.0.Z.PH Дисперсионно-твердеющая 350 44 - 55 - 66
M1.1.Z.AQ Улучшенная обрабатываемость 165 48 - 60 - 72
M1.2.Z.AQ Автоматная 200 48 - 60 - 72
M1.3.C.AQ Стабилизированная титаном+отливка 200 48 - 60 - 72
M1.3.Z.AQ Стабилизированная титаном 200 48 - 60 - 72
M1.4.Z.AQ Высокой прочности 250 64 - 80 - 96
Супераустенитная (Ni>20%) нержавеющая сталь
M2.0.C.AQ Отливка+отожженная/закаленная 165 48 - 60 - 72
M2.0.Z.AQ Отожженная/закаленная 200 48 - 60 - 72
Дуплексная (аустенитная/ферритная) нержавеющая сталь
M3.1.Z.AQ >60% феррита (N<0,10%) 250 64 - 80 - 96
M3.2.Z.AQ <60% феррита (N
0,10%) 250 64 - 80 - 96
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
) фут/мин
HB
M
Аустенитная нержавеющая сталь
(min-нач.-max)
M1.0.C.UT Отливка+без термообработки 165 157 - 197 - 236
M1.0.Z.AQ Отожженная/закаленная 200 157 - 197 - 236
M1.0.Z.PH Дисперсионно-твердеющая 350 144 - 180 - 217
M1.1.Z.AQ Улучшенная обрабатываемость 165 157 - 197 - 236
M1.2.Z.AQ Автоматная 200 157 - 197 - 236
M1.3.C.AQ Стабилизированная титаном+отливка 200 157 - 197 - 236
M1.3.Z.AQ Стабилизированная титаном 200 157 - 197 - 236
M1.4.Z.AQ Высокой прочности 250 210 - 262 - 315
Супераустенитная (Ni>20%) нержавеющая сталь
M2.0.C.AQ Отливка+отожженная/закаленная 165 157 - 197 - 236
M2.0.Z.AQ Отожженная/закаленная 200 157 - 197 - 236
Дуплексная (аустенитная/ферритная) нержавеющая сталь
M3.1.Z.AQ >60% феррита (N<0,10%) 250 210 - 262 - 315
M3.2.Z.AQ <60% феррита (N
0,10%) 250 210 - 262 - 315
B 107
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
860-MM
Внутренний подвод СОЖ
Метрические значения
Дюймовые значения
Диаметр сверла, мм
3 4 6 8 10 12 16
Подача (f
n
), mm/об.
(min-нач.-max)
0.058-0.072-0.086 0.073-0.091-0.109 0.103-0.129-0.155 0.134-0.168-0.202 0.134-0.168-0.202 0.162-0.202-0.242 0.214-0.268-0.322
0.080-0.100-0.120 0.080-0.100-0.120 0.088-0.110-0.132 0.096-0.120-0.144 0.112-0.140-0.168 0.128-0.160-0.192 0.160-0.200-0.240
0.032-0.040-0.048 0.032-0.040-0.048 0.058-0.073-0.088 0.096-0.120-0.144 0.122-0.140-0.168 0.128-0.160-0.192 0.160-0.200-0.240
0.058-0.072-0.086 0.073-0.091-0.109 0.103-0.129-0.155 0.134-0.168-0.202 0.134-0.168-0.202 0.162-0.202-0.242 0.214-0.268-0.322
0.080-0.100-0.120 0.080-0.100-0.120 0.088-0.110-0.132 0.096-0.120-0.144 0.112-0.140-0.168 0.128-0.160-0.192 0.160-0.200-0.240
0.080- 0.100-0.120 0.080-0.100-0.120 0.088-0.110-0.132 0.096-0.120-0.144 0.112-0.140-0.168 0.128-0.160-0.192 0.160-0.200-0.240
0.080-0.100-0.120 0.080-0.100-0.120 0.088-0.110-0.132 0.096-0.120-0.144 0.112-0.140-0.168 0.128-0.160-0.192 0.160-0.200-0.240
0.080-0.100-0.120 0.080-0.100-0.120 0.088-0.110-0.132 0.096-0.120-0.144 0.112-0.140-0.168 0.128-0.160-0.192 0.160-0.200-0.240
0.058-0.072-0.086 0.073-0.091-0.109 0.103-0.129-0.155 0.134-0.168-0.202 0.134-0.168-0.202 0.162-0.202-0.242 0.214-0.268-0.322
0.080-0.100-0.120 0.080-0.100-0.120 0.088-0.110-0.132 0.096-0.120-0.144 0.112-0.140-0.168 0.128-0.160-0.192 0.160-0.200-0.240
0.080-0.100-0.120 0.080-0.100-0.120 0.088-0.110-0.132 0.096-0.120-0.144 0.112-0.140-0.168 0.128-0.160-0.192 0.160-0.200-0.240
0.080-0.100-0.120 0.080-0.100-0.120 0.088-0.110-0.132 0.096-0.120-0.144 0.112-0.140-0.168 0.128-0.160-0.192 0.160-0.200-0.240
Диаметр сверла, дюйм
.1181 .1575 .2362 .315 .3937 .4724 .6299
Подача (f
n
), дюйм/об.
(min-нач.-max)
.0023-.0028-.0034 .0029-.0036-.0043 .0041-.0051-.0061 .0053-.0066-.0080 .0053-.0066-.0080 .0064-.0080-.0095 .0084-.0106-.0127
.0031-.0039-.0047 .0031-.0039-.0047 .0035-.0043-.0052 .0038-.0047-.0057 .0044-.0055-.0066 .0050-.0063-.0076 .0063-.0079-.0094
.0013-.0016-.0019 .0013-.0016-.0019 .0023-.0029-.0035 .0038-.0047-.0057 .0044-.0055-.0066 .0050-.0063-.0076 .0063-.0079-.0094
.0023-.0028-.0034 .0029-.0036-.0043 .0041-.0051-.0061 .0053-.0066-.0080 .0053-.0066-.0080 .0064-.0080-.0095 .0084-.0106-.0127
.0031-.0039-.0047 .0031-.0039-.0047 .0035-.0043-.0052 .0038-.0047-.0057 .0044-.0055-.0066 .0050-.0063-.0076 .0063-.0079-.0094
.0031-.0039-.0047 .0031-.0039-.0047 .0035-.0043-.0052 .0038-.0047-.0057 .0044-.0055-.0066 .0050-.0063-.0076 .0063-.0079-.0094
.0031-.0039-.0047 .0031-.0039-.0047 .0035-.0043-.0052 .0038-.0047-.0057 .0044-.0055-.0066 .0050-.0063-.0076 .0063-.0079-.0094
.0031-.0039-.0047 .0031-.0039-.0047 .0035-.0043-.0052 .0038-.0047-.0057 .0044-.0055-.0066 .0050-.0063-.0076 .0063-.0079-.0094
.0023-.0028-.0034 .0029-.0036-.0043 .0041-.0051-.0061 .0053-.0066-.0080 .0053-.0066-.0080 .0064-.0080-.0095 .0084-.0106-.0127
.0031-.0039-.0047 .0031-.0039-.0047 .0035-.0043-.0052 .0038-.0047-.0057 .0044-.0055-.0066 .0050-.0063-.0076 .0063-.0079-.0094
.0031-.0039-.0047 .0031-.0039-.0047 .0035-.0043-.0052 .0038-.0047-.0057 .0044-.0055-.0066 .0050-.0063-.0076 .0063-.0079-.0094
.0031-.0039-.0047 .0031-.0039-.0047 .0035-.0043-.0052 .0038-.0047-.0057 .0044-.0055-.0066 .0050-.0063-.0076 .0063-.0079-.0094
B 108
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
R840, R841 и R846 для отверстий диаметром 3-20 мм
Метрические значения
Твердость по
Бринеллю Марка
сплава Скорость
резания (V
c
),
м/мин
Диаметр сверла, мм
Код CMC
3.00–6.00 6.01–10.00 10.01–14.00 14.01–20.00
ISO Обрабатываемый материал HB Подача, f
n
мм/об
3)
P
Нелегированная сталь
P1.0.Z.AN C = 0,05–0,10 % 125 1220 80-140 0.10-0.25 0.15-0.34 0.20-0.40 0.22-0.45
P1.0.Z.AN C = 0.1–0.25% 125 1220 80-140 0.10-0.25 0.15-0.34 0.20-0.40 0.22-0.45
P1.2.Z.AN C = 0.25–0.55% 150 1220 80-140 0.10-0.25 0.15-0.34 0.20-0.40 0.22-0.45
P1.3.Z.AN C = 0.55–0.80% 170 1220 70-130 0.10-0.25 0.15-0.34 0.20-0.40 0.22-0.45
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 1220 70-120 0.10-0.25 0.15-0.34 0.20-0.40 0.22-0.45
Низколегированная сталь
P2.1.Z.AN Незакаленная 180 1220 70-120 0.10-0.20 0.14-0.30 018-0.35 0.20-0.40
P2.5.Z.HT Закаленная и отпущенная 275 1220 70-100 0.10-0.20 0.14-0.30 018-0.35 0.20-0.40
P2.5.Z.HT Закаленная и отпущенная 350 1220 50-80 0.10-0.20 0.14-0.25 018-0.35 0.20-0.38
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 1220 40-80 0.08-0.14 0.10-0.22 0.14-0.25 0.16-0.32
P3.0.Z.HT Инструментальная сталь 325 1220 40-70 0.08-0.14 0.10-0.22 0.12-0.25 0.18-0.28
Сталь (отливки)
P1.5.C.UT Нелегированная 180 1220 70-130 0.10-0.25 0.15-0.34 0.20-0.40 0.22-0.45
P2.6.C.UT Низколегированная (легир. эл-тов
5%) 200 1220 70-120 0.10-0.25 0.15-0.34 0.20-0.40 0.22-0.45
MНержавеющая сталь
P5.0.Z.AN Незакаленная/Ферритная/Мартенситная 200 1220 40-80
1)
0.08-0.14 0.08-0.20 0.12-0.22 0.14-0.24
M1.0.Z.AQ Аустенитная 180 1220 40-80
1)
0.08-0.14 0.08-0.20 0.12-0.22 0.14-0.24
Нержавеющая сталь
M1.0.C.UT Аустенитное литье 200 1220 40-80
1)
0.08-0.14 0.08-0.20 0.12-0.22 0.14-0.24
SЖаропрочные сплавы на основе никеля
S2.0.Z.AN Отоженные или после отпуска в расплаве солей 250 1220 10-25 0.06-0.12 0.08-0.15 0.08-0.15 0.10-0.16
S2.0.Z.AG Подвергнутые старению, в т.ч. после отжига в расплаве
солей 350 1220 10-25 0.06-0.12 0.08-0.15 0.08-0.15 0.10-0.16
S2.0.C.NS Литье, в т. ч. подвергнутое старению 320 1220 10-25 0.06-0.12 0.08-0.15 0.08-0.15 0.10-0.16
Сплавы на основе титана
S4.2.Z.AN
, близкие к
и
+
сплавы, отожженые Rm
2)
= 850 1220 20-60 0.06-0.12 0.08-0.20 0.14-0.28 0.16-0.30
S4.3.Z.AG
+
сплавы, подвергнутые старению,
сплавы, отожжен.
или подвергнутые старению Rm
2)
=1050 1220 20-60 0.06-0.12 0.08-0.20 0.14-0.28 0.16-0.30
KКовкий чугун
K1.1.C.NS Ферритный (элементная стружка) 130 1220 90-150 0.15-0.30 0.25-0.40 0.35-0.60 0.40-0.60
1210 100-160 0.15-0.30 0.25-0.40 0.35-0.60 0.40-0.60
K1.1.C.NS Перлитный (сливная стружка) 230 1220 70-130 0.15-0.25 0.20-0.35 0.30-0.55 0.35-0.55
1210 100-150 0.15-0.25 0.20-0.35 0.30-0.55 0.35-0.55
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 1220 90-150 0.15-0.30 0.25-0.40 0.35-0.60 0.40-0.60
1210 140-200 0.15-0.30 0.25-0.40 0.35-0.60 0.40-0.60
K2.2.C.UT Высокой прочности на растяжение 260 1220 70-130 0.15-0.25 0.20-0.35 0.30-0.55 0.35-0.55
1210 100-140 0.15-0.25 0.20-0.35 0.30-0.55 0.35-0.55
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 160 1220 80-110 0.15-0.30 0.25-0.40 0.35-0.60 0.40-0.60
1210 110-150 0.15-0.30 0.25-0.40 0.35-0.60 0.40-0.60
K3.3.C.UT Перлитный 250 1220 70-100 0.15-0.25 0.20-0.35 0.30-0.55 0.35-0.55
1210 100-140 0.15-0.25 0.20-0.35 0.30-0.55 0.35-0.55
KCGI 1210 90-130 0.15-0.30 0.20-0.40 0.30-0.60 0.35-0.60
HЗакалённая сталь
H1.3.Z.HA Закаленная и отпущенная 43-47 HRc 1220 30-50 0.06-0.10 0.08-0.12 0.10-0.15 0.12-0.18
H1.3.Z.HA 47-60 HRc 1220 15-25 0.06-0.10 0.08-0.12 0.10-0.15 0.12-0.18
NАлюминиевые сплавы
N1.2.Z.AG Деформируемые, в т. ч. в холодном состоянии не
подвергнутые старению 60 N20D 120-230 0.15-0.25 0.20-0.40 0.30-0.50 0.40-0.60
N1.3.C.UT Литье, не подвергнутое старению 75 N20D 120-230 0.15-0.25 0.20-0.40 0.30-0.50 0.40-0.60
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы,
1% Pb 110 N20D 90-150 0.15-0.25 0.20-0.40 0.30-0.50 0.40-0.60
N3.2.U.UT Латунь, свинцовистая бронза,
1% Pb 90 N20D 90-150 0.15-0.25 0.20-0.40 0.30-0.50 0.40-0.60
1)
При сверлении нержавеющих сталей рекомендуется внутренний подвод охлаждения, так как СОЖ существенно влияет на эвакуацию стружки и стойкость
инструмента.
2)
R
m
= предел прочности на растяжение в MПa.
3)
Более высокие подачи следует выбирать при достаточной жесткости оборудования и хороших условиях обработки.
B 109
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
R840, R841 и R846 для отверстий диаметром 0,118-0,787"
Дюймовые значения
Твердость по
Бринеллю Марки
сплавов Скорость
резания (V
c
)
фут/мин
Диаметр сверла, дюйм
Код CMC
.118-.236 .237-.394 .395-.551 .552-.787
ISO Обрабатываемый материал HB Подача f
n
дюйм/об
3)
PНелегированная сталь
P1.0.Z.AN C = 0.05-0.10% 125 1220 260-460 .004-.010 .006-.013 .008-.016 .009-.018
P1.0.Z.AN C = 0.10-0.25% 125 1220 260-460 .004-.010 .006-.013 .008-.016 .009-.018
P1.2.Z.AN C = 0.25-0.55% 150 1220 260-460 .004-.010 .006-.013 .008-.016 .009-.018
P1.3.Z.AN C = 0.55-0.80% 170 1220 230-430 .004-.010 .006-.013 .008-.016 .009-.018
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 1220 230-400 .004-.010 .006-.013 .008-.016 .009-.018
Низколегированная сталь
P2.1.Z.AN Незакаленная 180 1220 230-400 .004-.008 .006-.012 .007-.014 .008-.016
P2.5.Z.HT Закаленная и отпущенная 275 1220 230-330 .004-.008 .006-.012 .007-.014 .008-.016
P2.5.Z.HT Закаленная и отпущенная 350 1220 160-260 .004-.008 .006-.010 .007-.014 .008-.016
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 1220 130-260 .003-.006 .004-.009 .006-.010 .006-.013
P3.0.Z.HT Инструментальная сталь 325 1220 130-230 .003-.006 .004-.009 .005-.010 .007-.011
Сталь (отливки)
P1.5.C.UT Нелегированная 180 1220 230-430 .004-.010 .006-.013 .008-.016 .009-.018
P2.6.C.UT Низколегированная (легир. эл-тов
5%) 200 1220 230-400 .004-.010 .006-.013 .008-.016 .009-.018
MНержавеющая сталь
P5.0.Z.AN Незакаленная/Ферритная/Мартенситная 200 1220 130-260
1)
.003-.006 .003-.008 .005-.009 .006-.009
.
M1.0.Z.AQ Аустенитная 180 1220 130-260
1)
.003-.006 .003-.008 .005-.009 .006-.009
.
Нержавеющая сталь
M1.0.C.UT Аустенитное литье 200 1220 130-260
1)
.003-.006 .003-.008 .005-.009 .006-.009
1030 .003-.008 .004-.010 .006-.012 .007-.014
SЖаропрочные сплавы на основе никеля
S2.0.Z.AN Отоженные или после отпуска в расплаве солей 250 1220 30-80 .002-.005 .003-.006 .003-.006 .004-.006
S2.0.Z.AG Подвергнутые старению, в т.ч. после отжига в расплаве
солей 350 1220 30-80 .002-.005 .003-.006 .003-.006 .004-.006
S2.0.C.NS Литье, в т. ч. подвергнутое старению 320 1220 30-80 .002-.005 .003-.006 .003-.006 .004-.006
Сплавы на основе титана
S4.2.Z.AN
, близкие к
и
+
сплавы, отожженые Rm
2)
= 850 1220 70-200 .002-.005 .003-.008 .006-.011 .006-.012
S4.3.Z.AG
+
сплавы, подвергнутые старению,
сплавы, отожжен.
или подвергнутые старению Rm
2)
=1050 1220 70-200 .002-.005 .003-.008 .006-.011 .006-.012
KКовкий чугун
K1.1.C.NS Ферритный (элементная стружка) 130 1220 300-500 .006-.012 .010-.016 .014-.024 .016-.024
1210 330-560 .006-.012 .010-.016 .014-.024 .016-.024
K1.1.C.NS Перлитный (сливная стружка) 230 1220 230-430 .006-.010 .008-.014 .012-.022 .014-.022
1210 300-500 .006-.010 .008-.014 .012-.022 .014-.022
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 1220 300-500 .006-.012 .010-.016 .014-.024 .016-.024
1210 330-560 .006-.012 .010-.016 .014-.024 .016-.024
K2.2.C.UT Высокой прочности на растяжение 260 1220 230-430 .006-.010 .008-.014 .012-.022 .014-.022
1210 300-500 .006-.010 .008-.014 .012-.022 .014-.022
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 160 1220 80-300 .006-.012 .010-.016 .014-.024 .016-.024
1210 330-500 .006-.012 .010-.016 .014-.024 .016-.024
K3.3.C.UT Перлитный 250 1220 200-300 .006-.010 .008-.014 .012-.022 .014-.022
1210 300-500 .006-.010 .008-.014 .012-.022 .014-.022
KCGI 1210 230-400 .006-.012 .010-.016 .014-.024 .016-.024
HЗакалённая сталь
H1.3.Z.HA Закаленная и отпущенная 43-47 HRc 1220 90-150 .002-.004 .003-.005 .004-.006 .005-.007
H1.3.Z.HA 47-60 HRc 1220 50-80 .002-.004 .003-.005 .004-.006 .005-.007
NАлюминиевые сплавы
N1.2.Z.AG Деформируемые, в т. ч. в холодном состоянии не
подвергнутые старению 60 N20D 400-750 .006-.010 .008-.016 .012-.020 .016-.024
N1.3.C.UT Литье, не подвергнутое старению 75 N20D 400-750 .006-.010 .008-.016 .012-.020 .016-.024
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы,
1% Pb 110 N20D 240-450 .006-.010 .008-.016 .012-.020 .016-.024
N3.2.U.UT Латунь, свинцовистая бронза,
1% Pb 90 N20D 240-450 .006-.010 .008-.016 .012-.020 .016-.024
1)
При сверлении нержавеющих сталей рекомендуется внутренний подвод охлаждения, так как СОЖ существенно влияет на эвакуацию стружки и стойкость
инструмента.
2)
R
m
= предел прочности на растяжение в MПa.
3)
Более высокие подачи следует выбирать при достаточной жесткости оборудования и хороших условиях обработки.
B 110
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
R840 для отверстий диаметром 0,30-2,90 мм
Метрические значения
Твердость по
Бринеллю Сплав Скорость
резания
(V
c
), м/мин
Диаметр сверла, мм
0.30-1.40
Сплав Скорость
резания
(V
c
), м/мин
1.50-2.90
Код CMC Обрабатываемый материал Подача, f
n
, мм/об Подача, f
n
, мм/об
ISO HB
PНелегированная сталь
P1.0.Z.AN C = 0,05–0,10 % 125 H10F 15-50 0.005-0.022 1020 80-100 0.04-0.08
P1.0.Z.AN C = 0.1–0.25% 125 H10F 15-50 0.005-0.022 1020 80-100 0.04-0.08
P1.2.Z.AN C = 0.25–0.55% 150 H10F 15-50 0.005-0.022 1020 70-85 0.03-0.07
P1.3.Z.AN C = 0.55–0.80% 170 H10F 15-50 0.005-0.022 1020 70-85 0.03-0.07
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 H10F 10-42 0.004-0.020 1020 65-80 0.03-0.07
Низколегированная сталь
P2.1.Z.AN Незакаленная 180 H10F 15-50 0.005-0.022 1020 60-75 0.03-0.06
P2.5.Z.HT Закаленная и отпущенная 275 H10F 10-42 0.004-0.018 1020 45-60 0.03-0.06
P2.5.Z.HT Закаленная и отпущенная 350 H10F 7-27 0.003-0.014 1020 35-50 0.015-0.030
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 H10F 6-24 0.004-0.0175 1020 45-60 0.03-0.07
P3.0.Z.HT Инструментальная сталь 325 H10F 5-20 0.004-0.0175 1020 40-50 0.03-0.06
Сталь (отливки)
P1.5.C.UT Нелегированная 180 H10F 15-50 0.005-0.022 1020 60-75 0.03-0.06
P2.6.C.UT Низколегированная (легир. эл-тов
5%) 200 H10F 15-50 0.005-0.022 1020 50-65 0.03-0.06
SСплавы на основе титана
S4.2.Z.AN
, близкие к
и
+
сплавы, отожженые Rm = 850 H10F 4-17 0.0023-0.01 1020 30-40 0.02-0.04
S4.3.Z.AG
+
сплавы, подвергнутые старению,
сплавы,
отожжен. или подвергнутые старению Rm =1050 H10F 3-13 0.0015-0.007 1020 30-40 0.02-0.04
KКовкий чугун
K1.1.C.NS Ферритный (элементная стружка) 130 H10F 10-42 0.0048-0.021 1020 70-95 0.06-0.10
K1.1.C.NS Перлитный (сливная стружка) 230 H10F 6-30 0.0048-0.021 1020 65-80 0.06-0.10
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 H10F 13-51 0.0056-0.0245 1020 70-95 0.06-0.10
K2.2.C.UT Высокой прочности на растяжение 260 H10F 10-42 0.0048-0.021 1020 60-80 0.06-0.10
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 160 H10F 10-42 0.0048-0.021 1020 60-80 0.06-0.10
K3.3.C.UT Перлитный 250 H10F 8-34 0.0032-0.014 1020 50-65 0.06-0.10
HЗакалённая сталь
H1.3.Z.HA Закаленная и отпущенная 43-47 HRc – – – 1020 20-30 0.01-0.02
H1.3.Z.HA 47-60 HRc – – – 1020 20-30 0.01-0.02
N
Алюминиевые сплавы
N1.2.Z.AG Деформированные, в т.ч. холоднообработанные, не
подвергнутые старению 60 H10F 35-135 0.0072-0.0315 1020 200-250 0.06-0.10
N1.3.C.UT Литье, не подвергнутое старению 75 H10F 24-95 0.0072-0.0315 1020 150-200 0.06-0.10
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы,
1% Pb 110 H10F 17-68 0.0064-0.028 1020 140-170 0.06-0.10
N3.2.U.UT Латунь, свинцовистая бронза,
1% Pb 90 H10F 10-40 0.0064-0.028 1020 160-190 0.06-0.10
Более высокие подачи следует выбирать при достаточной жёсткости оборудования и хороших условиях обработки.
Более высокие подачи из рекомендуемого диапазона соответствуют большим диаметрам свёрл, и наоборот:
Например: f
n
= 0.10-0.14-0.25
Например: D
c
= 3.0-5.0-6.0
B 111
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
R840 для отверстий диаметром 0,012-0,114"
Дюймовые значения
Диаметр сверла Диаметр сверла
Твердость по
Бринеллю Сплав
Скорость
резания
(V
c
) фут/мин
0,30-1,40 мм
(0,012-0,055")
Сплав
Скорость
резания
(V
c
) фут/мин
1,50-2,90 мм
(0,059-0,114")
Код CMC Обрабатываемый материал Подача f
n
дюйм/об Подача f
n
дюйм/об
ISO HB
PНелегированная сталь
P1.0.Z.AN C = 0.05-0.10% 125 H10F 50-170 0.0002-0.0009 1020 260-330 .002-.003
P1.0.Z.AN C = 0.10-0.25% 125 H10F 50-170 0.0002-0.0009 1020 260-330 .002-.003
P1.2.Z.AN C = 0.25-0.55% 150 H10F 50-170 0.0002-0.0009 1020 230-280 .001-.003
P1.3.Z.AN C = 0.55-0.80% 170 H10F 50-170 0.0002-0.0009 1020 230-280 .001-.003
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 H10F 30-140 0.00015-0.0008 1020 210-260 .001-.003
Низколегированная сталь
P2.1.Z.AN Незакаленная 180 H10F 50-170 0.0002-0.0009 1020 200-250 .001-.002
P2.5.Z.HT Закаленная и отпущенная 275 H10F 30-140 0.00015-0.0007 1020 150-200 .001-.002
P2.5.Z.HT Закаленная и отпущенная 350 H10F 25-90 0.0001-0.0006 1020 115-160 .001-.002
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 H10F 20-80 0.00015-0.0007 1020 150-200 .001-.003
P3.0.Z.HT Инструментальная сталь 325 H10F 17-65 0.00015-0.0007 1020 130-160 .001-.002
Сталь (отливки)
P1.5.C.UT Нелегированная 180 H10F 50-170 0.0002-0.0009 1020 200-250 .001-.002
P2.6.C.UT Низколегированная (легир. эл-тов
5%) 200 H10F 50-170 0.0002-0.0009 1020 160-210 .001-.002
SСплавы на основе титана
S4.2.Z.AN
, близкие к
и
+
сплавы, отожженые Rm = 850 H10F 15-55 0.0001-0.0004 1020 100-130 .001-.002
S4.3.Z.AG
+
сплавы, подвергнутые старению,
сплавы, отожжен.
или подвергнутые старению Rm =1050 H10F 10-45 0.00006-0.0003 1020 100-130 .001-.002
KКовкий чугун
K1.1.C.NS Ферритный (элементная стружка) 130 H10F 30-140 0.0002-0.0008 1020 230-310 .002-.004
K1.1.C.NS Перлитный (сливная стружка) 230 H10F 20-100 0.0002-0.0008 1020 210-260 .002-.004
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 H10F 40-170 0.0002-0.00095 1020 230-310 .002-.004
K2.2.C.UT Высокой прочности на растяжение 260 H10F 30-140 0.0002-0.0008 1020 200-260 .002-.004
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 160 H10F 30-140 0.0002-0.0008 1020 200-260 .002-.004
K3.3.C.UT Перлитный 250 H10F 25-15 0.00012-0.0006 1020 160-210 .002-.004
HЗакалённая сталь
H1.3.Z.HA Закаленная и отпущенная 43-47 HRc – – – 1020 65-100 .0004-.0008
H1.3.Z.HA 47-60 HRc – – – 1020 65-100 .0004-.0008
N
Алюминиевые сплавы
N1.2.Z.AG Деформированные, в т.ч. холоднообработанные, не
подвергнутые старению 60 H10F 120-450 0.0003-0.0012 1020 650-820 .002-.004
N1.3.C.UT Литье, не подвергнутое старению 75 H10F 80-310 0.0003-0.0012 1020 490-650 .002-.004
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы,
1% Pb 110 H10F 60-220 0.00025-0.0011 1020 460-560 .002-.004
N3.2.U.UT Латунь, свинцовистая бронза,
1% Pb 90 H10F 30-130 0.00025-0.0011 1020 520-620 .002-.004
Более высокие подачи следует выбирать при достаточной жёсткости оборудования и хороших условиях обработки.
Более высокие подачи из рекомендуемого диапазона соответствуют большим диаметрам свёрл, и наоборот:
Пример: f
n
= .004-.006-.010"
Пример: D
c
= .039-.197-.236"
B 112
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
861 - GP
Метрические значения
Твердость по
Бринеллю Скорость резания
ISO
Код MC Код CMC Обрабатываемый материал
v
c
, м/мин
HB Min Max
PНелегированная сталь
P1.1.Z.AN 01.1 C=0.1-0.25% 125 76 150
P1.2.Z.AN 01.2 C=0.25-0.55% 190 76 150
Низколегированная сталь
P2.2.Z.AN 02.1 Отожженная 240 52 114
P2.5.Z.HT 02.2 Закаленная и отпущенная 330 52 114
Высоколегированная сталь
P3.0.Z.AN 03.11 Отожженная 200 52 114
P4.0.S.NS
Порошковые стали
150 76 132
Нержавеющая сталь
P5.1.Z.AN 05.11 /15.11 Ферритная, мартенситная 200 24 114
MНержавеющая сталь
M1.0.Z.AQ 05.21/15.21 Аустенитная 200 24 66
M2.0.Z.AQ 05.21/15.21 Супер аустенитная Ni
20% 200 24 42
M3.2.Z.AQ 05.52/15.52 Дуплексная (аустенитная/ферритная) 260 24 36
KКовкий чугун
K1.1.C.NS 07.1/07.2 Ферритный/Перлитный 200 64 96
Серый чугун
K2.1.C.UT 08.1 Низкой прочности на растяжение 180 88 132
K2.2.C.UT 08.2 Высокой прочности на растяжение 245 64 96
Чугун с шаровидным графитом
K3.1.C.UT 09.1 Ферритный 155 64 96
K3.3.C.UT 09.2 Перлитный 265 64 96
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 64 96
NАлюминиевые сплавы
N1.1.Z.UT Промышленный, технически чистый 30 200 300
N1.2.Z.AG Сплавы AlSi, Si
1% 100 200 300
N1.3.C.AG 30.21 Литье, AlSi, Si > 1% and < 13% 90 120 240
N1.4.C.NS Литье, AlSi, Si
13% 130 120 180
N2.0.C.UT
Магниевые сплавы
70 120 240
Медь и медные сплавы
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 100 150
N3.2.C.UT Свинцовая латунь, свинцовистая бронза (Pb
1%) 90 176 264
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 176 264
N3.4.C.UT Высокопрочные бронзы (>225HB) 300 80 120
N4.0.C.UT
Сплавы на основе цинка
70 76 264
B 113
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
861 - GP
Метрические значения
Диаметр сверла, DC, мм
f
n
, мм/об
3.00-3.99 4.00-4.99 5.00-5.99 6.00-7.99 8.00-9.99 10.00-11.99 12.00
Min Max Min Max Min Max Min Max Min Max Min Max Min Max
0.10 0.13 0.12 0.15 0.13 0.17 0.15 0.20 0.20 0.26 0.25 0.33 0.28 0.38
0.10 0.13 0.12 0.15 0.13 0.17 0.15 0.20 0.20 0.26 0.25 0.33 0.28 0.38
0.07 0.10 0.08 0.12 0.09 0.13 0.11 0.15 0.14 0.20 0.17 0.25 0.20 0.28
0.07 0.10 0.08 0.12 0.09 0.13 0.11 0.15 0.14 0.20 0.17 0.25 0.20 0.28
0.07 0.10 0.08 0.12 0.09 0.13 0.11 0.15 0.14 0.20 0.17 0.25 0.20 0.28
0.10 0.13 0.12 0.15 0.13 0.17 0.15 0.20 0.20 0.26 0.25 0.33 0.28 0.38
0.07 0.10 0.08 0.12 0.09 0.13 0.11 0.15 0.14 0.20 0.17 0.25 0.20 0.28
0.07 0.10 0.08 0.12 0.09 0.13 0.11 0.15 0.14 0.20 0.17 0.25 0.20 0.28
0.07 0.10 0.08 0.12 0.09 0.13 0.11 0.15 0.14 0.20 0.17 0.25 0.20 0.28
0.06 0.08 0.07 0.09 0.08 0.10 0.10 0.12 0.13 0.15 0.16 0.18 0.19 0.21
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29
0.12 0.14 0.14 0.16 0.16 0.18 0.19 0.21 0.25 0.27 0.32 0.34 0.37 0.39
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29
0.12 0.14 0.14 0.16 0.16 0.18 0.19 0.21 0.25 0.27 0.32 0.34 0.37 0.39
0.12 0.14 0.14 0.16 0.16 0.18 0.19 0.21 0.25 0.27 0.32 0.34 0.37 0.29
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.39
0.12 0.14 0.14 0.16 0.16 0.18 0.19 0.21 0.25 0.27 0.32 0.34 0.37 0.39
0.12 0.14 0.14 0.16 0.16 0.18 0.19 0.21 0.25 0.27 0.32 0.34 0.37 0.39
0.12 0.14 0.14 0.16 0.16 0.18 0.19 0.21 0.25 0.27 0.32 0.34 0.37 0.29
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.39
0.12 0.14 0.14 0.16 0.16 0.18 0.19 0.21 0.25 0.27 0.32 0.34 0.37 0.39
B 114
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
861 - GP
Дюймовые значения
Твердость по
Бринеллю Скорость резания
ISO
Код MC Код CMC Обрабатываемый материал
v
c
, фут/мин
HB Min Max
PНелегированная сталь
P1.1.Z.AN 01.1 C=0.1-0.25% 125 250 490
P1.2.Z.AN 01.2 C=0.25-0.55% 190 250 490
Низколегированная сталь
P2.2.Z.AN 02.1 Отожженная 240 170 375
P2.5.Z.HT 02.2 Закаленная и отпущенная 330 170 375
Высоколегированная сталь
P3.0.Z.AN 03.11 Отожженная 200 170 375
P4.0.S.NS
Порошковые стали
150 250 433
Нержавеющая сталь
P5.1.Z.AN 05.11 /15.11 Ферритная, мартенситная 200 80 375
MНержавеющая сталь
M1.0.Z.AQ 05.21/15.21 Аустенитная 200 80 215
M2.0.Z.AQ 05.21/15.21 Супер аустенитная Ni
20% 200 80 140
M3.2.Z.AQ 05.52/15.52 Дуплексная (аустенитная/ферритная) 260 80 120
KКовкий чугун
K1.1.C.NS 07.1/07.2 Ферритный/Перлитный 200 210 315
Серый чугун
K2.1.C.UT 08.1 Низкой прочности на растяжение 180 290 435
K2.2.C.UT 08.2 Высокой прочности на растяжение 245 210 315
Чугун с шаровидным графитом
K3.1.C.UT 09.1 Ферритный 155 210 315
K3.2.C.UT 09.2 Перлитный 265 210 315
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 210 315
NАлюминиевые сплавы
N1.1.Z.UT Промышленный, технически чистый 30 655 985
N1.2.Z.AG Сплавы AlSi, Si
1% 100 655 985
N1.3.C.AG 30.21 Литье, AlSi, Si > 1% and < 13% 90 395 785
N1.4.C.NS Литье, AlSi, Si
13% 130 395 590
N2.0.C.UT
Магниевые сплавы
70 395 785
Медь и медные сплавы
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 330 490
N3.2.C.UT Свинцовая латунь, свинцовистая бронза (Pb
1%) 90 575 865
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 575 865
N3.4.C.UT Высокопрочные бронзы (>225HB) 300 260 395
N4.0.C.UT
Сплавы на основе цинка
70 250 865
B 115
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
861 - GP
Дюймовые значения
Диаметр сверла, DC, дюйм
f
n
дюйм/об
.1181-.1571 .1572-.1964 .1965-.2358 .2359-.3146 .3147-.3933 .3934-.4720 .4721
Min Max Min Max Min Max Min Max Min Max Min Max Min Max
.0039 .0051 .0047 .0059 .0051 .0067 .0059 .0079 .0079 .0102 .0098 .0130 .0110 .0150
.0039 .0051 .0047 .0059 .0051 .0067 .0059 .0079 .0079 .0102 .0098 .0130 .0110 .0150
.0028 .0039 .0031 .0047 .0035 .0051 .0043 .0059 .0055 .0079 .0067 .0098 .0079 .0110
.0028 .0039 .0031 .0047 .0035 .0051 .0043 .0059 .0055 .0079 .0067 .0098 .0079 .0110
.0028 .0039 .0031 .0047 .0035 .0051 .0043 .0059 .0055 .0079 .0067 .0098 .0079 .0110
.0039 .0051 .0047 .0059 .0051 .0067 .0059 .0079 .0079 .0102 0098 .0130 .0110 .0150
.0028 .0039 .0031 .0047 .0035 .0051 .0043 .0059 .0055 .0079 .0067 .0098 .0079 .0110
.0028 .0039 .0031 .0047 .0035 .0051 .0043 .0059 .0055 .0079 .0067 .0098 .0079 .0110
.0028 .0039 .0031 .0047 .0035 .0051 .0043 .0059 .0055 .0079 .0067 .0098 .0079 .0110
.0024 .0031 .0028 .0035 .0031 .0039 .0039 .0047 .0051 .0059 .0063 .0071 .0075 .0083
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114
.0047 .0055 .0055 .0063 .0063 .0071 .0075 .0083 .0098 .0106 .0126 .0134 .0146 .0154
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114
.0047 .0055 .0055 .0063 .0063 .0071 .0075 .0083 .0098 .0106 .0126 .0134 .0146 .0154
.0047 .0055 .0055 .0063 .0063 .0071 .0075 .0083 .0098 .0106 .0126 .0134 .0146 .0114
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0154
.0047 .0055 .0055 .0063 .0063 .0071 .0075 .0083 .0098 .0106 .0126 .0134 .0146 .0154
.0047 .0055 .0055 .0063 .0063 .0071 .0075 .0083 .0098 .0106 .0126 .0134 .0146 .0154
.0047 .0055 .0055 .0063 .0063 .0071 .0075 .0083 .0098 .0106 .0126 .0134 .0146 .0114
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0154
.0047 .0055 .0055 .0063 .0063 .0071 .0075 .0083 .0098 .0106 .0126 .0134 .0146 .0154
B 116
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
861 - GM
12 - 15 x DC
Метрические значения
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
),
м/мин
HB Min Max
P
Нелегированная сталь
P1.1.Z.AN C=0.10-0.25% 125 80 156
P1.2.Z.AN C=0.25-0.55% 190 80 156
Низколегированная сталь
P2.2.Z.AN Отожженная 240 64 120
P2.5.Z.HT Закаленная и отпущенная 330 64 120
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 64 120
P4.0.S.NS
Порошковые стали
150 80 132
Нержавеющая сталь
P5.1.Z.AN Ферритная, мартенситная 200 20 120
M
Нержавеющая сталь
M1.0.Z.AQ Аустенитная 200 20 42
M2.0.Z.AQ Супер аустенитная Ni
20% 200 20 36
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 20 30
K
K1.1.C.NS
Ковкий чугун (ферритный, перлитный)
200 60 90
Серый чугун
K2.1.C.UT Низкой прочности 180 92 138
K2.2.C.UT Высокой прочности на растяжение 245 60 90
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 60 90
K3.3.C.UT Перлитный 265 60 90
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 60 90
N
Алюминиевые сплавы
N1.1.Z.UT Промышленный, технически чистый 30 216 324
N1.2.Z.AG Сплавы AlSi, Si
1% 100 216 324
N1.3.C.AG Литье, AlSi, Si > 1% and < 13% 90 72 216
N1.4.C.NS Литье, AlSi, Si
13% 130 72 108
N2.0.C.UT
Магниевые сплавы
70 72 216
Медь и медные сплавы
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 100 150
N3.2.C.UT Свинцовая латунь, свинцовистая бронза (Pb
1%) 90 176 264
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 176 264
N3.4.C.UT Высокопрочные бронзы (>225HB) 300 80 120
N4.0.C.UT
Сплавы на основе цинка
70 176 264
B 117
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
861 - GM
12 - 15 x DC
Метрические значения
Диаметр сверла, мм
f
n
, мм/об
3.00-3.99 4.00-4.99 5.00-5.99 6.00-7.99 8.00-9.99 10.00-11.99 12.00-14.99 15.00-15.99 16.00-17.99 18.00-20.00
MinMaxMinMaxMinMaxMinMaxMinMaxMinMaxMinMaxMinMaxMinMaxMinMax
0.10 0.13 0.12 0.15 0.13 0.17 0.15 0.20 0.20 0.26 0.25 0.33 0.28 0.38 0.31 0.42 0.32 0.43 0.34 0.45
0.10 0.13 0.12 0.15 0.13 0.17 0.15 0.20 0.20 0.26 0.25 0.33 0.28 0.38 0.31 0.42 0.32 0.43 0.34 0.45
0.10 0.13 0.12 0.15 0.13 0.17 0.15 0.20 0.20 0.26 0.25 0.33 0.28 0.38 0.31 0.42 0.32 0.43 0.34 0.45
0.10 0.13 0.12 0.15 0.13 0.17 0.15 0.20 0.20 0.26 0.25 0.33 0.28 0.38 0.31 0.42 0.32 0.43 0.34 0.45
0.10 0.13 0.12 0.15 0.13 0.17 0.15 0.20 0.20 0.26 0.25 0.33 0.28 0.38 0.31 0.42 0.32 0.43 0.34 0.45
0.10 0.13 0.12 0.15 0.13 0.17 0.15 0.20 0.20 0.26 0.25 0.33 0.28 0.38 0.31 0.42 0.32 0.43 0.34 0.45
0.10 0.13 0.12 0.15 0.13 0.17 0.15 0.20 0.20 0.26 0.25 0.33 0.28 0.38 0.31 0.42 0.32 0.43 0.34 0.45
0.07 0.10 0.08 0.12 0.09 0.13 0.11 0.15 0.14 0.20 0.17 0.25 0.20 0.28 0.22 0.31 0.23 0.32 0.25 0.34
0.07 0.10 0.08 0.12 0.09 0.13 0.11 0.15 0.14 0.20 0.17 0.25 0.20 0.28 0.22 0.31 0.23 0.32 0.25 0.34
0.07 0.10 0.08 0.12 0.09 0.13 0.11 0.15 0.14 0.20 0.17 0.25 0.20 0.28 0.22 0.31 0.23 0.32 0.25 0.34
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29 0.30 0.32 0.31 0.33 0.33 0.35
0.12 0.14 0.14 0.16 0.16 0.18 0.19 0.21 0.25 0.27 0.32 0.34 0.37 0.39 0.41 0.43 0.42 0.44 0.44 0.46
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29 0.30 0.32 0.31 0.33 0.33 0.35
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29 0.30 0.32 0.31 0.33 0.33 0.35
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29 0.30 0.32 0.31 0.33 0.33 0.35
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29 0.30 0.32 0.31 0.33 0.33 0.35
0.12 0.14 0.14 0.16 0.16 0.18 0.19 0.21 0.25 0.27 0.32 0.34 0.37 0.39 0.41 0.43 0.42 0.44 0.44 0.46
0.12 0.14 0.14 0.16 0.16 0.18 0.19 0.21 0.25 0.27 0.32 0.34 0.37 0.39 0.41 0.43 0.42 0.44 0.44 0.46
0.12 0.14 0.14 0.16 0.16 0.18 0.19 0.21 0.25 0.27 0.32 0.34 0.37 0.39 0.41 0.43 0.42 0.44 0.44 0.46
0.12 0.14 0.14 0.16 0.16 0.18 0.19 0.21 0.25 0.27 0.32 0.34 0.37 0.39 0.41 0.43 0.42 0.44 0.44 0.46
0.12 0.14 0.14 0.16 0.16 0.18 0.19 0.21 0.25 0.27 0.32 0.34 0.37 0.39 0.41 0.43 0.42 0.44 0.44 0.46
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29 0.30 0.32 0.31 0.33 0.33 0.35
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29 0.30 0.32 0.31 0.33 0.33 0.35
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29 0.30 0.32 0.31 0.33 0.33 0.35
0.06 0.08 0.07 0.09 0.08 0.10 0.10 0.12 0.13 0.15 0.16 0.18 0.19 0.21 0.21 0.23 0.22 0.24 0.24 0.26
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29 0.30 0.32 0.31 0.33 0.33 0.35
B 118
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
861 - GM
20 - 30 x DC
Метрические значения
ISO
Код MC Код CMC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
),
м/мин
HB Min Max
P
Нелегированная сталь
P1.1.Z.AN 01.1 C=0.10-0.25% 125 72 140
P1.2.Z.AN 01.2 C=0.25-0.55% 190 72 140
Низколегированная сталь
P2.2.Z.AN 02.1 Отожженная 240 58 135
P2.5.Z.HT 02.2 Закаленная и отпущенная 330 58 135
Высоколегированная сталь
P3.0.Z.AN 03.11 Отожженная 200 58 135
P4.0.S.NS
Порошковые стали
150 72 119
Нержавеющая сталь
P5.1.Z.AN 05.11 /15.11 Ферритная, мартенситная 200 19 108
M
Нержавеющая сталь
M1.0.Z.AQ 05.21/15.21 Аустенитная 200 19 38
M2.0.Z.AQ 05.21/15.21 Супер аустенитная Ni
20% 200 19 33
M3.2.Z.AQ 05.52/15.52 Дуплексная (аустенитная/ферритная) 260 19 28
K
K1.1.C.NS 07.1/07.2
Ковкий чугун
200 55 82
Серый чугун
K2.1.C.UT 08.1 Низкой прочности на растяжение 180 92 138
K2.2.C.UT 08.2 Высокой прочности на растяжение 245 55 82
Чугун с шаровидным графитом
K3.1.C.UT 09.1 Ферритный 155 55 82
K3.3.C.UT 09.2 Перлитный 265 55 82
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 55 82
N
Алюминиевые сплавы
N1.1.Z.UT Промышленный, технически чистый 30 194 292
N1.2.Z.AG Сплавы AlSi, Si
1% 100 194 292
N1.3.C.AG 30.21 Литье, AlSi, Si > 1% and < 13% 90 65 194
N1.4.C.NS Литье, AlSi, Si
13% 130 65 97
N2.0.C.UT
Магниевые сплавы
70 65 194
B 119
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
861 - GM
20 - 30 x DC
Метрические значения
Диаметр сверла, DC, мм
f
n
, мм/об
3.00-3.99 4.00-4.99 5.00-5.99 6.00-7.99 8.00-9.99 10.00-11.99 12.00
Min Max Min Max Min Max Min Max Min Max Min Max Min Max
0.07 0.10 0.08 0.12 0.09 0.13 0.11 0.15 0.14 0.20 0.17 0.25 0.20 0.28
0.07 0.10 0.08 0.12 0.09 0.13 0.11 0.15 0.14 0.20 0.17 0.25 0.20 0.28
0.07 0.10 0.08 0.12 0.09 0.13 0.11 0.15 0.14 0.20 0.17 0.25 0.20 0.28
0.07 0.10 0.08 0.12 0.09 0.13 0.11 0.15 0.14 0.20 0.17 0.25 0.20 0.28
0.07 0.10 0.08 0.12 0.09 0.13 0.11 0.15 0.14 0.20 0.17 0.25 0.20 0.28
0.07 0.10 0.08 0.12 0.09 0.13 0.11 0.15 0.14 0.20 0.17 0.25 0.20 0.28
0.07 0.10 0.08 0.12 0.09 0.13 0.11 0.15 0.14 0.20 0.17 0.25 0.20 0.28
0.04 0.07 0.05 0.08 0.06 0.09 0.07 0.11 0.09 0.14 0.11 0.17 0.13 0.20
0.04 0.07 0.05 0.08 0.06 0.09 0.07 0.11 0.09 0.14 0.11 0.17 0.13 0.20
0.04 0.07 0.05 0.08 0.06 0.09 0.07 0.11 0.09 0.14 0.11 0.17 0.13 0.20
0.06 0.08 0.07 0.09 0.08 0.10 0.10 0.12 0.13 0.15 0.16 0.18 0.19 0.21
0.12 0.14 0.14 0.16 0.16 0.18 0.19 0.21 0.25 0.27 0.32 0.34 0.37 0.39
0.06 0.08 0.07 0.09 0.08 0.10 0.10 0.12 0.13 0.15 0.16 0.18 0.19 0.21
0.06 0.08 0.07 0.09 0.08 0.10 0.10 0.12 0.13 0.15 0.16 0.18 0.19 0.21
0.06 0.08 0.07 0.09 0.08 0.10 0.10 0.12 0.13 0.15 0.16 0.18 0.19 0.21
0.06 0.08 0.07 0.09 0.08 0.10 0.10 0.12 0.13 0.15 0.16 0.18 0.19 0.21
0.12 0.14 0.14 0.16 0.16 0.18 0.19 0.21 0.25 0.27 0.32 0.34 0.37 0.39
0.12 0.14 0.14 0.16 0.16 0.18 0.19 0.21 0.25 0.27 0.32 0.34 0.37 0.39
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29
0.09 0.11 0.11 0.13 0.12 0.14 0.14 0.16 0.19 0.21 0.24 0.26 0.27 0.29
B 120
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
861 - GM
12 - 15 x DC
Дюймовые значения
ISO
Код MC Код CMC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
)
фут/мин
HB Min Max
PНелегированная сталь
P1.1.Z.AN 01.1 C=0.10-0.25% 125 260 510
P1.2.Z.AN 01.2 C=0.25-0.55% 190 260 510
Низколегированная сталь
P2.2.Z.AN 02.1 Отожженная 240 210 395
P2.5.Z.HT 02.2 Закаленная и отпущенная 330 210 395
Высоколегированная сталь
P3.0.Z.AN 03.11 Отожженная 200 210 395
P4.0.S.NS
Порошковые стали
150 260 435
Нержавеющая сталь
P5.1.Z.AN 05.11 /15.11 Ферритная, мартенситная 200 65 395
MНержавеющая сталь
M1.0.Z.AQ 05.21/15.21 Аустенитная 200 65 140
M2.0.Z.AQ 05.21/15.21 Супер аустенитная Ni
20% 200 65 120
M3.2.Z.AQ 05.52/15.52 Дуплексная (аустенитная/ферритная) 260 65 100
K
K1.1.C.NS 07.1/07.2
Ковкий чугун (ферритный, перлитный)
200 195 295
Серый чугун
K2.1.C.UT 08.1 Низкой прочности на растяжение 180 300 455
K2.2.C.UT 08.2 Высокой прочности на растяжение 245 195 295
Чугун с шаровидным графитом
K3.1.C.UT 09.1 Ферритный 155 195 295
K3.2.C.UT 09.2 Перлитный 265 195 295
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 195 295
NАлюминиевые сплавы
N1.1.Z.UT Промышленный, технически чистый 30 710 1065
N1.2.Z.AG Сплавы AlSi, Si
1% 100 710 1065
N1.3.C.AG 30.21 Литье, AlSi, Si > 1% and < 13% 90 235 710
N1.4.C.NS Литье, AlSi, Si
13% 130 235 355
N2.0.C.UT
Магниевые сплавы
70 235 710
Медь и медные сплавы
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 330 490
N3.2.C.UT Свинцовая латунь, свинцовистая бронза (Pb
1%) 90 575 865
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 575 865
N3.4.C.UT Высокопрочные бронзы (>225HB) 300 260 395
N4.0.C.UT
Сплавы на основе цинка
70 575 865
B 121
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
861 - GM
12 - 15 x DC
Дюймовые значения
Диаметр сверла, дюйм
f
n
дюйм/об
.1181-.1571 .1572-.1964 .1965-.2358 .2359-.3146 .3147-.3933 .3934-.4720 .4721-.5902 .5905-.6295 .6299-.7083 .7087-.7874
MinMaxMinMaxMinMaxMinMaxMinMaxMinMaxMinMaxMinMaxMinMaxMinMax
.0039 .0051 .0047 .0059 .0051 .0067 .0059 .0079 .0079 .0102 .0098 .0130 .0110 .0150 .0122 .0165 .0126 .0169 .0134 .0177
.0039 .0051 .0047 .0059 .0051 .0067 .0059 .0079 .0079 .0102 .0098 .0130 .0110 .0150 .0122 .0165 .0126 .0169 .0134 .0177
.0039 .0051 .0047 .0059 .0051 .0067 .0059 .0079 .0079 .0102 .0098 .0130 .0110 .0150 .0122 .0165 .0126 .0169 .0134 .0177
.0039 .0051 .0047 .0059 .0051 .0067 .0059 .0079 .0079 .0102 .0098 .0130 .0110 .0150 .0122 .0165 .0126 .0169 .0134 .0177
.0039 .0051 .0047 .0059 .0051 .0067 .0059 .0079 .0079 .0102 .0098 .0130 .0110 .0150 .0122 .0165 .0126 .0169 .0134 .0177
.0039 .0051 .0047 .0059 .0051 .0067 .0059 .0079 .0079 .0102 .0098 .0130 .0110 .0150 .0122 .0165 .0126 .0169 .0134 .0177
.0039 .0051 .0047 .0059 .0051 .0067 .0059 .0079 .0079 .0102 .0098 .0130 .0110 .0150 .0122 .0165 .0126 .0169 .0134 .0177
.0028 .0039 .0031 .0047 .0035 .0051 .0043 .0059 .0055 .0079 .0067 .0098 .0079 .011 .0087 .0122 .0091 .0126 .0098 .0134
.0028 .0039 .0031 .0047 .0035 .0051 .0043 .0059 .0055 .0079 .0067 .0098 .0079 .011 .0087 .0122 .0091 .0126 .0098 .0134
.0028 .0039 .0031 .0047 .0035 .0051 .0043 .0059 .0055 .0079 .0067 .0098 .0079 .011 .0087 .0122 .0091 .0126 .0098 .0134
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114 .0118 .0126 .0122 .0130 .0130 .0138
.0047 .0055 .0055 .0063 .0063 .0071 .0075 .0083 .0098 .0106 .0126 .0134 .0146 .0154 .0161 .0169 .0165 .0173 .0173 .0181
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114 .0118 .0126 .0122 .0130 .0130 .0138
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114 .0118 .0126 .0122 .0130 .0130 .0138
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114 .0118 .0126 .0122 .0130 .0130 .0138
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114 .0118 .0126 .0122 .0130 .0130 .0138
.0047 .0055 .0055 .0063 .0063 .0071 .0354 .0083 .0098 .0106 .0126 .0134 .0146 .0154 .0161 .0169 .0165 .0173 .0173 .0181
.0047 .0055 .0055 .0063 .0063 .0071 .0354 .0083 .0098 .0106 .0126 .0134 .0146 .0154 .0161 .0169 .0165 .0173 .0173 .0181
.0047 .0055 .0055 .0063 .0063 .0071 .0075 .0083 .0098 .0106 .0126 .0134 .0146 .0154 .0161 .0169 .0165 .0173 .0173 .0181
.0047 .0055 .0055 .0063 .0063 .0071 .0075 .0083 .0098 .0106 .0126 .0134 .0146 .0154 .0161 .0169 .0165 .0173 .0173 .0181
.0047 .0055 .0055 0.0063 .0063 .0071 .0075 .0083 .0098 .0106 .0126 .0134 .0146 .0154 .0161 .0169 .0165 .0173 .0173 .0181
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114 .0118 .0126 .0122 .0130 .0130 .0138
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114 .0118 .0126 .0122 .0130 .0130 .0138
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114 .0118 .0126 .0122 .0130 .0130 .0138
.0024 .0031 .0028 .0035 .0031 .0039 .0039 .0047 .0051 .0059 .0063 .0071 .0075 .0083 .0083 .0091 .0087 .0094 .0094 .0102
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114 .0118 .0126 .0122 .0130 .0130 .0138
B 122
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
861 - GM
20 - 30 x DC
Дюймовые значения
ISO
Код MC Код CMC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
)
фут/мин
HB Min Max
PНелегированная сталь
P1.1.Z.AN 01.1 C=0.10-0.25% 125 235 460
P1.2.Z.AN 01.2 C=0.25-0.55% 190 235 460
Низколегированная сталь
P2.2.Z.AN 02.1 Отожженная 240 190 445
P2.5.Z.HT 02.2 Закаленная и отпущенная 330 190 445
Высоколегированная сталь
P3.0.Z.AN 03.11 Отожженная 200 190 445
P4.0.S.NS
Порошковые стали
150 235 390
Нержавеющая сталь
P5.1.Z.AN 05.11 /15.11 Ферритная, мартенситная 200 60 355
MНержавеющая сталь
M1.0.Z.AQ 05.21/15.21 Аустенитная 200 60 125
M2.0.Z.AQ 05.21/15.21 Супер аустенитная Ni
20% 200 60 110
M3.2.Z.AQ 05.52/15.52 Дуплексная (аустенитная/ферритная) 260 60 90
K
K1.1.C.NS 07.1/07.2
Ковкий чугун (ферритный, перлитный)
200 180 270
Серый чугун
K2.1.C.UT 08.1 Низкой прочности на растяжение 180 300 455
K2.2.C.UT 08.2 Высокой прочности на растяжение 245 180 270
Чугун с шаровидным графитом
K3.1.C.UT 09.1 Ферритный 155 180 270
K3.3.C.UT 09.2 Перлитный 265 180 270
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 180 270
NАлюминиевые сплавы
N1.1.Z.UT Промышленный, технически чистый 30 635 960
N1.2.Z.AG Сплавы AlSi, Si
1% 100 635 960
N1.3.C.AG Литье, AlSi, Si > 1% and < 13% 90 215 635
N1.4.C.NS Литье, AlSi, Si
13% 130 215 320
N2.0.C.UT
Магниевые сплавы
70 215 635
B 123
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
861 - GM
20 - 30 x DC
Дюймовые значения
Диаметр сверла, DC, дюйм
f
n
дюйм/об
.1181-.1571 .1572-.1964 .1965-.2358 .2359-.3146 .3147-.3933 .3934-.4720 .4724
Min Max Min Max Min Max Min Max Min Max Min Max Min Max
.0028 .0039 .0031 .0047 .0035 .0051 .0043 .0059 .0055 .0079 .0067 .0098 .0079 011
.0028 .0039 .0031 .0047 .0035 .0051 .0043 .0059 .0055 .0079 .0067 .0098 .0079 .011
.0028 .0039 .0031 .0047 .0035 .0051 .0043 .0059 .0055 .0079 .0067 .0098 .0079 .011
.0028 .0039 .0031 .0047. .0035 .0051 .0043 .0059 .0055 .0079 .0067 .0098 .0079 .011
.0028 .0039 .0031 .0047 .0035 .0051 .0043 .0059 .0055 .0079 .0067 .0098 .0079 .011
.0028 .0039 .0031 .0047 .0035 .0051 .0043 .0059 .0055 .0079 .0067 .0098 .0079 .011
.0028 .0039 .0031 .0047 .0035 .0051 .0043 .0059 .0055 .0079 .0067 .0098 .0079 .011
.0016 .0028 .002 .0031 .0024 .0035 .0028 .0043 .0035 .0055 .0043 .0067 .0051 .0079
.0016 .0028 .002 .0031. .0024 .0035 .0028 .0043 .0035 .0055 .0043 .0067 .0051 .0079
.0016 .0028 .002 .0031 .0024 .0035 .0028 .0043 .0035 .0055 .0043 .0067 .0051 .0079
.0024 .0031 .0028 .0035 .0031 .0039 .0039 .0047 .0051 .0059 .0063 .0071 .0075 .0083
.0047 .0055 .0055 .0063 .0063 .0071 .0075 .0083 .0098 .0106 .0126 .0134 .0146 .0154
.0024 .0031 .0028 .0035 .0031 .0035 .0039 .0047 .0051 .0059 .0063 .0071 .0075
.0024 .0031 .0028 .0035 .0031 .0039 .0039 .0047 .0051 .0059 .0063 .0071 .0075 .0083
.0024 .0031 .0028 .0035 .0031 .0039 .0039 .0047 .0051 .0059 .0063 .0071 .0075 .0083
.0024 .0031 .0028 .0035 .0031 .0039 .0039 .0047 .0051 .0059 .0063 .0071 .0075 .0083
.0047 .0055 .0055 .0063 .0063 .0071 .0075 .0083 .0098 .0106 .0126 .0134 .0146 .0154
.0047 .0055 .0055 .0063 .0063 .0071 .0075 .0083 .0098 .0106 .0126 .0134 .0146 .0154
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114
.0035 .0043 .0043 .0051 .0047 .0055 .0055 .0063 .0075 .0083 .0094 .0102 .0106 .0114
B 124
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
862
Метрические значения
ISO
Код MC Код CMC Обрабатываемый материал
Твердость
по
Бринеллю
Скорость резания
(V
c
),
м/мин
Диаметр обработки, DC
f
n
, мм/об
1.85-2.49 2.50-2.99
HB min max min max min max
PНелегированная сталь
P1.1.Z.AN 01.1 C=0.1-0.25% 125 40 60 0.07 0.09 0.10 0.13
P1.2.Z.AN 01.2 C=0.25-0.55% 190 40 60 0.07 0.09 0.10 0.13
Низколегированная сталь
P2.2.Z.AN 02.1 Отожженная 240 32 60 0.06 0.08 0.09 0.11
P2.5.Z.HT 02.2 Закаленная и отпущенная 330 32 60 0.06 0.08 0.09 0.11
Высоколегированная сталь
P3.0.Z.AN 03.11 Отожженная 200 32 60 0.06 0.08 0.09 0.11
P4.0.S.NS
Порошковые стали
150 40 60 0.06 0.08 0.09 0.11
Нержавеющая сталь
P5.1.Z.AN 05.11/15.11 Ферритная, мартенситная 200 18 60 0.03 0.07 0.04 0.1
MНержавеющая сталь
M1.0.Z.AQ 05.21/15.21 Аустенитная 200 18 26 0.02 0.04 0.03 0.05
M2.0.Z.AQ 05.21/15.21 Супер аустенитная Ni
20% 200 18 26 0.02 0.04 0.03 0.05
M3.2.Z.AQ 05.52/15.52 Аустенитная/Ферритная (Дуплекс) 260 18 26 0.02 0.04 0.03 0.05
KКовкий чугун
K1.1.C.NS 07.1/07.2 Ферритный/Перлитный 200 32 48 0.04 0.06 0.06 0.08
Серый чугун
K2.1.C.UT 08.1 Низкой прочности на растяжение 180 40 60 0.08 0.10 0.12 0.14
K2.2.C.UT 08.2 Высокой прочности на растяжение 245 32 48 0.04 0.06 0.06 0.08
Чугун с шаровидным графитом
K3.1.C.UT 09.1 Ферритный 155 32 48 0.04 0.06 0.06 0.08
K3.3.C.UT 09.2 Перлитный 265 32 48 0.04 0.06 0.06 0.08
K4.2.C.UT
Чугун с вермикулярным графитом
230 32 48 0.04 0.06 0.06 0.08
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 32 48 0.04 0.06 0.06 0.08
SЖаропрочные специальные сплавы
S1.0.U.AG На основе железа 280 12 18 0.02 0.04 0.03 0.05
S2.0.Z.AG 20.22 На основе никеля 350 12 18 0.02 0.04 0.03 0.05
S4.3.Z.AN 23.22 На основе титана 330 12 18 0.02 0.04 0.03 0.05
NАлюминиевые сплавы
N1.1.Z.UT Технически чистый 30 48 72 0.09 0.11 0.14 0.16
N1.2.Z.AG Сплавы AlSi, Si
1% 100 48 72 0.09 0.11 0.14 0.16
N1.3.C.AG 30.21 Литье, AlSi, Si > 1% and < 13% 90 40 60 0.09 0.11 0.14 0.16
N1.4.C.NS Литье, AlSi, Si
13% 130 40 60 0.09 0.11 0.14 0.16
N2.0.C.UT
Магниевые сплавы
70 120 240 0.06 0.08 0.09 0.11
B 125
Режимы резания
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
862
Дюймовые значения
ISO
Код MC Код CMC Обрабатываемый материал
Твердость
по
Бринеллю
Скорость резания
(V
c
) фут/мин Диаметр обработки, DC
f
n
дюйм/об
.0728-.0980 .0981-.1177
HB min max min max min max
PНелегированная сталь
P1.1.Z.AN 01.1 C=0.1-0.25% 125 130 195 .0028 .0035 .0039 .0051
P1.2.Z.AN 01.2 C=0.25-0.55% 190 130 195 .0028 .0035 .0039 .0051
Низколегированная сталь
P2.2.Z.AN 02.1 Отожженная 240 105 195 .0024 .0031 .0035 .0043
P2.5.Z.HT 02.2 Закаленная и отпущенная 330 105 195 .0024 .0031 .0035 .0043
Высоколегированная сталь
P3.0.Z.AN 03.11 Отожженная 200 105 195 .0024 .0031 .0035 .0043
P4.0.S.NS
Порошковые стали
150 130 195 .0024 .0031 .0035 .0043
Нержавеющая сталь
P5.1.Z.AN 05.11 /15.11 Ферритная, мартенситная 200 60 195 .0012 .0028 .0016 .0039
MНержавеющая сталь
M1.0.Z.AQ 05.21/15.21 Аустенитная 200 60 85 .0008 .0016 .0012 .002
M2.0.Z.AQ 05.21/15.21 Супер аустенитная Ni
20% 200 60 85 .0008 .0016 .0012 .002
M3.2.Z.AQ 05.52/15.52 Аустенитная/Ферритная (Дуплекс) 260 60 85 .0008 .0016 .0012 .002
KКовкий чугун
K1.1.C.NS 07.1/07.2 Ферритный/Перлитный 200 105 155 .0016 .0024 .0024 .0031
Серый чугун
K2.1.C.UT 08.1 Низкой прочности на растяжение 180 130 195 .0031 .0039 .0047 .0055
K2.2.C.UT 08.2 Высокой прочности на растяжение 245 105 155 .0016 .0024 .0024 .0031
Чугун с шаровидным графитом
K3.1.C.UT 09.1 Ферритный 155 105 155 .0016 .0024 .0024 .0031
K3.3C.UT 09.2 Перлитный 265 105 155 .0016 .0024 .0024 .0031
K4.2.C.UT
Чугун с вермикулярным графитом
230 105 155 .0016 .0024 .0024 .0031
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 105 155 .0016 .0024 .0024 .0031
SЖаропрочные сплавы
S1.0.U.AG На основе железа 280 40 60 .0008 .0016 .0012 .002
S2.0.Z.AG 20.22 На основе никеля 350 40 60 .0008 .0016 .0012 .002
S4.3.Z.AN 23.22 На основе титана 330 40 60 .0008 .0016 .0012 .002
NАлюминиевые сплавы
N1.1.Z.UT Технически чистый 30 155 235 .0035 .0043 .0055 .0063
N1.2.Z.AG Сплавы AlSi, Si
1% 100 155 235 .0035 .0043 .0055 .0063
N1.3.C.AG 30.21 Литье, AlSi, Si > 1% and < 13% 90 130 195 .0035 .0043 .0055 .0063
N1.4.C.NS Литье, AlSi, Si
13% 130 130 195 .0035 .0043 .0055 .0063
N2.0.C.UT
Магниевые сплавы
70 395 785 .0024 .0031 .0035 .0043
B 126
СВЕРЛЕНИЕ
Режимы резания
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ Режимы резания
CoroDrill
®
863
CoroDrill
®
452
Инструмент
M N SO
863.1-A1-O
v
c
, м/мин
60 - 120
f
n
, мм/об
0.050 - 0.100
Периодический вывод сверла
Нет
863.1-A1-N
v
c
, м/мин
200 - 400
f
n
, мм/об
0.150 - 0.300
Периодический вывод сверла
Нет
863.1-A1-OS
v
c
, м/мин
60 - 120 15 - 30 60 - 120
f
n
, мм/об
0.050 - 0.100 0.050 - 0.100 0.050 - 0.100
Периодический вывод сверла
Да Да Нет
863.1-B1-OS
v
c
, м/мин
60 - 120 15 - 30 60 - 120
f
n
, мм/об
0.050 - 0.100 0.050 - 0.100 0.050 - 0.100
Периодический вывод сверла
Да Да Нет
863.1-B1-MS
v
c
, м/мин
15 - 30 60 - 120 15 - 30
f
n
, мм/об
0.050 - 0.100 0.050 - 0.100 0.050 - 0.100
Периодический вывод сверла
Да Да Да
Если инструмент проходит через несколько разных слоёв в пакете, а параметры для каждого материала менять нельзя, используйте минимальные параметры
для всех слоёв пакета.
Рекомендуемые скорости резания
v
c
,
м/мин f
n
, мм/об
Углепластики (CFRP) 60 0.08
Алюминий 60 0.08
Титан 15 0.05
Нержавеющая сталь 15 0.05
R
U
S
Нарезание резьбы метчиками
Универсальные решения
Полный ассортимент высокопроизводительных инструментов,
гарантирующих высокую гибкость и экономичность
технологического процесса.
Оптимизированные решения
Уникальная линейка специализированных инструментов для
определённых областей применения, отличающихся высокой
эффективностью, ресурсом и надёжностью.
Инженерные решения
Инструменты Tailor Made и специальные инструменты,
разработанные по индивидуальному запросу.
C 2
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
CoroTap™ 300
-Метчики со спиральными стружечными канавками
-Спиральные стружечные канавки выводят стружку
из отверстия
-Лучший выбор для нарезания резьбы в глухих
отверстиях
CoroTap™ 400
-Метчики-раскатники, которые формируют
резьбу за счёт пластической деформации,
а не резанием
-Для обработки резьбы в сквозных и глухих
отверстиях
-Доступны исполнения с масляными
каналами и без них
CoroTap™ 200
-Метчики со спиральной подточкой
-Выталкивают стружку вперёд
-Предназначены для нарезания резьбы
в сквозных отверстиях
CoroTap™ 100
-Метчики с прямыми стружечными
канавками
-В основном используются для обработки
короткостружечных материалов, таких как
чугун
-Предназначены для нарезания резьбы как в
сквозных, так и глухих отверстиях
C 3
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Универсальные
решения
CoroTap™ 200
Метрическая (M) C9-C12
Метрическая c мелким шагом (MF)
C13-C15
UNC C16-C17
UNF C18-C19
GC20
CoroTap™ 300
Метрическая (M) C22-C28
Метрическая с мелким шагом
C29-C31
UNC C32-C34
UNF C35-C37
GC38
NPT C39
NPTF C39
CoroTap™ 400
Метрическая (M) C41-C49
Метрическая c мелким шагом (MF)
C50-C51
UNC C52
UNF C53
EGM C54
Оптимизированные
решения
CoroTap™ 100
Метрическая (M) C56-C63
Метрическая c мелким шагом (MF)
C64-C68
UNC C69-C70
UNF C71-C72
GC73
CoroTap™ 200
Метрическая (M) C75-C86
Метрическая c мелким шагом (MF)
C87-C91
MJ C92
UNC C93-C98
UNF C99-C100
UNJC C101
UNJF C102
CoroTap™ 300
Метрическая (M) C104-C120
Метрическая c мелким шагом (MF)
C121-C128
MJ C129
UNC C130-C135
UNF C136-C141
G C142
NPT C143
NPTF C143
UNJC C144
UNJF C145
EGUNF C146
EGUNJF C147
CoroTap™ 400
Метрическая (M) C149-C152
Метрическая мелкий шаг (MF)
C153-C154
UNC C155-C156
UNF C157-C158
Инженерные решения
CoroTap™
CoroTap™ 100 C159
CoroTap™ 200 C159
CoroTap™ 300 C159
CoroTap™ 400 C159
C 4
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Обзор инструмента
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Обзор инструмента
Универсальные решения
Метрическая
(M)
Метрическая с
мелким шагом UNC UNF G Метрическая
(M)
Метрическая
(M)
CoroTap™
200 200 200 200 200 300 300
Диапазон резьб M2 - M30 M4 - M30 No.2-1", No.4-1" No.8-1", No.4-1" No.1/8-1" M2 - M36 M2 - M64
Области применения по
ISO
Сквозное или глухое
отверстие
Длина режущей части метчика
(THCHT)
B 3.5-5 B 3.5-5 B 3.5-5 B 3.5-5 B 3.5-5 C 2-3 C 2-3, E 1.5-2
Класс точности резьбы
(TCTR) 6H, 6G 6H 2B, 3BX 2B, 3BX NORMAL 6H, 6HX 6H,6G
Отношение рабочей длины к диаметру
(ULDR)
2.5-3.0 xD 2.5 xD 2.5 xD 2.5 xD 2.5 xD 1.5-2.0 x D 2.5-3.0 xD
Стандарт (BSG) DIN 371 DIN 374 DIN 2184-1 DIN 2184-1 DIN 5156 DIN 371 DIN 371
DIN 376 DIN 374/ANSI DIN 2184-1/ANSI DIN 2184-1/ANSI DIN 376 DIN 376
DIN 371/ANSI DIN 371/ANSI
DIN 376/ANSI
Внутренний подвод СОЖ
Наружный подвод СОЖ
Стр. C9-C12 C13-C15 C16-C17 C18-C19 C20 C22-C24 C25-C28
Метрическая c
мелким шагом
(MF)
UNC UNF G NPT NPTF Метрическая
(M)
CoroTap™
300 300 300 300 300 300 400
Диапазон резьб M4 - M30 No.4-1", No.2-1" No.4-1", No.8 - 1" 1/8-1.1/2 1/16 - 1" 1/16 - 3/4" M1 - M24
Области применения по
ISO
Сквозное или глухое
отверстие
THCHT C 2-3, E 1.5-2 C 2-3, E 1.5-2 C 2-3, E 1.5-2 C 2-3 C 2-3 C 2-3 C 2-3, E 1.5-2
TCTR 6H 2B, 3BX 2B, 3BX NORMAL NORMAL NORMAL 6H, 6HX, 6GX
ULDR 2.5 xD 2.5 xD 2.5 xD 2.5 xD 1.5 x D 1.5 x D 3.0 - 3.5 xD
BSG DIN 374 DIN 2184-1 DIN 2184-1 DIN 5156 DIN 2184-1/ANSI DIN 2184-1/ANSI DIN 2174
DIN 374/ANSI DIN 2184-1/ANSI DIN 2184-1/ANSI C-DIN 2174
DIN/ANSI
Внутренний подвод СОЖ
Наружный подвод СОЖ
Стр. C29-C31 C32-C34 C35-C37 C38 C39 C39 C41-C49
C 5
Обзор инструмента
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Обзор инструмента
Универсальные решения
Метрическая c
мелким шагом
(MF)
UNC UNF EGM
CoroTap™
400 400 400 400
Диапазон резьб M5 - M16 No.4 - 1" No.10-1 EGM3 - EGM12
Области применения по
ISO
Сквозное или глухое
отверстие
THCHT C 2-3 C 2-3 C 2-3 C 2-3
TCTR 6HX, 6H 2B 2B 6HMOD
ULDR 3.0 xD 3.0 xD 3.0 xD 3.0 xD
BSG DIN 2174 DIN/ANSI DIN/ANSI DIN 40435
DIN/ANSI
Внутренний подвод СОЖ
Наружный подвод СОЖ
Стр. C50-C51 C52 C53 C54
C 6
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Обзор инструмента
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Обзор инструмента
Оптимизированные решения
Метрическая
(M)
Метрическая c
мелким шагом
(MF)
UNC UNF G Метрическая
(M)
Метрическая c
мелким шагом
(MF)
CoroTap™
100 100 100 100 100 200 200
Диапазон резьб M3 - M24 M8 - M20 1/4 - 7/8 1/4 - 7/8 No.1/8-1" M1-M30 M4 - M30
Области применения по
ISO
Сквозное или глухое
отверстие
Длина режущей части метчика
(THCHT)
C 2-3, E 1.5-2 C 2-3, E 1.5-2 C 2-3, E1.5-2 C 2-3, E1.5-2 C 2-3 B 3.5-5 B 3.5-5, C 2-3
Класс точности резьбы
(TCTR) 6HX, 6H 6HX 2BX 2BX NORMAL 6HX, 6H 6HX, 6H
Отношение рабочей длины к диаметру
(ULDR)
2.0-2.5 xD 2.5 xD 2.5 xD 2.5 xD 2.0 xD 2.0 - 3.0 xD 2.5 - 3.0 xD
Стандарт (BSG) DIN 371 DIN 374 DIN 2184-1/ANSI DIN 2184-1/ANSI DIN 5156 DIN 371 DIN 371
DIN 376 DIN 374/ANSI DIN 376/ANSI DIN 376 DIN 374
C-DIN 371 C-DIN 371 DIN/ANSI
DIN 371/ANSI DIN/ANSI
DIN 376/ANSI C-DIN/ANSI
Внутренний подвод СОЖ
Наружный подвод СОЖ
Стр. C56-C63 C64-C68 C69-C70 C71-C72 C73 C75-C86 C87-C91
MJ UNC UNF UNJC UNJF Метрическая
(M)
Метрическая c
мелким шагом
(MF)
CoroTap™
200 200 200 200 200 300 300
Диапазон резьб M4 - M8 No.4-3/4, 1/4-1" No.4-3/4, No.10-7/
8No.4- No.8 No.10 - 3/8", No.10
- 1/2" M1.6-M30 M4-M30
Области применения по
ISO
Сквозное или глухое
отверстие
THCHT B 3.5-5 B 3.5-5 B 3.5-5 B 3.5-5 B 3.5-5 C 2-3 C 2-3
TCTR 4H 2BX 2B,3B 2B, 3BX 3BX 3B, 3BX 6HX, 6H 6HX, 6H
ULDR 2.0 xD 2.0 - 3.0 xD 2.0 - 2.5 xD 2.0 xD 2.0 xD 1.5 - 3.0 xD 1.5 - 3.0 xD
BSG DIN 371 DIN/ANSI DIN/ANSI DIN/ANSI DIN 2184-1 C-DIN 371 DIN 371
C-DIN/ANSI DIN/ANSI DIN 371 DIN 376
DIN 376 DIN/ANSI
DIN/ANSI
Внутренний подвод СОЖ
Наружный подвод СОЖ
Стр. C92 C93-C98 C99-C100 C101 C102 C104-C120 C121-C128
P
C 7
Обзор инструмента
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Обзор инструмента
Оптимизированные решения
MJ UNC UNF G NPT NPTF UNJC
CoroTap™
300 300 300 300 300 300 300
Диапазон резьб M3 - M8 No.2-1" No.6-1" 1/8-1" 1/16-1" 1/16-3/4 No.10 -No.8
Области применения по
ISO
Сквозное или глухое
отверстие
THCHT C 2-3 C 2-3 C 2-3 C 2-3 C 2-3 C 2-3 C 2-3
TCTR 4H 2B,3B, 2BX 2B,3B, 2BX NORMAL NORMAL NORMAL 3B
ULDR 1.5 xD 1.5 - 3.0 xD 1.5 - 3.0 xD 2.0 x D 1.5 x D 1.5 x D 1.5 x D
BSG DIN 371 DIN 2184-1 DIN 2184-1 DIN 5156 DIN/ANSI DIN/ANSI DIN 2184-1
DIN/ANSI DIN/ANSI
C-DIN/ANSI C-DIN/ANSI
Внутренний подвод СОЖ
Наружный подвод СОЖ
Стр. C129 C130-C135 C136-C141 C142 C143 C143 C144
UNJF EGUNF EGUNJF Метрическая
(M)
Метрическая c
мелким шагом
(MF)
UNC UNF
CoroTap™
300 300 300 400 400 400 400
Диапазон резьб No.6 - 3/8" No.10 - 1/4" No.10 - 5/16" M3-M16 M5-M16 No. 4-5/8" No. 10-5/8"
Области применения по
ISO
Сквозное или глухое
отверстие
THCHT C 2-3 C 2-3 C 2-3 C 2-3, E 0.5-2 C 2-3 C 2-3, E 1.5-2 C 2-3, E 1.5-2
TCTR 3B 3B 3B 6HX, 6GX 6HX 2BX 2BX
ULDR 1.5 x D 2.0 x D 1.5 x D 3.0 xD 3.0 xD 3.0 xD 3.0 xD
BSG DIN 2184-1 DIN 2184-1 DIN 2184-1 DIN 2174 DIN 2174 DIN/ANSI DIN/ANSI
DIN/ANSI
Внутренний подвод СОЖ
Наружный подвод СОЖ
Стр. C145 C146 C147 C149-C152 C153-C154 C155-C156 C157-C158
P
P
P
P
P
C 8
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Патроны CoroChuck™ 970 см. в нашем каталоге "Вращающиеся инструменты"
Область применения
-Только для сквозных отверстий
-Доступны исполнения для обработки резьб различного
профиля и стандартов
-Глубина обработки до 3xD в зависимости от материала
CoroTap™ 200
Преимущества и особенности
-Длина режущей части B (3,5-5 витков) для высокой надёжности
процесса
-Геометрия режущей кромки снижает осевые усилия и крутящий
момент, позволяя инструменту работать более плавно, снижает
риск выкрашивания режущей кромки и повышает качество
поверхности, увеличивает стойкость инструмента и улучшает
стружкообразование
-Метчики из порошковой быстрорежущей стали для повышения
прочности, износостойкости и долговечности инструмента
-Доступны различные сплавы и покрытия
Области применения по ISO:
P
www.sandvik.coromant.com/corotap200
-Метчики со спиральной подточкой
-Выталкивают стружку вперёд
-Предназначены для нарезания резьбы
в сквозных отверстиях
C 9
Метчики - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.5
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
DCON TD LF THL NOF BSG
M 2 0.40 9.00 2.80 x 2.10 B6H
T200-XM100DA-M2
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
2.8 2.00 45.0 6.0 2DIN 371
.354 .110 .079 1.772 .236
M 2.5 0.45 12.50 2.80 x 2.10 B6H
T200-XM100DA-M2.5
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
2.8 2.50 50.0 8.0 2DIN 371
.492 .110 .098 1.969 .315
M 3 0.50 18.00 3.50 x 2.70 B6H
T200-XM100DA-M3
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
3.5 3.00 56.0 8.9 3DIN 371
.709 .138 .118 2.205 .350
M 3.5 0.60 20.00 4.00 x 3.00 B6H
T200-XM100DA-M3.5
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.0 3.50 56.0 10.8 3DIN 371
.787 .157 .138 2.205 .425
M 4 0.70 21.00 4.50 x 3.40 B6H
T200-XM100DA-M4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.5 4.00 63.0 11.7 3DIN 371
.827 .177 .157 2.480 .461
M 4.5 0.75 25.00 6.00 x 4.90 B6H
T200-XM100DA-M4.5
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 4.50 70.0 13.0 3DIN 371
.984 .236 .177 2.756 .512
M 5 0.80 25.00 6.00 x 4.90 B6H
T200-XM100DA-M5
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 5.00 70.0 12.6 3DIN 371
.984 .236 .197 2.756 .496
M 6 1.00 30.00 6.00 x 4.90 B6H
T200-XM100DA-M6
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 6.00 80.0 14.5 3DIN 371
1.181 .236 .236 3.150 .571
M 7 1.00 30.00 7.00 x 5.50 B6H
T200-XM100DA-M7
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
7.0 7.00 80.0 14.5 3DIN 371
1.181 .276 .276 3.150 .571
M 8 1.25 35.00 8.00 x 6.20 B6H
T200-XM100DA-M8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
8.0 8.00 90.0 17.4 3DIN 371
1.378 .315 .315 3.543 .685
M 10 1.50 39.00 10.00 x 8.00 B6H
T200-XM100DA-M10
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
10.0 10.00 100.0 19.2 3DIN 371
1.535 .394 .394 3.937 .756
M 3 0.50 37.00 2.20 x 1.80 B6H
T200-XM101DA-M3
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
2.2 3.00 56.0 10.0 3DIN 376
1.457 .087 .118 2.205 .394
M 4 0.70 43.00 2.80 x 2.10 B6H
T200-XM101DA-M4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
2.8 4.00 63.0 11.9 3DIN 376
1.693 .110 .157 2.480 .469
M 5 0.80 49.00 3.50 x 2.70 B6H
T200-XM101DA-M5
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
3.5 5.00 70.0 13.2 3DIN 376
1.929 .138 .197 2.756 .520
M 6 1.00 59.00 4.50 x 3.40 B6H
T200-XM101DA-M6
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.5 6.00 80.0 15.1 3DIN 376
2.323 .177 .236 3.150 .594
M 8 1.25 67.00 6.00 x 4.90 B6H
T200-XM101DA-M8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 8.00 90.0 18.0 3DIN 376
2.638 .236 .315 3.543 .709
M 10 1.50 77.00 7.00 x 5.50 B6H
T200-XM101DA-M10
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
7.0 10.00 100.0 20.0 3DIN 376
3.032 .276 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 B6H
T200-XM101DA-M12
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
9.0 12.00 110.0 23.0 3DIN 376
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 B6H
T200-XM101DA-M14
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
11.0 14.00 110.0 25.0 3DIN 376
3.189 .433 .551 4.331 .984
M 16 2.00 68.00 12.00 x 9.00 B6H
T200-XM101DA-M16
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
12.0 16.00 110.0 25.0 3DIN 376
2.677 .472 .630 4.331 .984
M 18 2.50 81.00 14.00 x 11.00 B6H
T200-XM101DA-M18
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
14.0 18.00 125.0 30.0 4DIN 376
3.189 .551 .709 4.921 1.181
M 20 2.50 95.00 16.00 x 12.00 B6H
T200-XM101DA-M20
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
16.0 20.00 140.0 30.0 4DIN 376
3.740 .630 .787 5.512 1.181
M 22 2.50 93.00 18.00 x 14.50 B6H
T200-XM101DA-M22
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 22.00 140.0 34.0 4DIN 376
3.661 .709 .866 5.512 1.339
M 24 3.00 113.00 18.00 x 14.50 B6H
T200-XM101DA-M24
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 24.00 160.0 38.0 4DIN 376
4.449 .709 .945 6.299 1.496
M 27 3.00 97.00 20.00 x 16.00 B6H
T200-XM101DA-M27
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
20.0 27.00 160.0 38.0 4DIN 376
3.819 .787 1.063 6.299 1.496
M 30 3.50 115.00 22.00 x 18.00 B6H
T200-XM101DA-M30
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
22.0 30.00 180.0 45.0 4DIN 376
4.528 .866 1.181 7.087 1.772
C168 C163 E3 E21 C160
C 10
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.5
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
DCON TD LF THL NOF BSG
M 3 0.50 18.00 3.50 x 2.70 B6G
T200-XM104DA-M3
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
3.5 3.00 56.0 8.9 3DIN 371
.709 .138 .118 2.205 .350
M 4 0.70 21.00 4.50 x 3.40 B6G
T200-XM104DA-M4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.5 4.00 63.0 12.0 3DIN 371
.827 .177 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 B6G
T200-XM104DA-M5
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 5.00 70.0 13.0 3DIN 371
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 B6G
T200-XM104DA-M6
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 6.00 80.0 15.0 3DIN 371
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 B6G
T200-XM104DA-M8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
8.0 8.00 90.0 18.0 3DIN 371
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 B6G
T200-XM104DA-M10
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
10.0 10.00 100.0 20.0 3DIN 371
1.535 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 B6G
T200-XM105DA-M12
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
9.0 12.00 110.0 23.0 3DIN 376
3.268 .354 .472 4.331 .906
M 16 2.00 68.00 12.00 x 9.00 B6G
T200-XM105DA-M16
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
12.0 16.00 110.0 25.0 3DIN 376
2.677 .472 .630 4.331 .984
M 20 2.50 95.00 16.00 x 12.00 B6G
T200-XM105DA-M20
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
16.0 20.00 140.0 30.0 4DIN 376
3.740 .630 .787 5.512 1.181
C168 C163 E3 E21 C160
C 11
Метчики - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 3.0
SUBSTRATE HSS-E
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 18.00 3.50 x 2.70 B6H
E616M3
3.5 3.00 112.0 9.0 3DIN 371
.709 .138 .118 4.409 .354
M 4 0.70 21.00 4.50 x 3.40 B6H
E616M4
4.5 4.00 112.0 12.0 3DIN 371
.827 .177 .157 4.409 .472
M 5 0.80 25.00 6.00 x 4.90 B6H
E616M5
6.0 5.00 125.0 13.0 3DIN 371
.984 .236 .197 4.921 .512
M 6 1.00 30.00 6.00 x 4.90 B6H
E616M6
6.0 6.00 125.0 15.0 3DIN 371
1.181 .236 .236 4.921 .591
M 8 1.25 40.00 8.00 x 6.20 B6H
E616M8
8.0 8.00 140.0 18.0 3DIN 371
1.575 .315 .315 5.512 .709
M 10 1.50 50.00 10.00 x 8.00 B6H
E616M10
10.0 10.00 160.0 20.0 3DIN 371
1.969 .394 .394 6.299 .787
M 12 1.75 153.00 9.00 x 7.00 B6H
E616M12
9.0 12.00 180.0 23.0 3DIN 376
6.024 .354 .472 7.087 .906
M 14 2.00 151.00 11.00 x 9.00 B6H
E616M14
11.0 14.00 180.0 25.0 3DIN 376
5.945 .433 .551 7.087 .984
M 16 2.00 158.00 12.00 x 9.00 B6H
E616M16
12.0 16.00 200.0 25.0 3DIN 376
6.220 .472 .630 7.874 .984
M 20 2.50 179.00 16.00 x 12.00 B6H
E616M20
16.0 20.00 224.0 30.0 4DIN 376
7.047 .630 .787 8.819 1.181
C168 C163 E3 C160
C 12
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371/ANSI
ULDR 2.5
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
DCON TD LF THL NOF BSG
M 4 0.70 21.50 .168 x .131 B6H
T200-XM100AA-M4
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.3 4.00 63.0 13.6 3DIN 371/ANSI
.846 .168 .157 2.480 .535
M 5 0.80 28.00 .194 x .152 B6H
T200-XM100AA-M5
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.9 5.00 70.0 14.6 3DIN 371/ANSI
1.102 .194 .197 2.756 .575
M 6 1.00 25.00 .255 x .191 B6H
T200-XM100AA-M6
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
6.5 6.00 80.0 15.9 3DIN 371/ANSI
.984 .255 .236 3.150 .626
M 8 1.25 34.00 .318 x .238 B6H
T200-XM100AA-M8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.1 8.00 90.0 18.9 3DIN 371/ANSI
1.339 .318 .315 3.543 .744
M 10 1.50 38.50 .381 x .286 B6H
T200-XM100AA-M10
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.7 10.00 100.0 21.0 3DIN 371/ANSI
1.516 .381 .394 3.937 .827
M 12 1.75 81.82 .367 x .275 B6H
T200-XM101AA-M12
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.3 12.00 110.0 23.1 3DIN 376/ANSI
3.221 .367 .472 4.331 .909
M 14 2.00 80.30 .429 x .322 B6H
T200-XM101AA-M14
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
10.9 14.00 110.0 23.1 3DIN 376/ANSI
3.161 .429 .551 4.331 .909
M 16 2.00 65.78 .480 x .360 B6H
T200-XM101AA-M16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
12.2 16.00 110.0 23.1 3DIN 376/ANSI
2.590 .480 .630 4.331 .909
M 18 2.50 79.00 .542 x .406 B6H
T200-XM101AA-M18
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
13.8 18.00 125.0 30.0 4DIN 376/ANSI
3.110 .542 .709 4.921 1.181
M 20 2.50 92.47 .652 x .489 B6H
T200-XM101AA-M20
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
16.6 20.00 140.0 30.0 4DIN 376/ANSI
3.641 .652 .787 5.512 1.181
C168 C163 E3 E21 C160
C 13
Метчики - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая c мелким шагом (MF)
DIN 374
ULDR 2.5
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
DCON TD LF THL NOF BSG
MF 4x0.5 0.50 43.00 2.80 x 2.10 B6H
T200-XM100DB-M4X050
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
2.8 4.00 63.0 11.9 3DIN 374
1.693 .110 .157 2.480 .469
MF 5x0.5 0.50 49.00 3.50 x 2.70 B6H
T200-XM100DB-M5X050
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
3.5 5.00 70.0 13.2 3DIN 374
1.929 .138 .197 2.756 .520
MF 6x0.75 0.75 59.00 4.50 x 3.40 B6H
T200-XM100DB-M6X075
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.5 6.00 80.0 15.1 3DIN 374
2.323 .177 .236 3.150 .594
MF 8x0.75 0.75 57.00 6.00 x 4.90 B6H
T200-XM100DB-M8X075
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 8.00 80.0 14.9 3DIN 374
2.244 .236 .315 3.150 .587
MF 8x1 1.00 67.00 6.00 x 4.90 B6H
T200-XM100DB-M8X100
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 8.00 90.0 18.0 3DIN 374
2.638 .236 .315 3.543 .709
MF 10x0.75 0.75 67.00 7.00 x 5.50 B6H
T200-XM100DB-M10X075
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
7.0 10.00 90.0 17.6 3DIN 374
2.638 .276 .394 3.543 .693
MF 10x1 1.00 67.00 7.00 x 5.50 B6H
T200-XM100DB-M10X100
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
7.0 10.00 90.0 17.6 3DIN 374
2.638 .276 .394 3.543 .693
MF 10x1.25 1.25 77.00 7.00 x 5.50 B6H
T200-XM100DB-M10X125
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
7.0 10.00 100.0 19.8 3DIN 374
3.032 .276 .394 3.937 .780
MF 12x1 1.00 73.00 9.00 x 7.00 B6H
T200-XM100DB-M12X100
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
9.0 12.00 100.0 21.0 3DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.25 1.25 73.00 9.00 x 7.00 B6H
T200-XM100DB-M12X125
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
9.0 12.00 100.0 21.0 3DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.5 1.50 73.00 9.00 x 7.00 B6H
T200-XM100DB-M12X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
9.0 12.00 100.0 21.0 3DIN 374
2.874 .354 .472 3.937 .827
MF 14x1 1.00 71.00 11.00 x 9.00 B6H
T200-XM100DB-M14X100
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
11.0 14.00 100.0 21.0 3DIN 374
2.795 .433 .551 3.937 .827
MF 14x1.25 1.25 71.00 11.00 x 9.00 B6H
T200-XM100DB-M14X125
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
11.0 14.00 100.0 21.0 3DIN 374
2.795 .433 .551 3.937 .827
MF 14x1.5 1.50 71.00 11.00 x 9.00 B6H
T200-XM100DB-M14X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
11.0 14.00 100.0 21.0 3DIN 374
2.795 .433 .551 3.937 .827
MF 16x1 1.00 58.00 12.00 x 9.00 B6H
T200-XM100DB-M16X100
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
12.0 16.00 100.0 21.0 3DIN 374
2.283 .472 .630 3.937 .827
MF 16x1.5 1.50 58.00 12.00 x 9.00 B6H
T200-XM100DB-M16X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
12.0 16.00 100.0 21.0 3DIN 374
2.283 .472 .630 3.937 .827
MF 18x1 1.00 66.00 14.00 x 11.00 B6H
T200-XM100DB-M18X100
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
14.0 18.00 110.0 24.0 4DIN 374
2.598 .551 .709 4.331 .945
MF 18x1.5 1.50 66.00 14.00 x 11.00 B6H
T200-XM100DB-M18X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
14.0 18.00 110.0 24.0 4DIN 374
2.598 .551 .709 4.331 .945
MF 20x1 1.00 80.00 16.00 x 12.00 B6H
T200-XM100DB-M20X100
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
16.0 20.00 125.0 24.0 4DIN 374
3.150 .630 .787 4.921 .945
MF 20x1.5 1.50 80.00 16.00 x 12.00 B6H
T200-XM100DB-M20X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
16.0 20.00 125.0 24.0 4DIN 374
3.150 .630 .787 4.921 .945
MF 22x1.5 1.50 78.00 18.00 x 14.50 B6H
T200-XM100DB-M22X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 22.00 125.0 25.0 4DIN 374
3.071 .709 .866 4.921 .984
MF 24x1.5 1.50 93.00 18.00 x 14.50 B6H
T200-XM100DB-M24X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 24.00 140.0 28.0 4DIN 374
3.661 .709 .945 5.512 1.102
MF 24x2 2.00 93.00 18.00 x 14.50 B6H
T200-XM100DB-M24X200
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 24.00 140.0 28.0 4DIN 374
3.661 .709 .945 5.512 1.102
MF 25x1.5 1.50 93.00 18.00 x 14.50 B6H
T200-XM100DB-M25X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 25.00 140.0 28.0 4DIN 374
3.661 .709 .984 5.512 1.102
MF 26x1.5 1.50 93.00 18.00 x 14.50 B6H
T200-XM100DB-M26X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 26.00 140.0 28.0 4DIN 374
3.661 .709 1.024 5.512 1.102
MF 27x1.5 1.50 77.00 20.00 x 16.00 B6H
T200-XM100DB-M27X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
20.0 27.00 140.0 28.0 4DIN 374
3.032 .787 1.063 5.512 1.102
MF 27x2 2.00 77.00 20.00 x 16.00 B6H
T200-XM100DB-M27X200
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
20.0 27.00 140.0 28.0 4DIN 374
3.032 .787 1.063 5.512 1.102
C168 C163 E3 E21 C160
C 14
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая c мелким шагом (MF)
DIN 374
ULDR 2.5
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
DCON TD LF THL NOF BSG
MF 28x1.5 1.50 77.00 20.00 x 16.00 B6H
T200-XM100DB-M28X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
20.0 28.00 140.0 28.0 4DIN 374
3.032 .787 1.102 5.512 1.102
MF 30x1.5 1.50 85.00 22.00 x 18.00 B6H
T200-XM100DB-M30X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
22.0 30.00 150.0 28.0 4DIN 374
3.346 .866 1.181 5.906 1.102
MF 30x2 2.00 85.00 22.00 x 18.00 B6H
T200-XM100DB-M30X200
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
22.0 30.00 150.0 28.0 4DIN 374
3.346 .866 1.181 5.906 1.102
C168 C163 E3 E21 C160
C 15
Метчики - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая c мелким шагом (MF)
DIN 374/ANSI
ULDR 2.5
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
DCON TD LF THL NOF BSG
MF 8x1 1.00 34.00 .318 x .238 B6H
T200-XM100AB-M8X100
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.1 8.00 90.0 18.7 3DIN 374/ANSI
1.339 .318 .315 3.543 .736
MF 10x1 1.00 37.50 .381 x .286 B6H
T200-XM100AB-M10X100
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.7 10.00 90.0 18.0 3DIN 374/ANSI
1.476 .381 .394 3.543 .709
MF 14x1.5 1.50 70.30 .429 x .322 B6H
T200-XM101AB-M14X150
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
10.9 14.00 100.0 21.1 3DIN 374/ANSI
2.768 .429 .551 3.937 .831
MF 18x1.5 1.50 64.00 .542 x .406 B6H
T200-XM101AB-M18X150
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
13.8 18.00 110.0 23.9 4DIN 374/ANSI
2.520 .542 .709 4.331 .941
C168 C163 E3 E21 C160
C 16
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNC
DIN 2184-1
ULDR 2.5
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
DCON TD LF THL NOF BSG
UNC #4-40 40.00 18.00 3.50 x 2.70 B2B
T200-XM100DE-4-40
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
3.5 2.84 56.0 8.5 3DIN 2184-1
.709 .138 .112 2.205 .335
UNC #5-40 40.00 18.00 3.50 x 2.70 B2B
T200-XM100DE-5-40
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
3.5 3.18 56.0 9.5 3DIN 2184-1
.709 .138 .125 2.205 .374
UNC #6-32 32.00 20.00 4.00 x 3.00 B2B
T200-XM100DE-6-32
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.0 3.51 56.0 10.4 3DIN 2184-1
.787 .157 .138 2.205 .409
UNC #8-32 32.00 21.00 4.50 x 3.40 B2B
T200-XM100DE-8-32
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.5 4.17 63.0 11.4 3DIN 2184-1
.827 .177 .164 2.480 .449
UNC #10-24 24.00 25.00 6.00 x 4.90 B2B
T200-XM100DE-10-24
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 4.83 70.0 13.0 3DIN 2184-1
.984 .236 .190 2.756 .512
UNC #12-24 24.00 30.00 6.00 x 4.90 B2B
T200-XM100DE-12-24
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 5.49 80.0 15.0 3DIN 2184-1
1.181 .236 .216 3.150 .591
UNC 1/4-20 20.00 30.00 7.00 x 5.50 B2B
T200-XM100DE-1/4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
7.0 6.35 80.0 14.1 3DIN 2184-1
1.181 .276 .250 3.150 .555
UNC 5/16-18 18.00 35.00 8.00 x 6.20 B2B
T200-XM100DE-5/16
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
8.0 7.94 90.0 17.4 3DIN 2184-1
1.378 .315 .313 3.543 .685
UNC 3/8-16 16.00 39.00 10.00 x 8.00 B2B
T200-XM100DE-3/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
10.0 9.53 100.0 18.9 3DIN 2184-1
1.535 .394 .375 3.937 .744
UNC 7/16-14 14.00 76.00 8.00 x 6.20 B2B
T200-XM101DE-7/16
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
8.0 11.11 100.0 20.0 3DIN 2184-1
2.992 .315 .438 3.937 .787
UNC 1/2-13 13.00 83.00 9.00 x 7.00 B2B
T200-XM101DE-1/2
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
9.0 12.70 110.0 23.0 3DIN 2184-1
3.268 .354 .500 4.331 .906
UNC 5/8-11 11.00 68.00 12.00 x 9.00 B2B
T200-XM101DE-5/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
12.0 15.88 110.0 25.0 3DIN 2184-1
2.677 .472 .625 4.331 .984
UNC 3/4-10 10.00 81.00 14.00 x 11.00 B2B
T200-XM101DE-3/4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
14.0 19.05 125.0 30.0 4DIN 2184-1
3.189 .551 .750 4.921 1.181
UNC 7/8-9 9.00 93.00 18.00 x 14.50 B2B
T200-XM101DE-7/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 22.23 140.0 34.0 4DIN 2184-1
3.661 .709 .875 5.512 1.339
UNC 1"-8 8.00 113.00 18.00 x 14.50 B2B
T200-XM101DE-1
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 25.40 160.0 38.0 4DIN 2184-1
4.449 .709 1.000 6.299 1.496
C168 C163 E3 E21 C160
C 17
Метчики - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNC
DIN 2184-1/ANSI
ULDR 2.5
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
DCON TD LF THL NOF BSG
UNC #2-56 56.00 11.99 .141 x .110 B3BX
T200-XM100AE-2-56
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 2.18 45.0 7.0 2DIN 2184-1/ANSI
.472 .141 .086 1.772 .276
UNC #4-40 40.00 17.00 .141 x .110 B3BX
T200-XM100AE-4-40
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 2.84 56.0 9.5 3DIN 2184-1/ANSI
.669 .141 .112 2.205 .374
UNC #5-40 40.00 17.50 .141 x .110 B3BX
T200-XM100AE-5-40
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 3.51 56.0 8.9 3DIN 2184-1/ANSI
.689 .141 .138 2.205 .350
UNC #6-32 32.00 20.50 .141 x .110 B3BX
T200-XM100AE-6-32
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 3.51 56.0 11.6 3DIN 2184-1/ANSI
.807 .141 .138 2.205 .457
UNC #8-32 32.00 21.50 .168 x .131 B3BX
T200-XM100AE-8-32
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.3 4.17 63.0 13.6 3DIN 2184-1/ANSI
.846 .168 .164 2.480 .535
UNC #10-24 24.00 28.00 .194 x .152 B3BX
T200-XM100AE-10-24
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.9 4.83 70.0 14.8 3DIN 2184-1/ANSI
1.102 .194 .190 2.756 .583
UNC #12-24 24.00 29.00 .220 x .165 B3BX
T200-XM100AE-12-24
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
5.6 5.49 80.0 14.0 3DIN 2184-1/ANSI
1.142 .220 .216 3.150 .551
UNC 1/4-20 20.00 25.00 .255 x .191 B3BX
T200-XM100AE-1/4
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
6.5 6.35 80.0 15.9 3DIN 2184-1/ANSI
.984 .255 .250 3.150 .626
UNC 5/16-18 18.00 34.00 .318 x .238 B3BX
T200-XM100AE-5/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.1 7.94 90.0 19.0 3DIN 2184-1/ANSI
1.339 .318 .313 3.543 .748
UNC 3/8-16 16.00 38.50 .381 x .286 B3BX
T200-XM100AE-3/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.7 9.53 100.0 21.3 3DIN 2184-1/ANSI
1.516 .381 .375 3.937 .839
UNC 7/16-14 14.00 72.59 .323 x .242 B3BX
T200-XM101AE-7/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.2 11.11 100.0 20.1 3DIN 2184-1/ANSI
2.858 .323 .438 3.937 .791
UNC 1/2-13 13.00 81.82 .367 x .275 B3BX
T200-XM101AE-1/2
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.3 12.70 110.0 23.1 3DIN 2184-1/ANSI
3.221 .367 .500 4.331 .909
UNC 9/16-12 12.00 80.30 .429 x .322 B3BX
T200-XM101AE-9/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
10.9 14.29 110.0 23.1 3DIN 2184-1/ANSI
3.161 .429 .563 4.331 .909
UNC 5/8-11 11.00 65.78 .480 x .360 B3BX
T200-XM101AE-5/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
12.2 15.88 110.0 23.1 3DIN 2184-1/ANSI
2.590 .480 .625 4.331 .909
UNC 3/4-10 10.00 77.47 .590 x .442 B3BX
T200-XM101AE-3/4
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
15.0 19.05 125.0 30.0 4DIN 2184-1/ANSI
3.050 .590 .750 4.921 1.181
UNC 7/8-9 9.00 90.95 .697 x .523 B3BX
T200-XM101AE-7/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
17.7 22.23 140.0 34.0 4DIN 2184-1/ANSI
3.581 .697 .875 5.512 1.339
UNC 1"-8 8.00 95.43 .800 x .600 B3BX
T200-XM101AE-1
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
20.3 25.40 160.0 36.1 4DIN 2184-1/ANSI
3.757 .800 1.000 6.299 1.421
C168 C163 E3 E21 C160
C 18
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNF
DIN 2184-1
ULDR 2.5
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
DCON TD LF THL NOF BSG
UNF #8-36 36.00 21.00 4.50 x 3.40 B2B
T200-XM100DF-8-36
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.5 4.17 63.0 11.4 3DIN 2184-1
.827 .177 .164 2.480 .449
UNF #10-32 32.00 25.00 6.00 x 4.90 B2B
T200-XM100DF-10-32
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 4.83 70.0 12.2 3DIN 2184-1
.984 .236 .190 2.756 .480
UNF 1/4-28 28.00 30.00 7.00 x 5.50 B2B
T200-XM100DF-1/4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
7.0 6.35 80.0 14.1 3DIN 2184-1
1.181 .276 .250 3.150 .555
UNF 5/16-24 24.00 35.00 8.00 x 6.20 B2B
T200-XM100DF-5/16
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
8.0 7.94 90.0 17.4 3DIN 2184-1
1.378 .315 .313 3.543 .685
UNF 3/8-24 24.00 39.00 10.00 x 8.00 B2B
T200-XM100DF-3/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
10.0 9.53 100.0 18.9 3DIN 2184-1
1.535 .394 .375 3.937 .744
UNF 7/16-20 20.00 76.00 8.00 x 6.20 B2B
T200-XM101DF-7/16
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
8.0 11.11 100.0 20.0 3DIN 2184-1
2.992 .315 .438 3.937 .787
UNF 1/2-20 20.00 83.00 9.00 x 7.00 B2B
T200-XM101DF-1/2
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
9.0 12.70 110.0 23.0 3DIN 2184-1
3.268 .354 .500 4.331 .906
UNF 5/8-18 18.00 68.00 12.00 x 9.00 B2B
T200-XM101DF-5/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
12.0 15.88 110.0 25.0 3DIN 2184-1
2.677 .472 .625 4.331 .984
UNF 3/4-16 16.00 81.00 14.00 x 11.00 B2B
T200-XM101DF-3/4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
14.0 19.05 125.0 30.0 4DIN 2184-1
3.189 .551 .750 4.921 1.181
UNF 7/8-14 14.00 93.00 18.00 x 14.50 B2B
T200-XM101DF-7/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 22.23 140.0 34.0 4DIN 2184-1
3.661 .709 .875 5.512 1.339
UNF 1"-12 12.00 113.00 18.00 x 14.50 B2B
T200-XM101DF-1
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 25.40 160.0 38.0 4DIN 2184-1
4.449 .709 1.000 6.299 1.496
C168 C163 E3 E21 C160
C 19
Метчики - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNF
DIN 2184-1/ANSI
ULDR 2.5
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
DCON TD LF THL NOF BSG
UNF #4-48 48.00 17.00 .141 x .110 B3BX
T200-XM100AF-4-48
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 2.84 56.0 9.4 3DIN 2184-1/ANSI
.669 .141 .112 2.205 .370
UNF #6-40 40.00 20.50 .141 x .110 B3BX
T200-XM100AF-6-40
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 3.51 56.0 11.5 3DIN 2184-1/ANSI
.807 .141 .138 2.205 .453
UNF #8-36 36.00 21.50 .168 x .131 B3BX
T200-XM100AF-8-36
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.3 4.17 63.0 13.5 3DIN 2184-1/ANSI
.846 .168 .164 2.480 .531
UNF #10-32 32.00 28.00 .194 x .152 B3BX
T200-XM100AF-10-32
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.9 4.83 70.0 14.7 3DIN 2184-1/ANSI
1.102 .194 .190 2.756 .579
UNF #12-28 28.00 29.00 .220 x .165 B3BX
T200-XM100AF-12-28
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
5.6 5.49 80.0 14.0 3DIN 2184-1/ANSI
1.142 .220 .216 3.150 .551
UNF 1/4-28 28.00 25.00 .255 x .191 B3BX
T200-XM100AF-1/4
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
6.5 6.35 80.0 15.7 3DIN 2184-1/ANSI
.984 .255 .250 3.150 .618
UNF 5/16-24 24.00 34.00 .318 x .238 B3BX
T200-XM100AF-5/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.1 7.94 90.0 18.8 3DIN 2184-1/ANSI
1.339 .318 .313 3.543 .740
UNF 3/8-24 24.00 37.50 .381 x .286 B3BX
T200-XM100AF-3/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.7 9.53 90.0 20.1 3DIN 2184-1/ANSI
1.476 .381 .375 3.543 .791
UNF 7/16-20 20.00 72.59 .323 x .242 B3BX
T200-XM101AF-7/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.2 11.11 100.0 20.1 3DIN 2184-1/ANSI
2.858 .323 .438 3.937 .791
UNF 1/2-20 20.00 71.82 .367 x .275 B3BX
T200-XM101AF-1/2
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.3 12.70 100.0 21.1 3DIN 2184-1/ANSI
2.828 .367 .500 3.937 .831
UNF 9/16-18 18.00 70.30 .429 x .322 B3BX
T200-XM101AF-9/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
10.9 14.29 100.0 21.1 3DIN 2184-1/ANSI
2.768 .429 .563 3.937 .831
UNF 5/8-18 18.00 55.78 .480 x .360 B3BX
T200-XM101AF-5/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
12.2 15.88 100.0 21.1 3DIN 2184-1/ANSI
2.196 .480 .625 3.937 .831
UNF 3/4-16 16.00 62.47 .590 x .442 B3BX
T200-XM101AF-3/4
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
15.0 19.05 110.0 23.9 4DIN 2184-1/ANSI
2.459 .590 .750 4.331 .941
UNF 7/8-14 14.00 75.95 .697 x .523 B3BX
T200-XM101AF-7/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
17.7 22.23 125.0 23.9 4DIN 2184-1/ANSI
2.990 .697 .875 4.921 .941
UNF 1"-12 12.00 75.43 .800 x .600 B3BX
T200-XM101AF-1-12
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
20.3 25.40 140.0 26.9 4DIN 2184-1/ANSI
2.970 .800 1.000 5.512 1.059
C168 C163 E3 E21 C160
C 20
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: трубная G
DIN 5156
ULDR 2.5
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
DCON TD LF THL NOF BSG
G 1/8-28 28.00 67.00 7.00 x 5.50 BNORMAL
T200-XM100DK-1/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
7.0 9.73 90.0 18.0 3DIN 5156
2.638 .276 .383 3.543 .709
G 1/4-19 19.00 71.00 11.00 x 9.00 BNORMAL
T200-XM100DK-1/4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
11.0 13.16 100.0 21.0 3DIN 5156
2.795 .433 .518 3.937 .827
G 3/8-19 19.00 58.00 12.00 x 9.00 BNORMAL
T200-XM100DK-3/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
12.0 16.66 100.0 21.0 4DIN 5156
2.283 .472 .656 3.937 .827
G 1/2-14 14.00 80.00 16.00 x 12.00 BNORMAL
T200-XM100DK-1/2
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
16.0 20.96 125.0 24.0 4DIN 5156
3.150 .630 .825 4.921 .945
G 5/8-14 14.00 78.00 18.00 x 14.50 BNORMAL
T200-XM100DK-5/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 22.91 125.0 24.0 4DIN 5156
3.071 .709 .902 4.921 .945
G 3/4-14 14.00 77.00 20.00 x 16.00 BNORMAL
T200-XM100DK-3/4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
20.0 26.44 140.0 28.0 4DIN 5156
3.032 .787 1.041 5.512 1.102
G 7/8-14 14.00 85.00 22.00 x 18.00 BNORMAL
T200-XM100DK-7/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
22.0 30.20 150.0 28.0 4DIN 5156
3.346 .866 1.189 5.906 1.102
G 1"-11 11.00 93.00 25.00 x 20.00 BNORMAL
T200-XM100DK-1
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
25.0 33.25 160.0 30.0 4DIN 5156
3.661 .984 1.309 6.299 1.181
C168 C163 E3 E21 C160
C 21
Метчики - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Область применения
-Для глухих и сквозных отверстий
-Доступны исполнения для обработки резьб различного
профиля и стандартов
-Длина резьбы до 3×D
CoroTap™ 300
Преимущества и особенности
-Спиральная стружечная канавка обеспечивает постоянный
передний угол и стабильный процесс резания
-Обратная конусность на метчиках с большим углом подъёма
стружечных канавок снижает крутящий момент и выкрашивание
-Метчики с большим углом подъёма стружечных канавок
обеспечивают превосходную эвакуацию стружки и возможность
нарезания резьбы длиной до 3 × D в глухих отверстиях
-Метчики с небольшим углом подъёма стружечных канавок имеют
прочные кромки и подходят для нарезания резьбы в
труднообрабатываемых материалах, образуя короткую стружку в
глухих отверстиях
-Метчики из порошковой быстрорежущей стали для повышения
прочности, износостойкости и долговечности инструмента
-Цельные твердосплавные метчики для обеспечения высокой
стойкости инструмента и высокой производительности
Области применения по ISO:
P
www.sandvik.coromant.com/corotap300
-Метчики со спиральными стружечными канавками
-Спиральная стружечная канавка помогает эвакуировать стружку
из отверстия
-Лучший выбор для нарезания резьбы в глухих отверстиях
-Различный угол подъёма стружечной канавки для разных
областей применения
-Стружечные канавки предназначены и для подвода СОЖ, и для
эвакуации стружки
-Различные значения глубины резьбы в зависимости от области
применения и геометрии
Патроны CoroChuck™ 970 см. в нашем каталоге "Вращающиеся инструменты"
C 22
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 1.5
FHA 15°
SUBSTRATE HSS-E
COATING UNCOATED
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 2 0.40 9.00 2.80 x 2.10 C6H
E207M2
2.8 2.00 45.0 4.0 3DIN 371
.354 .110 .079 1.772 .157
M 2.5 0.45 12.50 2.80 x 2.10 C6H
E207M2.5
2.8 2.50 50.0 4.0 3DIN 371
.492 .110 .098 1.969 .157
M 3 0.50 18.00 3.50 x 2.70 C6H
E207M3
3.5 3.00 56.0 9.0 3DIN 371
.709 .138 .118 2.205 .354
M 3.5 0.60 20.00 4.00 x 3.00 C6H
E207M3.5
4.0 3.50 56.0 11.0 3DIN 371
.787 .157 .138 2.205 .433
M 4 0.70 21.00 4.50 x 3.40 C6H
E207M4
4.5 4.00 63.0 12.0 3DIN 371
.827 .177 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 C6H
E207M5
6.0 5.00 70.0 13.0 3DIN 371
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 C6H
E207M6
6.0 6.00 80.0 15.0 3DIN 371
1.181 .236 .236 3.150 .591
M 7 1.00 30.00 7.00 x 5.50 C6H
E207M7
7.0 7.00 80.0 15.0 3DIN 371
1.181 .276 .276 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 C6H
E207M8
8.0 8.00 90.0 18.0 3DIN 371
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 C6H
E207M10
10.0 10.00 100.0 20.1 3DIN 371
1.535 .394 .394 3.937 .791
M 4 0.70 43.00 2.80 x 2.10 C6H
E258M4
2.8 4.00 63.0 12.0 3DIN 376
1.693 .110 .157 2.480 .472
M 5 0.80 49.00 3.50 x 2.70 C6H
E258M5
3.5 5.00 70.0 13.0 3DIN 376
1.929 .138 .197 2.756 .512
M 6 1.00 59.00 4.50 x 3.40 C6H
E258M6
4.5 6.00 80.0 15.0 3DIN 376
2.323 .177 .236 3.150 .591
M 8 1.25 67.00 6.00 x 4.90 C6H
E258M8
6.0 8.00 90.0 18.0 3DIN 376
2.638 .236 .315 3.543 .709
M 10 1.50 77.00 7.00 x 5.50 C6H
E258M10
7.0 10.00 100.0 20.0 3DIN 376
3.032 .276 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 C6H
E258M12
9.0 12.00 110.0 23.0 3DIN 376
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 C6H
E258M14
11.0 14.00 110.0 25.0 3DIN 376
3.189 .433 .551 4.331 .984
M 16 2.00 68.00 12.00 x 9.00 C6H
E258M16
12.0 16.00 110.0 25.0 3DIN 376
2.677 .472 .630 4.331 .984
M 18 2.50 81.00 14.00 x 11.00 C6H
E258M18
14.0 18.00 125.0 30.0 3DIN 376
3.189 .551 .709 4.921 1.181
M 20 2.50 95.00 16.00 x 12.00 C6H
E258M20
16.0 20.00 140.0 30.0 3DIN 376
3.740 .630 .787 5.512 1.181
M 22 2.50 93.00 18.00 x 14.50 C6H
E258M22
18.0 22.00 140.0 34.0 4DIN 376
3.661 .709 .866 5.512 1.339
M 24 3.00 113.00 18.00 x 14.50 C6H
E258M24
18.0 24.00 160.0 38.0 4DIN 376
4.449 .709 .945 6.299 1.496
M 27 3.00 97.00 20.00 x 16.00 C6H
E258M27
20.0 27.00 160.0 38.0 4DIN 376
3.819 .787 1.063 6.299 1.496
M 30 3.50 115.00 22.00 x 18.00 C6H
E258M30
22.0 30.00 180.0 45.0 4DIN 376
4.528 .866 1.181 7.087 1.772
M 36 4.00 131.00 28.00 x 22.00 C6H
E258M36
28.0 36.00 200.0 55.0 4DIN 376
5.157 1.102 1.417 7.874 2.165
C172 C163 E3 C160
C 23
Метчики - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 1.5
FHA 15°
SUBSTRATE HSS-E
COATING PVD TiN
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 18.00 3.50 x 2.70 C6H
E212M3
3.5 3.00 56.0 9.0 3DIN 371
.709 .138 .118 2.205 .354
M 4 0.70 21.00 4.50 x 3.40 C6H
E212M4
4.5 4.00 63.0 11.0 3DIN 371
.827 .177 .157 2.480 .433
M 5 0.80 25.00 6.00 x 4.90 C6H
E212M5
6.0 5.00 70.0 13.0 3DIN 371
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 C6H
E212M6
6.0 6.00 80.0 15.0 3DIN 371
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 C6H
E212M8
8.0 8.00 90.0 18.0 3DIN 371
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 C6H
E212M10
10.0 10.00 100.0 20.0 3DIN 371
1.535 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 C6H
E263M12
9.0 12.00 110.0 23.0 3DIN 376
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 C6H
E263M14
11.0 14.00 110.0 25.0 3DIN 376
3.189 .433 .551 4.331 .984
M 16 2.00 68.00 12.00 x 9.00 C6H
E263M16
12.0 16.00 110.0 25.0 3DIN 376
2.677 .472 .630 4.331 .984
M 18 2.50 81.00 14.00 x 11.00 C6H
E263M18
14.0 18.00 125.0 30.0 3DIN 376
3.189 .551 .709 4.921 1.181
M 20 2.50 95.00 16.00 x 12.00 C6H
E263M20
16.0 20.00 140.0 30.0 3DIN 376
3.740 .630 .787 5.512 1.181
M 22 2.50 93.00 18.00 x 14.50 C6H
E263M22
18.0 22.00 140.0 34.0 4DIN 376
3.661 .709 .866 5.512 1.339
M 24 3.00 113.00 18.00 x 14.50 C6H
E263M24
18.0 24.00 160.0 38.0 4DIN 376
4.449 .709 .945 6.299 1.496
M 27 3.00 97.00 20.00 x 16.00 C6H
E263M27
20.0 27.00 160.0 38.0 4DIN 376
3.819 .787 1.063 6.299 1.496
M 30 3.50 115.00 22.00 x 18.00 C6H
E263M30
22.0 30.00 180.0 45.0 4DIN 376
4.528 .866 1.181 7.087 1.772
M 33 3.50 113.00 25.00 x 20.00 C6H
E263M33
25.0 33.00 180.0 50.0 4DIN 376
4.449 .984 1.299 7.087 1.969
M 36 4.00 131.00 28.00 x 22.00 C6H
E263M36
28.0 36.00 200.0 55.0 4DIN 376
5.157 1.102 1.417 7.874 2.165
C172 C163 E3 C160
C 24
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.0
FHA 40°
SUBSTRATE HSS-E
COATING UNCOATED
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 18.00 3.50 x 2.70 C6H
E195M3
3.5 3.00 56.0 5.9 3DIN 371
.709 .138 .118 2.205 .232
M 4 0.70 21.00 4.50 x 3.40 C6H
E195M4
4.5 4.00 63.0 6.7 3DIN 371
.827 .177 .157 2.480 .264
M 5 0.80 25.00 6.00 x 4.90 C6H
E195M5
6.0 5.00 70.0 7.7 3DIN 371
.984 .236 .197 2.756 .303
M 6 1.00 30.00 6.00 x 4.90 C6H
E195M6
6.0 6.00 80.0 10.0 3DIN 371
1.181 .236 .236 3.150 .394
M 8 1.25 35.00 8.00 x 6.20 C6H
E195M8
8.0 8.00 90.0 11.6 3DIN 371
1.378 .315 .315 3.543 .457
M 10 1.50 39.00 10.00 x 8.00 C6H
E195M10
10.0 10.00 100.0 15.1 3DIN 371
1.535 .394 .394 3.937 .594
M 12 1.75 83.00 9.00 x 7.00 C6H
E245M12
9.0 12.00 110.0 16.0 3DIN 376
3.268 .354 .472 4.331 .630
M 14 2.00 81.00 11.00 x 9.00 C6H
E245M14
11.0 14.00 110.0 20.0 3DIN 376
3.189 .433 .551 4.331 .787
M 16 2.00 68.00 12.00 x 9.00 C6H
E245M16
12.0 16.00 110.0 20.0 3DIN 376
2.677 .472 .630 4.331 .787
M 18 2.50 81.00 14.00 x 11.00 C6H
E245M18
14.0 18.00 125.0 25.0 4DIN 376
3.189 .551 .709 4.921 .984
M 20 2.50 95.00 16.00 x 12.00 C6H
E245M20
16.0 20.00 140.0 25.0 4DIN 376
3.740 .630 .787 5.512 .984
M 22 2.50 93.00 18.00 x 14.50 C6H
E245M22
18.0 22.00 140.0 21.5 4DIN 376
3.661 .709 .866 5.512 .846
M 24 3.00 113.00 18.00 x 14.50 C6H
E245M24
18.0 24.00 160.0 25.5 4DIN 376
4.449 .709 .945 6.299 1.004
M 30 3.50 115.00 22.00 x 18.00 C6H
E245M30
22.0 30.00 180.0 31.0 4DIN 376
4.528 .866 1.181 7.087 1.220
C172 C163 E3 C160
C 25
Метчики - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
DCON TD LF THL NOF BSG
M 2 0.40 9.00 2.80 x 2.10 C6H
T300-XM100DA-M2
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
2.8 2.00 45.0 4.0 3DIN 371
.354 .110 .079 1.772 .157
M 2.5 0.45 12.50 2.80 x 2.10 C6H
T300-XM100DA-M2.5
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
2.8 2.50 50.0 4.0 3DIN 371
.492 .110 .098 1.969 .157
M 3 0.50 18.00 3.50 x 2.70 C6H
T300-XM100DA-M3
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
3.5 3.00 56.0 5.9 3DIN 371
.709 .138 .118 2.205 .232
M 3.5 0.60 20.00 4.00 x 3.00 C6H
T300-XM100DA-M3.5
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.0 3.50 56.0 6.3 3DIN 371
.787 .157 .138 2.205 .248
M 4 0.70 21.00 4.50 x 3.40 C6H
T300-XM100DA-M4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.5 4.00 63.0 6.7 3DIN 371
.827 .177 .157 2.480 .264
M 5 0.80 21.00 6.00 x 4.90 C6H
T300-XM100DA-M5
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 5.00 70.0 7.7 3DIN 371
.827 .236 .197 2.756 .303
M 6 1.00 31.00 6.00 x 4.90 C6H
T300-XM100DA-M6
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 6.00 80.0 10.0 3DIN 371
1.220 .236 .236 3.150 .394
M 7 1.00 31.00 7.00 x 5.50 C6H
T300-XM100DA-M7
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
7.0 7.00 80.0 10.0 3DIN 371
1.220 .276 .276 3.150 .394
M 8 1.25 35.00 8.00 x 6.20 C6H
T300-XM100DA-M8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
8.0 8.00 90.0 11.6 3DIN 371
1.378 .315 .315 3.543 .457
M 10 1.50 39.00 10.00 x 8.00 C6H
T300-XM100DA-M10
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
10.0 10.00 100.0 15.1 3DIN 371
1.535 .394 .394 3.937 .594
M 6 1.00 59.00 4.50 x 3.40 C6H
T300-XM101DA-M6
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.5 6.00 80.0 10.0 3DIN 376
2.323 .177 .236 3.150 .394
M 8 1.25 67.00 6.00 x 4.90 C6H
T300-XM101DA-M8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 8.00 90.0 12.0 3DIN 376
2.638 .236 .315 3.543 .472
M 10 1.50 77.00 7.00 x 5.50 C6H
T300-XM101DA-M10
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
7.0 10.00 100.0 15.0 3DIN 376
3.032 .276 .394 3.937 .591
M 12 1.75 83.00 9.00 x 7.00 C6H
T300-XM101DA-M12
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
9.0 12.00 110.0 16.0 3DIN 376
3.268 .354 .472 4.331 .630
M 14 2.00 81.00 11.00 x 9.00 C6H
T300-XM101DA-M14
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
11.0 14.00 110.0 20.0 3DIN 376
3.189 .433 .551 4.331 .787
M 16 2.00 68.00 12.00 x 9.00 C6H
T300-XM101DA-M16
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
12.0 16.00 110.0 20.0 4DIN 376
2.677 .472 .630 4.331 .787
M 18 2.50 81.00 14.00 x 11.00 C6H
T300-XM101DA-M18
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
14.0 18.00 125.0 25.0 4DIN 376
3.189 .551 .709 4.921 .984
M 20 2.50 95.00 16.00 x 12.00 C6H
T300-XM101DA-M20
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
16.0 20.00 140.0 25.0 4DIN 376
3.740 .630 .787 5.512 .984
M 22 2.50 93.00 18.00 x 14.50 C6H
T300-XM101DA-M22
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 22.00 140.0 25.0 4DIN 376
3.661 .709 .866 5.512 .984
M 24 3.00 113.00 18.00 x 14.50 C6H
T300-XM101DA-M24
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 24.00 160.0 30.0 4DIN 376
4.449 .709 .945 6.299 1.181
M 27 3.00 97.00 20.00 x 16.00 C6H
T300-XM101DA-M27
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
20.0 27.00 160.0 30.0 4DIN 376
3.819 .787 1.063 6.299 1.181
M 30 3.50 115.00 22.00 x 18.00 C6H
T300-XM101DA-M30
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
22.0 30.00 180.0 36.0 4DIN 376
4.528 .866 1.181 7.087 1.417
M 33 3.50 113.00 25.00 x 20.00 C6H
T300-XM101DA-M33
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
25.0 33.00 180.0 36.0 4DIN 376
4.449 .984 1.299 7.087 1.417
M 36 4.00 131.00 28.00 x 22.00 C6H
T300-XM101DA-M36
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
28.0 36.00 200.0 40.0 4DIN 376
5.157 1.102 1.417 7.874 1.575
M 39 4.00 102.00 32.00 x 24.00 C6H
T300-XM101DA-M39
✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩
32.0 39.00 200.0 40.0 4DIN 376
4.016 1.260 1.535 7.874 1.575
M 42 4.50 102.00 32.00 x 24.00 C6H
T300-XM101DA-M42
✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩
32.0 42.00 200.0 45.0 4DIN 376
4.016 1.260 1.654 7.874 1.772
M 48 5.00 147.00 36.00 x 29.00 C6H
T300-XM101DA-M48
✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩
36.0 48.00 250.0 50.0 4DIN 376
5.787 1.417 1.890 9.843 1.969
C172 C163 E3 E21 C160
C 26
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
DCON TD LF THL NOF BSG
M 52 5.00 120.00 40.00 x 32.00 C6H
T300-XM101DA-M52
✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩
40.0 52.00 250.0 50.0 5DIN 376
4.724 1.575 2.047 9.843 1.969
M 56 5.50 120.00 40.00 x 32.00 C6H
T300-XM101DA-M56
✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩
40.0 56.00 250.0 55.0 5DIN 376
4.724 1.575 2.205 9.843 2.165
M 64 6.00 178.00 50.00 x 39.00 C6H
T300-XM101DA-M64
✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩ ✩
50.0 64.00 315.0 60.0 6DIN 376
7.008 1.969 2.520 12.402 2.362
M 3 0.50 18.00 3.50 x 2.70 E6H
T300-XM102DA-M3
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
3.5 3.00 56.0 5.9 3DIN 371
.709 .138 .118 2.205 .232
M 4 0.70 21.00 4.50 x 3.40 E6H
T300-XM102DA-M4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.5 4.00 63.0 6.7 3DIN 371
.827 .177 .157 2.480 .264
M 5 0.80 21.00 6.00 x 4.90 E6H
T300-XM102DA-M5
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 5.00 70.0 7.7 3DIN 371
.827 .236 .197 2.756 .303
M 6 1.00 31.00 6.00 x 4.90 E6H
T300-XM102DA-M6
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 6.00 80.0 10.0 3DIN 371
1.220 .236 .236 3.150 .394
M 8 1.25 35.00 8.00 x 6.20 E6H
T300-XM102DA-M8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
8.0 8.00 90.0 11.6 3DIN 371
1.378 .315 .315 3.543 .457
M 10 1.50 39.00 10.00 x 8.00 E6H
T300-XM102DA-M10
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
10.0 10.00 100.0 15.1 3DIN 371
1.535 .394 .394 3.937 .594
M 12 1.75 83.00 9.00 x 7.00 E6H
T300-XM103DA-M12
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
9.0 12.00 110.0 16.0 3DIN 376
3.268 .354 .472 4.331 .630
M 14 2.00 81.00 11.00 x 9.00 E6H
T300-XM103DA-M14
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
11.0 14.00 110.0 20.0 3DIN 376
3.189 .433 .551 4.331 .787
M 16 2.00 68.00 12.00 x 9.00 E6H
T300-XM103DA-M16
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
12.0 16.00 110.0 20.0 4DIN 376
2.677 .472 .630 4.331 .787
M 20 2.50 95.00 16.00 x 12.00 E6H
T300-XM103DA-M20
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
16.0 20.00 140.0 25.0 4DIN 376
3.740 .630 .787 5.512 .984
M 3 0.50 18.00 3.50 x 2.70 C6G
T300-XM104DA-M3
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
3.5 3.00 56.0 5.9 3DIN 371
.709 .138 .118 2.205 .232
M 4 0.70 21.00 4.50 x 3.40 C6G
T300-XM104DA-M4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.5 4.00 63.0 6.7 3DIN 371
.827 .177 .157 2.480 .264
M 5 0.80 25.00 6.00 x 4.90 C6G
T300-XM104DA-M5
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 5.00 70.0 7.7 3DIN 371
.984 .236 .197 2.756 .303
M 6 1.00 31.00 6.00 x 4.90 C6G
T300-XM104DA-M6
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 6.00 80.0 10.0 3DIN 371
1.220 .236 .236 3.150 .394
M 8 1.25 35.00 8.00 x 6.20 C6G
T300-XM104DA-M8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
8.0 8.00 90.0 12.0 3DIN 371
1.378 .315 .315 3.543 .472
M 10 1.50 39.00 10.00 x 8.00 C6G
T300-XM104DA-M10
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
10.0 10.00 100.0 15.1 3DIN 371
1.535 .394 .394 3.937 .594
M 12 1.75 83.00 9.00 x 7.00 C6G
T300-XM105DA-M12
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
9.0 12.00 110.0 16.0 3DIN 376
3.268 .354 .472 4.331 .630
M 14 2.00 81.00 11.00 x 9.00 C6G
T300-XM105DA-M14
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
11.0 14.00 110.0 20.0 3DIN 376
3.189 .433 .551 4.331 .787
M 16 2.00 68.00 12.00 x 9.00 C6G
T300-XM105DA-M16
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
12.0 16.00 110.0 20.0 4DIN 376
2.677 .472 .630 4.331 .787
M 20 2.50 95.00 16.00 x 12.00 C6G
T300-XM105DA-M20
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
16.0 20.00 140.0 25.0 4DIN 376
3.740 .630 .787 5.512 .984
C172 C163 E3 E21 C160
C 27
Метчики - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371/ANSI, DIN 376/ANSI
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
DCON TD LF THL NOF BSG
M 4 0.70 21.50 .194 x .152 C6H
T300-XM100AA-M4
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.9 4.00 63.0 8.4 3DIN 371/ANSI
.846 .194 .157 2.480 .331
M 5 0.80 28.00 .194 x .152 C6H
T300-XM100AA-M5
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.9 5.00 70.0 8.6 3DIN 371/ANSI
1.102 .194 .197 2.756 .339
M 6 1.00 25.50 .255 x .191 C6H
T300-XM100AA-M6
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
6.5 6.00 80.0 11.4 3DIN 371/ANSI
1.004 .255 .236 3.150 .449
M 8 1.25 33.50 .318 x .238 C6H
T300-XM100AA-M8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.1 8.00 90.0 12.9 3DIN 371/ANSI
1.319 .318 .315 3.543 .508
M 10 1.50 38.50 .381 x .286 C6H
T300-XM100AA-M10
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.7 10.00 100.0 16.1 3DIN 371/ANSI
1.516 .381 .394 3.937 .634
M 12 1.75 81.82 .367 x .275 C6H
T300-XM101AA-M12
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.3 12.00 110.0 18.0 3DIN 376/ANSI
3.221 .367 .472 4.331 .709
M 14 2.00 80.30 .429 x .322 C6H
T300-XM101AA-M14
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
10.9 14.00 110.0 20.1 3DIN 376/ANSI
3.161 .429 .551 4.331 .791
M 16 2.00 65.78 .480 x .360 C6H
T300-XM101AA-M16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
12.2 16.00 110.0 20.1 4DIN 376/ANSI
2.590 .480 .630 4.331 .791
M 18 2.50 79.00 .542 x .406 C6H
T300-XM101AA-M18
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
13.8 18.00 125.0 24.9 4DIN 376/ANSI
3.110 .542 .709 4.921 .980
M 20 2.50 92.47 .652 x .489 C6H
T300-XM101AA-M20
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
16.6 20.00 140.0 24.9 4DIN 376/ANSI
3.641 .652 .787 5.512 .980
M 4 0.70 21.50 .168 x .131 E6H
T300-XM102AA-M4
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.3 4.00 63.0 8.4 3DIN 371/ANSI
.846 .168 .157 2.480 .331
M 5 0.80 28.00 .194 x .152 E6H
T300-XM102AA-M5
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.9 5.00 70.0 8.6 3DIN 371/ANSI
1.102 .194 .197 2.756 .339
M 6 1.00 25.50 .255 x .191 E6H
T300-XM102AA-M6
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
6.5 6.00 80.0 11.4 3DIN 371/ANSI
1.004 .255 .236 3.150 .449
M 8 1.25 33.50 .318 x .238 E6H
T300-XM102AA-M8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.1 8.00 90.0 12.9 3DIN 371/ANSI
1.319 .318 .315 3.543 .508
M 10 1.50 38.50 .381 x .286 E6H
T300-XM102AA-M10
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.7 10.00 100.0 16.1 3DIN 371/ANSI
1.516 .381 .394 3.937 .634
M 12 1.75 81.82 .367 x .275 E6H
T300-XM103AA-M12
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.3 12.00 110.0 18.0 3DIN 376/ANSI
3.221 .367 .472 4.331 .709
M 14 2.00 80.30 .429 x .322 E6H
T300-XM103AA-M14
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
10.9 14.00 110.0 20.1 3DIN 376/ANSI
3.161 .429 .551 4.331 .791
M 16 2.00 65.78 .480 x .360 E6H
T300-XM103AA-M16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
12.2 16.00 110.0 20.1 4DIN 376/ANSI
2.590 .480 .630 4.331 .791
M 18 2.50 79.00 .542 x .406 E6H
T300-XM103AA-M18
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
13.8 18.00 125.0 24.9 4DIN 376/ANSI
3.110 .542 .709 4.921 .980
M 20 2.50 92.47 .652 x .489 E6H
T300-XM103AA-M20
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
16.6 20.00 140.0 24.9 4DIN 376/ANSI
3.641 .652 .787 5.512 .980
C172 C163 E3 E21 C160
C 28
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 3.0
FHA 45°
SUBSTRATE HSS-E
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 18.00 3.50 x 2.70 C6H
E615M3
3.5 3.00 112.0 6.0 3DIN 371
.709 .138 .118 4.409 .236
M 4 0.70 21.00 4.50 x 3.40 C6H
E615M4
4.5 4.00 112.0 7.0 3DIN 371
.827 .177 .157 4.409 .276
M 5 0.80 25.00 6.00 x 4.90 C6H
E615M5
6.0 5.00 125.0 8.0 3DIN 371
.984 .236 .197 4.921 .315
M 6 1.00 30.00 6.00 x 4.90 C6H
E615M6
6.0 6.00 125.0 10.0 3DIN 371
1.181 .236 .236 4.921 .394
M 8 1.25 40.00 8.00 x 6.20 C6H
E615M8
8.0 8.00 140.0 13.0 3DIN 371
1.575 .315 .315 5.512 .512
M 10 1.50 50.00 10.00 x 8.00 C6H
E615M10
10.0 10.00 160.0 15.0 3DIN 371
1.969 .394 .394 6.299 .591
M 12 1.75 153.00 9.00 x 7.00 C6H
E615M12
9.0 12.00 180.0 16.0 3DIN 376
6.024 .354 .472 7.087 .630
M 14 2.00 151.00 11.00 x 9.00 C6H
E615M14
11.0 14.00 180.0 20.0 3DIN 376
5.945 .433 .551 7.087 .787
M 16 2.00 158.00 12.00 x 9.00 C6H
E615M16
12.0 16.00 200.0 20.0 3DIN 376
6.220 .472 .630 7.874 .787
M 20 2.50 179.00 16.00 x 12.00 C6H
E615M20
16.0 20.00 224.0 25.0 4DIN 376
7.047 .630 .787 8.819 .984
C172 C163 E3 C160
C 29
Метчики - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая c мелким шагом (MF)
DIN 374
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
DCON TD LF THL NOF BSG
MF 4x0.5 0.50 43.00 2.80 x 2.10 C6H
T300-XM100DB-M4X050
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
2.8 4.00 63.0 6.8 3DIN 374
1.693 .110 .157 2.480 .268
MF 5x0.5 0.50 49.00 3.50 x 2.70 C6H
T300-XM100DB-M5X050
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
3.5 5.00 70.0 8.2 3DIN 374
1.929 .138 .197 2.756 .323
MF 6x0.75 0.75 59.00 4.50 x 3.40 C6H
T300-XM100DB-M6X075
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.5 6.00 80.0 10.0 3DIN 374
2.323 .177 .236 3.150 .394
MF 8x0.75 0.75 57.00 6.00 x 4.90 C6H
T300-XM100DB-M8X075
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 8.00 80.0 13.0 3DIN 374
2.244 .236 .315 3.150 .512
MF 8x1 1.00 67.00 6.00 x 4.90 C6H
T300-XM100DB-M8X100
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 8.00 90.0 13.0 3DIN 374
2.638 .236 .315 3.543 .512
MF 10x0.75 0.75 67.00 7.00 x 5.50 C6H
T300-XM100DB-M10X075
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
7.0 10.00 90.0 13.0 3DIN 374
2.638 .276 .394 3.543 .512
MF 10x1 1.00 67.00 7.00 x 5.50 C6H
T300-XM100DB-M10X100
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
7.0 10.00 90.0 13.0 3DIN 374
2.638 .276 .394 3.543 .512
MF 10x1.25 1.25 77.00 7.00 x 5.50 C6H
T300-XM100DB-M10X125
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
7.0 10.00 100.0 15.0 3DIN 374
3.032 .276 .394 3.937 .591
MF 12x1 1.00 73.00 9.00 x 7.00 C6H
T300-XM100DB-M12X100
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
9.0 12.00 100.0 15.0 3DIN 374
2.874 .354 .472 3.937 .591
MF 12x1.25 1.25 73.00 9.00 x 7.00 C6H
T300-XM100DB-M12X125
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
9.0 12.00 100.0 15.0 3DIN 374
2.874 .354 .472 3.937 .591
MF 12x1.5 1.50 73.00 9.00 x 7.00 C6H
T300-XM100DB-M12X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
9.0 12.00 100.0 15.0 3DIN 374
2.874 .354 .472 3.937 .591
MF 14x1 1.00 71.00 11.00 x 9.00 C6H
T300-XM100DB-M14X100
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
11.0 14.00 100.0 15.0 3DIN 374
2.795 .433 .551 3.937 .591
MF 14x1.25 1.25 71.00 11.00 x 9.00 C6H
T300-XM100DB-M14X125
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
11.0 14.00 100.0 15.0 3DIN 374
2.795 .433 .551 3.937 .591
MF 14x1.5 1.50 71.00 11.00 x 9.00 C6H
T300-XM100DB-M14X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
11.0 14.00 100.0 15.0 3DIN 374
2.795 .433 .551 3.937 .591
MF 16x1 1.00 58.00 12.00 x 9.00 C6H
T300-XM100DB-M16X100
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
12.0 16.00 100.0 15.0 4DIN 374
2.283 .472 .630 3.937 .591
MF 16x1.5 1.50 58.00 12.00 x 9.00 C6H
T300-XM100DB-M16X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
12.0 16.00 100.0 15.0 4DIN 374
2.283 .472 .630 3.937 .591
MF 18x1 1.00 66.00 14.00 x 11.00 C6H
T300-XM100DB-M18X100
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
14.0 18.00 110.0 17.0 4DIN 374
2.598 .551 .709 4.331 .669
MF 18x1.5 1.50 66.00 14.00 x 11.00 C6H
T300-XM100DB-M18X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
14.0 18.00 110.0 17.0 4DIN 374
2.598 .551 .709 4.331 .669
MF 20x1 1.00 80.00 16.00 x 12.00 C6H
T300-XM100DB-M20X100
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
16.0 20.00 125.0 17.0 4DIN 374
3.150 .630 .787 4.921 .669
MF 20x1.5 1.50 80.00 16.00 x 12.00 C6H
T300-XM100DB-M20X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
16.0 20.00 125.0 17.0 4DIN 374
3.150 .630 .787 4.921 .669
MF 22x1.5 1.50 78.00 18.00 x 14.50 C6H
T300-XM100DB-M22X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 22.00 125.0 17.0 4DIN 374
3.071 .709 .866 4.921 .669
MF 24x1.5 1.50 93.00 18.00 x 14.50 C6H
T300-XM100DB-M24X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 24.00 140.0 20.0 4DIN 374
3.661 .709 .945 5.512 .787
MF 24x2 2.00 93.00 18.00 x 14.50 C6H
T300-XM100DB-M24X200
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 24.00 140.0 20.0 4DIN 374
3.661 .709 .945 5.512 .787
MF 25x1.5 1.50 93.00 18.00 x 14.50 C6H
T300-XM100DB-M25X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 25.00 140.0 20.0 4DIN 374
3.661 .709 .984 5.512 .787
MF 26x1.5 1.50 93.00 18.00 x 14.50 C6H
T300-XM100DB-M26X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 26.00 140.0 20.0 4DIN 374
3.661 .709 1.024 5.512 .787
MF 27x1.5 1.50 77.00 20.00 x 16.00 C6H
T300-XM100DB-M27X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
20.0 27.00 140.0 20.0 4DIN 374
3.032 .787 1.063 5.512 .787
MF 27x2 2.00 77.00 20.00 x 16.00 C6H
T300-XM100DB-M27X200
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
20.0 27.00 140.0 20.0 4DIN 374
3.032 .787 1.063 5.512 .787
C172 C163 E3 E21 C160
C 30
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая c мелким шагом (MF)
DIN 374
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
DCON TD LF THL NOF BSG
MF 28x1.5 1.50 77.00 20.00 x 16.00 C6H
T300-XM100DB-M28X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
20.0 28.00 140.0 20.0 4DIN 374
3.032 .787 1.102 5.512 .787
MF 30x1.5 1.50 85.00 22.00 x 18.00 C6H
T300-XM100DB-M30X150
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
22.0 30.00 150.0 20.0 4DIN 374
3.346 .866 1.181 5.906 .787
MF 30x2 2.00 85.00 22.00 x 18.00 C6H
T300-XM100DB-M30X200
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
22.0 30.00 150.0 20.0 4DIN 374
3.346 .866 1.181 5.906 .787
C172 C163 E3 E21 C160
C 31
Метчики - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая c мелким шагом (MF)
DIN 374/ANSI
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
DCON TD LF THL NOF BSG
MF 8x1 1.00 33.50 .318 x .238 C6H
T300-XM100AB-M8X100
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.1 8.00 90.0 12.8 3DIN 374/ANSI
1.319 .318 .315 3.543 .504
MF 10x1 1.00 37.50 .381 x .286 C6H
T300-XM100AB-M10X100
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.7 10.00 90.0 13.0 3DIN 374/ANSI
1.476 .381 .394 3.543 .512
MF 14x1.5 1.50 70.30 .429 x .322 C6H
T300-XM101AB-M14X150
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
10.9 14.00 100.0 15.0 3DIN 374/ANSI
2.768 .429 .551 3.937 .591
MF 18x1.5 1.50 64.00 .542 x .406 C6H
T300-XM101AB-M18X150
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
13.8 18.00 110.0 17.0 4DIN 374/ANSI
2.520 .542 .709 4.331 .669
MF 8x1 1.00 33.50 .318 x .238 E6H
T300-XM102AB-M8X100
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.1 8.00 90.0 12.8 3DIN 374/ANSI
1.319 .318 .315 3.543 .504
MF 10x1 1.00 37.50 .381 x .286 E6H
T300-XM102AB-M10X100
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.7 10.00 90.0 13.0 3DIN 374/ANSI
1.476 .381 .394 3.543 .512
MF 14x1.5 1.50 70.30 .429 x .322 E6H
T300-XM103AB-M14X150
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
10.9 14.00 100.0 15.0 3DIN 374/ANSI
2.768 .429 .551 3.937 .591
MF 18x1.5 1.50 64.00 .542 x .406 E6H
T300-XM103AB-M18X150
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
13.8 18.00 110.0 17.0 4DIN 374/ANSI
2.520 .542 .709 4.331 .669
C172 C163 E3 E21 C160
C 32
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN 2184-1
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
DCON TD LF THL NOF BSG
UNC #4-40 40.00 18.00 3.50 x 2.70 C2B
T300-XM100DE-4-40
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
3.5 2.84 56.0 5.6 3DIN 2184-1
.709 .138 .112 2.205 .220
UNC #5-40 40.00 18.00 3.50 x 2.70 C2B
T300-XM100DE-5-40
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
3.5 3.18 56.0 5.6 3DIN 2184-1
.709 .138 .125 2.205 .220
UNC #6-32 32.00 20.00 4.00 x 3.00 C2B
T300-XM100DE-6-32
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.0 3.51 56.0 6.5 3DIN 2184-1
.787 .157 .138 2.205 .256
UNC #8-32 32.00 21.00 4.50 x 3.40 C2B
T300-XM100DE-8-32
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.5 4.17 63.0 6.5 3DIN 2184-1
.827 .177 .164 2.480 .256
UNC #10-24 24.00 25.00 6.00 x 4.90 C2B
T300-XM100DE-10-24
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 4.83 70.0 8.0 3DIN 2184-1
.984 .236 .190 2.756 .315
UNC #12-24 24.00 30.00 6.00 x 4.90 C2B
T300-XM100DE-12-24
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 5.49 80.0 10.0 3DIN 2184-1
1.181 .236 .216 3.150 .394
UNC 1/4-20 20.00 30.00 7.00 x 5.50 C2B
T300-XM100DE-1/4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
7.0 6.35 80.0 10.0 3DIN 2184-1
1.181 .276 .250 3.150 .394
UNC 5/16-18 18.00 35.00 8.00 x 6.20 C2B
T300-XM100DE-5/16
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
8.0 7.94 90.0 12.0 3DIN 2184-1
1.378 .315 .313 3.543 .472
UNC 3/8-16 16.00 39.00 10.00 x 8.00 C2B
T300-XM100DE-3/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
10.0 9.53 100.0 15.0 3DIN 2184-1
1.535 .394 .375 3.937 .591
UNC 7/16-14 14.00 75.75 8.00 x 6.20 C2B
T300-XM101DE-7/16
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
8.0 11.11 100.0 15.0 3DIN 2184-1
2.982 .315 .438 3.937 .591
UNC 1/2-13 13.00 82.75 9.00 x 7.00 C2B
T300-XM101DE-1/2
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
9.0 12.70 110.0 18.0 3DIN 2184-1
3.258 .354 .500 4.331 .709
UNC 5/8-11 11.00 67.75 12.00 x 9.00 C2B
T300-XM101DE-5/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
12.0 15.88 110.0 20.0 4DIN 2184-1
2.667 .472 .625 4.331 .787
UNC 3/4-10 10.00 80.75 14.00 x 11.00 C2B
T300-XM101DE-3/4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
14.0 19.05 125.0 25.0 4DIN 2184-1
3.179 .551 .750 4.921 .984
UNC 7/8-9 9.00 92.75 18.00 x 14.50 C2B
T300-XM101DE-7/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 22.23 140.0 25.0 4DIN 2184-1
3.652 .709 .875 5.512 .984
UNC 1"-8 8.00 112.75 18.00 x 14.50 C2B
T300-XM101DE-1
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 25.40 160.0 30.0 4DIN 2184-1
4.439 .709 1.000 6.299 1.181
C172 C163 E3 E21 C160
C 33
Метчики - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN 2184-1/ANSI
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
DCON TD LF THL NOF BSG
UNC #2-56 56.00 11.99 .141 x .110 C3BX
T300-XM100AE-2-56
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 2.18 45.0 4.0 3DIN 2184-1/ANSI
.472 .141 .086 1.772 .157
UNC #4-40 40.00 17.50 .141 x .110 C3BX
T300-XM100AE-4-40
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 2.84 56.0 7.1 3DIN 2184-1/ANSI
.689 .141 .112 2.205 .280
UNC #5-40 40.00 17.50 .141 x .110 C3BX
T300-XM100AE-5-40
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 3.18 56.0 6.6 3DIN 2184-1/ANSI
.689 .141 .125 2.205 .260
UNC #6-32 32.00 20.50 .141 x .110 C3BX
T300-XM100AE-6-32
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 3.51 56.0 7.2 3DIN 2184-1/ANSI
.807 .141 .138 2.205 .283
UNC #8-32 32.00 21.50 .168 x .131 C3BX
T300-XM100AE-8-32
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.3 4.17 63.0 7.7 3DIN 2184-1/ANSI
.846 .168 .164 2.480 .303
UNC #10-24 24.00 28.00 .194 x .152 C3BX
T300-XM100AE-10-24
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.9 4.83 70.0 9.1 3DIN 2184-1/ANSI
1.102 .194 .190 2.756 .358
UNC #12-24 24.00 25.50 .220 x .165 C3BX
T300-XM100AE-12-24
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
5.6 5.49 80.0 9.9 3DIN 2184-1/ANSI
1.004 .220 .216 3.150 .390
UNC 1/4-20 20.00 25.00 .255 x .191 C3BX
T300-XM100AE-1/4
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
6.5 6.35 80.0 11.0 3DIN 2184-1/ANSI
.984 .255 .250 3.150 .433
UNC 5/16-18 18.00 34.00 .318 x .238 C3BX
T300-XM100AE-5/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.1 7.94 90.0 13.1 3DIN 2184-1/ANSI
1.339 .318 .313 3.543 .516
UNC 3/8-16 16.00 39.00 .381 x .286 C3BX
T300-XM100AE-3/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.7 9.53 100.0 16.8 3DIN 2184-1/ANSI
1.535 .381 .375 3.937 .661
UNC 7/16-14 14.00 72.59 .323 x .242 C3BX
T300-XM101AE-7/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.2 11.11 100.0 15.0 3DIN 2184-1/ANSI
2.858 .323 .438 3.937 .591
UNC 1/2-13 13.00 81.82 .367 x .275 C3BX
T300-XM101AE-1/2
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.3 12.70 110.0 18.0 3DIN 2184-1/ANSI
3.221 .367 .500 4.331 .709
UNC 9/16-12 12.00 80.30 .429 x .322 C3BX
T300-XM101AE-9/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
10.9 14.29 110.0 20.1 3DIN 2184-1/ANSI
3.161 .429 .563 4.331 .791
UNC 5/8-11 11.00 65.78 .480 x .360 C3BX
T300-XM101AE-5/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
12.2 15.88 110.0 20.1 4DIN 2184-1/ANSI
2.590 .480 .625 4.331 .791
UNC 3/4-10 10.00 77.47 .590 x .442 C3BX
T300-XM101AE-3/4
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
15.0 19.05 125.0 24.9 4DIN 2184-1/ANSI
3.050 .590 .750 4.921 .980
UNC 7/8-9 9.00 90.95 .697 x .523 C3BX
T300-XM101AE-7/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
17.7 22.23 140.0 24.9 4DIN 2184-1/ANSI
3.581 .697 .875 5.512 .980
UNC 1"-8 8.00 95.43 .800 x .600 C3BX
T300-XM101AE-1
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
20.3 25.40 160.0 30.0 4DIN 2184-1/ANSI
3.757 .800 1.000 6.299 1.181
UNC #2-56 56.00 15.00 .141 x .110 E3BX
T300-XM102AE-2-56
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 2.18 45.0 4.0 3DIN 2184-1/ANSI
.591 .141 .086 1.772 .157
UNC #4-40 40.00 17.50 .141 x .110 E3BX
T300-XM102AE-4-40
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 2.84 56.0 7.1 3DIN 2184-1/ANSI
.689 .141 .112 2.205 .280
UNC #5-40 40.00 17.50 .141 x .110 E3BX
T300-XM102AE-5-40
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 3.18 56.0 6.6 3DIN 2184-1/ANSI
.689 .141 .125 2.205 .260
UNC #6-32 32.00 20.50 .141 x .110 E3BX
T300-XM102AE-6-32
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 3.51 56.0 7.2 3DIN 2184-1/ANSI
.807 .141 .138 2.205 .283
UNC #8-32 32.00 21.50 .168 x .131 E3BX
T300-XM102AE-8-32
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.3 4.17 63.0 7.7 3DIN 2184-1/ANSI
.846 .168 .164 2.480 .303
UNC #10-24 24.00 28.00 .194 x .152 E3BX
T300-XM102AE-10-24
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.9 4.83 70.0 9.1 3DIN 2184-1/ANSI
1.102 .194 .190 2.756 .358
UNC #12-24 24.00 24.80 .255 x .191 E3BX
T300-XM102AE-12-24
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
6.5 5.49 80.0 9.9 3DIN 2184-1/ANSI
.976 .255 .216 3.150 .390
UNC 1/4-20 20.00 25.00 .255 x .191 E3BX
T300-XM102AE-1/4
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
6.5 6.35 80.0 11.0 3DIN 2184-1/ANSI
.984 .255 .250 3.150 .433
UNC 5/16-18 18.00 34.00 .318 x .238 E3BX
T300-XM102AE-5/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.1 7.94 90.0 13.1 3DIN 2184-1/ANSI
1.339 .318 .313 3.543 .516
UNC 3/8-16 16.00 39.00 .381 x .286 E3BX
T300-XM102AE-3/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.7 9.53 100.0 16.8 3DIN 2184-1/ANSI
1.535 .381 .375 3.937 .661
C172 C163 E3 E21 C160
C 34
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN 2184-1/ANSI
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
DCON TD LF THL NOF BSG
UNC 7/16-14 14.00 72.59 .323 x .242 E3BX
T300-XM103AE-7/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.2 11.11 100.0 15.0 3DIN 2184-1/ANSI
2.858 .323 .438 3.937 .591
UNC 1/2-13 13.00 81.82 .367 x .275 E3BX
T300-XM103AE-1/2
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.3 12.70 110.0 18.0 3DIN 2184-1/ANSI
3.221 .367 .500 4.331 .709
UNC 9/16-12 12.00 80.30 .429 x .322 E3BX
T300-XM103AE-9/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
10.9 14.29 110.0 20.1 3DIN 2184-1/ANSI
3.161 .429 .563 4.331 .791
UNC 5/8-11 11.00 65.78 .480 x .360 E3BX
T300-XM103AE-5/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
12.2 15.88 110.0 20.1 4DIN 2184-1/ANSI
2.590 .480 .625 4.331 .791
UNC 3/4-10 10.00 77.47 .590 x .442 E3BX
T300-XM103AE-3/4
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
15.0 19.05 125.0 24.9 4DIN 2184-1/ANSI
3.050 .590 .750 4.921 .980
UNC 7/8-9 9.00 90.95 .697 x .523 E3BX
T300-XM103AE-7/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
17.7 22.23 140.0 24.9 4DIN 2184-1/ANSI
3.581 .697 .875 5.512 .980
UNC 1"-8 8.00 95.43 .800 x .600 E3BX
T300-XM103AE-1
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
20.3 25.40 160.0 30.0 4DIN 2184-1/ANSI
3.757 .800 1.000 6.299 1.181
C172 C163 E3 E21 C160
C 35
Метчики - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN 2184-1
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
DCON TD LF THL NOF BSG
UNF #8-36 36.00 21.00 4.50 x 3.40 C2B
T300-XM100DF-8-36
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
4.5 4.17 63.0 6.5 3DIN 2184-1
.827 .177 .164 2.480 .256
UNF #10-32 32.00 25.00 6.00 x 4.90 C2B
T300-XM100DF-10-32
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
6.0 4.83 70.0 7.3 3DIN 2184-1
.984 .236 .190 2.756 .287
UNF 1/4-28 28.00 30.00 7.00 x 5.50 C2B
T300-XM100DF-1/4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
7.0 6.35 80.0 10.0 3DIN 2184-1
1.181 .276 .250 3.150 .394
UNF 5/16-24 24.00 35.00 8.00 x 6.20 C2B
T300-XM100DF-5/16
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
8.0 7.94 90.0 12.0 3DIN 2184-1
1.378 .315 .313 3.543 .472
UNF 3/8-24 24.00 39.00 10.00 x 8.00 C2B
T300-XM100DF-3/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
10.0 9.53 100.0 15.0 3DIN 2184-1
1.535 .394 .375 3.937 .591
UNF 7/16-20 20.00 75.75 8.00 x 6.20 C2B
T300-XM101DF-7/16
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
8.0 11.11 100.0 15.0 3DIN 2184-1
2.982 .315 .438 3.937 .591
UNF 1/2-20 20.00 83.00 9.00 x 7.00 C2B
T300-XM101DF-1/2
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
9.0 12.70 110.0 18.0 3DIN 2184-1
3.268 .354 .500 4.331 .709
UNF 5/8-18 18.00 67.75 12.00 x 9.00 C2B
T300-XM101DF-5/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
12.0 15.88 110.0 20.0 4DIN 2184-1
2.667 .472 .625 4.331 .787
UNF 3/4-16 16.00 77.50 14.00 x 11.00 C2B
T300-XM101DF-3/4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
14.0 19.05 125.0 25.0 4DIN 2184-1
3.051 .551 .750 4.921 .984
UNF 7/8-14 14.00 92.75 18.00 x 14.50 C2B
T300-XM101DF-7/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 22.23 140.0 25.0 4DIN 2184-1
3.652 .709 .875 5.512 .984
UNF 1"-12 12.00 113.00 18.00 x 14.50 C2B
T300-XM101DF-1
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 25.40 160.0 30.0 4DIN 2184-1
4.449 .709 1.000 6.299 1.181
C172 C163 E3 E21 C160
C 36
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN 2184-1/ANSI
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
DCON TD LF THL NOF BSG
UNF #4-48 48.00 17.50 .141 x .110 C3BX
T300-XM100AF-4-48
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 2.84 56.0 7.1 3DIN 2184-1/ANSI
.689 .141 .112 2.205 .280
UNF #6-40 40.00 20.50 .141 x .110 C3BX
T300-XM100AF-6-40
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 3.51 56.0 7.1 3DIN 2184-1/ANSI
.807 .141 .138 2.205 .280
UNF #8-36 36.00 21.50 .168 x .131 C3BX
T300-XM100AF-8-36
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.3 4.17 63.0 7.7 3DIN 2184-1/ANSI
.846 .168 .164 2.480 .303
UNF #10-32 32.00 28.00 .194 x .152 C3BX
T300-XM100AF-10-32
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.9 4.83 70.0 8.9 3DIN 2184-1/ANSI
1.102 .194 .190 2.756 .350
UNF #12-28 28.00 31.00 .220 x .165 C3BX
T300-XM100AF-12-28
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
5.6 5.49 80.0 9.9 3DIN 2184-1/ANSI
1.220 .220 .216 3.150 .390
UNF 1/4-28 28.00 25.00 .255 x .191 C3BX
T300-XM100AF-1/4
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
6.5 6.35 80.0 10.8 3DIN 2184-1/ANSI
.984 .255 .250 3.150 .425
UNF 5/16-24 24.00 34.00 .318 x .238 C3BX
T300-XM100AF-5/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.1 7.94 90.0 12.9 3DIN 2184-1/ANSI
1.339 .318 .313 3.543 .508
UNF 3/8-24 24.00 37.50 .381 x .286 C3BX
T300-XM100AF-3/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.7 9.53 90.0 15.0 3DIN 2184-1/ANSI
1.476 .381 .375 3.543 .591
UNF 7/16-20 20.00 72.59 .367 x .275 C3BX
T300-XM101AF-7/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.3 11.11 100.0 15.0 3DIN 2184-1/ANSI
2.858 .367 .438 3.937 .591
UNF 1/2-20 20.00 71.82 .367 x .275 C3BX
T300-XM101AF-1/2
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.3 12.70 100.0 18.0 3DIN 2184-1/ANSI
2.828 .367 .500 3.937 .709
UNF 9/16-18 18.00 70.30 .429 x .322 C3BX
T300-XM101AF-9/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
10.9 14.29 100.0 19.1 3DIN 2184-1/ANSI
2.768 .429 .563 3.937 .752
UNF 5/8-18 18.00 55.78 .480 x .360 C3BX
T300-XM101AF-5/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
12.2 15.88 100.0 20.1 4DIN 2184-1/ANSI
2.196 .480 .625 3.937 .791
UNF 3/4-16 16.00 62.47 .590 x .442 C3BX
T300-XM101AF-3/4
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
15.0 19.05 110.0 24.9 4DIN 2184-1/ANSI
2.459 .590 .750 4.331 .980
UNF 7/8-14 14.00 75.95 .697 x .523 C3BX
T300-XM101AF-7/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
17.7 22.23 125.0 24.9 4DIN 2184-1/ANSI
2.990 .697 .875 4.921 .980
UNF 1"-12 12.00 75.43 .800 x .600 C3BX
T300-XM101AF-1-12
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
20.3 25.40 140.0 26.9 4DIN 2184-1/ANSI
2.970 .800 1.000 5.512 1.059
UNF #4-48 48.00 17.50 .141 x .110 E3BX
T300-XM102AF-4-48
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 2.84 56.0 7.1 3DIN 2184-1/ANSI
.689 .141 .112 2.205 .280
UNF #6-40 40.00 20.50 .141 x .110 E3BX
T300-XM102AF-6-40
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
3.6 3.51 56.0 7.1 3DIN 2184-1/ANSI
.807 .141 .138 2.205 .280
UNF #8-36 36.00 21.50 .168 x .131 E3BX
T300-XM102AF-8-36
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.3 4.17 63.0 7.7 3DIN 2184-1/ANSI
.846 .168 .164 2.480 .303
UNF #10-32 32.00 28.00 .194 x .152 E3BX
T300-XM102AF-10-32
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
4.9 4.83 70.0 8.9 3DIN 2184-1/ANSI
1.102 .194 .190 2.756 .350
UNF #12-28 28.00 31.00 .220 x .165 E3BX
T300-XM102AF-12-28
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
5.6 5.49 80.0 9.9 3DIN 2184-1/ANSI
1.220 .220 .216 3.150 .390
UNF 1/4-28 28.00 25.00 .255 x .191 E3BX
T300-XM102AF-1/4
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
6.5 6.35 80.0 10.8 3DIN 2184-1/ANSI
.984 .255 .250 3.150 .425
UNF 5/16-24 24.00 34.00 .318 x .238 E3BX
T300-XM102AF-5/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.1 7.94 90.0 12.9 3DIN 2184-1/ANSI
1.339 .318 .313 3.543 .508
UNF 3/8-24 24.00 37.50 .381 x .286 E3BX
T300-XM102AF-3/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.7 9.53 90.0 15.0 3DIN 2184-1/ANSI
1.476 .381 .375 3.543 .591
C172 C163 E3 E21 C160
C 37
Метчики - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN 2184-1/ANSI
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
P M K N S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
C110
C145
C150
DCON TD LF THL NOF BSG
UNF 7/16-20 20.00 72.59 .323 x .242 E3BX
T300-XM103AF-7/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
8.2 11.11 100.0 15.0 3DIN 2184-1/ANSI
2.858 .323 .438 3.937 .591
UNF 1/2-20 20.00 71.82 .367 x .275 E3BX
T300-XM103AF-1/2
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
9.3 12.70 100.0 18.0 3DIN 2184-1/ANSI
2.828 .367 .500 3.937 .709
UNF 9/16-18 18.00 70.30 .429 x .322 E3BX
T300-XM103AF-9/16
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
10.9 14.29 100.0 19.1 3DIN 2184-1/ANSI
2.768 .429 .563 3.937 .752
UNF 5/8-18 18.00 55.78 .480 x .360 E3BX
T300-XM103AF-5/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
12.2 15.88 100.0 20.1 4DIN 2184-1/ANSI
2.196 .480 .625 3.937 .791
UNF 3/4-16 16.00 62.47 .590 x .442 E3BX
T300-XM103AF-3/4
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
15.0 19.05 110.0 24.9 4DIN 2184-1/ANSI
2.459 .590 .750 4.331 .980
UNF 7/8-14 14.00 75.95 .697 x .523 E3BX
T300-XM103AF-7/8
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
17.7 22.23 125.0 24.9 4DIN 2184-1/ANSI
2.990 .697 .875 4.921 .980
UNF 1"-12 12.00 75.43 .800 x .600 E3BX
T300-XM103AF-1-12
✩✩✩✩✩✩✩✩✩✩✩✩✩✩✩
20.3 25.40 140.0 26.9 4DIN 2184-1/ANSI
2.970 .800 1.000 5.512 1.059
C172 C163 E3 E21 C160
C 38
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: трубная G
DIN 5156
ULDR 2.5
FHA 45°
SUBSTRATE HSS-E
P M K N S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
B110
B145
B150
C110
C145
C150
DCON TD LF THL NOF BSG
G 1/8-28 28.00 67.00 7.00 x 5.50 CNORMAL
T300-XM100DK-1/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
7.0 9.73 90.0 13.0 3DIN 5156
2.638 .276 .383 3.543 .512
G 1/4-19 19.00 71.00 11.00 x 9.00 CNORMAL
T300-XM100DK-1/4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
11.0 13.16 100.0 15.0 3DIN 5156
2.795 .433 .518 3.937 .591
G 3/8-19 19.00 58.00 12.00 x 9.00 CNORMAL
T300-XM100DK-3/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
12.0 16.66 100.0 15.0 4DIN 5156
2.283 .472 .656 3.937 .591
G 1/2-14 14.00 80.00 16.00 x 12.00 CNORMAL
T300-XM100DK-1/2
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
16.0 20.96 125.0 18.0 4DIN 5156
3.150 .630 .825 4.921 .709
G 5/8-14 14.00 78.00 18.00 x 14.50 CNORMAL
T300-XM100DK-5/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
18.0 22.91 125.0 18.0 4DIN 5156
3.071 .709 .902 4.921 .709
G 3/4-14 14.00 77.00 20.00 x 16.00 CNORMAL
T300-XM100DK-3/4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
20.0 26.44 140.0 20.0 4DIN 5156
3.032 .787 1.041 5.512 .787
G 7/8-14 14.00 85.00 22.00 x 18.00 CNORMAL
T300-XM100DK-7/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
22.0 30.20 150.0 20.0 4DIN 5156
3.346 .866 1.189 5.906 .787
G 1"-11 11.00 93.00 25.00 x 20.00 CNORMAL
T300-XM100DK-1
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
25.0 33.25 160.0 22.0 4DIN 5156
3.661 .984 1.309 6.299 .866
G 1.1/8-11 11.00 101.00 28.00 x 22.00 CNORMAL
T300-XM100DK-1.1/8
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
28.0 37.90 170.0 22.0 4DIN 5156
3.976 1.102 1.492 6.693 .866
G 1.1/4-11 11.00 72.00 32.00 x 24.00 CNORMAL
T300-XM100DK-1.1/4
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
32.0 41.91 170.0 22.0 4DIN 5156
2.835 1.260 1.650 6.693 .866
G 1.1/2-11 11.00 87.00 36.00 x 29.00 CNORMAL
T300-XM100DK-1.1/2
✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩ ✩✩✩
36.0 47.80 190.0 23.0 4DIN 5156
3.425 1.417 1.882 7.480 .906
C172 C163 E3 E21 C160
C 39
Метчики - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Универсальные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: NPT
DIN 2184-1/ANSI
Тип резьбы: NPTF
ULDR 1.5
FHA 15°
SUBSTRATE HSS-E
P M K N S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
B145
B145
B145
B145
B145
DCON TD LF THL NOF BSG
NPT 1/16-27 27.00 56.00 .313 x .234 CNORMAL
T300-XM100AL-1/16
★★★★★
8.0 7.72 80.0 14.0 3DIN 2184-1/ANSI
2.205 .313 .304 3.150 .551
NPT 1/8-27 27.00 64.00 .437 x .328 CNORMAL
T300-XM100AL-1/8
★★★★★
11.1 10.07 90.0 14.0 4DIN 2184-1/ANSI
2.520 .437 .396 3.543 .551
NPT 1/4-18 18.00 59.00 .562 x .421 CNORMAL
T300-XM100AL-1/4
★★★★★
14.3 13.37 100.0 20.0 4DIN 2184-1/ANSI
2.323 .562 .526 3.937 .787
NPT 3/8-18 18.00 67.00 .700 x .531 CNORMAL
T300-XM100AL-3/8
★★★★★
17.8 16.81 110.0 20.0 5DIN 2184-1/ANSI
2.638 .700 .662 4.331 .787
NPT 1/2-14 14.00 79.00 .687 x .515 CNORMAL
T300-XM100AL-1/2
★★★★★
17.4 20.95 125.0 26.0 5DIN 2184-1/ANSI
3.110 .687 .825 4.921 1.024
NPT 3/4-14 14.00 78.00 .906 x .679 CNORMAL
T300-XM100AL-3/4
★★★★★
23.0 26.29 140.0 26.0 5DIN 2184-1/ANSI
3.071 .906 1.035 5.512 1.024
NPT 1-11.5 11.50 58.00 1.125 x .843 CNORMAL
T300-XM100AL-1
★★★★★
28.6 32.91 150.0 31.0 5DIN 2184-1/ANSI
2.283 1.125 1.296 5.906 1.220
ULDR 1.5
FHA 15°
SUBSTRATE HSS-E
P M K N S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
B145
B145
B145
B145
B145
DCON TD LF THL NOF BSG
NPTF 1/16-27 27.00 56.00 .313 x .234 CNORMAL
T300-XM100AM-1/16
★★★★★
8.0 7.64 80.0 14.0 3DIN 2184-1/ANSI
2.205 .313 .301 3.150 .551
NPTF 1/8-27 27.00 64.00 .437 x .328 CNORMAL
T300-XM100AM-1/8
★★★★★
11.1 9.98 90.0 14.0 4DIN 2184-1/ANSI
2.520 .437 .393 3.543 .551
NPTF 1/4-18 18.00 59.00 .562 x .421 CNORMAL
T300-XM100AM-1/4
★★★★★
14.3 13.31 100.0 20.0 4DIN 2184-1/ANSI
2.323 .562 .524 3.937 .787
NPTF 3/8-18 18.00 67.00 .700 x .531 CNORMAL
T300-XM100AM-3/8
★★★★★
17.8 16.75 110.0 20.0 5DIN 2184-1/ANSI
2.638 .700 .660 4.331 .787
NPTF 1/2-14 14.00 79.00 .687 x .515 CNORMAL
T300-XM100AM-1/2
★★★★★
17.4 20.92 125.0 26.0 5DIN 2184-1/ANSI
3.110 .687 .824 4.921 1.024
NPTF 3/4-14 14.00 78.00 .906 x .679 CNORMAL
T300-XM100AM-3/4
★★★★★
23.0 26.27 140.0 26.0 5DIN 2184-1/ANSI
3.071 .906 1.034 5.512 1.024
C172 C163 E3 E21 C160
C 40
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Бесстружечные метчики-раскатники - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Универсальные
Область применения
-Подходят для нарезания резьбы как в сквозных, так и в
глухих отверстиях
-Доступны исполнения для обработки резьб различного
профиля и стандартов
-Глубина резьбонарезания до 3,5 × D
CoroTap™ 400
Преимущества и особенности
-Длина режущей части C (2-3 витков) и E (1,5-2 витков).
Метчики с длиной режущей части E в основном
используются для обработки резьбы в глухих отверстиях с
малым зазором
-Метчики из быстрорежущей стали с добавлением
кобальта для повышения износостойкости
-Метчики из порошковой быстрорежущей стали для
повышения прочности, износостойкости и долговечности
инструмента
Области применения по ISO:
P
www.sandvik.coromant.com/corotap400
-Метчики-раскатники, формирующие резьбу за счет
пластической деформации, а не резанием
-Бесстружечное решение
-Предназначены для материалов с высокой пластичностью.
Рекомендуемый предел прочности обрабатываемого материала
не более 1200 Н/мм
2
-Для обработки сквозных и глухих отверстий
-Доступны исполнения со смазочными канавками и без них
Патроны CoroChuck™ 970 см. в нашем каталоге "Вращающиеся инструменты"
C 41
Бесстружечные метчики-раскатники - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Ун иверс альные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая (M)
DIN 2174
ULDR 3.0
SUBSTRATE HSS-E
COATING UNCOATED
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 1 0.25 20.00 2.50 x 2.10 C5HX
E301M1
2.5 1.00 40.0 5.5 3DIN 2174
.787 .098 .039 1.575 .217
M 1.2 0.25 20.00 2.50 x 2.10 C5HX
E301M1.2
2.5 1.20 40.0 5.5 3DIN 2174
.787 .098 .047 1.575 .217
M 1.4 0.30 20.00 2.50 x 2.10 C5HX
E301M1.4
2.5 1.40 40.0 7.0 3DIN 2174
.787 .098 .055 1.575 .276
M 1.6 0.35 20.00 2.50 x 2.10 C6HX
E301M1.6
2.5 1.60 40.0 8.0 3DIN 2174
.787 .098 .063 1.575 .315
M 1.7 0.35 20.00 2.50 x 2.10 C6HX
E301M1.7
2.5 1.70 40.0 8.0 3DIN 2174
.787 .098 .067 1.575 .315
M 1.8 0.35 20.00 2.50 x 2.10 C6HX
E301M1.8
2.5 1.80 40.0 8.0 3DIN 2174
.787 .098 .071 1.575 .315
M 2 0.40 11.00 2.80 x 2.10 C6HX
E301M2
2.8 2.00 45.0 6.0 3DIN 2174
.433 .110 .079 1.772 .236
M 2.2 0.45 12.00 2.80 x 2.10 C6HX
E301M2.2
2.8 2.20 45.0 7.0 3DIN 2174
.472 .110 .087 1.772 .276
M 2.3 0.40 12.00 2.80 x 2.10 C6HX
E301M2.3
2.8 2.30 45.0 7.0 3DIN 2174
.472 .110 .091 1.772 .276
M 2.5 0.45 14.00 2.80 x 2.10 C6HX
E301M2.5
2.8 2.50 50.0 8.0 3DIN 2174
.551 .110 .098 1.969 .315
M 2.6 0.45 14.00 2.80 x 2.10 C6HX
E301M2.6
2.8 2.60 50.0 8.0 3DIN 2174
.551 .110 .102 1.969 .315
M 3 0.50 18.00 3.50 x 2.70 C6HX
E301M3
3.5 3.00 56.0 9.0 4DIN 2174
.709 .138 .118 2.205 .354
M 3.5 0.60 20.00 4.00 x 3.00 C6HX
E301M3.5
4.0 3.50 56.0 11.0 4DIN 2174
.787 .157 .138 2.205 .433
M 4 0.70 21.00 4.50 x 3.40 C6HX
E301M4
4.5 4.00 63.0 12.0 5DIN 2174
.827 .177 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 C6HX
E301M5
6.0 5.00 70.0 13.0 5DIN 2174
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 C6HX
E301M6
6.0 6.00 80.0 15.0 5DIN 2174
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 C6HX
E301M8
8.0 8.00 90.0 18.0 5DIN 2174
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 C6HX
E301M10
10.0 10.00 100.0 20.0 5DIN 2174
1.535 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 C6HX
E301M12
9.0 12.00 110.0 23.0 5DIN 2174
3.268 .354 .472 4.331 .906
M 16 2.00 68.00 12.00 x 9.00 C6HX
E301M16
12.0 16.00 110.0 25.0 6DIN 2174
2.677 .472 .630 4.331 .984
M 20 2.50 70.00 16.00 x 12.00 C6HX
E301M20
16.0 20.00 140.0 30.0 7DIN 2174
2.756 .630 .787 5.512 1.181
M 24 3.00 80.00 18.00 x 14.50 C6HX
E301M24
18.0 24.00 160.0 36.0 8DIN 2174
3.150 .709 .945 6.299 1.417
C176 C163 E3 C160
C 42
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Бесстружечные метчики-раскатники - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Универсальные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая (M)
DIN 2174
ULDR 3.0
SUBSTRATE HSS-E
COATING PVD TiN
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 1 0.25 20.00 2.50 x 2.10 C5HX
E302M1
2.5 1.00 40.0 5.5 3DIN 2174
.787 .098 .039 1.575 .217
M 1.2 0.25 20.00 2.50 x 2.10 C5HX
E302M1.2
2.5 1.20 40.0 5.5 3DIN 2174
.787 .098 .047 1.575 .217
M 1.4 0.30 20.00 2.50 x 2.10 C5HX
E302M1.4
2.5 1.40 40.0 7.0 3DIN 2174
.787 .098 .055 1.575 .276
M 1.6 0.35 20.00 2.50 x 2.10 C6HX
E302M1.6
2.5 1.60 40.0 8.0 3DIN 2174
.787 .098 .063 1.575 .315
M 1.7 0.35 20.00 2.50 x 2.10 C6HX
E302M1.7
2.5 1.70 40.0 8.0 3DIN 2174
.787 .098 .067 1.575 .315
M 1.8 0.35 20.00 2.50 x 2.10 C6HX
E302M1.8
2.5 1.80 40.0 8.0 3DIN 2174
.787 .098 .071 1.575 .315
M 2 0.40 11.00 2.80 x 2.10 C6HX
E302M2
2.8 2.00 45.0 6.0 3DIN 2174
.433 .110 .079 1.772 .236
M 2.2 0.45 12.00 2.80 x 2.10 C6HX
E302M2.2
2.8 2.20 45.0 7.0 3DIN 2174
.472 .110 .087 1.772 .276
M 2.3 0.40 12.00 2.80 x 2.10 C6HX
E302M2.3
2.8 2.30 45.0 7.0 3DIN 2174
.472 .110 .091 1.772 .276
M 2.5 0.45 14.00 2.80 x 2.10 C6HX
E302M2.5
2.8 2.50 50.0 8.0 3DIN 2174
.551 .110 .098 1.969 .315
M 2.6 0.45 14.00 2.80 x 2.10 C6HX
E302M2.6
2.8 2.60 50.0 8.0 3DIN 2174
.551 .110 .102 1.969 .315
M 3 0.50 18.00 3.50 x 2.70 C6HX
E302M3
3.5 3.00 56.0 9.0 4DIN 2174
.709 .138 .118 2.205 .354
M 3.5 0.60 20.00 4.00 x 3.00 C6HX
E302M3.5
4.0 3.50 56.0 11.0 4DIN 2174
.787 .157 .138 2.205 .433
M 4 0.70 21.00 4.50 x 3.40 C6HX
E302M4
4.5 4.00 63.0 12.0 5DIN 2174
.827 .177 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 C6HX
E302M5
6.0 5.00 70.0 13.0 5DIN 2174
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 C6HX
E302M6
6.0 6.00 80.0 15.0 5DIN 2174
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 C6HX
E302M8
8.0 8.00 90.0 18.0 5DIN 2174
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 C6HX
E302M10
10.0 10.00 100.0 20.0 5DIN 2174
1.535 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 C6HX
E302M12
9.0 12.00 110.0 23.0 5DIN 2174
3.268 .354 .472 4.331 .906
M 16 2.00 68.00 12.00 x 9.00 C6HX
E302M16
12.0 16.00 110.0 25.0 6DIN 2174
2.677 .472 .630 4.331 .984
M 20 2.50 70.00 16.00 x 12.00 C6HX
E302M20
16.0 20.00 140.0 30.0 7DIN 2174
2.756 .630 .787 5.512 1.181
M 24 3.00 80.00 18.00 x 14.50 C6HX
E302M24
18.0 24.00 160.0 36.0 8DIN 2174
3.150 .709 .945 6.299 1.417
C176 C163 E3 C160
C 43
Бесстружечные метчики-раскатники - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Ун иверс альные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая (M)
DIN 2174
ULDR 3.0
SUBSTRATE HSS-E
COATING PVD TiN
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 18.00 3.50 x 2.70 E6HX
E305M3
3.5 3.00 56.0 9.0 4DIN 2174
.709 .138 .118 2.205 .354
M 4 0.70 21.00 4.50 x 3.40 E6HX
E305M4
4.5 4.00 63.0 12.0 5DIN 2174
.827 .177 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 E6HX
E305M5
6.0 5.00 70.0 13.0 5DIN 2174
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 E6HX
E305M6
6.0 6.00 80.0 15.0 5DIN 2174
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 E6HX
E305M8
8.0 8.00 90.0 18.0 5DIN 2174
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 E6HX
E305M10
10.0 10.00 100.0 20.0 5DIN 2174
1.535 .394 .394 3.937 .787
M 3 0.50 18.00 3.50 x 2.70 C6GX
E309M3
3.5 3.00 56.0 9.0 4DIN 2174
.709 .138 .118 2.205 .354
M 3.5 0.60 20.00 4.00 x 3.00 C6GX
E309M3.5
4.0 3.50 56.0 11.0 4DIN 2174
.787 .157 .138 2.205 .433
M 4 0.70 21.00 4.50 x 3.40 C6GX
E309M4
4.5 4.00 63.0 12.0 5DIN 2174
.827 .177 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 C6GX
E309M5
6.0 5.00 70.0 13.0 5DIN 2174
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 C6GX
E309M6
6.0 6.00 80.0 15.0 5DIN 2174
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 C6GX
E309M8
8.0 8.00 90.0 18.0 5DIN 2174
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 C6GX
E309M10
10.0 10.00 100.0 20.0 5DIN 2174
1.535 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 C6GX
E309M12
9.0 12.00 110.0 23.0 5DIN 2174
3.268 .354 .472 4.331 .906
M 3 0.50 18.00 3.50 x 2.70 E6GX
E310M3
3.5 3.00 56.0 9.0 4DIN 2174
.709 .138 .118 2.205 .354
M 4 0.70 21.00 4.50 x 3.40 E6GX
E310M4
4.5 4.00 63.0 12.0 5DIN 2174
.827 .177 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 E6GX
E310M5
6.0 5.00 70.0 13.0 5DIN 2174
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 E6GX
E310M6
6.0 6.00 80.0 15.0 5DIN 2174
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 E6GX
E310M8
8.0 8.00 90.0 18.0 5DIN 2174
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 E6GX
E310M10
10.0 10.00 100.0 20.0 5DIN 2174
1.535 .394 .394 3.937 .787
C176 C163 E3 C160
C 44
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Бесстружечные метчики-раскатники - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Универсальные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая (M)
DIN 2174
ULDR 3.0
SUBSTRATE HSS-E
COATING PVD CrN
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 18.00 3.50 x 2.70 C6HX
E306M3
3.5 3.00 56.0 9.0 4DIN 2174
.709 .138 .118 2.205 .354
M 4 0.70 21.00 4.50 x 3.40 C6HX
E306M4
4.5 4.00 63.0 12.0 5DIN 2174
.827 .177 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 C6HX
E306M5
6.0 5.00 70.0 13.0 5DIN 2174
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 C6HX
E306M6
6.0 6.00 80.0 15.0 5DIN 2174
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 C6HX
E306M8
8.0 8.00 90.0 18.0 5DIN 2174
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 C6HX
E306M10
10.0 10.00 100.0 20.0 5DIN 2174
1.535 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 C6HX
E306M12
9.0 12.00 110.0 23.0 5DIN 2174
3.268 .354 .472 4.331 .906
C176 C163 E3 C160
C 45
Бесстружечные метчики-раскатники - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Ун иверс альные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая (M)
DIN 2174
ULDR 3.5
SUBSTRATE HSS-E
COATING PVD TiN
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 18.00 3.50 x 2.70 C6HX
E308M3
3.5 3.00 56.0 9.0 4DIN 2174
.709 .138 .118 2.205 .354
M 4 0.70 21.00 4.50 x 3.40 C6HX
E308M4
4.5 4.00 63.0 12.0 5DIN 2174
.827 .177 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 C6HX
E308M5
6.0 5.00 70.0 13.0 5DIN 2174
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 C6HX
E308M6
6.0 6.00 80.0 15.0 5DIN 2174
1.181 .236 .236 3.150 .591
M 7 1.00 30.00 7.00 x 5.50 C6HX
E308M7
7.0 7.00 80.0 15.0 5DIN 2174
1.181 .276 .276 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 C6HX
E308M8
8.0 8.00 90.0 18.0 5DIN 2174
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 C6HX
E308M10
10.0 10.00 100.0 20.0 5DIN 2174
1.535 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 C6HX
E308M12
9.0 12.00 110.0 23.0 5DIN 2174
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 C6HX
E308M14
11.0 14.00 110.0 25.0 6DIN 2174
3.189 .433 .551 4.331 .984
M 16 2.00 68.00 12.00 x 9.00 C6HX
E308M16
12.0 16.00 110.0 25.0 6DIN 2174
2.677 .472 .630 4.331 .984
M 20 2.50 95.00 16.00 x 12.00 C6HX
E308M20
16.0 20.00 140.0 30.0 7DIN 2174
3.740 .630 .787 5.512 1.181
M 24 3.00 113.00 18.00 x 14.50 C6HX
E308M24
18.0 24.00 160.0 36.0 8DIN 2174
4.449 .709 .945 6.299 1.417
C176 C163 E3 C160
C 46
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Бесстружечные метчики-раскатники - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Универсальные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая (M)
DIN 2174
ULDR 3.5
SUBSTRATE HSS-E
COATING PVD TiN
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
DCON TD LF THL NOF BSG
M 5 0.80 21.00 6.00 x 4.90 C6HX 1 2
E315M5
6.0 5.00 70.0 13.0 5DIN 2174
.827 .236 .197 2.756 .512
M 6 1.00 26.00 6.00 x 4.90 C6HX 1 2
E315M6
6.0 6.00 80.0 15.0 5DIN 2174
1.024 .236 .236 3.150 .591
M 8 1.25 30.00 8.00 x 6.20 C6HX 1 2
E315M8
8.0 8.00 90.0 18.0 5DIN 2174
1.181 .315 .315 3.543 .709
M 10 1.50 33.00 10.00 x 8.00 C6HX 1 2
E315M10
10.0 10.00 100.0 20.0 5DIN 2174
1.299 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 C6HX 1 2
E315M12
9.0 12.00 110.0 23.0 5DIN 2174
3.268 .354 .472 4.331 .906
CXSC 2 = радиальный подвод СОЖ
C176 C163 E3 E22 C160
C 47
Бесстружечные метчики-раскатники - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Ун иверс альные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая (M)
C-DIN 2174, DIN 2174
ULDR 3.0
SUBSTRATE HM
COATING PVD Ti(C,N)
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 10.00 3.50 x 2.70 C6HX
T115M3
3.5 3.00 56.0 10.0 4C-DIN 2174
.394 .138 .118 2.205 .394
M 4 0.70 13.00 4.50 x 3.40 C6HX
T115M4
4.5 4.00 63.0 13.0 5C-DIN 2174
.512 .177 .157 2.480 .512
M 5 0.80 16.00 6.00 x 4.90 C6HX
T115M5
6.0 5.00 70.0 16.0 5C-DIN 2174
.630 .236 .197 2.756 .630
M 6 1.00 30.00 6.00 x 4.90 C6HX
T115M6
6.0 6.00 80.0 19.0 5DIN 2174
1.181 .236 .236 3.150 .748
M 8 1.25 35.00 8.00 x 6.20 C6HX
T115M8
8.0 8.00 90.0 22.0 5DIN 2174
1.378 .315 .315 3.543 .866
M 10 1.50 39.00 10.00 x 8.00 C6HX
T115M10
10.0 10.00 100.0 24.0 5DIN 2174
1.535 .394 .394 3.937 .945
C176 C163 E3 C160
C 48
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Бесстружечные метчики-раскатники - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Универсальные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая (M)
C-DIN 2174, DIN 2174
ULDR 3.0
SUBSTRATE HM
COATING PVD Ti(C,N)
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
DCON TD LF THL NOF BSG
M 5 0.80 16.00 6.00 x 4.90 C6HX 1 1
T116M5
6.0 5.00 70.0 16.0 5C-DIN 2174
.630 .236 .197 2.756 .630
M 6 1.00 30.00 6.00 x 4.90 C6HX 1 1
T116M6
6.0 6.00 80.0 19.0 5DIN 2174
1.181 .236 .236 3.150 .748
M 8 1.25 35.00 8.00 x 6.20 C6HX 1 1
T116M8
8.0 8.00 90.0 22.0 5DIN 2174
1.378 .315 .315 3.543 .866
M 10 1.50 39.00 10.00 x 8.00 C6HX 1 1
T116M10
10.0 10.00 100.0 24.0 5DIN 2174
1.535 .394 .394 3.937 .945
M 12 1.75 83.00 9.00 x 7.00 C6HX 1 1
T116M12
9.0 12.00 110.0 23.0 5DIN 2174
3.268 .354 .472 4.331 .906
CXSC 1 = осевой подвод СОЖ на концентрической окружности
C176 C163 E3 E22 C160
C 49
Бесстружечные метчики-раскатники - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Ун иверс альные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая (M)
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-PM
COATING PVD TiN
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 18.81 .141 x .110 C6H
E890M3
3.6 3.00 56.0 18.8 4DIN/ANSI
.740 .141 .118 2.205 .740
M 4 0.70 16.58 .168 x .131 C6H
E890M4
4.3 4.00 63.0 16.5 4DIN/ANSI
.653 .168 .157 2.480 .650
M 5 0.80 21.42 .194 x .152 C6H
E890M5
4.9 5.00 70.0 19.3 4DIN/ANSI
.843 .194 .197 2.756 .760
M 6 1.00 25.59 .255 x .191 C6H
E890M6
6.5 6.00 80.0 15.0 4DIN/ANSI
1.007 .255 .236 3.150 .591
M 8 1.25 30.20 .318 x .238 C6H
E890M8
8.1 8.00 90.0 18.0 5DIN/ANSI
1.189 .318 .315 3.543 .709
M 10 1.50 32.80 .381 x .286 C6H
E890M10
9.7 10.00 100.0 20.0 6DIN/ANSI
1.292 .381 .394 3.937 .787
M 12 1.75 87.00 .367 x .275 C6H
E890M12
9.3 12.00 110.0 23.0 6DIN/ANSI
3.425 .367 .472 4.331 .906
M 16 2.00 72.00 .480 x .360 C6H
E890M16
12.2 16.00 110.0 23.0 8DIN/ANSI
2.835 .480 .630 4.331 .906
M 18 2.50 87.00 .542 x .406 C6H
E890M18
13.8 18.00 125.0 30.0 8DIN/ANSI
3.425 .542 .709 4.921 1.181
M 20 2.50 102.00 .652 x .489 C6H
E890M20
16.6 20.00 140.0 36.0 8DIN/ANSI
4.016 .652 .787 5.512 1.417
C176 C163 E3 C160
C 50
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Бесстружечные метчики-раскатники - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Универсальные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая c мелким шагом (MF)
DIN 2174
ULDR 3.0
SUBSTRATE HSS-E
COATING PVD TiN
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
MF 5x0.5 0.50 25.00 6.00 x 4.90 C6HX
E317M5X0.5
6.0 5.00 70.0 13.0 5DIN 2174
.984 .236 .197 2.756 .512
MF 6x0.75 0.75 30.00 6.00 x 4.90 C6HX
E317M6X0.75
6.0 6.00 80.0 15.0 5DIN 2174
1.181 .236 .236 3.150 .591
MF 7x0.75 0.75 30.00 7.00 x 5.50 C6HX
E317M7X0.75
7.0 7.00 80.0 15.0 5DIN 2174
1.181 .276 .276 3.150 .591
MF 8x0.75 0.75 57.00 6.00 x 4.90 C6HX
E317M8X.75
6.0 8.00 80.0 18.0 5DIN 2174
2.244 .236 .315 3.150 .709
MF 8x1 1.00 67.00 6.00 x 4.90 C6HX
E317M8X1
6.0 8.00 90.0 18.0 5DIN 2174
2.638 .236 .315 3.543 .709
MF 10x1 1.00 75.00 7.00 x 5.50 C6HX
E317M10X1
7.0 10.00 100.0 20.0 5DIN 2174
2.953 .276 .394 3.937 .787
MF 10x1.25 1.25 75.00 7.00 x 5.50 C6HX
E317M10X1.25
7.0 10.00 100.0 20.0 5DIN 2174
2.953 .276 .394 3.937 .787
MF 12x1 1.00 73.00 9.00 x 7.00 C6HX
E317M12X1
9.0 12.00 100.0 23.0 5DIN 2174
2.874 .354 .472 3.937 .906
MF 12x1.25 1.25 73.00 9.00 x 7.00 C6HX
E317M12X1.25
9.0 12.00 100.0 23.0 5DIN 2174
2.874 .354 .472 3.937 .906
MF 12x1.5 1.50 73.00 9.00 x 7.00 C6HX
E317M12X1.5
9.0 12.00 100.0 23.0 5DIN 2174
2.874 .354 .472 3.937 .906
MF 14x1 1.00 71.00 11.00 x 9.00 C6HX
E317M14X1
11.0 14.00 100.0 21.0 6DIN 2174
2.795 .433 .551 3.937 .827
MF 14x1.25 1.25 71.00 11.00 x 9.00 C6HX
E317M14X1.25
11.0 14.00 100.0 21.0 6DIN 2174
2.795 .433 .551 3.937 .827
MF 14x1.5 1.50 71.00 11.00 x 9.00 C6HX
E317M14X1.5
11.0 14.00 100.0 21.0 6DIN 2174
2.795 .433 .551 3.937 .827
MF 16x1.5 1.50 58.00 12.00 x 9.00 C6HX
E317M16X1.5
12.0 16.00 100.0 21.0 6DIN 2174
2.283 .472 .630 3.937 .827
C176 C163 E3 C160
C 51
Бесстружечные метчики-раскатники - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Ун иверс альные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая c мелким шагом (MF)
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-PM
COATING PVD TiN
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
MF 10x1.25 1.25 36.61 .381 x .286 C6H
E891M10X1.25
9.7 10.00 100.0 20.0 6DIN/ANSI
1.442 .381 .394 3.937 .787
MF 12x1.5 1.50 87.00 .367 x .275 C6H
E891M12X1.5
9.3 12.00 110.0 23.0 6DIN/ANSI
3.425 .367 .472 4.331 .906
C176 C163 E3 C160
C 52
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Бесстружечные метчики-раскатники - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Универсальные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-PM
COATING PVD TiN
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
UNC #4-40 40.00 15.47 .141 x .110 C2B
E8924-40
3.6 2.84 56.0 11.0 3DIN/ANSI
.609 .141 .112 2.205 .433
UNC #6-32 32.00 15.08 .141 x .110 C2B
E8926-32
3.6 3.51 56.0 13.0 3DIN/ANSI
.594 .141 .138 2.205 .510
UNC #8-32 32.00 16.58 .168 x .131 C2B
E8928-32
4.3 4.17 63.0 16.5 4DIN/ANSI
.653 .168 .164 2.480 .650
UNC #10-24 24.00 21.42 .194 x .152 C2B
E89210-24
4.9 4.83 70.0 19.3 4DIN/ANSI
.843 .194 .190 2.756 .760
UNC #12-24 24.00 25.55 .220 x .165 C2B
E89212-24
5.6 5.49 80.0 15.0 4DIN/ANSI
1.006 .220 .216 3.150 .591
UNC 1/4-20 20.00 25.59 .255 x .191 C2B
E8921/4
6.5 6.35 80.0 15.0 4DIN/ANSI
1.007 .255 .250 3.150 .591
UNC 5/16-18 18.00 30.20 .318 x .238 C2B
E8925/16
8.1 7.94 90.0 18.0 5DIN/ANSI
1.189 .318 .313 3.543 .709
UNC 3/8-16 16.00 32.80 .381 x .286 C2B
E8923/8
9.7 9.53 100.0 20.0 6DIN/ANSI
1.292 .381 .375 3.937 .787
UNC 7/16-14 14.00 72.60 .323 x .242 C2B
E8927/16
8.2 11.11 100.0 20.0 6DIN/ANSI
2.858 .323 .438 3.937 .787
UNC 1/2-13 13.00 81.80 .367 x .275 C2B
E8921/2
9.3 12.70 110.0 23.0 6DIN/ANSI
3.220 .367 .500 4.331 .906
UNC 5/8-11 11.00 65.80 .480 x .360 C2B
E8925/8
12.2 15.88 110.0 23.0 8DIN/ANSI
2.591 .480 .625 4.331 .906
UNC 3/4-10 10.00 77.50 .590 x .442 C2B
E8923/4
15.0 19.05 125.0 30.0 8DIN/ANSI
3.051 .590 .750 4.921 1.181
UNC 7/8-9 9.00 90.90 .697 x .523 C2B
E8927/8-9
17.7 22.23 140.0 34.0 8DIN/ANSI
3.579 .697 .875 5.512 1.339
UNC 1"-8 8.00 95.40 .800 x .600 C2B
E8921
20.3 25.40 160.0 38.0 8DIN/ANSI
3.756 .800 1.000 6.299 1.496
C176 C163 E3 C160
C 53
Бесстружечные метчики-раскатники - Универсальные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Ун иверс альные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: UNF
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-PM
COATING PVD TiN
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
UNF #10-32 32.00 21.42 .194 x .152 C2B
E89310-32
4.9 4.83 70.0 19.3 4DIN/ANSI
.843 .194 .190 2.756 .760
UNF 1/4-28 28.00 25.59 .255 x .191 C2B
E8931/4
6.5 6.35 80.0 15.0 4DIN/ANSI
1.007 .255 .250 3.150 .591
UNF 5/16-24 24.00 30.20 .318 x .238 C2B
E8935/16
8.1 7.94 90.0 18.0 5DIN/ANSI
1.189 .318 .313 3.543 .709
UNF 3/8-24 24.00 32.80 .381 x .286 C2B
E8933/8
9.7 9.53 100.0 20.0 6DIN/ANSI
1.292 .381 .375 3.937 .787
UNF 7/16-20 20.00 72.60 .323 x .242 C2B
E8937/16
8.2 11.11 100.0 20.0 6DIN/ANSI
2.858 .323 .438 3.937 .787
UNF 1/2-20 20.00 81.80 .367 x .275 C2B
E8931/2
9.3 12.70 110.0 23.0 6DIN/ANSI
3.220 .367 .500 4.331 .906
UNF 5/8-18 18.00 65.80 .480 x .360 C2B
E8935/8
12.2 15.88 110.0 23.0 8DIN/ANSI
2.591 .480 .625 4.331 .906
UNF 3/4-16 16.00 77.50 .590 x .442 C2B
E8933/4
15.0 19.05 125.0 30.0 8DIN/ANSI
3.051 .590 .750 4.921 1.181
UNF 1"-12 12.00 95.40 .800 x .600 C2B
E8931
20.3 25.40 160.0 36.0 8DIN/ANSI
3.756 .800 1.000 6.299 1.417
C176 C163 E3 C160
C 54
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Бесстружечные метчики-раскатники - Универсальные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Универсальные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: EGM
DIN 40435
ULDR 3.0
SUBSTRATE HSS-E
COATING PVD TiN
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
EGM 3 0.50 21.00 4.50 x 3.40 C6HMOD
E323M3
4.5 3.65 63.0 12.0 4DIN 40435
.827 .177 .144 2.480 .472
EGM 4 0.70 25.00 6.00 x 4.90 C6HMOD
E323M4
6.0 4.91 70.0 13.0 4DIN 40435
.984 .236 .193 2.756 .512
EGM 5 0.80 30.00 6.00 x 4.90 C6HMOD
E323M5
6.0 6.04 80.0 15.0 4DIN 40435
1.181 .236 .238 3.150 .591
EGM 6 1.00 35.00 8.00 x 6.20 C6HMOD
E323M6
8.0 7.30 90.0 18.0 5DIN 40435
1.378 .315 .287 3.543 .709
EGM 8 1.25 39.00 10.00 x 8.00 C6HMOD
E323M8
10.0 9.62 100.0 20.0 5DIN 40435
1.535 .394 .379 3.937 .787
EGM 10 1.50 73.00 9.00 x 7.00 C6HMOD
E323M10
9.0 11.95 100.0 21.0 5DIN 40435
2.874 .354 .470 3.937 .827
EGM 12 1.75 81.00 11.00 x 9.00 C6HMOD
E323M12
11.0 14.27 110.0 25.0 6DIN 40435
3.189 .433 .562 4.331 .984
C176 C163 E3 C160
C 55
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
www.sandvik.coromant.com/corotap100
Область применения
-Метчики оптимизированы для обработки определённых
групп материалов
-Для нарезания резьбы в сквозных и глухих отверстиях
-Глубина резьбонарезания до 2,5 × D
-Допуски для ISO K: 6H, 6HX, 2B, 2BX, 3B
-Допуски для ISO N: 6H
-Допуски для ISO H: 6H, 6HX
CoroTap™ 100
Преимущества и особенности
-Три отверстия для СОЖ для повышения прочности
-Конструкция с пятью канавками уменьшает нагрузку на
режущие кромки и снижает износ
-Уникальный сплав с большой твёрдостью снижает износ
покрытия и основы
-Для материалов ISO N: метчики с шахматным
расположением зубьев для уменьшения крутящего
момента
-Метчики с прямыми стружечными канавками
-В основном применяются для обработки материалов,
дающих короткую стружку, таких как чугун
-Предназначены для обработки как сквозных, так и глухих
отверстий
Патроны CoroChuck™ 970 см. в нашем каталоге "Вращающиеся инструменты"
C 56
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: Метрическая (M)
C-DIN 371, DIN 371, DIN 376
ULDR 2.5
SUBSTRATE HM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
DCON TD LF THL NOF BSG
M 5 0.80 47.00 6.00 x 4.90 C6HX 1 1
T101M5
6.0 5.00 70.0 16.0 4C-DIN 371
1.850 .236 .197 2.756 .630
M 6 1.00 30.00 6.00 x 4.90 C6HX 1 1
T101M6
6.0 6.00 80.0 19.0 4DIN 371
1.181 .236 .236 3.150 .748
M 8 1.25 35.00 8.00 x 6.20 C6HX 1 1
T101M8
8.0 8.00 90.0 22.0 4DIN 371
1.378 .315 .315 3.543 .866
M 10 1.50 39.00 10.00 x 8.00 C6HX 1 1
T101M10
10.0 10.00 100.0 24.0 4DIN 371
1.535 .394 .394 3.937 .945
M 12 1.75 83.00 9.00 x 7.00 C6HX 1 1
T101M12
9.0 12.00 110.0 23.0 4DIN 376
3.268 .354 .472 4.331 .906
M 16 2.00 68.00 12.00 x 9.00 C6HX 1 1
T101M16
12.0 16.00 110.0 25.0 4DIN 376
2.677 .472 .630 4.331 .984
CXSC 1 = осевой подвод СОЖ на концентрической окружности
C178 C163 E3 E22 C160
C 57
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
K
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
D210
DCON TD LF THL NOF BSG
M 3 0.50 18.00 3.50 x 2.70 C6HX
T100-KM100DA-M3
★
3.5 3.00 56.0 9.0 4DIN 371
.709 .138 .118 2.205 .354
M 4 0.70 21.00 4.50 x 3.40 C6HX
T100-KM100DA-M4
★
4.5 4.00 63.0 12.0 4DIN 371
.827 .177 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 C6HX
T100-KM100DA-M5
★
6.0 5.00 70.0 13.0 5DIN 371
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 C6HX
T100-KM100DA-M6
★
6.0 6.00 80.0 15.0 5DIN 371
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 C6HX
T100-KM100DA-M8
★
8.0 8.00 90.0 18.0 5DIN 371
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 C6HX
T100-KM100DA-M10
★
10.0 10.00 100.0 20.0 5DIN 371
1.535 .394 .394 3.937 .787
M 8 1.25 67.00 6.00 x 4.90 C6HX
T100-KM101DA-M8
★
6.0 8.00 90.0 20.0 5DIN 376
2.638 .236 .315 3.543 .787
M 10 1.50 77.00 7.00 x 5.50 C6HX
T100-KM101DA-M10
★
7.0 10.00 100.0 23.5 5DIN 376
3.032 .276 .394 3.937 .925
M 12 1.75 83.00 9.00 x 7.00 C6HX
T100-KM101DA-M12
★
9.0 12.00 110.0 23.0 5DIN 376
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 C6HX
T100-KM101DA-M14
★
11.0 14.00 110.0 25.0 5DIN 376
3.189 .433 .551 4.331 .984
M 16 2.00 68.00 12.00 x 9.00 C6HX
T100-KM101DA-M16
★
12.0 16.00 110.0 25.0 5DIN 376
2.677 .472 .630 4.331 .984
M 18 2.50 81.00 14.00 x 11.00 C6HX
T100-KM101DA-M18
★
14.0 18.00 125.0 30.0 5DIN 376
3.189 .551 .709 4.921 1.181
M 20 2.50 95.00 16.00 x 12.00 C6HX
T100-KM101DA-M20
★
16.0 20.00 140.0 30.0 5DIN 376
3.740 .630 .787 5.512 1.181
M 22 2.50 93.00 18.00 x 14.50 C6HX
T100-KM101DA-M22
★
18.0 22.00 140.0 34.0 5DIN 376
3.661 .709 .866 5.512 1.339
M 24 3.00 113.00 18.00 x 14.50 C6HX
T100-KM101DA-M24
★
18.0 24.00 160.0 38.0 5DIN 376
4.449 .709 .945 6.299 1.496
M 5 0.80 25.00 6.00 x 4.90 E6HX
T100-KM102DA-M5
★
6.0 5.00 70.0 13.0 5DIN 371
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 E6HX
T100-KM102DA-M6
★
6.0 6.00 80.0 15.0 5DIN 371
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 E6HX
T100-KM102DA-M8
★
8.0 8.00 90.0 18.0 5DIN 371
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 E6HX
T100-KM102DA-M10
★
10.0 10.00 100.0 20.0 5DIN 371
1.535 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 E6HX
T100-KM103DA-M12
★
9.0 12.00 110.0 23.0 5DIN 376
3.268 .354 .472 4.331 .906
C178 C163 E3 E21 C160
C 58
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
K
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
D210
DCON TD LF THL NOF BSG
M 6 1.00 30.00 6.00 x 4.90 C6HX 1 1
T100-KM104DA-M6
★
6.0 6.00 80.0 15.0 5DIN 371
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 C6HX 1 1
T100-KM104DA-M8
★
8.0 8.00 90.0 18.0 5DIN 371
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 C6HX 1 1
T100-KM104DA-M10
★
10.0 10.00 100.0 20.0 5DIN 371
1.535 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 C6HX 1 1
T100-KM105DA-M12
★
9.0 12.00 110.0 23.0 5DIN 376
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 C6HX 1 1
T100-KM105DA-M14
★
11.0 14.00 110.0 25.0 5DIN 376
3.189 .433 .551 4.331 .984
M 16 2.00 68.00 12.00 x 9.00 C6HX 1 1
T100-KM105DA-M16
★
12.0 16.00 110.0 25.0 5DIN 376
2.677 .472 .630 4.331 .984
M 20 2.50 95.00 16.00 x 12.00 C6HX 1 1
T100-KM105DA-M20
★
16.0 20.00 140.0 30.0 5DIN 376
3.740 .630 .787 5.512 1.181
M 22 2.50 93.00 18.00 x 14.50 C6HX 1 1
T100-KM105DA-M22
★
18.0 22.00 140.0 34.0 5DIN 376
3.661 .709 .866 5.512 1.339
M 24 3.00 113.00 18.00 x 14.50 C6HX 1 1
T100-KM105DA-M24
★
18.0 24.00 160.0 38.0 5DIN 376
4.449 .709 .945 6.299 1.496
CXSC 1 = осевой подвод СОЖ на концентрической окружности
C178 C163 E3 E21 E22 C160
C 59
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371/ANSI, DIN 376/ANSI
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
K
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
D210
DCON TD LF THL NOF BSG
M 6 1.00 25.00 .255 x .191 C6HX
T100-KM100AA-M6
★
6.5 6.00 80.0 15.6 5DIN 371/ANSI
.984 .255 .236 3.150 .614
M 8 1.25 33.50 .318 x .238 C6HX
T100-KM100AA-M8
★
8.1 8.00 90.0 18.7 5DIN 371/ANSI
1.319 .318 .315 3.543 .736
M 10 1.50 38.00 .381 x .286 C6HX
T100-KM100AA-M10
★
9.7 10.00 100.0 20.6 5DIN 371/ANSI
1.496 .381 .394 3.937 .811
M 12 1.75 81.90 .367 x .275 C6HX
T100-KM101AA-M12
★
9.3 12.00 110.0 23.0 5DIN 376/ANSI
3.224 .367 .472 4.331 .906
M 14 2.00 80.30 .429 x .322 C6HX
T100-KM101AA-M14
★
10.9 14.00 110.0 23.0 5DIN 376/ANSI
3.161 .429 .551 4.331 .906
M 16 2.00 65.70 .480 x .360 C6HX
T100-KM101AA-M16
★
12.2 16.00 110.0 23.0 5DIN 376/ANSI
2.587 .480 .630 4.331 .906
M 18 2.50 79.10 .542 x .406 C6HX
T100-KM101AA-M18
★
13.8 18.00 125.0 30.0 5DIN 376/ANSI
3.114 .542 .709 4.921 1.181
M 6 1.00 25.00 .255 x .191 E6HX
T100-KM102AA-M6
★
6.5 6.00 80.0 15.6 5DIN 371/ANSI
.984 .255 .236 3.150 .614
M 8 1.25 33.50 .318 x .238 E6HX
T100-KM102AA-M8
★
8.1 8.00 90.0 18.7 5DIN 371/ANSI
1.319 .318 .315 3.543 .736
M 10 1.50 38.00 .381 x .286 E6HX
T100-KM102AA-M10
★
9.7 10.00 100.0 20.6 5DIN 371/ANSI
1.496 .381 .394 3.937 .811
M 12 1.75 81.90 .367 x .275 E6HX
T100-KM103AA-M12
★
9.3 12.00 110.0 23.0 5DIN 376/ANSI
3.224 .367 .472 4.331 .906
M 14 2.00 80.30 .429 x .322 E6HX
T100-KM103AA-M14
★
10.9 14.00 110.0 23.0 5DIN 376/ANSI
3.161 .429 .551 4.331 .906
M 16 2.00 65.70 .480 x .360 E6HX
T100-KM103AA-M16
★
12.2 16.00 110.0 23.0 5DIN 376/ANSI
2.587 .480 .630 4.331 .906
M 18 2.50 79.10 .542 x .406 E6HX
T100-KM103AA-M18
★
13.8 18.00 125.0 30.0 5DIN 376/ANSI
3.114 .542 .709 4.921 1.181
C178 C163 E3 E21 C160
C 60
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371/ANSI, DIN 376/ANSI
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
K
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
D210
DCON TD LF THL NOF BSG
M 6 1.00 25.00 .255 x .191 C6HX 1 1
T100-KM104AA-M6
★
6.5 6.00 80.0 15.6 5DIN 371/ANSI
.984 .255 .236 3.150 .614
M 8 1.25 33.50 .318 x .238 C6HX 1 1
T100-KM104AA-M8
★
8.1 8.00 90.0 18.7 5DIN 371/ANSI
1.319 .318 .315 3.543 .736
M 10 1.50 38.00 .381 x .286 C6HX 1 1
T100-KM104AA-M10
★
9.7 10.00 100.0 20.6 5DIN 371/ANSI
1.496 .381 .394 3.937 .811
M 12 1.75 81.90 .367 x .275 C6HX 1 1
T100-KM105AA-M12
★
9.3 12.00 110.0 23.0 5DIN 376/ANSI
3.224 .367 .472 4.331 .906
M 14 2.00 80.30 .429 x .322 C6HX 1 1
T100-KM105AA-M14
★
10.9 14.00 110.0 23.0 5DIN 376/ANSI
3.161 .429 .551 4.331 .906
M 16 2.00 65.70 .480 x .360 C6HX 1 1
T100-KM105AA-M16
★
12.2 16.00 110.0 23.0 5DIN 376/ANSI
2.587 .480 .630 4.331 .906
M 20 2.50 92.50 .652 x .489 C6HX 1 1
T100-KM105AA-M20
★
16.6 20.00 140.0 30.0 5DIN 376/ANSI
3.642 .652 .787 5.512 1.181
M 6 1.00 25.00 .255 x .191 E6HX 1 1
T100-KM106AA-M6
★
6.5 6.00 80.0 15.6 5DIN 371/ANSI
.984 .255 .236 3.150 .614
M 8 1.25 33.50 .318 x .238 E6HX 1 1
T100-KM106AA-M8
★
8.1 8.00 90.0 18.7 5DIN 371/ANSI
1.319 .318 .315 3.543 .736
M 10 1.50 38.00 .381 x .286 E6HX 1 1
T100-KM106AA-M10
★
9.7 10.00 100.0 20.6 5DIN 371/ANSI
1.496 .381 .394 3.937 .811
M 12 1.75 81.90 .367 x .275 E6HX 1 1
T100-KM107AA-M12
★
9.3 12.00 110.0 23.0 5DIN 376/ANSI
3.224 .367 .472 4.331 .906
M 14 2.00 80.30 .429 x .322 E6HX 1 1
T100-KM107AA-M14
★
10.9 14.00 110.0 23.0 5DIN 376/ANSI
3.161 .429 .551 4.331 .906
M 16 2.00 65.70 .480 x .360 E6HX 1 1
T100-KM107AA-M16
★
12.2 16.00 110.0 23.0 5DIN 376/ANSI
2.587 .480 .630 4.331 .906
M 20 2.50 92.50 .652 x .489 E6HX 1 1
T100-KM107AA-M20
★
16.6 20.00 140.0 30.0 5DIN 376/ANSI
3.642 .652 .787 5.512 1.181
M 6 1.00 25.00 .255 x .191 C6HX 1 2
T100-KM108AA-M6
★
6.5 6.00 80.0 15.6 5DIN 371/ANSI
.984 .255 .236 3.150 .614
M 8 1.25 33.50 .318 x .238 C6HX 1 2
T100-KM108AA-M8
★
8.1 8.00 90.0 18.7 5DIN 371/ANSI
1.319 .318 .315 3.543 .736
M 10 1.50 38.00 .381 x .286 C6HX 1 2
T100-KM108AA-M10
★
9.7 10.00 100.0 20.6 5DIN 371/ANSI
1.496 .381 .394 3.937 .811
M 12 1.75 81.90 .367 x .275 C6HX 1 2
T100-KM109AA-M12
★
9.3 12.00 110.0 23.0 5DIN 376/ANSI
3.224 .367 .472 4.331 .906
M 14 2.00 80.30 .429 x .322 C6HX 1 2
T100-KM109AA-M14
★
10.9 14.00 110.0 23.0 5DIN 376/ANSI
3.161 .429 .551 4.331 .906
M 16 2.00 65.70 .480 x .360 C6HX 1 2
T100-KM109AA-M16
★
12.2 16.00 110.0 23.0 5DIN 376/ANSI
2.587 .480 .630 4.331 .906
M 20 2.50 92.50 .652 x .489 C6HX 1 2
T100-KM109AA-M20
★
16.6 20.00 140.0 30.0 5DIN 376/ANSI
3.642 .652 .787 5.512 1.181
CXSC 1 = осевой подвод СОЖ на концентрической окружности
CXSC 2 = радиальный подвод СОЖ
C178 C163 E3 E21 E22 C160
C 61
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
K
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
D210
DCON TD LF THL NOF BSG
M 6 1.00 30.00 6.00 x 4.90 E6HX 1 1
T100-KM106DA-M6
★
6.0 6.00 80.0 15.0 5DIN 371
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 E6HX 1 1
T100-KM106DA-M8
★
8.0 8.00 90.0 18.0 5DIN 371
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 E6HX 1 1
T100-KM106DA-M10
★
10.0 10.00 100.0 20.0 5DIN 371
1.535 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 E6HX 1 1
T100-KM107DA-M12
★
9.0 12.00 110.0 23.0 5DIN 376
3.268 .354 .472 4.331 .906
M 6 1.00 30.00 6.00 x 4.90 C6HX 1 2
T100-KM108DA-M6
★
6.0 6.00 80.0 15.0 5DIN 371
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 C6HX 1 2
T100-KM108DA-M8
★
8.0 8.00 90.0 18.0 5DIN 371
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 C6HX 1 2
T100-KM108DA-M10
★
10.0 10.00 100.0 20.0 5DIN 371
1.535 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 C6HX 1 2
T100-KM109DA-M12
★
9.0 12.00 110.0 23.0 5DIN 376
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 C6HX 1 2
T100-KM109DA-M14
★
11.0 14.00 110.0 25.0 5DIN 376
3.189 .433 .551 4.331 .984
M 16 2.00 68.00 12.00 x 9.00 C6HX 1 2
T100-KM109DA-M16
★
12.0 16.00 110.0 25.0 5DIN 376
2.677 .472 .630 4.331 .984
M 20 2.50 95.00 16.00 x 12.00 C6HX 1 2
T100-KM109DA-M20
★
16.0 20.00 140.0 30.0 5DIN 376
3.740 .630 .787 5.512 1.181
CXSC 1 = осевой подвод СОЖ на концентрической окружности
CXSC 2 = радиальный подвод СОЖ
C178 C163 E3 E21 E22 C160
C 62
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371
ULDR 2.0
SUBSTRATE HSS-E-PM
COATING UNCOATED
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 18.00 3.50 x 2.70 C6H
E352M3
3.5 3.00 56.0 9.0 3DIN 371
.709 .138 .118 2.205 .354
M 4 0.70 21.00 4.50 x 3.40 C6H
E352M4
4.5 4.00 63.0 12.0 3DIN 371
.827 .177 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 C6H
E352M5
6.0 5.00 70.0 13.0 3DIN 371
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 C6H
E352M6
6.0 6.00 80.0 15.0 3DIN 371
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 C6H
E352M8
8.0 8.00 90.0 18.0 3DIN 371
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 C6H
E352M10
10.0 10.00 100.0 20.0 3DIN 371
1.535 .394 .394 3.937 .787
C178 C163 E3 C160
C 63
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: Метрическая (M)
C-DIN 371
ULDR 2.0
SUBSTRATE HM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 10.00 3.50 x 2.70 C6H
T100M3
3.5 3.00 56.0 10.0 3C-DIN 371
.394 .138 .118 2.205 .394
M 4 0.70 13.00 4.50 x 3.40 C6H
T100M4
4.5 4.00 63.0 13.0 3C-DIN 371
.512 .177 .157 2.480 .512
M 5 0.80 16.00 6.00 x 4.90 C6H
T100M5
6.0 5.00 70.0 16.0 3C-DIN 371
.630 .236 .197 2.756 .630
M 6 1.00 20.00 6.00 x 4.90 C6H
T100M6
6.0 6.00 80.0 20.0 3C-DIN 371
.787 .236 .236 3.150 .787
M 8 1.25 25.00 8.00 x 6.20 C6H
T100M8
8.0 8.00 90.0 25.0 3C-DIN 371
.984 .315 .315 3.543 .984
M 10 1.50 30.00 10.00 x 8.00 C6H
T100M10
10.0 10.00 100.0 30.0 3C-DIN 371
1.181 .394 .394 3.937 1.181
M 12 1.75 36.00 12.00 x 9.00 C6H
T100M12
12.0 12.00 110.0 36.0 3C-DIN 371
1.417 .472 .472 4.331 1.417
M 3 0.50 8.00 3.50 x 2.70 C6HX
T110M3
3.5 3.00 56.0 8.0 4C-DIN 371
.315 .138 .118 2.205 .315
M 4 0.70 11.00 4.50 x 3.40 C6HX
T110M4
4.5 4.00 63.0 11.0 5C-DIN 371
.433 .177 .157 2.480 .433
M 5 0.80 13.50 6.00 x 4.90 C6HX
T110M5
6.0 5.00 70.0 13.5 5C-DIN 371
.531 .236 .197 2.756 .531
M 6 1.00 16.50 6.00 x 4.90 C6HX
T110M6
6.0 6.00 80.0 16.5 5C-DIN 371
.650 .236 .236 3.150 .650
M 8 1.25 21.50 8.00 x 6.20 C6HX
T110M8
8.0 8.00 90.0 21.5 5C-DIN 371
.846 .315 .315 3.543 .846
M 10 1.50 27.00 10.00 x 8.00 C6HX
T110M10
10.0 10.00 100.0 27.0 5C-DIN 371
1.063 .394 .394 3.937 1.063
M 12 1.75 32.00 12.00 x 9.00 C6HX
T110M12
12.0 12.00 110.0 32.0 6C-DIN 371
1.260 .472 .472 4.331 1.260
C178 C163 E3 C160
C 64
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 374
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
K
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
D210
DCON TD LF THL NOF BSG
MF 10x1 1.00 67.00 7.00 x 5.50 C6HX 1 1
T100-KM104DB-M10X100
★
7.0 10.00 90.0 18.0 5DIN 374
2.638 .276 .394 3.543 .709
MF 10x1.25 1.25 77.00 7.00 x 5.50 C6HX 1 1
T100-KM104DB-M10X125
★
7.0 10.00 100.0 20.0 5DIN 374
3.032 .276 .394 3.937 .787
MF 12x1.25 1.25 73.00 9.00 x 7.00 C6HX 1 1
T100-KM104DB-M12X125
★
9.0 12.00 100.0 21.0 5DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.5 1.50 73.00 9.00 x 7.00 C6HX 1 1
T100-KM104DB-M12X150
★
9.0 12.00 100.0 21.0 5DIN 374
2.874 .354 .472 3.937 .827
MF 14x1.5 1.50 71.00 11.00 x 9.00 C6HX 1 1
T100-KM104DB-M14X150
★
11.0 14.00 100.0 21.0 5DIN 374
2.795 .433 .551 3.937 .827
MF 16x1.5 1.50 58.00 12.00 x 9.00 C6HX 1 1
T100-KM104DB-M16X150
★
12.0 16.00 100.0 21.0 5DIN 374
2.283 .472 .630 3.937 .827
MF 18x1.5 1.50 66.00 14.00 x 11.00 C6HX 1 1
T100-KM104DB-M18X150
★
14.0 18.00 110.0 24.0 5DIN 374
2.598 .551 .709 4.331 .945
MF 20x1.5 1.50 80.00 16.00 x 12.00 C6HX 1 1
T100-KM104DB-M20X150
★
16.0 20.00 125.0 24.0 5DIN 374
3.150 .630 .787 4.921 .945
MF 10x1 1.00 67.00 7.00 x 5.50 E6HX 1 1
T100-KM106DB-M10X100
★
7.0 10.00 90.0 18.0 5DIN 374
2.638 .276 .394 3.543 .709
MF 10x1.25 1.25 77.00 7.00 x 5.50 E6HX 1 1
T100-KM106DB-M10X125
★
7.0 10.00 100.0 20.0 5DIN 374
3.032 .276 .394 3.937 .787
MF 12x1.25 1.25 73.00 9.00 x 7.00 E6HX 1 1
T100-KM106DB-M12X125
★
9.0 12.00 100.0 21.0 5DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.5 1.50 73.00 9.00 x 7.00 E6HX 1 1
T100-KM106DB-M12X150
★
9.0 12.00 100.0 21.0 5DIN 374
2.874 .354 .472 3.937 .827
MF 14x1.5 1.50 71.00 11.00 x 9.00 E6HX 1 1
T100-KM106DB-M14X150
★
11.0 14.00 100.0 21.0 5DIN 374
2.795 .433 .551 3.937 .827
MF 16x1.5 1.50 58.00 12.00 x 9.00 E6HX 1 1
T100-KM106DB-M16X150
★
12.0 16.00 100.0 21.0 5DIN 374
2.283 .472 .630 3.937 .827
MF 18x1.5 1.50 66.00 14.00 x 11.00 E6HX 1 1
T100-KM106DB-M18X150
★
14.0 18.00 110.0 24.0 5DIN 374
2.598 .551 .709 4.331 .945
MF 20x1.5 1.50 80.00 16.00 x 12.00 E6HX 1 1
T100-KM106DB-M20X150
★
16.0 20.00 125.0 24.0 5DIN 374
3.150 .630 .787 4.921 .945
MF 10x1 1.00 67.00 7.00 x 5.50 C6HX 1 2
T100-KM108DB-M10X100
★
7.0 10.00 90.0 18.0 5DIN 374
2.638 .276 .394 3.543 .709
MF 10x1.25 1.25 77.00 7.00 x 5.50 C6HX 1 2
T100-KM108DB-M10X125
★
7.0 10.00 100.0 20.0 5DIN 374
3.032 .276 .394 3.937 .787
MF 12x1.25 1.25 73.00 9.00 x 7.00 C6HX 1 2
T100-KM108DB-M12X125
★
9.0 12.00 100.0 21.0 5DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.5 1.50 73.00 9.00 x 7.00 C6HX 1 2
T100-KM108DB-M12X150
★
9.0 12.00 100.0 21.0 5DIN 374
2.874 .354 .472 3.937 .827
MF 14x1.5 1.50 71.00 11.00 x 9.00 C6HX 1 2
T100-KM108DB-M14X150
★
11.0 14.00 100.0 21.0 5DIN 374
2.795 .433 .551 3.937 .827
MF 16x1.5 1.50 58.00 12.00 x 9.00 C6HX 1 2
T100-KM108DB-M16X150
★
12.0 16.00 100.0 21.0 5DIN 374
2.283 .472 .630 3.937 .827
MF 18x1.5 1.50 66.00 14.00 x 11.00 C6HX 1 2
T100-KM108DB-M18X150
★
14.0 18.00 110.0 24.0 5DIN 374
2.598 .551 .709 4.331 .945
MF 20x1.5 1.50 80.00 16.00 x 12.00 C6HX 1 2
T100-KM108DB-M20X150
★
16.0 20.00 125.0 24.0 5DIN 374
3.150 .630 .787 4.921 .945
CXSC 1 = осевой подвод СОЖ на концентрической окружности
CXSC 2 = радиальный подвод СОЖ
C178 C163 E3 E21 E22 C160
C 65
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 374
ULDR 2.5
SUBSTRATE HM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
DCON TD LF THL NOF BSG
MF 8x1 1.00 67.00 6.00 x 4.90 C6HX 1 1
T120M8X1.0
6.0 8.00 90.0 12.0 4DIN 374
2.638 .236 .315 3.543 .472
MF 10x1 1.00 67.00 7.00 x 5.50 C6HX 1 1
T120M10X1.0
7.0 10.00 90.0 14.0 4DIN 374
2.638 .276 .394 3.543 .551
MF 12x1.5 1.50 73.00 9.00 x 7.00 C6HX 1 1
T120M12X1.5
9.0 12.00 100.0 20.0 4DIN 374
2.874 .354 .472 3.937 .787
MF 14x1.5 1.50 71.00 11.00 x 9.00 C6HX 1 1
T120M14X1.5
11.0 14.00 100.0 21.0 4DIN 374
2.795 .433 .551 3.937 .827
CXSC 1 = осевой подвод СОЖ на концентрической окружности
C178 C163 E3 E22 C160
C 66
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 374
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
K
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
D210
DCON TD LF THL NOF BSG
MF 10x1 1.00 67.00 7.00 x 5.50 C6HX
T100-KM100DB-M10X100
★
7.0 10.00 90.0 18.0 5DIN 374
2.638 .276 .394 3.543 .709
MF 10x1.25 1.25 77.00 7.00 x 5.50 C6HX
T100-KM100DB-M10X125
★
7.0 10.00 100.0 20.0 5DIN 374
3.032 .276 .394 3.937 .787
MF 12x1.25 1.25 73.00 9.00 x 7.00 C6HX
T100-KM100DB-M12X125
★
9.0 12.00 100.0 21.0 5DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.5 1.50 73.00 9.00 x 7.00 C6HX
T100-KM100DB-M12X150
★
9.0 12.00 100.0 21.0 5DIN 374
2.874 .354 .472 3.937 .827
MF 14x1.5 1.50 71.00 11.00 x 9.00 C6HX
T100-KM100DB-M14X150
★
11.0 14.00 100.0 21.0 5DIN 374
2.795 .433 .551 3.937 .827
MF 16x1.5 1.50 58.00 12.00 x 9.00 C6HX
T100-KM100DB-M16X150
★
12.0 16.00 100.0 21.0 5DIN 374
2.283 .472 .630 3.937 .827
MF 18x1.5 1.50 66.00 14.00 x 11.00 C6HX
T100-KM100DB-M18X150
★
14.0 18.00 110.0 24.0 5DIN 374
2.598 .551 .709 4.331 .945
MF 20x1.5 1.50 80.00 16.00 x 12.00 C6HX
T100-KM100DB-M20X150
★
16.0 20.00 125.0 24.0 5DIN 374
3.150 .630 .787 4.921 .945
MF 10x1 1.00 67.00 7.00 x 5.50 E6HX
T100-KM102DB-M10X100
★
7.0 10.00 90.0 18.0 5DIN 374
2.638 .276 .394 3.543 .709
MF 10x1.25 1.25 77.00 7.00 x 5.50 E6HX
T100-KM102DB-M10X125
★
7.0 10.00 100.0 20.0 5DIN 374
3.032 .276 .394 3.937 .787
MF 12x1.25 1.25 73.00 9.00 x 7.00 E6HX
T100-KM102DB-M12X125
★
9.0 12.00 100.0 21.0 5DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.5 1.50 73.00 9.00 x 7.00 E6HX
T100-KM102DB-M12X150
★
9.0 12.00 100.0 21.0 5DIN 374
2.874 .354 .472 3.937 .827
MF 14x1.5 1.50 71.00 11.00 x 9.00 E6HX
T100-KM102DB-M14X150
★
11.0 14.00 100.0 21.0 5DIN 374
2.795 .433 .551 3.937 .827
MF 16x1.5 1.50 58.00 12.00 x 9.00 E6HX
T100-KM102DB-M16X150
★
12.0 16.00 100.0 21.0 5DIN 374
2.283 .472 .630 3.937 .827
MF 18x1.5 1.50 66.00 14.00 x 11.00 E6HX
T100-KM102DB-M18X150
★
14.0 18.00 110.0 24.0 5DIN 374
2.598 .551 .709 4.331 .945
MF 20x1.5 1.50 80.00 16.00 x 12.00 E6HX
T100-KM102DB-M20X150
★
16.0 20.00 125.0 24.0 5DIN 374
3.150 .630 .787 4.921 .945
C178 C163 E3 E21 C160
C 67
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 374/ANSI
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
K
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
D210
DCON TD LF THL NOF BSG
MF 10x1 1.00 38.00 .381 x .286 C6HX
T100-KM100AB-M10X100
★
9.7 10.00 90.0 20.6 5DIN 374/ANSI
1.496 .381 .394 3.543 .811
MF 10x1.25 1.25 38.00 .381 x .286 C6HX
T100-KM100AB-M10X125
★
9.7 10.00 100.0 20.6 5DIN 374/ANSI
1.496 .381 .394 3.937 .811
MF 12x1.25 1.25 71.90 .367 x .275 C6HX
T100-KM101AB-M12X125
★
9.3 12.00 100.0 23.0 5DIN 374/ANSI
2.831 .367 .472 3.937 .906
MF 12x1.5 1.50 71.90 .367 x .275 C6HX
T100-KM101AB-M12X150
★
9.3 12.00 100.0 23.0 5DIN 374/ANSI
2.831 .367 .472 3.937 .906
MF 14x1.5 1.50 70.30 .429 x .322 C6HX
T100-KM101AB-M14X150
★
10.9 14.00 100.0 23.0 5DIN 374/ANSI
2.768 .429 .551 3.937 .906
C178 C163 E3 E21 C160
C 68
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 374/ANSI
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
K
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
D210
DCON TD LF THL NOF BSG
MF 10x1.25 1.25 38.00 .381 x .286 C6HX 1 1
T100-KM104AB-M10X125
★
9.7 10.00 100.0 20.6 5DIN 374/ANSI
1.496 .381 .394 3.937 .811
MF 12x1.5 1.50 71.90 .367 x .275 C6HX 1 1
T100-KM105AB-M12X150
★
9.3 12.00 100.0 23.0 5DIN 374/ANSI
2.831 .367 .472 3.937 .906
MF 14x1.5 1.50 70.30 .429 x .322 C6HX 1 1
T100-KM105AB-M14X150
★
10.9 14.00 100.0 23.0 5DIN 374/ANSI
2.768 .429 .551 3.937 .906
MF 10x1.25 1.25 38.00 .381 x .286 C6HX 1 2
T100-KM108AB-M10X125
★
9.7 10.00 100.0 20.6 5DIN 374/ANSI
1.496 .381 .394 3.937 .811
MF 12x1.5 1.50 71.90 .367 x .275 C6HX 1 2
T100-KM109AB-M12X150
★
9.3 12.00 100.0 23.0 5DIN 374/ANSI
2.831 .367 .472 3.937 .906
MF 14x1.5 1.50 70.30 .429 x .322 C6HX 1 2
T100-KM109AB-M14X150
★
10.9 14.00 100.0 23.0 5DIN 374/ANSI
2.768 .429 .551 3.937 .906
CXSC 1 = осевой подвод СОЖ на концентрической окружности
CXSC 2 = радиальный подвод СОЖ
C178 C163 E3 E21 E22 C160
C 69
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: UNC
DIN 2184-1/ANSI
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
K
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
D210
DCON TD LF THL NOF BSG
UNC 1/4-20 20.00 25.00 .255 x .191 C2BX
T100-KM100AE-1/4
★
6.5 6.35 80.0 15.6 5DIN 2184-1/ANSI
.984 .255 .250 3.150 .614
UNC 5/16-18 18.00 33.50 .318 x .238 C2BX
T100-KM100AE-5/16
★
8.1 7.94 90.0 18.7 5DIN 2184-1/ANSI
1.319 .318 .313 3.543 .736
UNC 3/8-16 16.00 38.00 .381 x .286 C2BX
T100-KM100AE-3/8
★
9.7 9.53 100.0 20.6 5DIN 2184-1/ANSI
1.496 .381 .375 3.937 .811
UNC 7/16-14 14.00 72.70 .323 x .242 C2BX
T100-KM101AE-7/16
★
8.2 11.11 100.0 20.0 5DIN 2184-1/ANSI
2.862 .323 .438 3.937 .787
UNC 1/2-13 13.00 81.90 .367 x .275 C2BX
T100-KM101AE-1/2
★
9.3 12.70 110.0 23.0 5DIN 2184-1/ANSI
3.224 .367 .500 4.331 .906
UNC 5/8-11 11.00 65.70 .480 x .360 C2BX
T100-KM101AE-5/8
★
12.2 15.88 110.0 23.0 5DIN 2184-1/ANSI
2.587 .480 .625 4.331 .906
UNC 3/4-10 10.00 77.50 .590 x .442 C2BX
T100-KM101AE-3/4
★
15.0 19.05 125.0 30.0 5DIN 2184-1/ANSI
3.051 .590 .750 4.921 1.181
UNC 7/8-9 9.00 90.95 .697 x .523 C2BX
T100-KM101AE-7/8
★
17.7 22.23 140.0 34.0 5DIN 2184-1/ANSI
3.581 .697 .875 5.512 1.339
UNC 1/4-20 20.00 25.00 .255 x .191 E2BX
T100-KM102AE-1/4
★
6.5 6.35 80.0 15.6 5DIN 2184-1/ANSI
.984 .255 .250 3.150 .614
UNC 5/16-18 18.00 33.50 .318 x .238 E2BX
T100-KM102AE-5/16
★
8.1 7.94 90.0 18.7 5DIN 2184-1/ANSI
1.319 .318 .313 3.543 .736
UNC 3/8-16 16.00 38.00 .381 x .286 E2BX
T100-KM102AE-3/8
★
9.7 9.53 100.0 20.6 5DIN 2184-1/ANSI
1.496 .381 .375 3.937 .811
UNC 7/16-14 14.00 72.70 .323 x .242 E2BX
T100-KM103AE-7/16
★
8.2 11.11 100.0 20.0 5DIN 2184-1/ANSI
2.862 .323 .438 3.937 .787
UNC 1/2-13 13.00 81.90 .367 x .275 E2BX
T100-KM103AE-1/2
★
9.3 12.70 110.0 23.0 5DIN 2184-1/ANSI
3.224 .367 .500 4.331 .906
UNC 5/8-11 11.00 65.70 .480 x .360 E2BX
T100-KM103AE-5/8
★
12.2 15.88 110.0 23.0 5DIN 2184-1/ANSI
2.587 .480 .625 4.331 .906
UNC 3/4-10 10.00 77.50 .590 x .442 E2BX
T100-KM103AE-3/4
★
15.0 19.05 125.0 30.0 5DIN 2184-1/ANSI
3.051 .590 .750 4.921 1.181
UNC 7/8-9 9.00 90.95 .697 x .523 E2BX
T100-KM103AE-7/8
★
17.7 22.23 140.0 34.0 5DIN 2184-1/ANSI
3.581 .697 .875 5.512 1.339
C178 C163 E3 E21 C160
C 70
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: UNC
DIN 2184-1/ANSI, DIN 376/ANSI
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
K
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
D210
DCON TD LF THL NOF BSG
UNC 1/4-20 20.00 25.00 .255 x .191 C2BX 1 1
T100-KM104AE-1/4
★
6.5 6.35 80.0 15.6 5DIN 2184-1/ANSI
.984 .255 .250 3.150 .614
UNC 5/16-18 18.00 33.50 .318 x .238 C2BX 1 1
T100-KM104AE-5/16
★
8.1 7.94 90.0 18.7 5DIN 2184-1/ANSI
1.319 .318 .313 3.543 .736
UNC 3/8-16 16.00 38.00 .381 x .286 C2BX 1 1
T100-KM104AE-3/8
★
9.7 9.53 100.0 20.6 5DIN 2184-1/ANSI
1.496 .381 .375 3.937 .811
UNC 7/16-14 14.00 72.70 .323 x .242 C2BX 1 1
T100-KM105AE-7/16
★
8.2 11.11 100.0 20.0 5DIN 376/ANSI
2.862 .323 .438 3.937 .787
UNC 1/2-13 13.00 81.90 .367 x .275 C2BX 1 1
T100-KM105AE-1/2
★
9.3 12.70 110.0 23.0 5DIN 2184-1/ANSI
3.224 .367 .500 4.331 .906
UNC 1/4-20 20.00 25.00 .255 x .191 E2BX 1 1
T100-KM106AE-1/4
★
6.5 6.35 80.0 15.6 5DIN 2184-1/ANSI
.984 .255 .250 3.150 .614
UNC 5/16-18 18.00 33.50 .318 x .238 E2BX 1 1
T100-KM106AE-5/16
★
8.1 7.94 90.0 18.7 5DIN 2184-1/ANSI
1.319 .318 .313 3.543 .736
UNC 3/8-16 16.00 38.00 .381 x .286 E2BX 1 1
T100-KM106AE-3/8
★
9.7 9.53 100.0 20.6 5DIN 2184-1/ANSI
1.496 .381 .375 3.937 .811
UNC 7/16-14 14.00 72.70 .323 x .242 E2BX 1 1
T100-KM107AE-7/16
★
8.2 11.11 100.0 20.0 5DIN 2184-1/ANSI
2.862 .323 .438 3.937 .787
UNC 1/2-13 13.00 81.90 .367 x .275 E2BX 1 1
T100-KM107AE-1/2
★
9.3 12.70 110.0 23.0 5DIN 2184-1/ANSI
3.224 .367 .500 4.331 .906
UNC 1/4-20 20.00 25.00 .255 x .191 C2BX 1 2
T100-KM108AE-1/4
★
6.5 6.35 80.0 15.6 5DIN 2184-1/ANSI
.984 .255 .250 3.150 .614
UNC 5/16-18 18.00 33.50 .318 x .238 C2BX 1 2
T100-KM108AE-5/16
★
8.1 7.94 90.0 18.7 5DIN 2184-1/ANSI
1.319 .318 .313 3.543 .736
UNC 3/8-16 16.00 38.00 .381 x .286 C2BX 1 2
T100-KM108AE-3/8
★
9.7 9.53 100.0 20.6 5DIN 2184-1/ANSI
1.496 .381 .375 3.937 .811
UNC 7/16-14 14.00 72.70 .323 x .242 C2BX 1 2
T100-KM109AE-7/16
★
8.2 11.11 100.0 20.0 5DIN 2184-1/ANSI
2.862 .323 .438 3.937 .787
UNC 1/2-13 13.00 81.90 .367 x .275 C2BX 1 2
T100-KM109AE-1/2
★
9.3 12.70 110.0 23.0 5DIN 2184-1/ANSI
3.224 .367 .500 4.331 .906
CXSC 1 = осевой подвод СОЖ на концентрической окружности
CXSC 2 = радиальный подвод СОЖ
C178 C163 E3 E21 E22 C160
C 71
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: UNF
DIN 2184-1/ANSI
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
K
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
D210
DCON TD LF THL NOF BSG
UNF 1/4-28 28.00 25.00 .255 x .191 C2BX
T100-KM100AF-1/4
★
6.5 6.35 80.0 15.6 5DIN 2184-1/ANSI
.984 .255 .250 3.150 .614
UNF 5/16-24 24.00 33.50 .318 x .238 C2BX
T100-KM100AF-5/16
★
8.1 7.94 90.0 18.7 5DIN 2184-1/ANSI
1.319 .318 .313 3.543 .736
UNF 3/8-24 24.00 38.00 .381 x .286 C2BX
T100-KM100AF-3/8
★
9.7 9.53 90.0 20.6 5DIN 2184-1/ANSI
1.496 .381 .375 3.543 .811
UNF 7/16-20 20.00 72.70 .323 x .242 C2BX
T100-KM101AF-7/16
★
8.2 11.11 100.0 20.0 5DIN 2184-1/ANSI
2.862 .323 .438 3.937 .787
UNF 1/2-20 20.00 71.90 .367 x .275 C2BX
T100-KM101AF-1/2
★
9.3 12.70 100.0 23.0 5DIN 2184-1/ANSI
2.831 .367 .500 3.937 .906
UNF 5/8-18 18.00 55.70 .480 x .360 C2BX
T100-KM101AF-5/8
★
12.2 15.88 100.0 23.0 5DIN 2184-1/ANSI
2.193 .480 .625 3.937 .906
UNF 3/4-16 16.00 62.50 .590 x .442 C2BX
T100-KM101AF-3/4
★
15.0 19.05 110.0 25.0 5DIN 2184-1/ANSI
2.461 .590 .750 4.331 .984
UNF 7/8-14 14.00 75.95 .697 x .523 C2BX
T100-KM101AF-7/8
★
17.7 22.23 125.0 25.0 5DIN 2184-1/ANSI
2.990 .697 .875 4.921 .984
UNF 1/4-28 28.00 25.00 .255 x .191 E2BX
T100-KM102AF-1/4
★
6.5 6.35 80.0 15.6 5DIN 2184-1/ANSI
.984 .255 .250 3.150 .614
UNF 5/16-24 24.00 33.50 .318 x .238 E2BX
T100-KM102AF-5/16
★
8.1 7.94 90.0 18.7 5DIN 2184-1/ANSI
1.319 .318 .313 3.543 .736
UNF 3/8-24 24.00 38.00 .381 x .286 E2BX
T100-KM102AF-3/8
★
9.7 9.53 90.0 20.6 5DIN 2184-1/ANSI
1.496 .381 .375 3.543 .811
UNF 7/16-20 20.00 72.70 .323 x .242 E2BX
T100-KM103AF-7/16
★
8.2 11.11 100.0 20.0 5DIN 2184-1/ANSI
2.862 .323 .438 3.937 .787
UNF 1/2-20 20.00 71.90 .367 x .275 E2BX
T100-KM103AF-1/2
★
9.3 12.70 100.0 23.0 5DIN 2184-1/ANSI
2.831 .367 .500 3.937 .906
UNF 5/8-18 18.00 55.70 .480 x .360 E2BX
T100-KM103AF-5/8
★
12.2 15.88 100.0 23.0 5DIN 2184-1/ANSI
2.193 .480 .625 3.937 .906
UNF 3/4-16 16.00 62.50 .590 x .442 E2BX
T100-KM103AF-3/4
★
15.0 19.05 110.0 25.0 5DIN 2184-1/ANSI
2.461 .590 .750 4.331 .984
UNF 7/8-14 14.00 75.95 .697 x .523 E2BX
T100-KM103AF-7/8
★
17.7 22.23 125.0 25.0 5DIN 2184-1/ANSI
2.990 .697 .875 4.921 .984
C178 C163 E3 E21 C160
C 72
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: UNF
DIN 2184-1/ANSI
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
K
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
D210
DCON TD LF THL NOF BSG
UNF 1/4-28 28.00 25.00 .255 x .191 C2BX 1 1
T100-KM104AF-1/4
★
6.5 6.35 80.0 15.6 5DIN 2184-1/ANSI
.984 .255 .250 3.150 .614
UNF 5/16-24 24.00 33.50 .318 x .238 C2BX 1 1
T100-KM104AF-5/16
★
8.1 7.94 90.0 18.7 5DIN 2184-1/ANSI
1.319 .318 .313 3.543 .736
UNF 3/8-24 24.00 38.00 .381 x .286 C2BX 1 1
T100-KM104AF-3/8
★
9.7 9.53 90.0 20.6 5DIN 2184-1/ANSI
1.496 .381 .375 3.543 .811
UNF 7/16-20 20.00 72.70 .323 x .242 C2BX 1 1
T100-KM105AF-7/16
★
8.2 11.11 100.0 20.0 5DIN 2184-1/ANSI
2.862 .323 .438 3.937 .787
UNF 1/2-20 20.00 71.90 .367 x .275 C2BX 1 1
T100-KM105AF-1/2
★
9.3 12.70 100.0 23.0 5DIN 2184-1/ANSI
2.831 .367 .500 3.937 .906
UNF 1/4-28 28.00 25.00 .255 x .191 E2BX 1 1
T100-KM106AF-1/4
★
6.5 6.35 80.0 15.6 5DIN 2184-1/ANSI
.984 .255 .250 3.150 .614
UNF 5/16-24 24.00 33.50 .318 x .238 E2BX 1 1
T100-KM106AF-5/16
★
8.1 7.94 90.0 18.7 5DIN 2184-1/ANSI
1.319 .318 .313 3.543 .736
UNF 3/8-24 24.00 38.00 .381 x .286 E2BX 1 1
T100-KM106AF-3/8
★
9.7 9.53 90.0 20.6 5DIN 2184-1/ANSI
1.496 .381 .375 3.543 .811
UNF 7/16-20 20.00 72.70 .323 x .242 E2BX 1 1
T100-KM107AF-7/16
★
8.2 11.11 100.0 20.0 5DIN 2184-1/ANSI
2.862 .323 .438 3.937 .787
UNF 1/2-20 20.00 71.90 .367 x .275 E2BX 1 1
T100-KM107AF-1/2
★
9.3 12.70 100.0 23.0 5DIN 2184-1/ANSI
2.831 .367 .500 3.937 .906
UNF 1/4-28 28.00 25.00 .255 x .191 C2BX 1 2
T100-KM108AF-1/4
★
6.5 6.35 80.0 15.6 5DIN 2184-1/ANSI
.984 .255 .250 3.150 .614
UNF 5/16-24 24.00 33.50 .318 x .238 C2BX 1 2
T100-KM108AF-5/16
★
8.1 7.94 90.0 18.7 5DIN 2184-1/ANSI
1.319 .318 .313 3.543 .736
UNF 3/8-24 24.00 38.00 .381 x .286 C2BX 1 2
T100-KM108AF-3/8
★
9.7 9.53 90.0 20.6 5DIN 2184-1/ANSI
1.496 .381 .375 3.543 .811
UNF 7/16-20 20.00 72.70 .323 x .242 C2BX 1 2
T100-KM109AF-7/16
★
8.2 11.11 100.0 20.0 5DIN 2184-1/ANSI
2.862 .323 .438 3.937 .787
UNF 1/2-20 20.00 71.90 .367 x .275 C2BX 1 2
T100-KM109AF-1/2
★
9.3 12.70 100.0 23.0 5DIN 2184-1/ANSI
2.831 .367 .500 3.937 .906
CXSC 1 = осевой подвод СОЖ на концентрической окружности
CXSC 2 = радиальный подвод СОЖ
C178 C163 E3 E21 E22 C160
C 73
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 100 с прямыми стружечными канавками
Тип резьбы: трубная G
DIN 5156
ULDR 2.0
SUBSTRATE HSS-E-PM
COATING PVD FeN
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR THCHT
Код заказа
DCON TD LF THL NOF BSG
G 1/8-28 28.00 67.00 7.00 x 5.50 NORMAL C
E4161/8
7.0 9.73 90.0 20.0 4DIN 5156
2.638 .276 .383 3.543 .787
G 1/4-19 19.00 71.00 11.00 x 9.00 NORMAL C
E4161/4
11.0 13.16 100.0 21.0 4DIN 5156
2.795 .433 .518 3.937 .827
G 3/8-19 19.00 58.00 12.00 x 9.00 NORMAL C
E4163/8
12.0 16.66 100.0 21.0 5DIN 5156
2.283 .472 .656 3.937 .827
G 1/2-14 14.00 80.00 16.00 x 12.00 NORMAL C
E4161/2
16.0 20.96 125.0 24.0 5DIN 5156
3.150 .630 .825 4.921 .945
G 3/4-14 14.00 77.00 20.00 x 16.00 NORMAL C
E4163/4
20.0 26.44 140.0 28.0 6DIN 5156
3.032 .787 1.041 5.512 1.102
G 1"-11 11.00 93.00 25.00 x 20.00 NORMAL C
E4161
25.0 33.25 160.0 30.0 6DIN 5156
3.661 .984 1.309 6.299 1.181
C178 C163 E3 C160
C 74
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Область применения
-Только для сквозных отверстий
-Доступны исполнения для обработки резьб
различного профиля и стандартов
-Глубина обработки до 3xD в зависимости от
материала
CoroTap™ 200
Преимущества и особенности
-Длина режущей части B (3,5-5 витков) для высокой надёжности
процесса
-Геометрия режущей кромки снижает осевые усилия и крутящий
момент, позволяя инструменту работать более плавно, снижает
риск выкрашивания режущей кромки и повышает качество
поверхности, увеличивает стойкость инструмента и улучшает
стружкообразование
-Метчики из порошковой быстрорежущей стали для повышения
прочности, износостойкости и долговечности инструмента
-Доступны различные сплавы и покрытия
www.sandvik.coromant.com/corotap200
Патроны CoroChuck™ 970 см. в нашем каталоге "Вращающиеся инструменты"
-Метчики со спиральной подточкой
-Выталкивают стружку вперёд
-Предназначены для нарезания резьбы
в сквозных отверстиях
C 75
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
C-DIN371, DIN 371, DIN 376
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 12.00 4.50 x 3.40 B6H
E324M3
4.5 3.00 63.0 12.0 3C-DIN 371
.472 .177 .118 2.480 .472
M 4 0.70 13.00 6.00 x 4.90 B6H
E324M4
6.0 4.00 70.0 13.0 3C-DIN 371
.512 .236 .157 2.756 .512
M 5 0.80 15.00 6.00 x 4.90 B6H
E324M5
6.0 5.00 80.0 15.0 3C-DIN 371
.591 .236 .197 3.150 .591
M 6 1.00 18.00 8.00 x 6.20 B6H
E324M6
8.0 6.00 90.0 18.0 3C-DIN 371
.709 .315 .236 3.543 .709
M 8 1.25 20.00 10.00 x 8.00 B6H
E324M8
10.0 8.00 100.0 20.0 3C-DIN 371
.787 .394 .315 3.937 .787
M 10 1.50 39.00 10.00 x 8.00 B6H
E324M10
10.0 10.00 100.0 20.0 3DIN 371
1.535 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 B6H
E326M12
9.0 12.00 110.0 23.0 4DIN 376
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 B6H
E326M14
11.0 14.00 110.0 25.0 4DIN 376
3.189 .433 .551 4.331 .984
M 16 2.00 68.00 12.00 x 9.00 B6H
E326M16
12.0 16.00 110.0 25.0 4DIN 376
2.677 .472 .630 4.331 .984
M 18 2.50 81.00 14.00 x 11.00 B6H
E326M18
14.0 18.00 125.0 30.0 4DIN 376
3.189 .551 .709 4.921 1.181
M 20 2.50 95.00 16.00 x 12.00 B6H
E326M20
16.0 20.00 140.0 30.0 4DIN 376
3.740 .630 .787 5.512 1.181
C181 C163 E3 C160
C 76
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
C-DIN/ANSI, DIN/ANSI
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 13.00 .168 x .131 B6H
E854M3
4.3 3.00 63.0 14.7 3C-DIN/ANSI
.512 .168 .118 2.480 .579
M 4 0.70 15.10 .194 x .152 B6H
E854M4
4.9 4.00 70.0 15.1 3C-DIN/ANSI
.594 .194 .157 2.756 .594
M 5 0.80 17.00 .255 x .191 B6H
E854M5
6.5 5.00 80.0 17.0 3C-DIN/ANSI
.669 .255 .197 3.150 .669
M 6 1.00 20.20 .318 x .238 B6H
E854M6
8.1 6.00 90.0 20.2 3C-DIN/ANSI
.795 .318 .236 3.543 .795
M 8 1.25 20.00 .381 x .286 B6H
E854M8
9.7 8.00 100.0 22.8 3C-DIN/ANSI
.787 .381 .315 3.937 .898
M 10 1.50 37.80 .381 x .286 B6H
E854M10
9.7 10.00 100.0 20.0 3C-DIN/ANSI
1.488 .381 .394 3.937 .787
M 12 1.75 86.02 .367 x .275 B6H
E854M12
9.3 12.00 110.0 23.0 4DIN/ANSI
3.386 .367 .472 4.331 .906
M 14 2.00 84.82 .429 x .322 B6H
E854M14
10.9 14.00 110.0 23.0 4DIN/ANSI
3.339 .429 .551 4.331 .906
M 16 2.00 70.86 .480 x .360 B6H
E854M16
12.2 16.00 110.0 23.0 4DIN/ANSI
2.790 .480 .630 4.331 .906
M 18 2.50 84.69 .542 x .406 B6H
E854M18
13.8 18.00 125.0 30.0 4DIN/ANSI
3.334 .542 .709 4.921 1.181
M 20 2.50 97.58 .652 x .489 B6H
E854M20
16.6 20.00 140.0 30.0 4DIN/ANSI
3.842 .652 .787 5.512 1.181
C181 C163 E3 C160
C 77
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 1 0.25 20.00 2.50 x 2.10 B5HX
EP03PM1
2.5 1.00 40.0 5.0 2DIN 371
.787 .098 .039 1.575 .197
M 1.2 0.25 20.00 2.50 x 2.10 B5HX
EP03PM1.2
2.5 1.20 40.0 5.0 2DIN 371
.787 .098 .047 1.575 .197
M 1.4 0.30 20.00 2.50 x 2.10 B5HX
EP03PM1.4
2.5 1.40 40.0 6.5 2DIN 371
.787 .098 .055 1.575 .256
M 1.6 0.35 20.00 2.50 x 2.10 B6HX
EP03PM1.6
2.5 1.60 40.0 7.0 2DIN 371
.787 .098 .063 1.575 .276
M 1.8 0.35 20.00 2.50 x 2.10 B6HX
EP03PM1.8
2.5 1.80 40.0 7.0 2DIN 371
.787 .098 .071 1.575 .276
M 2 0.40 9.00 2.80 x 2.10 B6HX
EP03PM2
2.8 2.00 45.0 6.0 2DIN 371
.354 .110 .079 1.772 .236
M 2.2 0.45 12.00 2.80 x 2.10 B6HX
EP03PM2.2
2.8 2.20 45.0 7.0 2DIN 371
.472 .110 .087 1.772 .276
M 2.3 0.40 12.00 2.80 x 2.10 B6HX
EP03PM2.3
2.8 2.30 45.0 7.0 2DIN 371
.472 .110 .091 1.772 .276
M 2.5 0.45 12.50 2.80 x 2.10 B6HX
EP03PM2.5
2.8 2.50 50.0 8.0 2DIN 371
.492 .110 .098 1.969 .315
M 2.6 0.45 12.50 2.80 x 2.10 B6HX
EP03PM2.6
2.8 2.60 50.0 8.0 2DIN 371
.492 .110 .102 1.969 .315
M 3 0.50 18.00 3.50 x 2.70 B6HX
EP03PM3
3.5 3.00 56.0 8.9 3DIN 371
.709 .138 .118 2.205 .350
M 3.5 0.60 20.00 4.00 x 3.00 B6HX
EP03PM3.5
4.0 3.50 56.0 10.8 3DIN 371
.787 .157 .138 2.205 .425
M 4 0.70 21.00 4.50 x 3.40 B6HX
EP03PM4
4.5 4.00 63.0 11.7 3DIN 371
.827 .177 .157 2.480 .461
M 4 0.70 43.00 2.80 x 2.10 B6HX
EP03PM4DIN376
2.8 4.00 63.0 12.0 3DIN 376
1.693 .110 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 B6HX
EP03PM5
6.0 5.00 70.0 12.6 3DIN 371
.984 .236 .197 2.756 .496
M 5 0.80 49.00 3.50 x 2.70 B6HX
EP03PM5DIN376
3.5 5.00 70.0 13.2 3DIN 376
1.929 .138 .197 2.756 .520
M 6 1.00 30.00 6.00 x 4.90 B6HX
EP03PM6
6.0 6.00 80.0 14.5 3DIN 371
1.181 .236 .236 3.150 .571
M 6 1.00 59.00 4.50 x 3.40 B6HX
EP03PM6DIN376
4.5 6.00 80.0 15.1 3DIN 376
2.323 .177 .236 3.150 .594
M 7 1.00 30.00 7.00 x 5.50 B6HX
EP03PM7
7.0 7.00 80.0 14.5 3DIN 371
1.181 .276 .276 3.150 .571
M 8 1.25 35.00 8.00 x 6.20 B6HX
EP03PM8
8.0 8.00 90.0 17.4 3DIN 371
1.378 .315 .315 3.543 .685
M 8 1.25 67.00 6.00 x 4.90 B6HX
EP03PM8DIN376
6.0 8.00 90.0 18.0 3DIN 376
2.638 .236 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 B6HX
EP03PM10
10.0 10.00 100.0 19.2 3DIN 371
1.535 .394 .394 3.937 .756
M 10 1.50 77.00 7.00 x 5.50 B6HX
EP03PM10DIN376
7.0 10.00 100.0 19.8 3DIN 376
3.032 .276 .394 3.937 .780
M 12 1.75 83.00 9.00 x 7.00 B6HX
EP03PM12
9.0 12.00 110.0 23.0 4DIN 376
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 B6HX
EP03PM14
11.0 14.00 110.0 25.0 4DIN 376
3.189 .433 .551 4.331 .984
M 16 2.00 68.00 12.00 x 9.00 B6HX
EP03PM16
12.0 16.00 110.0 25.0 4DIN 376
2.677 .472 .630 4.331 .984
M 18 2.50 81.00 14.00 x 11.00 B6HX
EP03PM18
14.0 18.00 125.0 30.0 4DIN 376
3.189 .551 .709 4.921 1.181
C181 C163 E3 C160
C 78
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 20 2.50 95.00 16.00 x 12.00 B6HX
EP03PM20
16.0 20.00 140.0 30.0 4DIN 376
3.740 .630 .787 5.512 1.181
M 22 2.50 93.00 18.00 x 14.50 B6HX
EP03PM22
18.0 22.00 140.0 34.0 4DIN 376
3.661 .709 .866 5.512 1.339
M 24 3.00 113.00 18.00 x 14.50 B6HX
EP03PM24
18.0 24.00 160.0 38.0 4DIN 376
4.449 .709 .945 6.299 1.496
M 27 3.00 97.00 20.00 x 16.00 B6HX
EP03PM27
20.0 27.00 160.0 38.0 4DIN 376
3.819 .787 1.063 6.299 1.496
M 30 3.50 115.00 22.00 x 18.00 B6HX
EP03PM30
22.0 30.00 180.0 45.0 4DIN 376
4.528 .866 1.181 7.087 1.772
C181 C163 E3 C160
C 79
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
DCON TD LF THL NOF BSG
M 4 0.70 21.00 4.50 x 3.40 B6HX 1 2
EP09PM4
4.5 4.00 63.0 11.7 3DIN 371
.827 .177 .157 2.480 .461
M 5 0.80 25.00 6.00 x 4.90 B6HX 1 2
EP09PM5
6.0 5.00 70.0 12.6 3DIN 371
.984 .236 .197 2.756 .496
M 6 1.00 30.00 6.00 x 4.90 B6HX 1 2
EP09PM6
6.0 6.00 80.0 14.5 3DIN 371
1.181 .236 .236 3.150 .571
M 7 1.00 30.00 7.00 x 5.50 B6HX 1 2
EP09PM7
7.0 7.00 80.0 14.5 3DIN 371
1.181 .276 .276 3.150 .571
M 8 1.25 35.00 8.00 x 6.20 B6HX 1 2
EP09PM8
8.0 8.00 90.0 17.4 3DIN 371
1.378 .315 .315 3.543 .685
M 10 1.50 39.00 10.00 x 8.00 B6HX 1 2
EP09PM10
10.0 10.00 100.0 19.2 3DIN 371
1.535 .394 .394 3.937 .756
M 12 1.75 83.00 9.00 x 7.00 B6HX 1 2
EP09PM12
9.0 12.00 110.0 23.0 4DIN 376
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 B6HX 1 2
EP09PM14
11.0 14.00 110.0 25.0 4DIN 376
3.189 .433 .551 4.331 .984
M 16 2.00 68.00 12.00 x 9.00 B6HX 1 2
EP09PM16
12.0 16.00 110.0 25.0 4DIN 376
2.677 .472 .630 4.331 .984
M 18 2.50 81.00 14.00 x 11.00 B6HX 1 2
EP09PM18
14.0 18.00 125.0 30.0 4DIN 376
3.189 .551 .709 4.921 1.181
M 20 2.50 95.00 16.00 x 12.00 B6HX 1 2
EP09PM20
16.0 20.00 140.0 30.0 4DIN 376
3.740 .630 .787 5.512 1.181
M 22 2.50 93.00 18.00 x 14.50 B6HX 1 2
EP09PM22
18.0 22.00 140.0 34.0 4DIN 376
3.661 .709 .866 5.512 1.339
M 24 3.00 113.00 18.00 x 14.50 B6HX 1 2
EP09PM24
18.0 24.00 160.0 38.0 4DIN 376
4.449 .709 .945 6.299 1.496
M 27 3.00 97.00 20.00 x 16.00 B6HX 1 2
EP09PM27
20.0 27.00 160.0 38.0 4DIN 376
3.819 .787 1.063 6.299 1.496
M 30 3.50 115.00 22.00 x 18.00 B6HX 1 2
EP09PM30
22.0 30.00 180.0 45.0 4DIN 376
4.528 .866 1.181 7.087 1.772
CXSC 2 = радиальный подвод СОЖ
C181 C163 E3 E22 C160
C 80
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 17.74 .141 x .110 B6HX
EP03PAM3
3.6 3.00 56.0 9.0 3DIN/ANSI
.698 .141 .118 2.205 .354
M 4 0.70 16.58 .168 x .131 B6HX
EP03PAM4
4.3 4.00 63.0 13.0 3DIN/ANSI
.653 .168 .157 2.480 .512
M 5 0.80 21.42 .194 x .152 B6HX
EP03PAM5
4.9 5.00 70.0 14.0 3DIN/ANSI
.843 .194 .197 2.756 .551
M 6 1.00 25.59 .255 x .191 B6HX
EP03PAM6
6.5 6.00 80.0 15.0 3DIN/ANSI
1.007 .255 .236 3.150 .591
M 8 1.25 30.20 .318 x .238 B6HX
EP03PAM8
8.1 8.00 90.0 18.0 3DIN/ANSI
1.189 .318 .315 3.543 .709
M 10 1.50 32.80 .381 x .286 B6HX
EP03PAM10
9.7 10.00 100.0 20.0 3DIN/ANSI
1.292 .381 .394 3.937 .787
M 12 1.75 86.02 .367 x .275 B6HX
EP03PAM12
9.3 12.00 110.0 23.0 4DIN/ANSI
3.386 .367 .472 4.331 .906
M 14 2.00 84.82 .429 x .322 B6HX
EP03PAM14
10.9 14.00 110.0 23.0 4DIN/ANSI
3.339 .429 .551 4.331 .906
M 16 2.00 70.86 .480 x .360 B6HX
EP03PAM16
12.2 16.00 110.0 23.0 4DIN/ANSI
2.790 .480 .630 4.331 .906
M 18 2.50 84.69 .542 x .406 B6HX
EP03PAM18
13.8 18.00 125.0 30.0 4DIN/ANSI
3.334 .542 .709 4.921 1.181
M 20 2.50 97.58 .652 x .489 B6HX
EP03PAM20
16.6 20.00 140.0 30.0 4DIN/ANSI
3.842 .652 .787 5.512 1.181
M 24 3.00 101.60 .760 x .570 B6HX
EP03PAM24
19.3 24.00 160.0 36.0 4DIN/ANSI
4.000 .760 .945 6.299 1.417
C181 C163 E3 C160
C 81
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.5
SUBSTRATE HSS-E
COATING PVD Fe
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 18.00 3.50 x 2.70 B6H
E344M3
3.5 3.00 56.0 8.9 3DIN 371
.709 .138 .118 2.205 .350
M 4 0.70 21.00 4.50 x 3.40 B6H
E344M4
4.5 4.00 63.0 11.7 3DIN 371
.827 .177 .157 2.480 .461
M 5 0.80 25.00 6.00 x 4.90 B6H
E344M5
6.0 5.00 70.0 12.6 3DIN 371
.984 .236 .197 2.756 .496
M 6 1.00 30.00 6.00 x 4.90 B6H
E344M6
6.0 6.00 80.0 14.5 3DIN 371
1.181 .236 .236 3.150 .571
M 8 1.25 35.00 8.00 x 6.20 B6H
E344M8
8.0 8.00 90.0 17.4 3DIN 371
1.378 .315 .315 3.543 .685
M 10 1.50 39.00 10.00 x 8.00 B6H
E344M10
10.0 10.00 100.0 19.2 3DIN 371
1.535 .394 .394 3.937 .756
M 12 1.75 83.00 9.00 x 7.00 B6H
E345M12
9.0 12.00 110.0 23.0 4DIN 376
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 B6H
E345M14
11.0 14.00 110.0 25.0 4DIN 376
3.189 .433 .551 4.331 .984
M 16 2.00 68.00 12.00 x 9.00 B6H
E345M16
12.0 16.00 110.0 25.0 4DIN 376
2.677 .472 .630 4.331 .984
M 18 2.50 81.00 14.00 x 11.00 B6H
E345M18
14.0 18.00 125.0 30.0 4DIN 376
3.189 .551 .709 4.921 1.181
M 20 2.50 95.00 16.00 x 12.00 B6H
E345M20
16.0 20.00 140.0 30.0 4DIN 376
3.740 .630 .787 5.512 1.181
M 22 2.50 93.00 18.00 x 14.50 B6H
E345M22
18.0 22.00 140.0 34.0 4DIN 376
3.661 .709 .866 5.512 1.339
M 24 3.00 113.00 18.00 x 14.50 B6H
E345M24
18.0 24.00 160.0 38.0 4DIN 376
4.449 .709 .945 6.299 1.496
M 27 3.00 97.00 20.00 x 16.00 B6H
E345M27
20.0 27.00 160.0 38.0 4DIN 376
3.819 .787 1.063 6.299 1.496
M 30 3.50 115.00 22.00 x 18.00 B6H
E345M30
22.0 30.00 180.0 45.0 4DIN 376
4.528 .866 1.181 7.087 1.772
C181 C163 E3 C160
C 82
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.5
SUBSTRATE HSS-E
COATING PVD Ti(C,N)
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 1 0.25 20.00 2.50 x 2.10 B5HX
E454M1
2.5 1.00 40.0 5.0 2DIN 371
.787 .098 .039 1.575 .197
M 1.2 0.25 20.00 2.50 x 2.10 B5HX
E454M1.2
2.5 1.20 40.0 5.0 2DIN 371
.787 .098 .047 1.575 .197
M 1.4 0.30 20.00 2.50 x 2.10 B5HX
E454M1.4
2.5 1.40 40.0 6.5 2DIN 371
.787 .098 .055 1.575 .256
M 1.6 0.35 20.00 2.50 x 2.10 B6H
E454M1.6
2.5 1.60 40.0 7.0 2DIN 371
.787 .098 .063 1.575 .276
M 1.8 0.35 20.00 2.50 x 2.10 B6H
E454M1.8
2.5 1.80 40.0 7.0 2DIN 371
.787 .098 .071 1.575 .276
M 2 0.40 9.00 2.80 x 2.10 B6H
E454M2
2.8 2.00 45.0 6.0 2DIN 371
.354 .110 .079 1.772 .236
M 2.2 0.45 12.00 2.80 x 2.10 B6H
E454M2.2
2.8 2.20 45.0 7.0 2DIN 371
.472 .110 .087 1.772 .276
M 2.3 0.40 12.00 2.80 x 2.10 B6H
E454M2.3
2.8 2.30 45.0 7.0 2DIN 371
.472 .110 .091 1.772 .276
M 2.5 0.45 12.50 2.80 x 2.10 B6H
E454M2.5
2.8 2.50 50.0 8.0 2DIN 371
.492 .110 .098 1.969 .315
M 2.6 0.45 12.50 2.80 x 2.10 B6H
E454M2.6
2.8 2.60 50.0 8.0 2DIN 371
.492 .110 .102 1.969 .315
M 3 0.50 18.00 3.50 x 2.70 B6H
E454M3
3.5 3.00 56.0 8.9 3DIN 371
.709 .138 .118 2.205 .350
M 4 0.70 21.00 4.50 x 3.40 B6H
E454M4
4.5 4.00 63.0 11.7 3DIN 371
.827 .177 .157 2.480 .461
M 5 0.80 25.00 6.00 x 4.90 B6H
E454M5
6.0 5.00 70.0 12.6 3DIN 371
.984 .236 .197 2.756 .496
M 6 1.00 30.00 6.00 x 4.90 B6H
E454M6
6.0 6.00 80.0 14.5 3DIN 371
1.181 .236 .236 3.150 .571
M 8 1.25 35.00 8.00 x 6.20 B6H
E454M8
8.0 8.00 90.0 17.4 3DIN 371
1.378 .315 .315 3.543 .685
M 10 1.50 39.00 10.00 x 8.00 B6H
E454M10
10.0 10.00 100.0 19.2 3DIN 371
1.535 .394 .394 3.937 .756
M 12 1.75 83.00 9.00 x 7.00 B6H
E455M12
9.0 12.00 110.0 23.0 4DIN 376
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 B6H
E455M14
11.0 14.00 110.0 25.0 4DIN 376
3.189 .433 .551 4.331 .984
M 16 2.00 68.00 12.00 x 9.00 B6H
E455M16
12.0 16.00 110.0 25.0 4DIN 376
2.677 .472 .630 4.331 .984
M 18 2.50 81.00 14.00 x 11.00 B6H
E455M18
14.0 18.00 125.0 30.0 4DIN 376
3.189 .551 .709 4.921 1.181
M 20 2.50 95.00 16.00 x 12.00 B6H
E455M20
16.0 20.00 140.0 30.0 4DIN 376
3.740 .630 .787 5.512 1.181
C181 C163 E3 C160
C 83
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN/ANSI
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD TiAlN+WC/C
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 4 0.70 16.58 .168 x .131 B6H
E852M4
4.3 4.00 63.0 13.0 3DIN/ANSI
.653 .168 .157 2.480 .512
M 5 0.80 21.42 .194 x .152 B6H
E852M5
4.9 5.00 70.0 14.0 3DIN/ANSI
.843 .194 .197 2.756 .551
M 6 1.00 25.59 .255 x .191 B6H
E852M6
6.5 6.00 80.0 15.0 3DIN/ANSI
1.007 .255 .236 3.150 .591
M 8 1.25 30.20 .318 x .238 B6H
E852M8
8.1 8.00 90.0 18.0 3DIN/ANSI
1.189 .318 .315 3.543 .709
M 10 1.50 32.80 .381 x .286 B6H
E852M10
9.7 10.00 100.0 20.0 3DIN/ANSI
1.292 .381 .394 3.937 .787
M 12 1.75 86.02 .367 x .275 B6H
E852M12
9.3 12.00 110.0 23.0 4DIN/ANSI
3.386 .367 .472 4.331 .906
M 16 2.00 70.86 .480 x .360 B6H
E852M16
12.2 16.00 110.0 23.0 4DIN/ANSI
2.790 .480 .630 4.331 .906
M 18 2.50 84.69 .542 x .406 B6H
E852M18
13.8 18.00 125.0 30.0 4DIN/ANSI
3.334 .542 .709 4.921 1.181
C181 C163 E3 C160
C 84
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
Для обработки сплавов на основе никеля
ULDR 2.0
SUBSTRATE HSS-E-PM
COATING PVD Ti(C,N)
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
M 3 0.50 15.00 3.50 x 2.70 B6H
T200-SD100DA-M3
★
3.5 3.00 55.6 15.0 3DIN 371
.591 .138 .118 2.191 .591
M 4 0.70 20.00 4.50 x 3.40 B6H
T200-SD100DA-M4
★
4.5 4.00 62.5 20.0 3DIN 371
.787 .177 .157 2.461 .787
M 5 0.80 25.00 6.00 x 4.90 B6H
T200-SD100DA-M5
★
6.0 5.00 69.4 25.0 3DIN 371
.984 .236 .197 2.733 .984
M 6 1.00 30.00 6.00 x 4.90 B6H
T200-SD100DA-M6
★
6.0 6.00 79.3 30.0 3DIN 371
1.181 .236 .236 3.122 1.181
M 8 1.25 40.00 8.00 x 6.20 B6H
T200-SD100DA-M8
★
8.0 8.00 89.2 40.0 3DIN 371
1.575 .315 .315 3.511 1.575
M 10 1.50 50.00 10.00 x 8.00 B6H
T200-SD100DA-M10
★
10.0 10.00 99.0 50.0 3DIN 371
1.969 .394 .394 3.896 1.969
M 12 1.75 67.85 9.00 x 7.00 B6H
T200-SD100DA-M12
★
9.0 12.00 109.7 23.0 4DIN 376
2.671 .354 .472 4.317 .906
M 14 2.00 66.20 11.00 x 9.00 B6H
T200-SD100DA-M14
★
11.0 14.00 110.0 25.0 4DIN 376
2.606 .433 .551 4.331 .984
M 16 2.00 66.20 12.00 x 9.00 B6H
T200-SD100DA-M16
★
12.0 16.00 110.0 25.0 4DIN 376
2.606 .472 .630 4.331 .984
M 18 2.50 79.20 14.00 x 11.00 B6H
T200-SD100DA-M18
★
14.0 18.00 125.0 30.0 4DIN 376
3.118 .551 .709 4.921 1.181
M 20 2.50 93.20 16.00 x 12.00 B6H
T200-SD100DA-M20
★
16.0 20.00 140.0 30.0 4DIN 376
3.669 .630 .787 5.512 1.181
C181 C163 E3 E21 C160
C 85
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
Для обработки сплавов на основе титана
ULDR 2.0
SUBSTRATE HSS-E-PM
COATING PVD AlCrN
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
M 2 0.40 8.00 2.80 x 2.10 B6HX
T200-SM100DA-M2
★
2.8 2.00 45.0 8.0 2DIN 371
.315 .110 .079 1.772 .315
M 2.5 0.45 9.00 2.80 x 2.10 B6HX
T200-SM100DA-M2.5
★
2.8 2.50 50.0 9.0 2DIN 371
.354 .110 .098 1.969 .354
M 3 0.50 10.00 3.50 x 2.70 B6HX
T200-SM100DA-M3
★
3.5 3.00 56.0 10.0 2DIN 371
.394 .138 .118 2.205 .394
M 3.5 0.60 12.00 4.00 x 3.00 B6HX
T200-SM100DA-M3.5
★
4.0 3.50 56.0 12.0 3DIN 371
.472 .157 .138 2.205 .472
M 4 0.70 13.00 4.50 x 3.40 B6HX
T200-SM100DA-M4
★
4.5 4.00 63.0 13.0 3DIN 371
.512 .177 .157 2.480 .512
M 5 0.80 16.00 6.00 x 4.90 B6HX
T200-SM100DA-M5
★
6.0 5.00 70.0 16.0 3DIN 371
.630 .236 .197 2.756 .630
M 6 1.00 23.00 6.00 x 4.90 B6HX
T200-SM100DA-M6
★
6.0 6.00 80.0 15.0 3DIN 371
.906 .236 .236 3.150 .591
M 8 1.25 29.50 8.00 x 6.20 B6HX
T200-SM100DA-M8
★
8.0 8.00 90.0 18.0 3DIN 371
1.161 .315 .315 3.543 .709
M 10 1.50 33.50 10.00 x 8.00 B6HX
T200-SM101DA-M10
★
10.0 10.00 100.0 20.0 3DIN 371
1.319 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 B6HX
T200-SM101DA-M12
★
9.0 12.00 110.0 23.0 4DIN 376
3.268 .354 .472 4.331 .906
M 16 2.00 68.00 12.00 x 9.00 B6HX
T200-SM101DA-M16
★
12.0 16.00 110.0 25.0 4DIN 376
2.677 .472 .630 4.331 .984
M 20 2.50 95.00 16.00 x 12.00 B6HX
T200-SM101DA-M20
★
16.0 20.00 140.0 30.0 4DIN 376
3.740 .630 .787 5.512 1.181
C181 C163 E3 E21 C160
C 86
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 3.0
SUBSTRATE HSS-E
COATING UNCOATED
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 16.00 3.50 x 2.70 B6H
E358M3
3.5 3.00 56.0 9.0 2DIN 371
.630 .138 .118 2.205 .354
M 4 0.70 19.00 4.50 x 3.40 B6H
E358M4
4.5 4.00 63.0 12.0 2DIN 371
.748 .177 .157 2.480 .472
M 5 0.80 23.00 6.00 x 4.90 B6H
E358M5
6.0 5.00 70.0 13.0 2DIN 371
.906 .236 .197 2.756 .512
M 6 1.00 27.00 6.00 x 4.90 B6H
E358M6
6.0 6.00 80.0 15.0 3DIN 371
1.063 .236 .236 3.150 .591
M 8 1.25 28.00 8.00 x 6.20 B6H
E358M8
8.0 8.00 90.0 18.0 3DIN 371
1.102 .315 .315 3.543 .709
M 10 1.50 30.00 10.00 x 8.00 B6H
E358M10
10.0 10.00 100.0 20.0 3DIN 371
1.181 .394 .394 3.937 .787
ULDR 3.0
SUBSTRATE HSS-E
COATING PVD ZrN
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 16.00 3.50 x 2.70 B6H
E448M3
3.5 3.00 56.0 9.0 2DIN 371
.630 .138 .118 2.205 .354
M 4 0.70 19.00 4.50 x 3.40 B6H
E448M4
4.5 4.00 63.0 12.0 2DIN 371
.748 .177 .157 2.480 .472
M 5 0.80 23.00 6.00 x 4.90 B6H
E448M5
6.0 5.00 70.0 13.0 2DIN 371
.906 .236 .197 2.756 .512
M 6 1.00 27.00 6.00 x 4.90 B6H
E448M6
6.0 6.00 80.0 15.0 3DIN 371
1.063 .236 .236 3.150 .591
M 8 1.25 28.00 8.00 x 6.20 B6H
E448M8
8.0 8.00 90.0 18.0 3DIN 371
1.102 .315 .315 3.543 .709
M 10 1.50 30.00 10.00 x 8.00 B6H
E448M10
10.0 10.00 100.0 20.0 3DIN 371
1.181 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 B6H
E449M12
9.0 12.00 110.0 23.0 3DIN 376
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 B6H
E449M14
11.0 14.00 110.0 25.0 4DIN 376
3.189 .433 .551 4.331 .984
M 16 2.00 68.00 12.00 x 9.00 B6H
E449M16
12.0 16.00 110.0 25.0 4DIN 376
2.677 .472 .630 4.331 .984
C181 C163 E3 C160
C 87
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 374
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
MF 4x0.5 0.50 43.00 2.80 x 2.10 B6HX
EP13PM4X.5
2.8 4.00 63.0 12.0 3DIN 374
1.693 .110 .157 2.480 .472
MF 5x0.5 0.50 49.00 3.50 x 2.70 B6HX
EP13PM5X.5
3.5 5.00 70.0 13.0 3DIN 374
1.929 .138 .197 2.756 .512
MF 6x0.75 0.75 59.00 4.50 x 3.40 B6HX
EP13PM6X.75
4.5 6.00 80.0 15.0 3DIN 374
2.323 .177 .236 3.150 .591
MF 8x0.75 0.75 57.00 6.00 x 4.90 B6HX
EP13PM8X.75
6.0 8.00 80.0 15.0 3DIN 374
2.244 .236 .315 3.150 .591
MF 8x1 1.00 67.00 6.00 x 4.90 B6HX
EP13PM8X1.0
6.0 8.00 90.0 18.0 3DIN 374
2.638 .236 .315 3.543 .709
MF 10x0.75 0.75 67.00 7.00 x 5.50 B6HX
EP13PM10X.75
7.0 10.00 90.0 17.6 3DIN 374
2.638 .276 .394 3.543 .693
MF 10x1 1.00 67.00 7.00 x 5.50 B6HX
EP13PM10X1.0
7.0 10.00 90.0 17.6 3DIN 374
2.638 .276 .394 3.543 .693
MF 10x1.25 1.25 77.00 7.00 x 5.50 B6HX
EP13PM10X1.25
7.0 10.00 100.0 19.8 3DIN 374
3.032 .276 .394 3.937 .780
MF 12x1 1.00 73.00 9.00 x 7.00 B6HX
EP13PM12X1.0
9.0 12.00 100.0 21.0 4DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.25 1.25 73.00 9.00 x 7.00 B6HX
EP13PM12X1.25
9.0 12.00 100.0 21.0 4DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.5 1.50 73.00 9.00 x 7.00 B6HX
EP13PM12X1.5
9.0 12.00 100.0 21.0 4DIN 374
2.874 .354 .472 3.937 .827
MF 14x1 1.00 71.00 11.00 x 9.00 B6HX
EP13PM14X1.0
11.0 14.00 100.0 21.0 4DIN 374
2.795 .433 .551 3.937 .827
MF 14x1.25 1.25 71.00 11.00 x 9.00 B6HX
EP13PM14X1.25
11.0 14.00 100.0 21.0 4DIN 374
2.795 .433 .551 3.937 .827
MF 14x1.5 1.50 71.00 11.00 x 9.00 B6HX
EP13PM14X1.5
11.0 14.00 100.0 21.0 4DIN 374
2.795 .433 .551 3.937 .827
MF 16x1 1.00 58.00 12.00 x 9.00 B6HX
EP13PM16X1.0
12.0 16.00 100.0 21.0 4DIN 374
2.283 .472 .630 3.937 .827
MF 16x1.5 1.50 58.00 12.00 x 9.00 B6HX
EP13PM16X1.5
12.0 16.00 100.0 21.0 4DIN 374
2.283 .472 .630 3.937 .827
MF 18x1 1.00 66.00 14.00 x 11.00 B6HX
EP13PM18X1.0
14.0 18.00 110.0 24.0 4DIN 374
2.598 .551 .709 4.331 .945
MF 18x1.5 1.50 66.00 14.00 x 11.00 B6HX
EP13PM18X1.5
14.0 18.00 110.0 24.0 4DIN 374
2.598 .551 .709 4.331 .945
MF 20x1 1.00 80.00 16.00 x 12.00 B6HX
EP13PM20X1.0
16.0 20.00 125.0 24.0 4DIN 374
3.150 .630 .787 4.921 .945
MF 20x1.5 1.50 80.00 16.00 x 12.00 B6HX
EP13PM20X1.5
16.0 20.00 125.0 24.0 4DIN 374
3.150 .630 .787 4.921 .945
MF 22x1.5 1.50 78.00 18.00 x 14.50 B6HX
EP13PM22X1.5
18.0 22.00 125.0 25.0 4DIN 374
3.071 .709 .866 4.921 .984
MF 24x1.5 1.50 93.00 18.00 x 14.50 B6HX
EP13PM24X1.5
18.0 24.00 140.0 28.0 4DIN 374
3.661 .709 .945 5.512 1.102
MF 24x2 2.00 93.00 18.00 x 14.50 B6HX
EP13PM24X2.0
18.0 24.00 140.0 28.0 4DIN 374
3.661 .709 .945 5.512 1.102
MF 25x1.5 1.50 93.00 18.00 x 14.50 B6HX
EP13PM25X1.5
18.0 25.00 140.0 28.0 4DIN 374
3.661 .709 .984 5.512 1.102
MF 26x1.5 1.50 93.00 18.00 x 14.50 B6HX
EP13PM26X1.5
18.0 26.00 140.0 28.0 4DIN 374
3.661 .709 1.024 5.512 1.102
MF 27x1.5 1.50 77.00 20.00 x 16.00 B6HX
EP13PM27X1.5
20.0 27.00 140.0 28.0 4DIN 374
3.032 .787 1.063 5.512 1.102
MF 27x2 2.00 77.00 20.00 x 16.00 B6HX
EP13PM27X2.0
20.0 27.00 140.0 28.0 4DIN 374
3.032 .787 1.063 5.512 1.102
C181 C163 E3 C160
C 88
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 374
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
MF 28x1.5 1.50 77.00 20.00 x 16.00 B6HX
EP13PM28X1.5
20.0 28.00 140.0 28.0 4DIN 374
3.032 .787 1.102 5.512 1.102
MF 30x1.5 1.50 85.00 22.00 x 18.00 B6HX
EP13PM30X1.5
22.0 30.00 150.0 28.0 4DIN 374
3.346 .866 1.181 5.906 1.102
MF 30x2 2.00 85.00 22.00 x 18.00 B6HX
EP13PM30X2.0
22.0 30.00 150.0 28.0 4DIN 374
3.346 .866 1.181 5.906 1.102
C181 C163 E3 C160
C 89
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая с мелким шагом (MF)
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
MF 8x1 1.00 30.20 .318 x .238 B6HX
EP13PAM8X1.0
8.1 8.00 90.0 18.0 3DIN/ANSI
1.189 .318 .315 3.543 .709
MF 10x1.25 1.25 32.80 .381 x .286 B6HX
EP13PAM10X1.25
9.7 10.00 100.0 20.0 3DIN/ANSI
1.292 .381 .394 3.937 .787
MF 12x1.25 1.25 86.02 .367 x .275 B6HX
EP13PAM12X1.25
9.3 12.00 110.0 23.0 4DIN/ANSI
3.386 .367 .472 4.331 .906
MF 12x1.5 1.50 86.02 .367 x .275 B6HX
EP13PAM12X1.5
9.3 12.00 110.0 23.0 4DIN/ANSI
3.386 .367 .472 4.331 .906
MF 14x1.5 1.50 84.82 .429 x .322 B6HX
EP13PAM14X1.5
10.9 14.00 110.0 23.0 4DIN/ANSI
3.339 .429 .551 4.331 .906
MF 16x1.5 1.50 70.86 .480 x .360 B6HX
EP13PAM16X1.5
12.2 16.00 110.0 23.0 4DIN/ANSI
2.790 .480 .630 4.331 .906
MF 18x1.5 1.50 84.69 .542 x .406 B6HX
EP13PAM18X1.5
13.8 18.00 125.0 30.0 4DIN/ANSI
3.334 .542 .709 4.921 1.181
C181 C163 E3 C160
C 90
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 374
ULDR 2.5
SUBSTRATE HSS-E
COATING PVD Fe
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
MF 6x0.75 0.75 59.00 4.50 x 3.40 B6H
E364M6X.75
4.5 6.00 80.0 15.0 3DIN 374
2.323 .177 .236 3.150 .591
MF 8x1 1.00 67.00 6.00 x 4.90 B6H
E364M8X1.0
6.0 8.00 90.0 18.0 3DIN 374
2.638 .236 .315 3.543 .709
MF 10x1 1.00 67.00 7.00 x 5.50 B6H
E364M10X1.0
7.0 10.00 90.0 20.0 3DIN 374
2.638 .276 .394 3.543 .787
MF 10x1.25 1.25 77.00 7.00 x 5.50 B6H
E364M10X1.25
7.0 10.00 100.0 20.0 3DIN 374
3.032 .276 .394 3.937 .787
MF 12x1 1.00 73.00 9.00 x 7.00 B6H
E364M12X1.0
9.0 12.00 100.0 21.0 4DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.25 1.25 73.00 9.00 x 7.00 B6H
E364M12X1.25
9.0 12.00 100.0 21.0 4DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.5 1.50 73.00 9.00 x 7.00 B6H
E364M12X1.5
9.0 12.00 100.0 21.0 4DIN 374
2.874 .354 .472 3.937 .827
MF 14x1.5 1.50 71.00 11.00 x 9.00 B6H
E364M14X1.5
11.0 14.00 100.0 21.0 4DIN 374
2.795 .433 .551 3.937 .827
MF 16x1.5 1.50 58.00 12.00 x 9.00 B6H
E364M16X1.5
12.0 16.00 100.0 21.0 5DIN 374
2.283 .472 .630 3.937 .827
MF 18x1.5 1.50 66.00 14.00 x 11.00 B6H
E364M18X1.5
14.0 18.00 110.0 24.0 5DIN 374
2.598 .551 .709 4.331 .945
MF 20x1.5 1.50 80.00 16.00 x 12.00 B6H
E364M20X1.5
16.0 20.00 125.0 24.0 5DIN 374
3.150 .630 .787 4.921 .945
C181 C163 E3 C160
C 91
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 371, DIN 374
Для обработки сплавов на основе титана
ULDR 2.0
SUBSTRATE HSS-E-PM
COATING PVD AlCrN
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
MF 6x0.75 0.75 23.00 6.00 x 4.90 B6HX
T200-SM100DB-M6X075
★
6.0 6.00 80.0 15.0 3DIN 371
.906 .236 .236 3.150 .591
MF 8x0.75 0.75 29.50 8.00 x 6.20 B6HX
T200-SM100DB-M8X075
★
8.0 8.00 90.0 18.0 3DIN 371
1.161 .315 .315 3.543 .709
MF 8x1 1.00 29.50 8.00 x 6.20 B6HX
T200-SM100DB-M8X100
★
8.0 8.00 90.0 18.0 3DIN 371
1.161 .315 .315 3.543 .709
MF 10x1 1.00 33.50 10.00 x 8.00 B6HX
T200-SM100DB-M10X100
★
10.0 10.00 100.0 20.0 3DIN 371
1.319 .394 .394 3.937 .787
MF 12x1 1.00 73.00 9.00 x 7.00 B6HX
T200-SM100DB-M12X100
★
9.0 12.00 100.0 21.0 4DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.5 1.50 73.00 9.00 x 7.00 B6HX
T200-SM100DB-M12X150
★
9.0 12.00 100.0 21.0 4DIN 374
2.874 .354 .472 3.937 .827
MF 14x1.5 1.50 71.00 11.00 x 9.00 B6HX
T200-SM100DB-M14X150
★
11.0 14.00 100.0 21.0 4DIN 374
2.795 .433 .551 3.937 .827
C181 C163 E3 E21 C160
C 92
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: MJ
DIN 371
Для обработки сплавов на основе титана
ULDR 2.0
SUBSTRATE HSS-E-PM
COATING PVD AlCrN
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
MJ4 0.70 13.00 4.50 x 3.40 B4H
T200-SM100DC-MJ4
★
4.5 4.00 63.0 13.0 3DIN 371
.512 .177 .157 2.480 .512
MJ5 0.80 16.00 6.00 x 4.90 B4H
T200-SM100DC-MJ5
★
6.0 5.00 70.0 16.0 3DIN 371
.630 .236 .197 2.756 .630
MJ6 1.00 23.00 6.00 x 4.90 B4H
T200-SM100DC-MJ6
★
6.0 6.00 80.0 15.0 3DIN 371
.906 .236 .236 3.150 .591
MJ8 1.25 29.50 8.00 x 6.20 B4H
T200-SM100DC-MJ8
★
8.0 8.00 90.0 18.0 3DIN 371
1.161 .315 .315 3.543 .709
C181 C163 E3 E21 C160
C 93
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNC
C-DIN/ANSI, DIN/ANSI
ULDR 2.5
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
UNC #4-40 40.00 11.90 .141 x .110 B2B
E8744-40
3.6 2.84 56.0 11.9 3C-DIN/ANSI
.469 .141 .112 2.205 .469
UNC #5-40 40.00 11.00 .141 x .110 B2B
E8745-40
3.6 3.18 56.0 11.0 3C-DIN/ANSI
.433 .141 .125 2.205 .433
UNC #6-32 32.00 13.90 .168 x .131 B2B
E8746-32
4.3 3.51 63.0 13.9 3C-DIN/ANSI
.547 .168 .138 2.480 .547
UNC #8-32 32.00 15.10 .194 x .152 B2B
E8748-32
4.9 4.17 70.0 15.1 3C-DIN/ANSI
.594 .194 .164 2.756 .594
UNC #10-24 24.00 17.00 .255 x .191 B2B
E87410-24
6.5 4.83 80.0 17.0 3C-DIN/ANSI
.669 .255 .190 3.150 .669
UNC 1/4-20 20.00 20.20 .318 x .238 B2B
E8741/4
8.1 6.35 90.0 20.2 3C-DIN/ANSI
.795 .318 .250 3.543 .795
UNC 5/16-18 18.00 20.00 .381 x .286 B2B
E8745/16
9.7 7.94 100.0 22.8 3C-DIN/ANSI
.787 .381 .313 3.937 .898
UNC 3/8-16 16.00 29.16 .381 x .286 B2B
E8743/8
9.7 9.53 100.0 20.0 3DIN/ANSI
1.148 .381 .375 3.937 .787
UNC 7/16-14 14.00 72.60 .323 x .242 B2B
E8747/16
8.2 11.11 100.0 20.0 4DIN/ANSI
2.858 .323 .438 3.937 .787
UNC 1/2-13 13.00 81.80 .367 x .275 B2B
E8741/2
9.3 12.70 110.0 23.0 4DIN/ANSI
3.220 .367 .500 4.331 .906
UNC 5/8-11 11.00 65.80 .480 x .360 B2B
E8745/8
12.2 15.88 110.0 23.0 4DIN/ANSI
2.591 .480 .625 4.331 .906
UNC 3/4-10 10.00 77.50 .590 x .442 B2B
E8743/4
15.0 19.05 125.0 30.0 4DIN/ANSI
3.051 .590 .750 4.921 1.181
C181 C163 E3 C160
C 94
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
DCON TD LF THL NOF BSG
UNC 1/4-20 20.00 24.59 .255 x .191 B2BX 1 2
EP29PA1/4
6.5 6.35 80.0 15.0 3DIN/ANSI
.968 .255 .250 3.150 .591
UNC 5/16-18 18.00 33.17 .318 x .238 B2BX 1 2
EP29PA5/16
8.1 7.94 90.0 18.0 3DIN/ANSI
1.306 .318 .313 3.543 .709
UNC 3/8-16 16.00 37.77 .381 x .286 B2BX 1 2
EP29PA3/8
9.7 9.53 100.0 20.0 3DIN/ANSI
1.487 .381 .375 3.937 .787
UNC 7/16-14 14.00 72.60 .323 x .242 B2BX 1 2
EP29PA7/16
8.2 11.11 100.0 20.0 4DIN/ANSI
2.858 .323 .438 3.937 .787
UNC 1/2-13 13.00 81.80 .367 x .275 B2BX 1 2
EP29PA1/2
9.3 12.70 110.0 23.0 4DIN/ANSI
3.220 .367 .500 4.331 .906
UNC 5/8-11 11.00 65.80 .480 x .360 B2BX 1 2
EP29PA5/8
12.2 15.88 110.0 23.0 4DIN/ANSI
2.591 .480 .625 4.331 .906
UNC 3/4-10 10.00 77.50 .590 x .442 B2BX 1 2
EP29PA3/4
15.0 19.05 125.0 30.0 4DIN/ANSI
3.051 .590 .750 4.921 1.181
UNC 7/8-9 9.00 90.90 .697 x .523 B2BX 1 2
EP29PA7/8
17.7 22.23 140.0 34.0 4DIN/ANSI
3.579 .697 .875 5.512 1.339
UNC 1"-8 8.00 95.40 .800 x .600 B2BX 1 2
EP29PA1
20.3 25.40 160.0 36.0 4DIN/ANSI
3.756 .800 1.000 6.299 1.417
CXSC 2 = радиальный подвод СОЖ
C181 C163 E3 E22 C160
C 95
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
UNC #2-56 56.00 11.99 .141 x .110 B2B
EP23PA2-56
3.6 2.18 45.0 7.0 2DIN/ANSI
.472 .141 .086 1.772 .276
UNC #4-40 40.00 16.97 .141 x .110 B2B
EP23PA4-40
3.6 2.84 56.0 9.0 3DIN/ANSI
.668 .141 .112 2.205 .354
UNC #5-40 40.00 17.74 .141 x .110 B2B
EP23PA5-40
3.6 3.18 56.0 9.0 3DIN/ANSI
.698 .141 .125 2.205 .354
UNC #6-32 32.00 20.20 .141 x .110 B2B
EP23PA6-32
3.6 3.51 56.0 11.0 3DIN/ANSI
.795 .141 .138 2.205 .433
UNC #8-32 32.00 21.18 .168 x .131 B2B
EP23PA8-32
4.3 4.17 63.0 13.0 3DIN/ANSI
.834 .168 .164 2.480 .512
UNC #8-32 32.00 21.18 .168 x .131 B2BX
EP23PA8-32H5
4.3 4.17 63.0 13.0 3DIN/ANSI
.834 .168 .164 2.480 .512
UNC #10-24 24.00 27.54 .194 x .152 B2B
EP23PA10-24
4.9 4.83 70.0 14.0 3DIN/ANSI
1.084 .194 .190 2.756 .551
UNC 1/4-20 20.00 24.59 .255 x .191 B3B
EP23PA1/4
6.5 6.35 80.0 15.0 3DIN/ANSI
.968 .255 .250 3.150 .591
UNC 1/4-20 20.00 24.59 .255 x .191 B2B
EP23PA1/4H5
6.5 6.35 80.0 15.0 3DIN/ANSI
.968 .255 .250 3.150 .591
UNC 5/16-18 18.00 33.17 .318 x .238 B3B
EP23PA5/16
8.1 7.94 90.0 18.0 3DIN/ANSI
1.306 .318 .313 3.543 .709
UNC 5/16-18 18.00 33.17 .318 x .238 B2B
EP23PA5/16H5
8.1 7.94 90.0 18.0 3DIN/ANSI
1.306 .318 .313 3.543 .709
UNC 3/8-16 16.00 37.77 .381 x .286 B3B
EP23PA3/8
9.7 9.53 100.0 20.0 3DIN/ANSI
1.487 .381 .375 3.937 .787
UNC 3/8-16 16.00 37.77 .381 x .286 B2B
EP23PA3/8H5
9.7 9.53 100.0 20.0 3DIN/ANSI
1.487 .381 .375 3.937 .787
UNC 7/16-14 14.00 72.60 .323 x .242 B3B
EP23PA7/16
8.2 11.11 100.0 20.0 4DIN/ANSI
2.858 .323 .438 3.937 .787
UNC 1/2-13 13.00 81.80 .367 x .275 B3B
EP23PA1/2
9.3 12.70 110.0 23.0 4DIN/ANSI
3.220 .367 .500 4.331 .906
UNC 1/2-13 13.00 81.80 .367 x .275 B2B
EP23PA1/2H5
9.3 12.70 110.0 23.0 4DIN/ANSI
3.220 .367 .500 4.331 .906
UNC 5/8-11 11.00 65.80 .480 x .360 B3B
EP23PA5/8
12.2 15.88 110.0 23.0 4DIN/ANSI
2.591 .480 .625 4.331 .906
UNC 5/8-11 11.00 65.80 .480 x .360 B2B
EP23PA5/8H5
12.2 15.88 110.0 23.0 4DIN/ANSI
2.591 .480 .625 4.331 .906
UNC 3/4-10 10.00 77.50 .590 x .442 B3B
EP23PA3/4
15.0 19.05 125.0 30.0 4DIN/ANSI
3.051 .590 .750 4.921 1.181
UNC 3/4-10 10.00 77.50 .590 x .442 B2B
EP23PA3/4H5
15.0 19.05 125.0 30.0 4DIN/ANSI
3.051 .590 .750 4.921 1.181
UNC 7/8-9 9.00 92.50 .697 x .523 B3B
EP23PA7/8
17.7 22.23 140.0 34.0 4DIN/ANSI
3.642 .697 .875 5.512 1.339
UNC 1"-8 8.00 95.40 .800 x .600 B3B
EP23PA1
20.3 25.40 160.0 36.0 4DIN/ANSI
3.756 .800 1.000 6.299 1.417
C181 C163 E3 C160
C 96
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNC
DIN/ANSI
ULDR 2.5
SUBSTRATE HSS-PM
COATING PVD TiAlN+WC/C
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
UNC #4-40 40.00 15.47 .141 x .110 B2B
E8724-40
3.6 2.84 56.0 9.0 3DIN/ANSI
.609 .141 .112 2.205 .354
UNC #6-32 32.00 15.08 .141 x .110 B2B
E8726-32
3.6 3.51 56.0 11.0 3DIN/ANSI
.594 .141 .138 2.205 .433
UNC #8-32 32.00 16.58 .168 x .131 B2B
E8728-32
4.3 4.17 63.0 13.0 3DIN/ANSI
.653 .168 .164 2.480 .512
UNC #10-24 24.00 21.42 .194 x .152 B2B
E87210-24
4.9 4.83 70.0 14.0 3DIN/ANSI
.843 .194 .190 2.756 .551
UNC 1/4-20 20.00 25.59 .255 x .191 B2B
E8721/4
6.5 6.35 80.0 15.0 3DIN/ANSI
1.007 .255 .250 3.150 .591
UNC 5/16-18 18.00 30.20 .318 x .238 B2B
E8725/16
8.1 7.94 90.0 18.0 3DIN/ANSI
1.189 .318 .313 3.543 .709
UNC 3/8-16 16.00 32.80 .381 x .286 B2B
E8723/8
9.7 9.53 100.0 20.0 3DIN/ANSI
1.292 .381 .375 3.937 .787
UNC 7/16-14 14.00 72.60 .323 x .242 B2B
E8727/16
8.2 11.11 100.0 20.0 4DIN/ANSI
2.858 .323 .438 3.937 .787
UNC 1/2-13 13.00 81.80 .367 x .275 B2B
E8721/2
9.3 12.70 110.0 23.0 4DIN/ANSI
3.220 .367 .500 4.331 .906
UNC 5/8-11 11.00 65.80 .480 x .360 B2B
E8725/8
12.2 15.88 110.0 23.0 4DIN/ANSI
2.591 .480 .625 4.331 .906
UNC 3/4-10 10.00 77.50 .590 x .442 B2B
E8723/4
15.0 19.05 125.0 30.0 4DIN/ANSI
3.051 .590 .750 4.921 1.181
UNC 7/8-9 9.00 90.90 .697 x .523 B2B
E8727/8
17.7 22.23 140.0 34.0 4DIN/ANSI
3.579 .697 .875 5.512 1.339
C181 C163 E3 C160
C 97
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING UNCOATED
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
UNC #4-40 40.00 15.47 .141 x .110 B2B
E8764-40
3.6 2.84 56.0 9.0 2DIN/ANSI
.609 .141 .112 2.205 .354
UNC #6-32 32.00 15.08 .141 x .110 B2B
E8766-32
3.6 3.51 56.0 11.0 2DIN/ANSI
.594 .141 .138 2.205 .433
UNC #8-32 32.00 16.58 .168 x .131 B2B
E8768-32
4.3 4.17 63.0 13.0 2DIN/ANSI
.653 .168 .164 2.480 .512
UNC #10-24 24.00 21.42 .194 x .152 B2B
E87610-24
4.9 4.83 70.0 14.0 2DIN/ANSI
.843 .194 .190 2.756 .551
UNC 1/4-20 20.00 25.59 .255 x .191 B2B
E8761/4
6.5 6.35 80.0 15.0 3DIN/ANSI
1.007 .255 .250 3.150 .591
UNC 5/16-18 18.00 30.20 .318 x .238 B2B
E8765/16
8.1 7.94 90.0 18.0 3DIN/ANSI
1.189 .318 .313 3.543 .709
UNC 3/8-16 16.00 32.80 .381 x .286 B2B
E8763/8
9.7 9.53 100.0 20.0 3DIN/ANSI
1.292 .381 .375 3.937 .787
UNC 7/16-14 14.00 72.60 .323 x .242 B2B
E8767/16
8.2 11.11 100.0 20.0 3DIN/ANSI
2.858 .323 .438 3.937 .787
UNC 1/2-13 13.00 81.80 .367 x .275 B2B
E8761/2
9.3 12.70 110.0 23.0 3DIN/ANSI
3.220 .367 .500 4.331 .906
C181 C163 E3 C160
C 98
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNC
DIN/ANSI
Для обработки сплавов на основе никеля
ULDR 2.0
SUBSTRATE HSS-E-PM
COATING PVD Ti(C,N)
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
UNC #4-40 40.00 14.20 .141 x .110 B3BX
T200-SD100AE-4-40
★
3.6 2.84 55.9 14.2 3DIN/ANSI
.559 .141 .112 2.202 .559
UNC #6-32 32.00 17.50 .141 x .110 B3BX
T200-SD100AE-6-32
★
3.6 3.51 55.3 17.5 3DIN/ANSI
.689 .141 .138 2.176 .689
UNC #8-32 32.00 20.80 .168 x .131 B3BX
T200-SD100AE-8-32
★
4.3 4.17 62.6 20.8 3DIN/ANSI
.819 .168 .164 2.466 .819
UNC #10-24 24.00 24.10 .194 x .152 B3BX
T200-SD100AE-10-24
★
4.9 4.83 69.7 24.1 3DIN/ANSI
.949 .194 .190 2.744 .949
UNC 1/4-20 20.00 31.80 .255 x .191 B3BX
T200-SD100AE-1/4
★
6.5 6.35 79.0 31.8 3DIN/ANSI
1.252 .255 .250 3.111 1.252
UNC 5/16-18 18.00 39.70 .323 x .242 B3BX
T200-SD100AE-5/16
★
8.2 7.94 89.1 39.7 3DIN/ANSI
1.563 .323 .313 3.509 1.563
UNC 3/8-16 16.00 47.60 .381 x .286 B3BX
T200-SD100AE-3/8
★
9.7 9.53 99.2 47.6 3DIN/ANSI
1.874 .381 .375 3.906 1.874
UNC 7/16-14 14.00 72.60 .323 x .242 B3BX
T200-SD100AE-7/16
★
8.2 11.11 100.0 20.0 4DIN/ANSI
2.858 .323 .438 3.937 .787
UNC 1/2-13 13.00 81.80 .367 x .275 B3BX
T200-SD100AE-1/2
★
9.3 12.70 110.0 23.0 4DIN/ANSI
3.220 .367 .500 4.331 .906
UNC 5/8-11 11.00 65.80 .480 x .360 B3BX
T200-SD100AE-5/8
★
12.2 15.88 110.0 23.0 4DIN/ANSI
2.591 .480 .625 4.331 .906
UNC 3/4-10 10.00 77.50 .590 x .442 B3BX
T200-SD100AE-3/4
★
15.0 19.05 125.0 30.0 4DIN/ANSI
3.051 .590 .750 4.921 1.181
C181 C163 E3 E21 C160
C 99
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNF
DIN/ANSI
ULDR 2.5
SUBSTRATE HSS-PM
COATING PVD TiAlN+WC/C
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
UNF #10-32 32.00 21.42 .194 x .152 B2B
E87310-32
4.9 4.83 70.0 14.0 3DIN/ANSI
.843 .194 .190 2.756 .551
UNF 1/4-28 28.00 25.59 .255 x .191 B2B
E8731/4
6.5 6.35 80.0 15.0 3DIN/ANSI
1.007 .255 .250 3.150 .591
UNF 5/16-24 24.00 30.20 .318 x .238 B2B
E8735/16
8.1 7.94 90.0 18.0 3DIN/ANSI
1.189 .318 .313 3.543 .709
UNF 3/8-24 24.00 32.80 .381 x .286 B2B
E8733/8
9.7 9.53 100.0 20.0 3DIN/ANSI
1.292 .381 .375 3.937 .787
UNF 7/16-20 20.00 72.60 .323 x .242 B2B
E8737/16
8.2 11.11 100.0 20.0 4DIN/ANSI
2.858 .323 .438 3.937 .787
UNF 1/2-20 20.00 81.80 .367 x .275 B2B
E8731/2
9.3 12.70 110.0 23.0 4DIN/ANSI
3.220 .367 .500 4.331 .906
UNF 5/8-18 18.00 65.80 .480 x .360 B2B
E8735/8
12.2 15.88 110.0 23.0 4DIN/ANSI
2.591 .480 .625 4.331 .906
UNF 3/4-16 16.00 77.50 .590 x .442 B2B
E8733/4
15.0 19.05 125.0 30.0 4DIN/ANSI
3.051 .590 .750 4.921 1.181
UNF 7/8-14 14.00 90.90 .697 x .523 B2B
E8737/8
17.7 22.23 140.0 34.0 4DIN/ANSI
3.579 .697 .875 5.512 1.339
C181 C163 E3 C160
C 100
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNF
DIN/ANSI
Для обработки сплавов на основе никеля
ULDR 2.0
SUBSTRATE HSS-E-PM
COATING PVD Ti(C,N)
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
UNF #4-48 48.00 14.20 .141 x .110 B3BX
T200-SD100AF-4-48
★
3.6 2.84 55.9 14.2 3DIN/ANSI
.559 .141 .112 2.202 .559
UNF #6-40 40.00 17.50 .141 x .110 B3BX
T200-SD100AF-6-40
★
3.6 3.51 55.3 17.5 3DIN/ANSI
.689 .141 .138 2.176 .689
UNF #8-36 36.00 20.80 .168 x .131 B3BX
T200-SD100AF-8-36
★
4.3 4.17 62.6 20.8 3DIN/ANSI
.819 .168 .164 2.466 .819
UNF #10-32 32.00 24.10 .194 x .152 B3BX
T200-SD100AF-10-32
★
4.9 4.83 69.7 24.1 3DIN/ANSI
.949 .194 .190 2.744 .949
UNF 1/4-28 28.00 31.80 .255 x .191 B3BX
T200-SD100AF-1/4
★
6.5 6.35 79.0 31.8 3DIN/ANSI
1.252 .255 .250 3.111 1.252
UNF 5/16-24 24.00 39.70 .318 x .238 B3BX
T200-SD100AF-5/16
★
8.1 7.94 89.1 39.7 3DIN/ANSI
1.563 .318 .313 3.509 1.563
UNF 3/8-24 24.00 47.60 .381 x .286 B3BX
T200-SD100AF-3/8
★
9.7 9.53 99.2 47.6 3DIN/ANSI
1.874 .381 .375 3.906 1.874
UNF 7/16-20 20.00 72.60 .323 x .242 B3BX
T200-SD100AF-7/16
★
8.2 11.11 100.0 20.0 4DIN/ANSI
2.858 .323 .438 3.937 .787
UNF 1/2-20 20.00 81.80 .367 x .275 B3BX
T200-SD100AF-1/2
★
9.3 12.70 110.0 23.0 4DIN/ANSI
3.220 .367 .500 4.331 .906
UNF 5/8-18 18.00 65.80 .480 x .360 B3BX
T200-SD100AF-5/8
★
12.2 15.88 110.0 23.0 4DIN/ANSI
2.591 .480 .625 4.331 .906
UNF 3/4-16 16.00 77.50 .590 x .442 B3BX
T200-SD100AF-3/4
★
15.0 19.05 125.0 30.0 4DIN/ANSI
3.051 .590 .750 4.921 1.181
C181 C163 E3 E21 C160
C 101
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNJC
Для обработки сплавов на основе никеля
ULDR 2.0
SUBSTRATE HSS-E-PM
COATING PVD Ti(C,N)
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
UNJC #4-40 40.00 14.20 .141 x .110 B3BX
T200-SD100AH-4-40
★
3.6 2.84 55.9 14.2 3DIN/ANSI
.559 .141 .112 2.202 .559
UNJC #6-32 32.00 17.50 .141 x .110 B3BX
T200-SD100AH-6-32
★
3.6 3.51 55.3 17.5 3DIN/ANSI
.689 .141 .138 2.176 .689
UNJC #8-32 32.00 20.80 .168 x .131 B3BX
T200-SD100AH-8-32
★
4.3 4.17 62.6 20.8 3DIN/ANSI
.819 .168 .164 2.466 .819
C181 C163 E3 E21 C160
C 102
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNJF
DIN 2184-1, DIN/ANSI
Для обработки сплавов на основе титана
Для обработки сплавов на основе никеля
ULDR 2.0
SUBSTRATE HSS-E-PM
COATING PVD AlCrN
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
UNJF #10-32 32.00 16.00 6.00 x 4.90 B3B
T200-SM100DI-10-32
★
6.0 4.83 70.0 16.0 3DIN 2184-1
.630 .236 .190 2.756 .630
UNJF 1/4-28 28.00 25.00 7.00 x 5.50 B3B
T200-SM100DI-1/4
★
7.0 6.35 80.0 15.0 3DIN 2184-1
.984 .276 .250 3.150 .591
UNJF 5/16-24 24.00 29.50 8.00 x 6.20 B3B
T200-SM100DI-5/16
★
8.0 7.94 90.0 18.0 3DIN 2184-1
1.161 .315 .313 3.543 .709
UNJF 3/8-24 24.00 33.50 10.00 x 8.00 B3B
T200-SM100DI-3/8
★
10.0 9.53 100.0 20.0 3DIN 2184-1
1.319 .394 .375 3.937 .787
ULDR 2.0
SUBSTRATE HSS-E-PM
COATING PVD Ti(C,N)
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
UNJF #10-32 32.00 24.10 .194 x .152 B3BX
T200-SD100AI-10-32
★
4.9 4.83 69.7 24.1 3DIN/ANSI
.949 .194 .190 2.744 .949
UNJF 1/4-28 28.00 31.80 .255 x .191 B3BX
T200-SD100AI-1/4
★
6.5 6.35 79.0 31.8 3DIN/ANSI
1.252 .255 .250 3.111 1.252
UNJF 5/16-24 24.00 39.70 .323 x .242 B3BX
T200-SD100AI-5/16
★
8.2 7.94 89.1 39.7 3DIN/ANSI
1.563 .323 .313 3.509 1.563
UNJF 3/8-24 24.00 47.60 .381 x .286 B3BX
T200-SD100AI-3/8
★
9.7 9.53 99.2 47.6 3DIN/ANSI
1.874 .381 .375 3.906 1.874
UNJF 7/16-20 20.00 72.60 .323 x .242 B3BX
T200-SD100AI-7/16
★
8.2 11.11 100.0 20.0 4DIN/ANSI
2.858 .323 .438 3.937 .787
UNJF 1/2-20 20.00 81.80 .367 x .275 B3BX
T200-SD100AI-1/2
★
9.3 12.70 110.0 23.0 4DIN/ANSI
3.220 .367 .500 4.331 .906
C181 C163 E3 E21 C160
C 103
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Область применения
-Для глухих и сквозных отверстий
-Доступны исполнения для обработки резьб различного
профиля и стандартов
-Длина резьбы до 3×D
CoroTap™ 300
Преимущества и особенности
-Спиральная стружечная канавка обеспечивает постоянный
передний угол и стабильный процесс резания
-Обратная конусность на метчиках с большим углом подъёма
стружечных канавок снижает крутящий момент и выкрашивание
-Метчики с большим углом подъёма стружечных канавок
обеспечивают превосходную эвакуацию стружки и возможность
нарезания резьбы длиной до 3 × D в глухих отверстиях
-Метчики с небольшим углом подъёма стружечных канавок
имеют прочные кромки и подходят для нарезания резьбы в
труднообрабатываемых материалах, образуя короткую стружку
в глухих отверстиях
-Метчики из порошковой быстрорежущей стали для повышения
прочности, износостойкости и долговечности инструмента
-Цельные твердосплавные метчики для обеспечения высокой
стойкости инструмента и высокой производительности
www.sandvik.coromant.com/corotap300
Патроны CoroChuck™ 970 см. в нашем каталоге "Вращающиеся инструменты"
-Метчики со спиральными стружечными канавками
-Спиральная стружечная канавка помогает эвакуировать стружку
из отверстия
-Лучший выбор для нарезания резьбы в глухих отверстиях
-Различный угол подъёма стружечной канавки для разных
областей применения
-Стружечные канавки предназначены и для подвода СОЖ, и для
эвакуации стружки
-Различные значения глубины резьбы в зависимости от области
применения и геометрии
C 104
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
C-DIN 371, DIN 371, DIN 376
ULDR 1.5
FHA 15°
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 12.00 4.50 x 3.40 C6H
E314M3
4.5 3.00 63.0 12.0 3C-DIN 371
.472 .177 .118 2.480 .472
M 4 0.70 13.00 6.00 x 4.90 C6H
E314M4
6.0 4.00 70.0 13.0 3C-DIN 371
.512 .236 .157 2.756 .512
M 5 0.80 15.00 6.00 x 4.90 C6H
E314M5
6.0 5.00 80.0 15.0 3C-DIN 371
.591 .236 .197 3.150 .591
M 6 1.00 18.00 8.00 x 6.20 C6H
E314M6
8.0 6.00 90.0 18.0 3C-DIN 371
.709 .315 .236 3.543 .709
M 8 1.25 20.00 10.00 x 8.00 C6H
E314M8
10.0 8.00 100.0 20.0 3C-DIN 371
.787 .394 .315 3.937 .787
M 10 1.50 39.00 10.00 x 8.00 C6H
E314M10
10.0 10.00 100.0 20.0 3DIN 371
1.535 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 C6H
E316M12
9.0 12.00 110.0 23.0 4DIN 376
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 C6H
E316M14
11.0 14.00 110.0 25.0 4DIN 376
3.189 .433 .551 4.331 .984
M 16 2.00 68.00 12.00 x 9.00 C6H
E316M16
12.0 16.00 110.0 25.0 4DIN 376
2.677 .472 .630 4.331 .984
M 18 2.50 81.00 14.00 x 11.00 C6H
E316M18
14.0 18.00 125.0 30.0 4DIN 376
3.189 .551 .709 4.921 1.181
M 20 2.50 95.00 16.00 x 12.00 C6H
E316M20
16.0 20.00 140.0 30.0 4DIN 376
3.740 .630 .787 5.512 1.181
C184 C163 E3 C160
C 105
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN/ANSI
ULDR 1.5
FHA 15°
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 13.00 .168 x .131 C6H
E864M3
4.3 3.00 63.0 14.7 3DIN/ANSI
.512 .168 .118 2.480 .579
M 4 0.70 15.10 .194 x .152 C6H
E864M4
4.9 4.00 70.0 15.1 3DIN/ANSI
.594 .194 .157 2.756 .594
M 5 0.80 17.00 .255 x .191 C6H
E864M5
6.5 5.00 80.0 17.0 3DIN/ANSI
.669 .255 .197 3.150 .669
M 6 1.00 20.20 .318 x .238 C6H
E864M6
8.1 6.00 90.0 20.2 3DIN/ANSI
.795 .318 .236 3.543 .795
M 8 1.25 20.00 .381 x .286 C6H
E864M8
9.7 8.00 100.0 22.8 3DIN/ANSI
.787 .381 .315 3.937 .898
M 10 1.50 37.80 .381 x .286 C6H
E864M10
9.7 10.00 100.0 20.0 3DIN/ANSI
1.488 .381 .394 3.937 .787
M 12 1.75 86.02 .367 x .275 C6H
E864M12
9.3 12.00 110.0 23.0 4DIN/ANSI
3.386 .367 .472 4.331 .906
M 14 2.00 84.82 .429 x .322 C6H
E864M14
10.9 14.00 110.0 23.0 4DIN/ANSI
3.339 .429 .551 4.331 .906
M 16 2.00 70.86 .480 x .360 C6H
E864M16
12.2 16.00 110.0 23.0 4DIN/ANSI
2.790 .480 .630 4.331 .906
M 18 2.50 84.69 .542 x .406 C6H
E864M18
13.8 18.00 125.0 30.0 4DIN/ANSI
3.334 .542 .709 4.921 1.181
M 20 2.50 97.58 .652 x .489 C6H
E864M20
16.6 20.00 140.0 30.0 4DIN/ANSI
3.842 .652 .787 5.512 1.181
C184 C163 E3 C160
C 106
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 1.6 0.35 20.00 2.50 x 2.10 C6HX
EX03PM1.6
2.5 1.60 40.0 6.0 2DIN 371
.787 .098 .063 1.575 .236
M 2 0.40 9.00 2.80 x 2.10 C6HX
EX03PM2
2.8 2.00 45.0 4.0 3DIN 371
.354 .110 .079 1.772 .157
M 2.2 0.45 12.00 2.80 x 2.10 C6HX
EX03PM2.2
2.8 2.20 45.0 4.0 3DIN 371
.472 .110 .087 1.772 .157
M 2.3 0.40 12.00 2.80 x 2.10 C6HX
EX03PM2.3
2.8 2.30 45.0 4.0 3DIN 371
.472 .110 .091 1.772 .157
M 2.5 0.45 12.50 2.80 x 2.10 C6HX
EX03PM2.5
2.8 2.50 50.0 4.0 3DIN 371
.492 .110 .098 1.969 .157
M 2.6 0.45 12.50 2.80 x 2.10 C6HX
EX03PM2.6
2.8 2.60 50.0 4.0 3DIN 371
.492 .110 .102 1.969 .157
M 3 0.50 18.00 3.50 x 2.70 C6HX
EX03PM3
3.5 3.00 56.0 5.9 3DIN 371
.709 .138 .118 2.205 .232
M 3.5 0.60 20.00 4.00 x 3.00 C6HX
EX03PM3.5
4.0 3.50 56.0 7.0 3DIN 371
.787 .157 .138 2.205 .276
M 4 0.70 21.00 4.50 x 3.40 C6HX
EX03PM4
4.5 4.00 63.0 6.7 3DIN 371
.827 .177 .157 2.480 .264
M 5 0.80 25.00 6.00 x 4.90 C6HX
EX03PM5
6.0 5.00 70.0 7.7 3DIN 371
.984 .236 .197 2.756 .303
M 5 0.80 49.00 3.50 x 2.70 C6HX
EX03PM5DIN376
3.5 5.00 70.0 8.0 3DIN 376
1.929 .138 .197 2.756 .315
M 6 1.00 30.00 6.00 x 4.90 C6HX
EX03PM6
6.0 6.00 80.0 10.0 3DIN 371
1.181 .236 .236 3.150 .394
M 6 1.00 59.00 4.50 x 3.40 C6HX
EX03PM6DIN376
4.5 6.00 80.0 10.0 3DIN 376
2.323 .177 .236 3.150 .394
M 7 1.00 31.00 7.00 x 5.50 C6HX
EX03PM7
7.0 7.00 80.0 10.0 3DIN 371
1.220 .276 .276 3.150 .394
M 8 1.25 35.00 8.00 x 6.20 C6HX
EX03PM8
8.0 8.00 90.0 11.6 3DIN 371
1.378 .315 .315 3.543 .457
M 8 1.25 67.00 6.00 x 4.90 C6HX
EX03PM8DIN376
6.0 8.00 90.0 13.0 3DIN 376
2.638 .236 .315 3.543 .512
M 10 1.50 39.00 10.00 x 8.00 C6HX
EX03PM10
10.0 10.00 100.0 15.1 3DIN 371
1.535 .394 .394 3.937 .594
M 10 1.50 77.00 7.00 x 5.50 C6HX
EX03PM10DIN376
7.0 10.00 100.0 15.0 3DIN 376
3.032 .276 .394 3.937 .591
M 12 1.75 83.00 9.00 x 7.00 C6HX
EX03PM12
9.0 12.00 110.0 16.0 3DIN 376
3.268 .354 .472 4.331 .630
M 14 2.00 81.00 11.00 x 9.00 C6HX
EX03PM14
11.0 14.00 110.0 20.0 3DIN 376
3.189 .433 .551 4.331 .787
M 16 2.00 68.00 12.00 x 9.00 C6HX
EX03PM16
12.0 16.00 110.0 20.0 4DIN 376
2.677 .472 .630 4.331 .787
M 18 2.50 81.00 14.00 x 11.00 C6HX
EX03PM18
14.0 18.00 125.0 25.0 4DIN 376
3.189 .551 .709 4.921 .984
M 20 2.50 95.00 16.00 x 12.00 C6HX
EX03PM20
16.0 20.00 140.0 25.0 4DIN 376
3.740 .630 .787 5.512 .984
M 22 2.50 93.00 18.00 x 14.50 C6HX
EX03PM22
18.0 22.00 140.0 25.0 4DIN 376
3.661 .709 .866 5.512 .984
M 24 3.00 113.00 18.00 x 14.50 C6HX
EX03PM24
18.0 24.00 160.0 30.0 4DIN 376
4.449 .709 .945 6.299 1.181
M 27 3.00 97.00 20.00 x 16.00 C6HX
EX03PM27
20.0 27.00 160.0 30.0 4DIN 376
3.819 .787 1.063 6.299 1.181
M 30 3.50 115.00 22.00 x 18.00 C6HX
EX03PM30
22.0 30.00 180.0 36.0 4DIN 376
4.528 .866 1.181 7.087 1.417
C184 C163 E3 C160
C 107
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
DCON TD LF THL NOF BSG
M 4 0.70 21.00 4.50 x 3.40 C6HX 1 1
EX09PM4
4.5 4.00 63.0 6.7 3DIN 371
.827 .177 .157 2.480 .264
M 5 0.80 25.00 6.00 x 4.90 C6HX 1 1
EX09PM5
6.0 5.00 70.0 7.7 3DIN 371
.984 .236 .197 2.756 .303
M 6 1.00 31.00 6.00 x 4.90 C6HX 1 1
EX09PM6
6.0 6.00 80.0 10.0 3DIN 371
1.220 .236 .236 3.150 .394
M 7 1.00 31.00 7.00 x 5.50 C6HX 1 1
EX09PM7
7.0 7.00 80.0 10.0 3DIN 371
1.220 .276 .276 3.150 .394
M 8 1.25 35.00 8.00 x 6.20 C6HX 1 1
EX09PM8
8.0 8.00 90.0 11.6 3DIN 371
1.378 .315 .315 3.543 .457
M 10 1.50 39.00 10.00 x 8.00 C6HX 1 1
EX09PM10
10.0 10.00 100.0 15.1 3DIN 371
1.535 .394 .394 3.937 .594
M 12 1.75 83.00 9.00 x 7.00 C6HX 1 1
EX09PM12
9.0 12.00 110.0 16.0 3DIN 376
3.268 .354 .472 4.331 .630
M 14 2.00 81.00 11.00 x 9.00 C6HX 1 1
EX09PM14
11.0 14.00 110.0 20.0 3DIN 376
3.189 .433 .551 4.331 .787
M 16 2.00 68.00 12.00 x 9.00 C6HX 1 1
EX09PM16
12.0 16.00 110.0 20.0 4DIN 376
2.677 .472 .630 4.331 .787
M 18 2.50 81.00 14.00 x 11.00 C6HX 1 1
EX09PM18
14.0 18.00 125.0 25.0 4DIN 376
3.189 .551 .709 4.921 .984
M 20 2.50 95.00 16.00 x 12.00 C6HX 1 1
EX09PM20
16.0 20.00 140.0 25.0 4DIN 376
3.740 .630 .787 5.512 .984
M 22 2.50 93.00 18.00 x 14.50 C6HX 1 1
EX09PM22
18.0 22.00 140.0 25.0 4DIN 376
3.661 .709 .866 5.512 .984
M 24 3.00 113.00 18.00 x 14.50 C6HX 1 1
EX09PM24
18.0 24.00 160.0 30.0 4DIN 376
4.449 .709 .945 6.299 1.181
M 27 3.00 97.00 20.00 x 16.00 C6HX 1 1
EX09PM27
20.0 27.00 160.0 30.0 4DIN 376
3.819 .787 1.063 6.299 1.181
M 30 3.50 115.00 22.00 x 18.00 C6HX 1 1
EX09PM30
22.0 30.00 180.0 36.0 4DIN 376
4.528 .866 1.181 7.087 1.417
CXSC 1 = осевой подвод СОЖ на концентрической окружности
C184 C163 E3 E22 C160
C 108
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 15.88 .141 x .110 C6HX
EX03PAM3
3.6 3.00 56.0 6.0 3DIN/ANSI
.625 .141 .118 2.205 .236
M 4 0.70 16.58 .168 x .131 C6HX
EX03PAM4
4.3 4.00 63.0 7.0 3DIN/ANSI
.653 .168 .157 2.480 .276
M 5 0.80 21.42 .194 x .152 C6HX
EX03PAM5
4.9 5.00 70.0 8.0 3DIN/ANSI
.843 .194 .197 2.756 .315
M 6 1.00 25.59 .255 x .191 C6HX
EX03PAM6
6.5 6.00 80.0 10.0 3DIN/ANSI
1.007 .255 .236 3.150 .394
M 8 1.25 30.20 .318 x .238 C6HX
EX03PAM8
8.1 8.00 90.0 12.0 3DIN/ANSI
1.189 .318 .315 3.543 .472
M 10 1.50 37.77 .381 x .286 C6HX
EX03PAM10
9.7 10.00 100.0 15.0 3DIN/ANSI
1.487 .381 .394 3.937 .591
M 12 1.75 86.02 .367 x .275 C6HX
EX03PAM12
9.3 12.00 110.0 18.0 3DIN/ANSI
3.386 .367 .472 4.331 .709
M 14 2.00 84.82 .429 x .322 C6HX
EX03PAM14
10.9 14.00 110.0 20.0 3DIN/ANSI
3.339 .429 .551 4.331 .787
M 16 2.00 70.86 .480 x .360 C6HX
EX03PAM16
12.2 16.00 110.0 23.0 4DIN/ANSI
2.790 .480 .630 4.331 .906
M 18 2.50 84.69 .542 x .406 C6HX
EX03PAM18
13.8 18.00 125.0 30.0 4DIN/ANSI
3.334 .542 .709 4.921 1.181
M 20 2.50 97.58 .652 x .489 C6HX
EX03PAM20
16.6 20.00 140.0 30.0 4DIN/ANSI
3.842 .652 .787 5.512 1.181
M 24 3.00 101.60 .760 x .570 C6HX
EX03PAM24
19.3 24.00 160.0 30.0 4DIN/ANSI
4.000 .760 .945 6.299 1.181
C184 C163 E3 C160
C 109
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.0
FHA 40°
SUBSTRATE HSS-E
COATING PVD Fe
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 18.00 3.50 x 2.70 C6H
E346M3
3.5 3.00 56.0 5.9 3DIN 371
.709 .138 .118 2.205 .232
M 4 0.70 21.00 4.50 x 3.40 C6H
E346M4
4.5 4.00 63.0 6.7 3DIN 371
.827 .177 .157 2.480 .264
M 5 0.80 25.00 6.00 x 4.90 C6H
E346M5
6.0 5.00 70.0 7.7 3DIN 371
.984 .236 .197 2.756 .303
M 6 1.00 30.00 6.00 x 4.90 C6H
E346M6
6.0 6.00 80.0 10.0 3DIN 371
1.181 .236 .236 3.150 .394
M 8 1.25 33.00 8.00 x 6.20 C6H
E346M8
8.0 8.00 90.0 11.6 3DIN 371
1.299 .315 .315 3.543 .457
M 10 1.50 39.00 10.00 x 8.00 C6H
E346M10
10.0 10.00 100.0 15.1 3DIN 371
1.535 .394 .394 3.937 .594
M 12 1.75 83.00 9.00 x 7.00 C6H
E347M12
9.0 12.00 110.0 16.0 4DIN 376
3.268 .354 .472 4.331 .630
M 14 2.00 81.00 11.00 x 9.00 C6H
E347M14
11.0 14.00 110.0 20.0 4DIN 376
3.189 .433 .551 4.331 .787
M 16 2.00 68.00 12.00 x 9.00 C6H
E347M16
12.0 16.00 110.0 20.0 4DIN 376
2.677 .472 .630 4.331 .787
M 18 2.50 81.00 14.00 x 11.00 C6H
E347M18
14.0 18.00 125.0 25.0 4DIN 376
3.189 .551 .709 4.921 .984
M 20 2.50 95.00 16.00 x 12.00 C6H
E347M20
16.0 20.00 140.0 25.0 4DIN 376
3.740 .630 .787 5.512 .984
M 22 2.50 93.00 18.00 x 14.50 C6H
E347M22
18.0 22.00 140.0 25.0 4DIN 376
3.661 .709 .866 5.512 .984
M 24 3.00 113.00 18.00 x 14.50 C6H
E347M24
18.0 24.00 160.0 30.0 4DIN 376
4.449 .709 .945 6.299 1.181
M 27 3.00 97.00 20.00 x 16.00 C6H
E347M27
20.0 27.00 160.0 30.0 4DIN 376
3.819 .787 1.063 6.299 1.181
M 30 3.50 115.00 22.00 x 18.00 C6H
E347M30
22.0 30.00 180.0 36.0 4DIN 376
4.528 .866 1.181 7.087 1.417
C184 C163 E3 C160
C 110
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.5
FHA 48°
SUBSTRATE HSS-E
COATING PVD TiAlN+WC/C
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 1.6 0.35 8.00 2.50 x 2.10 C6H
E404M1.6
2.5 1.60 40.0 6.0 2DIN 371
.315 .098 .063 1.575 .236
M 2 0.40 9.00 2.80 x 2.10 C6H
E404M2
2.8 2.00 45.0 4.0 3DIN 371
.354 .110 .079 1.772 .157
M 2.2 0.45 12.00 2.80 x 2.10 C6H
E404M2.2
2.8 2.20 45.0 4.0 3DIN 371
.472 .110 .087 1.772 .157
M 2.3 0.40 12.00 2.80 x 2.10 C6H
E404M2.3
2.8 2.30 45.0 4.0 3DIN 371
.472 .110 .091 1.772 .157
M 2.5 0.45 12.50 2.80 x 2.10 C6H
E404M2.5
2.8 2.50 50.0 4.0 3DIN 371
.492 .110 .098 1.969 .157
M 2.6 0.45 12.50 2.80 x 2.10 C6H
E404M2.6
2.8 2.60 50.0 4.0 3DIN 371
.492 .110 .102 1.969 .157
M 3 0.50 18.00 3.50 x 2.70 C6H
E404M3
3.5 3.00 56.0 5.9 3DIN 371
.709 .138 .118 2.205 .232
M 4 0.70 21.00 4.50 x 3.40 C6H
E404M4
4.5 4.00 63.0 6.7 3DIN 371
.827 .177 .157 2.480 .264
M 5 0.80 25.00 6.00 x 4.90 C6H
E404M5
6.0 5.00 70.0 7.7 3DIN 371
.984 .236 .197 2.756 .303
M 6 1.00 30.00 6.00 x 4.90 C6H
E404M6
6.0 6.00 80.0 10.0 3DIN 371
1.181 .236 .236 3.150 .394
M 8 1.25 35.00 8.00 x 6.20 C6H
E404M8
8.0 8.00 90.0 11.6 3DIN 371
1.378 .315 .315 3.543 .457
M 10 1.50 39.00 10.00 x 8.00 C6H
E404M10
10.0 10.00 100.0 15.1 3DIN 371
1.535 .394 .394 3.937 .594
M 12 1.75 83.00 9.00 x 7.00 C6H
E404M12
9.0 12.00 110.0 23.0 3DIN 376
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 C6H
E404M14
11.0 14.00 110.0 20.0 3DIN 376
3.189 .433 .551 4.331 .787
M 16 2.00 68.00 12.00 x 9.00 C6H
E404M16
12.0 16.00 110.0 20.0 4DIN 376
2.677 .472 .630 4.331 .787
M 20 2.50 95.00 16.00 x 12.00 C6H
E404M20
16.0 20.00 140.0 25.0 4DIN 376
3.740 .630 .787 5.512 .984
C184 C163 E3 C160
C 111
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
ISO 529
ULDR 2.5
FHA 48°
SUBSTRATE HSS-PM
COATING PVD Fe
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 15.00 3.15 x 2.50 C6H
E047M3
3.2 3.00 48.0 5.9 3ISO 529
.591 .124 .118 1.890 .232
M 4 0.70 19.00 4.00 x 3.15 C6H
E047M4
4.0 4.00 53.0 6.7 3ISO 529
.748 .157 .157 2.087 .264
M 5 0.80 22.00 5.00 x 4.00 C6H
E047M5
5.0 5.00 58.0 7.7 3ISO 529
.866 .197 .197 2.283 .303
M 6 1.00 27.00 6.30 x 5.00 C6H
E047M6
6.3 6.00 66.0 10.0 3ISO 529
1.063 .248 .236 2.598 .394
M 8 1.25 31.00 8.00 x 6.30 C6H
E047M8
8.0 8.00 72.0 11.6 3ISO 529
1.220 .315 .315 2.835 .457
M 10 1.50 35.00 10.00 x 8.00 C6H
E047M10
10.0 10.00 80.0 15.1 3ISO 529
1.378 .394 .394 3.150 .594
M 12 1.75 62.00 9.00 x 7.10 C6H
E047M12
9.0 12.00 89.0 16.0 3ISO 529
2.441 .354 .472 3.504 .630
M 16 2.00 59.00 12.50 x 10.00 C6H
E047M16
12.5 16.00 102.0 18.0 4ISO 529
2.323 .492 .630 4.016 .709
M 20 2.50 68.00 14.00 x 11.20 C6H
E047M20
14.0 20.00 112.0 22.5 4ISO 529
2.677 .551 .787 4.409 .886
C184 C163 E3 C160
C 112
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
ISO 529
ULDR 2.5
FHA 48°
SUBSTRATE HSS-PM
COATING PVD TiAlN+WC/C
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 14.90 3.15 x 2.50 C6H
E048M3
3.2 3.00 48.0 5.9 3ISO 529
.587 .124 .118 1.890 .232
M 4 0.70 18.50 4.00 x 3.15 C6H
E048M4
4.0 4.00 53.0 6.7 3ISO 529
.728 .157 .157 2.087 .264
M 5 0.80 22.00 5.00 x 4.00 C6H
E048M5
5.0 5.00 58.0 7.7 3ISO 529
.866 .197 .197 2.283 .303
M 6 1.00 27.00 6.30 x 5.00 C6H
E048M6
6.3 6.00 66.0 10.0 3ISO 529
1.063 .248 .236 2.598 .394
M 8 1.25 31.00 8.00 x 6.30 C6H
E048M8
8.0 8.00 72.0 11.6 3ISO 529
1.220 .315 .315 2.835 .457
M 10 1.50 35.00 10.00 x 8.00 C6H
E048M10
10.0 10.00 80.0 15.1 3ISO 529
1.378 .394 .394 3.150 .594
M 12 1.75 62.00 9.00 x 7.10 C6H
E048M12
9.0 12.00 89.0 16.0 3ISO 529
2.441 .354 .472 3.504 .630
M 16 2.00 59.00 12.50 x 10.00 C6H
E048M16
12.5 16.00 102.0 18.0 4ISO 529
2.323 .492 .630 4.016 .709
M 20 2.50 68.00 14.00 x 11.20 C6H
E048M20
14.0 20.00 112.0 22.5 4ISO 529
2.677 .551 .787 4.409 .886
C184 C163 E3 C160
C 113
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN/ANSI
ULDR 2.5
FHA 48°
SUBSTRATE HSS-PM
COATING PVD TiAlN+WC/C
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 4 0.70 16.58 .168 x .131 C6H
E862M4
4.3 4.00 63.0 7.9 3DIN/ANSI
.653 .168 .157 2.480 .311
M 5 0.80 21.42 .194 x .152 C6H
E862M5
4.9 5.00 70.0 8.0 3DIN/ANSI
.843 .194 .197 2.756 .315
M 6 1.00 25.59 .255 x .191 C6H
E862M6
6.5 6.00 80.0 10.7 3DIN/ANSI
1.007 .255 .236 3.150 .421
M 8 1.25 30.20 .318 x .238 C6H
E862M8
8.1 8.00 90.0 12.1 3DIN/ANSI
1.189 .318 .315 3.543 .476
M 10 1.50 32.80 .381 x .286 C6H
E862M10
9.7 10.00 100.0 15.1 3DIN/ANSI
1.292 .381 .394 3.937 .594
M 12 1.75 86.02 .367 x .275 C6H
E862M12
9.3 12.00 110.0 18.0 3DIN/ANSI
3.386 .367 .472 4.331 .709
M 16 2.00 70.86 .480 x .360 C6H
E862M16
12.2 16.00 110.0 20.0 4DIN/ANSI
2.790 .480 .630 4.331 .787
C184 C163 E3 C160
C 114
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
C-DIN 371, DIN 376
ULDR 2.0
FHA 15°
SUBSTRATE HM
COATING UNCOATED
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 10.00 3.50 x 2.70 C6H
T105M3
3.5 3.00 56.0 10.0 3C-DIN 371
.394 .138 .118 2.205 .394
M 4 0.70 13.00 4.50 x 3.40 C6H
T105M4
4.5 4.00 63.0 13.0 3C-DIN 371
.512 .177 .157 2.480 .512
M 5 0.80 16.00 6.00 x 4.90 C6H
T105M5
6.0 5.00 70.0 16.0 3C-DIN 371
.630 .236 .197 2.756 .630
M 6 1.00 30.00 6.00 x 4.90 C6H
T105M6
6.0 6.00 80.0 19.0 3C-DIN 371
1.181 .236 .236 3.150 .748
M 8 1.25 35.00 8.00 x 6.20 C6H
T105M8
8.0 8.00 90.0 22.0 3C-DIN 371
1.378 .315 .315 3.543 .866
M 10 1.50 39.00 10.00 x 8.00 C6H
T105M10
10.0 10.00 100.0 24.0 3C-DIN 371
1.535 .394 .394 3.937 .945
M 12 1.75 83.00 9.00 x 7.00 C6H
T105M12
9.0 12.00 110.0 23.0 3DIN 376
3.268 .354 .472 4.331 .906
ULDR 3.0
FHA 15°
SUBSTRATE HM
COATING UNCOATED
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
DCON TD LF THL NOF BSG
M 5 0.80 47.00 6.00 x 4.90 C6H 1 1
T106M5
6.0 5.00 70.0 16.0 3C-DIN 371
1.850 .236 .197 2.756 .630
M 6 1.00 30.00 6.00 x 4.90 C6H 1 1
T106M6
6.0 6.00 80.0 19.0 3C-DIN 371
1.181 .236 .236 3.150 .748
M 8 1.25 35.00 8.00 x 6.20 C6H 1 1
T106M8
8.0 8.00 90.0 22.0 3C-DIN 371
1.378 .315 .315 3.543 .866
M 10 1.50 39.00 10.00 x 8.00 C6H 1 1
T106M10
10.0 10.00 100.0 24.0 3C-DIN 371
1.535 .394 .394 3.937 .945
M 12 1.75 83.00 9.00 x 7.00 C6H 1 1
T106M12
9.0 12.00 110.0 23.0 3DIN 376
3.268 .354 .472 4.331 .906
CXSC 1 = осевой подвод СОЖ на концентрической окружности
C184 C163 E3 E22 C160
C 115
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371
ULDR 1.5
FHA 15°
SUBSTRATE HSS-E-PM
COATING UNCOATED
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 18.00 3.50 x 2.70 C6H
E354M3
3.5 3.00 56.0 9.0 3DIN 371
.709 .138 .118 2.205 .354
M 4 0.70 21.00 4.50 x 3.40 C6H
E354M4
4.5 4.00 63.0 12.0 3DIN 371
.827 .177 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 C6H
E354M5
6.0 5.00 70.0 13.0 3DIN 371
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 C6H
E354M6
6.0 6.00 80.0 15.0 3DIN 371
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 C6H
E354M8
8.0 8.00 90.0 18.0 3DIN 371
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 C6H
E354M10
10.0 10.00 100.0 20.0 3DIN 371
1.535 .394 .394 3.937 .787
ULDR 1.5
FHA 15°
SUBSTRATE HSS-E-PM
COATING PVD ZrN
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 18.00 3.50 x 2.70 C6H
E450M3
3.5 3.00 56.0 9.0 3DIN 371
.709 .138 .118 2.205 .354
M 4 0.70 21.00 4.50 x 3.40 C6H
E450M4
4.5 4.00 63.0 12.0 3DIN 371
.827 .177 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 C6H
E450M5
6.0 5.00 70.0 13.0 3DIN 371
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 C6H
E450M6
6.0 6.00 80.0 15.0 3DIN 371
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 C6H
E450M8
8.0 8.00 90.0 18.0 3DIN 371
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 C6H
E450M10
10.0 10.00 100.0 20.0 3DIN 371
1.535 .394 .394 3.937 .787
C184 C163 E3 C160
C 116
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.5
FHA 35°
SUBSTRATE HSS-E
COATING UNCOATED
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 18.00 3.50 x 2.70 C6H
E360M3
3.5 3.00 56.0 9.0 2DIN 371
.709 .138 .118 2.205 .354
M 4 0.70 21.00 4.50 x 3.40 C6H
E360M4
4.5 4.00 63.0 12.0 2DIN 371
.827 .177 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 C6H
E360M5
6.0 5.00 70.0 13.0 2DIN 371
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 C6H
E360M6
6.0 6.00 80.0 15.0 2DIN 371
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 C6H
E360M8
8.0 8.00 90.0 18.0 2DIN 371
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 C6H
E360M10
10.0 10.00 100.0 20.0 2DIN 371
1.535 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 C6H
E361M12
9.0 12.00 110.0 23.0 3DIN 376
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 C6H
E361M14
11.0 14.00 110.0 25.0 3DIN 376
3.189 .433 .551 4.331 .984
M 16 2.00 68.00 12.00 x 9.00 C6H
E361M16
12.0 16.00 110.0 25.0 3DIN 376
2.677 .472 .630 4.331 .984
M 18 2.50 81.00 14.00 x 11.00 C6H
E361M18
14.0 18.00 125.0 30.0 3DIN 376
3.189 .551 .709 4.921 1.181
M 20 2.50 95.00 16.00 x 12.00 C6H
E361M20
16.0 20.00 140.0 30.0 3DIN 376
3.740 .630 .787 5.512 1.181
C184 C163 E3 C160
C 117
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN/ANSI
ULDR 1.5
FHA 15°
SUBSTRATE HSS-E-PM
COATING UNCOATED
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 15.88 .141 x .110 C6H
E866M3
3.6 3.00 56.0 9.0 3DIN/ANSI
.625 .141 .118 2.205 .354
M 4 0.70 16.58 .168 x .131 C6H
E866M4
4.3 4.00 63.0 13.0 3DIN/ANSI
.653 .168 .157 2.480 .512
M 5 0.80 21.42 .194 x .152 C6H
E866M5
4.9 5.00 70.0 14.0 3DIN/ANSI
.843 .194 .197 2.756 .551
M 6 1.00 25.59 .255 x .191 C6H
E866M6
6.5 6.00 80.0 15.0 3DIN/ANSI
1.007 .255 .236 3.150 .591
M 8 1.25 30.20 .318 x .238 C6H
E866M8
8.1 8.00 90.0 18.0 3DIN/ANSI
1.189 .318 .315 3.543 .709
M 10 1.50 32.80 .381 x .286 C6H
E866M10
9.7 10.00 100.0 20.0 3DIN/ANSI
1.292 .381 .394 3.937 .787
M 12 1.75 86.02 .367 x .275 C6H
E866M12
9.3 12.00 110.0 23.0 3DIN/ANSI
3.386 .367 .472 4.331 .906
C184 C163 E3 C160
C 118
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371
Для обработки сплавов на основе никеля
ULDR 1.5
FHA 10°
SUBSTRATE HSS-E-PM
COATING UNCOATED
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
D150
DCON TD LF THL NOF BSG
M 3 0.50 8.00 3.50 x 2.70 C6HX
T300-SD100DA-M3
★
3.5 3.00 56.0 8.0 3DIN 371
.315 .138 .118 2.205 .315
M 4 0.70 10.50 4.50 x 3.40 C6HX
T300-SD100DA-M4
★
4.5 4.00 63.0 10.5 3DIN 371
.413 .177 .157 2.480 .413
M 5 0.80 13.00 6.00 x 4.90 C6HX
T300-SD100DA-M5
★
6.0 5.00 70.0 13.0 3DIN 371
.512 .236 .197 2.756 .512
M 6 1.00 16.00 6.00 x 4.90 C6HX
T300-SD100DA-M6
★
6.0 6.00 80.0 16.0 3DIN 371
.630 .236 .236 3.150 .630
M 8 1.25 20.50 8.00 x 6.20 C6HX
T300-SD100DA-M8
★
8.0 8.00 90.0 20.5 3DIN 371
.807 .315 .315 3.543 .807
M 10 1.50 25.50 10.00 x 8.00 C6HX
T300-SD100DA-M10
★
10.0 10.00 100.0 25.5 3DIN 371
1.004 .394 .394 3.937 1.004
M 12 1.75 30.50 12.00 x 9.00 C6HX
T300-SD100DA-M12
★
12.0 12.00 110.0 30.5 4DIN 371
1.201 .472 .472 4.331 1.201
M 16 2.00 39.50 16.00 x 12.00 C6HX
T300-SD100DA-M16
★
16.0 16.00 110.0 39.5 4DIN 371
1.555 .630 .630 4.331 1.555
C184 C163 E3 E21 C160
C 119
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371
Для обработки сплавов на основе никеля
ULDR 1.5
FHA 10°
SUBSTRATE HSS-E-PM
COATING PVD TiN
P M K N S H
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
D125
D125
D125
D125
D125
D125
DCON TD LF THL NOF BSG
M 3 0.50 8.00 3.50 x 2.70 C6HX
T300-SD101DA-M3
✩ ✩ ✩ ✩ ★ ✩
3.5 3.00 56.0 8.0 3DIN 371
.315 .138 .118 2.205 .315
M 4 0.70 10.50 4.50 x 3.40 C6HX
T300-SD101DA-M4
✩ ✩ ✩ ✩ ★ ✩
4.5 4.00 63.0 10.5 3DIN 371
.413 .177 .157 2.480 .413
M 5 0.80 13.00 6.00 x 4.90 C6HX
T300-SD101DA-M5
✩ ✩ ✩ ✩ ★ ✩
6.0 5.00 70.0 13.0 3DIN 371
.512 .236 .197 2.756 .512
M 6 1.00 16.00 6.00 x 4.90 C6HX
T300-SD101DA-M6
✩ ✩ ✩ ✩ ★ ✩
6.0 6.00 80.0 16.0 3DIN 371
.630 .236 .236 3.150 .630
M 8 1.25 20.50 8.00 x 6.20 C6HX
T300-SD101DA-M8
✩ ✩ ✩ ✩ ★ ✩
8.0 8.00 90.0 20.5 3DIN 371
.807 .315 .315 3.543 .807
M 10 1.50 25.50 10.00 x 8.00 C6HX
T300-SD101DA-M10
✩ ✩ ✩ ✩ ★ ✩
10.0 10.00 100.0 25.5 3DIN 371
1.004 .394 .394 3.937 1.004
M 12 1.75 30.50 12.00 x 9.00 C6HX
T300-SD101DA-M12
✩ ✩ ✩ ✩ ★ ✩
12.0 12.00 110.0 30.5 4DIN 371
1.201 .472 .472 4.331 1.201
M 16 2.00 39.50 16.00 x 12.00 C6HX
T300-SD101DA-M16
✩ ✩ ✩ ✩ ★ ✩
16.0 16.00 110.0 39.5 4DIN 371
1.555 .630 .630 4.331 1.555
C184 C163 E3 E21 C160
C 120
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
Для обработки сплавов на основе титана
ULDR 2.0
FHA 15°
SUBSTRATE HSS-E-PM
COATING PVD AlCrN
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
M 2 0.40 8.00 2.80 x 2.10 C6HX
T300-SM100DA-M2
★
2.8 2.00 45.0 8.0 3DIN 371
.315 .110 .079 1.772 .315
M 2.5 0.45 30.00 2.80 x 2.10 C6HX
T300-SM100DA-M2.5
★
2.8 2.50 50.0 9.0 3DIN 371
1.181 .110 .098 1.969 .354
M 3 0.50 10.00 3.50 x 2.70 C6HX
T300-SM100DA-M3
★
3.5 3.00 56.0 10.0 3DIN 371
.394 .138 .118 2.205 .394
M 3.5 0.60 12.00 4.00 x 3.00 C6HX
T300-SM100DA-M3.5
★
4.0 3.50 56.0 12.0 3DIN 371
.472 .157 .138 2.205 .472
M 4 0.70 13.00 4.50 x 3.40 C6HX
T300-SM100DA-M4
★
4.5 4.00 63.0 13.0 3DIN 371
.512 .177 .157 2.480 .512
M 5 0.80 16.00 6.00 x 4.90 C6HX
T300-SM100DA-M5
★
6.0 5.00 70.0 16.0 3DIN 371
.630 .236 .197 2.756 .630
M 6 1.00 23.00 6.00 x 4.90 C6HX
T300-SM100DA-M6
★
6.0 6.00 80.0 15.0 3DIN 371
.906 .236 .236 3.150 .591
M 8 1.25 29.50 8.00 x 6.20 C6HX
T300-SM100DA-M8
★
8.0 8.00 90.0 18.0 3DIN 371
1.161 .315 .315 3.543 .709
M 10 1.50 33.50 10.00 x 8.00 C6HX
T300-SM101DA-M10
★
10.0 10.00 100.0 20.0 3DIN 371
1.319 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.10 C6HX
T300-SM101DA-M12
★
9.0 12.00 110.0 23.0 4DIN 376
3.268 .354 .472 4.331 .906
M 16 2.00 68.00 12.00 x 9.00 C6HX
T300-SM101DA-M16
★
12.0 16.00 110.0 25.0 4DIN 376
2.677 .472 .630 4.331 .984
M 20 2.50 95.00 16.00 x 12.00 C6HX
T300-SM101DA-M20
★
16.0 20.00 140.0 30.0 4DIN 376
3.740 .630 .787 5.512 1.181
C184 C163 E3 E21 C160
C 121
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая с мелким шагом (MF)
DIN/ANSI
ULDR 1.5
FHA 15°
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
MF 10x1.25 1.25 37.80 .381 x .286 C6H
E865M10X1.25
9.7 10.00 100.0 20.0 3DIN/ANSI
1.488 .381 .394 3.937 .787
MF 12x1.25 1.25 86.02 .367 x .275 C6H
E865M12X1.25
9.3 12.00 110.0 23.0 4DIN/ANSI
3.386 .367 .472 4.331 .906
C184 C163 E3 C160
C 122
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 374
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
MF 4x0.5 0.50 43.00 2.80 x 2.10 C6HX
EX13PM4X.50
2.8 4.00 63.0 7.0 3DIN 374
1.693 .110 .157 2.480 .276
MF 5x0.5 0.50 49.00 3.50 x 2.70 C6HX
EX13PM5X.50
3.5 5.00 70.0 8.0 3DIN 374
1.929 .138 .197 2.756 .315
MF 6x0.75 0.75 59.00 4.50 x 3.40 C6HX
EX13PM6X.75
4.5 6.00 80.0 10.0 3DIN 374
2.323 .177 .236 3.150 .394
MF 8x0.75 0.75 57.00 6.00 x 4.90 C6HX
EX13PM8X.75
6.0 8.00 80.0 13.0 3DIN 374
2.244 .236 .315 3.150 .512
MF 8x1 1.00 67.00 6.00 x 4.90 C6HX
EX13PM8X1.0
6.0 8.00 90.0 13.0 3DIN 374
2.638 .236 .315 3.543 .512
MF 10x0.75 0.75 67.00 7.00 x 5.50 C6HX
EX13PM10X.75
7.0 10.00 90.0 13.0 3DIN 374
2.638 .276 .394 3.543 .512
MF 10x1 1.00 67.00 7.00 x 5.50 C6HX
EX13PM10X1.0
7.0 10.00 90.0 13.0 3DIN 374
2.638 .276 .394 3.543 .512
MF 10x1.25 1.25 77.00 7.00 x 5.50 C6HX
EX13PM10X1.25
7.0 10.00 100.0 15.0 3DIN 374
3.032 .276 .394 3.937 .591
MF 12x1 1.00 73.00 9.00 x 7.00 C6HX
EX13PM12X1.0
9.0 12.00 100.0 15.0 3DIN 374
2.874 .354 .472 3.937 .591
MF 12x1.25 1.25 73.00 9.00 x 7.00 C6HX
EX13PM12X1.25
9.0 12.00 100.0 15.0 3DIN 374
2.874 .354 .472 3.937 .591
MF 12x1.5 1.50 73.00 9.00 x 7.00 C6HX
EX13PM12X1.5
9.0 12.00 100.0 15.0 3DIN 374
2.874 .354 .472 3.937 .591
MF 14x1 1.00 71.00 11.00 x 9.00 C6HX
EX13PM14X1.0
11.0 14.00 100.0 15.0 3DIN 374
2.795 .433 .551 3.937 .591
MF 14x1.25 1.25 71.00 11.00 x 9.00 C6HX
EX13PM14X1.25
11.0 14.00 100.0 15.0 3DIN 374
2.795 .433 .551 3.937 .591
MF 14x1.5 1.50 71.00 11.00 x 9.00 C6HX
EX13PM14X1.5
11.0 14.00 100.0 15.0 3DIN 374
2.795 .433 .551 3.937 .591
MF 16x1 1.00 58.00 12.00 x 9.00 C6HX
EX13PM16X1.0
12.0 16.00 100.0 15.0 4DIN 374
2.283 .472 .630 3.937 .591
MF 16x1.5 1.50 58.00 12.00 x 9.00 C6HX
EX13PM16X1.5
12.0 16.00 100.0 15.0 4DIN 374
2.283 .472 .630 3.937 .591
MF 18x1 1.00 66.00 14.00 x 11.00 C6HX
EX13PM18X1.0
14.0 18.00 110.0 17.0 4DIN 374
2.598 .551 .709 4.331 .669
MF 18x1.5 1.50 66.00 14.00 x 11.00 C6HX
EX13PM18X1.5
14.0 18.00 110.0 17.0 4DIN 374
2.598 .551 .709 4.331 .669
MF 20x1 1.00 80.00 16.00 x 12.00 C6HX
EX13PM20X1.0
16.0 20.00 125.0 17.0 4DIN 374
3.150 .630 .787 4.921 .669
MF 20x1.5 1.50 80.00 16.00 x 12.00 C6HX
EX13PM20X1.5
16.0 20.00 125.0 17.0 4DIN 374
3.150 .630 .787 4.921 .669
MF 22x1.5 1.50 78.00 18.00 x 14.50 C6HX
EX13PM22X1.5
18.0 22.00 125.0 17.0 4DIN 374
3.071 .709 .866 4.921 .669
MF 24x1.5 1.50 93.00 18.00 x 14.50 C6HX
EX13PM24X1.5
18.0 24.00 140.0 20.0 4DIN 374
3.661 .709 .945 5.512 .787
MF 24x2 2.00 93.00 18.00 x 14.50 C6HX
EX13PM24X2.0
18.0 24.00 140.0 20.0 4DIN 374
3.661 .709 .945 5.512 .787
MF 25x1.5 1.50 93.00 18.00 x 14.50 C6HX
EX13PM25X1.5
18.0 25.00 140.0 20.0 4DIN 374
3.661 .709 .984 5.512 .787
MF 26x1.5 1.50 93.00 18.00 x 14.50 C6HX
EX13PM26X1.5
18.0 26.00 140.0 20.0 4DIN 374
3.661 .709 1.024 5.512 .787
MF 27x1.5 1.50 77.00 20.00 x 16.00 C6HX
EX13PM27X1.5
20.0 27.00 140.0 20.0 4DIN 374
3.032 .787 1.063 5.512 .787
C184 C163 E3 C160
C 123
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 374
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
MF 27x2 2.00 77.00 20.00 x 16.00 C6HX
EX13PM27X2.0
20.0 27.00 140.0 20.0 4DIN 374
3.032 .787 1.063 5.512 .787
MF 28x1.5 1.50 77.00 20.00 x 16.00 C6HX
EX13PM28X1.5
20.0 28.00 140.0 20.0 4DIN 374
3.032 .787 1.102 5.512 .787
MF 30x1.5 1.50 85.00 22.00 x 18.00 C6HX
EX13PM30X1.5
22.0 30.00 150.0 20.0 4DIN 374
3.346 .866 1.181 5.906 .787
MF 30x2 2.00 85.00 22.00 x 18.00 C6HX
EX13PM30X2.0
22.0 30.00 150.0 20.0 4DIN 374
3.346 .866 1.181 5.906 .787
C184 C163 E3 C160
C 124
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая с мелким шагом (MF)
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
MF 8x1 1.00 33.17 .318 x .238 C6HX
EX13PAM8X1.0
8.1 8.00 90.0 12.1 3DIN/ANSI
1.306 .318 .315 3.543 .476
MF 10x1.25 1.25 37.77 .381 x .286 C6HX
EX13PAM10X1.25
9.7 10.00 100.0 15.1 3DIN/ANSI
1.487 .381 .394 3.937 .594
MF 12x1.25 1.25 81.80 .367 x .275 C6HX
EX13PAM12X1.25
9.3 12.00 110.0 18.0 3DIN/ANSI
3.220 .367 .472 4.331 .709
MF 12x1.5 1.50 81.80 .367 x .275 C6HX
EX13PAM12X1.5
9.3 12.00 110.0 18.0 3DIN/ANSI
3.220 .367 .472 4.331 .709
MF 14x1.5 1.50 80.30 .429 x .322 C6HX
EX13PAM14X1.5
10.9 14.00 110.0 20.0 3DIN/ANSI
3.161 .429 .551 4.331 .787
MF 16x1.5 1.50 65.80 .480 x .360 C6HX
EX13PAM16X1.5
12.2 16.00 110.0 20.0 4DIN/ANSI
2.591 .480 .630 4.331 .787
MF 18x1.5 1.50 79.00 .542 x .406 C6HX
EX13PAM18X1.5
13.8 18.00 125.0 25.0 4DIN/ANSI
3.110 .542 .709 4.921 .984
C184 C163 E3 C160
C 125
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 374
ULDR 2.0
FHA 40°
SUBSTRATE HSS-E
COATING PVD Fe
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
MF 6x0.75 0.75 59.00 4.50 x 3.40 C6H
E363M6X.75
4.5 6.00 80.0 10.0 3DIN 374
2.323 .177 .236 3.150 .394
MF 8x1 1.00 67.00 6.00 x 4.90 C6H
E363M8X1.0
6.0 8.00 90.0 12.0 3DIN 374
2.638 .236 .315 3.543 .472
MF 10x1 1.00 67.00 7.00 x 5.50 C6H
E363M10X1.0
7.0 10.00 90.0 12.0 3DIN 374
2.638 .276 .394 3.543 .472
MF 10x1.25 1.25 77.00 7.00 x 5.50 C6H
E363M10X1.25
7.0 10.00 100.0 15.0 3DIN 374
3.032 .276 .394 3.937 .591
MF 12x1 1.00 73.00 9.00 x 7.00 C6H
E363M12X1.0
9.0 12.00 100.0 13.0 4DIN 374
2.874 .354 .472 3.937 .512
MF 12x1.25 1.25 73.00 9.00 x 7.00 C6H
E363M12X1.25
9.0 12.00 100.0 13.0 4DIN 374
2.874 .354 .472 3.937 .512
MF 12x1.5 1.50 73.00 9.00 x 7.00 C6H
E363M12X1.5
9.0 12.00 100.0 13.0 4DIN 374
2.874 .354 .472 3.937 .512
MF 14x1.5 1.50 71.00 11.00 x 9.00 C6H
E363M14X1.5
11.0 14.00 100.0 15.0 4DIN 374
2.795 .433 .551 3.937 .591
MF 16x1.5 1.50 58.00 12.00 x 9.00 C6H
E363M16X1.5
12.0 16.00 100.0 15.0 5DIN 374
2.283 .472 .630 3.937 .591
MF 18x1.5 1.50 66.00 14.00 x 11.00 C6H
E363M18X1.5
14.0 18.00 110.0 17.0 5DIN 374
2.598 .551 .709 4.331 .669
MF 20x1.5 1.50 80.00 16.00 x 12.00 C6H
E363M20X1.5
16.0 20.00 125.0 17.0 5DIN 374
3.150 .630 .787 4.921 .669
C184 C163 E3 C160
C 126
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 374
ULDR 2.5
FHA 35°
SUBSTRATE HSS-E
COATING UNCOATED
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
MF 4x0.5 0.50 43.00 2.80 x 2.10 C6H
E367M4X.5
2.8 4.00 63.0 12.0 2DIN 374
1.693 .110 .157 2.480 .472
MF 5x0.5 0.50 49.00 3.50 x 2.70 C6H
E367M5X.5
3.5 5.00 70.0 13.0 2DIN 374
1.929 .138 .197 2.756 .512
MF 6x0.75 0.75 59.00 4.50 x 3.40 C6H
E367M6X.75
4.5 6.00 80.0 15.0 2DIN 374
2.323 .177 .236 3.150 .591
MF 8x1 1.00 67.00 6.00 x 4.90 C6H
E367M8X1.0
6.0 8.00 90.0 18.0 2DIN 374
2.638 .236 .315 3.543 .709
MF 10x1 1.00 67.00 7.00 x 5.50 C6H
E367M10X1.0
7.0 10.00 90.0 20.0 3DIN 374
2.638 .276 .394 3.543 .787
MF 10x1.25 1.25 77.00 7.00 x 5.50 C6H
E367M10X1.25
7.0 10.00 100.0 20.0 3DIN 374
3.032 .276 .394 3.937 .787
MF 12x1.25 1.25 73.00 9.00 x 7.00 C6H
E367M12X1.25
9.0 12.00 100.0 21.0 3DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.5 1.50 73.00 9.00 x 7.00 C6H
E367M12X1.5
9.0 12.00 100.0 21.0 3DIN 374
2.874 .354 .472 3.937 .827
MF 14x1.25 1.25 71.00 11.00 x 9.00 C6H
E367M14X1.25
11.0 14.00 100.0 21.0 3DIN 374
2.795 .433 .551 3.937 .827
MF 14x1.5 1.50 71.00 11.00 x 9.00 C6H
E367M14X1.5
11.0 14.00 100.0 21.0 3DIN 374
2.795 .433 .551 3.937 .827
MF 16x1.5 1.50 58.00 12.00 x 9.00 C6H
E367M16X1.5
12.0 16.00 100.0 21.0 3DIN 374
2.283 .472 .630 3.937 .827
MF 18x1.5 1.50 66.00 14.00 x 11.00 C6H
E367M18X1.5
14.0 18.00 110.0 24.0 3DIN 374
2.598 .551 .709 4.331 .945
MF 20x1.5 1.50 80.00 16.00 x 12.00 C6H
E367M20X1.5
16.0 20.00 125.0 24.0 3DIN 374
3.150 .630 .787 4.921 .945
C184 C163 E3 C160
C 127
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 374
Для обработки сплавов на основе никеля
ULDR 1.5
FHA 10°
SUBSTRATE HSS-E-PM
COATING UNCOATED
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
D150
DCON TD LF THL NOF BSG
MF 8x1 1.00 20.00 8.00 x 6.20 C6HX
T300-SD100DB-M8X100
★
8.0 8.00 90.0 20.0 3DIN 374
.787 .315 .315 3.543 .787
MF 10x1 1.00 24.00 10.00 x 8.00 C6HX
T300-SD100DB-M10X100
★
10.0 10.00 90.0 24.0 3DIN 374
.945 .394 .394 3.543 .945
MF 10x1.25 1.25 24.50 10.00 x 8.00 C6HX
T300-SD100DB-M10X125
★
10.0 10.00 100.0 24.5 3DIN 374
.965 .394 .394 3.937 .965
MF 12x1 1.00 28.00 12.00 x 9.00 C6HX
T300-SD100DB-M12X100
★
12.0 12.00 100.0 28.0 4DIN 374
1.102 .472 .472 3.937 1.102
MF 12x1.25 1.25 28.50 12.00 x 9.00 C6HX
T300-SD100DB-M12X125
★
12.0 12.00 100.0 28.5 4DIN 374
1.122 .472 .472 3.937 1.122
MF 12x1.5 1.50 29.50 12.00 x 9.00 C6HX
T300-SD100DB-M12X150
★
12.0 12.00 100.0 29.5 4DIN 374
1.161 .472 .472 3.937 1.161
C184 C163 E3 E21 C160
C 128
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 371, DIN 374
Для обработки сплавов на основе титана
ULDR 2.0
FHA 15°
SUBSTRATE HSS-E-PM
COATING PVD AlCrN
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
MF 6x0.75 0.75 23.00 6.00 x 4.90 C6HX
T300-SM100DB-M6X075
★
6.0 6.00 80.0 15.0 3DIN 371
.906 .236 .236 3.150 .591
MF 8x0.75 0.75 29.50 8.00 x 6.20 C6HX
T300-SM100DB-M8X075
★
8.0 8.00 90.0 18.0 3DIN 371
1.161 .315 .315 3.543 .709
MF 8x1 1.00 29.50 8.00 x 6.20 C6HX
T300-SM100DB-M8X100
★
8.0 8.00 90.0 18.0 3DIN 371
1.161 .315 .315 3.543 .709
MF 10x1 1.00 33.50 10.00 x 8.00 C6HX
T300-SM100DB-M10X100
★
10.0 10.00 100.0 20.0 3DIN 371
1.319 .394 .394 3.937 .787
MF 12x1 1.00 73.00 9.00 x 7.00 C6HX
T300-SM100DB-M12X100
★
9.0 12.00 100.0 21.0 4DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.5 1.50 73.00 9.00 x 7.00 C6HX
T300-SM100DB-M12X150
★
9.0 12.00 100.0 21.0 4DIN 374
2.874 .354 .472 3.937 .827
MF 14x1.5 1.50 71.00 11.00 x 9.00 C6HX
T300-SM100DB-M14X150
★
11.0 14.00 100.0 21.0 4DIN 374
2.795 .433 .551 3.937 .827
C184 C163 E3 E21 C160
C 129
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: MJ
DIN 371
Для обработки сплавов на основе никеля
Для обработки сплавов на основе титана
ULDR 1.5
FHA 10°
SUBSTRATE HSS-E-PM
COATING UNCOATED
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
D150
DCON TD LF THL NOF BSG
MJ 3 0.50 8.00 3.50 x 2.70 C4H
T300-SD100DC-MJ3
★
3.5 3.00 56.0 8.0 3DIN 371
.315 .138 .118 2.205 .315
MJ 4 0.70 10.50 4.50 x 3.40 C4H
T300-SD100DC-MJ4
★
4.5 4.00 63.0 10.5 3DIN 371
.413 .177 .157 2.480 .413
MJ 5 0.80 13.00 6.00 x 4.90 C4H
T300-SD100DC-MJ5
★
6.0 5.00 70.0 13.0 3DIN 371
.512 .236 .197 2.756 .512
MJ 6 1.00 15.50 6.00 x 4.90 C4H
T300-SD100DC-MJ6
★
6.0 6.00 80.0 15.5 3DIN 371
.610 .236 .236 3.150 .610
ULDR 2.0
FHA 15°
SUBSTRATE HSS-E-PM
COATING PVD AlCrN
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
MJ4 0.70 13.00 4.50 x 3.40 C4H
T300-SM100DC-MJ4
★
4.5 4.00 63.0 13.0 3DIN 371
.512 .177 .157 2.480 .512
MJ5 0.80 16.00 6.00 x 4.90 C4H
T300-SM100DC-MJ5
★
6.0 5.00 70.0 16.0 3DIN 371
.630 .236 .197 2.756 .630
MJ6 1.00 23.00 6.00 x 4.90 C4H
T300-SM100DC-MJ6
★
6.0 6.00 80.0 15.0 3DIN 371
.906 .236 .236 3.150 .591
MJ8 1.25 29.50 8.00 x 6.20 C4H
T300-SM100DC-MJ8
★
8.0 8.00 100.0 18.0 3DIN 371
1.161 .315 .315 3.937 .709
C184 C163 E3 E21 C160
C 130
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN 2184-1
Для обработки сплавов на основе никеля
ULDR 1.5
FHA 25°
SUBSTRATE HSS-E-PM
COATING UNCOATED
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
D150
DCON TD LF THL NOF BSG
UNC #2-56 56.00 9.00 2.80 x 2.10 C2B
T300-SD100DE-2-56
★
2.8 2.18 45.0 9.0 3DIN 2184-1
.354 .110 .086 1.772 .354
UNC #3-48 48.00 9.00 2.80 x 2.10 C2B
T300-SD100DE-3-48
★
2.8 2.51 50.0 9.0 3DIN 2184-1
.354 .110 .099 1.969 .354
UNC #4-40 40.00 10.00 3.50 x 2.70 C2B
T300-SD100DE-4-40
★
3.5 2.84 56.0 10.0 3DIN 2184-1
.394 .138 .112 2.205 .394
UNC #6-32 32.00 12.00 4.00 x 3.00 C2B
T300-SD100DE-6-32
★
4.0 3.51 56.0 12.0 3DIN 2184-1
.472 .157 .138 2.205 .472
UNC #8-32 32.00 13.00 4.50 x 3.40 C2B
T300-SD100DE-8-32
★
4.5 4.17 63.0 13.0 3DIN 2184-1
.512 .177 .164 2.480 .512
UNC #10-24 24.00 16.00 6.00 x 4.90 C2B
T300-SD100DE-10-24
★
6.0 4.83 70.0 16.0 3DIN 2184-1
.630 .236 .190 2.756 .630
UNC 1/4-20 20.00 25.00 7.00 x 5.50 C2B
T300-SD100DE-1/4
★
7.0 6.35 80.0 15.0 3DIN 2184-1
.984 .276 .250 3.150 .591
UNC 5/16-18 18.00 29.50 8.00 x 6.20 C2B
T300-SD100DE-5/16
★
8.0 7.94 90.0 18.0 3DIN 2184-1
1.161 .315 .313 3.543 .709
UNC 3/8-16 16.00 33.50 10.00 x 8.00 C2B
T300-SD100DE-3/8
★
10.0 9.53 100.0 20.0 4DIN 2184-1
1.319 .394 .375 3.937 .787
C184 C163 E3 E21 C160
C 131
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
C-DIN/ANSI, DIN/ANSI
ULDR 1.5
FHA 15°
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
UNC #4-40 40.00 11.90 .141 x .110 C2B
E8844-40
3.6 2.84 56.0 11.9 3C-DIN/ANSI
.469 .141 .112 2.205 .469
UNC #6-32 32.00 13.90 .168 x .131 C2B
E8846-32
4.3 3.51 63.0 13.9 3C-DIN/ANSI
.547 .168 .138 2.480 .547
UNC #8-32 32.00 15.10 .194 x .152 C2B
E8848-32
4.9 4.17 70.0 15.1 3C-DIN/ANSI
.594 .194 .164 2.756 .594
UNC #10-24 24.00 17.00 .255 x .191 C2B
E88410-24
6.5 4.83 80.0 17.0 3C-DIN/ANSI
.669 .255 .190 3.150 .669
UNC 1/4-20 20.00 20.20 .318 x .238 C2B
E8841/4
8.1 6.35 90.0 20.2 3C-DIN/ANSI
.795 .318 .250 3.543 .795
UNC 5/16-18 18.00 20.00 .381 x .286 C2B
E8845/16
9.7 7.94 100.0 22.8 3C-DIN/ANSI
.787 .381 .313 3.937 .898
UNC 3/8-16 16.00 37.00 .381 x .286 C2B
E8843/8
9.7 9.53 100.0 20.0 3DIN/ANSI
1.457 .381 .375 3.937 .787
UNC 7/16-14 14.00 72.60 .323 x .242 C2B
E8847/16
8.2 11.11 100.0 20.0 4DIN/ANSI
2.858 .323 .438 3.937 .787
UNC 1/2-13 13.00 81.80 .367 x .275 C2B
E8841/2
9.3 12.70 110.0 23.0 4DIN/ANSI
3.220 .367 .500 4.331 .906
UNC 5/8-11 11.00 65.80 .480 x .360 C2B
E8845/8
12.2 15.88 110.0 23.0 4DIN/ANSI
2.591 .480 .625 4.331 .906
UNC 3/4-10 10.00 77.50 .590 x .442 C2B
E8843/4
15.0 19.05 125.0 30.0 4DIN/ANSI
3.051 .590 .750 4.921 1.181
C184 C163 E3 C160
C 132
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
UNC #2-56 56.00 11.99 .141 x .110 C3B
EX23PA2-56
3.6 2.18 45.0 4.0 3DIN/ANSI
.472 .141 .086 1.772 .157
UNC #4-40 40.00 16.97 .141 x .110 C2B
EX23PA4-40
3.6 2.84 56.0 6.5 3DIN/ANSI
.668 .141 .112 2.205 .256
UNC #5-40 40.00 17.74 .141 x .110 C2B
EX23PA5-40
3.6 3.18 56.0 6.5 3DIN/ANSI
.698 .141 .125 2.205 .256
UNC #6-32 32.00 20.20 .141 x .110 C2B
EX23PA6-32
3.6 3.51 56.0 6.5 3DIN/ANSI
.795 .141 .138 2.205 .256
UNC #8-32 32.00 21.18 .168 x .131 C2B
EX23PA8-32
4.3 4.17 63.0 7.0 3DIN/ANSI
.834 .168 .164 2.480 .276
UNC #8-32 32.00 21.18 .168 x .131 C2B
EX23PA8-32H5
4.3 4.17 63.0 7.0 3DIN/ANSI
.834 .168 .164 2.480 .276
UNC #10-24 24.00 27.54 .194 x .152 C2B
EX23PA10-24
4.9 4.83 70.0 8.4 3DIN/ANSI
1.084 .194 .190 2.756 .331
UNC 1/4-20 20.00 24.69 .255 x .191 C3B
EX23PA1/4
6.5 6.35 80.0 10.2 3DIN/ANSI
.972 .255 .250 3.150 .402
UNC 1/4-20 20.00 24.69 .255 x .191 C2B
EX23PA1/4H5
6.5 6.35 80.0 10.2 3DIN/ANSI
.972 .255 .250 3.150 .402
UNC 5/16-18 18.00 33.17 .318 x .238 C3B
EX23PA5/16
8.1 7.94 90.0 12.2 3DIN/ANSI
1.306 .318 .313 3.543 .480
UNC 5/16-18 18.00 33.17 .318 x .238 C2B
EX23PA5/16H5
8.1 7.94 90.0 12.2 3DIN/ANSI
1.306 .318 .313 3.543 .480
UNC 3/8-16 16.00 38.07 .381 x .286 C3B
EX23PA3/8
9.7 9.53 100.0 15.8 3DIN/ANSI
1.499 .381 .375 3.937 .622
UNC 3/8-16 16.00 38.07 .381 x .286 C2B
EX23PA3/8H5
9.7 9.53 100.0 15.8 3DIN/ANSI
1.499 .381 .375 3.937 .622
UNC 7/16-14 14.00 72.60 .323 x .242 C3B
EX23PA7/16
8.2 11.11 100.0 15.0 3DIN/ANSI
2.858 .323 .438 3.937 .591
UNC 1/2-13 13.00 81.80 .367 x .275 C3B
EX23PA1/2
9.3 12.70 110.0 18.0 3DIN/ANSI
3.220 .367 .500 4.331 .709
UNC 1/2-13 13.00 81.80 .367 x .275 C2B
EX23PA1/2H5
9.3 12.70 110.0 18.0 3DIN/ANSI
3.220 .367 .500 4.331 .709
UNC 5/8-11 11.00 65.80 .480 x .360 C3B
EX23PA5/8
12.2 15.88 110.0 20.0 4DIN/ANSI
2.591 .480 .625 4.331 .787
UNC 5/8-11 11.00 65.80 .480 x .360 C2B
EX23PA5/8H5
12.2 15.88 110.0 20.0 4DIN/ANSI
2.591 .480 .625 4.331 .787
UNC 3/4-10 10.00 77.50 .590 x .442 C3B
EX23PA3/4
15.0 19.05 125.0 25.0 4DIN/ANSI
3.051 .590 .750 4.921 .984
UNC 3/4-10 10.00 77.50 .590 x .442 C2B
EX23PA3/4H5
15.0 19.05 125.0 25.0 4DIN/ANSI
3.051 .590 .750 4.921 .984
UNC 7/8-9 9.00 90.90 .697 x .523 C3B
EX23PA7/8
17.7 22.23 140.0 25.0 4DIN/ANSI
3.579 .697 .875 5.512 .984
UNC 1"-8 8.00 95.40 .800 x .600 C3B
EX23PA1
20.3 25.40 160.0 30.0 4DIN/ANSI
3.756 .800 1.000 6.299 1.181
C184 C163 E3 C160
C 133
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
DCON TD LF THL NOF BSG
UNC 1/4-20 20.00 24.69 .255 x .191 C2BX 1 1
EX29PA1/4
6.5 6.35 80.0 10.2 3DIN/ANSI
.972 .255 .250 3.150 .402
UNC 5/16-18 18.00 33.17 .318 x .238 C2BX 1 1
EX29PA5/16
8.1 7.94 90.0 12.2 3DIN/ANSI
1.306 .318 .313 3.543 .480
UNC 3/8-16 16.00 38.07 .381 x .286 C2BX 1 1
EX29PA3/8
9.7 9.53 100.0 15.8 3DIN/ANSI
1.499 .381 .375 3.937 .622
UNC 7/16-14 14.00 72.60 .323 x .242 C2BX 1 1
EX29PA7/16
8.2 11.11 100.0 15.0 3DIN/ANSI
2.858 .323 .438 3.937 .591
UNC 1/2-13 13.00 81.90 .367 x .275 C2BX 1 1
EX29PA1/2
9.3 12.70 110.0 18.0 3DIN/ANSI
3.224 .367 .500 4.331 .709
UNC 5/8-11 11.00 65.80 .480 x .360 C2BX 1 1
EX29PA5/8
12.2 15.88 110.0 20.0 4DIN/ANSI
2.591 .480 .625 4.331 .787
UNC 3/4-10 10.00 77.50 .590 x .442 C2BX 1 1
EX29PA3/4
15.0 19.05 125.0 25.0 4DIN/ANSI
3.051 .590 .750 4.921 .984
UNC 7/8-9 9.00 90.90 .697 x .523 C2BX 1 1
EX29PA7/8
17.7 22.23 140.0 25.0 4DIN/ANSI
3.579 .697 .875 5.512 .984
UNC 1"-8 8.00 95.40 .800 x .600 C2BX 1 1
EX29PA1
20.3 25.40 160.0 30.0 4DIN/ANSI
3.756 .800 1.000 6.299 1.181
CXSC 1 = осевой подвод СОЖ на концентрической окружности
C184 C163 E3 E22 C160
C 134
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN/ANSI
ULDR 2.5
FHA 48°
SUBSTRATE HSS-PM
COATING PVD TiAlN+WC/C
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
UNC #4-40 40.00 15.47 .141 x .110 C2B
E8824-40
3.6 2.84 56.0 6.5 3DIN/ANSI
.609 .141 .112 2.205 .256
UNC #6-32 32.00 15.08 .141 x .110 C2B
E8826-32
3.6 3.51 56.0 6.5 3DIN/ANSI
.594 .141 .138 2.205 .256
UNC #8-32 32.00 16.58 .168 x .131 C2B
E8828-32
4.3 4.17 63.0 7.0 3DIN/ANSI
.653 .168 .164 2.480 .276
UNC #10-24 24.00 21.00 .194 x .152 C2B
E88210-24
4.9 4.83 70.0 8.4 3DIN/ANSI
.827 .194 .190 2.756 .331
UNC 1/4-20 20.00 25.59 .255 x .191 C2B
E8821/4
6.5 6.35 80.0 10.2 3DIN/ANSI
1.007 .255 .250 3.150 .402
UNC 5/16-18 18.00 30.20 .318 x .238 C2B
E8825/16
8.1 7.94 90.0 12.2 3DIN/ANSI
1.189 .318 .313 3.543 .480
UNC 3/8-16 16.00 32.80 .381 x .286 C2B
E8823/8
9.7 9.53 100.0 15.8 3DIN/ANSI
1.292 .381 .375 3.937 .622
UNC 7/16-14 14.00 72.60 .323 x .242 C2B
E8827/16
8.2 11.11 100.0 15.0 3DIN/ANSI
2.858 .323 .438 3.937 .591
UNC 1/2-13 13.00 81.80 .367 x .275 C2B
E8821/2
9.3 12.70 110.0 18.0 3DIN/ANSI
3.220 .367 .500 4.331 .709
UNC 5/8-11 11.00 65.80 .480 x .360 C2B
E8825/8
12.2 15.88 110.0 20.0 4DIN/ANSI
2.591 .480 .625 4.331 .787
UNC 3/4-10 10.00 77.50 .590 x .442 C2B
E8823/4
15.0 19.05 125.0 25.0 4DIN/ANSI
3.051 .590 .750 4.921 .984
UNC 7/8-9 9.00 90.90 .697 x .523 C2B
E8827/8
17.7 22.23 140.0 25.0 4DIN/ANSI
3.579 .697 .875 5.512 .984
C184 C163 E3 C160
C 135
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN/ANSI
ULDR 1.5
FHA 15°
SUBSTRATE HSS-E-PM
COATING UNCOATED
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
UNC #4-40 40.00 15.47 .141 x .110 C2B
E8864-40
3.6 2.84 56.0 9.0 3DIN/ANSI
.609 .141 .112 2.205 .354
UNC #6-32 32.00 15.08 .141 x .110 C2B
E8866-32
3.6 3.51 56.0 11.0 3DIN/ANSI
.594 .141 .138 2.205 .433
UNC #8-32 32.00 16.58 .168 x .131 C2B
E8868-32
4.3 4.17 63.0 13.0 3DIN/ANSI
.653 .168 .164 2.480 .512
UNC #10-24 24.00 21.42 .194 x .152 C2B
E88610-24
4.9 4.83 70.0 14.0 3DIN/ANSI
.843 .194 .190 2.756 .551
UNC 1/4-20 20.00 25.59 .255 x .191 C2B
E8861/4
6.5 6.35 80.0 15.0 3DIN/ANSI
1.007 .255 .250 3.150 .591
UNC 5/16-18 18.00 30.20 .318 x .238 C2B
E8865/16
8.1 7.94 90.0 18.0 3DIN/ANSI
1.189 .318 .313 3.543 .709
UNC 3/8-16 16.00 32.80 .381 x .286 C2B
E8863/8
9.7 9.53 100.0 20.0 3DIN/ANSI
1.292 .381 .375 3.937 .787
UNC 1/2-13 13.00 81.80 .367 x .275 C2B
E8861/2
9.3 12.70 110.0 23.0 3DIN/ANSI
3.220 .367 .500 4.331 .906
UNC 5/8-11 11.00 65.80 .480 x .360 C2B
E8865/8
12.2 15.88 110.0 23.0 3DIN/ANSI
2.591 .480 .625 4.331 .906
UNC 3/4-10 10.00 77.50 .590 x .442 C2B
E8863/4
15.0 19.05 125.0 30.0 4DIN/ANSI
3.051 .590 .750 4.921 1.181
C184 C163 E3 C160
C 136
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN 2184-1
Для обработки сплавов на основе никеля
ULDR 1.5
FHA 25°
SUBSTRATE HSS-E-PM
COATING UNCOATED
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
D150
DCON TD LF THL NOF BSG
UNF #6-40 40.00 12.00 4.00 x 3.00 C3B
T300-SD100DF-6-40
★
4.0 3.51 56.0 12.0 3DIN 2184-1
.472 .157 .138 2.205 .472
UNF #8-36 36.00 42.00 4.50 x 3.40 C3B
T300-SD100DF-8-36
★
4.5 4.17 63.0 13.0 3DIN 2184-1
1.654 .177 .164 2.480 .512
UNF #10-32 32.00 16.00 6.00 x 4.90 C3B
T300-SD100DF-10-32
★
6.0 4.83 70.0 16.0 3DIN 2184-1
.630 .236 .190 2.756 .630
UNF #12-28 28.00 23.00 6.00 x 4.90 C3B
T300-SD100DF-12-28
★
6.0 5.49 80.0 15.0 3DIN 2184-1
.906 .236 .216 3.150 .591
UNF 1/4-28 28.00 25.00 7.00 x 5.50 C3B
T300-SD100DF-1/4
★
7.0 6.35 80.0 15.0 3DIN 2184-1
.984 .276 .250 3.150 .591
UNF 5/16-24 24.00 29.50 8.00 x 6.20 C3B
T300-SD100DF-5/16
★
8.0 7.94 90.0 18.0 3DIN 2184-1
1.161 .315 .313 3.543 .709
UNF 3/8-24 24.00 33.50 10.00 x 8.00 C3B
T300-SD100DF-3/8
★
10.0 9.53 100.0 20.0 4DIN 2184-1
1.319 .394 .375 3.937 .787
C184 C163 E3 E21 C160
C 137
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
C-DIN/ANSI, DIN/ANSI
ULDR 1.5
FHA 15°
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
UNF #10-32 32.00 17.00 .255 x .191 C2B
E88510-32
6.5 4.83 80.0 17.0 3C-DIN/ANSI
.669 .255 .190 3.150 .669
UNF 1/4-28 28.00 20.20 .318 x .238 C2B
E8851/4
8.1 6.35 90.0 20.2 3C-DIN/ANSI
.795 .318 .250 3.543 .795
UNF 5/16-24 24.00 20.00 .381 x .286 C2B
E8855/16
9.7 7.94 100.0 22.8 3C-DIN/ANSI
.787 .381 .313 3.937 .898
UNF 3/8-24 24.00 33.00 .381 x .286 C2B
E8853/8
9.7 9.53 100.0 20.0 3DIN/ANSI
1.299 .381 .375 3.937 .787
UNF 7/16-20 20.00 72.60 .323 x .242 C2B
E8857/16
8.2 11.11 100.0 20.0 4DIN/ANSI
2.858 .323 .438 3.937 .787
UNF 1/2-20 20.00 81.80 .367 x .275 C2B
E8851/2
9.3 12.70 110.0 23.0 4DIN/ANSI
3.220 .367 .500 4.331 .906
UNF 5/8-18 18.00 65.80 .480 x .360 C2B
E8855/8
12.2 15.88 110.0 23.0 4DIN/ANSI
2.591 .480 .625 4.331 .906
UNF 3/4-16 16.00 77.50 .590 x .442 C2B
E8853/4
15.0 19.05 125.0 30.0 4DIN/ANSI
3.051 .590 .750 4.921 1.181
C184 C163 E3 C160
C 138
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
UNF #8-36 36.00 21.18 .168 x .131 C2B
EX33PA8-36
4.3 4.17 63.0 7.0 3DIN/ANSI
.834 .168 .164 2.480 .276
UNF #10-32 32.00 27.54 .194 x .152 C2B
EX33PA10-32
4.9 4.83 70.0 8.0 3DIN/ANSI
1.084 .194 .190 2.756 .315
UNF 1/4-28 28.00 24.69 .255 x .191 C3B
EX33PA1/4
6.5 6.35 80.0 10.2 3DIN/ANSI
.972 .255 .250 3.150 .402
UNF 1/4-28 28.00 24.69 .255 x .191 C2B
EX33PA1/4H4
6.5 6.35 80.0 10.2 3DIN/ANSI
.972 .255 .250 3.150 .402
UNF 5/16-24 24.00 33.17 .318 x .238 C3B
EX33PA5/16
8.1 7.94 90.0 12.0 3DIN/ANSI
1.306 .318 .313 3.543 .472
UNF 5/16-24 24.00 33.17 .318 x .238 C2B
EX33PA5/16H4
8.1 7.94 90.0 12.0 3DIN/ANSI
1.306 .318 .313 3.543 .472
UNF 3/8-24 24.00 38.07 .381 x .286 C3B
EX33PA3/8
9.7 9.53 100.0 15.8 3DIN/ANSI
1.499 .381 .375 3.937 .622
UNF 3/8-24 24.00 38.07 .381 x .286 C2B
EX33PA3/8H4
9.7 9.53 100.0 15.8 3DIN/ANSI
1.499 .381 .375 3.937 .622
UNF 7/16-20 20.00 72.60 .323 x .242 C3B
EX33PA7/16
8.2 11.11 100.0 15.0 3DIN/ANSI
2.858 .323 .438 3.937 .591
UNF 1/2-20 20.00 81.80 .367 x .275 C3B
EX33PA1/2
9.3 12.70 110.0 18.0 3DIN/ANSI
3.220 .367 .500 4.331 .709
UNF 1/2-20 20.00 81.80 .367 x .275 C2B
EX33PA1/2H5
9.3 12.70 110.0 18.0 3DIN/ANSI
3.220 .367 .500 4.331 .709
UNF 5/8-18 18.00 65.80 .480 x .360 C3B
EX33PA5/8
12.2 15.88 110.0 20.0 4DIN/ANSI
2.591 .480 .625 4.331 .787
UNF 5/8-18 18.00 65.80 .480 x .360 C2B
EX33PA5/8H5
12.2 15.88 110.0 20.0 4DIN/ANSI
2.591 .480 .625 4.331 .787
UNF 3/4-16 16.00 77.50 .590 x .442 C3B
EX33PA3/4
15.0 19.05 125.0 25.0 4DIN/ANSI
3.051 .590 .750 4.921 .984
UNF 3/4-16 16.00 77.50 .590 x .442 C2B
EX33PA3/4H5
15.0 19.05 125.0 25.0 4DIN/ANSI
3.051 .590 .750 4.921 .984
UNF 7/8-14 14.00 90.90 .697 x .523 C3B
EX33PA7/8
17.7 22.23 140.0 25.0 4DIN/ANSI
3.579 .697 .875 5.512 .984
UNF 1"-12 12.00 95.40 .800 x .600 C3B
EX33PA1-12
20.3 25.40 160.0 30.0 4DIN/ANSI
3.756 .800 1.000 6.299 1.181
C184 C163 E3 C160
C 139
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN/ANSI
ULDR 3.0
FHA 48°
SUBSTRATE HSS-E-PM
COATING PVD (Ti,Al)N
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
DCON TD LF THL NOF BSG
UNF #10-32 32.00 27.54 .194 x .152 C2BX 1 1
EX39PA10-32
4.9 4.83 70.0 8.0 3DIN/ANSI
1.084 .194 .190 2.756 .315
UNF 1/4-28 28.00 24.69 .255 x .191 C2BX 1 1
EX39PA1/4
6.5 6.35 80.0 10.2 3DIN/ANSI
.972 .255 .250 3.150 .402
UNF 5/16-24 24.00 33.17 .318 x .238 C2BX 1 1
EX39PA5/16
8.1 7.94 90.0 12.0 3DIN/ANSI
1.306 .318 .313 3.543 .472
UNF 3/8-24 24.00 38.07 .381 x .286 C2BX 1 1
EX39PA3/8
9.7 9.53 100.0 15.8 3DIN/ANSI
1.499 .381 .375 3.937 .622
UNF 1/2-20 20.00 81.80 .367 x .275 C2BX 1 1
EX39PA1/2
9.3 12.70 110.0 18.0 3DIN/ANSI
3.220 .367 .500 4.331 .709
UNF 5/8-18 18.00 65.80 .480 x .360 C2BX 1 1
EX39PA5/8
12.2 15.88 110.0 20.0 4DIN/ANSI
2.591 .480 .625 4.331 .787
CXSC 1 = осевой подвод СОЖ на концентрической окружности
C184 C163 E3 E22 C160
C 140
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN/ANSI
ULDR 2.5
FHA 48°
SUBSTRATE HSS-PM
COATING PVD TiAlN+WC/C
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
UNF #10-32 32.00 21.42 .194 x .152 C2B
E88310-32
4.9 4.83 70.0 8.4 3DIN/ANSI
.843 .194 .190 2.756 .331
UNF 1/4-28 28.00 25.59 .255 x .191 C2B
E8831/4
6.5 6.35 80.0 10.2 3DIN/ANSI
1.007 .255 .250 3.150 .402
UNF 5/16-24 24.00 30.20 .318 x .238 C2B
E8835/16
8.1 7.94 90.0 12.2 3DIN/ANSI
1.189 .318 .313 3.543 .480
UNF 3/8-24 24.00 32.80 .381 x .286 C2B
E8833/8
9.7 9.53 100.0 15.8 3DIN/ANSI
1.292 .381 .375 3.937 .622
UNF 7/16-20 20.00 72.60 .323 x .242 C2B
E8837/16
8.2 11.11 100.0 15.0 3DIN/ANSI
2.858 .323 .438 3.937 .591
UNF 1/2-20 20.00 81.80 .367 x .275 C2B
E8831/2
9.3 12.70 110.0 18.0 3DIN/ANSI
3.220 .367 .500 4.331 .709
UNF 5/8-18 18.00 65.80 .480 x .360 C2B
E8835/8
12.2 15.88 110.0 20.0 4DIN/ANSI
2.591 .480 .625 4.331 .787
UNF 3/4-16 16.00 77.50 .590 x .442 C2B
E8833/4
15.0 19.05 125.0 25.0 4DIN/ANSI
3.051 .590 .750 4.921 .984
UNF 7/8-14 14.00 90.90 .697 x .523 C2B
E8837/8
17.7 22.23 140.0 25.0 4DIN/ANSI
3.579 .697 .875 5.512 .984
C184 C163 E3 C160
C 141
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN/ANSI
ULDR 1.5
FHA 15°
SUBSTRATE HSS-E-PM
COATING UNCOATED
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
UNF #10-32 32.00 21.42 .194 x .152 C2B
E88710-32
4.9 4.83 70.0 14.0 3DIN/ANSI
.843 .194 .190 2.756 .551
UNF 1/4-28 28.00 25.59 .255 x .191 C2B
E8871/4
6.5 6.35 80.0 15.0 3DIN/ANSI
1.007 .255 .250 3.150 .591
UNF 5/16-24 24.00 30.20 .318 x .238 C2B
E8875/16
8.1 7.94 90.0 18.0 3DIN/ANSI
1.189 .318 .313 3.543 .709
UNF 3/8-24 24.00 32.80 .381 x .286 C2B
E8873/8
9.7 9.53 100.0 20.0 3DIN/ANSI
1.292 .381 .375 3.937 .787
UNF 1/2-20 20.00 81.80 .367 x .275 C2B
E8871/2
9.3 12.70 110.0 23.0 3DIN/ANSI
3.220 .367 .500 4.331 .906
C184 C163 E3 C160
C 142
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: трубная G
DIN 5156
ULDR 2.0
FHA 40°
SUBSTRATE HSS-E
COATING PVD Fe
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
G 1/8-28 28.00 67.00 7.00 x 5.50 CNORMAL
E3621/8
7.0 9.73 90.0 12.0 3DIN 5156
2.638 .276 .383 3.543 .472
G 1/4-19 19.00 71.00 11.00 x 9.00 CNORMAL
E3621/4
11.0 13.16 100.0 15.0 4DIN 5156
2.795 .433 .518 3.937 .591
G 3/8-19 19.00 58.00 12.00 x 9.00 CNORMAL
E3623/8
12.0 16.66 100.0 15.0 4DIN 5156
2.283 .472 .656 3.937 .591
G 1/2-14 14.00 80.00 16.00 x 12.00 CNORMAL
E3621/2
16.0 20.96 125.0 24.0 4DIN 5156
3.150 .630 .825 4.921 .945
G 3/4-14 14.00 77.00 20.00 x 16.00 CNORMAL
E3623/4
20.0 26.44 140.0 20.0 4DIN 5156
3.032 .787 1.041 5.512 .787
G 1"-11 11.00 93.00 25.00 x 20.00 CNORMAL
E3621
25.0 33.25 160.0 24.0 4DIN 5156
3.661 .984 1.309 6.299 .945
C184 C163 E3 C160
C 143
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: NPT
DIN/ANSI
Тип резьбы: NPTF
ULDR 1.5
FHA 30°
SUBSTRATE HSS-E
COATING PVD Fe
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
NPT 1/16-27 27.00 56.00 .313 x .234 CNORMAL
E7361/16
8.0 7.72 80.0 14.0 3DIN/ANSI
2.205 .313 .304 3.150 .551
NPT 1/8-27 27.00 64.00 .437 x .328 CNORMAL
E7361/8
11.1 10.07 90.0 14.0 4DIN/ANSI
2.520 .437 .396 3.543 .551
NPT 1/4-18 18.00 59.00 .562 x .421 CNORMAL
E7361/4
14.3 13.37 100.0 20.0 4DIN/ANSI
2.323 .562 .526 3.937 .787
NPT 3/8-18 18.00 67.00 .700 x .531 CNORMAL
E7363/8
17.8 16.81 110.0 20.0 5DIN/ANSI
2.638 .700 .662 4.331 .787
NPT 1/2-14 14.00 79.00 .687 x .515 CNORMAL
E7361/2
17.4 20.95 125.0 26.0 5DIN/ANSI
3.110 .687 .825 4.921 1.024
NPT 3/4-14 14.00 78.00 .906 x .679 CNORMAL
E7363/4
23.0 26.29 140.0 26.0 5DIN/ANSI
3.071 .906 1.035 5.512 1.024
NPT 1-11.5 11.50 58.00 1.125 x .843 CNORMAL
E7361
28.6 32.91 150.0 31.0 5DIN/ANSI
2.283 1.125 1.296 5.906 1.220
ULDR 1.5
FHA 30°
SUBSTRATE HSS-E
COATING PVD Fe
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
NPTF 1/16-27 27.00 56.00 .313 x .234 CNORMAL
E7381/16
8.0 7.64 80.0 14.0 3DIN/ANSI
2.205 .313 .301 3.150 .551
NPTF 1/8-27 27.00 64.00 .437 x .328 CNORMAL
E7381/8
11.1 9.98 90.0 20.0 4DIN/ANSI
2.520 .437 .393 3.543 .787
NPTF 1/4-18 18.00 59.00 .562 x .421 CNORMAL
E7381/4
14.3 13.31 100.0 20.0 4DIN/ANSI
2.323 .562 .524 3.937 .787
NPTF 3/8-18 18.00 67.00 .906 x .679 CNORMAL
E7383/8
23.0 16.75 110.0 26.0 5DIN/ANSI
2.638 .906 .660 4.331 1.024
NPTF 1/2-14 14.00 79.00 .437 x .328 CNORMAL
E7381/2
11.1 20.92 125.0 14.0 5DIN/ANSI
3.110 .437 .824 4.921 .551
NPTF 3/4-14 14.00 78.00 .687 x .515 CNORMAL
E7383/4
17.4 26.27 140.0 26.0 5DIN/ANSI
3.071 .687 1.034 5.512 1.024
C184 C163 E3 C160
C 144
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNJC
DIN 2184-1
Для обработки сплавов на основе никеля
ULDR 1.5
FHA 10°
SUBSTRATE HSS-E-PM
COATING UNCOATED
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
D150
DCON TD LF THL NOF BSG
UNJC #4-40 40.00 8.00 3.50 x 2.70 C3B
T300-SD100DH-4-40
★
3.5 2.84 56.0 8.0 3DIN 2184-1
.315 .138 .112 2.205 .315
UNJC #6-32 32.00 10.00 4.00 x 3.00 C3B
T300-SD100DH-6-32
★
4.0 3.51 56.0 10.0 3DIN 2184-1
.394 .157 .138 2.205 .394
UNJC #8-32 32.00 11.00 4.50 x 3.40 C3B
T300-SD100DH-8-32
★
4.5 4.17 63.0 11.0 3DIN 2184-1
.433 .177 .164 2.480 .433
UNJC #10-24 24.00 13.50 6.00 x 4.90 C3B
T300-SD100DH-10-24
★
6.0 4.83 70.0 13.5 3DIN 2184-1
.531 .236 .190 2.756 .531
UNJC 1/4-20 20.00 17.50 7.00 x 5.50 C3B
T300-SD100DH-1/4
★
7.0 6.35 80.0 17.5 3DIN 2184-1
.689 .276 .250 3.150 .689
UNJC 5/16-18 18.00 21.00 8.00 x 6.20 C3B
T300-SD100DH-5/16
★
8.0 7.94 90.0 21.0 3DIN 2184-1
.827 .315 .313 3.543 .827
UNJC 3/8-16 16.00 25.00 10.00 x 8.00 C3B
T300-SD100DH-3/8
★
10.0 9.53 100.0 25.0 3DIN 2184-1
.984 .394 .375 3.937 .984
C184 C163 E3 E21 C160
C 145
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNJF
DIN 2184-1
Для обработки сплавов на основе никеля
Для обработки сплавов на основе титана
ULDR 1.5
FHA 10°
SUBSTRATE HSS-E-PM
COATING UNCOATED
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
D150
DCON TD LF THL NOF BSG
UNJF #6-40 40.00 9.50 4.00 x 3.00 C3B
T300-SD100DI-6-40
★
4.0 3.51 56.0 9.5 3DIN 2184-1
.374 .157 .138 2.205 .374
UNJF #8-36 36.00 11.00 4.50 x 3.40 C3B
T300-SD100DI-8-36
★
4.5 4.17 63.0 11.0 3DIN 2184-1
.433 .177 .164 2.480 .433
UNJF #10-32 32.00 12.50 6.00 x 4.90 C3B
T300-SD100DI-10-32
★
6.0 4.83 70.0 12.5 3DIN 2184-1
.492 .236 .190 2.756 .492
UNJF 1/4-28 28.00 16.00 7.00 x 5.50 C3B
T300-SD100DI-1/4
★
7.0 6.35 80.0 16.0 3DIN 2184-1
.630 .276 .250 3.150 .630
UNJF 5/16-24 24.00 20.00 8.00 x 6.20 C3B
T300-SD100DI-5/16
★
8.0 7.94 90.0 20.0 3DIN 2184-1
.787 .315 .313 3.543 .787
UNJF 3/8-24 24.00 23.00 10.00 x 8.00 C3B
T300-SD100DI-3/8
★
10.0 9.53 100.0 23.0 3DIN 2184-1
.906 .394 .375 3.937 .906
ULDR 2.0
FHA 15°
SUBSTRATE HSS-E-PM
COATING PVD AlCrN
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
UNJF #10-32 32.00 16.00 6.00 x 4.90 C3B
T300-SM100DI-10-32
★
6.0 4.83 70.0 16.0 3DIN 2184-1
.630 .236 .190 2.756 .630
UNJF 1/4-28 28.00 25.00 7.00 x 5.50 C3B
T300-SM100DI-1/4
★
7.0 6.35 80.0 15.0 3DIN 2184-1
.984 .276 .250 3.150 .591
UNJF 5/16-24 24.00 29.50 8.00 x 6.20 C3B
T300-SM100DI-5/16
★
8.0 7.94 90.0 18.0 3DIN 2184-1
1.161 .315 .313 3.543 .709
UNJF 3/8-24 24.00 33.50 10.00 x 8.00 C3B
T300-SM100DI-3/8
★
10.0 9.53 100.0 20.0 3DIN 2184-1
1.319 .394 .375 3.937 .787
C184 C163 E3 E21 C160
C 146
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: EGUNF
DIN 2184-1
Машинные метчики
Для обработки сплавов на основе титана
ULDR 2.0
FHA 15°
SUBSTRATE HSS-E-PM
COATING PVD AlCrN
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
EGUNF #10-32 32.00 16.00 6.00 x 4.90 C3B
T300-SM100DS-10-32
★
6.0 5.94 70.0 16.0 3DIN 2184-1
.630 .236 .234 2.756 .630
EGUNF #1/4-28 28.00 25.00 7.00 x 5.50 C3B
T300-SM100DS-1/4
★
7.0 7.60 80.0 15.0 3DIN 2184-1
.984 .276 .299 3.150 .591
C184 C163 E3 E21 C160
C 147
Метчики - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики - Оптимизированные
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: EGUNJF
DIN 2184-1
Машинные метчики
Для обработки сплавов на основе никеля
ULDR 1.5
FHA 10°
SUBSTRATE HSS-E-PM
COATING UNCOATED
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
D150
DCON TD LF THL NOF BSG
EGUNJF #10-32 32.00 12.50 6.00 x 4.90 C3B
T300-SD100DZ-10-32
★
6.0 5.94 70.0 15.0 3DIN 2184-1
.492 .236 .234 2.756 .591
EGUNJF 1/4-28 28.00 16.00 8.00 x 6.20 C3B
T300-SD100DZ-1/4
★
8.0 7.60 80.0 18.0 3DIN 2184-1
.630 .315 .299 3.150 .709
EGUNJF 3/8-24 24.00 23.00 11.00 x 9.00 C3B
T300-SD100DZ-3/8
★
11.0 10.99 100.0 20.0 3DIN 2184-1
.906 .433 .433 3.937 .787
EGUNJF 5/16-24 24.00 20.00 10.00 x 8.00 C3B
T300-SD100DZ-5/16
★
10.0 9.40 90.0 20.0 3DIN 2184-1
.787 .394 .370 3.543 .787
C184 C163 E3 E21 C160
C 148
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Бесстружечные метчики-раскатники - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Оптимизированные
Область применения
-Подходят для нарезания резьбы как в сквозных, так и в
глухих отверстиях
-Доступны исполнения для обработки резьб различного
профиля и стандартов
-Глубина резьбонарезания до 3,5 × D
CoroTap™ 400
Преимущества и особенности
-Длина режущей части C (2-3 витков) и E (1,5-2 витков).
Метчики с длиной режущей части E в основном
используются для обработки резьбы в глухих отверстиях с
малым зазором
-Метчики из быстрорежущей стали с добавлением кобальта
для повышения износостойкости
-Метчики из порошковой быстрорежущей стали для
повышения прочности, износостойкости и долговечности
инструмента
www.sandvik.coromant.com/corotap400
-Метчики-раскатники, формирующие резьбу за счет
пластической деформации, а не резанием
-Бесстружечное решение
-Предназначены для материалов с высокой пластичностью.
Рекомендуемый предел прочности обрабатываемого
материала не более 1200 Н/мм
2
-Для обработки сквозных и глухих отверстий
-Доступны исполнения со смазочными канавками и без них
Патроны CoroChuck™ 970 см. в нашем каталоге "Вращающиеся инструменты"
C 149
Бесстружечные метчики-раскатники - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Оптимизированные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая (M)
DIN 2174
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TiNF
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
F125
DCON TD LF THL NOF BSG
M3 0.50 18.00 3.50 x 2.70 C6HX
T400-PM100DA-M3
★
3.5 3.00 56.0 6.0 4DIN 2174
.709 .138 .118 2.205 .236
M4 0.70 21.00 4.50 x 3.40 C6HX
T400-PM100DA-M4
★
4.5 4.00 63.0 7.0 5DIN 2174
.827 .177 .157 2.480 .276
M5 0.80 25.00 6.00 x 4.90 C6HX
T400-PM100DA-M5
★
6.0 5.00 70.0 8.0 5DIN 2174
.984 .236 .197 2.756 .315
M6 1.00 30.00 6.00 x 4.90 C6HX
T400-PM100DA-M6
★
6.0 6.00 80.0 10.0 5DIN 2174
1.181 .236 .236 3.150 .394
M7 1.00 30.00 7.00 x 5.50 C6HX
T400-PM100DA-M7
★
7.0 7.00 80.0 7.0 6DIN 2174
1.181 .276 .276 3.150 .276
M8 1.25 35.00 8.00 x 6.20 C6HX
T400-PM100DA-M8
★
8.0 8.00 90.0 12.0 6DIN 2174
1.378 .315 .315 3.543 .472
M9 1.25 35.00 9.00 x 7.00 C6HX
T400-PM100DA-M9
★
9.0 9.00 90.0 13.0 6DIN 2174
1.378 .354 .354 3.543 .512
M10 1.50 39.00 10.00 x 8.00 C6HX
T400-PM100DA-M10
★
10.0 10.00 100.0 15.0 7DIN 2174
1.535 .394 .394 3.937 .591
M12 1.75 42.00 9.00 x 7.00 C6HX
T400-PM100DA-M12
★
9.0 12.00 110.0 16.0 8DIN 2174
1.654 .354 .472 4.331 .630
M14 2.00 49.00 11.00 x 9.00 C6HX
T400-PM100DA-M14
★
11.0 14.00 110.0 20.0 8DIN 2174
1.929 .433 .551 4.331 .787
M16 2.00 55.00 12.00 x 9.00 C6HX
T400-PM100DA-M16
★
12.0 16.00 110.0 20.0 8DIN 2174
2.165 .472 .630 4.331 .787
M3 0.50 18.00 3.50 x 2.70 C6GX
T400-PM101DA-M3
★
3.5 3.00 56.0 6.0 4DIN 2174
.709 .138 .118 2.205 .236
M4 0.60 21.00 4.50 x 3.40 C6GX
T400-PM101DA-M4
★
4.5 4.00 63.0 7.0 5DIN 2174
.827 .177 .157 2.480 .276
M5 0.80 25.00 6.00 x 4.90 C6GX
T400-PM101DA-M5
★
6.0 5.00 70.0 8.0 5DIN 2174
.984 .236 .197 2.756 .315
M6 1.00 30.00 6.00 x 4.90 C6GX
T400-PM101DA-M6
★
6.0 6.00 80.0 10.0 5DIN 2174
1.181 .236 .236 3.150 .394
M8 1.25 35.00 8.00 x 6.20 C6GX
T400-PM101DA-M8
★
8.0 8.00 90.0 12.0 6DIN 2174
1.378 .315 .315 3.543 .472
M10 1.50 39.00 10.00 x 8.00 C6GX
T400-PM101DA-M10
★
10.0 10.00 100.0 15.0 7DIN 2174
1.535 .394 .394 3.937 .591
M12 1.75 42.00 9.00 x 7.00 C6GX
T400-PM101DA-M12
★
9.0 12.00 110.0 16.0 8DIN 2174
1.654 .354 .472 4.331 .630
M14 2.00 49.00 11.00 x 9.00 C6GX
T400-PM101DA-M14
★
11.0 14.00 110.0 20.0 8DIN 2174
1.929 .433 .551 4.331 .787
M16 2.00 55.00 12.00 x 9.00 C6GX
T400-PM101DA-M16
★
12.0 16.00 110.0 20.0 8DIN 2174
2.165 .472 .630 4.331 .787
M3 0.50 18.00 3.50 x 2.70 E6HX
T400-PM102DA-M3
★
3.5 3.00 56.0 6.0 4DIN 2174
.709 .138 .118 2.205 .236
M4 0.60 21.00 4.50 x 3.40 E6HX
T400-PM102DA-M4
★
4.5 4.00 63.0 7.0 5DIN 2174
.827 .177 .157 2.480 .276
M5 0.80 25.00 6.00 x 4.90 E6HX
T400-PM102DA-M5
★
6.0 5.00 70.0 8.0 5DIN 2174
.984 .236 .197 2.756 .315
M6 1.00 30.00 6.00 x 4.90 E6HX
T400-PM102DA-M6
★
6.0 6.00 80.0 10.0 5DIN 2174
1.181 .236 .236 3.150 .394
M8 1.25 35.00 8.00 x 6.20 E6HX
T400-PM102DA-M8
★
8.0 8.00 90.0 12.0 6DIN 2174
1.378 .315 .315 3.543 .472
M10 1.50 39.00 10.00 x 8.00 E6HX
T400-PM102DA-M10
★
10.0 10.00 100.0 15.0 7DIN 2174
1.535 .394 .394 3.937 .591
M12 1.75 42.00 9.00 x 7.00 E6HX
T400-PM102DA-M12
★
9.0 12.00 110.0 16.0 8DIN 2174
1.654 .354 .472 4.331 .630
M14 2.00 49.00 11.00 x 9.00 E6HX
T400-PM102DA-M14
★
11.0 14.00 110.0 20.0 8DIN 2174
1.929 .433 .551 4.331 .787
M16 2.00 55.00 12.00 x 9.00 E6HX
T400-PM102DA-M16
★
12.0 16.00 110.0 20.0 8DIN 2174
2.165 .472 .630 4.331 .787
C190 C163 E3 E21 C160
C 150
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Бесстружечные метчики-раскатники - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Оптимизированные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая (М)
DIN 2174
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TiNF
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
F125
DCON TD LF THL NOF BSG
M5 0.80 25.00 6.00 x 4.90 C6HX 1 2
T400-PM103DA-M5
★
6.0 5.00 70.0 8.0 5DIN 2174
.984 .236 .197 2.756 .315
M6 1.00 30.00 6.00 x 4.90 C6HX 1 2
T400-PM103DA-M6
★
6.0 6.00 80.0 10.0 5DIN 2174
1.181 .236 .236 3.150 .394
M7 1.00 30.00 7.00 x 5.50 C6HX 1 2
T400-PM103DA-M7
★
7.0 7.00 80.0 7.0 6DIN 2174
1.181 .276 .276 3.150 .276
M8 1.25 35.00 8.00 x 6.20 C6HX 1 2
T400-PM103DA-M8
★
8.0 8.00 90.0 12.0 6DIN 2174
1.378 .315 .315 3.543 .472
M9 1.25 35.00 9.00 x 7.00 C6HX 1 2
T400-PM103DA-M9
★
9.0 9.00 90.0 13.0 6DIN 2174
1.378 .354 .354 3.543 .512
M10 1.50 39.00 10.00 x 8.00 C6HX 1 2
T400-PM103DA-M10
★
10.0 10.00 100.0 15.0 7DIN 2174
1.535 .394 .394 3.937 .591
M12 1.75 42.00 9.00 x 7.00 C6HX 1 2
T400-PM103DA-M12
★
9.0 12.00 110.0 16.0 8DIN 2174
1.654 .354 .472 4.331 .630
M14 2.00 49.00 11.00 x 9.00 C6HX 1 2
T400-PM103DA-M14
★
11.0 14.00 110.0 20.0 8DIN 2174
1.929 .433 .551 4.331 .787
M16 2.00 55.00 12.00 x 9.00 C6HX 1 2
T400-PM103DA-M16
★
12.0 16.00 110.0 20.0 8DIN 2174
2.165 .472 .630 4.331 .787
M5 0.80 25.00 6.00 x 4.90 C6HX 1 1
T400-PM104DA-M5
★
6.0 5.00 70.0 8.0 5DIN 2174
.984 .236 .197 2.756 .315
M6 1.00 30.00 6.00 x 4.90 C6HX 1 1
T400-PM104DA-M6
★
6.0 6.00 80.0 10.0 5DIN 2174
1.181 .236 .236 3.150 .394
M8 1.25 35.00 8.00 x 6.20 C6HX 1 1
T400-PM104DA-M8
★
8.0 8.00 90.0 12.0 6DIN 2174
1.378 .315 .315 3.543 .472
M10 1.50 39.00 10.00 x 8.00 C6HX 1 1
T400-PM104DA-M10
★
10.0 10.00 100.0 15.0 7DIN 2174
1.535 .394 .394 3.937 .591
M12 1.75 42.00 9.00 x 7.00 C6HX 1 1
T400-PM104DA-M12
★
9.0 12.00 110.0 16.0 8DIN 2174
1.654 .354 .472 4.331 .630
M14 2.00 49.00 11.00 x 9.00 C6HX 1 1
T400-PM104DA-M14
★
11.0 14.00 110.0 20.0 8DIN 2174
1.929 .433 .551 4.331 .787
M16 2.00 55.00 12.00 x 9.00 C6HX 1 1
T400-PM104DA-M16
★
12.0 16.00 110.0 20.0 8DIN 2174
2.165 .472 .630 4.331 .787
CXSC 1 = осевой подвод СОЖ на концентрической окружности
CXSC 2 = радиальный подвод СОЖ
C190 C163 E3 E21 E22 C160
C 151
Бесстружечные метчики-раскатники - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Оптимизированные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая (М)
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TiNF
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
F125
DCON TD LF THL NOF BSG
M3 0.50 18.00 3.50 x 2.70 C6HX
T400-PM100AA-M3
★
3.5 3.00 56.0 6.0 4DIN/ANSI
.709 .138 .118 2.205 .236
M4 0.60 21.00 4.50 x 3.40 C6HX
T400-PM100AA-M4
★
4.5 4.00 63.0 7.0 5DIN/ANSI
.827 .177 .157 2.480 .276
M5 0.80 25.00 6.00 x 4.90 C6HX
T400-PM100AA-M5
★
6.0 5.00 70.0 8.0 5DIN/ANSI
.984 .236 .197 2.756 .315
M6 1.00 30.00 6.00 x 4.90 C6HX
T400-PM100AA-M6
★
6.0 6.00 80.0 10.0 5DIN/ANSI
1.181 .236 .236 3.150 .394
M8 1.25 35.00 8.00 x 6.20 C6HX
T400-PM100AA-M8
★
8.0 8.00 90.0 12.0 7DIN/ANSI
1.378 .315 .315 3.543 .472
M10 1.50 39.00 10.00 x 8.00 C6HX
T400-PM100AA-M10
★
10.0 10.00 100.0 15.0 8DIN/ANSI
1.535 .394 .394 3.937 .591
M12 1.75 42.00 9.00 x 7.00 C6HX
T400-PM100AA-M12
★
9.0 12.00 110.0 16.0 8DIN/ANSI
1.654 .354 .472 4.331 .630
M14 2.00 49.00 11.00 x 9.00 C6HX
T400-PM100AA-M14
★
11.0 14.00 110.0 20.0 8DIN/ANSI
1.929 .433 .551 4.331 .787
M16 2.00 55.00 12.00 x 9.00 C6HX
T400-PM100AA-M16
★
12.0 16.00 110.0 20.0 8DIN/ANSI
2.165 .472 .630 4.331 .787
C190 C163 E3 E21 C160
C 152
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Бесстружечные метчики-раскатники - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Оптимизированные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая (М)
DIN 2174
ULDR 3.0
SUBSTRATE HSS-E
COATING DLC a-C:N
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
DCON TD LF THL NOF BSG
M 3 0.50 18.00 3.50 x 2.70 C6HX
E313M3
3.5 3.00 56.0 9.0 4DIN 2174
.709 .138 .118 2.205 .354
M 4 0.70 21.00 4.50 x 3.40 C6HX
E313M4
4.5 4.00 63.0 12.0 5DIN 2174
.827 .177 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 C6HX
E313M5
6.0 5.00 70.0 13.0 5DIN 2174
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 C6HX
E313M6
6.0 6.00 80.0 15.0 5DIN 2174
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 C6HX
E313M8
8.0 8.00 90.0 18.0 5DIN 2174
1.378 .315 .315 3.543 .709
C189 C163 E3 C160
C 153
Бесстружечные метчики-раскатники - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Оптимизированные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 2174
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TiNF
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
F125
DCON TD LF THL NOF BSG
MF5X0.5 0.50 25.00 6.00 x 4.90 C6HX
T400-PM100DB-M5X050
★
6.0 5.00 70.0 8.0 5DIN 2174
.984 .236 .197 2.756 .315
MF6X0.75 0.75 30.00 6.00 x 4.90 C6HX
T400-PM100DB-M6X075
★
6.0 6.00 80.0 10.0 5DIN 2174
1.181 .236 .236 3.150 .394
MF8X1 1.00 35.00 6.00 x 4.90 C6HX
T400-PM100DB-M8X100
★
6.0 8.00 90.0 12.0 6DIN 2174
1.378 .236 .315 3.543 .472
MF10X1 1.00 39.00 7.00 x 5.50 C6HX
T400-PM100DB-M10X100
★
7.0 10.00 90.0 12.0 7DIN 2174
1.535 .276 .394 3.543 .472
MF10X1.25 1.25 39.00 7.00 x 5.50 C6HX
T400-PM100DB-M10X125
★
7.0 10.00 100.0 15.0 7DIN 2174
1.535 .276 .394 3.937 .591
MF12X1 1.00 42.00 9.00 x 7.00 C6HX
T400-PM100DB-M12X100
★
9.0 12.00 100.0 13.0 8DIN 2174
1.654 .354 .472 3.937 .512
MF12X1.5 1.50 42.00 9.00 x 7.00 C6HX
T400-PM100DB-M12X125
★
9.0 12.00 100.0 13.0 8DIN 2174
1.654 .354 .472 3.937 .512
MF12X1.5 1.50 42.00 9.00 x 7.00 C6HX
T400-PM100DB-M12X150
★
9.0 12.00 100.0 13.0 8DIN 2174
1.654 .354 .472 3.937 .512
MF14X1 1.00 49.00 11.00 x 9.00 C6HX
T400-PM100DB-M14X100
★
11.0 14.00 100.0 15.0 8DIN 2174
1.929 .433 .551 3.937 .591
MF14X1.25 1.25 49.00 11.00 x 9.00 C6HX
T400-PM100DB-M14X125
★
11.0 14.00 100.0 15.0 8DIN 2174
1.929 .433 .551 3.937 .591
MF14X1.5 1.50 49.00 11.00 x 9.00 C6HX
T400-PM100DB-M14X150
★
11.0 14.00 100.0 15.0 8DIN 2174
1.929 .433 .551 3.937 .591
MF16X1.5 1.50 50.00 12.00 x 9.00 C6HX
T400-PM100DB-M16X150
★
12.0 16.00 100.0 15.0 8DIN 2174
1.969 .472 .630 3.937 .591
C190 C163 E3 E21 C160
C 154
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Бесстружечные метчики-раскатники - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Оптимизированные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: Метрическая с мелким шагом (MF)
DIN 2174
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TiNF
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
F125
DCON TD LF THL NOF BSG
MF8X1 1.00 35.00 6.00 x 4.90 C6HX 1 2
T400-PM101DB-M8X100
★
6.0 8.00 90.0 12.0 6DIN 2174
1.378 .236 .315 3.543 .472
MF10X1 1.00 39.00 7.00 x 5.50 C6HX 1 2
T400-PM101DB-M10X100
★
7.0 10.00 90.0 12.0 7DIN 2174
1.535 .276 .394 3.543 .472
MF10X1.25 1.25 39.00 7.00 x 5.50 C6HX 1 2
T400-PM101DB-M10X125
★
7.0 10.00 100.0 15.0 7DIN 2174
1.535 .276 .394 3.937 .591
MF12X1 1.00 42.00 9.00 x 7.00 C6HX 1 2
T400-PM101DB-M12X100
★
9.0 12.00 100.0 13.0 8DIN 2174
1.654 .354 .472 3.937 .512
MF12X1.25 1.25 42.00 9.00 x 7.00 C6HX 1 2
T400-PM101DB-M12X125
★
9.0 12.00 100.0 13.0 8DIN 2174
1.654 .354 .472 3.937 .512
MF12X1.5 1.50 42.00 9.00 x 7.00 C6HX 1 2
T400-PM101DB-M12X150
★
9.0 12.00 100.0 13.0 8DIN 2174
1.654 .354 .472 3.937 .512
MF14X1.50 1.50 49.00 11.00 x 9.00 C6HX 1 2
T400-PM101DB-M14X150
★
11.0 14.00 100.0 15.0 8DIN 2174
1.929 .433 .551 3.937 .591
MF16X1.5 1.50 50.00 12.00 x 9.00 C6HX 1 2
T400-PM101DB-M16X150
★
12.0 16.00 100.0 15.0 8DIN 2174
1.969 .472 .630 3.937 .591
MF8X1 1.00 35.00 6.00 x 4.90 C6HX 1 1
T400-PM102DB-M8X100
★
6.0 8.00 90.0 12.0 6DIN 2174
1.378 .236 .315 3.543 .472
MF10X1 1.00 39.00 7.00 x 5.50 C6HX 1 1
T400-PM102DB-M10X100
★
7.0 10.00 90.0 10.0 7DIN 2174
1.535 .276 .394 3.543 .394
MF10X1.25 1.25 39.00 7.00 x 5.50 C6HX 1 1
T400-PM102DB-M10X125
★
7.0 10.00 100.0 15.0 7DIN 2174
1.535 .276 .394 3.937 .591
MF12X1.25 1.25 42.00 9.00 x 7.00 C6HX 1 1
T400-PM102DB-M12X125
★
9.0 12.00 100.0 12.0 8DIN 2174
1.654 .354 .472 3.937 .472
MF12X1.5 1.50 42.00 9.00 x 7.00 C6HX 1 1
T400-PM102DB-M12X150
★
9.0 12.00 100.0 12.0 8DIN 2174
1.654 .354 .472 3.937 .472
MF14X1.5 1.50 49.00 11.00 x 9.00 C6HX 1 1
T400-PM102DB-M14X150
★
11.0 14.00 100.0 15.0 8DIN 2174
1.929 .433 .551 3.937 .591
MF16X1.5 1.50 50.00 12.00 x 9.00 C6HX 1 1
T400-PM102DB-M16X150
★
12.0 16.00 100.0 15.0 8DIN 2174
1.969 .472 .630 3.937 .591
CXSC 1 = осевой подвод СОЖ на концентрической окружности
CXSC 2 = радиальный подвод СОЖ
C190 C163 E3 E21 E22 C160
C 155
Бесстружечные метчики-раскатники - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Оптимизированные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: UNC
DIN/ANSI
ULDR 3
SUBSTRATE HSS-E-PM
COATING PVD TiNF
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
F125
DCON TD LF THL NOF BSG
UNC 4-40 40.00 18.00 .141 x .110 C2BX
T400-PM100AE-4-40
★
3.6 2.84 56.0 6.0 3DIN/ANSI
.709 .141 .112 2.205 .236
UNC 6-32 32.00 20.00 .141 x .110 C2BX
T400-PM100AE-6-32
★
3.6 3.50 56.0 6.5 4DIN/ANSI
.787 .141 .138 2.205 .256
UNC 8-32 32.00 25.00 .168 x .131 C2BX
T400-PM100AE-8-32
★
4.3 4.16 63.0 6.0 5DIN/ANSI
.984 .168 .164 2.480 .236
UNC 10-24 24.00 25.00 .194 x .152 C2BX
T400-PM100AE-10-24
★
4.9 4.80 70.0 8.0 5DIN/ANSI
.984 .194 .189 2.756 .315
UNC 12-24 24.00 30.00 .220 x .165 C2BX
T400-PM100AE-12-24
★
5.6 5.48 80.0 10.0 5DIN/ANSI
1.181 .220 .216 3.150 .394
UNC 1/4-20 20.00 30.00 .255 x .191 C2BX
T400-PM100AE-1/4
★
6.5 6.35 80.0 10.0 5DIN/ANSI
1.181 .255 .250 3.150 .394
UNC 5/16-18 18.00 35.00 .318 x .238 C2BX
T400-PM100AE-5/16
★
8.1 7.94 90.0 12.0 6DIN/ANSI
1.378 .318 .313 3.543 .472
UNC 3/8-16 16.00 39.00 .381 x .286 C2BX
T400-PM100AE-3/8
★
9.7 9.52 100.0 15.0 6DIN/ANSI
1.535 .381 .375 3.937 .591
UNC 7/16-14 14.00 39.00 .323 x .242 C2BX
T400-PM100AE-7/16
★
8.2 11.11 100.0 15.0 7DIN/ANSI
1.535 .323 .437 3.937 .591
UNC 1/2-13 13.00 44.50 .367 x .275 C2BX
T400-PM100AE-1/2
★
9.3 12.70 110.0 18.0 8DIN/ANSI
1.752 .367 .500 4.331 .709
UNC 5/8-11 11.00 55.00 .480 x .360 C2BX
T400-PM100AE-5/8
★
12.2 15.88 110.0 20.0 8DIN/ANSI
2.165 .480 .625 4.331 .787
UNC 4-40 40.00 18.00 .141 x .110 E2BX
T400-PM101AE-4-40
★
3.6 2.84 56.0 6.0 3DIN/ANSI
.709 .141 .112 2.205 .236
UNC 6-32 32.00 20.00 .141 x .110 E2BX
T400-PM101AE-6-32
★
3.6 3.50 56.0 6.5 4DIN/ANSI
.787 .141 .138 2.205 .256
UNC 8-32 32.00 25.00 .168 x .131 E2BX
T400-PM101AE-8-32
★
4.3 4.16 63.0 6.0 5DIN/ANSI
.984 .168 .164 2.480 .236
UNC 10-24 24.00 25.00 .194 x .152 E2BX
T400-PM101AE-10-24
★
4.9 4.80 70.0 8.0 5DIN/ANSI
.984 .194 .189 2.756 .315
UNC 12-24 24.00 30.00 .220 x .165 E2BX
T400-PM101AE-12-24
★
5.6 5.48 80.0 10.0 5DIN/ANSI
1.181 .220 .216 3.150 .394
UNC 1/4-20 20.00 30.00 .255 x .191 E2BX
T400-PM101AE-1/4
★
6.5 6.35 80.0 10.0 5DIN/ANSI
1.181 .255 .250 3.150 .394
UNC 5/16-18 18.00 35.00 .318 x .238 E2BX
T400-PM101AE-5/16
★
8.1 7.94 90.0 12.0 6DIN/ANSI
1.378 .318 .313 3.543 .472
UNC 3/8-16 16.00 39.00 .381 x .286 E2BX
T400-PM101AE-3/8
★
9.7 9.52 100.0 15.0 6DIN/ANSI
1.535 .381 .375 3.937 .591
UNC 7/16-14 14.00 39.00 .323 x .242 E2BX
T400-PM101AE-7/16
★
8.2 11.11 100.0 15.0 7DIN/ANSI
1.535 .323 .437 3.937 .591
UNC 1/2-13 13.00 44.50 .367 x .275 E2BX
T400-PM101AE-1/2
★
9.3 12.70 110.0 18.0 8DIN/ANSI
1.752 .367 .500 4.331 .709
UNC 5/8-11 11.00 55.00 .480 x .360 E2BX
T400-PM101AE-5/8
★
12.2 15.88 110.0 20.0 8DIN/ANSI
2.165 .480 .625 4.331 .787
C190 C163 E3 E21 C160
C 156
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Бесстружечные метчики-раскатники - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Оптимизированные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: UNC
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TiNF
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
F125
DCON TD LF THL NOF BSG
UNC 8-32 32.00 25.00 .168 x .131 C2BX 1 2
T400-PM102AE-8-32
★
4.3 4.16 63.0 6.0 5DIN/ANSI
.984 .168 .164 2.480 .236
UNC 10-24 24.00 25.00 .194 x .152 C2BX 1 2
T400-PM102AE-10-24
★
4.9 4.80 70.0 8.0 5DIN/ANSI
.984 .194 .189 2.756 .315
UNC 12-24 24.00 30.00 .220 x .165 C2BX 1 2
T400-PM102AE-12-24
★
5.6 5.48 80.0 10.0 5DIN/ANSI
1.181 .220 .216 3.150 .394
UNC 1/4-20 20.00 30.00 .255 x .191 C2BX 1 2
T400-PM102AE-1/4
★
6.5 6.35 80.0 10.0 5DIN/ANSI
1.181 .255 .250 3.150 .394
UNC 5/16-18 18.00 35.00 .318 x .238 C2BX 1 2
T400-PM102AE-5/16
★
8.1 7.94 90.0 12.0 6DIN/ANSI
1.378 .318 .313 3.543 .472
UNC 3/8-16 16.00 39.00 .381 x .286 C2BX 1 2
T400-PM102AE-3/8
★
9.7 9.52 100.0 15.0 6DIN/ANSI
1.535 .381 .375 3.937 .591
UNC 7/16-14 14.00 39.00 .323 x .242 C2BX 1 2
T400-PM102AE-7/16
★
8.2 11.11 100.0 15.0 7DIN/ANSI
1.535 .323 .437 3.937 .591
UNC 1/2-13 13.00 44.50 .367 x .275 C2BX 1 2
T400-PM102AE-1/2
★
9.3 12.70 110.0 18.0 8DIN/ANSI
1.752 .367 .500 4.331 .709
UNC 5/8-11 11.00 55.00 .480 x .360 C2BX 1 2
T400-PM102AE-5/8
★
12.2 15.88 110.0 20.0 8DIN/ANSI
2.165 .480 .625 4.331 .787
UNC 8-32 32.00 25.00 .168 x .131 C2BX 1 1
T400-PM103AE-8-32
★
4.3 4.16 63.0 6.0 5DIN/ANSI
.984 .168 .164 2.480 .236
UNC 10-24 24.00 25.00 .194 x .152 C2BX 1 1
T400-PM103AE-10-24
★
4.9 4.80 70.0 8.0 5DIN/ANSI
.984 .194 .189 2.756 .315
UNC 12-24 24.00 30.00 .220 x .165 C2BX 1 1
T400-PM103AE-12-24
★
5.6 5.48 80.0 10.0 5DIN/ANSI
1.181 .220 .216 3.150 .394
UNC 1/4-20 20.00 30.00 .255 x .191 C2BX 1 1
T400-PM103AE-5/16
★
6.5 6.35 80.0 10.0 5DIN/ANSI
1.181 .255 .250 3.150 .394
UNC 5/16-18 18.00 35.00 .318 x .238 C2BX 1 1
T400-PM103AE-1/4
★
8.1 7.94 90.0 12.0 6DIN/ANSI
1.378 .318 .313 3.543 .472
UNC 3/8-16 16.00 39.00 .381 x .286 C2BX 1 1
T400-PM103AE-3/8
★
9.7 9.52 100.0 15.0 6DIN/ANSI
1.535 .381 .375 3.937 .591
UNC 7/16-14 14.00 39.00 .323 x .242 C2BX 1 1
T400-PM103AE-7/16
★
8.2 11.11 100.0 15.0 7DIN/ANSI
1.535 .323 .437 3.937 .591
UNC 1/2-13 13.00 44.50 .367 x .275 C2BX 1 1
T400-PM103AE-1/2
★
9.3 12.70 110.0 18.0 8DIN/ANSI
1.752 .367 .500 4.331 .709
UNC 5/8-11 11.00 55.00 .480 x .360 C2BX 1 1
T400-PM103AE-5/8
★
12.2 15.88 110.0 20.0 8DIN/ANSI
2.165 .480 .625 4.331 .787
CXSC 1 = осевой подвод СОЖ на концентрической окружности
CXSC 2 = радиальный подвод СОЖ
C190 C163 E3 E21 E22 C160
C 157
Бесстружечные метчики-раскатники - Оптимизированные
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Оптимизированные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: UNF
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TiNF
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
F125
DCON TD LF THL NOF BSG
UNF 10-32 32.00 25.00 .194 x .152 C2BX
T400-PM100AF-10-32
★
4.9 4.82 70.0 8.0 5DIN/ANSI
.984 .194 .190 2.756 .315
UNF 1/4-28 28.00 30.00 .255 x .191 C2BX
T400-PM100AF-1/4
★
6.5 6.35 80.0 10.0 5DIN/ANSI
1.181 .255 .250 3.150 .394
UNF 5/16-24 24.00 35.00 .318 x .238 C2BX
T400-PM100AF-5/16
★
8.1 7.94 90.0 12.0 6DIN/ANSI
1.378 .318 .313 3.543 .472
UNF 3/8-24 24.00 39.00 .381 x .286 C2BX
T400-PM100AF-3/8
★
9.7 9.50 100.0 12.0 6DIN/ANSI
1.535 .381 .374 3.937 .472
UNF 7/16-20 20.00 39.00 .323 x .242 C2BX
T400-PM100AF-7/16
★
8.2 11.11 100.0 15.0 7DIN/ANSI
1.535 .323 .437 3.937 .591
UNF 1/2-20 20.00 44.50 .367 x .275 C2BX
T400-PM100AF-1/2
★
9.3 12.70 100.0 13.0 8DIN/ANSI
1.752 .367 .500 3.937 .512
UNF 5/8-18 18.00 50.00 .480 x .360 C2BX
T400-PM100AF-5/8
★
12.2 15.88 100.0 15.0 8DIN/ANSI
1.969 .480 .625 3.937 .591
UNF 10-32 32.00 25.00 .194 x .152 E2BX
T400-PM101AF-10-32
★
4.9 4.82 70.0 8.0 5DIN/ANSI
.984 .194 .190 2.756 .315
UNF 1/4-28 28.00 30.00 .255 x .191 E2BX
T400-PM101AF-1/4
★
6.5 6.35 80.0 10.0 5DIN/ANSI
1.181 .255 .250 3.150 .394
UNF 5/16-24 24.00 35.00 .318 x .238 E2BX
T400-PM101AF-5/16
★
8.1 7.94 90.0 12.0 6DIN/ANSI
1.378 .318 .313 3.543 .472
UNF 3/8-24 24.00 39.00 .381 x .286 E2BX
T400-PM101AF-3/8
★
9.7 9.50 100.0 12.0 6DIN/ANSI
1.535 .381 .374 3.937 .472
UNF 7/16-20 20.00 39.00 .323 x .242 E2BX
T400-PM101AF-7/16
★
8.2 11.11 100.0 15.0 7DIN/ANSI
1.535 .323 .437 3.937 .591
UNF 1/2-20 20.00 44.50 .367 x .275 E2BX
T400-PM101AF-1/2
★
9.3 12.70 100.0 13.0 8DIN/ANSI
1.752 .367 .500 3.937 .512
UNF 5/8-18 18.00 50.00 .480 x .360 E2BX
T400-PM101AF-5/8
★
12.2 15.88 100.0 15.0 8DIN/ANSI
1.969 .480 .625 3.937 .591
C190 C163 E3 E21 C160
C 158
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Бесстружечные метчики-раскатники - Оптимизированные
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Бесстружечные метчики-раскатники - Оптимизированные
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: UNF
DIN/ANSI
ULDR 3.0
SUBSTRATE HSS-E-PM
COATING PVD TiNF
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR CNSC CXSC
Код заказа
F125
DCON TD LF THL NOF BSG
UNF 10-32 32.00 25.00 .194 x .152 C2BX 1 2
T400-PM102AF-10-32
★
4.9 4.82 70.0 8.0 5DIN/ANSI
.984 .194 .190 2.756 .315
UNF 1/4-28 28.00 30.00 .255 x .191 C2BX 1 2
T400-PM102AF-1/4
★
6.5 6.35 80.0 10.0 5DIN/ANSI
1.181 .255 .250 3.150 .394
UNF 5/16-24 24.00 35.00 .318 x .238 C2BX 1 2
T400-PM102AF-5/16
★
8.1 7.94 90.0 12.0 6DIN/ANSI
1.378 .318 .313 3.543 .472
UNF 3/8-24 24.00 39.00 .381 x .286 C2BX 1 2
T400-PM102AF-3/8
★
9.7 9.50 100.0 12.0 6DIN/ANSI
1.535 .381 .374 3.937 .472
UNF 7/16-20 20.00 39.00 .323 x .242 C2BX 1 2
T400-PM102AF-7/16
★
8.2 11.11 100.0 15.0 7DIN/ANSI
1.535 .323 .437 3.937 .591
UNF 1/2-20 20.00 44.50 .367 x .275 C2BX 1 2
T400-PM102AF-1/2
★
9.3 12.70 100.0 13.0 8DIN/ANSI
1.752 .367 .500 3.937 .512
UNF 5/8-18 18.00 50.00 .480 x .360 C2BX 1 2
T400-PM102AF-5/8
★
12.2 15.88 100.0 15.0 8DIN/ANSI
1.969 .480 .625 3.937 .591
UNF 10-32 32.00 25.00 .194 x .152 C2BX 1 1
T400-PM103AF-10-32
★
4.9 4.82 70.0 8.0 5DIN/ANSI
.984 .194 .190 2.756 .315
UNF 1/4-28 28.00 30.00 .255 x .191 C2BX 1 1
T400-PM103AF-1/4
★
6.5 6.35 80.0 10.0 5DIN/ANSI
1.181 .255 .250 3.150 .394
UNF 5/16-24 24.00 35.00 .318 x .238 C2BX 1 1
T400-PM103AF-5/16
★
8.1 7.94 90.0 12.0 6DIN/ANSI
1.378 .318 .313 3.543 .472
UNF 3/8-24 24.00 39.00 .381 x .286 C2BX 1 1
T400-PM103AF-3/8
★
9.7 9.50 100.0 12.0 6DIN/ANSI
1.535 .381 .374 3.937 .472
UNF 7/16-20 20.00 39.00 .323 x .242 C2BX 1 1
T400-PM103AF-7/16
★
8.2 11.11 100.0 15.0 7DIN/ANSI
1.535 .323 .437 3.937 .591
UNF 1/2-20 20.00 44.50 .367 x .275 C2BX 1 1
T400-PM103AF-1/2
★
9.3 12.70 100.0 13.0 8DIN/ANSI
1.752 .367 .500 3.937 .512
UNF 5/8-18 18.00 50.00 .480 x .360 C2BX 1 1
T400-PM103AF-5/8
★
12.2 15.88 100.0 15.0 8DIN/ANSI
1.969 .480 .625 3.937 .591
CXSC 1 = осевой подвод СОЖ на концентрической окружности
CXSC 2 = радиальный подвод СОЖ
C190 C163 E3 E21 E22 C160
C 159
Инженерные решения
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Инженерные решения
Инженерные решения - метчики
CoroTap™ 100 CoroTap™ 200 CoroTap™ 300 CoroTap™ 400
Конструкция
инструмента
Основа HSS-E-PM/Твёрдый сплав HSSE/HSS-E-PM HSSE/HSS-E-PM HSS-E-PM
Тип резьбы M,MF,UNC,UNF,UNJC,UNJF M,MF,UNC,UNF,UN,UNEF,UNJC,
UNJF,G
M,MF,UNC,UNF,UN,UNEF,UNJC,
UNJF,G
M,MF,UNC,UNF,UN,UNEF,UNJC,
UNJF,G
Размер резьбы M8-M16 1/4-5/8 M6-M16 1/4-5/8 M6-M16 1/4-5/8 M2-M16 4-40-5/8
BSG DIN371,DIN376,DIN/ANSI DIN371,DIN376,DIN/
ANSI,ISO,ANSI,JIS
DIN371,DIN376,DIN/
ANSI,ISO,ANSI,JIS DIN2174,ISO,ANSI,DIN-ANSI,JIS
Угол подъёма
стружечной канавки 15,40,45
Число стружечных
канавок 4/5 3/4 3/4 В зависимости от диаметра
резьбы
Направление резания Правое или левое Правое или левое Правое или левое Правое или левое
THCHT 4H,6H,6G,4HX,6HX,2B,2BX,3B,3B
X
4H,6H,6G,4HX,6HX,6GX,7H,7G,7
GX,2B,2BX,3B,3BX
4H,6H,6G,4HX,6HX,6GX,7H,7G,7
GX
4H,4HX,6H,6HX,6G,6GX,7G,7GX,
7H,2B,2BX,3B,3BX
Увеличенного /
Уменьшенного размера +/- 0.1 мм +/- 0.1 мм +/- 0.1 мм +/- 0.1 мм
Длина режущей части C,E,F E,C,B,A E,C,B,A C,E,F,A,B
Функциональная длина В зависимости от конструкции
метчика В зависимости от конструкции
метчика В зависимости от конструкции
метчика В зависимости от конструкции
метчика
Деталь
теплообменника В зависимости от конструкции
метчика В зависимости от конструкции
метчика В зависимости от конструкции
метчика В зависимости от конструкции
метчика
Рабочая длина В зависимости от конструкции
метчика В зависимости от конструкции
метчика В зависимости от конструкции
метчика В зависимости от конструкции
метчика
Подвод СОЖ Нет; радиальный; осевой Нет; радиальный; осевой Нет; радиальный; осевой Нет; радиальный; осевой
Сплав D210,D215,E210 Cooltop,TIN,TICN, Cooltop,TIN,TICN, F125,F150,F115
Дополнительные
характеристики Обратная конусность по
умолчанию Обратная фаска, прерывистая
резьба Обратная фаска, прерывистая
резьба
P
C 160
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Техническая информация
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Техническая информация
Метчики
Материал основы
Сплав/покрытие
Тип отверстия
HM HSS HSS-E HSS-PM HSS-E-PM
Твёрдый сплав Быстрорежущая сталь Кобальтовая
быстрорежущая сталь Порошковая
быстрорежущая сталь Порошковая
быстрорежущая сталь с
кобальтом
C110/B110 Cool Top Smooth Top ST/C145/B145 TiCN
Оптимальное сочетание
высокой твёрдости и
стойкости к абразивному
износу
Оптимальное сочетание
высокой твёрдости и
стойкости к абразивному
износу
Низкий коэффициент
трения минимизирует
адгезию обрабатываемого
материала к режущей
кромке
Оксидирование, для
защиты и предотвращения
наростообразования на
режущей кромке
Карбонитрид титана
CrN TiN N/FeN
Полированный/C150/B150
D115
Нитрид хрома Нитрид титана Азотирование Без покрытия, для
уменьшения адгезии с
мягкими материалами
Износостойкий сплав с
низким трением
D210 D125 F125
Превосходная
износостойкость при
обработке как с
применением СОЖ, так и
без СОЖ
Износостойкий сплав со
средним трением Износостойкий сплав с
низким трением
Оптимизированная
система для обработки
стали
Сквозное отверстие Глухое отверстие Сквозное или глухое
отверстие
C 161
Техническая информация
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Техническая информация
ОБЩИЕ УКАЗАНИЯ ПО НАРЕЗАНИЮ РЕЗЬБЫ МЕТЧИКАМИ
Результат любой операции по нарезанию резьбы зависит от ряда факторов, каждый из которых, в конечном счете, влияет на качество готовой
детали. При обработке принимайте во внимание следующие рекомендации:
1. Выберите правильную конструкцию метчика для данного обрабатываемого материала и типа отверстия, т. е. сквозного или глухого, из
таблицы Группы обрабатываемых материалов.
2. Убедитесь, что деталь надёжно закреплена – перемещения в процессе обработки могут привести к поломке метчика или снижению
качества резьбы.
3. Выберите правильный размер сверла на соответствующей странице каталога. Помните, что для метчиков-раскатников необходимы свёрла
других диаметров. Неверный выбор или плохие условия сверления могут привести к наклёпу обрабатываемого материала, что снижает
эффективность нарезания резьбы метчиком.
4. Выберите правильное значение скорости резания, как показано в каталоге или программе "Поиск продукции с рекомендациями".
5. Используйте СОЖ, соответствующую выполняемой операции.
6. Убедитесь в том, что метчик плавно входит в отверстие, прерывистая подача может привести к колоколообразной форме начальных витков
резьбы.
Длина режущей части метчика
Тип B=3,5 – 5 × витков
Длинная режущая часть:
Высокий крутящий момент
Высокое качество обработанной поверхности
Тонкая стружка
Низкое давление на режущую часть
Высокая стойкость инструмента
Наиболее распространенный вариант для
метчиков со спиральной подточкой
Тип C=2 – 3 × витков
Режущая часть средней длины:
Низкий крутящий момент
Хорошее качество обработанной
поверхности
Стружка средней толщины
Среднее давление на режущую часть
Средняя стойкость инструмента
Наиболее распространенный вариант
Стандартная длина режущей части для
обработки глухих отверстий
Наиболее распространенный вариант для
метчиков со спиральной стружечной
канавкой
Тип E=1,5 – 2 × витков
Короткая режущая часть:
Низкий крутящий момент
Хорошее качество обработанной поверхности
Стружка большой толщины
Высокое давление на режущую часть
Небольшая стойкость инструмента
Такая конструкция применяется в
исключительных случаях
Когда недостаточно места у дна отверстия
Высота профиля резьбы в %
Пример для резьб стандартов ISO и UTS – профиль резьбы 60°
Высота профиля резьбы в % – это отношение между рабочей и
максимальной высотой профиля внутренней резьбы
Пример: M8×1,25
Max высота профиля по стандарту составляет 6/8 H.
H = 0,866 × P
(H = Высота исходного треугольника)
(P = Шаг резьбы)
Максимальная высота профиля резьбы:
6/8 * (0,866 × 1, 25) = 0,811 мм
Рабочая высота профиля резьбы для отверстия с
DC 6,9 мм:
(8 - 6,9) / 2 = 0,55 мм
Высота профиля резьбы: (0,55 / 0,81) × 100 = 68%
Рабочая высота
профиля резьбы
Реком. DC
отверстия
Maх высота профиля
внутренней резьбы (6/8 H)
Min DC отверстия по
стандарту
C 162
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Техническая информация
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Техническая информация
МЕТЧИКИ КЛАССА ТОЧНОСТИ 2B и 3B: УНИФИЦИРОВАННАЯ ДЮЙМОВАЯ РЕЗЬБА
TPI Предельные допуски
метчика
Размер UNC UNF Класс 2B Класс 3B
080H2H1
164 H2H1
172H2H1
256 H2H1
264H2H1
348 H2H1
356H2H1
440 H2H2
448H2H1
540 H2H2
544H2H1
632 H3H2
640H2H2
832 H3H2
836H2H2
10 24 H3 H3
10 32 H3 H2
12 24 H3 H3
12 28 H3 H3
1/4 20 H5 H3
1/4 28 H4 H3
5/16 18 H5 H3
5/16 24 H4 H3
3/8 16 H5 H3
TPI Предельные допуски
метчика
Размер UNC UNF Класс 2B Класс 3B
3/8 24 H4 H3
7/16 14 H5 H3
7/16 20 H5 H3
1/2 13 H5 H3
1/2 20 H5 H3
9/16 12 H5 H3
9/16 18 H5 H3
5/8 11 H5 H3
5/8 18 H5 H3
3/4 10 H5 H5
3/4 16 H5 H3
7/8 9 H6 H4
7/8 14 H6 H4
1" 8 H6 H4
1" 12 H6 H4
1.1/8 7 H8 H4
1.1/8 12 H6 H4
1.1/4 7 H8 H4
1.1/4 12 H6 H4
1.3/8 6 H8 H4
1.3/8 12 H6 H4
1.1/2 6 H8 H4
1.1/2 12 H6 H4
C 163
Техническая информация
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Техническая информация
Рекомендуемые диаметры предварительно обработанных отверстий
Выбор диаметра отверстия
В этом руководстве приводятся рекомендации по выбору правильного диаметра отверстия под нарезание резьбы.
Выбор диаметра отверстия определяется типом сверла и обрабатываемым материалом.
Обратите внимание, диаметр отверстия может отличаться от диаметра сверла, в зависимости от точности сверла. Для получения точного
отверстия применяйте высокотехнологичные цельные твердосплавные свёрла с жёсткими допусками на диаметр. Это позволит выбрать
сверло, соответствующее значению максимального диаметра предварительно обработанного отверстия (PHDX), указанного в данном
руководстве.
В исключительных случаях, например, при сверлении очень труднообрабатываемых материалов, диаметр отверстия может превышать
значение PHDX для повышения стойкости инструмента. Прочность резьбы будет соответствовать требованиям, но ее размеры окажутся за
пределами стандартных допусков.
Для получения более подробной информации посетите сайт www.sandvik.coromant.com
E3
M
DIN 13 Метрическое исполнение Дюймовое исполнение
TDZ TP PHD PHDX PHD PHDX
*5H/6H
M 1* x 0,25 0,75 0,785 0,0295 0,0309
M 1,1* x 0,25 0,85 0,885 0,0335 0,0348
M 1,2* x 0,25 0,95 0,985 0,0374 0,0388
M 1,4* x 0,30 1,10 1,142 0,0433 0,0450
M 1,6 x 0,35 1,25 1,321 0,0492 0,0520
M 1,8 x 0,35 1,45 1,521 0,0571 0,0599
M 2 x 0,40 1,60 1,679 0,0630 0,0661
M 2,2 x 0,45 1,75 1,838 0,0689 0,0724
M 2,3 x 0,40 1,85 1,938 0,0728 0,0763
M 2,5 x 0,45 2,05 2,138 0,0807 0,0842
M 2,6 x 0,45 2,15 2,238 0,0846 0,0881
M 3 x 0,50 2,50 2,599 0,0984 0,1023
M 3,5 x 0,60 2,90 3,010 0,1142 0,1185
M 4 x 0,70 3,30 3,422 0,1299 0,1347
M 4,5 x 0,75 3,70 3,878 0,1457 0,1527
M 5 x 0,80 4,20 4,334 0,1654 0,1706
M 6 x 1,00 5,00 5,153 0,1969 0,2029
M 7 x 1,00 6,00 6,153 0,2362 0,2422
M 8 x 1,25 6,80 6,912 0,2677 0,2721
M 9 x 1,25 7,80 7,912 0,3071 0,3115
M 10 x 1,50 8,50 8,676 0,3346 0,3416
M 11 x 1,50 9,50 9,676 0,3740 0,3809
M 12 x 1,75 10,20 10,441 0,4016 0,4111
M 14 x 2,00 12,00 12,210 0,4724 0,4807
M 16 x 2,00 14,00 14,210 0,5512 0,5594
M 18 x 2,50 15,50 15,744 0,6102 0,6198
M 20 x 2,50 17,50 17,744 0,6890 0,6986
M 22 x 2,50 19,50 19,744 0,7677 0,7773
M 24 x 3,00 21,00 21,252 0,8268 0,8367
M 27 x 3,00 24,00 24,252 0,9449 0,9548
M 30 x 3,50 26,50 26,771 1,0433 1,0540
M 33 x 3,50 29,50 29,771 1,1614 1,1721
M 36 x 4,00 32,00 32,270 1,2598 1,2705
M 39 x 4,00 35,00 35,270 1,3780 1,3886
M 42 x 4,50 37,50 37,799 1,4764 1,4881
M 45 x 4,50 40,50 40,799 1,5945 1,6063
M 48 x 5,00 43,00 43,297 1,6929 1,7046
M 52 x 5,00 47,00 47,297 1,8504 1,8621
M 56 x 5,50 50,50 50,796 1,9882 1,9998
M 64 x 6,00 58,00 58,305 2,2835 2,2955
C 164
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Техническая информация
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Техническая информация
Рекомендуемые диаметры предварительно обработанных отверстий
Метчики
MF
DIN 13 Метрическое исполнение Дюймовое исполнение
TDZ TP PHD PHDX PHD PHDX
6H 6H
M 2,5 x 0,35 2,15 2,221 0,0846 0,0874
M 3,0 x 0,35 2,65 2,721 0,1043 0,1071
M 3,5 x 0,35 3,15 3,221 0,1240 0,1268
M 4,0 x 0,50 3,50 3,599 0,1378 0,1417
M 4,5 x 0,50 4,00 4,099 0,1575 0,1614
M 5,0 x 0,50 4,50 4,599 0,1772 0,1811
M 5,5 x 0,50 5,00 5,099 0,1969 0,2007
M 6,0 x 0,75 5,25 5,378 0,2047 0,2117
M 7,0 x 0,75 6,25 6,378 0,2441 0,2511
M 8,0 x 0,50 7,50 7,599 0,2953 0,2992
M 8,0 x 0,75 7,25 7,378 0,2835 0,2905
M 8,0 x 1,00 7,00 7,153 0,2756 0,2816
M 9,0 x 0,75 8,25 8,378 0,3228 0,3298
M 9,0 x 1,00 8,00 8,153 0,3150 0,3210
M 10 x 0,75 9,25 9,378 0,3622 0,3692
M 10 x 1,00 9,00 9,153 0,3543 0,3604
M 10 x 1,25 8,80 8,912 0,3465 0,3509
M 11 x 0,75 10,25 10,378 0,4016 0,4086
M 11 x 1,00 10,00 10,153 0,3937 0,3997
M 12 x 1,00 11,00 11,153 0,4331 0,4391
M 12 x 1,25 10,75 10,912 0,4252 0,4296
M 12 x 1,50 10,50 10,676 0,4134 0,4203
M 14 x 1,00 13,00 13,153 0,5118 0,5178
M 14 x 1,25 12,75 12,912 0,5039 0,5083
M 14 x 1,50 12,50 12,676 0,4921 0,4991
M 15 x 1,00 14,00 14,153 0,5512 0,5572
M 15 x 1,50 13,50 13,676 0,5315 0,5384
M 16 x 1,00 15,00 15,153 0,5906 0,5966
M 16 x 1,25 14,80 14,912 0,5827 0,5871
M 16 x 1,50 14,50 14,676 0,5709 0,5778
M 17 x 1,00 16,00 16,153 0,6299 0,6359
M 17 x 1,50 15,50 15,676 0,6102 0,6172
M 18 x 1,00 17,00 17,153 0,6693 0,6753
M 18 x 1,50 16,50 16,676 0,6496 0,6565
M 20 x 1,00 19,00 19,153 0,7480 0,7541
M 20 x 1,50 18,50 18,676 0,7283 0,7353
M 20 x 2,00 18,00 18,210 0,7087 0,7169
M 22 x 1,00 21,00 21,153 0,8268 0,8328
M 22 x 1,50 20,50 20,676 0,8071 0,8140
M 22 x 2,00 20,00 20,210 0,7874 0,7957
M 24 x 1,00 23,00 23,153 0,9055 0,9115
M 24 x 1,50 22,50 22,676 0,8858 0,8928
M 24 x 2,00 22,00 22,210 0,8661 0,8744
M 25 x 1,00 24,00 24,153 0,9449 0,9509
M 25 x 1,50 23,50 23,676 0,9252 0,9321
M 25 x 2,00 23,00 23,210 0,9055 0,9138
M 27 x 1,00 26,00 26,153 1,0236 1,0296
M 27 x 1,50 25,50 25,676 1,0039 1,0109
M 27 x 2,00 25,00 25,210 0,9843 0,9925
M 28 x 1,00 27,00 27,153 1,0630 1,0690
M 28 x 1,50 26,50 26,676 1,0433 1,0502
M 28 x 2,00 26,00 26,210 1,0236 1,0319
M 30 x 1,00 29,00 29,153 1,1417 1,1478
M 30 x 1,50 28,50 28,676 1,1220 1,1290
M 30 x 2,00 28,00 28,210 1,1024 1,1106
M 30 x 3,00 27,00 27,252 1,0630 1,0729
M 32 x 1,50 30,50 30,676 1,2008 1,2077
M 32 x 2,00 30,00 30,210 1,1811 1,1894
M 33 x 1,50 31,50 31,676 1,2402 1,2471
M 33 x 2,00 31,00 31,210 1,2205 1,2287
M 33 x 3,00 30,00 30,252 1,1811 1,1910
M 35 x 1,50 33,50 33,676 1,3189 1,3258
M 36 x 1,50 34,50 34,676 1,3583 1,3652
E3
C 165
Техническая информация
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Техническая информация
Рекомендуемые диаметры предварительно обработанных отверстий
Метчики
UNC
UNF
ASME B1.1 Метрическое исполнение Дюймовое исполнение
TDZ TPI PHD PHDX PHDX PHD PHDX PHDX
2B 3B 2B 3B
Nr. 1 - 64 1,55 1,582 1,582 0,0610 0,0623 0,0623
Nr. 2 - 56 1,85 1,872 1,872 0,0728 0,0737 0,0737
Nr. 3 - 48 2,10 2,146 2,146 0,0827 0,0845 0,0845
Nr. 4 - 40 2,35 2,385 2,385 0,0925 0,0939 0,0939
Nr. 5 - 40 2,65 2,697 2,697 0,1043 0,1062 0,1062
Nr. 6 - 32 2,85 2,896 2,896 0,1122 0,1140 0,1140
Nr. 8 - 32 3,50 3,531 3,528 0,1378 0,1390 0,1389
Nr. 10 - 24 3,90 3,962 3,950 0,1535 0,1560 0,1555
Nr. 12 - 24 4,50 4,597 4,590 0,1772 0,1810 0,1807
1/4 - 20 5,10 5,268 5,250 0,2008 0,2074 0,2067
5/16 - 18 6,60 6,734 6,680 0,2598 0,2651 0,2630
3/8 - 16 8,00 8,164 8,082 0,3150 0,3214 0,3182
7/16 - 14 9,40 9,550 9,441 0,3701 0,3760 0,3717
1/2 - 13 10,80 11,013 10,881 0,4252 0,4336 0,4284
9/16 - 12 12,20 12,456 12,301 0,4803 0,4904 0,4843
5/8 - 11 13,50 13,868 13,693 0,5315 0,5460 0,5391
3/4 - 10 16,50 16,833 16,324 0,6496 0,6627 0,6427
7/8 - 9 19,50 19,748 19,520 0,7677 0,7775 0,7685
1 - 8 22,25 22,598 22,344 0,8760 0,8897 0,8797
1 1/8 - 7 25,00 25,349 25,082 0,9843 0,9980 0,9875
1 1/4 - 7 28,00 28,524 28,258 1,1024 1,1230 1,1125
1 3/8 - 6 30,75 31,120 30,851 1,2106 1,2252 1,2146
1 1/2 - 6 34,00 34,295 34,026 1,3386 1,3502 1,3396
1 3/4 - 5 39,50 39,814 39,560 1,5551 1,5675 1,5575
2 - 4,5 45,00 45,598 45,367 1,7717 1,7952 1,7861
ASME B1.1 Метрическое исполнение Дюймовое исполнение
TDZ TPI PHD PHDX PHDX PHD PHDX PHDX
2B 3B 2B 3B
Nr.1 - 72 1,55 1,613 1,613 0,0610 0,0635 0,0635
Nr.2 - 64 1,85 1,913 1,913 0,0728 0,0753 0,0753
Nr.3 - 56 2,15 2,197 2,197 0,0846 0,0865 0,0865
Nr.4 - 48 2,40 2,459 2,459 0,0945 0,0968 0,0968
Nr.5 - 44 2,70 2,741 2,741 0,1063 0,1079 0,1079
Nr.6 - 40 2,95 3,023 3,012 0,1161 0,1190 0,1186
Nr.8 - 36 3,50 3,607 3,597 0,1378 0,1420 0,1416
Nr. 10 - 32 4,10 4,166 4,168 0,1614 0,1640 0,1641
Nr. 12 - 28 4,60 4,724 4,717 0,1811 0,1860 0,1857
1/4 - 28 5,50 5,580 5,563 0,2165 0,2197 0,2190
5/16 - 24 6,90 7,038 6,995 0,2717 0,2771 0,2754
3/8 - 24 8,50 8,626 8,565 0,3346 0,3396 0,3372
7/16 - 20 9,90 10,030 9,947 0,3898 0,3949 0,3916
1/2 - 20 11,50 11,618 11,524 0,4528 0,4574 0,4537
9/16 - 18 12,90 13,084 12,969 0,5079 0,5151 0,5106
5/8 - 18 14,50 14,671 14,554 0,5709 0,5776 0,5730
3/4 - 16 17,50 17,689 17,546 0,6890 0,6964 0,6908
7/8 - 14 20,40 20,663 20,493 0,8031 0,8135 0,8068
1 - 12 23,25 23,569 23,363 0,9154 0,9279 0,9198
1 1/8 - 12 26,50 26,744 26,538 1,0433 1,0529 1,0448
1 1/4 - 12 29,50 29,919 29,713 1,1614 1,1779 1,1698
1 3/8 - 12 32,75 33,094 32,888 1,2894 1,3029 1,2948
1 1/2 - 12 36,00 36,269 36,063 1,4173 1,4279 1,4198
E3
C 166
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Техническая информация
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Техническая информация
Рекомендуемые диаметры предварительно обработанных отверстий
Метчики
G
NPT
NPTF
DIN-ISO 228 Метрическое исполнение Дюймовое исполнение
TDZ TPI PHD PHDX PHD PHDX
G 1/16 - 28 6,80 6,843 0,2677 0,2694
G 1/8 - 28 8,80 8,848 0,3465 0,3483
G 1/4 - 19 11,80 11,890 0,4646 0,4681
G 3/8 - 19 15,25 15,395 0,6004 0,6061
G 1/2 - 14 19,00 19,173 0,7480 0,7548
G 5/8 - 14 21,00 21,129 0,8268 0,8319
G 3/4 - 14 24,50 24,659 0,9646 0,9708
G 7/8 - 14 28,25 28,419 1,1122 1,1189
G 1 - 11 30,75 30,932 1,2106 1,2178
G 11/8 - 11 35,50 35,580 1,3976 1,4008
G 11/4 - 11 39,50 39,593 1,5551 1,5588
G 11/2 - 11 45,25 45,486 1,7815 1,7908
ASME B1.20.1 Конус
1:16 Метрическое исполнение Дюймовое исполнение
TDZ TPI PHD PHD1 PHD2 Длина резьбы PHD PHD1 PHD2 Длина резьбы
1/16 - 27 6,15 5,95 6,39 10,7 0,2421 0,2343 0,2516 0,4213
1/8 - 27 8,40 8,31 8,74 10,8 0,3307 0,3272 0,3441 0,4252
1/4 - 18 11,10 10,73 11,36 15,6 0,4370 0,4224 0,4472 0,6142
3/8 - 18 14,30 14,15 14,80 16,0 0,5630 0,5571 0,5827 0,6299
1/2 - 14 17,90 17,47 18,32 20,8 0,7047 0,6878 0,7213 0,8189
3/4 - 14 23,30 22,79 23,67 21,3 0,9173 0,8972 0,9319 0,8386
1 - 11,5 29,00 2846 29,69 25,6 1,1417 112,0472 1,1689 1,0079
ASME B1.20.3 Конус
1:16 Метрическое исполнение Дюймовое исполнение
TDZ TPI PHD PHD1 PHD2 Длина резьбы PHD PHD1 PHD2 Длина резьбы
1/16 - 27 6,10 5,97 6,41 10,30 0,2402 0,2350 0,2524 0,4055
1/8 - 27 8,40 8,33 8,77 10,30 0,3307 0,3280 0,3453 0,4055
1/4 - 18 11,00 10,77 11,40 15,00 0,4331 0,4240 0,4488 0,5906
3/8 - 18 14,50 14,19 14,84 15,30 0,5709 0,5587 0,5843 0,6024
1/2 - 14 17,00 17,48 18,33 19,00 0,6693 0,6882 0,7217 0,7480
3/4 - 14 23,00 22,84 23,72 9,00 0,9055 0,8992 0,9339 0,3543
1 - 11,5 29,00 28,68 29,76 20,40 1,1417 1,1291 1,1717 0,8031
E3
C 167
Техническая информация
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Техническая информация
Рекомендуемые диаметры предварительно обработанных отверстий
Бесстружечные метчики (раскатники)
M
MF
DIN 13
Метрическое исполнение
Дюймовое исполнение
TDZ TP PHD PHD
M 1 x 0,25 0,90 0,0354
M 1.2 x 0,25 1,10 0,0433
M 1.4 x 0,30 1,26 0,0496
M 1.6 x 0,35 1,45 0,0571
M 1.7 x 0,35 1,55 0,0610
M 1.8 x 0,35 1,65 0,0650
M 2 x 0,40 1,82 0,0728
M 2,2 x 0,45 2,00 0,0787
M 2,5 x 0,45 2,30 0,0906
M 3 x 0,50 2,80 0,1102
M 3,5 x 0,60 3,25 0,1280
M 4 x 0,70 3,70 0,1457
M 5 x 0,80 4,65 0,1831
M 6 x 1,00 5,55 0,2185
M 7 x 1,00 6,55 0,2579
M 8 x 1,25 7,40 0,2913
M 9 x 1,25 8,40 0,3307
M 10 x 1,50 9,30 0,3661
M 11 x 1,50 10,30 0,4055
M 12 x 1,75 11,20 0,4409
M 14 x 2,00 13,10 0,5157
M 16 x 2,00 15,10 0,5945
M 18 x 2,50 16,90 0,6654
M 20 x 2,50 18,90 0,7441
M 22 x 2,50 20,90 0,8228
M 24 x 3,00 22,70 0,8937
DIN 13
Метрическое исполнение
Дюймовое исполнение
TDZ TP PHD PHD
M 2,5 x 0,35 2,35 0,0925
M 3 x 0,35 2,85 0,1122
M 4 x 0,35 3,85 0,1516
M 4 x 0,50 3,80 0,1496
M 5 x 0,50 4,80 0,1890
M 5,5 x 0,50 5,30 0,2087
M 6 x 0,75 5,65 0,2224
M 7 x 0,75 6,65 0,2618
M 8 x 0,75 7,65 0,3012
M 8 x 1,00 7,55 0,2972
M 9 x 0,75 8,65 0,3406
M 9 x 1,00 8,55 0,3366
M 10 x 0,75 9,65 0,3799
M 10 x 1,00 9,55 0,3760
M 10 x 1,25 9,40 0,3701
M 11 x 0,75 10,65 0,4193
M 11 x 1,00 10,55 0,4154
M 12 x 1,00 11,55 0,4547
M 12 x 1,25 11,40 0,4488
M 12 x 1,50 11,30 0,4449
M 14 x 1,00 13,55 0,5335
M 14 x 1,25 13,40 0,5276
M 14 x 1,25 13,30 0,5236
M 15 x 1,00 14,55 0,5728
M 15 x 1,50 14,30 0,5630
M 16 x 1,00 15,55 0,6122
M 16 x 1,50 15,30 0,6024
M 17 x 1,00 16,55 0,6516
M 17 x 1,50 16,30 0,6417
M 18 x 1,00 17,55 0,6909
M 18 x 1,50 17,30 0,6811
M 18 x 2,00 17,10 0,6732
M 20 x 1,00 19,55 0,7697
M 20 x 1,50 19,30 0,7598
M 24 x 1,00 23,55 0,9272
M 24 x 1,50 23,30 0,9173
M 24 x 2,00 23,10 0,9094
E3
UNC
UNF
EGM
ASME B1.1
Метрическое исполнение
Дюймовое исполнение
TDZ TPI PHD PHD
Nr. 1 - 64 1,68 0,0661
Nr. 2 - 56 1,98 0,0780
Nr. 3 - 48 2,28 0,0898
Nr. 4 - 40 2,55 0,1004
Nr, 5 - 40 2,90 0,1142
Nr. 6 - 32 3,15 0,1240
Nr, 8 - 32 3,80 0,1496
Nr,10 - 24 4,35 0,1713
Nr.12 - 24 5,00 0,1969
1/4 - 20 5,75 0,2264
5/16 - 18 7,30 0,2874
3/8 - 16 8,80 0,3465
7/16 - 14 10,30 0,4055
1/2 - 13 11,80 0,4646
9/16 - 12 13,30 0,5236
5/8 - 11 14,80 0,5827
3/4 - 10 17,90 0,7047
7/8 - 9 21,00 0,8268
1 - 8 24,00 0,9449
UNF: ASME B1.1
Метрическое исполнение
Дюймовое исполнение
TDZ TPI PHD PHD
Nr. 1 - 72 1,70 0,0669
Nr. 2 - 64 2,00 0,0787
Nr. 3 - 56 2,30 0,0906
Nr. 4 - 48 2,60 0,1024
Nr. 5 - 44 2,90 0,1142
Nr. 6 - 40 3,20 0,1260
Nr. 8 - 36 3,85 0,1516
Nr.10 - 32 4,45 0,1752
Nr.12 - 28 5,10 0,2008
1/4 - 28 5,95 0,2343
/16 - 24 7,45 0,2933
3/8 - 24 9,05 0,3563
7/16 - 20 10,55 0,4154
1/2 - 20 12,10 0,4764
9/16 - 18 13,65 0,5374
5/8 - 18 15,25 0,6004
3/4 - 16 18,35 0,7224
7/8 - 14 21,40 0,8425
1 - 12 24,45 0,9626
DIN 8140
Метрическое исполнение
TDZ TP PHD
EG M 3 - 0,50 3,40
EG M 4 - 0,70 4,60
EG M 5 - 0,80 5,65
EG M 6 - 1,00 6,85
EG M 8 - 1,25 9,05
EG M 10 - 1,50 11,30
EG M 12 - 1,75 13,50
For drilling ISO S Materials (Nickel & Titanium alloys) we recommend to
increase the pre-hole core diameter to the largest size possible based on
your hole tolerance requirements.
C 168
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Режимы резания
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Универсальные
CoroTap™ 200
Метрические значения
E616
ULDR(xTD) 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
,
м/мин
P
P1.1.Z.AN
Нелегированная сталь
428 125 - - -
P1.1.Z.HT 639 190 46 38 33
P1.2.Z.AN 639 190 37 30 26
P1.2.Z.HT 708 210 34 28 24
P1.3.Z.AN 639 190 37 30 26
P1.3.Z.HT 1013 300 18 15 13
P2.1.Z.AN
Низколегированная сталь
591 175 37 30 26
P2.2.Z.AN 811 240 34 28 24
P2.3.Z.AN 867 260 18 15 13
P2.5.Z.HT.1 961 285 18 15 13
P3.0.Z.AN
Высоколегированная сталь
674 200 34 28 24
P3.0.Z.HT.1 1282 380 12 10 9
P3.1.Z.AN 839 250 34 28 24
P1.5.C.UT
Сталь (отливки)
503 150 37 30 26
P2.6.C.UT 674 200 34 28 24
P5.0.Z.HT.1
Ферритная/мартенситная нержавеющая сталь
1114 330 34 28 24
P5.0.Z.PH 1114 330 6 5 4
M
M1.0.Z.AQ
Аустенитная нержавеющая сталь
674 200 7 6 5
M1.0.C.UT 674 200 7 6 5
M2.0.Z.AQ
Супер аустенитная нержавеющая сталь
674 200 7 6 5
M2.0.C.AQ 674 200 7 6 5
M3.1.Z.AQ
Дуплексная (аустенитная/ферритная)
нержавеющая сталь
778 230 6 5 4
M3.1.C.AQ 778 230 6 5 4
M3.2.Z.AQ 867 260 6 5 4
K
K1.1.C.NS
Ковкий чугун
674 200 29 24 21
K2.1.C.UT
Серый чугун
602 180 24 20 17
K2.2.C.UT 825 245 20 16 14
K2.3.C.UT 591 175 29 24 21
K3.1.C.UT
Чугун с шаровидным графитом
518 155 29 24 21
K3.2.C.UT 727 215 29 24 21
K3.3.C.UT 885 265 29 24 21
K3.5.C.UT 639 190 29 24 21
K5.1.C.NS
Отпущенный ковкий чугун
1013 300 20 16 14
N
N1.2.Z.UT
Алюминиевые сплавы
-60---
N1.2.Z.AG - 100 - - -
N1.3.C.UT - 75 - - -
N1.3.C.AG - 90 - - -
N1.4.C.NS - 130 - - -
N3.3.U.UT
Медь и медные сплавы
- 110 55 45 38
N3.1.U.UT - 100 22 18 15
C 169
Режимы резания
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Универсальные
CoroTap™ 200
Метрические значения
T200-XM
Сплав Сплав Сплав
B110/C110 B145/C145 B150/C150
ULDR ULDR ULDR
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал HB v
c
, м/мин v
c
, м/мин v
c
, м/мин
P
Нелегированная сталь
P1.1.Z.AN 125 43 35 30 31 25 21 31 25 21
P1.1.Z.HT 190 41 34 29 27 22 19 27 22 19
P1.2.Z.AN 190 39 32 27 22 18 15 22 18 15
P1.2.Z.HT 210 31 26 22 20 16 14 20 16 14
P1.3.Z.AN 190 39 32 27 22 18 15 22 18 15
P1.3.Z.HT 300 21 17 15 12 10 9 12 10 9
Низколегированная сталь
P2.1.Z.AN 175 39 32 27 22 18 15 22 18 15
P2.2.Z.AN 240 31 26 22 20 16 14 20 16 14
P2.3.Z.AN 260 21 17 15 12 10 9 12 10 9
P2.5.Z.HT.1 285 21 17 15 12 10 9 12 10 9
Высоколегированная сталь
P3.0.Z.AN 200 31 26 22 20 16 14 20 16 14
P3.0.Z.HT.1 380 1087654654
P3.1.Z.AN 250 31 26 22 20 16 14 20 16 14
Сталь (отливки)
P1.5.C.UT 150 39 32 27 22 18 15 22 18 15
P2.6.C.UT 200 31 26 22 20 16 14 20 16 14
Ферритная/мартенситная нержавеющая
сталь
P5.0.Z.HT.1 330 32 26 22 20 16 14 20 16 14
P5.0.Z.PH 330 12 10 9 5 4 3
M
Аустенитная нержавеющая сталь
M1.0.Z.AQ 200 10 8 7 7 6 5 - - -
M1.0.C.UT 230 10 8 7 7 6 5 - - -
Супер аустенитная нержавеющая сталь
M2.0.Z.AQ 200 10 8 7 7 6 5 - - -
M2.0.C.AQ 260 10 8 7 7 6 5 - - -
Дуплексная (аустенитная/ферритная)
нержавеющая сталь
M3.1.Z.AQ 200 654543- - -
M3.2.Z.AQ 200 654543- - -
M3.1.C.AQ 230 654543- - -
K
Ковкий чугун
K1.1.C.NS 200 24 20 17 18 15 13 18 15 13
Серый чугун
K2.1.C.UT 180 23 19 16 18 15 13 18 15 13
K2.2.C.UT 245 16 13 11 10 8 7 10 8 7
K2.3.C.UT 175 24 20 17 18 15 13 18 15 13
Чугун с шаровидным графитом
K3.1.C.UT 155 24 20 17 18 15 13 18 15 13
K3.2.C.UT 215 24 20 17 18 15 13 18 15 13
K3.3.C.UT 265 24 20 17 18 15 13 18 15 13
K3.5.C.UT 190 24 20 17 18 15 13 18 15 13
K5.1.C.NS
Отпущенный ковкий чугун
300 161311108 7108 7
N
Алюминиевые сплавы
N1.2.Z.UT 60 49 40 34 - - - 43 35 30
N1.2.Z.AG 100 49 40 34 - - - 43 35 30
N1.3.C.UT 75 49 40 34 - - - 43 35 30
N1.3.C.AG 90 31 25 21 - - - 24 20 17
N1.4.C.NS 130 21 18 15 - - - 18 15 13
Медь и медные сплавы
N3.3.U.UT 110 46 38 32 - - - 37 30 26
N3.1.U.UT 100 18 15 13 - - - 15 12 10
S
Жаропрочные сплавы на основе железа
S1.0.U.AN 200 9 8 6 - - - 6 5 4
Жаропрочные сплавы на основе никеля
S2.0.Z.UT 275 9 8 6 - - - 6 5 4
S2.0.Z.AN 250 9 8 6 - - - 6 5 4
S2.1.Z.AN 125 23 19 16 - - - 15 12 10
Жаропрочные сплавы на основе титана
S4.1.Z.UT 200 21 18 15 - - - 18 15 13
C 170
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Режимы резания
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Универсальные
CoroTap™ 200
Дюймовые значения
E616
ULDR(xTD) 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
, фут/мин
P
P1.1.Z.AN
Нелегированная сталь
428 125 - - -
P1.1.Z.HT 639 190 152 125 107
P1.2.Z.AN 639 190 120 98 84
P1.2.Z.HT 708 210 112 92 79
P1.3.Z.AN 639 190 120 98 84
P1.3.Z.HT 1013 300 60 49 42
P2.1.Z.AN
Низколегированная сталь
591 175 120 98 84
P2.2.Z.AN 811 240 112 92 79
P2.3.Z.AN 867 260 60 49 42
P2.5.Z.HT.1 961 285 60 49 42
P3.0.Z.AN
Высоколегированная сталь
674 200 112 92 79
P3.0.Z.HT.1 1282 380 40 33 28
P3.1.Z.AN 839 250 112 92 79
P1.5.C.UT
Сталь (отливки)
503 150 120 98 84
P2.6.C.UT 674 200 112 92 79
P5.0.Z.HT.1
Ферритная/мартенситная нержавеющая сталь
1114 330 112 92 79
P5.0.Z.PH 1114 330 20 16 14
M
M1.0.Z.AQ
Аустенитная нержавеющая сталь
674 200 24 20 17
M1.0.C.UT 674 200 24 20 17
M2.0.Z.AQ
Супер аустенитная нержавеющая сталь
674 200 24 20 17
M2.0.C.AQ 674 200 24 20 17
M3.1.Z.AQ
Дуплексная (аустенитная/ферритная)
нержавеющая сталь
778 230 20 16 14
M3.1.C.AQ 778 230 20 16 14
M3.2.Z.AQ 867 260 20 16 14
K
K1.1.C.NS
Ковкий чугун
674 200 96 79 67
K2.1.C.UT
Серый чугун
602 180 80 66 56
K2.2.C.UT 825 245 64 52 45
K2.3.C.UT 591 175 96 79 67
K3.1.C.UT
Чугун с шаровидным графитом
518 155 96 79 67
K3.2.C.UT 727 215 96 79 67
K3.3.C.UT 885 265 96 79 67
K3.5.C.UT 639 190 96 79 67
K5.1.C.NS
Отпущенный ковкий чугун
1013 300 64 52 45
N
N1.2.Z.UT
Алюминиевые сплавы
-60---
N1.2.Z.AG - 100 - - -
N1.3.C.UT - 75 - - -
N1.3.C.AG - 90 - - -
N1.4.C.NS - 130 - - -
N3.3.U.UT
Медь и медные сплавы
- 110 181 148 126
N3.1.U.UT - 100 72 59 51
C 171
Режимы резания
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Универсальные
CoroTap™ 200
Дюймовые значения
T200-XM
Сплав Сплав Сплав
B110/C110 B145/C145 B150/C150
ULDR ULDR ULDR
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал HB v
c
, фут/мин v
c
, фут/мин v
c
, фут/мин
P
Нелегированная сталь
P1.1.Z.AN 125 140 115 98 100 82 70 100 82 70
P1.1.Z.HT 190 134 110 94 88 72 62 88 72 62
P1.2.Z.AN 190 126 103 88 72 59 51 72 59 51
P1.2.Z.HT 210 1028472645245645245
P1.3.Z.AN 190 126 103 88 72 59 51 72 59 51
P1.3.Z.HT 300 70 57 49 40 33 28 40 33 28
Низколегированная сталь
P2.1.Z.AN 175 126 103 88 72 59 51 72 59 51
P2.2.Z.AN 240 1028472645245645245
P2.3.Z.AN 260 70 57 49 40 33 28 40 33 28
P2.5.Z.HT.1 285 70 57 49 40 33 28 40 33 28
Высоколегированная сталь
P3.0.Z.AN 200 1028472645245645245
P3.0.Z.HT.1 380 32 26 22 20 16 14 20 16 14
P3.1.Z.AN 250 1028472645245645245
Сталь (отливки)
P1.5.C.UT 150 126 103 88 72 59 51 72 59 51
P2.6.C.UT 200 1028472645245645245
Ферритная/мартенситная нержавеющая
сталь
P5.0.Z.HT.1 330 1048573645245645245
P5.0.Z.PH 330 40 33 28 16 13 11 - - -
M
Аустенитная нержавеющая сталь
M1.0.Z.AQ 200 32 26 22 24 20 17 - - -
M1.0.C.UT 230 32 26 22 24 20 17 - - -
Супер аустенитная нержавеющая сталь
M2.0.Z.AQ 200 32 26 22 24 20 17 - - -
M2.0.C.AQ 260 32 26 22 24 20 17 - - -
Дуплексная (аустенитная/ферритная)
нержавеющая сталь
M3.1.Z.AQ 200 20 16 14 16 13 11 - - -
M3.2.Z.AQ 200 20 16 14 16 13 11 - - -
M3.1.C.AQ 230 20 16 14 16 13 11 - - -
K
Ковкий чугун
K1.1.C.NS 200 80 66 56 60 49 42 60 49 42
Серый чугун
K2.1.C.UT 180 74 61 52 60 49 42 60 49 42
K2.2.C.UT 245 52 43 36 32 26 22 32 26 22
K2.3.C.UT 175 80 66 56 60 49 42 60 49 42
Чугун с шаровидным графитом
K3.1.C.UT 155 80 66 56 60 49 42 60 49 42
K3.2.C.UT 215 80 66 56 60 49 42 60 49 42
K3.3.C.UT 265 80 66 56 60 49 42 60 49 42
K3.5.C.UT 190 80 66 56 60 49 42 60 49 42
K5.1.C.NS
Отпущенный ковкий чугун
300 524336322622322622
N
Алюминиевые сплавы
N1.2.Z.UT 60 161 131 112 - - - 140 115 98
N1.2.Z.AG 100 161 131 112 - - - 140 115 98
N1.3.C.UT 75 161 131 112 - - - 140 115 98
N1.3.C.AG 90 100 82 70 - - - 80 66 56
N1.4.C.NS 130 70 57 49 - - - 60 49 42
Медь и медные сплавы
N3.3.U.UT 110 150 123 105 - - - 120 98 84
N3.1.U.UT 100 60 49 42 - - - 48 39 34
S
Жаропрочные сплавы на основе железа
S1.0.U.AN 200 30 25 21 - - - 20 16 14
Жаропрочные сплавы на основе никеля
S2.0.Z.UT 275 30 25 21 - - - 20 16 14
S2.0.Z.AN 250 30 25 21 - - - 20 16 14
S2.1.Z.AN 125 74 61 52 - - - 48 39 34
Жаропрочные сплавы на основе титана
S4.1.Z.UT 200 70 57 49 - - - 60 49 42
C 172
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Режимы резания
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Универсальные
CoroTap™ 300
Метрические значения
E003
E013
E023
E033
E195
E245 E615 E207
E258
E212
E263
T300-XM100AL
T300-XM100AM
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 3 1.5 1.5 1.5
ISO Код MC Обрабатываемый материал Н/мм
2
HB
v
c
, м/мин v
c
, м/мин v
c
, м/мин
v
c
,
м/мин
v
c
,
м/мин v
c
,
м/мин
P
P1.1.Z.AN
Нелегированная сталь
428 125 31 25 21 27 22 19 - - - - - -
P1.1.Z.HT 639 1902722 192420 174638 33 24 43 5
P1.2.Z.AN 639 1902218 152016 143730 26 20 34 7
P1.2.Z.HT 708 2102016 141512 103428 24 15 29 7
P1.3.Z.AN 639 1902218 152016 143730 26 20 34 7
P1.3.Z.HT 1013 300 12 10 9 9 7 6 18 15 13 9 12 5
P2.1.Z.AN
Низколегированная сталь
591 175 22 18 15 20 16 14 37 30 26 20 34 7
P2.2.Z.AN 811 2402016 141512 103428 24 15 29 7
P2.3.Z.AN 867 260 12 10 9 9 7 6 18 15 13 9 12 5
P2.5.Z.HT.1 961 285 12 10 9 9 7 6 18 15 13 9 12 5
P3.0.Z.AN
Высоколегированная сталь
674 200 20 16 14 15 12 10 34 28 24 15 29 7
P3.0.Z.HT.1 1282 380 - - - - - - 12 10 9 - - 4
P3.1.Z.AN 839 2502016 141512 103428 24 15 29 7
P1.5.C.UT
Сталь (отливки)
503 150 22 18 15 20 16 14 37 30 26 20 34 7
P2.6.C.UT 674 2002016 141512 103428 24 15 29 7
P5.0.Z.HT.1
Ферритная/мартенситная нержавеющая сталь
1114 3302016 141512 103428 24 15 29 7
P5.0.Z.PH 1114 330 5 4 3 - - - 6 5 4 - - -
M
M1.0.Z.AQ
Аустенитная нержавеющая сталь
674 200 7 6 5 - - - 7 6 5 - - 3
M1.0.C.UT 674 200 7 6 5 - - - 7 6 5 - - 3
M2.0.Z.AQ
Супер аустенитная нержавеющая сталь
674 200 7 6 5 - - - 7 6 5 - - 3
M2.0.C.AQ 674 200 7 6 5 - - - 7 6 5 - - -
M3.1.Z.AQ
Дуплексная (аустенитная/ферритная)
нержавеющая сталь
778 230 5 4 3 - - - 6 5 4 - - 2
M3.1.C.AQ 778 230 5 4 3 - - - 6 5 4 - - 2
M3.2.Z.AQ 867 260 5 4 3 - - - 6 5 4 - - 2
K
K1.1.C.NS
Ковкий чугун
674 200 - - - - - - 29 24 21 - - -
K2.1.C.UT
Серый чугун
602 180 - - - - - - 24 20 17 - - 11
K2.2.C.UT 825 245 - - - - - - 20 16 14 - - 5
K2.3.C.UT 591 175 - - - - - - 29 24 21 - - -
K3.1.C.UT
Чугун с шаровидным графитом
518 155 - - - - - - 29 24 21 - - -
K3.2.C.UT 727 215 - - - - - - 29 24 21 - - -
K3.3.C.UT 885 265 - - - - - - 29 24 21 - - -
K3.5.C.UT 639 190 - - - - - - 29 24 21 - - -
K5.1.C.NS
Отпущенный ковкий чугун
1013 300 - - - - - - 20 16 14 - - -
N
N1.2.Z.UT
Алюминиевые сплавы
- 60 - - - 43 35 30 - - - 37 43 -
N1.2.Z.AG - 100 - - - 43 35 30 - - - 37 43 -
N1.3.C.UT - 75 - - - 43 35 30 - - - 37 43 -
N1.3.C.AG - 90 - - - 24 20 17 - - - 18 24 20
N1.4.C.NS - 130 - - - 18 15 13 - - - - - 15
N3.3.U.UT
Медь и медные сплавы
- 110 - - - - - - 55 45 38 - - 60
N3.1.U.UT - 100 - - - - - - 22 18 15 - - -
C 173
Режимы резания
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Универсальные
CoroTap™ 300
Метрические значения
T300-XM
Сплав Сплав Сплав
B110/C110 B145*/C145 B150/C150
ULDR ULDR ULDR
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал HB v
c
, м/мин v
c
, м/мин v
c
, м/мин
PНелегированная сталь
P1.1.Z.AN 125 433530312521312521
P1.1.Z.HT 190 413429272219272219
P1.2.Z.AN 190 393227221815221815
P1.2.Z.HT 210 312622201614201614
P1.3.Z.AN 190 393227221815221815
P1.3.Z.HT 300 2117151210 9 1210 9
Низколегированная сталь
P2.1.Z.AN 175 393227221815221815
P2.2.Z.AN 240 312622201614201614
P2.3.Z.AN 260 2117151210 9 1210 9
P2.5.Z.HT.1 285 2117151210 9 1210 9
Высоколегированная сталь
P3.0.Z.AN 200 312622201614201614
P3.0.Z.HT.1 380 6 5 4
P3.1.Z.AN 250 312622201614201614
Сталь (отливки)
P1.5.C.UT 150 393227221815221815
P2.6.C.UT 200 312622201614201614
Ферритная/мартенситная нержавеющая сталь
P5.0.Z.HT.1 330 322622201614201614
P5.0.Z.PH 330 12 10 9 5 4 3 - - -
MАустенитная нержавеющая сталь
M1.0.Z.AQ 200 1087765- - -
M1.0.C.UT 230 1087765- - -
Супер аустенитная нержавеющая сталь
M2.0.Z.AQ 200 1087765- - -
M2.0.C.AQ 260 1087765- - -
Дуплексная (аустенитная/ферритная) нержавеющая
сталь
M3.1.Z.AQ 200 654543- - -
M3.2.Z.AQ 200 654543- - -
M3.1.C.AQ 230 654543- - -
KКовкий чугун
K1.1.C.NS 200 242017181513 - - -
Серый чугун
K2.1.C.UT 180 231916181513 - - -
K2.2.C.UT 245 16 13 11 10 8 7 - - -
K2.3.C.UT 175 242017181513 - - -
Чугун с шаровидным графитом
K3.1.C.UT 155 242017181513 - - -
K3.2.C.UT 215 242017181513 - - -
K3.3.C.UT 265 242017181513 - - -
K3.5.C.UT 190 242017181513 - - -
K5.1.C.NS
Отпущенный ковкий чугун
300 16 13 11 10 8 7 - - -
NАлюминиевые сплавы
N1.2.Z.UT 60 49 40 34 - - - 43 35 30
N1.2.Z.AG 100 494034 - - - 433530
N1.3.C.UT 75 49 40 34 - - - 43 35 30
N1.3.C.AG 90 31 25 21 - - - 24 20 17
N1.4.C.NS 130 211815 - - - 181513
Медь и медные сплавы
N3.3.U.UT 110 ---------
N3.1.U.UT 100 ---------
SЖаропрочные сплавы на основе железа
S1.0.U.AN 200 986- - -654
Жаропрочные сплавы на основе никеля
S2.0.Z.UT 275 986- - -654
S2.0.Z.AN 250 986- - -654
S2.1.Z.AN 125 231916 - - - 151210
Жаропрочные сплавы на основе титана
S4.1.Z.UT 200 211815 - - - 181513
* Внимание! Рекомендуемые значения скорости резания для T300-XM100AL и T300-XM100AM см. на стр. C172
C 174
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Режимы резания
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Универсальные
CoroTap™ 300
Дюймовые значения
E003
E013
E023
E033
E195
E245 E615 E207
E258
E212
E263
T300-XM100AL
T300-XM100AM
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 3 1.5 1.5 1.5
ISO Код MC Обрабатываемый материал Н/мм
2
HB
v
c
, фут/мин v
c
, фут/мин v
c
, фут/мин
v
c
,
фут/мин
v
c
,
фут/мин v
c
, фут/мин
P
P1.1.Z.AN
Нелегированная сталь
428 125
100
82 70 88 72 62 - - - - - -
P1.1.Z.HT 639 190 88 72 62 80 66 56
152
125 107 80 140 16
P1.2.Z.AN 639 190 72 59 51 64 52 45
120
98 84 64 112 24
P1.2.Z.HT 708 210 64 52 45 48 39 34 112 92 79 48 96 24
P1.3.Z.AN 639 190 72 59 51 64 52 45
120
98 84 64 112 24
P1.3.Z.HT 1013 3004033 282823 206049 42 28 40 16
P2.1.Z.AN
Низколегированная сталь
591 175 72 59 51 64 52 45
120
98 84 20 34 7
P2.2.Z.AN 811 240 64 52 45 48 39 34 112 92 79 15 29 7
P2.3.Z.AN 867 2604033 282823 206049 42 9 12 5
P2.5.Z.HT.1 961 2854033 282823 206049 42 9 12 5
P3.0.Z.AN
Высоколегированная сталь
674 200 64 52 45 48 39 34 112 92 79 15 29 7
P3.0.Z.HT.1 1282 380 - - - - - - 40 33 28 - - 4
P3.1.Z.AN 839 250 64 52 45 48 39 34 112 92 79 15 29 7
P1.5.C.UT
Сталь (отливки)
503 150 72 59 51 64 52 45
120
98 84 20 34 7
P2.6.C.UT 674 200 64 52 45 48 39 34 112 92 79 15 29 7
P5.0.Z.HT.1
Ферритная/мартенситная нержавеющая сталь
1114 330 64 52 45 48 39 34 112 92 79 15 29 7
P5.0.Z.PH 1114 330 16 13 11 - - - 20 16 14 - - -
M
M1.0.Z.AQ
Аустенитная нержавеющая сталь
674 200 24 20 17 - - - 24 20 17 - - 10
M1.0.C.UT 674 200 24 20 17 - - - 24 20 17 - - 10
M2.0.Z.AQ
Супер аустенитная нержавеющая сталь
674 200 24 20 17 - - - 24 20 17 - - 10
M2.0.C.AQ 674 200 24 20 17 - - - 24 20 17 - - -
M3.1.Z.AQ
Дуплексная (аустенитная/ферритная)
нержавеющая сталь
778 230 16 13 11 - - - 20 16 14 - - 6
M3.1.C.AQ 778 230 16 13 11 - - - 20 16 14 - - 6
M3.2.Z.AQ 867 260 16 13 11 - - - 20 16 14 - - 6
K
K1.1.C.NS
Ковкий чугун
674 200 - - - - - - 96 79 67 - - -
K2.1.C.UT
Серый чугун
602 180 - - - - - - 80 66 56 - - 11
K2.2.C.UT 825 245 - - - - - - 64 52 45 - - 5
K2.3.C.UT 591 175 - - - - - - 96 79 67 - - -
K3.1.C.UT
Чугун с шаровидным графитом
518 155 - - - - - - 96 79 67 - - -
K3.2.C.UT 727 215 - - - - - - 96 79 67 - - -
K3.3.C.UT 885 265 - - - - - - 96 79 67 - - -
K3.5.C.UT 639 190 - - - - - - 96 79 67 - - -
K5.1.C.NS
Отпущенный ковкий чугун
1013 300 - - - - - - 64 52 45 - - -
N
N1.2.Z.UT
Алюминиевые сплавы
-60---
140
115 98 - - - 37 43 -
N1.2.Z.AG - 100 - - -
140
115 98 - - - 37 43 -
N1.3.C.UT - 75 - - -
140
115 98 - - - 37 43 -
N1.3.C.AG - 90 - - - 80 66 56 - - - 18 24 20
N1.4.C.NS - 130 - - - 60 49 42 - - - - - 15
N3.3.U.UT
Медь и медные сплавы
- 110-- --- -
181
148 126 - - 18
N3.1.U.UT - 100 - - - - - - 72 59 51 - - -
C 175
Режимы резания
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Универсальные
CoroTap™ 300
Дюймовые значения
T300-XM
Сплав Сплав Сплав
B110/C110 B145*/C145 B150/C150
ULDR ULDR ULDR
ULDR(xTD)
1.5 2 3 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал HB v
c
, фут/мин v
c
, фут/мин v
c
, фут/мин
PНелегированная сталь
P1.1.Z.AN 125 140 115 98 100 82 70 100 82 70
P1.1.Z.HT 190 13411094887262887262
P1.2.Z.AN 190 126 103 88 72 59 51 72 59 51
P1.2.Z.HT 210 102 84 72 64 52 45 64 52 45
P1.3.Z.AN 190 126 103 88 72 59 51 72 59 51
P1.3.Z.HT 300 705749403328403328
Низколегированная сталь
P2.1.Z.AN 175 126 103 88 72 59 51 72 59 51
P2.2.Z.AN 240 102 84 72 64 52 45 64 52 45
P2.3.Z.AN 260 705749403328403328
P2.5.Z.HT.1 285 705749403328403328
Высоколегированная сталь
P3.0.Z.AN 200 102 84 72 64 52 45 64 52 45
P3.0.Z.HT.1 380 201614
P3.1.Z.AN 250 102 84 72 64 52 45 64 52 45
Сталь (отливки)
P1.5.C.UT 150 126 103 88 72 59 51 72 59 51
P2.6.C.UT 200 102 84 72 64 52 45 64 52 45
Ферритная/мартенситная нержавеющая сталь
P5.0.Z.HT.1 330 104 85 73 64 52 45 64 52 45
P5.0.Z.PH 330 403328161311 - - -
MАустенитная нержавеющая сталь
M1.0.Z.AQ 200 322622242017 - - -
M1.0.C.UT 230 322622242017 - - -
Супер аустенитная нержавеющая сталь
M2.0.Z.AQ 200 322622242017 - - -
M2.0.C.AQ 260 322622242017 - - -
Дуплексная (аустенитная/ферритная) нержавеющая
сталь
M3.1.Z.AQ 200 201614161311 - - -
M3.2.Z.AQ 200 201614161311 - - -
M3.1.C.AQ 230 201614161311 - - -
KКовкий чугун
K1.1.C.NS 200 806656604942 - - -
Серый чугун
K2.1.C.UT 180 746152604942 - - -
K2.2.C.UT 245 524336322622 - - -
K2.3.C.UT 175 806656604942 - - -
Чугун с шаровидным графитом
K3.1.C.UT 155 806656604942 - - -
K3.2.C.UT 215 806656604942 - - -
K3.3.C.UT 265 806656604942 - - -
K3.5.C.UT 190 806656604942 - - -
K5.1.C.NS
Отпущенный ковкий чугун
300 524336322622 - - -
NАлюминиевые сплавы
N1.2.Z.UT 60 161 131 112 - - - 140 115 98
N1.2.Z.AG 100 161 131 112 - - - 140 115 98
N1.3.C.UT 75 161 131 112 - - - 140 115 98
N1.3.C.AG 90 100 82 70 - - - 80 66 56
N1.4.C.NS 130 70 57 49 - - - 60 49 42
Медь и медные сплавы
N3.3.U.UT 110 ---------
N3.1.U.UT 100 ---------
SЖаропрочные сплавы на основе железа
S1.0.U.AN 200 30 25 21 - - - 20 16 14
Жаропрочные сплавы на основе никеля
S2.0.Z.UT 275 30 25 21 - - - 20 16 14
S2.0.Z.AN 250 30 25 21 - - - 20 16 14
S2.1.Z.AN 125 74 61 52 - - - 48 39 34
Жаропрочные сплавы на основе титана
S4.1.Z.UT 200 70 57 49 - - - 60 49 42
* Внимание! Рекомендуемые значения скорости резания для T300-XM100AL и T300-XM100AM см. на стр. C174
C 176
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Режимы резания
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Универсальные
CoroTap™ 400
Метрические значения
E301
E890
E891
E892
E893
E091
E096
E097
E099
E302
E305
E306
E308
E309
E310
E315
E317
E323
T115
T116
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
,
м/мин v
c
,
м/мин v
c
,
м/мин v
c
,
м/мин
P
P1.1.Z.AN
Нелегированная сталь
428 125 18 15 13 33 27 23 33 27 23 73 60 51
P1.1.Z.HT 639 190 161311302521302521736051
P1.2.Z.AN 639 190 141110272219272219736051
P1.2.Z.HT 708 210 1210 8 242017242017494034
P1.3.Z.AN 639 190 141110272219272219736051
P1.3.Z.HT 1013 300 - - - 12 10 8 12 10 8 37 30 26
P2.1.Z.AN
Низколегированная сталь
591 175 14 11 10 27 22 19 27 22 19 73 60 51
P2.2.Z.AN 811 240 1210 8 242017242017494034
P2.3.Z.AN 867 260 - - - 12 10 8 12 10 8 37 30 26
P2.5.Z.HT.1 961 285 - - - 12 10 8 12 10 8 37 30 26
P3.0.Z.AN
Высоколегированная сталь
674 200 1210 8 242017242017494034
P3.0.Z.HT.1 1282380------------
P3.1.Z.AN 839 250 1210 8 242017242017494034
P1.5.C.UT
Сталь (отливки)
503 150 14 11 10 27 22 19 27 22 19 73 60 51
P2.6.C.UT 674 200 1210 8 242017242017494034
P5.0.Z.HT.1
Ферритная/мартенситная нержавеющая сталь
1114 330 1210 8 242017242017494034
P5.0.Z.PH 1114 330 - - - 6 5 4 12 5 4 31 25 21
M
M1.0.Z.AQ
Аустенитная нержавеющая сталь
674 200 - - - 9 7 6 9 7 6 31 25 21
M1.0.C.UT 674 200 - - - 9 7 6 9 7 6 31 25 21
M2.0.Z.AQ
Супер аустенитная нержавеющая сталь
961 200 - - - 9 7 6 9 7 6 31 25 21
M2.0.C.AQ 674 200 - - - 9 7 6 9 7 6 31 25 21
M3.1.Z.AQ
Дуплексная (аустенитная/ферритная)
нержавеющая сталь
674 230 - - - 6 5 4 6 5 4 31 25 21
M3.1.C.AQ 778 230 - - - 6 5 4 6 5 4 31 25 21
M3.2.Z.AQ 867 260 - - - 6 5 4 6 5 4 31 25 21
N
N1.2.Z.UT
Алюминиевые сплавы
- 60 463833675547675547988068
N1.2.Z.AG - 100 463833675547675547988068
N1.3.C.UT - 75 46 38 33 67 55 47 67 55 47 98 80 68
N1.3.C.AG - 90 27 22 19 49 40 34 49 40 34 98 80 68
N1.4.C.NS - 130 - - - 31 25 21 31 25 21 - - -
N3.1.U.UT
Медь и медные сплавы
- 100 - - - 312521312521494034
C 177
Режимы резания
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Универсальные
CoroTap™ 400
Дюймовые значения
E301
E890
E891
E892
E893
E091
E096
E097
E099
E302
E305
E306
E308
E309
E310
E317
E323
T115
T116
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
, фут/мин v
c
, фут/мин v
c
, фут/мин v
c
, фут/мин
P
P1.1.Z.AN
Нелегированная сталь
428 125 60 49 42 110 90 77 110 90 77 241 197 168
P1.1.Z.HT 639 190 54 44 38 100 82 70 100 82 70 241 197 168
P1.2.Z.AN 639 190 46 37 32 90 74 63 90 74 63 241 197 168
P1.2.Z.HT 708 210 40 33 28 80 65 56 80 115 56 161 131 112
P1.3.Z.AN 639 190 46 37 32 90 74 63 90 74 63 241 197 168
P1.3.Z.HT 1013 300 - - - 40 33 28 40 33 28 120 98 84
P2.1.Z.AN
Низколегированная сталь
591 175 46 37 32 90 74 63 90 74 63 241 197 168
P2.2.Z.AN 811 240 40 33 28 80 65 56 80 115 56 161 131 112
P2.3.Z.AN 867 260 - - - 40 33 28 40 33 28 120 98 84
P2.5.Z.HT.1 961 285 - - - 40 33 28 40 33 28 120 98 84
P3.0.Z.AN
Высоколегированная сталь
674 200 40 33 28 80 65 56 80 115 56 161 131 112
P3.0.Z.HT.1 1282380------------
P3.1.Z.AN 839 250 40 33 28 80 65 56 80 115 56 161 131 112
P1.5.C.UT
Сталь (отливки)
503 150 46 37 32 90 74 63 90 74 63 241 197 168
P2.6.C.UT 674 200 40 33 28 80 65 56 80 115 56 161 131 112
P5.0.Z.HT.1
Ферритная/мартенситная
нержавеющая сталь
1114 330 40 33 28 80 65 56 80 115 56 161 131 112
P5.0.Z.PH 1114 330 - - - 20 16 14 20 16 14 100 82 70
M
M1.0.Z.AQ
Аустенитная нержавеющая сталь
674 200 - - - 3024213024211008270
M1.0.C.UT 674 200 - - - 30 24 21 30 24 21 100 82 70
M2.0.Z.AQ
Супер аустенитная нержавеющая
сталь
961 200 - - - 3024213024211008270
M2.0.C.AQ 674 200 - - - 30 24 21 30 24 21 100 82 70
M3.1.Z.AQ
Дуплексная (аустенитная/
ферритная) нержавеющая сталь
674 230 - - - 2016142016141008270
M3.1.C.AQ 778 230 - - - 20 16 14 20 16 14 100 82 70
M3.2.Z.AQ 867 260 - - - 20 16 14 20 16 14 100 82 70
N
N1.2.Z.UT
Алюминиевые сплавы
- 60 152 125 107 221 180 154 221 180 154 321 262 225
N1.2.Z.AG - 100 152 125 107 221 180 154 221 180 154 321 262 225
N1.3.C.UT - 75 152 125 107 221 180 154 221 180 154 321 262 225
N1.3.C.AG - 90 88 72 62 161 131 112 161 131 112 321 262 225
N1.4.C.NS - 130 - - - 100 82 70 100 82 70 321 262 225
N3.1.U.UT
Медь и медные сплавы
- 100 - - - 100 82 70 100 82 70 161 131 112
C 178
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Режимы резания
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Оптимизированные
CoroTap™ 100 KM
Метрические значения
Дюймовые значения
CoroTap™ 100 KM
ULDR(xTD) 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
,
м/мин
PP2.1.Z.AN
Низколегированная сталь
591 175 15 12 10
K
K1.1.C.NS
Ковкий чугун
674 200 73 60 51
K1.2.C.NS 1076 260 73 60 51
K2.1.C.UT
Серый чугун
602 180 73 60 51
K2.2.C.UT 825 245 61 50 43
K2.3.C.UT 591 175 73 60 51
K3.1.C.UT
Чугун с шаровидным графитом
518 155 73 60 51
K3.2.C.UT 727 215 73 60 51
K3.3.C.UT 885 265 61 50 43
K3.4.C.UT 1114 330 49 40 34
K3.5.C.UT 639 190 61 50 43
K4.1.C.UT
Чугун с вермикулярным графитом
533 160 55 45 38
K4.2.C.UT 778 230 55 45 38
K5.1.C.NS
Отпущенный ковкий чугун
1013 300 12 10 9
N N1.3.C.UT
Алюминиевые сплавы
- 75554538
CoroTap™ 100 KM
ULDR(xTD) 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
, фут/мин
P
P2.1.Z.AN
Низколегированная сталь
591 175 48 39 34
K
K1.1.C.NS
Ковкий чугун
674 200 241 197 168
K1.2.C.NS 1076 260 241 197 168
K2.1.C.UT
Серый чугун
602 180 241 197 168
K2.2.C.UT 825 245 201 164 140
K2.3.C.UT 591 175 241 197 168
K3.1.C.UT
Чугун с шаровидным графитом
518 155 241 197 168
K3.2.C.UT 727 215 241 197 168
K3.3.C.UT 885 265 201 164 140
K3.4.C.UT 1114 330 161 131 112
K3.5.C.UT 639 190 201 164 140
K4.1.C.UT
Чугун с вермикулярным графитом
533 160 181 148 126
K4.2.C.UT 778 230 181 148 126
K5.1.C.NS
Отпущенный ковкий чугун
1013 300 40 33 28
N
N1.3.C.UT
Алюминиевые сплавы
- 75 181 148 126
C 179
Режимы резания
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Оптимизированные
CoroTap™ 100
Метрические значения
E416 T101
T120
ULDR(xTD) 1.5 2 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
,
м/мин v
c
,
м/мин
K
K1.1.C.NS
Ковкий чугун
674 200 18 15 79 65 55
K2.1.C.UT
Серый чугун
602 180 18 15 79 65 55
K2.2.C.UT 825 245 10 8 63 52 44
K2.3.C.UT 591 175 18 15 79 65 55
K3.1.C.UT
Чугун с шаровидным графитом
518 155 18 15 79 65 55
K3.2.C.UT 727 215 18 15 79 65 55
K3.3.C.UT 885 265 18 15 63 52 44
K3.5.C.UT 639 190 18 15 63 52 44
K5.1.C.NS
Отпущенный ковкий чугун
1013 300 10 8 16 13 11
E352 E353
ULDR(xTD) 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
,
м/мин v
c
,
м/мин
N
N1.2.Z.UT
Алюминиевые сплавы
- 60 433530433530
N1.2.Z.AG - 100433530433530
N1.3.C.UT - 75 43 35 30 43 35 30
N1.3.C.AG - 90 24 20 17 24 20 17
N1.4.C.NS - 130181513181513
T100 T110
ULDR(xTD) 1.5 2 1.5 2
ISO Код MC Обрабатываемый материал Н/мм
2
HRC v
c
, м/мин v
c
, м/мин
H
H1.1.Z.HA
Материалы высокой твёрдости
-5076--
H1.2.Z.HA - 55 7 6 - -
H1.3.Z.HA - 60 - - 5 4
H1.4.Z.HA - 65 - - 5 4
C 180
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Режимы резания
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Оптимизированные
CoroTap™ 100
Дюймовые значения
E416 T101
T120
ULDR(xTD) 1.5 2 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB
v
c
,
фут/мин v
c
, фут/мин
K
K1.1.C.NS
Ковкий чугун
674 200 60 49 260 215 180
K2.1.C.UT
Серый чугун
602 180 60 49 260 215 180
K2.2.C.UT 825 245 32 26 205 170 145
K2.3.C.UT 591 175 60 49 260 215 180
K3.1.C.UT
Чугун с шаровидным графитом
518 155 60 49 260 215 180
K3.2.C.UT 727 215 60 49 260 215 180
K3.3.C.UT 885 265 60 49 205 170 145
K3.5.C.UT 639 190 60 49 205 170 145
K5.1.C.NS
Отпущенный ковкий чугун
1013 300 32 26 52 43 36
E352 E353
ULDR(xTD) 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
, фут/мин v
c
, фут/мин
N
N1.2.Z.UT
Алюминиевые сплавы
- 60 140 115 98 140 115 98
N1.2.Z.AG - 100 140 115 98 140 115 98
N1.3.C.UT - 75 140 115 98 140 115 98
N1.3.C.AG - 90 80 66 56 80 66 56
N1.4.C.NS - 130604942604942
T100 T110
ULDR(xTD) 1.5 2 1.5 2
ISO Код MC Обрабатываемый материал Н/мм
2
HRC
v
c
,
фут/мин
v
c
,
фут/мин
H
H1.1.Z.HA
Материалы высокой твердости
-502420--
H1.2.Z.HA - 55 24 20 - -
H1.3.Z.HA - 60 - - 16 13
H1.4.Z.HA - 65 - - 16 13
C 181
Режимы резания
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Оптимизированные
CoroTap™ 200
Метрические значения
E324
E326
E854
E855
E874
E875
EP03P
EP03PA
EP13P
EP13PA
EP23PA
EP33PA
EP09P
EP29PA
EP39PA
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
,
м/мин v
c
,
м/мин v
c
,
м/мин
P
P1.1.Z.HT
Нелегированная сталь
639 190 - - - 554538554538
P1.2.Z.AN 639 190 - - - 554538554538
P1.2.Z.HT 708 210 - - - 433530554538
P1.3.Z.AN 639 190 - - - 554538554538
P1.3.Z.HT 1013 300211715312521433530
P1.5.C.UT 503 150 - - - 554538554538
P2.1.Z.AN
Низколегированная сталь
591 175 - - - 554538554538
P2.2.Z.AN 811 240 - - - 433530554538
P2.3.Z.AN 867 260 21 17 15 31 25 21 43 35 30
P2.5.Z.HT.1 961 285 21 17 15 31 25 21 43 35 30
P2.6.C.UT 674 200 - - - 433530554538
P3.0.Z.AN
Высоколегированная сталь
674 200 - - - 433530554538
P3.0.Z.HT.1 1282 380 13 11 9 - - - - - -
P3.1.Z.AN 839 250 - - - 433530554538
P5.0.Z.HT.1
Ферритная/мартенситная нержавеющая сталь
1114 330 - - - 433530554538
E344
E345
E364
E454
E455
E852
E872
E873
ULDR(xTD) 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
,
м/мин v
c
,
м/мин
P
P1.3.Z.HT
Нелегированная сталь
1013 300 12 10 9 21 17 15
P2.3.Z.AN
Низколегированная сталь
867 260 12 10 9 21 17 15
P2.5.Z.HT.1 1114 285 12 10 9 21 17 15
P3.0.Z.HT.1
Высоколегированная сталь
1282 380 6 5 4 13 11 9
P5.0.Z.PH
Ферритная/мартенситная нержавеющая сталь
1112 330 6 5 4 7 6 5
M
M1.0.C.UT
Аустенитная нержавеющая сталь
674 200 9 7 6 12 10 9
M1.0.Z.AQ 674 200 9 7 6 12 10 9
M1.0.Z.PH 1013300654765
M2.0.C.AQ
Супер аустенитная нержавеющая сталь
674 200 9 7 6 12 10 9
M2.0.Z.AQ 674 200 9 7 6 12 10 9
M3.1.Z.AQ
Дуплексная нержавеющая сталь
778 230 6 5 4 7 6 5
M3.2.Z.AQ 867 260 6 5 4 7 6 5
M3.1.C.AQ 778 230 6 5 4 7 6 5
M3.2.C.AQ 867 260 6 5 4 7 6 5
E358
E359
E448
E449
E856
E876
E877
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
,
м/мин v
c
,
м/мин v
c
,
м/мин
N
N1.2.Z.UT
Алюминиевые сплавы
- 60 433530554538433530
N1.2.Z.AG - 100 43 35 30 55 45 38 43 35 30
N1.3.C.UT - 75 433530554538433530
N1.3.C.AG - 90 242017373026242017
N1.4.C.NS - 130 18 15 13 24 20 17 18 15 13
N3.3.U.UT
Медь и медные сплавы
- 110 37 30 26 55 45 38 37 30 26
N3.1.U.UT - 100 15 12 10 22 18 15 15 12 10
C 182
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Режимы резания
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Оптимизированные
CoroTap™ 200
Дюймовые значения
E324
E326
E854
E855
E874
E875
EP03P
EP03PA
EP13P
EP13PA
EP23PA
EP33PA
EP09P
EP29PA
EP39PA
ULDR(xTD)1.52 31.52 31.52 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
, фут/мин v
c
, фут/мин v
c
, фут/мин
P
P1.1.Z.HT
Нелегированная сталь
639 190 - - - 181 148 126 181 148 126
P1.2.Z.AN 639 190 - - - 181 148 126 181 148 126
P1.2.Z.HT 708 210 - - - 140 115 98 181 148 126
P1.3.Z.AN 639 190 - - - 181 148 126 181 148 126
P1.3.Z.HT 1013 300 68 56 48 100 82 70 140 115 98
P1.5.C.UT 503 150 - - - 181 148 126 181 148 126
P2.1.Z.AN
Низколегированная сталь
591 175 - - - 181 148 126 181 148 126
P2.2.Z.AN 811 240 - - - 140 115 98 181 148 126
P2.3.Z.AN 867 260 68 56 48 100 82 70 140 115 98
P2.5.Z.HT.1 961 285 68 56 48 100 82 70 140 115 98
P2.6.C.UT 674 200 - - - 140 115 98 181 148 126
P3.0.Z.AN
Высоколегированная сталь
674 200 - - - 140 115 98 181 148 126
P3.0.Z.HT.1 1282 380 44 36 31 - - - - - -
P3.1.Z.AN 839 250 - - - 140 115 98 181 148 126
P5.0.Z.HT.1
Ферритная/мартенситная нержавеющая сталь
1114 330 - - - 140 115 98 181 148 126
E344
E345
E364
E454
E455
E852
E872
E873
ULDR(xTD) 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
, фут/мин v
c
, фут/мин
P
P1.3.Z.HT
Нелегированная сталь
1013300403328685648
P2.3.Z.AN
Низколегированная сталь
867 260 40 33 28 68 56 48
P2.5.Z.HT.1 1114 285 40 33 28 68 56 48
P3.0.Z.HT.1
Высоколегированная сталь
1282380201614443631
P5.0.Z.PH
Ферритная/мартенситная нержавеющая сталь
1112 330 20 16 14 24 20 17
M
M1.0.C.UT
Аустенитная нержавеющая сталь
674 200 28 23 20 40 33 28
M1.0.Z.AQ 674 200 28 23 20 40 33 28
M1.0.Z.PH 1013300201614242017
M2.0.Z.AQ
Супер аустенитная нержавеющая сталь
778 200 28 23 20 40 33 28
M2.0.C.AQ 867 200 28 23 20 40 33 28
M3.1.Z.AQ
Дуплексная нержавеющая сталь
674 200 20 16 14 24 20 17
M3.2.Z.AQ 674 200 20 16 14 24 20 17
M3.1.C.AQ 778 230 20 16 14 24 20 17
M3.2.C.AQ 867 260 20 16 14 24 20 17
E358
E359
E448
E449
E856
E876
E877
ULDR(xTD)1.52 31.52 31.52 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
, фут/мин v
c
, фут/мин v
c
, фут/мин
N
N1.2.Z.UT
Алюминиевые сплавы
- 60 140 115 98 181 148 126 140 115 98
N1.2.Z.AG - 100 140 115 98 181 148 126 140 115 98
N1.3.C.UT - 75 140 115 98 181 148 126 140 115 98
N1.3.C.AG - 90 80 66 56 120 98 84 80 66 56
N1.4.C.NS - 130 60 49 42 80 66 56 60 49 42
N3.3.U.UT
Медь и медные сплавы
- 110 120 98 84 181 148 126 120 98 84
N3.1.U.UT - 100 48 39 34 72 59 51 48 39 34
C 183
Режимы резания
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Оптимизированные
CoroTap™ 200
Метрические значения
Дюймовые значения
T200-SD
ULDR 1.5 2
ISO MC Обрабатываемый материал HB v
c
,
м/мин
S
S1.0.U.AN
Жаропрочные сплавы
200 7 6
S1.0.U.AG 280 5 4
S2.0.Z.AN Сплавы на основе никеля 250 7 6
S2.0.Z.AG 350 2 2
S2.0.Z.UT 275 5 4
S2.0.C.NS 320 5 4
S3.0.Z.AN Сплавы на основе кобальта 200 5 4
S3.0.Z.AG 300 2 2
S3.0.C.NS 320 5 4
T200-SD
ULDR 1.5 2
ISO MC Обрабатываемый материал HB v
c
, фут/мин
S
S1.0.U.AN Жаропрочные сплавы 200 23 20
S1.0.U.AG 280 17 14
S2.0.Z.AN Сплавы на основе никеля 250 23 20
S2.0.Z.AG 350 7 7
S2.0.Z.UT 275 17 14
S2.0.C.NS 320 17 14
S3.0.Z.AN Сплавы на основе кобальта 200 17 14
S3.0.Z.AG 300 7 7
S3.0.C.NS 320 17 14
Оптимизированная серия метчиков CoroTap
Метрические значения
Дюймовое исполнение
T200-SM
ULDR 1.5 2
ISO MC Обрабатываемый материал HB v
c
, м/мин
S
S4.1.Z.UT
Сплавы на основе титана
200 7 6
S4.2.Z.AN 320 7 6
S4.3.Z.AN 330 5 4
S4.3.Z.AG 375 5 4
S4.4.Z.AN 330 5 4
S4.4.Z.AG 410 5 4
T200-SM
ULDR 1.5 2
ISO MC Обрабатываемый материал HB v
c
(фут/мин)
S
S4.1.Z.UT
Сплавы на основе титана
200 23 20
S4.2.Z.AN 320 23 20
S4.3.Z.AN 330 17 14
S4.3.Z.AG 375 17 14
S4.4.Z.AN 330 17 14
S4.4.Z.AG 410 17 14
C 184
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Режимы резания
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Оптимизированные
CoroTap™ 300
Метрические значения
E314
E316
E864
E865
E884
E885
EX03P
EX03PA
EX13P
EX13PA
EX23PA
EX33PA
EX09P
EX29PA
EX39PA
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
,
м/мин v
c
,
м/мин v
c
,
м/мин
P
P1.1.Z.HT
Нелегированная сталь
639 190 - - - 494034554538
P1.2.Z.AN 639 190 - - - 49 40 34 55 45 38
P1.2.Z.HT 708 210 - - - 37 30 26 49 40 34
P1.3.Z.AN 639 190 - - - 49 40 34 55 45 38
P1.3.Z.HT 1013300211715242017373026
P1.5.C.UT 503 150 - - - 49 40 34 55 45 38
P2.1.Z.AN
Низколегированная сталь
591 175 - - - 494034554538
P2.2.Z.AN 811 240 - - - 37 30 26 49 40 34
P2.3.Z.AN 867 260211715242017373026
P2.5.Z.HT.1 961 285211715242017373026
P2.6.C.UT 674 200 - - - 37 30 26 49 40 34
P3.0.Z.AN
Высоколегированная сталь
674 200 - - - 373026494034
P3.0.Z.HT.1 1282 380 13 11 9 - - - - - -
P3.1.Z.AN 839 250 - - - 37 30 26 49 40 34
P5.0.Z.HT.1
Ферритная/мартенситная нержавеющая сталь
1114 330 - - - 37 30 26 49 40 34
E047
E404
E862
E882
E883
E048
E346
E347
E362
E363
E095
E069
E079
E736
E738
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 1.5 2 3 1.5
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
,
м/мин v
c
,
м/мин v
c
,
м/мин v
c
,
м/мин v
c
,
м/мин
P
P1.3.Z.HT
Нелегированная сталь
1013 300 12 10 9 16 13 11 12 10 12 10 9 -
P2.3.Z.AN
Низколегированная сталь
867 260 12 10 9 16 13 11 12 10 12 10 9 -
P2.5.Z.HT.1 1114 285 12 10 9 16 13 11 12 10 12 10 9 -
P3.0.Z.HT.1
Высоколегированная сталь
12823806541311965654 -
P5.0.Z.PH
Ферритная/мартенситная нержавеющая сталь
111433065476565543 4
M
M1.0.C.UT
Аустенитная нержавеющая сталь
6742009761210997765 4
M1.0.Z.AQ 674 200 9 7 6 12 10 9 9 7 7 6 5 4
M1.0.Z.PH 1013 300 6 5 4 7 6 5 6 5 - - - -
M2.0.C.AQ
Супер аустенитная нержавеющая сталь
6742009761210997765 4
M2.0.Z.AQ 674 200 9 7 6 12 10 9 9 7 7 6 5 4
M3.1.Z.AQ
Дуплексная нержавеющая сталь
77823065476565543 4
M3.2.Z.AQ 86726065476565543 4
M3.1.C.AQ 77823065476565543 4
M3.2.C.AQ 86726065476565543 4
C 185
Режимы резания
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Оптимизированные
CoroTap™ 300
Метрические значения
Метрические значения
T105 T106
ULDR(xTD) 1.5 2 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
,
м/мин v
c
,
м/мин
K
K1.1.C.NS
Ковкий чугун
674 200 31 25 31 25 21
K2.1.C.UT
Серый чугун
602 180 49 40 49 40 34
K2.2.C.UT 825 245 18 15 18 15 13
K2.3.C.UT 591 175 31 25 31 25 21
K3.1.C.UT
Чугун с шаровидным графитом
518 155 31 25 31 25 21
K3.2.C.UT 727 215 31 25 31 25 21
K3.3.C.UT 885 265 31 25 31 25 21
K3.5.C.UT 639 190 31 25 31 25 21
K5.1.C.NS
Отпущенный ковкий чугун
10133001815181513
E354
E355
E866
E886
E887
E450
E451
E360
E361
E367
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
,
м/мин v
c
,
м/мин v
c
,
м/мин
N
N1.2.Z.UT
Алюминиевые сплавы
- 60 433530554538433530
N1.2.Z.AG - 100433530554538433530
N1.3.C.UT - 75 43 35 30 55 45 38 43 35 30
N1.3.C.AG - 90 24 20 17 37 30 26 24 20 17
N1.4.C.NS - 130181513242017 - - -
N3.3.U.UT
Медь и медные сплавы
- 110 37 30 26 55 45 38 - - -
N3.1.U.UT - 100151210221815151210
CoroTap™ 400
E313
ULDR(xTD) 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
,
м/мин
N
N1.2.Z.UT
Алюминиевые сплавы
-60675547
N1.2.Z.AG - 100 67 55 47
N1.3.C.UT - 75 67 55 47
N1.3.C.AG - 90 49 40 34
N3.1.U.UT
Медь и медные сплавы
- 100 31 25 21
C 186
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Режимы резания
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Оптимизированные
CoroTap™ 300
Метрические значения
Дюймовое исполнение
T300-SD
ULDR 1.5
ISO MC Обрабатываемый материал HB v
c
,
м/мин
S
S1.0.U.AN
Жаропрочные сплавы
200 7
S1.0.U.AG 280 5
S2.0.Z.AN
Сплавы на основе никеля
250 5
S2.0.Z.AG 350 3
S2.0.Z.UT 275 5
S2.0.C.NS 320 3
T300-SD
ULDR 1.5
ISO MC Обрабатываемый материал HB v
c
(фут/мин)
S
S1.0.U.AN
Жаропрочные сплавы
200 23
S1.0.U.AG 280 17
S2.0.Z.AN
Сплавы на основе никеля
250 17
S2.0.Z.AG 350 10
S2.0.Z.UT 275 17
S2.0.C.NS 320 10
Оптимизированная серия метчиков CoroTap
Метрические значения
Дюймовое исполнение
T300-SM
ULDR 1.5 2
ISO MC Обрабатываемый материал HB v
c
,
м/мин
S
S4.1.Z.UT
Сплавы на основе никеля
200 10 8
S4.2.Z.AN 320 6 5
S4.3.Z.AN 330 6 5
S4.3.Z.AG 375 5 4
S4.4.Z.AN 330 5 4
S4.4.Z.AG 410 5 4
T300-SM
ULDR 1.5 2
ISO MC Обрабатываемый материал HB v
c
(фут/мин)
S
S4.1.Z.UT
Сплавы на основе титана
200 33 27
S4.2.Z.AN 320 20 17
S4.3.Z.AN 330 20 17
S4.3.Z.AG 375 17 14
S4.4.Z.AN 330 17 14
S4.4.Z.AG 410 17 14
C 187
Режимы резания
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Оптимизированные
CoroTap™ 300
Дюймовые значения
E314
E316
E864
E865
E884
E885
EX03P
EX03PA
EX13P
EX13PA
EX23PA
EX33PA
EX09P
EX29PA
EX39PA
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
, фут/мин v
c
, фут/мин v
c
, фут/мин
P
P1.1.Z.AN
Нелегированная сталь
428125---------
P1.1.Z.HT 639 190 - - - 161 131 112 181 148 126
P1.2.Z.AN 639 190 - - - 161 131 112 181 148 126
P1.2.Z.HT 708 210 - - - 120 98 84 161 131 112
P1.3.Z.AN 639 190 - - - 161 131 112 181 148 126
P1.3.Z.HT 1013 300 68 56 48 80 66 56 120 98 84
P1.5.C.UT 503 150 - - - 161 131 112 181 148 126
P2.1.Z.AN
Низколегированная сталь
591 175 - - - 161 131 112 181 148 126
P2.2.Z.AN 811 240 - - - 120 98 84 161 131 112
P2.3.Z.AN 867 260 68 56 48 80 66 56 120 98 84
P2.5.Z.HT.1 961 285 68 56 48 80 66 56 120 98 84
P2.6.C.UT 674 200 - - - 120 98 84 161 131 112
P3.0.Z.AN
Высоколегированная сталь
674 200 - - - 120 98 84 161 131 112
P3.0.Z.HT.1 1282 380 44 36 31 - - - - - -
P3.1.Z.AN 839 250 - - - 120 98 84 161 131 112
P5.0.Z.AN
Ферритная/мартенситная нержавеющая сталь
674200---------
P5.0.Z.PH 1114330---------
P5.0.Z.HT.1 1114 330 - - - 120 98 84 161 131 112
P5.0.C.UT 839 200 - - - - - - - - -
P5.0.C.HT 1114330---------
E047
E404
E862
E882
E883
E048
E346
E347
E362
E363
E095
E069
E079
E736
E738
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 1.5 2 3 1.5
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
, фут/мин v
c
, фут/мин
v
c
,
фут/мин v
c
, фут/мин
v
c
,
фут/мин
P
P1.3.Z.HT
Нелегированная сталь
1013300403328524336403340 3328 -
P2.3.Z.AN
Низколегированная сталь
867 260 40 33 28 52 43 36 40 33 40 33 28 -
P2.5.Z.HT.1 1114 285 40 33 28 52 43 36 40 33 40 33 28 -
P3.0.Z.HT.1
Высоколегированная сталь
1282380201614443631201620 1614 -
P5.0.Z.PH
Ферритная/мартенситная нержавеющая сталь
1114330201614242017201616 1311 12
M
M1.0.C.UT
Аустенитная нержавеющая сталь
674 200 28 23 20 40 33 28 28 23 24 20 17 12
M1.0.Z.AQ 674 200282320403328282324 2017 12
M1.0.Z.PH 10133002016142420172016 - -- -
M2.0.C.AQ
Супер аустенитная нержавеющая сталь
674 200 28 23 20 40 33 28 28 23 24 20 17 12
M2.0.Z.AQ 674 200282320403328282324 2017 12
M3.1.Z.AQ
Дуплексная нержавеющая сталь
778 230 20 16 14 24 20 17 20 16 16 13 11 12
M3.2.Z.AQ 867 260201614242017201616 1311 12
M3.1.C.AQ 778 230201614242017201616 1311 12
M3.2.C.AQ 867 260201614242017201616 1311 12
C 188
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Режимы резания
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Оптимизированные
CoroTap™ 300
Дюймовые значения
Дюймовые значения
T105 T106
ULDR(xTD) 1.5 2 1,5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB
v
c
,
фут/мин
v
c
,
фут/мин
K
K1.1.C.NS
Ковкий чугун
674 200 100 82 100 82 70
K2.1.C.UT
Серый чугун
602 180 161 131 161 131 112
K2.2.C.UT 825 2456049604942
K2.3.C.UT 591 175 100 82 100 82 70
K3.1.C.UT Чугун с шаровидным графитом 518 155 100 82 100 82 70
K3.2.C.UT 727 215 100 82 100 82 70
K3.3.C.UT 885 265 100 82 100 82 70
K3.5.C.UT 639 190 100 82 100 82 70
K5.1.C.NS Отпущенный ковкий чугун 10133006049604942
E354
E355
E866
E886
E887
E450
E451
E360
E361
E367
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
, фут/мин v
c
, фут/мин v
c
, фут/мин
N
N1.2.Z.UT
Алюминиевые сплавы
- 60 140 115 98 181 148 126 140 115 98
N1.2.Z.AG - 100 140 115 98 181 148 126 140 115 98
N1.3.C.UT - 75 140 115 98 181 148 126 140 115 98
N1.3.C.AG - 90 80 66 56 120 98 84 80 66 56
N1.4.C.NS - 130604942806656 - - -
N3.3.U.UT
Медь и медные сплавы
- 110 120 98 84 181 148 126 - - -
N3.1.U.UT - 100483934725951483934
CoroTap™ 400
E313
ULDR(xTD) 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
, фут/мин
N
N1.2.Z.UT
Алюминиевые сплавы
- 60 221 180 154
N1.2.Z.AG - 100 221 180 154
N1.3.C.UT - 75 221 180 154
N1.3.C.AG - 90 161 131 112
N3.1.U.UT
Медь и медные сплавы
- 100 100 82 70
C 189
Режимы резания
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Оптимизированные
CoroTap™ 400
Метрические значения
Дюймовые значения
E313
E080
ULDR(xTD) 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
,
м/мин
N
N1.2.Z.UT
Алюминиевые сплавы
-60675547
N1.2.Z.AG - 100 67 55 47
N1.3.C.UT - 75 67 55 47
N1.3.C.AG - 90 49 40 34
N3.1.U.UT
Медь и медные сплавы
- 100 31 25 21
E313
E080
ULDR(xTD) 1.5 2 3
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
, фут/мин
N
N1.2.Z.UT
Алюминиевые сплавы
- 60 221 180 154
N1.2.Z.AG - 100 221 180 154
N1.3.C.UT - 75 221 180 154
N1.3.C.AG - 90 161 131 112
N3.1.U.UT
Медь и медные сплавы
- 100 100 82 70
C 190
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Режимы резания
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Режимы резания
CoroTap - Оптимизированные
CoroTap™ 400
Оптимизированная серия метчиков CoroTap
Метрические значения
Дюймовые значения
T400-PM
ULDR (xTD) 1.5 2.0 3.0
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
, м/мин
P
P1.1.Z.AN
Нелегированная сталь
428 125 40 33 28
P1.1.Z.HT 639 190 36 30 26
P1.2.Z.AN 639 190 33 27 23
P1.2.Z.HT 708 210 29 24 21
P1.3.Z.AN 639 190 33 27 23
P1.3.Z.HT 1013 300 15 12 10
P2.1.Z.AN
Низколегированная сталь
591 175 33 27 23
P2.2.Z.AN 811 240 29 24 21
P2.3.Z.AN 867 260 15 12 10
P2.5.Z.HT.1 961 285 15 12 10
P3.0.Z.AN Высоколегированная сталь 674 200 29 24 21
P3.1.Z.AN 839 250 29 24 21
P1.5.C.UT
Сталь (отливки)
503 150 33 27 23
P2.6.C.UT 674 200 29 24 21
P1.5.C.UT Ферритная/мартенситная
нержавеющая сталь
1114 330 29 24 21
P2.6.C.UT 1114 330 8 6 5
T400-PM
ULDR (xTD) 1.5 2.0 3.0
ISO Код MC Обрабатываемый материал Н/мм
2
HB
v
c
, фут/мин
P
P1.1.Z.AN
Нелегированная сталь
428 125 132 108 93
P1.1.Z.HT 639 190 120 99 84
P1.2.Z.AN 639 190 108 89 76
P1.2.Z.HT 708 210 96 78 68
P1.3.Z.AN 639 190 108 89 76
P1.3.Z.HT 1013 300 48 40 34
P2.1.Z.AN
Низколегированная сталь
591 175 108 89 76
P2.2.Z.AN 811 240 96 78 68
P2.3.Z.AN 867 260 48 40 34
P2.5.Z.HT.1 961 285 48 40 34
P3.0.Z.AN Высоколегированная сталь 674 200 96 78 68
P3.1.Z.AN 839 250 96 78 68
P1.5.C.UT
Сталь (отливки)
503 150 108 89 76
P2.6.C.UT 674 200 96 78 68
P1.5.C.UT Ферритная/мартенситная
нержавеющая сталь
1114 330 96 78 68
P2.6.C.UT 1114 330 24 20 17
R
U
S
Развёртывание
Универсальные решения
Полный ассортимент высокопроизводительных инструментов,
гарантирующих высокую гибкость и экономичность
технологического процесса.
Оптимизированные решения
Уникальная линейка специализированных инструментов для
определённых областей применения, отличающихся высокой
эффективностью, ресурсом и надёжностью.
Инженерные решения
Инструменты Tailor Made и специальные инструменты,
разработанные по индивидуальному запросу.
D 2
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е
CoroReamer
®
435
CoroReamer
®
830
CoroReamer
®
835
D 3
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е
Универсальные решения
CoroReamer™ 435
D5
Для обработки различных материалов D6-D9
Оптимизированные решения
CoroReamer™ 835
D10
Для обработки стали D11-D12
Для обработки нержавеющей стали D14-D15
CoroReamer™ 830
D16
Твердосплавная головка D17
Адаптер D18
Инженерные решения
D19
D 4
РАЗВЁРТЫВАНИЕ
Обзор инструмента
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Обзор инструмента
Универсальные
решения Оптимизированные решения
435 835 830
Твердосплавная развёртка Твердосплавная развёртка Инструмент со сменными
головками
DC мм 3.97-20.00 3.97-20.00 10.00-31.75
DC дюйм .156-.787 .156-.787 .394-1.250
Области применения по
ISO
Точность отверстия
(TCHA) H7 H7 H7
Допуск на режущий
диаметр (TCDC) m5 m5 m5
Внутренний подвод СОЖ
Наружный подвод СОЖ
Стр. D6-D9 D11-D15 D17
P
P
P
D 5
Универсальные решения
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Унив ерсал ьные решения
CoroReamer™ 435
Универсальная высокопроизводительная развёртка для обработки широкого диапазона материалов
Области применения по ISO:
P
Сквозное
отверстие Глухое
отверстие
Универсальные
инструменты предназначены для обеспечения
высокой производительности и надёжности при обработке деталей
различных размеров и форм из разнообразных материалов, что
позволяет максимально эффективно использовать станок.
www.sandvik.coromant.com/cororeamer435
E8
Преимущества и особенности
-Высокая производительность благодаря высоким
режимам резания
-Высокие стойкость и эффективность экономят время
и затраты
-Превосходное качество обработанной поверхности
детали
-Концентричность, обеспечивающая высокую
стойкость инструмента и размерную точность
-Высокая жёсткость благодаря цельному
твердосплавному корпусу
-Внутренний подвод СОЖ для улучшения эвакуации
стружки и снижения износа
Развёртки с предельно неравномерным расположением зубьев
Предельно неравномерное расположение зубьев предполагает различный
угловой шаг для всех зубьев. При этом распределении шага ни один зуб не
располагается диаметрально противоположно другому, благодаря чему
развертка формирует отверстия с лучшей круглостью.
D 6
РАЗВЁРТЫВАНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Универсальные решения
Цельные твердосплавные развёртки CoroReamer™ 435
Для обработки различных материалов
Для обработки глухих отверстий
CNSC 1
CXSC 1
SUBSTRATE HF
COATING БЕЗ ПОКРЫТИЯ
P K N
Размеры, мм, дюйм
DC DC" LU LU" CZC
MS
Код заказа
H10F
H10F
H10F
DCON DCON" OAL OAL" LCF LCF" L L" LF LF" APMX APMX" PHD PHD" BSG
3.97 .156 39.00 1.535 6
435.B-0397-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
3.98 .157 39.00 1.535 6
435.B-0398-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
3.99 .157 39.00 1.535 6
435.B-0399-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.00 .157 39.00 1.535 6
435.B-0400-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.01 .158 39.00 1.535 6
435.B-0401-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.02 .158 39.00 1.535 6
435.B-0402-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.03 .159 39.00 1.535 6
435.B-0403-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.39 2.929 0.3 .012 3.80 .150 COROMANT
4.50 .177 39.00 1.535 6
435.B-0450-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.32 2.926 0.3 .012 4.30 .169 COROMANT
4.97 .196 39.00 1.535 6
435.B-0497-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
4.98 .196 39.00 1.535 6
435.B-0498-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
4.99 .196 39.00 1.535 6
435.B-0499-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.00 .197 39.00 1.535 6
435.B-0500-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.01 .197 39.00 1.535 6
435.B-0501-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.02 .198 39.00 1.535 6
435.B-0502-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.03 .198 39.00 1.535 6
435.B-0503-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.24 2.923 0.3 .012 4.80 .189 COROMANT
5.50 .217 39.00 1.535 6
435.B-0550-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.17 2.920 0.3 .012 5.30 .209 COROMANT
5.97 .235 39.00 1.535 6
435.B-0597-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
5.98 .235 39.00 1.535 6
435.B-0598-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
5.99 .236 39.00 1.535 6
435.B-0599-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.00 .236 39.00 1.535 6
435.B-0600-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.01 .237 39.00 1.535 6
435.B-0601-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.02 .237 39.00 1.535 6
435.B-0602-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.03 .237 39.00 1.535 6
435.B-0603-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.09 2.917 0.3 .012 5.80 .228 COROMANT
6.50 .256 64.00 2.520 8
435.B-0650-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 99.02 3.898 0.3 .012 6.30 .248 COROMANT
7.00 .276 64.00 2.520 8
435.B-0700-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.95 3.896 0.3 .012 6.80 .268 COROMANT
7.50 .295 64.00 2.520 8
435.B-0750-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.87 3.893 0.3 .012 7.30 .287 COROMANT
7.97 .314 64.00 2.520 8
435.B-0797-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
7.98 .314 64.00 2.520 8
435.B-0798-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
7.99 .315 64.00 2.520 8
435.B-0799-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.00 .315 64.00 2.520 8
435.B-0800-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.01 .315 64.00 2.520 8
435.B-0801-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.02 .316 64.00 2.520 8
435.B-0802-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.79 3.889 0.3 .012 7.80 .307 COROMANT
8.03 .316 64.00 2.520 8
435.B-0803-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.79 3.889 0.3 .012 7.80 .307 COROMANT
8.50 .335 60.00 2.362 10
435.B-0850-A1-XF
✩✩✩
10.00 .394 100.00 3.937 26.00 1.024 20.00 .787 98.72 3.887 0.3 .012 8.30 .327 COROMANT
9.00 .354 60.00 2.362 10
435.B-0900-A1-XF
✩✩✩
10.00 .394 100.00 3.937 26.00 1.024 20.00 .787 98.65 3.884 0.3 .012 8.80 .346 COROMANT
9.50 .374 80.00 3.150 10
435.B-0950-A1-XF
✩✩✩
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.57 4.668 0.3 .012 9.30 .366 COROMANT
9.97 .393 80.00 3.150 10
435.B-0997-A1-XF
✩✩✩
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
9.98 .393 80.00 3.150 10
435.B-0998-A1-XF
✩✩✩
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
9.99 .393 80.00 3.150 10
435.B-0999-A1-XF
✩✩✩
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.00 .394 80.00 3.150 10
435.B-1000-A1-XF
✩✩✩
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.01 .394 80.00 3.150 10
435.B-1001-A1-XF
✩✩✩
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.02 .394 80.00 3.150 10
435.B-1002-A1-XF
✩✩✩
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.49 4.665 0.3 .012 9.80 .386 COROMANT
10.03 .395 80.00 3.150 10
435.B-1003-A1-XF
✩✩✩
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.49 4.665 0.3 .012 9.80 .386 COROMANT
10.50 .413 75.00 2.953 12
435.B-1050-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.42 4.662 0.3 .012 10.30 .406 COROMANT
11.00 .433 75.00 2.953 12
435.B-1100-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.35 4.659 0.3 .012 10.80 .425 COROMANT
11.50 .453 75.00 2.953 12
435.B-1150-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.27 4.656 0.3 .012 11.30 .445 COROMANT
11.97 .471 75.00 2.953 12
435.B-1197-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
11.98 .472 75.00 2.953 12
435.B-1198-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
11.99 .472 75.00 2.953 12
435.B-1199-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.00 .472 75.00 2.953 12
435.B-1200-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
Стандартная развёртка обеспечивает допуск обрабатываемого отверстия H7.
Точность диаметра развёртки обеспечивается до сотых долей миллиметра с верхним пределом допуска +0.004 мм.
D20 E3 E22 E8
D 7
Универсальные решения
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Унив ерсал ьные решения
Цельные твердосплавные развёртки CoroReamer™ 435
Для обработки различных материалов
Для обработки глухих отверстий
CNSC 1
CXSC 1
SUBSTRATE HF
COATING БЕЗ ПОКРЫТИЯ
P K N
Размеры, мм, дюйм
DC DC" LU LU" CZC
MS
Код заказа
H10F
H10F
H10F
DCON DCON" OAL OAL" LCF LCF" L L" LF LF" APMX APMX" PHD PHD" BSG
12.01 .473 75.00 2.953 12
435.B-1201-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.02 .473 75.00 2.953 12
435.B-1202-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.19 4.653 0.3 .012 11.80 .465 COROMANT
12.03 .474 75.00 2.953 12
435.B-1203-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.19 4.653 0.3 .012 11.80 .465 COROMANT
13.00 .512 85.00 3.346 14
435.B-1300-A1-XF
✩✩✩
14.00 .551 130.00 5.118 28.60 1.126 22.00 .866 128.05 5.041 0.3 .012 12.80 .504 COROMANT
14.00 .551 85.00 3.346 14
435.B-1400-A1-XF
✩✩✩
14.00 .551 130.00 5.118 28.60 1.126 22.00 .866 127.90 5.035 0.3 .012 13.80 .543 COROMANT
15.00 .591 82.00 3.228 16
435.B-1500-A1-XF
✩✩✩
16.00 .630 130.00 5.118 28.60 1.126 22.00 .866 127.75 5.030 0.3 .012 14.80 .583 COROMANT
16.00 .630
102.00
4.016 16
435.B-1600-A1-XF
✩✩✩
16.00 .630 150.00 5.906 32.50 1.280 25.00 .984 147.60 5.811 0.3 .012 15.80 .622 COROMANT
17.00 .669
102.00
4.016 18
435.B-1700-A1-XF
✩✩✩
18.00 .709 150.00 5.906 32.50 1.280 25.00 .984 147.45 5.805 0.3 .012 16.80 .661 COROMANT
18.00 .709
102.00
4.016 18
435.B-1800-A1-XF
✩✩✩
18.00 .709 150.00 5.906 32.50 1.280 25.00 .984 147.30 5.799 0.3 .012 17.80 .701 COROMANT
19.00 .748
100.00
3.937 20
435.B-1900-A1-XF
✩✩✩
20.00 .787 150.00 5.906 32.50 1.280 25.00 .984 147.14 5.793 0.3 .012 18.80 .740 COROMANT
20.00 .787
100.00
3.937 20
435.B-2000-A1-XF
✩✩✩
20.00 .787 150.00 5.906 32.50 1.280 25.00 .984 146.99 5.787 0.3 .012 19.80 .780 COROMANT
Стандартная развёртка обеспечивает допуск обрабатываемого отверстия H7.
Точность диаметра развёртки обеспечивается до сотых долей миллиметра с верхним пределом допуска +0.004 мм.
D20 E3 E22 E8
D 8
РАЗВЁРТЫВАНИЕ
Универсальные решения
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Универсальные решения
Цельные твердосплавные развёртки CoroReamer™ 435
Для обработки различных материалов
Для обработки сквозных отверстий
FHA 10°
CNSC 1
CXSC 2
SUBSTRATE HF
COATING БЕЗ ПОКРЫТИЯ
P K N
Размеры, мм, дюйм
DC DC" LU LU" CZC
MS
Код заказа
H10F
H10F
H10F
DCON DCON" OAL OAL" LCF LCF" L L" LF LF" APMX APMX" PHD PHD" BSG
3.97 .156 39.00 1.535 6
435.T-0397-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
3.98 .157 39.00 1.535 6
435.T-0398-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
3.99 .157 39.00 1.535 6
435.T-0399-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.00 .157 39.00 1.535 6
435.T-0400-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.01 .158 39.00 1.535 6
435.T-0401-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.02 .158 39.00 1.535 6
435.T-0402-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.03 .159 39.00 1.535 6
435.T-0403-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.39 2.929 0.3 .012 3.80 .150 COROMANT
4.50 .177 39.00 1.535 6
435.T-0450-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.32 2.926 0.3 .012 4.30 .169 COROMANT
4.97 .196 39.00 1.535 6
435.T-0497-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
4.98 .196 39.00 1.535 6
435.T-0498-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
4.99 .196 39.00 1.535 6
435.T-0499-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.00 .197 39.00 1.535 6
435.T-0500-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.01 .197 39.00 1.535 6
435.T-0501-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.02 .198 39.00 1.535 6
435.T-0502-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.03 .198 39.00 1.535 6
435.T-0503-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.24 2.923 0.3 .012 4.80 .189 COROMANT
5.50 .217 39.00 1.535 6
435.T-0550-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.17 2.920 0.3 .012 5.30 .209 COROMANT
5.97 .235 39.00 1.535 6
435.T-0597-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
5.98 .235 39.00 1.535 6
435.T-0598-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
5.99 .236 39.00 1.535 6
435.T-0599-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.00 .236 39.00 1.535 6
435.T-0600-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.01 .237 39.00 1.535 6
435.T-0601-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.02 .237 39.00 1.535 6
435.T-0602-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.03 .237 39.00 1.535 6
435.T-0603-A1-XF
✩✩✩
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.09 2.917 0.3 .012 5.80 .228 COROMANT
6.50 .256 64.00 2.520 8
435.T-0650-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 99.02 3.898 0.3 .012 6.30 .248 COROMANT
7.00 .276 64.00 2.520 8
435.T-0700-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.95 3.896 0.3 .012 6.80 .268 COROMANT
7.97 .314 64.00 2.520 8
435.T-0797-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
7.98 .314 64.00 2.520 8
435.T-0798-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
7.99 .315 64.00 2.520 8
435.T-0799-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.00 .315 64.00 2.520 8
435.T-0800-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.01 .315 64.00 2.520 8
435.T-0801-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.02 .316 64.00 2.520 8
435.T-0802-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.79 3.889 0.3 .012 7.80 .307 COROMANT
8.03 .316 64.00 2.520 8
435.T-0803-A1-XF
✩✩✩
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.79 3.889 0.3 .012 7.80 .307 COROMANT
8.50 .335 60.00 2.362 10
435.T-0850-A1-XF
✩✩✩
10.00 .394 100.00 3.937 26.00 1.024 20.00 .787 98.72 3.887 0.3 .012 8.30 .327 COROMANT
9.00 .354 60.00 2.362 10
435.T-0900-A1-XF
✩✩✩
10.00 .394 100.00 3.937 26.00 1.024 20.00 .787 98.65 3.884 0.3 .012 8.80 .346 COROMANT
9.50 .374 80.00 3.150 10
435.T-0950-A1-XF
✩✩✩
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.57 4.668 0.3 .012 9.30 .366 COROMANT
9.97 .393 80.00 3.150 10
435.T-0997-A1-XF
✩✩✩
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
9.98 .393 80.00 3.150 10
435.T-0998-A1-XF
✩✩✩
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
9.99 .393 80.00 3.150 10
435.T-0999-A1-XF
✩✩✩
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.00 .394 80.00 3.150 10
435.T-1000-A1-XF
✩✩✩
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.01 .394 80.00 3.150 10
435.T-1001-A1-XF
✩✩✩
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.02 .394 80.00 3.150 10
435.T-1002-A1-XF
✩✩✩
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.49 4.665 0.3 .012 9.80 .386 COROMANT
10.03 .395 80.00 3.150 10
435.T-1003-A1-XF
✩✩✩
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.49 4.665 0.3 .012 9.80 .386 COROMANT
10.50 .413 75.00 2.953 12
435.T-1050-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.42 4.662 0.3 .012 10.30 .406 COROMANT
11.00 .433 75.00 2.953 12
435.T-1100-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.35 4.659 0.3 .012 10.80 .425 COROMANT
11.50 .453 75.00 2.953 12
435.T-1150-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.27 4.656 0.3 .012 11.30 .445 COROMANT
11.97 .471 75.00 2.953 12
435.T-1197-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
11.98 .472 75.00 2.953 12
435.T-1198-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
11.99 .472 75.00 2.953 12
435.T-1199-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.00 .472 75.00 2.953 12
435.T-1200-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
Стандартная развёртка обеспечивает допуск обрабатываемого отверстия H7.
Точность диаметра развёртки обеспечивается до сотых долей миллиметра с верхним пределом допуска +0.004 мм.
D20 E3 E22 E8
D 9
Универсальные решения
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Унив ерсал ьные решения
Цельные твердосплавные развёртки CoroReamer™ 435
Для обработки различных материалов
Для обработки сквозных отверстий
FHA 10°
CNSC 1
CXSC 2
SUBSTRATE HF
COATING БЕЗ ПОКРЫТИЯ
P K N
Размеры, мм, дюйм
DC DC" LU LU" CZC
MS
Код заказа
H10F
H10F
H10F
DCON DCON" OAL OAL" LCF LCF" L L" LF LF" APMX APMX" PHD PHD" BSG
12.01 .473 75.00 2.953 12
435.T-1201-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.02 .473 75.00 2.953 12
435.T-1202-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.19 4.653 0.3 .012 11.80 .465 COROMANT
12.03 .474 75.00 2.953 12
435.T-1203-A1-XF
✩✩✩
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.19 4.653 0.3 .012 11.80 .465 COROMANT
13.00 .512 85.00 3.346 14
435.T-1300-A1-XF
✩✩✩
14.00 .551 130.00 5.118 28.60 1.126 22.00 .866 128.05 5.041 0.3 .012 12.80 .504 COROMANT
14.00 .551 85.00 3.346 14
435.T-1400-A1-XF
✩✩✩
14.00 .551 130.00 5.118 28.60 1.126 22.00 .866 127.90 5.035 0.3 .012 13.80 .543 COROMANT
15.00 .591 82.00 3.228 16
435.T-1500-A1-XF
✩✩✩
16.00 .630 130.00 5.118 28.60 1.126 22.00 .866 127.75 5.030 0.3 .012 14.80 .583 COROMANT
16.00 .630
102.00
4.016 16
435.T-1600-A1-XF
✩✩✩
16.00 .630 150.00 5.906 32.50 1.280 25.00 .984 147.60 5.811 0.3 .012 15.80 .622 COROMANT
17.00 .669
102.00
4.016 18
435.T-1700-A1-XF
✩✩✩
18.00 .709 150.00 5.906 32.50 1.280 25.00 .984 147.45 5.805 0.3 .012 16.80 .661 COROMANT
18.00 .709
102.00
4.016 18
435.T-1800-A1-XF
✩✩✩
18.00 .709 150.00 5.906 32.50 1.280 25.00 .984 147.30 5.799 0.3 .012 17.80 .701 COROMANT
19.00 .748
100.00
3.937 20
435.T-1900-A1-XF
✩✩✩
20.00 .787 150.00 5.906 32.50 1.280 25.00 .984 147.14 5.793 0.3 .012 18.80 .740 COROMANT
20.00 .787
100.00
3.937 20
435.T-2000-A1-XF
✩✩✩
20.00 .787 150.00 5.906 32.50 1.280 25.00 .984 146.99 5.787 0.3 .012 19.80 .780 COROMANT
Стандартная развёртка обеспечивает допуск обрабатываемого отверстия H7.
Точность диаметра развёртки обеспечивается до сотых долей миллиметра с верхним пределом допуска +0.004 мм.
D20 E3 E22 E8
D 10
РАЗВЁРТЫВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Оптимизированные решения
CoroReamer™ 835
Высокопроизводительная развёртка
Области применения по ISO:
P
www.sandvik.coromant.com/cororeamer835
E8
Преимущества и особенности
-Высокая производительность благодаря высоким режимам резания
-Высокие стойкость и эффективность экономят время и затраты
-Превосходное качество обработанной поверхности детали
-Концентричность, обеспечивающая высокую стойкость
инструмента и размерную точность
-Высокая жёсткость благодаря цельному твердосплавному корпусу
-Внутренний подвод СОЖ для улучшения эвакуации стружки и
снижения износа
-Мелкозернистый твёрдый сплав с высокой твёрдостью и
прочностью
-Развёртки с предельно неравномерным расположением зубьев
Область применения
-Для всех отраслей промышленности, например, общего
машиностроения, обработки пресс-форм и штампов,
автомобильной и энергетической отраслей
-Доступны исполнения со спиральными стружечными
канавками для обработки сквозных отверстий и с
прямыми стружечными канавками для обработки глухих
отверстий
-Обработка отверстий в наклонных поверхностях и
пересекающихся отверстий
-Рекомендуемое давление СОЖ 20 бар
Сквозное
отверстие
Глухое отверстие
Развёртки с предельно неравномерным
расположением зубьев
Предельно неравномерное расположение зубьев
предполагает различный угловой шаг для всех зубьев. При
этом распределении шага ни один зуб не располагается
диаметрально противоположно другому, благодаря чему
развертка формирует отверстия с лучшей круглостью.
D 11
Оптимизированные решения
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Оптимизированные решения
Цельные твердосплавные развёртки CoroReamer™ 835
Для обработки стали и чугуна
Для обработки глухих отверстий
CNSC 1
CXSC 1
SUBSTRATE
COATING
HC
PVD (Ti,Al)N
P K
Размеры, мм, дюйм
DC DC" LU LU" CZC
MS
Код заказа
1024
1024
DCON DCON" OAL OAL" LCF LCF" L L" LF LF" APMX APMX" PHD PHD" BSG
3.99 .157 39.00 1.535 6
835.B-0399-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.00 .157 39.00 1.535 6
835.B-0400-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.01 .158 39.00 1.535 6
835.B-0401-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.02 .158 39.00 1.535 6
835.B-0402-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.03 .159 39.00 1.535 6
835.B-0403-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.39 2.929 0.3 .012 3.80 .150 COROMANT
4.50 .177 39.00 1.535 6
835.B-0450-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.32 2.926 0.3 .012 4.30 .169 COROMANT
4.97 .196 39.00 1.535 6
835.B-0497-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
4.98 .196 39.00 1.535 6
835.B-0498-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
4.99 .196 39.00 1.535 6
835.B-0499-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.00 .197 39.00 1.535 6
835.B-0500-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.01 .197 39.00 1.535 6
835.B-0501-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.02 .198 39.00 1.535 6
835.B-0502-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.03 .198 39.00 1.535 6
835.B-0503-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.24 2.923 0.3 .012 4.80 .189 COROMANT
5.50 .217 39.00 1.535 6
835.B-0550-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.17 2.920 0.3 .012 5.30 .209 COROMANT
5.98 .235 39.00 1.535 6
835.B-0598-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
5.99 .236 39.00 1.535 6
835.B-0599-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.00 .236 39.00 1.535 6
835.B-0600-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.01 .237 39.00 1.535 6
835.B-0601-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.02 .237 39.00 1.535 6
835.B-0602-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.03 .237 39.00 1.535 6
835.B-0603-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.09 2.917 0.3 .012 5.80 .228 COROMANT
6.50 .256 64.00 2.520 8
835.B-0650-A1-PF
★ ★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 99.02 3.898 0.3 .012 6.30 .248 COROMANT
7.00 .276 64.00 2.520 8
835.B-0700-A1-PF
★★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.95 3.896 0.3 .012 6.80 .268 COROMANT
7.97 .314 64.00 2.520 8
835.B-0797-A1-PF
★ ★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
7.98 .314 64.00 2.520 8
835.B-0798-A1-PF
★★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
7.99 .315 64.00 2.520 8
835.B-0799-A1-PF
★ ★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.00 .315 64.00 2.520 8
835.B-0800-A1-PF
★★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.01 .315 64.00 2.520 8
835.B-0801-A1-PF
★ ★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.02 .316 64.00 2.520 8
835.B-0802-A1-PF
★★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.79 3.889 0.3 .012 7.80 .307 COROMANT
8.03 .316 64.00 2.520 8
835.B-0803-A1-PF
★ ★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.79 3.889 0.3 .012 7.80 .307 COROMANT
8.50 .335 60.00 2.362 10
835.B-0850-A1-PF
★★
10.00 .394 100.00 3.937 26.00 1.024 20.00 .787 98.72 3.887 0.3 .012 8.30 .327 COROMANT
9.00 .354 60.00 2.362 10
835.B-0900-A1-PF
★ ★
10.00 .394 100.00 3.937 26.00 1.024 20.00 .787 98.65 3.884 0.3 .012 8.80 .346 COROMANT
9.50 .374 80.00 3.150 10
835.B-0950-A1-PF
★★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.57 4.668 0.3 .012 9.30 .366 COROMANT
9.97 .393 80.00 3.150 10
835.B-0997-A1-PF
★ ★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
9.99 .393 80.00 3.150 10
835.B-0999-A1-PF
★★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.00 .394 80.00 3.150 10
835.B-1000-A1-PF
★ ★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.01 .394 80.00 3.150 10
835.B-1001-A1-PF
★★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.02 .394 80.00 3.150 10
835.B-1002-A1-PF
★ ★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.49 4.665 0.3 .012 9.80 .386 COROMANT
10.03 .395 80.00 3.150 10
835.B-1003-A1-PF
★★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.49 4.665 0.3 .012 9.80 .386 COROMANT
10.50 .413 75.00 2.953 12
835.B-1050-A1-PF
★ ★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.42 4.662 0.3 .012 10.30 .406 COROMANT
11.00 .433 75.00 2.953 12
835.B-1100-A1-PF
★★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.35 4.659 0.3 .012 10.80 .425 COROMANT
11.50 .453 75.00 2.953 12
835.B-1150-A1-PF
★ ★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.27 4.656 0.3 .012 11.30 .445 COROMANT
11.97 .471 75.00 2.953 12
835.B-1197-A1-PF
★★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
11.98 .472 75.00 2.953 12
835.B-1198-A1-PF
★ ★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
11.99 .472 75.00 2.953 12
835.B-1199-A1-PF
★★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.00 .472 75.00 2.953 12
835.B-1200-A1-PF
★ ★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.01 .473 75.00 2.953 12
835.B-1201-A1-PF
★★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.02 .473 75.00 2.953 12
835.B-1202-A1-PF
★ ★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.19 4.653 0.3 .012 11.80 .465 COROMANT
13.00 .512 85.00 3.346 14
835.B-1300-A1-PF
★★
14.00 .551 130.00 5.118 28.60 1.126 22.00 .866 128.05 5.041 0.3 .012 12.80 .504 COROMANT
14.00 .551 85.00 3.346 14
835.B-1400-A1-PF
★ ★
14.00 .551 130.00 5.118 28.60 1.126 22.00 .866 127.90 5.035 0.3 .012 13.80 .543 COROMANT
15.00 .591 82.00 3.228 16
835.B-1500-A1-PF
★★
16.00 .630 130.00 5.118 28.60 1.126 22.00 .866 127.75 5.030 0.3 .012 14.80 .583 COROMANT
16.00 .630
102.00
4.016 16
835.B-1600-A1-PF
★ ★
16.00 .630 150.00 5.906 32.50 1.280 25.00 .984 147.60 5.811 0.3 .012 15.80 .622 COROMANT
18.00 .709
102.00
4.016 18
835.B-1800-A1-PF
★★
18.00 .709 150.00 5.906 32.50 1.280 25.00 .984 147.30 5.799 0.3 .012 17.80 .701 COROMANT
19.00 .748
100.00
3.937 20
835.B-1900-A1-PF
★ ★
20.00 .787 150.00 5.906 32.50 1.280 25.00 .984 147.14 5.793 0.3 .012 18.80 .740 COROMANT
20.00 .787
100.00
3.937 20
835.B-2000-A1-PF
★★
20.00 .787 150.00 5.906 32.50 1.280 25.00 .984 146.99 5.787 0.3 .012 19.80 .780 COROMANT
Стандартная развёртка обеспечивает допуск обрабатываемого отверстия H7.
Точность диаметра развёртки обеспечивается до сотых долей миллиметра с верхним пределом допуска +0.004 мм.
D25 E3 E22 E8
D 12
РАЗВЁРТЫВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Оптимизированные решения
Цельные твердосплавные развёртки CoroReamer™ 835
Для обработки стали и чугуна
Для обработки сквозных отверстий
FHA 10°
CNSC 1
CXSC 2
SUBSTRATE HC
COATING PVD (Ti,Al)N
P K
Размеры, мм, дюйм
DC DC" LU LU" CZC
MS
Код заказа
1024
1024
DCON DCON" OAL OAL" LCF LCF" L L" LF LF" APMX APMX" PHD PHD" BSG
3.97 .156 39.00 1.535 6
835.T-0397-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
3.98 .157 39.00 1.535 6
835.T-0398-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
3.99 .157 39.00 1.535 6
835.T-0399-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.00 .157 39.00 1.535 6
835.T-0400-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.01 .158 39.00 1.535 6
835.T-0401-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.02 .158 39.00 1.535 6
835.T-0402-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.50 .177 39.00 1.535 6
835.T-0450-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.32 2.926 0.3 .012 4.30 .169 COROMANT
4.99 .196 39.00 1.535 6
835.T-0499-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.00 .197 39.00 1.535 6
835.T-0500-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.01 .197 39.00 1.535 6
835.T-0501-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.03 .198 39.00 1.535 6
835.T-0503-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.24 2.923 0.3 .012 4.80 .189 COROMANT
5.50 .217 39.00 1.535 6
835.T-0550-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.17 2.920 0.3 .012 5.30 .209 COROMANT
5.98 .235 39.00 1.535 6
835.T-0598-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.00 .236 39.00 1.535 6
835.T-0600-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.01 .237 39.00 1.535 6
835.T-0601-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.02 .237 39.00 1.535 6
835.T-0602-A1-PF
★★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.03 .237 39.00 1.535 6
835.T-0603-A1-PF
★ ★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.09 2.917 0.3 .012 5.80 .228 COROMANT
6.50 .256 64.00 2.520 8
835.T-0650-A1-PF
★★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 99.02 3.898 0.3 .012 6.30 .248 COROMANT
7.00 .276 64.00 2.520 8
835.T-0700-A1-PF
★ ★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.95 3.896 0.3 .012 6.80 .268 COROMANT
7.50 .295 64.00 2.520 8
835.T-0750-A1-PF
★★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.87 3.893 0.3 .012 7.30 .287 COROMANT
7.97 .314 64.00 2.520 8
835.T-0797-A1-PF
★ ★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
7.98 .314 64.00 2.520 8
835.T-0798-A1-PF
★★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.00 .315 64.00 2.520 8
835.T-0800-A1-PF
★ ★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.01 .315 64.00 2.520 8
835.T-0801-A1-PF
★★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.02 .316 64.00 2.520 8
835.T-0802-A1-PF
★ ★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.79 3.889 0.3 .012 7.80 .307 COROMANT
8.03 .316 64.00 2.520 8
835.T-0803-A1-PF
★★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.79 3.889 0.3 .012 7.80 .307 COROMANT
9.00 .354 60.00 2.362 10
835.T-0900-A1-PF
★ ★
10.00 .394 100.00 3.937 26.00 1.024 20.00 .787 98.65 3.884 0.3 .012 8.80 .346 COROMANT
9.50 .374 80.00 3.150 10
835.T-0950-A1-PF
★★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.57 4.668 0.3 .012 9.30 .366 COROMANT
9.97 .393 80.00 3.150 10
835.T-0997-A1-PF
★ ★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
9.99 .393 80.00 3.150 10
835.T-0999-A1-PF
★★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.00 .394 80.00 3.150 10
835.T-1000-A1-PF
★ ★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.01 .394 80.00 3.150 10
835.T-1001-A1-PF
★★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.02 .394 80.00 3.150 10
835.T-1002-A1-PF
★ ★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.49 4.665 0.3 .012 9.80 .386 COROMANT
10.50 .413 75.00 2.953 12
835.T-1050-A1-PF
★★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.42 4.662 0.3 .012 10.30 .406 COROMANT
11.00 .433 75.00 2.953 12
835.T-1100-A1-PF
★ ★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.35 4.659 0.3 .012 10.80 .425 COROMANT
11.98 .472 75.00 2.953 12
835.T-1198-A1-PF
★★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.00 .472 75.00 2.953 12
835.T-1200-A1-PF
★ ★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.01 .473 75.00 2.953 12
835.T-1201-A1-PF
★★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.02 .473 75.00 2.953 12
835.T-1202-A1-PF
★ ★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.19 4.653 0.3 .012 11.80 .465 COROMANT
12.03 .474 75.00 2.953 12
835.T-1203-A1-PF
★★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.19 4.653 0.3 .012 11.80 .465 COROMANT
13.00 .512 85.00 3.346 14
835.T-1300-A1-PF
★ ★
14.00 .551 130.00 5.118 28.60 1.126 22.00 .866 128.05 5.041 0.3 .012 12.80 .504 COROMANT
14.00 .551 85.00 3.346 14
835.T-1400-A1-PF
★★
14.00 .551 130.00 5.118 28.60 1.126 22.00 .866 127.90 5.035 0.3 .012 13.80 .543 COROMANT
15.00 .591 82.00 3.228 16
835.T-1500-A1-PF
★ ★
16.00 .630 130.00 5.118 28.60 1.126 22.00 .866 127.75 5.030 0.3 .012 14.80 .583 COROMANT
16.00 .630
102.00
4.016 16
835.T-1600-A1-PF
★★
16.00 .630 150.00 5.906 32.50 1.280 25.00 .984 147.60 5.811 0.3 .012 15.80 .622 COROMANT
17.00 .669
102.00
4.016 18
835.T-1700-A1-PF
★ ★
18.00 .709 150.00 5.906 32.50 1.280 25.00 .984 147.45 5.805 0.3 .012 16.80 .661 COROMANT
18.00 .709
102.00
4.016 18
835.T-1800-A1-PF
★★
18.00 .709 150.00 5.906 32.50 1.280 25.00 .984 147.30 5.799 0.3 .012 17.80 .701 COROMANT
20.00 .787
100.00
3.937 20
835.T-2000-A1-PF
★ ★
20.00 .787 150.00 5.906 32.50 1.280 25.00 .984 146.99 5.787 0.3 .012 19.80 .780 COROMANT
Стандартная развёртка обеспечивает допуск обрабатываемого отверстия H7.
Точность диаметра развёртки обеспечивается до сотых долей миллиметра с верхним пределом допуска +0.004 мм.
D25 E3 E22 E8
D 13
Оптимизированные решения
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Оптимизированные решения
CoroReamer™ 835
Высокопроизводительная развёртка для обработки нержавеющей стали
Области применения по ISO:
www.sandvik.coromant.com/cororeamer835
E8
Преимущества и особенности
-Высокая производительность благодаря высоким режимам
резания
-Высокие стойкость и эффективность экономят время и затраты
-Превосходное качество обработанной поверхности детали
-Концентричность, обеспечивающая высокую стойкость
инструмента и размерную точность
-Высокая жёсткость благодаря цельному твердосплавному корпусу
-Внутренний подвод СОЖ для улучшения эвакуации стружки и
снижения износа
-Мелкозернистый твёрдый сплав с высокой твёрдостью и
прочностью
-Развёртки с предельно неравномерным расположением зубьев
Область применения
-Для всех отраслей промышленности, например, общего
машиностроения, обработки пресс-форм и штампов,
автомобильной и энергетической отраслей
-Доступны исполнения со спиральными стружечными
канавками для обработки сквозных отверстий и с
прямыми стружечными канавками для обработки глухих
отверстий
-Обработка отверстий в наклонных поверхностях и
пересекающихся отверстий
-Рекомендуемое давление СОЖ 20 бар
Сквозное
отверстие
Глухое отверстие
Развёртки с предельно неравномерным
расположением зубьев
Предельно неравномерное расположение зубьев
предполагает различный угловой шаг для всех зубьев. При
этом распределении шага ни один зуб не располагается
диаметрально противоположно другому, благодаря чему
развертка формирует отверстия с лучшей круглостью.
D 14
РАЗВЁРТЫВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Оптимизированные решения
Цельные твердосплавные развёртки CoroReamer™ 835
Для обработки нержавеющей стали
Для обработки глухих отверстий
CNSC 1
CXSC 1
SUBSTRATE HC
COATING PVD (Ti,Al)N
M
Размеры, мм, дюйм
DC DC" LU LU" CZC
MS
Код заказа
1024
DCON DCON" OAL OAL" LCF LCF" L L" LF LF" APMX APMX" PHD PHD" BSG
3.97 .156 39.00 1.535 6
835.B-0397-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.00 .157 39.00 1.535 6
835.B-0400-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.02 .158 39.00 1.535 6
835.B-0402-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.97 .196 39.00 1.535 6
835.B-0497-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.00 .197 39.00 1.535 6
835.B-0500-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.02 .198 39.00 1.535 6
835.B-0502-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.03 .198 39.00 1.535 6
835.B-0503-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.24 2.923 0.3 .012 4.80 .189 COROMANT
5.50 .217 39.00 1.535 6
835.B-0550-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.17 2.920 0.3 .012 5.30 .209 COROMANT
6.00 .236 39.00 1.535 6
835.B-0600-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.01 .237 39.00 1.535 6
835.B-0601-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.02 .237 39.00 1.535 6
835.B-0602-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.50 .256 64.00 2.520 8
835.B-0650-A1-MF
★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 99.02 3.898 0.3 .012 6.30 .248 COROMANT
7.00 .276 64.00 2.520 8
835.B-0700-A1-MF
★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.95 3.896 0.3 .012 6.80 .268 COROMANT
7.98 .314 64.00 2.520 8
835.B-0798-A1-MF
★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
7.99 .315 64.00 2.520 8
835.B-0799-A1-MF
★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.00 .315 64.00 2.520 8
835.B-0800-A1-MF
★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.01 .315 64.00 2.520 8
835.B-0801-A1-MF
★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.02 .316 64.00 2.520 8
835.B-0802-A1-MF
★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.79 3.889 0.3 .012 7.80 .307 COROMANT
8.03 .316 64.00 2.520 8
835.B-0803-A1-MF
★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.79 3.889 0.3 .012 7.80 .307 COROMANT
8.50 .335 60.00 2.362 10
835.B-0850-A1-MF
★
10.00 .394 100.00 3.937 26.00 1.024 20.00 .787 98.72 3.887 0.3 .012 8.30 .327 COROMANT
9.00 .354 60.00 2.362 10
835.B-0900-A1-MF
★
10.00 .394 100.00 3.937 26.00 1.024 20.00 .787 98.65 3.884 0.3 .012 8.80 .346 COROMANT
10.00 .394 80.00 3.150 10
835.B-1000-A1-MF
★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.02 .394 80.00 3.150 10
835.B-1002-A1-MF
★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.49 4.665 0.3 .012 9.80 .386 COROMANT
11.00 .433 75.00 2.953 12
835.B-1100-A1-MF
★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.35 4.659 0.3 .012 10.80 .425 COROMANT
11.50 .453 75.00 2.953 12
835.B-1150-A1-MF
★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.27 4.656 0.3 .012 11 .30 .445 COROMANT
12.00 .472 75.00 2.953 12
835.B-1200-A1-MF
★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.03 .474 75.00 2.953 12
835.B-1203-A1-MF
★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.19 4.653 0.3 .012 11 .80 .465 COROMANT
14.00 .551 85.00 3.346 14
835.B-1400-A1-MF
★
14.00 .551 130.00 5.118 28.60 1.126 22.00 .866 127.90 5.035 0.3 .012 13.80 .543 COROMANT
16.00 .630
102.00
4.016 16
835.B-1600-A1-MF
★
16.00 .630 150.00 5.906 32.50 1.280 25.00 .984 147.60 5.811 0.3 .012 15.80 .622 COROMANT
Стандартная развёртка обеспечивает допуск обрабатываемого отверстия H7.
Точность диаметра развёртки обеспечивается до сотых долей миллиметра с верхним пределом допуска +0.004 мм.
D28 E3 E22 E8
D 15
Оптимизированные решения
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Оптимизированные решения
Цельные твердосплавные развёртки CoroReamer™ 835
Для обработки нержавеющей стали
Для обработки сквозных отверстий
FHA 10°
CNSC 1
CXSC 2
SUBSTRATE HC
COATING PVD (Ti,Al)N
M
Размеры, мм, дюйм
DC DC" LU LU" CZC
MS
Код заказа
1024
DCON DCON" OAL OAL" LCF LCF" L L" LF LF" APMX APMX" PHD PHD" BSG
3.97 .156 39.00 1.535 6
835.T-0397-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
3.98 .157 39.00 1.535 6
835.T-0398-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
3.99 .157 39.00 1.535 6
835.T-0399-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.00 .157 39.00 1.535 6
835.T-0400-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.01 .158 39.00 1.535 6
835.T-0401-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.02 .158 39.00 1.535 6
835.T-0402-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.03 .159 39.00 1.535 6
835.T-0403-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.39 2.929 0.3 .012 3.80 .150 COROMANT
4.50 .177 39.00 1.535 6
835.T-0450-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.32 2.926 0.3 .012 4.30 .169 COROMANT
5.00 .197 39.00 1.535 6
835.T-0500-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.03 .198 39.00 1.535 6
835.T-0503-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.24 2.923 0.3 .012 4.80 .189 COROMANT
5.99 .236 39.00 1.535 6
835.T-0599-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.00 .236 39.00 1.535 6
835.T-0600-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.01 .237 39.00 1.535 6
835.T-0601-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.02 .237 39.00 1.535 6
835.T-0602-A1-MF
★
6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.50 .256 64.00 2.520 8
835.T-0650-A1-MF
★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 99.02 3.898 0.3 .012 6.30 .248 COROMANT
7.00 .276 64.00 2.520 8
835.T-0700-A1-MF
★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.95 3.896 0.3 .012 6.80 .268 COROMANT
7.50 .295 64.00 2.520 8
835.T-0750-A1-MF
★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.87 3.893 0.3 .012 7.30 .287 COROMANT
7.98 .314 64.00 2.520 8
835.T-0798-A1-MF
★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.00 .315 64.00 2.520 8
835.T-0800-A1-MF
★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.01 .315 64.00 2.520 8
835.T-0801-A1-MF
★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.02 .316 64.00 2.520 8
835.T-0802-A1-MF
★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.79 3.889 0.3 .012 7.80 .307 COROMANT
8.03 .316 64.00 2.520 8
835.T-0803-A1-MF
★
8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.79 3.889 0.3 .012 7.80 .307 COROMANT
8.50 .335 60.00 2.362 10
835.T-0850-A1-MF
★
10.00 .394 100.00 3.937 26.00 1.024 20.00 .787 98.72 3.887 0.3 .012 8.30 .327 COROMANT
9.00 .354 60.00 2.362 10
835.T-0900-A1-MF
★
10.00 .394 100.00 3.937 26.00 1.024 20.00 .787 98.65 3.884 0.3 .012 8.80 .346 COROMANT
9.50 .374 80.00 3.150 10
835.T-0950-A1-MF
★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.57 4.668 0.3 .012 9.30 .366 COROMANT
9.97 .393 80.00 3.150 10
835.T-0997-A1-MF
★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.00 .394 80.00 3.150 10
835.T-1000-A1-MF
★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.01 .394 80.00 3.150 10
835.T-1001-A1-MF
★
10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.50 .413 75.00 2.953 12
835.T-1050-A1-MF
★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.42 4.662 0.3 .012 10.30 .406 COROMANT
11.00 .433 75.00 2.953 12
835.T-1100-A1-MF
★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.35 4.659 0.3 .012 10.80 .425 COROMANT
12.00 .472 75.00 2.953 12
835.T-1200-A1-MF
★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11 .80 .465 COROMANT
12.02 .473 75.00 2.953 12
835.T-1202-A1-MF
★
12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.19 4.653 0.3 .012 11.80 .465 COROMANT
13.00 .512 85.00 3.346 14
835.T-1300-A1-MF
★
14.00 .551 130.00 5.118 28.60 1.126 22.00 .866 128.05 5.041 0.3 .012 12.80 .504 COROMANT
14.00 .551 85.00 3.346 14
835.T-1400-A1-MF
★
14.00 .551 130.00 5.118 28.60 1.126 22.00 .866 127.90 5.035 0.3 .012 13.80 .543 COROMANT
15.00 .591 82.00 3.228 16
835.T-1500-A1-MF
★
16.00 .630 130.00 5.118 28.60 1.126 22.00 .866 127.75 5.030 0.3 .012 14.80 .583 COROMANT
16.00 .630
102.00
4.016 16
835.T-1600-A1-MF
★
16.00 .630 150.00 5.906 32.50 1.280 25.00 .984 147.60 5.811 0.3 .012 15.80 .622 COROMANT
Стандартная развёртка обеспечивает допуск обрабатываемого отверстия H7.
Точность диаметра развёртки обеспечивается до сотых долей миллиметра с верхним пределом допуска +0.004 мм.
D28 E3 E22 E8
D 16
РАЗВЁРТЫВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Оптимизированные решения
CoroReamer™ 830
Инструмент со сменной головкой для обработки сквозных отверстий с большой
подачей
Области применения по ISO:
P
www.sandvik.coromant.com/cororeamer830
Преимущества и особенности
-Высокое качество поверхности и высокая надёжность
обработки
-Высокая минутная подача
-Быстрая и лёгкая смена головки с высокой
точностью < 3 мкм
-Эффективное удаление стружки за счёт направления
смазочно-охлаждающей жидкости на каждую кромку
-Точность отверстия: H7
-Напаянные металлокерамические режущие пластины
из сплава P10R
-Короткое и длинное исполнение хвостовика
-Смена головки
Область применения
-Для всех отраслей промышленности, например,
общего машиностроения, обработки пресс-форм и
штампов, автомобильной и энергетической отраслей
-Точность отверстия: H7
-Рекомендуемое давление СОЖ 20 бар
D 17
Оптимизированные решения
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Оптимизированные решения
Твердосплавные головки для развёрток CoroReamer™ 830
Для обработки стали и чугуна
Внутренний подвод СОЖ
Размеры, мм, дюйм
DC DC" CZC
MS
Код заказа
DCON DCON" OAL OAL" LCF LCF" L L" LF LF" APMX APMX" PHD PHD" BSG
19.00 .748 S12
830A-E06D1900H7S12
12.00 .472 25.85 1.018 10.83 .426 6.00 .236 14.50 .571 0.3 .012 18.80 .740 COROMANT
19.05 .750 S12
830A-E06D1905H7S12
12.00 .472 25.85 1.018 10.83 .426 6.00 .236 14.50 .571 0.3 .012 18.83 .741 COROMANT
20.00 .787 S12
830A-E06D2000H7S12
12.00 .472 25.85 1.018 10.83 .426 6.00 .236 14.50 .571 0.3 .012 19.80 .780 COROMANT
21.00 .827 S12
830A-E06D2100H7S12
12.00 .472 25.85 1.018 10.83 .426 6.00 .236 14.50 .571 0.3 .012 20.80 .819 COROMANT
22.00 .866 S14
830A-E06D2200H7S14
14.00 .551 27.85 1.096 13.05 .514 6.00 .236 15.50 .610 0.3 .012 21.80 .858 COROMANT
23.00 .906 S14
830A-E06D2300H7S14
14.00 .551 27.85 1.096 13.05 .514 6.00 .236 15.50 .610 0.3 .012 22.80 .898 COROMANT
24.00 .945 S16
830A-E06D2400H7S16
16.00 .630 29.85 1.175 13.05 .514 6.00 .236 16.00 .630 0.3 .012 23.80 .937 COROMANT
25.00 .984 S16
830A-E06D2500H7S16
16.00 .630 29.85 1.175 13.05 .514 6.00 .236 16.00 .630 0.3 .012 24.80 .976 COROMANT
25.40 1.000 S16
830A-E06D2540H7S16
16.00 .630 29.85 1.175 13.05 .514 6.00 .236 16.00 .630 0.3 .012 25.20 .992 COROMANT
26.00 1.024 S16
830A-E06D2600H7S16
16.00 .630 29.85 1.175 13.05 .514 6.00 .236 16.00 .630 0.3 .012 25.80 1.016 COROMANT
27.00 1.063 S16
830A-E06D2700H7S16
16.00 .630 29.85 1.175 13.05 .514 6.00 .236 16.00 .630 0.3 .012 26.80 1.055 COROMANT
28.00 1.102 S16
830A-E06D2800H7S16
16.00 .630 29.85 1.175 13.05 .514 6.00 .236 16.00 .630 0.3 .012 27.80 1.094 COROMANT
29.00 1.142 S16
830A-E06D2900H7S16
16.00 .630 29.85 1.175 13.05 .514 6.00 .236 16.00 .630 0.3 .012 28.80 1.134 COROMANT
30.00 1.181 S20
830A-E06D3000H7S20
20.00 .787 31.85 1.254 13.22 .520 6.00 .236 17.00 .669 0.3 .012 29.80 1.173 COROMANT
31.75 1.250 S20
830A-E06D3175H7S20
20.00 .787 31.85 1.254 13.22 .520 6.00 .236 17.00 .669 0.3 .012 31.60 1.244 COROMANT
TCHA
H7
Размеры, мм, дюйм
DC DC" LU LU" CZC
MS
Код заказа
DCON DCON" OAL OAL" LCF LCF" L L" LF LF" APMX APMX" PHD PHD" BSG
10.00 .394 45.00 1.772 S12
830B-E06D1000H7S12
12.00 .472 71.35 2.809 9.99 .393 6.00 .236 60.00 2.362 0.3 .012 9.80 .386 COROMANT
11.00 .433 45.00 1.772 S12
830B-E06D1100H7S12
12.00 .472 71.35 2.809 10.00 .394 6.00 .236 60.00 2.362 0.3 .012 10.80 .425 COROMANT
12.00 .472 45.00 1.772 S12
830B-E06D1200H7S12
12.00 .472 71.35 2.809 9.99 .393 6.00 .236 60.00 2.362 0.3 .012 11.80 .465 COROMANT
13.00 .512 45.00 1.772 S12
830B-E06D1300H7S12
12.00 .472 71.35 2.809 10.01 .394 6.00 .236 60.00 2.362 0.3 .012 12.80 .504 COROMANT
14.00 .551 45.00 1.772 S12
830B-E06D1400H7S12
12.00 .472 71.35 2.809 10.01 .394 6.00 .236 60.00 2.362 0.3 .012 13.80 .543 COROMANT
15.00 .591 45.00 1.772 S12
830B-E06D1500H7S12
12.00 .472 71.35 2.809 10.01 .394 6.00 .236 60.00 2.362 0.3 .012 14.80 .583 COROMANT
16.00 .630 45.00 1.772 S12
830B-E06D1600H7S12
12.00 .472 71.35 2.809 10.01 .394 6.00 .236 60.00 2.362 0.3 .012 15.80 .622 COROMANT
17.00 .669 45.00 1.772 S12
830B-E06D1700H7S12
12.00 .472 71.35 2.809 10.01 .394 6.00 .236 60.00 2.362 0.3 .012 16.80 .661 COROMANT
18.00 .709 45.00 1.772 S12
830B-E06D1800H7S12
12.00 .472 71.35 2.809 10.01 .394 6.00 .236 60.00 2.362 0.3 .012 17.80 .701 COROMANT
Стандартная развёртка обеспечивает допуск обрабатываемого отверстия H7.
Точность диаметра развёртки обеспечивается до сотых долей миллиметра с верхним пределом допуска +0.004 мм.
D24 E3 E22
D 18
РАЗВЁРТЫВАНИЕ
Оптимизированные решения
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Оптимизированные решения
Развёртки CoroReamer™ 830 с цилиндрическим хвостовиком
Внутренний подвод СОЖ
DSGN
12
Размеры, мм, дюйм
CZC
MS
CZC
WS
CNSC CXSC DSGN
Код заказа
DCON
MS
DCON
WS
LSC LF LB
1
LB
2
BD
1
BD
2
RPMX
20.0 S12 1 1 2
830-S12A20035F
20.0 12.0 50 85.0 35.0 85.0 17.8 20.0 100 0.23 50000
.787 .472 1.969 3.346 1.378 3.346 .701 .787 1450
S12 1 1 2
830-S12A20069F
20.0 12.0 50 118.5 68.5 118.5 17.8 20.0 100 0.29 50000
.787 .472 1.969 4.665 2.697 4.665 .701 .787 1450
S12 1 1 2
830-S12A20130F
20.0 12.0 50 179.5 129.5 179.5 17.8 20.0 100 0.40 50000
.787 .472 1.969 7.067 5.098 7.067 .701 .787 1450
S14 1 1 1
830-S14A20070F
20.0 14.0 50 119.5 119.5 20.5 100 0.31 50000
.787 .551 1.969 4.705 4.705 .807 1450
S14 1 1 1
830-S14A20131F
20.0 14.0 50 180.5 180.5 20.5 100 0.44 50000
.787 .551 1.969 7.106 7.106 .807 1450
25.0 S16 1 1 2
830-S16A25090F
25.0 16.0 60 150.0 90.0 150.0 23.2 25.0 100 0.55 50000
.984 .630 2.362 5.906 3.543 5.906 .913 .984 1450
S16 1 1 2
830-S16A25151F
25.0 16.0 60 211.0 151.0 211.0 23.2 25.0 100 0.70 50000
.984 .630 2.362 8.307 5.945 8.307 .913 .984 1450
S20 1 1 1
830-S20A25089F
25.0 20.0 60 149.0 149.0 29.3 100 0.64 50000
.984 .787 2.362 5.866 5.866 1.154 1450
S20 1 1 1
830-S20A25150F
25.0 20.0 60 210.0 210.0 29.3 100 1.03 50000
.984 .787 2.362 8.268 8.268 1.154 1450
Основные комплектующие
Диаметр отверстий
мм дюйм Ключ для закрепления головки (мм)Винт с отверстием для СОЖ Винт без отверстия для СОЖ
10-19.05 .750-709 3021 010-040 (4.0) 5519 107-01 5519 106-01
20-23 .787-906 3021 010-040 (4.0)
5519 106-01
24-31.75 .945-1.250 3021 010-050 (5.0)
5519 106-02
E3 E22
D 19
Инженерные решения
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Инженерные решения
Инженерные решения - твердосплавные развёртки
CoroReamer
®
435 CoroReamer™ 835 -
PF CoroReamer™ 835
Область применения Универсальные решения Оптимизированное решение
для ISO-P
Оптимизированное решение
для ISO-M, N, S и H
Области применения по ISO
Диаметр сверла, MM 2.80 - 20.20 2.80 - 20.20 3.701 - 20.20
Тип отверстия Сквозные и глухие отверстия Сквозные и глухие отверстия Сквозные и глухие отверстия
Варианты размерных
допусков отверстий ЕСТЬ ЕСТЬ ЕСТЬ
Подвод СОЖ Внутренний Внутренний Внутренний
Тип покрытия НЕТ НЕТ НЕТ
P P
D 20
РАЗВЁРТЫВАНИЕ
Режимы резания
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Режим ы резания
Режимы резания для CoroReamer™ 435
Метрические значения
CoroReamer™ 435 -XF
Ø мм
ISO Код MC Обрабатываемый материал Н/мм
2
Режимы резания
< 5.00 5.00 - 6.20 6.20 - 8.00 8.00 - 12.00 12.00 - 16.00 16.00 - 20.00
PНелегированная сталь
v
c
, м/мин
30
P1.1.Z.AN C=0.10-0.25% 428
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
30
P. 1 . . Z . A N Закаленная и отпущенная 639
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
30
P1.2.Z.AN C=0.25-0.55% 639
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
30
P1.2.Z.HT 708
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
30
P1.3.Z.AN C=0.55-0.80% 639
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
20
P1.3.Z.HT 991
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
Низколегированная сталь
v
c
, м/мин
30
P2.1.Z.AN Незакаленная 591
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
20
P2.2.Z.AN Отожженная 811
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
20
P2.3.Z.AN 867
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
15
P2.5.Z.HT Закаленная и отпущенная 961
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
Сталь (отливки)
v
c
, м/мин
30
P1.5.C.UT Нелегированная 503
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
20
P2.6.C.UT Низколегированная (легирующих эл.
5%) 674
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
Высоколегированная сталь
v
c
, м/мин
20
P3.0.Z.AN Отожженная 674
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
15
P3.0.Z.HT 1282
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
20
P3.1.Z.AN Отожженная быстрорежущая сталь 839
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
15
P5.0.Z.HT 1114
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
30
P5.0.Z.PH 503
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
D 21
Режимы резания
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Режим ы резания
Режимы резания для CoroReamer™ 435
Дюймовые значения
CoroReamer™ 435 -XF
Ø дюйм
ISO Код MC Обрабатываемый материал Н/мм
2
Режимы резания
< .197 .197 - .244 .244 - .315 .315 - .472 .472 - .630 .630 - .787
PНелегированная сталь
v
c
, фут/мин
98
P1.1.Z.AN C=0.10-0.25% 428 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
98
P. 1 . . Z . A N Закаленная и отпущенная 639 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
98
P1.2.Z.AN C=0.25-0.55% 639 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
98
P1.2.Z.HT 708 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
98
P1.3.Z.AN C=0.55-0.80% 639 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
66
P1.3.Z.HT 991 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
Низколегированная сталь
v
c
, фут/мин
98
P2.1.Z.AN Незакаленная 591 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
66
P2.2.Z.AN Отожженная 811 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
66
P2.3.Z.AN 867 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
49
P2.5.Z.HT Закаленная и отпущенная 961 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
Сталь (отливки)
v
c
, фут/мин
98
P1.5.C.UT Нелегированная 503 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
66
P2.6.C.UT Низколегированная (легирующих эл.
5%) 674 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
Высоколегированная сталь
v
c
, фут/мин
66
P3.0.Z.AN Отожженная 674 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
49
P3.0.Z.HT 1282 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
66
P3.1.Z.AN Отожженная быстрорежущая сталь 839 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
49
P5.0.Z.HT 1114 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
98
P5.0.Z.PH 503 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
D 22
РАЗВЁРТЫВАНИЕ
Режимы резания
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Режим ы резания
Режимы резания для CoroReamer™ 435
Метрические значения
CoroReamer™ 435 -XF
Ø мм
ISO Код MC Обрабатываемый материал Н/мм
2
Режимы резания
< 5.00 5.00 - 6.20 6.20 - 8.00 8.00 - 12.00 12.00 - 16.00 16.00 - 20.00
KКовкий чугун
v
c
, м/мин
30
K1.1.C.NS Ферритный/Перлитный 428
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
Серый чугун
v
c
, м/мин
30
K2.1.C.UT Низкой прочности на растяжение 639
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
30
K2.2.C.UT Высокой прочности на растяжение 639
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
30
K2.3.C.UT 708
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
Чугун с шаровидным графитом
v
c
, м/мин
20
K3.1.C.UT Ферритный 639
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
20
K3.2.C.UT Перлитный 991
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
20
K3.3.C.UT Перлитный 503
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
20
K3.5.C.UT 591
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
NАлюминиевые сплавы
v
c
, м/мин
50
N1.2.Z.UT Деформированные, в т.ч. холоднообработанные, не
подвергнутые старению 400
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
v
c
, м/мин
50
N1.2.Z.AG Деформируемые, в т.ч. подвергнутые старению 650
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
v
c
, м/мин
50
N1.3.C.UT Литье, не подвергнутое старению 600
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
v
c
, м/мин
50
N1.3.C.AG Литье, в т. ч. подвергнутое старению 700
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
v
c
, м/мин
30
N1.4.C.NS Литье, AlSi, Si
13% 700
f
n
, мм/об
0.15 0.15 0.15 0.20 0.20 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
Медь и медные сплавы
v
c
, м/мин
50
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 550
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
v
c
, м/мин
50
N3.1.U.UT Медные сплавы без свинца (включая электролитическую
медь)1350
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
OПластики
v
c
, м/мин
40
f
n
, мм/об
0.15 0.15 0.15 0.35 0.35 0.40
Припуск на диаметр, мм 0.15 0.15 0.20 0.20 0.20 0.30
D 23
Режимы резания
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Режим ы резания
Режимы резания для CoroReamer™ 435
Дюймовые значения
CoroReamer™ 435 -XF
Ø дюйм
ISO Код MC Обрабатываемый материал Н/мм
2
Режимы резания
< .197 .197 - .244 .244 - .315 .315 - .472 .472 - .630 .630 - .787
KКовкий чугун
v
c
, фут/мин
98
K1.1.C.NS Ферритный/Перлитный 428 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
Серый чугун
v
c
, фут/мин
98
K2.1.C.UT Низкой прочности на растяжение 639 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .008 .008 .008 .012
v
c
, фут/мин
98
K2.2.C.UT Высокой прочности на растяжение 639 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
98
K2.3.C.UT 708 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
Чугун с шаровидным графитом
v
c
, фут/мин
66
K3.1.C.UT Ферритный 639 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
66
K3.2.C.UT Перлитный 991 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
66
K3.3.C.UT Перлитный 503 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
66
K3.5.C.UT 591 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
NАлюминиевые сплавы
v
c
, фут/мин
164
N1.2.Z.UT Деформированные, в т.ч. холоднообработанные, не
подвергнутые старению 400 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
v
c
, фут/мин
164
N1.2.Z.AG Деформируемые, в т.ч. подвергнутые старению 650 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
v
c
, фут/мин
164
N1.3.C.UT Литье, не подвергнутое старению 600 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
v
c
, фут/мин
164
N1.3.C.AG Литье, в т. ч. подвергнутое старению 700 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
v
c
, фут/мин
98
N1.4.C.NS Литье, AlSi, Si
13% 700 f
n
дюйм/об .006 .006 .006 .008 .008 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
Медь и медные сплавы
v
c
, фут/мин
164
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 550 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
v
c
, фут/мин
164
N3.1.U.UT Медные сплавы без свинца (включая электролитическую
медь)
1350 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
OПластики
v
c
, фут/мин
131
f
n
дюйм/об .006 .006 .006 .014 .014 .016
Припуск на диаметр, дюйм .006 .006 .008 .008 .008 .012
D 24
РАЗВЁРТЫВАНИЕ
Режимы резания
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Режим ы резания
Режимы резания для CoroReamer™ 830
Метрические значения
Дюймовые значения
ISO CMC Обрабатываемый материал
Твердость по
Бринеллю Сплав Скорость
резания Подача Радиальная
глубина
резания
V
c
f
z
a
p
HB
м/мин мм/зуб мм
PНелегированная сталь
01.1
Незакаленная 0,10-0,25% C 90-200 150-200 0.15-0.25
01.2
Незакаленная 0,25-0,55% C 125-225 P10R 150-200 0.15-0.25 0.1-0.3
01.3
Незакаленная 0,55-0,80% C 150-225 140-180 0.15-0.25
01.4
Высокоуглеродистая и углеродистая инструментальная сталь 180-225 140-180 0.15-0.25
Низколегированная сталь
02.1
Незакаленная 150-260 P10R 110-180 0.15-0.25 0.1-0.3
02.2
Закаленная и отпущенная 220-400 70-130 0.10-0.20
Сталь (отливки)
06.1
Нелегированная 90-225 P10R 140-180 0.15-0.25 0.1-0.3
06.2
Низколегированное 150-250 100-150 0.15-0.25
KКовкий чугун
07.2
Перлитный 150-270 P10R 150-200 0.15-0.25 0.1-0.3
Чугун с шаровидным графитом
09.2
Перлитный 200-300 P10R 110-190 0.15-0.25 0.1-0.3
ISO CMC Обрабатываемый материал
Твердость по
Бринеллю Сплав Скорость
резания Подача Радиальная
глубина
резания
V
c
f
z
a
p
HB
фут/мин дюйм/зуб дюйм
PНелегированная сталь
01.1
Незакаленная 0,10-0,25% C 90-200 490-650 .006-.010
01.2
Незакаленная 0,25-0,55% C 125-225 P10R 490-650 .006-.010 .004-.012
01.3
Незакаленная 0,55-0,80% C 150-225 460-590 .006-.010
01.4
Высокоуглеродистая и углеродистая инструментальная сталь 180-225 460-590 .006-.010
Низколегированная сталь
02.1
Незакаленная 150-260 P10R 360-590 .006-.010 .004-.012
02.2
Закаленная и отпущенная 220-400 230-425 .004-.008
Сталь (отливки)
06.1
Нелегированная 90-225 P10R 460-590 .006-.010 .004-.012
06.2
Низколегированное 150-250 330-490 .006-.010
KКовкий чугун
07.2
Перлитный 150-270 P10R 490-650 .006-.010 .004-.012
Чугун с шаровидным графитом
09.2
Перлитный 200-300 P10R 360-620 .006-.010 .004-.012
D 25
Режимы резания
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Режим ы резания
Режимы резания для CoroReamer™ 835
Метрические значения
CoroReamer™ 835 - PF
Ø мм
ISO Код MC Обрабатываемый материал Н/мм
2
Режимы резания
< 5.00 5.00 - 6.20 6.20 - 8.00 8.00 - 12.00 12.00 - 16.00 16.00 - 20.00
PНелегированная сталь
v
c
, м/мин
180
P1.1.Z.AN C=0.10-0.25% 428
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
v
c
, м/мин
180
P. 1 . . Z . A N Закаленная и отпущенная 639
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
v
c
, м/мин
180
P1.2.Z.AN C=0.25-0.55% 639
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
v
c
, м/мин
180
P1.2.Z.HT 708
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
v
c
, м/мин
180
P1.3.Z.AN C=0.55-0.80% 639
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
v
c
, м/мин
140
P1.3.Z.HT 991
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
Низколегированная сталь
v
c
, м/мин
180
P2.1.Z.AN Незакаленная 591
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
v
c
, м/мин
180
P2.2.Z.AN Отожженная 811
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
v
c
, м/мин
140
P2.3.Z.AN 867
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
v
c
, м/мин
140
P2.5.Z.HT Закаленная и отпущенная 961
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
Сталь (отливки)
v
c
, м/мин
180
P1.5.C.UT Нелегированная 503
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
v
c
, м/мин
180
P2.6.C.UT Низколегированная (легирующих эл.
5%) 674
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
Высоколегированная сталь
v
c
, м/мин
180
P3.0.Z.AN Отожженная 674
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
v
c
, м/мин
140
P3.0.Z.HT 1282
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
v
c
, м/мин
180
P3.1.Z.AN Отожженная быстрорежущая сталь 839
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
v
c
, м/мин
140
P5.0.Z.HT 1114
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
D 26
РАЗВЁРТЫВАНИЕ
Режимы резания
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Режим ы резания
Режимы резания для CoroReamer™ 835
Дюймовые значения
CoroReamer™ 835 - PF
Ø дюйм
ISO Код MC Обрабатываемый материал Н/мм
2
Режимы резания
< .197 .197 - .244 .244 - .315 .315 - .472 .472 - .630 .630 - .787
PНелегированная сталь
v
c
, фут/мин
591
P1.1.Z.AN C=0.10-0.25% 428 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
v
c
, фут/мин
591
P. 1 . . Z . A N Закаленная и отпущенная 639 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
v
c
, фут/мин
591
P1.2.Z.AN C=0.25-0.55% 639 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
v
c
, фут/мин
591
P1.2.Z.HT 708 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
v
c
, фут/мин
591
P1.3.Z.AN C=0.55-0.80% 639 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
v
c
, фут/мин
459
P1.3.Z.HT 991 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
Низколегированная сталь
v
c
, фут/мин
591
P2.1.Z.AN Незакаленная 591 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
v
c
, фут/мин
591
P2.2.Z.AN Отожженная 811 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
v
c
, фут/мин
459
P2.3.Z.AN 867 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
v
c
, фут/мин
459
P2.5.Z.HT Закаленная и отпущенная 961 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
Сталь (отливки)
v
c
, фут/мин
591
P1.5.C.UT Нелегированная 503 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
v
c
, фут/мин
591
P2.6.C.UT Низколегированная (легирующих эл.
5%) 674 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
Высоколегированная сталь
v
c
, фут/мин
591
P3.0.Z.AN Отожженная 674 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
v
c
, фут/мин
459
P3.0.Z.HT 1282 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
v
c
, фут/мин
591
P3.1.Z.AN Отожженная быстрорежущая сталь 839 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
v
c
, фут/мин
459
P5.0.Z.HT 1114 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
D 27
Режимы резания
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Режим ы резания
Режимы резания для CoroReamer™ 835
Метрические значения
Дюймовые значения
CoroReamer™ 835 - PF
Ø мм
ISO Код MC Обрабатываемый материал Н/мм
2
Режимы резания
< 5.00 5.00 - 6.20 6.20 - 8.00 8.00 - 12.00 12.00 - 16.00 16.00 - 20.00
KКовкий чугун
v
c
, м/мин
90
K1.1.C.NS Ферритный/Перлитный 428
f
n
, мм/об
0.30 0.40 0.60 1.00 1.30 1.80
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
Серый чугун
v
c
, м/мин
110
K2.1.C.UT Низкой прочности на растяжение 639
f
n
, мм/об
0.30 0.40 0.60 1.00 1.30 1.80
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
v
c
, м/мин
150
K2.2.C.UT Высокой прочности на растяжение 639
f
n
, мм/об
0.30 0.40 0.60 1.00 1.30 1.80
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
v
c
, м/мин
90
K2.3.C.UT 708
f
n
, мм/об
0.30 0.40 0.60 1.00 1.30 1.80
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
Чугун с шаровидным графитом
v
c
, м/мин
90
K3.1.C.UT Ферритный 639
f
n
, мм/об
0.30 0.40 0.60 1.00 1.30 1.80
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
v
c
, м/мин
90
K3.2.C.UT Перлитный 991
f
n
, мм/об
0.30 0.40 0.60 1.00 1.30 1.80
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
v
c
, м/мин
90
K3.3.C.UT Перлитный 503
f
n
, мм/об
0.30 0.40 0.60 1.00 1.30 1.80
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
v
c
, м/мин
90
K3.5.C.UT 591
f
n
, мм/об
0.30 0.40 0.60 1.00 1.30 1.80
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
CoroReamer™ 835 - PF
Ø дюйм
ISO Код MC Обрабатываемый материал Н/мм
2
Режимы резания
< .197 .197 - .244 .244 - .315 .315 - .472 .472 - .630 .630 - .787
KКовкий чугун
v
c
, фут/мин
295
K1.1.C.NS Ферритный/Перлитный 428 f
n
дюйм/об .012 .016 .024 .039 .051 .071
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
Серый чугун
v
c
, фут/мин
361
K2.1.C.UT Низкой прочности на растяжение 639 f
n
дюйм/об .012 .016 .024 .039 .051 .071
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
v
c
, фут/мин
492
K2.2.C.UT Высокой прочности на растяжение 639 f
n
дюйм/об .012 .016 .024 .039 .051 .071
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
v
c
, фут/мин
295
K2.3.C.UT 708 f
n
дюйм/об .012 .016 .024 .039 .051 .071
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
Чугун с шаровидным графитом
v
c
, фут/мин
295
K3.1.C.UT Ферритный 639 f
n
дюйм/об .012 .016 .024 .039 .051 .071
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
v
c
, фут/мин
295
K3.2.C.UT Перлитный 991 f
n
дюйм/об .012 .016 .024 .039 .051 .071
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
v
c
, фут/мин
295
K3.3.C.UT Перлитный 503 f
n
дюйм/об .012 .016 .024 .039 .051 .071
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
v
c
, фут/мин
295
K3.5.C.UT 591 f
n
дюйм/об .012 .016 .024 .039 .051 .071
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
D 28
РАЗВЁРТЫВАНИЕ
Режимы резания
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫ ВАНИ Е Режим ы резания
Режимы резания для CoroReamer™ 835
Метрические значения
Дюймовые значения
CoroReamer™ 835 -MF
Ø мм
ISO Код MC Обрабатываемый материал Н/мм
2
Режимы резания
< 5.00 5.00 - 6.20 6.20 - 8.00 8.00 - 12.00 12.00 - 16.00 16.00 - 20.00
PНелегированная сталь
v
c
, м/мин
30
P5.0.Z.PH 503
f
n
, мм/об
0.10 0.15 0.30 0.40 0.50 0.60
Припуск на диаметр, мм 0.05 0.10 0.10 0.10 0.20 0.20
MНержавеющая сталь
v
c
, м/мин
40
M1.0.Z.AQ Аустенитная 811
f
n
, мм/об
0.10 0.15 0.30 0.40 0.50 0.60
Припуск на диаметр, мм 0.05 0.10 0.10 0.10 0.20 0.20
v
c
, м/мин
40
M2.0.Z.AQ Сверхаустенитная 961
f
n
, мм/об
0.10 0.15 0.30 0.40 0.50 0.60
Припуск на диаметр, мм 0.05 0.10 0.10 0.10 0.20 0.20
v
c
, м/мин
30
M3.1.Z.AQ 674
f
n
, мм/об
0.10 0.15 0.30 0.40 0.50 0.60
Припуск на диаметр, мм 0.05 0.10 0.10 0.10 0.20 0.20
v
c
, м/мин
30
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 674
f
n
, мм/об
0.10 0.15 0.30 0.40 0.50 0.60
Припуск на диаметр, мм 0.05 0.10 0.10 0.10 0.20 0.20
v
c
, м/мин
40
M1.0.C.UT 674
f
n
, мм/об
0.10 0.15 0.30 0.40 0.50 0.60
Припуск на диаметр, мм 0.05 0.10 0.10 0.10 0.20 0.20
v
c
, м/мин
40
M2.0.C.AQ
f
n
, мм/об
0.10 0.15 0.30 0.40 0.50 0.60
Припуск на диаметр, мм 0.05 0.10 0.10 0.10 0.20 0.20
v
c
, м/мин
30
M3.1.C.AQ 1114
f
n
, мм/об
0.20 0.30 0.50 0.80 1.10 1.50
Припуск на диаметр, мм 0.10 0.10 0.10 0.15 0.20 0.20
CoroReamer™ 835 -MF
Ø дюйм
ISO Код MC Обрабатываемый материал Н/мм
2
Режимы резания
< .197 .197 - .244 .244 - .315 .315 - .472 .472 - .630 .630 - .787
PНелегированная сталь
v
c
, фут/мин
98
P5.0.Z.PH 503 f
n
дюйм/об .004 .006 .012 .016 .020 .024
Припуск на диаметр, дюйм .002 .004 .004 .004 .008 .008
MНержавеющая сталь
v
c
, фут/мин
131
M1.0.Z.AQ Аустенитная 811 f
n
дюйм/об .004 .006 .012 .016 .020 .024
Припуск на диаметр, дюйм .002 .004 .004 .004 .008 .008
v
c
, фут/мин
131
M2.0.Z.AQ Сверхаустенитная 961 f
n
дюйм/об .004 .006 .012 .016 .020 .024
Припуск на диаметр, дюйм .002 .004 .004 .004 .008 .008
v
c
, фут/мин
98
M3.1.Z.AQ 674 f
n
дюйм/об .004 .006 .012 .016 .020 .024
Припуск на диаметр, дюйм .002 .004 .004 .004 .008 .008
v
c
, фут/мин
98
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 674 f
n
дюйм/об .004 .006 .012 .016 .020 .024
Припуск на диаметр, дюйм .002 .004 .004 .004 .008 .008
v
c
, фут/мин
131
M1.0.C.UT 674 f
n
дюйм/об .004 .006 .012 .016 .020 .024
Припуск на диаметр, дюйм .002 .004 .004 .004 .008 .008
v
c
, фут/мин
131
M2.0.C.AQ f
n
дюйм/об .004 .006 .012 .016 .020 .024
Припуск на диаметр, дюйм .002 .004 .004 .004 .008 .008
v
c
, фут/мин
98
M3.1.C.AQ 1114 f
n
дюйм/об .008 .012 .020 .031 .043 .059
Припуск на диаметр, дюйм .004 .004 .004 .006 .008 .008
R
U
S
Общая информация
E 2
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ
ISO 13399
E3
Основные формулы
E6
iFind
E7
Восстановление инструмента
E8
Концепция Coromant по утилизации отходов
E9
Информация по безопасности
E10
Обрабатываемые материалы
E11
Системы обозначения
CoroMill
®
Plura E16
CoroMill
®
Plura для резьбонарезания E20
CoroTap™ E21
Тип подвода СОЖ
E22
Указатель инструмента
E23
E 3
ISO 13399
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ ISO 1339 9
Обозначение Описание
ADJLN Минимальная величина регулировки
ADJLX Максимальная величина регулировки
ADJRG Диапазон регулировки
ALP Осевой задний угол
AN Главный задний угол
ANN Вспомогательный задний угол
APMX Максимальная глубина резания
APMX_EFW Максимальная глубина резания - осевая подача
APMX_FFW Максимальная глубина резания - боковая подача
AZ Максимальная глубина врезания
BШирина хвостовика
BAWS Угол корпуса со стороны заготовки
BAMS Угол корпуса со стороны станка
BBD Сбалансировано конструктивно
BBR Сбалансировано индивидуально
BCH Длина фаски при вершине
BD Диаметр корпуса
BHTA Половина угла конуса
BN Ширина фаски
BS Длина кромки Wiper
BSG Стандарт
BSR Радиус кромки Wiper
CDX Максимальная глубина резания
CEMR Главный радиус режущей кромки
CF Фаска
CHBA Угол фаски корпуса
CHBL Длина фаски корпуса
CHW Ширина фаски при вершине
CICT Число режущих элементов
CICT
E
Число режущих пластин - торцевых
CICT
P
Число режущих пластин - периферийных
CICT
S
Число режущих пластин - боковых
CICT
T
Число режущих пластин - общее
CND Диаметр отверстия для подвода СОЖ
CNSC Тип подвода СОЖ к инструменту
CNT Размер резьбы входного отверстия для СОЖ
COATING Покрытие
CP Максимальное давление СОЖ
CRKS Размер резьбы центрального болта
CRNT Размер резьбы отверстия для радиального подвода СОЖ
CTPT Тип операции
CUTDIA Максимальный диаметр отрезки обрабатываемой детали
CW Ширина резания
CWN Минимальная ширина резания
CWTOLL Нижнее отклонение ширины резания
CWTOLU Верхнее отклонение ширины резания
CWX Максимальная ширина резания
CXSC Тип подвода СОЖ к зоне резания
CZC Размер соединения
CZC
MS
Размер соединения со стороны станка
CZC
WS
Размер соединения со стороны заготовки
D1 Диаметр отверстия под винт
DAH Диаметр отверстия под головку винта
DAXIN Минимальный внутренний диаметр торцевой канавки
Новый стандарт – чтобы сделать жизнь проще
ISO 13399 — международный стандарт для упрощения обмена данными о режущих инструментах. Стандарт определяет новые
параметры и описания каждого инструмента.
Впервые появился стандартизованный способ описания данных о режущем инструменте. Если при обозначении всех инструментов будут
применяться одинаковые параметры и определения, то значительно упростится процесс передачи данных об инструменте между различными
системами программного обеспечения.
Что это значит для вас?
По сути, это означает, что ваши системы смогут общаться с нашими системами, так как все они будут говорить на одном языке. Загрузите
данные о продукции с нашего веб-сайта и примените их в своей CAD/ CAM-системе, чтобы собрать инструментальную наладку для вашего
производства. Вам не придется искать информацию в каталогах и переводить данные из одной системы в другую. Представьте, сколько
времени вы сможете сэкономить!
E 4
ОБЩАЯ ИНФОРМАЦИЯ
ISO 13399
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ ISO 1339 9
DAXN Минимальный наружный диаметр торцевой канавки
DAXX Максимальный наружный диаметр торцевой канавки
DBC Диаметр окружности болтов
DC Диаметр резания
DCB Диаметр отверстия
DCBN Минимальный диаметр отверстия
DCBX Максимальный диаметр отверстия
DCF Диаметр резания, контакт по торцу
DCIN Внутренний диаметр резания
DCN Минимальный диаметр резания
DCON Диаметр соединения
DCON
MS
Диаметр соединения со стороны станка
DCON
WS
Диаметр соединения со стороны заготовки
DCPS Размер чипа данных
DCSF
MS
Диаметр контактной поверхности со стороны станка
DCSF
WS
Диаметр контактной поверхности со стороны заготовки
DCX Максимальный диаметр резания
DHUB Диаметр оправки соединения
DIX Максимальный диаметр для устройства замены инструмента
DMIN Минимальный диаметр отверстия
DMM Диаметр хвостовика
DN Диаметр шейки
DRVCT Число приводов
DSGN Исполнение
EPSR Угол профиля резьбы пластины
FHA Угол подъёма стружечной канавки
FLGT Толщина фланца
FTDZ Размер обрабатываемой резьбы
HВысота хвостовика
HA Теоретическая высота резьбы
HB Разность высоты резьбы
HBH Высота смещения основания головки
HC Фактическая высота резьбы
HF Функциональная высота
HRY Нижняя точка от основной плоскости
HTB Высота корпуса
HTH Высота
IC Диаметр вписанной окружности
INSL Длина пластины
INSUC Код использования пластины
IZC Размер пластины
KAPR Главный угол в плане
KAPR_EFW Главный угол в плане - осевая подача
KCH Фаска при вершине
KRINS Главный угол в плане
KWW Ширина шпоночного паза
LДлина режущей кромки
LAMS Угол наклона
LB Длина корпуса
LCF Длина стружечной канавки
LCOX Максимальная длина отрезки
LE Эффективная длина режущей кромки
LF Функциональная длина
LFN Минимальная функциональная длина
LH Длина головки
LPR Программируемая длина
LS Длина хвостовика
LSC Длина закрепления
LSCN Минимальная длина закрепления
LSCS Расстояние до участка закрепления
LSCX Максимальная длина закрепления
LSD Длина закрепления
LU Рабочая длина (max рекомендуемая)
LU_BFW Рабочая длина - обратная обработка торца
LUX Максимальная рабочая длина
MHD Присоединительные размеры
MIID Эталонная пластина
MIID
E
Эталонная пластина - торцевая
MIID
S
Эталонная пластина - боковая
MIID
C
Эталонная пластина - центральная
MIID
P
Эталонная пластина - периферийная
MIID
I
Эталонная пластина - промежуточная
MMCC Заданный крутящий момент
MMCX Max момент резания
NOF Число стружечных канавок
NT Число зубьев
OAH Общая высота
OAL Общая длина
OAW Общая ширина
E 5
ISO 13399
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ ISO 1339 9
OH Рекомендуемый вылет
OHN Минимальный вылет
OHX Максимальный вылет
ORDCODE Код заказа
PCL Периферийная цилиндрическая длина
PDX Длина профиля ex
PDY Длина профиля ey
PHD Диаметр предварительно обработанного отверстия
PHDX Максимальный диаметр предварительно обработанного отверстия
PL Длина режущей части
PNA Угол профиля резьбы
PRFRAD Радиус профиля
PRSPC Характеристика профиля
PSIR Главный угол в плане (дюйм.)
PSIRL Левый угол наклона режущей кромки
PSIRR Правый угол наклона режущей кромки
PSW Ширина предварительно обработанного паза
RADH Радиальная высота корпуса
RADW Радиальная ширина корпуса
RAR Задний угол правосторонний
RE Радиус при вершине
REL Радиус при вершине слева
RER Радиус при вершине справа
RETOLL Нижнее отклонение радиуса при вершине
RETOLU Верхнее отклонение радиуса при вершине
RGL Запас на переточку
RMPX Максимальный угол врезания
RPMX Максимальная частота вращения
SТолщина пластины
SDL Длина ступени
SIG Угол при вершине
SPTL Линия шеврона
SSC Код размера гнезда под пластину
SSC
E
Размер гнезда под пластину - торцевое положение
SSC
P
Размер гнезда под пластину - периферийное положение
SSC
S
Размер гнезда под пластину - боковое положение
STA Входной угол ступени
SUBSTRATE Основа
TCDC Допуск на диаметр резания
TCDCON Допуск на диаметр соединения
TCDMM Допуск на диаметр хвостовика
TCHA Точность отверстия
TCHAL Нижнее отклонение допуска отверстия
TCHAU Верхнее отклонение допуска отверстия
TCT Класс точности инструмента
TCTR Класс точности резьбы
TD Диаметр резьбы
TDZ Размер резьбы
TFLA Длина компенсации патрона Z+
TFLB Длина компенсации патрона Z-
TG Градиент конусности
THBTP Наличие обратной конусности резьбы
THCA Угол коррекции винтовой линии резьбы
THCHT Длина режущей части метчика
THFT Профиль резьбы
THFTS Форма резьбы, стандартная серия
THL Длина резьбы
THUB Ширина червячной фрезы
TP Шаг резьбы
TPI Ниток на дюйм
TPIN Ниток на дюйм минимум
TPIX Ниток на дюйм максимум
TPN Шаг резьбы минимальный
TPT Тип профиля резьбы
TPX Шаг резьбы максимальный
TRMAX Максимальный диапазон резьб
TQ Крутящий момент
TSYC Обозначение инструмента
TTP Тип резьбы
ULDR Отношение рабочей длины к диаметру
VCX Максимальная скорость резания
W1 Ширина пластины
WB Ширина корпуса
WF Функциональная ширина
WFCIRP Ширина до опорной точки режущего элемента
WSC Ширина закрепления
WT Вес элемента
ZEFF Число эффективных торцевых режущих кромок
ZEFP Число эффективных периферийных режущих кромок
ZWX Максимальное число пластин Wiper
E 6
ОБЩАЯ ИНФОРМАЦИЯ
Основные формулы
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Основные формулы
Таблица соответствия систем измерения
Формулы и определения:
Размер пластины
iC = диаметр вписанной окружности (дюйм)
D
= длина режущей кромки (мм)
Перевод метрических единиц в дюймовые Перевод дюймовых единиц в метрические
Расстояние Расстояние
1 метр = 39,370 дюйма 1 дюйм = 25,4 миллиметра
1 метр = 3,281 фута 1 фут = 0,3 метра
1 миллиметр = 0,039 дюйма 1 фут = 304,8 миллиметра
Вес Вес
1 килограмм = 2,205 фунта 1 фунт = 0,45 килограмма
1 килограмм = 35,274 унции 1 унция = 28,35 грамма
Крутящий момент Крутящий момент
1 Ньютон-метр (Нм) = 0.738 фунт-сила-фута (ft-lbs) 1 фунт-сила-фут (ft-lbf) = 1,4 Ньютон-метра (Нм)
1 Ньютон-метр (Нм) = 8.851 фунт-сила-дюйма (in-lbs) 1 фунт-сила-дюйм (in-lbf) = 0,1 Ньютон-метра (Нм)
Метрическое Дюймовое исполнение
v
c
= cкорость резания м/мин фут/мин
n = частота вращения шпинделя об/мин (оборотов в минуту)
v
f
= минутная подача мм/мин дюйм/мин
z
n
= общее число зубьев фрезы
z
c
= эффективное число зубьев фрезы
f
z
= подача на зуб мм/зуб дюйм/зуб
f
n
= подача на оборот мм/об дюйм/об
h
ex
= максимальная толщина стружки мм дюйм
a
p
= глубина резания мм дюйм
l
a
= ширина пластины мм дюйм
a
e
= ширина резания мм дюйм
a
e
/D
c
% = ширина фрезерования %%
T = время обработки мин мин
Q = скорость снятия материала см
3
/мин дюйм
3
/мин
nap = число проходов
TPI = ниток/дюйм
k
c
= удельная сила резания Н/мм
2
Фунт/дюйм
2
R
a
= шероховатость поверхности мкм мкдюйм
E 7
iFind
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ iFind
iFind
Здесь для вашего удобства собраны наши самые практичные решения
Где бы вы ни были — в дороге или в цехе — при наличии соединения с
Интернет вы всегда можете получить доступ к необходимым функциям
через приложение iFind.
Это приложение поможет вам найти инструменты, решения или
информацию, необходимые для работы. Вы можете получать
рекомендации по инструментам, совершать покупки, отслеживать
состояние заказа и даже повышать свой уровень знаний. Что вы хотите
сделать сегодня?
Всё, что вы найдёте в приложении iFind, будет доступно на любом
устройстве .
E 8
ОБЩАЯ ИНФОРМАЦИЯ
Восстановление инструмента
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Восстановление инструмента
Восстановление инструмента
Мы предлагаем больше, чем традиционная переточка инструментов. Наша
программа восстановления режущей способности твердосплавного
инструмента гарантирует многократное воссоздание геометрии и покрытия
исходного качества, что позволяет вам снижать производственные затраты.
Наше предложение
100% x3 50%
Надёжность инструмента Исходное качество Экономия
Наши специалисты окажут вам поддержку и
поделятся своим опытом.
Возможность 3-кратного восстановления
инструментов до первоначальных
характеристик.
Благодаря программе восстановления
инструмента вы можете снизить расходы на
инструмент до 50%.
Инструменты, доступные для восстановления
Сверление Фрезерование Развёртывание
Специальный символ на странице с описанием
инструмента означает возможность
восстановления его режущей способности.
Дополнительная информация
Контейнер для отправки
инструментов на восстановление Сервис по восстановлению Что происходит с инструментами?
Контейнер можно заказать двух размеров
- маленький (300 x 200 x 138 мм)
арт. №: 6949557
- средний (400 x 300 x 138 мм)
арт. №: 6949558
Инструменты Sandvik Coromant всех типов
могут пересылаться в одном контейнере.
-Перед тем как приступить к процессу
восстановления режущей способности, мы
проводим тщательный осмотр и
определяем, может ли инструмент быть
восстановлен. Инструменты, не
подлежащие восстановлению,
возвращаются владельцам.
-После каждого процесса восстановления
на хвостовик инструмента наносится
соответствующая лазерная маркировка.
-Инструменты доставляются обратно в
оригинальной упаковке.
-Полное восстановление геометрии
-Уменьшение длины сверла
-Уменьшение диаметра и длины концевой
фрезы
- минимальный диаметр составляет около
0,9xDc
-Сохранение допуска на диаметр развёртки
По вопросу стоимости сервиса обращайтесь к региональному представителю Sandvik Coromant.
E 9
Концепция Coromant по утилизации отходов
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Концепция Coro mant по утилизации отходов
Ради защиты окружающей среды
Присоединяйтесь к новой концепции Coromant по утилизации отходов!
Новая концепция (CRC) представляет собой комплексную услугу, предлагаемую Sandvik Coromant всем
своим заказчикам, покупающим твердосплавные пластины (включая пластины из кубического нитрида бора
и пластины с алмазным покрытием) и цельнотвердосплавный инструмент.
Исходя из прослеживаемой в последнее время тенденции к увеличению использования невозобновляемых
природных материалов, наиболее экономное потребление природных ресурсов является обязанностью всех
производителей.
Sandvik Coromant вносит свой вклад в сохранение природных ресурсов, предлагая сервис по приемке
использованных твердосплавных пластин и цельнотвердосплавного инструмента, которые затем
перерабатываются способом, не наносящим ущерба окружающей среде.
После наполнения тары для сбора твердого сплава ее содержимое перегружается в коробки для
транспортировки. Заполненная тара для транспортировки отправляется в "Центр по переработке отходов".
За дополнительной информацией Вы можете обратиться в ближайшее представительство Sandvik Coromant.
Преимущества концепции СRС по утилизации отходов
-Единая система по всему миру.
-Для прямых заказчиков и посредников.
-Простота процедуры сбора и транспортировки твердого сплава.
-Меньше отходов, загрязняющих окружающую среду.
-Лучшее использование природных ресурсов.
-Принимаются также твердосплавные пластины других изготовителей.
Закажите специальную тару для сбора использованного твердого сплава. Мы
рекомендуем иметь отдельную тару для сбора твердосплавных пластин и отдельную
тару для сбора цельнотвердосплавного инструмента для каждого рабочего места.
Коды для заказа
Тара для сбора твердого сплава:91617
Тара для транспортировки цельнотвердосплавного инструмента (деревянная): 92994
Тара для транспортировки твердосплавных пластин (деревянная): 92995
E 10
ОБЩАЯ ИНФОРМАЦИЯ
Информация по безопасности
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Информация по безопасности
Информация по безопасности
Информация по безопасности
Составляющие твердого сплава
Державки
Державки в основном содержат железо (FE) и низколегированные элементы — хром, никель,
марганец, молибден и кремний.
Сменные пластины/режущие инструменты/осевые инструменты
Изделия из твердого сплава содержат в основном карбид вольфрама и кобальт. Они также могут содержать карбиды
и карбонитриды следующих элементов: титана, тантала, ниобия, хрома, молибдена и ванадия.
Опасные воздействия
При шлифовании и нагреве заготовок или изделий из твердого сплава образуются опасные вещества, такие как пыль
или пары, которые могут попасть в дыхательные пути, на кожу и в глаза или быть проглочены.
Повышенная токсичность
Пыль является токсичным веществом, которое может вызвать раздражение и воспаление дыхательных путей. Есть
данные о повышенной токсичности совместного вдыхания паров карбида вольфрама и кобальта по сравнению с
вдыханием одного кобальта.
Контакт с кожей может немедленно привести к раздражению. У чувствительных людей может возникнуть
аллергическая реакция.
Длительное влияние токсичных веществ
Неоднократное вдыхание аэрозолей, содержащих кобальт, может затруднить дыхание. Длительное вдыхание паров
или пыли при увеличивающихся концентрациях вредных компонентов может привести к хроническим заболеваниям
легких, в том числе и раку. Исследования показали, что люди, работавшие в прошлом в контакте с повышенной
концентрацией паров карбида вольфрама и кобальта, более склонны к заболеванию раком легких.
Кобальт и никель являются потенциальными раздражителями кожи. Длительный контакт с указанными компонентами
может привести к повышенной чувствительности кожи.
Вредные последствия
Продолжительное вдыхание является токсичным и может нанести существенный вред здоровью.
Токсично при вдыхании.
Данные о возможном канцерогенном эффекте ограничены.
Может вызвать раздражение при вдыхании и контакте с кожей.
Меры предосторожности
Избегать образования и вдыхания пыли. Для снижения содержания вредных элементов до нормы необходимо всегда
использовать вытяжную вентиляцию.
Использовать респираторы, если вентиляция невозможна или недостаточна.
При необходимости следует надевать защитные очки с боковыми шторками.
Избегать контактов с кожей. Носить защитные перчатки. После соприкосновения рекомендуется тщательно вымыть
соответствующие кожные покровы.
Носить специальную защитную одежду и вовремя ее стирать.
Не принимать пищу, не пить и не курить на рабочем месте. Тщательно мыть лицо и руки перед едой, питьем, курением.
E 11
Обрабатываемые материалы
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Обрабатываемые материалы
Обрабатываемые материалы
ISO MC CMC Страна
Европа
Германия
Великобритания Швеция США Франция Италия Испания Япония
Стандарт
DIN EN W.-nr. BS EN SS AISI/SAE/ASTM AFNOR UNI UNE JIS
P
Нелегированная сталь
Сталь
P1.1.Z.AN 01.1 S235JR G2 1.0038 4360 40 C - 1311 A570.36 E 24-2 Ne - - STKM 12A;C
P1.1.Z.AN 01.1 S235J2 G3 1.0116 4360 40 B - 1312 A573-81 65 E 24-U Fe37-3 - -
P1.1.Z.AN 01.1 C15 1.0401 080M15 - 1350 1015 CC12 C15C16 F.111 -
P1.1.Z.AN 01.1 C22 1.0402 050A20 2C/2D 1450 1020 CC20 C20C21 F.112 -
P1.1.Z.AN 01.1 C15E 1.1141 080M15 32C 1370 1015 XC12 C16 C15K S15C
P1.1.Z.AN 01.1 C25E 1.1158 - - - 1025 - - - S25C
P1.1.Z.AN 01.1 S380N 1.8900 4360 55 E - 2145 A572-60 - FeE390KG - -
P1.1.Z.AN 01.1 17MnV7 1.0870 4360 55 E - 2142 A572-60
NFA 35-501 E 36
---
P1.1.Z.AN 02.1 55Si7 1.0904 250A53 45 2085 9255 55S7 55Si8 56Si7 -
P1.1.Z.AN 02.2 - - - - 2090 9255 55S7 - - -
P1.2.Z.AN 01.2 C35 1.0501 060A35 - 1550 1035 CC35 C35 F.113 -
P1.2.Z.AN 01.2 C45 1.0503 080M46 - 1650 1045 CC45 C45 F.114 -
P1.2.Z.AN 01.2 40Mn4 1.1157 150M36 15 - 1039 35M5 - - -
P1.2.Z.AN 01.2 36MN5 1.1167 - - 2120 1335 40M5 - 36Mn5 SMn438(H)
P1.2.Z.AN 01.2 28Mn6 1.1170 150M28 14A - 1330 20M5 C28Mn - SCMn1
P1.2.Z.AN 01.2 C35G 1.1183 060A35 - 1572 1035 XC38TS C36 - S35C
P1.2.Z.AN 01.2 C45E 1.1191 080M46 - 1672 1045 XC42 C45 C45K S45C
P1.2.Z.AN 01.2 C53G 1.1213 060A52 - 1674 1050 XC48TS C53 - S50C
P1.2.Z.AN 01.3 C55 1.0535 070M55 - 1655 1055 - C55 - -
P1.2.Z.AN 01.3 C55E 1.1203 070M55 - - 1055 XC55 C50 C55K S55C
P1.2.Z.AN 02.1 S275J2G3 1.0144 4360 43C - 1412 A573-81 E 28-3 - - SM 400A;B;C
P1.2.Z.AN 02.1 S355J2G3+C2 1.0570 4360 50B - 2132 - E36-3 Fe52BFN/Fe52CFN - SM490A;B;C;YA;YB
P1.2.Z.AN 02.1 S355J2G3 1.0841 150 M 19 - 2172 5120 20 MC 5 Fe52 F-431 -
P1.3.Z.AN 01.3 C60E 1.0601 080A62 43D - 1060 CC55 C60 - -
P1.3.Z.AN 01.3 C60E 1.1221 080A62 43D 1678 1060 XC60 C60 - S58C
P1.3.Z.AN 01.4 C101E 1.1274 060 A 96 - 1870 1095 XC 100 - F-5117 -
P1.3.Z.AN 01.4 C101u 1.1545 BW 1A - 1880 W 1 Y105 C36KU F-5118 SK 3
P1.3.Z.AN 01.4 C105W1 - BW2 - 2900 W210 Y120 C120KU F.515 SUP4
P1.3.Z.AN 02.1 S340 MGC 1.0961 - - - 9262 60SC7 60SiCr8 60SiCr8 -
P1.4.Z.AN 01.1 11SMn30 1.0715 230M07 - 1912 1213 S250 CF9SMn28 11SMn28 SUM22
P1.4.Z.AN 01.1 11SMnPb30 1.0718 - - 1914 12L13 S250Pb CF9SMnPb28 11SMnPb28 SUM22L
P1.4.Z.AN 01.1 10SPb20 1.0722 - - - - 10PbF2 CF10SPb20 10SPb20 -
P1.4.Z.AN 01.1 11SMn37 1.0736 240M07 1B - 1215 S 300 CF9SMn36 12SMn35 -
P1.4.Z.AN 01.1 11SMnPb37 1.0737 - - 1926 12L14 S300Pb CF9SMnPb36 12SMnP35 -
P1.4.Z.AN 01.2 35S20 1.0726 212M36 8M 1957 1140 35MF4 - F210G -
P1.5.C.UT 01.1 GC16E 1.1142 030A04 1A 1325 1115 - - - -
Низколегированная сталь
P2.1.Z.AN 02.1 16Mo3 1.5415 1501-240 - 2912 A204Gr.A 15D3 16Mo3KW 16Mo3 -
P2.1.Z.AN 02.1 14Ni6 1.5622 - - - A350LF5 16N6 14Ni6 15Ni6 -
P2.1.Z.AN 02.1 21NiCrMo2 1.6523 805M20 362 2506 8620 20NCD2 20NiCrMo2 20NiCrMo2 SNCM220(H)
P2.1.Z.AN 02.1 17CrNiMo6 1.6587 820A16 - - - 18NCD6 - 14NiCrMo13 -
P2.1.Z.AN 02.1 15Cr3 1.7015 523M15 - - 5015 12C3 - - SCr415(H)
P2.1.Z.AN 02.1 55Cr3 1.7176 527A60 48 - 5155 55C3 - - SUP9(A)
P2.1.Z.AN 02.1 15CrMo5 1.7262 - - 2216 - 12CD4 - 12CrMo4 SCM415(H)
P2.1.Z.AN 02.1 13CrMo4-5 1.7335 1501-620Gr27 - - A182 F11;F12 15CD3.5 14CrMo4 5 14CrMo45 -
15CD4.5
P2.1.Z.AN 02.1 10CrMo9 10 1.7380 1501-622 Gr.31;45 - 2218 A182 F.22 12CD9, 10 12CrMo9, 10 TU.H -
P2.1.Z.AN 02.1 14MoV6 3 1.7715 1503-660-440 - - - - - 13MoCrV6 -
P2.1.Z.AN 02.1 50CoMo4 1.7228 823M30 33 2512 - - 653M31 - -
P2.1.Z.AN 02.2 14NiCr10 1.5732 - - - 3415 14NC11 16NiCr11 15NiCr11 SNC415(H)
P2.1.Z.AN 02.2 14NiCr14 1.5752 655M13; A12 36A - 3415;3310 12NC15 - - SNC815(H)
P2.1.Z.AN 02.1/02.2 16MnCr5 1.7131 (527M20) - 2511 5115 16MC5 16MnCr5 16MnCr5 -
P2.1.Z.AN 02.1/02.2 34CrMo4 1.7220 708A37 19B 2234 4137;4135 35CD4 35CrMo4 34CrMo4 SCM432;SCCRM3
P2.1.Z.AN 02.1/02.2 41CrMo4 1.7223 708M40 19A 2244 4140;4142 42CD4TS 41CrMo4 42CrMo4 SCM 440
P2.1.Z.AN 02.1/02.2 42CrMo4 1.7225 708M40 19A 2244 4140 42CD4 42CrMo4 42CrMo4 SCM440(H)
P2.1.Z.AN 03.11 14NiCrMo134 1.6657 832M13 36C - - - 15NiCrMo13 14NiCrMo131 -
P2.2.Z.AN 02.1 31CrMo12 1.8515 722 M 24 - 2240 - 30 CD 12 30CrMo12 F-1712 -
P2.2.Z.AN 02.1 39CrMoV13 9 1.8523 897M39 40C - - - 36CrMoV12 - -
P2.2.Z.AN 02.1 41CrS4 1.7039 524A14 - 2092 L1 - 105WCR 5 - -
P2.2.Z.AN 02.1 50NiCr13 1.2721 - - 2550 L6 55NCV6 - F-528 -
P2.2.Z.AN 03.11 45WCrV7 1.2542 BS1 - 2710 S1 - 45WCrV8KU 45WCrSi8 -
P2.2.Z.AN/P2.5.Z.HT 02.1/02.2 36CrNiMo4 1.6511 816M40 110 - 9840 40NCD3 38NiCrMo4(KB) 35NiCrMo4 -
P2.2.Z.AN/P2.5.Z.HT 02.1/02.2 34CrNiMo6 1.6582 817M40 24 2541 4340 35NCD6 35NiCrMo6(KB) - -
P2.2.Z.AN/P2.5.Z.HT 02.1/02.2 34Cr4 1.7033 530A32 18B - 5132 32C4 34Cr4(KB) 35Cr4 SCr430(H)
P2.2.Z.AN/P2.5.Z.HT 02.1/02.2 41Cr4 1.7035 530A40 18 - 5140 42C4 41Cr4 42Cr4 SCr440(H)
P2.2.Z.AN/P2.5.Z.HT 02.1/02.2 32CrMo12 1.7361 722M24 40B 2240 - 30CD12 32CrMo12 F.124.A -
P2.2.Z.AN/P2.5.Z.HT 02.1/02.2 51CrV4 1.8159 735A50 47 2230 6150 50CV4 50CrV4 51CrV4 SUP10
P2.2.Z.AN/P2.5.Z.HT 02.1/02.2 41CrAlMo7 1.8509 905M39 41B 2940 - 40CAD6, 12 41CrAlMo7 41CrAlMo7 -
P2.3.Z.AN 02.1 100Cr6 1.3505 534A99 31 2258 52100 100C6 100Cr6 F.131 SUJ2
E 12
ОБЩАЯ ИНФОРМАЦИЯ
Обрабатываемые материалы
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Обрабатываемые материалы
Обрабатываемые материалы
ISO MC CMC Страна
Европа Германия Великобритания Швеция США Франция Италия Испания Япония
Стандарт
DIN EN W.-nr. BS EN SS AISI/SAE/ASTM AFNOR UNI UNE JIS
P
P2.3.Z.AN/H1.2.Z.HA 02.1/02.2 105WCr6 1.2419 - - 2140 - 105WC13 10WCr6 105WCr5 SKS31
Сталь
P2.3.Z.AN/H1.2.Z.HA - - - - - - - - 107WCr5KU - SKS2, SKS3
P2.3.Z.AN/H1.2.Z.HA 02.1/02.2 - 1.2714 - - - L6 55NCDV7 - F.520.S SKT4
P2.3.Z.AN/H1.3.Z.HA 02.1/02.2 100Cr6 1.2067 BL3 - - L3 Y100C6 - 100Cr6 -
P2.4.Z.AN 02.1 16MnCr5 1.7139 - - 2127 - - - - -
P2.5.Z.HT 02.1 16Mo5 1.5423 1503-245-420 - - 4520 - 16Mo5 16Mo5 -
P2.5.Z.HT 02.1 40NiCrMo8-4 1.6562 311-Type 7 - - 8740 - 40NiCrMo2(KB) 40NiCrMo2 SNCM240
P2.5.Z.HT 02.1 42Cr4 1.7045 - - 2245 5140 - - 42Cr4 SCr440
P2.5.Z.HT 02.1 31NiCrMo14 1.5755 830 M 31 - 2534 - - - F-1270 -
P2.5.Z.HT 02.2 36NiCr6 1.5710 640A35 111A - 3135 35NC6 - - SNC236
P2.6.C.UT 02.1 22Mo4 1.5419 605A32 - 2108 8620 - - F520.S -
P2.6.C.UT 02.1/02.2 25CrMo4 1.7218 1717CDS110 - 2225 4130 25CD4 25CrMo4(KB) AM26CrMo4 SCM420;SCM430
P2.6.C.UT 06.2 - - - - 2223 - - - - -
Высоколегированная сталь
P3.0.Z.AN 03.11 X210Cr12 1.2080 BD3 - - D3 Z200C12 X210Cr13KU X210Cr12 SKD1
X250Cr12KU
P3.0.Z.AN 03.11 X43Cr13 1.2083 - - 2314 - - - - -
P3.0.Z.AN 03.11 X40CrMoV5 1 1.2344 BH13 - 2242 H13 Z40CDV5 X35CrMoV05KU X40CrMoV5 SKD61
X40CrMoV511KU
P3.0.Z.AN 03.11 X100CrMoV5 1 1.2363 BA2 - 2260 A2 Z100CDV5 X100CrMoV51KU X100CrMoV5 SKD12
P3.0.Z.AN 03.11 X210CrW12 1.2436 - - 2312 - - X215CrW12 1KU X210CrW12 SKD2
P3.0.Z.AN 03.11 X30WCrV9 3 1.2581 BH21 - - H21 Z30WCV9 X28W09KU X30WCrV9 SKD5
X30WCrV9 3KU
P3.0.Z.AN 03.11 X165CrMoV 12 1.2601 - - 2310 - - X165CrMoW12KU
X160CrMoV12
-
P3.0.Z.AN 03.21 X155CrMoV12-1 1.2379 - - 2736 HNV3 - - - -
P3.0.Z.HT 03.11 X8Ni9 1.5662 1501-509;510 - - ASTM A353 - X10Ni9 XBNi09 -
P3.0.Z.HT 03.11 12Ni19 1.5680 - - - 2515 Z18N5 - - -
P3.1.Z.AN 03.11 S6-5-2 1.3343 4959BA2 - 2715 D3 Z40CSD10 15NiCrMo13 - SUH3
P3.1.Z.AN 03.13 - - BM 2 - 2722 M 2 Z85WDCV HS 6-5-2-2 F-5603. SKH 51
P3.1.Z.AN 03.13 HS 6-5-2-5 1.3243 BM 35 - 2723 M 35 6-5-2-5 HS 6-5-2-5 F-5613 SKH 55
P3.1.Z.AN 03.13 HS 2-9-2 1.3348 - - 2782 M 7 - HS 2-9-2 F-5607 -
P3.2.C.AQ 06.33 G-X120Mn12 1.3401 Z120M12 - 2183 L3 Z120M12 XG120Mn12 X120Mn12 SCMnH/1
Ферритная/мартенситная нержавеющая сталь
P5.0.Z.AN
05.11/15.11
X10CrAL13 1.4724 403S17 - - 405 Z10C13 X10CrAl12 F.311 SUS405
P5.0.Z.AN
05.11/15.11
X10CrAL18 1.4742 430S15 60 - 430 Z10CAS18 X8Cr17 F.3113 SUS430
P5.0.Z.AN
05.11/15.11
X10CrAL2-4 1.4762 - - 2322 446 Z10CAS24 X16Cr26 - SUH446
P5.0.Z.AN
05.11/15.11
X1CrMoTi18-2 1.4521 - - 2326 S44400 - - - -
P5.0.Z.AN/P5.0.Z.HT
05.11/15.11
X6Cr13 1.4000 403S17 - 2301 403 Z6C13 X6Cr13 F.3110 SUS403
P5.0.Z.AN/P5.0.Z.HT - X7Cr14 1.4001 - - - - - - F.8401 -
P5.0.Z.AN/P5.0.Z.HT
05.11/15.11
X10Cr13 1.4006 410S21 56A 2302 410 Z10C14 X12Cr13 F.3401 SUS410
P5.0.Z.AN/P5.0.Z.HT
05.11/15.11
X6Cr17 1.4016 430S15 960 2320 430 Z8C17 X8Cr17 F3113 SUS430
P5.0.Z.AN/P5.0.Z.HT
05.11/15.11
X6CrAL13 1.4002 405S17 - - 405 Z8CA12 X6CrAl13 - -
P5.0.Z.AN/P5.0.Z.HT
05.11/15.11
X20Cr13 1.4021 420S37 - 2303 420 Z20C13 X20Cr13 - -
P5.0.Z.AN/P5.0.Z.HT
05.11/15.11
X6CrMo17-1 1.4113 434S17 - 2325 434 Z8CD17.01 X8CrMo17 - SUS434
P5.0.Z.HT 03.11 X45CrS9-3-1 1.4718 401S45 52 - HW3 Z45CS9 X45GrSi8 F322 SUH1
P5.0.Z.HT
05.11/15.11
X85CrMoV18-2 1.4748 443S65 59 - HNV6
Z80CSN20.02
X80CrSiNi20 F.320B SUH4
P5.0.Z.HT
05.11/15.11
X20CrMoV12-1 1.4922 - - 2317 - - X20CrMoNi 12 01 - -
P5.0.Z.PH
05.11/15.11
X12CrS13 1.4005 416 S 21 - 2380 416 Z11CF13 X12 CrS 13 F-3411 SUS 416
P5.0.Z.PH
05.11/15.11
X46Cr13 1.4034 420S45 56D 2304 - Z40CM X40Cr14 F.3405 SUS420J2
P5.0.Z.PH
05.11/15.11
X19CrNi17-2 1.4057 431S29 57 2321 431 Z15CNi6.02 X16CrNi16 F.3427 SUS431
P5.0.Z.PH
05.12/15.12
X5CrNiCuNb16-4 1.4542 1.4548 - - - 630 Z7CNU17-04 - - -
P5.0.Z.PH 15.21 X4 CrNiMo16-5 1.4418 - - 2387 -
Z6CND16-04-01
---
P5.1.Z.AN/P5.0.Z.HT
05.11/15.11
X14CrMoS17 1.4104 - - 2383 430F Z10CF17 X10CrS17 F.3117 SUS430F
Торговые марки
P2.1.Z.AN 02.1 OVAKO 520M (Ovako Steel)
P2.2.Z.AN 02.1 1.0045 FORMAX (Uddeholm Tooling)
P2.2.Z.AN 02.1 IMACRO NIT (Imatra Steel)
P2.5.Z.HT 02.2 INEXA 482 (XM) (Inexa Profil)
P1.2.Z.AN S355J2G3(XM)
P1.2.Z.AN C45(XM)
P1.2.Z.AN 16MnCrS5(XM)
P2.5.Z.HT INEXA280(XM)
P2.5.Z.HT 02.2 070M20(XM)
P2.5.Z.HT 02.2 HARDOX 500 (SSAB – Swedish Steel Corp.)
P2.5.Z.HT WELDOX 700 (SSAB – Swedish Steel Corp.)
E 13
Обрабатываемые материалы
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Обрабатываемые материалы
Обрабатываемые материалы
ISO MC CMC Страна
Европа Германия Великобри-
тания Швеция США Франция Италия Испания Япония
Стандарт
DIN EN W.-nr. BS EN SS AISI/SAE/ASTM AFNOR UNI UNE JIS
M
Аустенитная нержавеющая сталь
Нержавеющая сталь
M1.0.Z.AQ 05.11/15.11 X3CrNiMo13-4 1.4313 425C11 - 2385 CA6-NM Z4CND13.4M (G)X6CrNi304 - SCS5
Z38C13M
M1.0.Z.AQ/M1.0.C.UT 05.11/15.11 X53CrMnNiN21-9 1.4871 349S54 - - EV8 Z52CMN21.09 X53CrMnNiN21 9 - SUH35, SUH36
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X2CrNiN18-10 1.4311 304S62 - 2371 304LN Z2CN18.10 - - SUS304LN
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X2CrNiMoN17-13-3 1.4429 - - 2375 316LN Z2CND17.13 - - SUS316LN
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X2CrNiMo17-12-2 1.4404 316S13 - 2348 316L Z2CND17-12 X2CrNiMo1712 - -
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X2CrNiMo18-14-3 1.4435 316S13 - 2353 316L Z2CND17.12 X2CrNiMo17 12 - SCS16, SUS316L
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X3CrNiMo17-3-3 1.4436 316S33 -
2343, 2347
316 Z6CND18-12-03 X8CrNiMo1713 - -
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X2CrNiMo18-15-4 1.4438 317S12 - 2367 317L Z2CND19.15 X2CrNiMo18 16 - SUS317L
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X6CrNiNb18-10 1.4550 347S17 58F 2338 347 Z6CNNb18.10 X6CrNiNb18 11 F.3552 F.3524 SUS347
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X6CrNiMoTi17-12-2 1.4571 320S17 58J 2350 316Ti Z6NDT17.12 X6CrNiMoTi17 12 F.3535 -
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X10CrNiMoNb 18-12 1.4583 - - - 318 Z6CNDNb17 13B X6CrNiMoNb17 13 - -
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X15CrNiSi20-12 1.4828 309S24 - - 309 Z15CNS20.12 - - SUH309
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X2CrNiMoN17-11-2 1.4406 301S21 58C 2370 308 Z1NCDU25.20 - F.8414 SCS17
M1.0.Z.AQ 05.21/15.21 X1CrNiMoCuN20-18-7 1.4547 - - 2378 S31254 Z1CNDU20-18-06AZ - - -
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X9CrNi18-8 1.4310 - - 2331 301 Z12CN17.07 X12CrNi17 07 F.3517 SUS301
M1.0.Z.PH 05.22/15.22 X7CrNiAL17-7 1.4568 1.4504 316S111 - - 17-7PH Z8CNA17-07 X2CrNiMo1712 - -
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X2CrNi19-11 1.4306 304S11 - 2352 304L Z2CN18-10 X2CrNi18 11 - -
304S12
M1.1.Z.AQ 05.21/15.21 - - 304S31 58E
2332, 2333
304 Z6CN18.09 X5CrNi18 10 F.3504 F.3541 SUS304
M1.1.Z.AQ 05.21/15.21 X5CrNi18-10 1.4301 304S15 58E 2332 304 Z6CN18.09 X5CrNi18 10 F.3551 SUS304
M1.1.Z.AQ 05.21/15.21 X5CrNiMo17-2-2 1.4401 316S16 58J 2347 316 Z6CND17.11 X5CrNiMo17 12 F.3543 SUS316
M1.1.Z.AQ 05.21/15.21 X6CrNiTi18-10 1.4541 321S12 58B 2337 321 Z6CNT18.10 X6CrNiTi18 11 F.3553 F.3523 SUS321
M1.2.Z.AQ 05.21/15.21 X8CrNiS18-9 1.4305 303S21 58M 2346 303 Z10CNF 18.09 X10CrNiS 18.09 F.3508 SUS303
Супераустенитная (Ni>20%) нержавеющая сталь
M2.0.C.AQ 20.11 G-X40NiCrSi36-18 1.4865 330C11 - - - - XG50NiCr39 19 - SCH15
M2.0.Z.AQ 05.21/15.21 X1NiCrMoCu25-20-5 1.4539 - - 2562 UNS V 0890A Z2 NCDU25-20 - - -
M2.0.Z.AQ 05.21/15.21 X8CrNi25-21 1.4845 310S24 - 2361 310S Z12CN25 20 X6CrNi25 20 F.331 SUH310
M2.0.Z.AQ 20.11 X12NiCrSi36 16 1.4864 - - - 330 Z12NCS35.16 F-3313 - SUH330
M2.0.Z.AQ 05.23/15.23 X1NiCrMoCu31-27-4 1.4563 - - 2584 NO8028 Z1NCDU31-27-03 - - -
Дуплексная (аустенитная/ферритная) нержавеющая сталь
M3.1.Z.AQ/M3.1.C.AQ 05.51/15.51 X2CrNiN23-4 1.4362 - - 2376 S31500 - - - -
M3.1.Z.AQ/M3.1.C.AQ 05.51/15.51 X8CrNiMo27-5 - - - 2324 S32900 - - - -
M3.2.Z.AQ/M3.2.C.AQ 05.52/15.52 X2CrNiN23-4 - - - 2327 S32304 Z2CN23-04AZ - - -
M3.2.Z.AQ/M3.2.C.AQ 05.52/15.52 - - - - 2328 - - - - -
M3.2.Z.AQ/M3.2.C.AQ 05.52/15.52 X2CrNiMoN22-53 - - - 2377 S31803 Z2CND22-05-03 - - -
Торговые марки
M1.1.Z.AQ 05.21/15.21 SANMAC 304 (Sandvik Steel)
M1.1.Z.AQ 05.21/15.21 1.0045 SANMAC 304L (Sandvik Steel)
M1.1.Z.AQ 05.21/15.21 SANMAC 316 (Sandvik Steel)
M1.1.Z.AQ 05.21/15.21 SANMAC 316L (Sandvik Steel)
M1.0.Z.AQ 05.23/15.23 254 SMO
M2.0.Z.AQ 05.23/15.23 654 SMO
M3.2.Z.AQ 05.52/15.52 SANMAC SAF 2205 (Sandvik Steel)
M3.2.Z.AQ 05.52/15.52 SANMAC SAF 2507 (Sandvik Steel)
E 14
ОБЩАЯ ИНФОРМАЦИЯ
Обрабатываемые материалы
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Обрабатываемые материалы
Обрабатываемые материалы
ISO MC CMC Страна
Европа
Германия
Великобритания Швеция США Франция Италия Испания Япония
Стандарт
DIN EN W.-nr. BS EN SS AISI/SAE/ASTM AFNOR UNI UNE JIS
K
Ковкий чугун
Чугун
K1.1.C.NS 07.1 - - 8 290/6 - 0814 - MN 32-8 - - FCMB310
K1.1.C.NS 07.1 EN-GJMB350-10 0.8135 B 340/12 - 0815 32510 MN 35-10 - - FCMW330
K1.1.C.NS 07.2 EN-GJMB450-6 0.8145 P 440/7 - 0852 40010 Mn 450 GMN 45 - FCMW370
K1.1.C.NS 07.2 EN-GJMB550-4 0.8155 P 510/4 - 0854 50005 MP 50-5 GMN 55 - FCMP490
P 570/3 0858 70003 MP 60-3 FCMP540
K1.1.C.NS 07.2 EN-GJMB650-2 0.8165 P570/3 - 0856 A220-70003 Mn 650-3 GMN 65 - FCMP590
K1.1.C.NS 07.3 EN-GJMB700-2 0.8170 P690/2 - 0862 A220-80002 Mn700-2 GMN 70 - FCMP690
Серый чугун
K2.1.C.UT 08.1 - - - - 0100 - - - - -
K2.1.C.UT 08.1 EN-GJL-100 0.6010 - - 0110 No 20 B Ft 10 D - - FC100
K2.1.C.UT 08.1 EN-GJL-150 0.6015 Grade 150 - 0115 No 25 B Ft 15 D G 15 FG 15 FC150
K2.1.C.UT 08.1 EN-GJL-200 0.6020 Grade 220 - 0120 No 30 B Ft 20 D G 20 - FC200
K2.1.C.UT 08.2 EN-GJL-250 0.6025 Grade 260 - 0125 No 35 B Ft 25 D G 25 FG 25 FC250
K2.1.C.UT 08.2 EN-JLZ 0.6040 Grade 400 - 0140 No 55 B Ft 40 D - - -
K2.2.C.UT 08.2 EN-GJL-300 0.6030 Grade 300 - 0130 No 45 B Ft 30 D G 30 FG 30 FC300
K2.2.C.UT 08.2 EN-GJL-350 0.6035 Grade 350 - 0135 No 50 B Ft 35 D G 35 FG 35 FC350
K2.3.C.UT 08.3 GGL-NiCr20-2 0.6660 L-NiCuCr202 - 0523 A436 Type 2 L-NC 202 - - -
Чугун с шаровидным графитом
K3.1.C.UT 09.1 EN-GJS-400-15 0.7040 SNG 420/12 - 0717-02 60-40-18 FCS 400-12 GS 370-17 FGE 38-17 FCD400
K3.1.C.UT 09.1 EN-GJS-400-18-LT 0.7043 SNG 370/17 - 0717-12 - FGS 370-17 - - -
K3.1.C.UT 09.1 EN-GJS-350-22-LT 0.7033 - - 0717-15 - - - - -
K3.1.C.UT 09.1 EN-GJS-800-7 0.7050 SNG 500/7 - 0727 80-55-06 FGS 500-7 GS 500 FGE 50-7 FCD500
K3.2.C.UT 09.2 EN-GJS-600-3 0.7060 SNG 600/3 - 0732-03 - FGS 600-3 - - FCD600
K3.3.C.UT 09.2 EN-GJS-700-2 0.7070 SNG 700/2 - 0737-01 100-70-03 FGS 700-2 GS 700-2 FGS 70-2 FCD700
K3.5.C.UT - EN-GJSA-XNiCr20-2 0.7660 Grade S6 - 0776 A43D2 S-NC 202 - - -
Чугун с вермикулярным графитом
K4.1.C.UT - EN-GJV-300
K4.1.C.UT - EN-GJV-350
K4.2.C.UT - EN-GJV-400
K4.2.C.UT - EN-GJV-450
K4.2.C.UT - EN-GJV-500
Отпущенный ковкий чугун
K5.1.C.NS - EN-GJS-800-8 - - - - ASTM A897 No. 1 - - - -
K5.1.C.NS - EN-GJS-1000-5 - - - - ASTM A897 No. 2 - - - -
K5.2.C.NS - EN-GJS-1200-2 - - - ASTM A897 No. 3 - - - -
K5.2.C.NS - EN-GJS-1400-1 - - - - ASTM A897 No. 4 - - - -
K5.3.C.NS - - - - - - ASTM A897 No. 5 - - - -
E 15
Обрабатываемые материалы
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Обрабатываемые материалы
Обрабатываемые материалы
ISO MC CMC Страна
Европа
Германия
Великобритания Швеция США Франция Ита-
лия Испа-
ния Япония
Стандарт
DIN EN W.-nr. BS EN SS AISI/SAE/ASTM AFNOR UNI UNE JIS
N
Алюминиевые сплавы
Цветные металлы
N1.3.C.AG 30.21 G-AISI9MGWA 3.2373 - - 4251 SC64D A-S7G - - C4BS
N1.3.C.UT 30.21 G-ALMG5 - LM5 - 4252 GD-AISI12 A-SU12 - - AC4A
N1.3.C.UT/N1.3.C.AG 30.21/30.22 - - LM25 - 4244 356.1 - - - A5052
N1.3.C.UT - GD-AlSi12 - - - 4247 A413.0 - - - A6061
N1.3.C.AG - GD-AlSi8Cu3 - LM24 - 4250 A380.1 - - - A7075
N1.3.C.UT - G-AlSi12(Cu) - LM20 - 4260 A413.1 - - - ADC12
N1.3.C.UT - G-AlSi12 - LM6 - 4261 A413.2 - - - -
N1.3.C.AG - G-AlSi10Mg(Cu) - LM9 - 4253 A360.2 - - - -
S
Сплавы на основе никеля
Жаропрочные сплавы
S2.0.Z.AG 20.22 S-NiCr13A16MoNb LW2 4670 mar-46 - - 5391 NC12AD - - -
S2.0.C.UT 20.24 NiCo15Cr10MoAlTi LW2 4674 - - - AMS 5397 - - - -
S2.0.Z.AG 20.22 NiFe35Cr14MoTi LW2.4662 - - - 5660 ZSNCDT42 - - -
S2.0.Z.AG 20.22 NiCr19Fe19NbMo LW2.4668 HR8 - - 5383 NC19eNB - - -
S2.0.Z.AG 20.22 NiCr20TiAk 2.4631 Hr401.601 - - - NC20TA - - -
S2.0.Z.AG 20.22 NiCr19Co11MoTi 2.4973 - - - AMS 5399 NC19KDT - - -
S2.0.Z.AG 20.22 NiCr19Fe19NbMo LW2.4668 - - - AMS 5544 NC20K14 - - -
S2.0.Z.AN 20.21 - 2.4603 - - - 5390A NC22FeD - - -
S2.0.Z.AN 20.21 NiCr22Mo9Nb 2.4856 - - - 5666 NC22FeDNB - - -
S2.0.Z.AN 20.21 NiCr20Ti 2.4630 HR5.203-4 - - - NC20T - - -
S2.0.Z.AG 20.22 NiCu30AL3Ti 2.4375 3072-76 - - 4676 - - - -
На основе кобальта
- - CoCr20W15Ni - - - - 5537C, AMS KC20WN - - -
S3.0.Z.AG 20.32 CoCr22W14Ni LW2.4964 - - - 5772 KC22WN - - -
Сплавы на основе титана
S4.2.Z.AN 23.22 TiAl5Sn2.5 3.7115.1 TA14/17 - - UNS R54520 T-A5E - - -
UNS R56400
S4.2.Z.AN 23.22 TiAl6V4 3.7165.1 TA10-13/TA28 - - UNS R56401 T-A6V - - -
S4.3.Z.AN 23.22 TiAl5V5Mo5Cr3 - - - - - - - - -
S4.2.Z.AN 23.22 TiAl4Mo4Sn4Si0.5 3.7185 - - - - - - - -
Торговые марки
Сплавы на основе железа
S2.0.Z.UT/S2.0.Z.AN 20.11 Incoloy 800
Сплавы на основе никеля
S2.0.Z.AN 20.2
Haynes 600
S2.0.Z.AN 20.2 Nimocast PD16
S2.0.Z.AG 20.2 Nimonic PE 13
S2.0.Z.AG 20.2 Rene 95
S2.0.Z.AN 20.21 Hastelloy C
S2.0.Z.AN 20.21 Incoloy 825
S2.0.Z.AN 20.21 Inconel 600
S2.0.Z.AN 20.21 Monet 400
S2.0.Z.AG 20.22 Inconel 700
S2.0.Z.AG S2.0.Z.AG Inconel 718
S2.0.Z.AG 20.22 Mar – M 432
S2.0.Z.AG 20.22 Nimonic 901
S2.0.Z.AG 20.22 Waspaloy
S2.0.C.NS 20.24 Jessop G 64
Сплавы на основе кобальта
S3.0.Z.AG 20.3 Air Resist 213
S3.0.Z.AG 20.3 Jetalloy 209
H
Материалы высокой твердости
Материалы высокой
твердости
H1.2.Z.HA 04.1 X100CrMo13 1.4108 - - 2258 08 440A - - - C4BS
H1.3.Z.HA 04.1 X110CrMoV15 1.4111 - - 2534 05 610 - - - AC4A
H1.2.Z.HA 04.1 X65CrMo14 - - - 2541 06 0-2 - - - AC4A
E 16
ОБЩАЯ ИНФОРМАЦИЯ
Системы обозначения
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения
Система обозначения фрез CoroMill
®
Plura
13
Max глубина резания, APMX
Дюймовые
Длина режущей кромки в 1/16"
Если DC < 1/8", то в 1/64"
Пример: 09 = 9/16" для DC 3/16"
Метрические
Длина режущей кромки в мм
Если D
c
или D
c2
< 3 мм, длина в мм, умноженная на 10
Пример:07 = 7 мм для DC 6 мм70 = 7 мм для DC 2.5 мм
12
Длина фрезы
SКороткий хвостовик
CУдлиненный хвостовик
KДлина хвостовика > "C"
LДлина хвостовика > "K"
XДлина хвостовика > "L"
EКороткий LF и LU
IСредний LF, средние LU
JСредний LF, длинный LU
OДлинный LF, средний LU
PДлинный LF, длинный LU
9
Угол подъёма винтовой канавки
Величина угла подъёма винтовой канавки,
округленная до 5°
8
Диаметр резания
Дюймовые
Рабочий диаметр фрезы DC в 1/64".
Пример: 10 = 5/32"
Метрические
Рабочий диаметр фрезы DC в мм, умноженный на 10.
Пример: 100 = 10.0 мм
6
Число зубьев
1-9
от 1 до 9 зубьев
A-Z
от 10 до 32 зубьев
7Подвод СОЖ
C =
Внутренний подвод СОЖ
- =
Наружный подвод СОЖ
1
Направление вращения
2
Исполнение
3
Тип инструмента
4
Возможность сверления
R
Правое
A
Дюймовое исполнение
21
Концевая фреза
5
Нет
L
Левое
6
Возможно засверливание
E 17
Системы обозначения
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения
Система обозначения фрез CoroMill
®
Plura
14
Тип геометрии
Режущая кромка TW % от DC Передний угол
°
KГеометрия Kordell 50-60 9°-12°
BСтружколом 60 4°-7°
UГеометрия Kordell <50 9°-12°
AПрямая <45 12°-15°
PПрямая 45-55 9°-12°
NПрямая 56-65 9°-12°
LПрямая 66-75 4°-12°
GПрямая 50-75 -3°-3°
HПрямая >75 <-3°
C"Шевронная" конструкция
TW = Диаметр сердцевины
11
Тип хвостовика
A
Цилиндрический хвостовик
B
Weldon
C
Цилиндрический хвостовик с шейкой
E-J
Цилиндрический с шейкой (Длина шейки/DC, мм)
E = 0.1 - 1.9 H = 6.0 - 7.9
F = 2.0 - 3.9 I = 8.0 - 9.9
G = 4.0 - 5.9 J = 10 - 11.9
Y = Цилиндрический хвостовик с креплением iLock
10
Радиус/Фаска при вершинах
Радиус при вершине Фаска при вершине
Метрические Дюймовые Метрические
– Без радиуса – Без радиуса – Без радиуса/фаски
A<0.5мм A1/64дюйм M0.5°
B0.5мм B1/32дюйм N1°
C1.0мм C3/64дюйм O1.5°
D1.5мм D1/16дюйм P2°
E2.0мм E5/64дюйм Q2.5°
F2.5мм F3/32дюйм R3°
и т.д.и т.д. S 3.5°
T4°
и т.д.
5
Основные типы концевых фрез
0
Концевая фреза вогнутой формы для снятия радиусных фасок
6
Фрезы со сферическим концом, шаровидной формы
1
Концевая фреза с фаской или без фаски при вершинах, с
жёстким допуском на размер DC
7
Прямой конической формы
2
С радиусом при вершинах
8
Концевая фреза для снятия фасок 45°
3
С фаской при вершинах или без фаски
9
Концевая фреза для снятия фасок 30°
4
Со сферическим концом, с числом зубьев 6 и менее
H
Концевая фреза для работы с большой подачей
5
Коническая фреза с полным радиусом, число зубьев 6 и менее
T
Концевая фреза для обработки тел вращения
E 18
ОБЩАЯ ИНФОРМАЦИЯ
Системы обозначения
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения
Система обозначения фрез CoroMill
®
Plura
5
Код для инструментов одного типа с различающимися
значениями вспомогательных параметров
6
Диаметр фрезы (DC) в 1/100 мм.
Например: 1200 = 12.00 мм
7
Радиус при вершине, фаска или галтель в 1/100 мм.
Например: радиус при вершине 200 = 2 мм.
Например: фаска 045 = 45°
8
Подвод СОЖ
-
Без подвода СОЖ
C:
Внутренний радиальный подвод СОЖ
A:
Внутренний осевой подвод СОЖ
9
Группы обрабатываемых материалов по ISO
P:
ISO P
K:
ISO K
M:
ISO M
S:
ISO S
H:
ISO H
N:
ISO N
O:
ISO O
X:
Универсальные фрезы
10
Хвостовик
A:
Цилиндрический
B:
Weldon
C:
Цилиндрический с шейкой
D:
Weldon с шейкой
Y:
iLock
F:
iLock с шейкой
G:
Хвостовик уменьшенного диаметра
11
Сплав
1
Серия
1:
Универсальные решения
2:
Оптимизированные решения
2
Геометрия вершины
S:
Концевая, с радиусом при вершине, с возможностью сверления
F:
Концевая, с радиусом при вершине, без возможности
сверления
P:
Концевая, с возможностью сверления
N:
Концевая, без возможности сверления
B:
Со сферическим концом
C:
Фрезы для обработки фасок
H:
Фрезы для работы с большой подачей
U:
Фрезы для обработки радиусных фасок
T:
Для фрезерования поверхностей тел вращения
3
Угол подъёма стружечной канавки
0:
0°<FHA
15°
1:
15°<FHA
25°
2:
25°<FHA
35°
3:
35°<FHA
45°
4:
45°<FHA
55°
5:
55°<FHA
65°
4
Диапазон допустимых глубин резания (APMX/DC)
0:
0-0.5 x DC
1:
0.6-1.0 x DC
2:
1.1-1.5 x DC
3:
1.6-2.0 x DC
4:
2.1-2.5 x DC
5:
2.6-3.0 x DC
6:
3.1-3.5 x DC
7:
3.6-4.0 x DC
8:
4.1-5.0 x DC
9:
> 5.0 x DC
E 19
Системы обозначения
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения
Система обозначения сменных головок CoroMill
®
316
1
Исполнение
2
Семейство
продукции
3
Размер соединения
A = Дюймовое исполнение
Пример:
316 = CoroMill
®
316 Размер соединения EH
Пример:
12 = E12
5
Длина головки
6
Количество
режущих кромок
7
Угол подъёма
винтовой канавки
M = Средняя
Пример:
ZEFP = 4 Угол подъёма винтовой
канавки в градусах
8
Подвод СОЖ
9
Диаметр резания
10
Радиус при
вершине
-Без подвода СОЖ Метрические Метрические
Пример:
120 = 12,0 мм
Пример:
05 = RE 0,5 мм
CВнутренний радиальный
подвод СОЖ Дюймовые Дюймовые
AВнутренний осевой подвод
СОЖ
Пример:
050 = 0,5"
Пример:
04 = RE 0,4 мм
(.015")
4
Геометрия головки
S = Прямая = 90°
F = Прямая, без возможности
сверления
B = Со сферическим концом
C = Фрезы для обработки фасок
H = Для работы с большой
подачей
U = Фрезы для обработки
радиусных фасок
11
Геометрия
Геометрия Передний угол:Диаметр сердцевины:
P 9-12° 50%
L 4-12° 70%
G -3-3° 70%
K 9-12° 60% Геометрия Kordell
A 12-15°
D -10°-0°
E 20
ОБЩАЯ ИНФОРМАЦИЯ
Системы обозначения
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения
Система обозначения концевых фрез CoroMill
®
Plura для нарезания резьбы
1
Направление вращения
4
Тип резьбы
5
Число зубьев
RПравое исполнение 1= Внутренняя резьба: метрическая/метрическая с
мелким шагом и MJ
1-9 от 1 до 9 зубьев
2=
Наружная резьба: Метричекая/Метрическая с мелким
шагом
6
Подвод СОЖ
3= UNC/UNF, внутренняя резьба
4= UNC/UNF, наружная резьба CВнутренний подвод СОЖ
2
Тип инструмента
5= NPT, внутренняя резьба -Без внутреннего подвода СОЖ
21 Концевая фреза 6= NPT, наружная резьба
7
Диаметр инструмента
7= NPTF, внутренняя резьба
8= NPTF, наружная резьба Диаметр режущей части в 1/10 мм
3
Назначение 9= Внутренняя трубная резьба G
0= Наружная трубная резьба G
7Резьбофрезерование
8
Шаг
9
Тип хвостовика
10
Длина фрезы
Шаг в1/10 мм AЦилиндрический хвостовик SКороткий хвостовик
CУдлиненный хвостовик
BХвостовик Weldon K Длина хвостовика > "C"
LДлина хвостовика > "K"
CЦилиндрический хвостовик с фаской XДлина хвостовика > "L"
11
Max глубина резания, APMX
12
Тип геометрии
Длина режущей части в мм
(если DC или DCX < 3 мм, то в 1/10 мм)
NУгол подъёма 10°, передний угол 9-12°, внутренняя резьба
HУгол подъема 30°, передний угол <0°, внутренняя резьба
PУгол подъёма стружечных канавок 15°, передний угол 9-10°
SУгол подъёма стружечных канавок 15°, передний угол 4-5°
E 21
Системы обозначения
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения
Система обозначения метчиков
1Семейство продукции 2Группы обрабатываемых
материалов по ISO
3Обрабатываемость материала
P=Сталь E=Лёгкая
M = Нержавеющая сталь M= Средняя
K = Чугун D= Тяжёлая
S = Жаропрочные сплавы
H = Материалы высокой твёрдости
N = Цветные металлы
X = Другие материалы
4Число 5Стандарт 6Тип резьбы
100 D =DIN A =M
Обозначение: усиленный или
прямой хвостовик, длина реж.
части, СОЖ и т.д.
A = ANSI & DIN/ANSI B = MF
J = JIS C = MJ
I = ISO D = UN
E = UNC
F = UNF
G = UNEF
7Размер
H = UNJC
Шаг указывается только для резьб с
мелким шагом, MF
I = UNJF
J = UNS
M3 K = G
M10x125 (десятичная запятая в
обозначении шага не
указывается)
L = NPT
M = NPTF
N = NPSF
O = NPSM
P=EGM
Q = EGMF
R = EGUNC
S = EGUNF
T = PG
U = R
V = Rc
X = Rp
Y = BA
Z = EGUNJF
E 22
ОБЩАЯ ИНФОРМАЦИЯ
Тип подвода СОЖ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Тип подвода СОЖ
CNSC
Тип подвода СОЖ к инструменту
Код
Описание Изображение
0Без подвода СОЖ
1Подвод СОЖ через центр
2Радиальный подвод СОЖ
3Подвод СОЖ через центр
и радиальный подвод
4Осевой подвод СОЖ на
концентрической
окружности
5Радиальный подвод СОЖ
перед адаптером
6Подвод СОЖ через
фланец
7Подвод СОЖ через
фланец и через центр
8Подвод СОЖ через пазы
на хвостовике
CXSC
Тип подвода СОЖ к зоне резания
Код
Описание Изображение
0Без подвода СОЖ
1Подвод СОЖ через центр
2Радиальный подвод СОЖ
3Подвод СОЖ под
наклоном
4Осевой подвод СОЖ на
концентрической
окружности
5Подвод СОЖ под
наклоном с
регулируемыми соплами
6Осевой подвод СОЖ не
через центр с
регулируемыми соплами
7Подвод СОЖ через пазы
на хвостовике
8Подвод СОЖ через центр
или не через центр с
регулируемыми соплами
E 23
Алфавитный указатель
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
1B230-XA A32
1B231-XA A33
1B232-XA A33
1B240-XA A34
1C050-XA A36
1C050-XB A36
1P220-XA A12
1P220-XB A13
1P221-XA A14
1P221-XB A15
1P222-XA A16
1P222-XB A16
1P230-XA A17,A18
1P230-XB A17
1P231-XA A19
1P231-XB A20
1P240-XA A21
1P240-XB A21
1P250-XA A22
1P250-XB A22
1P251-XA A23
1P251-XB A23
1P260-XA A24
1P260-XB A24
1P330-XA A26
1P330-XB A26
1P340-XA A30
1P340-XB A30
1P341-XA A27
1P341-XB A27
1P360-XA A28
1P370-XA A28
1U000-XA A36
2B230-NA A108
2B320-NG A106
2B330-NC A107
2F340..CSC A46
2F340..CSD A49
2F340..CSF A50
2F340..SC A47,A48
2F340-SD A49
2F340-SF A50
2F341-SC A51
2F341-SD A52
2F341-SF A53
2F342-PC A38
2N342-PC A39
2P050-OA A119
2P051-OA A118
2P120-NC A78
2P121-NC A79
2P122-NC A79
2P123-NG A80
2P160-NA A78
2P170-NA A80
2P210-NC A84
2P211-PC A98
2P212-PC A98
2P230-NA A83
2P231-NA A83
2P232-NA A81
2P340-PA A54
2P340-PB A54
2P341-MA A57
2P342-CMA A42
2P342-PA A40
2P350-OA A121
2P360-PA A55
2P370-PB A56
2P460-NA A120
2P460-OA A122
2S220-NC A82
2S221-NG A82
2S340-MA A58
2S342..CMA A43,A44
2S342-PA A41
316..BM..DG A152
316..BM..G A152
316..BM2..G A152
316..CM..G A156
316..CM2..G A157
316..FM..L A154
316..HM..C..P A144
316..HM..P A144
316..SL..P A136
316..SL..P (CH) A138
316..SM..A A148
316..SM..C..P A140
316..SM..K A150
316..SM..P A141
316..SM2..P A146
316..UM..G A158
326..VM-TH A161
326-CH A160
435.B..A1-XF D6, D7
435.T..A1-XF D8, D9
452.1-C B77
452.1-CM B78
452.4-CM B78
452.C1-C B79
452.R-CM B79
460.1..A0-XM B18-B23
460.1..A1-XM B7-B17
830 D18
830A D17
830B D17
835.B..A1-MF D14
835.B..A1-PF D11
835.T..A1-MF D15
835.T..A1-PF D12
854.1 B71
860.1..A1 B25-B32
860.1..A1-MM B34-B37
860.1..A1-NM B39-B42
861.1..A1-GM B64-B67
861.1..A1-GP B63
862.1..A1-GM B69
863.1..A0-O B74
863.1..A1-N B73
863.1..A1-OS B73
863.1..B1-MS B75
863.1..B1-OS B75
A
A316..BM..G A152
A316..BM2..G A152
A316..CM..G A156
A316..CM2..G A157
A316..FM..L A154
A316..HM..C..P A144
A316..HM..P A144
A316..SL..P A137
A316..SM..C..P A140
A316..SM..K A150
A316..SM..P A142
A316..UM..G A158
A326..VM-TH A161
A326-CH A160
E
E047 C111
E048 C112
E195 C24
E207 C22
E212 C23
E245 C24
E258 C22
E263 C23
E301 C41
E302 C42
E305 C43
E306 C44
E308 C45
E309 C43
E310 C43
E313 C152
E314 C104
E315 C46
E316 C104
E317 C50
E323 C54
E324 C75
E326 C75
E344 C81
E345 C81
E346 C109
E347 C109
E352 C62
E354 C115
E358 C86
E360 C116
E361 C116
E362 C142
E363 C125
E364 C90
E367 C126
E404 C110
E416 C73
E448 C86
E449 C86
E450 C115
E454 C82
E455 C82
E615 C28
E616 C11
E736 C143
E738 C143
E852 C83
E854 C76
E862 C113
E864 C105
E865 C121
E866 C117
E872 C96
E873 C99
E874 C93
E876 C97
E882 C134
E883 C140
E884 C131
E885 C137
E886 C135
E887 C141
E890 C49
E891 C51
E892 C52
E893 C53
EP03P C77, C78
EP03PA C80
EP09P C79
EP13P C87, C88
EP13PA C89
EP23PA C95
EP29PA C94
EX03P C106
EX03PA C108
EX09P C107
EX13P C122, C123
EX13PA C124
EX23PA C132
EX29PA C133
EX33PA C138
EX39PA C139
R
R215.2x..AC..H A94
R215.34C..BC..P A66
R215.3x..30AC..H A93
R215.3x..50AC..H A93
R215.3x..50-AC..L A96
R215.Hx..AC..H A60
ОБЩАЯ ИНФОРМАЦИЯ
?????????? ?????????
Код Стр.Код Стр.Код Стр.
E 24
ОБЩАЯ ИНФОРМАЦИЯ
Алфавитный указатель
R
U
S
A
B
C
D
E
R215.Hx..AC..P A62
R215.Hx..AK..P A61
R216.22..AI..G A74
R216.24..AI..G A74
R216.2x..50CC..P A71
R216.2x..AJ..G A74
R216.2x..AK..H A64
R216.2x..AK..P A67
R216.2x..AP..G A75
R216.2x..BC..P A72
R216.2x..CK/L..P A68
R216.2x..YK..P A69
R216.3x..30-AE..G A98
R216.3x..30-AI..G A98
R216.3x..30-AJ..G A98
R216.3x..30-BC..B A86
R216.3x..30-BS..K A88
R216.3x..40-AC..U A87
R216.3x..40-AJ..U A87
R216.3x..40-BC..K A88
R216.3x..45-BC..K A89
R216.3x..50-AK..H A65
R216.3x..50-AK..P A70
R216.3x..50-BC..P A72
R216.3x..60-AC..L A96
R216.3x..CC/K..K A89
R216.3xC..40-DC..K A90
R216.3xC..40-DS..K A90
R216.42..30-..C..G A102
R216.42..30-AI..G A109
R216.42..30-AS/C..G A112
R216.44..30-AI..G A112
R216.4x..30-AC..G A113
R216.4x..30-AE..G A100
R216.4x..30-AJ..G A101
R216.4x..30-AK..A A106
R216.4x..30-AK..G A109
R216.4x..30-AO..G A100
R216.4x..30-AP..G A110
R216.4x..30-AQ..G A110
R216.52/3..AL..G A116
R216.54..AL..G A116
R216.62..30-AO..G A114
R216.64..30-AO..G A114
R216.Tx..AS..N A104
R217.1x..AC..H A130
R217.1x..AC..M A128
R217.1x..AC..N A126
R217.1x..AC..P A127
R217.1x..AC..S A129
R217.1x..CC..K A125
R217.1xC..AC/K..H A130
R217.1xC..AC/K..N A124
R217.3x..AC..P A132
R217.3xC..AC..M A131
R217.5x..AC..N A133
R217.7x..AC..N A133
R217.9x..BC..N A134
R840..xx-A0A B57-B61
R840..xx-A1A B48-B55
R840..xx-A0B B56
R846..xx-A1A B44-B46
RA215.2x..AK..H A92
RA215.2x..AK/L..L A95
RA215.3x..AK..H A92
RA216.2x..AK..G A76
RA216.2x..AK..H A64
RA216.2x..AK..P A67
RA216.4x..AK..G A113
RA216.4x..AL..G A111
RA216.6x..AK..G A115
T
T100 C63
T100-KM100AA C59
T100-KM100AB C67
T100-KM100AE C69
T100-KM100AF C71
T100-KM100DA C57
T100-KM100DB C66
T100-KM101AA C59
T100-KM101AB C67
T100-KM101AE C69
T100-KM101AF C71
T100-KM101DA C57
T100-KM102AA C59
T100-KM102AE C69
T100-KM102AF C71
T100-KM102DA C57
T100-KM102DB C66
T100-KM103AA C59
T100-KM103AE C69
T100-KM103AF C71
T100-KM103DA C57
T100-KM104AA C60
T100-KM104AB C68
T100-KM104AE C70
T100-KM104AF C72
T100-KM104DA C58
T100-KM104DB C64
T100-KM105AA C60
T100-KM105AB C68
T100-KM105AE C70
T100-KM105AF C72
T100-KM105DA C58
T100-KM106AA C60
T100-KM106AE C70
T100-KM106AF C72
T100-KM106DA C61
T100-KM106DB C64
T100-KM107AA C60
T100-KM107AE C70
T100-KM107AF C72
T100-KM107DA C61
T100-KM108AA C60
T100-KM108AB C68
T100-KM108AE C70
T100-KM108AF C72
T100-KM108DA C61
T100-KM108DB C64
T100-KM109AA C60
T100-KM109AB C68
T100-KM109AE C70
T100-KM109AF C72
T100-KM109DA C61
T101 C56
T105 C114
T106 C114
T110 C63
T115 C47
T116 C48
T120 C65
T200-SD100AE C98
T200-SD100AF C100
T200-SD100AH C101
T200-SD100AI C102
T200-SD100DA C84
T200-SM100DA C85
T200-SM100DB C91
T200-SM100DC C92
T200-SM100DI C102
T200-SM101DA C85
T200-XM100AA C12
T200-XM100AB C15
T200-XM100AE C17
T200-XM100AF C19
T200-XM100DA C9
T200-XM100DB-MF C13, C14
T200-XM100DE C16
T200-XM100DF C18
T200-XM100DK C20
T200-XM101AA C12
T200-XM101AB C15
T200-XM101AE C17
T200-XM101AF C19
T200-XM101DA C9
T200-XM101DE C16
T200-XM101DF C18
T200-XM104DA C10
T200-XM105DA C10
T300-SD100DA C118
T300-SD100DB C127
T300-SD100DC C129
T300-SD100DE C130
T300-SD100DF C136
T300-SD100DH C144
T300-SD100DI C145
T300-SD100DZ C147
T300-SD101DA C119
T300-SM100DA C120
T300-SM100DB C128
T300-SM100DC C129
T300-SM100DI C145
T300-SM100DS C146
T300-SM101DA C120
T300-XM100AA C27
T300-XM100AB C31
T300-XM100AE C33
T300-XM100AF C36
T300-XM100AL C39
T300-XM100AM C39
T300-XM100DA C25
T300-XM100DB C29, C30
T300-XM100DE C32
T300-XM100DF C35
T300-XM100DK C38
T300-XM101AA C27
T300-XM101AB C31
T300-XM101AE C33
T300-XM101AF C36
T300-XM101DA C25, C26
T300-XM101DE C32
T300-XM101DF C35
T300-XM102AA C27
T300-XM102AB C31
T300-XM102AE C33
T300-XM102AF C36
T300-XM102DA C26
T300-XM103AA C27
T300-XM103AB C31
T300-XM103AE C34
T300-XM103AF C37
T300-XM103DA C26
T300-XM104DA C26
T300-XM105DA C26
T400-PM100AA C151
T400-PM100AE C155
T400-PM100AF C157
T400-PM100DA C149
T400-PM100DB C153
T400-PM101AE C155
T400-PM101AF C157
T400-PM101DA C149
T400-PM101DB C154
T400-PM102AE C156
T400-PM102AF C158
T400-PM102DA C149
T400-PM102DB C154
T400-PM103AE C156
T400-PM103AF C158
T400-PM103DA C150
T400-PM104DA C150
Код Стр.Код Стр.Код Стр.
