Точение
CoroTurn
®
Prime
Инновация в точении
-Новая геометрия -H3 в сплавах GC4325, GC1115 и H13A для пластин типа B. Для обработки
материалов ISO P (низкоуглеродистая и высокопрочная сталь) и ISO S с высокими подачами.
-Резцовые головки SL для превосходной эвакуации стружки и повышения производительности при
обработке больших отверстий.
См. стр. A2.
CoroTurn
®
Prime
Многофункциональный инструмент
Державки для многоцелевых и токарно-карусельных станков, которые помогут расширить возможности
обработки. Эти новые державки сэкономят время, сократят запасы инструмента на складе и улучшат
геометрическую проходимость.
См. стр. A5.
CC6220 и CC6230
Новые сплавы из керамики для высокоскоростного точения
Два новых керамических сплава пластин для высокоскоростной обработки жаропрочных сплавов на
основной стадии, особенно порошковых металлических материалов, трудно поддающихся обработке
керамикой с нитевидными кристаллами и сплавами SiAlON.
См. стр. A8.
CC6160
Расширение ассортимента сплавов из керамики
Пополнение существующего ассортимента круглых пластин исполнениями для обработки углов и
широких канавок. Высокая скорость съёма металла в сложных условиях обработки.
См. стр. A8.
T-Max
®
Державки для пластин из кубического нитрида бора (CBN)
Расширение ассортимента державок для точения материалов высокой твёрдости.
См. стр. A12.
CoroTurn
®
107

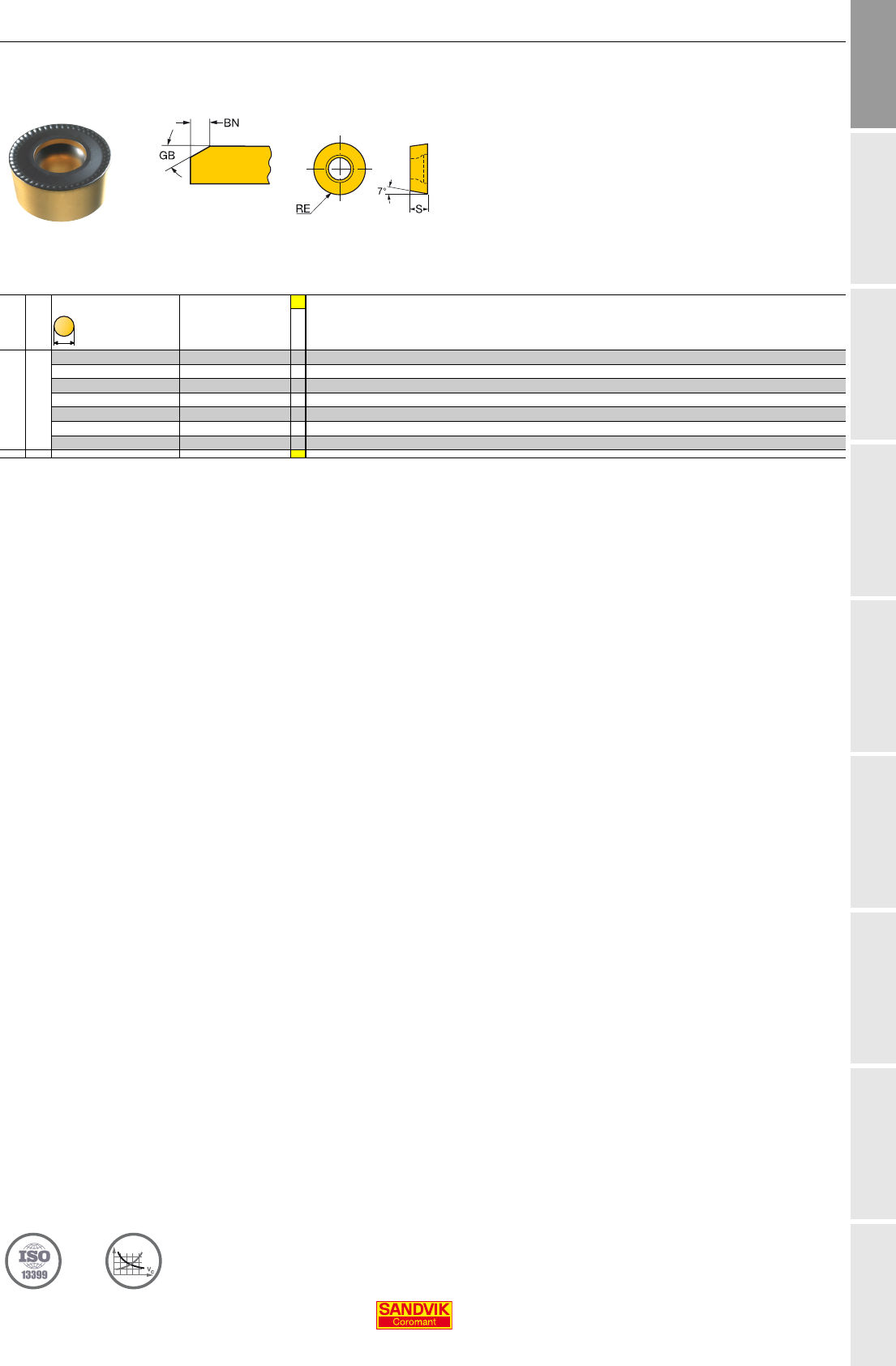

Пластины RCMT
Круглые пластины в сплаве GC2220. Для профильной обработки и точения карманов в аустенитной
нержавеющей стали.
См. стр. A13.
CoroTurn
®
107
Державки QS для точения
Державки QS для системы CoroTurn 107, с верхним и нижним подводом СОЖ.
См. стр. A14.
3
R
U
S
A
B
C
D
E
F
G
H
I

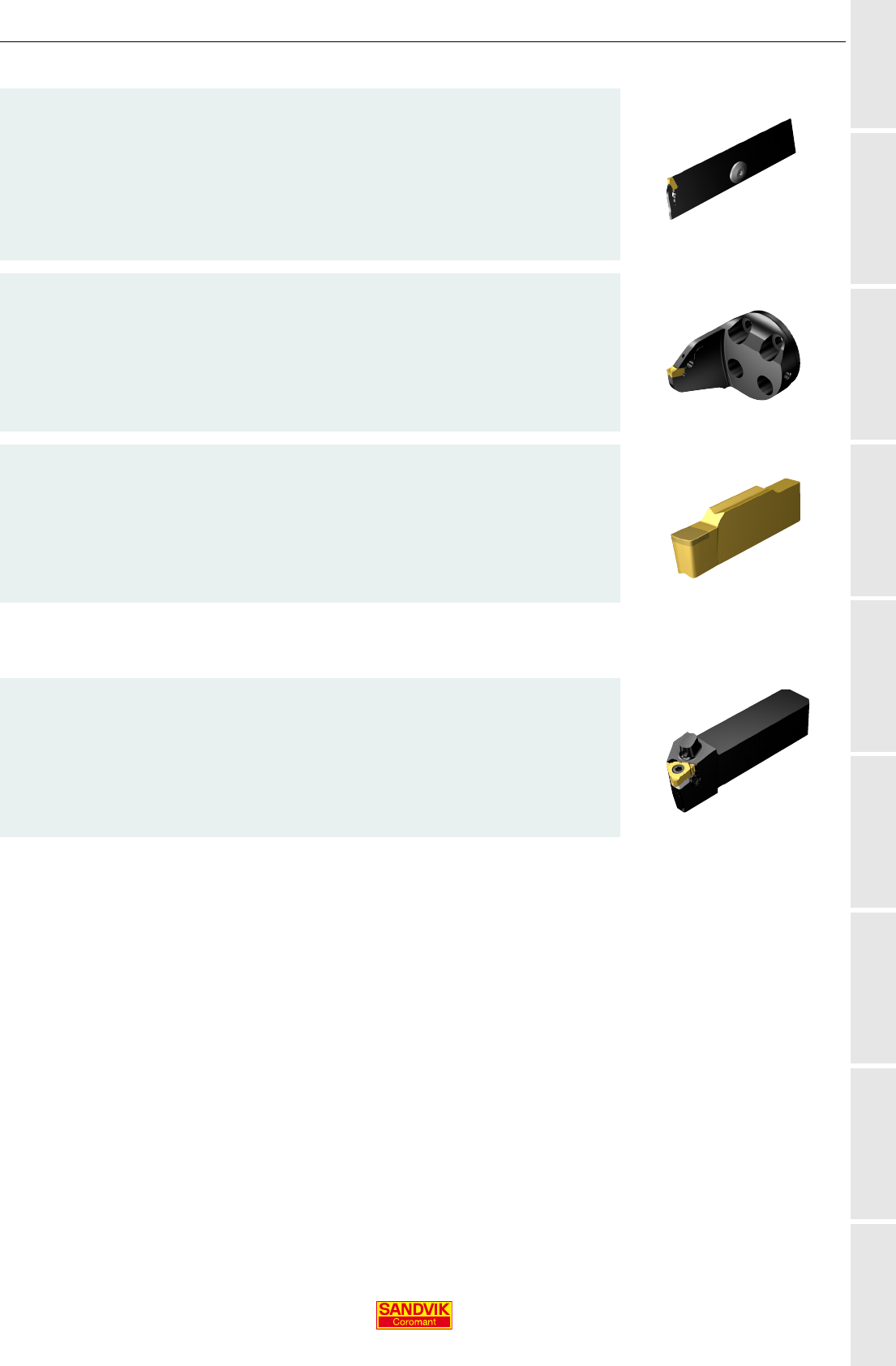

Отрезка и обработка канавок
Точение резьбы
CoroCut
®
QD
Отрезка по оси Y
Совершенно новый способ отрезки. Гнездо под пластину повёрнуто на 90 градусов, что обеспечивает
гораздо более благоприятное направление силы резания. Жёсткость лезвий повышена более чем в
шесть раз, что позволяет значительно увеличить подачу и вылет инструмента без потери стабильности.
См. стр. B2.

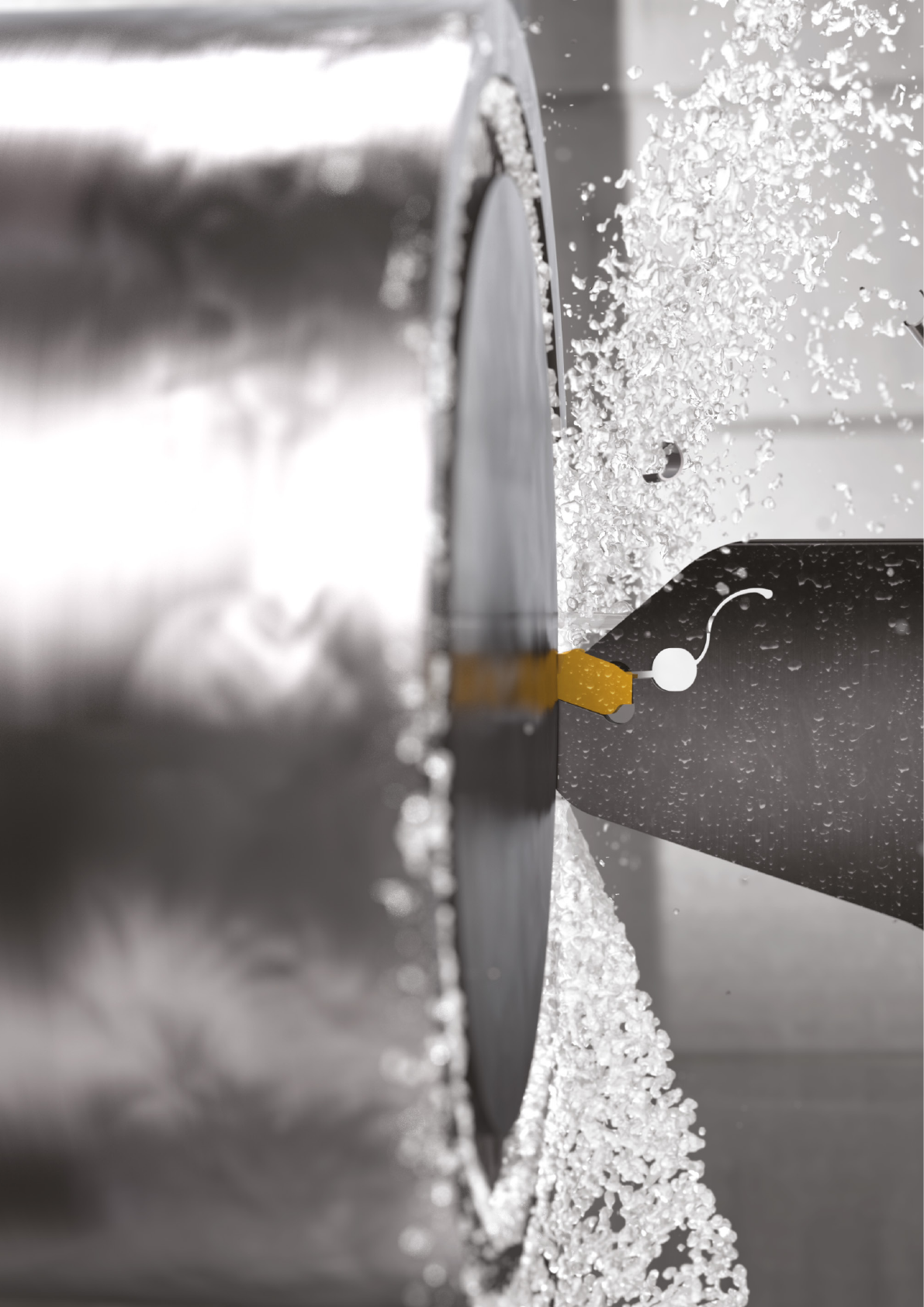

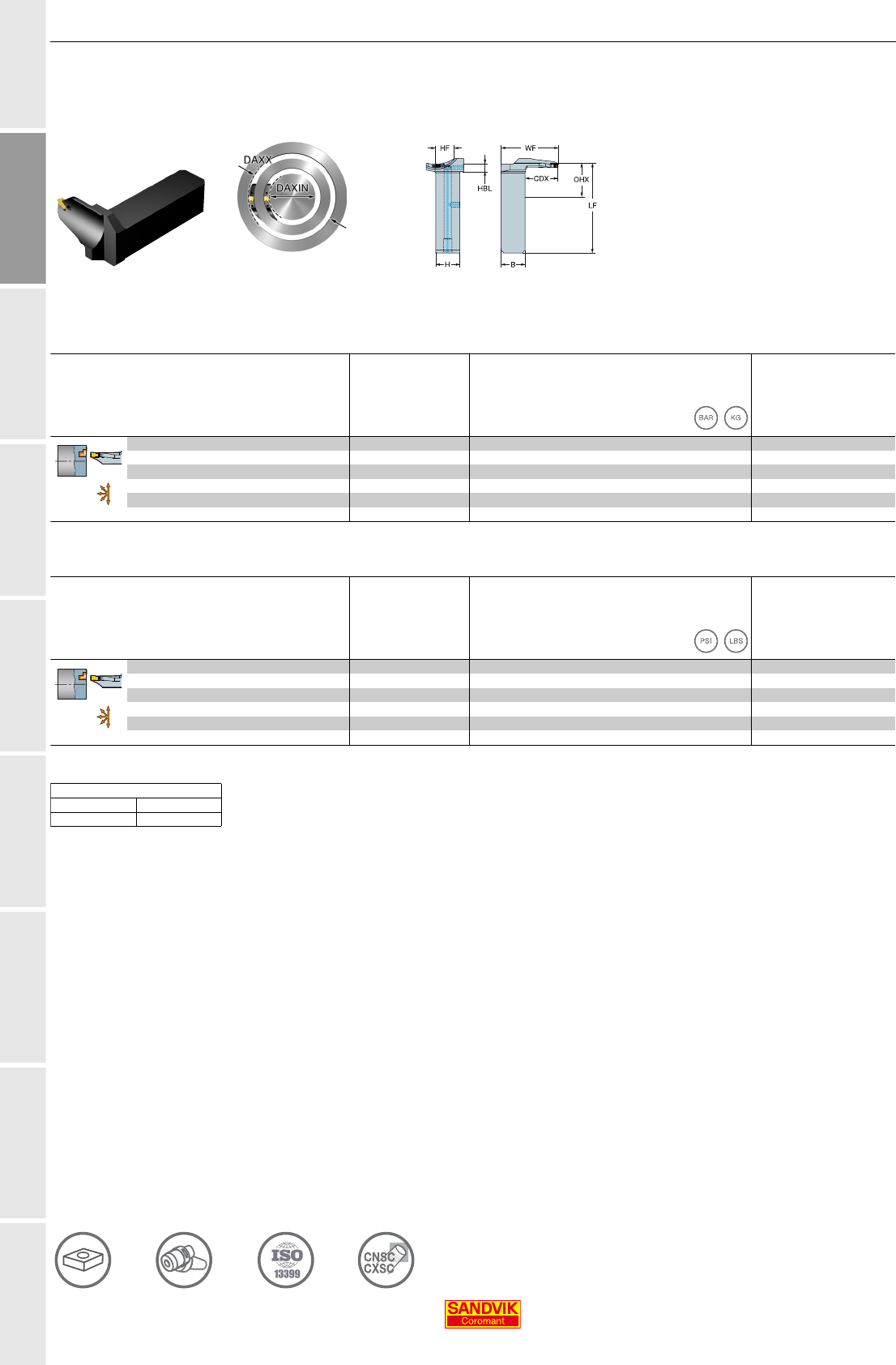

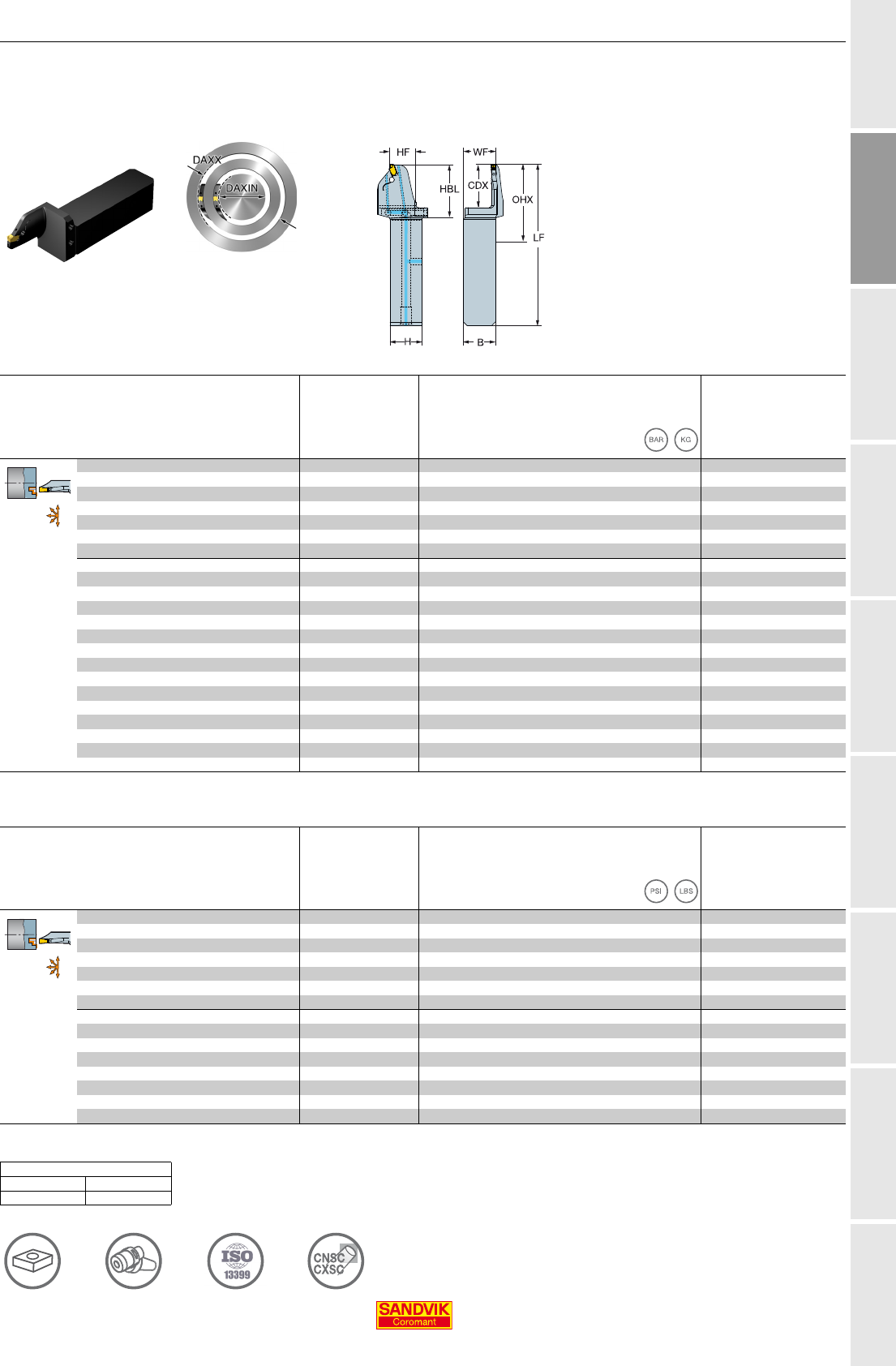

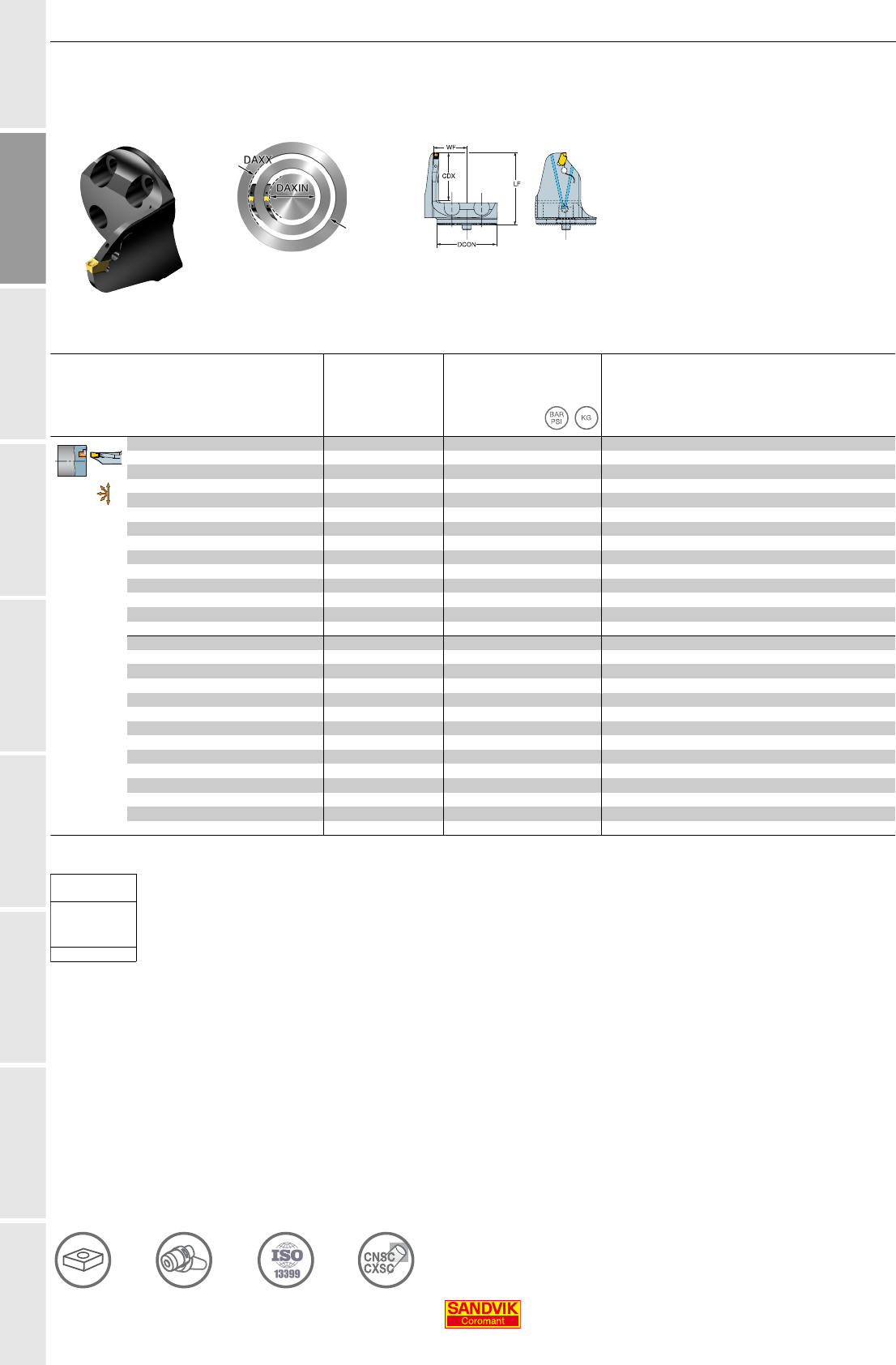

CoroCut
®
QF
Обработка торцевых канавок
Новая концепция для торцевой обработки канавок, обеспечивающая превосходную надёжность
процесса обработки и стабильное закрепление пластин. Прочная конструкция обеспечивает высокую
жёсткость инструмента.
См. стр. B3.
CoroCut
®
1-2
Пластины для точения материалов высокой твёрдости
Сплавы из кубического нитрида бора (CBN) CB7105 и CB7115 для продольного точения материалов
высокой твёрдости с высокими подачами. Для повышения производительности обработки деталей
автомобильных трансмиссий.
См. стр. B12.
CoroThread
®
266
Нарезание резьбы с высокоточной подачей СОЖ
Державки с верхней и нижней высокоточной подачей СОЖ для нарезания наружной резьбы. Решение
с высокоточной подачей СОЖ позволяет повысить стойкость инструмента, эффективность и
надёжность процесса обработки.
См. стр. C2.
4
R
U
S
A
B
C
D
E
F
G
H
I

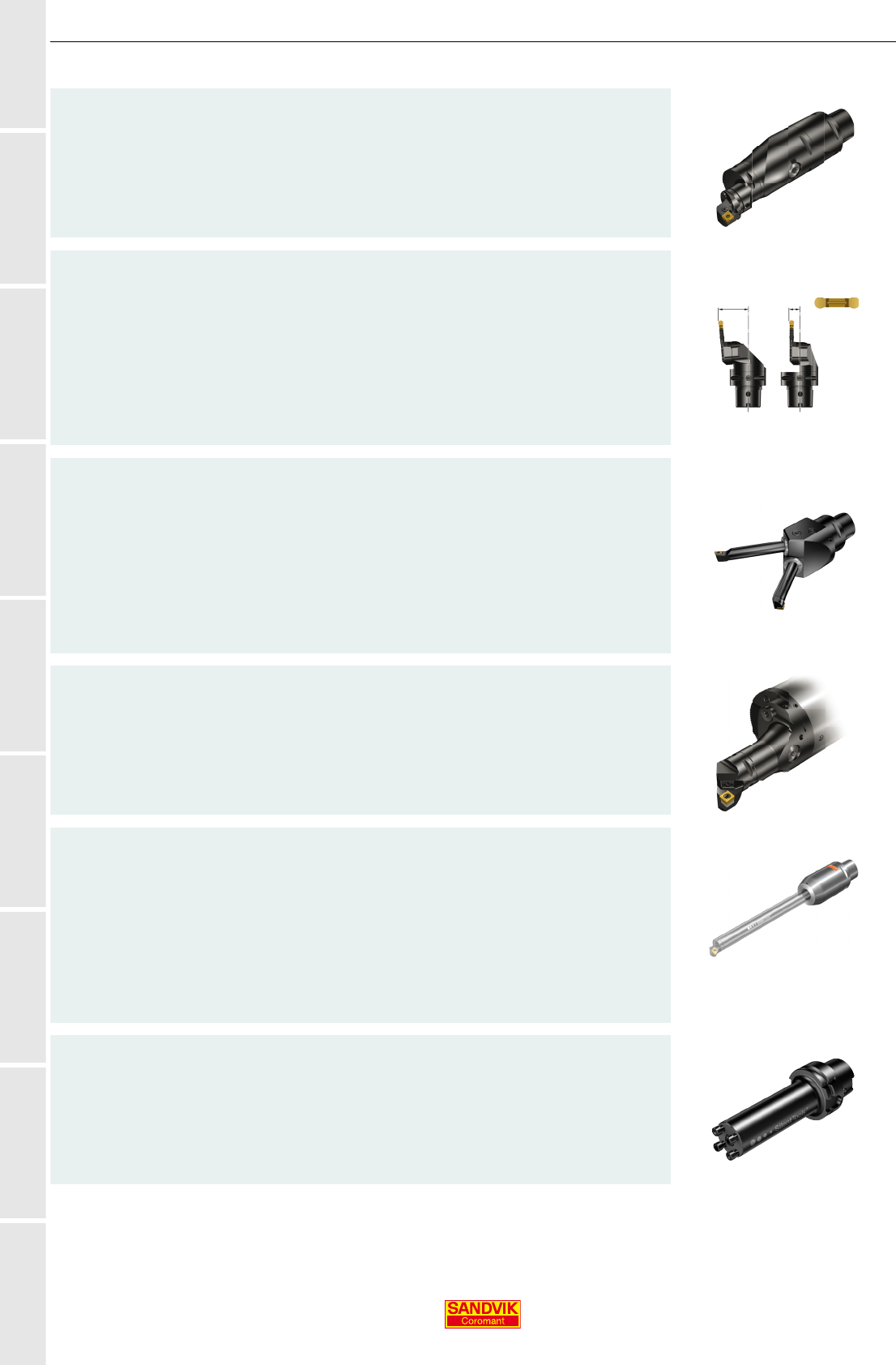

Инструментальная оснастка для точения
Coromant Capto
®
Левосторонний переходник на меньший размер соединения со
смещением
Новая левосторонняя версия переходника на меньший размер соединения со смещением. С этим
переходником становится доступным более широкий ассортимент резцовых головок при том же зазоре
в вертикальном суппорте станка. Доступные размеры: C6 и C8.
См. стр. D2.
CoroTurn
®
SL
Аэрокосмическая промышленность
Адаптеры, предназначенные в основном для аэрокосмической промышленности.
К новым адаптерам относятся:
- Нейтральные адаптеры, улучшающие геометрическую проходимость для магазинов многоцелевых
станков
- Адаптеры с углом 5 градусов, снижающие потребность в специальных резцовых головках, где
требуется зазор по задней кромке
См. стр. D3.
CoroPlex™
Держатель Twin-tool
Держатель CoroPlex™ Twin-tool (TT) для двух расточных оправок обеспечивает быструю смену
инструментов и экономию производительного времени при многоцелевой обработке.
Преимущества:
- Снижение затрат времени на смену инструмента
- Экономия места в инструментальном магазине
См. стр. D4.

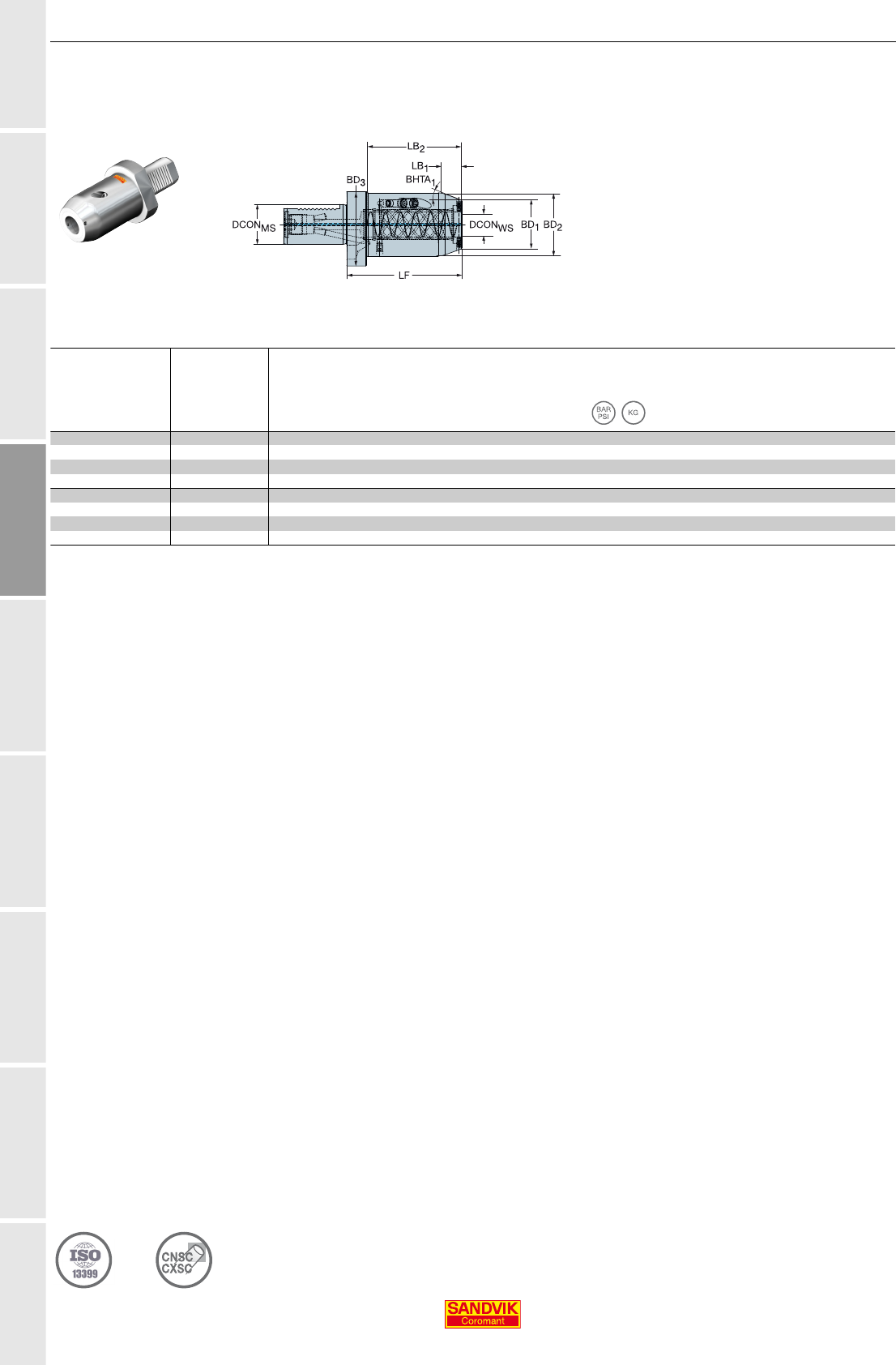

Coromant Capto
®
Быстросменное соединение SL
Адаптер Coromant Capto
®
с быстросменным интерфейсом CoroTurn
®
SL для оправок Silent Tools.
Доступные размеры: SL-QC 80 и SL-QC 100.
См. стр. D6.
CoroChuck™ 935
Гидропластовый патрон для токарного инструмента
-Высокоточный гидропластовый патрон для токарного инструмента с надёжной защитой от
вытягивания
-Быстрое, надёжное и жёсткое закрепление
-Длина закрепления составляет четыре диаметра оправки – каждый раз
-Точное позиционирование по высоте центров сокращает время наладки, обеспечивает отличное
резание и продлевает ресурс пластин - благодаря системе EasyFix
См. раздел D
Антивибрационные адаптеры HSK
Silent Tools™
Расточные оправки Silent Tools с интерфейсом CoroTurn
®
SL со стороны режущей части и соединением
HSK A/C/T (HSK-T63 и HSK-T100). Для работы с вылетом до 6×D.
См. стр. D7.
5
R
U
S
A
B
C
D
E
F
G
H
I

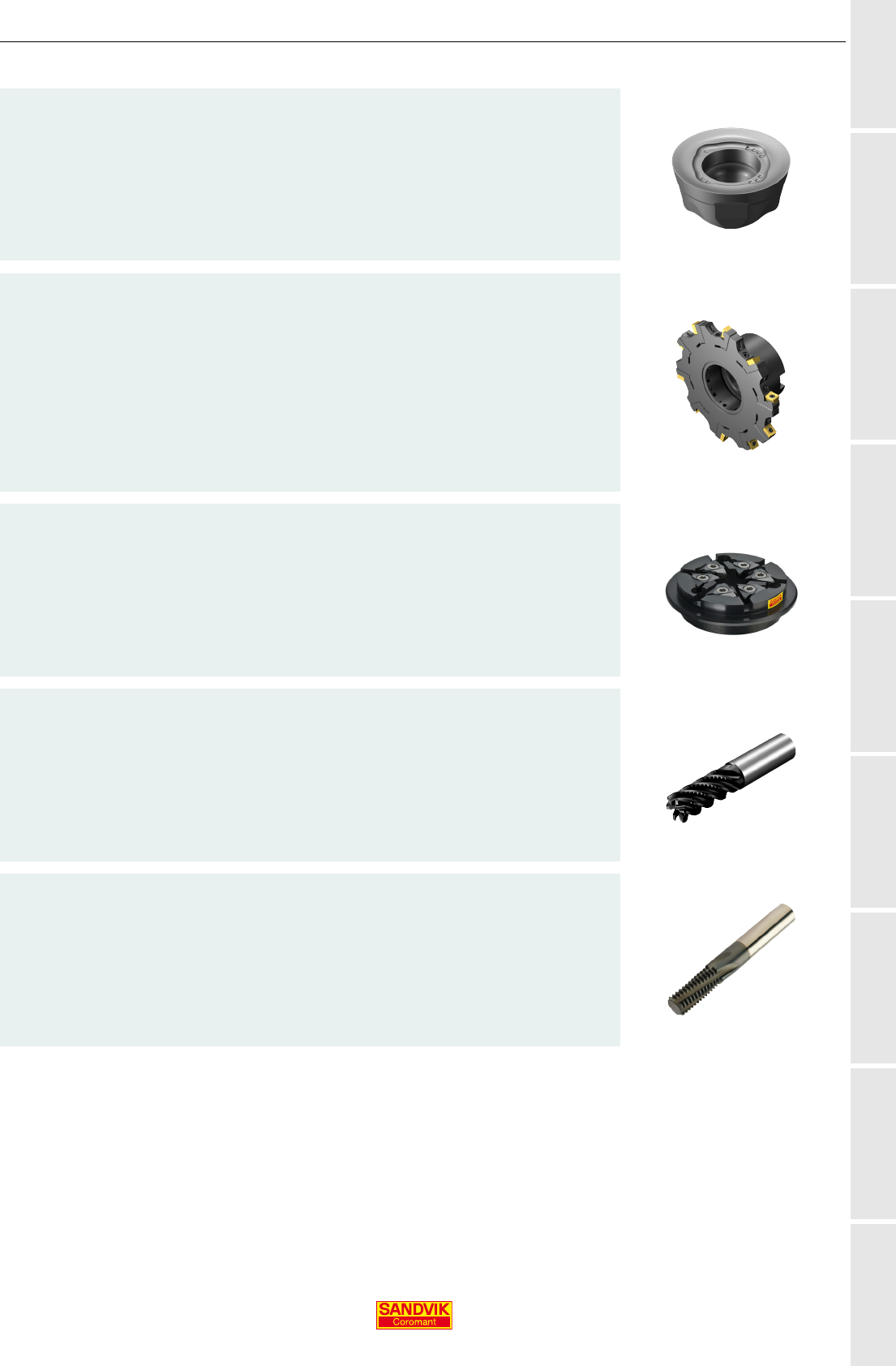

Фрезерование

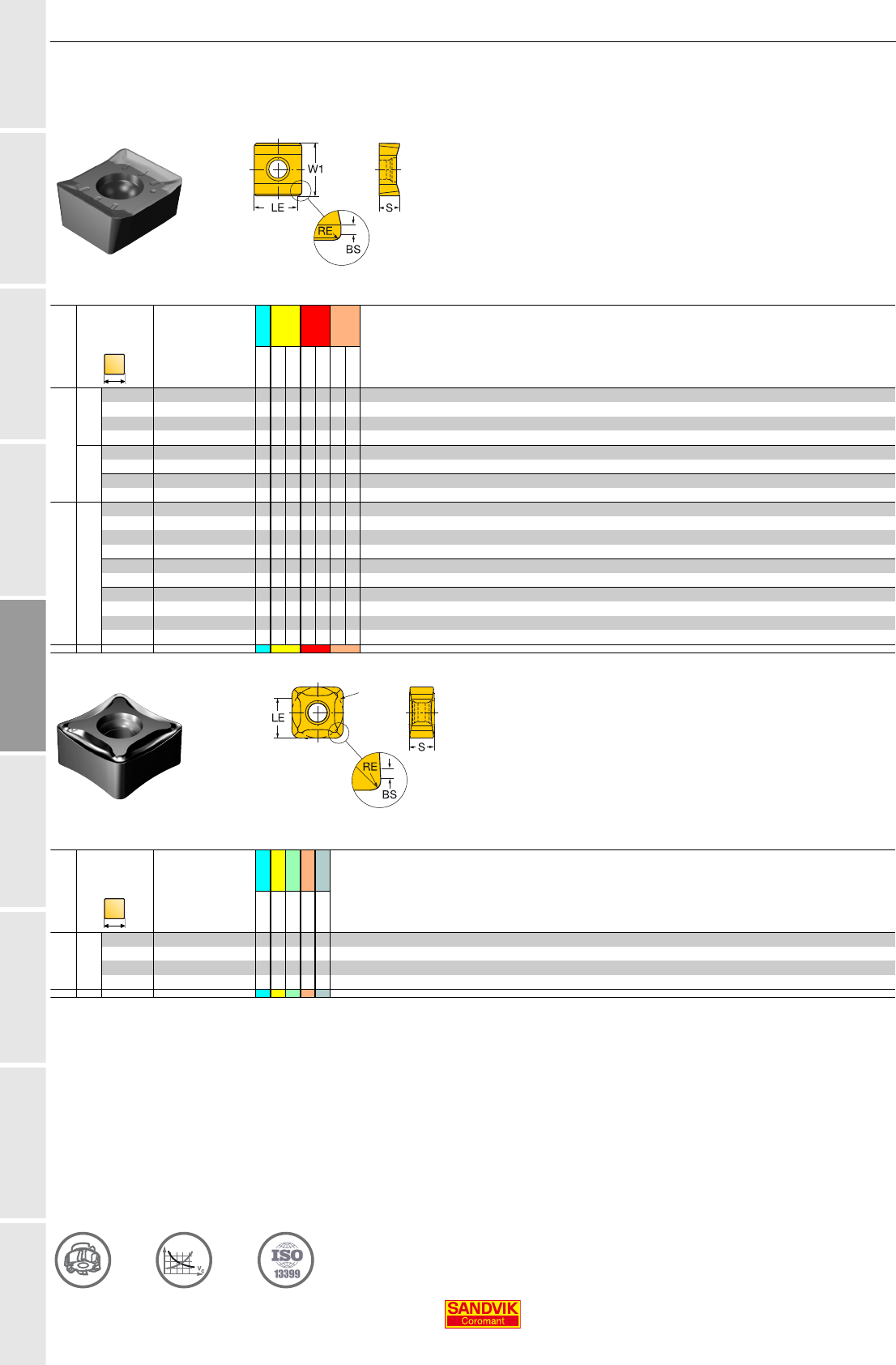

GC1130
Повышение стойкости
Расширение ассортимента режущих пластин. PVD-покрытие, изготавливаемое по технологии
Zertivo™, повышает стойкость инструмента и надёжность кромки. Рассчитано на уверенное
выполнение обработки в сложных условиях.
См. раздел E

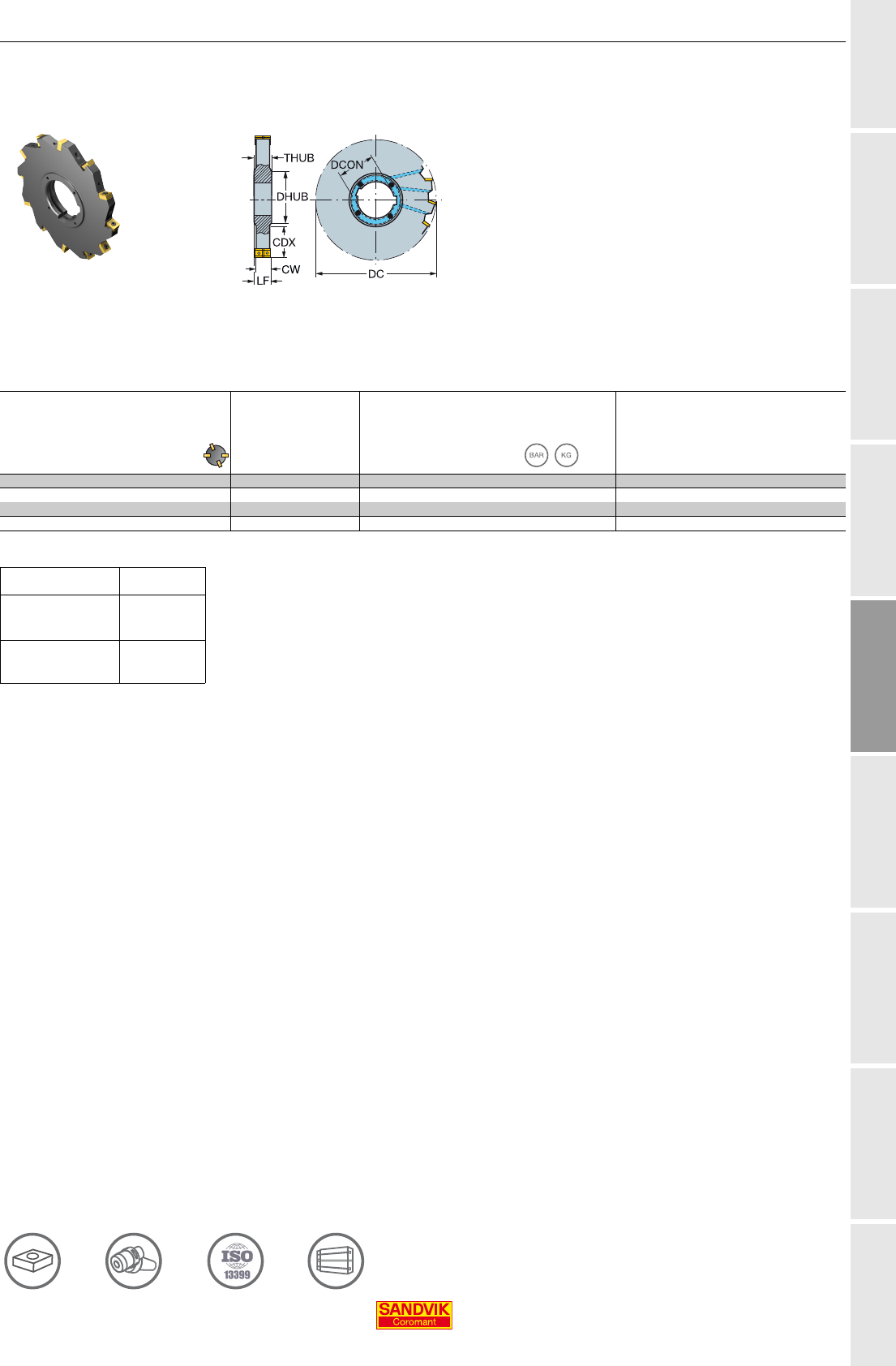

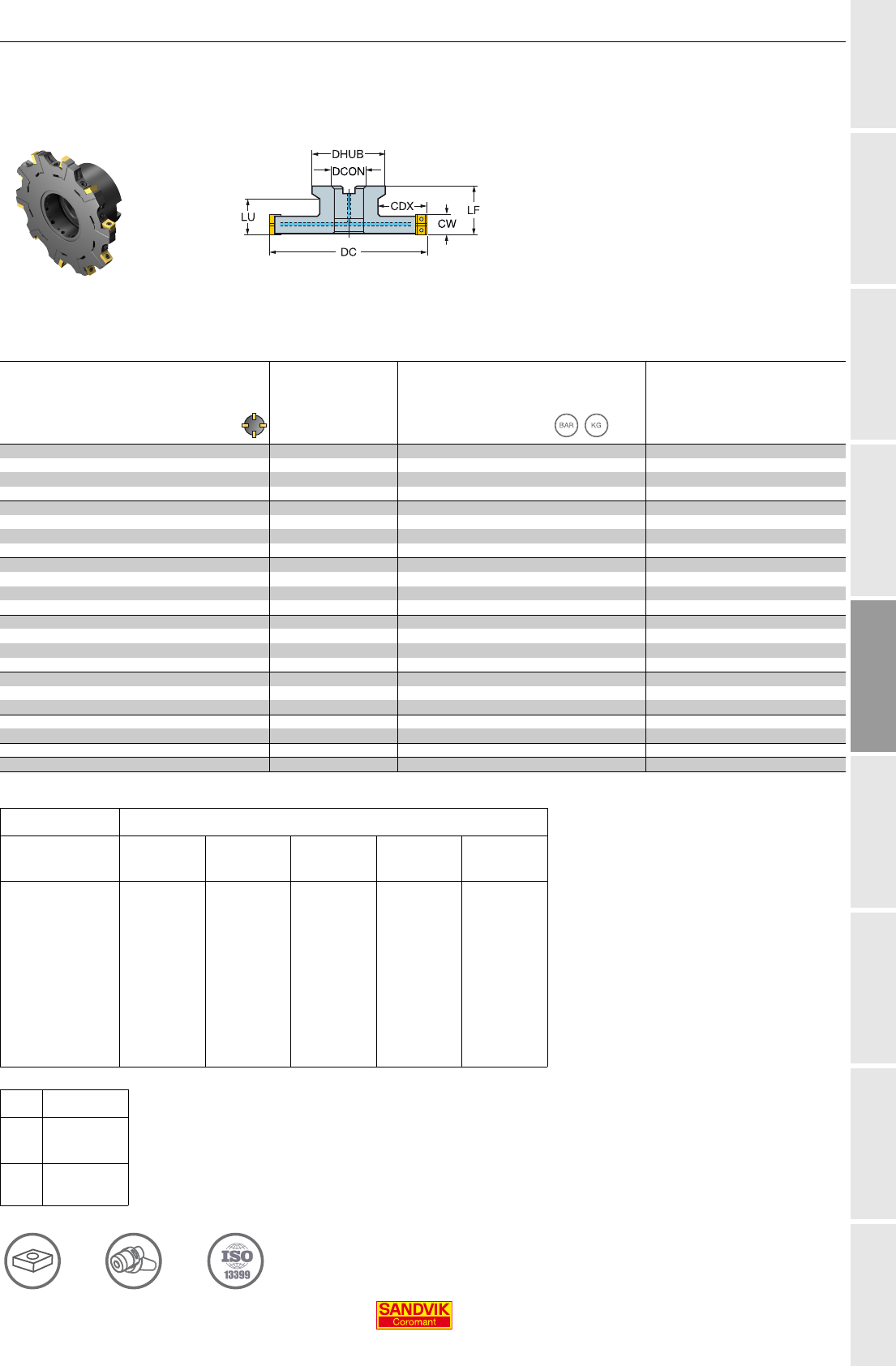

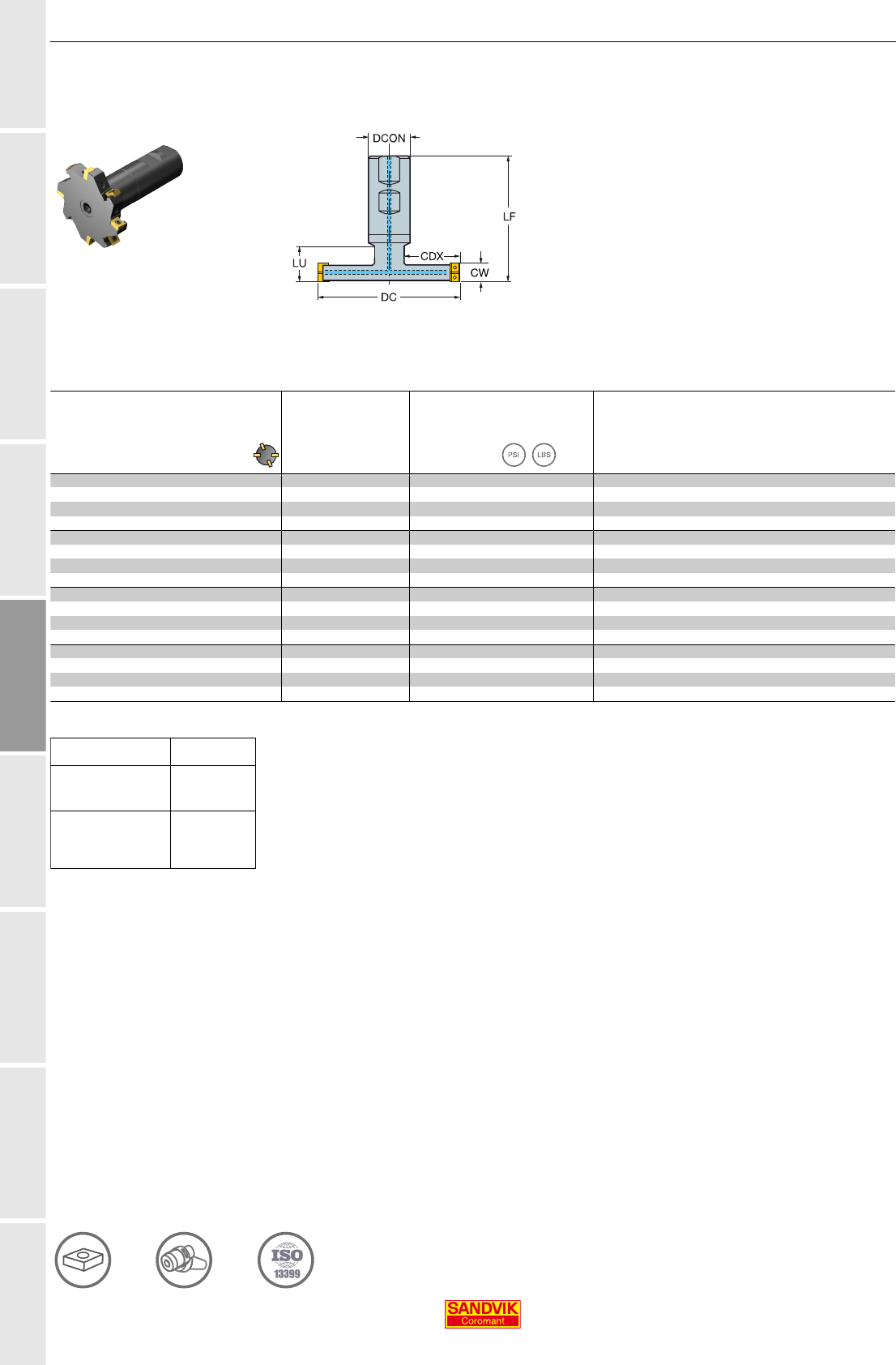

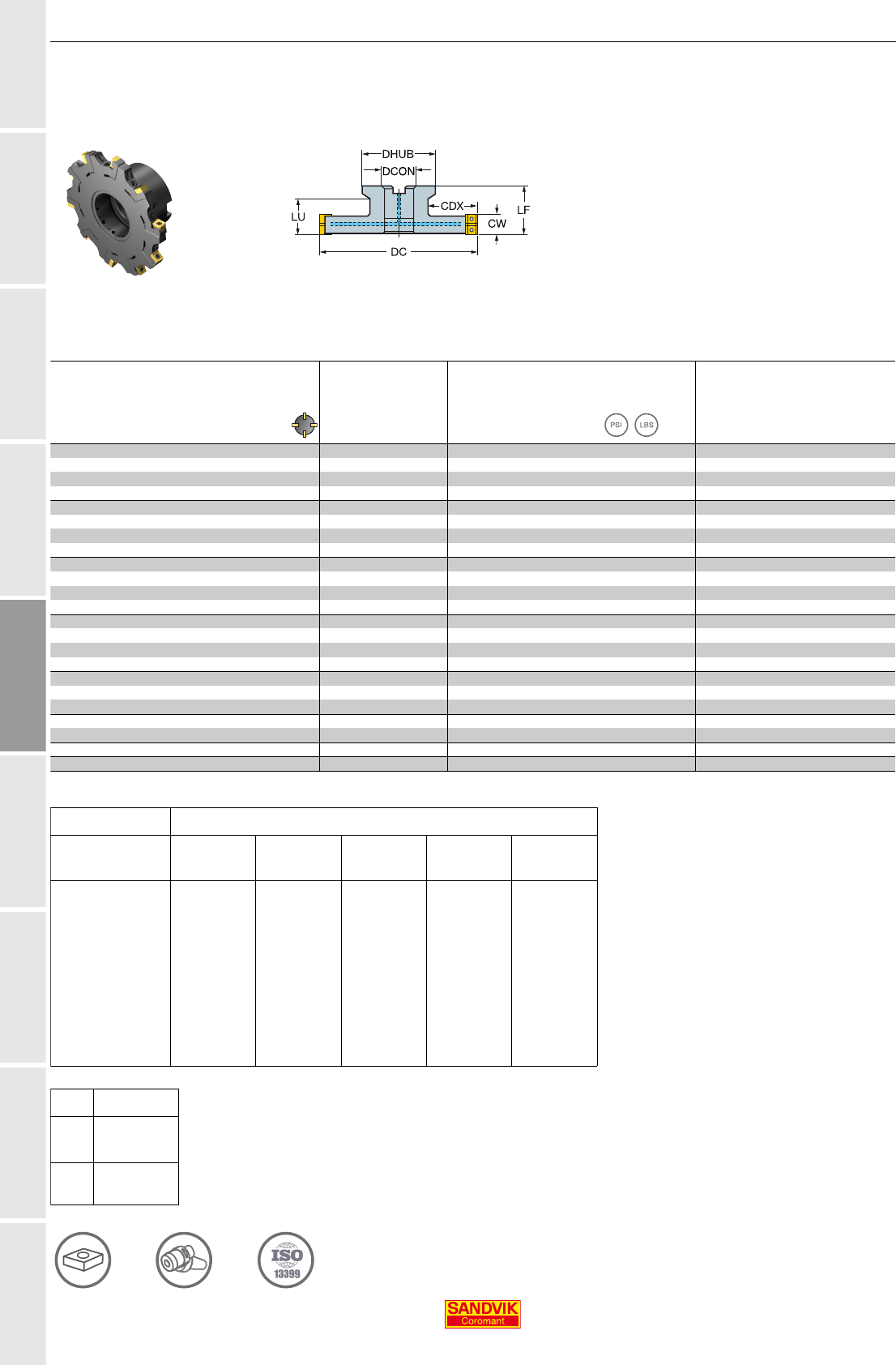

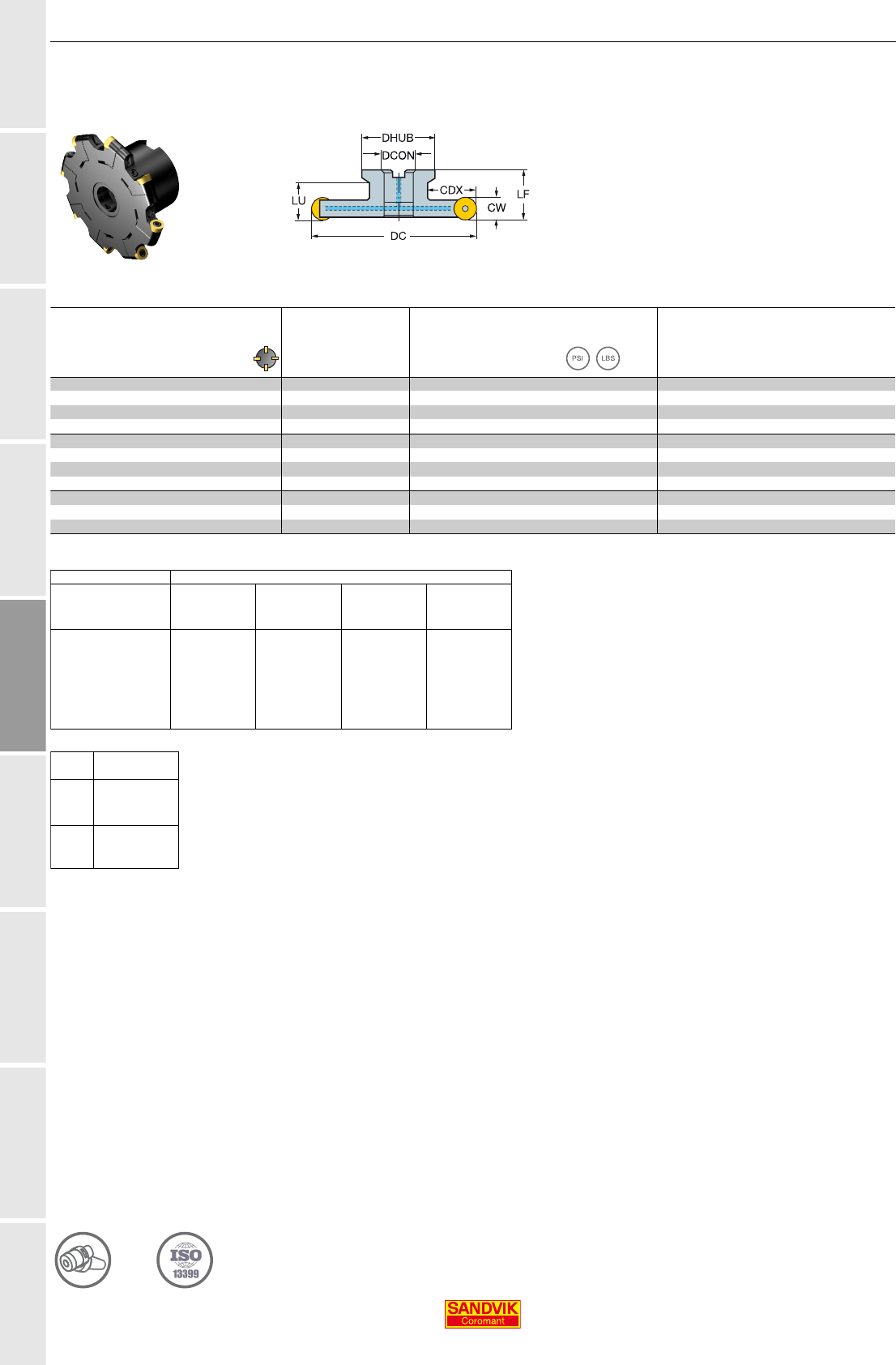

CoroMill
®
331
Дисковая фреза для высококачественной обработки
-Корпуса фрез с внутренней подачей СОЖ, повышающей надёжность процесса обработки и качество
канавок
-С креплением на оправке уменьшенной длины для повышения производительности при
использовании с антивибрационным адаптером с большим вылетом
-Геометрия для ненагруженного резания для ISO P и ISO K
-Специализированные геометрии для ISO M и ISO S
-Новая технология обработки поверхности клина
См. стр. E11.

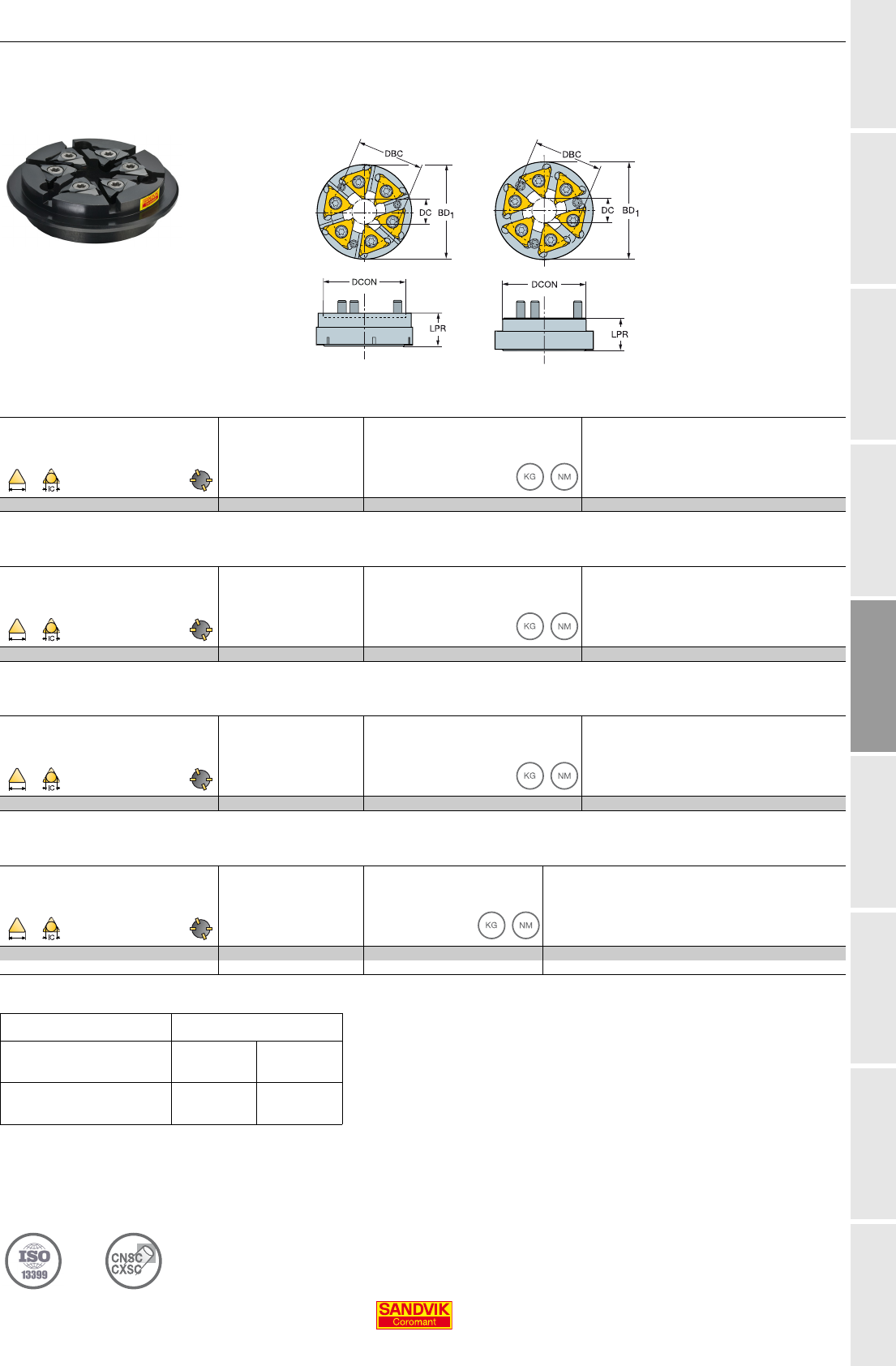

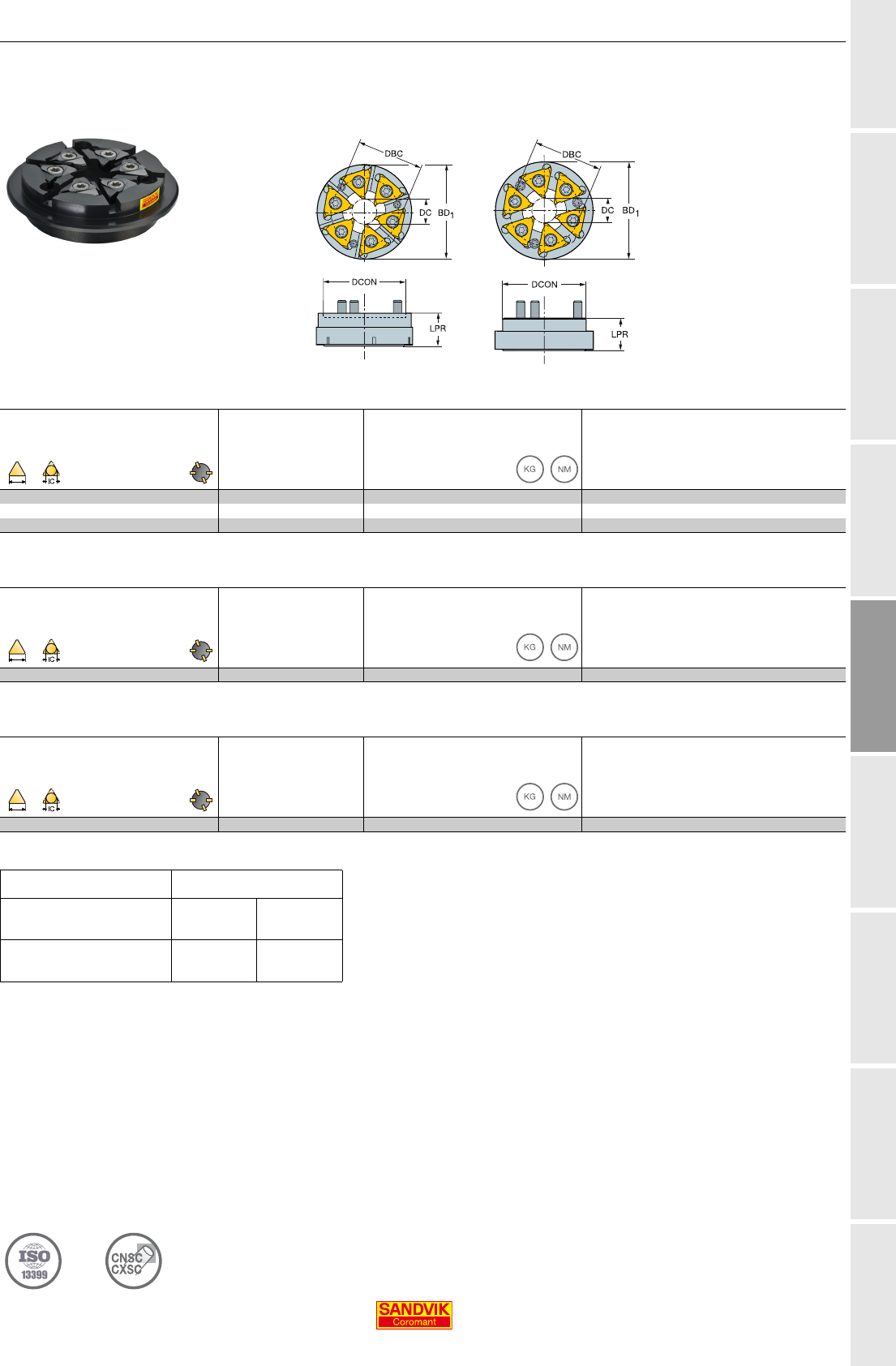

CoroMill
®
325
Вихревое нарезание резьбы
Расширение ассортимента головок для вихревого нарезания резьбы, позволяющее охватить более
широкий спектр винторезных блоков.
См. стр. E19.

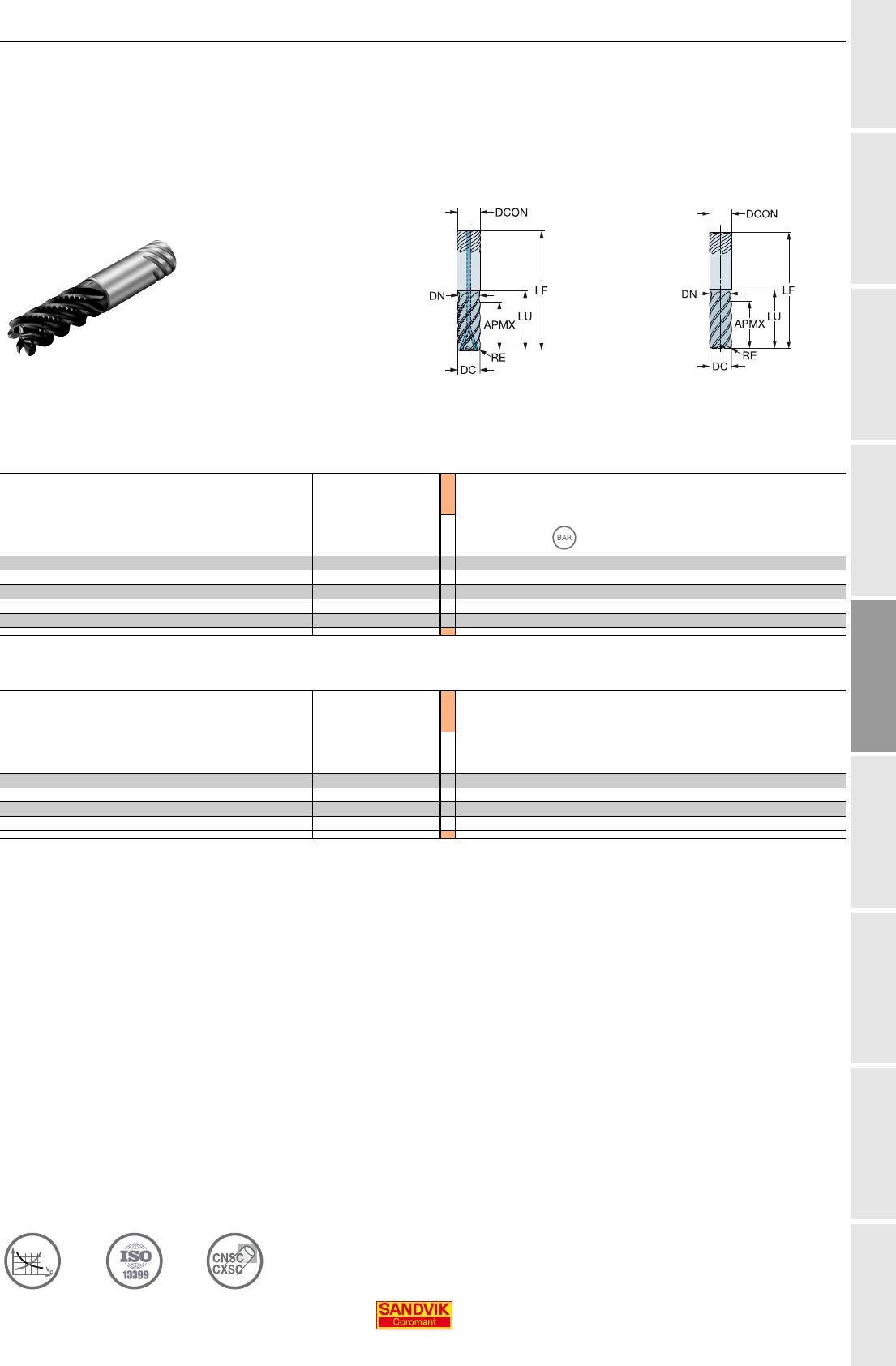

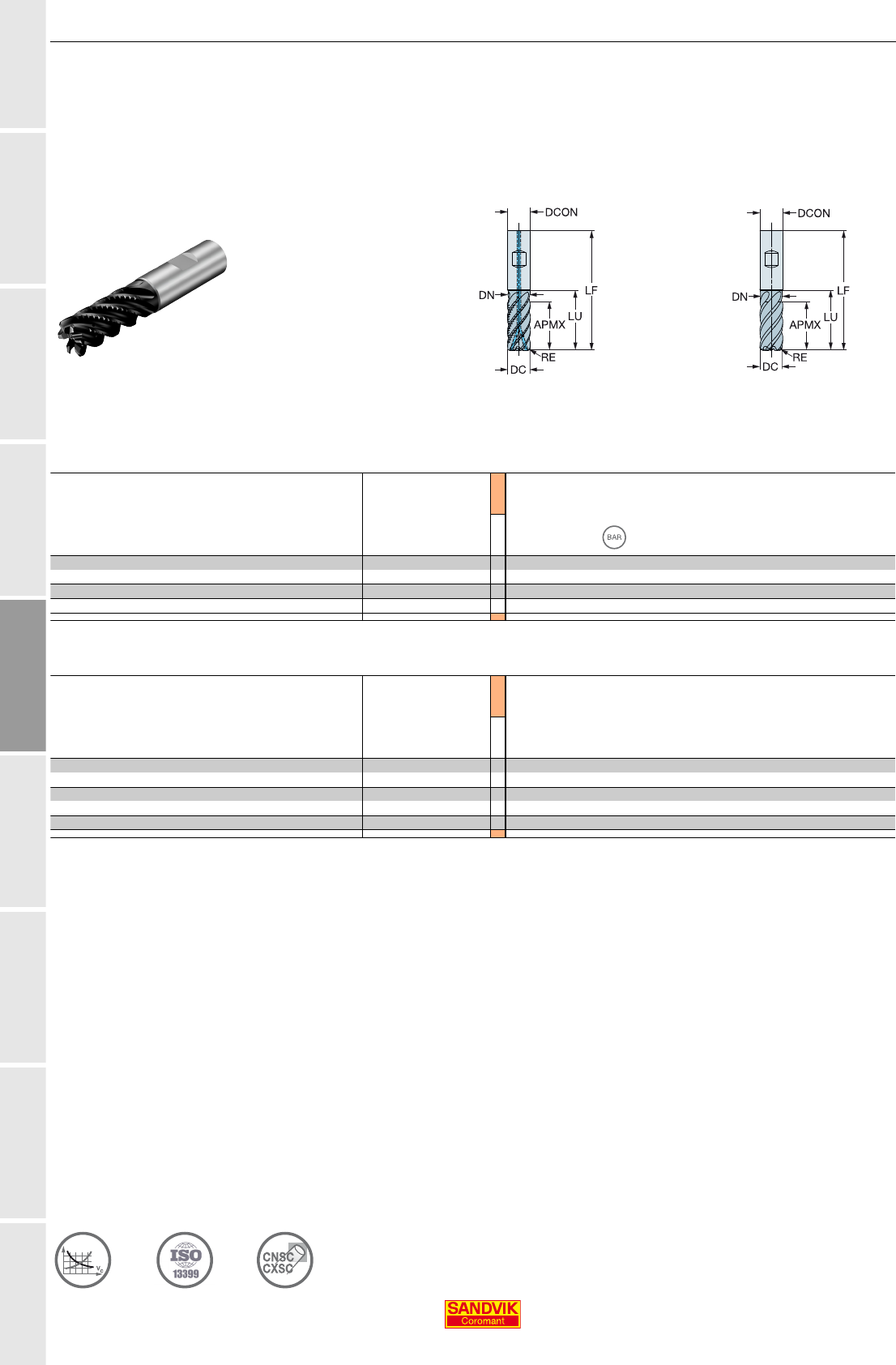

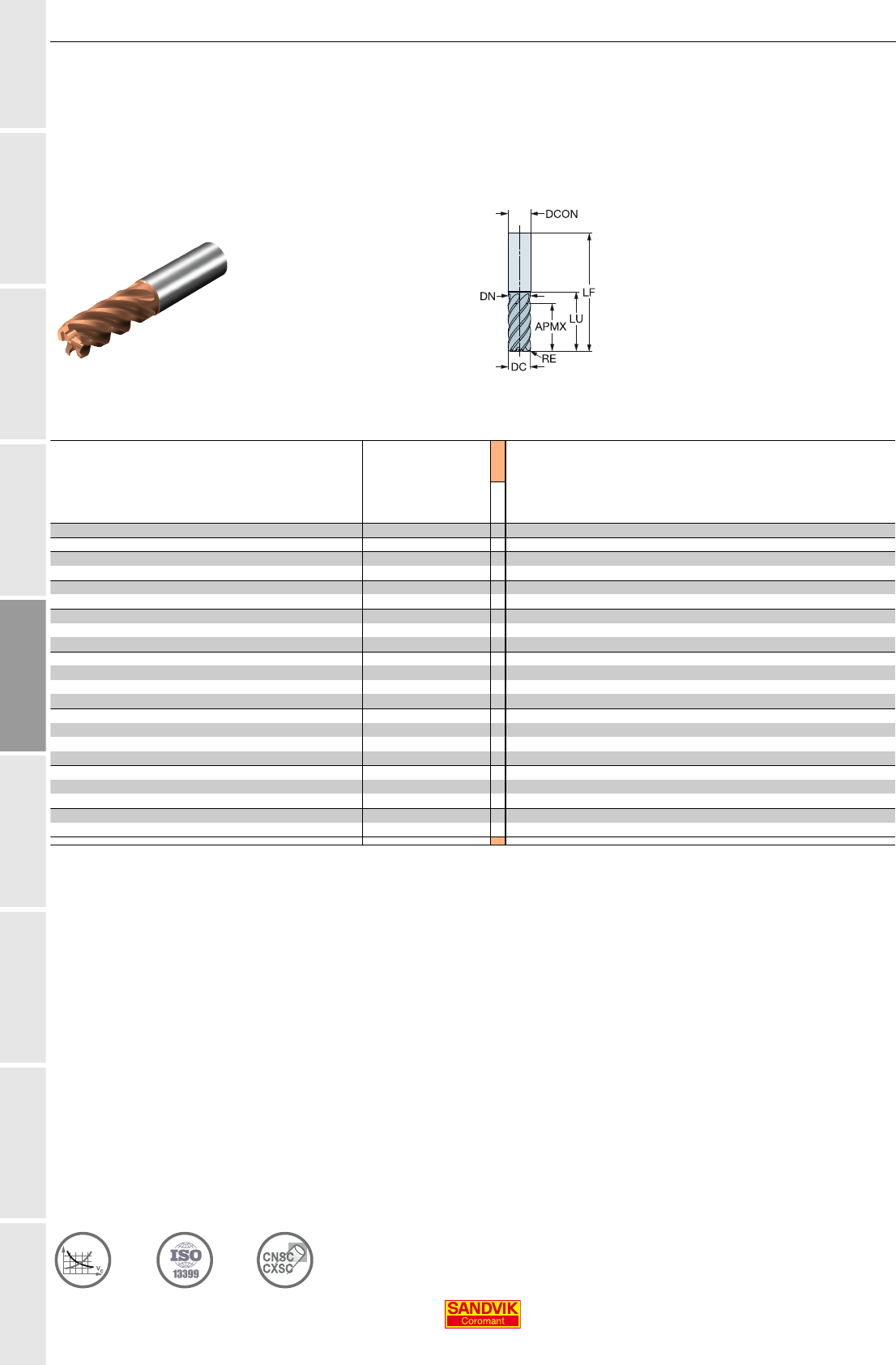

CoroMill
®
Plura
Высокопроизводительное фрезерование уступов
Три семейства цельных концевых фрез для высокопроизводительного фрезерования уступов (HFS),
оптимизированных для обработки материалов группы ISO S: по одной цельной фрезе для обработки
сплавов на основе титана и никеля и одно решение с внутренним подводом СОЖ и усилителем
охлаждения для обработки титана.
См. стр. E22.
CoroMill
®
Plura

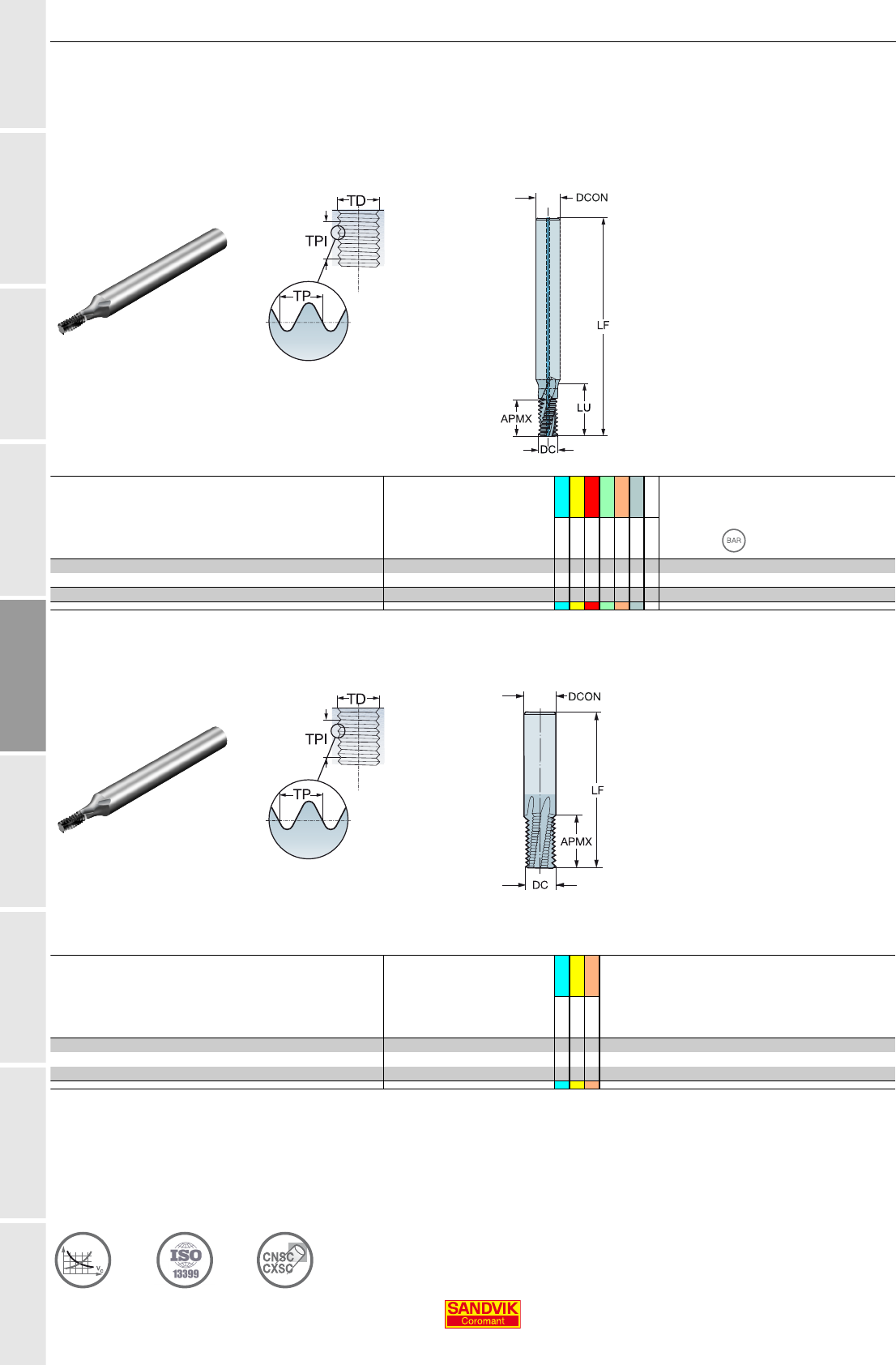

Резьбофрезерование
Новые резьбофрезы для резьбы профиля MJ.
См. стр. E28.
6
R
U
S
A
B
C
D
E
F
G
H
I

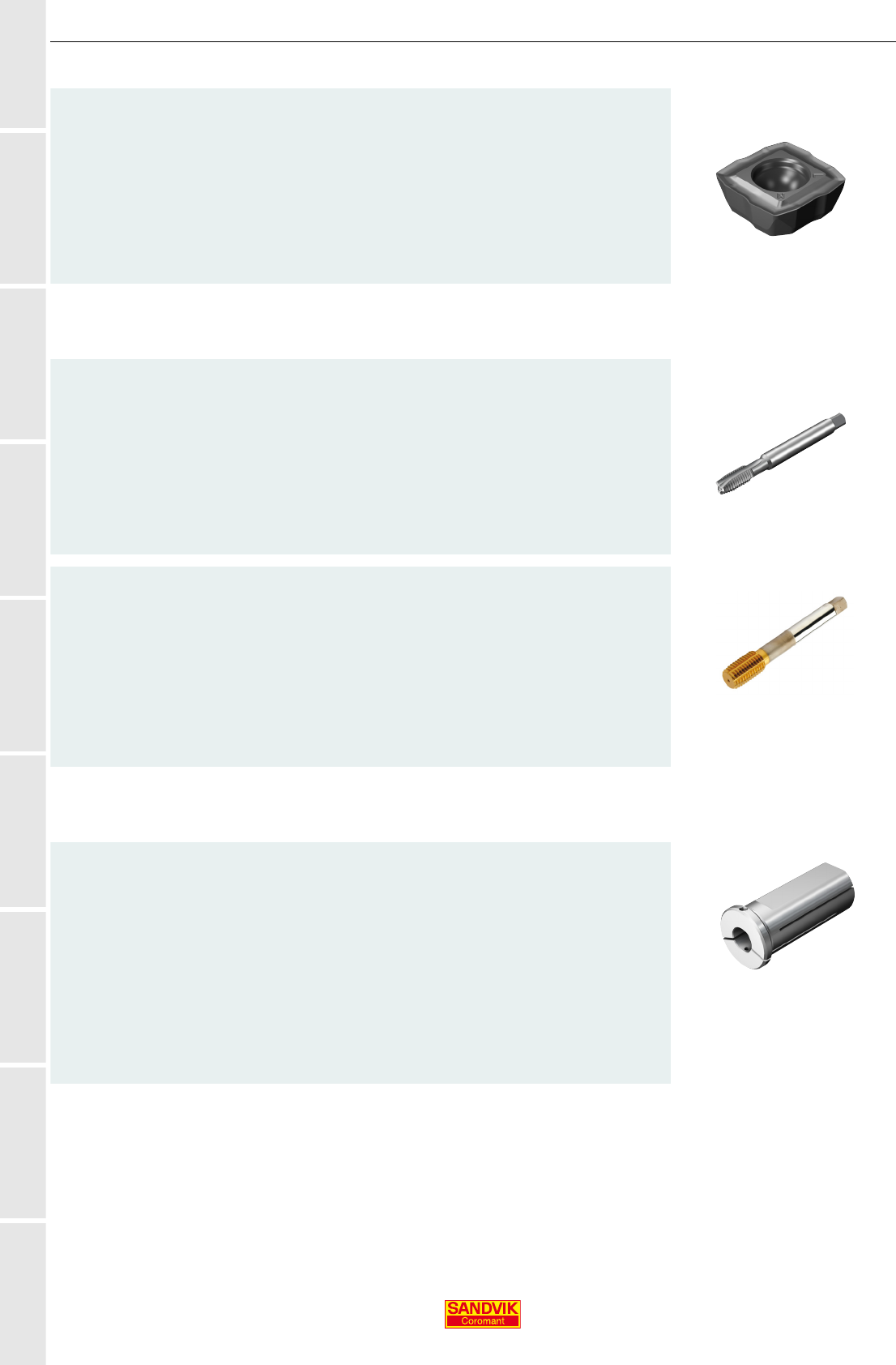

Сверление
Нарезание резьбы метчиками
Принадлежности
CoroDrill
®
880
Пластины с алмазным покрытием CVD
Специально предназначены для сложного сверления цветных металлов. Исключительные твёрдость и
износостойкость покрытия режущей пластины из кристаллического алмаза обеспечивают высокую
стойкость инструмента. Эти пластины гарантируют превосходную работу во всех материалах ISO N.
См. раздел F

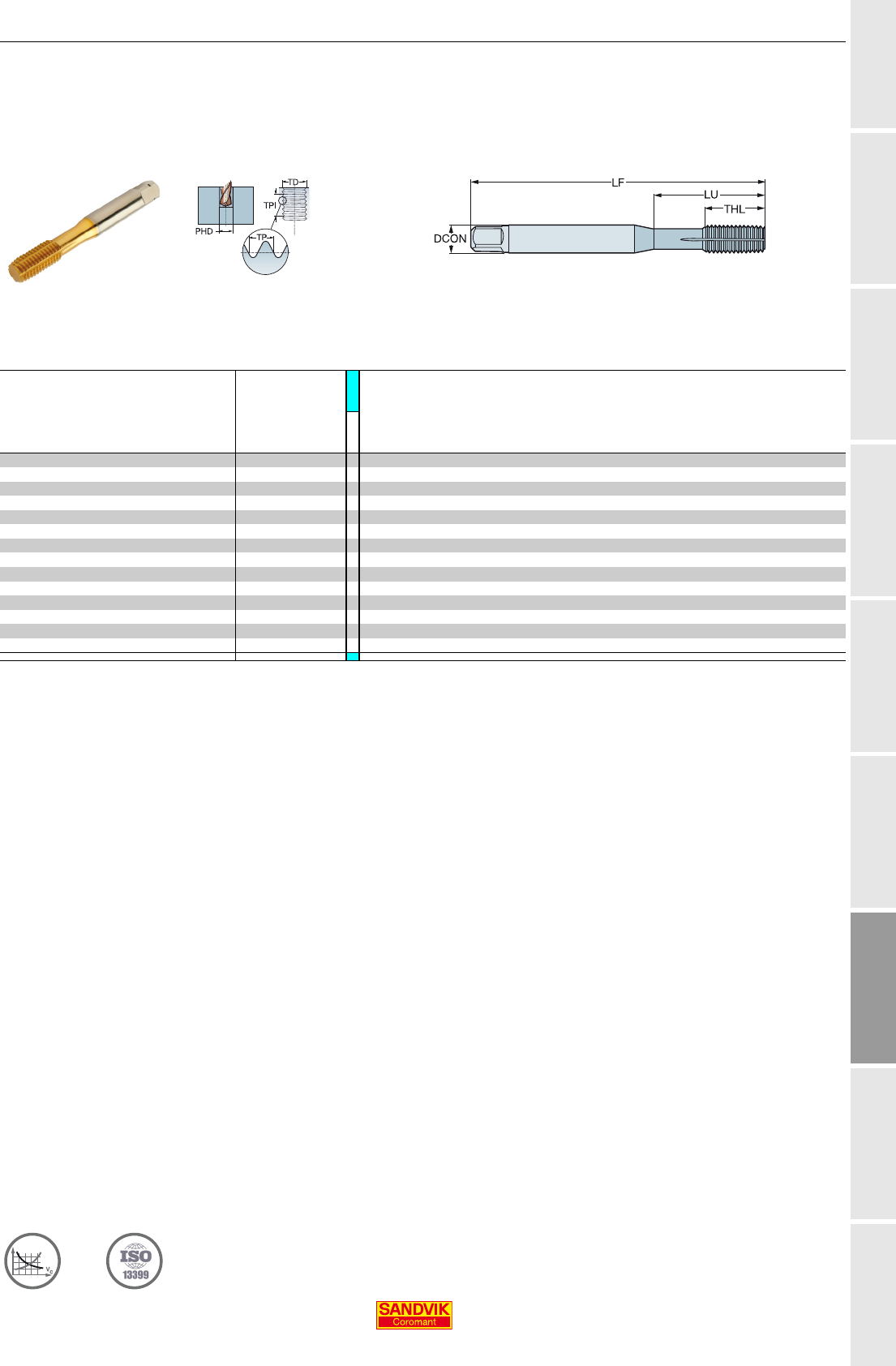

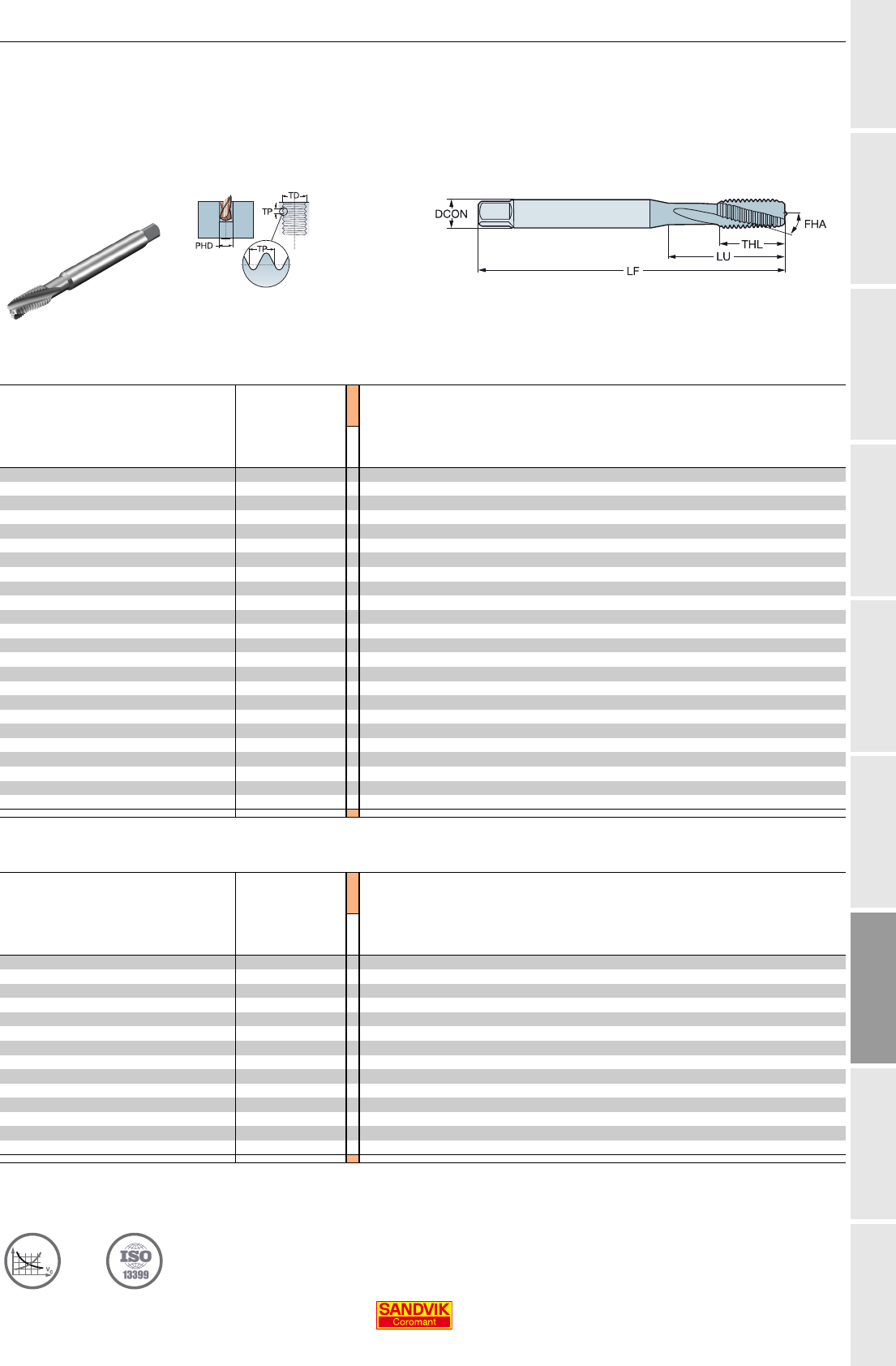

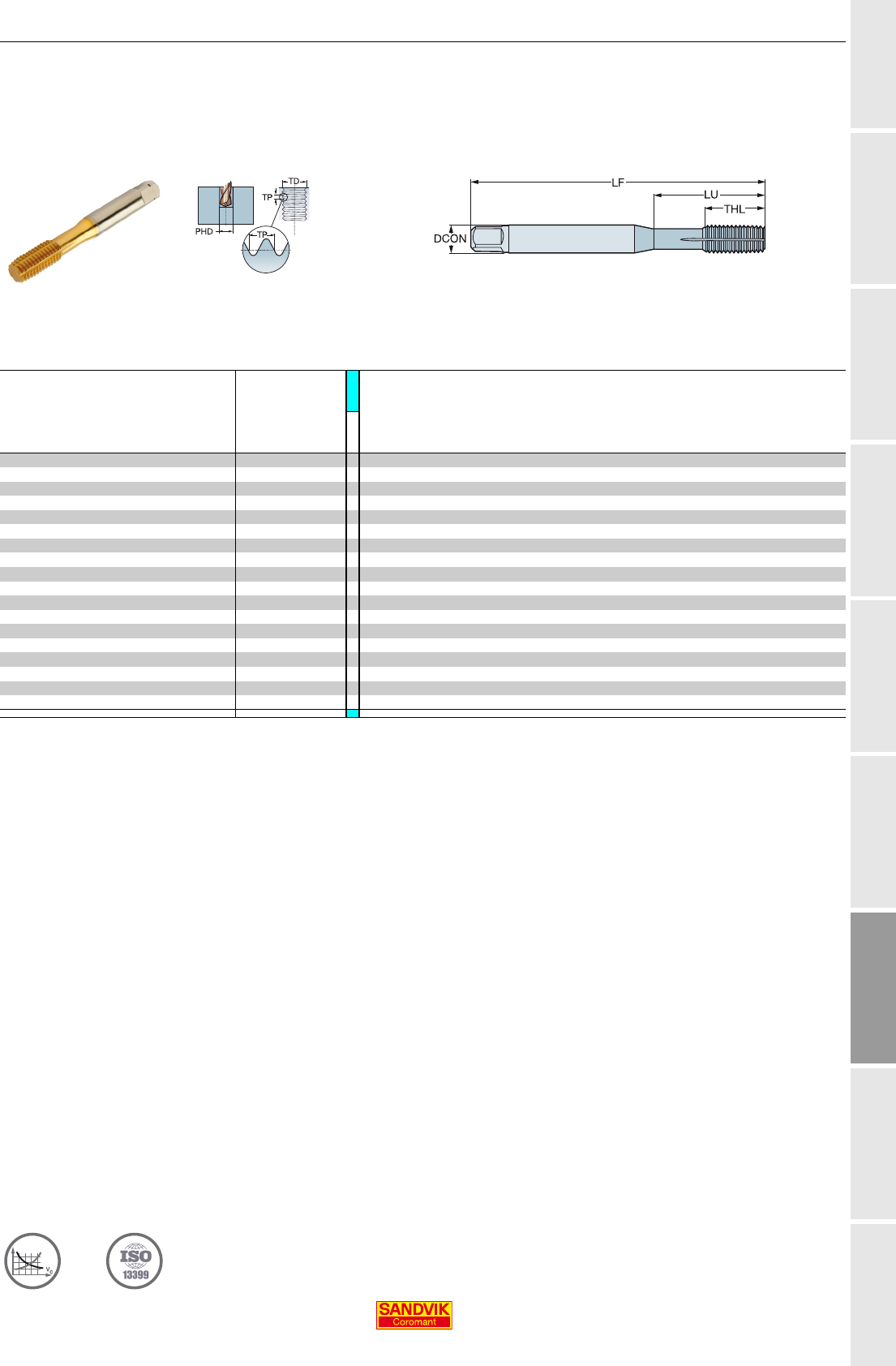

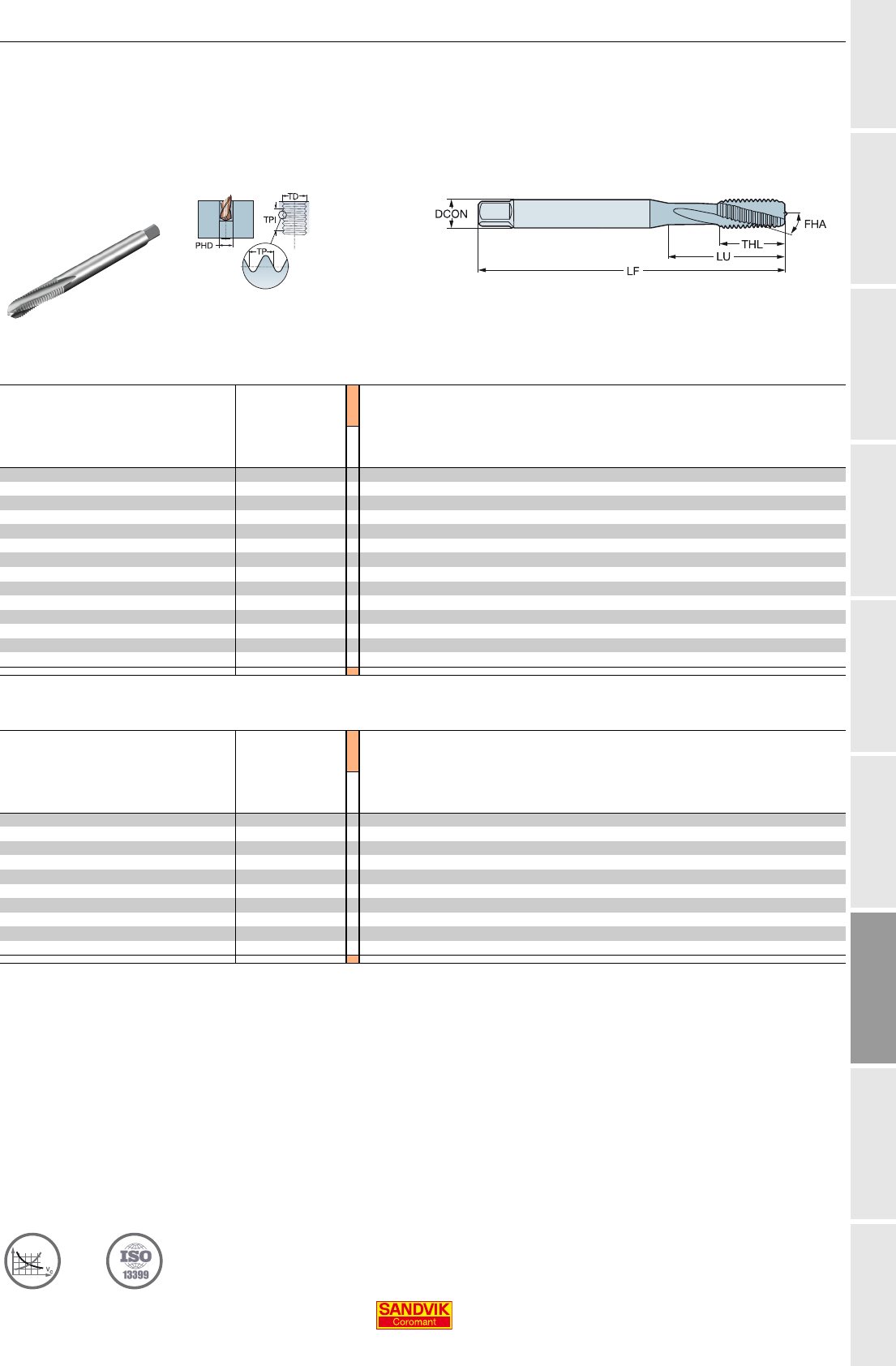

CoroTap™
ISO S
- CoroTap™ 200: для нарезания резьб в сквозных отверстиях в титане
- CoroTap™ 300: для нарезания резьб в глухих отверстиях в титане
- CoroTap™ 300: для нарезания резьб в глухих отверстиях в сплавах на основе никеля
См. раздел G

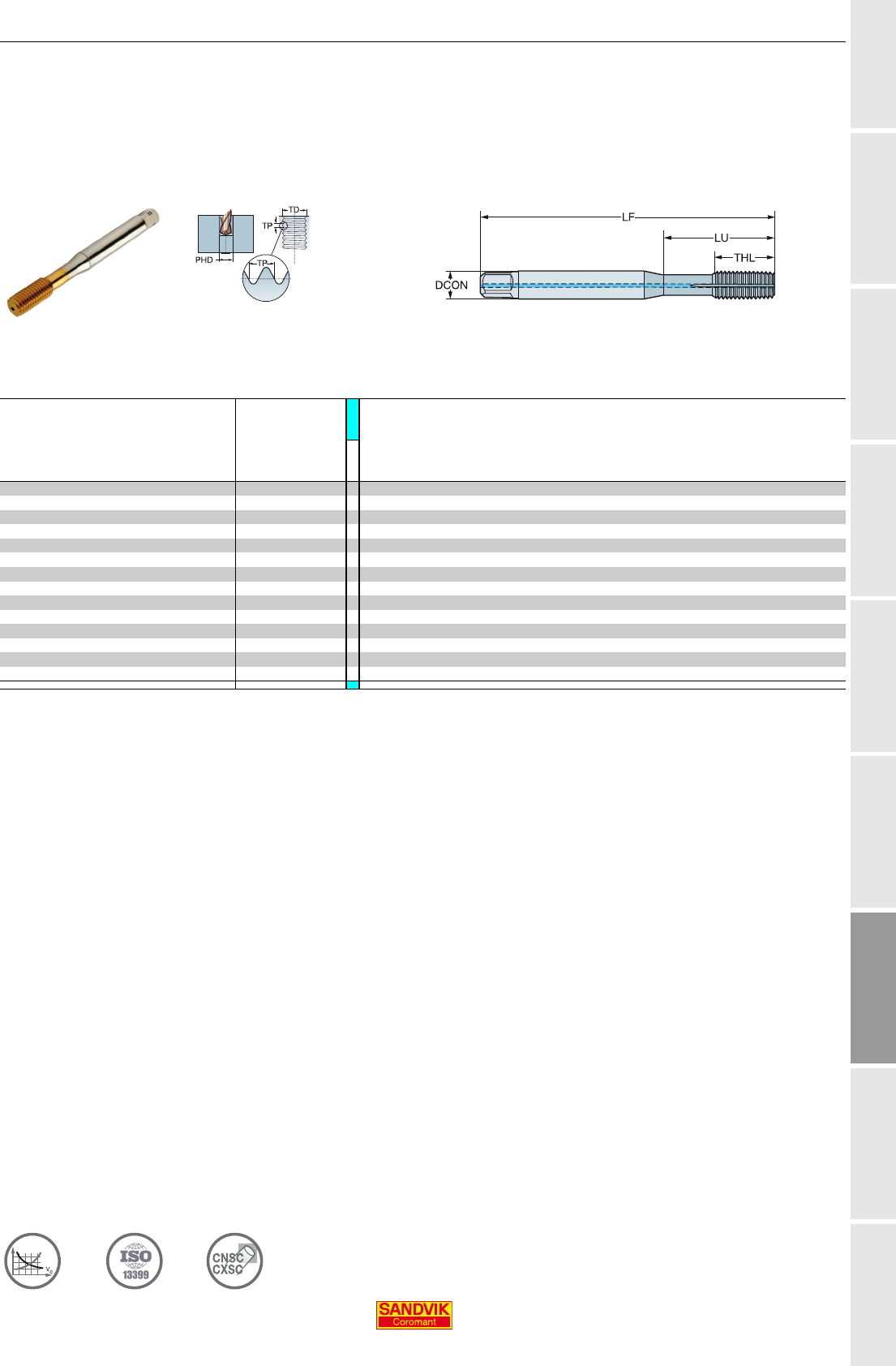

CoroTap™ 400
ISO P
Оптимизированный метчик-раскатник для обработки резьбы в стали специально предназначен для
автомобильной промышленности.
-Уменьшенная длина резьбы гарантированно снижает крутящий момент
-Увеличение числа рабочих вершин повышает стойкость инструмента и скорость резания
-Новый сплав: замедляет появление износа, обеспечивает снижение крутящего момента, повышает
стойкость инструмента и скорость резания
См. раздел G

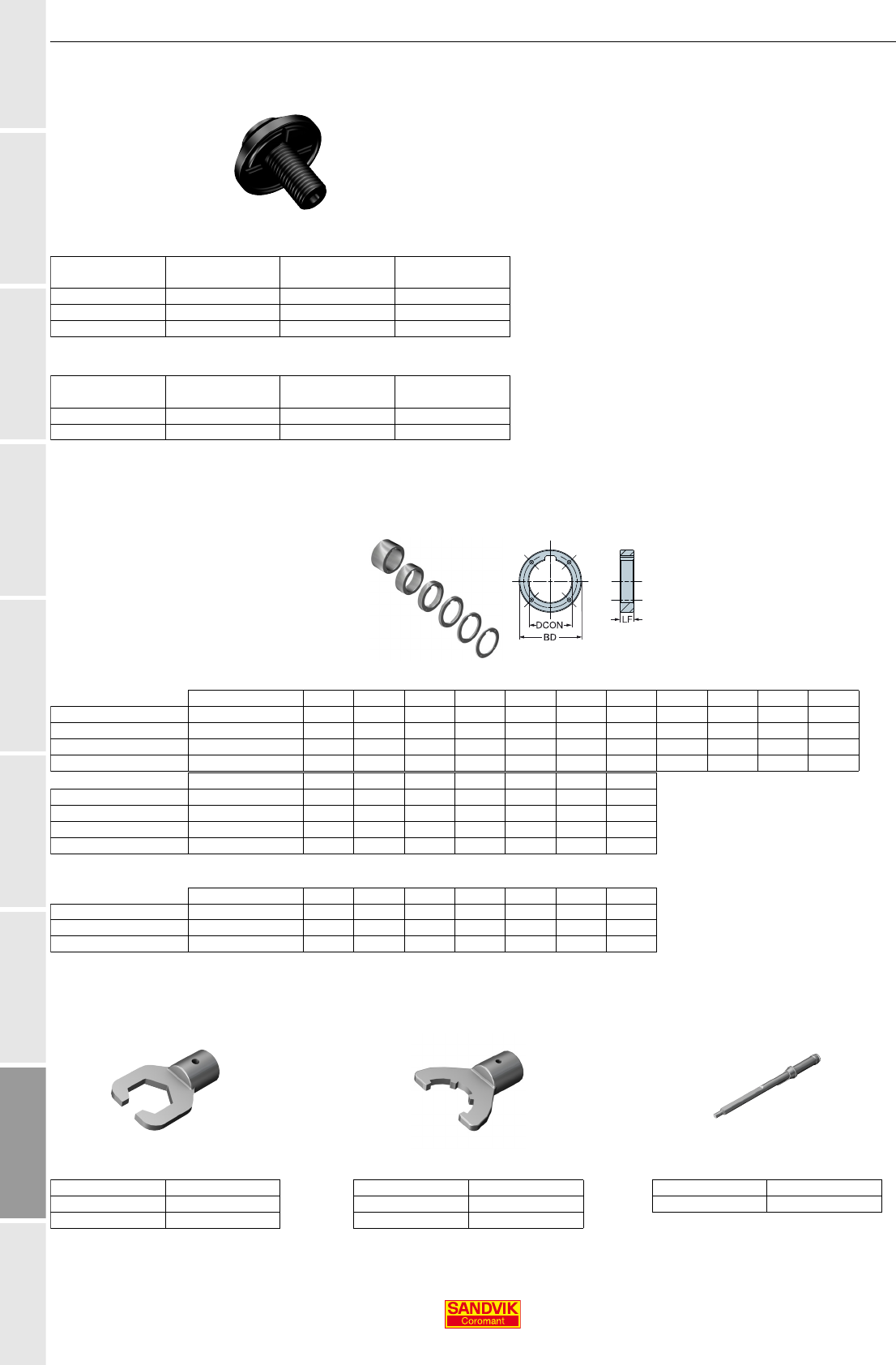

Втулки, ключи, принадлежности
-Восемь новых втулок EasyFix с металлическим уплотнением, обеспечивающих оптимальную
работоспособность при подаче СОЖ под высоким давлением
-Клинья QS для автоматов продольного точения
-Принадлежности CoroMill 331, включая винты, шайбы и комплекты проставочных колец, для
использования СОЖ во фрезах CoroMill 331
-Новые динамометрические ключи и биты для регулирования момента затяжки гаек ER размеров
ER11 - ER40
См. раздел Н
A 1
Точение
R
U
S
A
B
C
D
E
F
G
H
I
Точение
CoroTurn
®
Prime
Пластины
Пластины CoroTurn
®
Prime для точения A2
Инструмент для наружной обработки
Резцовые головки CoroTurn
®
Prime для точения A3-A5
Инструмент для внутренней обработки
Резцовые головки CoroTurn
®
Prime для точения A6-A7
T-Max
®
Пластины
Пластины T-Max
®
для точения A8-A9
Пластины T-Max
®
для обработки канавок A10
Инструмент для наружной обработки
Резцовые головки T-Max
®
для точения A11
Державки T-Max
®
для точения A12
CoroTurn
®
107
Пластины
Пластины CoroTurn
®
107 для точения A13
Инструмент для наружной обработки
Державки CoroTurn
®
107 QS для точения A14-A17
Режимы резания
A18
A 3
Инструмент для наружной обработки
Точение
R
U
S
A
B
C
D
E
F
G
H
I

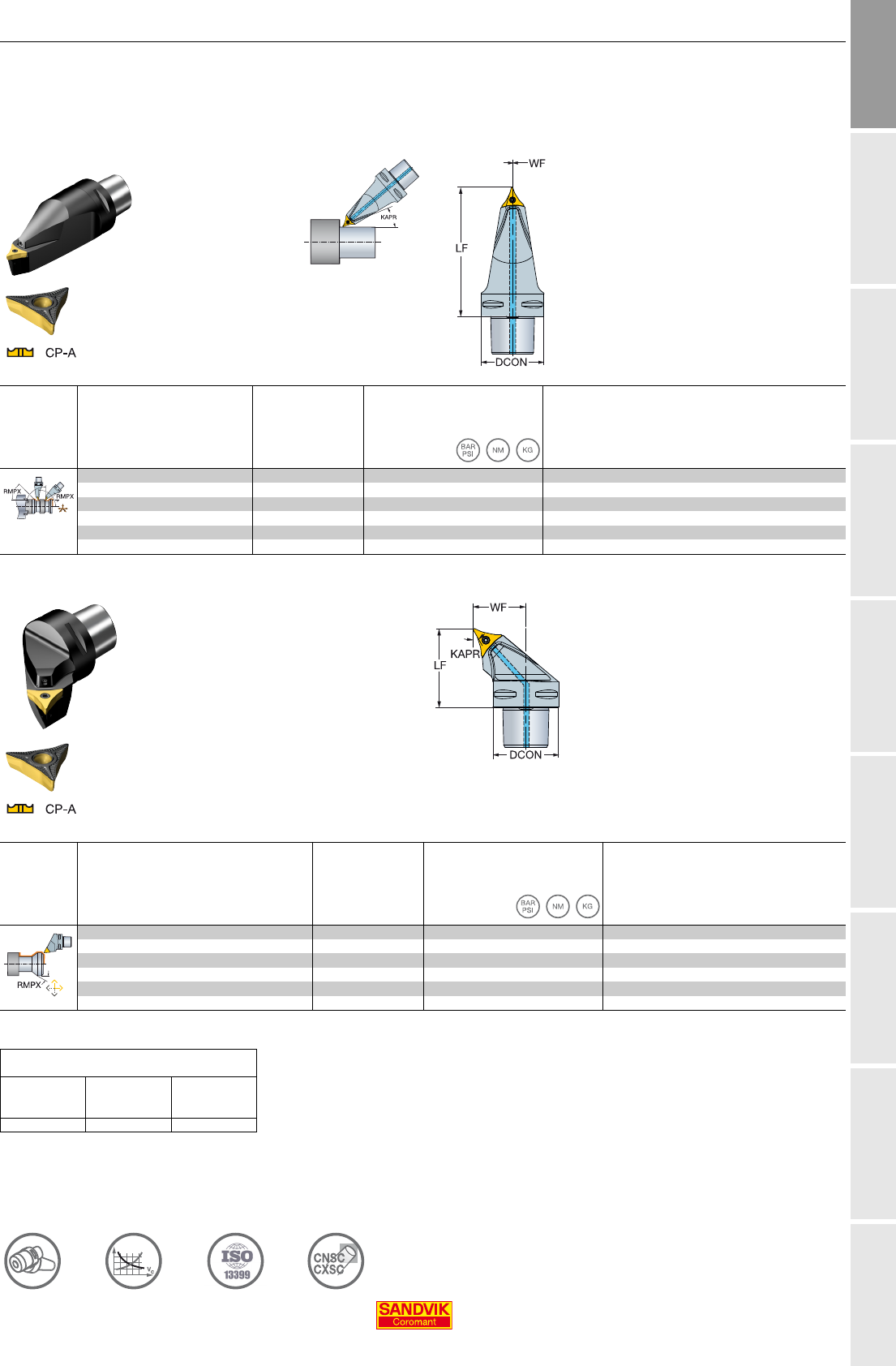

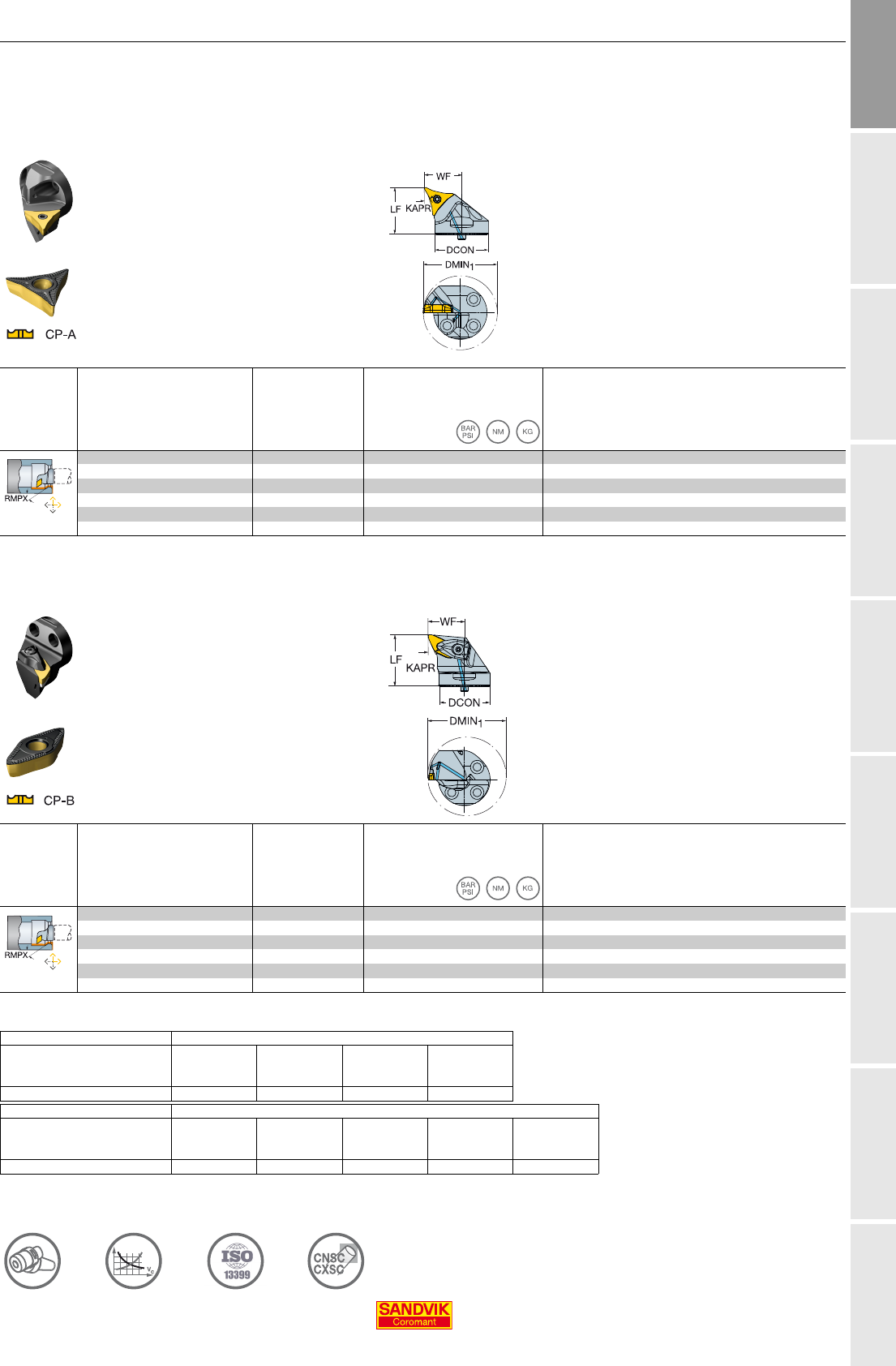

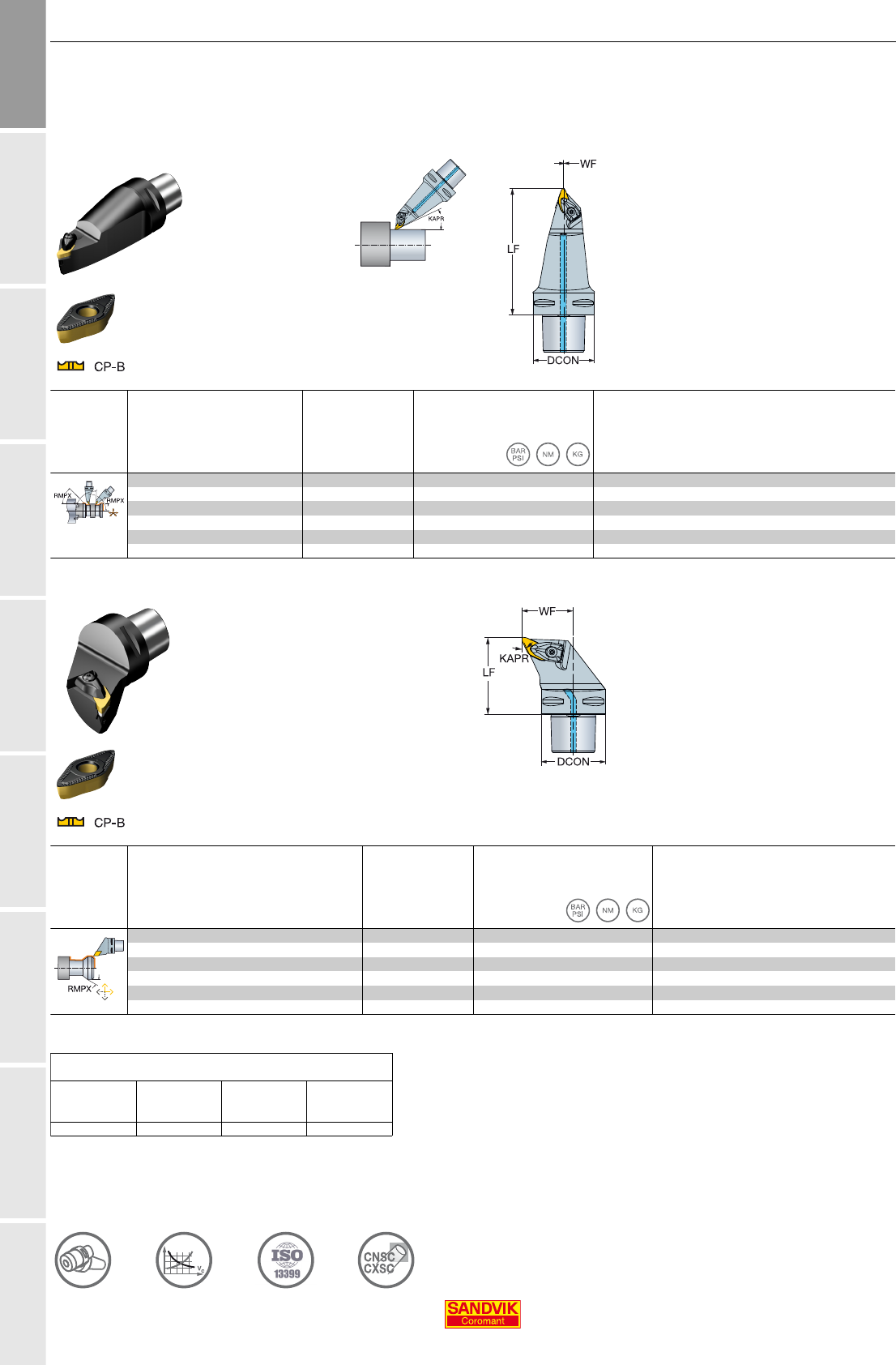

Точе ни е Инструмент для наружной обработки
Резцовые головки CoroTurn
®
Prime для точения
Закрепление пластин винтом
Coromant Capto
®
– Высокоточная подача СОЖ
KAPR 30.0°
Размеры, мм, дюйм
SSC CZC
MS
APMX RMPX CNSC
Код заказа
DCON LF WF MIID
CP-A C5 3.0 15° 3
C5-CP-75AL00115-11C
50 115.0 0.0 150 3.0 1.20 CP-A1108
.118 1.969 4.528 .000 2175
C6 3.0 15° 3
C6-CP-75AL00130-11C
63 130.0 0.0 150 3.0 2.05 CP-A1108
.118 2.480 5.118 .000 2175
C8 3.0 15° 3
C8-CP-75AL00160-11C
80 160.0 0.0 150 3.0 4.20 CP-A1108
.118 3.150 6.299 .000 2175
KAPR 25.0°
Размеры, мм, дюйм
SSC CZC
MS
DMIN
1
DMIN
2
APMX RMPX CNSC
Код заказа
DCON LF WF MIID
CP-A C5 110.0 780.0 2.5 10° 3
C5-CP-A-30AR/L40060-11C
50 60.0 40.0 150 3.0 0.68 CP-A1108
4.331 30.709 .098 1.969 2.362 1.575 2175
C6 110.0 900.0 2.5 10° 3
C6-CP-A-30AR/L50065-11C
63 65.0 50.0 150 3.0 1.17 CP-A1108
4.331 35.433 .098 2.480 2.559 1.969 2175
R = Правое исполнение, L = Левое исполнение
Комплектующие
Винт пластины Сопло
Винт для
подвода СОЖ
5513 020-10 5691 026-03 3213 010-256
Полный перечень комплектующих см. на www.sandvik.coromant.com
D1 A18 I2 I7
A 4
Точение
Инструмент для наружной обработки
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Инструмент для наружной обработки
Резцовые головки CoroTurn
®
Prime для точения
Прижим повышенной жёсткости
Coromant Capto
®
– Высокоточная подача СОЖ
KAPR 25.0°
Размеры, мм, дюйм
SSC CZC
MS
APMX RMPX CNSC
Код заказа
DCON LF WF MIID
CP-B C5 4.0 23° 3
C5-CP-70BL00115-11B
50 115.0 0.0 150 3.0 1.15 CP-B1108
.157 1.969 4.528 .000 2175
C6 4.0 23° 3
C6-CP-70BL00130-11B
63 130.0 0.0 150 3.0 1.97 CP-B1108
.157 2.480 5.118 .000 2175
C8 4.0 23° 3
C8-CP-70BL00160-11B
80 160.0 0.0 150 3.0 4.13 CP-B1108
.157 3.150 6.299 .000 2175
KAPR 25.0°
Размеры, мм, дюйм
SSC CZC
MS
DMIN
1
DMIN
2
APMX RMPX CNSC
Код заказа
DCON LF WF MIID
CP-B C5 140.0 150.0 4.0 23° 3
C5-CP-A-25BR/L40060-11B
50 60.0 40.0 150 3.0 0.67 CP-B1108
5.512 5.906 .157 1.969 2.362 1.575 2175
C6 150.0 150.0 1.5 23° 3
C6-CP-A-25BR/L50065-11B
63 65.0 50.0 150 3.0 1.21 CP-B1108
5.906 5.906 .059 2.480 2.559 1.969 2175
R = Правое исполнение, L = Левое исполнение
Комплектующие
Винт опорной
пластины
Опорная
пластина Узел прихвата
Винт для
подвода СОЖ
5513 020-04
5322 610-01 S6
5412 028-021 3213 010-256
Полный перечень комплектующих см. на www.sandvik.coromant.com
D1 A18 I2 I7
A 5
Инструмент для наружной обработки
Точение
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Инструмент для наружной обработки

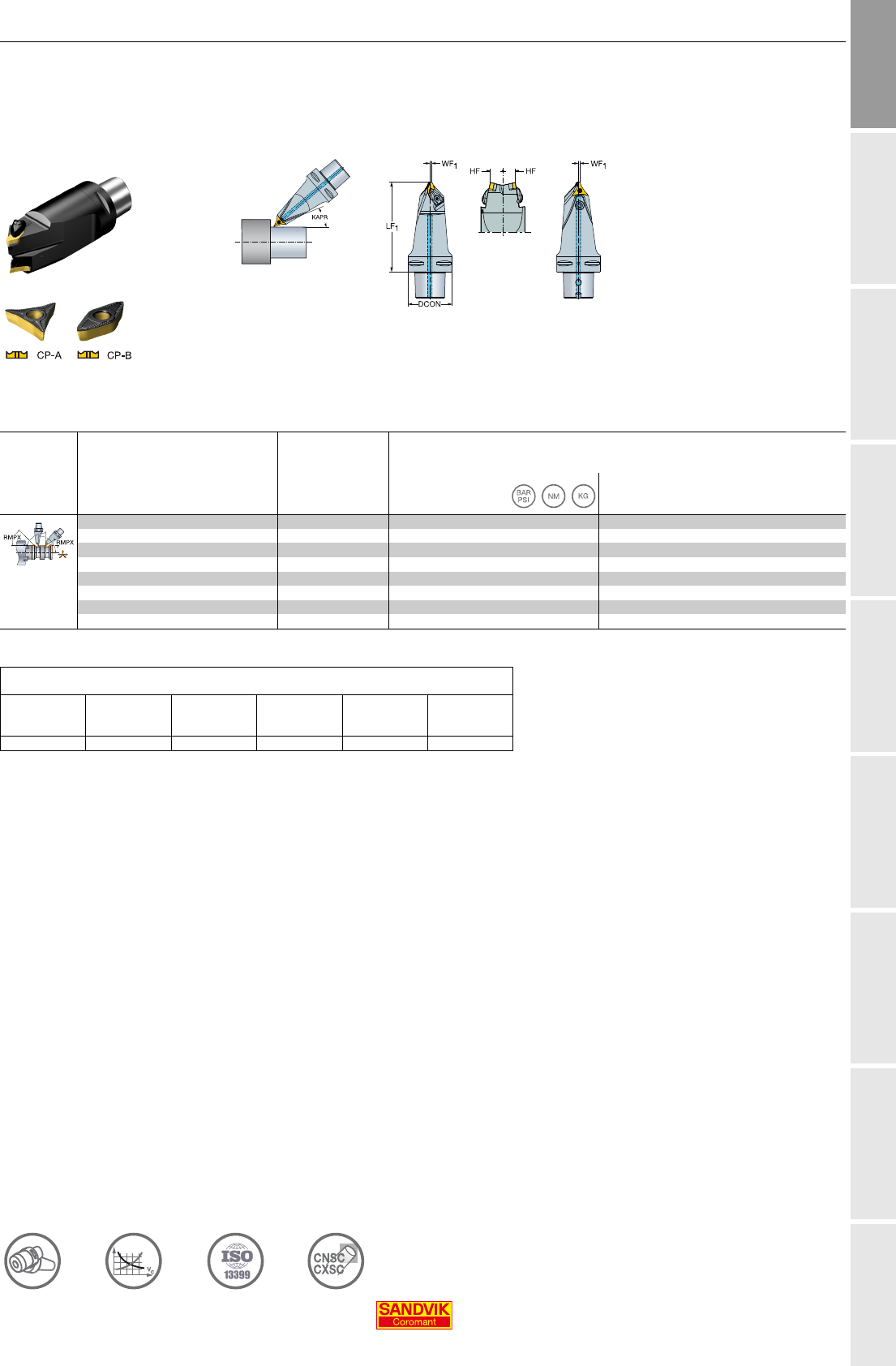

Резцовые головки CoroTurn
®
Prime для точения
Сдвоенный инструмент
Coromant Capto
®
– Высокоточная подача СОЖ
KAPR 30.0°
Размеры, мм, дюйм
SSC CZC
MS
APMX RMPX OHX CNSC
Код заказа
DCON LF
1
WF
1
HF MIID
CP-A C6 3.0 15° 130.0 3
C6-T-A11B11L-130
63 130.0 2.0 20.0 80 3.0 2.28 CP-A1108
.118 5.118 2.480 5.118 .079 .787 1160
CP-B C6 4.0 23° 130.0 363 130.0 2.0 20.0 80 3.0 2.28 CP-B1108
.157 5.118 2.480 5.118 .079 .787 1160
CP-A C8 3.0 15° 160.0 3
C8-T-A11B11L-160
80 160.0 2.0 25.0 80 3.0 4.60 CP-A1108
.118 6.299 3.150 6.299 .079 .984 1160
CP-B C8 4.0 23° 160.0 380 160.0 2.0 25.0 80 3.0 4.60 CP-B1108
.157 6.299 3.150 6.299 .079 .984 1160
Комплектующие
Винт пластины
Винт опорной
пластины
Опорная
пластина Узел прихвата Сопло
Винт для
подвода СОЖ
5513 020-10 5513 020-04
5322 610-01 S6
5412 028-021 5691 026-03 5512 104-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
D1 A18 I2 I7
A 6
Точение
Инструмент для внутренней обработки
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Инструмент для внутренней обработки

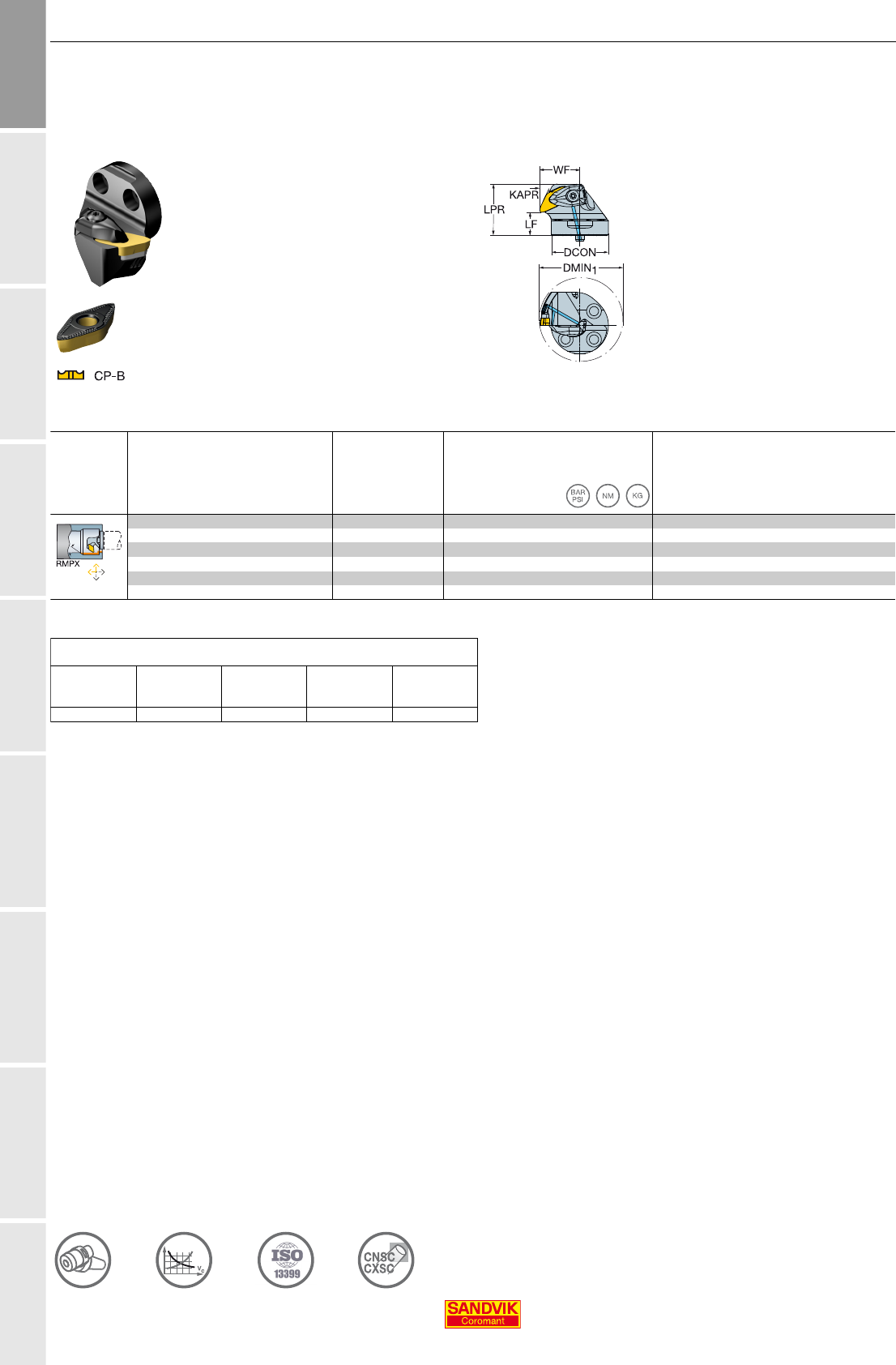

Резцовые головки CoroTurn
®
Prime для точения
Прижим повышенной жёсткости
CoroTurn
®
SL – Высокоточная подача СОЖ
KAPR 25.0°
Размеры, мм, дюйм
SSC CZC
MS
DMIN
1
APMX RMPX CNSC
Код заказа
DCON LF WF LPR MIID
CP-B 40 90.0 4.0 23° 1
SL-CP-X-25BR/L-40-11B
40 16.0 28.0 36 70 3.0 0.16 CP-B1108
3.543 .157 1.575 .630 1.102 1.417 1015
R = Правое исполнение, L = Левое исполнение
Комплектующие
Винт опорной
пластины
Опорная
пластина Узел прихвата
Винт для
подвода СОЖ
Центрирующая
втулка
5513 020-04
5322 610-01 S6
5412 028-021 3213 010-256 5638 031-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
D1 A18 I2 I7
A 7
Инструмент для внутренней обработки
Точение
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Инструмент для внутренней обработки
Резцовые головки CoroTurn
®
Prime для точения
Закрепление пластин винтом
CoroTurn
®
SL – Высокоточная подача СОЖ
Прижим повышенной жёсткости
KAPR 30.0°
Размеры, мм, дюйм
SSC CZC
MS
DMIN
1
APMX CNSC
Код заказа
DCON LF WF MIID
CP-A 40 90.0 3.0 1
SL-CP-30AR/L-40-11C
40 35.0 28.0 70 3.0 0.18 CP-A1108
3.543 .118 1.575 1.378 1.102 1015
KAPR 25.0°
Размеры, мм, дюйм
SSC CZC
MS
DMIN
1
APMX CNSC
Код заказа
DCON LF WF MIID
CP-B 40 90.0 4.0 1
SL-CP-25BR/L-40-11B
40 40.0 28.0 70 3.0 0.19 CP-B1108
3.543 .157 1.575 1.575 1.102 1015
R = Правое исполнение, L = Левое исполнение
Комплектующие
Код заказа Винт пластины Сопло
Винт для
подвода СОЖ
Центрирующая
втулка
SL-CP-30AR/L-40-11C 5513 020-10 5691 026-13 3213 010-256 5638 031-01
Комплектующие
Код заказа
Винт опорной
пластины
Опорная
пластина Узел прихвата
Винт для
подвода СОЖ
Центрирующая
втулка
SL-CP-25BR/L-40-11B 5513 020-04 5322 610-01 S6 5412 028-021 3213 010-256 5638 031-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
D1 A18 I2 I7
A 8
Точение
Пластины
R
U
S
A
B
C
D
E
F
G
H
I

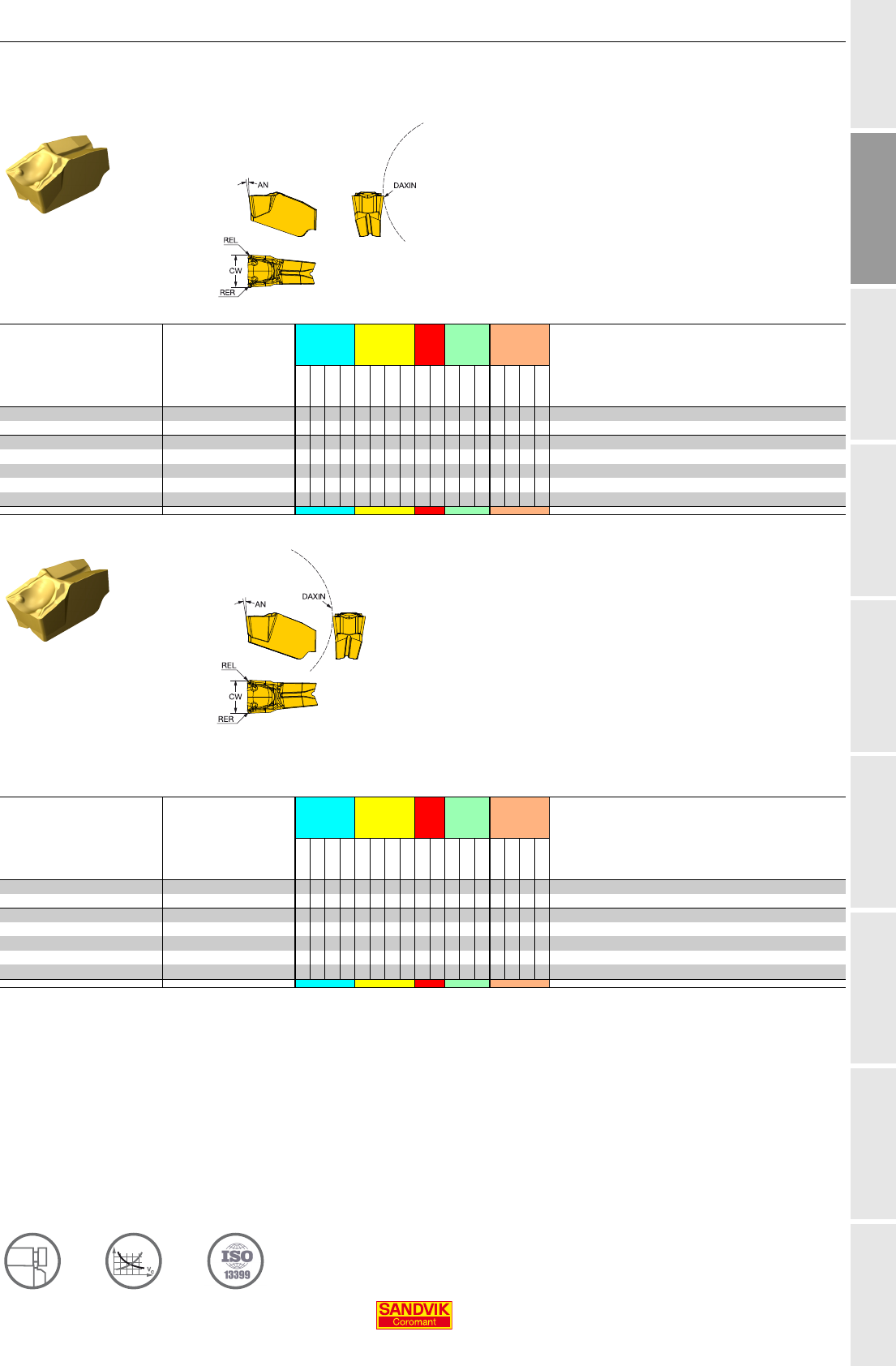

Точе ни е Пластины

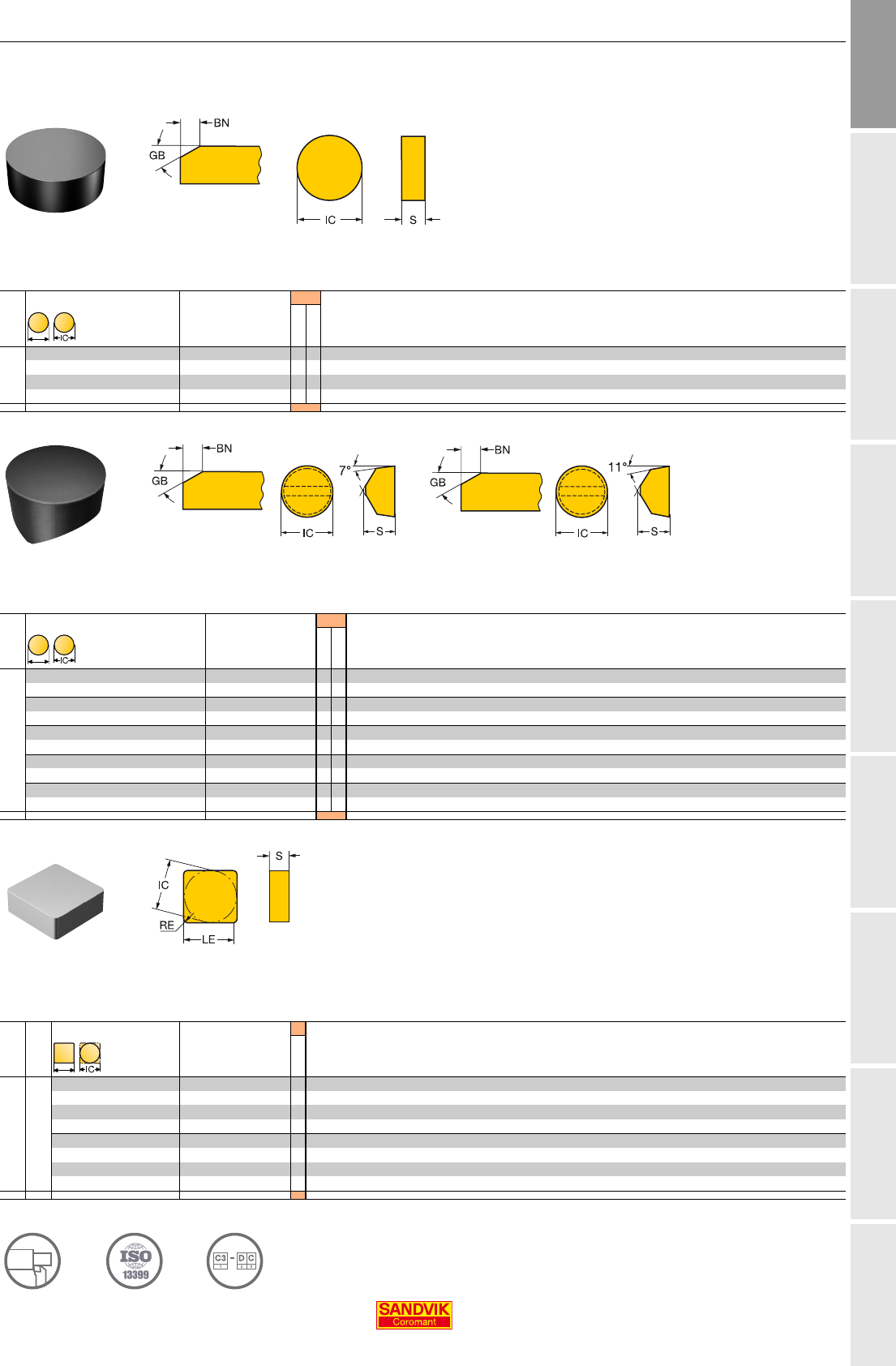

Пластины T-Max
®
для точения
S
LE S RE
КОД ISO
6160
КОД ANSI
Получистовая
обработка
E
12 1/2 11.7 7.94 1.19
CNGN120712E
★
CNGN453A
.460 .313 .047
S
SRE
КОД ISO
6160
КОД ANSI
Получистовая
обработка
E
06 1/4 6.35 3.18
RCGX060600E
✩
RCGX24A
.250 .125
S
SRE
КОД ISO
6220
6230
КОД ANSI
Получистовая
обработка
E
12 1/2 7.94 6.35
RNGN120700E
✩ ✩
RNG45A
.313 .250
A11 I2 I8
A 9
Пластины
Точение
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Пластины
Пластины T-Max
®
для точения
S
S REGBBN
КОД ISO
6220
6230
КОД ANSI
Получистовая
обработка
12 1/2 7.94 6.35 20° 0.10
RNGN120700T01020
✩ ✩
RNG45T0320
.313 .250 20° .004
S
S REGBANBN
КОД ISO
6220
6230
КОД ANSI
Получистовая обработка
06 1/4 6.35 3.18 20° 7° 0.10
RCGX060600T01020
✩ ✩
RCGX24T0320
.250 .125 20° .004
09 3/8 7.94 4.76 20° 7° 0.10
RCGX090700T01020
✩ ✩
RCGX35T0320
.313 .187 20° .004
12 1/2 7.94 6.35 20° 7° 0.10
RCGX120700T01020
✩ ✩
RCGX45T0320
.313 .250 20° .004
09 3/8 7.94 4.76 20° 11° 0.10
RPGX090700T01020
✩ ✩
RPGX35T0320
.313 .187 20° .004
12 1/2 7.94 6.35 20° 11° 0.10
RPGX120700T01020
✩ ✩
RPGX45T0320
.313 .250 20° .004
S
LE S RE
КОД ISO
6160
КОД ANSI
Получистовая обработка
E
12 1/2 11.5 7.94 1.19
SNGN120712E
★
SNG453A
.453 .313 .047
11.1 7.94 1.59
SNGN120716E
★
SNG454A
.437 .313 .062
19 3/4 17.4 7.94 1.59
SNGN190716E
★
SNG654A
.687 .313 .062
16.7 7.94 2.38
SNGN190724E
★
SNG656A
.656 .313 .094
A11 I2 I8
A 10
Точение
Пластины
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Пластины

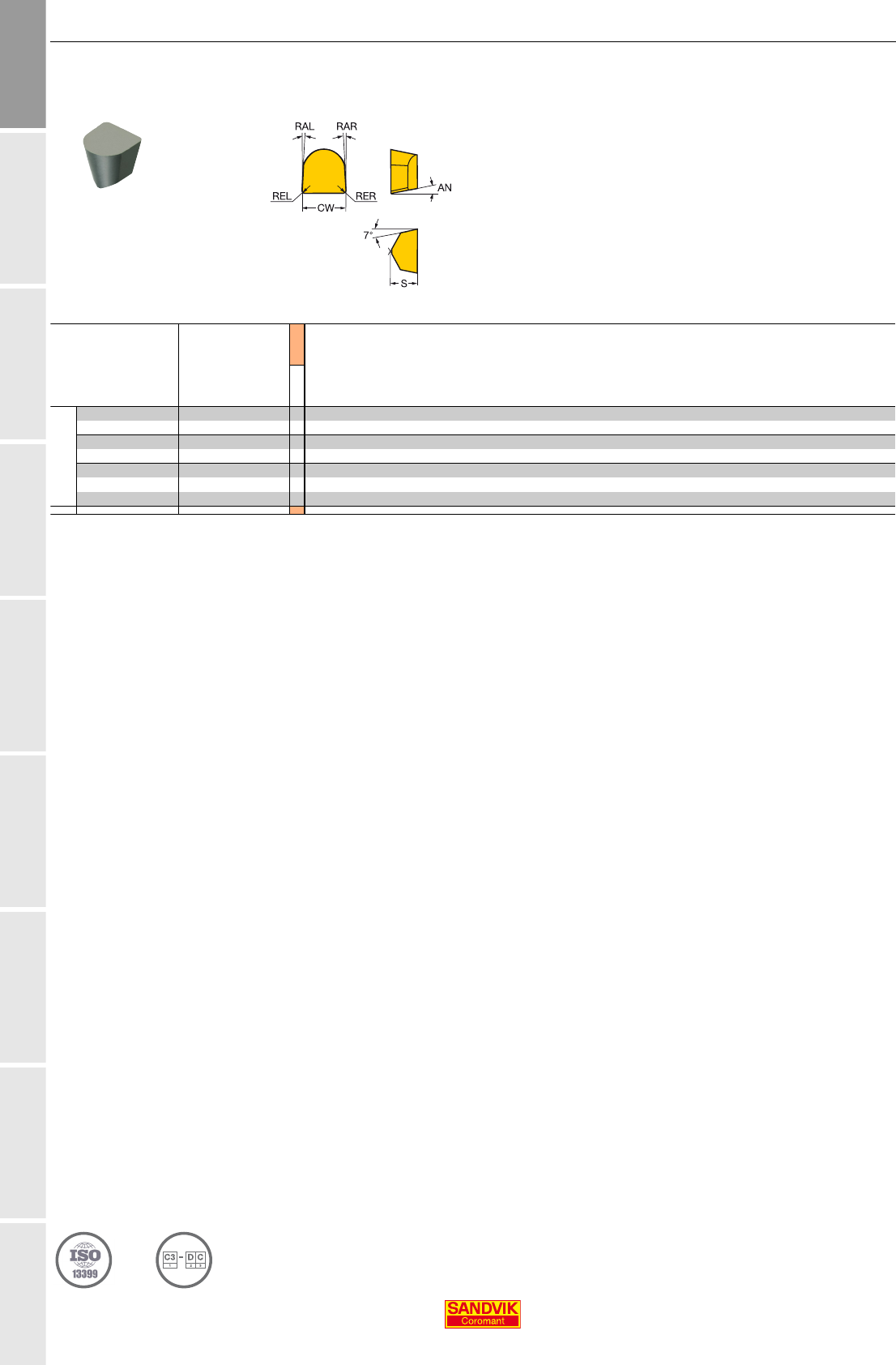

Пластины T-Max
®
для обработки канавок
S
Размеры, мм, дюйм
SSC CW REL RER
Код заказа
6160
AN RAL RAR
Получистовая
обработка
06 6.4 0.79 0.79
CSGX060608E
✩
11° 2° 2°
.250 .031 .031
09 9.5 0.79 0.79
CSGX090708E
✩
11° 2° 2°
.375 .031 .031
12 12.7 0.79 0.79
CSGX120708E
✩
11° 2° 2°
.500 .031 .031
SSC = Должен соответствовать индексу SSC инструмента.
I2 I8
A 11
Инструмент для наружной обработки
Точение
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Инструмент для наружной обработки

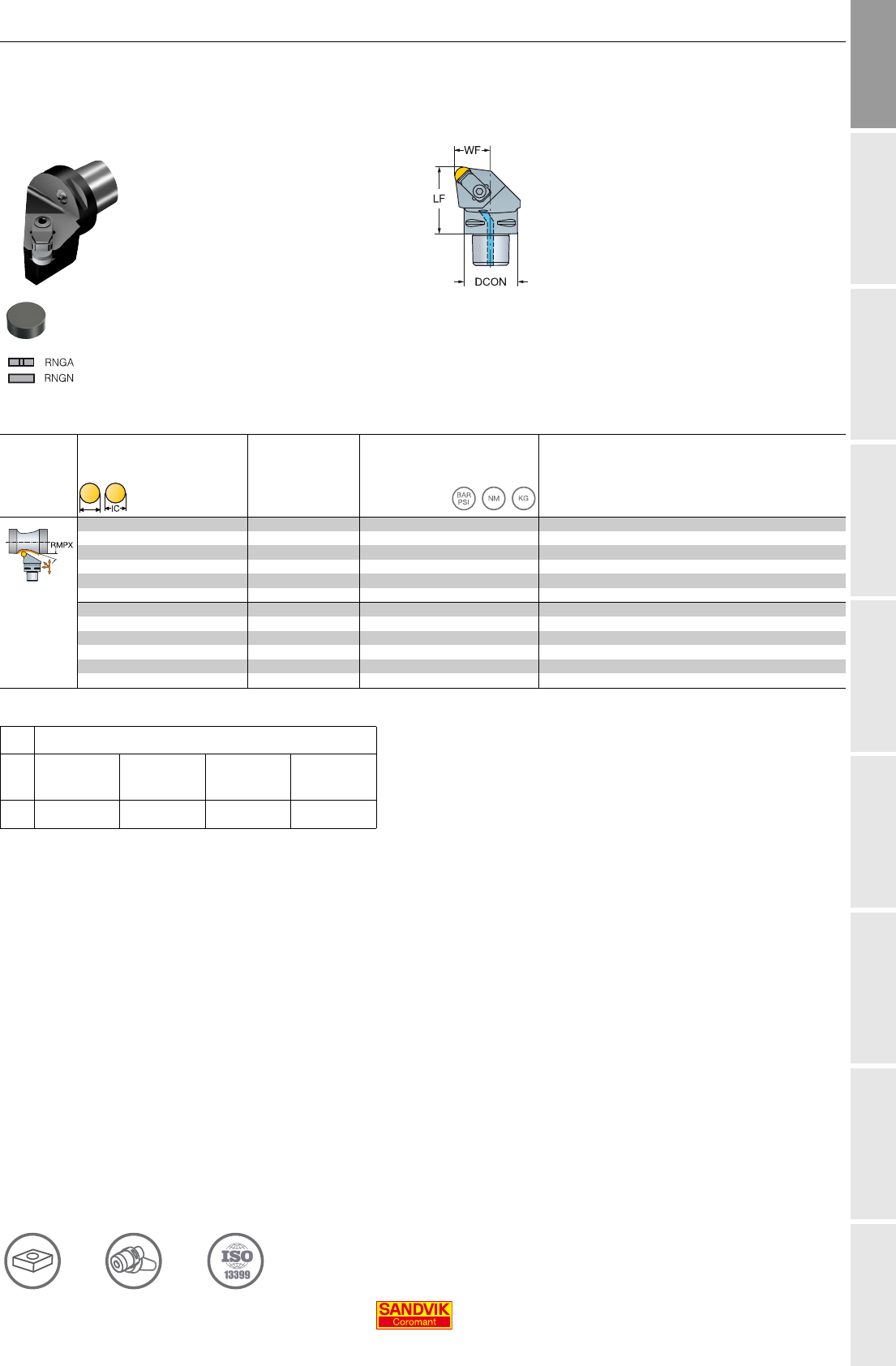

Резцовые головки T-Max
®
для точения
Прижим повышенной жёсткости
Coromant Capto
®
– Внутренний подвод СОЖ
Размеры, мм, дюйм
CZC
MS
RMPX CNSC
Код заказа
DCON LF WF MIID
09 3/8 C4 90° 3
C4-CRSNR/L-27050-09ID
40 50.0 27.0 10 7.5 0.49 RNGN 09 03 00
1.575 1.969 1.063 145
C5 90° 3
C5-CRSNR/L-35060-09ID
50 60.0 35.0 10 7.5 0.91 RNGN 09 03 00
1.969 2.362 1.378 145
C6 90° 3
C6-CRSNR/L-45065-09ID
63 65.0 45.0 10 7.5 1.56 RNGN 09 03 00
2.480 2.559 1.772 145
12 1/2 C4 90° 3
C4-CRSNR/L27050-1203ID
40 50.0 27.0 10 7.5 0.49 RNGN 12 03 00
1.575 1.969 1.063 145
C5 90° 3
C5-CRSNR/L35060-1203ID
50 60.0 35.0 10 7.5 0.91 RNGN 12 03 00
1.969 2.362 1.378 145
C6 90° 3
C6-CRSNR/L45065-1203ID
63 65.0 45.0 10 7.5 1.56 RNGN 12 03 00
2.480 2.559 1.772 145
R = Правое исполнение, L = Левое исполнение
Комплектующие
SSC Прихват
Прижимная
планка
Опорная
пластина
Винт опорной
пластины
09 5412 125-04 5192 020-03 5322 141-07 5512 031-16
12 5412 125-01 5192 020-01 5322 141-08 5512 031-17
Полный перечень комплектующих см. на www.sandvik.coromant.com
A9 D1 I2
A 12
Точение
Инструмент для наружной обработки
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Инструмент для наружной обработки

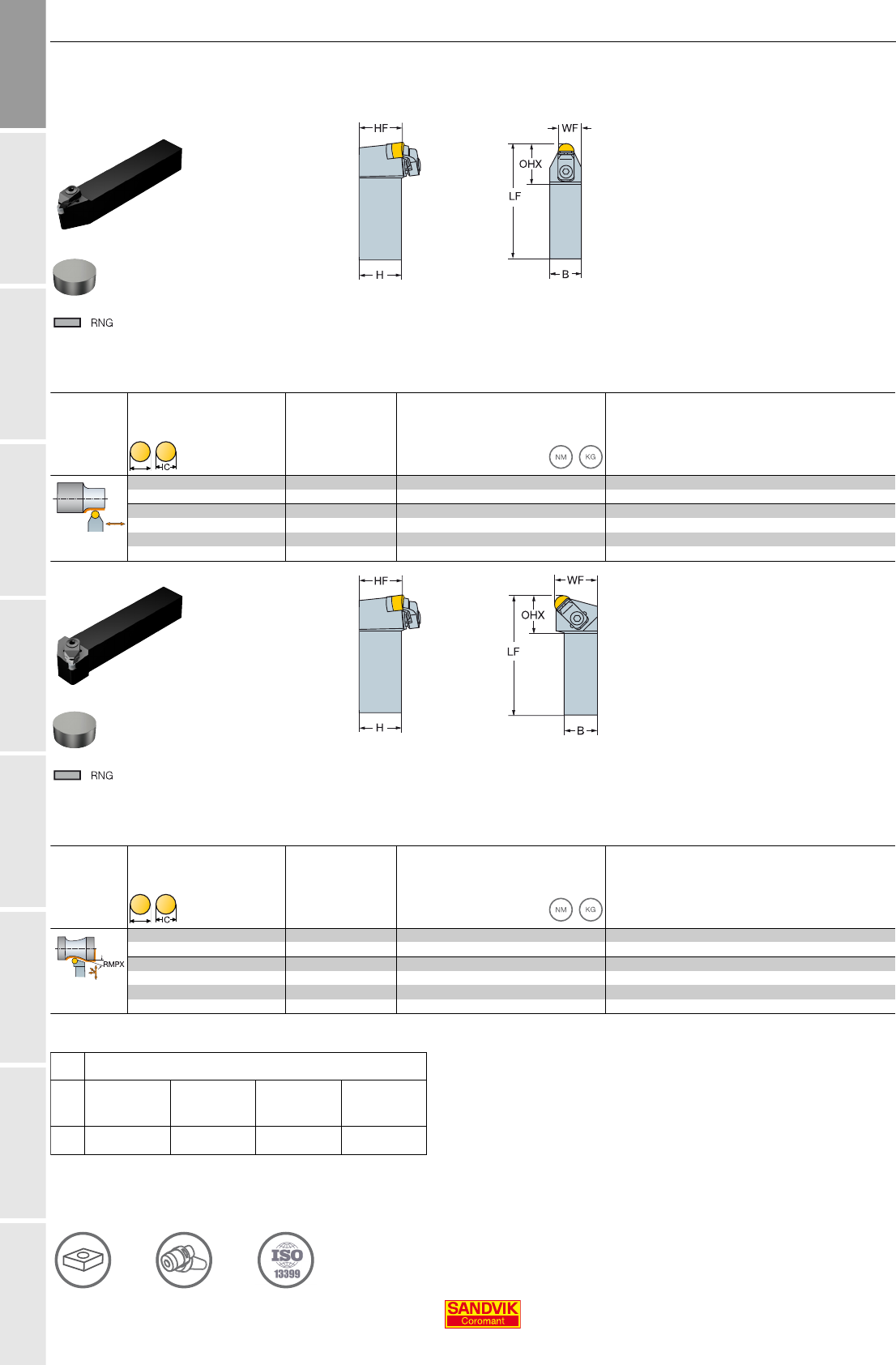

Державки T-Max
®
для точения
Прижим повышенной жёсткости
Размеры, мм, дюйм
CZC
MS
RMPX OHX
Код заказа
BHLFWFHF MIID
06 1/4 25 x 25 90° 29.0
CRDNN 2525M 06-ID
25.0 25.0 151.0 15.7 25.0 7.5 0.78 RNGN 06 03 00
1.142 .984 .984 5.945 .618 .984
12 1/2 32 x 25 90° 36.4
CRDNN 3225P 1203-ID
25.0 32.0 170.0 32.0 32.0 7.5 1.10 RNGN 12 03 00
1.433 .984 1.260 6.693 1.260 1.260
Размеры, мм, дюйм
CZC
MS
RMPX OHX
Код заказа
BHLFWFHF MIID
06 1/4 25 x 25 90° 26.7
CRSNR/L 2525M 06-ID
25.0 25.0 151.0 32.2 25.0 7.5 0.78 RNGN 06 03 00
1.051 .984 .984 5.945 1.268 .984
12 1/2 32 x 25 90° 30.7
CRSNR/L 3225P 1203-ID
25.0 32.0 170.0 32.0 32.0 7.5 1.10 RNGN 12 03 00
1.209 .984 1.260 6.693 1.260 1.260
N = Нейтральное исполнение, R = Правое исполнение,
L = Левое исполнение
Комплектующие
SSC Прихват
Прижимная
планка
Опорная
пластина
Винт опорной
пластины
06 5412 125-03 5192 020-02 5322 141-06 5512 031-15
12 5412 125-01 5192 020-01 5322 141-08 5512 031-17
Полный перечень комплектующих см. на www.sandvik.coromant.com
A9 D1 I2
A 13
Пластины
Точение
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Пластины
Пластины CoroTurn
®
107 для точения

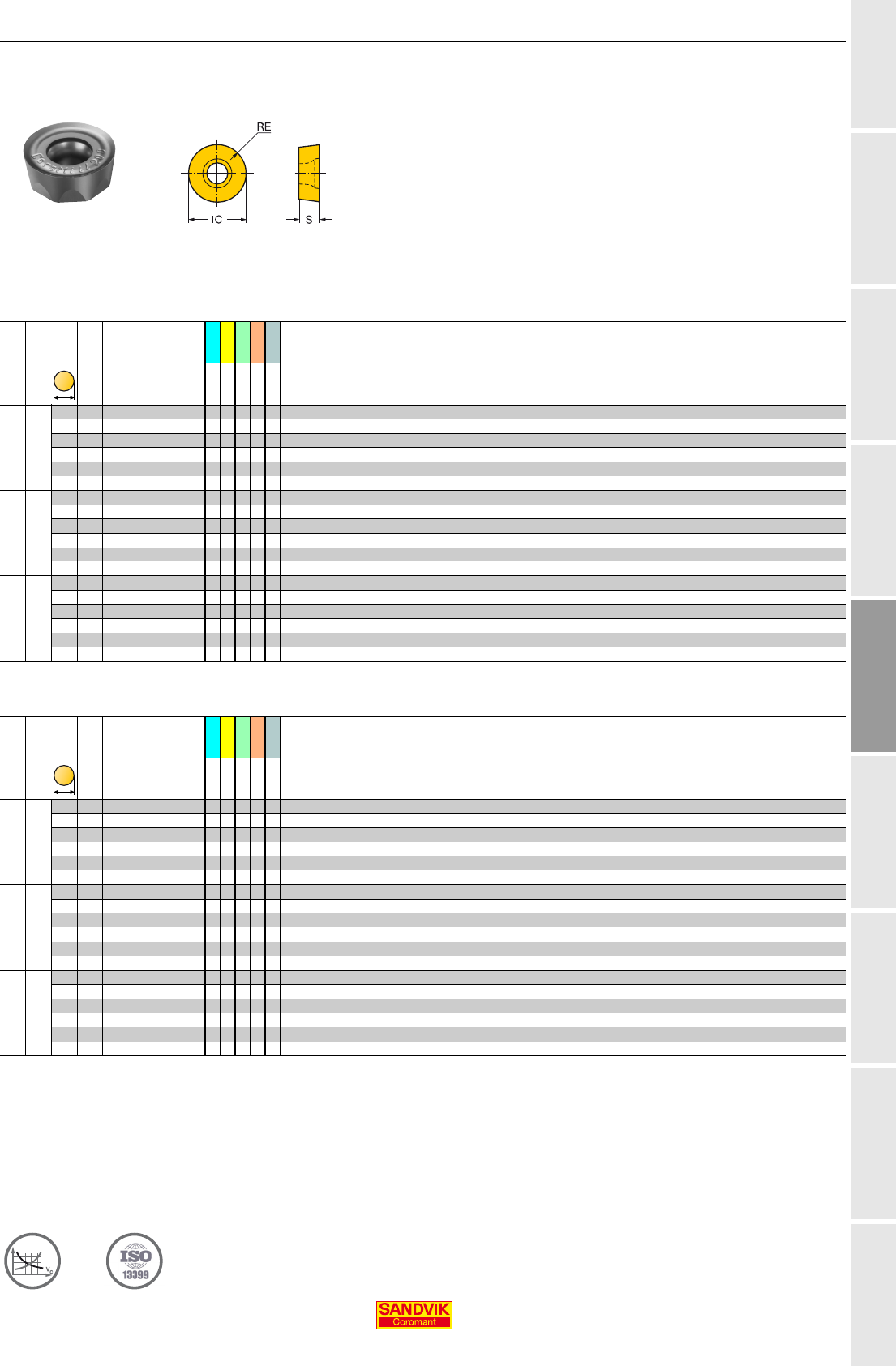

Пластина формы R (круглая)
Метрическое исполнение
M
S REGBBN
КОД ISO
2220
Получистовая
обработка
M0
05 2.38 2.50 0° 0.10
RCMT 05 02 M0
★
06 2.38 3.00 0° 0.10
RCMT 06 02 M0
★
08 3.18 4.00 0° 0.10
RCMT 08 03 M0
★
10 3.97 5.00 15° 0.10
RCMT 10 T3 M0
★
12 4.76 6.00 15° 0.12
RCMT 12 04 M0
★
16 6.35 8.00 15° 0.15
RCMT 16 06 M0
★
20 6.35 10.00 15° 0.15
RCMT 20 06 M0
★
I2 A19
A 14
Точение
Инструмент для наружной обработки
R
U
S
A
B
C
D
E
F
G
H
I

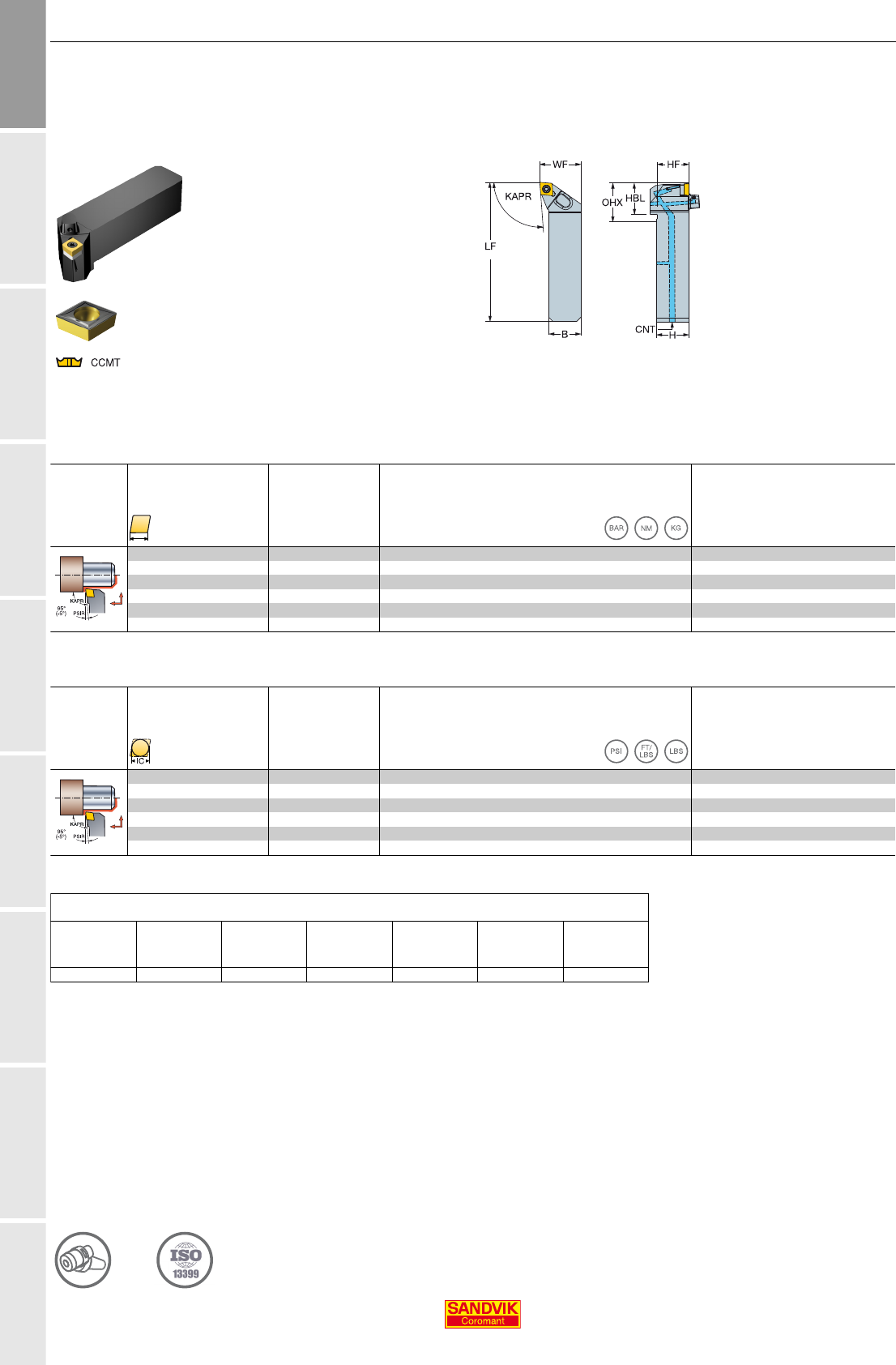

Точе ни е Инструмент для наружной обработки

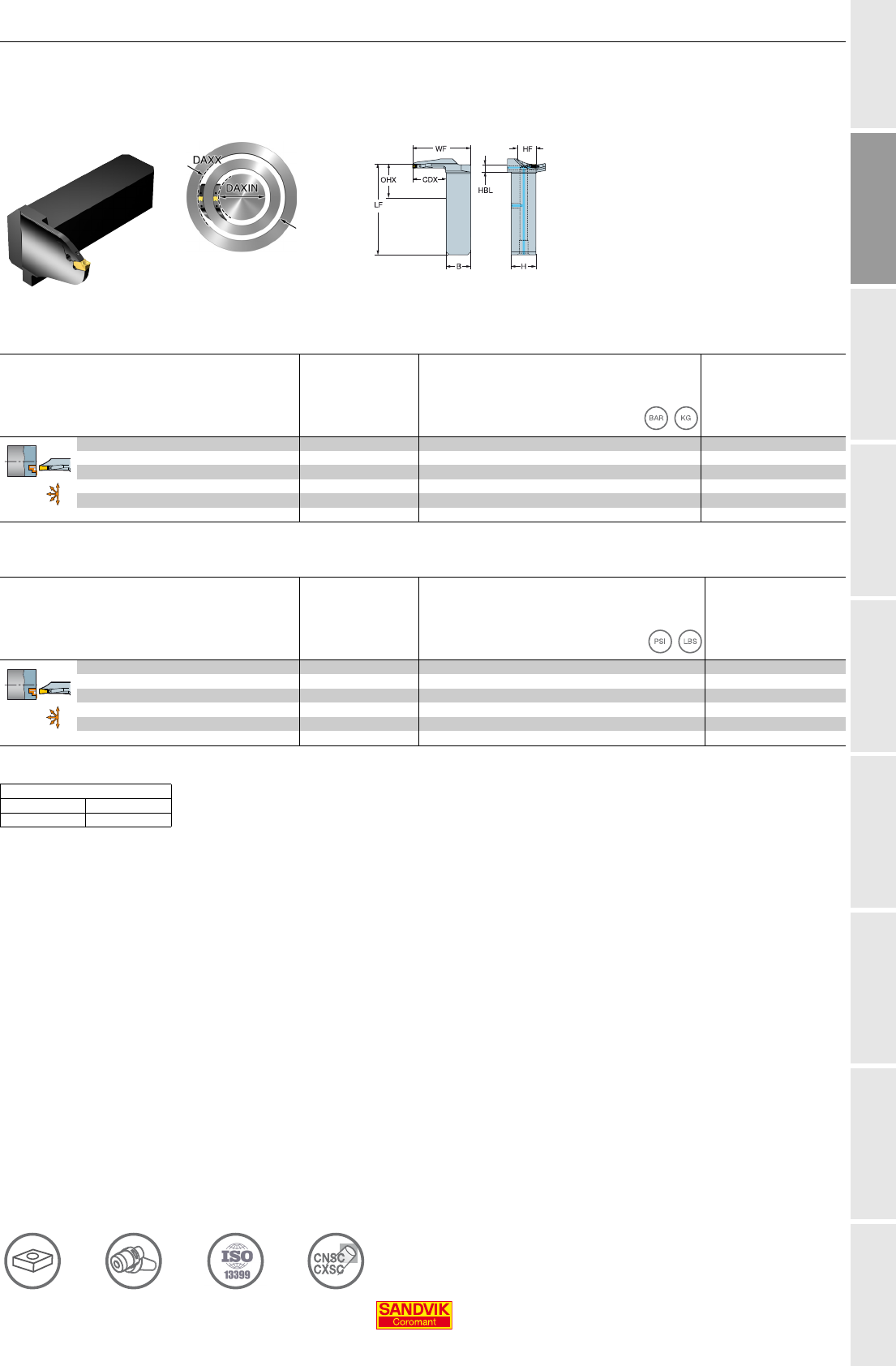

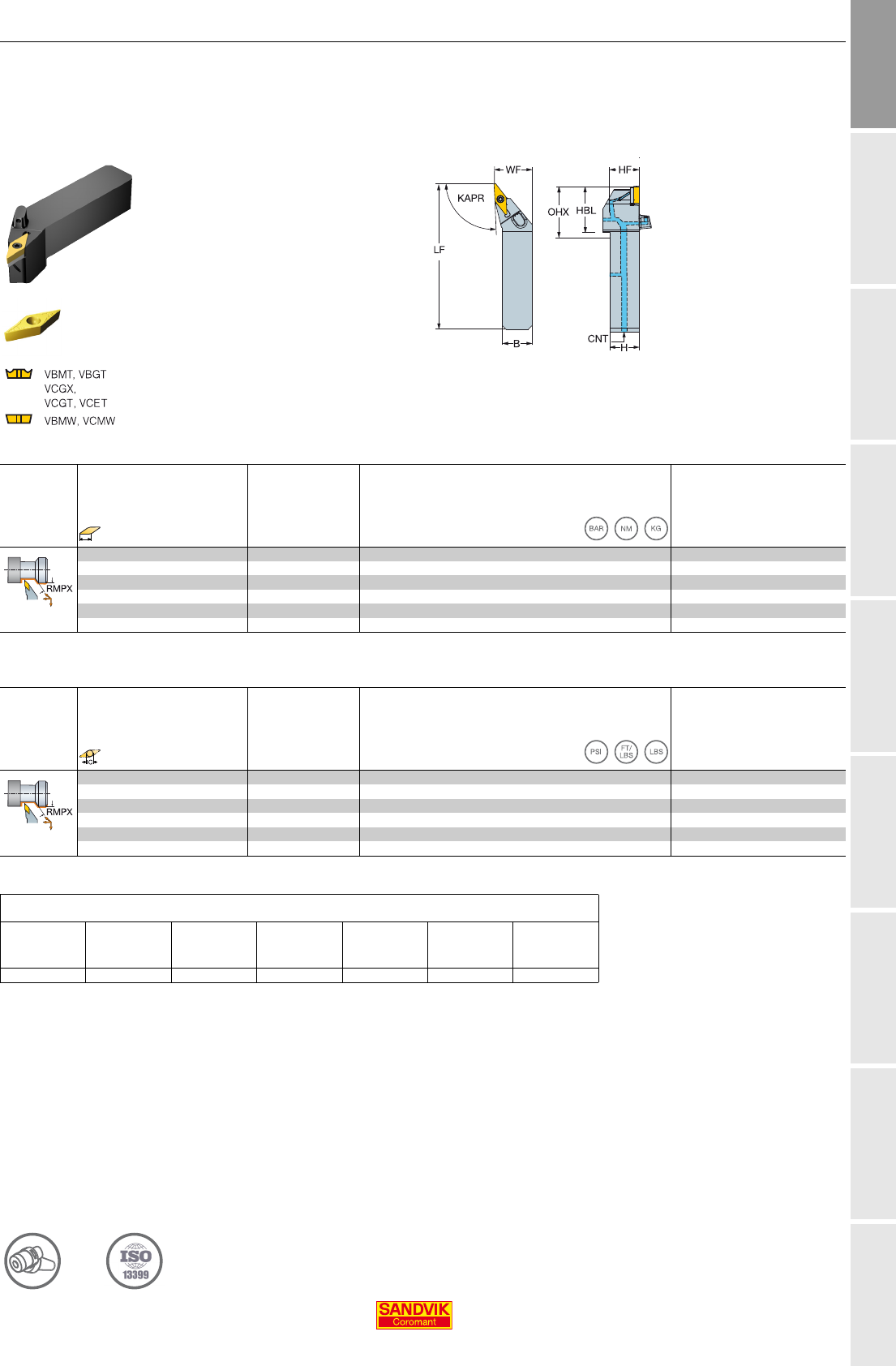

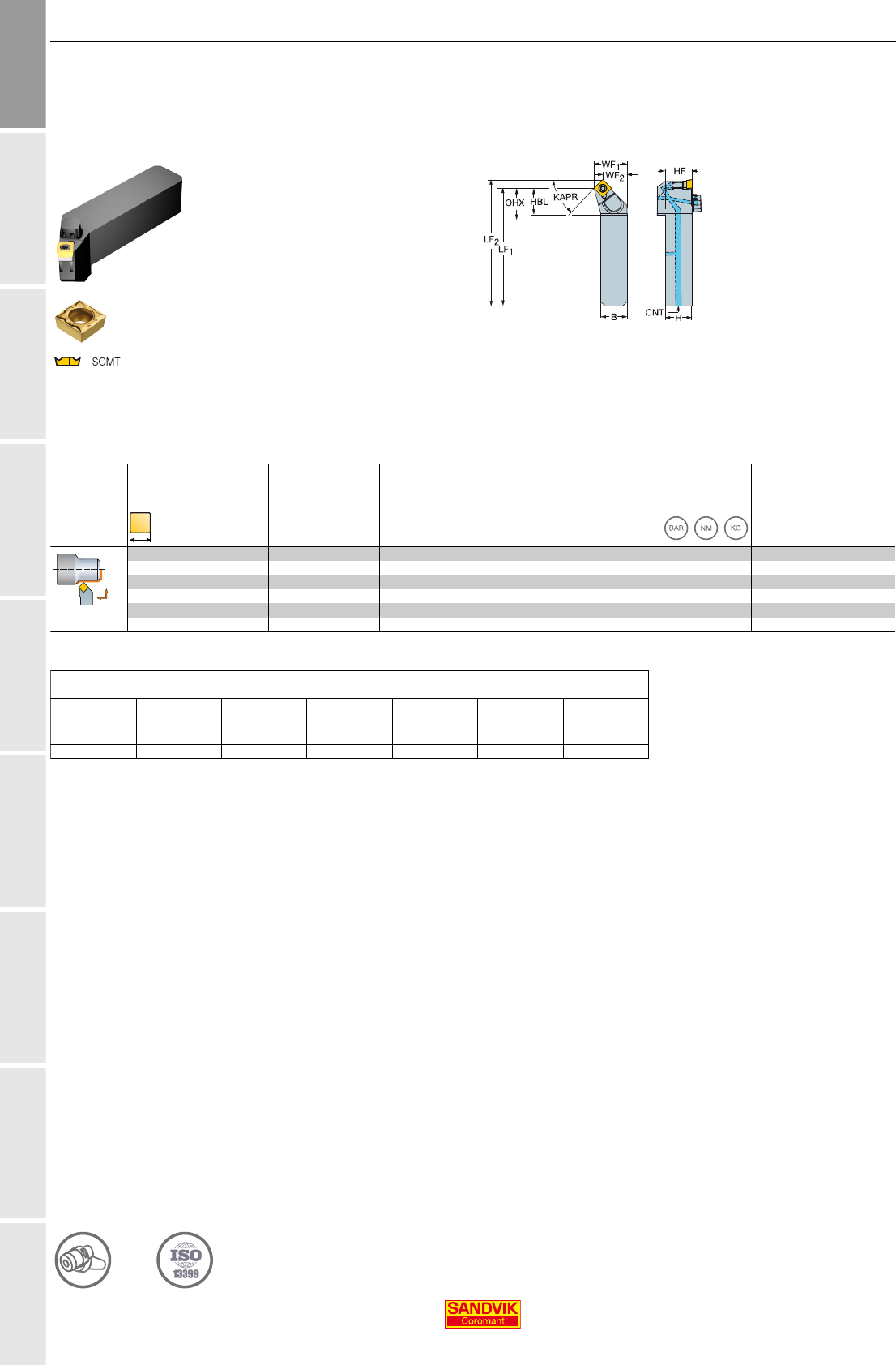

Державки QS CoroTurn
®
107 для точения
Закрепление пластин винтом
Высокоточная подача СОЖ
Метрическое исполнение
Дюймовое исполнение
KAPR 95.0°
Размеры, мм
CZC
MS
OHX CNSC
Код заказа
B H HBL LF WF HF CNT MIID
09 20 x 20 44.0 3
QS-SCLCR/L 2020 09C
20.0 20.0 24.0 93.0 25.0 20.0 G1/8 150 3.0 0.26 CCMT 09 T3 08
25 x 25 49.0 3
QS-SCLCR/L 2525 09C
25.0 25.0 24.0 108.0 32.0 25.0 G1/8 150 3.0 0.48 CCMT 09 T3 08
Размеры, дюйм
CZC
MS
OHX CNSC
Код заказа
B H HBL LF WF HF CNT MIID
3/8 3/4 x 3/4 1.695 3
QS-SCLCR/L 12 3C
.750 .750 .945 3.661 1.000 .750 G1/8 2175 2.2 0.528 CCMT 3(2.5)2
1 x 1 1.945 3
QS-SCLCR/L 16 3C
1.000 1.000 .945 4.252 1.250 1.000 G1/8 2175 2.2 1.100 CCMT 3(2.5)2
R = Правое исполнение, L = Левое исполнение
Комплектующие
Винт пластины
Винт опорной
пластины
Опорная
пластина Сопло
Винт для
подвода СОЖ Заглушка Заглушка
5513 020-01 5512 090-01 5322 232-01 5691 026-13 5512 104-01 3214 013-01 3214 012-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
D1 I2
A 15
Инструмент для наружной обработки
Точение
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Инструмент для наружной обработки
Державки QS CoroTurn
®
107 для точения
Закрепление пластин винтом
Высокоточная подача СОЖ
Метрическое исполнение
Дюймовое исполнение
KAPR 93.0°
Размеры, мм
CZC
MS
RMPX OHX CNSC
Код заказа
B H HBL LF WF HF CNT MIID
11 20 x 20 27° 47.5 3
QS-SDJCR/L 2020 11C
20.0 20.0 27.5 96.5 25.0 20.0 G1/8 150 3.0 0.26 DCMT 11 T3 08
25 x 25 27° 54.0 3
QS-SDJCR/L 2525 11C
25.0 25.0 29.0 113.0 32.0 25.0 G1/8 150 3.0 0.49 DCMT 11 T3 08
Размеры, дюйм
CZC
MS
RMPX OHX CNSC
Код заказа
B H HBL LF WF HF CNT MIID
3/8 3/4 x 3/4 27° 2.142 3
QS-SDJCR/L 12 3C
.750 .750 1.142 4.449 1.250 1.000 G1/8 2175 2.2 0.550 DCMT 3(2.5)2
1 x 1 27° 2.142 3
QS-SDJCR/L 16 3C
1.000 1.000 1.142 4.449 1.250 1.000 G1/8 2175 2.2 1.056 DCMT 3(2.5)2
R = Правое исполнение, L = Левое исполнение
Комплектующие
Винт пластины
Винт опорной
пластины
Опорная
пластина Сопло
Винт для
подвода СОЖ Заглушка Заглушка
5513 020-01 5512 090-01 5322 263-01 5691 026-13 5512 104-01 3214 013-01 3214 012-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
D1 I2
A 16
Точение
Инструмент для наружной обработки
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Инструмент для наружной обработки
Державки QS CoroTurn
®
107 для точения
Закрепление пластин винтом
Высокоточная подача СОЖ
Метрическое исполнение
KAPR 45.0°
Размеры, мм
CZC
MS
OHX CNSC
Код заказа
BHHBLLF
1
LF
2
WF
1
WF
2
HF CNT MIID
09 20 x 20 52.5 3
QS-SSDCR/L 2020 09C
20.0 20.0 27.5 90.1 96.5 25.0 18.6 20.0 G1/8 150 3.0 0.27 SCMT 09 T3 08
25 x 25 53.5 3
QS-SSDCR/L 2525 09C
25.0 25.0 28.5 106.1 112.5 32.0 25.6 25.0 G1/8 150 3.0 0.48 SCMT 09 T3 08
R = Правое исполнение, L = Левое исполнение
Комплектующие
Винт пластины
Винт опорной
пластины
Опорная
пластина Сопло
Винт для
подвода СОЖ Заглушка Заглушка
5513 020-01 5512 090-01 5322 420-01 5691 026-13 5512 104-01 3214 013-01 3214 012-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
D1 I2
A 17
Инструмент для наружной обработки
Точение
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Инструмент для наружной обработки
Державки QS CoroTurn
®
107 для точения
Закрепление пластин винтом
Высокоточная подача СОЖ
Метрическое исполнение
Дюймовое исполнение
KAPR 93.0°
Размеры, мм
CZC
MS
RMPX OHX CNSC
Код заказа
B H HBL LF WF HF CNT MIID
16 20 x 20 44° 59.0 3
QS-SVJBR/L 2020 16C
20.0 20.0 39.0 108.0 25.0 20.0 G1/8 150 3.0 0.29 VBMT 16 04 08
25 x 25 44° 64.0 3
QS-SVJBR/L 2525 16C
25.0 25.0 39.0 123.0 32.0 25.0 G1/8 150 3.0 0.51 VBMT 16 04 08
Размеры, дюйм
CZC
MS
RMPX OHX CNSC
Код заказа
B H HBL LF WF HF CNT MIID
3/8 3/4 x 3/4 44° 2.285 3
QS-SVJBR/L 12 3C
.750 .750 1.535 4.252 1.000 .750 G1/8 2175 2.2 0.594 VBMT 332
1 x 1 44° 2.535 3
QS-SVJBR/L 16 3C
1.000 1.000 1.535 4.843 1.250 1.000 G1/8 2175 2.2 1.166 VBMT 332
R = Правое исполнение, L = Левое исполнение
Комплектующие
Винт пластины
Винт опорной
пластины
Опорная
пластина Сопло
Винт для
подвода СОЖ Заглушка Заглушка
5513 020-01 5512 090-01 5322 270-01 5691 026-13 5512 104-01 3214 013-01 3214 012-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
D1 I2
A 18
Точение
Режимы резания
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Режи мы резания

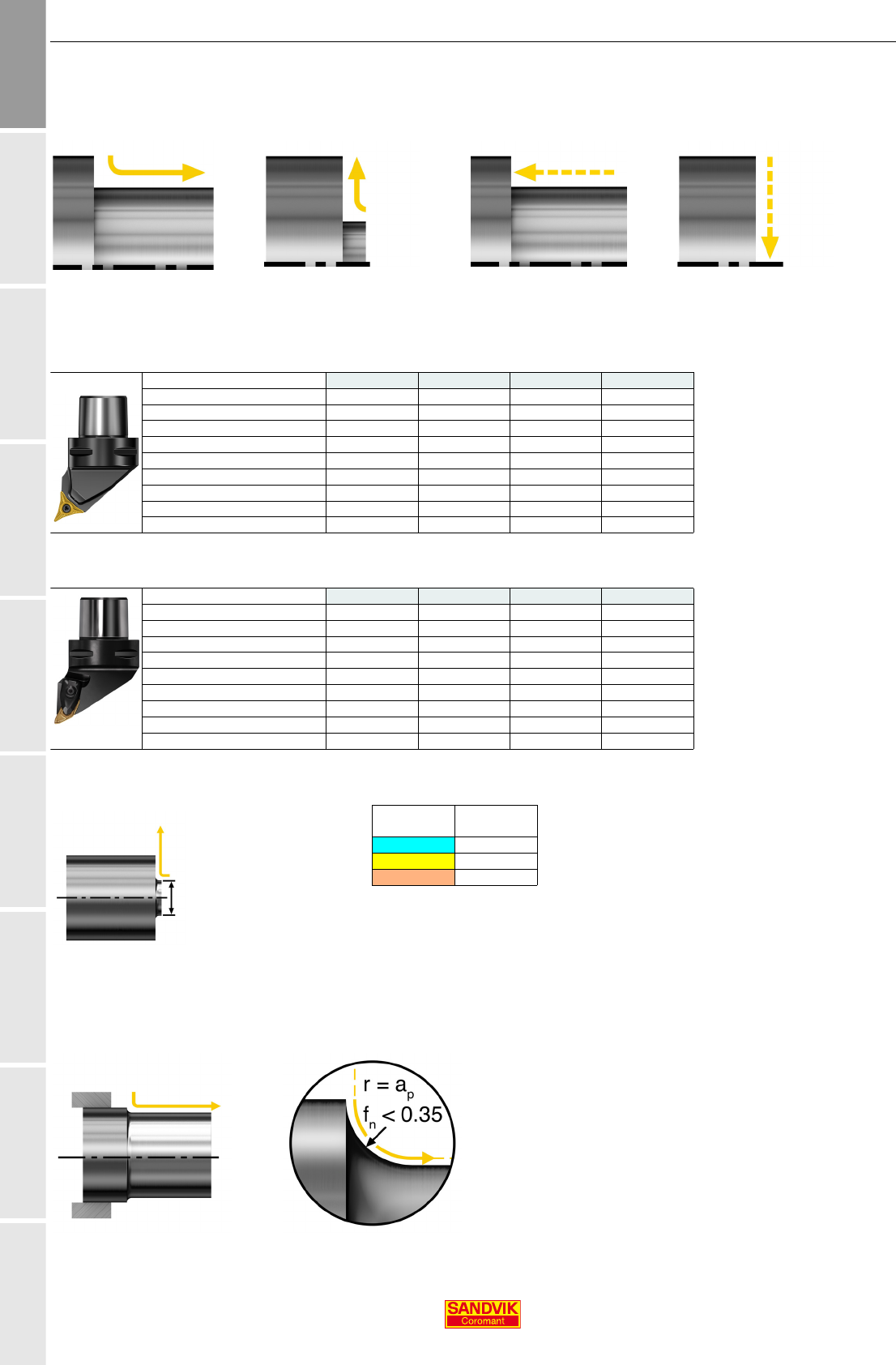

Режимы резания
CoroTurn
®
Prime
Пластины типа A с закреплением винтом
Пластины типа B с прижимом повышенной жёсткости
Минимальный диаметр
Требуется снижение подачи и врезание по радиусу
SBW = обратное
продольное точение
EBW = обратное торцевое
точение
SFW = прямое
продольное точение
EFW = прямое торцевое
точение
SBW EBW SFW EFW
f
n
min мм (дюйм) 0.2 (.0079) 0.2 (.0079) 0.1 (.0039) 0.1 (.0039)
f
n
рек мм (дюйм) 0.4 (.0157) 0.4 (.0157) 0.2 (.0079) 0.2 (.0079)
f
n
max мм (дюйм) 0.5 (.0197) 0.5 (.0197) 0.25 (.0098) 0.25 (.0098)
a
p
min мм (дюйм) 0.25 (.010) 0.25 (.010) 0.25 (.010) 0.25 (.010)
a
p
рек мм (дюйм) 1.5 (.059) 1.5 (.059) 1.0 (.039) 1.0 (.039)
a
p
max мм (дюйм) 3.0 (.118) 2.5 (.098) 1.5 (.059) 1.5 (.059)
KAPR 30° 25° 115° 120°
RMPX 15° 10° 15° 10°
D min3 мм (дюйм)30 (1.181) 0 (.000)
f
n
= подача на оборот
SBW EBW SFW EFW
f
n
min мм (дюйм)0.3 (.0118)0.3 (.0118) 0.2 (.0079) 0.2 (.0079)
f
n
рек мм (дюйм) 0.6 (.0236) 0.6 (.0236) 0.35 (.0138) 0.3 (.0118)
f
n
max мм (дюйм) 1.2 (.0472) 1.2 (.0472) 0.6 (.0236) 0.6 (.0236)
a
p
min мм (дюйм) 0.5 (.020) 0.5 (.020) 0.5 (.020) 0.5 (.020)
a
p
рек мм (дюйм) 2.0 (.079) 1.0 (.039) 2.0 (.079) 2.0 (.079)
a
p
max мм (дюйм) 4.0 (.157) 1.5 (.059) 3.0 (.118) 3.0 (.118)
KAPR 25° 25° 95° 95°
RMPX 23° 23° 23° 23°
D min3 мм (дюйм)40 (1.575) 0 (.000)
f
n
= подача на оборот
Dmin 3
Скорость резания
Группа материала
по ISO
v
c
,
м/мин
P 250-350
M 100-250
S 40-120
A 19
Режимы резания
Точение
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Режи мы резания
Рекомендуемая скорость резания, метрические значения
Рекомендации относятся к обработке с применением СОЖ
ISO P
Код
CMC
Сталь Удельная
сила резания
k
c1
Твердость
по
Бринеллю
<<<< ИЗНОСОСТОЙКОСТЬ
GC4325
h
ex
, мм
≈
подача f
n
, мм/об
0.1-0.4-0.8
Код MC Обрабатываемый материал Н/мм
2
HB Скорость резания (V
c
), м/мин
Нелегированная сталь
P1.1.Z.AN 01.1 C = 0.1–0.25% 1500 125 510-345-245
P1.2.Z.AN 01.2 C = 0.25–0.55% 1600 150 455-305-215
P1.3.Z.AN 01.3 C = 0.55–0.80% 1700 170 425-290-205
Низколегированная сталь
(легирующих элементов
≤
5%)
P2.1.Z.AN 02.1 Незакаленная 1700 180 460-305-215
P2.1.Z.AN 02.12 Подшипниковая сталь 1800 210 395-265-190
P2.5.Z.HT 02.2 Закаленная и отпущенная 1850 275 255-180-140
P2.5.Z.HT 02.2 Закаленная и отпущенная 2050 350 205-145-110
Высоколегированная сталь
(легирующих элементов >5%)
P3.0.Z.AN 03.11 Отожженная 1950 200 300-205-150
P3.0.Z.HT 03.21 Инструментальная сталь 3000 325 135-95-75
Сталь (отливки)
P1.5.C.UT 06.1 Нелегированная 1550 180 240-180-130
P2.6.C.UT 06.2 Низколегированная (легир. эл-тов
≤
5%) 1600 200 210-140-100
P3.0.C.UT 06.3 Высоколегированная (легир. эл-тов >5%) 2050 225 185-125-90
ISO M
Код
CMC
Нержавеющая сталь Удельная
сила резания
k
c1
Твердость
по
Бринеллю
<<<< ИЗНОСОСТОЙКОСТЬ
GC1115 GC2220
h
ex
, мм
≈
подача f
n
, мм/об
0.1-0.2-0.3 0.2-0.4-0.6
Код MC Обрабатываемый материал Н/мм
2
HB Скорость резания (V
c
), м/мин
Ферритная, мартенситная
Прутки
P5.0.Z.AN 05.11 Незакаленная 1800 200 335-255-200 -
P5.0.Z.PH 05.12 Дисперсионно-твердеющая 2850 330 185-150-120 -
P5.0.Z.HT 05.13 Закаленная 2350 330 200-160-140 -
Аустенитная
Прутки
M1.0.Z.AQ 05.21 Аустенитная 1800 180 265-215-165 225-165-125
M1.0.Z.PH 05.22 Дисперсионно-твердеющая 2850 330 185-150-120 100-70-55
M2.0.Z.AQ 05.23 Сверхаустенитная 2250 200 220-190-155 130-100-75
Аустенитно-ферритная (Дуплекс)
Прутки
M3.1.Z.AQ 05.51 Несвариваемая
≥
0.05%C 2000 230 250-205-155 190-150-110
M3.2.Z.AQ 05.52 Свариваемая < 0.05%C 2450 260 230-170-130 150-120-90
Ферритная, мартенситная
Отливки
P5.0.C.UT 15.11 Незакаленная 1700 200 320-265-205 -
15.12 Дисперсионно-твердеющая 2450 330 160-130-95 -
P5.0.C.HT 15.13 Закаленная 2150 330 175-145-110 -
Аустенитная
Отливки
M1.0.C.UT 15.21 Аустенитная 1700 180 280-225-170 200-155-115
15.22 Дисперсионно-твердеющая 2450 330 160-130-95 85-55-40
M2.0.C.AQ 15.23 Сверхаустенитная 2150 200 210-180-150 130-90-65
Аустенитно-ферритная (Дуплекс)
Отливки
M3.1.C.AQ 15.51 Несвариваемая
≥
0.05%C 1800 230 230-170-120 150-120-90
M3.2.C.AQ 15.52 Свариваемая < 0.05%C 2250 260 205-155-110 125-105-80
ISO K
Код
CMC
Чугун Удельная
сила резания
k
c1
Твердость
по
Бринеллю
<<<< ИЗНОСОСТОЙКОСТЬ
H13A
h
ex
, мм
≈
подача f
n
, мм/об
0.1-0.3-0.5
Код MC
Обрабатываемый материал
Н/мм
2
HB Скорость резания (V
c
), м/мин
Ковкий чугун
07.1 Ферритный (элементная стружка) 790 130 140-125-110
K1.1.C.NS 07.2 Перлитный 900 230 125-110-90
Серый чугун
K2.1.C.UT 08.1 Низкой прочности на растяжение 890 180 180-145-110
K2.2.C.UT 08.2 Высокой прочности на растяжение 970 220 140-115-95
Серый чугун с шаровидным графитом
K3.1.C.UT 09.1 Ферритный 900 160 135-125-95
K3.3.C.UT 09.2 Перлитный 1350 250 125-115-90
K3.4.C.UT 09.3 Мартенситный 2100 380 100-85-65
A 20
Точение
Режимы резания
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Режи мы резания
Рекомендуемая скорость резания, метрические значения
Рекомендации относятся к обработке с применением СОЖ
ISO N
Код
CMC
Жаропрочные материалы Удельная
сила резания
k
c1
Твердость
по
Бринеллю
<<<< ИЗНОСОСТОЙКОСТЬ
H13A
h
ex
, мм
≈
подача f
n
, мм/об
0.15-0.8
Код MC
Обрабатываемый материал
Н/мм
2
HB Скорость резания (V
c
), м/мин
Алюминиевые сплавы
N1.2.Z.UT 30.11 Деформируемые, в т. ч. в холодном состоянии не
подвергнутые старению
400 60 1 900 (2400-240)
1)
N1.2.Z.AG 30.12 Деформируемые, в т.ч. подвергнутые старению 650 100 1 900 (2400-240)
1)
Алюминиевые сплавы
N1.3.C.UT Литье, не подвергнутое старению 600 75 1 900 (2400-240)
1)
N1.3.C.AG Литье, в т. ч. подвергнутое старению 700 90 1 900 (2400-240)
1)
Алюминиевые сплавы
30.41 Литье, 13–15% Si 700 130 400 (500-50)
1)
N1.4.C.NS 30.42 Литье, 16–22% Si 700 130 250 (315-31)
1)
Медь и медные сплавы
N3.3.U.UT 33.1 Легкообрабатываемые сплавы,
≥
1% Pb 550 110 450 (560-55)
1)
N3.2.C.UT 33.2 Латунь, свинцовистая бронза,
≤
1% Pb 550 90 450 (560-55)
1)
N3.1.U.UT 33.3 Бронза без добавок свинца и медь, в т.ч. электролитическая 1350 100 270 (340-34)
1)
ISO S
Код
CMC
Жаропрочные материалы Удельная
сила резания
k
c1
Твердость
по
Бринеллю
<<<< ИЗНОСОСТОЙКОСТЬ
CC6160 CC6220 CC6230
h
ex
, мм
≈
подача f
n
, мм/об
0.1-0.2-0.3
Код MC
Обрабатываемый материал
Н/мм
2
HB Скорость резания (V
c
), м/мин
Жаропрочные сплавы
На основе железа
S1.0.U.AN 20.11 Отоженные или после отпуска в расплаве солей 2400 200 -
S1.0.U.AG 20.12 Подвергнутые старению, в т.ч. после отжига в
расплаве солей
2500 280 -
На основе никеля
S2.0.Z.AN 20.21 Отоженные или после отпуска в расплаве солей 2650 250 400-325-270 430-340-275 420-345-285
S2.0.Z.AG 20.22 Подвергнутые старению, в т.ч. после отжига в
расплаве солей
2900 350 300-235-190 350-285-240 340-295-245
S2.0.C.NS 20.24 Литье, в т. ч. подвергнутое старению 3000 320 240-205-175 260-195-150 265-220-180
На основе кобальта
S3.0.Z.AN 20.31 Отоженные или после отпуска в расплаве солей 2700 200 -
S3.0.Z.AG 20.32 Старение после отжига в расплаве солей 3000 300 -
S3.0.C.NS 20.33 Литье, в т. ч. подвергнутое старению 3100 320 -
1)
Скорости резания, приведённые в таблице, справедливы для всего диапазона подач.
A 21
Режимы резания
Точение
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Режи мы резания
Рекомендуемая скорость резания, дюймовые значения
Рекомендации относятся к обработке с применением СОЖ
ISO P
Код
CMC
Сталь Удельная
сила резания
k
c1
Твердость
по
Бринеллю
<<<< ИЗНОСОСТОЙКОСТЬ
GC4325
h
ex
, дюйм
≈
подача f
n
, дюйм/об
.004-.016-.031
Код MC Обрабатываемый материал Фунт/дюйм
2
HB Скорость резания v
c
, фут/мин
Нелегированная сталь
P1.1.Z.AN 01.1 C = 0.1–0.25% 216,500 125 1400-890-660
P1.2.Z.AN 01.2 C = 0.25–0.55% 233,000 150 1250-800-590
P1.3.Z.AN 01.3 C = 0.55–0.80% 247,000 170 1200-760-560
Низколегированная сталь
(легирующих элементов
≤
5%)
P2.1.Z.AN 02.1 Незакаленная 249,500 180 980-600-445
P2.1.Z.AN 02.12 Подшипниковая сталь 259,500 210 820-500-365
P2.5.Z.HT 02.2 Закаленная и отпущенная 268,000 275 600-385-280
P2.5.Z.HT 02.2 Закаленная и отпущенная 298,000 350 485-310-225
Высоколегированная сталь
(легирующих элементов >5%)
P3.0.Z.AN 03.11 Отожженная 282,000 200 780-500-345
P3.0.Z.HT 03.21 Инструментальная сталь 435,500 325 360-225-165
Сталь (отливки)
P1.5.C.UT 06.1 Нелегированная 225,000 180 600-450-335
P2.6.C.UT 06.2 Низколегированная (легир. эл-тов
≤
5%) 230,500 200 540-320-235
P3.0.C.UT 06.3 Высоколегированная (легир. эл-тов >5%) 300,500 225 470-305-220
ISO M
Код
CMC
Нержавеющая сталь Удельная
сила резания
k
c1
Твердость
по
Бринеллю
<<<< ИЗНОСОСТОЙКОСТЬ
GC1115 GC2220
h
ex
, дюйм
≈
подача f
n
, дюйм/об
.004-.008-.012 .008-.016-.024
Код MC Обрабатываемый материал Фунт/дюйм
2
HB Скорость резания (v
c
), фут/мин
Ферритная, мартенситная
Прутки
P5.0.Z.AN 05.11 Незакаленная 262,000 200 1100-840-650 -
P5.0.Z.PH 05.12 Дисперсионно-твердеющая 411,500 330 610-490-390 - -
P5.0.Z.HT 05.13 Закаленная 340,000 330 650-530-460 - -
Аустенитная
Прутки
M1.0.Z.AQ 05.21 Аустенитная 259,000 180 870-700-530 740-540-400
M1.0.Z.PH 05.22 Дисперсионно-твердеющая 414,000 330 610-490-390 330-235-175
M2.0.Z.AQ 05.23 Сверхаустенитная 328,000 200 730-630-510 425-325-245
Аустенитно-ферритная (Дуплекс)
Прутки
M3.1.Z.AQ 05.51 Несвариваемая
≥
0.05%C 286,500 230 830-660-510 620-485-355
M3.2.Z.AQ 05.52 Свариваемая < 0.05%C 356,500 260 740-550-430 490-390-290
Ферритная, мартенситная
Отливки
P5.0.C.UT 15.11 Незакаленная 246,500 200 1050-860-660 -
15.12 Дисперсионно-твердеющая 354,500 330 530-430-310 - -
P5.0.C.HT 15.13 Закаленная 311,000 330 570-470-350 - -
Аустенитная
Отливки
M1.0.C.UT 15.21 Аустенитная 248,000 180 910-730-560 660-500-370
15.22 Дисперсионно-твердеющая 356,000 330 530-430-310 275-180-130
M2.0.C.AQ 15.23 Сверхаустенитная 310,500 200 690-590-490 425-290-210
Аустенитно-ферритная (Дуплекс)
Отливки
M3.1.C.AQ 15.51 Несвариваемая
≥
0.05%C 258,000 230 750-550-390 490-390-290
M3.2.C.AQ 15.52 Свариваемая < 0.05%C 326,000 260 670-510-350 410-340-260
ISO K
Код
CMC
Жаропрочные материалы Удельная
сила резания
k
c1
Твердость
по
Бринеллю
<<<< ИЗНОСОСТОЙКОСТЬ
H13A
h
ex
, дюйм
≈
подача f
n
, дюйм/об
.004-.010-.016
Код MC
Обрабатываемый материал
Фунт/дюйм
2
HB Скорость резания (v
c
), фут/мин
Ковкий чугун
07.1 Ферритный (элементная стружка) 115,000 130 460-410-360
K1.1.C.NS 07.2 Перлитный 131,000 230 410-360-295
Серый чугун
K2.1.C.UT 08.1 Низкой прочности на растяжение 130,000 180 590-470-355
K2.2.C.UT 08.2 Высокой прочности на растяжение 140,500 220 460-375-310
Серый чугун с шаровидным графитом
K3.1.C.UT 09.1 Ферритный 130,000 160 445-470-310
K3.3.C.UT 09.2 Перлитный 194,500 250 410-375-290
K3.4.C.UT 09.3 Мартенситный 307,000 380 330-275-210
A 22
Точение
Режимы резания
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е Режи мы резания
Рекомендуемая скорость резания, дюймовые значения
Рекомендации относятся к обработке с применением СОЖ
ISO N
Код
CMC
Жаропрочные материалы Удельная
сила резания
k
c1
Твердость
по
Бринеллю
<<<< ИЗНОСОСТОЙКОСТЬ
H13A
h
ex
, дюйм
≈
подача f
n
, дюйм/об
.006-.031
Код MC
Обрабатываемый материал
Фунт/дюйм
2
HB Скорость резания (v
c
), фут/мин
Алюминиевые сплавы
N1.2.Z.UT 30.11 Деформируемые, в т. ч. в холодном состоянии не
подвергнутые старению
58,000 60 6250 (7800-780)
1)
N1.2.Z.AG 30.12 Деформируемые, в т.ч. подвергнутые старению 94,500 100 6250 (7800-780)
1)
Алюминиевые сплавы
N1.3.C.UT Литье, не подвергнутое старению 87,000 75 6250 (7800-780)
1)
N1.3.C.AG Литье, в т. ч. подвергнутое старению 101,500 90 6250 (7800-780)
1)
Алюминиевые сплавы
30.41 Литье, 13–15% Si 101,500 130 1300 (1650-165)
1)
N1.4.C.NS 30.42 Литье, 16–22% Si 101,500 130 820 (1050-105)
1)
Медь и медные сплавы
N3.3.U.UT 33.1 Легкообрабатываемые сплавы,
≥
1% Pb 79,500 110 1500 (1900-190)
1)
N3.2.C.UT 33.2 Латунь, свинцовистая бронза,
≤
1% Pb 80,000 90 1500 (1900-190)
1)
N3.1.U.UT 33.3 Бронза без добавок свинца и медь, в т.ч. электролитическая 196,000 100 890 (1100-110)
1)
ISO S
Код
CMC
Жаропрочные материалы Удельная
сила резания
k
c1
Твердость
по
Бринеллю
<<<< ИЗНОСОСТОЙКОСТЬ
CC6160 CC6220 CC6230
h
ex
, дюйм
≈
подача f
n
, дюйм/об
.004-.008-.012
Код MC Обрабатываемый материал Фунт/дюйм
2
HB Скорость резания v
c
, фут/мин
Жаропрочные сплавы
На основе железа
S1.0.U.AN 20.11 Отоженные или после отпуска в расплаве солей 348,000 200 -
S1.0.U.AG 20.12 Подвергнутые старению, в т.ч. после отжига в
расплаве солей
359,000 280 -
На основе никеля
S2.0.Z.AN 20.21 Отоженные или после отпуска в расплаве солей 383,000 250 1300-1050-880 1410-1115-900 1375-1130-935
S2.0.Z.AG 20.22 Подвергнутые старению, в т.ч. после отжига в
расплаве солей
420,500 350 980-770-620 1145-935-785 1115-965-800
S2.0.C.NS 20.24 Литье, в т. ч. подвергнутое старению 436,500 320 790-660-570 850-640-490 870-720-590
На основе кобальта
S3.0.Z.AN 20.31 Отоженные или после отпуска в расплаве солей 391,500 200 -
S3.0.Z.AG 20.32 Старение после отжига в расплаве солей 432,000 300 -
S3.0.C.NS 20.33 Литье, в т. ч. подвергнутое старению 450,500 320 -
1)
Скорости резания, приведённые в таблице, справедливы для всего диапазона подач.
B 1
Отрезка и обработка канавок
R
U
S
A
B
C
D
E
F
G
H
I
Отрезка и обработка канавок
CoroCut
®
QD
Инструмент для наружной обработки
Лезвия CoroCut
®
QD для отрезки по оси YB2
CoroCut
®
QF
Пластины
Пластины CoroCut
®
QF для обработки торцевых канавок B3
Инструмент для наружной обработки
Державки CoroCut
®
QF для обработки торцевых канавок B4-B7
Резцовые головки CoroCut
®
QF для обработки торцевых канавок B8-B9
Инструмент для внутренней обработки
Резцовые головки CoroCut
®
QF для обработки торцевых канавок B10-B11
CoroCut
®
1-2
Пластины
Пластины CoroCut
®
1-2 для точения B12
Режимы резания
B13
B 2
Отрезка и обработка канавок
Инструмент для наружной обработки
R
U
S
A
B
C
D
E
F
G
H
I

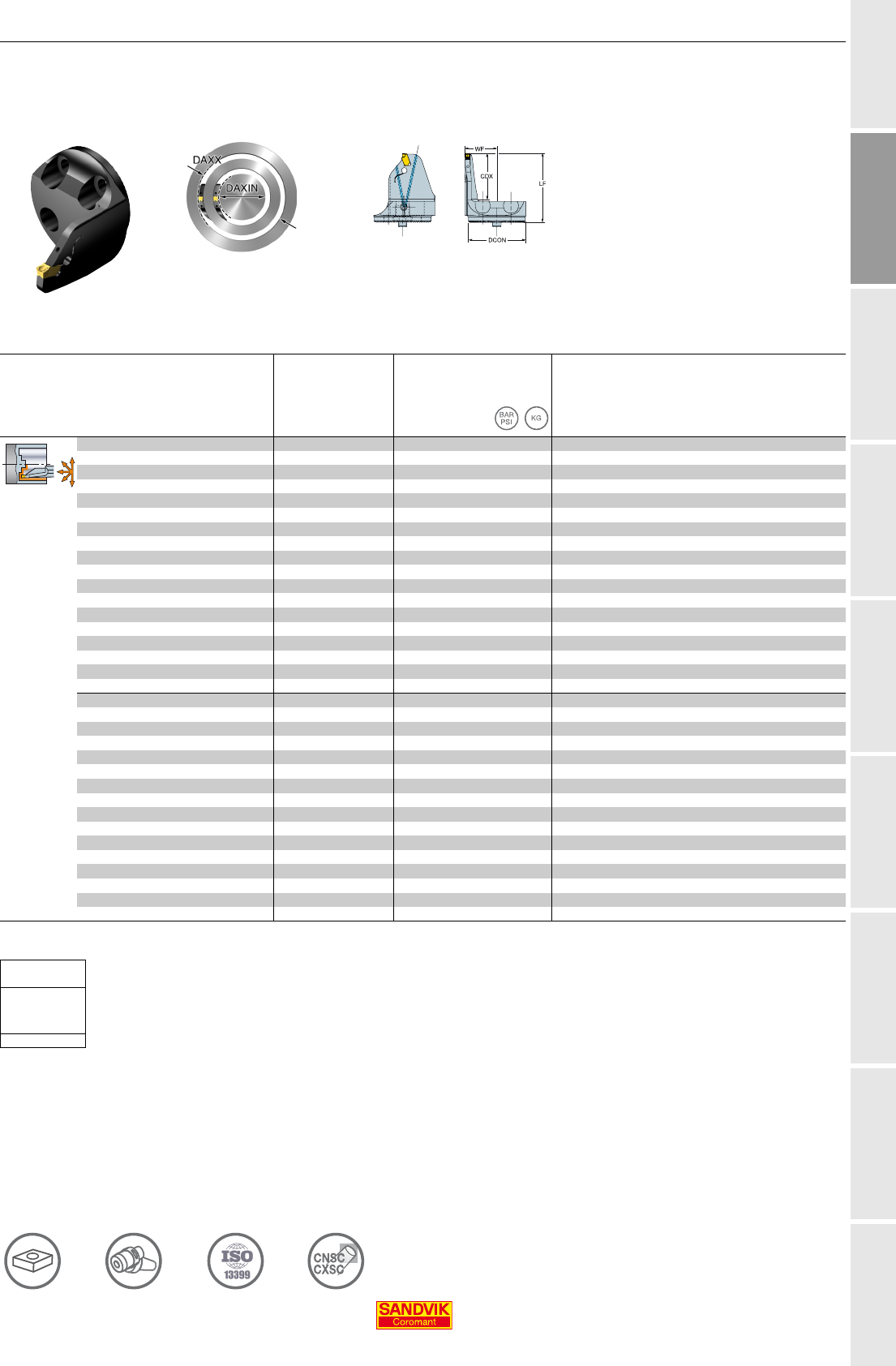

Отрезка и обработка канавок Инструмент для наружной обработки

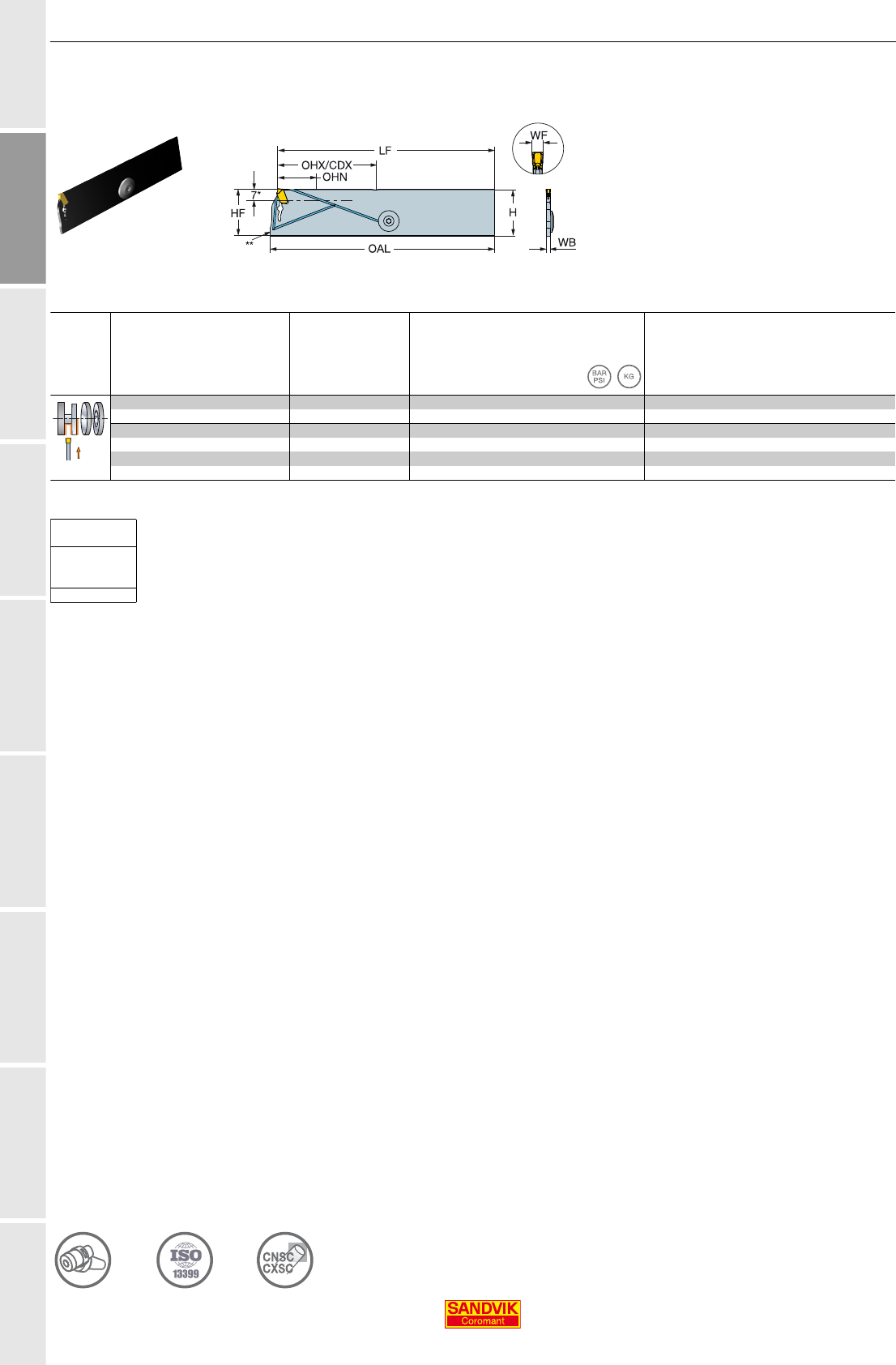

Лезвия CoroCut
®
QD для отрезки по оси Y
Пружинное крепление
Размеры, мм, дюйм
SSC CZC
MS
CDX OHX OHN CNSC
Код заказа
HWBLFWFHFOAL MIID
G25 60.0 60.0 30.0 2
QD-NN1G60C25AY
31.9 2.4 145.0 2.7 32.0 150.00 70 0.10 QD-NG-0300-0002-CM
2.362 2.362 1.181 1.256 .093 5.709 .106 1.260 5.906 1015
H25 60.0 60.0 30.0 2
QD-NN1H60C25AY
31.9 3.4 144.0 3.7 32.0 150.00 70 0.14 QD-NH-0400-0002-CM
2.362 2.362 1.181 1.256 .132 5.669 .146 1.260 5.906 1015
25 90.0 90.0 60.0 2
QD-NN1H90C25AY
31.9 3.4 164.0 3.7 32.0 170.00 70 0.15 QD-NH-0400-0002-CM
3.543 3.543 2.362 1.256 .132 6.457 .146 1.260 6.693 1015
SSC = Должен соответствовать индексу SSC пластины.N = Нейтральное исполнение
Комплектующие
Заглушка
5643 028-03
Полный перечень комплектующих см. на www.sandvik.coromant.com
D1 I2 I7
B 3
Пластины
Отрезка и обработка канавок
R
U
S
A
B
C
D
E
F
G
H
I
Отрезка и обработка канавок Пластины
Пластины CoroCut
®
QF для обработки торцевых канавок
P M K N S
Размеры, мм, дюйм
SSC CW REL RER DAXIN
Код заказа
1105
1125
1135
1145
1105
1125
1135
1145
1125
1135
1105
1125
1135
1105
1125
1135
1145
AN CWTOLL CWTOLU RETOLL RETOLU
QFT-G 3.00 0.30 0.30 30.0
QFT-G-0300-03-TF
✩ ★ ✩ ✩ ✩ ✩ ★ ✩ ★ ✩ ★ ✩ ✩ ★ ✩ ✩ ✩
7° -0.050 0.050 -0.050 0.050
.118 .012 .012 1.181 -.0020 .0020 -.0020 .0020
QFT-H 4.00 0.30 0.30 30.0
QFT-H-0400-03-TF
✩ ★ ✩ ✩ ✩ ✩ ★ ✩ ★ ✩ ★ ✩ ✩ ★ ✩ ✩ ✩
7° -0.050 0.050 -0.050 0.050
.157 .012 .012 1.181 -.0020 .0020 -.0020 .0020
P M K N S
Размеры, мм, дюйм
SSC CW REL RER DAXIN
Код заказа
110 5
112 5
113 5
114 5
110 5
112 5
113 5
114 5
112 5
113 5
110 5
112 5
113 5
110 5
112 5
113 5
114 5
AN CWTOLL CWTOLU RETOLL RETOLU
QFU-G 3.00 0.30 0.30 30.0
QFU-G-0300-03-TF
✩ ★ ✩ ✩ ✩ ✩ ★ ✩ ★ ✩ ★ ✩ ✩ ★ ✩ ✩ ✩
7° -0.050 0.050 -0.050 0.050
.118 .012 .012 1.181 -.0020 .0020 -.0020 .0020
QFU-H 4.00 0.30 0.30 30.0
QFU-H-0400-03-TF
✩ ★ ✩ ✩ ✩ ✩ ★ ✩ ★ ✩ ★ ✩ ✩ ★ ✩ ✩ ✩
7° -0.050 0.050 -0.050 0.050
.157 .012 .012 1.181 -.0020 .0020 -.0020 .0020
SSC = Должен соответствовать индексу SSC инструмента.
B4 B13 I2
B 4
Отрезка и обработка канавок
Инструмент для наружной обработки
R
U
S
A
B
C
D
E
F
G
H
I
Отрезка и обработка канавок Инструмент для наружной обработки

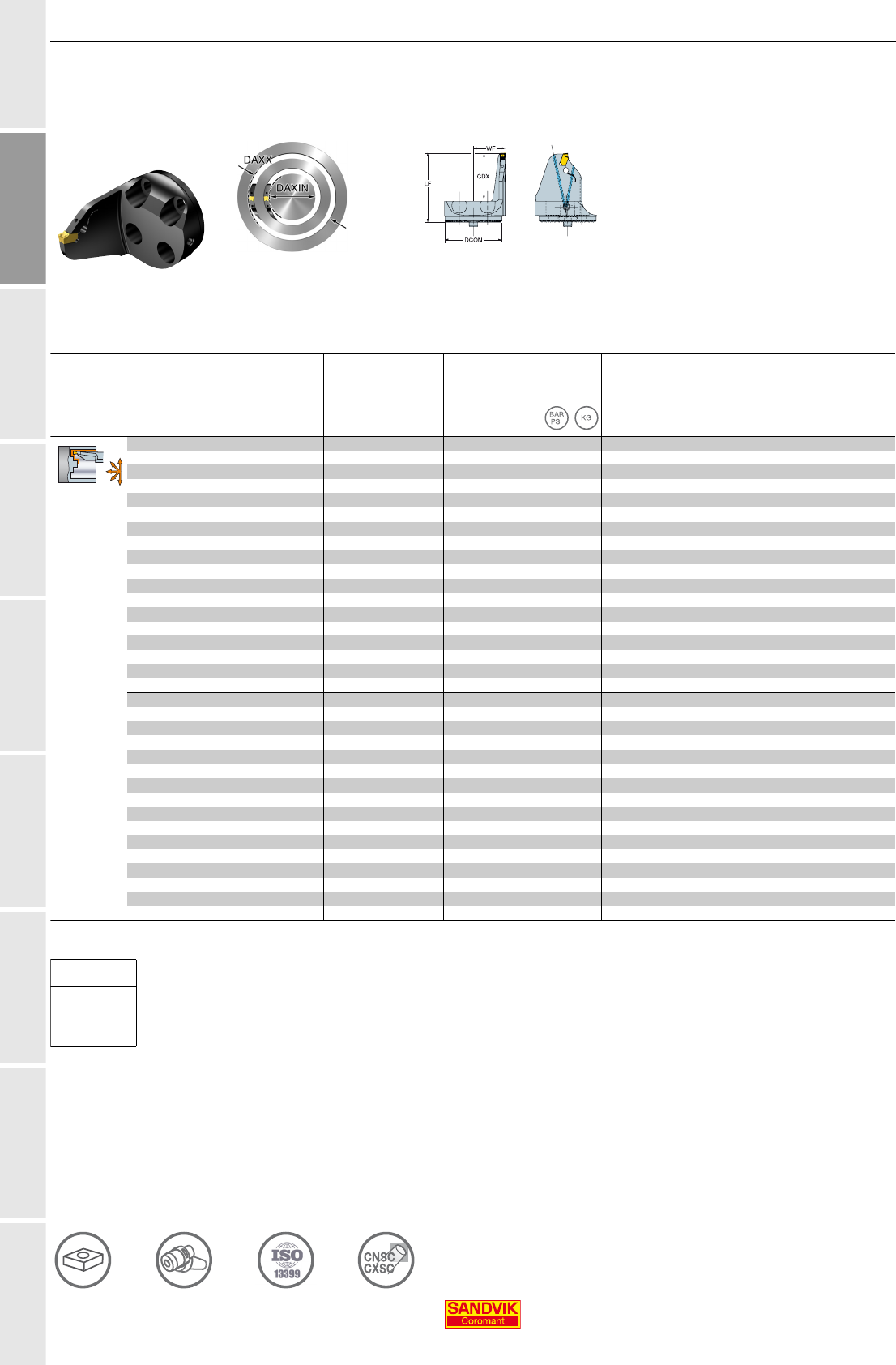

Державки CoroCut
®
QF для обработки торцевых канавок
Пружинное крепление
Высокоточная подача СОЖ
Метрическое исполнение
Дюймовое исполнение
Размеры, мм
SSC CZC
MS
CDX DAXIN DAXX OHX CNSC
Код заказа
B H LF WF HF HBL CNT MIID
QFT-G 25 x 25 20.0 30.0 42.0 29.6 3
QFT-RFG20C2525-030B
25.0 25.0 113.6 25.5 25.0 29.6 G1/8 150 0.50 QFT-G-0300-03-TF
25 x 25 25.0 35.0 52.0 34.6 3
QFT-RFG25C2525-035B
25.0 25.0 118.6 25.5 25.0 34.6 G1/8 150 0.48 QFT-G-0300-03-TF
25 x 25 25.0 45.0 60.0 34.6 3
QFT-RFG25C2525-045B
25.0 25.0 118.6 25.5 25.0 34.6 G1/8 150 0.48 QFT-G-0300-03-TF
25 x 25 25.0 55.0 70.0 34.6 3
QFT-RFG25C2525-055B
25.0 25.0 118.6 25.5 25.0 34.6 G1/8 150 0.48 QFT-G-0300-03-TF
25 x 25 30.0 70.0 100.0 39.6 3
QFT-RFG30C2525-070B
25.0 25.0 123.6 25.5 25.0 39.6 G1/8 150 0.48 QFT-G-0300-03-TF
25 x 25 30.0 100.0 156.0 39.6 3
QFT-RFG30C2525-100B
25.0 25.0 123.6 25.5 25.0 39.6 G1/8 150 0.48 QFT-G-0300-03-TF
25 x 25 30.0 150.0 310.0 39.6 3
QFT-RFG30C2525-150B
25.0 25.0 123.6 25.5 25.0 39.6 G1/8 150 0.50 QFT-G-0300-03-TF
QFT-H 25 x 25 22.0 30.0 45.0 31.6 3
QFT-RFH22C2525-030B
25.0 25.0 115.6 25.5 25.0 31.6 G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 22.0 35.0 55.0 31.6 3
QFT-RFH22C2525-035B
25.0 25.0 115.6 25.5 25.0 31.6 G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 25.0 35.0 55.0 34.6 3
QFT-RFH25C2525-035B
25.0 25.0 118.6 25.5 25.0 34.6 G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 26.0 45.0 75.0 35.6 3
QFT-RFH26C2525-045B
25.0 25.0 119.6 25.5 25.0 35.6 G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 26.0 65.0 108.0 35.6 3
QFT-RFH26C2525-065B
25.0 25.0 119.6 25.5 25.0 35.6 G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 26.0 100.0 160.0 35.6 3
QFT-RFH26C2525-100B
25.0 25.0 119.6 25.5 25.0 35.6 G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 26.0 150.0 310.0 35.6 3
QFT-RFH26C2525-150B
25.0 25.0 119.6 25.5 25.0 35.6 G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 26.0 300.0 510.0 35.6 3
QFT-RFH26C2525-300B
25.0 25.0 119.6 25.5 25.0 35.6 G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 26.0 500.0 2000.0 35.6 3
QFT-RFH26C2525-500B
25.0 25.0 119.6 25.5 25.0 35.6 G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 32.0 45.0 75.0 41.6 3
QFT-RFH32C2525-045B
25.0 25.0 125.6 25.5 25.0 41.6 G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 32.0 65.0 108.0 41.6 3
QFT-RFH32C2525-065B
25.0 25.0 125.6 25.5 25.0 41.6 G1/8 150 0.50 QFT-H-0400-04-TF
25 x 25 38.0 100.0 160.0 47.6 3
QFT-RFH38C2525-100B
25.0 25.0 131.6 25.5 25.0 47.6 G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 38.0 150.0 310.0 47.6 3
QFT-RFH38C2525-150B
25.0 25.0 131.6 25.5 25.0 47.6 G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 38.0 300.0 510.0 47.6 3
QFT-RFH38C2525-300B
25.0 25.0 131.6 25.5 25.0 47.6 G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 38.0 500.0 2000.0 47.6 3
QFT-RFH38C2525-500B
25.0 25.0 131.6 25.5 25.0 47.6 G1/8 150 0.56 QFT-H-0400-04-TF
Размеры, дюйм
SSC CZC
MS
CDX DAXIN DAXX OHX CNSC
Код заказа
B H LF WF HF HBL CNT MIID
QFT-G 1 x 1 .800 1.181 1.654 1.178 3
QFT-RFG080C16-030B
1.000 1.000 4.485 1.024 .984 1.178 G1/8 2175 1.091 QFT-G-0300-03-TF
1 x 1 1.000 1.378 2.047 1.378 3
QFT-RFG100C16-035B
1.000 1.000 4.685 1.024 1.000 1.378 G1/8 2175 1.091 QFT-G-0300-03-TF
1 x 1 1.000 1.772 2.362 1.378 3
QFT-RFG100C16-045B
1.000 1.000 4.685 1.024 1.000 1.378 G1/8 2175 1.091 QFT-G-0300-03-TF
1 x 1 1.000 2.165 2.992 1.378 3
QFT-RFG100C16-055B
1.000 1.000 4.685 1.024 .984 1.378 G1/8 2175 1.091 QFT-G-0300-03-TF
1 x 1 1.200 2.756 4.173 1.575 3
QFT-RFG120C16-070B
1.000 1.000 4.882 1.024 1.000 1.578 G1/8 2175 1.091 QFT-G-0300-03-TF
1 x 1 1.200 3.937 6.142 1.575 3
QFT-RFG120C16-100B
1.000 1.000 4.882 1.024 1.000 1.578 G1/8 2175 1.091 QFT-G-0300-03-TF
1 x 1 1.200 5.906 12.205 1.575 3
QFT-RFG120C16-150B
1.000 1.000 4.882 1.024 1.000 1.578 G1/8 2175 1.091 QFT-G-0300-03-TF
QFT-H 1 x 1 .900 1.181 1.772 1.278 3
QFT-RFH090C16-030B
1.000 1.000 4.585 1.024 1.000 1.278 G1/8 2175 1.230 QFT-H-0400-04-TF
1 x 1 1.000 1.378 2.047 1.378 3
QFT-RFH100C16-035B
1.000 1.000 4.685 1.024 1.000 1.378 G1/8 2175 1.230 QFT-H-0400-04-TF
1 x 1 1.250 1.772 2.953 1.628 3
QFT-RFH125C16-045B
1.000 1.000 4.935 1.024 1.000 1.628 G1/8 2175 1.230 QFT-H-0400-04-TF
1 x 1 1.250 2.559 4.252 1.628 3
QFT-RFH125C16-065B
1.000 1.000 4.935 1.024 1.000 1.628 G1/8 2175 1.230 QFT-H-0400-04-TF
1 x 1 1.500 3.937 6.299 1.878 3
QFT-RFH150C16-100B
1.000 1.000 5.197 1.024 1.000 1.878 G1/8 2175 1.230 QFT-H-0400-04-TF
1 x 1 1.500 5.906 12.205 1.878 3
QFT-RFH150C16-150B
1.000 1.000 5.197 1.024 1.000 1.878 G1/8 2175 1.230 QFT-H-0400-04-TF
1 x 1 1.500 11.811 20.079 1.878 3
QFT-RFH150C16-300B
1.000 1.000 5.197 1.024 1.000 1.878 G1/8 2175 1.230 QFT-H-0400-04-TF
1 x 1 1.500 19.685 78.740 1.878 3
QFT-RFH150C16-500B
1.000 1.000 5.197 1.024 1.000 1.878 G1/8 2175 1.230 QFT-H-0400-04-TF
SSC = Должен соответствовать индексу SSC пластины.Исполнение В - вращение шпинделя по часовой стрелке
Комплектующие
Заглушка Заглушка
3214 013-01 3214 012-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
B3 D1 I2 I7
B 5
Инструмент для наружной обработки
Отрезка и обработка канавок
R
U
S
A
B
C
D
E
F
G
H
I
Отрезка и обработка канавок Инструмент для наружной обработки
Державки CoroCut
®
QF для обработки торцевых канавок
Пружинное крепление
Высокоточная подача СОЖ
Метрическое исполнение
Дюймовое исполнение
Размеры, мм
SSC CZC
MS
CDX DAXIN DAXX OHX CNSC
Код заказа
B H LF WF HF HBL CNT MIID
QFU-G 25 x 25 20.0 30.0 42.0 29.6 3
QFU-LFG20C2525-030B
25.0 25.0 113.6 25.5 25.0 29.6 G1/8 150 0.50 QFU-G-0300-03-TF
25 x 25 25.0 35.0 52.0 34.6 3
QFU-LFG25C2525-035B
25.0 25.0 118.6 25.5 25.0 34.6 G1/8 150 0.50 QFU-G-0300-03-TF
25 x 25 25.0 45.0 60.0 34.6 3
QFU-LFG25C2525-045B
25.0 25.0 118.6 25.5 25.0 34.6 G1/8 150 0.50 QFU-G-0300-03-TF
25 x 25 25.0 55.0 70.0 34.6 3
QFU-LFG25C2525-055B
25.0 25.0 118.6 25.5 25.0 34.6 G1/8 150 0.50 QFU-G-0300-03-TF
25 x 25 30.0 70.0 100.0 39.6 3
QFU-LFG30C2525-070B
25.0 25.0 123.6 25.5 25.0 39.6 G1/8 150 0.50 QFU-G-0300-03-TF
25 x 25 30.0 100.0 156.0 39.6 3
QFU-LFG30C2525-100B
25.0 25.0 123.6 25.5 25.0 39.6 G1/8 150 0.50 QFU-G-0300-03-TF
25 x 25 30.0 150.0 310.0 39.6 3
QFU-LFG30C2525-150B
25.0 25.0 123.6 25.5 25.0 39.6 G1/8 150 0.50 QFU-G-0300-03-TF
QFU-H 25 x 25 22.0 30.0 45.0 31.6 3
QFU-LFH22C2525-030B
25.0 25.0 115.6 25.5 25.0 31.6 G1/8 150 0.56 QFU-H-0400-04-TF
25 x 25 22.0 35.0 55.0 31.6 3
QFU-LFH22C2525-035B
25.0 25.0 115.6 25.5 25.0 31.6 G1/8 150 0.56 QFU-H-0400-04-TF
25 x 25 25.0 35.0 55.0 34.6 3
QFU-LFH25C2525-035B
25.0 25.0 118.6 25.5 25.0 34.6 G1/8 150 0.56 QFU-H-0400-04-TF
25 x 25 26.0 45.0 75.0 35.6 3
QFU-LFH26C2525-045B
25.0 25.0 119.6 25.5 25.0 35.6 G1/8 150 0.56 QFU-H-0400-04-TF
25 x 25 26.0 65.0 108.0 35.6 3
QFU-LFH26C2525-065B
25.0 25.0 119.6 25.5 25.0 35.6 G1/8 150 0.56 QFU-H-0400-04-TF
25 x 25 26.0 100.0 160.0 35.6 3
QFU-LFH26C2525-100B
25.0 25.0 119.6 25.5 25.0 35.6 G1/8 150 0.56 QFU-H-0400-04-TF
25 x 25 26.0 150.0 310.0 35.6 3
QFU-LFH26C2525-150B
25.0 25.0 119.6 25.5 25.0 35.6 G1/8 150 0.56 QFU-H-0400-04-TF
25 x 25 26.0 300.0 510.0 35.6 3
QFU-LFH26C2525-300B
25.0 25.0 119.6 25.5 25.0 35.6 G1/8 150 0.56 QFU-H-0400-04-TF
25 x 25 26.0 500.0 2000.0 35.6 3
QFU-LFH26C2525-500B
25.0 25.0 119.6 25.5 25.0 35.6 G1/8 150 0.56 QFU-H-0400-04-TF
25 x 25 32.0 45.0 75.0 41.6 3
QFU-LFH32C2525-045B
25.0 25.0 125.6 25.5 25.0 41.6 G1/8 150 0.56 QFU-H-0400-04-TF
25 x 25 32.0 65.0 108.0 41.6 3
QFU-LFH32C2525-065B
25.0 25.0 125.6 25.5 25.0 41.6 G1/8 150 0.52 QFU-H-0400-04-TF
25 x 25 38.0 100.0 160.0 47.6 3
QFU-LFH38C2525-100B
25.0 25.0 131.6 25.5 25.0 47.6 G1/8 150 0.56 QFU-H-0400-04-TF
25 x 25 38.0 150.0 310.0 47.6 3
QFU-LFH38C2525-150B
25.0 25.0 131.6 25.5 25.0 47.6 G1/8 150 0.56 QFU-H-0400-04-TF
25 x 25 38.0 300.0 510.0 47.6 3
QFU-LFH38C2525-300B
25.0 25.0 131.6 25.5 25.0 47.6 G1/8 150 0.56 QFU-H-0400-04-TF
25 x 25 38.0 500.0 2000.0 47.6 3
QFU-LFH38C2525-500B
25.0 25.0 131.6 25.5 25.0 47.6 G1/8 150 0.56 QFU-H-0400-04-TF
Размеры, дюйм
SSC CZC
MS
CDX DAXIN DAXX OHX CNSC
Код заказа
B H LF WF HF HBL CNT MIID
QFU-G 1 x 1 .800 1.181 1.654 1.178 3
QFU-LFG080C16-030B
1.000 1.000 4.485 1.024 1.000 1.178 G1/8 2175 1.091 QFU-G-0300-03-TF
1 x 1 1.000 1.378 2.047 1.378 3
QFU-LFG100C16-035B
1.000 1.000 4.685 1.024 1.000 1.378 G1/8 2175 1.091 QFU-G-0300-03-TF
1 x 1 1.000 1.772 2.362 1.378 3
QFU-LFG100C16-045B
1.000 1.000 4.685 1.024 1.000 1.378 G1/8 2175 1.091 QFU-G-0300-03-TF
1 x 1 1.000 2.165 2.992 1.378 3
QFU-LFG100C16-055B
1.000 1.000 4.685 1.024 1.000 1.378 G1/8 2175 1.091 QFU-G-0300-03-TF
1 x 1 1.200 2.756 4.173 1.575 3
QFU-LFG120C16-070B
1.000 1.000 5.197 1.024 1.000 1.575 G1/8 2175 1.091 QFU-G-0300-03-TF
1 x 1 1.200 3.937 6.142 1.575 3
QFU-LFG120C16-100B
1.000 1.000 5.197 1.024 1.000 1.575 G1/8 2175 1.091 QFU-G-0300-03-TF
1 x 1 1.200 5.906 12.205 1.575 3
QFU-LFG120C16-150B
1.000 1.000 4.882 1.024 1.000 1.575 G1/8 2175 1.091 QFU-G-0300-03-TF
QFU-H 1 x 1 .900 1.181 1.772 1.278 3
QFU-LFH090C16-030B
1.000 1.000 4.585 1.024 1.000 1.278 G1/8 2175 1.230 QFU-H-0400-04-TF
1 x 1 1.000 1.378 2.165 1.378 3
QFU-LFH100C16-035B
1.000 1.000 4.685 1.024 1.000 1.378 G1/8 2175 1.230 QFU-H-0400-04-TF
1 x 1 1.250 1.772 2.953 1.628 3
QFU-LFH125C16-045B
1.000 1.000 4.935 1.024 1.000 1.628 G1/8 2175 1.230 QFU-H-0400-04-TF
1 x 1 1.250 2.559 4.252 1.628 3
QFU-LFH125C16-065B
1.000 1.000 4.935 1.024 1.000 1.628 G1/8 2175 1.230 QFU-H-0400-04-TF
1 x 1 1.500 3.937 6.299 1.878 3
QFU-LFH150C16-100B
1.000 1.000 5.197 1.024 1.000 1.878 G1/8 2175 1.230 QFU-H-0400-04-TF
1 x 1 1.500 5.906 12.205 1.878 3
QFU-LFH150C16-150B
1.000 1.000 5.197 1.024 1.000 1.878 G1/8 2175 1.230 QFU-H-0400-04-TF
1 x 1 1.500 11.811 20.079 1.878 3
QFU-LFH150C16-300B
1.000 1.000 5.197 1.024 1.000 1.878 G1/8 2175 1.230 QFU-H-0400-04-TF
1 x 1 1.500 19.685 78.740 1.878 3
QFU-LFH150C16-500B
1.000 1.000 5.197 1.024 1.000 1.878 G1/8 2175 1.230 QFU-H-0400-04-TF
SSC = Должен соответствовать индексу SSC пластины.Исполнение В - вращение шпинделя против часовой стрелки
Комплектующие
Заглушка Заглушка
3214 013-01 3214 012-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
B3 D1 I2 I7
B 6
Отрезка и обработка канавок
Инструмент для наружной обработки
R
U
S
A
B
C
D
E
F
G
H
I
Отрезка и обработка канавок Инструмент для наружной обработки
Державки CoroCut
®
QF для обработки торцевых канавок
Пружинное крепление
Высокоточная подача СОЖ
Метрическое исполнение
Дюймовое исполнение
Размеры, мм
SSC CZC
MS
CDX DAXIN DAXX OHX CNSC
Код заказа
B H LF WF HF HBL CNT MIID
QFT-H 25 x 25 22.0 30.0 45.0 8.0 3
QFT-LGH22C2525-030B
25.0 25.0 92.0 49.1 25.0 8G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 25.0 35.0 55.0 8.0 3
QFT-LGH25C2525-035B
25.0 25.0 92.0 52.1 25.0 8 G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 32.0 45.0 75.0 8.0 3
QFT-LGH32C2525-045B
25.0 25.0 92.0 59.1 25.0 8G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 32.0 65.0 108.0 8.0 3
QFT-LGH32C2525-065B
25.0 25.0 92.0 59.1 25.0 8 G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 38.0 100.0 160.0 8.0 3
QFT-LGH38C2525-100B
25.0 25.0 92.0 65.1 25.0 8G1/8 150 0.56 QFT-H-0400-04-TF
25 x 25 38.0 150.0 310.0 8.0 3
QFT-LGH38C2525-150B
25.0 25.0 92.0 65.1 25.0 8 G1/8 150 0.56 QFT-H-0400-04-TF
Размеры, дюйм
SSC CZC
MS
CDX DAXIN DAXX OHX CNSC
Код заказа
B H LF WF HF HBL CNT MIID
QFT-H 1 x 1 .900 1.181 1.772 .315 3
QFT-LGH090C16-030B
1.000 1.000 3.622 1.983 1.000 .315 G1/8 2175 1.230 QFT-H-0400-04-TF
1 x 1 1.000 1.378 2.047 .315 3
QFT-LGH100C16-035B
1.000 1.000 3.622 2.083 1.000 .315 G1/8 2175 1.230 QFT-H-0400-04-TF
1 x 1 1.250 1.772 2.953 .315 3
QFT-LGH125C16-045B
1.000 1.000 3.622 2.333 1.000 .315 G1/8 2175 1.230 QFT-H-0400-04-TF
1 x 1 1.250 2.559 4.252 .315 3
QFT-LGH125C16-065B
1.000 1.000 3.622 2.333 1.000 .315 G1/8 2175 1.230 QFT-H-0400-04-TF
1 x 1 1.500 3.937 6.299 .315 3
QFT-LGH150C16-100B
1.000 1.000 3.622 2.583 1.000 .315 G1/8 2175 1.230 QFT-H-0400-04-TF
1 x 1 1.500 5.906 12.205 .315 3
QFT-LGH150C16-150B
1.000 1.000 3.622 2.583 1.000 .315 G1/8 2175 1.230 QFT-H-0400-04-TF
SSC = Должен соответствовать индексу SSC пластины.Исполнение В - вращение шпинделя против часовой стрелки
Комплектующие
Заглушка Заглушка
3214 013-01 3214 012-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
B3 D1 I2 I7
B 7
Инструмент для наружной обработки
Отрезка и обработка канавок
R
U
S
A
B
C
D
E
F
G
H
I
Отрезка и обработка канавок Инструмент для наружной обработки
Державки CoroCut
®
QF для обработки торцевых канавок
Пружинное крепление
Высокоточная подача СОЖ
Метрическое исполнение
Дюймовое исполнение
Размеры, мм
SSC CZC
MS
CDX DAXIN DAXX OHX CNSC
Код заказа
B H LF WF HF HBL CNT MIID
QFU-H 25 x 25 22.0 30.0 45.0 8.0 3
QFU-RGH22C2525-030B
25.0 25.0 92.0 25.5 25.0 8G1/8 150 0.56 QFU-H-0400-04-TF
25 x 25 25.0 35.0 55.0 8.0 3
QFU-RGH25C2525-035B
25.0 25.0 92.0 52.1 25.0 8 G1/8 150 0.51 QFU-H-0400-04-TF
25 x 25 32.0 45.0 75.0 8.0 3
QFU-RGH32C2525-045B
25.0 25.0 92.0 59.1 25.0 8G1/8 150 0.51 QFU-H-0400-04-TF
25 x 25 32.0 65.0 108.0 8.0 3
QFU-RGH32C2525-065B
25.0 25.0 92.0 59.1 25.0 8 G1/8 150 0.50 QFU-H-0400-04-TF
25 x 25 38.0 100.0 160.0 8.0 3
QFU-RGH38C2525-100B
25.0 25.0 92.0 65.1 25.0 8G1/8 150 0.56 QFU-H-0400-04-TF
25 x 25 38.0 150.0 310.0 8.0 3
QFU-RGH38C2525-150B
25.0 25.0 92.0 65.1 25.0 8 G1/8 150 0.56 QFU-H-0400-04-TF
Размеры, дюйм
SSC CZC
MS
CDX DAXIN DAXX OHX CNSC
Код заказа
BHLFWFHF
HBL
CNT MIID
QFU-H 1 x 1 .900 1.181 1.772 .315 3
QFU-RGH090C16-030B
1.000 1.000 3.622 1.983 1.000
.315
G1/8 2175 1.230 QFU-H-0400-04-TF
1 x 1 1.000 1.378 2.047 .315 3
QFU-RGH100C16-035B
1.000 1.000 3.622 2.083 1.000
.315
G1/8 2175 1.230 QFU-H-0400-04-TF
1 x 1 1.250 1.772 2.953 .315 3
QFU-RGH125C16-045B
1.000 1.000 3.622 2.333 1.000
.315
G1/8 2175 1.230 QFU-H-0400-04-TF
1 x 1 1.250 2.559 4.252 .315 3
QFU-RGH125C16-065B
1.000 1.000 3.622 2.333 1.000
.315
G1/8 2175 1.230 QFU-H-0400-04-TF
1 x 1 1.500 3.937 6.299 .315 3
QFU-RGH150C16-100B
1.000 1.000 3.622 2.583 1.000
.315
G1/8 2175 1.230 QFU-H-0400-04-TF
1 x 1 1.500 5.906 12.205 .315 3
QFU-RGH150C16-150B
1.000 1.000 3.622 2.583 1.000
.315
G1/8 2175 1.230 QFU-H-0400-04-TF
SSC = Должен соответствовать индексу SSC пластины.Исполнение В - вращение шпинделя против часовой стрелки
Комплектующие
Заглушка Заглушка
3214 013-01 3214 012-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
B3 D1 I2 I7
B 8
Отрезка и обработка канавок
Инструмент для наружной обработки
R
U
S
A
B
C
D
E
F
G
H
I
Отрезка и обработка канавок Инструмент для наружной обработки
Резцовые головки CoroCut
®
QF для обработки торцевых канавок
Пружинное крепление
Высокоточная подача СОЖ
Размеры, мм, дюйм
SSC CZC
MS
CDX DAXIN DAXX CNSC
Код заказа
DCON LF WF MIID
QFT-G 40 20.0 30.0 42.0 1
SL-QFT-RG20C40-030B
40 36.0 22.0 150 0.42 QFT-G-0300-03-TF
.787 1.181 1.654 1.575 1.417 .866 2175
40 25.0 35.0 52.0 1
SL-QFT-RG25C40-035B
40 41.0 22.0 150 0.42 QFT-G-0300-03-TF
.984 1.378 2.047 1.575 1.614 .866 2175
40 25.0 45.0 60.0 1
SL-QFT-RG25C40-045B
40 41.0 22.0 150 0.42 QFT-G-0300-03-TF
.984 1.772 2.362 1.575 1.614 .866 2175
40 25.0 55.0 76.0 1
SL-QFT-RG25C40-055B
40 41.0 22.0 150 0.42 QFT-G-0300-03-TF
.984 2.165 2.992 1.575 1.614 .866 2175
40 30.0 70.0 106.0 1
SL-QFT-RG30C40-070B
40 46.0 22.0 150 0.42 QFT-G-0300-03-TF
1.181 2.756 4.173 1.575 1.811 .866 2175
40 30.0 100.0 156.0 1
SL-QFT-RG30C40-100B
40 46.0 22.0 150 0.42 QFT-G-0300-03-TF
1.181 3.937 6.142 1.575 1.811 .866 2175
40 30.0 150.0 310.0 1
SL-QFT-RG30C40-150B
40 46.0 22.0 150 0.42 QFT-G-0300-03-TF
1.181 5.906 12.205 1.575 1.811 .866 2175
QFT-H 40 22.0 30.0 45.0 1
SL-QFT-RH22C40-030B
40 38.0 22.5 150 0.22 QFT-H-0400-04-TF
.866 1.181 1.772 1.575 1.496 .886 2175
40 25.0 35.0 55.0 1
SL-QFT-RH25C40-035B
40 41.0 22.5 150 0.22 QFT-H-0400-04-TF
.984 1.378 2.165 1.575 1.614 .886 2175
40 32.0 45.0 75.0 1
SL-QFT-RH32C40-045B
40 48.0 22.5 150 0.22 QFT-H-0400-04-TF
1.260 1.772 2.953 1.575 1.890 .886 2175
40 32.0 65.0 108.0 1
SL-QFT-RH32C40-065B
40 48.0 22.5 150 0.22 QFT-H-0400-04-TF
1.260 2.559 4.252 1.575 1.890 .886 2175
40 38.0 100.0 160.0 1
SL-QFT-RH38C40-100B
40 54.0 22.5 150 0.22 QFT-H-0400-04-TF
1.496 3.937 6.299 1.575 2.126 .886 2175
40 38.0 150.0 310.0 1
SL-QFT-RH38C40-150B
40 54.0 22.5 150 0.22 QFT-H-0400-04-TF
1.496 5.906 12.205 1.575 2.126 .886 2175
40 38.0 300.0 510.0 1
SL-QFT-RH38C40-300B
40 54.0 22.5 150 0.22 QFT-H-0400-04-TF
1.496 11.811 20.079 1.575 2.126 .886 2175
SSC = Должен соответствовать индексу SSC пластины.Исполнение В - вращение шпинделя по часовой стрелке
Комплектующие
Центрирующая
втулка
5638 031-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
B3 D1 I2 I7
B 9
Инструмент для наружной обработки
Отрезка и обработка канавок
R
U
S
A
B
C
D
E
F
G
H
I
Отрезка и обработка канавок Инструмент для наружной обработки
Резцовые головки CoroCut
®
QF для обработки торцевых канавок
Пружинное крепление
Высокоточная подача СОЖ
Размеры, мм, дюйм
SSC CZC
MS
CDX DAXIN DAXX CNSC
Код заказа
DCON LF WF MIID
QFU-G 40 20.0 30.0 42.0 1
SL-QFU-LG20C40-030B
40 36.0 22.0 150 0.42 QFU-G-0300-03-TF
.787 1.181 1.654 1.575 1.417 .866 2175
40 25.0 35.0 52.0 1
SL-QFU-LG25C40-035B
40 41.0 22.0 150 0.42 QFU-G-0300-03-TF
.984 1.378 2.047 1.575 1.614 .866 2175
40 25.0 45.0 60.0 1
SL-QFU-LG25C40-045B
40 41.0 22.0 150 0.42 QFU-G-0300-03-TF
.984 1.772 2.362 1.575 1.614 .866 2175
40 25.0 55.0 76.0 1
SL-QFU-LG25C40-055B
40 41.0 22.0 150 0.42 QFU-G-0300-03-TF
.984 2.165 2.992 1.575 1.614 .866 2175
40 30.0 70.0 106.0 1
SL-QFU-LG30C40-070B
40 46.0 22.0 150 0.42 QFU-G-0300-03-TF
1.181 2.756 4.173 1.575 1.811 .866 2175
40 30.0 100.0 156.0 1
SL-QFU-LG30C40-100B
40 46.0 22.0 150 0.42 QFU-G-0300-03-TF
1.181 3.937 6.142 1.575 1.811 .866 2175
40 30.0 150.0 310.0 1
SL-QFU-LG30C40-150B
40 46.0 22.0 150 0.42 QFU-G-0300-03-TF
1.181 5.906 12.205 1.575 1.811 .866 2175
QFU-H 40 22.0 30.0 45.0 1
SL-QFU-LH22C40-030B
40 38.0 22.5 150 0.22 QFU-H-0400-04-TF
.866 1.181 1.772 1.575 1.496 .886 2175
40 25.0 35.0 55.0 1
SL-QFU-LH25C40-035B
40 41.0 22.5 150 0.22 QFU-H-0400-04-TF
.984 1.378 2.165 1.575 1.614 .886 2175
40 32.0 45.0 75.0 1
SL-QFU-LH32C40-045B
40 48.0 22.5 150 0.22 QFU-H-0400-04-TF
1.260 1.772 2.953 1.575 1.890 .886 2175
40 32.0 65.0 108.0 1
SL-QFU-LH32C40-065B
40 48.0 22.5 150 0.22 QFU-H-0400-04-TF
1.260 2.559 4.252 1.575 1.890 .886 2175
40 38.0 100.0 160.0 1
SL-QFU-LH38C40-100B
40 54.0 22.5 150 0.22 QFU-H-0400-04-TF
1.496 3.937 6.299 1.575 2.126 .886 2175
40 38.0 150.0 310.0 1
SL-QFU-LH38C40-150B
40 54.0 22.5 150 0.22 QFU-H-0400-04-TF
1.496 5.906 12.205 1.575 2.126 .886 2175
40 38.0 300.0 510.0 1
SL-QFU-LH38C40-300B
40 54.0 22.5 150 0.22 QFU-H-0400-04-TF
1.496 11.811 20.079 1.575 2.126 .886 2175
SSC = Должен соответствовать индексу SSC пластины.Исполнение В - вращение шпинделя против часовой стрелки
Комплектующие
Центрирующая
втулка
5638 031-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
B3 D1 I2 I7
B 10
Отрезка и обработка канавок
Инструмент для внутренней обработки
R
U
S
A
B
C
D
E
F
G
H
I
Отрезка и обработка канавок Инструмент для внутренней обработки

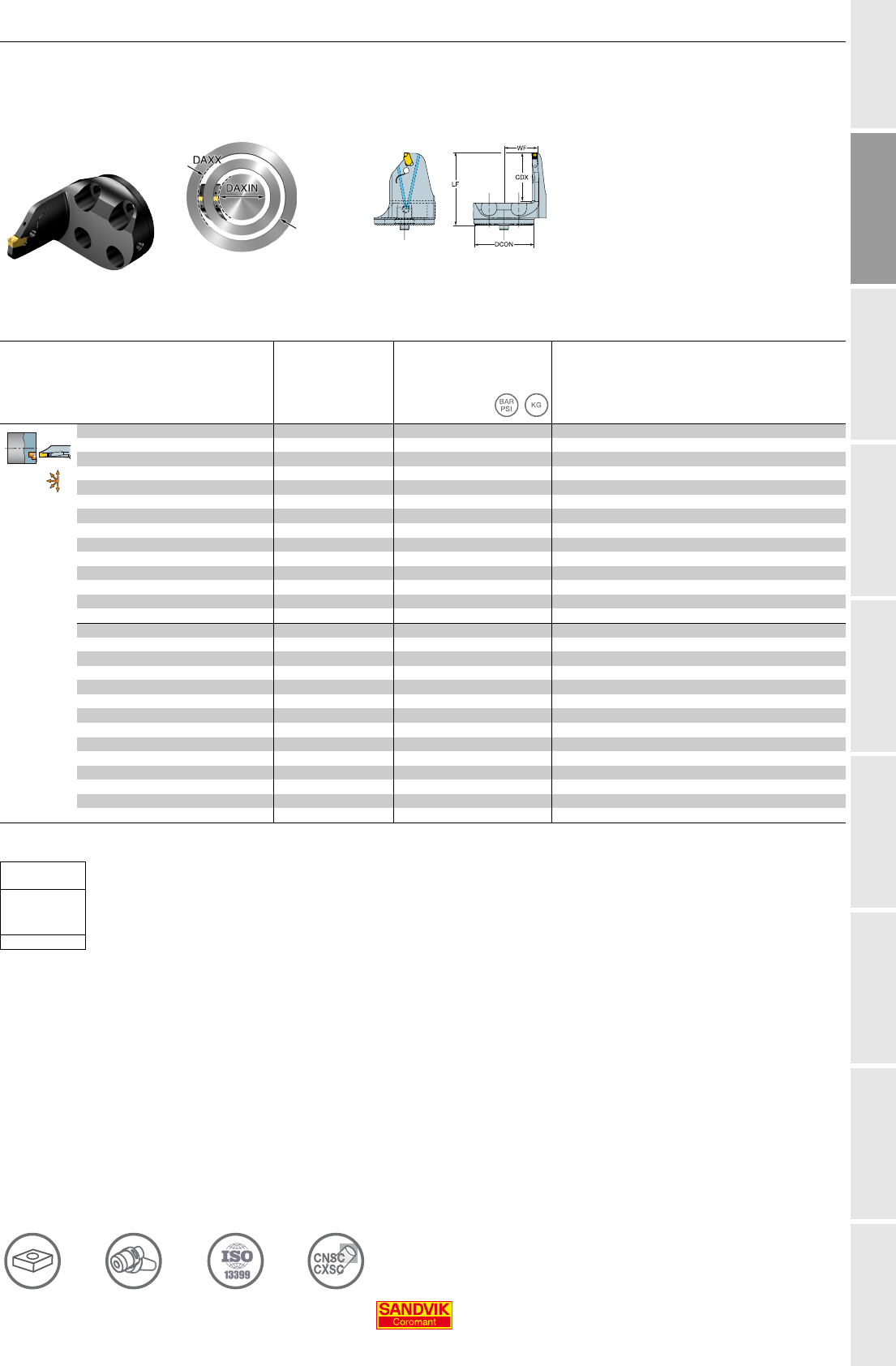

Резцовые головки CoroCut
®
QF для обработки торцевых канавок
Пружинное крепление
Высокоточная подача СОЖ
Размеры, мм, дюйм
SSC CZC
MS
CDX DAXIN DAXX CNSC
Код заказа
DCON LF WF MIID
QFT-G 32 20.0 30.0 42.0 1
SL-QFT-LG20C32-030A
32 36.0 18.0 150 0.21 QFT-G-0300-03-TF
.787 1.181 1.654 1.260 1.417 .709 2175
32 25.0 25.0 52.0 1
SL-QFT-LG25C32-035A
32 41.0 18.0 150 0.21 QFT-G-0300-03-TF
.984 .984 2.047 1.260 1.614 .709 2175
32 25.0 45.0 60.0 1
SL-QFT-LG25C32-045A
32 41.0 18.0 150 0.21 QFT-G-0300-03-TF
.984 1.772 2.362 1.260 1.614 .709 2175
40 25.0 38.0 52.0 1
SL-QFT-LG25C40-038A
40 41.0 22.0 150 0.22 QFT-G-0300-03-TF
.984 1.496 2.047 1.575 1.614 .866 2175
40 25.0 45.0 60.0 1
SL-QFT-LG25C40-045A
40 41.0 22.0 150 0.22 QFT-G-0300-03-TF
.984 1.772 2.362 1.575 1.614 .866 2175
40 25.0 55.0 76.0 1
SL-QFT-LG25C40-055A
40 41.0 22.0 150 0.22 QFT-G-0300-03-TF
.984 2.165 2.992 1.575 1.614 .866 2175
40 30.0 70.0 106.0 1
SL-QFT-LG30C40-070A
40 46.0 22.0 150 0.22 QFT-G-0300-03-TF
1.181 2.756 4.173 1.575 1.811 .866 2175
40 30.0 100.0 156.0 1
SL-QFT-LG30C40-100A
40 46.0 22.0 150 0.22 QFT-G-0300-03-TF
1.181 3.937 6.142 1.575 1.811 .866 2175
40 30.0 150.0 310.0 1
SL-QFT-LG30C40-150A
40 46.0 22.0 150 0.22 QFT-G-0300-03-TF
1.181 5.906 12.205 1.575 1.811 .866 2175
QFT-H 32 22.0 30.0 45.0 1
SL-QFT-LH22C32-030A
32 38.0 18.5 150 0.35 QFT-H-0400-04-TF
.866 1.181 1.772 1.260 1.496 .728 2175
32 25.0 35.0 55.0 1
SL-QFT-LH25C32-035A
32 41.0 18.5 150 0.35 QFT-H-0400-04-TF
.984 1.378 2.165 1.260 1.614 .728 2175
40 25.0 36.0 55.0 1
SL-QFT-LH25C40-036A
40 41.0 22.5 150 0.22 QFT-H-0400-04-TF
.984 1.417 2.165 1.575 1.614 .886 2175
40 32.0 45.0 75.0 1
SL-QFT-LH32C40-045A
40 48.0 22.5 150 0.22 QFT-H-0400-04-TF
1.260 1.772 2.953 1.575 1.890 .886 2175
40 32.0 65.0 108.0 1
SL-QFT-LH32C40-065A
40 48.0 22.5 150 0.22 QFT-H-0400-04-TF
1.260 2.559 4.252 1.575 1.890 .886 2175
40 38.0 100.0 160.0 1
SL-QFT-LH38C40-100A
40 54.0 22.5 150 0.22 QFT-H-0400-04-TF
1.496 3.937 6.299 1.575 2.126 .886 2175
40 38.0 150.0 310.0 1
SL-QFT-LH38C40-150A
40 54.0 22.5 150 0.22 QFT-H-0400-04-TF
1.496 5.906 12.205 1.575 2.126 .886 2175
40 38.0 300.0 510.0 1
SL-QFT-LH38C40-300A
40 54.0 22.5 150 0.22 QFT-H-0400-04-TF
1.496 11.811 20.079 1.575 2.126 .886 2175
SSC = Должен соответствовать индексу SSC пластины.Исполнение А - вращение шпинделя по часовой стрелке
Комплектующие
Центрирующая
втулка
5638 031-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
B3 D1 I2 I7
B 11
Инструмент для внутренней обработки
Отрезка и обработка канавок
R
U
S
A
B
C
D
E
F
G
H
I
Отрезка и обработка канавок Инструмент для внутренней обработки
Резцовые головки CoroCut
®
QF для обработки торцевых канавок
Пружинное крепление
Высокоточная подача СОЖ
Размеры, мм, дюйм
SSC CZC
MS
CDX DAXIN DAXX CNSC
Код заказа
DCON LF WF MIID
QFU-G 32 20.0 30.0 42.0 1
SL-QFU-RG20C32-030A
32 36.0 18.0 150 0.21 QFU-G-0300-03-TF
.787 1.181 1.654 1.260 1.417 .709 2175
32 25.0 35.0 52.0 1
SL-QFU-RG25C32-035A
32 41.0 18.0 150 0.21 QFU-G-0300-03-TF
.984 1.378 2.047 1.260 1.614 .709 2175
32 25.0 45.0 60.0 1
SL-QFU-RG25C32-045A
32 41.0 18.0 150 0.21 QFU-G-0300-03-TF
.984 1.772 2.362 1.260 1.614 .709 2175
40 25.0 38.0 52.0 1
SL-QFU-RG25C40-038A
40 41.0 22.0 150 0.22 QFU-G-0300-03-TF
.984 1.496 2.047 1.575 1.614 .866 2175
40 25.0 35.0 60.0 1
SL-QFU-RG25C40-045A
40 41.0 22.0 150 0.22 QFU-G-0300-03-TF
.984 1.378 2.362 1.575 1.614 .866 2175
40 25.0 55.0 76.0 1
SL-QFU-RG25C40-055A
40 41.0 22.0 150 0.22 QFU-G-0300-03-TF
.984 2.165 2.992 1.575 1.614 .866 2175
40 30.0 70.0 106.0 1
SL-QFU-RG30C40-070A
40 46.0 22.0 150 0.22 QFU-G-0300-03-TF
1.181 2.756 4.173 1.575 1.811 .866 2175
40 30.0 100.0 156.0 1
SL-QFU-RG30C40-100A
40 46.0 22.0 150 0.22 QFU-G-0300-03-TF
1.181 3.937 6.142 1.575 1.811 .866 2175
40 30.0 150.0 310.0 1
SL-QFU-RG30C40-150A
40 46.0 22.0 150 0.22 QFU-G-0300-03-TF
1.181 5.906 12.205 1.575 1.811 .866 2175
QFU-H 32 22.0 30.0 45.0 1
SL-QFU-RH22C32-030A
32 38.0 18.5 150 0.35 QFU-H-0400-04-TF
.866 1.181 1.772 1.260 1.496 .728 2175
32 25.0 35.0 52.0 1
SL-QFU-RH25C32-035A
32 41.0 18.5 150 0.35 QFU-H-0400-04-TF
.984 1.378 2.047 1.260 1.614 .728 2175
40 25.0 36.0 55.0 1
SL-QFU-RH25C40-036A
40 41.0 22.5 150 0.22 QFU-H-0400-04-TF
.984 1.417 2.165 1.575 1.614 .886 2175
40 32.0 45.0 75.0 1
SL-QFU-RH32C40-045A
40 48.0 22.5 150 0.22 QFU-H-0400-04-TF
1.260 1.772 2.953 1.575 1.890 .886 2175
40 32.0 65.0 108.0 1
SL-QFU-RH32C40-065A
40 48.0 22.5 150 0.22 QFU-H-0400-04-TF
1.260 2.559 4.252 1.575 1.890 .886 2175
40 38.0 100.0 160.0 1
SL-QFU-RH38C40-100A
40 54.0 22.5 150 0.22 QFU-H-0400-04-TF
1.496 3.937 6.299 1.575 2.126 .886 2175
40 38.0 150.0 310.0 1
SL-QFU-RH38C40-150A
40 54.0 22.5 150 0.22 QFU-H-0400-04-TF
1.496 5.906 12.205 1.575 2.126 .886 2175
40 38.0 300.0 510.0 1
SL-QFU-RH38C40-300A
40 54.0 22.5 150 0.22 QFU-H-0400-04-TF
1.496 11.811 20.079 1.575 2.126 .886 2175
SSC = Должен соответствовать индексу SSC пластины.Исполнение А - вращение шпинделя против часовой стрелки
Комплектующие
Центрирующая
втулка
5638 031-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
B3 D1 I2 I7
B 12
Отрезка и обработка канавок
Пластины
R
U
S
A
B
C
D
E
F
G
H
I
Отрезка и обработка канавок Пластины

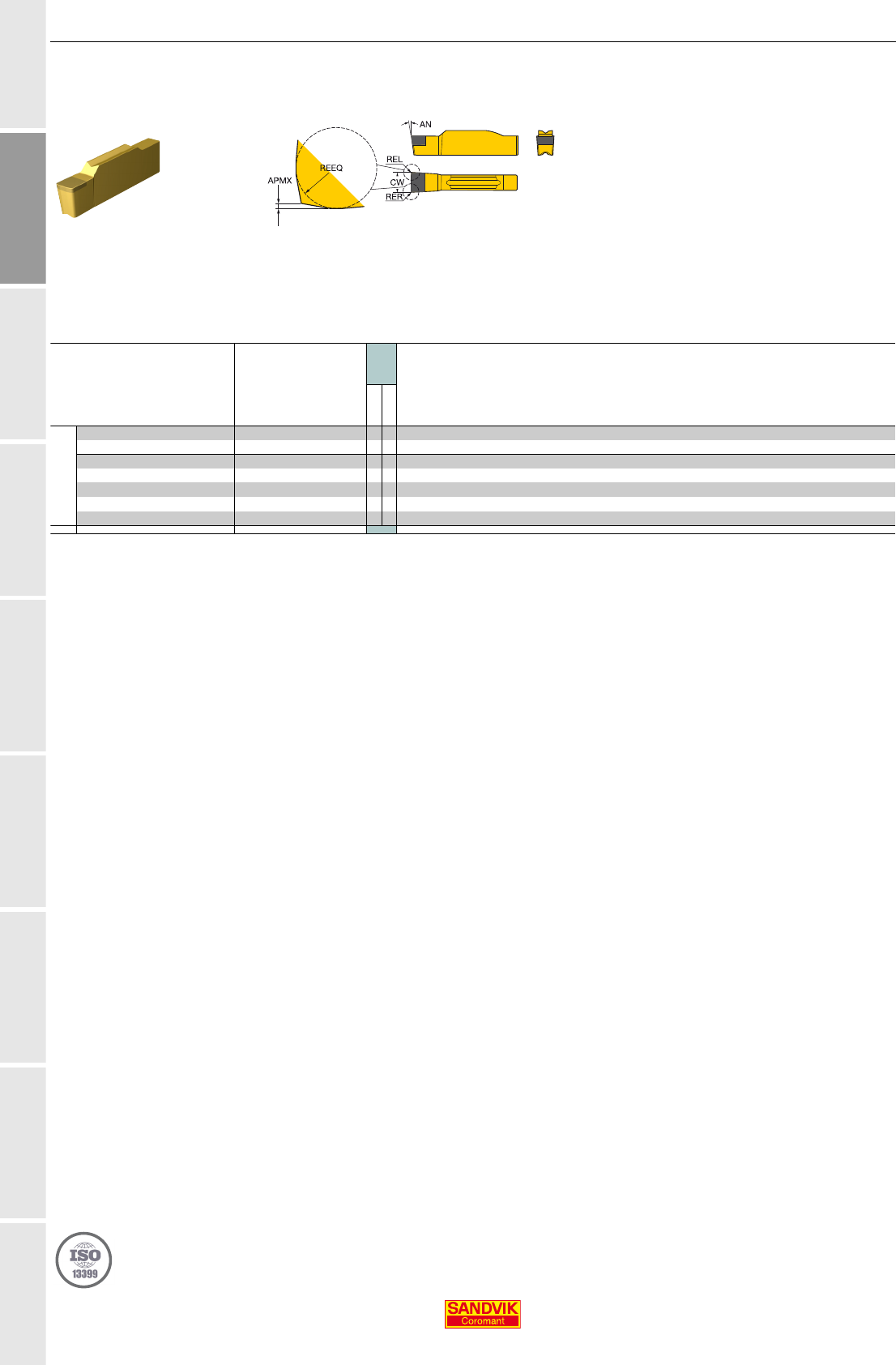

Пластины CoroCut
®
1-2 для точения
H
Размеры, мм, дюйм
SSC CW REL RER APMX
Код заказа
7105
7115
AN CWTOLL CWTOLU RETOLL RETOLU
Высокие подачи
G3.00 0.40 0.40 0.1
N123G1-0300S01025-XB
✩ ★
7° -0.020 0.020 -0.050 0.050
.118 .016 .016 .005 -.0008 .0008 -.0020 .0020
J5.00 0.20 0.20 0.1
N123J1-0500S01025-XB
✩ ★
7° -0.020 0.020 -0.050 0.050
.197 .008 .008 .005 -.0008 .0008 -.0020 .0020
I2
B 13
Режимы резания
Отрезка и обработка канавок
R
U
S
A
B
C
D
E
F
G
H
I
Отрезка и обработка канавок Режимы резания

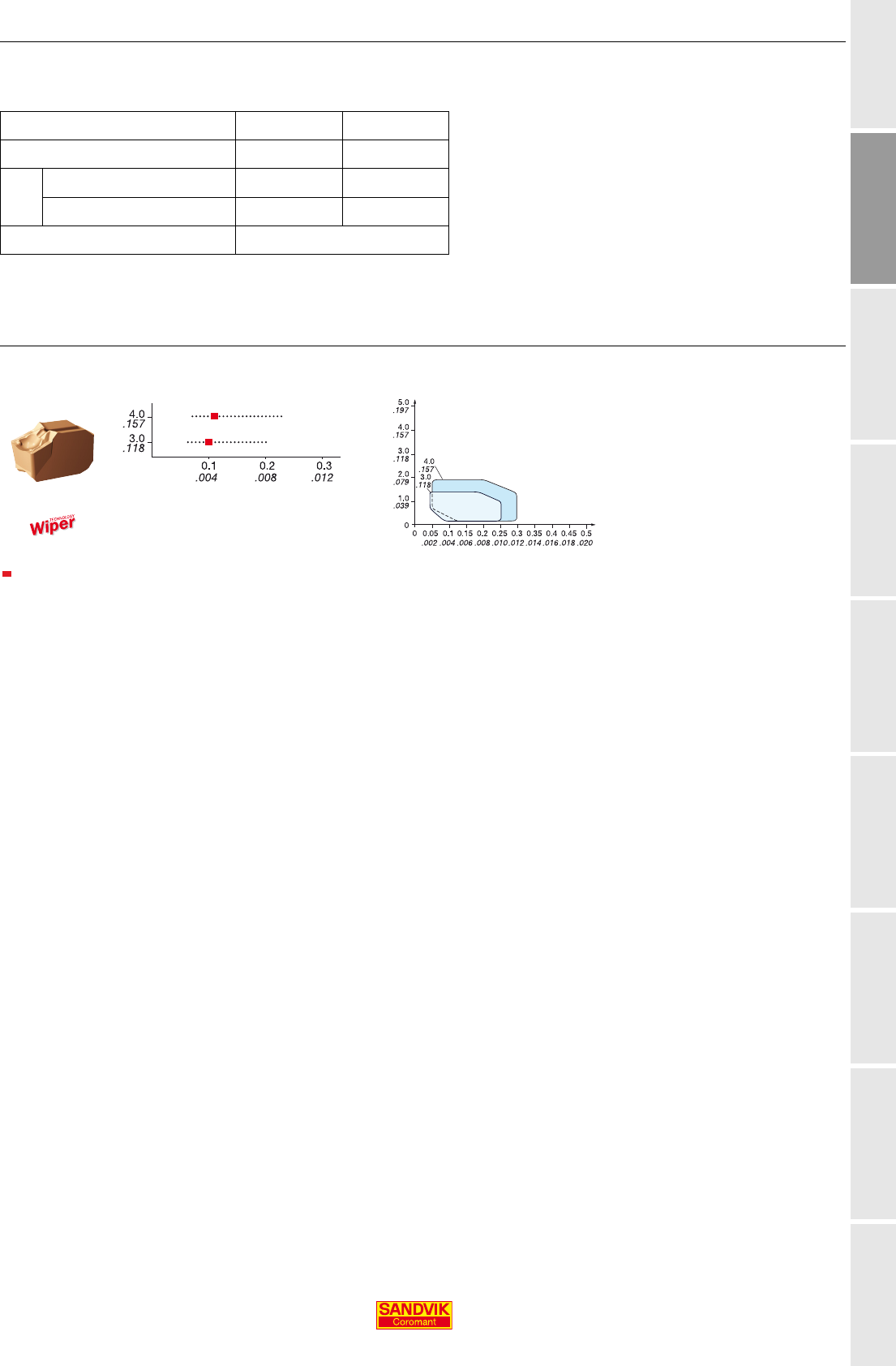

Режимы резания
Пластины CoroCut
®
1-2 для точения
Режимы резания Диапазон Нач. значение
v
c
, м/мин (фут/мин)100-140
(328-459)
120
(394)
f
n
Пластина 3 мм (0,118), мм/об (дюйм/об)0.4-0.8
(.016-.031)
0.6
(.024)
Пластина 5 мм (0,197), мм/об (дюйм/об)0.5-1.2
(.020-.047)
0.8
(.031)
a
p
, мм (дюйм)0.08 - 0.12
(0.003 - 0.005)
CoroCut
®
QF
QFT/QFU..-TF
Подача при обработке канавок Подача при точении
Ширина резания (CW), мм, дюйм Глубина резания (a
p
), мм, дюйм
Геометрия первого выбора для
обработки торцевых канавок
Наша самая универсальная геометрия
для обработки торцевых канавок в
любых материалах.
Острая геометрия снижает силы
резания и обеспечивает хороший
контроль над стружкой.
Хорошее качество обработанной
поверхности за счет геометрии Wiper.
Формирует канавки с плоским дном.
= Рекомендуемое начальное значение.
Подача (f
n
), мм/об,
дюйм/об.
Подача (f
n
), мм/об, дюйм/об.
C 2
Точение резьбы
Инструмент для наружной обработки
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е резьбы Инструмент для наружной обработки

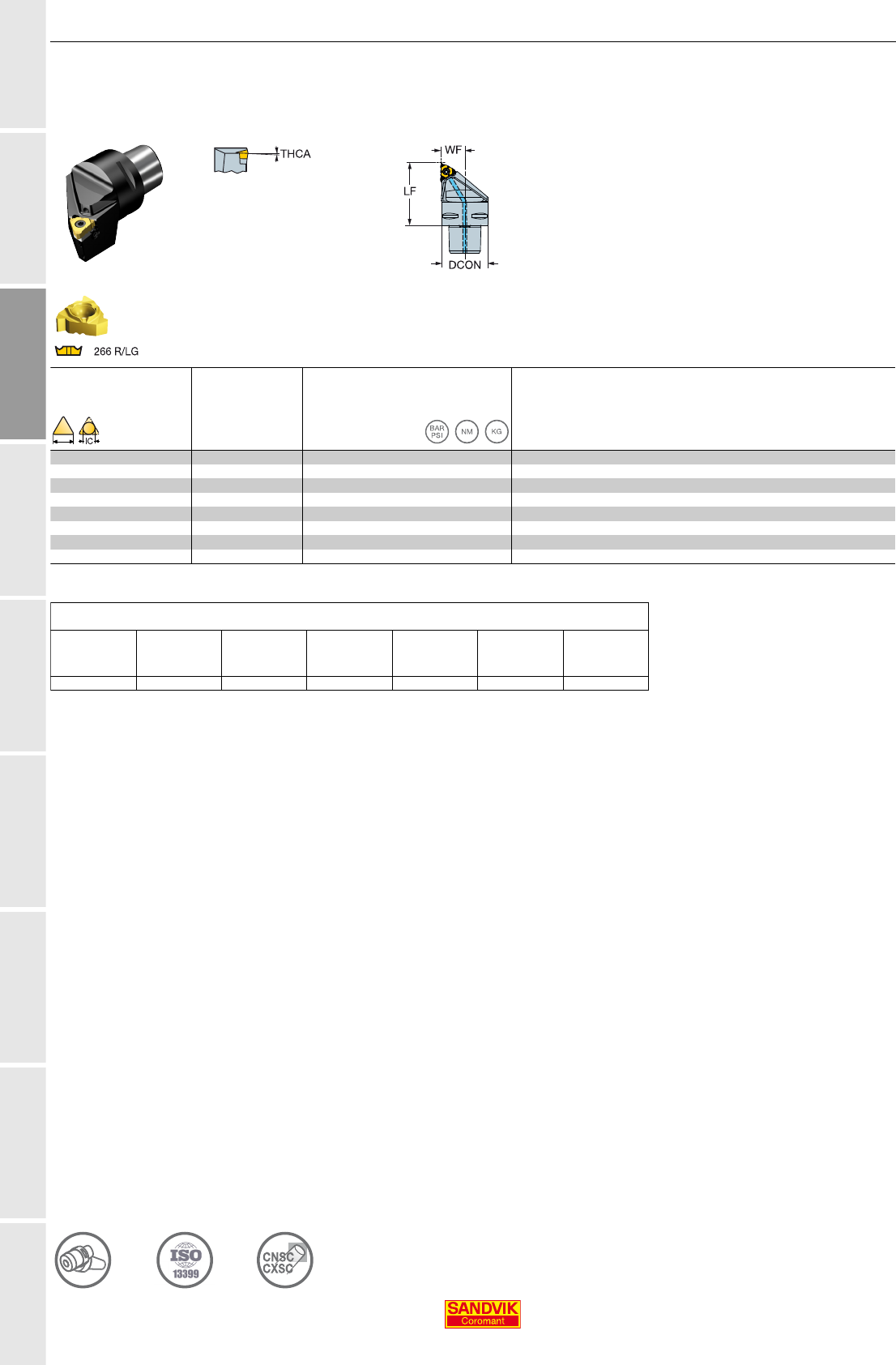

Резцовые головки CoroThread
®
266 для точения резьбы
Закрепление пластин винтом
Coromant Capto
®
– Высокоточная подача СОЖ
Размеры, мм, дюйм
CZC
MS
CNSC
Код заказа
DCON LF WF THCA MIID
16 3/8 C3 3
C3-266-R/LFA17047-16C
32 47.0 17.0 1° 150 3.0 0.24 266.LG-16..
1.260 1.850 .669 1° 2175
C4 3
C4-266-R/LFA21055-16C
40 55.0 21.0 1° 150 3.0 0.42 266.LG-16..
1.575 2.165 .827 1° 2175
C5 3
C5-266-R/LFA26065-16C
50 65.0 26.0 1° 150 3.0 0.77 266.LG-16..
1.969 2.559 1.024 1° 2175
C6 3
C6-266-R/LFA33075-16C
63 75.0 33.0 1° 150 3.0 1.34 266.LG-16..
2.480 2.953 1.299 1° 2175
Угол наклона (THCA) зависит от опорной пластины, см. стр. C4 R = Правое исполнение, L = Левое исполнение
Комплектующие
Винт пластины
Опорная
пластина
правого
исполнения
Опорная
пластина левого
исполнения
Винт опорной
пластины Сопло Заглушка Заглушка
5513 020-13 5322 391-11 5322 392-11 5512 032-05 5691 026-13 3214 013-02 5512 104-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
D1 I2 I7
C 3
Инструмент для наружной обработки
Точение резьбы
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е резьбы Инструмент для наружной обработки

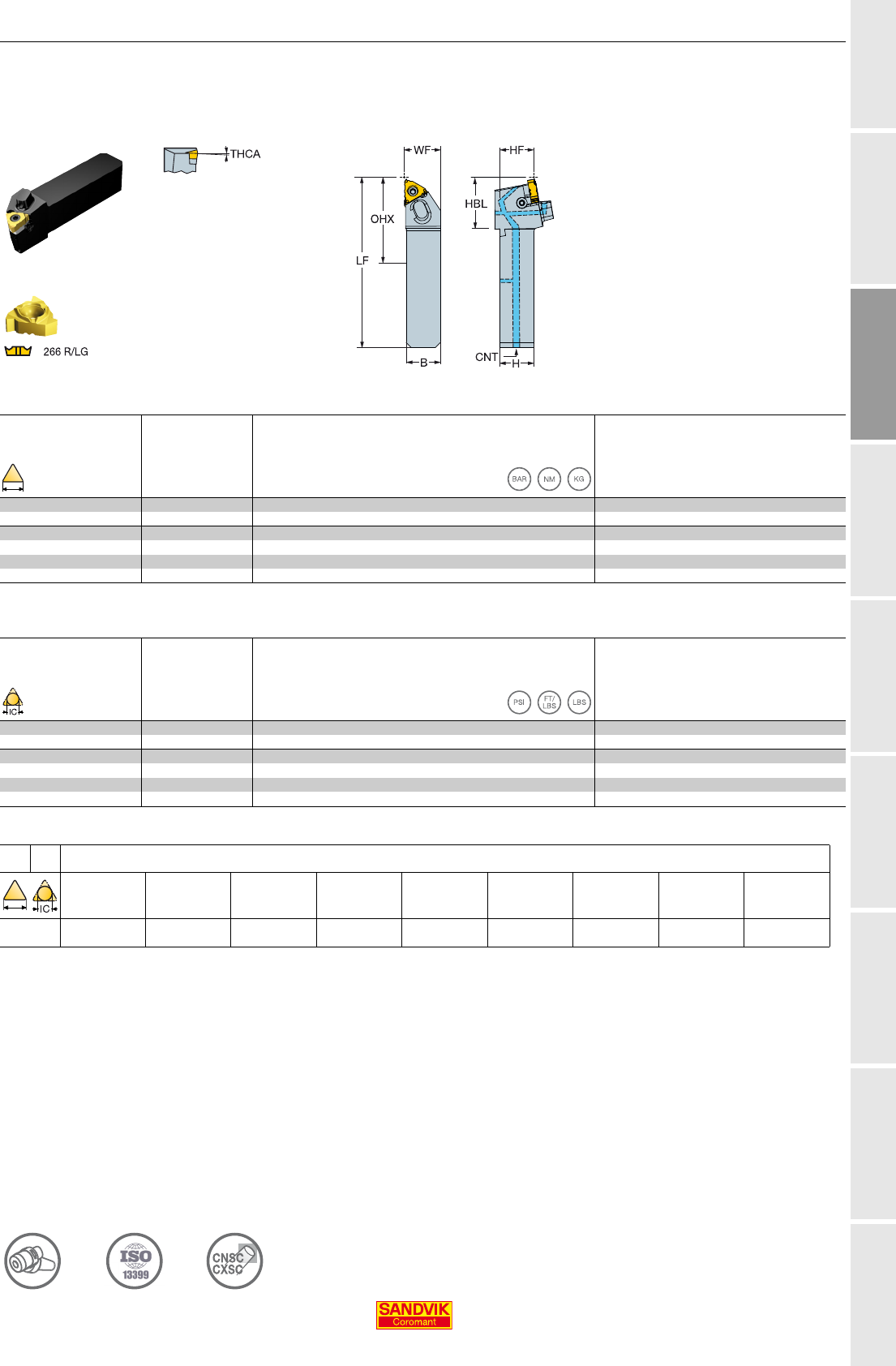

Державки QS CoroThread
®
266 для точения резьбы
Закрепление пластин винтом
Высокоточная подача СОЖ
Метрическое исполнение
Дюймовое исполнение
Размеры, мм
CZC
MS
OHX CNSC
Код заказа
B H HBL LF WF HF THCA CNT MIID
16 20 x 20 50.0 3
QS-266-R/LFA2020-16C
20.0 20.0 30.0 99.0 20.9 20.0 1° G1/8' 150 3.0 0.27 266.LG-16..
25 x 25 55.0 3
QS-266-R/LFA2525-16C
25.0 25.0 30.0 114.0 25.9 25.0 1° G1/8' 150 3.0 0.48 266.LG-16..
22 25 x 25 60.0 3
QS-266-R/LFA2525-22C
25.0 25.0 35.0 119.0 25.9 25.0 1° G1/8' 150 5.0 0.51 266.LG-22..
Размеры, дюйм
CZC
MS
OHX CNSC
Код заказа
B H HBL LF WF HF THCA CNT MIID
3/8 3/4 x 3/4 1.931 3
QS-266-R/LFA123C
.750 .750 1.181 3.898 .783 .750 1° G1/8' 2175 2.2 0.543 266.LG-16..
1 x 1 2.181 3
QS-266-R/LFA163C
1.000 1.000 1.181 4.488 1.033 1.000 1° G1/8' 2175 2.2 1.082 266.LG-16..
1/2 1 x 1 2.378 3
QS-266-R/LFA164C
1.000 1.000 1.378 4.685 1.033 1.000 1° G1/8' 2175 3.7 1.153 266.LG-22..
Угол наклона (THCA) зависит от опорной пластины, см. стр. C4 R = Правое исполнение, L = Левое исполнение
Комплектующие
Винт пластины
Опорная
пластина
правого
исполнения
Опорная
пластина левого
исполнения
Винт опорной
пластины Сопло Заглушка Заглушка Заглушка Заглушка
16 3/8 5513 020-13 5322 391-11 5322 392-11 5512 032-05 5691 026-13 3214 013-02 3214 013-03 3214 013-01 3214 012-01
22 1/2 5513 020-26 5322 393-11 5322 394-11 5512 032-04 5691 026-13 3214 013-02 3214 013-03 3214 013-01 3214 012-01
Полный перечень комплектующих см. на www.sandvik.coromant.com
D1 I2 I7
C 4
Точение резьбы

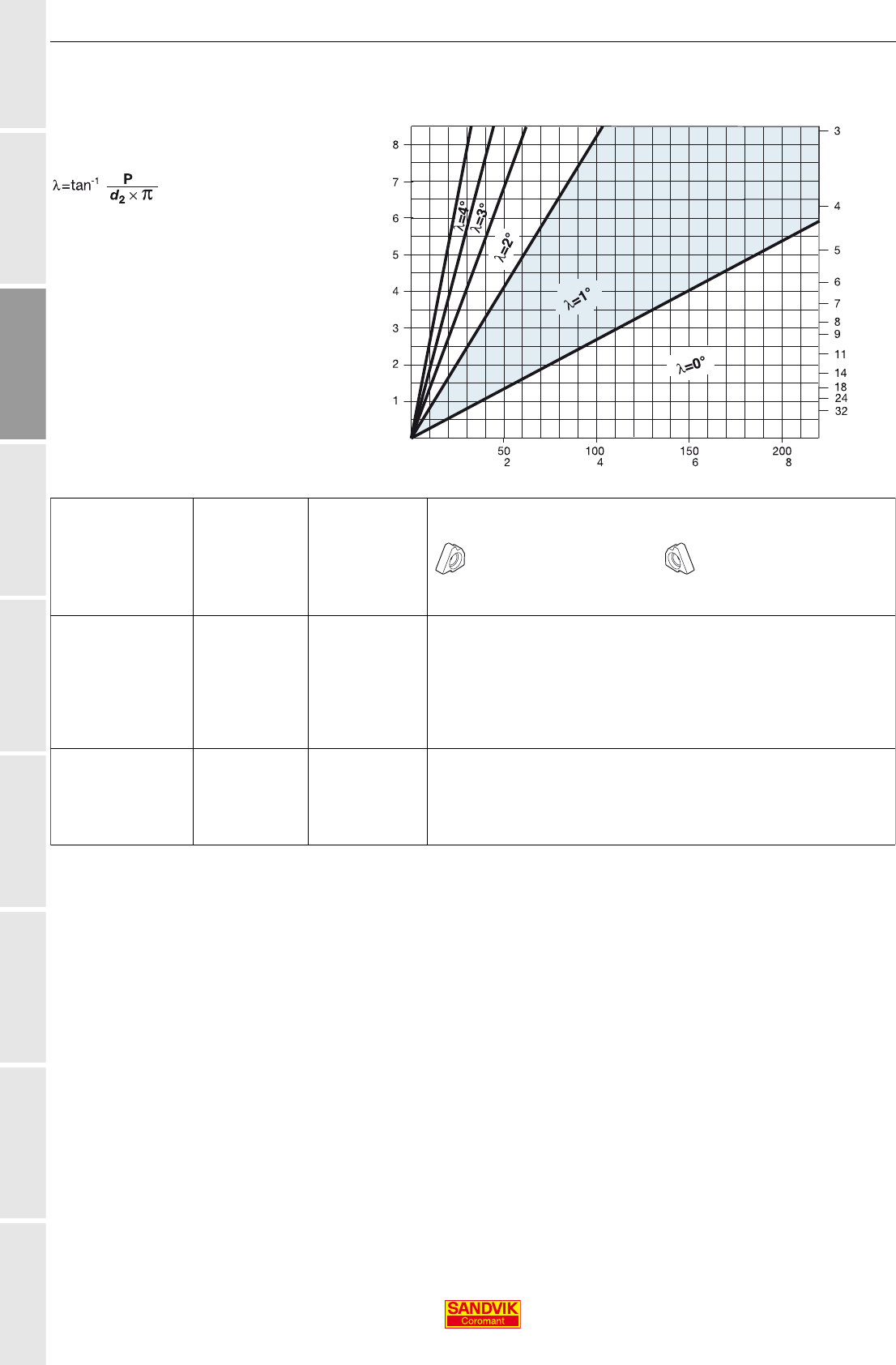

Выбор опорной пластины
R
U
S
A
B
C
D
E
F
G
H
I
Точе ни е резьбы Выбор опорной пластины
CoroThread
®
266
Угол наклона пластины рассчитывается
по формуле:
P = Шаг
d
2
= Средний диаметр резьбы
λ
= Угол наклона режущей кромки
Диапазон шагов Размер пластины Угол наклона Опорные пластины для державок 266R/LFA
Инстр. правого исп., наружн. обр-ка
Инстр. левого исп., внутр. обр-ка
Инстр. левого исп., наружн. обр-ка
Инстр. правого исп., внутр. обр-ка
мм
D
(ниток/дюйм)(TPI)
0.5-3.0 16 3/8 -2° 5322 391-22 5322 392-22
(32-6) -1° 5322 391-21 5322 392-21
0° 5322 391-10 5322 392-10
1° 5322 391-11
1)
5322 392-11
1)
2° 5322 391-12 5322 392-12
3° 5322 391-13 5322 392-13
4° 5322 391-14 5322 392-14
2.5-7.0 22 1/2 0° 5322 393-10 5322 394-10
(11.5-4) 1° 5322 393-11
1)
5322 394-11
1)
2° 5322 393-12 5322 394-12
3° 5322 393-13 5322 394-13
4° 5322 393-14 5322 394-14
1)
Поставляются с инструментом.
Внимание!
Последние две цифры в обозначении опорной пластины показывают знак и
значение угла наклона режущей пластины после ее установки в державку,
например: 5322 379-11 = знак +, величина 1°; 5322 379-21 = знак -, величина 1°.
( )
Заготовка
диаметр
мм
Шаг, мм
D 1
Инструментальная оснастка для точения
R
U
S
A
B
C
D
E
F
G
H
I
Инструментальная оснастка для точения
Интерфейс со стороны станка: Coromant Capto®
Быстросменные переходники на меньший размер соединения Coromant Capto
®
D2
Адаптеры Coromant Capto
®
для резцовых головок CoroTurn
®
SL70 D3
Многопозиционный адаптер Coromant Capto
®
для двух расточных оправок D4
Патроны CoroChuck 935 с соединением Coromant Capto
®
D5
Интерфейс со стороны станка: CoroTurn®SL
Быстросменные адаптеры Coromant Capto
®
с соединением CoroTurn
®
SL D6
Интерфейс со стороны станка: HSK
Антивибрационные адаптеры для резцовых головок CoroTurn
®
SL с конусом HSK D7
Патроны CoroChuck™ 935 с конусом HSK D8
Интерфейс со стороны станка: цилиндрический хвостовик с лыской
Патроны CoroChuck™ 935 с цилиндрическим хвостовиком с лысками D9
Интерфейс со стороны станка: VDI
Патроны CoroChuck™ 935 для револьверных головок VDI D10
D 2
Инструментальная оснастка для точения
Интерфейс со стороны станка: Coromant Capto®
R
U
S
A
B
C
D
E
F
G
H
I
Инструментальная осн астка для точения Интерфейс со стороны станка: Coromant Capto
®

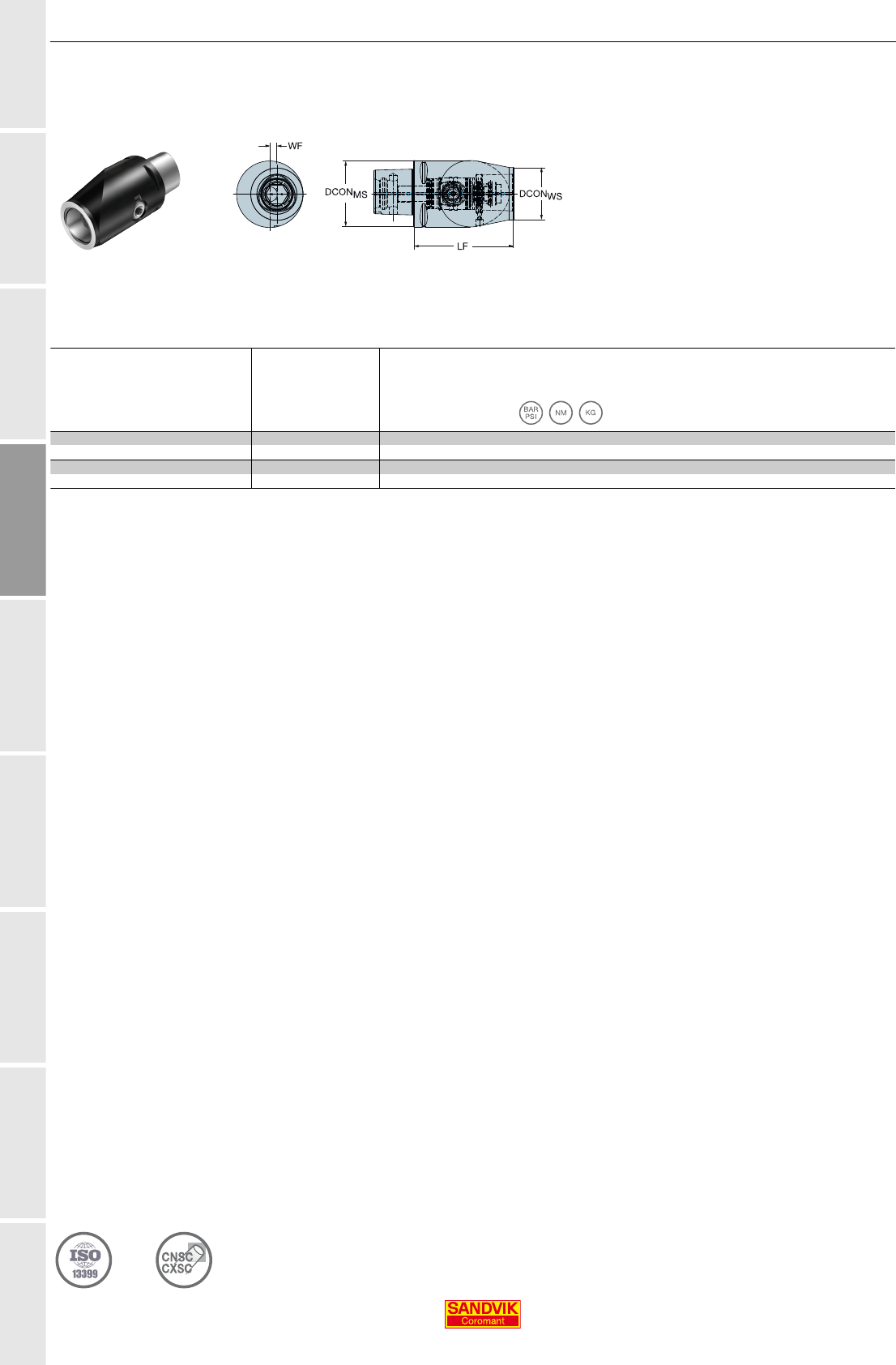

Быстросменные переходники на меньший размер соединения Coromant
Capto
®
Размеры, мм, дюйм
CZC
MS
CZC
WS
CNSC CXSC DSGN
Код заказа
DCON
MS
DCON
WS
LF WF
C6 C5 3 1 2
C6-QC-C5-100L07
63.0 50 100 6.5 150 70 2.099
2.480 1.969 3.937 .256 2175
C8 C6 3 1 2
C8-QC-C6-120L09
80.0 63 120 8.5 150 90 4.220
3.150 2.480 4.724 .335 2175
Полный перечень комплектующих см. на www.sandvik.coromant.com L = Левое исполнение
I2 I7
D 3
Интерфейс со стороны станка: Coromant Capto®
Инструментальная оснастка для точения
R
U
S
A
B
C
D
E
F
G
H
I
Инструментальная осн астка для точения Интерфейс со стороны станка: Coromant Capto
®

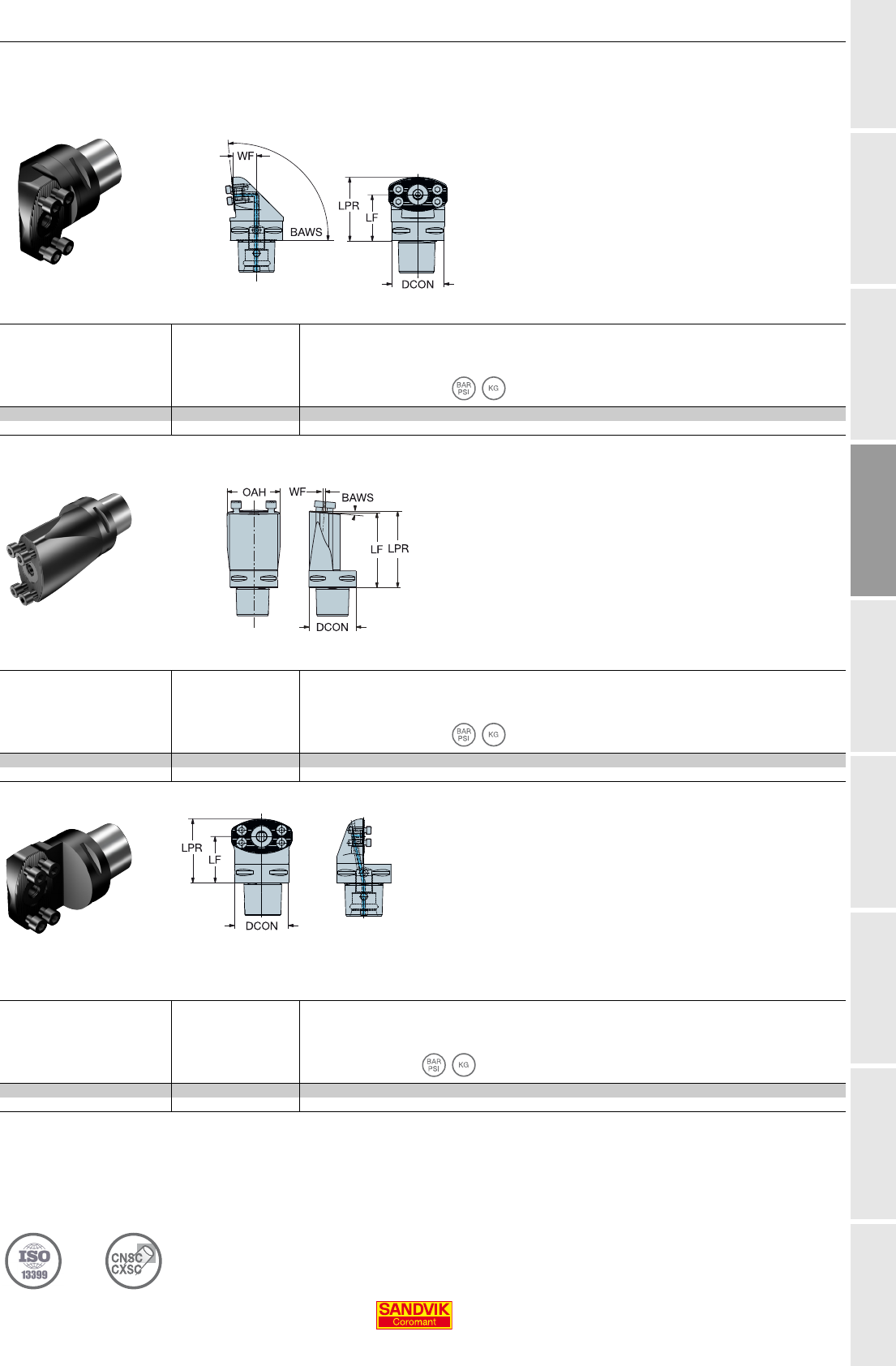

Адаптеры Coromant Capto
®
для резцовых головок CoroTurn
®
SL70
BAWS 95°
Размеры, мм, дюйм
CZC
MS
CZC
WS
CNSC CXSC
Код заказа
DCON LPR LF WF OAW
C6 70 3 1
C6-SL70-R/LX-005-055
63 75 55 28.0 70 150 1.681
2.480 2.982 2.165 1.102 2.776 2175
BAWS 5°
Размеры, мм, дюйм
CZC
MS
CZC
WS
CNSC CXSC
Код заказа
DCON LPR LF WF OAW
C6 70 3 1
C6-SL70-LX-005-100
63 102 100 11.0 70 150 2.109
2.480 4.016 3.937 .433 2.776 2175
Размеры, мм, дюйм
CZC
MS
CZC
WS
CNSC CXSC
Код заказа
DCON LPR LF OAW
C6 70 3 1
C6-SL70-RF-054-00
63 74 54 70 150 1.312
2.480 2.923 2.126 2.776 2175
Полный перечень комплектующих см. на www.sandvik.coromant.com R = Правое исполнение, L = Левое исполнение
I2 I7
D 4
Инструментальная оснастка для точения
Интерфейс со стороны станка: Coromant Capto®
R
U
S
A
B
C
D
E
F
G
H
I
Инструментальная осн астка для точения Интерфейс со стороны станка: Coromant Capto
®

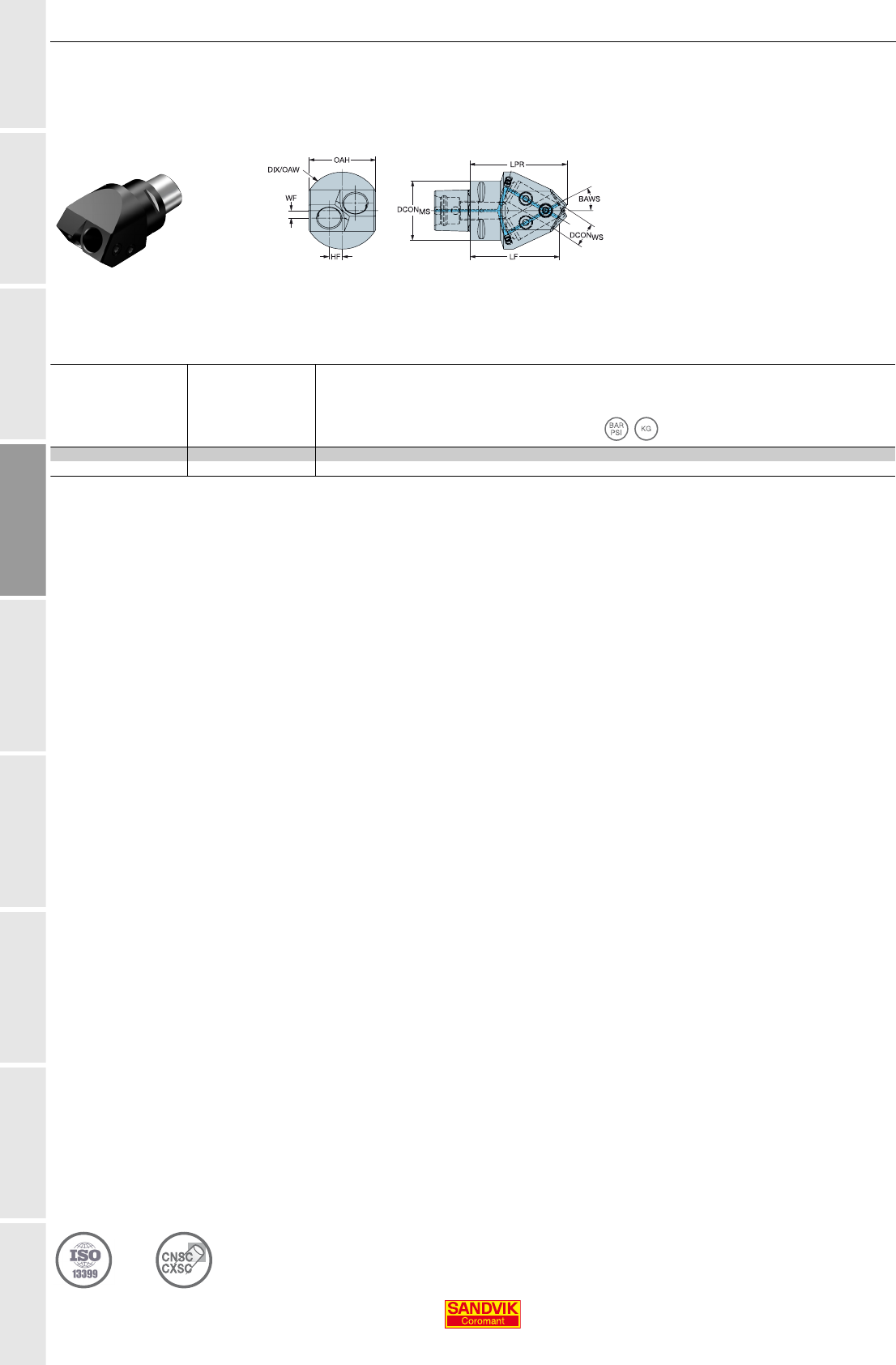

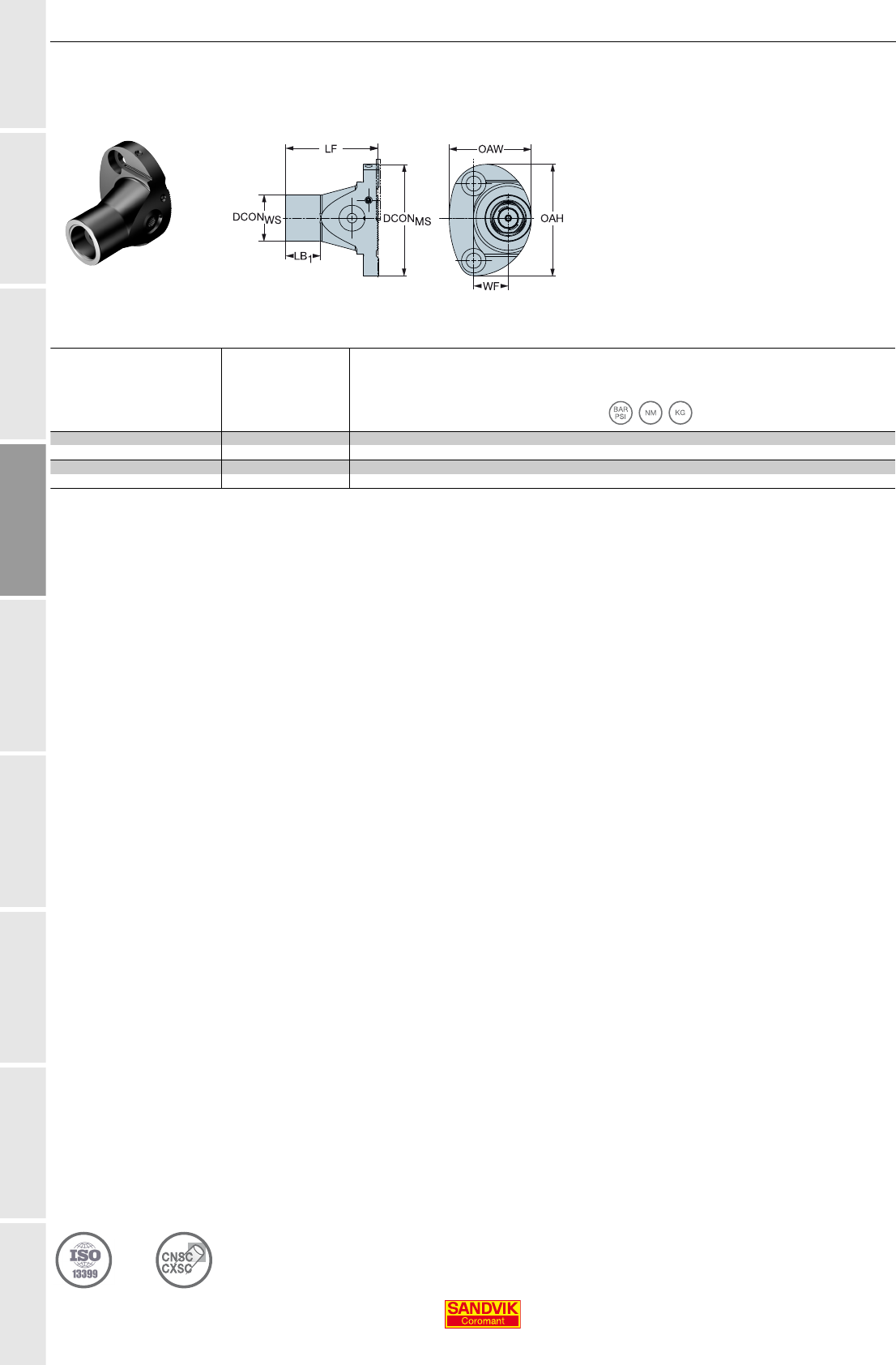

Многопозиционный адаптер Coromant Capto
®
для двух расточных оправок
BAWS 30°
Размеры, мм, дюйм
CZC
MS
CZC
WS
CNSC
Код заказа
DCON
MS
DCON
WS
LPR LF WF HF OAW OAH DIX
C6 25 3
C6-ABB-25-2
63.0 25 103 95 8.0 14 82 70 82 80 2.570
2.480 .984 4.059 3.740 .315 .551 3.228 2.771 3.228 1160
Полный перечень комплектующих см. на www.sandvik.coromant.com
I2 I7
D 5
Интерфейс со стороны станка: Coromant Capto®
Инструментальная оснастка для точения
R
U
S
A
B
C
D
E
F
G
H
I
Инструментальная осн астка для точения Интерфейс со стороны станка: Coromant Capto
®

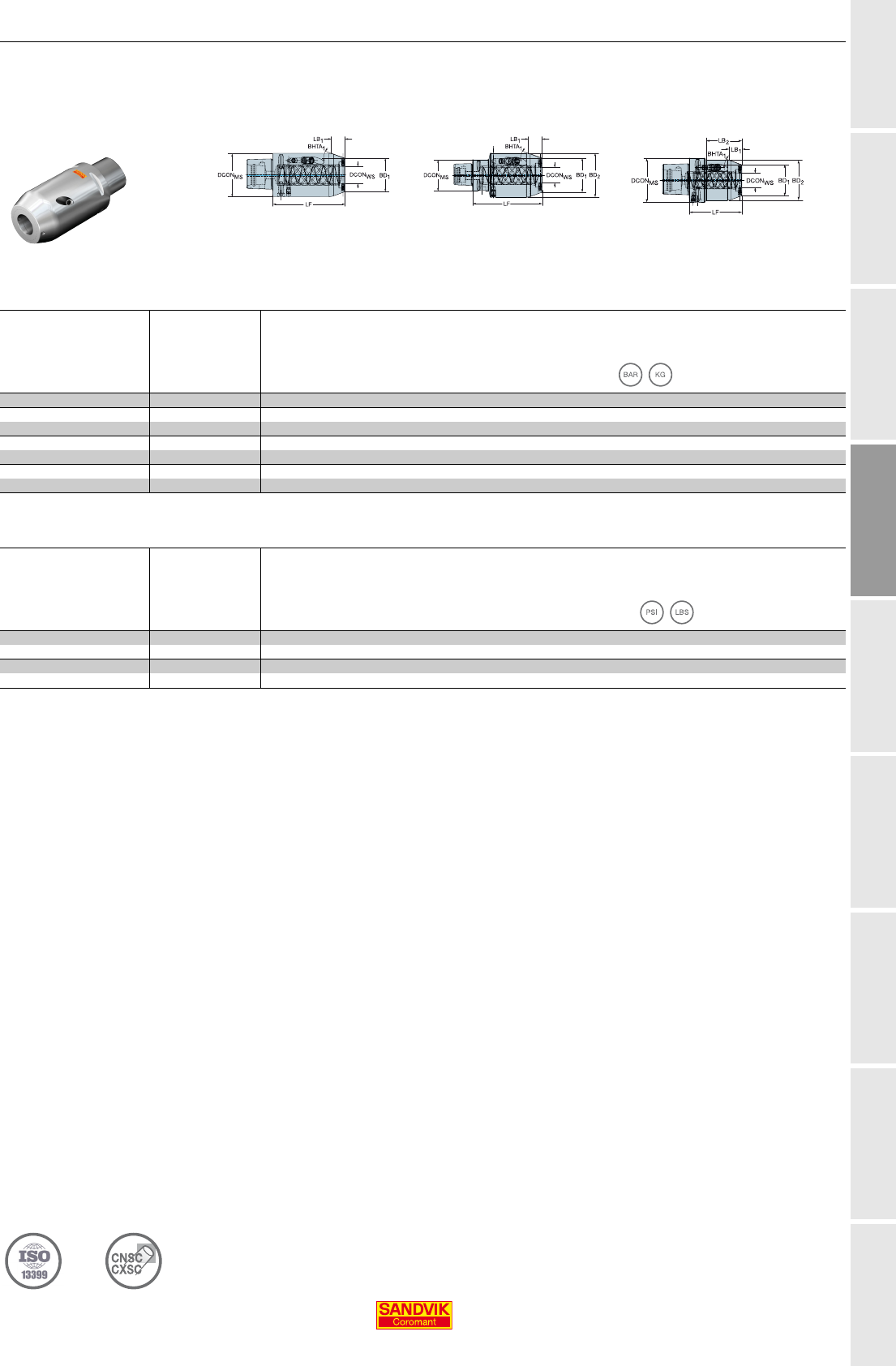

Патроны CoroChuck™ 935 с соединением Coromant Capto
®
Метрическое исполнение
Дюймовое исполнение
DSGN 336
Размеры, мм
CZC
MS
CZC
WS
CNSC CXSC DSGN
Код заказа
DCON
MS
DCON
WS
LSC LF LB
1
LB
2
LB
3
BD
1
BD
2
BD
3
BHTA
1
C4 20 3 1 3
935-C4-EF20-090
40.0 20.0 80 90.0 18.0 90.0 43.9 57.0 20° 80 1.32
C5 20 3 1 3
935-C5-EF20-090
50.0 20.0 80 90.0 18.0 90.0 43.9 57.0 20° 80 1.52
25 3 1 3
935-C5-EF25-110
50.0 25.0 100 110.0 20.0 110.0 48.4 63.0 20° 80 2.08
C6 20 3 1 6
935-C6-EF20-075
63.0 20.0 80 75.0 18.0 51.0 75.0 43.9 57.0 63.0 20° 80 1.55
25 3 1 3
935-C6-EF25-105
63.0 25.0 100 105.0 20.0 105.0 48.4 63.0 20° 80 2.28
C8 20 3 1 6
935-C8-EF20-075
80.0 20.0 80 75.0 18.0 41.0 75.0 43.9 57.0 80.0 20° 80 2.41
25 3 1 6
935-C8-EF25-090
80.0 25.0 100 90.0 20.0 56.0 90.0 48.4 63.0 80.0 20° 80 2.74
Размеры
CZC
MS
CZC
WS
CNSC CXSC DSGN
Код заказа
DCON
MS
DCON
WS
LSC LF LB
1
LB
2
LB
3
BD
1
BD
2
BD
3
BHTA
1
C6 3/4 3 1 6
935-C6-EFA12-075
2.480 .750 3.150 2.953 .709 2.008 2.953 1.728 2.244 2.480 20° 1160 3.45
1313
935-C6-EFA16-105
2.480 1.000 3.937 4.134 .787 4.134 1.906 2.480 20° 1160 4.99
C8 3/4 3 1 6
935-C8-EFA12-075
3.150 .750 3.150 2.953 .709 1.614 2.953 1.728 2.244 3.150 20° 1160 5.35
1316
935-C8-EFA16-090
3.150 1.000 3.937 3.543 .787 2.205 3.543 1.906 2.480 3.150 20° 1160 5.98
Полный перечень комплектующих см. на www.sandvik.coromant.com
I2 I7
D 6
Инструментальная оснастка для точения
Интерфейс со стороны станка: CoroTurn®SL
R
U
S
A
B
C
D
E
F
G
H
I
Инструментальная осн астка для точения Интерфейс со стороны станка: CoroTurn
®
SL
Быстросменные адаптеры Coromant Capto
®
с соединением CoroTurn
®
SL
Размеры, мм, дюйм
CZC
MS
CZC
WS
CNSC CXSC
Код заказа
DCON
MS
DCON
WS
HLB
1
LF WF OAW OAH
80 C3 1 1
C3-QC-SL80-R
80.0 32 37 24 64 24.0 57 77 150 35 0.580
3.150 1.260 1.476 .965 2.520 .945 2.244 3.047 2175
100 C3 1 1
C3-QC-SL100-R
100.0 32 37 24 64 34.0 80 76 150 35 0.720
3.937 1.260 1.476 .965 2.520 1.339 3.150 3.012 2175
Полный перечень комплектующих см. на www.sandvik.coromant.com R = Правое исполнение
I2 I7
D 7
Интерфейс со стороны станка: HSK
Инструментальная оснастка для точения
R
U
S
A
B
C
D
E
F
G
H
I
Инструментальная осн астка для точения Интерфейс со стороны станка: HSK

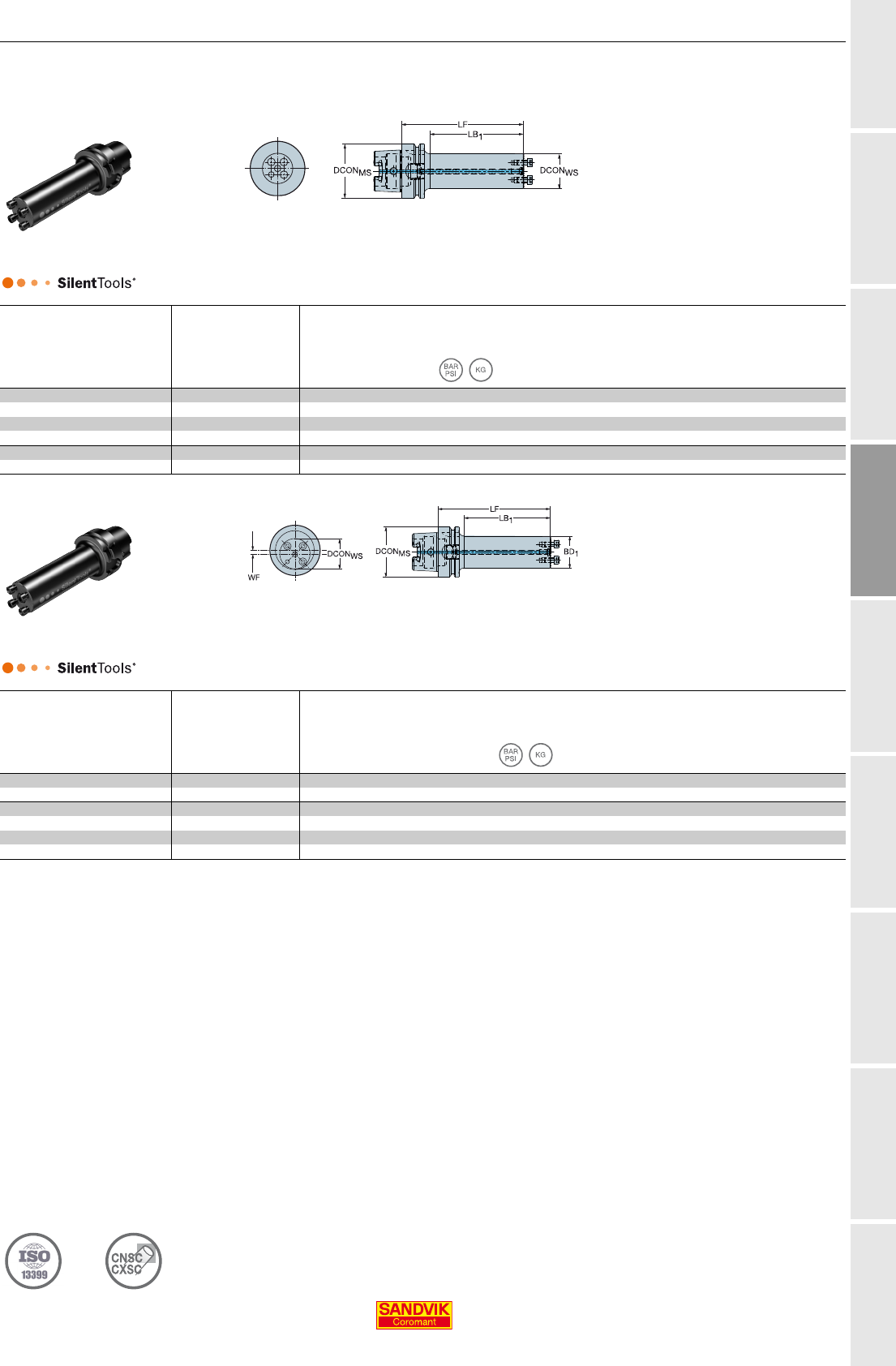

Антивибрационные адаптеры для резцовых головок CoroTurn
®
SL с
конусом HSK
Размеры, мм, дюйм
CZC
MS
CZC
WS
CNSC CXSC
Код заказа
DCON
MS
DCON
WS
LB
1
LF
63 32 1 1
HT06-SL32D-172
63.0 32 143 172 70 1.800
2.480 1.260 5.630 6.772 1015
40 1 1
HT06-SL40D-208
63.0 40 179 208 70 2.700
2.480 1.575 7.047 8.189 1015
100 40 1 1
HT10-SL40D-208
100.0 40 176 208 70 4.000
3.937 1.575 6.929 8.189 1015
Размеры, мм, дюйм
CZC
MS
CZC
WS
CNSC CXSC
Код заказа
DCON
MS
DCON
WS
BD
1
LB
1
LF WF
63 40 1 1
HT06-SL50D-268-40R
63.0 40 50 239 268 5.0 70 4.600
2.480 1.575 1.969 9.409 10.551 .197 1015
100 40 1 1
HT10-SL50D-268-40R
100.0 40 50 236 268 5.0 70 5.800
3.937 1.575 1.969 9.291 10.551 .197 1015
1 1
HT10-SL60D-328-40R
100.0 40 60 296 328 10.0 70 8.700
3.937 1.575 2.362 11.654 12.913 .394 1015
CXSC=1 для использования с резцовыми головками с высокоточной подачей СОЖ R = Правое исполнение
Полный перечень комплектующих см. на www.sandvik.coromant.com
I2 I7
D 8
Инструментальная оснастка для точения
Интерфейс со стороны станка: HSK
R
U
S
A
B
C
D
E
F
G
H
I
Инструментальная осн астка для точения Интерфейс со стороны станка: HSK

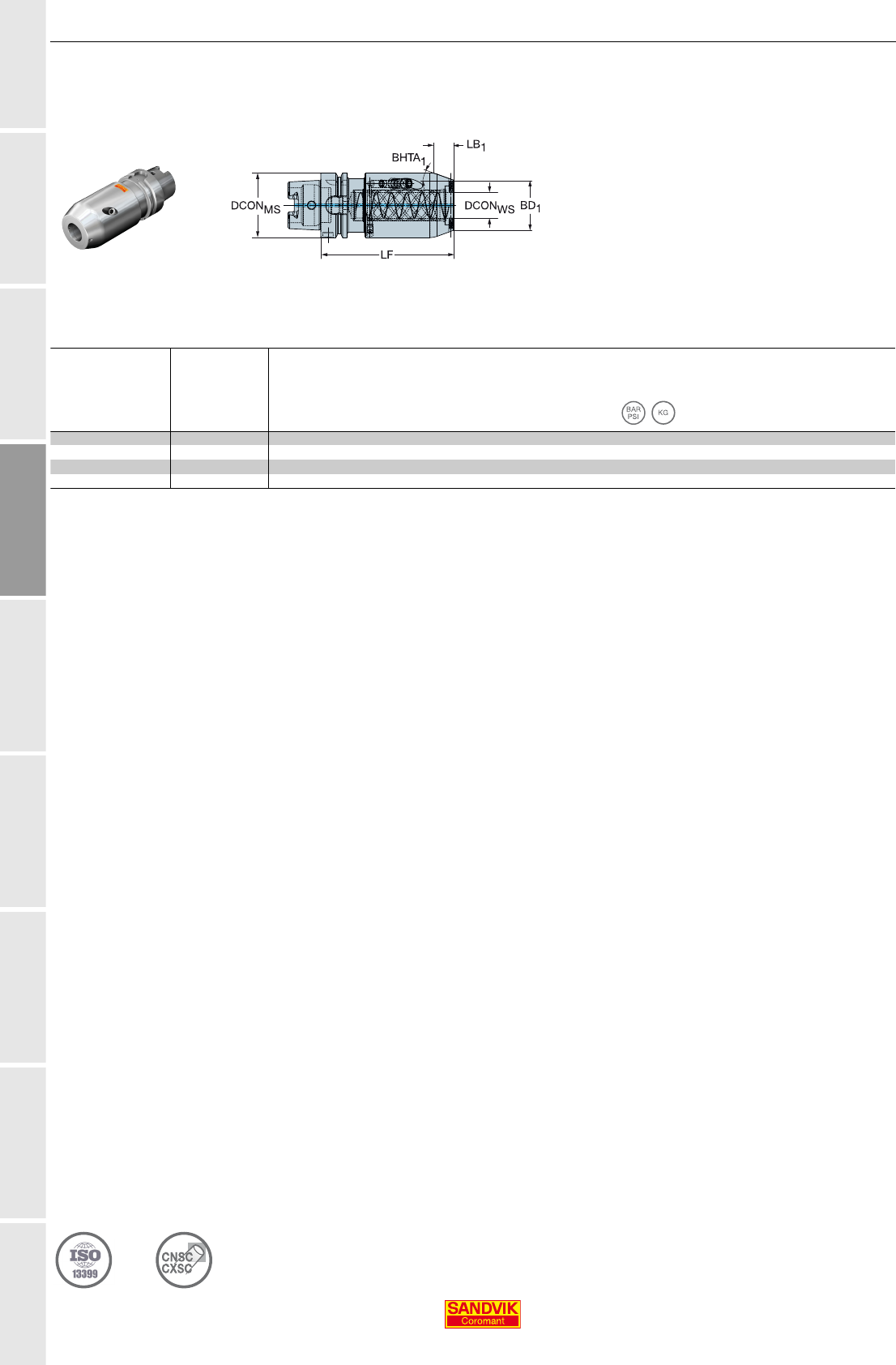

Патроны CoroChuck™ 935 с конусом HSK
Размеры, мм, дюйм
CZC
MS
CZC
WS
CNSC CXSC
Код заказа
DCON
MS
DCON
WS
LSC LF LB
1
LB
2
LB
3
BD
1
BD
2
BD
3
BHTA
1
63.0 20 1 1
935-HT06-EF20-110
63.0 20.0 80 110.0 18.0 84.0 110.0 43.9 57.0 63.0 20° 80 1.95
2.480 .787 3.150 4.331 .709 3.309 4.331 1.728 2.244 2.480 1160
25 1 1
935-HT06-EF25-130
63.0 25.0 100 130.0 20.0 130.0 48.4 63.0 20° 80 2.50
2.480 .984 3.937 5.118 .787 5.118 1.906 2.480 1160
Полный перечень комплектующих см. на www.sandvik.coromant.com
I2 I7
D 9
Интерфейс со стороны станка: цилиндрический хвостовик с лыской
Инструментальная оснастка для точения
R
U
S
A
B
C
D
E
F
G
H
I
Инструментальная осн астка для точения Интерфейс со стороны станка: цилиндрический хвостовик с лыской

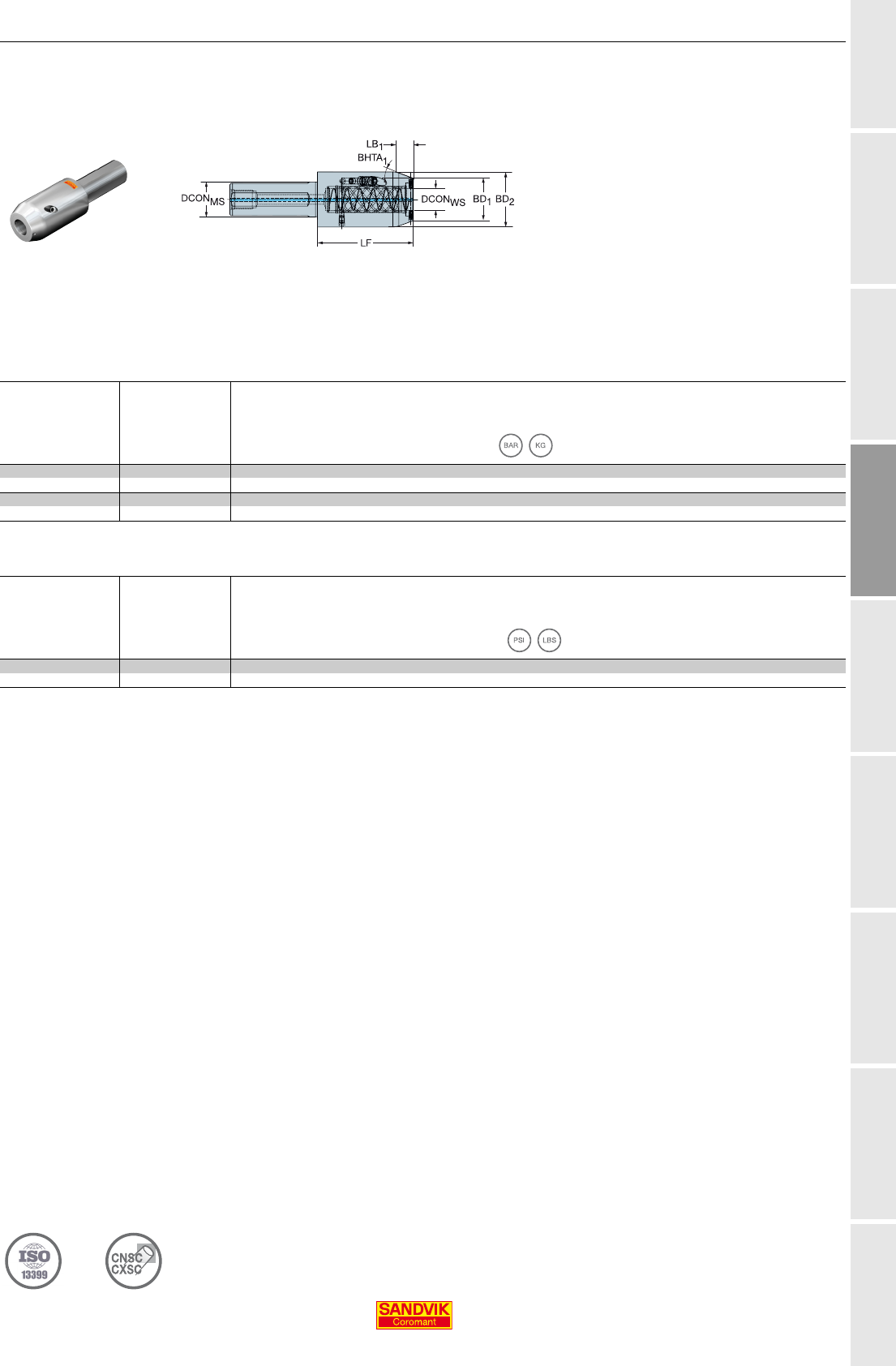

Патроны CoroChuck™ 935 с цилиндрическим хвостовиком с лысками
Метрическое исполнение
Дюймовое исполнение
Размеры, мм
CZC
MS
CZC
WS
CNSC CXSC
Код заказа
DCON
MS
DCON
WS
LSC LF LB
1
BD
1
BD
2
BHTA
1
40 20 1 1
935-L40-EF20-070
40.0 20.0 100 70.0 18.0 43.9 57.0 20° 80 1.92
25 1 1
935-L40-EF25-110
40.0 25.0 100 110.0 20.0 48.4 63.0 20° 80 2.95
50 20 1 1
935-L50-EF20-070
50.0 20.0 120 70.0 18.0 53.9 57.0 20° 80 2.74
25 1 1
935-L50-EF25-090
50.0 25.0 120 90.0 20.0 48.4 63.0 20° 80 3.32
Размеры
CZC
MS
CZC
WS
CNSC CXSC
Код заказа
DCON
MS
DCON
WS
LSC LF LB
1
BD
1
BD
2
BHTA
1
23/4 1 1
935-LA32-EFA12-070
2.000 .750 4.724 2.756 .709 1.728 2.244 20° 116 0 6.16
111
935-LA32-EFA16-090
2.000 1.000 4.724 3.543 .787 1.906 2.480 20° 1160 7.33
Полный перечень комплектующих см. на www.sandvik.coromant.com
I2 I7
D 10
Инструментальная оснастка для точения
Интерфейс со стороны станка: VDI
R
U
S
A
B
C
D
E
F
G
H
I
Инструментальная осн астка для точения Интерфейс со стороны станка: VDI
Патроны CoroChuck™ 935 для револьверных головок VDI
Размеры, мм, дюйм
CZC
MS
CZC
WS
CNSC CXSC
Код заказа
DCON
MS
DCON
WS
LSC LF LB
1
LB
2
BD
1
BD
2
BD
3
BHTA
1
40.0 20 1 1
935-VDI40-EF20-090
40.0 20.0 80 90.0 18.0 70.0 43.9 57.0 83.0 20° 80 2.38
1.575 .787 3.150 3.543 .709 2.756 1.728 2.244 3.268 1160
25 1 1
935-VDI40-EF25-115
40.0 25.0 100 115.0 20.0 95.0 48.4 63.0 83.0 20° 80 3.07
1.575 .984 3.937 4.528 .787 3.740 1.906 2.480 3.268 1160
50.0 20 1 1
935-VDI50-EF20-070
50.0 20.0 80 70.0 18.0 45.0 43.9 57.0 98.0 20° 80 2.98
1.969 .787 3.150 2.756 .709 1.772 1.728 2.244 3.858 1160
25 1 1
935-VDI50-EF25-100
50.0 25.0 100 100.0 20.0 75.0 48.4 63.0 98.0 20° 80 3.67
1.969 .984 3.937 3.937 .787 2.953 1.906 2.480 3.858 1160
Полный перечень комплектующих см. на www.sandvik.coromant.com
I2 I7
E 1
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование
Торцевые фрезы
Пластины для фрез CoroMill
®
345 E2
Пластины для фрез CoroMill
®
245 E3
Пластины для фрез CoroMill
®
365 E4
Пластины для фрез CoroMill
®
357 E4
Пластины для фрез CoroMill
®
419 E5
Пластины для фрез CoroMill
®
415 E5
Пластины для фрез CoroMill
®
210 E5
Фрезы для обработки уступов
Пластины для фрезерования E6
Фрезы для профильной обработки
Пластины для фрез CoroMill
®
600 E7
Пластины для фрез CoroMill
®
300 E8
Пластины для фрез CoroMill
®
200 E9
Пластины для фрез CoroMill
®
216 со сферическим концом E10
Дисковые фрезы
Регулируемые трёхсторонние дисковые фрезы CoroMill
®
331 E11-E14
Трёхсторонние дисковые фрезы CoroMill
®
331 E15-E17
Пластины для дисковых фрез CoroMill
®
331 E18
Фрезы для нарезания резьбы
Фрезы CoroMill
®
325 для вихревой обработки резьбы E19-E21
Цельные твердосплавные фрезы
Концевые фрезы CoroMill
®
Plura для высокопроизводительного фрезерования уступов E22-E27
Концевые фрезы CoroMill
®
Plura для резьбофрезерования E28
Режимы резания
E29
E 2
Фрезерование
Торцевые фрезы
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Торцевые фрезы

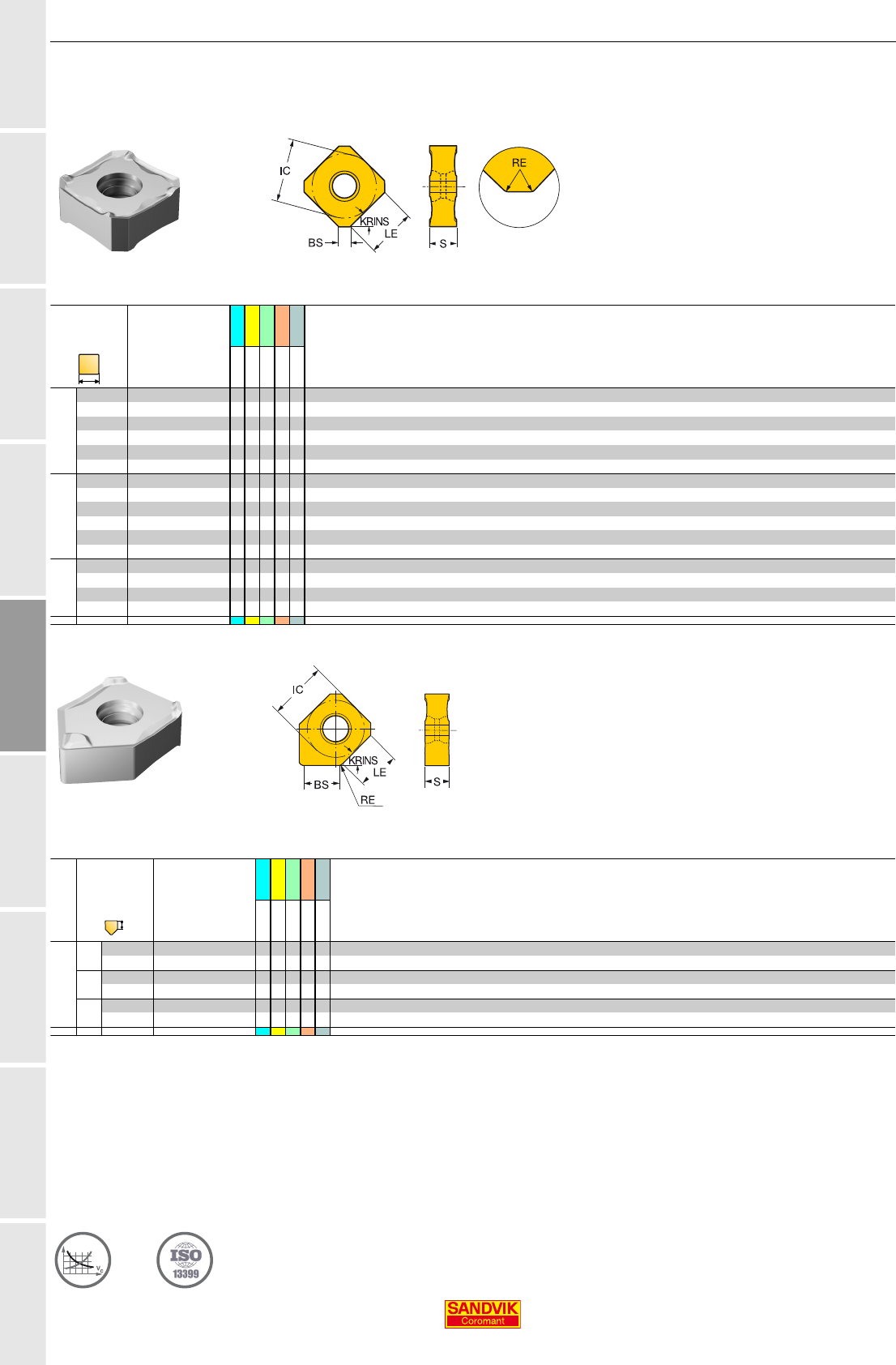

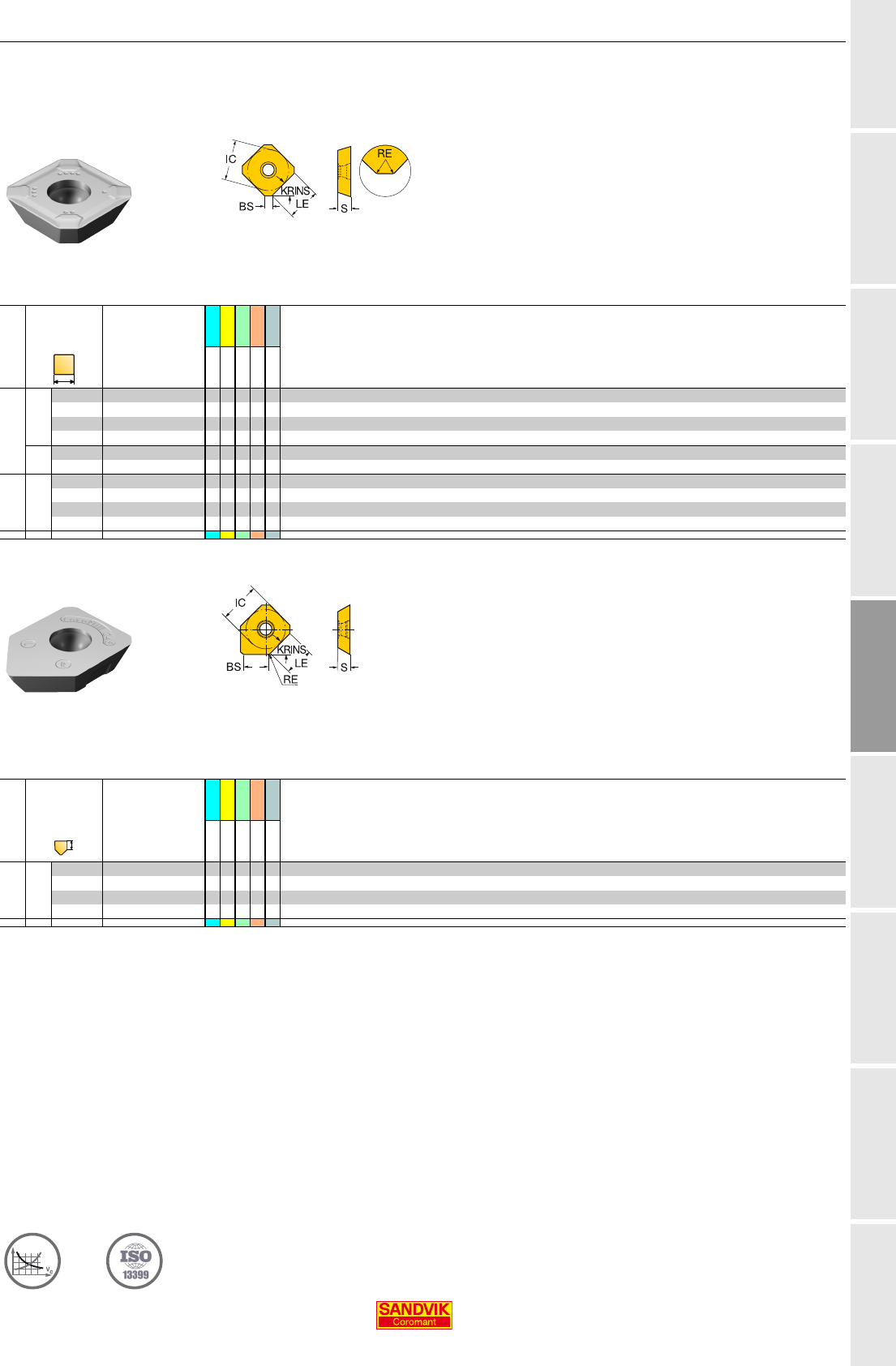

Пластины для фрез CoroMill
®
345
KRINS 45°
P M N S H
Размеры, мм, дюйм
RE
Код заказа
1130
1130
1130
1130
1130
IC LE S BS BSR
Легкая
13 0.80
345R-1305E-PL
★ ✩
13.0 8.8 5.60 2.0 107.0
.031 .512 .346 .220 .079 4.213
0.80
345R-1305M-PL
★ ✩
13.0 8.8 5.60 2.0 107.0
.031 .512 .346 .220 .079 4.213
0.80
345R-13T5E-ML
★ ✩ ✩
13.0 8.8 5.95 2.0 107.0
.031 .512 .346 .234 .079 4.213
Получистовая
обработка
13 0.80
345R/L-1305M-PM
★ ✩ ✩ ✩
13.0 8.8 5.60 2.0 107.0
.031 .512 .346 .220 .079 4.213
0.80
345R-13T5E-MM
★✩✩✩✩
13.0 8.8 5.95 2.0 107.0
.031 .512 .346 .234 .079 4.213
0.80
345R-13T5M-MM
★✩✩✩✩
13.0 8.8 5.95 2.0 107.0
.031 .512 .346 .234 .079 4.213
Тяжелая
13 0.80
345R-1305M-PH
★✩✩✩✩
13.0 8.8 5.60 2.0 107.0
.031 .512 .346 .220 .079 4.213
KRINS 45°
P M N S H
Размеры, мм, дюйм
RE
Код заказа
113 0
113 0
113 0
113 0
113 0
IC LE S BS BSR
Легкая
PW5
13 1.00
345N-1305E-PW5
★ ✩ ✩ ✩ ✩
13.0 8.8 5.60 5.0 500.0
.039 .512 .346 .220 .197 19.685
PW8
13 1.00
345N-1305E-PW8
★ ✩ ✩ ✩ ✩
13.0 8.8 5.60 8.0 500.0
.039 .512 .346 .220 .315 19.685
MW8
13 1.00
345N-13T5E-MW8
★ ✩ ✩ ✩ ✩
13.0 8.8 5.95 8.0 500.0
.039 .512 .346 .234 .315 19.685
Пластины T5 Wiper необходимо использовать со стандартной пластиной Т5
E29 I2
E 3
Торцевые фрезы
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Торцевые фрезы
Пластины для фрез CoroMill
®
245
KRINS 45°
P M N S H
Размеры, мм, дюйм
RE
Код заказа
1130
1130
1130
1130
1130
IC LE S BS BSR
Легкая
PL
12 1.50
R245-12 T3 E-PL
★ ✩ ✩ ✩ ✩
13.4 10.0 3.97 2.1 200.0
.059 .528 .394 .156 .083 7.874
1.50
R245-12 T3 M-PL
★ ✩ ✩ ✩ ✩
13.4 10.0 3.97 2.0
.059 .528 .394 .156 .080
ML
12 1.50
R245-12 T3 E-ML
★ ✩ ✩ ✩ ✩
13.4 10.0 3.97 2.1 200.0
.059 .528 .394 .156 .083 7.874
Получистовая
обработка
PM
12 1.50
R245-12 T3 M-PM
★ ✩ ✩ ✩ ✩
13.4 10.0 3.97 2.0
.059 .528 .394 .156 .080
18 1.00
R245-18 T6 M-PM
★ ✩ ✩ ✩ ✩
18.0 13.9 6.10 1.5
.039 .709 .547 .240 .059
KRINS 45°
P M N S H
Размеры, мм, дюйм
RE
Код заказа
1130
1130
1130
1130
1130
IC LE S BS BSR
Легкая
W
12 1.50
R245-12 T3 E-W
★ ✩ ✩ ✩ ✩
13.4 10.0 3.97 8.2 500.0
.059 .528 .394 .156 .323 19.685
18 1.00
R245-18 T6 E-W
★ ✩ ✩ ✩ ✩
18.0 13.9 6.10 10.8 500.0
.039 .709 .547 .240 .425 19.685
E29 I2
E 4
Фрезерование
Торцевые фрезы
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Торцевые фрезы

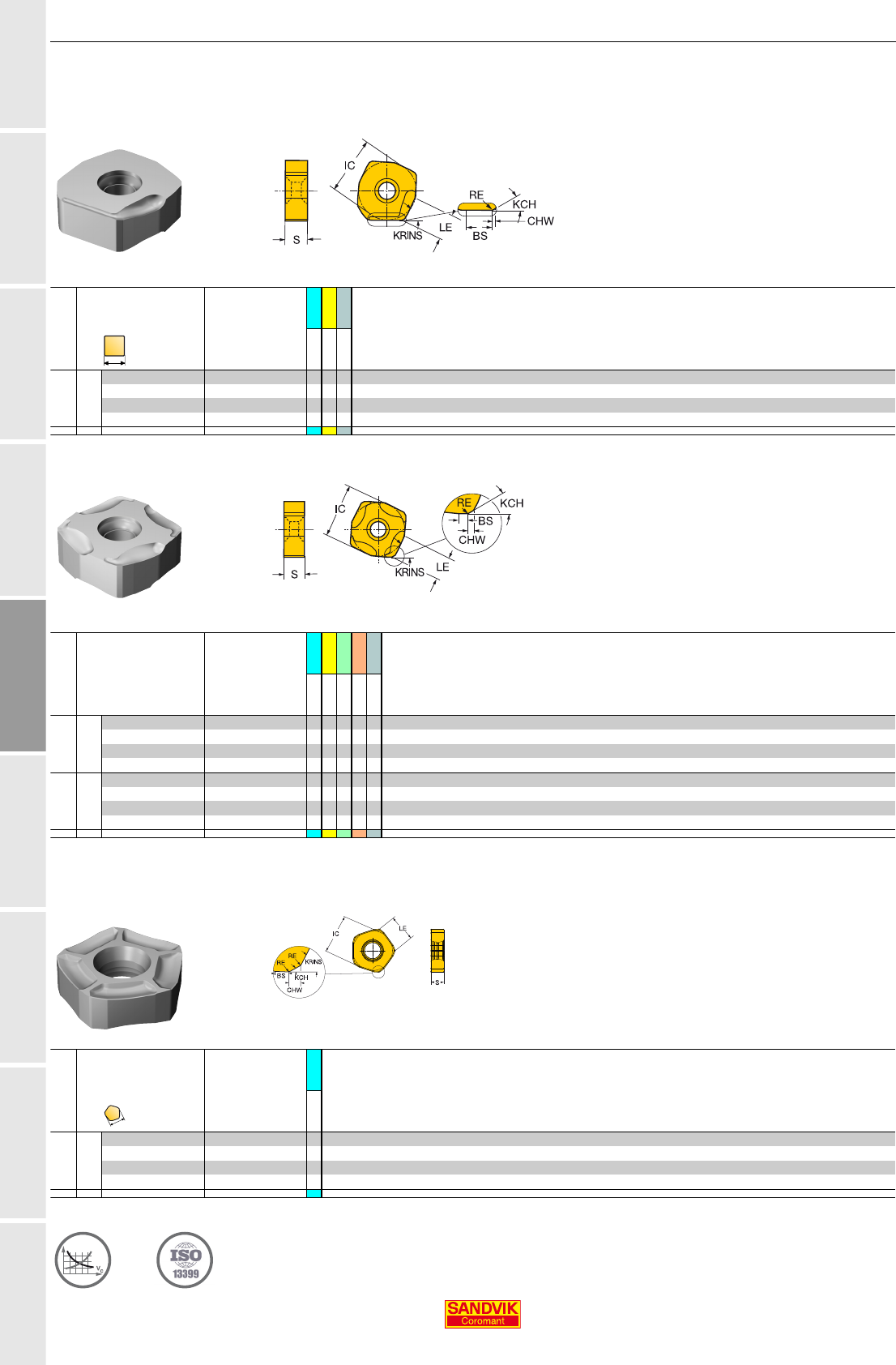

Пластины для фрез CoroMill
®
365
Пластины для фрез CoroMill
®
357
KRINS 65°
P M H
Размеры, мм, дюйм
RE KCH CHW
Код заказа
1130
1130
1130
IC LE S BS BSR
Легкая
PW8
15 0.20 35° 0.8
N365-1505ZNE-PW8
★ ✩ ✩
15.0 6.4 5.66 8.0 431.0
.008 .030 .591 .252 .223 .315 16.969
KRINS 65°
P M N S H
Размеры, мм, дюйм
SSC RE KCH CHW
Код заказа
1130
1130
1130
1130
1130
IC LE S BS BSR
Легкая
PL
15 0.30 35° 0.7
R365-1505ZNE-PL
★✩✩✩✩
15.0 6.4 5.66 1.5 150.0
.012 .028 .591 .252 .223 .059 5.906
Получистовая
обработка
PM
15 0.30 35° 0.7
R365-1505ZNE-PM
★✩✩✩✩
15.0 6.4 5.66 1.5 150.0
.012 .028 .591 .252 .223 .059 5.906
KRINS 57°
P
Размеры, мм, дюйм
RE KCH CHW
Код заказа
113 0
IC LE S BS BSR
Получистовая
обработка
PM
24 1.00 14° 2.6
357R-2408M-PM
★
24.4 13.0 7.94 3.0 80.0
.039 .102 .961 .512 .313 .118 3.150
E29 I2
E 5
Торцевые фрезы
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Торцевые фрезы

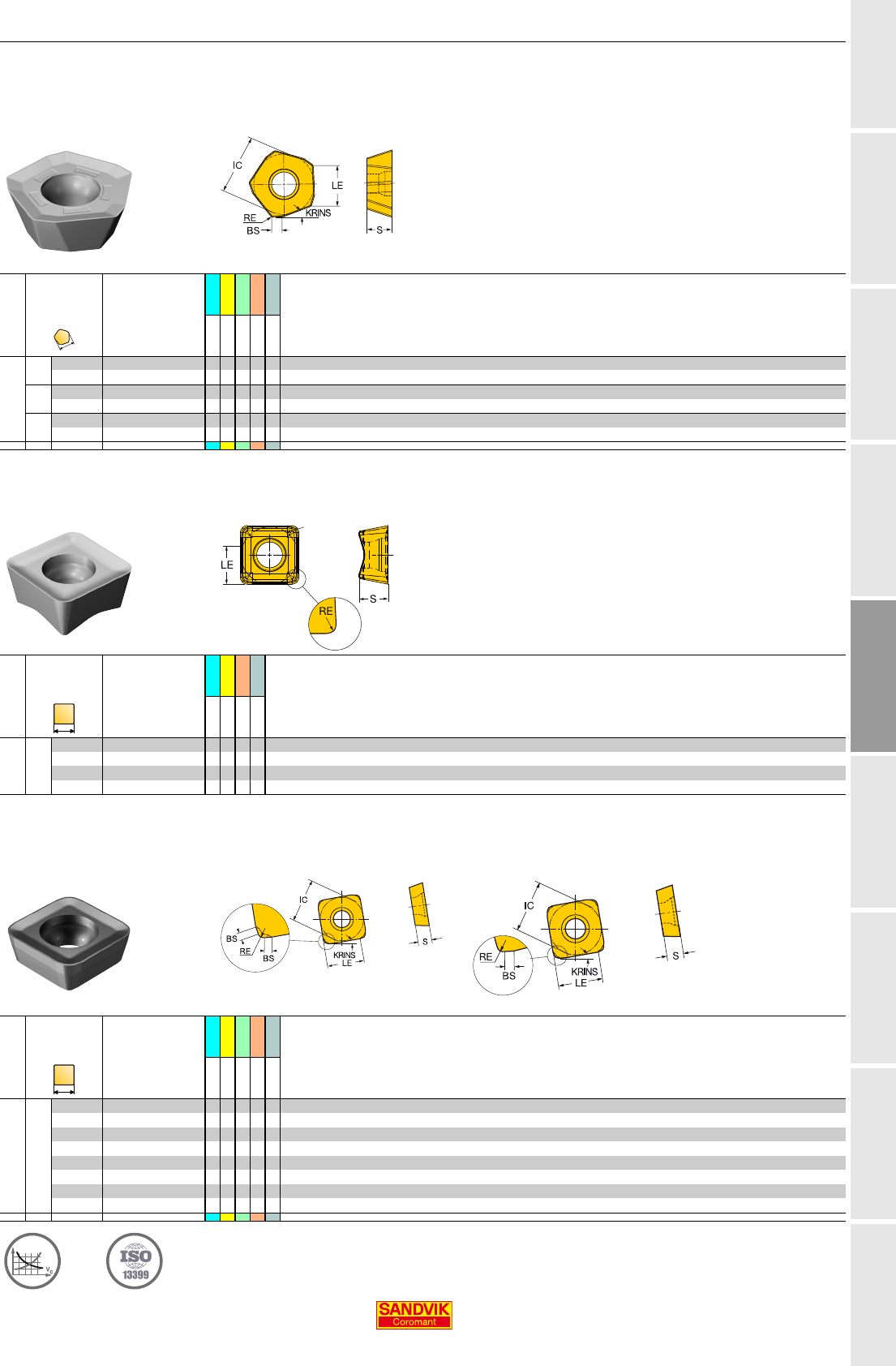

Пластины для фрез CoroMill
®
419
Пластины для фрез CoroMill
®
415
Пластины для фрез CoroMill
®
210
KRINS 19°
P M N S H
Размеры, мм, дюйм
RE
Код заказа
1130
1130
1130
1130
1130
IC LE S BS
Получистовая
обработка
PM
14 0.80
419R-1405M-PM
★ ✩ ✩ ✩ ✩
13.5 9.0 5.47 2.0
.031 .531 .354 .215 .079
MM
14 0.80
419R-1405E-MM
★ ✩ ✩ ✩ ✩
13.5 9.0 5.47 2.0
.031 .531 .354 .215 .079
SM
14 3.00
419N-140530E-SM
★ ✩ ✩ ✩ ✩
13.5 9.0 5.47
.118 .531 .354 .215
KRINS 15°
P M S H
Размеры, мм, дюйм
RE
Код заказа
1130
1130
1130
1130
IC LE S
Получистовая
обработка
M30
05 0.60
415N-05 02 06M-M30
★ ✩ ✩ ✩
5.0 3.8 2.21
.024 .197 .150 .087
07 1.00
415N-07 03 10M-M30
★ ✩ ✩ ✩
7.0 5.0 3.07
.039 .276 .197 .121
KRINS 10° 10°
R210..E-PM R210..M-PM
P M N S H
Размеры, мм, дюйм
RE
Код заказа
113 0
113 0
113 0
113 0
113 0
IC LE S BS BSR
Получистовая обработка
PM
09 1.40
R210-09 04 14E-PM
★ ✩ ✩
9.5 5.7 4.50 0.7 50.0
.055 .374 .227 .177 .026 1.969
1.00
R210-09 04 12M-PM
★ ✩ ✩ ✩ ✩
9.4 6.2 4.00 0.8
.039 .370 .244 .157 .030
14 1.40
R210-14 05 14E-PM
★ ✩ ✩ ✩ ✩
14.6 10.8 5.26 0.7 50.0
.055 .575 .426 .207 .028 1.969
1.00
R210-14 05 12M-PM
★ ✩ ✩ ✩ ✩
14.5 11.3 4.76 0.8
.039 .571 .445 .187 .030
IC
E29 I2
E 7
Фрезы для профильной обработки
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Фрезы для профильной обработки
Пластины для фрез CoroMill
®
600
600..E-ML 600..M-ML 600..M-MM
P M S
Размеры, мм, дюйм
RE
Код заказа
1130
1130
1130
IC S BS BSR
Легкая
ML
10 5.00
600-1045E-ML
★ ✩ ✩
10.0 4.50
.197 .394 .177
5.00
600-1045M-ML
★ ✩ ✩
10.0 4.50
.197 .394 .177
12 6.00
600-1252E-ML
★ ✩ ✩
12.0 5.20
.236 .472 .205
6.00
600-1252M-ML
★ ✩ ✩
12.0 5.20
.236 .472 .205
Получистовая
обработка
MM
10 5.00
600R-1045M-MM
★ ✩ ✩
10.0 4.50 0.8 100.0
.197 .394 .177 .031 3.937
12 6.00
600R-1252M-MM
★ ✩ ✩
12.0 5.20 1.0 15.0
.236 .472 .205 .039 .591
E29 I2
E 8
Фрезерование
Фрезы для профильной обработки
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Фрезы для профильной обработки
Пластины для фрез CoroMill
®
300
Метрическое исполнение
Дюймовое исполнение
P M N S H
Размеры, мм
RE
Код заказа
1130
1130
1130
1130
1130
IC S
Легкая
PL
08 4.00
R300-0828E-PL
★ ✩ ✩ ✩ ✩
8.0 2.78
10 5.00
R300-1032E-PL
★✩✩✩✩
10.0 3.18
12 6.00
R300-1240E-PL
★ ✩ ✩ ✩ ✩
12.0 3.97
16 8.00
R300-1648E-PL
★✩✩✩✩
16.0 4.76
20 10.00
R300-2060E-PL
★ ✩ ✩ ✩ ✩
20.0 6.48
Получистовая обработка
PM
08 4.00
R300-0828E-PM
★ ✩ ✩ ✩ ✩
8.0 2.78
4.00
R300-0828M-PM
★✩✩✩✩
8.0 2.78
10 5.00
R300-1032E-PM
★ ✩ ✩ ✩ ✩
10.0 3.18
5.00
R300-1032M-PM
★✩✩✩✩
10.0 3.18
12 6.00
R300-1240E-PM
★ ✩ ✩ ✩ ✩
12.0 3.97
6.00
R300-1240M-PM
★✩✩✩✩
12.0 3.97
16 8.00
R300-1648E-PM
★ ✩ ✩ ✩ ✩
16.0 4.76
8.00
R300-1648M-PM
★✩✩✩✩
16.0 4.76
20 10.00
R300-2060E-PM
★ ✩ ✩ ✩ ✩
20.0 6.48
10.00
R300-2060M-PM
★✩✩✩✩
20.0 6.48
Тяжелая
PH
08 4.00
R300-0828M-PH
★ ✩ ✩ ✩ ✩
8.0 2.78
10 5.00
R300-1032M-PH
★✩✩✩✩
10.0 3.18
12 6.00
R300-1240M-PH
★ ✩ ✩ ✩ ✩
12.0 3.97
16 8.00
R300-1648M-PH
★✩✩✩✩
16.0 4.76
20 10.00
R300-2060M-PH
★ ✩ ✩ ✩ ✩
20.0 6.48
P M N S H
Размеры, дюйм
RE
Код заказа
1130
1130
1130
1130
1130
IC S
Легкая
PL
13 .250
R300-1340E-PL
★ ✩ ✩ ✩ ✩
.500 .156
25 .500
R300-2570E-PL
★✩✩✩✩
1.000 .313
Получистовая обработка
PM
07 20 .138
R300-0720E-PM
★ ✩ ✩ ✩ ✩
.276 .078
07 24 .138
R300-0724E-PM
★✩✩✩✩
.276 .094
05 .098
R300-0517E-PM
★ ✩ ✩ ✩ ✩
.197 .067
09 .187
R300-0932E-PM
★✩✩✩✩
.375 .125
.187
R300-0932M-PM
★ ✩ ✩ ✩ ✩
.375 .125
13 .250
R300-1340E-PM
★✩✩✩✩
.500 .156
.250
R300-1340M-PM
★ ✩ ✩ ✩ ✩
.500 .156
25 .500
R300-2570M-PM
★✩✩✩✩
1.000 .313
Тяжелая
PH
13 .250
R300-1340M-PH
★ ✩ ✩ ✩ ✩
.500 .156
25 .500
R300-2570M-PH
★✩✩✩✩
1.000 .313
E29 I2
E 9
Фрезы для профильной обработки
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Фрезы для профильной обработки
Пластины для фрез CoroMill
®
200
Метрическое исполнение
Дюймовое исполнение
P M N S H
Размеры, мм
RE
Код заказа
1130
1130
1130
1130
1130
IC S
Легкая
PL
10 5.00
RCHT 10 T3 M0-PL
★ ✩ ✩ ✩ ✩
10.0 3.97
12 6.00
RCHT 12 04 M0-PL
★✩✩✩✩
12.0 4.76
16 8.00
RCHT 16 06 M0-PL
★ ✩ ✩ ✩ ✩
16.0 6.35
20 10.00
RCHT 20 06 M0-PL
★✩✩✩✩
20.0 6.35
Получистовая
обработка
PM
10 5.00
RCKT 10 T3 M0-PM
★ ✩ ✩ ✩ ✩
10.0 3.97
12 6.00
RCKT 12 04 M0-PM
★✩✩✩✩
12.0 4.76
16 8.00
RCKT 16 06 M0-PM
★ ✩ ✩ ✩ ✩
16.0 6.35
20 10.00
RCKT 20 06 M0-PM
★✩✩✩✩
20.0 6.35
Тяжелая
PH
10 5.00
RCKT 10 T3 M0-PH
★ ✩ ✩ ✩ ✩
10.0 3.97
12 6.00
RCKT 12 04 M0-PH
★✩✩✩✩
12.0 4.76
16 8.00
RCKT 16 06 M0-PH
★ ✩ ✩ ✩ ✩
16.0 6.35
20 10.00
RCKT 20 06 M0-PH
★✩✩✩✩
20.0 6.35
P M N S H
Размеры, дюйм
RE
Код заказа
1130
1130
1130
1130
1130
IC S
Легкая
PL
09 .187
RCHT 09 T3 00-PL
★ ✩ ✩ ✩ ✩
.375 .156
13 .250
RCHT 13 04 00-PL
★✩✩✩✩
.500 .187
19 .375
RCHT 19 06 00-PL
★ ✩ ✩ ✩ ✩
.750 .250
Получистовая
обработка
PM
09 .187
RCKT 09 T3 00-PM
★ ✩ ✩ ✩ ✩
.375 .156
13 .250
RCKT 13 04 00-PM
★✩✩✩✩
.500 .187
19 .375
RCKT 19 06 00-PM
★ ✩ ✩ ✩ ✩
.750 .250
Тяжелая
PH
09 .187
RCKT 09 T3 00-PH
★ ✩ ✩ ✩ ✩
.375 .156
13 .250
RCKT 13 04 00-PH
★✩✩✩✩
.500 .187
19 .375
RCKT 19 06 00-PH
★ ✩ ✩ ✩ ✩
.750 .250
E29 I2
E 10
Фрезерование
Фрезы для профильной обработки
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Фрезы для профильной обработки

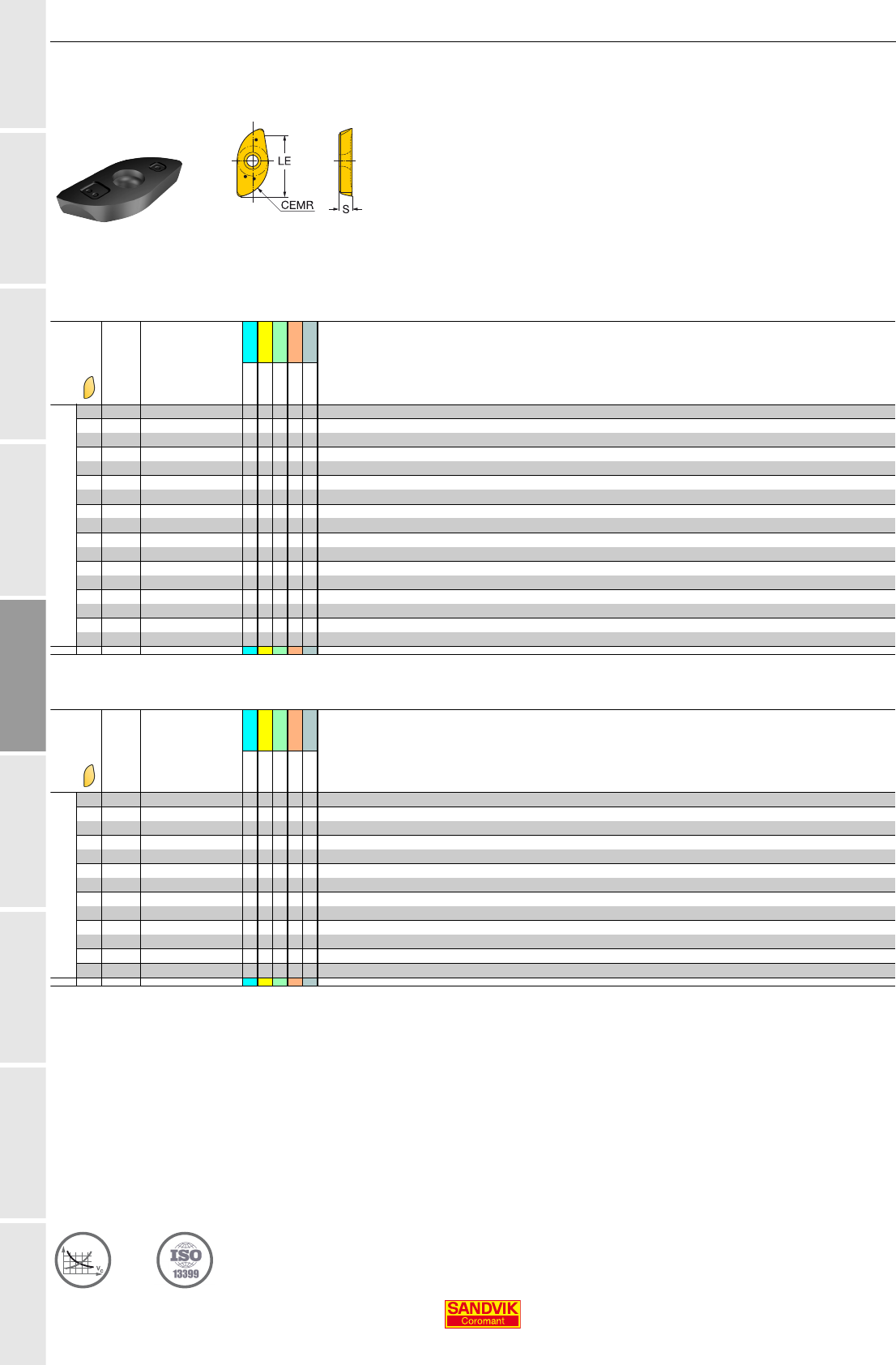

Пластины для фрез CoroMill
®
216 со сферическим концом
Метрическое исполнение
Дюймовое исполнение
P M N S H
Размеры, мм
CEMR
Код заказа
1130
1130
1130
1130
1130
LE S
Получистовая обработка
10 4.9
R216-10 02 E-M
★✩✩✩✩
8.6 1.70
12 5.9
R216-12 02 E-M
★✩✩✩✩
10.8 2.38
6.0
R216-12 02 M-M
★✩✩✩✩
10.8 2.38
16 7.8
R216-16 03 E-M
★✩✩✩✩
14.4 3.18
8.0
R216-16 03 M-M
★✩✩✩✩
14.4 3.18
20 9.8
R216-20 T3 E-M
★✩✩✩✩
17.9 3.97
10.0
R216-20 T3 M-M
★✩✩✩✩
17.9 3.97
25 12.3
R216-25 04 E-M
★✩✩✩✩
22.3 4.76
12.5
R216-25 04 M-M
★✩✩✩✩
22.3 4.76
30 14.7
R216-30 06 E-M
★✩✩✩✩
26.9 6.35
15.0
R216-30 06 M-M
★✩✩✩✩
26.9 6.35
32 15.7
R216-32 06 E-M
★✩✩✩✩
28.6 6.35
16.0
R216-32 06 M-M
★✩✩✩✩
28.6 6.35
40 19.7
R216-40 07 E-M
★✩✩✩✩
36.5 7.94
20.0
R216-40 07 M-M
★✩✩✩✩
36.5 7.94
50 24.6
R216-50 07 E-M
★✩✩✩✩
44.6 7.94
25.0
R216-50 07 M-M
★✩✩✩✩
44.6 7.94
P M N S H
Размеры, дюйм
CEMR
Код заказа
1130
1130
1130
1130
1130
LE S
Получистовая обработка
9.183
RA216-10 02 E-M
★✩✩✩✩
.310 .067
12 .244
RA216-13 02 E-M
★✩✩✩✩
.444 .094
.250
RA216-13 02 M-M
★✩✩✩✩
.444 .094
15 .306
RA216-16 03 E-M
★✩✩✩✩
.559 .125
.313
RA216-16 03 M-M
★✩✩✩✩
.559 .125
19 .368
RA216-19 T3 E-M
★✩✩✩✩
.669 .156
.375
RA216-19 T3 M-M
★✩✩✩✩
.669 .156
25 .491
RA216-25 04 E-M
★✩✩✩✩
.893 .187
.500
RA216-25 04 M-M
★✩✩✩✩
.893 .187
31 .614
RA216-32 06 E-M
★✩✩✩✩
1.114 .250
.625
RA216-32 06 M-M
★✩✩✩✩
1.114 .250
38 .750
RA216-38 07 M-M
★✩✩✩✩
1.299 .313
50 1.000
RA216-51 07 M-M
★✩✩✩✩
1.791 .313
E29 I2
E 11
Дисковые фрезы
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Дисковые фрезы
Регулируемые трёхсторонние дисковые фрезы CoroMill
®
331
С креплением на оправке – Внутренний подвод СОЖ
Метрическое исполнение
STDNO ISO 6462:2011
KAPR 90°
Размеры, мм
CW CWX DC CDX CZC
MS
APMX CNSC
Код заказа
DCON ISO LF LU DHUB RPMX CICT MIID
6.00 8.0 80 20.0 27 6.0 1 3
R331.32C-080Q27CM
27.0 A50.00 26 51.0 80 0.51 19300 6N331.1A-04
100 22.0 27 6.0 1 3
R331.32C-100Q27CM
27.0 A 50.00 51.0 80 0.75 17100 6 N331.1A-04
125 29.5 32 6.0 1 5
R331.32C-125Q32CM
32.0 B50.00 61.0 80 0.92 15100 10 N331.1A-04
160 41.0 40 6.0 1 6
R331.32C-160Q40CM
40.0 B 50.00 73.0 80 1.38 13200 12 N331.1A-04
8.00 10.0 80 20.0 27 8.0 1 3
R331.32C-080Q27DM
27.0 A50.00 26 51.0 80 0.54 15000 6N331.1A-05
100 22.0 27 8.0 1 4
R331.32C-100Q27DM
27.0 A 50.00 51.0 80 1.01 13200 8 N331.1A-05
125 29.5 32 8.0 1 5
R331.32C-125Q32DM
32.0 B50.00 61.0 80 1.09 11700 10 N331.1A-05
160 41.0 40 8.0 1 6
R331.32C-160Q40DM
40 B 50.00 73.0 80 1.53 10200 12 N331.1A-05
10.00 12.0 80 20.0 27 10.0 1 3
R331.32C-080Q27EM
27.0 A50.00 26 51.0 80 0.70 18100 6N331.1A-08
100 22.0 27 10.0 1 4
R331.32C-100Q27EM
27.0 A 50.00 51.0 80 1.10 15900 8 N331.1A-08
125 29.5 32 10.0 1 5
R331.32C-125Q32EM
32.0 B50.00 61.0 80 1.30 14100 10 N331.1A-08
160 41.0 40 10.0 1 6
R331.32C-160Q40EM
40.0 B 50.00 73.0 80 1.98 12400 12 N331.1A-08
12.00 15.0 80 20.0 27 12.0 1 3
R331.32C-080Q27FM
27.0 A50.00 26 51.0 80 0.62 18100 6N331.1A-08
100 22.0 27 12.0 1 4
R331.32C-100Q27FM
27.0 A 50.00 51.0 80 0.92 15900 8 N331.1A-08
125 29.5 32 12.0 1 5
R331.32C-125Q32FM
32.0 B50.00 61.0 80 1.21 14100 10 N331.1A-08
160 41.0 40 12.0 1 6
R331.32C-160Q40FM
40.0 B 50.00 73.0 80 1.94 12400 12 N331.1A-08
15.00 17.5 100 25.5 27 15.0 1 3
R331.32C-100Q27KM
27.0 A50.00 26 51.0 80 0.98 14000 6N331.1A-11
125 29.5 32 15.0 1 4
R331.32C-125Q32KM
32.0 B 50.00 61.0 80 1.23 12400 8 N331.1A-11
160 41.0 40 15.0 1 5
R331.32C-160Q40KM
40.0 B50.00 73.0 80 2.17 10800 10 N331.1A-11
17.50 20.5 125 29.5 32 17.5 1 4
R331.32C-125Q32LM
32.0 B 50.00 61.0 80 1.42 12400 8 N331.1A-11
160 41.0 40 17.5 1 5
R331.32C-160Q40LM
40.0 B50.00 73.0 80 2.35 10800 10 N331.1A-11
20.50 23.5 160 41.0 40 20.5 1 5
R331.32C-160Q40QM
40.0 B 50.00 73.0 80 2.63 9000 10 N331.1A-14
23.50 26.5 160 41.0 40 23.5 1 5
R331.32C-160Q40RM
40.0 B50.00 73.0 80 3.00 9000 10 N331.1A-14
Комплектующие
CW DC Правая кассета Левая кассета Винт пластины Клин Винт
6.00 80.00-160.00 5321 240-15 5321 240-16 5513 020-19 5431 105-07 5516 014-06
8.00 80.00 5321 240-13 5321 240-14 5513 020-34 5431 105-06 5516 014-05
8.00 100.00-160.00 5321 240-13 5321 240-14 5513 020-34 5431 105-06 5516 014-04
10.00 80.00 5321 240-01 5321 240-02 5513 020-24 5431 105-01 269-832
10.00 100.00 5321 240-01 5321 240-02 5513 020-24 5431 105-01 5516 010-02
10.00 125.00-160.00 5321 240-01 5321 240-02 5513 020-24 5431 105-01 339-831
12.00 80.00 5321 240-03 5321 240-04 5513 020-24 5431 105-02 269-832
12.00 100.00 5321 240-03 5321 240-04 5513 020-24 5431 105-02 5516 010-02
12.00 125.00-160.00 5321 240-03 5321 240-04 5513 020-24 5431 105-02 339-831
15.00 100.00-160.00 5321 240-07 5321 240-08 5513 020-29 5431 105-04 339-831
17.50 125.00-160.00 5321 240-07 5321 240-08 5513 020-29 5431 105-04 339-831
20.50 160.00 5321 240-09 5321 240-10 5513 020-29 5431 105-05 339-831
23.50 160.00 5321 240-09 5321 240-10 5513 020-29 5431 105-05 339-831
Полный перечень комплектующих см. на www.sandvik.coromant.com
Принадлежности
CZC
MS
Винт для
подвода СОЖ
27 5512 087-02
32 5512 098-04
40 5512 098-03
E18 D1 I2
E 12
Фрезерование
Дисковые фрезы
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Дисковые фрезы
Регулируемые трёхсторонние дисковые фрезы CoroMill
®
331
С креплением на оправке – Внутренний подвод СОЖ
Дюймовое исполнение
STDNO ISO 6462:2011
KAPR 90°
Размеры, дюйм
CW CWX DC CDX CZC
MS
APMX CNSC
Код заказа
DCON ISO LF LU DHUB RPMX CICT MIID
.236 .315 3.150 .787 1.236 1 3
R331.32C-080R25CM
1.000 A2.000 1.024 2.008 1160 1.16 19300 6N331.1A-04
4.000 .866 1 .236 1 4
R331.32C-101R25CM
1.000 A 2.000 2.008 1160 1.85 17100 8 N331.1A-04
5.000 1.201 1 1/4 .236 1 5
R331.32C-127R32CM
1.250 B2.000 2.402 1160 1.98 15100 10 N331.1A-04
6.000 1.465 1 1/2 .236 1 6
R331.32C-152R38CM
1.500 B 2.000 2.874 1160 3.10 13200 12 N331.1A-04
.315 .394 3.150 .787 1.315 1 3
R331.32C-080R25DM
1.000 A2.000 1.024 2.008 1160 1.21 15000 6N331.1A-05
4.000 .866 1 .315 1 4
R331.32C-101R25DM
1.000 A 2.000 2.008 1160 1.91 13200 8 N331.1A-05
5.000 1.201 1 1/4 .315 1 5
R331.32C-127R32DM
1.250 B2.000 2.402 1160 2.42 11700 10 N331.1A-05
6.000 1.465 1 1/2 .315 1 6
R331.32C-152R38DM
1.500 B 2.000 2.795 1160 3.10 10200 12 N331.1A-05
.394 .472 3.150 .787 1.394 1 3
R331.32C-080R25EM
1.000 A2.000 1.024 2.008 1160 1.21 18100 6N331.1A-08
4.000 .866 1 .394 1 4
R331.32C-101R25EM
1.000 A 2.000 2.008 1160 1.91 15900 8 N331.1A-08
5.000 1.201 1 1/4 .394 1 5
R331.32C-127R32EM
1.250 B2.000 2.402 1160 2.86 14100 10 N331.1A-08
6.000 1.465 1 1/2 .394 1 6
R331.32C-152R38EM
1.500 B 2.000 2.874 1160 3.91 12400 12 N331.1A-08
.472 .591 3.150 .787 1.472 1 3
R331.32C-080R25FM
1.000 A2.000 1.024 2.008 1160 1.32 18100 6N331.1A-08
4.000 .866 1 .472 1 4
R331.32C-101R25FM
1.000 A 2.000 2.008 1160 2.11 15900 8 N331.1A-08
5.000 1.201 1 1/4 .472 1 5
R331.32C-127R32FM
1.250 B2.000 2.402 1160 2.70 14100 10 N331.1A-08
6.000 1.465 1 1/2 .472 1 6
R331.32C-152R38FM
1.500 B 2.000 2.874 1160 3.97 12400 12 N331.1A-08
.591 .689 4.000 1.024 1.591 1 3
R331.32C-101R25KM
1.000 A2.000 1.024 2.008 1160 2.23 14000 6N331.1A-11
5.000 1.201 1 1/4 .591 1 4
R331.32C-127R32KM
1.250 B 2.000 2.402 1160 2.90 12400 8 N331.1A-11
6.000 1.465 1 1/2 .591 1 5
R331.32C-152R38KM
1.500 B2.000 2.874 1160 4.26 10800 10 N331.1A-11
.689 .807 5.000 1.201 1 1/4 .689 1 4
R331.32C-127R32LM
1.250 B 2.000 2.402 1160 3.08 12400 8 N331.1A-11
6.000 1.465 1 1/2 .689 1 5
R331.32C-152R38LM
1.500 B2.000 2.874 1160 4.84 10800 10 N331.1A-11
.807 .925 6.000 1.465 1 1/2 .807 1 5
R331.32C-152R38QM
1.500 B 2.000 2.874 1160 5.50 9000 10 N331.1A-14
.925 1.043 6.000 1.465 1 1/2 .925 1 5
R331.32C-152R38RM
1.500 B2.000 2.874 1160 6.60 9000 10 N331.1A-14
Комплектующие
CW DC Правая кассета Левая кассета Винт пластины Клин Винт
.236 3.150 - 6.000 5321 240-15 5321 240-16 5513 020-19 5431 105-07 5516 014-06
.315 3.150 5321 240-13 5321 240-14 5513 020-34 5431 105-06 5516 014-05
.315 4.000 - 6.000 5321 240-13 5321 240-14 5513 020-34 5431 105-06 5516 014-04
.394 3.150 5321 240-01 5321 240-02 5513 020-24 5431 105-01 269-832
.394 4.000 5321 240-01 5321 240-02 5513 020-24 5431 105-01 5516 010-02
.394 5.000 - 6.000 5321 240-01 5321 240-02 5513 020-24 5431 105-01 339-831
.472 3.150 5321 240-03 5321 240-04 5513 020-24 5431 105-02 269-832
.472 4.000 5321 240-03 5321 240-04 5513 020-24 5431 105-02 5516 010-02
.472 5.000 - 6.000 5321 240-03 5321 240-04 5513 020-24 5431 105-02 339-831
.591 4.000 - 6.000 5321 240-07 5321 240-08 5513 020-29 5431 105-04 339-831
.689 5.000 - 6.000 5321 240-07 5321 240-08 5513 020-29 5431 105-04 339-831
.807 6.000 5321 240-09 5321 240-10 5513 020-29 5431 105-05 339-831
.925 6.000 5321 240-09 5321 240-10 5513 020-29 5431 105-05 339-831
Полный перечень комплектующих см. на www.sandvik.coromant.com
Принадлежности
CZC
MS
Винт для
подвода СОЖ
1 5512 088-02
1 1/4 5512 099-05
1 1/2 5512 099-03
E18 D1 I2
E 13
Дисковые фрезы
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Дисковые фрезы
Регулируемые трёхсторонние дисковые фрезы CoroMill
®
331
С креплением на оправке – Внутренний подвод СОЖ
Метрическое исполнение
STDNO ISO 6462:2011
Размеры, мм
CW DC CDX CZC
MS
APMX CNSC
Код заказа
DCON ISO LF LU DHUB RPMX CICT MIID
10.00 82 21.6 27 10.0 1 6
R331.32C-082Q27EMQ
27.0 A50.00 26 51.0 80 0.59 19500 4RCKT 10 T3 M0
102 23.0 27 10.0 1 8
R331.32C-102Q27EMQ
27.0 A 50.00 51.0 80 0.95 15900 8 RCKT 10 T3 M0
127 30.5 32 10.0 110
R331.32C-127Q32EMQ
32.0 B50.00 61.0 80 1.20 14100 10 RCKT 10 T3 M0
162 42.0 40 10.0 1 12
R331.32C-162Q40EMQ
40.0 B 50.00 73.0 80 1.85 12400 12 RCKT 10 T3 M0
12.00 82 21.0 27 12.0 1 6
R331.32C-082Q27FMQ
27.0 A50.00 26 51.0 80 0.66 18100 6RCKT 12 04 M0
102 23.0 27 12.0 1 8
R331.32C-102Q27FMQ
27.0 A 50.00 51.0 80 1.00 15900 8 RCKT 12 04 M0
127 30.5 32 12.0 110
R331.32C-127Q32FMQ
32.0 B50.00 61.0 80 1.29 14100 10 RCKT 12 04 M0
162 42.0 40 12.0 1 12
R331.32C-162Q40FMQ
40.0 B 50.00 73.0 80 2.03 12400 12 RCKT 12 04 M0
16.00 102 26.5 27 16.0 1 6
R331.32C-102Q27KMQ
27.0 A50.00 26 51.0 80 0.90 14000 6RCKT 16 06 M0
127 30.5 32 16.0 1 8
R331.32C-127Q32KMQ
32.0 B 50.00 61.0 80 1.38 12400 8 RCKT 16 06 M0
162 42.0 40 16.0 110
R331.32C-162Q40KMQ
40.0 B50.00 73.0 80 2.22 10800 10 RCKT 16 06 M0
Комплектующие
CW DC
Нейтральная
кассета Винт пластины Клин Винт
10.00 82.00 5521 250-02 5513 020-09 5431 105-01 269-832
10.00 102.00 5521 250-02 5513 020-09 5431 105-01 5516 010-02
10.00 127.00-162.00 5521 250-02 5513 020-09 5431 105-01 339-831
12.00 82.00 5521 250-03 5513 020-09 5431 105-02 269-832
12.00 102.00 5521 250-03 5513 020-09 5431 105-02 5516 010-02
12.00 127.00-162.00 5521 250-03 5513 020-09 5431 105-02 339-831
16.00 102.00-162.00 5521 250-05 5513 020-07 5431 105-04 339-831
Полный перечень комплектующих см. на www.sandvik.coromant.com
Принадлежности
CZC
MS
Винт для
подвода СОЖ
27 5512 087-02
32 5512 098-04
40 5512 098-03
D1 I2
E 14
Фрезерование
Дисковые фрезы
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Дисковые фрезы
Регулируемые трёхсторонние дисковые фрезы CoroMill
®
331
С креплением на оправке – Внутренний подвод СОЖ
Дюймовое исполнение
STDNO ISO 6462:2011
Размеры, дюйм
CW DC CDX CZC
MS
APMX CNSC
Код заказа
DCON ISO LF LU DHUB RPMX CICT MIID
.375 3.228 .827 1.375 1 6
R331.32C-082R25EMQ
1.000 A2.000 1.024 2.008 1160 1.32 18100 6RCKT 09 T3 00
4.079 .925 1 .375 1 8
R331.32C-103R25EMQ
1.000 A 2.000 2.008 1160 2.20 15900 8 RCKT 09 T3 00
5.079 1.200 1 1/4 .394 110
R331.32C-129R32EMQ
1.250 B2.000 2.402 1160 2.64 14100 10 RCKT 09 T3 00
6.079 1.504 1 1/2 .394 1 12
R331.32C-154R38EMQ
1.500 B 2.000 2.874 1160 3.96 12400 12 RCKT 09 T3 00
.500 3.228 .827 1.500 1 6
R331.32C-082R25FMQ
1.000 A2.000 1.024 2.008 1160 1.54 18100 6RCKT 13 04 00
4.079 .925 1 .500 1 8
R331.32C-103R25FMQ
1.000 A 2.000 2.008 1160 2.20 15900 8 RCKT 13 04 00
5.079 1.200 1 1/4 .500 110
R331.32C-129R32FMQ
1.250 B2.000 2.402 1160 2.86 14100 10 RCKT 13 04 00
6.079 1.504 1 1/2 .500 1 12
R331.32C-154R38FMQ
1.500 B 2.000 2.874 1160 4.40 12400 12 RCKT 13 04 00
.630 4.079 1.051 1.630 1 6
R331.32C-103R25KMQ
1.000 A2.000 1.024 2.008 1160 1.98 14000 6RCKT 16 06 M0
5.079 1.200 1 1/4 .630 1 8
R331.32C-129R32KMQ
1.250 B 2.000 2.402 1160 3.08 12400 8 RCKT 16 06 M0
6.079 1.504 1 1/2 .630 110
R331.32C-154R38KMQ
1.500 B2.000 2.874 1160 4.62 10800 10 RCKT 16 06 M0
Комплектующие
CW DC
Нейтральная
кассета Винт пластины Клин Винт
.375 3.228 5521 250-01 5513 020-30 5431 105-01 269-832
.375 4.079 5521 250-01 5513 020-30 5431 105-01 5516 010-02
.375 5.079 - 6.079 5521 250-01 5513 020-30 5431 105-01 339-831
.500 3.228 5521 250-04 5513 020-09 5431 105-02 269-832
.500 4.079 5521 250-04 5513 020-09 5431 105-02 5516 010-02
.500 5.079 - 6.079 5521 250-04 5513 020-09 5431 105-02 339-831
.630 4.079 - 6.079 5521 250-05 5513 020-07 5431 105-04 339-831
Полный перечень комплектующих см. на www.sandvik.coromant.com
Принадлежности
CZC
MS
Винт для
подвода СОЖ
1 5512 088-02
1 1/4 5512 099-05
1 1/2 5512 099-03
D1 I2
E 15
Дисковые фрезы
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I

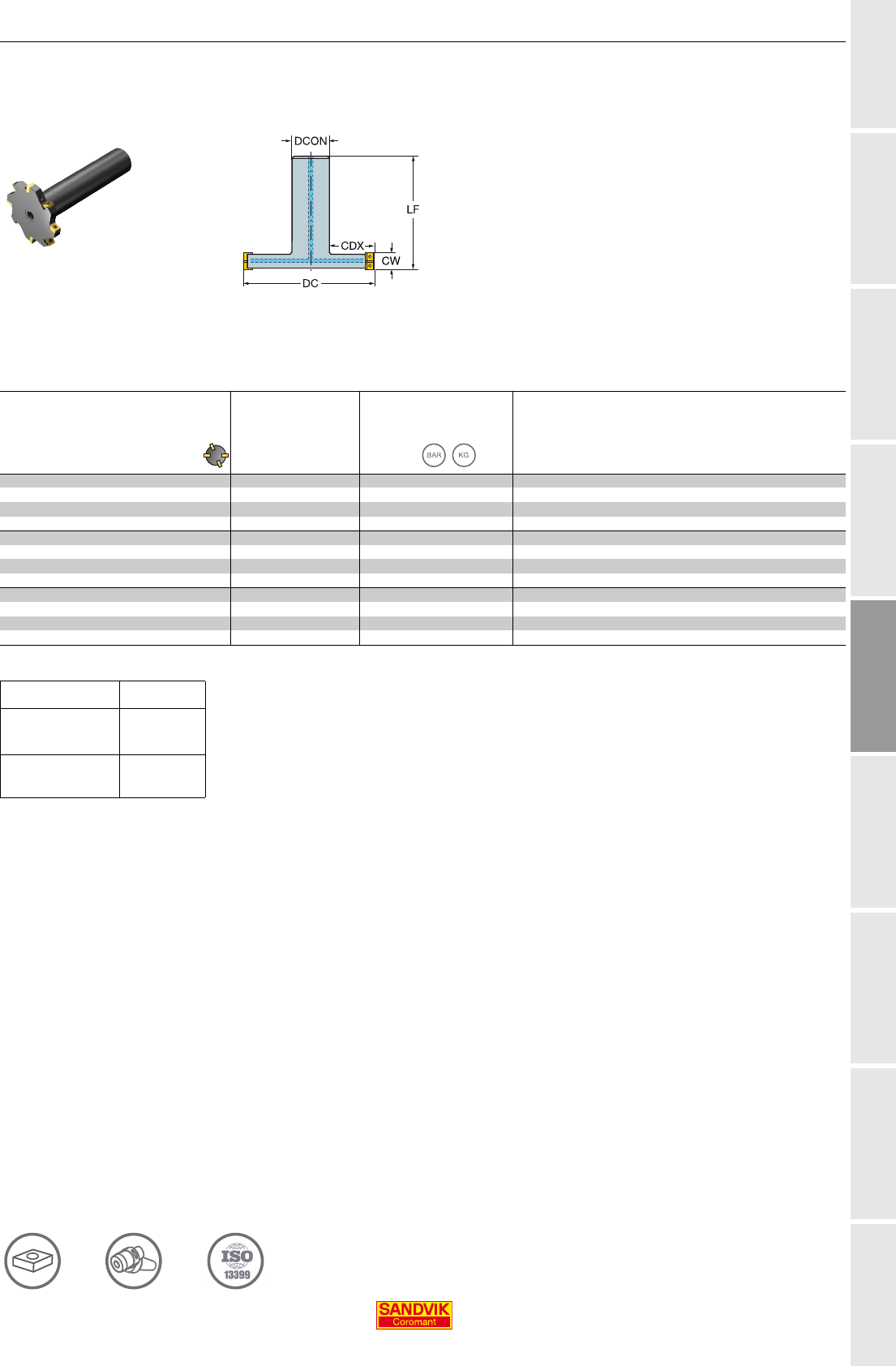

Фрезерование Дисковые фрезы
Трёхсторонние дисковые фрезы CoroMill
®
331
Цилиндрический хвостовик – Внутренний подвод СОЖ
Метрическое исполнение
KAPR 90°
Размеры, мм
CW DC CDX CZC
MS
APMX CNSC
Код заказа
DCON LF RPMX CICT MIID
6.00 40 11.0 16 6.0 1 2
R331.35C-040A16CM060
16.0 120.00 80 0.19 29500 4N331.1A-04
50 14.0 20 6.0 1 3
R331.35C-050A20CM060
20.0 130.00 80 0.33 25000 6 N331.1A-04
63 18.0 25 6.0 1 3
R331.35C-063A25CM060
25.0 140.00 80 0.58 22000 6N331.1A-04
80 23.0 32 6.0 1 4
R331.35C-080A32CM060
32.0 150.00 80 1.03 19000 8 N331.1A-04
8.00 40 11.0 16 8.0 1 2
R331.35C-040A16DM080
16.0 120.00 80 0.19 22300 4N331.1A-05
50 14.0 20 8.0 1 3
R331.35C-050A20DM080
20.0 130.00 80 0.34 19500 6 N331.1A-05
63 18.0 25 8.0 1 3
R331.35C-063A25DM080
25.0 140.00 80 0.60 17000 6N331.1A-05
80 23.0 32 8.0 1 4
R331.35C-080A32DM080
32.0 150.00 80 1.06 15000 8 N331.1A-05
10.00 40 11.0 16 10.0 1 2
R331.35C-040A16EM100
16.0 120.00 80 0.20 27000 4N331.1A-08
50 14.0 20 10.0 1 3
R331.35C-050A20EM100
20.0 130.00 80 0.35 23500 6 N331.1A-08
63 18.0 25 10.0 1 3
R331.35C-063A25EM100
25.0 140.00 80 0.62 21000 6N331.1A-08
80 23.0 32 10.0 1 4
R331.35C-080A32EM100
32.0 150.00 80 1.11 18000 8 N331.1A-08
Комплектующие
CW DC Винт пластины
6.00 40.00-80.00 5513 020-19
8.00 40.00-80.00 5513 020-34
10.00 40.00-80.00 5513 020-24
Полный перечень комплектующих см. на www.sandvik.coromant.com
E18 D1 I2
E 16
Фрезерование
Дисковые фрезы
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Дисковые фрезы
Трёхсторонние дисковые фрезы CoroMill
®
331
Weldon — Внутренний подвод СОЖ
Дюймовое исполнение
KAPR 90°
Размеры, дюйм
CW DC CDX CZC
MS
APMX CNSC
Код заказа
DCON LF LU RPMX CICT MIID
.250 1.500 .409 1.250 1 2
R331.35C-038M25CMA04
1.000 4.140 1.500 1160 0.69 30000 4N331.1A-04
2.000 .583 1 .250 1 3
R331.35C-051M25CMA04
1.000 4.140 1.500 1160 0.81 25000 6 N331.1A-04
2.500 .732 1 1/4 .250 1 3
R331.35C-063M32CMA04
1.250 4.140 1.500 1160 1.32 22000 6N331.1A-04
3.000 .850 1 1/4 .250 1 4
R331.35C-076M32CMA04
1.250 4.140 1.500 1160 1.59 22000 8 N331.1A-04
.312 1.500 .409 1.312 1 2
R331.35C-038M25DMA05
1.000 4.140 1.500 1160 0.70 30000 4N331.1A-04
2.000 .583 1 .312 1 3
R331.35C-051M25DMA05
1.000 4.140 1.500 1160 0.84 25000 6 N331.1A-04
2.500 .732 1 1/4 .312 1 3
R331.35C-063M32DMA05
1.250 4.140 1.500 1160 1.37 22000 6N331.1A-04
3.000 .850 1 1/4 .312 1 4
R331.35C-076M32DMA05
1.250 4.140 1.500 1160 1.66 19500 8 N331.1A-04
.375 1.500 .409 1.375 1 2
R331.35C-038M25EMA06
1.000 4.140 1.500 1160 0.70 23500 4N331.1A-05
2.000 .583 1 .375 1 3
R331.35C-051M25EMA06
1.000 4.140 1.500 1160 0.85 19500 6 N331.1A-05
2.500 .732 1 1/4 .375 1 3
R331.35C-063M32EMA06
1.250 4.140 1.500 1160 1.40 17000 6N331.1A-05
3.000 .850 1 1/4 .375 1 4
R331.35C-076M32EMA06
1.250 4.140 1.500 1160 1.71 15000 8 N331.1A-05
.500 1.500 .409 1.500 1 2
R331.35C-038M25EMA08
1.000 4.140 1.500 1160 0.72 28000 4N331.1A-08
2.000 .583 1 .500 1 3
R331.35C-051M25EMA08
1.000 4.140 1.500 1160 0.90 23500 6 N331.1A-08
2.500 .732 1 1/4 .500 1 3
R331.35C-063M32EMA08
1.250 4.140 1.500 1160 1.50 20500 6N331.1A-08
3.000 .850 1 1/4 .500 1 4
R331.35C-076M32EMA08
1.250 4.140 1.500 1160 1.84 18500 8 N331.1A-08
Комплектующие
CW DC" Винт пластины
.250 1.500-2.500 5513 020-19
.312 1.500-3.000 5513 020-19
.375 1.500-3.000 5513 020-34
.500 1.500-3.000 5513 020-24
Полный перечень комплектующих см. на www.sandvik.coromant.com
E18 D1 I2
E 17
Дисковые фрезы
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Дисковые фрезы
Трёхсторонние дисковые фрезы CoroMill
®
331
Отверстие со шпоночным пазом – Внутренний подвод СОЖ
Метрическое исполнение
KAPR 90°
Размеры, мм
CW DC CDX CZC
MS
APMX CNSC
Код заказа
DCON LF DRVCT DHUB THUB RPMX CICT MIID
6.00 100 25.5 32 6.0 4 5
N331.35C-100S32CM060
32.0 7.00 247.0 8.0 80 0.21 17000 10 N331.1A-04
8.00 100 25.5 32 8.0 4 5
N331.35C-100S32DM080
32.0 9.00 2 47.0 10.0 80 0.28 13000 10 N331.1A-05
125 34.0 40 8.0 4 6
N331.35C-125S40DM080
40.0 9.00 255.0 10.0 80 0.47 15000 12 N331.1A-05
10.00 125 34.0 40 10.0 4 6
N331.35C-125S40EM100
40.0 11.00 2 55.0 12.0 80 0.61 11500 12 N331.1A-08
Комплектующие
CW DC Винт пластины
6.00 40.00-80.00 5513 020-19
8.00 40.00-80.00 5513 020-34
10.00 40.00-80.00 5513 020-24
Полный перечень комплектующих см. на www.sandvik.coromant.com
E18 D1 I2 H2
E 18
Фрезерование
Дисковые фрезы
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Дисковые фрезы

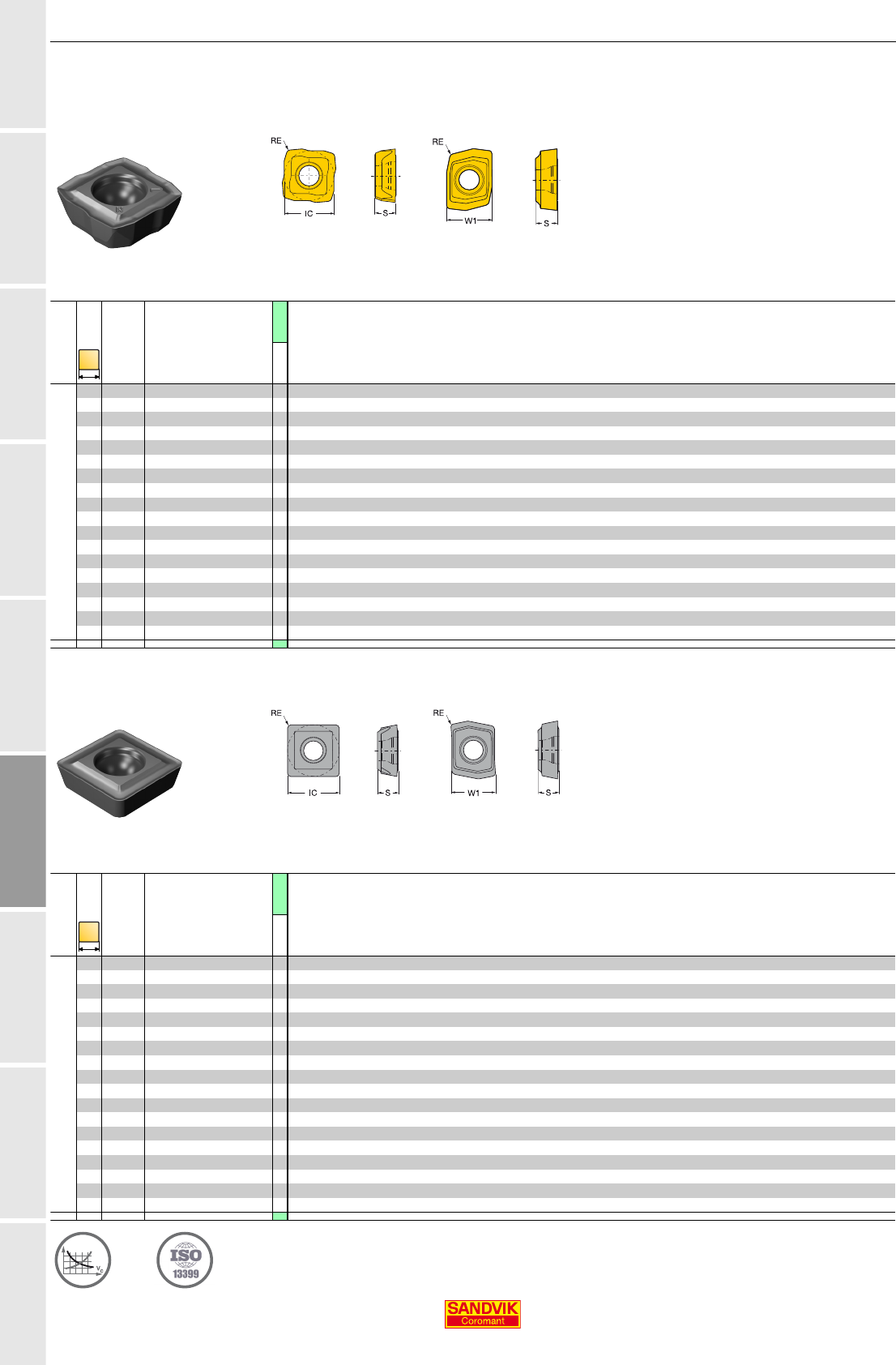

Пластины для дисковых фрез CoroMill
®
331
KRINS 90°
P M K S
Размеры, мм, дюйм
RE
Код заказа
1130
1040
1130
1020
3040
1130
S30T
W1 LE S BS
Легкая
L30
08 0.80
N331.1A-084508E-L30
★ ★
9.5 7.7 4.50 1.2
.031 .374 .303 .177 .047
11 0.80
N331.1A-115008E-L30
★ ★
11.5 10.7 5.00 1.2
.031 .453 .421 .197 .047
L50
08 0.80
N331.1A-084508E-L50
★ ★ ✩ ✩ ★
9.5 7.7 4.50 1.2
.031 .374 .303 .177 .047
11 0.80
N331.1A-115008E-L50
★ ★ ✩ ✩ ★
11.5 10.7 5.00 1.2
.031 .453 .421 .197 .047
Получистовая обработка
M30
04 0.50
N331.1A-043505E-M30
★ ★ ✩
9.5 4.6 3.50 0.4
.020 .374 .181 .138 .016
05 0.80
N331.1A-054508E-M30
★ ★ ✩
9.5 5.7 4.50 1.2
.031 .374 .224 .177 .047
08 0.80
N331.1A-084508E-M30
★ ★ ✩
9.5 7.7 4.50 1.2
.031 .374 .303 .177 .047
11 0.80
N331.1A-115008E-M30
★ ★ ✩
11.5 10.7 5.00 1.2
.031 .453 .421 .197 .047
14 0.80
N331.1A-145008E-M30
★ ★ ✩
11.5 13.7 5.00 1.2
.031 .453 .539 .197 .047
KRINS 88°
P M N S H
Размеры, мм, дюйм
RE
Код заказа
1130
1130
1130
1130
1130
IC LE S BS
Получистовая
обработка
PM
13 0.80
N331.1D-136508E-PM
★ ✩ ✩ ✩ ✩
13.4 11.4 6.55 1.2
.031 .528 .449 .258 .047
2.00
N331.1D-136520E-PM
★ ✩ ✩ ✩ ✩
13.4 10.2 6.55 1.2
.079 .528 .402 .258 .047
Эти двусторонние режущие пластины требуют применения дополнительных кассет, поставляемых по запросу. Подробную информацию см. в каталоге "Вращающиеся инструменты".
IC
E11 E29 I2
E 19
Фрезы для нарезания резьбы
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Фрезы для нарезания резьбы
Фрезы CoroMill
®
325 для вихревой обработки резьбы
Citizen - PCM
DSGN 1 2
Размеры, мм, дюйм
DC DSGN CNSC
Код заказа
DCON DBC BD
1
LPR MIID
16 3/8 6 2 0 6
325-06AP20-16M
20 26 35 15 0.06 6.5 325R16-150HAF01
16 3/8 12 1 0 6
325-12AP40-16M
40 32.5 46 15.5 0.12 6.5 325R16-150HAF01
16 3/8 12 2 0 6
325-12AP45-16M
45 30 46 18 0.13 6.5 325R16-150HAF01
Citizen - Jarvis
Размеры, мм, дюйм
DC DSGN CNSC
Код заказа
DCON DBC BD
1
LPR MIID
16 3/8 12 1 0 6
325-12AQ40-16M
40 32 46 13.5 0.12 6.5 325R16-150HAF01
Citizen - Citizen
Размеры, мм, дюйм
DC DSGN CNSC
Код заказа
DCON DBC BD
1
LPR MIID
16 3/8 12 2 0 6
325-12AA33-16M
33 40 46.9 18.5 0.10 6.5 325R16-150HAF01
Комплектующие
Код заказа Винт пластины Крепежный болт
325-06AP20-16M 5513 020-02
325-12AA33-16M 5513 020-02
325-12AP45-16M 5513 020-02 5513 039-02
Полный перечень комплектующих см. на www.sandvik.coromant.com
I2 I7
E 20
Фрезерование
Фрезы для нарезания резьбы
R
U
S
A
B
C
D
E
F
G
H
I

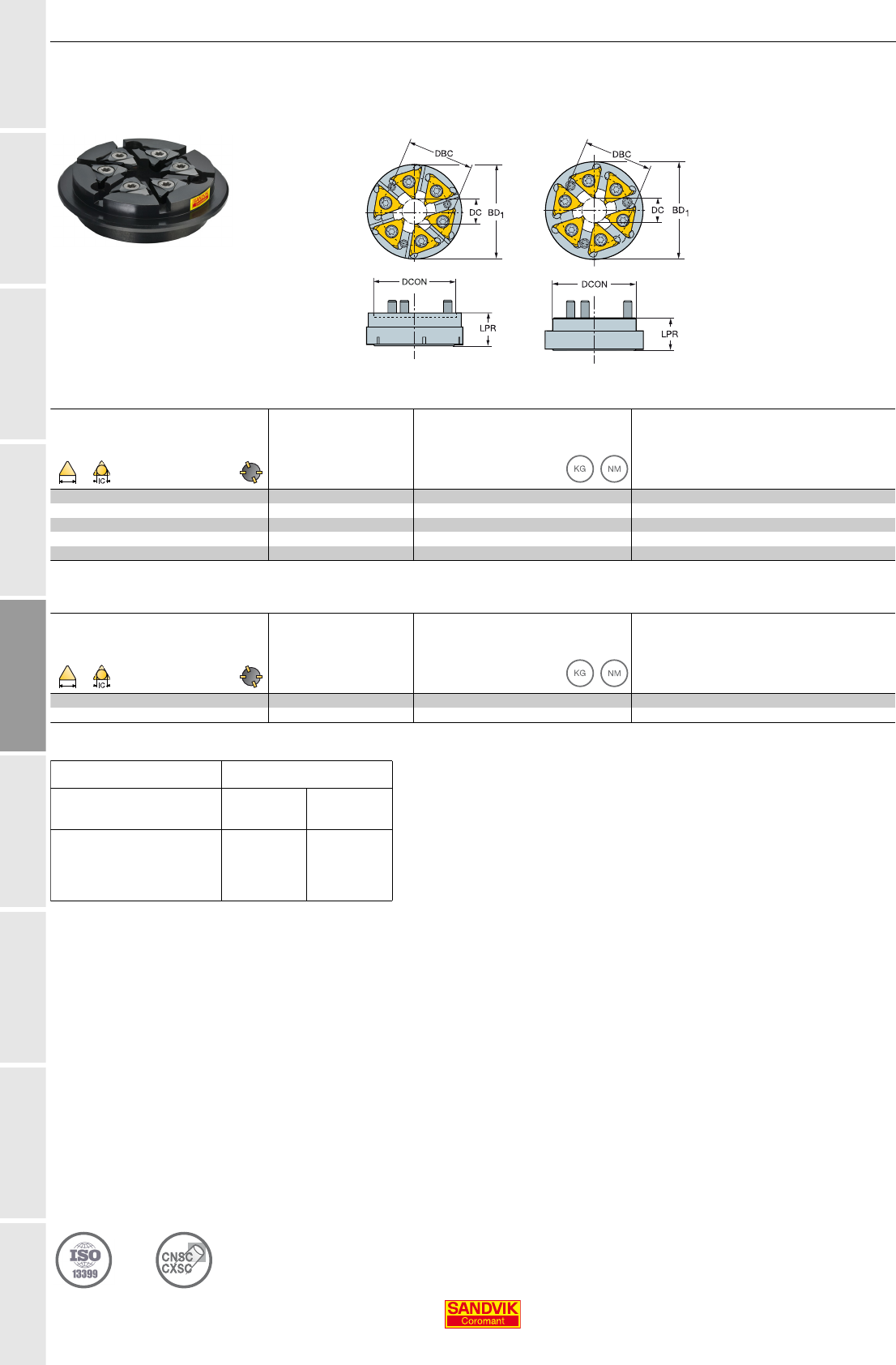

Фрезерование Фрезы для нарезания резьбы
Фрезы CoroMill
®
325 для вихревой обработки резьбы
Tsugami-Tsugami
Tornos-Tornos
DSGN 1 2
Размеры, мм, дюйм
DC DSGN CNSC
Код заказа
DCON DBC BD
1
LPR MIID
16 3/8 12 2 0 6
325-12CC52-16M
52 42 65 17 0.21 6.5 325R16-150HAF01
16 3/8 12 2 0 6
325-12CC52-16M-B
52 44 52 10 0.10 6.5 325R16-150HAF01
16 3/8 12 2 0 6
325-12CC52-16M-C
52 38 54 19 0.23 6.5 325R16-150HAF01
16 3/8 16 2 0 6
325-16CC50-16M
50 40 62 20 0.21 6.5 325R16-150HAF01
16 3/8 20 2 0 6
325-20CC52-16M
52 42 65 17 0.12 6.5 325R16-150HAF01
Размеры, мм, дюйм
DC DSGN CNSC
Код заказа
DCON DBC BD
1
LPR MIID
16 3/8 12 2 0 6
325-12DD50-16M
50 40 67 15.4 0.25 6.5 325R16-150HAF01
16 3/8 12 2 0 6
325-12DD40-16M
40 31 57 15 0.12 6.5 325R16-150HAF01
Комплектующие
Код заказа Винт пластины Крепежный болт
325-12CC52-16M 5513 020-02 5513 039-04
325-12CC52-16M-B 5513 020-02
325-12CC52-16M-C 5513 020-02
325-12DD50-16M 5513 020-02 5513 039-02
325-16CC50-16M 5513 020-02 5513 039-04
Полный перечень комплектующих см. на www.sandvik.coromant.com
I2 I7
E 21
Фрезы для нарезания резьбы
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Фрезы для нарезания резьбы
Фрезы CoroMill
®
325 для вихревой обработки резьбы
DSGN 1 2
Citizen, Hanwha - Madula
Размеры, мм, дюйм
DC DSGN CNSC
Код заказа
DCON DBC BD
1
LPR MIID
16 3/8 12 2 0 6
325-12RR45-16M
45 27 56 15 0.14 6.5 325R16-150HAF01
DMG - DMG
Размеры, мм, дюйм
DC DSGN CNSC
Код заказа
DCON DBC BD
1
LPR MIID
16 3/8 13.5 1 0 6
325-14GG42-16M
42 33 49 14.75 0.11 6.5 325R16-150HAF01
Star - Star
Размеры, мм, дюйм
DC DSGN CNSC
Код заказа
DCON DBC BD
1
LPR MIID
16 3/8 12 2 0 6
325-12BB40-16M
40 32 47 15 0.12 6.5 325R16-150HAF01
Star, Goodway, Doosan, Hanwha, Nexturn, Tsugami - WTO
Размеры, мм, дюйм
DC DSGN CNSC
Код заказа
DCON BD
1
LPR MIID
16 3/8 20 2 0 6
325-20EE54-16M
54 56.5 13.8 0.10 6.5 325R16-150HAF01
16 3/8 12 2 0 6
325-12EE32-16M
32 43.8 18.2 0.12 6.5 325R16-150HAF01
Комплектующие
Код заказа Винт пластины Крепежный болт
325-12RR45-16M 5513 020-02 5513 039-02
325-14GG42-16M 5513 020-02
325-20EE54-16M 5513 020-02
Полный перечень комплектующих см. на www.sandvik.coromant.com
I2 I7
E 22
Фрезерование
Цельные твердосплавные фрезы
R
U
S
A
B
C
D
E
F
G
H
I

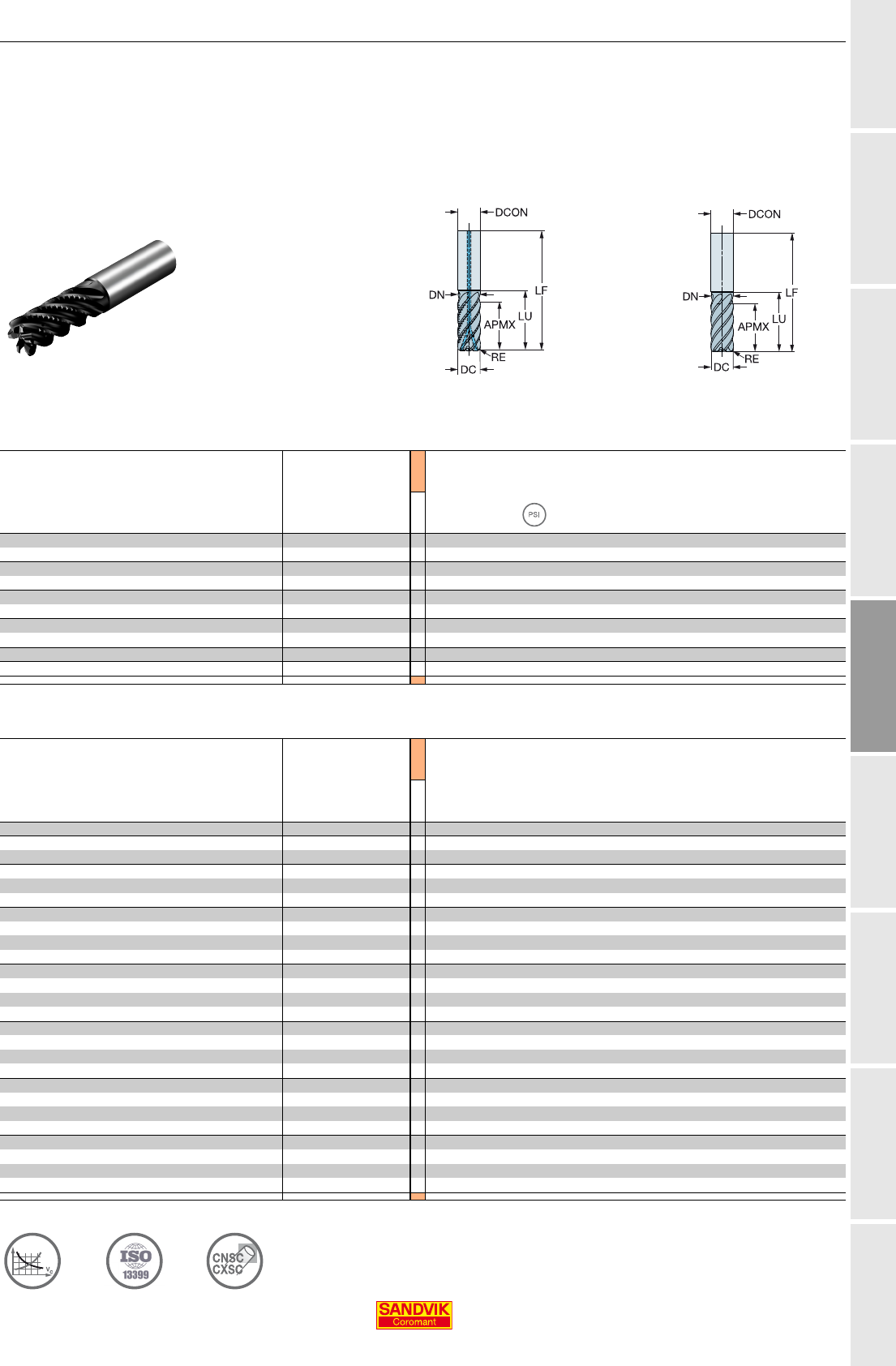

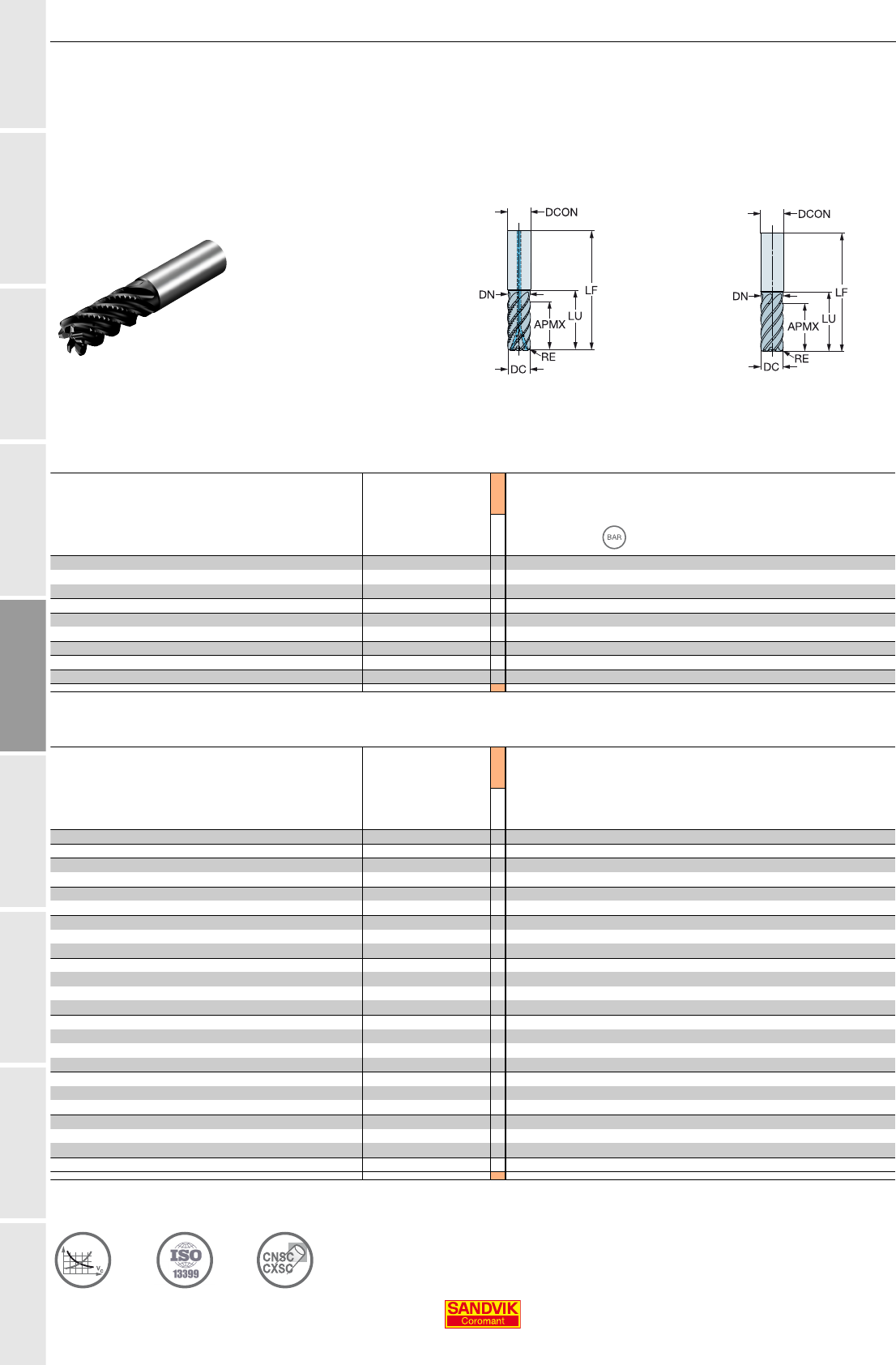

Фрезерование Цельные твердосплавные фрезы
Концевые фрезы CoroMill
®
Plura для высокопроизводительного фрезерования уступов
Для сплавов на основе титана
Метрическое исполнение
Внутренний подвод СОЖ
Без подвода СОЖ
FHA 42° 42°
BSG COROMANT COROMANT
TCDC h10 h10
TCDCON h6 h6
S
Размеры, мм
DC CZC
MS
APMX OHX RE LU CNSC CXSC ZEFP
Код заказа
1745
DCON LF DN
10.0 10 22.0 32.0 1.00 30.0 1 3 6
2F340-1000-100CSC
★
10.0 72.0 9.5 20
12 26.0 38.0 1.00 36.0 1 3 6
2F340-1200-100CSC
★
12.0 83.0 11.4 20
10 22.0 32.0 2.00 30.0 1 3 6
2F340-1000-200CSC
★
10.0 72.0 9.5 20
12.0 12 26.0 38.0 2.00 36.0 1 3 6
2F340-1200-200CSC
★
12.0 83.0 11.4 20
16.0 16 34.0 44.0 2.00 42.0 1 3 6
2F340-1600-200CSC
★
16.0 92.0 15.2 20
16 34.0 44.0 3.00 42.0 1 3 6
2F340-1600-300CSC
★
16.0 92.0 15.2 20
20.0 20 42.0 54.0 3.00 52.0 1 3 6
2F340-2000-300CSC
★
20.0 104.0 19.0 20
25.0 25 52.0 65.0 4.00 63.0 1 3 6
2F340-2500-400CSC
★
25.0 121.0 23.8 20
32.0 32 66.0 90.0 4.00 82.0 1 3 6
2F340-3200-400CSC
★
32.0 150.0 30.4 20
S
Размеры, мм
DC CZC
MS
APMX OHX RE LU CNSC CXSC ZEFP
Код заказа
1745
DCON LF DN
4.0 69.0 21.0 0.50 14.5 0 0 4
2F340-0400-050-SC
★
6.0 57.0 3.8
5.0 6 11.0 21.0 0.50 16.5 0 0 4
2F340-0500-050-SC
★
6.0 57.0 4.8
6.0 613.0 21.0 0.50 20.0 0 0 5
2F340-0600-050-SC
★
6.0 57.0 5.7
6 13.0 21.0 1.00 20.0 0 0 5
2F340-0600-100-SC
★
6.0 57.0 5.7
8.0 818.0 27.0 0.50 25.0 0 0 5
2F340-0800-050-SC
★
8.0 63.0 7.6
8 18.0 27.0 1.00 25.0 0 0 5
2F340-0800-100-SC
★
8.0 63.0 7.6
10.0 10 22.0 32.0 0.50 30.0 0 0 6
2F340-1000-050-SC
★
10.0 72.0 9.5
10 22.0 32.0 1.00 30.0 0 0 6
2F340-1000-100-SC
★
10.0 72.0 9.5
10 22.0 32.0 2.00 30.0 0 0 6
2F340-1000-200-SC
★
10.0 72.0 9.5
12.0 12 26.0 38.0 1.00 36.0 0 0 6
2F340-1200-100-SC
★
12.0 83.0 11.4
12 26.0 38.0 2.00 36.0 0 0 6
2F340-1200-200-SC
★
12.0 83.0 11.4
12 26.0 38.0 2.50 36.0 0 0 6
2F340-1200-250-SC
★
12.0 83.0 11.4
12 26.0 38.0 3.00 36.0 0 0 6
2F340-1200-300-SC
★
12.0 83.0 11.4
16.0 16 34.0 44.0 2.00 42.0 0 0 6
2F340-1600-200-SC
★
16.0 92.0 15.2
16 34.0 44.0 2.50 42.0 0 0 6
2F340-1600-250-SC
★
16.0 92.0 15.2
16 34.0 44.0 3.00 42.0 0 0 6
2F340-1600-300-SC
★
16.0 92.0 15.2
16 34.0 44.0 4.00 42.0 0 0 6
2F340-1600-400-SC
★
16.0 92.0 15.2
20.0 20 42.0 54.0 3.00 52.0 0 0 6
2F340-2000-300-SC
★
20.0 104.0 19.0
20 42.0 54.0 4.00 52.0 0 0 6
2F340-2000-400-SC
★
20.0 104.0 19.0
20 42.0 54.0 6.35 52.0 0 0 6
2F340-2000-635-SC
★
20.0 104.0 19.0
25.0 25 52.0 65.0 3.00 63.0 0 0 6
2F340-2500-300-SC
★
25.0 121.0 23.8
25 52.0 65.0 4.00 63.0 0 0 6
2F340-2500-400-SC
★
25.0 121.0 23.8
25 52.0 65.0 6.35 63.0 0 0 6
2F340-2500-635-SC
★
25.0 121.0 23.8
32.0 32 66.0 90.0 4.00 82.0 0 0 6
2F340-3200-400-SC
★
32.0 150.0 30.4
E37 I2 I7
E 23
Цельные твердосплавные фрезы
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Цельные твердосплавные фрезы
Концевые фрезы CoroMill
®
Plura для высокопроизводительного фрезерования уступов
Для сплавов на основе титана
Дюймовое исполнение
Внутренний подвод СОЖ
Без подвода СОЖ
FHA 42° 42°
BSG COROMANT COROMANT
TCDC h10 h10
TCDCON h6 h6
S
Размеры, дюйм
DC CZC
MS
APMX RE LU CNSC CXSC ZEFP
Код заказа
1745
DCON LF DN
.375 3/8 .781 .030 1.156 1 3 6
2F340-0953-076CSC
★
.375 2.750 .356 290
3/8 .781 .060 1.156 1 3 6
2F340-0953-152CSC
★
.375 2.750 .356 290
.500 1 1/2 1.125 .060 1.438 1 3 6
2F340-1270-152CSC
★
1.500 3.500 .475 290
1/2 1.125 .090 1.438 1 3 6
2F340-1270-228CSC
★
.500 3.500 .475 290
.625 5/8 1.125 .060 1.563 1 3 6
2F340-1588-152CSC
★
.625 3.500 .594 290
5/8 1.313 .060 1.563 1 3 6
2F340-1588-228CSC
★
.625 3.500 .594 290
.750 3/4 1.625 .090 1.563 1 3 6
2F340-1905-228CSC
★
.750 4.000 .713 290
3/4 1.625 .120 1.937 1 3 6
2F340-1905-304CSC
★
.750 4.000 .713 290
1.000 12.125 .120 2.656 1 3 6
2F340-2540-304CSC
★
1.000 5.000 .951 290
1.250 1 1/4 2.625 .120 3.250 1 3 6
2F340-3175-304CSC
★
1.250 6.000 1.187 290
S
Размеры, дюйм
DC CZC
MS
APMX RE LU CNSC CXSC ZEFP
Код заказа
1745
DCON LF DN
.188 3/16 .438 .030 .625 0 0 4
2F340-0476-076-SC
★
.187 2.000 .178
.250 1/4 .625 .030 .875 0 0 5
2F340-0635-076-SC
★
.250 2.500 .237
1/4 .625 .060 .875 0 0 5
2F340-0635-152-SC
★
.250 2.500 .237
.375 3/8 .781 .030 1.156 0 0 6
2F340-0953-076-SC
★
.375 2.750 .356
3/8 .781 .060 1.156 0 0 6
2F340-0953-152-SC
★
.375 2.750 .356
3/8 .781 .090 1.156 0 0 6
2F340-0953-228-SC
★
.375 2.750 .356
.500 1/2 1.125 .030 1.438 0 0 6
2F340-1270-076-SC
★
.500 3.500 .475
1/2 1.125 .060 1.438 0 0 6
2F340-1270-152-SC
★
.500 3.500 .475
1/2 1.125 .090 1.438 0 0 6
2F340-1270-228-SC
★
.500 3.500 .475
1/2 1.125 .120 1.438 0 0 6
2F340-1270-304-SC
★
.500 3.500 .475
.625 5/8 1.313 .030 1.563 0 0 6
2F340-1588-076-SC
★
.625 3.500 .594
5/8 1.313 .060 1.563 0 0 6
2F340-1588-152-SC
★
.625 3.500 .594
5/8 1.313 .090 1.563 0 0 6
2F340-1588-228-SC
★
.625 3.500 .594
5/8 1.313 .120 1.563 0 0 6
2F340-1588-304-SC
★
.625 3.500 .594
.750 3/4 1.625 .030 1.937 0 0 6
2F340-1905-076-SC
★
.750 4.000 .713
3/4 1.625 .060 1.937 0 0 6
2F340-1905-152-SC
★
.750 4.000 .713
3/4 1.625 .090 1.937 0 0 6
2F340-1905-228-SC
★
.750 4.000 .713
3/4 1.625 .120 1.937 0 0 6
2F340-1905-304-SC
★
.750 4.000 .713
1.000 12.125 .030 2.656 0 0 6
2F340-2540-076-SC
★
1.000 5.000 .951
1 2.125 .060 2.656 0 0 6
2F340-2540-152-SC
★
1.000 5.000 .951
12.125 .090 2.656 0 0 6
2F340-2540-228-SC
★
1.000 5.000 .951
1 2.125 .120 2.656 0 0 6
2F340-2540-304-SC
★
1.000 5.000 .951
1.250 1 1/4 2.625 .030 3.250 0 0 6
2F340-3175-076-SC
★
1.250 6.000 1.187
1 1/4 2.625 .060 3.250 0 0 6
2F340-3175-152-SC
★
1.250 6.000 1.187
1 1/4 2.625 .090 3.250 0 0 6
2F340-3175-228-SC
★
1.250 6.000 1.187
1 1/4 2.625 .120 3.250 0 0 6
2F340-3175-304-SC
★
1.250 6.000 1.187
E37 I2 I7
E 24
Фрезерование
Цельные твердосплавные фрезы
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Цельные твердосплавные фрезы
Концевые фрезы CoroMill
®
Plura для высокопроизводительного фрезерования уступов
Для сплавов на основе титана
Метрическое исполнение
Внутренний подвод СОЖ
Без подвода СОЖ
FHA 42° 42°
BSG COROMANT COROMANT
TCDC h10 h10
TCDCON h6 h6
S
Размеры, мм
DC CZC
MS
APMX OHX RE LU CNSC CXSC ZEFP
Код заказа
1745
DCON LF DN
16.0 16 34.0 44.0 2.00 42.0 1 3 6
2F340-1600-200CSD
★
16.0 92.0 15.2 20
16 34.0 44.0 3.00 42.0 1 3 6
2F340-1600-300CSD
★
16.0 92.0 15.2 20
20.0 20 42.0 54.0 3.00 52.0 1 3 6
2F340-2000-300CSD
★
20.0 104.0 19.0 20
25.0 25 52.0 65.0 4.00 63.0 1 3 6
2F340-2500-400CSD
★
25.0 121.0 23.8 20
S
Размеры, мм
DC CZC
MS
APMX OHX RE LU CNSC CXSC ZEFP
Код заказа
1745
DCON LF DN
16.0 16 34.0 44.0 2.00 42.0 0 0 6
2F340-1600-200-SD
★
16.0 92.0 15.2
16 34.0 44.0 3.00 42.0 0 0 6
2F340-1600-300-SD
★
16.0 92.0 15.2
20.0 20 42.0 54.0 3.00 52.0 0 0 6
2F340-2000-300-SD
★
20.0 104.0 19.0
20 42.0 54.0 4.00 52.0 0 0 6
2F340-2000-400-SD
★
20.0 104.0 19.0
25.0 25 52.0 65.0 4.00 63.0 0 0 6
2F340-2500-400-SD
★
25.0 121.0 23.8
E37 I2 I7
E 25
Цельные твердосплавные фрезы
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Цельные твердосплавные фрезы
Концевые фрезы CoroMill
®
Plura для высокопроизводительного фрезерования уступов
Для сплавов на основе титана
Метрическое исполнение
Внутренний подвод СОЖ
Без подвода СОЖ
FHA 42° 42°
BSG COROMANT COROMANT
TCDC h10 h10
TCDCON h6 h6
S
Размеры, мм
DC CZC
MS
APMX OHX RE LU CNSC CXSC ZEFP
Код заказа
1745
DCON LF DN
16.0 16 34.0 44.0 2.00 42.0 1 3 6
2F340-1600-200CSF
★
16.0 92.0 15.2 20
16 34.0 44.0 3.00 42.0 1 3 6
2F340-1600-300CSF
★
16.0 92.0 15.2 20
20.0 20 42.0 54.0 3.00 52.0 1 3 6
2F340-2000-300CSF
★
20.0 104.0 19.0 20
25.0 25 52.0 65.0 4.00 63.0 1 3 6
2F340-2500-400CSF
★
25.0 121.0 23.8 20
32.0 32 66.0 90.0 4.00 82.0 1 3 6
2F340-3200-400CSF
★
32.0 150.0 30.4 20
S
Размеры, мм
DC CZC
MS
APMX OHX RE LU CNSC CXSC ZEFP
Код заказа
1745
DCON LF DN
16.0 16 34.0 44.0 3.00 42.0 0 0 6
2F340-1600-300-SF
★
16.0 92.0 15.2
20.0 20 42.0 54.0 3.00 52.0 0 0 6
2F340-2000-300-SF
★
20.0 104.0 19.0
25.0 25 52.0 65.0 4.00 63.0 0 0 6
2F340-2500-400-SF
★
25.0 121.0 23.8
32.0 32 66.0 90.0 4.00 82.0 0 0 6
2F340-3200-400-SF
★
32.0 150.0 30.4
E37 I2 I7
E 26
Фрезерование
Цельные твердосплавные фрезы
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Цельные твердосплавные фрезы
Концевые фрезы CoroMill
®
Plura для высокопроизводительного фрезерования уступов
Для сплавов на основе никеля
Метрическое исполнение
FHA 42°
BSG COROMANT
TCDC h10
TCDCON h6
S
Размеры, мм
DC CZC
MS
APMX OHX RE LU CNSC CXSC ZEFP
Код заказа
1710
DCON LF DN
4.0 69.0 21.0 0.50 14.5 0 0 4
2F341-0400-050-SC
★
6.0 57.0 3.8
5.0 6 11.0 21.0 0.50 16.5 0 0 4
2F341-0500-050-SC
★
6.0 57.0 4.8
6.0 613.0 21.0 0.50 20.0 0 0 5
2F341-0600-050-SC
★
6.0 57.0 5.7
6 13.0 21.0 1.00 20.0 0 0 5
2F341-0600-100-SC
★
6.0 57.0 5.7
8.0 818.0 27.0 0.50 25.0 0 0 5
2F341-0800-050-SC
★
8.0 63.0 7.6
8 18.0 27.0 1.00 25.0 0 0 5
2F341-0800-100-SC
★
8.0 63.0 7.6
10.0 10 22.0 32.0 0.50 30.0 0 0 5
2F341-1000-050-SC
★
10.0 72.0 9.5
10 22.0 32.0 1.00 20.0 0 0 5
2F341-1000-100-SC
★
10.0 72.0 9.5
10 22.0 32.0 2.00 30.0 0 0 5
2F341-1000-200-SC
★
10.0 72.0 9.5
12.0 12 26.0 38.0 1.00 36.0 0 0 5
2F341-1200-100-SC
★
12.0 83.0 11.4
12 26.0 38.0 2.00 36.0 0 0 5
2F341-1200-200-SC
★
12.0 83.0 11.4
12 26.0 38.0 2.50 36.0 0 0 5
2F341-1200-250-SC
★
12.0 83.0 11.4
12 26.0 38.0 3.00 36.0 0 0 5
2F341-1200-300-SC
★
12.0 83.0 11.4
16.0 16 34.0 44.0 2.00 42.0 0 0 5
2F341-1600-200-SC
★
16.0 92.0 15.2
16 34.0 44.0 2.50 42.0 0 0 5
2F341-1600-250-SC
★
16.0 92.0 15.2
16 34.0 44.0 3.00 42.0 0 0 5
2F341-1600-300-SC
★
16.0 92.0 15.2
16 34.0 44.0 4.00 42.0 0 0 5
2F341-1600-400-SC
★
16.0 92.0 15.2
20.0 20 42.0 54.0 3.00 52.0 0 0 5
2F341-2000-300-SC
★
20.0 104.0 19.0
20 42.0 54.0 4.00 52.0 0 0 5
2F341-2000-400-SC
★
20.0 104.0 19.0
20 42.0 54.0 6.35 52.0 0 0 5
2F341-2000-635-SC
★
20.0 104.0 19.0
25.0 25 52.0 65.0 4.00 63.0 0 0 5
2F341-2500-400-SC
★
25.0 121.0 23.8
25 52.0 65.0 6.35 63.0 0 0 5
2F341-2500-635-SC
★
25.0 121.0 23.8
E37 I2 I7
E 27
Цельные твердосплавные фрезы
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I

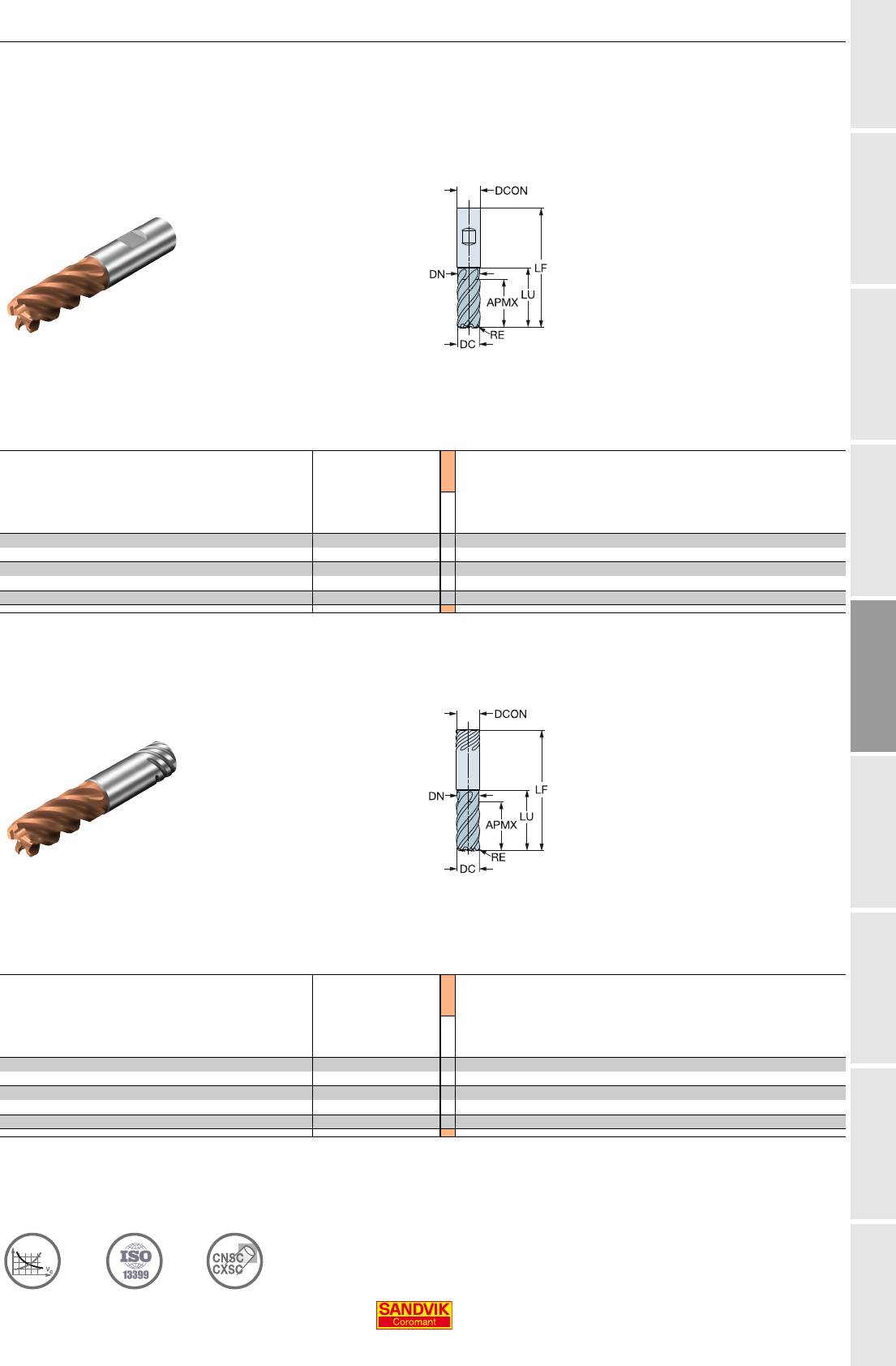

Фрезерование Цельные твердосплавные фрезы
Концевые фрезы CoroMill
®
Plura для высокопроизводительного фрезерования уступов
Для сплавов на основе никеля
Хвостовик Weldon
iLock
FHA 42°
BSG COROMANT
TCDC h10
TCDCON h6
S
Размеры, мм
DC CZC
MS
APMX OHX RE LU CNSC CXSC ZEFP
Код заказа
1710
DCON LF DN
16.0 16 34.0 44.0 3.00 42.0 0 0 5
2F341-1600-300-SD
★
16.0 92.0 15.2
16 34.0 44.0 4.00 42.0 0 0 5
2F341-1600-400-SD
★
16.0 92.0 15.2
20.0 20 42.0 54.0 3.00 52.0 0 0 5
2F341-2000-300-SD
★
20.0 104.0 19.0
20 42.0 54.0 4.00 52.0 0 0 5
2F341-2000-400-SD
★
20.0 104.0 19.0
25.0 25 52.0 65.0 4.00 63.0 0 0 5
2F341-2500-400-SD
★
25.0 121.0 23.8
FHA 42°
BSG COROMANT
TCDC h10
TCDCON h6
S
Размеры, мм
DC CZC
MS
APMX OHX RE LU CNSC CXSC ZEFP
Код заказа
1710
DCON LF DN
16.0 16 34.0 44.0 3.00 42.0 0 0 5
2F341-1600-300-SF
★
16.0 92.0 15.2
16 34.0 44.0 4.00 42.0 0 0 5
2F341-1600-400-SF
★
16.0 92.0 15.2
20.0 20 42.0 54.0 3.00 52.0 0 0 5
2F341-2000-300-SF
★
20.0 104.0 19.0
20 42.0 54.0 4.00 52.0 0 0 5
2F341-2000-400-SF
★
20.0 104.0 19.0
25.0 25 52.0 65.0 4.00 63.0 0 0 5
2F341-2500-400-SF
★
25.0 121.0 23.8
E37 I2 I7
E 28
Фрезерование
Цельные твердосплавные фрезы
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Цельные твердосплавные фрезы
Концевые фрезы CoroMill
®
Plura для резьбофрезерования
Цилиндрический хвостовик
Тип резьбы: MJ
Внутренний подвод СОЖ
Без подвода СОЖ
FHA 27°
BSG COROMANT
TCDCON h8
P M K N S H O
Размеры, мм
FTDZ
TP DC CZC
MS
APMX CNSC CXSC ZEFP
Код заказа
1630
1630
1630
1630
1630
1630
1630
DCON LF
MJ8X1.25
1.25 6.30 8.0 12.50 1 1 4
R217.14C063125AC12H
★★★★★★★
8.00 58.00 20
MJ10X1.5
1.50 7.50 8.0 15.00 1 1 4
R217.14C075150AC15H
★★★★★★★
8.00 58.00 20
MJ12X1.75
1.75 9.50 10.0 19.25 1 1 4
R217.14C095175AC19H
★★★★★★★
10.00 72.00 20
FHA 27°
BSG COROMANT
TCDCON h8
P M S
Размеры, мм
FTDZ
TP DC CZC
MS
APMX CNSC CXSC ZEFP

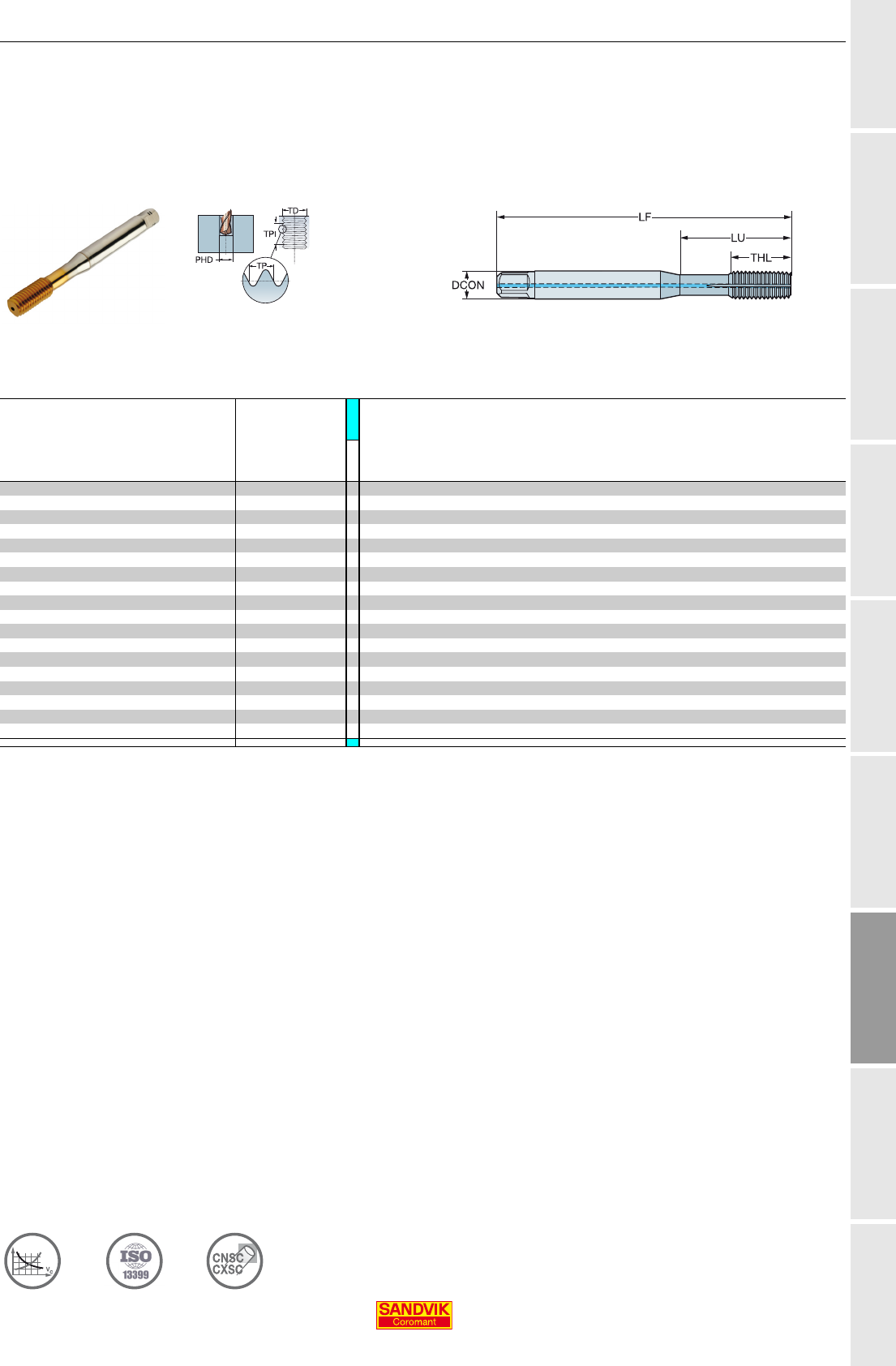

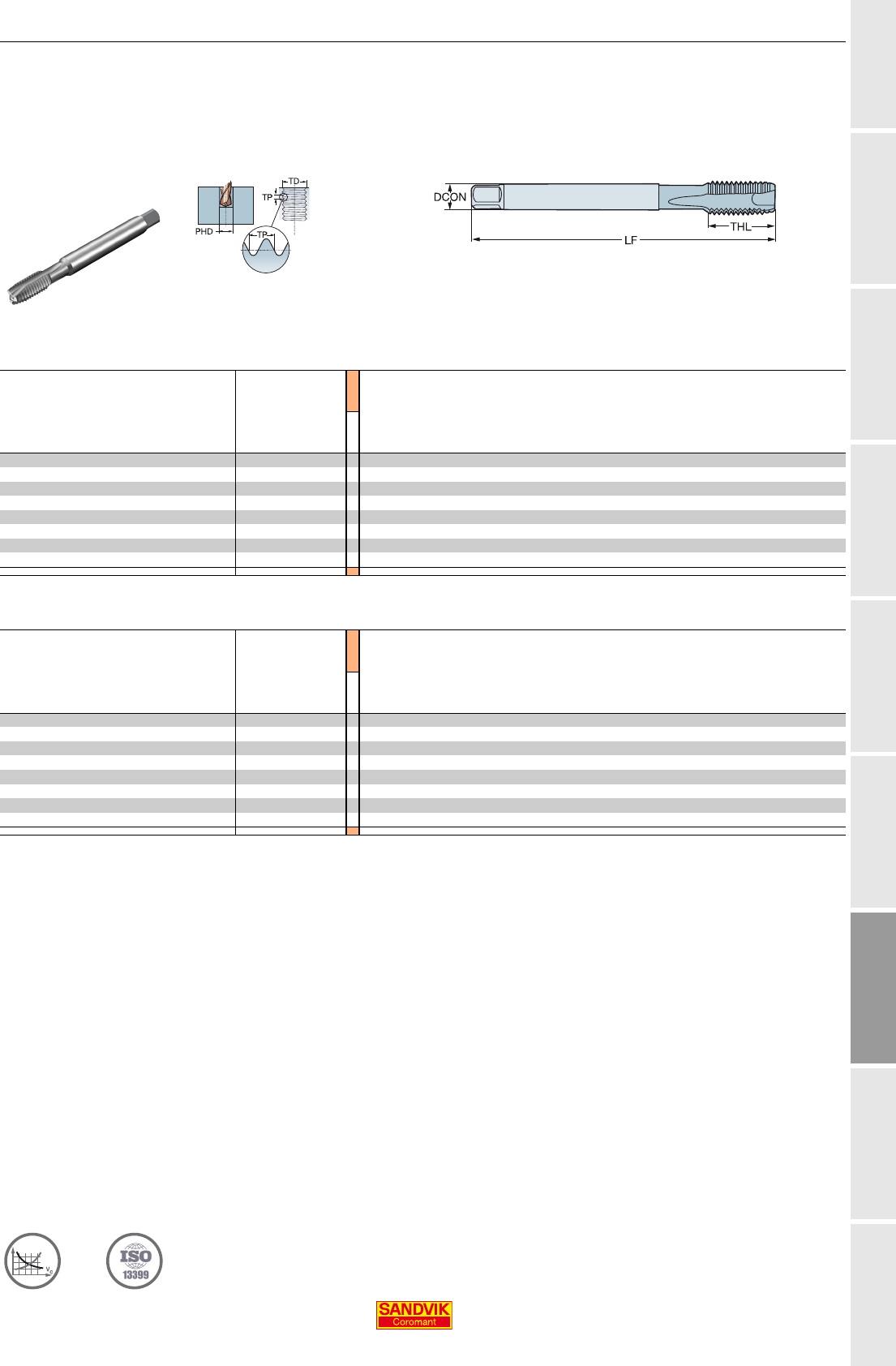

Код заказа
1630
1630
1630
DCON LF
MJ4X0.7
0.70 3.00 6.0 6.30 0 0 3
R217.13-030070AC6H
★★★
6.00 54.00
MJ5X0.8
0.80 3.90 6.0 8.00 0 0 3
R217.13-039080AC8H
★★★
6.00 54.00
MJ6X1
1.00 4.80 6.0 9.00 0 0 3
R217.13-048100AC9H
★★★
6.00 54.00
E38 I2 I7
E 29
Режимы резания
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Режимы резания
Фрезерование с большой шириной контакта, метрические значения
ISO P
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки h
ex
, мм
Код MC
0.05
−
0.1
−
0.2
Н/мм
2
HB Скорость резания, v
c
, м/мин
Сталь
Нелегированная
P1.1.Z.AN 01.1 C = 0.1–0.25% 1500 125 0.25
375
−
340
−
280
P1.2.Z.AN 01.2 C = 0.25–0.55% 1600 150 0.25
335
−
305
−
250
P1.3.Z.AN 01.3 C = 0.55–0.80% 1700 170 0.25
320
−
290
−
235
P1.3.Z.AN 01.4 1800 210 0.25
275
−
250
−
205
P1.3.Z.HT 01.5 2000 300 0.25
205
−
185
−
155
Низколегированная (легирующих эл.
≤
5%)
P2.1.Z.AN 02.1 Незакаленная 1700 175 0.25
265
−
240
−
195
P2.5.Z.HT 02.2 Закаленная и отпущенная 1900 300 0.25
170
−
155
−
130
Высоколегированная (легирующих эл. > 5%)
P3.0.Z.AN 03.11 Отожженная 1950 200 0.25
180
−
165
−
135
P3.1.Z.AN 03.13 Инструментальная сталь 2150 200 0.25
150
−
135
−
110
P3.0.Z.HT 03.21 2900 300 0.25
130
−
120
−
100
P3.0.Z.HT 03.22 3100 380 0.25
80
−
75
−
60
Сталь (Отливки)
P1.5.C.UT 06.1 Нелегированная 1400 150 0.25
245
−
220
−
180
P2.6.C.UT 06.2 Низколегированная (легирующих эл.
≤
5%) 1600 200 0.25
195
−
175
−
145
P3.0.C.UT 06.3 Высоколегированная (легирующих эл. > 5%) 1950 200 0.25
140
−
130
−
105
ISO M
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки h
ex
, мм
Код MC
0.05 – 0.1 – 0.2
Н/мм
2
HB Скорость резания, v
c
, м/мин
Нержавеющая сталь (Прутки)
Ферритная, мартенситная
P5.0.Z.AN 05.11 Незакаленная 1800 200 0.21 255 –225 –180
P5.0.Z.PH 05.12 Дисперсионно-твердеющая 2850 330 0.21 180 –160 –130
P5.0.Z.HT 05.13 Закаленная 2350 330 0.21 185 –165 –135
Аустенитная
M1.0.Z.AQ 05.21 Незакаленная 1950 200 0.21 250 –225 –180
M1.0.Z.PH 05.22 Дисперсионно-твердеющая 2850 330 0.21 170 –155 –125
M2.0.Z.AQ 05.23 Сверхаустенитная 2250 200 –
Аустенитно-ферритная (Дуплекс)
M3.1.Z.AQ 05.51 Несвариваемая
≥
0.05%C 2000 230 0.21 205 –185 –145
M3.2.Z.AQ 05.52 Свариваемая < 0.05%C 2450 260 0.21 175 –155 –125
Нержавеющая сталь (Отливки)
Ферритная, мартенситная
P5.0.C.UT 15.11 Незакаленная 1700 200 0.25 225 –200 –160
P5.0.C.PH 15.12 Дисперсионно-твердеющая 2450 330 0.25 155 –140 –115
P5.0.C.HT 15.13 Закаленная 2150 330 0.25 170 –155 –120
M1.0.C.UT 15.21 В состоянии поставки (сырая) 1800 200 0.25 235 –210 –170
M1.0C.PH 15.22 Дисперсионно-твердеющая 2450 330 0.25 160 –140 –115
M2.0.C.AQ 15.23 Сверхаустенитная 2150 200 –
Аустенитно-ферритная (Дуплекс)
M3.1.C.AQ 15.51 Несвариваемая
≥
0.05%C 1800 230 0.25 195 –175 –140
M3.2.C.AQ 15.52 Свариваемая < 0.05%C 2250 260 0.25 160 –145 –115
ISO N
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки h
ex
, мм
Код MC
0.1 – 0.15 – 0.2
Н/мм
2
HB Скорость резания, v
c
, м/мин
Алюминиевые сплавы
N1.2.Z.UT 30.11 Деформируемые, в т. ч. в холодном состоянии не подвергнутые старению 400 60 990–910–850
N1.2.Z.AG 30.12 Деформируемые, в т.ч. подвергнутые старению 650 100 890–820–760
Алюминиевые сплавы
N1.3.C.UT 30.21 Литье, не подвергнутое старению 600 75 0.25 990–910–850
N1.3.C.AG 30.22 Литье, в т. ч. подвергнутое старению 700 90 0.25 990–920–850
Алюминиевые сплавы
N1.1.Z.UT 30.3 Чистый Al >99% 350 30 990–920–850
Алюминиевые сплавы
30.41 Литье, 13–15% Si 700 130 395–370–340
N1.4.C.NS 30.42 Литье, 16–22% Si 700 130 300–275–255
Медь и медные сплавы
N3.3.U.UT 33.1 Легкообрабатываемые сплавы,
≥
1% Pb 550 110 0.25 495–460–425
N3.2.C.UT 33.2 Латунь, свинцовистая бронза,
≤
1% Pb 550 90 495–460–425
N3.1.U.UT 33.3 Бронза без добавок свинца и медь, в т.ч. электролитическая 1350 100 0.25 345–320–295
Условия обработки:
100 мм 125 мм Фреза диаметром 125 мм расположена
симметрично относительно заготовки.
Перекрытие 100 мм.
E 30
Фрезерование
Режимы резания
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Режимы резания
Фрезерование с большой шириной контакта, метрические значения
ISO S
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки h
ex
, мм
Код MC
0.1 – 0.15 – 0.2
Н/мм
2
HB Скорость резания, v
c
, м/мин
Жаропрочные сплавы
На основе железа
S1.0.U.AN 20.11 Отоженные или после отпуска в расплаве солей 2400 200 0.25 60 –55 –50
S1.0.U.AG 20.12 Подвергнутые старению, в т.ч. после отжига в расплаве солей 2500 280 0.25 45 –40 –37
На основе никеля
S2.0.Z.AN 20.21 Отоженные или после отпуска в расплаве солей 2650 250 0.25 60 –55 –50
S2.0.Z.AG 20.22 Подвергнутые старению, в т.ч. после отжига в расплаве солей 2900 350 0.25 36 –33 –30
S2.0.C.NS 20.24 Литье, в т. ч. подвергнутое старению 3000 320 0.25 45 –40 –36
На основе кобальта
S3.0.Z.AN 20.31 Отоженные или после отпуска в расплаве солей 2700 200 0.25 25 –22 –20
S3.0.Z.AG 20.32 Старение после отжига в расплаве солей 3000 300 0.25 18 –16 –14
S3.0.C.NS 20.33 Литье, в т. ч. подвергнутое старению 3100 320 0.25 16 –14 –13
Титановые сплавы
1)
Rm
2)
S4.1.Z.UT 23.1 Технически чистый титан (99.5% Ti)
α
, близкие к
α
и
α
+
β
сплавам, отожженые
α
+
β
подвергнутые старению, сплавы
β
, отожженые или подвергнутые старению
1300 400 0.23 125 –115 –105
S4.2.Z.AN 23.21 1400 950 0.23 55 –50 –45
S4.3.Z.AG 23.22 1400 1050 0.23 45 –40 –36
ISO H
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки h
ex
, мм
Код MC
0.07-0.12-0.2
Н/мм
2
HB Скорость резания, v
c
, м/мин
Закаленная сталь
H1.3.Z.HA 04.1 Закаленная и отпущенная 4200 59 HRC 0.25 40-36-29
Отбеленный чугун
H2.0.C.UT 10.1 Литье, в т. ч. подвергнутое старению 2250 400 0.28 75-70-55
1)
Обрабатывать с главным углом в плане 45-60°, с положительными
передними углами и охлаждением.
Условия обработки:
100 мм 125 мм Фреза диаметром 125 мм расположена
симметрично относительно заготовки.
Перекрытие 100 мм.
2)
Rm = предел прочности на растяжение в MПa.
E 31
Режимы резания
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Режимы резания
Фрезерование с малой шириной контакта, метрические значения
ISO P
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки h
ex
, мм
Код MC
0.05-0.1-0.2
Н/мм
2
HB Скорость резания, v
c
, м/мин
Сталь
Нелегированная
P1.1.Z.AN 01.1 C = 0.1–0.25% 1500 125 0.25 405-395-380
P1.2.Z.AN 01.2 C = 0.25–0.55% 1600 150 0.25 365-355-340
P1.3.Z.AN 01.3 C = 0.55–0.80% 1700 170 0.25 345-335-320
P1.3.Z.AN 01.4 1800 210 0.25 300-295-280
P1.3.Z.HT 01.5 2000 300 0.25 220-220-210
Низколегированная (легирующих эл-тов
≤
5%)
P2.1.Z.AN 02.1 Незакаленная 1700 175 0.25 285-280-265
P2.5.Z.HT 02.2 Закаленная и отпущенная 1900 300 0.25 185-180-175
Высоколегированная (легирующих эл-тов >5%)
P3.0.Z.AN 03.11 Отожженная 1950 200 0.25 195-190-185
P3.1.Z.AN 03.13 Инструментальная сталь 2150 200 0.25 160-160-150
P3.0.Z.HT 03.21 2900 300 0.25 140-140-135
P3.0.Z.HT 03.22 3100 380 0.25 90-85-85
Сталь (Отливки)
P1.5.C.UT 06.1 Нелегированная 1400 150 0.25 265-255-245
P2.6.C.UT 06.2 Низколегированная (легирующих эл-тов
≤
5%) 1600 200 0.25 210-205-195
P3.0.C.UT 06.3 Высоколегированная (легирующих эл-тов >5%) 1950 200 0.25 155-150-145
ISO M
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки h
ex
, мм
Код MC
0.05 – 0.1 – 0.2
Н/мм
2
HB Скорость резания, v
c
, м/мин
Нержавеющая сталь (Прутки)
Ферритная, мартенситная
P5.0.Z.AN 05.11 Незакаленная 1800 200 0.21 275 –270 –255
P5.0.Z.PH 05.12 Дисперсионно-твердеющая 2850 330 0.21 195 –190 –180
P5.0.Z.HT 05.13 Закаленная 2350 330 0.21 200 –195 –190
Аустенитная
M1.0.Z.AQ 05.21 Незакаленная 1950 200 0.21 270 –265 –255
M1.0.Z.PH 05.22 Дисперсионно-твердеющая 2850 330 0.21 190 –185 –175
M2.0.Z.AQ 05.23 Сверхаустенитная 2250 200 -
Аустенитно-ферритная (Дуплекс)
M3.1.Z.AQ 05.51 Несвариваемая
≥
0.05%C 2000 230 0.21 225 –220 –210
M3.2.Z.AQ 05.52 Свариваемая < 0.05%C 2450 260 0.21 190 –185 –175
Нержавеющая сталь (Отливки)
Ферритная, мартенситная
P5.0.C.UT 15.11 Незакаленная 1700 200 0.25 245 –240 –230
P5.0C.PH 15.12 Дисперсионно-твердеющая 2450 330 0.25 170 –170 –160
P5.0.C.HT 15.13 Закаленная 2150 330 0.25 185 –180 –175
Аустенитная
M1.0.C.UT 15.21 Аустенитная 1800 200 0.25 260 –250 –240
M1.0C.PH 15.22 Дисперсионно-твердеющая 2450 330 0.25 170 –170 –160
M2.0.C.AQ 15.23 Сверхаустенитная 2150 200 -
Аустенитно-ферритная (Дуплекс)
M3.1.C.AQ 15.51 Несвариваемая
≥
0.05%C 1800 230 0.25 215 –205 –195
M3.2.C.AQ 15.52 Свариваемая < 0.05%C 2250 260 0.25 175 –170 –165
ISO N
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки h
ex
, мм
Код MC
0.1-0.15-0.2
Н/мм
2
HB Скорость резания, v
c
, м/мин
Алюминиевые сплавы
N1.2.Z.UT 30.11 Деформируемые, в т. ч. в холодном состоянии не подвергнутые старению 400 60 1100 –1100 –1050
N1.2.Z.AG 30.12 Деформируемые, в т.ч. подвергнутые старению 650 100 1000 –980 –970
Алюминиевые сплавы
N1.3.C.UT 30.21 Литье, не подвергнутое старению 600 75 0.25 1100 –1100 –1050
N1.3.C.AG 30.22 Литье, в т. ч. подвергнутое старению 700 90 0.25 1100 –1100 –1100
Алюминиевые сплавы
N1.1.Z.UT 30.3 Чистый Al >99% 350 30 1100 –1100 –1100
Алюминиевые сплавы
30.41 Литье, 13–15% Si 700 130 445 –440 –430
N1.4.C.NS 30.42 Литье, 16–22% Si 700 130 335 –330 –325
Медь и медные сплавы
N3.3.U.UT 33.1 Легкообрабатываемые сплавы,
≥
1% Pb 550 110 0.25 560 –550 –540
N3.2.C.UT 33.2 Латунь, свинцовистая бронза,
≤
1% Pb 550 90 560 –550 –540
N3.1.U.UT 33.3 Бронза без добавок свинца и медь, в т.ч. электролитическая 1350 100 0.25 390 –380 –375
Условия обработки:
Фреза диаметром 25 мм смещена
относительно обрабатываемой
заготовки. Перекрытие 10 мм.
10 мм 25 мм
E 32
Фрезерование
Режимы резания
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Режимы резания
Фрезерование с малой шириной контакта, метрические значения
ISO S
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки h
ex
, мм
Код MC
0.05-0.15-0.2
Н/мм
2
HB Скорость резания, v
c
, м/мин
Жаропрочные сплавы
На основе железа
S1.0.U.AN 20.11 Отоженные или после отпуска в расплаве солей 2400 200 0.25 70-70-70
S1.0.U.AG 20.12 Подвергнутые старению, в т.ч. после отжига в расплаве солей 2500 280 0.25 55-50-50
На основе никеля
S2.0.Z.AN 20.21 Отоженные или после отпуска в расплаве солей 2650 250 0.25 70-65-65
S2.0.Z.AG 20.22 Подвергнутые старению, в т.ч. после отжига в расплаве солей 2900 350 0.25 45-40-40
S2.0.C.NS 20.24 Литье, в т. ч. подвергнутое старению 3000 320 0.25 55-50-50
На основе кобальта
S3.0.Z.AN 20.31 Отоженные или после отпуска в расплаве солей 2700 200 0.25 30-29-28
S3.0.Z.AG 20.32 Старение после отжига в расплаве солей 3000 300 0.25 21-20-20
S3.0.C.NS 20.33 Литье, в т. ч. подвергнутое старению 3100 320 0.25 20-19-18
Титановые сплавы
1)
Rm
1)
S4.1.Z.UT 23.1 Технически чистый титан (99.5% Ti)
α
, близкие к
α
и
α
+
β
сплавам, отожженые
α
+
β
подвергнутые старению, сплавы
β
, отожженые или подвергнутые старению
1300 400 0.23 150-145-140
S4.2.Z.AN 23.21 1400 950 0.23 65 –65 –65
S4.3.Z.AG 23.22 1400 1050 0.23 55 –50 –50
ISO H
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки h
ex
, мм
Код MC
0.07-0.12-0.2
Н/мм
2
HB Скорость резания, v
c
, м/мин
Закаленная сталь
H1.3.Z.HA 04.1 Закаленная и отпущенная 4200 59 HRC 0.25 45-45-45
Отбеленный чугун
H2.0.C.UT 10.1 Литье, в т. ч. подвергнутое старению 2250 400 0.28 90-85-85
1)
Обрабатывать с главным углом в плане 45-60°, с положительными передними углами и охлаждением.
2)
Rm = предел прочности на растяжение в MПa.
Условия обработки:
Фреза диаметром 25 мм смещена
относительно обрабатываемой
заготовки. Перекрытие 10 мм.
10 мм 25 мм
E 33
Режимы резания
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Режимы резания
Фрезерование с большой шириной контакта, дюймовые значения
ISO P
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки, h
ex
дюйм
Код MC
.002-.004-.008
Фунт/дюйм
2
HB Скорость резания v
c
, фут/мин
Сталь
Нелегированная
P1.1.Z.AN 01.1 C = 0.10 – 0.25% 216,500 125 0.25 1250-1100-910
P1.2.Z.AN 01.2 C = 0.25 – 0.55% 233,000 150 0.25 1100-1000-820
P1.3.Z.AN 01.3 C = 0.55 – 0.80% 247,000 170 0.25 1050-940-770
P1.3.Z.AN 01.4 260,500 210 0.25 910-820-670
P1.3.Z.HT 01.5 291,500 300 0.25 670-610-500
Низколегированная (легирующих эл.
≤
5%)
P2.1.Z.AN 02.1 Незакаленная 246,500 175 0.25 860-780-640
P2.5.Z.HT 02.2 Закаленная и отпущенная 278,500 300 0.25 560-510-415
Высоколегированная (легирующих эл. > 5%)
P3.0.Z.AN 03.11 Отожженная 282,000 200 0.25 590-540-440
P3.1.Z.AN 03.13 Инструментальная сталь 311,000 200 0.25 490-445-360
P3.0.Z.HT 03.21 420,000 300 0.25 430-390-315
P3.0.Z.HT 03.22 448,500 380 0.25 270-245-200
Сталь (Отливки)
P1.5.C.UT 06.1 Нелегированная 204,000 150 0.25 800-720-590
P2.6.C.UT 06.2 Низколегированная (легирующих эл.
≤
5%) 230,500 200 0.25 630-570-470
P3.0.C.UT 06.3 Высоколегированная (легирующих эл. > 5%) 283,500 200 0.25 465-420-345
ISO M
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки, h
ex
дюйм
Код MC
.002-.004-.008
Фунт/дюйм
2
HB Скорость резания v
c
, фут/мин
Нержавеющая сталь
Ферритная, мартенситная
P5.0.Z.AN 05.11 Незакаленная 262,000 200 0.21 830-740-590
P5.0.Z.PH 05.12 Дисперсионно-твердеющая 411,500 330 0.21 590-520-415
P5.0.Z.HT 05.13 Закаленная 340,000 330 0.21 610-540-430
Аустенитная
M1.0.Z.AQ 05.21 Незакаленная 285,000 200 0.21 820-730-580
M1.0.Z.PH 05.22 Дисперсионно-твердеющая 414,000 330 0.21 560-500-400
M2.0.Z.AQ 05.23 Сверхаустенитная 328,000 200 –
Аустенитно-ферритная (Дуплекс)
M3.1.Z.AQ 05.51 Несвариваемая
≥
0.05%C 286,500 230 0.21 670-600-475
M3.2.Z.AQ 05.52 Свариваемая < 0.05%C 356,500 260 0.21 570-510-405
Нержавеющая сталь (Отливки)
Ферритная, мартенситная
P5.0.C.UT 15.11 Незакаленная 246,500 200 0.25 740-660-520
P5.0C.PH 15.12 Дисперсионно-твердеющая 354,500 330 0.25 520-460-365
P5.0.C.HT 15.13 Закаленная 311,000 330 0.25 560-500-395
M1.0.C.UT 15.21 В состоянии поставки (сырая) 261,000 200 0.25 780-690-550
M1.0C.PH 15.22 Дисперсионно-твердеющая 356,000 330 0.25 520-460-365
M2.0.C.AQ 15.23 Сверхаустенитная 310,500 200 –
Аустенитно-ферритная (Дуплекс)
M3.1.C.AQ 15.51 Несвариваемая
≥
0.05%C 258,000 230 0.25 640-570-450
M3.2.C.AQ 15.52 Свариваемая < 0.05%C 326,500 260 0.25 530-475-375
ISO N
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки, h
ex
дюйм
Код MC
.004-.006-.008
Фунт/дюйм
2
HB Скорость резания v
c
, фут/мин
Алюминиевые сплавы
N1.2.Z.UT 30.11 Деформируемые, в т. ч. в холодном состоянии не подвергнутые старению 58,000 60 3200-3000-2750
N1.2.Z.AG 30.12 Деформируемые, в т.ч. подвергнутые старению 94,500 100 2900-2700-2500
Алюминиевые сплавы
N1.3.C.UT 30.21 Литье, не подвергнутое старению 87,000 75 0.25 3250-3000-2750
N1.3.C.AG 30.22 Литье, в т. ч. подвергнутое старению 101,500 90 0.25 3250-3000-2750
Алюминиевые сплавы
N1.1.Z.UT 30.3 Чистый Al >99% 50,500 30 3250-3000-2800
Алюминиевые сплавы
30.41 Литье, 13–15% Si 101,500 130 1300-1200-1100
N1.4.C.NS 30.42 Литье, 16–22% Si 101,500 130 970-900-830
Медь и медные сплавы
N3.3.U.UT 33.1 Легкообрабатываемые сплавы,
≥
1% Pb 79,500 110 0.25 1600-1500-1400
N3.2.C.UT 33.2 Латунь, свинцовистая бронза,
≤
1% Pb 80,000 90 1600-1500-1400
N3.1.U.UT 33.3 Бронза без добавок свинца и медь, в т.ч. электролитическая 196,000 100 0.25 1150-1050-970
Условия обработки:
4,000" 5,000"
Фреза, диам. 5,000" (125 мм) Ширина
фрезерования 4,000" (100 мм)
E 34
Фрезерование
Режимы резания
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Режимы резания
Фрезерование с большой шириной контакта, дюймовые значения
ISO S
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки, h
ex
дюйм
Код MC
.004-.006-.008
Фунт/дюйм
2
HB Скорость резания v
c
, фут/мин
Жаропрочные сплавы
На основе железа
S1.0.U.AN 20.11 Отоженные или после отпуска в расплаве солей 348,000 200 0.25 200-180-160
S1.0.U.AG 20.12 Подвергнутые старению, в т.ч. после отжига в расплаве солей 359,000 280 0.25 150-135-120
На основе никеля
S2.0.Z.AN 20.21 Отоженные или после отпуска в расплаве солей 383,000 250 0.25 190-170-155
S2.0.Z.AG 20.22 Подвергнутые старению, в т.ч. после отжига в расплаве солей 420,500 350 0.25 120-105-95
S2.0.C.NS 20.24 Литье, в т. ч. подвергнутое старению 436,500 320 0.25 150-140-120
На основе кобальта
S3.0.Z.AN 20.31 Отоженные или после отпуска в расплаве солей 391,500 200 0.25 80-70-65
S3.0.Z.AG 20.32 Старение после отжига в расплаве солей 432,000 300 0.25 55-50-45
S3.0.C.NS 20.33 Литье, в т. ч. подвергнутое старению 450,500 320 0.25 50-45-40
Титановые сплавы
1)
Rm
2)
S4.1.Z.UT 23.1 Технически чистый титан (99.5% Ti)
α
, близкие к
α
и
α
+
β
сплавам, отожженые
α
+
β
подвергнутые старению, сплавы
β
, отожженые или подвергнутые старению
188,500 400 0.23 415-375-340
S4.2.Z.AN 23.21 203,000 950 0.23 185-165-150
S4.3.Z.AG 23.22 203,000 1050 0.23 145-130-120
ISO H
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки, h
ex
дюйм
Код MC
.003-.005-.008
Фунт/дюйм
2
HB Скорость резания v
c
, фут/мин
Закаленная сталь
H1.3.Z.HA 04.1 Закаленная и отпущенная 606,500 59 HRC 0.25 130-115-95
Отбеленный чугун
H2.0.C.UT 10.1 Литье, в т. ч. подвергнутое старению 326,500 400 0.28 250-215-175
1)
Обрабатывать с главным углом в плане 45-60°, с положительными
передними углами и охлаждением.
Условия обработки:
4,000" 5,000"
Фреза, диам. 5,000" (125 мм) Ширина
фрезерования 4,000" (100 мм)
2)
Rm = предел прочности на растяжение в MПa.
E 35
Режимы резания
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Режимы резания
Фрезерование с малой шириной контакта, значения в дюймах
ISO P
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки, h
ex
дюйм
Код MC
.002-.004-.008
Фунт/дюйм
2
HB Скорость резания v
c
, фут/мин
Сталь
Нелегированная
P1.1.Z.AN 01.1 C = 0.10 –0.25% 216,500 125 0.25 1350-1300-1250
P1.2.Z.AN 01.2 C = 0.25–0.55% 233,000 150 0.25 1200-1150-1100
P1.3.Z.AN 01.3 C = 0.55–0.80% 247,000 170 0.25 1150-1100-1050
P1.3.Z.AN 01.4 260,500 210 0.25 980-960-920
P1.3.Z.HT 01.5 291,500 300 0.25 730-710-680
Низколегированная (легир. эл-тов
≤
5%)
P2.1.Z.AN 02.1 Незакаленная 246,500 175 0.25 930-910-870
P2.5.Z.HT 02.2 Закаленная и отпущенная 278,500 300 0.25 610-590-570
Высоколегированная (легир. эл-тов >5%)
P3.0.Z.AN 03.11 Отожженная 282,000 200 0.25 640-630-600
P3.1.Z.AN 03.13 Инструментальная сталь 311,000 200 0.25 530-520-495
P3.0.Z.HT 03.21 420,000 300 0.25 465-455-435
P3.0.Z.HT 03.22 448,500 380 0.25 290-285-270
Сталь (Отливки)
P1.5.C.UT 06.1 Нелегированная 204,000 150 0.25 860-840-810
P2.6.C.UT 06.2 Низколегированная (легир. эл-тов
≤
5%) 230,500 200 0.25 690-670-640
P3.0.C.UT 06.3 Высоколегированная (легир. эл-тов >5%) 283,500 200 0.25 500-490-470
ISO M
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки, h
ex
дюйм
Код MC
.002-.004-.008
Фунт/дюйм
2
HB Скорость резания v
c
, фут/мин
Нержавеющая сталь
Ферритная, мартенситная
P5.0.Z.AN 05.11 Незакаленная 262,000 200 0.21 910-890-840
P5.0.Z.PH 05.12 Дисперсионно-твердеющая 411,500 330 0.21 640-630-590
P5.0.Z.HT 05.13 Закаленная 340,000 330 0.21 660-650-610
Аустенитная
M1.0.Z.AQ 05.21 Незакаленная 285,000 200 0.21 890-870-830
M1.0.Z.PH 05.22 Дисперсионно-твердеющая 414,000 330 0.21 620-600-570
M2.0.Z.AQ 05.23 Сверхаустенитная 328,000 200 -
Аустенитно-ферритная (Дуплекс)
M3.1.Z.AQ 05.51 Несвариваемая
≥
0.05%C 286,500 230 0.21 740-720-680
M3.2.Z.AQ 05.52 Свариваемая < 0.05%C 356,500 260 0.21 620-610-580
Нержавеющая сталь (Отливки)
Ферритная, мартенситная
P5.0.C.UT 15.11 Незакаленная 246,500 200 0.25 810-790-750
P5.0c.PH 15.12 Дисперсионно-твердеющая 354,500 330 0.25 560-550-520
P5.0.C.HT 15.13 Закаленная 311,000 330 0.25 610-590-570
Аустенитная
M1.0.C.UT 15.21 Аустенитная 261,000 200 0.25 850-830-790
M1.0c.PH 15.22 Дисперсионно-твердеющая 356,000 330 0.25 570-550-520
M2.0.C.AQ 15.23 Сверхаустенитная 310,500 200 -
Аустенитно-ферритная (Дуплекс)
M3.1.C.AQ 15.51 Несвариваемая
≥
0.05%C 258,000 230 0.25 700-680-650
M3.2.C.AQ 15.52 Свариваемая < 0.05%C 326,500 260 0.25 580-560-540
ISO N
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки, h
ex
дюйм
Код MC
.004-.006-.008
Фунт/дюйм
2
HB Скорость резания v
c
, фут/мин
Алюминиевые сплавы
N1.2.Z.UT 30.11 Деформируемые, в т. ч. в холодном состоянии не подвергнутые старению 58,000 60 3650-3600-3500
N1.2.Z.AG 30.12 Деформируемые, в т.ч. подвергнутые старению 94,500 100 3300-3200-3150
Алюминиевые сплавы
N1.3.C.UT 30.21 Литье, не подвергнутое старению 87,000 75 0.25 3650-3600-3500
N1.3.C.AG 30.22 Литье, в т. ч. подвергнутое старению 101,500 90 0.25 3650-3600-3500
Алюминиевые сплавы
N1.1.Z.UT 30.3 Чистый Al >99% 50,500 30 3650-3600-3550
Алюминиевые сплавы
30.41 Литье, 13–15% Si 101,500 130 1450-1450-1400
N1.4.C.NS 30.42 Литье, 16–22% Si 101,500 130 1100-1100-1050
Медь и медные сплавы
N3.3.U.UT 33.1 Легкообрабатываемые сплавы,
≥
1% Pb 79,500 110 0.25 1850-1800-1750
N3.2.C.UT 33.2 Латунь, свинцовистая бронза,
≤
1% Pb 80,000 90 1850-1800-1750
N3.1.U.UT 33.3 Бронза без добавок свинца и медь, в т.ч. электролитическая 196,000 100 0.25 1250-1250-1250
Условия обработки:
Торцевое фрезерование, диам. фрезы
1,000" (25 мм). Ширина фрезерования
0,400" (10 мм).
0,400" 1,000"
E 36
Фрезерование
Режимы резания
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Режимы резания
Фрезерование с малой шириной контакта, значения в дюймах
ISO S
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки, h
ex
дюйм
Код MC
.002-.006-.008
Фунт/дюйм
2
HB Скорость резания v
c
, фут/мин
Жаропрочные сплавы
На основе железа
S1.0.U.AN 20.11 Отоженные или после отпуска в расплаве солей 348,000 200 0.25 235-225-220
S1.0.U.AG 20.12 Подвергнутые старению, в т.ч. после отжига в расплаве солей 359,000 280 0.25 175-170-165
На основе никеля
S2.0.Z.AN 20.21 Отоженные или после отпуска в расплаве солей 383,000 250 0.25 225-215-210
S2.0.Z.AG 20.22 Подвергнутые старению, в т.ч. после отжига в расплаве солей 420,500 350 0.25 140-135-130
S2.0.C.NS 20.24 Литье, в т. ч. подвергнутое старению 436,500 320 0.25 175-165-160
На основе кобальта
S3.0.Z.AN 20.31 Отоженные или после отпуска в расплаве солей 391,500 200 0.25 100-95-90
S3.0.Z.AG 20.32 Старение после отжига в расплаве солей 432,000 300 0.25 70-65-65
S3.0.C.NS 20.33 Литье, в т. ч. подвергнутое старению 450,500 320 0.25 65-60-60
Титановые сплавы
1)
Rm
2)
S4.1.Z.UT 23.1 Технически чистый титан (99.5% Ti)
α
, близкие к
α
и
α
+
β
сплавам, отожженые
α
+
β
подвергнутые старению, сплавы
β
, отожженые или подвергнутые старению
188,500 400 0.23 495-470-460
S4.2.Z.AN 23.21 203,000 950 0.23 220-210-205
S4.3.Z.AG 23.22 203,000 1050 0.23 170-165-160
ISO H
Код CMC Обрабатываемый материал
Удельная сила
резания k
c1
Твердость по
Бринеллю
mc
GC1130
Max толщина стружки, h
ex
дюйм
Код MC
.003-.005-.008
Фунт/дюйм
2
HB Скорость резания v
c
, фут/мин
Закаленная сталь
H1.3.Z.HA 04.1 Закаленная и отпущенная 606,500 59 HRC 0.25 155-150-140
Отбеленный чугун
H2.0.C.UT 10.1 Литье, в т. ч. подвергнутое старению 326,500 400 0.28 295-285-270
1)
Обрабатывать с главным углом в плане 45-60°, с
положительными передними углами и охлаждением.
Условия обработки:
Торцевое фрезерование, диам. фрезы
1,000" (25 мм). Ширина фрезерования
0,400" (10 мм).
2)
Rm = предел прочности на растяжение в MПa. 0,400" 1,000"
E 37
Режимы резания
Фрезерование
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Режимы резания
Рекомендуемые скорости резания
CoroMill
®
Plura
Рекомендуемые значения подачи
CoroMill
®
Plura
Метрическое исполнение
Дюймовое исполнение
Концевые фрезы для высокопроизводительной обработки уступов
a
e
= 0.1 x DC a
e
= 0.4 x DC
a
p
= 2.0 x DC a
p
= 1.0 x DC
ISO
Код MC Обрабатываемый материал HB
f
z
v
c
, м/мин v
c
, фут/мин
f
z
v
c
, м/мин v
c
, фут/мин
S
S2.0.Z.AG
Сплавы на основе никеля
350 A 35 115 B 20 66
S2.0.Z.AN 250 C 50 164 D 30 98
S4.3.Z.AN
Жаропрочные сплавы на основе титана
330 E 110 361 F 44 144
S4.4.Z.AN 410 E 50 164 F 30 98
DC мм
4.000 4.765 5.000 6.000 6.350 8.000 9.525 10.000 12.000 12.700 14.000 15.875 16.000 18.000 19.050 20.000 25.000 25.400 31.750 32.000
f
z
Aмм 0.020 0.024 0.025 0.030 0.032 0.040 0.048 0.050 0.060 0.064 0.070 0.079 0.080 0.090 0.095 0.100 0.125
Bмм 0.013 0.015 0.016 0.019 0.020 0.025 0.030 0.031 0.038 0.040 0.044 0.050 0.050 0.056 0.060 0.063 0.078
Cмм 0.026 0.031 0.033 0.039 0.041 0.052 0.062 0.065 0.078 0.083 0.091 0.103 0.104 0.117 0.124 0.130 0.163
Dмм 0.016 0.019 0.020 0.024 0.026 0.033 0.039 0.041 0.049 0.052 0.057 0.064 0.065 0.073 0.077 0.081 0.102
Eмм 0.028 0.033 0.034 0.041 0.044 0.055 0.065 0.069 0.083 0.087 0.096 0.109 0.111 0.124 0.131 0.138 0.172 0.175 0.218 0.220
Fмм 0.015 0.018 0.019 0.023 0.024 0.030 0.036 0.038 0.045 0.048 0.053 0.060 0.060 0.068 0.071 0.075 0.094 0.095 0.119 0.120
DC дюйм
.1570 .1880 .1970 .2360 .2500 .3150 .3750 .3940 .4720 .5000 .5510 .6250 .6300 .7090 .7500 .7870 .9840 1.000 1.250 1.260
f
z
Aдюйм .0008 .0009 .0010 .0012 .0013 .0016 .0019 .0020 .0024 .0025 .0028 .0031 .0031 .0035 .0038 .0039 .0049
Bдюйм .0005 .0006 .0006 .0007 .0008 .0010 .0012 .0012 .0015 .0016 .0017 .0020 .0020 .0022 .0023 .0025 .0031
Cдюйм .0010 .0012 .0013 .0015 .0016 .0020 .0024 .0026 .0031 .0033 .0036 .0041 .0041 .0046 .0049 .0051 .0064
Dдюйм .0006 .0008 .0008 .0010 .0010 .0013 .0015 .0016 .0019 .0020 .0022 .0025 .0026 .0029 .0030 .0032 .0040
Eдюйм .0011 .0013 .0014 .0016 .0017 .0022 .0026 .0027 .0032 .0034 .0038 .0043 .0043 .0049 .0052 .0054 .0068 .0069 .0086 .0087
Fдюйм .0006 .0007 .0007 .0009 .0009 .0012 .0014 .0015 .0018 .0019 .0021 .0023 .0024 .0027 .0028 .0030 .0037 .0038 .0047 .0047
E 38
Фрезерование
Режимы резания
R
U
S
A
B
C
D
E
F
G
H
I
Фрезерование Режимы резания
Режимы резания для резьбофрезы CoroMill
®
Plura
Рекомендации по скоростям резания и подачам
Обрабатываемый материал Фрезы для
обработки
резьбы
Размеры, мм, дюйм
Твердость
/
Th
= 0.5 ×
a
p
/
Th
= a
p
Резьба
Скорость резания v
c
Подача на зуб, f
z
Скорость резания v
c
Подача на зуб, f
z
ISO MC HB
DC DC" ZEFP м/мин фут/мин мм дюйм м/мин фут/мин мм дюйм
S
Жаропрочные сплавы
M4 3.00 .118 3 27 89 0.020 .0007 25 82 0.020 .0007
S1.0.U.AN 200 M6 4.80 .189 3 25 82 0.030 .0012 25 82 0.030 .0012
M8 6.30 .248 4 26 85 0.040 .0015 24 79 0.040 .0015
M12 9.50 .374 4 25 82 0.070 .0027 24 79 0.070 .0027
Сплавы на основе никеля
M4 3.00 .118 3 20 66 0.025 .0009 19 62 0.025 .0009
S.0.U.AN 300 M6 4.80 .189 3 18 59 0.040 .0016 17 56 0.040 .0016
M8 6.30 .248 4 28 92 0.080 .0032 27 89 0.080 .0032
M12 9.50 .374 4 28 92 0.080 .0032 27 89 0.080 .0032
Сплавы на основе титана
M4 3.00 .118 3 25 82 0.020 .0008 24 79 0.020 .0008
S1.0.U.AN 300 M6 4.80 .189 3 26 85 0.040 .0015 25 82 0.040 .0015
M8 6.30 .248 4 26 85 0.050 .0020 25 82 0.050 .0020
M12 9.50 .374 4 27 89 0.070 .0028 26 85 0.070 .0028
F 2
Сверление
Свёрла со сменными пластинами
R
U
S
A
B
C
D
E
F
G
H
I
Сверление Свёрла со сменными пластинами
Пластины для свёрл CoroDrill
®
880
Центральные пластины
Периферийные пластины
880..C-LM 880-01..C-LM
N
Размеры, мм, дюйм
INSUC
Код заказа
N134
SREICW1
Средние подачи
01C C
880-01 02 03H-C-LM
★
2.20 0.30 4.8
.087 .012 .189
02C C
880-02 02 04H-C-LM
★
2.40 0.40 4.9
.094 .016 .193
03C C
880-03 03 05H-C-LM
★
2.60 0.50 5.7
.102 .020 .224
04C C
880-04 03 05H-C-LM
★
2.80 0.50 6.8
.110 .020 .268
05C C
880-05 03 05H-C-LM
★
3.00 0.50 8.4
.118 .020 .331
06C C
880-06 04 06H-C-LM
★
3.50 0.60 10.2
.138 .024 .402
07C C
880-07 04 06H-C-LM
★
4.00 0.60 12.4
.157 .024 .486
08C C
880-08 05 08H-C-LM
★
4.50 0.80 14.9
.177 .031 .585
09C C
880-09 06 08H-C-LM
★
5.50 0.80 17.9
.217 .031 .705
880..P-MS 880-01..P-MS
N
Размеры, мм, дюйм
INSUC
Код заказа
N124
SREICW1
Средние подачи
01P P
880-01 02 W04H-P-MS
★
2.20 0.40 4.8
.087 .016 .189
02P P
880-02 02 W05H-P-MS
★
2.40 0.50 5.1
.094 .020 .201
03P P
880-03 03 W06H-P-MS
★
2.60 0.60 6.0
.102 .024 .236
04P P
880-04 03 W07H-P-MS
★
2.80 0.70 7.4
.110 .028 .291
05P P
880-05 03 W08H-P-MS
★
3.00 0.80 8.9
.118 .031 .350
06P P
880-06 04 W08H-P-MS
★
3.50 0.80 10.7
.138 .031 .419
07P P
880-07 04 W10H-P-MS
★
4.00 1.00 12.7
.157 .039 .498
08P P
880-08 05 W10H-P-MS
★
4.50 1.00 15.5
.177 .039 .608
09P P
880-09 06 W10H-P-MS
★
5.50 1.00 18.6
.217 .039 .732
F3 I2
F 3
Режимы резания
Сверление
R
U
S
A
B
C
D
E
F
G
H
I
Сверление Режимы резания
CoroDrill
®
880
Метрические значения
Код MC Обрабатываемый материал
Твердость по
Бринеллю Сплав Скорость
резания Диаметр сверла Геометрия / Подача
Глубина
сверления 2-3xD
Глубина
сверления 4xD
Глубина
сверления 5xD
-MS -MS -MS
ISO HB (м/мин) DC мм f
n
, мм/об f
n
, мм/об f
n
, мм/об
12.00-13.99 0.08-0.18 0.08-0.14 0.08-0.12
N
N1.2.Z.AG Алюминиевые сплавы,
деформируемые
14.00-16.49 0.08-0.18 0.08-0.14 0.08-0.12
(30.12) 30-150 N124 75-400 16.50-19.99 0.09-0.19 0.09-0.15 0.09-0.13
20.00-23.99 0.10-0.20 0.10-0.16 0.10-0.13
24.00-29.99 0.11-0.21 0.11-0.17 0.11-0.14
30.00-35.99 0.12-0.23 0.12-0.18 0.12-0.15
36.00-43.99 0.12-0.25 0.12-0.20 0.12-0.17
44.00-52.99 0.12-0.28 0.12-0.22 0.12-0.19
53.00-63.50 0.12-0.28 0.12-0.22 0.12-0.19
12.00-13.99 0.06-0.14 0.06-0.11 0.06-0.09
N1.3.C.UT Литье, не подвергнутое старению 14.00-16.49 0.06-0.14 0.06-0.11 0.06-0.09
(30.21) 40-100 N124 250-400 16.50-19.99 0.06-0.15 0.06-0.12 0.06-0.10
20.00-23.99 0.06-0.18 0.06-0.14 0.06-0.12
24.00-29.99 0.10-0.20 0.10-0.16 0.10-0.13
30.00-35.99 0.10-0.22 0.10-0.18 0.10-0.15
36.00-43.99 0.10-0.24 0.10-0.19 0.10-0.16
44.00-52.99 0.12-0.26 0.12-0.21 0.12-0.17
53.00-63.50 0.12-0.26 0.12-0.21 0.12-0.17
12.00-13.99 0.06-0.15 0.06-0.12 0.06-0.09
N1.3.C.AG Литье, в т. ч. подвергнутое
старению
14.00-16.49 0.06-0.15 0.06-0.12 0.06-0.09
(30.22) 70-140 N124 250-600 16.50-19.99 0.06-0.16 0.06-0.13 0.06-0.10
20.00-23.99 0.06-0.18 0.06-0.14 0.06-0.12
24.00-29.99 0.10-0.20 0.10-0.16 0.10-0.13
30.00-35.99 0.10-0.22 0.10-0.18 0.10-0.15
36.00-43.99 0.10-0.24 0.10-0.19 0.10-0.17
44.00-52.99 0.12-0.26 0.12-0.21 0.12-0.19
53.00-63.50 0.12-0.26 0.12-0.21 0.12-0.19
12.00-13.99 0.06-0.14 0.06-0.11 0.06-0.09
N3.3.U.UT Медь и медные сплавы 14.00-16.49 0.06-0.14 0.06-0.11 0.06-0.09
(33.1) 70-160 N124 250-400 16.50-19.99 0.06-0.15 0.06-0.12 0.06-0.10
20.00-23.99 0.06-0.18 0.06-0.14 0.06-0.12
24.00-29.99 0.10-0.20 0.10-0.16 0.10-0.13
30.00-35.99 0.10-0.23 0.10-0.18 0.10-0.15
36.00-43.99 0.10-0.25 0.10-0.20 0.10-0.17
44.00-52.99 0.12-0.28 0.12-0.22 0.12-0.19
53.00-63.50 0.12-0.28 0.12-0.22 0.12-0.19
12.00-13.99 0.06-0.14 0.06-0.11 0.06-0.09
N3.2.C.UT Латунь, свинцовистая бронза
(Pb < 1%)
14.00-16.49 0.06-0.14 0.06-0.11 0.06-0.09
(33.2) 50-200 N124 180-240 16.50-19.99 0.06-0.15 0.06-0.12 0.06-0.10
20.00-23.99 0.06-0.18 0.06-0.14 0.06-0.12
24.00-29.99 0.10-0.20 0.10-0.16 0.10-0.13
30.00-35.99 0.10-0.23 0.10-0.18 0.10-0.15
36.00-43.99 0.10-0.25 0.10-0.20 0.10-0.17
44.00-52.99 0.12-0.28 0.12-0.22 0.12-0.19
53.00-63.50 0.12-0.28 0.12-0.22 0.12-0.19
Сплав первого выбора для центральной пластины — N134
F 4
Сверление
Режимы резания
R
U
S
A
B
C
D
E
F
G
H
I
Сверление Режимы резания
CoroDrill
®
880
Дюймовые значения
Код MC Обрабатываемый материал
Твердость по
Бринеллю Сплав Скорость
резания Диаметр сверла Геометрия / Подача
Глубина
сверления 2-3xD
Глубина
сверления 4xD
Глубина
сверления 5xD
-MS -MS -MS
ISO HB (фут/мин)DC дюйм f
n
дюйм/об f
n
дюйм/об f
n
дюйм/об
.472-.550 .003-.007 .003-.006 .003-.005
N
N1.2.Z.AG Алюминиевые сплавы,
деформируемые
.551-.649 .003-.007 .003-.006 .003-.005
(30.12) 30-150 N124 245-1315 .650-.787 .004-.007 .004-.006 .004-.005
.788-.944 .004-.008 .004-.006 .004-.005
.945-1.181 .004-.008 .004-.007 .004-.006
1.182-1.417 .005-.009 .005-.007 .005-.006
1.418-1.732 .005-.010 .005-.008 .005-.007
1.733-2.086 .005-.011 .005-.009 .005-.007
2.087-2.500 .005-.011 .005-.009 .005-.007
.472-.550 .002-.006 .002-.004 .002-.004
N1.3.C.UT Литье, не подвергнутое старению .551-.649 .002-.006 .002-.004 .002-.004
(30.21) 40-100 N124 820-1315 .650-.787 .002-.006 .002-.005 .002-.004
.788-.944 .002-.007 .002-.006 .002-.005
.945-1.181 .004-.008 .004-.006 .004-.005
1.182-1.417 .004-.009 .004-.007 .004-.006
1.418-1.732 .004-.009 .004-.007 .004-.006
1.733-2.086 .005-.010 .005-.008 .005-.007
2.087-2.500 .005-.010 .005-.008 .005-.007
.472-.550 .002-.006 .002-.005 .002-.004
N1.3.C.AG Литье, в т. ч. подвергнутое
старению
.551-.649 .002-.006 .002-.005 .002-.004
(30.22) 70-140 N124 820-1970 .650-.787 .002-.006 .002-.005 .002-.004
.788-.944 .002-.007 .002-.006 .002-.005
.945-1.181 .004-.008 .004-.006 .004-.005
1.182-1.417 .004-.009 .004-.007 .004-.006
1.418-1.732 .005-.009 .004-.007 .004-.007
1.733-2.086 .005-.010 .005-.008 .005-.007
2.087-2.500 .005-.010 .005-.008 .005-.007
.472-.550 .002-.006 .002-.004 .002-.004
N3.3.U.UT Медь и медные сплавы .551-.649 .002-.006 .002-.004 .002-.004
(33.1) 70-160 N124 820-1315 .650-.787 .002-.006 .002-.005 .002-.004
.788-.944 .002-.007 .002-.006 .002-.005
.945-1.181 .004-.008 .004-.006 .004-.005
1.182-1.417 .004-.009 .004-.007 .004-.006
1.418-1.732 .004-.010 .004-.008 .004-.007
1.733-2.086 .005-.011 .005-.009 .005-.007
2.087-2.500 .005-.011 .005-.009 .005-.007
.472-.550 .002-.006 .002-.004 .002-.004
N3.2.C.UT Латунь, свинцовистая бронза
(Pb < 1%)
.551-.649 .002-.006 .002-.004 .002-.004
(33.2) 50-200 N124 590-790 .650-.787 .002-.006 .002-.005 .002-.004
.788-.944 .002-.007 .002-.006 .002-.005
.945-1.181 .004-.008 .004-.006 .004-.005
1.182-1.417 .004-.009 .004-.007 .004-.006
1.418-1.732 .004-.010 .004-.008 .004-.007
1.733-2.086 .005-.011 .005-.009 .005-.007
2.087-2.500 .005-.011 .005-.009 .005-.007
Сплав первого выбора для центральной пластины — N134
G 2
Нарезание резьбы метчиками
Метчики
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Метчики

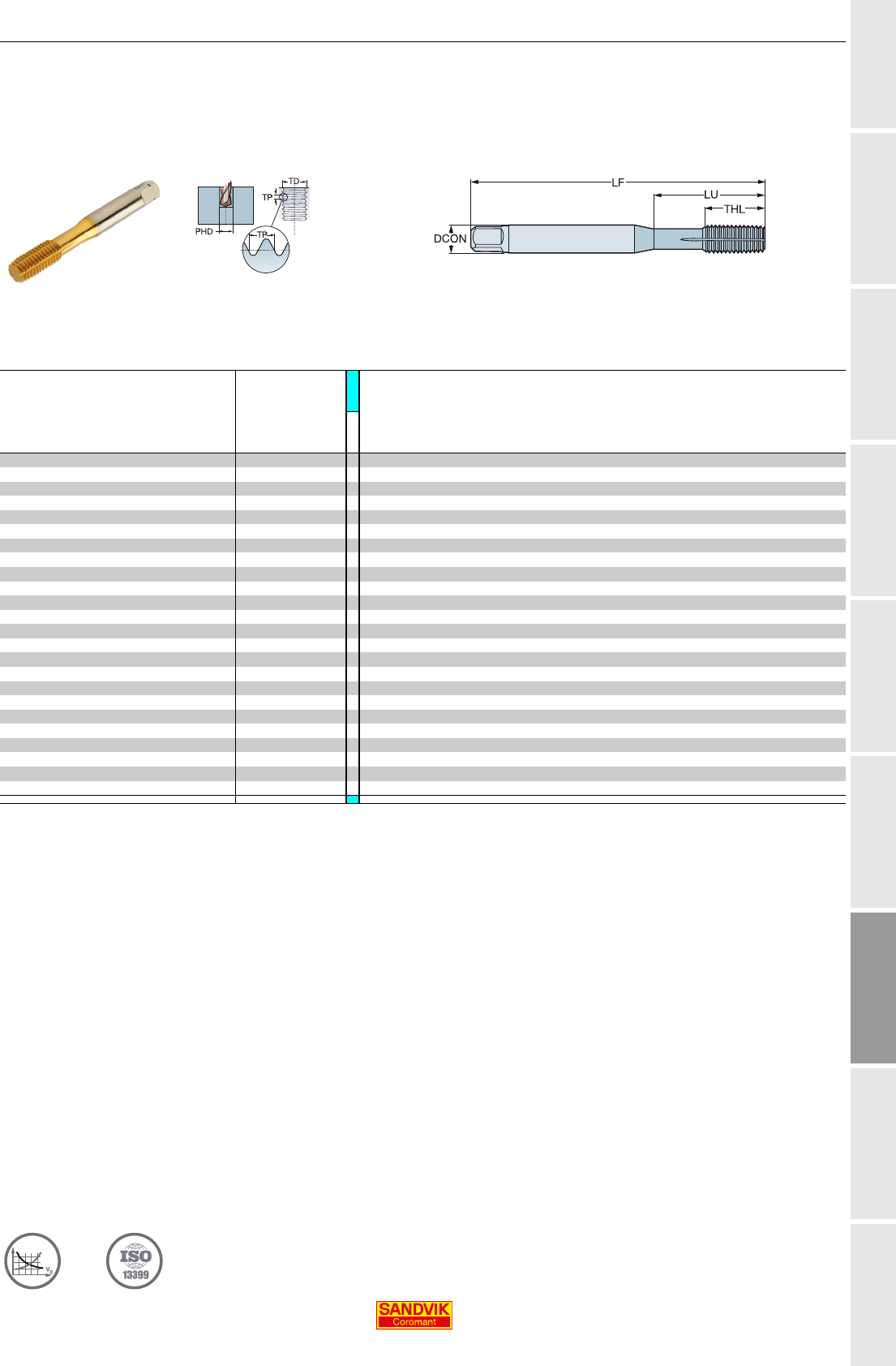

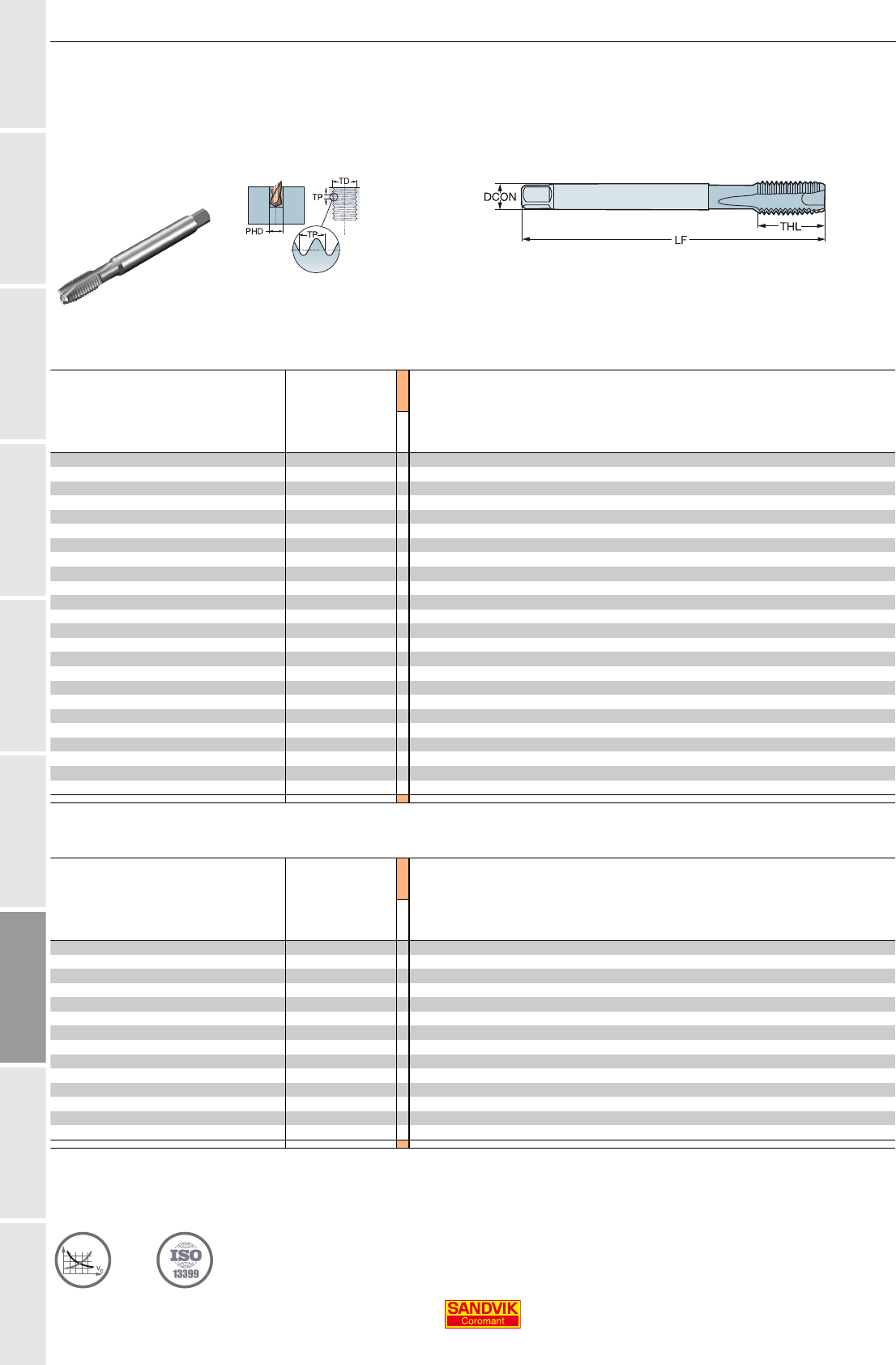

Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: метрическая
Тип резьбы: метрическая с мелким шагом
THCHT B
THBTP 1
SUBSTRATE HSS-E-PM
COATING PVD AlCrN
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
M 2 0.40 8.00 2.80 x 2.10 6HX
T200-SM100DA-M2
★
2.8 2.00 45.0 8.0 2DIN 371
.315 .110 .079 1.772 .315
M 2.5 0.45 9.00 2.80 x 2.10 6HX
T200-SM100DA-M2.5
★
2.8 2.50 50.0 9.0 2DIN 371
.354 .110 .098 1.969 .354
M 3 0.50 10.00 3.50 x 2.70 6HX
T200-SM100DA-M3
★
3.5 3.00 56.0 10.0 2DIN 371
.394 .138 .118 2.205 .394
M 3.5 0.60 12.00 4.00 x 3.00 6HX
T200-SM100DA-M3.5
★
4.0 3.50 56.0 12.0 3DIN 371
.472 .157 .138 2.205 .472
M 4 0.70 13.00 4.50 x 3.40 6HX
T200-SM100DA-M4
★
4.5 4.00 63.0 13.0 3DIN 371
.512 .177 .157 2.480 .512
M 5 0.80 16.00 4.50 x 3.40 6HX
T200-SM100DA-M5
★
4.5 5.00 70.0 16.0 3DIN 371
.630 .177 .197 2.756 .630
M 6 1.00 23.00 6.00 x 4.90 6HX
T200-SM100DA-M6
★
6.0 6.00 80.0 15.0 3DIN 371
.906 .236 .236 3.150 .591
M 8 1.25 29.50 6.00 x 4.90 6HX
T200-SM100DA-M8
★
6.0 8.00 90.0 18.0 3DIN 371
1.161 .236 .315 3.543 .709
M 10 1.50 33.50 10.00 x 8.00 6HX
T200-SM101DA-M10
★
10.0 10.00 100.0 20.0 3DIN 371
1.319 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 6HX
T200-SM101DA-M12
★
9.0 12.00 110.0 23.0 4DIN 376
3.268 .354 .472 4.331 .906
M 16 2.00 68.00 12.00 x 9.00 6HX
T200-SM101DA-M16
★
12.0 16.00 110.0 25.0 4DIN 376
2.677 .472 .630 4.331 .984
M 20 2.50 95.00 16.00 x 12.00 6HX
T200-SM101DA-M20
★
16.0 20.00 140.0 30.0 4DIN 376
3.740 .630 .787 5.512 1.181
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
MF 6x0.75 0.75 23.00 6.00 x 4.90 6HX
T200-SM100DB-M6X075
★
6.0 6.00 80.0 15.0 3DIN 371
.906 .236 .236 3.150 .591
MF 8x0.75 0.75 29.50 8.00 x 6.20 6HX
T200-SM100DB-M8X075
★
8.0 8.00 90.0 18.0 3DIN 371
1.161 .315 .315 3.543 .709
MF 8x1 1.00 29.50 8.00 x 6.20 6HX
T200-SM100DB-M8X100
★
8.0 8.00 90.0 18.0 3DIN 371
1.161 .315 .315 3.543 .709
MF 10x1 1.00 33.50 10.00 x 8.00 6HX
T200-SM100DB-M10X100
★
10.0 10.00 100.0 20.0 3DIN 371
1.319 .394 .394 3.937 .787
MF 12x1 1.00 73.00 9.00 x 7.00 6HX
T200-SM100DB-M12X100
★
9.0 12.00 100.0 21.0 4DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.5 1.50 73.00 9.00 x 7.00 6HX
T200-SM100DB-M12X150
★
9.0 12.00 100.0 21.0 4DIN 374
2.874 .354 .472 3.937 .827
MF 14x1.5 1.50 71.00 11.00 x 9.00 6HX
T200-SM100DB-M14X150
★
11.0 14.00 100.0 21.0 4DIN 374
2.795 .433 .551 3.937 .827
G28 I2
G 3
Метчики
Нарезание резьбы метчиками
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: MJ
Тип резьбы: UNJF
THCHT B
THBTP 1
SUBSTRATE HSS-E-PM
COATING PVD AlCrN
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
MJ4 0.70 13.00 4.50 x 3.40 4H
T200-SM100DC-MJ4
★
4.5 4.00 63.0 13.0 3DIN 371
.512 .177 .157 2.480 .512
MJ5 0.80 16.00 4.50 x 3.40 4H
T200-SM100DC-MJ5
★
4.5 5.00 70.0 16.0 3DIN 371
.630 .177 .197 2.756 .630
MJ6 1.00 23.00 6.00 x 4.90 4H
T200-SM100DC-MJ6
★
6.0 6.00 80.0 15.0 3DIN 371
.906 .236 .236 3.150 .591
MJ8 1.25 29.50 8.00 x 6.20 4H
T200-SM100DC-MJ8
★
8.0 8.00 90.0 18.0 3DIN 371
1.161 .236 .315 3.543 .709
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
UNJF #10-32 32.00 16.00 6.00 x 4.90 3B
T200-SM100DI-10-32
★
6.0 4.83 70.0 16.0 3DIN 2184-1
.630 .236 .190 2.756 .630
UNJF 1/4-28 28.00 25.00 7.00 x 5.50 3B
T200-SM100DI-1/4
★
7.0 6.35 80.0 15.0 3DIN 2184-1
.984 .276 .250 3.150 .591
UNJF 5/16-24 24.00 29.50 8.00 x 6.20 3B
T200-SM100DI-5/16
★
8.0 7.94 90.0 18.0 3DIN 2184-1
1.161 .315 .313 3.543 .709
UNJF 3/8-24 24.00 33.50 10.00 x 8.00 3B
T200-SM100DI-3/8
★
10.0 9.53 100.0 20.0 3DIN 2184-1
1.319 .394 .375 3.937 .787
G28 I2

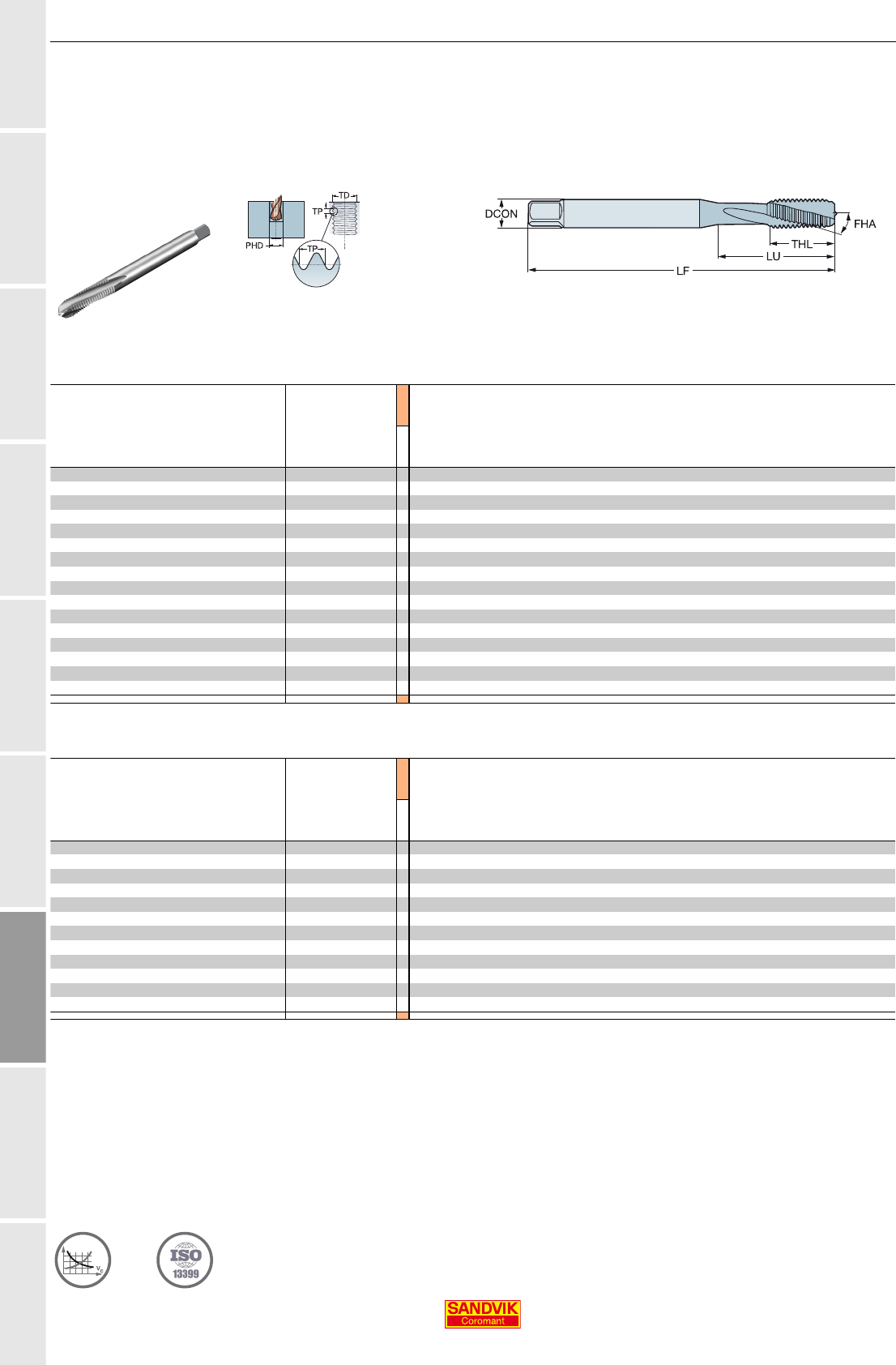

G 4
Нарезание резьбы метчиками
Метчики
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Метчики

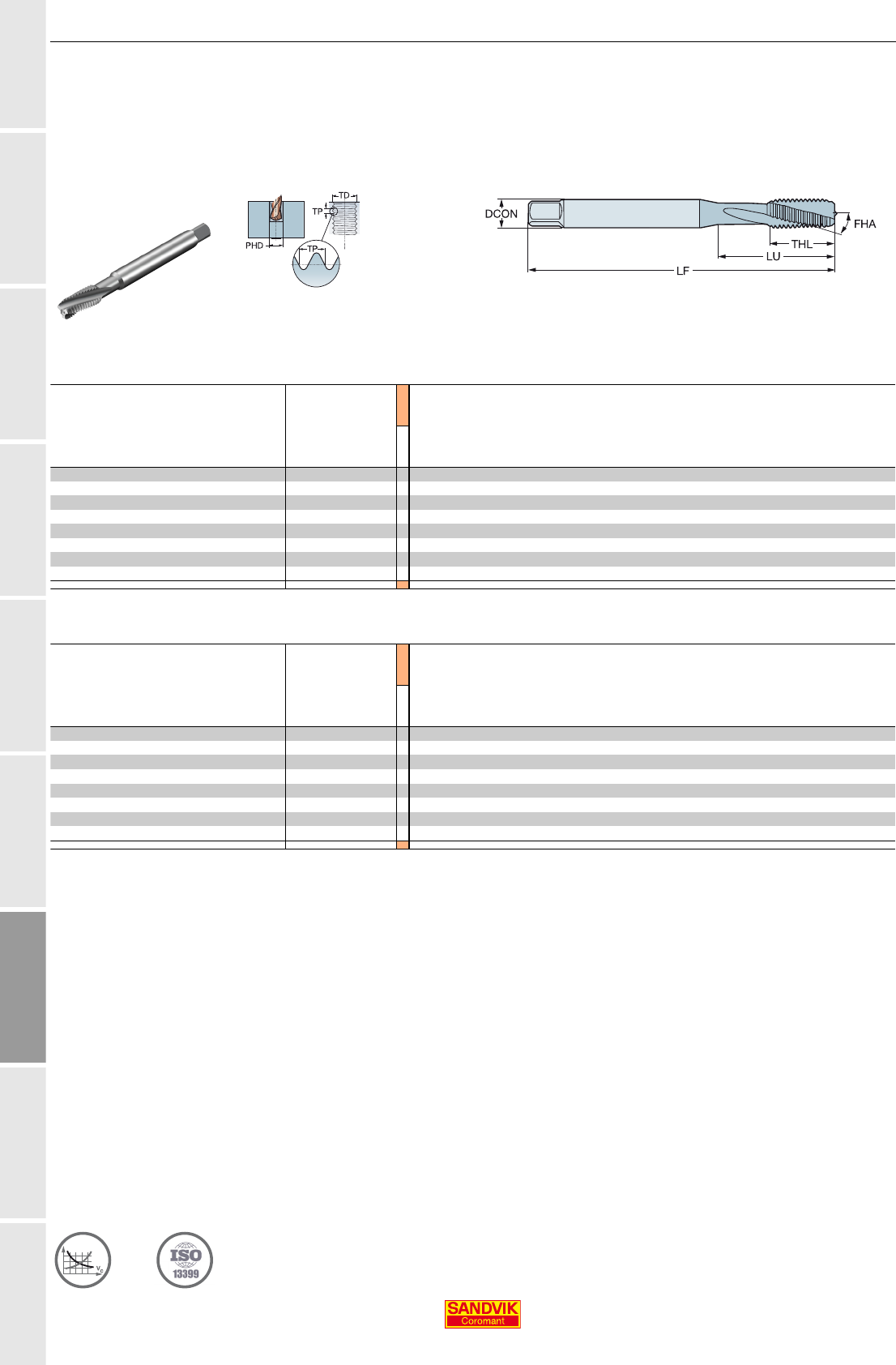

Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: метрическая
Тип резьбы: метрическая с мелким шагом
THCHT C
THBTP 1
FHA 10°
SUBSTRATE HSS-E-PM
COATING UNCOAT
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
D150
DCON TD LF THL NOF BSG
M 3 0.50 8.00 3.50 x 2.70 6HX
T300-SD100DA-M3
★
3.5 3.00 56.0 8.0 3DIN 371
.315 .138 .118 2.205 .315
M 4 0.70 10.50 4.50 x 3.40 6HX
T300-SD100DA-M4
★
4.5 4.00 63.0 10.5 3DIN 371
.413 .177 .157 2.480 .413
M 5 0.80 13.00 6.00 x 4.90 6HX
T300-SD100DA-M5
★
6.0 5.00 70.0 13.0 3DIN 371
.512 .236 .197 2.756 .512
M 6 1.00 16.00 6.00 x 4.90 6HX
T300-SD100DA-M6
★
6.0 6.00 80.0 16.0 3DIN 371
.630 .236 .236 3.150 .630
M 8 1.25 20.50 8.00 x 6.20 6HX
T300-SD100DA-M8
★
8.0 8.00 90.0 20.5 3DIN 371
.807 .315 .315 3.543 .807
M 10 1.50 25.50 10.00 x 8.00 6HX
T300-SD100DA-M10
★
10.0 10.00 100.0 25.5 3DIN 371
1.004 .394 .394 3.937 1.004
M 12 1.75 30.50 12.00 x 9.00 6HX
T300-SD100DA-M12
★
12.0 12.00 110.0 30.5 4DIN 371
1.201 .472 .472 4.331 1.201
M 16 2.00 39.50 16.00 x 12.00 6HX
T300-SD100DA-M16
★
16.0 16.00 110.0 39.5 4DIN 371
1.555 .630 .630 4.331 1.555
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
D150
DCON TD LF THL NOF BSG
MF 8x1 1.00 20.00 8.00 x 6.20 6HX
T300-SD100DB-M8X100
★
8.0 8.00 90.0 20.0 3DIN 374
.787 .315 .315 3.543 .787
MF 10x1 1.00 24.00 10.00 x 8.00 6HX
T300-SD100DB-M10X100
★
10.0 10.00 90.0 24.0 3DIN 374
.945 .394 .394 3.543 .945
MF 10x1.25 1.25 24.50 10.00 x 8.00 6HX
T300-SD100DB-M10X125
★
10.0 10.00 100.0 24.5 3DIN 374
.965 .394 .394 3.937 .965
MF 12x1 1.00 28.00 12.00 x 9.00 6HX
T300-SD100DB-M12X100
★
12.0 12.00 100.0 28.0 4DIN 374
1.102 .472 .472 3.937 1.102
MF 12x1.25 1.25 28.50 12.00 x 9.00 6HX
T300-SD100DB-M12X125
★
12.0 12.00 100.0 28.5 4DIN 374
1.122 .472 .472 3.937 1.122
MF 12x1.5 1.50 29.50 12.00 x 9.00 6HX
T300-SD100DB-M12X150
★
12.0 12.00 100.0 29.5 4DIN 374
1.161 .472 .472 3.937 1.161
G29 I2
G 5
Метчики
Нарезание резьбы метчиками
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: метрическая
Тип резьбы: метрическая с мелким шагом
THCHT C
THBTP 1
FHA 15°
SUBSTRATE HSS-E-PM
COATING PVD AlCrN
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
M 2 0.40 8.00 2.80 x 2.10 6HX
T300-SM100DA-M2
★
2.8 2.00 45.0 8.0 3DIN 371
.315 .110 .079 1.772 .315
M 2.5 0.45 30.00 2.80 x 2.10 6HX
T300-SM100DA-M2.5
★
2.8 2.50 50.0 9.0 3DIN 371
1.181 .110 .098 1.969 .354
M 3 0.50 10.00 3.50 x 2.70 6HX
T300-SM100DA-M3
★
3.5 3.00 56.0 10.0 3DIN 371
.394 .138 .118 2.205 .394
M 3.5 0.60 12.00 4.00 x 3.00 6HX
T300-SM100DA-M3.5
★
4.0 3.50 56.0 12.0 3DIN 371
.472 .157 .138 2.205 .472
M 4 0.70 13.00 4.50 x 3.40 6HX
T300-SM100DA-M4
★
4.5 4.00 63.0 13.0 3DIN 371
.512 .177 .157 2.480 .512
M 5 0.80 16.00 6.00 x 4.90 6HX
T300-SM100DA-M5
★
6.0 5.00 70.0 16.0 3DIN 371
.630 .236 .197 2.756 .630
M 6 1.00 23.00 6.00 x 4.90 6HX
T300-SM100DA-M6
★
6.0 6.00 80.0 15.0 3DIN 371
.906 .236 .236 3.150 .591
M 8 1.25 29.50 8.00 x 6.20 6HX
T300-SM100DA-M8
★
8.0 8.00 90.0 18.0 3DIN 371
1.161 .315 .315 3.543 .709
M 10 1.50 33.50 10.00 x 8.00 6HX
T300-SM101DA-M10
★
10.0 10.00 100.0 20.0 3DIN 371
1.319 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.10 6HX
T300-SM101DA-M12
★
9.0 12.00 110.0 23.0 4DIN 376
3.268 .354 .472 4.331 .906
M 16 2.00 68.00 12.00 x 9.00 6HX
T300-SM101DA-M16
★
12.0 16.00 110.0 25.0 4DIN 376
2.677 .472 .630 4.331 .984
M 20 2.50 95.00 16.00 x 12.00 6HX
T300-SM101DA-M20
★
16.0 20.00 140.0 30.0 4DIN 376
3.740 .630 .787 5.512 1.181
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
MF 6x0.75 0.75 23.00 6.00 x 4.90 6HX
T300-SM100DB-M6X075
★
6.0 6.00 80.0 15.0 3DIN 371
.906 .236 .236 3.150 .591
MF 8x0.75 0.75 29.50 8.00 x 6.20 6HX
T300-SM100DB-M8X075
★
8.0 8.00 90.0 18.0 3DIN 371
1.161 .315 .315 3.543 .709
MF 8x1 1.00 29.50 8.00 x 6.20 6HX
T300-SM100DB-M8X100
★
8.0 8.00 90.0 18.0 3DIN 371
1.161 .315 .315 3.543 .709
MF 10x1 1.00 33.50 10.00 x 8.00 6HX
T300-SM100DB-M10X100
★
10.0 10.00 100.0 20.0 3DIN 371
1.319 .394 .394 3.937 .787
MF 12x1 1.00 73.00 9.00 x 7.00 6HX
T300-SM100DB-M12X100
★
9.0 12.00 100.0 21.0 4DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.5 1.50 73.00 9.00 x 7.00 6HX
T300-SM100DB-M12X150
★
9.0 12.00 100.0 21.0 4DIN 374
2.874 .354 .472 3.937 .827
MF 14x1.5 1.50 71.00 11.00 x 9.00 6HX
T300-SM100DB-M14X150
★
11.0 14.00 100.0 21.0 4DIN 374
2.795 .433 .551 3.937 .827
G29 I2
G 6
Нарезание резьбы метчиками
Метчики
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: метрическая
THCHT C
THBTP 1
FHA 10°
SUBSTRATE HSS-E-PM
COATING PVD TiN
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
D125
DCON TD LF THL NOF BSG
M 3 0.50 8.00 3.50 x 2.70 6HX
T300-SD101DA-M3
★
3.5 3.00 56.0 8.0 3DIN 371
.315 .138 .118 2.205 .315
M 4 0.70 10.50 4.50 x 3.40 6HX
T300-SD101DA-M4
★
4.5 4.00 63.0 10.5 3DIN 371
.413 .177 .157 2.480 .413
M 5 0.80 13.00 6.00 x 4.90 6HX
T300-SD101DA-M5
★
6.0 5.00 70.0 13.0 3DIN 371
.512 .236 .197 2.756 .512
M 6 1.00 16.00 6.00 x 4.90 6HX
T300-SD101DA-M6
★
6.0 6.00 80.0 16.0 3DIN 371
.630 .236 .236 3.150 .630
M 8 1.25 20.50 8.00 x 6.20 6HX
T300-SD101DA-M8
★
8.0 8.00 90.0 20.5 3DIN 371
.807 .315 .315 3.543 .807
M 10 1.50 25.50 10.00 x 8.00 6HX
T300-SD101DA-M10
★
10.0 10.00 100.0 25.5 3DIN 371
1.004 .394 .394 3.937 1.004
M 12 1.75 30.50 12.00 x 9.00 6HX
T300-SD101DA-M12
★
12.0 12.00 110.0 30.5 4DIN 371
1.201 .472 .472 4.331 1.201
M 16 2.00 39.50 16.00 x 12.00 6HX
T300-SD101DA-M16
★
16.0 16.00 110.0 39.5 4DIN 371
1.555 .630 .630 4.331 1.555
G29 I2
G 7
Метчики
Нарезание резьбы метчиками
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Метчики

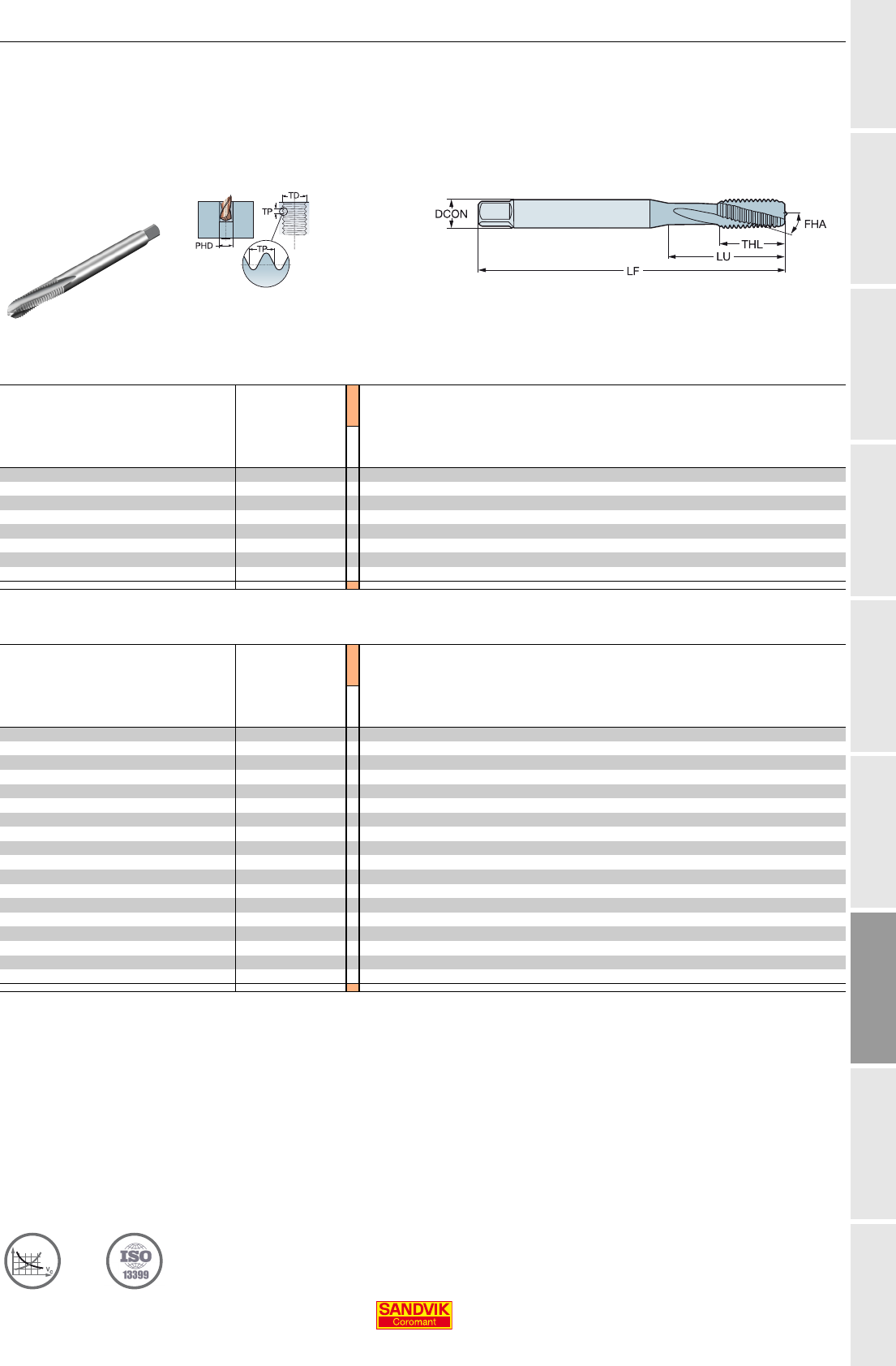

Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: MJ
Тип резьбы: UNC
THCHT C
THBTP 1
FHA 10°
SUBSTRATE HSS-E-PM
COATING UNCOAT
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
D150
DCON TD LF THL NOF BSG
MJ 3 0.50 8.00 3.50 x 2.70 4H
T300-SD100DC-MJ3
★
3.5 3.00 56.0 8.0 3DIN 371
.315 .138 .118 2.205 .315
MJ 4 0.70 10.50 4.50 x 3.40 4H
T300-SD100DC-MJ4
★
4.5 4.00 63.0 10.5 3DIN 371
.413 .177 .157 2.480 .413
MJ 5 0.80 13.00 6.00 x 4.90 4H
T300-SD100DC-MJ5
★
6.0 5.00 70.0 13.0 3DIN 371
.512 .236 .197 2.756 .512
MJ 6 1.00 15.50 6.00 x 4.90 4H
T300-SD100DC-MJ6
★
6.0 6.00 80.0 15.5 3DIN 371
.610 .236 .236 3.150 .610
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR
Код заказа
D150
DCON TD LF THL NOF BSG
UNC #3-48 48.00 9.00 2.80 x 2.10 2B
T300-SD100DE-3-48
★
2.8 2.51 50.0 9.0 3DIN 2184-1
.354 .110 .099 1.969 .354
UNC #2-56 56.00 9.00 2.80 x 2.10 2B
T300-SD100DE-2-56
★
2.8 2.18 45.0 9.0 3DIN 2184-1
.354 .110 .086 1.772 .354
UNC #4-40 40.00 10.00 3.50 x 2.70 2B
T300-SD100DE-4-40
★
3.5 2.84 56.0 10.0 3DIN 2184-1
.394 .138 .112 2.205 .394
UNC #6-32 32.00 12.00 4.00 x 3.00 2B
T300-SD100DE-6-32
★
4.0 3.51 56.0 12.0 3DIN 2184-1
.472 .157 .138 2.205 .472
UNC #8-32 32.00 13.00 4.50 x 3.40 2B
T300-SD100DE-8-32
★
4.5 4.17 63.0 13.0 3DIN 2184-1
.512 .177 .164 2.480 .512
UNC #10-24 24.00 16.00 6.00 x 4.90 2B
T300-SD100DE-10-24
★
6.0 4.83 70.0 16.0 3DIN 2184-1
.630 .236 .190 2.756 .630
UNC 1/4-20 20.00 25.00 7.00 x 5.50 2B
T300-SD100DE-1/4
★
7.0 6.35 80.0 15.0 3DIN 2184-1
.984 .276 .250 3.150 .591
UNC 5/16-18 18.00 29.50 8.00 x 6.20 2B
T300-SD100DE-5/16
★
8.0 7.94 90.0 18.0 3DIN 2184-1
1.161 .315 .313 3.543 .709
UNC 3/8-16 16.00 33.50 10.00 x 8.00 2B
T300-SD100DE-3/8
★
10.0 9.53 100.0 20.0 4DIN 2184-1
1.319 .394 .375 3.937 .787
G29 I2
G 8
Нарезание резьбы метчиками
Метчики
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Метчики

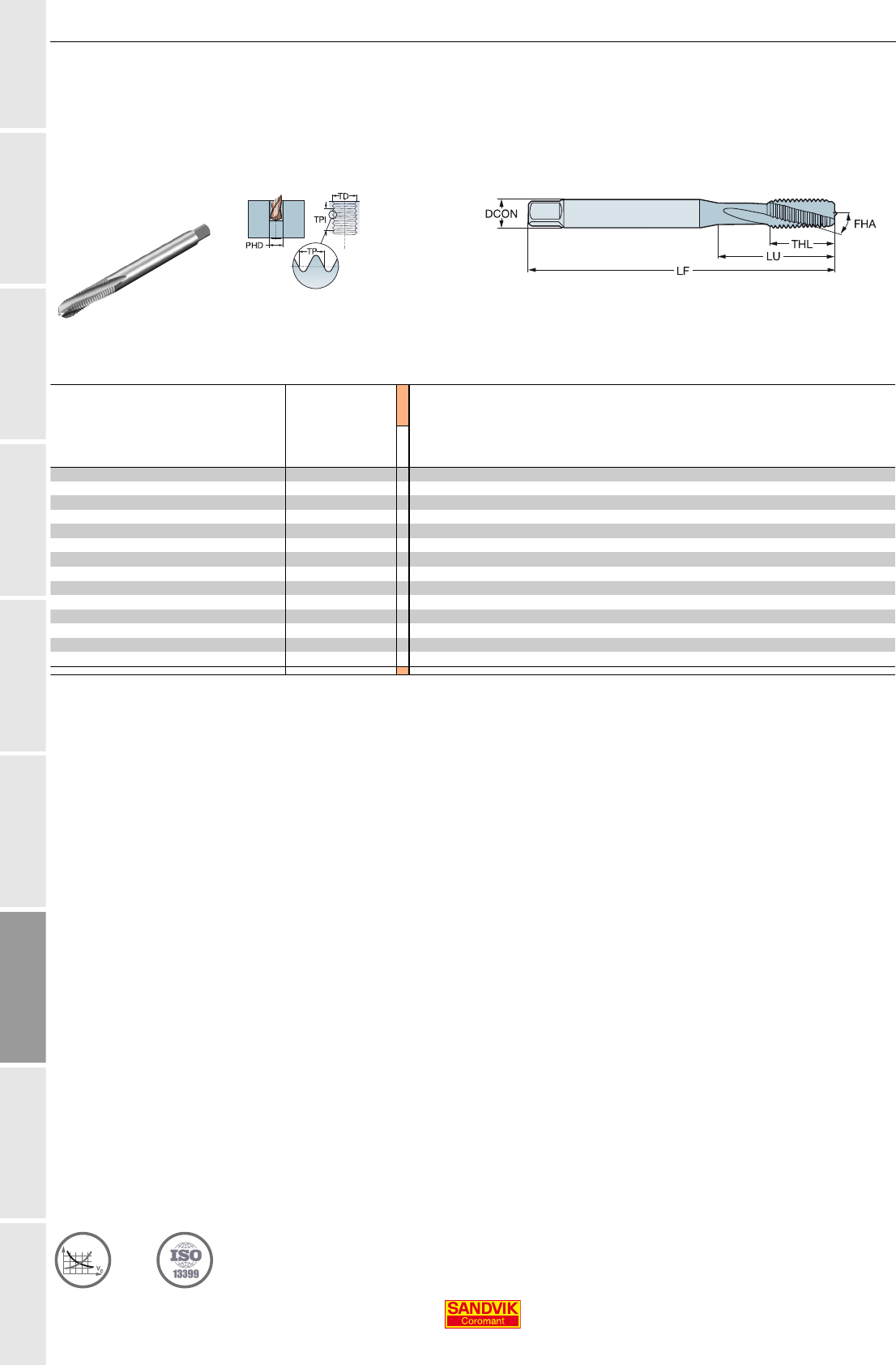

Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
THCHT C
THBTP 1
FHA 25°
SUBSTRATE HSS-E-PM
COATING UNCOAT
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR
Код заказа
D150
DCON TD LF THL NOF BSG
UNF #6-40 40.00 12.00 4.00 x 3.00 3B
T300-SD100DF-6-40
★
4.0 3.51 56.0 12.0 3DIN 2184-1
.472 .157 .138 2.205 .472
UNF #8-36 36.00 42.00 4.50 x 3.40 3B
T300-SD100DF-8-36
★
4.5 4.17 63.0 13.0 3DIN 2184-1
1.654 .177 .164 2.480 .512
UNF #10-32 32.00 16.00 6.00 x 4.90 3B
T300-SD100DF-10-32
★
6.0 4.83 70.0 16.0 3DIN 2184-1
.630 .236 .190 2.756 .630
UNF #12-28 28.00 23.00 6.00 x 4.90 3B
T300-SD100DF-12-28
★
6.0 5.49 80.0 15.0 3DIN 2184-1
.906 .236 .216 3.150 .591
UNF 1/4-28 28.00 25.00 7.00 x 5.50 3B
T300-SD100DF-1/4
★
7.0 6.35 80.0 15.0 3DIN 2184-1
.984 .276 .250 3.150 .591
UNF 5/16-24 24.00 29.50 8.00 x 6.20 3B
T300-SD100DF-5/16
★
8.0 7.94 90.0 18.0 3DIN 2184-1
1.161 .315 .313 3.543 .709
UNF 3/8-24 24.00 33.50 10.00 x 8.00 3B
T300-SD100DF-3/8
★
10.0 9.53 100.0 20.0 4DIN 2184-1
1.319 .394 .375 3.937 .787
G29 I2
G 9
Метчики
Нарезание резьбы метчиками
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNJC
Тип резьбы: UNJF
THCHT C
THBTP 1
FHA 10°
SUBSTRATE HSS-E-PM
COATING UNCOAT
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR
Код заказа
D150
DCON TD LF THL NOF BSG
UNJC #4-40 40.00 8.00 3.50 x 2.70 3B
T300-SD100DH-4-40
★
3.5 2.84 56.0 8.0 3DIN 2184-1
.315 .138 .112 2.205 .315
UNJC #6-32 32.00 10.00 4.00 x 3.00 3B
T300-SD100DH-6-32
★
4.0 3.51 56.0 10.0 3DIN 2184-1
.394 .157 .138 2.205 .394
UNJC #8-32 32.00 11.0 0 4.50 x 3.40 3B
T300-SD100DH-8-32
★
4.5 4.17 63.0 11.0 3DIN 2184-1
.433 .177 .164 2.480 .433
UNJC #10-24 24.00 13.50 6.00 x 4.90 3B
T300-SD100DH-10-24
★
6.0 4.83 70.0 13.5 3DIN 2184-1
.531 .236 .190 2.756 .531
UNJC 1/4-20 20.00 17.50 7.00 x 5.50 3B
T300-SD100DH-1/4
★
7.0 6.35 80.0 17.5 3DIN 2184-1
.689 .276 .250 3.150 .689
UNJC 5/16-18 18.00 21.00 8.00 x 6.20 3B
T300-SD100DH-5/16
★
8.0 7.94 90.0 21.0 3DIN 2184-1
.827 .315 .313 3.543 .827
UNJC 3/8-16 16.00 25.00 10.00 x 8.00 3B
T300-SD100DH-3/8
★
10.0 9.53 100.0 25.0 3DIN 2184-1
.984 .394 .375 3.937 .984
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR
Код заказа
D150
DCON TD LF THL NOF BSG
UNJF #6-40 40.00 9.50 4.00 x 3.00 3B
T300-SD100DI-6-40
★
4.0 3.51 56.0 9.5 3DIN 2184-1
.374 .157 .138 2.205 .374
UNJF #10-32 32.00 12.50 6.00 x 4.90 3B
T300-SD100DI-10-32
★
6.0 4.83 70.0 12.5 3DIN 2184-1
.492 .236 .190 2.756 .492
UNJF 1/4-28 28.00 16.00 7.00 x 5.50 3B
T300-SD100DI-1/4
★
7.0 6.35 80.0 16.0 3DIN 2184-1
.630 .276 .250 3.150 .630
UNJF 5/16-24 24.00 20.00 8.00 x 6.20 3B
T300-SD100DI-5/16
★
8.0 7.94 90.0 20.0 3DIN 2184-1
.787 .315 .313 3.543 .787
UNJF 3/8-24 24.00 23.00 10.00 x 8.00 3B
T300-SD100DI-3/8
★
10.0 9.53 100.0 23.0 3DIN 2184-1
.906 .394 .375 3.937 .906
G29 I2
G 10
Нарезание резьбы метчиками
Метчики
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: MJ
Тип резьбы: UNJF
THCHT C
THBTP 1
FHA 15°
SUBSTRATE HSS-E-PM
COATING PVD AlCrN
S
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
MJ4 0.70 13.00 4.50 x 3.40 4H
T300-SM100DC-MJ4
★
4.5 4.00 63.0 13.0 3DIN 371
.512 .177 .157 2.480 .512
MJ5 0.80 16.00 6.00 x 4.90 4H
T300-SM100DC-MJ5
★
6.0 5.00 70.0 16.0 3DIN 371
.630 .236 .197 2.756 .630
MJ6 1.00 23.00 6.00 x 4.90 4H
T300-SM100DC-MJ6
★
6.0 6.00 80.0 15.0 3DIN 371
.906 .236 .236 3.150 .591
MJ8 1.25 29.50 8.00 x 6.20 4H
T300-SM100DC-MJ8
★
8.0 8.00 100.0 18.0 3DIN 371
1.161 .315 .315 3.937 .709
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
UNJF #10-32 32.00 16.00 6.00 x 4.90 3B
T300-SM100DI-10-32
★
6.0 4.83 70.0 16.0 3DIN 2184-1
.630 .236 .190 2.756 .630
UNJF 1/4-28 28.00 25.00 7.00 x 5.50 3B
T300-SM100DI-1/4
★
7.0 6.35 80.0 15.0 3DIN 2184-1
.984 .276 .250 3.150 .591
UNJF 5/16-24 24.00 29.50 8.00 x 6.20 3B
T300-SM100DI-5/16
★
8.0 7.94 90.0 18.0 3DIN 2184-1
1.161 .315 .313 3.543 .709
UNJF 3/8-24 24.00 33.50 10.00 x 8.00 3B
T300-SM100DI-3/8
★
10.0 9.53 100.0 20.0 3DIN 2184-1
1.319 .394 .375 3.937 .787
G29 I2

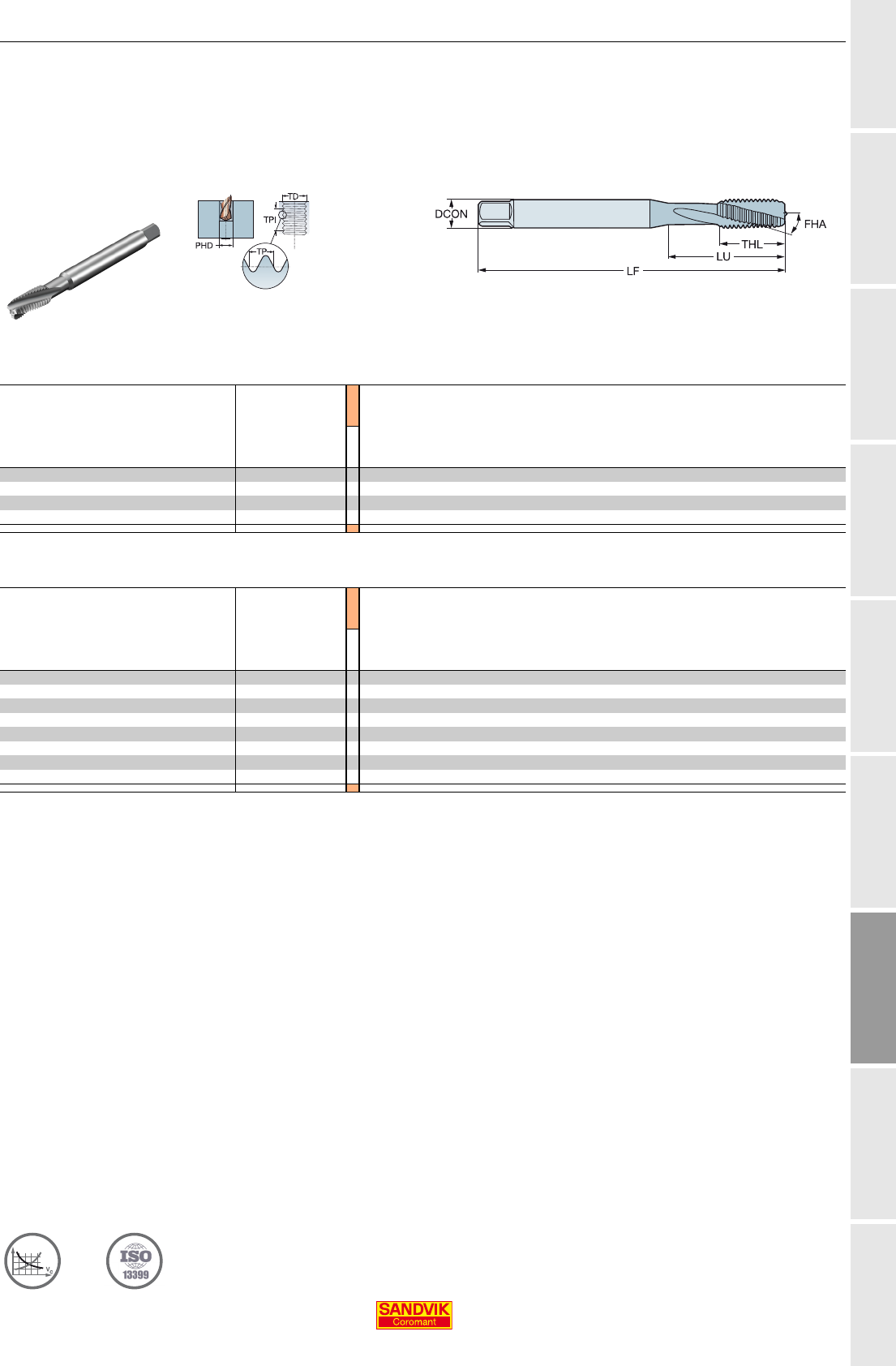

G 11
Метчики
Нарезание резьбы метчиками
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: EGUNF
Тип резьбы: EGUNJF
THCHT C
THBTP 1
FHA 15°
SUBSTRATE HSS-E-PM
COATING PVD AlCrN
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR
Код заказа
D115
DCON TD LF THL NOF BSG
EGUNF #1/4-28 28.00 25.00 7.00 x 5.50 3B
T300-SM100DS-1/4
★
7.0 7.60 80.0 15.0 3DIN 2184-1
.984 .276 .299 3.150 .591
EGUNF #10-32 32.00 16.00 6.00 x 4.90 3B
T300-SM100DS-10-32
★
6.0 5.94 70.0 16.0 3DIN 2184-1
.630 .236 .234 2.756 .630
S
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR
Код заказа
D150
DCON TD LF THL NOF BSG
EGUNJF #10-32 32.00 12.50 6.00 x 4.90 3B
T300-SD100DZ-10-32
★
6.0 5.94 70.0 12.5 3DIN 2184-1
.492 .236 .234 2.756 .492
EGUNJF 1/4-28 28.00 16.00 7.00 x 5.50 3B
T300-SD100DZ-1/4
★
7.0 7.60 80.0 16.0 3DIN 2184-1
.630 .276 .299 3.150 .630
EGUNJF 3/8-24 24.00 23.00 10.00 x 8.00 3B
T300-SD100DZ-3/8
★
10.0 10.99 100.0 23.0 3DIN 2184-1
.906 .394 .433 3.937 .906
EGUNJF 5/16-24 24.00 20.00 8.00 x 6.20 3B
T300-SD100DZ-5/16
★
8.0 9.40 90.0 20.0 3DIN 2184-1
.787 .315 .370 3.543 .787
G29 I2
G 12
Нарезание резьбы метчиками
Бесстружечные метчики (раскатники)
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Бесстружечные метчики (раскатники )
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: метрическая
THCHT C
THBTP 0
ULDR 3.0
SUBSTRATE HSS-E-PM
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
F125
DCON TD LF THL BSG
M3 0.50 18.00 3.50 x 2.70 6HX
T400-PM100DA-M3
★
3.5 3.00 56.0 6.0 DIN 2174
.709 .138 .118 2.205 .236
M4 0.70 21.00 4.50 x 3.40 6HX
T400-PM100DA-M4
★
4.5 4.00 63.0 7.0 DIN 2174
.827 .177 .157 2.480 .276
M5 0.80 25.00 6.00 x 4.90 6HX
T400-PM100DA-M5
★
6.0 5.00 70.0 8.0 DIN 2174
.984 .236 .197 2.756 .315
M6 1.00 30.00 6.00 x 4.90 6HX
T400-PM100DA-M6
★
6.0 6.00 80.0 10.0 DIN 2174
1.181 .236 .236 3.150 .394
M7 1.00 30.00 7.00 x 5.50 6HX
T400-PM100DA-M7
★
7.0 7.00 80.0 7.0 DIN 2174
1.181 .276 .276 3.150 .276
M8 1.25 35.00 8.00 x 6.20 6HX
T400-PM100DA-M8
★
8.0 8.00 90.0 12.0 DIN 2174
1.378 .315 .315 3.543 .472
M9 1.25 35.00 9.00 x 7.00 6HX
T400-PM100DA-M9
★
9.0 9.00 90.0 13.0 DIN 2174
1.378 .354 .354 3.543 .512
M10 1.50 39.00 10.00 x 8.00 6HX
T400-PM100DA-M10
★
10.0 10.00 100.0 15.0 DIN 2174
1.535 .394 .394 3.937 .591
M12 1.75 42.00 9.00 x 7.00 6HX
T400-PM100DA-M12
★
9.0 12.00 110.0 16.0 DIN 2174
1.654 .354 .472 4.331 .630
M14 2.00 49.00 11.00 x 9.00 6HX
T400-PM100DA-M14
★
11.0 14.00 110.0 20.0 DIN 2174
1.929 .433 .551 4.331 .787
M16 2.00 55.00 12.00 x 9.00 6HX
T400-PM100DA-M16
★
12.0 16.00 110.0 20.0 DIN 2174
2.165 .472 .630 4.331 .787
M3 0.50 18.00 3.50 x 2.70 6GX
T400-PM101DA-M3
★
3.5 3.00 56.0 6.0 DIN 2174
.709 .138 .118 2.205 .236
M4 0.60 21.00 4.50 x 3.40 6GX
T400-PM101DA-M4
★
4.5 4.00 63.0 7.0 DIN 2174
.827 .177 .157 2.480 .276
M5 0.80 25.00 6.00 x 4.90 6GX
T400-PM101DA-M5
★
6.0 5.00 70.0 8.0 DIN 2174
.984 .236 .197 2.756 .315
M6 1.00 30.00 6.00 x 4.90 6GX
T400-PM101DA-M6
★
6.0 6.00 80.0 10.0 DIN 2174
1.181 .236 .236 3.150 .394
M8 1.25 35.00 8.00 x 6.20 6GX
T400-PM101DA-M8
★
8.0 8.00 90.0 12.0 DIN 2174
1.378 .315 .315 3.543 .472
M10 1.50 39.00 10.00 x 8.00 6GX
T400-PM101DA-M10
★
10.0 10.00 100.0 15.0 DIN 2174
1.535 .394 .394 3.937 .591
M12 1.75 42.00 9.00 x 7.00 6GX
T400-PM101DA-M12
★
9.0 12.00 110.0 16.0 DIN 2174
1.654 .354 .472 4.331 .630
M14 2.00 49.00 11.00 x 9.00 6GX
T400-PM101DA-M14
★
11.0 14.00 110.0 20.0 DIN 2174
1.929 .433 .551 4.331 .787
M16 2.00 55.00 12.00 x 9.00 6GX
T400-PM101DA-M16
★
12.0 16.00 110.0 20.0 DIN 2174
2.165 .472 .630 4.331 .787
G30 I2
G 13
Бесстружечные метчики (раскатники)
Нарезание резьбы метчиками
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Бесстружечные метчики (раскатники )
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: метрическая
THCHT E
THBTP 0
ULDR 3.0
SUBSTRATE HSS-E-PM
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
F125
DCON TD LF THL BSG
M3 0.50 18.00 3.50 x 2.70 6HX
T400-PM102DA-M3
★
3.5 3.00 56.0 6.0 DIN 2174
.709 .138 .118 2.205 .236
M4 0.60 21.00 4.50 x 3.40 6HX
T400-PM102DA-M4
★
4.5 4.00 63.0 7.0 DIN 2174
.827 .177 .157 2.480 .276
M5 0.80 25.00 6.00 x 4.90 6HX
T400-PM102DA-M5
★
6.0 5.00 70.0 8.0 DIN 2174
.984 .236 .197 2.756 .315
M6 1.00 30.00 6.00 x 4.90 6HX
T400-PM102DA-M6
★
6.0 6.00 80.0 10.0 DIN 2174
1.181 .236 .236 3.150 .394
M8 1.25 35.00 8.00 x 6.20 6HX
T400-PM102DA-M8
★
8.0 8.00 90.0 12.0 DIN 2174
1.378 .315 .315 3.543 .472
M10 1.50 39.00 10.00 x 8.00 6HX
T400-PM102DA-M10
★
10.0 10.00 100.0 15.0 DIN 2174
1.535 .394 .394 3.937 .591
M12 1.75 42.00 9.00 x 7.00 6HX
T400-PM102DA-M12
★
9.0 12.00 110.0 16.0 DIN 2174
1.654 .354 .472 4.331 .630
M14 2.00 49.00 11.00 x 9.00 6HX
T400-PM102DA-M14
★
11.0 14.00 110.0 20.0 DIN 2174
1.929 .433 .551 4.331 .787
M16 2.00 55.00 12.00 x 9.00 6HX
T400-PM102DA-M16
★
12.0 16.00 110.0 20.0 DIN 2174
2.165 .472 .630 4.331 .787
G30 I2
G 14
Нарезание резьбы метчиками
Бесстружечные метчики (раскатники)
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Бесстружечные метчики (раскатники )
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: метрическая
THCHT C
THBTP 0
ULDR 3.0
CNSC 1
CXSC 2
SUBSTRATE HSS-E-PM
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
F125
DCON TD LF THL BSG
M5 0.80 25.00 6.00 x 4.90 6HX
T400-PM103DA-M5
★
6.0 5.00 70.0 8.0 DIN 2174
.984 .236 .197 2.756 .315
M6 1.00 30.00 6.00 x 4.90 6HX
T400-PM103DA-M6
★
6.0 6.00 80.0 10.0 DIN 2174
1.181 .236 .236 3.150 .394
M7 1.00 30.00 7.00 x 5.50 6HX
T400-PM103DA-M7
★
7.0 7.00 80.0 7.0 DIN 2174
1.181 .276 .276 3.150 .276
M8 1.25 35.00 8.00 x 6.20 6HX
T400-PM103DA-M8
★
8.0 8.00 90.0 12.0 DIN 2174
1.378 .315 .315 3.543 .472
M9 1.25 35.00 9.00 x 7.00 6HX
T400-PM103DA-M9
★
9.0 9.00 90.0 13.0 DIN 2174
1.378 .354 .354 3.543 .512
M10 1.50 39.00 10.00 x 8.00 6HX
T400-PM103DA-M10
★
10.0 10.00 100.0 15.0 DIN 2174
1.535 .394 .394 3.937 .591
M12 1.75 42.00 9.00 x 7.00 6HX
T400-PM103DA-M12
★
9.0 12.00 110.0 16.0 DIN 2174
1.654 .354 .472 4.331 .630
M14 2.00 49.00 11.00 x 9.00 6HX
T400-PM103DA-M14
★
11.0 14.00 110.0 20.0 DIN 2174
1.929 .433 .551 4.331 .787
M16 2.00 55.00 12.00 x 9.00 6HX
T400-PM103DA-M16
★
12.0 16.00 110.0 20.0 DIN 2174
2.165 .472 .630 4.331 .787
G30 I2 I7
G 15
Бесстружечные метчики (раскатники)
Нарезание резьбы метчиками
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Бесстружечные метчики (раскатники )
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: метрическая
THCHT C
THBTP 0
ULDR 3.0
CNSC 1
CXSC 1
SUBSTRATE HSS-E-PM
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
F125
DCON TD LF THL BSG
M5 0.80 25.00 6.00 x 4.90 6HX
T400-PM104DA-M5
★
6.0 5.00 70.0 8.0 DIN 2174
.984 .236 .197 2.756 .315
M6 1.00 30.00 6.00 x 4.90 6HX
T400-PM104DA-M6
★
6.0 6.00 80.0 10.0 DIN 2174
1.181 .236 .236 3.150 .394
M8 1.25 35.00 8.00 x 6.20 6HX
T400-PM104DA-M8
★
8.0 8.00 90.0 12.0 DIN 2174
1.378 .315 .315 3.543 .472
M10 1.50 39.00 10.00 x 8.00 6HX
T400-PM104DA-M10
★
10.0 10.00 100.0 15.0 DIN 2174
1.535 .394 .394 3.937 .591
M12 1.75 42.00 9.00 x 7.00 6HX
T400-PM104DA-M12
★
9.0 12.00 110.0 16.0 DIN 2174
1.654 .354 .472 4.331 .630
M14 2.00 49.00 11.00 x 9.00 6HX
T400-PM104DA-M14
★
11.0 14.00 110.0 20.0 DIN 2174
1.929 .433 .551 4.331 .787
M16 2.00 55.00 12.00 x 9.00 6HX
T400-PM104DA-M16
★
12.0 16.00 110.0 20.0 DIN 2174
2.165 .472 .630 4.331 .787
G30 I2 I7

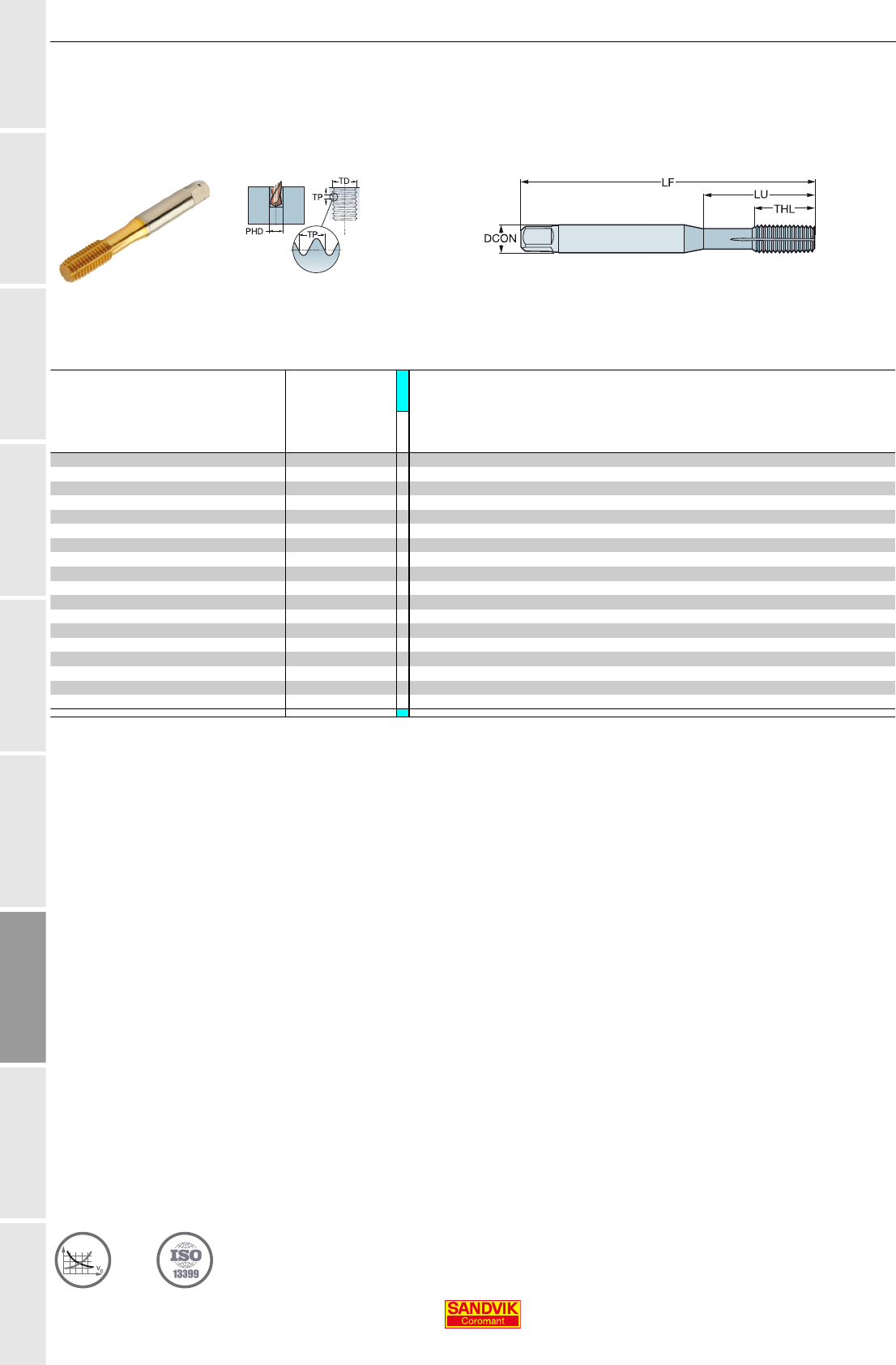

G 16
Нарезание резьбы метчиками
Бесстружечные метчики (раскатники)
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Бесстружечные метчики (раскатники )
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: метрическая
THCHT C
THBTP 0
ULDR 3.0
SUBSTRATE HSS-E-PM
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
F125
DCON TD LF THL BSG
M3 0.50 18.00 3.50 x 2.70 6HX
T400-PM100AA-M3
★
3.5 3.00 56.0 6.0 DIN/ANSI
.709 .138 .118 2.205 .236
M4 0.60 21.00 4.50 x 3.40 6HX
T400-PM100AA-M4
★
4.5 4.00 63.0 7.0 DIN/ANSI
.827 .177 .157 2.480 .276
M5 0.80 25.00 6.00 x 4.90 6HX
T400-PM100AA-M5
★
6.0 5.00 70.0 8.0 DIN/ANSI
.984 .236 .197 2.756 .315
M6 1.00 30.00 6.00 x 4.90 6HX
T400-PM100AA-M6
★
6.0 6.00 80.0 10.0 DIN/ANSI
1.181 .236 .236 3.150 .394
M8 1.25 35.00 8.00 x 6.20 6HX
T400-PM100AA-M8
★
8.0 8.00 90.0 12.0 DIN/ANSI
1.378 .315 .315 3.543 .472
M10 1.50 39.00 10.00 x 8.00 6HX
T400-PM100AA-M10
★
10.0 10.00 100.0 15.0 DIN/ANSI
1.535 .394 .394 3.937 .591
M12 1.75 42.00 9.00 x 7.00 6HX
T400-PM100AA-M12
★
9.0 12.00 110.0 16.0 DIN/ANSI
1.654 .354 .472 4.331 .630
M14 2.00 49.00 11.00 x 9.00 6HX
T400-PM100AA-M14
★
11.0 14.00 110.0 20.0 DIN/ANSI
1.929 .433 .551 4.331 .787
M16 2.00 55.00 12.00 x 9.00 6HX
T400-PM100AA-M16
★
12.0 16.00 110.0 20.0 DIN/ANSI
2.165 .472 .630 4.331 .787
G30 I2
G 17
Бесстружечные метчики (раскатники)
Нарезание резьбы метчиками
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Бесстружечные метчики (раскатники )
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: метрическая с мелким шагом
THCHT C
THBTP 0
ULDR 3.0
SUBSTRATE HSS-E-PM
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
F125
DCON TD LF THL BSG
MF5X0.5 0.50 25.00 6.00 x 4.90 6HX
T400-PM100DB-M5X050
★
6.0 5.00 70.0 8.0 DIN 2174
.984 .236 .197 2.756 .315
MF6X0.75 0.75 30.00 6.00 x 4.90 6HX
T400-PM100DB-M6X075
★
6.0 6.00 80.0 10.0 DIN 2174
1.181 .236 .236 3.150 .394
MF8X1 1.00 35.00 6.00 x 4.90 6HX
T400-PM100DB-M8X100
★
6.0 8.00 90.0 12.0 DIN 2174
1.378 .236 .315 3.543 .472
MF10X1 1.00 39.00 7.00 x 5.50 6HX
T400-PM100DB-M10X100
★
7.0 10.00 90.0 12.0 DIN 2174
1.535 .276 .394 3.543 .472
MF10X1.25 1.25 39.00 7.00 x 5.50 6HX
T400-PM100DB-M10X125
★
7.0 10.00 100.0 15.0 DIN 2174
1.535 .276 .394 3.937 .591
MF12X1 1.00 42.00 9.00 x 7.00 6HX
T400-PM100DB-M12X100
★
9.0 12.00 100.0 13.0 DIN 2174
1.654 .354 .472 3.937 .512
MF12X1.25 1.25 42.00 9.00 x 7.00 6HX
T400-PM100DB-M12X125
★
9.0 12.00 100.0 13.0 DIN 2174
1.654 .354 .472 3.937 .512
MF12X1.5 1.50 42.00 9.00 x 7.00 6HX
T400-PM100DB-M12X150
★
9.0 12.00 100.0 13.0 DIN 2174
1.654 .354 .472 3.937 .512
MF14X1 1.00 49.00 11.00 x 9.00 6HX
T400-PM100DB-M14X100
★
11.0 14.00 100.0 15.0 DIN 2174
1.929 .433 .551 3.937 .591
MF14X1.25 1.25 49.00 11.00 x 9.00 6HX
T400-PM100DB-M14X125
★
11.0 14.00 100.0 15.0 DIN 2174
1.929 .433 .551 3.937 .591
MF14X1.5 1.50 49.00 11.00 x 9.00 6HX
T400-PM100DB-M14X150
★
11.0 14.00 100.0 15.0 DIN 2174
1.929 .433 .551 3.937 .591
MF16X1.5 1.50 50.00 12.00 x 9.00 6HX
T400-PM100DB-M16X150
★
12.0 16.00 100.0 15.0 DIN 2174
1.969 .472 .630 3.937 .591
G30 I2
G 18
Нарезание резьбы метчиками
Бесстружечные метчики (раскатники)
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Бесстружечные метчики (раскатники )
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: метрическая с мелким шагом
THCHT C
THBTP 0
ULDR 3.0
CNSC 1
CXSC 2
SUBSTRATE HSS-E-PM
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
F125
DCON TD LF THL BSG
MF8X1 1.00 35.00 6.00 x 4.90 6HX
T400-PM101DB-M8X100
★
6.0 8.00 90.0 12.0 DIN 2174
1.378 .236 .315 3.543 .472
MF10X1 1.00 39.00 7.00 x 5.50 6HX
T400-PM101DB-M10X100
★
7.0 10.00 90.0 12.0 DIN 2174
1.535 .276 .394 3.543 .472
MF10X1.25 1.25 39.00 7.00 x 5.50 6HX
T400-PM101DB-M10X125
★
7.0 10.00 100.0 15.0 DIN 2174
1.535 .276 .394 3.937 .591
MF12X1 1.00 42.00 9.00 x 7.00 6HX
T400-PM101DB-M12X100
★
9.0 12.00 100.0 13.0 DIN 2174
1.654 .354 .472 3.937 .512
MF12X1.25 1.25 42.00 9.00 x 7.00 6HX
T400-PM101DB-M12X125
★
9.0 12.00 100.0 13.0 DIN 2174
1.654 .354 .472 3.937 .512
MF12X1.5 1.50 42.00 9.00 x 7.00 6HX
T400-PM101DB-M12X150
★
9.0 12.00 100.0 13.0 DIN 2174
1.654 .354 .472 3.937 .512
MF14X1.50 1.50 49.00 11.00 x 9.00 6HX
T400-PM101DB-M14X150
★
11.0 14.00 100.0 15.0 DIN 2174
1.929 .433 .551 3.937 .591
MF16X1.5 1.50 50.00 12.00 x 9.00 6HX
T400-PM101DB-M16X150
★
12.0 16.00 100.0 15.0 DIN 2174
1.969 .472 .630 3.937 .591
G30 I2 I7
G 19
Бесстружечные метчики (раскатники)
Нарезание резьбы метчиками
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Бесстружечные метчики (раскатники )
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: метрическая с мелким шагом
THCHT C
THBTP 0
ULDR 3.0
CNSC 1
CXSC 1
SUBSTRATE HSS-E-PM
P
Размеры, мм, дюйм
TDZ TP LU CZC
MS
TCTR
Код заказа
F125
DCON TD LF THL BSG
MF8X1 1.00 35.00 6.00 x 4.90 6HX
T400-PM102DB-M8X100
★
6.0 8.00 90.0 12.0 DIN 2174
1.378 .236 .315 3.543 .472
MF10X1 1.00 39.00 7.00 x 5.50 6HX
T400-PM102DB-M10X100
★
7.0 10.00 90.0 10.0 DIN 2174
1.535 .276 .394 3.543 .394
MF10X1.25 1.25 39.00 7.00 x 5.50 6HX
T400-PM102DB-M10X125
★
7.0 10.00 100.0 15.0 DIN 2174
1.535 .276 .394 3.937 .591
MF12X1.25 1.25 42.00 9.00 x 7.00 6HX
T400-PM102DB-M12X125
★
9.0 12.00 100.0 12.0 DIN 2174
1.654 .354 .472 3.937 .472
MF12X1.5 1.50 42.00 9.00 x 7.00 6HX
T400-PM102DB-M12X150
★
9.0 12.00 100.0 12.0 DIN 2174
1.654 .354 .472 3.937 .472
MF14X1.5 1.50 49.00 11.00 x 9.00 6HX
T400-PM102DB-M14X150
★
11.0 14.00 100.0 15.0 DIN 2174
1.929 .433 .551 3.937 .591
MF16X1.5 1.50 50.00 12.00 x 9.00 6HX
T400-PM102DB-M16X150
★
12.0 16.00 100.0 15.0 DIN 2174
1.969 .472 .630 3.937 .591
G30 I2 I7
G 20
Нарезание резьбы метчиками
Бесстружечные метчики (раскатники)
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Бесстружечные метчики (раскатники )
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: UNC
THCHT C
THBTP 0
ULDR 3.0
SUBSTRATE HSS-E-PM
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR
Код заказа
F125
DCON TD LF THL BSG
UNC 4-40 40.00 18.00 .141 x .110 2BX
T400-PM100AE-4-40
★
3.6 2.84 56.0 6.0 DIN/ANSI
.709 .141 .112 2.205 .236
UNC 6-32 32.00 20.00 .141 x .110 2BX
T400-PM100AE-6-32
★
3.6 3.50 56.0 6.5 DIN/ANSI
.787 .141 .138 2.205 .256
UNC 8-32 32.00 25.00 .168 x .131 2BX
T400-PM100AE-8-32
★
4.3 4.16 63.0 6.0 DIN/ANSI
.984 .168 .164 2.480 .236
UNC 10-24 24.00 25.00 .194 x .152 2BX
T400-PM100AE-10-24
★
4.9 4.80 70.0 8.0 DIN/ANSI
.984 .194 .189 2.756 .315
UNC 12-24 24.00 30.00 .220 x .165 2BX
T400-PM100AE-12-24
★
5.6 5.48 80.0 10.0 DIN/ANSI
1.181 .220 .216 3.150 .394
UNC 1/4-20 20.00 30.00 .255 x .191 2BX
T400-PM100AE-1/4
★
6.5 6.35 80.0 10.0 DIN/ANSI
1.181 .255 .250 3.150 .394
UNC 5/16-18 18.00 35.00 .318 x .238 2BX
T400-PM100AE-5/16
★
8.1 7.94 90.0 12.0 DIN/ANSI
1.378 .318 .313 3.543 .472
UNC 3/8-16 16.00 39.00 .381 x .286 2BX
T400-PM100AE-3/8
★
9.7 9.52 100.0 15.0 DIN/ANSI
1.535 .381 .375 3.937 .591
UNC 7/16-14 14.00 39.00 .323 x .242 2BX
T400-PM100AE-7/16
★
8.2 11.11 100.0 15.0 DIN/ANSI
1.535 .323 .437 3.937 .591
UNC 1/2-13 13.00 44.50 .367 x .275 2BX
T400-PM100AE-1/2
★
9.3 12.70 110.0 18.0 DIN/ANSI
1.752 .367 .500 4.331 .709
UNC 5/8-11 11.00 55.00 .480 x .360 2BX
T400-PM100AE-5/8
★
12.2 15.88 110.0 20.0 DIN/ANSI
2.165 .480 .625 4.331 .787
G30 I2
G 21
Бесстружечные метчики (раскатники)
Нарезание резьбы метчиками
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Бесстружечные метчики (раскатники )
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: UNC
THCHT E
THBTP 0
ULDR 3.0
SUBSTRATE HSS-E-PM
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR
Код заказа
F125
DCON TD LF THL BSG
UNC 4-40 40.00 18.00 .141 x .110 2BX
T400-PM101AE-4-40
★
3.6 2.84 56.0 6.0 DIN/ANSI
.709 .141 .112 2.205 .236
UNC 6-32 32.00 20.00 .141 x .110 2BX
T400-PM101AE-6-32
★
3.6 3.50 56.0 6.5 DIN/ANSI
.787 .141 .138 2.205 .256
UNC 8-32 32.00 25.00 .168 x .131 2BX
T400-PM101AE-8-32
★
4.3 4.16 63.0 6.0 DIN/ANSI
.984 .168 .164 2.480 .236
UNC 10-24 24.00 25.00 .194 x .152 2BX
T400-PM101AE-10-24
★
4.9 4.80 70.0 8.0 DIN/ANSI
.984 .194 .189 2.756 .315
UNC 12-24 24.00 30.00 .220 x .165 2BX
T400-PM101AE-12-24
★
5.6 5.48 80.0 10.0 DIN/ANSI
1.181 .220 .216 3.150 .394
UNC 1/4-20 20.00 30.00 .255 x .191 2BX
T400-PM101AE-1/4
★
6.5 6.35 80.0 10.0 DIN/ANSI
1.181 .255 .250 3.150 .394
UNC 5/16-18 18.00 35.00 .318 x .238 2BX
T400-PM101AE-5/16
★
8.1 7.94 90.0 12.0 DIN/ANSI
1.378 .318 .313 3.543 .472
UNC 3/8-16 16.00 39.00 .381 x .286 2BX
T400-PM101AE-3/8
★
9.7 9.52 100.0 15.0 DIN/ANSI
1.535 .381 .375 3.937 .591
UNC 7/16-14 14.00 39.00 .323 x .242 2BX
T400-PM101AE-7/16
★
8.2 11.11 100.0 15.0 DIN/ANSI
1.535 .323 .437 3.937 .591
UNC 1/2-13 13.00 44.50 .367 x .275 2BX
T400-PM101AE-1/2
★
9.3 12.70 110.0 18.0 DIN/ANSI
1.752 .367 .500 4.331 .709
UNC 5/8-11 11.00 55.00 .480 x .360 2BX
T400-PM101AE-5/8
★
12.2 15.88 110.0 20.0 DIN/ANSI
2.165 .480 .625 4.331 .787
G30 I2
G 22
Нарезание резьбы метчиками
Бесстружечные метчики (раскатники)
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Бесстружечные метчики (раскатники )
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: UNC
THCHT C
THBTP 0
ULDR 3
CNSC 1
CXSC 2
SUBSTRATE HSS-E-PM
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR
Код заказа
F125
DCON TD LF THL BSG
UNC 8-32 32.00 25.00 .168 x .131 2BX
T400-PM102AE-8-32
★
4.3 4.16 63.0 6.0 DIN/ANSI
.984 .168 .164 2.480 .236
UNC 10-24 24.00 25.00 .194 x .152 2BX
T400-PM102AE-10-24
★
4.9 4.80 70.0 8.0 DIN/ANSI
.984 .194 .189 2.756 .315
UNC 12-24 24.00 30.00 .220 x .165 2BX
T400-PM102AE-12-24
★
5.6 5.48 80.0 10.0 DIN/ANSI
1.181 .220 .216 3.150 .394
UNC 1/4-20 20.00 30.00 .255 x .191 2BX
T400-PM102AE-1/4
★
6.5 6.35 80.0 10.0 DIN/ANSI
1.181 .255 .250 3.150 .394
UNC 5/16-18 18.00 35.00 .318 x .238 2BX
T400-PM102AE-5/16
★
8.1 7.94 90.0 12.0 DIN/ANSI
1.378 .318 .313 3.543 .472
UNC 3/8-16 16.00 39.00 .381 x .286 2BX
T400-PM102AE-3/8
★
9.7 9.52 100.0 15.0 DIN/ANSI
1.535 .381 .375 3.937 .591
UNC 7/16-14 14.00 39.00 .323 x .242 2BX
T400-PM102AE-7/16
★
8.2 11.11 100.0 15.0 DIN/ANSI
1.535 .323 .437 3.937 .591
UNC 1/2-13 13.00 44.50 .367 x .275 2BX
T400-PM102AE-1/2
★
9.3 12.70 110.0 18.0 DIN/ANSI
1.752 .367 .500 4.331 .709
UNC 5/8-11 11.00 55.00 .480 x .360 2BX
T400-PM102AE-5/8
★
12.2 15.88 110.0 20.0 DIN/ANSI
2.165 .480 .625 4.331 .787
G30 I2 I7
G 23
Бесстружечные метчики (раскатники)
Нарезание резьбы метчиками
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Бесстружечные метчики (раскатники )
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: UNC
THCHT C
THBTP 0
ULDR 3.0
CNSC 1
CXSC 1
SUBSTRATE HSS-E-PM
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR
Код заказа
F125
DCON TD LF THL BSG
UNC 8-32 32.00 25.00 .168 x .131 2BX
T400-PM103AE-8-32
★
4.3 4.16 63.0 6.0 DIN/ANSI
.984 .168 .164 2.480 .236
UNC 10-24 24.00 25.00 .194 x .152 2BX
T400-PM103AE-10-24
★
4.9 4.80 70.0 8.0 DIN/ANSI
.984 .194 .189 2.756 .315
UNC 12-24 24.00 30.00 .220 x .165 2BX
T400-PM103AE-12-24
★
5.6 5.48 80.0 10.0 DIN/ANSI
1.181 .220 .216 3.150 .394
UNC 1/4-20 20.00 30.00 .255 x .191 2BX
T400-PM103AE-5/16
★
6.5 6.35 80.0 10.0 DIN/ANSI
1.181 .255 .250 3.150 .394
UNC 5/16-18 18.00 35.00 .318 x .238 2BX
T400-PM103AE-1/4
★
8.1 7.94 90.0 12.0 DIN/ANSI
1.378 .318 .313 3.543 .472
UNC 3/8-16 16.00 39.00 .381 x .286 2BX
T400-PM103AE-3/8
★
9.7 9.52 100.0 15.0 DIN/ANSI
1.535 .381 .375 3.937 .591
UNC 7/16-14 14.00 39.00 .323 x .242 2BX
T400-PM103AE-7/16
★
8.2 11.11 100.0 15.0 DIN/ANSI
1.535 .323 .437 3.937 .591
UNC 1/2-13 13.00 44.50 .367 x .275 2BX
T400-PM103AE-1/2
★
9.3 12.70 110.0 18.0 DIN/ANSI
1.752 .367 .500 4.331 .709
UNC 5/8-11 11.00 55.00 .480 x .360 2BX
T400-PM103AE-5/8
★
12.2 15.88 110.0 20.0 DIN/ANSI
2.165 .480 .625 4.331 .787
G30 I2 I7
G 24
Нарезание резьбы метчиками
Бесстружечные метчики (раскатники)
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Бесстружечные метчики (раскатники )
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: UNF
THCHT C
THBTP 0
ULDR 3
SUBSTRATE HSS-E-PM
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR
Код заказа
F125
DCON TD LF THL BSG
UNF 10-32 32.00 25.00 .194 x .152 2BX
T400-PM100AF-10-32
★
4.9 4.82 70.0 8.0 DIN/ANSI
.984 .194 .190 2.756 .315
UNF 1/4-28 28.00 30.00 .255 x .191 2BX
T400-PM100AF-1/4
★
6.5 6.35 80.0 10.0 DIN/ANSI
1.181 .255 .250 3.150 .394
UNF 5/16-24 24.00 35.00 .318 x .238 2BX
T400-PM100AF-5/16
★
8.1 7.94 90.0 12.0 DIN/ANSI
1.378 .318 .313 3.543 .472
UNF 3/8-24 24.00 39.00 .381 x .286 2BX
T400-PM100AF-3/8
★
9.7 9.50 100.0 12.0 DIN/ANSI
1.535 .381 .374 3.937 .472
UNF 7/16-20 20.00 39.00 .323 x .242 2BX
T400-PM100AF-7/16
★
8.2 11.11 100.0 15.0 DIN/ANSI
1.535 .323 .437 3.937 .591
UNF 1/2-20 20.00 44.50 .367 x .275 2BX
T400-PM100AF-1/2
★
9.3 12.70 100.0 13.0 DIN/ANSI
1.752 .367 .500 3.937 .512
UNF 5/8-18 18.00 50.00 .480 x .360 2BX
T400-PM100AF-5/8
★
12.2 15.88 100.0 15.0 DIN/ANSI
1.969 .480 .625 3.937 .591
G30 I2
G 25
Бесстружечные метчики (раскатники)
Нарезание резьбы метчиками
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Бесстружечные метчики (раскатники )
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: UNF
THCHT E
THBTP 0
ULDR 3
SUBSTRATE HSS-E-PM
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR
Код заказа
F125
DCON TD LF THL BSG
UNF 10-32 32.00 25.00 .194 x .152 2BX
T400-PM101AF-10-32
★
4.9 4.82 70.0 8.0 DIN/ANSI
.984 .194 .190 2.756 .315
UNF 1/4-28 28.00 30.00 .255 x .191 2BX
T400-PM101AF-1/4
★
6.5 6.35 80.0 10.0 DIN/ANSI
1.181 .255 .250 3.150 .394
UNF 5/16-24 24.00 35.00 .318 x .238 2BX
T400-PM101AF-5/16
★
8.1 7.94 90.0 12.0 DIN/ANSI
1.378 .318 .313 3.543 .472
UNF 3/8-24 24.00 39.00 .381 x .286 2BX
T400-PM101AF-3/8
★
9.7 9.50 100.0 12.0 DIN/ANSI
1.535 .381 .374 3.937 .472
UNF 7/16-20 20.00 39.00 .323 x .242 2BX
T400-PM101AF-7/16
★
8.2 11.11 100.0 15.0 DIN/ANSI
1.535 .323 .437 3.937 .591
UNF 1/2-20 20.00 44.50 .367 x .275 2BX
T400-PM101AF-1/2
★
9.3 12.70 100.0 13.0 DIN/ANSI
1.752 .367 .500 3.937 .512
UNF 5/8-18 18.00 50.00 .480 x .360 2BX
T400-PM101AF-5/8
★
12.2 15.88 100.0 15.0 DIN/ANSI
1.969 .480 .625 3.937 .591
G30 I2
G 26
Нарезание резьбы метчиками
Бесстружечные метчики (раскатники)
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Бесстружечные метчики (раскатники )
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: UNF
THCHT C
THBTP 0
ULDR 3.0
CNSC 1
CXSC 2
SUBSTRATE HSS-E-PM
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR
Код заказа
F125
DCON TD LF THL BSG
UNF 10-32 32.00 25.00 .194 x .152 2BX
T400-PM102AF-10-32
★
4.9 4.82 70.0 8.0 DIN/ANSI
.984 .194 .190 2.756 .315
UNF 1/4-28 28.00 30.00 .255 x .191 2BX
T400-PM102AF-1/4
★
6.5 6.35 80.0 10.0 DIN/ANSI
1.181 .255 .250 3.150 .394
UNF 5/16-24 24.00 35.00 .318 x .238 2BX
T400-PM102AF-5/16
★
8.1 7.94 90.0 12.0 DIN/ANSI
1.378 .318 .313 3.543 .472
UNF 3/8-24 24.00 39.00 .381 x .286 2BX
T400-PM102AF-3/8
★
9.7 9.50 100.0 12.0 DIN/ANSI
1.535 .381 .374 3.937 .472
UNF 7/16-20 20.00 39.00 .323 x .242 2BX
T400-PM102AF-7/16
★
8.2 11.11 100.0 15.0 DIN/ANSI
1.535 .323 .437 3.937 .591
UNF 1/2-20 20.00 44.50 .367 x .275 2BX
T400-PM102AF-1/2
★
9.3 12.70 100.0 13.0 DIN/ANSI
1.752 .367 .500 3.937 .512
UNF 5/8-18 18.00 50.00 .480 x .360 2BX
T400-PM102AF-5/8
★
12.2 15.88 100.0 15.0 DIN/ANSI
1.969 .480 .625 3.937 .591
G30 I2 I7
G 27
Бесстружечные метчики (раскатники)
Нарезание резьбы метчиками
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Бесстружечные метчики (раскатники )
Бесстружечные метчики-раскатники CoroTap™ 400
Тип резьбы: UNF
THCHT C
THBTP 0
ULDR 3
CNSC 1
CXSC 1
SUBSTRATE HSS-E-PM
P
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
TCTR
Код заказа
F125
DCON TD LF THL BSG
UNF 10-32 32.00 25.00 .194 x .152 2BX
T400-PM103AF-10-32
★
4.9 4.82 70.0 8.0 DIN/ANSI
.984 .194 .190 2.756 .315
UNF 1/4-28 28.00 30.00 .255 x .191 2BX
T400-PM103AF-1/4
★
6.5 6.35 80.0 10.0 DIN/ANSI
1.181 .255 .250 3.150 .394
UNF 5/16-24 24.00 35.00 .318 x .238 2BX
T400-PM103AF-5/16
★
8.1 7.94 90.0 12.0 DIN/ANSI
1.378 .318 .313 3.543 .472
UNF 3/8-24 24.00 39.00 .381 x .286 2BX
T400-PM103AF-3/8
★
9.7 9.50 100.0 12.0 DIN/ANSI
1.535 .381 .374 3.937 .472
UNF 7/16-20 20.00 39.00 .323 x .242 2BX
T400-PM103AF-7/16
★
8.2 11.11 100.0 15.0 DIN/ANSI
1.535 .323 .437 3.937 .591
UNF 1/2-20 20.00 44.50 .367 x .275 2BX
T400-PM103AF-1/2
★
9.3 12.70 100.0 13.0 DIN/ANSI
1.752 .367 .500 3.937 .512
UNF 5/8-18 18.00 50.00 .480 x .360 2BX
T400-PM103AF-5/8
★
12.2 15.88 100.0 15.0 DIN/ANSI
1.969 .480 .625 3.937 .591
G30 I2 I7
G 28
Нарезание резьбы метчиками
Режимы резания
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Режимы резания
CoroTap™ 200
Оптимизированная серия метчиков CoroTap
Метрические значения
Дюймовые значения
T200-SD
ULDR 1.5 2
ISO Код MC Обрабатываемый материал HB v
c
, м/мин
S
S1.0.U.AN
Жаропрочные сплавы
200 7 6
S1.0.U.AG 280 5 4
S2.0.Z.AN Сплавы на основе никеля 250 7 6
S2.0.Z.AG 350 2 2
S2.0.Z.UT 275 5 4
S2.0.C.NS 320 5 4
S3.0.Z.AN Сплавы на основе кобальта 200 5 4
S3.0.Z.AG 300 2 2
S3.0.C.NS 320 5 4
T200-SD
ULDR 1.5 2
ISO Код MC Обрабатываемый материал HB v
c
, фут/мин
S
S1.0.U.AN Жаропрочные сплавы 200 23 20
S1.0.U.AG 280 17 14
S2.0.Z.AN Сплавы на основе никеля 250 23 20
S2.0.Z.AG 350 7 7
S2.0.Z.UT 275 17 14
S2.0.C.NS 320 17 14
S3.0.Z.AN Сплавы на основе кобальта 200 17 14
S3.0.Z.AG 300 7 7
S3.0.C.NS 320 17 14
Метрические значения
Дюймовое исполнение
T200-SM
ULDR 1.5 2
ISO Код MC Обрабатываемый материал HB v
c
, м/мин
S
S4.1.Z.UT
Сплавы на основе титана
200 7 6
S4.2.Z.AN 320 7 6
S4.3.Z.AN 330 5 4
S4.3.Z.AG 375 5 4
S4.4.Z.AN 330 5 4
S4.4.Z.AG 410 5 4
T200-SM
ULDR 1.5 2
ISO Код MC Обрабатываемый материал HB v
c
, фут/мин
S
S4.1.Z.UT
Сплавы на основе титана
200 23 20
S4.2.Z.AN 320 23 20
S4.3.Z.AN 330 17 14
S4.3.Z.AG 375 17 14
S4.4.Z.AN 330 17 14
S4.4.Z.AG 410 17 14
G 29
Режимы резания
Нарезание резьбы метчиками
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Режимы резания
CoroTap™ 300
Оптимизированная серия метчиков CoroTap
Метрические значения
Дюймовое исполнение
T300-SD
ULDR 1.5 N/A
ISO Код MC Обрабатываемый материал HB v
c
, м/мин
S
S1.0.U.AN
Жаропрочные сплавы
200 7
S1.0.U.AG 280 5
S2.0.Z.AN
Сплавы на основе никеля
250 5
S2.0.Z.AG 350 3
S2.0.Z.UT 275 5
S2.0.C.NS 320 3
T300-SD
ULDR 1.5 N/A
ISO Код MC Обрабатываемый материал HB v
c
, фут/мин
S
S1.0.U.AN
Жаропрочные сплавы
200 23
S1.0.U.AG 280 17
S2.0.Z.AN
Сплавы на основе никеля
250 17
S2.0.Z.AG 350 10
S2.0.Z.UT 275 17
S2.0.C.NS 320 10
Метрические значения
Дюймовое исполнение
T300-SM
ULDR 1.5 2
ISO Код MC Обрабатываемый материал HB v
c
, м/мин
S
S4.1.Z.UT
Сплавы на основе титана
200 10 8
S4.2.Z.AN 320 6 5
S4.3.Z.AN 330 6 5
S4.3.Z.AG 375 5 4
S4.4.Z.AN 330 5 4
S4.4.Z.AG 410 5 4
T300-SM
ULDR 1.5 2
ISO Код MC Обрабатываемый материал HB v
c
, фут/мин
S
S4.1.Z.UT
Сплавы на основе титана
200 33 27
S4.2.Z.AN 320 20 17
S4.3.Z.AN 330 20 17
S4.3.Z.AG 375 17 14
S4.4.Z.AN 330 17 14
S4.4.Z.AG 410 17 14
G 30
Нарезание резьбы метчиками
Режимы резания
R
U
S
A
B
C
D
E
F
G
H
I
Нарезание резьбы метчиками Режимы резания
CoroTap™ 400
Оптимизированная серия метчиков CoroTap
Метрические значения
Дюймовые значения
T400-PM
ULDR (xTD) 1.5 2.0 3.0
ISO Код MC Обрабатываемый материал Н/мм
2
HB v
c
, м/мин
P
P1.1.Z.AN
Нелегированная сталь
428 125 40 33 28
P1.1.Z.HT 639 190 36 30 26
P1.2.Z.AN 639 190 33 27 23
P1.2.Z.HT 708 210 29 24 21
P1.3.Z.AN 639 190 33 27 23
P1.3.Z.HT 1013 300 15 12 10
P2.1.Z.AN
Низколегированная сталь
591 175 33 27 23
P2.2.Z.AN 811 240 29 24 21
P2.3.Z.AN 867 260 15 12 10
P2.5.Z.HT.1 961 285 15 12 10
P3.0.Z.AN Высоколегированная сталь 674 200 29 24 21
P3.1.Z.AN 839 250 29 24 21
P1.5.C.UT
Сталь (отливки)
503 150 33 27 23
P2.6.C.UT 674 200 29 24 21
P1.5.C.UT Ферритная/мартенситная
нержавеющая сталь
1114 330 29 24 21
P2.6.C.UT 1114 330 8 6 5
T400-PM
ULDR (xTD) 1.5 2.0 3.0
ISO Код MC Обрабатываемый материал Н/мм
2
HB
v
c
, фут/мин
P
P1.1.Z.AN
Нелегированная сталь
428 125 132 108 93
P1.1.Z.HT 639 190 120 99 84
P1.2.Z.AN 639 190 108 89 76
P1.2.Z.HT 708 210 96 78 68
P1.3.Z.AN 639 190 108 89 76
P1.3.Z.HT 1013 300 48 40 34
P2.1.Z.AN
Низколегированная сталь
591 175 108 89 76
P2.2.Z.AN 811 240 96 78 68
P2.3.Z.AN 867 260 48 40 34
P2.5.Z.HT.1 961 285 48 40 34
P3.0.Z.AN Высоколегированная сталь 674 200 96 78 68
P3.1.Z.AN 839 250 96 78 68
P1.5.C.UT
Сталь (отливки)
503 150 108 89 76
P2.6.C.UT 674 200 96 78 68
P1.5.C.UT Ферритная/мартенситная
нержавеющая сталь
1114 330 96 78 68
P2.6.C.UT 1114 330 24 20 17
H 2
Принадлежности
R
U
S
A
B
C
D
E
F
G
H
I
Принадлежности
Винт подачи СОЖ и шайба для CoroMill
®
331
Метрическое исполнение
Код комплекта Винт Шайба Размер оправки
5512 076-101 5512 076-01 5549 210-01 27
5512 076-102 5512 076-02 5549 210-02 32
5512 076-103 5512 076-03 5549 210-03 40
Дюймовое исполнение
Код комплекта Винт Шайба Размер оправки
5512 077-201 5512 077-01 5549 211-01 25
5512 077-202 5512 077-02 5549 211-02 38
Проставочные кольца с отверстиями
Метрическое LF 0.511.523456102030
Код комплекта DCON BDBDBDBDBDBDBDBDBDBDBD
5549 091-032 27 39 39 39 41 41 41 41 41 41 41 41
5549 091-042 32 45 45 45 47 47 47 47 47 47 47 47
5549 091-052 40 54 54 54 55 55 55 55 55 55 55 55
Дюймовое исполнение
LF 1/32 1/16 1/4 3/8 1/2 3/4 1
Код комплекта DCON BDBDBDBDBDBDBD
5549 091-512 1 1.461 1.461 1.500 1.500 1.500 1.500 1.500
5549 091-522 1.25 1.703 1.703 1.75 1.75 1.75 1.75 1.75
5549 091-532 1.5 2.075 2.075 2.125 2.125 2.125 2.125 2.125
Комплект без отверстия
Дюймовое исполнение
LF 1/32 1/16 1/4 3/8 1/2 3/4 1
Код комплекта DCON BDBDBDBDBDBDBD
5549 091-541 1.5 2.711 2.711 2.75 2.75 2.75 2.75 2.75
5549 091-551 2.5 3.211 3.211 3.25 3.25 3.25 3.25 3.25
Динамометрический ключ и биты
Размер ER
5680 103-01 ER 11
5680 103-02 ER 16
5680 103-03 ER 20
Размер ER
5680 103-04
ER 25
5680 103-05
ER 32
5680 103-06
ER 40
Динамометрический ключ
ER-TK-01 10-50 Нм
ER-TK-02 40-200 Нм
H 3
Принадлежности
R
U
S
A
B
C
D
E
F
G
H
I
Принадлежности
Цилиндрические втулки EasyFix™
ISO 9766
С возможностью внутренней подачи СОЖ под высоким давлением
Метрическое исполнение
Размеры, мм
CZC
MS
CZC
WS
CNSC CXSC
Код заказа
DCON
MS
DCON
WS
BD
1
HLSC OAL LF
16 5 1 1
EF-16-05
16 521 14 43.0 48 5150 0.070
611
EF-16-06
16 6 21 14 43.0 48 5 150 0.070
8 1 1
EF-16-08
16 821 14 38.0 48 5150 0.067
10 1 1
EF-16-10
16 10 21 14 48.0 48 5 150 0.050
12 1 1
EF-16-12
16 12 21 14 43.0 48 5150 0.051
20 16 1 1
EF-20-16
20 16 25 18 50.0 55 5 150 0.066
25 20 1 1
EF-25-20
25 20 30 23 80.0 61 5150 0.080
32 25 1 1
EF-32-25
32 25 36 30 65.0 65 5 150 0.120
I2
H 4
Принадлежности
R
U
S
A
B
C
D
E
F
G
H
I
Принадлежности
Клинья для державок системы QS™
Star
Для станков Star
Размеры,
мм
Код заказа
OAL OAW CHBA
QS-361
28 12.5 24.7
QS-371
32 9.9 24.7
QS-372
27 9.9 24.7
Клин
Производитель
станка Модель
Призматические державки
ISO метрич.ANSI дюйм.
QS-361 Star SB20R 1212 ½"
QS-371 Star SB16 & SV30 1010 3/8"
QS-372 Star SB16 & SV30 1010 3/8"
Внимание!
Информация, содержащаяся в таблице, необходима для подбора комплектующих в зависимости от модели станка. Однако
следует помнить, что правильный набор элементов, входящих в состав системы крепления, можно определить только при детальной
проработке.
I2
I 2
Общая информация
ISO 13399
R
U
S
A
B
C
D
E
F
G
H
I
Общая информация ISO 13399
Новый стандарт – чтобы сделать жизнь проще
ISO 13399 — международный стандарт для упрощения обмена данными о режущих инструментах. Стандарт определяет
новые параметры и описания каждого инструмента.
Впервые появился стандартизованный способ описания данных о режущем инструменте. Если при обозначении всех инструментов
будут применяться одинаковые параметры и определения, то значительно упростится процесс передачи данных об инструменте
между различными системами программного обеспечения.
Что это значит для вас?
По сути, это означает, что ваши системы смогут общаться с нашими системами, так как все они будут говорить на одном языке. Загрузите
данные о продукции с нашего веб-сайта и примените их в своей CAD/ CAM-системе, чтобы собрать инструментальную наладку для
вашего производства. Вам не придется искать информацию в каталогах и переводить данные из одной системы в другую. Представьте,
сколько времени вы сможете сэкономить!
Обозначение Описание
ADJLN Минимальный предел регулировки
ADJLX Максимальная величина радиального смещения
ADJRG Диапазон регулировки
ALP Осевой задний угол
AN Главный задний угол
ANN Вспомогательный задний угол
APMX Максимальная глубина резания
APMX_EFW Максимальная глубина резания - осевая подача
APMX_FFW Максимальная глубина резания - боковая подача
AZ Максимальная глубина врезания
BШирина хвостовика
BAWS Угол корпуса со стороны заготовки
BAMS Угол корпуса со стороны станка
BBD Сбалансировано конструктивно
BBR Сбалансировано индивидуально
BCH Длина фаски при вершине
BD Диаметр корпуса
BHTA Половина угла конуса
BN Ширина фаски
BS Длина кромки Wiper
BSG Стандарт
BSR Радиус кромки Wiper
CDX Максимальная глубина резания
CEMR Главный радиус режущей кромки
CF Фаска
CHBA Угол фаски корпуса
CHBL Длина фаски корпуса
CHW Ширина фаски при вершине
CICT Число режущих элементов
CICT
E
Число режущих пластин - торцевых
CICT
P
Число режущих пластин - периферийных
CICT
S
Число режущих пластин - боковых
CICT
T
Число режущих пластин - общее
CND Диаметр отверстия для подвода СОЖ
CNSC Тип подвода СОЖ к инструменту
CNT Размер резьбы входного отверстия для СОЖ
COATING Покрытие
CP Максимальное давление СОЖ
CRKS Размер резьбы центрального болта
CRNT Размер резьбы отверстия для радиального подвода СОЖ
CTPT Тип операции
CUTDIA Максимальный диаметр отрезки обрабатываемой детали
CW Ширина резания
CWN Минимальная ширина резания
CWTOLL Нижнее отклонение ширины резания
CWTOLU Верхнее отклонение ширины резания
CWX Максимальная ширина резания
CXSC Тип подвода СОЖ к зоне резания
CZC Размер соединения
CZC
MS
Размер соединения со стороны станка
CZC
WS
Размер соединения со стороны заготовки
D1 Диаметр отверстия под винт
DAH Диаметр отверстия под головку винта
DAXIN Минимальный внутренний диаметр торцевой канавки
I 3
ISO 13399
Общая информация
R
U
S
A
B
C
D
E
F
G
H
I
Общая информация ISO 13399
DAXN Минимальный наружный диаметр торцевой канавки
DAXX Максимальный наружный диаметр торцевой канавки
DBC Диаметр окружности болтов
DC Диаметр резания
DCB Диаметр отверстия
DCBN Минимальный диаметр отверстия
DCBX Максимальный диаметр отверстия
DCF Диаметр резания, контакт по торцу
DCIN Внутренний диаметр резания
DCN Минимальный диаметр резания
DCON Диаметр соединения
DCON
MS
Диаметр соединения со стороны станка
DCON
WS
Диаметр соединения со стороны заготовки
DCPS Размер чипа данных
DCSF
MS
Диаметр контактной поверхности со стороны станка
DCSF
WS
Диаметр контактной поверхности со стороны заготовки
DCX Максимальный диаметр резания
DHUB Диаметр оправки соединения
DIX Максимальный диаметр для устройства замены инструмента
DMIN Минимальный диаметр отверстия
DMM Диаметр хвостовика
DN Диаметр шейки
DRVCT Число приводов
DSGN Исполнение
EPSR Угол профиля резьбы пластины
FHA Угол подъема стружечной канавки
FLGT Толщина фланца
FTDZ Размер обрабатываемой резьбы
HВысота хвостовика
HA Теоретическая высота резьбы
HB Разность высоты резьбы
HBH Высота смещения основания головки
HC Фактическая высота резьбы
HF Функциональная высота
HRY Нижняя точка от основной плоскости
HTB Высота корпуса
HTH Высота
IC Диаметр вписанной окружности
INSL Длина пластины
INSUC Код использования пластины
IZC Размер пластины
KAPR Главный угол в плане
KAPR_EFW Главный угол в плане - осевая подача
KCH Фаска при вершине
KRINS Главный угол в плане
KWW Ширина шпоночного паза
LДлина режущей кромки
LAMS Угол наклона
LB Длина корпуса
LCF Длина стружечной канавки
LCOX Максимальная длина отрезки
LE Эффективная длина режущей кромки
LF Функциональная длина
LFN Минимальная функциональная длина
LH Длина головки
LPR Программируемая длина
LS Длина хвостовика
LSC Длина закрепления
LSCN Минимальная длина закрепления
LSCS Расстояние до участка закрепления
LSCX Максимальная длина закрепления
LSD Длина закрепления
LU Рабочая длина (max рекомендуемая)
LU_BFW Рабочая длина - обратная обработка торца
LUX Максимальная рабочая длина
MHD Присоединительные размеры
MIID Эталонная пластина
MIID
E
Эталонная пластина - торцевая
MIID
S
Эталонная пластина - боковая
MIID
C
Эталонная пластина - центральная
MIID
P
Эталонная пластина - периферийная
MIID
I
Эталонная пластина - промежуточная
MMCC Заданный крутящий момент
MMCX Max момент резания
NOF Число стружечных канавок
NT Число зубьев
OAH Общая высота
OAL Общая длина
OAW Общая ширина
OH Рекомендуемый вылет
I 4
Общая информация
ISO 13399
R
U
S
A
B
C
D
E
F
G
H
I
Общая информация ISO 13399
OHN Минимальный вылет
OHX Максимальный вылет
ORDCODE Код заказа
PCL Периферийная цилиндрическая длина
PDX Длина профиля ex
PDY Длина профиля ey
PHD Диаметр предварительно обработанного отверстия
PHDX Максимальный диаметр предварительно обработанного отверстия
PL Длина режущей части
PNA Угол профиля резьбы
PRFRAD Радиус профиля
PRSPC Характеристика профиля
PSIR Главный угол в плане (дюйм.)
PSIRL Левый угол наклона режущей кромки
PSIRR Правый угол наклона режущей кромки
PSW Ширина предварительно обработанного паза
RADH Радиальная высота корпуса
RADW Радиальная ширина корпуса
RAR Задний угол правосторонний
RE Радиус при вершине
REEQ Программируемый теоретический радиус
REL Радиус при вершине слева
RER Радиус при вершине справа
RETOLL Нижнее отклонение радиуса при вершине
RETOLU Верхнее отклонение радиуса при вершине
RGL Запас на переточку
RMPX Максимальный угол врезания
RPMX Максимальная частота вращения
SТолщина пластины
SDL Длина ступени
SIG Угол при вершине
SPTL Линия шеврона
SSC Код размера гнезда под пластину
SSC
E
Размер гнезда под пластину - торцевое положение
SSC
P
Размер гнезда под пластину - периферийное положение
SSC
S
Размер гнезда под пластину - боковое положение
STA Входной угол ступени
SUBSTRATE Основа
TCDC Допуск на диаметр резания
TCDCON Допуск на диаметр соединения
TCDMM Допуск на диаметр хвостовика
TCHA Точность отверстия
TCHAL Нижнее отклонение допуска отверстия
TCHAU Верхнее отклонение допуска отверстия
TCT Класс точности инструмента
TCTR Класс точности резьбы
TD Диаметр резьбы
TDZ Размер резьбы
TFLA Длина компенсации патрона Z+
TFLB Длина компенсации патрона Z-
TG Градиент конусности
THBTP Наличие обратной конусности резьбы
THCA Угол коррекции винтовой линии резьбы
THCHT Длина режущей части метчика
THFT Профиль резьбы
THFTS Форма резьбы, стандартная серия
THL Длина резьбы
THUB Ширина червячной фрезы
TP Шаг резьбы
TPI Ниток на дюйм
TPIN Ниток на дюйм минимум
TPIX Ниток на дюйм максимум
TPN Шаг резьбы минимальный
TPT Тип профиля резьбы
TPX Шаг резьбы максимальный
TRMAX Максимальный диапазон резьб
TQ Крутящий момент
TSYC Обозначение инструмента
TTP Тип резьбы
ULDR Отношение рабочей длины к диаметру
VCX Максимальная скорость резания
W1 Ширина пластины
WB Ширина корпуса
WF Функциональная ширина
WFCIRP Ширина до опорной точки режущего элемента
WSC Ширина закрепления
WT Вес элемента
ZEFF Число эффективных торцевых режущих кромок
ZEFP Число эффективных периферийных режущих кромок
ZWX Максимальное число пластин Wiper
I 5
Информация по безопасности
Общая информация
R
U
S
A
B
C
D
E
F
G
H
I
Общая информация Информация по безопасности
Составляющие твердого сплава
Державки
Державки в основном содержат железо (FE) и низколегированные элементы — хром, никель,
марганец, молибден и кремний.
Сменные пластины/режущие инструменты/осевые инструменты
Изделия из твердого сплава содержат в основном карбид вольфрама и кобальт. Они также могут содержать карбиды
и карбонитриды следующих элементов: титана, тантала, ниобия, хрома, молибдена и ванадия.
Опасные воздействия
При шлифовании и нагреве заготовок или изделий из твердого сплава образуются опасные вещества, такие как пыль
или пары, которые могут попасть в дыхательные пути, на кожу и в глаза или быть проглочены.
Повышенная токсичность
Пыль является токсичным веществом, которое может вызвать раздражение и воспаление дыхательных путей. Есть
данные о повышенной токсичности совместного вдыхания паров карбида вольфрама и кобальта по сравнению с
вдыханием одного кобальта.
Контакт с кожей может немедленно привести к раздражению. У чувствительных людей может возникнуть
аллергическая реакция.
Длительное влияние токсичных веществ
Неоднократное вдыхание аэрозолей, содержащих кобальт, может затруднить дыхание. Длительное вдыхание паров
или пыли при увеличивающихся концентрациях вредных компонентов может привести к хроническим заболеваниям
легких, в том числе и раку. Исследования показали, что люди, работавшие в прошлом в контакте с повышенной
концентрацией паров карбида вольфрама и кобальта, более склонны к заболеванию раком легких.
Кобальт и никель являются потенциальными раздражителями кожи. Длительный контакт с указанными компонентами
может привести к повышенной чувствительности кожи.
Вредные последствия
Продолжительное вдыхание является токсичным и может нанести существенный вред здоровью.
Токсично при вдыхании.
Данные о возможном канцерогенном эффекте ограничены.
Может вызвать раздражение при вдыхании и контакте с кожей.
Меры предосторожности
Избегать образования и вдыхания пыли. Для снижения содержания вредных элементов до нормы необходимо всегда
использовать вытяжную вентиляцию.
Использовать респираторы, если вентиляция невозможна или недостаточна.
При необходимости следует надевать защитные очки с боковыми шторками.
Избегать контактов с кожей. Носить защитные перчатки. После соприкосновения рекомендуется тщательно вымыть
соответствующие кожные покровы.
Носить специальную защитную одежду и вовремя ее стирать.
Не принимать пищу, не пить и не курить на рабочем месте. Тщательно мыть лицо и руки перед едой, питьем, курением.
Информация по безопасности
Информация по безопасности
I 6
Общая информация
Концепция Coromant по утилизации отходов
R
U
S
A
B
C
D
E
F
G
H
I
Общая информация Концепция Coromant по утилизации отходов
Ради защиты окружающей среды
Присоединяйтесь к новой концепции Coromant по утилизации отходов!
Новая концепция (CRC) представляет собой комплексную услугу, предлагаемую Sandvik Coromant всем
своим заказчикам, покупающим твердосплавные пластины (включая пластины из кубического нитрида бора
и пластины с алмазным покрытием) и цельнотвердосплавный инструмент.
Исходя из прослеживаемой в последнее время тенденции к увеличению использования невозобновляемых
природных материалов, наиболее экономное потребление природных ресурсов является обязанностью всех
производителей.
Sandvik Coromant вносит свой вклад в сохранение природных ресурсов, предлагая сервис по приемке
использованных твердосплавных пластин и цельнотвердосплавного инструмента, которые затем
перерабатываются способом, не наносящим ущерба окружающей среде.
После наполнения тары для сбора твердого сплава ее содержимое перегружается в коробки для
транспортировки. Заполненная тара для транспортировки отправляется в "Центр по переработке отходов".
За дополнительной информацией Вы можете обратиться в ближайшее представительство Sandvik Coromant.
Преимущества концепции СRС по утилизации отходов
-Единая система по всему миру.
-Для прямых заказчиков и посредников.
-Простота процедуры сбора и транспортировки твердого сплава.
-Меньше отходов, загрязняющих окружающую среду.
-Лучшее использование природных ресурсов.
-Принимаются также твердосплавные пластины других изготовителей.
Закажите специальную тару для сбора использованного твердого сплава. Мы
рекомендуем иметь отдельную тару для сбора твердосплавных пластин и отдельную
тару для сбора цельнотвердосплавного инструмента для каждого рабочего места.
Коды для заказа
Тара для сбора твердого сплава:91617
Тара для транспортировки цельнотвердосплавного инструмента (деревянная): 92994
Тара для транспортировки твердосплавных пластин (деревянная): 92995
I 7
Тип подвода СОЖ
Общая информация
R
U
S
A
B
C
D
E
F
G
H
I
Общая информация Тип подвода СОЖ
CNSC
Тип подвода СОЖ к инструменту
Код
Описание Изображение
0Без подвода СОЖ
1Подвод СОЖ через центр
2Радиальный подвод СОЖ
3Подвод СОЖ через центр
и радиальный подвод
4Осевой подвод СОЖ на
концентрической
окружности
5Радиальный подвод СОЖ
перед адаптером
6Подвод СОЖ через
фланец
7Подвод СОЖ через
фланец и через центр
8Подвод СОЖ через пазы
на хвостовике
CXSC
Тип подвода СОЖ к зоне резания
Код
Описание Изображение
0Без подвода СОЖ
1Подвод СОЖ через центр
2Радиальный подвод СОЖ
3Подвод СОЖ под
наклоном
4Осевой подвод СОЖ на
концентрической
окружности
5Подвод СОЖ под
наклоном с
регулируемыми соплами
6Осевой подвод СОЖ не
через центр с
регулируемыми соплами
7Подвод СОЖ через пазы
на хвостовике
8Подвод СОЖ через центр
или не через центр с
регулируемыми соплами
I 8
Общая информация
Системы обозначения
R
U
S
A
B
C
D
E
F
G
H
I
Общая информация Системы обозначения
Пластины для общего точения
Пластины, метрическое
исполнение
Пластины, дюймовое исполнение
Пластины из сверхтвердых материалов,
метрическое исполнение
Пластины из сверхтвердых
материалов, дюймовое исполнение
1
Форма пластины
CD
KR
ST
VW
2
Задний угол
BC
EN
PO
Другое
значение
3
Допуски, мм
Класс SIC / W1
G ±0.13 ±0.025
M ±0.13 ±0.05
−
±0.15
1)
U ±0.13 ±0.08
−
±0.25
1)
E ±0.025 ±0.025
1)
Зависит от размера IC. См. ниже.
Диаметр вписанной
окружности Класс точности
IC мм MU
3.97
5.0
5.56
6.0 ±0.05 ±0.08
6.35
8.0
9.525
10.0
12.0 ±0.08 ±0.13
12.7
15.875
16.0 ±0.10 ±0.18
19.05
20.0
25.0 ±0.13 ±0.25
25.4
31.75 ±0.15 ±0.25
32.0
Для пластин с задними углами значение iC дано для
плоскости, проходящей через режущие кромки.
Соответствует острой режущей кромке, тип F. (Пункт 8).
3
Допуски, дюймовое исполнение
A:
Диаметр вписанной окружности
T: Толщина пластины
B: См. рисунки
Допуски, дюйм
Класс
B: A: T:
A ± .0002 ± .001 ± .001
B .0002 .001 .005
C .0005 .001 .001
D .0005 .001 .005
E .001 .001 .001
F .0002 .0005 .001
G .001 .001 .005
H .0005 .0005 .001
J .0002 .002-.005 .001
K .0005 .002-.005 .001
L .001 .002-.005 .001
M .002-.005 .002-.005 .005
U .005-.012 .005-.010 .005
N .002-.010 .002-.004 .001
B
B
B
A
I 9
Системы обозначения
Общая информация
R
U
S
A
B
C
D
E
F
G
H
I
Общая информация Системы обозначения
Пластины для общего точения
4
Тип пластины
AQ
GR
MT
NW
PX
Спец.
конструкц
ия
6
Толщина пластины, S мм, дюйм
7
Радиус при вершине, RE мм, дюйм
Мм:Дюйм:
Метриче
дюйм
Код Величина Код Величина
00 0 00 0
01 S = 1.59 1
S =
.0625 01 0.1 .30 .004
T1 S = 1.98 (1.2)
S =
.075 03
(прежн.)
.004
02 S = 2.38 (1.5)
S =
3/32 02 0.2 .50 .008
03 S= 3.18 2
S =
1/8 0
(прежн.)
.008
T3 S = 3.97 (2.5)
S =
5/32 04 0.4 1 0.16
04 S = 4.76 3
S =
3/16 05 0.5
05 S = 5.56 4
S =
1/4 08 0.8 2 .031
06 S = 6.35 5
S =
5/16 10 1.0
07 S = 7.94 6
S =
3/8 12 1.2 3 .047
09 S = 9.52 6.3
S =
.394 15 1.5
10 S = 10.00 7.6
S =
.475 16 1.6 4 .063
12 S = 12.00 24 2.4 6 .094
32 3.2 8 .125
Код 00 или M0 в поле 7 используется для круглых пластин
метрического исполнения. M0 означает, что диаметр
режущей пластины имеет метрический размер,
выраженный целым числом. В дюймовом коде для
круглых пластин поле 7 не используется. Оно пустое.
9
Исполнение инструмента
10
Ширина фаски, мм, дюйм
11
Угол фаски
Мм:
RПодача 010 BN = 0.10 15 GB = 15°
025 BN = 0.25 20 GB = 20°
070 BN = 0.70
150 BN = 1.50
200 BN = 2.00
LПодача
Дюйм:
03 BN = .003
08 BN = .008
30 BN = .030
60 BN = .060
NПодача Подача 80 BN = .080
12
Обозначение изготовителя
Код ISO состоит из девяти полей. Поля 8 и 9 используются
при необходимости. Дополнительно изготовитель может
добавить еще три символа, например:
- WF = Wiper чистовая геометрия
- WMX = Wiper, получистовая обработка
- PF = ISO P для чистовой обработки
- PR = ISO P для черновой обработки
8
Тип режущей кромки
FОстрая кромка
AОкругленная режущая
кромка (ANSI)
EОкругленная режущая
кромка
TКромка с отрицательной
фаской
KКромка с двойной
отрицательной фаской
SОкругленная кромка с
отрицательной фаской
5
Размер пластины
Длина режущей кромки, мм
IC мм IC дюйм CDRST V WK
3.18 1/8" 05
Размер вписанной
окружности указан в 1/8''
3.97 5/32" 06 02
5.0 05
5.56 7/32" 09
6.0 06
6.35 1/4" 06 07 11 11 04
8.0 08
9.525 3/8" 09 11 09 09 16 16 06 16
*)
10.0 10.0 10
12.0 12
12.7 1/2" 12 15 12 12 22 22 08
13 13 13
15.875 5/8" 16 15 15 27
16.0 16
19.0 3/4" 19 19 19 33
20.0 20
25.0 25
1)
25.4 1" 25 25
2)
25
1)
Метрическое исполнение 31.75 1/4" 31
2)
Дюймовое исполнение 32 32
*)
Для пластин формы К
(KNMX, KNUX) показана
теоретическая длина
режущей кромки
I 10
Общая информация
Алфавитный указатель
R
U
S
A
B
C
D
E
F
G
H
I
2F340..CSC E22,E23
2F340..CSD E24
2F340..CSF E25
2F340..SC E22,E23
2F340-SD E24
2F340-SF E25
2F341-SC E26
2F341-SD E27
2F341-SF E27
325..AAxx E19
325..Apxx E19
325..CCxx E20
325..DDxx E20
325..EExx E21
325..GGxx E21
325..RRxx E21
345N..E-MW8 E2
345N-PW5 E2
345N-PW8 E2
345R/L.. E2
357R..M-PM E4
415N..M-M30 E5
419N..E-SM E5
419R..E-MM E5
419R..M-PM E5
600..E-ML E7
600..M-ML E7
600..M-MM E7
880.. F2
935-Cx-EFAxx D5
935-Cx-Efxx D5
935-HTxx-EFxx D8
935-LAxx-EFAxx D9
935-Lxx-EFxx D9
935-VDIxx-EFxx D10
C
CNGN..E A8
CP-B-H3 A2
CP-B-H3W A2
CRDNN A12
CRSNR/L A12
CSGX..E A10
Cx-266R/LFA..C C2
Cx-ABB D4
Cx-CP-70BR/L A4
Cx-CP-75AR/L A3
Cx-CP-A-25BR/L A4
Cx-CP-A-30AR/L A3
Cx-CRSNR/L A11
Cx-QC-Cx..R D2
Cx-QC-SL D6
Cx-SL70-R/LF..-00 D3
Cx-SL70-R/LX-005 D3
Cx-SL70-R/LX-095 D3
Cx-T-A11B11L A5
Cx-TB-CN12CN12 E19, E20
E
EF-xx H3
H
HTxx-SLxxD D7
HTxx-SLxxD..R D7
L
LPMH-PM E6
N
N123x1-XB B12
N331.1A..E-L30 E18
N331.1A..E-L50 E18
N331.1A..E-M30 E18
N331.1D..E-PM E18
N331.35C..Sxx E17
N365-PW8 E4
Q
QD-NN1..C..AY B2
QFT-LG..C..B B6
QFT-RF..C..B B4
QFT-TF B3
QFU-LF..C..B B5
QFU-RG..C..B B7
QFU-TF B3
QS (WEDGE) H4
QS-266R/LFA..C C3
QS-SCLCR/L..C A14
QS-SDJCR/L..C A15
QS-SSDCR/L..C A16
QS-SVJBR/L..C A17
R
R/L365..E-PL E4
R/L365..E-PM E4
R210..E-PM E5
R210..M-PM E5
R216..E-M E10
R216..M-M E10
R217.1x..AC..H E28
R217.1xC..AC/K..H E28
R245..E-ML E3
R245..E-PL E3
R245..E-W E3
R245..M-PL E3
R245..M-PM E3
R300..E-PL E8
R300..E-PM E8
R300..M-PH E8
R300..M-PM E8
R331.32C..Qxx E11
R331.32C..Qxx..MQ E13
R331.32C..Rxx E12
R331.32C..Rxx..MQ E14
R331.35C..Axx E15
R331.35C..Mxx E16
RA216..E-M E10
RA216..M-M E10
RCGX..E A8
RCGX..K/T A9
RCHT-PL E9
RCKT-PH E9
RCKT-PM E9
RCMT A13
RNGN..E A8
RNGN..T/K A9
RPGX..S/T A9
S
SL-CP..AR/L A7
SL-CP..BR/L A7
SL-CP-X..BR/L A6
SL-QFT-L..C..A B10
SL-QFT-R..C..B B8
SL-QFU-L..C..B B9
SL-QFU-R..C..A B11
SNGN..E A9
T
T200-SM G2,G3
T300-SD100DA G4
T300-SD100DB G4
T300-SD100DC G7
T300-SD100DE G7
T300-SD100DF G8
T300-SD100DH G9
T300-SD100DI G9
T300-SD100DZ G11
T300-SD101DA G6
T300-SM100DA G5
T300-SM100DB G5
T300-SM100DC G10
T300-SM100DI G10
T300-SM100DS G11
T300-SM101DA G5
T400-PM100AA G16
T400-PM100AE G20
T400-PM100AF G24
T400-PM100DA G12
T400-PM100DB G17
T400-PM101AE G21
T400-PM101AF G25
T400-PM101DA G12
T400-PM101DB G18
T400-PM102AE G22
T400-PM102AF G26
T400-PM102DA G13
T400-PM102DB G19
T400-PM103AE G23
T400-PM103AF G27
T400-PM103DA G14
T400-PM104DA G15
Общая информация Алфавитный указатель
Код Стр.Код Стр.Код Стр.
