Фрезерование
Цельные твердосплавные концевые фрезы CoroMill
®
Plura
A4
Фрезы для тяжёлой черновой обработки A5-A17
Фрезы для средней черновой обработки A19-A21
Фрезы со стружкоделительными канавками для черновой обработки A23
Фрезы со сферическим концом для профильной обработки A25-A27
Фрезы для обработки фасок A29
Сверление
CoroDrill
®
460
B2
Цельное твердосплавное сверло B3-B21
Сверло для обработки ступени и фаски B22-B23
Нарезание резьбы метчиками
CoroTap™ 200
C3
Метрическая (M) C4-C6
Метрическая c мелким шагом (MF) C7-C9
UNC C10-C11
UNF C12-C13
GC14
CoroTap™ 300
C15
Метрическая (М) C16-C18
Метрическая c мелким шагом (MF) C19-C21
UNC C22-C24
UNF C25-C27
GC28
Развёртывание
CoroReamer™ 435
D2
Для обработки глухих отверстий D3-D4
Для обработки сквозных отверстий D5-D6
Фрезерование
A 2
ФРЕЗЕРОВАНИЕ
Выбор инструмента для фрезерования
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Выбор инструмента для фрезерования
Практические рекомендации по выбору инструмента
CoroMill
®
Plura
Обозначение операций обработки
Универсальные
Стр.
Фрезы для тяжёлой черновой
обработки +++ ++ ++ + + ++ • • • • • A5-A17
2 зуба +++ + + + + ++ • • • • •
3 зуба ++ ++ + + + ++ •••••
4 зуба + +++ ++ + + + • • • • •
Фрезы для средней черновой
обработки ++ +++ +++ ++ ++ ++ • • • • • A19-A21
3 зуба ++ ++ ++ ++ ++ ++ • • • • •
4 зуба + +++ +++ ++ ++ + • • • •
Фрезы со стружкоделительными
канавками для черновой обработки
++ +++ ++ ++ ++ + • • • • A23
Фрезы для профильной
обработки +++ ••••• A25-A27
Фрезы для обработки фасок +++ +++ • • • • • • A29
Фрезерование уступов Профильное фрезерование Фрезерование карманов Фрезерование пазов
Плунжерное фрезерование Врезание под углом Фрезерование внутренних фасок Винтовая интерполяция
Фрезерование наружных фасок
P
A 3
Обзор инструмента
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ Обзор инструмента
Цельные твердосплавные концевые фрезы CoroMill
®
Plura
Фрезы для тяжёлой
черновой обработки Фрезы для средней
черновой обработки
Фрезы со
стружкоделительными
канавками для
черновой обработки
Фрезы со
сферическим концом
для профильной
обработки
Фрезы для обработки
фасок
Обрабатываемый
материал Для различных
материалов твёрдостью
48 HRc
Для различных
материалов твёрдостью
48 HRc
Для различных
материалов твёрдостью
48 HRc
Для различных
материалов твёрдостью
48 HRc
Для различных
материалов твёрдостью
48 HRc
Области применения по
ISO
DC мм 1.00 - 25.00 2.00 - 25.00 6.00 - 20.00 1.00 - 20.00 1.00 - 8.00
DC дюйм .125 - 1.000 .125 - 1.000 .250 - 1.000 .063 - .750
.047 - .248
FHA 30°, 35° 45° 37° 30° 0°
ZEFP 2, 3, 4 3, 4 42, 4 2, 3, 4, 5, 6
RE мм ---0.50 - 10.00 -
RE дюйм ---.031 - .375 -
CHW мм 0.00 - 0.30 0.00 - 0.20 0.35 - 0.63 - -
CHW дюйм .000 - .012 .000 - .010 .014 - .031 - -
Хвостовик Цилиндрический Weldon Цилиндрический Цилиндрический Цилиндрический
Weldon Weldon
BSG DIN 6527 K DIN 6527 L DIN 6527 L COROMANT COROMANT
DIN 6527 L Внутренний Внутренний
COROMANT
Сплав 1630 1620, 1630 1640 1620, 1630 1620
Внутренний подвод СОЖ
Наружный подвод СОЖ
Стр.A5-A17 A19-A21 A23 A25-A27 A29
P P P
P
P
A 4
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
CoroMill
®
Plura
Высокопроизводительные концевые фрезы с высоким уровнем универсальности и
экономичности
Область применения
-Тяжёлая черновая обработка
-Получистовая/черновая обработка
-Черновая обработка фрезами со
стружкоделительными канавками
-Профильная обработка
-Фрезерование фасок
Ассортимент
-Высококачественные сплавы для обработки материалов всех групп в
различных условиях
-Надёжные геометрии с конструкцией для различных областей
фрезерования
-Варианты хвостовиков: цилиндрический и Weldon
-Прямые, со стружкоделительными канавками и без
-Фрезы со сферическим концом и фрезы для обработки фасок
-Возможность трёхкратного восстановления до первоначальных
характеристик
Области применения по ISO:
P
Универсальные
инструменты предназначены
для обеспечения высокой производительности и
надёжности при обработке деталей различных
размеров и форм из разнообразных материалов,
что позволяет максимально эффективно
использовать станок.
Для наиболее полного использования станков при обработке различных деталей и для
изменяющихся условий производства вам нужны инструменты высочайшей точности,
надёжности и универсальности. Если главными приоритетами являются точность,
стабильность и экономичность обработки, то ваш первый выбор — универсальные
фрезы CoroMill Plura.
www.sandvik.coromant.com/coromillplura
E50
Оптимизированные решения смотрите на стр. E36
A 5
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
Дюймовое исполнение
FHA 30°
BSG DIN 6527 K
TCDCON h6
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
1.0 33.5 3.5 2
1P220-0100-XA
1630 3.0 38.0
1.5 3 3.5 3.5 2
1P220-0150-XA
1630 3.0 38.0
1.8 63.5 3.5 2
1P220-0180-XA
1630 6.0 50.0
2.0 6 3.5 3.5 2
1P220-0200-XA
1630 6.0 50.0
2.5 63.5 0.08 45° 3.5 2
1P220-0250-XA
1630 6.0 50.0
2.8 6 4.5 0.08 45° 4.5 2
1P220-0280-XA
1630 6.0 50.0
3.0 64.5 0.08 45° 4.5 2
1P220-0300-XA
1630 6.0 50.0
3.5 6 4.5 0.08 45° 4.5 2
1P220-0350-XA
1630 6.0 50.0
3.8 65.5 0.08 45° 5.5 2
1P220-0380-XA
1630 6.0 54.0
4.0 6 5.5 0.13 45° 5.5 2
1P220-0400-XA
1630 6.0 54.0
4.5 65.5 0.13 45° 5.5 2
1P220-0450-XA
1630 6.0 54.0
4.8 6 6.5 0.13 45° 6.5 2
1P220-0480-XA
1630 6.0 54.0
5.0 66.5 0.13 45° 6.5 2
1P220-0500-XA
1630 6.0 54.0
5.8 6 7.5 0.13 45° 7.5 2
1P220-0575-XA
1630 6.0 54.0
6.0 67.5 0.13 45° 7.5 2
1P220-0600-XA
1630 6.0 54.0
6.8 8 8.5 0.13 45° 8.5 2
1P220-0675-XA
1630 8.0 58.0
7.0 88.5 0.13 45° 8.5 2
1P220-0700-XA
1630 8.0 58.0
7.8 8 9.5 0.13 45° 9.5 2
1P220-0775-XA
1630 8.0 58.0
8.0 89.5 0.20 45° 9.5 2
1P220-0800-XA
1630 8.0 58.0
9.0 10 10.5 0.20 45° 10.5 2
1P220-0900-XA
1630 10.0 66.0
9.7 10 11.5 0.20 45° 11.5 2
1P220-0970-XA
1630 10.0 66.0
10.0 10 11.5 0.20 45° 11.5 2
1P220-1000-XA
1630 10.0 66.0
11.7 12 12.5 0.20 45° 12.5 2
1P220-1170-XA
1630 12.0 73.0
12.0 12 12.5 0.20 45° 12.5 2
1P220-1200-XA
1630 12.0 73.0
13.7 14 14.5 0.20 45° 14.5 2
1P220-1370-XA
1630 14.0 75.0
14.0 14 14.5 0.20 45° 14.5 2
1P220-1400-XA
1630 14.0 75.0
15.7 16 16.5 0.20 45° 16.5 2
1P220-1570-XA
1630 16.0 82.0
16.0 16 16.5 0.20 45° 16.5 2
1P220-1600-XA
1630 16.0 82.0
17.7 18 18.5 0.20 45° 18.5 2
1P220-1770-XA
1630 18.0 84.0
18.0 18 18.5 0.20 45° 18.5 2
1P220-1800-XA
1630 18.0 84.0
19.7 20 20.5 0.30 45° 20.5 2
1P220-1970-XA
1630 20.0 92.0
20.0 20 20.5 0.30 45° 20.5 2
1P220-2000-XA
1630 20.0 92.0
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
.125 1/8 .172 .003 45° .172 2
1P220-0318-XA
1630 .125 1.500
.188 3/16 .250 .005 45° .250 2
1P220-0476-XA
1630 .187 2.000
.250 1/4 .313 .005 45° .313 2
1P220-0635-XA
1630 .250 2.000
.375 3/8 .469 .008 45° .469 2
1P220-0953-XA
1630 .375 2.500
.500 1/2 .625 .008 45° .625 2
1P220-1270-XA
1630 .500 3.000
.625 5/8 .750 .008 45° .750 2
1P220-1588-XA
1630 .625 3.000
.750 3/4 1.000 .012 45° 1.000 2
1P220-1905-XA
1630 .750 4.000
1.000 1 1.250 .012 45° 1.250 2
1P220-2540-XA
1630 1.000 4.000
P
E3 E7 E45 E36 E58 E50
A 6
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
FHA 30°
BSG DIN 6527 K
TCDCON h6
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
1.8 63.5 3.5 2
1P220-0180-XB
1630 6.0 50.0
2.0 6 3.5 3.5 2
1P220-0200-XB
1630 6.0 50.0
2.5 63.5 0.08 45° 3.5 2
1P220-0250-XB
1630 6.0 50.0
2.8 6 4.5 0.08 45° 4.5 2
1P220-0280-XB
1630 6.0 50.0
3.0 64.5 0.08 45° 4.5 2
1P220-0300-XB
1630 6.0 50.0
3.5 6 4.5 0.08 45° 4.5 2
1P220-0350-XB
1630 6.0 50.0
3.8 65.5 0.08 45° 5.5 2
1P220-0380-XB
1630 6.0 54.0
4.0 6 5.5 0.13 45° 5.5 2
1P220-0400-XB
1630 6.0 54.0
4.8 66.5 0.13 45° 6.5 2
1P220-0480-XB
1630 6.0 54.0
5.0 6 6.5 0.13 45° 6.5 2
1P220-0500-XB
1630 6.0 54.0
5.8 67.5 0.13 45° 7.5 2
1P220-0575-XB
1630 6.0 54.0
6.0 6 7.5 0.13 45° 7.5 2
1P220-0600-XB
1630 6.0 54.0
6.8 88.5 0.13 45° 8.5 2
1P220-0675-XB
1630 8.0 58.0
7.0 8 8.5 0.13 45° 8.5 2
1P220-0700-XB
1630 8.0 58.0
7.8 89.5 0.13 45° 9.5 2
1P220-0775-XB
1630 8.0 58.0
8.0 8 9.5 0.20 45° 9.5 2
1P220-0800-XB
1630 8.0 58.0
9.0 10 10.5 0.20 45° 10.5 2
1P220-0900-XB
1630 10.0 66.0
9.7 10 11.5 0.20 45° 11.5 2
1P220-0970-XB
1630 10.0 66.0
10.0 10 11.5 0.20 45° 11.5 2
1P220-1000-XB
1630 10.0 66.0
11.7 12 12.5 0.20 45° 12.5 2
1P220-1170-XB
1630 12.0 73.0
12.0 12 12.5 0.20 45° 12.5 2
1P220-1200-XB
1630 12.0 73.0
13.7 14 14.5 0.20 45° 14.5 2
1P220-1370-XB
1630 14.0 75.0
14.0 14 14.5 0.20 45° 14.5 2
1P220-1400-XB
1630 14.0 75.0
15.7 16 16.5 0.20 45° 16.5 2
1P220-1570-XB
1630 16.0 82.0
16.0 16 16.5 0.20 45° 16.5 2
1P220-1600-XB
1630 16.0 82.0
17.7 18 18.5 0.20 45° 18.5 2
1P220-1770-XB
1630 18.0 84.0
18.0 18 18.5 0.20 45° 18.5 2
1P220-1800-XB
1630 18.0 84.0
19.7 20 20.5 0.30 45° 20.5 2
1P220-1970-XB
1630 20.0 92.0
20.0 20 20.5 0.30 45° 20.5 2
1P220-2000-XB
1630 20.0 92.0
P
E3 E7 E45 E36 E58 E50
A 7
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
FHA 30°
BSG DIN 6527 K
TCDC e8
TCDCON h6
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
1.0 33.5 3.5 3
1P221-0100-XA
1630 3.0 38.0
1.5 3 3.5 3.5 3
1P221-0150-XA
1630 3.0 38.0
1.8 63.5 3.5 3
1P221-0180-XA
1630 6.0 50.0
2.0 6 3.5 3.5 3
1P221-0200-XA
1630 6.0 50.0
2.5 63.5 0.08 45° 3.5 3
1P221-0250-XA
1630 6.0 50.0
2.8 6 4.5 0.08 45° 4.5 3
1P221-0280-XA
1630 6.0 50.0
3.0 64.5 0.08 45° 4.5 3
1P221-0300-XA
1630 6.0 50.0
3.5 6 4.5 0.08 45° 4.5 3
1P221-0350-XA
1630 6.0 50.0
3.8 65.5 0.08 45° 5.5 3
1P221-0380-XA
1630 6.0 54.0
4.0 6 5.5 0.13 45° 5.5 3
1P221-0400-XA
1630 6.0 54.0
4.5 65.5 0.13 45° 5.5 3
1P221-0450-XA
1630 6.0 54.0
4.8 6 6.5 0.13 45° 6.5 3
1P221-0480-XA
1630 6.0 54.0
5.0 66.5 0.13 45° 6.5 3
1P221-0500-XA
1630 6.0 54.0
5.8 6 7.5 0.13 45° 7.5 3
1P221-0575-XA
1630 6.0 54.0
6.0 67.5 0.13 45° 7.5 3
1P221-0600-XA
1630 6.0 54.0
6.8 8 8.5 0.13 45° 8.5 3
1P221-0675-XA
1630 8.0 58.0
7.0 88.5 0.13 45° 8.5 3
1P221-0700-XA
1630 8.0 58.0
7.8 8 9.5 0.13 45° 9.5 3
1P221-0775-XA
1630 8.0 58.0
8.0 89.5 0.20 45° 9.5 3
1P221-0800-XA
1630 8.0 58.0
9.0 10 10.5 0.20 45° 10.5 3
1P221-0900-XA
1630 10.0 66.0
9.7 10 11.5 0.20 45° 11.5 3
1P221-0970-XA
1630 10.0 66.0
10.0 10 11.5 0.20 45° 11.5 3
1P221-1000-XA
1630 10.0 66.0
11.7 12 12.5 0.20 45° 12.5 3
1P221-1170-XA
1630 12.0 73.0
12.0 12 12.5 0.20 45° 12.5 3
1P221-1200-XA
1630 12.0 73.0
13.7 14 14.5 0.20 45° 14.5 3
1P221-1370-XA
1630 14.0 75.0
14.0 14 14.5 0.20 45° 14.5 3
1P221-1400-XA
1630 14.0 75.0
15.7 16 16.5 0.20 45° 16.5 3
1P221-1570-XA
1630 16.0 82.0
16.0 16 16.5 0.20 45° 16.5 3
1P221-1600-XA
1630 16.0 82.0
17.7 18 18.5 0.20 45° 18.5 3
1P221-1770-XA
1630 18.0 84.0
18.0 18 18.5 0.20 45° 18.5 3
1P221-1800-XA
1630 18.0 84.0
19.7 20 20.5 0.30 45° 20.5 3
1P221-1970-XA
1630 20.0 92.0
20.0 20 20.5 0.30 45° 20.5 3
1P221-2000-XA
1630 20.0 92.0
P
E3 E7 E45 E36 E58 E50
A 8
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
FHA 30°
BSG DIN 6527 K
TCDC e8
TCDCON h6
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
1.8 63.5 3.5 3
1P221-0180-XB
1630 6.0 50.0
2.0 6 3.5 3.5 3
1P221-0200-XB
1630 6.0 50.0
2.5 63.5 0.08 45° 3.5 3
1P221-0250-XB
1630 6.0 50.0
2.8 6 4.5 0.08 45° 4.5 3
1P221-0280-XB
1630 6.0 50.0
3.0 64.5 0.08 45° 4.5 3
1P221-0300-XB
1630 6.0 50.0
3.5 6 4.5 0.08 45° 4.5 3
1P221-0350-XB
1630 6.0 50.0
3.8 65.5 0.08 45° 5.5 3
1P221-0380-XB
1630 6.0 54.0
4.0 6 5.5 0.13 45° 5.5 3
1P221-0400-XB
1630 6.0 54.0
4.5 65.5 0.13 45° 5.5 3
1P221-0450-XB
1630 6.0 54.0
4.8 6 6.5 0.13 45° 6.5 3
1P221-0480-XB
1630 6.0 54.0
5.0 66.5 0.13 45° 6.5 3
1P221-0500-XB
1630 6.0 54.0
5.8 6 7.5 0.13 45° 7.5 3
1P221-0575-XB
1630 6.0 54.0
6.0 67.5 0.13 45° 7.5 3
1P221-0600-XB
1630 6.0 54.0
6.8 8 8.5 0.13 45° 8.5 3
1P221-0675-XB
1630 8.0 58.0
7.0 88.5 0.13 45° 8.5 3
1P221-0700-XB
1630 8.0 58.0
7.8 8 9.5 0.13 45° 9.5 3
1P221-0775-XB
1630 8.0 58.0
8.0 89.5 0.20 45° 9.5 3
1P221-0800-XB
1630 8.0 58.0
9.0 10 10.5 0.20 45° 10.5 3
1P221-0900-XB
1630 10.0 66.0
9.7 10 11.5 0.20 45° 11.5 3
1P221-0970-XB
1630 10.0 66.0
10.0 10 11.5 0.20 45° 11.5 3
1P221-1000-XB
1630 10.0 66.0
11.7 12 12.5 0.20 45° 12.5 3
1P221-1170-XB
1630 12.0 73.0
12.0 12 12.5 0.20 45° 12.5 3
1P221-1200-XB
1630 12.0 73.0
13.7 14 14.5 0.20 45° 14.5 3
1P221-1370-XB
1630 14.0 75.0
14.0 14 14.5 0.20 45° 14.5 3
1P221-1400-XB
1630 14.0 75.0
15.7 16 16.5 0.20 45° 16.5 3
1P221-1570-XB
1630 16.0 82.0
16.0 16 16.5 0.20 45° 16.5 3
1P221-1600-XB
1630 16.0 82.0
17.7 18 18.5 0.20 45° 18.5 3
1P221-1770-XB
1630 18.0 84.0
18.0 18 18.5 0.20 45° 18.5 3
1P221-1800-XB
1630 18.0 84.0
19.7 20 20.5 0.30 45° 20.5 3
1P221-1970-XB
1630 20.0 92.0
20.0 20 20.5 0.30 45° 20.5 3
1P221-2000-XB
1630 20.0 92.0
P
E3 E7 E45 E36 E58 E50
A 9
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
Дюймовое исполнение
1P222-XA 1P222-XB
FHA 35° 35°
BSG DIN 6527 K DIN 6527 K
TCDC h10 h10
TCDCON h6 h6
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
2.0 64.5 4.5 4
1P222-0200-XB
1630 6.0 50.0
64.5 4.54
1P222-0200-XA
1630 6.0 50.0
3.0 65.5 0.08 45° 5.0 4
1P222-0300-XB
1630 6.0 50.0
6 5.5 0.08 45° 5.5 4
1P222-0300-XA
1630 6.0 50.0
4.0 68.5 0.13 45° 8.5 4
1P222-0400-XB
1630 6.0 54.0
6 8.5 0.13 45° 8.5 4
1P222-0400-XA
1630 6.0 54.0
5.0 69.5 0.13 45° 9.5 4
1P222-0500-XB
1630 6.0 54.0
6 9.5 0.13 45° 9.5 4
1P222-0500-XA
1630 6.0 54.0
6.0 610.5 0.13 45° 10.5 4
1P222-0600-XB
1630 6.0 54.0
6 10.5 0.13 45° 10.5 4
1P222-0600-XA
1630 6.0 54.0
7.0 811.5 0.13 45° 11.5 4
1P222-0700-XB
1630 8.0 58.0
8 11.5 0.13 45° 11.5 4
1P222-0700-XA
1630 8.0 58.0
8.0 812.5 0.13 45° 12.5 4
1P222-0800-XB
1630 8.0 58.0
8 12.5 0.13 45° 12.5 4
1P222-0800-XA
1630 8.0 58.0
10.0 10 14.5 0.20 45° 14.5 4
1P222-1000-XB
1630 10.0 66.0
10 14.5 0.20 45° 14.5 4
1P222-1000-XA
1630 10.0 66.0
12.0 12 16.5 0.20 45° 16.5 4
1P222-1200-XB
1630 12.0 73.0
12 16.5 0.20 45° 16.5 4
1P222-1200-XA
1630 12.0 73.0
16.0 16 22.5 0.20 45° 22.5 4
1P222-1600-XB
1630 16.0 82.0
16 22.5 0.20 45° 22.5 4
1P222-1600-XA
1630 16.0 82.0
20.0 20 26.5 0.30 45° 26.5 4
1P222-2000-XB
1630 20.0 92.0
20 26.5 0.30 45° 26.5 4
1P222-2000-XA
1630 20.0 92.0
25.0 25 32.5 0.30 45° 32.5 4
1P222-2500-XB
1630 25.0 121.0
25 32.5 0.30 45° 32.5 4
1P222-2500-XA
1630 25.0 121.0
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
.125 1/8 .219 .003 45° .219 4
1P222-0318-XA
1630 .125 1.500
.188 3/16 .375 .005 45° .375 4
1P222-0476-XA
1630 .187 2.000
.250 1/4 .437 .005 45° .437 4
1P222-0635-XA
1630 .250 2.000
.375 3/8 .625 .008 45° .625 4
1P222-0953-XA
1630 .375 2.500
.500 1/2 .875 .008 45° .875 4
1P222-1270-XA
1630 .500 3.000
.625 5/8 1.063 .008 45° 1.063 4
1P222-1588-XA
1630 .625 3.500
.750 3/4 1.250 .010 45° 1.250 4
1P222-1905-XA
1630 .750 4.000
1.000 1 1.687 .012 45° 1.687 4
1P222-2540-XA
1630 1.000 5.000
P
E3 E7 E45 E36 E58 E50
A 10
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
1P230-XA 1P230-XB
FHA 30° 30°
BSG DIN 6527 L DIN 6527 L
TCDCON h6 h6
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
1.0 34.5 4.5 2
1P230-0100-XA
1630 3.0 38.0
1.5 3 4.5 4.5 2
1P230-0150-XA
1630 3.0 38.0
2.0 66.5 6.5 2
1P230-0200-XB
1630 6.0 57.0
66.5 6.52
1P230-0200-XA
1630 6.0 57.0
2.5 67.5 0.08 45° 7.5 2
1P230-0250-XB
1630 6.0 57.0
6 7.5 0.08 45° 7.5 2
1P230-0250-XA
1630 6.0 57.0
3.0 67.5 0.08 45° 7.5 2
1P230-0300-XB
1630 6.0 57.0
6 7.5 0.08 45° 7.5 2
1P230-0300-XA
1630 6.0 57.0
3.5 67.5 0.08 45° 7.5 2
1P230-0350-XB
1630 6.0 57.0
6 7.5 0.08 45° 7.5 2
1P230-0350-XA
1630 6.0 57.0
4.0 68.5 0.13 45° 8.5 2
1P230-0400-XB
1630 6.0 57.0
6 8.5 0.13 45° 8.5 2
1P230-0400-XA
1630 6.0 57.0
4.5 68.5 0.13 45° 8.5 2
1P230-0450-XB
1630 6.0 57.0
6 8.5 0.13 45° 8.5 2
1P230-0450-XA
1630 6.0 57.0
5.0 610.5 0.13 45° 10.5 2
1P230-0500-XB
1630 6.0 57.0
6 10.5 0.13 45° 10.5 2
1P230-0500-XA
1630 6.0 57.0
6.0 610.5 0.13 45° 10.5 2
1P230-0600-XB
1630 6.0 57.0
6 10.5 0.13 45° 10.5 2
1P230-0600-XA
1630 6.0 57.0
7.0 813.5 0.13 45° 13.5 2
1P230-0700-XB
1630 8.0 63.0
8 13.5 0.20 45° 13.5 2
1P230-0700-XA
1630 8.0 63.0
8.0 816.5 0.20 45° 16.5 2
1P230-0800-XB
1630 8.0 63.0
8 16.5 0.20 45° 16.5 2
1P230-0800-XA
1630 8.0 63.0
9.0 10 16.5 0.20 45° 16.5 2
1P230-0900-XB
1630 10.0 72.0
10 16.5 0.20 45° 16.5 2
1P230-0900-XA
1630 10.0 72.0
10.0 10 19.5 0.20 45° 19.5 2
1P230-1000-XB
1630 10.0 72.0
10 19.5 0.20 45° 19.5 2
1P230-1000-XA
1630 10.0 72.0
11.0 12 22.5 0.20 45° 22.5 2
1P230-1100-XB
1630 12.0 83.0
12 22.5 0.20 45° 22.5 2
1P230-1100-XA
1630 12.0 83.0
12.0 12 22.5 0.20 45° 22.5 2
1P230-1200-XB
1630 12.0 83.0
12 22.5 0.20 45° 22.5 2
1P230-1200-XA
1630 12.0 83.0
14.0 14 22.5 0.20 45° 22.5 2
1P230-1400-XB
1630 14.0 83.0
14 22.5 0.20 45° 22.5 2
1P230-1400-XA
1630 14.0 83.0
16.0 16 26.5 0.20 45° 26.5 2
1P230-1600-XB
1630 16.0 92.0
16 26.5 0.20 45° 26.5 2
1P230-1600-XA
1630 16.0 92.0
18.0 18 26.5 0.20 45° 26.5 2
1P230-1800-XB
1630 18.0 92.0
18 26.5 0.20 45° 26.5 2
1P230-1800-XA
1630 18.0 92.0
20.0 20 32.5 0.30 45° 32.5 2
1P230-2000-XB
1630 20.0 104.0
20 32.5 0.30 45° 32.5 2
1P230-2000-XA
1630 20.0 104.0
P
E3 E7 E45 E36 E58 E50
A 11
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для различных материалов твёрдостью
48 HRc
Дюймовое исполнение
FHA 30°
BSG DIN 6527 L
TCDCON h6
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
.125 1/8 .313 .003 45° .313 2
1P230-0318-XA
1630 .125 1.500
.188 3/16 .406 .005 45° .406 2
1P230-0476-XA
1630 .187 2.000
.250 1/4 .453 .005 45° .453 2
1P230-0635-XA
1630 .250 2.500
.375 3/8 .687 .008 45° .687 2
1P230-0953-XA
1630 .375 2.500
.500 1/2 .937 .008 45° .937 2
1P230-1270-XA
1630 .500 3.000
.625 5/8 1.125 .008 45° 1.125 2
1P230-1588-XA
1630 .625 3.500
.750 3/4 1.219 .012 45° 1.219 2
1P230-1905-XA
1630 .750 4.000
1.000 1 1.625 .012 45° 1.625 2
1P230-2540-XA
1630 1.000 5.000
P
E3 E7 E45 E36 E58 E50
A 12
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
Дюймовое исполнение
FHA 30°
BSG DIN 6527 L
TCDCON h6
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
1.0 34.5 4.5 3
1P231-0100-XA
1630 3.0 38.0
1.5 3 4.5 4.5 3
1P231-0150-XA
1630 3.0 38.0
2.0 66.5 6.5 3
1P231-0200-XA
1630 6.0 57.0
2.5 6 7.5 0.08 45° 7.5 3
1P231-0250-XA
1630 6.0 57.0
3.0 67.5 0.08 45° 7.5 3
1P231-0300-XA
1630 6.0 57.0
3.5 6 7.5 0.08 45° 7.5 3
1P231-0350-XA
1630 6.0 57.0
4.0 68.5 0.13 45° 8.5 3
1P231-0400-XA
1630 6.0 57.0
4.5 6 8.5 0.13 45° 8.5 3
1P231-0450-XA
1630 6.0 57.0
5.0 610.5 0.13 45° 10.5 3
1P231-0500-XA
1630 6.0 57.0
5.5 6 10.5 0.13 45° 10.5 3
1P231-0550-XA
1630 6.0 57.0
6.0 610.5 0.13 45° 10.5 3
1P231-0600-XA
1630 6.0 57.0
6.5 8 13.5 0.13 45° 13.5 3
1P231-0650-XA
1630 8.0 63.0
7.0 813.5 0.13 45° 13.5 3
1P231-0700-XA
1630 8.0 63.0
7.5 8 16.5 0.13 45° 16.5 3
1P231-0750-XA
1630 8.0 63.0
8.0 816.5 0.20 45° 16.5 3
1P231-0800-XA
1630 8.0 63.0
9.0 10 16.5 0.20 45° 16.5 3
1P231-0900-XA
1630 10.0 72.0
10.0 10 19.5 0.20 45° 19.5 3
1P231-1000-XA
1630 10.0 72.0
11.0 12 22.5 0.20 45° 22.5 3
1P231-1100-XA
1630 12.0 83.0
12.0 12 22.5 0.20 45° 22.5 3
1P231-1200-XA
1630 12.0 83.0
13.0 14 22.5 0.20 45° 22.5 3
1P231-1300-XA
1630 14.0 83.0
14.0 14 22.5 0.20 45° 22.5 3
1P231-1400-XA
1630 14.0 83.0
15.0 16 26.5 0.20 45° 26.5 3
1P231-1500-XA
1630 16.0 92.0
16.0 16 26.5 0.20 45° 26.5 3
1P231-1600-XA
1630 16.0 92.0
18.0 18 26.5 0.20 45° 26.5 3
1P231-1800-XA
1630 18.0 92.0
20.0 20 32.5 0.30 45° 32.5 3
1P231-2000-XA
1630 20.0 104.0
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
.125 1/8 .313 .003 45° .313 3
1P231-0318-XA
1630 .125 1.500
.188 3/16 .406 .005 45° .406 3
1P231-0476-XA
1630 .187 2.000
.250 1/4 .453 .005 45° .453 3
1P231-0635-XA
1630 .250 2.500
.375 3/8 .687 .008 45° .687 3
1P231-0953-XA
1630 .375 2.500
.500 1/2 .937 .008 45° .937 3
1P231-1270-XA
1630 .500 3.000
.625 5/8 1.125 .008 45° 1.125 3
1P231-1588-XA
1630 .625 3.500
.750 3/4 1.219 .012 45° 1.219 3
1P231-1905-XA
1630 .750 4.000
1.000 1 1.625 .012 45° 1.625 3
1P231-2540-XA
1630 1.000 5.000
P
E3 E7 E45 E36 E58 E50
A 13
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
FHA 30°
BSG DIN 6527 L
TCDCON h6
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
4.5 68.5 0.13 45° 8.5 3
1P231-0450-XB
1630 6.0 57.0
5.0 6 10.5 0.13 45° 10.5 3
1P231-0500-XB
1630 6.0 57.0
5.5 610.5 0.13 45° 10.5 3
1P231-0550-XB
1630 6.0 57.0
6.0 6 10.5 0.13 45° 10.5 3
1P231-0600-XB
1630 6.0 57.0
6.5 813.5 0.13 45° 13.5 3
1P231-0650-XB
1630 8.0 63.0
7.0 8 13.5 0.13 45° 13.5 3
1P231-0700-XB
1630 8.0 63.0
7.5 816.5 0.13 45° 16.5 3
1P231-0750-XB
1630 8.0 63.0
8.0 8 16.5 0.20 45° 16.5 3
1P231-0800-XB
1630 8.0 63.0
9.0 10 16.5 0.20 45° 16.5 3
1P231-0900-XB
1630 10.0 72.0
10.0 10 19.5 0.20 45° 19.5 3
1P231-1000-XB
1630 10.0 72.0
11.0 12 22.5 0.20 45° 22.5 3
1P231-1100-XB
1630 12.0 83.0
12.0 12 22.5 0.20 45° 22.5 3
1P231-1200-XB
1630 12.0 83.0
13.0 14 22.5 0.20 45° 22.5 3
1P231-1300-XB
1630 14.0 83.0
14.0 14 22.5 0.20 45° 22.5 3
1P231-1400-XB
1630 14.0 83.0
15.0 16 26.5 0.20 45° 26.5 3
1P231-1500-XB
1630 16.0 92.0
16.0 16 26.5 0.20 45° 26.5 3
1P231-1600-XB
1630 16.0 92.0
18.0 18 26.5 0.20 45° 26.5 3
1P231-1800-XB
1630 18.0 92.0
20.0 20 32.5 0.30 45° 32.5 3
1P231-2000-XB
1630 20.0 104.0
P
E3 E7 E45 E36 E58 E50
A 14
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
Дюймовое исполнение
1P240-XA 1P240-XB
FHA 35° 35°
BSG DIN 6527 L DIN 6527 L
TCDC h10 h10
TCDCON h6 h6
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
2.0 67.5 7.5 4
1P240-0200-XA
1630 6.0 57.0
3.0 6 8.5 0.08 45° 8.5 4
1P240-0300-XA
1630 6.0 57.0
3.5 610.5 0.08 45° 10.5 4
1P240-0350-XA
1630 6.0 57.0
4.0 6 11.5 0.13 45° 11.5 4
1P240-0400-XB
1630 6.0 57.0
611.5 0.13 45° 11.5 4
1P240-0400-XA
1630 6.0 57.0
4.5 6 11.5 0.13 45° 11.5 4
1P240-0450-XB
1630 6.0 57.0
611.5 0.13 45° 11.5 4
1P240-0450-XA
1630 6.0 57.0
5.0 6 13.5 0.13 45° 13.5 4
1P240-0500-XB
1630 6.0 57.0
613.5 0.13 45° 13.5 4
1P240-0500-XA
1630 6.0 57.0
5.5 6 13.5 0.13 45° 13.5 4
1P240-0550-XB
1630 6.0 57.0
613.5 0.13 45° 13.5 4
1P240-0550-XA
1630 6.0 57.0
6.0 6 13.5 0.13 45° 13.5 4
1P240-0600-XB
1630 6.0 57.0
613.5 0.13 45° 13.5 4
1P240-0600-XA
1630 6.0 57.0
6.5 8 16.5 0.13 45° 16.5 4
1P240-0650-XA
1630 8.0 63.0
7.0 816.5 0.13 45° 16.5 4
1P240-0700-XB
1630 8.0 63.0
8 16.5 0.13 45° 16.5 4
1P240-0700-XA
1630 8.0 63.0
8.0 819.5 0.13 45° 19.5 4
1P240-0800-XB
1630 8.0 63.0
8 19.5 0.13 45° 19.5 4
1P240-0800-XA
1630 8.0 63.0
9.0 10 19.5 0.13 45° 19.5 4
1P240-0900-XB
1630 10.0 72.0
10 19.5 0.13 45° 19.5 4
1P240-0900-XA
1630 10.0 72.0
10.0 10 22.5 0.20 45° 22.5 4
1P240-1000-XB
1630 10.0 72.0
10 22.5 0.20 45° 22.5 4
1P240-1000-XA
1630 10.0 72.0
12.0 12 26.5 0.20 45° 26.5 4
1P240-1200-XB
1630 12.0 83.0
12 26.5 0.20 45° 26.5 4
1P240-1200-XA
1630 12.0 83.0
14.0 14 26.5 0.20 45° 26.5 4
1P240-1400-XB
1630 14.0 83.0
14 26.5 0.20 45° 26.5 4
1P240-1400-XA
1630 14.0 83.0
16.0 16 32.5 0.20 45° 32.5 4
1P240-1600-XB
1630 16.0 92.0
16 32.5 0.20 45° 32.5 4
1P240-1600-XA
1630 16.0 92.0
18.0 18 32.5 0.20 45° 32.5 4
1P240-1800-XB
1630 18.0 92.0
18 32.5 0.20 45° 32.5 4
1P240-1800-XA
1630 18.0 92.0
20.0 20 38.5 0.30 45° 38.5 4
1P240-2000-XB
1630 20.0 104.0
20 38.5 0.30 45° 38.5 4
1P240-2000-XA
1630 20.0 104.0
25.0 25 45.5 0.30 45° 45.5 4
1P240-2500-XB
1630 25.0 121.0
25 45.5 0.30 45° 45.5 4
1P240-2500-XA
1630 25.0 121.0
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
.125 1/8 .359 .003 45° .359 4
1P240-0318-XA
1630 .125 1.500
.188 3/16 .547 .005 45° .547 4
1P240-0476-XA
1630 .187 2.000
.250 1/4 .562 .005 45° .562 4
1P240-0635-XA
1630 .250 2.500
.375 3/8 .844 .008 45° .844 4
1P240-0953-XA
1630 .375 3.000
.500 1/2 1.125 .008 45° 1.125 4
1P240-1270-XA
1630 .500 3.500
.625 5/8 1.313 .008 45° 1.313 4
1P240-1588-XA
1630 .625 4.000
.750 3/4 1.437 .012 45° 1.437 4
1P240-1905-XA
1630 .750 4.000
1.000 1 1.828 .012 45° 1.828 4
1P240-2540-XA
1630 1.000 5.000
P
E3 E7 E45 E36 E58 E50
A 15
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
Дюймовое исполнение
1P250-XA 1P250-XB
FHA 30° 30°
BSG COROMANT COROMANT
TCDCON h6 h6
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
2.0 68.5 8.5 2
1P250-0200-XA
1630 6.0 57.0
2.5 6 12.5 0.08 45° 12.5 2
1P250-0250-XA
1630 6.0 57.0
3.0 612.5 0.08 45° 12.5 2
1P250-0300-XA
1630 6.0 57.0
4.0 6 14.5 0.13 45° 14.5 2
1P250-0400-XB
1630 6.0 57.0
614.5 0.13 45° 14.5 2
1P250-0400-XA
1630 6.0 57.0
5.0 6 16.5 0.13 45° 16.5 2
1P250-0500-XB
1630 6.0 57.0
616.5 0.13 45° 16.5 2
1P250-0500-XA
1630 6.0 57.0
6.0 6 19.5 0.13 45° 19.5 2
1P250-0600-XB
1630 6.0 57.0
619.5 0.13 45° 19.5 2
1P250-0600-XA
1630 6.0 57.0
7.0 8 19.5 0.13 45° 19.5 2
1P250-0700-XA
1630 8.0 63.0
8.0 819.5 0.20 45° 19.5 2
1P250-0800-XB
1630 8.0 63.0
8 19.5 0.20 45° 19.5 2
1P250-0800-XA
1630 8.0 63.0
9.0 10 21.5 0.20 45° 21.5 2
1P250-0900-XB
1630 10.0 72.0
10 21.5 0.20 45° 21.5 2
1P250-0900-XA
1630 10.0 72.0
10.0 10 22.5 0.20 45° 22.5 2
1P250-1000-XB
1630 10.0 72.0
10 22.5 0.20 45° 22.5 2
1P250-1000-XA
1630 10.0 72.0
12.0 12 25.5 0.20 45° 25.5 2
1P250-1200-XB
1630 12.0 83.0
12 25.5 0.20 45° 25.5 2
1P250-1200-XA
1630 12.0 83.0
14.0 14 30.5 0.20 45° 30.5 2
1P250-1400-XA
1630 14.0 83.0
16.0 16 32.5 0.20 45° 32.5 2
1P250-1600-XB
1630 16.0 92.0
16 32.5 0.20 45° 32.5 2
1P250-1600-XA
1630 16.0 92.0
18.0 18 32.5 0.20 45° 32.5 2
1P250-1800-XB
1630 18.0 92.0
18 32.5 0.20 45° 32.5 2
1P250-1800-XA
1630 18.0 92.0
20.0 20 38.5 0.30 45° 38.5 2
1P250-2000-XB
1630 20.0 104.0
20 38.5 0.30 45° 38.5 2
1P250-2000-XA
1630 20.0 104.0
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
.125 1/8 .359 .003 45° .359 2
1P250-0318-XA
1630 .125 1.500
.188 3/16 .687 .005 45° .687 2
1P250-0476-XA
1630 .187 2.000
.250 1/4 .813 .005 45° .813 2
1P250-0635-XA
1630 .250 2.500
.375 3/8 .875 .008 45° .875 2
1P250-0953-XA
1630 .375 3.000
.500 1/2 1.188 .008 45° 1.188 2
1P250-1270-XA
1630 .500 3.500
.625 5/8 1.484 .008 45° 1.484 2
1P250-1588-XA
1630 .625 4.000
.750 3/4 1.687 .012 45° 1.687 2
1P250-1905-XA
1630 .750 4.000
1.000 1 2.250 .012 45° 2.250 2
1P250-2540-XA
1630 1.000 5.000
P
E3 E7 E45 E36 E58 E50
A 16
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
1P251-XA 1P251-XB
FHA 30° 30°
BSG COROMANT COROMANT
TCDCON h6 h6
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
2.0 68.5 8.5 3
1P251-0200-XA
1630 6.0 57.0
2.5 6 12.5 0.08 45° 12.5 3
1P251-0250-XA
1630 6.0 57.0
3.0 612.5 0.08 45° 12.5 3
1P251-0300-XA
1630 6.0 57.0
4.0 6 14.5 0.13 45° 14.5 3
1P251-0400-XB
1630 6.0 57.0
614.5 0.13 45° 14.5 3
1P251-0400-XA
1630 6.0 57.0
5.0 6 16.5 0.13 45° 16.5 3
1P251-0500-XB
1630 6.0 57.0
616.5 0.13 45° 16.5 3
1P251-0500-XA
1630 6.0 57.0
6.0 6 19.5 0.13 45° 19.5 3
1P251-0600-XB
1630 6.0 57.0
619.5 0.13 45° 19.5 3
1P251-0600-XA
1630 6.0 57.0
7.0 8 19.5 0.13 45° 19.5 3
1P251-0700-XA
1630 8.0 63.0
8.0 819.5 0.20 45° 19.5 3
1P251-0800-XB
1630 8.0 63.0
8 19.5 0.20 45° 19.5 3
1P251-0800-XA
1630 8.0 63.0
9.0 10 21.5 0.20 45° 21.5 3
1P251-0900-XB
1630 10.0 72.0
10 21.5 0.20 45° 21.5 3
1P251-0900-XA
1630 10.0 72.0
10.0 10 22.5 0.20 45° 22.5 3
1P251-1000-XB
1630 10.0 72.0
10 22.5 0.20 45° 22.5 3
1P251-1000-XA
1630 10.0 72.0
12.0 12 25.5 0.20 45° 25.5 3
1P251-1200-XB
1630 12.0 83.0
12 25.5 0.20 45° 25.5 3
1P251-1200-XA
1630 12.0 83.0
14.0 14 30.5 0.20 45° 30.5 3
1P251-1400-XA
1630 14.0 83.0
16.0 16 32.5 0.20 45° 32.5 3
1P251-1600-XB
1630 16.0 92.0
16 32.5 0.20 45° 32.5 3
1P251-1600-XA
1630 16.0 92.0
18.0 18 32.5 0.20 45° 32.5 3
1P251-1800-XB
1630 18.0 92.0
18 32.5 0.20 45° 32.5 3
1P251-1800-XA
1630 18.0 92.0
20.0 20 38.5 0.30 45° 38.5 3
1P251-2000-XB
1630 20.0 104.0
20 38.5 0.30 45° 38.5 3
1P251-2000-XA
1630 20.0 104.0
P
E3 E7 E45 E36 E58 E50
A 17
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
Дюймовое исполнение
1P260-XA 1P260-XB
FHA 30° 30°
BSG COROMANT COROMANT
TCDC h10 h10
TCDCON h6 h6
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
1.0 34.0 4.0 3
1P260-0100-XA
1620 3.0 38.0
1.5 3 6.0 6.0 3
1P260-0150-XA
1620 3.0 38.0
2.0 38.0 8.0 3
1P260-0200-XA
1620 3.0 38.0
3.0 3 12.0 12.0 3
1P260-0300-XA
1620 3.0 38.0
4.0 414.0 14.0 3
1P260-0400-XA
1620 4.0 50.0
5.0 6 16.0 16.0 3
1P260-0500-XB
1620 6.0 57.0
616.0 16.0 3
1P260-0500-XA
1620 6.0 57.0
6.0 6 22.0 22.0 3
1P260-0600-XB
1620 6.0 65.0
622.0 22.0 3
1P260-0600-XA
1620 6.0 65.0
8.0 8 28.0 28.0 3
1P260-0800-XB
1620 8.0 80.0
828.0 28.0 3
1P260-0800-XA
1620 8.0 80.0
10.0 10 32.0 0.10 45° 32.0 3
1P260-1000-XB
1620 10.0 100.0
10 32.0 0.10 45° 32.0 3
1P260-1000-XA
1620 10.0 100.0
12.0 12 38.0 0.10 45° 38.0 3
1P260-1200-XB
1620 12.0 100.0
12 38.0 0.10 45° 38.0 3
1P260-1200-XA
1620 12.0 100.0
16.0 16 50.0 0.15 45° 50.0 3
1P260-1600-XB
1620 16.0 115.0
16 50.0 0.15 45° 50.0 3
1P260-1600-XA
1620 16.0 115.0
20.0 20 50.0 0.15 45° 50.0 3
1P260-2000-XB
1620 20.0 125.0
20 50.0 0.15 45° 50.0 3
1P260-2000-XA
1620 20.0 125.0
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
.125 1/8 .500 .500 3
1P260-0318-XA
1620 .125 2.000
.188 3/16 .625 .625 3
1P260-0476-XA
1620 .187 2.000
.250 1/4 .937 .937 3
1P260-0635-XA
1620 .250 2.500
.375 3/8 1.219 .004 45° 1.219 3
1P260-0953-XA
1620 .375 3.000
.500 1/2 1.594 .004 45° 1.594 3
1P260-1270-XA
1620 .500 3.500
.625 5/8 1.938 .006 45° 1.938 3
1P260-1588-XA
1620 .625 4.000
.750 3/4 2.313 .006 45° 2.313 3
1P260-1905-XA
1620 .750 5.000
1.000 1 2.500 .010 45° 2.500 3
1P260-2540-XA
1620 1.000 6.000
P
E3 E7 E45 E36 E58 E50
A 18
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для средней черновой
обработки
A 19
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для средней черновой обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
Дюймовое исполнение
1P330-XA 1P330-XB
FHA 45° 45°
BSG DIN 6527 L DIN 6527 L
TCDC h10 h10
TCDCON h6 h6
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
2.0 66.0 6.0 3
1P330-0200-XB
1620 6.0 57.0
66.0 6.03
1P330-0200-XA
1620 6.0 57.0
3.0 67.0 7.0 3
1P330-0300-XB
1620 6.0 57.0
67.0 7.03
1P330-0300-XA
1620 6.0 57.0
4.0 68.0 0.10 45° 8.0 3
1P330-0400-XB
1620 6.0 57.0
6 8.0 0.10 45° 8.0 3
1P330-0400-XA
1620 6.0 57.0
5.0 610.0 0.10 45° 10.0 3
1P330-0500-XB
1620 6.0 57.0
6 10.0 0.10 45° 10.0 3
1P330-0500-XA
1620 6.0 57.0
6.0 610.0 0.10 45° 10.0 3
1P330-0600-XB
1620 6.0 57.0
6 10.0 0.10 45° 10.0 3
1P330-0600-XA
1620 6.0 57.0
7.0 813.0 0.10 45° 13.0 3
1P330-0700-XB
1620 8.0 63.0
8 13.0 0.10 45° 13.0 3
1P330-0700-XA
1620 8.0 63.0
8.0 816.0 0.10 45° 16.0 3
1P330-0800-XB
1620 8.0 63.0
8 16.0 0.10 45° 16.0 3
1P330-0800-XA
1620 8.0 63.0
9.0 10 16.0 0.10 45° 16.0 3
1P330-0900-XB
1620 10.0 72.0
10 16.0 0.10 45° 16.0 3
1P330-0900-XA
1620 10.0 72.0
10.0 10 19.0 0.10 45° 19.0 3
1P330-1000-XB
1620 10.0 72.0
10 19.0 0.10 45° 19.0 3
1P330-1000-XA
1620 10.0 72.0
12.0 12 22.0 0.10 45° 22.0 3
1P330-1200-XB
1620 12.0 83.0
12 22.0 0.10 45° 22.0 3
1P330-1200-XA
1620 12.0 83.0
14.0 14 22.0 0.15 45° 22.0 3
1P330-1400-XB
1620 14.0 83.0
14 22.0 0.15 45° 22.0 3
1P330-1400-XA
1620 14.0 83.0
16.0 16 26.0 0.15 45° 26.0 3
1P330-1600-XB
1620 16.0 92.0
16 26.0 0.15 45° 26.0 3
1P330-1600-XA
1620 16.0 92.0
18.0 18 26.0 0.15 45° 26.0 3
1P330-1800-XB
1620 18.0 92.0
18 26.0 0.15 45° 26.0 3
1P330-1800-XA
1620 18.0 92.0
20.0 20 32.0 0.15 45° 32.0 3
1P330-2000-XB
1620 20.0 104.0
20 32.0 0.15 45° 32.0 3
1P330-2000-XA
1620 20.0 104.0
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
.125 1/8 .297 .297 3
1P330-0318-XA
1620 .125 1.500
.188 3/16 .375 .004 45° .375 3
1P330-0476-XA
1620 .187 2.000
.250 1/4 .422 .004 45° .422 3
1P330-0635-XA
1620 .250 2.500
.375 3/8 .719 .004 45° .719 3
1P330-0953-XA
1620 .375 2.500
.500 1/2 .922 .004 45° .922 3
1P330-1270-XA
1620 .500 3.000
.625 5/8 1.031 .006 45° 1.031 3
1P330-1588-XA
1620 .625 3.500
.750 3/4 1.219 .006 45° 1.219 3
1P330-1905-XA
1620 .750 4.000
1.000 1 1.594 .010 45° 1.594 3
1P330-2540-XA
1620 1.000 5.000
P
E3 E7 E45 E36 E58 E50
A 20
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для средней черновой обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
Дюймовое исполнение
1P341-XA 1P341-XB
FHA 45° 45°
BSG DIN 6527 L DIN 6527 L
TCDC h10 h10
TCDCON h6 h6
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
2.0 67.0 7.0 4
1P341-0200-XA
1620, 1630 6.0 57.0
3.0 6 8.0 8.0 4
1P341-0300-XA
1620, 1630 6.0 57.0
4.0 611.0 0.10 45° 11.0 4
1P341-0400-XA
1620, 1630 6.0 57.0
5.0 6 13.0 0.10 45° 13.0 4
1P341-0500-XA
1620, 1630 6.0 57.0
6.0 613.0 0.10 45° 13.0 4
1P341-0600-XB
1630 6.0 57.0
6 13.0 0.10 45° 13.0 4
1P341-0600-XA
1620, 1630 6.0 57.0
8.0 819.0 0.10 45° 19.0 4
1P341-0800-XB
1630 8.0 63.0
8 19.0 0.10 45° 19.0 4
1P341-0800-XA
1620, 1630 8.0 63.0
10.0 10 22.0 0.10 45° 22.0 4
1P341-1000-XB
1630 10.0 72.0
10 22.0 0.10 45° 22.0 4
1P341-1000-XA
1620, 1630 10.0 72.0
12.0 12 26.0 0.10 45° 26.0 4
1P341-1200-XB
1630 12.0 83.0
12 26.0 0.10 45° 26.0 4
1P341-1200-XA
1620, 1630 12.0 83.0
14.0 14 26.0 0.15 45° 26.0 4
1P341-1400-XB
1630 14.0 83.0
14 26.0 0.15 45° 26.0 4
1P341-1400-XA
1620, 1630 14.0 83.0
16.0 16 32.0 0.15 45° 32.0 4
1P341-1600-XB
1630 16.0 92.0
16 32.0 0.15 45° 32.0 4
1P341-1600-XA
1620, 1630 16.0 92.0
18.0 18 32.0 0.15 45° 32.0 5
1P341-1800-XA
1620, 1630 18.0 92.0
20.0 20 38.0 0.15 45° 38.0 5
1P341-2000-XB
1630 20.0 104.0
20 38.0 0.15 45° 38.0 5
1P341-2000-XA
1620, 1630 20.0 104.0
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
.125 1/8 .313 .313 4
1P341-0318-XA
1630 .125 1.500
.188 3/16 .469 .004 45° .469 4
1P341-0476-XA
1630 .187 2.000
.250 1/4 .531 .004 45° .531 4
1P341-0635-XA
1630 .250 2.500
.375 3/8 .844 .006 45° .844 4
1P341-0953-XA
1630 .375 3.000
.500 1/2 1.094 .006 45° 1.094 4
1P341-1270-XA
1630 .500 3.500
.625 5/8 1.313 .010 45° 1.313 5
1P341-1588-XA
1630 .625 4.000
.750 3/4 1.563 .010 45° 1.563 5
1P341-1905-XA
1630 .750 4.000
1.000 1 2.094 .010 45° 2.094 5
1P341-2540-XA
1630 1.000 5.000
P
E3 E7 E45 E36 E58 E50
A 21
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для средней черновой обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
Дюймовое исполнение
FHA 45°
BSG COROMANT
TCDC h10
TCDCON h6
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
6.0 622.0 0.10 45° 22.0 4
1P360-0600-XA
1620 6.0 65.0
8.0 8 28.0 0.10 45° 28.0 4
1P360-0800-XA
1620 8.0 80.0
10.0 10 32.0 0.10 45° 32.0 4
1P360-1000-XA
1620 10.0 100.0
12.0 12 40.0 0.10 45° 40.0 4
1P360-1200-XA
1620 12.0 100.0
14.0 14 50.0 0.15 45° 50.0 4
1P360-1400-XA
1620 14.0 104.0
16.0 16 50.0 0.15 45° 50.0 5
1P360-1600-XA
1620 16.0 115.0
20.0 20 55.0 0.15 45° 55.0 5
1P360-2000-XA
1620 20.0 125.0
25.0 25 90.0 0.15 45° 90.0 8
1P360-2500-XA
1620 25.0 153.0
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
.125 1/8 .500 .004 45° .500 4
1P360-0318-XA
1620 .125 2.000
.188 3/16 .750 .004 45° .750 4
1P360-0476-XA
1620 .187 2.500
.250 1/4 .875 .004 45° .875 4
1P360-0635-XA
1620 .250 2.500
.375 3/8 1.219 .004 45° 1.219 4
1P360-0953-XA
1620 .375 4.000
.500 1/2 1.687 .006 45° 1.687 4
1P360-1270-XA
1620 .500 4.000
.625 5/8 2.000 .006 45° 2.000 5
1P360-1588-XA
1620 .625 5.000
.750 3/4 2.344 .006 45° 2.344 5
1P360-1905-XA
1620 .750 5.000
1.000 1 3.609 .010 45° 3.609 8
1P360-2540-XA
1620 1.000 7.000
P
E3 E7 E45 E36 E58 E50
A 22
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ

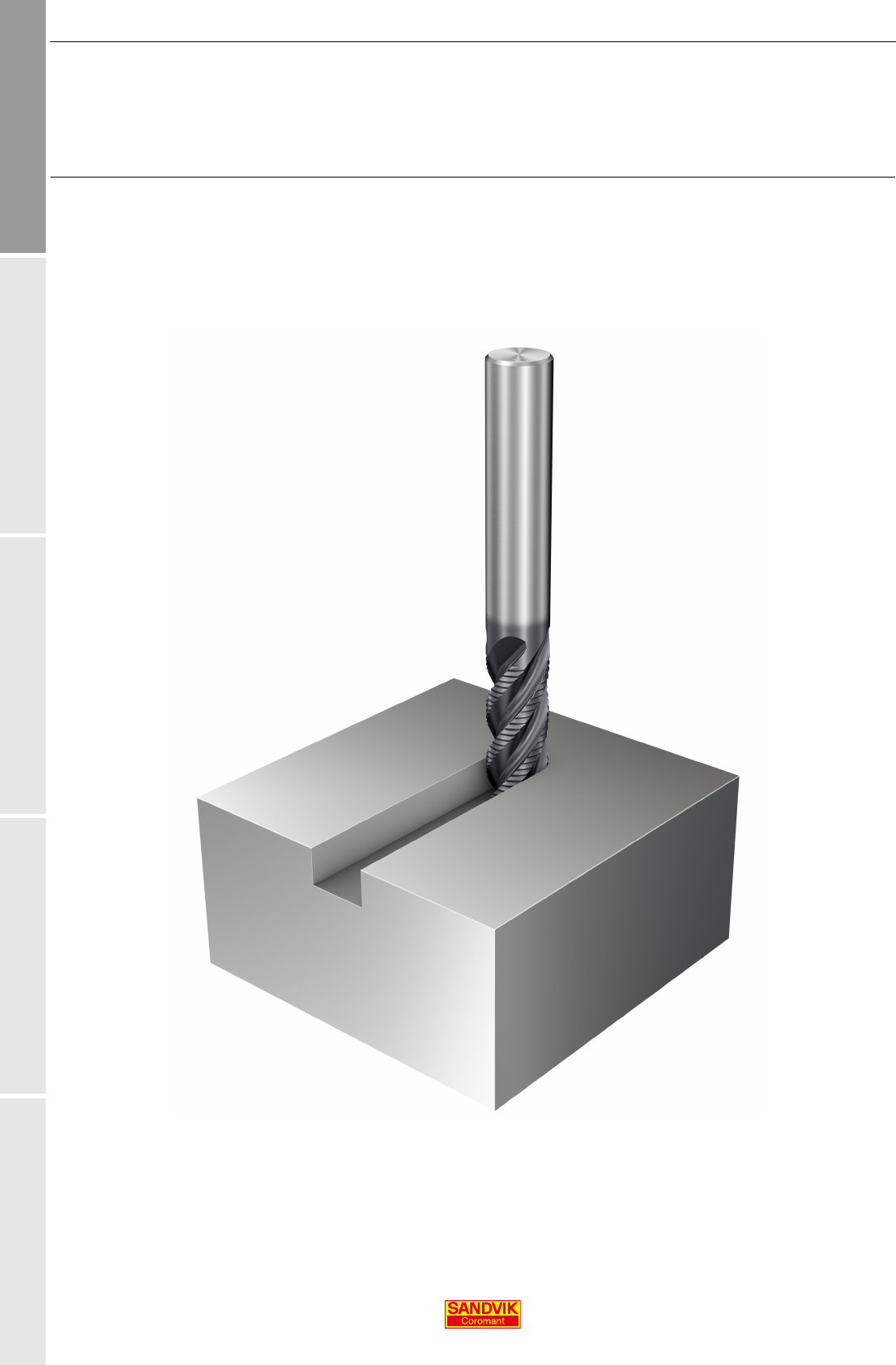

Концевые фрезы CoroMill
®
Plura со стружкоделительными
канавками для черновой обработки
A 23
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura со стружкоделительными канавками для черновой обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
Дюймовое исполнение
FHA 37°
BSG DIN 6527 L
TCDC h12
TCDCON h6
Размеры, мм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
6.0 613.0 0.35 35° 13.0 4
1P340-0600-XB
1640 6.0 57.0
8.0 8 19.0 0.45 35° 19.0 4
1P340-0800-XB
1640 8.0 63.0
10.0 10 22.0 0.50 35° 22.0 4
1P340-1000-XB
1640 10.0 72.0
12.0 12 26.0 0.50 35° 26.0 4
1P340-1200-XB
1640 12.0 83.0
14.0 14 26.0 0.50 35° 26.0 4
1P340-1400-XB
1640 14.0 83.0
16.0 16 32.0 0.55 35° 32.0 4
1P340-1600-XB
1640 16.0 92.0
18.0 18 32.0 0.50 35° 32.0 4
1P340-1800-XB
1640 18.0 92.0
20.0 20 38.0 0.63 35° 38.0 4
1P340-2000-XB
1640 20.0 104.0
FHA 37°
BSG Internal
TCDC h12
TCDCON h6
Размеры, дюйм
DC CZC
MS
APMX CHW KCH LU ZEFP
Код заказа
GRADE DCON LF
.250 1/4 .531 .014 35° .531 4
1P340-0635-XA
1640 .250 2.500
.375 3/8 .844 .018 35° .844 4
1P340-0953-XA
1640 .375 3.000
.500 1/2 1.094 .020 35° 1.094 4
1P340-1270-XA
1640 .500 3.500
.625 5/8 1.313 .020 35° 1.313 4
1P340-1588-XA
1640 .625 4.000
.750 3/4 1.563 .022 35° 1.563 4
1P340-1905-XA
1640 .750 4.000
1.000 1 2.094 .031 35° 2.094 4
1P340-2540-XA
1640 1.000 5.000
P
P
E3 E7 E45 E36 E58 E50
A 24
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ

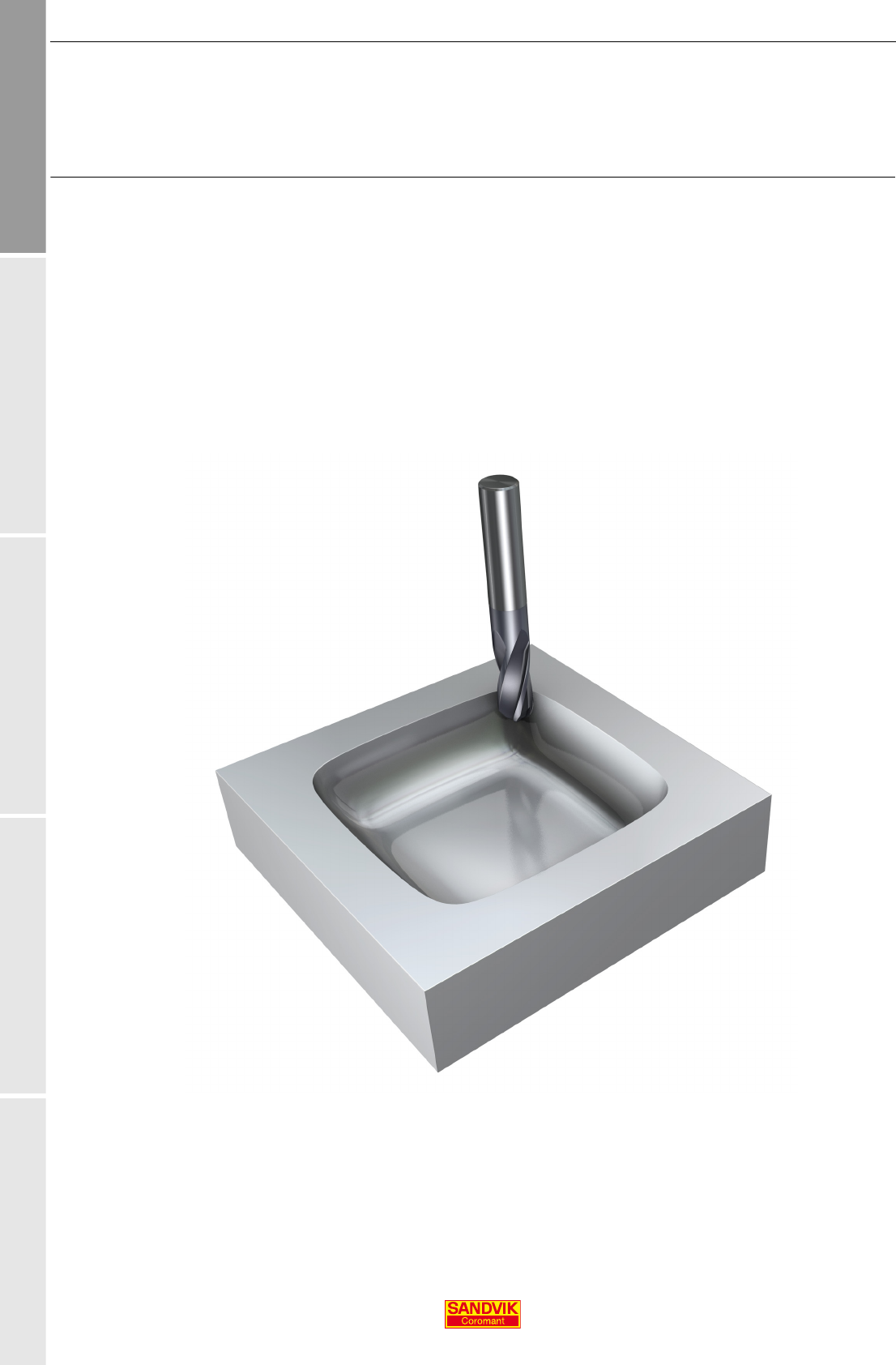

Фрезы CoroMill
®
Plura со сферическим концом для
профильной обработки
A 25
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
FHA 30°
BSG COROMANT
TCDC h7
TCDCON h5
PSIR 0°
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
GRADE DCON LF
1.0 33.0 0.50 3.0 2
1B230-0100-XA
1630 3.0 38.0
1.5 3 3.0 0.75 3.0 2
1B230-0150-XA
1630 3.0 38.0
2.0 36.0 1.00 6.0 2
1B230-0200-XA
1630 3.0 38.0
2.5 3 7.0 1.25 7.0 2
1B230-0250-XA
1630 3.0 38.0
3.0 37.0 1.50 7.0 2
1B230-0300-XA
1630 3.0 38.0
4.0 6 8.0 2.00 8.0 2
1B230-0400-XA
1630 6.0 57.0
5.0 610.0 2.50 10.0 2
1B230-0500-XA
1630 6.0 57.0
6.0 6 10.0 3.00 10.0 2
1B230-0600-XA
1630 6.0 57.0
7.0 813.0 3.50 13.0 2
1B230-0700-XA
1630 8.0 63.0
8.0 8 16.0 4.00 16.0 2
1B230-0800-XA
1630 8.0 63.0
9.0 10 16.0 4.50 16.0 2
1B230-0900-XA
1630 10.0 72.0
10.0 10 19.0 5.00 19.0 2
1B230-1000-XA
1630 10.0 72.0
12.0 12 22.0 6.00 22.0 2
1B230-1200-XA
1630 12.0 83.0
14.0 14 22.0 7.00 22.0 2
1B230-1400-XA
1630 14.0 83.0
16.0 16 26.0 8.00 26.0 2
1B230-1600-XA
1630 16.0 92.0
18.0 18 26.0 9.00 26.0 2
1B230-1800-XA
1630 18.0 92.0
20.0 20 32.0 10.00 32.0 2
1B230-2000-XA
1630 20.0 104.0
P
E3 E7 E45 E36 E58 E50
A 26
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для различных материалов твёрдостью
48 HRc
Дюймовое исполнение
Дюймовое исполнение
FHA 30°
BSG COROMANT
TCDC h9
TCDCON h6
PSIR 0°
Размеры, дюйм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
GRADE DCON LF
.063 1/4 .125 .031 .125 2
1B231-0159-XA
1620 .250 3.000
.094 1/4 .188 .047 .188 2
1B231-0238-XA
1620 .250 3.000
.125 1/4 .250 .063 .250 2
1B231-0318-XA
1620 .250 3.000
.156 1/4 .313 .078 .313 2
1B231-0397-XA
1620 .250 3.000
.187 1/4 .375 .094 .375 2
1B231-0476-XA
1620 .250 3.000
.250 1/4 .500 .125 .500 2
1B231-0635-XA
1620 .250 3.000
.313 3/8 .625 .156 .625 2
1B231-0794-XA
1620 .375 3.500
.375 3/8 .750 .188 .750 2
1B231-0953-XA
1620 .375 3.500
.500 1/2 1.000 .250 1.000 2
1B231-1270-XA
1620 .500 4.000
Размеры, дюйм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
GRADE DCON DCX LF
.063 1/4 .125 .031 .125 2
1B232-0159-XA
1620 .250 2.000
.094 1/4 .188 .047 .188 2
1B232-0238-XA
1620 .250 2.000
.125 1/4 .250 .063 .250 2
1B232-0318-XA
1620 .250 2.000
.156 1/4 .313 .078 .313 2
1B232-0397-XA
1620 .250 2.000
.187 1/4 .375 .094 .375 2
1B232-0476-XA
1620 .250 2.000
.250 1/4 .500 .125 .500 2
1B232-0635-XA
1620 .250 2.000
.313 3/8 .625 .156 .625 2
1B232-0794-XA
1620 .375 2.500
.375 3/8 .750 .188 .750 2
1B232-0953-XA
1620 .375 2.500
.500 1/2 1.000 .250 1.000 2
1B232-1270-XA
1620 .500 3.000
.625 5/8 1.250 .313 1.250 2
1B232-1588-XA
1620 .625 .625 3.500
.750 3/4 1.500 .375 1.500 2
1B232-1905-XA
1620 .750 .750 4.000
P
E3 E7 E45 E36 E58 E50
A 27
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
Дюймовое исполнение
FHA 30°
BSG COROMANT
TCDC h8
TCDCON h6
PSIR 0°
Размеры, мм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
GRADE DCON LF
3.0 68.0 1.50 8.0 4
1B240-0300-XA
1630 6.0 80.0
4.0 6 11.0 2.00 11.0 4
1B240-0400-XA
1630 6.0 80.0
5.0 613.0 2.50 13.0 4
1B240-0500-XA
1630 6.0 80.0
6.0 6 13.0 3.00 13.0 4
1B240-0600-XA
1630 6.0 80.0
7.0 816.0 3.50 16.0 4
1B240-0700-XA
1630 8.0 100.0
8.0 8 19.0 4.00 19.0 4
1B240-0800-XA
1630 8.0 100.0
10.0 10 22.0 5.00 22.0 4
1B240-1000-XA
1630 10.0 100.0
12.0 12 26.0 6.00 26.0 4
1B240-1200-XA
1630 12.0 100.0
16.0 16 32.0 8.00 32.0 4
1B240-1600-XA
1630 16.0 100.0
20.0 20 38.0 10.00 38.0 4
1B240-2000-XA
1630 20.0 125.0
Размеры, дюйм
DC CZC
MS
APMX RE
1
LU ZEFP
Код заказа
GRADE DCON LF
.063 1/4 .125 .031 .125 4
1B240-0159-XA
1630 .250 3.000
.094 1/4 .188 .047 .188 4
1B240-0238-XA
1630 .250 3.000
.125 1/4 .250 .063 .250 4
1B240-0318-XA
1630 .250 3.000
.156 1/4 .313 .078 .313 4
1B240-0397-XA
1630 .250 3.000
.187 1/4 .375 .094 .375 4
1B240-0476-XA
1630 .250 3.000
.250 1/4 .500 .125 .500 4
1B240-0635-XA
1630 .250 3.000
.313 3/8 .625 .156 .625 4
1B240-0794-XA
1630 .375 3.500
.375 3/8 .750 .188 .750 4
1B240-0953-XA
1630 .375 3.500
.500 1/2 1.000 .250 1.000 4
1B240-1270-XA
1630 .500 4.000
P
E3 E7 E45 E36 E58 E50
A 28
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для обработки фасок
A 29
ФРЕЗЕРОВАНИЕ
R
U
S
A
B
C
D
E
ФРЕЗЕРОВАНИЕ
Концевые фрезы CoroMill
®
Plura для обработки фасок
Для различных материалов твёрдостью
48 HRc
Метрическое исполнение
Метрическое исполнение
Дюймовое исполнение
TCDCON h6
Размеры, мм
KAPR CZC
MS
APMX LU ZEFP
Код заказа
GRADE DC DCX DCON LF RPMX
45° 6.0 2.50 2.50 4
1C050-0100-045-XA
1620 1.00 6.0 6.0 56.50 80000
45° 8.0 3.00 3.00 5
1C050-0200-045-XA
1620 2.00 8.0 8.0 79.00 80000
45° 10.0 4.25 4.25 4
1C050-0150-045-XA
1620 1.50 10.0 10.0 99.20 80000
45° 12.0 4.50 4.50 6
1C050-0300-045-XA
1620 3.00 12.0 12.0 81.50 80000
60° 10.0 7.35 7.35 4
1C050-0150-060-XA
1620 1.50 10.0 10.0 98.70 80000
TCDCON h6
Размеры, мм
PRFRAD CZC
MS
APMX LU ZEFP
Код заказа
GRADE DC DCX DCON LF RPMX
0.5 6.0 0.50 0.50 3
1U000-0400-050-XA
1620 4.00 6.0 6.0 57.00 80000
0.8 0.75 0.75 3
1U000-0400-075-XA
1620 4.00 6.0 6.0 57.00 80000
1.0 8.0 1.00 1.00 4
1U000-0400-100-XA
1620 4.00 8.0 8.0 63.00 80000
1.5 1.50 1.50 4
1U000-0400-150-XA
1620 4.00 8.0 8.0 63.00 80000
2.0 10.0 2.00 2.00 4
1U000-0500-200-XA
1620 5.00 10.0 10.0 72.00 80000
2.5 2.50 2.50 4
1U000-0500-250-XA
1620 5.00 10.0 10.0 72.00 80000
3.0 12.0 3.00 3.00 4
1U000-0500-300-XA
1620 5.00 12.0 12.0 83.00 80000
4.0 14.0 4.00 4.00 4
1U000-0600-400-XA
1620 6.00 14.0 14.0 83.00 80000
5.0 16.0 5.00 5.00 4
1U000-0600-500-XA
1620 6.00 16.0 16.0 92.00 80000
6.0 20.0 6.00 6.00 4
1U000-0800-600-XA
1620 8.00 20.0 20.0 104.00 80000
Размеры, дюйм
PRFRAD CZC
MS
APMX LU ZEFP
Код заказа
GRADE DCON DC DCX LF RPMX
.031 1/8 .031 .031 2
1U000-0119-079-XA
1620 .125 .047 .125 1.500 80000
.062 1/4 .062 .062 3
1U000-0160-158-XA
1620 .250 .063 .250 2.000 80000
.094 3/8 .094 .094 3
1U000-0160-238-XA
1620 .375 .063 .313 2.500 80000
.125 1/2 .125 .125 4
1U000-0630-318-XA
1620 .500 .248 .500 3.000 48300
.188 5/8 .188 .188 4
1U000-0630-476-XA
1620 .625 .248 .625 3.500 25100
P
P
E3 E7 E45 E36 E58 E50
RUS
Сверление
B 2
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
CoroDrill
®
460
Универсальные высокопроизводительные цельные твердосплавные свёрла
Особенности и преимущества
-Высокая производительность и продолжительная стойкость
инструмента
-Отличная стоимость в сочетании с высоким качеством
-Превосходное качество отверстия
-Универсальное сверло, сокращающее затраты на инструмент
-Допускает восстановление до трёх раз гарантированно, что еще
больше повышает срок службы
-Рекомендуемое давление СОЖ через инструмент 20 бар
www.sandvik.coromant.com/corodrill460
Области применения по ISO:
P
Патроны см. в нашем каталоге "Вращающиеся инструменты".
Область применения
-Для широкого диапазона материалов и для всех отраслей
промышленности, таких как общее машиностроение, обработка
штампов и пресс-форм, автомобильной и энергетической
отраслей
-Внутренний и наружный подвод СОЖ
Рекомендации
Сверло рекомендуется закреплять в гидропластовом патроне CoroChuck 930. Он
позволяет быстро заменить инструмент, получить отверстия высокого качества,
снизить радиальное биение и сохранить высокую стойкость инструмента.
Применяйте внутренний подвод СОЖ для повышения эффективности резания и
эвакуации стружки. Это позволит повысить производительность обработки.
Ассортимент
Тип сверла Диаметр Глубина
сверления Внутренний
подвод СОЖ
Без ступеней 3.00 - 20.00 мм 3xD & 5xD Да/Нет
Без ступеней 3.00 - 20.00 мм 8xD Да
Сверло для обработки
ступени и фаски
3.35 - 17.50 мм 3xD Да
Оптимизированные решения смотрите на стр. E36
E50
B 3
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
3.00 .118 9.4 .370 3 6
460.1-0300-009A1-XM
GC34 6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.00 .118 15.4 .606 5 6
460.1-0300-015A1-XM
GC34 6.00 .236 66 2.598 65.6 2.583 28 1.102 0.4 .016 DIN 6537 L
3.00 .118 24.4 .961 8 6
460.1-0300-023A1-XM
GC34 6.00 .236 79 3.110 78.6 3.094 37 1.457 0.4 .016 COROMANT
3.05 .120 15.7 .618 5 6
460.1-0305-015A1-XM
GC34 6.00 .236 66 2.598 65.6 2.583 28 1.102 0.4 .016 DIN 6537 L
3.10 .122 9.7 .382 3 6
460.1-0310-009A1-XM
GC34 6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.10 .122 15.9 .626 5 6
460.1-0310-016A1-XM
GC34 6.00 .236 66 2.598 65.6 2.583 28 1.102 0.4 .016 DIN 6537 L
3.10 .122 25.2 .992 8 6
460.1-0310-023A1-XM
GC34 6.00 .236 79 3.110 78.6 3.094 37 1.457 0.4 .016 COROMANT
3.15 .124 16.2 .638 5 6
460.1-0315-016A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.18 .125 10.0 .394 3 6
460.1-0318-010A1-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.18 .125 16.3 .642 5 6
460.1-0318-016A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.18 .125 25.9 1.020 8 6
460.1-0318-024A1-XM
GC34 6.00 .236 79 3.110 78.5 3.091 37 1.457 0.5 .020 COROMANT
3.20 .126 10.1 .398 3 6
460.1-0320-010A1-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.20 .126 16.5 .650 5 6
460.1-0320-016A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.20 .126 26.1 1.028 8 6
460.1-0320-024A1-XM
GC34 6.00 .236 79 3.110 78.5 3.091 37 1.457 0.5 .020 COROMANT
3.26 .128 16.8 .661 5 6
460.1-0326-016A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.30 .130 10.4 .409 3 6
460.1-0330-010A1-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.30 .130 17.0 .669 5 6
460.1-0330-017A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.30 .130 26.9 1.059 8 6
460.1-0330-025A1-XM
GC34 6.00 .236 79 3.110 78.5 3.091 37 1.457 0.5 .020 COROMANT
3.35 .132 17.2 .677 5 6
460.1-0335-017A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.38 .133 17.4 .685 5 6
460.1-0338-017A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.40 .134 10.7 .421 3 6
460.1-0340-010A1-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.40 .134 17.5 .689 5 6
460.1-0340-017A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.40 .134 27.7 1.091 8 6
460.1-0340-026A1-XM
GC34 6.00 .236 79 3.110 78.5 3.091 37 1.457 0.5 .020 COROMANT
3.45 .136 17.7 .697 5 6
460.1-0345-017A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.50 .138 11.0 .433 3 6
460.1-0350-011A1-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.50 .138 18.0 .709 5 6
460.1-0350-018A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.50 .138 28.5 1.122 8 6
460.1-0350-026A1-XM
GC34 6.00 .236 79 3.110 78.5 3.091 37 1.457 0.5 .020 COROMANT
3.57 .141 11.2 .441 3 6
460.1-0357-011A1-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.57 .141 18.4 .724 5 6
460.1-0357-018A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.57 .141 29.1 1.146 8 6
460.1-0357-027A1-XM
GC34 6.00 .236 79 3.110 78.5 3.091 37 1.457 0.5 .020 COROMANT
3.60 .142 11.3 .445 3 6
460.1-0360-011A1-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.60 .142 18.5 .728 5 6
460.1-0360-018A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.66 .144 18.8 .740 5 6
460.1-0366-018A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.70 .146 11.6 .457 3 6
460.1-0370-011A1-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.70 .146 19.0 .748 5 6
460.1-0370-019A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.70 .146 28.9 1.138 7 6
460.1-0370-028A1-XM
GC34 6.00 .236 79 3.110 78.5 3.091 37 1.457 0.5 .020 COROMANT
3.73 .147 19.2 .756 5 6
460.1-0373-019A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.80 .150 11.9 .469 3 6
460.1-0380-011A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 24 .945 0.5 .020 DIN 6537 K
3.80 .150 19.5 .768 5 6
460.1-0380-019A1-XM
GC34 6.00 .236 74 2.913 73.5 2.894 36 1.417 0.5 .020 DIN 6537 L
3.80 .150 30.9 1.217 8 6
460.1-0380-029A1-XM
GC34 6.00 .236 90 3.543 89.5 3.524 48 1.890 0.5 .020 COROMANT
3.86 .152 19.9 .783 5 6
460.1-0386-019A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
3.90 .154 12.3 .484 3 6
460.1-0390-012A1-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
3.90 .154 20.1 .791 5 6
460.1-0390-020A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
3.91 .154 20.1 .791 5 6
460.1-0391-020A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
3.97 .156 12.5 .492 3 6
460.1-0397-012A1-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
3.97 .156 20.4 .803 5 6
460.1-0397-020A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
3.97 .156 32.3 1.272 8 6
460.1-0397-030A1-XM
GC34 6.00 .236 90 3.543 89.4 3.520 48 1.890 0.6 .024 COROMANT
3.99 .157 20.5 .807 5 6
460.1-0399-020A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
P
E8 E45 E36 E60 E50
B 4
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
4.00 .157 12.6 .496 3 6
460.1-0400-012A1-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.00 .157 20.6 .811 5 6
460.1-0400-020A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.00 .157 32.6 1.283 8 6
460.1-0400-030A1-XM
GC34 6.00 .236 90 3.543 89.4 3.520 48 1.890 0.6 .024 COROMANT
4.04 .159 20.8 .819 5 6
460.1-0404-020A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.05 .159 12.7 .500 3 6
460.1-0405-012A1-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.05 .159 20.8 .819 5 6
460.1-0405-020A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.09 .161 21.0 .827 5 6
460.1-0409-020A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.10 .161 12.9 .508 3 6
460.1-0410-012A1-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.10 .161 21.1 .831 5 6
460.1-0410-021A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.10 .161 33.4 1.315 8 6
460.1-0410-031A1-XM
GC34 6.00 .236 90 3.543 89.4 3.520 48 1.890 0.6 .024 COROMANT
4.15 .163 21.4 .843 5 6
460.1-0415-021A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.20 .165 13.2 .520 3 6
460.1-0420-013A1-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.20 .165 21.6 .850 5 6
460.1-0420-021A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.20 .165 34.2 1.346 8 6
460.1-0420-032A1-XM
GC34 6.00 .236 90 3.543 89.4 3.520 48 1.890 0.6 .024 COROMANT
4.22 .166 21.7 .854 5 6
460.1-0422-021A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.25 .167 21.9 .862 5 6
460.1-0425-021A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.30 .169 13.5 .531 3 6
460.1-0430-013A1-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.30 .169 22.1 .870 5 6
460.1-0430-022A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.30 .169 35.0 1.378 8 6
460.1-0430-032A1-XM
GC34 6.00 .236 90 3.543 89.4 3.520 48 1.890 0.6 .024 COROMANT
4.31 .170 22.2 .874 5 6
460.1-0431-022A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.35 .171 22.4 .882 5 6
460.1-0435-022A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.37 .172 13.7 .539 3 6
460.1-0437-013A1-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.37 .172 22.5 .886 5 6
460.1-0437-022A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.37 .172 35.6 1.402 8 6
460.1-0437-033A1-XM
GC34 6.00 .236 90 3.543 89.4 3.520 48 1.890 0.6 .024 COROMANT
4.39 .173 22.6 .890 5 6
460.1-0439-022A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.40 .173 13.8 .543 3 6
460.1-0440-013A1-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.40 .173 22.6 .890 5 6
460.1-0440-022A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.45 .175 22.9 .902 5 6
460.1-0445-022A1-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.50 .177 14.2 .559 3 6
460.1-0450-014A1-XM
GC34 6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.50 .177 23.2 .913 5 6
460.1-0450-023A1-XM
GC34 6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.50 .177 36.7 1.445 8 6
460.1-0450-034A1-XM
GC34 6.00 .236 90 3.543 89.3 3.516 48 1.890 0.7 .028 COROMANT
4.57 .180 23.5 .925 5 6
460.1-0457-023A1-XM
GC34 6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.60 .181 14.5 .571 3 6
460.1-0460-014A1-XM
GC34 6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.60 .181 23.7 .933 5 6
460.1-0460-023A1-XM
GC34 6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.60 .181 37.5 1.476 8 6
460.1-0460-035A1-XM
GC34 6.00 .236 90 3.543 89.3 3.516 48 1.890 0.7 .028 COROMANT
4.62 .182 23.8 .937 5 6
460.1-0462-023A1-XM
GC34 6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.70 .185 14.6 .575 3 6
460.1-0470-014A1-XM
GC34 6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.70 .185 24.2 .953 5 6
460.1-0470-024A1-XM
GC34 6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.70 .185 38.3 1.508 8 6
460.1-0470-035A1-XM
GC34 6.00 .236 90 3.543 89.3 3.516 48 1.890 0.7 .028 COROMANT
4.76 .187 15.0 .591 3 6
460.1-0476-014A1-XM
GC34 6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
4.76 .187 24.5 .965 5 6
460.1-0476-024A1-XM
GC34 6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
4.76 .187 38.8 1.528 8 6
460.1-0476-036A1-XM
GC34 6.00 .236 104 4.094 103.3 4.067 62 2.441 0.7 .028 COROMANT
4.80 .189 15.1 .594 3 6
460.1-0480-014A1-XM
GC34 6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
4.80 .189 24.7 .972 5 6
460.1-0480-024A1-XM
GC34 6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
4.80 .189 39.1 1.539 8 6
460.1-0480-036A1-XM
GC34 6.00 .236 104 4.094 103.3 4.067 62 2.441 0.7 .028 COROMANT
4.85 .191 25.0 .984 5 6
460.1-0485-024A1-XM
GC34 6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
P
E8 E45 E36 E60 E50
B 5
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
4.90 .193 15.4 .606 3 6
460.1-0490-015A1-XM
GC34 6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
4.90 .193 25.2 .992 5 6
460.1-0490-025A1-XM
GC34 6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
4.92 .194 25.3 .996 5 6
460.1-0492-025A1-XM
GC34 6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
4.98 .196 25.6 1.008 5 6
460.1-0498-025A1-XM
GC34 6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.00 .197 15.7 .618 3 6
460.1-0500-015A1-XM
GC34 6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.00 .197 25.7 1.012 5 6
460.1-0500-025A1-XM
GC34 6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.00 .197 40.7 1.602 8 6
460.1-0500-038A1-XM
GC34 6.00 .236 104 4.094 103.3 4.067 62 2.441 0.7 .028 COROMANT
5.05 .199 15.9 .626 3 6
460.1-0505-015A1-XM
GC34 6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.05 .199 26.0 1.024 5 6
460.1-0505-025A1-XM
GC34 6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.06 .199 26.0 1.024 5 6
460.1-0506-025A1-XM
GC34 6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.10 .201 16.0 .630 3 6
460.1-0510-015A1-XM
GC34 6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.10 .201 26.2 1.032 5 6
460.1-0510-026A1-XM
GC34 6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.10 .201 41.5 1.634 8 6
460.1-0510-038A1-XM
GC34 6.00 .236 104 4.094 103.3 4.067 62 2.441 0.7 .028 COROMANT
5.11 .201 26.3 1.035 5 6
460.1-0511-026A1-XM
GC34 6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.16 .203 16.2 .638 3 6
460.1-0516-016A1-XM
GC34 6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.16 .203 26.5 1.043 5 6
460.1-0516-026A1-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.16 .203 42.0 1.654 8 6
460.1-0516-039A1-XM
GC34 6.00 .236 104 4.094 103.2 4.063 62 2.441 0.8 .031 COROMANT
5.18 .204 26.7 1.051 5 6
460.1-0518-026A1-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.20 .205 16.4 .646 3 6
460.1-0520-016A1-XM
GC34 6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.20 .205 26.8 1.055 5 6
460.1-0520-026A1-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.20 .205 42.4 1.669 8 6
460.1-0520-039A1-XM
GC34 6.00 .236 104 4.094 103.2 4.063 62 2.441 0.8 .031 COROMANT
5.22 .206 26.9 1.059 5 6
460.1-0522-026A1-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.25 .207 27.0 1.063 5 6
460.1-0525-026A1-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.31 .209 27.3 1.075 5 6
460.1-0531-027A1-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.41 .213 27.8 1.094 5 6
460.1-0541-027A1-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.50 .217 17.3 .681 3 6
460.1-0550-017A1-XM
GC34 6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.50 .217 28.3 1.114 5 6
460.1-0550-028A1-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.50 .217 44.8 1.764 8 6
460.1-0550-041A1-XM
GC34 6.00 .236 104 4.094 103.2 4.063 62 2.441 0.8 .031 COROMANT
5.56 .219 17.5 .689 3 6
460.1-0556-017A1-XM
GC34 6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.56 .219 28.6 1.126 5 6
460.1-0556-028A1-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.56 .219 45.3 1.783 8 6
460.1-0556-042A1-XM
GC34 6.00 .236 104 4.094 103.2 4.063 62 2.441 0.8 .031 COROMANT
5.60 .220 17.6 .693 3 6
460.1-0560-017A1-XM
GC34 6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.60 .220 28.8 1.134 5 6
460.1-0560-028A1-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.61 .221 28.9 1.138 5 6
460.1-0561-028A1-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.65 .222 29.1 1.146 5 6
460.1-0565-028A1-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.70 .224 17.7 .697 3 6
460.1-0570-017A1-XM
GC34 6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.70 .224 29.3 1.154 5 6
460.1-0570-029A1-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.70 .224 46.4 1.827 8 6
460.1-0570-043A1-XM
GC34 6.00 .236 104 4.094 103.2 4.063 62 2.441 0.8 .031 COROMANT
5.75 .226 29.6 1.165 5 6
460.1-0575-029A1-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.79 .228 29.8 1.173 5 6
460.1-0579-029A1-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.80 .228 17.6 .693 3 6
460.1-0580-017A1-XM
GC34 6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.80 .228 29.9 1.177 5 6
460.1-0580-029A1-XM
GC34 6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.80 .228 47.3 1.862 8 6
460.1-0580-044A1-XM
GC34 6.00 .236 104 4.094 103.1 4.059 62 2.441 0.9 .035 COROMANT
5.90 .232 30.4 1.197 5 6
460.1-0590-030A1-XM
GC34 6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.94 .234 30.6 1.205 5 6
460.1-0594-030A1-XM
GC34 6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.95 .234 17.3 .681 2 6
460.1-0595-018A1-XM
GC34 6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.95 .234 30.6 1.205 5 6
460.1-0595-030A1-XM
GC34 6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.95 .234 48.5 1.909 8 6
460.1-0595-045A1-XM
GC34 6.00 .236 104 4.094 103.1 4.059 62 2.441 0.9 .035 COROMANT
P
E8 E45 E36 E60 E50
B 6
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
6.00 .236 18.9 .744 3 6
460.1-0600-018A1-XM
GC34 6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
6.00 .236 30.9 1.217 5 6
460.1-0600-030A1-XM
GC34 6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
6.00 .236 48.9 1.925 8 6
460.1-0600-045A1-XM
GC34 6.00 .236 104 4.094 103.1 4.059 62 2.441 0.9 .035 COROMANT
6.05 .238 19.0 .748 3 8
460.1-0605-018A1-XM
GC34 8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.05 .238 31.1 1.224 5 8
460.1-0605-030A1-XM
GC34 8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.10 .240 19.2 .756 3 8
460.1-0610-018A1-XM
GC34 8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.10 .240 31.4 1.236 5 8
460.1-0610-031A1-XM
GC34 8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.10 .240 49.7 1.957 8 8
460.1-0610-046A1-XM
GC34 8.00 .315 126 4.961 125.1 4.925 84 3.307 0.9 .035 COROMANT
6.15 .242 31.7 1.248 5 8
460.1-0615-031A1-XM
GC34 8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.20 .244 19.5 .768 3 8
460.1-0620-019A1-XM
GC34 8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.20 .244 31.9 1.256 5 8
460.1-0620-031A1-XM
GC34 8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.20 .244 50.5 1.988 8 8
460.1-0620-047A1-XM
GC34 8.00 .315 126 4.961 125.1 4.925 84 3.307 0.9 .035 COROMANT
6.25 .246 32.2 1.268 5 8
460.1-0625-031A1-XM
GC34 8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.30 .248 19.8 .780 3 8
460.1-0630-019A1-XM
GC34 8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.30 .248 32.4 1.276 5 8
460.1-0630-032A1-XM
GC34 8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.35 .250 20.0 .787 3 8
460.1-0635-019A1-XM
GC34 8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.35 .250 32.7 1.287 5 8
460.1-0635-032A1-XM
GC34 8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.35 .250 51.7 2.035 8 8
460.1-0635-048A1-XM
GC34 8.00 .315 126 4.961 125.1 4.925 84 3.307 0.9 .035 COROMANT
6.40 .252 20.1 .791 3 8
460.1-0640-019A1-XM
GC34 8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.40 .252 32.9 1.295 5 8
460.1-0640-032A1-XM
GC34 8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.50 .256 20.5 .807 3 8
460.1-0650-020A1-XM
GC34 8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.50 .256 33.5 1.319 5 8
460.1-0650-033A1-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.50 .256 53.0 2.087 8 8
460.1-0650-049A1-XM
GC34 8.00 .315 126 4.961 125.0 4.921 84 3.307 1.0 .039 COROMANT
6.53 .257 33.6 1.323 5 8
460.1-0653-033A1-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.60 .260 20.8 .819 3 8
460.1-0660-020A1-XM
GC34 8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.60 .260 34.0 1.339 5 8
460.1-0660-033A1-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.60 .260 53.8 2.118 8 8
460.1-0660-050A1-XM
GC34 8.00 .315 126 4.961 125.0 4.921 84 3.307 1.0 .039 COROMANT
6.63 .261 34.1 1.343 5 8
460.1-0663-033A1-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.70 .264 21.1 .831 3 8
460.1-0670-020A1-XM
GC34 8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.70 .264 34.5 1.358 5 8
460.1-0670-034A1-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.70 .264 54.6 2.150 8 8
460.1-0670-050A1-XM
GC34 8.00 .315 126 4.961 125.0 4.921 84 3.307 1.0 .039 COROMANT
6.75 .266 21.2 .835 3 8
460.1-0675-020A1-XM
GC34 8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.75 .266 34.7 1.366 5 8
460.1-0675-034A1-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.75 .266 55.0 2.165 8 8
460.1-0675-051A1-XM
GC34 8.00 .315 126 4.961 125.0 4.921 84 3.307 1.0 .039 COROMANT
6.76 .266 34.8 1.370 5 8
460.1-0676-034A1-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.80 .268 21.4 .843 3 8
460.1-0680-020A1-XM
GC34 8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.80 .268 35.0 1.378 5 8
460.1-0680-034A1-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.80 .268 55.4 2.181 8 8
460.1-0680-051A1-XM
GC34 8.00 .315 126 4.961 125.0 4.921 84 3.307 1.0 .039 COROMANT
6.85 .270 35.3 1.390 5 8
460.1-0685-034A1-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.90 .272 21.7 .854 3 8
460.1-0690-021A1-XM
GC34 8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.90 .272 35.5 1.398 5 8
460.1-0690-035A1-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.90 .272 56.2 2.213 8 8
460.1-0690-052A1-XM
GC34 8.00 .315 126 4.961 125.0 4.921 84 3.307 1.0 .039 COROMANT
6.91 .272 35.6 1.402 5 8
460.1-0691-035A1-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
7.00 .276 22.0 .866 3 8
460.1-0700-021A1-XM
GC34 8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
7.00 .276 36.0 1.417 5 8
460.1-0700-035A1-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
7.00 .276 57.0 2.244 8 8
460.1-0700-053A1-XM
GC34 8.00 .315 126 4.961 125.0 4.921 84 3.307 1.0 .039 COROMANT
7.04 .277 36.2 1.425 5 8
460.1-0704-035A1-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
7.10 .280 22.3 .878 3 8
460.1-0710-021A1-XM
GC34 8.00 .315 79 3.110 78.0 3.071 41 1.614 1.0 .039 DIN 6537 K
P
E8 E45 E36 E60 E50
B 7
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
7.10 .280 36.5 1.437 5 8
460.1-0710-036A1-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
7.14 .281 22.5 .886 3 8
460.1-0714-021A1-XM
GC34 8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.14 .281 36.8 1.449 5 8
460.1-0714-036A1-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.14 .281 58.2 2.291 8 8
460.1-0714-054A1-XM
GC34 8.00 .315 126 4.961 124.9 4.917 84 3.307 1.1 .043 COROMANT
7.20 .283 37.1 1.461 5 8
460.1-0720-036A1-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.20 .283 58.7 2.311 8 8
460.1-0720-054A1-XM
GC34 8.00 .315 126 4.961 124.9 4.917 84 3.307 1.1 .043 COROMANT
7.25 .285 37.3 1.469 5 8
460.1-0725-036A1-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.30 .287 23.0 .906 3 8
460.1-0730-022A1-XM
GC34 8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.30 .287 37.6 1.480 5 8
460.1-0730-037A1-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.37 .290 37.9 1.492 5 8
460.1-0737-037A1-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.40 .291 23.3 .917 3 8
460.1-0740-022A1-XM
GC34 8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.40 .291 38.1 1.500 5 8
460.1-0740-037A1-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.40 .291 60.3 2.374 8 8
460.1-0740-056A1-XM
GC34 8.00 .315 126 4.961 124.9 4.917 84 3.307 1.1 .043 COROMANT
7.45 .293 38.3 1.508 5 8
460.1-0745-037A1-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.49 .295 38.6 1.520 5 8
460.1-0749-037A1-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.50 .295 23.6 .929 3 8
460.1-0750-023A1-XM
GC34 8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.50 .295 38.6 1.520 5 8
460.1-0750-038A1-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.50 .295 61.1 2.406 8 8
460.1-0750-056A1-XM
GC34 8.00 .315 126 4.961 124.9 4.917 84 3.307 1.1 .043 COROMANT
7.54 .297 23.7 .933 3 8
460.1-0754-023A1-XM
GC34 8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.54 .297 38.8 1.528 5 8
460.1-0754-038A1-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.54 .297 61.4 2.417 8 8
460.1-0754-057A1-XM
GC34 8.00 .315 126 4.961 124.9 4.917 84 3.307 1.1 .043 COROMANT
7.60 .299 23.9 .941 3 8
460.1-0760-023A1-XM
GC34 8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.60 .299 39.1 1.539 5 8
460.1-0760-038A1-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.60 .299 61.9 2.437 8 8
460.1-0760-057A1-XM
GC34 8.00 .315 126 4.961 124.9 4.917 84 3.307 1.1 .043 COROMANT
7.67 .302 39.5 1.555 5 8
460.1-0767-038A1-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.70 .303 24.2 .953 3 8
460.1-0770-023A1-XM
GC34 8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.70 .303 39.6 1.559 5 8
460.1-0770-039A1-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.70 .303 62.7 2.469 8 8
460.1-0770-058A1-XM
GC34 8.00 .315 126 4.961 124.9 4.917 84 3.307 1.1 .043 COROMANT
7.80 .307 24.6 .969 3 8
460.1-0780-023A1-XM
GC34 8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.80 .307 40.2 1.583 5 8
460.1-0780-039A1-XM
GC34 8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.80 .307 63.6 2.504 8 8
460.1-0780-059A1-XM
GC34 8.00 .315 126 4.961 124.8 4.913 84 3.307 1.2 .047 COROMANT
7.90 .311 24.9 .980 3 8
460.1-0790-024A1-XM
GC34 8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.90 .311 40.7 1.602 5 8
460.1-0790-040A1-XM
GC34 8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.94 .313 25.0 .984 3 8
460.1-0794-024A1-XM
GC34 8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.94 .313 40.9 1.610 5 8
460.1-0794-040A1-XM
GC34 8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.94 .313 64.7 2.547 8 8
460.1-0794-060A1-XM
GC34 8.00 .315 126 4.961 124.8 4.913 84 3.307 1.2 .047 COROMANT
8.00 .315 25.2 .992 3 8
460.1-0800-024A1-XM
GC34 8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
8.00 .315 41.2 1.622 5 8
460.1-0800-040A1-XM
GC34 8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
8.00 .315 65.2 2.567 8 8
460.1-0800-060A1-XM
GC34 8.00 .315 126 4.961 124.8 4.913 84 3.307 1.2 .047 COROMANT
8.03 .316 41.3 1.626 5 10
460.1-0803-040A1-XM
GC34 10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.05 .317 25.3 .996 310
460.1-0805-024A1-XM
GC34 10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.05 .317 41.4 1.630 5 10
460.1-0805-040A1-XM
GC34 10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.10 .319 25.5 1.004 310
460.1-0810-024A1-XM
GC34 10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.10 .319 41.7 1.642 5 10
460.1-0810-041A1-XM
GC34 10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.10 .319 66.0 2.598 810
460.1-0810-061A1-XM
GC34 10.00 .394 152 5.984 150.8 5.937 106 4.173 1.2 .047 COROMANT
8.15 .321 42.0 1.654 5 10
460.1-0815-041A1-XM
GC34 10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.20 .323 25.8 1.016 310
460.1-0820-025A1-XM
GC34 10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.20 .323 42.2 1.661 5 10
460.1-0820-041A1-XM
GC34 10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
P
E8 E45 E36 E60 E50
B 8
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
8.20 .323 66.8 2.630 810
460.1-0820-062A1-XM
GC34 10.00 .394 152 5.984 150.8 5.937 106 4.173 1.2 .047 COROMANT
8.25 .325 42.5 1.673 5 10
460.1-0825-041A1-XM
GC34 10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.30 .327 42.7 1.681 510
460.1-0830-042A1-XM
GC34 10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.33 .328 26.2 1.032 3 10
460.1-0833-025A1-XM
GC34 10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.33 .328 42.9 1.689 510
460.1-0833-042A1-XM
GC34 10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.33 .328 67.9 2.673 8 10
460.1-0833-062A1-XM
GC34 10.00 .394 152 5.984 150.8 5.937 106 4.173 1.2 .047 COROMANT
8.40 .331 26.4 1.039 310
460.1-0840-025A1-XM
GC34 10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.40 .331 43.2 1.701 5 10
460.1-0840-042A1-XM
GC34 10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.40 .331 68.4 2.693 810
460.1-0840-063A1-XM
GC34 10.00 .394 152 5.984 150.8 5.937 106 4.173 1.2 .047 COROMANT
8.43 .332 43.4 1.709 5 10
460.1-0843-042A1-XM
GC34 10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.50 .335 26.8 1.055 310
460.1-0850-026A1-XM
GC34 10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.50 .335 43.8 1.724 5 10
460.1-0850-043A1-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.50 .335 69.3 2.728 810
460.1-0850-064A1-XM
GC34 10.00 .394 152 5.984 150.7 5.933 106 4.173 1.3 .051 COROMANT
8.55 .337 44.0 1.732 5 10
460.1-0855-043A1-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.60 .339 27.1 1.067 310
460.1-0860-026A1-XM
GC34 10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.60 .339 44.3 1.744 5 10
460.1-0860-043A1-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.60 .339 70.1 2.760 810
460.1-0860-065A1-XM
GC34 10.00 .394 152 5.984 150.7 5.933 106 4.173 1.3 .051 COROMANT
8.61 .339 44.3 1.744 5 10
460.1-0861-043A1-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.65 .341 44.5 1.752 510
460.1-0865-043A1-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.70 .343 27.4 1.079 3 10
460.1-0870-026A1-XM
GC34 10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.70 .343 44.8 1.764 510
460.1-0870-044A1-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.70 .343 70.9 2.791 8 10
460.1-0870-065A1-XM
GC34 10.00 .394 152 5.984 150.7 5.933 106 4.173 1.3 .051 COROMANT
8.73 .344 27.5 1.083 310
460.1-0873-026A1-XM
GC34 10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.73 .344 44.9 1.768 5 10
460.1-0873-044A1-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.73 .344 71.1 2.799 810
460.1-0873-065A1-XM
GC34 10.00 .394 152 5.984 150.7 5.933 106 4.173 1.3 .051 COROMANT
8.80 .346 27.7 1.091 3 10
460.1-0880-026A1-XM
GC34 10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.80 .346 45.3 1.783 510
460.1-0880-044A1-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.80 .346 71.7 2.823 8 10
460.1-0880-066A1-XM
GC34 10.00 .394 152 5.984 150.7 5.933 106 4.173 1.3 .051 COROMANT
8.84 .348 45.5 1.791 510
460.1-0884-044A1-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.90 .350 28.0 1.102 3 10
460.1-0890-027A1-XM
GC34 10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.90 .350 45.8 1.803 510
460.1-0890-045A1-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
9.00 .354 28.3 1.114 3 10
460.1-0900-027A1-XM
GC34 10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
9.00 .354 46.3 1.823 510
460.1-0900-045A1-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
9.00 .354 73.3 2.886 8 10
460.1-0900-068A1-XM
GC34 10.00 .394 152 5.984 150.7 5.933 106 4.173 1.3 .051 COROMANT
9.05 .356 46.6 1.835 510
460.1-0905-045A1-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
9.09 .358 46.8 1.843 5 10
460.1-0909-045A1-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
9.10 .358 28.6 1.126 310
460.1-0910-027A1-XM
GC34 10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
9.10 .358 46.8 1.843 5 10
460.1-0910-046A1-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
9.13 .359 28.7 1.130 310
460.1-0913-027A1-XM
GC34 10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.13 .359 47.0 1.850 5 10
460.1-0913-046A1-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.13 .359 74.4 2.929 810
460.1-0913-068A1-XM
GC34 10.00 .394 152 5.984 150.6 5.929 106 4.173 1.4 .055 COROMANT
9.20 .362 47.4 1.866 5 10
460.1-0920-046A1-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.25 .364 47.6 1.874 510
460.1-0925-046A1-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.30 .366 29.3 1.154 3 10
460.1-0930-028A1-XM
GC34 10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.30 .366 47.9 1.886 510
460.1-0930-047A1-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.30 .366 75.8 2.984 8 10
460.1-0930-070A1-XM
GC34 10.00 .394 152 5.984 150.6 5.929 106 4.173 1.4 .055 COROMANT
9.35 .368 48.1 1.894 510
460.1-0935-047A1-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.40 .370 29.6 1.165 3 10
460.1-0940-028A1-XM
GC34 10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
P
E8 E45 E36 E60 E50
B 9
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
9.40 .370 48.4 1.906 510
460.1-0940-047A1-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.50 .374 29.9 1.177 3 10
460.1-0950-029A1-XM
GC34 10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.50 .374 48.7 1.917 510
460.1-0950-048A1-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.50 .374 77.4 3.047 8 10
460.1-0950-071A1-XM
GC34 10.00 .394 152 5.984 150.6 5.929 106 4.173 1.4 .055 COROMANT
9.53 .375 30.0 1.181 310
460.1-0953-029A1-XM
GC34 10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.53 .375 48.6 1.913 5 10
460.1-0953-048A1-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.53 .375 77.6 3.055 810
460.1-0953-071A1-XM
GC34 10.00 .394 152 5.984 150.6 5.929 106 4.173 1.4 .055 COROMANT
9.58 .377 48.5 1.909 5 10
460.1-0958-048A1-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.60 .378 30.2 1.189 310
460.1-0960-029A1-XM
GC34 10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.60 .378 48.5 1.909 5 10
460.1-0960-048A1-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.65 .380 48.5 1.909 510
460.1-0965-048A1-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.70 .382 30.5 1.201 3 10
460.1-0970-029A1-XM
GC34 10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.70 .382 48.4 1.906 410
460.1-0970-049A1-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.80 .386 30.9 1.217 3 10
460.1-0980-029A1-XM
GC34 10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.80 .386 48.3 1.902 410
460.1-0980-049A1-XM
GC34 10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.80 .386 79.9 3.146 8 10
460.1-0980-074A1-XM
GC34 10.00 .394 152 5.984 150.5 5.925 106 4.173 1.5 .059 COROMANT
9.90 .390 31.2 1.228 310
460.1-0990-030A1-XM
GC34 10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.90 .390 48.1 1.894 4 10
460.1-0990-050A1-XM
GC34 10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.90 .390 80.7 3.177 810
460.1-0990-074A1-XM
GC34 10.00 .394 152 5.984 150.5 5.925 106 4.173 1.5 .059 COROMANT
9.92 .391 31.2 1.228 3 10
460.1-0992-030A1-XM
GC34 10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.92 .391 48.1 1.894 410
460.1-0992-050A1-XM
GC34 10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.92 .391 80.8 3.181 8 10
460.1-0992-074A1-XM
GC34 10.00 .394 152 5.984 150.5 5.925 106 4.173 1.5 .059 COROMANT
10.00 .394 31.5 1.240 310
460.1-1000-030A1-XM
GC34 10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
10.00 .394 48.0 1.890 4 10
460.1-1000-050A1-XM
GC34 10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
10.00 .394 81.5 3.209 810
460.1-1000-075A1-XM
GC34 10.00 .394 152 5.984 150.5 5.925 106 4.173 1.5 .059 COROMANT
10.05 .396 31.6 1.244 3 12
460.1-1005-030A1-XM
GC34 12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.05 .396 51.7 2.035 512
460.1-1005-050A1-XM
GC34 12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.08 .397 51.9 2.043 5 12
460.1-1008-050A1-XM
GC34 12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.10 .398 31.8 1.252 312
460.1-1010-030A1-XM
GC34 12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.10 .398 52.0 2.047 5 12
460.1-1010-051A1-XM
GC34 12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.20 .402 32.1 1.264 312
460.1-1020-031A1-XM
GC34 12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.20 .402 52.5 2.067 5 12
460.1-1020-051A1-XM
GC34 12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.20 .402 83.1 3.272 812
460.1-1020-077A1-XM
GC34 12.00 .472 180 7.087 178.5 7.028 128 5.039 1.5 .059 COROMANT
10.26 .404 52.8 2.079 5 12
460.1-1026-051A1-XM
GC34 12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.30 .406 32.4 1.276 312
460.1-1030-031A1-XM
GC34 12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.30 .406 53.0 2.087 5 12
460.1-1030-052A1-XM
GC34 12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.30 .406 83.9 3.303 812
460.1-1030-077A1-XM
GC34 12.00 .472 180 7.087 178.5 7.028 128 5.039 1.5 .059 COROMANT
10.32 .406 32.5 1.280 3 12
460.1-1032-031A1-XM
GC34 12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.32 .406 53.1 2.091 512
460.1-1032-052A1-XM
GC34 12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.32 .406 84.1 3.311 8 12
460.1-1032-077A1-XM
GC34 12.00 .472 180 7.087 178.5 7.028 128 5.039 1.5 .059 COROMANT
10.40 .409 32.7 1.287 312
460.1-1040-031A1-XM
GC34 12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.40 .409 53.5 2.106 5 12
460.1-1040-052A1-XM
GC34 12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.40 .409 84.7 3.335 812
460.1-1040-078A1-XM
GC34 12.00 .472 180 7.087 178.5 7.028 128 5.039 1.5 .059 COROMANT
10.45 .411 53.8 2.118 5 12
460.1-1045-052A1-XM
GC34 12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.49 .413 54.0 2.126 512
460.1-1049-052A1-XM
GC34 12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.50 .413 33.1 1.303 3 12
460.1-1050-032A1-XM
GC34 12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
10.50 .413 54.1 2.130 512
460.1-1050-053A1-XM
GC34 12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.50 .413 85.6 3.370 8 12
460.1-1050-079A1-XM
GC34 12.00 .472 180 7.087 178.4 7.024 128 5.039 1.6 .063 COROMANT
P
E8 E45 E36 E60 E50
B 10
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
10.55 .415 54.3 2.138 512
460.1-1055-053A1-XM
GC34 12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.60 .417 33.4 1.315 3 12
460.1-1060-032A1-XM
GC34 12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
10.60 .417 54.6 2.150 512
460.1-1060-053A1-XM
GC34 12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.65 .419 54.8 2.157 5 12
460.1-1065-053A1-XM
GC34 12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.70 .421 55.1 2.169 512
460.1-1070-054A1-XM
GC34 12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.72 .422 33.7 1.327 3 12
460.1-1072-032A1-XM
GC34 12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
10.72 .422 55.2 2.173 512
460.1-1072-054A1-XM
GC34 12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.72 .422 87.3 3.437 8 12
460.1-1072-080A1-XM
GC34 12.00 .472 180 7.087 178.4 7.024 128 5.039 1.6 .063 COROMANT
10.75 .423 55.3 2.177 512
460.1-1075-054A1-XM
GC34 12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.90 .429 56.1 2.209 5 12
460.1-1090-055A1-XM
GC34 12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
11.00 .433 34.6 1.362 312
460.1-1100-033A1-XM
GC34 12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
11.00 .433 56.6 2.228 5 12
460.1-1100-055A1-XM
GC34 12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
11.00 .433 89.6 3.528 812
460.1-1100-083A1-XM
GC34 12.00 .472 180 7.087 178.4 7.024 128 5.039 1.6 .063 COROMANT
11.11 .437 35.0 1.378 3 12
460.1-1111-033A1-XM
GC34 12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.11 .437 57.2 2.252 512
460.1-1111-056A1-XM
GC34 12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.11 .437 90.5 3.563 8 12
460.1-1111-083A1-XM
GC34 12.00 .472 180 7.087 178.3 7.020 128 5.039 1.7 .067 COROMANT
11.20 .441 35.3 1.390 312
460.1-1120-034A1-XM
GC34 12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.20 .441 57.6 2.268 5 12
460.1-1120-056A1-XM
GC34 12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.20 .441 91.3 3.594 812
460.1-1120-084A1-XM
GC34 12.00 .472 180 7.087 178.3 7.020 128 5.039 1.7 .067 COROMANT
11.30 .445 57.4 2.260 5 12
460.1-1130-057A1-XM
GC34 12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.40 .449 35.9 1.413 312
460.1-1140-034A1-XM
GC34 12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.40 .449 57.3 2.256 5 12
460.1-1140-057A1-XM
GC34 12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.50 .453 36.2 1.425 312
460.1-1150-035A1-XM
GC34 12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.50 .453 57.2 2.252 4 12
460.1-1150-058A1-XM
GC34 12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.50 .453 93.7 3.689 812
460.1-1150-086A1-XM
GC34 12.00 .472 180 7.087 178.3 7.020 128 5.039 1.7 .067 COROMANT
11.51 .453 36.2 1.425 3 12
460.1-1151-035A1-XM
GC34 12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.51 .453 57.2 2.252 412
460.1-1151-058A1-XM
GC34 12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.51 .453 93.8 3.693 8 12
460.1-1151-086A1-XM
GC34 12.00 .472 180 7.087 178.3 7.020 128 5.039 1.7 .067 COROMANT
11.55 .455 57.1 2.248 412
460.1-1155-058A1-XM
GC34 12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.60 .457 36.5 1.437 3 12
460.1-1160-035A1-XM
GC34 12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.60 .457 57.1 2.248 412
460.1-1160-058A1-XM
GC34 12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.70 .461 57.0 2.244 4 12
460.1-1170-059A1-XM
GC34 12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.80 .465 37.2 1.465 312
460.1-1180-035A1-XM
GC34 12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.80 .465 56.8 2.236 4 12
460.1-1180-059A1-XM
GC34 12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
11.80 .465 96.2 3.787 812
460.1-1180-089A1-XM
GC34 12.00 .472 180 7.087 178.2 7.016 128 5.039 1.8 .071 COROMANT
11.91 .469 37.5 1.476 3 12
460.1-1191-036A1-XM
GC34 12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.91 .469 56.7 2.232 412
460.1-1191-060A1-XM
GC34 12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
11.91 .469 97.0 3.819 8 12
460.1-1191-089A1-XM
GC34 12.00 .472 180 7.087 178.2 7.016 128 5.039 1.8 .071 COROMANT
12.00 .472 37.8 1.488 312
460.1-1200-036A1-XM
GC34 12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
12.00 .472 56.6 2.228 4 12
460.1-1200-060A1-XM
GC34 12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
12.00 .472 97.8 3.850 812
460.1-1200-090A1-XM
GC34 12.00 .472 180 7.087 178.2 7.016 128 5.039 1.8 .071 COROMANT
12.05 .474 37.9 1.492 3 14
460.1-1205-036A1-XM
GC34 14.00 .551 107 4.213 105.2 4.142 60 2.362 1.8 .071 DIN 6537 K
12.05 .474 62.0 2.441 514
460.1-1205-060A1-XM
GC34 14.00 .551 124 4.882 122.2 4.811 77 3.032 1.8 .071 DIN 6537 L
12.10 .476 38.1 1.500 3 14
460.1-1210-036A1-XM
GC34 14.00 .551 107 4.213 105.2 4.142 60 2.362 1.8 .071 DIN 6537 K
12.20 .480 38.4 1.512 314
460.1-1220-037A1-XM
GC34 14.00 .551 107 4.213 105.2 4.142 60 2.362 1.8 .071 DIN 6537 K
12.20 .480 62.4 2.457 5 14
460.1-1220-061A1-XM
GC34 14.00 .551 124 4.882 122.2 4.811 77 3.032 1.8 .071 DIN 6537 L
12.20 .480 99.4 3.913 814
460.1-1220-092A1-XM
GC34 14.00 .551 202 7.953 200.2 7.882 151 5.945 1.8 .071 COROMANT
12.25 .482 62.3 2.453 5 14
460.1-1225-061A1-XM
GC34 14.00 .551 124 4.882 122.2 4.811 77 3.032 1.8 .071 DIN 6537 L
P
E8 E45 E36 E60 E50
B 11
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
12.30 .484 38.7 1.524 314
460.1-1230-037A1-XM
GC34 14.00 .551 107 4.213 105.2 4.142 60 2.362 1.8 .071 DIN 6537 K
12.30 .484 62.2 2.449 5 14
460.1-1230-062A1-XM
GC34 14.00 .551 124 4.882 122.2 4.811 77 3.032 1.8 .071 DIN 6537 L
12.30 .484 100.3 3.949 814
460.1-1230-092A1-XM
GC34 14.00 .551 202 7.953 200.2 7.882 151 5.945 1.8 .071 COROMANT
12.40 .488 62.1 2.445 5 14
460.1-1240-062A1-XM
GC34 14.00 .551 124 4.882 122.2 4.811 77 3.032 1.8 .071 DIN 6537 L
12.50 .492 39.4 1.551 314
460.1-1250-038A1-XM
GC34 14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
12.50 .492 62.0 2.441 4 14
460.1-1250-063A1-XM
GC34 14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
12.50 .492 101.9 4.012 814
460.1-1250-094A1-XM
GC34 14.00 .551 202 7.953 200.1 7.878 151 5.945 1.9 .075 COROMANT
12.60 .496 61.9 2.437 4 14
460.1-1260-063A1-XM
GC34 14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
12.70 .500 40.0 1.575 314
460.1-1270-038A1-XM
GC34 14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
12.70 .500 61.8 2.433 4 14
460.1-1270-064A1-XM
GC34 14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
12.70 .500 103.5 4.075 814
460.1-1270-095A1-XM
GC34 14.00 .551 202 7.953 200.1 7.878 151 5.945 1.9 .075 COROMANT
12.75 .502 61.7 2.429 4 14
460.1-1275-064A1-XM
GC34 14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
12.80 .504 40.3 1.587 314
460.1-1280-038A1-XM
GC34 14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
12.80 .504 61.6 2.425 4 14
460.1-1280-064A1-XM
GC34 14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
12.80 .504 104.3 4.106 814
460.1-1280-096A1-XM
GC34 14.00 .551 202 7.953 200.1 7.878 151 5.945 1.9 .075 COROMANT
12.90 .508 61.5 2.421 4 14
460.1-1290-065A1-XM
GC34 14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
13.00 .512 40.9 1.610 314
460.1-1300-039A1-XM
GC34 14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
13.00 .512 61.4 2.417 4 14
460.1-1300-065A1-XM
GC34 14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
13.00 .512 105.9 4.169 814
460.1-1300-098A1-XM
GC34 14.00 .551 202 7.953 200.1 7.878 151 5.945 1.9 .075 COROMANT
13.10 .516 41.2 1.622 3 14
460.1-1310-039A1-XM
GC34 14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
13.10 .516 61.3 2.413 414
460.1-1310-066A1-XM
GC34 14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.10 .516 106.7 4.201 8 14
460.1-1310-098A1-XM
GC34 14.00 .551 202 7.953 200.0 7.874 151 5.945 2.0 .079 COROMANT
13.25 .522 61.1 2.406 414
460.1-1325-066A1-XM
GC34 14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.30 .524 61.0 2.402 4 14
460.1-1330-067A1-XM
GC34 14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.40 .528 60.9 2.398 414
460.1-1340-067A1-XM
GC34 14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.49 .531 42.5 1.673 3 14
460.1-1349-041A1-XM
GC34 14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
13.49 .531 60.8 2.394 414
460.1-1349-061A1-XM
GC34 14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.49 .531 110.0 4.331 8 14
460.1-1349-101A1-XM
GC34 14.00 .551 202 7.953 200.0 7.874 151 5.945 2.0 .079 COROMANT
13.50 .531 42.5 1.673 314
460.1-1350-041A1-XM
GC34 14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
13.50 .531 60.8 2.394 4 14
460.1-1350-061A1-XM
GC34 14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.50 .531 110.0 4.331 814
460.1-1350-101A1-XM
GC34 14.00 .551 202 7.953 200.0 7.874 151 5.945 2.0 .079 COROMANT
13.55 .533 60.7 2.390 4 14
460.1-1355-061A1-XM
GC34 14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.65 .537 60.6 2.386 414
460.1-1365-061A1-XM
GC34 14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.70 .539 111.6 4.394 8 14
460.1-1370-103A1-XM
GC34 14.00 .551 202 7.953 200.0 7.874 151 5.945 2.0 .079 COROMANT
13.75 .541 60.5 2.382 414
460.1-1375-062A1-XM
GC34 14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.80 .543 43.4 1.709 3 14
460.1-1380-041A1-XM
GC34 14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
13.80 .543 60.4 2.378 414
460.1-1380-062A1-XM
GC34 14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
13.89 .547 43.3 1.705 3 14
460.1-1389-042A1-XM
GC34 14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
13.89 .547 60.3 2.374 414
460.1-1389-063A1-XM
GC34 14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
13.89 .547 113.2 4.457 8 14
460.1-1389-104A1-XM
GC34 14.00 .551 202 7.953 199.9 7.870 151 5.945 2.1 .083 COROMANT
14.00 .551 44.1 1.736 314
460.1-1400-042A1-XM
GC34 14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
14.00 .551 63.0 2.480 4 14
460.1-1400-063A1-XM
GC34 14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
14.00 .551 114.1 4.492 814
460.1-1400-105A1-XM
GC34 14.00 .551 202 7.953 199.9 7.870 151 5.945 2.1 .083 COROMANT
14.10 .555 68.9 2.713 4 16
460.1-1410-063A1-XM
GC34 16.00 .630 133 5.236 130.9 5.154 83 3.268 2.1 .083 DIN 6537 L
14.20 .559 115.7 4.555 816
460.1-1420-107A1-XM
GC34 16.00 .630 227 8.937 224.9 8.854 172 6.772 2.1 .083 COROMANT
14.25 .561 44.9 1.768 3 16
460.1-1425-043A1-XM
GC34 16.00 .630 115 4.528 112.9 4.445 65 2.559 2.1 .083 DIN 6537 K
14.25 .561 68.8 2.709 416
460.1-1425-071A1-XM
GC34 16.00 .630 133 5.236 130.9 5.154 83 3.268 2.1 .083 DIN 6537 L
14.25 .561 116.1 4.571 8 16
460.1-1425-107A1-XM
GC34 16.00 .630 227 8.937 224.9 8.854 172 6.772 2.1 .083 COROMANT
P
E8 E45 E36 E60 E50
B 12
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
14.29 .563 45.0 1.772 316
460.1-1429-043A1-XM
GC34 16.00 .630 115 4.528 112.9 4.445 65 2.559 2.1 .083 DIN 6537 K
14.29 .563 68.7 2.705 4 16
460.1-1429-072A1-XM
GC34 16.00 .630 133 5.236 130.9 5.154 83 3.268 2.1 .083 DIN 6537 L
14.29 .563 116.4 4.583 816
460.1-1429-107A1-XM
GC34 16.00 .630 227 8.937 224.9 8.854 172 6.772 2.1 .083 COROMANT
14.30 .563 68.7 2.705 4 16
460.1-1430-072A1-XM
GC34 16.00 .630 133 5.236 130.9 5.154 83 3.268 2.1 .083 DIN 6537 L
14.50 .571 45.7 1.799 316
460.1-1450-044A1-XM
GC34 16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
14.50 .571 68.5 2.697 4 16
460.1-1450-073A1-XM
GC34 16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
14.50 .571 118.2 4.654 816
460.1-1450-109A1-XM
GC34 16.00 .630 227 8.937 224.8 8.850 172 6.772 2.2 .087 COROMANT
14.55 .573 68.5 2.697 4 16
460.1-1455-073A1-XM
GC34 16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
14.60 .575 68.4 2.693 416
460.1-1460-073A1-XM
GC34 16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
14.68 .578 46.2 1.819 3 16
460.1-1468-044A1-XM
GC34 16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
14.68 .578 68.3 2.689 416
460.1-1468-073A1-XM
GC34 16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
14.68 .578 119.7 4.713 8 16
460.1-1468-110A1-XM
GC34 16.00 .630 227 8.937 224.8 8.850 172 6.772 2.2 .087 COROMANT
14.70 .579 119.8 4.717 816
460.1-1470-110A1-XM
GC34 16.00 .630 227 8.937 224.8 8.850 172 6.772 2.2 .087 COROMANT
14.75 .581 68.3 2.689 4 16
460.1-1475-066A1-XM
GC34 16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
14.80 .583 46.6 1.835 316
460.1-1480-044A1-XM
GC34 16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
14.80 .583 68.2 2.685 4 16
460.1-1480-067A1-XM
GC34 16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
15.00 .591 47.2 1.858 316
460.1-1500-045A1-XM
GC34 16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
15.00 .591 68.0 2.677 4 16
460.1-1500-068A1-XM
GC34 16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
15.00 .591 122.2 4.811 816
460.1-1500-113A1-XM
GC34 16.00 .630 227 8.937 224.8 8.850 172 6.772 2.2 .087 COROMANT
15.08 .594 47.5 1.870 3 16
460.1-1508-045A1-XM
GC34 16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
15.08 .594 67.9 2.673 416
460.1-1508-068A1-XM
GC34 16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
15.08 .594 122.9 4.839 8 16
460.1-1508-113A1-XM
GC34 16.00 .630 227 8.937 224.8 8.850 172 6.772 2.2 .087 COROMANT
15.10 .594 47.6 1.874 316
460.1-1510-045A1-XM
GC34 16.00 .630 115 4.528 112.7 4.437 65 2.559 2.3 .091 DIN 6537 K
15.10 .594 67.9 2.673 4 16
460.1-1510-068A1-XM
GC34 16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.10 .594 123.1 4.846 816
460.1-1510-113A1-XM
GC34 16.00 .630 227 8.937 224.7 8.846 172 6.772 2.3 .091 COROMANT
15.25 .600 67.8 2.669 4 16
460.1-1525-069A1-XM
GC34 16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.30 .602 67.7 2.665 416
460.1-1530-069A1-XM
GC34 16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.48 .609 48.7 1.917 3 16
460.1-1548-046A1-XM
GC34 16.00 .630 115 4.528 112.7 4.437 65 2.559 2.3 .091 DIN 6537 K
15.48 .609 67.5 2.657 416
460.1-1548-070A1-XM
GC34 16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.48 .609 126.1 4.965 8 16
460.1-1548-116A1-XM
GC34 16.00 .630 227 8.937 224.7 8.846 172 6.772 2.3 .091 COROMANT
15.50 .610 48.8 1.921 316
460.1-1550-047A1-XM
GC34 16.00 .630 115 4.528 112.7 4.437 65 2.559 2.3 .091 DIN 6537 K
15.50 .610 67.5 2.657 4 16
460.1-1550-070A1-XM
GC34 16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.50 .610 126.3 4.972 816
460.1-1550-116A1-XM
GC34 16.00 .630 227 8.937 224.7 8.846 172 6.772 2.3 .091 COROMANT
15.55 .612 67.5 2.657 4 16
460.1-1555-070A1-XM
GC34 16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.60 .614 67.4 2.654 416
460.1-1560-070A1-XM
GC34 16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.70 .618 127.9 5.035 8 16
460.1-1570-118A1-XM
GC34 16.00 .630 227 8.937 224.7 8.846 172 6.772 2.3 .091 COROMANT
15.80 .622 49.2 1.937 316
460.1-1580-047A1-XM
GC34 16.00 .630 115 4.528 112.6 4.433 65 2.559 2.4 .094 DIN 6537 K
15.80 .622 67.2 2.646 4 16
460.1-1580-071A1-XM
GC34 16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
15.88 .625 49.1 1.933 316
460.1-1588-048A1-XM
GC34 16.00 .630 115 4.528 112.6 4.433 65 2.559 2.4 .094 DIN 6537 K
15.88 .625 67.1 2.642 4 16
460.1-1588-071A1-XM
GC34 16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
15.88 .625 129.4 5.094 816
460.1-1588-119A1-XM
GC34 16.00 .630 227 8.937 224.6 8.843 172 6.772 2.4 .094 COROMANT
16.00 .630 49.0 1.929 3 16
460.1-1600-048A1-XM
GC34 16.00 .630 115 4.528 112.6 4.433 65 2.559 2.4 .094 DIN 6537 K
16.00 .630 67.0 2.638 416
460.1-1600-072A1-XM
GC34 16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
16.00 .630 130.4 5.134 8 16
460.1-1600-120A1-XM
GC34 16.00 .630 227 8.937 224.6 8.843 172 6.772 2.4 .094 COROMANT
16.08 .633 76.9 3.028 418
460.1-1608-072A1-XM
GC34 18.00 .709 143 5.630 140.6 5.535 93 3.661 2.4 .094 DIN 6537 L
16.10 .634 76.9 3.028 4 18
460.1-1610-072A1-XM
GC34 18.00 .709 143 5.630 140.6 5.535 93 3.661 2.4 .094 DIN 6537 L
16.27 .641 51.2 2.016 318
460.1-1627-049A1-XM
GC34 18.00 .709 123 4.843 120.6 4.748 73 2.874 2.4 .094 DIN 6537 K
16.27 .641 76.7 3.020 4 18
460.1-1627-081A1-XM
GC34 18.00 .709 143 5.630 140.6 5.535 93 3.661 2.4 .094 DIN 6537 L
P
E8 E45 E36 E60 E50
B 13
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
16.30 .642 76.7 3.020 418
460.1-1630-073A1-XM
GC34 18.00 .709 143 5.630 140.6 5.535 93 3.661 2.4 .094 DIN 6537 L
16.50 .650 52.0 2.047 3 18
460.1-1650-050A1-XM
GC34 18.00 .709 123 4.843 120.5 4.744 73 2.874 2.5 .098 DIN 6537 K
16.50 .650 76.5 3.012 418
460.1-1650-074A1-XM
GC34 18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
16.55 .652 76.5 3.012 4 18
460.1-1655-074A1-XM
GC34 18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
16.67 .656 52.5 2.067 318
460.1-1667-050A1-XM
GC34 18.00 .709 123 4.843 120.5 4.744 73 2.874 2.5 .098 DIN 6537 K
16.67 .656 76.3 3.004 4 18
460.1-1667-075A1-XM
GC34 18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
16.75 .659 76.3 3.004 418
460.1-1675-075A1-XM
GC34 18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
16.80 .661 76.2 3.000 4 18
460.1-1680-076A1-XM
GC34 18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
16.90 .665 76.1 2.996 418
460.1-1690-076A1-XM
GC34 18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
17.00 .669 53.5 2.106 3 18
460.1-1700-051A1-XM
GC34 18.00 .709 123 4.843 120.5 4.744 73 2.874 2.5 .098 DIN 6537 K
17.00 .669 76.0 2.992 418
460.1-1700-077A1-XM
GC34 18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
17.00 .669 138.5 5.453 8 18
460.1-1700-128A1-XM
GC34 18.00 .709 246 9.685 243.5 9.587 194 7.638 2.5 .098 COROMANT
17.07 .672 53.7 2.114 318
460.1-1707-051A1-XM
GC34 18.00 .709 123 4.843 120.5 4.744 73 2.874 2.5 .098 DIN 6537 K
17.07 .672 75.9 2.988 4 18
460.1-1707-077A1-XM
GC34 18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
17.10 .673 75.9 2.988 418
460.1-1710-077A1-XM
GC34 18.00 .709 143 5.630 140.4 5.528 93 3.661 2.6 .102 DIN 6537 L
17.30 .681 75.7 2.980 4 18
460.1-1730-078A1-XM
GC34 18.00 .709 143 5.630 140.4 5.528 93 3.661 2.6 .102 DIN 6537 L
17.46 .687 55.0 2.165 318
460.1-1746-052A1-XM
GC34 18.00 .709 123 4.843 120.4 4.740 73 2.874 2.6 .102 DIN 6537 K
17.46 .687 75.5 2.972 4 18
460.1-1746-079A1-XM
GC34 18.00 .709 143 5.630 140.4 5.528 93 3.661 2.6 .102 DIN 6537 L
17.50 .689 55.1 2.169 318
460.1-1750-053A1-XM
GC34 18.00 .709 123 4.843 120.4 4.740 73 2.874 2.6 .102 DIN 6537 K
17.50 .689 75.5 2.972 4 18
460.1-1750-079A1-XM
GC34 18.00 .709 143 5.630 140.4 5.528 93 3.661 2.6 .102 DIN 6537 L
17.50 .689 142.6 5.614 818
460.1-1750-131A1-XM
GC34 18.00 .709 246 9.685 243.4 9.583 194 7.638 2.6 .102 COROMANT
17.55 .691 75.5 2.972 4 18
460.1-1755-079A1-XM
GC34 18.00 .709 143 5.630 140.4 5.528 93 3.661 2.6 .102 DIN 6537 L
17.80 .701 75.2 2.961 418
460.1-1780-080A1-XM
GC34 18.00 .709 143 5.630 140.3 5.524 93 3.661 2.7 .106 DIN 6537 L
17.86 .703 55.1 2.169 3 18
460.1-1786-054A1-XM
GC34 18.00 .709 123 4.843 120.3 4.736 73 2.874 2.7 .106 DIN 6537 K
17.86 .703 75.1 2.957 418
460.1-1786-080A1-XM
GC34 18.00 .709 143 5.630 140.3 5.524 93 3.661 2.7 .106 DIN 6537 L
17.90 .705 75.1 2.957 4 18
460.1-1790-081A1-XM
GC34 18.00 .709 143 5.630 140.3 5.524 93 3.661 2.7 .106 DIN 6537 L
18.00 .709 56.7 2.232 318
460.1-1800-054A1-XM
GC34 18.00 .709 123 4.843 120.3 4.736 73 2.874 2.7 .106 DIN 6537 K
18.00 .709 78.6 3.094 4 18
460.1-1800-081A1-XM
GC34 18.00 .709 143 5.630 140.3 5.524 93 3.661 2.7 .106 DIN 6537 L
18.00 .709 146.7 5.776 818
460.1-1800-135A1-XM
GC34 18.00 .709 246 9.685 243.3 9.579 194 7.638 2.7 .106 COROMANT
18.26 .719 57.5 2.264 3 20
460.1-1826-055A1-XM
GC34 20.00 .787 131 5.157 128.3 5.051 79 3.110 2.7 .106 DIN 6537 K
18.26 .719 86.4 3.402 420
460.1-1826-082A1-XM
GC34 20.00 .787 153 6.024 150.3 5.917 101 3.976 2.7 .106 DIN 6537 L
18.35 .722 86.3 3.398 4 20
460.1-1835-083A1-XM
GC34 20.00 .787 153 6.024 150.3 5.917 101 3.976 2.7 .106 DIN 6537 L
18.50 .728 58.3 2.295 320
460.1-1850-056A1-XM
GC34 20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
18.50 .728 86.2 3.394 4 20
460.1-1850-083A1-XM
GC34 20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
18.50 .728 150.8 5.937 820
460.1-1850-139A1-XM
GC34 20.00 .787 269 10.591 266.2 10.480 215 8.465 2.8 .110 COROMANT
18.65 .734 58.7 2.311 3 20
460.1-1865-056A1-XM
GC34 20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
18.65 .734 86.1 3.390 420
460.1-1865-084A1-XM
GC34 20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
18.80 .740 59.2 2.331 3 20
460.1-1880-056A1-XM
GC34 20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
18.90 .744 85.9 3.382 420
460.1-1890-085A1-XM
GC34 20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
19.00 .748 59.8 2.354 3 20
460.1-1900-057A1-XM
GC34 20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
19.00 .748 85.8 3.378 420
460.1-1900-086A1-XM
GC34 20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
19.00 .748 154.8 6.094 8 20
460.1-1900-143A1-XM
GC34 20.00 .787 269 10.591 266.2 10.480 215 8.465 2.8 .110 COROMANT
19.05 .750 60.0 2.362 320
460.1-1905-057A1-XM
GC34 20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
19.05 .750 85.8 3.378 4 20
460.1-1905-086A1-XM
GC34 20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
19.25 .758 85.6 3.370 420
460.1-1925-087A1-XM
GC34 20.00 .787 153 6.024 150.1 5.909 101 3.976 2.9 .114 DIN 6537 L
19.30 .760 85.6 3.370 4 20
460.1-1930-087A1-XM
GC34 20.00 .787 153 6.024 150.1 5.909 101 3.976 2.9 .114 DIN 6537 L
19.50 .768 61.4 2.417 320
460.1-1950-059A1-XM
GC34 20.00 .787 131 5.157 128.1 5.043 79 3.110 2.9 .114 DIN 6537 K
19.50 .768 85.4 3.362 4 20
460.1-1950-088A1-XM
GC34 20.00 .787 153 6.024 150.1 5.909 101 3.976 2.9 .114 DIN 6537 L
P
E8 E45 E36 E60 E50
B 14
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
19.50 .768 158.9 6.256 820
460.1-1950-146A1-XM
GC34 20.00 .787 269 10.591 266.1 10.476 215 8.465 2.9 .114 COROMANT
19.55 .770 85.4 3.362 4 20
460.1-1955-088A1-XM
GC34 20.00 .787 153 6.024 150.1 5.909 101 3.976 2.9 .114 DIN 6537 L
19.80 .780 62.4 2.457 320
460.1-1980-059A1-XM
GC34 20.00 .787 131 5.157 128.0 5.039 79 3.110 3.0 .118 DIN 6537 K
19.80 .780 85.2 3.354 4 20
460.1-1980-089A1-XM
GC34 20.00 .787 153 6.024 150.0 5.906 101 3.976 3.0 .118 DIN 6537 L
20.00 .787 63.0 2.480 320
460.1-2000-060A1-XM
GC34 20.00 .787 131 5.157 128.0 5.039 79 3.110 3.0 .118 DIN 6537 K
20.00 .787 85.0 3.346 4 20
460.1-2000-090A1-XM
GC34 20.00 .787 153 6.024 150.0 5.906 101 3.976 3.0 .118 DIN 6537 L
20.00 .787 163.0 6.417 820
460.1-2000-150A1-XM
GC34 20.00 .787 269 10.591 266.0 10.472 215 8.465 3.0 .118 COROMANT
P
E8 E45 E36 E60 E50
B 15
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
3.00 .118 9.4 .370 3 6
460.1-0300-009A0-XM
GC34 6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.00 .118 15.4 .606 5 6
460.1-0300-015A0-XM
GC34 6.00 .236 66 2.598 65.6 2.583 28 1.102 0.4 .016 DIN 6537 L
3.10 .122 9.7 .382 3 6
460.1-0310-009A0-XM
GC34 6.00 .236 62 2.441 61.6 2.425 20 .787 0.4 .016 DIN 6537 K
3.10 .122 15.9 .626 5 6
460.1-0310-016A0-XM
GC34 6.00 .236 66 2.598 65.6 2.583 28 1.102 0.4 .016 DIN 6537 L
3.18 .125 10.0 .394 3 6
460.1-0318-010A0-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.18 .125 16.3 .642 5 6
460.1-0318-016A0-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.20 .126 10.1 .398 3 6
460.1-0320-010A0-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.20 .126 16.5 .650 5 6
460.1-0320-016A0-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.30 .130 10.4 .409 3 6
460.1-0330-010A0-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.30 .130 17.0 .669 5 6
460.1-0330-017A0-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.40 .134 10.7 .421 3 6
460.1-0340-010A0-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.40 .134 17.5 .689 5 6
460.1-0340-017A0-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.50 .138 11.0 .433 3 6
460.1-0350-011A0-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.50 .138 18.0 .709 5 6
460.1-0350-018A0-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.57 .141 11.2 .441 3 6
460.1-0357-011A0-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.57 .141 18.4 .724 5 6
460.1-0357-018A0-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.60 .142 11.3 .445 3 6
460.1-0360-011A0-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.60 .142 18.5 .728 5 6
460.1-0360-018A0-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.70 .146 11.6 .457 3 6
460.1-0370-011A0-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.70 .146 19.0 .748 5 6
460.1-0370-019A0-XM
GC34 6.00 .236 66 2.598 65.5 2.579 28 1.102 0.5 .020 DIN 6537 L
3.73 .147 11.7 .461 3 6
460.1-0373-011A0-XM
GC34 6.00 .236 62 2.441 61.5 2.421 20 .787 0.5 .020 DIN 6537 K
3.80 .150 11.9 .469 3 6
460.1-0380-011A0-XM
GC34 6.00 .236 66 2.598 65.5 2.579 24 .945 0.5 .020 DIN 6537 K
3.80 .150 19.5 .768 5 6
460.1-0380-019A0-XM
GC34 6.00 .236 74 2.913 73.5 2.894 36 1.417 0.5 .020 DIN 6537 L
3.90 .154 12.3 .484 3 6
460.1-0390-012A0-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
3.90 .154 20.1 .791 5 6
460.1-0390-020A0-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
3.97 .156 12.5 .492 3 6
460.1-0397-012A0-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
3.97 .156 20.4 .803 5 6
460.1-0397-020A0-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.00 .157 12.6 .496 3 6
460.1-0400-012A0-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.00 .157 20.6 .811 5 6
460.1-0400-020A0-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.10 .161 12.9 .508 3 6
460.1-0410-012A0-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.10 .161 21.1 .831 5 6
460.1-0410-021A0-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.20 .165 13.2 .520 3 6
460.1-0420-013A0-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.20 .165 21.6 .850 5 6
460.1-0420-021A0-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.30 .169 13.5 .531 3 6
460.1-0430-013A0-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.30 .169 22.1 .870 5 6
460.1-0430-022A0-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.37 .172 13.7 .539 3 6
460.1-0437-013A0-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.37 .172 22.5 .886 5 6
460.1-0437-022A0-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.40 .173 13.8 .543 3 6
460.1-0440-013A0-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 DIN 6537 K
4.40 .173 22.6 .890 5 6
460.1-0440-022A0-XM
GC34 6.00 .236 74 2.913 73.4 2.890 36 1.417 0.6 .024 DIN 6537 L
4.50 .177 14.2 .559 3 6
460.1-0450-014A0-XM
GC34 6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.50 .177 23.2 .913 5 6
460.1-0450-023A0-XM
GC34 6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.60 .181 14.5 .571 3 6
460.1-0460-014A0-XM
GC34 6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.60 .181 23.7 .933 5 6
460.1-0460-023A0-XM
GC34 6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.70 .185 14.6 .575 3 6
460.1-0470-014A0-XM
GC34 6.00 .236 66 2.598 65.3 2.571 24 .945 0.7 .028 DIN 6537 K
4.70 .185 24.2 .953 5 6
460.1-0470-024A0-XM
GC34 6.00 .236 74 2.913 73.3 2.886 36 1.417 0.7 .028 DIN 6537 L
4.76 .187 15.0 .591 3 6
460.1-0476-014A0-XM
GC34 6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
4.76 .187 24.5 .965 5 6
460.1-0476-024A0-XM
GC34 6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
4.80 .189 15.1 .594 3 6
460.1-0480-014A0-XM
GC34 6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
P
E14 E45 E36 E50
B 16
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
4.80 .189 24.7 .972 5 6
460.1-0480-024A0-XM
GC34 6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
4.90 .193 15.4 .606 3 6
460.1-0490-015A0-XM
GC34 6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
4.90 .193 25.2 .992 5 6
460.1-0490-025A0-XM
GC34 6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.00 .197 15.7 .618 3 6
460.1-0500-015A0-XM
GC34 6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.00 .197 25.7 1.012 5 6
460.1-0500-025A0-XM
GC34 6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.10 .201 16.0 .630 3 6
460.1-0510-015A0-XM
GC34 6.00 .236 66 2.598 65.3 2.571 28 1.102 0.7 .028 DIN 6537 K
5.10 .201 26.2 1.032 5 6
460.1-0510-026A0-XM
GC34 6.00 .236 82 3.228 81.3 3.201 44 1.732 0.7 .028 DIN 6537 L
5.16 .203 16.2 .638 3 6
460.1-0516-016A0-XM
GC34 6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.16 .203 26.5 1.043 5 6
460.1-0516-026A0-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.20 .205 16.4 .646 3 6
460.1-0520-016A0-XM
GC34 6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.20 .205 26.8 1.055 5 6
460.1-0520-026A0-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.50 .217 17.3 .681 3 6
460.1-0550-017A0-XM
GC34 6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.50 .217 28.3 1.114 5 6
460.1-0550-028A0-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.56 .219 17.5 .689 3 6
460.1-0556-017A0-XM
GC34 6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.56 .219 28.6 1.126 5 6
460.1-0556-028A0-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.60 .220 17.6 .693 3 6
460.1-0560-017A0-XM
GC34 6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.60 .220 28.8 1.134 5 6
460.1-0560-028A0-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.70 .224 17.7 .697 3 6
460.1-0570-017A0-XM
GC34 6.00 .236 66 2.598 65.2 2.567 28 1.102 0.8 .031 DIN 6537 K
5.70 .224 29.3 1.154 5 6
460.1-0570-029A0-XM
GC34 6.00 .236 82 3.228 81.2 3.197 44 1.732 0.8 .031 DIN 6537 L
5.80 .228 17.6 .693 3 6
460.1-0580-017A0-XM
GC34 6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.80 .228 29.9 1.177 5 6
460.1-0580-029A0-XM
GC34 6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
5.95 .234 17.3 .681 2 6
460.1-0595-018A0-XM
GC34 6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
5.95 .234 30.6 1.205 5 6
460.1-0595-030A0-XM
GC34 6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
6.00 .236 18.9 .744 3 6
460.1-0600-018A0-XM
GC34 6.00 .236 66 2.598 65.1 2.563 28 1.102 0.9 .035 DIN 6537 K
6.00 .236 30.9 1.217 5 6
460.1-0600-030A0-XM
GC34 6.00 .236 82 3.228 81.1 3.193 44 1.732 0.9 .035 DIN 6537 L
6.10 .240 19.2 .756 3 8
460.1-0610-018A0-XM
GC34 8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.10 .240 31.4 1.236 5 8
460.1-0610-031A0-XM
GC34 8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.20 .244 19.5 .768 3 8
460.1-0620-019A0-XM
GC34 8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.20 .244 31.9 1.256 5 8
460.1-0620-031A0-XM
GC34 8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.30 .248 19.8 .780 3 8
460.1-0630-019A0-XM
GC34 8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.30 .248 32.4 1.276 5 8
460.1-0630-032A0-XM
GC34 8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.35 .250 20.0 .787 3 8
460.1-0635-019A0-XM
GC34 8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.35 .250 32.7 1.287 5 8
460.1-0635-032A0-XM
GC34 8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.40 .252 20.1 .791 3 8
460.1-0640-019A0-XM
GC34 8.00 .315 79 3.110 78.1 3.075 34 1.339 0.9 .035 DIN 6537 K
6.40 .252 32.9 1.295 5 8
460.1-0640-032A0-XM
GC34 8.00 .315 91 3.583 90.1 3.547 53 2.087 0.9 .035 DIN 6537 L
6.50 .256 20.5 .807 3 8
460.1-0650-020A0-XM
GC34 8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.50 .256 33.5 1.319 5 8
460.1-0650-033A0-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.60 .260 20.8 .819 3 8
460.1-0660-020A0-XM
GC34 8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.60 .260 34.0 1.339 5 8
460.1-0660-033A0-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.70 .264 21.1 .831 3 8
460.1-0670-020A0-XM
GC34 8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.70 .264 34.5 1.358 5 8
460.1-0670-034A0-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.75 .266 21.2 .835 3 8
460.1-0675-020A0-XM
GC34 8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.75 .266 34.7 1.366 5 8
460.1-0675-034A0-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.80 .268 21.4 .843 3 8
460.1-0680-020A0-XM
GC34 8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.80 .268 35.0 1.378 5 8
460.1-0680-034A0-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
6.90 .272 21.7 .854 3 8
460.1-0690-021A0-XM
GC34 8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
6.90 .272 35.5 1.398 5 8
460.1-0690-035A0-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
7.00 .276 22.0 .866 3 8
460.1-0700-021A0-XM
GC34 8.00 .315 79 3.110 78.0 3.071 34 1.339 1.0 .039 DIN 6537 K
P
E14 E45 E36 E50
B 17
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
7.00 .276 36.0 1.417 5 8
460.1-0700-035A0-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
7.10 .280 22.3 .878 3 8
460.1-0710-021A0-XM
GC34 8.00 .315 79 3.110 78.0 3.071 41 1.614 1.0 .039 DIN 6537 K
7.10 .280 36.5 1.437 5 8
460.1-0710-036A0-XM
GC34 8.00 .315 91 3.583 90.0 3.543 53 2.087 1.0 .039 DIN 6537 L
7.14 .281 22.5 .886 3 8
460.1-0714-021A0-XM
GC34 8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.14 .281 36.8 1.449 5 8
460.1-0714-036A0-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.30 .287 23.0 .906 3 8
460.1-0730-022A0-XM
GC34 8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.30 .287 37.6 1.480 5 8
460.1-0730-037A0-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.40 .291 23.3 .917 3 8
460.1-0740-022A0-XM
GC34 8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.40 .291 38.1 1.500 5 8
460.1-0740-037A0-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.50 .295 23.6 .929 3 8
460.1-0750-023A0-XM
GC34 8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.50 .295 38.6 1.520 5 8
460.1-0750-038A0-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.54 .297 23.7 .933 3 8
460.1-0754-023A0-XM
GC34 8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.54 .297 38.8 1.528 5 8
460.1-0754-038A0-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.60 .299 23.9 .941 3 8
460.1-0760-023A0-XM
GC34 8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.60 .299 39.1 1.539 5 8
460.1-0760-038A0-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.70 .303 24.2 .953 3 8
460.1-0770-023A0-XM
GC34 8.00 .315 79 3.110 77.9 3.067 41 1.614 1.1 .043 DIN 6537 K
7.70 .303 39.6 1.559 5 8
460.1-0770-039A0-XM
GC34 8.00 .315 91 3.583 89.9 3.539 53 2.087 1.1 .043 DIN 6537 L
7.80 .307 24.6 .969 3 8
460.1-0780-023A0-XM
GC34 8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.80 .307 40.2 1.583 5 8
460.1-0780-039A0-XM
GC34 8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.90 .311 24.9 .980 3 8
460.1-0790-024A0-XM
GC34 8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.90 .311 40.7 1.602 5 8
460.1-0790-040A0-XM
GC34 8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
7.94 .313 25.0 .984 3 8
460.1-0794-024A0-XM
GC34 8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
7.94 .313 40.9 1.610 5 8
460.1-0794-040A0-XM
GC34 8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
8.00 .315 25.2 .992 3 8
460.1-0800-024A0-XM
GC34 8.00 .315 79 3.110 77.8 3.063 41 1.614 1.2 .047 DIN 6537 K
8.00 .315 41.2 1.622 5 8
460.1-0800-040A0-XM
GC34 8.00 .315 91 3.583 89.8 3.535 53 2.087 1.2 .047 DIN 6537 L
8.10 .319 25.5 1.004 3 10
460.1-0810-024A0-XM
GC34 10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.10 .319 41.7 1.642 510
460.1-0810-041A0-XM
GC34 10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.20 .323 25.8 1.016 3 10
460.1-0820-025A0-XM
GC34 10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.20 .323 42.2 1.661 510
460.1-0820-041A0-XM
GC34 10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.33 .328 26.2 1.032 3 10
460.1-0833-025A0-XM
GC34 10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.33 .328 42.9 1.689 510
460.1-0833-042A0-XM
GC34 10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.40 .331 26.4 1.039 3 10
460.1-0840-025A0-XM
GC34 10.00 .394 89 3.504 87.8 3.457 47 1.850 1.2 .047 DIN 6537 K
8.40 .331 43.2 1.701 510
460.1-0840-042A0-XM
GC34 10.00 .394 103 4.055 101.8 4.008 61 2.402 1.2 .047 DIN 6537 L
8.50 .335 26.8 1.055 3 10
460.1-0850-026A0-XM
GC34 10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.50 .335 43.8 1.724 510
460.1-0850-043A0-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.60 .339 27.1 1.067 3 10
460.1-0860-026A0-XM
GC34 10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.60 .339 44.3 1.744 510
460.1-0860-043A0-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.70 .343 27.4 1.079 3 10
460.1-0870-026A0-XM
GC34 10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.70 .343 44.8 1.764 510
460.1-0870-044A0-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.73 .344 27.5 1.083 3 10
460.1-0873-026A0-XM
GC34 10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.73 .344 44.9 1.768 510
460.1-0873-044A0-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.80 .346 27.7 1.091 3 10
460.1-0880-026A0-XM
GC34 10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
8.80 .346 45.3 1.783 510
460.1-0880-044A0-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
8.90 .350 45.8 1.803 5 10
460.1-0890-045A0-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
9.00 .354 28.3 1.114 310
460.1-0900-027A0-XM
GC34 10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
9.00 .354 46.3 1.823 5 10
460.1-0900-045A0-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
9.10 .358 28.6 1.126 310
460.1-0910-027A0-XM
GC34 10.00 .394 89 3.504 87.7 3.453 47 1.850 1.3 .051 DIN 6537 K
9.10 .358 46.8 1.843 5 10
460.1-0910-046A0-XM
GC34 10.00 .394 103 4.055 101.7 4.004 61 2.402 1.3 .051 DIN 6537 L
P
E14 E45 E36 E50
B 18
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
9.13 .359 28.7 1.130 310
460.1-0913-027A0-XM
GC34 10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.13 .359 47.0 1.850 5 10
460.1-0913-046A0-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.30 .366 29.3 1.154 310
460.1-0930-028A0-XM
GC34 10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.30 .366 47.9 1.886 5 10
460.1-0930-047A0-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.40 .370 29.6 1.165 310
460.1-0940-028A0-XM
GC34 10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.40 .370 48.4 1.906 5 10
460.1-0940-047A0-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.50 .374 29.9 1.177 310
460.1-0950-029A0-XM
GC34 10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.50 .374 48.7 1.917 5 10
460.1-0950-048A0-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.53 .375 30.0 1.181 310
460.1-0953-029A0-XM
GC34 10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.53 .375 48.6 1.913 5 10
460.1-0953-048A0-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.60 .378 30.2 1.189 310
460.1-0960-029A0-XM
GC34 10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.60 .378 48.5 1.909 5 10
460.1-0960-048A0-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.70 .382 30.5 1.201 310
460.1-0970-029A0-XM
GC34 10.00 .394 89 3.504 87.6 3.449 47 1.850 1.4 .055 DIN 6537 K
9.70 .382 48.4 1.906 4 10
460.1-0970-049A0-XM
GC34 10.00 .394 103 4.055 101.6 4.000 61 2.402 1.4 .055 DIN 6537 L
9.80 .386 30.9 1.217 310
460.1-0980-029A0-XM
GC34 10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.80 .386 48.3 1.902 4 10
460.1-0980-049A0-XM
GC34 10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.90 .390 31.2 1.228 310
460.1-0990-030A0-XM
GC34 10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.90 .390 48.1 1.894 4 10
460.1-0990-050A0-XM
GC34 10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
9.92 .391 31.2 1.228 310
460.1-0992-030A0-XM
GC34 10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
9.92 .391 48.1 1.894 4 10
460.1-0992-050A0-XM
GC34 10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
10.00 .394 31.5 1.240 310
460.1-1000-030A0-XM
GC34 10.00 .394 89 3.504 87.5 3.445 47 1.850 1.5 .059 DIN 6537 K
10.00 .394 48.0 1.890 4 10
460.1-1000-050A0-XM
GC34 10.00 .394 103 4.055 101.5 3.996 61 2.402 1.5 .059 DIN 6537 L
10.10 .398 31.8 1.252 312
460.1-1010-030A0-XM
GC34 12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.10 .398 52.0 2.047 5 12
460.1-1010-051A0-XM
GC34 12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.20 .402 32.1 1.264 312
460.1-1020-031A0-XM
GC34 12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.20 .402 52.5 2.067 5 12
460.1-1020-051A0-XM
GC34 12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.30 .406 32.4 1.276 312
460.1-1030-031A0-XM
GC34 12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.30 .406 53.0 2.087 5 12
460.1-1030-052A0-XM
GC34 12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.32 .406 32.5 1.280 312
460.1-1032-031A0-XM
GC34 12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.32 .406 53.1 2.091 5 12
460.1-1032-052A0-XM
GC34 12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.40 .409 32.7 1.287 312
460.1-1040-031A0-XM
GC34 12.00 .472 102 4.016 100.5 3.957 55 2.165 1.5 .059 DIN 6537 K
10.40 .409 53.5 2.106 5 12
460.1-1040-052A0-XM
GC34 12.00 .472 118 4.646 116.5 4.587 71 2.795 1.5 .059 DIN 6537 L
10.50 .413 33.1 1.303 312
460.1-1050-032A0-XM
GC34 12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
10.50 .413 54.1 2.130 5 12
460.1-1050-053A0-XM
GC34 12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.60 .417 33.4 1.315 312
460.1-1060-032A0-XM
GC34 12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
10.60 .417 54.6 2.150 5 12
460.1-1060-053A0-XM
GC34 12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.72 .422 33.7 1.327 312
460.1-1072-032A0-XM
GC34 12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
10.72 .422 55.2 2.173 5 12
460.1-1072-054A0-XM
GC34 12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
10.80 .425 34.0 1.339 312
460.1-1080-032A0-XM
GC34 12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
11.00 .433 34.6 1.362 3 12
460.1-1100-033A0-XM
GC34 12.00 .472 102 4.016 100.4 3.953 55 2.165 1.6 .063 DIN 6537 K
11.00 .433 56.6 2.228 512
460.1-1100-055A0-XM
GC34 12.00 .472 118 4.646 116.4 4.583 71 2.795 1.6 .063 DIN 6537 L
11.11 .437 35.0 1.378 3 12
460.1-1111-033A0-XM
GC34 12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.11 .437 57.2 2.252 512
460.1-1111-056A0-XM
GC34 12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.20 .441 35.3 1.390 3 12
460.1-1120-034A0-XM
GC34 12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.20 .441 57.6 2.268 512
460.1-1120-056A0-XM
GC34 12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.40 .449 35.9 1.413 3 12
460.1-1140-034A0-XM
GC34 12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.40 .449 57.3 2.256 512
460.1-1140-057A0-XM
GC34 12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.50 .453 36.2 1.425 3 12
460.1-1150-035A0-XM
GC34 12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
P
E14 E45 E36 E50
B 19
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
11.50 .453 57.2 2.252 412
460.1-1150-058A0-XM
GC34 12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.51 .453 36.2 1.425 3 12
460.1-1151-035A0-XM
GC34 12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.51 .453 57.2 2.252 412
460.1-1151-058A0-XM
GC34 12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.60 .457 36.5 1.437 3 12
460.1-1160-035A0-XM
GC34 12.00 .472 102 4.016 100.3 3.949 55 2.165 1.7 .067 DIN 6537 K
11.60 .457 57.1 2.248 412
460.1-1160-058A0-XM
GC34 12.00 .472 118 4.646 116.3 4.579 71 2.795 1.7 .067 DIN 6537 L
11.80 .465 37.2 1.465 3 12
460.1-1180-035A0-XM
GC34 12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.80 .465 56.8 2.236 412
460.1-1180-059A0-XM
GC34 12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
11.91 .469 37.5 1.476 3 12
460.1-1191-036A0-XM
GC34 12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
11.91 .469 56.7 2.232 412
460.1-1191-060A0-XM
GC34 12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
12.00 .472 37.8 1.488 3 12
460.1-1200-036A0-XM
GC34 12.00 .472 102 4.016 100.2 3.945 55 2.165 1.8 .071 DIN 6537 K
12.00 .472 56.6 2.228 412
460.1-1200-060A0-XM
GC34 12.00 .472 118 4.646 116.2 4.575 71 2.795 1.8 .071 DIN 6537 L
12.10 .476 38.1 1.500 3 14
460.1-1210-036A0-XM
GC34 14.00 .551 107 4.213 105.2 4.142 60 2.362 1.8 .071 DIN 6537 K
12.10 .476 62.3 2.453 514
460.1-1210-061A0-XM
GC34 14.00 .551 124 4.882 122.2 4.811 77 3.032 1.8 .071 DIN 6537 L
12.20 .480 38.4 1.512 3 14
460.1-1220-037A0-XM
GC34 14.00 .551 107 4.213 105.2 4.142 60 2.362 1.8 .071 DIN 6537 K
12.20 .480 62.4 2.457 514
460.1-1220-061A0-XM
GC34 14.00 .551 124 4.882 122.2 4.811 77 3.032 1.8 .071 DIN 6537 L
12.30 .484 38.7 1.524 3 14
460.1-1230-037A0-XM
GC34 14.00 .551 107 4.213 105.2 4.142 60 2.362 1.8 .071 DIN 6537 K
12.30 .484 62.2 2.449 514
460.1-1230-062A0-XM
GC34 14.00 .551 124 4.882 122.2 4.811 77 3.032 1.8 .071 DIN 6537 L
12.50 .492 39.4 1.551 3 14
460.1-1250-038A0-XM
GC34 14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
12.50 .492 62.0 2.441 414
460.1-1250-063A0-XM
GC34 14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
12.70 .500 40.0 1.575 3 14
460.1-1270-038A0-XM
GC34 14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
12.70 .500 61.8 2.433 414
460.1-1270-064A0-XM
GC34 14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
12.80 .504 40.3 1.587 3 14
460.1-1280-038A0-XM
GC34 14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
12.80 .504 61.6 2.425 414
460.1-1280-064A0-XM
GC34 14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
13.00 .512 40.9 1.610 3 14
460.1-1300-039A0-XM
GC34 14.00 .551 107 4.213 105.1 4.138 60 2.362 1.9 .075 DIN 6537 K
13.00 .512 61.4 2.417 414
460.1-1300-065A0-XM
GC34 14.00 .551 124 4.882 122.1 4.807 77 3.032 1.9 .075 DIN 6537 L
13.10 .516 41.2 1.622 3 14
460.1-1310-039A0-XM
GC34 14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
13.10 .516 61.3 2.413 414
460.1-1310-066A0-XM
GC34 14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.49 .531 42.5 1.673 3 14
460.1-1349-041A0-XM
GC34 14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
13.49 .531 60.8 2.394 414
460.1-1349-061A0-XM
GC34 14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.50 .531 42.5 1.673 3 14
460.1-1350-041A0-XM
GC34 14.00 .551 107 4.213 105.0 4.134 60 2.362 2.0 .079 DIN 6537 K
13.50 .531 60.8 2.394 414
460.1-1350-061A0-XM
GC34 14.00 .551 124 4.882 122.0 4.803 77 3.032 2.0 .079 DIN 6537 L
13.80 .543 43.4 1.709 3 14
460.1-1380-041A0-XM
GC34 14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
13.80 .543 60.4 2.378 414
460.1-1380-062A0-XM
GC34 14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
13.89 .547 43.3 1.705 3 14
460.1-1389-042A0-XM
GC34 14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
13.89 .547 60.3 2.374 414
460.1-1389-063A0-XM
GC34 14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
14.00 .551 44.1 1.736 3 14
460.1-1400-042A0-XM
GC34 14.00 .551 107 4.213 104.9 4.130 60 2.362 2.1 .083 DIN 6537 K
14.00 .551 63.0 2.480 414
460.1-1400-063A0-XM
GC34 14.00 .551 124 4.882 121.9 4.799 77 3.032 2.1 .083 DIN 6537 L
14.25 .561 44.9 1.768 3 16
460.1-1425-043A0-XM
GC34 16.00 .630 115 4.528 112.9 4.445 65 2.559 2.1 .083 DIN 6537 K
14.25 .561 68.8 2.709 416
460.1-1425-071A0-XM
GC34 16.00 .630 133 5.236 130.9 5.154 83 3.268 2.1 .083 DIN 6537 L
14.29 .563 45.0 1.772 3 16
460.1-1429-043A0-XM
GC34 16.00 .630 115 4.528 112.9 4.445 65 2.559 2.1 .083 DIN 6537 K
14.29 .563 68.7 2.705 416
460.1-1429-072A0-XM
GC34 16.00 .630 133 5.236 130.9 5.154 83 3.268 2.1 .083 DIN 6537 L
14.50 .571 45.7 1.799 3 16
460.1-1450-044A0-XM
GC34 16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
14.50 .571 68.5 2.697 416
460.1-1450-073A0-XM
GC34 16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
14.68 .578 46.2 1.819 3 16
460.1-1468-044A0-XM
GC34 16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
14.68 .578 68.3 2.689 416
460.1-1468-073A0-XM
GC34 16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
14.80 .583 46.6 1.835 3 16
460.1-1480-044A0-XM
GC34 16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
14.80 .583 68.2 2.685 416
460.1-1480-067A0-XM
GC34 16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
15.00 .591 47.2 1.858 3 16
460.1-1500-045A0-XM
GC34 16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
P
E14 E45 E36 E50
B 20
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
15.00 .591 68.0 2.677 416
460.1-1500-068A0-XM
GC34 16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
15.08 .594 47.5 1.870 3 16
460.1-1508-045A0-XM
GC34 16.00 .630 115 4.528 112.8 4.441 65 2.559 2.2 .087 DIN 6537 K
15.08 .594 67.9 2.673 416
460.1-1508-068A0-XM
GC34 16.00 .630 133 5.236 130.8 5.150 83 3.268 2.2 .087 DIN 6537 L
15.10 .594 47.6 1.874 3 16
460.1-1510-045A0-XM
GC34 16.00 .630 115 4.528 112.7 4.437 65 2.559 2.3 .091 DIN 6537 K
15.10 .594 67.9 2.673 416
460.1-1510-068A0-XM
GC34 16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.48 .609 48.7 1.917 3 16
460.1-1548-046A0-XM
GC34 16.00 .630 115 4.528 112.7 4.437 65 2.559 2.3 .091 DIN 6537 K
15.48 .609 67.5 2.657 416
460.1-1548-070A0-XM
GC34 16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.50 .610 48.8 1.921 3 16
460.1-1550-047A0-XM
GC34 16.00 .630 115 4.528 112.7 4.437 65 2.559 2.3 .091 DIN 6537 K
15.50 .610 67.5 2.657 416
460.1-1550-070A0-XM
GC34 16.00 .630 133 5.236 130.7 5.146 83 3.268 2.3 .091 DIN 6537 L
15.80 .622 49.2 1.937 3 16
460.1-1580-047A0-XM
GC34 16.00 .630 115 4.528 112.6 4.433 65 2.559 2.4 .094 DIN 6537 K
15.80 .622 67.2 2.646 416
460.1-1580-071A0-XM
GC34 16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
15.88 .625 49.1 1.933 3 16
460.1-1588-047A0-XM
GC34 16.00 .630 115 4.528 112.6 4.433 65 2.559 2.4 .094 DIN 6537 K
15.88 .625 67.1 2.642 416
460.1-1588-071A0-XM
GC34 16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
16.00 .630 49.0 1.929 3 16
460.1-1600-048A0-XM
GC34 16.00 .630 115 4.528 112.6 4.433 65 2.559 2.4 .094 DIN 6537 K
16.00 .630 67.0 2.638 416
460.1-1600-072A0-XM
GC34 16.00 .630 133 5.236 130.6 5.142 83 3.268 2.4 .094 DIN 6537 L
16.27 .641 51.2 2.016 3 18
460.1-1627-049A0-XM
GC34 18.00 .709 123 4.843 120.6 4.748 73 2.874 2.4 .094 DIN 6537 K
16.27 .641 76.7 3.020 418
460.1-1627-081A0-XM
GC34 18.00 .709 143 5.630 140.6 5.535 93 3.661 2.4 .094 DIN 6537 L
16.50 .650 52.0 2.047 3 18
460.1-1650-050A0-XM
GC34 18.00 .709 123 4.843 120.5 4.744 73 2.874 2.5 .098 DIN 6537 K
16.50 .650 76.5 3.012 418
460.1-1650-074A0-XM
GC34 18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
16.67 .656 52.5 2.067 3 18
460.1-1667-050A0-XM
GC34 18.00 .709 123 4.843 120.5 4.744 73 2.874 2.5 .098 DIN 6537 K
16.67 .656 76.3 3.004 418
460.1-1667-075A0-XM
GC34 18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
17.00 .669 53.5 2.106 3 18
460.1-1700-051A0-XM
GC34 18.00 .709 123 4.843 120.5 4.744 73 2.874 2.5 .098 DIN 6537 K
17.00 .669 76.0 2.992 418
460.1-1700-077A0-XM
GC34 18.00 .709 143 5.630 140.5 5.532 93 3.661 2.5 .098 DIN 6537 L
17.07 .672 53.7 2.114 3 18
460.1-1707-051A0-XM
GC34 18.00 .709 123 4.843 120.5 4.744 73 2.874 2.5 .098 DIN 6537 K
17.46 .687 55.0 2.165 318
460.1-1746-052A0-XM
GC34 18.00 .709 123 4.843 120.4 4.740 73 2.874 2.6 .102 DIN 6537 K
17.46 .687 75.5 2.972 4 18
460.1-1746-079A0-XM
GC34 18.00 .709 143 5.630 140.4 5.528 93 3.661 2.6 .102 DIN 6537 L
17.50 .689 55.1 2.169 318
460.1-1750-053A0-XM
GC34 18.00 .709 123 4.843 120.4 4.740 73 2.874 2.6 .102 DIN 6537 K
17.50 .689 75.5 2.972 4 18
460.1-1750-079A0-XM
GC34 18.00 .709 143 5.630 140.4 5.528 93 3.661 2.6 .102 DIN 6537 L
17.80 .701 55.2 2.173 318
460.1-1780-053A0-XM
GC34 18.00 .709 123 4.843 120.3 4.736 73 2.874 2.7 .106 DIN 6537 K
17.80 .701 75.2 2.961 4 18
460.1-1780-080A0-XM
GC34 18.00 .709 143 5.630 140.3 5.524 93 3.661 2.7 .106 DIN 6537 L
17.86 .703 55.1 2.169 318
460.1-1786-054A0-XM
GC34 18.00 .709 123 4.843 120.3 4.736 73 2.874 2.7 .106 DIN 6537 K
17.86 .703 75.1 2.957 4 18
460.1-1786-080A0-XM
GC34 18.00 .709 143 5.630 140.3 5.524 93 3.661 2.7 .106 DIN 6537 L
18.00 .709 56.7 2.232 318
460.1-1800-054A0-XM
GC34 18.00 .709 123 4.843 120.3 4.736 73 2.874 2.7 .106 DIN 6537 K
18.00 .709 78.6 3.094 4 18
460.1-1800-081A0-XM
GC34 18.00 .709 143 5.630 140.3 5.524 93 3.661 2.7 .106 DIN 6537 L
18.26 .719 57.5 2.264 320
460.1-1826-055A0-XM
GC34 20.00 .787 131 5.157 128.3 5.051 79 3.110 2.7 .106 DIN 6537 K
18.26 .719 86.4 3.402 4 20
460.1-1826-082A0-XM
GC34 20.00 .787 153 6.024 150.3 5.917 101 3.976 2.7 .106 DIN 6537 L
18.50 .728 58.3 2.295 320
460.1-1850-056A0-XM
GC34 20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
18.50 .728 86.2 3.394 4 20
460.1-1850-083A0-XM
GC34 20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
18.65 .734 58.7 2.311 320
460.1-1865-056A0-XM
GC34 20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
18.65 .734 86.1 3.390 4 20
460.1-1865-084A0-XM
GC34 20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
19.00 .748 59.8 2.354 320
460.1-1900-057A0-XM
GC34 20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
19.00 .748 85.8 3.378 4 20
460.1-1900-086A0-XM
GC34 20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
19.05 .750 60.0 2.362 320
460.1-1905-057A0-XM
GC34 20.00 .787 131 5.157 128.2 5.047 79 3.110 2.8 .110 DIN 6537 K
19.05 .750 85.8 3.378 4 20
460.1-1905-086A0-XM
GC34 20.00 .787 153 6.024 150.2 5.913 101 3.976 2.8 .110 DIN 6537 L
19.50 .768 61.4 2.417 320
460.1-1950-059A0-XM
GC34 20.00 .787 131 5.157 128.1 5.043 79 3.110 2.9 .114 DIN 6537 K
19.50 .768 85.4 3.362 4 20
460.1-1950-088A0-XM
GC34 20.00 .787 153 6.024 150.1 5.909 101 3.976 2.9 .114 DIN 6537 L
19.80 .780 62.4 2.457 320
460.1-1980-059A0-XM
GC34 20.00 .787 131 5.157 128.0 5.039 79 3.110 3.0 .118 DIN 6537 K
19.80 .780 85.2 3.354 4 20
460.1-1980-089A0-XM
GC34 20.00 .787 153 6.024 150.0 5.906 101 3.976 3.0 .118 DIN 6537 L
P
E14 E45 E36 E50
B 21
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460
Для обработки различных материалов
Наружный подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC DC" LU LU" ULDR CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
20.00 .787 63.0 2.480 320
460.1-2000-060A0-XM
GC34 20.00 .787 131 5.157 128.0 5.039 79 3.110 3.0 .118 DIN 6537 K
20.00 .787 85.0 3.346 4 20
460.1-2000-090A0-XM
GC34 20.00 .787 153 6.024 150.0 5.906 101 3.976 3.0 .118 DIN 6537 L
P
E14 E45 E36 E50
B 22
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460 для обработки отверстия и фаски
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC
1
DC
1
"DC
2
DC
2
" SDL SDL" STA LU LU" CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
3.35 .132 4.52 .178 9.40 .370 90° 10.5 .413 6
460.2-0335-010A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 19 .748 0.5 .020 COROMANT
3.40 .134 4.59 .181 9.40 .370 90° 10.5 .413 6
460.2-0340-010A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 19 .748 0.5 .020 COROMANT
3.70 .146 5.00 .197 10.40 .409 90° 11.5 .453 6
460.2-0370-011A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 21 .827 0.5 .020 COROMANT
3.80 .150 5.13 .202 10.30 .405 90° 11.5 .453 6
460.2-0380-011A1-XM
GC34 6.00 .236 66 2.598 65.5 2.579 21 .827 0.5 .020 COROMANT
4.25 .167 5.74 .226 12.30 .484 90° 13.6 .535 6
460.2-0425-013A1-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 COROMANT
4.30 .169 5.81 .229 12.20 .480 90° 13.6 .535 6
460.2-0430-013A1-XM
GC34 6.00 .236 66 2.598 65.4 2.575 24 .945 0.6 .024 COROMANT
4.65 .183 6.28 .247 13.20 .519 90° 14.7 .579 8
460.2-0465-014A1-XM
GC34 8.00 .315 79 3.110 78.3 3.083 26 1.024 0.7 .028 COROMANT
5.00 .197 6.75 .266 14.10 .555 90° 15.7 .618 8
460.2-0500-015A1-XM
GC34 8.00 .315 79 3.110 78.3 3.083 27 1.063 0.7 .028 COROMANT
5.10 .201 6.89 .271 14.10 .555 90° 15.7 .618 8
460.2-0510-015A1-XM
GC34 8.00 .315 79 3.110 78.3 3.083 28 1.102 0.7 .028 COROMANT
5.30 .209 7.16 .282 15.10 .594 90° 16.8 .661 8
460.2-0530-016A1-XM
GC34 8.00 .315 79 3.110 78.2 3.079 29 1.142 0.8 .031 COROMANT
5.50 .217 7.43 .293 16.00 .629 90° 17.8 .701 8
460.2-0550-017A1-XM
GC34 8.00 .315 79 3.110 78.2 3.079 30 1.181 0.8 .031 COROMANT
5.56 .219 7.51 .296 16.00 .629 90° 17.8 .701 8
460.2-0556-017A1-XM
GC34 8.00 .315 79 3.110 78.2 3.079 31 1.220 0.8 .031 COROMANT
6.60 .260 8.91 .351 18.80 .740 90° 21.0 .827 10
460.2-0660-020A1-XM
GC34 10.00 .394 89 3.504 88.0 3.465 36 1.417 1.0 .039 COROMANT
6.75 .266 9.11 .359 18.80 .740 90° 21.0 .827 10
460.2-0675-020A1-XM
GC34 10.00 .394 89 3.504 88.0 3.465 36 1.417 1.0 .039 COROMANT
6.85 .270 9.25 .364 19.80 .779 90° 22.0 .866 10
460.2-0685-021A1-XM
GC34 10.00 .394 89 3.504 88.0 3.465 37 1.457 1.0 .039 COROMANT
6.90 .272 9.32 .367 19.80 .779 90° 22.0 .866 10
460.2-0690-021A1-XM
GC34 10.00 .394 89 3.504 88.0 3.465 37 1.457 1.0 .039 COROMANT
7.00 .276 9.45 .372 19.80 .779 90° 22.0 .866 10
460.2-0700-021A1-XM
GC34 10.00 .394 89 3.504 88.0 3.465 38 1.496 1.0 .039 COROMANT
7.25 .285 9.79 .385 20.70 .814 90° 23.1 .909 10
460.2-0725-022A1-XM
GC34 10.00 .394 89 3.504 87.9 3.461 39 1.535 1.1 .043 COROMANT
7.30 .287 9.86 .388 20.70 .814 90° 23.1 .909 10
460.2-0730-022A1-XM
GC34 10.00 .394 89 3.504 87.9 3.461 39 1.535 1.1 .043 COROMANT
7.40 .291 9.99 .393 20.70 .814 90° 23.1 .909 10
460.2-0740-022A1-XM
GC34 10.00 .394 89 3.504 87.9 3.461 40 1.575 1.1 .043 COROMANT
8.00 .315 10.80 .425 22.60 .889 90° 25.2 .992 12
460.2-0800-024A1-XM
GC34 12.00 .472 102 4.016 100.8 3.969 43 1.693 1.2 .047 COROMANT
8.50 .335 11.48 .452 24.50 .964 90° 27.3 1.075 12
460.2-0850-026A1-XM
GC34 12.00 .472 102 4.016 100.7 3.965 46 1.811 1.3 .051 COROMANT
8.60 .339 11.61 .457 24.50 .964 90° 27.3 1.075 12
460.2-0860-026A1-XM
GC34 12.00 .472 102 4.016 100.7 3.965 46 1.811 1.3 .051 COROMANT
8.70 .343 11.75 .463 24.50 .964 90° 27.3 1.075 12
460.2-0870-026A1-XM
GC34 12.00 .472 102 4.016 100.7 3.965 46 1.811 1.3 .051 COROMANT
9.00 .354 12.15 .478 25.40 1.000 90° 28.3 1.114 14
460.2-0900-027A1-XM
GC34 14.00 .551 112 4.409 110.7 4.358 48 1.890 1.3 .051 COROMANT
9.25 .364 12.49 .492 26.40 1.039 90° 29.4 1.157 14
460.2-0925-028A1-XM
GC34 14.00 .551 112 4.409 110.6 4.354 50 1.969 1.4 .055 COROMANT
9.30 .366 12.56 .494 26.40 1.039 90° 29.4 1.157 14
460.2-0930-028A1-XM
GC34 14.00 .551 112 4.409 110.6 4.354 50 1.969 1.4 .055 COROMANT
10.25 .404 13.84 .545 29.20 1.149 90° 32.5 1.280 14
460.2-1025-031A1-XM
GC34 14.00 .551 112 4.409 110.5 4.350 55 2.165 1.5 .059 COROMANT
10.30 .406 13.91 .548 29.20 1.149 90° 32.5 1.280 14
460.2-1030-031A1-XM
GC34 14.00 .551 112 4.409 110.5 4.350 55 2.165 1.5 .059 COROMANT
10.40 .409 14.04 .553 29.20 1.149 90° 32.5 1.280 16
460.2-1040-031A1-XM
GC34 16.00 .630 124 4.882 122.5 4.823 55 2.165 1.5 .059 COROMANT
10.50 .413 14.18 .558 30.20 1.188 90° 33.6 1.323 16
460.2-1050-032A1-XM
GC34 16.00 .630 124 4.882 122.4 4.819 56 2.205 1.6 .063 COROMANT
10.80 .425 14.58 .574 30.10 1.185 90° 33.6 1.323 16
460.2-1080-032A1-XM
GC34 16.00 .630 124 4.882 122.4 4.819 57 2.244 1.6 .063 COROMANT
11.00 .433 14.85 .585 31.10 1.224 90° 34.6 1.362 16
460.2-1100-033A1-XM
GC34 16.00 .630 124 4.882 122.4 4.819 58 2.283 1.6 .063 COROMANT
11.20 .441 15.12 .595 32.00 1.259 90° 35.7 1.406 16
460.2-1120-034A1-XM
GC34 16.00 .630 124 4.882 122.3 4.815 60 2.362 1.7 .067 COROMANT
11.50 .453 15.53 .611 33.00 1.299 90° 36.7 1.445 16
460.2-1150-035A1-XM
GC34 16.00 .630 124 4.882 122.3 4.815 61 2.402 1.7 .067 COROMANT
12.00 .472 16.20 .638 33.90 1.334 90° 37.8 1.488 18
460.2-1200-036A1-XM
GC34 18.00 .709 131 5.157 129.2 5.087 64 2.520 1.8 .071 COROMANT
12.10 .476 16.34 .643 33.90 1.334 90° 37.8 1.488 18
460.2-1210-036A1-XM
GC34 18.00 .709 131 5.157 129.2 5.087 64 2.520 1.8 .071 COROMANT
12.20 .480 16.47 .648 34.90 1.374 90° 38.8 1.528 18
460.2-1220-037A1-XM
GC34 18.00 .709 131 5.157 129.2 5.087 65 2.559 1.8 .071 COROMANT
12.25 .482 16.54 .651 34.90 1.374 90° 38.8 1.528 18
460.2-1225-037A1-XM
GC34 18.00 .709 131 5.157 129.2 5.087 65 2.559 1.8 .071 COROMANT
12.50 .492 16.88 .665 35.80 1.409 90° 39.9 1.571 18
460.2-1250-038A1-XM
GC34 18.00 .709 131 5.157 129.1 5.083 67 2.638 1.9 .075 COROMANT
13.10 .516 17.69 .696 36.70 1.444 90° 41.0 1.614 18
460.2-1310-039A1-XM
GC34 18.00 .709 142 5.591 140.0 5.512 69 2.717 2.0 .079 COROMANT
13.50 .531 18.23 .718 38.60 1.519 90° 43.0 1.693 20
460.2-1350-041A1-XM
GC34 20.00 .787 142 5.591 140.0 5.512 72 2.835 2.0 .079 COROMANT
14.00 .551 18.90 .744 39.60 1.559 90° 44.1 1.736 20
460.2-1400-042A1-XM
GC34 20.00 .787 142 5.591 139.9 5.508 74 2.913 2.1 .083 COROMANT
14.10 .555 19.04 .750 39.50 1.555 90° 44.1 1.736 20
460.2-1410-042A1-XM
GC34 20.00 .787 142 5.591 139.9 5.508 74 2.913 2.1 .083 COROMANT
14.20 .559 19.17 .755 40.50 1.594 90° 45.1 1.776 20
460.2-1420-043A1-XM
GC34 20.00 .787 142 5.591 139.9 5.508 75 2.953 2.1 .083 COROMANT
14.25 .561 19.24 .757 40.50 1.594 90° 45.1 1.776 20
460.2-1425-043A1-XM
GC34 20.00 .787 142 5.591 139.9 5.508 75 2.953 2.1 .083 COROMANT
14.50 .571 19.58 .771 41.50 1.633 90° 46.2 1.819 20
460.2-1450-044A1-XM
GC34 20.00 .787 142 5.591 139.8 5.504 77 3.032 2.2 .087 COROMANT
15.00 .591 20.00 .787 42.50 1.673 90° 47.2 1.858 20
460.2-1500-045A1-XM
GC34 20.00 .787 142 5.591 139.8 5.504 79 3.110 2.2 .087 COROMANT
P
E8 E45 E36 E50
B 23
СВЕРЛЕНИЕ
R
U
S
A
B
C
D
E
СВЕРЛЕНИЕ
Цельные твердосплавные свёрла CoroDrill
®
460 для обработки отверстия и фаски
Для обработки различных материалов
Внутренний подвод СОЖ
TCHA H9
SIG 140°
Размеры, мм, дюйм
DC
1
DC
1
"DC
2
DC
2
" SDL SDL" STA LU LU" CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LF LF" LCF LCF" PL PL" BSG
15.10 .594 20.00 .787 42.60 1.677 90° 47.3 1.862 20
460.2-1510-045A1-XM
GC34 20.00 .787 142 5.591 139.7 5.500 79 3.110 2.3 .091 COROMANT
15.50 .610 20.00 .787 44.80 1.763 90° 49.3 1.941 20
460.2-1550-047A1-XM
GC34 20.00 .787 142 5.591 139.7 5.500 81 3.189 2.3 .091 COROMANT
15.60 .614 20.00 .787 44.80 1.763 90° 49.3 1.941 20
460.2-1560-047A1-XM
GC34 20.00 .787 142 5.591 139.7 5.500 81 3.189 2.3 .091 COROMANT
15.70 .618 20.00 .787 44.90 1.767 90° 49.3 1.941 20
460.2-1570-047A1-XM
GC34 20.00 .787 142 5.591 139.7 5.500 81 3.189 2.3 .091 COROMANT
16.50 .650 20.00 .787 48.30 1.901 90° 52.5 2.067 20
460.2-1650-050A1-XM
GC34 20.00 .787 142 5.591 139.5 5.492 84 3.307 2.5 .098 COROMANT
17.50 .689 20.00 .787 51.80 2.039 90° 55.6 2.189 20
460.2-1750-053A1-XM
GC34 20.00 .787 142 5.591 139.4 5.488 87 3.425 2.6 .102 COROMANT
P
E8 E45 E36 E50
Нарезание резьбы метчиками
C 2
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Обзор инструмента
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Обзор инструмента
Метрическая
(M)
Метрическая c
мелким шагом
(MF)
UNC UNF G Метрическая
(M)
Метрическая c
мелким шагом
(MF)
CoroTap™
200 200 200 200 200 300 300
Диапазон резьб M2 - M30 M4 - M30 No.2-1", No.4-1" No.8-1", No.4-1" No.1/8-1" M2 - M64 M4 - M30
Области применения по
ISO
Сквозное или глухое
отверстие
THCHT B 3.5-5 B 3.5-5 B 3.5-5 B 3.5-5 B 3.5-5 C 2-3, E 1.5-2 C 2-3, E 1.5-2
TCTR 6H, 6G 6H 2B, 3BX 2B, 3BX NORMAL 6H,6G 6H
ULDR 2.5-3.0 xD 2.5 xD 2.5 xD 2.5 xD 2.5 xD 2.5-3.0 xD 2.5 xD
BSG DIN 371 DIN 374 DIN 2184-1 DIN 2184-1 DIN 5156 DIN 371 DIN 374
DIN 376 DIN 374/ANSI DIN 2184-1/ANSI DIN 2184-1/ANSI DIN 376 DIN 374/ANSI
DIN 371/ANSI DIN 371/ANSI
DIN 376/ANSI
Внутренний подвод СОЖ
Наружный подвод СОЖ
Стр. C4-C6 C7-C9 C10-C11 C12-C13 C14 C16-C18 C19-C21
UNC UNF G
CoroTap™
300 300 300
Диапазон резьб No.4-1", No.2-1" No.4-1", No.8 - 1" 1/8-1.1/2
Области применения по
ISO
Сквозное или глухое
отверстие
THCHT C 2-3, E 1.5-2 C 2-3, E 1.5-2 C 2-3
TCTR 2B, 3BX 2B, 3BX NORMAL
ULDR 2.5 xD 2.5 xD 2.5 xD
BSG DIN 2184-1 DIN 2184-1 DIN 5156
DIN 2184-1/ANSI DIN 2184-1/ANSI
Внутренний подвод СОЖ
Наружный подвод СОЖ
Стр. C22-C24 C25-C27 C28
C 3
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Патроны CoroChuck™ 970 см. в нашем каталоге "Вращающиеся инструменты"
Область применения
-Только для сквозных отверстий
-Доступны исполнения для обработки резьб различного
профиля и стандартов
-Глубина обработки до 3xD в зависимости от материала
CoroTap™ 200
Преимущества и особенности
-Длина режущей части B (3,5-5 витков) для высокой надёжности
процесса
-Геометрия режущей кромки снижает осевые усилия и крутящий
момент, позволяя инструменту работать более плавно, снижает
риск выкрашивания режущей кромки и повышает качество
поверхности, увеличивает стойкость инструмента и улучшает
стружкообразование
-Метчики из порошковой быстрорежущей стали для повышения
прочности, износостойкости и долговечности инструмента
-Доступны различные сплавы и покрытия
Области применения по ISO:
P
www.sandvik.coromant.com/corotap200
-Метчики со спиральной подточкой
-Выталкивают стружку вперёд
-Предназначены для нарезания резьбы
в сквозных отверстиях
Оптимизированные решения смотрите на стр. E36
C 4
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.5
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
M 2 0.40 9.00 2.80 x 2.10 B6H
T200-XM100DA-M2
C110, C150, C145 2.8 2.00 45.0 6.0 2DIN 371
.354 .110 .079 1.772 .236
M 2.5 0.45 12.50 2.80 x 2.10 B6H
T200-XM100DA-M2.5
C110, C150, C145 2.8 2.50 50.0 8.0 2DIN 371
.492 .110 .098 1.969 .315
M 3 0.50 18.00 3.50 x 2.70 B6H
T200-XM100DA-M3
C110, C150, C145 3.5 3.00 56.0 8.9 3DIN 371
.709 .138 .118 2.205 .350
M 3.5 0.60 20.00 4.00 x 3.00 B6H
T200-XM100DA-M3.5
C110, C150, C145 4.0 3.50 56.0 10.8 3DIN 371
.787 .157 .138 2.205 .425
M 4 0.70 21.00 4.50 x 3.40 B6H
T200-XM100DA-M4
C110, C150, C145 4.5 4.00 63.0 11.7 3DIN 371
.827 .177 .157 2.480 .461
M 4.5 0.75 25.00 6.00 x 4.90 B6H
T200-XM100DA-M4.5
C110, C150, C145 6.0 4.50 70.0 13.0 3DIN 371
.984 .236 .177 2.756 .512
M 5 0.80 25.00 6.00 x 4.90 B6H
T200-XM100DA-M5
C110, C150, C145 6.0 5.00 70.0 12.6 3DIN 371
.984 .236 .197 2.756 .496
M 6 1.00 30.00 6.00 x 4.90 B6H
T200-XM100DA-M6
C110, C150, C145 6.0 6.00 80.0 14.5 3DIN 371
1.181 .236 .236 3.150 .571
M 7 1.00 30.00 7.00 x 5.50 B6H
T200-XM100DA-M7
C110, C150, C145 7.0 7.00 80.0 14.5 3DIN 371
1.181 .276 .276 3.150 .571
M 8 1.25 35.00 8.00 x 6.20 B6H
T200-XM100DA-M8
C110, C150, C145 8.0 8.00 90.0 17.4 3DIN 371
1.378 .315 .315 3.543 .685
M 10 1.50 39.00 10.00 x 8.00 B6H
T200-XM100DA-M10
C110, C150, C145 10.0 10.00 100.0 19.2 3DIN 371
1.535 .394 .394 3.937 .756
M 3 0.50 37.00 2.20 x 1.80 B6H
T200-XM101DA-M3
C110, C150, C145 2.2 3.00 56.0 10.0 3DIN 376
1.457 .087 .118 2.205 .394
M 4 0.70 43.00 2.80 x 2.10 B6H
T200-XM101DA-M4
C110, C150, C145 2.8 4.00 63.0 11.9 3DIN 376
1.693 .110 .157 2.480 .469
M 5 0.80 49.00 3.50 x 2.70 B6H
T200-XM101DA-M5
C110, C150, C145 3.5 5.00 70.0 13.2 3DIN 376
1.929 .138 .197 2.756 .520
M 6 1.00 59.00 4.50 x 3.40 B6H
T200-XM101DA-M6
C110, C150, C145 4.5 6.00 80.0 15.1 3DIN 376
2.323 .177 .236 3.150 .594
M 8 1.25 67.00 6.00 x 4.90 B6H
T200-XM101DA-M8
C110, C150, C145 6.0 8.00 90.0 18.0 3DIN 376
2.638 .236 .315 3.543 .709
M 10 1.50 77.00 7.00 x 5.50 B6H
T200-XM101DA-M10
C110, C150, C145 7.0 10.00 100.0 20.0 3DIN 376
3.032 .276 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 B6H
T200-XM101DA-M12
C110, C150, C145 9.0 12.00 110.0 23.0 3DIN 376
3.268 .354 .472 4.331 .906
M 14 2.00 81.00 11.00 x 9.00 B6H
T200-XM101DA-M14
C110, C150, C145 11.0 14.00 110.0 25.0 3DIN 376
3.189 .433 .551 4.331 .984
M 16 2.00 68.00 12.00 x 9.00 B6H
T200-XM101DA-M16
C110, C150, C145 12.0 16.00 110.0 25.0 3DIN 376
2.677 .472 .630 4.331 .984
M 18 2.50 81.00 14.00 x 11.00 B6H
T200-XM101DA-M18
B110, B145, B150 14.0 18.00 125.0 30.0 4DIN 376
3.189 .551 .709 4.921 1.181
M 20 2.50 95.00 16.00 x 12.00 B6H
T200-XM101DA-M20
B110, B145, B150 16.0 20.00 140.0 30.0 4DIN 376
3.740 .630 .787 5.512 1.181
P
E28 E41 E45 E36 E59 E38
C 5
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.5
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
M 22 2.50 93.00 18.00 x 14.50 B6H
T200-XM101DA-M22
B110, B145, B150 18.0 22.00 140.0 34.0 4DIN 376
3.661 .709 .866 5.512 1.339
M 24 3.00 113.00 18.00 x 14.50 B6H
T200-XM101DA-M24
B110, B145, B150 18.0 24.00 160.0 38.0 4DIN 376
4.449 .709 .945 6.299 1.496
M 27 3.00 97.00 20.00 x 16.00 B6H
T200-XM101DA-M27
B110, B145, B150 20.0 27.00 160.0 38.0 4DIN 376
3.819 .787 1.063 6.299 1.496
M 30 3.50 115.00 22.00 x 18.00 B6H
T200-XM101DA-M30
B110, B145, B150 22.0 30.00 180.0 45.0 4DIN 376
4.528 .866 1.181 7.087 1.772
M 3 0.50 18.00 3.50 x 2.70 B6G
T200-XM104DA-M3
C110, C145, C150 3.5 3.00 56.0 8.9 3DIN 371
.709 .138 .118 2.205 .350
M 4 0.70 21.00 4.50 x 3.40 B6G
T200-XM104DA-M4
C110, C145, C150 4.5 4.00 63.0 12.0 3DIN 371
.827 .177 .157 2.480 .472
M 5 0.80 25.00 6.00 x 4.90 B6G
T200-XM104DA-M5
C110, C145, C150 6.0 5.00 70.0 13.0 3DIN 371
.984 .236 .197 2.756 .512
M 6 1.00 30.00 6.00 x 4.90 B6G
T200-XM104DA-M6
C110, C145, C150 6.0 6.00 80.0 15.0 3DIN 371
1.181 .236 .236 3.150 .591
M 8 1.25 35.00 8.00 x 6.20 B6G
T200-XM104DA-M8
C110, C145, C150 8.0 8.00 90.0 18.0 3DIN 371
1.378 .315 .315 3.543 .709
M 10 1.50 39.00 10.00 x 8.00 B6G
T200-XM104DA-M10
C110, C145, C150 10.0 10.00 100.0 20.0 3DIN 371
1.535 .394 .394 3.937 .787
M 12 1.75 83.00 9.00 x 7.00 B6G
T200-XM105DA-M12
C110, C145, C150 9.0 12.00 110.0 23.0 3DIN 376
3.268 .354 .472 4.331 .906
M 16 2.00 68.00 12.00 x 9.00 B6G
T200-XM105DA-M16
C110, C145, C150 12.0 16.00 110.0 25.0 3DIN 376
2.677 .472 .630 4.331 .984
M 20 2.50 95.00 16.00 x 12.00 B6G
T200-XM105DA-M20
B110, B145, B150 16.0 20.00 140.0 30.0 4DIN 376
3.740 .630 .787 5.512 1.181
P
E28 E41 E45 E36 E59 E38
C 6
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая (M)
DIN 371/ANSI
ULDR 2.5
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
M 4 0.70 21.50 .168 x .131 B6H
T200-XM100AA-M4
C110, C145, C150 4.3 4.00 63.0 13.6 3DIN 371/ANSI
.846 .168 .157 2.480 .535
M 5 0.80 28.00 .194 x .152 B6H
T200-XM100AA-M5
C110, C145, C150 4.9 5.00 70.0 14.6 3DIN 371/ANSI
1.102 .194 .197 2.756 .575
M 6 1.00 25.00 .255 x .191 B6H
T200-XM100AA-M6
C110, C145, C150 6.5 6.00 80.0 15.9 3DIN 371/ANSI
.984 .255 .236 3.150 .626
M 8 1.25 34.00 .318 x .238 B6H
T200-XM100AA-M8
C110, C145, C150 8.1 8.00 90.0 18.9 3DIN 371/ANSI
1.339 .318 .315 3.543 .744
M 10 1.50 38.50 .381 x .286 B6H
T200-XM100AA-M10
C110, C145, C150 9.7 10.00 100.0 21.0 3DIN 371/ANSI
1.516 .381 .394 3.937 .827
M 12 1.75 81.82 .367 x .275 B6H
T200-XM101AA-M12
C110, C145, C150 9.3 12.00 110.0 23.1 3DIN 376/ANSI
3.221 .367 .472 4.331 .909
M 14 2.00 80.30 .429 x .322 B6H
T200-XM101AA-M14
C110, C145, C150 10.9 14.00 110.0 23.1 3DIN 376/ANSI
3.161 .429 .551 4.331 .909
M 16 2.00 65.78 .480 x .360 B6H
T200-XM101AA-M16
C110, C145, C150 12.2 16.00 110.0 23.1 3DIN 376/ANSI
2.590 .480 .630 4.331 .909
M 18 2.50 79.00 .542 x .406 B6H
T200-XM101AA-M18
C110, C145, C150 13.8 18.00 125.0 30.0 4DIN 376/ANSI
3.110 .542 .709 4.921 1.181
M 20 2.50 92.47 .652 x .489 B6H
T200-XM101AA-M20
C110, C145, C150 16.6 20.00 140.0 30.0 4DIN 376/ANSI
3.641 .652 .787 5.512 1.181
P
E28 E41 E45 E36 E59 E38
C 7
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая c мелким шагом (MF)
DIN 374
ULDR 2.5
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
MF 4x0.5 0.50 43.00 2.80 x 2.10 B6H
T200-XM100DB-M4X050
C110, C145, C150 2.8 4.00 63.0 11.9 3DIN 374
1.693 .110 .157 2.480 .469
MF 5x0.5 0.50 49.00 3.50 x 2.70 B6H
T200-XM100DB-M5X050
C110, C145, C150 3.5 5.00 70.0 13.2 3DIN 374
1.929 .138 .197 2.756 .520
MF 6x0.75 0.75 59.00 4.50 x 3.40 B6H
T200-XM100DB-M6X075
C110, C145, C150 4.5 6.00 80.0 15.1 3DIN 374
2.323 .177 .236 3.150 .594
MF 8x0.75 0.75 57.00 6.00 x 4.90 B6H
T200-XM100DB-M8X075
C110, C145, C150 6.0 8.00 80.0 14.9 3DIN 374
2.244 .236 .315 3.150 .587
MF 8x1 1.00 67.00 6.00 x 4.90 B6H
T200-XM100DB-M8X100
C110, C145, C150 6.0 8.00 90.0 18.0 3DIN 374
2.638 .236 .315 3.543 .709
MF 10x0.75 0.75 67.00 7.00 x 5.50 B6H
T200-XM100DB-M10X075
C110, C145, C150 7.0 10.00 90.0 17.6 3DIN 374
2.638 .276 .394 3.543 .693
MF 10x1 1.00 67.00 7.00 x 5.50 B6H
T200-XM100DB-M10X100
C110, C145, C150 7.0 10.00 90.0 17.6 3DIN 374
2.638 .276 .394 3.543 .693
MF 10x1.25 1.25 77.00 7.00 x 5.50 B6H
T200-XM100DB-M10X125
C110, C145, C150 7.0 10.00 100.0 19.8 3DIN 374
3.032 .276 .394 3.937 .780
MF 12x1 1.00 73.00 9.00 x 7.00 B6H
T200-XM100DB-M12X100
C110, C145, C150 9.0 12.00 100.0 21.0 3DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.25 1.25 73.00 9.00 x 7.00 B6H
T200-XM100DB-M12X125
C110, C145, C150 9.0 12.00 100.0 21.0 3DIN 374
2.874 .354 .472 3.937 .827
MF 12x1.5 1.50 73.00 9.00 x 7.00 B6H
T200-XM100DB-M12X150
C110, C145, C150 9.0 12.00 100.0 21.0 3DIN 374
2.874 .354 .472 3.937 .827
MF 14x1 1.00 71.00 11.00 x 9.00 B6H
T200-XM100DB-M14X100
C110, C145, C150 11.0 14.00 100.0 21.0 3DIN 374
2.795 .433 .551 3.937 .827
MF 14x1.25 1.25 71.00 11.00 x 9.00 B6H
T200-XM100DB-M14X125
C110, C145, C150 11.0 14.00 100.0 21.0 3DIN 374
2.795 .433 .551 3.937 .827
MF 14x1.5 1.50 71.00 11.00 x 9.00 B6H
T200-XM100DB-M14X150
C110, C145, C150 11.0 14.00 100.0 21.0 3DIN 374
2.795 .433 .551 3.937 .827
MF 16x1 1.00 58.00 12.00 x 9.00 B6H
T200-XM100DB-M16X100
C110, C145, C150 12.0 16.00 100.0 21.0 3DIN 374
2.283 .472 .630 3.937 .827
MF 16x1.5 1.50 58.00 12.00 x 9.00 B6H
T200-XM100DB-M16X150
C110, C145, C150 12.0 16.00 100.0 21.0 3DIN 374
2.283 .472 .630 3.937 .827
MF 18x1 1.00 66.00 14.00 x 11.00 B6H
T200-XM100DB-M18X100
B110, B145, B150 14.0 18.00 110.0 24.0 4DIN 374
2.598 .551 .709 4.331 .945
MF 18x1.5 1.50 66.00 14.00 x 11.00 B6H
T200-XM100DB-M18X150
B110, B145, B150 14.0 18.00 110.0 24.0 4DIN 374
2.598 .551 .709 4.331 .945
MF 20x1 1.00 80.00 16.00 x 12.00 B6H
T200-XM100DB-M20X100
B110, B145, B150 16.0 20.00 125.0 24.0 4DIN 374
3.150 .630 .787 4.921 .945
MF 20x1.5 1.50 80.00 16.00 x 12.00 B6H
T200-XM100DB-M20X150
B110, B145, B150 16.0 20.00 125.0 24.0 4DIN 374
3.150 .630 .787 4.921 .945
MF 22x1.5 1.50 78.00 18.00 x 14.50 B6H
T200-XM100DB-M22X150
B110, B145, B150 18.0 22.00 125.0 25.0 4DIN 374
3.071 .709 .866 4.921 .984
MF 24x1.5 1.50 93.00 18.00 x 14.50 B6H
T200-XM100DB-M24X150
B110, B145, B150 18.0 24.00 140.0 28.0 4DIN 374
3.661 .709 .945 5.512 1.102
P
E28 E41 E45 E36 E59 E38
C 8
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая c мелким шагом (MF)
DIN 374
ULDR 2.5
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
MF 24x2 2.00 93.00 18.00 x 14.50 B6H
T200-XM100DB-M24X200
B110, B145, B150 18.0 24.00 140.0 28.0 4DIN 374
3.661 .709 .945 5.512 1.102
MF 25x1.5 1.50 93.00 18.00 x 14.50 B6H
T200-XM100DB-M25X150
B110, B145, B150 18.0 25.00 140.0 28.0 4DIN 374
3.661 .709 .984 5.512 1.102
MF 26x1.5 1.50 93.00 18.00 x 14.50 B6H
T200-XM100DB-M26X150
B110, B145, B150 18.0 26.00 140.0 28.0 4DIN 374
3.661 .709 1.024 5.512 1.102
MF 27x1.5 1.50 77.00 20.00 x 16.00 B6H
T200-XM100DB-M27X150
B110, B145, B150 20.0 27.00 140.0 28.0 4DIN 374
3.032 .787 1.063 5.512 1.102
MF 27x2 2.00 77.00 20.00 x 16.00 B6H
T200-XM100DB-M27X200
B110, B145, B150 20.0 27.00 140.0 28.0 4DIN 374
3.032 .787 1.063 5.512 1.102
MF 28x1.5 1.50 77.00 20.00 x 16.00 B6H
T200-XM100DB-M28X150
B110, B145, B150 20.0 28.00 140.0 28.0 4DIN 374
3.032 .787 1.102 5.512 1.102
MF 30x1.5 1.50 85.00 22.00 x 18.00 B6H
T200-XM100DB-M30X150
B110, B145, B150 22.0 30.00 150.0 28.0 4DIN 374
3.346 .866 1.181 5.906 1.102
MF 30x2 2.00 85.00 22.00 x 18.00 B6H
T200-XM100DB-M30X200
B110, B145, B150 22.0 30.00 150.0 28.0 4DIN 374
3.346 .866 1.181 5.906 1.102
P
E28 E41 E45 E36 E59 E38
C 9
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: Метрическая c мелким шагом (MF)
DIN 374/ANSI
ULDR 2.5
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
MF 8x1 1.00 34.00 .318 x .238 B6H
T200-XM100AB-M8X100
C110, C145, C150 8.1 8.00 90.0 18.7 3DIN 374/ANSI
1.339 .318 .315 3.543 .736
MF 10x1 1.00 37.50 .381 x .286 B6H
T200-XM100AB-M10X100
C110, C145, C150 9.7 10.00 90.0 18.0 3DIN 374/ANSI
1.476 .381 .394 3.543 .709
MF 14x1.5 1.50 70.30 .429 x .322 B6H
T200-XM101AB-M14X150
C110, C145, C150 10.9 14.00 100.0 21.1 3DIN 374/ANSI
2.768 .429 .551 3.937 .831
MF 18x1.5 1.50 64.00 .542 x .406 B6H
T200-XM101AB-M18X150
C110, C145, C150 13.8 18.00 110.0 23.9 4DIN 374/ANSI
2.520 .542 .709 4.331 .941
P
E28 E41 E45 E36 E59 E38
C 10
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNC
DIN 2184-1
ULDR 2.5
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
UNC #4-40 40.00 18.00 3.50 x 2.70 B2B
T200-XM100DE-4-40
C110, C145, C150 3.5 2.84 56.0 8.5 3DIN 2184-1
.709 .138 .112 2.205 .335
UNC #5-40 40.00 18.00 3.50 x 2.70 B2B
T200-XM100DE-5-40
C110, C145, C150 3.5 3.18 56.0 9.5 3DIN 2184-1
.709 .138 .125 2.205 .374
UNC #6-32 32.00 20.00 4.00 x 3.00 B2B
T200-XM100DE-6-32
C110, C145, C150 4.0 3.51 56.0 10.4 3DIN 2184-1
.787 .157 .138 2.205 .409
UNC #8-32 32.00 21.00 4.50 x 3.40 B2B
T200-XM100DE-8-32
C110, C145, C150 4.5 4.17 63.0 11.4 3DIN 2184-1
.827 .177 .164 2.480 .449
UNC #10-24 24.00 25.00 6.00 x 4.90 B2B
T200-XM100DE-10-24
C110, C145, C150 6.0 4.83 70.0 13.0 3DIN 2184-1
.984 .236 .190 2.756 .512
UNC #12-24 24.00 30.00 6.00 x 4.90 B2B
T200-XM100DE-12-24
C110, C145, C150 6.0 5.49 80.0 15.0 3DIN 2184-1
1.181 .236 .216 3.150 .591
UNC 1/4-20 20.00 30.00 7.00 x 5.50 B2B
T200-XM100DE-1/4
C110, C145, C150 7.0 6.35 80.0 14.1 3DIN 2184-1
1.181 .276 .250 3.150 .555
UNC 5/16-18 18.00 35.00 8.00 x 6.20 B2B
T200-XM100DE-5/16
C110, C145, C150 8.0 7.94 90.0 17.4 3DIN 2184-1
1.378 .315 .313 3.543 .685
UNC 3/8-16 16.00 39.00 10.00 x 8.00 B2B
T200-XM100DE-3/8
C110, C145, C150 10.0 9.53 100.0 18.9 3DIN 2184-1
1.535 .394 .375 3.937 .744
UNC 7/16-14 14.00 76.00 8.00 x 6.20 B2B
T200-XM101DE-7/16
C110, C145, C150 8.0 11.11 100.0 20.0 3DIN 2184-1
2.992 .315 .438 3.937 .787
UNC 1/2-13 13.00 83.00 9.00 x 7.00 B2B
T200-XM101DE-1/2
C110, C145, C150 9.0 12.70 110.0 23.0 3DIN 2184-1
3.268 .354 .500 4.331 .906
UNC 5/8-11 11.00 68.00 12.00 x 9.00 B2B
T200-XM101DE-5/8
C110, C145, C150 12.0 15.88 110.0 25.0 3DIN 2184-1
2.677 .472 .625 4.331 .984
UNC 3/4-10 10.00 81.00 14.00 x 11.00 B2B
T200-XM101DE-3/4
B110, B145, B150 14.0 19.05 125.0 30.0 4DIN 2184-1
3.189 .551 .750 4.921 1.181
UNC 7/8-9 9.00 93.00 18.00 x 14.50 B2B
T200-XM101DE-7/8
B110, B145, B150 18.0 22.23 140.0 34.0 4DIN 2184-1
3.661 .709 .875 5.512 1.339
UNC 1"-8 8.00 113.00 18.00 x 14.50 B2B
T200-XM101DE-1
B110, B145, B150 18.0 25.40 160.0 38.0 4DIN 2184-1
4.449 .709 1.000 6.299 1.496
P
E28 E41 E45 E36 E59 E38
C 11
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNC
DIN 2184-1/ANSI
ULDR 2.5
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
UNC #2-56 56.00 11.99 .141 x .110 B3BX
T200-XM100AE-2-56
C110, C145, C150 3.6 2.18 45.0 7.0 2DIN 2184-1/ANSI
.472 .141 .086 1.772 .276
UNC #4-40 40.00 17.00 .141 x .110 B3BX
T200-XM100AE-4-40
C110, C145, C150 3.6 2.84 56.0 9.5 3DIN 2184-1/ANSI
.669 .141 .112 2.205 .374
UNC #5-40 40.00 17.50 .141 x .110 B3BX
T200-XM100AE-5-40
C110, C145, C150 3.6 3.51 56.0 8.9 3DIN 2184-1/ANSI
.689 .141 .138 2.205 .350
UNC #6-32 32.00 20.50 .141 x .110 B3BX
T200-XM100AE-6-32
C110, C145, C150 3.6 3.51 56.0 11.6 3DIN 2184-1/ANSI
.807 .141 .138 2.205 .457
UNC #8-32 32.00 21.50 .168 x .131 B3BX
T200-XM100AE-8-32
C110, C145, C150 4.3 4.17 63.0 13.6 3DIN 2184-1/ANSI
.846 .168 .164 2.480 .535
UNC #10-24 24.00 28.00 .194 x .152 B3BX
T200-XM100AE-10-24
C110, C145, C150 4.9 4.83 70.0 14.8 3DIN 2184-1/ANSI
1.102 .194 .190 2.756 .583
UNC #12-24 24.00 29.00 .220 x .165 B3BX
T200-XM100AE-12-24
C110, C145, C150 5.6 5.49 80.0 14.0 3DIN 2184-1/ANSI
1.142 .220 .216 3.150 .551
UNC 1/4-20 20.00 25.00 .255 x .191 B3BX
T200-XM100AE-1/4
C110, C145, C150 6.5 6.35 80.0 15.9 3DIN 2184-1/ANSI
.984 .255 .250 3.150 .626
UNC 5/16-18 18.00 34.00 .318 x .238 B3BX
T200-XM100AE-5/16
C110, C145, C150 8.1 7.94 90.0 19.0 3DIN 2184-1/ANSI
1.339 .318 .313 3.543 .748
UNC 3/8-16 16.00 38.50 .381 x .286 B3BX
T200-XM100AE-3/8
C110, C145, C150 9.7 9.53 100.0 21.3 3DIN 2184-1/ANSI
1.516 .381 .375 3.937 .839
UNC 7/16-14 14.00 72.59 .323 x .242 B3BX
T200-XM101AE-7/16
C110, C145, C150 8.2 11.11 100.0 20.1 3DIN 2184-1/ANSI
2.858 .323 .438 3.937 .791
UNC 1/2-13 13.00 81.82 .367 x .275 B3BX
T200-XM101AE-1/2
C110, C145, C150 9.3 12.70 110.0 23.1 3DIN 2184-1/ANSI
3.221 .367 .500 4.331 .909
UNC 9/16-12 12.00 80.30 .429 x .322 B3BX
T200-XM101AE-9/16
C110, C145, C150 10.9 14.29 110.0 23.1 3DIN 2184-1/ANSI
3.161 .429 .563 4.331 .909
UNC 5/8-11 11.00 65.78 .480 x .360 B3BX
T200-XM101AE-5/8
C110, C145, C150 12.2 15.88 110.0 23.1 3DIN 2184-1/ANSI
2.590 .480 .625 4.331 .909
UNC 3/4-10 10.00 77.47 .590 x .442 B3BX
T200-XM101AE-3/4
C110, C145, C150 15.0 19.05 125.0 30.0 4DIN 2184-1/ANSI
3.050 .590 .750 4.921 1.181
UNC 7/8-9 9.00 90.95 .697 x .523 B3BX
T200-XM101AE-7/8
C110, C145, C150 17.7 22.23 140.0 34.0 4DIN 2184-1/ANSI
3.581 .697 .875 5.512 1.339
UNC 1"-8 8.00 95.43 .800 x .600 B3BX
T200-XM101AE-1
C110, C145, C150 20.3 25.40 160.0 36.1 4DIN 2184-1/ANSI
3.757 .800 1.000 6.299 1.421
P
E28 E41 E45 E36 E59 E38
C 12
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNF
DIN 2184-1
ULDR 2.5
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
UNF #8-36 36.00 21.00 4.50 x 3.40 B2B
T200-XM100DF-8-36
C110, C145, C150 4.5 4.17 63.0 11.4 3DIN 2184-1
.827 .177 .164 2.480 .449
UNF #10-32 32.00 25.00 6.00 x 4.90 B2B
T200-XM100DF-10-32
C110, C145, C150 6.0 4.83 70.0 12.2 3DIN 2184-1
.984 .236 .190 2.756 .480
UNF 1/4-28 28.00 30.00 7.00 x 5.50 B2B
T200-XM100DF-1/4
C110, C145, C150 7.0 6.35 80.0 14.1 3DIN 2184-1
1.181 .276 .250 3.150 .555
UNF 5/16-24 24.00 35.00 8.00 x 6.20 B2B
T200-XM100DF-5/16
C110, C145, C150 8.0 7.94 90.0 17.4 3DIN 2184-1
1.378 .315 .313 3.543 .685
UNF 3/8-24 24.00 39.00 10.00 x 8.00 B2B
T200-XM100DF-3/8
C110, C145, C150 10.0 9.53 100.0 18.9 3DIN 2184-1
1.535 .394 .375 3.937 .744
UNF 7/16-20 20.00 76.00 8.00 x 6.20 B2B
T200-XM101DF-7/16
C110, C145, C150 8.0 11.11 100.0 20.0 3DIN 2184-1
2.992 .315 .438 3.937 .787
UNF 1/2-20 20.00 83.00 9.00 x 7.00 B2B
T200-XM101DF-1/2
C110, C145, C150 9.0 12.70 110.0 23.0 3DIN 2184-1
3.268 .354 .500 4.331 .906
UNF 5/8-18 18.00 68.00 12.00 x 9.00 B2B
T200-XM101DF-5/8
C110, C145, C150 12.0 15.88 110.0 25.0 3DIN 2184-1
2.677 .472 .625 4.331 .984
UNF 3/4-16 16.00 81.00 14.00 x 11.00 B2B
T200-XM101DF-3/4
B110, B145, B150 14.0 19.05 125.0 30.0 4DIN 2184-1
3.189 .551 .750 4.921 1.181
UNF 7/8-14 14.00 93.00 18.00 x 14.50 B2B
T200-XM101DF-7/8
B110, B145, B150 18.0 22.23 140.0 34.0 4DIN 2184-1
3.661 .709 .875 5.512 1.339
UNF 1"-12 12.00 113.00 18.00 x 14.50 B2B
T200-XM101DF-1
B110, B145, B150 18.0 25.40 160.0 38.0 4DIN 2184-1
4.449 .709 1.000 6.299 1.496
P
E28 E41 E45 E36 E59 E38
C 13
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: UNF
DIN 2184-1/ANSI
ULDR 2.5
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
UNF #4-48 48.00 17.00 .141 x .110 B3BX
T200-XM100AF-4-48
C110, C145, C150 3.6 2.84 56.0 9.4 3DIN 2184-1/ANSI
.669 .141 .112 2.205 .370
UNF #6-40 40.00 20.50 .141 x .110 B3BX
T200-XM100AF-6-40
C110, C145, C150 3.6 3.51 56.0 11.5 3DIN 2184-1/ANSI
.807 .141 .138 2.205 .453
UNF #8-36 36.00 21.50 .168 x .131 B3BX
T200-XM100AF-8-36
C110, C145, C150 4.3 4.17 63.0 13.5 3DIN 2184-1/ANSI
.846 .168 .164 2.480 .531
UNF #10-32 32.00 28.00 .194 x .152 B3BX
T200-XM100AF-10-32
C110, C145, C150 4.9 4.83 70.0 14.7 3DIN 2184-1/ANSI
1.102 .194 .190 2.756 .579
UNF #12-28 28.00 29.00 .220 x .165 B3BX
T200-XM100AF-12-28
C110, C145, C150 5.6 5.49 80.0 14.0 3DIN 2184-1/ANSI
1.142 .220 .216 3.150 .551
UNF 1/4-28 28.00 25.00 .255 x .191 B3BX
T200-XM100AF-1/4
C110, C145, C150 6.5 6.35 80.0 15.7 3DIN 2184-1/ANSI
.984 .255 .250 3.150 .618
UNF 5/16-24 24.00 34.00 .318 x .238 B3BX
T200-XM100AF-5/16
C110, C145, C150 8.1 7.94 90.0 18.8 3DIN 2184-1/ANSI
1.339 .318 .313 3.543 .740
UNF 3/8-24 24.00 37.50 .381 x .286 B3BX
T200-XM100AF-3/8
C110, C145, C150 9.7 9.53 90.0 20.1 3DIN 2184-1/ANSI
1.476 .381 .375 3.543 .791
UNF 7/16-20 20.00 72.59 .323 x .242 B3BX
T200-XM101AF-7/16
C110, C145, C150 8.2 11.11 100.0 20.1 3DIN 2184-1/ANSI
2.858 .323 .438 3.937 .791
UNF 1/2-20 20.00 71.82 .367 x .275 B3BX
T200-XM101AF-1/2
C110, C145, C150 9.3 12.70 100.0 21.1 3DIN 2184-1/ANSI
2.828 .367 .500 3.937 .831
UNF 9/16-18 18.00 70.30 .429 x .322 B3BX
T200-XM101AF-9/16
C110, C145, C150 10.9 14.29 100.0 21.1 3DIN 2184-1/ANSI
2.768 .429 .563 3.937 .831
UNF 5/8-18 18.00 55.78 .480 x .360 B3BX
T200-XM101AF-5/8
C110, C145, C150 12.2 15.88 100.0 21.1 3DIN 2184-1/ANSI
2.196 .480 .625 3.937 .831
UNF 3/4-16 16.00 62.47 .590 x .442 B3BX
T200-XM101AF-3/4
C110, C145, C150 15.0 19.05 110.0 23.9 4DIN 2184-1/ANSI
2.459 .590 .750 4.331 .941
UNF 7/8-14 14.00 75.95 .697 x .523 B3BX
T200-XM101AF-7/8
C110, C145, C150 17.7 22.23 125.0 23.9 4DIN 2184-1/ANSI
2.990 .697 .875 4.921 .941
UNF 1"-12 12.00 75.43 .800 x .600 B3BX
T200-XM101AF-1-12
C110, C145, C150 20.3 25.40 140.0 26.9 4DIN 2184-1/ANSI
2.970 .800 1.000 5.512 1.059
P
E28 E41 E45 E36 E59 E38
C 14
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 200 со спиральной подточкой
Тип резьбы: трубная G
DIN 5156
ULDR 2.5
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
G 1/8-28 28.00 67.00 7.00 x 5.50 BNORMAL
T200-XM100DK-1/8
C110, C145, C150 7.0 9.73 90.0 18.0 3DIN 5156
2.638 .276 .383 3.543 .709
G 1/4-19 19.00 71.00 11.00 x 9.00 BNORMAL
T200-XM100DK-1/4
C110, C145, C150 11.0 13.16 100.0 21.0 3DIN 5156
2.795 .433 .518 3.937 .827
G 3/8-19 19.00 58.00 12.00 x 9.00 BNORMAL
T200-XM100DK-3/8
C110, C145, C150 12.0 16.66 100.0 21.0 4DIN 5156
2.283 .472 .656 3.937 .827
G 1/2-14 14.00 80.00 16.00 x 12.00 BNORMAL
T200-XM100DK-1/2
B110, B145, B150 16.0 20.96 125.0 24.0 4DIN 5156
3.150 .630 .825 4.921 .945
G 5/8-14 14.00 78.00 18.00 x 14.50 BNORMAL
T200-XM100DK-5/8
B110, B145, B150 18.0 22.91 125.0 24.0 4DIN 5156
3.071 .709 .902 4.921 .945
G 3/4-14 14.00 77.00 20.00 x 16.00 BNORMAL
T200-XM100DK-3/4
B110, B145, B150 20.0 26.44 140.0 28.0 4DIN 5156
3.032 .787 1.041 5.512 1.102
G 7/8-14 14.00 85.00 22.00 x 18.00 BNORMAL
T200-XM100DK-7/8
B110, B145, B150 22.0 30.20 150.0 28.0 4DIN 5156
3.346 .866 1.189 5.906 1.102
G 1"-11 11.00 93.00 25.00 x 20.00 BNORMAL
T200-XM100DK-1
B110, B145, B150 25.0 33.25 160.0 30.0 4DIN 5156
3.661 .984 1.309 6.299 1.181
P
E28 E41 E45 E36 E59 E38
C 15
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Область применения
-Для глухих и сквозных отверстий
-Доступны исполнения для обработки резьб различного
профиля и стандартов
-Длина резьбы до 3×D
CoroTap™ 300
Преимущества и особенности
-Спиральная стружечная канавка обеспечивает постоянный передний угол и стабильный
процесс резания, помогая эвакуировать стружку из отверстия
-Обратная конусность на метчиках с большим углом подъёма стружечных канавок снижает
крутящий момент и выкрашивание
-Метчики с большим углом подъёма стружечных канавок обеспечивают превосходную
эвакуацию стружки и возможность нарезания резьбы длиной до 3 × D в глухих отверстиях
-Метчики с небольшим углом подъёма стружечных канавок имеют прочные кромки и подходят
для нарезания резьбы в труднообрабатываемых материалах, образуя короткую стружку в
глухих отверстиях
-Метчики из порошковой быстрорежущей стали для повышения прочности, износостойкости и
долговечности инструмента
-Цельные твердосплавные метчики для обеспечения высокой стойкости инструмента и
высокой производительности
Области применения по ISO:
P
www.sandvik.coromant.com/corotap300
-Лучший выбор для нарезания резьбы в глухих отверстиях
-Различный угол подъёма стружечной канавки для разных областей применения
-Спиральные стружечные канавки предназначены и для подвода СОЖ, и для
эвакуации стружки
-Различные значения глубины резьбы в зависимости от области применения и
геометрии
Патроны CoroChuck™ 970 см. в нашем каталоге "Вращающиеся инструменты"
Оптимизированные решения смотрите на стр. E36
C 16
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
M 2 0.40 9.00 2.80 x 2.10 C6H
T300-XM100DA-M2
C110, C145, C150 2.8 2.00 45.0 4.0 3DIN 371
.354 .110 .079 1.772 .157
M 2.5 0.45 12.50 2.80 x 2.10 C6H
T300-XM100DA-M2.5
C110, C145, C150 2.8 2.50 50.0 4.0 3DIN 371
.492 .110 .098 1.969 .157
M 3 0.50 18.00 3.50 x 2.70 C6H
T300-XM100DA-M3
C110, C145, C150 3.5 3.00 56.0 5.9 3DIN 371
.709 .138 .118 2.205 .232
M 3.5 0.60 20.00 4.00 x 3.00 C6H
T300-XM100DA-M3.5
C110, C145, C150 4.0 3.50 56.0 6.3 3DIN 371
.787 .157 .138 2.205 .248
M 4 0.70 21.00 4.50 x 3.40 C6H
T300-XM100DA-M4
C110, C145, C150 4.5 4.00 63.0 6.7 3DIN 371
.827 .177 .157 2.480 .264
M 5 0.80 21.00 6.00 x 4.90 C6H
T300-XM100DA-M5
C110, C145, C150 6.0 5.00 70.0 7.7 3DIN 371
.827 .236 .197 2.756 .303
M 6 1.00 31.00 6.00 x 4.90 C6H
T300-XM100DA-M6
C110, C145, C150 6.0 6.00 80.0 10.0 3DIN 371
1.220 .236 .236 3.150 .394
M 7 1.00 31.00 7.00 x 5.50 C6H
T300-XM100DA-M7
C110, C145, C150 7.0 7.00 80.0 10.0 3DIN 371
1.220 .276 .276 3.150 .394
M 8 1.25 35.00 8.00 x 6.20 C6H
T300-XM100DA-M8
C110, C145, C150 8.0 8.00 90.0 11.6 3DIN 371
1.378 .315 .315 3.543 .457
M 10 1.50 39.00 10.00 x 8.00 C6H
T300-XM100DA-M10
C110, C145, C150 10.0 10.00 100.0 15.1 3DIN 371
1.535 .394 .394 3.937 .594
M 6 1.00 59.00 4.50 x 3.40 C6H
T300-XM101DA-M6
C110, C145, C150 4.5 6.00 80.0 10.0 3DIN 376
2.323 .177 .236 3.150 .394
M 8 1.25 67.00 6.00 x 4.90 C6H
T300-XM101DA-M8
C110, C145, C150 6.0 8.00 90.0 12.0 3DIN 376
2.638 .236 .315 3.543 .472
M 10 1.50 77.00 7.00 x 5.50 C6H
T300-XM101DA-M10
C110, C145, C150 7.0 10.00 100.0 15.0 3DIN 376
3.032 .276 .394 3.937 .591
M 12 1.75 83.00 9.00 x 7.00 C6H
T300-XM101DA-M12
C110, C145, C150 9.0 12.00 110.0 16.0 3DIN 376
3.268 .354 .472 4.331 .630
M 14 2.00 81.00 11.00 x 9.00 C6H
T300-XM101DA-M14
C110, C145, C150 11.0 14.00 110.0 20.0 3DIN 376
3.189 .433 .551 4.331 .787
M 16 2.00 68.00 12.00 x 9.00 C6H
T300-XM101DA-M16
C110, C145, C150 12.0 16.00 110.0 20.0 4DIN 376
2.677 .472 .630 4.331 .787
M 18 2.50 81.00 14.00 x 11.00 C6H
T300-XM101DA-M18
B110, B145, B150 14.0 18.00 125.0 25.0 4DIN 376
3.189 .551 .709 4.921 .984
M 20 2.50 95.00 16.00 x 12.00 C6H
T300-XM101DA-M20
B110, B145, B150 16.0 20.00 140.0 25.0 4DIN 376
3.740 .630 .787 5.512 .984
M 22 2.50 93.00 18.00 x 14.50 C6H
T300-XM101DA-M22
B110, B145, B150 18.0 22.00 140.0 25.0 4DIN 376
3.661 .709 .866 5.512 .984
M 24 3.00 113.00 18.00 x 14.50 C6H
T300-XM101DA-M24
B110, B145, B150 18.0 24.00 160.0 30.0 4DIN 376
4.449 .709 .945 6.299 1.181
M 27 3.00 97.00 20.00 x 16.00 C6H
T300-XM101DA-M27
B110, B145, B150 20.0 27.00 160.0 30.0 4DIN 376
3.819 .787 1.063 6.299 1.181
M 30 3.50 115.00 22.00 x 18.00 C6H
T300-XM101DA-M30
B110, B145, B150 22.0 30.00 180.0 36.0 4DIN 376
4.528 .866 1.181 7.087 1.417
M 33 3.50 113.00 25.00 x 20.00 C6H
T300-XM101DA-M33
B110, B145, B150 25.0 33.00 180.0 36.0 4DIN 376
4.449 .984 1.299 7.087 1.417
M 36 4.00 131.00 28.00 x 22.00 C6H
T300-XM101DA-M36
B110, B145, B150 28.0 36.00 200.0 40.0 4DIN 376
5.157 1.102 1.417 7.874 1.575
M 39 4.00 102.00 32.00 x 24.00 C6H
T300-XM101DA-M39
B145, B150 32.0 39.00 200.0 40.0 4DIN 376
4.016 1.260 1.535 7.874 1.575
P
E30 E41 E45 E36 E59 E38
C 17
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371, DIN 376
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
M 42 4.50 102.00 32.00 x 24.00 C6H
T300-XM101DA-M42
B145, B150 32.0 42.00 200.0 45.0 4DIN 376
4.016 1.260 1.654 7.874 1.772
M 48 5.00 147.00 36.00 x 29.00 C6H
T300-XM101DA-M48
B145, B150 36.0 48.00 250.0 50.0 4DIN 376
5.787 1.417 1.890 9.843 1.969
M 52 5.00 120.00 40.00 x 32.00 C6H
T300-XM101DA-M52
B145, B150 40.0 52.00 250.0 50.0 5DIN 376
4.724 1.575 2.047 9.843 1.969
M 56 5.50 120.00 40.00 x 32.00 C6H
T300-XM101DA-M56
B145, B150 40.0 56.00 250.0 55.0 5DIN 376
4.724 1.575 2.205 9.843 2.165
M 64 6.00 178.00 50.00 x 39.00 C6H
T300-XM101DA-M64
B145, B150 50.0 64.00 315.0 60.0 6DIN 376
7.008 1.969 2.520 12.402 2.362
M 3 0.50 18.00 3.50 x 2.70 E6H
T300-XM102DA-M3
C110, C145, C150 3.5 3.00 56.0 5.9 3DIN 371
.709 .138 .118 2.205 .232
M 4 0.70 21.00 4.50 x 3.40 E6H
T300-XM102DA-M4
C110, C145, C150 4.5 4.00 63.0 6.7 3DIN 371
.827 .177 .157 2.480 .264
M 5 0.80 21.00 6.00 x 4.90 E6H
T300-XM102DA-M5
C110, C145, C150 6.0 5.00 70.0 7.7 3DIN 371
.827 .236 .197 2.756 .303
M 6 1.00 31.00 6.00 x 4.90 E6H
T300-XM102DA-M6
C110, C145, C150 6.0 6.00 80.0 10.0 3DIN 371
1.220 .236 .236 3.150 .394
M 8 1.25 35.00 8.00 x 6.20 E6H
T300-XM102DA-M8
C110, C145, C150 8.0 8.00 90.0 11.6 3DIN 371
1.378 .315 .315 3.543 .457
M 10 1.50 39.00 10.00 x 8.00 E6H
T300-XM102DA-M10
C110, C145, C150 10.0 10.00 100.0 15.1 3DIN 371
1.535 .394 .394 3.937 .594
M 12 1.75 83.00 9.00 x 7.00 E6H
T300-XM103DA-M12
C110, C145, C150 9.0 12.00 110.0 16.0 3DIN 376
3.268 .354 .472 4.331 .630
M 14 2.00 81.00 11.00 x 9.00 E6H
T300-XM103DA-M14
C110, C145, C150 11.0 14.00 110.0 20.0 3DIN 376
3.189 .433 .551 4.331 .787
M 16 2.00 68.00 12.00 x 9.00 E6H
T300-XM103DA-M16
C110, C145, C150 12.0 16.00 110.0 20.0 4DIN 376
2.677 .472 .630 4.331 .787
M 20 2.50 95.00 16.00 x 12.00 E6H
T300-XM103DA-M20
B110, B145, B150 16.0 20.00 140.0 25.0 4DIN 376
3.740 .630 .787 5.512 .984
M 3 0.50 18.00 3.50 x 2.70 C6G
T300-XM104DA-M3
C110, C145, C150 3.5 3.00 56.0 5.9 3DIN 371
.709 .138 .118 2.205 .232
M 4 0.70 21.00 4.50 x 3.40 C6G
T300-XM104DA-M4
C110, C145, C150 4.5 4.00 63.0 6.7 3DIN 371
.827 .177 .157 2.480 .264
M 5 0.80 25.00 6.00 x 4.90 C6G
T300-XM104DA-M5
C110, C145, C150 6.0 5.00 70.0 7.7 3DIN 371
.984 .236 .197 2.756 .303
M 6 1.00 31.00 6.00 x 4.90 C6G
T300-XM104DA-M6
C110, C145, C150 6.0 6.00 80.0 10.0 3DIN 371
1.220 .236 .236 3.150 .394
M 8 1.25 35.00 8.00 x 6.20 C6G
T300-XM104DA-M8
C110, C145, C150 8.0 8.00 90.0 12.0 3DIN 371
1.378 .315 .315 3.543 .472
M 10 1.50 39.00 10.00 x 8.00 C6G
T300-XM104DA-M10
C110, C145, C150 10.0 10.00 100.0 15.1 3DIN 371
1.535 .394 .394 3.937 .594
M 12 1.75 83.00 9.00 x 7.00 C6G
T300-XM105DA-M12
C110, C145, C150 9.0 12.00 110.0 16.0 3DIN 376
3.268 .354 .472 4.331 .630
M 14 2.00 81.00 11.00 x 9.00 C6G
T300-XM105DA-M14
C110, C145, C150 11.0 14.00 110.0 20.0 3DIN 376
3.189 .433 .551 4.331 .787
M 16 2.00 68.00 12.00 x 9.00 C6G
T300-XM105DA-M16
C110, C145, C150 12.0 16.00 110.0 20.0 4DIN 376
2.677 .472 .630 4.331 .787
M 20 2.50 95.00 16.00 x 12.00 C6G
T300-XM105DA-M20
B110, B145, B150 16.0 20.00 140.0 25.0 4DIN 376
3.740 .630 .787 5.512 .984
P
E30 E41 E45 E36 E59 E38
C 18
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая (M)
DIN 371/ANSI, DIN 376/ANSI
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
M 4 0.70 21.50 .194 x .152 C6H
T300-XM100AA-M4
C110, C145, C150 4.9 4.00 63.0 8.4 3DIN 371/ANSI
.846 .194 .157 2.480 .331
M 5 0.80 28.00 .194 x .152 C6H
T300-XM100AA-M5
C110, C145, C150 4.9 5.00 70.0 8.6 3DIN 371/ANSI
1.102 .194 .197 2.756 .339
M 6 1.00 25.50 .255 x .191 C6H
T300-XM100AA-M6
C110, C145, C150 6.5 6.00 80.0 11.4 3DIN 371/ANSI
1.004 .255 .236 3.150 .449
M 8 1.25 33.50 .318 x .238 C6H
T300-XM100AA-M8
C110, C145, C150 8.1 8.00 90.0 12.9 3DIN 371/ANSI
1.319 .318 .315 3.543 .508
M 10 1.50 38.50 .381 x .286 C6H
T300-XM100AA-M10
C110, C145, C150 9.7 10.00 100.0 16.1 3DIN 371/ANSI
1.516 .381 .394 3.937 .634
M 12 1.75 81.82 .367 x .275 C6H
T300-XM101AA-M12
C110, C145, C150 9.3 12.00 110.0 18.0 3DIN 376/ANSI
3.221 .367 .472 4.331 .709
M 14 2.00 80.30 .429 x .322 C6H
T300-XM101AA-M14
C110, C145, C150 10.9 14.00 110.0 20.1 3DIN 376/ANSI
3.161 .429 .551 4.331 .791
M 16 2.00 65.78 .480 x .360 C6H
T300-XM101AA-M16
C110, C145, C150 12.2 16.00 110.0 20.1 4DIN 376/ANSI
2.590 .480 .630 4.331 .791
M 18 2.50 79.00 .542 x .406 C6H
T300-XM101AA-M18
C110, C145, C150 13.8 18.00 125.0 24.9 4DIN 376/ANSI
3.110 .542 .709 4.921 .980
M 20 2.50 92.47 .652 x .489 C6H
T300-XM101AA-M20
C110, C145, C150 16.6 20.00 140.0 24.9 4DIN 376/ANSI
3.641 .652 .787 5.512 .980
M 4 0.70 21.50 .168 x .131 E6H
T300-XM102AA-M4
C110, C145, C150 4.3 4.00 63.0 8.4 3DIN 371/ANSI
.846 .168 .157 2.480 .331
M 5 0.80 28.00 .194 x .152 E6H
T300-XM102AA-M5
C110, C145, C150 4.9 5.00 70.0 8.6 3DIN 371/ANSI
1.102 .194 .197 2.756 .339
M 6 1.00 25.50 .255 x .191 E6H
T300-XM102AA-M6
C110, C145, C150 6.5 6.00 80.0 11.4 3DIN 371/ANSI
1.004 .255 .236 3.150 .449
M 8 1.25 33.50 .318 x .238 E6H
T300-XM102AA-M8
C110, C145, C150 8.1 8.00 90.0 12.9 3DIN 371/ANSI
1.319 .318 .315 3.543 .508
M 10 1.50 38.50 .381 x .286 E6H
T300-XM102AA-M10
C110, C145, C150 9.7 10.00 100.0 16.1 3DIN 371/ANSI
1.516 .381 .394 3.937 .634
M 12 1.75 81.82 .367 x .275 E6H
T300-XM103AA-M12
C110, C145, C150 9.3 12.00 110.0 18.0 3DIN 376/ANSI
3.221 .367 .472 4.331 .709
M 14 2.00 80.30 .429 x .322 E6H
T300-XM103AA-M14
C110, C145, C150 10.9 14.00 110.0 20.1 3DIN 376/ANSI
3.161 .429 .551 4.331 .791
M 16 2.00 65.78 .480 x .360 E6H
T300-XM103AA-M16
C110, C145, C150 12.2 16.00 110.0 20.1 4DIN 376/ANSI
2.590 .480 .630 4.331 .791
M 18 2.50 79.00 .542 x .406 E6H
T300-XM103AA-M18
C110, C145, C150 13.8 18.00 125.0 24.9 4DIN 376/ANSI
3.110 .542 .709 4.921 .980
M 20 2.50 92.47 .652 x .489 E6H
T300-XM103AA-M20
C110, C145, C150 16.6 20.00 140.0 24.9 4DIN 376/ANSI
3.641 .652 .787 5.512 .980
P
E30 E41 E45 E36 E59 E38
C 19
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая c мелким шагом (MF)
DIN 374
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
MF 4x0.5 0.50 43.00 2.80 x 2.10 C6H
T300-XM100DB-M4X050
C110, C145, C150 2.8 4.00 63.0 6.8 3DIN 374
1.693 .110 .157 2.480 .268
MF 5x0.5 0.50 49.00 3.50 x 2.70 C6H
T300-XM100DB-M5X050
C110, C145, C150 3.5 5.00 70.0 8.2 3DIN 374
1.929 .138 .197 2.756 .323
MF 6x0.75 0.75 59.00 4.50 x 3.40 C6H
T300-XM100DB-M6X075
C110, C145, C150 4.5 6.00 80.0 10.0 3DIN 374
2.323 .177 .236 3.150 .394
MF 8x0.75 0.75 57.00 6.00 x 4.90 C6H
T300-XM100DB-M8X075
C110, C145, C150 6.0 8.00 80.0 13.0 3DIN 374
2.244 .236 .315 3.150 .512
MF 8x1 1.00 67.00 6.00 x 4.90 C6H
T300-XM100DB-M8X100
C110, C145, C150 6.0 8.00 90.0 13.0 3DIN 374
2.638 .236 .315 3.543 .512
MF 10x0.75 0.75 67.00 7.00 x 5.50 C6H
T300-XM100DB-M10X075
C110, C145, C150 7.0 10.00 90.0 13.0 3DIN 374
2.638 .276 .394 3.543 .512
MF 10x1 1.00 67.00 7.00 x 5.50 C6H
T300-XM100DB-M10X100
C110, C145, C150 7.0 10.00 90.0 13.0 3DIN 374
2.638 .276 .394 3.543 .512
MF 10x1.25 1.25 77.00 7.00 x 5.50 C6H
T300-XM100DB-M10X125
C110, C145, C150 7.0 10.00 100.0 15.0 3DIN 374
3.032 .276 .394 3.937 .591
MF 12x1 1.00 73.00 9.00 x 7.00 C6H
T300-XM100DB-M12X100
C110, C145, C150 9.0 12.00 100.0 15.0 3DIN 374
2.874 .354 .472 3.937 .591
MF 12x1.25 1.25 73.00 9.00 x 7.00 C6H
T300-XM100DB-M12X125
C110, C145, C150 9.0 12.00 100.0 15.0 3DIN 374
2.874 .354 .472 3.937 .591
MF 12x1.5 1.50 73.00 9.00 x 7.00 C6H
T300-XM100DB-M12X150
C110, C145, C150 9.0 12.00 100.0 15.0 3DIN 374
2.874 .354 .472 3.937 .591
MF 14x1 1.00 71.00 11.00 x 9.00 C6H
T300-XM100DB-M14X100
C110, C145, C150 11.0 14.00 100.0 15.0 3DIN 374
2.795 .433 .551 3.937 .591
MF 14x1.25 1.25 71.00 11.00 x 9.00 C6H
T300-XM100DB-M14X125
C110, C145, C150 11.0 14.00 100.0 15.0 3DIN 374
2.795 .433 .551 3.937 .591
MF 14x1.5 1.50 71.00 11.00 x 9.00 C6H
T300-XM100DB-M14X150
C110, C145, C150 11.0 14.00 100.0 15.0 3DIN 374
2.795 .433 .551 3.937 .591
MF 16x1 1.00 58.00 12.00 x 9.00 C6H
T300-XM100DB-M16X100
C110, C145, C150 12.0 16.00 100.0 15.0 4DIN 374
2.283 .472 .630 3.937 .591
MF 16x1.5 1.50 58.00 12.00 x 9.00 C6H
T300-XM100DB-M16X150
C110, C145, C150 12.0 16.00 100.0 15.0 4DIN 374
2.283 .472 .630 3.937 .591
MF 18x1 1.00 66.00 14.00 x 11.00 C6H
T300-XM100DB-M18X100
B110, B145, B150 14.0 18.00 110.0 17.0 4DIN 374
2.598 .551 .709 4.331 .669
MF 18x1.5 1.50 66.00 14.00 x 11.00 C6H
T300-XM100DB-M18X150
B110, B145, B150 14.0 18.00 110.0 17.0 4DIN 374
2.598 .551 .709 4.331 .669
MF 20x1 1.00 80.00 16.00 x 12.00 C6H
T300-XM100DB-M20X100
B110, B145, B150 16.0 20.00 125.0 17.0 4DIN 374
3.150 .630 .787 4.921 .669
MF 20x1.5 1.50 80.00 16.00 x 12.00 C6H
T300-XM100DB-M20X150
B110, B145, B150 16.0 20.00 125.0 17.0 4DIN 374
3.150 .630 .787 4.921 .669
MF 22x1.5 1.50 78.00 18.00 x 14.50 C6H
T300-XM100DB-M22X150
B110, B145, B150 18.0 22.00 125.0 17.0 4DIN 374
3.071 .709 .866 4.921 .669
MF 24x1.5 1.50 93.00 18.00 x 14.50 C6H
T300-XM100DB-M24X150
B110, B145, B150 18.0 24.00 140.0 20.0 4DIN 374
3.661 .709 .945 5.512 .787
P
E30 E41 E45 E36 E59 E38
C 20
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая c мелким шагом (MF)
DIN 374
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
MF 24x2 2.00 93.00 18.00 x 14.50 C6H
T300-XM100DB-M24X200
B110, B145, B150 18.0 24.00 140.0 20.0 4DIN 374
3.661 .709 .945 5.512 .787
MF 25x1.5 1.50 93.00 18.00 x 14.50 C6H
T300-XM100DB-M25X150
B110, B145, B150 18.0 25.00 140.0 20.0 4DIN 374
3.661 .709 .984 5.512 .787
MF 26x1.5 1.50 93.00 18.00 x 14.50 C6H
T300-XM100DB-M26X150
B110, B145, B150 18.0 26.00 140.0 20.0 4DIN 374
3.661 .709 1.024 5.512 .787
MF 27x1.5 1.50 77.00 20.00 x 16.00 C6H
T300-XM100DB-M27X150
B110, B145, B150 20.0 27.00 140.0 20.0 4DIN 374
3.032 .787 1.063 5.512 .787
MF 27x2 2.00 77.00 20.00 x 16.00 C6H
T300-XM100DB-M27X200
B110, B145, B150 20.0 27.00 140.0 20.0 4DIN 374
3.032 .787 1.063 5.512 .787
MF 28x1.5 1.50 77.00 20.00 x 16.00 C6H
T300-XM100DB-M28X150
B110, B145, B150 20.0 28.00 140.0 20.0 4DIN 374
3.032 .787 1.102 5.512 .787
MF 30x1.5 1.50 85.00 22.00 x 18.00 C6H
T300-XM100DB-M30X150
B110, B145, B150 22.0 30.00 150.0 20.0 4DIN 374
3.346 .866 1.181 5.906 .787
MF 30x2 2.00 85.00 22.00 x 18.00 C6H
T300-XM100DB-M30X200
B110, B145, B150 22.0 30.00 150.0 20.0 4DIN 374
3.346 .866 1.181 5.906 .787
P
E30 E41 E45 E36 E59 E38
C 21
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: Метрическая c мелким шагом (MF)
DIN 374/ANSI
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TP LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
MF 8x1 1.00 33.50 .318 x .238 C6H
T300-XM100AB-M8X100
C110, C145, C150 8.1 8.00 90.0 12.8 3DIN 374/ANSI
1.319 .318 .315 3.543 .504
MF 10x1 1.00 37.50 .381 x .286 C6H
T300-XM100AB-M10X100
C110, C145, C150 9.7 10.00 90.0 13.0 3DIN 374/ANSI
1.476 .381 .394 3.543 .512
MF 14x1.5 1.50 70.30 .429 x .322 C6H
T300-XM101AB-M14X150
C110, C145, C150 10.9 14.00 100.0 15.0 3DIN 374/ANSI
2.768 .429 .551 3.937 .591
MF 18x1.5 1.50 64.00 .542 x .406 C6H
T300-XM101AB-M18X150
C110, C145, C150 13.8 18.00 110.0 17.0 4DIN 374/ANSI
2.520 .542 .709 4.331 .669
MF 8x1 1.00 33.50 .318 x .238 E6H
T300-XM102AB-M8X100
C110, C145, C150 8.1 8.00 90.0 12.8 3DIN 374/ANSI
1.319 .318 .315 3.543 .504
MF 10x1 1.00 37.50 .381 x .286 E6H
T300-XM102AB-M10X100
C110, C145, C150 9.7 10.00 90.0 13.0 3DIN 374/ANSI
1.476 .381 .394 3.543 .512
MF 14x1.5 1.50 70.30 .429 x .322 E6H
T300-XM103AB-M14X150
C110, C145, C150 10.9 14.00 100.0 15.0 3DIN 374/ANSI
2.768 .429 .551 3.937 .591
MF 18x1.5 1.50 64.00 .542 x .406 E6H
T300-XM103AB-M18X150
C110, C145, C150 13.8 18.00 110.0 17.0 4DIN 374/ANSI
2.520 .542 .709 4.331 .669
P
E30 E41 E45 E36 E59 E38
C 22
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN 2184-1
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
UNC #4-40 40.00 18.00 3.50 x 2.70 C2B
T300-XM100DE-4-40
C110, C145, C150 3.5 2.84 56.0 5.6 3DIN 2184-1
.709 .138 .112 2.205 .220
UNC #5-40 40.00 18.00 3.50 x 2.70 C2B
T300-XM100DE-5-40
C110, C145, C150 3.5 3.18 56.0 5.6 3DIN 2184-1
.709 .138 .125 2.205 .220
UNC #6-32 32.00 20.00 4.00 x 3.00 C2B
T300-XM100DE-6-32
C110, C145, C150 4.0 3.51 56.0 6.5 3DIN 2184-1
.787 .157 .138 2.205 .256
UNC #8-32 32.00 21.00 4.50 x 3.40 C2B
T300-XM100DE-8-32
C110, C145, C150 4.5 4.17 63.0 6.5 3DIN 2184-1
.827 .177 .164 2.480 .256
UNC #10-24 24.00 25.00 6.00 x 4.90 C2B
T300-XM100DE-10-24
C110, C145, C150 6.0 4.83 70.0 8.0 3DIN 2184-1
.984 .236 .190 2.756 .315
UNC #12-24 24.00 30.00 6.00 x 4.90 C2B
T300-XM100DE-12-24
C110, C145, C150 6.0 5.49 80.0 10.0 3DIN 2184-1
1.181 .236 .216 3.150 .394
UNC 1/4-20 20.00 30.00 7.00 x 5.50 C2B
T300-XM100DE-1/4
C110, C145, C150 7.0 6.35 80.0 10.0 3DIN 2184-1
1.181 .276 .250 3.150 .394
UNC 5/16-18 18.00 35.00 8.00 x 6.20 C2B
T300-XM100DE-5/16
C110, C145, C150 8.0 7.94 90.0 12.0 3DIN 2184-1
1.378 .315 .313 3.543 .472
UNC 3/8-16 16.00 39.00 10.00 x 8.00 C2B
T300-XM100DE-3/8
C110, C145, C150 10.0 9.53 100.0 15.0 3DIN 2184-1
1.535 .394 .375 3.937 .591
UNC 7/16-14 14.00 75.75 8.00 x 6.20 C2B
T300-XM101DE-7/16
C110, C145, C150 8.0 11.11 100.0 15.0 3DIN 2184-1
2.982 .315 .438 3.937 .591
UNC 1/2-13 13.00 82.75 9.00 x 7.00 C2B
T300-XM101DE-1/2
C110, C145, C150 9.0 12.70 110.0 18.0 3DIN 2184-1
3.258 .354 .500 4.331 .709
UNC 5/8-11 11.00 67.75 12.00 x 9.00 C2B
T300-XM101DE-5/8
C110, C145, C150 12.0 15.88 110.0 20.0 4DIN 2184-1
2.667 .472 .625 4.331 .787
UNC 3/4-10 10.00 80.75 14.00 x 11.00 C2B
T300-XM101DE-3/4
B110, B145, B150 14.0 19.05 125.0 25.0 4DIN 2184-1
3.179 .551 .750 4.921 .984
UNC 7/8-9 9.00 92.75 18.00 x 14.50 C2B
T300-XM101DE-7/8
B110, B145, B150 18.0 22.23 140.0 25.0 4DIN 2184-1
3.652 .709 .875 5.512 .984
UNC 1"-8 8.00 112.75 18.00 x 14.50 C2B
T300-XM101DE-1
B110, B145, B150 18.0 25.40 160.0 30.0 4DIN 2184-1
4.439 .709 1.000 6.299 1.181
P
E30 E41 E45 E36 E59 E38
C 23
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN 2184-1/ANSI
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
UNC #2-56 56.00 11.99 .141 x .110 C3BX
T300-XM100AE-2-56
C110, C145, C150 3.6 2.18 45.0 4.0 3DIN 2184-1/ANSI
.472 .141 .086 1.772 .157
UNC #4-40 40.00 17.50 .141 x .110 C3BX
T300-XM100AE-4-40
C110, C145, C150 3.6 2.84 56.0 7.1 3DIN 2184-1/ANSI
.689 .141 .112 2.205 .280
UNC #5-40 40.00 17.50 .141 x .110 C3BX
T300-XM100AE-5-40
C110, C145, C150 3.6 3.18 56.0 6.6 3DIN 2184-1/ANSI
.689 .141 .125 2.205 .260
UNC #6-32 32.00 20.50 .141 x .110 C3BX
T300-XM100AE-6-32
C110, C145, C150 3.6 3.51 56.0 7.2 3DIN 2184-1/ANSI
.807 .141 .138 2.205 .283
UNC #8-32 32.00 21.50 .168 x .131 C3BX
T300-XM100AE-8-32
C110, C145, C150 4.3 4.17 63.0 7.7 3DIN 2184-1/ANSI
.846 .168 .164 2.480 .303
UNC #10-24 24.00 28.00 .194 x .152 C3BX
T300-XM100AE-10-24
C110, C145, C150 4.9 4.83 70.0 9.1 3DIN 2184-1/ANSI
1.102 .194 .190 2.756 .358
UNC #12-24 24.00 25.50 .220 x .165 C3BX
T300-XM100AE-12-24
C110, C145, C150 5.6 5.49 80.0 9.9 3DIN 2184-1/ANSI
1.004 .220 .216 3.150 .390
UNC 1/4-20 20.00 25.00 .255 x .191 C3BX
T300-XM100AE-1/4
C110, C145, C150 6.5 6.35 80.0 11.0 3DIN 2184-1/ANSI
.984 .255 .250 3.150 .433
UNC 5/16-18 18.00 34.00 .318 x .238 C3BX
T300-XM100AE-5/16
C110, C145, C150 8.1 7.94 90.0 13.1 3DIN 2184-1/ANSI
1.339 .318 .313 3.543 .516
UNC 3/8-16 16.00 39.00 .381 x .286 C3BX
T300-XM100AE-3/8
C110, C145, C150 9.7 9.53 100.0 16.8 3DIN 2184-1/ANSI
1.535 .381 .375 3.937 .661
UNC 7/16-14 14.00 72.59 .323 x .242 C3BX
T300-XM101AE-7/16
C110, C145, C150 8.2 11.11 100.0 15.0 3DIN 2184-1/ANSI
2.858 .323 .438 3.937 .591
UNC 1/2-13 13.00 81.82 .367 x .275 C3BX
T300-XM101AE-1/2
C110, C145, C150 9.3 12.70 110.0 18.0 3DIN 2184-1/ANSI
3.221 .367 .500 4.331 .709
UNC 9/16-12 12.00 80.30 .429 x .322 C3BX
T300-XM101AE-9/16
C110, C145, C150 10.9 14.29 110.0 20.1 3DIN 2184-1/ANSI
3.161 .429 .563 4.331 .791
UNC 5/8-11 11.00 65.78 .480 x .360 C3BX
T300-XM101AE-5/8
C110, C145, C150 12.2 15.88 110.0 20.1 4DIN 2184-1/ANSI
2.590 .480 .625 4.331 .791
UNC 3/4-10 10.00 77.47 .590 x .442 C3BX
T300-XM101AE-3/4
C110, C145, C150 15.0 19.05 125.0 24.9 4DIN 2184-1/ANSI
3.050 .590 .750 4.921 .980
UNC 7/8-9 9.00 90.95 .697 x .523 C3BX
T300-XM101AE-7/8
C110, C145, C150 17.7 22.23 140.0 24.9 4DIN 2184-1/ANSI
3.581 .697 .875 5.512 .980
UNC 1"-8 8.00 95.43 .800 x .600 C3BX
T300-XM101AE-1
C110, C145, C150 20.3 25.40 160.0 30.0 4DIN 2184-1/ANSI
3.757 .800 1.000 6.299 1.181
UNC #2-56 56.00 15.00 .141 x .110 E3BX
T300-XM102AE-2-56
C110, C145, C150 3.6 2.18 45.0 4.0 3DIN 2184-1/ANSI
.591 .141 .086 1.772 .157
UNC #4-40 40.00 17.50 .141 x .110 E3BX
T300-XM102AE-4-40
C110, C145, C150 3.6 2.84 56.0 7.1 3DIN 2184-1/ANSI
.689 .141 .112 2.205 .280
UNC #5-40 40.00 17.50 .141 x .110 E3BX
T300-XM102AE-5-40
C110, C145, C150 3.6 3.18 56.0 6.6 3DIN 2184-1/ANSI
.689 .141 .125 2.205 .260
UNC #6-32 32.00 20.50 .141 x .110 E3BX
T300-XM102AE-6-32
C110, C145, C150 3.6 3.51 56.0 7.2 3DIN 2184-1/ANSI
.807 .141 .138 2.205 .283
UNC #8-32 32.00 21.50 .168 x .131 E3BX
T300-XM102AE-8-32
C110, C145, C150 4.3 4.17 63.0 7.7 3DIN 2184-1/ANSI
.846 .168 .164 2.480 .303
P
E30 E41 E45 E36 E59 E38
C 24
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNC
DIN 2184-1/ANSI
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
UNC #10-24 24.00 28.00 .194 x .152 E3BX
T300-XM102AE-10-24
C110, C145, C150 4.9 4.83 70.0 9.1 3DIN 2184-1/ANSI
1.102 .194 .190 2.756 .358
UNC #12-24 24.00 24.80 .255 x .191 E3BX
T300-XM102AE-12-24
C110, C145, C150 6.5 5.49 80.0 9.9 3DIN 2184-1/ANSI
.976 .255 .216 3.150 .390
UNC 1/4-20 20.00 25.00 .255 x .191 E3BX
T300-XM102AE-1/4
C110, C145, C150 6.5 6.35 80.0 11.0 3DIN 2184-1/ANSI
.984 .255 .250 3.150 .433
UNC 5/16-18 18.00 34.00 .318 x .238 E3BX
T300-XM102AE-5/16
C110, C145, C150 8.1 7.94 90.0 13.1 3DIN 2184-1/ANSI
1.339 .318 .313 3.543 .516
UNC 3/8-16 16.00 39.00 .381 x .286 E3BX
T300-XM102AE-3/8
C110, C145, C150 9.7 9.53 100.0 16.8 3DIN 2184-1/ANSI
1.535 .381 .375 3.937 .661
UNC 7/16-14 14.00 72.59 .323 x .242 E3BX
T300-XM103AE-7/16
C110, C145, C150 8.2 11.11 100.0 15.0 3DIN 2184-1/ANSI
2.858 .323 .438 3.937 .591
UNC 1/2-13 13.00 81.82 .367 x .275 E3BX
T300-XM103AE-1/2
C110, C145, C150 9.3 12.70 110.0 18.0 3DIN 2184-1/ANSI
3.221 .367 .500 4.331 .709
UNC 9/16-12 12.00 80.30 .429 x .322 E3BX
T300-XM103AE-9/16
C110, C145, C150 10.9 14.29 110.0 20.1 3DIN 2184-1/ANSI
3.161 .429 .563 4.331 .791
UNC 5/8-11 11.00 65.78 .480 x .360 E3BX
T300-XM103AE-5/8
C110, C145, C150 12.2 15.88 110.0 20.1 4DIN 2184-1/ANSI
2.590 .480 .625 4.331 .791
UNC 3/4-10 10.00 77.47 .590 x .442 E3BX
T300-XM103AE-3/4
C110, C145, C150 15.0 19.05 125.0 24.9 4DIN 2184-1/ANSI
3.050 .590 .750 4.921 .980
UNC 7/8-9 9.00 90.95 .697 x .523 E3BX
T300-XM103AE-7/8
C110, C145, C150 17.7 22.23 140.0 24.9 4DIN 2184-1/ANSI
3.581 .697 .875 5.512 .980
UNC 1"-8 8.00 95.43 .800 x .600 E3BX
T300-XM103AE-1
C110, C145, C150 20.3 25.40 160.0 30.0 4DIN 2184-1/ANSI
3.757 .800 1.000 6.299 1.181
P
E30 E41 E45 E36 E59 E38
C 25
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN 2184-1
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
UNF #8-36 36.00 21.00 4.50 x 3.40 C2B
T300-XM100DF-8-36
C110, C145, C150 4.5 4.17 63.0 6.5 3DIN 2184-1
.827 .177 .164 2.480 .256
UNF #10-32 32.00 25.00 6.00 x 4.90 C2B
T300-XM100DF-10-32
C110, C145, C150 6.0 4.83 70.0 7.3 3DIN 2184-1
.984 .236 .190 2.756 .287
UNF 1/4-28 28.00 30.00 7.00 x 5.50 C2B
T300-XM100DF-1/4
C110, C145, C150 7.0 6.35 80.0 10.0 3DIN 2184-1
1.181 .276 .250 3.150 .394
UNF 5/16-24 24.00 35.00 8.00 x 6.20 C2B
T300-XM100DF-5/16
C110, C145, C150 8.0 7.94 90.0 12.0 3DIN 2184-1
1.378 .315 .313 3.543 .472
UNF 3/8-24 24.00 39.00 10.00 x 8.00 C2B
T300-XM100DF-3/8
C110, C145, C150 10.0 9.53 100.0 15.0 3DIN 2184-1
1.535 .394 .375 3.937 .591
UNF 7/16-20 20.00 75.75 8.00 x 6.20 C2B
T300-XM101DF-7/16
C110, C145, C150 8.0 11.11 100.0 15.0 3DIN 2184-1
2.982 .315 .438 3.937 .591
UNF 1/2-20 20.00 83.00 9.00 x 7.00 C2B
T300-XM101DF-1/2
C110, C145, C150 9.0 12.70 110.0 18.0 3DIN 2184-1
3.268 .354 .500 4.331 .709
UNF 5/8-18 18.00 67.75 12.00 x 9.00 C2B
T300-XM101DF-5/8
C110, C145, C150 12.0 15.88 110.0 20.0 4DIN 2184-1
2.667 .472 .625 4.331 .787
UNF 3/4-16 16.00 77.50 14.00 x 11.00 C2B
T300-XM101DF-3/4
B110, B145, B150 14.0 19.05 125.0 25.0 4DIN 2184-1
3.051 .551 .750 4.921 .984
UNF 7/8-14 14.00 92.75 18.00 x 14.50 C2B
T300-XM101DF-7/8
B110, B145, B150 18.0 22.23 140.0 25.0 4DIN 2184-1
3.652 .709 .875 5.512 .984
UNF 1"-12 12.00 113.00 18.00 x 14.50 C2B
T300-XM101DF-1
B110, B145, B150 18.0 25.40 160.0 30.0 4DIN 2184-1
4.449 .709 1.000 6.299 1.181
P
E30 E41 E45 E36 E59 E38
C 26
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN 2184-1/ANSI
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
UNF #4-48 48.00 17.50 .141 x .110 C3BX
T300-XM100AF-4-48
C110, C145, C150 3.6 2.84 56.0 7.1 3DIN 2184-1/ANSI
.689 .141 .112 2.205 .280
UNF #6-40 40.00 20.50 .141 x .110 C3BX
T300-XM100AF-6-40
C110, C145, C150 3.6 3.51 56.0 7.1 3DIN 2184-1/ANSI
.807 .141 .138 2.205 .280
UNF #8-36 36.00 21.50 .168 x .131 C3BX
T300-XM100AF-8-36
C110, C145, C150 4.3 4.17 63.0 7.7 3DIN 2184-1/ANSI
.846 .168 .164 2.480 .303
UNF #10-32 32.00 28.00 .194 x .152 C3BX
T300-XM100AF-10-32
C110, C145, C150 4.9 4.83 70.0 8.9 3DIN 2184-1/ANSI
1.102 .194 .190 2.756 .350
UNF #12-28 28.00 31.00 .220 x .165 C3BX
T300-XM100AF-12-28
C110, C145, C150 5.6 5.49 80.0 9.9 3DIN 2184-1/ANSI
1.220 .220 .216 3.150 .390
UNF 1/4-28 28.00 25.00 .255 x .191 C3BX
T300-XM100AF-1/4
C110, C145, C150 6.5 6.35 80.0 10.8 3DIN 2184-1/ANSI
.984 .255 .250 3.150 .425
UNF 5/16-24 24.00 34.00 .318 x .238 C3BX
T300-XM100AF-5/16
C110, C145, C150 8.1 7.94 90.0 12.9 3DIN 2184-1/ANSI
1.339 .318 .313 3.543 .508
UNF 3/8-24 24.00 37.50 .381 x .286 C3BX
T300-XM100AF-3/8
C110, C145, C150 9.7 9.53 90.0 15.0 3DIN 2184-1/ANSI
1.476 .381 .375 3.543 .591
UNF 7/16-20 20.00 72.59 .367 x .275 C3BX
T300-XM101AF-7/16
C110, C145, C150 9.3 11.11 100.0 15.0 3DIN 2184-1/ANSI
2.858 .367 .438 3.937 .591
UNF 1/2-20 20.00 71.82 .367 x .275 C3BX
T300-XM101AF-1/2
C110, C145, C150 9.3 12.70 100.0 18.0 3DIN 2184-1/ANSI
2.828 .367 .500 3.937 .709
UNF 9/16-18 18.00 70.30 .429 x .322 C3BX
T300-XM101AF-9/16
C110, C145, C150 10.9 14.29 100.0 19.1 3DIN 2184-1/ANSI
2.768 .429 .563 3.937 .752
UNF 5/8-18 18.00 55.78 .480 x .360 C3BX
T300-XM101AF-5/8
C110, C145, C150 12.2 15.88 100.0 20.1 4DIN 2184-1/ANSI
2.196 .480 .625 3.937 .791
UNF 3/4-16 16.00 62.47 .590 x .442 C3BX
T300-XM101AF-3/4
C110, C145, C150 15.0 19.05 110.0 24.9 4DIN 2184-1/ANSI
2.459 .590 .750 4.331 .980
UNF 7/8-14 14.00 75.95 .697 x .523 C3BX
T300-XM101AF-7/8
C110, C145, C150 17.7 22.23 125.0 24.9 4DIN 2184-1/ANSI
2.990 .697 .875 4.921 .980
UNF 1"-12 12.00 75.43 .800 x .600 C3BX
T300-XM101AF-1-12
C110, C145, C150 20.3 25.40 140.0 26.9 4DIN 2184-1/ANSI
2.970 .800 1.000 5.512 1.059
UNF #4-48 48.00 17.50 .141 x .110 E3BX
T300-XM102AF-4-48
C110, C145, C150 3.6 2.84 56.0 7.1 3DIN 2184-1/ANSI
.689 .141 .112 2.205 .280
UNF #6-40 40.00 20.50 .141 x .110 E3BX
T300-XM102AF-6-40
C110, C145, C150 3.6 3.51 56.0 7.1 3DIN 2184-1/ANSI
.807 .141 .138 2.205 .280
UNF #8-36 36.00 21.50 .168 x .131 E3BX
T300-XM102AF-8-36
C110, C145, C150 4.3 4.17 63.0 7.7 3DIN 2184-1/ANSI
.846 .168 .164 2.480 .303
UNF #10-32 32.00 28.00 .194 x .152 E3BX
T300-XM102AF-10-32
C110, C145, C150 4.9 4.83 70.0 8.9 3DIN 2184-1/ANSI
1.102 .194 .190 2.756 .350
UNF #12-28 28.00 31.00 .220 x .165 E3BX
T300-XM102AF-12-28
C110, C145, C150 5.6 5.49 80.0 9.9 3DIN 2184-1/ANSI
1.220 .220 .216 3.150 .390
UNF 1/4-28 28.00 25.00 .255 x .191 E3BX
T300-XM102AF-1/4
C110, C145, C150 6.5 6.35 80.0 10.8 3DIN 2184-1/ANSI
.984 .255 .250 3.150 .425
UNF 5/16-24 24.00 34.00 .318 x .238 E3BX
T300-XM102AF-5/16
C110, C145, C150 8.1 7.94 90.0 12.9 3DIN 2184-1/ANSI
1.339 .318 .313 3.543 .508
P
E30 E41 E45 E36 E59 E38
C 27
Метчики
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: UNF
DIN 2184-1/ANSI
ULDR 2.5
FHA 45°
SUBSTRATE HSS-PM
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
UNF 3/8-24 24.00 37.50 .381 x .286 E3BX
T300-XM102AF-3/8
C110, C145, C150 9.7 9.53 90.0 15.0 3DIN 2184-1/ANSI
1.476 .381 .375 3.543 .591
UNF 7/16-20 20.00 72.59 .323 x .242 E3BX
T300-XM103AF-7/16
C110, C145, C150 8.2 11.11 100.0 15.0 3DIN 2184-1/ANSI
2.858 .323 .438 3.937 .591
UNF 1/2-20 20.00 71.82 .367 x .275 E3BX
T300-XM103AF-1/2
C110, C145, C150 9.3 12.70 100.0 18.0 3DIN 2184-1/ANSI
2.828 .367 .500 3.937 .709
UNF 9/16-18 18.00 70.30 .429 x .322 E3BX
T300-XM103AF-9/16
C110, C145, C150 10.9 14.29 100.0 19.1 3DIN 2184-1/ANSI
2.768 .429 .563 3.937 .752
UNF 5/8-18 18.00 55.78 .480 x .360 E3BX
T300-XM103AF-5/8
C110, C145, C150 12.2 15.88 100.0 20.1 4DIN 2184-1/ANSI
2.196 .480 .625 3.937 .791
UNF 3/4-16 16.00 62.47 .590 x .442 E3BX
T300-XM103AF-3/4
C110, C145, C150 15.0 19.05 110.0 24.9 4DIN 2184-1/ANSI
2.459 .590 .750 4.331 .980
UNF 7/8-14 14.00 75.95 .697 x .523 E3BX
T300-XM103AF-7/8
C110, C145, C150 17.7 22.23 125.0 24.9 4DIN 2184-1/ANSI
2.990 .697 .875 4.921 .980
UNF 1"-12 12.00 75.43 .800 x .600 E3BX
T300-XM103AF-1-12
C110, C145, C150 20.3 25.40 140.0 26.9 4DIN 2184-1/ANSI
2.970 .800 1.000 5.512 1.059
P
E30 E41 E45 E36 E59 E38
C 28
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
Метчики
R
U
S
A
B
C
D
E
НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ Метчики
Метчики CoroTap™ 300 со спиральными стружечными канавками
Тип резьбы: трубная G
DIN 5156
ULDR 2.5
FHA 45°
SUBSTRATE HSS-E
Размеры, мм, дюйм
TDZ TPI LU CZC
MS
THCHT TCTR
Код заказа
GRADE DCON TD LF THL NOF BSG
G 1/8-28 28.00 67.00 7.00 x 5.50 CNORMAL
T300-XM100DK-1/8
C110, C145, C150 7.0 9.73 90.0 13.0 3DIN 5156
2.638 .276 .383 3.543 .512
G 1/4-19 19.00 71.00 11.00 x 9.00 CNORMAL
T300-XM100DK-1/4
C110, C145, C150 11.0 13.16 100.0 15.0 3DIN 5156
2.795 .433 .518 3.937 .591
G 3/8-19 19.00 58.00 12.00 x 9.00 CNORMAL
T300-XM100DK-3/8
C110, C145, C150 12.0 16.66 100.0 15.0 4DIN 5156
2.283 .472 .656 3.937 .591
G 1/2-14 14.00 80.00 16.00 x 12.00 CNORMAL
T300-XM100DK-1/2
B110, B145, B150 16.0 20.96 125.0 18.0 4DIN 5156
3.150 .630 .825 4.921 .709
G 5/8-14 14.00 78.00 18.00 x 14.50 CNORMAL
T300-XM100DK-5/8
B110, B145, B150 18.0 22.91 125.0 18.0 4DIN 5156
3.071 .709 .902 4.921 .709
G 3/4-14 14.00 77.00 20.00 x 16.00 CNORMAL
T300-XM100DK-3/4
B110, B145, B150 20.0 26.44 140.0 20.0 4DIN 5156
3.032 .787 1.041 5.512 .787
G 7/8-14 14.00 85.00 22.00 x 18.00 CNORMAL
T300-XM100DK-7/8
B110, B145, B150 22.0 30.20 150.0 20.0 4DIN 5156
3.346 .866 1.189 5.906 .787
G 1"-11 11.00 93.00 25.00 x 20.00 CNORMAL
T300-XM100DK-1
B110, B145, B150 25.0 33.25 160.0 22.0 4DIN 5156
3.661 .984 1.309 6.299 .866
G 1.1/8-11 11.00 101.00 28.00 x 22.00 CNORMAL
T300-XM100DK-1.1/8
B110, B145, B150 28.0 37.90 170.0 22.0 4DIN 5156
3.976 1.102 1.492 6.693 .866
G 1.1/4-11 11.00 72.00 32.00 x 24.00 CNORMAL
T300-XM100DK-1.1/4
B110, B145, B150 32.0 41.91 170.0 22.0 4DIN 5156
2.835 1.260 1.650 6.693 .866
G 1.1/2-11 11.00 87.00 36.00 x 29.00 CNORMAL
T300-XM100DK-1.1/2
B110, B145, B150 36.0 47.80 190.0 23.0 4DIN 5156
3.425 1.417 1.882 7.480 .906
P
E30 E41 E45 E36 E59 E38
Развёртывание
D 2
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫВА Н ИЕ
CoroReamer™ 435
Универсальная высокопроизводительная развёртка для обработки широкого диапазона материалов
Области применения по ISO:
P
Сквозное
отверстие Глухое
отверстие
Универсальные
инструменты предназначены для обеспечения
высокой производительности и надёжности при обработке деталей
различных размеров и форм из разнообразных материалов, что
позволяет максимально эффективно использовать станок.
www.sandvik.coromant.com/cororeamer435
E50
Преимущества и особенности
-Высокая производительность благодаря высоким
режимам резания
-Высокие стойкость и эффективность для экономии
времени и затрат
-Превосходное качество обработанной поверхности
детали
-Концентричность, обеспечивающая высокую
стойкость инструмента и размерную точность
-Высокая жёсткость благодаря цельному
твердосплавному корпусу
-Внутренний подвод СОЖ для улучшения эвакуации
стружки и снижения износа
Развёртки с предельно неравномерным расположением зубьев
Предельно неравномерное расположение зубьев предполагает различный
угловой шаг для всех зубьев. При этом распределении шага ни один зуб не
располагается диаметрально противоположно другому, благодаря чему
развертка формирует отверстия с лучшей круглостью.
Оптимизированные решения смотрите на стр. E36
D 3
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫВА Н ИЕ
Цельные твердосплавные развёртки CoroReamer™ 435
Для обработки различных материалов
Для обработки глухих отверстий
CNSC 1
CXSC 1
SUBSTRATE HF
COATING UNCOATED
Размеры, мм, дюйм
DC DC" LU LU" CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LCF LCF" L L" LF LF" APMX APMX" PHD PHD" BSG
3.97 .156 39.00 1.535 6
435.B-0397-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
3.98 .157 39.00 1.535 6
435.B-0398-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
3.99 .157 39.00 1.535 6
435.B-0399-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.00 .157 39.00 1.535 6
435.B-0400-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.01 .158 39.00 1.535 6
435.B-0401-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.02 .158 39.00 1.535 6
435.B-0402-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.03 .159 39.00 1.535 6
435.B-0403-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.39 2.929 0.3 .012 3.80 .150 COROMANT
4.50 .177 39.00 1.535 6
435.B-0450-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.32 2.926 0.3 .012 4.30 .169 COROMANT
4.97 .196 39.00 1.535 6
435.B-0497-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
4.98 .196 39.00 1.535 6
435.B-0498-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
4.99 .196 39.00 1.535 6
435.B-0499-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.00 .197 39.00 1.535 6
435.B-0500-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.01 .197 39.00 1.535 6
435.B-0501-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.02 .198 39.00 1.535 6
435.B-0502-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.03 .198 39.00 1.535 6
435.B-0503-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.24 2.923 0.3 .012 4.80 .189 COROMANT
5.50 .217 39.00 1.535 6
435.B-0550-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.17 2.920 0.3 .012 5.30 .209 COROMANT
5.97 .235 39.00 1.535 6
435.B-0597-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
5.98 .235 39.00 1.535 6
435.B-0598-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
5.99 .236 39.00 1.535 6
435.B-0599-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.00 .236 39.00 1.535 6
435.B-0600-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.01 .237 39.00 1.535 6
435.B-0601-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.02 .237 39.00 1.535 6
435.B-0602-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.03 .237 39.00 1.535 6
435.B-0603-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.09 2.917 0.3 .012 5.80 .228 COROMANT
6.50 .256 64.00 2.520 8
435.B-0650-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 99.02 3.898 0.3 .012 6.30 .248 COROMANT
7.00 .276 64.00 2.520 8
435.B-0700-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.95 3.896 0.3 .012 6.80 .268 COROMANT
7.50 .295 64.00 2.520 8
435.B-0750-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.87 3.893 0.3 .012 7.30 .287 COROMANT
7.97 .314 64.00 2.520 8
435.B-0797-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
7.98 .314 64.00 2.520 8
435.B-0798-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
7.99 .315 64.00 2.520 8
435.B-0799-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.00 .315 64.00 2.520 8
435.B-0800-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.01 .315 64.00 2.520 8
435.B-0801-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.02 .316 64.00 2.520 8
435.B-0802-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.79 3.889 0.3 .012 7.80 .307 COROMANT
8.03 .316 64.00 2.520 8
435.B-0803-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.79 3.889 0.3 .012 7.80 .307 COROMANT
8.50 .335 60.00 2.362 10
435.B-0850-A1-XF
H10F 10.00 .394 100.00 3.937 26.00 1.024 20.00 .787 98.72 3.887 0.3 .012 8.30 .327 COROMANT
9.00 .354 60.00 2.362 10
435.B-0900-A1-XF
H10F 10.00 .394 100.00 3.937 26.00 1.024 20.00 .787 98.65 3.884 0.3 .012 8.80 .346 COROMANT
9.50 .374 80.00 3.150 10
435.B-0950-A1-XF
H10F 10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.57 4.668 0.3 .012 9.30 .366 COROMANT
9.97 .393 80.00 3.150 10
435.B-0997-A1-XF
H10F 10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
9.98 .393 80.00 3.150 10
435.B-0998-A1-XF
H10F 10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
9.99 .393 80.00 3.150 10
435.B-0999-A1-XF
H10F 10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.00 .394 80.00 3.150 10
435.B-1000-A1-XF
H10F 10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.01 .394 80.00 3.150 10
435.B-1001-A1-XF
H10F 10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.02 .394 80.00 3.150 10
435.B-1002-A1-XF
H10F 10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.49 4.665 0.3 .012 9.80 .386 COROMANT
10.03 .395 80.00 3.150 10
435.B-1003-A1-XF
H10F 10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.49 4.665 0.3 .012 9.80 .386 COROMANT
10.50 .413 75.00 2.953 12
435.B-1050-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.42 4.662 0.3 .012 10.30 .406 COROMANT
Стандартная развёртка обеспечивает допуск обрабатываемого отверстия H7.
Точность диаметра развёртки обеспечивается до сотых долей миллиметра с верхним пределом допуска +0.004 мм.
P
E32 E45 E36 E60 E50
D 4
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫВА Н ИЕ
Цельные твердосплавные развёртки CoroReamer™ 435
Для обработки различных материалов
Для обработки глухих отверстий
CNSC 1
CXSC 1
SUBSTRATE HF
COATING UNCOATED
Размеры, мм, дюйм
DC DC" LU LU" CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LCF LCF" L L" LF LF" APMX APMX" PHD PHD" BSG
11.00 .433 75.00 2.953 12
435.B-1100-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.35 4.659 0.3 .012 10.80 .425 COROMANT
11.50 .453 75.00 2.953 12
435.B-1150-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.27 4.656 0.3 .012 11.30 .445 COROMANT
11.97 .471 75.00 2.953 12
435.B-1197-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
11.98 .472 75.00 2.953 12
435.B-1198-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
11.99 .472 75.00 2.953 12
435.B-1199-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.00 .472 75.00 2.953 12
435.B-1200-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.01 .473 75.00 2.953 12
435.B-1201-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.02 .473 75.00 2.953 12
435.B-1202-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.19 4.653 0.3 .012 11.80 .465 COROMANT
12.03 .474 75.00 2.953 12
435.B-1203-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.19 4.653 0.3 .012 11.80 .465 COROMANT
13.00 .512 85.00 3.346 14
435.B-1300-A1-XF
H10F 14.00 .551 130.00 5.118 28.60 1.126 22.00 .866 128.05 5.041 0.3 .012 12.80 .504 COROMANT
14.00 .551 85.00 3.346 14
435.B-1400-A1-XF
H10F 14.00 .551 130.00 5.118 28.60 1.126 22.00 .866 127.90 5.035 0.3 .012 13.80 .543 COROMANT
15.00 .591 82.00 3.228 16
435.B-1500-A1-XF
H10F 16.00 .630 130.00 5.118 28.60 1.126 22.00 .866 127.75 5.030 0.3 .012 14.80 .583 COROMANT
16.00 .630
102.00
4.016 16
435.B-1600-A1-XF
H10F 16.00 .630 150.00 5.906 32.50 1.280 25.00 .984 147.60 5.811 0.3 .012 15.80 .622 COROMANT
17.00 .669
102.00
4.016 18
435.B-1700-A1-XF
H10F 18.00 .709 150.00 5.906 32.50 1.280 25.00 .984 147.45 5.805 0.3 .012 16.80 .661 COROMANT
18.00 .709
102.00
4.016 18
435.B-1800-A1-XF
H10F 18.00 .709 150.00 5.906 32.50 1.280 25.00 .984 147.30 5.799 0.3 .012 17.80 .701 COROMANT
19.00 .748
100.00
3.937 20
435.B-1900-A1-XF
H10F 20.00 .787 150.00 5.906 32.50 1.280 25.00 .984 147.14 5.793 0.3 .012 18.80 .740 COROMANT
20.00 .787
100.00
3.937 20
435.B-2000-A1-XF
H10F 20.00 .787 150.00 5.906 32.50 1.280 25.00 .984 146.99 5.787 0.3 .012 19.80 .780 COROMANT
Стандартная развёртка обеспечивает допуск обрабатываемого отверстия H7.
Точность диаметра развёртки обеспечивается до сотых долей миллиметра с верхним пределом допуска +0.004 мм.
P
E32 E45 E36 E60 E50
D 5
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫВА Н ИЕ
Цельные твердосплавные развёртки CoroReamer™ 435
Для обработки различных материалов
Для обработки сквозных отверстий
FHA 10°
CNSC 1
CXSC 2
SUBSTRATE HF
COATING UNCOATED
Размеры, мм, дюйм
DC DC" LU LU" CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LCF LCF" L L" LF LF" APMX APMX" PHD PHD" BSG
3.97 .156 39.00 1.535 6
435.T-0397-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
3.98 .157 39.00 1.535 6
435.T-0398-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
3.99 .157 39.00 1.535 6
435.T-0399-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.00 .157 39.00 1.535 6
435.T-0400-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.01 .158 39.00 1.535 6
435.T-0401-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.02 .158 39.00 1.535 6
435.T-0402-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.40 2.929 0.3 .012 3.80 .150 COROMANT
4.03 .159 39.00 1.535 6
435.T-0403-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.39 2.929 0.3 .012 3.80 .150 COROMANT
4.50 .177 39.00 1.535 6
435.T-0450-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.32 2.926 0.3 .012 4.30 .169 COROMANT
4.97 .196 39.00 1.535 6
435.T-0497-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
4.98 .196 39.00 1.535 6
435.T-0498-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
4.99 .196 39.00 1.535 6
435.T-0499-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.00 .197 39.00 1.535 6
435.T-0500-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.01 .197 39.00 1.535 6
435.T-0501-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.02 .198 39.00 1.535 6
435.T-0502-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.25 2.923 0.3 .012 4.80 .189 COROMANT
5.03 .198 39.00 1.535 6
435.T-0503-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.24 2.923 0.3 .012 4.80 .189 COROMANT
5.50 .217 39.00 1.535 6
435.T-0550-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.17 2.920 0.3 .012 5.30 .209 COROMANT
5.97 .235 39.00 1.535 6
435.T-0597-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
5.98 .235 39.00 1.535 6
435.T-0598-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
5.99 .236 39.00 1.535 6
435.T-0599-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.00 .236 39.00 1.535 6
435.T-0600-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.01 .237 39.00 1.535 6
435.T-0601-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.02 .237 39.00 1.535 6
435.T-0602-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.10 2.917 0.3 .012 5.80 .228 COROMANT
6.03 .237 39.00 1.535 6
435.T-0603-A1-XF
H10F 6.00 .236 75.00 2.953 15.60 .614 12.00 .472 74.09 2.917 0.3 .012 5.80 .228 COROMANT
6.50 .256 64.00 2.520 8
435.T-0650-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 99.02 3.898 0.3 .012 6.30 .248 COROMANT
7.00 .276 64.00 2.520 8
435.T-0700-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.95 3.896 0.3 .012 6.80 .268 COROMANT
7.97 .314 64.00 2.520 8
435.T-0797-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
7.98 .314 64.00 2.520 8
435.T-0798-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
7.99 .315 64.00 2.520 8
435.T-0799-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.00 .315 64.00 2.520 8
435.T-0800-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.01 .315 64.00 2.520 8
435.T-0801-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.80 3.890 0.3 .012 7.80 .307 COROMANT
8.02 .316 64.00 2.520 8
435.T-0802-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.79 3.889 0.3 .012 7.80 .307 COROMANT
8.03 .316 64.00 2.520 8
435.T-0803-A1-XF
H10F 8.00 .315 100.00 3.937 20.80 .819 16.00 .630 98.79 3.889 0.3 .012 7.80 .307 COROMANT
8.50 .335 60.00 2.362 10
435.T-0850-A1-XF
H10F 10.00 .394 100.00 3.937 26.00 1.024 20.00 .787 98.72 3.887 0.3 .012 8.30 .327 COROMANT
9.00 .354 60.00 2.362 10
435.T-0900-A1-XF
H10F 10.00 .394 100.00 3.937 26.00 1.024 20.00 .787 98.65 3.884 0.3 .012 8.80 .346 COROMANT
9.50 .374 80.00 3.150 10
435.T-0950-A1-XF
H10F 10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.57 4.668 0.3 .012 9.30 .366 COROMANT
9.97 .393 80.00 3.150 10
435.T-0997-A1-XF
H10F 10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
9.98 .393 80.00 3.150 10
435.T-0998-A1-XF
H10F 10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
9.99 .393 80.00 3.150 10
435.T-0999-A1-XF
H10F 10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.00 .394 80.00 3.150 10
435.T-1000-A1-XF
H10F 10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.01 .394 80.00 3.150 10
435.T-1001-A1-XF
H10F 10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.50 4.665 0.3 .012 9.80 .386 COROMANT
10.02 .394 80.00 3.150 10
435.T-1002-A1-XF
H10F 10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.49 4.665 0.3 .012 9.80 .386 COROMANT
10.03 .395 80.00 3.150 10
435.T-1003-A1-XF
H10F 10.00 .394 120.00 4.724 26.00 1.024 20.00 .787 118.49 4.665 0.3 .012 9.80 .386 COROMANT
10.50 .413 75.00 2.953 12
435.T-1050-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.42 4.662 0.3 .012 10.30 .406 COROMANT
11.00 .433 75.00 2.953 12
435.T-1100-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.35 4.659 0.3 .012 10.80 .425 COROMANT
Стандартная развёртка обеспечивает допуск обрабатываемого отверстия H7.
Точность диаметра развёртки обеспечивается до сотых долей миллиметра с верхним пределом допуска +0.004 мм.
P
E32 E45 E36 E60 E50
D 6
РАЗВЁРТЫВАНИЕ
R
U
S
A
B
C
D
E
РАЗ ВЁР ТЫВА Н ИЕ
Цельные твердосплавные развёртки CoroReamer™ 435
Для обработки различных материалов
Для обработки сквозных отверстий
FHA 10°
CNSC 1
CXSC 2
SUBSTRATE HF
COATING UNCOATED
Размеры, мм, дюйм
DC DC" LU LU" CZC
MS
Код заказа
GRADE DCON DCON" OAL OAL" LCF LCF" L L" LF LF" APMX APMX" PHD PHD" BSG
11.50 .453 75.00 2.953 12
435.T-1150-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.27 4.656 0.3 .012 11.30 .445 COROMANT
11.97 .471 75.00 2.953 12
435.T-1197-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
11.98 .472 75.00 2.953 12
435.T-1198-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
11.99 .472 75.00 2.953 12
435.T-1199-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.00 .472 75.00 2.953 12
435.T-1200-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.01 .473 75.00 2.953 12
435.T-1201-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.20 4.654 0.3 .012 11.80 .465 COROMANT
12.02 .473 75.00 2.953 12
435.T-1202-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.19 4.653 0.3 .012 11.80 .465 COROMANT
12.03 .474 75.00 2.953 12
435.T-1203-A1-XF
H10F 12.00 .472 120.00 4.724 26.00 1.024 20.00 .787 118.19 4.653 0.3 .012 11.80 .465 COROMANT
13.00 .512 85.00 3.346 14
435.T-1300-A1-XF
H10F 14.00 .551 130.00 5.118 28.60 1.126 22.00 .866 128.05 5.041 0.3 .012 12.80 .504 COROMANT
14.00 .551 85.00 3.346 14
435.T-1400-A1-XF
H10F 14.00 .551 130.00 5.118 28.60 1.126 22.00 .866 127.90 5.035 0.3 .012 13.80 .543 COROMANT
15.00 .591 82.00 3.228 16
435.T-1500-A1-XF
H10F 16.00 .630 130.00 5.118 28.60 1.126 22.00 .866 127.75 5.030 0.3 .012 14.80 .583 COROMANT
16.00 .630
102.00
4.016 16
435.T-1600-A1-XF
H10F 16.00 .630 150.00 5.906 32.50 1.280 25.00 .984 147.60 5.811 0.3 .012 15.80 .622 COROMANT
17.00 .669
102.00
4.016 18
435.T-1700-A1-XF
H10F 18.00 .709 150.00 5.906 32.50 1.280 25.00 .984 147.45 5.805 0.3 .012 16.80 .661 COROMANT
18.00 .709
102.00
4.016 18
435.T-1800-A1-XF
H10F 18.00 .709 150.00 5.906 32.50 1.280 25.00 .984 147.30 5.799 0.3 .012 17.80 .701 COROMANT
19.00 .748
100.00
3.937 20
435.T-1900-A1-XF
H10F 20.00 .787 150.00 5.906 32.50 1.280 25.00 .984 147.14 5.793 0.3 .012 18.80 .740 COROMANT
20.00 .787
100.00
3.937 20
435.T-2000-A1-XF
H10F 20.00 .787 150.00 5.906 32.50 1.280 25.00 .984 146.99 5.787 0.3 .012 19.80 .780 COROMANT
Стандартная развёртка обеспечивает допуск обрабатываемого отверстия H7.
Точность диаметра развёртки обеспечивается до сотых долей миллиметра с верхним пределом допуска +0.004 мм.
P
E32 E45 E36 E60 E50
R
U
S
Общая информация
E 2
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
E3
Инженерные решения
E36
ISO 13399
E45
Основные формулы
E48
iFind
E49
Восстановление инструмента
E50
Концепция Coromant по утилизации отходов
E51
Информация по безопасности
E52
Обрабатываемые материалы
E53
Системы обозначения
CoroMill
®
Plura E58
CoroTap™ E59
Тип подвода СОЖ
E60
Указатель инструмента
E61
E 3
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
Рекомендуемые скорости резания
Концевые фрезы CoroMill
®
Plura для тяжёлой черновой обработки
Концевые фрезы CoroMill
®
Plura для средней черновой обработки
Концевые фрезы CoroMill
®
Plura со стружкоделительными канавками для черновой обработки
Фрезы CoroMill
®
Plura со сферическим концом для профильной обработки
a
e
= 1.0 x DC a
e
= 0.5 x DC a
e
= 0.1 x DC
a
p
= 0.5 x DC a
p
= 1.0 x DC a
p
= 1.5 x DC
ISO
Код MC CMC Обрабатываемый материал HB
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F52 145 476 F47 175 574 F55 290 951
P2.2.Z.AN 02.2 Низколегированная сталь 240 F52 110 361 F47 135 443 F55 200 656
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F52 80 262 F47 100 328 F55 170 558
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F52 65 213 F47 80 262 F55 150 492
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F51 65 213 F46 80 262 F54 120 394
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F51 55 180 F46 70 230 F54 90 295
K
K1.1.C.NS 07.2 Ковкий чугун 200 F52 140 459 F47 165 541 F55 150 492
K2.1.C.UT 08.2 Серый чугун 180 F52 130 427 F47 150 492 F55 200 656
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F52 125 410 F47 145 476 F55 155 509
N
N1.2.Z.AG 30.12 Алюминиевые сплавы 100 F53 680 2231 F50 835 2740 F56 950 3117
N1.3.C.UT 30.21 Алюминиевые сплавы 75 F53 230 755 F50 305 1001 F56 410 1345
N1.4.C.NS 30.42 Алюминиевые сплавы 130 F53 100 328 F50 130 427 F56 195 640
N3.2.C.UT 33.2 Медь и медные сплавы 90 F53 130 427 F50 170 558 F56 245 804
S
S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 F51 30 98 F46 40 131 F54 50 164
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F51 30 98 F46 40 131 F54 60 197
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F51 40 131 F46 50 164 F54 100 328
a
p
=0.05 x DC a
p
= 0.01 x DC
ISO
Код MC CMC Обрабатываемый материал HB
f
z
*
v
c
, м/мин v
c
, фут/мин
f
z
*
v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F07 245 804 F37 295 968
P2.2.Z.AN 02.2 Низколегированная сталь 240 F07 180 591 F37 215 705
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F07 120 394 F37 140 459
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F07 100 328 F37 110 361
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F11 90 295 F43 110 361
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F11 80 262 F43 90 295
K
K1.1.C.NS 07.2 Ковкий чугун 200 F07 180 591 F37 215 705
K2.1.C.UT 08.2 Серый чугун 180 F07 205 673 F37 245 804
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F07 165 541 F37 200 656
N
N1.2.Z.AG 30.12 Алюминиевые сплавы 100 F12 1345 4413 F45 1345 4413
N1.3.C.UT 30.21 Алюминиевые сплавы 75 F12 920 3018 F45 1105 3625
N1.4.C.NS 30.42 Алюминиевые сплавы 130 F12 330 1083 F45 395 1296
N3.2.C.UT 33.2 Медь и медные сплавы 90 F12 520 1706 F45 625 2051
S
S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 F11 50 164 F43 70 230
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F11 40 131 F43 55 180
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F11 80 262 F43 105 344
* Для получения рекомендуемой величины подачи сравните код f
z
с соответствующим кодом на странице E5
E 4
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
Рекомендуемые скорости резания
Концевые фрезы CoroMill
®
Plura для обработки фасок
a
e
= 0.1 x DC
a
p
= 0.1 x DC
ISO Код MC CMC Обрабатываемый материал HB f
z
*v
c
, м/мин v
c
, фут/мин
P
P1.2.Z.AN 01.2 Нелегированная сталь 190 F06 320 1050
P2.2.Z.AN 02.2 Низколегированная сталь 240 F06 220 722
P3.0.Z.HT 03.21 Высоколегированная сталь 380 F06 130 427
M
P5.0.Z.AN 05.11 Ферритная/мартенситная нержавеющая сталь 200 F06 90 295
M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F10 110 361
M3.2.Z.AQ 05.51 Дуплексная (аустенитная/ферритная) нержавеющая сталь 260 F10 70 230
K
K1.1.C.NS 07.2 Ковкий чугун 200 F06 240 787
K2.1.C.UT 08.2 Серый чугун 180 F06 240 787
K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F06 215 705
N
N1.2.Z.AG 30.12 Алюминиевые сплавы 100 F24 2300 7546
N1.3.C.UT 30.21 Алюминиевые сплавы 75 F24 370 1214
N1.4.C.NS 30.42 Алюминиевые сплавы 130 F24 240 787
N3.2.C.UT 33.2 Медь и медные сплавы 90 F24 680 2231
S
S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 F10 50 164
S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F10 50 164
S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F10 90 295
H
H1.1.Z.HA 04.1 Сталь - твердость 50 50HRC F10 70 230
* Для получения рекомендуемой величины подачи сравните код f
z
с соответствующим кодом на странице E5
E 5
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
Рекомендуемые значения подачи
CoroMill
®
Plura
Метрическое исполнение
DC мм
0.500 1.000 2.000 3.000 4.000 6.000 6.350 7.938 8.000 9.525 10.000 12.000 12.700 14.000 15.875 16.000 18.000 19.050 20.000 25.000 25.400
F1 мм/зуб - 0.0100 0.0200 0.0200 0.0200 0.0400 0.0400 0.0600 0.0600 0.0700 0.0700 0.0800 0.0800 0.1000 0.1100 0.1100 0.1200 0.1200 0.1200 0.1200 0.1200
F2 мм/зуб - 0.010 0.030 0.040 0.040 0.050 0.050 0.080 0.080 0.110 0.120 0.120 0.120 0.120 0.140 0.140 0.140 0.160 0.170 0.190 0.190
F3 мм/зуб - 0.020 0.040 0.050 0.060 0.080 0.080 0.120 0.120 0.140 0.140 0.140 0.140 0.140 0.140 0.140 0.160 0.210 0.210 0.240 0.240
F4 мм/зуб 0.010 0.010 0.020 0.020 0.020 0.030 0.030 0.050 0.050 0.060 0.060 0.070 0.070 0.080 0.090 0.090 0.100 0.100 0.100 0.100 0.100
F5 мм/зуб 0.010 0.010 0.020 0.030 0.030 0.040 0.040 0.070 0.070 0.100 0.100 0.100 0.100 0.100 0.120 0.120 0.120 0.120 0.140 0.160 0.160
F6 мм/зуб - 0.020 0.030 0.040 0.050 0.070 0.070 0.100 0.100 0.120 0.120 0.120 0.120 0.120 0.120 0.120 0.150 0.180 0.200 0.200 0.200
F7 мм/зуб 0.010 0.020 0.030 0.050 0.060 0.080 0.080 0.120 0.120 0.150 0.150 0.150 0.150 0.150 0.160 0.160 0.180 0.200 0.200 0.250 0.250
F8 мм/зуб 0.010 0.010 0.020 0.020 0.020 0.020 0.020 0.040 0.040 0.050 0.050 0.060 0.060 0.060 0.070 0.070 0.080 0.080 0.080 0.080 0.080
F9 мм/зуб 0.010 0.010 0.020 0.020 0.020 0.040 0.040 0.060 0.060 0.080 0.080 0.080 0.080 0.080 0.100 0.100 0.100 0.100 0.110 0.130 0.130
F10 мм/зуб - 0.020 0.020 0.030 0.040 0.060 0.060 0.080 0.080 0.100 0.100 0.100 0.100 0.100 0.100 0.120 0.120 0.140 0.160 0.160 0.160
F11 мм/зуб 0.015 0.020 0.030 0.040 0.050 0.060 0.060 0.100 0.100 0.120 0.120 0.120 0.120 0.120 0.140 0.140 0.150 0.160 0.160 0.200 0.200
F12 мм/зуб 0.035 0.060 0.080 0.100 0.130 0.180 0.180 0.260 0.260 0.330 0.330 0.330 0.330 0.350 0.380 0.380 0.400 0.430 0.440 0.500 0.500
F13 мм/зуб - - 0.016 0.024 0.032 0.072 0.076 0.095 0.096 0.143 0.150 0.180 0.191 0.210 0.238 0.240 0.270 0.286 0.300 0.375 0.375
F14 мм/зуб - - 0.012 0.018 0.024 0.060 0.064 0.079 0.080 0.124 0.130 0.156 0.165 0.182 0.206 0.208 0.234 0.248 0.260 0.325 0.325
F15 мм/зуб - - 0.008 0.012 0.016 0.036 0.038 0.048 0.048 0.071 0.075 0.090 0.095 0.105 0.119 0.120 0.135 0.143 0.150 0.188 0.188
F16 мм/зуб - - - - - 0.072 0.076 0.086 0.086 0.114 0.120 0.144 0.152 0.168 0.191 0.192 0.216 0.229 0.240 - -
F17 мм/зуб - - - - - 0.060 0.064 0.071 0.072 0.099 0.104 0.125 0.132 0.146 0.165 0.166 0.187 0.198 0.208 - -
F18 мм/зуб - - - - - 0.036 0.038 0.048 0.048 0.057 0.060 0.072 0.076 0.084 0.095 0.096 0.108 0.114 0.120 - -
F19 мм/зуб - - - - - 0.070 0.070 0.080 0.080 0.080 0.080 0.090 0.090 0.100 0.100 0.100 0.150 0.150 0.160 0.190 0.190
F20 мм/зуб - - - - - 0.060 0.060 0.060 0.060 0.070 0.070 0.070 0.070 0.080 0.080 0.080 0.130 0.130 0.140 0.160 0.160
F21 мм/зуб - - - - - 0.040 0.040 0.050 0.050 0.050 0.050 0.060 0.060 0.070 0.070 0.070 0.120 0.120 0.130 0.150 0.150
F22 мм/зуб - 0.020 0.040 0.040 0.040 0.072 0.072 0.110 0.110 0.130 0.130 0.150 0.150 0.180 0.200 0.200 0.220 0.220 0.220 0.220 0.220
F23 мм/зуб - 0.030 0.060 0.070 0.070 0.100 0.100 0.170 0.170 0.220 0.220 0.220 0.220 0.220 0.260 0.260 0.260 0.310 0.310 0.350 0.350
F24 мм/зуб - 0.040 0.070 0.070 0.110 0.150 0.150 0.200 0.200 0.260 0.260 0.260 0.260 0.260 0.260 0.260 0.330 0.440 0.440 0.440 0.440
F25 мм/зуб - 0.010 0.010 0.010 0.020 0.020 0.020 0.030 0.030 0.040 0.040 0.050 0.050 0.060 0.070 0.070 - - - - -
F26 мм/зуб - 0.010 0.020 0.020 0.030 0.040 0.040 0.060 0.060 0.080 0.080 0.100 0.100 0.120 0.140 0.140 - - - - -
F27 мм/зуб - - 0.020 0.024 0.028 0.035 0.036 0.042 0.043 0.048 0.050 0.057 0.059 0.063 0.070 0.070 0.077 0.080 0.083 0.100 -
F28 мм/зуб - - 0.024 0.030 0.036 0.047 0.049 0.058 0.059 0.067 0.070 0.080 0.084 0.090 0.099 0.100 0.110 0.115 0.120 0.145 -
F29 мм/зуб - - 0.028 0.035 0.041 0.054 0.056 0.067 0.067 0.077 0.080 0.093 0.098 0.107 0.119 0.120 0.133 0.140 0.147 0.180 -
F30 мм/зуб - - 0.020 0.023 0.025 0.030 0.031 0.035 0.035 0.039 0.040 0.047 0.049 0.053 0.060 0.060 0.067 0.070 0.073 0.090 -
F31 мм/зуб - - 0.020 0.023 0.025 0.037 0.040 0.051 0.052 0.063 0.067 0.076 0.079 0.084 0.093 0.093 0.102 0.107 0.111 0.133 -
F32 мм/зуб - - 0.020 0.023 0.026 0.044 0.047 0.061 0.062 0.076 0.080 0.090 0.094 0.100 0.109 0.110 0.120 0.125 0.130 0.200 -
F33 мм/зуб - - 0.020 0.020 0.020 0.020 0.021 0.027 0.028 0.033 0.035 0.038 0.040 0.042 0.045 0.045 0.048 0.050 0.052 0.060 -
F34 мм/зуб - - 0.024 0.026 0.029 0.033 0.034 0.037 0.038 0.041 0.042 0.048 0.050 0.054 0.060 0.060 0.066 0.069 0.072 0.087 -
F35 мм/зуб - - 0.030 0.033 0.035 0.040 0.041 0.045 0.045 0.049 0.050 0.070 0.077 0.091 0.110 0.111 0.131 0.142 0.152 0.203 -
F36 мм/зуб 0.010 0.010 0.020 0.030 0.040 0.050 0.050 0.080 0.080 0.100 0.100 0.120 0.120 0.120 0.120 0.120 0.120 0.150 0.150 0.200 0.200
F37 мм/зуб - 0.030 0.050 0.080 0.100 0.120 0.120 0.150 0.150 0.200 0.200 0.200 0.200 0.200 0.200 0.200 0.200 0.250 0.250 0.250 0.250
F38 мм/зуб 0.020 0.020 0.040 0.040 0.050 0.070 0.070 0.110 0.110 0.130 0.130 0.150 0.150 0.180 0.200 0.200 0.220 0.220 0.220 0.220 0.220
F39 мм/зуб 0.020 0.030 0.060 0.070 0.070 0.100 0.100 0.160 0.160 0.220 0.220 0.220 0.220 0.220 0.260 0.260 0.260 0.310 0.310 0.350 0.350
F40 мм/зуб - - - 0.070 0.100 0.160 0.160 0.250 0.250 0.300 0.300 0.350 0.350 0.400 0.500 0.500 0.600 0.700 0.700 0.700 0.700
F41 мм/зуб - - - 0.060 0.080 0.130 0.130 0.200 0.200 0.240 0.240 0.280 0.280 0.320 0.400 0.400 0.480 0.560 0.560 0.560 0.560
F42 мм/зуб 0.020 0.010 0.020 0.020 0.040 0.045 0.045 0.060 0.060 0.090 0.090 0.100 0.100 0.100 0.100 0.100 0.100 0.120 0.120 0.160 0.160
F43 мм/зуб - 0.020 0.040 0.065 0.080 0.100 0.100 0.120 0.120 0.160 0.160 0.160 0.160 0.160 0.160 0.160 0.160 0.200 0.200 0.200 0.200
F44 мм/зуб - 0.030 0.060 0.070 0.090 0.120 0.120 0.180 0.180 0.235 0.235 0.260 0.260 0.260 0.260 0.260 0.280 0.330 0.330 0.440 0.440
F45 мм/зуб - 0.070 0.110 0.175 0.220 0.260 0.260 0.330 0.330 0.440 0.440 0.440 0.440 0.440 0.440 0.440 0.440 0.500 0.500 0.500 0.500
F46 мм/зуб - 0.001 0.003 0.005 0.008 0.013 0.013 0.020 0.020 0.027 0.027 0.035 0.035 0.040 0.050 0.050 0.055 0.060 0.060 0.080 0.080
F47 мм/зуб - 0.002 0.004 0.008 0.012 0.020 0.020 0.030 0.030 0.040 0.040 0.050 0.050 0.060 0.070 0.070 0.080 0.090 0.090 0.115 0.115
F48 мм/зуб - 0.001 0.004 0.007 0.011 0.017 0.017 0.027 0.027 0.036 0.036 0.047 0.047 0.053 0.067 0.067 0.073 0.080 0.080 0.106 0.106
F49 мм/зуб - 0.003 0.005 0.011 0.016 0.027 0.027 0.040 0.040 0.053 0.053 0.067 0.067 0.080 0.093 0.093 0.011 0.120 0.120 0.153 0.153
F50 мм/зуб - 0.003 0.005 0.010 0.015 0.025 0.025 0.040 0.040 0.050 0.050 0.065 0.065 0.080 0.090 0.090 0.105 0.120 0.120 0.155 0.155
F51 мм/зуб - 0.002 0.005 0.009 0.013 0.020 0.020 0.023 0.023 0.035 0.035 0.040 0.040 0.050 0.055 0.055 0.060 0.070 0.070 0.080 0.080
F52 мм/зуб - 0.003 0.007 0.013 0.020 0.030 0.030 0.040 0.040 0.050 0.050 0.060 0.060 0.070 0.080 0.080 0.090 0.100 0.100 0.110 0.110
F53 мм/зуб - 0.004 0.009 0.017 0.025 0.040 0.040 0.045 0.045 0.065 0.065 0.080 0.080 0.090 0.105 0.105 0.120 0.130 0.130 0.140 0.140
F54 мм/зуб - 0.002 0.006 0.010 0.016 0.027 0.027 0.041 0.041 0.055 0.055 0.072 0.072 0.082 0.103 0.103 0.113 0.123 0.123 0.164 0.164
F55 мм/зуб - 0.004 0.008 0.016 0.025 0.041 0.041 0.062 0.062 0.082 0.082 0.103 0.103 0.123 0.144 0.144 0.164 0.185 0.185 0.236 0.236
F56 мм/зуб - 0.006 0.010 0.021 0.031 0.051 0.051 0.082 0.082 0.103 0.103 0.133 0.133 0.164 0.185 0.185 0.215 0.246 0.246 0.318 0.318
E 6
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
Рекомендуемые значения подачи
CoroMill
®
Plura
Дюймовое исполнение
DC дюйм
.020 .039 .079 .118 .157 .236 .250 .313 .315 .375 .394 .472 .500 .551 .625 .630 .709 .750 .787 .984 1.000
F1 дюйм/зуб - .0004 .0008 .0008 .0008 .0016 .0016 .0024 .0024 .0028 .0028 .0031 .0031 .0039 .0043 .0043 .0047 .0047 .0047 .0047 .0047
F2 дюйм/зуб - .0004 .0012 .0016 .0016 .0020 .0020 .0031 .0031 .0043 .0047 .0047 .0047 .0047 .0055 .0055 .0055 .0063 .0067 .0075 .0075
F3 дюйм/зуб - .0008 .0016 .0020 .0024 .0031 .0031 .0047 .0047 .0055 .0055 .0055 .0055 .0055 .0055 .0055 .0063 .0083 .0083 .0094 .0094
F4 дюйм/зуб .0004 .0004 .0008 .0008 .0008 .0012 .0012 .0020 .0020 .0024 .0024 .0028 .0028 .0031 .0035 .0035 .0039 .0039 .0039 .0039 .0039
F5 дюйм/зуб .0004 .0004 .0008 .0012 .0012 .0016 .0016 .0028 .0028 .0039 .0039 .0039 .0039 .0039 .0047 .0047 .0047 .0047 .0055 .0063 .0063
F6 дюйм/зуб - .0008 .0012 .0016 .0020 .0028 .0028 .0039 .0039 .0047 .0047 .0047 .0047 .0047 .0047 .0047 .0059 .0071 .0079 .0079 .0079
F7 дюйм/зуб .0004 .0008 .0012 .0020 .0024 .0031 .0031 .0047 .0047 .0059 .0059 .0059 .0059 .0059 .0063 .0063 .0071 .0079 .0079 .0098 .0098
F8 дюйм/зуб .0004 .0004 .0008 .0008 .0008 .0008 .0008 .0016 .0016 .0020 .0020 .0024 .0024 .0024 .0028 .0028 .0031 .0031 .0031 .0031 .0031
F9 дюйм/зуб .0004 .0004 .0008 .0008 .0008 .0016 .0016 .0024 .0024 .0031 .0031 .0031 .0031 .0031 .0039 .0039 .0039 .0039 .0043 .0051 .0051
F10 дюйм/зуб - .0008 .0008 .0012 .0016 .0024 .0024 .0031 .0031 .0039 .0039 .0039 .0039 .0039 .0039 .0047 .0047 .0055 .0063 .0063 .0063
F11 дюйм/зуб .0006 .0008 .0012 .0016 .0020 .0024 .0024 .0039 .0039 .0047 .0047 .0047 .0047 .0047 .0055 .0055 .0059 .0063 .0063 .0079 .0079
F12 дюйм/зуб .0014 .0024 .0031 .0039 .0051 .0071 .0071 .0102 .0102 .0130 .0130 .0130 .0130 .0138 .0150 .0150 .0157 .0169 .0173 .0197 .0197
F13 дюйм/зуб - - .0006 .0009 .0013 .0028 .0030 .0038 .0038 .0056 .0059 .0071 .0075 .0083 .0094 .0094 .0106 .0113 .0118 .0148 .0148
F14 дюйм/зуб - - .0005 .0007 .0009 .0024 .0025 .0031 .0031 .0049 .0051 .0061 .0065 .0072 .0081 .0082 .0092 .0098 .0102 .0128 .0128
F15 дюйм/зуб - - .0003 .0005 .0006 .0014 .0015 .0019 .0019 .0028 .0030 .0035 .0038 .0041 .0047 .0047 .0053 .0056 .0059 .0074 .0074
F16 дюйм/зуб - - - - - .0028 .0030 .0034 .0034 .0045 .0047 .0057 .0060 .0066 .0075 .0076 .0085 .0090 .0094 - -
F17 дюйм/зуб - - - - - .0024 .0025 .0028 .0028 .0039 .0041 .0049 .0052 .0057 .0065 .0066 .0074 .0078 .0082 - -
F18 дюйм/зуб - - - - - .0014 .0015 .0019 .0019 .0023 .0024 .0028 .0030 .0033 .0038 .0038 .0043 .0045 .0047 - -
F19 дюйм/зуб - - - - - .0028 .0028 .0031 .0031 .0031 .0031 .0035 .0035 .0039 .0039 .0039 .0059 .0059 .0063 .0075 .0075
F20 дюйм/зуб - - - - - .0024 .0024 .0024 .0024 .0028 .0028 .0028 .0028 .0031 .0031 .0031 .0051 .0051 .0055 .0063 .0063
F21 дюйм/зуб - - - - - .0016 .0016 .0020 .0020 .0020 .0020 .0024 .0024 .0028 .0028 .0028 .0047 .0047 .0051 .0059 .0059
F22 дюйм/зуб - .0008 .0016 .0016 .0016 .0028 .0028 .0043 .0043 .0051 .0051 .0059 .0059 .0071 .0079 .0079 .0087 .0087 .0087 .0087 .0087
F23 дюйм/зуб - .0012 .0024 .0028 .0028 .0039 .0039 .0067 .0067 .0087 .0087 .0087 .0087 .0087 .0102 .0102 .0102 .0122 .0122 .0138 .0138
F24 дюйм/зуб - .0016 .0028 .0028 .0043 .0059 .0059 .0079 .0079 .0102 .0102 .0102 .0102 .0102 .0102 .0102 .0130 .0173 .0173 .0173 .0173
F25 дюйм/зуб - .0004 .0004 .0004 .0008 .0008 .0008 .0012 .0012 .0016 .0016 .0020 .0020 .0024 .0028 .0028 - - - - -
F26 дюйм/зуб - .0004 .0008 .0008 .0012 .0016 .0016 .0024 .0024 .0031 .0031 .0039 .0039 .0047 .0055 .0055 - - - - -
F27 дюйм/зуб - - .0008 .0009 .0011 .0014 .0014 .0017 .0017 .0019 .0020 .0022 .0023 .0025 .0027 .0028 .0030 .0032 .0033 .0039 -
F28 дюйм/зуб - - .0009 .0012 .0014 .0019 .0019 .0023 .0023 .0026 .0028 .0031 .0033 .0035 .0039 .0039 .0043 .0045 .0047 .0057 -
F29 дюйм/зуб - - .0011 .0014 .0016 .0021 .0022 .0026 .0026 .0030 .0031 .0037 .0039 .0042 .0047 .0047 .0052 .0055 .0058 .0071 -
F30 дюйм/зуб - - .0008 .0009 .0010 .0012 .0012 .0014 .0014 .0015 .0016 .0018 .0019 .0021 .0023 .0024 .0026 .0028 .0029 .0035 -
F31 дюйм/зуб - - .0008 .0009 .0010 .0015 .0016 .0020 .0020 .0025 .0026 .0030 .0031 .0033 .0037 .0037 .0040 .0042 .0044 .0052 -
F32 дюйм/зуб - - .0008 .0009 .0010 .0017 .0019 .0024 .0024 .0030 .0031 .0035 .0037 .0039 .0043 .0043 .0047 .0049 .0051 .0079 -
F33 дюйм/зуб - - .0008 .0008 .0008 .0008 .0008 .0011 .0011 .0013 .0014 .0015 .0016 .0016 .0018 .0018 .0019 .0020 .0020 .0024 -
F34 дюйм/зуб - - .0009 .0010 .0011 .0013 .0013 .0015 .0015 .0016 .0017 .0019 .0020 .0021 .0023 .0024 .0026 .0027 .0028 .0034 -
F35 дюйм/зуб - - .0012 .0013 .0014 .0016 .0016 .0018 .0018 .0019 .0020 .0028 .0030 .0036 .0043 .0044 .0052 .0056 .0060 .0080 -
F36 дюйм/зуб .0004 .0004 .0008 .0012 .0016 .0020 .0020 .0031 .0031 .0039 .0039 .0047 .0047 .0047 .0047 .0047 .0047 .0059 .0059 .0079 .0079
F37 дюйм/зуб .0000 .0012 .0020 .0031 .0039 .0047 .0047 .0059 .0059 .0079 .0079 .0079 .0079 .0079 .0079 .0079 .0079 .0098 .0098 .0098 .0098
F38 дюйм/зуб .0008 .0008 .0016 .0016 .0020 .0028 .0028 .0043 .0043 .0051 .0051 .0059 .0059 .0071 .0079 .0079 .0087 .0087 .0087 .0087 .0087
F39 дюйм/зуб .0008 .0012 .0024 .0028 .0028 .0039 .0039 .0063 .0063 .0087 .0087 .0087 .0087 .0087 .0102 .0102 .0102 .0122 .0122 .0138 .0138
F40 дюйм/зуб - - - .0028 .0039 .0063 .0063 .0098 .0098 .0118 .0118 .0138 .0138 .0157 .0197 .0197 .0236 .0276 .0276 .0276 .0276
F41 дюйм/зуб - - - .0024 .0031 .0051 .0051 .0079 .0079 .0094 .0094 .0110 .0110 .0126 .0157 .0157 .0189 .0220 .0220 .0220 .0220
F42 дюйм/зуб .0008 .0004 .0008 .0008 .0016 .0018 .0018 .0024 .0024 .0035 .0035 .0039 .0039 .0039 .0039 .0039 .0039 .0047 .0047 .0063 .0063
F43 дюйм/зуб - .0008 .0016 .0026 .0031 .0039 .0039 .0047 .0047 .0063 .0063 .0063 .0063 .0063 .0063 .0063 .0063 .0079 .0079 .0079 .0079
F44 дюйм/зуб - .0012 .0024 .0028 .0035 .0047 .0047 .0071 .0071 .0093 .0093 .0102 .0102 .0102 .0102 .0102 .0110 .0130 .0130 .0173 .0173
F45 дюйм/зуб - .0028 .0043 .0069 .0087 .0102 .0102 .0130 .0130 .0173 .0173 .0173 .0173 .0173 .0173 .0173 .0173 .0197 .0197 .0197 .0197
F46 дюйм/зуб - .0001 .0001 .0002 .0003 .0005 .0005 .0008 .0008 .0011 .0011 .0014 .0014 .0016 .0020 .0020 .0022 .0024 .0024 .0031 .0031
F47 дюйм/зуб - .0002 .0002 .0003 .0005 .0008 .0008 .0012 .0012 .0016 .0016 .0020 .0020 .0024 .0028 .0028 .0031 .0035 .0035 .0045 .0045
F48 дюйм/зуб - .0001 .0002 .0003 .0004 .0007 .0007 .0011 .0011 .0014 .0014 .0019 .0019 .0021 .0026 .0026 .0029 .0031 .0031 .0042 .0042
F49 дюйм/зуб - .0001 .0002 .0004 .0006 .0010 .0010 .0016 .0016 .0021 .0021 .0026 .0026 .0031 .0037 .0037 .0004 .0047 .0047 .0060 .0060
F50 дюйм/зуб - .0001 .0002 .0004 .0006 .0010 .0010 .0016 .0016 .0020 .0020 .0026 .0026 .0031 .0035 .0035 .0041 .0047 .0047 .0061 .0061
F51 дюйм/зуб - .0002 .0002 .0004 .0005 .0008 .0008 .0009 .0009 .0014 .0014 .0016 .0016 .0020 .0022 .0022 .0024 .0028 .0028 .0031 .0031
F52 дюйм/зуб - .0001 .0003 .0005 .0008 .0012 .0012 .0016 .0016 .0020 .0020 .0024 .0024 .0028 .0031 .0031 .0035 .0039 .0039 .0043 .0043
F53 дюйм/зуб - .0002 .0004 .0007 .0010 .0016 .0016 .0018 .0018 .0026 .0026 .0031 .0031 .0035 .0041 .0041 .0047 .0051 .0051 .0055 .0055
F54 дюйм/зуб - .0002 .0002 .0004 .0006 .0010 .0010 .0016 .0016 .0022 .0022 .0028 .0028 .0032 .0040 .0040 .0044 .0048 .0048 .0065 .0065
F55 дюйм/зуб - .0002 .0003 .0006 .0010 .0016 .0016 .0024 .0024 .0032 .0032 .0040 .0040 .0048 .0056 .0056 .0065 .0073 .0073 .0093 .0093
F56 дюйм/зуб - .0002 .0004 .0008 .0012 .0020 .0020 .0032 .0032 .0040 .0040 .0052 .0052 .0065 .0073 .0073 .0085 .0097 .0097 .0125 .0125
E 7
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
Максимальный угол врезания
CoroMill
®
Plura
Сплавы для фрезерования
Число зубьев (ZEFP)
ISO Обрабатываемый материал
2345
6
P
Сталь (Твёрдость <300HB)
9755
4
Сталь (Твёрдость >300HB)
7543
3
MНержавеющая сталь
5554
4
KЧугун
10 10 8 6
5
NЦветные металлы
15 12 10 10
10
SЖаропрочные и титановые сплавы
5544
3
HМатериалы высокой твёрдости
221.51.5
1.5
OДругие материалы, не входящие в группы ISO
15 12 10 10
10
P M K N S HOС СОЖ Без СОЖ Описание
1620 + ++ + ++ +
Универсальный сплав, аналогичный 1630. Предназначен для обработки большинства материалов. Высокая
износостойкость. Имеет более высокую прочность при обработке ISO S и ISO M по сравнению с 1630.
Предпочтительна обработка без применения СОЖ.
1630 ++ + ++ + + +
Универсальный сплав, аналогичный 1620. Предназначен для обработки большинства материалов. Имеет более
высокую прочность при обработке ISO P и ISO K по сравнению с 1620. Предпочтительна обработка без
применения СОЖ.
1640 + ++ + ++
Очень прочный сплав, рассчитанный на высокие подачи на зуб (большие величины a
e
). Предназначен для
обработки большинства материалов. Хорошо подходит для обработки с применением СОЖ. Также подходит для
нестабильных условий.
E 8
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, метрические значения
2
3 x DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
),
м/мин
HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 100-125-150
P1.1.Z.AN C = 0.1–0.25% 125 100-125-150
P1.2.Z.AN C = 0.25–0.55% 150 88-110-132
P1.3.Z.AN C = 0.55–0.80% 170 88-110-132
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 88-110-132
Низколегированная сталь
P2.1.Z.AN В состоянии поставки (сырая)175 88-110-132
P2.5.Z.HT.1 Закаленная и отпущенная 275 60-75-90
P2.5.Z.HT.2 Закаленная и отпущенная 350 52-65-78
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 76-95-114
P3.0.Z.HT.1 Инструментальная сталь 300 52-65-78
Сталь (отливки)
P1.5.C.UT Нелегированная 150 88-110-132
P2.6.C.UT Низколегированная (легирующих эл.
5%) 200 76-95-114
MНержавеющая сталь
M1.0.Z.AQ Аустенитная 200 32-40-48
M2.0.Z.AQ Супер аустенитная Ni
20% 200 32-40-48
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 28-35-42
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 28-35-42
M1.0.C.UT Аустенитная 200 32-40-48
M2.0.C.AQ Супер аустенитная Ni
20% 200 32-40-48
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 28-35-42
KКовкий чугун
K1.1.C.NS Ферритный/Перлитный 200 64-80-96
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 88-110-132
K2.2.C.UT Высокой прочности на растяжение 245 88-110-132
K2.3.C.UT Аустенитная 175 64-80-96
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 64-80-96
K3.2.C.UT Ферритный/Перлитный 215 64-80-96
K3.3.C.UT Перлитный 265 64-80-96
K3.5.C.UT Аустенитная 190 64-80-96
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 64-80-96
NАлюминиевые сплавы
N1.2.Z.UT Технически чистый 60 200-250-300
N1.2.Z.AG Сплавы AlSi, Si
1% 100 200-250-300
N1.3.C.UT Литье, не подвергнутое старению 75 200-250-300
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 160-200-240
N1.4.C.NS Литье, AlSi, Si
13% 130 120-150-180
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 176-220-264
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 100-125-150
SТитан
S4.1.Z.UT 200 44-55-66
S4.2.Z.AN 320 32-40-48
S4.4.Z.AN 330 32-40-48
H
H1.1.Z.HA Сверхтвердая сталь: Закаленная и отпущенная 50HRC 24-30-36
H2.0.C.UT.4 Отбеленный чугун 64HRC 20-25-30
E 9
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, метрические значения
2
3 x DC
Диаметр сверла, мм
3 4 6 8 10 12 16 20
Подача, f
n
, мм/об (min-нач.-max)
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.086-0.107-0.128 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.056-0.070-0.084 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.056-0.070-0.084 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
E 10
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, метрические значения
4
5 × DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
),
м/мин
HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 100-125-150
P1.1.Z.AN C = 0.1–0.25% 125 100-125-150
P1.2.Z.AN C = 0.25–0.55% 150 88-110-132
P1.3.Z.AN C = 0.55–0.80% 170 88-110-132
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 88-110-132
Низколегированная сталь
P2.1.Z.AN В состоянии поставки (сырая)175 88-110-132
P2.5.Z.HT.1 Закаленная и отпущенная 275 60-75-90
P2.5.Z.HT.2 Закаленная и отпущенная 350 52-65-78
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 76-95-114
P3.0.Z.HT.1 Инструментальная сталь 300 52-65-78
Сталь (отливки)
P1.5.C.UT Нелегированная 150 88-110-132
P2.6.C.UT Низколегированная (легирующих эл.
5%) 200 76-95-114
MНержавеющая сталь
M1.0.Z.AQ Аустенитная 200 32-40-48
M2.0.Z.AQ Супер аустенитная Ni
20% 200 32-40-48
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 28-35-42
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 28-35-42
M1.0.C.UT Аустенитная 200 32-40-48
M2.0.C.AQ Супер аустенитная Ni
20% 200 32-40-48
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 28-35-42
KКовкий чугун
K1.1.C.NS Ферритный/Перлитный 200 64-80-96
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 88-110-132
K2.2.C.UT Высокой прочности на растяжение 245 88-110-132
K2.3.C.UT Аустенитная 175 64-80-96
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 64-80-96
K3.2.C.UT Ферритный/Перлитный 215 64-80-96
K3.3.C.UT Перлитный 265 64-80-96
K3.5.C.UT Аустенитная 190 64-80-96
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 64-80-96
NАлюминиевые сплавы
N1.2.Z.UT Технически чистый 60 200-250-300
N1.2.Z.AG Сплавы AlSi, Si
1% 100 200-250-300
N1.3.C.UT Литье, не подвергнутое старению 75 200-250-300
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 160-200-240
N1.4.C.NS Литье, AlSi, Si
13% 130 120-150-180
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 176-220-264
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 100-125-150
SТитан
S4.1.Z.UT 200 44-55-66
S4.2.Z.AN 320 32-40-48
S4.4.Z.AN 330 32-40-48
H
H1.1.Z.HA Сверхтвердая сталь: Закаленная и отпущенная 50HRC 24-30-36
H2.0.C.UT.4 Отбеленный чугун 64HRC 20-25-30
E 11
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, метрические значения
4
5 × DC
Диаметр сверла, мм
3 4 6 8 10 12 16 20
Подача, f
n
, мм/об (min-нач.-max)
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
E 12
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, метрические значения
7
8 × DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
),
м/мин
HB
P
Нелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 104-130-156
P1.1.Z.AN C = 0.1–0.25% 125 104-130-156
P1.2.Z.AN C = 0.25–0.55% 150 88-110-132
P1.3.Z.AN C = 0.55–0.80% 170 88-110-132
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 88-110-132
Низколегированная сталь
P2.1.Z.AN Незакаленная 175 88-110-132
P2.5.Z.HT.1 Закаленная и отпущенная 275 72-90-108
P2.5.Z.HT.2 Закаленная и отпущенная 350 64-80-96
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 80-100-120
P3.0.Z.HT.1 Инструментальная сталь 300 64-80-96
Сталь (отливки)
P1.5.C.UT Нелегированная 150 88-110-132
P2.6.C.UT Низколегированная (легирующих эл-тов
5%) 200 80-100-120
M
Нержавеющая сталь
M1.0.Z.AQ Аустенитная 200 24-30-36
M2.0.Z.AQ Супер аустенитная Ni
20% 200 24-30-36
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 20-25-30
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 20-25-30
M1.0.C.UT Аустенитная 200 24-30-36
M2.0.C.AQ Супер аустенитная Ni
20% 200 24-30-36
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 20-25-30
K
Ковкий чугун
K1.1.C.NS Ферритный/Перлитный 200 60-75-90
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 92-115-138
K2.2.C.UT Низкой прочности на растяжение 245 92-115-138
K2.3.C.UT Аустенитная 175 60-75-90
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 60-75-90
K3.2.C.UT Ферритный/Перлитный 215 60-75-90
K3.3.C.UT Перлитный 265 60-75-90
K3.5.C.UT Аустенитная 190 60-75-90
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 60-75-90
N
Алюминиевые сплавы
N1.2.Z.UT Промышленный, технически чистый 60 216-270-324
N1.2.Z.AG Сплавы AlSi, Si
1% 100 216-270-324
N1.3.C.UT Литье, не подвергнутое старению 75 216-270-324
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 144-180-216
N1.4.C.NS Литье, AlSi, Si
13% 130 72-90-108
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 176-220-264
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 100-125-150
E 13
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, метрические значения
7
8 × DC
Диаметр сверла, мм
3 4 6 8 10 12 16 20
Подача, f
n
, мм/об (min-нач.-max)
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.120-0.150-0.180 0.144-0.180-0.216 0.200-0.250-0.300 0.264-0.330-0.396 0.336-0.420-0.504 0.384-0.480-0.576 0.440-0.550-0.660 0.464-0.580-0.696
0.120-0.150-0.180 0.144-0.180-0.216 0.200-0.250-0.300 0.264-0.330-0.396 0.336-0.420-0.504 0.384-0.480-0.576 0.440-0.550-0.660 0.464-0.580-0.696
0.120-0.150-0.180 0.144-0.180-0.216 0.200-0.250-0.300 0.264-0.330-0.396 0.336-0.420-0.504 0.384-0.480-0.576 0.440-0.550-0.660 0.464-0.580-0.696
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.1224-0.153-0.1836 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
E 14
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Наружный подвод СОЖ, метрические значения
2
3 x DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
),
м/мин
HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 80-100-125
P1.1.Z.AN C = 0.1–0.25% 125 80-100-125
P1.2.Z.AN C = 0.25–0.55% 150 70.4-88-110
P1.3.Z.AN C = 0.55–0.80% 170 70.4-88-110
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 70.4-88-110
Низколегированная сталь
P2.1.Z.AN В состоянии поставки (сырая)175 70.4-88-110
P2.5.Z.HT.1 Закаленная и отпущенная 275 48-60-75
P2.5.Z.HT.2 Закаленная и отпущенная 350 61.6-52-65
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 60.8-76-95
P3.0.Z.HT.1 Инструментальная сталь 300 41.6-52-65
Сталь (отливки)
P1.5.C.UT Нелегированная 150 70.4-88-110
P2.6.C.UT Низколегированная (легирующих эл.
5%) 200 60.8-76-95
MНержавеющая сталь
M1.0.Z.AQ Аустенитная 200 22.4-28-35
M2.0.Z.AQ Супер аустенитная Ni
20% 200 22.4-28-35
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 19.2-24-30
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 19.2-24-30
M1.0.C.UT Аустенитная 200 22.4-28-35
M2.0.C.AQ Супер аустенитная Ni
20% 200 22.4-28-35
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 19.2-24-30
KКовкий чугун
K1.1.C.NS Ферритный/Перлитный 200 51.2-64-80
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 70.4-88-110
K2.2.C.UT Высокой прочности на растяжение 245 70.4-88-110
K2.3.C.UT Аустенитная 175 51.2-64-80
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 51.2-64-80
K3.2.C.UT Ферритный/Перлитный 215 51.2-64-80
K3.3.C.UT Перлитный 265 51.2-64-80
K3.5.C.UT Аустенитная 190 51.2-64-80
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 51.2-64-80
NАлюминиевые сплавы
N1.2.Z.UT Технически чистый 60 160-200-250
N1.2.Z.AG Сплавы AlSi, Si
1% 100 160-200-250
N1.3.C.UT Литье, не подвергнутое старению 75 160-200-250
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 128-160-200
N1.4.C.NS Литье, AlSi, Si
13% 130 96-120-150
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 140.8-176-220
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 80-100-125
SТитан
S4.1.Z.UT 200 32.5-44-55
S4.2.Z.AN 320 25.6-32-40
S4.4.Z.AN 330 25.6-32-40
H
H1.1.Z.HA Сверхтвердая сталь: Закаленная и отпущенная 50HRC 19.2-24-30
H2.0.C.UT.4 Отбеленный чугун 64HRC 16-20-25
E 15
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Наружный подвод СОЖ, метрические значения
2
3 x DC
Диаметр сверла, мм
3 4 6 8 10 12 16 20
Подача, f
n
, мм/об (min-нач.-max)
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.12-0.15-0.18 0.16-0.20-0.24 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.36-0.45-0.54
0.104-0.130-0.156 0.12-0.15-0.18 0.16-0.20-0.24 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.36-0.45-0.54
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.12-0.15-0.18 0.16-0.20-0.24 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.36-0.45-0.54
0.104-0.130-0.156 0.12-0.15-0.18 0.16-0.20-0.24 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.36-0.45-0.54
0.104-0.130-0.156 0.12-0.15-0.18 0.16-0.20-0.24 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.36-0.45-0.54
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.16-0.20-0.24 0.20-0.25-0.30 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.16-0.20-0.24 0.184-0.230-0.276 0.192-0.240-0.288
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.032-0.040-0.048 0.04-0.05-0.06 0.056-0.070-0.084 0.072-0.090-0.108 0.088-0.110-0.132 0.104-0.130-0.156 0.136-0.170-0.204 0.152-0.190-0.228
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.16-0.20-0.24 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.16-0.20-0.24 0.184-0.230-0.276 0.192-0.240-0.288
E 16
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Наружный подвод СОЖ, метрические значения
4
5 × DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
),
м/мин
HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 80-100-125
P1.1.Z.AN C = 0.1–0.25% 125 80-100-125
P1.2.Z.AN C = 0.25–0.55% 150 70.4-88-110
P1.3.Z.AN C = 0.55–0.80% 170 70.4-88-110
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 70.4-88-110
Низколегированная сталь
P2.1.Z.AN В состоянии поставки (сырая)175 70.4-88-110
P2.5.Z.HT.1 Закаленная и отпущенная 275 48-60-75
P2.5.Z.HT.2 Закаленная и отпущенная 350 41.6-52-65
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 60.8-76-95
P3.0.Z.HT.1 Инструментальная сталь 300 41.6-52-65
Сталь (отливки)
P1.5.C.UT Нелегированная 150 70.4-88-110
P2.6.C.UT Низколегированная (легирующих эл.
5%) 200 60.8-76-95
MНержавеющая сталь
M1.0.Z.AQ Аустенитная 200 22.4-28-35
M2.0.Z.AQ Супер аустенитная Ni
20% 200 22.4-28-35
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 19.2-24-30
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 19.2-24-30
M1.0.C.UT Аустенитная 200 22.4-28-35
M2.0.C.AQ Супер аустенитная Ni
20% 200 22.4-28-35
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 19.2-24-30
KКовкий чугун
K1.1.C.NS Ферритный/Перлитный 200 51.2-64-80
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 70.4-88-110
K2.2.C.UT Высокой прочности на растяжение 245 70.4-88-110
K2.3.C.UT Аустенитная 175 51.2-64-80
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 51.2-64-80
K3.2.C.UT Ферритный/Перлитный 215 51.2-64-80
K3.3.C.UT Перлитный 265 51.2-64-80
K3.5.C.UT Аустенитная 190 51.2-64-80
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 51.2-64-80
NАлюминиевые сплавы
N1.2.Z.UT Технически чистый 60 160-200-250
N1.2.Z.AG Сплавы AlSi, Si
1% 100 160-200-250
N1.3.C.UT Литье, не подвергнутое старению 75 160-200-250
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 128-160-200
N1.4.C.NS Литье, AlSi, Si
13% 130 96-120-150
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 140.8-176-220
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 80-100-125
SТитан
S4.1.Z.UT 200 32.5-44-55
S4.2.Z.AN 320 25.6-32-40
S4.4.Z.AN 330 25.6-32-40
H
H1.1.Z.HA Сверхтвердая сталь: Закаленная и отпущенная 50HRC 19.2-24-30
H2.0.C.UT.4 Отбеленный чугун 64HRC 16-20-25
E 17
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Наружный подвод СОЖ, метрические значения
4
5 × DC
Диаметр сверла, мм
3 4 6 8 10 12 16 20
Подача, f
n
, мм/об (min-нач.-max)
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.184 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.384 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.080-0.100-0.120 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.104-0.130-0.156 0.120-0.150-0.180 0.160-0.200-0.240 0.208-0.260-0.312 0.264-0.330-0.396 0.304-0.380-0.456 0.344-0.430-0.516 0.360-0.450-0.540
0.08-0.10-0.12 0.092-0.115-0.138 0.122-0.153-0.184 0.160-0.200-0.240 0.200-0.250-0.300 0.224-0.280-0.336 0.256-0.320-0.384 0.272-0.340-0.408
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
0.056-0.070-0.084 0.064-0.080-0.096 0.086-0.107-0.128 0.112-0.140-0.168 0.136-0.170-0.204 0.160-0.200-0.240 0.184-0.230-0.276 0.192-0.240-0.288
E 18
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, дюймовые значения
2
3 x DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
) фут/мин
HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 328-410-492
P1.1.Z.AN C = 0.1–0.25% 125 328-410-492
P1.2.Z.AN C = 0.25–0.55% 150 289-361-433
P1.3.Z.AN C = 0.55–0.80% 170 289-361-433
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 289-361-433
Низколегированная сталь
P2.1.Z.AN В состоянии поставки (сырая)175 289-361-433
P2.5.Z.HT.1 Закаленная и отпущенная 275 197-246-295
P2.5.Z.HT.2 Закаленная и отпущенная 350 171-213-256
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 249-312-374
P3.0.Z.HT.1 Инструментальная сталь 300 171-213-256
Сталь (отливки)
P1.5.C.UT Нелегированная 150 289-361-433
P2.6.C.UT Низколегированная (легирующих эл.
5%) 200 249-312-374
MНержавеющая сталь
M1.0.Z.AQ Аустенитная 200 105-131-157
M2.0.Z.AQ Супер аустенитная Ni
20% 200 105-131-157
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 92-115-138
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 92-115-138
M1.0.C.UT Аустенитная 200 105-131-157
M2.0.C.AQ Супер аустенитная Ni
20% 200 105-131-157
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 92-115-138
KКовкий чугун
K1.1.C.NS Ферритный/Перлитный 200 210-262-315
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 289-361-433
K2.2.C.UT Высокой прочности на растяжение 245 289-361-433
K2.3.C.UT Аустенитная 175 210-262-315
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 210-262-315
K3.2.C.UT Ферритный/Перлитный 215 210-262-315
K3.3.C.UT Перлитный 265 210-262-315
K3.5.C.UT Аустенитная 190 210-262-315
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 210-262-315
NАлюминиевые сплавы
N1.2.Z.UT Технически чистый 60 656-820-984
N1.2.Z.AG Сплавы AlSi, Si
1% 100 656-820-984
N1.3.C.UT Литье, не подвергнутое старению 75 656-820-984
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 525-656-787
N1.4.C.NS Литье, AlSi, Si
13% 130 394-492-591
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 577-722-866
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 328-410-492
SТитан
S4.1.Z.UT 200 144-180-217
S4.2.Z.AN 320 105-121-157
S4.4.Z.AN 330 105-121-157
H
H1.1.Z.HA Сверхтвердая сталь: Закаленная и отпущенная 50HRC 79-98-118
H2.0.C.UT.4 Отбеленный чугун 64HRC 66-82-98
E 19
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, дюймовые значения
2
3 x DC
Диаметр сверла, дюйм
.1181 .1575 .2362 .3150 .3937 .4724 .6299 .7874
Подача, f
n
, дюйм/об (min-нач.-max)
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094
.0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180
.0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061
.0047-.0059-.0071
.0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203
.0142-.0177-.0213
.0041-.0051-.0061
.0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180
.0135-.0169-.0203
.0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
E 20
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, дюймовые значения
4
5 × DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
) фут/мин
HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 328-410-492
P1.1.Z.AN C = 0.1–0.25% 125 328-410-492
P1.2.Z.AN C = 0.25–0.55% 150 289-361-433
P1.3.Z.AN C = 0.55–0.80% 170 289-361-433
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 289-361-433
Низколегированная сталь
P2.1.Z.AN В состоянии поставки (сырая)175 289-361-433
P2.5.Z.HT.1 Закаленная и отпущенная 275 197-246-295
P2.5.Z.HT.2 Закаленная и отпущенная 350 171-213-256
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 249-312-374
P3.0.Z.HT.1 Инструментальная сталь 300 171-213-256
Сталь (отливки)
P1.5.C.UT Нелегированная 150 289-361-433
P2.6.C.UT Низколегированная (легирующих эл.
5%) 200 249-312-374
MНержавеющая сталь
M1.0.Z.AQ Аустенитная 200 105-131-157
M2.0.Z.AQ Супер аустенитная Ni
20% 200 105-131-157
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 92-115-138
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 92-115-138
M1.0.C.UT Аустенитная 200 105-131-157
M2.0.C.AQ Супер аустенитная Ni
20% 200 105-131-157
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 92-115-138
KКовкий чугун
K1.1.C.NS Ферритный/Перлитный 200 210-262-315
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 289-361-433
K2.2.C.UT Высокой прочности на растяжение 245 289-361-433
K2.3.C.UT Аустенитная 175 210-262-315
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 210-262-315
K3.2.C.UT Ферритный/Перлитный 215 210-262-315
K3.3.C.UT Перлитный 265 210-262-315
K3.5.C.UT Аустенитная 190 210-262-315
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 210-262-315
NАлюминиевые сплавы
N1.2.Z.UT Технически чистый 60 656-820-984
N1.2.Z.AG Сплавы AlSi, Si
1% 100 656-820-984
N1.3.C.UT Литье, не подвергнутое старению 75 656-820-984
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 525-656-787
N1.4.C.NS Литье, AlSi, Si
13% 130 394-492-591
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 577-722-866
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 328-410-492
SТитан
S4.1.Z.UT 200 144-180-217
S4.2.Z.AN 320 105-121-157
S4.4.Z.AN 330 105-121-157
H
H1.1.Z.HA Сверхтвердая сталь: Закаленная и отпущенная 50HRC 79-98-118
H2.0.C.UT.4 Отбеленный чугун 64HRC 66-82-98
E 21
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, дюймовые значения
4
5 × DC
Диаметр сверла, дюйм
.1181 .1575 .2362 .3150 .3937 .4724 .6299 .7874
Подача, f
n
, дюйм/об (min-нач.-max)
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094
.0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180
.0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061
.0047-.0059-.0071
.0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203
.0142-.0177-.0213
.0041-.0051-.0061
.0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180
.0135-.0169-.0203
.0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
E 22
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, дюймовые значения
7
8 × DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
) фут/мин
HB
P
Нелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 341-427-512
P1.1.Z.AN C = 0.1–0.25% 125 341-427-512
P1.2.Z.AN C = 0.25–0.55% 150 289-361-433
P1.3.Z.AN C = 0.55–0.80% 170 289-361-433
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 289-361-433
Низколегированная сталь
P2.1.Z.AN Незакаленная 175 289-361-433
P2.5.Z.HT.1 Закаленная и отпущенная 275 236-295-354
P2.5.Z.HT.2 Закаленная и отпущенная 350 210-262-315
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 262-328-394
P3.0.Z.HT.1 Инструментальная сталь 300 210-262-315
Сталь (отливки)
P1.5.C.UT Нелегированная 150 289-361-433
P2.6.C.UT Низколегированная (легирующих эл-тов
5%) 200 262-328-394
M
Нержавеющая сталь
M1.0.Z.AQ Аустенитная 200 79-98-118
M2.0.Z.AQ Супер аустенитная Ni
20% 200 79-98-118
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 66-82-98
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 66-82-98
M1.0.C.UT Аустенитная 200 79-98-118
M2.0.C.AQ Супер аустенитная Ni
20% 200 79-98-118
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 66-82-98
K
Ковкий чугун
K1.1.C.NS Ферритный/Перлитный 200 197-246-295
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 302-377-453
K2.2.C.UT Высокой прочности на растяжение 245 302-377-453
K2.3.C.UT Аустенитная 175 197-246-295
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 197-246-295
K3.2.C.UT Ферритный/Перлитный 215 197-246-295
K3.3.C.UT Перлитный 265 197-246-295
K3.5.C.UT Аустенитная 190 197-246-295
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 197-246-295
N
Алюминиевые сплавы
N1.2.Z.UT Промышленный, технически чистый 60 709-886-1063
N1.2.Z.AG Сплавы AlSi, Si
1% 100 709-886-1063
N1.3.C.UT Литье, не подвергнутое старению 75 709-886-1063
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 472-591-709
N1.4.C.NS Литье, AlSi, Si
13% 130 236-295-354
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 577-722-866
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 328-410-492
E 23
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Внутренний подвод СОЖ, дюймовые значения
7
8 × DC
Диаметр сверла, дюйм
.1181 .1575 .2362 .3150 .3937 .4724 .6299 .7874
Подача, f
n
, дюйм/об (min-нач.-max)
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0047-.0059-.0071 .0057-.0071-.0085 .0079-.0098-.0118 .0104-.0130-.0156 .0132-.0165-.0198 .0151-.0189-.0227 .0173-.0217-.0260 .0183-.0228-.0274
.0047-.0059-.0071 .0057-.0071-.0085 .0079-.0098-.0118 .0104-.0130-.0156 .0132-.0165-.0198 .0151-.0189-.0227 .0173-.0217-.0260 .0183-.0228-.0274
.0047-.0059-.0071 .0057-.0071-.0085 .0079-.0098-.0118 .0104-.0130-.0156 .0132-.0165-.0198 .0151-.0189-.0227 .0173-.0217-.0260 .0183-.0228-.0274
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
E 24
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Наружный подвод СОЖ, дюймовые значения
2
3 x DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
) фут/мин
HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 262-328-410
P1.1.Z.AN C = 0.1–0.25% 125 262-328-410
P1.2.Z.AN C = 0.25–0.55% 150 289-361-433
P1.3.Z.AN C = 0.55–0.80% 170 231-289-361
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 231-289-361
Низколегированная сталь
P2.1.Z.AN В состоянии поставки (сырая)175 231-289-361
P2.5.Z.HT.1 Закаленная и отпущенная 275 157-197-246
P2.5.Z.HT.2 Закаленная и отпущенная 350 136-171-213
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 199-249-312
P3.0.Z.HT.1 Инструментальная сталь 300 136-171-213
Сталь (отливки)
P1.5.C.UT Нелегированная 150 231-289-361
P2.6.C.UT Низколегированная (легирующих эл.
5%) 200 199-249-312
MНержавеющая сталь
M1.0.Z.AQ Аустенитная 200 73-92-115
M2.0.Z.AQ Супер аустенитная Ni
20% 200 73-92-115
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 63-79-98
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 63-79-98
M1.0.C.UT Аустенитная 200 73-92-115
M2.0.C.AQ Супер аустенитная Ni
20% 200 73-92-115
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 63-79-98
KКовкий чугун
K1.1.C.NS Ферритный/Перлитный 200 168-210-262
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 231-289-361
K2.2.C.UT Высокой прочности на растяжение 245 231-289-361
K2.3.C.UT Аустенитная 175 168-210-262
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 168-210-262
K3.2.C.UT Ферритный/Перлитный 215 168-210-262
K3.3.C.UT Перлитный 265 168-210-262
K3.5.C.UT Аустенитная 190 210-262-315
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 168-210-262
NАлюминиевые сплавы
N1.2.Z.UT Технически чистый 60 525-656-820
N1.2.Z.AG Сплавы AlSi, Si
1% 100 525-656-820
N1.3.C.UT Литье, не подвергнутое старению 75 525-656-820
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 420-525-656
N1.4.C.NS Литье, AlSi, Si
13% 130 315-394-492
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 462-577-722
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 262-328-410
SТитан
S4.1.Z.UT 200 115-144-180
S4.2.Z.AN 320 84-105-131
S4.4.Z.AN 330 84-105-131
H
H1.1.Z.HA Сверхтвердая сталь: Закаленная и отпущенная 50HRC 63-79-98
H2.0.C.UT.4 Отбеленный чугун 64HRC 52-66-82
E 25
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Наружный подвод СОЖ, дюймовые значения
2
3 x DC
Диаметр сверла, дюйм
.1181 .1575 .2362 .3150 .3937 .4724 .6299 .7874
Подача, f
n
, дюйм/об (min-нач.-max)
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094
.0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180
.0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061
.0047-.0059-.0071
.0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203
.0142-.0177-.0213
.0041-.0051-.0061
.0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180
.0135-.0169-.0203
.0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
E 26
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Наружный подвод СОЖ, дюймовые значения
4
5 × DC
ISO
Код MC Обрабатываемый материал
Твердость по
Бринеллю Скорость резания (V
c
) фут/мин
HB
PНелегированная сталь
(min-нач.-max)
P1.1.Z.AN C = 0,05–0,10 % 125 262-328-410
P1.1.Z.AN C = 0.1–0.25% 125 262-328-410
P1.2.Z.AN C = 0.25–0.55% 150 289-361-433
P1.3.Z.AN C = 0.55–0.80% 170 231-289-361
Высокоуглеродистая сталь
P1.3.Z.AN Углеродистая инструментальная сталь 210 231-289-361
Низколегированная сталь
P2.1.Z.AN В состоянии поставки (сырая)175 231-289-361
P2.5.Z.HT.1 Закаленная и отпущенная 275 157-197-246
P2.5.Z.HT.2 Закаленная и отпущенная 350 136-171-213
Высоколегированная сталь
P3.0.Z.AN Отожженная 200 199-249-312
P3.0.Z.HT.1 Инструментальная сталь 300 136-171-213
Сталь (отливки)
P1.5.C.UT Нелегированная 150 231-289-361
P2.6.C.UT Низколегированная (легирующих эл.
5%) 200 199-249-312
MНержавеющая сталь
M1.0.Z.AQ Аустенитная 200 73-92-115
M2.0.Z.AQ Супер аустенитная Ni
20% 200 73-92-115
M3.1.Z.AQ Дуплексная (аустенитная/ферритная) 230 63-79-98
M3.2.Z.AQ Дуплексная (аустенитная/ферритная) 260 63-79-98
M1.0.C.UT Аустенитная 200 73-92-115
M2.0.C.AQ Супер аустенитная Ni
20% 200 73-92-115
M3.1.C.AQ Дуплексная (аустенитная/ферритная) 230 63-79-98
KКовкий чугун
K1.1.C.NS Ферритный/Перлитный 200 168-210-262
Серый чугун
K2.1.C.UT Низкой прочности на растяжение 180 231-289-361
K2.2.C.UT Высокой прочности на растяжение 245 231-289-361
K2.3.C.UT Аустенитная 175 168-210-262
Чугун с шаровидным графитом
K3.1.C.UT Ферритный 155 168-210-262
K3.2.C.UT Ферритный/Перлитный 215 168-210-262
K3.3.C.UT Перлитный 265 168-210-262
K3.5.C.UT Аустенитная 190 168-210-262
K5.1.C.NS
Отпущенный ковкий чугун (ADI)
300 168-210-262
NАлюминиевые сплавы
N1.2.Z.UT Технически чистый 60 525-656-820
N1.2.Z.AG Сплавы AlSi, Si
1% 100 525-656-820
N1.3.C.UT Литье, не подвергнутое старению 75 525-656-820
N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 420-525-656
N1.4.C.NS Литье, AlSi, Si
13% 130 315-394-492
Медь и медные сплавы
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 462-577-722
N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 262-328-410
SТитан
S4.1.Z.UT 200 115-144-180
S4.2.Z.AN 320 84-105-131
S4.4.Z.AN 330 84-105-131
H
H1.1.Z.HA Сверхтвердая сталь: Закаленная и отпущенная 50HRC 63-79-98
H2.0.C.UT.4 Отбеленный чугун 64HRC 52-66-82
E 27
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroDrill
®
460
Наружный подвод СОЖ, дюймовые значения
4
5 × DC
Диаметр сверла, дюйм
.1181 .1575 .2362 .3150 .3937 .4724 .6299 .7874
Подача, f
n
, дюйм/об (min-нач.-max)
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094
.0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180
.0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061
.0047-.0059-.0071
.0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203
.0142-.0177-.0213
.0041-.0051-.0061
.0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180
.0135-.0169-.0203
.0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0041-.0051-.0061 .0047-.0059-.0071 .0063-.0079-.0094 .0082-.0102-.0123 .0104-.0130-.0156 .0120-.0150-.0180 .0135-.0169-.0203 .0142-.0177-.0213
.0031-.0039-.0047 .0036-.0045-.0054 .0048-.0060-.0072 .0063-.0079-.0094 .0079-.0098-.0118 .0088-.0110-.0132 .0101-.0126-.0151 .0107-.0134-.0161
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
.0022-.0028-.0033 .0025-.0031-.0038 .0034-.0042-.0051 .0044-.0055-.0066 .0054-.0067-.0080 .0063-.0079-.0094 .0072-.0091-.0109 .0076-.0094-.0113
E 28
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroTap
TM
CoroTap™ 200
Метрические значения
T200-XM
Сплав Сплав Сплав
B110/C110 B145/C145 B150/C150
ULDR ULDR ULDR
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал HB v
c
, м/мин v
c
, м/мин v
c
, м/мин
P
Нелегированная сталь
P1.1.Z.AN 125 43 35 30 31 25 21 31 25 21
P1.1.Z.HT 190 41 34 29 27 22 19 27 22 19
P1.2.Z.AN 190 39 32 27 22 18 15 22 18 15
P1.2.Z.HT 210 31 26 22 20 16 14 20 16 14
P1.3.Z.AN 190 39 32 27 22 18 15 22 18 15
P1.3.Z.HT 300 21 17 15 12 10 9 12 10 9
Низколегированная сталь
P2.1.Z.AN 175 39 32 27 22 18 15 22 18 15
P2.2.Z.AN 240 31 26 22 20 16 14 20 16 14
P2.3.Z.AN 260 21 17 15 12 10 9 12 10 9
P2.5.Z.HT.1 285 21 17 15 12 10 9 12 10 9
Высоколегированная сталь
P3.0.Z.AN 200 31 26 22 20 16 14 20 16 14
P3.0.Z.HT.1 380 1087654654
P3.1.Z.AN 250 31 26 22 20 16 14 20 16 14
Сталь (отливки)
P1.5.C.UT 150 39 32 27 22 18 15 22 18 15
P2.6.C.UT 200 31 26 22 20 16 14 20 16 14
Ферритная/мартенситная нержавеющая
сталь
P5.0.Z.HT.1 330 32 26 22 20 16 14 20 16 14
P5.0.Z.PH 330 12 10 9 5 4 3
M
Аустенитная нержавеющая сталь
M1.0.Z.AQ 200 10 8 7 7 6 5 - - -
M1.0.C.UT 230 10 8 7 7 6 5 - - -
Супер аустенитная нержавеющая сталь
M2.0.Z.AQ 200 10 8 7 7 6 5 - - -
M2.0.C.AQ 260 10 8 7 7 6 5 - - -
Дуплексная (аустенитная/ферритная)
нержавеющая сталь
M3.1.Z.AQ 200 654543 - - -
M3.2.Z.AQ 200 654543 - - -
M3.1.C.AQ 230 654543 - - -
K
Ковкий чугун
K1.1.C.NS 200 24 20 17 18 15 13 18 15 13
Серый чугун
K2.1.C.UT 180 23 19 16 18 15 13 18 15 13
K2.2.C.UT 245 16 13 11 10 8 7 10 8 7
K2.3.C.UT 175 24 20 17 18 15 13 18 15 13
Чугун с шаровидным графитом
K3.1.C.UT 155 24 20 17 18 15 13 18 15 13
K3.2.C.UT 215 24 20 17 18 15 13 18 15 13
K3.3.C.UT 265 24 20 17 18 15 13 18 15 13
K3.5.C.UT 190 24 20 17 18 15 13 18 15 13
K5.1.C.NS
Отпущенный ковкий чугун
300 16 13 11 10 8 7 10 8 7
N
Алюминиевые сплавы
N1.2.Z.UT 60 49 40 34 - - - 43 35 30
N1.2.Z.AG 100 49 40 34 - - - 43 35 30
N1.3.C.UT 75 49 40 34 - - - 43 35 30
N1.3.C.AG 90 31 25 21 - - - 24 20 17
N1.4.C.NS 130 21 18 15 - - - 18 15 13
Медь и медные сплавы
N3.3.U.UT 110 46 38 32 - - - 37 30 26
N3.1.U.UT 100 18 15 13 - - - 15 12 10
S
Жаропрочные сплавы на основе железа
S1.0.U.AN 200 986 - - -654
Жаропрочные сплавы на основе никеля
S2.0.Z.UT 275 986 - - -654
S2.0.Z.AN 250 986 - - -654
S2.1.Z.AN 125 23 19 16 - - - 15 12 10
Жаропрочные сплавы на основе титана
S4.1.Z.UT 200 21 18 15 - - - 18 15 13
E 29
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroTap
TM
CoroTap™ 200
Дюймовые значения
T200-XM
Сплав Сплав Сплав
B110/C110 B145/C145 B150/C150
ULDR ULDR ULDR
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал HB v
c
, фут/мин v
c
, фут/мин v
c
, фут/мин
P
Нелегированная сталь
P1.1.Z.AN 125 140 115 98 100 82 70 100 82 70
P1.1.Z.HT 190 134 110 94 88 72 62 88 72 62
P1.2.Z.AN 190 126 103 88 72 59 51 72 59 51
P1.2.Z.HT 210 1028472645245645245
P1.3.Z.AN 190 126 103 88 72 59 51 72 59 51
P1.3.Z.HT 300 70 57 49 40 33 28 40 33 28
Низколегированная сталь
P2.1.Z.AN 175 126 103 88 72 59 51 72 59 51
P2.2.Z.AN 240 1028472645245645245
P2.3.Z.AN 260 70 57 49 40 33 28 40 33 28
P2.5.Z.HT.1 285 70 57 49 40 33 28 40 33 28
Высоколегированная сталь
P3.0.Z.AN 200 1028472645245645245
P3.0.Z.HT.1 380 32 26 22 20 16 14 20 16 14
P3.1.Z.AN 250 1028472645245645245
Сталь (отливки)
P1.5.C.UT 150 126 103 88 72 59 51 72 59 51
P2.6.C.UT 200 1028472645245645245
Ферритная/мартенситная нержавеющая
сталь
P5.0.Z.HT.1 330 1048573645245645245
P5.0.Z.PH 330 40 33 28 16 13 11 - - -
M
Аустенитная нержавеющая сталь
M1.0.Z.AQ 200 32 26 22 24 20 17 - - -
M1.0.C.UT 230 32 26 22 24 20 17 - - -
Супер аустенитная нержавеющая сталь
M2.0.Z.AQ 200 32 26 22 24 20 17 - - -
M2.0.C.AQ 260 32 26 22 24 20 17 - - -
Дуплексная (аустенитная/ферритная)
нержавеющая сталь
M3.1.Z.AQ 200 20 16 14 16 13 11 - - -
M3.2.Z.AQ 200 20 16 14 16 13 11 - - -
M3.1.C.AQ 230 20 16 14 16 13 11 - - -
K
Ковкий чугун
K1.1.C.NS 200 80 66 56 60 49 42 60 49 42
Серый чугун
K2.1.C.UT 180 74 61 52 60 49 42 60 49 42
K2.2.C.UT 245 52 43 36 32 26 22 32 26 22
K2.3.C.UT 175 80 66 56 60 49 42 60 49 42
Чугун с шаровидным графитом
K3.1.C.UT 155 80 66 56 60 49 42 60 49 42
K3.2.C.UT 215 80 66 56 60 49 42 60 49 42
K3.3.C.UT 265 80 66 56 60 49 42 60 49 42
K3.5.C.UT 190 80 66 56 60 49 42 60 49 42
K5.1.C.NS
Отпущенный ковкий чугун
300 524336322622322622
N
Алюминиевые сплавы
N1.2.Z.UT 60 161 131 112 - - - 140 115 98
N1.2.Z.AG 100 161 131 112 - - - 140 115 98
N1.3.C.UT 75 161 131 112 - - - 140 115 98
N1.3.C.AG 90 100 82 70 - - - 80 66 56
N1.4.C.NS 130 70 57 49 - - - 60 49 42
Медь и медные сплавы
N3.3.U.UT 110 150 123 105 - - - 120 98 84
N3.1.U.UT 100 60 49 42 - - - 48 39 34
S
Жаропрочные сплавы на основе железа
S1.0.U.AN 200 30 25 21 - - - 20 16 14
Жаропрочные сплавы на основе никеля
S2.0.Z.UT 275 30 25 21 - - - 20 16 14
S2.0.Z.AN 250 30 25 21 - - - 20 16 14
S2.1.Z.AN 125 74 61 52 - - - 48 39 34
Жаропрочные сплавы на основе титана
S4.1.Z.UT 200 70 57 49 - - - 60 49 42
E 30
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroTap
TM
CoroTap™ 300
Метрические значения
T300-XM
Сплав Сплав Сплав
B110/C110 B145/C145 B150/C150
ULDR ULDR ULDR
ULDR(xTD) 1.5 2 3 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал HB v
c
, м/мин v
c
, м/мин v
c
, м/мин
PНелегированная сталь
P1.1.Z.AN 125 433530312521312521
P1.1.Z.HT 190 413429272219272219
P1.2.Z.AN 190 393227221815221815
P1.2.Z.HT 210 312622201614201614
P1.3.Z.AN 190 393227221815221815
P1.3.Z.HT 300 2117151210 9 1210 9
Низколегированная сталь
P2.1.Z.AN 175 393227221815221815
P2.2.Z.AN 240 312622201614201614
P2.3.Z.AN 260 2117151210 9 1210 9
P2.5.Z.HT.1 285 2117151210 9 1210 9
Высоколегированная сталь
P3.0.Z.AN 200 312622201614201614
P3.0.Z.HT.1 380 6 5 4
P3.1.Z.AN 250 312622201614201614
Сталь (отливки)
P1.5.C.UT 150 393227221815221815
P2.6.C.UT 200 312622201614201614
Ферритная/мартенситная нержавеющая сталь
P5.0.Z.HT.1 330 322622201614201614
P5.0.Z.PH 330 12 10 9 5 4 3 - - -
MАустенитная нержавеющая сталь
M1.0.Z.AQ 200 1087765- - -
M1.0.C.UT 230 1087765- - -
Супер аустенитная нержавеющая сталь
M2.0.Z.AQ 200 1087765- - -
M2.0.C.AQ 260 1087765 - - -
Дуплексная (аустенитная/ферритная) нержавеющая
сталь
M3.1.Z.AQ 200 654543- - -
M3.2.Z.AQ 200 654543- - -
M3.1.C.AQ 230 654543- - -
KКовкий чугун
K1.1.C.NS 200 242017181513 - - -
Серый чугун
K2.1.C.UT 180 231916181513 - - -
K2.2.C.UT 245 16 13 11 10 8 7 - - -
K2.3.C.UT 175 242017181513 - - -
Чугун с шаровидным графитом
K3.1.C.UT 155 242017181513 - - -
K3.2.C.UT 215 242017181513 - - -
K3.3.C.UT 265 242017181513 - - -
K3.5.C.UT 190 242017181513 - - -
K5.1.C.NS
Отпущенный ковкий чугун
300 16 13 11 10 8 7 - - -
NАлюминиевые сплавы
N1.2.Z.UT 60 49 40 34 - - - 43 35 30
N1.2.Z.AG 100 494034 - - - 433530
N1.3.C.UT 75 49 40 34 - - - 43 35 30
N1.3.C.AG 90 31 25 21 - - - 24 20 17
N1.4.C.NS 130 211815 - - - 181513
Медь и медные сплавы
N3.3.U.UT 110 ---------
N3.1.U.UT 100 ---------
SЖаропрочные сплавы на основе железа
S1.0.U.AN 200 986 - - -654
Жаропрочные сплавы на основе никеля
S2.0.Z.UT 275 986 - - -654
S2.0.Z.AN 250 986- - -654
S2.1.Z.AN 125 231916 - - - 151210
Жаропрочные сплавы на основе титана
S4.1.Z.UT 200 211815 - - - 181513
E 31
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
CoroTap
TM
CoroTap™ 300
Дюймовые значения
T300-XM
Сплав Сплав Сплав
B110/C110 B145/C145 B150/C150
ULDR ULDR ULDR
ULDR(xTD)
1.5 2 3 1.5 2 3 1.5 2 3
ISO Код MC Обрабатываемый материал HB v
c
, фут/мин v
c
, фут/мин v
c
, фут/мин
PНелегированная сталь
P1.1.Z.AN 125 140 115 98 100 82 70 100 82 70
P1.1.Z.HT 190 13411094887262887262
P1.2.Z.AN 190 126 103 88 72 59 51 72 59 51
P1.2.Z.HT 210 102 84 72 64 52 45 64 52 45
P1.3.Z.AN 190 126 103 88 72 59 51 72 59 51
P1.3.Z.HT 300 705749403328403328
Низколегированная сталь
P2.1.Z.AN 175 126 103 88 72 59 51 72 59 51
P2.2.Z.AN 240 102 84 72 64 52 45 64 52 45
P2.3.Z.AN 260 705749403328403328
P2.5.Z.HT.1 285 705749403328403328
Высоколегированная сталь
P3.0.Z.AN 200 102 84 72 64 52 45 64 52 45
P3.0.Z.HT.1 380 201614
P3.1.Z.AN 250 102 84 72 64 52 45 64 52 45
Сталь (отливки)
P1.5.C.UT 150 126 103 88 72 59 51 72 59 51
P2.6.C.UT 200 102 84 72 64 52 45 64 52 45
Ферритная/мартенситная нержавеющая сталь
P5.0.Z.HT.1 330 104 85 73 64 52 45 64 52 45
P5.0.Z.PH 330 403328161311 - - -
MАустенитная нержавеющая сталь
M1.0.Z.AQ 200 322622242017 - - -
M1.0.C.UT 230 322622242017 - - -
Супер аустенитная нержавеющая сталь
M2.0.Z.AQ 200 322622242017 - - -
M2.0.C.AQ 260 322622242017 - - -
Дуплексная (аустенитная/ферритная) нержавеющая
сталь
M3.1.Z.AQ 200 201614161311 - - -
M3.2.Z.AQ 200 201614161311 - - -
M3.1.C.AQ 230 201614161311 - - -
KКовкий чугун
K1.1.C.NS 200 806656604942 - - -
Серый чугун
K2.1.C.UT 180 746152604942 - - -
K2.2.C.UT 245 524336322622 - - -
K2.3.C.UT 175 806656604942 - - -
Чугун с шаровидным графитом
K3.1.C.UT 155 806656604942 - - -
K3.2.C.UT 215 806656604942 - - -
K3.3.C.UT 265 806656604942 - - -
K3.5.C.UT 190 806656604942 - - -
K5.1.C.NS
Отпущенный ковкий чугун
300 524336322622 - - -
NАлюминиевые сплавы
N1.2.Z.UT 60 161 131 112 - - - 140 115 98
N1.2.Z.AG 100 161 131 112 - - - 140 115 98
N1.3.C.UT 75 161 131 112 - - - 140 115 98
N1.3.C.AG 90 100 82 70 - - - 80 66 56
N1.4.C.NS 130 70 57 49 - - - 60 49 42
Медь и медные сплавы
N3.3.U.UT 110 ---------
N3.1.U.UT 100 ---------
SЖаропрочные сплавы на основе железа
S1.0.U.AN 200 30 25 21 - - - 20 16 14
Жаропрочные сплавы на основе никеля
S2.0.Z.UT 275 30 25 21 - - - 20 16 14
S2.0.Z.AN 250 30 25 21 - - - 20 16 14
S2.1.Z.AN 125 74 61 52 - - - 48 39 34
Жаропрочные сплавы на основе титана
S4.1.Z.UT 200 70 57 49 - - - 60 49 42
E 32
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
Режимы резания для CoroReamer™ 435
Метрические значения
CoroReamer™ 435 -XF
Ø мм
ISO Код MC Обрабатываемый материал Н/мм
2
Режимы резания
< 5.00 5.00 - 6.20 6.20 - 8.00 8.00 - 12.00 12.00 - 16.00 16.00 - 20.00
PНелегированная сталь
v
c
, м/мин
30
P1.1.Z.AN C=0.10-0.25% 428
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
30
P. 1 . . Z . A N Закаленная и отпущенная 639
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
30
P1.2.Z.AN C=0.25-0.55% 639
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
30
P1.2.Z.HT 708
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
30
P1.3.Z.AN C=0.55-0.80% 639
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
20
P1.3.Z.HT 991
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
Низколегированная сталь
v
c
, м/мин
30
P2.1.Z.AN Незакаленная 591
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
20
P2.2.Z.AN Отожженная 811
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
20
P2.3.Z.AN 867
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
15
P2.5.Z.HT Закаленная и отпущенная 961
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
Сталь (отливки)
v
c
, м/мин
30
P1.5.C.UT Нелегированная 503
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
20
P2.6.C.UT Низколегированная (легирующих эл.
5%) 674
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
Высоколегированная сталь
v
c
, м/мин
20
P3.0.Z.AN Отожженная 674
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
15
P3.0.Z.HT 1282
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
20
P3.1.Z.AN Отожженная быстрорежущая сталь 839
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
15
P5.0.Z.HT 1114
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
30
P5.0.Z.PH 503
f
n
, мм/об
0.15 0.18 0.20 0.20 0.30 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
E 33
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
Режимы резания для CoroReamer™ 435
Дюймовые значения
CoroReamer™ 435 -XF
Ø дюйм
ISO Код MC Обрабатываемый материал Н/мм
2
Режимы резания
< .197 .197 - .244 .244 - .315 .315 - .472 .472 - .630 .630 - .787
PНелегированная сталь
v
c
, фут/мин
98
P1.1.Z.AN C=0.10-0.25% 428 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
98
P. 1 . . Z . A N Закаленная и отпущенная 639 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
98
P1.2.Z.AN C=0.25-0.55% 639 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
98
P1.2.Z.HT 708 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
98
P1.3.Z.AN C=0.55-0.80% 639 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
66
P1.3.Z.HT 991 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
Низколегированная сталь
v
c
, фут/мин
98
P2.1.Z.AN Незакаленная 591 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
66
P2.2.Z.AN Отожженная 811 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
66
P2.3.Z.AN 867 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
49
P2.5.Z.HT Закаленная и отпущенная 961 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
Сталь (отливки)
v
c
, фут/мин
98
P1.5.C.UT Нелегированная 503 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
66
P2.6.C.UT Низколегированная (легирующих эл.
5%) 674 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
Высоколегированная сталь
v
c
, фут/мин
66
P3.0.Z.AN Отожженная 674 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
49
P3.0.Z.HT 1282 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
66
P3.1.Z.AN Отожженная быстрорежущая сталь 839 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
49
P5.0.Z.HT 1114 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
98
P5.0.Z.PH 503 f
n
дюйм/об .006 .007 .008 .008 .012 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
E 34
ОБЩАЯ ИНФОРМАЦИЯ
Режимы резания
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
Режимы резания для CoroReamer™ 435
Метрические значения
CoroReamer™ 435 -XF
Ø мм
ISO Код MC Обрабатываемый материал Н/мм
2
Режимы резания
< 5.00 5.00 - 6.20 6.20 - 8.00 8.00 - 12.00 12.00 - 16.00 16.00 - 20.00
KКовкий чугун
v
c
, м/мин
30
K1.1.C.NS Ферритный/Перлитный 428
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
Серый чугун
v
c
, м/мин
30
K2.1.C.UT Низкой прочности на растяжение 639
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
30
K2.2.C.UT Высокой прочности на растяжение 639
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
30
K2.3.C.UT 708
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
Чугун с шаровидным графитом
v
c
, м/мин
20
K3.1.C.UT Ферритный 639
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
20
K3.2.C.UT Перлитный 991
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
20
K3.3.C.UT Перлитный 503
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
v
c
, м/мин
20
K3.5.C.UT 591
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
NАлюминиевые сплавы
v
c
, м/мин
50
N1.2.Z.UT Деформированные, в т.ч. холоднообработанные, не
подвергнутые старению 400
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
v
c
, м/мин
50
N1.2.Z.AG Деформируемые, в т.ч. подвергнутые старению 650
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
v
c
, м/мин
50
N1.3.C.UT Литье, не подвергнутое старению 600
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
v
c
, м/мин
50
N1.3.C.AG Литье, в т. ч. подвергнутое старению 700
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
v
c
, м/мин
30
N1.4.C.NS Литье, AlSi, Si
13% 700
f
n
, мм/об
0.15 0.15 0.15 0.20 0.20 0.30
Припуск на диаметр, мм 0.10 0.10 0.20 0.20 0.20 0.30
Медь и медные сплавы
v
c
, м/мин
50
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 550
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
v
c
, м/мин
50
N3.1.U.UT Медные сплавы без свинца (включая электролитическую
медь)1350
f
n
, мм/об
0.15 0.18 0.20 0.20 0.25 0.30
Припуск на диаметр, мм 0.10 0.10 0.15 0.20 0.20 0.30
OПластики
v
c
, м/мин
40
f
n
, мм/об
0.15 0.15 0.15 0.35 0.35 0.40
Припуск на диаметр, мм 0.15 0.15 0.20 0.20 0.20 0.30
E 35
Режимы резания
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Режимы резания
Режимы резания для CoroReamer™ 435
Дюймовые значения
CoroReamer™ 435 -XF
Ø дюйм
ISO Код MC Обрабатываемый материал Н/мм
2
Режимы резания
< .197 .197 - .244 .244 - .315 .315 - .472 .472 - .630 .630 - .787
KКовкий чугун
v
c
, фут/мин
98
K1.1.C.NS Ферритный/Перлитный 428 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
Серый чугун
v
c
, фут/мин
98
K2.1.C.UT Низкой прочности на растяжение 639 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .008 .008 .008 .012
v
c
, фут/мин
98
K2.2.C.UT Высокой прочности на растяжение 639 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
98
K2.3.C.UT 708 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
Чугун с шаровидным графитом
v
c
, фут/мин
66
K3.1.C.UT Ферритный 639 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
66
K3.2.C.UT Перлитный 991 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
66
K3.3.C.UT Перлитный 503 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
v
c
, фут/мин
66
K3.5.C.UT 591 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
NАлюминиевые сплавы
v
c
, фут/мин
164
N1.2.Z.UT Деформированные, в т.ч. холоднообработанные, не
подвергнутые старению 400 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
v
c
, фут/мин
164
N1.2.Z.AG Деформируемые, в т.ч. подвергнутые старению 650 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
v
c
, фут/мин
164
N1.3.C.UT Литье, не подвергнутое старению 600 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
v
c
, фут/мин
164
N1.3.C.AG Литье, в т. ч. подвергнутое старению 700 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
v
c
, фут/мин
98
N1.4.C.NS Литье, AlSi, Si
13% 700 f
n
дюйм/об .006 .006 .006 .008 .008 .012
Припуск на диаметр, дюйм .004 .004 .008 .008 .008 .012
Медь и медные сплавы
v
c
, фут/мин
164
N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 550 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
v
c
, фут/мин
164
N3.1.U.UT Медные сплавы без свинца (включая электролитическую
медь)
1350 f
n
дюйм/об .006 .007 .008 .008 .010 .012
Припуск на диаметр, дюйм .004 .004 .006 .008 .008 .012
OПластики
v
c
, фут/мин
131
f
n
дюйм/об .006 .006 .006 .014 .014 .016
Припуск на диаметр, дюйм .006 .006 .008 .008 .008 .012
E 36
ОБЩАЯ ИНФОРМАЦИЯ
Инженерные решения
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Инженерные решения
Инженерные решения
Если необходимый инструмент отсутствует в стандартном ассортименте
продукции, мы можем спроектрировать и изготовить инструмент, который
будет отвечать вашим индивидуальным требованиям. В ассортименте
«Инженерные решения» вы можете выбрать между двумя программами —
Tailor Made и Специальный инструмент — в зависимости от сложности
операции обработки и необходимых параметров инструмента.
E 37
Инженерные решения
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Инженерные решения
Тailor Мade
Программа Tailor Made для модификации стандартных инструментов
позволяет удовлетворить большинство требований наших заказчиков. Идёт
ли речь о нестандартном диаметре, длине, форме хвостовика или другом
параметре, программа Tailor Made гарантирует высочайшее качество и
быструю поставку инструмента.
Для оформления заказа: обратитесь к региональному представителю
Sandvik Coromant или заполните форму на нашем веб-сайте
www.sandvik.coromant.com/tailormade
Специальный инструмент
Могут возникнуть ситуации, когда возможности программы Tailor Made окажутся
недостаточными для удовлетворения ваших требований в связи с особой сложностью
операции или обрабатываемой поверхности. Для таких случаев, на основе накопленного
опыта специалистов Sandvik Coromant и в тесном сотрудничестве с вами, мы можем
спроектировать и изготовить инструмент конкретно под ваши требования.
Для оформления заказа: обратитесь к региональному представителю Sandvik Coromant
E 38
ОБЩАЯ ИНФОРМАЦИЯ
Техническая информация
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Техническая информация
Метчики
Материал основы
Сплав/покрытие
Тип отверстия
HSS-E HSS-PM
Кобальтовая
быстрорежущая сталь Порошковая
быстрорежущая сталь
C110/B110 C145/B145
Оптимальное сочетание
высокой твёрдости и
стойкости к абразивному
износу
Оксидирование, для
защиты и предотвращения
наростообразования на
режущей кромке
C150/B150
Без покрытия, для
уменьшения адгезии с
мягкими материалами
Сквозное отверстие Глухое отверстие Сквозное или глухое
отверстие
E 39
Техническая информация
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Техническая информация
ОБЩИЕ УКАЗАНИЯ ПО НАРЕЗАНИЮ РЕЗЬБЫ МЕТЧИКАМИ
Результат любой операции по нарезанию резьбы зависит от ряда факторов, каждый из которых, в конечном счете, влияет на качество готовой
детали. При обработке принимайте во внимание следующие рекомендации:
1. Выберите правильную конструкцию метчика для данного обрабатываемого материала и типа отверстия, т. е. сквозного или глухого, из
таблицы Группы обрабатываемых материалов.
2. Убедитесь, что деталь надёжно закреплена – перемещения в процессе обработки могут привести к поломке метчика или снижению
качества резьбы.
3. Выберите правильный размер сверла на соответствующей странице каталога. Помните, что для метчиков-раскатников необходимы свёрла
других диаметров. Неверный выбор или плохие условия сверления могут привести к наклёпу обрабатываемого материала, что снижает
эффективность нарезания резьбы метчиком.
4. Выберите правильное значение скорости резания, как показано в каталоге или программе "Поиск продукции с рекомендациями".
5. Используйте СОЖ, соответствующую выполняемой операции.
6. Убедитесь в том, что метчик плавно входит в отверстие, прерывистая подача может привести к колоколообразной форме начальных витков
резьбы.
Длина режущей части метчика
Тип B=3,5 – 5 × витка
Длинная режущая часть:
Высокий крутящий момент
Высокое качество обработанной поверхности
Тонк ая стружка
Низкое давление на режущую часть
Высокая стойкость инструмента
Наиболее распространенный вариант для
метчиков со спиральной подточкой
Тип C=2 – 3 × витка
Режущая часть средней длины:
Низкий крутящий момент
Хорошее качество обработанной
поверхности
Стружка средней толщины
Среднее давление на режущую часть
Средняя стойкость инструмента
Наиболее распространенный вариант
Стандартная длина режущей части для
обработки глухих отверстий
Наиболее распространенный вариант для
метчиков со спиральной стружечной
канавкой
Тип E=1,5 – 2 × витка
Короткая режущая часть:
Низкий крутящий момент
Хорошее качество обработанной поверхности
Стружка большой толщины
Высокое давление на режущую часть
Небольшая стойкость инструмента
Такая конструкция применяется в
исключительных случаях
Когда недостаточно места у дна отверстия
Высота профиля резьбы в %
Пример для резьб стандартов ISO и UTS – профиль резьбы 60°
Высота профиля резьбы в % – это отношение между рабочей и
максимальной высотой профиля внутренней резьбы
Пример: M8×1,25
Max высота профиля по стандарту составляет 6/8 H.
H = 0,866 × P
(H = Высота исходного треугольника)
(P = Шаг резьбы)
Максимальная высота профиля резьбы:
6/8 * (0,866 × 1, 25) = 0,811 мм
Рабочая высота профиля резьбы для отверстия с
DC 6,9 мм:
(8 - 6,9) / 2 = 0,55 мм
Высота профиля резьбы: (0,55 / 0,81) × 100 = 68%
Рабочая высота
профиля резьбы
Реком. DC
отверстия
Maх высота профиля
внутренней резьбы (6/8 H)
Min DC отверстия по
стандарту
E 40
ОБЩАЯ ИНФОРМАЦИЯ
Техническая информация
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Техническая информация
МЕТЧИКИ КЛАССА ТОЧНОСТИ 2B и 3B: УНИФИЦИРОВАННАЯ ДЮЙМОВАЯ РЕЗЬБА
TPI Предельные допуски
метчика
Размер UNC UNF Класс 2B Класс 3B
080H2H1
164 H2H1
172H2H1
256 H2H1
264H2H1
348 H2H1
356H2H1
440 H2H2
448H2H1
540 H2H2
544H2H1
632 H3H2
640H2H2
832 H3H2
836H2H2
10 24 H3 H3
10 32 H3 H2
12 24 H3 H3
12 28 H3 H3
1/4 20 H5 H3
1/4 28 H4 H3
5/16 18 H5 H3
5/16 24 H4 H3
3/8 16 H5 H3
TPI Предельные допуски
метчика
Размер UNC UNF Класс 2B Класс 3B
3/8 24 H4 H3
7/16 14 H5 H3
7/16 20 H5 H3
1/2 13 H5 H3
1/2 20 H5 H3
9/16 12 H5 H3
9/16 18 H5 H3
5/8 11 H5 H3
5/8 18 H5 H3
3/4 10 H5 H5
3/4 16 H5 H3
7/8 9 H6 H4
7/8 14 H6 H4
1" 8 H6 H4
1" 12 H6 H4
1.1/8 7 H8 H4
1.1/8 12 H6 H4
1.1/4 7 H8 H4
1.1/4 12 H6 H4
1.3/8 6 H8 H4
1.3/8 12 H6 H4
1.1/2 6 H8 H4
1.1/2 12 H6 H4
E 41
Техническая информация
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Техническая информация
Рекомендуемые диаметры предварительно обработанных отверстий
Выбор диаметра отверстия
В этом руководстве приводятся рекомендации по выбору правильного диаметра отверстия под нарезание резьбы.
Выбор диаметра отверстия определяется типом сверла и обрабатываемым материалом.
Обратите внимание, диаметр отверстия может отличаться от диаметра сверла, в зависимости от точности сверла. Для получения точного
отверстия применяйте высокотехнологичные цельные твердосплавные свёрла с жёсткими допусками на диаметр. Это позволит выбрать
сверло, соответствующее значению максимального диаметра предварительно обработанного отверстия (PHDX), указанного в данном
руководстве.
В исключительных случаях, например, при сверлении очень труднообрабатываемых материалов, диаметр отверстия может превышать
значение PHDX для повышения стойкости инструмента. Прочность резьбы будет соответствовать требованиям, но ее размеры окажутся за
пределами стандартных допусков.
Для получения более подробной информации посетите сайт www.sandvik.coromant.com
E45
M
DIN 13 Метрическое исполнение Дюймовое исполнение
TDZ TP PHD PHDX PHD PHDX
*5H/6H
M 1* x 0.25 0.75 0.785 .0295 .0309
M 1.1* x 0.25 0.85 0.885 .0335 .0348
M 1.2* x 0.25 0.95 0.985 .0374 .0388
M 1.4* x 0.30 1.10 1.142 .0433 .0450
M 1.6 x 0.35 1.25 1.321 .0492 .0520
M 1.8 x 0.35 1.45 1.521 .0571 .0599
M 2 x 0.40 1.60 1.679 .0630 .0661
M 2.2 x 0.45 1.75 1.838 .0689 .0724
M 2.3 x 0.40 1.85 1.938 .0728 .0763
M 2.5 x 0.45 2.05 2.138 .0807 .0842
M 2.6 x 0.45 2.15 2.238 .0846 .0881
M 3 x 0.50 2.50 2.599 .0984 .1023
M 3.5 x 0.60 2.90 3.010 .1142 .1185
M 4 x 0.70 3.30 3.422 .1299 .1347
M 4.5 x 0.75 3.70 3.878 .1457 .1527
M 5 x 0.80 4.20 4.334 .1654 .1706
M 6 x 1.00 5.00 5.153 .1969 .2029
M 7 x 1.00 6.00 6.153 .2362 .2422
M 8 x 1.25 6.80 6.912 .2677 .2721
M 9 x 1.25 7.80 7.912 .3071 .3115
M 10 x 1.50 8.50 8.676 .3346 .3416
M 11 x 1.50 9.50 9.676 .3740 .3809
M 12 x 1.75 10.20 10.441 .4016 .4111
M 14 x 2.00 12.00 12.210 .4724 .4807
M 16 x 2.00 14.00 14.210 .5512 .5594
M 18 x 2.50 15.50 15.744 .6102 .6198
M 20 x 2.50 17.50 17.744 .6890 .6986
M 22 x 2.50 19.50 19.744 .7677 .7773
M 24 x 3.00 21.00 21.252 .8268 .8367
M 27 x 3.00 24.00 24.252 .9449 .9548
M 30 x 3.50 26.50 26.771 1.0433 1.0540
M 33 x 3.50 29.50 29.771 1.1614 1.1721
M 36 x 4.00 32.00 32.270 1.2598 1.2705
M 39 x 4.00 35.00 35.270 1.3780 1.3886
M 42 x 4.50 37.50 37.799 1.4764 1.4881
M 45 x 4.50 40.50 40.799 1.5945 1.6063
M 48 x 5.00 43.00 43.297 1.6929 1.7046
M 52 x 5.00 47.00 47.297 1.8504 1.8621
M 56 x 5.50 50.50 50.796 1.9882 1.9998
M 64 x 6.00 58.00 58.305 2.2835 2.2955
E 42
ОБЩАЯ ИНФОРМАЦИЯ
Техническая информация
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Техническая информация
Рекомендуемые диаметры предварительно обработанных отверстий
Метчики
MF
DIN 13 Метрическое исполнение Дюймовое исполнение
TDZ TP PHD PHDX PHD PHDX
6H 6H
MF 2.5 x 0.35 2.15 2.221 .0846 .0874
MF 3.0 x 0.35 2.65 2.721 .1043 .1071
MF 3.5 x 0.35 3.15 3.221 .1240 .1268
MF 4.0 x 0.50 3.50 3.599 .1378 .1417
MF 4.5 x 0.50 4.00 4.099 .1575 .1614
MF 5.0 x 0.50 4.50 4.599 .1772 .1811
MF 5.5 x 0.50 5.00 5.099 .1969 .2007
MF 6.0 x 0.75 5.25 5.378 .2047 .2117
MF 7.0 x 0.75 6.25 6.378 .2441 .2511
MF 8.0 x 0.50 7.50 7.599 .2953 .2992
MF 8.0 x 0.75 7.25 7.378 .2835 .2905
MF 8.0 x 1.00 7.00 7.153 .2756 .2816
MF 9.0 x 0.75 8.25 8.378 .3228 .3298
MF 9.0 x 1.00 8.00 8.153 .3150 .3210
MF 10 x 0.75 9.25 9.378 .3622 .3692
MF 10 x 1.00 9.00 9.153 .3543 .3604
MF 10 x 1.25 8.80 8.912 .3465 .3509
MF 11 x 0.75 10.25 10.378 .4016 .4086
MF 11 x 1.00 10.00 10.153 .3937 .3997
MF 12 x 1.00 11.00 11.153 .4331 .4391
MF 12 x 1.25 10.75 10.912 .4252 .4296
MF 12 x 1.50 10.50 10.676 .4134 .4203
MF 14 x 1.00 13.00 13.153 .5118 .5178
MF 14 x 1.25 12.75 12.912 .5039 .5083
MF 14 x 1.50 12.50 12.676 .4921 .4991
MF 15 x 1.00 14.00 14.153 .5512 .5572
MF 15 x 1.50 13.50 13.676 .5315 .5384
MF 16 x 1.00 15.00 15.153 .5906 .5966
MF 16 x 1.25 14.80 14.912 .5827 .5871
MF 16 x 1.50 14.50 14.676 .5709 .5778
MF 17 x 1.00 16.00 16.153 .6299 .6359
MF 17 x 1.50 15.50 15.676 .6102 .6172
MF 18 x 1.00 17.00 17.153 .6693 .6753
MF 18 x 1.50 16.50 16.676 .6496 .6565
MF 20 x 1.00 19.00 19.153 .7480 .7541
MF 20 x 1.50 18.50 18.676 .7283 .7353
MF 20 x 2.00 18.00 18.210 .7087 .7169
MF 22 x 1.00 21.00 21.153 .8268 .8328
MF 22 x 1.50 20.50 20.676 .8071 .8140
MF 22 x 2.00 20.00 20.210 .7874 .7957
MF 24 x 1.00 23.00 23.153 .9055 .9115
MF 24 x 1.50 22.50 22.676 .8858 .8928
MF 24 x 2.00 22.00 22.210 .8661 .8744
MF 25 x 1.00 24.00 24.153 .9449 .9509
MF 25 x 1.50 23.50 23.676 .9252 .9321
MF 25 x 2.00 23.00 23.210 .9055 .9138
MF 27 x 1.00 26.00 26.153 1.0236 1.0296
MF 27 x 1.50 25.50 25.676 1.0039 1.0109
MF 27 x 2.00 25.00 25.210 .9843 .9925
MF 28 x 1.00 27.00 27.153 1.0630 1.0690
MF 28 x 1.50 26.50 26.676 1.0433 1.0502
MF 28 x 2.00 26.00 26.210 1.0236 1.0319
MF 30 x 1.00 29.00 29.153 1.1417 1.1478
MF 30 x 1.50 28.50 28.676 1.1220 1.1290
MF 30 x 2.00 28.00 28.210 1.1024 1.1106
MF 30 x 3.00 27.00 27.252 1.0630 1.0729
MF 32 x 1.50 30.50 30.676 1.2008 1.2077
MF 32 x 2.00 30.00 30.210 1.1811 1.1894
MF 33 x 1.50 31.50 31.676 1.2402 1.2471
MF 33 x 2.00 31.00 31.210 1.2205 1.2287
MF 33 x 3.00 30.00 30.252 1.1811 1.1910
MF 35 x 1.50 33.50 33.676 1.3189 1.3258
MF 36 x 1.50 34.50 34.676 1.3583 1.3652
E45
E 43
Техническая информация
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Техническая информация
Рекомендуемые диаметры предварительно обработанных отверстий
Метчики
UNC
UNF
ASME B1.1 Метрическое исполнение Дюймовое исполнение
TDZ TPI PHD PHDX PHDX PHD PHDX PHDX
2B 3B 2B 3B
Nr. 1 - 64 1.55 1.582 1.582 .0610 .0623 .0623
Nr. 2 - 56 1.85 1.872 1.872 .0728 .0737 .0737
Nr. 3 - 48 2.10 2.146 2.146 .0827 .0845 .0845
Nr. 4 - 40 2.35 2.385 2.385 .0925 .0939 .0939
Nr. 5 - 40 2.65 2.697 2.697 .1043 .1062 .1062
Nr. 6 - 32 2.85 2.896 2.896 .1122 .1140 .1140
Nr. 8 - 32 3.50 3.531 3.528 .1378 .1390 .1389
Nr. 10 - 24 3.90 3.962 3.950 .1535 .1560 .1555
Nr. 12 - 24 4.50 4.597 4.590 .1772 .1810 .1807
1/4 - 20 5.10 5.268 5.250 .2008 .2074 .2067
5/16 - 18 6.60 6.734 6.680 .2598 .2651 .2630
3/8 - 16 8.00 8.164 8.082 .3150 .3214 .3182
7/16 - 14 9.40 9.550 9.441 .3701 .3760 .3717
1/2 - 13 10.80 11.013 10.881 .4252 .4336 .4284
9/16 - 12 12.20 12.456 12.301 .4803 .4904 .4843
5/8 - 11 13.50 13.868 13.693 .5315 .5460 .5391
3/4 - 10 16.50 16.833 16.324 .6496 .6627 .6427
7/8 - 9 19.50 19.748 19.520 .7677 .7775 .7685
1 - 8 22.25 22.598 22.344 .8760 .8897 .8797
1 1/8 - 7 25.00 25.349 25.082 .9843 .9980 .9875
1 1/4 - 7 28.00 28.524 28.258 1.1024 1.1230 1.1125
1 3/8 - 6 30.75 31.120 30.851 1.2106 1.2252 1.2146
1 1/2 - 6 34.00 34.295 34.026 1.3386 1.3502 1.3396
1 3/4 - 5 39.50 39.814 39.560 1.5551 1.5675 1.5575
2 - 4.5 45.00 45.598 45.367 1.7717 1.7952 1.7861
ASME B1.1 Метрическое исполнение Дюймовое исполнение
TDZ TPI PHD PHDX PHDX PHD PHDX PHDX
2B 3B 2B 3B
Nr.1 - 72 1.55 1.613 1.613 .0610 .0635 .0635
Nr.2 - 64 1.85 1.913 1.913 .0728 .0753 .0753
Nr.3 - 56 2.15 2.197 2.197 .0846 .0865 .0865
Nr.4 - 48 2.40 2.459 2.459 .0945 .0968 .0968
Nr.5 - 44 2.70 2.741 2.741 .1063 .1079 .1079
Nr.6 - 40 2.95 3.023 3.012 .1161 .1190 .1186
Nr.8 - 36 3.50 3.607 3.597 .1378 .1420 .1416
Nr. 10 - 32 4.10 4.166 4.168 .1614 .1640 .1641
Nr. 12 - 28 4.60 4.724 4.717 .1811 .1860 .1857
1/4 - 28 5.50 5.580 5.563 .2165 .2197 .2190
5/16 - 24 6.90 7.038 6.995 .2717 .2771 .2754
3/8 - 24 8.50 8.626 8.565 .3346 .3396 .3372
7/16 - 20 9.90 10.030 9.947 .3898 .3949 .3916
1/2 - 20 11.50 11.618 11.524 .4528 .4574 .4537
9/16 - 18 12.90 13.084 12.969 .5079 .5151 .5106
5/8 - 18 14.50 14.671 14.554 .5709 .5776 .5730
3/4 - 16 17.50 17.689 17.546 .6890 .6964 .6908
7/8 - 14 20.40 20.663 20.493 .8031 .8135 .8068
1 - 12 23.25 23.569 23.363 .9154 .9279 .9198
1 1/8 - 12 26.50 26.744 26.538 1.0433 1.0529 1.0448
1 1/4 - 12 29.50 29.919 29.713 1.1614 1.1779 1.1698
1 3/8 - 12 32.75 33.094 32.888 1.2894 1.3029 1.2948
1 1/2 - 12 36.00 36.269 36.063 1.4173 1.4279 1.4198
E45
E 44
ОБЩАЯ ИНФОРМАЦИЯ
Техническая информация
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Техническая информация
Рекомендуемые диаметры предварительно обработанных отверстий
Метчики
G
DIN-ISO 228 Метрическое исполнение Дюймовое исполнение
TDZ TPI PHD PHDX PHD PHDX
G 1/16 - 28 6.80 6.843 .2677 .2694
G 1/8 - 28 8.80 8.848 .3465 .3483
G 1/4 - 19 11.80 11.890 .4646 .4681
G 3/8 - 19 15.25 15.395 .6004 .6061
G 1/2 - 14 19.00 19.173 .7480 .7548
G 5/8 - 14 21.00 21.129 .8268 .8319
G 3/4 - 14 24.50 24.659 .9646 .9708
G 7/8 - 14 28.25 28.419 1.1122 1.1189
G 1 - 11 30.75 30.932 1.2106 1.2178
G 11/8 - 11 35.50 35.580 1.3976 1.4008
G 11/4 - 11 39.50 39.593 1.5551 1.5588
G 11/2 - 11 45.25 45.486 1.7815 1.7908
E45
E 45
ISO 13399
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ ISO 13399
Обозначение Описание
ADJLN Минимальная величина регулировки
ADJLX Максимальная величина регулировки
ADJRG Диапазон регулировки
ALP Осевой задний угол
AN Главный задний угол
ANN Вспомогательный задний угол
APMX Максимальная глубина резания
APMX_EFW Максимальная глубина резания - осевая подача
APMX_FFW Максимальная глубина резания - боковая подача
AZ Максимальная глубина врезания
BШирина хвостовика
BAWS Угол корпуса со стороны заготовки
BAMS Угол корпуса со стороны станка
BBD Сбалансировано конструктивно
BBR Сбалансировано индивидуально
BCH Длина фаски при вершине
BD Диаметр корпуса
BHTA Половина угла конуса
BN Ширина фаски
BS Длина кромки Wiper
BSG Стандарт
BSR Радиус кромки Wiper
CDX Максимальная глубина резания
CEMR Главный радиус режущей кромки
CF Фаска
CHBA Угол фаски корпуса
CHBL Длина фаски корпуса
CHW Ширина фаски при вершине
CICT Число режущих элементов
CICT
E
Число режущих пластин - торцевых
CICT
P
Число режущих пластин - периферийных
CICT
S
Число режущих пластин - боковых
CICT
T
Число режущих пластин - общее
CND Диаметр отверстия для подвода СОЖ
CNSC Тип подвода СОЖ к инструменту
CNT Размер резьбы входного отверстия для СОЖ
COATING Покрытие
CP Максимальное давление СОЖ
CRKS Размер резьбы центрального болта
CRNT Размер резьбы отверстия для радиального подвода СОЖ
CTPT Тип операции
CUTDIA Максимальный диаметр отрезки обрабатываемой детали
CW Ширина резания
CWN Минимальная ширина резания
CWTOLL Нижнее отклонение ширины резания
CWTOLU Верхнее отклонение ширины резания
CWX Максимальная ширина резания
CXSC Тип подвода СОЖ к зоне резания
CZC Размер соединения
CZC
MS
Размер соединения со стороны станка
CZC
WS
Размер соединения со стороны заготовки
D1 Диаметр отверстия под винт
DAH Диаметр отверстия под головку винта
DAXIN Минимальный внутренний диаметр торцевой канавки
Новый стандарт – чтобы сделать жизнь проще
ISO 13399 — международный стандарт для упрощения обмена данными о режущих инструментах. Стандарт определяет новые
параметры и описания каждого инструмента.
Впервые появился стандартизованный способ описания данных о режущем инструменте. Если при обозначении всех инструментов будут
применяться одинаковые параметры и определения, то значительно упростится процесс передачи данных об инструменте между различными
системами программного обеспечения.
Что это значит для вас?
По сути, это означает, что ваши системы смогут общаться с нашими системами, так как все они будут говорить на одном языке. Загрузите
данные о продукции с нашего веб-сайта и примените их в своей CAD/ CAM-системе, чтобы собрать инструментальную наладку для вашего
производства. Вам не придется искать информацию в каталогах и переводить данные из одной системы в другую. Представьте, сколько
времени вы сможете сэкономить!
E 46
ОБЩАЯ ИНФОРМАЦИЯ
ISO 13399
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ ISO 13399
DAXN Минимальный наружный диаметр торцевой канавки
DAXX Максимальный наружный диаметр торцевой канавки
DBC Диаметр окружности болтов
DC Диаметр резания
DCB Диаметр отверстия
DCBN Минимальный диаметр отверстия
DCBX Максимальный диаметр отверстия
DCF Диаметр резания, контакт по торцу
DCIN Внутренний диаметр резания
DCN Минимальный диаметр резания
DCON Диаметр соединения
DCON
MS
Диаметр соединения со стороны станка
DCON
WS
Диаметр соединения со стороны заготовки
DCPS Размер чипа данных
DCSF
MS
Диаметр контактной поверхности со стороны станка
DCSF
WS
Диаметр контактной поверхности со стороны заготовки
DCX Максимальный диаметр резания
DHUB Диаметр оправки соединения
DIX Максимальный диаметр для устройства замены инструмента
DMIN Минимальный диаметр отверстия
DMM Диаметр хвостовика
DN Диаметр шейки
DRVCT Число приводов
DSGN Исполнение
EPSR Угол профиля резьбы пластины
FHA Угол подъёма стружечной канавки
FLGT Толщина фланца
FTDZ Размер обрабатываемой резьбы
HВысота хвостовика
HA Теоретическая высота резьбы
HB Разность высоты резьбы
HBH Высота смещения основания головки
HC Фактическая высота резьбы
HF Функциональная высота
HRY Нижняя точка от основной плоскости
HTB Высота корпуса
HTH Высота
IC Диаметр вписанной окружности
INSL Длина пластины
INSUC Код использования пластины
IZC Размер пластины
KAPR Главный угол в плане
KAPR_EFW Главный угол в плане - осевая подача
KCH Фаска при вершине
KRINS Главный угол в плане
KWW Ширина шпоночного паза
LДлина режущей кромки
LAMS Угол наклона
LB Длина корпуса
LCF Длина стружечной канавки
LCOX Максимальная длина отрезки
LE Эффективная длина режущей кромки
LF Функциональная длина
LFN Минимальная функциональная длина
LH Длина головки
LPR Программируемая длина
LS Длина хвостовика
LSC Длина закрепления
LSCN Минимальная длина закрепления
LSCS Расстояние до участка закрепления
LSCX Максимальная длина закрепления
LSD Длина закрепления
LU Рабочая длина (max рекомендуемая)
LU_BFW Рабочая длина - обратная обработка торца
LUX Максимальная рабочая длина
MHD Присоединительные размеры
MIID Эталонная пластина
MIID
E
Эталонная пластина - торцевая
MIID
S
Эталонная пластина - боковая
MIID
C
Эталонная пластина - центральная
MIID
P
Эталонная пластина - периферийная
MIID
I
Эталонная пластина - промежуточная
MMCC Заданный крутящий момент
MMCX Max момент резания
NOF Число стружечных канавок
NT Число зубьев
OAH Общая высота
OAL Общая длина
OAW Общая ширина
E 47
ISO 13399
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ ISO 13399
OH Рекомендуемый вылет
OHN Минимальный вылет
OHX Максимальный вылет
ORDCODE Код заказа
PCL Периферийная цилиндрическая длина
PDX Длина профиля ex
PDY Длина профиля ey
PHD Диаметр предварительно обработанного отверстия
PHDX Максимальный диаметр предварительно обработанного отверстия
PL Длина режущей части
PNA Угол профиля резьбы
PRFRAD Радиус профиля
PRSPC Характеристика профиля
PSIR Главный угол в плане (дюйм.)
PSIRL Левый угол наклона режущей кромки
PSIRR Правый угол наклона режущей кромки
PSW Ширина предварительно обработанного паза
RADH Радиальная высота корпуса
RADW Радиальная ширина корпуса
RAR Задний угол правосторонний
RE Радиус при вершине
REL Радиус при вершине слева
RER Радиус при вершине справа
RETOLL Нижнее отклонение радиуса при вершине
RETOLU Верхнее отклонение радиуса при вершине
RGL Запас на переточку
RMPX Максимальный угол врезания
RPMX Максимальная частота вращения
SТолщина пластины
SDL Длина ступени
SIG Угол при вершине
SPTL Линия шеврона
SSC Код размера гнезда под пластину
SSC
E
Размер гнезда под пластину - торцевое положение
SSC
P
Размер гнезда под пластину - периферийное положение
SSC
S
Размер гнезда под пластину - боковое положение
STA Входной угол ступени
SUBSTRATE Основа
TCDC Допуск на диаметр резания
TCDCON Допуск на диаметр соединения
TCDMM Допуск на диаметр хвостовика
TCHA Точность отверстия
TCHAL Нижнее отклонение допуска отверстия
TCHAU Верхнее отклонение допуска отверстия
TCT Класс точности инструмента
TCTR Класс точности резьбы
TD Диаметр резьбы
TDZ Размер резьбы
TFLA Длина компенсации патрона Z+
TFLB Длина компенсации патрона Z-
TG Градиент конусности
THBTP Наличие обратной конусности резьбы
THCA Угол коррекции винтовой линии резьбы
THCHT Длина режущей части метчика
THFT Профиль резьбы
THFTS Форма резьбы, стандартная серия
THL Длина резьбы
THUB Ширина червячной фрезы
TP Шаг резьбы
TPI Ниток на дюйм
TPIN Ниток на дюйм минимум
TPIX Ниток на дюйм максимум
TPN Шаг резьбы минимальный
TPT Тип профиля резьбы
TPX Шаг резьбы максимальный
TRMAX Максимальный диапазон резьб
TQ Крутящий момент
TSYC Обозначение инструмента
TTP Тип резьбы
ULDR Отношение рабочей длины к диаметру
VCX Максимальная скорость резания
W1 Ширина пластины
WB Ширина корпуса
WF Функциональная ширина
WFCIRP Ширина до опорной точки режущего элемента
WSC Ширина закрепления
WT Вес элемента
ZEFF Число эффективных торцевых режущих кромок
ZEFP Число эффективных периферийных режущих кромок
ZWX Максимальное число пластин Wiper
E 48
ОБЩАЯ ИНФОРМАЦИЯ
Основные формулы
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Основные формулы
Таблица соответствия систем измерения
Формулы и определения:
Размер пластины
iC = диаметр вписанной окружности (дюйм)
D
= длина режущей кромки (мм)
Перевод метрических единиц в дюймовые Перевод дюймовых единиц в метрические
Расстояние Расстояние
1 метр = 39,370 дюйма 1 дюйм = 25,4 миллиметра
1 метр = 3,281 фута 1 фут = 0,3 метра
1 миллиметр = 0,039 дюйма 1 фут = 304,8 миллиметра
Вес Вес
1 килограмм = 2,205 фунта 1 фунт = 0,45 килограмма
1 килограмм = 35,274 унции 1 унция = 28,35 грамма
Крутящий момент Крутящий момент
1 Ньютон-метр (Нм) = 0.738 фунт-сила-фута (ft-lbs) 1 фунт-сила-фут (ft-lbf) = 1,4 Ньютон-метра (Нм)
1 Ньютон-метр (Нм) = 8.851 фунт-сила-дюйма (in-lbs) 1 фунт-сила-дюйм (in-lbf) = 0,1 Ньютон-метра (Нм)
Метрическое Дюймовое исполнение
v
c
= cкорость резания м/мин фут/мин
n = частота вращения шпинделя об/мин (оборотов в минуту)
v
f
= минутная подача мм/мин дюйм/мин
z
n
= общее число зубьев фрезы
z
c
= эффективное число зубьев фрезы
f
z
= подача на зуб мм/зуб дюйм/зуб
f
n
= подача на оборот мм/об дюйм/об
h
ex
= максимальная толщина стружки мм дюйм
a
p
= глубина резания мм дюйм
l
a
= ширина пластины мм дюйм
a
e
= ширина резания мм дюйм
a
e
/D
c
% = ширина фрезерования %%
T = время обработки мин мин
Q = скорость снятия материала см
3
/мин дюйм
3
/мин
nap = число проходов
TPI = ниток/дюйм
k
c
= удельная сила резания Н/мм
2
Фунт/дюйм
2
R
a
= шероховатость поверхности мкм мкдюйм
E 49
iFind
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ iFind
iFind
Здесь для вашего удобства собраны наши самые практичные решения
Где бы вы ни были — в дороге или в цехе — при наличии соединения с
Интернет вы всегда можете получить доступ к необходимым функциям
через приложение iFind.
Это приложение поможет вам найти инструменты, решения или
информацию, необходимые для работы. Вы можете получать
рекомендации по инструментам, совершать покупки, отслеживать
состояние заказа и даже повышать свой уровень знаний. Что вы хотите
сделать сегодня?
Всё, что вы найдёте в приложении iFind, будет доступно на любом
устройстве .
E 50
ОБЩАЯ ИНФОРМАЦИЯ
Восстановление инструмента
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Восстановление инструмента
Восстановление инструмента
Мы предлагаем больше, чем традиционная переточка инструментов. Наша
программа восстановления режущей способности твердосплавного
инструмента гарантирует многократное воссоздание геометрии и покрытия
исходного качества, что позволяет вам снижать производственные затраты.
Наше предложение
100% x3 50%
Надёжность инструмента Исходное качество Экономия
Наши специалисты окажут вам поддержку и
поделятся своим опытом.
Возможность 3-кратного восстановления
инструментов до первоначальных
характеристик.
Благодаря программе восстановления
инструмента вы можете снизить расходы на
инструмент до 50%.
Инструменты, доступные для восстановления
Сверление Фрезерование Развёртывание
Специальный символ на странице с описанием
инструмента означает возможность
восстановления его режущей способности.
Дополнительная информация
Контейнер для отправки
инструментов на восстановление Сервис по восстановлению Что происходит с инструментами?
Контейнер можно заказать двух размеров
- маленький (300 x 200 x 138 мм)
арт. №: 6949557
- средний (400 x 300 x 138 мм)
арт. №: 6949558
Инструменты Sandvik Coromant всех типов
могут пересылаться в одном контейнере.
-Перед тем как приступить к процессу
восстановления режущей способности, мы
проводим тщательный осмотр и
определяем, может ли инструмент быть
восстановлен. Инструменты, не
подлежащие восстановлению,
возвращаются владельцам.
-После каждого процесса восстановления
на хвостовик инструмента наносится
соответствующая лазерная маркировка.
-Инструменты доставляются обратно в
оригинальной упаковке.
-Полное восстановление геометрии
-Уменьшение длины сверла
-Уменьшение диаметра и длины концевой
фрезы
- минимальный диаметр составляет около
0,9xDc
-Сохранение допуска на диаметр развёртки
По вопросу стоимости сервиса обращайтесь к региональному представителю Sandvik Coromant.
E 51
Концепция Coromant по утилизации отходов
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Концепция Coroman t по утилизации отходов
Ради защиты окружающей среды
Присоединяйтесь к новой концепции Coromant по утилизации отходов!
Новая концепция (CRC) представляет собой комплексную услугу, предлагаемую
Sandvik Coromant всем своим заказчикам, покупающим твердосплавные пластины
(включая пластины из кубического нитрида бора и пластины с алмазным покрытием) и
цельнотвердосплавный инструмент.
Исходя из прослеживаемой в последнее время тенденции к увеличению
использования невозобновляемых природных материалов, наиболее экономное
потребление природных ресурсов является обязанностью всех производителей.
Sandvik Coromant вносит свой вклад в сохранение природных ресурсов, предлагая
сервис по приемке использованных твердосплавных пластин и цельнотвердосплавного
инструмента, которые затем перерабатываются способом, не наносящим ущерба
окружающей среде.
После наполнения тары для сбора твердого сплава ее содержимое перегружается в
коробки для транспортировки. Заполненная тара для транспортировки отправляется в
"Центр по переработке отходов". За дополнительной информацией Вы можете
обратиться в ближайшее представительство Sandvik Coromant.
Преимущества концепции СRС по утилизации отходов
-Единая система по всему миру.
-Для прямых заказчиков и посредников.
-Простота процедуры сбора и транспортировки твердого сплава.
-Меньше отходов, загрязняющих окружающую среду.
-Лучшее использование природных ресурсов.
-Принимаются также твердосплавные пластины других изготовителей.
Закажите специальную тару для сбора использованного твердого сплава. Мы
рекомендуем иметь отдельную тару для сбора твердосплавных пластин и отдельную
тару для сбора цельнотвердосплавного инструмента для каждого рабочего места.
Коды для заказа
Тара для сбора твердого сплава:91617
Тара для транспортировки цельнотвердосплавного инструмента (деревянная): 92994
Тара для транспортировки твердосплавных пластин (деревянная): 92995
E 52
ОБЩАЯ ИНФОРМАЦИЯ
Информация по безопасности
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Информация по безопасности
Информация по безопасности
Информация по безопасности
Составляющие твердого сплава
Державки
Державки в основном содержат железо (FE) и низколегированные элементы — хром, никель,
марганец, молибден и кремний.
Сменные пластины/режущие инструменты/осевые инструменты
Изделия из твердого сплава содержат в основном карбид вольфрама и кобальт. Они также могут содержать карбиды
и карбонитриды следующих элементов: титана, тантала, ниобия, хрома, молибдена и ванадия.
Опасные воздействия
При шлифовании и нагреве заготовок или изделий из твердого сплава образуются опасные вещества, такие как пыль
или пары, которые могут попасть в дыхательные пути, на кожу и в глаза или быть проглочены.
Повышенная токсичность
Пыль является токсичным веществом, которое может вызвать раздражение и воспаление дыхательных путей. Есть
данные о повышенной токсичности совместного вдыхания паров карбида вольфрама и кобальта по сравнению с
вдыханием одного кобальта.
Контакт с кожей может немедленно привести к раздражению. У чувствительных людей может возникнуть
аллергическая реакция.
Длительное влияние токсичных веществ
Неоднократное вдыхание аэрозолей, содержащих кобальт, может затруднить дыхание. Длительное вдыхание паров
или пыли при увеличивающихся концентрациях вредных компонентов может привести к хроническим заболеваниям
легких, в том числе и раку. Исследования показали, что люди, работавшие в прошлом в контакте с повышенной
концентрацией паров карбида вольфрама и кобальта, более склонны к заболеванию раком легких.
Кобальт и никель являются потенциальными раздражителями кожи. Длительный контакт с указанными компонентами
может привести к повышенной чувствительности кожи.
Вредные последствия
Продолжительное вдыхание является токсичным и может нанести существенный вред здоровью.
Токсично при вдыхании.
Данные о возможном канцерогенном эффекте ограничены.
Может вызвать раздражение при вдыхании и контакте с кожей.
Меры предосторожности
Избегать образования и вдыхания пыли. Для снижения содержания вредных элементов до нормы необходимо всегда
использовать вытяжную вентиляцию.
Использовать респираторы, если вентиляция невозможна или недостаточна.
При необходимости следует надевать защитные очки с боковыми шторками.
Избегать контактов с кожей. Носить защитные перчатки. После соприкосновения рекомендуется тщательно вымыть
соответствующие кожные покровы.
Носить специальную защитную одежду и вовремя ее стирать.
Не принимать пищу, не пить и не курить на рабочем месте. Тщательно мыть лицо и руки перед едой, питьем, курением.
E 53
Обрабатываемые материалы
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Обрабатываем ые материалы
Обрабатываемые материалы
ISO MC CMC Страна
Европа Герма-
ния Великобритания Швеция США Франция Италия Испания Япония
Стандарт
DIN EN W.-nr. BS EN SS AISI/SAE/ASTM AFNOR UNI UNE JIS
P
Нелегированная сталь
Сталь
P1.1.Z.AN 01.1 S235JR G2 1.0038 4360 40 C - 1311 A570.36 E 24-2 Ne - - STKM 12A;C
P1.1.Z.AN 01.1 S235J2 G3 1.0116 4360 40 B - 1312 A573-81 65 E 24-U Fe37-3 - -
P1.1.Z.AN 01.1 C15 1.0401 080M15 - 1350 1015 CC12 C15C16 F.111 -
P1.1.Z.AN 01.1 C22 1.0402 050A20 2C/2D 1450 1020 CC20 C20C21 F.112 -
P1.1.Z.AN 01.1 C15E 1.1141 080M15 32C 1370 1015 XC12 C16 C15K S15C
P1.1.Z.AN 01.1 C25E 1.1158 - - - 1025 - - - S25C
P1.1.Z.AN 01.1 S380N 1.8900 4360 55 E - 2145 A572-60 - FeE390KG - -
P1.1.Z.AN 01.1 17MnV7 1.0870 4360 55 E - 2142 A572-60
NFA 35-501 E 36
---
P1.1.Z.AN 02.1 55Si7 1.0904 250A53 45 2085 9255 55S7 55Si8 56Si7 -
P1.1.Z.AN 02.2 - - - - 2090 9255 55S7 - - -
P1.2.Z.AN 01.2 C35 1.0501 060A35 - 1550 1035 CC35 C35 F.113 -
P1.2.Z.AN 01.2 C45 1.0503 080M46 - 1650 1045 CC45 C45 F.114 -
P1.2.Z.AN 01.2 40Mn4 1.1157 150M36 15 - 1039 35M5 - - -
P1.2.Z.AN 01.2 36MN5 1.1167 - - 2120 1335 40M5 - 36Mn5 SMn438(H)
P1.2.Z.AN 01.2 28Mn6 1.1170 150M28 14A - 1330 20M5 C28Mn - SCMn1
P1.2.Z.AN 01.2 C35G 1.1183 060A35 - 1572 1035 XC38TS C36 - S35C
P1.2.Z.AN 01.2 C45E 1.1191 080M46 - 1672 1045 XC42 C45 C45K S45C
P1.2.Z.AN 01.2 C53G 1.1213 060A52 - 1674 1050 XC48TS C53 - S50C
P1.2.Z.AN 01.3 C55 1.0535 070M55 - 1655 1055 - C55 - -
P1.2.Z.AN 01.3 C55E 1.1203 070M55 - - 1055 XC55 C50 C55K S55C
P1.2.Z.AN 02.1 S275J2G3 1.0144 4360 43C - 1412 A573-81 E 28-3 - - SM 400A;B;C
P1.2.Z.AN 02.1 S355J2G3+C2 1.0570 4360 50B - 2132 - E36-3 Fe52BFN/Fe52CFN - SM490A;B;C;YA;YB
P1.2.Z.AN 02.1 S355J2G3 1.0841 150 M 19 - 2172 5120 20 MC 5 Fe52 F-431 -
P1.3.Z.AN 01.3 C60E 1.0601 080A62 43D - 1060 CC55 C60 - -
P1.3.Z.AN 01.3 C60E 1.1221 080A62 43D 1678 1060 XC60 C60 - S58C
P1.3.Z.AN 01.4 C101E 1.1274 060 A 96 - 1870 1095 XC 100 - F-5117 -
P1.3.Z.AN 01.4 C101u 1.1545 BW 1A - 1880 W 1 Y105 C36KU F-5118 SK 3
P1.3.Z.AN 01.4 C105W1 - BW2 - 2900 W210 Y120 C120KU F.515 SUP4
P1.3.Z.AN 02.1 S340 MGC 1.0961 - - - 9262 60SC7 60SiCr8 60SiCr8 -
P1.4.Z.AN 01.1 11SMn30 1.0715 230M07 - 1912 1213 S250 CF9SMn28 11SMn28 SUM22
P1.4.Z.AN 01.1 11SMnPb30 1.0718 - - 1914 12L13 S250Pb CF9SMnPb28 11SMnPb28 SUM22L
P1.4.Z.AN 01.1 10SPb20 1.0722 - - - - 10PbF2 CF10SPb20 10SPb20 -
P1.4.Z.AN 01.1 11SMn37 1.0736 240M07 1B - 1215 S 300 CF9SMn36 12SMn35 -
P1.4.Z.AN 01.1 11SMnPb37 1.0737 - - 1926 12L14 S300Pb CF9SMnPb36 12SMnP35 -
P1.4.Z.AN 01.2 35S20 1.0726 212M36 8M 1957 1140 35MF4 - F210G -
P1.5.C.UT 01.1 GC16E 1.1142 030A04 1A 1325 1115 - - - -
Низколегированная сталь
P2.1.Z.AN 02.1 16Mo3 1.5415 1501-240 - 2912 A204Gr.A 15D3 16Mo3KW 16Mo3 -
P2.1.Z.AN 02.1 14Ni6 1.5622 - - - A350LF5 16N6 14Ni6 15Ni6 -
P2.1.Z.AN 02.1 21NiCrMo2 1.6523 805M20 362 2506 8620 20NCD2 20NiCrMo2 20NiCrMo2 SNCM220(H)
P2.1.Z.AN 02.1 17CrNiMo6 1.6587 820A16 - - - 18NCD6 - 14NiCrMo13 -
P2.1.Z.AN 02.1 15Cr3 1.7015 523M15 - - 5015 12C3 - - SCr415(H)
P2.1.Z.AN 02.1 55Cr3 1.7176 527A60 48 - 5155 55C3 - - SUP9(A)
P2.1.Z.AN 02.1 15CrMo5 1.7262 - - 2216 - 12CD4 - 12CrMo4 SCM415(H)
P2.1.Z.AN 02.1 13CrMo4-5 1.7335 1501-620Gr27 - - A182 F11;F12 15CD3.5 14CrMo4 5 14CrMo45 -
15CD4.5
P2.1.Z.AN 02.1 10CrMo9 10 1.7380 1501-622 Gr.31;45 - 2218 A182 F.22 12CD9, 10 12CrMo9, 10 TU.H -
P2.1.Z.AN 02.1 14MoV6 3 1.7715 1503-660-440 - - - - - 13MoCrV6 -
P2.1.Z.AN 02.1 50CoMo4 1.7228 823M30 33 2512 - - 653M31 - -
P2.1.Z.AN 02.2 14NiCr10 1.5732 - - - 3415 14NC11 16NiCr11 15NiCr11 SNC415(H)
P2.1.Z.AN 02.2 14NiCr14 1.5752 655M13; A12 36A - 3415;3310 12NC15 - - SNC815(H)
P2.1.Z.AN 02.1/02.2 16MnCr5 1.7131 (527M20) - 2511 5115 16MC5 16MnCr5 16MnCr5 -
P2.1.Z.AN 02.1/02.2 34CrMo4 1.7220 708A37 19B 2234 4137;4135 35CD4 35CrMo4 34CrMo4 SCM432;SCCRM3
P2.1.Z.AN 02.1/02.2 41CrMo4 1.7223 708M40 19A 2244 4140;4142 42CD4TS 41CrMo4 42CrMo4 SCM 440
P2.1.Z.AN 02.1/02.2 42CrMo4 1.7225 708M40 19A 2244 4140 42CD4 42CrMo4 42CrMo4 SCM440(H)
P2.1.Z.AN 03.11 14NiCrMo134 1.6657 832M13 36C - - - 15NiCrMo13 14NiCrMo131 -
P2.2.Z.AN 02.1 31CrMo12 1.8515 722 M 24 - 2240 - 30 CD 12 30CrMo12 F-1712 -
P2.2.Z.AN 02.1 39CrMoV13 9 1.8523 897M39 40C - - - 36CrMoV12 - -
P2.2.Z.AN 02.1 41CrS4 1.7039 524A14 - 2092 L1 - 105WCR 5 - -
P2.2.Z.AN 02.1 50NiCr13 1.2721 - - 2550 L6 55NCV6 - F-528 -
P2.2.Z.AN 03.11 45WCrV7 1.2542 BS1 - 2710 S1 - 45WCrV8KU 45WCrSi8 -
P2.2.Z.AN/P2.5.Z.HT 02.1/02.2 36CrNiMo4 1.6511 816M40 110 - 9840 40NCD3 38NiCrMo4(KB) 35NiCrMo4 -
P2.2.Z.AN/P2.5.Z.HT 02.1/02.2 34CrNiMo6 1.6582 817M40 24 2541 4340 35NCD6 35NiCrMo6(KB) - -
P2.2.Z.AN/P2.5.Z.HT 02.1/02.2 34Cr4 1.7033 530A32 18B - 5132 32C4 34Cr4(KB) 35Cr4 SCr430(H)
P2.2.Z.AN/P2.5.Z.HT 02.1/02.2 41Cr4 1.7035 530A40 18 - 5140 42C4 41Cr4 42Cr4 SCr440(H)
P2.2.Z.AN/P2.5.Z.HT 02.1/02.2 32CrMo12 1.7361 722M24 40B 2240 - 30CD12 32CrMo12 F.124.A -
P2.2.Z.AN/P2.5.Z.HT 02.1/02.2 51CrV4 1.8159 735A50 47 2230 6150 50CV4 50CrV4 51CrV4 SUP10
P2.2.Z.AN/P2.5.Z.HT 02.1/02.2 41CrAlMo7 1.8509 905M39 41B 2940 - 40CAD6, 12 41CrAlMo7 41CrAlMo7 -
P2.3.Z.AN 02.1 100Cr6 1.3505 534A99 31 2258 52100 100C6 100Cr6 F.131 SUJ2
E 54
ОБЩАЯ ИНФОРМАЦИЯ
Обрабатываемые материалы
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Обрабатываем ые материалы
Обрабатываемые материалы
ISO MC CMC Страна
Европа Германия Великобритания Швеция США Франция Италия Испания Япония
Стандарт
DIN EN W.-nr. BS EN SS AISI/SAE/ASTM AFNOR UNI UNE JIS
P
P2.3.Z.AN/H1.2.Z.HA 02.1/02.2 105WCr6 1.2419 - - 2140 - 105WC13 10WCr6 105WCr5 SKS31
Сталь
P2.3.Z.AN/H1.2.Z.HA - - - - - - - - 107WCr5KU - SKS2, SKS3
P2.3.Z.AN/H1.2.Z.HA 02.1/02.2 - 1.2714 - - - L6 55NCDV7 - F.520.S SKT4
P2.3.Z.AN/H1.3.Z.HA 02.1/02.2 100Cr6 1.2067 BL3 - - L3 Y100C6 - 100Cr6 -
P2.4.Z.AN 02.1 16MnCr5 1.7139 - - 2127 - - - - -
P2.5.Z.HT 02.1 16Mo5 1.5423 1503-245-420 - - 4520 - 16Mo5 16Mo5 -
P2.5.Z.HT 02.1 40NiCrMo8-4 1.6562 311-Type 7 - - 8740 - 40NiCrMo2(KB) 40NiCrMo2 SNCM240
P2.5.Z.HT 02.1 42Cr4 1.7045 - - 2245 5140 - - 42Cr4 SCr440
P2.5.Z.HT 02.1 31NiCrMo14 1.5755 830 M 31 - 2534 - - - F-1270 -
P2.5.Z.HT 02.2 36NiCr6 1.5710 640A35 111A - 3135 35NC6 - - SNC236
P2.6.C.UT 02.1 22Mo4 1.5419 605A32 - 2108 8620 - - F520.S -
P2.6.C.UT 02.1/02.2 25CrMo4 1.7218 1717CDS110 - 2225 4130 25CD4 25CrMo4(KB) AM26CrMo4 SCM420;SCM430
P2.6.C.UT 06.2 - - - - 2223 - - - - -
Высоколегированная сталь
P3.0.Z.AN 03.11 X210Cr12 1.2080 BD3 - - D3 Z200C12 X210Cr13KU X210Cr12 SKD1
X250Cr12KU
P3.0.Z.AN 03.11 X43Cr13 1.2083 - - 2314 - - - - -
P3.0.Z.AN 03.11 X40CrMoV5 1 1.2344 BH13 - 2242 H13 Z40CDV5 X35CrMoV05KU X40CrMoV5 SKD61
X40CrMoV511KU
P3.0.Z.AN 03.11 X100CrMoV5 1 1.2363 BA2 - 2260 A2 Z100CDV5 X100CrMoV51KU X100CrMoV5 SKD12
P3.0.Z.AN 03.11 X210CrW12 1.2436 - - 2312 - - X215CrW12 1KU X210CrW12 SKD2
P3.0.Z.AN 03.11 X30WCrV9 3 1.2581 BH21 - - H21 Z30WCV9 X28W09KU X30WCrV9 SKD5
X30WCrV9 3KU
P3.0.Z.AN 03.11 X165CrMoV 12 1.2601 - - 2310 - - X165CrMoW12KU
X160CrMoV12
-
P3.0.Z.AN 03.21 X155CrMoV12-1 1.2379 - - 2736 HNV3 - - - -
P3.0.Z.HT 03.11 X8Ni9 1.5662 1501-509;510 - - ASTM A353 - X10Ni9 XBNi09 -
P3.0.Z.HT 03.11 12Ni19 1.5680 - - - 2515 Z18N5 - - -
P3.1.Z.AN 03.11 S6-5-2 1.3343 4959BA2 - 2715 D3 Z40CSD10 15NiCrMo13 - SUH3
P3.1.Z.AN 03.13 - - BM 2 - 2722 M 2 Z85WDCV HS 6-5-2-2 F-5603. SKH 51
P3.1.Z.AN 03.13 HS 6-5-2-5 1.3243 BM 35 - 2723 M 35 6-5-2-5 HS 6-5-2-5 F-5613 SKH 55
P3.1.Z.AN 03.13 HS 2-9-2 1.3348 - - 2782 M 7 - HS 2-9-2 F-5607 -
P3.2.C.AQ 06.33 G-X120Mn12 1.3401 Z120M12 - 2183 L3 Z120M12 XG120Mn12 X120Mn12 SCMnH/1
Ферритная/мартенситная нержавеющая сталь
P5.0.Z.AN
05.11/15.11
X10CrAL13 1.4724 403S17 - - 405 Z10C13 X10CrAl12 F.311 SUS405
P5.0.Z.AN
05.11/15.11
X10CrAL18 1.4742 430S15 60 - 430 Z10CAS18 X8Cr17 F.3113 SUS430
P5.0.Z.AN
05.11/15.11
X10CrAL2-4 1.4762 - - 2322 446 Z10CAS24 X16Cr26 - SUH446
P5.0.Z.AN
05.11/15.11
X1CrMoTi18-2 1.4521 - - 2326 S44400 - - - -
P5.0.Z.AN/P5.0.Z.HT
05.11/15.11
X6Cr13 1.4000 403S17 - 2301 403 Z6C13 X6Cr13 F.3110 SUS403
P5.0.Z.AN/P5.0.Z.HT - X7Cr14 1.4001 - - - - - - F.8401 -
P5.0.Z.AN/P5.0.Z.HT
05.11/15.11
X10Cr13 1.4006 410S21 56A 2302 410 Z10C14 X12Cr13 F.3401 SUS410
P5.0.Z.AN/P5.0.Z.HT
05.11/15.11
X6Cr17 1.4016 430S15 960 2320 430 Z8C17 X8Cr17 F3113 SUS430
P5.0.Z.AN/P5.0.Z.HT
05.11/15.11
X6CrAL13 1.4002 405S17 - - 405 Z8CA12 X6CrAl13 - -
P5.0.Z.AN/P5.0.Z.HT
05.11/15.11
X20Cr13 1.4021 420S37 - 2303 420 Z20C13 X20Cr13 - -
P5.0.Z.AN/P5.0.Z.HT
05.11/15.11
X6CrMo17-1 1.4113 434S17 - 2325 434 Z8CD17.01 X8CrMo17 - SUS434
P5.0.Z.HT 03.11 X45CrS9-3-1 1.4718 401S45 52 - HW3 Z45CS9 X45GrSi8 F322 SUH1
P5.0.Z.HT
05.11/15.11
X85CrMoV18-2 1.4748 443S65 59 - HNV6
Z80CSN20.02
X80CrSiNi20 F.320B SUH4
P5.0.Z.HT
05.11/15.11
X20CrMoV12-1 1.4922 - - 2317 - - X20CrMoNi 12 01 - -
P5.0.Z.PH
05.11/15.11
X12CrS13 1.4005 416 S 21 - 2380 416 Z11CF13 X12 CrS 13 F-3411 SUS 416
P5.0.Z.PH
05.11/15.11
X46Cr13 1.4034 420S45 56D 2304 - Z40CM X40Cr14 F.3405 SUS420J2
P5.0.Z.PH
05.11/15.11
X19CrNi17-2 1.4057 431S29 57 2321 431 Z15CNi6.02 X16CrNi16 F.3427 SUS431
P5.0.Z.PH
05.12/15.12
X5CrNiCuNb16-4 1.4542 1.4548 - - - 630 Z7CNU17-04 - - -
P5.0.Z.PH 15.21 X4 CrNiMo16-5 1.4418 - - 2387 -
Z6CND16-04-01
---
P5.1.Z.AN/P5.0.Z.HT
05.11/15.11
X14CrMoS17 1.4104 - - 2383 430F Z10CF17 X10CrS17 F.3117 SUS430F
Торговые марки
P2.1.Z.AN 02.1 OVAKO 520M (Ovako Steel)
P2.2.Z.AN 02.1 1.0045 FORMAX (Uddeholm Tooling)
P2.2.Z.AN 02.1 IMACRO NIT (Imatra Steel)
P2.5.Z.HT 02.2 INEXA 482 (XM) (Inexa Profil)
P1.2.Z.AN S355J2G3(XM)
P1.2.Z.AN C45(XM)
P1.2.Z.AN 16MnCrS5(XM)
P2.5.Z.HT INEXA280(XM)
P2.5.Z.HT 02.2 070M20(XM)
P2.5.Z.HT 02.2 HARDOX 500 (SSAB – Swedish Steel Corp.)
P2.5.Z.HT WELDOX 700 (SSAB – Swedish Steel Corp.)
E 55
Обрабатываемые материалы
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Обрабатываем ые материалы
Обрабатываемые материалы
ISO MC CMC Страна
Европа Германия Великобрита-
ния Швеция США Франция Италия Испания Япония
Стандарт
DIN EN W.-nr. BS EN SS AISI/SAE/ASTM AFNOR UNI UNE JIS
M
Аустенитная нержавеющая сталь
Нержавеющая сталь
M1.0.Z.AQ 05.11/15.11 X3CrNiMo13-4 1.4313 425C11 - 2385 CA6-NM Z4CND13.4M (G)X6CrNi304 - SCS5
Z38C13M
M1.0.Z.AQ/M1.0.C.UT 05.11/15.11 X53CrMnNiN21-9 1.4871 349S54 - - EV8 Z52CMN21.09 X53CrMnNiN21 9 - SUH35, SUH36
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X2CrNiN18-10 1.4311 304S62 - 2371 304LN Z2CN18.10 - - SUS304LN
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X2CrNiMoN17-13-3 1.4429 - - 2375 316LN Z2CND17.13 - - SUS316LN
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X2CrNiMo17-12-2 1.4404 316S13 - 2348 316L Z2CND17-12 X2CrNiMo1712 - -
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X2CrNiMo18-14-3 1.4435 316S13 - 2353 316L Z2CND17.12 X2CrNiMo17 12 - SCS16, SUS316L
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X3CrNiMo17-3-3 1.4436 316S33 -
2343, 2347
316 Z6CND18-12-03 X8CrNiMo1713 - -
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X2CrNiMo18-15-4 1.4438 317S12 - 2367 317L Z2CND19.15 X2CrNiMo18 16 - SUS317L
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X6CrNiNb18-10 1.4550 347S17 58F 2338 347 Z6CNNb18.10 X6CrNiNb18 11 F.3552 F.3524 SUS347
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X6CrNiMoTi17-12-2 1.4571 320S17 58J 2350 316Ti Z6NDT17.12 X6CrNiMoTi17 12 F.3535 -
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X10CrNiMoNb 18-12 1.4583 - - - 318 Z6CNDNb17 13B X6CrNiMoNb17 13 - -
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X15CrNiSi20-12 1.4828 309S24 - - 309 Z15CNS20.12 - - SUH309
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X2CrNiMoN17-11-2 1.4406 301S21 58C 2370 308 Z1NCDU25.20 - F.8414 SCS17
M1.0.Z.AQ 05.21/15.21 X1CrNiMoCuN20-18-7 1.4547 - - 2378 S31254 Z1CNDU20-18-06AZ - - -
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X9CrNi18-8 1.4310 - - 2331 301 Z12CN17.07 X12CrNi17 07 F.3517 SUS301
M1.0.Z.PH 05.22/15.22 X7CrNiAL17-7 1.4568 1.4504 316S111 - - 17-7PH Z8CNA17-07 X2CrNiMo1712 - -
M1.0.Z.AQ/M1.0.C.UT 05.21/15.21 X2CrNi19-11 1.4306 304S11 - 2352 304L Z2CN18-10 X2CrNi18 11 - -
304S12
M1.1.Z.AQ 05.21/15.21 - - 304S31 58E
2332, 2333
304 Z6CN18.09 X5CrNi18 10 F.3504 F.3541 SUS304
M1.1.Z.AQ 05.21/15.21 X5CrNi18-10 1.4301 304S15 58E 2332 304 Z6CN18.09 X5CrNi18 10 F.3551 SUS304
M1.1.Z.AQ 05.21/15.21 X5CrNiMo17-2-2 1.4401 316S16 58J 2347 316 Z6CND17.11 X5CrNiMo17 12 F.3543 SUS316
M1.1.Z.AQ 05.21/15.21 X6CrNiTi18-10 1.4541 321S12 58B 2337 321 Z6CNT18.10 X6CrNiTi18 11 F.3553 F.3523 SUS321
M1.2.Z.AQ 05.21/15.21 X8CrNiS18-9 1.4305 303S21 58M 2346 303 Z10CNF 18.09 X10CrNiS 18.09 F.3508 SUS303
Супераустенитная (Ni>20%) нержавеющая сталь
M2.0.C.AQ 20.11 G-X40NiCrSi36-18 1.4865 330C11 - - - - XG50NiCr39 19 - SCH15
M2.0.Z.AQ 05.21/15.21 X1NiCrMoCu25-20-5 1.4539 - - 2562 UNS V 0890A Z2 NCDU25-20 - - -
M2.0.Z.AQ 05.21/15.21 X8CrNi25-21 1.4845 310S24 - 2361 310S Z12CN25 20 X6CrNi25 20 F.331 SUH310
M2.0.Z.AQ 20.11 X12NiCrSi36 16 1.4864 - - - 330 Z12NCS35.16 F-3313 - SUH330
M2.0.Z.AQ 05.23/15.23 X1NiCrMoCu31-27-4 1.4563 - - 2584 NO8028 Z1NCDU31-27-03 - - -
Дуплексная (аустенитная/ферритная) нержавеющая сталь
M3.1.Z.AQ/M3.1.C.AQ 05.51/15.51 X2CrNiN23-4 1.4362 - - 2376 S31500 - - - -
M3.1.Z.AQ/M3.1.C.AQ 05.51/15.51 X8CrNiMo27-5 - - - 2324 S32900 - - - -
M3.2.Z.AQ/M3.2.C.AQ 05.52/15.52 X2CrNiN23-4 - - - 2327 S32304 Z2CN23-04AZ - - -
M3.2.Z.AQ/M3.2.C.AQ 05.52/15.52 - - - - 2328 - - - - -
M3.2.Z.AQ/M3.2.C.AQ 05.52/15.52 X2CrNiMoN22-53 - - - 2377 S31803 Z2CND22-05-03 - - -
Торговые марки
M1.1.Z.AQ 05.21/15.21 SANMAC 304 (Sandvik Steel)
M1.1.Z.AQ 05.21/15.21 1.0045 SANMAC 304L (Sandvik Steel)
M1.1.Z.AQ 05.21/15.21 SANMAC 316 (Sandvik Steel)
M1.1.Z.AQ 05.21/15.21 SANMAC 316L (Sandvik Steel)
M1.0.Z.AQ 05.23/15.23 254 SMO
M2.0.Z.AQ 05.23/15.23 654 SMO
M3.2.Z.AQ 05.52/15.52 SANMAC SAF 2205 (Sandvik Steel)
M3.2.Z.AQ 05.52/15.52 SANMAC SAF 2507 (Sandvik Steel)
E 56
ОБЩАЯ ИНФОРМАЦИЯ
Обрабатываемые материалы
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Обрабатываем ые материалы
Обрабатываемые материалы
ISO MC CMC Страна
Европа Герма-
ния Великобритания Швеция США Франция Италия Испания Япония
Стандарт
DIN EN W.-nr. BS EN SS AISI/SAE/ASTM AFNOR UNI UNE JIS
K
Ковкий чугун
Чугун
K1.1.C.NS 07.1 - - 8 290/6 - 0814 - MN 32-8 - - FCMB310
K1.1.C.NS 07.1 EN-GJMB350-10 0.8135 B 340/12 - 0815 32510 MN 35-10 - - FCMW330
K1.1.C.NS 07.2 EN-GJMB450-6 0.8145 P 440/7 - 0852 40010 Mn 450 GMN 45 - FCMW370
K1.1.C.NS 07.2 EN-GJMB550-4 0.8155 P 510/4 - 0854 50005 MP 50-5 GMN 55 - FCMP490
P 570/3 0858 70003 MP 60-3 FCMP540
K1.1.C.NS 07.2 EN-GJMB650-2 0.8165 P570/3 - 0856 A220-70003 Mn 650-3 GMN 65 - FCMP590
K1.1.C.NS 07.3 EN-GJMB700-2 0.8170 P690/2 - 0862 A220-80002 Mn700-2 GMN 70 - FCMP690
Серый чугун
K2.1.C.UT 08.1 - - - - 0100 - - - - -
K2.1.C.UT 08.1 EN-GJL-100 0.6010 - - 0110 No 20 B Ft 10 D - - FC100
K2.1.C.UT 08.1 EN-GJL-150 0.6015 Grade 150 - 0115 No 25 B Ft 15 D G 15 FG 15 FC150
K2.1.C.UT 08.1 EN-GJL-200 0.6020 Grade 220 - 0120 No 30 B Ft 20 D G 20 - FC200
K2.1.C.UT 08.2 EN-GJL-250 0.6025 Grade 260 - 0125 No 35 B Ft 25 D G 25 FG 25 FC250
K2.1.C.UT 08.2 EN-JLZ 0.6040 Grade 400 - 0140 No 55 B Ft 40 D - - -
K2.2.C.UT 08.2 EN-GJL-300 0.6030 Grade 300 - 0130 No 45 B Ft 30 D G 30 FG 30 FC300
K2.2.C.UT 08.2 EN-GJL-350 0.6035 Grade 350 - 0135 No 50 B Ft 35 D G 35 FG 35 FC350
K2.3.C.UT 08.3 GGL-NiCr20-2 0.6660 L-NiCuCr202 - 0523 A436 Type 2 L-NC 202 - - -
Чугун с шаровидным графитом
K3.1.C.UT 09.1 EN-GJS-400-15 0.7040 SNG 420/12 - 0717-02 60-40-18 FCS 400-12 GS 370-17 FGE 38-17 FCD400
K3.1.C.UT 09.1 EN-GJS-400-18-LT 0.7043 SNG 370/17 - 0717-12 - FGS 370-17 - - -
K3.1.C.UT 09.1 EN-GJS-350-22-LT 0.7033 - - 0717-15 - - - - -
K3.1.C.UT 09.1 EN-GJS-800-7 0.7050 SNG 500/7 - 0727 80-55-06 FGS 500-7 GS 500 FGE 50-7 FCD500
K3.2.C.UT 09.2 EN-GJS-600-3 0.7060 SNG 600/3 - 0732-03 - FGS 600-3 - - FCD600
K3.3.C.UT 09.2 EN-GJS-700-2 0.7070 SNG 700/2 - 0737-01 100-70-03 FGS 700-2 GS 700-2 FGS 70-2 FCD700
K3.5.C.UT - EN-GJSA-XNiCr20-2 0.7660 Grade S6 - 0776 A43D2 S-NC 202 - - -
Чугун с вермикулярным графитом
K4.1.C.UT - EN-GJV-300
K4.1.C.UT - EN-GJV-350
K4.2.C.UT - EN-GJV-400
K4.2.C.UT - EN-GJV-450
K4.2.C.UT - EN-GJV-500
Отпущенный ковкий чугун
K5.1.C.NS - EN-GJS-800-8 - - - - ASTM A897 No. 1 - - - -
K5.1.C.NS - EN-GJS-1000-5 - - - - ASTM A897 No. 2 - - - -
K5.2.C.NS - EN-GJS-1200-2 - - - ASTM A897 No. 3 - - - -
K5.2.C.NS - EN-GJS-1400-1 - - - - ASTM A897 No. 4 - - - -
K5.3.C.NS - - - - - - ASTM A897 No. 5 - - - -
E 57
Обрабатываемые материалы
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Обрабатываем ые материалы
Обрабатываемые материалы
ISO MC CMC Страна
Европа Герма-
ния Великобритания Швеция США Франция Итал-
ия Испа-
ния Япония
Стандарт
DIN EN W.-nr. BS EN SS AISI/SAE/ASTM AFNOR UNI UNE JIS
N
Алюминиевые сплавы
Цветные металлы
N1.3.C.AG 30.21 G-AISI9MGWA 3.2373 - - 4251 SC64D A-S7G - - C4BS
N1.3.C.UT 30.21 G-ALMG5 - LM5 - 4252 GD-AISI12 A-SU12 - - AC4A
N1.3.C.UT/N1.3.C.AG 30.21/30.22 - - LM25 - 4244 356.1 - - - A5052
N1.3.C.UT - GD-AlSi12 - - - 4247 A413.0 - - - A6061
N1.3.C.AG - GD-AlSi8Cu3 - LM24 - 4250 A380.1 - - - A7075
N1.3.C.UT - G-AlSi12(Cu) - LM20 - 4260 A413.1 - - - ADC12
N1.3.C.UT - G-AlSi12 - LM6 - 4261 A413.2 - - - -
N1.3.C.AG - G-AlSi10Mg(Cu) - LM9 - 4253 A360.2 - - - -
S
Сплавы на основе никеля
Жаропрочные сплавы
S2.0.Z.AG 20.22 S-NiCr13A16MoNb LW2 4670 mar-46 - - 5391 NC12AD - - -
S2.0.C.UT 20.24 NiCo15Cr10MoAlTi LW2 4674 - - - AMS 5397 - - - -
S2.0.Z.AG 20.22 NiFe35Cr14MoTi LW2.4662 - - - 5660 ZSNCDT42 - - -
S2.0.Z.AG 20.22 NiCr19Fe19NbMo LW2.4668 HR8 - - 5383 NC19eNB - - -
S2.0.Z.AG 20.22 NiCr20TiAk 2.4631 Hr401.601 - - - NC20TA - - -
S2.0.Z.AG 20.22 NiCr19Co11MoTi 2.4973 - - - AMS 5399 NC19KDT - - -
S2.0.Z.AG 20.22 NiCr19Fe19NbMo LW2.4668 - - - AMS 5544 NC20K14 - - -
S2.0.Z.AN 20.21 - 2.4603 - - - 5390A NC22FeD - - -
S2.0.Z.AN 20.21 NiCr22Mo9Nb 2.4856 - - - 5666 NC22FeDNB - - -
S2.0.Z.AN 20.21 NiCr20Ti 2.4630 HR5.203-4 - - - NC20T - - -
S2.0.Z.AG 20.22 NiCu30AL3Ti 2.4375 3072-76 - - 4676 - - - -
На основе кобальта
- - CoCr20W15Ni - - - - 5537C, AMS KC20WN - - -
S3.0.Z.AG 20.32 CoCr22W14Ni LW2.4964 - - - 5772 KC22WN - - -
Сплавы на основе титана
S4.2.Z.AN 23.22 TiAl5Sn2.5 3.7115.1 TA14/17 - - UNS R54520 T-A5E - - -
UNS R56400
S4.2.Z.AN 23.22 TiAl6V4 3.7165.1 TA10-13/TA28 - - UNS R56401 T-A6V - - -
S4.3.Z.AN 23.22 TiAl5V5Mo5Cr3 - - - - - - - - -
S4.2.Z.AN 23.22 TiAl4Mo4Sn4Si0.5 3.7185 - - - - - - - -
Торговые марки
Сплавы на основе железа
S2.0.Z.UT/S2.0.Z.AN 20.11 Incoloy 800
Сплавы на основе никеля
S2.0.Z.AN 20.2
Haynes 600
S2.0.Z.AN 20.2 Nimocast PD16
S2.0.Z.AG 20.2 Nimonic PE 13
S2.0.Z.AG 20.2 Rene 95
S2.0.Z.AN 20.21 Hastelloy C
S2.0.Z.AN 20.21 Incoloy 825
S2.0.Z.AN 20.21 Inconel 600
S2.0.Z.AN 20.21 Monet 400
S2.0.Z.AG 20.22 Inconel 700
S2.0.Z.AG S2.0.Z.AG Inconel 718
S2.0.Z.AG 20.22 Mar – M 432
S2.0.Z.AG 20.22 Nimonic 901
S2.0.Z.AG 20.22 Waspaloy
S2.0.C.NS 20.24 Jessop G 64
Сплавы на основе кобальта
S3.0.Z.AG 20.3 Air Resist 213
S3.0.Z.AG 20.3 Jetalloy 209
H
Материалы высокой твердости
Материалы высокой
твердости
H1.2.Z.HA 04.1 X100CrMo13 1.4108 - - 2258 08 440A - - - C4BS
H1.3.Z.HA 04.1 X110CrMoV15 1.4111 - - 2534 05 610 - - - AC4A
H1.2.Z.HA 04.1 X65CrMo14 - - - 2541 06 0-2 - - - AC4A
E 58
ОБЩАЯ ИНФОРМАЦИЯ
Системы обозначения
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения
Система обозначения фрез CoroMill
®
Plura
5
Код для инструментов одного типа с различающимися
значениями вспомогательных параметров
6
Диаметр фрезы (DC) в 1/100 мм.
Например: 1200 = 12.00 мм
7
Радиус при вершине, фаска или галтель в 1/100 мм.
Например: радиус при вершине 200 = 2 мм.
Например: фаска 045 = 45°
8
Подвод СОЖ
-
Без подвода СОЖ
C:
Внутренний радиальный подвод СОЖ
A:
Внутренний осевой подвод СОЖ
9
Группы обрабатываемых материалов по ISO
P:
ISO P
K:
ISO K
M:
ISO M
S:
ISO S
H:
ISO H
N:
ISO N
O:
ISO O
X:
Универсальные фрезы
10
Хвостовик
A:
Цилиндрический
B:
Weldon
C:
Цилиндрический с шейкой
D:
Weldon с шейкой
Y:
iLock
F:
iLock с шейкой
G:
Хвостовик уменьшенного диаметра
11
Сплав
1
Серия
1:
Универсальные решения
2:
Оптимизированные решения
2
Геометрия вершины
S:
Концевая, с радиусом при вершине, с возможностью сверления
F:
Концевая, с радиусом при вершине, без возможности
сверления
P:
Концевая, с возможностью сверления
N:
Концевая, без возможности сверления
B:
Со сферическим концом
C:
Фрезы для обработки фасок
H:
Фрезы для работы с большой подачей
U:
Фрезы для обработки радиусных фасок
T:
Для фрезерования поверхностей тел вращения
3
Угол подъёма стружечной канавки
0:
0°<FHA
15°
1:
15°<FHA
25°
2:
25°<FHA
35°
3:
35°<FHA
45°
4:
45°<FHA
55°
5:
55°<FHA
65°
4
Диапазон допустимых глубин резания (APMX/DC)
0:
0-0.5 x DC
1:
0.6-1.0 x DC
2:
1.1-1.5 x DC
3:
1.6-2.0 x DC
4:
2.1-2.5 x DC
5:
2.6-3.0 x DC
6:
3.1-3.5 x DC
7:
3.6-4.0 x DC
8:
4.1-5.0 x DC
9:
> 5.0 x DC
E 59
Системы обозначения
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения
Система обозначения метчиков
1Семейство продукции 2Группы обрабатываемых
материалов по ISO
3Обрабатываемость материала
P=Сталь E=Лёгкая
M = Нержавеющая сталь M= Средняя
K = Чугун D= Тяжёлая
S = Жаропрочные сплавы
H = Материалы высокой твёрдости
N = Цветные металлы
X = Другие материалы
4Число 5Стандарт 6Тип резьбы
100 D =DIN A =M
Обозначение: усиленный или
прямой хвостовик, длина реж.
части, СОЖ и т.д.
A = ANSI & DIN/ANSI B = MF
J = JIS C = MJ
I = ISO D = UN
E = UNC
F = UNF
G = UNEF
7Размер
H = UNJC
Шаг указывается только для резьб с
мелким шагом, MF
I = UNJF
J = UNS
M3 K = G
M10x125 (десятичная запятая в
обозначении шага не
указывается)
L = NPT
M = NPTF
N = NPSF
O = NPSM
P=EGM
Q = EGMF
R = EGUNC
S = EGUNF
T = PG
U = R
V = Rc
X = Rp
Y = BA
Z = EGUNJF
E 60
ОБЩАЯ ИНФОРМАЦИЯ
Тип подвода СОЖ
R
U
S
A
B
C
D
E
ОБЩАЯ ИНФОРМАЦИЯ Тип подвода СОЖ
CNSC
Тип подвода СОЖ к инструменту
Код
Описание Изображение
0Без подвода СОЖ
1Подвод СОЖ через центр
2Радиальный подвод СОЖ
3Подвод СОЖ через центр
и радиальный подвод
4Осевой подвод СОЖ на
концентрической
окружности
5Радиальный подвод СОЖ
перед адаптером
6Подвод СОЖ через
фланец
7Подвод СОЖ через
фланец и через центр
8Подвод СОЖ через пазы
на хвостовике
CXSC
Тип подвода СОЖ к зоне резания
Код
Описание Изображение
0Без подвода СОЖ
1Подвод СОЖ через центр
2Радиальный подвод СОЖ
3Подвод СОЖ под
наклоном
4Осевой подвод СОЖ на
концентрической
окружности
5Подвод СОЖ под
наклоном с
регулируемыми соплами
6Осевой подвод СОЖ не
через центр с
регулируемыми соплами
7Подвод СОЖ через пазы
на хвостовике
8Подвод СОЖ через центр
или не через центр с
регулируемыми соплами
E 61
Алфавитный указатель
ОБЩАЯ ИНФОРМАЦИЯ
R
U
S
A
B
C
D
E
1B230-XA A25
1B231-XA A26
1B232-XA A26
1B240-XA A27
1C050-XA A29
1P220-XA A5
1P220-XB A6
1P221-XA A7
1P221-XB A8
1P222-XA A9
1P222-XB A9
1P230-XA A10, A11
1P230-XB A10
1P231-XA A12
1P231-XB A13
1P240-XA A14
1P240-XB A14
1P250-XA A15
1P250-XB A15
1P251-XA A16
1P251-XB A16
1P260-XA A17
1P260-XB A17
1P330-XA A19
1P330-XB A19
1P340-XA A23
1P340-XB A23
1P341-XA A20
1P341-XB A20
1P360-XA A21
1U000-XA A29
435.B..A1-XF D3, D4
435.T..A1-XF D5, D6
460.1..A0-XM (3xD) B15-B21
460.1..A0-XM (5xD) B15-B21
460.1..A1-XM (3xD) B3-B14
460.1..A1-XM (5xD) B3-B14
460.1..A1-XM (8xD) B3-B14
460.2..A1-XM B22, B23
T
T200-XM100AA C6
T200-XM100AB C9
T200-XM100AE C11
T200-XM100AF C13
T200-XM100DA C4
T200-XM100DB-MF C7, C8
T200-XM100DE C10
T200-XM100DF C12
T200-XM100DK C14
T200-XM101AA C6
T200-XM101AB C9
T200-XM101AE C11
T200-XM101AF C13
T200-XM101DA C4, C5
T200-XM101DE C10
T200-XM101DF C12
T200-XM104DA C5
T200-XM105DA C5
T300-XM100AA C18
T300-XM100AB C21
T300-XM100AE C23
T300-XM100AF C26
T300-XM100DA C16
T300-XM100DB C19, C20
T300-XM100DE C22
T300-XM100DF C25
T300-XM100DK C28
T300-XM101AA C18
T300-XM101AB C21
T300-XM101AE C23
T300-XM101AF C26
T300-XM101DA C16, C17
T300-XM101DE C22
T300-XM101DF C25
T300-XM102AA C18
T300-XM102AB C21
T300-XM102AE C23, C24
T300-XM102AF C26, C27
T300-XM102DA C17
T300-XM103AA C18
T300-XM103AB C21
T300-XM103AE C24
T300-XM103AF C27
T300-XM103DA C17
T300-XM104DA C17
T300-XM105DA C17
ОБЩАЯ ИНФОРМАЦИЯ
?????????? ?????????
Код Стр.Код Стр.Код Стр.
