Каталог Seco фрезерование

ФРЕЗЕРОВАНИЕ

КАТАЛОГ +

ТЕХНИЧЕСКОЕ

РУКОВОДСТВО

2020.1

Компания Seco Tools, штаб-квартира которой находится

в г. Фагерста, Швеция, располагает филиалами более чем

в 75странах и является ведущим мировым поставщиком

решений для фрезерования, токарной обработки,

обработки отверстий и инструментальных систем.

Уже более 80лет компания предоставляет технологии,

решения для обработки и консультации компаниям,

для которых большое значение имеют максимальная

производительность и рентабельность.

Посетите сайт www.secotools.com, чтобы подробнее узнать,

как инновационная продукция и профессиональная

поддержка компании Seco Tools приносят успех

производителям в разных сегментах промышленности.

>4100

КВАЛИФИЦИРОВАННЫХ

СОТРУДНИКОВ

>75

СТРАН

>30000

НАИМЕНОВАНИЙ

СТАНДАРТНОЙ

ПРОДУКЦИИ

Содержание

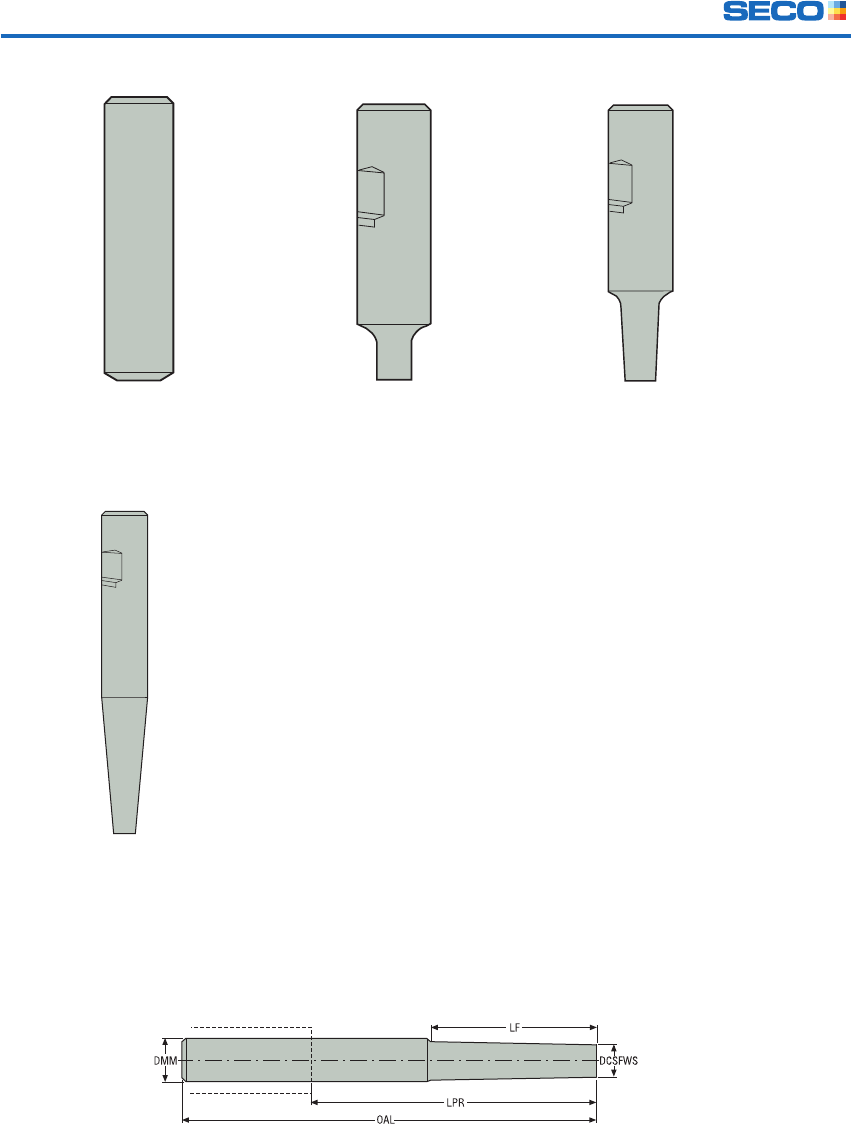

Общая информация по фрезам Обозначения, хвостовики, геометрии фрез

и системы крепления пластин ...................................................6-8

Общая информация по пластинам Обозначения, геометрии и сплавы пластин .............................9-14

Информация по стандарту ISO .....................................................................................................15

Фрезы для фрезерования уступов и пазов .....................................................................................................16-71

Спиральные (кукурузные) фрезы .....................................................................................................72-115

Торцевые фрезы .....................................................................................................116-185

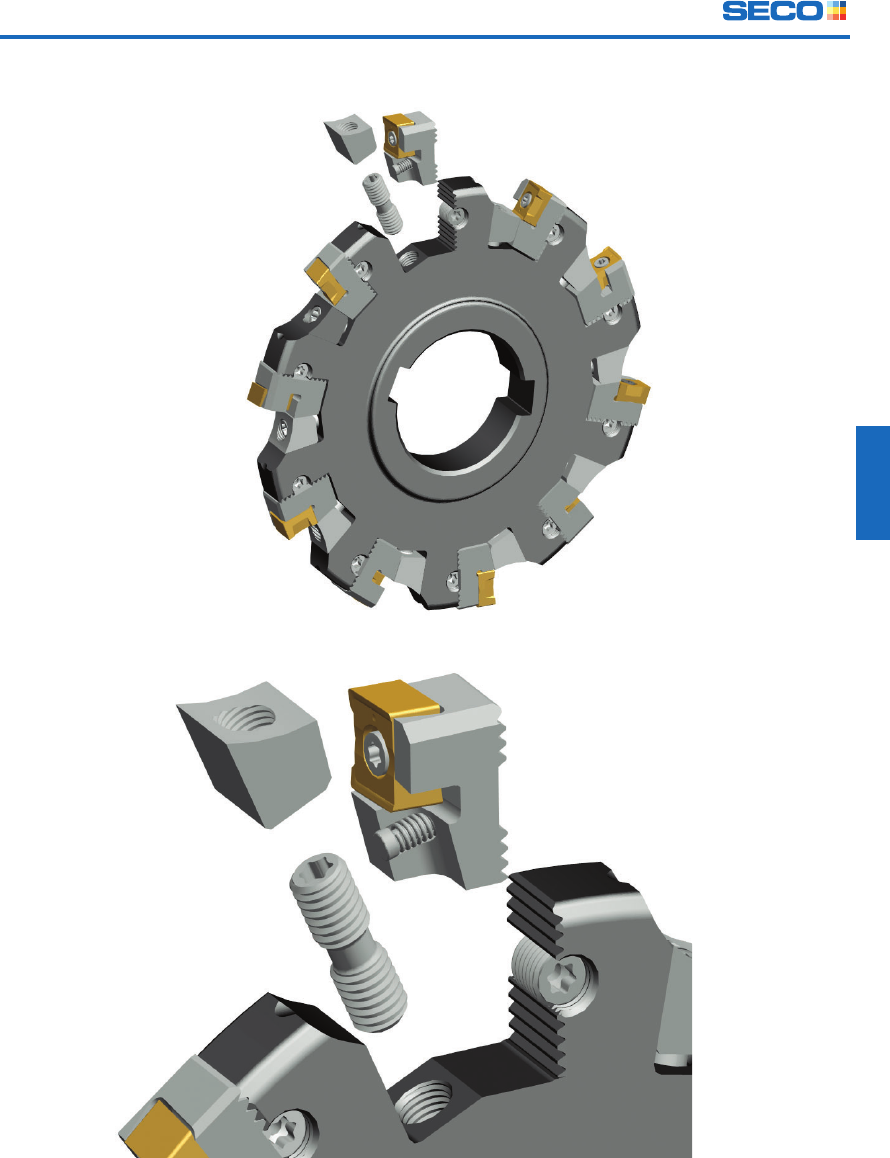

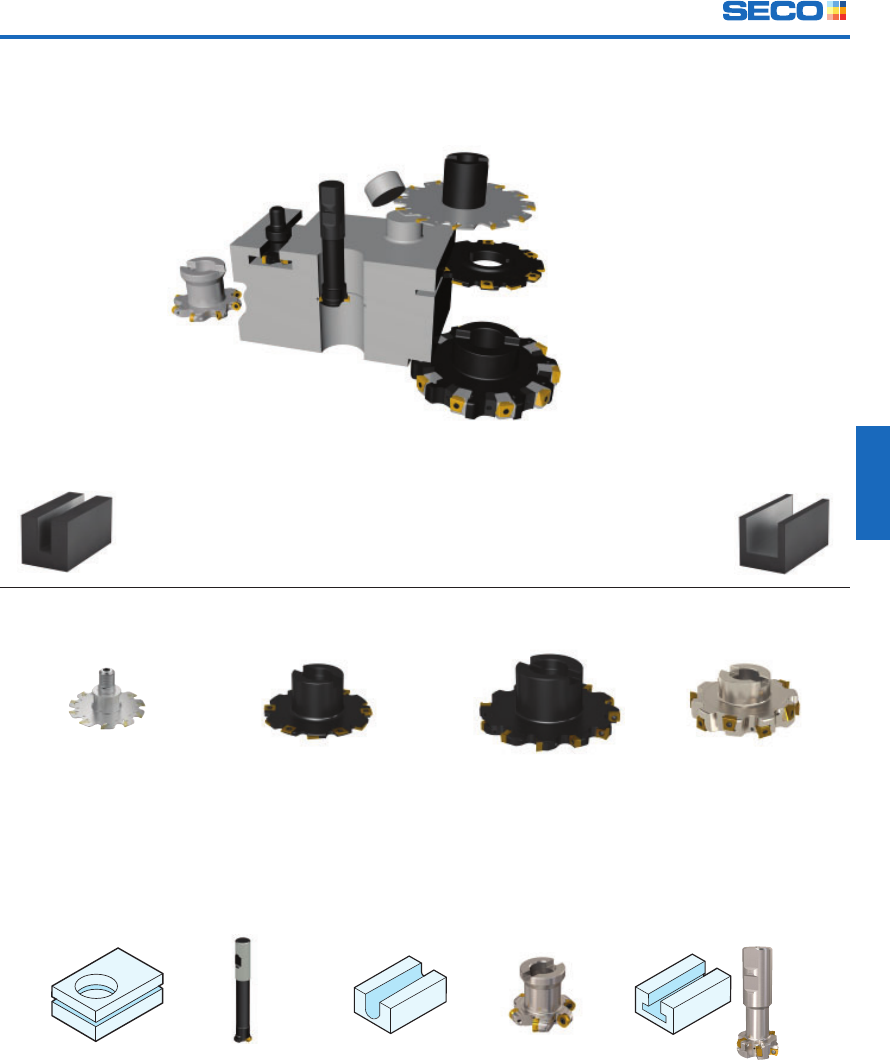

Дисковые фрезы .....................................................................................................186-298

Фрезы для обработки врезанием .....................................................................................................299-321

Фрезы для объемного фрезерования .....................................................................................................322-429

Фрезы для больших подач .....................................................................................................430-468

Minimaster® Plus ...................................................................................................469-530

Minimaster .....................................................................................................531-613

Прочие фрезы Фрезы для фрезерования фасок ..............................................614-616

Фрезы-сверла.............................................................................617-621

Пластины Пластины .................................................................................... 622-674

Пластины PCBN .........................................................................675-681

Пластины PCD ...........................................................................682-685

Керамические пластины ............................................................686

Прочие пластины .......................................................................687-688

Режимы резания PCBN ...........................................................................................689-692

Корпуса для пластин CBN .........................................................693-696

Керамические пластины ............................................................697-698

Корпуса для керамических пластин .......................................... 699

PCD .............................................................................................700-702

Расчет режимов резания ........................................................... 703-706

Устранение неисправностей (твердый сплав) ......................... 707

Устранение неисправностей (PCBN) ........................................708

Устранение неисправностей (PCD) ..........................................709

Монтажные размеры и значение моментов ............................. 710

Введение в SMG ........................................................................711

SMG Классификация материалов - SMG ..........................................712-723

Декларация о соответствии .....................................................................................................724-726

Фрезы для

фрезерования

уступов и пазов

Спиральные

фрезы

Торцевые

фрезы

Дисковые

фрезы

Врезные

фрезы

Фрезы для

объемной

обработки

Фрезы для

больших

подач

Minimaster Прочие

фрезы

Пластины

Алфавитно-цифровой указатель - Инструменты

215.59-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . 102, 104-106

217.21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 449-450, 452

217.21-LO06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 445-446

217.21-LP05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 433-434

217.21-LP06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 437-438

217.21-LP09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 441

217.26 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 699

217.28 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 328

217.29-025 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 331-332

217.29-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 335-336

217.29-035 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 339

217.29-04 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 342-343

217.29-10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 361-362

217.29B-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 354

217.29I-05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 346-347

217.29I-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350-351

217.29I-08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 357-358

217.43-05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164

217.48-05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149

217.49 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 614

217.53-09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135-136

217.53-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

217.64-ZO16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-20

217.69-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-25

217.69-06-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75-76

217.69-10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-29

217.69-10-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79-80

217.69-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33, 35

217.69-12-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83-84

217.69-18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-40

217.69-18-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88-89

217.79-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 303

217.79-08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 306

217.79-10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 309-310

217.79-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 317

217.79-XO12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 313-314

217.94 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48-49

217.94-08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49, 53

217.94-08-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . 93-94, 98

217.94-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52-53

217.94-12-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

217.94-HSK100A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

217.96-04 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56-57

217.96-08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60-61

217.97-V22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 416-417

217.97-X08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 412-413

217.97-X12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 414-415

217.99-09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

218.19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 391-392

218.19-..HFA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 393

218.20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 366-368

218.24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 421

220.21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 451, 453

220.21-LO06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 446

220.21-LP06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 438

220.21-LP09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 442

220.21-ON09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 467

220.21-SC12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 464

220.26 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 699

220.28 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 328

220.29-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 336

220.29-04 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 343

220.29-10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 362-363

220.29B-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 354

220.29I-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 352-353

220.30-12CT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179

220.30-12ST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177-178

220.43-05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164-165

220.43-05C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165

220.43-05CG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165

220.43-05CT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165

220.43-06CT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165

220.43-07 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168-170, 174

220.43-07C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170

220.43-07CG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170

220.43-07CT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171

220.43-07W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

220.48-05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150-151

220.48-09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154, 156-157

220.49-XO12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 614

220.53-09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

220.53-09C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

220.53-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140-141

220.53-12C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

220.53-15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

220.53-15C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

220.54-14 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

220.54-14CA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

220.54-22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

220.54-22CS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

220.56-14 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

220.56-14CA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

220.56-22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

220.56-22CS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

220.59-12-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . 103, 107

220.60-19CM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181

220.64-ZO16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

220.68-T11C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 696

220.68-T16C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 695

220.69-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

220.69-10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-30

220.69-10-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

220.69-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-36

220.69-12-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84-85

220.69-15.X-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

220.69-18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-42

220.69-18-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89-90

220.70 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 693

220.74 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 694

220.79-08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 306

220.79-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 318

220.79-20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 319

220.79-40 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 319

220.79-XO12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 314

220.88-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

220.88-16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

220.90 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45-46

220.94-08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

220.94-08-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94, 98

220.94-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Алфавитно-цифровой указатель - Инструменты

220.94-12-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

220.96-04 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

220.96-08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61-63

220.99-09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

220.99-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

230.19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183

235.15-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

335.10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216, 219-221

335.14 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

335.14-ER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

335.15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216

335.16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 294

335.18 . . . . . . 237-241, 246-247, 249-250, 253, 255-256, 259

335.19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226-230

335.25 . . . . . . . . . 242-244, 248, 251-252, 254, 257-258, 260

335.29 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245

335.29I. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245

417.19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 617

C5-217.69-10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

C5-217.69-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

C5-217.94-08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

C5-217.94-08-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

C5-217.94-12-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

C5-217.96-08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

C6-217.48-09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155

C6-217.49 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 614

C6-217.53-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

C6-217.69-12-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . 84-85

C6-217.69-18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-41

C6-217.69-18-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

C6-217.94-08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

C6-217.94-12-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

C6-217.96-08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61-62

C8-217.48-09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155

C8-217.69-18-Helical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

L220.48-09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156

MM06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 537

MM08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 551

MM10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 567

MM12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 583

MM16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600

MP10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 474

MP12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 493

MP16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 512

Алфавитно-цифровой указатель - Пластины

150.10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 667

218.19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 668, 681

218.20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 669

218.21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 670

335.14 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192-196

335.18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 671

335.19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 672

ABER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 623

ABEX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 623

ACET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 624

ACMT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 624

APHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 682

HNEF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 687

HPMN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 625

LNHQ14 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 626

LNHQ17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 626

LNKT05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 626

LNKT06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 627

LNKT08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 627

LNKW06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 627

LNKW08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 627

LOEX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 628

LOHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 629

LOHW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 629

LPHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 630

LPHW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 630

LPKT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 630

LPKW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 630

MM06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 538-541

MM08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 552-555

MM10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 568-571

MM12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 584-588

MM16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 601-604

MP10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 476-479

MP12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 495-498

MP16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 514-517

OFEN07 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 633, 675, 683

OFER07 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 633

OFET07 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 632

OFEW07 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 632

OFEX05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 632, 683

OFMR07 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 633

OFMT05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 632

OFMT07 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 632

ONEU05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 634

ONEU09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 634

ONEW05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 675

ONMU05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 634

ONMU09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 634

R235.15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 673

R335.14…MNP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198

R335.14…UNNF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199

R335.14…WXF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197

R335.15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 674

RDHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 635

RDHW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 635, 676

RDKW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 635

REHR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 636

RNGN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 677, 686

RNGN-LF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 676

RNMN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 677

RNMU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 636

RPGN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 686

RPHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 637-638

RPHW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 637

RPKT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 637-638

RPKW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 637-638

SCET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 639

SCEX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 639

SCMT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 639

SEAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 640

SEAN1203 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 640

SEAN1504 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 640

SEEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 678

SEEX09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 641, 678, 684

SEEX12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 641, 643, 678

SEEX15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 642

SEHN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 684

SEKN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 643

SEKR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 644

SEMX09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 641

SEMX12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 641

SEMX15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 642

SENN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 645

SNEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 680

SNEX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 679

SNGN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 679

SNHF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 645

SNHQ1102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 647

SNHQ1103 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 647

SNHQ1203 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 648

SNHQ1204 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 648-649

SNHQ1205 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 650

SNHQ1207 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 651

SNHX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 646, 653

SNKN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 687

SNMN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 679

SNMU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 652

SNMX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 653

SONX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 654

SPEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 655, 688

SPKN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 688

SPKR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 688

SPMT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 656

SPMX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 656

TNGN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 681

TNHF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 657

VPGX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 658

Алфавитно-цифровой указатель - Пластины

XNEX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 659

XNHQ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 660

XOEX06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 661, 685

XOEX10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 662, 685

XOEX12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 663, 685

XOEX18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 664

XOMX06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 661

XOMX10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 662

XOMX12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 663

XOMX18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 664

XPKX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 665

ZOMX16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 666

Обозначения

Фрезы

217= С хвостовиком

220 = Для крепления на оправке Эффективное количество

зубьев (ZEFP)

Тип хвостовика

0 = Цилиндрический

3 = Weldon

3S = Seco Weldon

RE = Combimaster

Система фрезы Размер пластины A = С каналами для подачи СОЖ

AD=Антивибрационный материал, каналы для СОЖ

G = Версия с крупным шагом для станков с малой

мощностью

T = Версия с малым шагом для контурного фрезерования

C = С регулируемыми кассетами

N = С покрытием

Правое вращение

Cx = Seco-Capto

Для фрезерного инструмента Seco использует специальные

системы обозначений, обозначения ISO для фрез отсутствуют.

См. пример ниже.

Общие обозначения фрез

Диаметр хвостовика

Диаметр фрезы

217= С хвостовиком

220 = Для крепления на оправке Эффективное количество зубьев

(ZEFP)

Тип крепления и диаметр фрезы

0xxx = крепление торцовой фрезы

8xxx = фланцевое крепление

9xxx = крепление CAP

Система фрезы Размер пластины A = С отверстием для подачи СОЖ

W = Клиновое крепление пластины

G = Версия с крупным шагом для станков малой мощности

T = Версия с малым шагом для высоких скоростей подачи на мощных

станках

C = Кассеты

S = Винтовое крепление пластины

M = Изменено

R = правое вращение

L = левое вращение

Cx = для Seco-Capto

Хвостовики

Тип – Крепление на оправке Тип – Крепление на оправке (отверстие)

Инструментальные патроны согласно ISO 5414 DIN 1835

Пример: R220.69-0050-12-5AN Пример: 335.25-160.15.40-7N

Тип 0 – Цилиндрический Тип 3 – Weldon

Инструментальные патроны согласно ISO 5414 DIN 1835 Инструментальные патроны согласно ISO 5414 DIN 1835

Пример: R217.69-1616.0-10-2A Пример: R217.69-2525.3-12-3AN

Тип 3S – Seco/Weldon®Тип RE – Combimaster

Инструментальные патроны согласно ISO 5414 DIN 1835

Пример: R217.69-2532.3S-12-4AN Пример: R217.69-1225.RE-12-3AN

Тип HSK Тип Cx – Seco-Capto™

Пример: R217.94-HSK100A-080-104-12.5SA Пример: C5-R217.69-054-10-5A

Системы крепления пластины

Крепление S - винтом.Крепление клином

Пластины закреплены наклонным винтом, который

удерживает их на месте.

Пластина крепится с помощью клина и винта, которые

зажимают пластину в гнезде.

(На примере показана фреза с кассетами).

Центральное крепление Крепление за счёт упругости

Пластины закреплены через центральное отверстие с

помощью винта, который надежно фиксирует пластину

относительно нижней и боковой частей гнезда.

Пластины удерживаются зажимным/пружинным усилием в

фиксированном гнезде пластины

Крепление Minimaster Крепление Minimaster Plus

Пластина закреплена посредством винта в виде пальца

который прижимает её к коническим частям

Пластина закреплена на месте с помощью резьбы и

обычного или динамометрического ключа

Square T4

Пластины закреплены через центральное отверстие с

помощью винта, который надежно фиксирует пластину

относительно нижней и боковой частей гнезда.

Обозначения

1. Форма

ABC

DEH

KLM

OPRS

TVW

Размеры соответствующие теоретическим измерениям. Номинальные размеры и допуски пластин Seco

могут отличаться от приведенных в таблице.

2. Задний угол

ABC

DE f

GNP

O =

Специальный

3. Допуски

Класс

допуска

Допуск

+/- мм Для IC, размер в мм

S IC 3,175* 4,76 6,35 9,525 12,7 15,875 19,05 25,4 31,75 38,1*

A0,025 0,025 • • • • • • • • • •

E0,025 0,025 • • • • • • • • • •

f0,025 0,013 • • • • • • • • • •

G0,05* 0,025 • • •

0,13 0,025 • • • • • • •

H0,025 0,013 • • • • • • • • • •

0,025 0,05 • • • •

0,025 0,08 •

0,025 0,1 • •

0,025 0,13 •

0,025 0,15 •

0,025 0,05 • • • •

0,025 0,08 •

0,025 0,1 • •

0,025 0,13 •

0,025 0,15 • •

0,05* 0,05 • • •

0,13 0,05 •

0,13 0,08 •

0,13 0,1 • •

0,13 0,13 •

0,13 0,15 • •

0,05* 0,08 • • •

0,13 0,08 •

0,13 0,13 •

0,13 0,18 • •

0,13 0,25 • • •

Обозначение пластин, ISO 1832—1991

* Не ISO

Обозначения

Тип 4

X = Специальный

5. Длина режущей кромки

A, B, K C, D, E, M, V H, O, P

LRS

6. Толщина

01 = 1,59 мм 04 = 4,76 мм

T1 = 1,98 мм 05 = 5,56 мм

02 = 2,38 мм 06 = 6,35 мм

03 = 3,18 мм 07 = 7,94 мм

T3 = 3,97 мм 08 = 8,00 мм

09 = 9,52 мм

Обозначение пластин, ISO 1832—1991

7. Пластина с фаской/радиусом угла

1-я буква A = 45°

D = 60°

E = 75°

F = 85°

P = 90°

Z = Специальный

2-я буква A = 3° F = 25°

B = 5° G = 30°

C = 7° N = 0°

D = 15° P = 11°

E = 20°

Z = Специальный

Радиус

вершины

M0* = круглые пластины

00 = острые

01 = 0,1 мм

02 = 0,2 мм

04 = 0,4 мм

08 = 0,8 мм

12 = 1,2 мм

и т.д.

*Метрич. версия

10. Внутреннее обозначение

Условия обработки

E = Простые

M = Средние

D = Тяжелые

8. Обозначение режущей кромки

Необязательная информация

9. Направление резания

Правое вращение

Левое вращение

Нейтраль

(R- и L-вращение)

Геометрии пластин

Система обозначений

Система обозначений фрезерных пластин Seco была разработана

с целью наиболее точного разъяснения пользователю области их

применения в зависимости от их геометрии

Примеры различных геометрий для определенного типа пластины

Тяжелые условия

обработки, прочная

кромка пластины.

Легкие условия

обработки, острая

кромка пластины.

..AFTN-D20 Негативная и хорошо защищенная

режущая кромка

..AFTN-MD18 Негативная и защищенная режущая

кромка

..AFTN-M14 Позитивная и защищенная режущая

кромка

..AFTN-ME11 Высоко позитивная и защищенная

режущая кромка

..AFN-M10 Позитивная и острая режущая кромка

..AFN-E08 Высоко позитивная и очень острая

режущая кромка

Сплавы пластин

Твердый сплав - это соединение карбида вольфрама (WC) и кобальта (Co). К различным сплавам также добавляются карбид тантала

(TaC), карбид титана (TiC) и карбид ниобия (NbC). Основным компонентов твердого сплава является карбид вольфрама, который в свою

очередь и обеспечивает твердость материала. Кобальт

это связующее вещество, обеспечивающее прочность твердого сплава. Карбиды добавляются для улучшения таких свойств твердого сплава,

как термостойкость, сопротивление деформации и сопротивление химическому износу.

Покрытие наносится по технологии CVD (Химическое осаждение вещества) или PVD (Физическое осаждение вещества).

Покрытие значительно повышает износостойкость сплава.

Сплавы с покрытием CVD применяются для операций с повышенными требованиями к износостойкости, при обработке на больших подачах и

на средних и высоких скоростях резания.

Сплавы с покрытием PVD рекомендуются для операций с малыми подачами, где требуется высокая прочность кромки. Сплавы с покрытием

PVD применяются для обработки со скоростью резания от малой до средней.

HX, H15 и H25 = без покрытия

*CBN300P = покрытие PVD

CS100/CS300/CW100 = керамика

Сплавы пластин

Сплавы без покрытия

Сплавы с покрытием CVD

HX Износостойкий сплав для фрезерования чугуна и цветных сплавов.

H15 Твердый износостойкий сплав для фрезерования алюминия.

H25 Прочный микрозернистый сплав для фрезерования суперсплавов и алюминия.

MP2501 Сплав с CVD-покрытием на основе покрытия Duratomic™. Лучший выбор для обработки стали, обеспечивающий

максимальную производительность в различных условиях. Альтернативный выбор для обработки нержавеющей стали в

стабильных условиях.

Ti(C, N)-Al2O3

MK1500 Сплав с покрытием CVD на основе технологии нанесения покрытия Duratomic™. Основной сплав для фрезерования чугуна,

в том числе чугуна с шаровидным графитом, как с применением СОЖ, так и без.

Ti (C, N) + Al2O3.

MP1501 Сплав с покрытием CVD на основе технологии нанесения покрытия Duratomic™. Сплав для высокой производительности

при обработке стальных заготовок в стабильных условиях и для фрезерования закаленной стали. Превосходный выбор

для обработки серого и высокопрочного чугуна.

Ti (C, N) + Al2O3.

MS2500 Оптимальный сплав для обработки суперсплавов, также подходит для черновой обработки инструментальных сталей.

Ti (C, N) + Al2O3.

MM4500 Очень прочный сплав для обработки дуплексных нержавеющих сталей. Может также использоваться для обработки

широкого

диапазона материалов при нестабильных условиях.

T350M Сплав с покрытием CVD - основной выбор для труднообрабатываемых нержавеющих сталей и альтернативный выбор для

трудных операций обработки стали.

Ti (C, N) + Al2O3.

T60M Прочный сплав для пластин Minimaster. Подходит для фрезерования мягких сталей и сталей средней твердости.

(Ti, Al) N – TiN

Сплавы пластин

Сплавы с PVD покрытием

Сплавы без покрытия

F40M Сплав с покрытием PVD для чистового и полу-чернового фрезерования. Первый выбор для фрезерования с малыми

подачами и/или низкими скоростями резания. Отлично подходит для операций, когда имеется опасн. вибрации и использ.

СОЖ. Рекоменд. для обработки суперсплавов.

(Ti, Al) N – TiN

MK2050 Сплав с PVD покрытием для обработки чугуна, высокая прочность кромки.

Первый выбор для обработки чугуна. Превосходно подходит, как для сухой обработки, так и для обработки с применением

СОЖ.

(Ti,Si)N/(Ti,Al)N

MH1000 Твердый сплав для фрезерования твердых сталей, также подходит для чистовых операций по чугуну.

(Ti;Al)N

MS2050 Сплав с PVD покрытием, первый выбор для обработки титановых сплавов. Может применяться как дополнительная опция

в случаях, когда требуется повышенная прочность.

(Ti;Al) N – NbN

MP3000 Высоко износостойкий сплав для фрезерования стали.

F15M Твердый и износостойкий сплав для фрезер. алюминия и цветных сплавов.

Отличный сплав, в сочетании с защищенными режущими кромками, для высокоскоростной обработки упрочненных сталей.

(Ti, Al) N – TiN

F25M Прочный сплав для чернового фрезерования инструментальных сталей.

(Ti, Al) N – TiN

F30M Основной сплав для пластин Minimaster и пластин резьбонарезных фрез.

Также подходит для обработки нерж. сталей, закал. сталей и суперсплавов.

(Ti, Al) N – TiN

MP2050 Сплав с PVD покрытием для сложных условий обработки с высокой теплостойкостью при обработке мартенситных и

аустенитных нержавеющих сталей, возможна обработка как с СОЖ, так и без. Альтернативный выбор при обработке

суперсплавов в нестабильных условиях. (Ti,Si)N/(Ti,Al)N

F32M Универсальный сплав для сменных головок R335.14, оптимальное соотношение прочности и жесткости.

Сплав F32M демонстрирует очень широкий диапазон применения и подходит для обработки всех типов материалов.

(Ti, Al) N – TiN

Информация по стандарту ISO

Обозначения ISO Пояснение

APMXE Ширина режущей пластины

APMXS Высота режущей пластины

AZ Максимальная глубина врезания

BD Диаметр обнижения

BHTA Угол обнижения

BS Длина комки wiper

CГлубина паза крепления

CBTHN Толщина соединения

CCER Радиус изогнутой кромки

CDX Максимальная глубина резания

CF Ширина фаски

CHW Ширина фаски (угол)

Cmax Врезание по спирали, макс. диаметр отверстия

Cmin Врезание по спирали, мин. диаметр отверстия

CPNDIA Диаметр соединительной втулки

CTMS Диаметр патрона

CW Ширина обработки

DC Диаметр обработки

DCB Диаметр посадочного отверстия

DCB1 Диаметр посадочного отверстия 1

DCSFMS Диаметр корпуса в области крепления

DCSFWS Диаметр корпуса в области крепления сменной головки

DCX Максимальный диаметр обработки

DMM Диаметр хвостовика

FDESU Диаметр хвостовика

FDP Финальное направление подачи

FDSSU Первоначальное направление подачи

GAMF Передний угол, по радиусу

GAMO Передний угол

GAMP Передний угол, по оси

HC Высота резьбы

IC Ширина пластины

INSD Диаметр пластины

INSL Длина пластины

KAPRE Угол режущей кромки

KAPRS Угол режущей кромки, боковая подача

KCH Угол фаски

KWW Ширина паза крепления

LДлина режущей кромки

LB Длина корпуса

LE Длина рабочей части (кромки)

LF Длина рабочей части (инструмента)

LS Длина хвостовика

LUX Максимальная длина рабочей части

OAL Общая длина

PDX Ширина профиля

PNA Угол профиля

RE Радиус угла

RP Радиус угла (запрограммированное значение)

RMPX Максимальный угол врезания

RPMX Максимальная скорость вращения

SТолщина пластины

S1 Толщина пластины 1

UTCN Толщина недореза

TDZ Диаметр резьбы

THUB Толщина корпуса

TTL Ширина напайки

W1 Ширина пластины

ZEFP Эффективное количество зубьев

ZNP Количество зубьев (у головок Minimaster)

SA Угол скругления

TACH Диаметр средней части (конуса)

DC1 Диаметр обработки 1

LPR Длина вылета

FHA Угол наклона спирали

PL Длина вершины

SIG Угол вершины

BEC Угол при вершине (для фрез для обработки фасок)

DN Диаметр посадочного отверстия

RA Угол конической части режущей головки

Фрезерование уступов и пазов

Фрезы для фрезерования уступов и пазов

Фреза Пластина

Рекомендованная

Материал

Радиус угла (мм)

PMKNS

Double Turbo

ZOMX16

615

[\[]\ 0,8/1,6 ][ ––

Turbo

XO..06

[[[[[

0,2/0,4/0,8/1,6 [][[\

XO..10

[[[[[

0,2/0,4/0,8/1,2/

1,6/2,0/2,4/3,1 [\[[\

XO..12

611

[[[[[

0,2/0,4/0,8/1,2/1,6/

2,0/2,4/3,1/4,0/

5,0/6,3

\[[[\

XO..18

917

[\[[\

0,4/0,8/1,2/1,6/2,0/

2,4/3,1/4,0/5,0/6,3 ][[[\

ABEX26

13 20 [\[ - - 1,6 ][[]]

Square T4

LO..08

[\[]]

0,4/0,8/1,2/1,6 [\\ -]

LO..12

610

[[[[[

0,4/0,8/1,2/1,6/2,0/

2,4/3,1/4,0/5,0/6,3 [\\ -]

Square 6

XN..04..R

[\[ -]0,4/0,8 []\ -\

XN..08..R

[\[ -]0,4/0,8/1,2/1,6 ][] -\

SONX

SONX09

[[[] - 0,4/0,8 [\] --

SONX12

610

[[[] - 0,8 \[] --

Первый выбор [Высокоскоростная обработка на

станке малой мощности/Момент Нестабильные условия

Альтернатива ]Мощный и жесткий станок Возможность врезания под углом

Доступные опции \Не рекомендуется –Возможность врезания

Фрезерование уступов и пазов

Фрезы для фрезерования уступов и пазов

Количество

режущих

кромок

Приме-

нение

Диаметр фрезы доступен с эффективным количеством зубьев

См. стр.

10 12 14 16 18 20 22 25 32 40 44 50 52

54 63 66 80 84 100 125 160 200 250 315

23456810

19-20

45681012

223344

23-25

23 4 5 7810

222 3344555588

28-30

3 4566778 10 12

2 3344556677810101216

33-36

4 5 7 8 10 12 14

24 44556678101216

39-42

3456891112

4 5 7 8 10 12 14

45-46

678

22233344556

48-49

3 456 7 9

34455667 912

52-53

55668 10 1215

2 456 6 7

56-57

3 56769899

334566778111281012

60-63

44557 9 111416101220

43467 66

45668 69

xНерегулируемые карманы (x означает

количество зубьев)Обработка пазов и контуров

xС кассетами (x означает количество зубьев)Оптимизировано для контурной обработки

Фрезерование уступов и пазов

Фрезы

217= С хвостовиком

220 = Для крепления оправке Эффективное количество

зубьев (ZEFP)

Тип хвостовика

0 = Цилиндрический

3 = Weldon

3S = Seco Weldon

RE = Combimaster

Система фрезы Размер пластины A = С каналами для подачи СОЖ

AD=Антивибрационный материал, каналы для СОЖ

T = Версия с малым шагом для контурного фрезерования

C = С регулируемыми кассетами

N = С покрытием

Правое вращение

Cx = Seco-Capto

Для фрезерного инструмента Seco использует специальные

системы обозначений, обозначения ISO для фрез отсутствуют.

См. пример ниже. См. пример ниже.

Обозначение фрез для обработки пазов и уступов 217/220.69

Диаметр хвостовика

Диаметр фрезы

Размеры в мм

Размер шпинделя

DCSFMS DCB KWW C DBC1 DBC2

30-35 16 8,4 5,6 – – –

42-47 22 10,4 6.3 – – –

48-62 27 12,4 7 – – –

60-90 32 14,4 8 – – –

90-130 40 16,4 9 66,7 – (8xxx)

130-270 60 25,7 14 101,6 177,8 (8xxx)

Монтажные размеры

Для более точных измерений DCSFMS и DCB см. соответствующие таблицы по продукции.

Фрезы для фрезерования уступов и пазов

Для фрезы Винт Ключ Винт оправки Значение момента (Nm)

R217.64-1632-2040 C04011B-T15P T15P-2 – 3,5

R220.64-0050-0063 C04011B-T15P T15P-2 220.17-692 3,5

R220.64-0080-0125 C04011B-T15P T15P-2 – 3,5

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Информацию по хвостовикам и размерам

Combimaster см. в каталоге Вспомогательный инструмент

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ПластинаAPMXE APMXS DC DCSFMS DCB TDZ LF

R217.64-1632.RE-ZO16-2A Combimaster 5,0 15,0 32,0 30 22 M16 45,0 0,35 49,0 62,0 2 0,3 11400 ZOMX16..

R217.64-2040.RE-ZO16-3A Combimaster 5,0 15,0 40,0 37 22 M20 45,0 0,25 65,0 78,0 3 0,4 10000 ZOMX16..

R217.64-2040.RE-ZO16-4A Combimaster 5,0 15,0 40,0 37 22 M20 45,0 0,25 65,0 78,0 4 0,4 10000 ZOMX16..

R220.64-0050-ZO16-4A Оправка 5,0 15,0 50,0 47 22 – 40,0 0,2 85,0 98,0 4 0,4 9000 ZOMX16..

R220.64-0050-ZO16-5A Оправка 5,0 15,0 50,0 47 22 – 40,0 0,2 85,0 98,0 5 0,4 9000 ZOMX16..

R220.64-0063-ZO16-5A Оправка 5,0 15,0 63,0 47 22 – 40,0 0,15 111,0 124,0 5 0,6 8200 ZOMX16..

R220.64-0063-ZO16-6A Оправка 5,0 15,0 63,0 47 22 – 40,0 0,15 111,0 124,0 6 0,6 8200 ZOMX16..

R220.64-0080-ZO16-6A Оправка 5,0 15,0 80,0 62 27 – 50,0 0,1 145,0 158,0 6 1,1 7200 ZOMX16..

R220.64-0080-ZO16-8A Оправка 5,0 15,0 80,0 62 27 – 50,0 0,1 145,0 158,0 8 1,1 7200 ZOMX16..

R220.64-0100-ZO16-10A Оправка 5,0 15,0 100,0 77 32 – 50,0 0,1 – – 10 1,8 6500 ZOMX16..

R220.64-0100-ZO16-8A Оправка 5,0 15,0 100,0 77 32 – 50,0 0,1 – – 8 1,8 6500 ZOMX16..

R220.64-0125-ZO16-10A Оправка 5,0 15,0 125,0 90 40 – 50,0 0,1 – – 10 2,8 5800 ZOMX16..

R220.64-0125-ZO16-12A Оправка 5,0 15,0 125,0 90 40 – 50,0 0,1 – – 12 2,8 5800 ZOMX16..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 31-32

Номенклатуру пластин см. на стр. 662

Информацию по стандарту ISO см. на стр. 15

Double Turbo 16 – R217/220.64-16

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Для фрезы Винт Ключ Значение момента (Nm)

R217.64-3232-3240 C04011B-T15P T15P-2 3,5

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ПластинаAPMXE APMXS DC DMM OAL LS

R217.64-3232.0-ZO16-2A Цилиндрич. 5,0 15,0 32 32 150 113 0,35 49,0 62,0 2 0,6 11400 ZOMX16..

R217.64-3240.0-ZO16-3A Цилиндрич. 5,0 15,0 40 32 150 113 0,25 65,0 78,0 3 0,6 11400 ZOMX16..

R217.64-3240.0-ZO16-4A Цилиндрич. 5,0 15,0 40 32 150 113 0,25 65,0 78,0 4 0,6 11400 ZOMX16..

R217.64-3232.3-ZO16-2A Weldon 5,0 15,0 32 32 110 73 0,35 49,0 62,0 2 0,6 11400 ZOMX16..

R217.64-3240.3-ZO16-3A Weldon 5,0 15,0 40 32 110 73 0,25 65,0 78,0 3 0,7 10000 ZOMX16..

R217.64-3240.3-ZO16-4A Weldon 5,0 15,0 40 32 110 73 0,25 65,0 78,0 4 0,8 10000 ZOMX16..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 31-32

Номенклатуру пластин см. на стр. 662

Информацию по стандарту ISO см. на стр. 15

Double Turbo 16 – R217.64-16

KAPRS 90°

Фрезы для фрезерования уступов и пазов

R217/220.64-16 – Пластины

SMG ap

100% 30% 10%

P1 ZOMX160708TR-ME10 F40M 7,0 0,14 0,15 0,24

P2 ZOMX160708TR-ME10 F40M 7,0 0,14 0,16 0,24

P3 ZOMX160708TR-M12 MP2501 7,0 0,16 0,18 0,28

P4 ZOMX160708TR-M12 MP2501 7,0 0,16 0,17 0,26

P5 ZOMX160708TR-M12 MP2501 7,0 0,16 0,17 0,26

P6 ZOMX160708TR-M12 MP2501 7,0 0,16 0,17 0,26

P7 ZOMX160708TR-M12 MP2501 7,0 0,16 0,17 0,26

P8 ZOMX160708TR-M12 MP2501 7,0 0,16 0,18 0,28

P11 ZOMX160708TR-M12 MS2500 7,0 0,16 0,17 0,26

P12 ZOMX160708TR-M12 MS2500 6,0 0,11 0,12 0,18

M1 ZOMX160708TR-ME10 F40M 7,0 0,14 0,16 0,24

M2 ZOMX160708TR-ME10 F40M 7,0 0,13 0,14 0,22

M3 ZOMX160708TR-ME10 F40M 6,0 0,10 0,11 0,17

M4 ZOMX160708TR-ME10 MS2050 4,5 0,090 0,10 0,15

M5 ZOMX160708TR-ME10 MS2050 4,5 0,090 0,10 0,15

K1 ZOMX160708TR-M12 MK2050 7,0 0,17 0,19 0,28

K2 ZOMX160708TR-M12 MK2050 7,0 0,16 0,17 0,26

K3 ZOMX160708TR-M12 MK2050 7,0 0,16 0,17 0,26

K4 ZOMX160708TR-M12 MK2050 7,0 0,16 0,17 0,26

K5 ZOMX160708TR-M12 MK2050 7,0 0,14 0,15 0,24

K6 ZOMX160708TR-M12 MK2050 7,0 0,16 0,17 0,26

K7 ZOMX160708TR-M12 MP3000 7,0 0,14 0,15 0,24

S1 ZOMX160708TR-ME10 MS2050 4,5 0,090 0,10 0,15

S2 ZOMX160708TR-ME10 MS2050 4,5 0,090 0,10 0,15

S3 ZOMX160708TR-ME10 MS2050 4,5 0,085 0,095 0,14

S11 ZOMX160708TR-ME10 F40M 5,0 0,11 0,11 0,17

S12 ZOMX160708TR-ME10 F40M 5,0 0,11 0,11 0,17

S13 ZOMX160708TR-ME10 F40M 4,5 0,090 0,10 0,15

H5 ZOMX160708TR-M12 MP3000 6,0 0,11 0,12 0,18

H8 ZOMX160708TR-M12 MP3000 5,0 0,080 0,090 0,14

H11 ZOMX160708TR-M12 MP3000 6,0 0,11 0,12 0,18

H12 ZOMX160708TR-M12 MP3000 5,0 0,080 0,090 0,14

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

Фрезы для фрезерования уступов и пазов

R217/220.64-16 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 MP3000 MK2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 305 410 480 270 365 425 255 345 405 265 355 420

P2 300 390 470 265 350 415 250 330 395 260 340 410

P3 260 345 405 230 305 360 220 290 340 230 300 355

P4 230 305 365 205 270 320 195 260 305 200 270 315

P5 220 295 345 195 260 305 185 245 290 190 255 305

P6 245 330 390 220 290 345 205 275 325 215 285 340

P7 235 310 370 205 275 325 195 260 310 205 270 320

P8 220 290 340 195 255 300 185 240 285 190 250 295

P11 225 300 355 200 265 315 190 255 300 195 265 310

P12 150 195 235 130 175 205 125 165 195 130 170 205

M1 — — — 190 250 300 185 245 295 — — —

M2 — — — 155 210 245 155 205 245 — — —

M3 — — — 125 170 205 125 165 200 — — —

M4 — — — 100 135 155 100 130 155 — — —

M5 — — — 85 110 130 80 110 130 — — —

K1 235 310 370 210 275 330 200 260 310 280 370 440

K2 210 280 330 185 245 290 175 235 275 250 330 390

K3 175 235 280 155 210 245 150 200 235 210 280 330

K4 170 225 265 150 200 235 140 190 225 200 265 315

K5 105 140 160 90 125 145 85 115 135 125 165 190

K6 150 200 235 130 175 210 125 165 195 175 235 280

K7 135 180 205 120 155 185 110 150 175 160 210 245

S1 ———496575466070———

S2 ———395060374960———

S3 ———354655334350———

S11 — — — 65 90 105 65 85 100 — — —

S12———476075446070———

S13———283743263440———

H5 49 65 75 40 55 60 39 50 60 — — —

H7————————————

H11 65 85 100 50 65 80 49 65 75 — — —

H12 95 125 145 85 110 130 80 105 125 — — —

SMG

MS2050 MS2500 F40M

100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 255 340 400 295 395 465 205 275 325

P2 250 325 390 290 380 455 200 265 315

P3 215 285 340 250 330 390 175 230 270

P4 195 250 300 220 295 350 155 205 245

P5 185 245 290 210 285 335 145 195 235

P6 205 275 325 240 320 375 165 220 260

P7 195 260 305 225 300 355 155 210 245

P8 180 240 290 210 280 330 145 195 230

P11 190 255 295 220 290 345 150 205 240

P12 125 165 195 145 190 225 100 130 155

M1 200 265 315 205 270 325 160 210 255

M2 165 220 260 170 225 270 135 175 210

M3 135 180 210 140 185 220 110 145 170

M4 105 140 165 110 145 170 85 115 130

M5 90 115 135 90 120 140 70 95 110

K1 — — — — — — 160 210 250

K2 — — — — — — 140 185 220

K3 — — — — — — 120 160 185

K4 — — — — — — 115 150 180

K5 — — — — — — 70 95 110

K6 — — — — — — 100 135 155

K7 — — — — — — 90 120 140

S1 49 65 75 55 70 85 40 55 60

S2 40 55 60 43 55 65 32 43 50

S3 35 46 55 38 50 60 28 37 43

S11 70 90 105 75 100 115 55 75 85

S12 47 65 75 50 70 80 38 50 60

S13 28 37 43 30 40 47 22 30 35

H5——————334450

H7—————————

H11——————425565

H12 — — — — — — 65 85 100

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.69-.. DOUBLE-T C01804-T06P H4B-T06P 0,5

Комплектующие

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 26-27

Номенклатуру пластин см. на стр. 661

Информацию по стандарту ISO см. на стр. 15

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ПластинаAPMXE APMXS DC DMM OAL LS

R217.69-0810.0-06-2N Цилиндрич. 3,0 5,0 10 8 100 82 10,0 14,5 19,0 2 0,1 60000 XO.X06..

R217.69-0810.0-06-2AN Цилиндрич. 3,0 5,0 10 8 100 82 10,0 14,5 19,0 2 0,1 60000 XO.X06..

R217.69-1010.0-06-2AD Цилиндрич. 3,0 5,0 10 10 55 38 10,0 14,5 19,0 2 0,2 60000 XO.X06..

R217.69-1010.0-06-2N Цилиндрич. 3,0 5,0 10 10 100 82 10,0 14,5 19,0 2 0,1 60000 XO.X06..

R217.69-1010.0-06-2AN Цилиндрич. 3,0 5,0 10 10 55 38 10,0 14,5 19,0 2 0,1 60000 XO.X06..

R217.69-1012.0-06-2N Цилиндрич. 3,0 5,0 12 10 120 102 6,5 18,5 23,0 2 0,1 54400 XO.X06..

R217.69-1012.0-06-2AN Цилиндрич. 3,0 5,0 12 10 120 102 6,5 18,5 23,0 2 0,1 54400 XO.X06..

R217.69-1212.0-06-2N Цилиндрич. 3,0 5,0 12 12 120 102 6,5 18,5 23,0 2 0,2 54400 XO.X06..

R217.69-1212.0-06-2AN Цилиндрич. 3,0 5,0 12 12 80 62 6,5 18,5 23,0 2 0,1 54400 XO.X06..

R217.69-1212.0-06-3AD Цилиндрич. 3,0 5,0 12 12 80 62 6,5 18,5 23,0 3 0,2 54400 XO.X06..

R217.69-1212.0-06-3AN Цилиндрич. 3,0 5,0 12 12 60 42 6,5 18,5 23,0 3 0,1 54400 XO.X06..

R217.69-1214.0-06-3AN Цилиндрич. 3,0 5,0 14 12 140 122 5,0 22,5 27,0 3 0,2 51200 XO.X06..

R217.69-1416.0-06-3AN Цилиндрич. 3,0 5,0 16 14 160 140 4,0 26,5 31,0 3 0,2 48000 XO.X06..

R217.69-1616.0-06-3AN Цилиндрич. 3,0 5,0 16 16 90 70 4,0 26,5 31,0 3 0,2 48000 XO.X06..

R217.69-1616.0-06-4AD Цилиндрич. 3,0 5,0 16 16 90 70 4,0 26,5 31,0 4 0,3 48000 XO.X06..

R217.69-1616.0-06-4AN Цилиндрич. 3,0 5,0 16 16 90 70 4,0 26,5 31,0 4 0,2 48000 XO.X06..

R217.69-1618.0-06-4AN Цилиндрич. 3,0 5,0 18 16 180 160 3,0 30,5 35,0 4 0,3 45600 XO.X06..

R217.69-1616.3-06-3AN Weldon 3,0 5,0 16 16 70 50 4,0 26,5 31,0 3 0,1 48000 XO.X06..

R217.69-1616.3-06-4AN Weldon 3,0 5,0 16 16 70 50 4,0 26,5 31,0 4 0,1 48000 XO.X06..

Turbo 06 – R217.69-06

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.69-.. DOUBLE-T C01804-T06P H4B-T06P 0,5

Комплектующие

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 26-27

Номенклатуру пластин см. на стр. 661

Информацию по стандарту ISO см. на стр. 15

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ПластинаAPMXE APMXS DC DMM OAL LS

R217.69-1820.0-06-4AN Цилиндрич. 3,0 5,0 20 18 200 180 2,5 34,5 39,0 4 0,4 44000 XO.X06..

R217.69-2020.0-06-4AN Цилиндрич. 3,0 5,0 20 20 105 85 2,5 34,5 39,0 4 0,3 44000 XO.X06..

R217.69-2020.0-06-5AD Цилиндрич. 3,0 5,0 20 20 105 85 2,5 34,5 39,0 5 0,5 44000 XO.X06..

R217.69-2020.0-06-5AN Цилиндрич. 3,0 5,0 20 20 105 85 2,5 34,5 39,0 5 0,3 44000 XO.X06..

R217.69-2025.0-06-7AN Цилиндрич. 3,0 5,0 25 20 115 95 2,5 44,5 49,0 7 0,3 37600 XO.X06..

R217.69-2532.0-06-8AN Цилиндрич. 3,0 5,0 32 25 130 105 1,5 58,5 63,0 8 0,5 33600 XO.X06..

R217.69-3240.0-06-10AN Цилиндрич. 3,0 5,0 40 32 140 115 1,0 74,5 79,0 10 0,9 28000 XO.X06..

R217.69-2020.3-06-4AN Weldon 3,0 5,0 20 20 80 60 2,5 34,5 39,0 4 0,2 44000 XO.X06..

R217.69-2020.3-06-5AN Weldon 3,0 5,0 20 20 85 65 2,5 34,5 39,0 5 0,3 44000 XO.X06..

R217.69-2025.3-06-7AN Weldon 3,0 5,0 25 20 90 70 2,5 44,5 49,0 7 0,2 37600 XO.X06..

Turbo 06 – R217.69-06

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R217.69-.. DOUBLE-T C01804-T06P H4B-T06P – 0,5

R220.69-.. DOUBLE-T C01804-T06P H4B-T06P TCEI0825 0,5

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Информацию по хвостовикам и размерам

Combimaster см. в каталоге Вспомогательный инструмент

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ПластинаAPMXE APMXS DC DCSFMS DCB TDZ LF

R217.69-0816.RE-06-4AN Combimaster 3,0 5,0 16,0 14 – M8 23,0 7,5 26,5 31,0 4 0,1 48000 XO.X06..

R217.69-1020.RE-06-5AN Combimaster 3,0 5,0 20,0 18 – M10 28,0 4,5 34,5 39,0 5 0,1 44000 XO.X06..

R217.69-1225.RE-06-7AN Combimaster 3,0 5,0 25,0 21 – M12 30,0 2,5 44,5 49,0 7 0,1 37600 XO.X06..

R217.69-1632.RE-06-8AN Combimaster 3,0 5,0 32,0 28 – M16 35,0 1,5 58,5 63,0 8 0,2 33600 XO.X06..

R217.69-1640.RE-06-10AN Combimaster 3,0 5,0 40,0 28 – M16 40,0 1,0 74,5 79,0 10 0,3 28000 XO.X06..

R220.69-0032-06-8AN Оправка 3,0 5,0 32,0 30 16 – 35,0 1,5 58,5 63,0 8 0,2 33600 XO.X06..

R220.69-0040-06-10AN Оправка 3,0 5,0 40,0 35 16 – 35,0 1,0 74,5 79,0 10 0,2 18600 XO.X06..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 26-27

Номенклатуру пластин см. на стр. 661

Информацию по стандарту ISO см. на стр. 15

Turbo 06 – R217/220.69-06

KAPRS 90°

Фрезы для фрезерования уступов и пазов

R217/220.69-06 – Пластины

SMG ap

100% 30% 10%

P1 XOMX060204R-M05 F40M 2,5 0,070 0,075 0,12

P2 XOMX060204R-M05 F40M 2,5 0,070 0,080 0,12

P3 XOMX060204R-M05 F40M 2,5 0,070 0,075 0,11

P4 XOMX060204R-M05 F40M 2,5 0,065 0,075 0,11

P5 XOMX060204R-M05 F40M 2,5 0,065 0,070 0,11

P6 XOMX060204R-M05 F40M 2,5 0,065 0,070 0,11

P7 XOMX060204R-M05 F40M 2,5 0,065 0,070 0,11

P8 XOMX060204R-M05 F40M 2,5 0,070 0,075 0,11

P11 XOMX060204R-M05 MP3000 2,5 0,065 0,070 0,11

P12 XOMX060204R-M05 MP3000 2,0 0,046 0,050 0,075

M1 XOMX060204R-M05 F40M 2,5 0,070 0,080 0,12

M2 XOMX060204R-M05 F40M 2,5 0,065 0,070 0,11

M3 XOMX060204R-M05 F40M 2,0 0,055 0,060 0,090

M4 XOMX060204R-M05 MP3000 1,5 0,048 0,050 0,075

M5 XOMX060204R-M05 MM4500 1,5 0,048 0,050 0,075

K1 XOMX060204R-M05 MP3000 2,5 0,070 0,080 0,12

K2 XOMX060204R-M05 MP3000 2,5 0,065 0,070 0,11

K3 XOMX060204R-M05 MP3000 2,5 0,065 0,070 0,11

K4 XOMX060204R-M05 MP3000 2,5 0,065 0,070 0,11

K5 XOMX060204R-M05 MP3000 2,5 0,060 0,065 0,10

K6 XOMX060204R-M05 MP3000 2,5 0,065 0,070 0,11

K7 XOMX060204R-M05 MP3000 2,5 0,060 0,065 0,10

N1 XOEX060204FR-E03 H15 2,5 0,075 0,080 0,12

N2 XOEX060204FR-E03 H15 2,5 0,075 0,080 0,12

N3 XOEX060204FR-E03 H15 2,5 0,075 0,080 0,12

N11 XOEX060204FR-E03 H15 2,5 0,075 0,080 0,12

S1 XOMX060204R-M05 F40M 1,5 0,048 0,050 0,075

S2 XOMX060204R-M05 F40M 1,5 0,048 0,050 0,075

S3 XOMX060204R-M05 F40M 1,5 0,044 0,048 0,070

S11 XOMX060204R-M05 MS2050 1,7 0,055 0,060 0,090

S12 XOMX060204R-M05 MS2050 1,7 0,055 0,060 0,090

S13 XOMX060208R-M05 MS2050 1,5 0,050 0,060 0,080

H5 XOMX060204R-M05 MP3000 2,0 0,046 0,050 0,075

H8 XOMX060204R-M05 MP3000 1,7 0,034 0,038 0,055

H11 XOMX060204R-M05 MP3000 2,0 0,046 0,050 0,075

H12 XOMX060204R-M05 MP3000 1,7 0,034 0,038 0,055

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

Фрезы для фрезерования уступов и пазов

R217/220.69-06 – Режимы резания vc = (м/мин)

SMG

MP3000 MM4500 MS2050 F15M

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 345 450 530 220 295 340 — — — 335 435 510

P2 335 435 510 215 280 330 — — — 325 425 500

P3 285 380 450 185 245 290 — — — 285 370 430

P4 255 335 395 165 215 255 — — — 250 325 385

P5 245 325 375 160 210 245 — — — 240 310 370

P6 275 360 425 180 235 275 — — — 265 350 415

P7 260 340 400 170 220 260 230 300 350 250 330 390

P8 240 320 375 155 205 245 210 280 330 240 310 360

P11 255 330 390 165 215 250 220 290 340 245 320 380

P12 160 210 245 105 135 160 140 185 215 160 210 240

M1 250 325 385 185 240 285 235 305 365 260 345 405

M2 205 270 315 150 200 235 195 255 300 215 280 330

M3 165 215 250 120 160 185 155 205 235 175 230 265

M4 125 170 195 95 125 145 120 160 185 135 175 200

M5 105 140 160 80 105 120 100 135 155 115 145 170

K1 265 345 405 — — — — — — 255 335 395

K2 235 305 360 — — — — — — 225 295 350

K3 195 260 305 — — — — — — 190 250 295

K4 190 245 290 — — — — — — 185 240 285

K5 115 150 175 — — — — — — 110 145 170

K6 165 220 255 — — — — — — 160 210 250

K7 145 190 225 — — — — — — 145 190 220

N1 1975 2575 3050 — — — — — — 1925 2525 2950

N2 800 1050 1225 — — — — — — 780 1025 1200

N3 530 690 820 — — — — — — 520 680 790

N11 — — — — — — — — — 590 780 910

S1 60 80 90 29 38 44 55 75 85 65 80 95

S2 48 65 75 23 31 35 45 60 70 50 65 75

S3 42 55 65 20 27 31 40 50 60 44 60 65

S11 85 110 125 40 55 60 80 105 120 90 115 135

S12 55 75 85 37 49 55 55 70 85 60 80 90

S13 33 44 50 22 29 33 32 42 48 36 46 55

H5 50 65 75 — — — — — — 55 70 80

H8 55 70 80 — — — — — — 55 70 85

H11 65 85 100 — — — — — — 65 90 100

H12 100 135 155 — — — — — — 100 130 150

SMG

F40M H15

100% 30% 10% 100% 30% 10%

P1 275 360 420 — — —

P2 265 345 410 — — —

P3 230 300 360 — — —

P4 205 265 315 — — —

P5 195 260 300 — — —

P6 220 290 340 — — —

P7 210 275 320 — — —

P8 195 255 300 — — —

P11 200 265 310 — — —

P12 130 170 195 — — —

M1 215 280 330 — — —

M2 175 230 270 — — —

M3 140 185 215 — — —

M4 110 145 165 — — —

M5 90 120 140 — — —

K1 210 275 325 — — —

K2 185 245 285 — — —

K3 160 205 240 — — —

K4 150 200 230 — — —

K5 90 120 140 — — —

K6 135 175 205 — — —

K7 115 155 180 — — —

N1 1575 2050 2450 1650 2175 2575

N2 640 830 990 670 880 1050

N3 425 560 660 445 590 690

N11 485 630 750 510 670 790

S1 50 70 80 — — —

S2 41 55 65 — — —

S3 36 48 55 — — —

S11 70 95 110 — — —

S12 50 65 75 — — —

S13 29 38 44 — — —

H5 43 55 65 — — —

H8 45 60 70 — — —

H11 55 70 85 — — —

H12 80 105 125 — — —

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.69-.. DOUBLE-T C02506-T07P H4B-T07P 0,9

Комплектующие

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 31-32

Номенклатуру пластин см. на стр. 662

Информацию по стандарту ISO см. на стр. 15

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ПластинаAPMXE APMXS DC DMM OAL LS

R217.69-1416.0-10-2A Цилиндрич. 6,0 9,0 16 14 160 134 7,5 21,0 30,5 2 0,2 29400 XO.X10T3..

R217.69-1616.0-10-2A Цилиндрич. 6,0 9,0 16 16 135 105 7,5 21,0 30,5 2 0,2 29400 XO.X10T3..

R217.69-1618.0-10-2A Цилиндрич. 6,0 9,0 18 16 160 134 6,0 25,0 34,5 2 0,3 27800 XO.X10T3..

R217.69-1820.0-10-2A Цилиндрич. 6,0 9,0 20 18 200 170 4,5 29,0 38,5 2 0,4 26300 XO.X10T3..

R217.69-2020.0-10-2A Цилиндрич. 6,0 9,0 20 20 150 115 4,5 29,0 38,5 2 0,4 26300 XO.X10T3..

R217.69-2020.0-10-3A Цилиндрич. 6,0 9,0 20 20 150 115 4,5 29,0 38,5 3 0,3 26300 XO.X10T3..

R217.69-2225.0-10-3A Цилиндрич. 6,0 9,0 25 22 200 170 3,0 39,0 48,5 3 0,6 23500 XO.X10T3..

R217.69-2525.0-10-3A Цилиндрич. 6,0 9,0 25 25 170 130 3,0 39,0 48,5 3 0,6 23500 XO.X10T3..

R217.69-2525.0-10-4A Цилиндрич. 6,0 9,0 25 25 170 130 3,0 39,0 48,5 4 0,6 23500 XO.X10T3..

R217.69-3232.0-10-3A Цилиндрич. 6,0 9,0 32 32 195 155 2,0 53,0 62,5 3 1,1 20800 XO.X10T3..

R217.69-3232.0-10-5A Цилиндрич. 6,0 9,0 32 32 195 155 2,0 53,0 62,5 5 1,1 20800 XO.X10T3..

R217.69-1616.3-10-2A Weldon 6,0 9,0 16 16 78 54 7,5 21,0 30,5 2 0,1 29400 XO.X10T3..

R217.69-2018.3-10-2A Weldon 6,0 9,0 18 20 85 56 6,0 25,0 34,5 2 0,2 27800 XO.X10T3..

R217.69-2020.3-10-2A Weldon 6,0 9,0 20 20 90 61 4,5 29,0 38,5 2 0,2 26300 XO.X10T3..

R217.69-2020.3-10-3A Weldon 6,0 9,0 20 20 90 61 4,5 29,0 38,5 3 0,2 26300 XO.X10T3..

R217.69-2525.3-10-3A Weldon 6,0 9,0 25 25 101 67 3,0 39,0 48,5 3 0,4 23500 XO.X10T3..

R217.69-2525.3-10-4A Weldon 6,0 9,0 25 25 101 67 3,0 39,0 48,5 4 0,3 23500 XO.X10T3..

R217.69-3232.3-10-3A Weldon 6,0 9,0 32 32 110 75 2,0 53,0 62,5 3 0,6 20800 XO.X10T3..

R217.69-3232.3-10-5A Weldon 6,0 9,0 32 32 110 75 2,0 53,0 62,5 5 0,6 20800 XO.X10T3..

Turbo 10 – R217.69-10

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R217.69-.. DOUBLE-T C02506-T07P H4B-T07P – 0,9

Cx-R217.69-.. DOUBLE-T C02506-T07P H4B-T07P – 0,9

R220.69-0032 DOUBLE-T C02506-T07P H4B-T07P 220.17-688 0,9

R220.69-0040-0044 DOUBLE-T C02506-T07P H4B-T07P MC6S8X30 0,9

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Информацию по хвостовикам и размерам

Combimaster см. в каталоге Вспомогательный инструмент

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ПластинаAPMXE APMXS DC DCSFMS DCB TDZ LF

R217.69-0816.RE-10-2A Combimaster 6,0 9,0 16,0 14 – M8 23,0 7,5 21,0 30,5 2 0,1 29400 XO.X10T3..

R217.69-1020.RE-10-2A Combimaster 6,0 9,0 20,0 19 – M10 28,0 4,5 29,0 38,5 2 0,1 26300 XO.X10T3..

R217.69-1020.RE-10-3A Combimaster 6,0 9,0 20,0 19 – M10 28,0 4,5 29,0 38,5 3 0,1 26300 XO.X10T3..

R217.69-1225.RE-10-3A Combimaster 6,0 9,0 25,0 23 – M12 30,0 3,0 39,0 48,5 3 0,1 23500 XO.X10T3..

R217.69-1225.RE-10-4A Combimaster 6,0 9,0 25,0 23 – M12 30,0 3,0 39,0 48,5 4 0,1 23500 XO.X10T3..

R217.69-1632.RE-10-3A Combimaster 6,0 9,0 32,0 30 – M16 40,0 2,0 53,0 62,5 3 0,2 20800 XO.X10T3..

R217.69-1632.RE-10-5A Combimaster 6,0 9,0 32,0 30 – M16 40,0 2,0 53,0 62,5 5 0,2 20800 XO.X10T3..

R217.69-2040.RE-10-4A Combimaster 6,0 9,0 40,0 37 – M20 40,0 1,5 69,0 78,5 4 0,4 18600 XO.X10T3..

R217.69-2040.RE-10-6A Combimaster 6,0 9,0 40,0 37 – M20 40,0 1,5 69,0 78,5 6 0,4 18600 XO.X10T3..

C4-R217.69-044-10-4A Seco-Capto 6,0 9,0 44,0 40 – – 60,0 1,3 77,0 86,5 4 0,6 28000 XO.X10T3..

R220.69-0032-10-4A Оправка 6,0 9,0 32,0 30 16 – 35,0 2,0 53,0 62,5 4 0,2 20800 XO.X10T3..

R220.69-0032-10-5A Оправка 6,0 9,0 32,0 30 16 – 35,0 2,0 53,0 62,5 5 0,2 20800 XO.X10T3..

R220.69-0040-10-4A Оправка 6,0 9,0 40,0 35 16 – 40,0 1,5 69,0 78,5 4 0,2 18600 XO.X10T3..

R220.69-0040-10-6A Оправка 6,0 9,0 40,0 35 16 – 40,0 1,5 69,0 78,5 6 0,2 18600 XO.X10T3..

R220.69-0044-10-4A Оправка 6,0 9,0 44,0 35 16 – 40,0 1,3 77,0 86,5 4 0,3 18600 XO.X10T3..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 31-32

Номенклатуру пластин см. на стр. 662

Информацию по стандарту ISO см. на стр. 15

Turbo 10 – R217/220.69-10

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

Cx-R217.69-.. DOUBLE-T C02506-T07P H4B-T07P – 0,9

R220.69-0050-0052 DOUBLE-T C02506-T07P H4B-T07P 220.17-692 0,9

R220.69-0063-0066 DOUBLE-T C02506-T07P H4B-T07P 220.17-693 0,9

R220.69-0080-0100 DOUBLE-T C02506-T07P H4B-T07P – 0,9

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Информацию по хвостовикам и размерам

Combimaster см. в каталоге Вспомогательный инструмент

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ПластинаAPMXE APMXS DC DCSFMS DCB LF

C5-R217.69-054-10-5A Seco-Capto 6,0 9,0 54,0 50 – 60,0 1,2 97,0 106,5 5 0,9 14200 XO.X10T3..

R220.69-0050-10-5A Оправка 6,0 9,0 50,0 47 22 40,0 1,2 89,0 98,5 5 0,4 16600 XO.X10T3..

R220.69-0052-10-5A Оправка 6,0 9,0 52,0 47 22 40,0 1,2 93,0 102,5 5 0,4 16400 XO.X10T3..

R220.69-0050-10-7A Оправка 6,0 9,0 50,0 47 22 40,0 1,2 89,0 98,5 7 0,4 16600 XO.X10T3..

R220.69-0063-10-5A Оправка 6,0 9,0 63,0 52 27 40,0 0,9 115,0 124,5 5 0,6 14800 XO.X10T3..

R220.69-0063-10-8A Оправка 6,0 9,0 63,0 52 27 40,0 0,9 115,0 124,5 8 0,6 14800 XO.X10T3..

R220.69-0066-10-5A Оправка 6,0 9,0 66,0 52 27 40,0 0,9 121,0 130,5 5 0,7 14800 XO.X10T3..

R220.69-0080-10-8A Оправка 6,0 9,0 80,0 62 27 50,0 0,5 149,0 158,5 8 1,1 13200 XO.X10T3..

R220.69-0080-10-10A Оправка 6,0 9,0 80,0 62 27 50,0 0,5 149,0 158,5 10 1,1 13200 XO.X10T3..

R220.69-0084-10-8A Оправка 6,0 9,0 84,0 62 27 50,0 0,5 157,0 166,5 8 1,2 12900 XO.X10T3..

R220.69-0100-10-12A Оправка 6,0 9,0 100,0 77 32 50,0 0,5 189,0 198,5 12 1,8 11800 XO.X10T3..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 31-32

Номенклатуру пластин см. на стр. 662

Информацию по стандарту ISO см. на стр. 15

Turbo 10 – R217/220.69-10

KAPRS 90°

Фрезы для фрезерования уступов и пазов

R217/220.69-10 – Пластины

SMG ap

100% 30% 10%

P1 XOMX10T308TR-ME07 F40M 4,5 0,10 0,11 0,17

P2 XOMX10T308TR-ME07 F40M 4,5 0,10 0,11 0,17

P3 XOMX10T308TR-ME07 MP2501 4,5 0,095 0,10 0,16

P4 XOMX10T308TR-ME07 MP2501 4,5 0,095 0,10 0,16

P5 XOMX10T308TR-M09 MP2501 4,5 0,12 0,13 0,20

P6 XOMX10T308TR-M09 MP2501 4,5 0,12 0,13 0,20

P7 XOMX10T308TR-M09 MP2501 4,5 0,12 0,13 0,20

P8 XOMX10T308TR-M09 MP2501 4,5 0,12 0,13 0,20

P11 XOMX10T308TR-M09 T350M 4,5 0,12 0,13 0,20

P12 XOEX10T308R-M06 MS2500 3,5 0,055 0,060 0,090

M1 XOEX10T308R-M06 F40M 4,5 0,085 0,095 0,14

M2 XOEX10T308R-M06 F40M 4,5 0,080 0,085 0,13

M3 XOEX10T308R-M06 F40M 3,5 0,065 0,070 0,11

M4 XOEX10T308R-M06 T350M 2,5 0,055 0,065 0,090

M5 XOEX10T308R-M06 T350M 2,5 0,055 0,065 0,090

K1 XOMX10T308TR-M09 MK2050 4,5 0,13 0,14 0,22

K2 XOMX10T308TR-M09 MK2050 4,5 0,12 0,13 0,20

K3 XOMX10T308TR-M09 MK2050 4,5 0,12 0,13 0,20

K4 XOMX10T308TR-M09 MK2050 4,5 0,12 0,13 0,20

K5 XOMX10T308TR-M09 MK2050 4,5 0,11 0,12 0,18

K6 XOMX10T308TR-M09 MK2050 4,5 0,12 0,13 0,20

K7 XOMX10T308TR-M09 MK2050 4,5 0,11 0,12 0,18

N1 XOEX10T308FR-E05 H15 4,5 0,090 0,10 0,15

N2 XOEX10T308FR-E05 H15 4,5 0,090 0,10 0,15

N3 XOEX10T308FR-E05 H15 4,5 0,090 0,10 0,15

N11 XOEX10T308FR-E05 H15 4,5 0,090 0,10 0,15

S1 XOEX10T308R-M06 T350M 2,5 0,055 0,065 0,090

S2 XOEX10T308R-M06 T350M 2,5 0,055 0,065 0,090

S3 XOEX10T308R-M06 T350M 2,5 0,055 0,060 0,085

S11 XOEX10T308R-M06 MS2050 3,0 0,065 0,070 0,11

S12 XOEX10T308R-M06 MS2050 3,0 0,065 0,070 0,11

S13 XOEX10T308R-M06 MS2050 2,5 0,055 0,065 0,090

H5 XOMX10T308TR-M09 MP3000 3,5 0,080 0,090 0,13

H8 XOMX10T308TR-M09 MP3000 3,0 0,065 0,070 0,10

H11 XOMX10T308TR-M09 MP1501 3,5 0,080 0,090 0,13

H12 XOMX10T308TR-M09 MP1501 3,0 0,065 0,070 0,10

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

Фрезы для фрезерования уступов и пазов

R217/220.69-10 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2050 MP2501 MP3000 MM4500 MK1500 MK2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 380 500 590 330 435 510 340 445 520 320 420 495 205 275 320 — — — 295 390 460

P2 370 490 570 325 425 500 330 435 510 310 410 480 200 265 310 — — — 290 380 445

P3 325 430 500 280 375 435 285 380 445 270 360 420 175 235 270 — — — 255 335 395

P4 285 380 440 250 330 385 250 335 390 240 320 370 155 205 240 — — — 225 295 345

P5 275 360 425 240 315 370 245 320 380 230 305 360 150 195 230 — — — 215 280 330

P6 310 405 480 270 355 415 275 360 425 260 340 405 170 220 260 — — — 240 315 370

P7 290 385 455 255 335 395 260 340 400 245 320 380 160 210 245 — — — 225 300 350

P8 270 360 420 235 315 365 240 320 375 230 305 355 150 195 230 — — — 215 280 330

P11 285 370 440 245 325 385 250 330 390 240 310 370 155 200 240 — — — 220 290 340

P12 185 240 285 160 210 245 160 215 250 155 200 240 100 130 155 — — — 145 190 225

M1 — — — 230 305 355 235 310 365 235 305 360 175 230 270 — — — — — —

M2 — — — 190 250 295 195 260 305 195 255 300 145 190 225 — — — — — —

M3 — — — 155 205 240 160 210 245 155 205 240 115 155 180 — — — — — —

M4 — — — 120 160 180 125 160 185 120 160 185 90 120 135 — — — — — —

M5 — — — 100 130 150 105 135 155 100 130 155 75 100 115 — — — — — —

K1 295 385 455 255 335 395 260 345 400 — — — — — — 370 485 570 310 410 480

K2 260 345 405 230 300 355 230 305 360 — — — — — — 330 430 510 275 365 430

K3 220 290 345 195 255 300 195 255 305 — — — — — — 280 365 430 235 310 360

K4 210 275 330 185 240 285 185 245 290 — — — — — — 265 350 410 220 295 345

K5 130 170 200 110 145 170 115 150 175 — — — — — — 160 210 250 135 180 210

K6 185 245 290 160 210 250 165 215 255 — — — — — — 235 305 360 195 260 305

K7 165 215 255 140 190 220 145 190 225 — — — — — — 205 270 320 175 230 270

N1—————————————————————

N2—————————————————————

N3—————————————————————

N11—————————————————————

S1 — — — 60 75 90 — — — 55 75 85 28 36 42 — — — — — —

S2 — — — 48 60 70 — — — 46 60 70 22 29 34 — — — — — —

S3 — — — 42 55 65 — — — 40 50 60 20 25 30 — — — — — —

S11 — — — 80 110 125 — — — 80 105 120 39 50 60 — — — — — —

S12 — — — 55 75 85 — — — 55 75 85 36 47 55 — — — — — —

S13 — — — 33 43 50 — — — 32 42 48 21 27 31 — — — — — —

H5 60 80 95 48 65 75 — — — 48 65 75 — — — — — — — — —

H8 65 85 100 50 65 75 — — — — — — — — — — — — — — —

H11 75 100 120 60 80 95 — — — — — — — — — — — — — — —

H12 115 150 175 100 130 155 — — — — — — — — — — — — — — —

SMG

MS2050 MS2500 T350M F40M H15 MP1020

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 — — — 365 480 570 295 385 455 255 335 395 — — — 430 460 475

P2 — — — 355 465 550 285 375 445 250 330 385 — — — 415 450 460

P3 — — — 310 405 475 250 330 385 215 290 335 — — — 360 385 395

P4 — — — 275 360 425 220 290 340 190 255 295 — — — 315 340 340

P5 — — — 260 345 405 215 280 330 185 245 285 — — — 300 320 325

P6 — — — 295 390 455 240 315 370 210 270 320 — — — 340 360 365

P7 210 280 330 275 365 430 225 295 350 195 255 305 — — — 320 340 345

P8 200 260 305 260 340 400 210 280 325 185 245 280 — — — 300 325 335

P11 205 270 320 270 355 420 220 285 340 190 250 295 — — — 310 330 335

P12 135 175 205 175 230 265 140 185 220 120 160 190 — — — 165 165 160

M1 220 285 340 255 335 395 220 290 340 200 265 310 — — — — — —

M2 180 240 280 210 275 325 185 240 285 165 220 260 — — — — — —

M3 145 190 220 170 225 255 145 195 230 135 175 205 — — — — — —

M4 115 150 170 135 170 200 115 150 175 105 135 160 — — — — — —

M5 95 125 145 110 145 165 95 125 145 90 115 130 — — — — — —

K1 — — — — — — — — — 195 260 305 — — — — — —

K2 — — — — — — — — — 175 230 270 — — — — — —

K3 — — — — — — — — — 150 195 230 — — — — — —

K4 — — — — — — — — — 140 185 220 — — — — — —

K5 —————————85115135——————

K6 — — — — — — — — — 125 165 195 — — — — — —

K7 — — — — — — — — — 110 145 170 — — — — — —

N1 — — — — — — — — — 1450 1925 2250 1525 1975 2350 — — —

N2 — — — — — — — — — 590 780 910 610 800 950 — — —

N3 — — — — — — — — — 390 520 610 410 530 630 — — —

N11 — — — — — — — — — 450 590 690 465 610 720 — — —

S1 55 70 80 65 85 100 55 70 80 49 65 75 — — — — — —

S2 43 55 65 50 70 80 44 55 65 40 50 60 — — — — — —

S3 37 49 55 45 60 70 38 50 55 35 45 50 — — — — — —

S11 75 95 110 90 120 135 75 100 115 70 90 105 — — — — — —

S12 50 65 75 60 80 95 50 70 80 47 65 70 — — — — — —

S13 30 39 45 37 47 55 30 40 46 28 36 41 — — — — — —

H5——————476075415565——————

H8——————506575445565——————

H11——————608095507080——————

H12 — — — — — — 90 115 135 80 100 120 — — — — — —

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.69-.. Ø20-25 DOUBLE-T C03507-T10P H4B-T10P 3,0

R217.69-.. Ø32 DOUBLE-T C03508-T10P H4B-T10P 3,0

R217.69-.. Ø40 DOUBLE-T C03509-T10P H4B-T10P 3,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ПластинаAPMXE APMXS DC DMM OAL LS

R217.69-1820.0-12-2AN Цилиндрич. 7,0 11,0 20 18 150 120 8,0 27,5 38,0 2 0,3 23200 XO.X12..

R217.69-2020.0-12-2AN Цилиндрич. 7,0 11,0 20 20 150 120 8,0 27,5 38,0 2 0,4 23200 XO.X12..

R217.69-2225.0-12-2AN Цилиндрич. 7,0 11,0 25 22 170 135 5,0 37,5 48,0 2 0,5 20800 XO.X12..

R217.69-2525.0-12-2AN Цилиндрич. 7,0 11,0 25 25 170 135 5,0 37,5 48,0 2 0,6 20800 XO.X12..

R217.69-2525.0-12-3AN Цилиндрич. 7,0 11,0 25 25 170 135 5,0 37,5 48,0 3 0,6 20800 XO.X12..

R217.69-3032.0-12-3AN Цилиндрич. 7,0 11,0 32 30 195 155 3,0 51,5 62,0 3 1,0 18400 XO.X12..

R217.69-3232.0-12-3AN Цилиндрич. 7,0 11,0 32 32 195 155 3,0 51,5 62,0 3 1,1 18400 XO.X12..

R217.69-3232.0-12-4AN Цилиндрич. 7,0 11,0 32 32 195 155 3,0 51,5 62,0 4 1,1 18400 XO.X12..

R217.69-2020.3-12-2AN Weldon 7,0 11,0 20 20 85 55 8,0 27,5 38,0 2 0,2 23200 XO.X12..

R217.69-2525.3-12-3AN Weldon 7,0 11,0 25 25 95 60 5,0 37,5 48,0 3 0,3 20800 XO.X12..

R217.69-3232.3-12-3AN Weldon 7,0 11,0 32 32 105 65 3,0 51,5 62,0 3 0,6 18400 XO.X12..

R217.69-3232.3-12-4AN Weldon 7,0 11,0 32 32 105 65 3,0 51,5 62,0 4 0,6 18400 XO.X12..

R217.69-2025.3S-12-3AN Seco-Weldon 7,0 11,0 25 20 100 50 5,0 37,5 48,0 3 0,3 20800 XO.X12..

R217.69-2532.3S-12-4AN Seco-Weldon 7,0 11,0 32 25 110 56 3,0 51,5 62,0 4 0,5 18400 XO.X12..

R217.69-3240.3S-12-5AN Seco-Weldon 7,0 11,0 40 32 120 60 2,5 67,5 78,0 5 0,8 16400 XO.X12..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 37-38

Номенклатуру пластин см. на стр. 663

Информацию по стандарту ISO см. на стр. 15

Turbo 12 – R217.69-12

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

C5-R217.69-.. DOUBLE-T C03509-T10P H4B-T10P – 3,0

R220.69-0050-0052 DOUBLE-T C03509-T10P H4B-T10P 220.17-692 3,0

R220.69-0063-0066 DOUBLE-T C03509-T10P H4B-T10P 220.17-693 3,0

R220.69-0080-0084 DOUBLE-T C03509-T10P H4B-T10P – 3,0

R220.69-0100-0125 DOUBLE-T C03509-T10P H4B-T10PL – 3,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Информацию по хвостовикам и размерам

Combimaster см. в каталоге Вспомогательный инструмент

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ПластинаAPMXE APMXS DC DCSFMS DCB LF

C5-R217.69-054-12-5AN Seco-Capto 7,0 11,0 54,0 50 – 60,0 1,7 95,5 106,0 5 1,0 14200 XO.X12..

R220.69-0050-12-5AN Оправка 7,0 11,0 50,0 47 22 40,0 2,0 87,5 98,0 5 0,4 14800 XO.X12..

R220.69-0052-12-5AN Оправка 7,0 11,0 52,0 47 22 40,0 1,7 91,5 102,0 5 0,6 14200 XO.X12..

R220.69-0050-12-7AN Оправка 7,0 11,0 50,0 47 22 40,0 2,0 87,5 98,0 7 0,4 14800 XO.X12..

R220.69-0063-12-8AN Оправка 7,0 11,0 63,0 52 27 40,0 1,5 113,5 124,0 8 0,6 13200 XO.X12..

R220.69-0063-12-6AN Оправка 7,0 11,0 63,0 52 27 40,0 1,5 113,5 124,0 6 0,5 13200 XO.X12..

R220.69-0066-12-6AN Оправка 7,0 11,0 66,0 52 27 40,0 1,5 119,5 130,0 6 0,9 13200 XO.X12..

R220.69-0080-12-7AN Оправка 7,0 11,0 80,0 62 27 50,0 1,0 147,5 158,0 7 1,1 11600 XO.X12..

R220.69-0084-12-7AN Оправка 7,0 11,0 84,0 62 27 50,0 1,0 155,5 166,0 7 1,4 11300 XO.X12..

R220.69-0080-12-10AN Оправка 7,0 11,0 80,0 62 27 50,0 1,0 147,5 158,0 10 1,0 11600 XO.X12..

R220.69-0100-12-8AN Оправка 7,0 11,0 100,0 77 32 50,0 0,5 187,5 198,0 8 1,7 10400 XO.X12..

R220.69-0100-12-12AN Оправка 7,0 11,0 100,0 77 32 50,0 0,5 187,5 198,0 12 1,7 10400 XO.X12..

R220.69-0125-12-10AN Оправка 7,0 11,0 125,0 90 40 63,0 0,5 237,5 248,0 10 3,2 9200 XO.X12..

R220.69-0125-12-14AN Оправка 7,0 11,0 125,0 90 40 63,0 0,5 237,5 248,0 14 3,2 9200 XO.X12..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 37-38

Номенклатуру пластин см. на стр. 663

Информацию по стандарту ISO см. на стр. 15

Turbo 12 – R217/220.69-12

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R217.69-.. Ø20-25 DOUBLE-T C03507-T10P H4B-T10P – 3,0

R217.69- Ø32 DOUBLE-T C03508-T10P H4B-T10P – 3,0

R217.69- Ø40 DOUBLE-T C03509-T10P H4B-T10P – 3,0

C5-R217.69-.. DOUBLE-T C03509-T10P H4B-T10P – 3,0

R220.69-0032 DOUBLE-T C03507-T10P H4B-T10P 220.17-688 3,0

R220.69-0040-0044 DOUBLE-T C03509-T10P H4B-T10P MC6S8X30 3,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Информацию по хвостовикам и размерам

Combimaster см. в каталоге Вспомогательный инструмент

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ПластинаAPMXE APMXS DC DCSFMS DCB TDZ LF

R217.69-1020.RE-12-2AN Combimaster 7,0 11,0 20,0 18 – M10 28,0 8,0 27,5 38,0 2 0,1 23200 XO.X12..

R217.69-1225.RE-12-3AN Combimaster 7,0 11,0 25,0 23 – M12 30,0 5,0 37,5 48,0 3 0,1 20800 XO.X12..

R217.69-1632.RE-12-4AN Combimaster 7,0 11,0 32,0 30 – M16 40,0 3,0 51,5 62,0 4 0,2 18400 XO.X12..

R217.69-1632.RE-12-3AN Combimaster 7,0 11,0 32,0 30 – M16 40,0 3,0 51,5 62,0 3 0,2 18400 XO.X12..

R217.69-1640.RE-12-4AN Combimaster 7,0 11,0 40,0 30 – M16 40,0 2,5 67,5 78,0 4 0,3 16400 XO.X12..

R217.69-2040.RE-12-4AN Combimaster 7,0 11,0 40,0 37 – M20 40,0 2,5 67,5 78,0 4 0,4 16400 XO.X12..

R217.69-1640.RE-12-5AN Combimaster 7,0 11,0 40,0 30 – M16 40,0 2,5 67,5 78,0 5 0,3 16400 XO.X12..

R217.69-2040.RE-12-5AN Combimaster 7,0 11,0 40,0 37 – M20 40,0 2,5 67,5 78,0 5 0,4 16400 XO.X12..

C5-R217.69-040-12-4AN Seco-Capto 7,0 11,0 40,0 50 – – 80,0 2,5 67,5 78,0 4 0,9 16400 XO.X12..

R220.69-0032-12-3AN Оправка 7,0 11,0 32,0 30 16 – 35,0 3,0 51,5 62,0 3 0,3 18400 XO.X12..

R220.69-0032-12-4AN Оправка 7,0 11,0 32,0 30 16 – 35,0 3,0 51,5 62,0 4 0,3 18400 XO.X12..

R220.69-0040-12-4AN Оправка 7,0 11,0 40,0 35 16 – 40,0 2,5 67,5 78,0 4 0,4 16400 XO.X12..

R220.69-0040-12-5AN Оправка 7,0 11,0 40,0 35 16 – 40,0 2,5 67,5 78,0 5 0,2 16400 XO.X12..

R220.69-0044-12-4AN Оправка 7,0 11,0 44,0 36 16 – 40,0 2,2 75,5 86,0 4 0,1 15600 XO.X12..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 37-38

Номенклатуру пластин см. на стр. 663

Информацию по стандарту ISO см. на стр. 15

Turbo 12 – R217/220.69-12

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Для фрезы Регулируемая

длина

Ключ (с

Т-образной

ручкой)

Винт Ключ Винт кассеты Кассета Значение

момента (Nm)

R220.69-0125-8250 AU1114T-T15P DOUBLE-T C03509-T10P H4B-T10PL FS96018 XO12PRN 3,0

Turbo 12 – R220.69-12C

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 37-38

Номенклатуру пластин см. на стр. 663

Информацию по стандарту ISO см. на стр. 15

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Комплектующие

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ПластинаAPMXE APMXS DC DCSFMS DCB LF

R220.69-0125-12-8CN Оправка 7,0 11,0 125,0 90 40 63,0 0,5 237,5 248,0 8 3,1 9200 XO.X12..

R220.69-8160-12-10CN Оправка 7,0 11,0 160,0 90 40 63,0 0,3 307,5 318,0 10 5,3 8200 XO.X12..

R220.69-8200-12-12CN Оправка 7,0 11,0 200,0 130 60 63,0 0,3 387,5 398,0 12 7,4 7300 XO.X12..

R220.69-8250-12-16CN Оправка 7,0 11,0 250,0 130 60 63,0 0,2 487,5 498,0 16 14,8 6500 XO.X12..

KAPRS 90°

Фрезы для фрезерования уступов и пазов

R217/220.69-12 – Пластины

SMG ap

100% 30% 10%

P1 XOMX120408TR-ME08 F40M 5,0 0,14 0,15 0,24

P2 XOMX120408TR-ME08 F40M 5,0 0,14 0,16 0,24

P3 XOMX120408TR-M12 MP2501 5,0 0,16 0,18 0,28

P4 XOMX120408TR-M12 MP2501 5,0 0,16 0,18 0,26

P5 XOMX120408TR-M12 MP2501 5,0 0,16 0,17 0,26

P6 XOMX120408TR-M12 MP2501 5,0 0,16 0,17 0,26

P7 XOMX120408TR-M12 MP2501 5,0 0,16 0,17 0,26

P8 XOMX120408TR-M12 MP2501 5,0 0,16 0,18 0,28

P11 XOMX120408TR-M12 T350M 5,0 0,16 0,17 0,26

P12 XOEX120408R-M07 MS2500 4,5 0,070 0,080 0,12

M1 XOEX120408R-M07 F40M 5,0 0,12 0,13 0,19

M2 XOEX120408R-M07 F40M 5,0 0,11 0,11 0,17

M3 XOEX120408R-M07 F40M 4,5 0,085 0,090 0,14

M4 XOEX120408R-M07 T350M 3,0 0,075 0,080 0,12

M5 XOEX120408R-M07 T350M 3,0 0,075 0,080 0,12

K1 XOMX120408TR-M12 MK2050 5,0 0,17 0,19 0,28

K2 XOMX120408TR-M12 MK2050 5,0 0,16 0,17 0,26

K3 XOMX120408TR-M12 MK2050 5,0 0,16 0,17 0,26

K4 XOMX120408TR-M12 MK2050 5,0 0,16 0,17 0,26

K5 XOMX120408TR-MD13 MK2050 5,0 0,15 0,17 0,26

K6 XOMX120408TR-MD13 MK2050 5,0 0,17 0,19 0,28

K7 XOMX120408TR-MD13 MK2050 5,0 0,15 0,17 0,26

N1 XOEX120408FR-E06 H15 5,0 0,13 0,14 0,22

N2 XOEX120408FR-E06 H15 5,0 0,13 0,14 0,22

N3 XOEX120408FR-E06 H15 5,0 0,13 0,14 0,22

N11 XOEX120408FR-E06 H15 5,0 0,13 0,14 0,22

S1 XOEX120408R-M07 T350M 3,0 0,075 0,080 0,12

S2 XOEX120408R-M07 T350M 3,0 0,075 0,080 0,12

S3 XOEX120408R-M07 T350M 3,0 0,070 0,075 0,11

S11 XOEX120408R-M07 MS2050 4,0 0,085 0,095 0,14

S12 XOEX120408R-M07 MS2050 4,0 0,085 0,095 0,14

S13 XOEX120408R-M07 MS2050 3,0 0,075 0,080 0,12

H5 XOMX120408TR-MD13 MP3000 4,5 0,12 0,13 0,19

H8 XOMX120408TR-MD13 MP3000 4,0 0,090 0,10 0,15

H11 XOMX120408TR-MD13 MP1501 4,5 0,12 0,13 0,19

H12 XOMX120408TR-MD13 MP1501 4,0 0,090 0,10 0,15

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

Фрезы для фрезерования уступов и пазов

R217/220.69-12 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2050 MP2501 MP3000 MM4500 MK1500 MK2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 295 390 465 315 415 480 265 345 410 250 325 390 195 260 300 — — — 260 340 405

P2 290 380 450 300 395 470 255 335 400 240 320 380 185 245 295 — — — 250 330 395

P3 255 330 390 260 345 410 225 295 345 210 280 325 165 215 255 — — — 220 290 340

P4 225 290 350 230 305 360 195 260 310 185 245 295 145 190 225 — — — 195 255 305

P5 215 285 335 220 295 350 190 250 295 180 235 280 140 185 220 — — — 185 245 290

P6 240 320 375 255 335 390 210 280 330 200 265 315 160 210 245 — — — 210 275 325

P7 225 300 355 240 315 370 200 265 315 190 250 295 150 195 230 — — — 195 260 310

P8 215 280 325 220 290 345 190 245 290 180 235 275 140 180 215 — — — 185 245 285

P11 220 290 345 235 305 360 195 260 305 185 245 290 145 190 225 — — — 190 255 300

P12 145 190 225 150 195 230 130 170 200 120 160 185 95 125 145 — — — 125 165 195

M1 — — — 215 280 335 185 240 290 180 240 285 160 210 250 — — — — — —

M2 — — — 175 240 280 150 200 240 150 200 235 130 180 210 — — — — — —

M3 — — — 145 190 220 125 165 195 120 160 190 110 145 165 — — — — — —

M4 — — — 115 150 175 100 130 150 95 130 145 85 110 130 — — — — — —

M5 — — — 95 125 145 80 110 125 80 105 125 70 95 110 — — — — — —

K1 230 300 355 235 310 370 200 265 315 190 250 300 — — — 285 375 450 270 355 425

K2 200 270 315 210 280 330 180 240 280 170 225 265 — — — 255 335 395 240 320 375

K3 170 225 270 175 240 280 150 200 235 145 190 225 — — — 215 285 335 205 270 320

K4 165 215 255 170 230 265 145 190 225 135 180 215 — — — 205 270 320 195 260 305

K5 100 135 155 105 140 160 90 120 140 85 110 130 — — — 125 170 195 120 160 185

K6 145 190 225 150 200 235 125 170 200 120 160 190 — — — 180 240 285 170 225 265

K7 130 170 200 135 180 205 115 150 175 110 145 165 — — — 160 215 250 155 205 235

N1 — — — — — — — — — 1400 1850 2200 — — — — — — — — —

N2 —————————560750890—————————

N3 —————————375500590—————————

N11—————————— ———————————

S1 — — — 55 75 85 — — — 45 60 70 26 34 40 — — — — — —

S2 — — — 45 60 70 — — — 36 48 55 21 28 32 — — — — — —

S3 — — — 39 50 60 — — — 32 42 48 18 24 28 — — — — — —

S11 — — — 75 100 120 — — — 60 80 95 36 47 55 — — — — — —

S12 — — — 55 70 80 — — — 43 55 65 33 44 50 — — — — — —

S13 — — — 31 41 47 — — — 25 34 39 19 26 30 — — — — — —

H5 48 65 75 45 60 70 39 50 60 38 50 60 — — — — — — — — —

H8 50 70 80 48 65 75 41 55 65 40 55 60 — — — — — — — — —

H11608095557590496575486575 — —— ——— ———

H12 90 125 140 95 125 145 80 110 125 75 105 120 — — — — — — — — —

SMG

MS2050 MS2500 T350M F15M F40M H15 MP1020

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 — — — 350 460 530 230 300 360 — — — 225 300 350 — — — 405 460 485

P2 — — — 330 435 520 225 290 350 — — — 220 285 340 — — — 380 435 475

P3 — — — 290 385 455 195 255 300 — — — 190 250 300 — — — 340 385 410

P4 — — — 255 340 400 170 225 270 — — — 170 220 265 — — — 300 340 360

P5 — — — 245 330 385 165 220 255 — — — 165 215 250 — — — 285 330 345

P6 — — — 280 370 435 185 245 290 — — — 185 240 280 — — — 335 370 390

P7 205 265 315 265 350 410 175 230 275 — — — 170 230 265 — — — 315 350 365

P8 185 245 290 245 325 380 165 215 250 — — — 160 210 250 — — — 285 325 345

P11 200 260 305 260 340 400 170 225 265 — — — 165 220 260 — — — 305 340 355

P12 130 165 195 165 220 255 110 145 170 — — — 110 145 170 — — — 185 195 195

M1 205 270 320 235 315 375 170 225 270 — — — 175 230 275 — — — — — —

M2 170 225 265 195 265 310 140 190 220 — — — 145 195 225 — — — — — —

M3 140 185 210 160 215 245 115 155 180 — — — 115 155 185 — — — — — —

M4 110 145 165 125 165 190 90 120 140 — — — 95 125 140 — — — — — —

M5 90 120 135 105 140 160 75 100 115 — — — 75 105 120 — — — — — —

K1 — — — — — — 175 230 275 240 315 370 — — — — — — — — —

K2 — — — — — — 155 205 245 215 280 330 — — — — — — — — —

K3 — — — — — — 130 175 205 180 235 280 — — — — — — — — —

K4 — — — — — — 125 165 195 175 225 265 — — — — — — — — —

K5 — — — — — — 80 105 120 105 140 160 — — — — — — — — —

K6 — — — — — — 110 145 175 150 200 235 — — — — — — — — —

K7 — — — — — — 100 130 155 135 175 205 — — — — — — — — —

N1 — — — — — — — — — 1775 2350 2750 1275 1675 2000 1400 1850 2175 — — —

N2 — — — — — — — — — 720 950 1100 520 680 810 570 750 880 — — —

N3 — — — — — — — — — 475 630 740 345 455 540 380 500 580 — — —

N11 — — — — — — — — — 550 720 840 395 520 610 430 570 670 — — —

S1 50 65 75 60 80 95 43 55 65 — — — 43 60 65 — — — — — —

S2 41 55 60 50 65 75 34 46 55 — — — 35 47 55 — — — — — —

S3 36 47 55 43 55 65 30 40 46 — — — 31 41 47 — — — — — —

S11 70 90 105 85 110 130 60 80 90 — — — 60 80 95 — — — — — —

S12 48 65 75 60 80 90 40 55 65 — — — 41 55 65 — — — — — —

S13 28 38 43 35 46 55 24 32 37 — — — 24 32 37 — — — — — —

H5——————374955————————————

H8——————405560————————————

H11——————476075————————————

H12——————7095110————————————

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.69-.. DOUBLE-T C04510-T20P H6B-T20P 5,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ПластинаAPMXE APMXS DC DMM OAL LS

R217.69-3032.0-18-2AN Цилиндрич. 10,0 17,0 32 30 210 170 7,0 46,0 61,5 2 1,1 11100 XO.X18..

R217.69-3232.0-18-2AN Цилиндрич. 10,0 17,0 32 32 210 170 7,0 46,0 61,5 2 1,2 11100 XO.X18..

R217.69-3232.0-18-3AN Цилиндрич. 10,0 17,0 32 32 210 170 7,0 46,0 61,5 3 1,2 11100 XO.X18..

R217.69-3240.0-18-3AN Цилиндрич. 10,0 17,0 40 32 210 165 4,5 62,0 77,5 3 1,2 9900 XO.X18..

R217.69-3240.0-18-4AN Цилиндрич. 10,0 17,0 40 32 210 165 4,5 62,0 77,5 4 1,2 9900 XO.X18..

R217.69-3232.3-18-2AN Weldon 10,0 17,0 32 32 110 70 7,0 46,0 61,5 2 0,6 11100 XO.X18..

R217.69-3232.3-18-3AN Weldon 10,0 17,0 32 32 110 70 7,0 46,0 61,5 3 0,6 11100 XO.X18..

R217.69-2532.3S-18-2AN Seco-Weldon 10,0 17,0 32 25 110 56 7,0 46,0 61,5 2 0,5 11100 XO.X18..

R217.69-3240.3S-18-3AN Seco-Weldon 10,0 17,0 40 32 120 60 4,5 62,0 77,5 3 0,8 9900 XO.X18..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 43 – 44

Номенклатуру пластин см. на стр. 664

Информацию по стандарту ISO см. на стр. 15

Turbo 18 – R217.69-18

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R217.69-.. DOUBLE-T C04510-T20P H6B-T20P – 5,0

R220.69-0050-0052 DOUBLE-T C04510-T20P H6B-T20P 220.17-692 5,0

R220.69-0063-0066 DOUBLE-T C04510-T20P H6B-T20P 220.17-693 5,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Информацию по хвостовикам и размерам

Combimaster см. в каталоге Вспомогательный инструмент

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ПластинаAPMXE APMXS DC DCSFMS DCB TDZ LF

R217.69-1632.RE-18-2AN Combimaster 10,0 17,0 32,0 30 – M16 45,0 7,0 46,0 61,5 2 0,2 11100 XO.X18..

R217.69-1632.RE-18-3AN Combimaster 10,0 17,0 32,0 30 – M16 45,0 7,0 46,0 61,5 3 0,2 11100 XO.X18..

R217.69-1640.RE-18-3AN Combimaster 10,0 17,0 40,0 30 – M16 45,0 4,5 62,0 77,5 3 0,3 9900 XO.X18..

R217.69-1640.RE-18-4AN Combimaster 10,0 17,0 40,0 30 – M16 45,0 4,5 62,0 77,5 4 0,3 9900 XO.X18..

R217.69-2040.RE-18-3AN Combimaster 10,0 17,0 40,0 37 – M20 45,0 4,5 62,0 77,5 3 0,4 9900 XO.X18..

R217.69-2040.RE-18-4AN Combimaster 10,0 17,0 40,0 37 – M20 45,0 4,5 62,0 77,5 4 0,4 9900 XO.X18..

C6-R217.69-040-18-3AN Seco-Capto 10,0 17,0 40,0 63 – – 80,0 4,5 62,0 77,5 3 1,1 9900 XO.X18..

C6-R217.69-066-18-5AN Seco-Capto 10,0 17,0 66,0 63 – – 60,0 2,0 114,0 129,5 5 1,4 7700 XO.X18..

R220.69-0050-18-4AN Оправка 10,0 17,0 50,0 47 22 – 40,0 3,0 82,0 97,5 4 0,3 8900 XO.X18..

R220.69-0050-18-5AN Оправка 10,0 17,0 50,0 47 22 – 40,0 3,0 82,0 97,5 5 0,3 8900 XO.X18..

R220.69-0052-18-4AN Оправка 10,0 17,0 52,0 47 22 – 40,0 3,15 86,0 101,5 4 0,5 8900 XO.X18..

R220.69-0063-18-4AN Оправка 10,0 17,0 63,0 52 27 – 40,0 2,4 108,0 123,5 4 0,5 7900 XO.X18..

R220.69-0063-18-5AN Оправка 10,0 17,0 63,0 52 27 – 40,0 2,4 108,0 123,5 5 0,5 7900 XO.X18..

R220.69-0063-18-6AN Оправка 10,0 17,0 63,0 52 27 – 40,0 2,4 108,0 123,5 6 0,5 7900 XO.X18..

R220.69-0066-18-5AN Оправка 10,0 17,0 66,0 52 27 – 40,0 2,0 114,0 129,5 5 0,6 7900 XO.X18..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 43 – 44

Номенклатуру пластин см. на стр. 664

Информацию по стандарту ISO см. на стр. 15

Turbo 18 – R217/220.69-18

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

Cx-R217.69-.. DOUBLE-T C04510-T20P H6B-T20P 5,0

R220.69-0080-0084 DOUBLE-T C04510-T20P H6B-T20P 5,0

R220.69-0100-8160 DOUBLE-T C04510-T20P H6B-T20PL 5,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Информацию по хвостовикам и размерам

Combimaster см. в каталоге Вспомогательный инструмент

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ПластинаAPMXE APMXS DC DCSFMS DCB LF

C6-R217.69-080-18-6AN Seco-Capto 10,0 17,0 80,0 63 – 60,0 1,5 142,0 157,5 6 1,7 7000 XO.X18..

R220.69-0080-18-5AN Оправка 10,0 17,0 80,0 62 27 50,0 1,5 142,0 157,5 5 1,0 7000 XO.X18..

R220.69-0080-18-6AN Оправка 10,0 17,0 80,0 62 27 50,0 1,5 142,0 157,5 6 1,0 7000 XO.X18..

R220.69-0080-18-8AN Оправка 10,0 17,0 80,0 62 27 50,0 1,5 142,0 157,5 8 1,0 7000 XO.X18..

R220.69-0084-18-6AN Оправка 10,0 17,0 84,0 62 27 50,0 1,5 150,0 165,5 6 1,3 7000 XO.X18..

R220.69-0100-18-6AN Оправка 10,0 17,0 100,0 77 32 50,0 1,0 182,0 197,5 6 1,6 6300 XO.X18..

R220.69-0100-18-7AN Оправка 10,0 17,0 100,0 77 32 50,0 1,0 182,0 197,5 7 1,6 6300 XO.X18..

R220.69-0100-18-9AN Оправка 10,0 17,0 100,0 77 32 50,0 1,0 182,0 197,5 9 1,6 6300 XO.X18..

R220.69-0125-18-7AN Оправка 10,0 17,0 125,0 90 40 63,0 1,0 232,0 247,5 7 3,1 5600 XO.X18..

R220.69-0125-18-8AN Оправка 10,0 17,0 125,0 90 40 63,0 1,0 232,0 247,5 8 3,0 5600 XO.X18..

R220.69-0125-18-11AN Оправка 10,0 17,0 125,0 90 40 63,0 1,0 232,0 247,5 11 3,0 5600 XO.X18..

R220.69-8160-18-7N Оправка 10,0 17,0 160,0 90 40 63,0 0,5 302,0 317,5 7 4,5 5000 XO.X18..

R220.69-8160-18-9N Оправка 10,0 17,0 160,0 90 40 63,0 0,5 302,0 317,5 9 4,6 5000 XO.X18..

R220.69-8160-18-12N Оправка 10,0 17,0 160,0 90 40 63,0 0,5 302,0 317,5 12 4,6 5000 XO.X18..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 43-44

Номенклатуру пластин см. на стр. 664

Информацию по стандарту ISO см. на стр. 15

Turbo 18 – R217/220.69-18

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 43 – 44

Номенклатуру пластин см. на стр. 664

Информацию по стандарту ISO см. на стр. 15

Для фрезы Регулируемая

длина

Ключ (с

Т-образной

ручкой)

Винт Ключ Винт кассеты Кассета Значение

момента (Nm)

R220.69-0125-8250 AU1114T-T15P DOUBLE-T C04510-T20P H6B-T20PL FS96018 XO18PRN 5,0

Комплектующие

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ПластинаAPMXE APMXS DC DCSFMS DCB LF

R220.69-0125-18-8CN Оправка 10,0 17,0 125,0 90 40 63,0 1,0 232,0 247,5 8 3,3 5600 XO.X18..

R220.69-8160-18-10CN Оправка 10,0 17,0 160,0 90 40 63,0 0,7 302,0 317,5 10 5,2 5000 XO.X18..

R220.69-8200-18-12CN Оправка 10,0 17,0 200,0 130 60 63,0 0,5 382,0 397,5 12 7,4 4400 XO.X18..

R220.69-8250-18-16CN Оправка 10,0 17,0 250,0 130 60 63,0 0,4 482,0 497,5 16 14,7 3900 XO.X18..

Turbo 18 – R220.69-18C

KAPRS 90°

Фрезы для фрезерования уступов и пазов

R217/220.69-18 – Пластины

SMG ap

100% 30% 10%

P1 XOMX180608TR-ME13 F40M 8,0 0,18 0,20 0,30

P2 XOMX180608TR-ME13 F40M 8,0 0,19 0,20 0,32

P3 XOMX180608TR-M14 MP2501 8,0 0,19 0,20 0,32

P4 XOMX180608TR-M14 MP2501 8,0 0,19 0,20 0,32

P5 XOMX180608TR-M14 MP2501 8,0 0,18 0,20 0,30

P6 XOMX180608TR-M14 MP2501 8,0 0,18 0,20 0,30

P7 XOMX180608TR-M14 MP2501 8,0 0,18 0,20 0,30

P8 XOMX180608TR-MD15 MP2501 8,0 0,20 0,22 0,34

P11 XOMX180608TR-M14 T350M 8,0 0,18 0,20 0,30

P12 XOMX180608TR-MD15 MP2501 7,0 0,13 0,15 0,22

M1 XOMX180608TR-M14 F40M 8,0 0,20 0,22 0,34

M2 XOMX180608TR-M14 F40M 8,0 0,18 0,20 0,30

M3 XOMX180608TR-M14 F40M 7,0 0,15 0,16 0,24

M4 XOMX180608R-M10 T350M 5,0 0,090 0,10 0,15

M5 XOMX180608R-M10 T350M 5,0 0,090 0,10 0,15

K1 XOMX180608TR-M14 MK2050 8,0 0,20 0,22 0,34

K2 XOMX180608TR-M14 MK2050 8,0 0,18 0,20 0,30

K3 XOMX180608TR-M14 MK2050 8,0 0,18 0,20 0,30

K4 XOMX180608TR-M14 MK2050 8,0 0,18 0,20 0,30

K5 XOMX180608TR-M14 MK2050 8,0 0,16 0,18 0,28

K6 XOMX180608TR-M14 MK2050 8,0 0,18 0,20 0,30

K7 XOMX180608TR-M14 MK2050 8,0 0,16 0,18 0,28

N1 XOEX180608FR-E10 H25 8,0 0,18 0,20 0,30

N2 XOEX180608FR-E10 H25 8,0 0,18 0,20 0,30

N3 XOEX180608FR-E10 H25 8,0 0,18 0,20 0,30

N11 XOEX180608FR-E10 H25 8,0 0,18 0,20 0,30

S1 XOMX180608R-M10 T350M 5,0 0,090 0,10 0,15

S2 XOMX180608R-M10 T350M 5,0 0,090 0,10 0,15

S3 XOMX180608R-M10 T350M 5,0 0,085 0,095 0,14

S11 XOMX180608R-M10 MS2050 6,0 0,10 0,11 0,17

S12 XOMX180608R-M10 MS2050 6,0 0,10 0,11 0,17

S13 XOMX180608R-M10 MS2050 5,0 0,090 0,10 0,15

H5 XOMX180608TR-MD15 MP3000 7,0 0,13 0,15 0,22

H8 XOMX180608TR-MD15 MP3000 6,0 0,10 0,11 0,17

H11 XOMX180608TR-MD15 MP1501 7,0 0,13 0,15 0,22

H12 XOMX180608TR-MD15 MP1501 6,0 0,10 0,11 0,17

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

Фрезы для фрезерования уступов и пазов

R217/220.69-18 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 MP3000 MM4500 MK1500 MK2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 290 385 460 255 340 405 245 325 380 175 230 275 — — — 250 335 400

P2 280 375 440 250 330 390 240 315 370 165 225 260 — — — 245 325 385

P3 245 330 385 220 290 340 210 280 325 145 195 230 — — — 215 290 335

P4 215 290 340 190 255 300 185 245 285 130 170 205 — — — 190 255 295

P5 210 275 330 185 245 290 180 235 280 125 165 195 — — — 185 240 290

P6 235 310 370 210 275 330 200 265 315 140 185 220 — — — 205 270 325

P7 225 295 350 195 260 310 190 250 295 130 175 210 — — — 195 255 305

P8 205 275 325 185 245 285 175 235 275 120 165 190 — — — 180 240 280

P11 215 285 340 190 255 300 185 240 285 130 170 200 — — — 190 250 295

P12 145 190 225 130 165 200 120 160 190 85 110 135 — — — 125 165 195

M1 — — — 180 240 280 180 235 280 145 190 225 — — — — — —

M2 — — — 150 200 235 150 195 235 120 155 190 — — — — — —

M3 — — — 120 160 190 120 160 190 95 130 155 — — — — — —

M4 — — — 95 130 145 95 130 145 75 100 120 — — — — — —

M5 — — — 80 105 120 80 105 120 65 85 100 — — — — — —

K1 225 295 350 195 260 310 190 250 295 — — — 280 370 435 265 350 415

K2 200 265 315 175 235 280 170 225 265 — — — 250 330 395 235 315 370

K3 170 225 265 150 195 235 145 190 225 — — — 210 280 335 200 265 315

K4 160 215 255 145 190 225 135 180 215 — — — 200 265 320 190 255 300

K5 100 130 155 90 115 135 85 110 130 — — — 125 165 195 120 155 185

K6 140 185 225 125 165 195 120 160 190 — — — 180 235 280 170 225 265

K7 125 165 195 115 150 175 105 140 165 — — — 160 210 245 150 200 235

N1 — — — — — — 1375 1825 2175 — — — — — — — — —

N2——————550740880—————————

N3——————370495590—————————

N11——————————————————

S1 ——————456070233136——————

S2 ——————364855192529——————

S3 ——————324248172226——————

S11——————608595324350——————

S12——————425565304047——————

S13——————253438182327——————

H5 48 60 75 39 50 60 37 50 60 — — — — — — — — —

H8 50 70 80 41 55 65 41 55 60 — — — — — — — — —

H1160809549657547 6575 — —— ——— ———

H12 90 125 140 80 110 125 80 105 120 — — — — — — — — —

SMG

MS2050 T350M F40M H25

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 — — — — — — 195 255 310 — — —

P2 — — — — — — 190 250 295 — — —

P3 — — — — — — 165 220 260 — — —

P4 — — — — — — 145 195 230 — — —

P5 — — — — — — 140 185 220 — — —

P6 — — — — — — 160 210 250 — — —

P7 190 250 290 — — — 150 195 235 — — —

P8 175 230 275 160 215 250 140 185 215 — — —

P11 180 240 285 165 220 260 145 190 230 — — —

P12 120 160 185 110 145 175 95 125 150 — — —

M1 195 250 300 165 220 260 150 200 240 — — —

M2 160 210 250 140 185 220 125 170 200 — — —

M3 130 175 200 115 150 180 105 135 160 — — —

M4 100 135 155 90 120 135 80 110 125 — — —

M5 85 110 130 75 100 115 70 90 105 — — —

K1 — — — — — — 150 200 235 — — —

K2 — — — — — — 135 175 210 — — —

K3 — — — — — — 115 150 180 — — —

K4 — — — — — — 110 145 170 — — —

K5 — — — — — — 65 90 105 — — —

K6 — — — — — — 95 125 150 — — —

K7 — — — — — — 85 110 130 — — —

N1 — — — — — — 1075 1450 1725 1275 1675 2000

N2 — — — — — — 435 590 700 520 680 810

N3 — — — — — — 290 390 465 345 455 540

N11 — — — — — — 335 445 530 395 520 620

S1 48 65 75 — — — 38 50 60 — — —

S2 38 50 60 — — — 30 41 47 — — —

S3 33 44 50 — — — 27 36 41 — — —

S11 65 90 100 — — — 50 70 80 — — —

S12 46 60 70 — — — 36 49 55 — — —

S13 27 35 41 — — — 21 28 33 — — —

H5 — — — — — — 32 42 50 — — —

H8 — — — — — — 34 46 55 — — —

H11 — — — — — — 41 55 65 — — —

H12 — — — — — — 60 85 95 — — —

Фрезы для фрезерования уступов и пазов

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 47

Номенклатуру пластин см. на стр. 623

Информацию по стандарту ISO см. на стр. 15

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R220.90-0063-0080 DOUBLE-T C05013-T20P H6B-T20P MC6S12X35 5,0

R220.90-0100-0125 DOUBLE-T C05013-T20P H6B-T20PL – 5,0

Комплектующие

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max Пластина

APMXE APMXS DC DCSFMS DCB LF

R220.90-0063-26-4AM Оправка 10,0 20,0 63,0 55 27 50,0 1,5 107,6 123,5 4 0,7 6700 ABEX26..

R220.90-0063-26-5AM Оправка 10,0 20,0 63,0 55 27 50,0 1,5 107,6 123,5 5 0,7 6700 ABEX26..

R220.90-0063-26-6AM Оправка 10,0 20,0 63,0 55 27 50,0 1,5 107,6 123,5 6 1,9 6700 ABEX26..

R220.90-0080-26-5AM Оправка 10,0 20,0 80,0 62 27 50,0 1,0 141,6 157,5 5 1,9 5900 ABEX26..

R220.90-0125-26-7AM Оправка 10,0 20,0 125,0 90 40 63,0 0,5 231,6 247,5 7 1,9 4700 ABEX26..

R220.90-26 ABEX

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 47

Номенклатуру пластин см. на стр. 623

Информацию по стандарту ISO см. на стр. 15

Для фрезы Регулируемая

длина

Ключ (с

Т-образной

ручкой)

Винт Ключ Винт кассеты Кассета Значение

момента (Nm)

R220.90-.. AU1114T-T15P DOUBLE-T C05013-T20P H6B-T20PL FS96018 AB26PRN 5,0

Комплектующие

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max Пластина

APMXE APMXS DC DCSFMS DCB LF

R220.90-8160-26-8CAN Оправка 10,0 20,0 160,0 90 40 63,0 0,4 296,5 316,8 8 5,3 4200 ABEX26..

R220.90-8200-26-10CAN Оправка 10,0 20,0 200,0 130 60 63,0 0,35 376,5 396,8 10 7,5 3800 ABEX26..

R220.90-8250-26-12CAN Оправка 10,0 20,0 250,0 130 60 63,0 0,3 476,5 496,8 12 13,4 3400 ABEX26..

R220.90-8315-26-14CAN Оправка 10,0 20,0 315,0 225 60 80,0 0,3 606,5 626,8 14 28,1 3000 ABEX26..

R220.90 ABEX

KAPRS 90°

Фрезы для фрезерования уступов и пазов

R220.90-26 ABEX – Пластины

SMG ap

100% 30% 10%

P1 ABEX2606ZFFR-M15 F40M 10,0 0,22 0,24 0,36

P2 ABEX2606ZFFR-M15 F40M 10,0 0,22 0,24 0,36

P3 ABEX2606ZFFR-M15 MP2501 10,0 0,20 0,22 0,34

P4 ABEX2606ZFFR-M15 MP2501 10,0 0,20 0,22 0,34

P5 ABEX2606ZFFR-M15 MP2501 10,0 0,20 0,22 0,32

P6 ABEX2606ZFFR-M15 MP2501 10,0 0,20 0,22 0,32

P7 ABEX2606ZFFR-M15 MP2501 10,0 0,20 0,22 0,32

P8 ABEX2606ZFFR-M15 MP2501 10,0 0,20 0,22 0,34

P11 ABEX2606ZFFR-M15 T350M 10,0 0,20 0,22 0,32

P12 ABEX2606ZFFR-M15 MP2501 8,0 0,14 0,15 0,22

M1 ABEX2606ZFFR-M15 F40M 10,0 0,22 0,24 0,36

M2 ABEX2606ZFFR-M15 F40M 10,0 0,20 0,22 0,32

M3 ABEX2606ZFFR-M15 F40M 8,0 0,16 0,17 0,26

M4 ABEX2606ZFFR-M15 T350M 6,0 0,14 0,16 0,22

M5 ABEX2606ZFFR-M15 T350M 6,0 0,14 0,16 0,22

K1 ABEX2606ZFFR-M15 MK1500 10,0 0,22 0,24 0,36

K2 ABEX2606ZFFR-M15 MK1500 10,0 0,20 0,22 0,32

K3 ABEX2606ZFFR-M15 MK1500 10,0 0,20 0,22 0,32

K4 ABEX2606ZFFR-M15 MK1500 10,0 0,20 0,22 0,32

K5 ABEX2606ZFFR-M15 T350M 10,0 0,18 0,19 0,30

K6 ABEX2606ZFFR-M15 T350M 10,0 0,20 0,22 0,32

K7 ABEX2606ZFFR-M15 T350M 10,0 0,18 0,19 0,30

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

R220.90-26 ABEX – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 MK1500 T350M F40M

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 280 370 440 245 330 390 — — — 215 285 340 185 250 295

P2 270 360 430 240 320 380 — — — 210 280 330 180 240 285

P3 240 320 375 215 285 330 — — — 185 245 290 160 215 250

P4 210 280 330 190 250 290 — — — 165 215 255 145 190 220

P5 205 270 320 180 240 285 — — — 155 205 250 135 180 215

P6 230 300 360 200 265 320 — — — 175 230 280 155 200 240

P7 215 285 340 190 250 300 — — — 165 220 260 145 190 230

P8 205 270 315 180 240 280 — — — 155 205 245 135 180 210

P11 210 275 330 185 245 295 — — — 160 215 255 140 185 220

P12 140 185 215 125 165 190 — — — 105 145 165 95 125 145

M1 — — — 175 230 275 — — — 160 215 255 145 195 230

M2 — — — 145 190 230 — — — 135 180 215 120 160 195

M3 — — — 120 160 185 — — — 110 150 175 100 135 155

M4 — — — 95 125 145 — — — 90 120 135 80 105 125

M5 — — — 80 105 120 — — — 75 100 115 65 90 105

K1 215 285 340 190 255 300 270 360 425 165 220 260 145 190 225

K2 190 255 305 170 225 270 240 320 380 150 195 235 130 170 205

K3 165 215 260 145 190 230 205 270 325 125 165 200 110 145 175

K4 155 205 245 140 180 220 195 260 310 120 160 190 105 140 165

K5 95 130 150 85 115 130 120 160 185 75 100 115 65 85 100

K6 135 180 215 120 160 190 170 225 270 105 140 165 90 120 145

K7 120 165 190 110 145 170 155 205 240 95 125 145 80 110 130

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.94-.. Ø16-18 DOUBLE-T C02707-T08P H4B-T08P 1,2

R217.94-.. Ø20-32 DOUBLE-T C02708-T08P H4B-T08P 1,2

Комплектующие

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 50–51

Номенклатуру пластин см. на стр. 628

Информацию по стандарту ISO см. на стр. 15

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXE APMXS DC DMM OAL LS

R217.94-1616.0-08-2A Цилиндрич. 2,0 8,0 16,0 16,0 90,0 60,0 2 0,2 20600 LOEX08..

R217.94-1820.0-08-2A Цилиндрич. 2,0 8,0 20,0 18,0 160,0 130,0 2 0,3 18400 LOEX08..

R217.94-2020.0-08-2A Цилиндрич. 2,0 8,0 20,0 20,0 160,0 130,0 2 0,4 18400 LOEX08..

R217.94-2020.0-08-3A Цилиндрич. 2,0 8,0 20,0 20,0 110,0 80,0 3 0,3 18400 LOEX08..

R217.94-2225.0-08-3A Цилиндрич. 2,0 8,0 25,0 22,0 180,0 150,0 3 0,5 17600 LOEX08..

R217.94-2525.0-08-3A Цилиндрич. 2,0 8,0 25,0 25,0 180,0 150,0 3 0,7 16500 LOEX08..

R217.94-2525.0-08-4A Цилиндрич. 2,0 8,0 25,0 25,0 120,0 90,0 4 0,4 16500 LOEX08..

R217.94-3232.0-08-3A Цилиндрич. 2,0 8,0 32,0 32,0 200,0 170,0 3 1,2 14600 LOEX08..

R217.94-3232.0-08-5A Цилиндрич. 2,0 8,0 32,0 32,0 130,0 100,0 5 0,8 14600 LOEX08..

R217.94-1616.3-08-2A Weldon 2,0 8,0 16,0 16,0 78,0 53,0 2 0,1 20600 LOEX08..

R217.94-2018.3-08-2A Weldon 2,0 8,0 18,0 20,0 90,0 60,0 2 0,2 19400 LOEX08..

R217.94-2020.3-08-2A Weldon 2,0 8,0 20,0 20,0 90,0 60,0 2 0,2 18400 LOEX08..

R217.94-2020.3-08-3A Weldon 2,0 8,0 20,0 20,0 90,0 60,0 3 0,2 18400 LOEX08..

R217.94-2522.3-08-3A Weldon 2,0 8,0 22,0 25,0 101,0 71,0 3 0,3 17600 LOEX08..

R217.94-2525.3-08-3A Weldon 2,0 8,0 25,0 25,0 101,0 71,0 3 0,4 16500 LOEX08..

R217.94-2525.3-08-4A Weldon 2,0 8,0 25,0 25,0 101,0 71,0 4 0,4 16500 LOEX08..

R217.94-3232.3-08-5A Weldon 2,0 8,0 32,0 32,0 105,0 75,0 5 0,6 14600 LOEX08..

Square T4 – R217.94-08

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R217.94-.. Ø16 DOUBLE-T C02707-T08P H4B-T08P – 1,2

R217.94-.. Ø20-40 DOUBLE-T C02708-T08P H4B-T08P – 1,2

R220.94-0032 DOUBLE-T C02707-T08P H4B-T08P TCEI0825 1,2

R220.94-0040 DOUBLE-T C02708-T08P H4B-T08P TCEI0825 1,2

R220.94-0050 DOUBLE-T C02708-T08P H4B-T08P 220.17-692 1,2

R220.94-0063 DOUBLE-T C02708-T08P H4B-T08P MLC6S12X30 1,2

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Информацию по хвостовикам и размерам

Combimaster см. в каталоге Вспомогательный инструмент

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXE APMXS DC DCSFMS DCB TDZ LF

R217.94-0816.RE-08-2A Combimaster 2,0 8,0 16,0 13,5 – M8 23,0 2 0,1 20600 LOEX08..

R217.94-1020.RE-08-2A Combimaster 2,0 8,0 20,0 18,5 – M10 28,0 2 0,1 18400 LOEX08..

R217.94-1020.RE-08-3A Combimaster 2,0 8,0 20,0 18,5 – M10 28,0 3 0,1 18400 LOEX08..

R217.94-1225.RE-08-3A Combimaster 2,0 8,0 25,0 23,0 – M12 30,0 3 0,1 16500 LOEX08..

R217.94-1225.RE-08-4A Combimaster 2,0 8,0 25,0 23,0 – M12 30,0 4 0,1 16500 LOEX08..

R217.94-1632.RE-08-3A Combimaster 2,0 8,0 32,0 30,0 – M16 35,0 3 0,2 14600 LOEX08..

R217.94-1632.RE-08-5A Combimaster 2,0 8,0 32,0 30,0 – M16 35,0 5 0,2 14600 LOEX08..

R217.94-2040.RE-08-6A Combimaster 2,0 8,0 39,975 36,5 – M20 40,0 6 0,4 13000 LOEX08..

R220.94-0032-08-3A Оправка 2,0 8,0 32,0 29,3 16,0 – 35,0 3 0,2 13000 LOEX08..

R220.94-0032-08-5A Оправка 2,0 8,0 32,0 29,3 16,0 – 35,0 5 0,2 13000 LOEX08..

R220.94-0040-08-4A Оправка 2,0 8,0 40,0 35,0 16,0 – 40,0 4 0,3 13000 LOEX08..

R220.94-0040-08-6A Оправка 2,0 8,0 40,0 35,0 16,0 – 40,0 6 0,3 13000 LOEX08..

R220.94-0050-08-5A Оправка 2,0 8,0 50,0 45,0 22,0 – 40,0 5 0,4 11700 LOEX08..

R220.94-0050-08-7A Оправка 2,0 8,0 50,0 45,0 22,0 – 40,0 7 0,4 11700 LOEX08..

R220.94-0063-08-6A Оправка 2,0 8,0 63,0 56,0 27,0 – 40,0 6 0,6 10400 LOEX08..

R220.94-0063-08-9A Оправка 2,0 8,0 63,0 56,0 27,0 – 40,0 9 0,6 10400 LOEX08..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 50–51

Номенклатуру пластин см. на стр. 628

Информацию по стандарту ISO см. на стр. 15

Square T4 – R217/220.94-08

KAPRS 90°

Фрезы для фрезерования уступов и пазов

R217/220.94-08 – Пластины

SMG ap

100% 30% 10%

P1 LOEX080408TR-M08 F40M 4,0 0,11 0,12 0,19

P2 LOEX080408TR-M08 F40M 4,0 0,12 0,13 0,19

P3 LOEX080408TR-M08 MP2501 4,0 0,11 0,12 0,18

P4 LOEX080408TR-M08 MP2501 4,0 0,11 0,12 0,18

P5 LOEX080408TR-M08 MP2501 4,0 0,11 0,12 0,18

P6 LOEX080408TR-M08 MP2501 4,0 0,10 0,11 0,17

P7 LOEX080408TR-M08 MP2501 4,0 0,10 0,11 0,17

P8 LOEX080408TR-M08 MP2501 4,0 0,11 0,12 0,18

P11 LOEX080408TR-M08 MP3000 4,0 0,10 0,11 0,17

P12 LOEX080408TR-M08 MP2501 3,0 0,075 0,080 0,12

M1 LOEX080408TR-M08 F40M 4,0 0,12 0,13 0,19

M2 LOEX080408TR-M08 F40M 4,0 0,11 0,12 0,18

M3 LOEX080408TR-M08 F40M 3,0 0,085 0,095 0,14

K1 LOEX080408TR-MD08 MK2050 4,0 0,12 0,13 0,19

K2 LOEX080408TR-MD08 MK2050 4,0 0,11 0,12 0,18

K3 LOEX080408TR-MD08 MK2050 4,0 0,11 0,12 0,18

K4 LOEX080408TR-MD08 MK2050 4,0 0,11 0,12 0,18

K5 LOEX080408TR-MD08 MK2050 4,0 0,095 0,10 0,16

K6 LOEX080408TR-MD08 MK2050 4,0 0,11 0,12 0,18

K7 LOEX080408TR-MD08 MK2050 4,0 0,095 0,10 0,16

N1 LOEX080408TR-M08 F40M 4,0 0,15 0,16 0,25

N2 LOEX080408TR-M08 F40M 4,0 0,15 0,16 0,25

N3 LOEX080408TR-M08 F40M 4,0 0,15 0,16 0,25

N11 LOEX080408TR-M08 F40M 4,0 0,15 0,16 0,25

S1 LOEX080408TR-M08 F40M 2,5 0,075 0,085 0,12

S2 LOEX080408TR-M08 F40M 2,5 0,075 0,085 0,12

S3 LOEX080408TR-M08 F40M 2,5 0,070 0,080 0,11

S11 LOEX080408TR-M08 MS2050 2,5 0,085 0,095 0,14

S12 LOEX080408TR-M08 MS2050 2,5 0,085 0,095 0,14

S13 LOEX080408TR-M08 MS2050 2,5 0,075 0,085 0,12

H5 LOEX080408TR-M08 MP3000 3,0 0,075 0,080 0,12

H8 LOEX080408TR-M08 MP3000 2,5 0,055 0,060 0,090

H11 LOEX080408TR-M08 MP3000 3,0 0,075 0,080 0,12

H12 LOEX080408TR-M08 MP3000 2,5 0,055 0,060 0,090

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

Фрезы для фрезерования уступов и пазов

R217/220.94-08 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2050 MP2501 MP3000 MM4500 MK1500 MK2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 355 470 550 295 390 460 315 415 485 300 395 460 195 255 300 — — — 310 410 475

P2 340 445 530 290 380 445 300 395 470 285 375 445 185 245 290 — — — 295 390 465

P3 300 395 465 255 330 395 265 350 410 250 330 390 160 215 255 — — — 260 345 405

P4 260 345 410 225 295 345 230 305 360 220 290 345 145 190 225 — — — 230 300 355

P5 250 330 390 215 280 330 220 295 345 210 275 330 135 180 210 — — — 220 290 340

P6 290 380 445 240 315 370 255 335 395 240 320 375 155 205 240 — — — 250 330 390

P7 270 360 420 225 300 350 240 315 370 230 300 350 150 195 230 — — — 235 310 365

P8 250 330 390 215 275 330 220 295 345 210 275 330 135 180 210 — — — 220 290 340

P11 265 350 410 220 290 340 235 310 360 220 290 340 145 190 220 — — — 230 305 355

P12 170 225 260 145 190 225 150 200 230 140 185 220 90 120 140 — — — 145 195 230

M1 — — — 205 275 320 215 285 340 210 280 335 160 210 250 — — — — — —

M2 — — — 170 225 265 180 235 280 175 230 275 130 170 205 — — — — — —

M3 — — — 140 180 215 145 190 225 145 190 220 105 140 165 — — — — — —

K1 270 355 420 230 300 355 235 315 375 225 295 355 — — — 335 445 530 320 420 500

K2 240 315 370 200 265 315 210 280 330 200 265 310 — — — 300 395 465 280 370 440

K3 200 265 315 170 225 265 180 235 280 170 225 265 — — — 250 335 395 240 315 375

K4 190 255 300 165 215 255 170 225 265 160 210 250 — — — 240 320 375 230 300 355

K5 120 160 185 100 130 155 105 140 165 100 130 155 — — — 150 200 230 140 185 220

K6 170 225 265 145 190 225 150 200 235 140 185 220 — — — 210 280 330 200 265 315

K7 150 200 235 125 170 200 135 180 210 125 170 195 — — — 190 255 295 180 240 280

N1—————————————————————

N2—————————————————————

N3—————————————————————

N11—————————————————————

S1 ———557080557585507080253439——————

S2 ———435565456070425565212731——————

S3 ———374955395060374955182428——————

S11 — — — 75 95 115 80 100 120 75 95 110 36 47 55 — — — — — —

S12— ——506580557080506580334350——————

H5 55 75 85 43 55 65 45 60 70 44 60 70 — — — — — — — — —

H8 60 80 90 46 60 70 49 65 75 47 60 70 — — — — — — — — —

H11 70 95 110 55 70 85 55 75 90 55 75 85 — — — — — — — — —

H12 110 140 165 90 120 140 95 125 145 90 120 140 — — — — — — — — —

SMG

MS2050 MS2500 T350M F40M

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 — — — 330 440 520 275 360 420 240 315 365

P2 — — — 320 425 500 260 345 410 225 300 355

P3 — — — 285 375 435 230 305 360 200 265 310

P4 — — — 250 330 390 200 265 315 175 230 275

P5 — — — 240 315 375 195 255 300 170 220 260

P6 — — — 275 360 420 220 295 345 195 255 300

P7 200 265 310 260 340 395 210 275 325 180 240 280

P8 185 245 290 240 315 365 195 255 300 170 220 260

P11 195 255 300 250 330 385 205 270 315 175 235 275

P12 125 165 190 160 215 245 130 170 200 115 150 175

M1 200 265 315 230 305 360 200 265 315 185 240 290

M2 165 220 260 190 250 300 165 220 260 150 200 235

M3 135 180 210 155 205 240 135 180 210 125 165 190

K1 — — — — — — 205 275 325 180 240 285

K2 — — — — — — 185 240 285 160 210 250

K3 — — — — — — 155 205 240 135 180 210

K4 — — — — — — 150 195 230 130 170 200

K5 — — — — — — 90 120 140 80 105 125

K6 — — — — — — 130 170 205 115 150 175

K7 — — — — — — 115 155 180 100 135 160

N1 — — — — — — — — — 1325 1775 2075

N2 — — — — — — — — — 540 720 840

N3 — — — — — — — — — 360 480 560

N11 — — — — — — — — — 410 550 640

S1 50 65 75 60 80 90 50 65 75 45 60 70

S2 40 55 60 48 65 75 40 55 60 36 48 55

S3 35 46 55 42 55 65 35 46 55 32 42 49

S11 70 90 105 85 110 125 70 90 105 65 85 95

S12 48 65 75 60 75 90 48 65 75 44 55 65

S13 28 37 43 34 45 50 28 37 43 25 33 39

H5 — — — — — — 43 55 65 38 50 60

H8 — — — — — — 47 60 70 40 55 60

H11——————557585486575

H12 — — — — — — 85 110 125 75 95 110

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.94-2525 DOUBLE-T C040105B-T15P H4B-T15P 3,5

R217.94-.. DOUBLE-T C04012B-T15P H4B-T15P 3,5

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXE APMXS DC DMM OAL LS

R217.94-2525.0-12-2A Цилиндрич. 3,5 12,0 25,0 25,0 170,0 135,0 2 0,5 14000 LOEX12

R217.94-3232.0-12-3A Цилиндрич. 3,5 12,0 32,0 32,0 195,0 165,0 3 1,2 12400 LOEX12

R217.94-3240.0-12-4A Цилиндрич. 3,5 12,0 40,0 32,0 210,0 180,0 4 1,4 11100 LOEX12

R217.94-2525.3-12-2A Weldon 3,5 12,0 25,0 25,0 101,0 71,0 2 0,4 14000 LOEX12

R217.94-3232.3-12-3A Weldon 3,5 12,0 32,0 32,0 110,0 80,0 3 0,7 12400 LOEX12

R217.94-2532.3S-12-3A Seco/Weldon 3,5 12,0 32,0 25,0 110,0 56,0 3 0,7 12400 LOEX12

R217.94-3240.3S-12-4A Seco/Weldon 3,5 12,0 40,0 32,0 120,0 60,0 4 1,3 11100 LOEX12

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 54-55

Номенклатуру пластин см. на стр. 628

Информацию по стандарту ISO см. на стр. 15

Square T4 – R217.94-12

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

Cx/R217.94-.. DOUBLE-T C04012B-T15P H4B-T15P – 3,5

R220.94-0040 DOUBLE-T C04012B-T15P H4B-T15P TCEI0825 3,5

R220.94-0050 DOUBLE-T C04012B-T15P H4B-T15P 220.17-692 3,5

R220.94-0063 DOUBLE-T C04012B-T15P H4B-T15P MLC6S12X30 3,5

R220.94-0063-22 DOUBLE-T C04012B-T15P H4B-T15P 220.17-692 3,5

R220.94-0080 DOUBLE-T C04012B-T15P H4B-T15P MC6S12X35 3,5

R220.94-0100-0125 DOUBLE-T C04012B-T15P H4B-T15PL – 3,5

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Информацию по хвостовикам и размерам

Combimaster см. в каталоге Вспомогательный инструмент

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXE APMXS DC DCSFMS DCB TDZ LF

R217.94-1632.RE-12-3A Combimaster 3,5 12,0 32,0 30,0 – M16 40,0 3 0,3 12400 LOEX12

R217.94-2040.RE-12-3A Combimaster 3,5 12,0 40,0 36,5 – M20 40,0 3 0,4 11100 LOEX12

R217.94-2040.RE-12-5A Combimaster 3,5 12,0 40,0 36,5 16,0 M20 40,0 5 0,5 11100 LOEX12

C4-R217.94-044-12-4A Seco-Capto 3,5 12,0 44,0 40,0 – – 60,0 4 0,6 10600 LOEX12

C5-R217.94-054-12-5A Seco-Capto 3,5 12,0 54,0 50,0 – – 60,0 5 1,0 9500 LOEX12

C6-R217.94-066-12-6A Seco-Capto 3,5 12,0 66,0 63,0 – – 60,0 6 1,6 8600 LOEX12

R220.94-0040-12-4A Оправка 3,5 12,0 40,0 35,0 16,0 – 40,0 4 0,3 11100 LOEX12

R220.94-0040-12-5A Оправка 3,5 12,0 40,0 35,0 16,0 – 40,0 5 0,4 11100 LOEX12

R220.94-0050-12-5A Оправка 3,5 12,0 50,0 45,0 22,0 – 40,0 5 0,5 9900 LOEX12

R220.94-0050-12-6A Оправка 3,5 12,0 50,0 45,0 22,0 – 40,0 6 0,5 9900 LOEX12

R220.94-0063-12-6A Оправка 3,5 12,0 63,0 56,0 27,0 – 40,0 6 0,7 8800 LOEX12

R220.94-0063-12-6A-22 Оправка 3,5 12,0 63,0 56,0 22,0 – 40,0 6 0,6 8800 LOEX12

R220.94-0063-12-8A Оправка 3,5 12,0 63,0 56,0 27,0 – 40,0 8 0,7 8800 LOEX12

R220.94-0063-12-8A-22 Оправка 3,5 12,0 63,0 56,0 22,0 – 40,0 8 0,6 8800 LOEX12

R220.94-0080-12-7A Оправка 3,5 12,0 80,0 62,0 27,0 – 50,0 7 1,3 7800 LOEX12

R220.94-0080-12-10A Оправка 3,5 12,0 80,0 62,0 27,0 – 50,0 10 1,3 7800 LOEX12

R220.94-0100-12-9A Оправка 3,5 12,0 100,0 77,0 32,0 – 50,0 9 1,8 7000 LOEX12

R220.94-0100-12-12A Оправка 3,5 12,0 100,0 77,0 32,0 – 50,0 12 1,9 7000 LOEX12

R220.94-0125-12-12A Оправка 3,5 12,0 125,0 90,0 40,0 – 63,0 12 3,3 6300 LOEX12

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 54-55

Номенклатуру пластин см. на стр. 628

Информацию по стандарту ISO см. на стр. 15

Square T4 – R217/220.94-12

KAPRS 90°

Фрезы для фрезерования уступов и пазов

R217/220.94-12 – Пластины

SMG ap

100% 30% 10%

P1 LOEX120708TR-M12 F40M 6,0 0,18 0,20 0,30

P2 LOEX120708TR-M12 F40M 6,0 0,19 0,20 0,32

P3 LOEX120708TR-M12 MP2501 6,0 0,16 0,18 0,28

P4 LOEX120708TR-M12 MP2501 6,0 0,16 0,17 0,26

P5 LOEX120708TR-M12 MP2501 6,0 0,16 0,17 0,26

P6 LOEX120708TR-M12 MP2501 6,0 0,16 0,17 0,26

P7 LOEX120708TR-M12 MP2501 6,0 0,16 0,17 0,26

P8 LOEX120708TR-M12 MP2501 6,0 0,16 0,18 0,28

P11 LOEX120708TR-M12 T350M 6,0 0,17 0,18 0,28

P12 LOEX120708TR-M12 MS2500 4,5 0,11 0,12 0,18

M1 LOEX120708R-M09 MS2050 6,0 0,14 0,16 0,24

M2 LOEX120708R-M09 MS2050 6,0 0,13 0,14 0,22

M3 LOEX120708R-M09 F40M 4,5 0,11 0,12 0,17

M4 LOEX120708R-M09 F40M 3,5 0,095 0,10 0,15

M5 LOEX120708R-M09 F40M 3,5 0,095 0,10 0,15

K1 LOEX120708TR-MD13 MK2050 6,0 0,20 0,22 0,34

K2 LOEX120708TR-MD13 MK2050 6,0 0,18 0,20 0,30

K3 LOEX120708TR-MD13 MK2050 6,0 0,18 0,20 0,30

K4 LOEX120708TR-MD13 MK2050 6,0 0,18 0,20 0,30

K5 LOEX120708TR-MD13 MK2050 6,0 0,17 0,18 0,28

K6 LOEX120708TR-MD13 MK2050 6,0 0,18 0,20 0,30

K7 LOEX120708TR-MD13 MK2050 6,0 0,17 0,18 0,28

N1 LOEX120708R-M09 F40M 6,0 0,18 0,20 0,30

N2 LOEX120708R-M09 F40M 6,0 0,18 0,20 0,30

N3 LOEX120708R-M09 F40M 6,0 0,18 0,20 0,30

N11 LOEX120708R-M09 F40M 6,0 0,18 0,20 0,30

S1 LOEX120708R-M09 MS2050 3,5 0,095 0,10 0,15

S2 LOEX120708R-M09 MS2050 3,5 0,095 0,10 0,15

S3 LOEX120708TR-M12 MS2050 3,5 0,11 0,12 0,18

S11 LOEX120708R-M09 MS2050 4,0 0,11 0,12 0,17

S12 LOEX120708R-M09 MS2050 4,0 0,11 0,12 0,17

S13 LOEX120708TR-M12 MS2050 3,5 0,12 0,13 0,20

H5 LOEX120708TR-M12 MP3000 4,5 0,12 0,13 0,19

H8 LOEX120708TR-M12 MP3000 4,0 0,090 0,10 0,15

H11 LOEX120708TR-MD13 MP1501 4,5 0,12 0,13 0,19

H12 LOEX120708TR-MD13 MP1501 4,0 0,090 0,10 0,15

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

Фрезы для фрезерования уступов и пазов

R217/220.94-12 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2050 MP2501 MP3000 MM4500 MK1500 MK2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 295 385 460 265 350 415 275 360 435 255 335 400 165 220 260 — — — 250 330 390

P2 280 375 440 255 340 400 265 350 420 245 330 385 160 215 250 — — — 240 320 380

P3 245 330 385 220 295 350 235 305 360 215 285 335 140 185 220 — — — 210 285 330

P4 220 290 340 200 260 305 205 275 325 190 250 295 125 165 190 — — — 185 250 290

P5 210 275 330 190 250 300 195 265 310 185 240 290 120 155 185 — — — 180 240 285

P6 235 315 375 215 285 335 220 295 350 205 275 325 135 180 210 — — — 200 265 320

P7 225 300 350 200 270 315 210 280 330 195 260 305 125 170 200 — — — 190 250 300

P8 205 275 325 185 250 295 195 260 305 180 240 285 115 155 185 — — — 175 240 280

P11 215 290 340 195 260 310 200 270 320 190 250 295 120 165 195 — — — 185 245 290

P12 140 190 225 130 170 200 135 175 210 125 165 195 80 105 125 — — — 120 160 195

M1 — — — 180 245 285 190 255 305 185 245 285 135 180 215 — — — — — —

M2 — — — 150 200 240 160 210 250 155 200 240 115 150 180 — — — — — —

M3 — — — 125 165 195 130 170 205 125 165 195 90 125 145 — — — — — —

K1 225 300 350 200 270 315 210 280 335 195 260 305 — — — 275 365 430 260 345 410

K2 200 265 315 180 235 285 185 250 295 175 230 275 — — — 245 325 385 235 310 365

K3 170 220 265 150 200 240 160 210 250 145 195 230 — — — 210 275 330 195 260 310

K4 160 210 255 145 190 230 150 200 240 140 185 220 — — — 200 260 315 190 250 295

K5 100 130 155 90 120 140 95 125 145 85 115 135 — — — 120 160 190 115 155 180

K6 140 185 225 130 170 200 135 175 210 125 165 195 — — — 175 230 275 165 220 260

K7 130 165 200 115 150 180 120 160 185 110 145 170 — — — 155 205 245 145 195 230

N1—————————————————————

N2—————————————————————

N3—————————————————————

N11—————————————————————

S1 ———486575506575466070223034——————

S2 ———385060405560374955182428——————

S3 ———344550354755324350162125——————

S11 — — — 65 85 105 70 90 110 65 85 100 31 41 48 — — — — — —

S12— ——456070476575446070283845——————

S13— ——273641283743263440172226——————

H5 47 65 75 38 50 60 40 55 65 38 50 60 — — — — — — — — —

H8 50 65 80 42 55 65 43 60 65 42 55 65 — — — — — — — — —

H11608095496575507080496575——————— ——

H12 90 120 140 85 110 130 85 115 130 80 105 125 — — — — — — — — —

SMG

MS2050 MS2500 T25M T350M F40M

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 — — — 300 395 470 245 325 380 235 310 370 205 270 320

P2 — — — 290 385 460 240 310 370 225 300 355 195 260 305

P3 — — — 255 335 395 205 275 330 195 265 310 170 230 270

P4 — — — 225 300 355 185 240 290 175 230 275 155 200 235

P5 — — — 215 285 340 175 235 275 170 220 265 145 195 230

P6 — — — 240 320 380 200 265 310 190 255 300 165 220 260

P7 185 250 290 225 305 360 185 250 290 180 240 280 155 205 245

P8 175 230 275 215 280 330 175 230 275 165 220 260 145 195 225

P11 180 240 285 220 295 350 180 240 285 175 230 275 150 200 240

P12 120 155 185 145 195 230 120 155 185 115 150 180 100 130 155

M1 195 250 300 210 275 330 195 250 300 175 235 270 155 210 245

M2 160 210 250 170 230 270 160 210 250 145 190 230 130 175 210

M3 130 170 200 140 185 220 130 170 200 120 155 185 105 145 170

M4 100 135 155 110 145 170 100 135 155 95 125 145 85 115 130

M5 85 110 130 90 125 145 85 110 130 75 105 120 70 95 110

K1 — — — — — — 190 245 295 180 240 280 155 210 245

K2 — — — — — — 170 225 260 160 210 250 140 185 220

K3 — — — — — — 140 190 220 135 180 215 120 155 185

K4 — — — — — — 135 180 210 130 170 205 110 150 175

K5 — — — — — — 80 110 130 80 105 125 70 90 110

K6 — — — — — — 120 160 185 115 150 180 100 130 155

K7 — — — — — — 105 140 165 100 135 160 90 115 140

N1 — — — — — — — — — — — — 1125 1525 1800

N2 — — — — — — — — — — — — 460 610 720

N3 — — — — — — — — — — — — 305 410 485

N11 — — — — — — — — — — — — 350 465 550

S1 47 65 75 55 70 85 — — — 43 60 65 39 55 60

S2 38 50 60 44 60 65 — — — 35 47 55 32 42 49

S3 33 44 50 38 50 60 — — — 31 41 48 28 37 43

S11 65 85 100 75 100 120 — — — 60 80 95 55 70 85

S12 45 60 70 50 70 80 — — — 41 55 65 38 50 60

S13 26 35 41 30 40 47 — — — 24 33 38 22 30 34

H5—————————385060334450

H8—————————415565364755

H11 — — — — — — — — — 48 65 75 42 55 65

H12 — — — — — — — — — 75 95 115 65 85 100

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.96-.. DOUBLE-T C02506-T08P H4B-T08P 1,2

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXE APMXS DC DMM OAL LS

R217.96-1820.0-04-3A Цилиндрич. 2,0 4,0 20 18 150 121 3 0,3 29400 XNEX04..

R217.96-2020.0-04-2A Цилиндрич. 2,0 4,0 20 20 150 121 2 1,9 29400 XNEX04..

R217.96-2020.0-04-3A Цилиндрич. 2,0 4,0 20 20 150 121 3 0,3 29400 XNEX04..

R217.96-2525.0-04-4A Цилиндрич. 2,0 4,0 25 25 170 141 4 0,6 26300 XNEX04..

R217.96-2525.0-04-5A Цилиндрич. 2,0 4,0 25 25 170 141 5 0,6 26300 XNEX04..

R217.96-3232.0-04-5A Цилиндрич. 2,0 4,0 32 32 195 164 5 1,2 23200 XNEX04..

R217.96-3232.0-04-6A Цилиндрич. 2,0 4,0 32 32 195 164 6 1,2 23200 XNEX04..

R217.96-2020.3-04-2A Weldon 2,0 4,0 20 20 90 61 2 1,9 29400 XNEX04..

R217.96-2020.3-04-3A Weldon 2,0 4,0 20 20 90 61 3 0,2 29400 XNEX04..

R217.96-2525.3-04-4A Weldon 2,0 4,0 25 25 101 67 4 0,4 26300 XNEX04..

R217.96-2525.3-04-5A Weldon 2,0 4,0 25 25 101 67 5 0,4 26300 XNEX04..

R217.96-3232.3-04-5A Weldon 2,0 4,0 32 32 105 68 5 0,5 23200 XNEX04..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 58-59

Номенклатуру пластин см. на стр. 659

Информацию по стандарту ISO см. на стр. 15

Square 6™ – R217.96-04

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R217.96-.. DOUBLE-T C02506-T08P H4B-T08P – 1,2

R220.96-0032-0040 DOUBLE-T C02506-T08P H4B-T08P TCEI0825 1,2

R220.96-0050 DOUBLE-T C02506-T08P H4B-T08P 220.17-692 1,2

R220.96-0063 DOUBLE-T C02506-T08P H4B-T08P – 1,2

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Информацию по хвостовикам и размерам

Combimaster см. в каталоге Вспомогательный инструмент

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXE APMXS DC DCSFMS DCB TDZ LF

R217.96-1020.RE-04-3A Combimaster 2,0 4,0 20,0 18 – M10 28,0 3 0,1 29400 XNEX04..

R217.96-1225.RE-04-4A Combimaster 2,0 4,0 25,0 23 – M12 30,0 4 0,1 26300 XNEX04..

R217.96-1225.RE-04-5A Combimaster 2,0 4,0 25,0 23 – M12 30,0 5 0,1 26300 XNEX04..

R217.96-1632.RE-04-5A Combimaster 2,0 4,0 32,0 30 – M16 40,0 5 0,3 23200 XNEX04..

R217.96-1632.RE-04-6A Combimaster 2,0 4,0 32,0 30 – M16 40,0 6 0,3 23200 XNEX04..

R217.96-2040.RE-04-7A Combimaster 2,0 4,0 40,0 37 – M20 40,0 7 0,4 20700 XNEX04..

R220.96-0032-04-6A Оправка 2,0 4,0 32,0 35 16 – 40,0 6 0,2 23200 XNEX04..

R220.96-0040-04-7A Оправка 2,0 4,0 40,0 35 16 – 40,0 7 0,3 20700 XNEX04..

R220.96-0032-04-4A Оправка 2,0 4,0 32,0 35 16 – 40,0 4 0,2 23200 XNEX04..

R220.96-0040-04-5A Оправка 2,0 4,0 40,0 35 16 – 40,0 5 0,3 20700 XNEX04..

R220.96-0050-04-6A Оправка 2,0 4,0 50,0 47 22 – 40,0 6 0,4 18600 XNEX04..

R220.96-0050-04-8A Оправка 2,0 4,0 50,0 47 22 – 40,0 8 0,4 18600 XNEX04..

R220.96-0050-04-9A Оправка 2,0 4,0 50,0 47 22 – 40,0 9 0,4 18600 XNEX04..

R220.96-0063-04-7A Оправка 2,0 4,0 63,0 62 27 – 40,0 7 0,7 150000 XNEX04..

R220.96-0063-04-9A Оправка 2,0 4,0 63,0 52 27 – 40,0 9 0,7 16500 XNEX04..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 58-59

Номенклатуру пластин см. на стр. 659

Информацию по стандарту ISO см. на стр. 15

Square 6™ – R217/220.96-04

KAPRS 90°

Фрезы для фрезерования уступов и пазов

R217/220.96-04 – Пластины

SMG ap

100% 30% 10%

P1 XNEX040304TR-M08 F40M 2,0 0,11 0,13 0,19

P2 XNEX040304TR-M08 F40M 2,0 0,12 0,13 0,19

P3 XNEX040304TR-M08 MP2501 2,0 0,11 0,12 0,18

P4 XNEX040304TR-M08 MP2501 2,0 0,11 0,12 0,18

P5 XNEX040304TR-M08 MP2501 2,0 0,11 0,12 0,18

P6 XNEX040304TR-M08 MP2501 2,0 0,10 0,11 0,17

P7 XNEX040304TR-M08 MP2501 2,0 0,10 0,11 0,17

P8 XNEX040304TR-M08 MP2501 2,0 0,11 0,12 0,18

P11 XNEX040304TR-M08 MP3000 2,0 0,10 0,11 0,17

P12 XNEX040304TR-M08 MP2501 1,6 0,075 0,080 0,12

M1 XNEX040304R-M06 F40M 2,0 0,085 0,095 0,15

M2 XNEX040304R-M06 F40M 2,0 0,080 0,085 0,13

M3 XNEX040304R-M06 F40M 1,6 0,065 0,070 0,11

M4 XNEX040304R-M06 F40M 1,2 0,060 0,065 0,090

M5 XNEX040304R-M06 F40M 1,2 0,060 0,065 0,090

K1 XNEX040304TR-M08 MK2050 2,0 0,12 0,13 0,19

K2 XNEX040304TR-M08 MK2050 2,0 0,11 0,12 0,18

K3 XNEX040304TR-M08 MK2050 2,0 0,11 0,12 0,18

K4 XNEX040304TR-M08 MK2050 2,0 0,11 0,12 0,18

K5 XNEX040304TR-M08 MK2050 2,0 0,095 0,10 0,16

K6 XNEX040304TR-M08 MK2050 2,0 0,11 0,12 0,18

K7 XNEX040304TR-M08 MK2050 2,0 0,095 0,10 0,16

N1 XNEX040304R-M06 F40M 2,0 0,11 0,12 0,19

N2 XNEX040304R-M06 F40M 2,0 0,11 0,12 0,19

N3 XNEX040304R-M06 F40M 2,0 0,11 0,12 0,19

N11 XNEX040304R-M06 F40M 2,0 0,11 0,12 0,19

S1 XNEX040304R-M06 F40M 1,2 0,060 0,065 0,090

S2 XNEX040304R-M06 F40M 1,2 0,060 0,065 0,090

S3 XNEX040304R-M06 F40M 1,2 0,055 0,060 0,085

S11 XNEX040304R-M06 MS2050 1,4 0,065 0,070 0,11

S12 XNEX040304R-M06 MS2050 1,4 0,065 0,070 0,11

S13 XNEX040304R-M06 MS2050 1,2 0,060 0,065 0,090

H5 XNEX040304TR-M08 MP3000 1,6 0,075 0,080 0,12

H8 XNEX040304TR-M08 MP3000 1,4 0,055 0,060 0,090

H11 XNEX040304TR-M08 MP3000 1,6 0,075 0,080 0,12

H12 XNEX040304TR-M08 MP3000 1,4 0,055 0,060 0,090

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

Фрезы для фрезерования уступов и пазов

R217/220.96-04 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 MP3000 MM4500 MK1500 MK2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 350 465 540 310 410 480 295 390 455 190 255 295 — — — 305 405 470

P2 340 455 530 300 400 465 285 380 440 185 245 285 — — — 300 395 460

P3 295 390 460 260 345 405 245 325 385 160 210 250 — — — 255 340 400

P4 265 350 410 235 310 360 220 295 345 145 190 220 — — — 230 305 355

P5 255 335 390 225 295 345 210 280 325 135 180 210 — — — 220 290 340

P6 285 375 440 250 330 390 240 315 365 155 205 240 — — — 245 325 380

P7 270 355 415 235 315 365 225 295 345 145 190 225 — — — 235 310 360

P8 245 325 385 220 290 340 205 275 325 135 180 210 — — — 215 285 335

P11 260 345 400 230 305 355 220 290 335 140 185 220 — — — 225 300 350

P12 170 220 260 150 195 230 140 185 220 90 120 140 — — — 145 195 225

M1 — — — 220 290 335 215 285 330 160 210 245 — — — — — —

M2 — — — 180 240 280 175 235 275 130 175 205 — — — — — —

M3 — — — 145 190 225 140 190 220 105 140 165 — — — — — —

M4 — — — 115 150 170 110 145 170 85 110 125 — — — — — —

M5 — — — 95 125 145 95 120 140 70 90 105 — — — — — —

K1 270 360 415 240 320 370 225 300 350 — — — 340 450 520 320 425 495

K2 240 315 370 210 280 330 200 265 310 — — — 300 400 465 285 375 440

K3 205 270 315 180 240 280 170 225 265 — — — 255 335 395 240 320 370

K4 195 255 300 170 225 265 160 215 250 — — — 245 320 375 230 305 355

K5 120 155 185 105 140 160 100 130 155 — — — 150 195 230 140 185 220

K6 170 225 265 150 200 235 145 190 220 — — — 215 285 330 205 270 315

K7 150 200 235 135 175 210 125 165 195 — — — 190 250 295 180 235 280

N1 ——————————————————

N2 ——————————————————

N3 ——————————————————

N11——————————————————

S1 ———557585507080253338— —— — ——

S2 ———446065425565202731— —— — ——

S3 ———395060374855182327— —— — ——

S11 — — — 75 100 120 70 95 110 35 46 55 — — — — — —

S12— ——557080506575334350——————

S13— ——314147293944192529——————

H5 55 75 85 45 60 70 44 60 70 — — — — — — — — —

H8 60 80 90 48 65 75 47 60 70 — — — — — — — — —

H11 70 95 110 55 75 90 55 75 85 — — — — — — — — —

H12 105 140 160 95 125 145 90 115 135 — — — — — — — — —

SMG

MS2050 F40M

100% 30% 10% 100% 30% 10%

P1 — — — 235 310 360

P2 — — — 230 305 355

P3 — — — 195 260 305

P4 — — — 180 235 275

P5 — — — 170 225 260

P6 — — — 190 250 295

P7 220 290 340 180 235 275

P8 205 270 315 165 220 260

P11 210 280 330 175 230 270

P12 135 180 210 115 150 175

M1 225 295 345 185 245 285

M2 185 245 285 155 200 235

M3 150 195 230 120 160 190

M4 115 155 175 95 125 145

M5 95 125 145 80 105 120

K1 — — — 180 240 280

K2 — — — 160 215 250

K3 — — — 135 180 210

K4 — — — 130 170 200

K5 — — — 80 105 125

K6 — — — 115 150 175

K7 — — — 100 135 155

N1 — — — 1325 1775 2075

N2 — — — 540 720 840

N3 — — — 355 480 560

N11 — — — 410 550 640

S1 55 70 80 45 60 70

S2 44 55 65 36 48 55

S3 38 50 60 32 41 48

S11 75 100 115 60 80 95

S12 55 70 80 43 55 65

S13 30 40 46 25 33 38

H5 — — — 37 50 60

H8 — — — 40 50 60

H11 — — — 48 65 75

H12 — — — 70 95 110

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.96-.. DOUBLE-T C04011-T15P H4B-T15P 3,5

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXE APMXS DC DMM OAL LS

R217.96-3240.3-08-3A Weldon 3,0 7,5 40 32 120 85 3 0,7 11800 XNEX08..

R217.96-3240.3S-08-3A Seco-Weldon 3,0 7,5 40 32 120 60 3 0,8 11800 XNEX08..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 64–65

Номенклатуру пластин см. на стр. 659

Информацию по стандарту ISO см. на стр. 15

Square 6™ – R217.96-08

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R217.96-.. DOUBLE-T C04011-T15P H4B-T15P – 3,5

C.-R217.96-.. DOUBLE-T C04011-T15P H4B-T15P – 3,5

R220.96-0050-0063 DOUBLE-T C04011-T15P H4B-T15P 220.17-696 3,5

R220.96-0063-27 DOUBLE-T C04011-T15P H4B-T15P 220.17-693 3,5

R220.96-0063-7A DOUBLE-T C04011-T15P H4B-T15P 220.17-692 3,5

R220.96-0066 DOUBLE-T C04011-T15P H4B-T15P 220.17-692 3,5

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Информацию по хвостовикам и размерам

Combimaster см. в каталоге Вспомогательный инструмент

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXE APMXS DC DCSFMS DCB TDZ LF

R217.96-1640.RE-08-3A Combimaster 3,0 7,5 40,0 28 – M16 40,0 3 0,3 11800 XNEX08..

R217.96-1640.RE-08-4A Combimaster 3,0 7,5 40,0 28 – M16 40,0 4 0,2 11800 XNEX08..

R217.96-2040.RE-08-4A Combimaster 3,0 7,5 40,0 37 – M20 40,0 4 0,4 11800 XNEX08..

C4-R217.96-044-08-3A Seco-Capto 3,0 7,5 44,0 40 – – 60,0 3 0,6 11300 XNEX08..

C4-R217.96-044-08-4A Seco-Capto 3,0 7,5 44,0 40 – – 60,0 4 0,5 11300 XNEX08..

C5-R217.96-054-08-4A Seco-Capto 3,0 7,5 54,0 50 – – 60,0 4 0,9 10200 XNEX08..

C5-R217.96-054-08-5A Seco-Capto 3,0 7,5 54,0 50 – – 60,0 5 0,9 10200 XNEX08..

C5-R217.96-063-08-6A Seco-Capto 3,0 7,5 63,0 50 – – 60,0 6 1,0 9400 XNEX08..

C5-R217.96-063-08-7A Seco-Capto 3,0 7,5 63,0 50 – – 60,0 7 1,0 9400 XNEX08..

C6-R217.96-066-08-7A Seco-Capto 3,0 7,5 66,0 63 – – 60,0 7 1,4 9400 XNEX08..

R220.96-0050-08-4A Оправка 3,0 7,5 50,0 47 22 – 40,0 4 0,3 10600 XNEX08..

R220.96-0050-08-5A Оправка 3,0 7,5 50,0 47 22 – 40,0 5 0,3 10600 XNEX08..

R220.96-0052-08-5A Оправка 3,0 7,5 52,0 47 22 – 40,0 5 0,4 10600 XNEX08..

R220.96-0063-08-4A Оправка 3,0 7,5 63,0 47 22 – 40,0 4 0,5 9400 XNEX08..

R220.96-0063-08-6A Оправка 3,0 7,5 63,0 47 22 – 40,0 6 0,5 9400 XNEX08..

R220.96-0063-08-6A-27 Оправка 3,0 7,5 63,0 62 27 – 40,0 6 0,6 9400 XNEX08..

R220.96-0063-08-7A Оправка 3,0 7,5 63,0 47 22 – 40,0 7 0,7 9400 XNEX08..

R220.96-0063-08-7A-27 Оправка 3,0 7,5 63,0 62 27 – 40,0 7 0,6 9400 XNEX08..

R220.96-0066-08-6A Оправка 3,0 7,5 66,0 47 22 – 40,0 6 0,6 9400 XNEX08..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 64–65

Номенклатуру пластин см. на стр. 659

Информацию по стандарту ISO см. на стр. 15

Square 6™ – R217/220.96-08

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

C.-R217.96-.. DOUBLE-T C04011-T15P H4B-T15P – 3,5

R220.96-0080 DOUBLE-T C04011-T15P H4B-T15P MC6S12X35 3,5

R220.96-0084 DOUBLE-T C04011-T15P H4B-T15P – 3,5

R220.96-0100-8160 DOUBLE-T C04011-T15P H4B-T15PL – 3,5

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Информацию по хвостовикам и размерам

Combimaster см. в каталоге Вспомогательный инструмент

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXE APMXS DC DCSFMS DCB LF

C6-R217.96-080-08-7A Seco-Capto 3,0 7,5 80,0 63 – 60,0 7 1,7 8400 XNEX08..

C6-R217.96-080-08-9A Seco-Capto 3,0 7,5 80,0 63 – 60,0 9 1,2 8400 XNEX08..

R220.96-0080-08-5A Оправка 3,0 7,5 80,0 62 27 50,0 5 1,1 8400 XNEX08..

R220.96-0080-08-7A Оправка 3,0 7,5 80,0 62 27 50,0 7 1,0 8400 XNEX08..

R220.96-0080-08-9A Оправка 3,0 7,5 80,0 62 27 50,0 9 1,0 8400 XNEX08..

R220.96-0084-08-7A Оправка 3,0 7,5 84,0 62 27 50,0 7 1,2 8400 XNEX08..

R220.96-0100-08-6A Оправка 3,0 7,5 100,0 77 32 50,0 6 1,6 7500 XNEX08..

R220.96-0100-08-8A Оправка 3,0 7,5 100,0 77 32 50,0 8 1,5 7500 XNEX08..

R220.96-0100-08-11A Оправка 3,0 7,5 100,0 77 32 50,0 11 1,5 7500 XNEX08..

R220.96-0125-08-7A Оправка 3,0 7,5 125,0 90 40 63,0 7 2,9 6700 XNEX08..

R220.96-0125-08-11A Оправка 3,0 7,5 125,0 90 40 63,0 11 2,8 6700 XNEX08..

R220.96-0125-08-14A Оправка 3,0 7,5 125,0 90 40 63,0 14 2,7 6700 XNEX08..

R220.96-8160-08-16 Оправка 3,0 7,5 160,0 90 40 63,0 16 4,8 5900 XNEX08..

R220.96-8160-08-12 Оправка 3,0 7,5 160,0 90 40 63,0 12 4,8 5900 XNEX08..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 64–65

Номенклатуру пластин см. на стр. 659

Информацию по стандарту ISO см. на стр. 15

Square 6™ – R217/220.96-08

KAPRS 90°

Фрезы для фрезерования уступов и пазов

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 64–65

Номенклатуру пластин см. на стр. 659

Информацию по стандарту ISO см. на стр. 15

Для фрезы Клиновый

зажим, винт

Клиновый

зажим,

радиальная

регулировка

Клиновый

зажим,

осевая

регулировка

Ключ (с

Т-образной

ручкой)

Винт Ключ Винт

кассеты

Кассета Значение

момента

(Nm)

R220.96-.. LD8020-T25P CW0810 AU1114T-T15P DOUBLE-T C04011-T15P H4B-T15PL FS96018 XN08PRN 3,5

Комплектующие

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXE APMXS DC DCSFMS DCB LF

R220.96-8160-08-7C Оправка 3,0 7,5 160,0 130 40 63,0 7 5,6 5900 XNEX08..

R220.96-8160-08-10C Оправка 3,0 7,5 160,0 130 40 63,0 10 5,5 5900 XNEX08..

R220.96-8200-08-8C Оправка 3,0 7,5 200,0 160 60 63,0 8 8,0 5300 XNEX08..

R220.96-8200-08-12C Оправка 3,0 7,5 200,0 160 60 63,0 12 7,8 5300 XNEX08..

R220.96-8250-08-10C Оправка 3,0 7,5 250,0 210 60 63,0 10 15,2 4200 XNEX08..

Square 6™ – R220.96-08

KAPRS 90°

Фрезы для фрезерования уступов и пазов

R217/220.96-08 – Пластины

SMG ap

100% 30% 10%

P1 XNEX080608TR-ME09 F40M 3,5 0,13 0,14 0,22

P2 XNEX080608TR-ME09 F40M 3,5 0,13 0,14 0,22

P3 XNEX080608TR-M13 MP2501 3,5 0,18 0,20 0,30

P4 XNEX080608TR-M13 MP2501 3,5 0,18 0,19 0,30

P5 XNEX080608TR-M13 MP2501 3,5 0,17 0,19 0,28

P6 XNEX080608TR-M13 MP2501 3,5 0,17 0,19 0,28

P7 XNEX080608TR-M13 MP2501 3,5 0,17 0,19 0,28

P8 XNEX080608TR-M13 MP2501 3,5 0,18 0,20 0,30

P11 XNEX080608TR-M13 T350M 3,5 0,17 0,19 0,28

P12 XNEX080608TR-M13 MP2501 3,0 0,12 0,13 0,19

M1 XNEX080608R-M08 F40M 3,5 0,12 0,13 0,19

M2 XNEX080608R-M08 F40M 3,5 0,11 0,12 0,18

M3 XNEX080608R-M08 F40M 3,0 0,085 0,095 0,14

M4 XNEX080608R-M08 T350M 2,0 0,080 0,085 0,12

M5 XNEX080608R-M08 T350M 2,0 0,080 0,085 0,12

K1 XNEX080608TR-M13 MK2050 3,5 0,19 0,20 0,32

K2 XNEX080608TR-M13 MK2050 3,5 0,17 0,19 0,28

K3 XNEX080608TR-M13 MK2050 3,5 0,17 0,19 0,28

K4 XNEX080608TR-M13 MK2050 3,5 0,17 0,19 0,28

K5 XNEX080608TR-M13 MK2050 3,5 0,16 0,17 0,26

K6 XNEX080608TR-M13 MK2050 3,5 0,17 0,19 0,28

K7 XNEX080608TR-M13 MK2050 3,5 0,16 0,17 0,26

N1 XNEX080608R-M08 H25 3,5 0,15 0,16 0,25

N2 XNEX080608R-M08 H25 3,5 0,15 0,16 0,25

N3 XNEX080608R-M08 H25 3,5 0,15 0,16 0,25

N11 XNEX080608R-M08 H25 3,5 0,15 0,16 0,25

S1 XNEX080608R-M08 T350M 2,0 0,080 0,085 0,12

S2 XNEX080608R-M08 T350M 2,0 0,080 0,085 0,12

S3 XNEX080608R-M08 T350M 2,0 0,075 0,080 0,11

S11 XNEX080608R-M08 MS2050 2,5 0,085 0,095 0,14

S12 XNEX080608R-M08 MS2050 2,5 0,085 0,095 0,14

S13 XNEX080608R-M08 MS2050 2,0 0,080 0,085 0,12

H5 XNEX080608TR-M13 MP3000 3,0 0,12 0,13 0,19

H8 XNEX080608TR-M13 MP3000 2,5 0,090 0,10 0,15

H11 XNEX080608TR-MD15 MP1501 3,0 0,14 0,15 0,22

H12 XNEX080608TR-MD15 MP1501 2,5 0,11 0,12 0,17

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

Фрезы для фрезерования уступов и пазов

R217/220.96-08 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2050 MP2501 MP3000 MM4500 MK1500 MK2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 345 455 530 300 395 475 305 405 475 290 385 450 185 250 290 — — — 260 350 415

P2 335 445 520 290 385 460 295 395 460 280 375 435 180 240 285 — — — 255 340 395

P3 295 380 460 255 340 400 260 340 405 245 320 385 160 210 250 — — — 220 290 345

P4 260 345 405 225 300 355 230 305 360 220 290 340 140 185 220 — — — 195 260 305

P5 250 330 385 215 285 340 220 290 340 210 275 325 135 180 210 — — — 190 250 295

P6 280 370 435 245 325 385 245 325 385 235 310 365 150 200 235 — — — 210 280 335

P7 265 345 410 230 310 365 235 310 360 220 290 345 145 190 220 — — — 200 265 315

P8 250 320 385 215 285 340 220 285 340 210 270 325 135 175 210 — — — 185 245 290

P11 255 340 395 220 300 355 225 300 350 215 285 335 140 185 215 — — — 195 255 305

P12 170 220 260 145 190 225 150 195 230 140 185 220 90 120 140 — — — 125 170 200

M1 — — — 210 275 330 215 285 330 210 280 325 155 205 245 — — — — — —

M2 — — — 175 230 270 175 235 275 175 230 270 130 170 200 — — — — — —

M3 — — — 140 185 220 145 185 220 140 185 220 105 135 160 — — — — — —

M4 — — — 110 145 170 110 150 170 110 145 170 80 110 125 — — — — — —

M5 — — — 90 120 140 90 125 145 90 120 140 70 90 105 — — — — — —

K1 265 350 410 230 305 365 235 310 365 — — — — — — 290 385 450 275 365 425

K2 235 310 365 205 270 320 210 275 325 — — — — — — 260 340 405 245 320 385

K3 200 265 310 175 230 270 175 235 275 — — — — — — 220 285 345 205 270 325

K4 190 250 295 165 220 260 170 225 260 — — — — — — 210 275 325 195 260 310

K5 115 155 180 100 135 160 105 135 160 — — — — — — 125 170 200 120 160 190

K6 165 220 260 145 195 230 150 195 230 — — — — — — 185 240 290 175 230 275

K7 150 195 230 130 175 205 130 175 205 — — — — — — 160 215 255 155 205 240

N1—————————————————————

N2—————————————————————

N3—————————————————————

N11—————————————————————

S1 — — — 55 70 85 — — — 50 70 80 25 33 38 — — — — — —

S2 — — — 43 55 65 — — — 41 55 65 20 27 31 — — — — — —

S3 — — — 38 50 60 — — — 36 48 55 18 23 27 — — — — — —

S11 — — — 75 100 115 — — — 70 95 110 35 46 55 — — — — — —

S12 — — — 50 70 80 — — — 49 65 75 32 42 50 — — — — — —

S13 — — — 30 40 47 — — — 29 38 44 19 25 29 — — — — — —

H5 55 75 85 43 60 70 — — — 44 55 70 — — — — — — — — —

H8 60 75 90 47 60 70 — — — — — — — — — — — — — — —

H11 70 95 110 55 75 85 — — — — — — — — — — — — — — —

H12 105 140 165 95 120 140 — — — — — — — — — — — — — — —

SMG

MS2050 MS2500 T350M F40M H25

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 — — — 335 440 530 265 350 415 230 305 360 — — —

P2 — — — 325 430 510 260 345 400 225 300 350 — — —

P3 — — — 285 375 445 230 295 355 200 255 310 — — —

P4 — — — 250 330 395 200 265 310 175 230 270 — — —

P5 — — — 240 315 375 190 255 300 165 220 260 — — —

P6 — — — 270 365 425 215 285 335 185 245 290 — — —

P7 195 260 310 255 345 405 205 270 315 175 235 275 — — —

P8 185 240 285 240 315 375 190 250 300 165 215 260 — — —

P11 190 255 300 245 335 390 195 260 305 170 225 265 — — —

P12 125 165 190 160 215 250 130 170 200 110 145 175 — — —

M1 200 265 315 230 305 365 200 265 310 180 240 280 — — —

M2 165 220 260 190 255 300 165 220 255 150 200 235 — — —

M3 135 175 210 155 205 245 135 175 205 120 160 190 — — —

M4 105 140 160 120 160 190 105 140 160 95 125 145 — — —

M5 85 115 135 100 135 155 85 115 135 80 105 120 — — —

K1 — — — — — — — — — 180 235 275 — — —

K2 — — — — — — — — — 160 210 245 — — —

K3 — — — — — — — — — 135 175 210 — — —

K4 — — — — — — — — — 130 170 200 — — —

K5 — — — — — — — — — 80 105 120 — — —

K6 — — — — — — — — — 110 150 175 — — —

K7 — — — — — — — — — 100 130 155 — — —

N1 — — — — — — — — — 1300 1750 2050 1250 1675 1975

N2 — — — — — — — — — 530 700 830 510 680 790

N3 — — — — — — — — — 350 470 550 340 450 530

N11 — — — — — — — — — 400 540 630 390 520 610

S1 49 65 75 60 80 90 48 65 75 44 60 70 — — —

S2 39 50 60 48 65 75 39 50 60 35 47 55 — — —

S3 34 45 55 42 55 65 34 45 55 31 41 48 — — —

S11 70 90 105 85 110 130 65 90 105 60 80 95 — — —

S12 47 60 75 60 75 90 47 60 70 42 55 65 — — —

S13 27 36 43 33 44 50 27 36 42 25 33 38 — — —

H5 — — — — — — 43 55 65 37 49 60 — — —

H8 — — — — — — 45 60 70 39 50 60 — — —

H11 — — — — — — 55 70 85 48 60 75 — — —

H12 — — — — — — 80 105 125 70 95 110 — — —

Фрезы для фрезерования уступов и пазов

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R217.99-.. DOUBLE-T C03006-T09P H4B-T09P – 2,0

R220.99-0040 DOUBLE-T C03006-T09P H4B-T09P MC6S8X30 2,0

R220.99-0050-0063 DOUBLE-T C03006-T09P H4B-T09P 220.17-692 2,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DC DCSFMS DCB DMM OAL LF LUX LS

R217.99-2532.3S-09-3A Seco-Weldon 8,0 32 – – 25 111 – 43 55 3 0,5 18600 SONX09T3

R220.99-0040-09-4T Оправка 8,0 40 35,0 16,0 – – 40 – – 4 0,2 16600 SONX09T3

R220.99-0050-09-4 Оправка 8,0 50 47,0 22,0 – – 40 – – 4 0,4 14800 SONX09T3

R220.99-0050-09-6T Оправка 8,0 50 47,0 22,0 – – 40 – – 6 0,3 14800 SONX09T3

R220.99-0063-09-7T Оправка 8,0 63 47,0 22,0 – – 40 – – 7 0,5 13200 SONX09T3

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 67–68

Номенклатуру пластин см. на стр. 654

Информацию по стандарту ISO см. на стр. 15

Mini Square – R217.99-09

KAPRS 90°

Фрезы для фрезерования уступов и пазов

R217/220.99-09 – Пластины

SMG ap

100% 30% 10%

P1 SONX09T308TR-M10 F40M 4,0 0,14 0,16 0,24

P2 SONX09T308TR-M10 F40M 4,0 0,15 0,16 0,24

P3 SONX09T308TR-M10 MP2501 4,0 0,14 0,15 0,22

P4 SONX09T308TR-M10 MP2501 4,0 0,14 0,15 0,22

P5 SONX09T308TR-M10 MP2501 4,0 0,13 0,14 0,22

P6 SONX09T308TR-M10 MP2501 4,0 0,13 0,14 0,22

P7 SONX09T308TR-M10 MP2501 4,0 0,13 0,14 0,22

P8 SONX09T308TR-M10 MP2501 4,0 0,14 0,15 0,22

P11 SONX09T304TR-M10 T350M 4,0 0,13 0,14 0,22

P12 SONX09T308TR-M10 MP2501 3,0 0,090 0,10 0,15

M1 SONX09T304TR-ME06 F40M 4,0 0,085 0,095 0,14

M2 SONX09T304TR-ME06 F40M 4,0 0,080 0,085 0,13

M3 SONX09T304TR-ME06 F40M 3,0 0,065 0,070 0,10

M4 SONX09T304TR-M10 F40M 2,5 0,090 0,10 0,15

M5 SONX09T304TR-M10 F40M 2,5 0,090 0,10 0,15

K1 SONX09T308TR-M10 MK2050 4,0 0,15 0,16 0,24

K2 SONX09T308TR-M10 MK2050 4,0 0,13 0,14 0,22

K3 SONX09T308TR-M10 MK2050 4,0 0,13 0,14 0,22

K4 SONX09T308TR-M10 MK2050 4,0 0,13 0,14 0,22

K5 SONX09T308TR-M10 MK2050 4,0 0,12 0,13 0,20

K6 SONX09T308TR-M10 MK2050 4,0 0,13 0,14 0,22

K7 SONX09T308TR-M10 MK2050 4,0 0,12 0,13 0,20

N1 SONX09T304TR-ME06 F40M 4,0 0,11 0,12 0,18

N2 SONX09T304TR-ME06 F40M 4,0 0,11 0,12 0,18

N3 SONX09T304TR-ME06 F40M 4,0 0,11 0,12 0,18

N11 SONX09T304TR-ME06 F40M 4,0 0,11 0,12 0,18

S1 SONX09T304TR-M10 T350M 2,5 0,090 0,10 0,15

S2 SONX09T304TR-M10 T350M 2,5 0,090 0,10 0,15

S3 SONX09T304TR-M10 T350M 2,5 0,085 0,095 0,14

S11 SONX09T304TR-M10 T350M 2,5 0,11 0,11 0,17

S12 SONX09T304TR-ME06 F40M 2,5 0,065 0,070 0,10

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

Фрезы для фрезерования уступов и пазов

R217/220.99-09 – Режимы резания vc = (м/мин)

SMG

MP2501 MK1500 MK2050 T350M F40M

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 300 390 460 — — — 295 385 450 255 340 395 225 295 345

P2 285 380 445 — — — 280 370 440 245 325 385 215 285 340

P3 250 330 395 — — — 245 325 385 215 285 340 190 250 300

P4 220 290 345 — — — 215 285 340 190 250 295 165 220 260

P5 215 285 330 — — — 210 280 325 185 240 285 160 215 250

P6 240 320 370 — — — 235 315 365 205 270 320 180 240 280

P7 225 300 350 — — — 225 295 345 195 255 300 170 230 265

P8 210 280 330 — — — 205 275 325 180 240 285 160 210 250

P11 220 290 340 — — — 215 290 335 190 250 290 165 220 260

P12 145 190 220 — — — 145 190 220 125 165 190 110 145 165

M1 205 270 320 — — — — — — 190 250 295 175 230 270

M2 170 230 265 — — — — — — 155 210 245 145 195 225

M3 140 185 215 — — — — — — 130 170 200 120 155 180

M4 110 145 165 — — — — — — 100 135 155 95 125 140

M5 90 120 140 — — — — — — 85 110 130 80 105 120

K1 225 300 355 320 425 500 300 400 475 195 255 305 170 225 270

K2 205 270 315 290 380 445 275 360 420 175 230 270 155 205 240

K3 170 230 265 245 325 375 230 305 355 145 195 230 130 175 200

K4 165 220 255 235 310 360 220 290 340 140 185 220 125 165 190

K5 100 130 155 140 185 220 135 175 205 85 115 135 75 100 115

K6 145 190 225 205 270 315 195 255 300 125 165 190 110 145 170

K7 130 170 200 180 240 280 170 225 265 110 145 170 95 130 150

N1 — — — — — — — — — — — — 1250 1675 2000

N2 — — — — — — — — — — — — 510 680 800

N3 — — — — — — — — — — — — 340 455 540

N11 — — — — — — — — — — — — 385 520 610

S1 —————————476070435565

S2 —————————385060354655

S3 —————————334450314147

S11 — — — — — — — — — 65 85 100 60 80 90

S12—————————456070425565

Фрезы для фрезерования уступов и пазов

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 70–71

Номенклатуру пластин см. на стр. 654

Информацию по стандарту ISO см. на стр. 15

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R220.99-0050-0063 DOUBLE-T C04011-T15P H4B-T15P 220.17-692 3,5

R220.99-0080 DOUBLE-T C04011-T15P H4B-T15P MC6S12X40 3,5

R220.99-0100 DOUBLE-T C04011-T15P H4B-T15PL – 3,5

Комплектующие

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DC DCSFMS DCB LF

R220.99-0050-12-4 Оправка 11,0 50,0 47,0 22,0 40,0 4 0,3 10800 SONX1205

R220.99-0050-12-5T Оправка 11,0 50,0 42,0 22,0 40,0 5 0,3 10800 SONX1205

R220.99-0063-12-4 Оправка 11,0 63,0 47,0 22,0 40,0 4 0,6 9600 SONX1205

R220.99-0063-12-6T Оправка 11,0 63,0 47,0 22,0 40,0 6 0,5 9600 SONX1205

R220.99-0080-12-6 Оправка 11,0 80,0 62,0 27,0 50,0 6 1,1 8400 SONX1205

R220.99-0100-12-8 Оправка 11,0 100,0 77,0 32,0 50,0 8 1,5 7600 SONX1205

Midi Square – R220.99-12

KAPRS 90°

Фрезы для фрезерования уступов и пазов

R217/220.99-12 – Пластины

SMG ap

100% 30% 10%

P1 SONX120508TR-ME08 F40M 5,0 0,11 0,12 0,19

P2 SONX120508TR-ME08 F40M 5,0 0,12 0,13 0,19

P3 SONX120508TR-M12 MP2501 5,0 0,16 0,18 0,28

P4 SONX120508TR-M12 MP2501 5,0 0,16 0,18 0,26

P5 SONX120508TR-M12 MP2501 5,0 0,16 0,17 0,26

P6 SONX120508TR-M12 MP2501 5,0 0,16 0,17 0,26

P7 SONX120508TR-M12 MP2501 5,0 0,16 0,17 0,26

P8 SONX120508TR-M12 MP2501 5,0 0,16 0,18 0,28

P11 SONX120508TR-M12 T350M 5,0 0,16 0,17 0,26

P12 SONX120508TR-M12 MP2501 4,5 0,11 0,12 0,18

M1 SONX120508TR-ME08 F40M 5,0 0,12 0,13 0,19

M2 SONX120508TR-ME08 F40M 5,0 0,11 0,11 0,17

M3 SONX120508TR-M12 F40M 4,5 0,13 0,14 0,20

M4 SONX120508TR-M12 F40M 3,0 0,11 0,12 0,18

M5 SONX120508TR-M12 F40M 3,0 0,11 0,12 0,18

K1 SONX120508TR-M12 MK2050 5,0 0,17 0,19 0,28

K2 SONX120508TR-M12 MK2050 5,0 0,16 0,17 0,26

K3 SONX120508TR-M12 MK2050 5,0 0,16 0,17 0,26

K4 SONX120508TR-M12 MK2050 5,0 0,16 0,17 0,26

K5 SONX120508TR-M12 MK2050 5,0 0,14 0,15 0,24

K6 SONX120508TR-M12 MK2050 5,0 0,16 0,17 0,26

K7 SONX120508TR-M12 MK2050 5,0 0,14 0,15 0,24

N1 SONX120508TR-ME08 F40M 5,0 0,15 0,16 0,25

N2 SONX120508TR-ME08 F40M 5,0 0,15 0,16 0,25

N3 SONX120508TR-ME08 F40M 5,0 0,15 0,16 0,25

N11 SONX120508TR-ME08 F40M 5,0 0,15 0,16 0,25

S1 SONX120508TR-M12 T350M 3,0 0,11 0,12 0,18

S2 SONX120508TR-M12 T350M 3,0 0,11 0,12 0,18

S3 SONX120508TR-M12 T350M 3,0 0,10 0,11 0,17

S11 SONX120508TR-M12 T350M 4,0 0,13 0,14 0,20

S12 SONX120508TR-ME08 F40M 4,0 0,085 0,095 0,14

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

Фрезы для фрезерования уступов и пазов

R217/220.99-12 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 MK1500 MK2050 T350M F40M

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 315 415 490 280 365 435 — — — 275 360 430 245 320 380 210 275 330

P2 305 400 480 270 355 425 — — — 265 350 415 235 310 370 205 270 320

P3 270 350 410 240 310 365 — — — 235 305 360 205 270 320 180 235 275

P4 235 310 370 210 275 330 — — — 205 270 325 180 240 285 160 210 250

P5 225 300 355 200 265 315 — — — 195 260 310 175 230 275 150 200 235

P6 255 335 395 225 300 350 — — — 220 295 345 195 260 305 170 225 265

P7 240 320 375 210 280 330 — — — 210 280 325 185 245 290 160 215 250

P8 225 295 345 200 260 305 — — — 195 260 300 175 230 265 150 200 230

P11 230 310 365 205 275 320 — — — 205 270 315 180 240 280 155 205 245

P12 155 205 235 135 180 210 — — — 135 175 205 120 155 185 105 135 160

M1 — — — 195 255 305 — — — — — — 180 240 285 165 215 260

M2 — — — 160 215 250 — — — — — — 150 200 235 135 180 215

M3 — — — 130 175 205 — — — — — — 120 160 190 110 145 175

M4 — — — 105 140 160 — — — — — — 100 130 150 90 115 135

M5 — — — 85 115 130 — — — — — — 80 110 125 75 100 110

K1 245 320 380 215 280 335 305 400 475 290 380 450 185 245 295 165 215 255

K2 215 285 335 190 250 295 270 360 420 255 340 400 165 220 260 145 190 225

K3 180 240 285 160 215 250 225 305 355 215 285 335 140 185 220 120 160 190

K4 175 230 270 155 205 240 215 290 340 205 275 320 135 180 210 115 155 180

K5 105 140 165 95 125 145 135 180 205 125 170 195 85 110 125 70 95 110

K6 150 205 240 135 180 210 190 255 300 180 240 285 120 155 185 100 135 160

K7 135 180 210 120 160 185 170 230 265 165 215 250 105 140 165 90 120 140

N1 — — — — — — — — — — — — — — — 1200 1575 1875

N2———————————————480640750

N3———————————————320425500

N11———————————————365485570

S1 ————————————466070415565

S2 ————————————374955334450

S3 ————————————324349293944

S11————————————608595557590

S12————————————435565395060

Спиральные фрезы

Спиральные (кукуруза) фрезы

Фреза Пластина

Материал

Радиус угла (мм)

PMKNS

Turbo

XO..06

[[[[[

0,2/0,4/0,8/1,6 [][[\

XO..10

[[[[[

0,2/0,4/0,8/1,2/

1,6/2,0/2,4/3,1 [\[[\

XO..12

[[[[[

0,2/0,4/0,8/1,2/

1,6/2,0/2,4/3,1/

4,0/5,0/6,3

\[[[\

XO..18

[[[[[

0,4/0,8/1,2/1,6/2,0/

2,4/3,1/4,0/5,0/6,3 ][[[\

Helical T4

LO..08

[][ –\0,4/0,8/1,2/1,6 \\\

–]

LO..12

[\[\\

0,4/0,8/1,2/1,6/2,0/

2,4/3,1/4,0/5,0/6,3 \\\

–]

215/220.59

SC12

\\\]]

1,2/3,0/3,1/6,0 _ []_]

220.69-15/220.59

ACET15

\\\]]

1,2/2,4/3,0/3,1/4,0/

5,0/6,0 _[]_]

235.15 [[[ -[[[\

Первый выбор [Высокоскоростная обработка на

станке малой мощности/Момент Нестабильные условия

Альтернатива ]Мощный и жесткий станок Возможность врезания под углом

Доступные опции \Не рекомендуется -Возможность врезания

Спиральные фрезы

Спиральные (кукуруза) фрезы

Количество

режущих

кромок

Приме-

нение

Доступный диаметр фрезы/макс. глубина резания См.

стр.

12 14 16 20 25 32 40 44 50 54 63 66 80 100

10 15 15 20

75-76

16 20

25 25 34 34 42

79-80

42 50 58 58 42 66

33 33 33 33 44 44 55 44 66

83-85

55 66 106 107 107

47 62 47 62 47 62 62

88-90

77 93 93 77

36 36 36 43

93-94

43 50 50 57 57 64

46 46

97-99

58 81 69 81

2 и 4,

профиль 1/2

50/59/

77 77 68 77 102

2 и 4, полный

профиль и

1/2

72/120 72/160 72/120 106

238 38/50 110

140 50 90 113

xОбработка пазов и контурная обработка (x

означает максимальную глубину резания)Обработка пазов и контуров

xДля контурной обработки(x означает макс.

глубину резания)Только для обработки контура

Спиральные фрезы

Обозначение

Части обозначения могут отличаться для разных систем фрез

Правое вращение

Cx = Seco-Capto

215/217= С хвостовиком

220 = Для оправки

235 = Чистовая обработка

Размер пластины

Тип хвостовика (кроме

оправки)

0 = Цилиндрический

3 = Weldon

3S = Seco Weldon

RE = Combimaster

69 = Прямоугольные позитивные, 2

режущие кромки

94 = Тангенциальные, 4 режущие

кромки

59 = Квадратные позитивные, 4

режущие кромки

15 = Чистовая обработка

Максимальная осевая

глубина резания

Эффективное количество

зубьев (ZEFP)

A = С внутренней подачей СОЖ

N = С покрытием

S = Комплект

H = Для тяжелых условий обработки

K = С полным контактом (только для 0,59)

R6 = Совместимы с радиусом 6,3 мм

Диаметр хвостовика

(кроме оправок)

Диаметр фрезы

Размеры в мм

Размер шпинделя

DCSFMS DCB KWW C DBC1 DBC2

30-35 16 8,4 5,6 – – –

42-47 22 10,4 6.3 – – –

48-62 27 12,4 7 – – –

60-90 32 14,4 8 – – –

90-130 40 16,4 9 66,7 – (8xxx)

130-270 60 25,7 14 101,6 177,8 (8xxx)

Монтажные размеры

Для более точных измерений DCSFMS и DCB см. соответствующие таблицы по продукции.

Спиральные фрезы

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.69-.. DOUBLE-T C01804-T06P H4B-T06P 0,5

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Изменение корпуса фрезы для радиуса > 0,8 мм

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ZEFP ПластинаAPMXS DC DMM OAL LUX LS

R217.69-1612.0-10-06.2N Цилиндрич. 10,0 12,0 16,0 98,0 23,0 66,0 6,5 18,48 23,25 2 4 0,2 54400 XO.X06..

R217.69-1616.0-15-06.3N Цилиндрич. 15,0 16,0 16,0 110,0 30,0 80,0 4,0 26,48 31,25 3 9 0,2 48000 XO.X06..

R217.69-1616.0-20-06.2N Цилиндрич. 20,0 16,0 16,0 110,0 30,0 80,0 4,0 26,48 31,25 2 8 0,2 48000 XO.X06..

R217.69-2020.0-25-06.3N Цилиндрич. 25,0 20,0 20,0 120,0 35,0 85,0 2,5 34,48 39,25 3 15 0,3 44000 XO.X06..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 77–78

Номенклатуру пластин см. на стр. 661

Информацию по стандарту ISO см. на стр. 15

Turbo 06 – R217.69-06

KAPRS 90°

Спиральные фрезы

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.69-.. DOUBLE-T C01804-T06P H4B-T06P 0,5

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Изменение корпуса фрезы для радиуса > 0,8 мм

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ZEFP ПластинаAPMXS DC DCSFMS TDZ LF

R217.69-0814.RE-15-06.2N Combimaster 15,0 14,0 13,2 M8 25,0 5,0 22,48 27,25 2 6 0,1 51200 XO.X06..

R217.69-1020.RE-20-06.3AN Combimaster 20,0 20,0 18,5 M10 35,0 4,5 34,48 39,25 3 12 0,1 44800 XO.X06..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 77–78

Номенклатуру пластин см. на стр. 661

Информацию по стандарту ISO см. на стр. 15

Turbo 06 – R217.69-06

KAPRS 90°

Спиральные фрезы

R217.69-06 – Пластины

SMG

100% 30% 10%

P1 XOMX060208R-M05 F40M 0,055 0,060 0,095

P2 XOMX060208R-M05 F40M 0,060 0,065 0,095

P3 XOMX060208R-M05 F40M 0,055 0,060 0,090

P4 XOMX060208R-M05 F40M 0,055 0,060 0,090

P5 XOMX060208R-M05 F40M 0,050 0,055 0,085

P6 XOMX060208R-M05 F40M 0,050 0,055 0,085

P7 XOMX060208R-M05 F40M 0,050 0,055 0,085

P8 XOMX060208R-M05 F40M 0,055 0,060 0,090

P11 XOMX060208R-M05 MP3000 0,050 0,055 0,085

P12 XOMX060208R-M05 MP3000 0,036 0,038 0,060

M1 XOMX060208R-M05 MS2050 0,060 0,065 0,095

M2 XOMX060208R-M05 MS2050 0,050 0,055 0,085

M3 XOMX060208R-M05 MS2050 0,042 0,046 0,070

M4 XOMX060208R-M05 MS2050 0,038 0,040 0,060

M5 XOMX060208R-M05 MS2050 0,038 0,040 0,060

K1 XOMX060208R-M05 F40M 0,060 0,065 0,095

K2 XOMX060208R-M05 F40M 0,050 0,055 0,085

K3 XOMX060208R-M05 F40M 0,050 0,055 0,085

K4 XOMX060208R-M05 F40M 0,050 0,055 0,085

K5 XOMX060208R-M05 F40M 0,048 0,050 0,080

K6 XOMX060208R-M05 F40M 0,050 0,055 0,085

K7 XOMX060208R-M05 F40M 0,048 0,050 0,080

N1 XOEX060204FR-E03 H15 0,060 0,065 0,10

N2 XOEX060204FR-E03 H15 0,060 0,065 0,10

N3 XOEX060204FR-E03 H15 0,060 0,065 0,10

N11 XOEX060204FR-E03 H15 0,060 0,065 0,10

S1 XOMX060208R-M05 F40M 0,038 0,040 0,060

S2 XOMX060208R-M05 F40M 0,038 0,040 0,060

S3 XOMX060208R-M05 F40M 0,034 0,038 0,055

S11 XOMX060208R-M05 MS2050 0,042 0,046 0,070

S12 XOMX060208R-M05 MS2050 0,042 0,046 0,070

S13 XOMX060208R-M05 MS2050 0,038 0,040 0,060

H5 XOMX060208R-M05 MP3000 0,036 0,038 0,060

H8 XOMX060208R-M05 MP3000 0,028 0,030 0,046

H11 XOMX060208R-M05 MP3000 0,036 0,038 0,060

H12 XOMX060208R-M05 MP3000 0,028 0,030 0,046

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

Спиральные фрезы

R217.69-06 – Режимы резания vc = (м/мин)

SMG

F40M F30M F15M MP3000 MS2050 MM4500 H15

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 160 180 190 165 180 190 175 190 200 175 195 205 — — — 145 165 175 — — —

P2 160 175 185 160 180 190 170 190 200 175 190 200 — — — 145 160 175 — — —

P3 150 165 180 155 170 180 160 180 190 165 180 195 — — — 135 155 165 — — —

P4 140 160 170 145 160 175 155 170 180 155 175 185 — — — 125 145 155 — — —

P5 140 155 165 140 160 170 150 170 180 155 170 180 — — — 125 145 155 — — —

P6 145 165 175 150 170 180 160 175 185 160 180 190 — — — 135 150 160 — — —

P7 145 160 170 145 165 175 155 175 185 160 175 185 150 165 175 130 145 155 — — —

P8 140 155 165 140 160 170 150 170 180 155 170 180 145 160 175 125 140 155 — — —

P11 140 160 170 145 160 170 155 170 180 155 175 185 145 165 175 125 145 155 — — —

P12 110 130 140 115 130 140 125 140 150 125 145 155 115 135 145 95 115 125 — — —

M1 145 160 175 145 165 175 155 175 185 155 170 185 150 170 180 135 150 165 — — —

M2 130 150 160 135 155 165 145 160 170 140 160 170 140 155 165 120 140 150 — — —

M3 115 135 145 120 135 150 130 145 155 125 145 155 125 140 150 105 125 135 — — —

M4 100 115 125 100 120 130 110 130 140 110 125 135 105 125 135 90 105 115 — — —

M5 85 105 115 90 110 120 100 115 125 95 115 125 95 110 120 75 95 105 — — —

K1 145 160 170 145 165 175 155 175 185 — — — — — — — — — — — —

K2 135 155 165 140 155 165 150 165 175 — — — — — — — — — — — —

K3 125 140 155 130 145 155 135 155 165 — — — — — — — — — — — —

K4 120 140 150 125 140 155 135 150 160 — — — — — — — — — — — —

K5 85 105 115 90 110 120 100 120 130 — — — — — — — — — — — —

K6 115 130 140 115 135 145 125 145 155 — — — — — — — — — — — —

K7 105 120 130 105 125 135 115 135 145 — — — — — — — — — — — —

N1 275 295 305 280 300 310 290 305 320 290 310 320 — — — — — — 280 300 310

N2 215 235 245 220 240 250 230 245 260 230 250 260 — — — — — — 220 240 250

N3 190 210 220 195 210 220 200 220 230 205 225 235 — — — — — — 190 210 220

N11 200 215 230 200 220 230 210 230 240 — — — — — — — — — 200 220 230

S1 50 65 75 55 70 80 60 80 90 60 75 85 55 75 85 29 38 44 — — —

S2 41 55 60 43 55 65 49 65 75 47 60 70 45 60 70 23 30 35 — — —

S3 36 46 55 38 49 55 43 55 65 42 55 65 39 50 60 20 26 31 — — —

S11 70 90 100 75 90 100 85 100 110 80 100 110 80 95 105 40 55 60 — — —

S12 49 65 75 43 55 65 60 75 85 55 75 85 55 70 80 37 49 55 — — —

S13 29 37 43 25 33 38 34 45 50 33 43 50 31 41 48 21 28 33 — — —

H5 43 55 65 45 60 70 50 65 75 50 65 75 — — — — — — — — —

H8 44 60 65 47 60 70 55 70 80 50 70 80 — — — — — — — — —

H11557080557585658595658090—————————

H12 80 95 105 80 100 110 90 110 120 95 110 120 — — — — — — — — —

Спиральные фрезы

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.69-.. DOUBLE-T C02506-T07P H4B-T07P 0,9

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Изменение корпуса фрезы для радиуса > 2,0 мм

* Нет осевой опоры первого ряда для радиуса > 1,6 мм

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ZEFP ПластинаAPMXS DC DMM OAL LUX LS

R217.69-2020.3-017-10.2A Weldon 17,0 20,0 20,0 85,0 35,0 50,0 4,5 28,96 38,5 2 4 0,2 26300 XO.X10..

R217.69-2020.3-025-10.1A Weldon 25,0 20,0 20,0 95,0 45,0 50,0 4,5 28,96 38,5 1 3 0,3 26300 XO.X10..

R217.69-2525.3-025-10.2A Weldon 25,0 25,0 25,0 100,0 44,0 50,0 3,0 38,96 48,5 2 6 0,4 23500 XO.X10..

R217.69-2025.3S-025-10.3A Seco-Weldon 25,0 25,0 20,0 100,0 43,0 50,0 3,0 38,96 48,5 3 9 0,4 23500 XO.X10..*

R217.69-2025.3S-034-10.3A Seco-Weldon 34,0 25,0 20,0 100,0 43,0 50,0 3,0 38,96 48,5 3 12 0,4 23500 XO.X10..*

R217.69-2525.3S-034-10.3A Seco-Weldon 34,0 25,0 25,0 110,0 43,0 56,0 3,0 38,96 48,5 3 12 0,4 23500 XO.X10..*

R217.69-2525.3S-042-10.2A Seco-Weldon 42,0 25,0 25,0 120,0 53,0 56,0 3,0 38,96 48,5 2 10 0,5 23500 XO.X10..

R217.69-2532.3S-034-10.4A Seco-Weldon 34,0 32,0 25,0 110,0 43,0 56,0 2,0 52,96 62,5 4 16 0,5 20800 XO.X10..*

R217.69-2532.3S-042-10.4A Seco-Weldon 42,0 32,0 25,0 120,0 53,0 56,0 2,0 52,96 62,5 4 20 0,4 20800 XO.X10..*

R217.69-2532.3S-050-10.3A Seco-Weldon 50,0 32,0 25,0 130,0 63,0 56,0 2,0 52,96 62,5 3 18 0,5 20800 XO.X10..

R217.69-3240.3S-058-10.4A Seco-Weldon 58,0 40,0 32,0 144,0 72,0 60,0 1,5 68,96 78,5 4 28 0,9 18600 XO.X10..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 81–82

Номенклатуру пластин см. на стр. 662

Информацию по стандарту ISO см. на стр. 15

Turbo 10 – R217.69-10

KAPRS 90°

Спиральные фрезы

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R217.69-.. DOUBLE-T C02506-T07P H4B-T07P – 0,9

Cx-R217.69-.. DOUBLE-T C02506-T07P H4B-T07P – 0,9

R220.69-00040 DOUBLE-T C02506-T07P H4B-T07P 950D0850 0,9

R220.69-00050 DOUBLE-T C02506-T07P H4B-T07P MC6S12X60 0,9

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Изменение корпуса фрезы для радиуса > 2,0 мм

* Нет осевой опоры первого ряда для радиуса > 1,6 мм

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ZEFP ПластинаAPMXS DC DCSFMS DCB TDZ LF

R217.69-1020.RE-017-10.2A Combimaster 17,0 20,0 18,5 – M10 28,0 4,5 28,96 38,5 2 4 0,1 26300 XO.X10..

R217.69-1225.RE-017-10.3A Combimaster 17,0 25,0 23,0 – M12 35,0 3,0 38,96 48,5 3 6 0,1 23500 XO.X10..*

R217.69-1225.RE-025-10.2A Combimaster 25,0 25,0 23,0 – M12 40,0 3,0 38,96 48,5 2 6 0,1 23500 XO.X10..

R217.69-1632.RE-025-10.3A Combimaster 25,0 32,0 30,0 – M16 45,0 2,0 52,96 62,5 3 9 0,2 20800 XO.X10..

R217.69-1632.RE-034-10.4A Combimaster 34,0 32,0 30,0 – M16 50,0 2,0 52,96 62,5 4 16 0,3 20800 XO.X10..*

C4-R217.69-044-058-10.5A Seco-Capto 58,0 44,0 40,0 – – 90,0 1,0 76,96 86,5 5 35 0,7 16600 XO.X10..*

R220.69-00040-034-10.4A Оправка 34,0 40,0 35,0 16,0 – 55,0 1,5 68,96 78,5 4 16 0,3 18600 XO.X10..

R220.69-00040-034-10.5A Оправка 34,0 40,0 38,0 16,0 – 55,0 1,5 68,96 78,5 5 20 0,3 18600 XO.X10..*

R220.69-00050-042-10.5A Оправка 42,0 50,0 48,0 27,0 – 65,0 1,2 88,96 98,5 5 25 0,5 16600 XO.X10..

R220.69-00050-042-10.6A Оправка 42,0 50,0 48,0 27,0 – 65,0 1,2 88,96 98,5 6 30 0,5 16600 XO.X10..*

Информацию по хвостовикам и размерам

Combimaster см. в каталоге Вспомогательный инструмент

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 81–82

Номенклатуру пластин см. на стр. 662

Информацию по стандарту ISO см. на стр. 15

Turbo 10 – R217/220.69-10

KAPRS 90°

Спиральные фрезы

R217/220.69-10 – Пластины

SMG

100% 30% 10%

P1 XOMX10T308TR-ME07 MP2501 0,080 0,085 0,13

P2 XOMX10T308TR-ME07 MP2501 0,080 0,090 0,13

P3 XOMX10T308TR-ME07 MP2501 0,075 0,085 0,13

P4 XOMX10T308TR-M09 MP2501 0,095 0,10 0,16

P5 XOMX10T308TR-M09 MP2501 0,095 0,10 0,16

P6 XOMX10T308TR-M09 MP2501 0,095 0,10 0,16

P7 XOMX10T308TR-M09 MP2501 0,095 0,10 0,16

P8 XOMX10T308TR-M09 MP2501 0,10 0,11 0,16

P11 XOMX10T308TR-M09 T350M 0,095 0,10 0,16

P12 XOMX10T308TR-M09 T350M 0,065 0,070 0,11

M1 XOEX10T308R-M06 MS2050 0,070 0,075 0,12

M2 XOEX10T308R-M06 MS2050 0,065 0,070 0,10

M3 XOEX10T308R-M06 MS2050 0,050 0,055 0,085

M4 XOMX10T308TR-ME07 MS2050 0,050 0,055 0,085

M5 XOMX10T304TR-ME07 MS2050 0,050 0,055 0,085

K1 XOMX10T308TR-M09 MK2050 0,10 0,11 0,17

K2 XOMX10T308TR-M09 MK2050 0,095 0,10 0,16

K3 XOMX10T308TR-M09 MK2050 0,095 0,10 0,16

K4 XOMX10T308TR-M09 MK2050 0,095 0,10 0,16

K5 XOMX10T308TR-M09 MK2050 0,085 0,090 0,14

K6 XOMX10T308TR-M09 MK2050 0,095 0,10 0,16

K7 XOMX10T308TR-M09 MK2050 0,085 0,090 0,14

N1 XOEX10T308FR-E05 H15 0,075 0,080 0,12

N2 XOEX10T308FR-E05 H15 0,075 0,080 0,12

N3 XOEX10T308FR-E05 H15 0,075 0,080 0,12

N11 XOEX10T308FR-E05 H15 0,075 0,080 0,12

S1 XOMX10T308TR-ME07 F40M 0,050 0,055 0,085

S2 XOMX10T308TR-ME07 F40M 0,050 0,055 0,085

S3 XOMX10T308TR-ME07 F40M 0,048 0,050 0,080

S11 XOEX10T308R-M06 MS2050 0,050 0,055 0,085

S12 XOEX10T308R-M06 MS2050 0,050 0,055 0,085

S13 XOEX10T308R-M06 MS2050 0,044 0,048 0,075

H5 XOMX10T308TR-M09 MP3000 0,065 0,070 0,11

H8 XOMX10T308TR-M09 MP3000 0,048 0,055 0,080

H11 XOMX10T308TR-M09 MP3000 0,065 0,070 0,11

H12 XOMX10T308TR-M09 MP3000 0,048 0,055 0,080

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

Спиральные фрезы

R217/220.69-10 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 MP3000 T350M F40M MP2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 155 170 180 150 165 175 145 160 170 140 155 165 140 155 165 155 170 180

P2 155 170 180 145 165 175 145 160 170 140 155 165 135 155 165 150 170 180

P3 145 160 170 140 155 165 135 150 160 130 145 155 130 145 155 145 160 170

P4 140 155 165 130 150 160 130 145 155 125 140 150 120 140 150 135 155 165

P5 135 155 160 130 145 155 125 140 150 120 135 145 120 135 145 135 150 160

P6 145 160 170 135 150 160 130 150 160 125 145 155 125 140 150 140 155 165

P7 140 155 165 130 150 160 130 145 155 125 140 150 125 140 150 140 155 165

P8 135 150 160 130 145 155 125 140 150 120 135 145 120 135 145 135 150 160

P11 135 155 165 130 145 155 125 145 155 120 140 150 120 135 145 135 150 160

P12 110 130 135 105 120 130 100 115 125 95 110 120 95 110 120 110 125 135

M1 — — — 125 145 155 125 145 155 125 140 150 125 140 150 130 150 160

M2 — — — 115 130 140 115 130 140 110 130 135 110 130 140 120 135 145

M3 — — — 105 120 130 100 120 125 100 115 125 100 115 125 105 125 135

M4 — — — 90 105 115 85 105 110 85 100 110 85 100 110 90 110 120

M5 — — — 75 95 100 75 90 100 70 90 100 75 90 100 80 95 105

K1 140 155 165 135 150 160 130 145 155 125 140 150 125 140 150 140 155 165

K2 130 150 160 125 140 150 120 140 150 115 135 145 115 130 140 130 145 155

K3 120 140 150 115 130 140 110 130 140 105 125 135 105 120 130 120 135 145

K4 120 135 145 110 130 140 110 125 135 105 120 130 100 120 130 115 135 145

K5 90 105 115 85 100 110 80 95 105 75 90 100 75 90 100 90 105 115

K6 110 130 140 105 120 130 100 120 130 95 115 125 95 110 120 110 125 135

K7 105 120 130 100 115 125 95 110 120 90 105 115 90 105 115 105 120 130

N1 — — — — — — 250 265 275 — — — 245 260 270 — — —

N2 — — — — — — 195 210 220 — — — 190 205 215 — — —

N3 — — — — — — 170 190 195 — — — 165 180 190 — — —

N11 — — — — — — — — — — — — 175 190 200 — — —

S1 — — — — — — 44 55 65 41 55 65 42 55 65 50 65 75

S2 — — — — — — 35 46 55 33 44 50 34 44 50 40 55 60

S3 — — — — — — 31 40 47 29 38 45 29 39 45 35 46 55

S11——————607585607585607585708595

S12 — — — — — — 42 55 65 40 55 60 40 55 60 48 65 75

S13 — — — — — — 24 32 38 23 31 36 23 31 36 28 37 43

H5 47 60 70 38 50 60 37 48 55 36 48 55 35 46 55 41 55 60

H8 50 65 75 40 50 60 39 50 60 39 50 60 37 48 55 43 55 65

H11607585486575476070466070456070506575

H12 85 100 110 75 95 105 75 90 100 70 85 95 65 80 90 80 95 105

SMG

MK1500 MK2050 MS2050 MS2500 MM4500 H15

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 — — — 150 165 175 — — — 160 175 185 125 145 150 — — —

P2 — — — 145 165 170 — — — 155 175 185 125 140 150 — — —

P3 — — — 135 155 165 — — — 150 165 175 115 130 140 — — —

P4 — — — 130 145 155 — — — 140 155 170 110 125 135 — — —

P5 — — — 125 145 155 — — — 140 155 165 105 120 130 — — —

P6 — — — 135 150 160 — — — 145 160 170 115 130 140 — — —

P7 — — — 130 150 155 130 145 155 140 160 170 110 125 135 — — —

P8 — — — 125 145 155 125 140 150 140 155 165 105 120 130 — — —

P11 — — — 130 145 155 125 140 150 140 155 165 110 125 135 — — —

P12 — — — 105 120 130 100 115 125 115 130 140 80 95 105 — — —

M1 — — — — — — 130 145 155 135 155 165 115 130 140 — — —

M2 — — — — — — 115 135 145 125 140 150 105 120 130 — — —

M3 — — — — — — 105 120 130 115 130 140 90 105 115 — — —

M4 — — — — — — 90 105 115 95 115 120 75 90 100 — — —

M5 — — — — — — 75 95 105 85 100 110 65 80 90 — — —

K1 155 170 180 150 165 175 — — — — — — — — — — — —

K2 145 165 175 145 160 170 — — — — — — — — — — — —

K3 135 155 165 135 150 160 — — — — — — — — — — — —

K4 135 150 160 130 145 155 — — — — — — — — — — — —

K5 105 120 130 100 115 125 — — — — — — — — — — — —

K6 125 145 150 120 140 150 — — — — — — — — — — — —

K7 120 135 145 115 130 140 — — — — — — — — — — — —

N1 — — — — — — — — — — — — — — — 245 260 270

N2 — — — — — — — — — — — — — — — 190 205 215

N3 — — — — — — — — — — — — — — — 165 180 195

N11 — — — — — — — — — — — — — — — 175 190 200

S1 — — — — — — 45 60 70 55 70 80 24 31 36 — — —

S2 — — — — — — 36 47 55 43 55 65 19 25 29 — — —

S3 — — — — — — 32 41 48 38 50 60 17 22 25 — — —

S11 — — — — — — 65 80 90 75 90 100 33 43 50 — — —

S12 — — — — — — 44 55 65 55 70 80 30 40 47 — — —

S13 — — — — — — 25 33 38 30 40 47 18 23 27 — — —

H5 ——————————————————

H8 ——————————————————

H11——————————————————

H12——————————————————

Спиральные фрезы

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.69-..Ø25 DOUBLE-T C03507-T10P H4B-T10P 3,0

R217.69-..Ø32 DOUBLE-T C03508-T10P H4B-T10P 3,0

R217.69-..Ø40-50 DOUBLE-T C03509-T10P H4B-T10P 3,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Изменение корпуса фрезы для радиуса > 3,1 мм

* Нет осевой опоры первого ряда для радиуса > 1,6 мм

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ZEFP ПластинаAPMXS DC DMM OAL LUX LS

R217.69-2025.3S-022-12.2AN Seco-Weldon 22,0 25,0 20,0 99,5 38,0 50,0 5,0 37,12 48,25 2 4 0,3 20800 XO.X12..*

R217.69-2525.3S-033-12.2AN Seco-Weldon 33,0 25,0 25,0 115,5 43,0 56,0 5,0 37,12 48,25 2 6 0,4 20800 XO.X12..*

R217.69-2532.3S-033-12.2AN Seco-Weldon 33,0 32,0 25,0 115,5 47,0 56,0 3,0 51,12 62,25 2 6 0,5 18400 XO.X12..

R217.69-2532.3S-033-12.3AN Seco-Weldon 33,0 32,0 25,0 115,5 48,0 56,0 3,0 51,12 62,25 3 9 0,5 18400 XO.X12..*

R217.69-2532.3S-044-12.3AN Seco-Weldon 44,0 32,0 25,0 125,5 58,0 56,0 3,0 51,12 62,25 3 12 0,5 18400 XO.X12..*

R217.69-3240.3S-033-12.3AN Seco-Weldon 33,0 40,0 32,0 119,5 49,0 60,0 2,5 67,12 78,25 3 9 0,8 16400 XO.X12..

R217.69-3240.3S-044-12.4AN Seco-Weldon 44,0 40,0 32,0 129,5 57,0 60,0 2,5 67,12 78,25 4 16 0,8 16400 XO.X12..*

R217.69-3240.3S-055-12.3AN Seco-Weldon 55,0 40,0 32,0 139,5 69,0 60,0 2,5 67,12 78,25 3 15 0,9 16400 XO.X12..

R217.69-3250.3S-055-12.4AN Seco-Weldon 55,0 50,0 32,0 139,5 67,0 60,0 2,0 87,12 98,25 4 20 1,1 14800 XO.X12..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 86–87

Номенклатуру пластин см. на стр. 663

Информацию по стандарту ISO см. на стр. 15

Turbo 12 – R217.69-12

KAPRS 90°

Спиральные фрезы

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R217.69-..Ø25 DOUBLE-T C03507-T10P H4B-T10P – 3,0

R217.69-../C5-R217.69-Ø32 DOUBLE-T C03508-T10P H4B-T10P – 3,0

R217.69-../Cx-R217.69-Ø40-66 DOUBLE-T C03509-T10P H4B-T10P – 3,0

R220.69-Ø50-033 DOUBLE-T C03509-T10P H4B-T10P MC6S12X40 3,0

R220.69-Ø50/Ø63-033-044 DOUBLE-T C03509-T10P H4B-T10P MC6S12X50 3,0

R220.69-Ø50/Ø63-044-055 DOUBLE-T C03509-T10P H4B-T10P MC6S12X60 3,0

R220.69-Ø80 DOUBLE-T C03509-T10P H4B-T10P MP6S16X80 3,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Изменение корпуса фрезы для радиуса > 3,1 мм

* Нет осевой опоры первого ряда для радиуса > 1,6 мм

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ZEFP ПластинаAPMXS DC DCSFMS DCB TDZ LF

R217.69-1225.RE-022-12.2AN Combimaster 22,0 25,0 23,0 – M12 40,0 3,0 37,12 48,25 2 4 0,1 20800 XO.X12..*

R217.69-1632.RE-022-12.3AN Combimaster 22,0 32,0 30,0 – M16 40,0 2,0 51,12 62,25 3 6 0,2 18400 XO.X12..*

R217.69-2040.RE-033-12.3AN Combimaster 33,0 40,0 36,5 – M20 50,0 2,5 67,12 78,25 3 9 0,4 16400 XO.X12..

R217.69-2040.RE-044-12.4AN Combimaster 44,0 40,0 36,5 – M20 61,0 2,5 67,12 78,25 4 16 0,4 16400 XO.X12..*

C5-R217.69-032-044-12.3AN Seco-Capto 44,0 32,0 50,0 – – 79,0 3,0 51,12 62,25 3 12 0,7 18400 XO.X12..*

C5-R217.69-032-055-12.3AN Seco-Capto 55,0 32,0 50,0 – – 90,0 3,0 51,12 62,25 3 15 0,7 18400 XO.X12..*

C6-R217.69-040-055-12.3AN Seco-Capto 55,0 40,0 63,0 – – 92,0 2,5 67,12 78,25 3 15 1,1 16400 XO.X12..

C6-R217.69-040-066-12.3AN Seco-Capto 65,5 40,0 63,0 – – 103,0 2,5 67,12 78,25 3 18 1,2 16400 XO.X12..

C4-R217.69-044-033-12.3AN Seco-Capto 33,0 44,0 40,0 – – 68,0 2,0 75,12 86,25 3 9 0,6 15500 XO.X12..

C6-R217.69-050-055-12.4AN Seco-Capto 55,0 50,0 63,0 – – 92,0 2,0 87,12 98,25 4 20 1,4 14800 XO.X12..

C5-R217.69-054-044-12.4AN Seco-Capto 44,0 54,0 50,0 – – 79,0 1,5 95,12 106,25 4 16 1,2 13900 XO.X12..

C6-R217.69-066-044-12.5AN Seco-Capto 44,0 66,0 63,0 – – 81,0 1,0 119,12 130,25 5 20 1,9 12000 XO.X12..

R220.69-00050-033-12.4AN Оправка 33,0 50,0 48,0 27,0 – 55,0 2,0 87,12 98,25 4 12 0,4 14800 XO.X12..

R220.69-00050-044-12.4AN Оправка 44,0 50,0 48,0 27,0 – 65,0 2,0 87,12 98,25 4 16 0,5 14800 XO.X12..

R220.69-00050-044-12.5AN Оправка 44,0 50,0 48,0 27,0 – 65,0 2,0 87,12 98,25 5 20 0,5 14800 XO.X12..*

R220.69-00063-033-12.5AN Оправка 33,0 63,0 62,0 27,0 – 63,0 1,5 113,12 124,25 5 15 1,0 13200 XO.X12..

R220.69-00063-055-12.5AN Оправка 55,0 63,0 60,0 27,0 – 75,0 1,5 113,12 124,25 5 25 1,0 13200 XO.X12..

R220.69-00080-064-12.6AN Оправка 64,0 80,0 77,0 32,0 – 85,0 1,0 147,12 158,25 6 36 2,0 7000 XO.X12..

Информацию по хвостовикам и размерам

Combimaster см. в каталоге Вспомогательный инструмент

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 86–87

Номенклатуру пластин см. на стр. 663

Информацию по стандарту ISO см. на стр. 15

Turbo 12 – R217/220.69-12

KAPRS 90°

Спиральные фрезы

Для фрезы Сменная головка Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение

момента

(Nm)

C6-R217.69-050-12.4SAN R220.69-RE050022-12.4AN DOUBLE-T C03509-T10P H4B-T10P MC6S10X40 3,0

C6-R217.69-050-12.5SAN R220.69-RE050022-12.5AN DOUBLE-T C03509-T10P H4B-T10P MC6S10X40 3,0

C6-R217.69-063-12.5SAN R220.69-RE063033-12.5AN DOUBLE-T C03509-T10P H4B-T10P MC6S10X40 3,0

R220.69-00063-12.4SAN R220.69-RE063033-12.4AN DOUBLE-T C03509-T10P H4B-T10P MP6S12X80 3,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Изменение корпуса фрезы для радиуса > 3,1 мм

* Нет осевой опоры первого ряда для радиуса > 1,6 мм

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ZEFP ПластинаAPMXS DC DCSFMS DCB LF LUX

C6-R217.69-050-066-12.4SAN Seco-Capto 66,0 50,0 63,0 – 101,0 76,0 2,0 87,12 98,25 4 24 1,4 14800 XO.X12..

C6-R217.69-050-086-12.5SAN Seco-Capto 86,0 50,0 63,0 – 119,0 97,0 2,0 87,12 98,25 5 40 1,7 14800 XO.X12..

C6-R217.69-050-106-12.5SAN Seco-Capto 106,0 50,0 63,0 – 140,0 118,0 2,0 87,12 98,25 5 50 1,7 12000 XO.X12..

C6-R217.69-063-107-12.5SAN Seco-Capto 107,0 63,0 63,0 – 140,0 118,0 1,5 113,12 124,25 5 50 2,4 12000 XO.X12..

R220.69-00063-077-12.4SAN Оправка 77,0 63,0 60,0 27,0 100,0 – 1,5 113,12 124,25 4 28 1,5 13200 XO.X12..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 86–87

Номенклатуру пластин см. на стр. 663

Информацию по стандарту ISO см. на стр. 15

Turbo 12 – R217/220.69-12

KAPRS 90°

Спиральные фрезы

R217/220.69-12 – Пластины

SMG

100% 30% 10%

P1 XOMX120408TR-ME08 MP2501 0,095 0,11 0,16

P2 XOMX120408TR-ME08 MP2501 0,10 0,11 0,16

P3 XOMX120408TR-ME08 MP2501 0,095 0,10 0,16

P4 XOMX120408TR-M12 MP2501 0,14 0,15 0,22

P5 XOMX120408TR-M12 MP2501 0,13 0,15 0,22

P6 XOMX120408TR-M12 MP2501 0,13 0,15 0,22

P7 XOMX120408TR-M12 MP2501 0,13 0,15 0,22

P8 XOMX120408TR-M12 MP2501 0,14 0,15 0,24

P11 XOMX120408TR-M12 T350M 0,13 0,15 0,22

P12 XOMX120408TR-M12 T350M 0,090 0,10 0,15

M1 XOEX120408R-M07 MS2050 0,10 0,11 0,16

M2 XOEX120408R-M07 MS2050 0,090 0,10 0,15

M3 XOEX120408R-M07 MS2050 0,070 0,080 0,12

M4 XOMX120408TR-ME08 MS2050 0,065 0,070 0,10

M5 XOMX120408TR-ME08 MS2050 0,065 0,070 0,10

K1 XOMX120408TR-MD13 MK2050 0,16 0,17 0,26

K2 XOMX120408TR-MD13 MK2050 0,15 0,16 0,24

K3 XOMX120408TR-MD13 MK2050 0,15 0,16 0,24

K4 XOMX120408TR-MD13 MK2050 0,15 0,16 0,24

K5 XOMX120408TR-MD13 MK2050 0,13 0,14 0,22

K6 XOMX120408TR-MD13 MK2050 0,15 0,16 0,24

K7 XOMX120408TR-MD13 MK2050 0,13 0,14 0,22

N1 XOEX120408FR-E06 H15 0,11 0,12 0,18

N2 XOEX120408FR-E06 H15 0,11 0,12 0,18

N3 XOEX120408FR-E06 H15 0,11 0,12 0,18

N11 XOEX120408FR-E06 H15 0,11 0,12 0,18

S1 XOEX120408R-M07 F40M 0,065 0,070 0,10

S2 XOEX120408R-M07 F40M 0,065 0,070 0,10

S3 XOEX120408R-M07 F40M 0,060 0,065 0,095

S11 XOEX120408R-M07 MS2050 0,070 0,080 0,12

S12 XOEX120408R-M07 MS2050 0,070 0,080 0,12

S13 XOEX120408R-M07 MS2050 0,065 0,070 0,10

H5 XOMX120408TR-MD13 MP3000 0,10 0,11 0,17

H8 XOMX120408TR-MD13 MP3000 0,075 0,085 0,13

H11 XOMX120412TR-MD13 MP3000 0,10 0,11 0,17

H12 XOMX120408TR-MD13 MP3000 0,075 0,085 0,13

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

Спиральные фрезы

R217/220.69-12 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 MP3000 T350M F40M MP2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 150 165 175 140 160 170 140 155 165 135 150 160 125 140 150 150 170 180

P2 145 165 175 140 155 165 135 155 165 130 150 160 125 140 150 150 165 175

P3 140 155 165 130 150 160 130 145 155 125 140 150 115 130 140 140 160 170

P4 130 150 160 125 140 150 120 140 150 115 135 140 105 125 135 135 150 160

P5 130 145 155 120 140 150 120 135 145 115 130 140 105 120 135 130 150 160

P6 135 155 165 130 145 155 125 140 155 120 140 150 115 130 140 140 155 165

P7 135 150 160 125 145 155 125 140 150 120 135 145 110 125 135 135 150 160

P8 130 145 155 120 140 150 120 135 145 115 130 140 105 120 130 130 145 160

P11 130 150 160 125 140 150 120 135 150 115 135 145 105 125 135 135 150 160

P12 105 120 130 100 115 125 95 110 120 90 105 115 80 100 110 105 125 135

M1 — — — 120 135 150 120 135 145 115 130 145 110 125 140 130 145 155

M2 — — — 110 125 135 105 125 135 105 120 130 100 115 125 120 135 145

M3 — — — 95 115 120 95 110 120 90 110 120 85 105 115 105 120 130

M4 — — — 80 100 105 80 100 105 75 95 105 70 90 95 90 105 115

M5 ———7085957085956585906075858095105

K1 130 150 160 125 140 155 120 140 150 115 135 145 110 125 135 135 150 160

K2 125 140 155 120 135 145 115 130 145 110 125 140 105 120 130 130 145 155

K3 115 130 145 110 125 135 105 120 135 100 115 130 95 110 120 120 135 145

K4 115 130 140 105 120 135 100 120 130 100 115 125 90 105 115 115 130 140

K5 85 100 110 75 95 105 75 90 100 70 85 95 60 75 85 85 105 110

K6 105 120 135 100 115 125 95 110 125 90 105 115 80 100 110 110 125 135

K7 100 115 125 90 110 120 90 105 115 85 100 110 75 90 100 100 120 125

N1 — — — — — — 240 260 270 — — — 230 245 255 — — —

N2 — — — — — — 190 205 215 — — — 175 190 200 — — —

N3 — — — — — — 165 180 190 — — — 150 165 175 — — —

N11 — — — — — — 170 190 200 — — — 160 175 185 — — —

S1 ——————395560374955344550486575

S2 ——————324249303946273642395060

S3 ——————283743263440243137344450

S11——————557080507075476070658595

S12— —————385060364755334350476070

S13— —————223034212832192529273542

H5 42 55 65 34 45 55 34 44 55 33 43 50 28 37 44 40 50 60

H8 45 60 70 36 48 55 36 48 55 35 46 55 30 40 47 42 55 65

H11557080435565435565425565364755506575

H12 80 95 105 70 90 95 70 85 95 65 80 90 55 70 80 80 95 105

SMG

MK1500 MK2050 MS2500 MS2050 H15

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 — — — 160 175 185 170 185 195 — — — — — —

P2 — — — 155 175 185 165 185 195 — — — — — —

P3 — — — 145 165 175 155 175 185 — — — — — —

P4 — — — 135 155 165 150 165 180 — — — — — —

P5 — — — 135 155 165 145 165 175 — — — — — —

P6 — — — 145 160 175 155 170 185 — — — — — —

P7 — — — 140 160 170 150 170 180 135 150 160 — — —

P8 — — — 135 155 165 145 165 175 130 145 155 — — —

P11 — — — 140 155 165 150 165 175 130 150 160 — — —

P12 — — — 110 125 140 120 135 150 100 120 130 — — —

M1 — — — — — — 145 160 175 135 150 165 — — —

M2 — — — — — — 130 150 160 120 140 150 — — —

M3 — — — — — — 115 135 145 105 125 135 — — —

M4 — — — — — — 100 120 130 90 110 120 — — —

M5 — — — — — — 85 105 115 75 95 105 — — —

K1 155 175 185 160 180 190 — — — — — — — — —

K2 150 165 180 155 170 180 — — — — — — — — —

K3 135 155 170 140 160 170 — — — — — — — — —

K4 135 150 165 140 155 170 — — — — — — — — —

K5 100 120 130 105 125 135 — — — — — — — — —

K6 125 145 155 130 150 160 — — — — — — — — —

K7 120 135 150 120 140 150 — — — — — — — — —

N1 — — — — — — — — — — — — 260 280 290

N2 — — — — — — — — — — — — 200 220 230

N3 — — — — — — — — — — — — 175 195 205

N11 — — — — — — — — — — — — 185 200 215

S1 ——————557080446070———

S2 ——————435565354655———

S3 ——————384960314148———

S11 — — — — — — 75 90 105 60 80 90 — — —

S12——————507080435565———

S13——————303947253238———

H5———————————————

H8———————————————

H11———————————————

H12———————————————

Спиральные фрезы

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.69-.. DOUBLE-T C04510-T20P H6B-T20P 5,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Изменение корпуса фрезы для радиуса > 3,1 мм

Обозначение Тип крепления

Размеры в мм

RMPX° C min C max ZEFP ПластинаAPMXS DC DMM OAL LUX LS

R217.69-3240.3S-047-18.2AN Seco-Weldon 47,0 40,0 32,0 130,0 57,0 60,0 4,5 61,6 77,5 2 6 0,8 9900 XO.X18..

R217.69-3250.3S-047-18.3AN Seco-Weldon 47,0 50,0 32,0 134,5 65,0 60,0 3,0 81,6 97,5 3 9 1,1 8900 XO.X18..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 91–92

Номенклатуру пластин см. на стр. 664

Информацию по стандарту ISO см. на стр. 15

Turbo 18 – R217.69-18

KAPRS 90°

Спиральные фрезы

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

C5-C6-R217.69-.. DOUBLE-T C04510-T20P H6B-T20P – 5,0

R220.69-00063 DOUBLE-T C04510-T20P H6B-T20P MC6S12X60 5,0

R220.69-00080 DOUBLE-T C04510-T20P H6B-T20P MC6S16X70 5,0

R220.69-00100 DOUBLE-T C04510-T20P H6B-T20PL MC6S20X70 5,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Изменение корпуса фрезы для радиуса > 3,1 мм

Обозначение

Тип

крепления

Размеры в мм

RMPX° C min C max ZEFP ПластинаAPMXS DC DCSFMS DCB LF LUX

C5-R217.69-040-047-18.2AN Seco-Capto 47,0 40,0 50,0 – 82,0 58,0 4,5 61,6 77,5 2 6 0,8 9900 XO.X18..

C6-R217.69-050-062-18.3AN Seco-Capto 62,0 50,0 63,0 – 99,0 73,0 3,0 81,6 97,5 3 12 1,5 8900 XO.X18..

C5-R217.69-054-047-18.3AN Seco-Capto 47,0 54,0 50,0 – 82,0 62,0 2,5 89,6 105,5 3 9 1,1 8600 XO.X18..

C6-R217.69-066-047-18.4AN Seco-Capto 47,0 66,0 63,0 – 84,0 62,0 2,0 113,6 129,5 4 12 1,7 7700 XO.X18..

R220.69-00063-047-18.4AN Оправка 47,0 63,0 60,0 27,0 70,0 – 2,4 107,6 123,5 4 12 0,8 7900 XO.X18..

R220.69-00063-062-18.3AN Оправка 62,0 63,0 60,0 27,0 85,0 – 2,4 107,6 123,5 3 12 1,1 7900 XO.X18..

R220.69-00063-062-18.4AN Оправка 62,0 63,0 60,0 27,0 85,0 – 2,4 107,6 123,5 4 16 1,0 7900 XO.X18..

R220.69-00080-047-18.5AN Оправка 47,0 80,0 77,0 32,0 70,0 – 1,55 141,6 157,5 5 15 1,6 7000 XO.X18..

R220.69-00080-062-18.5AN Оправка 62,0 80,0 77,0 32,0 85,0 – 1,55 141,6 157,5 5 20 1,9 7000 XO.X18..

R220.69-00100-062-18.6AN Оправка 62,0 100,0 90,0 40,0 85,0 – 1,3 181,6 197,5 6 24 3,1 6300 XO.X18..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 91–92

Номенклатуру пластин см. на стр. 664

Информацию по стандарту ISO см. на стр. 15

Turbo 18 – R217/220.69-18

KAPRS 90°

Спиральные фрезы

Для фрезы Сменная головка Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение

момента

(Nm)

C8-R217.69-080 R220.69-RE080031-18.5AN DOUBLE-T C04510-T20P H6B-T20P MC6S16X40 5,0

R220.69-00063 R220.69-RE063031-18.4AN DOUBLE-T C04510-T20P H6B-T20P MP6S12X80 5,0

R220.69-00080 R220.69-RE080031-18.4AN DOUBLE-T C04510-T20P H6B-T20P MP6S16X80 5,0

R220.69-00100 R220.69-RE100031-18.5AN DOUBLE-T C04510-T20P H6B-T20PL MP6S20X80 5,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Изменение корпуса фрезы для радиуса > 3,1 мм

Обозначение

Тип

крепления

Размеры в мм

RMPX° C min C max ZEFP ПластинаAPMXS DC DCSFMS DCB LF LUX

C8-R217.69-080-093-18.5SAN Seco-Capto 93,0 80,0 80,0 – 140,0 110,0 1,5 141,6 157,5 5 30 4,2 7000 XO.X18..

R220.69-00063-077-18.4SAN Оправка 77,0 63,0 60,0 27,0 100,0 – 2,4 107,6 123,5 4 20 1,3 7900 XO.X18..

R220.69-00080-077-18.4SAN Оправка 77,0 80,0 77,0 32,0 100,0 – 1,55 141,6 157,5 4 20 2,4 7000 XO.X18..

R220.69-00100-077-18.5SAN Оправка 77,0 100,0 90,0 40,0 100,0 – 1,3 181,6 197,5 5 25 4,0 6300 XO.X18..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 91–92

Номенклатуру пластин см. на стр. 664

Информацию по стандарту ISO см. на стр. 15

Turbo 18 – R217/220.69-18

KAPRS 90°

Спиральные фрезы

R217/220.69-18 – Пластины

SMG

100% 30% 10%

P1 XOMX180608TR-ME13 MP2501 0,15 0,16 0,24

P2 XOMX180608TR-ME13 MP2501 0,15 0,16 0,25

P3 XOMX180608TR-ME13 MP2501 0,14 0,15 0,24

P4 XOMX180608TR-M14 MP2501 0,15 0,16 0,25

P5 XOMX180608TR-M14 MP2501 0,15 0,16 0,24

P6 XOMX180608TR-M14 MP2501 0,14 0,16 0,24

P7 XOMX180608TR-M14 MP2501 0,14 0,16 0,24

P8 XOMX180608TR-M14 MP2501 0,15 0,17 0,25

P11 XOMX180608TR-M14 T350M 0,14 0,16 0,24

P12 XOMX180608TR-M14 T350M 0,10 0,11 0,17

M1 XOMX180608R-M10 MS2050 0,11 0,12 0,19

M2 XOMX180608R-M10 MS2050 0,10 0,11 0,17

M3 XOMX180608R-M10 MS2050 0,085 0,090 0,14

M4 XOMX180608TR-M14 T350M 0,10 0,11 0,17

M5 XOMX180608TR-M14 T350M 0,10 0,11 0,17

K1 XOMX180608TR-MD15 MK2050 0,17 0,19 0,28

K2 XOMX180608TR-MD15 MK2050 0,16 0,17 0,26

K3 XOMX180608TR-MD15 MK2050 0,16 0,17 0,26

K4 XOMX180608TR-MD15 MK2050 0,16 0,17 0,26

K5 XOMX180608TR-MD15 MK2050 0,14 0,15 0,24

K6 XOMX180608TR-MD15 MK2050 0,16 0,17 0,26

K7 XOMX180608TR-MD15 MK2050 0,14 0,15 0,24

N1 XOEX180608FR-E10 H25 0,15 0,16 0,24

N2 XOEX180608FR-E10 H25 0,15 0,16 0,24

N3 XOEX180608FR-E10 H25 0,15 0,16 0,24

N11 XOEX180608FR-E10 H25 0,15 0,16 0,24

S1 XOMX180608R-M10 F40M 0,075 0,080 0,12

S2 XOMX180608R-M10 F40M 0,075 0,080 0,12

S3 XOMX180608R-M10 F40M 0,070 0,075 0,11

S11 XOMX180608R-M10 MS2050 0,085 0,090 0,14

S12 XOMX180608R-M10 MS2050 0,085 0,090 0,14

S13 XOMX180608R-M10 MS2050 0,075 0,080 0,12

H5 XOMX180608TR-MD15 MP3000 0,11 0,12 0,18

H8 XOMX180608TR-MD15 MP3000 0,080 0,090 0,14

H11 XOMX180608TR-MD15 MP3000 0,11 0,12 0,18

H12 XOMX180608TR-MD15 MP3000 0,080 0,090 0,14

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

Спиральные фрезы

R217/220.69-18 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 MP3000 T350M F30M F40M

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 150 165 175 140 160 170 140 155 165 135 150 160 130 145 155 125 140 150

P2 145 165 175 140 155 170 135 155 165 130 150 160 125 145 155 125 140 150

P3 140 155 165 130 150 160 130 145 155 125 140 150 120 135 145 115 130 145

P4 130 150 160 125 140 150 120 140 150 115 135 145 110 130 140 110 125 135

P5 130 145 155 120 140 150 120 135 145 115 130 140 110 125 135 105 120 135

P6 135 155 165 130 145 155 125 145 155 120 140 150 115 130 145 115 130 140

P7 135 150 160 125 140 155 125 140 150 120 135 145 110 130 140 110 125 135

P8 130 145 155 120 140 150 120 135 145 115 130 140 110 125 135 105 120 130

P11 130 150 160 125 140 150 120 135 150 115 130 145 110 125 135 110 125 135

P12 105 120 130 100 115 125 95 110 120 90 105 115 85 100 110 80 100 110

M1 — — — 120 140 150 120 135 145 115 135 145 115 130 140 110 130 140

M2 — — — 110 125 135 105 125 135 105 120 130 100 120 130 100 115 125

M3 — — — 95 115 125 95 110 125 90 110 120 90 105 115 85 105 115

M4 — — — 80 100 110 80 100 105 80 95 105 75 90 100 70 90 100

M5 ———709095708595658595658090608085

K1 135 150 160 125 145 155 125 140 150 120 135 145 110 130 140 110 125 135

K2 125 145 155 120 135 145 115 130 145 110 125 140 105 120 135 100 120 130

K3 115 135 145 110 125 135 105 120 135 100 115 130 95 110 125 90 110 120

K4 115 130 140 105 125 135 100 120 130 95 115 125 90 110 120 90 105 115

K5 85 100 110 75 95 105 75 90 100 70 85 95 65 80 90 60 75 85

K6 105 125 135 100 115 125 95 110 125 90 105 120 85 100 110 80 100 110

K7 100 115 125 90 110 120 90 105 115 85 100 110 80 95 105 75 90 100

N1 — — — — — — 245 260 270 — — — 230 250 260 230 245 255

N2 — — — — — — 190 205 215 — — — 180 195 205 175 190 200

N3 — — — — — — 165 180 190 — — — 155 170 180 150 165 175

N11 — — — — — — — — — — — — 160 180 190 160 175 185

S1 — — — — — — 40 50 60 38 50 60 36 47 55 34 45 55

S2 — — — — — — 32 42 50 30 40 47 29 38 45 28 36 43

S3 — — — — — — 28 37 43 26 35 41 25 34 39 24 32 37

S11——————557080507080496575476075

S12 — — — — — — 38 50 60 36 47 55 28 38 45 33 43 50

S13 — — — — — — 22 29 35 21 28 33 17 22 26 19 25 30

H5 43 55 65 34 45 55 34 44 50 33 43 50 30 40 47 29 38 45

H8 46 60 70 37 48 55 36 47 55 36 46 55 32 42 50 31 40 48

H11557080446070435565425565385060374855

H12 80 95 105 70 90 100 70 85 95 65 80 90 60 75 85 55 70 80

SMG

MK1500 MK2050 MS2050 H25

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 — — — 140 155 165 — — — — — —

P2 — — — 140 155 165 — — — — — —

P3 — — — 130 145 155 — — — — — —

P4 — — — 120 140 150 — — — — — —

P5 — — — 120 135 145 — — — — — —

P6 — — — 130 145 155 — — — — — —

P7 — — — 125 140 150 125 140 150 — — —

P8 — — — 120 135 145 120 135 145 — — —

P11 — — — 120 140 150 120 140 150 — — —

P12 — — — 95 115 125 95 110 120 — — —

M1 — — — — — — 125 140 150 — — —

M2 — — — — — — 115 130 140 — — —

M3 — — — — — — 100 115 125 — — —

M4——————85100110———

M5——————7590100———

K1 145 160 175 140 160 170 — — — — — —

K2 140 155 165 135 150 165 — — — — — —

K3 130 145 155 125 140 155 — — — — — —

K4 125 145 155 120 140 150 — — — — — —

K5 95 115 125 95 110 120 — — — — — —

K6 120 135 145 115 130 140 — — — — — —

K7 110 130 140 110 125 135 — — — — — —

N1 — — — — — — — — — 235 255 265

N2 — — — — — — — — — 185 200 210

N3 — — — — — — — — — 160 175 185

N11 — — — — — — — — — 165 185 195

S1 ——————425565———

S2 ——————344555———

S3 ——————303946———

S11——————607585———

S12——————415565———

S13——————243137———

H5————————————

H8————————————

H11————————————

H12————————————

Спиральные фрезы

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.94-.. DOUBLE-T C02708-T08P H4B-T08P 1,2

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

ZEFP ПластинаAPMXS DC DMM OAL LUX LS

R217.94-2025.3S-029-08.2A Seco-Weldon 29,0 25,0 20,0 100,0 44,0 50,0 2 8 0,3 20800 LOEX08..

R217.94-2025.3S-036-08.2A Seco-Weldon 36,0 25,0 20,0 100,0 44,0 50,0 2 10 0,3 20800 LOEX08..

R217.94-2025.3S-043-08.2A Seco-Weldon 43,0 25,0 20,0 105,0 49,0 50,0 2 12 0,3 20800 LOEX08..

R217.94-2532.3S-043-08.3A Seco-Weldon 43,0 32,0 25,0 121,0 55,0 56,0 3 18 0,5 18400 LOEX08..

R217.94-2532.3S-050-08.3A Seco-Weldon 50,0 32,0 25,0 125,0 59,0 56,0 3 21 0,5 18400 LOEX08..

R217.94-3240.3S-036-08.3A Seco-Weldon 36,0 40,0 32,0 115,0 45,0 60,0 3 15 0,8 16400 LOEX08..

R217.94-3240.3S-050-08.4A Seco-Weldon 50,0 40,0 32,0 130,0 60,0 60,0 4 28 0,9 16400 LOEX08..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 95-96

Номенклатуру пластин см. на стр. 628

Информацию по стандарту ISO см. на стр. 15

R217.94-08

KAPRS 90°

Спиральные фрезы

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R217.94-.. DOUBLE-T C02708-T08P H4B-T08P – 1,2

Cx-R217.94-08 DOUBLE-T C02708-T08P H4B-T08P – 1,2

R220.94-.. DOUBLE-T C02708-T08P H4B-T08P MC6S12X60 1,2

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

ZEFP ПластинаAPMXS DC DCSFMS DCB TDZ LF LUX

R217.94-1225.RE-029-08.2A Combimaster 29,0 25,0 23,0 – M12 40,0 – 2 8 0,1 20800 LOEX08..

R217.94-1632.RE-036-08.3A Combimaster 36,0 32,0 30,0 – M16 55,0 – 3 15 0,3 18400 LOEX08..

R217.94-2040.RE-043-08.4A Combimaster 43,0 40,0 36,5 – M20 60,0 – 4 24 0,45 16400 LOEX08..

C4-R217.94-044-057-08.4A Seco-Capto 57,0 44,0 40,0 – – 90,0 70,0 4 32 0,8 15500 LOEX08..

C5-R217.94-054-064-08.5A Seco-Capto 64,0 54,0 50,0 – – 98,0 78,0 5 45 1,4 14800 LOEX08..

R220.94-00050-043-08.4A Оправка 43,0 50,0 48,0 27,0 – 65,0 – 4 24 0,6 14800 LOEX08..

R220.94-00050-057-08.5A Оправка 57,0 50,0 48,0 27,0 – 70,0 – 5 40 0,6 14800 LOEX08..

Информацию по хвостовикам и размерам

Combimaster см. в каталоге Вспомогательный инструмент

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 95-96

Номенклатуру пластин см. на стр. 628

Информацию по стандарту ISO см. на стр. 15

R217/220.94-08

KAPRS 90°

Спиральные фрезы

R217/220.94-08 – Пластины

SMG

100% 30% 10%

P1 LOEX080408TR-M08 F40M 0,090 0,10 0,15

P2 LOEX080408TR-M08 F40M 0,090 0,10 0,15

P3 LOEX080408TR-M08 F40M 0,085 0,095 0,15

P4 LOEX080408TR-M08 F40M 0,085 0,095 0,14

P5 LOEX080408TR-M08 F40M 0,085 0,090 0,14

P6 LOEX080408TR-M08 F40M 0,085 0,090 0,14

P7 LOEX080408TR-M08 F40M 0,085 0,090 0,14

P8 LOEX080408TR-M08 F40M 0,085 0,095 0,15

P11 LOEX080408TR-M08 MS2050 0,085 0,090 0,14

P12 LOEX080408TR-M08 MS2050 0,055 0,060 0,095

M1 LOEX080408TR-M08 MS2050 0,090 0,10 0,15

M2 LOEX080408TR-M08 MS2050 0,085 0,090 0,14

M3 LOEX080408TR-M08 MS2050 0,065 0,075 0,11

M4 LOEX080408TR-M08 MS2050 0,060 0,065 0,10

M5 LOEX080408TR-M08 MS2050 0,060 0,065 0,10

K1 LOEX080408TR-MD08 MK2050 0,090 0,10 0,15

K2 LOEX080408TR-MD08 MK2050 0,085 0,090 0,14

K3 LOEX080408TR-MD08 MK2050 0,085 0,090 0,14

K4 LOEX080408TR-MD08 MK2050 0,085 0,090 0,14

K5 LOEX080408TR-MD08 MK2050 0,075 0,080 0,13

K6 LOEX080408TR-MD08 MK2050 0,085 0,090 0,14

K7 LOEX080408TR-MD08 MK2050 0,075 0,080 0,13

N1 LOEX080408TR-M08 F40M 0,12 0,13 0,20

N2 LOEX080408TR-M08 F40M 0,12 0,13 0,20

N3 LOEX080408TR-M08 F40M 0,12 0,13 0,20

N11 LOEX080408TR-M08 F40M 0,12 0,13 0,20

S1 LOEX080408TR-M08 F40M 0,060 0,065 0,10

S2 LOEX080408TR-M08 F40M 0,060 0,065 0,10

S3 LOEX080408TR-M08 F40M 0,055 0,060 0,090

S11 LOEX080408TR-M08 MS2050 0,065 0,075 0,11

S12 LOEX080408TR-M08 MS2050 0,065 0,075 0,11

S13 LOEX080408TR-M08 MS2050 0,060 0,065 0,10

H5 LOEX080408TR-M08 MP3000 0,055 0,060 0,095

H8 LOEX080408TR-M08 MP3000 0,044 0,048 0,070

H11 LOEX080408TR-M08 MP3000 0,055 0,060 0,095

H12 LOEX080408TR-M08 MP3000 0,044 0,048 0,070

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

Спиральные фрезы

R217/220.94-08 – Режимы резания vc = (м/мин)

SMG

F40M MP3000 MK2050 MS2050 MP2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 150 170 180 165 185 195 165 185 195 — — — 165 185 195

P2 150 165 180 165 180 195 165 180 195 — — — 165 180 195

P3 140 160 170 155 170 185 155 175 185 — — — 155 170 185

P4 130 150 160 145 165 175 145 165 175 — — — 145 165 175

P5 130 145 160 145 160 175 145 160 175 — — — 145 160 175

P6 135 155 165 150 170 180 150 170 180 — — — 150 170 180

P7 130 150 160 145 165 175 145 165 175 140 155 170 145 165 175

P8 130 145 155 145 160 170 145 160 170 135 150 165 145 160 175

P11 130 150 160 145 165 175 145 165 175 135 155 165 145 165 175

P12 100 120 130 115 135 145 115 135 145 110 125 135 115 135 145

M1 135 150 165 145 160 175 — — — 140 160 170 140 160 170

M2 120 140 150 130 150 160 — — — 130 145 155 130 150 160

M3 110 125 135 120 135 145 — — — 115 130 145 115 135 145

M4 90 110 120 100 120 130 — — — 95 115 125 100 115 125

M5 80 95 105 90 105 115 — — — 85 100 115 85 105 115

K1 135 150 165 150 165 180 170 185 200 — — — 150 165 180

K2 125 145 155 140 160 170 160 180 190 — — — 140 160 170

K3 115 130 145 130 145 160 150 170 180 — — — 130 150 160

K4 110 130 140 125 145 155 145 165 175 — — — 125 145 155

K5 80 95 105 95 110 120 115 130 140 — — — 95 110 125

K6 100 120 130 115 135 145 140 155 165 — — — 115 135 145

K7 95 115 125 110 130 140 130 150 160 — — — 110 130 140

N1 265 285 295 — — — — — — — — — — — —

N2 205 225 235 — — — — — — — — — — — —

N3 180 195 210 — — — — — — — — — — — —

N11 185 205 215 — — — — — — — — — — — —

S1 44 60 70 50 65 75 — — — 49 65 75 50 70 80

S2 36 47 55 41 55 65 — — — 39 50 60 42 55 65

S3 31 41 48 36 48 55 — — — 34 45 55 37 49 55

S116080907090100———7085957590100

S12 43 55 65 50 65 75 — — — 48 60 75 50 65 75

S13 25 33 38 29 38 44 — — — 27 36 42 29 39 45

H5 38 49 55 44 60 65 — — — — — — 42 55 65

H8 39 50 60 46 60 70 — — — — — — 45 60 70

H11 48 6575 55 7585 — —— — —— 55 7080

H12 70 90 100 85 105 115 — — — — — — 85 105 115

Спиральные фрезы

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.94-.. DOUBLE-T C04012B-T15P H4B-T15P 3,5

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

ZEFP ПластинаAPMXS DC DMM OAL LUX OAL LS

R217.94-3250.3S-035-12.3A Seco-Weldon 35,0 50,0 32,0 120,0 51,0 120,0 60,0 3 9 1,0 9900 LOEX12..

R217.94-3250.3S-058-12.4A Seco-Weldon 58,0 50,0 32,0 135,0 66,0 135,0 60,0 4 20 1,1 9900 LOEX12..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 100-101

Номенклатуру пластин см. на стр. 628

Информацию по стандарту ISO см. на стр. 15

Helical T4 – R217/220.94-12

KAPRS 90°

Спиральные фрезы

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R217.94-../C5-C6-R217.94-.. DOUBLE-T C04012B-T15P H4B-T15P – 3,5

R220.94-..Ø50-63 DOUBLE-T C04012B-T15P H4B-T15P MC6S12X60 3,5

R220.94-..Ø50-63-058 DOUBLE-T C04012B-T15P H4B-T15P MC6S12X70 3,5

R220.94-..Ø63-081 DOUBLE-T C04012B-T15P H4B-T15P MP6S12X80 3,5

R220.94-..Ø80 DOUBLE-T C04012B-T15P H4B-T15P MP6S16X80 3,5

R220.94-..Ø100 DOUBLE-T C04012B-T15P H4B-T15P MP6S20X80 3,5

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

ZEFP Пластина

APMXS DC DCSFMS TDZ LF

R217.94-2040.RE-035-12.2A Combimaster 35,0 40 37 M20 50 2 6 0,4 11000 LOEX12..

R220.94-00050-046-12.3A Оправка 46,0 50 46 – 70 3 12 0,5 9900 LOEX12..

R220.94-00050-046-12.4A Оправка 46,0 50 46 – 65 4 16 0,5 9900 LOEX12..

R220.94-00050-058-12.4A Оправка 58,0 50 46 – 80 4 20 0,6 9900 LOEX12..

R220.94-00063-046-12.4A Оправка 46,0 63 60 – 65 4 16 0,9 8800 LOEX12..

R220.94-00063-058-12.5A Оправка 58,0 63 60 – 75 5 25 1,1 8800 LOEX12..

R220.94-00063-081-12.4A Оправка 81,0 63 60 – 93 4 28 1,3 8800 LOEX12..

R220.94-00080-069-12.5A Оправка 69,0 80 77 – 90 5 30 2,2 7800 LOEX12..

R220.94-00100-081-12.6A Оправка 81,0 100 97 – 93 6 42 3,7 7000 LOEX12..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 100-101

Номенклатуру пластин см. на стр. 628

Информацию по стандарту ISO см. на стр. 15

Helical T4 – R217/220.94-12

KAPRS 90°

Спиральные фрезы

Для фрезы Сменная головка Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение

момента

(Nm)

R217.94-../C5-C6-R217.94-.. – DOUBLE-T C04012B-T15P H4B-T15P – 3,5

C6-R217.94-..050 R220.94-RE050023-12.4A DOUBLE-T C04012B-T15P H4B-T15P 220.17-692M 3,5

C6-R217.94-..063 R220.94-RE063036-12.4A DOUBLE-T C04012B-T15P H4B-T15P MC6S12X35 3,5

R220.94-HSK100 R220.94-RE080036-12.5A DOUBLE-T C04012B-T15P H4B-T15P MC6S16X40 3,5

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

ZEFP ПластинаAPMXS DC DCSFMS LUX LF

C5-R217.94-044-035-12.3A Seco-Capto 35,0 44,0 50,0 48,0 70,0 3 9 0,8 10600 LOEX12..

C5-R217.94-044-058-12.3A Seco-Capto 58,0 44,0 50,0 73,0 95,0 3 15 0,9 10600 LOEX12..

C6-R217.94-050-081-12.4SA Seco-Capto 81,0 50,0 63,0 91,0 115,0 4 28 1,4 10000 LOEX12..

C5-R217.94-054-069-12.4A Seco-Capto 69,0 54,0 50,0 84,1 105,0 4 24 1,3 9700 LOEX12..

C6-R217.94-063-092-12.4SA Seco-Capto 92,0 63,0 63,0 101,5 125,0 4 32 2,3 9000 LOEX12..

C6-R217.94-066-081-12.5A Seco-Capto 81,0 66,0 63,0 101,7 115,0 5 35 2,3 8700 LOEX12..

R217.94-HSK100A-080-104-12.5SA HSK 104,0 80,0 100,0 118,5 150,0 5 45 5,4 7800 LOEX12..

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 100-101

Номенклатуру пластин см. на стр. 628

Информацию по стандарту ISO см. на стр. 15

Helical T4 – R217/220.94-12

KAPRS 90°

100

Спиральные фрезы

R217/220.94-12 – Пластины

SMG

100% 30% 10%

P1 LOEX120708R-M09 MP2501 0,10 0,11 0,17

P2 LOEX120708R-M09 MP2501 0,10 0,11 0,17

P3 LOEX120708R-M09 MP2501 0,095 0,11 0,16

P4 LOEX120708TR-M12 MP2501 0,13 0,14 0,22

P5 LOEX120708TR-M12 MP2501 0,12 0,14 0,20

P6 LOEX120708TR-M12 MP2501 0,12 0,13 0,20

P7 LOEX120708TR-M12 MP2501 0,12 0,13 0,20

P8 LOEX120708TR-M12 MP2501 0,13 0,14 0,22

P11 LOEX120708TR-M12 T350M 0,13 0,15 0,22

P12 LOEX120708TR-M12 T350M 0,090 0,10 0,15

M1 LOEX120708R-M09 MS2050 0,11 0,12 0,19

M2 LOEX120708R-M09 MS2050 0,10 0,11 0,17

M3 LOEX120708R-M09 MS2050 0,085 0,090 0,14

M4 LOEX120708TR-M12 MS2050 0,095 0,10 0,16

M5 LOEX120708TR-M12 MS2050 0,095 0,10 0,16

K1 LOEX120708TR-MD13 MK2050 0,16 0,17 0,26

K2 LOEX120708TR-MD13 MK2050 0,15 0,16 0,24

K3 LOEX120708TR-MD13 MK2050 0,15 0,16 0,24

K4 LOEX120708TR-MD13 MK2050 0,15 0,16 0,24

K5 LOEX120708TR-MD13 MK2050 0,13 0,14 0,22

K6 LOEX120708TR-MD13 MK2050 0,15 0,16 0,24

K7 LOEX120708TR-MD13 MK2050 0,13 0,14 0,22

N1 LOEX120708R-M09 F40M 0,15 0,16 0,24

N2 LOEX120708R-M09 F40M 0,15 0,16 0,24

N3 LOEX120708R-M09 F40M 0,15 0,16 0,24

N11 LOEX120708R-M09 F40M 0,15 0,16 0,24

S1 LOEX120708TR-M12 F40M 0,095 0,10 0,16

S2 LOEX120708TR-M12 F40M 0,095 0,10 0,16

S3 LOEX120708TR-M12 F40M 0,090 0,095 0,15

S11 LOEX120716R-M09 MS2050 0,085 0,090 0,14

S12 LOEX120708R-M09 MS2050 0,085 0,090 0,14

S13 LOEX120708R-M09 MS2050 0,075 0,080 0,12

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

101

Спиральные фрезы

R217/220.94-12 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 MP3000 T350M F40M MP2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 165 180 195 160 175 190 155 175 185 150 165 180 140 160 170 155 175 185

P2 160 180 190 155 175 185 150 170 180 145 165 175 135 155 165 155 175 185

P3 150 170 180 150 165 180 145 160 170 135 155 165 130 145 160 145 165 175

P4 145 165 175 140 160 170 135 155 165 130 150 160 120 140 150 135 155 165

P5 140 160 170 140 155 170 130 150 165 125 145 155 115 135 150 135 155 165

P6 150 165 180 145 165 175 140 160 170 135 155 165 125 145 155 145 160 175

P7 145 165 175 140 160 170 135 155 165 130 150 160 120 140 150 140 155 170

P8 140 160 170 135 155 165 130 150 160 125 145 155 115 135 145 135 155 165

P11 145 160 175 140 160 170 135 150 165 130 145 160 120 135 150 135 155 165

P12 115 135 145 110 130 140 105 125 135 100 120 130 90 110 120 110 125 140

M1 — — — 135 155 165 130 150 160 130 150 160 120 140 150 130 150 160

M2 — — — 125 140 155 120 140 150 115 135 145 110 130 140 120 140 150

M3 — — — 110 125 140 105 125 135 100 120 130 95 115 125 105 125 135

M4 — — — 90 110 120 90 110 120 85 105 115 80 100 110 90 110 120

M5 — — — 80 100 110 75 95 105 75 95 105 70 85 95 75 95 105

K1 145 165 175 140 160 170 135 155 165 130 150 160 120 140 150 140 160 170

K2 135 155 170 135 150 165 130 145 160 120 140 155 115 130 145 130 150 160

K3 125 145 155 125 140 155 115 135 150 110 130 140 100 120 135 120 140 150

K4 125 140 155 120 140 150 115 135 145 110 125 140 100 120 130 115 135 145

K5 90 110 120 85 105 115 80 100 110 75 95 105 65 85 95 85 105 115

K6 115 135 145 110 130 140 105 125 135 100 120 130 90 110 120 110 125 140

K7 110 125 140 105 120 135 100 115 130 95 110 125 85 100 115 100 120 130

N1 — — — — — — — — — — — — 255 275 285 — — —

N2 — — — — — — — — — — — — 195 215 225 — — —

N3 — — — — — — — — — — — — 165 185 195 — — —

N11 — — — — — — — — — — — — 175 195 205 — — —

S1 ———476575446070425565385060466070

S2 ———385060354755344550314147374955

S3 ———344450314148293946273541324350

S11 — — — 65 85 95 60 80 90 60 75 85 50 70 80 65 80 95

S12— ——466070425565405565364855446070

S13— ——273541253338233136212833263440

H5 46 60 70 39 50 60 38 49 60 37 49 60 32 42 50 38 49 60

H8 49 65 75 42 55 65 40 55 60 39 50 60 34 45 55 40 55 60

H11607590506575486575476075415565486575

H12 85 105 115 80 100 110 75 95 105 70 90 100 60 80 90 80 95 105

SMG

MK1500 MK2050 MS2050 MS2500 MM4500

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 — — — 150 170 185 — — — 165 185 195 130 150 160

P2 — — — 150 170 180 — — — 160 180 190 130 150 160

P3 — — — 140 160 170 — — — 155 175 185 120 140 150

P4 — — — 135 150 165 — — — 145 165 175 110 130 140

P5 — — — 130 150 160 — — — 145 160 175 110 130 140

P6 — — — 140 155 170 — — — 150 170 180 115 135 145

P7 — — — 135 155 165 135 150 165 150 165 180 115 130 145

P8 — — — 130 150 160 130 145 160 140 160 170 110 125 140

P11 — — — 135 150 165 130 150 160 145 165 175 110 130 140

P12 — — — 105 125 135 105 120 130 115 135 145 85 100 110

M1 — — — — — — 135 155 165 140 160 170 120 140 150

M2 — — — — — — 125 140 150 130 145 160 105 125 135

M3 — — — — — — 110 125 135 115 135 145 90 110 120

M4 — — — — — — 90 110 120 95 115 125 75 95 105

M5 — — — — — — 80 95 110 85 105 115 65 80 90

K1 160 180 190 155 175 185 — — — — — — — — —

K2 150 170 180 145 165 180 — — — — — — — — —

K3 140 160 170 135 155 165 — — — — — — — — —

K4 135 155 170 135 150 165 — — — — — — — — —

K5 105 125 135 100 120 130 — — — — — — — — —

K6 130 145 160 125 145 155 — — — — — — — — —

K7 120 140 150 120 135 150 — — — — — — — — —

N1 ———————————————

N2 ———————————————

N3 ———————————————

N11———————————————

S1 ——————456070507080233036

S2 ——————364855415565192529

S3 ——————324250374855162125

S11 — — — — — — 65 80 90 70 90 100 32 43 50

S12——————436070506575303946

S13——————253339293845172327

H5 ———————————————

H8 ———————————————

H11———————————————

H12———————————————

102

Спиральные фрезы

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R215.59-12.4 DOUBLE-T C45011-T20P H6B-T20P 5,0

Комплектующие

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 108-109

Номенклатуру пластин см. на стр. 624, 639

Информацию по стандарту ISO см. на стр. 15

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

* На пластинах первого ряда могут быть использованы все радиусы углов, требуется модификация корпуса > = 3,0 mm

Обозначение Тип крепления

Размеры в мм

ZEFP

Количество пластин

APMXS DC DMM OAL LUX LPR LS SCE. ACE.

R215.59-4050.3S-050-12.4A Seco-Weldon 50,0 50,0 40,0 150,0 66,0 80,0 70,0 2 12 1,4 8300 10* 2*

R215.59-BT50.050.059-12.4A BT 50 59,0 50,0 – 237,0 97,0 135,0 – 2 14 4,5 8300 12* 2*

R215.59-CV50050.077-12.4A CV50-DIN 77,0 50,0 – 252,0 109,0 150,0 – 2 18 4,2 8300 16* 2*

Обработка пазов и контуров R215.59-12.4 – Неполный профиль

103

Спиральные фрезы

Для фрезы Сменная головка Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение

момента

(Nm)

R220.59-00063 – DOUBLE-T C45011-T20P H6B-T20P MC6S12X50 5,0

R220.59-00080 – DOUBLE-T C45011-T20P H6B-T20P MC6S16X70 5,0

R220.59-00100..S R220.59-RE100034-12.8 DOUBLE-T C45011-T20P H6B-T20PL 215.59-693S 5,0

R220.59-00100..SR R220.59-RE100034-12.8R6 DOUBLE-T C45011-T20P H6B-T20PL 215.59-693S 5,0

Комплектующие

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 108-109

Номенклатуру пластин см. на стр. 624, 639

Информацию по стандарту ISO см. на стр. 15

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

* На пластинах первого ряда могут быть использованы все радиусы углов, требуется модификация корпуса > = 3,0 mm

Обозначение Тип крепления

Размеры в мм

ZEFP

Количество пластин

APMXS DC DCSFMS DCB SCE. ACE.

R220.59-00063.059-12.4 Оправка 59,0 63,0 62,0 27,0 2 14 0,9 7400 12* 2*

R220.59-00080.068-12.4 Оправка 68,0 80,0 77,0 32,0 2 16 1,5 6500 14* 2*

R220.59-00080.068-12.6 Оправка 68,0 80,0 77,0 32,0 3 24 2,2 6500 21* 3*

R220.59-00100077-12.8S Оправка 77,0 100,0 90,0 40,0 4 36 3,9 5800 32* 4*

R220.59-00100077-12.8SR6 Оправка 77,0 100,0 90,0 40,0 4 32 4,5 5800 32* 4*

Обработка пазов и контуров R220.59-12.4 – Неполный профиль

104

Спиральные фрезы

Для фрезы Сменная головка Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение

момента

(Nm)

R220.59-080-12.4S R220.59-RE080034-12.4 DOUBLE-T C45011-T20P H6B-T20P 215.59-692S 5,0

R220.59-080-12.6S R220.59-RE080034-12.6 DOUBLE-T C45011-T20P H6B-T20P 215.59-692S 5,0

Комплектующие

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 108-109

Номенклатуру пластин см. на стр. 624, 639

Информацию по стандарту ISO см. на стр. 15

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

* На пластинах первого ряда могут быть использованы все радиусы углов, требуется модификация корпуса > = 3,0 mm

Обозначение Тип крепления

Размеры в мм

ZEFP

Количество пластин

APMXS DC OAL LUX LPR SCE. ACE. SCEX

R215.59-BT50.080.095-12.4S BT 50 95,0 80,0 275,0 135,0 173,0 2 22 6,6 6500 20* 2* 2*

R215.59-CV50080095-12.6S CV50-DIN 95,0 80,0 252,0 131,0 150,0 3 33 5,9 6500 30* 3* 3*

Только для контурной обработки - удлиненная кромка R215.59-12.4 – Неполный профиль

105

Спиральные фрезы

Для фрезы Сменная головка Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение

момента

(Nm)

R215.59-50 – DOUBLE-T C45011-T20P H6B-T20P – 5,0

R215.59-63-12.4S R220.59-RE063024-12.4 DOUBLE-T C45011-T20P H6B-T20P 215.59-691 5,0

R215.59-63-12.4SR R220.59-RE063024-12.4R6 DOUBLE-T C45011-T20P H6B-T20P 215.59-691 5,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

* На пластинах первого ряда могут быть использованы все радиусы углов, требуется модификация корпуса > = 3,0 mm

Обозначение Тип крепления

Размеры в мм

ZEFP

Количество пластин

APMXS DC OAL LUX LPR SCE. ACE. SCEX

R215.59-CV50050120-12.4 CV50-DIN 120,0 50,0 282,0 145,0 180,0 2 28 4,5 8300 26* 2* 2*

R215.59-CV50063120-12.4S CV50-DIN 120,0 63,0 302,0 165,0 200,0 2 28 5,6 7400 26* 2* 2*

R215.59-CV50063120-12.4SR6 CV50-DIN 120,0 63,0 302,0 165,0 200,0 2 28 5,8 7400 24* 2* 2*

R215.59-CV50063160-12.4S CV50-DIN 160,0 63,0 352,0 200,0 235,0 2 36 6,2 7400 34* 2* 2*

R215.59-CV50063160-12.4SR6 CV50-DIN 160,0 63,0 352,0 200,0 235,0 2 36 6,2 7400 32* 2* 2*

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 108-109

Номенклатуру пластин см. на стр. 624, 639

Информацию по стандарту ISO см. на стр. 15

Только для контурной обработки – Удлиненная кромка R215.59-12.4 – Неполный профиль

KAPRS 90°

106

Спиральные фрезы

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R215.59-12.xK DOUBLE-T C45011-T20P H6B-T20P 5,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

* Все радиусы углов ACET15.. Могут быть использованы на переднем ряду пластин, требуется модификация корпуса >= 3,0мм

Обозначение Тип крепления

Размеры в мм

ZEFP

Количество пластин

APMXS DC OAL LUX LPR SCE. ACE. SCEX

R215.59-50063110-12.3K SA50-DIN 2080 110,0 63,0 292,0 126,0 165,0 3 33 5,2 7400 30 3* 3*

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 108-109

Номенклатуру пластин см. на стр. 624, 639

Информацию по стандарту ISO см. на стр. 15

Только для обработки контура R215.59-12.4..K – Полный профиль

KAPRS 90°

107

Спиральные фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 108-109

Номенклатуру пластин см. на стр. 624, 639

Информацию по стандарту ISO см. на стр. 15

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R220.59-00063 DOUBLE-T C45011-T20P H6B-T20P MC6S12X80 5,0

R220.59-00080 DOUBLE-T C45011-T20P H6B-T20P MC6S16X80 5,0

Комплектующие

Обозначение Тип крепления

Размеры в мм

ZEFP

Количество пластин

APMXS DC DCSFMS DCB LF SCE. ACE.

R220.59-00063.072-12.4K Оправка 72,0 63,0 62,0 27,0 90,0 4 28 1,2 7400 24 4*

R220.59-00080.072-12.5K Оправка 72,0 80,0 74,7 32,0 100,0 5 35 2,3 6500 30 5*

Только для обработки контура R220.59-12..K – Полный профиль

KAPRS 90°

108

Спиральные фрезы

215/220.59-12– Пластины

SMG

100% 30% 10%

P1 ACET150612TR-M11 MP2501 SCET120612T-M11 MP2501 0,12 0,13 0,20

P2 ACET150612TR-M11 MP2501 SCET120612T-M11 MP2501 0,13 0,14 0,22

P3 ACET150612TR-M11 MP2501 SCET120612T-M11 MP2501 0,12 0,13 0,20

P4 ACET150612TR-M11 MP2501 SCET120612T-M11 MP2501 0,12 0,13 0,20

P5 ACET150612TR-M11 MP2501 SCET120612T-M11 MP2501 0,11 0,12 0,19

P6 ACET150612TR-M11 MP2501 SCET120612T-M11 MP2501 0,11 0,12 0,19

P7 ACET150612TR-M11 MP2501 SCET120612T-M11 MP2501 0,11 0,12 0,19

P8 ACET150612TR-M11 MP2501 SCET120612T-M11 MP2501 0,12 0,13 0,20

P11 ACET150612TR-M11 T350M SCET120612T-M11 T350M 0,11 0,12 0,19

P12 ACET150612TR-M11 T350M SCET120612T-M11 T350M 0,080 0,085 0,13

M1 ACET150612TR-ME10 MS2050 SCET120612R-M10 MS2050 0,11 0,12 0,19

M2 ACET150612TR-ME10 MS2050 SCET120612R-M10 MS2050 0,10 0,11 0,17

M3 ACET150612TR-ME10 MS2050 SCET120612R-M10 MS2050 0,085 0,090 0,14

M4 ACET150612TR-M11 T350M SCET120612T-M11 T350M 0,080 0,090 0,13

M5 ACET150612TR-M11 T350M SCET120612T-M11 T350M 0,080 0,090 0,13

K1 ACET150612TR-M14 MK1500 SCET120612T-M14 MK1500 0,16 0,17 0,26

K2 ACET150612TR-M14 MK1500 SCET120612T-M14 MK1500 0,15 0,16 0,24

K3 ACET150612TR-M14 MK1500 SCET120612T-M14 MK1500 0,15 0,16 0,24

K4 ACET150612TR-M14 MK1500 SCET120612T-M14 MK1500 0,15 0,16 0,24

K5 ACET150612TR-M14 MK1500 SCET120612T-M14 MK1500 0,13 0,14 0,22

K6 ACET150612TR-M14 MK1500 SCET120612T-M14 MK1500 0,15 0,16 0,24

K7 ACET150612TR-M14 MK1500 SCET120612T-M14 MK1500 0,13 0,14 0,22

S1 ACET150612TR-M11 F40M SCET120612T-M11 F40M 0,080 0,090 0,13

S2 ACET150612TR-M11 F40M SCET120612T-M11 F40M 0,080 0,090 0,13

S3 ACET150612TR-M11 F40M SCET120612T-M11 F40M 0,075 0,080 0,12

S11 ACET150612TR-ME10 MS2050 SCET120612R-M10 MS2050 0,085 0,090 0,14

S12 ACET150612TR-ME10 MS2050 SCET120612R-M10 MS2050 0,085 0,090 0,14

S13 ACET150612TR-ME10 MS2050 SCET120612R-M10 MS2050 0,075 0,080 0,12

H5 ACET150612TR-M11 T350M SCET120612T-M11 T350M 0,080 0,085 0,13

H8 ACET150612TR-M11 T350M SCET120612T-M11 T350M 0,060 0,065 0,10

H11 ACET150612TR-M11 T350M SCET120612T-M11 T350M 0,080 0,085 0,13

H12 ACET150612TR-M11 T350M SCET120612T-M11 T350M 0,060 0,065 0,10

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

109

Спиральные фрезы

215/220.59-12 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 MP3000 T350M MK1500 F40M MS2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 135 145 155 125 140 150 120 135 140 120 135 140 — — — 115 125 135 120 135 140

P2 130 145 150 125 140 145 120 130 140 120 130 140 — — — 110 125 135 120 135 140

P3 125 140 145 120 130 140 115 125 135 110 125 135 — — — 105 120 125 115 125 135

P4 120 130 140 115 125 135 105 120 130 105 120 125 — — — 100 115 120 105 120 130

P5 115 130 140 110 125 130 105 120 125 105 120 125 — — — 100 110 120 105 120 125

P6 125 135 145 115 130 140 110 125 130 110 125 130 — — — 105 115 125 110 125 130

P7 120 135 140 115 130 135 110 120 130 110 120 130 — — — 100 115 120 110 120 130

P8 115 130 135 110 125 130 105 115 125 105 115 125 — — — 100 110 120 105 120 125

P11 120 130 140 115 125 135 105 120 125 105 120 125 — — — 100 115 120 110 120 130

P12 100 110 120 95 105 115 85 100 110 85 100 105 — — — 80 95 100 90 100 110

M1 — — — 110 125 130 105 120 125 105 120 125 — — — 100 115 125 110 125 130

M2 — — — 100 115 120 95 110 120 100 110 120 — — — 95 105 115 100 115 120

M3 — — — 90 105 110 85 100 110 90 100 110 — — — 85 95 105 90 105 110

M4 — — — 80 90 100 75 90 95 75 90 95 — — — 70 85 95 80 90 100

M5 — — — 70 85 90 65 80 90 70 80 90 — — — 65 75 85 70 85 90

K1 120 135 140 115 125 135 110 120 130 110 120 130 130 140 150 100 115 120 — — —

K2 115 130 135 110 120 130 100 115 125 105 115 125 120 135 145 95 110 115 — — —

K3 105 120 130 100 115 120 95 110 115 95 110 115 115 125 135 90 100 110 — — —

K4 105 120 125 100 110 120 90 105 115 95 105 115 110 125 135 85 100 105 — — —

K5 80 95 105 75 90 95 70 85 90 70 85 90 90 105 110 65 75 85 — — —

K6 100 110 120 95 105 115 85 100 110 85 100 110 105 120 130 80 95 100 — — —

K7 95 105 115 90 100 110 80 95 100 80 95 100 100 115 120 75 90 95 — — —

S1 — — — 46 60 65 41 55 60 41 55 60 — — — 38 49 55 44 55 65

S2 — — — 37 49 55 33 43 50 33 44 50 — — — 30 40 47 35 47 55

S3 — — — 33 43 50 29 38 45 29 39 46 — — — 27 35 42 31 41 49

S11 — — — 60 75 85 55 70 75 55 70 75 — — — 50 65 75 60 75 80

S12 — — — 45 60 65 39 50 60 40 50 60 — — — 37 48 55 43 55 65

S13 — — — 26 34 41 23 30 36 23 31 36 — — — 21 28 33 25 33 39

H5 47 60 70 38 50 60 34 45 55 36 48 55 — — — 32 42 49 — — —

H8 50 65 70 41 55 60 37 49 55 39 50 60 — — — 34 45 50 — — —

H11 60 70 80 48 60 70 44 55 65 46 60 65 — — — 40 55 60 — — —

H12 75 90 100 70 85 90 65 80 85 65 80 85 — — — 60 70 80 — — —

110

Спиральные фрезы

Обработка пазов и контуров

Для фрезы Стопорный винт Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R220.69-0063 CH9411-T09P DOUBLE-T C45011-T20P H6B-T20P MC6S12X50 5,0

R220.69-0080 CH9411-T09P DOUBLE-T C45011-T20P H6B-T20P MC6S16X50 5,0

R220.69-15H – Высокая подача

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 111-112

Номенклатуру пластин см. на стр. 624

Информацию по стандарту ISO см. на стр. 15

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Комплектующие

Обозначение Тип крепления

Размеры в мм

ZEFP ПластинаAPMXS DC DCSFMS LF

R220.69-0063038-15.4H Оправка 38,0 63,0 62,0 63,0 4 12 0,7 7400 ACE.1506

R220.69-0080038-15.5H Оправка 38,0 80,0 77,0 63,0 5 15 1,2 6500 ACE.1506

R220.69-0080050-15.5H Оправка 50,0 80,0 77,0 75,0 5 20 1,5 6500 ACE.1506

111

Спиральные фрезы

R215220.69-15XH – Пластины

SMG

100% 30% 10%

P1 ACET150612TR-M11 MP2501 0,13 0,15 0,22

P2 ACET150612TR-M11 MP2501 0,14 0,15 0,22

P3 ACET150612TR-M11 MP2501 0,13 0,14 0,22

P4 ACET150612TR-M11 MP2501 0,13 0,14 0,20

P5 ACET150612TR-M11 MP2501 0,12 0,13 0,20

P6 ACET150612TR-M11 MP2501 0,12 0,13 0,20

P7 ACET150612TR-M11 MP2501 0,12 0,13 0,20

P8 ACET150612TR-M11 MP2501 0,13 0,14 0,22

P11 ACET150612TR-M11 T350M 0,12 0,13 0,20

P12 ACET150612TR-M11 T350M 0,085 0,090 0,14

M1 ACET150612TR-ME10 MS2050 0,12 0,13 0,20

M2 ACET150612TR-ME10 MS2050 0,11 0,12 0,19

M3 ACET150612TR-ME10 MS2050 0,090 0,10 0,15

M4 ACET150612TR-M11 T350M 0,085 0,095 0,14

M5 ACET150612TR-M11 T350M 0,085 0,095 0,14

K1 ACET150612TR-M14 MK1500 0,17 0,19 0,28

K2 ACET150612TR-M14 MK1500 0,16 0,17 0,26

K3 ACET150612TR-M14 MK1500 0,16 0,17 0,26

K4 ACET150612TR-M14 MK1500 0,16 0,17 0,26

K5 ACET150612TR-M14 MK1500 0,14 0,15 0,24

K6 ACET150612TR-M14 MK1500 0,16 0,17 0,26

K7 ACET150612TR-M14 MK1500 0,14 0,15 0,24

S1 ACET150612TR-M11 F40M 0,085 0,095 0,14

S2 ACET150612TR-M11 F40M 0,085 0,095 0,14

S3 ACET150612TR-M11 F40M 0,080 0,090 0,13

S11 ACET150612TR-ME10 MS2050 0,090 0,10 0,15

S12 ACET150612TR-ME10 MS2050 0,090 0,10 0,15

S13 ACET150612TR-ME10 MS2050 0,080 0,085 0,13

H5 ACET150612TR-M11 T350M 0,085 0,090 0,14

H8 ACET150612TR-M11 T350M 0,065 0,070 0,11

H11 ACET150612TR-M11 T350M 0,085 0,090 0,14

H12 ACET150612TR-M11 T350M 0,065 0,070 0,11

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

112

Спиральные фрезы

R215/220.69-15XH – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 MP3000 T350M MK1500 F40M MS2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 175 195 210 165 185 200 155 175 190 155 175 190 — — — 145 165 180 160 180 190

P2 170 195 205 165 185 200 155 175 190 155 175 185 — — — 140 165 175 155 180 190

P3 165 185 195 155 175 185 145 165 175 145 165 175 — — — 135 155 165 145 165 180

P4 155 175 190 145 165 180 135 155 170 135 155 170 — — — 125 145 160 140 160 170

P5 150 170 185 140 165 175 130 150 165 130 155 165 — — — 120 140 155 135 155 165

P6 160 180 195 150 170 185 140 160 175 140 160 175 — — — 130 150 165 145 165 175

P7 155 175 190 145 165 180 135 155 170 135 155 170 — — — 125 145 160 140 160 170

P8 150 170 185 140 160 175 130 150 165 130 150 165 — — — 120 140 155 135 155 165

P11 155 175 185 145 165 180 135 155 165 135 155 165 — — — 125 145 155 135 155 170

P12 120 140 155 110 135 145 105 125 135 100 125 135 — — — 90 110 125 105 125 135

M1 — — — 140 160 175 130 155 165 135 155 170 — — — 125 145 160 140 160 175

M2 — — — 125 145 160 115 140 150 120 140 155 — — — 115 135 145 125 145 160

M3 — — — 110 130 145 100 125 135 105 125 140 — — — 95 120 130 110 130 145

M4 — — — 90 110 125 85 105 115 85 105 120 — — — 80 100 110 90 115 125

M5 — — — 80 100 110 70 90 105 75 95 105 — — — 65 85 100 80 100 110

K1 155 175 190 145 165 180 135 155 170 135 155 170 170 190 200 125 145 160 — — —

K2 145 170 180 140 160 170 125 150 160 130 150 160 160 180 195 120 140 150 — — —

K3 135 155 170 125 145 160 115 135 150 115 135 150 145 165 180 105 125 140 — — —

K4 130 150 165 120 145 155 110 135 145 110 135 145 145 165 175 100 120 135 — — —

K5 95 115 125 85 105 120 75 95 110 75 95 105 105 130 140 65 85 95 — — —

K6 120 145 155 115 135 145 100 125 135 100 125 135 135 155 165 90 115 125 — — —

K7 115 135 145 105 125 135 95 115 125 95 115 125 125 145 160 85 105 115 — — —

N1 — — — — — — 285 305 320 — — — — — — 275 295 310 — — —

N2 — — — — — — 215 240 250 — — — — — — 210 230 240 — — —

N3 — — — — — — 185 205 220 — — — — — — 175 195 210 — — —

N11 — — — — — — 195 215 230 — — — — — — 185 205 220 — — —

S1 — — — 46 60 70 40 50 60 41 55 65 — — — 37 48 55 44 60 65

S2 — — — 37 48 55 32 42 49 33 43 50 — — — 30 39 46 35 47 55

S3 — — — 32 42 49 28 37 43 29 37 44 — — — 26 34 40 31 41 48

S11 — — — 65 80 95 55 70 85 55 75 85 — — — 50 65 80 60 80 90

S12 — — — 44 55 70 38 50 60 39 50 60 — — — 35 46 55 42 55 65

S13 — — — 26 33 39 22 29 34 23 30 35 — — — 21 27 32 25 33 38

H5 46 60 70 37 49 55 34 45 50 36 47 55 — — — 31 41 48 — — —

H8 49 65 75 40 50 60 36 48 55 38 50 60 — — — 33 43 50 — — —

H11 60 80 90 47 60 75 43 55 65 45 60 70 — — — 39 50 60 — — —

H12 85 110 120 80 100 110 70 90 100 70 90 100 — — — 60 80 90 — — —

113

Спиральные фрезы

Для фрезы Регулировочный

ключ

Регулируемая

длина

Ключ (с

Т-образной

ручкой)

Винт Ключ Винт оправки Значение

момента (Nm)

R235.15-2532 – – DOUBLE-T CL85012-T25P H6B-T25P – 6,0

R235.15-3250 H4B-T15P AU8019-T15P DOUBLE-T CL85012-T25P H6B-T25P – 6,0

R235.15-3250A H4B-T15P AU8019-T15P DOUBLE-T CL85012-T25P H6B-T25P – 6,0

R235.15A-0080 H4B-T15P AU8019-T15P DOUBLE-T CL85012-T25P H6B-T25P MC6S16X100 6,0

Комплектующие

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 114

Номенклатуру пластин см. на стр. 673

Информацию по стандарту ISO см. на стр. 15

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

ZEFP ПластинаAPMXS DC DMM DCSFMS LF OAL LUX LS

R235.15-2532.0-40 Цилиндрич. 40,0 32,0 25,0 – – 140,0 – 71,0 2 2 0,7 8000 R235.15-032

R235.15A-3250.0-50 Цилиндрич. 50,0 50,0 32,0 – – 155,0 – 95,0 3 3 1,2 5500 R235.15-050

R235.15-2532.3S-40A Seco-Weldon 40,0 32,0 25,0 – – 125,0 50,0 56,0 2 2 0,7 8000 R235.15-032

R235.15A-3250.3S-50A Seco-Weldon 50,0 50,0 32,0 – – 120,0 60,0 70,0 3 3 0,9 5500 R235.15-050

R235.15A-0080-90 Оправка 90,0 80,0 – 75,0 120,0 – – – 3 6 3,2 4400 R235.15-080

Только для обработки контура R235.15 – Чистовые операции

114

Спиральные фрезы

R235.15 – Пластины

SMG

P1 R235.15-xxx-E05 F30M 0,20

P2 R235.15-xxx-E05 F30M 0,22

P3 R235.15-xxx-E05 F30M 0,20

P4 R235.15-xxx-E05 F30M 0,20

P5 R235.15-xxx-E05 F30M 0,19

P6 R235.15-xxx-E05 F30M 0,19

P7 R235.15-xxx-E05 F30M 0,19

P8 R235.15-xxx-E05 F30M 0,20

P11 R235.15-xxx-E05 F30M 0,19

P12 R235.15-xxx-E05 F30M 0,13

M1 R235.15-xxx-E05 F30M 0,22

M2 R235.15-xxx-E05 F30M 0,19

M3 R235.15-xxx-E05 F30M 0,15

M4 R235.15-xxx-E05 F30M 0,13

M5 R235.15-xxx-E05 F30M 0,13

K1 R235.15-xxx-E05 F30M 0,22

K2 R235.15-xxx-E05 F30M 0,19

K3 R235.15-xxx-E05 F30M 0,19

K4 R235.15-xxx-E05 F30M 0,19

K5 R235.15-xxx-E05 F30M 0,17

K6 R235.15-xxx-E05 F30M 0,19

K7 R235.15-xxx-E05 F30M 0,17

N1 R235.15-xxx-E05 F30M 0,28

N2 R235.15-xxx-E05 F30M 0,28

N3 R235.15-xxx-E05 F30M 0,28

N11 R235.15-xxx-E05 F30M 0,28

S1 R235.15-xxx-E05 F30M 0,13

S2 R235.15-xxx-E05 F30M 0,13

S3 R235.15-xxx-E05 F30M 0,13

S11 R235.15-xxx-E05 F30M 0,15

S12 R235.15-xxx-E05 F30M 0,15

S13 R235.15-xxx-E05 F30M 0,13

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

115

R235.15 – Режимы резания vc = (м/мин)

SMG

F30M

100%

P1 180

P2 175

P3 150

P4 135

P5 130

P6 145

P7 140

P8 130

P11 135

P12 85

M1 120

M2 100

M3 80

M4 60

M5 50

K1 140

K2 125

K3 105

K4 100

K5 60

K6 90

K7 75

N1 870

N2 350

N3 235

N11 265

S1 42

S2 34

S3 30

S11 60

S12 41

S13 24

Спиральные фрезы

116

Торцевые фрезы

Система торцевого фрезерования

Тип

фрезы Пластина ap макс ap рек.

Материал

KAPRS°

PMKNS

Double QuattroMill

R220.54-14

SNMX14..AN

48°

6,0 4,0 [[[\[\[\

Double QuattroMill

R220.56-14

SNMX14..ZN

71°

8,0 6,0 [[[\[\[\

Double Quattromill

R220.54-22

SNMX22..AN

48°

9,0 6,0 [[[][][\

Double

Quattromill

R220.56-22

SNMX22..ZN

71°

13 9,0 [[[][][\

Quattromill

R220.53-09

SE..09T3

45°

4,5 3,0 [[\[[[\[

Quattromill

R220.53-12

SE..1204

45°

6,0 4,5 [[\[[\[[

Quattromill

R220.53-15

SE..1505

45°

7,5 6,0 [[[[[\[[

Первый выбор [Высокоскоростная обработка на

станке малой мощности/Момент Нестабильные условия

Альтернатива \Мощный и жесткий станок

Доступные опции ]Не рекомендуется -

a p макс = Макс. глубина резания

ap рек. = Рекомендованная глубина обработки для

получения оптимального результата

117

Торцевые фрезы

Система торцевого фрезерования

Пластина

Количество

режущих

кромок Приме-

нение

Диаметр фрезы доступен с эффективным количеством зубьев

См. стр.20 24*/25 32 40 50 63 80 100 125 160 200 250 315 400 500

SNMX14..AN 8

456781012

121, 123

5 7 8 10 12 15 17

9111416

SNMX14..ZN 8

456781012

122-123

5 7 8 10 12 15 17

9111416

SNMX22..AN 8

5568

128, 130

67811

91114

SNMX22..ZN 8

568

129-130

57810

91114

SE..09T3 4

23445667

135-137

567810

8 10121620

56810 1618

6 8 10 14

SE..1204 4

567

140-142

34567810

45681012

7 8 10 12 16 20

5 6 8 10121618

6 8 10 14

SE..1505 4

56781012

145-146

7 9 10 14

7 8 10 12 16 20

5 6 8 10121618

6 8 10 14

xНерегулируемые карманы (x означает

количество зубьев)Решение для нежесткого крепления и/или

xС кассетами (x означает количество зубьев)Первый выбор

Производительность

118

Торцевые фрезы

Система торцевого фрезерования

Тип

фрезы Пластина ap макс ap рек.

Материал

KAPRS°

PMKNS

Double Octomill

R220.48-05

ON..05

40°

3,0 2,0 [[[]\\\]

Double Octomill

R220.48-09

ON..09

40°

6,0 3,0 [[[]\][]

Octomill

R220.43-05

OF..05

43°

3,5 2,5 \\\\\[\\

Octomill

R220.43-07

OF..07

43°

5,0 4,0 \\\\\\[\

R220.88-12

SNMU12..

88°

9,0 5,0 [\[ --

\[ \

R220.88-16

SNMU16..

88°

13,0 8,0 [\[ --

][ \

Первый выбор [Высокоскоростная обработка на

станке малой мощности/Момент Нестабильные условия

Альтернатива \Мощный и жесткий станок

Доступные опции ]Не рекомендуется -

a p макс = Макс. глубина резания

ap рек. = Рекомендованная глубина обработки для

получения оптимального результата

119

Торцевые фрезы

Система торцевого фрезерования

Пластина

Количество

режущих

кромок

Приме-

нение

Диаметр фрезы доступен с эффективным количеством зубьев

См. стр.20 24*/25 32 40 50 63 80 100 125 160 200 250 315 400 500

ON..05 16

445

149-150

34 56678

5 6 8 10 12 14

6 8 10 14 18

ON..09 16

567810

154-156

6 7 8 10 12 12 16 20

9 1215202430405060

8 10121620

OF..05 8

334567810

164-165

4568

6 8 10 12 16 20

10 14 18 28

OF..07 8

4456810

168-170

6 9 12 15

6 8 10 12 16

10 14 18 22 28

SNMU12.. 8

46781012

160

5 7 9 11 13 16

SNMU16.. 8

4 6 8 10 12

162

5791113

xНерегулируемые карманы (x означает

количество зубьев)Решение для нежесткого крепления и/или

xС кассетами (x означает количество зубьев)Первый выбор

Производительность

120

Торцевые фрезы

Фрезы

217= С хвостовиком

220 = Для крепления на оправке Эффективное количество зубьев

(ZEFP)

Тип крепления и диаметр фрезы

0xxx = крепление торцовой фрезы

8xxx = фланцевое крепление

9xxx = крепление CAP

Система фрезы Размер пластины A = С отверстием для подачи СОЖ

W = Клиновое крепление пластины

G = Версия с крупным шагом для станков малой

мощности

T = Версия с малым шагом для высоких скоростей

подачи на мощных станках

C = Кассеты

S = Винтовое крепление пластины

M = Изменено

R = правое вращение

L = левое вращение

Cx = для Seco-Capto

Для фрезерного инструмента Seco использует специальные

системы обозначений, обозначения ISO для фрез отсутствуют.

См. пример ниже.

Обозначение торцевой фрезы 217/220.53

Размеры в мм

Размер шпинделя

DCSFMS DCB KWW C DBC1 DBC2

30-35 16 8,4 5,6 – – –

42-47 22 10,4 6,3 – – –

48-62 27 12,4 7 – – –

60-90 32 14,4 8 – – –

90-130 40 16,4 9 66,7 – (8xxx)

130-270 60 25,7 14 101,6 177,8 (8xxx)

Размеры крепления

Для более точных измерений DCSFMS и DCB см. соответствующие таблицы по продукции.

121

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 124-125

Номенклатуру пластин см. на стр. 653

Информацию по стандарту ISO см. на стр. 15

Для фрезы Винт крышки Крышка Ключ (с

Т-образной

ручкой)

Винт Ключ Винт оправки Значение

момента (Nm)

R220.54-0050-0063 – – DOUBLE-T C04011-T15P H4B-T15P 220.17-691 3,5

R220-54-0080 – – DOUBLE-T C04011-T15P H4B-T15P – 3,5

R220-54-0100-0125 – – DOUBLE-T C04011-T15P H4B-T15PL – 3,5

R220-54-8160 MF6S4X8 SC-160-90 DOUBLE-T C04011-T15P H4B-T15PL – 3,5

R220-54-8200 MF6S4X8 SC-200-90 DOUBLE-T C04011-T15P H4B-T15PL – 3,5

Комплектующие

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS DCB LF

R220.54-0050-14-4A Оправка 6,0 65,0 50,0 47,0 22,0 40,0 4 0,5 8500 SN.X1407AN

R220.54-0050-14-5A Оправка 6,0 65,0 50,0 47,0 22,0 40,0 5 0,4 8500 SN.X1407AN

R220.54-0063-14-5A Оправка 6,0 78,0 63,0 47,0 22,0 40,0 5 0,6 7600 SN.X1407AN

R220.54-0063-14-7A Оправка 6,0 78,0 63,0 47,0 22,0 40,0 7 0,6 7600 SN.X1407AN

R220.54-0080-14-6A Оправка 6,0 95,0 80,0 62,0 27,0 50,0 6 1,2 6700 SN.X1407AN

R220.54-0080-14-8A Оправка 6,0 95,0 80,0 62,0 27,0 50,0 8 1,2 6700 SN.X1407AN

R220.54-0100-14-10A Оправка 6,0 115,0 100,0 77,0 32,0 50,0 10 1,8 6000 SN.X1407AN

R220.54-0100-14-7A Оправка 6,0 115,0 100,0 77,0 32,0 50,0 7 1,8 6000 SN.X1407AN

R220.54-0125-14-12A Оправка 6,0 140,0 125,0 90,0 40,0 63,0 12 3,4 5400 SN.X1407AN

R220.54-0125-14-8A Оправка 6,0 140,0 125,0 90,0 40,0 63,0 8 3,5 5400 SN.X1407AN

R220.54-8160-14-10A Оправка 6,0 175,0 160,0 90,0 40,0 63,0 10 5,9 4700 SN.X1407AN

R220.54-8160-14-15A Оправка 6,0 175,0 160,0 90,0 40,0 63,0 15 5,8 4700 SN.X1407AN

R220.54-8200-14-12A Оправка 6,0 215,0 200,0 130,0 60,0 63,0 12 8,2 4200 SN.X1407AN

R220.54-8200-14-17A Оправка 6,0 215,0 200,0 130,0 60,0 63,0 17 7,6 4200 SN.X1407AN

Double Quattromill R220.54-14

KAPRS 48°

122

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 126-127

Номенклатуру пластин см. на стр. 653

Информацию по стандарту ISO см. на стр. 15

Для фрезы Винт крышки Крышка Ключ (с

Т-образной

ручкой)

Винт Ключ Винт оправки Значение

момента (Nm)

R220.56-0050 – – DOUBLE-T C04011-T15P H4B-T15P 220.17-692 3,5

R220.56-0063 – – DOUBLE-T C04011-T15P H4B-T15P 220.17-692 3,5

R220.56-0080 – – DOUBLE-T C04011-T15P H4B-T15P – 3,5

R220.56-0100-0125 – – DOUBLE-T C04011-T15P H4B-T15PL – 3,5

R220.56-8160 MF6S4X8 SC-160-90 DOUBLE-T C04011-T15P H4B-T15PL – 3,5

R220.56-8200 MF6S4X8 SC-200-90 DOUBLE-T C04011-T15P H4B-T15PL – 3,5

Комплектующие

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS DCB LF

R220.56-0050-14-4A Оправка 8,0 57,0 50,0 47,0 22,0 40,0 4 0,4 8500 SN.X1407ZN

R220.56-0050-14-5A Оправка 8,0 57,0 50,0 47,0 22,0 40,0 5 0,4 8500 SN.X1407ZN

R220.56-0063-14-5A Оправка 8,0 70,0 63,0 47,0 22,0 40,0 5 0,5 7600 SN.X1407ZN

R220.56-0063-14-6A Оправка 8,0 70,0 63,0 47,0 22,0 40,0 6 0,5 7600 SN.X1407ZN

R220.56-0080-14-6A Оправка 8,0 87,0 80,0 62,0 27,0 50,0 6 1,0 6700 SN.X1407ZN

R220.56-0080-14-8A Оправка 8,0 87,0 80,0 62,0 27,0 50,0 8 1,0 6700 SN.X1407ZN

R220.56-0100-14-10A Оправка 8,0 107,0 100,0 77,0 32,0 50,0 10 1,6 6000 SN.X1407ZN

R220.56-0100-14-7A Оправка 8,0 107,0 100,0 77,0 32,0 50,0 7 1,6 6000 SN.X1407ZN

R220.56-0125-14-12A Оправка 8,0 132,0 125,0 90,0 40,0 63,0 12 3,1 5400 SN.X1407ZN

R220.56-0125-14-8A Оправка 8,0 132,0 125,0 90,0 40,0 63,0 8 3,1 5400 SN.X1407ZN

R220.56-8160-14-10A Оправка 8,0 167,0 160,0 90,0 40,0 63,0 10 5,1 4700 SN.X1407ZN

R220.56-8160-14-15A Оправка 8,0 167,0 160,0 90,0 40,0 63,0 15 5,1 4700 SN.X1407ZN

R220.56-8200-14-12A Оправка 8,0 207,0 200,0 130,0 60,0 63,0 12 6,9 4200 SN.X1407ZN

R220.56-8200-14-17A Оправка 8,0 207,0 200,0 130,0 60,0 63,0 17 6,9 4200 SN.X1407ZN

Double Quattromill R220.56-14

KAPRS 71°

123

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 124-127

Номенклатуру пластин см. на стр. 653

Информацию по стандарту ISO см. на стр. 15

Для фрезы Клиновый

зажим,

винт

Клиновый

зажим

Регули-

руемая

длина

Винт

крышки

Крышка Ключ (с

Т-образной

ручкой)

Винт Ключ Винт

кассеты

Кассета Значение

момента

(Nm)

R220.54-8160 LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC-160-90 DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14AR 3,5

R220.54-8200 LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC-200-90 DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14AR 3,5

R220.54-8250 LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC-250-90 DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14AR 3,5

R220.54-8315 LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC-315-90 DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14AR 3,5

R220.56-8160 LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC-160-90 DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14ZR 3,5

R220.56-8200 LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC-200-90 DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14ZR 3,5

R220.56-8250 LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC-250-90 DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14ZR 3,5

R220.56-8315 LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC-315-90 DOUBLE-T C04011-T15P H4B-T15PL MC6S6X20 SN14ZR 3,5

Комплектующие

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS DCB LF

R220.54-8160-14-9CA Оправка 6,0 175,0 160,0 90,0 40,0 80,0 9 7,7 4700 SN.X1407AN

R220.54-8200-14-11CA Оправка 6,0 215,0 200,0 90,0 60,0 80,0 11 9,8 4200 SN.X1407AN

R220.54-8250-14-14CA Оправка 6,0 265,0 250,0 90,0 60,0 80,0 14 18,7 3800 SN.X1407AN

R220.54-8315-14-16CA Оправка 6,0 330,0 315,0 225,0 60,0 80,0 16 4,5 3400 SN.X1407AN

R220.56-8160-14-9CA Оправка 8,0 167,0 160,0 90,0 40,0 80,0 9 7,7 4700 SN.X1407ZN

R220.56-8200-14-11CA Оправка 8,0 207,0 200,0 130,0 60,0 80,0 11 18,6 4200 SN.X1407ZN

R220.56-8250-14-14CA Оправка 8,0 257,0 250,0 130,0 60,0 80,0 14 18,5 3800 SN.X1407ZN

R220.56-8315-14-16CA Оправка 8,0 322,0 315,0 225,0 60,0 80,0 16 29,8 3400 SN.X1407ZN

Double Quattromill R220.54/R220.56-14CS

KAPRS 48°/71°

124

Торцевые фрезы

R220.54-14 – Пластины

SMG ap

100% 30% 10%

P1 SNMX1407ANTR-M10 MP2501 5,0 0,26 0,30 0,46

P2 SNMX1407ANTR-M10 MP2501 5,0 0,26 0,30 0,46

P3 SNMX1407ANTR-M10 MP2501 5,0 0,25 0,28 0,44

P4 SNMX1407ANTR-M10 MP2501 5,0 0,25 0,28 0,42

P5 SNMX1407ANTR-M10 MP2501 5,0 0,24 0,28 0,42

P6 SNMX1407ANTR-M10 MP2501 5,0 0,24 0,26 0,42

P7 SNMX1407ANTR-M10 T350M 5,0 0,24 0,26 0,42

P8 SNMX1407ANTR-M10 T350M 5,0 0,25 0,28 0,44

P11 SNMX1407ANTR-M10 T350M 5,0 0,24 0,26 0,42

P12 SNMX1407ANTR-M10 T350M 4,0 0,17 0,18 0,28

M1 SNHX1407ANR-ME10 MS2050 5,0 0,24 0,26 0,40

M2 SNHX1407ANR-ME10 MS2050 5,0 0,20 0,24 0,36

M3 SNHX1407ANR-ME10 MS2050 4,0 0,17 0,19 0,28

M4 SNHX1407ANR-ME10 MS2050 3,0 0,15 0,16 0,25

M5 SNHX1407ANR-ME10 F40M 3,0 0,15 0,16 0,25

K1 SNMX1407ANTR-M16 MK2050 5,0 0,32 0,36 0,55

K2 SNMX1407ANTR-M16 MK2050 5,0 0,30 0,34 0,50

K3 SNMX1407ANTR-M16 MK2050 5,0 0,30 0,34 0,50

K4 SNMX1407ANTR-M16 MK2050 5,0 0,30 0,34 0,50

K5 SNMX1407ANTR-M16 MK2050 5,0 0,26 0,30 0,46

K6 SNMX1407ANTR-M16 MK2050 5,0 0,30 0,34 0,50

K7 SNMX1407ANTR-M16 MK2050 5,0 0,26 0,30 0,46

N1 SNHX1407ANR-ME10 H25 5,0 0,30 0,32 0,50

N2 SNHX1407ANR-ME10 H25 5,0 0,30 0,32 0,50

N3 SNHX1407ANR-ME10 H25 5,0 0,30 0,32 0,50

N11 SNHX1407ANR-ME10 H25 5,0 0,30 0,32 0,50

S1 SNMX1407ANTR-M10 MS2500 3,0 0,17 0,19 0,30

S2 SNMX1407ANTR-M10 MS2500 3,0 0,17 0,19 0,30

S3 SNMX1407ANTR-M10 MS2500 3,0 0,16 0,18 0,26

S11 SNHX1407ANR-ME10 MS2050 3,5 0,17 0,19 0,28

S12 SNHX1407ANR-ME10 MS2050 3,5 0,17 0,19 0,28

S13 SNHX1407ANR-ME10 MS2050 3,0 0,15 0,16 0,25

H5 SNMX1407ANTR-M16 MP1501 4,0 0,20 0,22 0,34

H8 SNMX1407ANTR-M16 MP1501 3,5 0,15 0,17 0,26

H11 SNMX1407ANTR-M16 MP1501 4,0 0,20 0,22 0,34

H12 SNMX1407ANTR-M16 MP1501 3,5 0,15 0,17 0,26

H21 SNMX1407ANTR-M16 MP1501 3,5 0,15 0,17 0,26

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

125

Торцевые фрезы

R220.54-14 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 T350M MP3000 F40M MK1500

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 270 365 435 240 325 385 225 300 355 245 325 385 195 260 310 — — —

P2 265 355 425 235 315 375 220 290 345 240 315 375 190 255 300 — — —

P3 235 310 365 205 275 325 190 255 300 205 280 330 165 225 265 — — —

P4 205 275 330 180 245 295 170 225 270 185 245 295 145 195 235 — — —

P5 195 265 315 175 235 280 165 215 260 175 235 280 140 185 225 — — —

P6 220 300 355 195 265 315 180 245 290 200 270 315 160 215 250 — — —

P7 210 285 335 185 250 295 170 235 275 185 255 295 150 205 235 — — —

P8 195 265 305 175 235 270 160 215 255 175 235 275 140 185 220 — — —

P11 200 275 325 180 245 290 165 225 265 180 245 290 145 195 230 — — —

P12 135 180 215 120 160 190 110 145 175 120 160 190 95 130 150 — — —

M1 — — — 170 225 270 170 225 265 180 235 280 155 205 245 — — —

M2 — — — 140 185 225 140 185 220 150 195 235 125 170 200 — — —

M3 — — — 115 155 180 110 150 180 120 160 185 100 135 160 — — —

M4 — — — 90 120 140 90 115 135 95 125 145 80 105 125 — — —

M5 — — — 75 100 115 75 95 115 75 100 120 65 90 105 — — —

K1 210 280 335 185 250 300 175 230 275 190 250 300 150 200 240 280 375 445

K2 185 250 300 165 220 265 155 205 245 170 220 265 135 180 215 250 335 400

K3 155 210 255 140 185 225 130 175 205 140 190 225 115 150 180 210 280 335

K4 150 200 245 135 180 215 125 165 200 135 180 215 110 145 170 205 270 320

K5 95 125 150 85 110 130 75 105 120 85 110 130 65 90 105 125 170 195

K6 130 175 215 115 155 190 110 145 175 120 160 190 95 125 150 180 235 285

K7 120 160 190 105 140 170 100 130 155 105 145 170 85 115 135 160 215 250

N1 — — — — — — — — — — — — 1100 1475 1725 — — —

N2————————————440590700———

N3————————————295395465———

N11 — — — — — — — — — — — — 335 455 530 — — —

S1 ———44607041556543556537 4960 — ——

S2 ———35475533445035465530 4047 — ——

S3 ———31414929384631404926 3542 — ——

S11 — — — 60 80 95 55 75 90 60 80 95 50 70 80 — — —

S12— ——41556539506041556536 4855 ———

S13— ——25333823313624323821 2833 ———

H5 45 60 70 36 48 55 36 49 60 37 50 60 31 42 50 — — —

H8 48 65 75 39 50 60 39 50 60 40 55 60 34 45 55 — — —

H1155759046607546607547657540 5565 ———

H12 85 115 135 75 100 120 70 95 110 75 100 120 60 80 95 — — —

H21 48 65 75 39 50 60 39 50 60 40 55 60 34 45 55 — — —

SMG

MK2050 MM4500 MS2050 MS2500 MP2050 H25

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 255 340 405 160 210 250 215 285 340 265 355 420 255 335 400 — — —

P2 250 330 390 155 205 245 210 280 330 255 345 410 245 330 390 — — —

P3 215 290 340 135 180 215 185 245 290 225 300 355 215 290 340 — — —

P4 190 255 305 120 160 190 160 215 260 200 265 320 190 255 305 — — —

P5 185 245 290 115 150 180 155 205 245 190 255 305 185 245 290 — — —

P6 205 280 325 130 175 205 175 235 275 215 290 345 205 280 325 — — —

P7 195 265 310 120 165 190 165 225 260 200 275 325 195 265 310 — — —

P8 180 245 285 115 150 180 155 205 245 190 255 295 180 245 285 — — —

P11 190 255 300 120 160 185 160 215 255 195 265 315 190 255 300 — — —

P12 125 165 195 75 105 120 105 140 165 130 175 205 125 165 195 — — —

M1 — — — 130 175 210 170 225 265 185 245 295 175 235 280 — — —

M2 — — — 110 145 175 140 185 220 150 205 245 145 195 230 — — —

M3 — — — 90 120 140 110 150 180 125 165 195 120 155 185 — — —

M4 — — — 70 90 105 90 115 135 100 130 150 90 120 145 — — —

M5 — — — 55 75 90 75 95 115 80 110 125 75 100 120 — — —

K1 265 355 425 — — — — — — — — — 195 260 310 — — —

K2 240 315 375 — — — — — — — — — 175 230 275 — — —

K3 200 265 320 — — — — — — — — — 145 195 235 — — —

K4 190 255 305 — — — — — — — — — 140 185 225 — — —

K5 115 160 185 — — — — — — — — — 85 115 135 — — —

K6 170 225 270 — — — — — — — — — 125 165 195 — — —

K7 150 205 240 — — — — — — — — — 110 150 175 — — —

N1 — — — — — — — — — — — — — — — 1075 1475 1750

N2———————————————435600710

N3———————————————290400470

N11———————————————335455540

S1 ———212833415565486575456070— ——

S2 ———172326334450385060364855— ——

S3 ———152024293846344455324250— ——

S11 — — — 29 39 46 55 75 90 65 90 105 60 85 100 — — —

S12— ——273642395060456070435570— ——

S13— ——162125233136273642253439— ——

H5————————————375060———

H8————————————405560———

H11————————————476575———

H12————————————80105125———

H21————————————405560— ——

126

Торцевые фрезы

R220.56-14 – Пластины

SMG ap

100% 30% 10%

P1 SNMX1407ZNTR-M10 MP2501 6,0 0,20 0,22 0,36

P2 SNMX1407ZNTR-M10 MP2501 6,0 0,22 0,24 0,36

P3 SNMX1407ZNTR-M10 MP2501 6,0 0,20 0,22 0,34

P4 SNMX1407ZNTR-M10 MP2501 6,0 0,20 0,22 0,34

P5 SNMX1407ZNTR-M10 MP2501 6,0 0,19 0,22 0,32

P6 SNMX1407ZNTR-M10 MP2501 6,0 0,19 0,20 0,32

P7 SNMX1407ZNTR-M10 T350M 6,0 0,19 0,20 0,32

P8 SNMX1407ZNTR-M10 T350M 6,0 0,20 0,22 0,34

P11 SNMX1407ZNTR-M10 T350M 6,0 0,19 0,20 0,32

P12 SNMX1407ZNTR-M10 T350M 5,0 0,13 0,14 0,22

M1 SNHX1407ZNR-ME10 MS2050 6,0 0,18 0,20 0,30

M2 SNHX1407ZNR-ME10 MS2050 6,0 0,16 0,18 0,28

M3 SNHX1407ZNR-ME10 MS2050 5,0 0,13 0,14 0,22

M4 SNHX1407ZNR-ME10 MS2050 4,0 0,12 0,13 0,19

M5 SNHX1407ZNR-ME10 F40M 4,0 0,12 0,13 0,19

K1 SNMX1407ZNTR-M16 MK2050 6,0 0,26 0,28 0,44

K2 SNMX1407ZNTR-M16 MK2050 6,0 0,24 0,26 0,40

K3 SNMX1407ZNTR-M16 MK2050 6,0 0,24 0,26 0,40

K4 SNMX1407ZNTR-M16 MK2050 6,0 0,24 0,26 0,40

K5 SNMX1407ZNTR-M16 MK2050 6,0 0,22 0,24 0,36

K6 SNMX1407ZNTR-M16 MK2050 6,0 0,24 0,26 0,40

K7 SNMX1407ZNTR-M16 MK2050 6,0 0,22 0,24 0,36

N1 SNHX1407ZNR-ME10 H25 6,0 0,24 0,25 0,40

N2 SNHX1407ZNR-ME10 H25 6,0 0,24 0,25 0,40

N3 SNHX1407ZNR-ME10 H25 6,0 0,24 0,25 0,40

N11 SNHX1407ZNR-ME10 H25 6,0 0,24 0,25 0,40

S1 SNMX1407ZNTR-M10 MS2500 4,0 0,13 0,15 0,22

S2 SNMX1407ZNTR-M10 MS2500 4,0 0,13 0,15 0,22

S3 SNMX1407ZNTR-M10 MS2500 4,0 0,13 0,14 0,22

S11 SNHX1407ZNR-ME10 MS2050 4,5 0,13 0,14 0,22

S12 SNHX1407ZNR-ME10 MS2050 4,5 0,13 0,14 0,22

S13 SNHX1407ZNR-ME10 MS2050 4,0 0,12 0,13 0,19

H5 SNMX1407ZNTR-M16 MP1501 5,0 0,16 0,17 0,26

H8 SNMX1407ZNTR-M16 MP1501 4,5 0,12 0,13 0,20

H11 SNMX1407ZNTR-M16 MP1501 5,0 0,16 0,17 0,26

H12 SNMX1407ZNTR-M16 MP1501 4,5 0,12 0,13 0,20

H21 SNMX1407ZNTR-M16 MP1501 4,5 0,12 0,13 0,20

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

127

Торцевые фрезы

R220.56-14 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 T350M MP3000 F40M MK1500

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 270 360 430 240 320 380 225 300 350 245 325 380 195 260 305 — — —

P2 260 350 415 230 310 365 210 285 340 230 310 370 185 245 295 — — —

P3 230 310 360 205 275 320 190 250 300 205 275 325 165 220 260 — — —

P4 200 270 325 180 240 285 165 220 265 180 240 285 145 195 230 — — —

P5 195 260 310 170 230 275 160 210 255 175 230 275 140 185 220 — — —

P6 215 295 345 190 260 305 180 245 285 195 265 310 155 215 250 — — —

P7 205 280 325 180 245 290 170 230 270 185 250 295 150 200 235 — — —

P8 195 260 305 170 230 270 160 210 250 170 230 270 135 185 220 — — —

P11 200 270 320 175 240 280 165 225 265 180 245 285 145 195 230 — — —

P12 135 180 215 120 160 190 110 145 170 120 160 185 95 125 150 — — —

M1 — — — 165 225 265 165 220 265 170 230 275 150 200 240 — — —

M2 — — — 135 185 220 140 180 220 145 190 230 125 165 200 — — —

M3 — — — 115 155 180 115 150 175 120 155 185 105 135 160 — — —

M4 — — — 90 120 140 90 115 140 95 120 145 80 105 125 — — —

M5 — — — 75 100 115 75 95 115 80 100 120 65 85 105 — — —

K1 205 280 330 180 245 290 170 225 270 180 245 295 145 195 235 275 365 440

K2 185 245 295 160 220 260 150 200 240 165 220 265 130 175 210 250 325 395

K3 155 210 250 135 185 220 130 170 205 140 185 225 110 150 180 210 275 335

K4 150 200 235 130 175 210 125 160 195 135 175 215 105 140 170 200 265 320

K5 90 120 145 80 110 130 75 100 120 80 110 130 65 90 105 125 165 195

K6 130 175 210 115 155 185 110 145 170 120 155 185 95 125 150 175 230 280

K7 115 155 185 105 140 165 95 130 150 105 140 165 85 110 130 160 210 245

N1 — — — — — — — — — — — — 1100 1450 1725 — — —

N2————————————440580690———

N3————————————295390460———

N11 — — — — — — — — — — — — 335 445 530 — — —

S1 ———43557041556543557037 4960 — ——

S2 ———35465533435035465530 3947 — ——

S3 ———31404829384530404726 3541 — ——

S11 — — — 60 80 95 55 75 90 60 80 95 50 70 80 — — —

S12— ——41556540506042556536 4755 ———

S13— ——24323823303624323821 2833 ———

H5 44 60 70 36 48 55 36 48 55 37 49 60 31 42 50 — — —

H8 48 65 75 39 50 60 39 50 60 40 50 60 34 45 55 — — —

H1155759045607046607547657540 5565 ———

H12 85 115 135 75 100 120 70 95 110 75 100 120 60 80 95 — — —

H21 48 65 75 39 50 60 39 50 60 40 50 60 34 45 55 — — —

SMG

MK2050 MM4500 MS2050 MS2500 MP2050 H25

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 235 315 375 160 210 245 215 285 335 260 350 415 255 340 395 — — —

P2 225 305 360 150 200 240 200 270 325 250 340 400 240 320 385 — — —

P3 200 270 315 130 175 210 180 240 285 220 300 350 210 285 335 — — —

P4 175 235 280 115 155 185 160 210 250 195 265 310 185 250 295 — — —

P5 170 225 270 115 150 180 155 200 245 185 250 300 180 240 290 — — —

P6 190 260 300 125 170 200 170 235 275 210 285 335 205 275 325 — — —

P7 180 245 285 120 165 190 165 220 260 195 270 315 190 260 305 — — —

P8 170 225 265 110 150 175 150 200 240 185 250 295 180 240 280 — — —

P11 175 235 275 115 160 185 160 215 250 190 260 305 185 255 295 — — —

P12 115 155 185 75 105 120 105 140 165 130 175 205 125 165 195 — — —

M1 — — — 130 170 205 165 220 260 180 245 285 170 230 275 — — —

M2 — — — 110 145 170 140 180 220 150 200 240 145 190 230 — — —

M3 — — — 90 115 140 115 150 175 120 165 195 120 155 185 — — —

M4 — — — 70 90 110 90 115 140 95 130 150 90 120 145 — — —

M5 — — — 60 75 90 75 95 115 80 105 125 75 100 120 — — —

K1 245 330 390 — — — — — — — — — 190 255 305 — — —

K2 215 295 350 — — — — — — — — — 170 225 275 — — —

K3 185 250 295 — — — — — — — — — 145 190 230 — — —

K4 175 235 280 — — — — — — — — — 140 185 220 — — —

K5 110 145 175 — — — — — — — — — 85 115 135 — — —

K6 155 210 250 — — — — — — — — — 120 160 195 — — —

K7 140 185 220 — — — — — — — — — 110 145 170 — — —

N1 — — — — — — — — — — — — — — — 1075 1450 1700

N2———————————————430590690

N3———————————————285390460

N11———————————————325445520

S1 ———212833415565476075456070— ——

S2 ———172227334350385060364855— ——

S3 ———152023293845334450314249— ——

S11 — — — 29 39 46 55 75 90 65 85 105 65 85 100 — — —

S12— ——273642405060456070435570— ——

S13— ——162125233036273541253340— ——

H5————————————374960———

H8————————————405060———

H11————————————476575———

H12————————————80105125———

H21————————————405060— ——

128

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 131-132

Номенклатуру пластин см. на стр. 653

Информацию по стандарту ISO см. на стр. 15

Для фрезы Винт крышки Крышка Ключ (с Т-образной

ручкой)

Винт Ключ Значение

момента (Nm)

R220.54-0080 – – DOUBLE-T C05013-T20P H6B-T20P 5,0

R220.54-0100-0125 – – DOUBLE-T C05013-T20P H6B-T20PL 5,0

R220.54-8160 MF6S4X8 SC-160-90 DOUBLE-T C05013-T20P H6B-T20PL 5,0

Комплектующие

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS DCB LF

R220.54-0080-22-5A Оправка 9,0 104,0 80,0 62,0 27,0 63,0 5 1,6 4600 SN.X2209AN

R220.54-0080-22-6A Оправка 9,0 104,0 80,0 62,0 27,0 63,0 6 1,5 4600 SN.X2209AN

R220.54-0100-22-5A Оправка 9,0 124,0 100,0 77,0 32,0 63,0 5 2,3 4000 SN.X2209AN

R220.54-0100-22-7A Оправка 9,0 124,0 100,0 77,0 32,0 63,0 7 2,2 4000 SN.X2209AN

R220.54-0125-22-6A Оправка 9,0 149,0 125,0 90,0 40,0 63,0 6 3,2 3700 SN.X2209AN

R220.54-0125-22-8A Оправка 9,0 149,0 125,0 90,0 40,0 63,0 8 3,2 3700 SN.X2209AN

R220.54-8160-22-8A Оправка 9,0 184,0 160,0 90,0 40,0 63,0 8 5,7 3300 SN.X2209AN

R220.54-8160-22-11A Оправка 9,0 184,0 160,0 90,0 40,0 63,0 11 5,7 3300 SN.X2209AN

Double Quattromill R220.54-22

KAPRS 48°

129

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 133-134

Номенклатуру пластин см. на стр. 653

Информацию по стандарту ISO см. на стр. 15

Для фрезы Винт крышки Крышка Ключ (с

Т-образной

ручкой)

Винт Ключ Винт оправки Значение

момента (Nm)

R220.56-0080 – – DOUBLE-T C05013-T20P H6B-T20P MC6S12X35 5,0

R220.56-0100 – – DOUBLE-T C05013-T20P H6B-T20PL – 5,0

R220.56-0125 – – DOUBLE-T C05013-T20P H6B-T20PL – 5,0

R220.56-8160 MF6S4X8 SC-160-90 DOUBLE-T C05013-T20P H6B-T20PL – 5,0

Комплектующие

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS DCB LF

R220.56-0080-22-5A Оправка 13,0 91,5 80,0 62,0 27,0 63,0 5 1,4 4600 SN.X2209ZN

R220.56-0100-22-5A Оправка 13,0 111,5 100,0 77,0 32,0 63,0 5 2,0 4000 SN.X2209ZN

R220.56-0100-22-7A Оправка 13,0 111,5 100,0 77,0 32,0 63,0 7 1,9 4000 SN.X2209ZN

R220.56-0125-22-6A Оправка 13,0 136,5 125,0 90,0 40,0 63,0 6 2,9 3700 SN.X2209ZN

R220.56-0125-22-8A Оправка 13,0 136,5 125,0 90,0 40,0 63,0 8 2,9 3700 SN.X2209ZN

R220.56-8160-22-10A Оправка 13,0 171,5 160,0 90,0 40,0 63,0 10 4,9 3300 SN.X2209ZN

R220.56-8160-22-8A Оправка 13,0 171,5 160,0 90,0 40,0 63,0 8 5,0 3300 SN.X2209ZN

Double Quattromill R220.56-22

KAPRS 71°

130

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 131-134

Номенклатуру пластин см. на стр. 653

Информацию по стандарту ISO см. на стр. 15

Для фрезы Клиновый

зажим, винт

Клиновый

зажим

Регули-

руемая

длина

Винт

крышки

Крышка Ключ (с

Т-образной

ручкой)

Винт Ключ Винт

кассеты

Кассета Значение

момента

(Nm)

R220.54-8200 LD8018-T25P CW0810 AU1114T-T15P MF6S4X8 SC-200-90 DOUBLE-T C05013-T20P H6B-T20PL MC6S8X30 SN22AR 5,0

R220.54-8250 LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC-250-90 DOUBLE-T C05013-T20P H6B-T20PL MC6S8X30 SN22AR 5,0

R220.54-8315 LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC-315-90 DOUBLE-T C05013-T20P H6B-T20PL MC6S8X30 SN22AR 5,0

R220.56-8200 LD8018-T25P CW0810 AU1114T-T15P MF6S4X8 SC-200-90 DOUBLE-T C05013-T20P H6B-T20PL MC6S8X30 SN22ZR 5,0

R220.56-8250 LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC-250-90 DOUBLE-T C05013-T20P H6B-T20PL MC6S8X30 SN22ZR 5,0

R220.56-8315 LD8020-T25P CW0810 AU1114T-T15P MF6S4X8 SC-315-90 DOUBLE-T C05013-T20P H6B-T20PL MC6S8X30 SN22ZR 5,0

Комплектующие

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS DCB LF

R220.54-8200-22-9CS Оправка 9,0 224,0 200,0 130,0 60,0 80,0 9 9,9 2700 SN.X2209AN

R220.54-8250-22-11CS Оправка 9,0 274,0 250,0 130,0 60,0 80,0 11 17,9 2500 SN.X2209AN

R220.54-8315-22-14CS Оправка 9,0 339,0 315,0 130,0 60,0 80,0 14 33,7 2200 SN.X2209AN

R220.56-8200-22-9CS Оправка 13,0 211,5 200,0 130,0 60,0 80,0 9 9,9 2700 SN..22..ZN

R220.56-8250-22-11CS Оправка 13,0 261,5 250,0 130,0 60,0 80,0 11 18,0 2500 SN.X2209ZN

R220.56-8315-22-14CS Оправка 13,0 326,5 315,0 130,0 60,0 80,03 14 29,2 2200 SN.X2209ZN

Double Quattromill R220.54/R220.56-22CS

KAPRS 48°/71°

131

Торцевые фрезы

R220.54-22 – Пластины

SMG ap

100% 30% 10%

P1 SNMX2209ANTR-M12 MP2501 7,0 0,38 0,42 0,65

P2 SNMX2209ANTR-M12 MP2501 7,0 0,38 0,44 0,65

P3 SNMX2209ANTR-M12 MP2501 7,0 0,36 0,40 0,65

P4 SNMX2209ANTR-M12 MP2501 7,0 0,36 0,40 0,60

P5 SNMX2209ANTR-M12 MP2501 7,0 0,34 0,40 0,60

P6 SNMX2209ANTR-M12 MP2501 7,0 0,34 0,38 0,60

P7 SNMX2209ANTR-M12 T350M 7,0 0,34 0,38 0,60

P8 SNMX2209ANTR-M12 T350M 7,0 0,36 0,40 0,65

P11 SNMX2209ANTR-M12 T350M 7,0 0,34 0,38 0,60

P12 SNMX2209ANTR-M12 T350M 6,0 0,24 0,26 0,42

M1 SNMX2209ANR-ME12 MS2050 7,0 0,28 0,32 0,50

M2 SNMX2209ANR-ME12 MS2050 7,0 0,26 0,30 0,46

M3 SNMX2209ANR-ME12 MS2050 6,0 0,20 0,24 0,36

M4 SNMX2209ANR-ME12 MS2050 4,5 0,18 0,20 0,32

M5 SNMX2209ANR-ME12 F40M 4,5 0,18 0,20 0,32

K1 SNMX2209ANTR-M18 MK2050 7,0 0,38 0,44 0,65

K2 SNMX2209ANTR-M18 MK2050 7,0 0,34 0,40 0,60

K3 SNMX2209ANTR-M18 MK2050 7,0 0,34 0,40 0,60

K4 SNMX2209ANTR-M18 MK2050 7,0 0,34 0,40 0,60

K5 SNMX2209ANTR-M18 MK2050 7,0 0,32 0,36 0,55

K6 SNMX2209ANTR-M18 MK2050 7,0 0,34 0,40 0,60

K7 SNMX2209ANTR-M18 MK2050 7,0 0,32 0,36 0,55

S1 SNMX2209ANTR-M12 MS2500 4,5 0,24 0,28 0,42

S2 SNMX2209ANTR-M12 MS2500 4,5 0,24 0,28 0,42

S3 SNMX2209ANTR-M12 MS2500 4,5 0,22 0,25 0,38

S11 SNMX2209ANR-ME12 MS2050 5,0 0,20 0,24 0,36

S12 SNMX2209ANR-ME12 MS2050 5,0 0,20 0,24 0,36

S13 SNMX2209ANR-ME12 MS2050 4,5 0,18 0,20 0,32

H5 SNMX2209ANTR-M18 MP1501 6,0 0,24 0,26 0,42

H8 SNMX2209ANTR-M18 MP1501 5,0 0,18 0,20 0,32

H11 SNMX2209ANTR-M18 MP1501 6,0 0,24 0,26 0,42

H12 SNMX2209ANTR-M18 MP1501 5,0 0,18 0,20 0,32

H21 SNMX2209ANTR-M18 MP1501 5,0 0,18 0,20 0,32

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

132

Торцевые фрезы

R220.54-22 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 T350M F40M

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 275 375 445 240 330 390 205 280 330 175 240 285

P2 265 355 430 235 315 380 200 265 320 170 230 280

P3 235 315 370 205 280 330 175 235 275 150 205 240

P4 205 280 335 180 250 295 155 210 250 135 180 215

P5 200 265 320 175 235 285 150 200 240 130 175 210

P6 225 305 360 200 270 320 165 225 270 145 200 235

P7 210 290 340 190 255 300 160 215 255 135 185 220

P8 195 265 310 175 235 275 145 200 230 125 175 200

P11 205 280 330 180 250 290 155 210 245 135 180 215

P12 135 185 215 120 160 190 100 135 160 90 120 140

M1 — — — 170 230 275 155 205 250 140 185 225

M2 — — — 145 190 230 130 170 205 115 155 185

M3 — — — 115 155 185 105 140 165 95 125 150

M4 — — — 90 120 145 80 105 130 75 95 115

M5 — — — 75 100 120 70 90 105 60 80 95

K1 210 285 340 185 250 300 155 210 255 135 185 220

K2 190 255 305 170 225 270 140 190 225 125 165 195

K3 160 215 255 140 190 230 120 160 190 105 140 165

K4 155 205 245 135 180 215 115 150 185 100 135 160

K5 95 125 150 85 110 135 70 95 110 60 80 95

K6 135 180 215 120 160 190 100 135 160 90 115 140

K7 120 160 190 105 145 170 90 120 145 75 105 125

S1 ———446070385060354555

S2 ———354755314048283744

S3 ———314250273643253339

S11 — — — 60 80 95 50 70 85 48 65 75

S12———425565364860334455

S13———253339212834192631

H5 45 60 70 36 49 60 34 45 55 29 39 46

H8 49 65 75 39 55 60 36 49 55 32 42 50

H11557590466075436070375060

H12 90 115 140 80 105 120 65 90 105 55 75 90

H21 49 65 75 39 55 60 36 49 55 32 42 50

SMG

MK1500 MK2050 MS2050 MS2500 MP2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 — — — 240 325 385 — — — 265 360 430 230 315 370

P2 — — — 230 310 375 — — — 255 345 415 225 300 360

P3 — — — 205 275 325 — — — 225 305 360 195 265 310

P4 — — — 180 245 295 — — — 200 270 325 175 235 280

P5 — — — 175 235 280 — — — 195 260 310 170 225 270

P6 — — — 195 265 315 — — — 215 295 345 190 255 300

P7 — — — 185 250 295 150 205 240 205 280 330 180 240 285

P8 — — — 170 235 270 140 190 220 190 260 300 165 225 260

P11 — — — 180 245 290 145 200 235 200 270 320 175 235 275

P12 — — — 120 160 190 95 130 155 130 175 210 115 155 180

M1 — — — — — — 155 205 250 185 245 300 160 215 260

M2 — — — — — — 130 170 205 155 205 250 135 180 215

M3 — — — — — — 105 140 165 125 165 200 110 145 175

M4 — — — — — — 80 105 130 100 130 155 85 110 135

M5 — — — — — — 70 90 105 80 105 130 70 95 110

K1 265 355 430 250 335 405 — — — — — — 175 240 285

K2 240 320 380 225 300 360 — — — — — — 160 215 255

K3 200 270 325 190 255 305 — — — — — — 135 180 215

K4 190 255 310 180 245 290 — — — — — — 130 170 205

K5 115 160 190 110 150 180 — — — — — — 80 105 125

K6 170 225 270 160 215 255 — — — — — — 115 150 180

K7 150 205 240 140 190 230 — — — — — — 100 135 160

S1 — — — — — — 38 50 60 48 65 75 42 55 65

S2 — — — — — — 31 40 48 39 50 60 34 44 55

S3 — — — — — — 27 36 43 34 45 55 30 39 47

S11 — — — — — — 50 70 85 65 90 105 55 75 90

S12 — — — — — — 36 48 60 46 60 75 40 55 65

S13 — — — — — — 21 28 34 27 35 43 23 31 37

H5 ————————————344655

H8 ————————————375060

H11————————————446070

H12————————————75100115

H21————————————375060

133

Торцевые фрезы

R220.56-22 – Пластины

SMG ap

100% 30% 10%

P1 SNMX2209ZNTR-M12 MP2501 9,0 0,30 0,32 0,50

P2 SNMX2209ZNTR-M12 MP2501 9,0 0,30 0,34 0,50

P3 SNMX2209ZNTR-M12 MP2501 9,0 0,28 0,32 0,48

P4 SNMX2209ZNTR-M12 MP2501 9,0 0,28 0,30 0,48

P5 SNMX2209ZNTR-M12 MP2501 9,0 0,28 0,30 0,46

P6 SNMX2209ZNTR-M12 MP2501 9,0 0,28 0,30 0,46

P7 SNMX2209ZNTR-M18 T350M 9,0 0,28 0,30 0,46

P8 SNMX2209ZNTR-M18 T350M 9,0 0,28 0,32 0,48

P11 SNMX2209ZNTR-M18 T350M 9,0 0,28 0,30 0,46

P12 SNMX2209ZNTR-M18 T350M 7,0 0,19 0,20 0,32

M1 SNMX2209ZNR-ME12 MS2050 9,0 0,22 0,25 0,38

M2 SNMX2209ZNR-ME12 MS2050 9,0 0,20 0,22 0,36

M3 SNMX2209ZNR-ME12 MS2050 7,0 0,16 0,18 0,28

M4 SNMX2209ZNR-ME12 MS2050 5,0 0,14 0,16 0,24

M5 SNMX2209ZNR-ME12 F40M 5,0 0,14 0,16 0,24

K1 SNMX2209ZNTR-M18 MK2050 9,0 0,30 0,34 0,50

K2 SNMX2209ZNTR-M18 MK2050 9,0 0,28 0,30 0,46

K3 SNMX2209ZNTR-M18 MK2050 9,0 0,28 0,30 0,46

K4 SNMX2209ZNTR-M18 MK2050 9,0 0,28 0,30 0,46

K5 SNMX2209ZNTR-M18 MK2050 9,0 0,25 0,28 0,42

K6 SNMX2209ZNTR-M18 MK2050 9,0 0,28 0,30 0,46

K7 SNMX2209ZNTR-M18 MK2050 9,0 0,25 0,28 0,42

S1 SNMX2209ZNTR-M12 MP2050 5,0 0,19 0,22 0,32

S2 SNMX2209ZNTR-M12 MP2050 5,0 0,19 0,22 0,32

S3 SNMX2209ZNTR-M12 MP2050 5,0 0,18 0,20 0,30

S11 SNMX2209ZNR-ME12 MS2050 6,0 0,16 0,18 0,28

S12 SNMX2209ZNR-ME12 MS2050 6,0 0,16 0,18 0,28

S13 SNMX2209ZNR-ME12 MS2050 5,0 0,14 0,16 0,24

H5 SNMX2209ZNTR-M18 MP1501 7,0 0,19 0,20 0,32

H8 SNMX2209ZNTR-M18 MP1501 6,0 0,14 0,16 0,24

H11 SNMX2209ZNTR-M18 MP1501 7,0 0,19 0,20 0,32

H12 SNMX2209ZNTR-M18 MP1501 6,0 0,14 0,16 0,24

H21 SNMX2209ZNTR-M18 MP1501 6,0 0,14 0,16 0,24

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

134

Торцевые фрезы

R220.56-22 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 T350M F40M

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 270 365 435 240 325 385 205 285 335 195 260 310

P2 260 350 425 230 310 375 200 270 325 190 250 300

P3 230 305 370 205 270 325 180 235 285 160 220 260

P4 205 275 325 180 245 290 155 215 250 145 195 230

P5 195 265 315 170 235 280 150 205 245 140 190 220

P6 220 295 355 195 265 315 170 230 270 160 215 250

P7 205 280 335 180 250 295 160 215 255 150 200 240

P8 195 260 310 170 230 275 150 200 240 135 185 220

P11 200 270 325 175 240 285 155 210 250 145 195 230

P12 135 180 215 120 160 190 105 140 165 95 130 150

M1 — — — 165 225 270 155 210 250 150 205 240

M2 — — — 140 190 225 130 175 210 125 170 200

M3 — — — 115 155 180 105 145 170 105 135 160

M4 — — — 90 115 140 85 110 130 80 105 125

M5 — — — 75 100 120 70 90 110 65 90 105

K1 205 275 335 185 245 295 160 215 260 150 200 235

K2 185 250 300 165 220 265 140 195 230 135 180 210

K3 155 210 255 140 190 225 120 165 195 115 150 175

K4 150 200 240 130 180 215 115 155 185 110 145 170

K5 90 125 150 80 110 130 70 95 115 65 90 105

K6 130 180 210 115 160 190 100 140 165 95 130 150

K7 120 160 190 105 140 170 90 120 145 85 115 135

S1 ———435570395060374960

S2 ———354655314150304047

S3 ———314149273644273542

S11 — — — 60 80 95 55 70 85 50 70 80

S12———415565375060364855

S13———243239222935212833

H5 44 60 70 36 48 55 34 46 55 32 42 50

H8 49 65 75 39 50 60 38 49 60 34 45 55

H11557590456070446070405565

H12 85 115 135 75 100 120 65 90 105 60 80 95

H21 49 65 75 39 50 60 38 49 60 34 45 55

SMG

MK1500 MK2050 MS2050 MS2500 MP2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 — — — 235 320 380 — — — 260 355 420 225 310 365

P2 — — — 230 305 370 — — — 255 340 410 220 295 355

P3 — — — 200 270 320 — — — 225 295 355 195 260 310

P4 — — — 175 240 285 — — — 195 265 315 170 230 275

P5 — — — 170 230 275 — — — 185 255 305 165 220 265

P6 — — — 190 260 310 — — — 210 285 340 185 250 295

P7 — — — 180 245 290 145 200 240 200 270 320 175 235 280

P8 — — — 170 225 270 140 185 220 185 250 300 165 215 260

P11 — — — 175 235 280 140 195 230 195 265 315 170 230 270

P12 — — — 115 160 185 95 130 150 130 175 205 110 150 180

M1 — — — — — — 150 200 245 180 240 295 155 210 255

M2 — — — — — — 125 170 200 150 205 245 130 175 210

M3 — — — — — — 105 140 165 125 165 195 105 145 170

M4 — — — — — — 80 105 130 95 125 155 85 110 135

M5 — — — — — — 65 90 105 80 105 130 70 90 110

K1 260 350 420 245 330 400 — — — — — — 175 235 280

K2 230 315 375 220 300 355 — — — — — — 155 210 250

K3 195 265 315 185 250 300 — — — — — — 130 180 210

K4 185 255 305 175 240 285 — — — — — — 125 170 205

K5 115 155 185 110 145 175 — — — — — — 75 105 125

K6 165 225 265 155 210 250 — — — — — — 110 150 180

K7 150 200 235 140 190 225 — — — — — — 100 135 160

S1 — — — — — — 38 49 60 47 60 75 41 55 65

S2 — — — — — — 30 40 48 38 50 60 33 43 55

S3 — — — — — — 27 35 42 33 44 55 29 39 46

S11 — — — — — — 50 70 80 65 90 105 55 75 90

S12 — — — — — — 36 48 55 45 60 70 39 55 60

S13 — — — — — — 21 28 34 27 35 42 23 30 37

H5 ————————————344655

H8 ————————————374960

H11————————————436070

H12————————————7595115

H21————————————374960

135

Торцевые фрезы

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.53.. DOUBLE-T C03008-T09P H4B-T09P 2,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DMM OAL LS

R217.53-2020.3S-09-2A Seco-Weldon 4,5 30,0 20,0 20,0 90,0 50,0 2 0,3 25100 SE..09T3

R217.53-2025.3S-09-3A Seco-Weldon 4,5 35,0 25,0 20,0 90,0 50,0 3 0,4 22400 SE..09T3

R217.53-2032.3S-09-4A Seco-Weldon 4,5 42,0 32,0 20,0 90,0 50,0 4 0,4 19800 SE..09T3

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 138–139

Номенклатуру пластин см. на стр. 641

Информацию по стандарту ISO см. на стр. 15

Quattromill R217.53-09

KAPRS 45°

136

Торцевые фрезы

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

C5-R217.53-.. DOUBLE-T C03008-T09P H4B-T09P – 2,0

R220.53-0032 DOUBLE-T C03008-T09P H4B-T09P 220.17-690 2,0

R220.53-0040-0063 DOUBLE-T C03008-T09P H4B-T09P 220.17-696 2,0

R220.53-0080-0100 DOUBLE-T C03008-T09P H4B-T09P – 2,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS DCB LF

C5-R217.53-040-09-4A Seco-Capto 4,5 50,0 40,0 50,0 – 55,0 4 0,8 17700 SE..09T3

R220.53-0032-09-4A Оправка 4,5 42,0 32,0 35,0 16,0 40,0 4 0,3 19800 SE..09T3

R220.53-0040-09-4A Оправка 4,5 50,0 40,0 47,0 22,0 40,0 4 0,4 17700 SE..09T3

R220.53-0040-09-5A Оправка 4,5 50,0 40,0 42,0 22,0 40,0 5 0,4 17700 SE..09T3

R220.53-0050-09-5A Оправка 4,5 60,0 50,0 47,0 22,0 40,0 5 0,5 15800 SE..09T3

R220.53-0050-09-6A Оправка 4,5 60,0 50,0 42,0 22,0 40,0 6 0,5 15800 SE..09T3

R220.53-0063-09-6A Оправка 4,5 73,0 63,0 47,0 22,0 40,0 6 0,6 14100 SE..09T3

R220.53-0063-09-7A Оправка 4,5 73,0 63,0 47,0 22,0 40,0 7 0,6 14100 SE..09T3

R220.53-0080-09-6A Оправка 4,5 90,0 80,0 62,0 27,0 50,0 6 1,2 12500 SE..09T3

R220.53-0080-09-8A Оправка 4,5 90,0 80,0 62,0 27,0 50,0 8 1,2 12500 SE..09T3

R220.53-0100-09-7A Оправка 4,5 110,0 100,0 77,0 32,0 50,0 7 1,8 11200 SE..09T3

R220.53-0100-09-10A Оправка 4,5 110,0 100,0 77,0 32,0 50,0 10 1,8 11200 SE..09T3

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 138–139

Номенклатуру пластин см. на стр. 641

Информацию по стандарту ISO см. на стр. 15

Quattromill R220.53-09

KAPRS 45°

137

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 138–139

Номенклатуру пластин см. на стр. 641

Информацию по стандарту ISO см. на стр. 15

Для фрезы Регулируемая

длина

Ключ (с

Т-образной

ручкой)

Винт Ключ Винт кассеты Кассета Значение

момента (Nm)

R220.53-09C AU1114T-T15P DOUBLE-T C03008-T09P H4B-T09P FS96018 SE09AR-53 2,0

Комплектующие

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS DCB LF

R220.53-0080-09-5C Оправка 4,5 90,0 80,0 62,0 27,0 50,0 5 1,7 7400 SE..09T3

R220.53-0080-09-6C Оправка 4,5 90,0 80,0 62,0 27,0 50,0 6 1,7 7400 SE..09T3

R220.53-0100-09-6C Оправка 4,5 110,0 100,0 77,0 32,0 50,0 6 2,5 6600 SE..09T3

R220.53-0100-09-8C Оправка 4,5 110,0 100,0 77,0 32,0 50,0 8 2,6 6600 SE..09T3

R220.53-0125-09-8C Оправка 4,5 135,0 125,0 90,0 40,0 63,0 8 4,2 5900 SE..09T3

R220.53-0125-09-10C Оправка 4,5 135,0 125,0 90,0 40,0 63,0 10 4,2 5900 SE..09T3

R220.53-8160-09-10C Оправка 4,5 170,0 160,0 90,0 40,0 63,0 10 6,6 5200 SE..09T3

R220.53-8160-09-14C Оправка 4,5 170,0 160,0 90,0 40,0 63,0 14 6,6 5200 SE..09T3

R220.53-8200-09-8C Оправка 4,5 210,0 200,0 130,0 60,0 63,0 8 9,4 4700 SE..09T3

R220.53-8250-09-10C Оправка 4,5 260,0 250,0 130,0 60,0 63,0 10 17,1 4200 SE..09T3

R220.53-8250-09-16C Оправка 4,5 260,0 250,0 130,0 60,0 63,0 16 17,2 4200 SE..09T3

R220.53-8315-09-12C Оправка 4,5 325,0 315,0 225,0 60,0 80,0 12 32,6 3700 SE..09T3

Quattromill R220.53-09C

KAPRS 45°

138

Торцевые фрезы

R220.53-09 – Пластины

SMG ap

100% 30% 10%

P1 SEMX09T3AFTN-ME06 MP2501 2,5 0,12 0,13 0,20

P2 SEMX09T3AFTN-ME06 MP2501 2,5 0,12 0,13 0,20

P3 SEMX09T3AFTN-ME06 MP2501 2,5 0,11 0,13 0,20

P4 SEMX09T3AFTN-ME06 MP2501 2,5 0,11 0,12 0,19

P5 SEMX09T3AFTN-ME06 MP2501 2,5 0,11 0,12 0,19

P6 SEMX09T3AFTN-M08 MP2501 2,5 0,15 0,16 0,25

P7 SEMX09T3AFTN-M08 MP2501 2,5 0,15 0,16 0,25

P8 SEMX09T3AFTN-M08 MP2501 2,5 0,15 0,17 0,26

P11 SEEX09T3AFTN-M08 T350M 2,5 0,15 0,16 0,25

P12 SEEX09T3AFTN-M08 T350M 2,0 0,10 0,11 0,17

M1 SEEX09T3AFTN-ME07 F40M 2,5 0,14 0,16 0,24

M2 SEEX09T3AFTN-ME07 F40M 2,5 0,13 0,14 0,22

M3 SEMX09T3AFTN-M08 T350M 2,0 0,12 0,13 0,20

M4 SEMX09T3AFTN-M08 T350M 1,6 0,10 0,11 0,18

M5 SEMX09T3AFTN-M08 MM4500 1,6 0,10 0,11 0,18

K1 SEEX09T3AFTN-M08 MK1500 2,5 0,16 0,18 0,28

K2 SEEX09T3AFTN-M08 MK1500 2,5 0,15 0,16 0,25

K3 SEEX09T3AFTN-M08 MK2050 2,5 0,15 0,16 0,25

K4 SEEX09T3AFTN-M08 MK2050 2,5 0,15 0,16 0,25

K5 SEEX09T3AFTN-M08 MK2050 2,5 0,13 0,15 0,22

K6 SEEX09T3AFTN-M08 MK2050 2,5 0,15 0,16 0,25

K7 SEEX09T3AFTN-M08 MK2050 2,5 0,13 0,15 0,22

N1 SEEX09T3AFN-E04 H15 2,5 0,10 0,11 0,18

N2 SEEX09T3AFN-E04 H15 2,5 0,10 0,11 0,18

N3 SEEX09T3AFN-E04 F40M 2,5 0,10 0,11 0,18

N11 SEEX09T3AFN-E04 F40M 2,5 0,10 0,11 0,18

S1 SEEX09T3AFTN-ME07 T350M 1,6 0,090 0,10 0,15

S2 SEEX09T3AFTN-ME07 T350M 1,6 0,090 0,10 0,15

S3 SEEX09T3AFTN-ME07 T350M 1,6 0,085 0,090 0,14

S11 SEEX09T3AFN-M05 MS2050 1,9 0,075 0,080 0,13

S12 SEEX09T3AFN-M05 MS2050 1,9 0,075 0,080 0,13

S13 SEEX09T3AFN-M05 MS2050 1,6 0,065 0,070 0,11

H5 SEEX09T3AFTN-D09 MP1501 2,0 0,11 0,12 0,19

H8 SEEX09T3AFTN-D09 MP1501 1,9 0,085 0,095 0,15

H11 SEEX09T3AFTN-D09 MP1501 2,0 0,11 0,12 0,19

H12 SEEX09T3AFTN-D09 MP1501 1,9 0,085 0,095 0,15

H21 SEEX09T3AFTN-D09 MP1501 1,9 0,085 0,095 0,15

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

139

Торцевые фрезы

R220.53-09 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 MP3000 T350M F15M F40M

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 335 450 530 305 410 480 325 435 510 320 430 500 — — — 230 310 365

P2 325 435 510 300 400 470 320 425 500 310 415 490 — — — 225 300 355

P3 285 380 445 260 345 410 280 365 435 275 360 430 — — — 200 265 310

P4 250 335 400 230 305 360 245 330 385 240 320 380 — — — 175 230 275

P5 240 325 385 220 295 350 235 315 365 230 310 365 — — — 165 225 265

P6 275 365 430 245 335 390 265 350 410 260 345 405 — — — 185 250 295

P7 260 345 405 235 315 370 250 335 390 245 325 385 — — — 175 240 280

P8 240 320 375 220 290 345 235 305 365 230 305 365 — — — 165 220 260

P11 250 335 395 225 305 360 245 325 380 235 320 375 — — — 170 230 270

P12 160 215 255 145 195 230 155 205 240 150 205 240 — — — 110 150 175

M1 — — — 215 285 340 240 320 375 240 320 380 — — — 180 245 285

M2 — — — 175 240 280 195 260 305 200 265 310 — — — 150 200 240

M3 — — — 140 190 225 155 210 245 160 215 250 — — — 120 160 190

M4 — — — 110 145 175 120 160 190 125 160 195 — — — 95 125 145

M5 — — — 95 125 145 100 130 155 100 135 160 — — — 80 105 125

K1 260 345 405 235 315 370 255 335 395 — — — 300 395 465 180 240 280

K2 225 310 365 210 280 330 225 300 350 — — — 265 350 410 160 215 250

K3 190 260 310 175 240 280 190 250 295 — — — 225 300 345 135 180 210

K4 185 250 295 170 225 270 180 240 280 — — — 215 285 330 130 170 205

K5 115 150 180 105 140 165 110 145 170 — — — 130 170 205 80 105 125

K6 160 220 260 150 200 235 160 210 250 — — — 190 250 290 110 150 180

K7 145 195 230 135 175 210 140 190 220 — — — 165 220 260 100 135 160

N1 — — — — — — 1875 2525 2950 — — — 2250 3000 3500 1325 1775 2075

N2 — — — — — — 760 1025 1200 — — — 910 1225 1425 540 720 840

N3 — — — — — — 500 680 800 — — — 610 810 940 360 480 560

N11 — — — — — — — — — — — — 690 930 1075 410 550 640

S1 — — — — — — 55 75 90 55 75 90 — — — 44 60 70

S2 — — — — — — 45 60 70 46 60 75 — — — 35 47 55

S3 — — — — — — 39 50 60 40 55 65 — — — 31 40 49

S11 — — — — — — 80 105 125 80 105 125 — — — 60 80 95

S12 — — — — — — 55 75 85 55 75 85 — — — 42 55 65

S13 — — — — — — 31 42 50 32 43 50 — — — 25 33 39

H5 55 70 85 44 60 70 48 65 75 50 70 80 — — — 37 49 60

H8 55 75 90 47 60 75 50 65 80 55 70 85 — — — 39 50 60

H11 70 90 110 55 75 90 60 80 95 65 85 100 — — — 47 65 75

H12 105 135 160 95 125 145 95 125 150 95 125 150 — — — 70 95 110

H21 55 75 90 47 60 75 50 65 80 55 70 85 — — — 39 50 60

SMG

MK1500 MK2050 MM4500 MS2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 — — — 300 400 475 190 250 295 — — —

P2 — — — 295 390 460 185 245 290 — — —

P3 — — — 255 340 405 160 215 255 — — —

P4 — — — 225 300 355 140 190 220 — — —

P5 — — — 215 290 345 135 180 215 — — —

P6 — — — 245 330 385 150 205 240 — — —

P7 — — — 230 310 365 145 195 225 220 295 340

P8 — — — 215 290 340 135 180 210 205 270 325

P11 — — — 225 300 355 140 185 220 215 285 330

P12 — — — 145 195 230 90 120 145 135 180 210

M1 — — — — — — 155 210 245 225 300 355

M2 — — — — — — 130 175 205 185 250 290

M3 — — — — — — 105 140 165 150 195 230

M4 — — — — — — 80 110 125 115 150 180

M5 — — — — — — 70 90 105 95 125 150

K1 335 445 530 315 420 500 — — — — — —

K2 295 400 470 280 380 445 — — — — — —

K3 250 335 395 235 320 375 — — — — — —

K4 240 320 380 225 305 360 — — — — — —

K5 150 195 235 140 185 220 — — — — — —

K6 210 285 335 200 270 315 — — — — — —

K7 190 250 300 180 235 280 — — — — — —

S1 — — — — — — 25 33 39 55 70 85

S2 — — — — — — 20 27 31 43 55 65

S3 — — — — — — 17 23 28 37 50 60

S11 — — — — — — 34 46 55 75 100 115

S12 — — — — — — 32 42 50 50 70 80

S13 — — — — — — 19 25 29 30 40 47

140

Торцевые фрезы

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ [Front insert key Винт оправки Значение

момента (Nm)

Cx-R217.53-12 DOUBLE-T C04011-T15P H4B-T15P – – 3,5

R220.53-0040-0063 DOUBLE-T C04011-T15P H4B-T15P – 220.17-696 3,5

R220.53-0063-8160-9/11A DOUBLE-T C04008-H3 H6B-H3.0 T15P-E8 – 3,5

R220.53-0080 DOUBLE-T C04011-T15P H4B-T15P – – 3,5

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS DCB LF

C5-R217.53-040-12-3A Seco-Capto 6,0 52,0 40,0 50,0 – 55,0 3 0,8 16500 SE.X1204

C6-R217.53-040-12-3A Seco-Capto 6,0 52,0 40,0 63,0 – 63,0 3 1,3 16500 SE.X1204

C5-R217.53-050-12-4A Seco-Capto 6,0 62,0 50,0 50,0 – 55,0 4 0,9 14800 SE.X1204

C6-R217.53-050-12-4A Seco-Capto 6,0 62,0 50,0 63,0 – 63,0 4 1,3 14800 SE.X1204

C5-R217.53-063-12-5A Seco-Capto 6,0 75,0 63,0 50,0 – 55,0 5 1,1 13200 SE.X1204

C6-R217.53-063-12-5A Seco-Capto 6,0 75,0 63,0 63,0 – 63,0 5 1,6 13200 SE.X1204

C5-R217.53-080-12-6A Seco-Capto 6,0 92,0 80,0 50,0 – 55,0 6 1,2 11700 SE.X1204

C6-R217.53-080-12-6A Seco-Capto 6,0 92,0 80,0 63,0 – 63,0 6 1,9 11700 SE.X1204

R220.53-0040-12-3A Оправка 6,0 52,0 40,0 47,0 22,0 40,0 3 0,4 16500 SE.X1204

R220.53-0040-12-4A Оправка 6,0 52,0 40,0 47,0 22,0 40,0 4 0,4 16500 SE.X1204

R220.53-0050-12-4A Оправка 6,0 62,0 50,0 47,0 22,0 40,0 4 0,5 14800 SE.X1204

R220.53-0050-12-5A Оправка 6,0 62,0 50,0 47,0 22,0 40,0 5 0,4 14800 SE.X1204

R220.53-0063-12-5A Оправка 6,0 75,0 63,0 47,0 22,0 40,0 5 0,6 13200 SE.X1204

R220.53-0063-12-6A Оправка 6,0 75,0 63,0 47,0 22,0 40,0 6 0,6 13200 SE.X1204

R220.53-0063-12-9A Оправка 6,0 75,0 63,0 47,0 22,0 40,0 9 0,6 13200 SE.X1204

R220.53-0080-12-6A Оправка 6,0 92,0 80,0 62,0 27,0 50,0 6 1,1 11700 SE.X1204

R220.53-0080-12-8A Оправка 6,0 92,0 80,0 62,0 27,0 50,0 8 1,1 11700 SE.X1204

R220.53-0080-12-11A Оправка 6,0 92,0 80,0 62,0 27,0 50,0 11 1,1 11700 SE.X1204

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 143–144

Номенклатуру пластин см. на стр. 641

Информацию по стандарту ISO см. на стр. 15

Quattromill R217/220.53-12

KAPRS 45°

141

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 143–144

Номенклатуру пластин см. на стр. 641

Информацию по стандарту ISO см. на стр. 15

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ [Front insert key Значение момента

(Nm)

R220.53-0100-8160 DOUBLE-T C04011-T15P H4B-T15PL – 3,5

R220.53-0100-0125-12A/14A DOUBLE-T C04008-H3 H6B-H3.0 T15P-E8 3,5

R220.53-8160-8200-17/20 DOUBLE-T C04008-H3 H6B-H3.0 T15P-E8 3,5

Комплектующие

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS DCB LF

R220.53-0100-12-5A Оправка 6,0 112,0 100,0 77,0 32,0 50,0 5 1,8 10500 SE.X1204

R220.53-0100-12-7A Оправка 6,0 112,0 100,0 77,0 32,0 50,0 7 1,8 10500 SE.X1204

R220.53-0100-12-10A Оправка 6,0 112,0 100,0 77,0 32,0 50,0 10 1,7 10500 SE.X1204

R220.53-0100-12-12A Оправка 6,0 112,0 100,0 77,0 32,0 50,0 12 1,7 10500 SE.X1204

R220.53-0125-12-6A Оправка 6,0 137,0 125,0 90,0 40,0 63,0 6 3,1 9400 SE.X1204

R220.53-0125-12-8A Оправка 6,0 137,0 125,0 90,0 40,0 63,0 8 1,4 9400 SE.X1204

R220.53-0125-12-12A Оправка 6,0 137,0 125,0 90,0 40,0 63,0 12 3,1 9400 SE.X1204

R220.53-0125-12-14A Оправка 6,0 137,0 125,0 90,0 40,0 63,0 14 3,1 9400 SE.X1204

R220.53-8160-12-7 Оправка 6,0 172,0 160,0 90,0 40,0 63,0 7 4,6 8300 SE.X1204

R220.53-8160-12-17 Оправка 6,0 172,0 160,0 130,0 40,0 63,0 17 5,3 8300 SE.X1204

R220.53-8160-12-10 Оправка 6,0 172,0 160,0 90,0 40,0 63,0 10 4,6 8300 SE.X1204

R220.53-8200-12-20 Оправка 6,0 212,0 200,0 160,0 60,0 63,0 20 7,2 7400 SE.X1204

Quattromill R220.53-12

KAPRS 45°

142

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 143–144

Номенклатуру пластин см. на стр. 641

Информацию по стандарту ISO см. на стр. 15

Для фрезы Регулируемая

длина

Ключ (с

Т-образной

ручкой)

Винт Ключ Винт кассеты Кассета Значение

момента (Nm)

R220.53-0080 AU1114T-T15P DOUBLE-T C04011-T15P H4B-T15P FS96018 SE12AR-53 3,5

R220.53-0100-8315 AU1114T-T15P DOUBLE-T C04011-T15P H4B-T15PL FS96018 SE12AR-53 3,5

Комплектующие

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS DCB LF

R220.53-0080-12-5C Оправка 6,0 90,0 80,0 62,0 27,0 50,0 5 1,7 7400 SE.X1204

R220.53-0080-12-6C Оправка 6,0 92,0 80,0 62,0 27,0 50,0 6 1,7 7400 SE.X1204

R220.53-0100-12-6C Оправка 6,0 112,0 100,0 77,0 32,0 50,0 6 2,6 6600 SE.X1204

R220.53-0100-12-8C Оправка 6,0 112,0 100,0 77,0 32,0 50,0 8 2,6 6600 SE.X1204

R220.53-0125-12-8C Оправка 6,0 137,0 125,0 90,0 40,0 63,0 8 4,2 5900 SE.X1204

R220.53-0125-12-10C Оправка 6,0 137,0 125,0 90,0 40,0 63,0 10 4,2 5900 SE.X1204

R220.53-8160-12-7C Оправка 6,0 172,0 160,0 90,0 40,0 63,0 7 6,5 5200 SE.X1204

R220.53-8160-12-10C Оправка 6,0 172,0 160,0 90,0 40,0 63,0 10 6,6 5200 SE.X1204

R220.53-8160-12-14C Оправка 6,0 172,0 160,0 90,0 40,0 63,0 14 6,6 5200 SE.X1204

R220.53-8200-12-8C Оправка 6,0 212,0 200,0 130,0 60,0 63,0 8 9,4 4700 SE.X1204

R220.53-8200-12-12C Оправка 6,0 212,0 200,0 130,0 60,0 63,0 12 9,3 4700 SE.X1204

R220.53-8250-12-10C Оправка 6,0 262,0 250,0 130,0 60,0 63,0 10 17,0 4200 SE.X1204

R220.53-8250-12-16C Оправка 6,0 262,0 250,0 130,0 60,0 63,0 16 16,0 4200 SE.X1204

R220.53-8315-12-12C Оправка 6,0 327,0 315,0 225,0 60,0 80,0 12 32,9 3700 SE.X1204

Quattromill R220.53-12C

KAPRS 45°

143

Торцевые фрезы

R220.53-12 – Пластины

SMG ap

100% 30% 10%

P1 SEMX1204AFTN-M15 MP2501 3,5 0,30 0,32 0,50

P2 SEMX1204AFTN-M15 MP2501 3,5 0,30 0,34 0,50

P3 SEMX1204AFTN-M15 MP2501 3,5 0,28 0,32 0,50

P4 SEMX1204AFTN-M15 MP2501 3,5 0,28 0,32 0,48

P5 SEMX1204AFTN-M15 MP2501 3,5 0,28 0,30 0,48

P6 SEMX1204AFTN-M15 MP2501 3,5 0,28 0,30 0,46

P7 SEMX1204AFTN-M15 T350M 3,5 0,28 0,30 0,46

P8 SEMX1204AFTN-M15 T350M 3,5 0,28 0,32 0,50

P11 SEMX1204AFTN-M15 T350M 3,5 0,28 0,30 0,46

P12 SEMX1204AFTN-M15 T350M 3,0 0,19 0,20 0,32

M1 SEEX1204AFN-M10 F40M 3,5 0,20 0,22 0,34

M2 SEEX1204AFN-M10 F40M 3,5 0,18 0,20 0,32

M3 SEEX1204AFN-M10 F40M 3,0 0,15 0,16 0,25

M4 SEEX1204AFN-M10 T350M 2,0 0,13 0,14 0,22

M5 SEEX1204AFTN-M14 MM4500 2,0 0,18 0,20 0,30

K1 SEMX1204AFTN-M15 MK2050 3,5 0,30 0,34 0,50

K2 SEMX1204AFTN-M15 MK2050 3,5 0,28 0,30 0,48

K3 SEMX1204AFTN-M15 MK2050 3,5 0,28 0,30 0,48

K4 SEMX1204AFTN-M15 MK2050 3,5 0,28 0,30 0,48

K5 SEMX1204AFTN-M15 MK2050 3,5 0,25 0,28 0,42

K6 SEMX1204AFTN-M15 MK2050 3,5 0,28 0,30 0,48

K7 SEMX1204AFTN-M15 MK2050 3,5 0,25 0,28 0,42

N1 SEEX1204AFN-E08 H25 3,5 0,20 0,22 0,36

N2 SEEX1204AFN-E08 H25 3,5 0,20 0,22 0,36

N3 SEEX1204AFN-E08 H25 3,5 0,20 0,22 0,36

N11 SEEX1204AFN-E08 H25 3,5 0,20 0,22 0,36

S1 SEEX1204AFTN-ME11 T350M 2,0 0,14 0,16 0,24

S2 SEEX1204AFTN-ME11 T350M 2,0 0,14 0,16 0,24

S3 SEEX1204AFTN-ME11 T350M 2,0 0,13 0,14 0,22

S11 SEEX1204AFN-M10 MS2050 2,5 0,15 0,16 0,25

S12 SEEX1204AFN-M10 MS2050 2,5 0,15 0,16 0,25

S13 SEEX1204AFN-M10 MS2050 2,0 0,13 0,14 0,22

H5 SEMX1204AFTN-MD19 MP1501 3,0 0,24 0,26 0,40

H8 SEMX1204AFTN-MD19 MP1501 2,5 0,18 0,20 0,30

H11 SEMX1204AFTN-MD19 MP1501 3,0 0,24 0,26 0,40

H12 SEMX1204AFTN-MD19 MP1501 2,5 0,18 0,20 0,30

H21 SEMX1204AFTN-MD19 MP1501 2,5 0,18 0,20 0,30

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

144

Торцевые фрезы

R220.53-12 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 MP3000 T350M F40M

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 300 400 485 265 355 430 220 300 355 230 310 375 200 270 325

P2 295 390 470 260 345 420 215 290 345 225 300 365 195 265 315

P3 260 345 405 230 305 360 190 255 300 200 265 315 175 230 275

P4 225 305 360 200 270 320 165 225 270 175 235 280 150 205 245

P5 215 295 345 190 260 305 160 220 260 165 230 265 145 200 230

P6 245 330 395 215 295 350 180 245 290 190 255 305 165 220 265

P7 230 310 370 205 275 330 170 230 275 175 240 285 155 210 250

P8 215 290 340 190 255 300 160 215 250 165 225 265 145 195 230

P11 225 305 360 195 270 320 165 225 265 170 235 280 150 205 240

P12 150 200 235 130 175 210 110 150 175 115 155 180 100 135 160

M1 — — — 185 250 300 160 220 260 175 235 280 160 210 255

M2 — — — 155 210 245 135 185 215 145 195 230 130 180 210

M3 — — — 125 170 200 110 150 175 120 160 190 105 145 170

M4 — — — 100 130 155 85 115 135 90 120 145 85 110 130

M5 — — — 80 110 130 70 95 115 75 100 120 70 90 110

K1 230 310 375 205 275 330 170 230 275 180 240 290 155 210 250

K2 205 280 330 180 250 290 155 205 245 160 215 255 140 190 220

K3 175 235 280 155 210 245 130 175 205 135 185 215 115 160 185

K4 165 225 265 145 200 235 125 170 200 130 175 205 110 150 180

K5 100 135 165 90 120 145 75 105 120 80 105 125 70 90 110

K6 145 200 235 130 175 205 110 150 175 115 155 180 100 135 155

K7 130 175 210 115 155 185 95 130 155 100 135 160 90 120 140

N1 — — — — — — 1250 1675 1975 — — — 1125 1550 1825

N2 — — — — — — 500 670 800 — — — 460 620 740

N3 — — — — — — 335 450 530 — — — 305 415 490

N11 — — — — — — 385 510 610 — — — 350 475 560

S1 — — — — — — 40 55 65 43 55 70 39 50 60

S2 — — — — — — 32 43 50 35 45 55 31 41 50

S3 — — — — — — 29 38 45 30 40 49 27 37 44

S11——————557590608095557585

S12 — — — — — — 38 50 60 41 55 65 37 50 60

S13 — — — — — — 23 30 36 24 32 38 22 29 35

H5 49 65 80 39 55 65 34 46 55 38 50 60 33 44 55

H8 55 70 85 43 55 65 37 49 60 41 55 65 36 47 55

H11 60 85 100 50 70 80 44 60 70 48 65 75 42 55 65

H12 95 125 150 85 110 135 70 95 115 75 95 115 65 85 100

H21 55 70 85 43 55 65 37 49 60 41 55 65 36 47 55

SMG

MK1500 MK2050 MM4500 MS2050 H25

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 — — — 260 350 425 165 220 265 — — — — — —

P2 — — — 255 340 410 160 215 255 — — — — — —

P3 — — — 225 300 355 140 185 220 — — — — — —

P4 — — — 200 265 315 125 165 195 — — — — — —

P5 — — — 190 255 300 120 160 190 — — — — — —

P6 — — — 210 290 345 130 180 215 — — — — — —

P7 — — — 200 275 325 125 170 200 195 260 305 — — —

P8 — — — 190 250 300 120 155 185 180 240 285 — — —

P11 — — — 195 265 315 120 165 195 190 250 295 — — —

P12 — — — 130 175 205 80 110 130 120 160 190 — — —

M1 — — — — — — 135 185 220 200 265 315 — — —

M2 — — — — — — 115 155 180 165 220 260 — — —

M3 — — — — — — 90 125 145 130 175 210 — — —

M4 — — — — — — 70 95 115 100 135 165 — — —

M5 — — — — — — 60 80 95 85 115 135 — — —

K1 290 390 470 275 370 445 — — — — — — — — —

K2 260 350 410 245 330 390 — — — — — — — — —

K3 220 295 350 205 280 330 — — — — — — — — —

K4 210 285 335 195 270 315 — — — — — — — — —

K5 130 170 205 120 165 195 — — — — — — — — —

K6 185 250 295 175 235 275 — — — — — — — — —

K7 165 220 265 155 210 250 — — — — — — — — —

N1 — — — — — — — — — — — — 1475 2000 2325

N2 — — — — — — — — — — — — 600 810 940

N3 — — — — — — — — — — — — 400 540 630

N11 — — — — — — — — — — — — 460 620 720

S1 — — — — — — 22 29 35 48 65 75 — — —

S2 — — — — — — 18 23 28 38 50 60 — — —

S3 — — — — — — 16 21 25 34 45 55 — — —

S11——————3141496590105— ——

S12 — — — — — — 28 38 45 46 60 75 — — —

S13 — — — — — — 17 22 26 27 36 43 — — —

145

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 147–148

Номенклатуру пластин см. на стр. 642

Информацию по стандарту ISO см. на стр. 15

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R220.53-0063 DOUBLE-T C05013-T20P H6B-T20P 220.17-696 5,0

R220.53-0080 DOUBLE-T C05013-T20P H6B-T20P – 5,0

R220.53-0100-8200 DOUBLE-T C05013-T20P H6B-T20PL – 5,0

Комплектующие

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS DCB LF

R220.53-0063-15-5A Оправка 7,5 78,0 63,0 47,0 22,0 40,0 5 0,6 8300 SE.X1505

R220.53-0080-15-6A Оправка 7,5 96,0 80,0 62,0 27,0 50,0 6 1,2 7400 SE.X1505

R220.53-0080-15-7A Оправка 7,5 96,0 80,0 62,0 27,0 50,0 7 1,2 7400 SE.X1505

R220.53-0100-15-7A Оправка 7,5 116,0 100,0 77,0 32,0 50,0 7 1,8 6600 SE.X1505

R220.53-0100-15-9A Оправка 7,5 116,0 100,0 77,0 32,0 50,0 9 1,8 6600 SE.X1505

R220.53-0125-15-8A Оправка 7,5 141,0 125,0 90,0 40,0 63,0 8 3,3 5900 SE.X1505

R220.53-0125-15-10A Оправка 7,5 141,0 125,0 90,0 40,0 63,0 10 3,2 5900 SE.X1505

R220.53-8160-15-10 Оправка 7,5 176,0 160,0 90,0 40,0 63,0 10 4,8 5200 SE.X1505

R220.53-8200-15-12 Оправка 7,5 216,0 200,0 130,0 60,0 63,0 12 7,7 4700 SE.X1505

Quattromill R220.53-15

KAPRS 45°

146

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 147–148

Номенклатуру пластин см. на стр. 642

Информацию по стандарту ISO см. на стр. 15

Для фрезы Регулируемая

длина

Ключ (с

Т-образной

ручкой)

Винт Ключ Винт кассеты Кассета Значение

момента (Nm)

R220.53-0080 AU1114T-T15P DOUBLE-T C05010-T20P H6B-T20P FS96018 SE15AR-53 5,0

R220.53-0100-8500 AU1114T-T15P DOUBLE-T C05010-T20P H6B-T20PL FS96018 SE15AR-53 5,0

Комплектующие

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS DCB LF

R220.53-0080-15-5C Оправка 7,5 96,0 80,0 62,0 27,0 50,0 5 1,7 7400 SE.X1505

R220.53-0100-15-6C Оправка 7,5 116,0 100,0 77,0 32,0 50,0 6 2,6 6600 SE.X1505

R220.53-0125-15-8C Оправка 7,5 141,0 125,0 90,0 40,0 63,0 8 4,2 5900 SE.X1505

R220.53-8160-15-7C Оправка 7,5 176,0 160,0 90,0 40,0 63,0 7 6,5 5200 SE.X1505

R220.53-8160-15-10C Оправка 7,5 176,0 160,0 90,0 40,0 63,0 10 6,6 5200 SE.X1505

R220.53-8200-15-8C Оправка 7,5 216,0 200,0 130,0 60,0 63,0 8 9,4 4700 SE.X1505

R220.53-8200-15-12C Оправка 7,5 216,0 200,0 130,0 60,0 63,0 12 9,8 4700 SE.X1505

R220.53-8250-15-10C Оправка 7,5 266,0 250,0 130,0 60,0 63,0 10 17,0 4200 SE.X1505

R220.53-8250-15-16C Оправка 7,5 260,0 250,0 130,0 60,0 63,0 16 17,1 4200 SE.X1505

R220.53-8315-15-12C Оправка 7,5 331,0 315,0 225,0 60,0 80,0 12 32,6 3700 SE.X1505

R220.53-8315-15-18C Оправка 7,5 331,0 315,0 225,0 60,0 80,0 18 38,0 3700 SE.X1505

Quattromill R220.53-15C

KAPRS 45°

147

Торцевые фрезы

R220.53-15 – Пластины

SMG ap

100% 30% 10%

P1 SEMX1505AFTN-M18 MP2501 4,5 0,36 0,40 0,60

P2 SEMX1505AFTN-M18 MP2501 4,5 0,36 0,40 0,65

P3 SEMX1505AFTN-M18 MP2501 4,5 0,34 0,38 0,60

P4 SEMX1505AFTN-M18 MP2501 4,5 0,34 0,38 0,60

P5 SEMX1505AFTN-M18 MP2501 4,5 0,34 0,36 0,55

P6 SEMX1505AFTN-M18 MP2501 4,5 0,32 0,36 0,55

P7 SEMX1505AFTN-M18 T350M 4,5 0,32 0,36 0,55

P8 SEMX1505AFTN-M18 T350M 4,5 0,34 0,38 0,60

P11 SEMX1505AFTN-M18 T350M 4,5 0,32 0,36 0,55

P12 SEMX1505AFTN-M18 T350M 3,5 0,22 0,25 0,38

M1 SEEX1505AFN-M12 F40M 4,5 0,24 0,26 0,42

M2 SEEX1505AFN-M12 F40M 4,5 0,22 0,25 0,38

M3 SEEX1505AFN-M12 F40M 3,5 0,18 0,20 0,30

M4 SEEX1505AFTN-M17 T350M 2,5 0,22 0,24 0,38

M5 SEEX1505AFTN-M17 T350M 2,5 0,22 0,24 0,38

K1 SEMX1505AFTN-M18 MK2050 4,5 0,36 0,40 0,65

K2 SEMX1505AFTN-M18 MK2050 4,5 0,34 0,36 0,55

K3 SEMX1505AFTN-M18 MK2050 4,5 0,34 0,36 0,55

K4 SEMX1505AFTN-M18 MK2050 4,5 0,34 0,36 0,55

K5 SEMX1505AFTN-M18 MK2050 4,5 0,30 0,34 0,50

K6 SEMX1505AFTN-M18 MK2050 4,5 0,34 0,36 0,55

K7 SEMX1505AFTN-M18 MK2050 4,5 0,30 0,34 0,50

N1 SEEX1505AFN-E10 H25 4,5 0,26 0,28 0,44

N2 SEEX1505AFN-E10 H25 4,5 0,26 0,28 0,44

N3 SEEX1505AFN-E10 H25 4,5 0,26 0,28 0,44

N11 SEEX1505AFN-E10 H25 4,5 0,26 0,28 0,44

S1 SEEX1505AFN-M12 T350M 2,5 0,15 0,17 0,26

S2 SEEX1505AFN-M12 T350M 2,5 0,15 0,17 0,26

S3 SEEX1505AFN-M12 T350M 2,5 0,14 0,16 0,25

S11 SEEX1505AFN-M12 MS2050 3,0 0,18 0,19 0,30

S12 SEEX1505AFN-M12 MS2050 3,0 0,18 0,19 0,30

S13 SEEX1505AFN-M12 MS2050 2,5 0,15 0,17 0,26

H5 SEMX1505AFTN-MD20 MP1501 3,5 0,25 0,28 0,42

H8 SEMX1505AFTN-MD20 MP1501 3,0 0,19 0,22 0,32

H11 SEMX1505AFTN-MD20 MP1501 3,5 0,25 0,28 0,42

H12 SEMX1505AFTN-MD20 MP1501 3,0 0,19 0,22 0,32

H21 SEMX1505AFTN-MD20 MP1501 3,0 0,19 0,22 0,32

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

148

Торцевые фрезы

R220.53-15 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 MP3000 T350M F40M

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 275 375 445 245 330 395 215 290 345 215 290 345 185 250 300

P2 270 365 425 240 320 375 210 285 335 205 280 325 180 245 285

P3 235 320 375 210 280 330 185 250 295 180 245 290 160 215 250

P4 210 280 330 185 250 290 160 220 260 160 215 255 140 190 220

P5 200 270 325 175 240 285 155 215 250 155 210 250 135 180 215

P6 225 305 365 200 270 320 175 240 280 175 235 280 150 205 245

P7 215 290 345 190 255 305 165 225 265 165 220 265 145 195 230

P8 200 265 315 175 235 280 155 210 250 155 205 245 135 180 210

P11 210 280 335 185 250 295 160 220 255 160 215 255 140 190 225

P12 140 180 220 120 160 195 105 145 170 105 140 170 90 120 145

M1 — — — 170 230 270 155 215 250 160 215 250 145 195 230

M2 — — — 140 195 230 130 180 210 130 180 215 120 165 195

M3 — — — 115 155 185 105 145 170 110 145 170 100 130 155

M4 — — — 90 120 145 85 110 130 85 115 135 75 105 120

M5 — — — 75 100 120 70 95 110 70 95 110 65 85 100

K1 215 285 335 190 255 295 165 225 265 165 220 260 145 195 225

K2 190 260 305 165 230 270 150 200 235 145 200 235 125 175 205

K3 160 220 260 140 195 230 125 170 200 125 170 200 105 145 175

K4 150 210 250 135 185 220 120 165 190 115 160 190 100 140 165

K5 95 125 150 85 110 135 75 100 120 75 95 115 65 85 100

K6 135 185 220 120 165 195 105 145 170 105 140 170 90 125 145

K7 120 160 195 105 145 175 95 130 155 95 125 150 80 110 130

N1 — — — — — — 1225 1650 1925 — — — 1025 1425 1650

N2 — — — — — — 490 670 780 — — — 420 570 670

N3 — — — — — — 325 445 520 — — — 280 380 445

N11 — — — — — — 375 510 590 — — — 320 435 510

S1 ———446070395060395560354855

S2 ———354855314250314350293946

S3 ———314250283744283744253440

S11 — — — 60 80 95 55 70 85 55 75 85 50 65 80

S12———435565375060385060354655

S13———253339222935223035202732

H5 46 60 70 37 49 60 33 44 55 35 47 55 31 41 49

H8 49 65 75 40 55 60 36 47 55 38 50 60 33 44 50

H11607590476075425570456070395060

H12 90 115 140 80 105 120 70 90 110 70 90 105 60 80 95

H21 49 65 75 40 55 60 36 47 55 38 50 60 33 44 50

SMG

MK1500 MK2050 MS2050 H25

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 — — — 240 325 390 — — — — — —

P2 — — — 235 315 370 — — — — — —

P3 — — — 205 275 325 — — — — — —

P4 — — — 180 245 290 — — — — — —

P5 — — — 175 235 280 — — — — — —

P6 — — — 200 265 315 — — — — — —

P7 — — — 185 250 300 180 240 285 — — —

P8 — — — 175 235 275 170 225 265 — — —

P11 — — — 180 245 290 175 235 275 — — —

P12 — — — 120 160 190 115 150 180 — — —

M1 — — — — — — 185 245 290 — — —

M2 — — — — — — 150 200 240 — — —

M3 — — — — — — 120 165 195 — — —

M4 — — — — — — 95 125 150 — — —

M5 — — — — — — 80 105 125 — — —

K1 265 360 420 255 340 400 — — — — — —

K2 235 325 385 225 305 365 — — — — — —

K3 200 275 325 190 260 310 — — — — — —

K4 190 260 310 180 250 295 — — — — — —

K5 120 160 190 110 150 180 — — — — — —

K6 170 230 275 160 220 260 — — — — — —

K7 150 205 245 145 190 230 — — — — — —

N1 — — — — — — — — — 1350 1850 2175

N2 — — — — — — — — — 550 750 880

N3 — — — — — — — — — 365 495 590

N11 — — — — — — — — — 420 570 670

S1 ——————456070———

S2 ——————364855———

S3 ——————324250———

S11 — — — — — — 60 85 100 — — —

S12 — — — — — — 43 60 70 — — —

S13 — — — — — — 25 33 40 — — —

H5 —————————— ——

H8 —————————— ——

H11————————————

H12————————————

H21————————————

149

Торцевые фрезы

Для фрезы Ключ (с Т-образной ручкой)Винт Ключ Значение момента (Nm)

R217.48-.. DOUBLE-T C04009-T15P H4B-T15P 3,5

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DMM OAL LS

R217.48-2025.3S-05-3SA Seco-Weldon 3,0 33,0 25,0 20,0 90,0 50,0 3 0,3 20400 ON..05

R217.48-2532.3S-05-4SA Seco-Weldon 3,0 40,0 32,0 25,0 90,0 50,0 4 0,5 18000 ON..05

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 152 - 153

Номенклатуру пластин см. на стр. 634

Информацию по стандарту ISO см. на стр. 15

Double OctomillTM R217.48-05

KAPRS 40°

150

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 152 - 153

Номенклатуру пластин см. на стр. 634

Информацию по стандарту ISO см. на стр. 15

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R220.48-0040 DOUBLE-T C04009-T15P H4B-T15P TCEI0825 3,5

R220.48-0050-0063 DOUBLE-T C04009-T15P H4B-T15P 220.17-692 3,5

R220.48-0080 DOUBLE-T C04009-T15P H4B-T15P – 3,5

R220.48-0100-0125 DOUBLE-T C04009-T15P H4B-T15PL – 3,5

R220.48-0100 DOUBLE-T C04009-T15P H4B-T15PL – 3,5

Комплектующие

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS DCB LF

R220.48-0040-05-04SA Оправка 3,0 48,35 40,0 35,0 16,0 40,0 4 0,3 16100 ON..05

R220.48-0040-05-05SA Оправка 3,0 48,35 40,0 35,0 16,0 40,0 5 0,3 16100 ON..05

R220.48-0050-05-04SA Оправка 3,0 58,35 50,0 47,0 22,0 40,0 4 0,4 14400 ON..05

R220.48-0050-05-05SA Оправка 3,0 58,35 50,0 47,0 22,0 40,0 5 0,4 14400 ON..05

R220.48-0050-05-06SA Оправка 3,0 58,35 50,0 47,0 22,0 40,0 6 0,4 14400 ON..05

R220.48-0063-05-05SA Оправка 3,0 71,35 63,0 47,0 22,0 40,0 5 0,6 12800 ON..05

R220.48-0063-05-06SA Оправка 3,0 71,35 63,0 47,0 22,0 40,0 6 0,6 12800 ON..05

R220.48-0063-05-08SA Оправка 3,0 71,35 63,0 47,0 22,0 40,0 8 0,6 12800 ON..05

R220.48-0080-05-06SA Оправка 3,0 88,35 80,0 62,0 27,0 50,0 6 1,2 11400 ON..05

R220.48-0080-05-10SA Оправка 3,0 88,35 80,0 62,0 27,0 50,0 10 1,1 11400 ON..05

R220.48-0100-05-07SA Оправка 3,0 108,35 100,0 77,0 32,0 50,0 7 1,8 10200 ON..05

R220.48-0100-05-12SA Оправка 3,0 108,35 100,0 77,0 32,0 50,0 12 1,8 10200 ON..05

R220.48-0125-05-08SA Оправка 3,0 133,35 125,0 90,0 40,0 63,0 8 3,4 9100 ON..05

Double OctomillTM R220.48-05

KAPRS 40°

151

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 152 - 153

Номенклатуру пластин см. на стр. 634

Информацию по стандарту ISO см. на стр. 15

Для фрезы Клиновый

зажим, винт

Клиновый

зажим, осевая

регулировка

Клиновый

зажим

Ключ (с

Т-образной

ручкой)

Винт Ключ Винт

кассеты

Кассета Значение

момента

(Nm)

R220.48-.. LD8020-T25P AU1114T-T15P CW0810 DOUBLE-T C04009-T15P H4B-T15P FS96018 ON05AR 3,5

Комплектующие

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS DCB LF

R220.48-0100-05-8CS Оправка 3,0 108,0 100,0 77,0 32,0 63,0 8 3,0 10200 ON..05

R220.48-0125-05-10CS Оправка 3,0 133,0 125,0 90,0 40,0 63,0 10 4,0 9100 ON..05

R220.48-8160-05-14CS Оправка 3,0 168,0 160,0 140,0 40,0 63,0 14 6,5 8000 ON..05

R220.48-8200-05-18CS Оправка 3,0 208,0 200,0 160,0 60,0 63,0 18 9,0 7200 ON..05

Double OctomillTM R220.48-05

KAPRS 40°

152

Торцевые фрезы

R220.48-05 – Пластины

SMG ap

100% 30% 10%

P1 ONMU050410ANTN-M10 MP2501 1,8 0,22 0,24 0,38

P2 ONMU050410ANTN-M10 MP2501 1,8 0,22 0,25 0,38

P3 ONMU050410ANTN-M10 MP2501 1,8 0,22 0,24 0,36

P4 ONMU050410ANTN-M10 MP2501 1,8 0,20 0,22 0,36

P5 ONMU050410ANTN-M10 MP2501 1,8 0,20 0,22 0,34

P6 ONMU050410ANTN-M10 MP2501 1,8 0,20 0,22 0,34

P7 ONMU050410ANTN-M10 MP2501 1,8 0,20 0,22 0,34

P8 ONMU050410ANTN-M10 T350M 1,8 0,22 0,24 0,36

P11 ONMU050410ANTN-M10 T350M 1,8 0,20 0,22 0,34

P12 ONMU050410ANTN-M10 T350M 1,4 0,14 0,15 0,24

M1 ONMU050410ANTN-ME10 F40M 1,8 0,22 0,25 0,38

M2 ONMU050410ANTN-ME10 F40M 1,8 0,20 0,22 0,34

M3 ONMU050410ANTN-ME10 F40M 1,4 0,16 0,18 0,28

M4 ONMU050410ANTN-M10 T350M 1,1 0,14 0,16 0,24

M5 ONMU050410ANTN-M10 MM4500 1,1 0,14 0,16 0,24

K1 ONMU050410ANTN-M10 MK2050 1,8 0,22 0,25 0,38

K2 ONMU050410ANTN-M10 MK2050 1,8 0,20 0,22 0,34

K3 ONMU050410ANTN-M10 MK2050 1,8 0,20 0,22 0,34

K4 ONMU050410ANTN-M10 MK2050 1,8 0,20 0,22 0,34

K5 ONMU050410ANTN-M10 MK2050 1,8 0,18 0,20 0,30

K6 ONMU050410ANTN-M10 MK2050 1,8 0,20 0,22 0,34

K7 ONMU050410ANTN-M10 MK2050 1,8 0,18 0,20 0,30

N1 ONMU050410ANTN-ME10 F40M 1,8 0,28 0,32 0,48

N2 ONMU050410ANTN-ME10 F40M 1,8 0,28 0,32 0,48

N3 ONMU050410ANTN-ME10 F40M 1,8 0,28 0,32 0,48

N11 ONMU050410ANTN-ME10 F40M 1,8 0,28 0,32 0,48

S1 ONMU050410ANTN-ME10 F40M 1,1 0,14 0,16 0,24

S2 ONMU050410ANTN-ME10 F40M 1,1 0,14 0,16 0,24

S3 ONMU050410ANTN-ME10 F40M 1,1 0,13 0,14 0,22

S11 ONMU050410ANTN-ME10 MS2050 1,3 0,16 0,18 0,28

S12 ONMU050410ANTN-ME10 MS2050 1,3 0,16 0,18 0,28

S13 ONMU050410ANTN-ME10 MS2050 1,1 0,14 0,16 0,24

H5 ONMU050410ANTN-M10 MP1501 1,4 0,14 0,15 0,24

H8 ONMU050410ANTN-M10 MP1501 1,3 0,11 0,12 0,18

H11 ONMU050410ANTN-M10 MP1501 1,4 0,14 0,15 0,24

H12 ONMU050410ANTN-M10 MP1501 1,3 0,11 0,12 0,18

H21 ONMU050410ANTN-M10 MP1501 1,3 0,11 0,12 0,18

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

153

Торцевые фрезы

R220.48-05 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 MP3000 T350M F40M

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 320 425 500 280 375 445 265 355 420 245 330 385 215 285 335

P2 310 410 485 275 365 430 260 345 410 240 315 375 210 275 325

P3 265 355 425 235 315 375 225 300 355 205 275 330 180 240 285

P4 240 320 375 215 285 330 200 270 315 185 250 290 160 215 250

P5 230 305 365 205 270 320 195 260 305 180 235 280 155 205 245

P6 260 345 410 230 305 360 215 290 340 200 265 315 175 230 275

P7 245 325 385 215 290 340 205 275 325 190 250 295 165 220 260

P8 225 300 360 200 265 315 190 250 300 175 230 275 150 200 240

P11 235 315 375 210 280 330 200 265 315 185 245 290 160 210 250

P12 155 205 240 135 180 215 130 170 200 120 160 185 105 140 160

M1 — — — 200 260 310 195 255 305 185 245 290 165 220 265

M2 — — — 165 220 260 160 215 255 155 205 240 140 185 220

M3 — — — 135 175 205 130 170 205 125 165 195 110 150 175

M4 — — — 105 135 160 100 135 160 95 125 150 85 115 135

M5 — — — 85 110 135 85 110 130 80 105 125 75 95 115

K1 245 325 385 215 290 340 205 270 325 190 250 300 165 220 260

K2 220 290 345 195 260 305 185 245 290 170 225 265 145 195 230

K3 185 245 290 165 220 260 155 205 245 145 190 225 125 165 195

K4 175 235 280 155 210 245 150 200 235 135 180 215 120 160 185

K5 110 145 170 95 125 150 90 120 145 85 110 130 75 95 115

K6 155 210 245 140 185 215 130 175 205 120 160 190 105 140 165

K7 140 185 220 125 165 195 115 155 185 105 140 170 95 125 145

N1 — — — — — — — — — — — — 1200 1600 1925

N2 — — — — — — — — — — — — 490 650 770

N3 — — — — — — — — — — — — 325 430 520

N11 — — — — — — — — — — — — 375 495 590

S1 — — — — — — 47 60 75 45 60 70 41 55 65

S2 — — — — — — 38 50 60 36 47 55 33 43 50

S3 — — — — — — 33 44 55 32 42 50 29 38 45

S11 — — — — — — 65 85 105 60 80 100 55 75 90

S12 — — — — — — 46 60 70 43 55 70 39 50 60

S13 — — — — — — 27 35 42 25 33 40 23 30 36

H5 50 70 80 41 55 65 40 55 65 39 55 60 34 46 55

H8 55 70 85 43 60 70 42 55 65 42 55 65 36 48 55

H11 65 85 100 50 70 80 50 70 80 50 65 80 44 60 70

H12 95 130 155 85 115 135 80 110 130 75 100 120 65 85 105

H21 55 70 85 43 60 70 42 55 65 42 55 65 36 48 55

SMG

MK1500 MK2050 MM4500 MS2050 MP2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 — — — 275 370 435 175 230 270 235 315 370 275 370 435

P2 — — — 270 360 425 170 225 265 230 305 360 270 355 425

P3 — — — 230 310 370 145 195 230 195 265 315 230 310 370

P4 — — — 210 280 325 130 175 205 180 240 275 210 280 325

P5 — — — 200 270 315 125 165 200 170 225 270 200 265 315

P6 — — — 225 300 355 140 190 220 190 255 300 225 300 355

P7 — — — 215 285 335 135 175 210 180 240 285 210 285 335

P8 — — — 195 260 310 120 165 195 165 220 265 195 260 310

P11 — — — 205 275 325 130 170 205 175 235 275 205 275 325

P12 — — — 135 180 210 85 110 130 115 150 180 135 180 210

M1 — — — — — — 145 190 225 185 245 290 195 255 305

M2 — — — — — — 120 160 190 155 205 240 160 215 255

M3 — — — — — — 95 130 150 125 165 195 130 170 205

M4 — — — — — — 75 100 120 95 125 150 100 130 160

M5 — — — — — — 65 80 100 80 105 125 85 110 130

K1 310 410 485 290 385 460 — — — — — — 215 280 335

K2 275 365 435 260 345 410 — — — — — — 190 255 300

K3 230 310 365 220 295 345 — — — — — — 160 215 255

K4 220 295 350 210 280 330 — — — — — — 155 205 240

K5 135 180 215 130 170 205 — — — — — — 95 125 150

K6 195 260 310 185 245 290 — — — — — — 135 180 215

K7 175 230 275 165 220 260 — — — — — — 120 160 190

N1 ———————————————

N2 ———————————————

N3 ———————————————

N11———————————————

S1 ——————233036456070496575

S2 ——————192429364755395060

S3 ——————162226324250354655

S11 — — — — — — 32 42 50 60 80 100 70 90 105

S12——————303946435570476575

S13——————172327253340283643

H5 — — — — — — — — — — — — 40 55 65

H8 — — — — — — — — — — — — 42 55 65

H11 — — — — — — — — — — — — 50 70 80

H12 — — — — — — — — — — — — 85 110 135

H21 — — — — — — — — — — — — 42 55 65

154

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 158 - 159

Номенклатуру пластин см. на стр. 634

Информацию по стандарту ISO см. на стр. 15

Для фрезы Клиновый зажим,

набор

Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R220.48-0063 – DOUBLE-T C05013-T20P H6B-T20P 220.17-692 6,0

R220.48-0080 – DOUBLE-T C05013-T20P H6B-T20P – 6,0

R220.48-0080M CW0816-RHA DOUBLE-T – H6B-T20P – 6,0

R220.48-0100-8315 – DOUBLE-T C05013-T20P H6B-T20PL – 6,0

R220.48-0100-8315M CW0816-RHA DOUBLE-T – H6B-T20PL – 6,0

Комплектующие

Обозначение Тип крепления

Размеры в мм

Пластина

APMXS DCX DC DCSFMS DCB LF

R220.48-0063-09-05SA Оправка 6,0 78,0 63,0 47,0 22,0 40,0 5 0,5 4900 ON..09

R220.48-0063-09-06SA Оправка 6,0 78,0 63,0 47,0 22,0 40,0 6 0,5 4900 ON..09

R220.48-0080-09-06SA Оправка 6,0 95,0 80,0 62,0 27,0 50,0 6 1,0 4400 ON..09

R220.48-0080-09-07SA Оправка 6,0 95,0 80,0 62,0 27,0 50,0 7 1,0 4400 ON..09

R220.48-0080-09-09M Оправка 6,0 95,0 80,0 62,0 27,0 50,0 9 1,2 4400 ON..09

R220.48-0100-09-07SA Оправка 6,0 115,0 100,0 77,0 32,0 50,0 7 1,6 3900 ON..09

R220.48-0100-09-08SA Оправка 6,0 115,0 100,0 77,0 32,0 50,0 8 1,6 3900 ON..09

R220.48-0100-09-12M Оправка 6,0 115,0 100,0 77,0 32,0 50,0 12 1,9 3900 ON..09

R220.48-0125-09-08SA Оправка 6,0 140,0 125,0 90,0 40,0 63,0 8 2,9 3500 ON..09

R220.48-0125-09-10SA Оправка 6,0 140,0 125,0 90,0 40,0 63,0 10 3,0 3500 ON..09

R220.48-0125-09-15M Оправка 6,0 140,0 125,0 90,0 40,0 63,0 15 3,4 3500 ON..09

R220.48-8160-09-12S Оправка 6,0 175,0 160,0 90,0 40,0 63,0 12 4,4 3100 ON..09

R220.48-8160-09-10S Оправка 6,0 175,0 160,0 90,0 40,0 63,0 10 4,2 3100 ON..09

R220.48-8160-09-20M Оправка 6,0 175,0 160,0 90,0 40,0 63,0 20 4,8 3100 ON..09

R220.48-8200-09-12S Оправка 6,0 215,0 200,0 130,0 60,0 63,0 12 5,4 2700 ON..09

R220.48-8200-09-24M Оправка 6,0 215,0 200,0 130,0 60,0 63,0 24 6,0 2700 ON..09

R220.48-8200-09-28M Оправка 6,0 215,0 200,0 130,0 60,0 63,0 28 5,9 2700 ON..09

R220.48-8250-09-16S Оправка 6,0 265,0 250,0 130,0 60,0 63,0 16 13,0 2500 ON..09

R220.48-8250-09-30M Оправка 6,0 265,0 250,0 130,0 60,0 63,0 30 14,1 2500 ON..09

R220.48-8315-09-20S Оправка 6,0 330,0 315,0 225,0 60,0 80,0 20 27,0 2200 ON..09

R220.48-8315-09-40M Оправка 6,0 330,0 315,0 225,0 60,0 80,0 40 28,6 2200 ON..09

Double OctomillTM R220.48-09

KAPRS 40°

155

Торцевые фрезы

Для фрезы Клиновый зажим,

набор

Ключ (с Т-образной

ручкой)

Винт Ключ Значение момента

(Nm)

C6-217.48-063-080 – DOUBLE-T C05013-T20P H6B-T20P 6,0

C6-C8-217.48-080M CW0816-RHA DOUBLE-T – H6B-T20P 6,0

C6-C8-217.48-100 – DOUBLE-T C05013-T20P H6B-T20PL 6,0

C8-217.48-100M CW0816-RHA DOUBLE-T – H6B-T20PL 6,0

Комплектующие

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS LF

C6-R217.48-063-09-05SA Seco-Capto 6,0 78,0 63,0 63,0 63,0 5 1,5 4900 ON..09

C6-R217.48-063-09-06SA Seco-Capto 6,0 78,0 63,0 63,0 63,0 6 1,5 4900 ON..09

C6-R217.48-080-09-06SA Seco-Capto 6,0 95,0 80,0 63,0 63,0 6 1,7 4400 ON..09

C6-R217.48-080-09-07SA Seco-Capto 6,0 95,0 80,0 63,0 63,0 7 1,8 4400 ON..09

C6-R217.48-080-09-09M Seco-Capto 6,0 95,0 80,0 63,0 63,0 9 2,3 4400 ON..09

C6-R217.48-100-09-07SA Seco-Capto 6,0 115,0 100,0 63,0 80,0 7 3,0 3900 ON..09

C8-R217.48-100-09-07SA Seco-Capto 6,0 115,0 100,0 80,0 80,0 7 3,7 3900 ON..09

C8-R217.48-100-09-08SA Seco-Capto 6,0 115,0 100,0 80,0 80,0 8 3,7 3900 ON..09

C8-R217.48-100-09-12M Seco-Capto 6,0 115,0 100,0 80,0 80,0 12 4,0 3900 ON..09

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 158 - 159

Номенклатуру пластин см. на стр. 634

Информацию по стандарту ISO см. на стр. 15

Double OctomillTM Cx-R217.48-09

KAPRS 40°

156

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 158 - 159

Номенклатуру пластин см. на стр. 634

Информацию по стандарту ISO см. на стр. 15

Для фрезы Клиновый

зажим, винт

Клиновый

зажим

Регулируемая

длина

Ключ (с

Т-образной

ручкой)

Винт Ключ Винт

кассеты

Кассета

(П)

Кассета

(Л)

Значение

момента

(Nm)

R220.48 LD8020-T25P CW0810 AU1114T-T15P DOUBLE-T C05013-T20P H6B-T20PL FS98030 ON09AR – 6,0

L220.48 LD8020-T25P CW0810 AU1114T-T15P DOUBLE-T C05013-T20P H6B-T20PL FS98030 – ON09AL 6,0

Комплектующие

Обозначение Тип крепления

Размеры в мм

ПластинаAPMXS DCX DC DCSFMS DCB LF

R220.48-0125-09-08CS Оправка 6,0 140,0 125,0 90,0 40,0 80,0 8 4,9 3500 ON..09

L220.48-0125-09-08CS Оправка 6,0 140,0 125,0 90,0 40,0 80,0 8 4,9 3500 ON..09

R220.48-8160-09-10CS Оправка 6,0 175,0 160,0 130,0 40,0 80,0 10 7,6 3100 ON..09

L220.48-8160-09-10CS Оправка 6,0 175,0 160,0 130,0 40,0 80,0 10 7,6 3100 ON..09

R220.48-8200-09-12CS Оправка 6,0 215,0 200,0 160,0 60,0 80,0 12 10,5 2700 ON..09

L220.48-8200-09-12CS Оправка 6,0 215,0 200,0 160,0 60,0 80,0 12 10,5 2700 ON..09

R220.48-8250-09-16CS Оправка 6,0 265,0 250,0 200,0 60,0 80,0 16 19,6 2500 ON..09

L220.48-8250-09-16CS Оправка 6,0 265,0 250,0 200,0 60,0 80,0 16 19,6 2500 ON..09

R220.48-8315-09-20CS Оправка 6,0 330,0 315,0 510,0 60,0 80,0 20 35,5 2200 ON..09

Double OctomillTM R/L220.48-09CS

KAPRS 40°

157

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 158 - 159

Номенклатуру пластин см. на стр. 634

Информацию по стандарту ISO см. на стр. 15

Для фрезы Клиновый зажим, набор Ключ (с Т-образной ручкой)Ключ Значение момента (Nm)

R220.48-... CW0816-RHA DOUBLE-T H6B-T20P 6,0

Комплектующие

Обозначение

Тип

крепления

Размеры в мм Пластина:

Первый

выбор ПластинаAPMXS DCX DC DCSFMS LF

R220.48-9250-09-30M CAP 6,0 265,0 250,0 220,0 63,0 260-425M-1 30 9,2 2500 ON..09

R220.48-9315-09-40M CAP 6,0 330,0 315,0 285,0 63,0 260-431M-1 40 13,2 2200 ON..09

R220.48-9315-09-50M CAP 6,0 330,0 315,0 285,0 63,0 260-431M-1 50 17,7 2200 ON..09

R220.48-9355-09-50M CAP 6,0 370,0 355,0 285,0 63,0 260-435M-1 50 15,1 2000 ON..09

R220.48-9400-09-50M CAP 6,0 415,0 400,0 370,0 63,0 260-440M-1 50 18,6 1900 ON..09

R220.48-9500-09-60M CAP 6,0 515,0 500,0 470,0 63,0 260-450M-1 60 27,0 1700 ON..09

Double OctomillTM R220.48-09 CAP

KAPRS 40°

158

Торцевые фрезы

R220.48-09 – Пластины

SMG ap

100% 30% 10%

P1 ONMU090520ANTN-M12 MP2501 3,5 0,26 0,30 0,46

P2 ONMU090520ANTN-M12 MP2501 3,5 0,26 0,30 0,46

P3 ONMU090520ANTN-M12 MP2501 3,5 0,25 0,28 0,44

P4 ONMU090520ANTN-M12 MP2501 3,5 0,25 0,28 0,42

P5 ONMU090520ANTN-M12 MP2501 3,5 0,24 0,28 0,42

P6 ONMU090520ANTN-M12 MP2501 3,5 0,24 0,26 0,42

P7 ONMU090520ANTN-M12 MP2501 3,5 0,24 0,26 0,42

P8 ONMU090520ANTN-M12 T350M 3,5 0,25 0,28 0,44

P11 ONMU090520ANTN-M12 T350M 3,5 0,24 0,26 0,42

P12 ONMU090520ANTN-M12 T350M 3,0 0,17 0,18 0,28

M1 ONMU090520ANTN-ME12 F40M 3,5 0,26 0,30 0,46

M2 ONMU090520ANTN-ME12 F40M 3,5 0,24 0,28 0,42

M3 ONMU090520ANTN-ME12 F40M 3,0 0,19 0,22 0,34

M4 ONMU090520ANTN-ME12 T350M 2,0 0,17 0,19 0,30

M5 ONMU090520ANTN-ME12 MM4500 2,0 0,17 0,19 0,30

K1 ONMU090520ANTN-M14 MK2050 3,5 0,32 0,34 0,55

K2 ONMU090520ANTN-M14 MK2050 3,5 0,28 0,32 0,48

K3 ONMU090520ANTN-M14 MK2050 3,5 0,28 0,32 0,48

K4 ONMU090520ANTN-M14 MK2050 3,5 0,28 0,32 0,48

K5 ONMU090520ANTN-M14 MK2050 3,5 0,25 0,28 0,44

K6 ONMU090520ANTN-M14 MK2050 3,5 0,28 0,32 0,48

K7 ONMU090520ANTN-M14 MK2050 3,5 0,25 0,28 0,44

N1 ONMU090520ANTN-ME12 F40M 3,5 0,34 0,38 0,60

N2 ONMU090520ANTN-ME12 F40M 3,5 0,34 0,38 0,60

N3 ONMU090520ANTN-ME12 F40M 3,5 0,34 0,38 0,60

N11 ONMU090520ANTN-ME12 F40M 3,5 0,34 0,38 0,60

S1 ONMU090520ANTN-ME12 MS2500 2,0 0,17 0,19 0,30

S2 ONMU090520ANTN-ME12 MS2500 2,0 0,17 0,19 0,30

S3 ONMU090520ANTN-ME12 MS2500 2,0 0,16 0,17 0,28

S11 ONMU090520ANTN-ME12 MS2050 2,5 0,19 0,22 0,34

S12 ONMU090520ANTN-ME12 MS2050 2,5 0,19 0,22 0,34

S13 ONMU090520ANTN-ME12 MS2050 2,0 0,17 0,19 0,30

H5 ONMU090520ANTN-MD16 MP1501 3,0 0,22 0,24 0,38

H8 ONMU090520ANTN-MD16 MP1501 2,5 0,17 0,19 0,28

H11 ONMU090520ANTN-MD16 MP1501 3,0 0,22 0,24 0,38

H12 ONMU090520ANTN-MD16 MP1501 2,5 0,17 0,19 0,28

H21 ONMU090520ANTN-MD16 MP1501 2,5 0,17 0,19 0,28

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

159

Торцевые фрезы

R220.48-09 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 MP3000 F40M MK1500

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 280 380 440 250 335 390 235 315 370 185 250 295 — — —

P2 270 370 430 240 325 380 225 310 360 175 240 280 — — —

P3 235 325 380 210 285 340 200 270 320 155 210 250 — — —

P4 210 285 335 190 250 295 180 240 280 140 185 220 — — —

P5 205 270 325 180 240 285 170 225 270 135 180 215 — — —

P6 230 305 365 200 270 320 190 255 305 150 200 240 — — —

P7 215 285 345 190 255 305 180 240 290 140 190 230 — — —

P8 200 270 320 175 240 285 165 225 270 130 175 210 — — —

P11 210 280 335 185 245 295 175 235 280 135 185 220 — — —

P12 140 180 215 120 160 190 115 150 180 90 120 145 — — —

M1 — — — 170 235 275 170 230 270 140 190 225 — — —

M2 — — — 145 195 230 140 190 225 120 160 195 — — —

M3 — — — 120 155 185 115 155 185 100 130 155 — — —

M4 — — — 90 120 145 90 120 145 75 100 120 — — —

M5 — — — 75 100 120 75 100 120 60 85 100 — — —

K1 215 290 340 190 260 300 180 245 285 140 190 225 265 365 430

K2 190 255 310 170 230 275 160 215 260 125 170 205 240 325 385

K3 165 220 260 145 195 230 135 185 220 105 145 175 205 275 325

K4 155 210 250 140 185 220 130 175 210 100 135 165 195 260 310

K5 95 130 150 85 115 135 80 110 125 60 85 100 120 160 190

K6 135 185 220 120 160 195 115 155 185 90 120 145 170 230 275

K7 125 165 195 110 145 170 105 140 165 80 110 125 155 205 245

N1 — — — — — — — — — 1025 1375 1650 — — —

N2 — — — — — — — — — 415 560 660 — — —

N3 — — — — — — — — — 280 375 440 — — —

N11 — — — — — — — — — 315 425 500 — — —

S1 — — — — — — 41 55 65 35 47 55 — — —

S2 — — — — — — 33 45 55 28 38 46 — — —

S3 — — — — — — 30 40 47 25 33 40 — — —

S11 — —— — —— 608090 49 6580 — ——

S12 — — — — — — 40 55 65 34 46 55 — — —

S13 — — — — — — 23 31 38 20 26 32 — — —

H5 46 60 70 37 49 60 36 47 55 30 40 48 — — —

H8 49 65 80 39 55 65 38 50 60 32 43 50 — — —

H1160759047607546607039 5060 — ——

H12 85 120 140 75 105 125 75 100 120 60 80 90 — — —

H21 49 65 80 39 55 65 38 50 60 32 43 50 — — —

SMG

MK2050 MM4500 MS2050 MS2500 MP2050

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 245 330 385 165 220 265 225 300 355 290 385 455 265 355 420

P2 235 320 375 160 215 255 220 295 350 280 375 445 260 345 410

P3 205 280 330 140 190 225 190 255 305 240 330 385 225 305 355

P4 185 250 295 125 165 200 170 225 270 220 290 345 200 265 320

P5 175 235 285 120 160 190 165 215 260 210 275 330 190 255 305

P6 200 265 320 135 185 215 185 250 290 235 320 375 215 290 340

P7 185 250 300 125 170 200 170 235 275 220 300 355 205 275 320

P8 175 235 280 120 160 190 160 215 255 205 275 325 190 255 300

P11 180 245 290 125 165 195 170 225 265 215 290 345 195 270 315

P12 120 160 190 80 110 130 110 145 175 140 185 225 130 175 205

M1 — — — 140 185 220 175 235 280 200 270 320 185 245 295

M2 — — — 115 155 180 145 195 230 165 220 265 155 205 245

M3 — — — 95 125 145 120 155 190 135 180 215 125 165 195

M4 — — — 70 95 115 90 120 145 105 140 165 95 125 150

M5 — — — 60 80 95 75 100 120 85 115 140 80 105 125

K1 255 345 405 — — — — — — — — — 205 275 325

K2 230 305 365 — — — — — — — — — 180 240 290

K3 195 260 310 — — — — — — — — — 155 205 245

K4 185 245 295 — — — — — — — — — 145 195 235

K5 115 155 180 — — — — — — — — — 90 120 145

K6 165 220 260 — — — — — — — — — 130 170 205

K7 145 195 230 — — — — — — — — — 115 155 185

S1 ———222935435570507080476075

S2 ———182328344655415565385060

S3 ———152125304148364855334455

S11 — — — 31 41 49 60 80 95 70 95 115 65 85 105

S12———283845425565496580466070

S13———162226243238293846263542

H5 — — — — — — — — — — — — 38 50 60

H8 — — — — — — — — — — — — 41 55 65

H11 — — — — — — — — — — — — 49 65 80

H12 — — — — — — — — — — — — 80 110 130

H21 — — — — — — — — — — — — 41 55 65

160

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 161

Номенклатуру пластин см. на стр. 652

Информацию по стандарту ISO см. на стр. 15

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R220.88-0050-0063 DOUBLE-T C04011-T15P H4B-T15PL 220.17-692 3,5

R220.88-0080-8160 DOUBLE-T C04011-T15P H4B-T15PL – 3,5

Комплектующие

Обозначение Тип крепления

Размеры в мм

RMPX° ПластинаAPMXS DCX DC DCSFMS DCB LF

R220.88-0050-12-4SA Оправка 9,0 51,2 50,0 47,0 22,0 40,0 1,0 4 0,4 12600 SNMU1204..

R220.88-0050-12-5SA Оправка 9,0 51,2 50,0 47,0 22,0 40,0 1,0 5 0,4 12600 SNMU1204..

R220.88-0063-12-6SA Оправка 9,0 64,2 63,0 47,0 22,0 40,0 0,8 6 0,5 11200 SNMU1204..

R220.88-0063-12-7SA Оправка 9,0 64,2 63,0 47,0 22,0 40,0 0,8 7 0,5 11200 SNMU1204..

R220.88-0080-12-7SA Оправка 9,0 81,15 80,0 62,0 27,0 50,0 0,6 7 1,0 9900 SNMU1204..

R220.88-0080-12-9SA Оправка 9,0 81,15 80,0 62,0 27,0 50,0 0,6 9 1,0 9900 SNMU1204..

R220.88-0100-12-8SA Оправка 9,0 101,15 100,0 77,0 32,0 50,0 0,4 8 1,6 8900 SNMU1204..

R220.88-0100-12-11SA Оправка 9,0 101,15 100,0 77,0 32,0 50,0 0,4 11 1,6 8900 SNMU1204..

R220.88-0125-12-10SA Оправка 9,0 126,15 125,0 90,0 40,0 63,0 0,4 10 3,0 7900 SNMU1204..

R220.88-0125-12-13SA Оправка 9,0 126,15 125,0 90,0 40,0 63,0 0,4 13 3,0 7900 SNMU1204..

R220.88-8160-12-12S Оправка 9,0 161,1 160,0 90,0 40,0 63,0 0,3 12 5,2 7000 SNMU1204..

R220.88-8160-12-16S Оправка 9,0 161,1 160,0 90,0 40,0 63,0 0,3 16 5,2 7000 SNMU1204..

R220.88-12

KAPRS 88°

161

Торцевые фрезы

R220.88-12 – Пластины

SMG ap

100% 30% 10%

P1 SNMU120410TN-M10 MP2501 5,0 0,14 0,15 0,24

P2 SNMU120410TN-M10 MP2501 5,0 0,14 0,16 0,24

P3 SNMU120410TN-M10 MP2501 5,0 0,14 0,15 0,22

P4 SNMU120410TN-M10 MP2501 5,0 0,13 0,14 0,22

P5 SNMU120410TN-M10 MP2501 5,0 0,13 0,14 0,22

P6 SNMU120410TN-M10 MP2501 5,0 0,13 0,14 0,22

P7 SNMU120410TN-M10 MP2501 5,0 0,13 0,14 0,22

P8 SNMU120410TN-M10 MS2500 5,0 0,14 0,15 0,22

P11 SNMU120410TN-M10 MS2500 5,0 0,13 0,14 0,22

P12 SNMU120410TN-M10 MS2500 4,5 0,090 0,095 0,15

K1 SNMU120410TN-M10 MK2050 5,0 0,14 0,16 0,24

K2 SNMU120410TN-M10 MK2050 5,0 0,13 0,14 0,22

K3 SNMU120410TN-M10 MK2050 5,0 0,13 0,14 0,22

K4 SNMU120410TN-M10 MK2050 5,0 0,13 0,14 0,22

K5 SNMU120410TN-MD13 MK2050 5,0 0,15 0,17 0,25

K6 SNMU120410TN-MD13 MK2050 5,0 0,17 0,18 0,28

K7 SNMU120410TN-MD13 MK2050 5,0 0,15 0,17 0,25

H5 SNMU120410TN-MD13 MP1501 4,5 0,11 0,13 0,19

H8 SNMU120410TN-MD13 MP1501 4,0 0,090 0,095 0,15

H11 SNMU120410TN-MD13 MP1501 4,5 0,11 0,13 0,19

H12 SNMU120410TN-MD13 MP1501 4,0 0,090 0,095 0,15

H21 SNMU120410TN-MD13 MP1501 4,0 0,090 0,095 0,15

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

R220.88-12 – Режимы резания vc = (м/мин)

SMG

MP1501 MP2501 F40M MK1500 MK2050 MS2500

100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10% 100% 30% 10%

P1 315 420 495 280 375 440 210 285 330 — — — 275 370 430 305 410 480

P2 305 405 480 270 355 425 205 270 325 — — — 270 350 420 295 390 465

P3 265 355 425 235 315 375 180 235 285 — — — 230 310 370 255 340 410

P4 240 315 375 210 280 330 160 215 250 — — — 210 275 325 230 305 360

P5 225 305 355 200 270 315 155 205 240 — — — 200 265 310 220 295 345

P6 255 340 400 225 300 355 170 230 270 — — — 225 295 350 245 330 385

P7 240 320 380 215 285 335 160 215 255 — — — 210 280 330 235 310 365

P8 220 295 355 195 265 315 150 200 240 — — — 195 260 310 215 285 345

P11 235 310 365 205 275 325 155 210 245 — — — 205 270 320 225 300 355

P12 155 205 240 135 180 210 100 135 160 — — — 135 180 210 150 195 230

K1 245 320 380 215 285 340 165 215 255 305 400 480 290 380 455 — — —

K2 215 290 340 190 255 300 145 195 225 270 360 425 255 340 400 — — —

K3 185 245 285 160 215 255 120 165 190 230 305 360 215 290 340 — — —

K4 175 230 275 155 205 240 115 155 185 220 290 345 205 275 325 — — —

K5 105 140 165 95 125 150 70 95 110 135 175 210 125 170 200 — — —

K6 155 205 240 135 180 215 105 135 160 195 255 300 180 245 285 — — —

K7 135 180 215 120 160 190 90 120 145 170 225 270 160 215 255 — — —

H5 50 70 80 41 55 65 34 45 55 — — — — — — — — —

H8 55 70 85 43 60 70 36 48 55 — — — — — — — — —

H11 65 85 100 50 70 80 43 60 70 — — — — — — — — —

H12 95 130 155 85 115 135 65 85 105 — — — — — — — — —

162

Торцевые фрезы

Пожалуйста, уточняйте наличие на складе и действующую цену

Информацию по динамометрическим ключам см. на стр. 710

 Для подбора пластин и рекомендаций по режимам

резания см. стр. 163

Номенклатуру пластин см. на стр. 652

Информацию по стандарту ISO см. на стр. 15

Для фрезы Ключ (с Т-образной

ручкой)

Винт Ключ Винт оправки Значение момента

(Nm)

R220.88-0063 DOUBLE-T C05013-T20P H6B-T20P 220.17-692 5,0

R220.88-0080 DOUBLE-T C05013-T20P H6B-T20P – 5,0

R220.88-0100-8160 DOUBLE-T C05013-T20P H6B-T20PL – 5,0

Комплектующие

Обозначение Тип крепления

Размеры в мм

RMPX° ПластинаAPMXS DCX DC DCSFMS DCB LF

R220.88-0063-16-4SA Оправка 13,0 64,5 63,0 47,0 22,0 40,0 1,0 4 0,5 7100 SNMU1606..

R220.88-0063-16-5SA Оправка 13,0 64,5 63,0 47,0 22,0 40,0 1,0 5 0,5 7100 SNMU1606..

R220.88-0080-16-6SA Оправка 13,0 81,5 80,0 62,0 27,0 50,0 0,8 6 1,0 6300 SNMU1606..

R220.88-0080-16-7SA Оправка 13,0 81,5 80,0 62,0 27,0 50,0 0,8 7 1,0 6300 SNMU1606..

R220.88-0100-16-8SA Оправка 13,0 101,5 100,0 77,0 32,0 50,0 0,7 8 1,6 5600 SNMU1606..

R220.88-0100-16-9SA Оправка 13,0 101,5 100,0 77,0 32,0 50,0 0,7 9 1,6 5600 SNMU1606..

R220.88-0125-16-10SA Оправка 13,0 126,5 125,0 90,0 40,0 63,0 0,5 10 3,0 5000 SNMU1606..

R220.88-0125-16-11SA Оправка 13,0 126,5 125,0 90,0 40,0 63,0 0,5 11 3,0 5000 SNMU1606..

R220.88-8160-16-12S Оправка 13,0 161,5 160,0 90,0 40,0 63,0 0,5 12 5,1 4400 SNMU1606..

R220.88-8160-16-13S Оправка 13,0 161,5 160,0 90,0 40,0 63,0 0,5 13 5,0 4400 SNMU1606..

R220.88-16

KAPRS 88°

163

Торцевые фрезы

R220.88-16 – Пластины

SMG ap

100% 30% 10%

P1 SNMU160612TN-M10 MP2501 8,0 0,14 0,15 0,24

P2 SNMU160612TN-M10 MP2501 8,0 0,14 0,16 0,24

P3 SNMU160612TN-M10 MP2501 8,0 0,14 0,15 0,22

P4 SNMU160612TN-M10 MP2501 8,0 0,13 0,15 0,22

P5 SNMU160612TN-M10 MP2501 8,0 0,13 0,14 0,22

P6 SNMU160612TN-M10 MP2501 8,0 0,13 0,14 0,22

P7 SNMU160612TN-M10 MP2501 8,0 0,13 0,14 0,22

P8 SNMU160612TN-M10 MS2500 8,0 0,14 0,15 0,22

P11 SNMU160612TN-M10 MS2500 8,0 0,13 0,14 0,22

P12 SNMU160612TN-M10 MS2500 6,0 0,090 0,095 0,15

K1 SNMU160612TN-M10 MK2050 8,0 0,14 0,16 0,24

K2 SNMU160612TN-M10 MK2050 8,0 0,13 0,14 0,22

K3 SNMU160612TN-M10 MK2050 8,0 0,13 0,14 0,22

K4 SNMU160612TN-M10 MK2050 8,0 0,13 0,14 0,22

K5 SNMU160612TN-MD16 MK2050 8,0 0,19 0,20 0,32

K6 SNMU160612TN-MD16 MK2050 8,0 0,20 0,22 0,34

K7 SNMU160612TN-MD16 MK2050 8,0 0,19 0,20 0,32

H5 SNMU160612TN-MD16 MP1501 6,0 0,14 0,15 0,24

H8 SNMU160612TN-MD16 MP1501 5,0 0,11 0,12 0,18

H11 SNMU160612TN-MD16 MP1501 6,0 0,14 0,15 0,24

H12 SNMU160612TN-MD16 MP1501 5,0 0,11 0,12 0,18

H21 SNMU160612TN-MD16 MP1501 5,0 0,11 0,12 0,18

SMG = Группа материалов Seco

fz = мм/зуб

vc= м/мин

ae/DC = %

Приведенные значения ориентировочные

R220.88-16 – Режимы резания vc = (м/мин)
