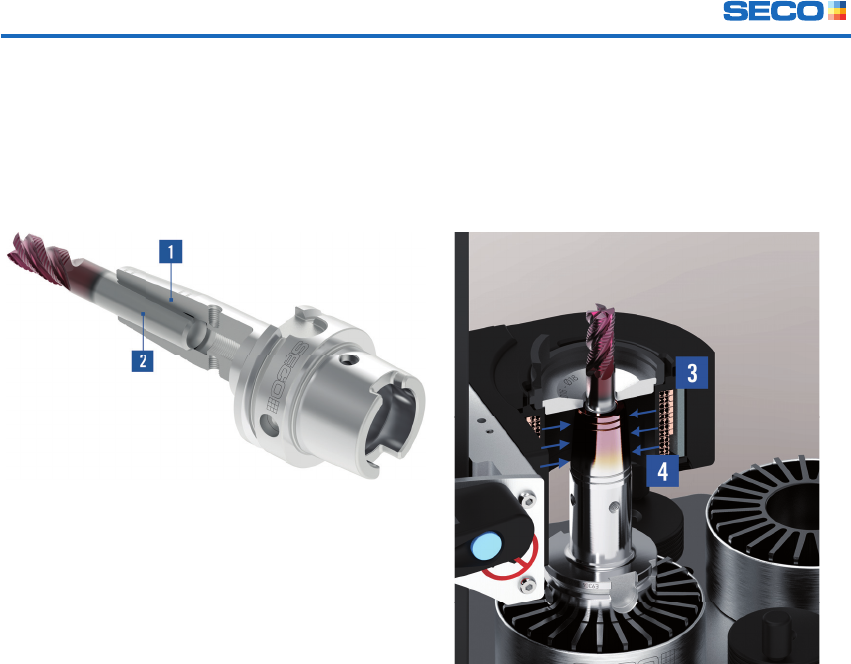

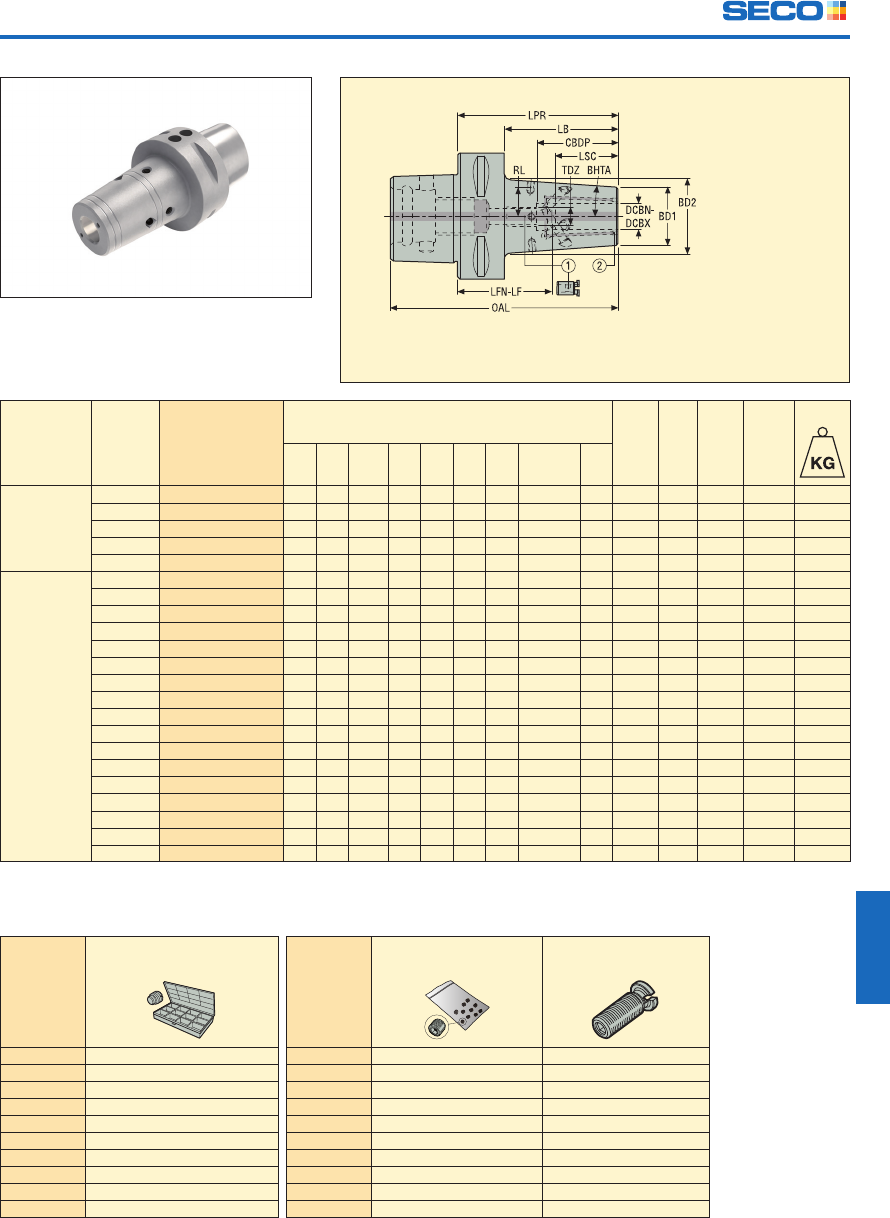

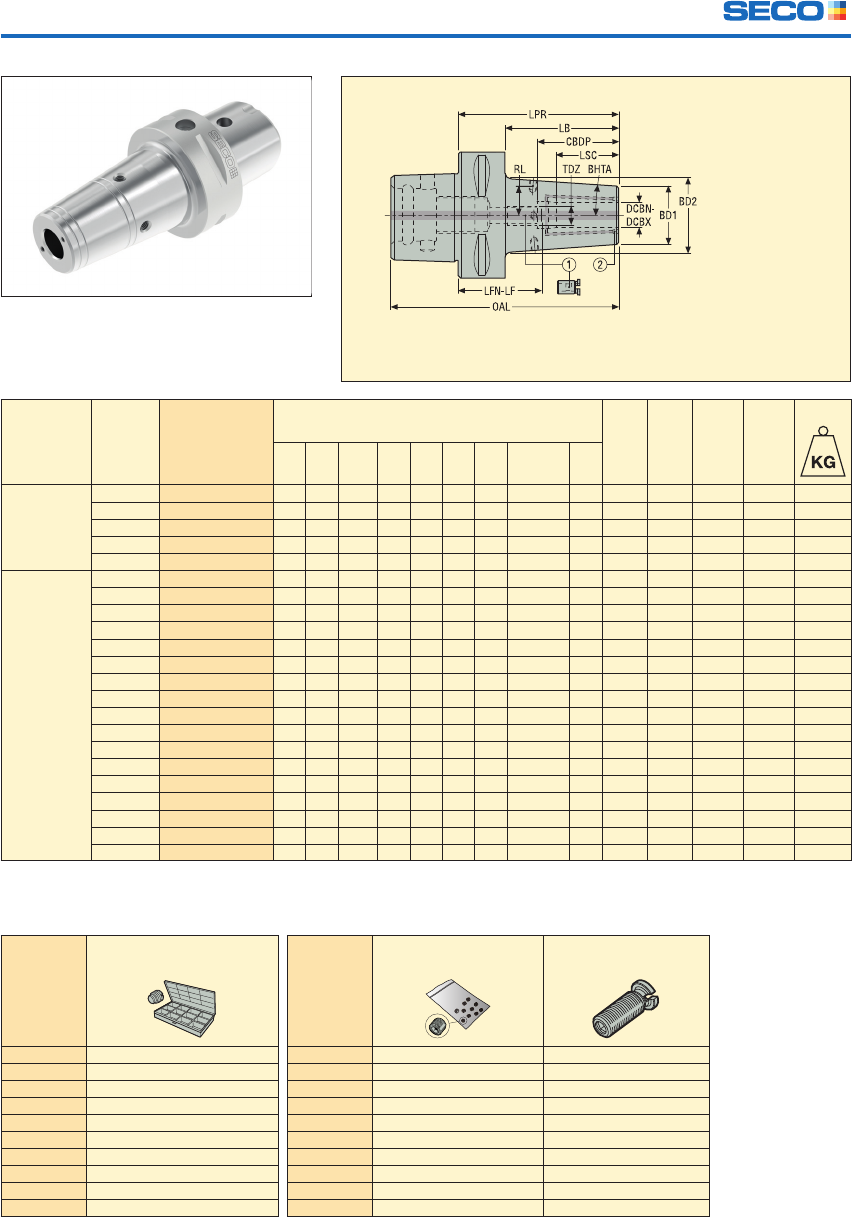

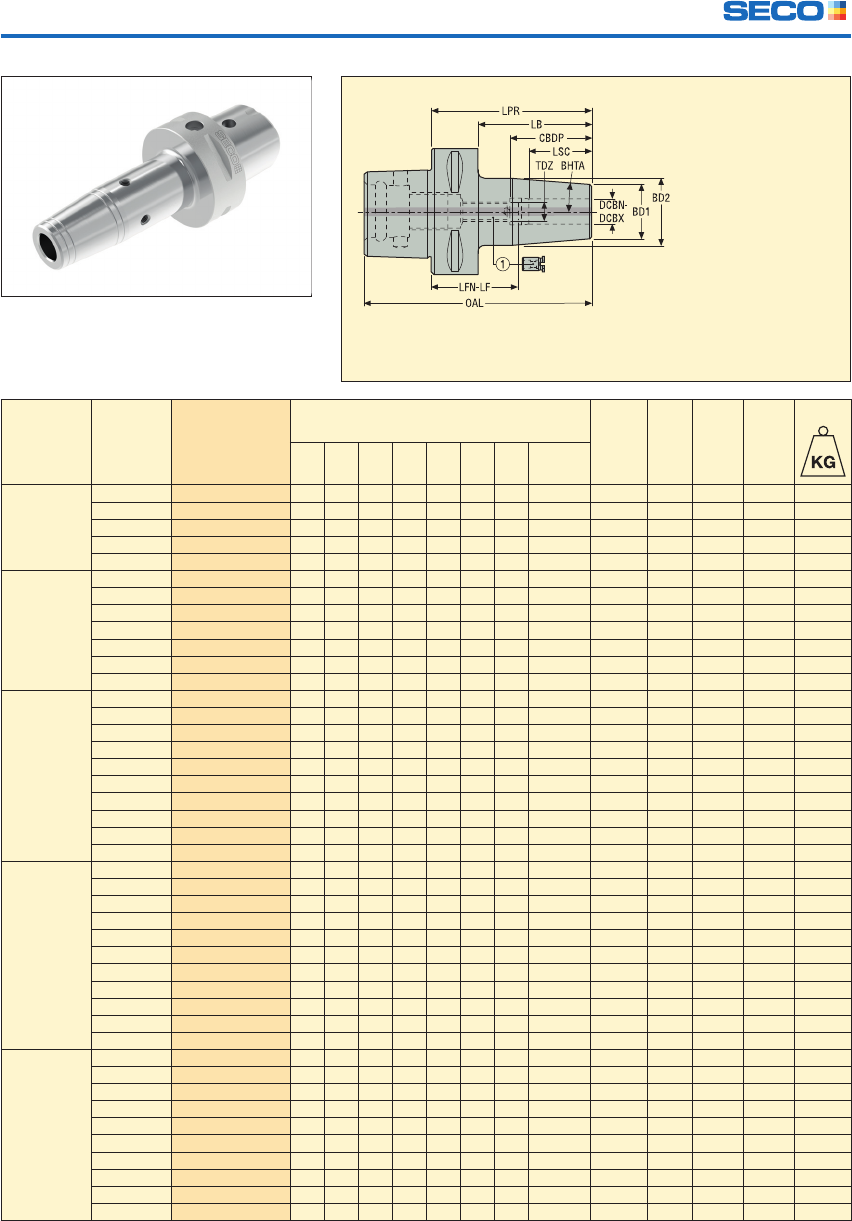

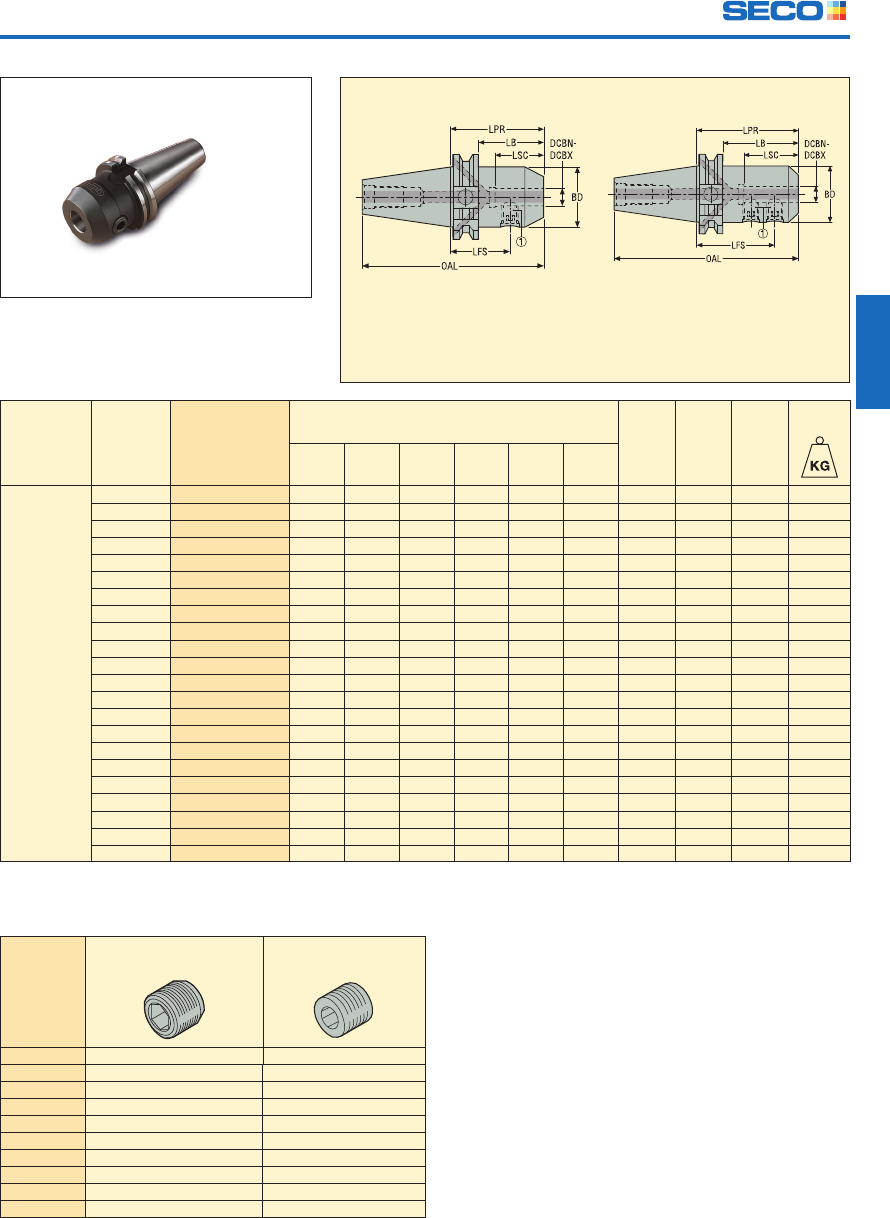

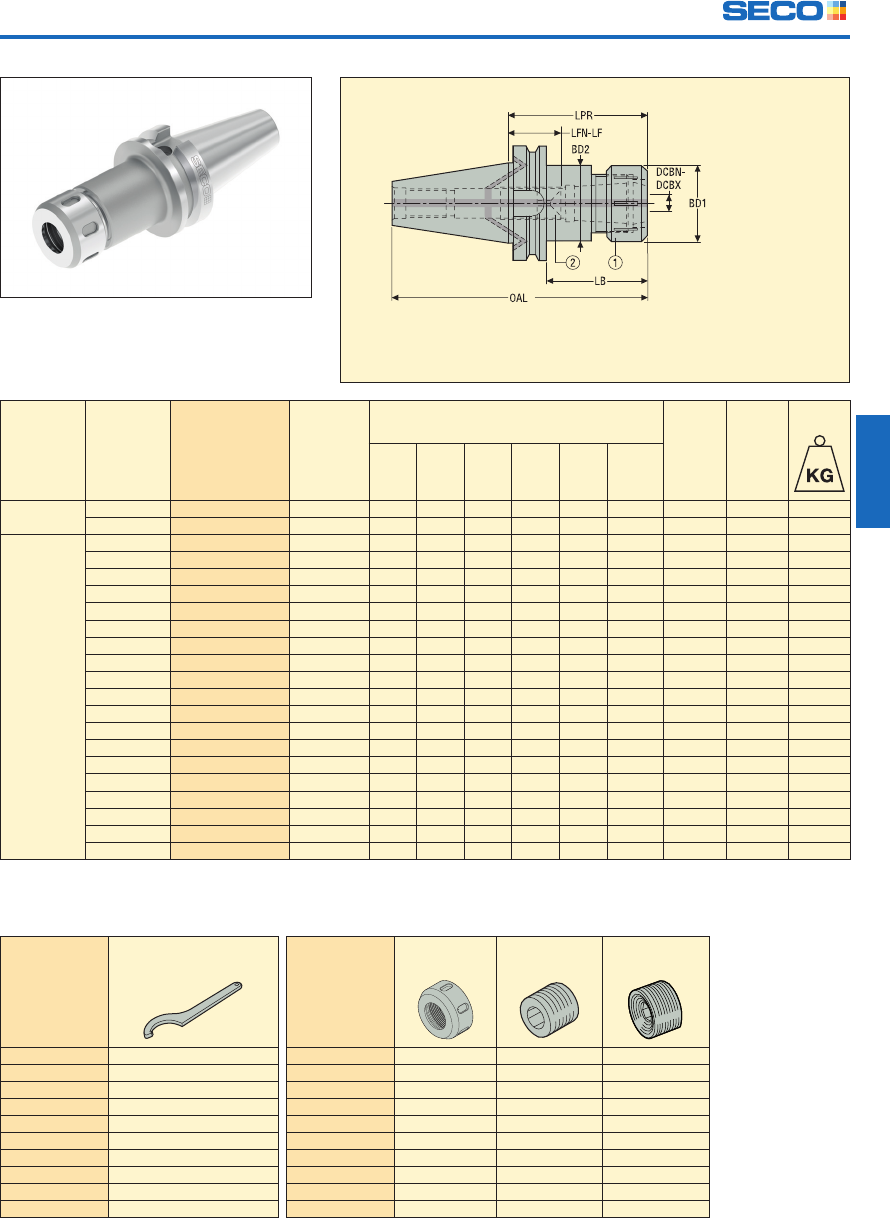

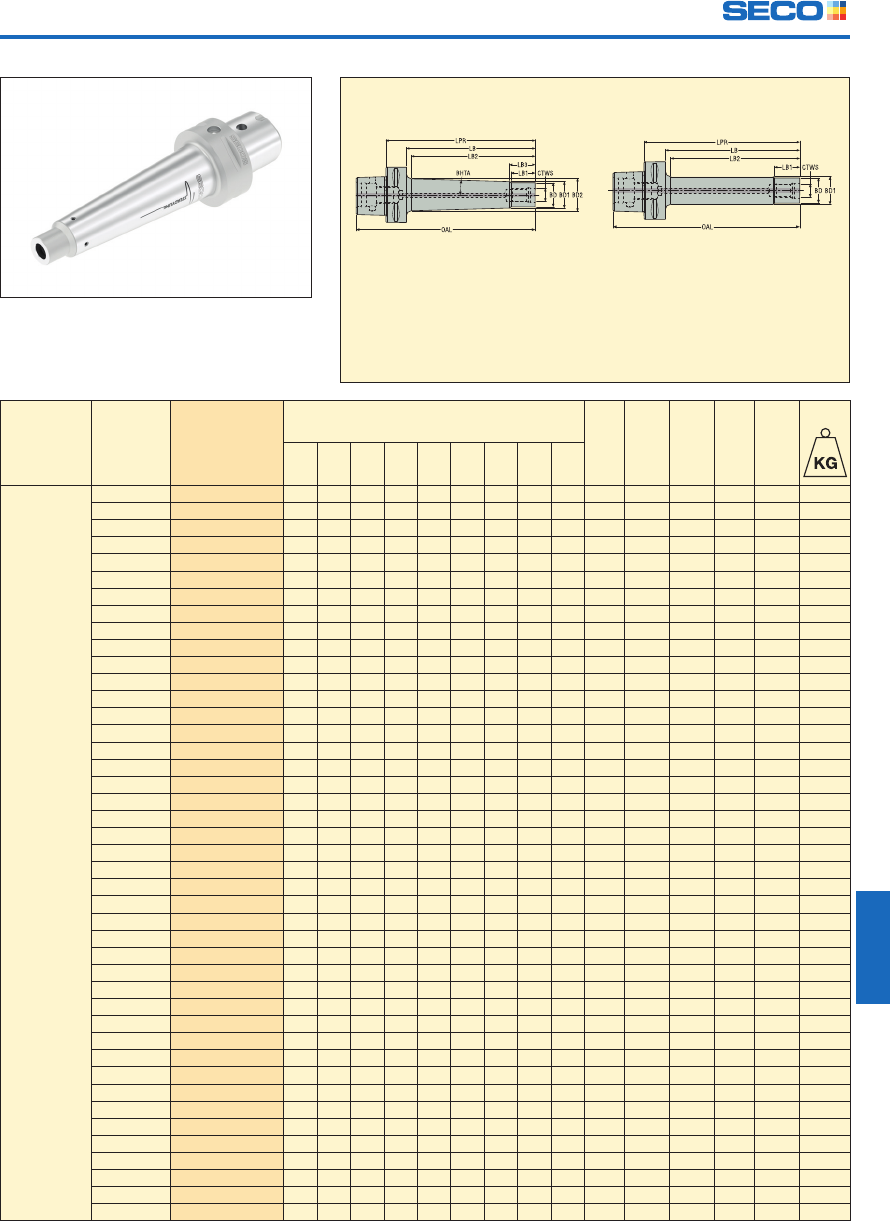

Держатели HSK-A

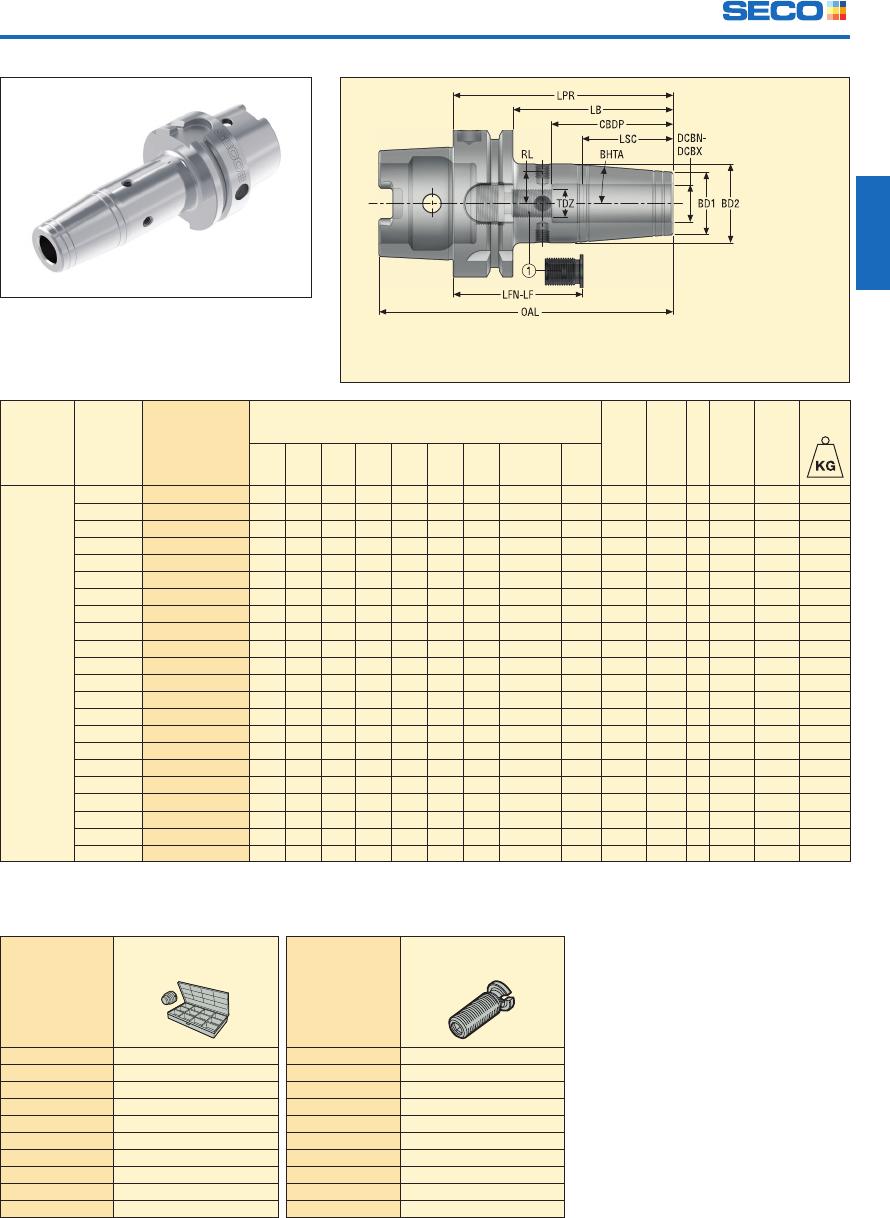

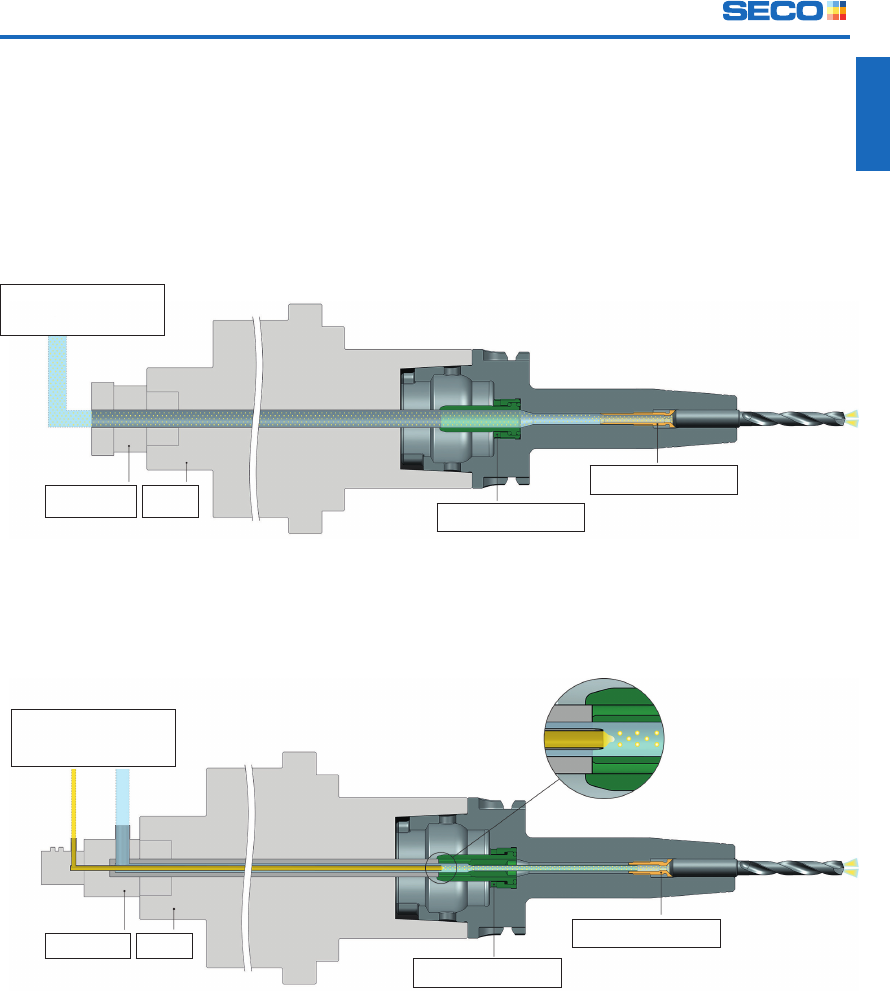

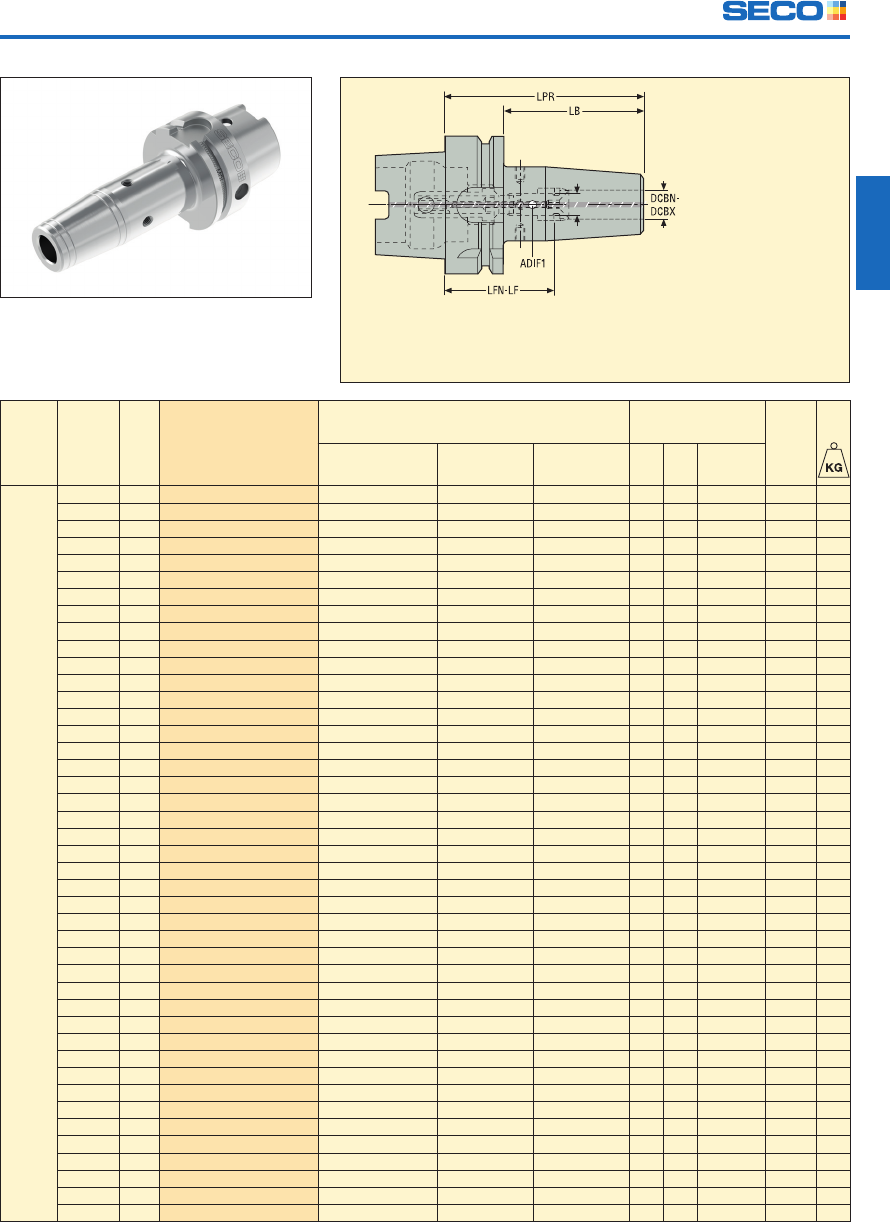

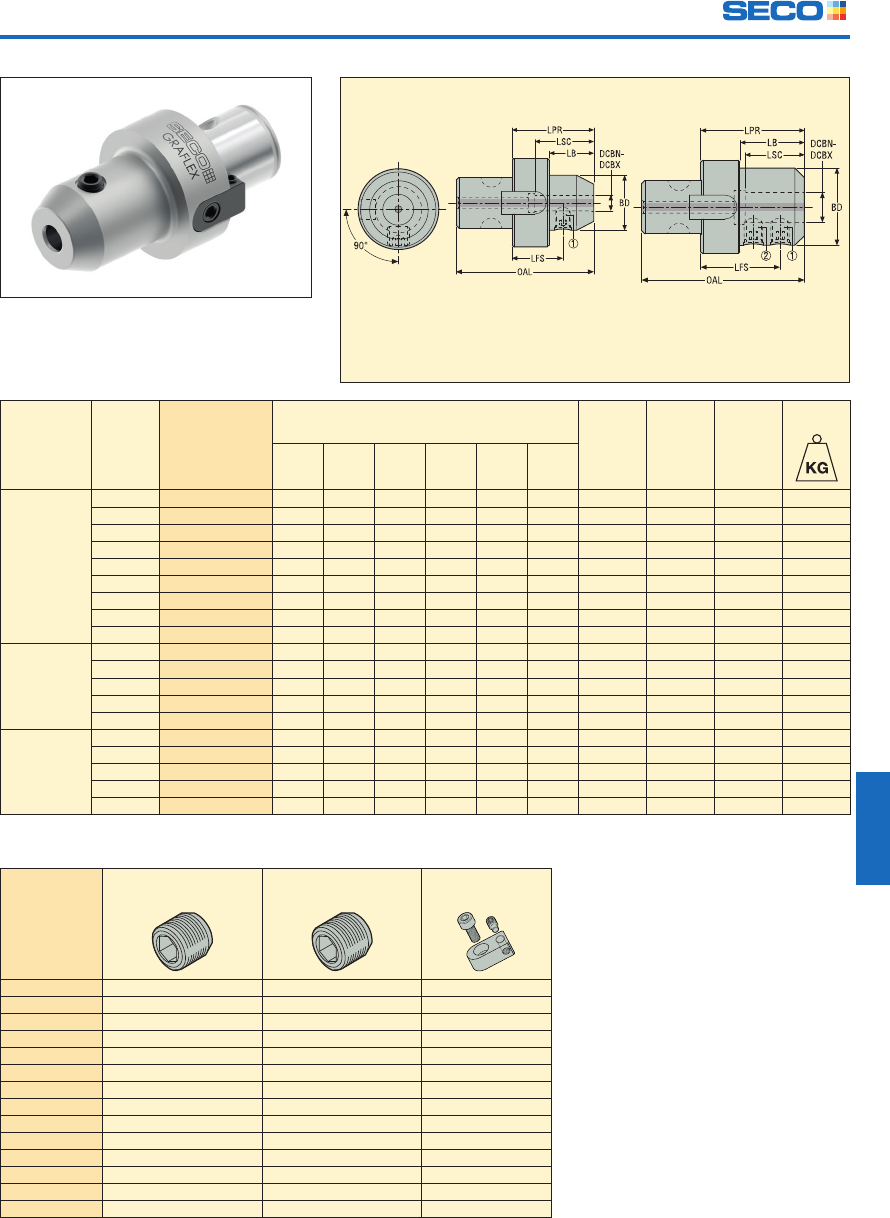

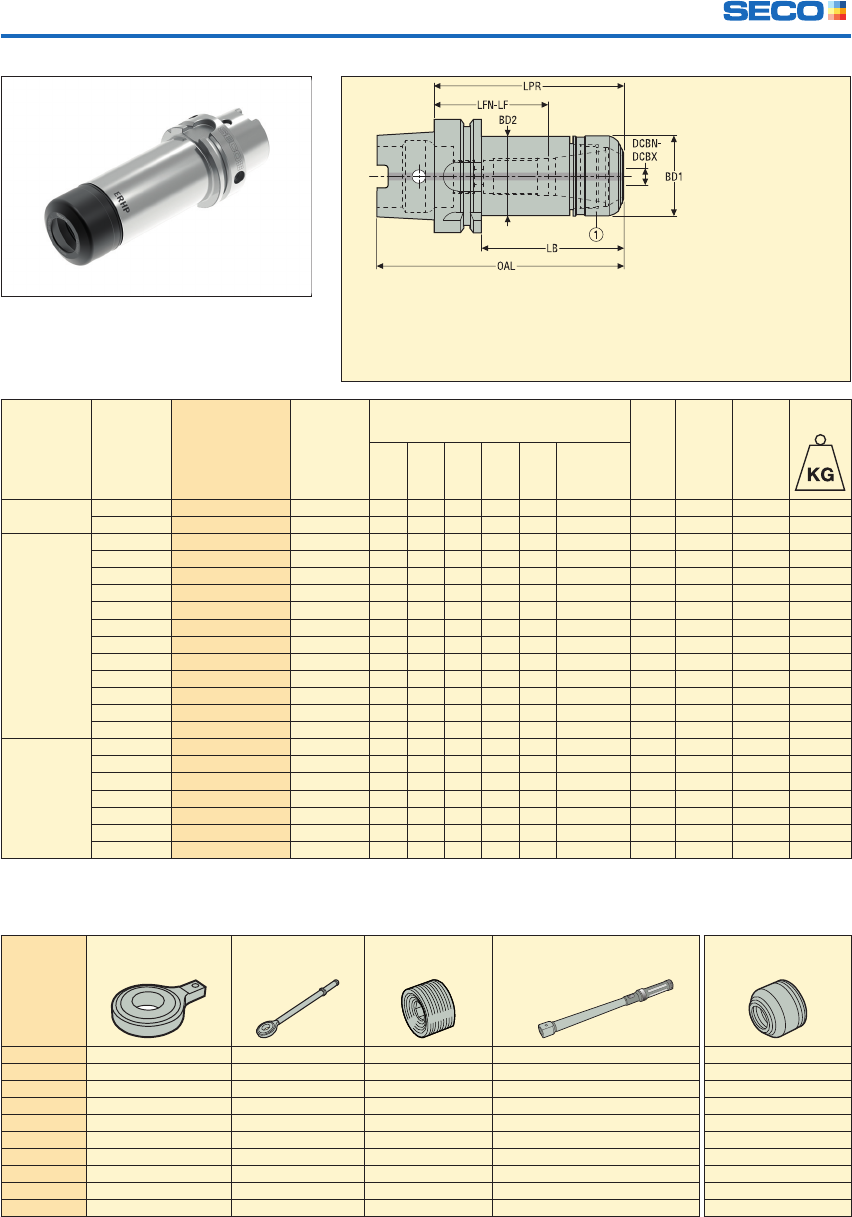

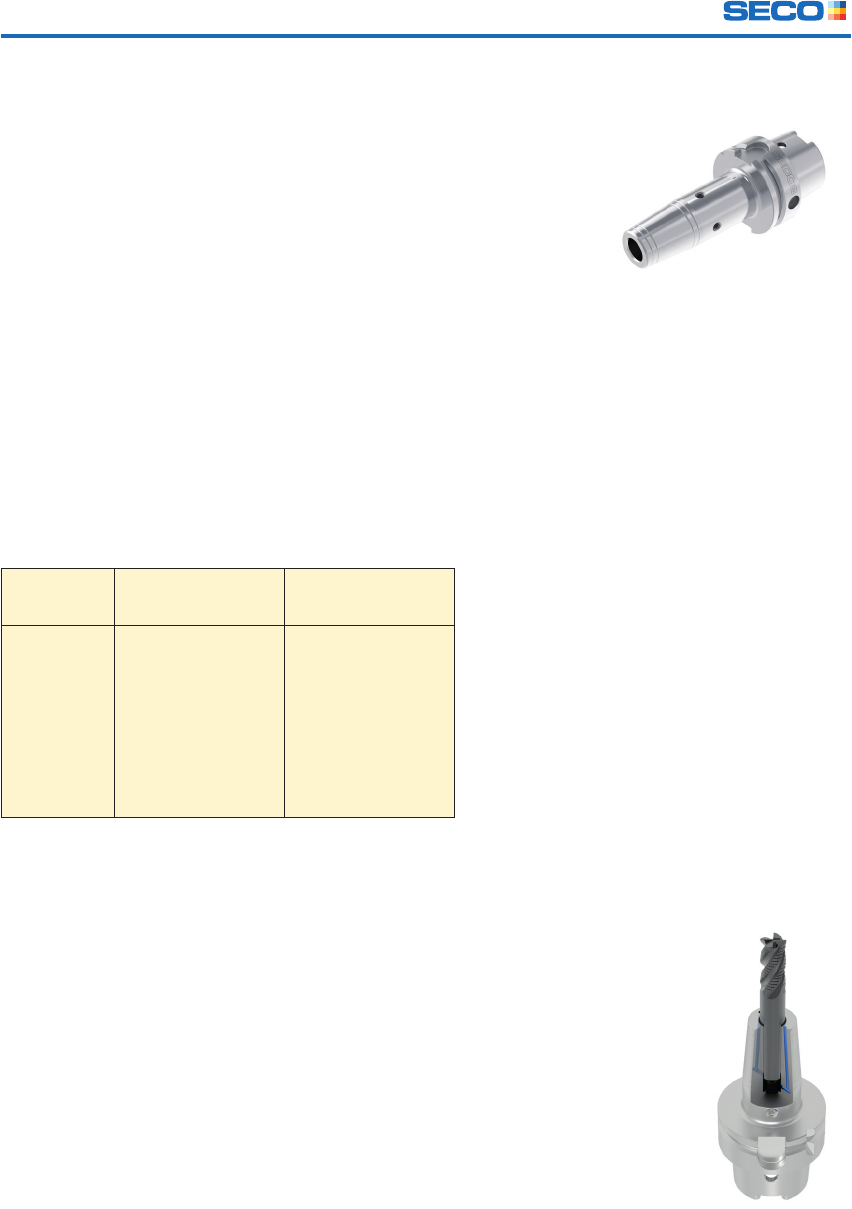

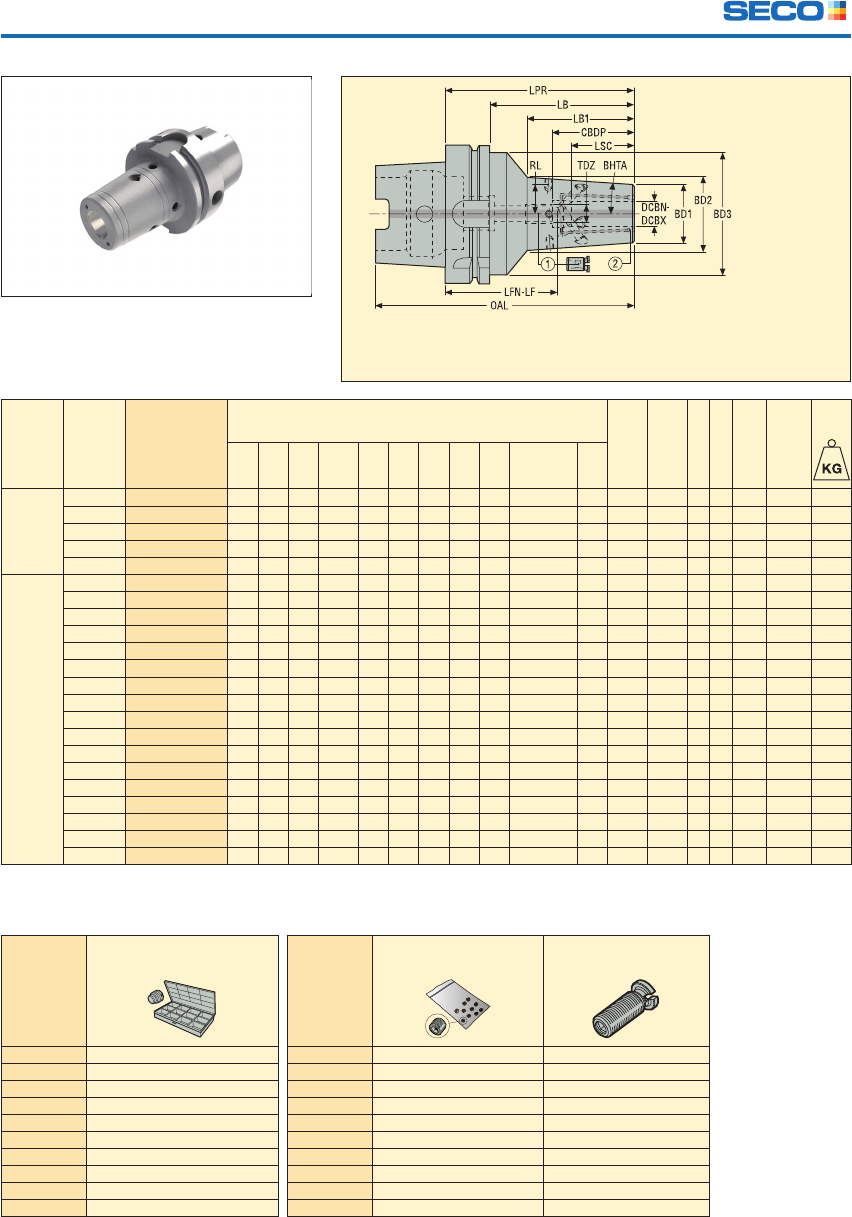

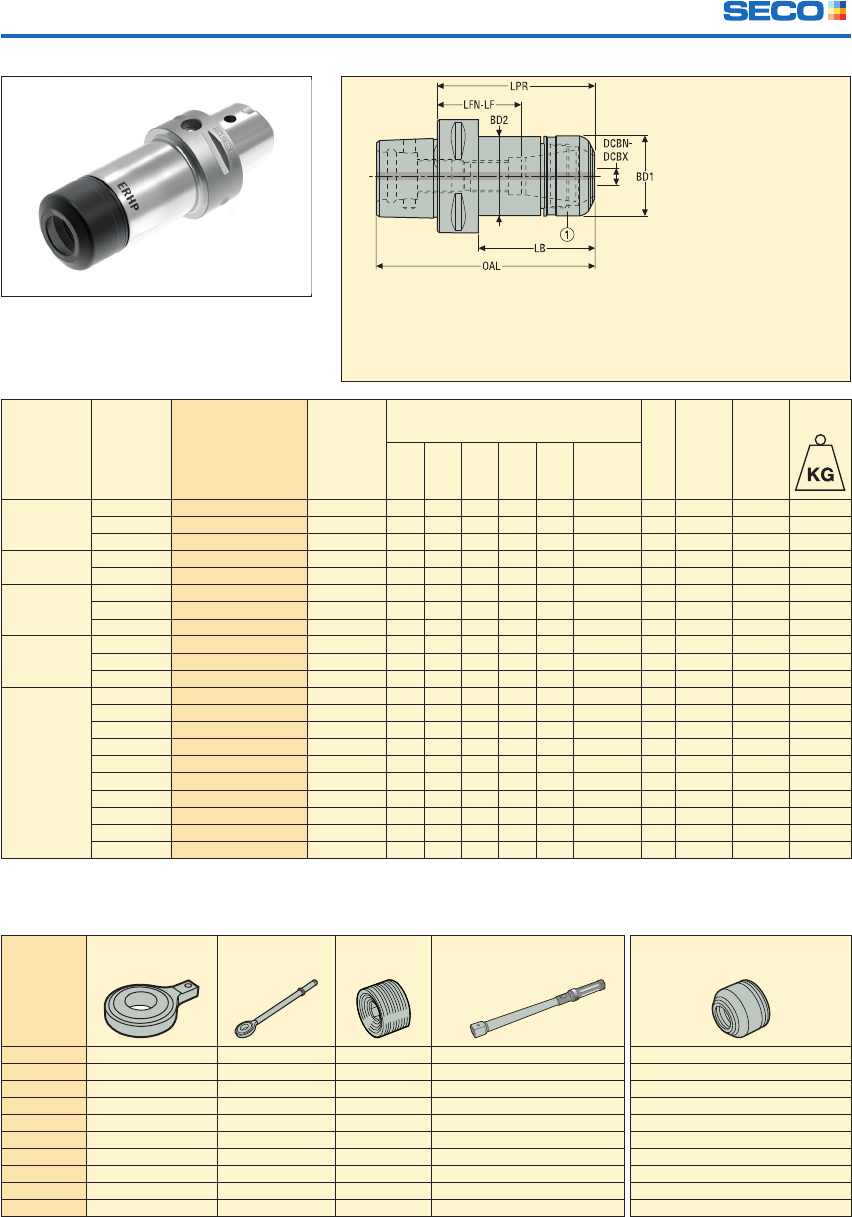

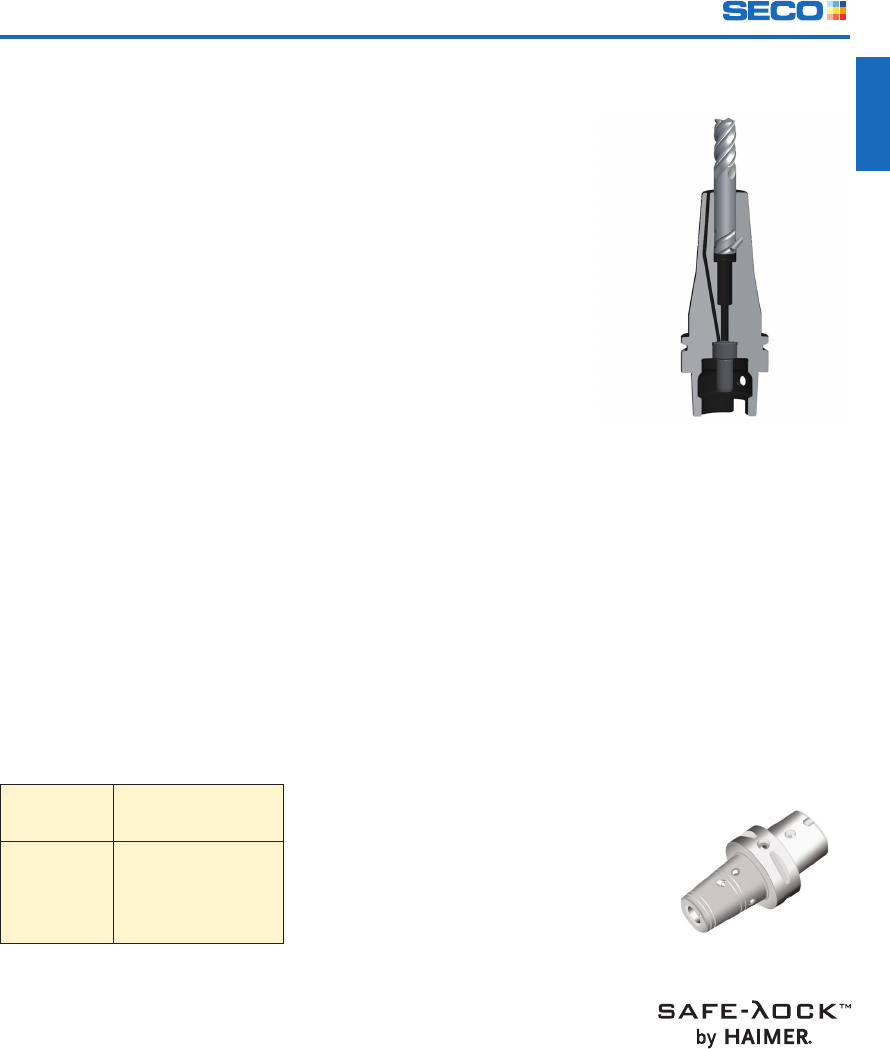

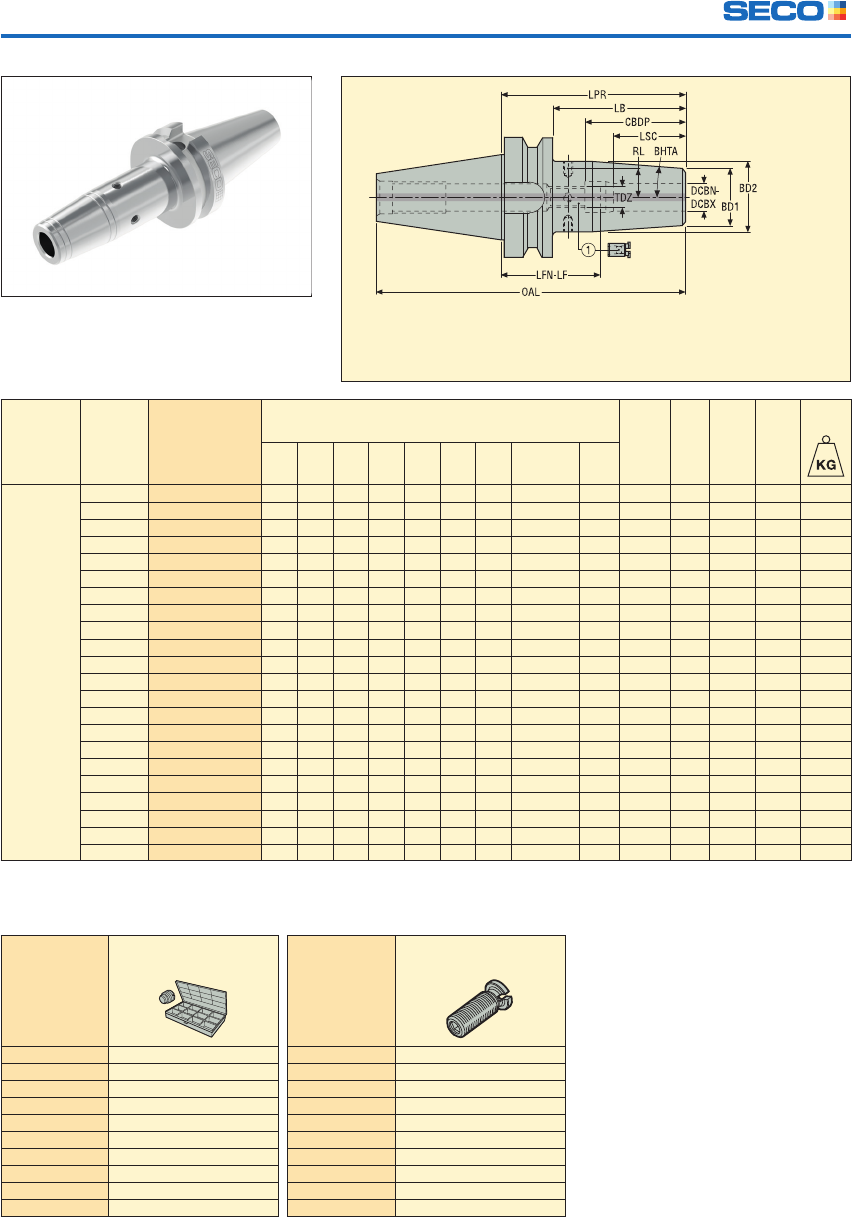

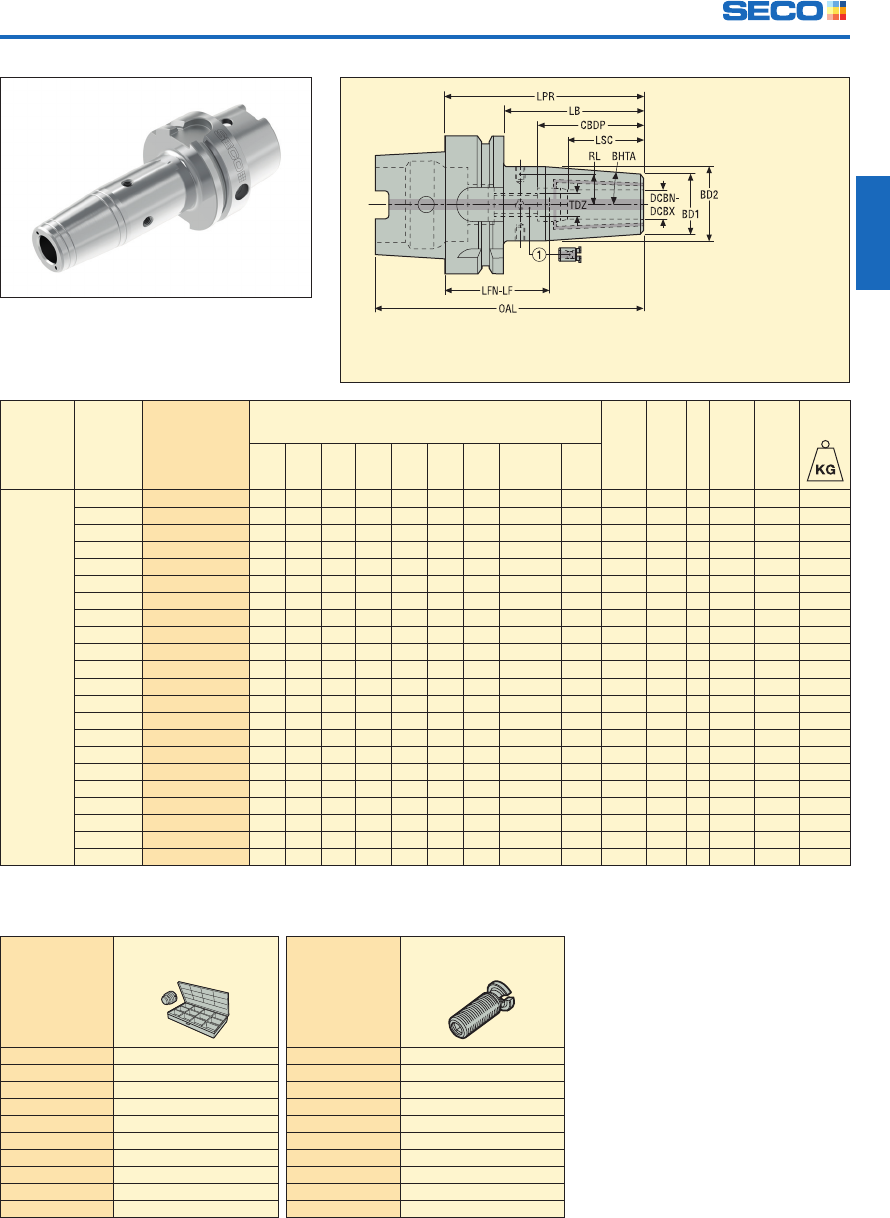

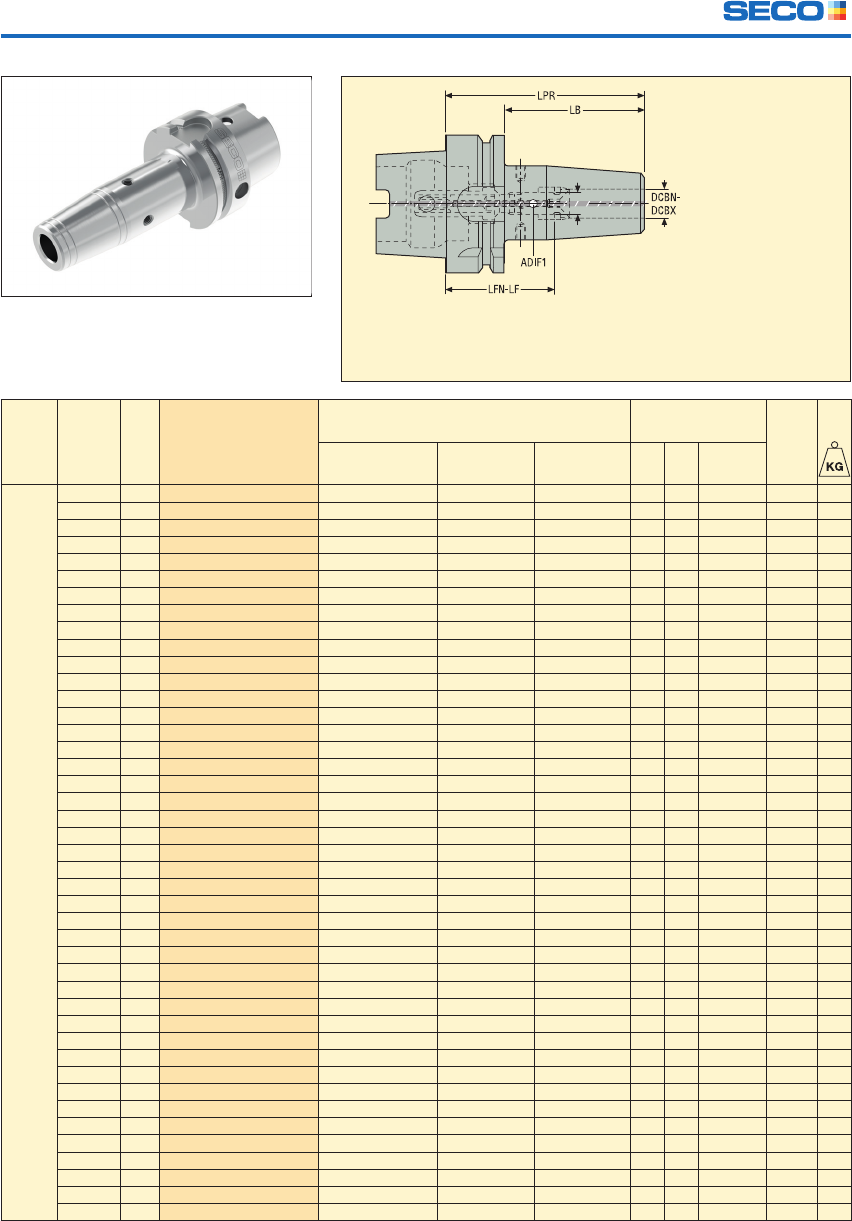

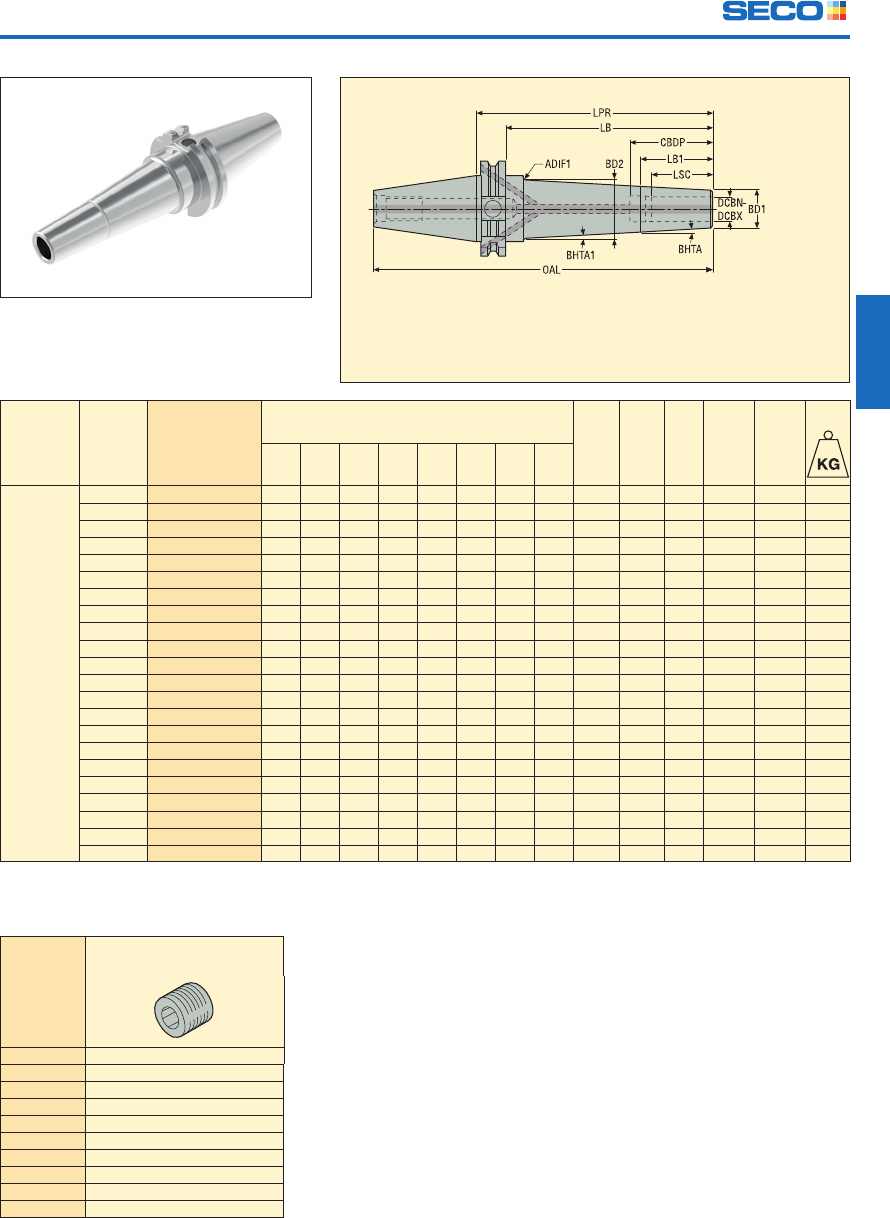

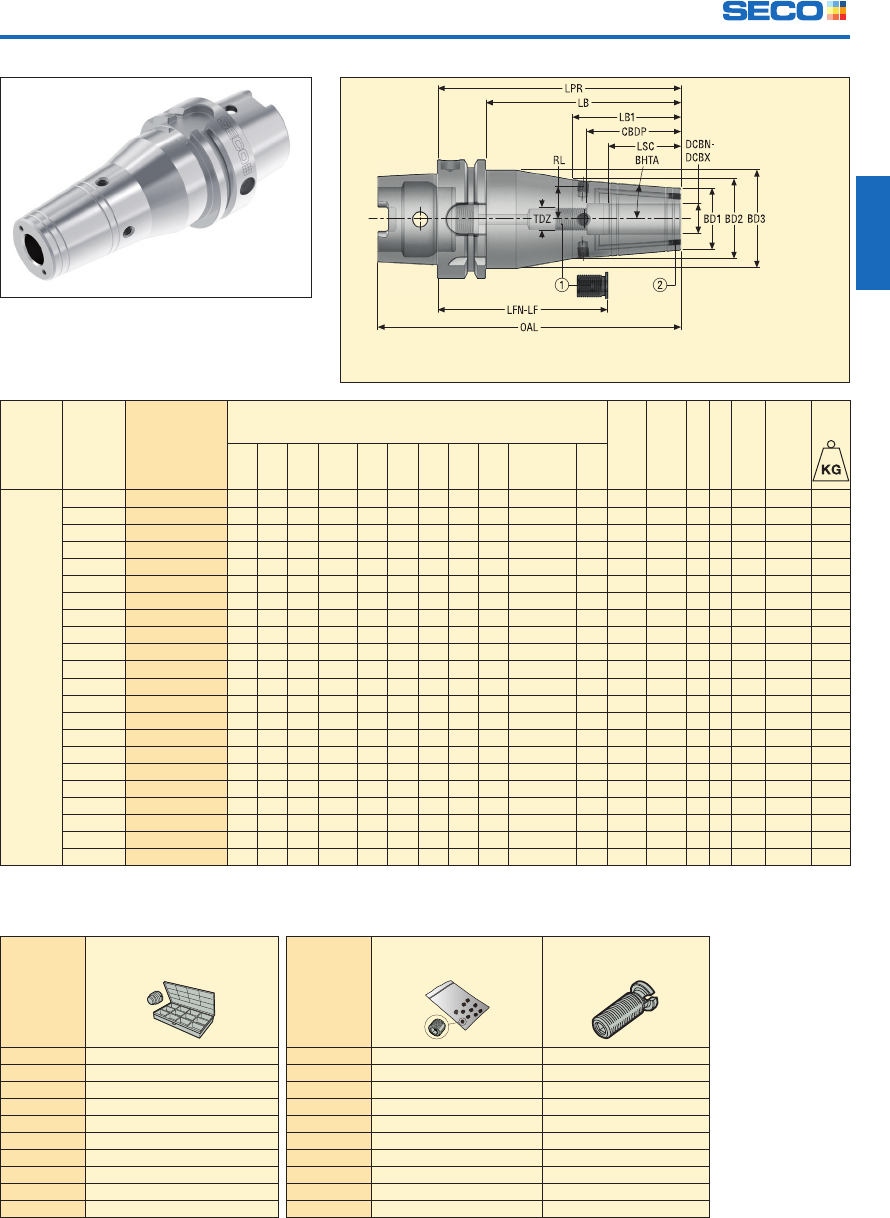

SFD 5403M2 – Термопатроны MQL2, DIN тип HSK-A/ ISO12164-1-HSK-A
Пожалуйста, уточняйте наличие на складе и действующую цену
Информацию о дополнительных частях для MQL2 см. на стр. 303-305
TDZ

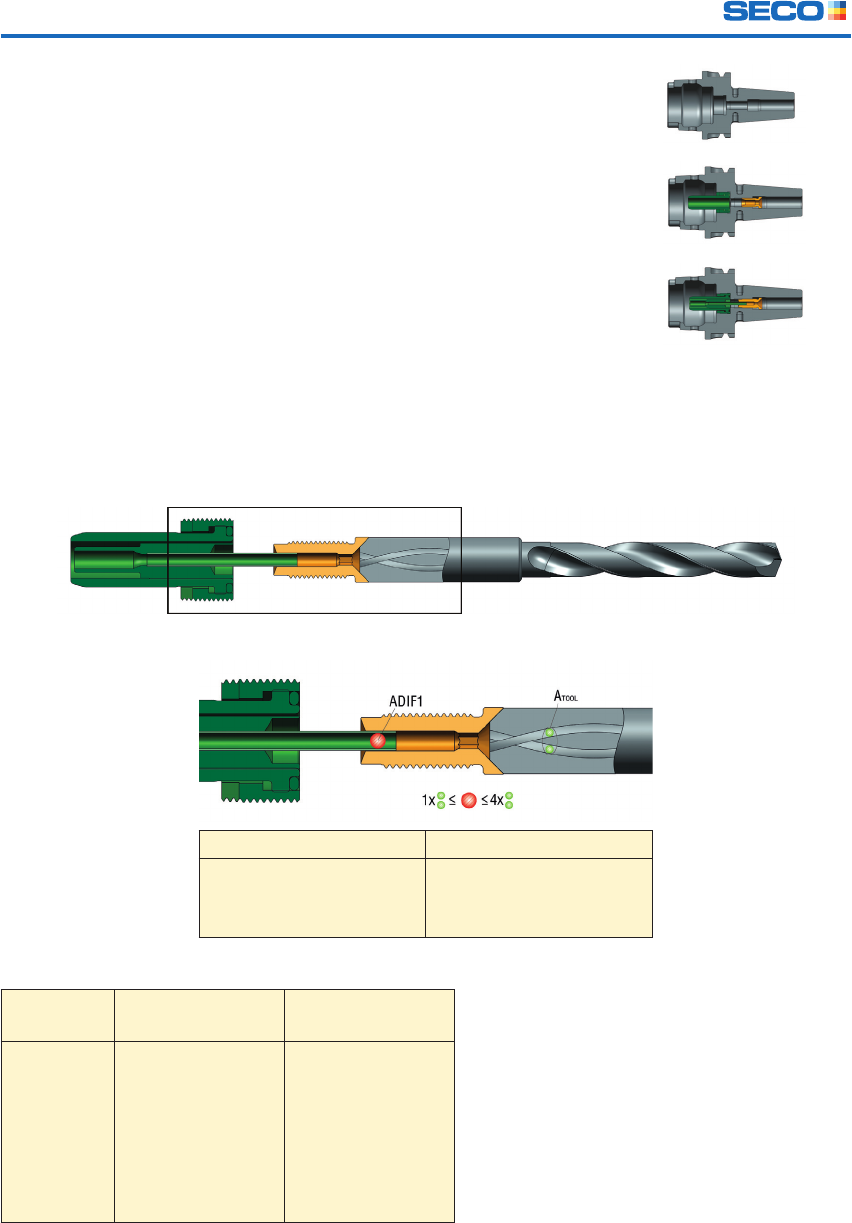

ADIF1: внутреннее сечение трубы
Биение 3 мкм максимум на 3 x ∅DCBN-DCBX
Поставляется со стопорными винтами и
установленными трубками для СОЖ MQL2
Сторона
шпинделя
Конус
Сторона
заготовки
DCBN-
DCBX
мм
ADIF1
мм2Обозначение
HSK-
A63 6 2,01 E930454030680M2-1.9
6 4,15 E930454030680M2-2.8
6 2,01 E9304540306120M2-1.9
6 4,15 E9304540306120M2-2.8
6 2,01 E9304540306160M2-1.9
6 4,15 E9304540306160M2-2.8
8 2,01 E930454030880M2-1.9
8 4,15 E930454030880M2-2.8
8 2,01 E9304540308120M2-1.9
8 4,15 E9304540308120M2-2.8
8 2,01 E9304540308160M2-1.9
8 4,15 E9304540308160M2-2.8
10 2,01 E930454031085M2-1.9
10 4,15 E930454031085M2-2.8
10 2,01 E9304540310120M2-1.9
10 4,15 E9304540310120M2-2.8
10 2,01 E9304540310160M2-1.9
10 4,15 E9304540310160M2-2.8
12 2,01 E930454031290M2-1.9
12 4,15 E930454031290M2-2.8
12 9,08 E930454031290M2-4.0
12 2,01 E9304540312120M2-1.9
12 4,15 E9304540312120M2-2.8
12 9,08 E9304540312120M2-4.0
12 2,01 E9304540312160M2-1.9
12 4,15 E9304540312160M2-2.8
12 9,08 E9304540312160M2-4.0
14 2,01 E930454031490M2-1.9
14 4,15 E930454031490M2-2.8
14 9,08 E930454031490M2-4.0
14 2,01 E9304540314120M2-1.9
14 4,15 E9304540314120M2-2.8
14 9,08 E9304540314120M2-4.0
16 2,01 E930454031695M2-1.9
16 4,15 E930454031695M2-2.8
16 9,08 E930454031695M2-4.0
16 2,01 E9304540316120M2-1.9
16 4,15 E9304540316120M2-2.8
16 9,08 E9304540316120M2-4.0
16 2,01 E9304540316160M2-1.9
16 4,15 E9304540316160M2-2.8
16 9,08 E9304540316160M2-4.0

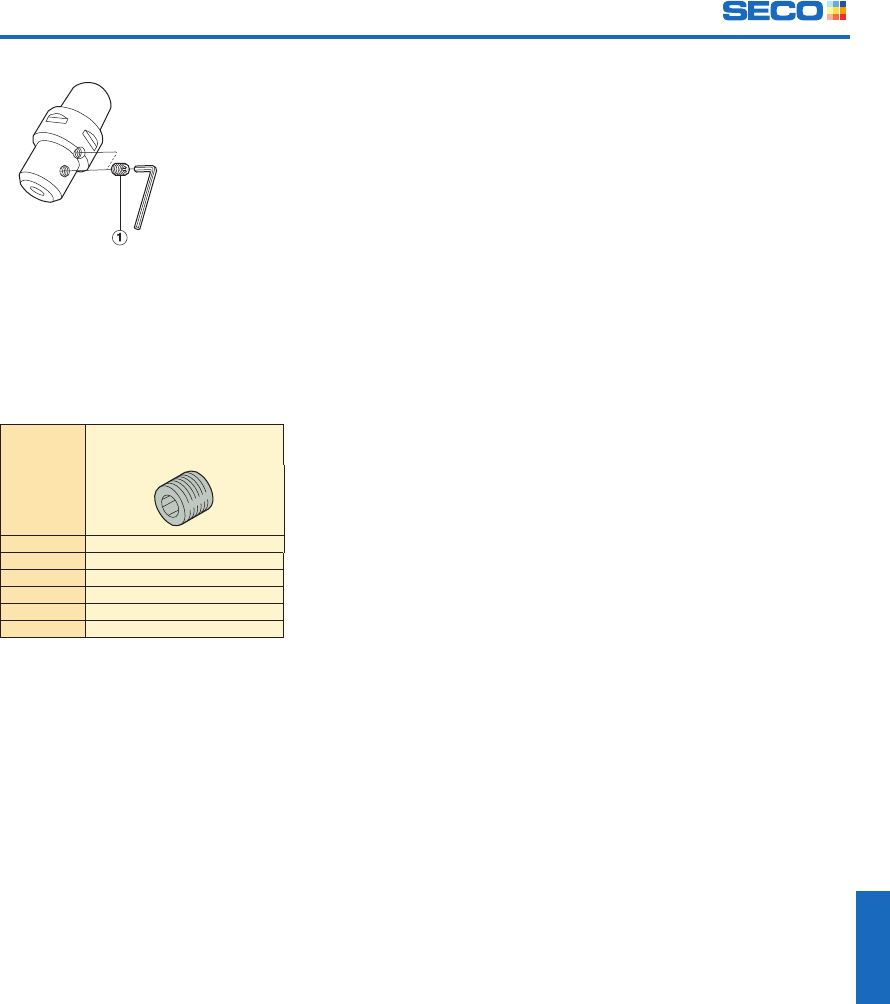

Держатели Трубка для подачи
СОЖ MQL2 Стопорный
винт MQL2
E930454030680M 20E9304M2A02 19MQL2A01
E930454030680M 20E9304M2B02 19MQL2B01
E9304540306120M 20E9304M2A06 19MQL2A01
E9304540306120M 20E9304M2B09 19MQL2B01
E9304540306160M 20E9304M2A10 19MQL2A01
E9304540306160M 20E9304M2B16 19MQL2B01
E930454030880M 20E9304M2A02 19MQL2A02
E930454030880M 20E9304M2B02 19MQL2B02
E9304540308120M 20E9304M2A06 19MQL2A02
E9304540308120M 20E9304M2B09 19MQL2B02
E9304540308160M 20E9304M2A10 19MQL2A02
E9304540308160M 20E9304M2B16 19MQL2B02
E930454031085M 20E9304M2A02 19MQL2A03
E930454031085M 20E9304M2B02 19MQL2B03
E9304540310120M 20E9304M2A05 19MQL2A03
E9304540310120M 20E9304M2B08 19MQL2B03
E9304540310160M 20E9304M2A09 19MQL2A03
E9304540310160M 20E9304M2B15 19MQL2B03
E930454031290M 20E9304M2A01 19MQL2A04
E930454031290M 20E9304M2B01 19MQL2B04
E930454031290M 20E9304M2C01 19MQL2C01
E9304540312120M 20E9304M2A04 19MQL2A04
E9304540312120M 20E9304M2B07 19MQL2B04
E9304540312120M 20E9304M2C06 19MQL2C01
E9304540312160M 20E9304M2A08 19MQL2A04
E9304540312160M 20E9304M2B14 19MQL2B04
E9304540312160M 20E9304M2C11 19MQL2C01
E930454031490M 20E9304M2A01 19MQL2A05
E930454031490M 20E9304M2B01 19MQL2B05
E930454031490M 20E9304M2C01 19MQL2C02
E9304540314120 20E9304M2A04 19MQL2A05
E9304540314120M 20E9304M2B07 19MQL2B05
E9304540314120M 20E9304M2C06 19MQL2C02
E930454031695M 20E9304M2A01 19MQL2A06
E930454031695M 20E9304M2B01 19MQL2B06
E930454031695M 20E9304M2C01 19MQL2C03
E9304540316120M 20E9304M2A03 19MQL2A06
E9304540316120M 20E9304M2B06 19MQL2B06
E9304540316120M 20E9304M2C05 19MQL2C03
E9304540316160M 20E9304M2A07 19MQL2A06
E9304540316160M 20E9304M2B13 19MQL2B06
E9304540316160M 20E9304M2C10 19MQL2C03
Размеры в мм
TDZ
LPR LB LFN-LF
80,0 54,0 44,0-54,0 M5x0.8 0,90
80,0 54,0 44,0-54,0 M5x0.8 0,90
120,0 94,0 84,0-94,0 M5x0.8 1,10
120,0 94,0 84,0-94,0 M5x0.8 1,10
160,0 134,0 124,0-134,0 M5x0.8 1,30
160,0 134,0 124,0-134,0 M5x0.8 1,30
80,0 54,0 44,0-54,0 M6x1 0,90
80,0 54,0 44,0-54,0 M6x1 0,90
120,0 94,0 84,0-94,0 M6x1 1,10
120,0 94,0 84,0-94,0 M6x1 1,10
160,0 134,0 124,0-134,0 M6x1 1,30
160,0 134,0 124,0-134,0 M6x1 1,30
85,0 59,0 44,0-54,0 M8x1 1,00
85,0 59,0 44,0-54,0 M8x1 1,00
120,0 94,0 79,0-89,0 M8x1 1,20
120,0 94,0 79,0-89,0 M8x1 1,20
160,0 134,0 119,0-129,0 M8x1 1,40
160,0 134,0 119,0-129,0 M8x1 1,40
90,0 64,0 44,0-54,0 M10x1 1,00
90,0 64,0 44,0-54,0 M10x1 1,00
90,0 64,0 44,0-54,0 M10x1 1,00
120,0 94,0 74,0-84,0 M10x1 1,20
120,0 94,0 74,0-84,0 M10x1 1,20
120,0 94,0 74,0-84,0 M10x1 1,20
160,0 134,0 114,0-124,0 M10x1 1,40
160,0 134,0 114,0-124,0 M10x1 1,40
160,0 134,0 114,0-124,0 M10x1 1,40
90,0 64,0 44,0-54,0 M10x1 1,10
90,0 64,0 44,0-54,0 M10x1 1,10
90,0 64,0 44,0-54,0 M10x1 1,10
120,0 94,0 74,0-84,0 M10x1 1,30
120,0 94,0 74,0-84,0 M10x1 1,30
120,0 94,0 74,0-84,0 M10x1 1,30
95,0 69,0 46,0-56,0 M10x1 1,10
95,0 69,0 46,0-56,0 M10x1 1,10
95,0 69,0 46,0-56,0 M10x1 1,10
120,0 94,0 71,0-81,0 M10x1 1,20
120,0 94,0 71,0-81,0 M10x1 1,20
120,0 94,0 71,0-81,0 M10x1 1,20
160,0 134,0 111,0-121,0 M10x1 1,50
160,0 134,0 111,0-121,0 M10x1 1,50
160,0 134,0 111,0-121,0 M10x1 1,50

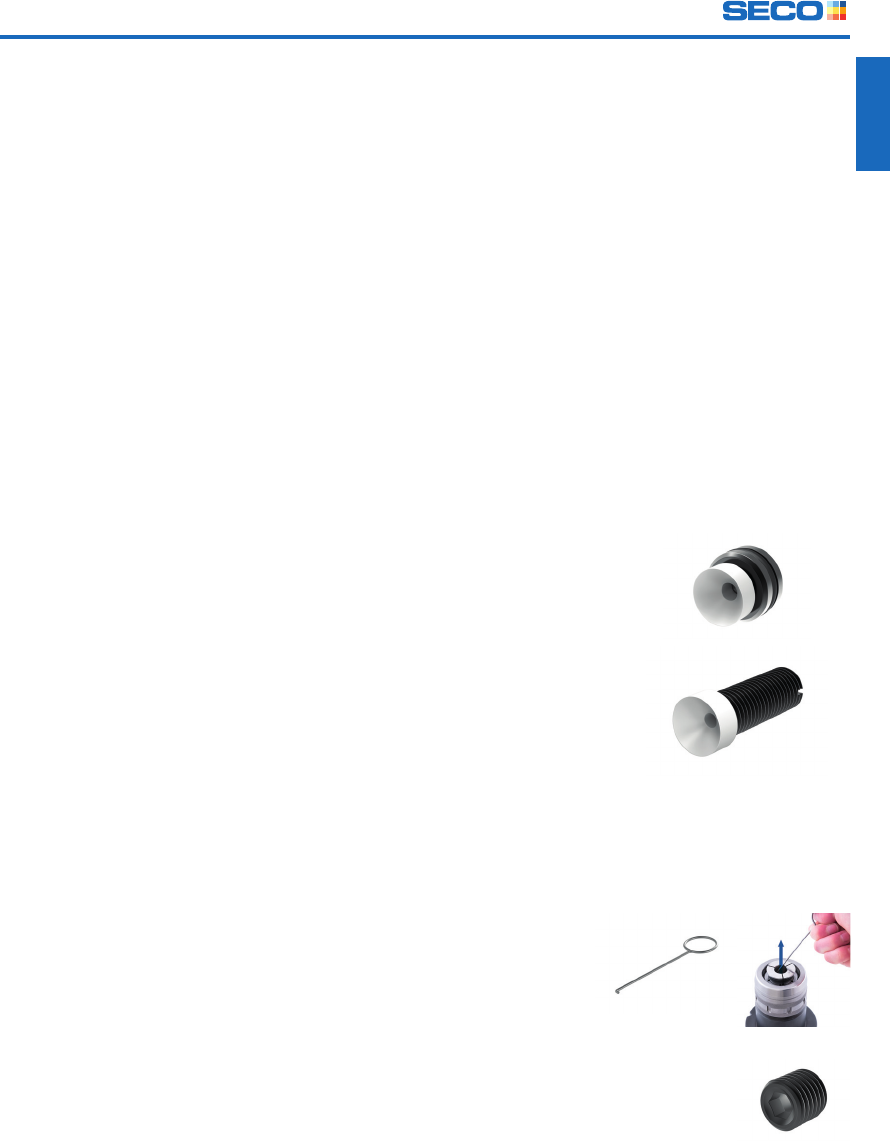

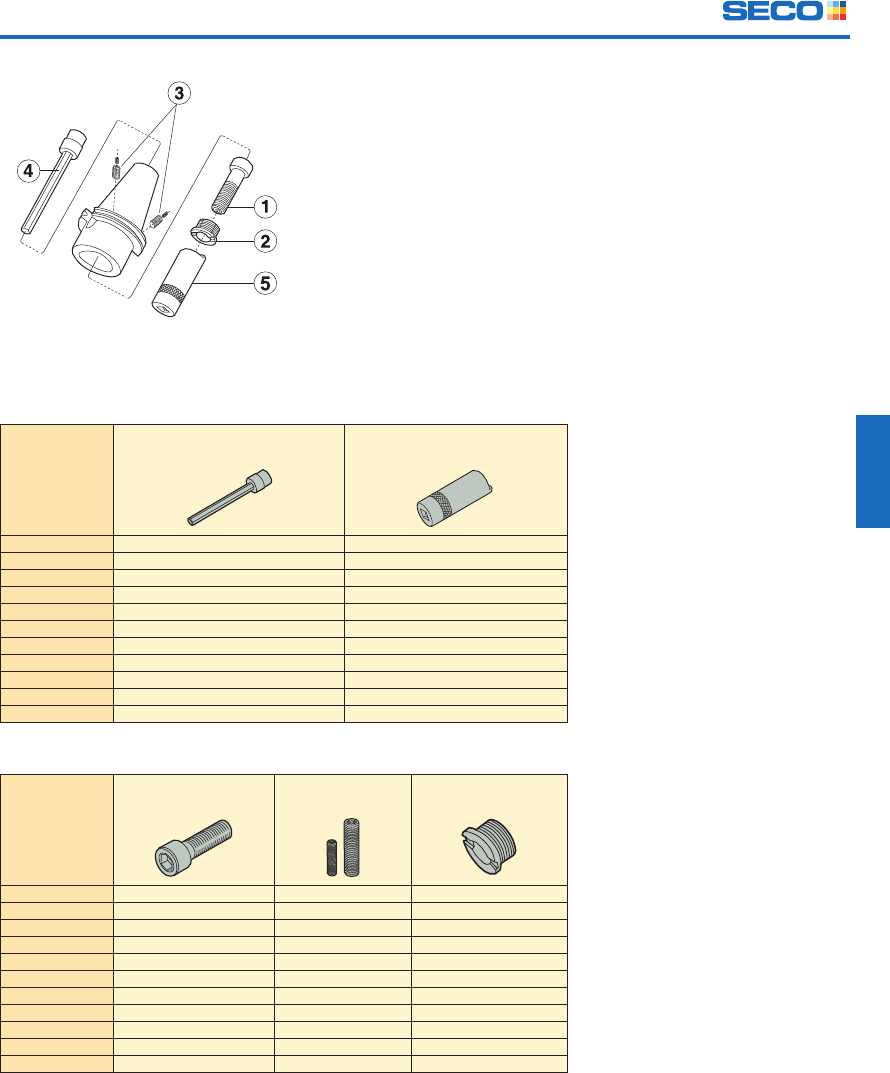

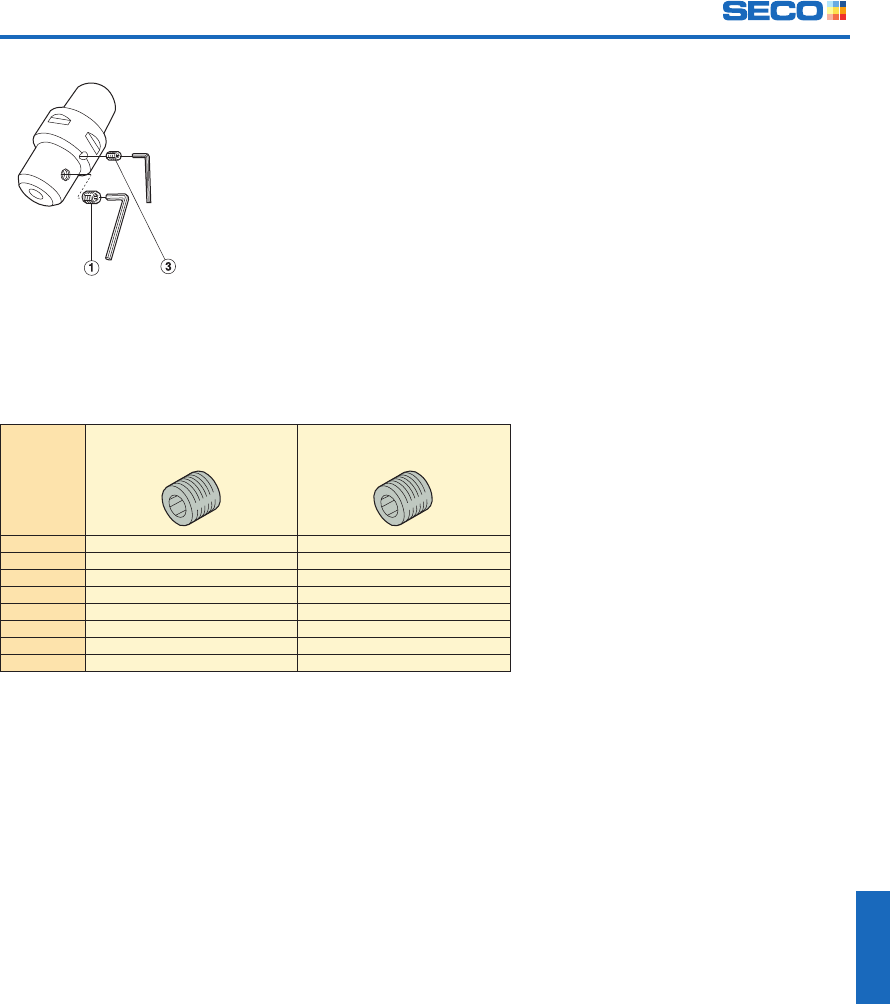

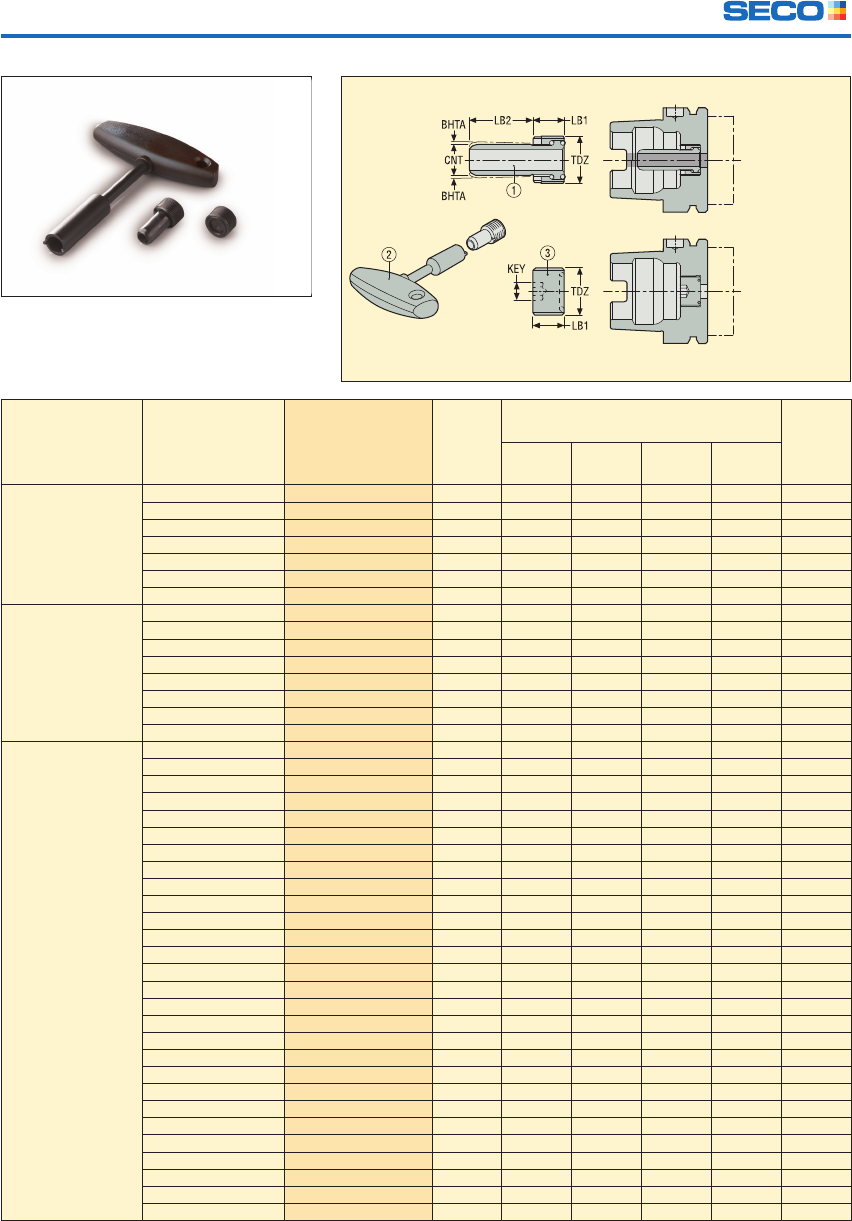

Комплектующие
TDZ
ADIF1: внутреннее сечение трубы
