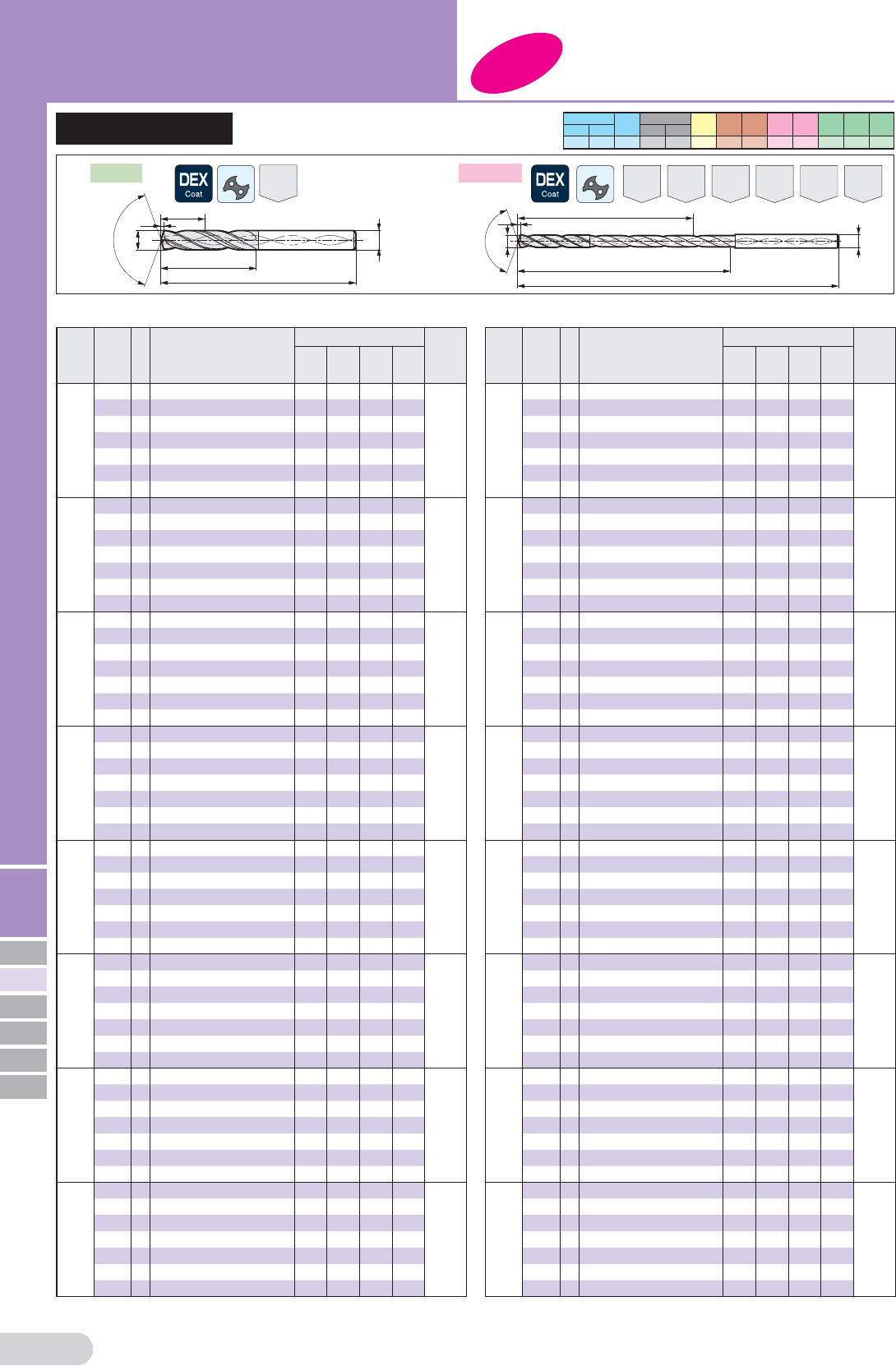

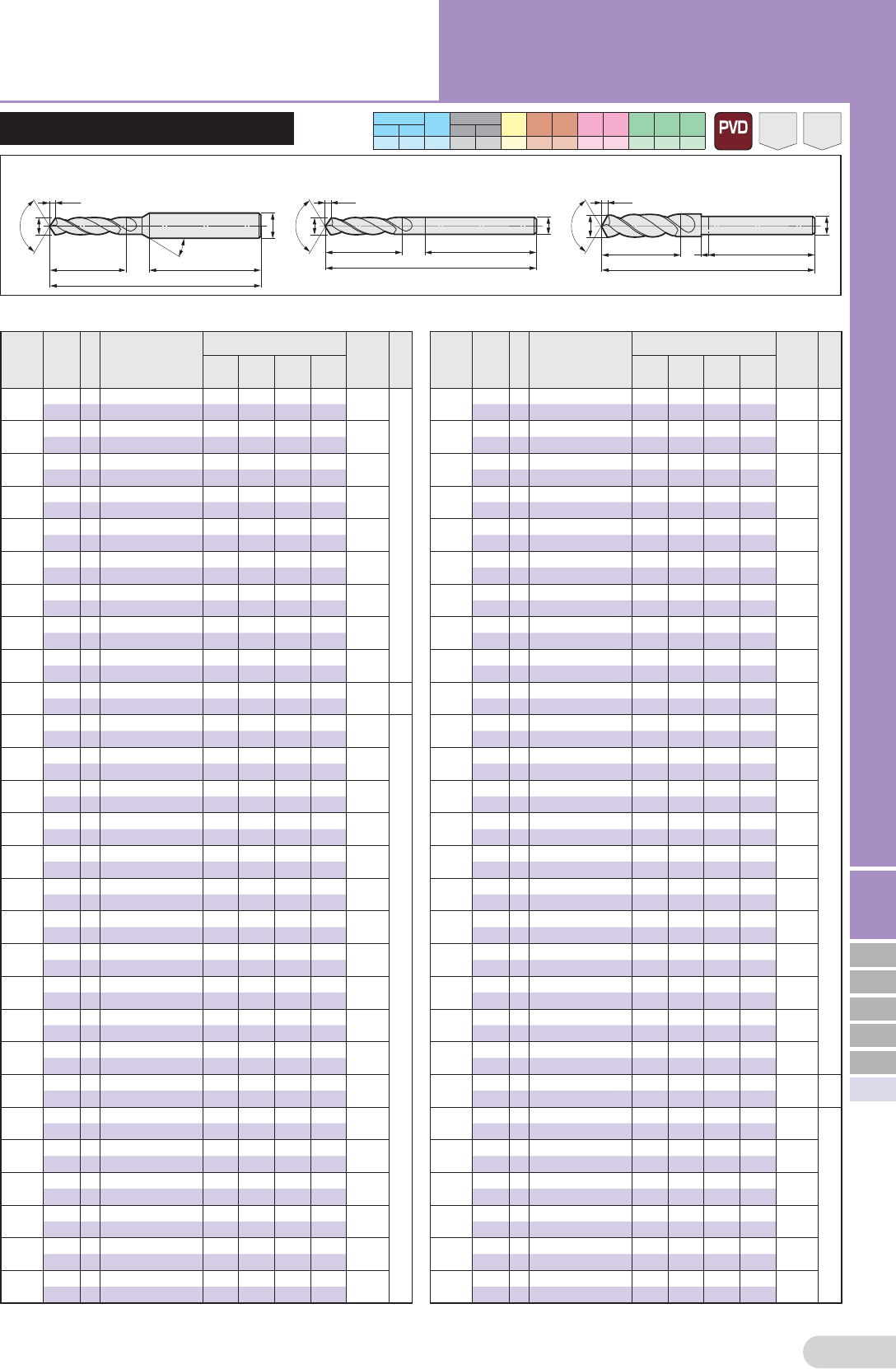

Drilling
Brazed
Others
Reamer
Solid
Special
Indexable
External Coolant Supply/Standard type

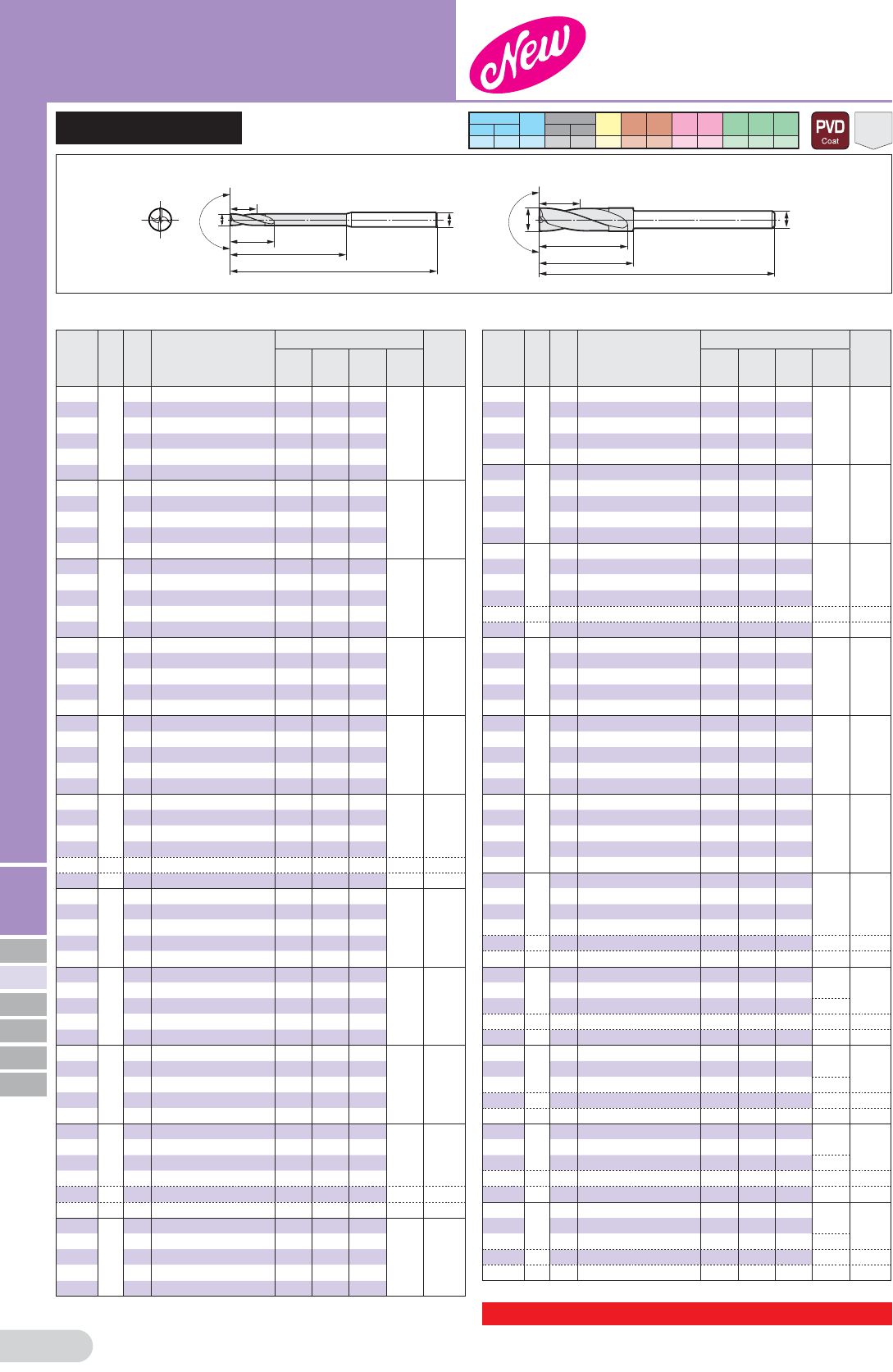

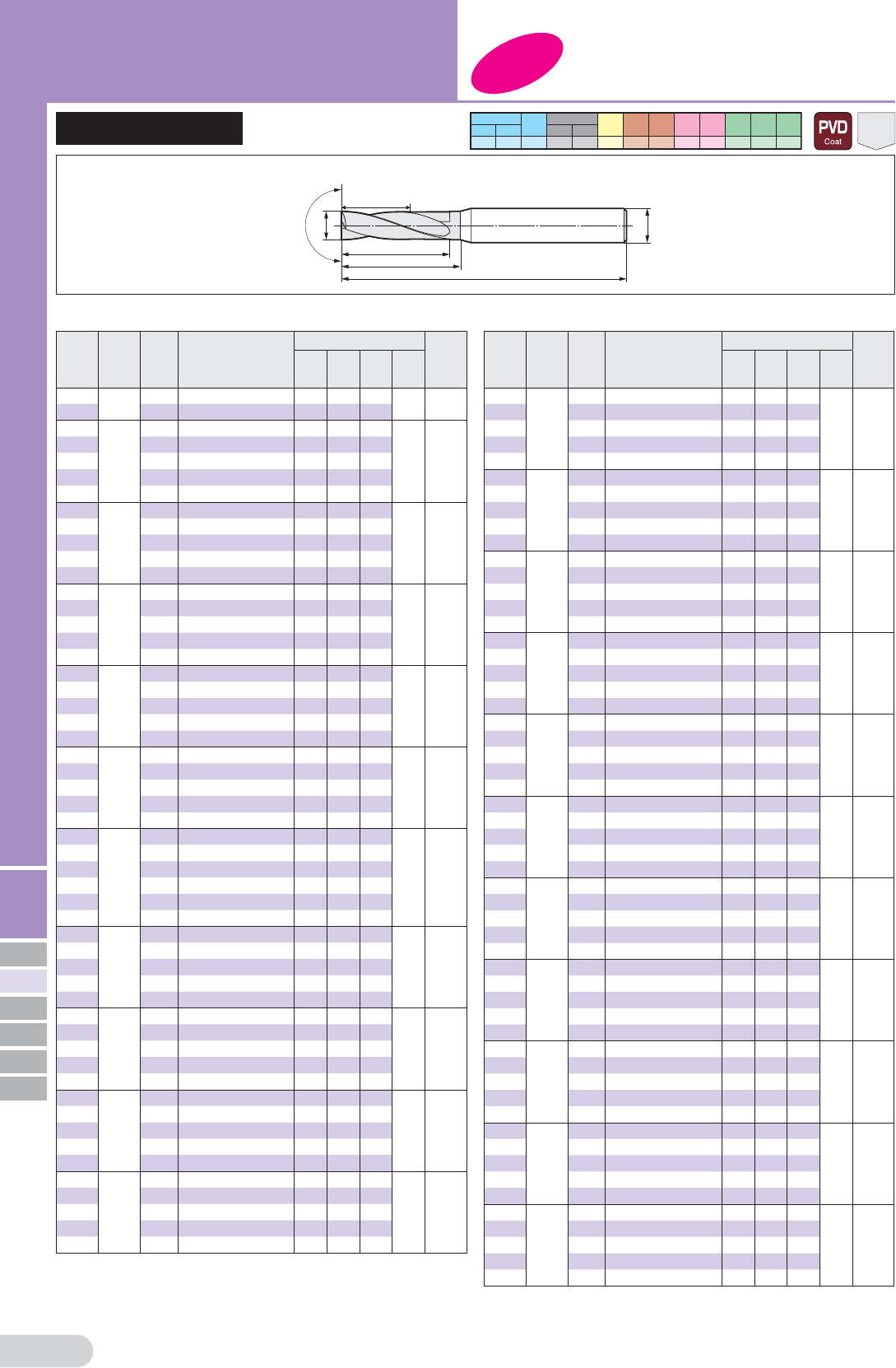

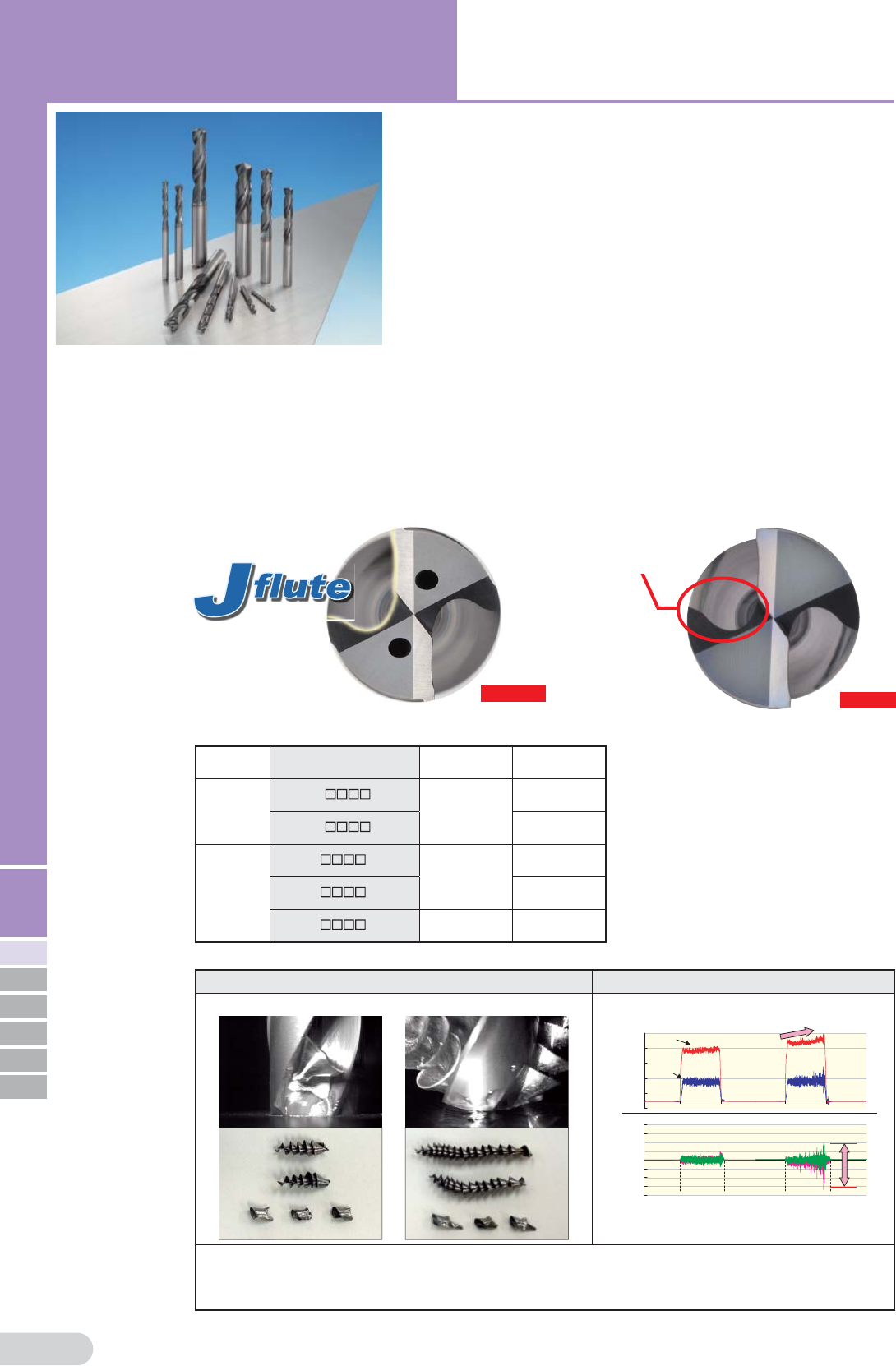

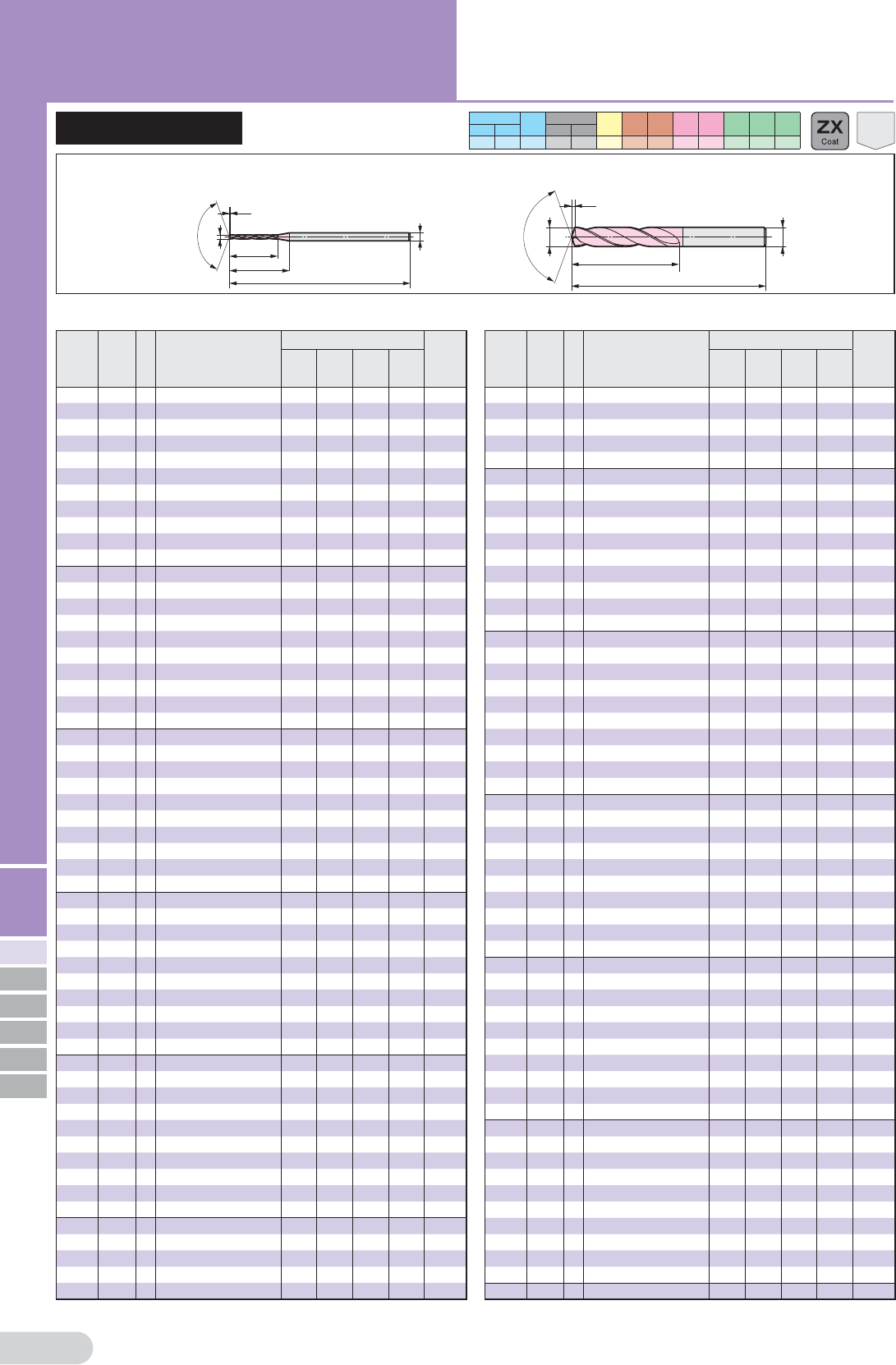

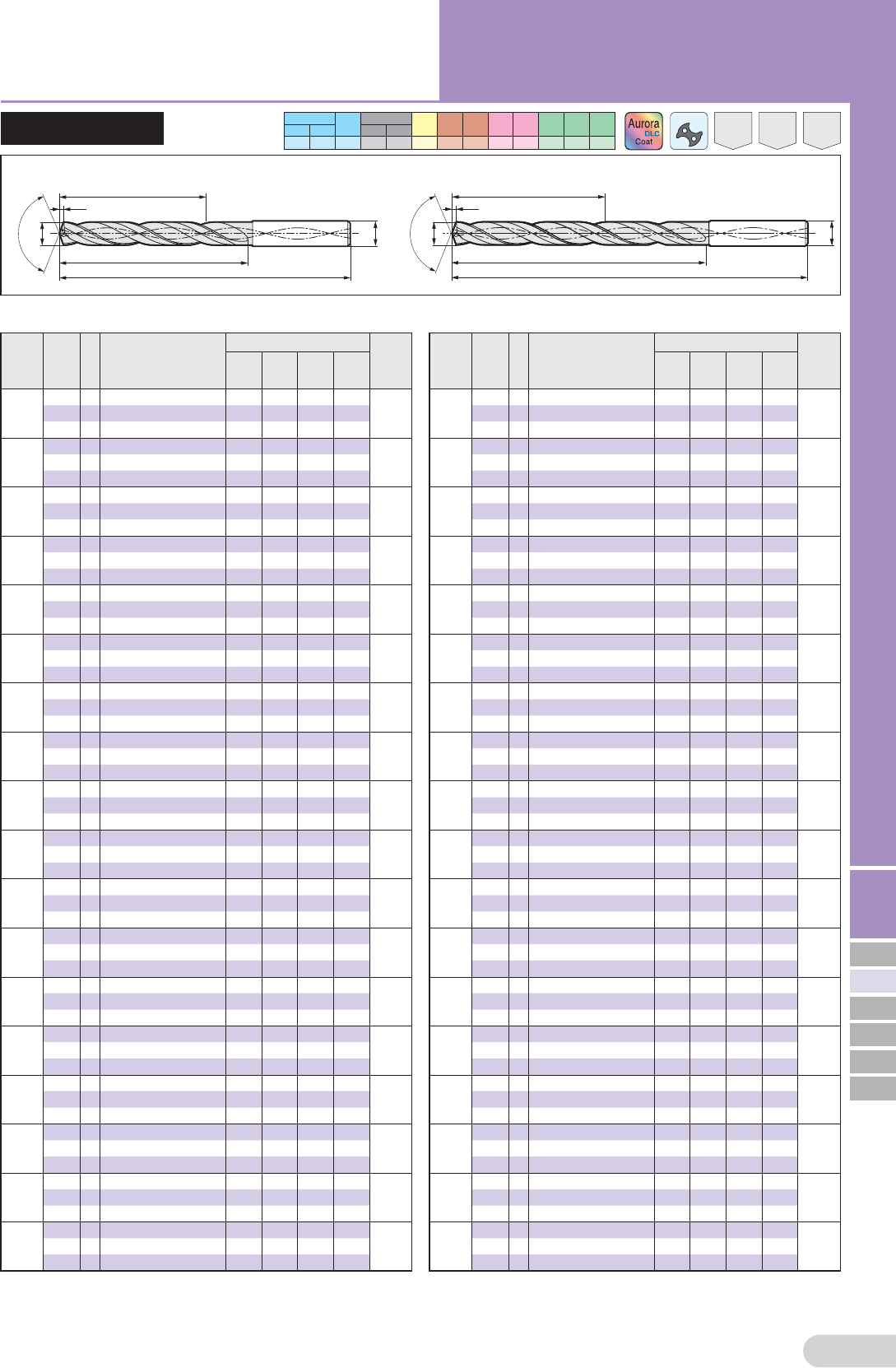

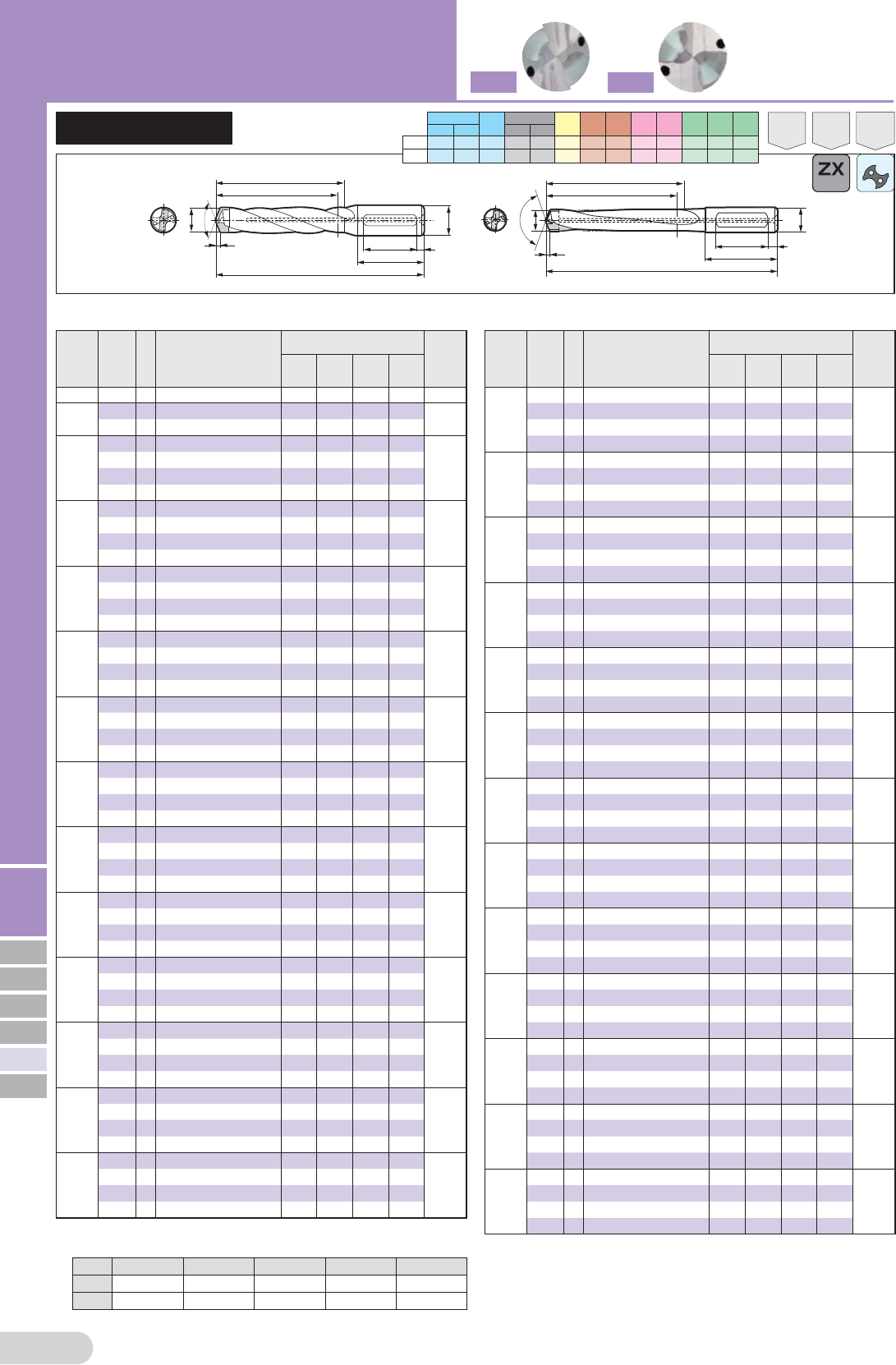

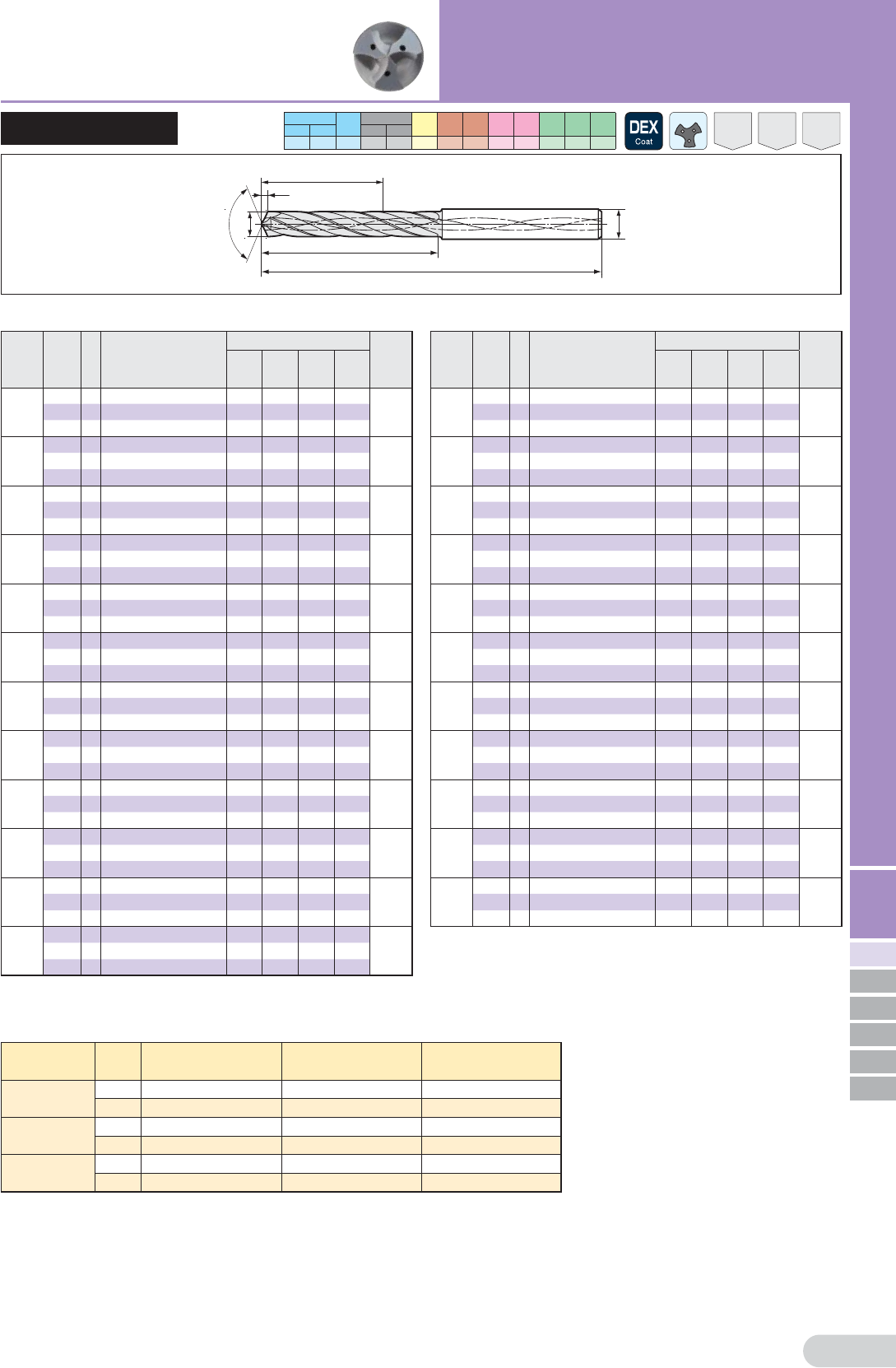

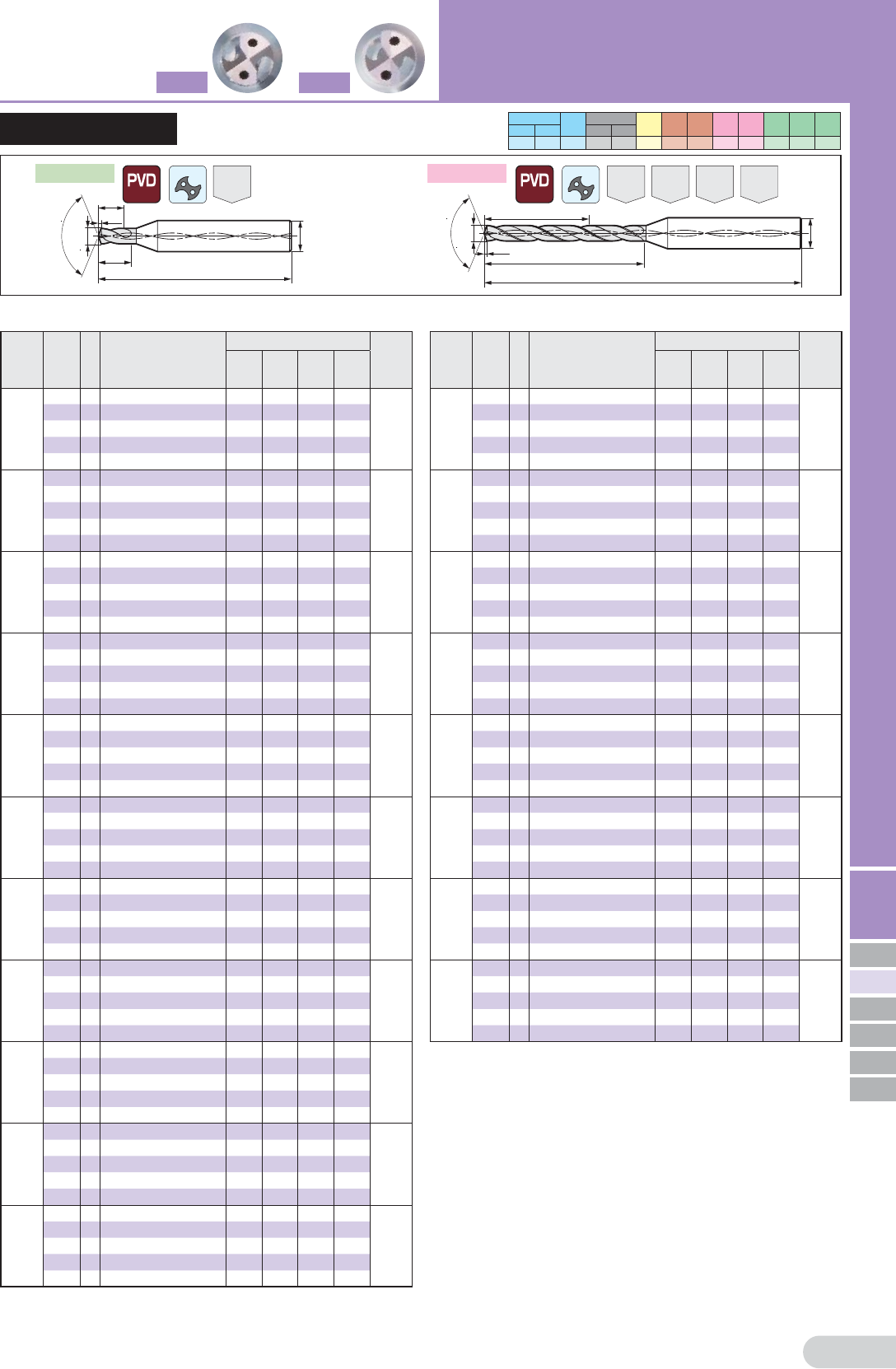

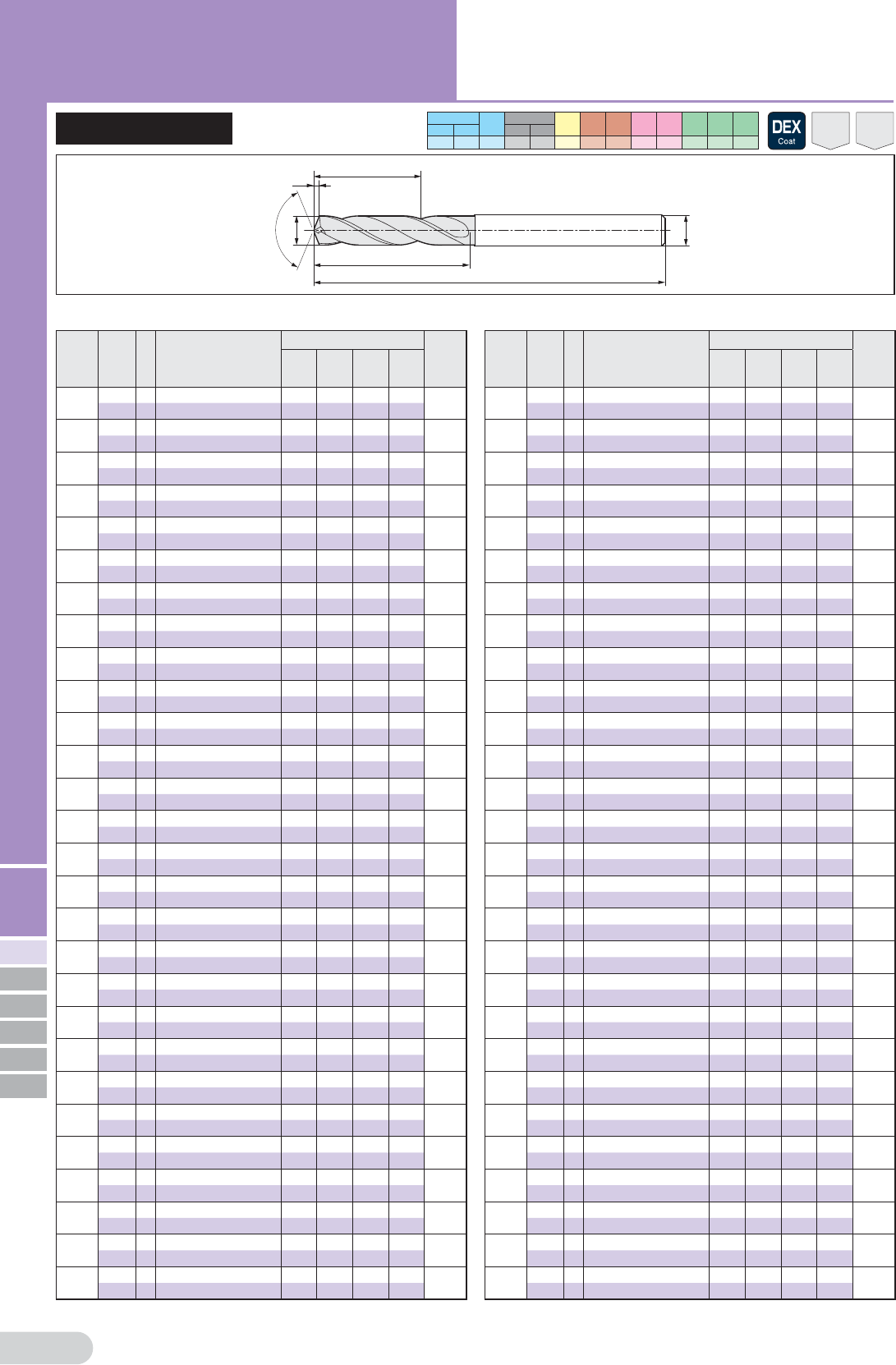

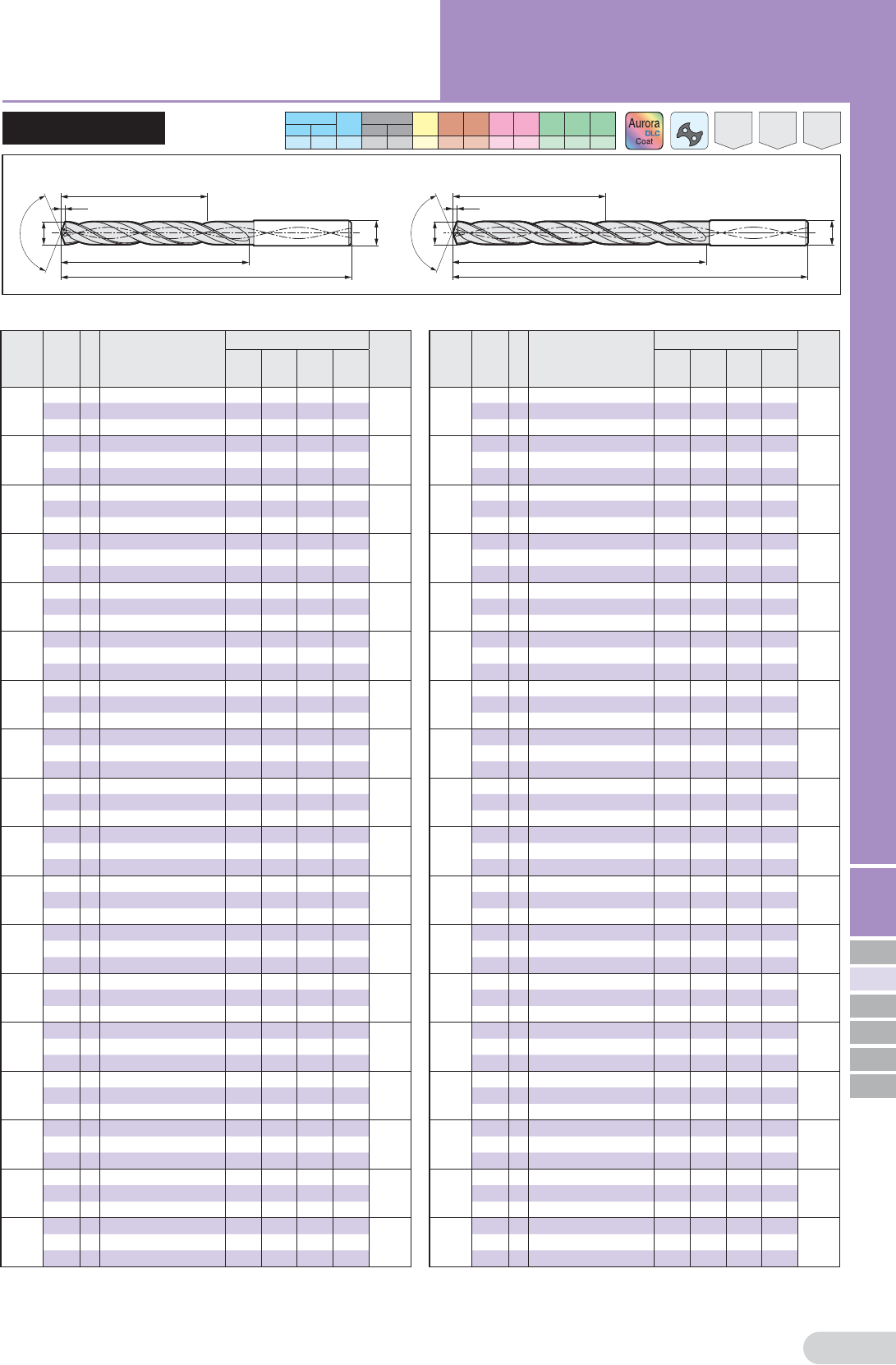

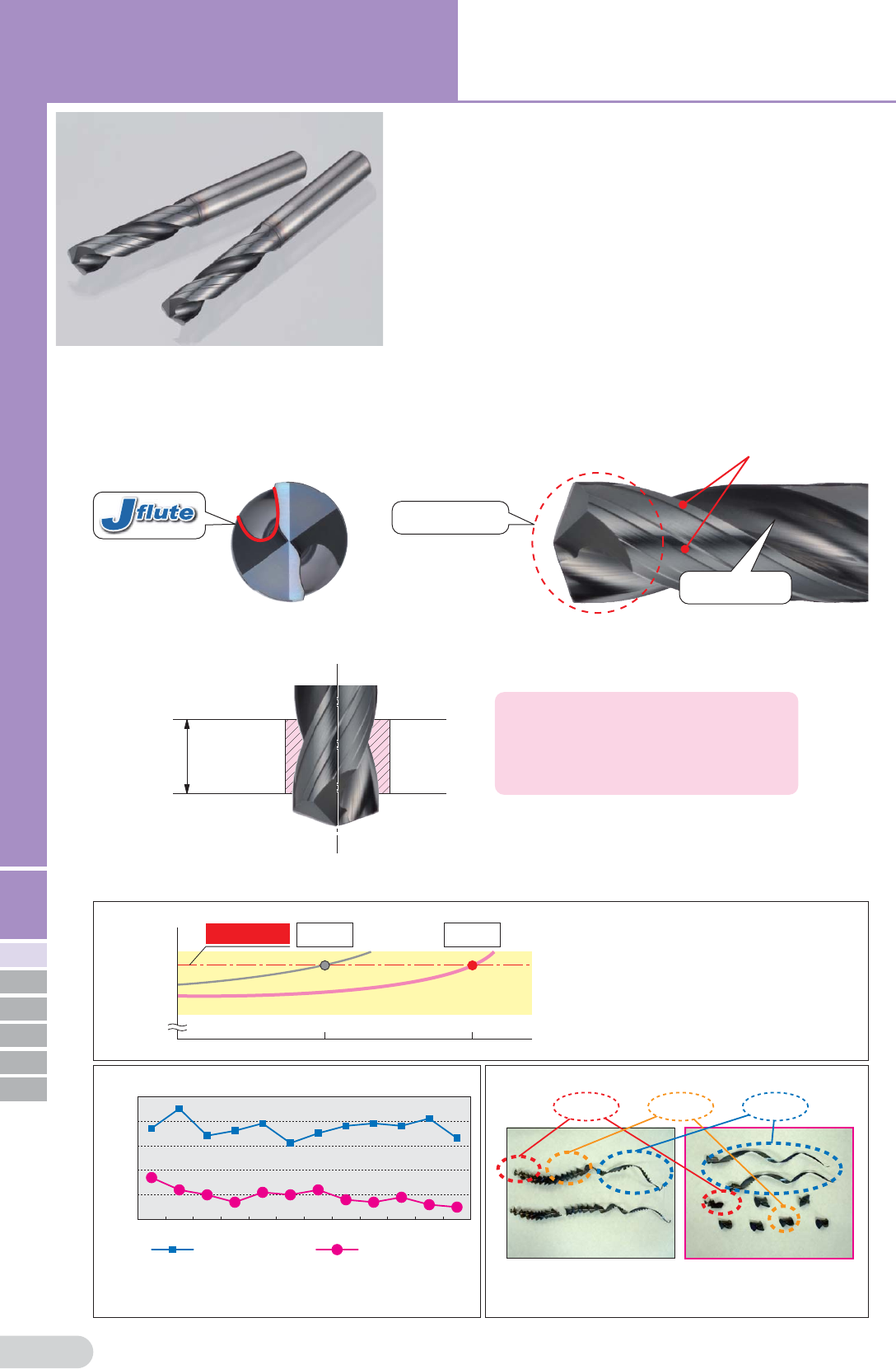

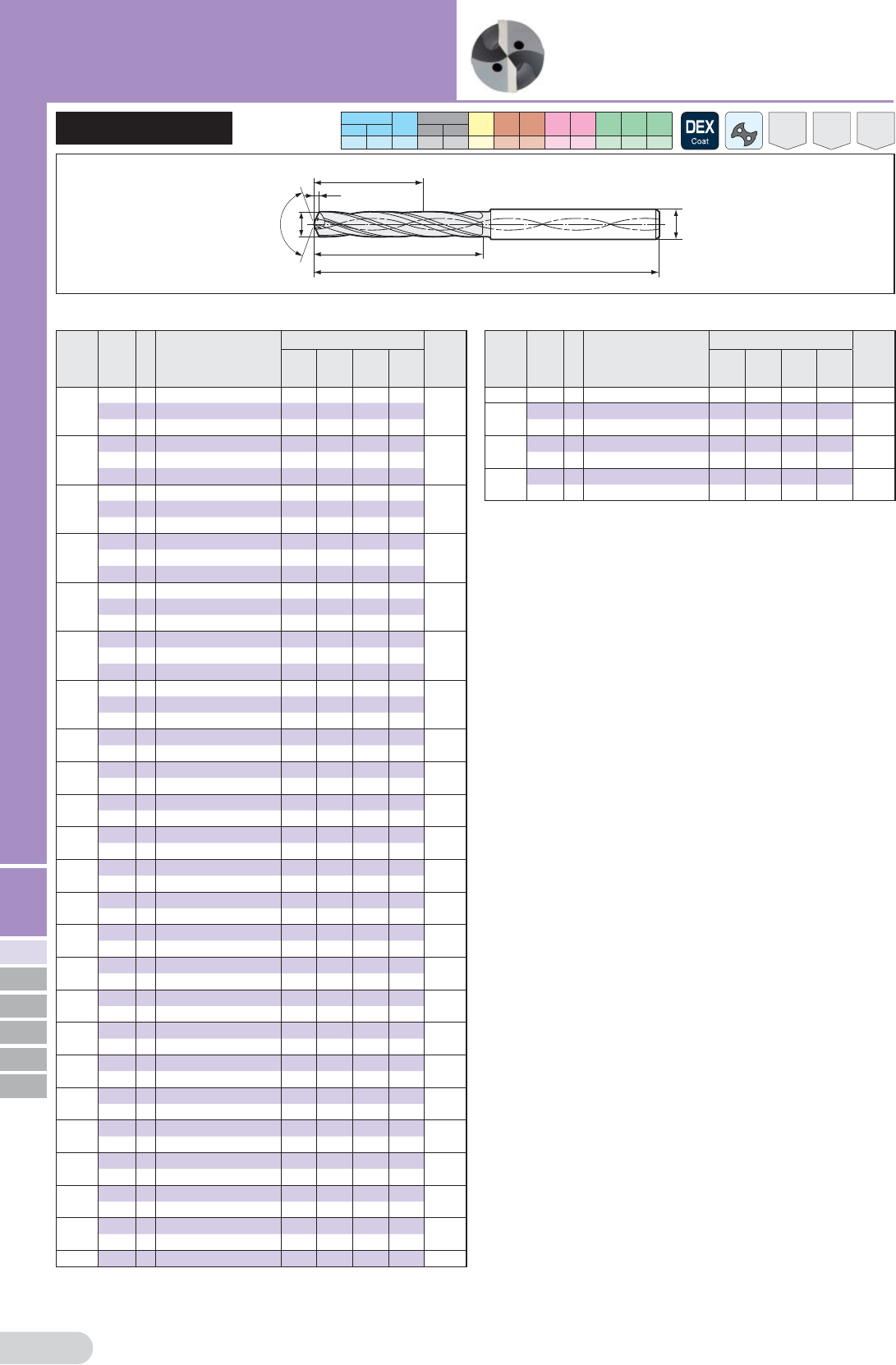

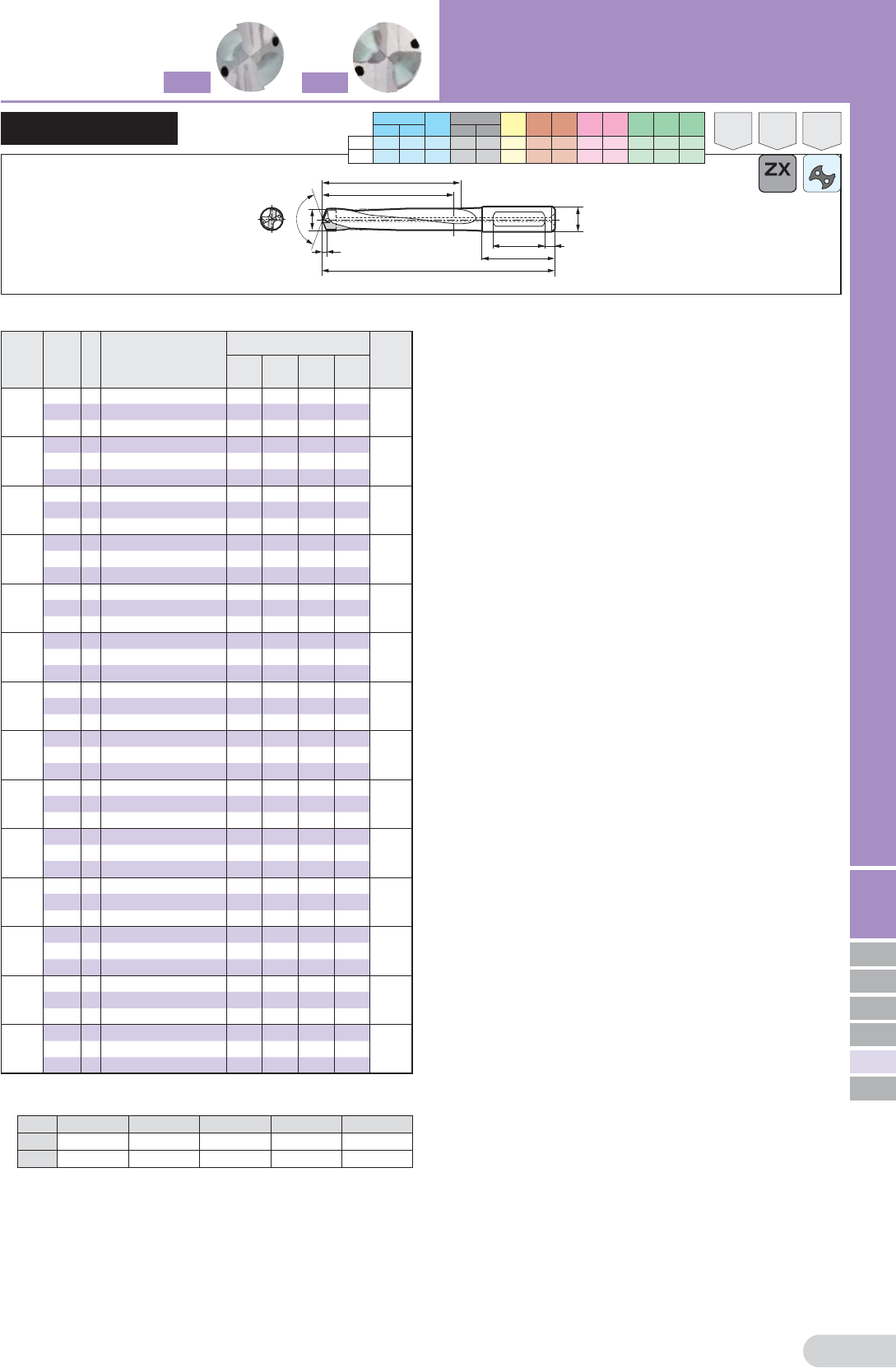

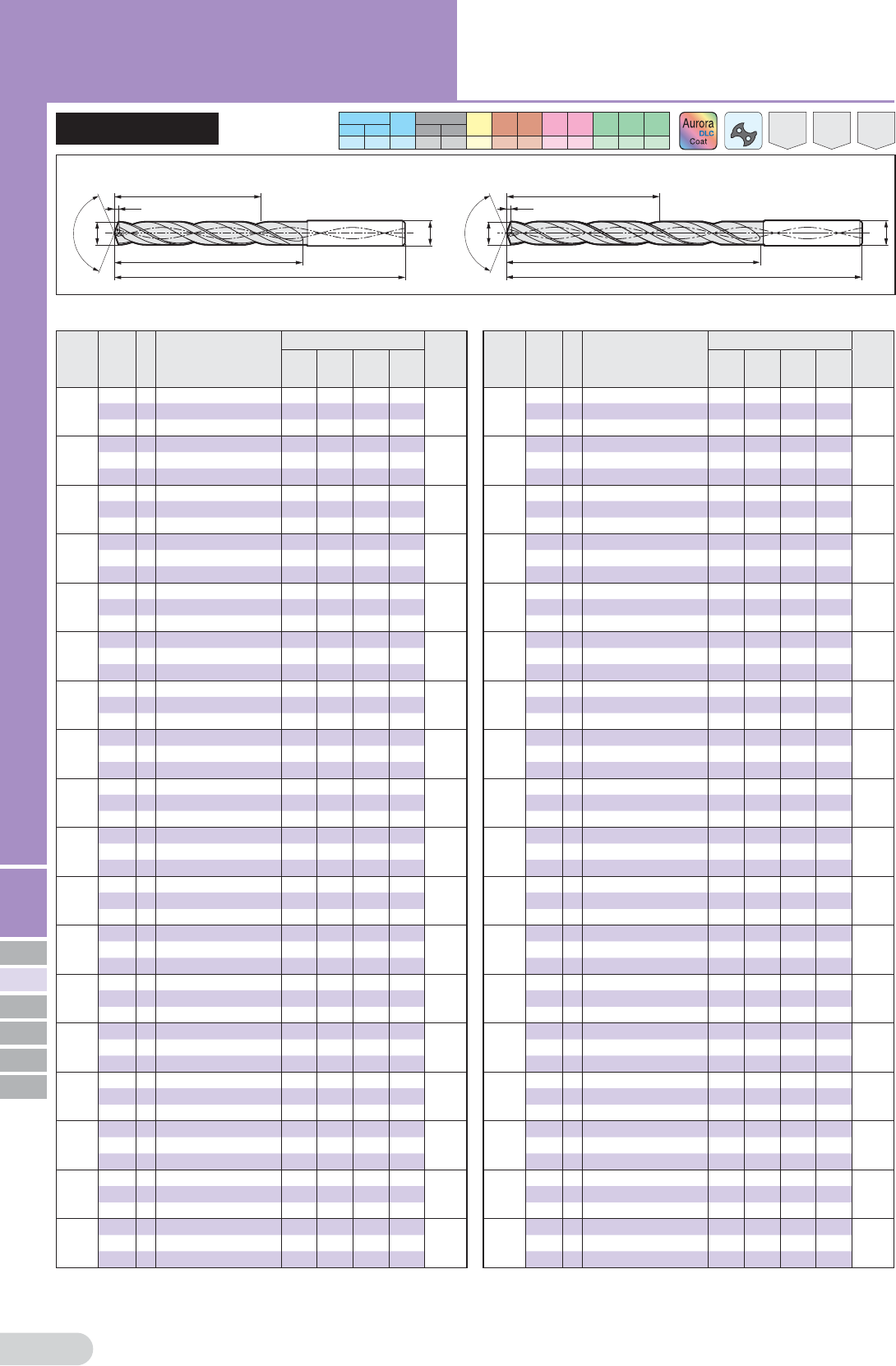

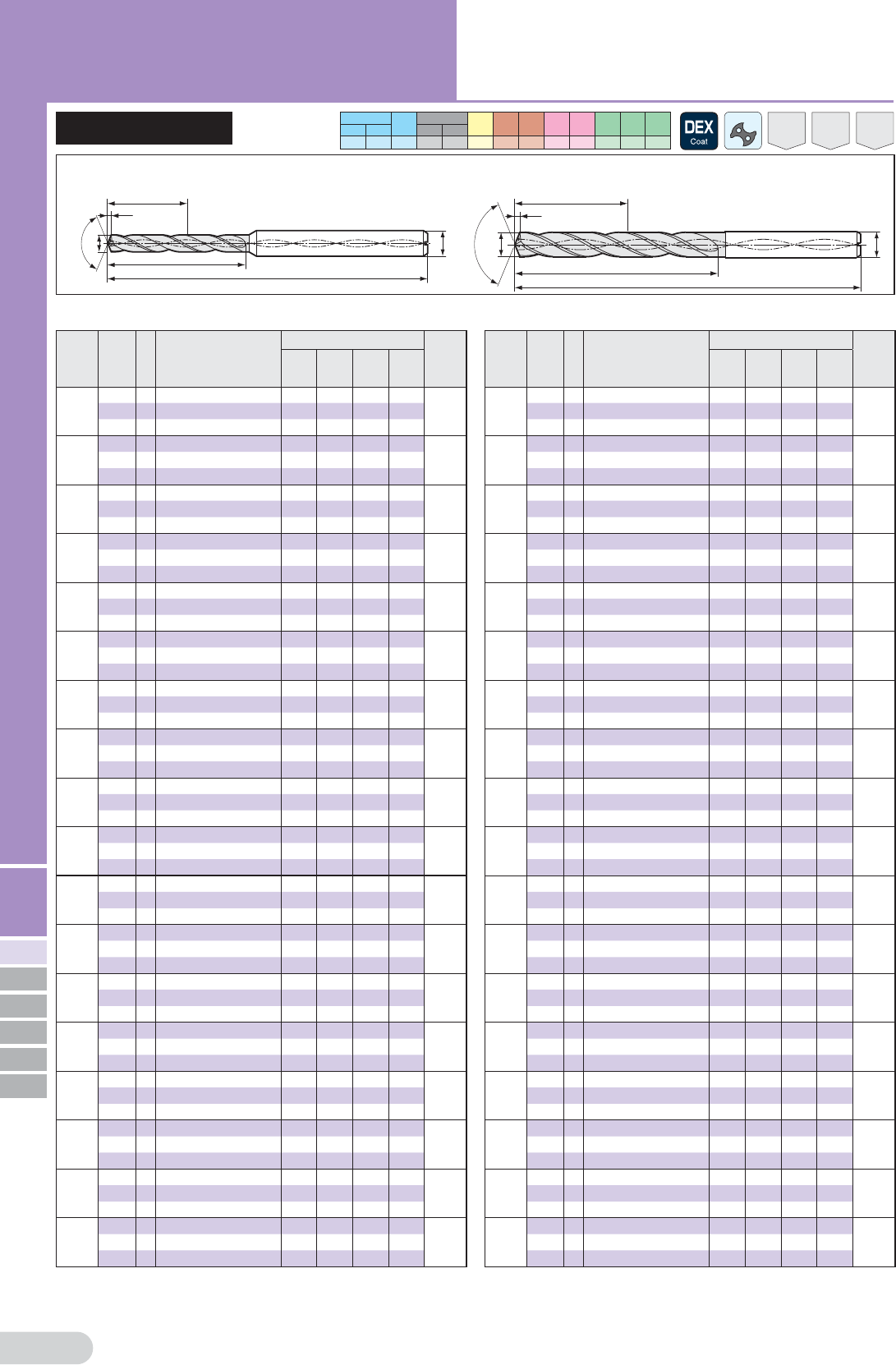

Super MultiDrill
D Type

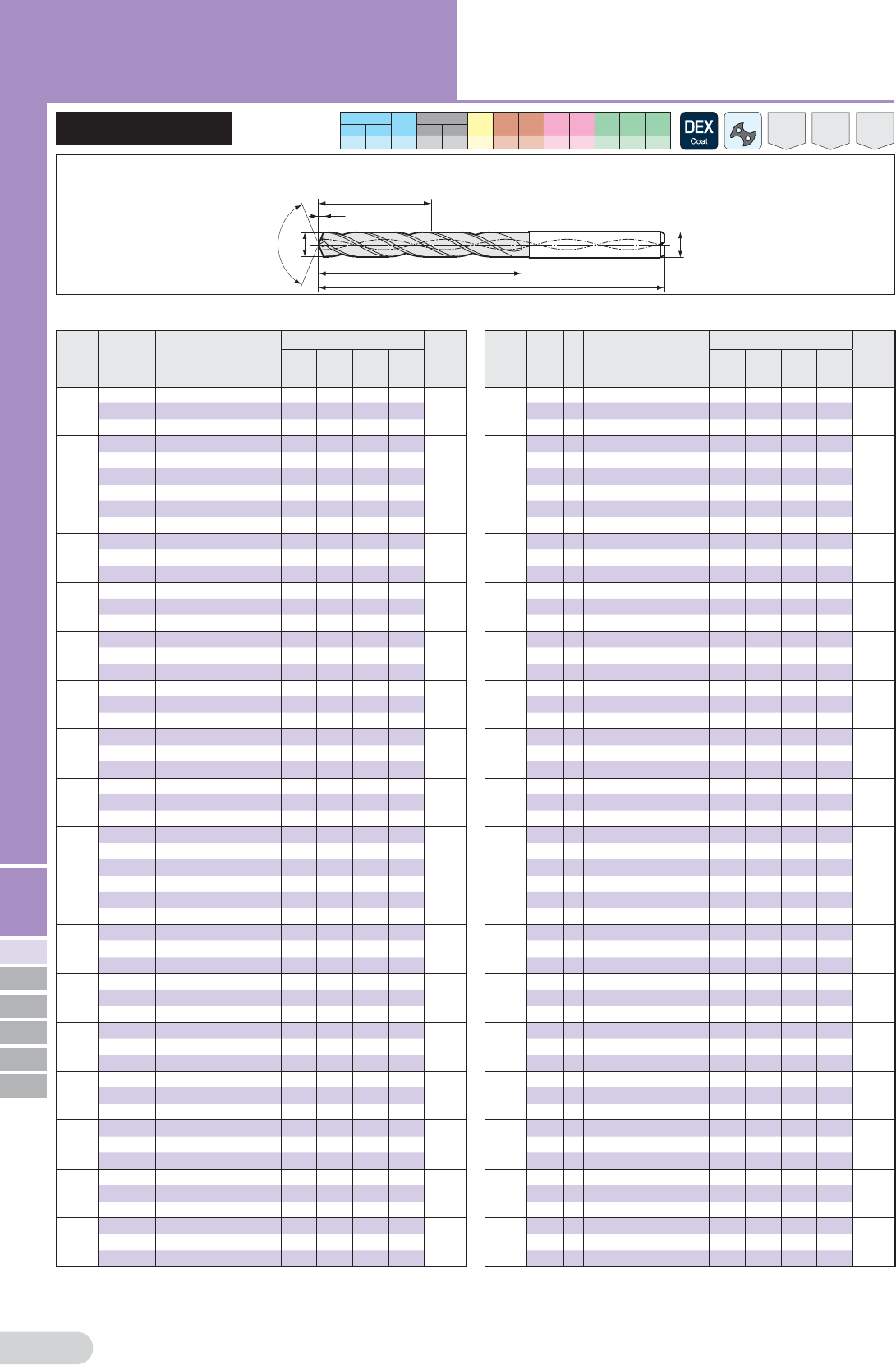

Diameter
DC
(mm)
Hole Depth
(L/D)
Stock
Cat. No.
Dimensions (mm) Shank
DMM
(mm)
Effective Length
LU
Flute Length
LCF
Total length
OAL
Tip
PL
1.0 3MDS 010MD 6.7 12.2 45.2 0.2 2.0
1.1 3011MD 7.2 13.2 45.2 0.2 2.0
1.2 3012MD 7.6 14.2 45.2 0.2 2.0
1.3 3013MD 8.1 14.2 45.2 0.2 2.0
1.4 3014MD 8.6 15.3 45.3 0.3 2.0
1.5 3015MD 9.1 15.3 45.3 0.3 2.0
1.6 3016MD 9.5 15.3 45.3 0.3 2.0
1.7 3017MD 10.0 15.3 45.3 0.3 2.0
1.8 3018MD 10.4 15.3 45.3 0.3 2.0
1.9 3019MD 10.9 15.3 45.3 0.3 2.0
2.0 3020MD 11.4 15.4 45.4 0.4 2.0
2.1 3MDS 021MD 11.9 15.4 45.4 0.4 2.1
2.2 3022MD 12.3 16.4 46.4 0.4 2.2
2.3 3023MD 12.8 16.4 46.4 0.4 2.3
2.4 3024MD 13.2 17.4 47.4 0.4 2.4
2.5 3025MD 13.8 17.5 47.5 0.5 2.5
2.6 3026MD 14.2 17.5 47.5 0.5 2.6
2.7 3027MD 14.7 19.5 49.5 0.5 2.7
2.8 3028MD 15.1 19.5 49.5 0.5 2.8
2.9 3029MD 15.6 19.5 49.5 0.5 2.9
3.0 3030MD 16.0 19.5 49.5 0.5 3.0
3.1 3MDS 031MD 16.6 21.6 52.6 0.6 3.1
3.2 3032MD 17.0 21.6 52.6 0.6 3.2
3.3 3033MD 17.5 21.6 52.6 0.6 3.3
3.4 3034MD 17.9 24.6 56.6 0.6 3.4
3.5 3035MD 18.4 24.6 56.6 0.6 3.5
3.6 3036MD 18.9 24.7 56.7 0.7 3.6
3.7 3037MD 19.4 24.7 56.7 0.7 3.7
3.8 3038MD 19.8 27.7 60.7 0.7 3.8
3.9 3039MD 20.3 27.7 60.7 0.7 3.9
4.0 3040MD 20.7 27.7 60.7 0.7 4.0
4.1 3MDS 041MD 21.2 27.7 60.7 0.7 4.1
4.2 3042MD 21.7 27.8 60.8 0.8 4.2
4.3 3043MD 22.2 31.8 65.8 0.8 4.3
4.4 3044MD 22.6 31.8 65.8 0.8 4.4
4.5 3045MD 23.1 31.8 65.8 0.8 4.5
4.6 3046MD 23.5 31.8 65.8 0.8 4.6
4.7 3047MD 24.1 31.9 65.9 0.9 4.7
4.8 3048MD 24.5 33.9 69.9 0.9 4.8
4.9 3049MD 25.0 33.9 69.9 0.9 4.9
5.0 3050MD 25.4 38.9 76.9 0.9 5.0
5.1 3MDS 051MD 25.9 38.9 76.9 0.9 5.1
5.2 3052MD 26.3 38.9 76.9 0.9 5.2
5.3 3053MD 26.9 39.0 77.0 1.0 5.3
5.4 3054MD 27.3 39.0 77.0 1.0 5.4
5.5 3055MD 27.8 39.0 77.0 1.0 5.5
5.6 3056MD 28.2 42.0 82.0 1.0 5.6
5.7 3057MD 28.7 42.0 82.0 1.0 5.7
5.8 3058MD 29.2 42.1 82.1 1.1 5.8
5.9 3059MD 29.7 42.1 82.1 1.1 5.9
6.0 3060MD 30.1 42.1 82.1 1.1 6.0
6.1 3MDS 061MD 30.6 42.1 82.1 1.1 6.1
6.2 3062MD 31.0 42.1 82.1 1.1 6.2
6.3 3063MD 31.5 42.1 82.1 1.1 6.3
6.4 3064MD 32.0 42.2 82.2 1.2 6.4
6.5 3065MD 32.5 42.2 82.2 1.2 6.5

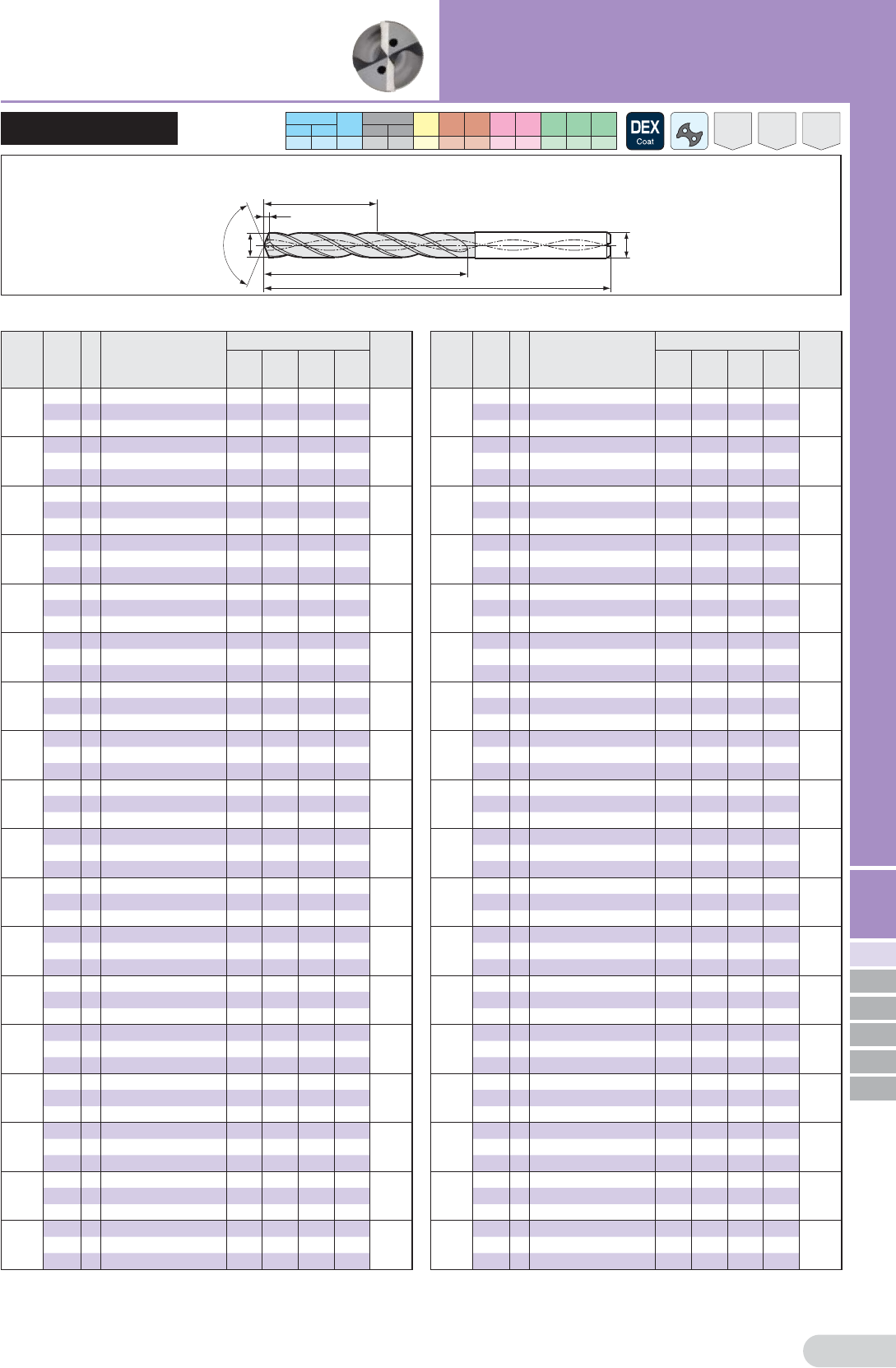

Body Diameter ø1.0 to 6.5mm
Below ø1.9
15
OAL
PL
140°
DC h8
ø2.0 h8
LCF (Flute Length)
Grade: ACZ51S
Carbon Steel, Alloy Steel
Tempered
Steel
Hardened Steel
Stainless
Steel
Ti
Alloy
Heat-resistant
Steels
Cast
Iron
Ductile
Cast Iron
Aluminum
Alloy
Copper
Alloy
Composite
CFRP
Up to 0.28%
From 0.29%
Up to 45HRC
From 46HRC
Diameter
DC
(mm)
Hole Depth
(L/D)
Stock
Cat. No.
Dimensions (mm) Shank
DMM
(mm)
Effective Length
LU
Flute Length
LCF
Total length
OAL
Tip
PL
6.6 3MDS 066MD 32.9 44.2 84.2 1.2 6.6
6.7 3067MD 33.4 44.2 84.2 1.2 6.7
6.8 3068MD 33.8 44.2 84.2 1.2 6.8
6.9 3069MD 34.4 44.3 84.3 1.3 6.9
7.0 3070MD 34.8 44.3 84.3 1.3 7.0
7.1 3MDS 071MD 35.3 46.3 88.3 1.3 7.1
7.2 3072MD 35.7 46.3 88.3 1.3 7.2
7.3 3073MD 36.2 46.3 88.3 1.3 7.3
7.4 3074MD 36.6 46.3 88.3 1.3 7.4
7.5 3075MD 37.2 46.4 88.4 1.4 7.5
7.6 3076MD 37.6 49.4 91.4 1.4 7.6
7.7 3077MD 38.1 49.4 91.4 1.4 7.7
7.8 3078MD 38.5 49.4 91.4 1.4 7.8
7.9 3079MD 39.0 49.4 91.4 1.4 7.9
8.0 3080MD 39.5 49.5 91.5 1.5 8.0
8.1 3MDS 081MD 40.0 54.5 97.5 1.5 8.1
8.2 3082MD 40.4 54.5 97.5 1.5 8.2
8.3 3083MD 40.9 54.5 97.5 1.5 8.3
8.4 3084MD 41.3 54.5 97.5 1.5 8.4
8.5 3085MD 41.8 54.5 97.5 1.5 8.5
8.6 3086MD 42.3 56.6 99.6 1.6 8.6
8.7 3087MD 42.8 56.6 99.6 1.6 8.7
8.8 3088MD 43.2 56.6 99.6 1.6 8.8
8.9 3089MD 43.7 56.6 99.6 1.6 8.9
9.0 3090MD 44.1 56.6 99.6 1.6 9.0
9.1 3MDS 091MD 44.7 59.7 103.7 1.7 9.1
9.2 3092MD 45.1 59.7 103.7 1.7 9.2
9.3 3093MD 45.6 59.7 103.7 1.7 9.3
9.4 3094MD 46.0 59.7 103.7 1.7 9.4
9.5 3095MD 46.5 59.7 103.7 1.7 9.5
9.6 3096MD 46.9 61.7 106.7 1.7 9.6
9.7 3097MD 47.5 61.8 106.8 1.8 9.7
9.8 3098MD 47.9 61.8 106.8 1.8 9.8
9.9 3099MD 48.4 61.8 106.8 1.8 9.9
10.0 3100MD 48.8 61.8 106.8 1.8 10.0
10.1 3MDS 101MD 49.3 67.8 113.8 1.8 10.1
10.2 3102MD 49.8 67.9 113.9 1.9 10.2
10.3 3103MD 50.3 67.9 113.9 1.9 10.3
10.4 3104MD 50.7 67.9 113.9 1.9 10.4
10.5 3105MD 51.2 67.9 113.9 1.9 10.5
10.6 3106MD 51.6 69.9 115.9 1.9 10.6
10.7 3107MD 52.1 69.9 115.9 1.9 10.7
10.8 3108MD 52.6 70.0 116.0 2.0 10.8
10.9 3109MD 53.1 70.0 116.0 2.0 10.9
11.0 3110MD 53.5 70.0 116.0 2.0 11.0
11.1 3MDS 111MD 54.0 73.0 120.0 2.0 11.1
11.2 3112MD 54.4 73.0 120.0 2.0 11.2
11.3 3113MD 55.0 73.1 120.1 2.1 11.3
11.4 3114MD 55.4 73.1 120.1 2.1 11.4
11.5 3115MD 55.9 73.1 120.1 2.1 11.5
11.6 3116MD 56.3 75.1 123.1 2.1 11.6
11.7 3117MD 56.8 75.1 123.1 2.1 11.7
11.8 3118MD 57.2 75.1 123.1 2.1 11.8
11.9 3119MD 57.8 75.2 123.2 2.2 11.9
12.0 3120MD 58.2 75.2 123.2 2.2 12.0
12.1 3MDS 121MD 58.7 78.2 137.2 2.2 12.1

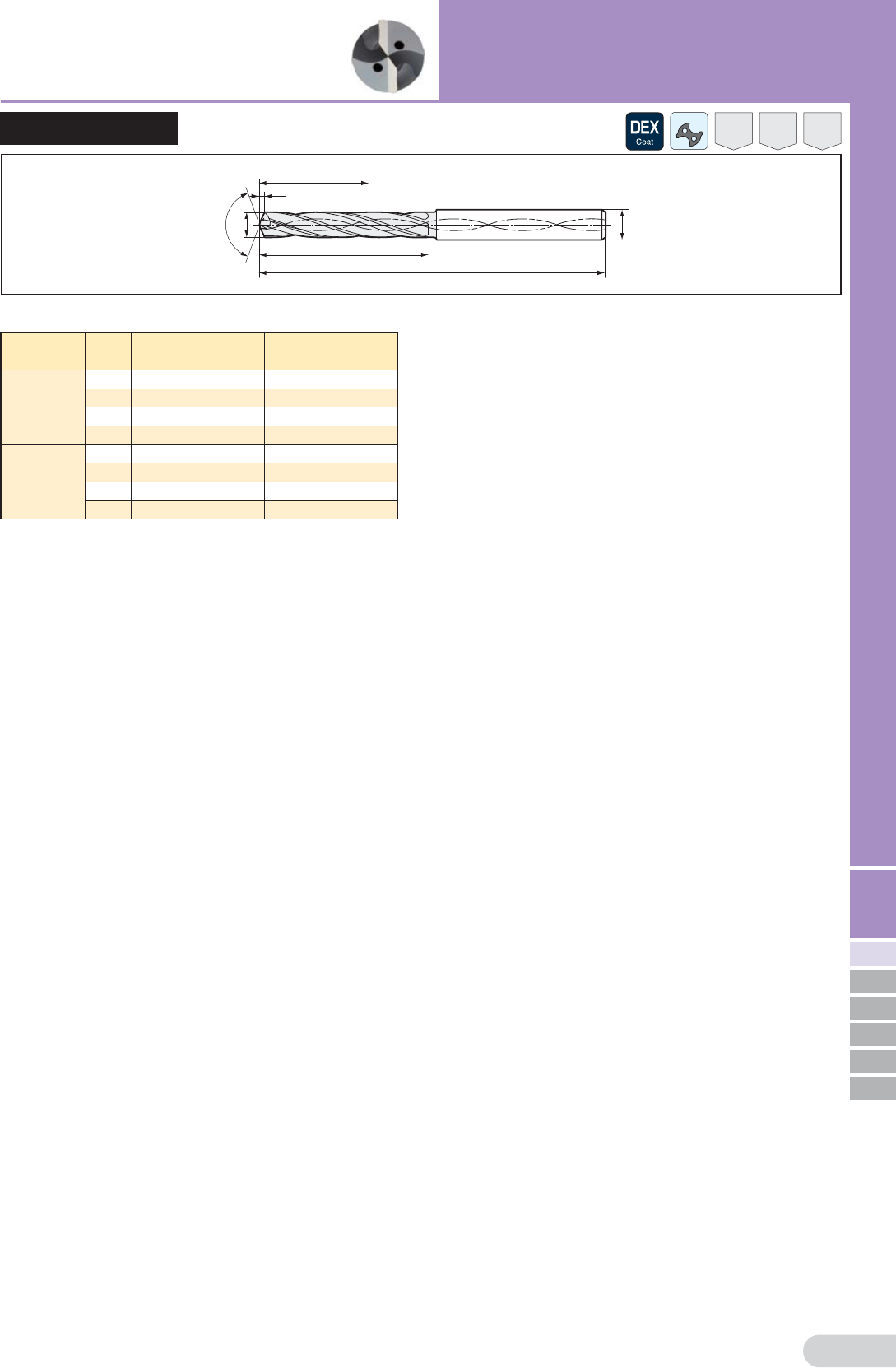

Body Diameter ø6.6 to 12.1mm
Grade: ACZ51S
3D
OAL
140°
DC h8
DMM h8
PL
LCF (Flute Length)
Above ø2.0
J
J30
