ICM micro

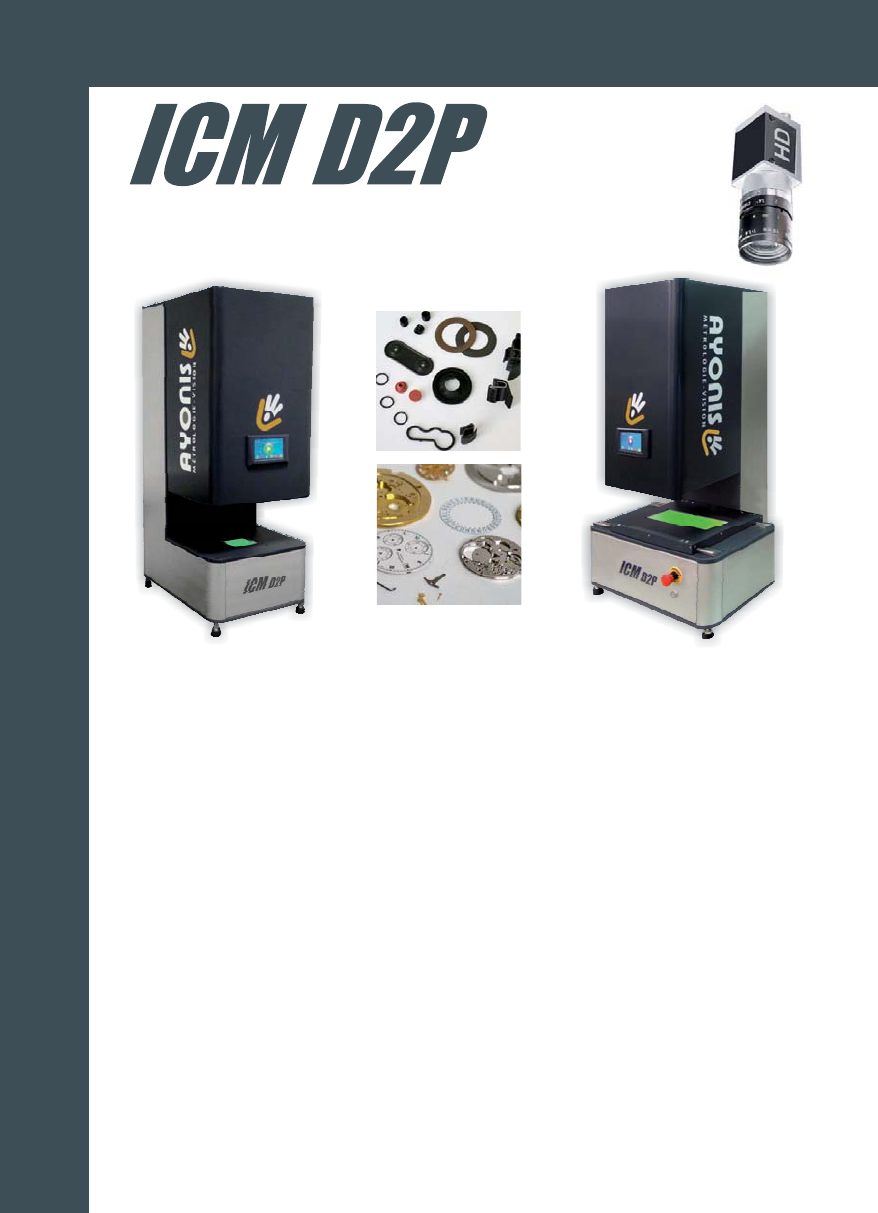

Цифровой профильный проектор
Двумерная измерительная система –
результат более чем 25-летнего опыта
создания оптических видеосистем!
Для измерения достаточно
просто положить деталь!
- Распознает детали и автоматически выбирает соответствующую
программу контроля.
- Контролирует детали независимо от их положения и ориентации в
поле зрения.
- Высокая точность, повторяемость и объективность измерений, а
также снижение времени контроля.
- Сохранение и статистический анализ измерений для оптимизации
прослеживаемости и контроля качества.
Выполнение измерений за одну секунду!
Конструкция системы:
Прочная алюминиевая конструкция позволяет использовать
систему в тяжелых производственных условиях
Видеокамера высокого разрешения Мп5
Дополнительная опция: стол с ручным позиционированием
Точность измерений:
Оптические измерения:
Цветная цифровая камера высокого разрешения 5 Мп
Программируемое освещение:
Эпископическое светодиодное освещение белого цвета
Диаскопическое светодиодное освещение
Дополнительная опция коаксиальное боковое освещение
Программное обеспечение ICM suite:
ICM Micro «ICM suite™»поставляется с программным обеспечением
которое позволяет контролировать детали использовать результаты,
измерений а также контролировать средства измерений Оно,.
включает в себя мощный набор инструментов, идеально подходящих
для производства проводов уплотнителей и электроники, ...

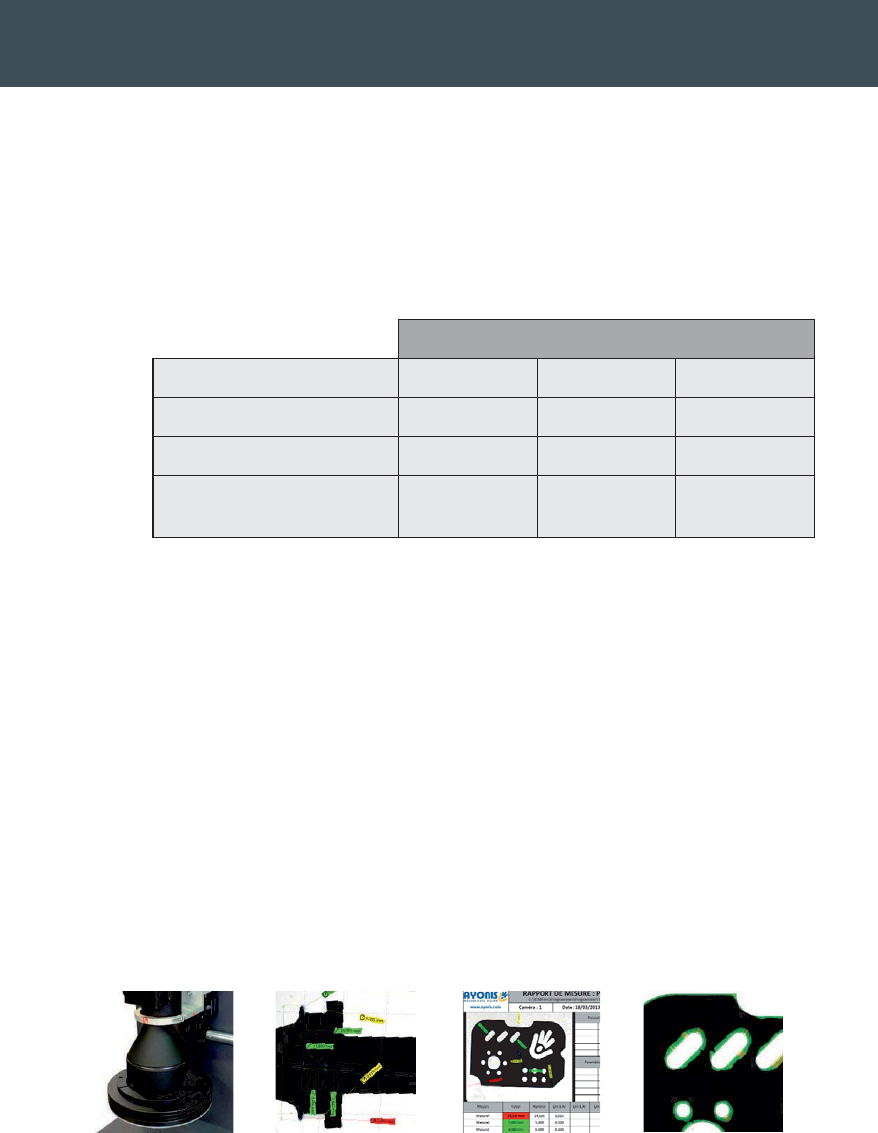

Технические характеристики и функции
Конфигурация
Объектив 25 мм 35 мм 50 мм
Область измерений 100х80 мм 70х55 мм 50х40 мм
Погрешность измерений
±10 мкм ±7,5 мкм ±5 мкм
Увеличение с цифровым
зумом = 1
x5 x7,5 x10
Цифровой профильный проектор
Двумерная измерительная система –
результат более чем 25-летнего опыта
создания оптических видеосистем!
Для измерения достаточно
просто положить деталь!
- Распознает детали и автоматически выбирает соответствующую
программу контроля.
- Контролирует детали независимо от их положения и ориентации в
поле зрения.
- Высокая точность, повторяемость и объективность измерений, а
также снижение времени контроля.
- Сохранение и статистический анализ измерений для оптимизации
прослеживаемости и контроля качества.
Выполнение измерений за одну секунду!
Конструкция системы:
Прочная алюминиевая конструкция позволяет использовать
систему в тяжелых производственных условиях
Би-телецентрическая оптика для высокоточных измерений во всем
поле зрения
Дополнительная опция: стол с ручным или моторизованным
позиционированием по оси (200, 400, 600 мм)X
Точность измерений:
Оптические измерения:
Цветная цифровая камера высокого разрешения Мп опция5( 29
или Мп71 )
Би-телецентрический 4-позиционный моторизованный
индексируемый зум
Программируемое освещение:
Эпископическое светодиодное освещение белого цвета
Диаскопическое светодиодное освещение
Дополнительная опция коаксиальное боковое освещение
Увеличение от до на экране )x7 x56 ( 24''
Программное обеспечение ICM suite:
ICM «ICM suite™»D2P поставляется с программным обеспечением
которое позволяет контролировать детали использовать результаты,
измерений а также контролировать средства измерений Оно,.
включает в себя мощный набор инструментов, идеально подходящих
для производства проводов уплотнителей и электроники, ...
Технические характеристики и функции
Объективы
123 4
Область измерений 70,4х52,8 мм 35,2х26,4 мм 17,6х13,2 мм 8,8х6,6 мм
Погрешность измерений
±5 мкм ±2,5 мкм ±1,25 мкм ±0,65 мкм
DPM : уникальная система обнаружения
множества деталей через распознавание их
формы
- Объединяет множество инструментов, необходимых для
метрологических измерений (программное обеспечение для
3 -измерений...D
- Предназначена для всех типов контроля качества: контроля опытных
образцов, сплошного контроля, лабораторных испытаний, входного и
приемочного контроля…
- Позволяет программировать в режиме самообучения и проводить
автоматический контроль.
- Автоматический контроль как одной детали, так и партии из
множества деталей.
- Для удобства рабочее место оснащено двумя мониторами.

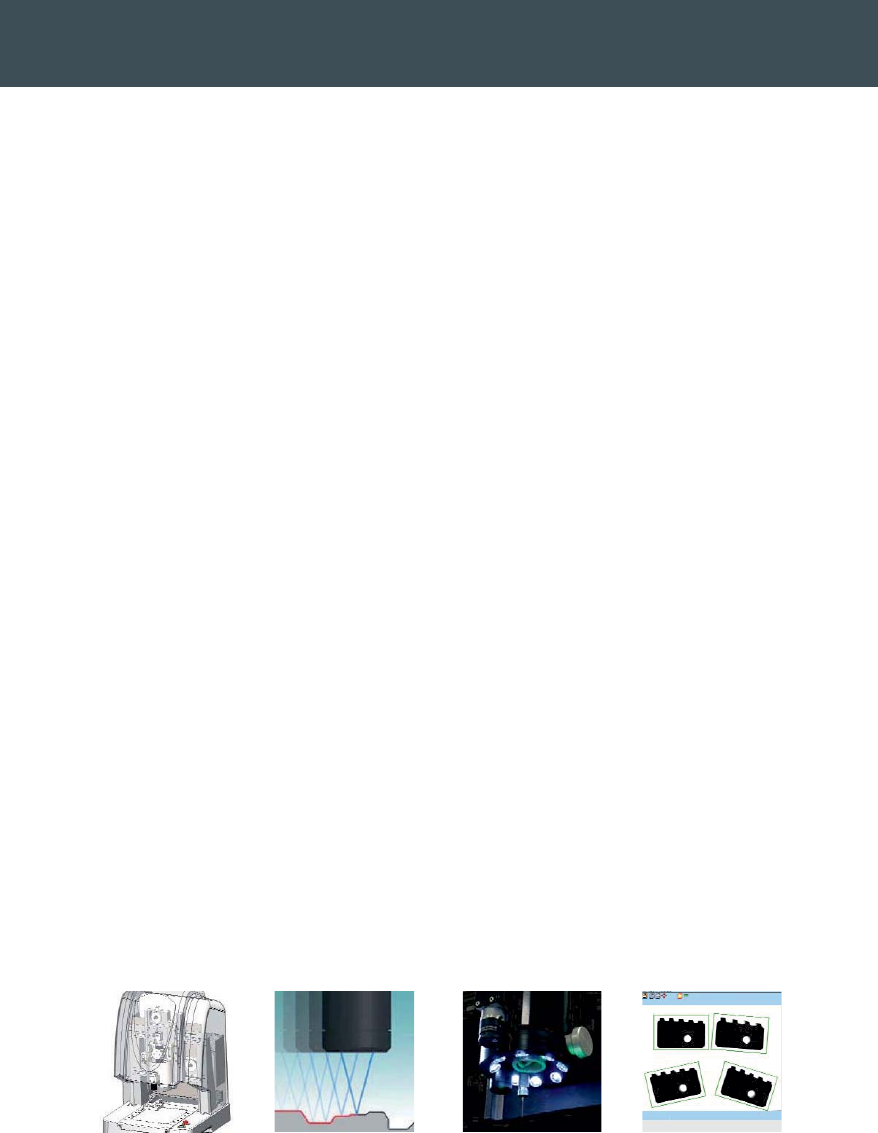

Технические характеристики и функции

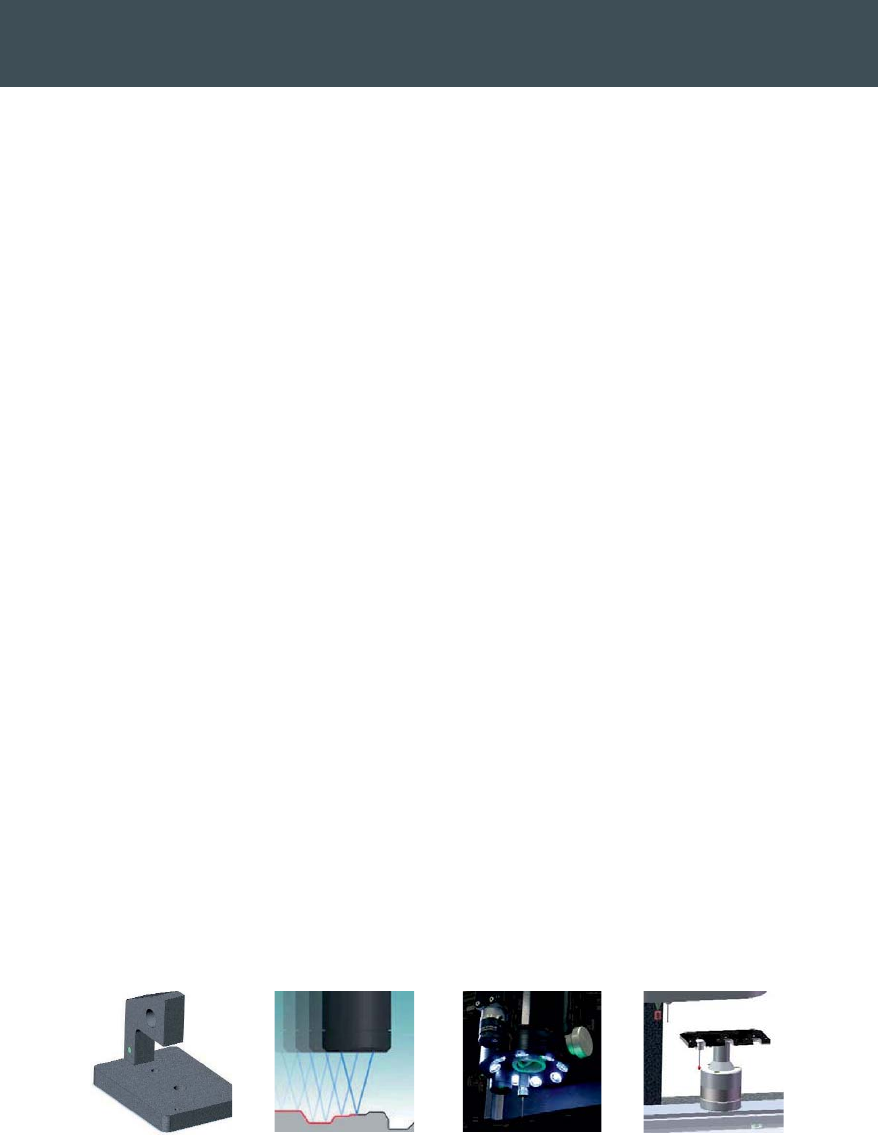

Конструкция системы:
Конструкция из литого алюминиевого сплава
Диапазон измерений Ш Г В мм( , , ): 200 x 200 x 150
Допустимая нагрузка кг: 10
Крестообразные направляющие с роликовыми подшипниками
Разрешение линеек , мкм: 0 5
Максимальная скорость перемещения по осям мм с: 75 /
Точность измерений:
XY E2: (2 8+4L/1000) ( , ), мкм оптические контактные измерения
Z E : (4+4L/1000) ( )1 мкм оптические измерения
Z E1: (2 5+4L/1000) (, мкм контактные измерения)
Оптические измерения:
Цифровая камера высокого разрешения , МпN&B 1 3
Программируемое освещение:
Эпископическое светодиодное освещение белого цвета
Оптоволоконные световоды
Диаскопическое коллимированное светодиодное освещение
Индексируемый 6-позиционный моторизованный зум
Увеличение от до при работе на мониторе с экраном 24”x30 x200 ( )
Дополнительная камера обеспечивает широкое поле обзора для
автоматического контроля множества деталей
Точечный лазерный указатель используется для позиционирования
Контактные измерения опция():
Датчик Renishaw® T 200P
Магазин для автоматической смены щупов с 3 ячейками
Конфокальные оптические измерения (опция):
Хроматический конфокальный датчик Stil®
Перо для измерений , ; и мм1 4 4 12

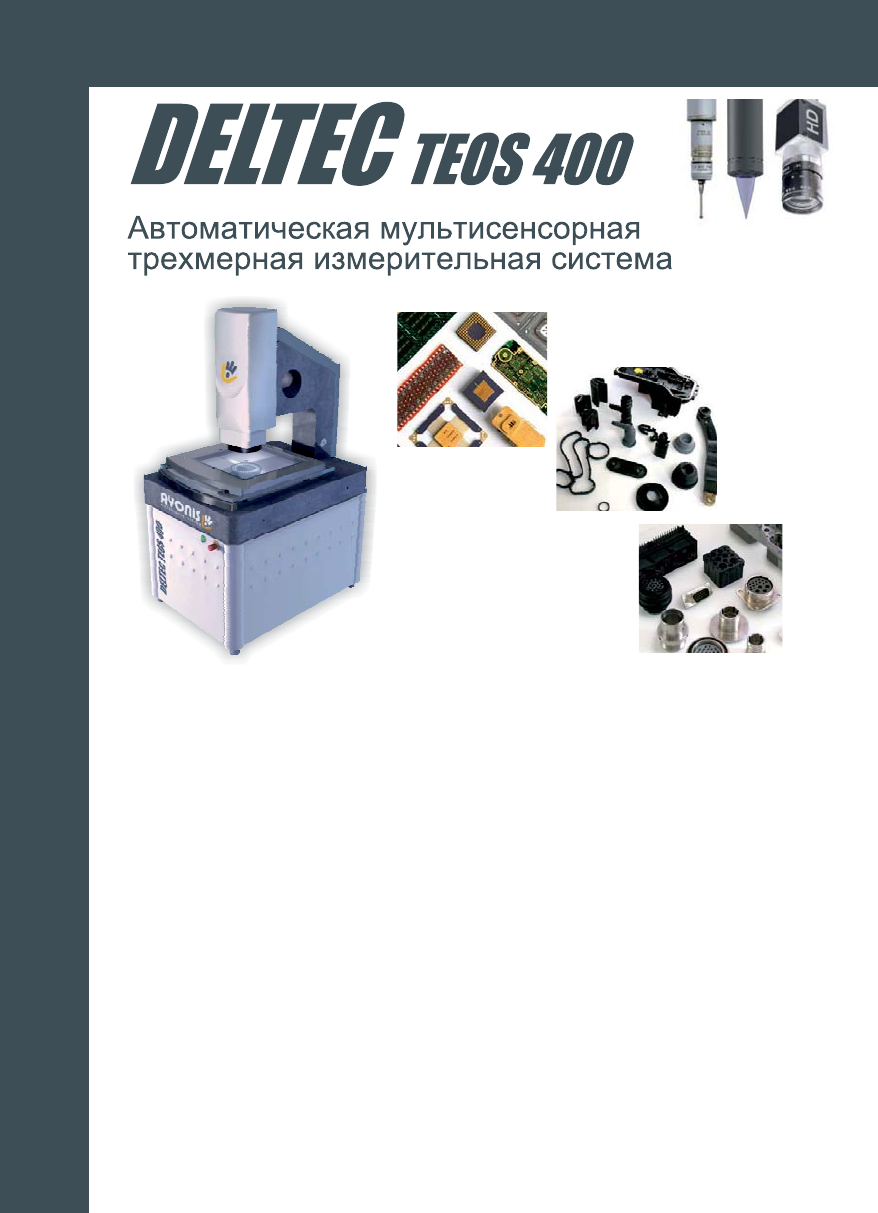

Метрологическая система для трехмерных
измерений
- Объединяет множество инструментов, необходимых для
метрологических измерений (программное обеспечение для
3 -измерений .D)
- Совместима с деталями различных типов (автомобильными,
механическими, электронными, медицинскими) и материалов (металл,
пластик, резина, стекло…).
- Предназначена для всех типов контроля качества: контроля опытных
образцов, сплошного контроля, лабораторных испытаний, входного и
приемочного контроля…
- Обеспечивает возможность проведения измерений различными
типами датчиков оптическим контактным конфокальным.: , (Renishaw®),
- Позволяет программировать в режиме самообучения и проводить
автоматический контроль
- Автоматический контроль как одной детали, так и партии из множества
деталей.
Технические характеристики и функции

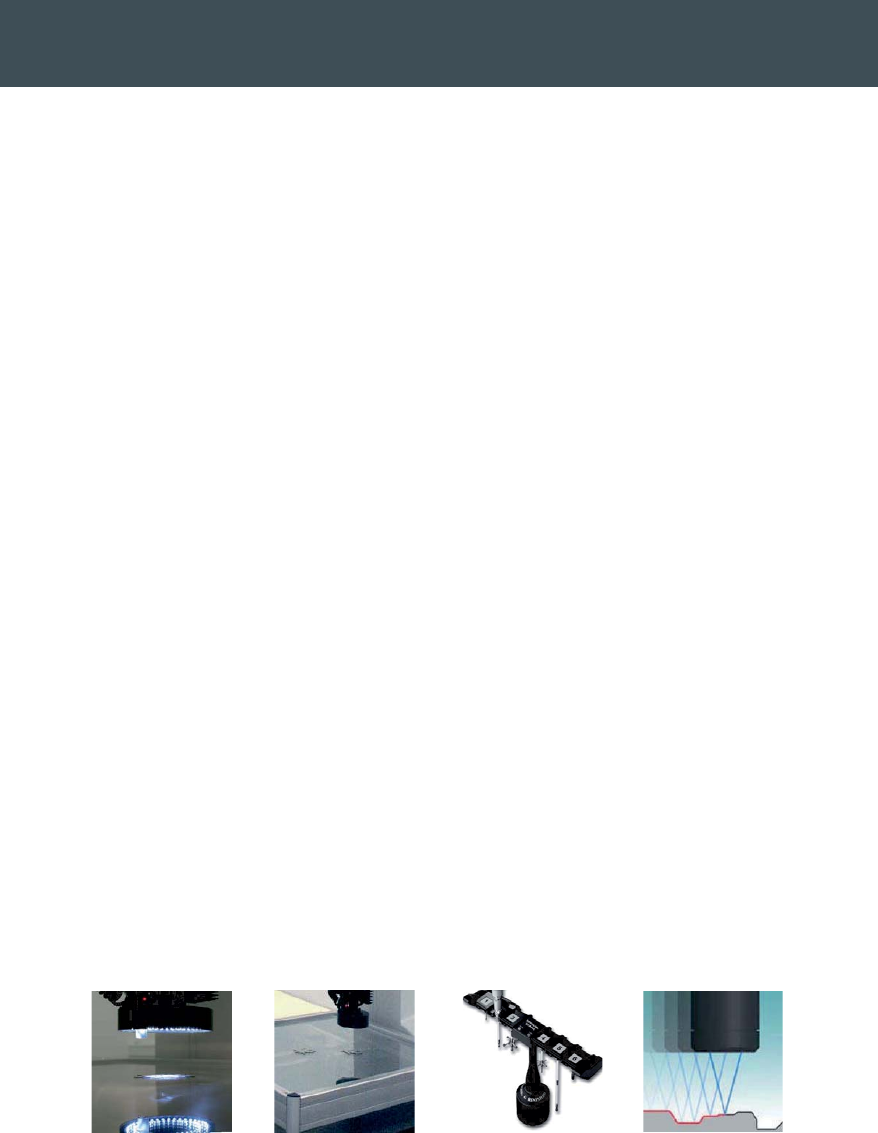

Конструкция системы:
G-образная конструкция из прочного гранита
Стол перемещаемый по крестообразным направляющимXY
Крестообразные направляющие с роликовыми подшипниками
Диапазон измерений Ш Г В 400 400 20 мм(,,): x x 0
Допустимая нагрузка 2 кг:0
Разрешение линеек , мкм: 0 5
Максимальная скорость перемещения по осям 50 мм с:/
Точность измерений:
XY E2: (2 8+4L/1000) ( , ), мкм оптические контактные измерения
Z E1: (4+4L/1000) ( )мкм оптические измерения
Z E1: (2 5+4L/1000) (, мкм контактные измерения)
Оптические измерения:
Цифровая камера высокого разрешения , МпN&B 1 3
Программируемое освещение:
Эпископическое светодиодное освещение белого цвета
Оптоволоконные световоды
Диаскопическое коллимированное светодиодное освещение
Индексируемый 6-позиционный моторизованный зум
Увеличение от до при работе на мониторе с экраном 24”x30 x200 ( )
Дополнительная камера обеспечивает широкое поле обзора для
автоматического контроля множества деталей
Точечный лазерный указатель используется для позиционирования
Контактные измерения опция():
Датчик Renishaw® T 200P
Магазин для автоматической смены щупов с 3 ячейками
Конфокальные оптические измерения (опция):
Хроматический конфокальный датчик Stil®
Перо для измерений , ; и мм1 4 4 12

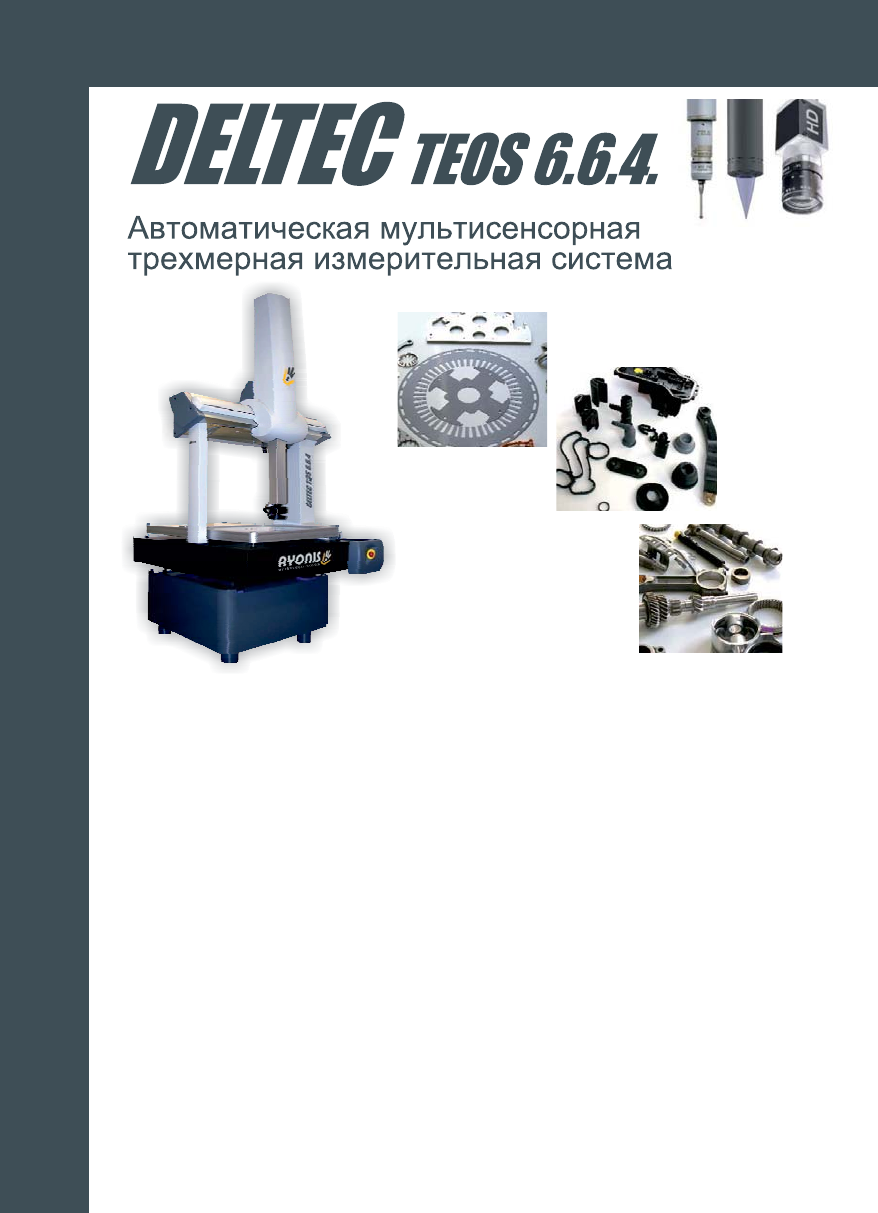

Метрологическая система для трехмерных
измерений больших размеров
- Объединяет множество инструментов, необходимых для
метрологических измерений (программное обеспечение для
3 -измерений .D)
- Совместима с деталями различных типов (автомобильными,
механическими, электронными, медицинскими) и материалов (металл,
пластик, резина, стекло…).
-(Предназначена для всех типов контроля качества контроля опытных
образцов сплошного контроля лабораторных испытаний входного и,, ,
приемочного контроля .…)
- Обеспечивает возможность проведения измерений различными
типами датчиков оптическим контактным конфокальным.: , (Renishaw®),
- Позволяет программировать в режиме самообучения и проводить
автоматический контроль.
- Автоматический контроль как одной детали, так и партии из множества
деталей.
Технические характеристики и функции
Конструкция системы:
Конструкция из прочного гранита и алюминиевого сплава
Направляющие с воздушными подшипниками на всех осях
Диапазон измерений Ш Г В мм( , , ): 600 x 600 x 400
Допустимая нагрузка 300 кг:
Разрешение линеек , мкм: 0 5
Максимальная скорость перемещения по осям 100 мм с:/
Точность измерений:
XY E2: (2 8+4L/1000) ( , ), мкм оптические контактные измерения
Z E1: (4+4L/1000) ( )мкм оптические измерения
Z E1: (2 5+4L/1000) (, мкм контактные измерения)
Оптические измерения:
Цифровая камера высокого разрешения , МпN&B 1 3
Программируемое освещение:
Эпископическое светодиодное освещение белого цвета
Оптоволоконные световоды
Диаскопическое коллимированное светодиодное освещение
Индексируемый 6-позиционный моторизованный зум
Увеличение от до при работе на мониторе с экраном 24”x30 x200 ( )
Дополнительная камера обеспечивает широкое поле обзора для
автоматического контроля множества деталей
Точечный лазерный указатель используется для позиционирования
Контактные измерения опция():
Датчик Renishaw® T 200P
Магазин для автоматической смены щупов с 3 или 6 ячейками
Конфокальные оптические измерения(опция):
Хроматический конфокальный датчик Stil®
Перо для измерений , ; и мм1 4 4 12

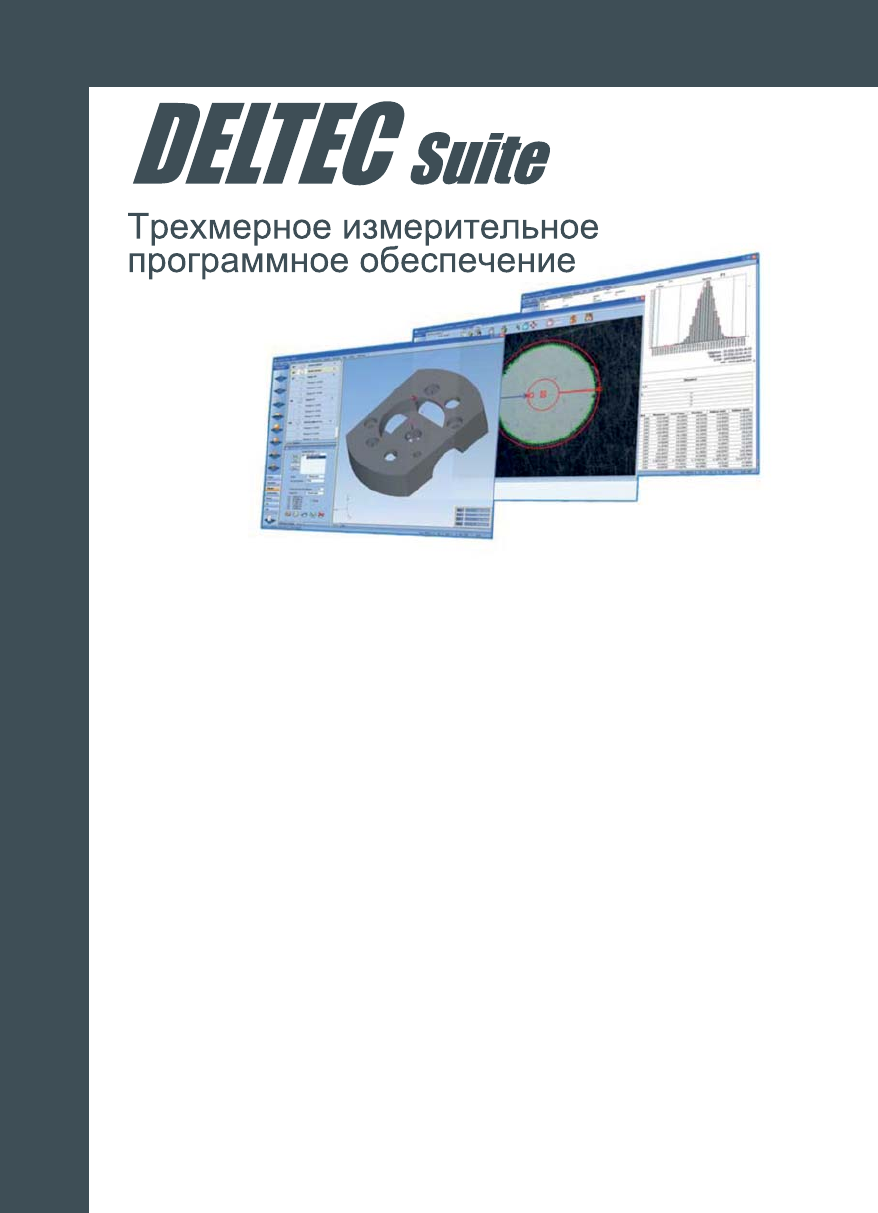

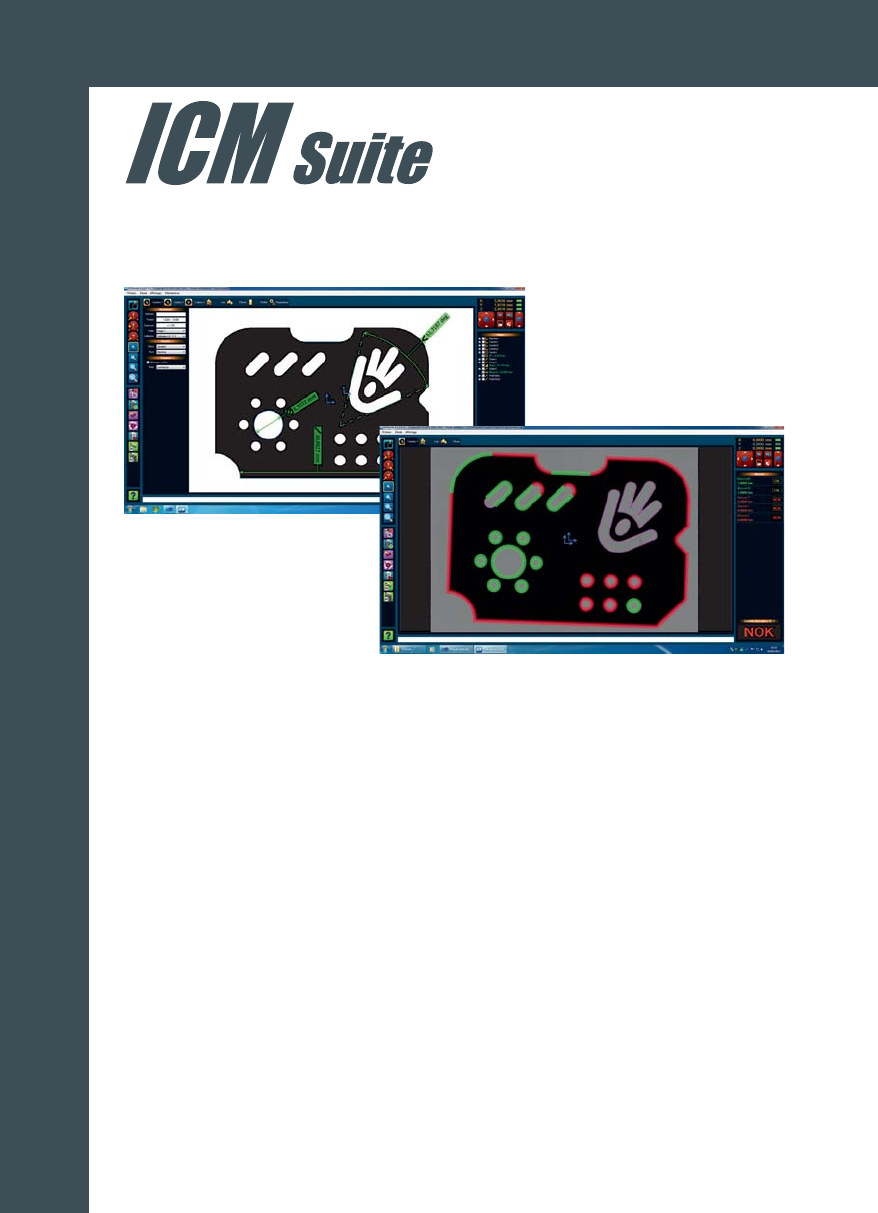

Простое трехмерное программное обеспечение!
Двухэкранный интерфейс для удобства использования
Мультисенсорные возможности оптические контактные измерения:,
(Renishaw®) и конфокальные оптические измерения
Видеосканирование и получение четкого изображения
Набор математических и геометрических инструментов для и2D 3D
измерений
Работа с -моделямиCAD
Отчеты о результатах измерений
Встроенный модуль обработки статистических данных SPC
Получение данных от внешних устройств штангенциркули(,
микрометры и др.)
Открытое и адаптивное программное обеспечение среда(MS
Windows®, MS Excel®, …)интерфейс управление производством
Возможна установка на всех типах профильных проекторов и
микроскопов и т.д.

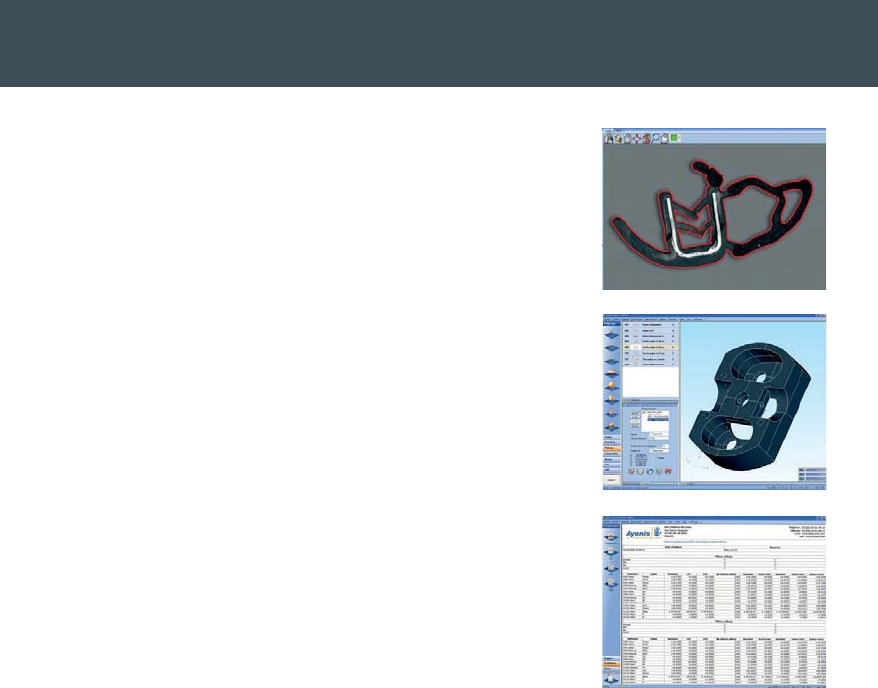

Технические характеристики и функции
Инструменты анализа :
- Управление подсветкой и масштабированием
- XYZПозиционирование с помощью джойстика
- Функция автофокусировки
- Сохранение изображений
- Вывод на экран изображения с камеры
- Автоматическое обнаружение границ и контуров
- Автоматическая корректировка модели
видимого объекта
- Функция отображения слоев
- Помощь в создании программ контроля
- Программирование в режиме самообучения
- Контактные измерения 2 и 3 элементовDD
- Функции построения объектов
(, ,проекция пересечение симметрия…)
- Измерение расстояний и углов
- ISOФункции
- Математические выражения
- Функция паллетизации
-,Функция редактирования резервного
копирования и печати
- Функция измерения объектов, созданных
средствами (файлы , и т.д.)CAD dxf gerber

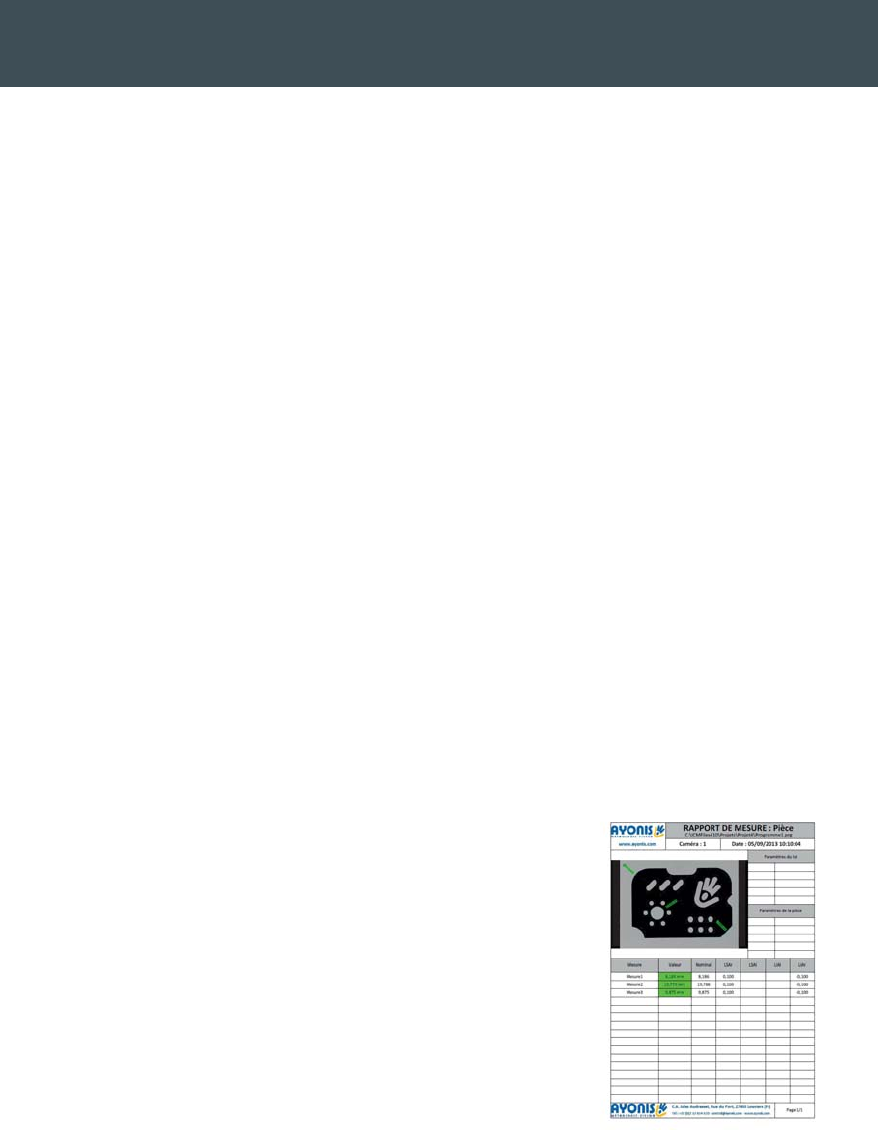

Отчеты :
- Встроенная программа для редактирования отчетов
- Настраиваемые отчеты
- Управление допусками
- Функции копирования, печати и экспорта отчетов
- Excel®, HTML, XML…Экспорт данных в форматах
Модули обработки статистических данных :
- Интегрированная система статистической обработки
- Гистограмма, карта индивидуальных значений
- Карта средних значений, размеров и среднеквадратических
отклонений
- Задание допусков, контроль и сигнализация выхода за пределы
допуска
- Сортировка результатов по структуре, дате и времени
- Редактирование отчетов и экспорт данных статистического анализа
Микронная точность двумерных измерений!
Простой и удобный интерфейс
Программирование в режиме самообучения или сценариев
Прослеживаемость результатов результаты операций управление(,
контролем...)
Широкий набор математических, геометрических и статистических
инструментов
Подходит для автоматического контроля и обеспечения онлайн-
мониторинга
Открытое и адаптивное программное обеспечение среда(MS
Windows®, MS Excel®, …)интерфейс управление производством
База данных SQL Server
Автоматическое соединение (OPC - Server)
Универсальное программное
обеспечение для видеоизмерений
Технические характеристики и функции
Видеоизображение:
- Автоматическое управление увеличением, освещением и настройками
видео в виде субпикселей()
- Обучение и распознавание элементов
Функция « »:step and repeat
- Определение количества этапов и объектов для контроля
- Контроль объекта в режиме самообучения или по базовым точкам
Отображение в виде чертежа:
- Автоматические инструменты метрологического контроля при
увеличении х40
-(,,,,Типы контролируемых элементов окружность точка линия расстояние
угол базовые точки,)
- Создание геометрических элементов и связанных с ними прямых, отчет
орезультатах
-(,,Геометрические инструменты параллели перпендикуляры
касательные пересечения, ...)
- Сортировка результатов по структуре, дате и времени
Вывод результатов:
- Управление наведением с помощью точечного лазерного указателя
- Функция контроля
- Автоматическое распознавание обнаруженных объектов
- Функция фильтрации выбросов
-( ,)Двойные допуски предел для предупреждения выход за допуск
- SQL ServerРезультаты измерений в базе
- Сохранение данных в формате Excel
Отчетность для управление производством:
- Автоматическая печать отчетов
- Параметры управления производством
(N° , ...)партии заказа
- Визуальные предупреждения
- Управление скоростью контроля
- Дневная выработка
