_ ПРЕВОСХОДНЫЕ ПОКАЗАТЕЛИ В МЕТАЛЛООБРАБОТКЕ.
Каталог новой
продукции
Точение, сверление,
резьбонарезание, фрезерование
Каталог новой продукции
Издание 2022-1
Лично, обратившись к региональному представителю
С нами можно связаться по телефону, факсу или электронной почте.
Контактные данные представительства см. на нашем сайте: walter-tools.com.
В каталогах и брошюрах Walter Hybrid
представлена вся стандартная программа инструментов торговых марок Walter, Walter Titex
и Walter Prototyp, Walter Multiply — в печатной или цифровой версиях: с обзорами программы,
данными инструментов, рекомендациями по режимам резания и мн. др. Со ссылками на нашу
систему Walter GPS или Walter TOOLSHOP, где можно сразу заказать нужный инструмент.
Walter TOOLSHOP и EDI
Walter TOOLSHOP предоставляет заказчикам возможность
быстрого получения информации и заказа инструментов.
С помощью системы электронного обмена данными EDI вы
сможете пересылать необходимые документы (например,
заказы) и размещать заказы на специальные инструменты.
Цифровые способы заказа
Теперь любые инструменты Walter можно быстро и удобно заказывать в режиме онлайн на сайте
walter-tools.com — с помощью смартфона, планшета или ПК.
Преимущество: прямой доступ к нашему корпоративному сайту в оптимизированном виде с любого
мобильного устройства в любое время!
Walter Innotime®
Поиск по детали
С Walter Innotime® вы найдёте наиболее
экономичное решение по обработке
вашей детали: включая все необходимые
для этого инструменты, операции
и режимы обработки. Вам достаточно
просто загрузить 3D-модель детали.
Walter GPS
Поиск по области применения
С помощью Walter GPS вы за несколько
кликов найдёте оптимальное решение
для обработки своих деталей — как
онлайн, так и офлайн — и при
необходимости сможете сразу
добавить его
в Walter TOOLSHOP!
Онлайн-каталог Walter
Поиск по инструменту
В онлайн-каталоге Walter вы легко
найдете необходимые инструменты
благодаря хорошо знакомой вам
структуре нашего печатного каталога,
а также специальным фильтрам и
опциям поиска. Кроме того, вы сможете
воспользоваться функцией «Добавить
в корзину» и ссылками на чертежи
и модели.
Как найти и заказать нужный
вам инструмент:
7
88
113
211
238
242
299
350
412
422
Новая продукция Walter Содержание
A — Токарная обработка
Токарная обработка ISO — A1
Обработка канавок — A2
B — Обработка отверстий
Сверление — B1
B — Обработка резьбы
Нарезание резьбы — B4
Раскатывание резьбы — B5
Резьбофрезерование — B6
C — Фрезерование
Фрезы твердосплавные/PCD — C1
Фрезы с пластинами — C2
D — Инструментальная оснастка
Оснастка для неподвижного инструмента — D1
Оснастка для вращающегося инструмента — D2
Cтр.
Обновленная структура Каталога новой продукции
354 355
C2 C2
Face milling cutters
Lead angle κ 41,8° 41,8° 43° 43° 45° 45° 45° 45° 45° 45°
Designation M2026 M2025 M5004
Xtra·tec® XT
F2010 M5009
Xtra·tec® XT
M4003 M3024
Walter BLAXX
F4045
Xtra·tec®
F2010 F2010
Diameter range [mm] [inch] 200–250
—
80–160
—
24–160
0,935–3,000
80–315
—
25–160
1,000–6,000
20–160
0,750–6,000
40–160
2,000–6,000
63–160
—
80–315
—
80–315
—
Boring bar/adaptor type
DIN 1835 B
Shell mill mount DIN 138
ScrewFit
Cylindrical shank
Cylindrical modular
Steep taper
HSK
NCT
PSteel C C C C C C C C C C C C C C
MStainless steel C C C C C C C C C C C C C C
KCast iron C C C C C C C C C C C C C C C C C C C C
NNF metals C C C C C C C C C C
SMaterials with difficult cutting properties C C C C C C C C C C C C C C
HHard materials C C C C C C C C
OOtherMax. depth of cut [mm] C C C C C
Indexable inserts
Number of cutting edges 16 / 4 16 / 4 8 / 8 8 / 8 8 / 8 4 14 / 14 14 / 14 14 / 14 4
Max. depth of cut [mm] 3 3 3 / 4 4 5 / 6 4,5 / 6,5 4 / 6 4 / 6 4 6
Page in catalogue
QR code
www.walter-tools.com/woc/ M2026 M2025 M5004 F2010 M5009 M4003 M3024 F4045 F2010 F2010
Face milling cutters
Milling tools with indexable inserts
Face milling cutters
Milling tools with indexable inserts
Новая концепция Каталога новой продукции Walter представляет собой комбинацию полной и наглядной информации
об инструментах и рекомендаций по применению в печатной и цифровой форме: режимы резания или материалы —
с прямыми ссылками на онлайн-каталог Walter.
Обзоры программ с описанием областей применения, материалов и QR-кодами
Обзоры программ содержат пиктограммы областей применения, изображения инструментов, спектр материалов, для обработки
которых могут быть использованы инструменты; при необходимости также варианты хвостовиков, системы крепления и другую
важную информацию. Это позволит легко определять, какой инструмент вам требуется — и посредством сканирования QR-кода
или перехода по ссылке непосредственно получать подробную информацию об инструменте.
Инструменты с таким обозначением относятся к категории новой продукции.
Это обозначение выбранных инструментов, «Walter Selection».
При этом речь идет о рекомендуемых инструментах, дающих особые преимущества.
NEW
Сканирование QR-кода
позволяет прямо перейти на страницу
соответствующего инструмента в
онлайн-каталоге Walter. В кратком
обзоре вы найдете изображение
инструмента/группы продуктов, пикто-
граммы областей применения и другие
условные знаки, а также основные и
дополнительные области применения
с указанием обрабатываемых матери-
алов ISO.
Прямая ссылка
В качестве альтернативы сканированию
QR-кода существует возможность прямого
ввода ссылки в вашем браузере:
www.walter-tools.com/woc/M3024.
Конечно, в электронной версии перейти по
ссылке можно простым щелчком мыши.
Подробный обзор информации
об инструменте
В зависимости от инструмента, здесь
или на следующей странице с описанием
вы найдете размеры, подходящие
пластины, адаптеры, комплектующие, а
также прямые ссылки на дополнитель-
ную информацию, например, о режимах
резания, рекомендуемых Walter GPS,
или на техническую информацию, такую
как инструкции по сборке, предельная
частота вращения и мн. др.
Технологии Walter
Tiger·tec® Silver от Walter — это уникальная во всём мире технология покрытия пластин.
Специальный слой оксида алюминия с оптимизированной микроструктурой уменьшает износ
при точении, фрезеровании и сверлении, повышает прочность и теплостойкость, что позволяет
использовать значительно более высокие режимы резания.
Tiger·tec® Gold — это новый сплав и новая технология нанесения уникальных покрытий на
пластины, разработанная Walter. Он обеспечивает максимальную стойкость и эксплуатаци-
онную надёжность. Этот сплав изготавливается инновационным способом с использованием
ультранизкого давления (ULP-CVD). Специальный слой из нитрида алюминия-титана делает
этот сплав исключительно стойким к истиранию, термотрещинам, окислению и пластической
деформации. Жаропрочный PVD-сплав с многослойным покрытием из оксида алюминия опти-
мально подходит для сложных условий обработки.

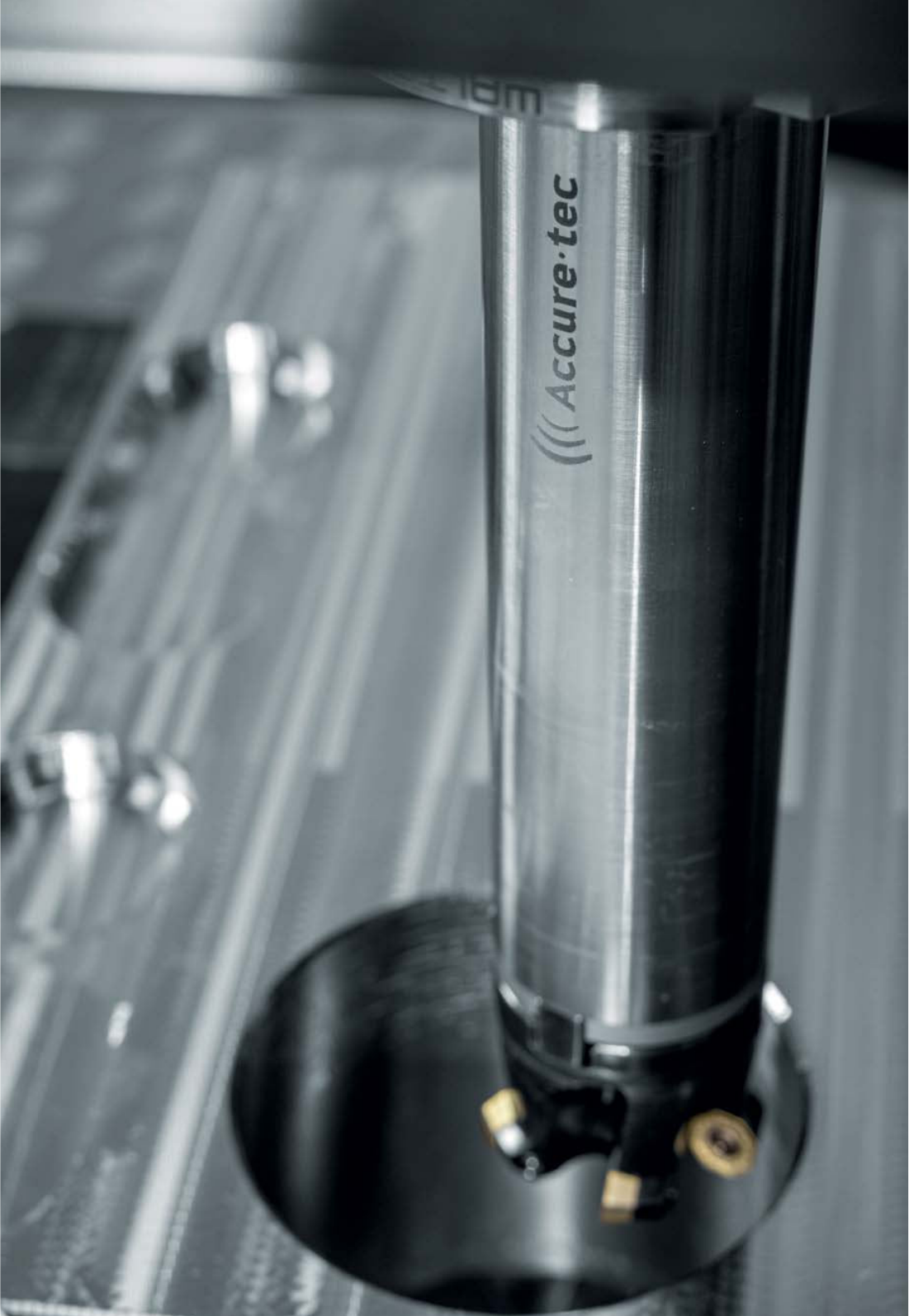

Расточные оправки и адаптеры для фрезерования с запатентованной технологией
Walter Accure·tec обеспечивают максимальную степень гашения вибраций. Это идеальный
выбор для точения, фрезерования и обработки отверстий с большим вылетом инструмента.
Walter BLAXX является эталоном нового поколения фрез. Специальная обработка поверхности
корпуса делает фрезы исключительно прочными. Эти фрезы, преимущественно с тангенци-
альным креплением пластин, оснащены пластинами Tiger·tec®. Инструменты с обозначением
«Walter BLAXX» сочетают в себе высокую износостойкость и непревзойдённую производи-
тельность.
Walter Green: экологичность производства и ответственное обращение с ресурсами являются
основными приоритетами нашей компании. Концепция Walter Green наглядно демонстрирует,
как мы работаем в этом направлении, например компенсируя выброс CO2 при реализации
природоохранных проектов.
Walter Nexxt
Engineering Kompetenz и компетентность в области цифровых технологий в компании Walter
идут рука об руку. Вместе с нашей дочерней компанией Comara, специализирующейся на разра-
ботке программного обеспечения, мы разрабатываем цифровые решения, которые позволяют
объединять станки и инструменты в одну большую и эффективно функционирующую сеть, а также
оптимизируем их производительность на основании данных, получаемых в режиме реального
времени. Цифровые технологии Walter для решений в сфере Индустрии 4.0 — Walter Nexxt.
Walter Precision XT Прецизионные расточные оправки всегда используются в тех случаях, когда требуется
чистовая обработка существующего отверстия или более высокая степень его точности:
например, за счёт коррекции позиционирования, обеспечения более высокого класса
точности или повышения качества поверхности. Чистовое растачивание, как правило,
выполняется с глубиной резания < 0,5 мм (0,020 дюйма).
Walter Xpress — это сервис быстрого заказа и доставки высококачественных специальных
инструментов от Walter Multiply: доступно около 10 000 вариантов инструментов; срок
поставки — не более 2–4 недель с момента поступления заказа! Процесс оформления
заказа чётко структурирован и гарантирует абсолютную надёжность при планировании.
Обработка всех заказов с расчётом цены выполняется в течение 24 часов.
Walter Boring XT Инструменты для чернового растачивания используются для расширения существующего
отверстия. При этом основной процесс заключается в съёме материала. Расширяемое
отверстие проходит предварительную обработку или формируется методом литья или ковки.
Черновые расточные оправки используются также для изготовления радиальных уступов
или ступенчатого растачивания.
Технология XD Твердосплавные свёрла Walter Titex — это точные, высокопроизводительные и эффективные
инструменты для обработки любых материалов. Технология XD от Walter Titex обеспечивает
сверление глубоких отверстий до 70 × Dc с высочайшей точностью и эффективностью.
1
Xtra·tec® XT — новейшее поколение фрез Walter. Основываясь на продвинутой («Xtended»)
технологии, инструменты Xtra·tec® устанавливают абсолютно новые стандарты производи-
тельности и эксплуатационной надёжности. Подходят для любых операций фрезерования при
обработке всех стандартных групп материалов: они прочнее, производительнее и экономи-
чески эффективнее, чем прежде, а Walter Green полностью компенсирует их «углеродный след».
Xtra·tec®XT
Xtra·tec®Фрезы и свёрла Xtra·tec® со сменными пластинами обеспечивают очень мягкое резание и
великолепное качество поверхности при обработке любых материалов. Пластины с острыми
режущими кромками и покрытием Tiger·tec® отличаются особенно благоприятным соотноше-
нием твёрдости и прочности. Для максимальной производительности и эксплуатационной
надёжности.
Walter Capto™ — модульная система базовых держателей, предназначенная для любых
работ по точению, фрезерованию, сверлению и резьбонарезанию. Её стандартизированный по
ISO многоугольный конус оптимально воспринимает скручивающие и изгибающие моменты,
обеспечивая высокую точность позиционирования.
Walter ConeFit — это серия универсальных твердосплавных фрез с широким спектром
высокопроизводительных режущих головок и хвостовиков. Коническая резьба у инструментов
этой серии является самоцентрирующейся, что гарантирует максимальную прочность
и минимальное радиальное биение.
Пользователи Walter ScrewFit по достоинству оценят максимальную гибкость их применения.
Модульная система крепления подходит для различных державок, а также для инструментов
разного диаметра и длины, предназначенных для фрезерования и сверления.
Антивибрационные расточные оправки с технологией Walter Accure·tec для точения и резь-
бонарезания имеют отшлифованный с высокой точностью хвостовик QuadFit с базированием
по торцу и конусу. Режущая головка с возможностью разворота на 180° обеспечивает быструю
замену инструмента с высочайшей точностью позиционирования.
В ходе токарной обработки и обработки канавок направленная подача СОЖ от Walter обеспечи-
вает эффективное охлаждение в самом центре формирования стружки: двухканальная система
гарантирует точность внутреннего подвода СОЖ к задней и передней поверхностям. При
обработке отверстий СОЖ подаётся очень близко к режущей кромке, одновременно охлаждая
заднюю и переднюю поверхности. Для значительного увеличения стойкости, оптимизации
стружколомания и отвода стружки, а также повышения эффективности и качества обработки.
Flash
Символ молнии «Flash» служит для обозначения специальных твердосплавных быстроход-
ных фрез. Их торцевая геометрия позволяет уменьшать толщину стружки «h» и тем самым
достигать очень высоких значений подачи на зуб. Силы направляются по оси инструмента,
в результате чего стабилизируется процесс обработки.
У токарных державок Walter с обозначением SmartLock зажимной винт доступен сбоку, что
гарантирует быструю и простую замену пластин в станке. Благодаря этому заметно сокраща-
ются потери времени на замену. Предпочтительно для использования на станках фасонно-
продольного точения и многошпиндельных станках.
Твердосплавные сверла X·treme Evo из серии DC160 Advance, а также ступенчатые сверла
DC260 Advance олицетворяют собой «технологии обработки отверстий следующего поколения»:
они предназначены для универсальной обработки любых групп материалов ISO на различных
станках с применением разных технологий. Эти инструменты отличаются выдающимся сроком
службы, высокой производительностью и эксплуатационной надежностью.
Walter предлагает широкий выбор твердосплавных фрез Xill·tec™ из серии MC230 Advance:
разных размеров, с различным числом зубьев и разными вариантами хвостовиков. Благодаря
этому пользователь будет готов к выполнению любых операций фрезерования для всех мате-
риалов групп ISO. Универсальное использование — с превосходным качеством обработки.
2
7
A – Токарная обработка
A1: Токарная обработка ISO Стр.
Пластины Обзор программы
Пластины ISO без задних углов 8
Пластины ISO с задними углами 12
Пластины ISO – CBN / PCD / керамика 16
Пластины для системы профильной обработки – WL 18
Информация для заказа
Пластины ISO без задних углов 20
Пластины ISO с задними углами 32
Пластины для системы профильной обработки – WL 42
Токарные державки Walter Turn
для наружной обработки
Обзор программы
Державки – пластины без задних углов / с задними углами 44
Державка – система профильной обработки WL 54
Державка – керамические пластины 56
Токарные державки Walter CaptoTM 58
Walter CaptoTM – система профильной обработки WL 64
Walter CaptoTM – керамические пластины без задних углов 66
Walter CaptoTM – токарно-фрезеровочные центры 68
Токарные державки Walter Turn
для внутренней обработки
Расточные державки – пластины без задних углов / с задними углами 70
Расточные державки – Walter CaptoTM 76
Расточные державки – режущая головка QuadFit 80
Токарные державки Walter Turn для внутренней обработки 82
Расточные державки – система профильной обработки WL 84
Антивибрационные втулки Accure·tec для расточных державок 86
A2: Обработка канавок Стр.
Режущие пластины Режущие пластины 88
Информация для заказа
Двукромочные режущие пластины – DX 94
Державки Обзор программы
Державки / отрезные лезвия / расточные державки 96
Державки Walter CaptoTM 104
Режущая головка QuadFit 106
Информация для заказа
Державки / отрезные лезвия / расточные державки 108
8
A 1
Пластины ISO без задних углов
Вид обработки Чистовая обработка Получистовая
обработка
Геометрия FW5 FM5 NFT FP5 MW5
PСталь C C C C C C C
MНержавеющая сталь C C C C C C C
KЧугун C C C C C
NЦветные металлы C
SЖаропрочные сплавы C C C C C C
HМатериалы высокой твёрдости
OПрочее
ap [mm] 0,3–3,0 0,1–2,0 0,1–2,0 0,08–2,5 0,8–4,0
f [mm] 0,10–0,65 0,03–0,25 0,04–0,20 0,04–0,28 0,15–0,70
Страница в каталоге 20 20 20
QR-код
www.walter-tools.com/woc/ FW5 FM5 NFT FP5 MW5
Вид обработки Получистовая обработка черновая обработка
NEW
Геометрия MP5 MU5 MK5 NRS NRT
PСталь C C C C C
MНержавеющая сталь C C C
KЧугун C C C C
NЦветные металлы
SЖаропрочные сплавы C C C C C
HМатериалы высокой твёрдости
OПрочее
ap [mm] 0,5–8,0 0,5–7,0 0,2–8,0 0,8–9,0 0,8–9,0
f [mm] 0,10–0,55 0,15–0,55 0,10–0,80 0,13–0,60 0,18–0,80
Страница в каталоге 20 20
QR-код
www.walter-tools.com/woc/ MP5 MU5 MK5 NRS NRT
ISO-Wendeschneidplatten – Negative Grundform
ISO-Drehen
9
A 1
Получистовая
обработка / Чистовая
обработка
Получистовая обработка
NEW
MN3 NMS MS3 NMT MP3 MM5
C C C C C C C
C C C C C
C
C C C
C C C C C C C C C
0,5–4,0 0,5–3,5 0,2–5,0 0,4–4,0 0,3–3,5 0,5–4,5
0,05–0,40 0,08–0,45 0,02–0,50 0,08–0,32 0,06–0,40 0,10–0,45
20
MN3 NMS MS3 NMT MP3 MM5
черновая обработка Тяжелая обработка
NEW
RM5 RP5 RP7 RK5 RK7 HU3
C C C C C C
C C C C
C C C C C C C C
C C
C C C
1,2–8,0 0,8–13,0 0,8–10,0 0,6–8,0 0,8–8,0 0,8–12,0
0,20–0,80 0,15–1,20 0,18–1,00 0,15–0,90 0,20–0,80 0,25–1,20
20 20 20 20
RM5 RP5 RP7 RK5 RK7 HU3
ISO-Wendeschneidplatten – Negative Grundform
ISO-Drehen
10
A 1
Пластины ISO без задних углов
Вид обработки Тяжелая обработка
NEW NEW
Геометрия NRF HU5 HU7 NRR
PСталь C C C C C C C
MНержавеющая сталь C C C C
KЧугун C C C C C
NЦветные металлы
SЖаропрочные сплавы C C
HМатериалы высокой твёрдости
OПрочее
ap [mm] 0,8–12,0 1,0–12,0 1,5–17,0 1,5–17,0
f [mm] 0,25–1,20 0,25–1,20 0,40–1,60 0,40–1,60
Страница в каталоге 20 20
QR-код
www.walter-tools.com/woc/ NRF HU5 HU7 NRR
ISO-Wendeschneidplatten – Negative Grundform
ISO-Drehen
11
A 1
12
A 1
Пластины ISO с задними углами 5° /7° /11°
Вид обработки Чистовая обработка
NEW
Геометрия PF FN2 FM2 FP2 FM4
PСталь C C C C C C C C C
MНержавеющая сталь C C C C C C C C C C
KЧугун C C C C C C
NЦветные металлы C C C C C
SЖаропрочные сплавы C C C C C C C C
HМатериалы высокой твёрдости
OПрочее
ap [mm] 0,3–3,0 0,12–3,5 0,1–3,5 0,1–3,0 0,1–5,0
f [mm] 0,05–0,45 0,02–0,30 0,02–0,30 0,01–0,30 0,02–0,40
Страница в каталоге
QR-код
www.walter-tools.com/woc/ PF FN2 FM2 FP2 FM4
Вид обработки Получистовая обработка
NEW NEW NEW NEW
Геометрия MN2 MM4 MP4 MK4 MP6
PСталь C C C C C C C
MНержавеющая сталь C C C C C C
KЧугун C C C C C
NЦветные металлы C C
SЖаропрочные сплавы C C C C C C
HМатериалы высокой твёрдости
OПрочее
ap [mm] 0,5–6,0 0,1–3,5 0,3–3,5 0,4–3,5 0,4–4,0
f [mm] 0,02–0,80 0,04–0,35 0,06–0,35 0,08–0,35 0,08–0,40
Страница в каталоге 33 32
QR-код
www.walter-tools.com/woc/ MN2 MM4 MP4 MK4 MP6
ISO-Wendeschneidplatten – Positive Grundform
ISO-Drehen
13
A 1
Чистовая обработка Получистовая
обработка
NEW NEW
FP4 PF4 FM6 FP6 FK6 PM
C C C C C C C C C C
C C C C C C C C
C C C C C C
C C C C C C C C
0,1–5,0 0,1–1,5 0,3–2,5 0,3–2,5 0,3–2,5 0,5–4,0
0,02–0,40 0,04–0,20 0,08–0,32 0,06–0,32 0,06–0,32 0,12–0,50
33 32
FP4 PF4 FM6 FP6 FK6 PM
Получистовая обработка черновая обработка
NEW NEW NEW
..GN ..MR RM4 RP4 RK4 RK6
C C C C C C C C
C C C C C C
C C C C C C C C C
C C C C C C
C
0,4–3,0 0,4–4,0 0,2–7,0 0,2–7,0 0,4–7,0 0,2–5,0
0,10–0,30 0,12–0,30 0,08–1,20 0,08–1,20 0,08–1,20 0,08–0,50
39 39 32
GN MR RM4 RP4 RK4 RK6
ISO-Wendeschneidplatten – Positive Grundform
ISO-Drehen
14
A 1
Пластины ISO с задними углами
5° /7° /11°
Вид обработки Тяжелая
обработка
NEW
Геометрия HU6
PСталь C C
MНержавеющая сталь
KЧугун C C
NЦветные металлы
SЖаропрочные сплавы
HМатериалы высокой твёрдости
OПрочее
ap [mm] 1,0–15,0
f [mm] 0,12–1,70
Страница в каталоге 35
QR-код
www.walter-tools.com/woc/ HU6
ISO-Wendeschneidplatten – Positive Grundform
ISO-Drehen
15
A 1
16
A 1
Пластины ISO — CBN / PCD / керамика
Вид обработки Чистовая обработка
Геометрия EM TS TS-MW TM TM-M
PСталь
MНержавеющая сталь
KЧугун
NЦветные металлы
SЖаропрочные сплавы C C
HМатериалы высокой твёрдости C C C C C C C C
OПрочее
ap [mm] 0,1–1,0 0,05–2,0 0,1–0,5 0,1–1,0 0,1–1,0
f [mm] 0,05–0,25 0,02–0,30 0,05–0,20 0,05–0,30 0,05–0,30
Страница в каталоге
QR-код
www.walter-tools.com/woc/ EM TS TS-MW TM TM-M
Вид обработки Чистовая обработка
Геометрия SM SM-MWS FS T-FS W-FS
PСталь
MНержавеющая сталь
KЧугун
NЦветные металлы C C
SЖаропрочные сплавы C
HМатериалы высокой твёрдости C C C C
OПрочее C C
ap [mm] 0,1–1,0 0,1–1,0 0,05–15,3 0,05–4,0 0,05–4,0
f [mm] 0,05–0,30 0,05–0,35 0,03–0,38 0,03–0,38 0,03–0,38
Страница в каталоге
QR-код
www.walter-tools.com/woc/ SM SM-MWS FS T-FS W-FS
ISO-Wendeschneidplatten – CBN / PKD / Keramik
ISO-Drehen
17
A 1
Чистовая обработка Чистовая обработка Получистовая обработка
черновая обработка /
Получистовая
обработка
TM-MW TS-0 TM-S E T01020 T02020
C C C C
C C C C
C C C C C C
0,1–1,0 0,1–5,0 0,1–5,0 0,1–3,6 0,1–4,5 0,1–6,0
0,05–0,50 0,05–0,40 0,05–0,50 0,10–0,32 0,10–0,42 0,10–0,80
TM-MW TS-0 TM-S E T01020 T02020
Получистовая
обработка Чистовая обработка
FS-M FS-9 A27
C C C C
C C C
C C
C C C C
0,1–2,0 0,05–9,7 0,05
0,08–0,20 0,03–0,38 0,05–0,20
FS-M FS-9 A27
ISO-Wendeschneidplatten – CBN / PKD / Keramik
ISO-Drehen
18
A 1
Пластины для системы профильной обработки — WL
Вид обработки Чистовая обработка Получистовая обработка
NEW NEW NEW
Геометрия FM4 FP4 MM4 MP4 MU6
PСталь C C C C C C C C
MНержавеющая сталь C C C C C C C C
KЧугун C C C C C
NЦветные металлы
SЖаропрочные сплавы C C C C C C C C
HМатериалы высокой твёрдости C
OПрочее
ap [mm] 0,1–2,0 0,1–2,0 0,4–2,5 0,4–2,5 0,5–2,5
f [mm] 0,04–0,25 0,05–0,25 0,08–0,40 0,08–0,40 0,12–0,45
Страница в каталоге 42 42 42
QR-код
www.walter-tools.com/woc/ FM4 FP4 MM4 MP4 MU6
Пластины для системы профильной обработки – WL
Токарная обработка ISO
19
A 1
r
80
˚
l
d
s
20
A 1
Режущие пластины
P M K S
HC HE HC HC HC HW
Обозначение
l
mm
r
mm
f
mm
ap
mm
WMP20S
WPP05S
WPP10G
WPP20G
WPP30G
WEP10C
WMP20S
WSM01
WSM10S
WSM20S
WSM30S
WKK10S
WKK20S
WSM01
WSM10S
WSM20S
WSM30S
WS10
CNMG090304-FP5 9,67 0,4 0,04–0,20 0,1–1,5 a b
CNMG090308-FP5 9,67 0,8 0,08–0,25 0,2–2,0 a b
CNMG120402-FP5 12,9 0,2 0,04–0,12 0,1–0,5 a
CNMG120404-FP5 12,9 0,4 0,04–0,20 0,1–1,5 a b a
CNMG120408-FP5 12,9 0,8 0,08–0,25 0,2–2,0 a b a
CNMG120412-FP5 12,9 1,2 0,10–0,25 0,5–2,5 a b
CNMG120404-FW5 12,9 0,4 0,10–0,40 0,3–3,0 a b a b a b
CNMG120408-FW5 12,9 0,8 0,15–0,60 0,4–3,0 a b a b a b
CNMG090304-MP3 9,67 0,4 0,06–0,20 0,3–2,2 a b
CNMG090308-MP3 9,67 0,8 0,10–0,28 0,6–3,0 a b c
CNMG120404-MP3 12,9 0,4 0,08–0,22 0,3–2,5 a b c
CNMG120408-MP3 12,9 0,8 0,12–0,32 0,6–3,2 a a b c
CNMG120412-MP3 12,9 1,2 0,16–0,40 0,8–3,5 a a b c
CNMG120404-MP5 12,9 0,4 0,16–0,25 0,5–4,0 a b c
CNMG120408-MP5 12,9 0,8 0,18–0,40 0,6–5,0 a a b c a
CNMG120412-MP5 12,9 1,2 0,20–0,45 1,0–5,0 a a b c
CNMG120416-MP5 12,9 1,6 0,25–0,50 1,2–5,0 a b c
CNMG160608-MP5 16,12 0,8 0,25–0,40 0,8–7,0 a b c
CNMG160612-MP5 16,12 1,2 0,30–0,50 1,0–7,0 a a b c
CNMG160616-MP5 16,12 1,6 0,35–0,55 1,2–7,0 a b c
CNMG120404-MS3 12,9 0,4 0,12–0,25 0,6–3,0 bb a a b c a a b c b
CNMG120408-MS3 12,9 0,8 0,15–0,30 0,8–3,0 a b b a a b c a a b c
CNMG120412-MS3 12,9 1,2 0,15–0,40 1,0–3,5 b b a a b a a b
CNMG190612-MS3 19,34 1,2 0,18–0,50 1,2–5,0 a b a b
CNMG120404-MU5 12,9 0,4 0,15–0,30 0,5–4,0 b a b b b b
CNMG120408-MU5 12,9 0,8 0,15–0,40 0,6–5,0 b a a b b b b
CNMG120412-MU5 12,9 1,2 0,20–0,50 1,0–5,0 b a a b b b b
CNMG120416-MU5 12,9 1,6 0,25–0,55 1,2–5,0 a a b
CNMG160612-MU5 16,12 1,2 0,30–0,55 1,0–7,0 b a a b b b b
CNMG120408-MW5 12,9 0,8 0,20–0,65 0,8–4,0 b a a b b a b
CNMG120412-MW5 12,9 1,2 0,25–0,70 1,5–4,0 b a a b b a b
CNMG120408-RM5 12,9 0,8 0,20–0,40 1,2–5,0 b a b b a b c a b c
CNMG120412-RM5 12,9 1,2 0,25–0,50 1,5–5,0 b a b b a b c a c
CNMG120416-RM5 12,9 1,6 0,30–0,55 2,0–5,0 b c c
CNMG160608-RM5 16,12 0,8 0,22–0,45 1,2–7,0 a b c a b c
CNMG160612-RM5 16,12 1,2 0,25–0,60 1,5–7,0 b b a b c a b c
CNMG160616-RM5 16,12 1,6 0,30–0,65 2,0–7,0 b c b c
CNMG190612-RM5 19,34 1,2 0,25–0,60 1,5–8,0 b b a b c a b c
CNMG190616-RM5 19,34 1,6 0,30–0,80 2,0–8,0 a b c a b c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HE = кермет с покрытием
HW = твёрдый сплав без покрытия
Tiger·tec® Gold
Пластины без задних углов 80°
CNMG / CNMM
Пластины ISO без задних углов
Токарная обработка ISO
r
80˚
l
d
s
21
A 1
Режущие пластины
P M K S
HC HE HC HC HC HW
Обозначение
l
mm
r
mm
f
mm
ap
mm
WMP20S
WPP05S
WPP10G
WPP20G
WPP30G
WEP10C
WMP20S
WSM01
WSM10S
WSM20S
WSM30S
WKK10S
WKK20S
WSM01
WSM10S
WSM20S
WSM30S
WS10
CNMG120408-RP5 12,9 0,8 0,20–0,40 0,8–6,0 a a b c a
CNMG120412-RP5 12,9 1,2 0,25–0,60 1,0–6,0 a a b c a
CNMG120416-RP5 12,9 1,6 0,35–0,70 1,6–6,0 a a b c
CNMG160608-RP5 16,12 0,8 0,25–0,50 1,0–8,0 a b c
CNMG160612-RP5 16,12 1,2 0,35–0,65 1,2–8,0 a a b c
CNMG160616-RP5 16,12 1,6 0,40–0,70 1,6–8,0 a a b c
CNMG160624-RP5 16,12 2,4 0,40–0,90 2,0–8,0 a b
CNMG190608-RP5 19,34 0,8 0,25–0,50 1,0–10,0 a b c
CNMG190612-RP5 19,34 1,2 0,30–0,70 1,2–10,0 a a b c
CNMG190616-RP5 19,34 1,6 0,35–0,80 1,6–10,0 a b c
CNMG190624-RP5 19,34 2,4 0,45–1,00 2,0–10,0 a b
CNMG250924-RP5 25,79 2,4 0,45–1,20 2,0–12,0 b
CNMG120408-RP7 12,9 0,8 0,18–0,40 0,8–5,0 a b c
CNMG120412-RP7 12,9 1,2 0,25–0,50 1,2–5,0 a b c
CNMG120416-RP7 12,9 1,6 0,35–0,50 1,5–5,0 a b c
CNMG160608-RP7 16,12 0,8 0,30–0,50 0,8–6,0 a b c
CNMG160612-RP7 16,12 1,2 0,35–0,60 1,2–6,0 a b c
CNMG160616-RP7 16,12 1,6 0,40–0,60 1,5–6,0 a b c
CNMG190612-RP7 19,34 1,2 0,35–0,60 1,2–7,0 a b c
CNMG190616-RP7 19,34 1,6 0,35–0,75 1,5–7,0 a b c
CNMG250924-RP7 25,79 2,4 0,45–1,00 3,0–9,0 b
CNMM120408-HU3 12,9 0,8 0,30–0,50 0,8–7,0 a b c
CNMM120412-HU3 12,9 1,2 0,35–0,70 1,2–7,0 a b c
CNMM120416-HU3 12,9 1,6 0,40–0,80 1,6–7,0 a b
CNMM160612-HU3 16,12 1,2 0,35–0,70 1,2–9,0 a b c
CNMM160616-HU3 16,12 1,6 0,40–0,90 1,6–9,0 a b c
CNMM160624-HU3 16,12 2,4 0,45–1,00 2,4–9,0 a b
CNMM190612-HU3 19,34 1,2 0,35–0,70 1,2–10,0 a b c
CNMM190616-HU3 19,34 1,6 0,40–0,90 1,6–10,0 a b c
CNMM190624-HU3 19,34 2,4 0,45–1,10 2,4–10,0 b c
CNMM250924-HU3 25,79 2,4 0,45–1,20 2,4–12,0 b
CNMM120408-HU5 12,9 0,8 0,25–0,55 1,0–7,0 ba b b b c b c
CNMM120412-HU5 12,9 1,2 0,30–0,70 1,5–7,0 ba b b b c b c
CNMM160612-HU5 16,12 1,2 0,35–0,70 1,5–9,0 ba b b b c b c
CNMM160616-HU5 16,12 1,6 0,40–0,80 2,0–9,0 ba b b b c b c
CNMM190612-HU5 19,34 1,2 0,35–0,70 1,5–10,0 ba b b b c b c
CNMM190616-HU5 19,34 1,6 0,40–0,90 2,0–10,0 ba b b b c b c
CNMM190624-HU5 19,34 2,4 0,45–1,00 2,0–10,0 a b
CNMM120412-HU7 12,9 1,2 0,40–0,80 1,5–8,0 a b
CNMM160612-HU7 16,12 1,2 0,50–0,90 2,0–10,0 a b c
CNMM160616-HU7 16,12 1,6 0,50–1,10 2,0–10,0 a b
CNMM160624-HU7 16,12 2,4 0,50–1,30 2,0–10,0 a b
CNMM190612-HU7 19,34 1,2 0,50–0,90 2,0–13,0 a b c
CNMM190616-HU7 19,34 1,6 0,50–1,10 2,0–13,0 a b c
CNMM250924-HU7 25,79 2,4 0,60–1,60 3,0–17,0 b c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HE = кермет с покрытием
HW = твёрдый сплав без покрытия
Tiger·tec® Gold
Пластины без задних углов 80°
CNMG / CNMM
Пластины ISO без задних углов
Токарная обработка ISO
22
A 1
Режущие пластины
P M K S
HC HE HC HC HC
Обозначение
r
mm
f
mm
ap
mm
WMP20S
WPP05S
WPP10G
WPP20G
WPP30G
WEP10C
WMP20S
WSM01
WSM10S
WSM20S
WSM30S
WKK10S
WKK20S
WSM01
WSM10S
WSM20S
WSM30S
DNMG110402-FP5 0,2 0,04–0,12 0,1–0,5 a b a
DNMG110404-FP5 0,4 0,04–0,20 0,1–1,5 a b a
DNMG110408-FP5 0,8 0,08–0,25 0,2–2,0 a b a
DNMG110412-FP5 1,2 0,10–0,25 0,5–2,5 a b
DNMG150404-FP5 0,4 0,05–0,20 0,1–1,5 a b a
DNMG150408-FP5 0,8 0,08–0,25 0,2–2,0 a b a
DNMG150412-FP5 1,2 0,10–0,25 0,5–2,5 a b a
DNMG150604-FP5 0,4 0,05–0,20 0,1–1,5 a b a
DNMG150608-FP5 0,8 0,08–0,25 0,2–2,0 a b a
DNMG150612-FP5 1,2 0,10–0,25 0,5–2,5 a b a
DNMG110404-FW5 0,4 0,10–0,35 0,3–2,0 a b a b a b
DNMG110408-FW5 0,8 0,15–0,50 0,4–2,0 a b a b a b
DNMG150404-FW5 0,4 0,10–0,40 0,3–3,0 a b b
DNMG150408-FW5 0,8 0,15–0,50 0,4–3,0 a b b
DNMG150604-FW5 0,4 0,10–0,40 0,3–3,0 a b a b a b
DNMG150608-FW5 0,8 0,15–0,50 0,4–3,0 a b a b a b
DNMG110404-MP3 0,4 0,08–0,22 0,3–2,2 a b
DNMG110408-MP3 0,8 0,12–0,32 0,6–3,0 a a b c
DNMG110412-MP3 1,2 0,16–0,40 0,8–3,2 a b
DNMG150404-MP3 0,4 0,08–0,22 0,3–2,5 a b
DNMG150408-MP3 0,8 0,12–0,32 0,6–3,2 a a b c
DNMG150412-MP3 1,2 0,16–0,40 0,8–3,5 a a b c
DNMG150604-MP3 0,4 0,08–0,22 0,3–2,5 a b c
DNMG150608-MP3 0,8 0,12–0,32 0,6–3,2 a a b c
DNMG150612-MP3 1,2 0,16–0,40 0,8–3,5 a a b
DNMG110404-MP5 0,4 0,16–0,25 0,5–4,0 a b c
DNMG110408-MP5 0,8 0,18–0,35 0,6–4,0 a b c
DNMG110412-MP5 1,2 0,20–0,40 1,0–4,0 a b c
DNMG150404-MP5 0,4 0,16–0,25 0,5–4,0 a b c
DNMG150408-MP5 0,8 0,18–0,35 0,6–5,0 a b c
DNMG150412-MP5 1,2 0,20–0,40 1,0–5,0 a a b c
DNMG150604-MP5 0,4 0,16–0,25 0,5–4,0 a b c
DNMG150608-MP5 0,8 0,18–0,35 0,6–5,0 a a b c
DNMG150612-MP5 1,2 0,20–0,40 1,0–5,0 a a b c
DNMG150616-MP5 1,6 0,25–0,45 1,2–5,0 a b
DNMG110408-MS3 0,8 0,12–0,30 0,8–2,5 b b a a c a a c
DNMG150404-MS3 0,4 0,12–0,25 0,6–2,5 a a a a
DNMG150408-MS3 0,8 0,15–0,30 0,8–2,5 a a c a a c
DNMG150604-MS3 0,4 0,12–0,25 0,6–2,5 a a a a
DNMG150608-MS3 0,8 0,15–0,30 0,8–2,5 b b a a c a a c
DNMG110408-MU5 0,8 0,18–0,35 0,6–4,0 b a b b b b
DNMG150408-MU5 0,8 0,18–0,35 0,6–5,0 b a b b b b
DNMG150608-MU5 0,8 0,18–0,35 0,6–5,0 b a a b b b b
DNMG150612-MU5 1,2 0,20–0,45 1,0–5,0 b a a b b b b
DNMG150616-MU5 1,6 0,25–0,50 1,2–5,0 b a b b b b
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HE = кермет с покрытием
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины без задних углов 55°
DNMG / DNMM
Пластины ISO без задних углов
Токарная обработка ISO
23
A 1
Режущие пластины
P M K S
HC HE HC HC HC
Обозначение
r
mm
f
mm
ap
mm
WMP20S
WPP05S
WPP10G
WPP20G
WPP30G
WEP10C
WMP20S
WSM01
WSM10S
WSM20S
WSM30S
WKK10S
WKK20S
WSM01
WSM10S
WSM20S
WSM30S
DNMG110408-MW5 0,8 0,15–0,50 0,8–3,0 a b a b
DNMG110412-MW5 1,2 0,20–0,60 1,5–3,0 a b a b
DNMG150408-MW5 0,8 0,15–0,55 0,8–4,0 a a
DNMG150412-MW5 1,2 0,20–0,65 1,5–4,0 a a
DNMG150608-MW5 0,8 0,15–0,55 1,5–4,0 a a b a b
DNMG150612-MW5 1,2 0,20–0,65 1,5–4,0 a a b a b
DNMG110408-RP5 0,8 0,18–0,35 0,8–4,0 a b c
DNMG110412-RP5 1,2 0,20–0,40 1,0–4,0 a a b c
DNMG150408-RP5 0,8 0,18–0,35 0,8–5,0 a a b c
DNMG150412-RP5 1,2 0,20–0,40 1,0–5,0 a b c
DNMG150608-RP5 0,8 0,15–0,35 0,8–5,0 a a b c
DNMG150612-RP5 1,2 0,20–0,55 1,0–5,0 a a b c
DNMG150616-RP5 1,6 0,25–0,65 1,6–5,0 a a b c
DNMM150608-HU3 0,8 0,25–0,45 0,8–5,0 a b c
DNMM150612-HU3 1,2 0,30–0,50 1,2–5,0 a b c
DNMM150616-HU3 1,6 0,35–0,60 1,6–5,0 a b
DNMM150608-HU5 0,8 0,25–0,45 1,0–5,0 bbb b c b c
DNMM150612-HU5 1,2 0,30–0,50 1,5–5,0 bbb b c b c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HE = кермет с покрытием
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины без задних углов 55°
DNMG / DNMM
Пластины ISO без задних углов
Токарная обработка ISO
s
d
24
A 1
Режущие пластины
P S
HC HW
Обозначение
d
mm
f
mm
ap
mm
WPP20G
WS10
RNMG120400-RP5 12,7 0,20–0,60 1,2–5,0 b a
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
Tiger·tec® Gold
Пластины без задних углов
RNMG
Режущие пластины
P M S
HC HC HC
Обозначение
r
mm
f
mm
ap
mm
WMP20S
WPP05S
WPP10G
WPP20G
WPP30G
WMP20S
WSM20S
WSM30S
WSM20S
WSM30S
SNMG090308-FP5 0,8 0,06–0,20 0,2–1,5 a b
SNMG120404-FP5 0,4 0,04–0,22 0,1–1,8 a b
SNMG120408-FP5 0,8 0,08–0,25 0,2–2,0 a b
SNMG120412-FP5 1,2 0,10–0,25 0,5–2,5 b
SNMG090308-MP3 0,8 0,10–0,32 0,6–3,0 a b
SNMG120404-MP3 0,4 0,08–0,25 0,3–2,5 b
SNMG120408-MP3 0,8 0,12–0,35 0,6–3,2 a b c
SNMG120412-MP3 1,2 0,16–0,40 0,8–3,5 a b
SNMG090308-MP5 0,8 0,14–0,32 0,6–3,0 b
SNMG120408-MP5 0,8 0,18–0,40 0,6–5,0 a b c
SNMG120412-MP5 1,2 0,20–0,45 1,0–5,0 a a b c
SNMG120416-MP5 1,6 0,25–0,50 1,2–5,0 a b
SNMG150608-MP5 0,8 0,25–0,50 0,8–8,0 b
SNMG150612-MP5 1,2 0,30–0,50 1,0–8,0 b c
SNMG150616-MP5 1,6 0,35–0,55 1,2–8,0 a b
SNMG120408-MU5 0,8 0,18–0,45 0,6–5,0 b a b b b b
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины квадратные, без задних углов
SNMG / SNMM
Пластины ISO без задних углов
Токарная обработка ISO
25
A 1
Режущие пластины
P M S
HC HC HC
Обозначение
r
mm
f
mm
ap
mm
WMP20S
WPP05S
WPP10G
WPP20G
WPP30G
WMP20S
WSM20S
WSM30S
WSM20S
WSM30S
SNMG120408-RP5 0,8 0,20–0,55 0,8–6,0 a b c
SNMG120412-RP5 1,2 0,25–0,65 1,0–6,0 a a b c
SNMG120416-RP5 1,6 0,35–0,75 1,6–6,0 a b c
SNMG150612-RP5 1,2 0,25–0,70 1,2–8,0 a a b c
SNMG150616-RP5 1,6 0,35–0,80 1,6–8,0 a a b c
SNMG190612-RP5 1,2 0,30–0,70 1,2–10,0 a b c
SNMG190616-RP5 1,6 0,35–0,80 1,6–10,0 b c
SNMG190624-RP5 2,4 0,44–1,20 2,0–10,0 b
SNMG250924-RP5 2,4 0,55–1,20 2,5–12,0 b c
SNMG120408-RP7 0,8 0,25–0,45 0,8–5,0 b c
SNMG120412-RP7 1,2 0,30–0,50 1,2–5,0 b c
SNMG120416-RP7 1,6 0,35–0,60 1,5–5,0 a b c
SNMG150612-RP7 1,2 0,35–0,60 1,2–6,0 a b c
SNMG150616-RP7 1,6 0,40–0,70 1,5–6,0 a b c
SNMG190612-RP7 1,2 0,35–0,60 1,2–7,0 b c
SNMG190616-RP7 1,6 0,40–0,70 1,5–7,0 a b c
SNMG190624-RP7 2,4 0,40–0,80 2,5–7,0 b c
SNMG250924-RP7 2,4 0,55–1,00 3,0–10,0 b
SNMM120408-HU3 0,8 0,30–0,50 0,8–7,0 b c
SNMM120412-HU3 1,2 0,35–0,70 1,2–7,0 b
SNMM120416-HU3 1,6 0,40–0,90 1,6–7,0 a b
SNMM150612-HU3 1,2 0,35–0,75 1,2–9,0 b
SNMM150616-HU3 1,6 0,40–0,90 1,6–9,0 a b
SNMM150624-HU3 2,4 0,45–1,10 2,0–9,0 b
SNMM190612-HU3 1,2 0,35–0,75 1,2–10,0 a b c
SNMM190616-HU3 1,6 0,40–1,00 1,6–10,0 a b c
SNMM190624-HU3 2,4 0,45–1,20 2,0–10,0 b
SNMM250724-HU3 2,4 0,55–1,20 2,5–12,0 b
SNMM250916-HU3 1,6 0,45–1,00 1,6–12,0 b
SNMM250924-HU3 2,4 0,55–1,20 2,5–12,0 b
SNMM120412-HU5 1,2 0,30–0,70 1,5–7,0 bbb b c b c
SNMM150612-HU5 1,2 0,35–0,70 1,5–9,0 bbb b c b c
SNMM190612-HU5 1,2 0,35–0,80 1,5–10,0 bbb b c b c
SNMM190616-HU5 1,6 0,40–1,00 2,0–10,0 bbb b c b c
SNMM190624-HU5 2,4 0,45–1,10 2,0–10,0 b
SNMM250924-HU5 2,4 0,50–1,20 2,5–12,0 bbb b c b c
SNMM150616-HU7 1,6 0,45–1,00 2,0–12,0 a b
SNMM150624-HU7 2,4 0,50–1,40 2,5–12,0 a b
SNMM190612-HU7 1,2 0,50–1,00 2,0–13,0 b c
SNMM190616-HU7 1,6 0,50–1,10 2,5–13,0 b c
SNMM190624-HU7 2,4 0,60–1,60 3,0–13,0 a b c
SNMM250716-HU7 1,6 0,50–1,10 2,5–17,0 b
SNMM250724-HU7 2,4 0,60–1,60 3,0–17,0 b c
SNMM250924-HU7 2,4 0,60–1,60 3,0–17,0 a b c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины квадратные, без задних углов
SNMG / SNMM
Пластины ISO без задних углов
Токарная обработка ISO
26
A 1
Режущие пластины
P M K S
HC HE HC HC HC
Обозначение
r
mm
f
mm
ap
mm
WMP20S
WPP05S
WPP10G
WPP20G
WPP30G
WEP10C
WMP20S
WSM01
WSM10S
WSM20S
WKK10S
WKK20S
WSM01
WSM10S
WSM20S
TNMG110304-FP5 0,4 0,04–0,15 0,1–1,2 a
TNMG110308-FP5 0,8 0,08–0,20 0,2–1,5 a
TNMG160404-FP5 0,4 0,04–0,20 0,1–1,5 a b a
TNMG160408-FP5 0,8 0,08–0,25 0,2–2,0 a b a
TNMG160412-FP5 1,2 0,10–0,25 0,5–2,5 a b
TNMG160404-FW5 0,4 0,10–0,40 0,3–3,0 a b a b a b
TNMG160408-FW5 0,8 0,15–0,50 0,4–3,0 a b a b a b
TNMG110304-MP3 0,4 0,06–0,18 0,3–2,0 a b
TNMG110308-MP3 0,8 0,10–0,25 0,6–2,2 a b
TNMG160304-MP3 0,4 0,08–0,22 0,3–2,2 b
TNMG160404-MP3 0,4 0,08–0,22 0,3–2,2 a b c
TNMG160408-MP3 0,8 0,12–0,32 0,6–3,0 a b c
TNMG160412-MP3 1,2 0,16–0,40 0,8–3,2 a b c
TNMG220408-MP3 0,8 0,12–0,32 0,6–3,2 a a b
TNMG220412-MP3 1,2 0,16–0,40 0,8–3,5 a b
TNMG160308-MP5 0,8 0,18–0,35 0,6–4,0 b
TNMG160404-MP5 0,4 0,16–0,25 0,5–4,0 a b c
TNMG160408-MP5 0,8 0,18–0,35 0,6–4,0 a a b c
TNMG160412-MP5 1,2 0,20–0,40 1,0–4,0 a b c
TNMG220404-MP5 0,4 0,16–0,25 0,7–4,0 a b
TNMG220408-MP5 0,8 0,18–0,35 0,8–5,0 a b c
TNMG220412-MP5 1,2 0,20–0,40 1,0–5,0 a b c
TNMG220416-MP5 1,6 0,25–0,45 1,2–5,0 a b
TNMG270608-MP5 0,8 0,25–0,45 0,8–7,0 b
TNMG270612-MP5 1,2 0,30–0,50 1,0–7,0 a b c
TNMG270616-MP5 1,6 0,35–0,55 1,2–7,0 b
TNMG160404-MS3 0,4 0,12–0,25 0,6–3,0 b a a
TNMG160408-MS3 0,8 0,15–0,30 0,8–3,0 b a a a a
TNMG220404-MS3 0,4 0,12–0,25 0,6–3,0 b a a
TNMG220408-MS3 0,8 0,15–0,30 0,8–3,0 b a a a a
TNMG160404-MU5 0,4 0,15–0,30 0,5–4,0 b a b b b b
TNMG160408-MU5 0,8 0,18–0,35 0,6–4,0 b a b b b b
TNMG160412-MU5 1,2 0,20–0,45 1,0–4,0 b a b b b b
TNMG160408-MW5 0,8 0,15–0,55 0,8–4,0 a b a b
TNMG160412-MW5 1,2 0,20–0,65 1,5–4,0 a b a b
TNMG160408-RP5 0,8 0,20–0,40 0,8–5,0 a a b c
TNMG160412-RP5 1,2 0,25–0,55 1,0–5,0 a b c
TNMG220408-RP5 0,8 0,20–0,45 0,8–7,0 a b c
TNMG220412-RP5 1,2 0,25–0,60 1,0–7,0 a b c
TNMG220416-RP5 1,6 0,35–0,70 1,6–7,0 a a b c
TNMG270612-RP5 1,2 0,30–0,70 1,6–10,0 a b c
TNMG270616-RP5 1,6 0,35–0,80 2,0–10,0 b c
TNMG330924-RP5 2,4 0,45–1,20 2,5–13,0 b c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HE = кермет с покрытием
Tiger·tec® Gold
Пластины без задних углов 60°
TNMG / TNMM
Пластины ISO без задних углов
Токарная обработка ISO
27
A 1
Режущие пластины
P M K S
HC HE HC HC HC
Обозначение
r
mm
f
mm
ap
mm
WMP20S
WPP05S
WPP10G
WPP20G
WPP30G
WEP10C
WMP20S
WSM01
WSM10S
WSM20S
WKK10S
WKK20S
WSM01
WSM10S
WSM20S
TNMG270616-RP7 1,6 0,35–0,75 1,5–9,0 b
TNMG270624-RP7 2,4 0,55–1,00 3,0–9,0 b
TNMM160408-HU3 0,8 0,30–0,45 0,8–6,0 b
TNMM160412-HU3 1,2 0,35–0,50 1,2–6,0 a b
TNMM220408-HU3 0,8 0,30–0,50 0,8–7,0 b c
TNMM220412-HU3 1,2 0,35–0,60 1,2–7,0 b
TNMM220416-HU3 1,6 0,40–0,80 1,6–7,0 a b
TNMM270612-HU3 1,2 0,35–0,65 1,2–8,0 b
TNMM270616-HU7 1,6 0,50–1,10 2,0–13,0 b c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HE = кермет с покрытием
Tiger·tec® Gold
Пластины без задних углов 60°
TNMG / TNMM
Пластины ISO без задних углов
Токарная обработка ISO
r
35˚
d
l
s
28
A 1
Режущие пластины
P
HC HE
Обозначение
r
mm
f
mm
ap
mm
WPP10G
WPP20G
WPP30G
WEP10C
VNMG160404-FP5 0,4 0,04–0,22 0,1–1,5 a b a
VNMG160408-FP5 0,8 0,08–0,25 0,2–2,0 a b a
VNMG160412-FP5 1,2 0,12–0,28 0,3–2,5 a b
VNMG160404-MP3 0,4 0,08–0,22 0,3–2,2 a b
VNMG160408-MP3 0,8 0,12–0,32 0,6–3,0 a b c
VNMG160412-MP3 1,2 0,16–0,35 0,8–3,2 a b
VNMG160404-MP5 0,4 0,10–0,18 0,5–2,0 a b c
VNMG160408-MP5 0,8 0,18–0,35 0,6–4,0 a b c
VNMG160412-MP5 1,2 0,20–0,40 0,8–4,0 a b c
VNMG220408-MP5 0,8 0,18–0,35 0,6–4,0 a b
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HE = кермет с покрытием
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины без задних углов 35°
VNMG
Пластины ISO без задних углов
Токарная обработка ISO
29
A 1
Режущие пластины
P M K S
HC HE HC HC HC
Обозначение
r
mm
f
mm
ap
mm
WMP20S
WPP05S
WPP10G
WPP20G
WPP30G
WEP10C
WMP20S
WSM01
WSM10S
WSM20S
WSM30S
WKK10S
WKK20S
WSM01
WSM10S
WSM20S
WSM30S
WNMG060404-FP5 0,4 0,04–0,20 0,1–1,5 a b
WNMG060408-FP5 0,8 0,08–0,25 0,2–2,0 a b
WNMG080404-FP5 0,4 0,05–0,20 0,1–1,5 a b a
WNMG080408-FP5 0,8 0,08–0,25 0,2–2,0 a b a
WNMG080412-FP5 1,2 0,10–0,25 0,5–2,5 a b
WNMG060404-FW5 0,4 0,10–0,35 0,3–2,0 a b a b a b
WNMG060408-FW5 0,8 0,15–0,50 0,4–2,0 a b a b a b
WNMG080404-FW5 0,4 0,10–0,40 0,3–3,0 a b a b a b
WNMG080408-FW5 0,8 0,15–0,60 0,4–3,0 a b a b a b
WNMG080412-FW5 1,2 0,25–0,65 0,6–3,0 a b
WNMG060404-MP3 0,4 0,08–0,22 0,3–2,2 a b
WNMG060408-MP3 0,8 0,12–0,32 0,6–3,0 a b
WNMG060412-MP3 1,2 0,16–0,35 0,8–3,2 b
WNMG080404-MP3 0,4 0,08–0,22 0,3–2,5 b c
WNMG080408-MP3 0,8 0,12–0,32 0,6–3,2 a a b c
WNMG080412-MP3 1,2 0,16–0,40 0,8–3,5 a a b c
WNMG060404-MP5 0,4 0,16–0,25 0,5–4,0 a b c
WNMG060408-MP5 0,8 0,18–0,35 0,6–4,0 a a b c
WNMG060412-MP5 1,2 0,20–0,40 1,0–4,0 a b
WNMG080404-MP5 0,4 0,16–0,25 0,5–4,0 a b c
WNMG080408-MP5 0,8 0,18–0,40 0,6–5,0 a a b c
WNMG080412-MP5 1,2 0,20–0,45 1,0–5,0 a a b c
WNMG080416-MP5 1,6 0,25–0,50 1,2–5,0 a b
WNMG100608-MP5 0,8 0,25–0,40 0,8–7,0 a b
WNMG100612-MP5 1,2 0,30–0,50 1,0–7,0 a b
WNMG080404-MS3 0,4 0,12–0,25 0,6–3,0 a a c a a c
WNMG080408-MS3 0,8 0,15–0,30 0,8–3,0 b b a a c a a c
WNMG060408-MU5 0,8 0,15–0,35 0,6–3,0 b a b b b b
WNMG080404-MU5 0,4 0,15–0,30 0,5–4,0 b a b b b b
WNMG080408-MU5 0,8 0,15–0,40 0,6–5,0 b a b b b b
WNMG080412-MU5 1,2 0,20–0,50 1,0–5,0 b a a b b b b
WNMG080416-MU5 1,6 0,25–0,55 1,2–5,0 a b
WNMG060408-MW5 0,8 0,15–0,50 0,8–3,0 a b a
WNMG060412-MW5 1,2 0,20–0,60 1,5–3,0 a b a
WNMG080408-MW5 0,8 0,20–0,65 0,8–4,0 b a a b b a b
WNMG080412-MW5 1,2 0,25–0,70 1,5–4,0 b a a b b a b
WNMG060408-RM5 0,8 0,20–0,40 1,2–3,5 b b b c b c
WNMG080408-RM5 0,8 0,20–0,40 1,2–4,5 b a b b a b c a c
WNMG080412-RM5 1,2 0,25–0,50 1,5–4,5 b b a b c a c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HE = кермет с покрытием
Tiger·tec® Gold
Пластины треугольные без задних углов 80°
WNMG / WNMM
Пластины ISO без задних углов
Токарная обработка ISO
30
A 1
Режущие пластины
P M K S
HC HE HC HC HC
Обозначение
r
mm
f
mm
ap
mm
WMP20S
WPP05S
WPP10G
WPP20G
WPP30G
WEP10C
WMP20S
WSM01
WSM10S
WSM20S
WSM30S
WKK10S
WKK20S
WSM01
WSM10S
WSM20S
WSM30S
WNMG060408-RP5 0,8 0,20–0,40 0,8–4,0 a b c
WNMG060412-RP5 1,2 0,25–0,50 1,0–4,0 a b c
WNMG080408-RP5 0,8 0,20–0,40 0,8–6,0 a a b c a
WNMG080412-RP5 1,2 0,25–0,60 1,0–6,0 a a b c a
WNMG080416-RP5 1,6 0,35–0,70 1,6–6,0 a b c
WNMG100612-RP5 1,2 0,35–0,65 1,2–8,0 a b c
WNMG100616-RP5 1,6 0,35–0,70 1,6–8,0 a b c
WNMG080408-RP7 0,8 0,18–0,40 0,8–5,0 a b c
WNMG080412-RP7 1,2 0,25–0,50 1,2–5,0 a b c
WNMG100608-RP7 0,8 0,30–0,50 0,8–6,0 b
WNMG100612-RP7 1,2 0,35–0,60 1,2–6,0 a b c
WNMG100616-RP7 1,6 0,40–0,60 1,5–6,0 b c
WNMM080412-HU3 1,2 0,35–0,60 1,2–6,0 b
WNMM100612-HU3 1,2 0,35–0,70 1,2–8,0 a b
WNMM100616-HU3 1,6 0,40–0,90 1,6–8,0 a b
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HE = кермет с покрытием
Tiger·tec® Gold
Пластины треугольные без задних углов 80°
WNMG / WNMM
Пластины ISO без задних углов
Токарная обработка ISO
31
A 1
r
7˚
80
˚
d
s
l
32
A 1
Режущие пластины
P M S
HC HE HC HC
Обозначение
l
mm
r
mm
f
mm
ap
mm
WMP20S
WPP10G
WPP20G
WPP30G
WEP10C
WMP20S
WSM01
WSM10S
WSM20S
WSM30S
WSM01
WSM10S
WSM20S
WSM30S
CCGT060204-MP4 6,45 0,4 0,08–0,20 0,4–2,0 b
CCGT09T304-MP4 9,67 0,4 0,08–0,25 0,4–3,0 a b
CCGT09T308-MP4 9,67 0,8 0,12–0,32 0,5–3,0 a b
CCGT120408-MP4 12,9 0,8 0,12–0,32 0,5–3,5 a b
CCMT060202-FM4 6,45 0,2 0,04–0,12 0,1–1,0 b b a b c a b c
CCMT060204-FM4 6,45 0,4 0,05–0,16 0,1–1,5 b b aa b c aa b c
CCMT060208-FM4 6,45 0,8 0,08–0,20 0,1–1,5 b b b c b c
CCMT09T302-FM4 9,67 0,2 0,04–0,12 0,1–1,0 b b aa b c aa b c
CCMT09T304-FM4 9,67 0,4 0,05–0,16 0,1–1,5 b b aa b c aa b c
CCMT09T308-FM4 9,67 0,8 0,08–0,20 0,1–1,5 b b aa b c aa b c
CCMT120404-FM4 12,9 0,4 0,05–0,16 0,1–1,5 a b c a b c
CCMT120408-FM4 12,9 0,8 0,08–0,20 0,1–1,5 a b c a b c
CCMT060202-FP4 6,45 0,2 0,04–0,12 0,1–1,0 a b a
CCMT060204-FP4 6,45 0,4 0,05–0,16 0,1–1,5 a b a
CCMT060208-FP4 6,45 0,8 0,08–0,20 0,1–1,5 a b
CCMT09T302-FP4 9,67 0,2 0,04–0,12 0,1–1,0 a b a
CCMT09T304-FP4 9,67 0,4 0,05–0,16 0,1–1,5 a b a
CCMT09T308-FP4 9,67 0,8 0,08–0,20 0,1–1,5 a b a
CCMT120404-FP4 12,9 0,4 0,05–0,16 0,1–1,5 a b
CCMT120408-FP4 12,9 0,8 0,08–0,20 0,1–1,5 a b
CCMT060204-FP6 6,45 0,4 0,06–0,18 0,3–2,0 a b
CCMT060208-FP6 6,45 0,8 0,10–0,20 0,5–2,0 b
CCMT09T304-FP6 9,67 0,4 0,08–0,20 0,3–2,0 a b
CCMT09T308-FP6 9,67 0,8 0,12–0,32 0,5–2,0 a b
CCMT120404-FP6 12,9 0,4 0,10–0,25 0,3–2,5 b
CCMT120408-FP6 12,9 0,8 0,12–0,32 0,5–2,5 b
CCMT060204-MM4 6,45 0,4 0,08–0,20 0,4–2,0 b a b c a b c
CCMT060208-MM4 6,45 0,8 0,12–0,25 0,5–2,0 b b b
CCMT09T304-MM4 9,67 0,4 0,08–0,25 0,4–3,0 baa b c aa b c
CCMT09T308-MM4 9,67 0,8 0,12–0,32 0,5–3,0 baa b c aa b c
CCMT120404-MM4 12,9 0,4 0,12–0,25 0,4–3,5 b b b
CCMT120408-MM4 12,9 0,8 0,12–0,32 0,5–3,5 b a b a b
CCMT060204-MP4 6,45 0,4 0,08–0,20 0,4–2,0 a b
CCMT060208-MP4 6,45 0,8 0,12–0,25 0,5–2,0 a b
CCMT09T304-MP4 9,67 0,4 0,08–0,25 0,4–3,0 a b
CCMT09T308-MP4 9,67 0,8 0,12–0,32 0,5–3,0 a b
CCMT120404-MP4 12,9 0,4 0,12–0,25 0,4–3,5 a b
CCMT120408-MP4 12,9 0,8 0,12–0,32 0,5–3,5 a b
CCMT060204-MP6 6,45 0,4 0,10–0,20 0,4–2,5 a b c
CCMT090304-MP6 9,67 0,4 0,10–0,25 0,4–3,5 b
CCMT090308-MP6 9,67 0,8 0,15–0,32 0,6–3,5 b
CCMT09T304-MP6 9,67 0,4 0,08–0,25 0,4–3,0 a b c
CCMT09T308-MP6 9,67 0,8 0,12–0,32 0,5–3,0 a b c
CCMT120408-MP6 12,9 0,8 0,15–0,35 0,6–4,0 a b c
CCMT160508-MP6 16,12 0,8 0,15–0,40 0,8–4,0 b c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HE = кермет с покрытием
Tiger·tec® Gold
Пластины с задними углами 80°
CCGT / CCMT
Пластины ISO с задними углами
Токарная обработка ISO
r
7˚
80˚
d
s
l
r
11˚
80˚
d
s
l
33
A 1
Режущие пластины
P M S
HC HE HC HC
Обозначение
l
mm
r
mm
f
mm
ap
mm
WMP20S
WPP10G
WPP20G
WPP30G
WEP10C
WMP20S
WSM01
WSM10S
WSM20S
WSM30S
WSM01
WSM10S
WSM20S
WSM30S
CCMT060204-RP4 6,45 0,4 0,12–0,25 0,4–2,5 a b c
CCMT060208-RP4 6,45 0,8 0,16–0,30 0,6–2,5 b c
CCMT09T304-RP4 9,67 0,4 0,12–0,25 0,4–3,0 a b c
CCMT09T308-RP4 9,67 0,8 0,16–0,35 0,6–4,0 a b c
CCMT120404-RP4 12,9 0,4 0,12–0,30 0,4–4,0 a b c
CCMT120408-RP4 12,9 0,8 0,16–0,40 0,6–5,0 a b c
CCMT120412-RP4 12,9 1,2 0,20–0,50 0,8–5,0 a b c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HE = кермет с покрытием
Tiger·tec® Gold
Пластины с задними углами 80°
CCGT / CCMT
Режущие пластины
P
HC
Обозначение
l
mm
r
mm
f
mm
ap
mm
WPP10G
WPP20G
CPGT050204-MP4 5,64 0,4 0,08–0,20 0,4–1,5 b
CPGT060204-MP4 6,45 0,4 0,08–0,20 0,4–2,0 a b
CPGT09T304-MP4 9,67 0,4 0,08–0,25 0,4–3,0 a b
CPGT09T308-MP4 9,67 0,8 0,12–0,32 0,5–3,0 a b
CPMT050204-FP4 5,64 0,4 0,05–0,16 0,1–1,5 a
CPMT060204-FP4 6,45 0,4 0,05–0,16 0,1–1,5 a
CPMT09T304-FP4 9,67 0,4 0,05–0,16 0,1–1,5 a
CPMT09T308-FP4 9,67 0,8 0,08–0,20 0,1–1,5 a
CPMT04T104-MP4 4,84 0,4 0,06–0,16 0,3–1,5 b
CPMT060204-MP4 6,45 0,4 0,08–0,20 0,4–2,0 b
CPMT060208-MP4 6,45 0,8 0,12–0,25 0,5–2,0 b
CPMT09T304-MP4 9,67 0,4 0,08–0,25 0,4–3,0 b
CPMT09T308-MP4 9,67 0,8 0,12–0,32 0,5–3,0 b
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины с задними углами 80°
CPGT / CPMT
Пластины ISO с задними углами
Токарная обработка ISO
34
A 1
Режущие пластины
P M N S
HC HE HC HC HW HC
Обозначение
l
mm
r
mm
f
mm
ap
mm
WMP20S
WPP10G
WPP20G
WPP30G
WEP10C
WMP20S
WSM01
WSM10S
WSM20S
WSM30S
WNN10
WN10
WSM01
WSM10S
WSM20S
WSM30S
DCGT070201-MN2 7,75 0,1 0,02–0,06 0,5–1,5 b a
DCGT070202-MN2 7,75 0,2 0,05–0,12 0,5–2,0 a b a b
DCGT070204-MN2 7,75 0,4 0,08–0,25 0,6–2,5 a b a b
DCGT11T301-MN2 11,63 0,1 0,02–0,06 0,5–1,5 ab a b
DCGT11T302-MN2 11,63 0,2 0,05–0,12 0,5–2,0 a b a b
DCGT11T304-MN2 11,63 0,4 0,08–0,25 0,6–3,0 a b a b
DCGT11T308-MN2 11,63 0,8 0,10–0,30 0,8–3,5 a b a b
DCGT070204-MP4 7,75 0,4 0,08–0,20 0,4–2,0 b
DCGT11T304-MP4 11,63 0,4 0,08–0,25 0,4–3,0 a b
DCGT11T308-MP4 11,63 0,8 0,12–0,32 0,5–3,0 a b
DCMT070202-FM4 7,75 0,2 0,04–0,12 0,1–1,0 aa b c aa b c
DCMT070204-FM4 7,75 0,4 0,05–0,16 0,1–1,5 b b aa b c aa b c
DCMT070208-FM4 7,75 0,8 0,08–0,20 0,1–1,5 a b a b
DCMT11T302-FM4 11,63 0,2 0,04–0,12 0,1–1,0 b b aa b c aa b c
DCMT11T304-FM4 11,63 0,4 0,05–0,16 0,1–1,5 b b aa b c aa b c
DCMT11T308-FM4 11,63 0,8 0,08–0,20 0,1–1,5 b b a b c a b c
DCMT070202-FP4 7,75 0,2 0,04–0,12 0,1–1,0 a b a
DCMT070204-FP4 7,75 0,4 0,05–0,16 0,1–1,5 a b a
DCMT070208-FP4 7,75 0,8 0,08–0,20 0,1–1,5 a b
DCMT11T302-FP4 11,63 0,2 0,04–0,12 0,1–1,0 a b a
DCMT11T304-FP4 11,63 0,4 0,05–0,16 0,1–1,5 a b a
DCMT11T308-FP4 11,63 0,8 0,08–0,20 0,1–1,5 a b a
DCMT070204-FP6 7,75 0,4 0,06–0,18 0,3–2,0 a b
DCMT11T304-FP6 11,63 0,4 0,08–0,20 0,3–2,0 a b
DCMT11T308-FP6 11,63 0,8 0,10–0,25 0,5–2,0 a b
DCMT070204-MM4 7,75 0,4 0,08–0,20 0,4–2,0 b a b c a b c
DCMT070208-MM4 7,75 0,8 0,12–0,25 0,5–2,0 b a b a b
DCMT11T302-MM4 11,63 0,2 0,04–0,12 0,2–2,0 ab c ab c
DCMT11T304-MM4 11,63 0,4 0,08–0,25 0,4–3,0 baa b c aa b c
DCMT11T308-MM4 11,63 0,8 0,12–0,32 0,5–3,0 baa b c aa b c
DCMT11T312-MM4 11,63 1,2 0,15–0,35 0,5–3,0 b b
DCMT070204-MP4 7,75 0,4 0,08–0,20 0,4–2,0 a b
DCMT070208-MP4 7,75 0,8 0,12–0,25 0,5–2,0 a b
DCMT11T304-MP4 11,63 0,4 0,08–0,25 0,4–3,0 a b
DCMT11T308-MP4 11,63 0,8 0,12–0,32 0,5–3,0 a b
DCMT11T312-MP4 11,63 1,2 0,15–0,35 0,5–3,0 a b
DCMT11T304-MP6 11,63 0,4 0,10–0,25 0,4–3,5 a b c
DCMT11T308-MP6 11,63 0,8 0,15–0,32 0,6–3,5 a b c
DCMT150404-MP6 15,5 0,4 0,10–0,25 0,4–4,0 b
DCMT150408-MP6 15,5 0,8 0,12–0,36 0,6–4,0 b c
DCMT070204-RP4 7,75 0,4 0,12–0,20 0,4–2,0 a b c
DCMT070208-RP4 7,75 0,8 0,16–0,30 0,6–2,0 a b c
DCMT11T304-RP4 11,63 0,4 0,12–0,25 0,4–3,0 a b c
DCMT11T308-RP4 11,63 0,8 0,16–0,35 0,6–4,0 a b c
DCMT11T312-RP4 11,63 1,2 0,20–0,40 0,8–4,0 a b c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HW = твёрдый сплав без покрытия
HC = твёрдый сплав с покрытием
HE = кермет с покрытием
Tiger·tec® Gold
Пластины с задними углами 55°
DCGT / DCMT
Пластины ISO с задними углами
Токарная обработка ISO
35
A 1
Режущие пластины
P
HC
Обозначение
l
mm
r
mm
f
mm
ap
mm
WPP10G
WPP20G
DPGT11T304-MP4 11,63 0,4 0,08–0,25 0,4–3,0 b
DPMT070204-FP4 7,75 0,4 0,05–0,16 0,1–1,5 a
DPMT11T304-FP4 11,63 0,4 0,05–0,16 0,1–1,5 a
DPMT11T308-FP4 11,63 0,8 0,08–0,20 0,1–1,5 a
DPMT070204-MP4 7,75 0,4 0,08–0,20 0,4–2,0 b
DPMT11T304-MP4 11,63 0,4 0,08–0,25 0,4–3,0 b
DPMT11T308-MP4 11,63 0,8 0,12–0,32 0,5–3,0 b
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины с задними углами 55°
DPGT / DPMT
Режущие пластины
P
HC
Обозначение
d
mm
f
mm
ap
mm
WPP10G
WPP20G
WPP30G
RCMT0602M0-FP4 6 0,07–0,30 0,6–2,5 a b
RCMT0803M0-FP4 8 0,08–0,30 0,8–3,0 b
RCMT10T3M0-FP4 10 0,10–0,35 1,0–4,0 b
RCMT1204M0-FP4 12 0,12–0,40 1,2–5,0 a b
RCMT10T3M0-HU6 10 0,12–0,80 1,0–4,0 a b c
RCMT1204M0-HU6 12 0,12–1,20 1,2–5,0 a b c
RCMT1606M0-HU6 16 0,15–1,20 1,6–7,0 a b c
RCMT0602M0-RP4 6 0,08–0,50 0,6–2,5 b c
RCMT060300-RP4 6,35 0,08–0,50 0,6–2,5 b
RCMT0803M0-RP4 8 0,10–0,60 0,8–3,0 a b c
RCMT09T300-RP4 9,525 0,10–0,60 0,8–3,0 b
RCMT10T3M0-RP4 10 0,12–0,80 1,0–4,0 a b c
RCMT120400-RP4 12,7 0,12–1,00 1,2–5,0 b
RCMT1204M0-RP4 12 0,12–1,00 1,2–5,0 a b c
RCMT1605M0-RP4 16 0,15–1,20 1,6–7,0 a b c
RCMT1606M0-RP4 16 0,15–1,20 1,6–7,0 a b c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины с задними углами
RCMT / RCMX
Пластины ISO с задними углами
Токарная обработка ISO
36
A 1
Режущие пластины
P
HC
Обозначение
d
mm
f
mm
ap
mm
WPP10G
WPP20G
WPP30G
RCMX2006M0-HU6 20 0,25–1,40 2,0–9,0 a b c
RCMX2507M0-HU6 25 0,30–1,60 2,5–11,0 a b c
RCMX3209M0-HU6 32 0,30–1,70 3,2–15,0 a b c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины с задними углами
RCMT / RCMX
Режущие пластины
P
HC HE
Обозначение
l
mm
r
mm
f
mm
ap
mm
WPP10G
WPP20G
WPP30G
WEP10C
SCGT09T304-MP4 9,53 0,4 0,08–0,25 0,4–3,0 b
SCGT09T308-MP4 9,53 0,8 0,12–0,32 0,5–3,0 b
SCGT120408-MP4 12,7 0,8 0,12–0,32 0,5–3,5 b
SCMT060204-FP4 6,35 0,4 0,05–0,16 0,1–1,5 a
SCMT09T304-FP4 9,53 0,4 0,05–0,15 0,1–1,5 a b a
SCMT09T308-FP4 9,53 0,8 0,05–0,18 0,1–1,8 a b a
SCMT120404-FP4 12,7 0,4 0,05–0,15 0,1–1,5 b
SCMT120408-FP4 12,7 0,8 0,05–0,18 0,1–1,8 b
SCMT120412-FP4 12,7 1,2 0,12–0,32 0,3–1,8 b
SCMT09T304-FP6 9,53 0,4 0,08–0,20 0,3–2,0 b
SCMT09T308-FP6 9,53 0,8 0,10–0,25 0,5–2,0 b
SCMT120408-FP6 12,7 0,8 0,12–0,32 0,5–2,5 b
SCMT09T304-MP4 9,53 0,4 0,08–0,25 0,4–3,0 b
SCMT09T308-MP4 9,53 0,8 0,12–0,32 0,5–3,0 a b
SCMT120408-MP4 12,7 0,8 0,12–0,32 0,5–3,5 a b
SCMT09T304-RP4 9,53 0,4 0,12–0,25 0,4–3,0 a b c
SCMT09T308-RP4 9,53 0,8 0,16–0,35 0,6–4,0 a b c
SCMT09T312-RP4 9,53 1,2 0,20–0,45 0,8–5,0 a
SCMT120404-RP4 12,7 0,4 0,12–0,25 0,4–3,0 a b c
SCMT120408-RP4 12,7 0,8 0,16–0,40 0,6–5,0 a b c
SCMT120412-RP4 12,7 1,2 0,20–0,50 0,8–5,0 a b c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HE = кермет с покрытием
Tiger·tec® Gold
Пластины квадратные, с задними углами
SCGT / SCMT
Пластины ISO с задними углами
Токарная обработка ISO
37
A 1
r
90˚
11˚
s
l
d
Режущие пластины
P
HC
Обозначение
l
mm
r
mm
f
mm
ap
mm
WPP20G
SPMT09T304-MP4 9,53 0,4 0,08–0,25 0,4–3,0 b
SPMT09T308-MP4 9,53 0,8 0,12–0,32 0,5–3,0 b
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины квадратные, с задними углами
SPMT
Пластины ISO с задними углами
Токарная обработка ISO
38
A 1
Режущие пластины
P
HC HE
Обозначение
l
mm
r
mm
f
mm
ap
mm
WPP10G
WPP20G
WPP30G
WEP10C
TCGT090204-MP4 9,62 0,4 0,08–0,20 0,4–2,0 b
TCGT110204-MP4 11 0,4 0,08–0,20 0,4–2,0 a b
TCGT110208-MP4 11 0,8 0,12–0,30 0,5–2,0 b
TCMT06T102-FP4 6,87 0,2 0,02–0,10 0,1–1,0 b
TCMT06T104-FP4 6,87 0,4 0,04–0,17 0,1–1,0 b
TCMT090202-FP4 9,62 0,2 0,04–0,12 0,1–1,0 b
TCMT090204-FP4 9,62 0,4 0,05–0,16 0,1–1,5 a b
TCMT090208-FP4 9,62 0,8 0,08–0,20 0,1–1,5 b
TCMT110202-FP4 11 0,2 0,04–0,12 0,1–1,0 a b
TCMT110204-FP4 11 0,4 0,05–0,16 0,1–1,5 a b
TCMT110208-FP4 11 0,8 0,08–0,20 0,1–1,5 a b
TCMT16T302-FP4 16,5 0,2 0,04–0,12 0,1–1,0 b
TCMT16T304-FP4 16,5 0,4 0,05–0,16 0,1–1,5 a b
TCMT16T308-FP4 16,5 0,8 0,08–0,20 0,1–1,5 a b
TCMT110204-FP6 11 0,4 0,06–0,18 0,3–2,0 b
TCMT110208-FP6 11 0,8 0,10–0,20 0,5–2,0 b
TCMT16T304-FP6 16,5 0,4 0,08–0,20 0,3–2,0 b
TCMT16T308-FP6 16,5 0,8 0,10–0,25 0,5–2,0 b
TCMT090204-MP4 9,62 0,4 0,08–0,20 0,4–2,0 b
TCMT090208-MP4 9,62 0,8 0,12–0,25 0,5–2,0 b
TCMT110204-MP4 11 0,4 0,08–0,20 0,4–2,0 a b
TCMT110208-MP4 11 0,8 0,12–0,30 0,5–2,0 a b
TCMT16T304-MP4 16,5 0,4 0,08–0,25 0,4–3,0 a b
TCMT16T308-MP4 16,5 0,8 0,12–0,32 0,5–3,0 a b
TCMT220408-MP4 22 0,8 0,12–0,32 0,5–3,5 b
TCMT110204-MP6 11 0,4 0,10–0,20 0,4–2,5 a b
TCMT110304-MP6 11 0,4 0,12–0,25 0,4–3,0 b
TCMT16T304-MP6 16,5 0,4 0,10–0,25 0,4–3,5 a b
TCMT16T308-MP6 16,5 0,8 0,15–0,32 0,6–3,5 a b
TCMT090204-RP4 9,62 0,4 0,12–0,25 0,4–3,0 b c
TCMT090208-RP4 9,62 0,8 0,16–0,30 0,6–3,0 b c
TCMT110204-RP4 11 0,4 0,12–0,25 0,4–3,0 a b c
TCMT110208-RP4 11 0,8 0,16–0,30 0,6–3,0 b c
TCMT16T304-RP4 16,5 0,4 0,12–0,25 0,4–3,0 a b c
TCMT16T308-RP4 16,5 0,8 0,16–0,35 0,6–4,0 a b c
TCMT16T312-RP4 16,5 1,2 0,20–0,40 0,8–4,0 a b c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HE = кермет с покрытием
Tiger·tec® Gold
Пластины с задними углами 60°
TCGT / TCMT
Пластины ISO с задними углами
Токарная обработка ISO
39
A 1
Режущие пластины
P M K S
HC HC HC HC
Обозначение
l
mm
r
mm
f
mm
ap
mm
WPP10G
WPP20G
WSM20S
WKK20S
WSM20S
TPGN110308 11 0,8 0,12–0,20 0,8–2,0 b b
TPGN160304 16,5 0,4 0,10–0,25 0,4–3,0 b
TPGN160308 16,5 0,8 0,12–0,30 0,8–3,0 b
TPGN220408 22 0,8 0,12–0,30 0,8–4,0 b
TPGT090204-MP4 9,62 0,4 0,08–0,20 0,4–2,0 b
TPGT110204-MP4 11 0,4 0,08–0,20 0,4–2,0 b
TPGT16T304-MP4 16,5 0,4 0,08–0,25 0,4–3,0 b
TPGT16T308-MP4 16,5 0,8 0,12–0,32 0,5–3,0 b
TPMR110304 11 0,4 0,12–0,25 0,4–3,0 b
TPMR110308 11 0,8 0,12–0,25 0,4–3,0 b
TPMR160304 16,5 0,4 0,12–0,25 0,4–3,0 b
TPMR160308 16,5 0,8 0,16–0,30 0,6–4,0 b
TPMT110204-FP4 11 0,4 0,05–0,16 0,1–1,5 a
TPMT16T304-FP4 16,5 0,4 0,05–0,16 0,1–1,5 a
TPMT090204-MP4 9,62 0,4 0,08–0,20 0,4–2,0 b
TPMT110204-MP4 11 0,4 0,08–0,20 0,4–2,0 b
TPMT110208-MP4 11 0,8 0,12–0,30 0,5–2,0 b
TPMT16T304-MP4 16,5 0,4 0,08–0,25 0,4–3,0 b
TPMT16T308-MP4 16,5 0,8 0,12–0,32 0,5–3,0 b
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
Tiger·tec® Gold
Пластины с задними углами 60°
TPGN / TPGT / TPMR / TPMT
Пластины ISO с задними углами
Токарная обработка ISO
40
A 1
Режущие пластины
P M S
HC HE HC HC
Обозначение
l
mm
r
mm
f
mm
ap
mm
WMP20S
WPP10G
WPP20G
WPP30G
WEP10C
WMP20S
WSM01
WSM10S
WSM20S
WSM30S
WSM01
WSM10S
WSM20S
WSM30S
VBMT110304-FP6 11,07 0,4 0,06–0,18 0,3–2,0 a b
VBMT110308-FP6 11,07 0,8 0,10–0,20 0,5–2,0 a b
VBMT160404-FP6 16,61 0,4 0,08–0,20 0,3–2,0 a b
VBMT160406-FP6 16,61 0,6 0,10–0,25 0,4–2,0 a b
VBMT160408-FP6 16,61 0,8 0,10–0,25 0,5–2,0 a b
VBMT160412-FP6 16,61 1,2 0,12–0,30 0,6–2,0 a b
VBMT110304-MM4 11,07 0,4 0,08–0,20 0,4–1,5 baa b aa b
VBMT110308-MM4 11,07 0,8 0,12–0,25 0,5–1,5 a b a b
VBMT160404-MM4 16,61 0,4 0,08–0,20 0,4–2,0 baa b c aa b c
VBMT160408-MM4 16,61 0,8 0,12–0,30 0,5–2,0 baa b c aa b c
VBMT160412-MM4 16,61 1,2 0,12–0,32 0,5–2,0 a b a b
VBMT110304-MP4 11,07 0,4 0,08–0,20 0,4–1,5 a b
VBMT110308-MP4 11,07 0,8 0,12–0,25 0,5–1,5 a b
VBMT160404-MP4 16,61 0,4 0,08–0,20 0,4–2,0 a b
VBMT160406-MP4 16,61 0,6 0,12–0,25 0,5–2,0 a b
VBMT160408-MP4 16,61 0,8 0,12–0,30 0,5–2,0 a b
VBMT160412-MP4 16,61 1,2 0,12–0,32 0,5–2,0 a b
VBMT160404-MP6 16,61 0,4 0,10–0,25 0,4–2,5 a b
VBMT160408-MP6 16,61 0,8 0,15–0,30 0,6–2,5 a b
VCMT110302-FM4 11,07 0,2 0,04–0,12 0,1–1,0 b b aa b c aa b c
VCMT110304-FM4 11,07 0,4 0,05–0,16 0,1–1,5 baa b c aa b c
VCMT160402-FM4 16,61 0,2 0,04–0,12 0,1–1,0 b a b c a b c
VCMT160404-FM4 16,61 0,4 0,05–0,16 0,1–1,5 baa b c aa b c
VCMT160408-FM4 16,61 0,8 0,08–0,20 0,1–1,5 baa b c aa b c
VCMT110302-FP4 11,07 0,2 0,04–0,12 0,1–1,0 a b a
VCMT110304-FP4 11,07 0,4 0,05–0,16 0,1–1,5 a b a
VCMT160402-FP4 16,61 0,2 0,04–0,12 0,1–1,0 a b a
VCMT160404-FP4 16,61 0,4 0,05–0,16 0,1–1,5 a b a
VCMT160408-FP4 16,61 0,8 0,08–0,20 0,1–1,5 a b a
VCMT160404-MP4 16,61 0,4 0,08–0,20 0,4–2,0 a b
VCMT160408-MP4 16,61 0,8 0,12–0,30 0,5–2,0 a b
VCMT110304-RP4 11,07 0,4 0,12–0,20 0,4–2,5 a b c
VCMT110308-RP4 11,07 0,8 0,16–0,25 0,6–3,0 a b
VCMT160404-RP4 16,61 0,4 0,12–0,25 0,4–2,5 a b c
VCMT160406-RP4 16,61 0,6 0,15–0,25 0,6–3,0 a b
VCMT160408-RP4 16,61 0,8 0,16–0,30 0,6–3,0 a b c
VCMT160412-RP4 16,61 1,2 0,20–0,35 0,8–3,0 a b c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HE = кермет с покрытием
Tiger·tec® Gold
Пластины с задними углами 35°
VBMT / VCMT
Пластины ISO с задними углами
Токарная обработка ISO
41
A 1
Режущие пластины
P
HC
Обозначение
l
mm
r
mm
f
mm
ap
mm
WPP10G
WPP20G
WPP30G
WCMT040202-FP4 4,34 0,2 0,04–0,12 0,1–1,0 a b
WCMT040204-FP4 4,34 0,4 0,05–0,16 0,1–1,5 a b
WCMT040208-FP4 4,34 0,8 0,08–0,20 0,1–1,5 b
WCMT06T302-FP4 6,52 0,2 0,04–0,12 0,1–1,0 b
WCMT06T304-FP4 6,52 0,4 0,05–0,16 0,1–1,5 b
WCMT06T308-FP4 6,52 0,8 0,08–0,20 0,1–1,5 b
WCMT080404-FP4 8,69 0,4 0,05–0,16 0,1–1,5 b
WCMT080408-FP4 8,69 0,8 0,08–0,20 0,1–1,5 b
WCMT040204-FP6 4,34 0,4 0,06–0,18 0,3–2,0 b
WCMT040208-FP6 4,34 0,8 0,10–0,20 0,5–2,0 b
WCMT06T304-MP4 6,52 0,4 0,08–0,25 0,4–2,5 b
WCMT06T308-MP4 6,52 0,8 0,12–0,32 0,5–2,5 b
WCMT030202-RP4 3,91 0,2 0,08–0,12 0,2–1,5 b
WCMT040204-RP4 4,34 0,4 0,12–0,25 0,4–2,5 b
WCMT06T304-RP4 6,52 0,4 0,12–0,25 0,4–3,0 b
WCMT06T308-RP4 6,52 0,8 0,16–0,35 0,6–3,0 b c
WCMT080404-RP4 8,69 0,4 0,12–0,25 0,4–3,0 b
WCMT080408-RP4 8,69 0,8 0,16–0,40 0,6–4,0 b c
WCMT080412-RP4 8,69 1,2 0,20–0,45 0,8–4,0 b
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины треугольные с задними углами 80°
WCMT
Пластины ISO с задними углами
Токарная обработка ISO
N
l
d
r
s
7°
35°
le
s
7°
r
l
d
35°
N
Ie
R
r
d
35°
l
Ie
Ie1
L
r
d
35°
l
IeIe1
WL..LWL..RWL..N
42
A 1
Режущие пластины
P M S
HC HC HC
Обозначение
r
mm
l
mm
le
mm
f
mm
ap
mm
WPP20G
WSM20S
WSM30S
WSM20S
WSM30S
WL25-RC0420N-MU6 2 25 7,2 0,12–0,40 0,5–2,0 bb c b c
WL25-RC0525N-MU6 2,5 25 6,9 0,12–0,45 0,5–2,5 bb c b c
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины для системы профильной обработки
WL...-RC...
Режущие пластины
P
HC
Обозначение
r
mm
l
mm
le
mm
le1
mm
f
mm
ap
mm
WPP10G
WPP20G
WL25-VC0704L-FP4 0,4 25 6,2 3,9 0,05–0,20 0,1–2,0 a b
WL25-VC0708L-FP4 0,8 25 6,6 4,6 0,08–0,25 0,2–2,0 a b
WL25-VC0704L-MP4 0,4 25 6,2 3,9 0,08–0,25 0,4–2,5 a b
WL25-VC0708L-MP4 0,8 25 6,6 4,6 0,12–0,32 0,5–2,5 a b
WL25-VC0704N-FP4 0,4 25 6,3 0,05–0,20 0,1–2,0 a b
WL25-VC0708N-FP4 0,8 25 7,1 0,08–0,25 0,2–2,0 a b
WL25-VC0704N-MP4 0,4 25 6,3 0,08–0,25 0,4–2,5 a b
WL25-VC0708N-MP4 0,8 25 7,1 0,12–0,32 0,5–2,5 a b
WL25-VC0712N-MP4 1,2 25 7,4 0,12–0,35 0,5–2,5 a b
WL25-VC0716N-MP4 1,6 25 8,7 0,12–0,40 0,5–2,5 a b
WL25-VC0704R-FP4 0,4 25 6,2 3,9 0,05–0,20 0,1–2,0 a b
WL25-VC0708R-FP4 0,8 25 6,6 4,6 0,08–0,25 0,2–2,0 a b
WL25-VC0704R-MP4 0,4 25 6,2 3,9 0,08–0,25 0,4–2,5 a b
WL25-VC0708R-MP4 0,8 25 6,6 4,6 0,12–0,32 0,5–2,5 a b
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины для системы профильной
обработки
WL...-VC...
Пластины для системы профильной обработки – WL
Токарная обработка ISO
43
A 1
44
A 1
Токарные державки с хвостовиком прямоугольного сечения — пластины без задних углов
Вид обработки
95°
75°
Type
80°
CN .
.
Обозначение DCLN DCLN...-P PCLN DCBN
Угол в плане 95° 95° 95° 75°
Система зажима Прихват Прихват Рычаг Прихват
Подвод СОЖ наружный Направленная подача СОЖ наружный наружный
Сеч. хвостовика h [mm] 16–32 20–32 16–50 25–32
Сеч. хвостовика h [Inch] 0,625–1,500 0,750–1,000
Размер пластины l [mm] 9–19 12–16 9–25 12–19
Страница в каталоге
QR-код
www.walter-tools.com/woc/ DCLN DCLN-P PCLN DCBN
Вид обработки
≤12°30'
107°30' 93°
≤27°
Type
55°
DN .
.
Обозначение DDHN DDQN DDJN DDJN...-P
Угол в плане 107,5° 107,5° 93° 93°
Система зажима Прихват Прихват Прихват Прихват
Подвод СОЖ наружный наружный наружный Направленная подача СОЖ
Сеч. хвостовика h [mm] 20–25 20–32 20–25
Сеч. хвостовика h [Inch] 1,000–1,250 0,625–1,500 0,750–1,000
Размер пластины l [mm] 15 15 11–15 11–15
Страница в каталоге
QR-код
www.walter-tools.com/woc/ DDHN DDQN DDJN DDJN-P
Schaftwerkzeuge – Negative / Positive Grundformen
ISO-Drehen
45
A 1
— пластины без задних углов
75°
75°
75°
45°
80°
CN .
.
DCKN DCRN PCBN PCKN PCSN
75° 75° 75° 75° 45°
Прихват Прихват Рычаг Рычаг Рычаг
наружный наружный наружный наружный наружный
25–32 25–32 25 25
1,000–1,250 1,000–1,250
12–16 12–19 12–19 12 12
DCKN DCRN PCBN PCKN PCSN
93°
≤27°
≤57°
62°30'
75°
75°
55°
DN .
.
90°
SN .
.
PDJN DDNN DDPN DSBN DSKN
93° 62,5° 62,5° 75° 75°
Рычаг Прихват Прихват Прихват Прихват
наружный наружный наружный наружный наружный
16–32 20–32 25–40 25–32
0,750–1,250 1,000–1,250
11–15 11–15 15 12–19 12–19
PDJN DDNN DDPN DSBN DSKN
Schaftwerkzeuge – Negative / Positive Grundformen
ISO-Drehen
46
A 1
Токарные державки с хвостовиком прямоугольного сечения — пластины без задних углов
Вид обработки
75°
75°
Type 90 °
SN .
.
Обозначение DSRN DSBN...-P PSBN PSKN
Угол в плане 75° 75° 75° 75°
Система зажима Прихват Прихват Рычаг Рычаг
Подвод СОЖ наружный Направленная подача СОЖ наружный наружный
Сеч. хвостовика h [mm] 25 20–50 20–32
Сеч. хвостовика h [Inch] 0,750–1,500
Размер пластины l [mm] 12–25 12 12–25 12–19
Страница в каталоге
QR-код
www.walter-tools.com/woc/ DSRN DSBN-P PSBN PSKN
Вид обработки
93°
≤22°
91°
91°
Type 60°
TN .
.
Обозначение DTJN MTJN DTFN DTGN
Угол в плане 93° 93° 91° 91°
Система зажима Прихват Прихват Прихват Прихват
Подвод СОЖ наружный наружный наружный наружный
Сеч. хвостовика h [mm] 20–32 20–32
Сеч. хвостовика h [Inch] 0,750–1,250 1,000
Размер пластины l [mm] 16–27 16–22 22 16–22
Страница в каталоге
QR-код
www.walter-tools.com/woc/ DTJN MTJN DTFN DTGN
Schaftwerkzeuge – Negative / Positive Grundformen
ISO-Drehen
47
A 1
— пластины без задних углов
45°
45°
45°
45°
90°
SN .
.
DSDN DSSN DSSN...-P PSDN PSSN
45° 45° 45° 45° 45°
Прихват Прихват Прихват Рычаг Рычаг
наружный наружный Направленная подача СОЖ наружный наружный
20–32 20–32 25 12–40 16–32
1,000
12–19 12–19 12 9–25 9–19
DSDN DSSN DSSN-P PSDN PSSN
91°
91°
91°
≤25°
60°
TN .
.
35°
VN .
.
DTGN...-P PTFN PTGN DVPN DVTN
91° 91° 91° 117,5° 117,5°
Прихват Рычаг Рычаг Прихват Прихват
Направленная подача СОЖ наружный наружный наружный наружный
20–25 16–32 16–40 25–32
0,750–1,250
16 16 11–27 16 16
DTGN-P PTFN PTGN DVPN DVTN
Schaftwerkzeuge – Negative / Positive Grundformen
ISO-Drehen
48
A 1
Токарные державки с хвостовиком прямоугольного сечения — пластины без задних углов
Вид обработки
≤44°
93° ≤70°
72°30'
95°
Type 35°
VN .
.
80° WN .
.
Обозначение DVJN DVJN...-P DVVN DWLN
Угол в плане 93° 93° 72,5° 95°
Система зажима Прихват Прихват Прихват Прихват
Подвод СОЖ наружный Направленная подача СОЖ наружный наружный
Сеч. хвостовика h [mm] 20–32 20–25 20–32 16–32
Сеч. хвостовика h [Inch] 0,750–1,250 0,750–1,000 0,750–1,250 0,750–1,250
Размер пластины l [mm] 16 16 16 6–10
Страница в каталоге
QR-код
www.walter-tools.com/woc/ DVJN DVJN-P DVVN DWLN
Schaftwerkzeuge – Negative / Positive Grundformen
ISO-Drehen
50
A 1
Токарные державки с хвостовиком прямоугольного сечения — пластины с задними углами
Вид обработки
95°
≤12°30'
107°30' 93°
≤30°
Type
80°
CC .
.
55°
DC .
.
Обозначение SCLC SDHC SDJC DDJC...-P
Угол в плане 95° 107,5° 93° 93°
Система зажима Винт Винт Винт Прихват
Подвод СОЖ наружный наружный наружный Направленная подача СОЖ
Сеч. хвостовика h [mm] 10–25 12–25 10–25 20–25
Сеч. хвостовика h [Inch] 0,375–1,250 0,375–1,000
Размер пластины l [mm] 6–12 7–11 7–11 11
Страница в каталоге
QR-код
www.walter-tools.com/woc/ SCLC SDHC SDJC DDJC-P
Вид обработки
90°
≤27°
45°
45°
Type
RC . .
90°
SC .
.
Обозначение PRDC PRGC SSDC SSDCN
Угол в плане 0° 0° 45° 45°
Система зажима Рычаг Рычаг Винт Винт
Подвод СОЖ наружный наружный наружный наружный
Сеч. хвостовика h [mm] 20–50 20–40 16–25 12–25
Сеч. хвостовика h [Inch] 0,375–0,750
Размер пластины l [mm] 10–32 10–25 6–12 9–12
Страница в каталоге
QR-код
www.walter-tools.com/woc/ PRDC PRGC SSDC SSDCN
Schaftwerkzeuge – Negative / Positive Grundformen
ISO-Drehen
51
A 1
лами
≤60°
62°30' 90°
≤27°
55°
DC .
.
RC . .
SDNC SRAC SRDC SRGC SRSC
62,5° 0° 0° 0° 0°
Винт Винт Винт Винт Винт
наружный наружный наружный наружный наружный
10–25 12–32 20–32
1,000–1,250 0,500–1,250 1,000 1,000
7–11 6–12 6–16 12 6–16
SDNC SRAC SRDC SRGC SRSC
91°
≤35°
107°30'
≤50°
93°
60°
TC .
.
35°
VB . . / VC . .
STGC SVHB PVHB DVJB...-P PVJB
91° 107,5° 107,5° 93° 93°
Винт Винт Рычаг Прихват Рычаг
наружный наружный наружный Направленная подача СОЖ наружный
12–25 16–32 16–32 20–25 16–32
0,375–1,000
11–16 11–16 11–16 16 11–16
STGC SVHB PVHB DVJB-P PVJB
Schaftwerkzeuge – Negative / Positive Grundformen
ISO-Drehen
52
A 1
Токарные державки с хвостовиком прямоугольного
сечения — пластины с задними углами
Вид обработки
≤70°
72°30'
95°
Type 35°
VB . . / VC . .
80° WC .
.
Обозначение SVVB PVVB SWLC
Угол в плане 72,5° 72,5° 95°
Система зажима Винт Рычаг Винт
Подвод СОЖ наружный наружный наружный
Сеч. хвостовика h [mm] 12–32 20–32 12–25
Сеч. хвостовика h [Inch] 0,750–1,000
Размер пластины l [mm] 11–16 11–16 4–8
Страница в каталоге
QR-код
www.walter-tools.com/woc/ SVVB PVVB SWLC
Schaftwerkzeuge – Negative / Positive Grundformen
ISO-Drehen
53
A 1
54
A 1
Токарные державки с хвостовиком прямоугольного
сечения — система профильной обработки WL
Вид обработки
≤23°
≤35°
107°30‘
≤ 30°
113°
≤50°
93°
90°
≤70°
72°30'
<56°
87°
<56° 87°
Type
N
WL . .
Обозначение W1011 W1011...-P W1010...-P
Угол в плане 107,5° 107,5° 72,5°
Система зажима Винт Винт Винт
Подвод СОЖ наружный Направленная подача СОЖ Направленная подача СОЖ
Сеч. хвостовика h [mm] 16–25 20–25 20–25
Сеч. хвостовика h [Inch] 0,750–1,000 0,750–1,000
Размер пластины l [mm] 25 25 25
Страница в каталоге
QR-код
www.walter-tools.com/woc/ W1011 W1011-P W1010-P
Державка – система профильной обработки WL
Токарная обработка ISO
55
A 1
Державка – система профильной обработки WL
Токарная обработка ISO
56
A 1
Токарные державки с хвостовиком прямоугольного сечения — керамические
пластины
Вид обработки
90° 90°
15°
Type
RC . . / R P. .
RN . .
Обозначение CRDC CRDN CRSN CRSN...-P
Угол в плане 0° 0° 0° 0°
Система зажима Прихват Прихват Прихват Прихват
Подвод СОЖ наружный наружный наружный Направленная подача СОЖ
Сеч. хвостовика h [mm] 32 25–32 25–32 25
Сеч. хвостовика h [Inch]
Размер пластины l [mm] 9–12 12 12–15 12
Страница в каталоге
QR-код
www.walter-tools.com/woc/ CRDC CRDN CRSN CRSN-P
Державка – керамические пластины
Токарная обработка ISO
57
A 1
Державка – керамические пластины
Токарная обработка ISO
58
A 1
Токарные державки Walter Capto™ — пластины без задних углов
Вид обработки
95°
≤12°30'
107°30'
Type
80°
CN .
.
55°
DN .
.
Обозначение C...-DCLN C...-DCLN...-P C...-PCLN C...-DDHN...-P
Угол в плане 95° 95° 95° 107,5°
Система зажима Прихват Прихват Рычаг Прихват
Подвод СОЖ внутренний Направленная подача СОЖ внутренний Направленная подача СОЖ
Размер Walter CaptoTM C4–C8 C4–C8 C3–C8 C6
Размер пластины l [mm] 12–19 12–16 12–25 15
Страница в каталоге
QR-код
www.walter-tools.com/woc/ C-DCLN C-DCLN-P C-PCLN C-DDHN-P
Вид обработки 75°
75°
75°
75°
Type 90 °
SN .
.
Обозначение C...-DSKN C...-DSRN C...-PSKN C...-PSRN
Угол в плане 75° 75° 75° 75°
Система зажима Прихват Прихват Рычаг Рычаг
Подвод СОЖ внутренний внутренний внутренний внутренний
Размер Walter CaptoTM C4–C8 C4–C8 C6–C8 C6–C8
Размер пластины l [mm] 12–19 12–25 15–19 19–25
Страница в каталоге
QR-код
www.walter-tools.com/woc/ C-DSKN C-DSRN C-PSKN C-PSRN
Drehhalter Walter CaptoTM
ISO-Drehen
59
A 1
93°
≤27°
≤ 27°
93°
≤27°
≤ 27°
93°
≤27°
55°
DN .
.
C...-DDJN C...-DDUN C...-DDJN...-P C...-DDUN...-P C...-PDJN
93° 93° 93° 93° 93°
Прихват Прихват Прихват Прихват Рычаг
внутренний внутренний Направленная подача СОЖ Направленная подача СОЖ внутренний
C4–C8 C4–C8 C4–C8 C6 C3–C6
11–15 15 11–15 15 11–15
C-DDJN C-DDUN C-DDJN-P C-DDUN-P C-PDJN
45°
45° 93°
≤22°
91°
90°
SN .
.
60°
TN .
.
C...-DSDN C...-DSSN C...-PSSN C...-MTJN C...-DTGN...-P
45° 45° 45° 93° 91°
Прихват Прихват Рычаг Прихват Прихват
внутренний внутренний внутренний внутренний Направленная подача СОЖ
C4–C8 C4–C6 C6 C4–C6 C4
12–25 12–19 12–19 16–22 16
C-DSDN C-DSSN C-PSSN C-MTJN C-DTGN-P
Drehhalter Walter CaptoTM
ISO-Drehen
60
A 1
Токарные державки Walter Capto™ — пластины без задних углов
Вид обработки
≤44°
93° 95°
Type 35°
VN .
.
80° WN .
.
Обозначение C...-DVJN C...-DVJN...-P C...-DWLN C...-DWLN...-P
Угол в плане 93° 93° 95° 95°
Система зажима Прихват Прихват Прихват Прихват
Подвод СОЖ внутренний Направленная подача СОЖ внутренний Направленная подача СОЖ
Размер Walter CaptoTM C4–C8 C4–C6 C4–C6 C4–C6
Размер пластины l [mm] 16 16 6–10 8
Страница в каталоге
QR-код
www.walter-tools.com/woc/ C-DVJN C-DVJN-P C-DWLN C-DWLN-P
Drehhalter Walter CaptoTM
ISO-Drehen
62
A 1
Токарные державки Walter CaptoTM — пластины с задними углами
Вид обработки
95° 93°
≤30°
≤60°
62°30'
Type
80°
CC .
.
55°
DC .
.
Обозначение C...-SCLC C...-SDJC C...-DDJC...-P C...-SDNC
Угол в плане 95° 93° 93° 62,5°
Система зажима Винт Винт Прихват Винт
Подвод СОЖ внутренний внутренний Направленная подача СОЖ внутренний
Размер Walter CaptoTM C3–C6 C3–C6 C4–C5 C3–C5
Размер пластины l [mm] 9–12 7–11 11 11
Страница в каталоге
QR-код
www.walter-tools.com/woc/ C-SCLC C-SDJC C-DDJC-P C-SDNC
Вид обработки
≤35°
107°30'
≤50°
93°
Type 35°
VB . . / VC . .
Обозначение C...-SVHB C...-PVHB C...-SVJB C...-DVJB...-P
Угол в плане 107,5° 107,5° 93° 93°
Система зажима Винт Рычаг Винт Прихват
Подвод СОЖ внутренний внутренний внутренний Направленная подача СОЖ
Размер Walter CaptoTM C3–C6 C4–C6 C3–C6 C4–C8
Размер пластины l [mm] 11–16 16 11–16 16
Страница в каталоге
QR-код
www.walter-tools.com/woc/ C-SVHB C-PVHB C-SVJB C-DVJB-P
Токарные державки Walter CaptoTM
Токарная обработка ISO
63
A 1
90°
≤27°
90°
≤27°
91°
RC . .
60°
TC .
.
C...-SRDC C...-SRSC C...-PRDC C...-PRSC C...-STGC
0° 0° 0° 0° 91°
Винт Винт Рычаг Рычаг Винт
внутренний внутренний внутренний внутренний внутренний
C3–C6 C4–C6 C5–C6 C5–C8 C4–C5
6–16 6–16 16–25 16–25 11–16
C-SRDC C-SRSC C-PRDC C-PRSC C-STGC
≤50°
93°
≤70°
72°30'
35°
VB . . / VC . .
C...-PVJB C...-SVVB C...-PVVB
93° 72,5° 72,5°
Рычаг Винт Рычаг
внутренний внутренний внутренний
C4–C6 C3–C6 C4–C6
16 11–16 16
C-PVJB C-SVVB C-PVVB
Токарные державки Walter CaptoTM
Токарная обработка ISO
64
A 1
Токарные державки Walter CaptoTM —
система профильной обработки WL
Вид обработки
≤23°
≤35°
107°30‘
≤ 30°
113°
≤50°
93°
Type
N
WL . .
Обозначение W1011-C...-P
Угол в плане 107,5°
Система зажима Винт
Подвод СОЖ Направленная подача СОЖ
Размер Walter CaptoTM C4–C6
Размер пластины l [mm] 25
Страница в каталоге
QR-код
www.walter-tools.com/woc/ W1011-C-P
Walter CaptoTM – система профильной обработки WL
Токарная обработка ISO
65
A 1
Walter CaptoTM – система профильной обработки WL
Токарная обработка ISO
66
A 1
Токарные державки Walter CaptoTM —
керамические пластины
Вид обработки
15°
Type
RN . .
Обозначение C...-CRSN...-P
Угол в плане 0°
Система зажима Прихват
Подвод СОЖ Направленная подача СОЖ
Размер Walter CaptoTM C6
Размер пластины l [mm] 12
Страница в каталоге
QR-код
www.walter-tools.com/woc/ C-CRSN-P
Walter CaptoTM – керамические пластины без задних углов
Токарная обработка ISO
67
A 1
Walter CaptoTM – керамические пластины без задних углов
Токарная обработка ISO
68
A 1
Токарные державки Walter CaptoTM для токарно-фрезерных обрабатывающих центров
Вид обработки
95°
27°
93°
≤45° ≤47°
95°
≤47°
Type
80°
CN .
.
55°
DN .
.
RC . .
35°
VB . . / VC . .
Обозначение C...-DCMN C...-DDMN C...-SRDC C...-SVMB
Угол в плане 95° 93° 0° 95°
Система зажима Прихват Прихват Винт Винт
Подвод СОЖ внутренний внутренний внутренний внутренний
Размер Walter CaptoTM C5–C8 C5–C8 C6 C5–C6
Размер пластины l [mm] 12–16 15 10–16 16
Страница в каталоге
QR-код
www.walter-tools.com/woc/ C-DCMN C-DDMN C-SRDC C-SVMB
Walter CaptoTM – токарно-фрезеровочные центры
Токарная обработка ISO
70
A 1
Расточные державки — пластины без задних углов
Вид обработки
95° 93°
≤ 27° ≤ 60°
62°30'
Type
80°
CN .
.
55°
DN .
.
Обозначение A...-DCLN A...-PCLN A...-DDUN A...-DDXN
Угол в плане 95° 95° 93° 93°
Система зажима Прихват Рычаг Прихват Прихват
Подвод СОЖ внутренний внутренний внутренний внутренний
Ø раст. держ. d1 [мм] 25–50 16–40 25–50 32–40
Ø раст. держ. d1 [inch] 0,750–2,000 0,750–2,000
Размер пластины l [mm] 9–16 9–16 11–15 11–15
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A-DCLN A-PCLN A-DDUN A-DDXN
Вид обработки
93°
≤ 50°
95°
Type 35°
VN .
.
80°
WN .
.
Обозначение A...-DVUN A...-DWLN A...-PWLN
Угол в плане 93° 95° 95°
Система зажима Прихват Прихват Рычаг
Подвод СОЖ внутренний внутренний внутренний
Ø раст. держ. d1 [мм] 40 25–50 20–32
Ø раст. держ. d1 [inch] 1,250–1,500 1,000–2,000
Размер пластины l [mm] 16 6–10 6–8
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A-DVUN A-DWLN A-PWLN
Bohrstangen – Negative / Positive Grundformen
ISO-Drehen
71
A 1
93°
≤ 27°
75°
91°
55°
DN .
.
90°
SN .
.
60°
TN .
.
A...-PDUN A...-DSKN A...-PSKN A...-DTFN A...-PTFN
93° 75° 75° 91° 91°
Рычаг Прихват Рычаг Прихват Рычаг
внутренний внутренний внутренний внутренний внутренний
25–40 25–40 25–40 25–50 16–32
0,750–2,000
11–15 12–15 12 16–22 11–16
A-PDUN A-DSKN A-PSKN A-DTFN A-PTFN
Bohrstangen – Negative / Positive Grundformen
ISO-Drehen
72
A 1
Расточные державки — пластины с задними углами
Вид обработки
95°
Type
80°
CC .
.
80°
CP .
.
80°
CC .
.
Обозначение A...-SCLC A...-SCLC...-R A...-SCLP E...-SCLC
Угол в плане 95° 95° 95° 95°
Система зажима Винт Винт Винт Винт
Подвод СОЖ внутренний внутренний внутренний внутренний
Ø раст. держ. d1 [мм] 8–32 8–20
Ø раст. держ. d1 [inch] 0,375–1,250 0,312–1,000 0,375–1,000
Размер пластины l [mm] 6–12 6–9 6–9 6–9
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A-SCLC A-SCLC-R A-SCLP-E-SCLP E-SCLC
Вид обработки
93°
≤ 30°
≤ 30°
93°
≤ 30°
Type
55°
DC .
.
Обозначение A...-SDUC A...-SDUC...-X E...-SDUC E...-SDUC...-R
Угол в плане 93° 93° 93° 93°
Система зажима Винт Винт Винт Винт
Подвод СОЖ внутренний внутренний внутренний внутренний
Ø раст. держ. d1 [мм] 10–32 16–32 10–25
Ø раст. держ. d1 [inch] 0,375–1,000 1,000–1,250 0,375–1,000
Размер пластины l [mm] 7–11 7–11 7–11 7–11
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A-SDUC A-SDUC-X E-SDUC E-SDUC-R
Bohrstangen – Negative / Positive Grundformen
ISO-Drehen
73
A 1
95°
≤ 16°
107°30'
93°
≤ 30° 93°
≤30°
80°
CC .
.
80°
CP .
.
55°
DC .
.
E...-SCLC...-R E...-SCLP A...-SDQC A...-SDUC...-R A...-SDJC
95° 95° 107,5° 93° 93°
Винт Винт Винт Винт Винт
внутренний внутренний внутренний внутренний внутренний
8–25 12–25 10–20 16–25
0,375–0,500
6–9 6 7–11 7–11 7–11
E-SCLC-R E-SCLP A-SDQC A-SDUC-R A-SDJC
≤ 60°
62°30'
75°
91°
55°
DC .
.
90°
SC .
.
60°
TC .
.
A...-SDXC... A...-SSKC A...-STFC A...-STFC...-R E...-STFC
62,5° 75° 91° 91° 91°
Винт Винт Винт Винт Винт
внутренний внутренний внутренний внутренний внутренний
12–25 16–25 6–32 6–16
0,375–1,250 0,375–1,000
7–11 9–12 6–16 6–11 9–16
A-SDXC A-SSKC A-STFC A-STFC-R E-STFC
Bohrstangen – Negative / Positive Grundformen
ISO-Drehen
74
A 1
Расточные державки — пластины с задними углами
Вид обработки 91°
≤ 35°
107°30'
93°
≤50° 93°
≤ 50°
Type 60°
TC .
.
35°
VB . . / VC . .
Обозначение E...-STFC...-R A...-SVQB A...-SVJB A...-SVUB
Угол в плане 91° 107,5° 93° 93°
Система зажима Винт Винт Винт Винт
Подвод СОЖ внутренний внутренний внутренний внутренний
Ø раст. держ. d1 [мм] 6–25 16–40 16–20 16–40
Ø раст. держ. d1 [inch] 0,625–1,500
Размер пластины l [mm] 6–16 11–16 11 11–16
Страница в каталоге
QR-код
www.walter-tools.com/woc/ E-STFC-R A-SVQB A-SVJB A-SVUB
Bohrstangen – Negative / Positive Grundformen
ISO-Drehen
76
A 1
Расточные державки Walter CaptoTM — пластины без задних углов
Вид обработки
95° 93°
≤ 27°
Type
80°
CN .
.
55°
DN .
.
Обозначение C...-DCLN C...-PCLN C...-DDUN C...-PDUN
Угол в плане 95° 95° 93° 93°
Система зажима Прихват Рычаг Прихват Рычаг
Подвод СОЖ внутренний внутренний внутренний внутренний
Размер Walter CaptoTM C4–C6 C3–C6 C4–C6 C3–C6
Ø раст. держ. d2 [мм] 25–40 25–50 25–40 25–50
Размер пластины l [mm] 12–16 12–16 11–15 11–15
Страница в каталоге
QR-код
www.walter-tools.com/woc/ C-DCLN C-PCLN C-DDUN C-PDUN
Bohrstangen – Walter CaptoTM
ISO-Drehen
78
A 1
Расточные державки Walter CaptoTM — пластины с задними углами
Вид обработки
95° 93°
≤ 30°
91°
≤ 35°
107°30'
Type
80°
CC .
.
55°
DC .
.
60°
TC .
.
35°
VB . . / VC . .
Обозначение C...-SCLC C...-SDUC C...-STFC C...-SVQB
Угол в плане 95° 93° 91° 107,5°
Система зажима Винт Винт Винт Винт
Подвод СОЖ внутренний внутренний внутренний внутренний
Размер Walter CaptoTM C3–C5 C3–C5 C4–C5 C3–C6
Ø раст. держ. d2 [мм] 16–50 16–40 16–32 16–50
Размер пластины l [mm] 9–12 7–11 11–16 11–16
Страница в каталоге
QR-код
www.walter-tools.com/woc/ C-SCLC C-SDUC C-STFC C-SVQB
Bohrstangen – Walter CaptoTM
ISO-Drehen
79
A 1
80
A 1
Режущая головка QuadFit — пластины без задних углов
Вид обработки
95° 93°
≤ 30°
95°
Type
80°
CN .
.
55°
DN .
.
80° WN .
.
Обозначение Q...-DCLN Q...-DDUN Q...-DWLN
Угол в плане 95° 93° 95°
Система зажима Прихват Прихват Прихват
Подвод СОЖ внутренний внутренний внутренний
Размер QuadFit Q32–Q50 Q32–Q50 Q32–Q50
Размер пластины l [mm] 12–16 11–15 6–8
Страница в каталоге
QR-код
www.walter-tools.com/woc/ Q-DCLN Q-DDUN Q-DWLN
Bohrstangen – Wechselkopf QuadFit
ISO-Drehen
81
A 1
Bohrstangen – Wechselkopf QuadFit
ISO-Drehen
82
A 1
Режущая головка QuadFit — пластины с задними углами
Вид обработки
95° 93°
≤ 30° ≤ 60°
62°30'
≤ 30°
Type
80°
CC .
.
55°
DC .
.
Обозначение Q...-SCLC Q...-SDUC Q...-SDXC Q...-SDUC...-X
Угол в плане 95° 93° 62,5° 32°
Система зажима Винт Винт Винт Винт
Подвод СОЖ внутренний внутренний внутренний внутренний
Размер QuadFit Q25–Q50 Q25–Q50 Q25–Q50 Q25–Q50
Размер пластины l [mm] 9–12 11 11 11
Страница в каталоге
QR-код
www.walter-tools.com/woc/ Q-SCLC Q-SDUC Q-SDXC Q-SDUC-X
Walter Turn Drehwerkzeuge – Innenbearbeitung
ISO-Drehen
84
A 1
Расточные державки — система профильной
обработки WL
Вид обработки
≤ 56°
87°
90°
70°
≤ 72°30'
≤ 56°
87°
Type
N
WL . .
Обозначение W1211 W1210
Угол в плане 107,5° 72,5°
Система зажима Винт Винт
Подвод СОЖ Направленная подача СОЖ Направленная подача СОЖ
Ø раст. держ. d1 [мм] 25–40 25–40
Ø раст. держ. d1 [inch]
Размер пластины l [mm] 25 25
Страница в каталоге
QR-код
www.walter-tools.com/woc/ W1211 W1210
Bohrstangen – WL-Kopierdrehsystem
ISO-Drehen
85
A 1
86
A 1
Антивибрационные втулки Accure·tec для расточных державок
Патрон с цилиндрическим
хвостовиком – с гашением
вибраций
Державка Walter CaptoTM – с
гашением вибраций
Патрон HSK-T – с гашением
вибраций
Патрон с цилиндрическим
хвостовиком – с гашением
вибраций
Обозначение A3000 A3000-C A3000-HSK-T A3001
На станке
Цилиндрический хвостовик с
лыской
с цилиндрическим хвостовиком
Walter CaptoTM по ISO 26623 HSK DIN 69893-7 с цилиндрическим хвостовиком
На инструменте Q25 - Q50 Q25 - Q50 Q25 - Q50 QL100 - QL80
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A3000 A3000-C A3000-HSK-T A3001
Schwingungsgedämpfte Bohrstangenaufnahme – Accure·tec
ISO-Drehen
88
A 2
Пластины
Вид обработки Нормальная
подача Малая подача Нормальная
подача
Геометрия CF5 GD8 VG8 RF5 A60
PСталь C C C C C C C C C C
MНержавеющая сталь C C C C C C C C C
KЧугун C C C C C
NЦветные металлы C C C C C C C
SЖаропрочные сплавы C C C C C C C C C
HМатериалы высокой твёрдости
OПрочее C
Ширина канавки s [mm] 0,8–5,56 0,5–3,25 2,8 1,57–5,0
ap [mm]
f [mm] 0,02–0,28 0,02–0,15 0,05–0,12 0,04–0,25
Страница в каталоге
QR-код
www.walter-tools.com/woc/ CF5 GD8 VG8 RF5 A60
Вид обработки Нормальная
подача Малая подача Нормальная
подача Высокая подача
Геометрия GD6 UF8 UF7 UF4 UF4
P Сталь C C C C C C C C C C
M Нержавеющая сталь C C C C C C C C C C
K Чугун C C C C C C C
N Цветные металлы C C C C C C
S Жаропрочные сплавы C C C C C C C C
H Материалы высокой твёрдости
O Прочее
Ширина канавки s [mm] 2,0–4,0 1,6–4,25 2,0–4,0 2,0–4,0 4,0
ap [mm] 0,3–2,2 0,3–2,2 0,3–2,8 0,5–2,8
f [mm] 0,04–0,25 0,05–0,30 0,05–0,30 0,10–0,33 0,10–0,33
Страница в каталоге
QR-код
www.walter-tools.com/woc/ GD6 UF8 UF7 UF4 UF4
Режущие пластины
Обработка канавок
89
A 2
Малая подача Нормальная подача Высокая подача Малая подача
AG60 CK8 CF6 CF5 CE4 GD3
C C C C C C C C C C
C C C C C C C C C C
C C C C C
C C C C C C C C C
C C C C C C C C C
C
C C C
1,5–2,0 1,0–3,0 1,0–3,0 1,2–3,0 2,0–4,0
0,04–0,12 0,03–0,23 0,03–0,23 0,03–0,33 0,04–0,23
AG60 CK8 CF6 CF5 CE4 GD3
Высокая подача Малая подача
UD4 UA4 RF7 RD4 CK8 CF6
C C C C C C C C
C C C C C C C
C C C C C C C
C C C C C
C C C C C C
C
C
2,0–4,0 2,0–4,0 2,0–4,0 2,0–3,0 2,0–4,0 1,5–3,0
0,3–2,8 0,3–2,8 0,1–2,0 0,2–1,5
0,10–0,33 0,08–0,38 0,08–0,48 0,08–0,38 0,04–0,22 0,03–0,20
UD4 UA4 RF7 RD4 CK8 CF6
Режущие пластины
Обработка канавок
90
A 2
Пластины
Вид обработки Нормальная
подача Высокая подача Малая подача Нормальная подача
Геометрия CF5 CE4 GD8 GD3 GD6
PСталь C C C C C C C C C C
MНержавеющая сталь C C C C C C C C
KЧугун C C C C C C
NЦветные металлы C C C C C C
SЖаропрочные сплавы C C C C C C C
HМатериалы высокой твёрдости C
OПрочее C C
Ширина канавки s [mm] 2,0–5,0 2,0–6,0 1,0–1,4 2,0–6,0 2,0–6,0
ap [mm]
f [mm] 0,03–0,25 0,04–0,40 0,05–0,10 0,04–0,28 0,04–0,30
Страница в каталоге
QR-код
www.walter-tools.com/woc/ CF5 CE4 GD8 GD3 GD6
Вид обработки Высокая подача Малая подача Нормальная
подача
Геометрия UD4 UA4 VG7 RK8 RF8
P Сталь C C C C C C
M Нержавеющая сталь C C C C C
K Чугун C C C C C C
N Цветные металлы C C C C C
S Жаропрочные сплавы C C C C
H Материалы высокой твёрдости C
O Прочее C
Ширина канавки s [mm] 2,0–8,0 2,0–6,0 2,8 6,0 2,0–8,0
ap [mm] 0,3–4,0 0,3–3,5 0,2–2,5 0,1–4,0 0,1–4,0
f [mm] 0,10–0,40 0,08–0,40 0,05–0,25 0,10–0,60 0,05–0,60
Страница в каталоге
QR-код
www.walter-tools.com/woc/ UD4 UA4 VG7 RK8 RF8
Режущие пластины
Обработка канавок
91
A 2
Нормальная подача Малая подача Нормальная подача
FS-F1 EM-1 TM-1 UF8 UD6 UF4
C C C C C
C C C C C C
C C C
C C C C C C
C C C C C C
C C
2,0–6,0 3,0–6,0 3,0–6,0 1,6–6,0 2,0–6,0 2,0–8,0
0,05–3,0 0,05–3,0 0,3–3,2 0,3–3,5 0,3–4,0
0,04–0,28 0,10–0,30 0,02–0,15 0,05–0,35 0,06–0,35 0,10–0,55
FS-F1 EM-1 TM-1 UF8 UD6 UF4
Нормальная
подача Высокая подача Нормальная подача Малая подача
NEW
RF7 RD4 FS-M1 AF5 CK8 CF6
C C C C C C
C C C C C C
C C C
C C C C C C C
C C C C C C C
C C C
3,0–5,0 2,0–8,0 2,0–8,0 5,0 2,0–5,0 2,0–3,0
0,1–2,5 0,2–4,0 0,1–4,0 0,5
0,10–0,53 0,08–0,80 0,05–0,60 0,15–0,30 0,04–0,25 0,03–0,20
94
RF7 RD4 FS-M1 AF5 CK8 CF6
Режущие пластины
Обработка канавок
92
A 2
Пластины
Вид обработки Нормальная
подача Высокая подача Малая подача Нормальная подача
Геометрия CF5 CE4 SK8 SF5 UF4
PСталь C C C C C C C C
MНержавеющая сталь C C C C C C C
KЧугун C C C C C C
NЦветные металлы C C C C C C C C
SЖаропрочные сплавы C C C C C C C
HМатериалы высокой твёрдости C
OПрочее C C
Ширина канавки s [mm] 1,5–6,0 1,5–10,0 1,5–5,0 1,5–5,0 8,0
ap [mm] 0,9–4,0
f [mm] 0,03–0,30 0,03–0,60 0,03–0,25 0,03–0,25 0,18–0,55
Страница в каталоге
QR-код
www.walter-tools.com/woc/ CF5 CE4 SK8 SF5 UF4
Режущие пластины
Обработка канавок
GX...N
lTol.
r
r
S
94
A 1
Режущие пластины
P M K S
HC HC HC HC
Обозначение
s
mm
r
mm
l
mm
f
mm
STol
mm
lTol
mm
WKP23S
WSM33S
WSM33S
WKP23S
WSM33S
GX24-3E500L04-AF5 5 0,4 24 0,15–0,30 ±0,05 ±0,15 a b b a b
GX24-3E500R04-AF5 5 0,4 24 0,15–0,30 ±0,05 ±0,15 a b b a b
GX24-3F500L04-AF5 5 0,4 24 0,15–0,30 ±0,05 ±0,15 b b b
GX24-3F500R04-AF5 5 0,4 24 0,15–0,30 ±0,05 ±0,15 b b b
HC = твёрдый сплав с покрытием
Tiger·tec® Silver
Обработка канавок и продольное точение — Режущие пластины
GX
Двукромочные режущие пластины – DX
Обработка канавок
GX...N
r
S
lTol.
95
A 1
Режущие пластины
P M K S
HC HC HC HC
Обозначение
s
mm
r
mm
l
mm
f
mm
STol
mm
lTol
mm
WKP23S
WSM13S
WSM23S
WSM33S
WSM13S
WSM23S
WSM33S
WKP23S
WSM13S
WSM23S
WSM33S
GX24-3F500N25-RD4 5 2,5 24 0,17–0,60 ±0,05 ±0,15 a b b b b
GX24-2F300N15-RF7 3 1,5 24 0,10–0,33 ±0,05 ±0,15 a a a
GX24-3F400N20-RF7 4 2 24 0,12–0,48 ±0,05 ±0,15 a a a
GX24-3F500N25-RF7 5 2,5 24 0,12–0,53 ±0,05 ±0,15 aa b aa b aa b
lTol = точность позиционирования при смене пластин одной партии
Допуск на радиус rTol = ±0,05 мм
HC = твёрдый сплав с покрытием
Tiger·tec® Silver
Обработка канавок и профильная обработка — Режущие пластины
GX
Двукромочные режущие пластины – DX
Обработка канавок
96
A 1
Державки / отрезные лезвия
Вид обработки
Тип
NEW
Обозначение G3011 G3011...-P G3021...-P G3051...-P
Ширина канавки s [mm] 0,5–3,25 0,5–5,65 0,5–5,65 0,5–3,25
Глубина канавки Tмакс. [mm] 6 6 6 6
Подвод СОЖ наружный Направленная подача СОЖ Направленная подача СОЖ Направленная подача СОЖ
Сечение хвостовика h [mm] 10–25 12–25 20–25 12–25
Сеч. хвостовика h [Inch] 0,500–1,000 1,000 0,625–1,000
Страница в каталоге 109
QR-код
www.walter-tools.com/woc/ G3011 G3011-P G3021-P G3051-P
Вид обработки
Тип
Обозначение G4551 G4041 G4041...-P G4041...C
Ширина канавки s [mm] 2–6 1,5–3 2 1,5–3
Глубина канавки Tмакс. [mm] 5 21 21 21
Подвод СОЖ наружный наружный Направленная подача СОЖ наружный
Сечение хвостовика h [mm] 20–25 26–32 26–32 26–32
Сеч. хвостовика h [Inch]
Страница в каталоге
QR-код
www.walter-tools.com/woc/ G4551 G4041 G4041-P G4041-C
Державки / отрезные лезвия / расточные державки
Обработка канавок
97
A 1
G4014 G4014...-P G4011 G4011...-P G4511 G4521
1–3 2–3 2–4 2–4 2–6 2–6
17,5 17,5 17 17 5 5
наружный Направленная подача СОЖ наружный Направленная подача СОЖ наружный наружный
10–20 12–20 20–25 20–25 12–25 20–25
0,500–0,625 0,500–0,750 0,750–1,000 1,000
G4014 G4014-P G4011
G4011-P
G4511 G4521
G4041...C-P G4042...N G4042...N...-P G4634-P G4635 G1511
2–3 1,5–4 3 2–3 1,5–3 2–6
21 40 40 16 17 6
Направленная подача СОЖ наружный Направленная подача СОЖ Направленная подача СОЖ наружный наружный
26–32 26–32 26–32 33 12–25
0,750–1,000
G4041-C-P G4042-N G4042-N-P
G4634-P
G4635 G1511
Державки / отрезные лезвия / расточные державки
Обработка канавок
98
A 1
Державки / отрезные лезвия
Вид обработки
Тип
Обозначение G1511...-P G1521 G1551 G1011
Ширина канавки s [mm] 2–6 2–6 2–6 2–8
Глубина канавки Tмакс. [mm] 6 6 6 38
Подвод СОЖ внутренний наружный наружный наружный
Сечение хвостовика h [mm] 16–25 20–25 20–25 12–32
Сеч. хвостовика h [Inch] 1,000 0,750–1,000 0,750–1,000 0,625–1,500
Страница в каталоге
QR-код
www.walter-tools.com/woc/ G1511-P G1521 G1551 G1011
Вид обработки
Тип
Обозначение XLCFN G1634-P G1332 MSS...E...AX
Ширина канавки s [mm] 3–6 2–4 1,5–3 3–6
Глубина канавки Tмакс. [mm] 21 33 15 25
Подвод СОЖ наружный Направленная подача СОЖ наружный наружный
Сечение хвостовика h [mm] 32 33–43 L016–L032
Сеч. хвостовика h [Inch]
Страница в каталоге
QR-код
www.walter-tools.com/woc/ XLCFN G1634-P G1332 MSS-E
Державки / отрезные лезвия / расточные державки
Обработка канавок
99
A 1
G1011...-P G1041 G1041...-P G1041...C G1041...C-P G1042
2–8 2–4 3–4 2–4 2–4 2–6
33 32 33 32 33 60
Направленная подача СОЖ наружный Направленная подача СОЖ наружный Направленная подача СОЖ наружный
12–32 26–32 26–32 26–32 26–32 26–32
0,750–1,000
G1011-P G1041 G1041-P
G1041-C
G1041-C-P G1042
NEW
G1111 G1111...-P G2012 G2012...-P G2042...R/L G2042...R/L...-P
3–6 5 1,5–3 2–6 1,5–4 2–4
25 33 33 40 33 33
наружный Направленная подача СОЖ наружный внутренний наружный Направленная подача СОЖ
25 25 20–25 12–25 26–32 26–32
1,000 0,750–1,000 0,500–1,000
108
G1111 G1111-P G2012
G2012-P
G2042-R-L G2042-R-L-P
Державки / отрезные лезвия / расточные державки
Обработка канавок
100
A 1
Державки / отрезные лезвия
Вид обработки
Тип
Обозначение G2042...R/L...C G2042...R/L...C-P G2042...N...-P G2632-E...R/L...-SX
Ширина канавки s [mm] 4 2–4 3–10 2–8
Глубина канавки Tмакс. [mm] 33 33 100 45
Подвод СОЖ наружный Направленная подача СОЖ Направленная подача СОЖ наружный
Сечение хвостовика h [mm] 32 26–32 26–52
Сеч. хвостовика h [Inch]
Страница в каталоге
QR-код
www.walter-tools.com/woc/ G2042-R-L-C G2042-R-L-C-P G2042-N-P G2632
Державки / отрезные лезвия / расточные державки
Обработка канавок
102
A 1
расточные державки
Вид обработки
Тип
NEW
Обозначение G3221...-P G4221...-P I12 G1221...-P
Ширина канавки s [mm] 0,5–3,25 2–4 2–2,75 2–6
Глубина канавки Tмакс. [mm] 4 10 3 12
Подвод СОЖ Направленная подача СОЖ Направленная подача СОЖ наружный Направленная подача СОЖ
Сечение хвостовика h [mm] 31,25 25–32 16 16–40
Сеч. хвостовика h [Inch] 0,039 0,039
Страница в каталоге 111
QR-код
www.walter-tools.com/woc/ G3221-P G4221-P I12 G1221-P
Державки / отрезные лезвия / расточные державки
Обработка канавок
104
A 1
Державки Walter CaptoTM
Вид обработки
Тип
Обозначение G3011-C...-P G4011-C...-P G1011-C...-P MSS...E...AX
Ширина канавки s [mm] 0,5–5,65 2 3–5 3–6
Глубина канавки Tмакс. [mm] 6 17 21 25
Подвод СОЖ Направленная подача СОЖ Направленная подача СОЖ Направленная подача СОЖ наружный
Сечение хвостовика h [mm] C3–C6 C3–C4 C3–C6 L016–L032
Сеч. хвостовика h [Inch]
Страница в каталоге
QR-код
www.walter-tools.com/woc/ G3011-C-P G4011-C-P G1011-C-P MSS-E
Державки Walter CaptoTM
Обработка канавок
106
A 1
Режущая головка QuadFit для
растачивания
Вид обработки
Тип
Обозначение G4221-Q...-P
Ширина канавки s [mm] 3–4
Глубина канавки Tмакс. [mm] 21
Подвод СОЖ Направленная подача СОЖ
Сечение хвостовика h [mm] Q32–Q50
Сеч. хвостовика h [Inch]
Страница в каталоге
QR-код
www.walter-tools.com/woc/ G4221-Q-P
Режущая головка QuadFit
Обработка канавок
107
A 1
Режущая головка QuadFit
Обработка канавок
GX..F..
GX..E..
108
A 1
Инструмент Обозначение
s
mm
Tmax
mm
Dmin
mm
Dmax
mm
h = h1
mm
b
mm
f1
mm
l1
mm
l4
mm
s1
mm Тип
h
G1/8"
M6
l4
s1
b
f1
Tmax
l
1
f
s
h1
Dmin
Dmax
Хвостовик прямоугольного сечения
🟊 G1111.2525R-5T33060GX24P 5.00 33 60 95 25 25 23,7 145 50 4,2 GX24-3E5 ..
GX24-3F5 ..
🟊 G1111.2525R-5T33085GX24P 33 85 130 25 25 23,7 145 50 4,2
🟊 G1111.2525R-5T33120GX24P 33 120 180 25 25 23,7 145 50 4,2
🟊 G1111.2525R-5T33175GX24P 33 175 500 25 25 23,7 145 50 4,2
h
G1/8"
M6
l4
s1
b
f1
Tmax
l1
f
sh1
Dmin
Dmax
Хвостовик прямоугольного сечения
🟊 G1111.2525L-5T33060GX24P 5.00 33 60 95 25 25 23,7 145 50 4,2 GX24-3E5 ..
GX24-3F5 ..
🟊 G1111.2525L-5T33085GX24P 33 85 130 25 25 23,7 145 50 4,2
🟊 G1111.2525L-5T33120GX24P 33 120 180 25 25 23,7 145 50 4,2
🟊 G1111.2525L-5T33175GX24P 33 175 500 25 25 23,7 145 50 4,2
f = f1 + s/2
Максимальное рекомендованное давление СОЖ составляет 150 бар
Корпус и сборочные детали входят в комплект поставки
Assembly parts s [mm]
5
Винт пластины
Момент затяжки
FS2118 (T20IP)
5 Nm
Установочный винт G 1/8 FS2258 (SW 2)
Установочный винт M6 FS2288 (SW 3)
Ключ
Walter Cut
− С направленной подачей СОЖ
− Закрепление пластин винтом
Державки для обработки торцевых канавок
G1111...-P
Державки / отрезные лезвия / расточные державки
Обработка канавок
MX
109
A 1
Инструмент Обозначение
s
mm
Tmax
mm
h = h1
mm
b
mm
f1
mm
l1
mm
h4
mm
l4
mm Тип
l4
h1
h4
l1
h
b
s
f1
f
Tmax
Хвостовик прямоугольного сечения
G3011-1010R-MX22-2 0,5–3,25 6 10 10 8,3 120 7 28 MX-22-2E ..
G3011-1212R-MX22-2 6 12 12 10,3 120 5 26
🟊 G3011-1616R-MX22-2 6 16 16 14,2 120 4 26
l4
h1
h4
l1
h
b
s
f1
f
Tmax
Хвостовик прямоугольного сечения
G3011-1010L-MX22-2 0,5–3,25 6 10 10 8,3 120 7 28 MX-22-2E ..
G3011-1212L-MX22-2 6 12 12 10,3 120 5 26
🟊 G3011-1616L-MX22-2 6 16 16 14,2 120 4 26
f = f1 + s/2
Макс. глубина канавки Tmax — см. раздел «Режущие пластины»
Корпус и сборочные детали входят в комплект поставки
Assembly parts s [mm]
0.5–3.25
Винт пластины
Момент затяжки
FS2570 (T20IP)
5 Nm
Ключ
Walter Cut
− Закрепление пластин винтом
Державки для обработки радиальных кана-
вок
G3011
Державки / отрезные лезвия / расточные державки
Обработка канавок
MX
110
A 1
Инструмент Обозначение
s
mm
Tmax
mm
h = h1
mm
b
mm
f1
mm
l1
mm
l4
mm Тип
l1
l4
b
Tmax
s
f1
f
h
h1
Хвостовик прямоугольного сечения
🟊 G3011-2020R-MX22-2 0,5–3,25 6 20 20 18,3 125 26 MX-22-2E ..
🟊 G3011-2525R-MX22-2 6 25 25 23,3 125 26
l1
l4
b
Tmax
s
f1
f
h
h1
Хвостовик прямоугольного сечения
🟊 G3011-2020L-MX22-2 0,5–3,25 6 20 20 18,3 125 26 MX-22-2E ..
🟊 G3011-2525L-MX22-2 6 25 25 23,3 125 26
f = f1 + s/2
Макс. глубина канавки Tmax — см. раздел «Режущие пластины»
Корпус и сборочные детали входят в комплект поставки
Assembly parts s [mm]
0.5–3.25
Винт пластины
Момент затяжки
FS2570 (T20IP)
5 Nm
Ключ
Walter Cut
− Закрепление пластин винтом
Державки для обработки радиальных кана-
вок
G3011
Державки / отрезные лезвия / расточные державки
Обработка канавок
MX
111
A 1
Инструмент Обозначение
s
mm
Tmax
mm
Dmin
mm
d1
mm
f
mm
l4
mm
l21
mm
l1
mm Тип
l1
l21
G1/8"
d1
s
l4
Dmin
T
max
f
с цилиндрическим хвостовиком с
лыской
🟊 G3221-32SR-MX22-2-P 0,5–3,25 4 80 32 30 72 248,3 250 MX-22-2E ..
l
1
l21
G1/8"
d1
s
l4
Dmin
Tmax
f
с цилиндрическим хвостовиком с
лыской
🟊 G3221-32SL-MX22-2-P 0,5–3,25 4 80 32 30 72 248,3 250 MX-22-2E ..
Набор для подключения системы подачи СОЖ с резьбой G 1/8» см. в разделе «Сборочные детали и комплектующие»
Максимальное рекомендуемое давление СОЖ составляет 80 бар
Корпус и сборочные детали входят в комплект поставки
Assembly parts s [mm]
0.5–3.25
Винт пластины
Момент затяжки
FS2571 (T20IP)
5 Nm
Установочный винт ЪЪ M03X003 ISO 4026 (SW 1,5)
Уплотнительное кольцо O-RING 27X2
Ключ
Accessories s [mm]
0.5–3.25
Динамометрический ключ, анало-
говый FS2003
Вставка FS2015 (T20IP)
Walter Cut
− Закрепление пластин винтом
− С направленной подачей СОЖ
Расточные державки для обработки внутрен-
них канавок
G3221...-P
Державки / отрезные лезвия / расточные державки
Обработка канавок
113
B – Обработка отверстий
B1: Сверление Стр.
Свёрла твердосплавные Обзор программы
Свёрла твердосплавные с внутренним подводом СОЖ 114
Свёрла твердосплавные без внутреннего подвода СОЖ 124
Свёрла быстрорежущие Свёрла быстрорежущие 128
Свёрла центровочные для
станков с ЧПУ твердосплавные
и быстрорежущие
Свёрла центровочные для станков с ЧПУ твердосплавные и
быстрорежущие 134
Свёрла центровочные
твердосплавные и
быстрорежущие
Свёрла центровочные твердосплавные и быстрорежущие 136
Свёрла твердосплавные Система обозначений 140
Информация для заказа
Свёрла твердосплавные с внутренним подводом СОЖ 142
Пластины для обработки
отверстий
Система обозначений 147
Пластины 148
Свёрла с пластинами Обзор программы
Свёрла с пластинами 160
Информация для заказа
Свёрла с пластинами 166
114
B 1
Твердосплавное сверло с внутренним подводом СОЖ
Глубина сверления 2 x DC2 x DC2 x DC3 x DC
NEW
Обозначение K5191TFT
X·treme Pilot 180 C
DC118
Supreme
A6181TFT
XD Pilot
A6181AML
X·treme Pilot 150
DC260
Advance
X·treme Evo
Другие услуги
Стандарт Walter Walter Walter Walter Walter
Покрытие/сплав TFT WJ30ET TFT AML WJ30ET
Хвостовик DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA
Диапазон Ø [mm] 4–7 3–20 3–16 2–2,95 3,3–14
PСталь C C C C C C C C C C
MНержавеющая сталь C C C C C C C C C
KЧугун C C C C C C C C C C
NЦветные металлы C C C C C C C C C C
SЖаропрочные сплавы C C C C C C C C C C
HМатериалы высокой твёрдости C C C C C
OПрочее C C C C C
Страница в каталоге 142
QR-код
www.walter-tools.com/woc/ K5191TFT DC118 A6181TFT A6181AML DC260
Свёрла твердосплавные с внутренним подводом СОЖ
Сверление
115
B 1
3 x DC3 x DC3 x DC3 x DC
DC260
Advance
X·treme Evo
DC175
Supreme
DC170
Supreme
DC160
Advance
X·treme Evo
DC160
Advance
X·treme Evo
DC150
Perform
A3289DPL
X·treme Plus
Walter DIN 6537 K DIN 6537 K DIN 6537 K DIN 6537 K DIN 6537 K DIN 6537 K
WJ30ET WJ30RZ WJ30EJ WJ30ET WJ30ET WJ30RE DPL
DIN 6535 HE DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HE DIN 6535 HA DIN 6535 HA
3,3–14 3–20 3–20 3–20 3–20 3–20 3–20
C C C C C C C C C C C C C
C C C C C C C C
C C C C C C C C C C C C
C C C C C C C C C C C
C C C C C C C C C C C C
C C C C C C C
C C C C C C
DC260 DC175 DC170-03-A1 DC160 DC160 DC150 A3289DPL
Свёрла твердосплавные с внутренним подводом СОЖ
Сверление
116
B 1
Твердосплавное сверло с внутренним подводом СОЖ
Глубина сверления 5 x DC5 x DC
NEW
Обозначение DC175
Supreme
DC170
Supreme
DC165
Advance
DC160
Advance
X·treme Evo
DC160
Advance
X·treme Evo
Другие услуги
Стандарт Walter DIN 6537 L Walter DIN 6537 L DIN 6537 L
Покрытие/сплав WJ30RZ WJ30EJ WJ30UU WJ30ET WJ30ET
Хвостовик DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HE
Диапазон Ø [mm] 3–20 3–20 4–16 3–25 3–25
PСталь C C C C C C C
MНержавеющая сталь C C C C
KЧугун C C C C C C C C
NЦветные металлы C C C C C C C
SЖаропрочные сплавы C C C C C C
HМатериалы высокой твёрдости C C C
OПрочее C C C
Страница в каталоге 144
QR-код
www.walter-tools.com/woc/ DC175 DC170 DC165 DC160 DC160
Свёрла твердосплавные с внутренним подводом СОЖ
Сверление
117
B 1
5 x DC8 x DC8 x DC8 x DC
DB133
Supreme
A3389DPL
X·treme Plus
A3389AML
X·treme M
DC175
Supreme
DC170
Supreme
DC160
Advance
X·treme Evo
DC150
Perform
Walter DIN 6537 L Walter Walter Walter Walter Walter
WJ30EL DPL AML WJ30RY WJ30EJ WJ30ET WJ30TA
DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA
0,7–1,98 3–20 2–2,95 3–16 3–20 3–20 3–20
C C C C C C C C C C C C C
C C C C C C C C C C
C C C C C C C C C C C C
C C C C C C C C C C C
C C C C C C C C C C C
C C C C C C C
C C C C C C
DB133 A3389DPL A3389AML DC175 DC170 DC160 DC150
Свёрла твердосплавные с внутренним подводом СОЖ
Сверление
118
B 1
Твердосплавное сверло с внутренним подводом СОЖ
Глубина сверления 8 x DC8 x DC8 x DC12 x DC
Обозначение DB133
Supreme
A6489DPP
X·treme D8
A6489AMP
X·treme DM8
A3486TIP
Alpha® 44
DC170
Supreme
Другие услуги
Стандарт Walter Walter Walter Walter Walter
Покрытие/сплав WJ30ER DPP AMP TIP WJ30EJ
Хвостовик DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA
Диапазон Ø [mm] 0,7–1,98 3–20 2–2,95 5–9 3–20
PСталь C C C C C C C C C C
MНержавеющая сталь C C C C C C C
KЧугун C C C C C C C C C
NЦветные металлы C C C C C C C C
SЖаропрочные сплавы C C C C C C
HМатериалы высокой твёрдости C C C C C
OПрочее C C C C
Страница в каталоге
QR-код
www.walter-tools.com/woc/ DB133 A6489DPP A6489AMP A3486TIP DC170
Свёрла твердосплавные с внутренним подводом СОЖ
Сверление
119
B 1
12 x DC12 x DC12 x DC12 x DC16 x DC
DC160
Advance
X·treme Evo
DC150
Perform
DB133
Supreme
A6589DPP
X·treme D12
A6589AMP
X·treme DM12
DC170
Supreme
DC160
Advance
X·treme Evo
Walter Walter Walter Walter Walter Walter Walter
WJ30EU WJ30TA WJ30ER DPP AMP WJ30EJ WJ30EU
DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA
3–20 3–20 0,7–1,98 3–20 2–2,9 3–16 3–16
C C C C C C C C C C C C C C
C C C C C C C C C
C C C C C C C C C C C C C C
C C C C C C C C C C C C
C C C C C C C C C C C
C C C C C C C C C
C C C C C C
DC160 DC150 DB133 A6589DPP A6589AMP DC170 DC160
Свёрла твердосплавные с внутренним подводом СОЖ
Сверление
120
B 1
Твердосплавное сверло с внутренним подводом СОЖ
Глубина сверления 16 x DC20 x DC20 x DC
Обозначение A6689AMP
X·treme DM16
DC170
Supreme
DC160
Advance
X·treme Evo
A6794TFP
X·treme DH20
A6789AMP
X·treme DM20
Другие услуги
Стандарт Walter Walter Walter Walter Walter
Покрытие/сплав AMP WJ30EJ WJ30EU TFP AMP
Хвостовик DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA
Диапазон Ø [mm] 2–2,9 3–16 3–16 3–10 2–2,9
PСталь C C C C C C C C C C
MНержавеющая сталь C C C C C C
KЧугун C C C C C C C C C
NЦветные металлы C C C C C C C
SЖаропрочные сплавы C C C C C C C
HМатериалы высокой твёрдости C C C C C
OПрочее C C C
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A6689AMP DC170 DC160 A6794TFP A6789AMP
Свёрла твердосплавные с внутренним подводом СОЖ
Сверление
121
B 1
25 x DC25 x DC30 x DC30 x DC
DC170
Supreme
DC160
Advance
X·treme Evo
A6889AMP
X·treme DM25
DC170
Supreme
DC160
Advance
X·treme Evo
A6994TFP
X·treme DH30
A6989AMP
X·treme DM30
Walter Walter Walter Walter Walter Walter Walter
WJ30EJ WJ30EU AMP WJ30EJ WJ30EU TFP AMP
DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA
3–12 3–12 2–2,9 3–12 3–12 3–10 2–2,9
C C C C C C C C C C C C C C
C C C C C C C
C C C C C C C C C C C C C
C C C C C C C C C
C C C C C C C C C
C C C C C C C
C C C C
DC170 DC160 A6889AMP DC170 DC160 A6994TFP A6989AMP
Свёрла твердосплавные с внутренним подводом СОЖ
Сверление
122
B 1
Твердосплавное сверло с внутренним
подводом СОЖ
Глубина сверления 40 x DC50 x DC
Обозначение A7495TTP
X·treme D40
A7595TTP
X·treme D50
Другие услуги
Стандарт Walter Walter
Покрытие/сплав TTP TTP
Хвостовик DIN 6535 HA DIN 6535 HA
Диапазон Ø [mm] 3–11 3–9
PСталь C C C C
MНержавеющая сталь C C
KЧугун C C C C
NЦветные металлы C C C C
SЖаропрочные сплавы
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A7495TTP A7595TTP
Свёрла твердосплавные с внутренним подводом СОЖ
Сверление
123
B 1
Свёрла твердосплавные с внутренним подводом СОЖ
Сверление
124
B 1
Твердосплавное сверло без внутреннего подвода СОЖ
Глубина сверления 2 x DC3 x DC3 x DC
Обозначение DB131
Supreme
DC260
Advance
X·treme Evo
DC260
Advance
X·treme Evo
DC160
Advance
X·treme Evo
DC160
Advance
X·treme Evo
Другие услуги
Стандарт Walter Walter Walter DIN 6537 K DIN 6537 K
Покрытие/сплав WJ30EL WJ30ET WJ30ET WJ30ET WJ30ET
Хвостовик DIN 6535 HA DIN 6535 HA DIN 6535 HE DIN 6535 HA DIN 6535 HE
Диапазон Ø [mm] 0,5–1,98 3,3–14 3,3–14,5 3–20 3–20
PСталь C C C C C C C C C C
MНержавеющая сталь C C
KЧугун C C C C C C C C C C
NЦветные металлы C C C C C C
SЖаропрочные сплавы C C C C C
HМатериалы высокой твёрдости C C C C C
OПрочее C C C C C
Страница в каталоге
QR-код
www.walter-tools.com/woc/ DB131 DC260 DC260 DC160 DC160
Свёрла твердосплавные без внутреннего подвода СОЖ
Сверление
125
B 1
3 x DC3 x DC3 x DC5 x DC
DC150
Perform
DC150
Perform
DC150
Perform A1166TIN A1166 A1163
DC160
Advance
X·treme Evo
DIN 6537 K DIN 6537 K DIN 6539 Walter Walter DIN 6539 DIN 6537 L
WJ30RE WJ30RE WJ30RE TIN uncoated uncoated WJ30ET
DIN 6535 HA DIN 6535 HE, 180° с
обточкойDIN 6535 HB
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком DIN 6535 HA
3–20 3–20 1,5–2,9 3–14 3–18 1–12 3–25
C C C C C C C C C C
C C C
C C C C C C C C C
C C C C C C C
C C C C C C
C C C C C C
C C C C C C
DC150 DC150 DC150 A1166TIN A1166 A1163 DC160
Свёрла твердосплавные без внутреннего подвода СОЖ
Сверление
126
B 1
Твердосплавное сверло без внутреннего подвода СОЖ
Глубина сверления 5 x DC5 x DC5 x DC
Обозначение
DC160
Advance
X·treme Evo
DC150
Perform
DB133
Supreme
DB130
Supreme
A3367
BSX
Другие услуги
Стандарт DIN 6537 L DIN 6537 L Walter DIN 1899 DIN 6537 L
Покрытие/сплав WJ30ET WJ30TA WJ30EL WJ30UU uncoated
Хвостовик DIN 6535 HE DIN 6535 HA DIN 6535 HA с цилиндрическим
хвостовиком DIN 6535 HA
Диапазон Ø [mm] 3–25 3–20 0,5–2,95 0,1–1,45 3–16
PСталь C C C C C C C C
MНержавеющая сталь C C C
KЧугун C C C C C C C C C C
NЦветные металлы C C C C C C C C
SЖаропрочные сплавы C C C C C C
HМатериалы высокой твёрдости C C C
OПрочее C C C C C C
Страница в каталоге
QR-код
www.walter-tools.com/woc/ DC160 DC150 DB133 DB130 A3367
Свёрла твердосплавные без внутреннего подвода СОЖ
Сверление
127
B 1
8 x DC
DB133
Supreme
A1276TFL
Alpha® 22 A1263
Walter DIN 338 DIN 338
WJ30ER TFL uncoated
DIN 6535 HA с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
0,5–2,95 3–10,2 0,6–12
C C C C
C C C C C
C C C C C C
C C C
C
C C C
DB133 A1276TFL A1263
Свёрла твердосплавные без внутреннего подвода СОЖ
Сверление
128
B 1
Свёрла быстрорежущие
Глубина сверления 3 x DC5 x DC
Обозначение A1154TFT
VA Inox
A1149XPL
UFL®
A1148
UFL®A3153 A3143
Другие услуги
Стандарт DIN 1897 DIN 1897 DIN 1897 DIN 1899 DIN 1899
Покрытие/сплав TFT XPL uncoated uncoated uncoated
Хвостовик с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
Диапазон Ø [mm] 2–16 1–20 1–20 0,15–1,4 0,05–1,45
PСталь C C C C C C C C C
MНержавеющая сталь C C C C C C C C
KЧугун C C C C C C C C
NЦветные металлы C C C C C C C C C C
SЖаропрочные сплавы C C C C C C C C
HМатериалы высокой твёрдости
OПрочее C C C C C
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A1154TFT A1149XPL A1148 A3153 A3143
Свёрла быстрорежущие
Сверление
129
B 1
8 x DC
DA110
Perform
A4247
Alpha® XE
A4244
VA
A1254TFT
VA Inox
A1249XPL
UFL®
A1247
Alpha® XE
A1244
VA
DIN 338 DIN 345 DIN 345 DIN 338 DIN 338 DIN 338 DIN 338
WZ90AJ uncoated uncoated TFT XPL uncoated uncoated
с цилиндрическим
хвостовиком
с коническим
хвостовиком
с коническим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
1–16 10–40 10–32 3–16 1–20 1–16 0,3–15
C C C C C C C C C C C
C C C C C C C C C C C C C
C C C C C C C C
C C C C C C C C C C C
C C C C C C C C C C
C C C C C
DA110 A4247 A4244 A1254TFT A1249XPL A1247 A1244
Свёрла быстрорежущие
Сверление
130
B 1
Свёрла быстрорежущие
Глубина сверления 8 x DC12 x DC
Обозначение A1222
UFL®A1211TIN A1211 A4422
UFL®
A1547
Alpha® XE
Другие услуги
Стандарт DIN 338 DIN 338 DIN 338 DIN 341 DIN 340
Покрытие/сплав uncoated TIN uncoated uncoated uncoated
Хвостовик с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с коническим
хвостовиком
с цилиндрическим
хвостовиком
Диапазон Ø [mm] 1–16 0,5–16 0,2–22 10–31 1–12,7
PСталь C C C C C C C C C
MНержавеющая сталь C C C C C C
KЧугун C C C C C C C C C C
NЦветные металлы C C C C C C C
SЖаропрочные сплавы C C C C C C
HМатериалы высокой твёрдости
OПрочее C C C C C
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A1222 A1211TIN A1211 A4422 A1547
Свёрла быстрорежущие
Сверление
131
B 1
12 x DC16 x DC22 x DC30 x DC
A1544
VA
A1522
UFL®A1511 A4622
UFL®A4611 A4722
UFL®
A1822
UFL®
DIN 340 DIN 340 DIN 340 DIN 1870 I DIN 1870 I DIN 1870 II DIN 1869 III
uncoated uncoated uncoated uncoated uncoated uncoated uncoated
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с коническим
хвостовиком
с коническим
хвостовиком
с коническим
хвостовиком
с цилиндрическим
хвостовиком
1–12 1–22,23 0,5–22 12–30 8–40 8–40 3,5–12
C C C C C C C C C C C
C C C C C C C C
C C C C C C C C C C
C C C C C C C C C C C
C C C C C C C C
C C C C C C
A1544 A1522 A1511 A4622 A4611 A4722 A1822
Свёрла быстрорежущие
Сверление
132
B 1
Свёрла быстрорежущие
Глубина сверления 60 x DC85 x DC
Обозначение A1922S
UFL®
A1922L
UFL®
Другие услуги
Стандарт Walter Walter
Покрытие/сплав uncoated uncoated
Хвостовик с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
Диапазон Ø [mm] 6–14 8–12
PСталь C C C C
MНержавеющая сталь C C
KЧугун C C C C
NЦветные металлы C C C C
SЖаропрочные сплавы C C
HМатериалы высокой твёрдости
OПрочее C C
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A1922S A1922L
Свёрла быстрорежущие
Сверление
133
B 1
134
B 1
Свёрла центровочные для станков с ЧПУ твердосплавные и быстрорежущие
Вид обработки
Стандарт Walter Walter Walter Walter Walter
Угол зенковки 90° 120° 90°
Обозначение A1174 A1174C A1115L A1115 A1115S
Другие услуги
Покрытие/сплав uncoated uncoated uncoated uncoated uncoated
Хвостовик с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
Диапазон Ø [mm] 3–20 3–20 4–25,4 4–20 2–25,4
PСталь C C C C C C
MНержавеющая сталь C C C
KЧугун C C C C C C C C
NЦветные металлы C C C C C C C C C C
SЖаропрочные сплавы C C C C C C C
HМатериалы высокой твёрдости
OПрочее C C C C C C C C C C
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A1174 A1174C A1115L A1115 A1115S
Свёрла центровочные для станков с ЧПУ твердосплавные и быстрорежущие
Сверление
135
B 1
Walter Walter Walter
120°
A1114L A1114 A1114S
uncoated uncoated uncoated
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
4–12,7 4–20 2–25,4
C C C C C C
C C C
C C C C C C
C C C C C C
C C C
C C C C C C
A1114L A1114 A1114S
Свёрла центровочные для станков с ЧПУ твердосплавные и быстрорежущие
Сверление
136
B 1
Свёрла центровочные твердосплавные и быстрорежущие
Вид обработки
Форма A A A A A
Обозначение K1911 K1811 K1411S K1411M K1411L
Стандарт B.S. 328 ANSI B94.11 Walter Walter Walter
Сплав HSS HSS HSS HSS HSS
Покрытие/сплав uncoated uncoated uncoated uncoated uncoated
Хвостовик с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
Диапазон Ø [mm] 1,19–7,94 0,64–7,94 0,75–5 0,75–4 2–4
PСталь C C C C C C C C C C
MНержавеющая сталь C C C C C C C C C C
KЧугун C C C C C C C C C C
NЦветные металлы C C C C C C C C C C
SЖаропрочные сплавы C C C C C C C C C C
HМатериалы высокой твёрдости
OПрочее C C C C C C C C C C
Страница в каталоге
QR-код
www.walter-tools.com/woc/ K1911 K1811 K1411S K1411M K1411L
Свёрла центровочные твердосплавные и быстрорежущие
Сверление
137
B 1
R A B A A A R
K1313 K1311 K1215 K1161XPL K1161 K1131 K1114
Walter Walter DIN 333-B DIN 333-A DIN 333-A DIN 333-A DIN 333-R
HSS HSS HSS Carbide Carbide HSS HSS
uncoated uncoated uncoated XPL uncoated uncoated uncoated
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком с
лыской
1–4 0,63–6 1–10 0,5–6,3 0,5–6,3 0,5–6,3 1,6–5
C C C C C C C C C C C C C C
C C C C C C C C C C C C C C
C C C C C C C C C C C C C C
C C C C C C C C C C C C C C
C C C C C C C C C C C C C C
C C C
C C C C C C C C C C C C C C
K1313 K1311 K1215 K1161XPL K1161 K1131 K1114
Свёрла центровочные твердосплавные и быстрорежущие
Сверление
138
B 1
Свёрла центровочные твердосплавные и быстрорежущие
Вид обработки
Форма R R A A A
Обозначение K1113TIN K1113 K1112 K1111TIN K1111
Стандарт DIN 333-R DIN 333-R DIN 333-A DIN 333-A DIN 333-A
Сплав HSS HSS HSS HSS HSS
Покрытие/сплав TIN uncoated uncoated TIN uncoated
Хвостовик с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком с
лыской
с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
Диапазон Ø [mm] 1–5 0,5–10 1,6–5 1–5 0,5–12,5
PСталь C C C C C C C C C C
MНержавеющая сталь C C C C C C C C C C
KЧугун C C C C C C C C C C
NЦветные металлы C C C C C C C C C C
SЖаропрочные сплавы C C C C C C C C C C
HМатериалы высокой твёрдости
OПрочее C C C C C C C C C C
Страница в каталоге
QR-код
www.walter-tools.com/woc/ K1113TIN K1113 K1112 K1111TIN K1111
Свёрла центровочные твердосплавные и быстрорежущие
Сверление
139
B 1
140
B 1
Система обозначений свёрл Walter Titex
D C 1 70 – 16 – 03.000 A 1 – W J 30 EJ
1 2 3 4 5 6 7 8 9 Сплав
3
Тип инструмента
1Цилиндрическое
сверло
2Сверло с возмож-
ностью обработки
фасок
1
Назначение
инструмента
DDrilling
(Сверление)
2
Серия
5
1-й разделительный
знак
–Метрические
размеры
.Inch
7
Режущий диаметр
8
Тип хвостовика
AЦилиндрический
хвостовик
по DIN 6535 HA
FЦилиндрический
хвостовик
по DIN 6535 HE
UЦилиндрический
хвостовик
DЦилиндрический
хвостовик по
DIN 6535 HB/
DIN 6535 HE
9
Подвод СОЖ
0Наружный подвод
СОЖ
1Внутренний подвод
СОЖ по осевым
каналам
6
Глубина сверления
02 ≈ 2 × Dc
по стандарту Walter
16 ≈ 16 × Dc
по стандарту Walter
03 ≈ 3 × Dc
по DIN 6537,
короткая серия
20 ≈ 20 × Dc
по стандарту Walter
05 ≈ 5 × Dc
по DIN 6537,
средняя серия
или по стандарту
Walter
25 ≈ 25 × Dc
по стандарту Walter
08 ≈ 8 × Dc
по стандарту Walter
по DIN 338
30 ≈ 30 × Dc
по стандарту Walter
12 ≈ 12 × Dc
по стандарту Walter
Пример:
4
Тип инструмента
10 Тип Perform N
50 Perform Universal
30
Малоразмерное сверло Advance
60 Advance Universal
65 Advance ISO K, ISO N
18
Supreme, угол при вершине 180°
31
Малоразмерное сверло Supreme
для пилотных отверстий
33
Малоразмерное сверло Supreme
70 Supreme ISO P, ISO K
75 Supreme ISO M, ISO S
система обозначений
Сверление
141
B 1
Система обозначений сплавов
твердосплавного и быстрорежущего инструмента
1 2
Субстрат Область применения
Износо-
стойкость
Твёрдый сплав
5
10
15
20
25
J30
35
40
45
50
Быстрорежущая
сталь
55
60
65
70
Z75
80
85
90
95
Прочность
3
Покрытие
EJ TiAlN (AlCrN)
RE TiAlN
TA TiAlN
EL AlCrN
ER Покрытие вершины из AlCrN
UU Без покрытия
ET TiSiAlCrN/AlTiN
EU Покрытие вершины
из TiSiAlCrN/AITiN
AJ Покрытие вершины из TiN
RZ TiAlSiN-(HiPIMS)
RY С покрытием вершины
из TiAlSiN-(HiPIMS)
W J 30 EJ
Walter 1 2 3
Пример:
система обозначений
Сверление
180°
2×Dc
142
B 1
Инструмент
Обозначение
Dc
p7
mm Dc Inch/Nr
Lc
mm
l1
mm
l2
mm
l5
mm
d1
mm
WJ30ET
d1
Lc
l5
l1
D
c
l2
DIN 6535 HA
🟊 DC118-02-03.000A1- 3 7,8 62 12 42 6 b
🟊 DC118-02-03.175A1- 3,175 1/8” 7,7 62 12 42 6 b
🟊 DC118-02-03.300A1- 3,3 7,6 62 12 42 6 b
🟊 DC118-02-03.500A1- 3,5 8,4 62 13 42 6 b
🟊 DC118-02-03.572A1- 3,572 9/64” 8,3 62 13 42 6 b
🟊 DC118-02-03.969A1- 3,969 8,9 66 14 42 6 b
🟊 DC118-02-04.000A1- 4 8,9 66 14 42 6 b
🟊 DC118-02-04.200A1- 4,2 10,7 66 16 42 6 b
🟊 DC118-02-04.500A1- 4,5 10,4 66 16 42 6 b
🟊 DC118-02-04.763A1- 4,763 3/16” 12,2 66 18 42 6 b
🟊 DC118-02-04.800A1- 4,8 12,1 66 18 42 6 b
🟊 DC118-02-05.000A1- 5 11,9 66 18 42 6 b
🟊 DC118-02-05.500A1- 5,5 13,5 66 20 42 6 b
🟊 DC118-02-05.556A1- 5,556 7/32” 14,4 66 21 42 6 b
🟊 DC118-02-05.800A1- 5,8 14,2 66 21 42 6 b
🟊 DC118-02-06.000A1- 6 14 66 21 42 6 b
🟊 DC118-02-06.100A1- 6,1 15,9 79 23 47 8 b
🟊 DC118-02-06.350A1- 6,35 1/4” 15,6 79 23 47 8 b
🟊 DC118-02-06.500A1- 6,5 15,5 79 23 47 8 b
🟊 DC118-02-06.800A1- 6,8 17,2 79 25 47 8 b
🟊 DC118-02-07.000A1- 7 17 79 25 47 8 b
🟊 DC118-02-07.144A1- 7,144 9/32” 19,9 79 28 47 8 b
🟊 DC118-02-07.400A1- 7,4 19,6 79 28 47 8 b
🟊 DC118-02-07.500A1- 7,5 19,5 79 28 47 8 b
🟊 DC118-02-07.938A1- 7,938 5/16” 19,1 79 28 47 8 b
🟊 DC118-02-08.000A1- 8 19 79 28 47 8 b
🟊 DC118-02-08.300A1- 8,3 22,8 89 32 50 10 b
🟊 DC118-02-08.500A1- 8,5 22,6 89 32 50 10 b
🟊 DC118-02-08.731A1- 8,731 11/32” 22,3 89 32 50 10 b
🟊 DC118-02-09.000A1- 9 22,1 89 32 50 10 b
🟊 DC118-02-09.525A1- 9,525 3/8” 24,6 89 35 50 10 b
🟊 DC118-02-09.800A1- 9,8 24,3 89 35 50 10 b
🟊 DC118-02-10.000A1- 10 24,1 89 35 50 10 b
🟊 DC118-02-10.200A1- 10,2 29 102 40 52 12 b
🟊 DC118-02-10.319A1- 10,319 13/32” 28,8 102 40 52 12 b
🟊 DC118-02-10.500A1- 10,5 28,7 102 40 52 12 b
P M K N S H O
WJ30ET C C C C C C C C C C C C
− Специальный допуск на режущий диаметр для технологии XD
Твердосплавные спиральные сверла 180°
DC118 Supreme
Свёрла твердосплавные с внутренним подводом СОЖ
Сверление
143
B 1
Инструмент
Обозначение
Dc
p7
mm Dc Inch/Nr
Lc
mm
l1
mm
l2
mm
l5
mm
d1
mm
WJ30ET
d1
Lc
l5
l
1
D
c
l2
DIN 6535 HA
🟊 DC118-02-11.000A1- 11 28,2 102 40 52 12 b
🟊 DC118-02-11.113A1- 11,113 7/16” 31,1 102 43 52 12 b
🟊 DC118-02-11.500A1- 11,5 30,8 102 43 52 12 b
🟊 DC118-02-11.800A1- 11,8 30,5 102 43 52 12 b
🟊 DC118-02-11.906A1- 11,906 15/32” 30,4 102 43 52 12 b
🟊 DC118-02-12.000A1- 12 30,3 102 43 52 12 b
🟊 DC118-02-12.500A1- 12,5 35,9 107 49 52 14 b
🟊 DC118-02-12.700A1- 12,7 1/2” 35,7 107 49 52 14 b
🟊 DC118-02-13.000A1- 13 35,5 107 49 52 14 b
🟊 DC118-02-13.500A1- 13,5 35,1 107 49 52 14 b
🟊 DC118-02-14.000A1- 14 34,7 107 49 52 14 b
🟊 DC118-02-14.288A1- 14,288 9/16” 41,4 115 56 53 16 b
🟊 DC118-02-14.500A1- 14,5 41,3 115 56 53 16 b
🟊 DC118-02-15.000A1- 15 40,9 115 56 53 16 b
🟊 DC118-02-16.000A1- 16 40,2 115 56 53 16 b
🟊 DC118-02-17.000A1- 17 46,5 123 63 53 18 b
🟊 DC118-02-17.500A1- 17,5 46,2 123 63 53 18 b
🟊 DC118-02-18.000A1- 18 45,9 123 63 53 18 b
🟊 DC118-02-19.000A1- 19 52,3 131 70 55 20 b
🟊 DC118-02-20.000A1- 20 51,9 131 70 55 20 b
Свёрла твердосплавные с внутренним подводом СОЖ
Сверление
120°
5×Dc
144
B 1
Инструмент
Обозначение
Dc
k6
mm
Lc
mm
l1
mm
l2
mm
l5
mm
d1
mm
WJ30UU
Dcd1
l
1
l5
Lc
l2
DIN 6535 HA
🟊 DC165-05-04.000A1- 4 16 74 31 36 6 b
🟊 DC165-05-05.000A1- 5 22 82 40 36 6 b
🟊 DC165-05-06.000A1- 6 22 82 40 36 6 b
🟊 DC165-05-08.000A1- 8 29 91 49 36 8 b
🟊 DC165-05-08.500A1- 8,5 37 103 57 40 10 b
🟊 DC165-05-10.000A1- 10 37 103 57 40 10 b
🟊 DC165-05-10.200A1- 10,2 43 118 67 45 12 b
🟊 DC165-05-11.000A1- 11 43 118 67 45 12 b
🟊 DC165-05-12.000A1- 12 43 118 67 45 12 b
🟊 DC165-05-14.000A1- 14 45 124 73 45 14 b
🟊 DC165-05-15.000A1- 15 55 133 79 48 16 b
🟊 DC165-05-16.000A1- 16 55 133 79 48 16 b
P M K N S H O
WJ30UU C C C C
Свёрла твердосплавные, с внутренним под-
водом СОЖ, с прямыми канавками
DC165 Advance
Свёрла твердосплавные с внутренним подводом СОЖ
Сверление
145
B 1
146
B 1
147
B 1
Система обозначений
квадратных пластин для сверления
Система обозначений пластин
для обработки отверстий
6
Геометрия Walter
A57 прочная
E57 универсальная
E67 позитивная
E77 острая
5
Направление резания
Rправое
Nнейтральное
2
Исполнение
0шлифованные по
периметру
1спечённые
1
Обозначение пластин Walter
P284 для D3120
P484 для D4120, D4170
и B421 .
1
Обозначение пластин Walter
P600x для D4140 /
D4240 /
B401 . .
3
Положение
Cцентральная
Pпериферийная
Sцентральная и
периферийная пластины
идентичны
P484 0 C – 2 R – E77
1 2 3 4 5 6
2
Геометрия Walter
1для ISO P
3для ISO M, ISO S
4для ISO N
5для ISO K
6для ISO P
3
Диаметр пластин
Dв мм
P600 6 – D 37,99 R WPP25
1 2 3 4 5
4
Направление резания
Rправое
5
Покрытие
4
Размер пластины
P284
1Dc = 16,00–20,00
2Dc = 21,00–25,00
3Dc = 26,00–30,00
4Dc = 31,00–36,00
5Dc = 37,00–42,00
6Dc = 43,00–50,00
7Dc = 50,50–58,00
P484
1Dc = 13,50–16,00
2Dc = 16,50–20,00
3Dc = 20,50–24,00
4Dc = 24,50–29,00
5Dc = 29,50–35,00
6Dc = 36,00–42,00
7Dc = 43,00–50,00
8Dc = 51,00–59,00
система обозначений
Сверление
140˚
s
d1
Dc
148
B 1
Технологические центры
P K
HC HC
Обозначение
Кол-во режущих
кромок
Dc
mm
Посадочный
размер
d1
mm
s
mm
WPP25
WKK45C
P6005-D12,00R 1 12 A 3 3,6 c
P6005-D12,10R 1 12,1 A 3 3,6 c
P6005-D12,20R 1 12,2 A 3 3,6 c
P6005-D12,30R 1 12,3 A 3 3,6 c
P6005-D12,40R 1 12,4 A 3 3,6 c
P6005-D12,50R 1 12,5 A 3 3,6 c
P6005-D12,60R 1 12,6 A 3 3,6 c
P6005-D12,70R 1 12,7 A 3 3,6 c
P6005-D12,80R 1 12,8 A 3 3,6 c
P6005-D12,90R 1 12,9 A 3 3,6 c
P6005-D12,95R 1 12,95 A 3 3,6 c
P6005-D13,00R 1 13 A 3 3,6 c
P6005-D13,10R 1 13,1 A 3 3,6 c
P6005-D13,11R 1 13,11 A 3 3,6 c
P6005-D13,20R 1 13,2 A 3 3,6 c
P6005-D13,25R 1 13,25 A 3 3,6 c
P6005-D13,30R 1 13,3 A 3 3,6 c
P6005-D13,40R 1 13,4 A 3 3,6 c
P6005-D13,49R 1 13,49 A 3 3,6 c
P6005-D13,50R 1 13,5 A 3 3,6 c
P6005-D13,60R 1 13,6 A 3 3,6 c
P6005-D13,70R 1 13,7 A 3 3,6 c
P6005-D13,80R 1 13,8 A 3 3,6 c
P6005-D13,89R 1 13,89 A 3 3,6 c
P6005-D13,90R 1 13,9 A 3 3,6 c
P6005-D14,00R 1 14 B 3 4 c
P6005-D14,10R 1 14,1 B 3 4 c
P6005-D14,20R 1 14,2 B 3 4 c
P6005-D14,29R 1 14,29 B 3 4 c
P6005-D14,30R 1 14,3 B 3 4 c
P6005-D14,40R 1 14,4 B 3 4 c
P6005-D14,50R 1 14,5 B 3 4 c
P6005-D14,60R 1 14,6 B 3 4 c
P6005-D14,68R 1 14,68 B 3 4 c
P6005-D14,70R 1 14,7 B 3 4 c
P6005-D14,80R 1 14,8 B 3 4 c
P6005-D14,90R 1 14,9 B 3 4 c
P6005-D15,00R 1 15 B 3 4 c
P6005-D15,08R 1 15,08 B 3 4 c
P6005-D15,09R 1 15,09 B 3 4 c
P6005-D15,10R 1 15,1 B 3 4 c
Пример заказа: P60.. -D13,00R доступны в геометрии
P6006 из сплава WPP25 (ISO P, нелегированные стали): P6006-D13,00R WPP25
P6003 из сплава WMP35 (ISO P, ISO M и ISO S): P6003-D13,00R WMP35 или в исполнении
P6001 из сплава WPP45C (ISO P): P6001-D13,00R WPP45C
HC = твёрдый сплав с покрытием
Пластины
P6005 / P6006
Пластины
Сверление
140˚
s
d1
Dc
149
B 1
Технологические центры
P K
HC HC
Обозначение
Кол-во режущих
кромок
Dc
mm
Посадочный
размер
d1
mm
s
mm
WPP25
WKK45C
P6005-D15,20R 1 15,2 B 3 4 c
P6005-D15,30R 1 15,3 B 3 4 c
P6005-D15,40R 1 15,4 B 3 4 c
P6005-D15,47R 1 15,47 B 3 4 c
P6005-D15,48R 1 15,48 B 3 4 c
P6005-D15,50R 1 15,5 B 3 4 c
P6005-D15,60R 1 15,6 B 3 4 c
P6005-D15,70R 1 15,7 B 3 4 c
P6005-D15,80R 1 15,8 B 3 4 c
P6005-D15,87R 1 15,87 B 3 4 c
P6005-D15,88R 1 15,88 B 3 4 c
P6005-D15,90R 1 15,9 B 3 4 c
P6005-D16,00R 1 16 C 4 4,5 c
P6005-D16,13R 1 16,13 C 4 4,5 c
P6005-D16,26R 1 16,26 C 4 4,5 c
P6005-D16,27R 1 16,27 C 4 4,5 c
P6005-D16,43R 1 16,43 C 4 4,5 c
P6005-D16,50R 1 16,5 C 4 4,5 c
P6005-D16,66R 1 16,66 C 4 4,5 c
P6005-D16,67R 1 16,67 C 4 4,5 c
P6005-D16,70R 1 16,7 C 4 4,5 c
P6005-D16,80R 1 16,8 C 4 4,5 c
P6005-D17,00R 1 17 C 4 4,5 c
P6005-D17,07R 1 17,07 C 4 4,5 c
P6005-D17,20R 1 17,2 C 4 4,5 c
P6005-D17,45R 1 17,45 C 4 4,5 c
P6005-D17,46R 1 17,46 C 4 4,5 c
P6005-D17,50R 1 17,5 C 4 4,5 c
P6005-D17,70R 1 17,7 C 4 4,5 c
P6005-D17,80R 1 17,8 C 4 4,5 c
P6005-D17,86R 1 17,86 C 4 4,5 c
P6005-D18,00R 1 18 D 4 5 c
P6005-D18,24R 1 18,24 D 4 5 c
P6005-D18,26R 1 18,26 D 4 5 c
P6005-D18,50R 1 18,5 D 4 5 c
P6005-D18,65R 1 18,65 D 4 5 c
P6005-D18,70R 1 18,7 D 4 5 c
P6005-D18,80R 1 18,8 D 4 5 c
P6005-D19,00R 1 19 D 4 5 c
P6005-D19,05R 1 19,05 D 4 5 c
P6005-D19,20R 1 19,2 D 4 5 c
Пример заказа: P60.. -D13,00R доступны в геометрии
P6006 из сплава WPP25 (ISO P, нелегированные стали): P6006-D13,00R WPP25
P6003 из сплава WMP35 (ISO P, ISO M и ISO S): P6003-D13,00R WMP35 или в исполнении
P6001 из сплава WPP45C (ISO P): P6001-D13,00R WPP45C
HC = твёрдый сплав с покрытием
Пластины
P6005 / P6006
Пластины
Сверление
140˚
s
d1
Dc
150
B 1
Технологические центры
P K
HC HC
Обозначение
Кол-во режущих
кромок
Dc
mm
Посадочный
размер
d1
mm
s
mm
WPP25
WKK45C
P6005-D19,25R 1 19,25 D 4 5 c
P6005-D19,30R 1 19,3 D 4 5 c
P6005-D19,35R 1 19,35 D 4 5 c
P6005-D19,43R 1 19,43 D 4 5 c
P6005-D19,45R 1 19,45 D 4 5 c
P6005-D19,50R 1 19,5 D 4 5 c
P6005-D19,60R 1 19,6 D 4 5 c
P6005-D19,70R 1 19,7 D 4 5 c
P6005-D19,80R 1 19,8 D 4 5 c
P6005-D19,84R 1 19,84 D 4 5 c
P6005-D20,00R 1 20 E 5 5,5 c
P6005-D20,20R 1 20,2 E 5 5,5 c
P6005-D20,24R 1 20,24 E 5 5,5 c
P6005-D20,50R 1 20,5 E 5 5,5 c
P6005-D20,62R 1 20,62 E 5 5,5 c
P6005-D20,64R 1 20,64 E 5 5,5 c
P6005-D20,70R 1 20,7 E 5 5,5 c
P6005-D21,00R 1 21 E 5 5,5 c
P6005-D21,12R 1 21,12 E 5 c
P6005-D21,41R 1 21,41 E 5 5,5 c
P6005-D21,43R 1 21,43 E 5 5,5 c
P6005-D21,50R 1 21,5 E 5 5,5 c
P6005-D21,70R 1 21,7 E 5 5,5 c
P6005-D21,83R 1 21,83 E 5 5,5 c
P6005-D22,00R 1 22 F 5 6 c
P6005-D22,22R 1 22,22 F 5 6 c
P6005-D22,23R 1 22,23 F 5 6 c
P6005-D22,42R 1 22,42 F 5 6 c
P6005-D22,47R 1 22,47 F 5 6 c
P6005-D22,50R 1 22,5 F 5 6 c
P6005-D22,62R 1 22,62 F 5 6 c
P6005-D22,70R 1 22,7 F 5 6 c
P6005-D22,77R 1 22,77 F 5 6 c
P6005-D23,00R 1 23 F 5 6 c
P6005-D23,02R 1 23,02 F 5 6 c
P6005-D23,39R 1 23,39 F 5 6 c
P6005-D23,50R 1 23,5 F 5 6 c
P6005-D23,70R 1 23,7 F 5 6 c
P6005-D23,80R 1 23,8 F 5 6 c
P6005-D23,81R 1 23,81 F 5 6 c
P6005-D24,00R 1 24 G 5 6,5 c
Пример заказа: P60.. -D13,00R доступны в геометрии
P6006 из сплава WPP25 (ISO P, нелегированные стали): P6006-D13,00R WPP25
P6003 из сплава WMP35 (ISO P, ISO M и ISO S): P6003-D13,00R WMP35 или в исполнении
P6001 из сплава WPP45C (ISO P): P6001-D13,00R WPP45C
HC = твёрдый сплав с покрытием
Пластины
P6005 / P6006
Пластины
Сверление
140˚
s
d1
Dc
151
B 1
Технологические центры
P K
HC HC
Обозначение
Кол-во режущих
кромок
Dc
mm
Посадочный
размер
d1
mm
s
mm
WPP25
WKK45C
P6005-D24,21R 1 24,21 G 5 6,5 c
P6005-D24,50R 1 24,5 G 5 6,5 c
P6005-D24,59R 1 24,59 G 5 6,5 c
P6005-D24,61R 1 24,61 G 5 6,5 c
P6005-D24,70R 1 24,7 G 5 6,5 c
P6005-D25,00R 1 25 G 5 6,5 c
P6005-D25,25R 1 25,25 G 5 6,5 c
P6005-D25,40R 1 25,4 G 5 6,5 c
P6005-D25,50R 1 25,5 G 5 6,5 c
P6005-D25,65R 1 25,65 G 5 6,5 c
P6005-D25,70R 1 25,7 G 5 6,5 c
P6005-D25,80R 1 25,8 G 5 6,5 c
P6005-D26,00R 1 26 H 6 7,1 c
P6005-D26,25R 1 26,25 H 6 7,1 c
P6005-D26,50R 1 26,5 H 6 7,1 c
P6005-D26,59R 1 26,59 H 6 7,1 c
P6005-D27,00R 1 27 H 6 7,1 c
P6005-D27,38R 1 27,38 H 6 7,1 c
P6005-D27,50R 1 27,5 H 6 7,1 c
P6005-D27,78R 1 27,78 H 6 7,1 c
P6005-D28,00R 1 28 J 6 7,7 c
P6005-D28,17R 1 28,17 J 6 7,7 c
P6005-D28,50R 1 28,5 J 6 7,7 c
P6005-D28,57R 1 28,57 J 6 7,7 c
P6005-D29,00R 1 29 J 6 7,7 c
P6005-D29,37R 1 29,37 J 6 7,7 c
P6005-D29,50R 1 29,5 J 6 7,7 c
P6005-D29,77R 1 29,77 J 6 7,7 c
P6005-D30,00R 1 30 K 6 8 c
P6005-D30,15R 1 30,15 K 6 8 c
P6005-D30,50R 1 30,5 K 6 8 c
P6005-D31,00R 1 31 K 6 8 c
P6005-D31,50R 1 31,5 K 6 8 c
P6005-D31,75R 1 31,75 K 6 8 c
P6005-D31,99R 1 31,99 K 6 8 c
P6005-D32,00R 1 32 M 6 8,3 c
P6005-D32,10R 1 32,1 M 6 8,3 c
P6005-D33,00R 1 33 M 6 8,3 c
P6005-D34,00R 1 34 N 6 8,6 c
P6005-D35,00R 1 35 N 6 8,6 c
P6005-D36,00R 1 36 P 6 8,9 c
P6005-D37,00R 1 37 P 6 8,9 c
P6005-D37,99R 1 37,99 P 6 8,9 c
Пример заказа: P60.. -D13,00R доступны в геометрии
P6006 из сплава WPP25 (ISO P, нелегированные стали): P6006-D13,00R WPP25
P6003 из сплава WMP35 (ISO P, ISO M и ISO S): P6003-D13,00R WMP35 или в исполнении
P6001 из сплава WPP45C (ISO P): P6001-D13,00R WPP45C
HC = твёрдый сплав с покрытием
Пластины
P6005 / P6006
Пластины
Сверление
140˚
s
d1
Dc
152
B 1
Технологические центры
P K
HC HC
Обозначение
Кол-во режущих
кромок
Dc
mm
Посадочный
размер
d1
mm
s
mm
WPP25
WKK45C
P6006-D12,00R 1 12 A 3 3,6 a
P6006-D12,10R 1 12,1 A 3,4 3,6 a
P6006-D12,20R 1 12,2 A 3,4 3,6 a
P6006-D12,30R 1 12,3 A 3,4 3,6 a
P6006-D12,40R 1 12,4 A 3,4 3,6 a
P6006-D12,50R 1 12,5 A 3 3,6 a
P6006-D12,60R 1 12,6 A 3,4 3,6 a
P6006-D12,70R 1 12,7 A 3 3,6 a
P6006-D12,80R 1 12,8 A 3,4 3,6 a
P6006-D12,90R 1 12,9 A 3,4 3,6 a
P6006-D12,95R 1 12,95 A 3,4 3,6 a
P6006-D13,00R 1 13 A 3 3,6 a
P6006-D13,11R 1 13,11 A 3,4 3,6 a
P6006-D13,20R 1 13,2 A 3,4 3,6 a
P6006-D13,25R 1 13,25 A 3,4 3,6 a
P6006-D13,30R 1 13,3 A 3,4 3,6 a
P6006-D13,35R 1 13,35 A 3,4 3,6 a
P6006-D13,40R 1 13,4 A 3,4 3,6 a
P6006-D13,45R 1 13,45 A 3,4 3,6 a
P6006-D13,50R 1 13,5 A 3 3,6 a
P6006-D13,60R 1 13,6 A 3,4 3,6 a
P6006-D13,70R 1 13,7 A 3 3,6 a
P6006-D13,80R 1 13,8 A 3,4 3,6 a
P6006-D13,89R 1 13,89 A 3,4 3,6 a
P6006-D14,00R 1 14 B 3 4 a
P6006-D14,10R 1 14,1 B 3 4 a
P6006-D14,20R 1 14,2 B 3 4 a
P6006-D14,30R 1 14,3 B 3 4 a
P6006-D14,40R 1 14,4 B 3,4 4 a
P6006-D14,50R 1 14,5 B 3 4 a
P6006-D14,60R 1 14,6 B 3,4 4 a
P6006-D14,68R 1 14,68 B 3 4 a
P6006-D14,80R 1 14,8 B 3,4 4 a
P6006-D14,90R 1 14,9 B 3,4 4 a
P6006-D15,00R 1 15 B 3 4 a
P6006-D15,09R 1 15,09 B 3 4 a
P6006-D15,20R 1 15,2 B 3 4 a
P6006-D15,30R 1 15,3 B 3 4 a
P6006-D15,35R 1 15,35 B 3,4 4 a
Пример заказа: P60.. -D13,00R доступны в геометрии
P6006 из сплава WPP25 (ISO P, нелегированные стали): P6006-D13,00R WPP25
P6003 из сплава WMP35 (ISO P, ISO M и ISO S): P6003-D13,00R WMP35 или в исполнении
P6001 из сплава WPP45C (ISO P): P6001-D13,00R WPP45C
HC = твёрдый сплав с покрытием
Пластины
P6005 / P6006
Пластины
Сверление
140˚
s
d1
Dc
153
B 1
Технологические центры
P K
HC HC
Обозначение
Кол-во режущих
кромок
Dc
mm
Посадочный
размер
d1
mm
s
mm
WPP25
WKK45C
P6006-D15,40R 1 15,4 B 3,4 4 a
P6006-D15,47R 1 15,47 B 3,4 4 a
P6006-D15,50R 1 15,5 B 3 4 a
P6006-D15,60R 1 15,6 B 3,4 4 a
P6006-D15,70R 1 15,7 B 3 4 a
P6006-D15,80R 1 15,8 B 3,4 4 a
P6006-D15,87R 1 15,87 B 3 4 a
P6006-D16,00R 1 16 C 4 4,5 a
P6006-D16,13R 1 16,13 C 4,4 4,5 a
P6006-D16,26R 1 16,26 C 4 4,5 a
P6006-D16,43R 1 16,43 C 4,4 4,5 a
P6006-D16,50R 1 16,5 C 4 4,5 a
P6006-D16,66R 1 16,66 C 4 4,5 a
P6006-D16,70R 1 16,7 C 4 4,5 a
P6006-D16,85R 1 16,85 C 4,4 4,5 a
P6006-D17,00R 1 17 C 4 4,5 a
P6006-D17,07R 1 17,07 C 4 4,5 a
P6006-D17,20R 1 17,2 C 4,4 4,5 a
P6006-D17,35R 1 17,35 C 4,4 4,5 a
P6006-D17,45R 1 17,45 C 4 4,5 a
P6006-D17,50R 1 17,5 C 4 4,5 a
P6006-D17,60R 1 17,6 C 4,4 4,5 a
a
a
P6006-D18,00R 1 18 D 4 5 a
P6006-D18,24R 1 18,24 D 4 5 a
P6006-D18,50R 1 18,5 D 4 5 a
P6006-D18,65R 1 18,65 D 4 5 a
P6006-D18,70R 1 18,7 D 4 5 a
P6006-D18,80R 1 18,8 D 4,4 5 a
P6006-D19,00R 1 19 D 4 5 a
P6006-D19,05R 1 19,05 D 4 5 a
P6006-D19,10R 1 19,1 D 4,4 5 a
P6006-D19,20R 1 19,2 D 4,4 5 a
P6006-D19,25R 1 19,25 D 4 5 a
P6006-D19,30R 1 19,3 D 4,4 5 a
P6006-D19,35R 1 19,35 D 4,4 5 a
P6006-D19,43R 1 19,43 D 4,4 5 a
P6006-D19,50R 1 19,5 D 4 5 a
P6006-D19,60R 1 19,6 D 4,4 5 a
P6006-D19,70R 1 19,7 D 4 5 a
Пример заказа: P60.. -D13,00R доступны в геометрии
P6006 из сплава WPP25 (ISO P, нелегированные стали): P6006-D13,00R WPP25
P6003 из сплава WMP35 (ISO P, ISO M и ISO S): P6003-D13,00R WMP35 или в исполнении
P6001 из сплава WPP45C (ISO P): P6001-D13,00R WPP45C
HC = твёрдый сплав с покрытием
Пластины
P6005 / P6006
Пластины
Сверление
140˚
s
d1
Dc
154
B 1
Технологические центры
P K
HC HC
Обозначение
Кол-во режущих
кромок
Dc
mm
Посадочный
размер
d1
mm
s
mm
WPP25
WKK45C
P6006-D19,84R 1 19,84 D 4 5 a
P6006-D20,00R 1 20 E 5 5,5 a
P6006-D20,20R 1 20,2 E 5,4 5,5 a
P6006-D20,24R 1 20,24 E 5 5,5 a
P6006-D20,50R 1 20,5 E 5 5,5 a
P6006-D20,62R 1 20,62 E 5 5,5 a
P6006-D20,70R 1 20,7 E 5 5,5 a
P6006-D20,85R 1 20,85 E 5,4 5,5 a
P6006-D21,00R 1 21 E 5 5,5 a
P6006-D21,41R 1 21,41 E 5,4 5,5 a
P6006-D21,50R 1 21,5 E 5 5,5 a
P6006-D21,70R 1 21,7 E 5 5,5 a
P6006-D21,83R 1 21,83 E 5,4 5,5 a
P6006-D22,00R 1 22 F 5 6 a
P6006-D22,22R 1 22,22 F 5 6 a
P6006-D22,42R 1 22,42 F 5,4 6 a
P6006-D22,47R 1 22,47 F 5,4 6 a
P6006-D22,50R 1 22,5 F 5 6 a
P6006-D22,60R 1 22,6 F 5,4 6 a
P6006-D22,62R 1 22,62 F 5,4 6 a
P6006-D22,70R 1 22,7 F 5 6 a
P6006-D22,77R 1 22,77 F 5,4 6 a
P6006-D23,00R 1 23 F 5 6 a
P6006-D23,10R 1 23,1 F 5,4 6 a
P6006-D23,39R 1 23,39 F 5,4 6 a
P6006-D23,50R 1 23,5 F 5 6 a
P6006-D23,70R 1 23,7 F 5,4 6 a
P6006-D23,80R 1 23,8 F 5 6 a
P6006-D24,00R 1 24 G 5 6,5 a
P6006-D24,21R 1 24,21 G 5,4 6,5 a
P6006-D24,50R 1 24,5 G 5 6,5 a
P6006-D24,59R 1 24,59 G 5,4 6,5 a
P6006-D24,70R 1 24,7 G 5 6,5 a
P6006-D25,00R 1 25 G 5 6,5 a
P6006-D25,25R 1 25,25 G 5 6,5 a
P6006-D25,40R 1 25,4 G 5 6,5 a
P6006-D25,50R 1 25,5 G 5 6,5 a
P6006-D25,60R 1 25,6 G 5,4 6,5 a
P6006-D25,65R 1 25,65 G 5 6,5 a
P6006-D25,70R 1 25,7 G 5 6,5 a
P6006-D25,80R 1 25,8 G 5 6,5 a
Пример заказа: P60.. -D13,00R доступны в геометрии
P6006 из сплава WPP25 (ISO P, нелегированные стали): P6006-D13,00R WPP25
P6003 из сплава WMP35 (ISO P, ISO M и ISO S): P6003-D13,00R WMP35 или в исполнении
P6001 из сплава WPP45C (ISO P): P6001-D13,00R WPP45C
HC = твёрдый сплав с покрытием
Пластины
P6005 / P6006
Пластины
Сверление
140˚
s
d1
Dc
155
B 1
Технологические центры
P K
HC HC
Обозначение
Кол-во режущих
кромок
Dc
mm
Посадочный
размер
d1
mm
s
mm
WPP25
WKK45C
P6006-D26,00R 1 26 H 6 7,1 a
P6006-D26,25R 1 26,25 H 6 7,1 a
P6006-D26,50R 1 26,5 H 6 7,1 a
P6006-D26,59R 1 26,59 H 6,4 7,1 a
P6006-D27,00R 1 27 H 6 7,1 a
P6006-D27,38R 1 27,38 H 6,4 7,1 a
P6006-D27,50R 1 27,5 H 6 7,1 a
P6006-D27,78R 1 27,78 H 6,4 7,1 a
P6006-D28,00R 1 28 J 6 7,7 a
P6006-D28,17R 1 28,17 J 6,4 7,7 a
P6006-D28,35R 1 28,35 J 6,4 7,7 a
P6006-D28,50R 1 28,5 J 6 7,7 a
P6006-D28,57R 1 28,57 J 6 7,7 a
P6006-D29,00R 1 29 J 6 7,7 a
P6006-D29,10R 1 29,1 J 6,4 7,7 a
P6006-D29,37R 1 29,37 J 6,4 7,7 a
P6006-D29,50R 1 29,5 J 6 7,7 a
P6006-D29,77R 1 29,77 J 6,4 7,7 a
P6006-D30,00R 1 30 K 6 8 a
P6006-D30,15R 1 30,15 K 6,4 8 a
P6006-D30,50R 1 30,5 K 6 8 a
P6006-D31,00R 1 31 K 6 8 a
P6006-D31,35R 1 31,35 K 6,4 8 a
P6006-D31,50R 1 31,5 K 6 8 a
P6006-D31,75R 1 31,75 K 6 8 a
P6006-D31,99R 1 31,99 K 6 8 a
P6006-D32,00R 1 32 M 6 8,3 a
P6006-D32,10R 1 32,1 M 6,4 8,3 a
P6006-D33,00R 1 33 M 6 8,3 a
P6006-D34,00R 1 34 N 6 8,6 a
P6006-D34,10R 1 34,1 N 6,4 8,6 a
P6006-D34,60R 1 34,6 N 6,4 8,6 a
P6006-D35,00R 1 35 N 6 8,6 a
P6006-D36,00R 1 36 P 6 8,9 a
P6006-D37,00R 1 37 P 6 8,9 a
P6006-D37,99R 1 37,99 P 6 8,9 a
Пример заказа: P60.. -D13,00R доступны в геометрии
P6006 из сплава WPP25 (ISO P, нелегированные стали): P6006-D13,00R WPP25
P6003 из сплава WMP35 (ISO P, ISO M и ISO S): P6003-D13,00R WMP35 или в исполнении
P6001 из сплава WPP45C (ISO P): P6001-D13,00R WPP45C
HC = твёрдый сплав с покрытием
Пластины
P6005 / P6006
Пластины
Сверление
156
B 1
Режущие пластины
P
HC HE
Обозначение
l
mm
r
mm
f
mm
ap
mm
WPP10G
WPP20G
WPP30G
WEP10C
TCMT06T102-FP4 6,87 0,2 0,02–0,10 0,1–1,0 b
TCMT06T104-FP4 6,87 0,4 0,04–0,17 0,1–1,0 ba
TCMT090202-FP4 9,62 0,2 0,04–0,12 0,1–1,0 b
TCMT090204-FP4 9,62 0,4 0,05–0,16 0,1–1,5 a b a
TCMT090208-FP4 9,62 0,8 0,08–0,20 0,1–1,5 b
TCMT110202-FP4 11 0,2 0,04–0,12 0,1–1,0 a b
TCMT110204-FP4 11 0,4 0,05–0,16 0,1–1,5 a b a
TCMT110208-FP4 11 0,8 0,08–0,20 0,1–1,5 a b
TCMT16T302-FP4 16,5 0,2 0,04–0,12 0,1–1,0 b
TCMT16T304-FP4 16,5 0,4 0,05–0,16 0,1–1,5 a b
TCMT16T308-FP4 16,5 0,8 0,08–0,20 0,1–1,5 a b a
TCMT110204-FP6 11 0,4 0,06–0,18 0,3–2,0 b
TCMT110208-FP6 11 0,8 0,10–0,20 0,5–2,0 b
TCMT16T304-FP6 16,5 0,4 0,08–0,20 0,3–2,0 b
TCMT16T308-FP6 16,5 0,8 0,10–0,25 0,5–2,0 b
TCMT090204-MP4 9,62 0,4 0,08–0,20 0,4–2,0 b
TCMT090208-MP4 9,62 0,8 0,12–0,25 0,5–2,0 b
TCMT110204-MP4 11 0,4 0,08–0,20 0,4–2,0 a b
TCMT110208-MP4 11 0,8 0,12–0,30 0,5–2,0 a b
TCMT16T304-MP4 16,5 0,4 0,08–0,25 0,4–3,0 a b
TCMT16T308-MP4 16,5 0,8 0,12–0,32 0,5–3,0 a b
TCMT220408-MP4 22 0,8 0,12–0,32 0,5–3,5 b
TCMT090204-RP4 9,62 0,4 0,12–0,25 0,4–3,0 b c
TCMT090208-RP4 9,62 0,8 0,16–0,30 0,6–3,0 b c
TCMT110204-RP4 11 0,4 0,12–0,25 0,4–3,0 a b c
TCMT110208-RP4 11 0,8 0,16–0,30 0,6–3,0 b c
TCMT16T304-RP4 16,5 0,4 0,12–0,25 0,4–3,0 a b c
TCMT16T308-RP4 16,5 0,8 0,16–0,35 0,6–4,0 a b c
TCMT16T312-RP4 16,5 1,2 0,20–0,40 0,8–4,0 a b c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HE = кермет с покрытием
Tiger·tec® Gold
Пластины с задними углами 60°
TCMT
Пластины
Сверление
l
α
s
r
l
α
s
єє
157
B 1
Режущие пластины
P M K N S
HC HC HC HC HC
Обозначение
Кол-во режу-
щих кромок
l
mm
r
mm α ε
WKP35S
WSP45G
WXP40
WSP45G
WXP40
WKP35S
WNN15
WSP45G
P4840C-1R-E67 4 4,9 0,29 11° 90° c c c c c c c
P4840C-2R-E67 4 5,95 0,34 11° 90° c c c c c c c
P4840C-3R-E67 4 7 0,4 11° 90° c c c c c c c
P4840C-4R-E67 4 8,4 0,48 11° 90° c c c c c c c
P4840C-5R-E67 4 10,29 0,59 11° 90° c c c c c c c
P4840C-6R-E67 4 12,24 0,7 11° 90° c c c c c c c
P4840C-7R-E67 4 14,69 0,8 11° 90° c c c c c c c
P4840C-8R-E67 4 17,49 1 11° 90° c c c c c c c
P4840C-1R-E77 4 4,9 0,29 11° 90° b
P4840C-2R-E77 4 5,95 0,34 11° 90° b
P4840C-3R-E77 4 7 0,4 11° 90° b
P4840C-4R-E77 4 8,4 0,48 11° 90° b
P4840C-5R-E77 4 10,29 0,59 11° 90° b
P4840C-6R-E77 4 12,24 0,7 11° 90° b
P4840C-7R-E77 4 14,69 0,8 11° 90° b
P4840C-8R-E77 4 17,49 1 11° 90° b
P4841C-1R-A57 4 4,9 0,29 11° 90° c c c c c c c
P4841C-2R-A57 4 5,95 0,34 11° 90° c c c c c c c
P4841C-3R-A57 4 7 0,4 11° 90° c c c c c c c
P4841C-4R-A57 4 8,4 0,48 11° 90° c c c c c c c
P4841C-5R-A57 4 10,29 0,59 11° 90° c c c c c c c
P4841C-6R-A57 4 12,24 0,7 11° 90° c c c c c c c
P4841C-7R-A57 4 14,69 0,8 11° 90° c c c c c c c
P4841C-8R-A57 4 17,49 1 11° 90° c c c c c c c
P4841C-1R-E57 4 4,9 0,29 11° 90° b c c c c c c
P4841C-2R-E57 4 5,95 0,34 11° 90° b c c c c c c
P4841C-3R-E57 4 7 0,4 11° 90° b c c c c c c
P4841C-4R-E57 4 8,4 0,48 11° 90° b c c c c c c
P4841C-5R-E57 4 10,29 0,59 11° 90° b c c c c c c
P4841C-6R-E57 4 12,24 0,7 11° 90° b c c c c c c
P4841C-7R-E57 4 14,69 0,8 11° 90° b c c c c c c
P4841C-8R-E57 4 17,49 1 11° 90° b c c c c c c
HC = твёрдый сплав с покрытием
=
Tiger·tec® Gold
Пластины квадратные
P484 .
Пластины
Сверление
l
α
s
r
l
α
s
єє
158
B 1
Режущие пластины
P M K N S
HC HC HC HC HC
Обозначение
Кол-во режу-
щих кромок
l
mm
r
mm α ε
WKP25S
WKP35S
WSP45G
WSP45G
WKP25S
WKP35S
WNN15
WSP45G
P4840P-1R-A57 4 4,55 0,29 11° 90° b c c c b c c
P4840P-2R-A57 4 5,52 0,34 11° 90° b c c c b c c
P4840P-3R-A57 4 6,5 0,4 11° 90° b c c c b c c
P4840P-4R-A57 4 7,8 0,48 11° 90° b c c c b c c
P4840P-5R-A57 4 9,56 0,59 11° 90° b c c c b c c
P4840P-6R-A57 4 11,75 0,7 11° 90° b c c c b c c
P4840P-7R-A57 4 14,03 0,8 11° 90° b c c c b c c
P4840P-8R-A57 4 16,5 1 11° 90° b c c c b c c
P4840P-1R-E57 4 4,55 0,29 11° 90° a b c c b c c
P4840P-2R-E57 4 5,52 0,34 11° 90° a b c c b c c
P4840P-3R-E57 4 6,5 0,4 11° 90° a b c c b c c
P4840P-4R-E57 4 7,8 0,48 11° 90° a b c c b c c
P4840P-5R-E57 4 9,56 0,59 11° 90° a b c c b c c
P4840P-6R-E57 4 11,75 0,7 11° 90° a b c c b c c
P4840P-7R-E57 4 14,03 0,8 11° 90° a b c c b c c
P4840P-8R-E57 4 16,5 1 11° 90° a b c c b c c
P4840P-1R-E67 4 4,55 0,29 11° 90° a c c c b c c
P4840P-2R-E67 4 5,52 0,34 11° 90° a c c c b c c
P4840P-3R-E67 4 6,5 0,4 11° 90° a c c c b c c
P4840P-4R-E67 4 7,8 0,48 11° 90° a c c c b c c
P4840P-5R-E67 4 9,56 0,59 11° 90° a c c c b c c
P4840P-6R-E67 4 11,75 0,7 11° 90° a c c c b c c
P4840P-7R-E67 4 14,03 0,8 11° 90° a c c c b c c
P4840P-8R-E67 4 16,5 1 11° 90° a c c c b c c
P4840P-1R-E77 4 4,55 0,29 11° 90° b
P4840P-2R-E77 4 5,52 0,34 11° 90° b
P4840P-3R-E77 4 6,5 0,4 11° 90° b
P4840P-4R-E77 4 7,8 0,48 11° 90° b
P4840P-5R-E77 4 9,56 0,59 11° 90° b
P4840P-6R-E77 4 11,75 0,7 11° 90° b
P4840P-7R-E77 4 14,03 0,8 11° 90° b
P4840P-8R-E77 4 16,5 1 11° 90° b
P4841P-1R-A57 4 4,55 0,29 11° 90° b c c c b c c
P4841P-2R-A57 4 5,52 0,34 11° 90° b c c c b c c
P4841P-3R-A57 4 6,5 0,4 11° 90° b c c c b c c
P4841P-4R-A57 4 7,8 0,48 11° 90° b c c c b c c
P4841P-5R-A57 4 9,56 0,59 11° 90° b c c c b c c
P4841P-6R-A57 4 11,75 0,7 11° 90° b c c c b c c
P4841P-7R-A57 4 14,03 0,8 11° 90° b c c c b c c
P4841P-8R-A57 4 16,5 1 11° 90° b c c c b c c
HC = твёрдый сплав с покрытием
=
Tiger·tec® Gold
Пластины квадратные
P484 .
Пластины
Сверление
l
α
s
r
l
α
s
єє
159
B 1
Режущие пластины
P M K N S
HC HC HC HC HC
Обозначение
Кол-во режу-
щих кромок
l
mm
r
mm α ε
WKP25S
WKP35S
WSP45G
WSP45G
WKP25S
WKP35S
WNN15
WSP45G
P4841P-1R-E57 4 4,55 0,29 11° 90° a b c c b c c
P4841P-2R-E57 4 5,52 0,34 11° 90° a b c c b c c
P4841P-3R-E57 4 6,5 0,4 11° 90° a b c c b c c
P4841P-4R-E57 4 7,8 0,48 11° 90° a b c c b c c
P4841P-5R-E57 4 9,56 0,59 11° 90° a b c c b c c
P4841P-6R-E57 4 11,75 0,7 11° 90° a b c c b c c
P4841P-7R-E57 4 14,03 0,8 11° 90° a b c c b c c
P4841P-8R-E57 4 16,5 1 11° 90° a b c c b c c
HC = твёрдый сплав с покрытием
=
Tiger·tec® Gold
Пластины квадратные
P484 .
Пластины
Сверление
160
B 1
Свёрла с пластинами
Глубина сверления 3 x DC2 x DC3 x DC4 x DC5 x DC
Обозначение D4170 D4120 D4120 D4120 D4120
Диапазон Ø
[mm] 65–80 13,5–59 13,5–59 17–59 17–59
[inch] 0,531–2,250 0,531–2,250 0,656–2,250 0,656–2,250
PСталь C C C C C C C C C C
MНержавеющая сталь C C C C C C C
KЧугун C C C C C C C C C C
NЦветные металлы C C C C C C C C C C
SЖаропрочные сплавы C C C C C C C
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге 172 180 184 188
QR-код
www.walter-tools.com/woc/ D4170-03 D4120 D4120 D4120 D4120
Свёрла с пластинами
Сверление
161
B 1
2 x DC3 x DC4 x DC2 x DC2 x DC3 x DC3 x DC
D3120 D3120 D3120 B3212 B3212 B3213 B3213
16–42 16–58 16–42 10–18 10–18
0,750–1,500 0,750–1,500 0,391–0,625 0,391–0,64
C C C C C C C C C C C C C C
C C C C C C C C C C C C C
C C C C C C C C C C C C C C
C C C C C C C C C C C C C C
C C C C C C C C C C C C C
D3120 D3120 D3120 B3212 B3212 B3213 B3213
Свёрла с пластинами
Сверление
163
B 1
Свёрла с пластинами
Сверление
164
B 1
Свёрла с пластинами
Глубина сверления 2,5 x DC1,3 x DC3 x DC3 x DC5 x DC
Обозначение D4240 D4140 D4140 D4140 D4140
Диапазон Ø
[mm] 12–29,99 12–25,99 12–37,99 12–31,99
[inch] 0,472–1,22 0,472–1,496 0,472–1,22
PСталь C C C C C C C C C C
MНержавеющая сталь C C C C C C C C C C
KЧугун C C C C C C C C C C
NЦветные металлы C C C C C C C C C C
SЖаропрочные сплавы C C C C C C C C C
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ D4240 D4140 D4140 D4140 D4140
Свёрла с пластинами
Сверление
Z=1
2×Dc
166
B 1
Инструмент Обозначение
Dc
mm
Lc
mm
l4
mm
d1
mm
Кол-во
пластин Тип
Lc
l4l5
d1d
4
Dc
с цилиндрическим хвостовиком с
лыской
D4120-02-13.50F20-P41 13,5 27 47 20 0,23 1
1
P484 . P-1R- ..
P484 . C-1R- ..
D4120-02-14.00F20-P41 14 28 48 20 0,19 1
1
D4120-02-14.50F20-P41 14,5 29 49 20 0,24 1
1
D4120-02-15.00F20-P41 15 30 50 20 0,24 1
1
D4120-02-15.50F20-P41 15,5 31 51 20 0,23 1
1
D4120-02-16.00F25-P41 16 32 57 25 0,4 1
1
Lc
l
4
l
5
d1d
4
Dc
с цилиндрическим хвостовиком с
лыской
D4120-02-16.50F25-P42 16,5 33 58 25 0,41 1
1
P484 . P-2R- ..
P484 . C-2R- ..
D4120-02-17.00F25-P42 17 34 59 25 0,41 1
1
D4120-02-17.50F25-P42 17,5 35 60 25 0,4 1
1
D4120-02-18.00F25-P42 18 36 61 25 0,42 1
1
D4120-02-18.50F25-P42 18,5 37 62 25 0,32 1
1
D4120-02-19.00F25-P42 19 38 63 25 0,42 1
1
D4120-02-19.50F25-P42 19,5 39 64 25 0,43 1
1
D4120-02-20.00F25-P42 20 40 65 25 0,43 1
1
Lc
l
4
l
5
d1d
4
Dc
с цилиндрическим хвостовиком с
лыской
D4120-02-20.50F25-P43 20,5 41 66 25 0,43 1
1
P484 . P-3R- ..
P484 . C-3R- ..
D4120-02-21.00F25-P43 21 42 67 25 0,45 1
1
D4120-02-21.50F25-P43 21,5 43 68 25 0,44 1
1
D4120-02-22.00F25-P43 22 44 69 25 0,44 1
1
D4120-02-22.50F25-P43 22,5 45 70 25 0,45 1
1
D4120-02-23.00F25-P43 23 46 71 25 0,48 1
1
D4120-02-23.50F25-P43 23,5 47 72 25 0,46 1
1
D4120-02-24.00F25-P43 24 48 73 25 0,48 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
167
B 1
Assembly parts Dc [mm]
13,5–16
16,5–20
20,5–24
24,5–29
29,5–35
36–42
43–59
Винт пластины
Момент затяжки
FS2120
(T6IP)
0,4 Nm
FS2111
(T7IP)
0,9 Nm
FS1454
(T8IP)
1,2 Nm
FS1457
(T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
13,5–16
16,5–20
20,5–24
24,5–29
29,5–42
43–59
Динамометрический ключ, анало-
говый FS2001 FS2001 FS2001 FS2003 FS2003 FS2003
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2085 (T6IP) FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014
(T15IP)
FS2015
(T20IP)
Отвёртка FS2086 (T6IP) FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485
(T15IP)
FS1486
(T20IP)
Свёрла с пластинами
Сверление
Z=1
2×Dc
168
B 1
Инструмент Обозначение
Dc
mm
Lc
mm
l4
mm
d1
mm
Кол-во
пластин Тип
Lc
l4l5
d1d
4
Dc
с цилиндрическим хвостовиком с
лыской
D4120-02-24.50F25-P44 24,5 49 74 25 0,47 1
1
P484 . P-4R- ..
P484 . C-4R- ..
D4120-02-25.00F25-P44 25 50 75 25 0,42 1
1
D4120-02-25.50F32-P44 25,5 51 83 32 0,76 1
1
D4120-02-26.00F32-P44 26 52 84 32 0,72 1
1
D4120-02-26.50F32-P44 26,5 53 85 32 0,78 1
1
D4120-02-27.00F32-P44 27 54 86 32 0,77 1
1
D4120-02-27.50F32-P44 27,5 55 87 32 0,8 1
1
D4120-02-28.00F32-P44 28 56 88 32 0,81 1
1
D4120-02-28.50F32-P44 28,5 57 89 32 0,74 1
1
D4120-02-29.00F32-P44 29 58 90 32 0,81 1
1
Lc
l
4
l
5
d1d
4
Dc
с цилиндрическим хвостовиком с
лыской
D4120-02-29.50F32-P45 29,5 59 91 32 0,83 1
1
P484 . P-5R- ..
P484 . C-5R- ..
D4120-02-30.00F32-P45 30 60 92 32 0,77 1
1
D4120-02-31.00F32-P45 31 62 94 32 0,87 1
1
D4120-02-32.00F32-P45 32 64 96 32 0,82 1
1
D4120-02-33.00F32-P45 33 66 98 32 0,91 1
1
D4120-02-34.00F32-P45 34 68 100 32 0,94 1
1
D4120-02-35.00F32-P45 35 70 102 32 0,97 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
169
B 1
Assembly parts Dc [mm]
13,5–16
16,5–20
20,5–24
24,5–29
29,5–35
36–42
43–59
Винт пластины
Момент затяжки
FS2120
(T6IP)
0,4 Nm
FS2111
(T7IP)
0,9 Nm
FS1454
(T8IP)
1,2 Nm
FS1457
(T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
13,5–16
16,5–20
20,5–24
24,5–29
29,5–42
43–59
Динамометрический ключ, анало-
говый FS2001 FS2001 FS2001 FS2003 FS2003 FS2003
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2085 (T6IP) FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014
(T15IP)
FS2015
(T20IP)
Отвёртка FS2086 (T6IP) FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485
(T15IP)
FS1486
(T20IP)
Свёрла с пластинами
Сверление
Z=1
2×Dc
170
B 1
Инструмент Обозначение
Dc
mm
Lc
mm
l4
mm
d1
mm
Кол-во
пластин Тип
Lc
l4l5
d1d
4
Dc
с цилиндрическим хвостовиком с
лыской
D4120-02-36.00F32-P46 36 72 104 32 0,96 1
1
P484 . P-6R- ..
P484 . C-6R- ..
D4120-02-37.00F40-P46 37 74 114 40 1,48 1
1
D4120-02-38.00F40-P46 38 76 116 40 1,52 1
1
D4120-02-39.00F40-P46 39 78 118 40 1,55 1
1
D4120-02-40.00F40-P46 40 80 120 40 1,45 1
1
D4120-02-41.00F40-P46 41 82 122 40 1,64 1
1
D4120-02-42.00F40-P46 42 84 124 40 1,67 1
1
Lc
l4l
5
d1d
4
Dc
с цилиндрическим хвостовиком с
лыской
D4120-02-43.00F40-P47 43 86 126 40 1,67 1
1
P484 . P-7R- ..
P484 . C-7R- ..
D4120-02-44.00F40-P47 44 88 128 40 1,71 1
1
D4120-02-45.00F40-P47 45 90 130 40 1,76 1
1
D4120-02-46.00F40-P47 46 92 132 40 1,81 1
1
D4120-02-47.00F40-P47 47 94 134 40 1,84 1
1
D4120-02-48.00F40-P47 48 96 136 40 1,91 1
1
D4120-02-49.00F40-P47 49 98 138 40 1,9 1
1
D4120-02-50.00F40-P47 50 100 140 40 2,01 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
171
B 1
Assembly parts Dc [mm]
13,5–16
16,5–20
20,5–24
24,5–29
29,5–35
36–42
43–59
Винт пластины
Момент затяжки
FS2120
(T6IP)
0,4 Nm
FS2111
(T7IP)
0,9 Nm
FS1454
(T8IP)
1,2 Nm
FS1457
(T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
13,5–16
16,5–20
20,5–24
24,5–29
29,5–42
43–59
Динамометрический ключ, анало-
говый FS2001 FS2001 FS2001 FS2003 FS2003 FS2003
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2085 (T6IP) FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014
(T15IP)
FS2015
(T20IP)
Отвёртка FS2086 (T6IP) FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485
(T15IP)
FS1486
(T20IP)
Свёрла с пластинами
Сверление
Z=1
2×Dc
172
B 1
Инструмент Обозначение
Dc
mm
Lc
mm
l4
mm
d1
mm
Кол-во
пластин Тип
Lc
l4l5
d1d
4
Dc
с цилиндрическим хвостовиком с
лыской
D4120-02-51.00F40-P48 51 102 142 40 2,09 1
1
P484 . P-8R- ..
P484 . C-8R- ..
D4120-02-52.00F40-P48 52 104 144 40 2,04 1
1
D4120-02-53.00F40-P48 53 106 146 40 2,21 1
1
D4120-02-54.00F40-P48 54 108 148 40 2,28 1
1
D4120-02-55.00F40-P48 55 110 150 40 2,35 1
1
D4120-02-56.00F40-P48 56 112 152 40 2,42 1
1
D4120-02-57.00F40-P48 57 114 154 40 2,5 1
1
D4120-02-58.00F40-P48 58 116 156 40 2,57 1
1
D4120-02-59.00F40-P48 59 118 158 40 2,65 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
173
B 1
Assembly parts Dc [mm]
13,5–16
16,5–20
20,5–24
24,5–29
29,5–35
36–42
43–59
Винт пластины
Момент затяжки
FS2120
(T6IP)
0,4 Nm
FS2111
(T7IP)
0,9 Nm
FS1454
(T8IP)
1,2 Nm
FS1457
(T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
13,5–16
16,5–20
20,5–24
24,5–29
29,5–42
43–59
Динамометрический ключ, анало-
говый FS2001 FS2001 FS2001 FS2003 FS2003 FS2003
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2085 (T6IP) FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014
(T15IP)
FS2015
(T20IP)
Отвёртка FS2086 (T6IP) FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485
(T15IP)
FS1486
(T20IP)
Свёрла с пластинами
Сверление
Z=1
3×Dc
174
B 1
Инструмент Обозначение
Dc
mm
Lc
mm
l4
mm
d1
mm
Кол-во
пластин Тип
Lc
l
4
l
5
D
cd1d4
с цилиндрическим хвостовиком с
лыской
D4120-03-13.50F20-P41 13,5 40,5 60,5 20 0,16 1
1
P484 . P-1R- ..
P484 . C-1R- ..
D4120-03-14.00F20-P41 14 42 62 20 0,17 1
1
D4120-03-14.50F20-P41 14,5 43,5 63,5 20 0,24 1
1
D4120-03-15.00F20-P41 15 45 65 20 0,2 1
1
D4120-03-15.50F20-P41 15,5 46,5 66,5 20 0,25 1
1
D4120-03-16.00F25-P41 16 48 73 25 0,38 1
1
Lc
l4l5
D
cd1d4
с цилиндрическим хвостовиком с
лыской
D4120-03-16.50F25-P42 16,5 49,5 75 25 0,42 1
1
P484 . P-2R- ..
P484 . C-2R- ..
D4120-03-17.00F25-P42 17 51 76 25 0,35 1
1
D4120-03-17.50F25-P42 17,5 52,5 77,5 25 0,43 1
1
D4120-03-18.00F25-P42 18 54 79 25 0,44 1
1
D4120-03-18.50F25-P42 18,5 55,5 80,5 25 0,39 1
1
D4120-03-19.00F25-P42 19 57 82 25 0,45 1
1
D4120-03-19.50F25-P42 19,5 58,5 84 25 0,46 1
1
D4120-03-20.00F25-P42 20 60 85 25 0,46 1
1
Lc
l4l5
D
cd1d4
с цилиндрическим хвостовиком с
лыской
D4120-03-20.50F25-P43 20,5 61,5 87 25 0,45 1
1
P484 . P-3R- ..
P484 . C-3R- ..
D4120-03-21.00F25-P43 21 63 88 25 0,39 1
1
D4120-03-21.50F25-P43 21,5 64,5 90 25 0,48 1
1
D4120-03-22.00F25-P43 22 66 91 25 0,48 1
1
D4120-03-22.50F25-P43 22,5 67,5 93 25 0,49 1
1
D4120-03-23.00F25-P43 23 69 94 25 0,52 1
1
D4120-03-23.50F25-P43 23,5 70,5 96 25 0,51 1
1
D4120-03-24.00F25-P43 24 72 97 25 0,52 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
175
B 1
Assembly parts Dc [mm]
13,5–16
16,5–20
20,5–24
24,5–29
29,5–35
36–42
43–59
Винт пластины
Момент затяжки
FS2120
(T6IP)
0,4 Nm
FS2111
(T7IP)
0,9 Nm
FS1454
(T8IP)
1,2 Nm
FS1457
(T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
13,5–16
16,5–20
20,5–24
24,5–29
29,5–42
43–59
Динамометрический ключ, анало-
говый FS2001 FS2001 FS2001 FS2003 FS2003 FS2003
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2085 (T6IP) FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014
(T15IP)
FS2015
(T20IP)
Отвёртка FS2086 (T6IP) FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485
(T15IP)
FS1486
(T20IP)
Свёрла с пластинами
Сверление
Z=1
3×Dc
176
B 1
Инструмент Обозначение
Dc
mm
Lc
mm
l4
mm
d1
mm
Кол-во
пластин Тип
Lc
l
4
l
5
D
cd1d4
с цилиндрическим хвостовиком с
лыской
D4120-03-24.50F25-P44 24,5 73,5 99 25 0,52 1
1
P484 . P-4R- ..
P484 . C-4R- ..
D4120-03-25.00F25-P44 25 75 100 25 0,43 1
1
D4120-03-25.50F32-P44 25,5 76,5 109 32 0,83 1
1
D4120-03-26.00F32-P44 26 78 110 32 0,84 1
1
D4120-03-26.50F32-P44 26,5 79,5 112 32 0,84 1
1
D4120-03-27.00F32-P44 27 81 113 32 0,85 1
1
D4120-03-27.50F32-P44 27,5 82,5 115 32 0,87 1
1
D4120-03-28.00F32-P44 28 84 116 32 0,89 1
1
D4120-03-28.50F32-P44 28,5 85,5 118 32 0,91 1
1
D4120-03-29.00F32-P44 29 87 119 32 0,92 1
1
Lc
l4l5
D
cd1d4
с цилиндрическим хвостовиком с
лыской
D4120-03-29.50F32-P45 29,5 88,5 121 32 0,93 1
1
P484 . P-5R- ..
P484 . C-5R- ..
D4120-03-30.00F32-P45 30 90 122 32 0,94 1
1
D4120-03-31.00F32-P45 31 93 125 32 0,95 1
1
D4120-03-32.00F32-P45 32 96 128 32 1 1
1
D4120-03-33.00F32-P45 33 99 131 32 1,03 1
1
D4120-03-34.00F32-P45 34 102 134 32 1,07 1
1
D4120-03-35.00F32-P45 35 105 137 32 1,12 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
177
B 1
Assembly parts Dc [mm]
13,5–16
16,5–20
20,5–24
24,5–29
29,5–35
36–42
43–59
Винт пластины
Момент затяжки
FS2120
(T6IP)
0,4 Nm
FS2111
(T7IP)
0,9 Nm
FS1454
(T8IP)
1,2 Nm
FS1457
(T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
13,5–16
16,5–20
20,5–24
24,5–29
29,5–42
43–59
Динамометрический ключ, анало-
говый FS2001 FS2001 FS2001 FS2003 FS2003 FS2003
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2085 (T6IP) FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014
(T15IP)
FS2015
(T20IP)
Отвёртка FS2086 (T6IP) FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485
(T15IP)
FS1486
(T20IP)
Свёрла с пластинами
Сверление
Z=1
3×Dc
178
B 1
Инструмент Обозначение
Dc
mm
Lc
mm
l4
mm
d1
mm
Кол-во
пластин Тип
Lc
l
4
l
5
D
cd1d4
с цилиндрическим хвостовиком с
лыской
D4120-03-36.00F32-P46 36 108 140 32 1,02 1
1
P484 . P-6R- ..
P484 . C-6R- ..
D4120-03-37.00F40-P46 37 111 151 40 1,68 1
1
D4120-03-38.00F40-P46 38 114 154 40 1,17 1
1
D4120-03-39.00F40-P46 39 117 157 40 1,76 1
1
D4120-03-40.00F40-P46 40 120 160 40 1,82 1
1
D4120-03-41.00F40-P46 41 123 163 40 1,88 1
1
D4120-03-42.00F40-P46 42 126 166 40 1,94 1
1
Lc
l
4
l
5
D
cd1d4
с цилиндрическим хвостовиком с
лыской
D4120-03-43.00F40-P47 43 129 169 40 1,98 1
1
P484 . P-7R- ..
P484 . C-7R- ..
D4120-03-44.00F40-P47 44 132 172 40 2,03 1
1
D4120-03-45.00F40-P47 45 135 175 40 2,11 1
1
D4120-03-46.00F40-P47 46 138 178 40 2,17 1
1
D4120-03-47.00F40-P47 47 141 181 40 2,25 1
1
D4120-03-48.00F40-P47 48 144 184 40 2,34 1
1
D4120-03-49.00F40-P47 49 147 187 40 2,41 1
1
D4120-03-50.00F40-P47 50 150 190 40 2,5 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
179
B 1
Assembly parts Dc [mm]
13,5–16
16,5–20
20,5–24
24,5–29
29,5–35
36–42
43–59
Винт пластины
Момент затяжки
FS2120
(T6IP)
0,4 Nm
FS2111
(T7IP)
0,9 Nm
FS1454
(T8IP)
1,2 Nm
FS1457
(T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
13,5–16
16,5–20
20,5–24
24,5–29
29,5–42
43–59
Динамометрический ключ, анало-
говый FS2001 FS2001 FS2001 FS2003 FS2003 FS2003
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2085 (T6IP) FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014
(T15IP)
FS2015
(T20IP)
Отвёртка FS2086 (T6IP) FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485
(T15IP)
FS1486
(T20IP)
Свёрла с пластинами
Сверление
Z=1
3×Dc
180
B 1
Инструмент Обозначение
Dc
mm
Lc
mm
l4
mm
d1
mm
Кол-во
пластин Тип
Lc
l
4
l
5
D
cd1d4
с цилиндрическим хвостовиком с
лыской
D4120-03-51.00F40-P48 51 153 193 40 2,53 1
1
P484 . P-8R- ..
P484 . C-8R- ..
D4120-03-52.00F40-P48 52 156 196 40 2,6 1
1
D4120-03-53.00F40-P48 53 159 199 40 2,7 1
1
D4120-03-54.00F40-P48 54 162 202 40 2,8 1
1
D4120-03-55.00F40-P48 55 165 205 40 2,9 1
1
D4120-03-56.00F40-P48 56 168 208 40 3 1
1
D4120-03-57.00F40-P48 57 171 211 40 3,12 1
1
D4120-03-58.00F40-P48 58 174 214 40 3,23 1
1
D4120-03-59.00F40-P48 59 177 217 40 3,36 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
181
B 1
Assembly parts Dc [mm]
13,5–16
16,5–20
20,5–24
24,5–29
29,5–35
36–42
43–59
Винт пластины
Момент затяжки
FS2120
(T6IP)
0,4 Nm
FS2111
(T7IP)
0,9 Nm
FS1454
(T8IP)
1,2 Nm
FS1457
(T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
13,5–16
16,5–20
20,5–24
24,5–29
29,5–42
43–59
Динамометрический ключ, анало-
говый FS2001 FS2001 FS2001 FS2003 FS2003 FS2003
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2085 (T6IP) FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014
(T15IP)
FS2015
(T20IP)
Отвёртка FS2086 (T6IP) FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485
(T15IP)
FS1486
(T20IP)
Свёрла с пластинами
Сверление
Z=1
4×Dc
182
B 1
Инструмент Обозначение
Dc
mm
Lc
mm
l4
mm
d1
mm
Кол-во
пластин Тип
d4
l
4
l
5
Lc
D
cd1
с цилиндрическим хвостовиком с
лыской
D4120-04-17.00F25-P42 17 68 93 25 0,45 1
1
P484 . P-2R- ..
P484 . C-2R- ..
D4120-04-18.00F25-P42 18 72 97 25 0,46 1
1
D4120-04-19.00F25-P42 19 76 101 25 0,47 1
1
D4120-04-20.00F25-P42 20 80 105 25 0,49 1
1
d4
l
4
l
5
Lc
D
cd1
с цилиндрическим хвостовиком с
лыской
D4120-04-21.00F25-P43 21 84 109 25 0,49 1
1
P484 . P-3R- ..
P484 . C-3R- ..
D4120-04-22.00F25-P43 22 88 113 25 0,53 1
1
D4120-04-23.00F25-P43 23 92 117 25 0,55 1
1
D4120-04-24.00F25-P43 24 96 121 25 0,57 1
1
d4
l
4
l
5
Lc
D
cd1
с цилиндрическим хвостовиком с
лыской
D4120-04-25.00F25-P44 25 100 125 25 0,58 1
1
P484 . P-4R- ..
P484 . C-4R- ..
D4120-04-26.00F32-P44 26 104 136 32 0,89 1
1
D4120-04-27.00F32-P44 27 108 140 32 0,93 1
1
D4120-04-28.00F32-P44 28 112 144 32 0,96 1
1
D4120-04-29.00F32-P44 29 116 148 32 1 1
1
d4
l4l
5
Lc
D
cd1
с цилиндрическим хвостовиком с
лыской
D4120-04-30.00F32-P45 30 120 152 32 1,02 1
1
P484 . P-5R- ..
P484 . C-5R- ..
D4120-04-31.00F32-P45 31 124 156 32 1,07 1
1
D4120-04-32.00F32-P45 32 128 160 32 1,1 1
1
D4120-04-33.00F32-P45 33 132 164 32 1,17 1
1
D4120-04-34.00F32-P45 34 136 168 32 1,18 1
1
D4120-04-35.00F32-P45 35 140 172 32 1,28 1
1
P M K N S H O
D4120 C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
183
B 1
Assembly parts Dc [mm]
17–20
21–24
25–29
30–35
36–42
43–59
Винт пластины
Момент затяжки
FS2111 (T7IP)
0,9 Nm
FS1454 (T8IP)
1,2 Nm
FS1457 (T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
17–20
21–24
25–29
30–42
43–59
Динамометрический ключ, анало-
говый FS2001 FS2001 FS2003 FS2003 FS2003
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014 (T15IP) FS2015 (T20IP)
Отвёртка FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485 (T15IP) FS1486 (T20IP)
Свёрла с пластинами
Сверление
Z=1
4×Dc
184
B 1
Инструмент Обозначение
Dc
mm
Lc
mm
l4
mm
d1
mm
Кол-во
пластин Тип
d4
l
4
l
5
Lc
D
cd1
с цилиндрическим хвостовиком с
лыской
D4120-04-36.00F32-P46 36 144 176 32 1,26 1
1
P484 . P-6R- ..
P484 . C-6R- ..
D4120-04-37.00F40-P46 37 148 188 40 1,82 1
1
D4120-04-38.00F40-P46 38 152 192 40 1,19 1
1
D4120-04-39.00F40-P46 39 156 196 40 1,96 1
1
D4120-04-40.00F40-P46 40 160 200 40 2,04 1
1
D4120-04-41.00F40-P46 41 164 204 40 2,21 1
1
D4120-04-42.00F40-P46 42 168 208 40 2,2 1
1
d4
l
4
l
5
Lc
D
cd1
с цилиндрическим хвостовиком с
лыской
D4120-04-43.00F40-P47 43 172 212 40 2,23 1
1
P484 . P-7R- ..
P484 . C-7R- ..
D4120-04-44.00F40-P47 44 176 216 40 2,32 1
1
D4120-04-45.00F40-P47 45 180 220 40 2,4 1
1
D4120-04-46.00F40-P47 46 184 224 40 2,5 1
1
D4120-04-47.00F40-P47 47 188 228 40 2,62 1
1
D4120-04-48.00F40-P47 48 192 232 40 2,7 1
1
D4120-04-49.00F40-P47 49 196 236 40 2,84 1
1
D4120-04-50.00F40-P47 50 200 240 40 2,95 1
1
d4
l
4
l
5
Lc
D
cd1
с цилиндрическим хвостовиком с
лыской
D4120-04-51.00F40-P48 51 204 244 40 2,98 1
1
P484 . P-8R- ..
P484 . C-8R- ..
D4120-04-52.00F40-P48 52 208 248 40 3,11 1
1
D4120-04-53.00F40-P48 53 212 252 40 3,25 1
1
D4120-04-54.00F40-P48 54 216 256 40 3,32 1
1
D4120-04-55.00F40-P48 55 220 260 40 3,44 1
1
D4120-04-56.00F40-P48 56 224 264 40 3,6 1
1
D4120-04-57.00F40-P48 57 228 268 40 3,8 1
1
D4120-04-58.00F40-P48 58 232 272 40 3,97 1
1
D4120-04-59.00F40-P48 59 236 276 40 4,09 1
1
P M K N S H O
D4120 C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
185
B 1
Assembly parts Dc [mm]
17–20
21–24
25–29
30–35
36–42
43–59
Винт пластины
Момент затяжки
FS2111 (T7IP)
0,9 Nm
FS1454 (T8IP)
1,2 Nm
FS1457 (T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
17–20
21–24
25–29
30–42
43–59
Динамометрический ключ, анало-
говый FS2001 FS2001 FS2003 FS2003 FS2003
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014 (T15IP) FS2015 (T20IP)
Отвёртка FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485 (T15IP) FS1486 (T20IP)
Свёрла с пластинами
Сверление
Z=1
5×Dc
186
B 1
Инструмент Обозначение
Dc
mm
Lc
mm
l4
mm
d1
mm
Кол-во
пластин Тип
d4
l
4
l
5
Lc
Dcd1
с цилиндрическим хвостовиком с
лыской
D4120-05-17.00F25-P42 17 85 110 25 0,39 1
1
P484 . P-2R- ..
P484 . C-2R- ..
D4120-05-18.00F25-P42 18 90 115 25 0,47 1
1
D4120-05-19.00F25-P42 19 95 120 25 0,49 1
1
D4120-05-20.00F25-P42 20 100 125 25 0,51 1
1
d4
l
4
l
5
Lc
Dcd1
с цилиндрическим хвостовиком с
лыской
D4120-05-21.00F25-P43 21 105 130 25 0,45 1
1
P484 . P-3R- ..
P484 . C-3R- ..
D4120-05-22.00F25-P43 22 110 135 25 0,58 1
1
D4120-05-23.00F25-P43 23 115 140 25 0,62 1
1
D4120-05-24.00F25-P43 24 120 145 25 0,63 1
1
d4
l
4
l
5
Lc
Dcd1
с цилиндрическим хвостовиком с
лыской
D4120-05-25.00F25-P44 25 125 150 25 0,54 1
1
P484 . P-4R- ..
P484 . C-4R- ..
D4120-05-26.00F32-P44 26 130 162 32 0,95 1
1
D4120-05-27.00F32-P44 27 135 167 32 1 1
1
D4120-05-28.00F32-P44 28 140 172 32 1,03 1
1
D4120-05-29.00F32-P44 29 145 177 32 1,1 1
1
d4
l
4
l
5
Lc
Dcd1
с цилиндрическим хвостовиком с
лыской
D4120-05-30.00F32-P45 30 150 182 32 1,01 1
1
P484 . P-5R- ..
P484 . C-5R- ..
D4120-05-31.00F32-P45 31 155 187 32 1,18 1
1
D4120-05-32.00F32-P45 32 160 192 32 1,23 1
1
D4120-05-33.00F32-P45 33 165 197 32 1,3 1
1
D4120-05-34.00F32-P45 34 170 202 32 1,37 1
1
D4120-05-35.00F32-P45 35 175 207 32 1,45 1
1
P M K N S H O
D4120 C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
187
B 1
Assembly parts Dc [mm]
17–20
21–24
25–29
30–35
36–42
43–59
Винт пластины
Момент затяжки
FS2111 (T7IP)
0,9 Nm
FS1454 (T8IP)
1,2 Nm
FS1457 (T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
17–20
21–24
25–29
30–42
43–59
Динамометрический ключ, анало-
говый FS2001 FS2001 FS2003 FS2003 FS2003
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014 (T15IP) FS2015 (T20IP)
Отвёртка FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485 (T15IP) FS1486 (T20IP)
Свёрла с пластинами
Сверление
Z=1
5×Dc
188
B 1
Инструмент Обозначение
Dc
mm
Lc
mm
l4
mm
d1
mm
Кол-во
пластин Тип
d4
l
4
l
5
Lc
Dcd1
с цилиндрическим хвостовиком с
лыской
D4120-05-36.00F32-P46 36 180 212 32 1,32 1
1
P484 . P-6R- ..
P484 . C-6R- ..
D4120-05-37.00F40-P46 37 185 225 40 1,45 1
1
D4120-05-38.00F40-P46 38 190 230 40 2,02 1
1
D4120-05-39.00F40-P46 39 195 235 40 2,09 1
1
D4120-05-40.00F40-P46 40 200 240 40 2,17 1
1
D4120-05-41.00F40-P46 41 205 245 40 2,35 1
1
D4120-05-42.00F40-P46 42 210 250 40 2,45 1
1
d4
l
4
l
5
Lc
Dcd1
с цилиндрическим хвостовиком с
лыской
D4120-05-43.00F40-P47 43 215 255 40 2,54 1
1
P484 . P-7R- ..
P484 . C-7R- ..
D4120-05-44.00F40-P47 44 220 260 40 2,65 1
1
D4120-05-45.00F40-P47 45 225 265 40 2,75 1
1
D4120-05-46.00F40-P47 46 230 270 40 2,87 1
1
D4120-05-47.00F40-P47 47 235 275 40 2,99 1
1
D4120-05-48.00F40-P47 48 240 280 40 3,08 1
1
D4120-05-49.00F40-P47 49 245 285 40 3,26 1
1
D4120-05-50.00F40-P47 50 250 290 40 3,39 1
1
d4
l
4
l
5
Lc
Dcd1
с цилиндрическим хвостовиком с
лыской
D4120-05-51.00F40-P48 51 255 295 40 3,45 1
1
P484 . P-8R- ..
P484 . C-8R- ..
D4120-05-52.00F40-P48 52 260 300 40 3,61 1
1
D4120-05-53.00F40-P48 53 265 305 40 3,74 1
1
D4120-05-54.00F40-P48 54 270 310 40 3,86 1
1
D4120-05-55.00F40-P48 55 275 315 40 4,07 1
1
D4120-05-56.00F40-P48 56 280 320 40 4,22 1
1
D4120-05-57.00F40-P48 57 285 325 40 4,2 1
1
D4120-05-58.00F40-P48 58 290 330 40 4,39 1
1
D4120-05-59.00F40-P48 59 295 335 40 4,8 1
1
P M K N S H O
D4120 C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
189
B 1
Assembly parts Dc [mm]
17–20
21–24
25–29
30–35
36–42
43–59
Винт пластины
Момент затяжки
FS2111 (T7IP)
0,9 Nm
FS1454 (T8IP)
1,2 Nm
FS1457 (T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
17–20
21–24
25–29
30–42
43–59
Динамометрический ключ, анало-
говый FS2001 FS2001 FS2003 FS2003 FS2003
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014 (T15IP) FS2015 (T20IP)
Отвёртка FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485 (T15IP) FS1486 (T20IP)
Свёрла с пластинами
Сверление
Z=1
2×Dc
190
B 1
Инструмент Обозначение
Dc
inch
Lc
inch
l4
inch
d1
inch lbs Кол-во
пластин Тип
Lc
l4l5
d1d
4
Dc
с цилиндрическим хвостовиком с
лыской
D4120.02-13.49F19-P41 0,531 1,062 1,849 0,750 0,009 1
1
P484 . P-1R- ..
P484 . C-1R- ..
D4120.02-13.89F19-P41 0,547 1,094 1,881 0,750 0,009 1
1
D4120.02-14.27F19-P41 0,562 1,124 1,911 0,750 0,009 1
1
D4120.02-14.68F19-P41 0,578 1,156 1,943 0,750 0,009 1
1
D4120.02-15.09F19-P41 0,594 1,188 1,975 0,750 0,009 1
1
D4120.02-15.47F19-P41 0,609 1,218 2,005 0,750 0,009 1
1
D4120.02-15.88F19-P41 0,625 1,250 2,037 0,750 0,010 1
1
Lc
l4l
5
d1d
4
Dc
с цилиндрическим хвостовиком с
лыской
D4120.02-16.66F26-P42 0,656 1,312 2,310 1,000 0,016 1
1
P484 . P-2R- ..
P484 . C-2R- ..
D4120.02-17.04F26-P42 0,671 1,342 2,34 1,000 0,017 1
1
D4120.02-17.45F26-P42 0,687 1,374 2,37 1,000 0,014 1
1
D4120.02-17.86F26-P42 0,703 1,406 2,410 1,000 0,017 1
1
D4120.02-18.24F26-P42 0,718 1,436 2,44 1,000 0,017 1
1
D4120.02-19.05F26-P42 0,750 1,500 2,500 1,000 0,018 1
1
D4120.02-19.43F26-P42 0,765 1,530 2,530 1,000 0,017 1
1
D4120.02-19.84F26-P42 0,781 1,562 2,560 1,000 0,016 1
1
Lc
l4l
5
d1d
4
Dc
с цилиндрическим хвостовиком с
лыской
D4120.02-20.62F26-P43 0,812 1,624 2,62 1,000 0,002 1
1
P484 . P-3R- ..
P484 . C-3R- ..
D4120.02-21.41F26-P43 0,843 1,686 2,69 1,000 0,018 1
1
D4120.02-22.23F31-P43 0,875 1,750 2,880 1,250 0,026 1
1
D4120.02-23.01F31-P43 0,906 1,812 2,94 1,250 0,026 1
1
D4120.02-23.39F31-P43 0,921 1,842 2,97 1,250 0,026 1
1
D4120.02-23.80F31-P43 0,937 1,874 3,000 1,250 0,026 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
191
B 1
Assembly parts Dc [mm]
0,53–0,62
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,38
1,42–1,62
1,69–2,25
Винт пластины
Момент затяжки
FS2120
(T6IP)
0,4 Nm
FS2111
(T7IP)
0,9 Nm
FS1454
(T8IP)
1,2 Nm
FS1457
(T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
0,53–0,62
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,62
1,69–2,25
Динамометрический ключ, анало-
говый FS2002 FS2002 FS2002 FS2004 FS2004 FS2004
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2085 (T6IP) FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014
(T15IP)
FS2015
(T20IP)
Отвёртка FS2086 (T6IP) FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485
(T15IP)
FS1486
(T20IP)
Свёрла с пластинами
Сверление
Z=1
2×Dc
192
B 1
Инструмент Обозначение
Dc
inch
Lc
inch
l4
inch
d1
inch lbs Кол-во
пластин Тип
Lc
l4l5
d1d
4
Dc
с цилиндрическим хвостовиком с
лыской
D4120.02-24.59F31-P44 0,968 1,936 3,07 1,250 0,028 1
1
P484 . P-4R- ..
P484 . C-4R- ..
D4120.02-24.99F31-P44 0,984 1,968 3,100 1,250 0,028 1
1
D4120.02-25.40F31-P44 1,000 2,000 3,130 1,250 0,028 1
1
D4120.02-26.57F31-P44 1,046 2,092 3,22 1,250 0,028 1
1
D4120.02-26.97F31-P44 1,062 2,124 3,250 1,250 0,029 1
1
D4120.02-28.17F31-P44 1,109 2,218 3,350 1,250 0,030 1
1
D4120.02-28.58F31-P44 1,125 2,250 3,380 1,250 0,03 1
1
Lc
l4l
5
d1d
4
Dc
с цилиндрическим хвостовиком с
лыской
D4120.02-29.74F31-P45 1,171 2,342 3,47 1,250 0,03 1
1
P484 . P-5R- ..
P484 . C-5R- ..
D4120.02-30.15F31-P45 1,187 2,374 3,500 1,250 0,031 1
1
D4120.02-31.75F31-P45 1,250 2,500 3,630 1,250 0,032 1
1
D4120.02-33.32F31-P45 1,312 2,624 3,750 1,250 0,034 1
1
D4120.02-34.11F31-P45 1,343 2,686 3,82 1,250 0,035 1
1
D4120.02-34.93F31-P45 1,375 2,750 3,880 1,250 0,036 1
1
Lc
l
4
l
5
d1d
4
Dc
с цилиндрическим хвостовиком с
лыской
D4120.02-36.09F31-P46 1,421 2,842 3,97 1,250 0,035 1
1
P484 . P-6R- ..
P484 . C-6R- ..
D4120.02-36.50F38-P46 1,437 2,874 4,250 1,500 0,051 1
1
D4120.02-38.10F38-P46 1,500 3,000 4,380 1,500 0,052 1
1
D4120.02-39.67F38-P46 1,562 3,124 4,500 1,500 0,053 1
1
D4120.02-41.28F38-P46 1,625 3,250 4,630 1,500 0,055 1
1
Lc
l
4
l
5
d1d
4
Dc
с цилиндрическим хвостовиком с
лыской
D4120.02-42.85F38-P47 1,687 3,374 4,750 1,500 0,054 1
1
P484 . P-7R- ..
P484 . C-7R- ..
D4120.02-44.45F38-P47 1,750 3,500 4,880 1,500 0,057 1
1
D4120.02-46.02F38-P47 1,812 3,624 5,000 1,500 0,059 1
1
D4120.02-47.63F38-P47 1,875 3,750 5,130 1,500 0,062 1
1
D4120.02-49.20F38-P47 1,937 3,874 5,250 1,500 0,066 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
193
B 1
Assembly parts Dc [mm]
0,53–0,62
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,38
1,42–1,62
1,69–2,25
Винт пластины
Момент затяжки
FS2120
(T6IP)
0,4 Nm
FS2111
(T7IP)
0,9 Nm
FS1454
(T8IP)
1,2 Nm
FS1457
(T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
0,53–0,62
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,62
1,69–2,25
Динамометрический ключ, анало-
говый FS2002 FS2002 FS2002 FS2004 FS2004 FS2004
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2085 (T6IP) FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014
(T15IP)
FS2015
(T20IP)
Отвёртка FS2086 (T6IP) FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485
(T15IP)
FS1486
(T20IP)
Свёрла с пластинами
Сверление
Z=1
2×Dc
194
B 1
Инструмент Обозначение
Dc
inch
Lc
inch
l4
inch
d1
inch lbs Кол-во
пластин Тип
Lc
l4l5
d1d
4
Dc
с цилиндрическим хвостовиком с
лыской
D4120.02-50.80F51-P48 2,000 4,000 5,62 2,000 0,106 1
1
P484 . P-8R- ..
P484 . C-8R- ..
D4120.02-52.37F51-P48 2,062 4,124 5,74 2,000 0,11 1
1
D4120.02-53.98F51-P48 2,125 4,250 5,87 2,000 0,115 1
1
D4120.02-55.55F51-P48 2,187 4,374 5,99 2,000 0,119 1
1
D4120.02-57.15F51-P48 2,250 4,500 6,12 2,000 0,124 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
195
B 1
Assembly parts Dc [mm]
0,53–0,62
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,38
1,42–1,62
1,69–2,25
Винт пластины
Момент затяжки
FS2120
(T6IP)
0,4 Nm
FS2111
(T7IP)
0,9 Nm
FS1454
(T8IP)
1,2 Nm
FS1457
(T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
0,53–0,62
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,62
1,69–2,25
Динамометрический ключ, анало-
говый FS2002 FS2002 FS2002 FS2004 FS2004 FS2004
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2085 (T6IP) FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014
(T15IP)
FS2015
(T20IP)
Отвёртка FS2086 (T6IP) FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485
(T15IP)
FS1486
(T20IP)
Свёрла с пластинами
Сверление
Z=1
3×Dc
196
B 1
Инструмент Обозначение
Dc
inch
Lc
inch
l4
inch
d1
inch lbs Кол-во
пластин Тип
Lc
l
4
l
5
D
cd1d4
с цилиндрическим хвостовиком с
лыской
D4120.03-13.49F19-P41 0,531 1,593 2,380 0,750 0,007 1
1
P484 . P-1R- ..
P484 . C-1R- ..
D4120.03-13.89F19-P41 0,547 1,641 2,428 0,750 0,007 1
1
D4120.03-14.27F19-P41 0,562 1,686 2,473 0,750 0,009 1
1
D4120.03-14.68F19-P41 0,578 1,734 2,521 0,750 0,010 1
1
D4120.03-15.09F19-P41 0,594 1,782 2,569 0,750 0,008 1
1
D4120.03-15.47F19-P41 0,609 1,827 2,614 0,750 0,008 1
1
D4120.03-15.88F19-P41 0,625 1,875 2,662 0,750 0,01 1
1
Lc
l
4
l
5
D
cd1d4
с цилиндрическим хвостовиком с
лыской
D4120.03-16.66F26-P42 0,656 1,968 2,97 1,000 0,017 1
1
P484 . P-2R- ..
P484 . C-2R- ..
D4120.03-17.04F26-P42 0,671 2,013 3,010 1,000 0,016 1
1
D4120.03-17.45F26-P42 0,687 2,061 3,060 1,000 0,016 1
1
D4120.03-17.86F26-P42 0,703 2,109 3,110 1,000 0,016 1
1
D4120.03-18.24F26-P42 0,718 2,154 3,150 1,000 0,017 1
1
D4120.03-19.05F26-P42 0,750 2,250 3,250 1,000 0,018 1
1
D4120.03-19.43F26-P42 0,765 2,295 3,300 1,000 0,017 1
1
D4120.03-19.84F26-P42 0,781 2,343 3,34 1,000 0,019 1
1
Lc
l
4
l
5
D
cd1d4
с цилиндрическим хвостовиком с
лыской
D4120.03-20.62F26-P43 0,812 2,436 3,44 1,000 0,019 1
1
P484 . P-3R- ..
P484 . C-3R- ..
D4120.03-21.41F26-P43 0,843 2,529 3,530 1,000 0,019 1
1
D4120.03-22.23F31-P43 0,875 2,625 3,760 1,250 0,028 1
1
D4120.03-23.01F31-P43 0,906 2,718 3,850 1,250 0,028 1
1
D4120.03-23.39F31-P43 0,921 2,763 3,89 1,250 0,027 1
1
D4120.03-23.80F31-P43 0,937 2,811 3,94 1,250 0,027 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
197
B 1
Assembly parts Dc [mm]
0,53–0,62
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,38
1,42–1,62
1,69–2,25
Винт пластины
Момент затяжки
FS2120
(T6IP)
0,4 Nm
FS2111
(T7IP)
0,9 Nm
FS1454
(T8IP)
1,2 Nm
FS1457
(T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
0,53–0,62
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,62
1,69–2,25
Динамометрический ключ, анало-
говый FS2002 FS2002 FS2002 FS2004 FS2004 FS2004
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2085 (T6IP) FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014
(T15IP)
FS2015
(T20IP)
Отвёртка FS2086 (T6IP) FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485
(T15IP)
FS1486
(T20IP)
Свёрла с пластинами
Сверление
Z=1
3×Dc
198
B 1
Инструмент Обозначение
Dc
inch
Lc
inch
l4
inch
d1
inch lbs Кол-во
пластин Тип
Lc
l
4
l
5
D
cd1d4
с цилиндрическим хвостовиком с
лыской
D4120.03-24.59F31-P44 0,968 2,904 4,030 1,250 0,026 1
1
P484 . P-4R- ..
P484 . C-4R- ..
D4120.03-24.99F31-P44 0,984 2,952 4,080 1,250 0,027 1
1
D4120.03-25.40F31-P44 1,000 3,000 4,130 1,250 0,030 1
1
D4120.03-26.57F31-P44 1,046 3,138 4,27 1,250 0,028 1
1
D4120.03-26.97F31-P44 1,062 3,186 4,32 1,250 0,031 1
1
D4120.03-28.17F31-P44 1,109 3,327 4,460 1,250 0,031 1
1
D4120.03-28.58F31-P44 1,125 3,375 4,510 1,250 0,033 1
1
Lc
l
4
l
5
D
cd1d4
с цилиндрическим хвостовиком с
лыской
D4120.03-29.74F31-P45 1,171 3,513 4,64 1,250 0,031 1
1
P484 . P-5R- ..
P484 . C-5R- ..
D4120.03-30.15F31-P45 1,187 3,561 4,69 1,250 0,033 1
1
D4120.03-31.75F31-P45 1,250 3,750 4,880 1,250 0,037 1
1
D4120.03-33.32F31-P45 1,312 3,936 5,07 1,250 0,039 1
1
D4120.03-34.11F31-P45 1,343 4,029 5,160 1,250 0,039 1
1
D4120.03-34.93F31-P45 1,375 4,125 5,260 1,250 0,042 1
1
Lc
l4l
5
D
cd1d4
с цилиндрическим хвостовиком с
лыской
D4120.03-36.09F31-P46 1,421 4,263 5,39 1,250 0,041 1
1
P484 . P-6R- ..
P484 . C-6R- ..
D4120.03-36.50F38-P46 1,437 4,311 5,69 1,500 0,055 1
1
D4120.03-38.10F38-P46 1,500 4,500 5,880 1,500 0,06 1
1
D4120.03-39.67F38-P46 1,562 4,686 6,07 1,500 0,062 1
1
D4120.03-41.28F38-P46 1,625 4,875 6,260 1,500 0,063 1
1
Lc
l4l5
D
cd1d4
с цилиндрическим хвостовиком с
лыской
D4120.03-42.85F38-P47 1,687 5,061 6,44 1,500 0,066 1
1
P484 . P-7R- ..
P484 . C-7R- ..
D4120.03-44.45F38-P47 1,750 5,250 6,630 1,500 0,070 1
1
D4120.03-46.02F38-P47 1,812 5,436 6,82 1,500 0,074 1
1
D4120.03-47.63F38-P47 1,875 5,625 7,010 1,500 0,079 1
1
D4120.03-49.20F38-P47 1,937 5,811 7,19 1,500 0,084 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
199
B 1
Assembly parts Dc [mm]
0,53–0,62
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,38
1,42–1,62
1,69–2,25
Винт пластины
Момент затяжки
FS2120
(T6IP)
0,4 Nm
FS2111
(T7IP)
0,9 Nm
FS1454
(T8IP)
1,2 Nm
FS1457
(T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
0,53–0,62
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,62
1,69–2,25
Динамометрический ключ, анало-
говый FS2002 FS2002 FS2002 FS2004 FS2004 FS2004
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2085 (T6IP) FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014
(T15IP)
FS2015
(T20IP)
Отвёртка FS2086 (T6IP) FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485
(T15IP)
FS1486
(T20IP)
Свёрла с пластинами
Сверление
Z=1
3×Dc
200
B 1
Инструмент Обозначение
Dc
inch
Lc
inch
l4
inch
d1
inch lbs Кол-во
пластин Тип
Lc
l
4
l
5
D
cd1d4
с цилиндрическим хвостовиком с
лыской
D4120.03-50.80F51-P48 2,000 6,000 7,62 2,000 0,125 1
1
P484 . P-8R- ..
P484 . C-8R- ..
D4120.03-52.37F51-P48 2,062 6,186 7,810 2,000 0,131 1
1
D4120.03-53.98F51-P48 2,125 6,375 8,000 2,000 0,137 1
1
D4120.03-55.55F51-P48 2,187 6,561 8,180 2,000 0,144 1
1
D4120.03-57.15F51-P48 2,250 6,750 8,37 2,000 0,152 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
201
B 1
Assembly parts Dc [mm]
0,53–0,62
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,38
1,42–1,62
1,69–2,25
Винт пластины
Момент затяжки
FS2120
(T6IP)
0,4 Nm
FS2111
(T7IP)
0,9 Nm
FS1454
(T8IP)
1,2 Nm
FS1457
(T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
0,53–0,62
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,62
1,69–2,25
Динамометрический ключ, анало-
говый FS2002 FS2002 FS2002 FS2004 FS2004 FS2004
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2085 (T6IP) FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014
(T15IP)
FS2015
(T20IP)
Отвёртка FS2086 (T6IP) FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485
(T15IP)
FS1486
(T20IP)
Свёрла с пластинами
Сверление
Z=1
4×Dc
202
B 1
Инструмент Обозначение
Dc
inch
Lc
inch
l4
inch
d1
inch lbs Кол-во
пластин Тип
d4
l
4
l
5
Lc
D
cd1
с цилиндрическим хвостовиком с
лыской
D4120.04-16.66F26-P42 0,656 2,624 3,62 1,000 0,016 1
1
P484 . P-2R- ..
P484 . C-2R- ..
D4120.04-17.04F26-P42 0,671 2,684 3,680 1,000 0,017 1
1
D4120.04-17.45F26-P42 0,687 2,748 3,750 1,000 0,017 1
1
D4120.04-17.86F26-P42 0,703 2,812 3,810 1,000 0,017 1
1
D4120.04-18.24F26-P42 0,718 2,872 3,87 1,000 0,017 1
1
D4120.04-19.05F26-P42 0,750 3,000 4,000 1,000 0,018 1
1
D4120.04-19.43F26-P42 0,765 3,060 4,060 1,000 0,018 1
1
D4120.04-19.84F26-P42 0,781 3,124 4,12 1,000 0,018 1
1
d4
l
4
l
5
Lc
D
cd1
с цилиндрическим хвостовиком с
лыской
D4120.04-20.62F26-P43 0,812 3,248 4,250 1,000 0,019 1
1
P484 . P-3R- ..
P484 . C-3R- ..
D4120.04-21.41F26-P43 0,843 3,372 4,37 1,000 0,019 1
1
D4120.04-22.23F31-P43 0,875 3,500 4,630 1,250 0,030 1
1
D4120.04-23.01F31-P43 0,906 3,624 4,750 1,250 0,029 1
1
D4120.04-23.39F31-P43 0,921 3,684 4,810 1,250 0,027 1
1
D4120.04-23.80F31-P43 0,937 3,748 4,880 1,250 0,031 1
1
d4
l4l5
Lc
D
cd1
с цилиндрическим хвостовиком с
лыской
D4120.04-24.59F31-P44 0,968 3,872 5,000 1,250 0,028 1
1
P484 . P-4R- ..
P484 . C-4R- ..
D4120.04-24.99F31-P44 0,984 3,936 5,07 1,250 0,032 1
1
D4120.04-25.40F31-P44 1,000 4,000 5,130 1,250 0,032 1
1
D4120.04-26.57F31-P44 1,046 4,184 5,310 1,250 0,031 1
1
D4120.04-26.97F31-P44 1,062 4,248 5,380 1,250 0,034 1
1
D4120.04-28.17F31-P44 1,109 4,436 5,57 1,250 0,034 1
1
D4120.04-28.58F31-P44 1,125 4,500 5,630 1,250 0,035 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
203
B 1
Assembly parts Dc [mm]
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,38
1,42–1,62
1,69–2,25
Винт пластины
Момент затяжки
FS2111 (T7IP)
0,9 Nm
FS1454 (T8IP)
1,2 Nm
FS1457 (T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,62
1,69–2,25
Динамометрический ключ, анало-
говый FS2002 FS2002 FS2004 FS2004 FS2004
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014 (T15IP) FS2015 (T20IP)
Отвёртка FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485 (T15IP) FS1486 (T20IP)
Свёрла с пластинами
Сверление
Z=1
4×Dc
204
B 1
Инструмент Обозначение
Dc
inch
Lc
inch
l4
inch
d1
inch lbs Кол-во
пластин Тип
d4
l
4
l
5
Lc
D
cd1
с цилиндрическим хвостовиком с
лыской
D4120.04-29.74F31-P45 1,171 4,684 5,810 1,250 0,036 1
1
P484 . P-5R- ..
P484 . C-5R- ..
D4120.04-30.15F31-P45 1,187 4,748 5,880 1,250 0,039 1
1
D4120.04-31.75F31-P45 1,250 5,000 6,130 1,250 0,041 1
1
D4120.04-33.32F31-P45 1,312 5,248 6,380 1,250 0,043 1
1
D4120.04-34.11F31-P45 1,343 5,372 6,496 1,250 0,042 1
1
D4120.04-34.93F31-P45 1,375 5,500 6,630 1,250 0,048 1
1
d4
l4l5
Lc
D
cd1
с цилиндрическим хвостовиком с
лыской
D4120.04-36.09F31-P46 1,421 5,684 6,810 1,250 0,043 1
1
P484 . P-6R- ..
P484 . C-6R- ..
D4120.04-36.50F38-P46 1,437 5,748 7,130 1,500 0,059 1
1
D4120.04-38.10F38-P46 1,500 6,000 7,380 1,500 0,066 1
1
D4120.04-39.67F38-P46 1,562 6,248 7,630 1,500 0,07 1
1
D4120.04-41.28F38-P46 1,625 6,500 7,880 1,500 0,072 1
1
d4
l
4
l
5
Lc
D
cd1
с цилиндрическим хвостовиком с
лыской
D4120.04-42.85F38-P47 1,687 6,748 8,128 1,500 0,076 1
1
P484 . P-7R- ..
P484 . C-7R- ..
D4120.04-44.45F38-P47 1,750 7,000 8,380 1,500 0,081 1
1
D4120.04-46.02F38-P47 1,812 7,248 8,628 1,500 0,087 1
1
D4120.04-47.63F38-P47 1,875 7,500 8,880 1,500 0,093 1
1
D4120.04-49.20F38-P47 1,937 7,748 9,128 1,500 0,1 1
1
d4
l
4
l
5
Lc
D
cd1
с цилиндрическим хвостовиком с
лыской
D4120.04-50.80F51-P48 2,000 8,000 9,62 2,000 0,145 1
1
P484 . P-8R- ..
P484 . C-8R- ..
D4120.04-52.37F51-P48 2,062 8,248 9,868 2,000 0,153 1
1
D4120.04-53.98F51-P48 2,125 8,500 10,12 2,000 0,168 1
1
D4120.04-55.55F51-P48 2,187 8,748 10,368 2,000 0,171 1
1
D4120.04-57.15F51-P48 2,250 9,000 10,62 2,000 0,18 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
205
B 1
Assembly parts Dc [mm]
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,38
1,42–1,62
1,69–2,25
Винт пластины
Момент затяжки
FS2111 (T7IP)
0,9 Nm
FS1454 (T8IP)
1,2 Nm
FS1457 (T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,62
1,69–2,25
Динамометрический ключ, анало-
говый FS2002 FS2002 FS2004 FS2004 FS2004
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014 (T15IP) FS2015 (T20IP)
Отвёртка FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485 (T15IP) FS1486 (T20IP)
Свёрла с пластинами
Сверление
Z=1
5×Dc
206
B 1
Инструмент Обозначение
Dc
inch
Lc
inch
l4
inch
d1
inch lbs Кол-во
пластин Тип
d4
l
4
l
5
Lc
Dcd1
с цилиндрическим хвостовиком с
лыской
D4120.05-16.66F26-P42 0,656 3,280 4,280 1,000 0,018 1
1
P484 . P-2R- ..
P484 . C-2R- ..
D4120.05-17.04F26-P42 0,671 3,355 4,355 1,000 0,019 1
1
D4120.05-17.45F26-P42 0,687 3,435 4,435 1,000 0,019 1
1
D4120.05-17.86F26-P42 0,703 3,515 4,515 1,000 0,019 1
1
D4120.05-18.24F26-P42 0,718 3,590 4,59 1,000 0,020 1
1
D4120.05-19.05F26-P42 0,750 3,750 4,750 1,000 0,021 1
1
D4120.05-19.43F26-P42 0,765 3,825 4,825 1,000 0,020 1
1
D4120.05-19.84F26-P42 0,781 3,905 4,905 1,000 0,02 1
1
d4
l
4
l
5
Lc
Dcd1
с цилиндрическим хвостовиком с
лыской
D4120.05-20.62F26-P43 0,812 4,06 5,060 1,000 0,021 1
1
P484 . P-3R- ..
P484 . C-3R- ..
D4120.05-21.41F26-P43 0,843 4,215 5,215 1,000 0,022 1
1
D4120.05-22.23F31-P43 0,875 4,375 5,505 1,250 0,031 1
1
D4120.05-23.01F31-P43 0,906 4,530 5,660 1,250 0,032 1
1
D4120.05-23.39F31-P43 0,921 4,605 5,735 1,250 0,032 1
1
D4120.05-23.80F31-P43 0,937 4,685 5,815 1,250 0,033 1
1
d4
l4l5
Lc
Dcd1
с цилиндрическим хвостовиком с
лыской
D4120.05-24.59F31-P44 0,968 4,840 5,97 1,250 0,033 1
1
P484 . P-4R- ..
P484 . C-4R- ..
D4120.05-24.99F31-P44 0,984 4,92 6,050 1,250 0,035 1
1
D4120.05-25.40F31-P44 1,000 5,000 6,130 1,250 0,035 1
1
D4120.05-26.57F31-P44 1,046 5,230 6,360 1,250 0,037 1
1
D4120.05-26.97F31-P44 1,062 5,31 6,44 1,250 0,037 1
1
D4120.05-28.17F31-P44 1,109 5,545 6,675 1,250 0,040 1
1
D4120.05-28.58F31-P44 1,125 5,625 6,755 1,250 0,040 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
207
B 1
Assembly parts Dc [mm]
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,38
1,42–1,62
1,69–2,25
Винт пластины
Момент затяжки
FS2111 (T7IP)
0,9 Nm
FS1454 (T8IP)
1,2 Nm
FS1457 (T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,62
1,69–2,25
Динамометрический ключ, анало-
говый FS2002 FS2002 FS2004 FS2004 FS2004
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014 (T15IP) FS2015 (T20IP)
Отвёртка FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485 (T15IP) FS1486 (T20IP)
Свёрла с пластинами
Сверление
Z=1
5×Dc
208
B 1
Инструмент Обозначение
Dc
inch
Lc
inch
l4
inch
d1
inch lbs Кол-во
пластин Тип
d4
l
4
l
5
Lc
Dcd1
с цилиндрическим хвостовиком с
лыской
D4120.05-29.74F31-P45 1,171 5,855 6,985 1,250 0,042 1
1
P484 . P-5R- ..
P484 . C-5R- ..
D4120.05-30.15F31-P45 1,187 5,935 7,065 1,250 0,042 1
1
D4120.05-31.75F31-P45 1,250 6,250 7,380 1,250 0,046 1
1
D4120.05-33.32F31-P45 1,312 6,56 7,69 1,250 0,050 1
1
D4120.05-34.11F31-P45 1,343 6,715 7,845 1,250 0,052 1
1
D4120.05-34.93F31-P45 1,375 6,875 8,005 1,250 0,054 1
1
d4
l4l5
Lc
Dcd1
с цилиндрическим хвостовиком с
лыской
D4120.05-36.09F31-P46 1,421 7,105 8,235 1,250 0,052 1
1
P484 . P-6R- ..
P484 . C-6R- ..
D4120.05-36.50F38-P46 1,437 7,185 8,565 1,500 0,068 1
1
D4120.05-38.10F38-P46 1,500 7,500 8,880 1,500 0,073 1
1
D4120.05-39.67F38-P46 1,562 7,81 9,19 1,500 0,082 1
1
D4120.05-41.28F38-P46 1,625 8,125 9,505 1,500 0,082 1
1
d4
l
4
l
5
Lc
Dcd1
с цилиндрическим хвостовиком с
лыской
D4120.05-42.85F38-P47 1,687 8,435 9,815 1,500 0,083 1
1
P484 . P-7R- ..
P484 . C-7R- ..
D4120.05-44.45F38-P47 1,750 8,750 10,130 1,500 0,092 1
1
D4120.05-46.02F38-P47 1,812 9,06 10,44 1,500 0,099 1
1
D4120.05-47.63F38-P47 1,875 9,375 10,755 1,500 0,107 1
1
D4120.05-49.20F38-P47 1,937 9,685 11,065 1,500 0,115 1
1
d4
l
4
l
5
Lc
Dcd1
с цилиндрическим хвостовиком с
лыской
D4120.05-50.80F51-P48 2,000 10,000 11,62 2,000 0,163 1
1
P484 . P-8R- ..
P484 . C-8R- ..
D4120.05-52.37F51-P48 2,062 10,31 11,930 2,000 0,173 1
1
D4120.05-53.98F51-P48 2,125 10,625 12,245 2,000 0,184 1
1
D4120.05-55.55F51-P48 2,187 10,935 12,555 2,000 0,195 1
1
D4120.05-57.15F51-P48 2,250 11,250 12,87 2,000 0,206 1
1
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
D4120 C C C C C C
Сверла с пластинами
D4120
Свёрла с пластинами
Сверление
209
B 1
Assembly parts Dc [mm]
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,38
1,42–1,62
1,69–2,25
Винт пластины
Момент затяжки
FS2111 (T7IP)
0,9 Nm
FS1454 (T8IP)
1,2 Nm
FS1457 (T9IP)
2 Nm
FS2080
(T15IP)
2,5 Nm
FS1453
(T15IP)
3,5 Nm
FS1495
(T20IP)
5 Nm
Accessories Dc [mm]
0,66–0,78
0,81–0,94
0,97–1,12
1,17–1,62
1,69–2,25
Динамометрический ключ, анало-
говый FS2002 FS2002 FS2004 FS2004 FS2004
Динамометрический ключ, цифровой FS2248 FS2248 FS2248 FS2248
Вставка FS2011 (T7IP) FS2012 (T8IP) FS2013 (T9IP) FS2014 (T15IP) FS2015 (T20IP)
Отвёртка FS2088 (T7IP) FS1483 (T8IP) FS1484 (T9IP) FS1485 (T15IP) FS1486 (T20IP)
Свёрла с пластинами
Сверление
211
B – Обработка резьбы
B4: Нарезание резьбы Стр.
Нарезание резьбы Обзор программы
Метчики твердосплавные 212
Метчики HSS-E (-PM) 214
Система обозначений 226
Информация для заказа
Метчики HSS-E (-PM) 228
B5: Раскатывание резьбы Стр.
Раскатывание резьбы Обзор программы
Раскатники твердосплавные и быстрорежущие HSS-E (-PM) 238
B6: Резьбофрезерование Стр.
Резьбофрезерование Резьбофрезерование 242
Система обозначений 249
Информация для заказа
Резьбофрезерование 250
Резьбофрезы без фаскообразующей ступени 254
Твердосплавные орбитальные резьбофрезы 282
212
B 4
Метчики твердосплавные
Вид обработки
Глубина резьбы 2 x DN2 x DN2 x DN3 x DN1,5 x DN
NEW NEW
Обозначение Prototex® HSC TC388 Supreme TC389 Supreme Paradur® HS Paradur® N
Вид резьбы
M
MF
UNC / UNF / UN-8
G / Rc / Rp
MJ / UNJC / UNJF
NPT / NPTF
Pg / BSW / Tr
Резьба под проволочные вставки
Допуск 6HX 6HX / NORMAL 6HX 2B / 6H 6H
Подвод СОЖ axial наружный наружный наружный наружный
Форма заборного конуса B C D C C
Покрытие/сплав TICN TICN TICN
Сплав Carbide Carbide Carbide Carbide Carbide
PСталь C C C C
MНержавеющая сталь
KЧугун C C C C C
NЦветные металлы C C C C
SЖаропрочные сплавы C C C
HМатериалы высокой твёрдости C C C C C
OПрочее C C C
Страница в каталоге 236 235
QR-код
www.walter-tools.com/woc/ prototex-hsc TC388 TC389 paradur-hs paradur-n
Метчики твердосплавные
Нарезание резьбы
213
B 4
2 x DN3 x DN3 x DN3,5 x DN3,5 x DN
Paradur® HSC Paradur® Engine Paradur® HS Paradur® GG Paradur® N
6HX 6HX 6H 6HX 6H
axial axial axial axial axial
C E C C C
TICN TICN TAFT
Carbide Carbide Carbide Carbide Carbide
C C
C C C C C C C C C
C C C C C C C
C
C C C
C C C C
paradur-hsc paradur-engine paradur-hs paradur-gg paradur-n
Метчики твердосплавные
Нарезание резьбы
214
B 4
Метчики быстрорежущие HSS-E(-PM)
Вид обработки
Глубина резьбы 1 x DN1 x DN1 x DN1 x DN1 x DN
Обозначение AMB AMB Inox MMB Protostep Inox Prototex® OS
Вид резьбы
M
MF
UNC / UNF / UN-8
G / Rc / Rp
MJ / UNJC / UNJF
NPT / NPTF
Pg / BSW / Tr
Резьба под проволочные вставки
Допуск 6G / 7G 6HX 6H 6HX 6H
Подвод СОЖ наружный наружный наружный наружный наружный
Форма заборного конуса 18 P 18 P NA B
Покрытие/сплав NID / TIN NID VAP
Сплав HSS-E HSS-E HSS-E HSS-E HSS-E
PСталь C C C C C C
MНержавеющая сталь C C C C
KЧугун
NЦветные металлы C
SЖаропрочные сплавы
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ amb amb-inox mmb protostep-inox prototex-os
Метчики HSS-E (-PM)
Нарезание резьбы
215
B 4
2 x DN2 x DN2 x DN3 x DN3 x DN3 x DN3 x DN
Prototex® TiNi Prototex® TiNi Plus TMB KMB H Paradur® N Prototex®
Megasprint Prototex® Sprint
2B / 3B / 4H / 4HX 3B / 6HX 7H 6H / NORMAL 6H 6H 6H
наружный наружный наружный наружный наружный axial наружный
B B 24 P B D B B
TICN ACN TIN TICN / TIN
HSS-E-PM HSS-E-PM HSS-E HSS-E HSS-E HSS-E-PM HSS-E-PM
C C C C C C C C C C
C C C C
C C C C C C
C C C C C C C C C
C C C C
C C
prototex-tini prototex-tini-plus tmb kmb-h paradur-n prototex-megasprint prototex-sprint
Метчики HSS-E (-PM)
Нарезание резьбы
216
B 4
Метчики быстрорежущие HSS-E(-PM)
Вид обработки
Глубина резьбы 3 x DN3 x DN3 x DN3 x DN3 x DN
Обозначение Prototex®
Synchrospeed Prototex® X·pert M Prototex® X·pert N Prototex® X·pert P Prototex® X·pert
P AZ
Вид резьбы
M
MF
UNC / UNF / UN-8
G / Rc / Rp
MJ / UNJC / UNJF
NPT / NPTF
Pg / BSW / Tr
Резьба под проволочные вставки
Допуск 6HX 2B / 3B / 5HX / 6GX 6H 2B / 3B / 4H / 6G / 6H
Подвод СОЖ наружный наружный наружный наружный наружный
Форма заборного конуса BBBBB
Покрытие/сплав THL / TIN TICN / TIN / VAP TICN / TIN /
unbeschichtet
Сплав HSS-E HSS-E HSS-E HSS-E HSS-E
PСталь C C C C C C C
MНержавеющая сталь C C C C
KЧугун C C C C
NЦветные металлы C C C C C C C
SЖаропрочные сплавы C C C
HМатериалы высокой твёрдости
OПрочее C C C C C
Страница в каталоге
QR-код
www.walter-tools.com/woc/ prototex- prototex-xpert-m prototex-xpert-n prototex-xpert-p prototex-xpert-p-az
Метчики HSS-E (-PM)
Нарезание резьбы
217
B 4
3,5 x DN3,5 x DN1,5 x DN1,5 x DN2 x DN2 x DN2 x DN
Prototex® Eco Plus TC216 Perform Paradur® H Paradur® H AZ HGB HGB Inox HGB Ti
2B / 6GX / 6HX / 2B / 6H 6H / NORMAL 6H 6H 6HX 6HX
наружный / axial наружный наружный наружный наружный наружный наружный
BBCCCCC
THL / TIN WY80AA / WY80FC TIN VAP NID
HSS-E-PM HSS-E HSS-E HSS-E HSS HSS-E HSS-E
C C C C C C
C C C C C
C C C C C C C C
C C C C C C C C C
C
C C
prototex-eco-plus TC216 paradur-h paradur-h-az hgb hgb-inox hgb-ti
Метчики HSS-E (-PM)
Нарезание резьбы
218
B 4
Метчики быстрорежущие HSS-E(-PM)
Вид обработки
Глубина резьбы 2 x DN2 x DN3 x DN3 x DN3 x DN
Обозначение Paradur® AP Paradur® FT KMB Ms Paradur® Eco CI Paradur® X·pert K
Вид резьбы
M
MF
UNC / UNF / UN-8
G / Rc / Rp
MJ / UNJC / UNJF
NPT / NPTF
Pg / BSW / Tr
Резьба под проволочные вставки
Допуск 6HX 6H 6H / NORMAL 2B / 6HX / NORMAL 6HX
Подвод СОЖ наружный наружный наружный наружный наружный
Форма заборного конуса C D E / F C / E C
Покрытие/сплав NIT NID / TICN TAFT
Сплав HSS-E HSS-E-PM HSS-E HSS-E-PM HSS-E-PM
PСталь
MНержавеющая сталь
KЧугун C C C C
NЦветные металлы C C C C C C C
SЖаропрочные сплавы C C
HМатериалы высокой твёрдости
OПрочее C C C C
Страница в каталоге
QR-код
www.walter-tools.com/woc/ paradur-ap paradur-ft kmb-ms paradur-eco-ci paradur-xpert-k
Метчики HSS-E (-PM)
Нарезание резьбы
219
B 4
3 x DN3,5 x DN
TC115 Perform TC130 Supreme Paradur Inox®Paradur Inox® 40 Paradur® H Paradur® N Paradur® Ni
2B 6HX NORMAL NORMAL NORMAL NORMAL NORMAL
наружный axial наружный наружный наружный наружный наружный
CCCCCCC
WY80AA WY80AA / WY80EH THL / VAP unbeschichtet VAP TICN
HSS-E HSS-E HSS-E HSS-E HSS-E HSS-E HSS-E
C C C C C C C C C C C
C C C C C C
C C C C C C C C C
C C C C C C C
C C
C C
228
TC115 TC130 paradur-inox paradur-inox-40 paradur-h paradur-n paradur-ni
Метчики HSS-E (-PM)
Нарезание резьбы
220
B 4
Метчики быстрорежущие HSS-E(-PM)
Вид обработки
Глубина резьбы 1,5 x DN1,5 x DN1,5 x DN1,5 x DN1,5 x DN
Обозначение Paradur Inox® 25 Paradur® HN Paradur® N Paradur® Ni Paradur® Ni 10
Вид резьбы
M
MF
UNC / UNF / UN-8
G / Rc / Rp
MJ / UNJC / UNJF
NPT / NPTF
Pg / BSW / Tr
Резьба под проволочные вставки
Допуск 6HX / NORMAL 6HX 2B / 3B / 6G / 6H / 2B / 3B / 4H / 4HX 3B / 4H / 6HX
Подвод СОЖ наружный наружный наружный наружный наружный
Форма заборного конуса E E C C C
Покрытие/сплав TIN TICN / TIN TICN TIN
Сплав HSS-E HSS-E HSS-E HSS-E-PM HSS-E-PM
PСталь C C C C C C C C C C
MНержавеющая сталь C C
KЧугун C C C C C C
NЦветные металлы C C C C C C
SЖаропрочные сплавы C C C C
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ paradur-inox-25 paradur-hn paradur-n paradur-ni paradur-ni-10
Метчики HSS-E (-PM)
Нарезание резьбы
221
B 4
1,5 x DN2 x DN2 x DN2,5 x DN2,5 x DN2,5 x DN2,5 x DN
TC122 Supreme Paradur® Ti Paradur® Ti Plus Paradur® H 24 Paradur® STE Paradur®
Synchrospeed Paradur® X·pert M
6HX 2B / 3B / 4H / 6HX 3B / 6HX 6HX 6HX / NORMAL 6HX / NORMAL 2B / 3B / 6GX /
наружный наружный наружный наружный наружный наружный / axial наружный
CCCCECC
WW60BC TICN ACN THL THL / TIN/VAP THL / TICN / TIN
/ VAP
HSS-E-PM HSS-E-PM HSS-E-PM HSS-E-PM HSS-E HSS-E HSS-E
C C C C C C C C C
C C C C C
C C C C C
C C C
C C C C C
C
TC122 paradur-ti paradur-ti-plus paradur-h-24 paradur-ste paradur- paradur-xpert-m
Метчики HSS-E (-PM)
Нарезание резьбы
222
B 4
Метчики быстрорежущие HSS-E(-PM)
Вид обработки
Глубина резьбы 2,5 x DN2,5 x DN3 x DN3 x DN3 x DN
Обозначение TC121 Supreme TC122 Supreme KMB WST Paradur® Eco CI Paradur® Eco Plus
Вид резьбы
M
MF
UNC / UNF / UN-8
G / Rc / Rp
MJ / UNJC / UNJF
NPT / NPTF
Pg / BSW / Tr
Резьба под проволочные вставки
Допуск 6HX 6HX 6H 6HX 2B / 6GX / 6HX /
Подвод СОЖ наружный / axial axial наружный axial / axial наружный / axial
/ axial
Форма заборного конуса C C C C / E C / E
Покрытие/сплав WW60RG / WY80BD WW60BC TICN THL / TIN
Сплав HSS-E-PM HSS-E-PM HSS-E HSS-E-PM HSS-E-PM
PСталь C C C C C C C C
MНержавеющая сталь C C C
KЧугун C C C C C C C
NЦветные металлы C C C C C C
SЖаропрочные сплавы
HМатериалы высокой твёрдости
OПрочее C C
Страница в каталоге
QR-код
www.walter-tools.com/woc/ TC121 TC122 kmb-wst paradur-eco-ci paradur-eco-plus
Метчики HSS-E (-PM)
Нарезание резьбы
223
B 4
3 x DN3 x DN3 x DN3 x DN3 x DN3 x DN3 x DN
Paradur® Uni Paradur® WLM
Synchrospeed Paradur® X·pert N Paradur® X·pert P Paradur® X·pert
P AZ TC115 Perform TC120 Supreme
6G / 6H / NORMAL 6H 2B / 3B / 6G / 6H / 2B / 3B / 4H / 6G / 6H 2B / 6H 6HX
наружный наружный наружный наружный наружный наружный наружный / axial
C C C C C C / E C
TIN / VAP CRN THL / TIN WY80AA / WY80FC WW60AG
HSS-E HSS-E HSS-E HSS-E HSS-E HSS-E HSS-E-PM
C C C C C C C C C C C
C C
C C C
C C C C C C C C C
C C C
C C C C C
paradur-uni paradur-wlm- paradur-xpert-n paradur-xpert-p paradur-xpert-p-az TC115 TC120
Метчики HSS-E (-PM)
Нарезание резьбы
224
B 4
Метчики быстрорежущие HSS-E(-PM)
Вид обработки
Глубина резьбы 3 x DN3,5 x DN3,5 x DN3,5 x DN3,5 x DN
Обозначение TC142 Supreme Paradur® HT Paradur® NH Paradur® Short
Chip HT TC130 Supreme
Вид резьбы
M
MF
UNC / UNF / UN-8
G / Rc / Rp
MJ / UNJC / UNJF
NPT / NPTF
Pg / BSW / Tr
Резьба под проволочные вставки
Допуск 6HX / NORMAL 2B / 6H 6H 6HX 2BX
Подвод СОЖ наружный axial axial axial axial
Форма заборного конуса CCCCC
Покрытие/сплав WW60RB / WY80FC TIN TIN THL WY80AA
Сплав HSS-E / HSS-E-PM HSS-E HSS-E HSS-E HSS-E
PСталь C C C C C C C C C
MНержавеющая сталь C C
KЧугун C C C C C C C
NЦветные металлы C C C C
SЖаропрочные сплавы
HМатериалы высокой твёрдости
OПрочее C C C
Страница в каталоге 232
QR-код
www.walter-tools.com/woc/ TC142 paradur-ht paradur-nh paradur-short- TC130
Метчики HSS-E (-PM)
Нарезание резьбы
226
B 4
Система обозначений
метчиков из быстрорежущей стали HSS-E (-PM)
1
Назначение
инструмента
TThreading
(нарезание резьбы)
8
Модификация
0
Наружный подвод СОЖ
1
Внутренний подвод СОЖ
(с осевыми каналами)
GДлинное исполнение
2
Серия
6
Размер резьбы
3
Тип инструмента
1Метчик для
глухих отверстий
2Метчик для
сквозных отверстий
4
Тип инструмента
15 Универсальная
Угол подъёма
винтовой канавки 45°
300–1000 N/mm2
22 ISO P
Угол подъёма
винтовой канавки 15°
1000–1400 N/mm2
16 Универсальная
с прямыми канавками
и спиральным
заборным конусом
300–800 N/mm2
30 ISO P
с прямыми канавками,
700–1400 N/mm2
20 ISO P
Угол подъёма
винтовой канавки 45°
350–800 N/mm2
42 ISO M
Угол подъёма
винтовой канавки 50°
< 1000 N/mm2
21 ISO P
Угол подъёма
винтовой канавки 40°
800–1250 N/mm2
7
Допуск / тип хвостовика
CISO 2/6H, 6HX, 2B
Усиленный
хвостовик
LISO 2/6H, 6HX, 2B
Хвостовик
с обнижением
Пример:
T C 1 20 – M10 – C 1 – W W 60 AG
1 2 3 4 5 6 7 8 Сплав
5
1-й разделительный
знак
–Метрические
размеры
Система обозначений
Нарезание резьбы
227
B 4
Система обозначений сплавов
твердосплавного и быстрорежущего инструмента
W W 60 AG
Walter 1 2 3
3
Покрытие
FC С паротермической
обработкой
AA TiN
AG TiNK/vap
BA TiCN
BD TiCN
BC TiCN
EH AlCrTiN
RG TiAlN
TU AlTiSiN
1
Субстрат
Твёрдый сплав
HSS-E-PM
W
HSS-E
Y
2
Область применения
Износо-
стойкость
05
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
Прочность
Пример:
Система обозначений
Нарезание резьбы
1400
–
700
N/mm²
44HRC
C=2-3
≤
3,5×DN
M
DIN 13 6HX
228
B 4
DIN 371
Обозначение DN
P
mm
l1
mm
Lc
mm
l3
mm
d1null
mm
l9
mm N
WY80AA
WY80EH
d1
Lc
l3
l
1
D
N
l9
P
🟊 TC130-M4-C1- M 4 0,7 63 12 21 4,5 3,4 6 3 cc
🟊 TC130-M5-C1- M 5 0,8 70 13 25 6 4,9 8 3 cc
🟊 TC130-M6-C1- M 6 1 80 15 30 6 4,9 8 3 cc
🟊 TC130-M8-C1- M 8 1,25 90 18 35 8 6,2 9 3 cc
🟊 TC130-M10-C1- M 10 1,5 100 20 39 10 8 11 3 cc
P M K N S H O
WY80AA TC130-M-C1 C C C C C C
WY80EH TC130-M-C1 C C C C C C
− WY80AA: High Performance
− WY80EH: Excellent Performance
Метчики машинные HSS-E
TC130 Supreme
Метчики HSS-E (-PM)
Нарезание резьбы
1400
–
700
N/mm²
44HRC
C=2-3
≤
3,5×DN
M
DIN 13 6HX
229
B 4
DIN 376
Обозначение DN
P
mm
l1
mm
Lc
mm
l3
mm
d1null
mm
l9
mm N
WY80AA
WY80EH
d1
D
N
l9
P
Lc
l3
l
1
🟊 TC130-M12-L1- M 12 1,75 110 23 83 9 7 10 3 cc
🟊 TC130-M14-L1- M 14 2 110 25 81 11 9 12 3 cc
🟊 TC130-M16-L1- M 16 2 110 25 68 12 9 12 3 cc
🟊 TC130-M20-L1- M 20 2,5 140 30 95 16 12 15 3 cc
🟊 TC130-M22-L1- M 22 2,5 140 30 93 18 14,5 17 3 cc
🟊 TC130-M24-L1- M 24 3 160 36 113 18 14,5 17 4 cc
🟊 TC130-M27-L1- M 27 3 160 36 97 20 16 19 4 cc
🟊 TC130-M30-L1- M 30 3,5 180 42 115 22 18 21 4 cc
🟊 TC130-M36-L1- M 36 4 200 48 131 28 22 25 5 cc
🟊 TC130-M42-L1- M 42 4,5 200 54 102 32 24 27 5 cc
P M K N S H O
WY80AA TC130-M-L1 C C C C C C
WY80EH TC130-M-L1 C C C C C C
− WY80AA: High Performance
− WY80EH: Excellent Performance
Метчики машинные HSS-E
TC130 Supreme
Метчики HSS-E (-PM)
Нарезание резьбы
1400
–
700
N/mm²
44HRC
L
l1
C=2-3
≤
3,5×DN
M
DIN 13 6HX
230
B 4
~DIN 376 L
Обозначение DN
P
mm
l1
mm
Lc
mm
l3
mm
d1null
mm
l9
mm N
WY80AA
WY80EH
d1
Lc
D
N
l9
P
l3
l1
🟊 TC130-M8-LG- M 8 1,25 110 18 87 6 4,9 8 3 cc
🟊 TC130-M10-LG- M 10 1,5 125 20 102 7 5,5 8 3 cc
🟊 TC130-M12-LG- M 12 1,75 140 23 113 9 7 10 3 cc
🟊 TC130-M14-LG- M 14 2 140 25 111 11 9 12 3 cc
🟊 TC130-M16-LG- M 16 2 160 25 118 12 9 12 3 cc
🟊 TC130-M20-LG- M 20 2,5 180 30 135 16 12 15 3 cc
🟊 TC130-M22-LG- M 22 2,5 200 30 153 18 14,5 17 3 cc
🟊 TC130-M24-LG- M 24 3 200 36 153 18 14,5 17 4 cc
🟊 TC130-M27-LG- M 27 3 225 36 162 20 16 19 4 cc
🟊 TC130-M30-LG- M 30 3,5 250 42 185 22 18 21 4 cc
🟊 TC130-M33-LG- M 33 3,5 275 42 208 25 20 23 4 cc
🟊 TC130-M36-LG- M 36 4 300 48 231 28 22 25 5 cc
🟊 TC130-M42-LG- M 42 4,5 350 54 252 32 24 27 5 cc
P M K N S H O
WY80AA TC130-M-LG C C C C C C
WY80EH TC130-M-LG C C C C C C
− WY80AA: High Performance
− WY80EH: Excellent Performance
Метчики машинные HSS-E
TC130 Supreme
Метчики HSS-E (-PM)
Нарезание резьбы
1400
–
700
N/mm²
44HRC
C=2-3
≤
3,5×DN
MF
DIN 13 6HX
231
B 4
DIN 374
Обозначение DN
P
mm
l1
mm
Lc
mm
l3
mm
d1null
mm
l9
mm N
WY80AA
WY80EH
d1
Lc
l3
l
1
D
N
l9
P
🟊 TC130-M10X1-L1- MF 10x1 1 90 20 67 7 5,5 8 3 cc
🟊 TC130-M12X1.5-L1- MF
12x1.5
1,5 100 21 73 9 7 10 3 cc
🟊 TC130-M14X1.5-L1- MF
14x1.5
1,5 100 21 71 11 9 12 3 cc
🟊 TC130-M16X1.5-L1- MF
16x1.5
1,5 100 21 58 12 9 12 3 cc
🟊 TC130-M18X1.5-L1- MF
18x1.5
1,5 110 24 66 14 11 14 3 cc
🟊 TC130-M20X1.5-L1- MF
20x1.5
1,5 125 24 80 16 12 15 3 cc
🟊 TC130-M22X1.5-L1- MF
22x1.5
1,5 125 24 78 18 14,5 17 3 cc
🟊 TC130-M24X1.5-L1- MF
24x1.5
1,5 140 26 93 18 14,5 17 4 cc
🟊 TC130-M30X2-L1- MF 30x2 2 150 26 85 22 18 21 4 cc
🟊 TC130-M33X2-L1- MF 33x2 2 160 28 93 25 20 23 4 cc
P M K N S H O
WY80AA TC130-MF-L1 C C C C C C
WY80EH TC130-MF-L1 C C C C C C
− WY80AA: High Performance
− WY80EH: Excellent Performance
Метчики машинные HSS-E
TC130 Supreme
Метчики HSS-E (-PM)
Нарезание резьбы
1400
–
700
N/mm²
44HRC
C=2-3
≤
3,5×DN
UNC
ASME B1.1 2B
232
B 4
DIN 2184-1
Обозначение DN-P
DN
mm
l1
mm
Lc
mm
l3
mm
d1null
mm
l9
mm N
WY80AA
d1
Lc
l3
l
1
D
N
l9
P
🟊 TC130-UNC1/4-C1- UNC
1/4-20
6,35 80 15 30 7 5,5 8 3 c
🟊 TC130-UNC5/16-C1- UNC
5/16-18
7,938 90 18 35 8 6,2 9 3 c
🟊 TC130-UNC3/8-C1- UNC
3/8-16
9,525 100 20 39 10 8 11 3 c
P M K N S H O
WY80AA C C C C C C
− WY80AA: High Performance
Метчики машинные HSS-E
TC130 Supreme
Метчики HSS-E (-PM)
Нарезание резьбы
1400
–
700
N/mm²
44HRC
C=2-3
≤
3,5×DN
UNC
ASME B1.1 2B
233
B 4
DIN 2184-1
Обозначение DN-P
DN
mm
l1
mm
Lc
mm
l3
mm
d1null
mm
l9
mm N
WY80AA
d1
D
N
l9
P
Lc
l3
l
1
🟊 TC130-UNC1/2-L1- UNC
1/2-13
12,7 110 23 83 9 7 10 3 c
🟊 TC130-UNC5/8-L1- UNC
5/8-11
15,875 110 25 68 12 9 12 3 c
🟊 TC130-UNC3/4-L1- UNC
3/4-10
19,05 125 30 81 14 11 14 3 c
🟊 TC130-UNC1-L1- UNC 1”-8 25,4 160 36 113 18 14,5 17 4 c
P M K N S H O
WY80AA C C C C C C
− WY80AA: High Performance
Метчики машинные HSS-E
TC130 Supreme
Метчики HSS-E (-PM)
Нарезание резьбы
63HRC
50HRC
C=2-3
≤
2×DN
M
DIN 13 6HX
234
B 4
~DIN 371
Обозначение DN
P
mm
l1
mm
Lc
mm
l3
mm
d1
h6
mm
l9
mm N
WJ30BA
d1
Lc
D
N
l9
P
l3
l
1
🟊 TC388-M3-C0-WJ30TU M 3 0,5 56 8 35 3,5 2,7 6 4 a
🟊 TC388-M4-C0-WJ30TU M 4 0,7 63 11 42 4,5 3,4 6 5 a
🟊 TC388-M5-C0-WJ30TU M 5 0,8 70 13,5 47 6 4,9 8 5 a
🟊 TC388-M6-C0-WJ30TU M 6 1 80 16,5 57 6 4,9 8 5 a
🟊 TC388-M8-C0-WJ30TU M 8 1,25 90 21,5 66 8 6,2 9 5 a
🟊 TC388-M10-C0-WJ30TU M 10 1,5 100 27 72 10 8 11 5 a
🟊 TC388-M12-C0-WJ30TU M 12 1,75 110 32 68 12 9 12 6 a
🟊 TC388-M16-C0-WJ30TU M 16 2 110 41 65 16 12 15 6 a
без шейки
P M K N S H O
WJ30BA TC388-M-C0 C C C
TC388 TC388-M-C0 C C C
− Метчики для обработки материалов повышенной твердости
− Сверление отверстий под резьбу у верхней границы поля допуска
Метчики машинные, твердосплавные
TC388 Supreme
Метчики HSS-E (-PM)
Нарезание резьбы
65HRC
55HRC
D=3,5-5
≤
2×DN
M
DIN 13 6HX
235
B 4
~DIN 371
Обозначение DN
P
mm
l1
mm
Lc
mm
l3
mm
d1
h6
mm
l9
mm N
WE10BA
d1
Lc
D
N
l9
P
l3
l
1
🟊 TC389-M3-CD-WE10TU M 3 0,5 56 9 35 3,5 2,7 6 4 a
🟊 TC389-M4-CD-WE10TU M 4 0,7 63 12 42 4,5 3,4 6 5 a
🟊 TC389-M5-CD-WE10TU M 5 0,8 70 14,5 47 6 4,9 8 5 a
🟊 TC389-M6-CD-WE10TU M 6 1 80 18 57 6 4,9 8 5 a
🟊 TC389-M8-CD-WE10TU M 8 1,25 90 23,5 66 8 6,2 9 5 a
🟊 TC389-M10-CD-WE10TU M 10 1,5 100 29 72 10 8 11 5 a
🟊 TC389-M12-CD-WE10TU M 12 1,75 110 34,5 68 12 9 12 6 a
🟊 TC389-M16-CD-WE10TU M 16 2 110 44 65 16 12 15 6 a
без шейки
P M K N S H O
WE10BA TC389-M-CD C C C
TC389 TC389-M-CD C C C
− Метчики для обработки материалов повышенной твердости
− Сверление отверстий под резьбу у верхней границы поля допуска
Метчики машинные, твердосплавные
TC389 Supreme
Метчики HSS-E (-PM)
Нарезание резьбы
63HRC
50HRC
C=2-3
≤
2×DN
G (BSP)
DIN EN ISO 228
236
B 4
~DIN 371
Обозначение DN-P
DN
mm
Ниток
на
дюйм
l1
mm
Lc
mm
l3
mm
d1
h6
mm
l9
mm N
WJ30BA
d1
Lc
D
N
l9
P
l3
l
1
🟊 TC388-G1/8-C0-WJ30TU G 1/8-28 9,728 28 90 23,5 62 10 8 11 5 a
🟊 TC388-G1/4-C0-WJ30TU G 1/4-19 13,157 19 100 32,5 56 14 11 14 6 a
без шейки
P M K N S H O
WJ30BA TC388-G-C0 C C C
TC388 TC388-G-C0 C C C
− Метчики для обработки материалов повышенной твердости
− Сверление отверстий под резьбу у верхней границы поля допуска
Метчики машинные, твердосплавные
TC388 Supreme
Метчики HSS-E (-PM)
Нарезание резьбы
237
B 6
238
B 5
Раскатывание резьбы
Вид обработки
Глубина резьбы 2 x DN3 x DN3 x DN3 x DN3 x DN
Обозначение Protodyn® Eco LM Protodyn® C TC410 Advance TC420 Supreme TC430 Supreme
Вид резьбы
M
MF
UNC / UNF / UN-8
G / Rc / Rp
MJ / UNJC / UNJF
NPT / NPTF
Pg / BSW / Tr
Резьба под проволочные вставки
Допуск 6HX 6HX 6GX / 6HX / 7GX 6GX / 6HX 6HX
Подвод СОЖ наружный наружный наружный наружный наружный
Форма заборного конуса C C C / D C C
Покрытие/сплав CRN NID WY80AD WW60AD / WW60BA WW60EL
Сплав HSS-E HSS-E HSS-E HSS-E-PM HSS-E-PM
PСталь C C C C C C C C
MНержавеющая сталь C C C C
KЧугун C C C
NЦветные металлы C C C C C C C
SЖаропрочные сплавы C C C C
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ protodyn-eco-lm protodyn-c TC410 TC420 TC430
Раскатники твердосплавные и быстрорежущие HSS-E (-PM)
Раскатывание резьбы
239
B 5
3 x DN3,5 x DN3,5 x DN3,5 x DN3,5 x DN3,5 x DN3,5 x DN
TC470 Supreme Protodyn® S
Synchrospeed Protodyn® SC Protodyn® SF TC410 Advance TC420 Supreme TC430 Supreme
6HX 6HX 6GX / 6HX 6HX / NORMAL 2BX / 6GX / 6HX /
7GX / NORMAL 6GX / 6HX 6GX / 6HX
наружный наружный / axial наружный наружный наружный наружный / axial наружный / axial
CCCCCCC
WG20EL TICN / TIN NID TICN WY80AD WW60AD / WW60BA WW60AD / WW60EL
Carbide HSS-E HSS-E HSS-E HSS-E HSS-E-PM HSS-E-PM
C C C C C C C C C C C C C
C C C C C C C C C
C C C C
C C C C C C C C C C C
C C C C
TC470 protodyn-s-synchrospeed protodyn-sc protodyn-sf TC410 TC420 TC430
Раскатники твердосплавные и быстрорежущие HSS-E (-PM)
Раскатывание резьбы
240
B 5
Раскатывание резьбы
Вид обработки
Глубина резьбы 3,5 x DN3,5 x DN3,5 x DN3,5 x DN3,5 x DN
Обозначение TC440 Supreme TC470 Supreme TC410 Advance TC420 Supreme TC430 Supreme
Вид резьбы
M
MF
UNC / UNF / UN-8
G / Rc / Rp
MJ / UNJC / UNJF
NPT / NPTF
Pg / BSW / Tr
Резьба под проволочные вставки
Допуск 6HX 6HX 6GX 6GX / 6HX 6HX
Подвод СОЖ наружный / axial наружный / axial наружный наружный / axial axial
Форма заборного конуса C C E C / E C
Покрытие/сплав WY80AD WG20EL WY80AD WW60AD / WW60BA WW60AD / WW60EL
Сплав HSS-E Carbide HSS-E HSS-E-PM HSS-E-PM
PСталь C C C C C C C C C
MНержавеющая сталь C C C C C C
KЧугун C C C C
NЦветные металлы C C C C C C C
SЖаропрочные сплавы C C C
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ TC440 TC470 TC410 TC420 TC430
Раскатники твердосплавные и быстрорежущие HSS-E (-PM)
Раскатывание резьбы
242
B 6
Сверла-резьбофр.твердоспл.
Вид обработки
Глубина резьбы 2 x DN2,5 x DN
Обозначение TC685 Supreme TC685 Supreme
Вид резьбы
M
MF
UNC / UNF / UN-8
G / Rc / Rp
MJ / UNJC / UNJF
NPT / NPTF
Pg / BSW / Tr
Резьба под проволочные вставки
Допуск
Подвод СОЖ наружный / axial наружный / axial
Форма заборного конуса
Покрытие/сплав WB10RC WB10RC
Сплав Carbide Carbide
PСталь C C
MНержавеющая сталь
KЧугун C C
NЦветные металлы
SЖаропрочные сплавы C C
HМатериалы высокой твёрдости C C C C
OПрочее
Страница в каталоге 250 251
QR-код
www.walter-tools.com/woc/ TC685 TC685
Резьбофрезерование
Резьбофрезерование
243
B 6
Резьбофрезерование
Резьбофрезерование
244
B 6
Резьбофр.твердоспл. с
фаскообразующей ступенью
Вид обработки
Глубина резьбы 2 x DN
Обозначение TMC
Вид резьбы
M
MF
UNC / UNF / UN-8
G / Rc / Rp
MJ / UNJC / UNJF
NPT / NPTF
Pg / BSW / Tr
Резьба под проволочные вставки
Допуск
Подвод СОЖ наружный / axial
Форма заборного конуса
Покрытие/сплав TICN
Сплав Carbide
PСталь C C
MНержавеющая сталь C C
KЧугун C C
NЦветные металлы C C
SЖаропрочные сплавы C C
HМатериалы высокой твёрдости
OПрочее C
Страница в каталоге
QR-код
www.walter-tools.com/woc/ tmc
Резьбофрезерование
Резьбофрезерование
245
B 6
Резьбофрезерование
Резьбофрезерование
246
B 6
Резьбофр.твердоспл. без возможности обраб. фаски
Вид обработки
Глубина резьбы 1,5 x DN1,5 x DN1,5 x DN2 x DN2 x DN
NEW
Обозначение TC610 Supreme TMG HRC TMG Ni TC611 Supreme TC620 Supreme
Вид резьбы
M
MF
UNC / UNF / UN-8
G / Rc / Rp
MJ / UNJC / UNJF
NPT / NPTF
Pg / BSW / Tr
Резьба под проволочные вставки
Допуск
Подвод СОЖ наружный / axial наружный наружный / axial наружный / axial axial
Форма заборного конуса
Покрытие/сплав WB10RD / WJ30RC TAX TICN WB10RD / WJ30RC WB10TJ
Сплав Carbide Carbide Carbide Carbide Carbide
PСталь C C C C C C C C C C
MНержавеющая сталь C C C C C C C C
KЧугун C C C C C C C C
NЦветные металлы C C C C C C C
SЖаропрочные сплавы C C C C C C C C C
HМатериалы высокой твёрдости C C
OПрочее C C C C C
Страница в каталоге 280 258 256
QR-код
www.walter-tools.com/woc/ TC610 tmg-hrc tmg-ni TC611 TC620
Резьбофрезерование
Резьбофрезерование
248
B 6
Резьбофрезы орбитальные твердоспл.
Вид обработки
Глубина резьбы 2 x DN2 x DN2,5 x DN3 x DN4 x DN
Обозначение TC630 Supreme TMO HRC TC630 Supreme TC630 Supreme TC630 Supreme
Вид резьбы
M
MF
UNC / UNF / UN-8
G / Rc / Rp
MJ / UNJC / UNJF
NPT / NPTF
Pg / BSW / Tr
Резьба под проволочные вставки
Допуск
Подвод СОЖ наружный / axial наружный наружный наружный / axial axial
Форма заборного конуса
Покрытие/сплав WB10RA / WB10TJ TAX WB10TJ WB10TJ WB10TJ
Сплав Carbide Carbide Carbide Carbide Carbide
PСталь C C C C C C C C C C
MНержавеющая сталь C C C C C C C C
KЧугун C C C C C C C C C C
NЦветные металлы C C C C C C C C
SЖаропрочные сплавы C C C C C C C C C
HМатериалы высокой твёрдости C C
OПрочее C C C C C
Страница в каталоге 282 288 284 287
QR-код
www.walter-tools.com/woc/ TC630 tmo-hrc TC630 TC630 TC630
Резьбофрезерование
Резьбофрезерование
249
B 6
Система обозначений
твердосплавных резьбофрез
Система обозначений сплавов
твердосплавного и быстрорежущего инструмента
Пример:
Пример:
1
Назначение
инструмента
TThreading
(нарезание резьбы)
8
Подвод СОЖ /
геометрия
0
Наружный подвод СОЖ
1Внутренний подвод
СОЖ по осевым
каналам
5Walter DeVibe,
внутренний подвод СОЖ
по осевым каналам
9
Глубина резьбы /
полезная длина
D2,0 × DN
E2,5 × DN
F3,0 × DN
H4,0 × DN
2
Серия
6
Размер резьбы
3
Тип инструмента
6Резьбофреза
твердосплавная
7
Тип хвостовика
AЦилиндрический
хвостовик
WWeldon
4
Тип инструмента
10 Универсальная, 1,5 × DN85 ISO H, орбитальная
резьбофреза
11 Универсальная, 2,0 × DN
20 Универсальная,
многорядная
30
Универсальная орби-
таль
ная резьбофреза
T C 6 20 – M10 – W 5 E – W B 10 TJ
1 2 3 4 5 6 7 8 9 Сплав
5
1-й разделительный
знак
–Метрические
размеры
W B 10 TJ
Walter 1 2 3
3
Покрытие
RA TiAlN + TiAl
RC TiAlN
RD TiAlN (+ ZrN)
TJ AlTiN
1
Субстрат
Твёрдый сплав
B
J
Быстрорежущая
сталь
2
Область применения
Износо-
стойкость
05
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
Прочность
система обозначений
Резьбофрезерование
65HRC
44HRC
-15°
L-rot.
≤
2×DN
M-MF
DIN 13
250
B 6
Инструмент
Обозначение
P
mm
Dc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10RC
d1
Dc
Lc2
l3
l4
l
1
P
DIN 6535 HA
TC685-M3-A0D- 0,5 2,35 6 50 14 6 4 b
TC685-M4-A0D- 0,7 3,1 8 50 14 6 4 b
TC685-M5-A0D- 0,8 3,9 10 57 21 6 4 b
d1
D
c
Lc2
l3
l4
l1
P
DIN 6535 HA
TC685-M6-A1D- 1 4,6 12 57 21 6 4 b
TC685-M8-A1D- 1,25 6,2 16 63 27 8 4 b
TC685-M10-A1D- 1,5 7,8 20 63 27 8 4 b
TC685-M12-A1D- 1,75 9 24 72 32 10 4 b
TC685-M14-A1D- 2 10,5 28 83 38 12 4 b
TC685-M16-A1D- 2 12,5 32 92 44 16 4 b
Максимальный номинальный диаметр для резьбы с мелким шагом: Dc x 1,94
Пример: TC685-M8.. /6,2 мм x 1,94 = 12,03 мм/MF 12 x 1,25 возм.
P M K N S H O
WB10RC C C C C C
− Сверла-резьбофрезы орбитальные, для обработки материалов повышенной твердости
− Изготовление фаски, отверстия под резьбу и резьбы в один заход
Орбитальные свёрла-резьбофрезы
TC685 Supreme
Резьбофрезерование
Резьбофрезерование
65HRC
44HRC
-15°
L-rot.
≤
2,5×DN
M-MF
DIN 13
251
B 6
Инструмент
Обозначение
P
mm
Dc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10RC
d1
Dc
Lc2
l3
l4
l
1
P
DIN 6535 HA
TC685-M3-A0E- 0,5 2,35 7,5 50 14 6 4 b
TC685-M4-A0E- 0,7 3,1 10 57 21 6 4 b
TC685-M5-A0E- 0,8 3,9 12,5 57 21 6 4 b
d1
Dc
Lc2
l3
l4
l1
P
DIN 6535 HA
TC685-M6-A1E- 1 4,6 15 57 21 6 4 b
TC685-M8-A1E- 1,25 6,2 20 63 27 8 4 b
TC685-M10-A1E- 1,5 7,8 25 63 27 8 4 b
TC685-M12-A1E- 1,75 9 30 72 32 10 4 b
TC685-M14-A1E- 2 10,5 35 83 38 12 4 b
TC685-M16-A1E- 2 12,5 40 92 44 16 4 b
Максимальный номинальный диаметр для резьбы с мелким шагом: Dc x 1,94
Пример: TC685-M8.. /6,2 мм x 1,94 = 12,03 мм/MF 12 x 1,25 возм.
P M K N S H O
WB10RC C C C C C
− Сверла-резьбофрезы орбитальные, для обработки материалов повышенной твердости
− Изготовление фаски, отверстия под резьбу и резьбы в один заход
Орбитальные свёрла-резьбофрезы
TC685 Supreme
Резьбофрезерование
Резьбофрезерование
65HRC
44HRC
-15°
L-rot.
≤
2×DN
UNC
ASME B1.1
252
B 6
Инструмент
Обозначение
Ниток на
дюйм
Dc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10RC
d1
Dc
Lc2
l3
l4
l
1
P
DIN 6535 HA
TC685-UNC10-A0D- 24 3,55 9,652 57 21 6 4 b
d1
D
c
Lc2
l3
l4
l1
P
DIN 6535 HA
TC685-UNC1/4-A1D- 20 4,75 12,7 57 21 6 4 b
TC685-UNC5/16-A1D- 18 6,05 15,875 63 27 8 4 b
TC685-UNC3/8-A1D- 16 7,3 19,05 63 27 8 4 b
TC685-UNC1/2-A1D- 13 9,3 25,4 72 32 10 4 b
TC685-UNC5/8-A1D- 11 11,6 31,75 83 38 12 4 b
TC685-UNC3/4-A1D- 10 13,9 38,1 93 45 16 4 b
P M K N S H O
WB10RC C C C C C
− Сверла-резьбофрезы орбитальные, для обработки материалов повышенной твердости
− Изготовление фаски, отверстия под резьбу и резьбы в один заход
Орбитальные свёрла-резьбофрезы
TC685 Supreme
Резьбофрезерование
Резьбофрезерование
65HRC
44HRC
-15°
L-rot.
≤
2,5×DN
UNC
ASME B1.1
253
B 6
Инструмент
Обозначение
Ниток на
дюйм
Dc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10RC
d1
Dc
Lc2
l3
l4
l
1
P
DIN 6535 HA
TC685-UNC10-A0E- 24 3,55 12,065 57 21 6 4 b
d1
Dc
Lc2
l3
l4
l1
P
DIN 6535 HA
TC685-UNC1/4-A1E- 20 4,75 15,875 57 21 6 4 b
TC685-UNC5/16-A1E- 18 6,05 19,844 63 27 8 4 b
TC685-UNC3/8-A1E- 16 7,3 23,813 63 27 8 4 b
TC685-UNC1/2-A1E- 13 9,3 31,75 78 38 10 4 b
TC685-UNC5/8-A1E- 11 11,6 39,688 100 55 12 4 b
TC685-UNC3/4-A1E- 10 13,9 47,625 116 68 16 4 b
P M K N S H O
WB10RC C C C C C
− Сверла-резьбофрезы орбитальные, для обработки материалов повышенной твердости
− Изготовление фаски, отверстия под резьбу и резьбы в один заход
Орбитальные свёрла-резьбофрезы
TC685 Supreme
Резьбофрезерование
Резьбофрезерование
48HRC
20°
≤
1,5×DN
M-MF
DIN 13
254
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30RC
d1
D
c
Lc
l4
l
1
P
DIN 6535 HB
TC610-M6-W0- M 6 1 4,5 9 57 21 6 4 b
TC610-M8-W0- M 8 1,25 6 12,5 57 21 6 4 b
TC610-M10-W0- M 10 1,5 7,5 15 63 27 8 4 b
TC610-M12-W0- M 12 1,75 9,5 19,3 72 32 10 4 b
TC610-M14-W0- M 14 2 10 22 72 32 10 4 b
TC610-M16-W0- M 16 2 12 24 83 38 12 5 b
TC610-M20-W0- M 20 2,5 16 30 92 44 16 6 b
TC610-M24-W0- M 24 3 19 36 104 54 20 6 b
P M K N S H O
WJ30RC C C C C C C C C C C C
− Резьбофреза универсальная
Резьбофреза твердосплавная
TC610 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
1,5×DN
M-MF
DIN 13
255
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WB10RD
WJ30RC
d1
D
c
Lc
l4
l
1
P
DIN 6535 HB
TC610-M6-W1- M 6 1 4,5 9 57 21 6 4 ab
TC610-M8-W1- M 8 1,25 6 12,5 57 21 6 4 ab
TC610-M10-W1- M 10 1,5 7,5 15 63 27 8 4 ab
TC610-M12-W1- M 12 1,75 9,5 19,3 72 32 10 4 ab
TC610-M14-W1- M 14 2 10 22 72 32 10 4 bb
TC610-M16-W1- M 16 2 12 24 83 38 12 5 ab
TC610-M20-W1- M 20 2,5 16 30 92 44 16 6 bb
TC610-M24-W1- M 24 3 19 36 104 54 20 6 bb
P M K N S H O
WB10RD TC610-M-W1 C C C C C C C C C C C
WJ30RC TC610-M-W1 C C C C C C C C C C C
− Резьбофреза универсальная
Резьбофреза твердосплавная
TC610 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
2×DN
M-MF
DIN 13
256
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
l21
mm
Lc
mm
l4
mm
l1
mm
d1
mm Z
WB10TJ
DIN 6535 HA
TC620-M4-A1D- M 4 0,7 3,1 1,4 8,4 21 57 6 3 b
TC620-M5-A1D- M 5 0,8 3,9 1,6 10,4 21 57 6 3 b
TC620-M6-A1D- M 6 1 4,7 2 12 21 57 6 4 b
TC620-M8-A1D- M 8 1,25 6,3 2,5 16,3 27 63 8 4 b
TC620-M10-A1D- M 10 1,5 7,9 3 21 27 63 8 4 b
TC620-M12-A1D- M 12 1,75 9,6 3,5 24,5 32 72 10 4 b
TC620-M14-A1D- M 14 2 11,2 4 28 38 83 12 4 b
TC620-M16-A1D- M 16 2 13,1 4 32 44 92 16 5 b
TC620-M20-A1D- M 20 2,5 16,4 5 40 58 106 18 5 b
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофрезы универсальные, многорядные
− Для обеспечения высокой скорости резания и больших подач на зуб
Резьбофрезы многорядные
TC620 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
≤
2×DN
M-MF
DIN 13
257
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
l21
mm
Lc
mm
l4
mm
l1
mm
d1
mm Z
WB10TJ
D
c
l21
Lc
l4
l
1
P
d1
DIN 6535 HB
🟊 TC620-M8-W5D- M 8 1,25 6,3 2,5 16,3 27 63 8 4 b
🟊 TC620-M10-W5D- M 10 1,5 7,9 3 21 32 68 8 4 b
🟊 TC620-M12-W5D- M 12 1,75 9,6 3,5 24,5 38 78 10 4 b
🟊 TC620-M14-W5D- M 14 2 11,2 4 28 45 90 12 4 b
🟊 TC620-M16-W5D- M 16 2 13,1 4 32 44 92 16 5 b
🟊 TC620-M18-W5D- M 18 2,5 14,5 5 37,5 52 100 16 5 b
🟊 TC620-M20-W5D- M 20 2,5 16,4 5 40 57 105 18 5 b
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофрезы универсальные, многорядные
− Для обеспечения высокой скорости резания и больших подач на зуб
Резьбофрезы многорядные
TC620 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
2×DN
M-MF
DIN 13
258
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30RC
P
d1
D
c
Lc
l4
l
1
DIN 6535 HB
TC611-M6-W0- M 6 1 4,5 12 57 21 6 4 b
TC611-M8-W0- M 8 1,25 6 16,3 57 21 6 4 b
TC611-M10-W0- M 10 1,5 7,5 21 63 27 8 4 b
TC611-M12-W0- M 12 1,75 9,5 24,5 72 32 10 4 b
TC611-M14-W0- M 14 2 10 28 80 40 10 4 b
TC611-M16-W0- M 16 2 12 32 89 44 12 5 b
TC611-M20-W0- M 20 2,5 16 40 105 57 16 6 b
TC611-M24-W0- M 24 3 19 48 118 68 20 6 b
P M K N S H O
WJ30RC C C C C C C C C C C C
− Резьбофреза универсальная
Резьбофреза твердосплавная
TC611 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
2×DN
M-MF
DIN 13
259
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WB10RD
WJ30RC
P
d
1
D
c
Lc
l4
l
1
DIN 6535 HB
TC611-M6-W1- M 6 1 4,5 12 57 21 6 4 ab
TC611-M8-W1- M 8 1,25 6 16,3 57 21 6 4 ab
TC611-M10-W1- M 10 1,5 7,5 21 63 27 8 4 ab
TC611-M12-W1- M 12 1,75 9,5 24,5 72 32 10 4 ab
TC611-M14-W1- M 14 2 10 28 80 40 10 4 bb
TC611-M16-W1- M 16 2 12 32 89 44 12 5 ab
TC611-M20-W1- M 20 2,5 16 40 105 57 16 6 ab
TC611-M24-W1- M 24 3 19 48 118 68 20 6 ab
P M K N S H O
WB10RD TC611-M-W1 C C C C C C C C C C C
WJ30RC TC611-M-W1 C C C C C C C C C C C
− Резьбофреза универсальная
Резьбофреза твердосплавная
TC611 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
2,5×DN
M-MF
DIN 13
260
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
l21
mm
Lc
mm
l4
mm
l1
mm
d1
mm Z
WB10TJ
DIN 6535 HA
TC620-M4-A1E- M 4 0,7 3,1 2,1 10,5 21 57 6 3 b
TC620-M5-A1E- M 5 0,8 3,9 2,4 12,8 21 57 6 3 b
TC620-M6-A1E- M 6 1 4,7 3 15 21 57 6 4 b
TC620-M8-A1E- M 8 1,25 6,3 3,75 20 27 63 8 4 b
TC620-M10-A1E- M 10 1,5 7,9 4,5 27 36 72 8 4 b
TC620-M12-A1E- M 12 1,75 9,6 5,25 31,5 43 83 10 4 b
TC620-M14-A1E- M 14 2 11,2 6 36 55 100 12 4 b
TC620-M16-A1E- M 16 2 13,1 6 42 58 106 16 5 b
TC620-M20-A1E- M 20 2,5 16,4 7,5 52,5 68 116 18 5 b
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофрезы универсальные, многорядные
− Для обеспечения высокой скорости резания и больших подач на зуб
Резьбофрезы многорядные
TC620 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
≤
2,5×DN
M-MF
DIN 13
261
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
l21
mm
Lc
mm
l4
mm
l1
mm
d1
mm Z
WB10TJ
D
c
l21
Lc
l4
l
1
P
d1
DIN 6535 HB
🟊 TC620-M8-W5E- M 8 1,25 6,3 3,75 20 32 68 8 4 b
🟊 TC620-M10-W5E- M 10 1,5 7,9 4,5 27 39 75 8 4 b
🟊 TC620-M12-W5E- M 12 1,75 9,6 5,25 31,5 45 85 10 4 b
🟊 TC620-M14-W5E- M 14 2 11,2 6 36 55 100 12 4 b
🟊 TC620-M16-W5E- M 16 2 13,1 6 42 58 106 16 5 b
🟊 TC620-M18-W5E- M 18 2,5 14,5 7,5 45 60 108 16 5 b
🟊 TC620-M20-W5E- M 20 2,5 16,4 7,5 52,5 67 115 18 5 b
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофрезы универсальные, многорядные
− Для обеспечения высокой скорости резания и больших подач на зуб
Резьбофрезы многорядные
TC620 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
1,5×DN
M-MF
DIN 13
262
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30RC
d1
D
c
Lc
l4
l
1
P
DIN 6535 HB
TC610-M6X0.5-W0- MF 6X0,5 0,5 4,8 9 57 21 6 5 b
TC610-M8X0.75-W0- MF 8X0.75 0,75 6 12 57 21 6 5 b
TC610-M8X1-W0- MF 8X1 1 6 12 57 21 6 4 b
TC610-M10X0.5-W0- MF 10X0.5 0,5 8 15 63 27 8 7 b
TC610-M10X1-W0- MF 10X1 1 8 15 63 27 8 5 b
TC610-M12X1-W0- MF 12X1 1 10 18 72 32 10 6 b
TC610-M12X1.25-W0- MF 12X1.25 1,25 10 18,8 72 32 10 6 b
TC610-M12X1.5-W0- MF 12X1.5 1,5 10 18 72 32 10 5 b
TC610-M14X1-W0- MF 14X1 1 12 21 83 38 12 7 b
TC610-M14X1.5-W0- MF 14X1.5 1,5 12 21 83 38 12 6 b
TC610-M16X1-W0- MF 16X1 1 14 24 83 38 14 7 b
TC610-M16X1.5-W0- MF 16X1.5 1,5 14 24 83 38 14 6 b
TC610-M18X1-W0- MF 18X1 1 16 27 92 44 16 8 b
TC610-M18X1.5-W0- MF 18X1.5 1,5 16 27 92 44 16 7 b
TC610-M20X2-W0- MF 20X2 2 16 30 92 44 16 6 b
TC610-M24X2-W0- MF 24X2 2 20 36 104 54 20 7 b
P M K N S H O
WJ30RC C C C C C C C C C C C
− Резьбофреза универсальная
Резьбофреза твердосплавная
TC610 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
1,5×DN
M-MF
DIN 13
263
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30RC
WB10RD
d1
D
c
Lc
l4
l
1
P
DIN 6535 HB
TC610-M6X0.5-W1- MF 6X0,5 0,5 4,8 9 57 21 6 5 bb
TC610-M8X0.75-W1- MF 8X0.75 0,75 6 12 57 21 6 5 ba
TC610-M8X1-W1- MF 8X1 1 6 12 57 21 6 4 ba
TC610-M10X0.5-W1- MF 10X0.5 0,5 8 15 63 27 8 7 bb
TC610-M10X1-W1- MF 10X1 1 8 15 63 27 8 5 ba
TC610-M12X1-W1- MF 12X1 1 10 18 72 32 10 6 ba
TC610-M12X1.25-W1- MF
12X1.25
1,25 10 18,8 72 32 10 6 bb
TC610-M12X1.5-W1- MF 12X1.5 1,5 10 18 72 32 10 5 ba
TC610-M14X1-W1- MF 14X1 1 12 21 83 38 12 7 ba
TC610-M14X1.5-W1- MF 14X1.5 1,5 12 21 83 38 12 6 ba
TC610-M16X1-W1- MF 16X1 1 14 24 83 38 14 7 bb
TC610-M16X1.5-W1- MF 16X1.5 1,5 14 24 83 38 14 6 ba
TC610-M18X1-W1- MF 18X1 1 16 27 92 44 16 8 bb
TC610-M18X1.5-W1- MF 18X1.5 1,5 16 27 92 44 16 7 ba
TC610-M20X2-W1- MF 20X2 2 16 30 92 44 16 6 ba
TC610-M24X2-W1- MF 24X2 2 20 36 104 54 20 7 bb
TC610-M28X2-W1- MF 28X2 2 25 42 121 65 25 8 bb
P M K N S H O
WJ30RC TC610-MF-W1 C C C C C C C C C C C
WB10RD TC610-MF-W1 C C C C C C C C C C C
− Резьбофреза универсальная
Резьбофреза твердосплавная
TC610 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
≤
2×DN
MF
DIN 13
264
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
l21
mm
Lc
mm
l4
mm
l1
mm
d1
mm Z
WB10TJ
D
c
l21
Lc
l4
l
1
P
d1
DIN 6535 HB
🟊 TC620-M4X0.5-W1D- MF 4X0.5 0,5 3,2 1 8 21 57 6 4 b
🟊 TC620-M6X0.75-W1D- MF
6X0.75
0,75 4,9 1,5 12 21 57 6 4 b
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофрезы универсальные, многорядные
− Для обеспечения высокой скорости резания и больших подач на зуб
Резьбофрезы многорядные
TC620 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
≤
2×DN
MF
DIN 13
265
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
l21
mm
Lc
mm
l4
mm
l1
mm
d1
mm Z
WB10TJ
D
c
l21
Lc
l4
l
1
P
d1
DIN 6535 HB
🟊 TC620-M8X1-W5D- MF 8X1 1 6,5 2 16 27 63 8 4 b
🟊 TC620-M10X1.25W5D- M10X1.25 1,25 8,2 2,5 20 32 72 10 5 b
🟊 TC620-M10X1-W5D- MF 10X1 1 8,4 2 20 32 72 10 5 b
🟊 TC620-M12X1.5-W5D- MF
12X1.5
1,5 9,8 3 24 38 78 10 5 b
🟊 TC620-M12X1.25W5D- MF
12X1.25
1,25 10 2,5 25 38 78 10 5 b
🟊 TC620-M12X1-W5D- MF 12X1 1 10,3 2 24 38 83 12 6 b
🟊 TC620-M14X1.5-W5D- MF
14X1.5
1,5 11,7 3 28,5 44 89 12 5 b
🟊 TC620-M16X1.5-W5D- MF
16X1.5
1,5 13,6 3 33 44 92 16 6 b
🟊 TC620-M18X1.5-W5D- MF
18X1.5
1,5 15,5 3 36 52 100 16 6 b
🟊 TC620-M20X1.5-W5D- MF
20X1.5
1,5 17,3 3 40,5 57 105 18 7 b
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофрезы универсальные, многорядные
− Для обеспечения высокой скорости резания и больших подач на зуб
Резьбофрезы многорядные
TC620 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
1,5×DN
UNC
ASME B1.1
266
B 6
Инструмент
Обозначение
Ниток
на дюйм DN
Dc
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30RC
d1
D
c
Lc
l4
l
1
P
DIN 6535 HB
TC610-UNC1/4-W0- 20 UNC 1/4-
20
4,8 10,2 57 21 6 3 b
TC610-UNC5/16-W0- 18 UNC 5/16-
18
5,5 12,7 57 21 6 4 b
TC610-UNC3/8-W0- 16 UNC
3/8-16
7,5 14,3 63 27 8 4 b
TC610-UNC7/16-W0- 14 UNC 7/16-
14
8 18,1 63 27 8 4 b
TC610-UNC1/2-W0- 13 UNC 1/2-13 10 19,5 72 32 10 4 b
TC610-UNC9/16-W0- 12 UNC 9/16-
12
10 19,5 72 32 10 4 b
TC610-UNC5/8-W0- 11 UNC 5/8-11 12 25,4 83 38 12 5 b
TC610-UNC3/4-W0- 10 UNC
3/4-10
14 30,5 90 45 14 5 b
TC610-UNC7/8-W0- 9 UNC 7/8-9 16 33,9 98 50 16 5 b
TC610-UNC1-W0- 8 UNC 1”-8 18 38,1 104 54 20 5 b
P M K N S H O
WJ30RC C C C C C C C C C C C
− Резьбофреза универсальная
Резьбофреза твердосплавная
TC610 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
1,5×DN
UNC
ASME B1.1
267
B 6
Инструмент
Обозначение
Ниток
на дюйм DN
Dc
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30RC
d1
D
c
Lc
l4
l
1
P
DIN 6535 HB
TC610-UNC1/4-W1- 20 UNC 1/4-
20
4,8 10,2 57 21 6 3 b
TC610-UNC5/16-W1- 18 UNC 5/16-
18
5,5 12,7 57 21 6 4 b
TC610-UNC3/8-W1- 16 UNC
3/8-16
7,5 14,3 63 27 8 4 b
TC610-UNC7/16-W1- 14 UNC 7/16-
14
8 18,1 63 27 8 4 b
TC610-UNC1/2-W1- 13 UNC 1/2-13 10 19,5 72 32 10 4 b
TC610-UNC9/16-W1- 12 UNC 9/16-
12
10 19,5 72 32 10 4 b
TC610-UNC5/8-W1- 11 UNC 5/8-11 12 25,4 83 38 12 5 b
TC610-UNC3/4-W1- 10 UNC
3/4-10
14 30,5 90 45 14 5 b
TC610-UNC7/8-W1- 9 UNC 7/8-9 16 33,9 98 50 16 5 b
TC610-UNC1-W1- 8 UNC 1”-8 18 38,1 104 54 20 5 b
P M K N S H O
WJ30RC C C C C C C C C C C C
− Резьбофреза универсальная
Резьбофреза твердосплавная
TC610 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
2×DN
UNC
ASME B1.1
268
B 6
Инструмент
Обозначение DNP
Dc
mm
l21
mm
Lc
mm
l4
mm
l1
mm
d1
mm Z
WB10TJ
DIN 6535 HA
TC620-UNC8-A1D- UNC
#8-32
32 3,1 1,59 8,7 21 57 6 3 b
TC620-UNC10-A1D- UNC
#10-24
24 3,5 2,12 10,6 21 57 6 3 b
TC620-UNC1/4-A1D- UNC
1/4-20
20 4,7 2,54 12,7 21 57 6 3 b
TC620-UNC5/16-A1D- UNC
5/16-18
18 6,1 2,82 16,9 27 63 8 4 b
TC620-UNC3/8-A1D- UNC
3/8-16
16 7,4 3,18 19,1 27 63 8 4 b
TC620-UNC1/2-A1D- UNC
1/2-13
13 10,1 3,91 25,4 38 83 12 4 b
TC620-UNC5/8-A1D- UNC
5/8-11
11 12,7 4,62 32,3 44 92 16 4 b
TC620-UNC3/4-A1D- UNC
3/4-10
10 15,5 5,08 38,1 56 104 16 5 b
TC620-UNC7/8-A1D- UNC
7/8-9
9 18 5,64 45,2 67 115 18 5 b
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофрезы универсальные, многорядные
− Для обеспечения высокой скорости резания и больших подач на зуб
Резьбофрезы многорядные
TC620 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
≤
2×DN
UNC
ASME B1.1
269
B 6
Инструмент
Обозначение DNP
Dc
mm
l21
mm
Lc
mm
l4
mm
l1
mm
d1
mm Z
WB10TJ
D
c
l21
Lc
l4
l
1
P
d1
DIN 6535 HB
🟊 TC620-UNC5/16-W5D- UNC
5/16-18
18 6,1 2,82 16,9 27 63 8 4 b
🟊 TC620-UNC3/8-W5D- UNC
3/8-16
16 7,4 3,18 19,1 32 68 8 4 b
🟊 TC620-UNC1/2-W5D- UNC
1/2-13
13 10,1 3,91 25,4 38 83 12 4 b
🟊 TC620-UNC5/8-W5D- UNC
5/8-11
11 12,7 4,62 32,3 52 100 16 4 b
🟊 TC620-UNC3/4-W5D- UNC
3/4-10
10 15,5 5,08 38,1 52 100 16 5 b
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофрезы универсальные, многорядные
− Для обеспечения высокой скорости резания и больших подач на зуб
Резьбофрезы многорядные
TC620 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
270
B 6
Инструмент
Обозначение
Ниток
на дюйм DN
Dc
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30RC
P
d1
D
c
Lc
l4
l1
DIN 6535 HB
TC611-UNC1/4-W0- 20 UNC 1/4-
20
4,8 12,7 57 21 6 3 b
TC611-UNC5/16-W0- 18 UNC 5/16-
18
5,5 16,9 57 21 6 4 b
TC611-UNC3/8-W0- 16 UNC
3/8-16
7,5 19,1 63 27 8 4 b
TC611-UNC7/16-W0- 14 UNC 7/16-
14
8 23,6 68 32 8 4 b
TC611-UNC1/2-W0- 13 UNC 1/2-13 10 25,4 76 36 10 4 b
TC611-UNC9/16-W0- 12 UNC 9/16-
12
10 29,6 80 40 10 4 b
TC611-UNC5/8-W0- 11 UNC 5/8-11 12 32,3 90 45 12 5 b
TC611-UNC3/4-W0- 10 UNC
3/4-10
14 38,1 98 53 14 5 b
TC611-UNC7/8-W0- 9 UNC 7/8-9 16 45,2 108 60 16 5 b
TC611-UNC1-W0- 8 UNC 1”-8 18 50,8 116 68 20 5 b
− Резьбофреза универсальная
Резьбофреза твердосплавная
TC611 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
271
B 6
Инструмент
Обозначение
Ниток
на дюйм DN
Dc
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30RC
P
d
1
D
c
Lc
l4
l1
DIN 6535 HB
TC611-UNC1/4-W1- 20 UNC 1/4-
20
4,8 12,7 57 21 6 3 b
TC611-UNC5/16-W1- 18 UNC 5/16-
18
5,5 16,9 57 21 6 4 b
TC611-UNC3/8-W1- 16 UNC
3/8-16
7,5 19,1 63 27 8 4 b
TC611-UNC7/16-W1- 14 UNC 7/16-
14
8 23,6 68 32 8 4 b
TC611-UNC1/2-W1- 13 UNC 1/2-13 10 25,4 76 36 10 4 b
TC611-UNC9/16-W1- 12 UNC 9/16-
12
10 29,6 80 40 10 4 b
TC611-UNC5/8-W1- 11 UNC 5/8-11 12 32,3 90 45 12 5 b
TC611-UNC3/4-W1- 10 UNC
3/4-10
14 38,1 98 53 14 5 b
TC611-UNC7/8-W1- 9 UNC 7/8-9 16 45,2 108 60 16 5 b
TC611-UNC1-W1- 8 UNC 1”-8 18 50,8 116 68 20 5 b
− Резьбофреза универсальная
Резьбофреза твердосплавная
TC611 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
2,5×DN
UNC
ASME B1.1
272
B 6
Инструмент
Обозначение DNP
Dc
mm
l21
mm
Lc
mm
l4
mm
l1
mm
d1
mm Z
WB10TJ
D
c
l21
Lc
l4
l
1
P
d1
DIN 6535 HB
🟊 TC620-UNC8-W1E- UNC
#8-32
32 3,1 2,38 10,3 21 57 6 3 b
🟊 TC620-UNC10-W1E- UNC
#10-24
24 3,5 3,18 12,7 21 57 6 3 b
🟊 TC620-UNC1/4-W1E- UNC
1/4-20
20 4,7 3,81 16,5 29 65 6 3 b
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофрезы универсальные, многорядные
− Для обеспечения высокой скорости резания и больших подач на зуб
Резьбофрезы многорядные
TC620 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
≤
2,5×DN
UNC
ASME B1.1
273
B 6
Инструмент
Обозначение DNP
Dc
mm
l21
mm
Lc
mm
l4
mm
l1
mm
d1
mm Z
WB10TJ
D
c
l21
Lc
l4
l
1
P
d1
DIN 6535 HB
🟊 TC620-UNC5/16-W5E- UNC
5/16-18
18 6,1 4,23 21,2 34 70 8 4 b
🟊 TC620-UNC3/8-W5E- UNC
3/8-16
16 7,4 4,76 23,8 36 72 8 4 b
🟊 TC620-UNC1/2-W5E- UNC
1/2-13
13 10,1 5,86 31,3 47 92 12 4 b
🟊 TC620-UNC5/8-W5E- UNC
5/8-11
11 12,7 6,93 41,6 60 108 16 4 b
🟊 TC620-UNC3/4-W5E- UNC
3/4-10
10 15,5 7,62 48,3 62 110 16 5 b
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофрезы универсальные, многорядные
− Для обеспечения высокой скорости резания и больших подач на зуб
Резьбофрезы многорядные
TC620 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
1,5×DN
UNF
ASME B1.1
274
B 6
Инструмент
Обозначение
Ниток
на дюйм DN
Dc
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30RC
d1
D
c
Lc
l4
l
1
P
DIN 6535 HB
TC610-UNF10-W0- 32 UNF #10-
32
3,6 7,9 57 21 6 3 b
TC610-UNF1/4-W0- 28 UNF 1/4-
28
4,8 10 57 21 6 4 b
TC610-UNF5/16-W0- 24 UNF 5/16-
24
6 12,7 57 21 6 4 b
TC610-UNF7/16-W0- 20 UNF 7/16-
20
8 17,8 63 27 8 4 b
TC610-UNF9/16-W0- 18 UNF 9/16-
18
10 22,6 72 32 10 5 b
TC610-UNF3/4-W0- 16 UNF
3/4-16
14 28,6 88 43 14 6 b
P M K N S H O
WJ30RC C C C C C C C C C C C
− Резьбофреза универсальная
Резьбофреза твердосплавная
TC610 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
1,5×DN
UNF
ASME B1.1
275
B 6
Инструмент
Обозначение
Ниток
на дюйм DN
Dc
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30RC
d1
D
c
Lc
l4
l
1
P
DIN 6535 HB
TC610-UNF10-W1- 32 UNF #10-
32
3,6 7,9 57 21 6 3 b
TC610-UNF1/4-W1- 28 UNF 1/4-
28
4,8 10 57 21 6 4 b
TC610-UNF5/16-W1- 24 UNF 5/16-
24
6 12,7 57 21 6 4 b
TC610-UNF7/16-W1- 20 UNF 7/16-
20
8 17,8 63 27 8 4 b
TC610-UNF9/16-W1- 18 UNF 9/16-
18
10 22,6 72 32 10 5 b
TC610-UNF3/4-W1- 16 UNF
3/4-16
14 28,6 88 43 14 6 b
P M K N S H O
WJ30RC C C C C C C C C C C C
− Резьбофреза универсальная
Резьбофреза твердосплавная
TC610 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
≤
2×DN
UNF
ASME B1.1
276
B 6
Инструмент
Обозначение DNP
Dc
mm
l21
mm
Lc
mm
l4
mm
l1
mm
d1
mm Z
WB10TJ
D
c
l21
Lc
l4
l
1
P
d1
DIN 6535 HB
🟊 TC620-UNF10-W1D- UNF #10-
32
32 3,7 1,59 10,3 21 57 6 3 b
🟊 TC620-UNF1/4-W1D- UNF
1/4-28
28 5,1 1,81 12,7 21 57 6 4 b
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофрезы универсальные, многорядные
− Для обеспечения высокой скорости резания и больших подач на зуб
Резьбофрезы многорядные
TC620 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
≤
2×DN
UNF
ASME B1.1
277
B 6
Инструмент
Обозначение DNP
Dc
mm
l21
mm
Lc
mm
l4
mm
l1
mm
d1
mm Z
WB10TJ
D
c
l21
Lc
l4
l
1
P
d1
DIN 6535 HB
🟊 TC620-UNF5/16-W5D- UNF
5/16-24
24 6,4 2,12 15,9 27 63 8 4 b
🟊 TC620-UNF3/8-W5D- UNF
3/8-24
24 7,9 2,12 19,1 31 67 8 5 b
🟊 TC620-UNF7/16-W5D- UNF
7/16-20
20 9,2 2,54 22,9 32 72 10 5 b
🟊 TC620-UNF1/2-W5D- UNF
1/2-20
20 10,7 2,54 25,4 38 83 12 5 b
🟊 TC620-UNF9/16-W5D- UNF
9/16-18
18 12 2,82 29,6 45 90 12 5 b
🟊 TC620-UNF5/8-W5D- UNF
5/8-18
18 13,5 2,82 32,5 48 96 16 6 b
🟊 TC620-UNF3/4-W5D- UNF
3/4-16
16 16,4 3,18 38,1 56 104 18 6 b
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофрезы универсальные, многорядные
− Для обеспечения высокой скорости резания и больших подач на зуб
Резьбофрезы многорядные
TC620 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
2×DN
UNF
ASME B1.1
278
B 6
Инструмент
Обозначение
Ниток
на дюйм DN
Dc
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30RC
P
d1
D
c
Lc
l4
l
1
DIN 6535 HB
TC611-UNF10-W0- 32 UNF #10-
32
3,6 10,3 57 21 6 3 b
TC611-UNF1/4-W0- 28 UNF 1/4-
28
4,8 12,7 57 21 6 4 b
TC611-UNF5/16-W0- 24 UNF 5/16-
24
6 15,9 57 21 6 4 b
TC611-UNF7/16-W0- 20 UNF 7/16-
20
8 22,9 68 32 8 4 b
TC611-UNF9/16-W0- 18 UNF 9/16-
18
10 29,6 80 40 10 5 b
TC611-UNF3/4-W0- 16 UNF
3/4-16
14 38,1 98 53 14 6 b
P M K N S H O
WJ30RC C C C C C C C C C C C
− Резьбофреза универсальная
Резьбофреза твердосплавная
TC611 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
2×DN
UNF
ASME B1.1
279
B 6
Инструмент
Обозначение
Ниток
на дюйм DN
Dc
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30RC
P
d
1
D
c
Lc
l4
l
1
DIN 6535 HB
TC611-UNF10-W1- 32 UNF #10-
32
3,6 10,3 57 21 6 3 b
TC611-UNF1/4-W1- 28 UNF 1/4-
28
4,8 12,7 57 21 6 4 b
TC611-UNF5/16-W1- 24 UNF 5/16-
24
6 15,9 57 21 6 4 b
TC611-UNF7/16-W1- 20 UNF 7/16-
20
8 22,9 68 32 8 4 b
TC611-UNF9/16-W1- 18 UNF 9/16-
18
10 29,6 80 40 10 5 b
TC611-UNF3/4-W1- 16 UNF
3/4-16
14 38,1 98 53 14 6 b
P M K N S H O
WJ30RC C C C C C C C C C C C
− Резьбофреза универсальная
Резьбофреза твердосплавная
TC611 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
1,5×DN
G (BSP)
DIN EN ISO 228
Rp
DIN EN 10226-1
280
B 6
Инструмент
Обозначение
Ниток
на дюйм DN
Dc
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30RC
d1
D
c
Lc
l4
l
1
P
DIN 6535 HB
TC610-G1/8-W0- 28 G 1/8-28 6 15,4 57 21 6 5 b
TC610-G1/4-W0- 19 G 1/4-19 10 20,1 72 32 10 5 b
TC610-G3/8-W0- 19 G 3/8-19 14 25,4 83 38 14 7 b
TC610-G1/2-W0- 14 G 1/2-14 16 32,7 96 44 16 6 b
TC610-G1X20-W0- 11 G 1”-11 20 50,8 120 75 20 6 b
TC610-G5/8-W0- 14 G 5/8-14 20 34,5 104 54 20 8 b
P M K N S H O
WJ30RC C C C C C C C C C C C
− Резьбофреза универсальная
Резьбофреза твердосплавная
TC610 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
20°
≤
1,5×DN
G (BSP)
DIN EN ISO 228
Rp
DIN EN 10226-1
281
B 6
Инструмент
Обозначение
Ниток
на дюйм DN
Dc
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30RC
d1
D
c
Lc
l4
l
1
P
DIN 6535 HB
TC610-G1/8-W1- 28 G 1/8-28 6 15,4 57 21 6 5 b
TC610-G1/4-W1- 19 G 1/4-19 10 20,1 72 32 10 5 b
TC610-G3/8-W1- 19 G 3/8-19 14 25,4 83 38 14 7 b
TC610-G1/2-W1- 14 G 1/2-14 16 32,7 96 44 16 6 b
TC610-G1X20-W1- 11 G 1”-11 20 50,8 120 75 20 6 b
P M K N S H O
WJ30RC C C C C C C C C C C C
− Резьбофреза универсальная
Резьбофреза твердосплавная
TC610 Supreme
Резьбофрезы без фаскообразующей ступени
Резьбофрезерование
48HRC
15°
≤
2×DN
M-MF
DIN 13
282
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
Lc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10TJ
Dc
l1
l4
Lc
l3
d1
DIN 6535 HA
🟊 TC630-M1.6-A0D- M 1.6 0,35 1,2 0,7 3,73 38 10 3 4 c
🟊 TC630-M1.8-A0D- M 1.8 0,35 1,35 0,7 3,78 38 10 3 4 c
🟊 TC630-M2-A0D- M 2 0,4 1,55 1,2 4,6 57 21 6 4 c
🟊 TC630-M2.2-A0D- M 2.2 0,45 1,65 1,35 4,63 57 21 6 4 c
🟊 TC630-M2.5-A0D- M 2.5 0,45 1,95 1,35 5,68 57 21 6 4 c
🟊 TC630-M3-A0D- M 3 0,5 2,3 1,5 6,75 57 21 6 4 c
🟊 TC630-M3.5-A0D- M 3.5 0,6 2,7 1,8 7,3 57 21 6 4 c
🟊 TC630-M4-A0D- M 4 0,7 3,1 2,1 9,05 57 21 6 4 c
🟊 TC630-M4.5-A0D- M 4.5 0,75 3,5 2,25 9,38 57 21 6 4 c
🟊 TC630-M5-A0D- M 5 0,8 4 2,4 11,2 57 21 6 4 c
🟊 TC630-M6-A0D- M 6 1 4,8 3 13,5 57 21 6 4 c
🟊 TC630-M8-A0D- M 8 1,25 6,4 3,75 17,9 63 27 8 4 c
🟊 TC630-M10-A0D- M 10 1,5 8,2 4,5 22,3 72 32 10 5 c
🟊 TC630-M12-A0D- M12 1,75 9,75 5,25 26,7 72 32 10 5 c
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофреза орбитальная, универсальная
Резьбофреза орбитальная, твердосплавная
TC630 Supreme
Твердосплавные орбитальные резьбофрезы
Резьбофрезерование
48HRC
15°
≤
2×DN
M-MF
DIN 13
283
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
Lc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10TJ
Dc
l
1
l4
Lc
l3
d1
DIN 6535 HA
🟊 TC630-M5-A1D- M 5 0,8 4 2,4 11,2 57 21 6 4 c
🟊 TC630-M6-A1D- M 6 1 4,8 3 13,5 57 21 6 4 c
🟊 TC630-M8-A1D- M 8 1,25 6,4 3,75 17,9 63 27 8 4 c
🟊 TC630-M10-A1D- M 10 1,5 8,2 4,5 22,3 72 32 10 5 c
🟊 TC630-M12-A1D- M 12 1,75 9,75 5,25 26,7 72 32 10 5 c
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофреза орбитальная, универсальная
Резьбофреза орбитальная, твердосплавная
TC630 Supreme
Твердосплавные орбитальные резьбофрезы
Резьбофрезерование
48HRC
15°
≤
3×DN
M-MF
DIN 13
284
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
Lc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10TJ
Dc
l1
l4
Lc
l3
d1
DIN 6535 HA
TC630-M1.2-A0F- M 1.2 0,25 0,9 0,25 3,73 38 10 3 4 c
TC630-M1.4-A0F- M 1.4 0,3 1,05 0,3 4,35 38 10 3 4 c
🟊 TC630-M1.6-A0F- M 1.6 0,35 1,2 0,7 5,33 38 10 3 4 c
🟊 TC630-M1.8-A0F- M 1.8 0,35 1,35 0,7 5,58 38 10 3 4 c
🟊 TC630-M2-A0F- M 2 0,4 1,55 1,2 6,6 57 21 6 4 c
🟊 TC630-M2.2-A0F- M 2.2 0,45 1,65 1,35 6,83 57 21 6 4 c
🟊 TC630-M2.5-A0F- M 2.5 0,45 1,95 1,35 8,18 57 21 6 4 c
🟊 TC630-M3-A0F- M 3 0,5 2,3 1,5 9,75 57 21 6 4 c
🟊 TC630-M3.5-A0F- M 3.5 0,6 2,7 1,8 10,8 57 21 6 4 c
🟊 TC630-M4-A0F- M 4 0,7 3,1 2,1 13,05 57 21 6 4 c
🟊 TC630-M4.5-A0F- M 4.5 0,75 3,5 2,25 13,88 57 21 6 4 c
🟊 TC630-M5-A0F- M 5 0,8 4 2,4 16,2 57 21 6 4 c
🟊 TC630-M6-A0F- M 6 1 4,8 3 19,5 57 22 6 4 c
🟊 TC630-M8-A0F- M 8 1,25 6,4 3,75 25,88 63 29 8 4 c
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофреза орбитальная, универсальная
Резьбофреза орбитальная, твердосплавная
TC630 Supreme
Твердосплавные орбитальные резьбофрезы
Резьбофрезерование
48HRC
15°
≤
3×DN
M-MF
DIN 13
285
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
Lc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10TJ
Dc
l
1
l4
Lc
l3
d1
DIN 6535 HA
🟊 TC630-M5-A1F- M 5 0,8 4 2,4 16,2 57 21 6 4 c
🟊 TC630-M6-A1F- M 6 1 4,8 3 19,5 57 22 6 4 c
🟊 TC630-M8-A1F- M 8 1,25 6,4 3,75 25,88 63 29 8 4 c
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофреза орбитальная, универсальная
Резьбофреза орбитальная, твердосплавная
TC630 Supreme
Твердосплавные орбитальные резьбофрезы
Резьбофрезерование
48HRC
15°
≤
3×DN
M-MF
DIN 13
286
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
Lc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10TJ
D
c
l
1
l4
Lc
l3
d1
DIN 6535 HA
🟊 TC630-M8-A5F- M 8 1,25 6,4 3,75 25,88 63 29 8 4 c
🟊 TC630-M10-A5F- M 10 1,5 8,2 4,5 30,75 72 34 10 5 c
🟊 TC630-M12-A5F- M 12 1,75 9,75 5,25 36,88 80 40 10 5 c
🟊 TC630-M14-A5F- M 14 2 11,4 6 43 92 47 12 5 c
🟊 TC630-M16-A5F- M 16 2 13,3 6 49 102 54 16 6 c
🟊 TC630-M18-A5F- M 18 2,5 14,75 7,5 55,25 108 60 16 6 c
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофреза орбитальная, универсальная
− Best operating smoothness due to Walter DeVibe technology
Резьбофреза орбитальная, твердосплавная
TC630 Supreme
Твердосплавные орбитальные резьбофрезы
Резьбофрезерование
48HRC
15°
≤
4×DN
M-MF
DIN 13
287
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
Lc
mm
l3
mm
l1
mm
l4
mm
d1
h8
mm Z
WB10TJ
Dc
l
1
l4
Lc
l3
d1
DIN 6535 HA
🟊 TC630-M8-A5H- M 8 1,25 6,4 3,75 32,63 72 36 8 4 c
🟊 TC630-M10-A5H- M 10 1,5 8,2 4,5 40,75 85 45 10 5 c
🟊 TC630-M12-A5H- M 12 1,75 9,75 5,25 48,88 92 52 10 5 c
🟊 TC630-M16-A5H- M 16 2 13,3 6 65 115 70 16 6 c
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофреза орбитальная, универсальная
− Best operating smoothness due to Walter DeVibe technology
Резьбофреза орбитальная, твердосплавная
TC630 Supreme
Твердосплавные орбитальные резьбофрезы
Резьбофрезерование
48HRC
15°
≤
2,5×DN
MF
DIN 13
288
B 6
Инструмент
Обозначение DN
P
mm
Dc
mm
Lc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10TJ
Dc
l1
l4
Lc
l3
d1
DIN 6535 HA
🟊 TC630-M5X0.5-A0E- M 5X0.5 0,5 4,3 1,5 12,75 57 21 6 4 c
🟊 TC630-M6X0.75-A0E- M 6X0.75 0,75 5 2,25 15,38 57 21 6 4 c
🟊 TC630-M10X1-A0E- M 10X1 1 8,55 3 25,5 72 32 10 5 c
🟊 TC630-M10X1.25A0E- M 10X1.25 1,25 8,35 3,75 25,63 72 32 10 5 c
🟊 TC630-M14X1-A0E- M 14X1 1 12 3 35,5 83 38 12 5 c
🟊 TC630-M14X1.5-A0E- M 14X1.5 1,5 11,9 4,5 35,75 83 38 12 5 c
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофреза орбитальная, универсальная
Резьбофреза орбитальная, твердосплавная
TC630 Supreme
Твердосплавные орбитальные резьбофрезы
Резьбофрезерование
48HRC
15°
≤
2×DN
UNC
ASME B1.1
289
B 6
Инструмент
Обозначение DN-P
Ниток
на
дюйм
Dc
mm
Lc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10TJ
Dc
l1
l4
Lc
l3
d1
DIN 6535 HA
🟊 TC630-UNC1-A0D- UNC
#1-64
64 1,4 0,79 3,91 38 10 3 4 c
🟊 TC630-UNC2-A0D- UNC
#2-56
56 1,6 1,36 4,59 57 21 6 4 c
🟊 TC630-UNC4-A0D- UNC
#4-40
40 2,1 1,91 6,7 57 21 6 4 c
🟊 TC630-UNC6-A0D- UNC
#6-32
32 2,6 2,38 8,3 57 21 6 4 c
🟊 TC630-UNC8-A0D- UNC
#8-32
32 3,25 2,38 8,73 57 21 6 4 c
🟊 TC630-UNC10-A0D- UNC
#10-24
24 3,55 3,18 11,3 57 21 6 4 c
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофреза орбитальная, универсальная
Резьбофреза орбитальная, твердосплавная
TC630 Supreme
Твердосплавные орбитальные резьбофрезы
Резьбофрезерование
48HRC
15°
≤
2×DN
UNC
ASME B1.1
290
B 6
Инструмент
Обозначение DN-P
Ниток
на
дюйм
Dc
mm
Lc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10TJ
D
c
l
1
l4
Lc
l3
d1
DIN 6535 HA
🟊 TC630-UNC1/4-A1D- UNC
1/4-20
20 4,85 3,81 14,7 57 21 6 4 c
🟊 TC630-UNC5/16-A1D- UNC
5/16-18
18 6,2 4,23 18,1 63 27 8 4 c
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофреза орбитальная, универсальная
Резьбофреза орбитальная, твердосплавная
TC630 Supreme
Твердосплавные орбитальные резьбофрезы
Резьбофрезерование
48HRC
15°
≤
3×DN
UNC
ASME B1.1
291
B 6
Инструмент
Обозначение DN-P
Ниток
на
дюйм
Dc
mm
Lc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10TJ
Dc
l1
l4
Lc
l3
d1
DIN 6535 HA
🟊 TC630-UNC1-A0F- UNC
#1-64
64 1,4 0,79 5,76 38 10 3 4 c
🟊 TC630-UNC2-A0F- UNC
#2-56
56 1,6 1,36 7,25 57 21 6 4 c
🟊 TC630-UNC3-A0F- UNC
#3-48
48 1,85 1,59 7,81 57 21 6 4 c
🟊 TC630-UNC4-A0F- UNC
#4-40
40 2,1 1,91 9,5 57 21 6 4 c
🟊 TC630-UNC6-A0F- UNC
#6-32
32 2,6 2,38 11,75 57 21 6 4 c
🟊 TC630-UNC8-A0F- UNC
#8-32
32 3,25 2,38 13,7 57 21 6 4 c
🟊 TC630-UNC10-A0F- UNC
#10-24
24 3,55 3,18 16,1 57 21 6 4 c
🟊 TC630-UNC1/4-A0F- UNC
1/4-20
20 4,85 3,81 21 57 24 6 4 c
🟊 TC630-UNC5/16-A0F- UNC
5/16-18
18 6,2 4,23 25,95 63 29 8 4 c
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофреза орбитальная, универсальная
Резьбофреза орбитальная, твердосплавная
TC630 Supreme
Твердосплавные орбитальные резьбофрезы
Резьбофрезерование
48HRC
15°
≤
3×DN
UNC
ASME B1.1
292
B 6
Инструмент
Обозначение DN-P
Ниток
на
дюйм
Dc
mm
Lc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10TJ
D
c
l
1
l4
Lc
l3
d1
DIN 6535 HA
🟊 TC630-UNC5/16-A5F- UNC
5/16-18
18 6,2 4,23 25,95 63 29 8 4 c
🟊 TC630-UNC3/8-A5F- UNC
3/8-16
16 7,55 4,76 29,37 68 32 8 5 c
🟊 TC630-UNC1/2-A5F- UNC
1/2-13
13 10,25 5,86 39,08 89 44 12 5 c
🟊 TC630-UNC5/8-A5F- UNC
5/8-11
11 12,9 6,93 48,78 103 55 16 5 c
🟊 TC630-UNC3/4-A5F- UNC
3/4-10
10 15,7 7,62 58,42 110 62 16 6 c
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофреза орбитальная, универсальная
− Best operating smoothness due to Walter DeVibe technology
Резьбофреза орбитальная, твердосплавная
TC630 Supreme
Твердосплавные орбитальные резьбофрезы
Резьбофрезерование
48HRC
15°
≤
2×DN
UNF
ASME B1.1
293
B 6
Инструмент
Обозначение DN-P
Ниток
на
дюйм
Dc
mm
Lc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10TJ
Dc
l1
l4
Lc
l3
d1
DIN 6535 HA
🟊 TC630-UNF10-A0D- UNF
#10-32
32 3,85 2,38 10,9 57 21 6 4 c
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофреза орбитальная, универсальная
Резьбофреза орбитальная, твердосплавная
TC630 Supreme
Твердосплавные орбитальные резьбофрезы
Резьбофрезерование
48HRC
15°
≤
2×DN
UNF
ASME B1.1
294
B 6
Инструмент
Обозначение DN-P
Ниток
на
дюйм
Dc
mm
Lc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10TJ
D
c
l
1
l4
Lc
l3
d1
DIN 6535 HA
🟊 TC630-UNF1/4-A1D- UNF
1/4-28
28 5,25 2,72 14,1 57 21 6 4 c
🟊 TC630-UNF5/16-A1D- UNF
5/16-24
24 6,55 3,18 17,5 63 27 8 4 c
🟊 TC630-UNF3/8-A1D- UNF
3/8-24
24 8 3,18 20,7 63 27 8 5 c
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофреза орбитальная, универсальная
Резьбофреза орбитальная, твердосплавная
TC630 Supreme
Твердосплавные орбитальные резьбофрезы
Резьбофрезерование
48HRC
15°
≤
3×DN
UNF
ASME B1.1
295
B 6
Инструмент
Обозначение DN-P
Ниток
на
дюйм
Dc
mm
Lc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10TJ
Dc
l1
l4
Lc
l3
d1
DIN 6535 HA
🟊 TC630-UNF1-A0F- UNF
#1-72
72 1,4 0,71 5,74 38 10 3 4 c
🟊 TC630-UNF5-A0F- UNF
#5-44
44 2,45 1,73 9,82 57 21 6 4 c
🟊 TC630-UNF6-A0F- UNF
#6-40
40 2,75 1,91 11,5 57 21 6 4 c
🟊 TC630-UNF8-A0F- UNF
#8-36
36 3,25 2,12 12,85 57 21 6 4 c
🟊 TC630-UNF10-A0F- UNF
#10-32
32 3,85 2,38 15,7 57 21 6 4 c
🟊 TC630-UNF1/4-A0F- UNF
1/4-28
28 5,25 2,72 20,45 57 22 6 4 c
🟊 TC630-UNF5/16-A0F- UNF
5/16-24
24 6,55 3,18 25,4 63 28 8 4 c
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофреза орбитальная, универсальная
Резьбофреза орбитальная, твердосплавная
TC630 Supreme
Твердосплавные орбитальные резьбофрезы
Резьбофрезерование
48HRC
15°
≤
3×DN
UNF
ASME B1.1
296
B 6
Инструмент
Обозначение DN-P
Ниток
на
дюйм
Dc
mm
Lc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10TJ
D
c
l
1
l4
Lc
l3
d1
DIN 6535 HA
🟊 TC630-UNF7/16-A5F- UNF
7/16-20
20 9,4 3,81 33,98 77 37 10 5 c
🟊 TC630-UNF9/16-A5F- UNF
9/16-18
18 12 4,23 43,57 91 46 12 5 c
🟊 TC630-UNF3/4-A5F- UNF
3/4-16
16 16,6 4,76 57,95 110 62 18 6 c
P M K N S H O
WB10TJ C C C C C C C C C C C
− Резьбофреза орбитальная, универсальная
− Best operating smoothness due to Walter DeVibe technology
Резьбофреза орбитальная, твердосплавная
TC630 Supreme
Твердосплавные орбитальные резьбофрезы
Резьбофрезерование
48HRC
15°
≤
2×DN
STI-UNF
NASM 33537
297
B 6
Инструмент
Обозначение DN-P
Ниток
на
дюйм
Dc
mm
Lc
mm
l3
mm
l1
mm
l4
mm
d1
h6
mm Z
WB10RA
Dc
l1
l4
Lc
l3
d1
DIN 6535 HA
🟊 TC630-SUNF10-A0D- STIUNF
#10-32
32 4,85 2,38 12,12 57 21 6 4 c
🟊 TC630-SUNF1/4-A0D- STIUNF
1/4-28
28 6,3 2,72 15,52 63 27 8 4 c
🟊 TC630-SUNF5/16A0D- STIUNF
5/16-24
24 7,85 3,17 19,16 63 27 8 5 c
🟊 TC630-SUNF3/8-A0D- STIUNF
3/8-24
24 9,35 3,17 22,33 72 32 10 5 c
P M K N S H O
WB10RA C C C C C C C C
− Specialist for aerospace industry
− Ideal for engine components
Резьбофреза орбитальная, твердосплавная
TC630 Supreme
Твердосплавные орбитальные резьбофрезы
Резьбофрезерование
299
C – Фрезерование
C1: Фрезы твердосплавные Стр.
Фрезы твердосплавные Обзор программы
Фрезы твердосплавные 300
Фрезы твердосплавные с хвостовиком ConeFit 318
Фрезы с напайными пластинами 330
Система обозначений 338
Информация для заказа
Фрезы твердосплавные 340
C2: Фрезы с пластинами Стр.
Пластины для фрезерования Пластины с задними углами 350
Пластины без задних углов 362
Пластины тангенциальные 364
Фрезы с пластинами Обзор программы
Фрезы торцовые 368
Фрезы быстроходные 372
Фрезы для обработки уступов 374
Фрезы для обработки пазов 380
Фрезы для профильной обработки 384
Фрезы для фасонной обработки 386
Информация для заказа
Фрезы для обработки уступов 388
300
C 1
Фрезы твердосплавные
Обозначение MC025 Advance MC089 Advance MD025 Supreme
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 1–16
0,125–0,625
4–16
—
6–16
0,250–0,625
Число эффективных зубьев 2–4
4
4 5–6
5–6
Радиус при вершине 0,1–2
0,020–0,080
0,5–2 0,5–2
0,020–0,080
Стандарт PWZ-NORM L
STANDARD DIN 6527 L PWZ-NORM L
STANDARD
Хвостовик DIN 6535 HA DIN 6535 HA DIN 6535 HA
PСталь C C C C
MНержавеющая сталь C C C
KЧугун C C
NЦветные металлы C
SЖаропрочные сплавы C C C
HМатериалы высокой твёрдости C C
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ MC025 MC089 MD025
Фрезы твердосплавные
Фрезы твердосплавные
301
C 1
302
C 1
Фрезы твердосплавные
Обозначение MC111 Advance MC112 Advance MC183 Advance Protostar®MC166 Advance
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 2–20
0,094–0,750
4–16,5
—
6–16
—
0,4–3
—
12–20
—
Число эффективных зубьев 4
4
4 6–16 2 3
Радиус при вершине —
—
0,5–2 — 0,05–
0,3 1–5
Стандарт DIN 6527 K
STANDARD
PWZ-NORM XL
PWZ-NORM L DIN 6527 L PWZ-NORM MINI PWZ-NORM L
PWZ-NORM XL
Хвостовик DIN 6535 HA
DIN 6535 HB DIN 6535 HA DIN 6535 HB DIN 6535 HA DIN 6535 HA
PСталь C C C C C C
MНержавеющая сталь C C
KЧугун C C
NЦветные металлы C C C C
SЖаропрочные сплавы C C
HМатериалы высокой твёрдости C C
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ MC111 MC112 MC183 protostar MC166
Фрезы твердосплавные
Фрезы твердосплавные
303
C 1
MD133 Supreme MD173 Supreme MD177 Supreme MC122 Advance Protostar® Ti MC128 Advance MC187 Advance
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
6–20
0,250–0,750
—
0,250–1,000
6–25
0,187–1,000
4–25
—
16–25
—
2–25
0,250–0,750
3–25
0,125–0,750
5–6
5–6 7
7
7
4–8 4–5 4–8
6–8
4–8
4–8
0,3–1
0,015–0,030 0,015–0,120
0,3–
1,25
0,015–0,120
— 3–4 0,5–4
0,015–0,250
0,5–3
0,015–0,060
PWZ-NORM L
PWZ-NORM XL
STANDARD
PWZ-NORM L
PWZ-NORM XL
DIN 6527 L
PWZ-NORM L
STANDARD
PWZ-NORM S
PWZ-NORM XL
PWZ-NORM L
PWZ-NORM XL
DIN 6527 L
PWZ-NORM XL DIN 6527 L
STANDARD
PWZ-NORM L
DIN 6527 L
STANDARD
DIN 6535 HB с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
DIN 6535 HA
DIN 6535 HB DIN 6535 HA DIN 6535 HA DIN 6535 HA
C C C C C C C C
C C C C C C
C C C
C
C C C C C C C C C
C C
MD133 MD173 MD177 MC122 protostar-ti MC128 MC187
Фрезы твердосплавные
Фрезы твердосплавные
304
C 1
Фрезы твердосплавные
Обозначение MD128 Supreme MC129 Advance
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 6–25
—
6–20
—
Число эффективных зубьев 6–8 6
Радиус при вершине 0,5–4 —
Стандарт PWZ-NORM DIN 6527 L
Хвостовик DIN 6535 HA DIN 6535 HA
PСталь C C C C
MНержавеющая сталь C C C
KЧугун C C
NЦветные металлы
SЖаропрочные сплавы C C C
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ MD128 MC129
Фрезы твердосплавные
Фрезы твердосплавные
305
C 1
306
C 1
Фрезы твердосплавные
Обозначение Protostar®MB265 Supreme MC213 Advance MC216 Advance MC281 Advance
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 2–20
—
16–25
—
0,6–
16,5
—
1–20
0,094
1–4
—
Число эффективных зубьев 2 3 2–4 2–3
2
2
Радиус при вершине — 2–4 0,06–
1,5 —
—
0,2–0,5
Стандарт PWZ-NORM L PWZ-NORM XL PWZ-NORM XL
PWZ-NORM L
DIN 6527 L
STANDARD
PWZ-NORM L
PWZ-NORM MINI
Хвостовик DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA
PСталь C C C C
MНержавеющая сталь C C
KЧугун C C
NЦветные металлы C C C C
SЖаропрочные сплавы C C
HМатериалы высокой твёрдости C C
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ protostar MB265 MC213 MC216 MC281
Фрезы твердосплавные
Фрезы твердосплавные
307
C 1
MC716 Advance MD266 Supreme Protostar®Protostar® Ultra MC232 Perform Proto∙max™ST MC251 Advance
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
1,8–20
—
2–25
—
0,5–12
—
0,8–16
—
2–20
0,125–0,750
6–25
0,375–0,750
3–20
—
2–3 2–3 1–4 2–4 2–4
2–4
5
5
4
— 0,2–4 0,05–1 0,08–2 0,2–4
0,015–0,125
0,5–2
0,030–0,060
0,2–6
DIN 6527 K
DIN 6527 L
P-NORM L
P-NORM XL
DIN 6527 L
PWZ-NORM L
PWZ-NORM XL
PWZ-NORM MINI
PWZ-NORM L
PWZ-NORM MINI
DIN 6527 L
STANDARD
DIN 6527 L
STANDARD DIN 6527 L
DIN 6535 HB DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA
DIN 6535 HB DIN 6535 HB DIN 6535 HA
C C C C C C
C C C C C
C C
C C C C
C C
C C
C C
MC716 MD266 protostar protostar-ultra MC232 protomax-st MC251
Фрезы твердосплавные
Фрезы твердосплавные
308
C 1
Фрезы твердосплавные
Обозначение Proto∙max™Inox MC230 Advance
Xill∙tec™
MC319 Advance MC320 Advance MC377 Advance
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 6–20
0,250–0,750
2–25
—
5–25
—
4–25
0,250–0,750
2–25
—
Число эффективных зубьев 4
4
4 4 3–8
4
3–4
Радиус при вершине 0,5–4
—
0,2–4 0,2–0,4 0,2–0,4
0,008–0,016
0,2–4
Стандарт DIN 6527 L
DIN 6527 DIN 6527 L DIN 6527 L
DIN 6527 K
DIN 6527 L
STANDARD
DIN 6527 L
Хвостовик DIN 6535 HA
DIN 6535 HB
DIN 6535 HA
DIN 6535 HB DIN 6535 HB DIN 6535 HB DIN 6535 HA
DIN 6535 HB
PСталь C C C C C C C
MНержавеющая сталь C C C C C C
KЧугун C C C
NЦветные металлы C
SЖаропрочные сплавы C C C C C C
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ protomax-inox MC230 MC319 MC320 MC377
Фрезы твердосплавные
Фрезы твердосплавные
309
C 1
MD377 Supreme Protostar®MC267 Advance MC321 Advance MC322 Advance MC324 Advance Protostar®
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
6–25
—
6–25
—
1–20
—
2–12
0,125–0,500
6–20
—
1–20
—
2–25
—
5 3 2 3–4
4
4–5 3 2–3
0,5–
6,35 — 0,5–4 —
—
— 1,5–2 0,5
DIN 6527 L PWZ-NORM L
DIN 6527 L DIN 6527 L
STUB
PWZ-NORM S
DIN 6527 K
DIN 6527 K DIN 6527 L PWZ-NORM L
DIN 6527 L
DIN 6535 HA
DIN 6535 HB
DIN 6535 HA
DIN 6535 HB DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA
DIN 6535 HB DIN 6535 HA
C C C C C C
C C C C
C C C
C C C C C C
C C C C C
MD377 protostar MC267 MC321 MC322 MC324 protostar
Фрезы твердосплавные
Фрезы твердосплавные
310
C 1
Фрезы твердосплавные
Обозначение Proto∙max™ST MC326 Supreme MC341 Supreme MC388 Advance MC726 Supreme
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 2–20
0,063–0,750
2–25
0,125–1,000
6–20
—
2–12
0,125–0,500
2,8–16
—
Число эффективных зубьев 3
3
3–5
3–5
4 3–4
3–4
3–4
Радиус при вершине —
—
0,2–4
0,015–0,160
— 0,5–3
0,015–0,030
0,08–
0,25
Стандарт PWZ-NORM
LONG
PWZ-NORM L
DIN 6527 L
STANDARD
LONG
STUB
PWZ-NORM DIN 6527 L
PWZ-NORM L DIN 6527 K
Хвостовик DIN 6535 HA
DIN 6535 HB
DIN 6535 HA
DIN 6535 HB DIN 6535 HA DIN 6535 HA
DIN 6535 HB
DIN 6535 HA
DIN 6535 HB
PСталь C C C C C C C C C
MНержавеющая сталь C C C C
KЧугун C C
NЦветные металлы
SЖаропрочные сплавы C C
HМатериалы высокой твёрдости C C
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ protomax-st MC326 MC341 MC388 MC726
Фрезы твердосплавные
Фрезы твердосплавные
312
C 1
Фрезы твердосплавные
Обозначение MC413 Advance MC416 Advance MC480 Advance MC482 Advance Protostar®
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 1–16
—
1–20
0,063–0,625
0,4–5
—
1–16
0,125–0,500
0,3–16
—
Число эффективных зубьев 2–4 2–4
4
2 2–4
2
2
Радиус при вершине 0,5–8 0,5–10
0,031–0,313
0,2–2,5 0,5–8
0,062–0,250
0,15–8
Стандарт PWZ-NORM XL
PWZ-NORM L
PWZ-NORM L
STANDARD
DIN 6527 L
PWZ-NORM MINI
DIN 6527 L
DIN 6527 K
PWZ-NORM XL
PWZ-NORM L
PWZ-NORM MINI
Хвостовик DIN 6535 HA DIN 6535 HA
DIN 6535 HB DIN 6535 HA DIN 6535 HA DIN 6535 HA
PСталь C C C C C C
MНержавеющая сталь C C
KЧугун C C
NЦветные металлы C C C C
SЖаропрочные сплавы C C
HМатериалы высокой твёрдости C C C C
OПрочее C C
Страница в каталоге
QR-код
www.walter-tools.com/woc/ MC413 MC416 MC480 MC482 protostar
Фрезы твердосплавные
Фрезы твердосплавные
314
C 1
Фрезы твердосплавные
Обозначение MC500 Advance MC501 Advance MC502 Advance MC503 Advance MC504 Advance
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 6–10
—
6–12
—
10
—
6–20
—
6–12
—
Число эффективных зубьев 4 4–6 4 3–4 4–6
Радиус при вершине
Стандарт PWZ-NORM L PWZ-NORM L PWZ-NORM L DIN 6527 L PWZ-NORM L
Хвостовик DIN 6535 HA
DIN 6535 HB
DIN 6535 HA
DIN 6535 HB DIN 6535 HA DIN 6535 HA DIN 6535 HA
PСталь
MНержавеющая сталь
KЧугун
NЦветные металлы
SЖаропрочные сплавы
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ MC500 MC501 MC502 MC503 MC504
Фрезы твердосплавные
Фрезы твердосплавные
316
C 1
Фрезы твердосплавные
Обозначение MD838 Supreme MD839 Supreme
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 6–16
—
6–16
—
Число эффективных зубьев 4–8 4
Радиус при вершине 0,5–4 1–4
Стандарт PWZ-NORM PWZ-NORM
Хвостовик DIN 6535 HA DIN 6535 HA
PСталь C C C C
MНержавеющая сталь C C C C
KЧугун C C
NЦветные металлы C C
SЖаропрочные сплавы C C C C
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ MD838 MD839
Фрезы твердосплавные
Фрезы твердосплавные
317
C 1
318
C 1
Фрезы твердосплавные с хвостовиком ConeFit
Обозначение MC025 Advance MD025 Protostar® Flash
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 10–
25,4
0,375–0,750
10–25
0,375–1,000
10–25
—
Число эффективных зубьев 4
4
5–6
5–6
3–5
Радиус при вершине 1,5–
3,18
0,060–0,080
1,5–3
0,060–0,125
1,5–3
Стандарт PWZ-NORM PWZ-NORM PWZ-NORM
Хвостовик ConeFit ConeFit ConeFit
PСталь C C C C C C
MНержавеющая сталь C C C C C
KЧугун C C C
NЦветные металлы C
SЖаропрочные сплавы C C C C
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ MC025 MD025 protostar-flash
Фрезы твердосплавные с хвостовиком ConeFit
Фрезы твердосплавные
319
C 1
Фрезы твердосплавные с хвостовиком ConeFit
Фрезы твердосплавные
320
C 1
Фрезы твердосплавные с хвостовиком ConeFit
Обозначение MC128 MC128 MD128 MD128
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 12–16
—
10–25
—
10–25
—
10–25
—
Число эффективных зубьев 6 6–8 6–8 6–8
Радиус при вершине 0,5–2 0,5–4 0,5–4 0,5–4
Стандарт PWZ-NORM PWZ-NORM PWZ-NORM PWZ-NORM
Хвостовик ConeFit ConeFit ConeFit ConeFit
PСталь C C C C C C C C
MНержавеющая сталь C C C C C C
KЧугун C C C C
NЦветные металлы
SЖаропрочные сплавы C C C C C C
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ MC128 MC128 MD128 MD128
Фрезы твердосплавные с хвостовиком ConeFit
Фрезы твердосплавные
321
C 1
Фрезы твердосплавные с хвостовиком ConeFit
Фрезы твердосплавные
322
C 1
Фрезы твердосплавные с хвостовиком ConeFit
Обозначение Protostar®MC320 MC320 Protostar®MC326
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 10–16
—
12–25
—
10
—
10–25
—
25
0,375–1,000
Число эффективных зубьев 2 4–8 4–5 2–3 5
4–5
Радиус при вершине 0,2–3 0,35–
0,4 0,35 — 1–4
0,015–0,125
Стандарт PWZ-NORM PWZ-NORM PWZ-NORM PWZ-NORM PWZ-NORM
Хвостовик ConeFit ConeFit ConeFit ConeFit ConeFit
PСталь C C C C C C C C C C
MНержавеющая сталь C C C C
KЧугун C C C C C
NЦветные металлы C C
SЖаропрочные сплавы C C C
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ protostar MC320 MC320 protostar MC326
Фрезы твердосплавные с хвостовиком ConeFit
Фрезы твердосплавные
324
C 1
Фрезы твердосплавные с хвостовиком
ConeFit
Обозначение Protostar®Protostar®
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 10–16
—
10–25
0,375–1,000
Число эффективных зубьев 2 2–4
4
Радиус при вершине 5–8 5–12,5
0,187–0,500
Стандарт PWZ-NORM PWZ-NORM
Хвостовик ConeFit ConeFit
PСталь C C C C
MНержавеющая сталь C C C C
KЧугун C C
NЦветные металлы C C
SЖаропрочные сплавы
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ protostar protostar
Фрезы твердосплавные с хвостовиком ConeFit
Фрезы твердосплавные
325
C 1
Фрезы твердосплавные с хвостовиком ConeFit
Фрезы твердосплавные
326
C 1
Фрезы твердосплавные с хвостовиком
ConeFit
Обозначение Protostar®Protostar®
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 10–20
0,500–0,625
10–16
—
Число эффективных зубьев 4–8
6–8
2
Радиус при вершине
Стандарт PWZ-NORM PWZ-NORM
Хвостовик ConeFit ConeFit
PСталь C C C C
MНержавеющая сталь C C
KЧугун C C
NЦветные металлы C C
SЖаропрочные сплавы C C
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ protostar protostar
Фрезы твердосплавные с хвостовиком ConeFit
Фрезы твердосплавные
327
C 1
Фрезы твердосплавные с хвостовиком ConeFit
Фрезы твердосплавные
328
C 1
Фрезы твердосплавные с
хвостовиком ConeFit
Обозначение MD838
[mm]
[inch]
Диапазон Ø 16
—
Число эффективных зубьев 8
Радиус при вершине 2–4
Стандарт PWZ-NORM
Хвостовик ConeFit
PСталь C C
MНержавеющая сталь C C
KЧугун C
NЦветные металлы C
SЖаропрочные сплавы C C
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ MD838
Фрезы твердосплавные с хвостовиком ConeFit
Фрезы твердосплавные
329
C 1
330
C 1
Фрезы с напайными пластинами
Обозначение MP260 MP260 MP060 MP160 MP260
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 4–6
—
8–12
—
40,6–
125,6
—
16–40
—
16–20
—
Число эффективных зубьев 2 2 10–22 3–4 2–3
Радиус при вершине 0,1–0,2 0,2 — 0,2 0,2
Стандарт
Хвостовик с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком
Крепление на
оправке по DIN 138
ScrewFit
с цилиндрическим
хвостовиком
ScrewFit
с цилиндрическим
хвостовиком
PСталь
MНержавеющая сталь
KЧугун
NЦветные металлы C C C C C C C C C C
SЖаропрочные сплавы
HМатериалы высокой твёрдости
OПрочее C C C C C
Страница в каталоге
QR-код
www.walter-tools.com/woc/ MP260 MP260 MP060 MP160 MP260
Фрезы с напайными пластинами
Фрезы твердосплавные
331
C 1
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
32
—
50–80
—
63
—
40
—
40–63
—
25
—
50
—
4 6–8 6 6 6 4 6
———————
DIN 1835 B Крепление на
оправке по DIN 138 SK DIN 69871 DIN 1835 B Модульный
хвостовик NCT DIN 1835 B Модульный
хвостовик NCT
F1678 F1676 F1678 F1682 F1678 F1682
Фрезы с напайными пластинами
Фрезы твердосплавные
332
C 1
Фрезы с напайными пластинами
Обозначение MC075 MC275 MC275
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 8–25
—
10–25
—
8–12
—
Число эффективных зубьев 4 4–8 4
Радиус при вершине 1–3 1–1,5 1
Стандарт PWZ-NORM PWZ-NORM PWZ-NORM
Хвостовик ConeFit
DIN 6535 HA
ConeFit
DIN 6535 HA
ConeFit
DIN 6535 HA
PСталь
MНержавеющая сталь
KЧугун
NЦветные металлы
SЖаропрочные сплавы C C C C C C
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ MC075 MC275 MC275
Фрезы с напайными пластинами
Фрезы твердосплавные
333
C 1
Фрезы с напайными пластинами
Фрезы твердосплавные
334
C 1
Фрезы с напайными пластинами
Обозначение MC075 MC275 MC275
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
Диапазон Ø 16–25
—
12–25
—
12
—
Число эффективных зубьев 4 6–8 4
Радиус при вершине 2–3 1–1,5 1
Стандарт PWZ-NORM PWZ-NORM PWZ-NORM
Хвостовик ConeFit ConeFit ConeFit
PСталь
MНержавеющая сталь
KЧугун
NЦветные металлы
SЖаропрочные сплавы C C C C C C
HМатериалы высокой твёрдости
OПрочее
Страница в каталоге
QR-код
www.walter-tools.com/woc/ MC075 MC275 MC275
Фрезы с напайными пластинами
Фрезы твердосплавные
335
C 1
Фрезы с напайными пластинами
Фрезы твердосплавные
336
C 1
Фрезы с напайными пластинами
Фрезы твердосплавные
337
C 1
Фрезы с напайными пластинами
Фрезы твердосплавные
338
C 1
Система обозначений — Фрезы твердосплавные/PCD
M C 3 26 – 12.0 A 4 B 200 A – W K 40 TF
1 2 3 4 5 6 7 8 9 10 11 Сплав
Пример:
10
Радиус при
вершине
3
Тип инструмента
0
Фреза торцовая быстроходная
1Фреза для обработки уступов
2Фреза для обработки уступов /
пазов / длиннокромочная фреза
3
Фреза для обработки уступов /
пазов / длиннокромочная фреза
Угол подъёма винтовой
канавки ≥ 40°
4
Фреза со сферическим концом /
фреза для профильной обработки
5Фреза фасонная
7Фреза для профильной
обработки /обработки по
винтовой интерполяции
8Фреза коническая /
параболическая
1
Назначение
инструмента
MMilling
(фрезерование)
2
Серия
PФрезы
с напайными
пластинами
9
Стандарт
ADIN 6527 K
BDIN 6527 L
CANSI-Stub
DANSI-Standard
LP-Norm L
MP-Norm Mini
PP-Norm
SP-Norm S
XP-Norm XL
11
Исполнение
Al3 XS
Bl3 S / 2 × Dc*
Cl3 M / 3 × Dc*
Dl3 L / 4 × Dc*
El3 XL / 5 × Dc*
Fl3 XXL / 6 × Dc*
Gl3 XXXL / 8 × Dc*
Hl3 XXXXL / 10 × Dc*
JLc S / 3 × Dc*
KLc M / 4 × Dc*
LLc L / 5 × Dc*
VКоническая шейка α ≤ 3°
WКоническая шейка α ≤ 6°
XКоническая шейка α ≤ 12°
4
Тип инструмента
00 Универсальная Угол подъёма винтовой канавки 0°,
фреза для обработки фасок 60°
01 Универсальная Угол подъёма винтовой канавки 0°,
фреза для обработки фасок 90°
02 Универсальная Угол подъёма винтовой канавки 0°,
фреза для обработки фасок 120°
03 Универсальная Угол подъёма винтовой канавки 0°,
фреза для обработки радиусных фасок
04 Универсальная Угол подъёма винтовой канавки 0°,
фреза для обработки фасок
11 Универсальная Угол подъёма винтовой канавки 30°, тип N
12 Универсальная
Угол подъёма винтовой канавки 30°, тип HSC
13 Универсальная Угол подъёма винтовой канавки 30°, тип HSC,
средняя серия
16 Универсальная Угол подъёма винтовой канавки 30°, тип 30
19 Универсальная Угол подъёма винтовой канавки 40°,
профиль Kordel, с внутренним подводом СОЖ
20 Универсальная Угол подъёма винтовой канавки 40°,
профиль Kordel
21 Универсальная Угол подъёма винтовой канавки 45°,
короткое исполнение
22 Универсальная Угол подъёма винтовой канавки 45°, тип N
24 Универсальная Угол подъёма винтовой канавки 45°, тип 45
25 Универсальная Угол подъёма винтовой канавки 50°,
быстроходная фреза
26 Универсальная Угол подъёма винтовой канавки 50°, нерав-
номерная глубина паза, неравномерный шаг
28 Универсальная Угол подъёма винтовой канавки 50°,
тип N, многофункциональная фреза
29 Универсальная Угол подъёма винтовой канавки 60°,
тип N, многофункциональная фреза
30 Универсальная
Угол подъёма винтовой канавки 35° / 38° UNI,
геометрия HPC
32 Универсальная Угол подъёма винтовой канавки 35°
33 Универсальная Угол подъёма винтовой канавки 35° +
стружкоделитель
38 Универсальная Угол подъёма винтовой канавки 30°,
коническая параболическая фреза
39 Универсальная
Угол подъёма винтовой канавки 30°,
параболическая фреза с тангенциально
установленными пластинами
41 ISO P Угол подъёма винтовой канавки 50°, HPC,
неравномерный шаг
51 ISO M Угол подъёма винтовой канавки 35° / 38°,
без внутреннего подвода СОЖ
60 ISO N
С напайными пластинами PCD, «сплошной» зуб
65 ISO N
Угол подъёма винтовой канавки 30°,
геометрия AI, профиль RAPAX G30
для черновой обработки, с внутренним
подводом СОЖ по осевым каналам
66 ISO N Угол подъёма винтовой канавки 30°–35°,
геометрия AI
67 ISO N Угол подъёма винтовой канавки 45°,
геометрия AI
77 ISO S Угол подъёма винтовой канавки 38°–40°,
геометрия Ti
80 ISO H Угол подъёма винтовой канавки 30°,
HSC, тип H
81 ISO H Угол подъёма винтовой канавки 30°,
Mini HSC T, тип H
82 ISO H Угол подъёма винтовой канавки 30°,
Mini HSC R, тип H
83 ISO H Угол подъёма винтовой канавки 30°,
Multi Flute, тип H
87 ISO H Угол подъёма винтовой канавки 50°,
Multi Flute, тип H
88 ISO H Угол подъёма винтовой канавки 50°,
HPC, тип H
89 ISO H Угол подъёма винтовой канавки 50°,
быстроходная фреза, тип H
5
Разделительный знак
–Метрические
размеры
.Inch
6
Режущий диаметр
7
Тип хвостовика
AЦилиндрический хвостовик
BОтверстие
EConeFit
TScrewFit
WWeldon
8
Число эф-
фективных
зубьев
* Рекомендуемые значения
система обозначений
Фрезы твердосплавные
339
C 1
Система обозначений сплавов
твердосплавного инструмента
Система обозначений сплавов
из PCD
W K 40 TF
Walter 123
W D N 20
Walter 123
Пример:
Пример:
3
Покрытие
TF TiAlN
UU Без покрытия
CA CrN
RC TiAlN + AlTi
TZ AlTiN + ZrN
ED AlCRN
TG TiAlSiN
RD AlTiN + ZrN
RA TiAlN + TiAl
EA ACN
EN nACRoA
2
Основная область
применения
PСталь
MНержавеющая сталь
KЧугун
NЦветные металлы
SЖаропрочные сплавы
HМатериалы высокой
твёрдости
1
Сплав
DАлмаз
1 2
Субстрат Область применения
Износо-
стойкость
Твёрдый сплав
B 5
10
15
20
25
J 30
35
K40
45
50
Прочность
3
Область применения
Износо-
стойкость
01
05
10
20
21
23
30
32
33
43
Прочность
система обозначений
Фрезы твердосплавные
35°
Z=3
340
C 1
Инструмент
Обозначение
Dc
mm
R
mm
Lc
mm
l3
mm
d2
mm
l1
mm
l4
mm
d1
mm Z
WJ30UU
d
1
R
Dc
l
1
l3
Lc
l4
d2
DIN 6535 HA
🟊 MC166-12.0A3L100D- 12 1 42 52 11,4 100 55 12 3 a
🟊 MC166-12.0A3L200D- 12 2 42 52 11,4 100 55 12 3 a
🟊 MC166-12.0A3L300D- 12 3 42 52 11,4 100 55 12 3 a
🟊 MC166-12.0A3L400D- 12 4 42 52 11,4 100 55 12 3 a
🟊 MC166-15.0A3L300D- 15 3 52 64 14,3 115 67 16 3 a
🟊 MC166-15.0A3L400D- 15 4 52 64 14,3 115 67 16 3 a
🟊 MC166-16.0A3L100D- 16 1 56 70 15,2 121 73 16 3 a
🟊 MC166-16.0A3L200D- 16 2 56 70 15,2 121 73 16 3 a
🟊 MC166-16.0A3L300D- 16 3 56 70 15,2 121 73 16 3 a
🟊 MC166-16.0A3L400D- 16 4 56 70 15,2 121 73 16 3 a
🟊 MC166-16.0A3L500D- 16 5 56 70 15,2 121 73 16 3 a
🟊 MC166-20.0A3L100D- 20 1 70 88 19 141 91 20 3 a
🟊 MC166-20.0A3L200D- 20 2 70 88 19 141 91 20 3 a
🟊 MC166-20.0A3L300D- 20 3 70 88 19 141 91 20 3 a
🟊 MC166-20.0A3L400D- 20 4 70 88 19 141 91 20 3 a
🟊 MC166-20.0A3L500D- 20 5 70 88 19 141 91 20 3 a
Фрезерование пазов: ap ≤ 0,5 x Dc
Фрезерование уступов: ae ≤ 0,3 x Da
P M K N S H O
WJ30UU C C
− Большой вылет
Фрезы твердосплавные для обработки уступов
MC166 Advance
Фрезы твердосплавные
Фрезы твердосплавные
35°
Z=3
341
C 1
Инструмент
Обозначение
Dc
mm
R
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30UU
d1
l
1
l4
Lc
R
Dc
DIN 6535 HA
🟊 MC166-12.0A3X100L- 12 1 60 118 73 12 3 a
🟊 MC166-12.0A3X200L- 12 2 60 118 73 12 3 a
🟊 MC166-12.0A3X300L- 12 3 60 118 73 12 3 a
🟊 MC166-12.0A3X400L- 12 4 60 118 73 12 3 a
🟊 MC166-15.0A3X300L- 15 3 75 139 91 16 3 a
🟊 MC166-15.0A3X400L- 15 4 75 139 91 16 3 a
🟊 MC166-16.0A3X100L- 16 1 80 145 97 16 3 a
🟊 MC166-16.0A3X200L- 16 2 80 145 97 16 3 a
🟊 MC166-16.0A3X300L- 16 3 80 145 97 16 3 a
🟊 MC166-16.0A3X400L- 16 4 80 145 97 16 3 a
🟊 MC166-16.0A3X500L- 16 5 80 145 97 16 3 a
🟊 MC166-20.0A3X100L- 20 1 100 171 121 20 3 a
🟊 MC166-20.0A3X200L- 20 2 100 171 121 20 3 a
🟊 MC166-20.0A3X300L- 20 3 100 171 121 20 3 a
🟊 MC166-20.0A3X400L- 20 4 100 171 121 20 3 a
🟊 MC166-20.0A3X500L- 20 5 100 171 121 20 3 a
Фрезерование пазов: ap ≤ 0,3 x Dc
Фрезерование уступов: ae ≤ 0,3 x Dc
P M K N S H O
WJ30UU C C
Фрезы твердосплавные для обработки уступов
MC166 Advance
Фрезы твердосплавные
Фрезы твердосплавные
38°
Z=7
342
C 1
Инструмент
Обозначение
Dc
mm
R
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30EN
d1
l
1
l4
Lc
R
Dc
с цилиндрическим хвостовиком
🟊 MD177-06.0A7B030- 6 0,3 13 57 21 6 7 b
🟊 MD177-08.0A7B040- 8 0,4 19 63 27 8 7 b
🟊 MD177-10.0A7B050- 10 0,5 22 72 32 10 7 b
🟊 MD177-12.0A7B060- 12 0,6 26 83 38 12 7 b
🟊 MD177-16.0A7B080- 16 0,8 32 92 44 16 7 b
🟊 MD177-20.0A7B100- 20 1 38 104 54 20 7 b
🟊 MD177-25.0A7B125- 25 1,25 45 121 65 25 7 b
Фрезерование уступов: ae ≤ 0,10 x Dc для ISO-P
P M K N S H O
WJ30EN C C C C
Фрезы твердосплавные для обработки уступов
MD177 Supreme
Фрезы твердосплавные
Фрезы твердосплавные
38°
Z=7
343
C 1
Инструмент
Обозначение
Dc
mm
R
mm
Lc
mm
l1
mm
l4
mm
d1
mm Z
WJ30EN
d1
l
1
l4
Lc
R
Dc
с цилиндрическим хвостовиком
🟊 MD177-06.0A7L030K- 6 0,3 25 65 29 6 7 b
🟊 MD177-08.0A7L040K- 8 0,4 34 80 44 8 7 b
🟊 MD177-10.0A7L050K- 10 0,5 42 90 50 10 7 b
🟊 MD177-12.0A7L060K- 12 0,6 50 100 55 12 7 b
🟊 MD177-16.0A7L080K- 16 0,8 66 125 77 16 7 b
🟊 MD177-20.0A7L100K- 20 1 83 145 95 20 7 b
🟊 MD177-25.0A7L125K- 25 1,25 100 163 107 25 7 b
Фрезерование уступов: ae ≤ 0,03 x Dc для ISO-M и ISO-S
Фрезерование уступов: ae ≤ 0,05 x Dc для ISO-P
P M K N S H O
WJ30EN C C C C
Фрезы твердосплавные для обработки уступов
MD177 Supreme
Фрезы твердосплавные
Фрезы твердосплавные
38°
Z=7
344
C 1
Инструмент
Обозначение
Dc
inch
Lc
inch
l1
inch
l4
inch
d1
inch Z
WJ30EN
d
1
l
1
l4
Lc
D
c
с цилиндрическим хвостовиком
🟊 MD177.4.76A7LK- 0,187 0,750 2,500 1,083 0,187 7 b
🟊 MD177.6.35A7D- 0,250 0,500 2,500 1,083 0,250 7 b
🟊 MD177.6.35A7DJ- 0,250 0,750 2,500 1,083 0,250 7 b
🟊 MD177.6.35A7XL- 0,250 1,250 3,000 1,583 0,250 7 b
🟊 MD177.9.53A7S- 0,375 0,500 2,000 0,500 0,375 7 b
🟊 MD177.9.53A7D- 0,375 1,000 2,500 1,000 0,375 7 b
🟊 MD177.9.53A7LJ- 0,375 1,250 3,000 1,437 0,375 7 b
🟊 MD177.12.7A7S- 0,500 0,625 2,500 0,717 0,500 7 b
🟊 MD177.12.7A7D- 0,500 1,000 3,000 1,217 0,500 7 b
🟊 MD177.12.7A7DI- 0,500 1,250 3,000 1,250 0,500 7 b
🟊 MD177.12.7A7LK- 0,500 2,125 4,000 2,217 0,500 7 b
🟊 MD177.15.9A7S- 0,625 0,750 3,000 1,094 0,625 7 b
🟊 MD177.15.9A7D- 0,625 1,250 3,500 1,594 0,625 7 b
🟊 MD177.15.9A7DI- 0,625 1,625 3,500 1,625 0,625 7 b
🟊 MD177.15.9A7LJ- 0,625 2,125 4,000 2,125 0,625 7 b
🟊 MD177.19.1A7S- 0,750 1,000 3,000 1,000 0,750 7 b
🟊 MD177.19.1A7D- 0,750 1,625 4,000 1,969 0,750 7 b
🟊 MD177.19.1A7LJ- 0,750 2,250 5,000 2,968 0,750 7 b
🟊 MD177.19.1A7XK- 0,750 3,250 6,000 3,968 0,750 7 b
🟊 MD177.25.4A7DI- 1,000 2,625 5,000 2,717 1,000 7 b
🟊 MD177.25.4A7LJ- 1,000 3,250 6,000 3,717 1,000 7 b
Фрезерование уступов: ae ≤ 0,10 x Dc для ISO-P
P M K N S H O
WJ30EN C C C C
Фрезы твердосплавные для обработки уступов
MD177 Supreme
Фрезы твердосплавные
Фрезы твердосплавные
38°
Z=7
345
C 1
Инструмент
Обозначение
Dc
inch
R
inch
Lc
inch
l1
inch
l4
inch
d1
inch Z
WJ30EN
d
1
l
1
l4
Lc
D
c
R
с цилиндрическим хвостовиком
🟊 MD177.4.76A7L038K- 0,187 0,015 0,750 2,500 1,083 0,187 7 b
🟊 MD177.6.35A7D038- 0,250 0,015 0,500 2,500 1,083 0,250 7 b
🟊 MD177.6.35A7D076- 0,250 0,030 0,500 2,500 1,083 0,250 7 b
🟊 MD177.6.35A7D076J- 0,250 0,030 0,750 2,500 1,083 0,250 7 b
🟊 MD177.6.35A7X038L- 0,250 0,015 1,250 3,000 1,583 0,250 7 b
🟊 MD177.6.35A7X076L- 0,250 0,030 1,250 3,000 1,583 0,250 7 b
🟊 MD177.9.53A7S038- 0,375 0,015 0,500 2,000 0,500 0,375 7 b
🟊 MD177.9.53A7S076- 0,375 0,030 0,500 2,000 0,500 0,375 7 b
🟊 MD177.9.53A7S152- 0,375 0,060 0,500 2,000 0,500 0,375 7 b
🟊 MD177.9.53A7D038- 0,375 0,015 1,000 2,500 1,000 0,375 7 b
🟊 MD177.9.53A7D076- 0,375 0,030 1,000 2,500 1,000 0,375 7 b
🟊 MD177.9.53A7D152- 0,375 0,060 1,000 2,500 1,000 0,375 7 b
🟊 MD177.9.53A7L038J- 0,375 0,015 1,250 3,000 1,437 0,375 7 b
🟊 MD177.9.53A7L076J- 0,375 0,030 1,250 3,000 1,437 0,375 7 b
🟊 MD177.9.53A7L152J- 0,375 0,060 1,250 3,000 1,437 0,375 7 b
🟊 MD177.12.7A7S038- 0,500 0,015 0,625 2,500 0,717 0,500 7 b
🟊 MD177.12.7A7S076- 0,500 0,030 0,625 2,500 0,717 0,500 7 b
🟊 MD177.12.7A7S152- 0,500 0,060 0,625 2,500 0,717 0,500 7 b
🟊 MD177.12.7A7D038- 0,500 0,015 1,000 3,000 1,217 0,500 7 b
🟊 MD177.12.7A7D076- 0,500 0,030 1,000 3,000 1,217 0,500 7 b
🟊 MD177.12.7A7D152- 0,500 0,060 1,000 3,000 1,217 0,500 7 b
🟊 MD177.12.7A7DI038- 0,500 0,015 1,250 3,000 1,250 0,500 7 b
🟊 MD177.12.7A7D076I- 0,500 0,030 1,250 3,000 1,250 0,500 7 b
🟊 MD177.12.7A7D152I- 0,500 0,060 1,250 3,000 1,250 0,500 7 b
🟊 MD177.12.7A7L038K- 0,500 0,015 2,125 4,000 2,217 0,500 7 b
🟊 MD177.12.7A7L076K- 0,500 0,030 2,125 4,000 2,217 0,500 7 b
🟊 MD177.12.7A7L152K- 0,500 0,060 2,125 4,000 2,217 0,500 7 b
🟊 MD177.15.9A7S038- 0,625 0,030 0,750 3,000 1,094 0,625 7 b
🟊 MD177.15.9A7S076- 0,625 0,060 0,750 3,000 1,094 0,625 7 b
🟊 MD177.15.9A7D038- 0,625 0,030 1,250 3,500 1,594 0,625 7 b
🟊 MD177.15.9A7D076- 0,625 0,060 1,250 3,500 1,594 0,625 7 b
🟊 MD177.15.9A7D038I- 0,625 0,015 1,625 3,500 1,625 0,625 7 b
🟊 MD177.15.9A7D076I- 0,625 0,030 1,625 3,500 1,625 0,625 7 b
🟊 MD177.15.9A7D152I- 0,625 0,060 1,625 3,500 1,625 0,625 7 b
🟊 MD177.15.9A7L038J- 0,625 0,015 2,125 4,000 2,125 0,625 7 b
🟊 MD177.15.9A7L076J- 0,625 0,030 2,125 4,000 2,125 0,625 7 b
Фрезерование уступов: ae ≤ 0,10 x Dc для ISO-P
P M K N S H O
WJ30EN C C C C
Фрезы твердосплавные для обработки уступов
MD177 Supreme
Фрезы твердосплавные
Фрезы твердосплавные
346
C 1
Инструмент
Обозначение
Dc
inch
R
inch
Lc
inch
l1
inch
l4
inch
d1
inch Z
WJ30EN
d1
l
1
l4
Lc
D
c
R
с цилиндрическим хвостовиком
🟊 MD177.15.9A7L152J- 0,625 0,060 2,125 4,000 2,125 0,625 7 b
🟊 MD177.19.1A7S076- 0,750 0,030 1,000 3,000 1,000 0,750 7 b
🟊 MD177.19.1A7S152- 0,750 0,060 1,000 3,000 1,000 0,750 7 b
🟊 MD177.19.1A7S305- 0,750 0,120 1,000 3,000 1,000 0,750 7 b
🟊 MD177.19.1A7D038- 0,750 0,015 1,625 4,000 1,969 0,750 7 b
🟊 MD177.19.1A7D076- 0,750 0,030 1,625 4,000 1,969 0,750 7 b
🟊 MD177.19.1A7D152- 0,750 0,060 1,625 4,000 1,969 0,750 7 b
🟊 MD177.19.1A7D305- 0,750 0,120 1,625 4,000 1,969 0,750 7 b
🟊 MD177.19.1A7L076J- 0,750 0,030 2,250 5,000 2,968 0,750 7 b
🟊 MD177.19.1A7L152J- 0,750 0,060 2,250 5,000 2,968 0,750 7 b
🟊 MD177.19.1A7L305J- 0,750 0,120 2,250 5,000 2,968 0,750 7 b
🟊 MD177.19.1A7X076K- 0,750 0,030 3,250 6,000 3,968 0,750 7 b
🟊 MD177.19.1A7X152K- 0,750 0,060 3,250 6,000 3,968 0,750 7 b
🟊 MD177.25.4A7D076I- 1,000 0,030 2,625 5,000 2,717 1,000 7 b
🟊 MD177.25.4A7D152I- 1,000 0,060 2,625 5,000 2,717 1,000 7 b
🟊 MD177.25.4A7D305I- 1,000 0,120 2,625 5,000 2,717 1,000 7 b
🟊 MD177.25.4A7L038J- 1,000 0,015 3,250 6,000 3,717 1,000 7 b
🟊 MD177.25.4A7L076J- 1,000 0,030 3,250 6,000 3,717 1,000 7 b
🟊 MD177.25.4A7L152J- 1,000 0,060 3,250 6,000 3,717 1,000 7 b
🟊 MD177.25.4A7L305J- 1,000 0,120 3,250 6,000 3,717 1,000 7 b
Фрезерование уступов: ae ≤ 0,10 x Dc для ISO-P
Фрезы твердосплавные
Фрезы твердосплавные
38°
Z=7
347
C 1
Инструмент
Обозначение
Dc
inch
Lc
inch
l1
inch
l4
inch
d1
inch Z
WJ30EN
d1
l1
l4
Lc
Dc
с цилиндрическим хвостовиком
🟊 MD173.15.9A7DI- 0,625 1,625 3,500 1,625 0,625 7 b
🟊 MD173.15.9A7LJ- 0,625 2,125 4,000 2,125 0,625 7 b
🟊 MD173.19.1A7XK- 0,750 3,250 6,000 3,968 0,750 7 b
🟊 MD173.25.4A7LJ- 1,000 3,250 6,000 3,717 1,000 7 b
Фрезерование уступов: ae ≤ 0,10 x Dc для ISO-P
P M K N S H O
WJ30EN C C C C
− Стружкодробитель
Фрезы твердосплавные для обработки уступов
MD173 Supreme
Фрезы твердосплавные
Фрезы твердосплавные
38°
Z=7
348
C 1
Инструмент
Обозначение
Dc
inch
R
inch
Lc
inch
l1
inch
l4
inch
d1
inch Z
WJ30EN
d
1
l
1
l4
Lc
D
c
R
с цилиндрическим хвостовиком
🟊 MD173.6.35A7X038L- 0,250 0,015 1,250 3,000 1,583 0,250 7 b
🟊 MD173.9.53A7L038J- 0,375 0,015 1,250 3,000 1,437 0,375 7 b
🟊 MD173.9.53A7L076J- 0,375 0,030 1,250 3,000 1,437 0,375 7 b
🟊 MD173.9.53A7L152J- 0,375 0,060 1,250 3,000 1,437 0,375 7 b
🟊 MD173.12.7A7D038I- 0,500 0,015 1,250 3,000 1,250 0,500 7 b
🟊 MD173.12.7A7D076I- 0,500 0,030 1,250 3,000 1,250 0,500 7 b
🟊 MD173.12.7A7D152I- 0,500 0,060 1,250 3,000 1,250 0,500 7 b
🟊 MD173.12.7A7L076K- 0,500 0,030 2,125 4,000 2,217 0,500 7 b
🟊 MD173.12.7A7L152K- 0,500 0,060 2,125 4,000 2,217 0,500 7 b
🟊 MD173.15.9A7D038I- 0,625 0,015 1,625 3,500 1,625 0,625 7 b
🟊 MD173.15.9A7D076I- 0,625 0,030 1,625 3,500 1,625 0,625 7 b
🟊 MD173.15.9A7L038J- 0,625 0,015 2,125 4,000 2,125 0,625 7 b
🟊 MD173.15.9A7L076J- 0,625 0,030 2,125 4,000 2,125 0,625 7 b
🟊 MD173.15.9A7L152J- 0,625 0,060 2,125 4,000 2,125 0,625 7 b
🟊 MD173.19.1A7D076- 0,750 0,030 1,625 4,000 1,969 0,750 7 b
🟊 MD173.19.1A7D152- 0,750 0,060 1,625 4,000 1,969 0,750 7 b
🟊 MD173.19.1A7D305- 0,750 0,120 1,625 4,000 1,969 0,750 7 b
🟊 MD173.19.1A7L076J- 0,750 0,030 2,250 5,000 2,968 0,750 7 b
🟊 MD173.19.1A7L152J- 0,750 0,060 2,250 5,000 2,968 0,750 7 b
🟊 MD173.19.1A7L305J- 0,750 0,120 2,250 5,000 2,968 0,750 7 b
🟊 MD173.19.1A7X076K- 0,750 0,030 3,250 6,000 3,968 0,750 7 b
🟊 MD173.19.1A7X152K- 0,750 0,060 3,250 6,000 3,968 0,750 7 b
🟊 MD173.19.1A7X305K- 0,750 0,120 3,250 6,000 3,968 0,750 7 b
🟊 MD173.25.4A7D038I- 1,000 0,015 2,625 5,000 2,717 1,000 7 b
🟊 MD173.25.4A7D152I- 1,000 0,060 2,625 5,000 2,717 1,000 7 b
🟊 MD173.25.4A7D305I- 1,000 0,120 2,625 5,000 2,717 1,000 7 b
Фрезерование уступов: ae ≤ 0,10 x Dc для ISO-P
P M K N S H O
WJ30EN C C C C
− Стружкодробитель
Фрезы твердосплавные для обработки уступов
MD173 Supreme
Фрезы твердосплавные
Фрезы твердосплавные
349
C 1
α2
r
b
l2
l
s
α
350
C2
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K N S
HC HC HC HC HW HC
Обозначение
s
mm
l
mm
l2
mm
r
mm α α2
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSP45G
WSP45S
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WXN15
WK10
WSM35S
WSP45G
WSP45S
ACGT060204R-G65 2,38 G 2 6,7 4,4 0,4 7° 15° 0,9 a b b c c b c c b c c b c c
ACGT060204R-M85 2,38 G 2 6,7 4,4 0,4 7° 15° 0,9 a b
ACMT060202R-G55 2,38 M 2 6,7 4,4 0,2 7° 15° 1 b b c c c c c
ACMT060204R-G55 2,38 M 2 6,7 4,4 0,4 7° 15° 0,9 a b b c b c a b b c c b c
ACMT060208R-G55 2,38 M 2 6,7 4,4 0,8 7° 15° 0,8 b b c c c c c
ACMT060212R-G55 2,38 M 2 6,7 4,4 1,2 7° 15° 0,6 b b c c c c c
ACMT060216R-G55 2,38 M 2 6,7 4,4 1,6 7° 15° 0,1 b b c c c c c
ACMT060204R-K55 2,38 M 2 6,7 4,4 0,4 7° 15° 0,9 a a b b a b b b b a b b
HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
Tiger·tec® Gold
Пластины с задними углами
ACGT / ACMT
Пластины с задними углами
Фрезы с пластинами
b
r
α2
s
α
l
l2
351
C2
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K S
HC HC HC HC
Обозначение
s
mm
l
mm
l2
mm
r
mm α α2
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSM45X
WSP45G
WSP45S
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WSM35S
WSM45X
WSP45G
WSP45S
ADMT080304R-D56 3,35 M 2 9,52 6,75 0,4 15° 20° 1,2 a b b cccc a b c c cc
ADMT120408R-D56 4,76 M 2 13,6 8,4 0,8 15° 20° 1,2 a b b c c c c a b b c c c c
ADMT160608R-D56 6,15 M 2 17,5 10,8 0,8 15° 20° 1,6 a b b c c c c a b b c c c c
ADMT180712R-D56 7,04 M 2 19 14,5 1,2 15° 17° 1,8 a b b c c c c b b c c c c
ADMT080302R-F56 3,35 M 2 9,52 6,75 0,2 15° 20° 1,2 b b cc b cc c c b cc
ADMT080304L-F56 3,35 M 2 9,52 6,75 0,4 15° 20° 1,2 b b cccc c c cc
ADMT080304R-F56 3,35 M 2 9,52 6,75 0,4 15° 20° 1,2 a b b cc b cc a b c c b cc
ADMT080308L-F56 3,35 M 2 9,52 6,75 0,8 15° 20° 1,2 b b cccc c c cc
ADMT080308R-F56 3,35 M 2 9,52 6,75 0,8 15° 20° 1,2 b b c b c c c b c
ADMT080312R-F56 3,35 M 2 9,52 6,75 1,2 15° 20° 1 b b cc b cc c c b cc
ADMT080316R-F56 3,35 M 2 9,52 6,75 1,6 15° 20° 1 b b cc b cc c c b cc
ADMT080320R-F56 3,35 M 2 9,52 6,75 2 15° 20° 1 b b cc b cc c c b cc
ADMT10T304R-F56 3,8 M 2 11,3 7,25 0,4 15° 15° 1,2 b b cc b cc c c b cc
ADMT10T308R-F56 3,8 M 2 11,3 7,25 0,8 15° 15° 1,2 a b b c b c c b b c c b c c
ADMT10T312R-F56 3,8 M 2 11,3 7,25 1,2 15° 15° 1,2 b b cc b cc c c b cc
ADMT10T316R-F56 3,8 M 2 11,3 7,25 1,6 15° 15° 1,2 b b cc b c cc c c b c cc
ADMT10T320R-F56 3,8 M 2 11,3 7,25 2 15° 15° 1 b b cc b c cc c c b c cc
ADMT10T325R-F56 3,8 M 2 11,3 7,25 2,5 15° 15° 1 bcc b cc c b cc
ADMT10T330R-F56 3,8 M 2 11,3 7,25 3 15° 15° 0,8 b b cc b cc c c b cc
ADMT10T332R-F56 3,8 M 2 11,3 7,25 3,2 15° 15° 0,8 bcc b c cc c b c cc
ADMT120404R-F56 4,76 M 2 13,6 8,4 0,4 15° 20° 1,2 b b c c b c c c c b c c
ADMT120408L-F56 4,76 M 2 13,6 8,4 0,8 15° 20° 1,2 b b c c c c c c c c
ADMT120408R-F56 4,76 M 2 13,6 8,4 0,8 15° 20° 1,2 a b b c b c c a b b c c b c c
ADMT120412R-F56 4,76 M 2 13,6 8,4 1,2 15° 20° 1,2 b b c c b c c c c b c c
ADMT120416L-F56 4,76 M 2 13,6 8,4 1,6 15° 20° 1 b b c c c c c c c c
ADMT120416R-F56 4,76 M 2 13,6 8,4 1,6 15° 20° 1 b b c c b c c c c b c c
ADMT120420R-F56 4,76 M 2 13,6 8,4 2 15° 20° 1 b b c c b c c c c b c c
ADMT120425L-F56 4,76 M 2 13,6 8,4 2,5 15° 20° 0,8 b b cccc c c cc
ADMT120425R-F56 4,76 M 2 13,6 8,4 2,5 15° 20° 0,8 b b c c c c c c c c
ADMT120430L-F56 4,76 M 2 13,6 8,4 3 15° 20° 0,8 b b c c c c c c c c
ADMT120430R-F56 4,76 M 2 13,6 8,4 3 15° 20° 0,8 b b c c b c c c c c b c c c
ADMT120432R-F56 4,76 M 2 13,6 8,4 3,2 15° 20° 0,8 b b c c b c c c c b c c
ADMT120440L-F56 4,76 M 2 13,6 8,4 4 15° 20° 0,4 b c c c c c c c
ADMT120440R-F56 4,76 M 2 13,6 8,4 4 15° 20° 0,4 b b c c b c c c c c b c c c
ADMT160608L-F56 6,15 M 2 17,5 10,8 0,8 15° 20° 1,6 b b c c c c c c c c
ADMT160608R-F56 6,15 M 2 17,5 10,8 0,8 15° 20° 1,6 a b b c b c c a b b c c b c c
ADMT160612R-F56 6,15 M 2 17,5 10,8 1,2 15° 20° 1,6 b b c c b c c c c c b c c c
ADMT160616L-F56 6,15 M 2 17,5 10,8 1,6 15° 20° 1,4 b b c c c c c c c c
ADMT160616R-F56 6,15 M 2 17,5 10,8 1,6 15° 20° 1,4 b b c c b c c c c c b c c c
ADMT160620R-F56 6,15 M 2 17,5 10,8 2 15° 20° 1,4 b b c c b c c c c b c c
ADMT160625L-F56 6,15 M 2 17,5 10,8 2,5 15° 20° 1,2 bcccc c cc
ADMT160625R-F56 6,15 M 2 17,5 10,8 2,5 15° 20° 1,2 b b c c b c c c c b c c
ADMT160630L-F56 6,15 M 2 17,5 10,8 3 15° 20° 1,2 b b c c c c c c c c
ADMT160630R-F56 6,15 M 2 17,5 10,8 3 15° 20° 1,2 b b c c b c c c c c b c c c
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины с задними углами
ADMT
Пластины с задними углами
Фрезы с пластинами
b
r
α
2
s
α
l
l2
b
r
α
2
s
α
l
l2
352
C2
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K S
HC HC HC HC
Обозначение
s
mm
l
mm
l2
mm
r
mm α α2
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSM45X
WSP45G
WSP45S
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WSM35S
WSM45X
WSP45G
WSP45S
ADMT160632R-F56 6,15 M 2 17,5 10,8 3,2 15° 20° 1,2 b b c c b c c c c b c c
ADMT160640L-F56 6,15 M 2 17,5 10,8 4 15° 20° 1 b b cccc c c cc
ADMT160640R-F56 6,15 M 2 17,5 10,8 4 15° 20° 1 b b c c b c c c c b c c
ADMT160650R-F56 6,15 M 2 17,5 10,8 5 15° 20° b b c c b c c c c b c c
ADMT160660R-F56 6,15 M 2 17,5 10,8 6 15° 20° b b c c b c c c c b c c
ADMT180712R-F56 7,04 M 2 19 14,5 1,2 15° 17° 1,8 a b b c c b b c c c
ADMT080304R-G56 3,35 M 2 9,52 6,75 0,4 15° 20° 1,2 a a bbbb b b bb
ADMT10T308R-G56 3,8 M 2 11,3 7,25 0,8 15° 15° 1,2 a a bb b bb b b b bb
ADMT120408R-G56 4,76 M 2 13,6 8,4 0,8 15° 20° 1,2 a a b b b b b b b b b b
ADMT160608R-G56 6,15 M 2 17,5 10,8 0,8 15° 20° 1,6 a a b b b b b b b b b b
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины с задними углами
ADMT
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K S
HC HC HC HC
Обозначение
s
mm
l
mm
l2
mm
r
mm α α2
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSP45G
WSP45S
WAK15
WKP25S
WKP35G
WKP35S
WSM35S
WSP45G
WSP45S
ADGT0803PER-D51 3,35 G 2 9,52 6,75 0,4 15° 20° 1,2 a b b cccc b c c cc
ADGT1204PER-D51 4,76 G 2 13,6 8,4 0,8 15° 20° 1,2 a b b c c c c b c c c c
ADGT1606PER-D51 6,15 G 2 17,5 10,8 0,8 15° 20° 1,6 a b b c c c c b c c c c
ADGT1807PER-D51 7,94 G 2 19 14,5 1,2 15° 17° 1,8 b c
ADGT10T330R-D67 3,8 G 2 11,3 7,25 3 15° 15° 0,8 c c c
ADGT10T3PER-D67 3,8 G 2 11,3 7,25 0,8 15° 15° 1,2 b b cc b cc c c b cc
ADGT120416R-D67 4,76 G 2 13,6 8,4 1,6 15° 20° 1 c c c c c c
ADGT1204PER-D67 4,76 G 2 13,6 8,4 0,8 15° 20° 1,2 b b c c b c c c c b c c
ADGT160616R-D67 6,15 G 2 17,5 10,8 1,6 15° 20° 1 c c c c c c
ADGT1606PER-D67 6,15 G 2 17,5 10,8 0,8 15° 20° 1,6 b b c c b c c c c b c c
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины с задними углами
ADGT / ADKT
Пластины с задними углами
Фрезы с пластинами
b
r
α2
s
α
l
l2
353
C2
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K S
HC HC HC HC
Обозначение
s
mm
l
mm
l2
mm
r
mm α α2
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSP45G
WSP45S
WAK15
WKP25S
WKP35G
WKP35S
WSM35S
WSP45G
WSP45S
ADGT0803PER-F56 3,35 G 2 9,52 6,75 0,4 15° 20° 1,2 cc b cc b cc
ADGT120404R-F56 4,76 G 2 13,6 8,4 0,4 15° 20° 1,2 c c c c c c
ADGT120430R-F56 4,76 G 2 13,6 8,4 3 15° 20° 0,8 c c c
ADGT120440R-F56 4,76 G 2 13,6 8,4 4 15° 20° 0,4 c c c c c c
ADGT1204PER-F56 4,76 G 2 13,6 8,4 0,8 15° 20° 1,2 c c b c c b c c
ADGT160612R-F56 6,15 G 2 17,5 10,8 1,2 15° 20° 1,6 c c c
ADGT160616R-F56 6,15 G 2 17,5 10,8 1,6 15° 20° 1,4 c c c c c c
ADGT160620R-F56 6,15 G 2 17,5 10,8 2 15° 20° 1,4 c c c c c c
ADGT160632R-F56 6,15 G 2 17,5 10,8 3,2 15° 20° 1,2 c c c c c c
ADGT160640R-F56 6,15 G 2 17,5 10,8 4 15° 20° 1 c c c c c c
ADGT1606PER-F56 6,15 G 2 17,5 10,8 0,8 15° 20° 1,6 c c b c c b c c
ADGT10T3PER-G77 3,8 G 2 11,3 7,25 0,8 15° 15° 1,2 bb b bb b bb
ADGT1204PER-G77 4,76 G 2 13,6 8,4 0,8 15° 20° 1,2 b b b b b b b b
ADGT1606PER-G77 6,15 G 2 17,5 10,8 0,8 15° 20° 1,2 b b b b b b b b
ADKT0803PEL-F56 3,35 K 2 9,52 6,75 0,4 15° 20° 1,2 bcccc c cc
ADKT0803PER-F56 3,35 K 2 9,52 6,75 0,4 15° 20° 1,2 a b c c a b c c
ADKT10T3PER-F56 3,8 K 2 11,3 7,25 0,8 15° 15° 1,2 bc c cc
ADKT1204PEL-F56 4,76 K 2 13,6 8,4 0,8 15° 20° 1,2 bc c cc
ADKT1204PER-F56 4,76 K 2 13,6 8,4 0,8 15° 20° 1,2 a b cccc a b c cc
ADKT1606PEL-F56 6,15 K 2 17,5 10,8 0,8 15° 20° 1,6 bcccc c cc
ADKT1606PER-F56 6,15 K 2 17,5 10,8 0,8 15° 20° 1,6 a b cccc a b c cc
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины с задними углами
ADGT / ADKT
Пластины с задними углами
Фрезы с пластинами
α2
r
b
l2
ls
α
354
C2
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K N S
HC HC HC HC HW HC
Обозначение
s
mm
l
mm
l2
mm
r
mm α α2
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSM45X
WSP45G
WSP45S
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WXN15
WK10
WSM35S
WSM45X
WSP45G
WSP45S
BCGT090304R-G55 3,21 G 2 10,3 6,3 0,4 7° 15° 1,2 a b b c b c a b c c b c
BCGT120408R-G55 4,8 G 2 13,8 7,6 0,8 7° 15° 1,3 a b b c b c a b c c b c
BCGT160508R-G55 5,75 G 2 17,3 9,9 0,8 7° 15° 2 a b b c b c a b c c b c
BCGT090304R-K85 3,21 G 2 10,3 6,3 0,4 7° 15° 1,2 a b
BCHT120404R-K85 4,8 H 2 13,8 7,6 0,4 7° 15° 1,7 a b
BCHT120408R-K85 4,8 H 2 13,8 7,6 0,8 7° 15° 1,3 a b
BCHT120412R-K85 4,8 H 2 13,8 7,6 1,2 7° 15° 1,2 a b
BCHT120416R-K85 4,8 H 2 13,8 7,6 1,6 7° 15° 1,1 a b
BCHT120420R-K85 4,8 H 2 13,8 7,6 2 7° 15° 1,2 a b
BCHT120425R-K85 4,8 H 2 13,8 7,6 2,5 7° 15° 1 a b
BCHT120430R-K85 4,8 H 2 13,8 7,6 3 7° 15° 0,7 a b
BCHT120440R-K85 4,8 H 2 13,8 7,6 4 7° 15° 0,4 a b
BCHT160508R-K85 5,75 H 2 17,3 9,9 0,8 7° 15° 2 a b
BCHT160512R-K85 5,75 H 2 17,3 9,9 1,2 7° 15° 1,7 a b
BCHT160516R-K85 5,75 H 2 17,3 9,9 1,6 7° 15° 1,7 a b
BCHT160520R-K85 5,75 H 2 17,3 9,9 2 7° 15° 1,5 a b
BCHT160525R-K85 5,75 H 2 17,3 9,9 2,5 7° 15° 1,4 a b
BCHT160530R-K85 5,75 H 2 17,3 9,9 3 7° 15° 1,2 a b
BCHT160540R-K85 5,75 H 2 17,3 9,9 4 7° 15° 1,1 a b
BCMT090304R-F55 3,21 M 2 10,3 6,3 0,4 7° 15° 1,2 a b b c a b b c c c
BCMT120408R-F55 4,8 M 2 13,8 7,3 0,8 7° 15° 1,3 a b b c c c c a b b c c c c
BCMT160508R-F55 5,75 M 2 17,3 9,9 0,8 7° 15° 2 a b b c c c c c a b b c c c c c
BCMT090302R-G55 3,21 M 2 10,3 6,3 0,2 7° 15° 1,4 b b c c c c c
BCMT090304R-G55 3,21 M 2 10,3 6,3 0,4 7° 15° 1,2 a b b c b c c a b b c c b c c
BCMT090308R-G55 3,21 M 2 10,3 6,3 0,8 7° 15° 0,8 b b c c c c c c c
BCMT090312R-G55 3,21 M 2 10,3 6,3 1,2 7° 15° 0,4 b b c c c c c
BCMT090316R-G55 3,21 M 2 10,3 6,3 1,6 7° 15° 0,4 b b c c c c c c c
BCMT090320R-G55 3,21 M 2 10,3 6,3 2 7° 15° 0,4 b b c c c c c c c
BCMT120404R-G55 4,8 M 2 13,8 7,3 0,4 7° 15° 1,3 b b c c c c c
BCMT120408R-G55 4,8 M 2 13,8 7,3 0,8 7° 15° 1,3 a b b c b c c a b b c c b c c
BCMT120412R-G55 4,8 M 2 13,8 7,3 1,2 7° 15° 1,2 b b c c c c c c c
BCMT120416R-G55 4,8 M 2 13,8 7,3 1,6 7° 15° 1,1 b b c c c c c c c
BCMT120420R-G55 4,8 M 2 13,8 7,3 2 7° 15° 1,2 b b c c c c c c c
BCMT120425R-G55 4,8 M 2 13,8 7,3 2,5 7° 15° 1 b b c c c c c c c c
BCMT120430R-G55 4,8 M 2 13,8 7,3 3 7° 15° 0,7 b b c c c c c c c
BCMT120432R-G55 4,8 M 2 13,8 7,3 3,2 7° 15° 0,5 b b c c c c c
BCMT120440R-G55 4,8 M 2 13,8 7,3 4 7° 15° 0,4 b b c c c c c c c
BCMT160508R-G55 5,75 M 2 17,3 9,9 0,8 7° 15° 2 a b b c b c c a b b c c b c c
BCMT160512R-G55 5,75 M 2 17,3 9,9 1,2 7° 15° 1,7 b b c c c c c c c
BCMT160516R-G55 5,75 M 2 17,3 9,9 1,6 7° 15° 1,5 b b c c c c c c c
BCMT160520R-G55 5,75 M 2 17,3 9,9 2 7° 15° 1,5 b b c c c c c c c
BCMT160525R-G55 5,75 M 2 17,3 9,9 2,5 7° 15° 1,4 b b c c c c c c c
BCMT160530R-G55 5,75 M 2 17,3 9,9 3 7° 15° 1,2 b b c c c c c c c
HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
Tiger·tec® Gold
Пластины с задними углами
BCGT / BCHT / BCMT
Пластины с задними углами
Фрезы с пластинами
α2
r
b
l2
ls
α
r
ls
355
C2
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K N S
HC HC HC HC HW HC
Обозначение
s
mm
l
mm
l2
mm
r
mm α α2
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSM45X
WSP45G
WSP45S
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WXN15
WK10
WSM35S
WSM45X
WSP45G
WSP45S
BCMT160532R-G55 5,75 M 2 17,3 9,9 3,2 7° 15° 1,1 b b c c c c c c c c
BCMT160540R-G55 5,75 M 2 17,3 9,9 4 7° 15° 1,1 b b c c c c c c c
BCMT160550R-G55 5,75 M 2 17,3 9,9 5 7° 15° 0,7 b b c c c c c
BCMT160560R-G55 5,75 M 2 17,3 9,9 6 7° 15° 0,1 b b c c c c c c c
BCMT090304R-K55 3,21 M 2 10,3 6,3 0,4 7° 15° 1,2 a a b a b b b a b
BCMT120408R-K55 4,8 M 2 13,8 7,3 0,8 7° 15° 1,3 a a b a b b b a b
BCMT160508R-K55 5,75 M 2 17,3 9,9 0,8 7° 15° 2 a a b a b b b b a b b
HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
Tiger·tec® Gold
Пластины с задними углами
BCGT / BCHT / BCMT
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K S
HC HC HC HC
Обозначение
s
mm
l
mm
l2
mm
r
mm α
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSP45G
WSP45S
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WSM35S
WSP45G
WSP45S
LDMT08T204R-D51 2,58 M 2 8,88 6,1 0,4 15° 0,8 a b b cccc b c c cc
LDMT14T308R-D51 4,08 M 2 14,1 9,68 0,8 15° 1,2 a b b c c c c b c c c c
LDMT170408R-D51 4,92 M 2 17,24 11,78 0,8 15° 1,6 a b b c c c c b c c c c
LDMT170412R-D51 4,92 M 2 17,24 11,78 1,2 15° 1,6 b b cccc c c cc
LDMT08T204R-D57 2,58 M 2 8,88 6,1 0,4 15° 0,8 a b b cc b cc b b c c b cc
LDMT14T308R-D57 4,08 M 2 14,1 9,68 0,8 15° 1,2 a b b c c b c c b b c c b c c
LDMT170408R-D57 4,92 M 2 17,24 11,78 0,8 15° 1,6 a b b c c b c c b b c c b c c
LDMT08T204R-F57 2,58 M 2 8,88 6,1 0,4 15° 0,8 a b b cc b cc a b c c b cc
LDMT14T308R-F57 4,08 M 2 14,1 9,68 0,8 15° 1,2 a b b c c b c c a b c c b c c
LDMT170408R-F57 4,92 M 2 17,24 11,78 0,8 15° 1,6 a b b c c b c c a b c c b c c
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины с задними углами
LDMT
Пластины с задними углами
Фрезы с пластинами
b
88˚
r
ls
l2
α
α
d1
s
d
356
C2
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K S
HC HC HC HC
Обозначение
s
mm
l
mm
l2
mm
r
mm α
b
mm
WKP25S
WKP35S
WSP45G
WSP45S
WSP45G
WSP45S
WKP25S
WKP35S
WSP45G
WSP45S
LPGT15T308R-F55 3,97 G 2 11° c c c
LPMT070304R-D51 3,18 M 2 7,94 6,35 0,4 11° 1,2 a b b c
LPMT15T308R-D51 3,97 M 2 15 9,52 0,8 11° 1,4 a b cccc b c cc
LPMT150412R-D51 4,76 M 2 15,88 12,7 1,2 11° 1,6 a b cccc b c cc
LPMT150612R-D51 6,35 M 2 15,88 12,7 1,2 11° b c c c c c c c
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины с задними углами
LPGT / LPMT
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K N S H
HC HC HC HC HW HC HC
Обозначение
s
mm
d
mm α
d1
mm
WKP25S
WKP35G
WKP35S
WMP45G
WSP45G
WSP45S
WMP45G
WSM35S
WSM45X
WSP45G
WSP45S
WKK25S
WKP25S
WKP35G
WKP35S
WXN15
WK10
WSM35S
WSM45X
WSP45G
WSP45S
WHH15X
ROGX0803M04-G88 3,18 G 4 8 11° 3,4 ab
ROGX2006M08-G88 6,35 G 8 20 15° 6,5 ab
ROGX10T3M08-G88 3,97 G 8 10 11° 3,9 ab
ROGX1204M08-G88 4,76 G 8 12 11° 4,4 ab
ROGX1605M08-G88 5,56 G 8 16 15° 5,5 ab
ROHX0803M04-A57 3,18 H 4 8 11° 3,4 b c c b b c c a
ROHX0803M04-D57 3,18 H 4 8 11° 3,4 b c b c c b c
HW = твёрдый сплав без покрытия
HC = твёрдый сплав с покрытием
HC = beschichtetes Hartmetall
Tiger·tec® Gold
Пластины с задними углами
ROGX / ROHX / ROMX
Пластины с задними углами
Фрезы с пластинами
α
d1
s
d
357
C2
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K N S H
HC HC HC HC HW HC HC
Обозначение
s
mm
d
mm α
d1
mm
WKP25S
WKP35G
WKP35S
WMP45G
WSP45G
WSP45S
WMP45G
WSM35S
WSM45X
WSP45G
WSP45S
WKK25S
WKP25S
WKP35G
WKP35S
WXN15
WK10
WSM35S
WSM45X
WSP45G
WSP45S
WHH15X
ROHX0803M04-D67 3,18 H 4 8 11° 3,4 c c c
ROHX2006M0T8-A27 6,35 H 8 20 15° 6,5 c c
ROHX2006M08-A57 6,35 H 8 20 15° 6,5 b c c b b c c a
ROHX10T3M08-A57 3,97 H 8 10 11° 3,9 b c c b b c c a
ROHX1204M08-A57 4,76 H 8 12 11° 4,4 b c c b b c c a
ROHX1605M08-A57 5,56 H 8 16 15° 5,5 b c c b b c c a
ROHX2006M08-D57 6,35 H 8 20 15° 6,5 b c
ROHX10T3M0-D57 3,97 H 4 10 11° 4,4 b b c c c b c c c b c
ROHX1204M0-D57 4,76 H 4 12 11° 4,4 b b c c c b c c c b c
ROHX1605M0-D57 5,56 H 6 16 15° 5,5 b b c b c c c b c
ROHX2006M0-D57 6,35 H 8 20 15° 6,5 cccccc
ROMX0803M04-D57 3,18 M 4 8 11° 3,4 a b c b c b b c b c
ROMX2006M0T8-A27 6,35 M 8 20 15° 6,5 b c c b b c c
ROMX10T3M0T8-A27 3,97 M 8 10 11° 3,9 b c c b b c c
ROMX1204M0T8-A27 4,76 M 8 12 11° 4,4 b c c b b c c
ROMX1605M0T8-A27 5,56 M 8 16 15° 5,5 b c c b b c c
ROMX2006M08-D57 6,35 M 8 20 15° 6,5 a b b c b c b b c c b c
ROMX10T3M08-D57 3,97 M 8 10 11° 3,9 a b b c b c b b c c b c
ROMX1204M08-D57 4,76 M 8 12 11° 4,4 a b b c b c b b c c b c
ROMX1605M08-D57 5,56 M 8 16 15° 5,5 a b b c b c b b c c b c
ROMX10T3M08-F67 3,97 M 8 10 11° 3,9 c b c c b c c
ROMX1204M08-F67 4,76 M 8 12 11° 4,4 c b c c b c c
ROMX1605M08-F67 5,56 M 8 16 15° 5,5 c b c c b c c
ROMX10T3M0-D57 3,97 M 4 10 11° 4,4 b b cccb c c c c b c c
ROMX1204M0-D57 4,76 M 4 12 11° 4,4 b b cccb c c c c b c c
ROMX1605M0-D57 5,56 M 6 16 15° 5,5 b b c b c c c b c
ROMX10T3M0-D67 3,97 M 4 10 11° 4,4 c c b c c c b c c c
ROMX1204M0-D67 4,76 M 4 12 11° 4,4 cc c cb c c c b c c c
HW = твёрдый сплав без покрытия
HC = твёрдый сплав с покрытием
HC = beschichtetes Hartmetall
Tiger·tec® Gold
Пластины с задними углами
ROGX / ROHX / ROMX
Пластины с задними углами
Фрезы с пластинами
α
d1
s
d
358
C2
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K N S H
HC HC HC HC HW HC HC
Обозначение
s
mm
d
mm α
d1
mm
WKP25S
WKP35G
WKP35S
WMP45G
WSP45G
WSP45S
WMP45G
WSM35S
WSM45X
WSP45G
WSP45S
WKK25S
WKP25S
WKP35G
WKP35S
WXN15
WK10
WSM35S
WSM45X
WSP45G
WSP45S
WHH15X
ROMX10T3M0-F67 3,97 M 4 10 11° 4,4 cc c cc c c c c c
ROMX1204M0-F67 4,76 M 4 12 11° 4,4 cc c cc c c c c c
ROMX250700-G77 7,94 M 8 25 15° 8,6 bbbbbb
HW = твёрдый сплав без покрытия
HC = твёрдый сплав с покрытием
HC = beschichtetes Hartmetall
Tiger·tec® Gold
Пластины с задними углами
ROGX / ROHX / ROMX
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M S
HC HC HC
Обозначение
s
mm
l
mm
r
mm α
WSP45G
WSP45S
WSM35S
WSP45G
WSP45S
WSM35S
WSP45G
WSP45S
SDEB090308-A67 3,18 E 4 9,52 0,8 15° ccc
SPEB090308-A67 3,18 E 4 9,52 0,8 11° cc c cc c cc
SPEB120308-A67 3,18 E 4 12,7 0,8 11° cccccc
SPEB150408-A67 4,76 E 4 15,88 0,8 11° cccccc
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины с задними углами
SDEB / SPEB
Пластины с задними углами
Фрезы с пластинами
α
b
r
r
ls
359
C2
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K S
HC HC HC HC
Обозначение
s
mm
l
mm
r
mm α
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSP45G
WSP45S
WAK15
WKP25S
WKP35G
WKP35S
WSM35S
WSP45G
WSP45S
SDGT09T3AEN-F57 3,97 G 4 9,52 0,3 15° 1,2 a b cc b cc b c b cc
SDMT09T3AEN-D57 3,97 M 4 9,52 0,5 15° 1,2 bcc b cc c b cc
SEHT1204AFN 4,76 H 4 12,7 0,8 20° 2 c c cc b cc c c b cc
SPMT1204AEN 4,76 M 4 12,7 0,5 11° 1,4 b c cccc a b c cc
HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
Tiger·tec® Gold
Пластины квадратные, с задними углами
SDGT / SDMT / SEHT / SPMT
Пластины с задними углами
Фрезы с пластинами
α
b
r
r
ls
α
l
s
l2
R
360
C2
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K S
HC HC HC HC
Обозначение
s
mm
l
mm
r
mm α
b
mm
WKP35S
WSP45G
WSP45S
WSM35S
WSP45G
WSP45S
WAK15
WKP35S
WSM35S
WSP45G
WSP45S
SPGT1204EDR-F55 4,76 G 4 12,7 0,5 11° 1,3 bcc b cc a c b cc
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины квадратные, с задними углами
SPGT
Инструмент
Класс точности
Кол-во режущих
кромок
P M K S
HC HC HC HC
Обозначение
l2
mm
l
mm
s
mm α
R
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSP45G
WSP45S
WKP25S
WKP35G
WKP35S
WSM35S
WSP45G
WSP45S
XDGT1303080R-D57 G 2 8,5 13,12 3 15° 8 bcccc
XDGT16T3100R-D57 G 2 9 15,93 3,74 15° 10 bcccc c cc
XDGT2004125R-D57 G 2 11,3 19,94 4,68 15° 12,5 bcccc c cc
XDGT2405150R-D57 G 2 13,5 23,94 5,62 15° 15 bcccc
XDGT2506160R-D57 G 2 14,4 25,54 6 15° 16 bcccc c cc
XDGT3207200R-D57 G 2 18 31,95 7,5 15° 20 bcccc c cc
XDGT4009250R-D57 G 2 22,5 39,95 9,39 15° 25 bcccc c cc
XDGT1303079R-D57 G 2 8,5 13,12 3 15° 7,84 cccccc
XDGT16T3095R-D57 G 2 9 15,93 3,74 15° 9,530 cccccc
XDGT2004127R-D57 G 2 11,3 19,94 4,68 15° 12,7 cccccc
XDGT2506159R-D57 G 2 14,4 25,54 6 15° 15,880 c c c
XDGT3207191R-D57 G 2 18 31,95 7,5 15° 19,05 cccccc
XDGT4009254R-D57 G 2 22,5 39,95 9,39 15° 25,4 c c c
XDMT1303080R-F55 M 2 8,5 13,12 3 15° 8 a b b c b c b c c b c
XDMT16T3100R-F55 M 2 9 15,93 3,74 15° 10 a b b c b c b c c b c
XDMT2004125R-F55 M 2 11,3 19,94 4,68 15° 12,5 a b b c b c b c c b c
XDMT2405150R-F55 M 2 13,5 23,94 5,62 15° 15 a b b cc b cc b c c b cc
XDMT2506160R-F55 M 2 14,4 25,54 6 15° 16 a b b c b c b c c b c
XDMT3207200R-F55 M 2 18 31,95 7,5 15° 20 a b b cc b cc b c c b cc
XDMT4009250R-F55 M 2 22,5 39,95 9,39 15° 25 a b b c c b c c c
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины профильные с задними углами
XDGT / XDMT
Пластины с задними углами
Фрезы с пластинами
α
ls
l2
R
r
ls
361
C2
Инструмент
Класс точности
Кол-во режущих
кромок
P M K S
HC HC HC HC
Обозначение
l2
mm
l
mm
s
mm α
R
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSP45G
WSP45S
WKP25S
WKP35G
WKP35S
WSM35S
WSP45G
WSP45S
XDMT1303079R-F55 M 2 8,5 13,12 3 15° 7,920 cccccc
XDMT16T3095R-F55 M 2 9 15,93 3,74 15° 9,530 cccccc
XDMT2004127R-F55 M 2 11,3 19,94 4,68 15° 12,7 cccccc
XDMT2506159R-F55 M 2 14,4 25,54 6 15° 15,880 cccccc
XDMT3207191R-F55 M 2 18 31,95 7,5 15° 19,05 cccccc
XDMT4009254R-F55 M 2 22,5 39,95 9,39 15° 25,4 cccccc
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины профильные с задними углами
XDGT / XDMT
Режущие пластины
Класс точности
Кол-во режущих
кромок
M K H
HC HC HC
Обозначение
s
mm
l
mm
l2
mm
r
mm α
b
mm
WXM15
WAK15
WHH15
WHH15X
BCGX0903PDR-G55 3,21 G 2 10,3 6,3 0,4 7° 5 a a a a
BCGX1605PDR-G55 5,81 G 2 17,3 9,9 0,8 7° 8 a a a a
HC = твёрдый сплав с покрытием
Пластины с задними углами
BCGX
Пластины с задними углами
Фрезы с пластинами
ss
d
d
l
rr
ds
362
C2
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K S
HC HC HC HC
Обозначение
s
mm
d
mm
l
mm
r
mm
WKP35G
WSP45G
WSP45G
WKP35G
WSP45G
ONMU050408-D57 4,86 M 16 12,7 5,26 0,8 bc c cc
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины без задних углов
ONMU
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M S
HC HC HC
Обозначение
s
mm
d
mm
WSP45G
WSP45S
WSM35S
WSP45G
WSP45S
WSM35S
WSP45G
WSP45S
RNMX1005M0-G57 4,69 M 8 10 cc b cc b cc
RNMX1206M0-G57 5,64 M 8 12 cc b cc b cc
RNMX1005M0-K67 4,69 M 8 10 cc b cc b cc
RNMX1206M0-K67 5,64 M 8 12 cc b cc b cc
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины без задних углов
RNMX
Пластины без задних углов
Фрезы с пластинами
s
b
b
l
363
C2
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K S
HC HC HC HC
Обозначение
s
mm
l
mm
b
mm
WKP25S
WKP35S
WSP45G
WSM35S
WSP45G
WAK15
WKP25S
WKP35S
WSM35S
WSP45G
SNGX1205ENN-F67 5,64 G 8 12,7 1,2 a b cbca b c b c
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины квадратные, без задних углов
SNGX
Пластины без задних углов
Фрезы с пластинами
b
l
l2s
r
364
C2
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K S
HC HC HC HC
Обозначение
s
mm
l
mm
l2
mm
r
mm
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSP45G
WSP45S
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WSM35S
WSP45G
WSP45S
LNHU090404R-L55T 4,5 H 4 9 8,5 0,4 1,5 a b b c b c a b b c c b c
LNHU090408R-L55T 4,5 H 4 9 8,5 0,8 1,1 a b b c b c b b c c b c
LNHU090412R-L55T 4,5 H 4 9 8,5 1,2 0,8 b b c c b c c c c b c c
LNHU090416R-L55T 4,5 H 4 9 8,5 1,6 b b c c b c c c c b c c
LNHU090420R-L55T 4,5 H 4 9 8,5 2 b b c c b c c c c b c c
LNHU130608R-L55T 6,8 H 4 13 12 0,8 2,2 a b b c b c a b b c c b c
LNHU130612R-L55T 6,8 H 4 13 12 1,2 1,9 b b c b c c c b c
LNHU130616R-L55T 6,8 H 4 13 12 1,6 1,5 b b c b c c c b c
LNHU130620R-L55T 6,8 H 4 13 12 2 1,2 b b c b c c c b c
LNHU130625R-L55T 6,8 H 4 13 12 2,5 0,7 b b c c b c c c c b c c
LNHU130630R-L55T 6,8 H 4 13 12 3 2,3 b b c b c c c b c
LNHU130632R-L55T 6,8 H 4 13 12 3,2 b b c c b c c c c b c c
LNHU160708R-L55T 7,2 H 4 16 15,5 0,8 2,3 a b b c b c b b c c b c
LNHU160712R-L55T 7,2 H 4 16 15,5 1,2 1,9 c c c
LNHU160716R-L55T 7,2 H 4 16 15,5 1,6 1,6 c c c
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины тангенциальные
LNHU
Пластины тангенциальные
Фрезы с пластинами
r
s
l
l2
r
s
l
l
2
365
C2
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K S
HC HC HC HC
Обозначение
s
mm
l
mm
r
mm
WKP35S
WSP45G
WSM35S
WSP45G
WKP35S
WSM35S
WSP45G
LNHX070204-F57T 2,4 H 4 9 0,4 bcbccbc
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины тангенциальные
LNHX
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M K S
HC HC HC HC
Обозначение
s
mm
l
mm
l2
mm
r
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSP45G
WSP45S
WAK15
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
LNMU150812-F57T 8 M 4 15 14 1,2 a b b c c c c a b c c c c
LNMU201012-F57T 10 M 4 20 16 1,2 a b cccc b c cc
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины тангенциальные
LNMU
Пластины тангенциальные
Фрезы с пластинами
s
r
l
l
2b
366
C2
Режущие пластины
Класс точности
Кол-во режущих
кромок
P M S
HC HC HC
Обозначение
s
mm
l
mm
l2
mm
r
mm
b
mm
WSP45G
WSP45S
WSM45X
WSP45G
WSP45S
WSM45X
WSP45G
WSP45S
XNHX130608R-L65T 6,8 H 2 14 10,5 0,8 2 c c c c c
XNHX130612R-L65T 6,8 H 2 14 10,5 1,2 2 c c c c c
XNHX130616R-L65T 6,8 H 2 14 10,5 1,6 2 c c c c c
XNHX130620R-L65T 6,8 H 2 14 10,5 2 2 c c c c c
XNHX130624R-L65T 6,8 H 2 14 10,5 2,4 2 c c
XNHX130630R-L65T 6,8 H 2 14 10,5 3 1,4 c c c c c
XNHX130632R-L65T 6,8 H 2 14 10,5 3,2 1,3 cc c cc c cc
XNHX130640R-L65T 6,8 H 2 14 10,5 4 0,5 c c c c c
HC = твёрдый сплав с покрытием
Tiger·tec® Gold
Пластины тангенциальные
XNHX
Пластины тангенциальные
Фрезы с пластинами
367
C2
368
C2
Фрезы торцовые
Угол в плане κ 41,8° 41,8° 43° 43°
Обозначение M2026 M2025 M5004
Xtra·tec® XT
F4080
Xtra·tec®
Диапазон Ø [mm] [inch] 200–250
—
80–160
—
24–160
0,935–3,000
—
2,500–3,000
Вид крепления
DIN 1835 B
Shell mill mount DIN 138
ScrewFit
с цилиндрическим хвостовиком
Цилиндрич., модульн
Steep taper
HSK
NCT
PСталь C C C C
MНержавеющая сталь C C C C
KЧугун C C C C C C C C
NЦветные металлы C C C C
SЖаропрочные сплавы C C C C
HМатериалы высокой твёрдости C C C C
OПрочее C C
Пластины
Кол-во режущих кромок 16 / 4 16 / 4 8 / 1 8 / 8
Макс. глубина резания [mm] 3 3 3 - 4 3 - 4
Страница в каталоге
QR-код
www.walter-tools.com/woc/ M2026 M2025 M5004 F4080
Фрезы торцовые
Фрезы с пластинами
369
C2
43° 45° 45° 45° 45° 45°
F2010 M5009
Xtra·tec® XT
M4003 M3024
Walter BLAXX
F4045
Xtra·tec®
F2010
100–315
—
25–160
1,000–6,000
20–160
0,750–6,000
40–160
2,000–6,000
63–160
—
80–315
—
C C C C C C C C C C
C C C C C C C C C C
C C C C C C C C C C C C
C C C C C C
C C C C C C C C C C
C C C C
C C C
8 8 / 2 4 / 1 14 / 2 14 / 2 14
4 5 - 6 4,5 - 6,5 4 - 6 4 - 6 4
F2010 M5009 M4003 M3024 F4045 F2010
Фрезы торцовые
Фрезы с пластинами
370
C2
Фрезы торцовые
Угол в плане κ 45° 45° 45° 60°
Обозначение F2010 F2010 F2010 M3016
Walter BLAXX
Диапазон Ø [mm] [inch] 80–315
—
80–315
—
80–315
—
125–315
—
Вид крепления
DIN 1835 B
Shell mill mount DIN 138
ScrewFit
с цилиндрическим хвостовиком
Цилиндрич., модульн
Steep taper
HSK
NCT
PСталь C C C C C C C C
MНержавеющая сталь C C C C C C
KЧугун C C C C C C C C
NЦветные металлы C C C C
SЖаропрочные сплавы C C C C C
HМатериалы высокой твёрдости C C C
OПрочее C C
Пластины
Кол-во режущих кромок 4 8 8 4
Макс. глубина резания [mm] 6 6,5 2 16
Страница в каталоге
QR-код
www.walter-tools.com/woc/ F2010 F2010 F2010 M3016
Фрезы торцовые
Фрезы с пластинами
372
C2
Фрезы быстроходные
Угол в плане κ 15° 15° 15° 15°
Обозначение M5008
Xtra·tec® XT
M4002 F2330 F2010
Диапазон Ø [mm] [inch] 10–60,1
0,394–2,268
8,09–
102,2
0,291–3,094
10–71
0,356–3,213
69,93–
304,93
—
Вид крепления
DIN 1835 B
Shell mill mount DIN 138
ScrewFit
с цилиндрическим хвостовиком
Цилиндрич., модульн
Steep taper
HSK
NCT
PСталь C C C C C C C C
MНержавеющая сталь C C C C C C C C
KЧугун C C C C C C C C
NЦветные металлы C
SЖаропрочные сплавы C C C C C C C C
HМатериалы высокой твёрдости C C C C
OПрочее
Пластины
Кол-во режущих кромок 4 4 / 4 3 4
Макс. глубина резания [mm] 1 1 - 2 1 - 2 2
Страница в каталоге
QR-код
www.walter-tools.com/woc/ M5008 M4002 F2330 F2010
Фрезы быстроходные
Фрезы с пластинами
374
C2
Фрезы для обработки уступов
Угол в плане κ 89,5° 89,5° 89,5°
Обозначение F5241
Walter BLAXX
M4132 F2010 F2010
Диапазон Ø [mm] [inch] —
—
16–50
0,625–4
80–315
—
80–315
—
Вид крепления
DIN 1835 B
Shell mill mount DIN 138
ScrewFit
с цилиндрическим хвостовиком
Цилиндрич., модульн
Steep taper
HSK
NCT
PСталь C C C C C C C C
MНержавеющая сталь C C C C C C C C
KЧугун C C C C C C C C
NЦветные металлы C C C C C C C C
SЖаропрочные сплавы C C C C C C C C
HМатериалы высокой твёрдости C C C C
OПрочее C C C C
Пластины
Кол-во режущих кромок 4 4 4 4
Макс. глубина резания [mm] — 5,6 - 11,6 11,6 8,4
Страница в каталоге
QR-код
www.walter-tools.com/woc/ F5241 M4132 F2010 F2010
Фрезы для обработки уступов
Фрезы с пластинами
375
C2
89,75° 90° 90° 90° 90° 90°
M4132 M5137
Xtra·tec® XT
M5130
Xtra·tec® XT
M4130 M2331 M2136
40–125
—
25–100
2,000–4,000
10–160
0,500–6,000
16–100
—
32–50
2,000
50–160
—
C C C C C C C C
C C C C C C C C
C C C C C C C C C C
C C C C C C
C C C C C C C C
C C
C C C
4 6 2 / 2 2 2 8 / 4
8,4 - 11,6 5 - 8 5 - 15 8 - 16 15 - 20 6,5
390
M4132 M5137 M5130 M4130 M2331 M2136
Фрезы для обработки уступов
Фрезы с пластинами
376
C2
Фрезы для обработки уступов
Угол в плане κ 90° 90° 90° 90°
Обозначение M2131 F5241
Walter BLAXX
F5141
Walter BLAXX
F5138
Walter BLAXX
Диапазон Ø [mm] [inch] 25–80
1,000–3,000
50–100
—
40–160
1,500–6,000
40–80
1,500–3,000
Вид крепления
DIN 1835 B
Shell mill mount DIN 138
ScrewFit
с цилиндрическим хвостовиком
Цилиндрич., модульн
Steep taper
HSK
NCT
PСталь C C C C C C
MНержавеющая сталь C C C C C C
KЧугун C C C C C C
NЦветные металлы C C C C C C C C
SЖаропрочные сплавы C C C C C C
HМатериалы высокой твёрдости C C
OПрочее C C C C
Пластины
Кол-во режущих кромок 2 4 4 / 4 4
Макс. глубина резания [mm] 15 - 20 15 12 34 - 56
Страница в каталоге
QR-код
www.walter-tools.com/woc/ M2131 F5241 F5141 F5138
Фрезы для обработки уступов
Фрезы с пластинами
377
C2
90° 90° 90° 90° 90° 90°
F5041
Walter BLAXX
F5038
Walter BLAXX
F4338
Xtra·tec®
F4238
Xtra·tec®
F4138
Xtra·tec®
F4042
Xtra·tec®
25–63
1,000–2,000
25–40
—
63–80
—
40–85
1,500–3,000
32–63
1,250–2,000
10–160
0,500–6,000
C C C C C C C C C C C C
C C C C C C C C C C C C
C C C C C C C C C C C C
C C C C C C C C C C
C C C C C C C C C C C C
C C
C C C C C
4 / 4 4 2 2 2 2 / 2
8 32 - 40 47 - 78 29 - 99 33 - 54 8 - 16,7
F5041 F5038 F4338 F4238 F4138 F4042
Фрезы для обработки уступов
Фрезы с пластинами
378
C2
Фрезы для обработки уступов
Угол в плане κ 90° 90° 90° 90°
Обозначение F4042R
Xtra·tec®
F4041
Xtra·tec®
F4038
Xtra·tec®
F2338F
Диапазон Ø [mm] [inch] 16–63
0,625–2,000
40–125
1,500–6,000
20–32
0,750–1,000
63–85
—
Вид крепления
DIN 1835 B
Shell mill mount DIN 138
ScrewFit
с цилиндрическим хвостовиком
Цилиндрич., модульн
Steep taper
HSK
NCT
PСталь C C C C C C C C
MНержавеющая сталь C C C C C C C
KЧугун C C C C C C C C
NЦветные металлы C C C C C C
SЖаропрочные сплавы C C C C C C C
HМатериалы высокой твёрдости C C
OПрочее C C C
Пластины
Кол-во режущих кромок 2 / 2 4 2 2 / 4
Макс. глубина резания [mm] 10 13 22 - 37 48 - 70
Страница в каталоге
QR-код
www.walter-tools.com/woc/ F4042R F4041 F4038 F2338F
Фрезы для обработки уступов
Фрезы с пластинами
379
C2
90° 90° 90° 90° 90°
F2010 F2010 F2010 F2010 F2010
80–315
—
80–315
—
80–315
—
80–315
—
80–315
—
C C C C C C C C C C
C C C C C C C C C C
C C C C C C C C C C
C C C C C C C C C C
C C C C C C C C C C
C C C C C
C C C C C
4 4 4 2 2
12 8 13 15 11,7
F2010 F2010 F2010 F2010 F2010
Фрезы для обработки уступов
Фрезы с пластинами
380
C2
Фрезы для обработки пазов
Угол в плане κ 90° 90° 90°
Обозначение AA704 M4792 M4791 M4258
Диапазон Ø [mm] [inch] —
—
17,9–39,9
0,750–1,500
—
0,750–1,750
50–100
3,000–4,000
Вид крепления
DIN 1835 B
Shell mill mount DIN 138
ScrewFit
с цилиндрическим хвостовиком
Цилиндрич., модульн
Steep taper
HSK
NCT
PСталь C C C C C C
MНержавеющая сталь C C C C C C
KЧугун C C C C C C
NЦветные металлы C C
SЖаропрочные сплавы C C C C C C
HМатериалы высокой твёрдости C
OПрочее
Пластины
Кол-во режущих кромок 2 / 4 4 2 / 4
Макс. глубина резания [mm] 8,3 - 26,9 5,6 - 11,6 25 - 118
Страница в каталоге
QR-код
www.walter-tools.com/woc/ AA704 M4792 M4791 M4258
Фрезы для обработки пазов
Фрезы с пластинами
381
C2
90° 90° 90° 90° 90° 90°
M4257 M4256 M3255
Walter BLAXX
F5055
Walter BLAXX
F4253
Xtra·tec®
F4153
Xtra·tec®
40–63
1,500–2,500
20–32
—
50–80
2,000–3,000
63–250
3,937–6,299
100–315
—
80–200
3,000–6,000
C C C C C C C C C C
C C C C C C C C C
C C C C C C C C C C
C C
C C C C C C C C C C C
2 / 4 2 / 4 2 / 4 1 4 4
47 - 54 27 - 37 46 - 58 — — —
M4257 M4256 M3255 F5055 F4253 F4153
Фрезы для обработки пазов
Фрезы с пластинами
382
C2
Фрезы для обработки пазов
Угол в плане κ 90° 90° 90° 90°
Обозначение F4053
Xtra·tec®
F2252 F2252 F2252
Диапазон Ø [mm] [inch] 80–160
—
125–200
—
125–200
—
100–160
—
Вид крепления
DIN 1835 B
Shell mill mount DIN 138
ScrewFit
с цилиндрическим хвостовиком
Цилиндрич., модульн
Steep taper
HSK
NCT
PСталь C C C C C C C C
MНержавеющая сталь C C C C C C C C
KЧугун C C C C C C C C
NЦветные металлы C C C C C C
SЖаропрочные сплавы C C C C C C C C
HМатериалы высокой твёрдости
OПрочее C C C
Пластины
Кол-во режущих кромок 4 2 2 2
Макс. глубина резания [mm] — — — —
Страница в каталоге
QR-код
www.walter-tools.com/woc/ F4053 F2252 F2252 F2252
Фрезы для обработки пазов
Фрезы с пластинами
384
C2
Фрезы для профильной обработки
Угол в плане κ
Обозначение M5468
Xtra·tec® XT
M5460
Xtra·tec® XT
M2471 F2339
Диапазон Ø [mm] [inch] 10–125
1,000–5,000
8–32
0,375–1,000
25–63
2,000–2,500
16–50
0,625–2,000
Вид крепления
DIN 1835 B
Shell mill mount DIN 138
ScrewFit
с цилиндрическим хвостовиком
Цилиндрич., модульн
Steep taper
HSK
NCT
PСталь C C C C C C C C
MНержавеющая сталь C C C C C C C C
KЧугун C C C C C C
NЦветные металлы C C
SЖаропрочные сплавы C C C C C C C
HМатериалы высокой твёрдости C C C C C
OПрочее C C
Пластины
Кол-во режущих кромок 4 / 8 1 8 2 / 4
Макс. глубина резания [mm] 2,5 - 10 4 - 16 5 - 6 11 - 57
Страница в каталоге
QR-код
www.walter-tools.com/woc/ M5468 M5460 M2471 F2339
Фрезы для профильной обработки
Фрезы с пластинами
386
C2
Фрезы фасонные
Угол в плане κ 30° 45° 60° 90°
Обозначение M4574 M4574 M4574 M4575
Диапазон Ø [mm] [inch] 8–20
0,750
8–40
0,500–1,500
8–20
0,750
20,5–49,5
0,778–1,821
Вид крепления
DIN 1835 B
Shell mill mount DIN 138
ScrewFit
с цилиндрическим хвостовиком
Цилиндрич., модульн
Steep taper
HSK
NCT
PСталь C C C C C C C C
MНержавеющая сталь C C C C C C C C
KЧугун C C C C C C C C
NЦветные металлы C C C C C C
SЖаропрочные сплавы C C C C C C C C
HМатериалы высокой твёрдости
OПрочее
Пластины
Кол-во режущих кромок 4 4 4 4
Макс. глубина резания [mm] 2,7 - 4 3,5 - 7,5 4,8 - 6,8 —
Страница в каталоге
QR-код
www.walter-tools.com/woc/ M4574 M4574 M4574 M4575
Фрезы для фасонной обработки
Фрезы с пластинами
90°
388
C2
Инструмент Обозначение
Dc
mm
d1
mm
l4
mm
l1
mm
Lc
mm Z
Кол-во
пластин Тип
l
4
Lc
Dcd1
ScrewFit
M5130-010-T09-02-05 10 T09 20 5 2 0,02 2 AC .. 0602 .. R
M5130-012-T09-03-05 12 T09 20 5 3 0,02 3
M5130-016-T14-03-05 16 T14 25 5 3 0,04 3
M5130-016-T14-04-05 16 T14 25 5 4 0,03 4
M5130-020-T18-04-05 20 T18 25 5 4 0,05 4
M5130-020-T18-05-05 20 T18 25 5 5 0,05 5
M5130-025-T22-05-05 25 T22 30 5 5 0,1 5
M5130-025-T22-07-05 25 T22 30 5 7 0,1 7
M5130-032-T28-06-05 32 T28 35 5 6 0,19 6
M5130-032-T28-08-05 32 T28 35 5 8 0,2 8
M5130-040-T36-07-05 40 T36 35 5 7 0,34 7
M5130-040-T36-10-05 40 T36 35 5 10 0,35 10
D
c
l4
Lc
d1
Цилиндрич., модульн
M5130-010-TC06-02-05 10 M6 20 5 2 0,01 2 AC .. 0602 .. R
M5130-012-TC06-03-05 12 M6 20 5 3 0,01 3
M5130-016-TC08-03-05 16 M8 25 5 3 0,03 3
M5130-016-TC08-04-05 16 M8 25 5 4 0,03 4
M5130-020-TC10-04-05 20 M10 25 5 4 0,05 4
M5130-020-TC10-05-05 20 M10 25 5 5 0,05 5
M5130-025-TC12-05-05 25 M12 30 5 5 0,1 5
M5130-025-TC12-07-05 25 M12 30 5 7 0,1 7
M5130-032-TC16-06-05 32 M16 35 5 6 0,19 6
M5130-032-TC16-08-05 32 M16 35 5 8 0,2 8
M5130-040-TC16-07-05 40 M16 35 5 7 0,24 7
M5130-040-TC16-10-05 40 M16 35 5 10 0,27 10
Dcd1
Lc
l4
l
1
DIN 1835 B
M5130-010-W10-02-05 10 10 16 60 5 2 0,03 2 AC .. 0602 .. R
M5130-010-W16-02-05 10 16 30 80 5 2 0,09 2
M5130-012-W12-03-05 12 12 19 65 5 3 0,05 3
M5130-012-W16-03-05 12 16 30 80 5 3 0,09 3
M5130-016-W16-03-05 16 16 21 70 5 3 0,09 3
M5130-016-W16-04-05 16 16 21 70 5 4 0,11 4
M5130-020-W20-04-05 20 20 24 75 5 4 0,16 4
M5130-020-W20-05-05 20 20 24 75 5 5 0,16 5
M5130-025-W25-05-05 25 25 26 85 5 5 0,29 5
M5130-025-W25-07-05 25 25 26 85 5 7 0,29 7
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
M5130 C C C C C C C C C C C C
AC .. 0602 .. R
Xtra·tec® XT
− Пластины с 2 режущими кромками
Фрезы для обработки уступов
M5130
Фрезы для обработки уступов
Фрезы с пластинами
389
C2
Assembly parts Dc [mm]
10–63
Винт пластины
Момент затяжки
FS2560 (T6IP)
0,5 Nm
Accessories Dc [mm]
10–63
Динамометрический ключ, анало-
говый FS2001
Вставка SD2001-6IP (T6IP)
Отвёртка SD1001-6IP (T6IP)
Режущие пластины
P M K N S
HC HC HC HC HW HC
Обозначение
r
mm
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSP45G
WSP45S
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WXN15
WK10
WSM35S
WSP45G
WSP45S
ACGT060204R-G65 0,4 0,9 a b b c c b c c b c c b c c
ACGT060204R-M85 0,4 0,9 a b
ACMT060202R-G55 0,2 1 b b c c c c c c c c
ACMT060204R-G55 0,4 0,9 a b b c c b c c a b b c c b c c
ACMT060204R-K55 0,4 0,9 a a b b a b b b b a b b
ACMT060208R-G55 0,8 0,8 b b c c c c c c c c
ACMT060212R-G55 1,2 0,6 b b c c c c c c c c
ACMT060216R-G55 1,6 0,1 b b c c c c c c c c
HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
Фрезы для обработки уступов
Фрезы с пластинами
90°
390
C2
Инструмент Обозначение
Dc
mm
d1
mm
l4
mm
l1
mm
Lc
mm Z
Кол-во
пластин Тип
Lc
D
c
l4
l1
d1
с цилиндрическим хвостовиком
M5130-010-A10-02-05 10 10 16 60 5 2 0,03 2 AC .. 0602 .. R
M5130-010-A16-02-05 10 16 30 80 5 2 0,1 2
M5130-012-A12-03-05 12 12 19 70 5 3 0,05 3
M5130-012-A16-03-05 12 16 30 80 5 3 0,09 3
M5130-014-A16-03-05 14 16 30 80 5 3 0,06 3
M5130-016-A16-03-05 16 16 21 90 5 3 0,12 3
M5130-016-A16-04-05 16 16 21 90 5 4 0,13 4
M5130-018-A16-03-05 18 16 21 90 5 3 0,13 3
M5130-020-A20-04-05 20 20 24 110 5 4 0,24 4
M5130-020-A20-05-05 20 20 24 110 5 5 0,24 5
M5130-022-A20-04-05 22 20 24 110 5 4 0,25 4
M5130-025-A25-05-05 25 25 26 120 5 5 0,42 5
M5130-025-A25-07-05 25 25 26 120 5 7 0,42 7
l
4
Lc
d1
D
c
Крепление на оправке по DIN 138
M5130-032-B16-06-05 32 16 40 5 6 0,14 6 AC .. 0602 .. R
M5130-032-B16-08-05 32 16 40 5 8 0,14 8
M5130-040-B16-07-05 40 16 40 5 7 0,27 7
M5130-040-B16-10-05 40 16 40 5 10 0,27 10
M5130-050-B22-09-05 50 22 40 5 9 0,42 9
M5130-050-B22-12-05 50 22 40 5 12 0,42 12
M5130-063-B22-11-05 63 22 40 5 11 0,54 11
M5130-063-B22-14-05 63 22 40 5 14 0,54 14
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
M5130 C C C C C C C C C C C C
AC .. 0602 .. R
Xtra·tec® XT
− Пластины с 2 режущими кромками
Фрезы для обработки уступов
M5130
Фрезы для обработки уступов
Фрезы с пластинами
391
C2
Assembly parts Dc [mm]
10–63
Винт пластины
Момент затяжки
FS2560 (T6IP)
0,5 Nm
Accessories Dc [mm]
10–63
Динамометрический ключ, анало-
говый FS2001
Вставка SD2001-6IP (T6IP)
Отвёртка SD1001-6IP (T6IP)
Режущие пластины
P M K N S
HC HC HC HC HW HC
Обозначение
r
mm
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSP45G
WSP45S
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WXN15
WK10
WSM35S
WSP45G
WSP45S
ACGT060204R-G65 0,4 0,9 a b b c c b c c b c c b c c
ACGT060204R-M85 0,4 0,9 a b
ACMT060202R-G55 0,2 1 b b c c c c c c c c
ACMT060204R-G55 0,4 0,9 a b b c c b c c a b b c c b c c
ACMT060204R-K55 0,4 0,9 a a b b a b b b b a b b
ACMT060208R-G55 0,8 0,8 b b c c c c c c c c
ACMT060212R-G55 1,2 0,6 b b c c c c c c c c
ACMT060216R-G55 1,6 0,1 b b c c c c c c c c
HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
Фрезы для обработки уступов
Фрезы с пластинами
90°
392
C2
Инструмент Обозначение
Dc
inch
d1
inch
l4
inch
l1
inch
Lc
inch Z lbs Кол-во
пластин Тип
l
4
Lc
Dcd1
ScrewFit
M5130.013-T09-03-05 0,500 T09 0,787 0,197 3 0,001 3 AC .. 0602 .. R
M5130.015-T14-03-05 0,625 T14 0,984 0,197 3 0,001 3
M5130.015-T14-04-05 0,625 T14 0,984 0,197 4 0,002 4
M5130.019-T18-04-05 0,750 T18 0,984 0,197 4 0,002 4
M5130.019-T18-05-05 0,750 T18 0,984 0,197 5 0,002 5
M5130.026-T22-05-05 1,000 T22 1,181 0,197 5 0,004 5
M5130.026-T22-07-05 1,000 T22 1,181 0,197 7 0,004 7
M5130.031-T28-06-05 1,250 T28 1,378 0,197 6 0,008 6
M5130.031-T28-08-05 1,250 T28 1,378 0,197 8 0,008 8
M5130.038-T36-07-05 1,500 T36 1,378 0,197 7 0,014 7
M5130.038-T36-10-05 1,500 T36 1,378 0,197 10 0,014 10
Dcd1
Lc
l4
l
1
DIN 1835 B
M5130.013-W13-03-05 0,500 0,500 0,700 2,281 0,197 3 0,002 3 AC .. 0602 .. R
M5130.015-W15-03-05 0,625 0,625 0,750 2,656 0,197 3 0,004 3
M5130.015-W15-04-05 0,625 0,625 0,750 2,656 0,197 4 0,004 4
M5130.019-W19-04-05 0,750 0,750 0,945 2,781 0,197 4 0,005 4
M5130.019-W19-05-05 0,750 0,750 0,945 2,781 0,197 5 0,005 5
M5130.026-W26-05-05 1,000 1,000 1,000 3,281 0,197 5 0,011 5
M5130.026-W26-07-05 1,000 1,000 1,000 3,281 0,197 7 0,011 7
Lc
D
c
l4
l
1
d1
с цилиндрическим хвостовиком
M5130.013-A13-03-05 0,500 0,500 0,750 2,531 0,197 3 0,002 3 AC .. 0602 .. R
M5130.015-A15-03-05 0,625 0,625 0,750 3,566 0,197 3 0,005 3
M5130.015-A15-04-05 0,625 0,625 0,750 3,566 0,197 4 0,005 4
M5130.019-A19-04-05 0,750 0,750 1,000 4,250 0,197 4 0,008 4
M5130.019-A19-05-05 0,750 0,750 1,000 4,250 0,197 5 0,008 5
M5130.026-A26-05-05 1,000 1,000 1,000 4,750 0,197 5 0,017 5
M5130.026-A26-07-05 1,000 1,000 1,000 4,750 0,197 7 0,017 7
l
4
Lc
d1
D
c
Крепление на оправке по DIN 138
M5130.051-B19-09-05 2,000 0,750 1,575 0,197 9 0,016 9 AC .. 0602 .. R
M5130.051-B19-12-05 2,000 0,750 1,575 0,197 12 0,016 12
M5130.064-B26-11-05 2,500 1,000 1,575 0,197 11 0,026 11
M5130.064-B26-14-05 2,500 1,000 1,575 0,197 14 0,026 14
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
M5130 C C C C C C C C C C C C
AC .. 0602 .. R
Xtra·tec® XT
− Пластины с 2 режущими кромками
Фрезы для обработки уступов
M5130
Фрезы для обработки уступов
Фрезы с пластинами
393
C2
Assembly parts Dc [mm]
0,5–1,5
2
2,5
Винт пластины
Момент затяжки
FS2560 (T6IP)
0,5 Nm
FS2560 (T6IP)
0,5 Nm
FS2560 (T6IP)
0,5 Nm
Винт для инструм. с креплен. на
оправке FS1518 FS1519
Accessories Dc [mm]
0,5–2,5
Динамометрический ключ, анало-
говый FS2002
Вставка SD2001-6IP (T6IP)
Отвёртка SD1001-6IP (T6IP)
Режущие пластины
P M K N S
HC HC HC HC HW HC
Обозначение
r
mm
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSP45G
WSP45S
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WXN15
WK10
WSM35S
WSP45G
WSP45S
ACGT060204R-G65 0,4 0,9 a b b c c b c c b c c b c c
ACGT060204R-M85 0,4 0,9 a b
ACMT060202R-G55 0,2 1 b b c c c c c c c c
ACMT060204R-G55 0,4 0,9 a b b c c b c c a b b c c b c c
ACMT060204R-K55 0,4 0,9 a a b b a b b b b a b b
ACMT060208R-G55 0,8 0,8 b b c c c c c c c c
ACMT060212R-G55 1,2 0,6 b b c c c c c c c c
ACMT060216R-G55 1,6 0,1 b b c c c c c c c c
HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
Фрезы для обработки уступов
Фрезы с пластинами
W iper
90°
394
C2
Инструмент Обозначение
Dc
mm
d1
mm
l4
mm
l1
mm
Lc
mm Z
Кол-во
пластин Тип
l
4
Lc
Dcd1
ScrewFit
M5130-016-T14-02-09 16 T14 25 9 2 0,03 2 BC .. 0903 .. R
M5130-020-T18-02-09 20 T18 30 9 2 0,05 2
M5130-020-T18-03-09 20 T18 30 9 3 0,05 3
M5130-025-T22-03-09 25 T22 35 9 3 0,09 3
M5130-025-T22-04-09 25 T22 35 9 4 0,09 4
M5130-032-T28-04-09 32 T28 40 9 4 0,18 4
M5130-032-T28-05-09 32 T28 40 9 5 0,19 5
D
c
l
4
Lc
d1
Цилиндрич., модульн
M5130-016-TC08-02-09 16 M8 25 9 2 0,03 2 BC .. 0903 .. R
M5130-020-TC10-02-09 20 M10 30 9 2 0,05 2
M5130-020-TC10-03-09 20 M10 30 9 3 0,05 3
M5130-025-TC12-03-09 25 M12 35 9 3 0,09 3
M5130-025-TC12-04-09 25 M12 35 9 4 0,09 4
M5130-032-TC16-04-09 32 M16 40 9 4 0,17 4
M5130-032-TC16-05-09 32 M16 40 9 5 0,18 5
Dcd1
Lc
l4
l
1
DIN 1835 B
M5130-016-W16-02-09 16 16 41 90 9 2 0,12 2 BC .. 0903 .. R
M5130-020-W20-03-09 20 20 39 90 9 3 0,18 3
M5130-025-W25-04-09 25 25 43 100 9 4 0,31 4
M5130-032-W32-05-09 32 32 49 110 9 5 0,57 5
Lc
D
c
l4
l
1
d1
с цилиндрическим хвостовиком
M5130-016-A16-02-09 16 16 41 180 9 2 0,25 2 BC .. 0903 .. R
M5130-018-A16-02-09 18 16 41 180 9 2 0,26 2
M5130-020-A20-02-09 20 20 39 200 9 2 0,44 2
M5130-020-A20-03-09 20 20 39 200 9 3 0,44 3
M5130-022-A20-03-09 22 20 39 200 9 3 0,44 3
M5130-025-A25-03-09 25 25 43 200 9 3 0,68 3
M5130-025-A25-04-09 25 25 43 200 9 4 0,68 4
l4
Lc
d1
D
c
Крепление на оправке по DIN 138
M5130-032-B16-03-09 32 16 40 9 3 0,12 3 BC .. 0903 .. R
M5130-032-B16-06-09 32 16 40 9 6 0,12 6
M5130-040-B16-04-09 40 16 40 9 4 0,19 4
M5130-040-B16-07-09 40 16 40 9 7 0,21 7
M5130-050-B22-05-09 50 22 40 9 5 0,32 5
M5130-050-B22-08-09 50 22 40 9 8 0,34 8
M5130-063-B22-07-09 63 22 40 9 7 0,5 7
M5130-063-B22-11-09 63 22 40 9 11 0,51 11
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
M5130 C C C C C C C C C C C C
BC .. 0903 .. R
Xtra·tec® XT
− Пластины с 2 режущими кромками
Фрезы для обработки уступов
M5130
Фрезы для обработки уступов
Фрезы с пластинами
395
C2
Assembly parts Dc [mm]
16–63
Винт пластины
Момент затяжки
FS2576 (T8IP)
1,2 Nm
Accessories Dc [mm]
16–63
Динамометрический ключ, анало-
говый FS2001
Динамометрический ключ, цифровой FS2248
Вставка FS2012 (T8IP)
Отвёртка FS1483 (T8IP)
Режущие пластины
P M K N S H
HC HC HC HC HW HC HC
Обозначение
r
mm
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSM35S
WSM45X
WSP45G
WXM15
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WXN15
WK10
WSM35S
WSM45X
WSP45G
WHH15
WHH15X
BCGT090304R-G55 0,4 1,2 a b b c b c a b c c b c
BCGT090304R-K85 0,4 1,2 a b
BCMT090302R-G55 0,2 1,4 b b c c c c c
BCMT090304R-F55 0,4 1,2 a b b c c c a b b c c c c
BCMT090304R-G55 0,4 1,2 a b b c b c c a b b c c b c c
BCMT090304R-K55 0,4 1,2 a a b a b b b a b
BCMT090308R-G55 0,8 0,8 b b c c c c c c c
BCMT090312R-G55 1,2 0,4 b b c c c c c
BCMT090316R-G55 1,6 0,4 b b c c c c c c c
BCMT090320R-G55 2 0,4 b b c c c c c c c
BCMT090330R-G55 3 0,4 c c
BCGX0903PDR-G55 0,4 5 a a a a
HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
Фрезы для обработки уступов
Фрезы с пластинами
W iper
90°
396
C2
Инструмент Обозначение
Dc
inch
d1
inch
l4
inch
l1
inch
Lc
inch Z lbs Кол-во
пластин Тип
Dcd1
Lc
l4
l
1
DIN 1835 B
M5130.015-W15-02-09 0,625 0,625 0,945 2,851 0,354 2 0,004 2 BC .. 0903 .. R
M5130.019-W19-03-09 0,750 0,750 1,535 3,567 0,354 3 0,006 3
M5130.026-W26-03-09 1,000 1,000 1,181 3,462 0,354 3 0,011 3
M5130.026-W26-04-09 1,000 1,000 1,181 3,462 0,354 4 0,011 4
Lc
D
c
l4
l
1
d1
с цилиндрическим хвостовиком
M5130.015-A15-02-09 0,625 0,625 1,630 7,000 0,354 2 0,010 2 BC .. 0903 .. R
M5130.019-A19-02-09 0,750 0,750 1,630 8,000 0,354 2 0,015 2
M5130.026-A26-03-09 1,000 1,000 1,750 8,000 0,354 3 0,028 3
l4
Lc
d1
D
c
Крепление на оправке по DIN 138
M5130.051-B19-05-09 2,000 0,750 1,575 0,354 5 0,014 5 BC .. 0903 .. R
M5130.051-B19-08-09 2,000 0,750 1,575 0,354 8 0,014 8
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
M5130 C C C C C C C C C C C C
BC .. 0903 .. R
Xtra·tec® XT
− Пластины с 2 режущими кромками
Фрезы для обработки уступов
M5130
Фрезы для обработки уступов
Фрезы с пластинами
397
C2
Assembly parts Dc [mm]
0,62–1
2
Винт пластины
Момент затяжки
FS2576 (T8IP)
1,2 Nm
FS2576 (T8IP)
1,2 Nm
Винт для инструм. с креплен. на
оправке FS1523
Accessories Dc [mm]
0,62–2
Динамометрический ключ, анало-
говый FS2002
Динамометрический ключ, цифровой FS2248
Вставка FS2012 (T8IP)
Отвёртка FS1483 (T8IP)
Режущие пластины
P M K N S H
HC HC HC HC HW HC HC
Обозначение
r
mm
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSM35S
WSM45X
WSP45G
WXM15
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WXN15
WK10
WSM35S
WSM45X
WSP45G
WHH15
WHH15X
BCGT090304R-G55 0,4 1,2 a b b c b c a b c c b c
BCGT090304R-K85 0,4 1,2 a b
BCMT090302R-G55 0,2 1,4 b b c c c c c
BCMT090304R-F55 0,4 1,2 a b b c c c a b b c c c c
BCMT090304R-G55 0,4 1,2 a b b c b c c a b b c c b c c
BCMT090304R-K55 0,4 1,2 a a b a b b b a b
BCMT090308R-G55 0,8 0,8 b b c c c c c c c
BCMT090312R-G55 1,2 0,4 b b c c c c c
BCMT090316R-G55 1,6 0,4 b b c c c c c c c
BCMT090320R-G55 2 0,4 b b c c c c c c c
BCMT090330R-G55 3 0,4 c c
BCGX0903PDR-G55 0,4 5 a a a a
HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
Фрезы для обработки уступов
Фрезы с пластинами
90°
398
C2
Инструмент Обозначение
Dc
mm
d1
mm
l4
mm
l1
mm
Lc
mm Z
Кол-во
пластин Тип
l
4
Lc
Dcd1
ScrewFit
M5130-025-T22-03-12 25 T22 35 12 3 0,09 3 BC .. 1204 .. R
M5130-032-T28-03-12 32 T28 40 12 3 0,17 3
M5130-032-T28-04-12 32 T28 40 12 4 0,18 4
M5130-040-T36-03-12 40 T36 40 12 3 0,31 3
M5130-040-T36-06-12 40 T36 40 12 6 0,32 6
D
c
l
4
Lc
d1
Цилиндрич., модульн
M5130-025-TC12-03-12 25 M12 35 12 3 0,08 3 BC .. 1204 .. R
M5130-032-TC16-03-12 32 M16 40 12 3 0,16 3
M5130-032-TC16-04-12 32 M16 40 12 4 0,17 4
M5130-040-TC16-03-12 40 M16 40 12 3 0,21 3
M5130-040-TC16-06-12 40 M16 40 12 6 0,22 6
Dcd1
Lc
l4
l
1
DIN 1835 B
M5130-025-W25-03-12 25 25 43 100 12 3 0,3 3 BC .. 1204 .. R
M5130-032-W32-03-12 32 32 49 110 12 3 0,53 3
M5130-032-W32-04-12 32 32 49 110 12 4 0,54 4
M5130-040-W32-06-12 40 32 49 110 12 6 0,65 6
Lc
D
c
l4
l
1
d1
с цилиндрическим хвостовиком
M5130-022-A20-02-12 22 20 38 200 12 2 0,45 2 BC .. 1204 .. R
M5130-025-A25-02-12 25 25 38 200 12 2 0,69 2
M5130-025-A25-03-12 25 25 38 200 12 3 0,68 3
M5130-032-A32-03-12 32 32 39 250 12 3 1,4 3
M5130-032-A32-04-12 32 32 39 250 12 4 1,42 4
M5130-040-A32-05-12 40 32 44 250 12 5 1,51 5
M5130-040-A40-04-12 40 40 44 250 12 4 2,25 4
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
M5130 C C C C C C C C C C C C
BC .. 1204 .. R
Xtra·tec® XT
− Пластины с 2 режущими кромками
Фрезы для обработки уступов
M5130
Фрезы для обработки уступов
Фрезы с пластинами
399
C2
Assembly parts Dc [mm]
22–80
Винт пластины
Момент затяжки
FS2573 (T9IP)
2 Nm
Accessories Dc [mm]
22–80
Динамометрический ключ, анало-
говый FS2003
Динамометрический ключ, цифровой FS2248
Вставка FS2013 (T9IP)
Отвёртка FS1484 (T9IP)
Режущие пластины
P M K N S
HC HC HC HC HW HC
Обозначение
r
mm
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSM45X
WSP45G
WSP45S
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WXN15
WK10
WSM35S
WSM45X
WSP45G
WSP45S
BCGT120408R-G55 0,8 1,3 a b b c c b c c a b c c b c c
BCHT120404R-K85 0,4 1,7 a b
BCHT120408R-K85 0,8 1,3 a b
BCHT120412R-K85 1,2 1,2 a b
BCHT120416R-K85 1,6 1,1 a b
BCHT120420R-K85 2 1,2 a b
BCHT120425R-K85 2,5 1 a b
BCHT120430R-K85 3 0,7 a b
BCHT120440R-K85 4 0,4 a b
BCMT120404R-G55 0,4 1,3 b b c c c c c c c c
BCMT120408R-F55 0,8 1,3 a b b c c c c a b b c c c c
BCMT120408R-G55 0,8 1,3 a b b c c b c c c a b b c c b c c c
BCMT120408R-K55 0,8 1,3 a a b b a b b b b a b b
BCMT120412R-G55 1,2 1,2 b b c c c c c c c c c c
BCMT120416R-G55 1,6 1,1 b b c c c c c c c c c c
BCMT120420R-G55 2 1,2 b b c c c c c c c c c c
BCMT120425R-G55 2,5 1 b b c c c c c c c c
BCMT120430R-G55 3 0,7 b b c c c c c c c c c c
BCMT120432R-G55 3,2 0,5 b b c c c c c c c c
BCMT120440R-G55 4 0,4 b b c c c c c c c c c c
Для пластин с радиусом при вершине более 2,5 мм требуется доработка корпуса.
R (корпус) = r (пластина) – 1 мм
HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
Фрезы для обработки уступов
Фрезы с пластинами
90°
400
C2
Инструмент Обозначение
Dc
mm
d1
mm
l4
mm
l1
mm
Lc
mm Z
Кол-во
пластин Тип
l
4
Lc
d1
D
c
Крепление на оправке по DIN 138
M5130-040-B16-03-12 40 16 40 12 3 0,17 3 BC .. 1204 .. R
M5130-040-B16-04-12 40 16 40 12 4 0,18 4
M5130-040-B16-06-12 40 16 40 12 6 0,19 6
M5130-050-B22-03-12 50 22 40 12 3 0,32 3
M5130-050-B22-04-12 50 22 40 12 4 0,29 4
M5130-050-B22-07-12 50 22 40 12 7 0,31 7
M5130-063-B22-04-12 63 22 40 12 4 0,45 4
M5130-063-B22-05-12 63 22 40 12 5 0,47 5
M5130-063-B22-08-12 63 22 40 12 8 0,5 8
M5130-063-B27-04-12 63 27 50 12 4 0,66 4
M5130-063-B27-05-12 63 27 50 12 5 0,67 5
M5130-063-B27-08-12 63 27 50 12 8 0,71 8
M5130-080-B27-05-12 80 27 50 12 5 0,91 5
M5130-080-B27-06-12 80 27 50 12 6 0,94 6
M5130-080-B27-09-12 80 27 50 12 9 1 9
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
M5130 C C C C C C C C C C C C
BC .. 1204 .. R
Xtra·tec® XT
− Пластины с 2 режущими кромками
Фрезы для обработки уступов
M5130
Фрезы для обработки уступов
Фрезы с пластинами
401
C2
Assembly parts Dc [mm]
22–80
Винт пластины
Момент затяжки
FS2573 (T9IP)
2 Nm
Accessories Dc [mm]
22–80
Динамометрический ключ, анало-
говый FS2003
Динамометрический ключ, цифровой FS2248
Вставка FS2013 (T9IP)
Отвёртка FS1484 (T9IP)
Режущие пластины
P M K N S
HC HC HC HC HW HC
Обозначение
r
mm
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSM45X
WSP45G
WSP45S
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WXN15
WK10
WSM35S
WSM45X
WSP45G
WSP45S
BCGT120408R-G55 0,8 1,3 a b b c c b c c a b c c b c c
BCHT120404R-K85 0,4 1,7 a b
BCHT120408R-K85 0,8 1,3 a b
BCHT120412R-K85 1,2 1,2 a b
BCHT120416R-K85 1,6 1,1 a b
BCHT120420R-K85 2 1,2 a b
BCHT120425R-K85 2,5 1 a b
BCHT120430R-K85 3 0,7 a b
BCHT120440R-K85 4 0,4 a b
BCMT120404R-G55 0,4 1,3 b b c c c c c c c c
BCMT120408R-F55 0,8 1,3 a b b c c c c a b b c c c c
BCMT120408R-G55 0,8 1,3 a b b c c b c c c a b b c c b c c c
BCMT120408R-K55 0,8 1,3 a a b b a b b b b a b b
BCMT120412R-G55 1,2 1,2 b b c c c c c c c c c c
BCMT120416R-G55 1,6 1,1 b b c c c c c c c c c c
BCMT120420R-G55 2 1,2 b b c c c c c c c c c c
BCMT120425R-G55 2,5 1 b b c c c c c c c c
BCMT120430R-G55 3 0,7 b b c c c c c c c c c c
BCMT120432R-G55 3,2 0,5 b b c c c c c c c c
BCMT120440R-G55 4 0,4 b b c c c c c c c c c c
Для пластин с радиусом при вершине более 2,5 мм требуется доработка корпуса.
R (корпус) = r (пластина) – 1 мм
HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
Фрезы для обработки уступов
Фрезы с пластинами
90°
402
C2
Инструмент Обозначение
Dc
inch
d1
inch
l4
inch
l1
inch
Lc
inch Z lbs Кол-во
пластин Тип
l
4
Lc
Dcd1
ScrewFit
M5130.026-T22-03-12 1,000 T22 1,378 0,472 3 0,003 3 BC .. 1204 .. R
M5130.031-T28-03-12 1,250 T28 1,575 0,472 3 0,006 3
M5130.031-T28-04-12 1,250 T28 1,575 0,472 4 0,007 4
M5130.038-T36-06-12 1,500 T36 1,575 0,472 6 0,013 6
M5130.051-T45-07-12 2,000 T45 1,575 0,472 7 0,019 7
Dcd1
Lc
l4
l
1
DIN 1835 B
M5130.019-W19-02-12 0,750 0,750 1,024 3,059 0,472 2 0,005 2 BC .. 1204 .. R
M5130.026-W26-03-12 1,000 1,000 1,339 3,280 0,472 3 0,010 3
M5130.031-W31-04-12 1,250 1,250 1,417 3,697 0,472 4 0,018 4
Lc
D
c
l4
l
1
d1
с цилиндрическим хвостовиком
M5130.019-A19-02-12 0,750 0,750 1,030 7,530 0,472 2 0,015 2 BC .. 1204 .. R
M5130.026-A26-03-12 1,000 1,000 1,500 8,000 0,472 3 0,028 3
M5130.031-A31-04-12 1,250 1,250 1,630 10,000 0,472 4 0,056 4
l
4
Lc
d1
D
c
Крепление на оправке по DIN 138
M5130.038-B19-06-12 1,500 0,750 1,500 0,472 6 0,006 6 BC .. 1204 .. R
M5130.051-B19-04-12 2,000 0,750 1,575 0,472 4 0,011 4
M5130.051-B19-07-12 2,000 0,750 1,575 0,472 7 0,014 7
M5130.064-B26-05-12 2,500 1,000 1,575 0,472 5 0,022 5
M5130.064-B26-08-12 2,500 1,000 1,575 0,472 8 0,021 8
M5130.076-B26-06-12 3,000 1,000 2,000 0,472 6 0,036 6
M5130.076-B26-09-12 3,000 1,000 2,000 0,472 9 0,038 9
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
M5130 C C C C C C C C C C C C
BC .. 1204 .. R
Xtra·tec® XT
− Пластины с 2 режущими кромками
Фрезы для обработки уступов
M5130
Фрезы для обработки уступов
Фрезы с пластинами
403
C2
Assembly parts Dc [mm]
0,75–1,25
1,5–2
2,5–3
Винт пластины
Момент затяжки
FS2573 (T9IP)
2 Nm
FS2573 (T9IP)
2 Nm
FS2573 (T9IP)
2 Nm
Винт для инструм. с креплен. на
оправке FS1523 FS1519
Accessories Dc [mm]
0,75–3
Динамометрический ключ, анало-
говый FS2004
Динамометрический ключ, цифровой FS2248
Вставка FS2013 (T9IP)
Отвёртка FS1484 (T9IP)
Режущие пластины
P M K N S
HC HC HC HC HW HC
Обозначение
r
mm
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSM45X
WSP45G
WSP45S
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WXN15
WK10
WSM35S
WSM45X
WSP45G
WSP45S
BCGT120408R-G55 0,8 1,3 a b b c c b c c a b c c b c c
BCHT120404R-K85 0,4 1,7 a b
BCHT120408R-K85 0,8 1,3 a b
BCHT120412R-K85 1,2 1,2 a b
BCHT120416R-K85 1,6 1,1 a b
BCHT120420R-K85 2 1,2 a b
BCHT120425R-K85 2,5 1 a b
BCHT120430R-K85 3 0,7 a b
BCHT120440R-K85 4 0,4 a b
BCMT120404R-G55 0,4 1,3 b b c c c c c c c c
BCMT120408R-F55 0,8 1,3 a b b c c c c a b b c c c c
BCMT120408R-G55 0,8 1,3 a b b c c b c c c a b b c c b c c c
BCMT120408R-K55 0,8 1,3 a a b b a b b b b a b b
BCMT120412R-G55 1,2 1,2 b b c c c c c c c c c c
BCMT120416R-G55 1,6 1,1 b b c c c c c c c c c c
BCMT120420R-G55 2 1,2 b b c c c c c c c c c c
BCMT120425R-G55 2,5 1 b b c c c c c c c c
BCMT120430R-G55 3 0,7 b b c c c c c c c c c c
BCMT120432R-G55 3,2 0,5 b b c c c c c c c c
BCMT120440R-G55 4 0,4 b b c c c c c c c c c c
Для пластин с радиусом при вершине более 2,5 мм требуется доработка корпуса.
R (корпус) = r (пластина) – 1 мм
HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
Фрезы для обработки уступов
Фрезы с пластинами
W iper
90°
404
C2
Инструмент Обозначение
Dc
mm
d1
mm
l4
mm
l1
mm
Lc
mm Z
Кол-во
пластин Тип
l
4
Lc
Dcd1
ScrewFit
M5130-032-T28-03-15 32 T28 40 15 3 0,16 3 BC .. 1605 .. R
M5130-040-T36-03-15 40 T36 40 15 3 0,31 3
M5130-040-T36-04-15 40 T36 40 15 4 0,31 4
M5130-050-T45-03-15 50 T45 40 15 3 0,45 3
M5130-050-T45-06-15 50 T45 40 15 6 0,45 6
D
c
l
4
Lc
d1
Цилиндрич., модульн
M5130-032-TC16-03-15 32 M16 40 15 3 0,15 3 BC .. 1605 .. R
M5130-040-TC16-03-15 40 M16 40 15 3 0,21 3
M5130-040-TC16-04-15 40 M16 40 15 4 0,2 4
Dcd1
Lc
l4
l
1
DIN 1835 B
M5130-025-W25-02-15 25 25 43 100 15 2 0,3 2 BC .. 1605 .. R
M5130-032-W32-03-15 32 32 49 110 15 3 0,56 3
Lc
D
c
l4
l
1
d1
с цилиндрическим хвостовиком
M5130-025-A25-02-15 25 25 38 200 15 2 0,68 2 BC .. 1605 .. R
M5130-028-A25-02-15 28 25 38 200 15 2 0,7 2
M5130-032-A32-03-15 32 32 39 250 15 3 1,43 3
M5130-035-A32-03-15 35 32 39 250 15 3 1,46 3
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
M5130 C C C C C C C C C C C C
BC .. 1605 .. R
Xtra·tec® XT
− Пластины с 2 режущими кромками
Фрезы для обработки уступов
M5130
Фрезы для обработки уступов
Фрезы с пластинами
405
C2
Assembly parts Dc [mm]
25–160
Винт пластины
Момент затяжки
FS2300 (T15IP)
3,5 Nm
Accessories Dc [mm]
25–125
160
Динамометрический ключ, анало-
говый FS2003 FS2003
Динамометрический ключ, цифровой FS2248 FS2248
Вставка FS2014 (T15IP) FS2014 (T15IP)
Отвёртка FS1485 (T15IP) FS1485 (T15IP)
Комплект уплотнительных дисков FS936 SET KOMPLETT
Фрезы для обработки уступов
Фрезы с пластинами
W iper
90°
406
C2
Инструмент Обозначение
Dc
mm
d1
mm
l4
mm
l1
mm
Lc
mm Z
Кол-во
пластин Тип
l
4
Lc
d1
D
c
Крепление на оправке по DIN 138
M5130-040-B16-03-15 40 16 40 15 3 0,15 3 BC .. 1605 .. R
M5130-040-B16-04-15 40 16 40 15 4 0,14 4
M5130-042-B16-03-15 42 16 40 15 3 0,17 3
M5130-050-B22-03-15 50 22 40 15 3 0,31 3
M5130-050-B22-06-15 50 22 40 15 6 0,31 6
M5130-054-B22-03-15 54 22 40 15 3 0,34 3
M5130-063-B22-04-15 63 22 40 15 4 0,43 4
M5130-063-B22-07-15 63 22 40 15 7 0,45 7
M5130-063-B27-04-15 63 27 50 15 4 0,66 4
M5130-063-B27-07-15 63 27 50 15 7 0,68 7
M5130-066-B27-04-15 66 27 50 15 4 0,72 4
M5130-080-B27-05-15 80 27 50 15 5 0,92 5
M5130-080-B27-08-15 80 27 50 15 8 0,97 8
M5130-085-B27-05-15 85 27 50 15 5 1,03 5
M5130-100-B32-05-15 100 32 50 15 5 1,55 5
M5130-100-B32-08-15 100 32 50 15 8 1,62 8
M5130-125-B40-07-15 125 40 63 15 7 2,47 7
M5130-125-B40-10-15 125 40 63 15 10 2,67 10
l
4
Lc
D
cd
1
Крепление на оправке по DIN 138
M5130-160-B40-08-15 160 40 63 15 8 2,88 8 BC .. 1605 .. R
M5130-160-B40-12-15 160 40 63 15 12 3,02 12
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
M5130 C C C C C C C C C C C C
BC .. 1605 .. R
Xtra·tec® XT
− Пластины с 2 режущими кромками
Фрезы для обработки уступов
M5130
Фрезы для обработки уступов
Фрезы с пластинами
407
C2
Assembly parts Dc [mm]
25–160
Винт пластины
Момент затяжки
FS2300 (T15IP)
3,5 Nm
Accessories Dc [mm]
25–125
160
Динамометрический ключ, анало-
говый FS2003 FS2003
Динамометрический ключ, цифровой FS2248 FS2248
Вставка FS2014 (T15IP) FS2014 (T15IP)
Отвёртка FS1485 (T15IP) FS1485 (T15IP)
Комплект уплотнительных дисков FS936 SET KOMPLETT
Режущие пластины
P M K N S H
HC HC HC HC HW HC HC
Обозначение
r
mm
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSM45X
WSP45G
WSP45S
WXM15
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WXN15
WK10
WSM35S
WSM45X
WSP45G
WSP45S
WHH15
BCGT160508R-G55 2 a b b c c b c c a b c c b c c
BCHT160508R-K85 2a b
BCHT160512R-K85 1,7 a b
BCHT160516R-K85 1,7 a b
BCHT160520R-K85 1,5 a b
BCHT160525R-K85 1,4 a b
BCHT160530R-K85 1,2 a b
BCHT160540R-K85 1,1 a b
BCMT160508R-F55 2 a b b c c c c c a b b c c c c c
BCMT160508R-G55 2 a b b c c b c c c a b b c c b c c c
BCMT160508R-K55 2a a b b a b b b b b a b b b
BCMT160512R-G55 1,7 b b c c c c c c c c c c
BCMT160516R-G55 1,5 b b c c c c c c c c c c
BCMT160520R-G55 1,5 b b c c c c c c c c c c
BCMT160525R-G55 1,4 b b c c c c c c c c c c
BCMT160530R-G55 1,2 b b c c c c c c c c c c
BCMT160532R-G55 1,1 b b c c c c c c c c
BCMT160540R-G55 1,1 b b c c c c c c c c c c
BCMT160550R-G55 0,7 b b c c c c c c c c
BCMT160560R-G55 0,1 b b c c c c c c c c c c
BCGX1605PDR-G55 8 a a a
Для пластин с радиусом при вершине более 2,5 мм требуется доработка корпуса.
R (корпус) = r (пластина) – 1 мм
Пластины BCGX1605PDR-F56-G55 с зачистной режущей кромкой только в комбинации с BCGT160508-G55.
HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
Фрезы для обработки уступов
Фрезы с пластинами
W iper
90°
408
C2
Инструмент Обозначение
Dc
inch
d1
inch
l4
inch
l1
inch
Lc
inch Z lbs Кол-во
пластин Тип
l
4
Lc
Dcd1
ScrewFit
M5130.038-T36-03-15 1,500 T36 1,500 0,591 3 0,012 3 BC .. 1605 .. R
M5130.038-T36-04-15 1,500 T36 1,500 0,591 4 0,012 4
M5130.051-T45-06-15 2,000 T45 1,575 0,591 6 0,018 6
Dcd1
Lc
l4
l
1
DIN 1835 B
M5130.026-W26-02-15 1,000 1,000 1,850 4,131 0,591 2 0,013 3 BC .. 1605 .. R
M5130.031-W31-03-15 1,250 1,250 1,500 3,781 0,591 3 0,018 3
M5130.038-W31-04-15 1,500 1,250 1,730 4,008 0,591 4 0,023 3
Lc
D
c
l4
l
1
d1
с цилиндрическим хвостовиком
M5130.026-A26-02-15 1,000 1,000 1,850 8,350 0,591 2 0,029 2 BC .. 1605 .. R
M5130.031-A31-03-15 1,250 1,250 1,500 9,87 0,591 3 0,056 3
l
4
Lc
d1
D
c
Крепление на оправке по DIN 138
M5130.051-B19-03-15 2,000 0,750 1,575 0,591 3 0,013 3 BC .. 1605 .. R
M5130.051-B19-06-15 2,000 0,750 1,575 0,591 6 0,012 6
M5130.064-B26-04-15 2,500 1,000 1,575 0,591 4 0,020 4
M5130.064-B26-07-15 2,500 1,000 1,575 0,591 7 0,02 7
M5130.076-B26-05-15 3,000 1,000 2,000 0,591 5 0,045 5
M5130.076-B26-08-15 3,000 1,000 2,000 0,591 8 0,041 8
M5130.102-B38-05-15 4,000 1,500 2,500 0,591 5 0,094 5
M5130.102-B38-08-15 4,000 1,500 2,500 0,591 8 0,108 8
M5130.127-B38-07-15 5,000 1,500 2,500 0,591 7 0,135 7
M5130.127-B38-10-15 5,000 1,500 2,500 0,591 10 0,146 10
M5130.152-B38-08-15 6,000 1,500 2,500 0,591 8 0,186 8
M5130.152-B38-12-15 6,000 1,500 2,500 0,591 12 0,183 12
Корпус и сборочные детали входят в комплект поставки
P M K N S H O
M5130 C C C C C C C C C C C C
BC .. 1605 .. R
Xtra·tec® XT
− Пластины с 2 режущими кромками
Фрезы для обработки уступов
M5130
Фрезы для обработки уступов
Фрезы с пластинами
409
C2
Assembly parts Dc [mm]
1–6
2
2,5–3
Винт пластины
Момент затяжки
FS2300 (T15IP)
3,5 Nm
FS2300 (T15IP)
3,5 Nm
FS2300 (T15IP)
3,5 Nm
Винт для инструм. с креплен. на
оправке FS1523 FS1519
Accessories Dc [mm]
1–6
Динамометрический ключ, анало-
говый FS2004
Динамометрический ключ, цифровой FS2248
Вставка FS2014 (T15IP)
Отвёртка FS1485 (T15IP)
Режущие пластины
P M K N S H
HC HC HC HC HW HC HC
Обозначение
r
mm
b
mm
WKP25S
WKP35G
WKP35S
WSP45G
WSP45S
WSM35S
WSM45X
WSP45G
WSP45S
WXM15
WAK15
WKK25S
WKP25S
WKP35G
WKP35S
WXN15
WK10
WSM35S
WSM45X
WSP45G
WSP45S
WHH15
BCGT160508R-G55 0,8 2 a b b c c b c c a b c c b c c
BCHT160508R-K85 0,8 2 a b
BCHT160512R-K85 1,2 1,7 a b
BCHT160516R-K85 1,6 1,7 a b
BCHT160520R-K85 2 1,5 a b
BCHT160525R-K85 2,5 1,4 a b
BCHT160530R-K85 3 1,2 a b
BCHT160540R-K85 4 1,1 a b
BCMT160508R-F55 0,8 2 a b b c c c c c a b b c c c c c
BCMT160508R-G55 0,8 2 a b b c c b c c c a b b c c b c c c
BCMT160508R-K55 0,8 2 a a b b a b b b b b a b b b
BCMT160512R-G55 1,2 1,7 b b c c c c c c c c c c
BCMT160516R-G55 1,6 1,5 b b c c c c c c c c c c
BCMT160520R-G55 2 1,5 b b c c c c c c c c c c
BCMT160525R-G55 2,5 1,4 b b c c c c c c c c c c
BCMT160530R-G55 3 1,2 b b c c c c c c c c c c
BCMT160532R-G55 3,2 1,1 b b c c c c c c c c
BCMT160540R-G55 4 1,1 b b c c c c c c c c c c
BCMT160550R-G55 5 0,7 b b c c c c c c c c
BCMT160560R-G55 6 0,1 b b c c c c c c c c c c
BCGX1605PDR-G55 0,8 8 a a a
Для пластин с радиусом при вершине более 2,5 мм требуется доработка корпуса.
R (корпус) = r (пластина) – 1 мм
Пластины BCGX1605PDR-F56-G55 с зачистной режущей кромкой только в комбинации с BCGT160508-G55.
HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
Фрезы для обработки уступов
Фрезы с пластинами
411
D – Инструментальная оснастка
D1: Оснастка для неподвижного инструмента Стр.
Оснастка для неподвижного
инструмента
Обзор программы
Базовые держатели Walter CaptoTM 412
Инструментальная оснастка Walter CaptoTM 414
Базовые держатели VDI, цельные 416
Адаптеры машинные, цельные 418
Антивибрационные втулки Accure·tec для расточных державок – QuadFit 420
D2: Оснастка для вращающегося инструмента Стр.
Оснастка для вращающегося
инструмента Инструментальная оснастка Walter CaptoTM 422
Адаптеры Walter NCT 428
Патроны ScrewFit для насадных головок 434
Адаптеры ConeFit для фрезерных головок 438
Адаптеры HSK, SK, цельные 440
Антивибрационные оправки Accure·tec для фрез 444
412
D 1
Базовые держатели Walter CaptoTM
Базовые держатели VDI DIN
69880 Базовые держатели Базовые держатели Базовые держатели
Обозначение TYP 2030 / 2040 / 2050 / 2060 TYP 2090 Typ 2080 / 2085 Typ 3000 / 2000 / 20.5
На станке VDI DIN 69880 Зажим сегментной лепестковой
цангой
Хвостовик прямоугольного
сечения
Цилиндрический хвостовик с
лыской
На инструменте C3 - C6 C3 - C8 C3 - C5 C3 - C5
Страница в каталоге
QR-код
www.walter-tools.com/woc/ TYP2030 TYP2090 TYP2080 TYP3000
Державки Walter CaptoTM
Неподвижная оснастка
413
D 1
414
D 1
Державки Walter CaptoTM
Адаптеры осевые Walter
CaptoTM
Адаптеры угловые Walter
CaptoTM
Державка Walter CaptoTM – с
гашением вибраций Державки осевые
Обозначение A2120-C...-P A2121-C...-P A3000-C C.-ASH
На станке Walter CaptoTM по ISO 26623 Walter CaptoTM по ISO 26623 Walter CaptoTM по ISO 26623 Walter CaptoTM по ISO 26623
На инструменте 20 x 20 / 25 x 25 20 x 20 / 25 x 25 Q25 / Q32 / Q40 / Q50 20 x 20 / 3/4 x 3/4 / 32 x 25 /
32 x 32
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A2120-C-P A2121-C-P A3000-C C-ASH
Адаптеры Walter CaptoTM
Неподвижная оснастка
416
D 1
Базовые держатели VDI, цельные
Базовый держатель VDI для
отрезных лезвий по DIN
69880
Базовый держатель VDI для
отрезных лезвий по DIN
69880
Базовый держатель VDI для
державок по DIN 69880
Базовый держатель VDI для
державок по DIN 69880
Обозначение A2110-V...-P A2111-V...-P A2120-V...-P A2121-V...-P
На станке VDI DIN 69880 VDI DIN 69880 VDI DIN 69880 VDI DIN 69880
На инструменте 26L - 32R 26L - 32R 20 x 20 - 25 x 25 20 x 20 - 25 x 25
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A2110-V-P A2111-V-P A2120-V-P A2121-V-P
Державки VDI, цельные
Неподвижная оснастка
418
D 1
Адаптеры машинные, специальные, цельные
Держатели BMT для
отрезных лезвий
Держатель Doosan для
отрезных лезвий
Держатели Nakamura — для
отрезных лезвий
Держатели BMT — для
державок по DIN 69880
Обозначение A2110-BT...-P A2110-DO...-P A2110-NA...-P A2120-BT...-P
На станке BMT Doosan Nakamura BMT
На инструменте 26L - 32R 32L - 32R 32L - 32R 20 x 20 - 25 x 25
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A2110-BT-P A2110-DO-P A2110-NA-P A2120-BT-P
Адаптеры машинные, специальные, цельные
Неподвижная оснастка
420
D 1
Антивибрационные втулки Accure·tec для расточных державок
Патрон с цилиндрическим
хвостовиком – с гашением
вибраций
Державка Walter CaptoTM – с
гашением вибраций
Патрон HSK-T – с гашением
вибраций
Патрон с цилиндрическим
хвостовиком – с гашением
вибраций
Обозначение A3000 A3000-C A3000-HSK-T A3001
На станке
Цилиндрический хвостовик с
лыской
с цилиндрическим хвостовиком
Walter CaptoTM по ISO 26623 HSK DIN 69893-7 с цилиндрическим хвостовиком
На инструменте Q25 / Q32 / Q40 / Q50 Q25 / Q32 / Q40 / Q50 Q25 / Q32 / Q40 / Q50 QL100 / QL60 / QL64 / QL74 /
QL80
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A3000 A3000-C A3000-HSK-T A3001
Антивибрационные втулки Accure·tec для расточных державок – QuadFitTM
Неподвижная оснастка
422
D2
Державки Walter CaptoTM
Базовый держатель HSK DIN
69893-1 A
Базовый держатель по DIN
69871 AD/B
Базовый держатель по DIN
69871 AD/B
Базовый держатель MAS-BT
JIS B 6339 AD/B
Обозначение C.-390.410 C.-390B.140 C.-390B.540 + C.-390.540 C.-390B.55 + C.-390B.58
На станке HSK DIN 69893-1 A SK DIN 69871 AD/B SK DIN 69871 AD/B JIS B 6339 AD/B
На инструменте C3 / C4 / C5 / C6 / C8 C3 / C4 / C5 / C6 / C8 C3 / C4 / C5 / C6 / C8 C3 / C4 / C5 / C6 / C8
Страница в каталоге
QR-код
www.walter-tools.com/woc/ C-390-410 C-390B-140 C-390B-540 C-390B-55
Адаптеры Walter CaptoTM
Вращающаяся оснастка
424
D2
Державки Walter CaptoTM
Державка для синхронного
резьбонарезания
Державка Walter CaptoTM – с
гашением вибраций Оправка для торцовых фрез Гидрозажимной патрон
Walter CaptoTM ISO 26623-1
Обозначение AB035-C AC001-C AK155.8.C AK182.C
На станке Walter CaptoTM по ISO 26623 Walter CaptoTM по ISO 26623 Walter CaptoTM по ISO 26623 Walter CaptoTM по ISO 26623
На инструменте ER11 / ER20 / ER25 / ER40 16 / 22 / 27 / 32 / 40 1 / 1 1/2 / 1 1/4 / 16 / 22 / 27 /
3/4 / 32 12 / 20
Страница в каталоге
QR-код
www.walter-tools.com/woc/ AB035-C AC001-C AK155-8-C AK182-C
Адаптеры Walter CaptoTM
Вращающаяся оснастка
425
D 2
Цанговые патроны ER Патроны с креплением
Weldon Патроны для сверл
C.-391.14 C.-391.20 C.-391.27
Walter CaptoTM по ISO 26623 Walter CaptoTM по ISO 26623 Walter CaptoTM по ISO 26623
ER20 / ER25 / ER32 / ER40
1 / 1 1/2 / 1 1/4 / 1/2 / 10 / 12 /
14 / 16 / 18 / 20 / 25 / 3/4 / 3/8
/ 32 / 40 / 5/8 / 6 / 7/8 / 8
16 / 20 / 25 / 32 / 40
C-391-14 C-391-20 C-391-27
Адаптеры Walter CaptoTM
Вращающаяся оснастка
426
D2
Державки Walter CaptoTM
Удлинитель Переходники
Обозначение C.-391.01 C.-391.02
На станке Walter CaptoTM по ISO 26623 Walter CaptoTM по ISO 26623
На инструменте C3 / C4 / C5 / C6 / C8 C3 / C4 / C5 / C6
Страница в каталоге
QR-код
www.walter-tools.com/woc/ C-391-01 C-391-02
Адаптеры Walter CaptoTM
Вращающаяся оснастка
427
D 2
428
D2
Адаптеры Walter NCT
Базовый держатель DIN
69893-1 A Базовый держатель DIN 2080 Базовый держатель DIN
69871-1 AD
Базовый держатель ANSI
ASME B5.50
Обозначение A100M...HSK A100M.1 A100M.2 A100M.3
На станке HSK DIN 69893-1 A SK DIN 2080 / ISO 2583 SK DIN 69871 ASME B 5.50
На инструменте 25 / 32 / 40 / 50 / 63 / 80 32 / 40 / 50 / 63 / 80 25 / 32 / 40 / 50 / 63 / 80 63 / 80
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A100M-HSK A100M-1 A100M-2 A100M-3
Адаптеры Walter NCT
Вращающаяся оснастка
429
D 2
Базовый держатель MAS-
BT JIS B 6339
Базовый держатель Walter
CaptoTM
Базовый держатель
ANSI ASME B5.50 —
дюймовые размеры
Базовый держатель DIN
69871-1 AD/B
A100M.4 A100M.8 A100M.U3 AK200M.2
JIS B 6339 Walter CaptoTM по ISO 26623 ASME B 5.50 SK DIN 69871 AD/B
25 / 32 / 40 / 50 / 63 / 80 25 / 32 / 40 / 50 / 63 / 80 25 / 32 / 40 / 50 / 63 / 80 40 / 50 / 63 / 80
A100M-4 A100M-8 A100M-U3 AK200M-2
Адаптеры Walter NCT
Вращающаяся оснастка
430
D2
Адаптеры Walter NCT
Оправка для торцовых фрез Оправка для торцовых фрез Патроны с креплением
Weldon
Адаптер для
эксцентриковых втулок
Обозначение A150M A155M A170M A170M...Ex
На станке Модульный хвостовик NCT Модульный хвостовик NCT Модульный хвостовик NCT Модульный хвостовик NCT
На инструменте 16 / 22 / 27 / 32 / 40 / 50 / 60 22 / 27 / 32 / 40S / 60 10 / 12 / 16 / 20 / 25 / 32 / 40 32 / 40 / 50
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A150M A155M A170M A170M-EX
Оправка для торцовых фрез
— дюймовые размеры Цанговые патроны ER
Обозначение AK155M.U0 AK300M
На станке Модульный хвостовик NCT Модульный хвостовик NCT
На инструменте 1 / 1 1/2 / 1 1/4 / 3/4 ER16 / ER25 / ER32 / ER40
Страница в каталоге
QR-код
www.walter-tools.com/woc/ AK155M-U0 AK300M
Адаптеры Walter NCT
Вращающаяся оснастка
431
D 2
Патрон для коротких сверл Цанговый патрон ER DIN
1835 B
Быстросменный патрон
для метчика
Державка для
синхронного
резьбонарезания
Оправка для торцовых
фрез
A201M A305 A320M AB035-N AK155M
Модульный хвостовик NCT DIN 1835 B Модульный хвостовик NCT Модульный хвостовик NCT Модульный хвостовик NCT
1 - 13 ER11 / ER16 1 / 3 / 4 / 5 ER20 / ER25 16 / 22 / 27 / 32 / 40S
A201M A305 A320M AB035-N AK155M
Адаптеры Walter NCT
Вращающаяся оснастка
432
D2
Адаптеры Walter NCT
Удлинитель Переходники Патрон-удлинитель по DIN
1835 B
Обозначение A101M A102M A175
На станке Модульный хвостовик NCT Модульный хвостовик NCT DIN 1835 B
На инструменте 25 / 32 / 40 / 50 / 63 / 80 25 / 32 / 40 / 50 / 63 10 / 12 / 14 / 16 / 4 (5/32) / 5
/ 6 / 8
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A101M A102M A175
Адаптеры Walter NCT
Вращающаяся оснастка
433
D 2
434
D2
Патроны ScrewFit для насадных головок
Адаптеры DIN 1835 A Державка Walter CaptoTM – с
гашением вибраций
Адаптеры HSK —
антивибрационные
Адаптеры MAS-BT –
антивибрационные
Обозначение A510 AC060-C AC060-H AC060-J
На станке с цилиндрическим хвостовиком Walter CaptoTM по ISO 26623 HSK DIN 69893-1 A JIS B 6339 AD/B
На инструменте T09 / T14 / T18 / T22 / T28 T18 / T22 / T28 T18 / T22 / T28 T18 / T22 / T28
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A510 AC060-C AC060-H AC060-J
Адаптер по DIN 69893-1 A Адаптер по DIN 69893-1 A Адаптер ASME B5.50 CAT-40 Адаптер ASME B5.50 CAT-40
Обозначение AK530 AK531 AK540 AK541
На станке HSK DIN 69893-1 A HSK DIN 69893-1 A
ASME B 5.50
SK DIN 69871 AD/B
JIS B 6339
ASME B 5.50
SK DIN 69871 AD/B
JIS B 6339
На инструменте T09 / T14 / T18 / T22 / T28 /
T36 / T45 T18 / T22 / T28 / T36 / T45 T09 / T14 / T18 / T22 / T28 /
T36 / T45 T18 / T22 / T28 / T36 / T45
Страница в каталоге
QR-код
www.walter-tools.com/woc/ AK530 AK531 AK540 AK541
Патроны ScrewFit для насадных головок
Вращающаяся оснастка
435
D 2
Адаптеры SK –
антивибрационные Цанговые патроны ER Адаптер DIN 1835 A —
дюймовые размеры Адаптеры DIN 1835 A Адаптеры NCT
AC060-S AK300.T AK510 AK512 AK520
SK DIN 69871 AD/B ScrewFit с цилиндрическим
хвостовиком
с цилиндрическим
хвостовиком Модульный хвостовик NCT
T18 / T22 / T28 ER11 / ER16 / ER25 T09 / T14 / T18 / T22 / T28 /
T36 / T45 T14 / T18 / T22 / T28 T18 / T22 / T28 / T36 / T45
AC060-S AK300-T AK510 AK512 AK520
Адаптер Walter CaptoTM
AK580.C
Walter CaptoTM по ISO 26623
T09 / T14 / T18 / T22 / T28 /
T36 / T45
AK580-C
Патроны ScrewFit для насадных головок
Вращающаяся оснастка
436
D2
Патроны ScrewFit для насадных головок
Переходники Переходники
Обозначение AK521 AK522
На станке ScrewFit Цилиндрич., модульн
На инструменте T09 / T14 / T18 / T22 / T28 / T36 T14 / T18 / T22 / T28
Страница в каталоге
QR-код
www.walter-tools.com/woc/ AK521 AK522
Патроны ScrewFit для насадных головок
Вращающаяся оснастка
437
D 2
438
D2
Адаптеры ConeFit для фрезерных головок
Державка по DIN 6535 HA Адаптер по DIN 69893-1 A Адаптер Walter CaptoTM
Обозначение AK610 AK631 AK681
На станке с цилиндрическим хвостовиком HSK DIN 69893-1 A Walter CaptoTM по ISO 26623
На инструменте E10 - E25 E10 - E25 E10 - E25
Страница в каталоге
QR-код
www.walter-tools.com/woc/ AK610 AK631 AK681
Адаптеры ConeFit для фрезерных головок
Вращающаяся оснастка
439
D 2
440
D2
Адаптеры HSK, SK, цельные
Оправка для торцовых фрез
DIN 69893-1 A
Оправка MAS-BT JIS B 6339
для торцовых фрез
Оправки DIN69871-A для
торцовых фрез Патрон Weldon DIN 69893-1 A
Обозначение A155...HSK A155.BT A155.S A170...HSK
На станке HSK DIN 69893-1 A JIS B 6339 SK DIN 69871 AD/B HSK DIN 69893-1 A
На инструменте 22 - 60 16 - 60 22 - 60 10 - 8
Страница в каталоге
QR-код
www.walter-tools.com/woc/ A155-HSK A155-BT A155-S A170-HSK
Державка для синхронного
резьбонарезания
Державка для синхронного
резьбонарезания
Державка для синхронного
резьбонарезания
Патроны с креплением
Weldon ASME B5.50
Обозначение AB035-J AB035-S AB035-W AB044.K
На станке JIS B 6339 SK DIN 69871 DIN 6535 HE, 180° с
обточкойDIN 6535 HB ASME B 5.50
На инструменте ER11 - ER40 ER20 - ER40 ER11 - ER25 1 - 5/8
Страница в каталоге
QR-код
www.walter-tools.com/woc/ AB035-J AB035-S AB035-W AB044-K
Адаптеры HSK,SK, цельные
Вращающаяся оснастка
441
D 2
Патрон с термозажимом DIN
69893-1 A
Оправки для торцовых фрез
ASME B5.50
Цанговый патрон ER
ASME B5.50
Компактный
гидрозажимной патрон
DIN 69893-1 A
Державка для
синхронного
резьбонарезания
A560.H AB001.K AB009.K AB019-H AB035-H
HSK DIN 69893-1 A ASME B 5.50 ASME B 5.50 HSK DIN 69893-1 A HSK DIN 69893-1 A
10 - 8 1 - 3/4 ER16 - ER40 10 - 8 ER20 - ER40
A560-H AB001-K AB009-K AB019-H AB035-H
Адаптер HSK –
антивибрационный
Адаптер MAS-BT –
антивибрационный
Адаптер SK –
антивибрационный
Адаптер CAT-V –
антивибрационный
Оправка для торцовых
фрез DIN 69893-1 A
AC001-H AC001-J AC001-S AC001.K AK155...HSK
HSK DIN 69893-1 A JIS B 6339 AD/B SK DIN 69871 AD/B ASME B 5.50 HSK DIN 69893-1 A
16 - 40 16 - 40 16 - 40 1 - 3/4 16 - 40S
AC001-H AC001-J AC001-S AC001-K AK155-HSK
Адаптеры HSK,SK, цельные
Вращающаяся оснастка
442
D2
Адаптеры HSK, SK, цельные
Оправка MAS-BT JIS B 6339
для торцовых фрез
Оправка по DIN 69871 AD/B
для торцовых фрез
Адаптеры Weldon MAS-BT
JIS B 6339
Патрон Weldon DIN 69871
AD/B
Обозначение AK155.BT AK155.S AK170.BT AK170.S
На станке JIS B 6339 SK DIN 69871 AD/B JIS B 6339 SK DIN 69871 AD/B
На инструменте 16 - 32 16 - 32 10 - 8 10 - 8
Страница в каталоге
QR-код
www.walter-tools.com/woc/ AK155-BT AK155-S AK170-BT AK170-S
Цанговые патроны ER MAS-
BT JIS B 6339
Цанговый патрон ER DIN
69871 A
Обозначение AK300.BT AK300.S
На станке JIS B 6339 SK DIN 69871 AD/B
На инструменте ER16 - ER40 ER16 - ER40
Страница в каталоге
QR-код
www.walter-tools.com/woc/ AK300-BT AK300-S
Адаптеры HSK,SK, цельные
Вращающаяся оснастка
443
D 2
Гидрозажимной патрон
MAS-BT JIS B 6339
Гидрозажимной патрон
ASME B5.50
Гидрозажимной патрон
DIN 69893-1 A
Гидрозажимной патрон
DIN 69871
Цанговый патрон ER DIN
69893-1 A
AK182.BT AK182.CAT AK182.H AK182.S AK300...HSK
JIS B 6339 ASME B 5.50 HSK DIN 69893-1 A SK DIN 69871 AD/B HSK DIN 69893-1 A
12 - 32 20 - 32 12 - 32 12 - 32 ER16 - ER40
AK182-BT AK182-CAT AK182-H AK182-S AK300-HSK
Адаптеры HSK,SK, цельные
Вращающаяся оснастка
444
D2
Антивибрационные оправки Accure·tec для концевых фрез
Державка Walter CaptoTM – с
гашением вибраций
Адаптер HSK –
антивибрационный
Адаптер MAS-BT –
антивибрационный
Адаптер SK –
антивибрационный
Обозначение AC001-C AC001-H AC001-J AC001-S
На станке Walter CaptoTM по ISO 26623 HSK DIN 69893-1 A JIS B 6339 AD/B SK DIN 69871 AD/B
На инструменте 16 - 40 16 - 40 16 - 40 16 - 40
Страница в каталоге
QR-код
www.walter-tools.com/woc/ AC001-C AC001-H AC001-J AC001-S
Оправки антивибрационные для фрез Accure·tec
Вращающаяся оснастка
445
D 2
Адаптер CAT-V –
антивибрационный
Державка Walter CaptoTM –
с гашением вибраций
Адаптеры HSK —
антивибрационные
Адаптеры MAS-BT –
антивибрационные
Адаптеры SK –
антивибрационные
AC001.K AC060-C AC060-H AC060-J AC060-S
ASME B 5.50 Walter CaptoTM по ISO 26623 HSK DIN 69893-1 A JIS B 6339 AD/B SK DIN 69871 AD/B
1 - 3/4 T18 - T28 T18 - T28 T18 - T28 T18 - T28
AC001-K AC060-C AC060-H AC060-J AC060-S
Оправки антивибрационные для фрез Accure·tec
Вращающаяся оснастка
Производство инструментов и оказание услуг с заботой
об окружающей среде — полная прозрачность
и сертифицированная комплексная система контроля
Walter — это компания, которая берет на себя ответственность за защиту здоровья людей и охрану окружающей
среды. Забота об окружающей среде является главной составляющей общей стратегии нашей компании.
Эта концепция реализуется как в производимой продукции, так и работе подразделений компании, она регулярно
проверяется и сертифицируется независимыми третьими сторонами.
Сертификаты
Интегрированная система менеджмента
Walter сертифицирована в соответствии
с требованиями следующих стандартов:
AISO 9001 (менеджмент качества)
AVDA 6.4 (средства производства для
автомобильной промышленности)
AISO 14001 (менеджмент в области
охраны окружающей среды)
AISO 45001 (система управления
охраной труда)
AISO 50001 (энергоменеджмент)
Производство в соответствии с высокими стандартами
Все используемые нами процессы, процедуры, методы и ресурсы проверяются
и оцениваются независимым органом на основе строгих критериев.
Примерами этого являются безопасность труда, обеспечение качества и
экологическая безопасность (например, посредством ресурсосберегающего,
энергоэффективного и компенсирующего выбросы CO2 производства). Наши
социальные программы наглядно подтверждают, насколько трепетно Walter
относится к взятым на себя обязательствам.
Прозрачность всей производственной цепочки —
для вашей уверенности
Walter реализует это в равной мере как в форме рационального использования
ресурсов и средств производства, так и при постоянном взаимодействии
со своими заказчиками, партнерами и сотрудниками. Чтобы вы могли быть
уверены, что вся наша продукция соответствует этим требованиям по всей
производственной цепочке, мы также применяем наши фирменные стандарты к
своим субпоставщикам.
Охрана труда и здоровья
Walter защищает своих сотрудников
от ущерба для их здоровья. Чтобы
избежать несчастных случаев
на производстве, мы постоянно
проверяем наши процессы и
принимаем соответствующие меры по
предотвращению опасных ситуаций.
Забота об окружающей среде
и экономия энергоресурсов
Защита окружающей среды является
важной корпоративной целью Wal-
ter. Мы заботимся об обеспечении
энергоэффективности и стремимся к
сокращению расхода энергии, воды и
ценных ресурсов в нашей работе.
Менеджмент качества
Walter постоянно улучшает
свою продукцию и оптимизирует
применяемые технологии. Мы
обеспечиваем высокое качество своей
продукции путем эффективных мер и
процедур — и регулярно проверяем
его с помощью нашей комплексной
системы контроля.
Подробную информацию
о сертификатах Walter
см. здесь:
