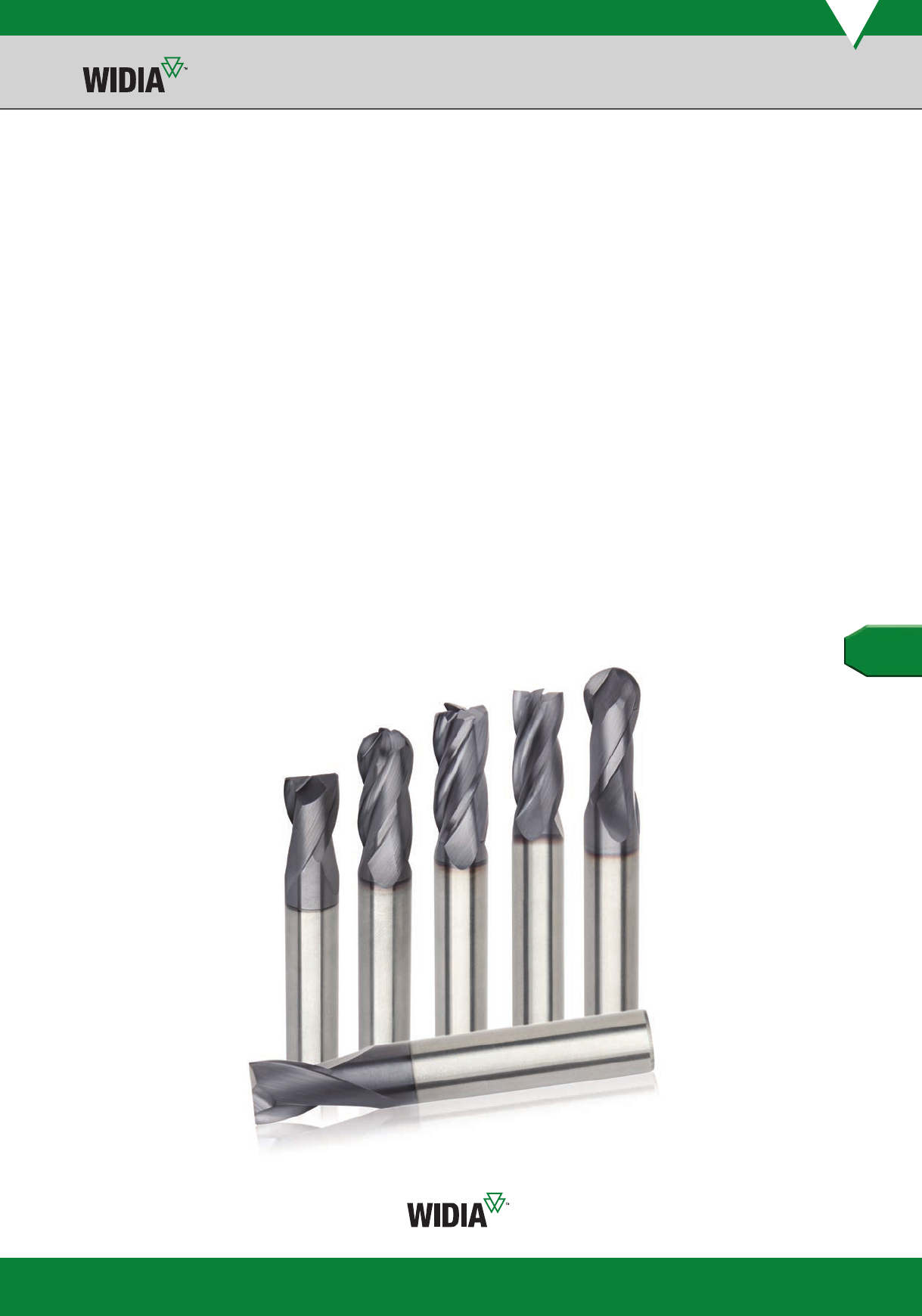

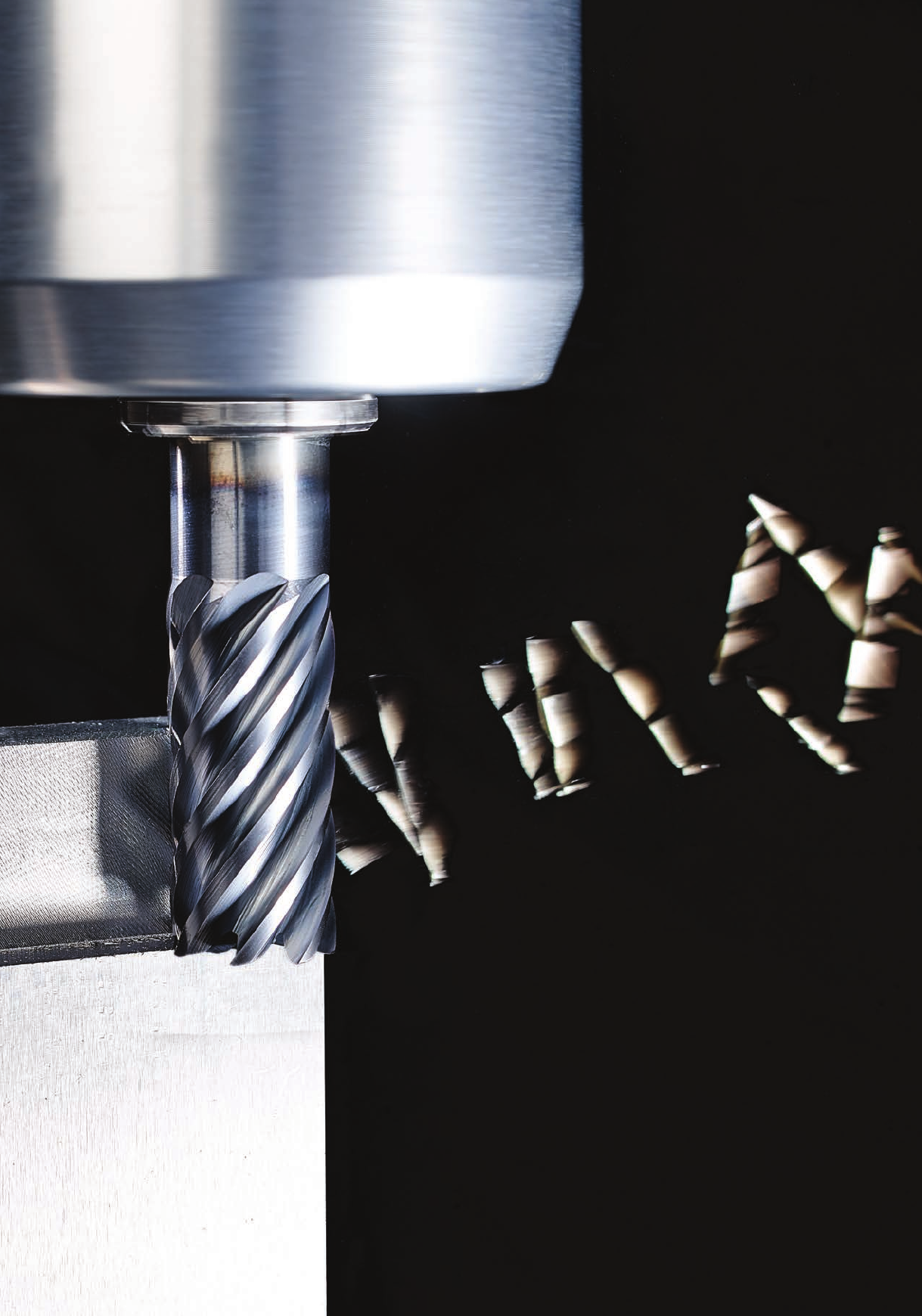

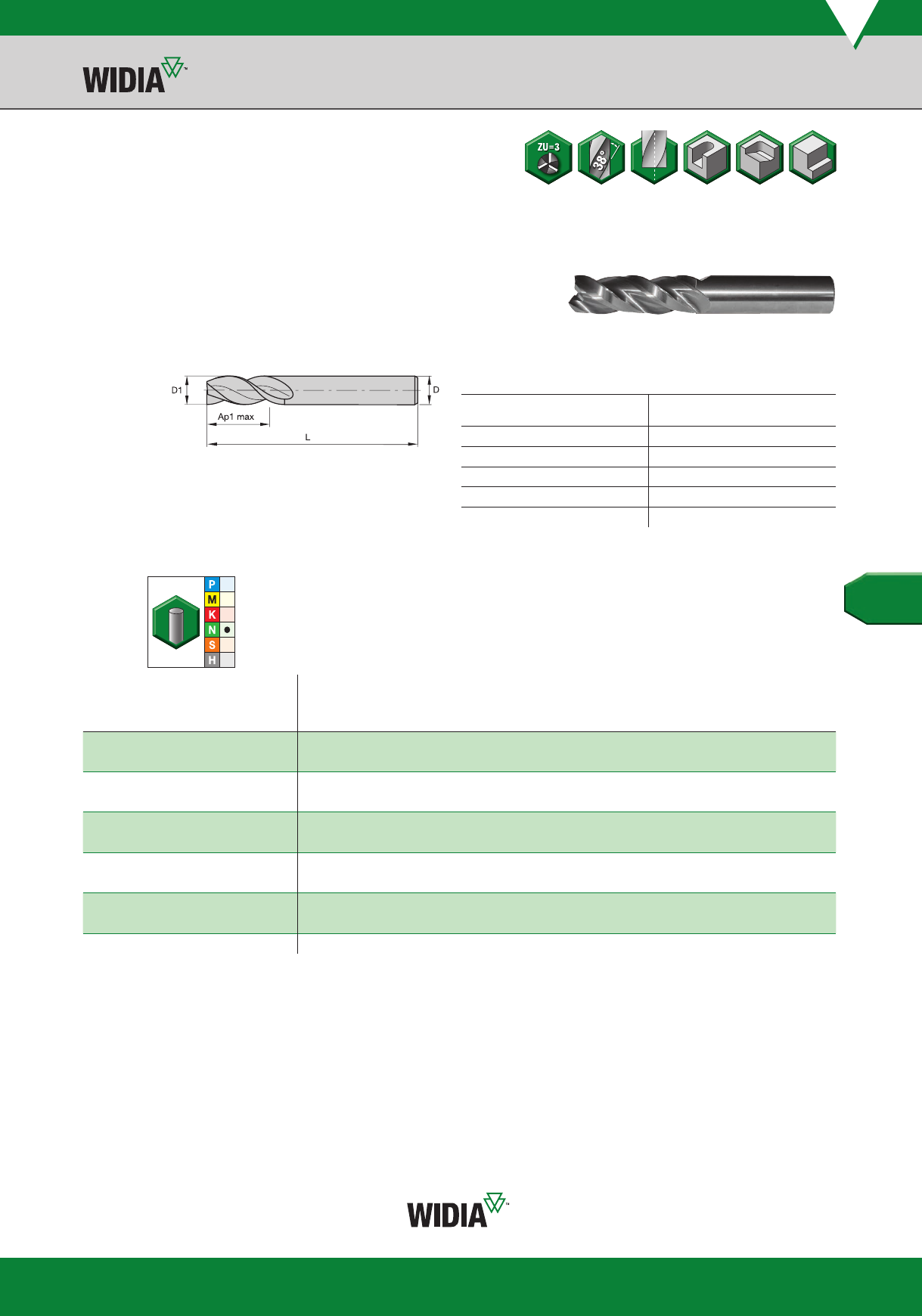

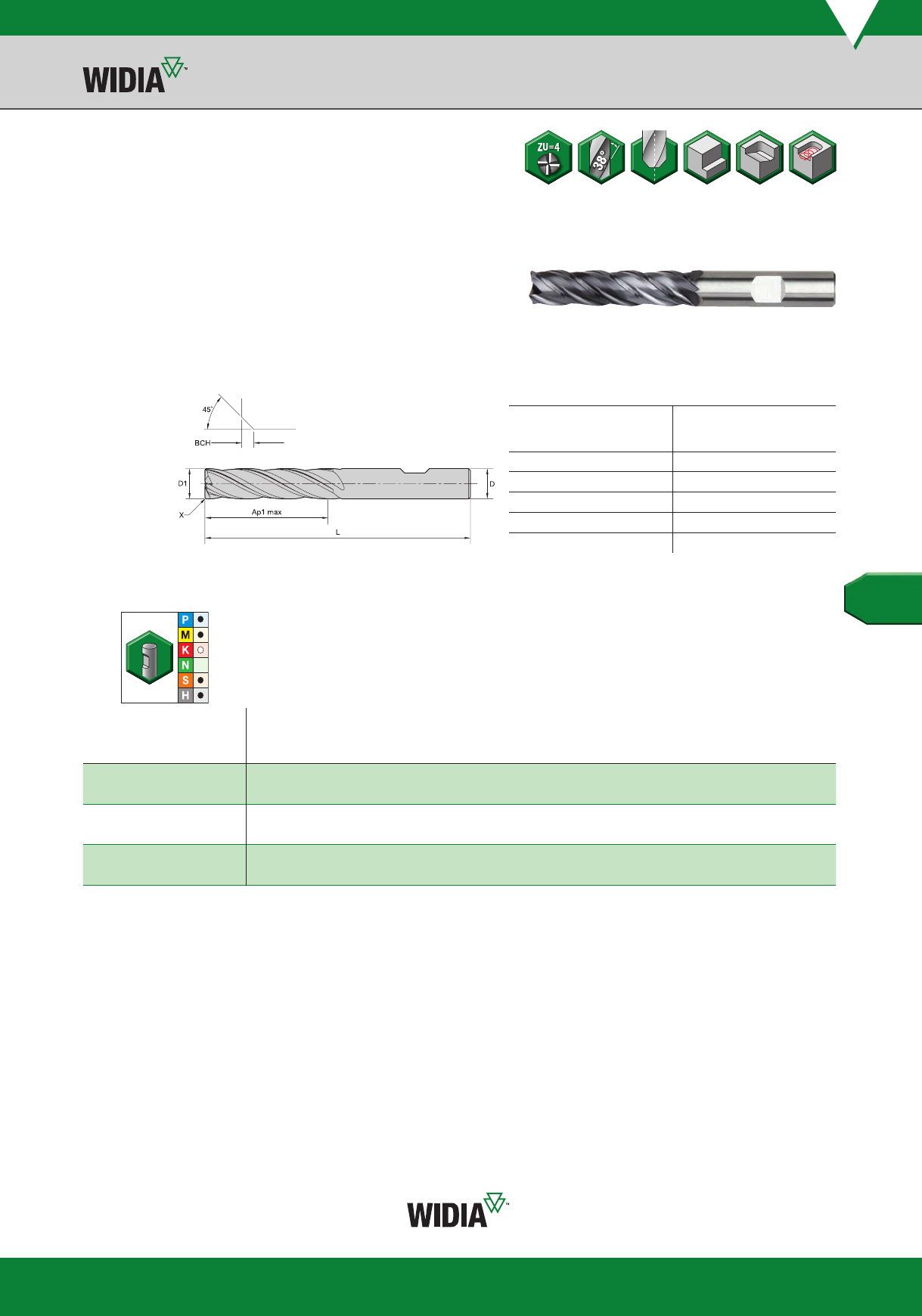

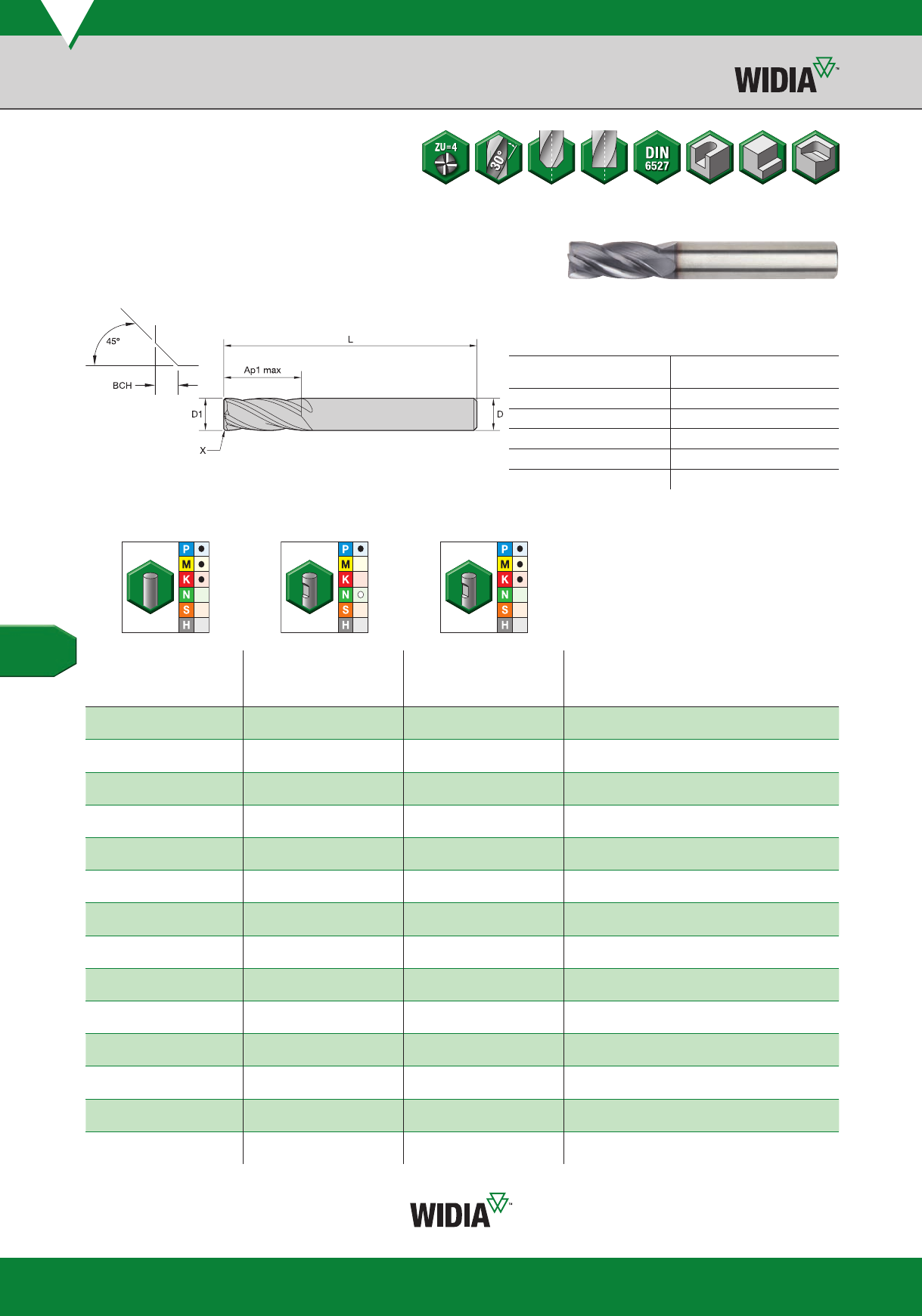

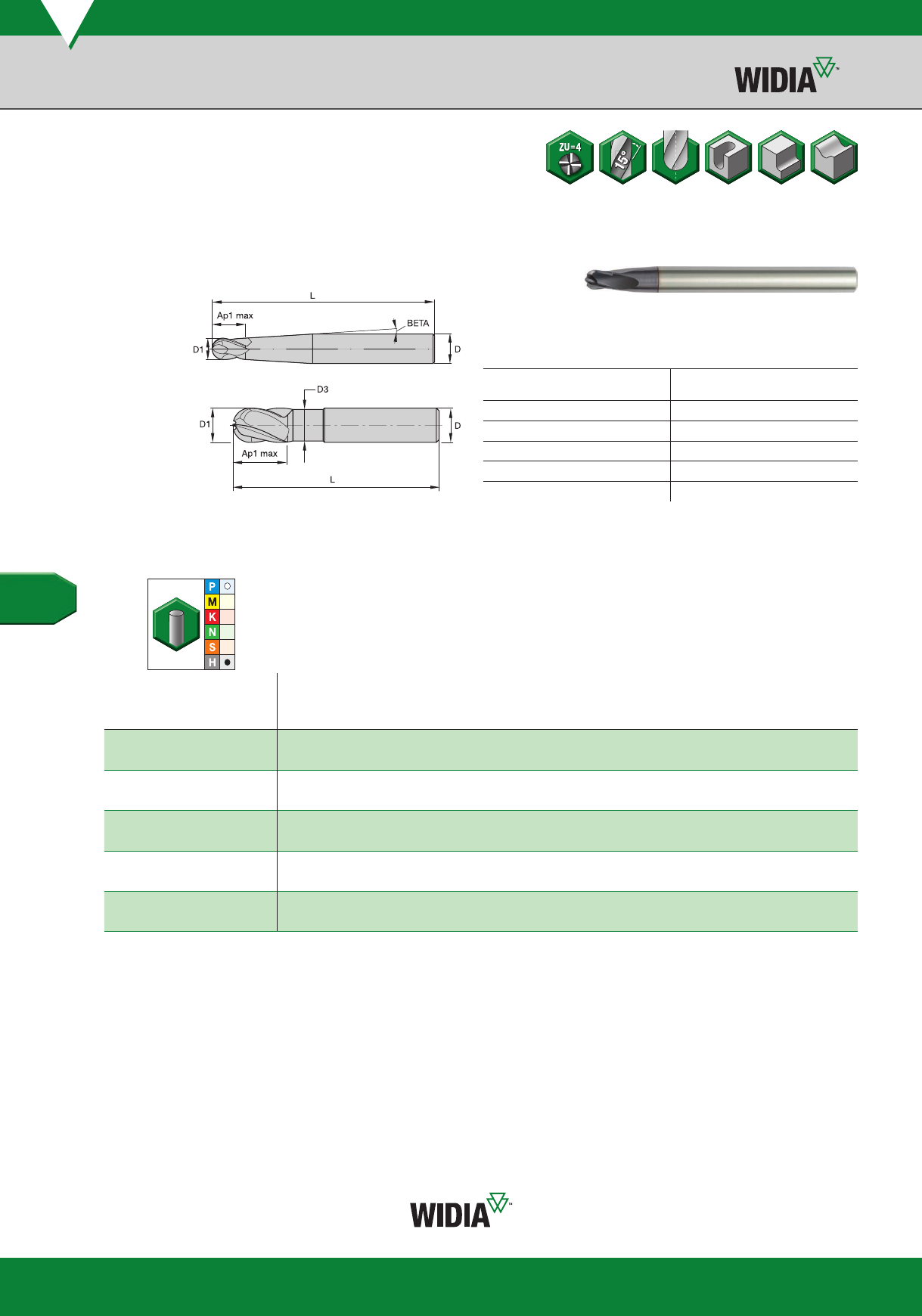

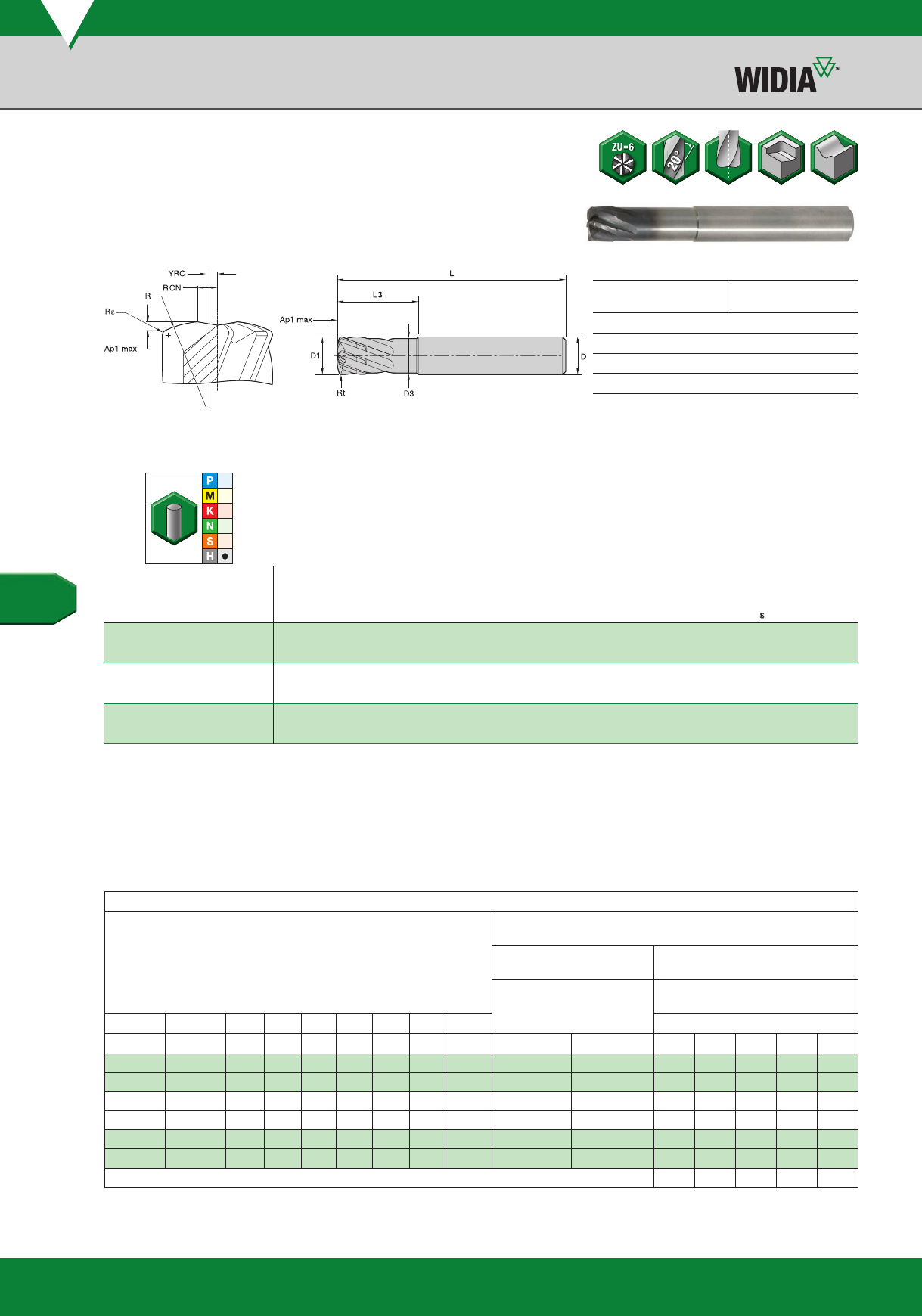

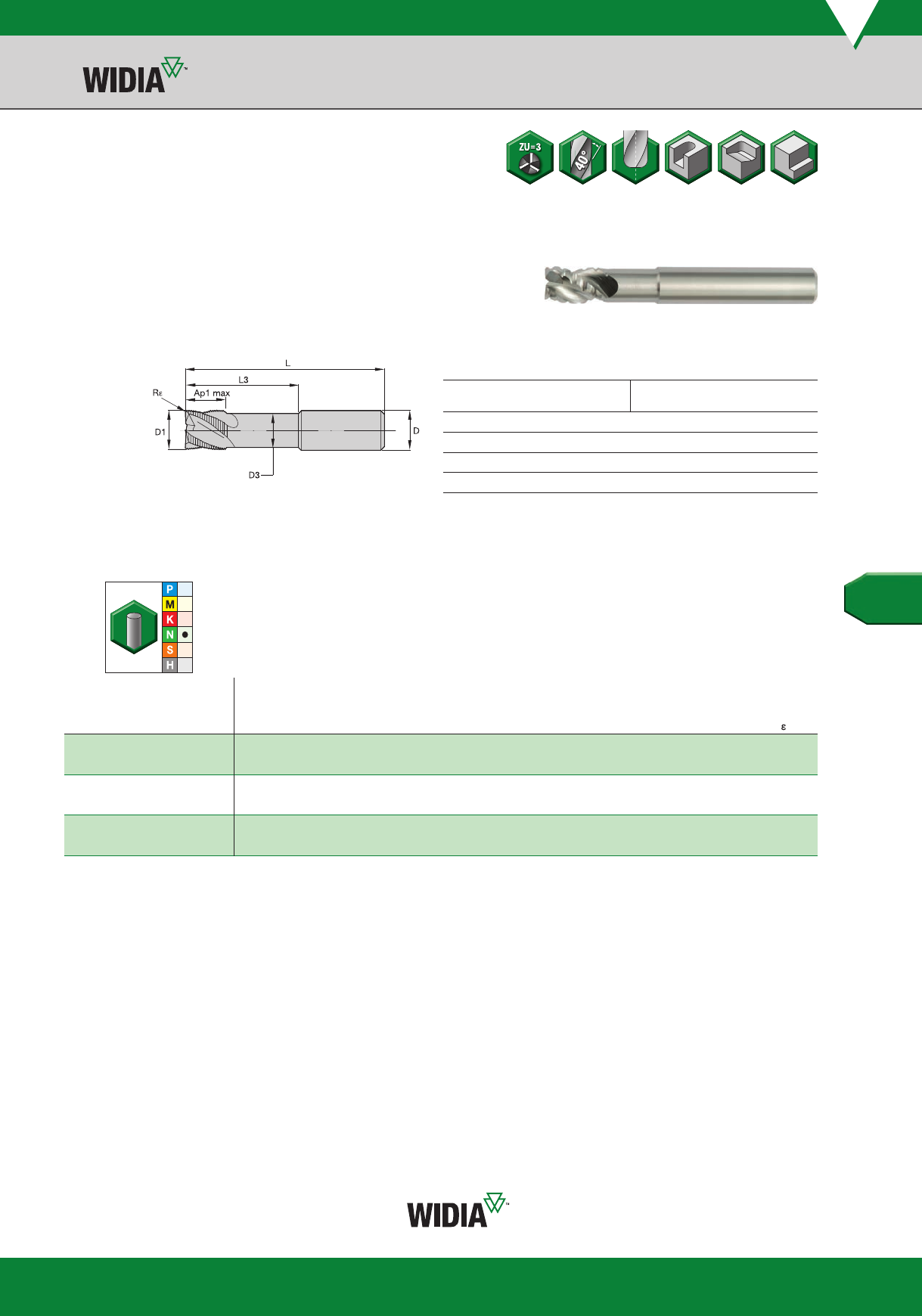

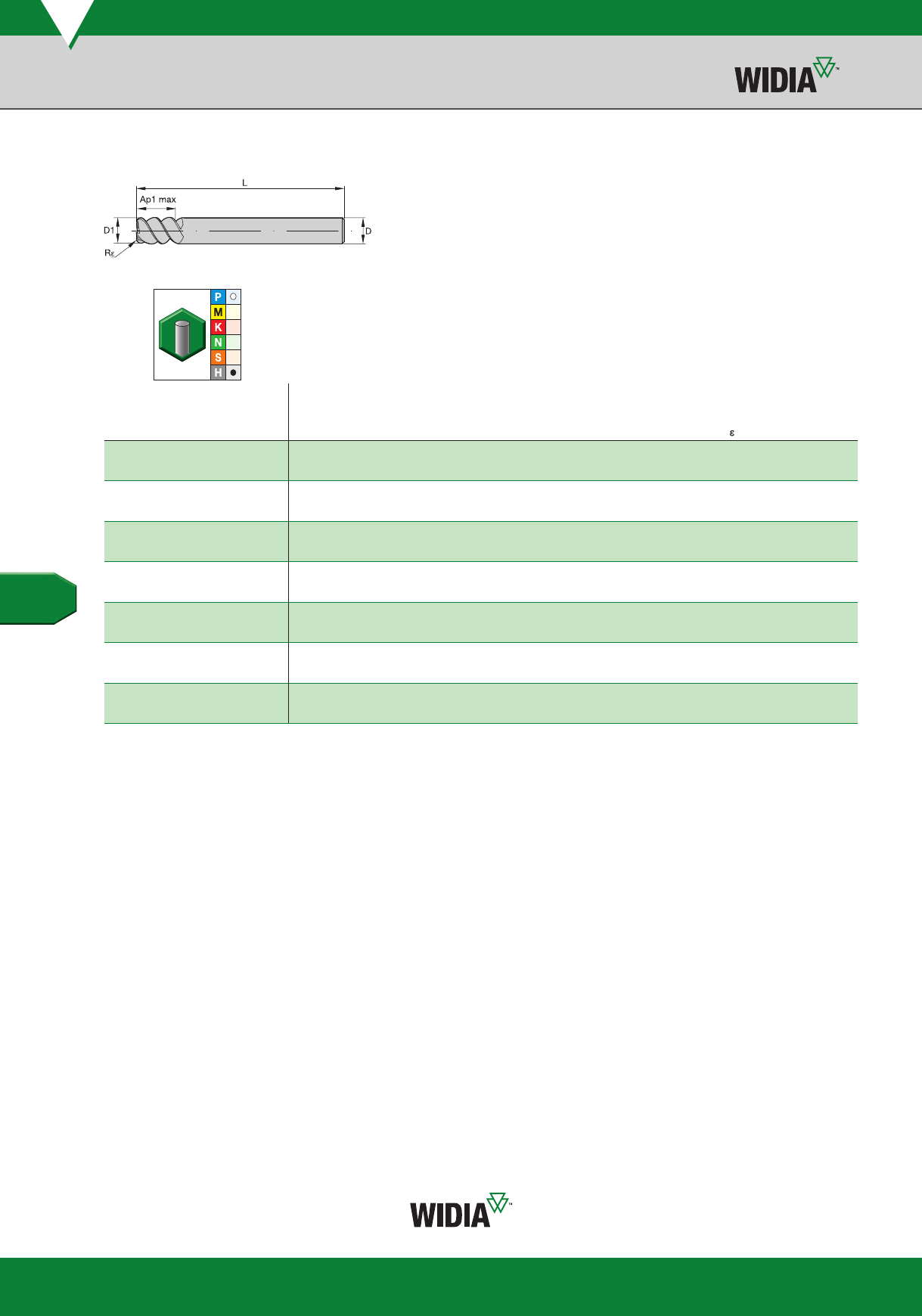

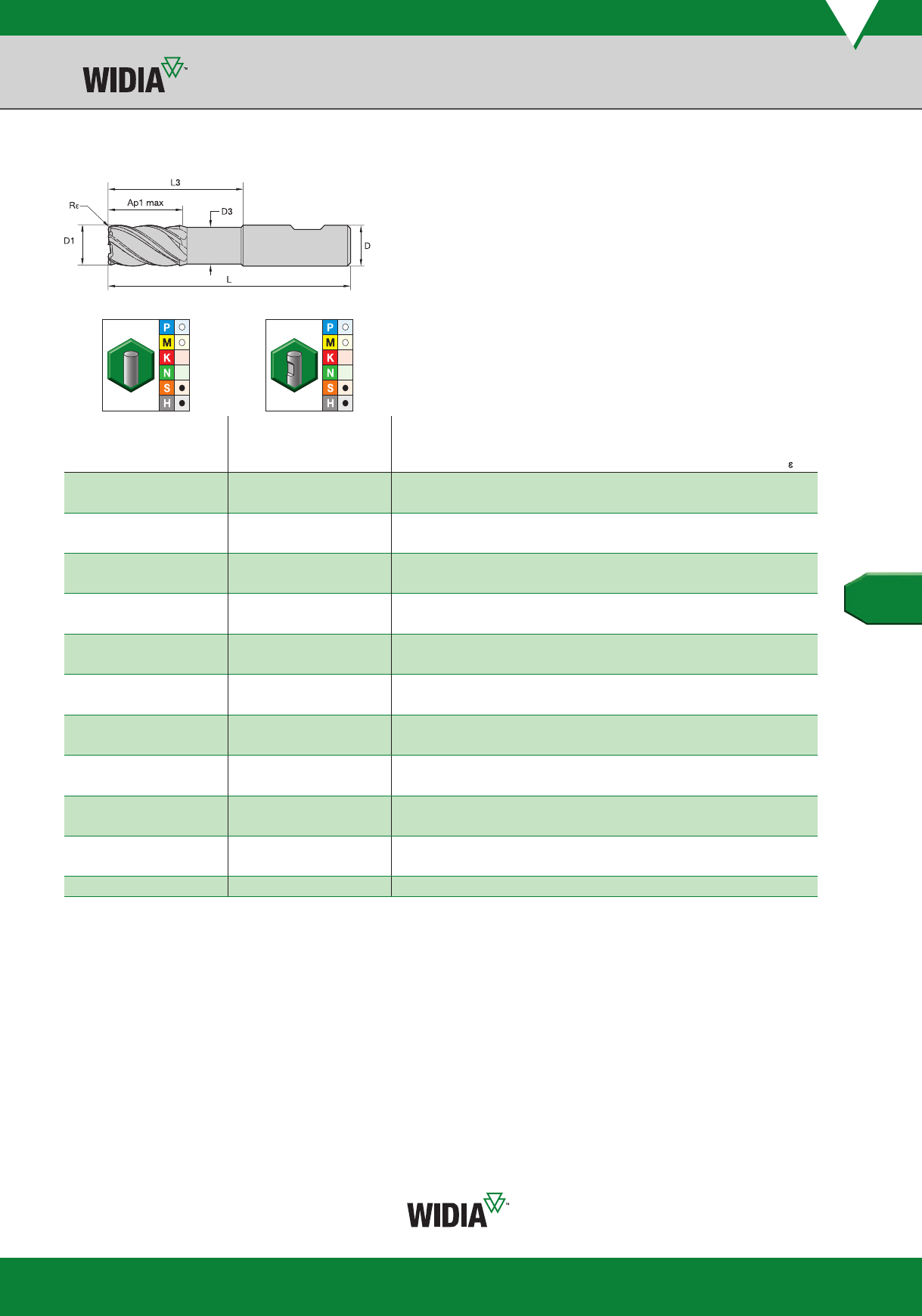

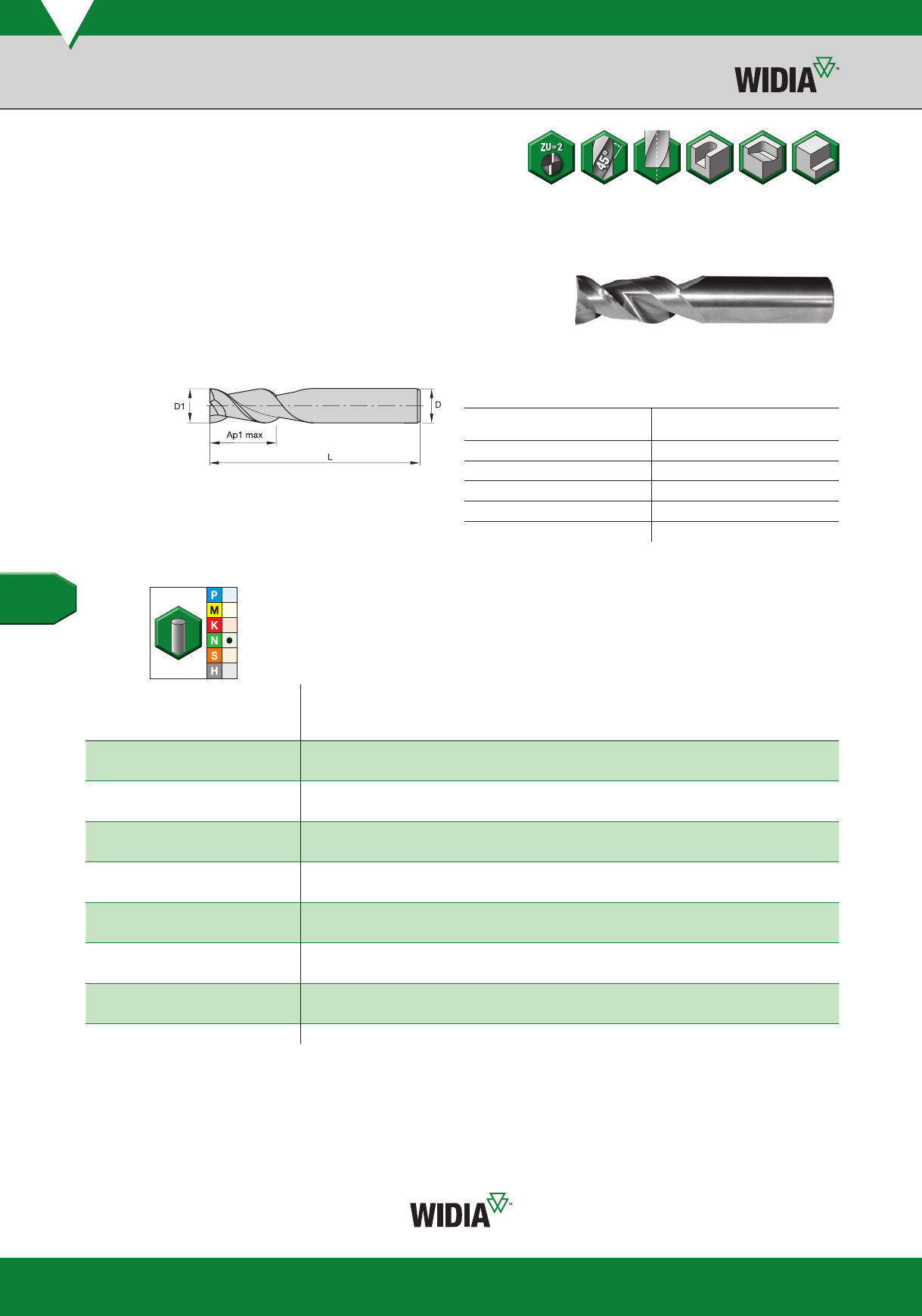

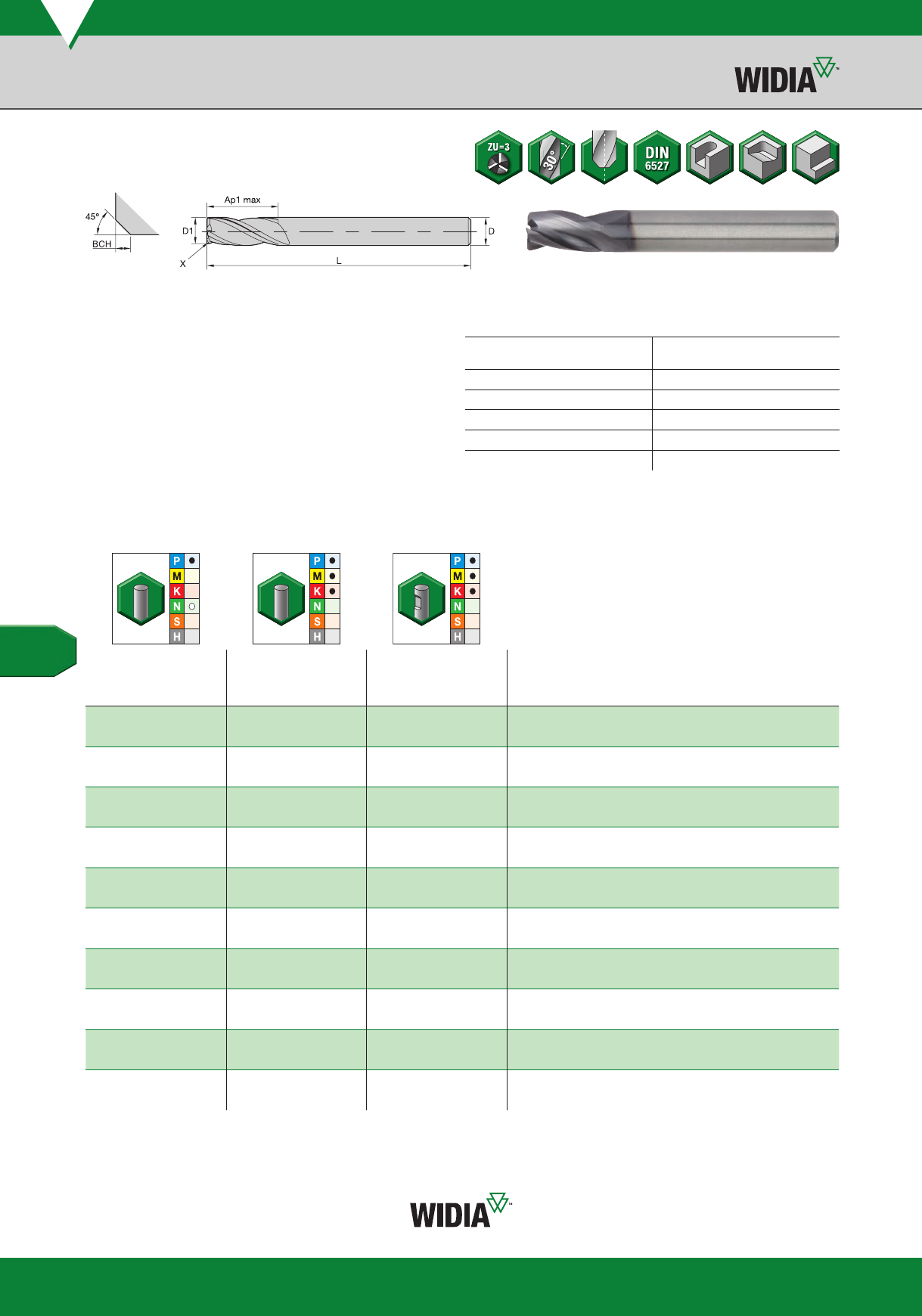

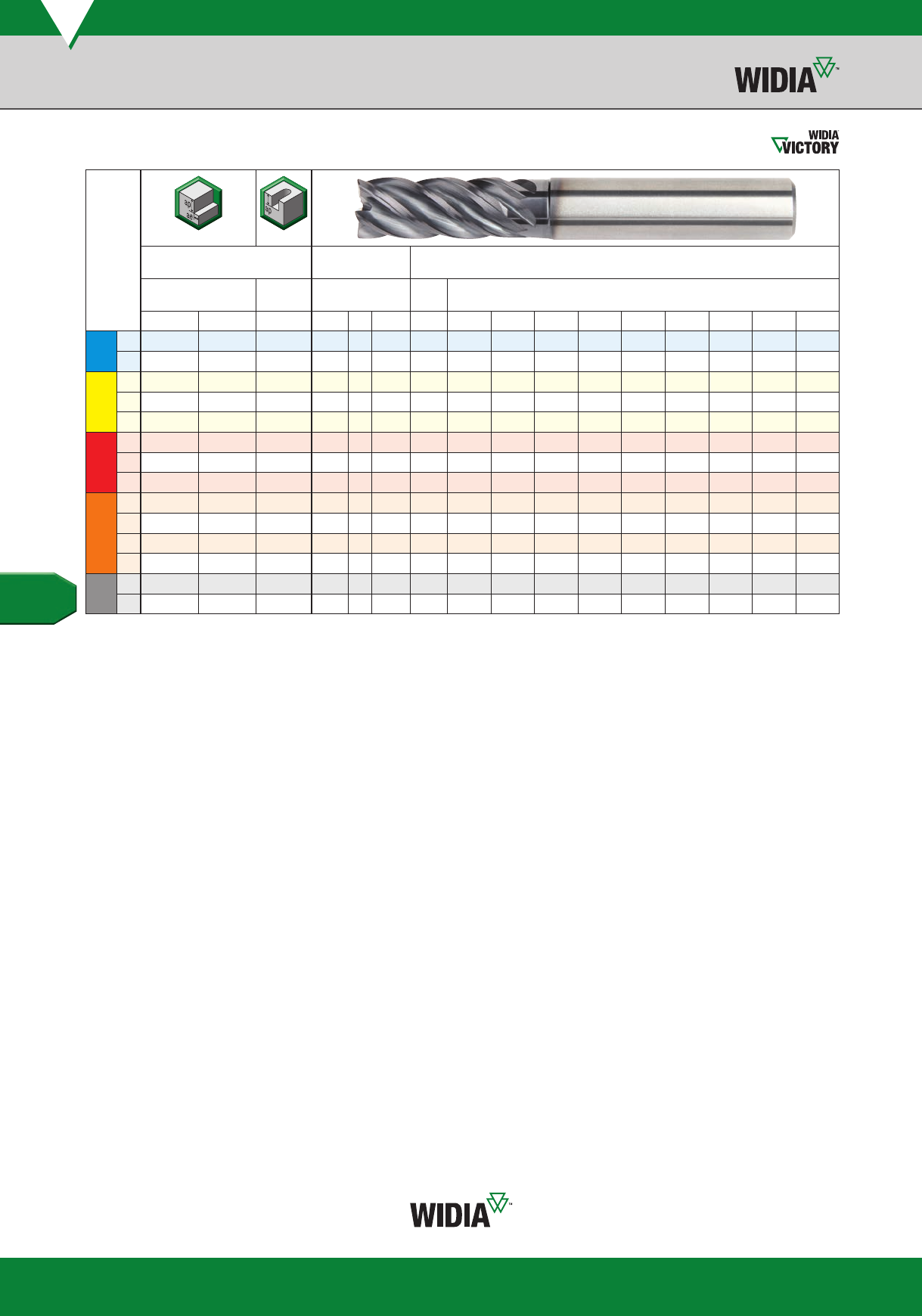

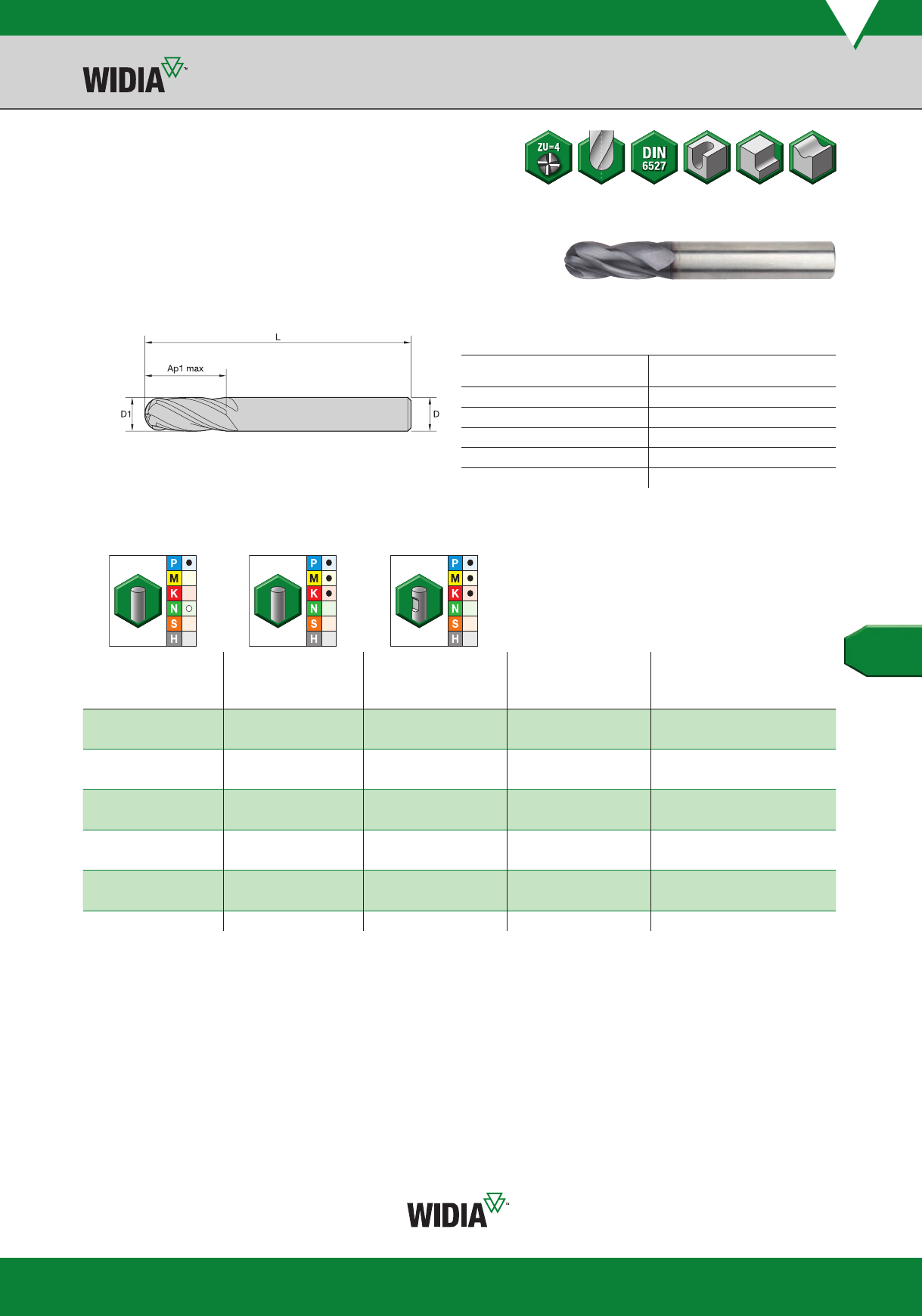

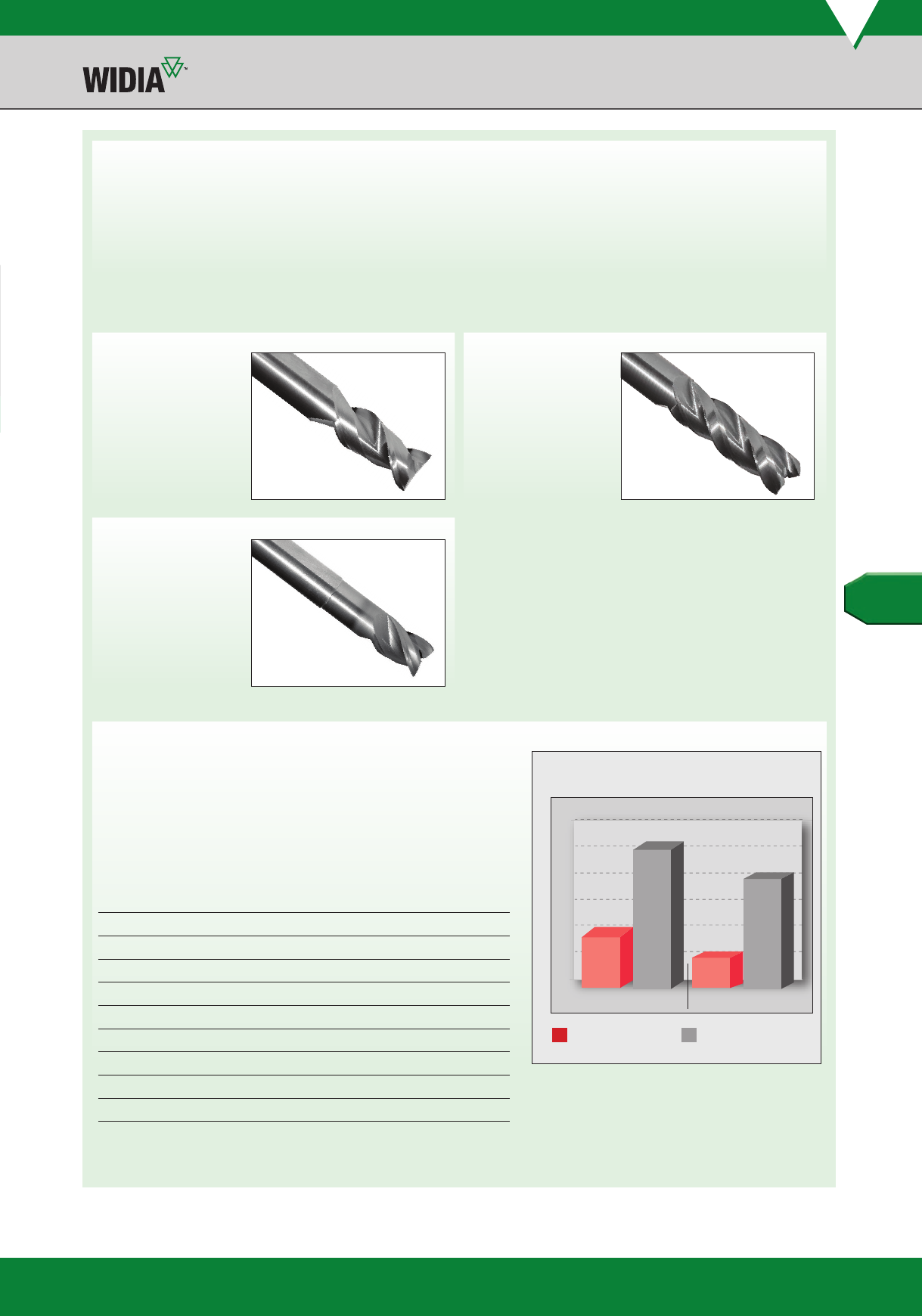

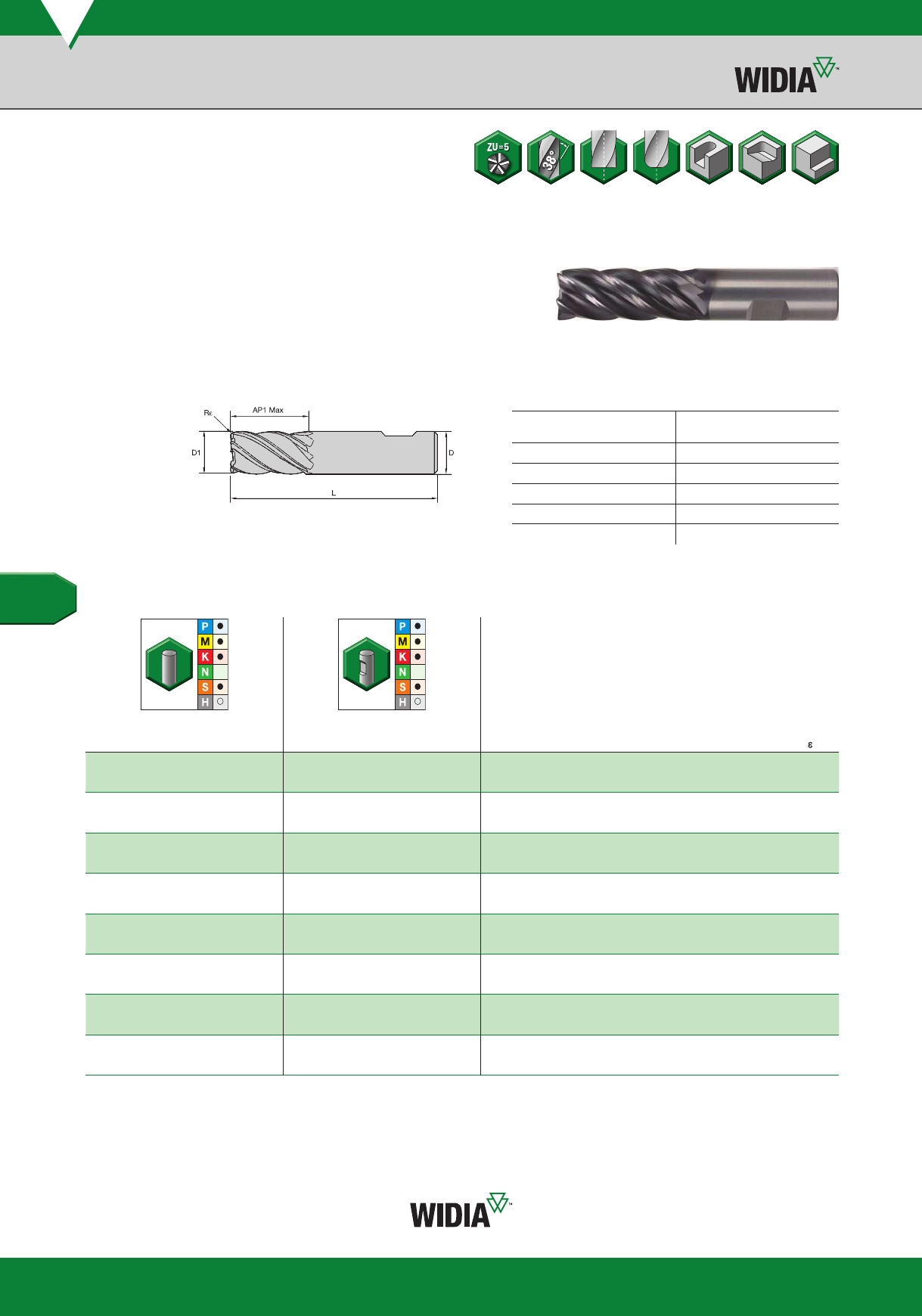

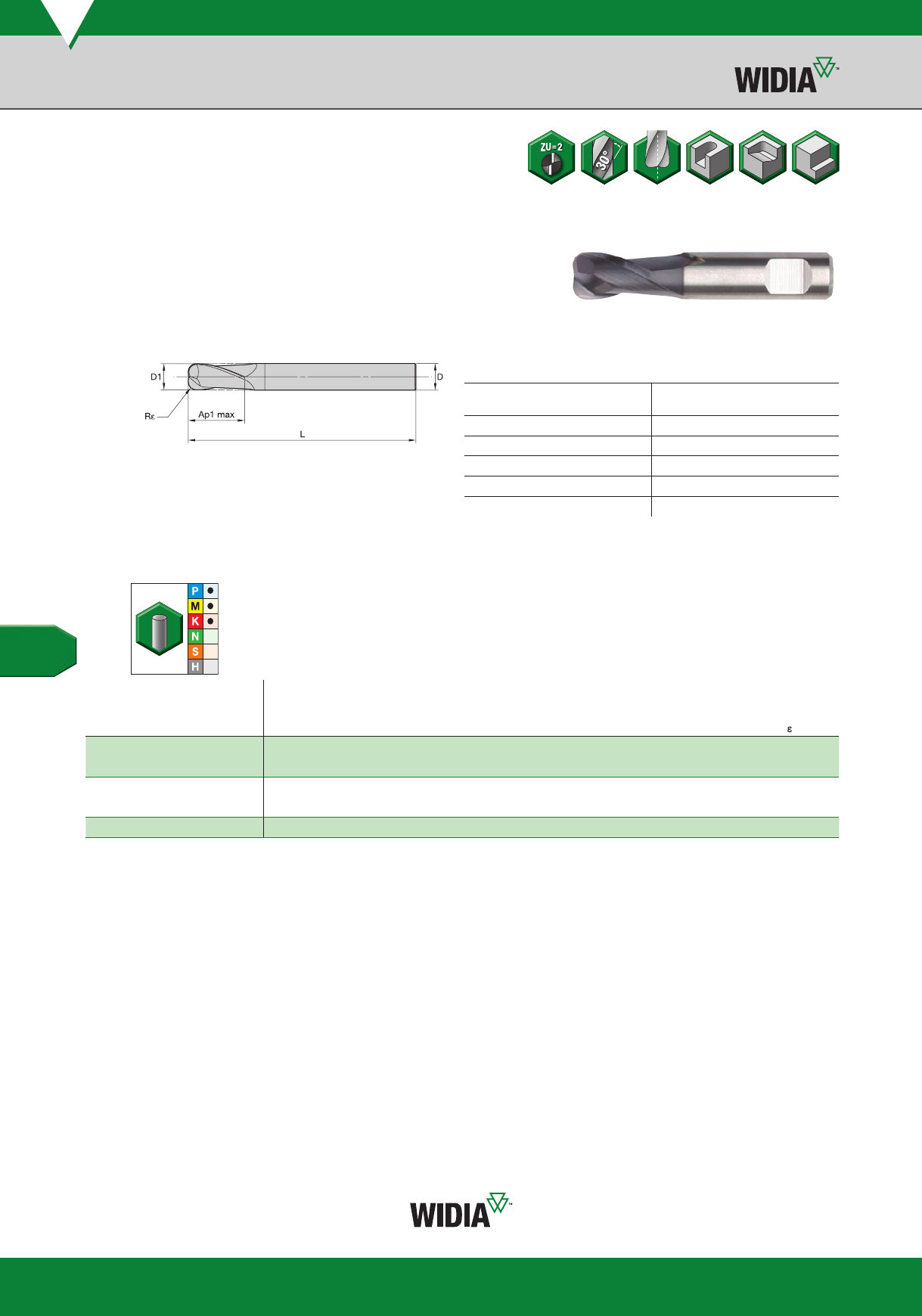

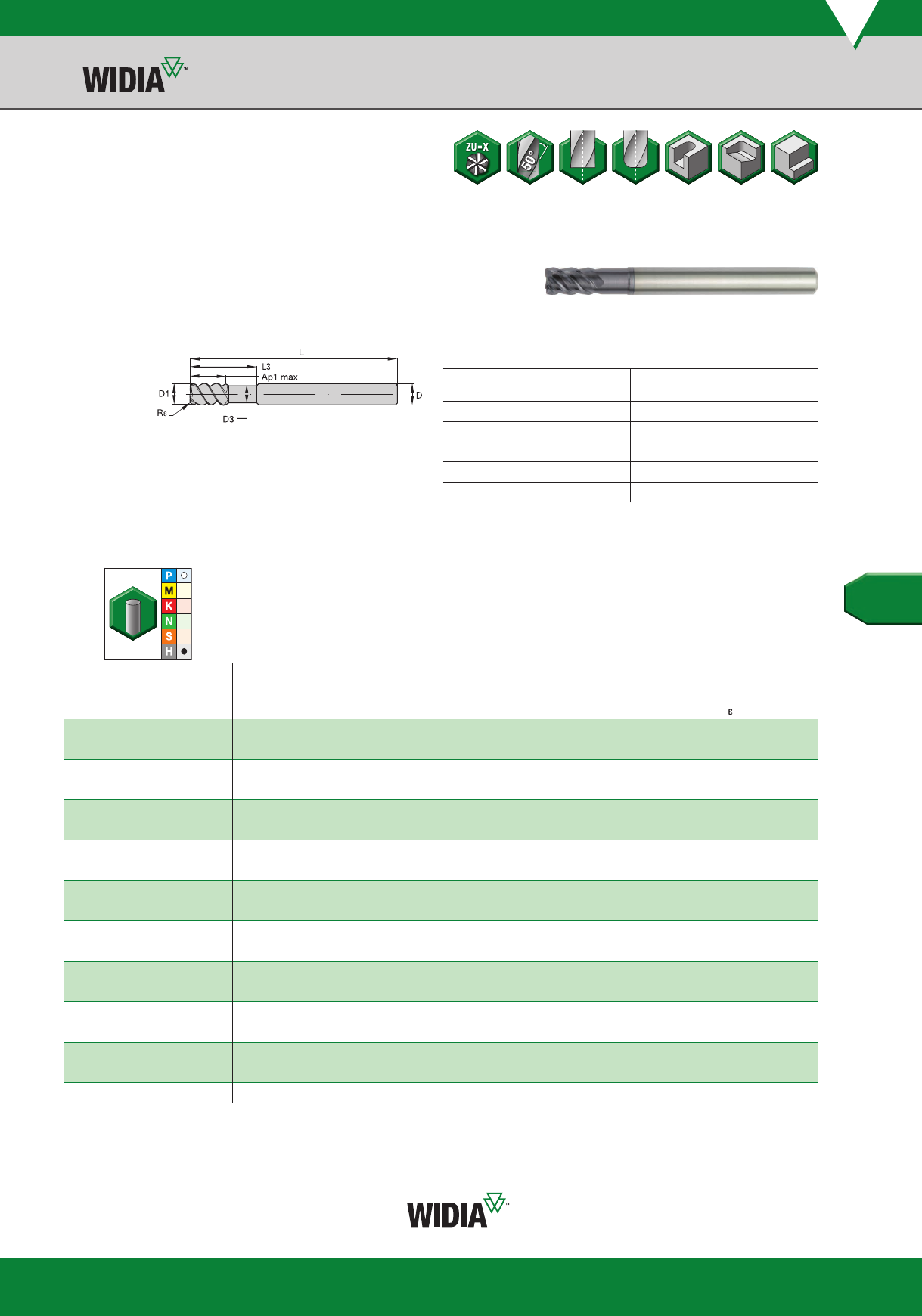

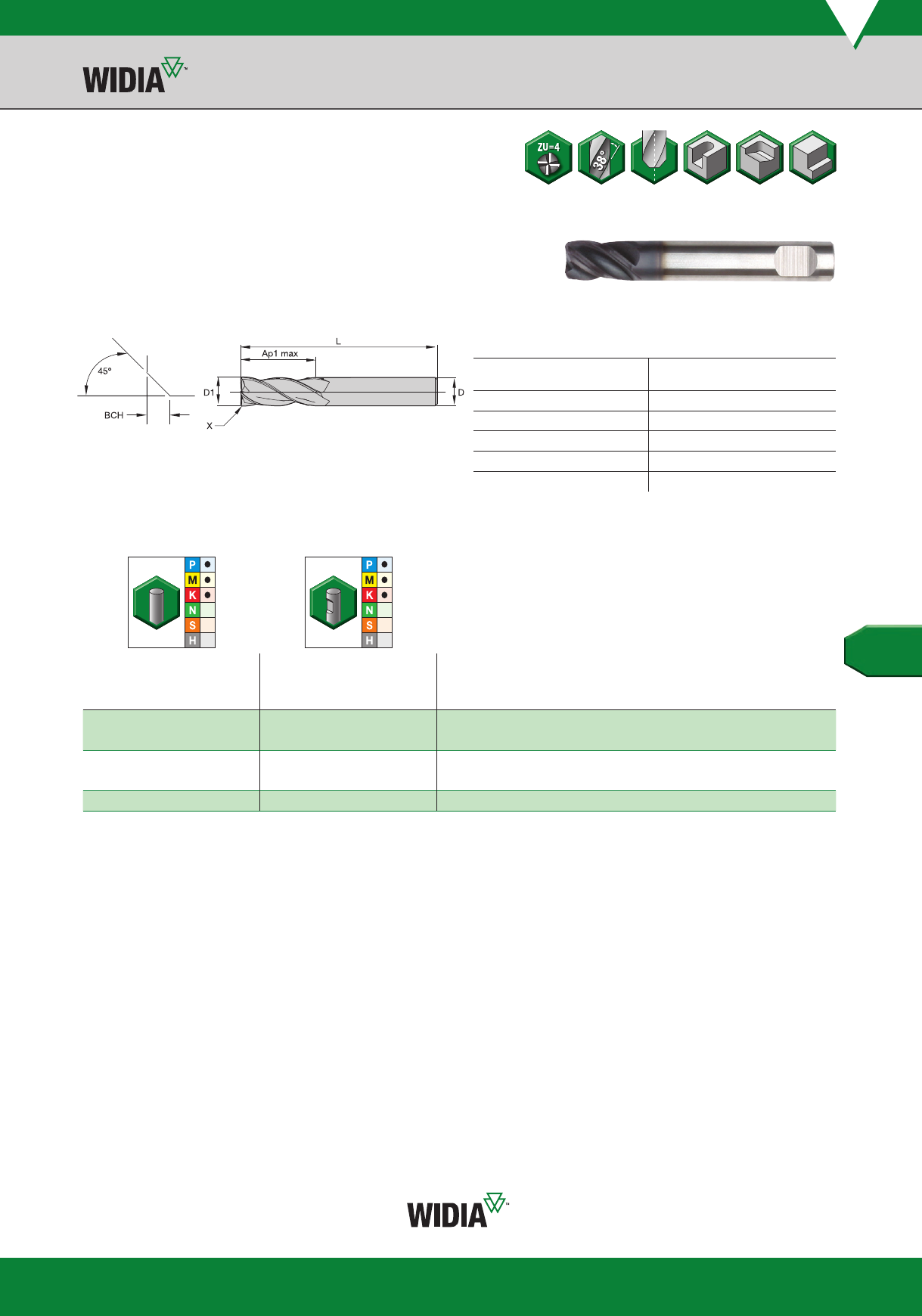

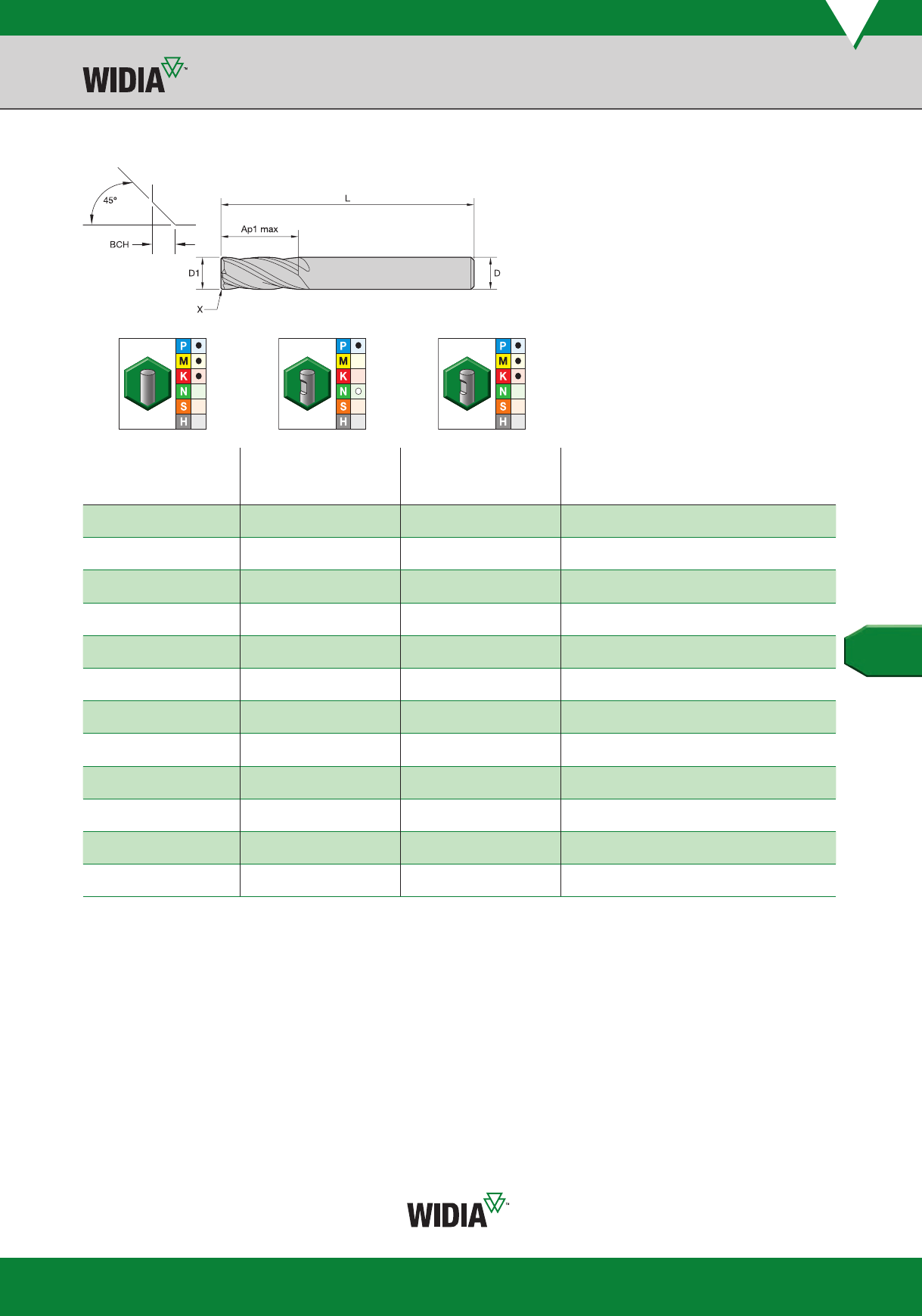

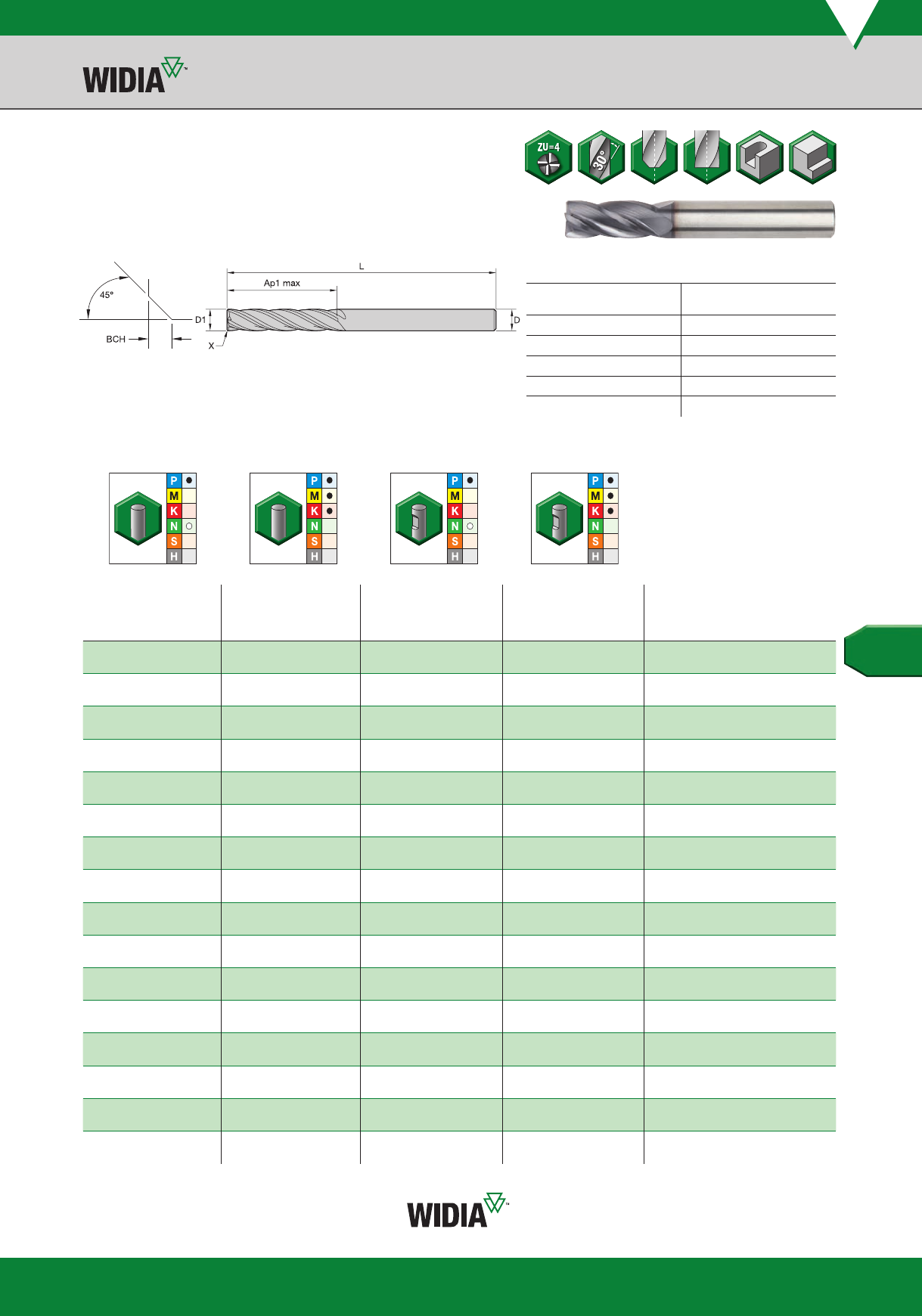

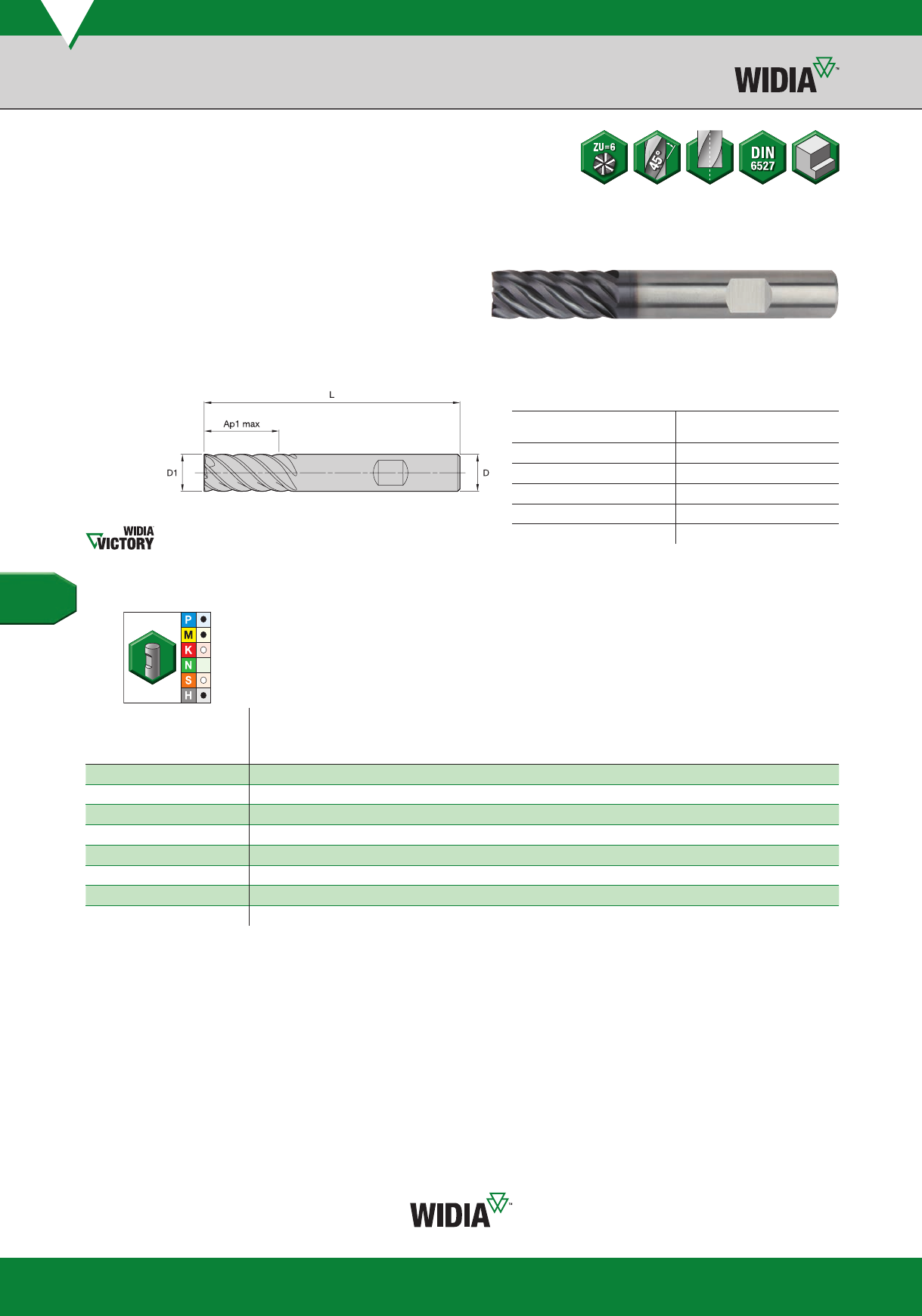

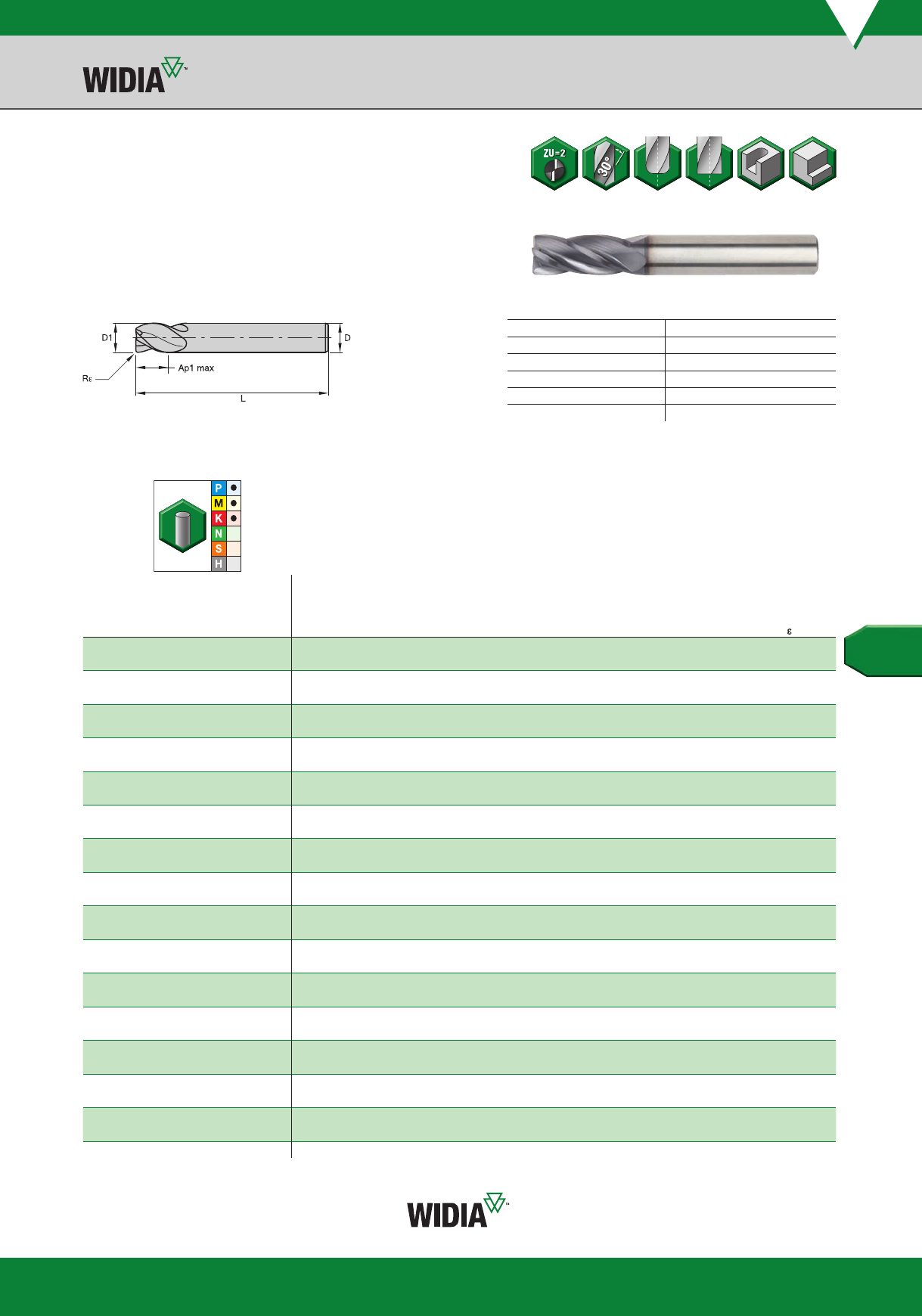

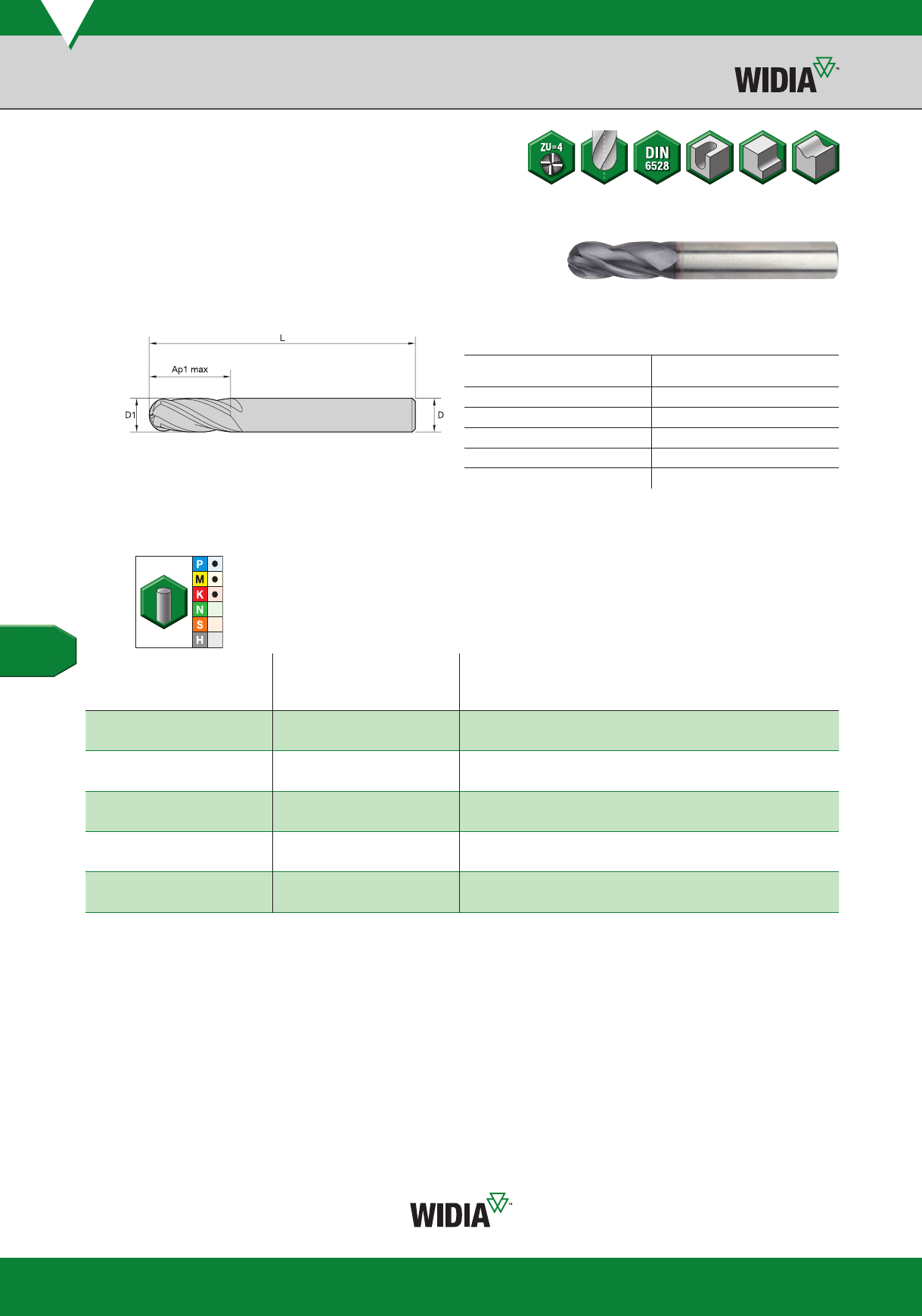

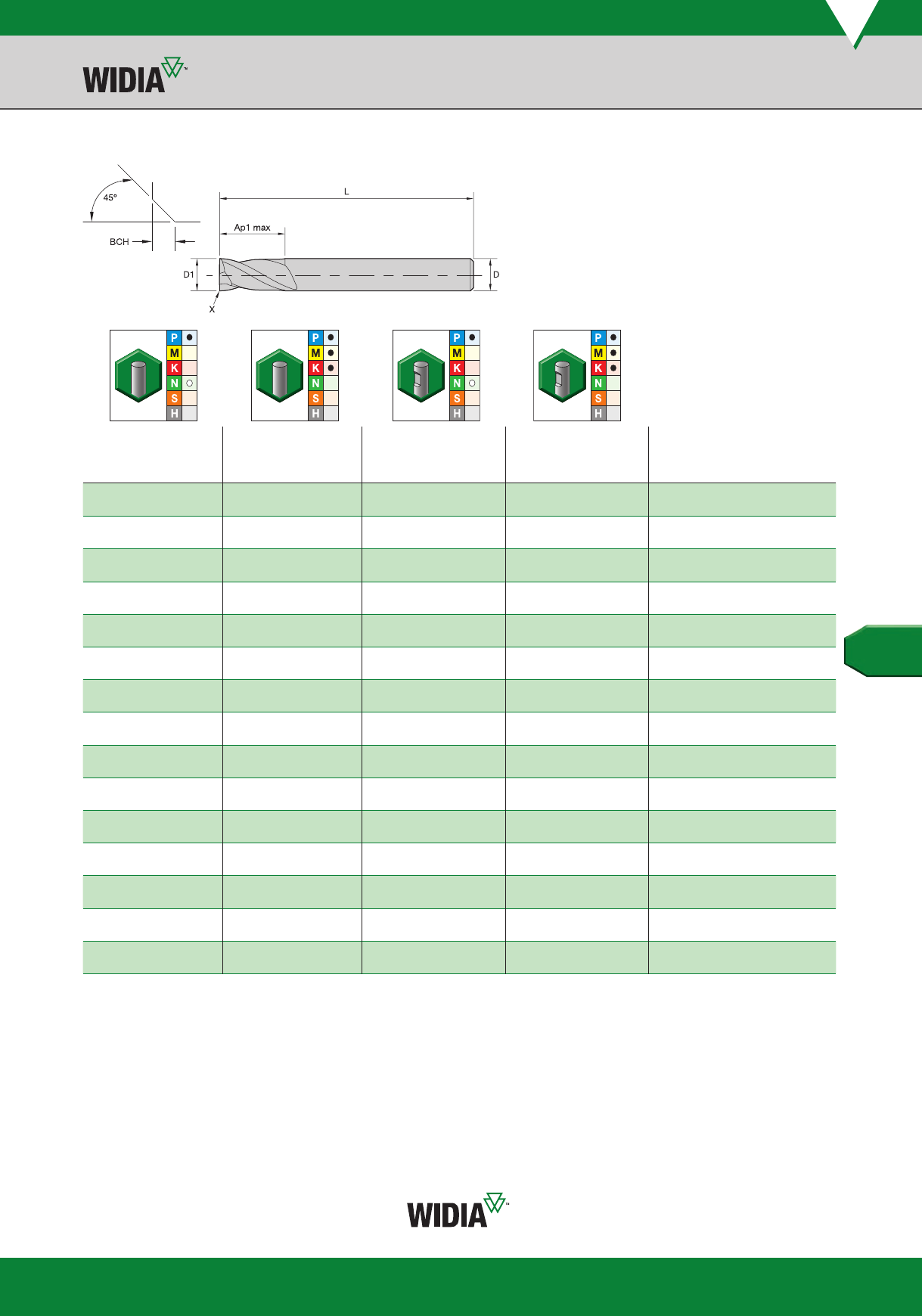

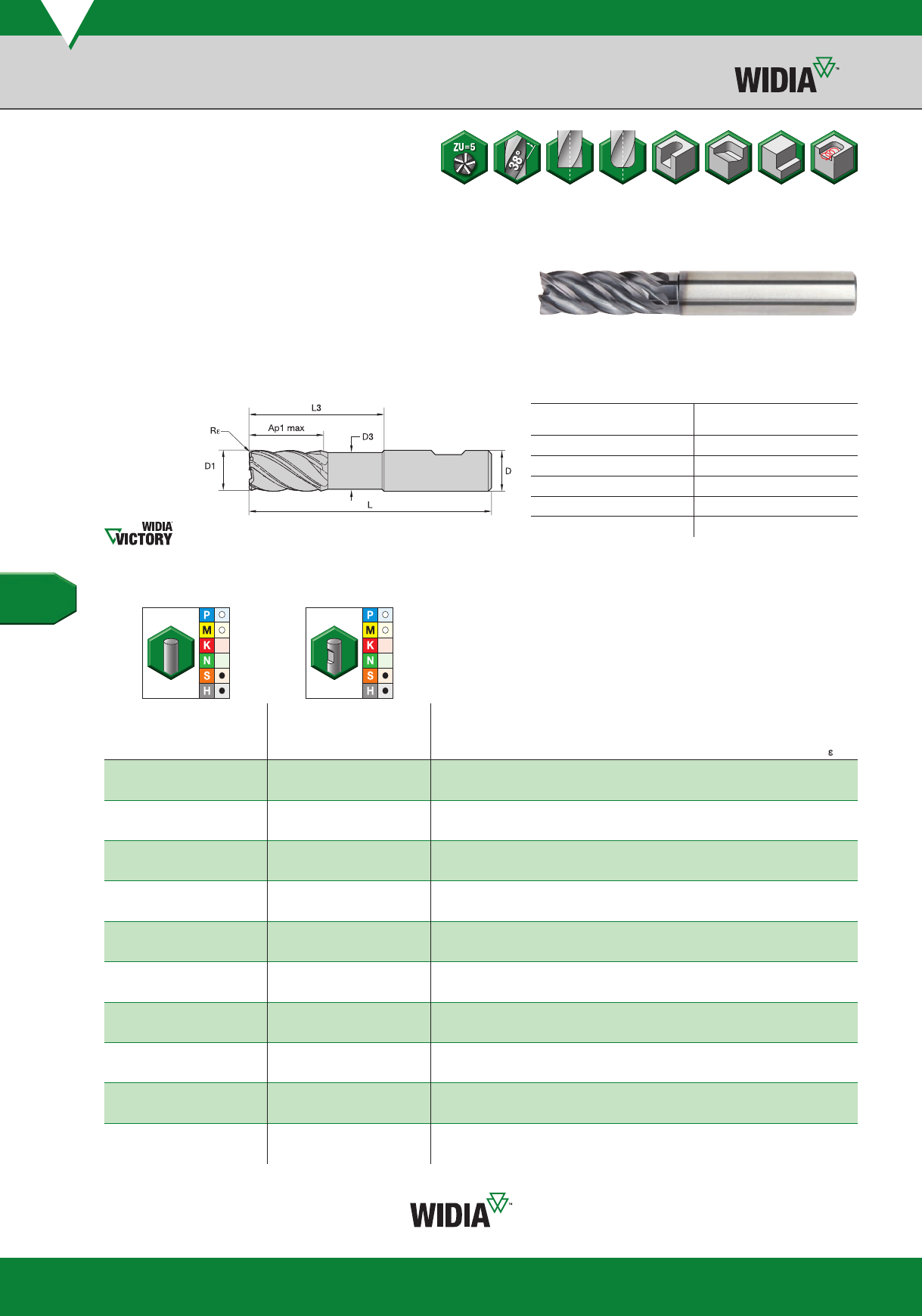

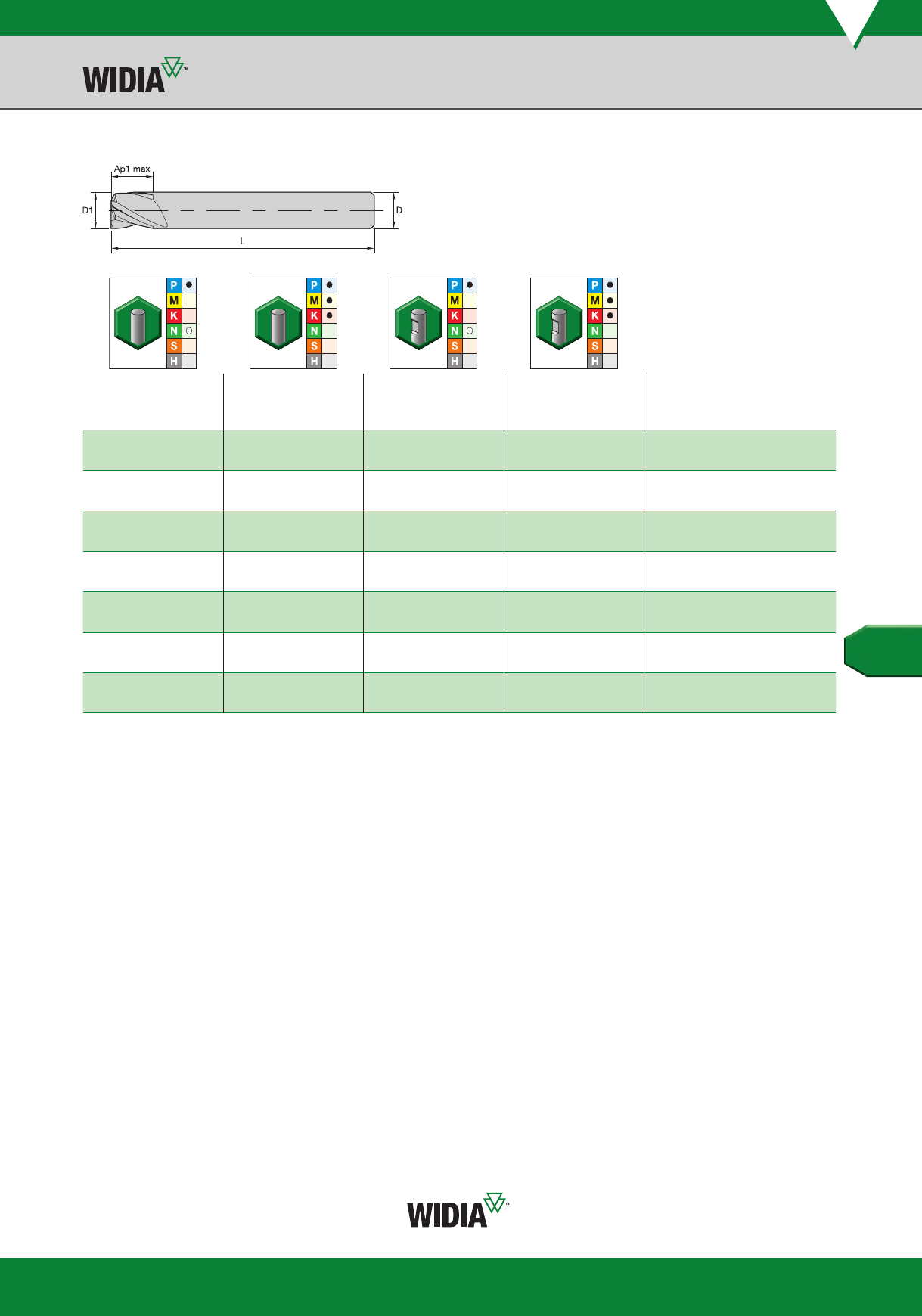

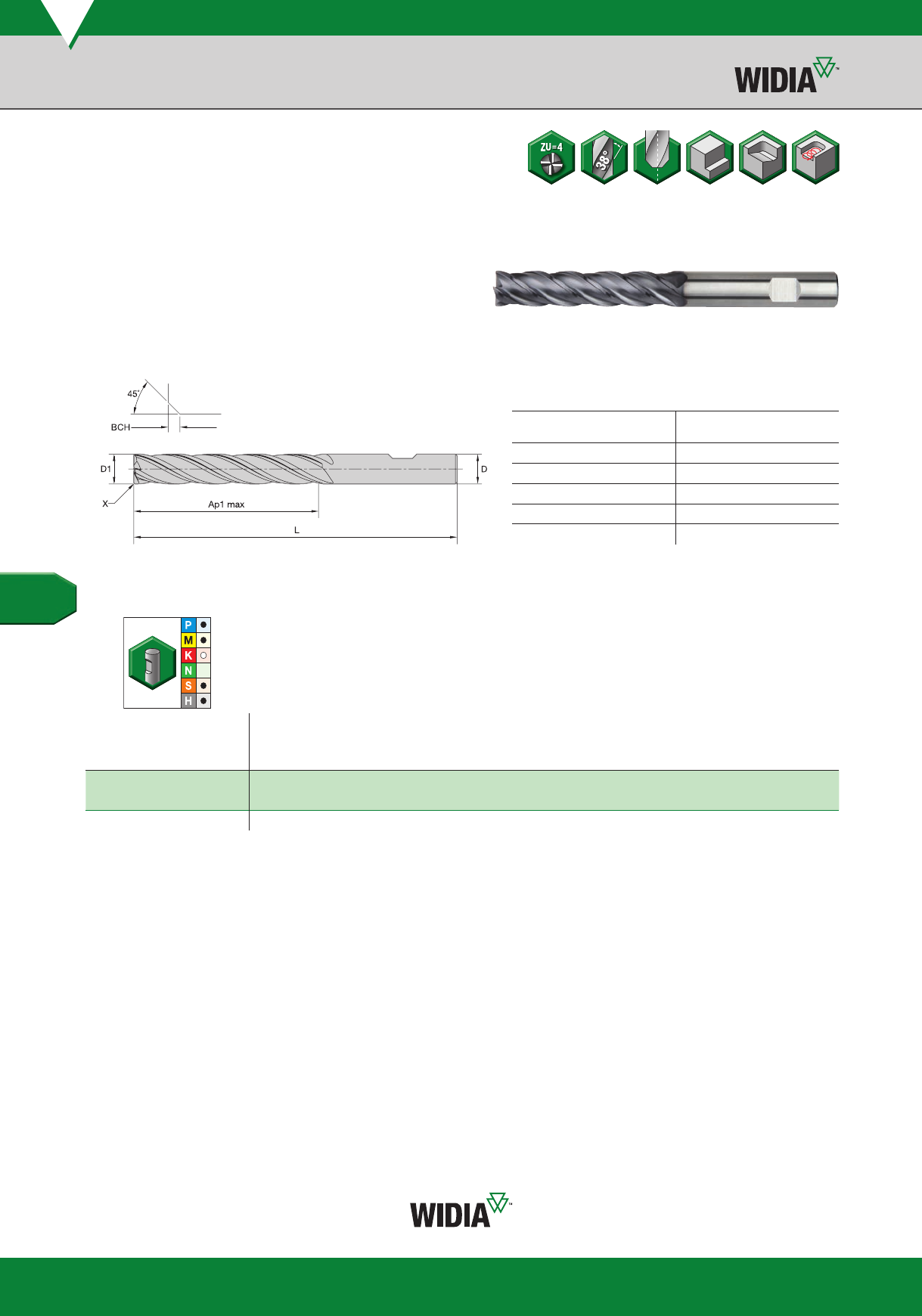

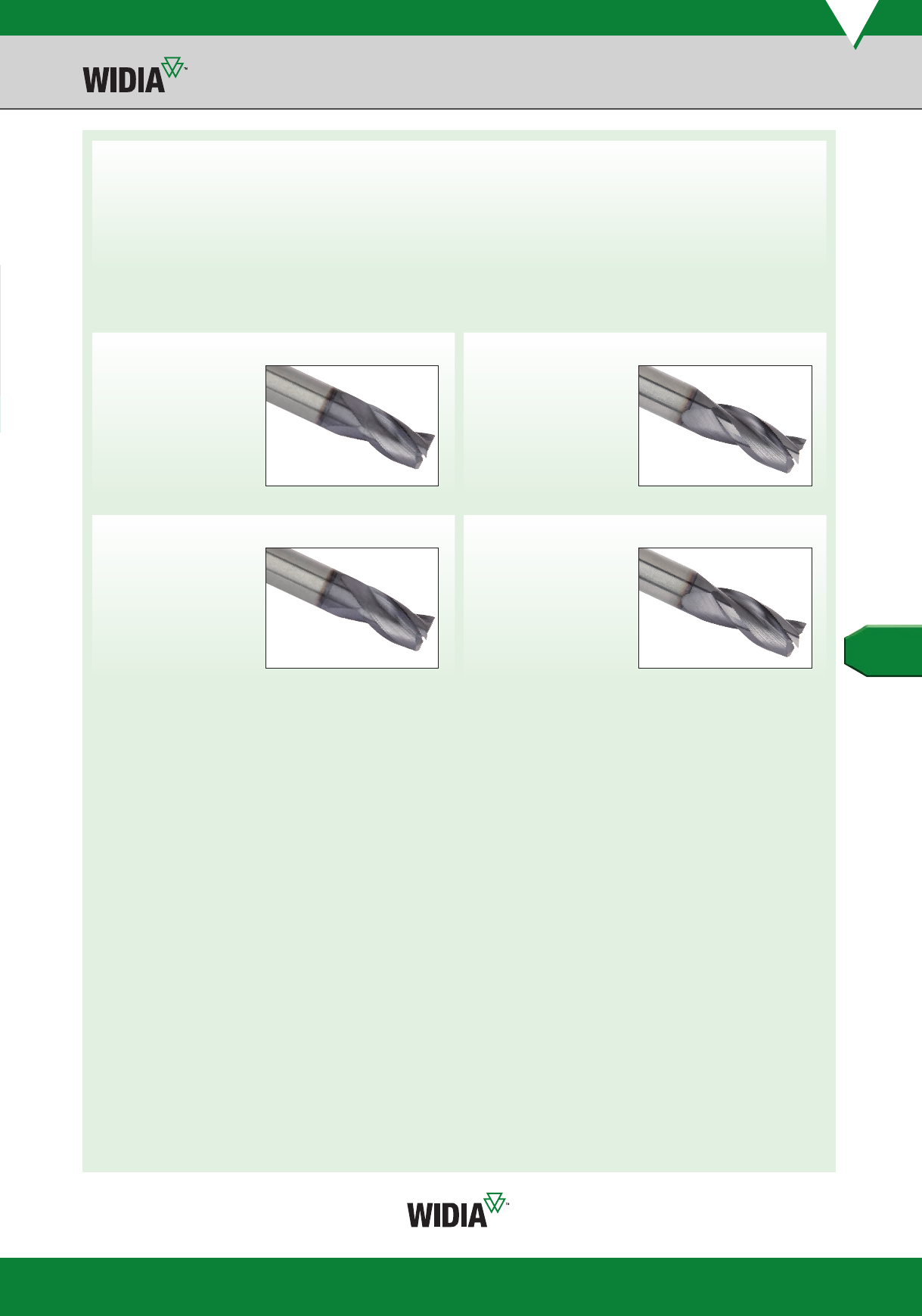

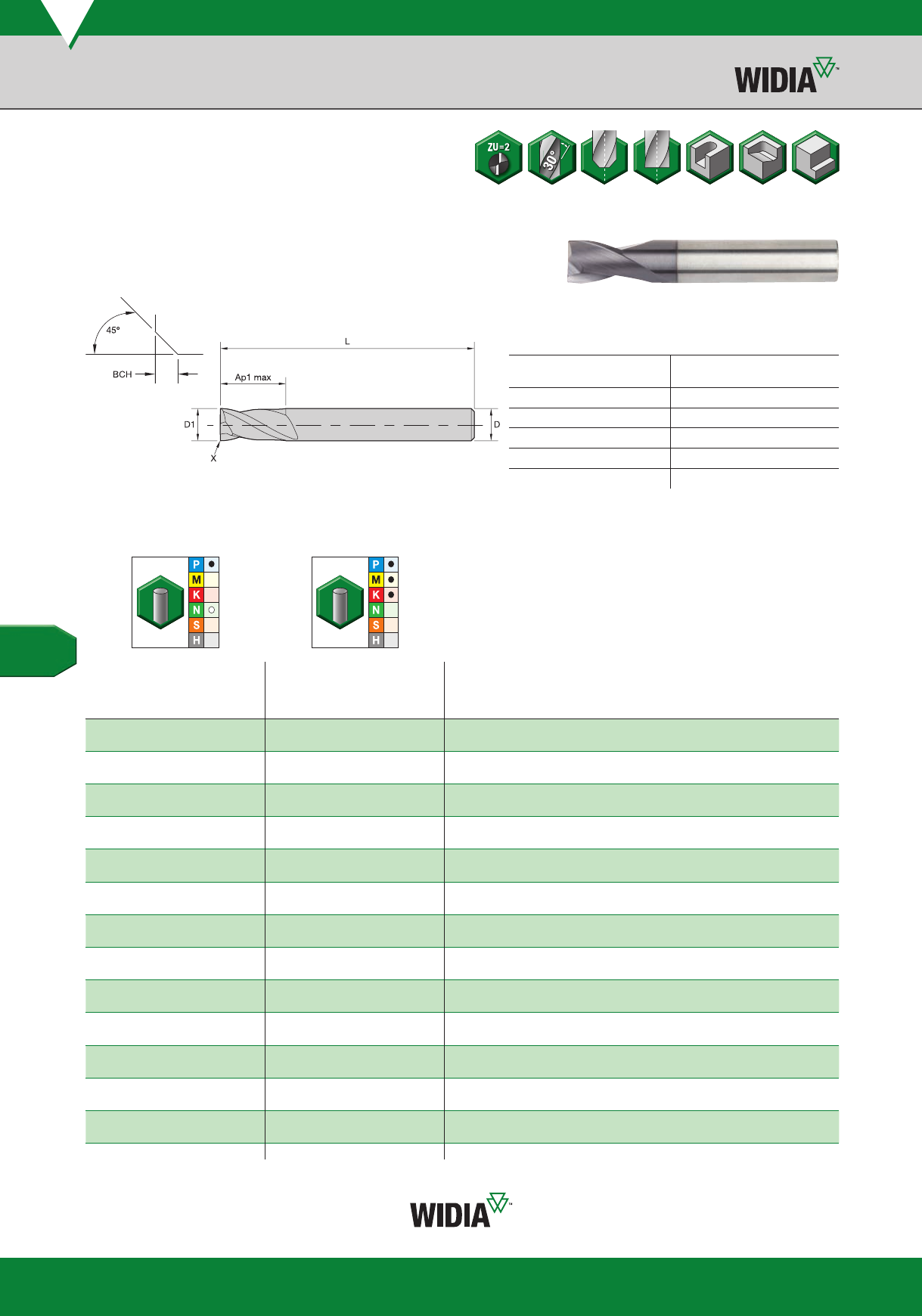

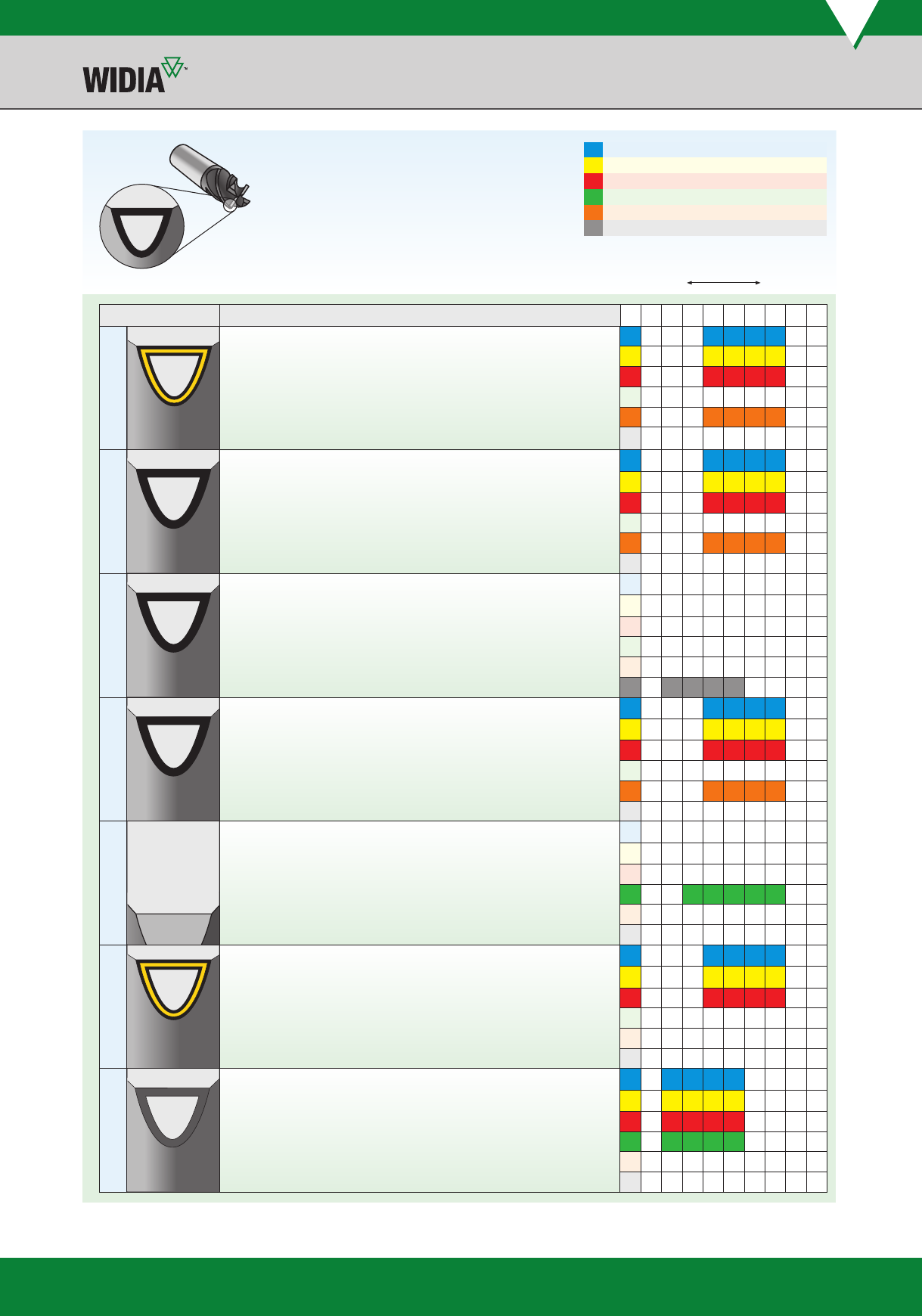

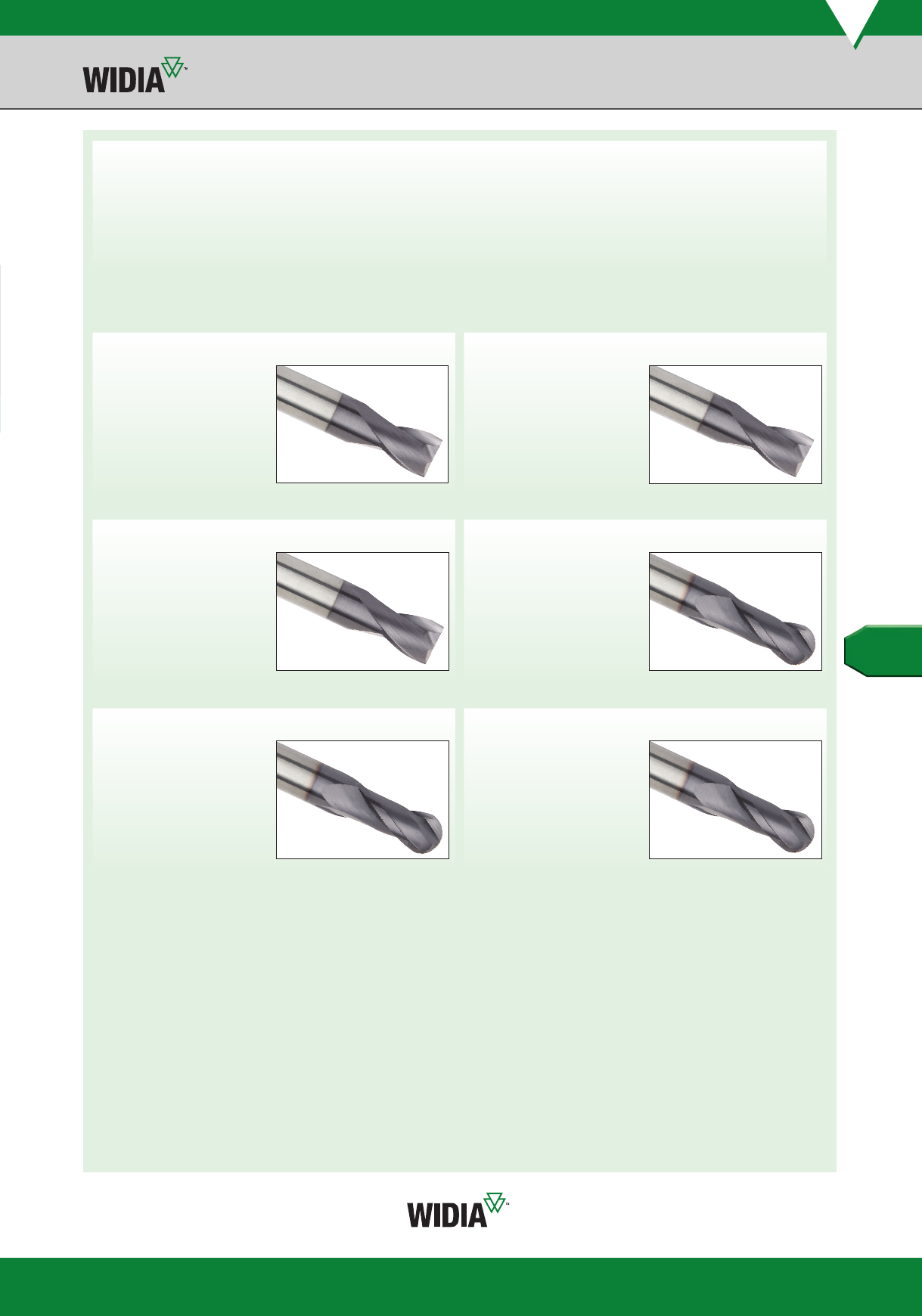

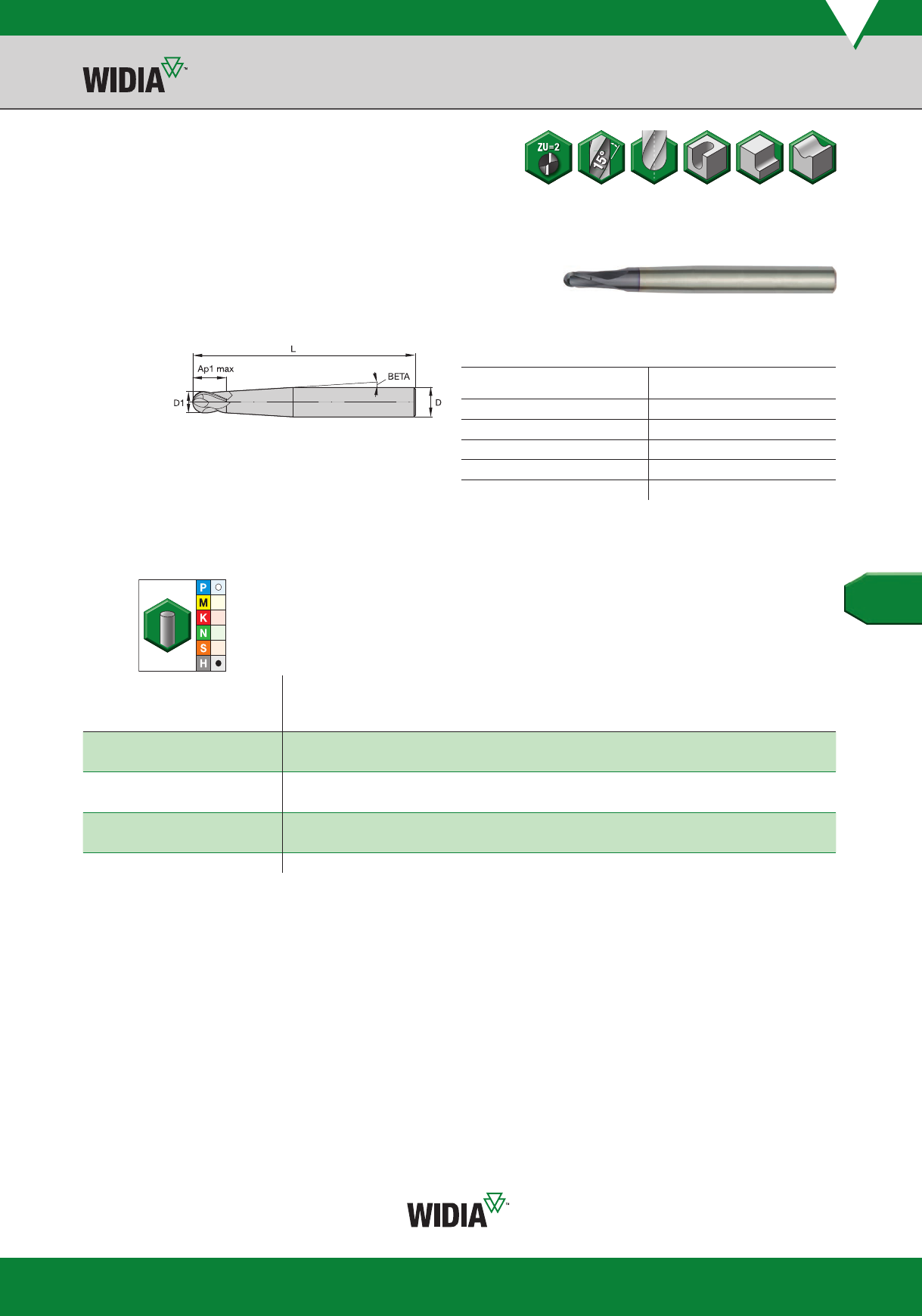

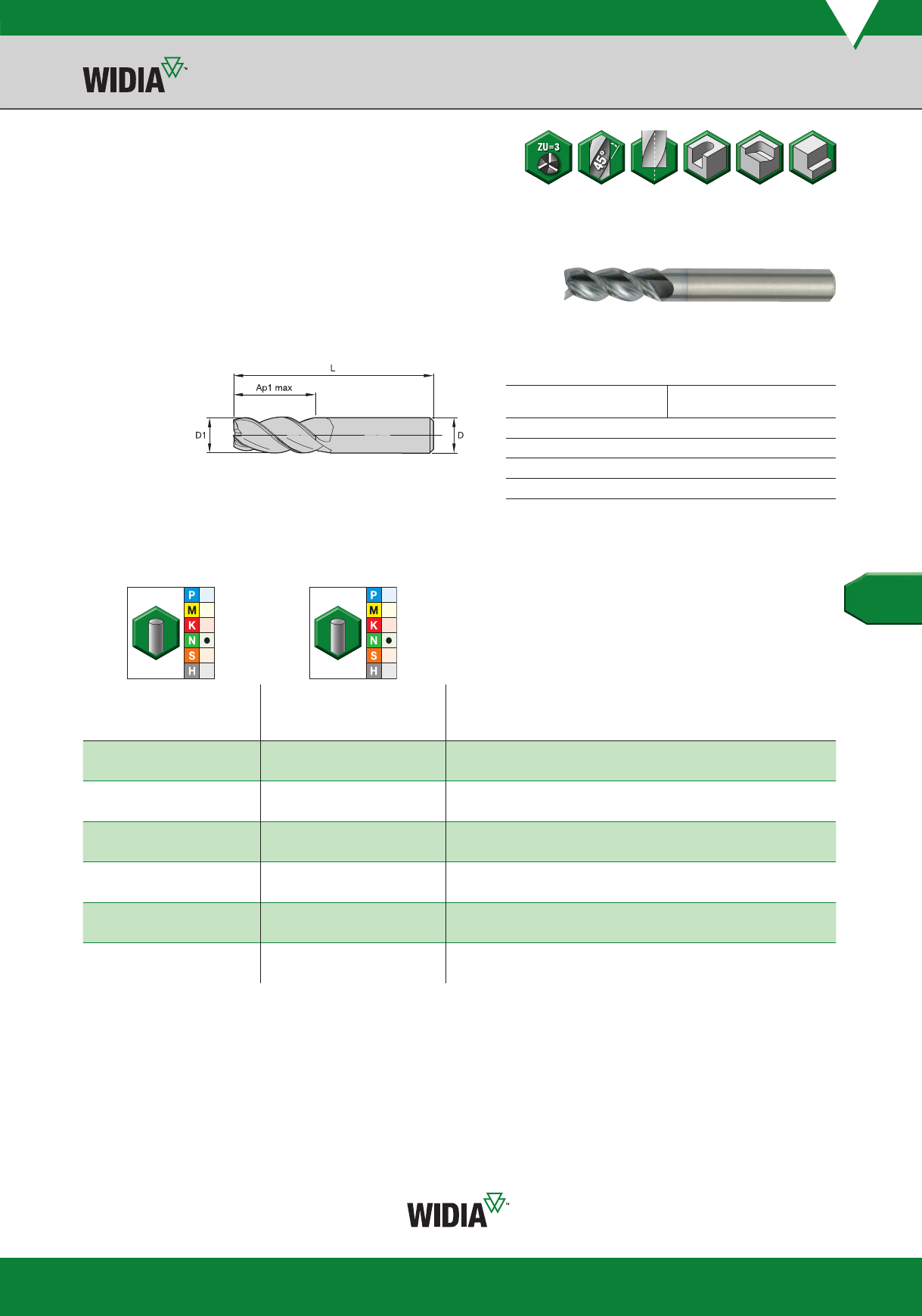

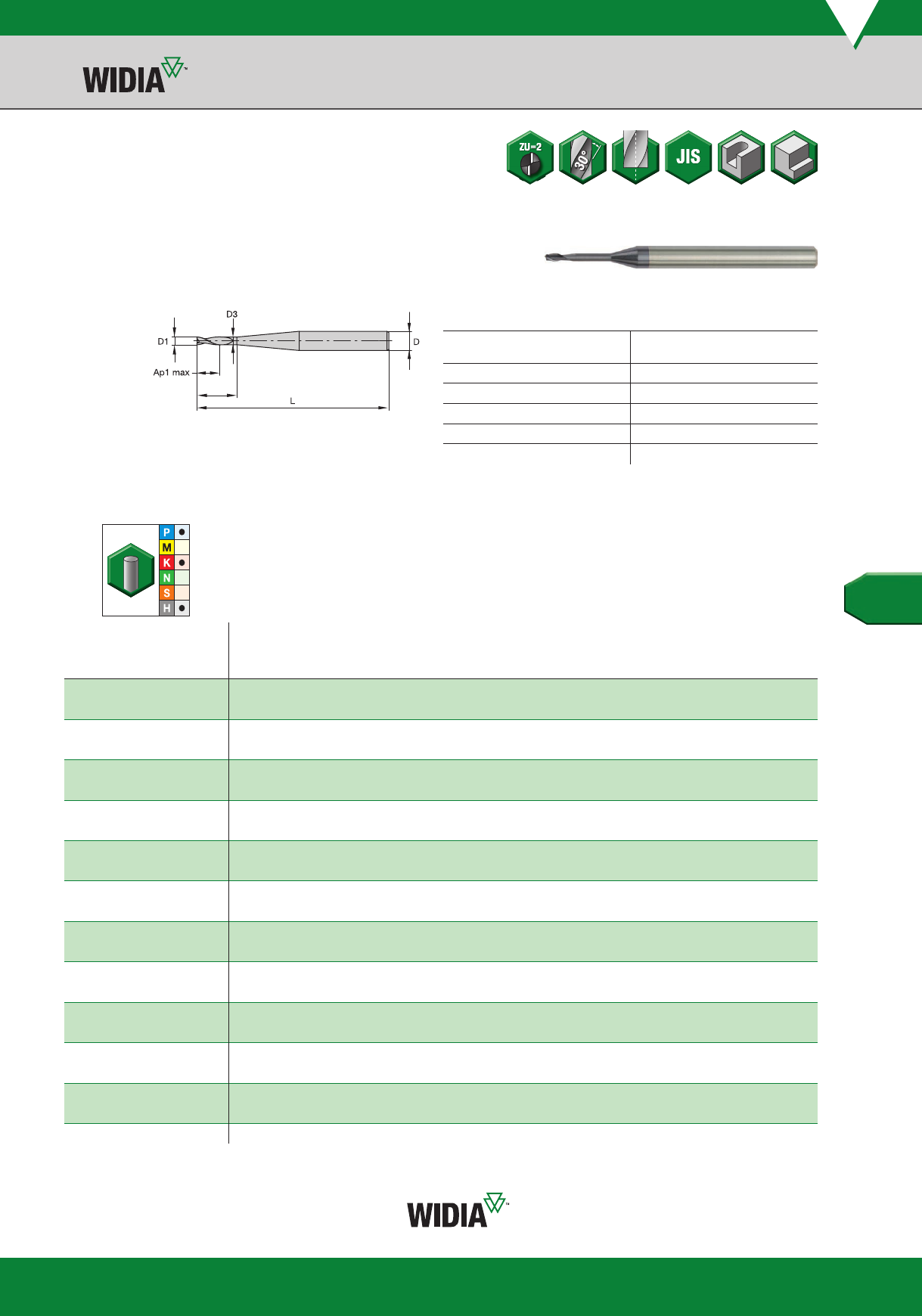

Высокопроизводительные цельные твердосплавные концевые фрезы
Высокопроизводительные цельные твердосплавные концевые фрезы • Чистовая обработка

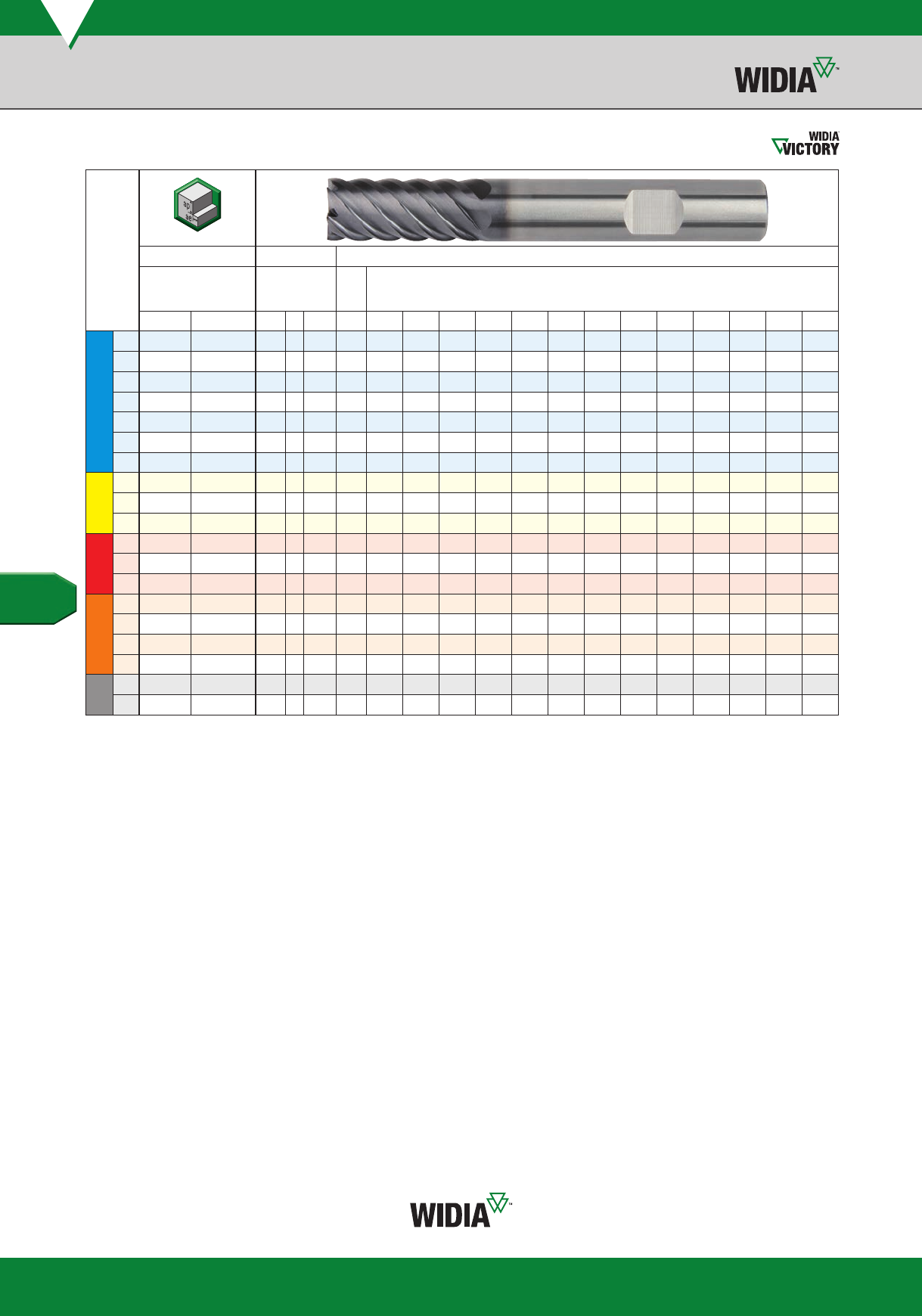

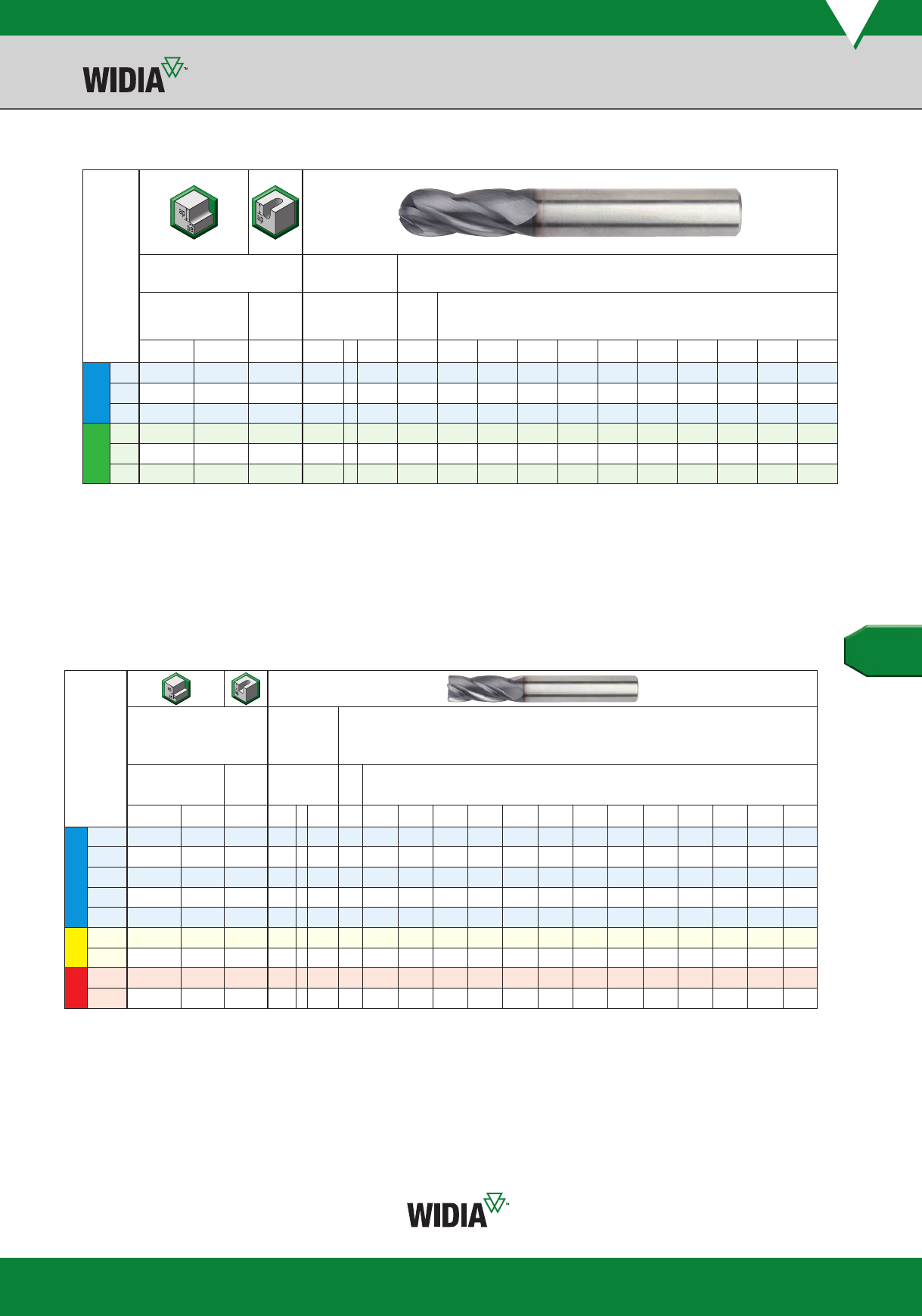

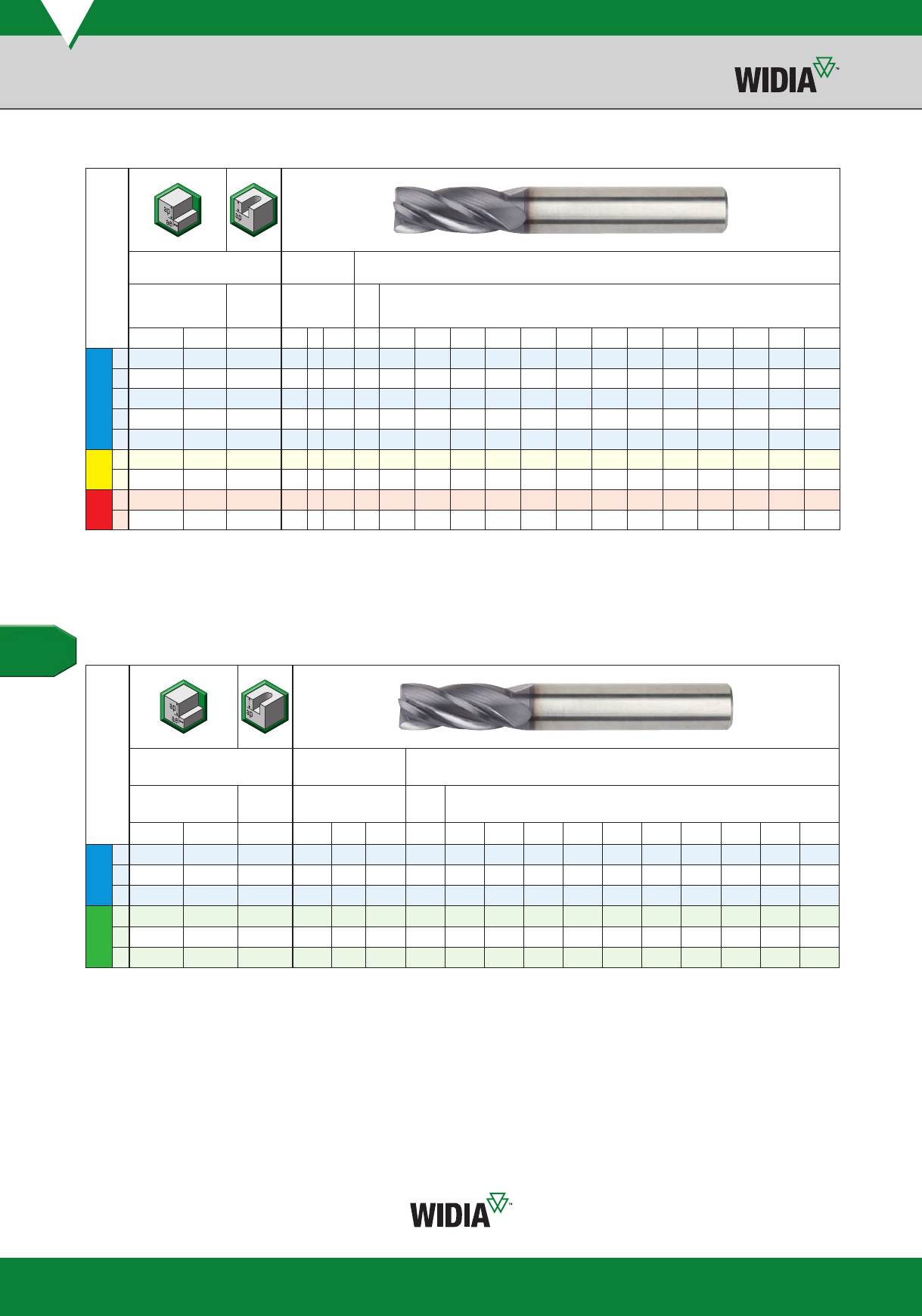

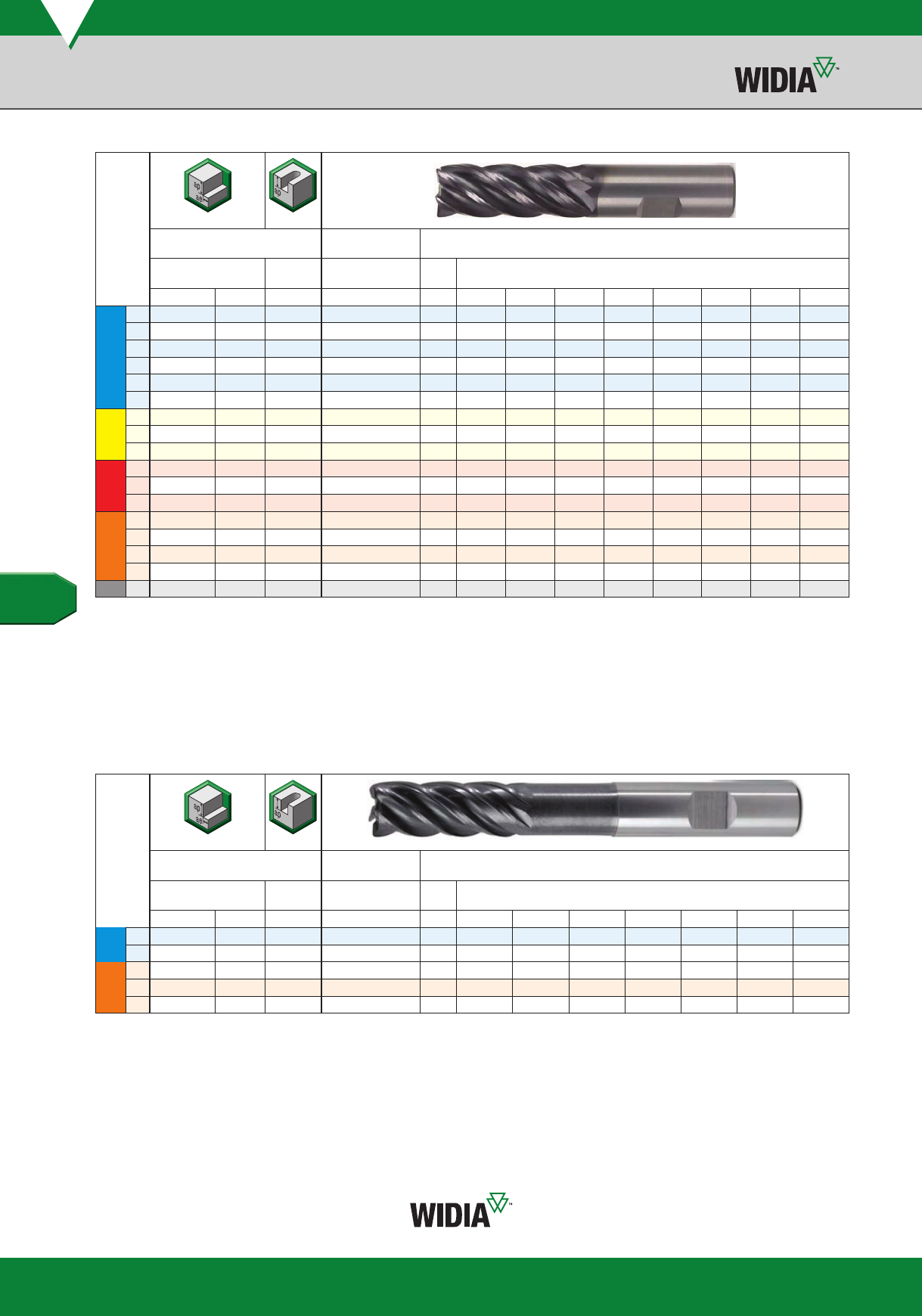

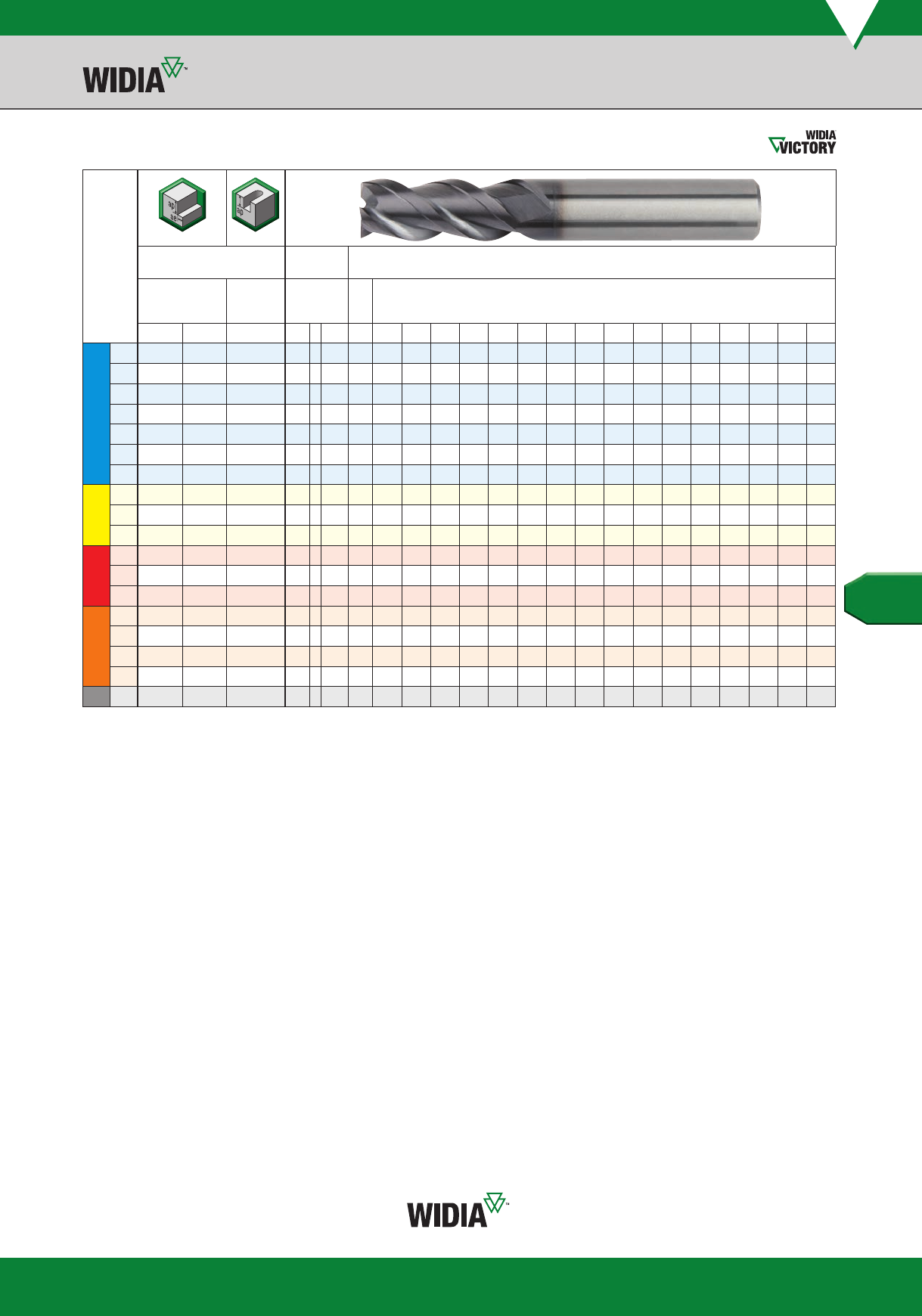

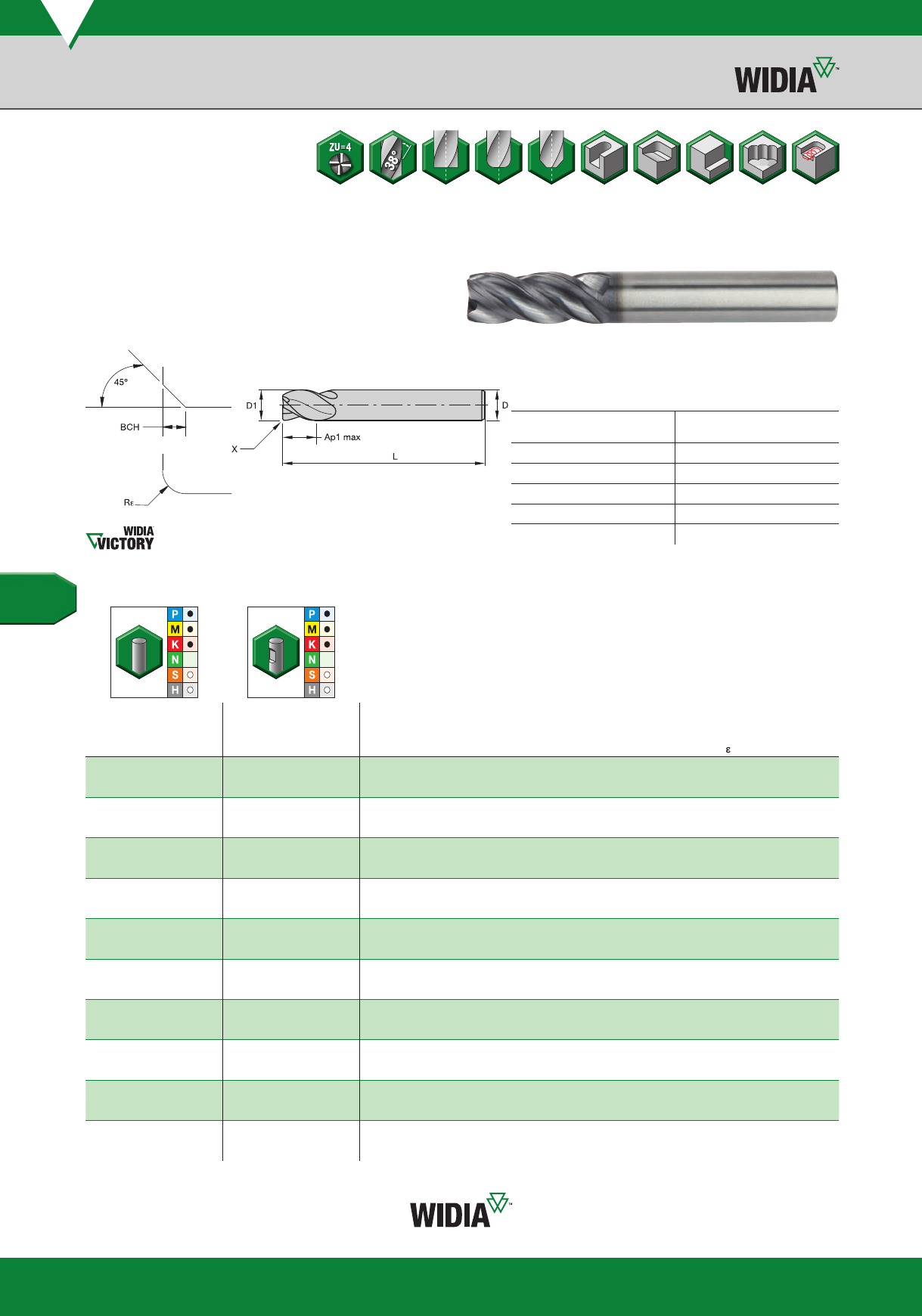

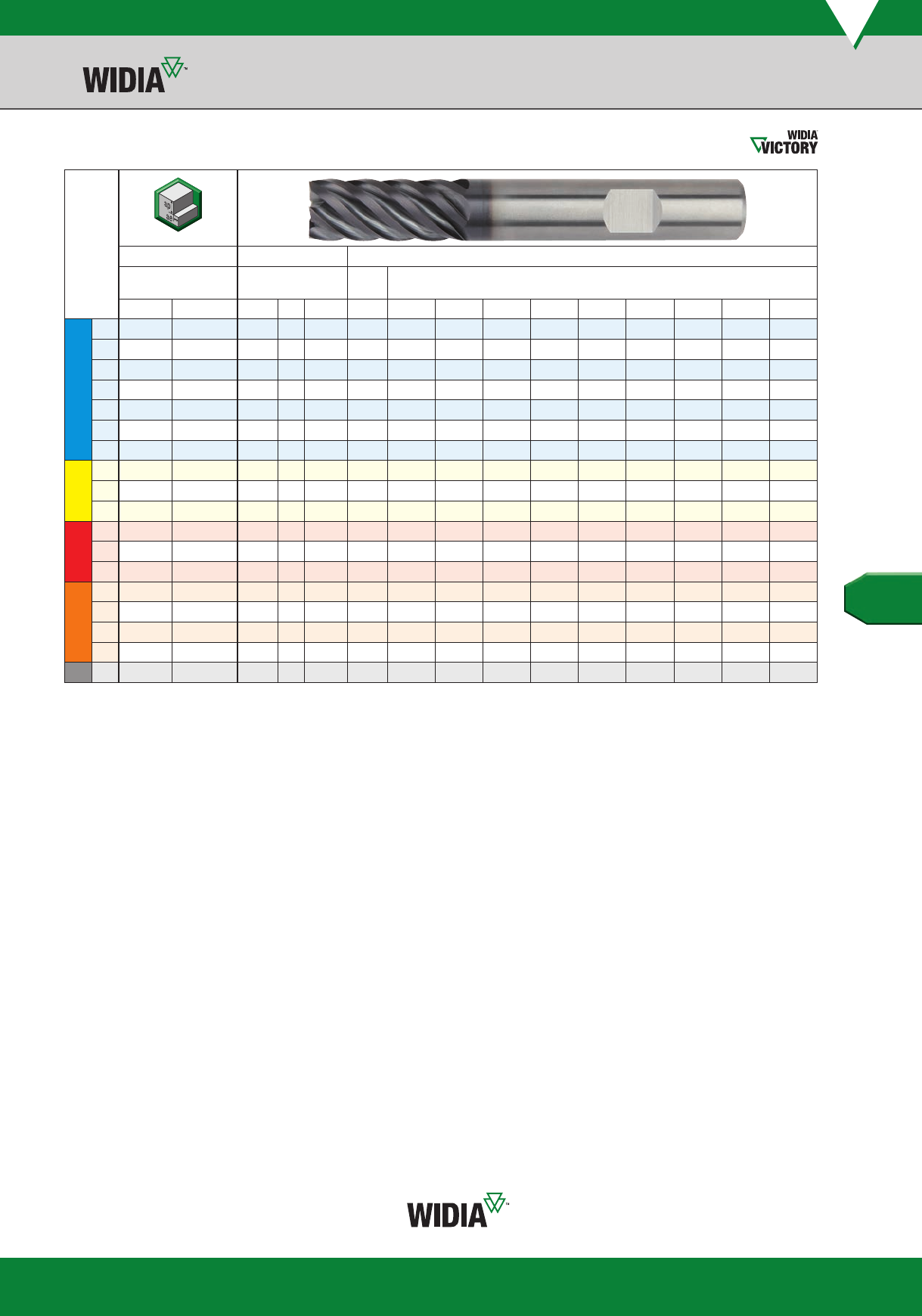

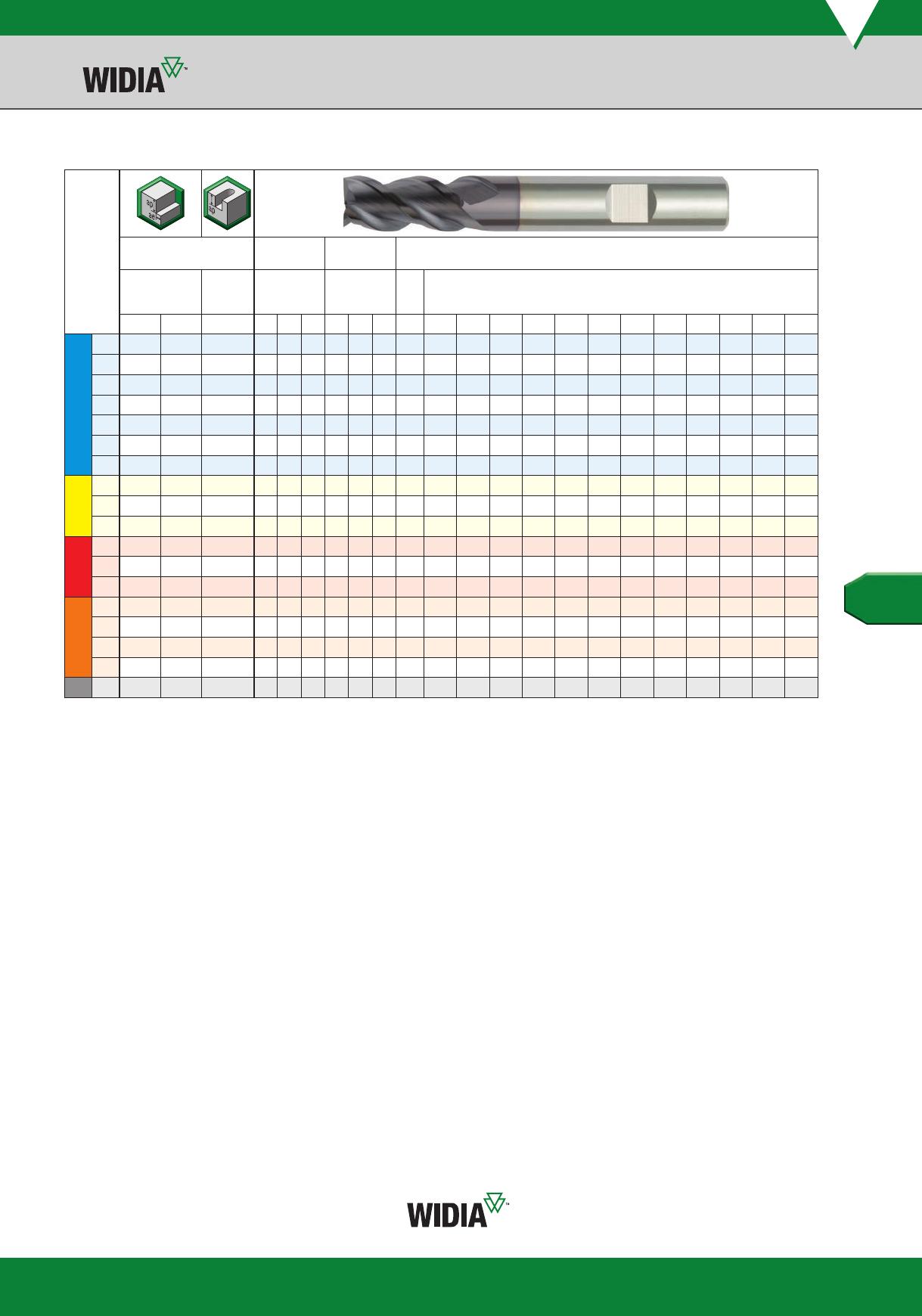

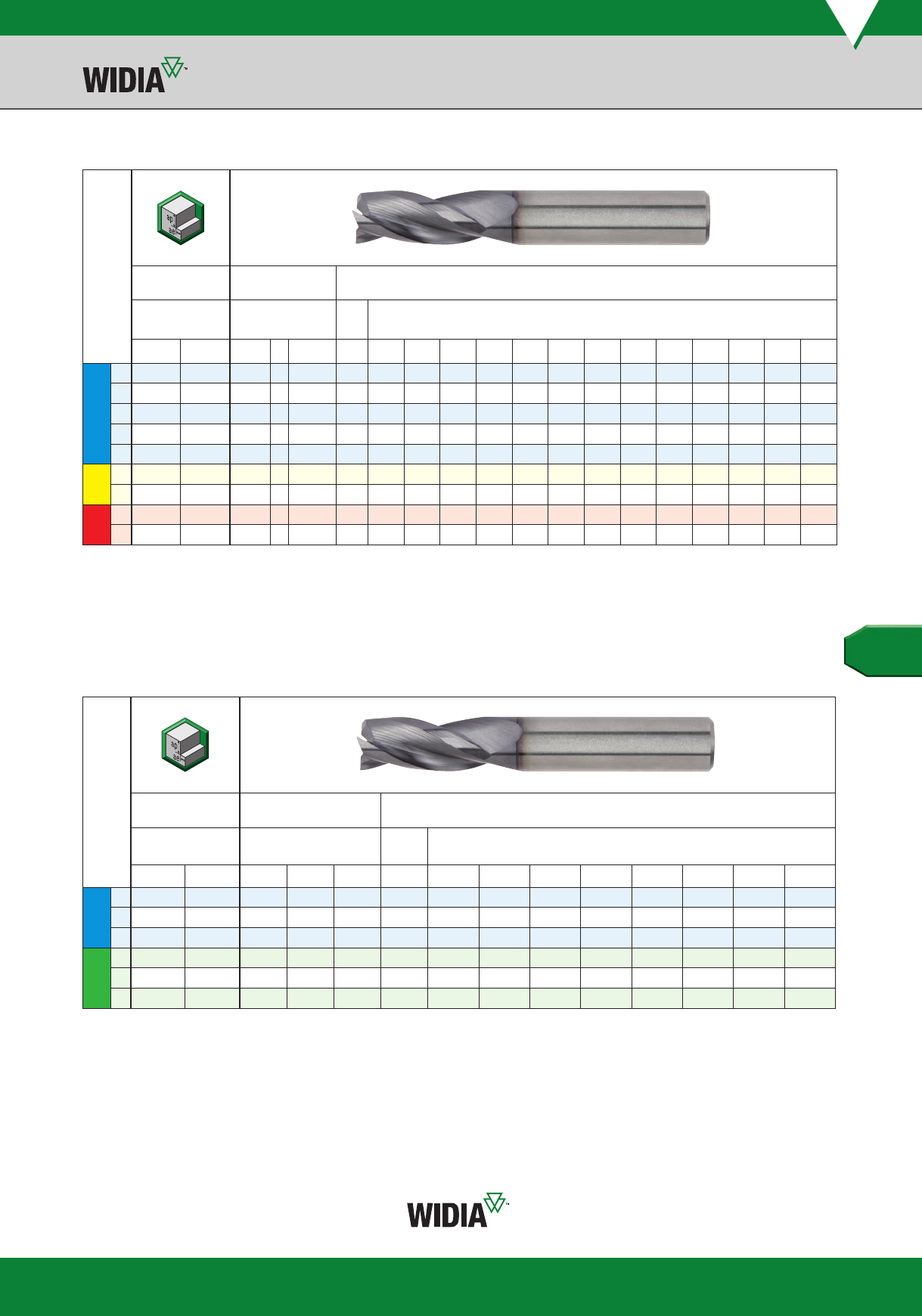

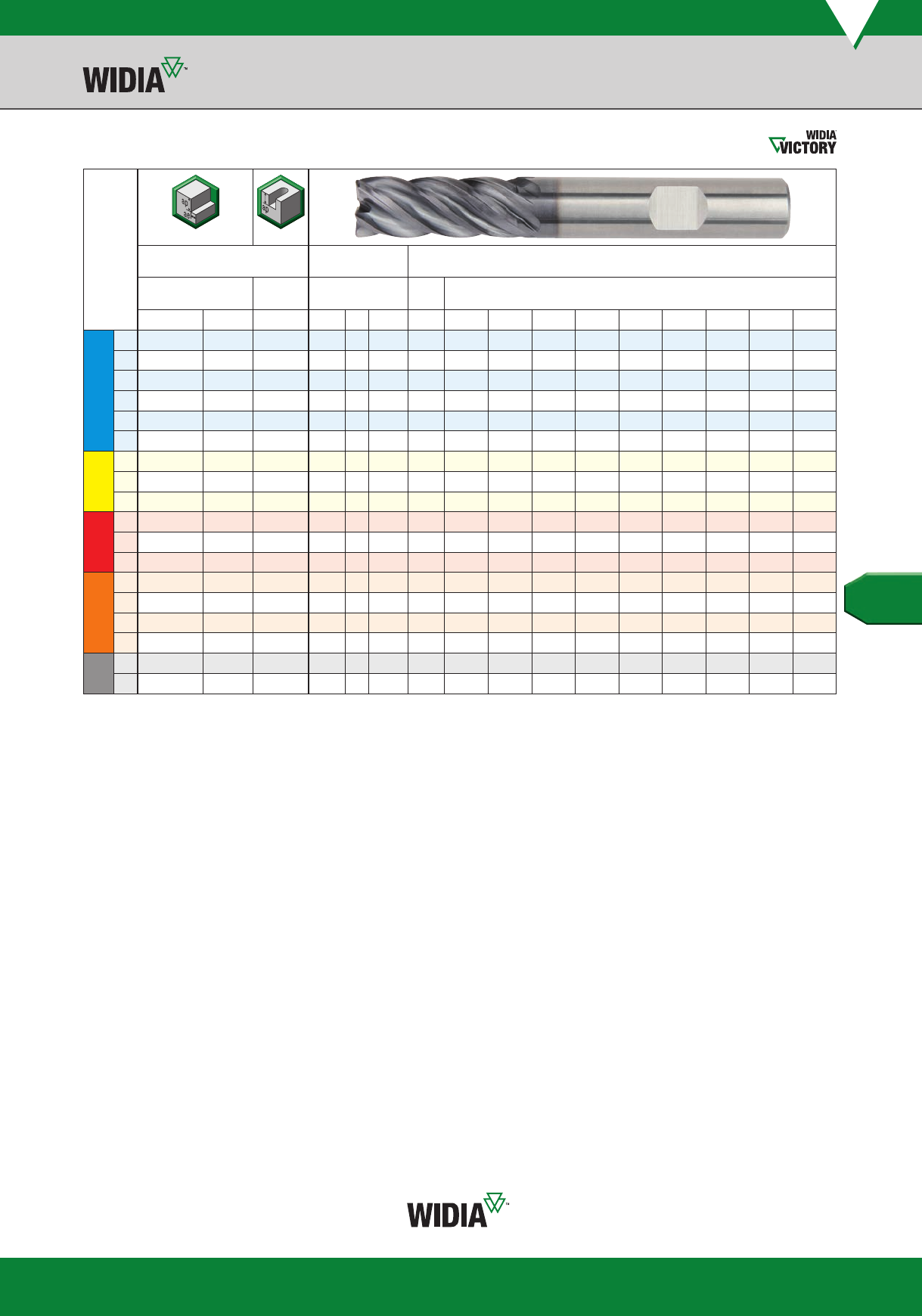

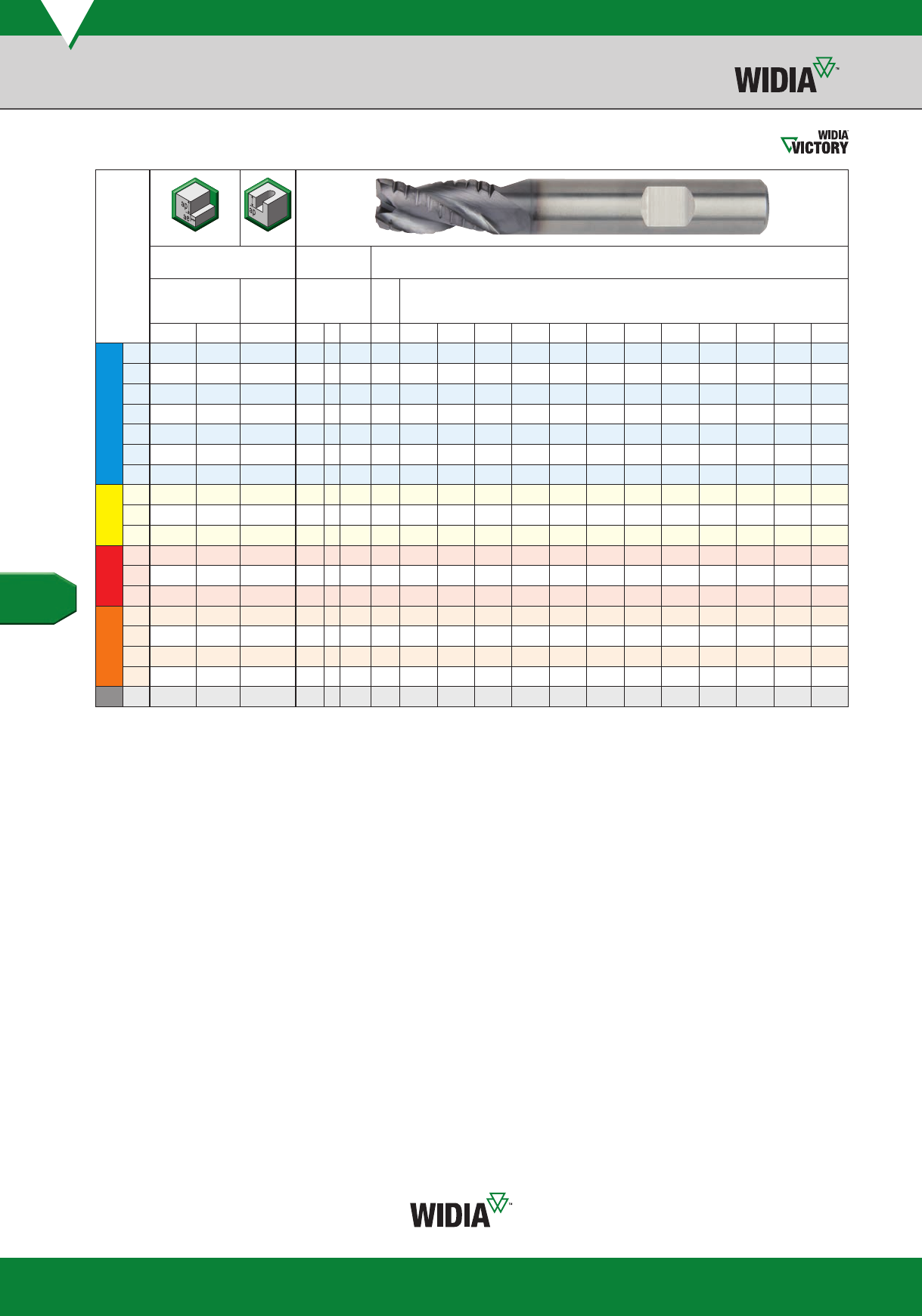

Рекомендации по применению • Серия 4503 JJ • Сплавы Victory™

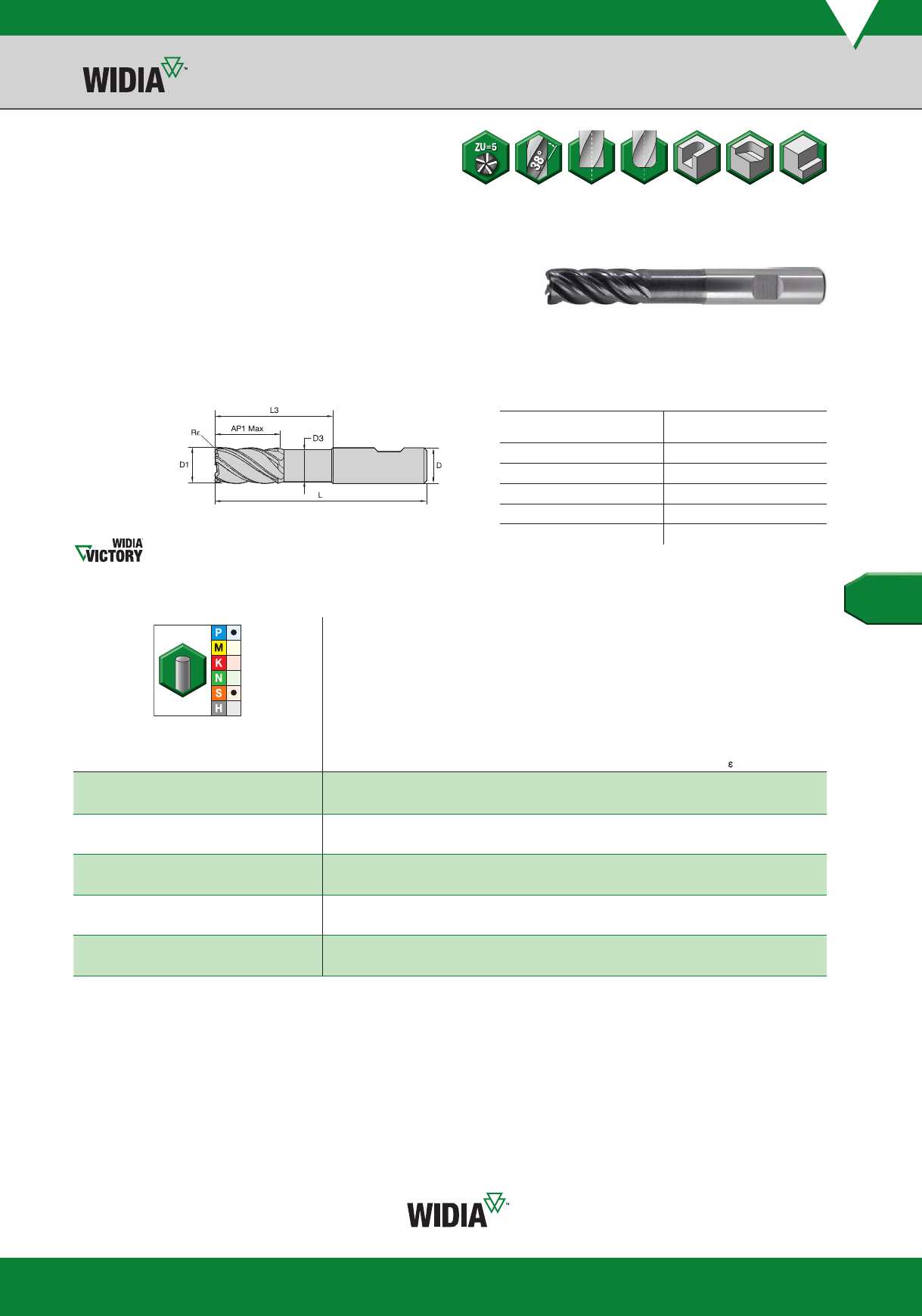

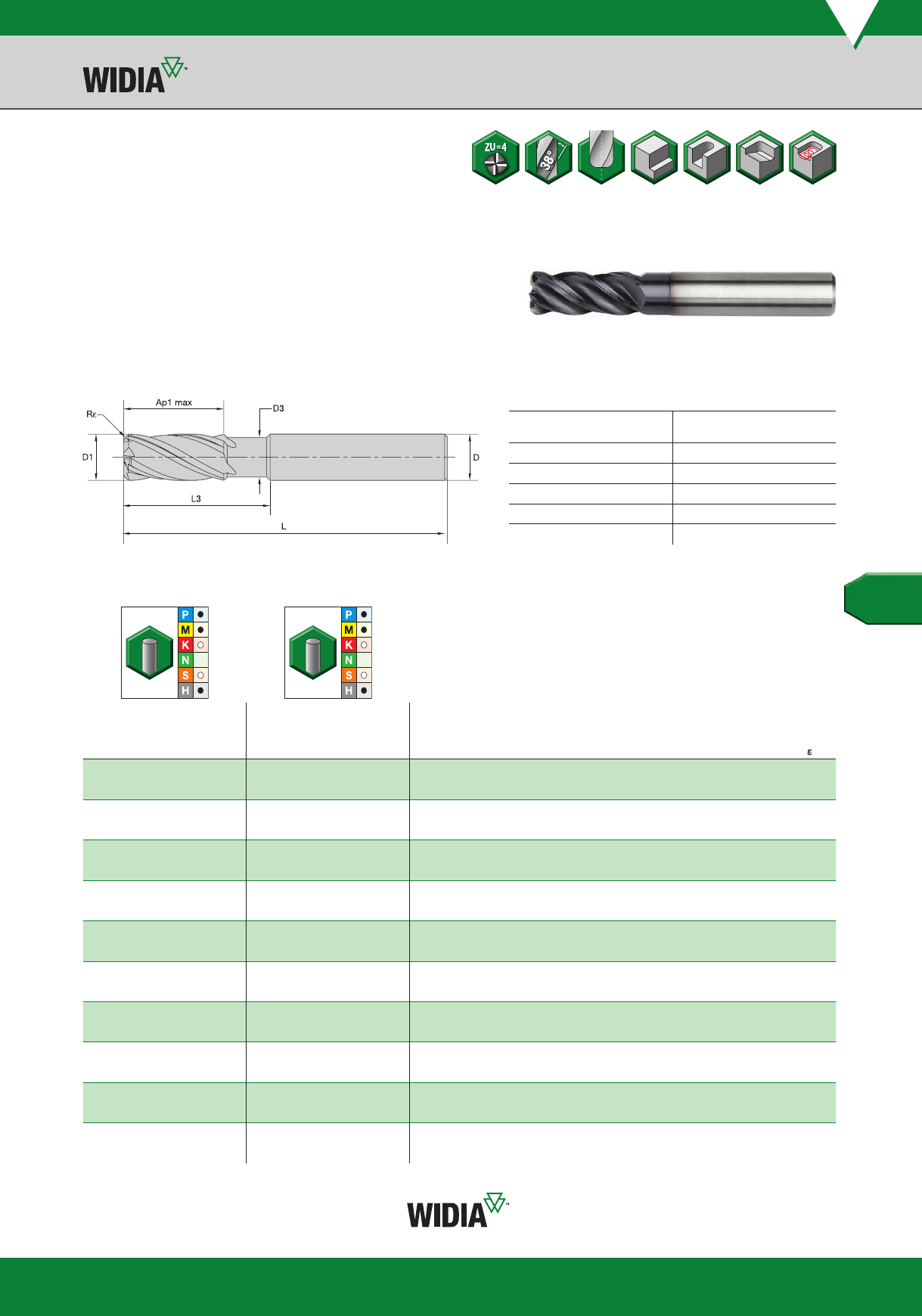

Серия 4503 JJ • Сплавы Victory

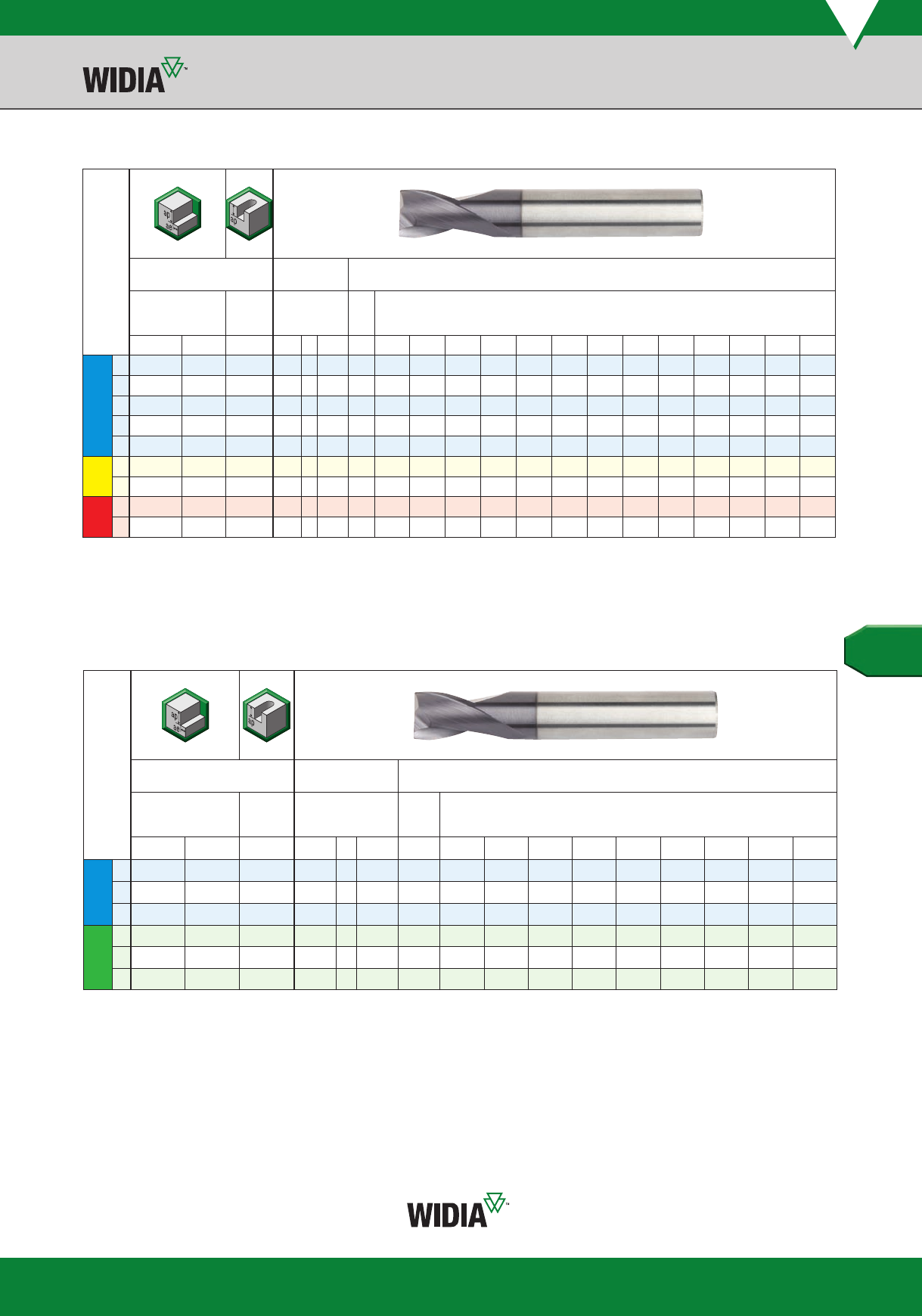

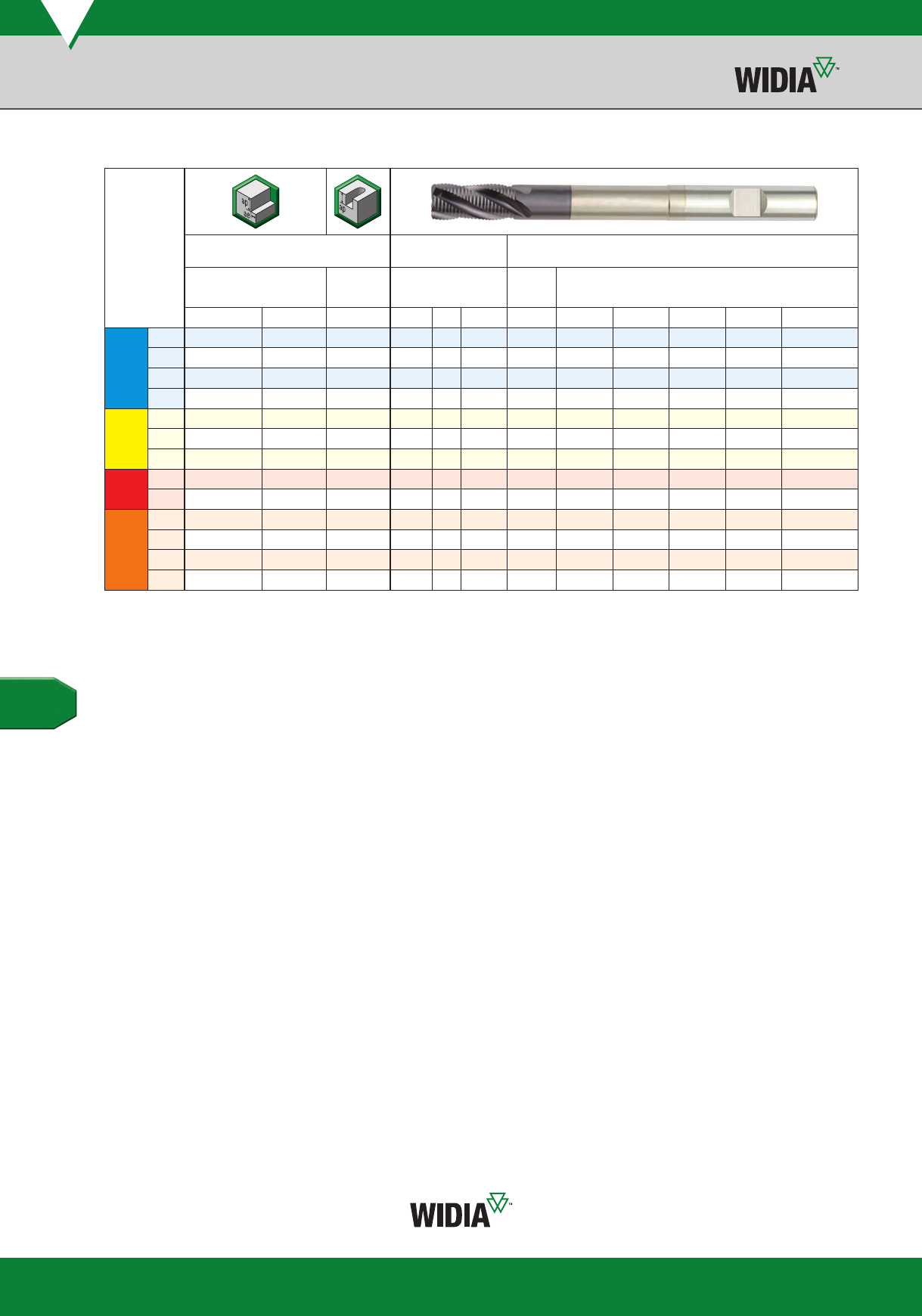

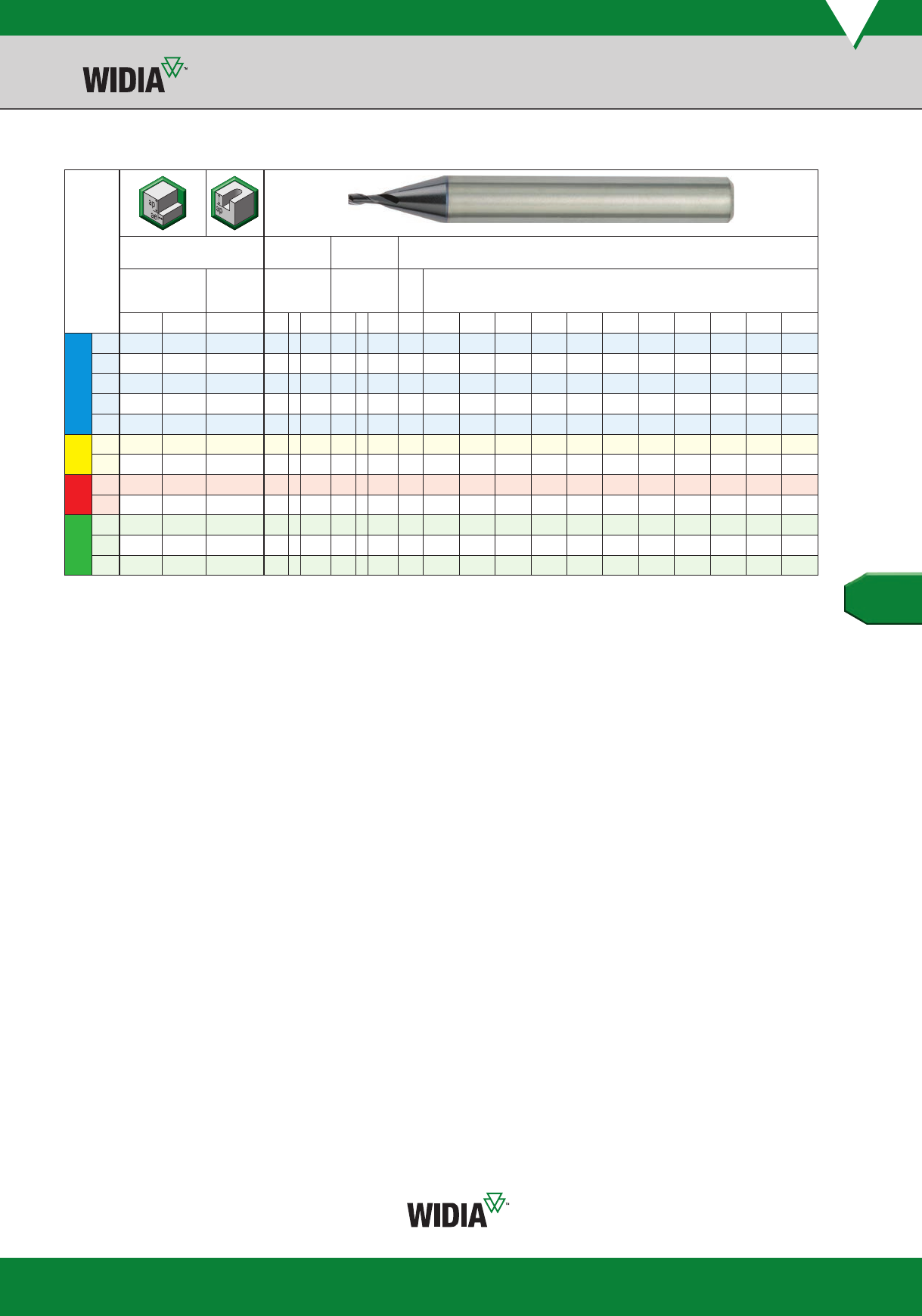

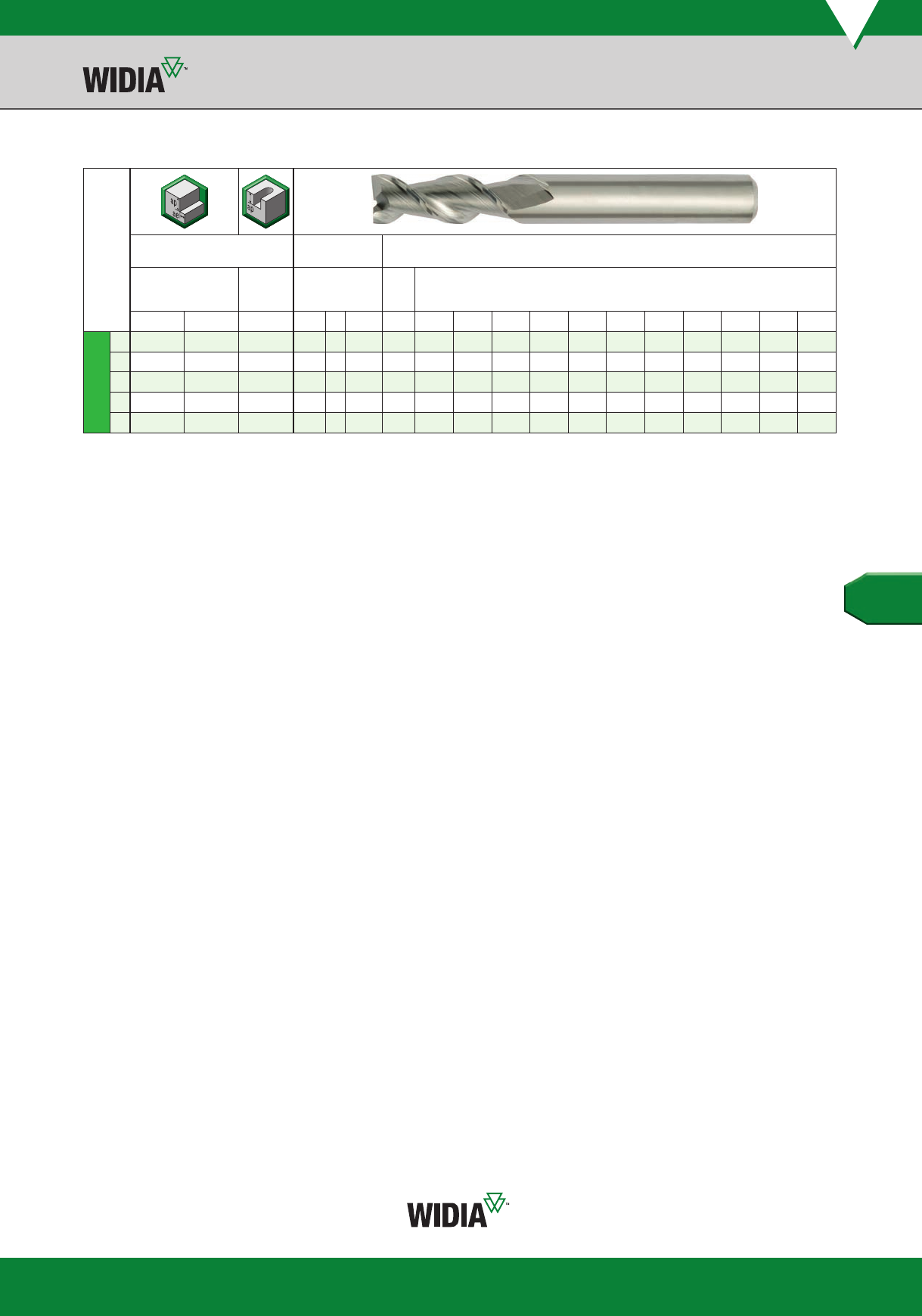

Группа материалов

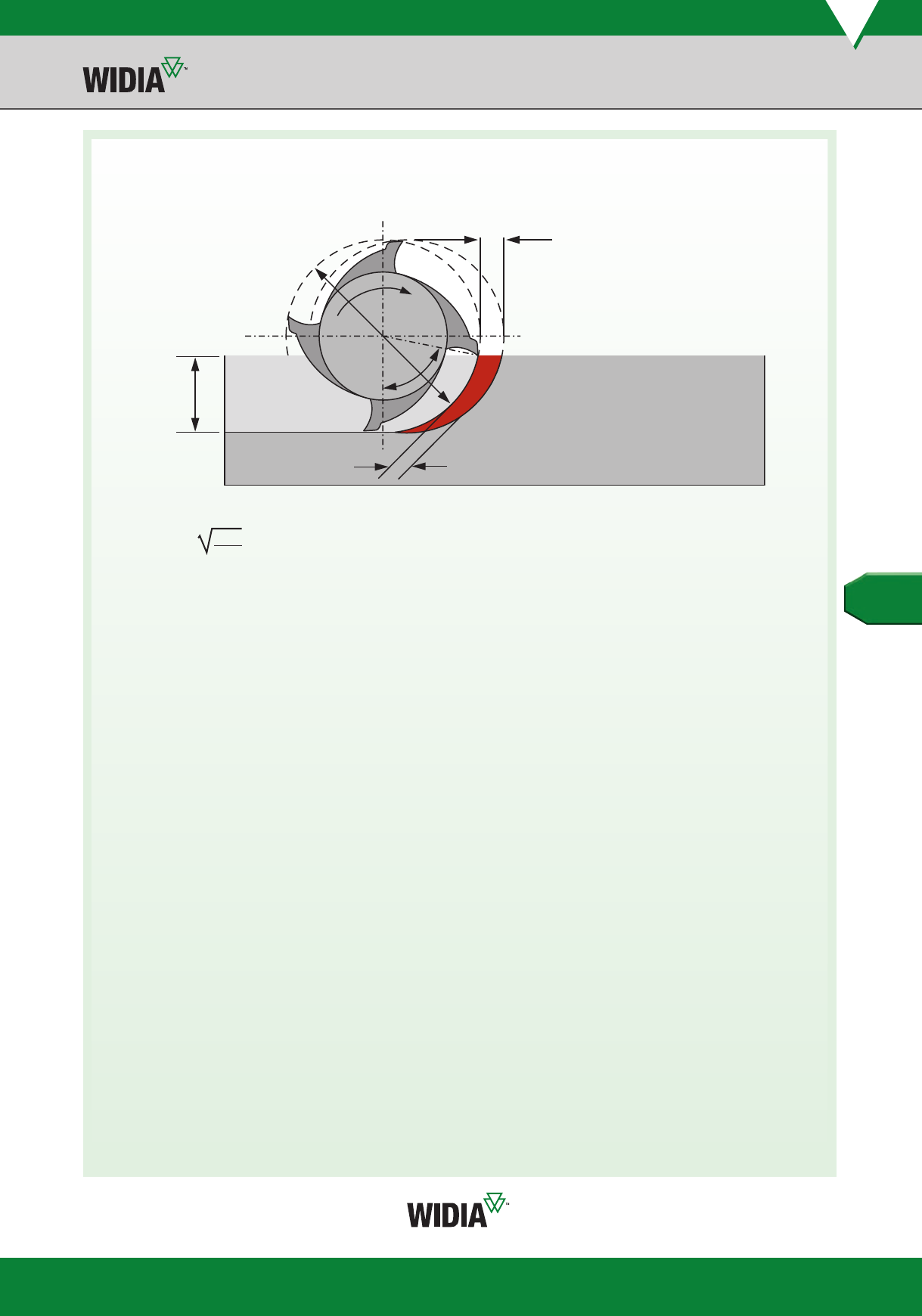

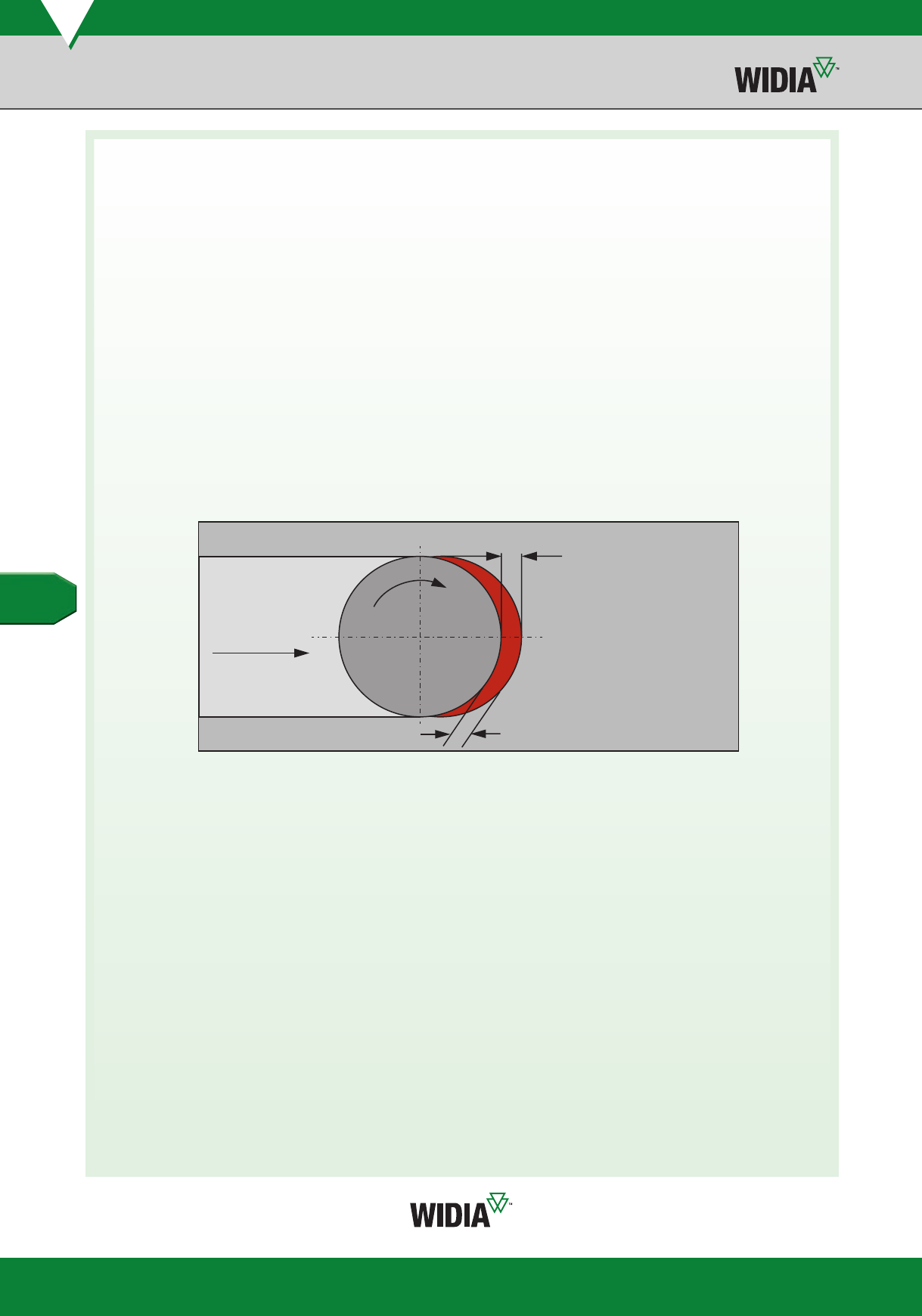

Обработка уступов (A)
и обработка пазов (B) WP15PE Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).
Для прорезания пазов (B) подачу fz следует снизить на 20%.
A B
Скорость
резания
vc, м/мин Диаметр D1
ap ae ap min max мм 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0 8,0 10,0 12,0 16,0 18,0 20,0
P
01,5 × D 0,3 × D 0,5 × D 150 –200 fz 0,007 0,010 0,014 0,017 0,021 0,025 0,028 0,032 0,036 0,044 0,060 0,072 0,083 0,101 0,108 0,114
11,5 × D 0,3 × D 0,5 × D 150 –200 fz 0,007 0,010 0,014 0,017 0,021 0,025 0,028 0,032 0,036 0,044 0,060 0,072 0,083 0,101 0,108 0,114
21,5 × D 0,3 × D 0,5 × D 140 –190 fz 0,007 0,010 0,014 0,017 0,021 0,025 0,028 0,032 0,036 0,044 0,060 0,072 0,083 0,101 0,108 0,114
31,5 × D 0,3 × D 0,5 × D 120 –160 fz 0,006 0,008 0,011 0,014 0,017 0,020 0,023 0,027 0,030 0,036 0,050 0,061 0,070 0,087 0,095 0,101
41,5 × D 0,3 × D 0,3 × D 90 –150 fz 0,005 0,008 0,010 0,013 0,016 0,019 0,021 0,024 0,027 0,033 0,045 0,054 0,062 0,077 0,083 0,088
51,5 × D 0,3 × D 0,5 × D 60 –100 fz 0,005 0,007 0,009 0,012 0,014 0,017 0,019 0,022 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081
61,5 × D 0,3 × D 0,3 × D 50 –75 fz 0,004 0,006 0,008 0,010 0,012 0,014 0,016 0,018 0,020 0,025 0,034 0,040 0,047 0,057 0,061 0,065
M
11,5 × D 0,3 × D 0,5 × D 90 –115 fz 0,006 0,008 0,011 0,014 0,017 0,020 0,023 0,027 0,030 0,036 0,050 0,061 0,070 0,087 0,095 0,101
21,5 × D 0,3 × D 0,5 × D 60 –80 fz 0,005 0,007 0,009 0,012 0,014 0,017 0,019 0,022 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081
31,5 × D 0,3 × D 0,5 × D 60 –70 fz 0,004 0,006 0,008 0,010 0,012 0,014 0,016 0,018 0,020 0,025 0,034 0,040 0,047 0,057 0,061 0,065
K
11,5 × D 0,3 × D 0,5 × D 120 –150 fz 0,007 0,010 0,014 0,017 0,021 0,025 0,028 0,032 0,036 0,044 0,060 0,072 0,083 0,101 0,108 0,114
21,5 × D 0,3 × D 0,5 × D 110 –140 fz 0,006 0,008 0,011 0,014 0,017 0,020 0,023 0,027 0,030 0,036 0,050 0,061 0,070 0,087 0,095 0,101
31,5 × D 0,3 × D 0,5 × D 110 –130 fz 0,005 0,007 0,009 0,012 0,014 0,017 0,019 0,022 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081
S
11,5 × D 0,3 × D0,3 × D 50 –90 fz 0,006 0,008 0,011 0,014 0,017 0,020 0,023 0,027 0,030 0,036 0,050 0,061 0,070 0,087 0,095 0,101
21,5 × D 0,3 × D 0,3 × D 25 –40 fz 0,003 0,005 0,006 0,008 0,009 0,011 0,013 0,014 0,016 0,019 0,026 0,032 0,037 0,046 0,050 0,054
31,5 × D 0,3 × D 0,5 × D 60 –80 fz 0,005 0,007 0,009 0,012 0,014 0,017 0,019 0,022 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081
41,5 × D 0,3 × D 0,5 × D 50 –60 fz 0,003 0,005 0,007 0,009 0,011 0,014 0,016 0,018 0,021 0,026 0,037 0,045 0,052 0,064 0,069 0,074
H11,5 × D 0,3 × D 0,3 × D 80 –140 fz 0,005 0,008 0,010 0,013 0,016 0,019 0,021 0,024 0,027 0,033 0,045 0,054 0,062 0,077 0,083 0,088
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при
обработке более твердых материалов в пределах группы.
Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее
твердых материалов в пределах группы.
Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм
на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
