widia.com

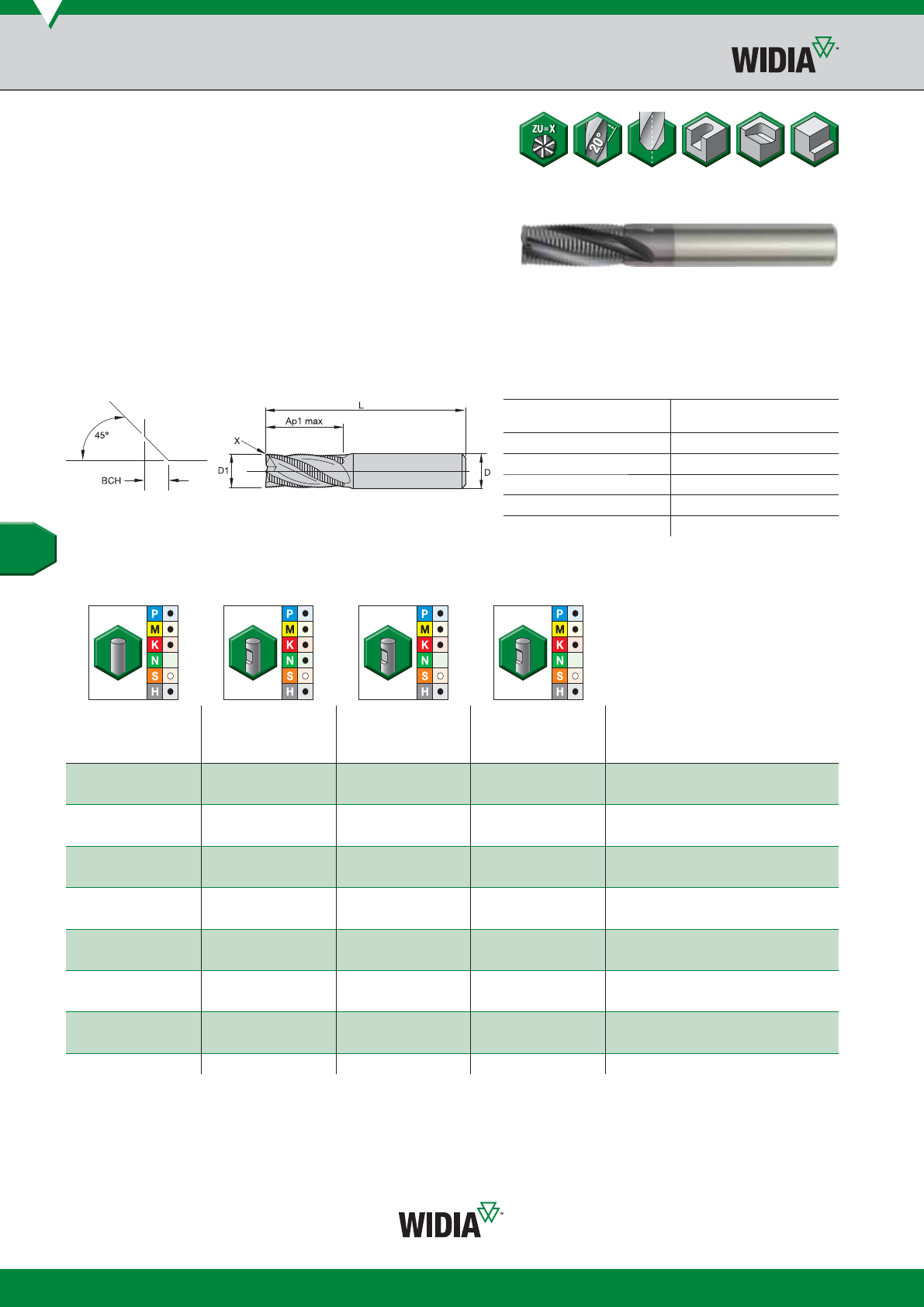

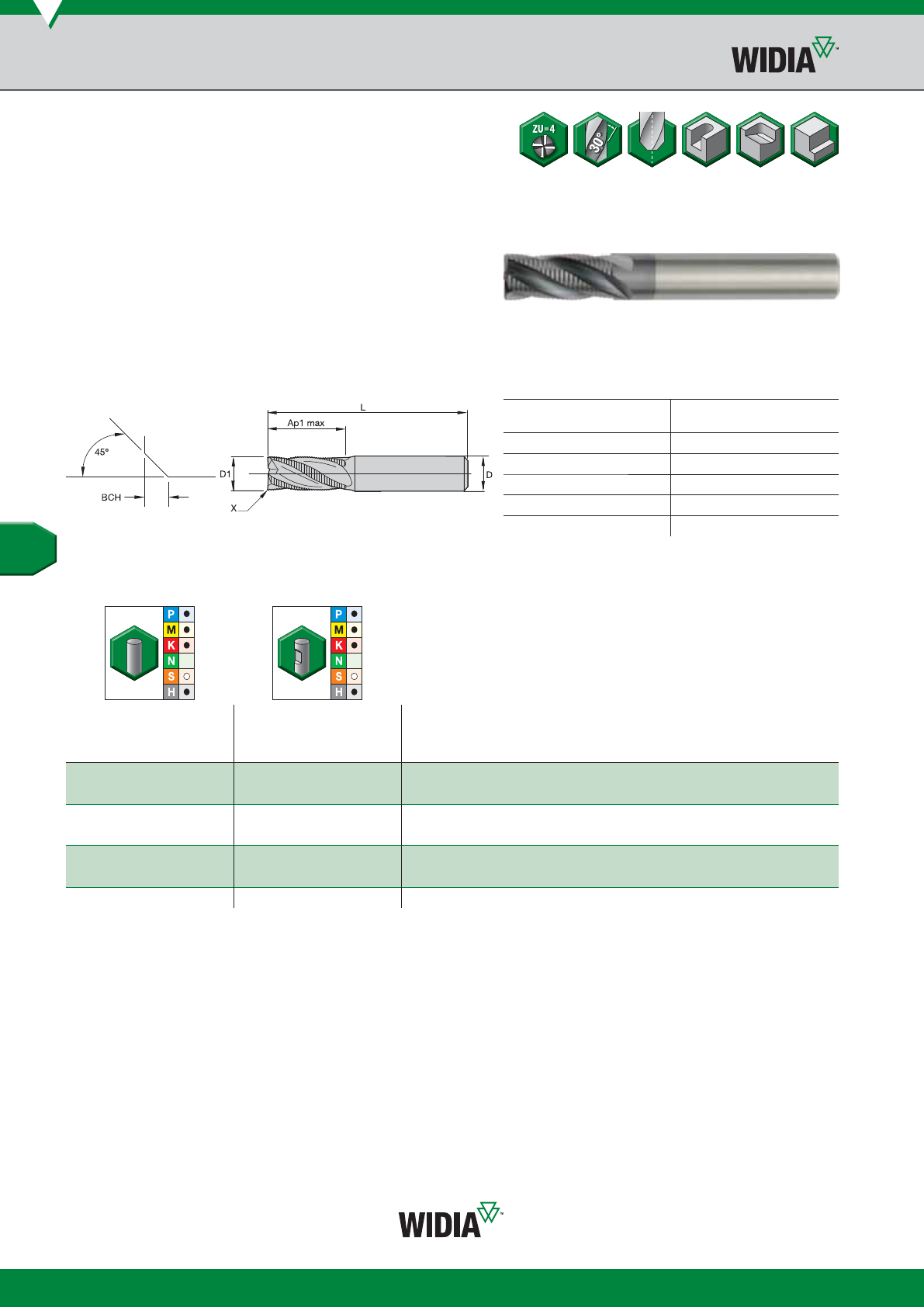

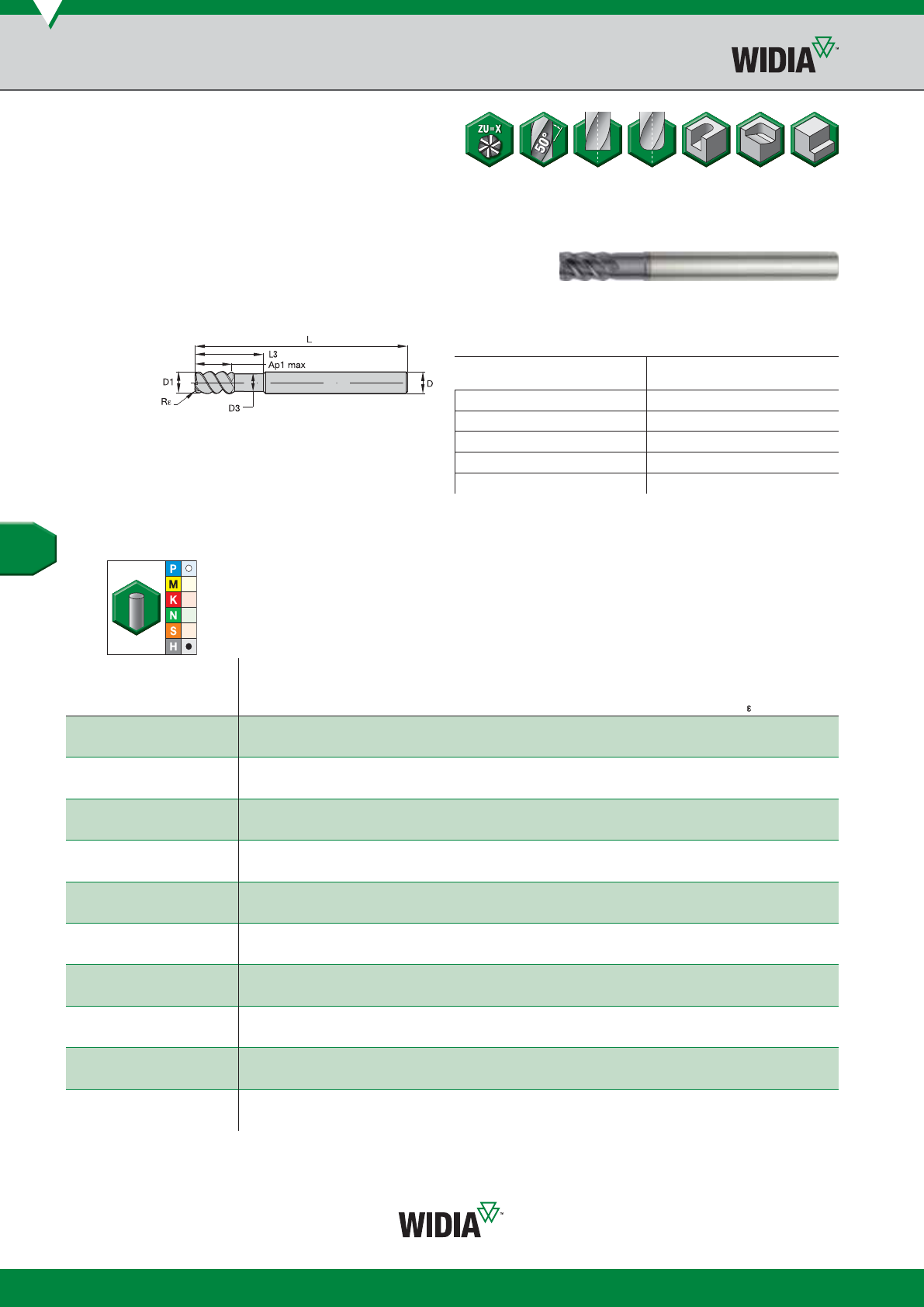

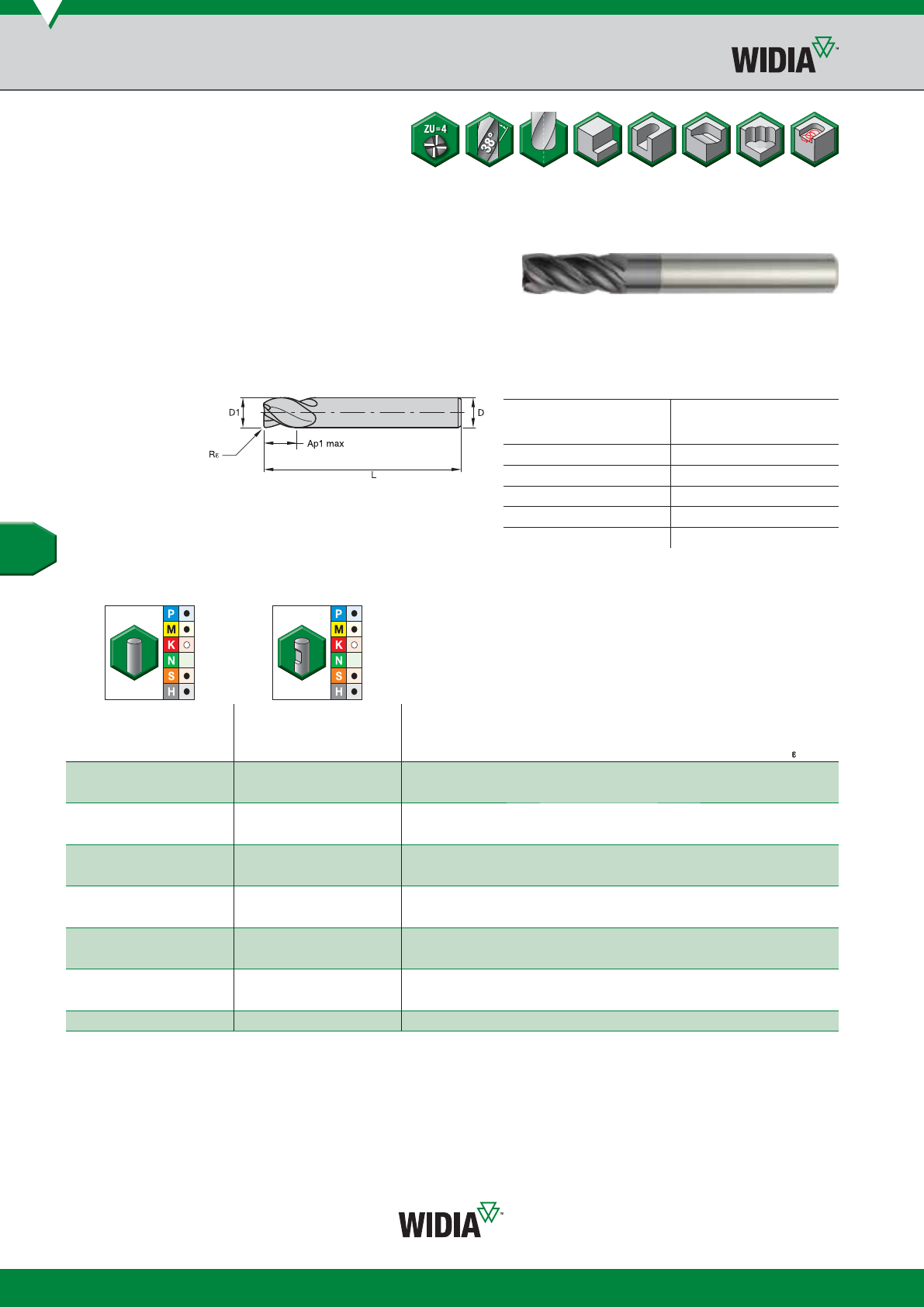

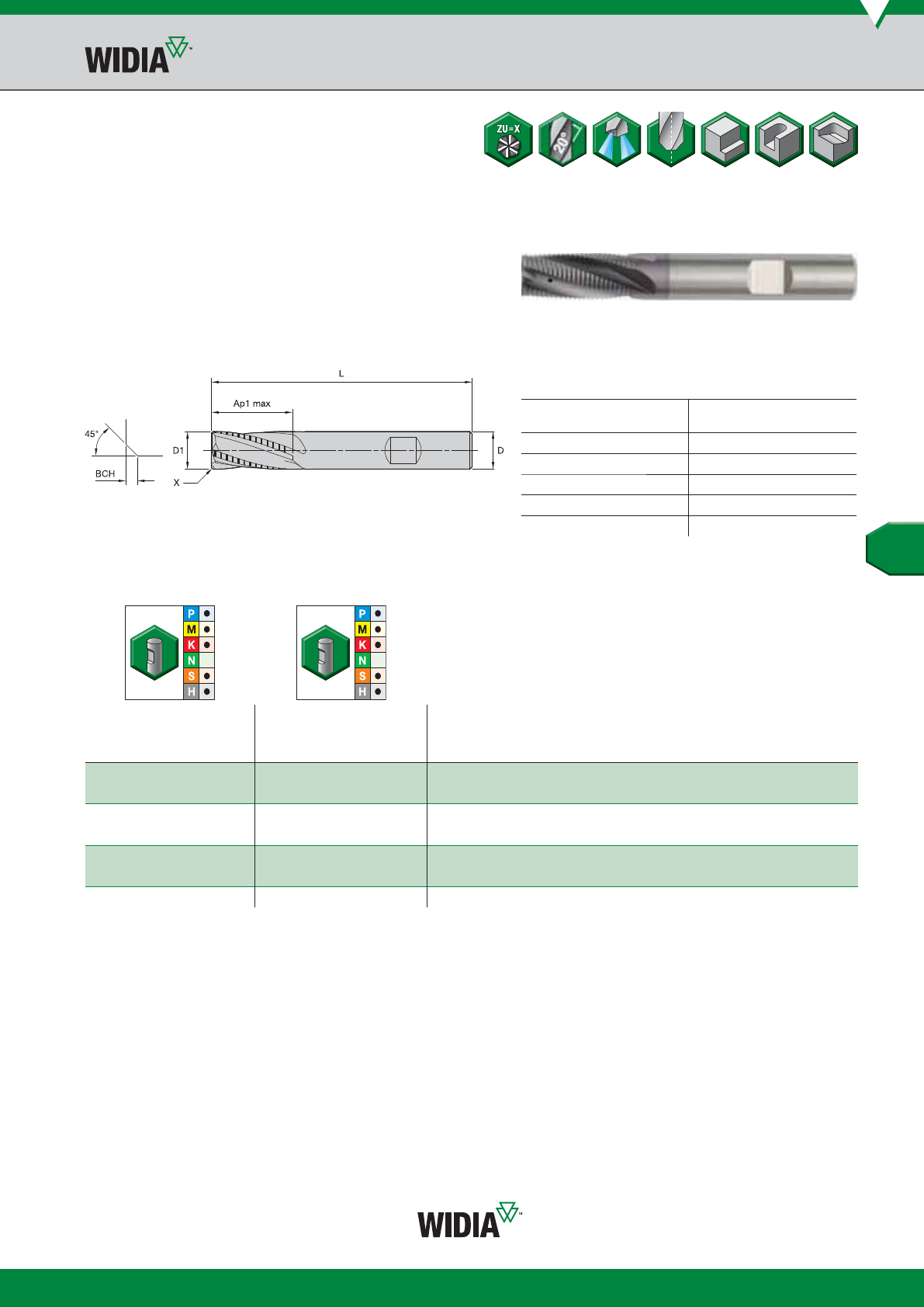

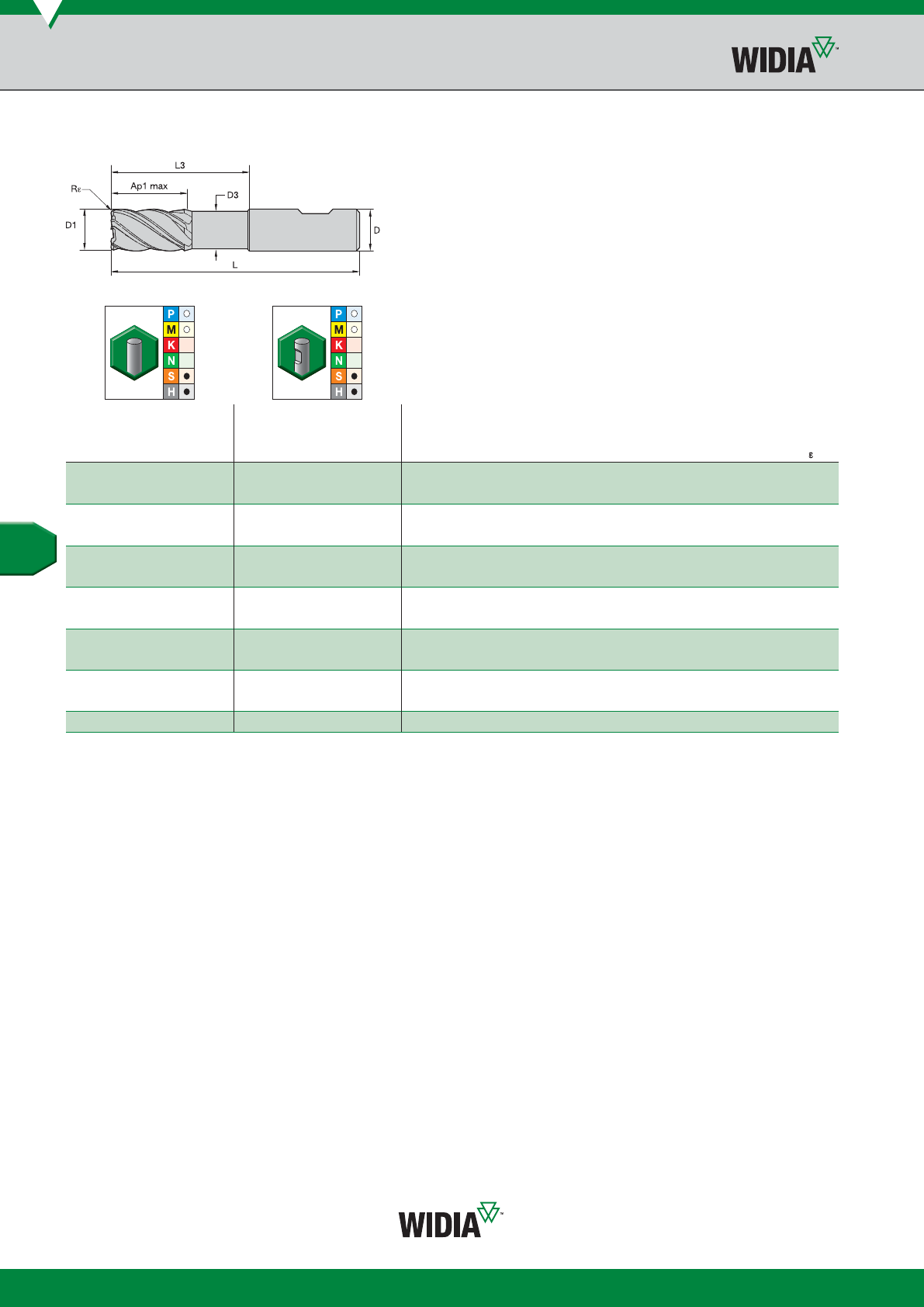

Высокопроизводительные цельные твердосплавные концевые фрезы • Чистовая обработка
Рекомендации по применению • Серии 022801 022804 022802 022806 322801 322804 322802
322806 422801 422804 422802 422806

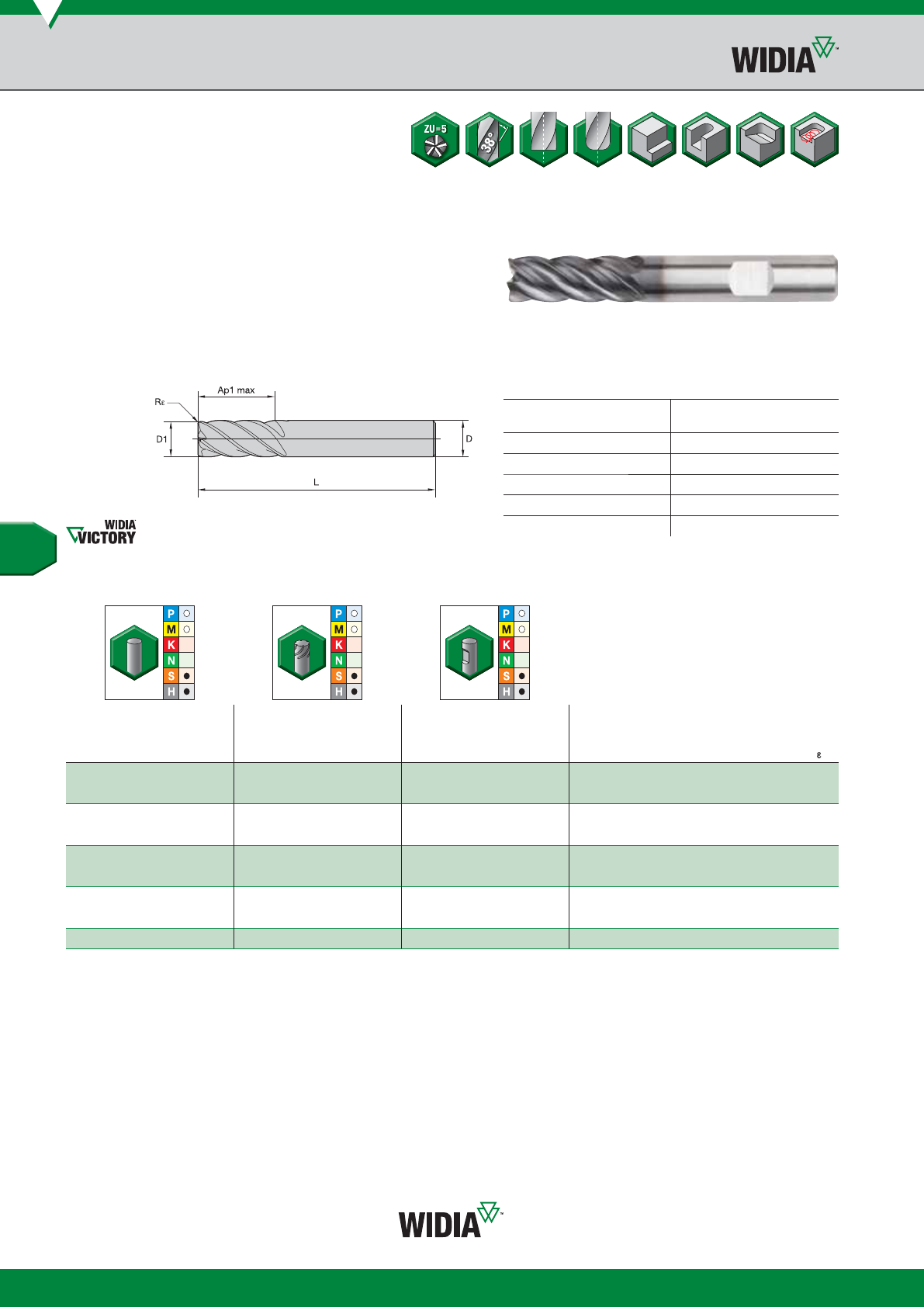

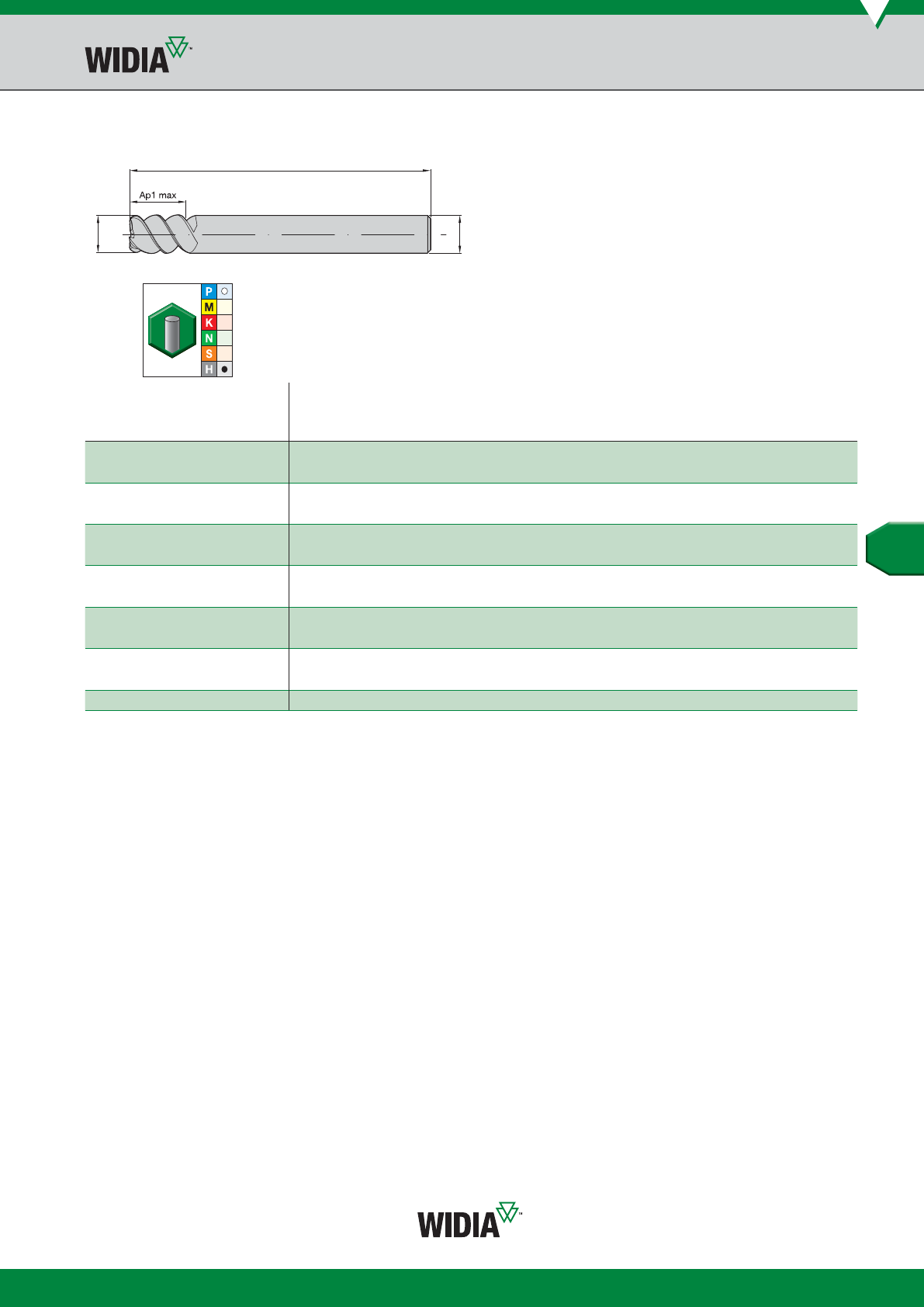

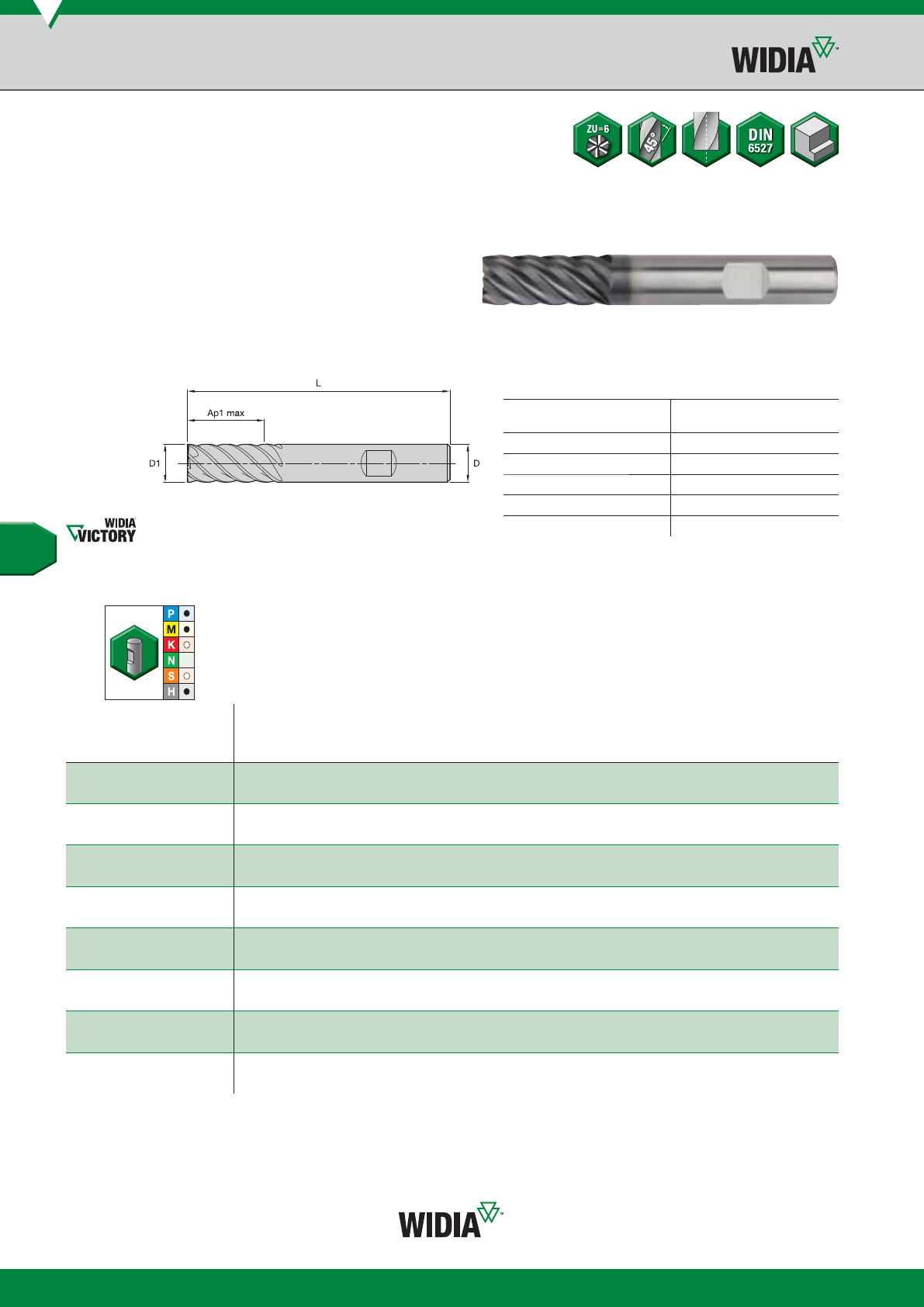

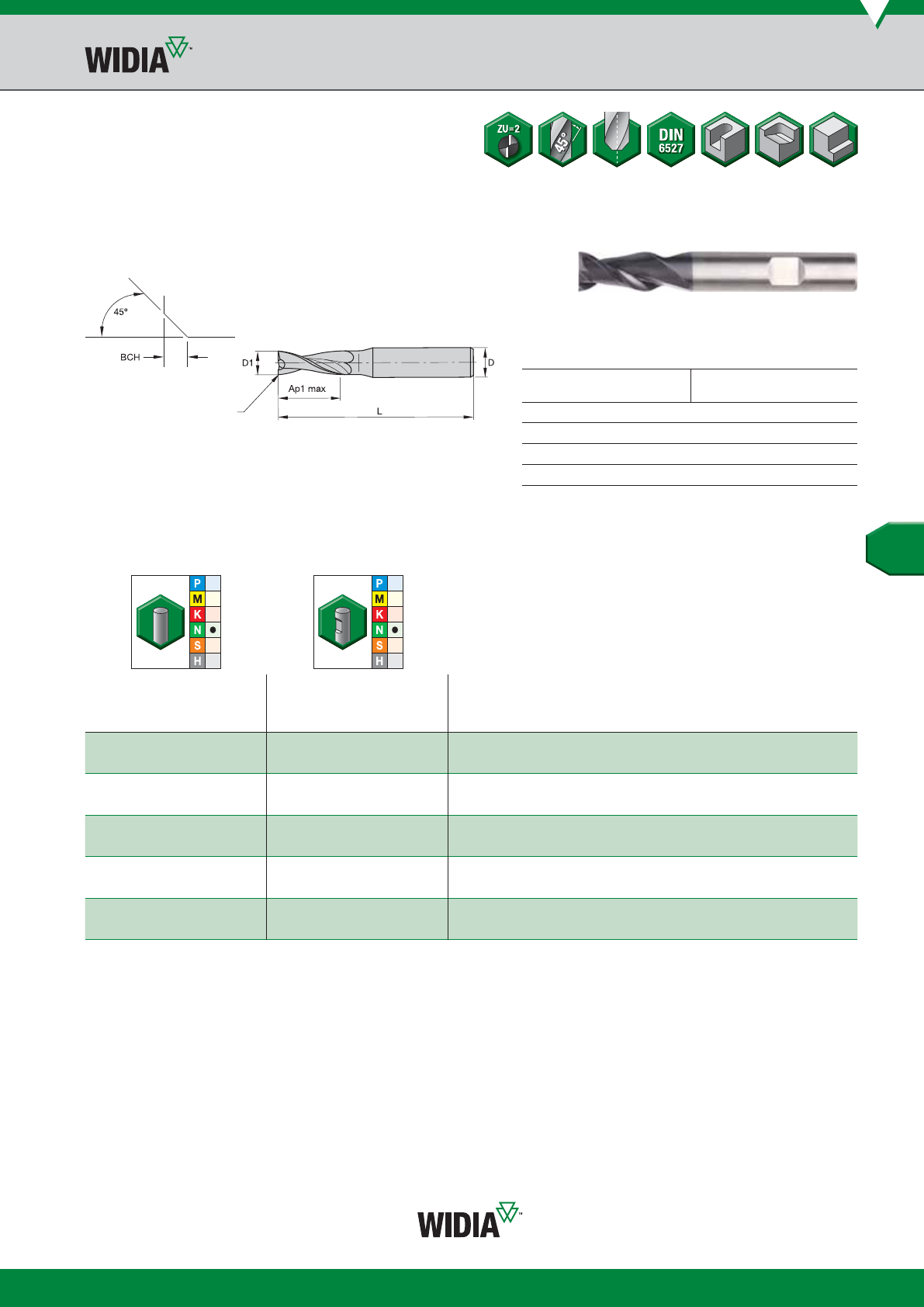

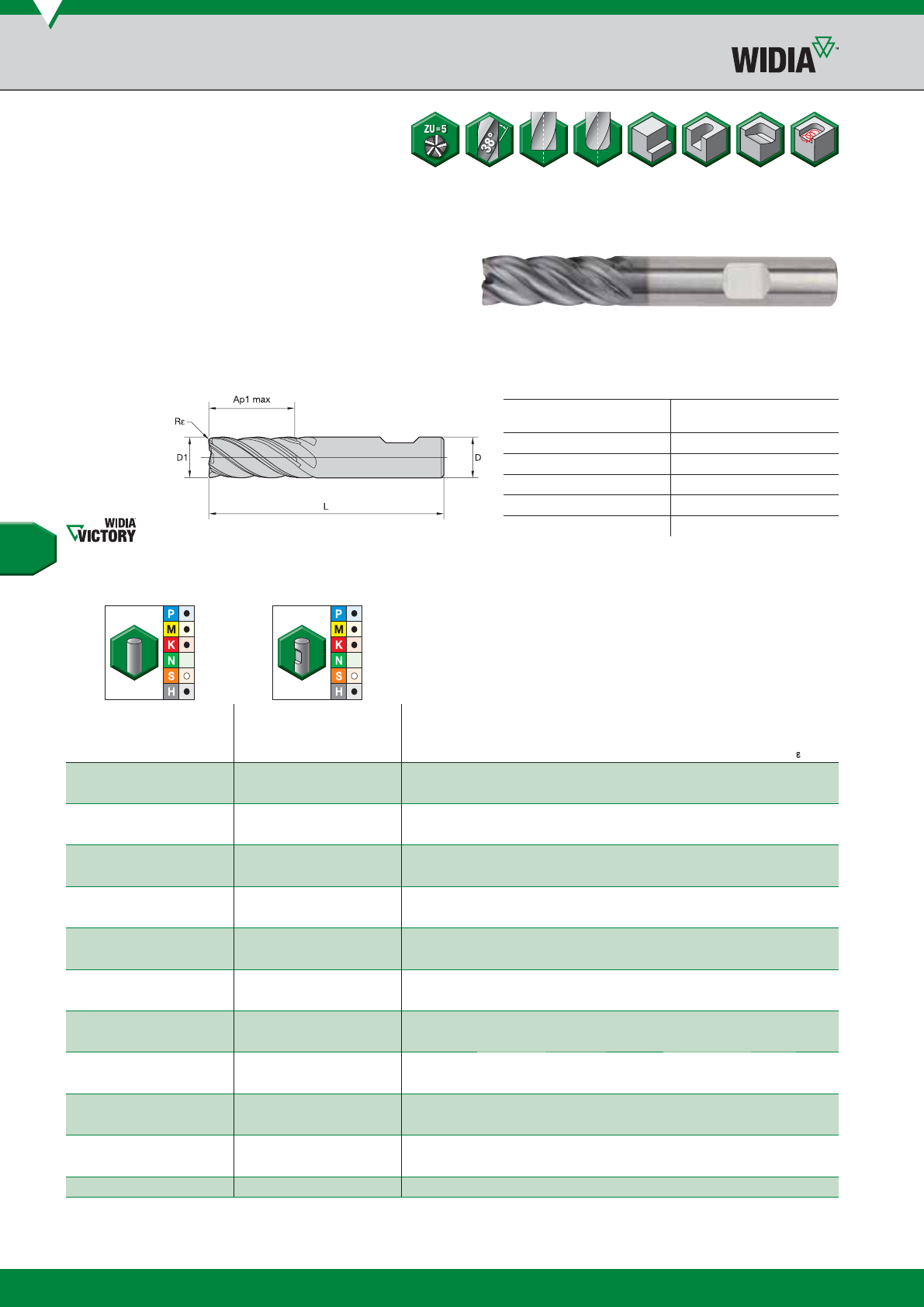

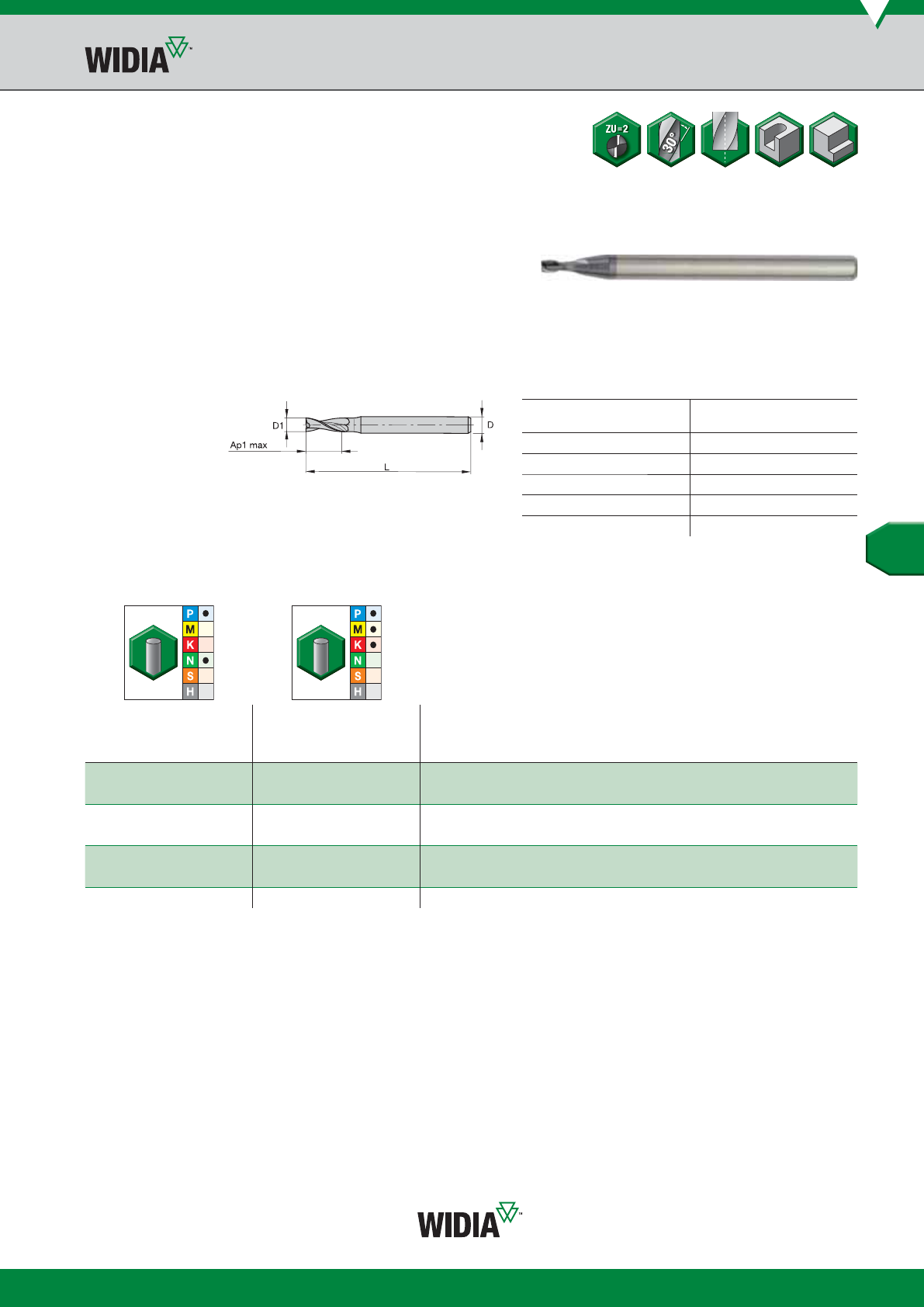

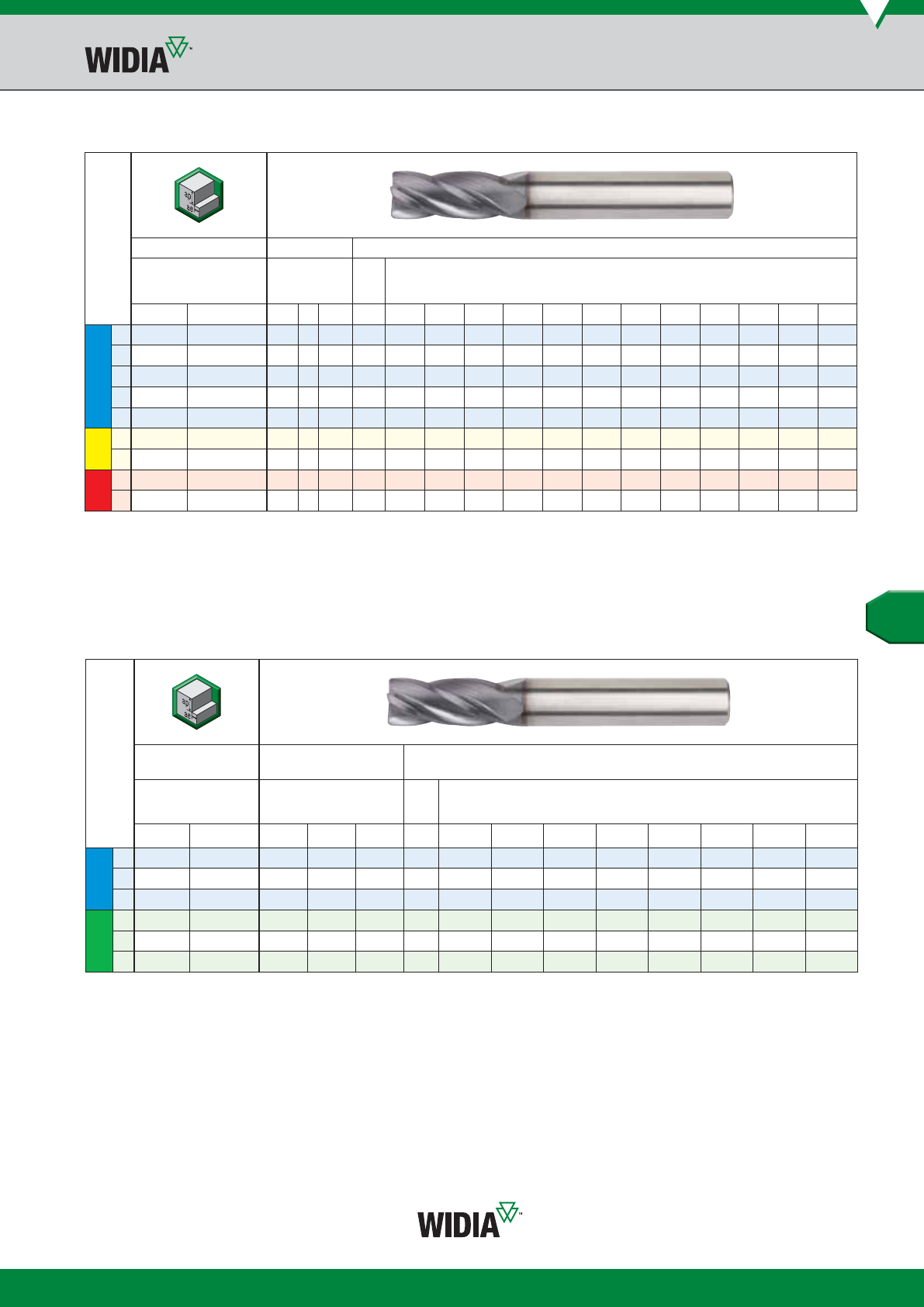

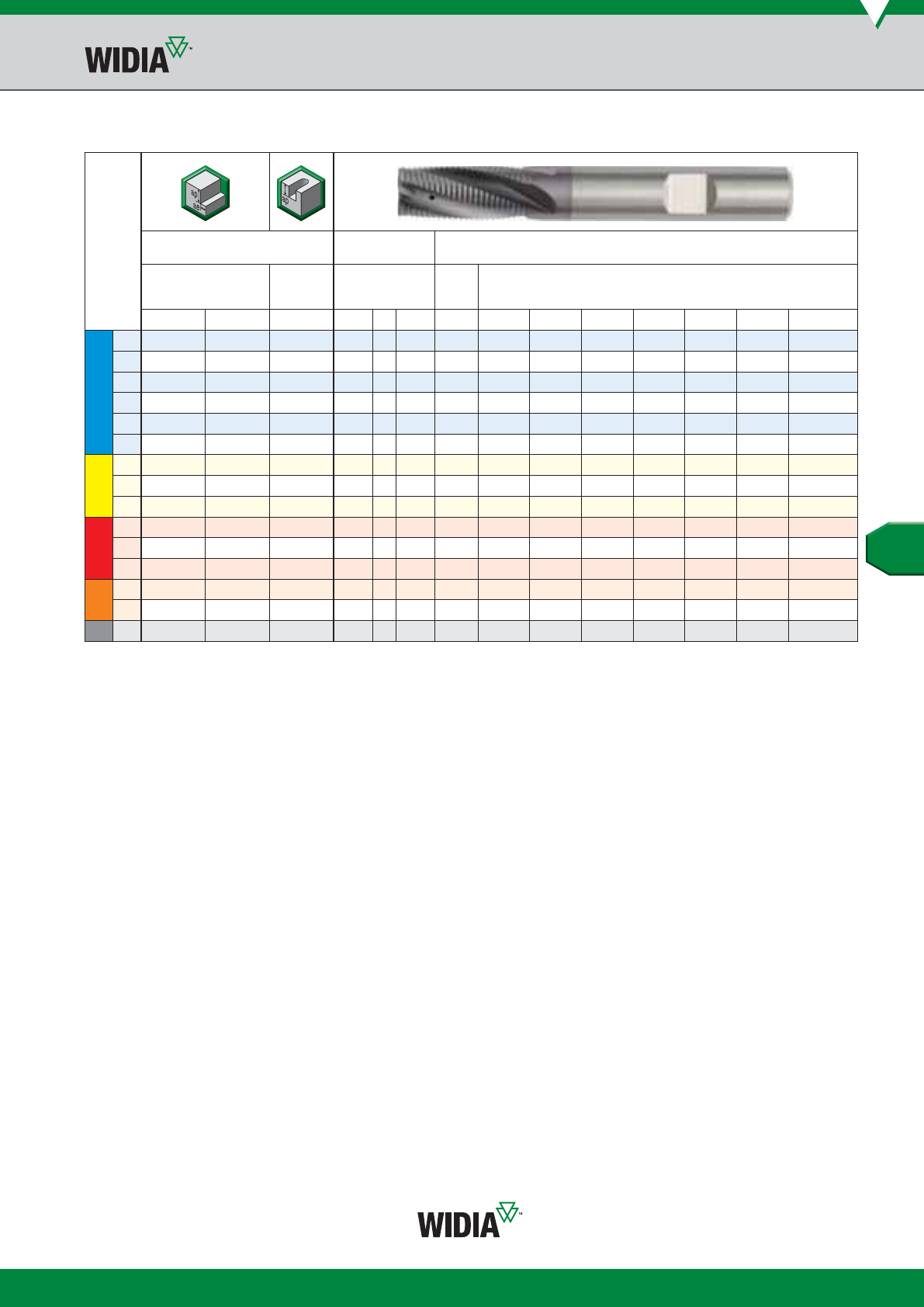

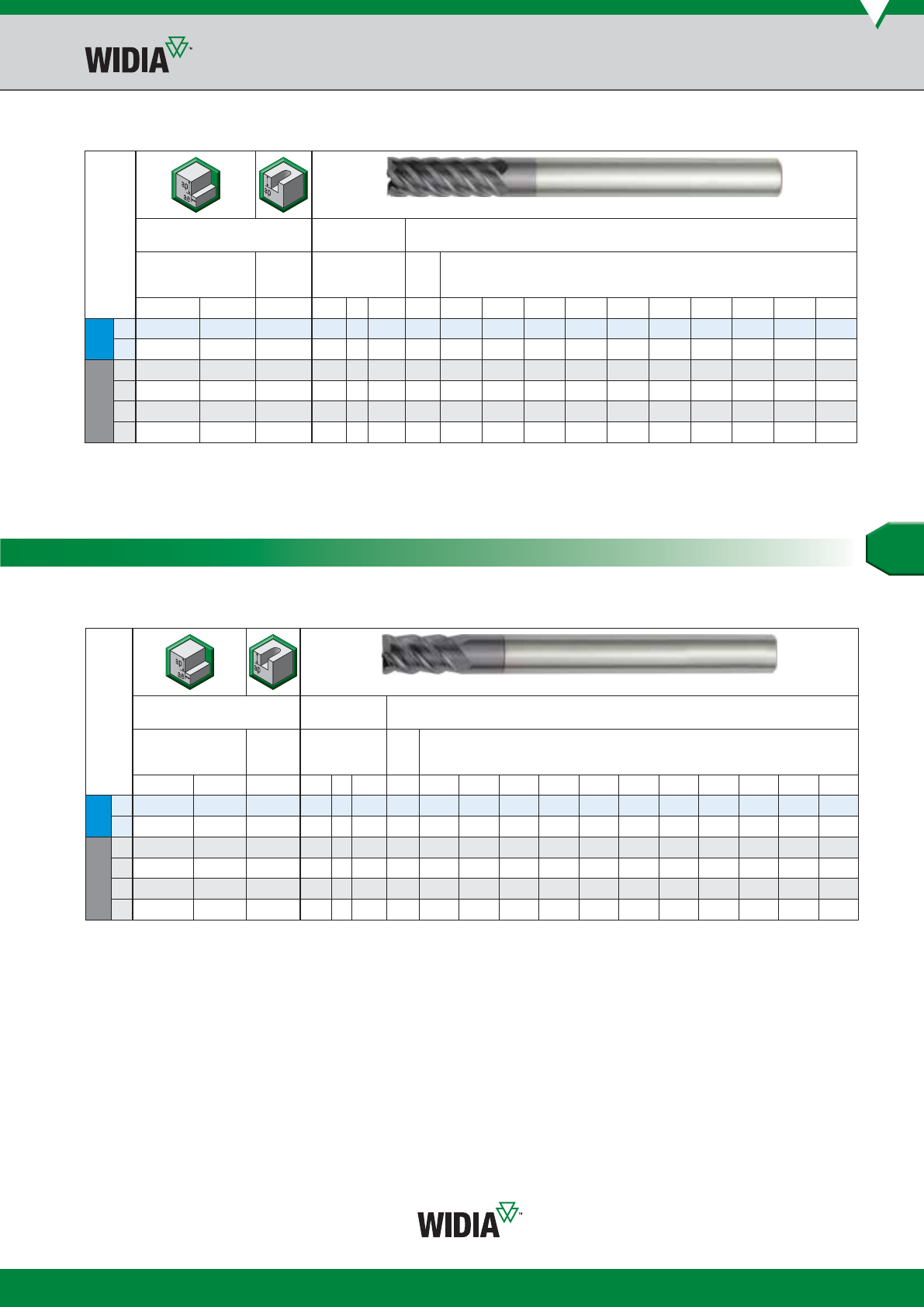

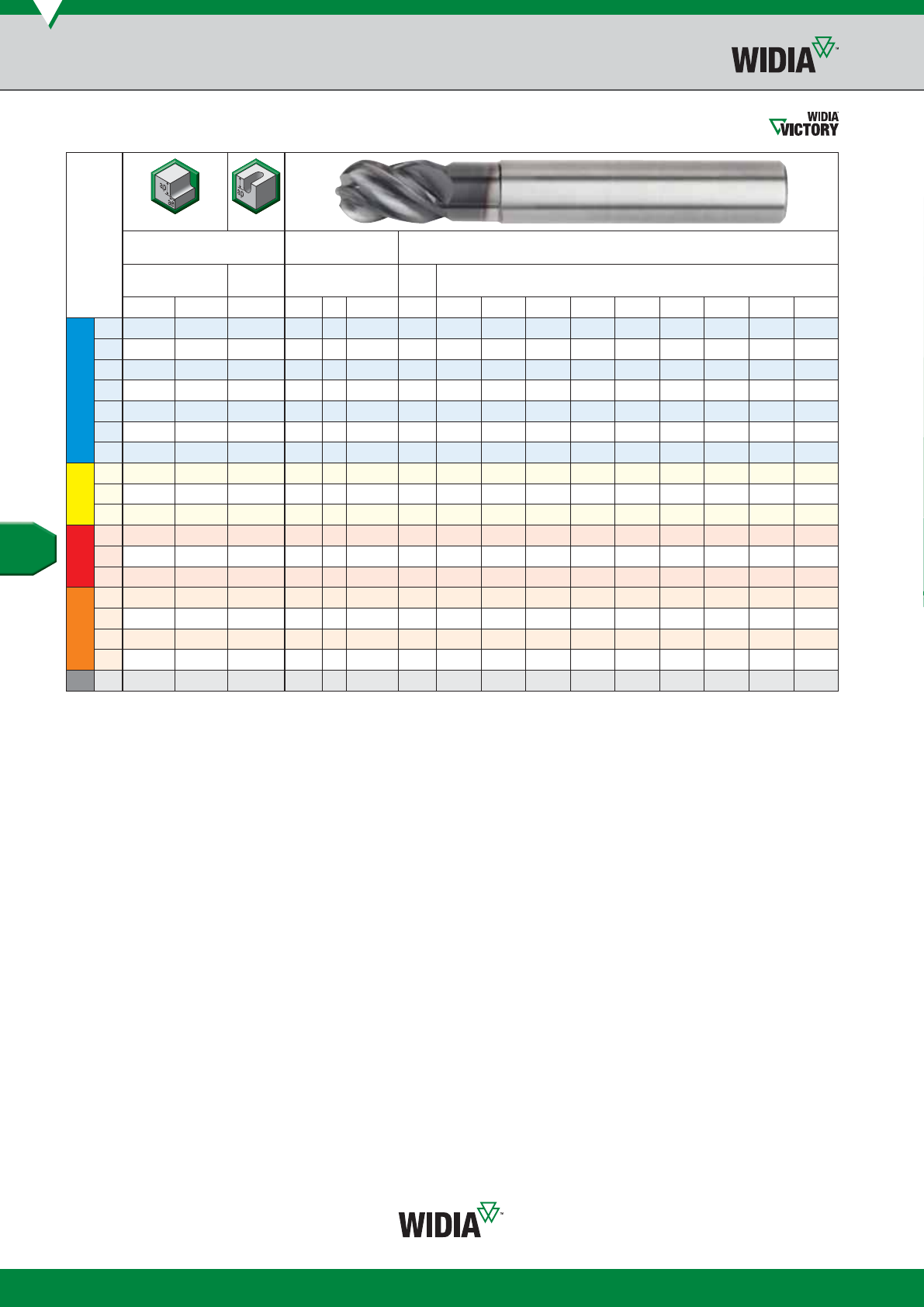

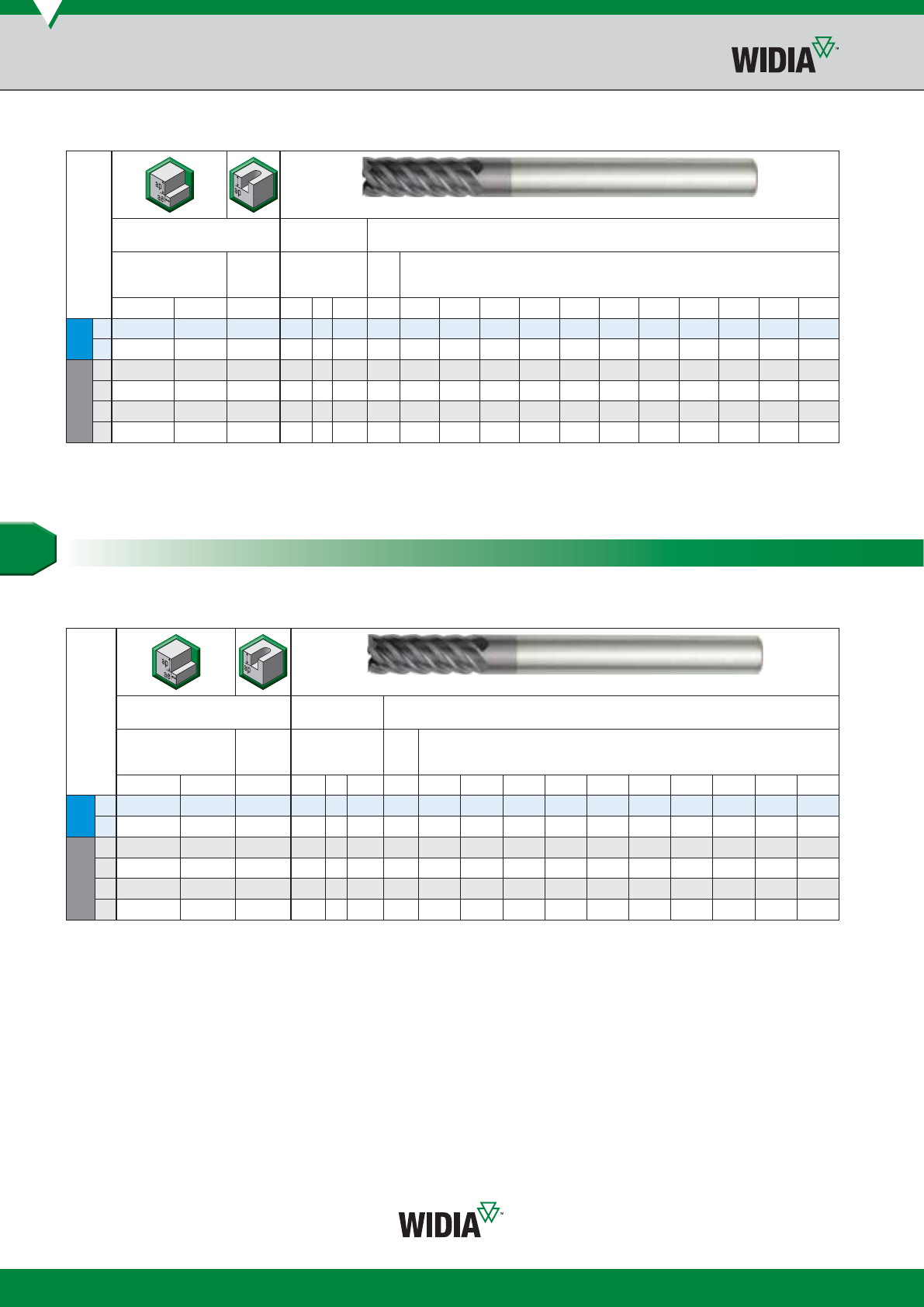

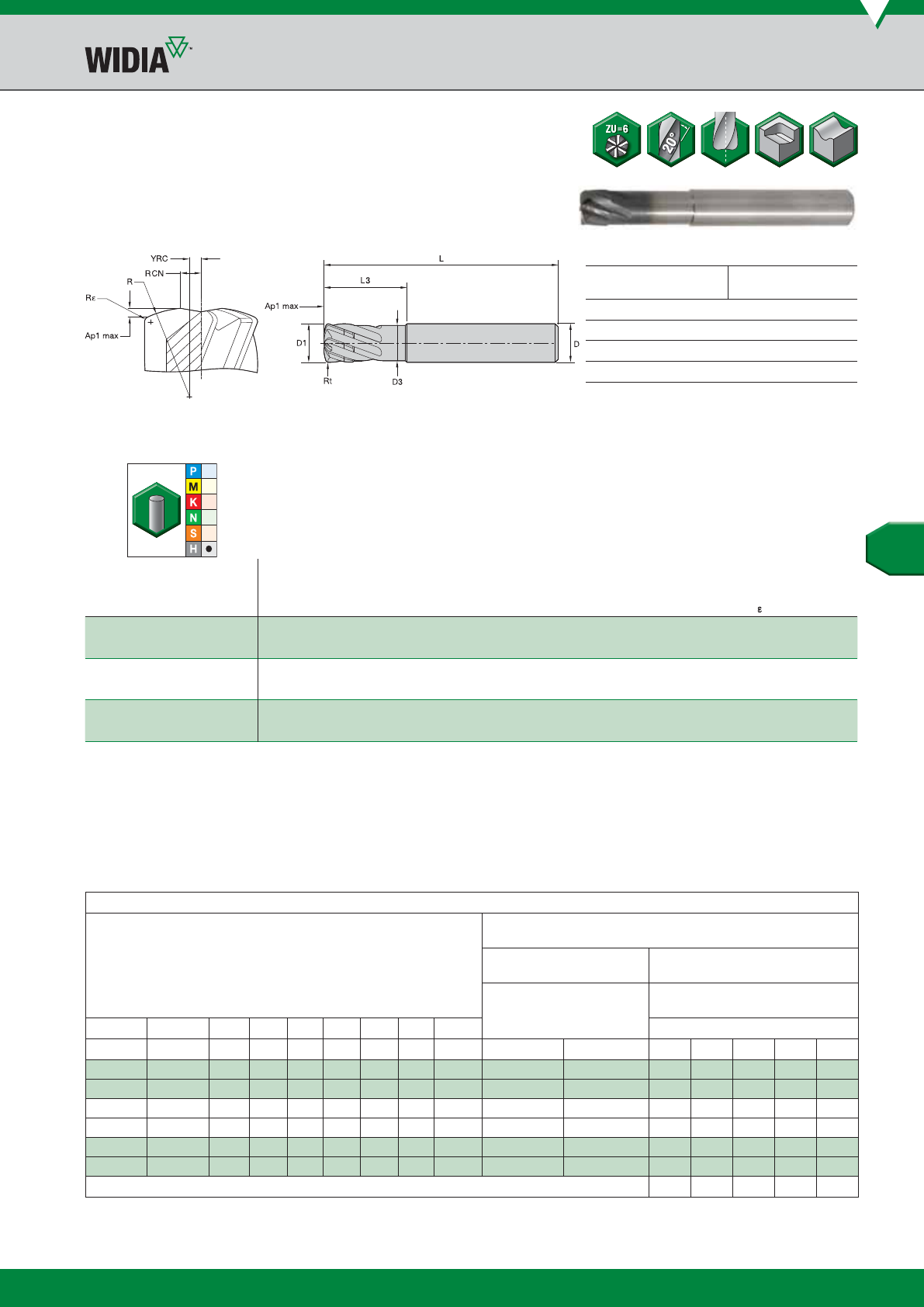

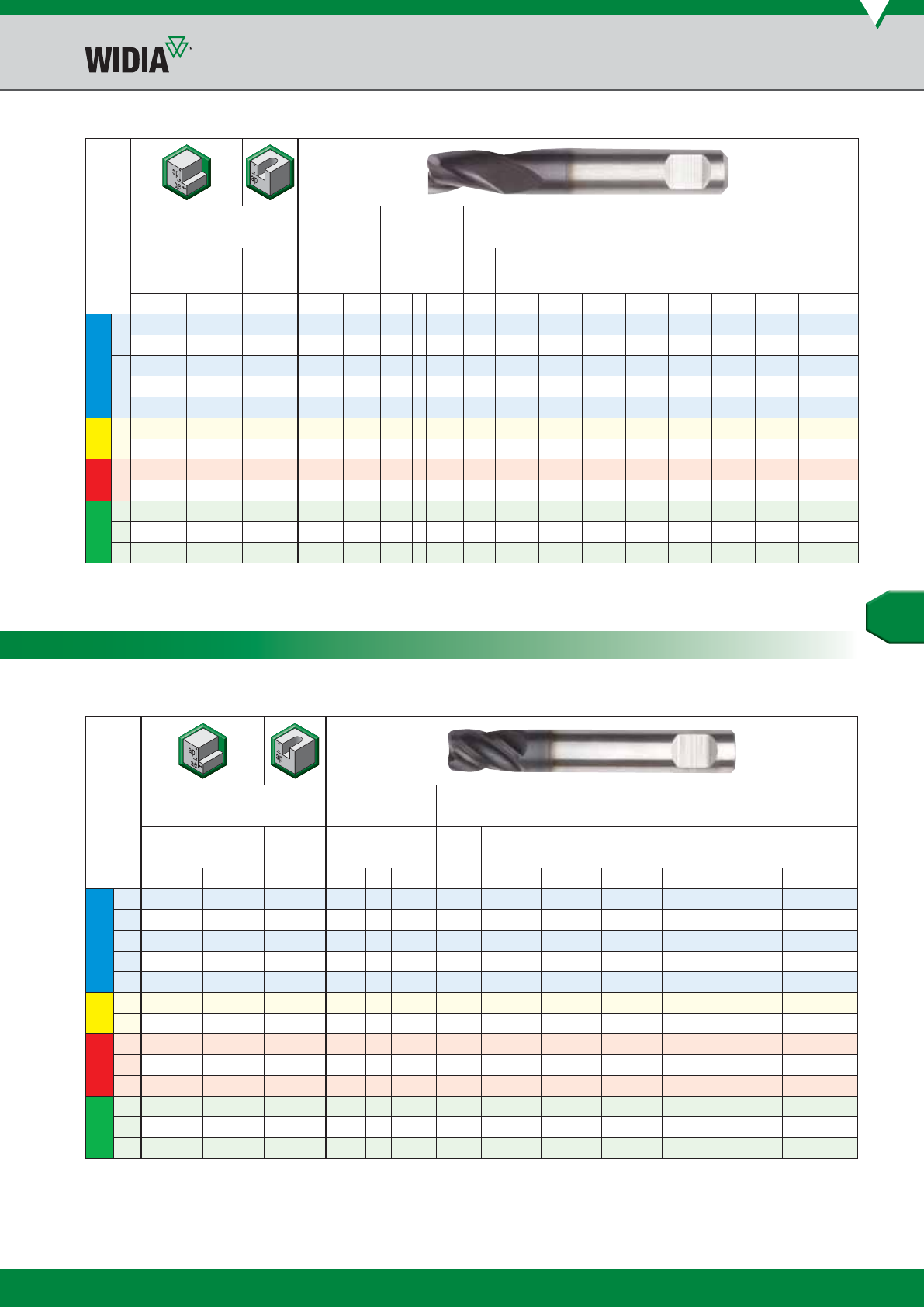

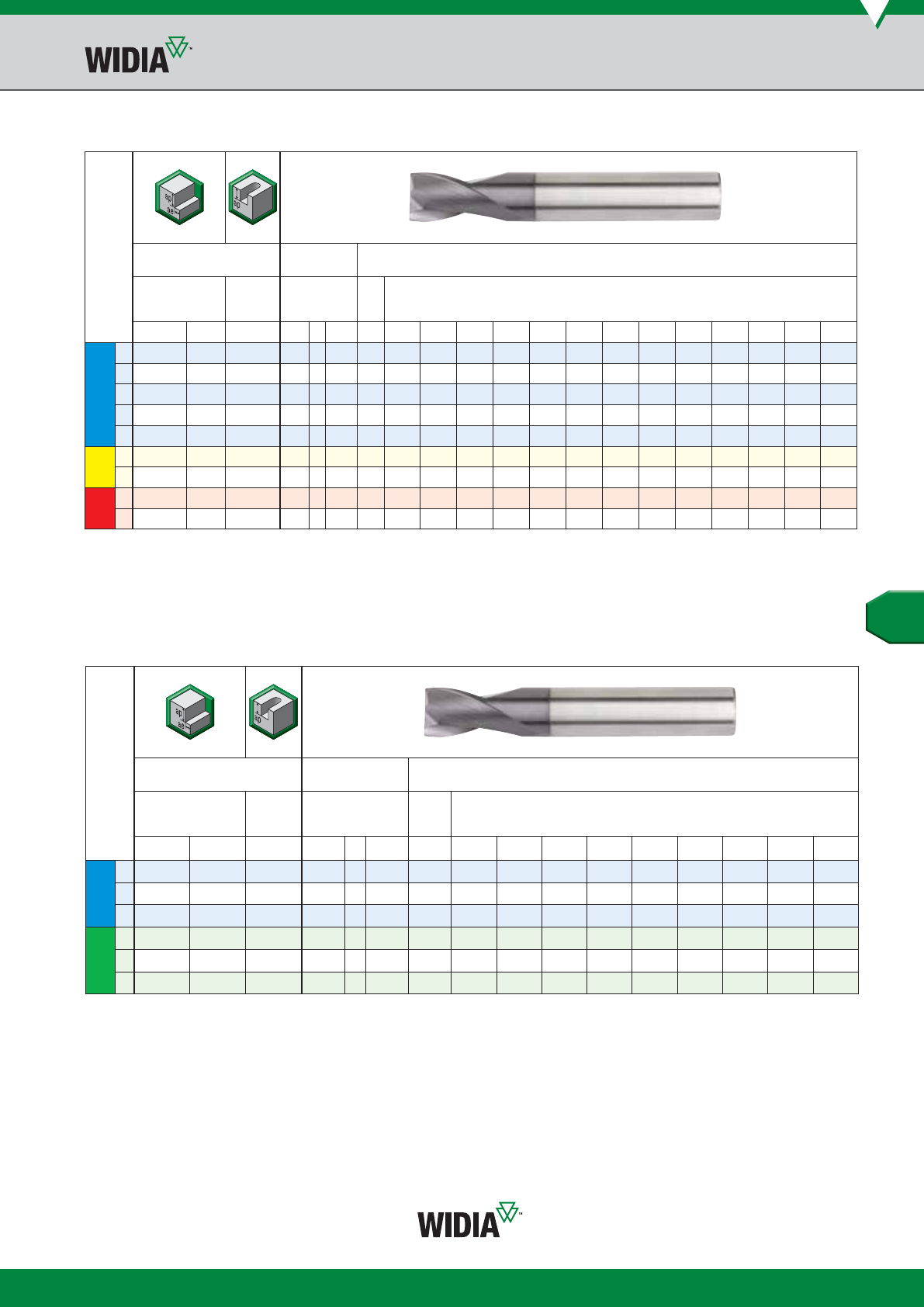

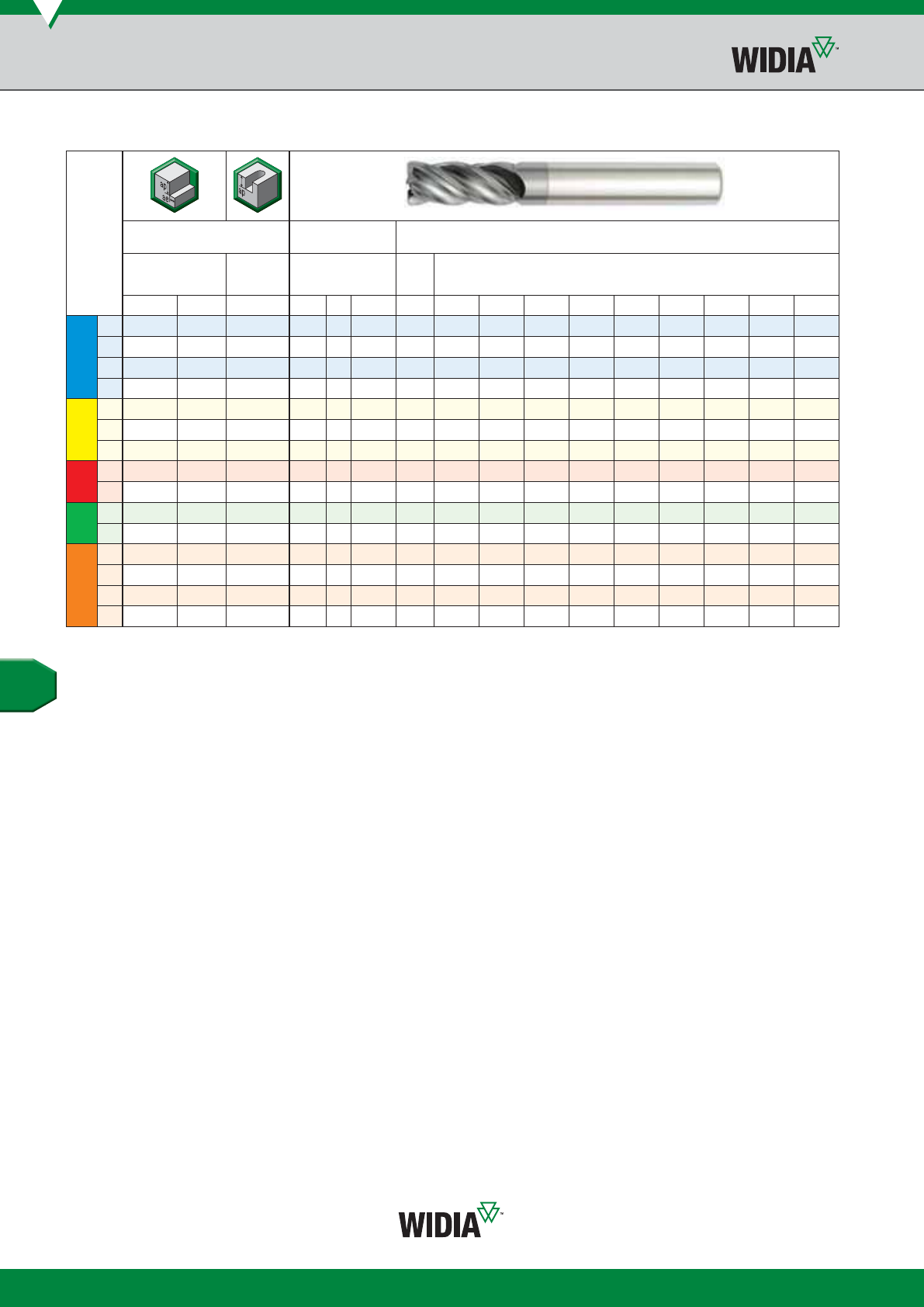

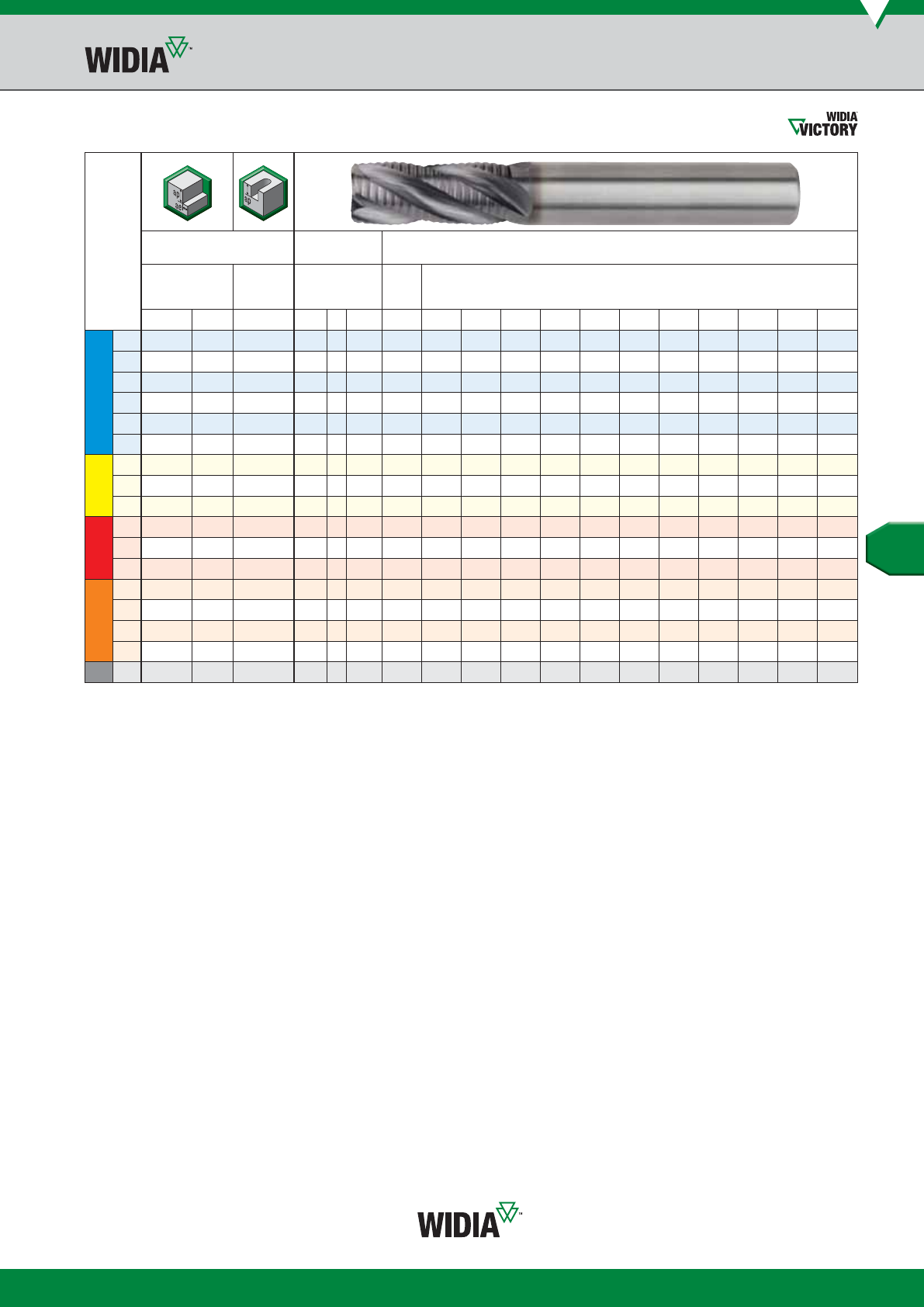

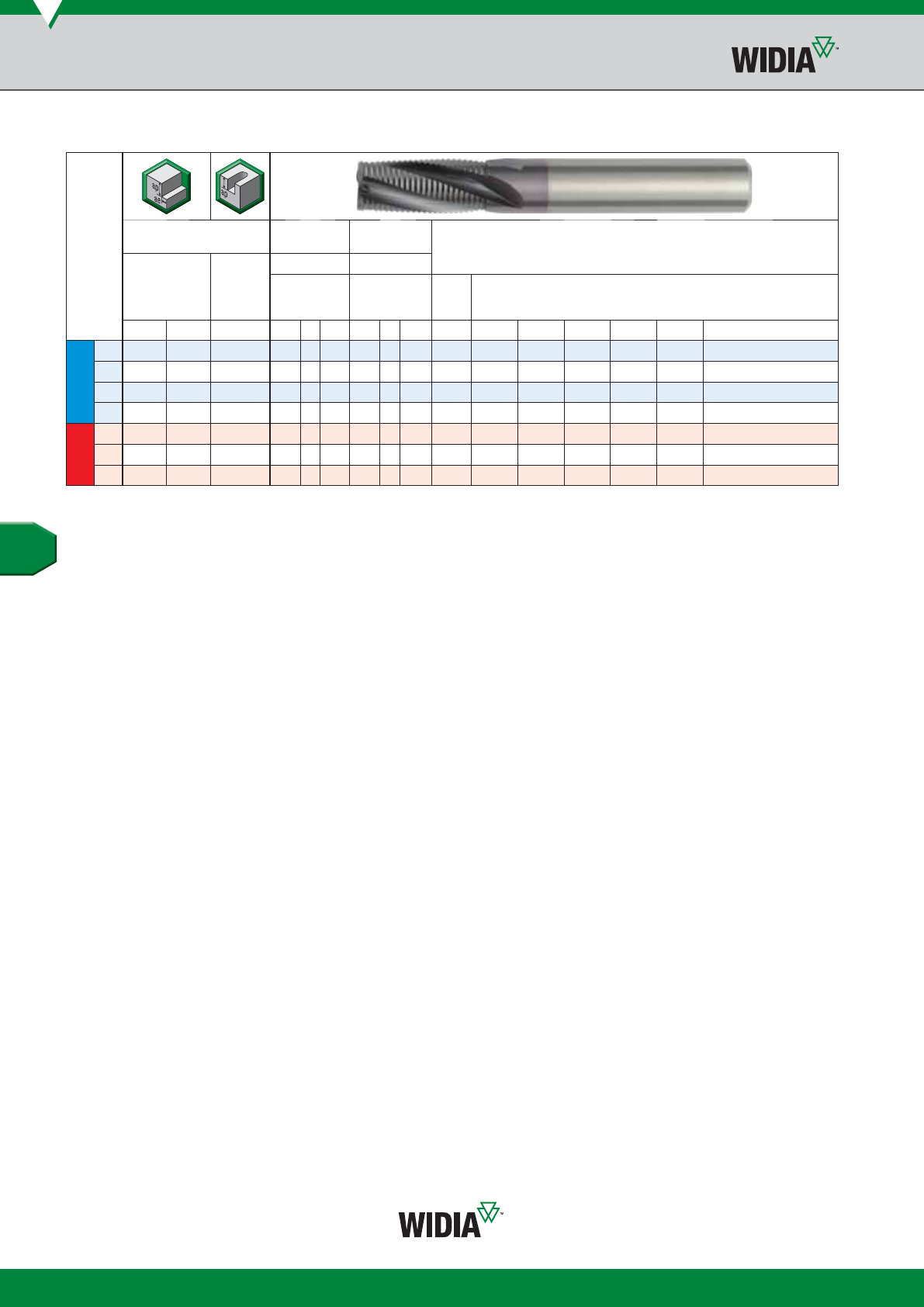

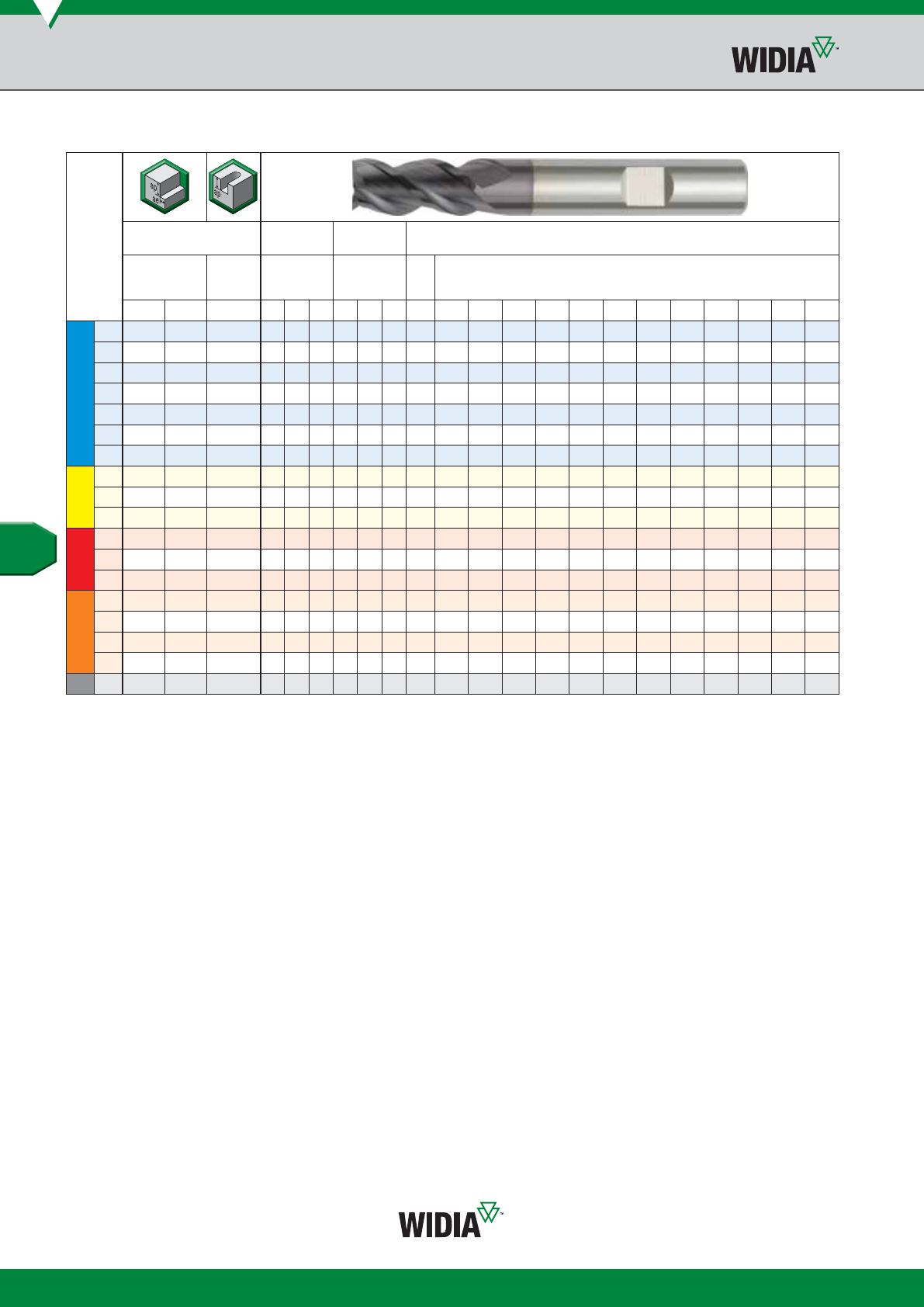

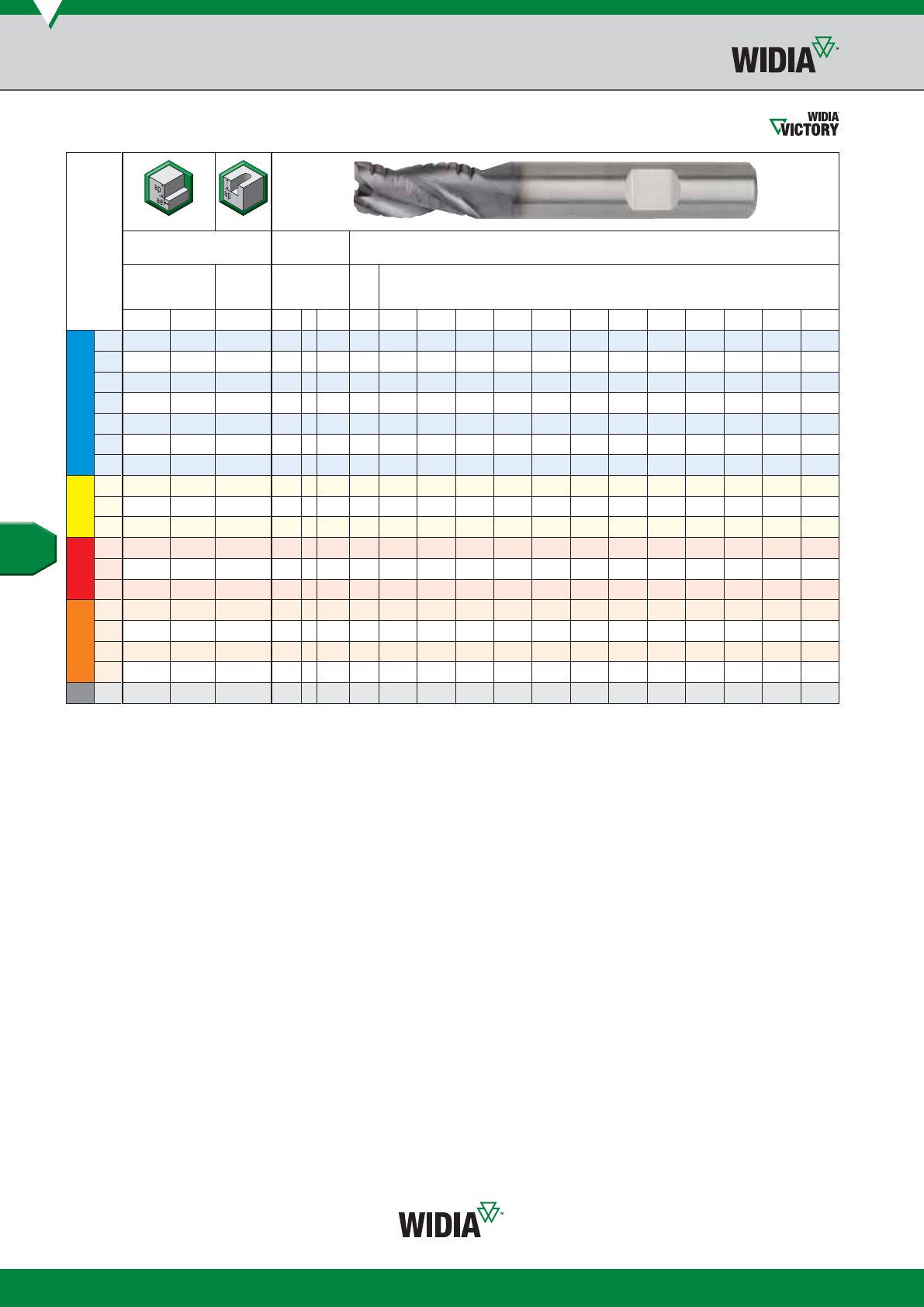

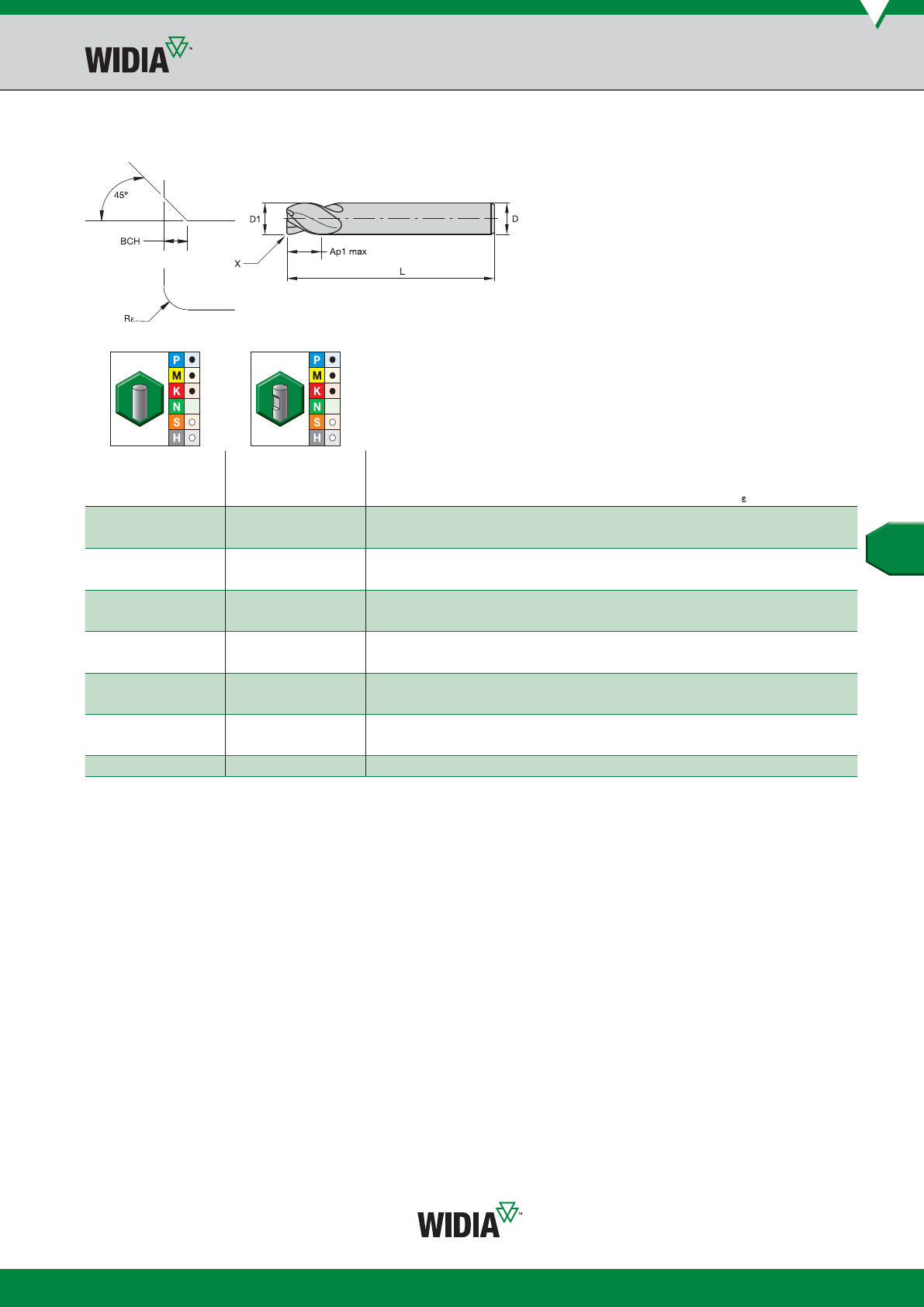

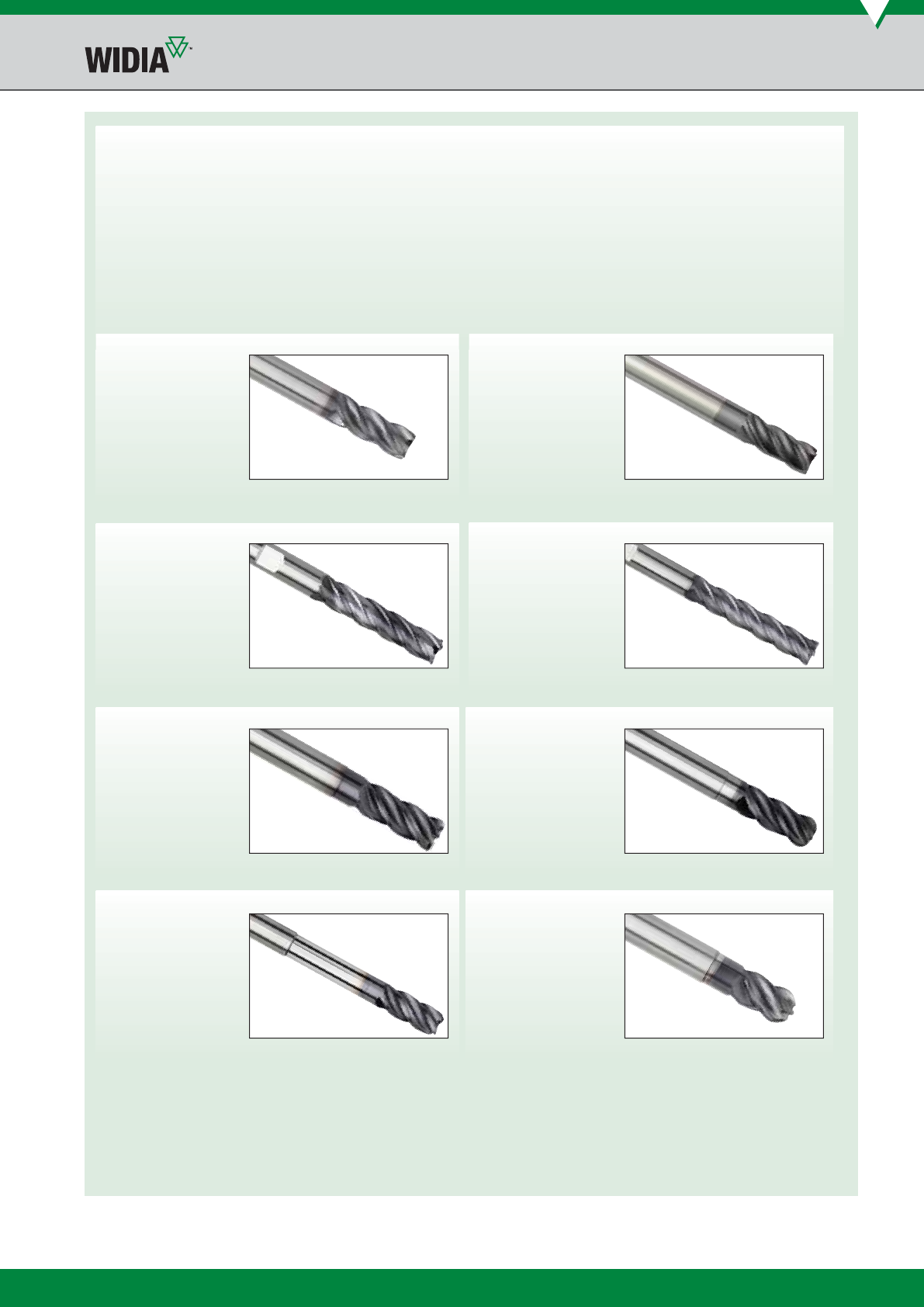

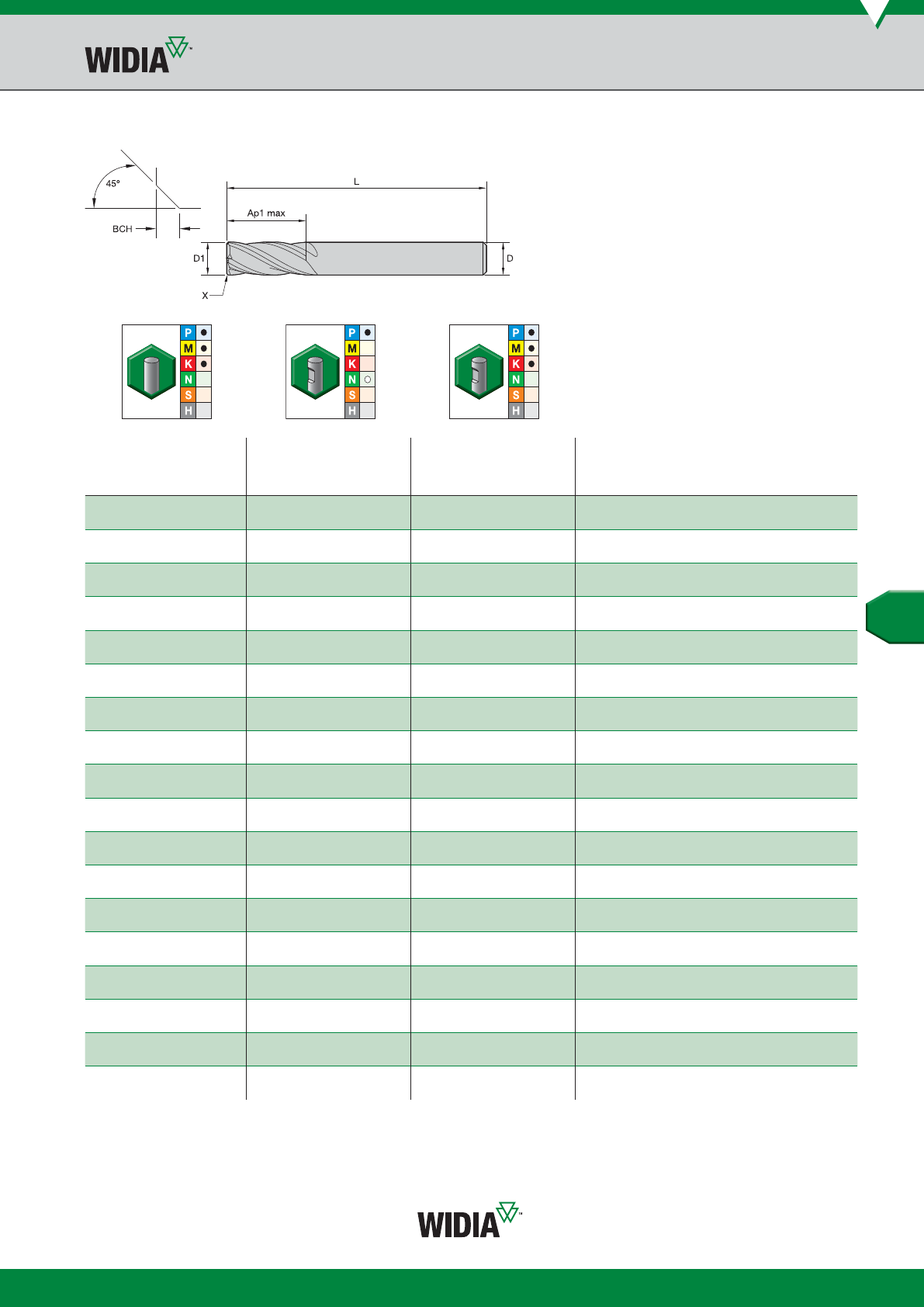

Высокопроизводительные цельные твердосплавные концевые фрезы
Серии 022801 022804 022802 022806 322801 322804 322802 322806 422801 422804 422802 422806
Группа
материала

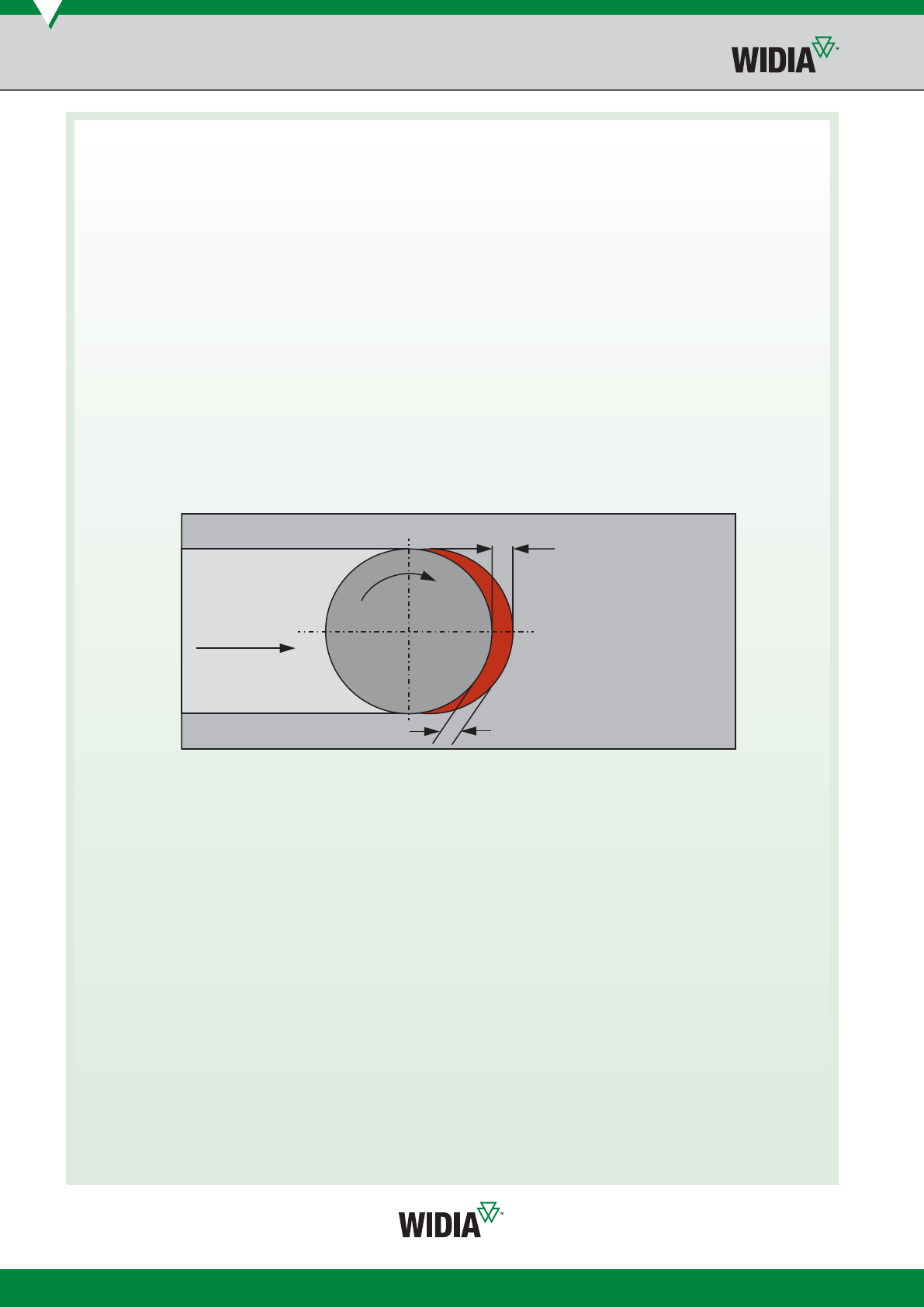

Обработка уступов (A)
и обработка пазов (B)
K30F K30F-TICN K30F-DCF
Без
покрытия TiCN TiAlN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).
Для прорезания пазов (B) подачу fz следует снизить на 20%.
AB
Скорость
резания
vc, м/мин
Скорость
резания
vc, м/мин
Скорость
резания
vc, м/мин Диаметр D1
ap ae ap min max min max min max мм 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 12,0 16,0 18,0 20,0
P
00,75 x D 0,4 x D 0,5 x D 60 – 80 120 – 160 150 – 200 fz 0,011 0,017 0,023 0,029 0,035 0,041 0,048 0,053 0,058 0,066 0,081 0,086 0,091
10,75 x D 0,4 x D 0,5 x D 60 – 80 120 – 160 150 – 200 fz 0,011 0,017 0,023 0,029 0,035 0,041 0,048 0,053 0,058 0,066 0,081 0,086 0,091
20,75 x D 0,4 x D 0,5 x D 56 – 76 112 – 152 140 – 190 fz 0,011 0,017 0,023 0,029 0,035 0,041 0,048 0,053 0,058 0,066 0,081 0,086 0,091
30,75 x D 0,4 x D 0,5 x D 48 – 64 96 – 128 120 – 160 fz 0,009 0,014 0,019 0,024 0,029 0,034 0,040 0,044 0,048 0,056 0,070 0,076 0,081
40,75 x D 0,4 x D 0,3 x D – – – 72 – 120 90 – 150 fz 0,008 0,013 0,017 0,022 0,026 0,031 0,036 0,040 0,043 0,050 0,061 0,066 0,070
50,75 x D 0,4 x D 0,5 x D – – – 48 – 80 60 – 100 fz 0,008 0,011 0,015 0,019 0,024 0,028 0,032 0,035 0,039 0,045 0,056 0,060 0,065
60,75 x D 0,4 x D 0,3 x D – – – 40 – 60 50 – 75 fz 0,006 0,010 0,013 0,016 0,020 0,023 0,027 0,030 0,032 0,037 0,046 0,049 0,052
M
10,75 x D 0,4 x D 0,5 x D 36 – 46 72 – 92 90 – 115 fz 0,009 0,014 0,019 0,024 0,029 0,034 0,040 0,044 0,048 0,056 0,070 0,076 0,081
20,75 x D 0,4 x D 0,5 x D – – – 48 – 64 60 – 80 fz 0,008 0,011 0,015 0,019 0,024 0,028 0,032 0,035 0,039 0,045 0,056 0,060 0,065
30,75 x D 0,4 x D 0,5 x D – – – 48 – 56 60 – 70 fz 0,006 0,010 0,013 0,016 0,020 0,023 0,027 0,030 0,032 0,037 0,046 0,049 0,052
K
10,75 x D 0,4 x D 0,5 x D 48 – 60 96 – 120 120 – 150 fz 0,011 0,017 0,023 0,029 0,035 0,041 0,048 0,053 0,058 0,066 0,081 0,086 0,091
20,75 x D 0,4 x D 0,5 x D – – – 88 – 112 110 – 140 fz 0,009 0,014 0,019 0,024 0,029 0,034 0,040 0,044 0,048 0,056 0,070 0,076 0,081
30,75 x D 0,4 x D 0,5 x D – – – 88 – 104 110 – 130 fz 0,008 0,011 0,015 0,019 0,024 0,028 0,032 0,035 0,039 0,045 0,056 0,060 0,065
S
10,75 x D 0,4 x D 0,3 x D – – – 40 – 72 50 – 90 fz 0,009 0,014 0,019 0,024 0,029 0,034 0,040 0,044 0,048 0,056 0,070 0,076 0,081
20,75 x D 0,4 x D 0,3 x D – – – 20 – 32 25 – 40 fz 0,005 0,008 0,010 0,013 0,016 0,018 0,021 0,023 0,026 0,030 0,037 0,040 0,043
30,75 x D 0,4 x D 0,3 x D – – – 48 – 64 60 – 80 fz 0,008 0,011 0,015 0,019 0,024 0,028 0,032 0,035 0,039 0,045 0,056 0,060 0,065
40,75 x D 0,4 x D 0,5 x D – – – 40 – 48 50 – 60 fz 0,006 0,009 0,013 0,016 0,021 0,025 0,029 0,033 0,036 0,041 0,051 0,056 0,059
H10,75 x D 0,4 x D 0,3 x D – – – 64 – 112 80 – 140 fz 0,008 0,013 0,017 0,022 0,026 0,031 0,036 0,040 0,043 0,050 0,061 0,066 0,070
Группа
материала
Обработка уступов
(A)
и обработка пазов (B)
K30F K30F-TICN K30F-DCF
Без
покрытия TiCN TiAlN
Рекомендуемая подача на зуб (fz = мм/зуб) для
обработки уступов и стенок
(A).
Для прорезания пазов (B) подачу fz следует снизить на 20%.
AB
Скорость
резания
vc, м/мин
Скорость
резания
vc, м/мин
Скорость
резания
vc, м/мин Диаметр D1
ap ae ap min max min max min max мм 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 16,0 18,0 20,0
P
01,5 x D 0,3 x D 0,5 x D 60 – 80 120 – 160 150 – 200 fz 0,011 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091
11,5 x D 0,3 x D 0,5 x D 60 – 80 120 – 160 150 – 200 fz 0,011 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091
21,5 x D 0,3 x D 0,5 x D 56 – 76 112 – 152 140 – 190 fz 0,011 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091
31,5 x D 0,3 x D 0,5 x D 48 – 64 96 – 128 120 – 160 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081
41,5 x D 0,3 x D 0,3 x D – – – 72 – 120 90 – 150 fz 0,008 0,013 0,017 0,022 0,026 0,036 0,043 0,050 0,061 0,066 0,070
51,5 x D 0,3 x D 0,5 x D – – – 48 – 80 60 – 100 fz 0,008 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065
61,5 x D 0,3 x D 0,3 x D – – – 40 – 60 50 – 75 fz 0,006 0,010 0,013 0,016 0,020 0,027 0,032 0,037 0,046 0,049 0,052
M
11,5 x D 0,3 x D 0,5 x D 36 – 46 72 – 92 90 – 115 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081
21,5 x D 0,3 x D 0,5 x D – – – 48 – 64 60 – 80 fz 0,008 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065
31,5 x D 0,3 x D 0,5 x D – – – 48 – 56 60 – 70 fz 0,006 0,010 0,013 0,016 0,020 0,027 0,032 0,037 0,046 0,049 0,052
K
11,5 x D 0,3 x D 0,5 x D 48 – 60 96 – 120 120 – 150 fz 0,011 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091
21,5 x D 0,3 x D 0,5 x D – – – 88 – 112 110 – 140 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081
31,5 x D 0,3 x D 0,5 x D – – – 88 – 104 110 – 130 fz 0,008 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065
S
11,5 x D 0,3 x D 0,3 x D – – – 40 – 72 50 – 90 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081
21,5 x D 0,3 x D 0,3 x D – – – 20 – 32 25 – 40 fz 0,005 0,008 0,010 0,013 0,016 0,021 0,026 0,030 0,037 0,040 0,043
31,5 x D 0,3 x D 0,3 x D – – – 48 – 64 60 – 80 fz 0,008 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065
41,5 x D 0,3 x D 0,5 x D – – – 40 – 48 50 – 60 fz 0,006 0,009 0,013 0,016 0,021 0,029 0,036 0,041 0,051 0,056 0,059
H11,5 x D 0,3 x D 0,3 x D – – – 80 – 140 80 – 140 fz 0,008 0,013 0,017 0,022 0,026 0,036 0,043 0,050 0,061 0,066 0,070
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более
твердых материалов в пределах группы.
Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых
материалов в пределах группы.
Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на
обрабатывающих центрах невысокой мощности требуется корректировка режимов резания.
