Серия контурографов-профилометров Mezorix — классические приборы для контроля контура, волнистости и шероховатости поверхности со стандартной точностью. Широкий выбор диапазонов измерений по осям X и Z позволяет подобрать решения под широкий спектр задач.
Они обеспечивают широкий набор функций и автоматизацию процесса измерений
- Автоматические измерения с функцией обучающего программирования
- Высокая точность измерений
- Возможность измерения больших и тяжелых деталей
- Портативность системы позволяет производить измерение деталей на станке
Контурограф Conturix FX
Контроль контура и шероховатости за один проход
1.Контроль контура и шероховатости
Возможность проведения измерений шероховатости, волнистости и контура за одну операцию, без необходимости переключения режима и смены датчика.
2. Пневматическая антивибрационная система
Рабочий стол прибора оснащается напольной антивибрационной системой, которая
используется для высокоточных измерений
3. Направляющие не требующие обслуживания
Приборы CONTURIX FX оснащаются приводами, в которых в качестве направляющих используется модифицированный композитный материал, обладающий превосходными характеристиками для длительного использования.
4. Контроль контура и шероховатости
Возможность проведения измерений шероховатости, волнистости и контура за одну операцию, без необходимости переключения режима и смены датчика.
5. Режим быстрого перемещения
Использование высокоскоростных передач для привода и модуля колонны значительно увеличивает скорость и эффективность измерений.
Технические характеристики
| Параметр | CONTURIX FX8 | CONTURIX FX10 | |
| Колонна | Макс. диапазон измерений по оси Z | 0 — 620 мм | 0 — 620 мм |
| Привод | Макс. диапазон измерений по оси X | 0 — 220 мм | 0 — 220 мм |
| Погрешность измерений | ±(0,8+2L/100) мкм | ±(0,8+1,5L/100) мкм | |
| Прямолинейность | 0,3 мкм/100 мм | 0,3 мкм/100 мм | |
| Детектор | Диапазон отклонений по оси Z1 | ±10 мм | ±10 мм |
| Z1 погрешность измерений контура | ±(0,8+|0,12H|) мкм | ±(0,5+|0,08H|) мкм | |
| Z1 погрешность измерений шероховатости | ±(8 нм +3,5%) | ±(4 нм +2,5%) | |
| Повторяемость | 2 нм | 1 нм | |
| Погрешность измерений | Радиуса | ±(1,2+R/12) мкм | ±(1,2+R/12) мкм |
| Угла | ±1′ | ±1′ |

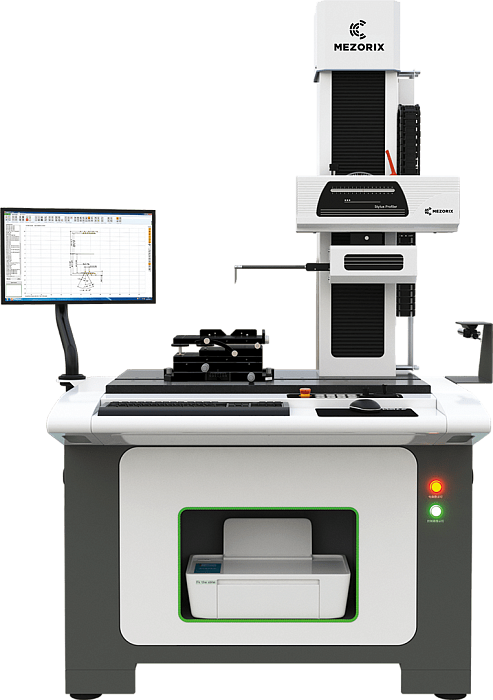

Контурограф-профилометр Conturix SP2
Классический прибор для контроля контура и шероховатости
1.Контроль контура и шероховатости
Быстросменные датчики контура и шероховатости с системой точного базирования экономят время и при переключении режимов измерений.
2. Быстросъемные консоли со щупом
Магнитный модуль с трехточечной системой позиционирования обеспечивает быструю смену консолей со щупами и защиту от столкновений, без повторной калибровки щупа после смены.
3. Пневматическая антивибрационная система
Рабочий стол прибора оснащается напольной антивибрационной системой, которая
используется для высокоточных измерений.
4. Высокоточный цифровой датчик
В 5 раз лучшая линейная точность по сравнению со стандартным цифровым датчиком. Подходит для измерений в широком диапазоне, позволяя
оценивать мельчайшие элементы контура.
5. Угол наклона ±30° для измерений
Приборы оснащены механизмом наклона привода
оси для X обеспечения доступа к измеряемым
элементам деталей.
6. Керамическая направляющая привода
Обеспечивает прямолинейность и отсутствие деформаций в течении длительного срока службы, и минимизирует влияние изменения температуры
Технические характеристики
| Параметр | CONTURIX SP2 | |
| Диапазон измерений | Макс. диапазон измерений по оси Z | 0 — 620 мм |
| Макс. диапазон измерений по оси X | 0 — 220 мм | |
| Диапазон отклонений датчика по оси Z1 | контур ±30 мм шероховатость ±620 мкм | |
| Измерения контура | Z1 погрешность измерений контура | ±(0,8+|0,12H|) мкм |
| Погрешность измерений радиуса | ±(1,5+R/12) мкм | |
| Погрешность измерений угла | ±1′ | |
| Прямолинейность | 0,5 мкм/100 мм | |
| Измерения шероховатости | Погрешность измерений шероховатости | ±(5 нм +2,8%) |
| Повторяемость | 1 нм | |
| Отсечка шага | 0,025; 0,08; 0,25; 0,8; 2,5; 8 мм | |
| Скорость привода | Ось X | 0,05 — 15 мм/с |
| Ось Z | 0,2 — 15 мм/с |

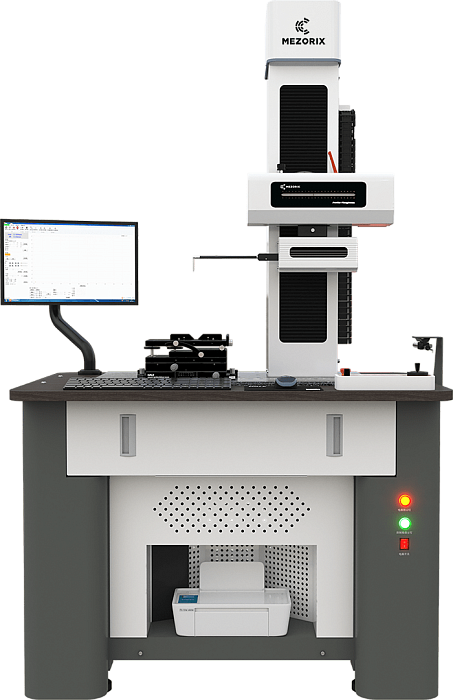

Контурограф-профилометр Conturix SP3
Высокоточный прибор для контроля резьбы, контура и шероховатости
1. Двусторонние измерения
Оснащение контурографа двухсторонним Т-образным щупом позволяет измерять внутренние и внешние диаметры, а также параметры резьбы.
2. Контроль контура и шероховатости
Быстросменные датчики контура и шероховатости с системой точного базирования.
3. Температурный датчик
Температурный датчик интегрирован с программным и интерфейсом обеспечивает
контроль за точность прибора при различных температурных условиях.
4. Угол наклона ±30°
Приборы оснащены механизмом наклона привода оси для проведения измерений под углом X ±30° для обеспечения доступа к определенным элементам деталей сложной конфигурации.
5. Высокоточный цифровой датчик
Датчик 20 м обеспечивает высокого разрешения точность измерений до 0,6 мкм.
Технические характеристики
| Параметр | CONTURIX SP3 | |
| Диапазон измерений | Макс. диапазон измерений по оси Z | 0 — 620 мм |
| Макс. диапазон измерений по оси X | 0 — 220 мм | |
| Диапазон отклонений датчика по оси Z1 | контур ±30 мм шероховатость ±620 мкм | |
| Измерения контура | Z1 погрешность измерений контура | ±(0,6+|0,1H|) мкм |
| Погрешность измерений радиуса | ±(1,2+R/12) мкм | |
| Погрешность измерений угла | ±1′ | |
| Прямолинейность | 0,3 мкм/100 мм | |
| Измерения шероховатости | Погрешность измерений шероховатости | ±(5 нм +2,5%) |
| Повторяемость | 1 нм | |
| Отсечка шага | 0,025; 0,08; 0,25; 0,8; 2,5; 8 мм | |
| Скорость привода | Ось X | 0,05 — 50 мм/с |
| Ось Z | 0,2 — 50 мм/с |
Дополнительные опции
Колонна с диапазоном перемещений 620 мм
Удлиненная высокоскоростная колонна с рамной конструкцией для обеспечения длительного срока службы без деформации. Благодаря высокоточной конструкции обеспечивает высокую скорость и широкий диапазон перемещений, а также высокую точность позиционирования
Привод с диапазоном перемещений 220 мм и углом наклона ± 20°
Высокоскоростной привод с малым уровнем шума, характеристики которого обеспечивают возможность измерений эталонов контура и деталей высокого уровня точности
Детектор контура
Детектор контура с высоким разрешением, низким уровнем шума и минимальной погрешностью линейных измерений. Благодаря быстросъемному креплению обеспечивает быструю замену на детектор шероховатости и обратно.
Рабочий стол с антивибрационной системой
Прочный и стабильный рабочий стол с интегрированной антивибрационной системой обеспечивает надежную установку контурографа для обеспечения высокой точности измерений и надежности результатов контроля качества. Стол имеет полости для установки компьютера и принтера, а также кронштейн для монитора.
Пульт управления
Пульт управления обеспечивает точное управление позиционированием щупа, регулировку скорости перемещения в горизонтальном и вертикальном направлении. Пульт оснащен кнопкой аварийного останова для обеспечения безопасности работы.
Программное обеспечение CAS
CAS — метрологическое программное обеспечение, предназначенное для измерений, анализа, подготовки отчетов об измерениях контура. ПО позволяет создавать автоматизированные (ЧПУ) программы контроля для широкого спектра разнообразных деталей путем задания последовательности команд измерений и анализа элементов, с последующим выводом отчетов.
