Устройство предварительной настройки инструмента TPI 500 – полностью автоматическое измерение для максимального удобства.
Оборудование соответствует международным стандартам ISO; единицы измерения всех частей и различных инструментов соответствуют международным стандартам единиц (СИ).
- Верстак оборудования изготовлен из прочного цельного высококачественного гранита и имеет высокую точность работы.
- Система управления оборудованием: 2 оси управляются независимо вручную, для управления движением используются быстрые электромагнитные кнопки, для управления медленным и точным движением используются ручные маховики
Производитель: Yuanjie Metrology (КНР)
Технические характеристики
| Диапазон измерений | |
| Макс. диаметр инструмента по оси X | 400 мм |
| Макс. длина инструмента по оси Z | 500 мм |
| Точность | |
| Точность по радиальному биению шпинделя, µm | ± 2* |
| Точность повторения, µm | ± 2* |
| Макс. вес инструмента | 30 кг |
| Вес | 120 кг |
| Электрическое подключение | 220 В ± 5 %, 50 Гц ± 1 % |
Описание
Модель серии TPI 500 для настройки инструмента отличаются высокой точностью, высокой надежностью, разумной структурной конструкцией, красивым внешним видом, простотой эксплуатации и удобством обслуживания.
Его отличные характеристики обусловлены прочной гранитной приборной базой, высококачественной оптической системой и простым в использовании измерительным программным обеспечением. Оси X и Z этой машины имеют электромагнитный привод и оснащены программным обеспечением для программирования измерений.
Эту машину можно использовать для измерения внешнего диаметра, угла, дуги, максимального контура, расстояния и других координатных размеров прецизионных инструментов, а также для полной оценки клиента. Этот тип координатно-измерительного прибора подходит для различных случаев, когда требуется быстрое, точное и высокоточное измерение, например, на участках обработки или в помещениях для управления инструментами.
Стандартная комплектация
- Оптическая система;
- Подлинная операционная система Windows
- Программное обеспечение для измерений и обработки данных Pos-Cam (Smart-Pro)
- Термооптимированное сочетание материалов для улучшения точности повторений
- Промышленный компьютер с сенсорным экраном Компьютер: Intel Core i5, 4 ГБ ОЗУ, твердотельный накопитель 128 ГБ

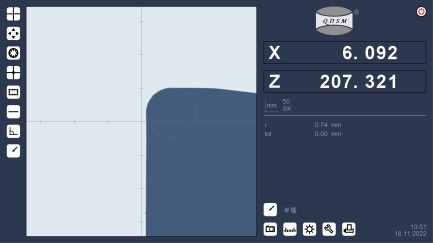

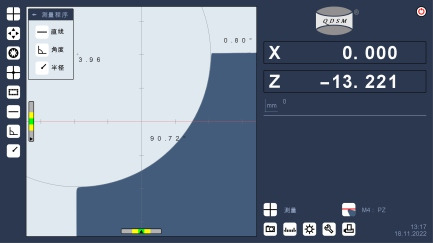

Программное обеспечение для измерений и обработки данных Pos-Cam (Smart-Pro).
- Программное обеспечение оснащено технологией отслеживания изображений границ, которая позволяет рассчитывать результаты, отслеживая изменения дуги или прямой линии границы инструмента в реальном времени;
- Наличие приспособления для выравнивания лезвия облегчает выравнивание лезвия;
- Имеет функцию измерения и записи максимального сплошного контура, записи максимальной контурной границы лезвия;
- Ручное управление сенсорным экраном;
- Изображения можно хранить и архивировать;
Оптическая система
- Промышленные камеры и датчики CMOS высокого разрешения с разрешением в миллион пикселей, яркие и четкие изображения;
- Дальне-фокусный светодиодный источник света с плоским полем, интенсивность света можно контролировать с помощью программы и сохранять по точкам.
- Кольцевой светодиодный поверхностный источник света. (необязательный)
