Имерительные руки моделей SPACE и SPACE Plus, отличающиеся по классу точности, являются результатом почти 30-летнего опыта производства портативных измерительных рук.
Они снабжены системой противовесов с двойной пружиной, способствующей улучшению точности, легкости и простоты их использования.
Руки совместимы с контактными датчиками, а также с лазерными вилочными датчиками для контроля труб.
Модель SPACE PLUS в дополнение ко всему имеет некоторые особенности, такие как устройство блокировки, которое предохраняет руку от случайного падения, и улучшенная электроника для расширения
- Передовая конструкция измерительной руки
- Надежная система противовеса для всех осей
- Температурная компенсация
- Универсальная система крепления измерительной руки
Производитель: Tomelleri Engineering (Италия)
Технические характеристики
| Диапазон измерений | |
| Диапазон измерений (диаметр) | 2500 мм |
| Погрешность измерений | 34 мкм |
| Повторяемость | 21 мкм |
| Вес | 9,4 кг |
| Рабочая температура | +5 до +40°C |
| Влажность воздуха | 85% без конденсата |
| Электропитание | 100-240В/ 50-60 Гц |
Механический датчик с автоматическим распознаванием со щупом Ø4 мм
Механический датчик является стандартным контактным датчиком, доступный с разными диаметрами шарика. Точки могут быть получены при касании детали и нажатии кнопки пистолетной рукоятки. Наименьший используемый диаметр шарика датчика 1 мм гарантирует точность полученной точки, с рекомендуемой длиной 100 мм. Также доступны любые стандартные щупы Renishaw с резьбой M4.
Ноутбук премиум класса
| Технические характеристики | |
| Процессор | Intel Core i7 не менее 2.2 ГГц |
| Экран | 15,6″ |
| Оперативная память | 32 Гб |
| Видеокарта | NVIDIA, 8 Гб |
| Жесткий диск | 500 Гб |
| Сетевая карта | 100 Мбит/с |
| Операционная система | Windows 10 (или 11) |

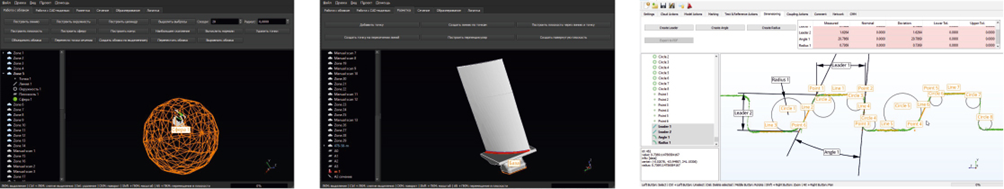

Программное обеспечение для обработки трехмерных данных GEOMERA 3D BASIC KIT
Описание
Программное обеспечение GEOMERA 3D BASIC KIT, которое позволяет загружать трехмерные облака точек, строить по ним геометрические примитивы, совмещать с CAD моделями для анализа отклонений формы и измерения геометрии элементов как в трехмерном пространстве, так и в плоскостях сечений. Программное обеспечение позволяет сохранять проделанную работу, а также генерировать отчеты о геометрии деталей. Для образмеривания данных с поверхности отсканированной детали, которые представлены в виде облака точек, в ПО реализован специальный набор инструментов для построения геометрических примитивов. Для работы с трехмерными облаками точек созданы инструменты построения точки, линии, плоскости, сферы, цилиндра, конуса.
Для работы с сечениями в плоскости созданы инструменты построения точки, линии, окружности. Созданы инструменты построения геометрических примитивов по имеющимся примитивам. Для работы с примитивами реализовано дерево элементов. Формат загружаемых облаков точек .obj, формат CAD моделей step. Также ПО имеет возможность взаимодействия с программным пакетом PolyWorks путем обработки облаков точек, полученных в результате сканирования поверхностей деталей при помощи данного программного пакета.
Магнитное крепежное основание для измерительных рук SPACE
Круглое магнитное основание с тремя выключаемыми магнитами
Набор из 3 сфер диаметром 20 мм с магнитным основанием (для перепозиционирования)
Набор предназначен для расширения диапазона измерений за счет перестановки измерительной руки в пространстве с переносом координатной сетки. Базирование системы координат осуществляется по центрам трех измеренных сфер.
